Μερικές γενικές πληροφορίες – ποια είναι η απαιτούμενη ποσότητα θερμότητας?
Πολύ σύντομα, όλα αυτά είναι ήδη γνωστά – απαιτεί απλώς λίγη συστηματοποίηση.
Ένα σύγχρονο άτομο για μια άνετη διαμονή απαιτεί τη δημιουργία ενός συγκεκριμένου μικροκλίματος, ένα από τα πιο σημαντικά συστατικά του οποίου είναι η θερμοκρασία του αέρα στο δωμάτιο. Και παρόλο που οι “εθισμοί στη θερμότητα” μπορεί να ποικίλλουν, μπορούμε με ασφάλεια να πούμε ότι για τους περισσότερους ανθρώπους αυτή η ζώνη “άνεσης θερμοκρασίας” βρίσκεται στην περιοχή 18 ÷ 23 μοίρες.
Αλλά όταν η θερμοκρασία έξω, για παράδειγμα, είναι αρνητική, οι φυσικές θερμοδυναμικές διεργασίες τείνουν να φέρνουν τα πάντα στην “κοινή μπάρα” και η θερμότητα αρχίζει να φεύγει από το σαλόνι. Η απώλεια θερμότητας είναι ένα φυσιολογικό φαινόμενο από την άποψη της φυσικής. Ολόκληρο το σύστημα μόνωσης του σπιτιού στοχεύει στην ελαχιστοποίηση τέτοιων απωλειών, αλλά είναι αδύνατο να εξαλειφθούν πλήρως. Και από εδώ το συμπέρασμα είναι ότι η θέρμανση του σπιτιού προορίζεται απλώς για να αναπληρώσει αυτές τις απώλειες θερμότητας..

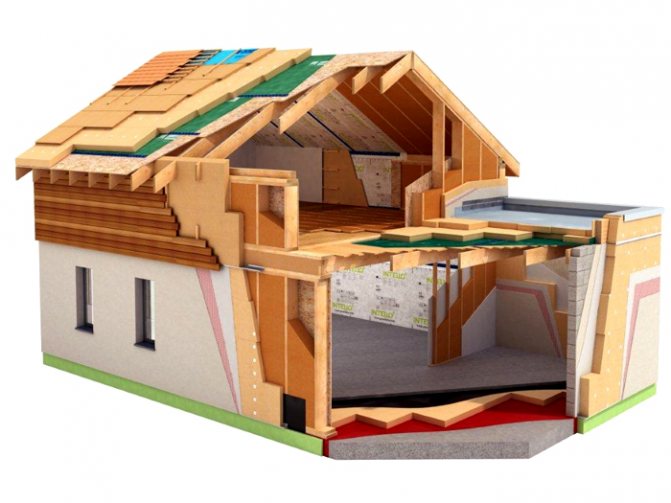

Δεν υπάρχει περίπτωση να ξεφύγουμε από τις απώλειες θερμότητας, αλλά είναι πολύ σημαντικό τουλάχιστον να προσπαθήσουμε να τις μειώσουμε στο ελάχιστο δυνατό..
Πώς να τα ποσοτικοποιήσετε?
Ο απλούστερος τρόπος υπολογισμού της απαιτούμενης θερμικής ισχύος βασίζεται στη δήλωση ότι απαιτούνται 100 watt θερμότητας για κάθε τετραγωνικό μέτρο περιοχής. Or – 1 kW ανά 10 m².
Αλλά ακόμη και χωρίς να είναι ειδικός, μπορεί κανείς να σκεφτεί πώς συνδυάζεται μια τέτοια «ισοπέδωση» με τις ιδιαιτερότητες συγκεκριμένων σπιτιών και χώρων σε αυτά, με την τοποθέτηση κτιρίων στο έδαφος, με τις κλιματολογικές συνθήκες της περιοχής κατοικίας?
Είναι καλύτερα λοιπόν να χρησιμοποιήσετε μια διαφορετική, πιο «σχολαστική» μέθοδο υπολογισμού, η οποία θα λάβει υπόψη πολλούς διαφορετικούς παράγοντες. Αυτός ο αλγόριθμος αποτελεί τη βάση της αριθμομηχανής που προτείνεται παρακάτω..
Σημαντικό – οι υπολογισμοί πραγματοποιούνται για κάθε θερμαινόμενο δωμάτιο σε ένα σπίτι ή διαμέρισμα ξεχωριστά. Και μόνο στο τέλος η συνολική ποσότητα της απαιτούμενης θερμικής ενέργειας αποκλείεται. Ο ευκολότερος τρόπος θα ήταν να φτιάξετε ένα μικρό τραπέζι, στις γραμμές του οποίου θα πρέπει να αναφέρετε όλα τα δωμάτια με τα απαραίτητα δεδομένα για τους υπολογισμούς. Στη συνέχεια, εάν ο ιδιοκτήτης έχει ένα σχέδιο των κατοικιών του, οι υπολογισμοί δεν θα χρειαστούν πολύ χρόνο..
Και μια ακόμη παρατήρηση. Το αποτέλεσμα μπορεί να φαίνεται πολύ υπερτιμημένο. Αλλά πρέπει να καταλάβουμε σωστά – ως αποτέλεσμα, εμφανίζεται η ποσότητα θερμότητας που απαιτείται για την αναπλήρωση της απώλειας θερμότητας στις πιο δυσμενείς συνθήκες. Δηλαδή, να διατηρείται η εσωτερική θερμοκρασία +20 στις χαμηλότερες εξωτερικές θερμοκρασίες τυπικές για την περιοχή κατοικίας. Με άλλα λόγια – στην κορυφή του χειμερινού κρύου, το σπίτι θα είναι ζεστό.
Αλλά ένας τέτοιος υπερ-παγωμένος καιρός συνήθως διαρκεί μόνο για πολύ περιορισμένο χρονικό διάστημα. Δηλαδή, το σύστημα θέρμανσης θα λειτουργεί ως επί το πλείστον σε χαμηλότερη ισχύ. Και αυτό σημαίνει ότι δεν υπάρχει ιδιαίτερη αίσθηση στην τοποθέτηση αυτού του πρόσθετου αποθέματος. Το αποθεματικό ισχύος λειτουργίας θα είναι ήδη εντυπωσιακό.
Παρακάτω είναι μια αριθμομηχανή και κάτω θα τοποθετηθούν οι απαραίτητες σύντομες επεξηγήσεις για την εργασία με το πρόγραμμα.
Μεμβράνη ενδοδαπέδια θέρμανση: κατανάλωση ηλεκτρικής ενέργειας, κριτικές, χρήση ως κύρια θέρμανση
Υπάρχουν πολλές διαφημιστικές πληροφορίες στο δίκτυο σχετικά με το πόση ηλεκτρική ενέργεια καταναλώνει ένα ζεστό δάπεδο το μήνα. Αναμφίβολα, τα περισσότερα από τα δεδομένα είναι αληθινά, αλλά πολλές λεπτομέρειες δεν έχουν ανακοινωθεί. Ας υπολογίσουμε την κατανάλωση ηλεκτρικής ενέργειας ενός υπερύθρου θερμαινόμενου δαπέδου σε ένα τυπικό σπίτι με διαστάσεις 100 m 2 χρησιμοποιώντας μια αριθμομηχανή.
Σημείωση! Υπάρχουν δείγματα με διαφορετική ισχύ από 110 έως 220 W / m 2. Δηλαδή, πόσο καταναλώνει ηλεκτρικό ρεύμα το ένα τετραγωνικό μέτρο μονωτικού υλικού. Οι τιμές 110-160 W χρησιμοποιούνται ως θέρμανση μόνο του καλύμματος δαπέδου, 180-220 W είναι πιο ισχυρός εξοπλισμός που μπορεί να λειτουργήσει ως κύρια θέρμανση.
Στο παράδειγμά μας, ένα δείγμα με ισχύ 220 watt. Δεδομένου ότι το υλικό δεν ταιριάζει κάτω από βαριά και χαμηλά έπιπλα (το συνιστώμενο κενό είναι τουλάχιστον 4 cm), το 70% της συνολικής επιφάνειας λαμβάνεται ως πρότυπο για τους υπολογισμούς. Έτσι, χρειαζόμαστε 70 m 2 θερμαντικού υλικού. Αυτός ο τύπος θέρμανσης δεν βρίσκεται συνεχώς στο στάδιο της κατανάλωσης ηλεκτρικής ενέργειας, αφού ο θερμοστάτης απενεργοποιείται και ενεργοποιεί το σύστημα όταν επιτευχθεί η ρυθμισμένη θερμοκρασία. Αλλά αν ο χρήστης, για παράδειγμα, ζει στο Surgut, όπου την κρύα εποχή η θερμοκρασία πέφτει στους – 45 ° C και δεν υπάρχουν ψυγεία στα παράθυρα με τη μορφή μπαταριών, τότε η θέρμανση θα ενεργοποιηθεί σχεδόν 24 ώρες την ημέρα..
Σημείωση! Η απώλεια θερμότητας στο σπίτι πρέπει επίσης να συμπεριληφθεί σε αυτήν την κατηγορία, δηλαδή πόσο προσεκτικά είναι μονωμένη.
Πλεονεκτήματα και μειονεκτήματα του ETP
Το ETP χαρακτηρίζεται από μεγάλο αριθμό πλεονεκτημάτων, λόγω των οποίων συχνά τοποθετείται σε σπίτια και διαμερίσματα. Τα πλεονεκτήματα περιλαμβάνουν:
Η δυνατότητα θέρμανσης ολόκληρου του δωματίου ή μόνο ενός ξεχωριστού μέρους του. Η ηλεκτρική ενδοδαπέδια θέρμανση μπορεί να τοποθετηθεί μόνο σε ένα συγκεκριμένο μέρος, σαν να χωρίζει το χώρο.
Ευκολία στη χρήση, επειδή ο έλεγχος πραγματοποιείται από τηλεχειριστήριο ή θερμοστάτη.
Η δυνατότητα σύνδεσης με το σύστημα “έξυπνο σπίτι”. Έτσι μπορείτε να ελέγχετε ακόμη και τη θέρμανση από απόσταση..
Εύκολη τοποθέτηση, δεν απαιτείται ειδικός εξοπλισμός.
Δεν υπάρχει κίνδυνος διαρροής.
Ένα άλλο αδιαμφισβήτητο πλεονέκτημα της ηλεκτρικής θέρμανσης είναι ότι το δάπεδο κατά την εγκατάσταση καταλαμβάνει ένα ελάχιστο ύψος του δωματίου, επομένως μπορεί να χρησιμοποιηθεί εύκολα σε δωμάτια με πολύ χαμηλά ταβάνια. Είναι επίσης εύκολο να εγκαταστήσετε το ETP σε ένα πολυώροφο κτίριο, αυτό είναι προτιμότερο, επειδή η θέρμανση του νερού υπερφορτώνει πάρα πολύ τα δάπεδα. Το βάρος της ηλεκτρικής δομής είναι αρκετές φορές μικρότερο.
Στο πλαίσιο των πλεονεκτημάτων, θα πρέπει επίσης να σημειωθούν μειονεκτήματα. Αυτά περιλαμβάνουν:
κατανάλωση μεγάλης ποσότητας ηλεκτρικής ενέργειας εάν το δάπεδο έχει μείνει μόνο με μία πηγή θέρμανσης.
αργή προθέρμανση.
απαγορεύεται η τοποθέτηση θέρμανσης κάτω από μαζικά έπιπλα, οπότε μια παγκόσμια αναδιάταξη μετά την ολοκλήρωση της εργασίας δεν θα λειτουργήσει.
Σχετικά με τις θερμαντικές ταινίες
Ο υπολογισμός της ποσότητας υπέρυθρης μεμβράνης είναι πολύ ευκολότερος και καταλήγει στην επιλογή υλικού θέρμανσης σε μέγεθος και ειδική μεταφορά θερμότητας:
Υπολογίστε την ανάγκη για ένα δωμάτιο σε θερμική ενέργεια (ενότητα πρώτη αυτής της δημοσίευσης).

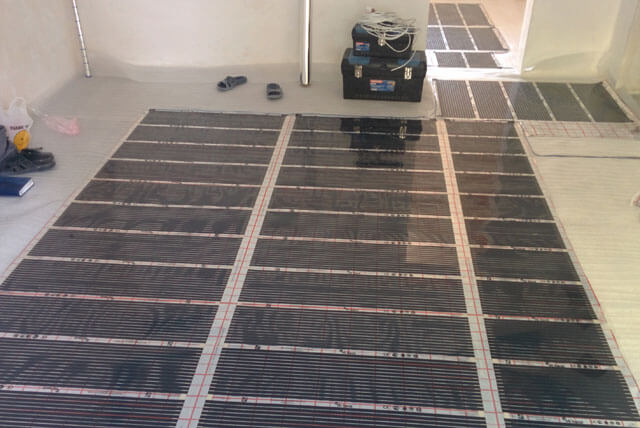

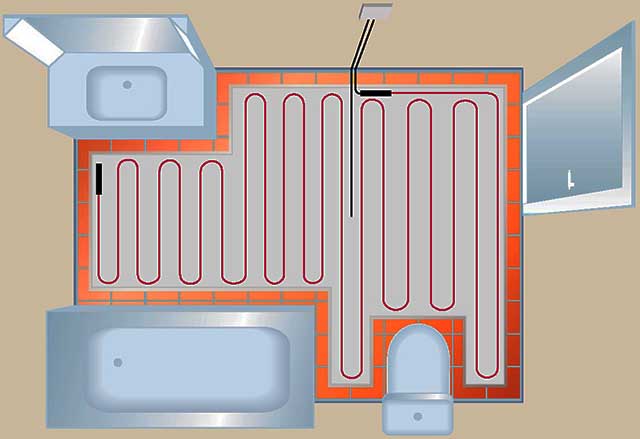

Σχεδιάστε τη διάταξη ενός δωματίου με σταθερά έπιπλα. Υπολογίστε το μέγεθος και το τετραγωνισμό της ελεύθερης περιοχής.
Τα θερμά δάπεδα φιλμ είναι τοποθετημένα με μια εσοχή από τους τοίχους 15-20 εκ. Σχεδιάστε αυτές τις λωρίδες στο σκίτσο και αφαιρέστε τα μεγέθη τους από την ελεύθερη περιοχή.

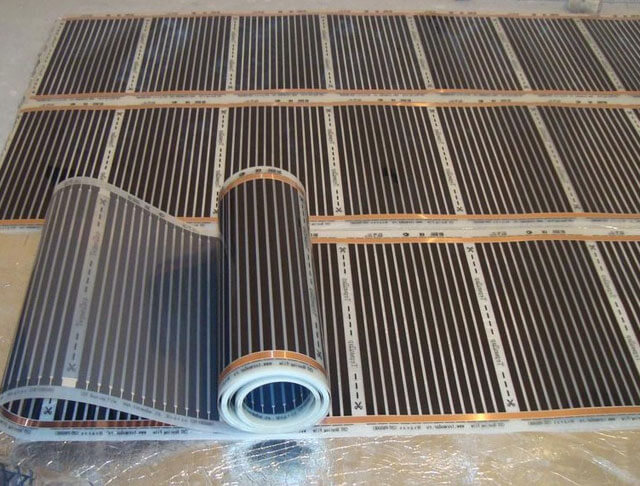

Η τελευταία εργασία είναι να τοποθετήσετε μια υπέρυθρη μεμβράνη της απαιτούμενης συνολικής ισχύος στην υπόλοιπη περιοχή. Επιλέξτε ρολά του απαιτούμενου πλάτους και μεταφοράς θερμότητας από τον κατάλογο του κατασκευαστή.
Αναφορά. Η ταινία της διάσημης μάρκας Caleo είναι ικανή να αποδίδει από 130 έως 230 W ανά 1 m² του θερμαντικού στοιχείου. Πλάτος – 50, 80 και 100 cm.

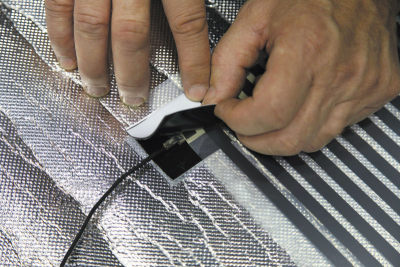

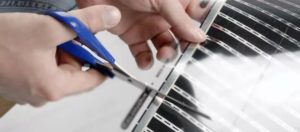

Λάβετε υπόψη ότι η θερμική μεμβράνη μπορεί να κοπεί μόνο, καθοδηγούμενη από ειδικές γραμμές (διάστημα – 250 mm). Οι γειτονικοί καμβάδες μπορούν να τοποθετηθούν από άκρη σε άκρη ή με υπολογισμένο διάστημα, αλλά όχι επικαλυπτόμενους. Για την κρεβατοκάμαρα από το παράδειγμά μας, η ποσότητα της μεμβράνης υπολογίζεται ως εξής:
Η απαιτούμενη μεταφορά θερμότητας του κυκλώματος δαπέδου είναι 1,08 kW. Εάν παίρνετε ένα προϊόν με μεταφορά θερμότητας 130 W / m², θα χρειαστείτε 1080/130 = 8,3 m² θερμαντήρα φιλμ. Συμπεριλαμβανομένου του αποθέματος – 9 m².
Πλάτος ρολού – 0,5 m. Για να καλέσετε 9 τετράγωνα, πρέπει να πάρετε μια ταινία μήκους 18 m.
Δεδομένου ότι υπάρχει ένας ελεύθερος χώρος 15 m² στο υπνοδωμάτιο, αυτός ο τύπος θερμαντήρα είναι αρκετά κατάλληλος.

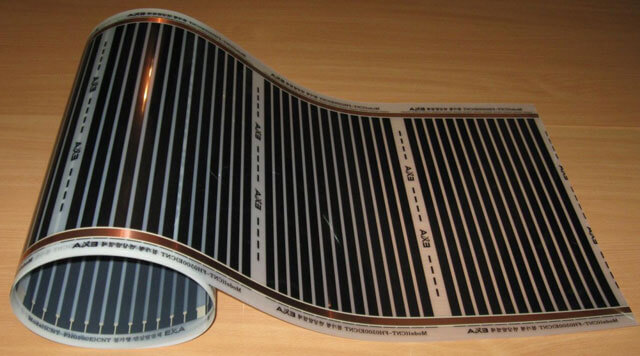

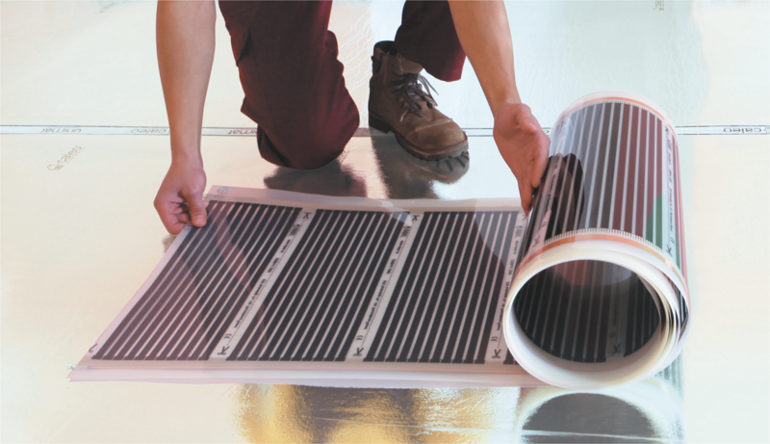

Ταινία IR
Η υπέρυθρη μεμβράνη αποτελείται από ένα χαμηλότερο διηλεκτρικό στρώμα, λωρίδες άνθρακα, οι οποίες πραγματοποιούν πραγματικά θέρμανση, και ένα ανώτερο προστατευτικό διηλεκτρικό στρώμα. Το κύριο πλεονέκτημα της μεμβράνης IR είναι ένα μικρό πάχος στρώματος, καθώς και η χαμηλή θέρμανση (έως 50 ° C κατ ‘ανώτατο όριο), έτσι ώστε να μπορεί να χρησιμοποιηθεί για τοποθέτηση κάτω από διακοσμητικές επικαλύψεις χωρίς πρόσθετη επίστρωση. Για παράδειγμα, μπορεί να τοποθετηθεί κάτω από laminate, λινέλαιο ή ακόμη και χαλί..
Ωστόσο, η ισχύς της μεμβράνης είναι 220 W / m2, η οποία αυξάνει σημαντικά την κατανάλωση ενέργειας σε σύγκριση με άλλους τύπους ενδοδαπέδιας θέρμανσης. Επίσης, λόγω της χαμηλής θερμοκρασίας λειτουργίας, η αναλογία στοίβαξης στη χρήση περιοχή θα είναι υψηλότερη. Συνιστούμε τη χρήση της μεμβράνης μόνο ως πρόσθετη πηγή θέρμανσης. Εδώ είναι μια καλή φθηνή ταινία IR από την Q-TERM:
Πεδίο εφαρμογής
Χάρη στα πλεονεκτήματα που περιγράφονται παραπάνω, τα πατάκια θέρμανσης χρησιμοποιούνται ευρέως σε οικιστικούς χώρους, εξοχικές κατοικίες και εξοχικές κατοικίες. Είναι ιδιαίτερα σε ζήτηση σε εκείνα τα δωμάτια του σπιτιού όπου τα πατώματα είναι πάντα κρύα – μπάνια, κουζίνες, υπνοδωμάτια, τεχνικά δωμάτια κ.λπ. Τα εγκατεστημένα συστήματα θέρμανσης όχι μόνο βελτιώνουν την άνεση της ζωής στο σπίτι, αλλά επίσης αποτρέπουν τα κρυολογήματα που σχετίζονται με το περπάτημα σε κρύο πάτωμα.

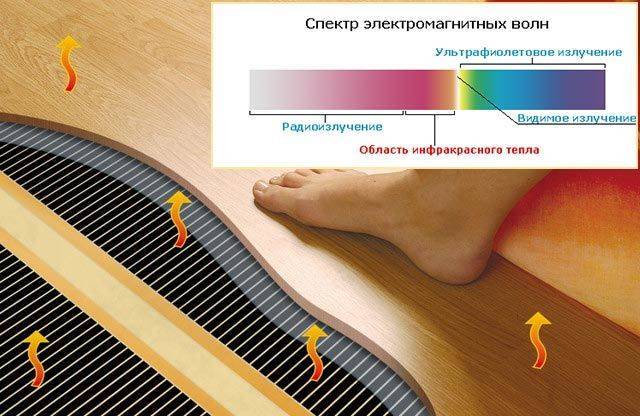

Επίδραση πηγής θερμότητας IR στο σώμα
Δεν γνωρίζουν πολλοί άνθρωποι ένα τέτοιο πλεονέκτημα ως ευεργετική επίδραση στο σώμα. Το μυστικό είναι ότι η ανθρώπινη θερμότητα ακτινοβολεί στο ίδιο εύρος με την υπέρυθρη ακτινοβολία. Αυτό σημαίνει ότι το υπέρυθρο ζεστό δάπεδο γίνεται αντιληπτό από τους ανθρώπους ως φυσική πηγή θερμότητας και ως εκ τούτου πιο ευχάριστο. Για παράδειγμα, εάν ένα άτομο χρειάζεται 22-25 βαθμούς θερμότητας για άνεση σε ένα δωμάτιο με θέρμανση νερού, τότε όταν χρησιμοποιείτε θέρμανση IR, η ίδια αίσθηση θα είναι ήδη στους 18 βαθμούς.
Η ακτινοβολία IR ιονίζει τον αέρα, καταστρέφει επιβλαβή βακτήρια και ιούς, απομακρύνει τις δυσάρεστες οσμές.
Πολλές ασθένειες αντιμετωπίζονται με υπέρυθρες ακτίνες. Υπό την επιρροή τους, η νευρική ένταση εξαφανίζεται. Στην εποχή του συνεχούς στρες, αυτή είναι μια μεγάλη ευκαιρία να ενισχύσουμε το νευρικό σύστημα χωρίς να φύγουμε από το σπίτι..
Πολλοί άνθρωποι δυσκολεύονται να ανεχτούν τον ξηρό αέρα σε ένα διαμέρισμα, ο οποίος προκαλείται από θερμαντικά σώματα κεντρικής θέρμανσης. Πρέπει να χρησιμοποιήσουμε υγραντήρες. Η ενδοδαπέδια θέρμανση IR δεν στεγνώνει τον αέρα, επομένως είναι εύκολο να αναπνεύσετε σε ένα τέτοιο δωμάτιο.
Η ακτινοβολία IR δεν θερμαίνει τον ίδιο τον αέρα, αλλά αντικείμενα. Ως εκ τούτου, το περπάτημα σε έναν τέτοιο όροφο είναι μια ευχαρίστηση και προκύπτει μια κατάσταση κοντά στη χαλάρωση..

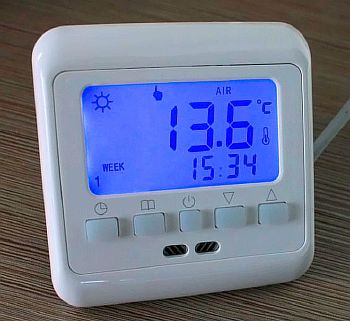

Η αρχή λειτουργίας του θερμοστάτη για ένα ζεστό δάπεδο
Η αρχή λειτουργίας του θερμοστάτη είναι απλή – αφού ο αισθητήρας καταγράψει τους απαιτούμενους θερμικούς δείκτες, ο θερμοστάτης διακόπτει την παροχή ρεύματος έως ότου η θερμοκρασία του θερμαντικού στοιχείου πέσει κατά 1-2 μοίρες (αυτή η τιμή μπορεί να αλλάξει στις ρυθμίσεις του θερμοστάτη) Το Στη συνέχεια, το τροφοδοτικό ξαναρχίζει.
Αντιμετώπιση της θερμοκρασίας: πώς να υπολογίσετε ένα ηλεκτρικό ζεστό δάπεδο
Το ανώτερο όριο του εύρους θερμοκρασιών είναι περίπου 45-55 βαθμοί Κελσίου. Οι έμπειροι κατασκευαστές συνιστούν ότι μια συγκεκριμένη τιμή αντανακλά την ανάγκη για ένα συγκεκριμένο δωμάτιο για θερμότητα. Ακόμα και ένα μικρό λάθος θα μετατρέψει ένα δωμάτιο σε σολάριουμ ή θα το κάνει να μοιάζει με πολιτική του Βορρά..
Ανεξάρτητα από τον επιλεγμένο δείκτη, το ζεστό δάπεδο είναι εξοπλισμένο με ρυθμιστή στάθμης θερμοκρασίας. Είναι επιθυμητό το σύστημα θέρμανσης να περιλαμβάνει τουλάχιστον δύο ρυθμιστές..
Σε αυτή την περίπτωση, μπορείτε να ανταποκριθείτε πιο γρήγορα στις αλλαγές των περιβαλλοντικών συνθηκών. Ενώ ένας θερμικός ρυθμιστής καθορίζει το t του φορέα θερμικής ενέργειας και ο δεύτερος – το υπόβαθρο θερμοκρασίας της “επιστροφής”.
Ένας δείκτης της κανονικής λειτουργίας ολόκληρου του συστήματος θα είναι η διαφορά μεταξύ των μετρήσεων και των δύο θερμόμετρων σε επίπεδο έως 10 βαθμούς Κελσίου..
Επιπλέον, δεν θα είναι περιττό να δοθεί προσοχή σε μια σειρά από πρακτικές συμβουλές παρακάτω:
Στην τουαλέτα και το μπάνιο, το επιτρεπτό επίπεδο t δεν υπερβαίνει τους + 33C.
Εάν οι χώροι προβλέπουν μακρά διαμονή των πολιτών, τότε στην περίπτωση αυτή το t δεν υπερβαίνει τους + 29C.
Στις παραμεθόριες λειτουργικές ζώνες, αυτό το σήμα είναι στο + 35C.
Το σωστά επιλεγμένο επίπεδο θερμοκρασίας θα εξασφαλίσει μια άνετη διαμονή σε ένα γραφείο, ιδιωτικό σπίτι, χώρο λιανικής ή διαμέρισμα. Για να γίνει αυτό, είναι απαραίτητο να ληφθεί υπόψη η περιοχή του δωματίου, το υλικό που χρησιμοποιείται, η ανάγκη για θέρμανση και ο λειτουργικός του σκοπός..
Προσδιορισμός της επιθυμητής θερμοκρασίας δωματίου
Ο δείκτης τελικής θερμοκρασίας δαπέδου εξαρτάται από τον σκοπό για τον οποίο χρησιμοποιείται το δωμάτιο. Για παράδειγμα:
+29-30 μοίρες – αίθουσες, διάδρομοι.
+27-29 – γραφεία, σαλόνια.
+30-35 – όροφοι κοντά σε παράθυρα, σε βεράντες.
+32 – μπάνια, τουαλέτες.
+17-19 – γυμναστήρια.
Σε αυτή την περίπτωση, η θερμοκρασία του ψυκτικού δεν πρέπει να είναι μικρότερη από +40 μοίρες ή να υπερβαίνει τους +60. Το σύστημα θέρμανσης πρέπει να είναι τέτοιο ώστε η διαφορά μεταξύ των δεικτών θερμοκρασίας των σωλήνων απευθείας και επιστροφής στην περίπτωση δαπέδων νερού να μην υπερβαίνει τους 15 μοίρες. Διαφορετικά, η βάση θα θερμανθεί εντελώς άνισα..

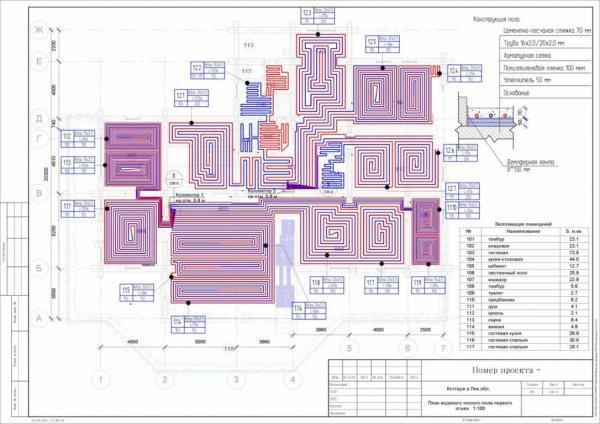

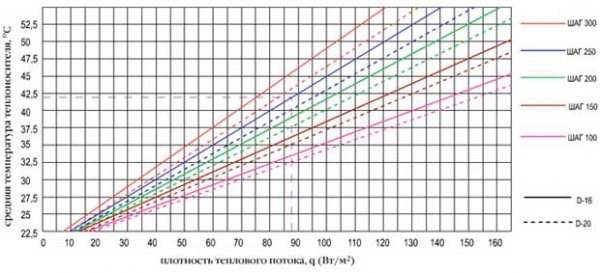

Η ισορροπία θερμικών / υδραυλικών φορτίων για ένα δάπεδο νερού πρέπει επίσης να είναι βέλτιστη και επαληθευμένη. Επομένως, τα κυκλώματα θέρμανσης πρέπει να έχουν ένα ορισμένο μήκος σύμφωνα με τη διάμετρο. Η βέλτιστη επιλογή σωλήνα είναι 18 mm, αφού ακόμη και με μικρή ποσότητα νερού, ένας τέτοιος αγωγός θα λειτουργήσει σωστά και θα θερμάνει τη βάση.
Το ζεστό πάτωμα είναι πάντα αναμμένο

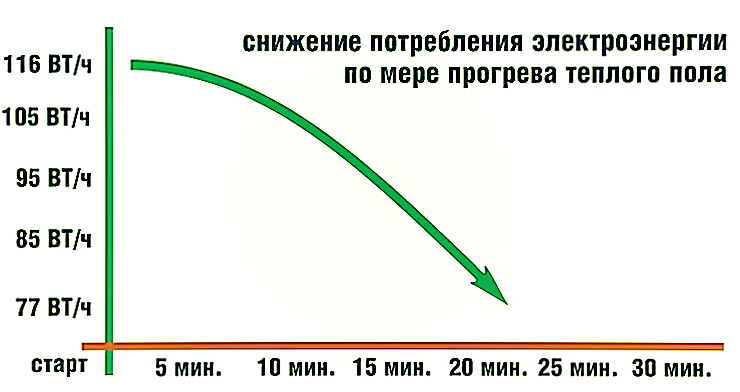

Σε αυτή την περίπτωση, η κατανάλωση ενός θερμού δαπέδου μεμβράνης θα είναι 0,22 kW / h. Η εκτιμώμενη 24ωρη κατανάλωση ενέργειας για 30 ημέρες θα είναι 158,4 kW / m2. (533,8 ρούβλια / τετραγωνικό μέτρο)
Αλλά αυτό συμβαίνει μόνο εάν η θερμότητα διαφεύγει συνεχώς από ένα ανοιχτό παράθυρο ή ένα φιλμ ζεστού δαπέδου συνδέεται χωρίς θερμοστάτη.
Προσοχή!
Δεν είναι ασφαλές να συνδέσετε ένα θερμό πάτωμα μεμβράνης χωρίς θερμοστάτη ως άνετη ή κύρια θέρμανση. Η ανεξέλεγκτη θέρμανση της μεμβράνης μπορεί να προκαλέσει ζημιά τόσο στο ίδιο το φιλμ όσο και στο κάλυμμα του δαπέδου..
Συσκευή και αρχές λειτουργίας

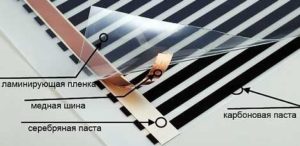

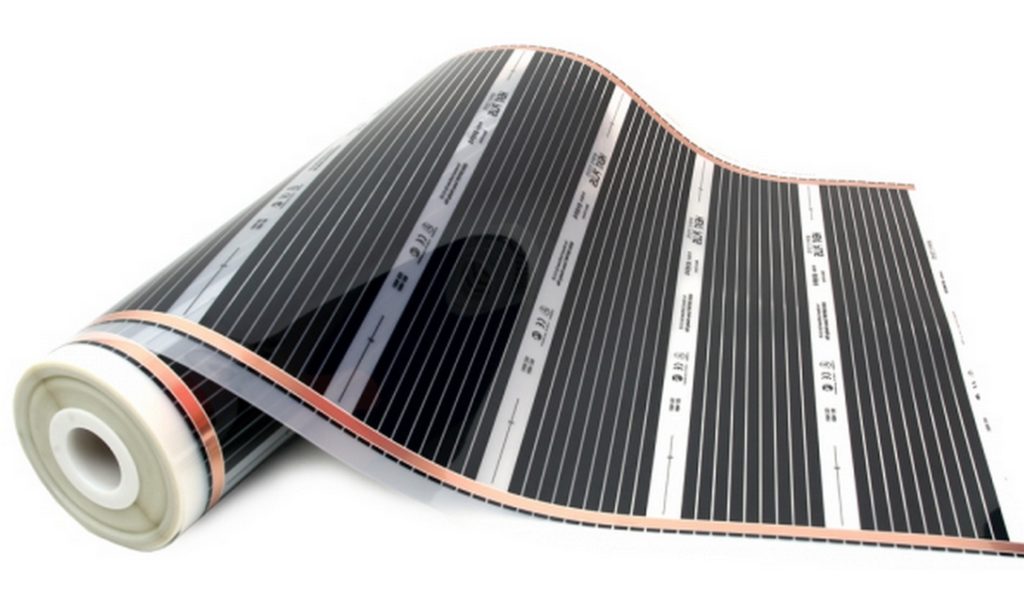

Ένα θερμό πάτωμα υπέρυθρης μεμβράνης είναι ένα φιλμ πολυαιθυλενίου ανθεκτικό στη θερμότητα που περιέχει λωρίδες πάστας άνθρακα, το οποίο συνδέεται με ράβδους χαλκού, επίσης συγκολλημένες στο φιλμ. Κατά μήκος αυτών των ελαστικών παρέχεται ηλεκτρικό ρεύμα στο υλικό άνθρακα (πιο συχνά άνθρακα)..
Λόγω του γεγονότος ότι το ρεύμα διέρχεται από τον άνθρακα, παράγει μέγιστη θερμότητα. Οι λωρίδες συνδυάζονται με μερικά κομμάτια σε ένα μπλοκ. Μπορείτε να τα κόψετε κατά μήκος της λωρίδας διαχωρισμού μεταξύ των μπλοκ, γεγονός που διευκολύνει σημαντικά την εγκατάσταση.
Αυτός ο σχεδιασμός είναι επίσης πλεονεκτικός στο ότι εάν μια ή περισσότερες λωρίδες είναι κατεστραμμένες, το υπόλοιπο ιμάντα θα λειτουργήσει. Δεδομένου ότι το κενό μεταξύ των ταινιών είναι μικρό, ακόμη και αν σπάσουν πολλά μέρη, το πάτωμα θα ζεσταθεί ομοιόμορφα.
Σε πολλές χώρες του κόσμου, οι επιστήμονες παρέχουν εδώ και καιρό αιτιολόγηση και αποδείξεις για τις ευεργετικές επιδράσεις των υπέρυθρων ακτίνων σε όλους τους ζωντανούς οργανισμούς και την απόλυτη αβλαβή τους στην ανθρώπινη υγεία..
Ο παρακάτω πίνακας δείχνει τους τεχνικούς δείκτες και τα χαρακτηριστικά της υπέρυθρης θέρμανσης.
Ιδιαίτερα χαρακτηριστικά
κατανάλωση ενέργειας 1 m², W / m.h
45-67
πλάτος θερμικής μεμβράνης, cm
50
μέγιστο επιτρεπόμενο μήκος μιας ταινίας θερμικής μεμβράνης, m
οκτώ
θερμοκρασία τήξης θερμοφίλμ, ° С
130
θρέψη
220 V / 50 Hz
Μήκος κύματος θέρμανσης IR, μm
5-20
Η ποσότητα ηλεκτρικής ενέργειας που καταναλώνεται από υπέρυθρη ενδοδαπέδια θέρμανση εξαρτάται από το μέγεθος του χώρου και τον τρόπο λειτουργίας. Διάφορες εταιρείες που παράγουν τέτοια συστήματα θέρμανσης προσφέρουν τις δικές τους τροποποιήσεις δαπέδων IR. Όλα έχουν περίπου πανομοιότυπα χαρακτηριστικά και δείκτες, οπότε σε ποιον προτιμάτε εξαρτάται μόνο από εσάς..
Πάχος θερμικής μεμβράνης – 0,4 mm. Χάρη σε αυτό, μπορεί να τοποθετηθεί κάτω από παρκέ, πλακάκια, laminate, λινέλαιο. Επιπλέον, μπορείτε να εγκαταστήσετε την ταινία στους τοίχους και την οροφή για να μεγιστοποιήσετε τη θέρμανση ολόκληρου του δωματίου..
Πλεονεκτήματα της χρήσης υπέρυθρης ακτινοβολίας για τη θέρμανση του δωματίου
Η υπέρυθρη ενδοδαπέδια θέρμανση έχει προσελκύσει την προσοχή των καταναλωτών με πολλούς τρόπους. Παρά το γεγονός ότι υπάρχουν πολλοί εναλλακτικοί τύποι συσκευών θέρμανσης στην αγορά, η επιλογή είναι συχνά υπέρ μιας θερμής πηγής IR..
Όλοι οι τύποι δαπέδων IR έχουν τα ακόλουθα πλεονεκτήματα, τα οποία έχουν ήδη δοκιμαστεί κατά τη λειτουργία τους:
Η ακτινοβολία IR έχει ευεργετική επίδραση στο σώμα.
μην στεγνώνετε τον αέρα, σε αντίθεση με τη θέρμανση του νερού.
μείωση του κόστους θέρμανσης ·
σας επιτρέπουν να ζεσταίνετε γρήγορα το δωμάτιο (σε 5-10 λεπτά).
μπορείτε να τα εγκαταστήσετε μόνοι σας.
δυνατότητα τοπικής εγκατάστασης.
Επιπλέον, οι πηγές υπέρυθρης θερμότητας μπορούν να συνδεθούν βολικά σε περίπτωση έκτακτης ανάγκης, όταν η κεντρική θέρμανση δεν είναι αρκετή ή όταν έχει ήδη απενεργοποιηθεί. Τα δάπεδα IR είναι απαραίτητα για τη μόνωση λότζων και μπαλκονιών.
Σε αντίθεση με τον τύπο μεταφοράς της θέρμανσης νερού, η θερμότητα από την πηγή IR γίνεται αισθητή αμέσως, ακόμη και όταν έχει οριστεί η ελάχιστη θερμοκρασία..
Επίδραση πηγής θερμότητας IR στο σώμα
Δεν γνωρίζουν πολλοί άνθρωποι ένα τέτοιο πλεονέκτημα ως ευεργετική επίδραση στο σώμα. Το μυστικό είναι ότι η ανθρώπινη θερμότητα ακτινοβολεί στο ίδιο εύρος με την υπέρυθρη ακτινοβολία. Αυτό σημαίνει ότι το υπέρυθρο ζεστό δάπεδο γίνεται αντιληπτό από τους ανθρώπους ως φυσική πηγή θερμότητας και ως εκ τούτου πιο ευχάριστο. Για παράδειγμα, εάν ένα άτομο χρειάζεται 22-25 βαθμούς θερμότητας για άνεση σε ένα δωμάτιο με θέρμανση νερού, τότε όταν χρησιμοποιείτε θέρμανση IR, η ίδια αίσθηση θα είναι ήδη στους 18 βαθμούς.
Η ακτινοβολία IR ιονίζει τον αέρα, καταστρέφει επιβλαβή βακτήρια και ιούς, απομακρύνει τις δυσάρεστες οσμές.
Πολλές ασθένειες αντιμετωπίζονται με υπέρυθρες ακτίνες. Υπό την επιρροή τους, η νευρική ένταση εξαφανίζεται. Στην εποχή του συνεχούς στρες, αυτή είναι μια μεγάλη ευκαιρία να ενισχύσουμε το νευρικό σύστημα χωρίς να φύγουμε από το σπίτι..
Πολλοί άνθρωποι δυσκολεύονται να ανεχτούν τον ξηρό αέρα σε ένα διαμέρισμα, ο οποίος προκαλείται από θερμαντικά σώματα κεντρικής θέρμανσης. Πρέπει να χρησιμοποιήσουμε υγραντήρες. Η ενδοδαπέδια θέρμανση IR δεν στεγνώνει τον αέρα, επομένως είναι εύκολο να αναπνεύσετε σε ένα τέτοιο δωμάτιο.
Η ακτινοβολία IR δεν θερμαίνει τον ίδιο τον αέρα, αλλά αντικείμενα. Ως εκ τούτου, το περπάτημα σε έναν τέτοιο όροφο είναι μια ευχαρίστηση και προκύπτει μια κατάσταση κοντά στη χαλάρωση..
Χαρακτηριστικά διαφορετικών τύπων υπερύθρων δαπέδων
Η παραγωγή υπερύθρων δαπέδων βελτιώνεται συνεχώς. Οι κατασκευαστές προσπαθούν να ικανοποιήσουν τις προτιμήσεις των καταναλωτών. Ανά τύπο κατασκευής, τα δάπεδα IR είναι:
ταινία;
κεντρικός.
Τα φιλμ, με τη σειρά τους, χωρίζονται σε στερεά και ριγέ, ανάλογα με τον τύπο της εναπόθεσης άνθρακα, που είναι η πηγή υπέρυθρης ακτινοβολίας. Η μεμβράνη με συνεχή ψεκασμό άνθρακα είναι εύκολη στην εγκατάσταση, εύκολη στην κοπή. Εκπέμπει θερμότητα από ολόκληρη την περιοχή, η δυναμική θέρμανσης είναι υψηλότερη από ό, τι κατά την εφαρμογή άνθρακα σε λωρίδες.
Οι λωρίδες άνθρακα ομαδοποιούνται σε ομάδες, μεταξύ των οποίων μπορούν να γίνουν κοπές. Δεδομένου ότι η σύνδεση με το τροφοδοτικό είναι παράλληλη, εάν κάποια μονάδα αποτύχει, η υπόλοιπη περιοχή της “ριγέ μεμβράνης IR” θα παραμείνει λειτουργική.
Σε αυτή την περίπτωση, μια μεμβράνη με συνεχή ψεκασμό είναι πιο τέλεια, αφού μόνο οι θέσεις σχισίματος ή κοπής αποτυγχάνουν. Η διάρκεια ζωής και η τιμή μιας μεμβράνης στερεού άνθρακα είναι υψηλότερα από αυτήν μιας ταινίας με ριγέ.
Το πάτωμα της ράβδου IR μοιάζει με σκάλα σχοινιού. Πολλές ράβδοι, οι οποίες είναι γεμάτες με άνθρακα, χαλκό και ασήμι, συνδέονται μεταξύ τους με σύρματα. Το χαλί ράβδου αυτορυθμίζεται. Η εγκατάστασή του διαφέρει από τον τύπο της μεμβράνης στο ότι απαιτείται η κατασκευή μιας «υγρής» τσιμεντοκονίας για τοποθέτηση. Ωστόσο, η διάρκεια ζωής είναι ακόμη μεγαλύτερη από αυτή ενός στερεού φιλμ και δεν φοβάται τη μεγάλη μηχανική καταπόνηση..
Δάπεδα από φύλλο IR: σχεδιασμός, πλεονεκτήματα και μειονεκτήματα

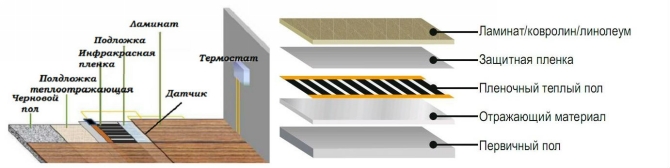

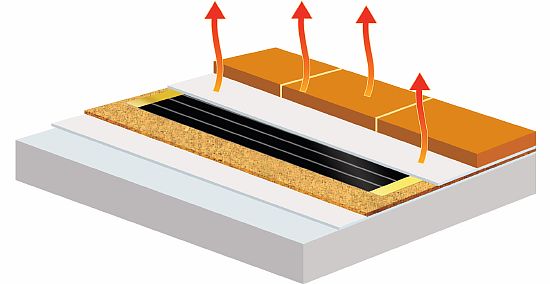

Ο μηχανισμός δράσης της θερμικής μεμβράνης IR μπορεί να εξεταστεί στο παράδειγμα της συσκευής λωρίδων άνθρακα ομαδοποιημένων σε τμήματα.
Η πάστα άνθρακα σφραγίζεται σε μεμβράνη πολυεστέρα ή πολυπροπυλενίου. Η ηλεκτρική ενέργεια συνδέεται με τον άνθρακα μέσω αγώγιμων ράβδων χαλκού και αργύρου που βρίσκονται κατά μήκος των άκρων της μεμβράνης. Τη στιγμή που το ρεύμα διέρχεται από την ανθρακική λωρίδα, απελευθερώνεται θερμότητα.
Τα τμήματα μπορούν να κοπούν κατά μήκος των διαχωριστικών λωρίδων. Συνήθως το πλάτος των ρολών είναι από 0,5 έως 1 μέτρο. Το φιλμ διατίθεται σε διάφορα πάχη. Ελάχιστο – 0,2 mm, μέγιστο – 2 mm.
Τα χαρακτηριστικά της μεμβράνης ενδοδαπέδιας θέρμανσης καθιστούν δυνατό τον συνδυασμό της με σχεδόν όλα τα καλύμματα δαπέδου. Αρκεί να απλώσετε μια μεμβράνη πολυαιθυλενίου για μόνωση και μπορείτε να τοποθετήσετε παρκέ, πλαστικοποιημένα ή να τοποθετήσετε πλακάκια από πάνω χρησιμοποιώντας κόλλα για ζεστά δάπεδα.
Τα δάπεδα IR είναι ιδανικά για ξύλινο δάπεδο. Το ξύλο θερμαίνεται ομοιόμορφα, πράγμα που σημαίνει ότι δεν παραμορφώνεται ή σπάει.
Οι απόψεις των ειδικών είναι διαφορετικές όταν πρόκειται για τη δυνατότητα τοποθέτησης φιλμ υπέρυθρης ακτινοβολίας κάτω από τσιμεντοκονία ή κόλλα πλακιδίων. Οι περισσότεροι από τους κυρίους ισχυρίζονται ότι θα καταρρεύσει. Μάλλον, υπάρχει μια ερώτηση σχετικά με τη διαφορετική ποιότητα της ταινίας..
Εάν πρέπει να τυλίξετε το χαλί από πάνω, τότε το “σάντουιτς” κατασκευής θα μοιάζει με αυτό: μεμβράνη IR, μεμβράνη πολυαιθυλενίου, κόντρα πλακέ ή οποιοδήποτε άλλο άκαμπτο φύλλο, χαλί.
Όσον αφορά το λινέλαιο, ο σχεδιασμός θα φαίνεται ο ίδιος, αλλά πρέπει να ληφθούν υπόψη οι συστάσεις του κατασκευαστή. Δεν είναι όλα τα λινέλαιο κατάλληλα για ενδοδαπέδια θέρμανση, καθώς υπάρχει μεγάλος κίνδυνος παραμόρφωσης.

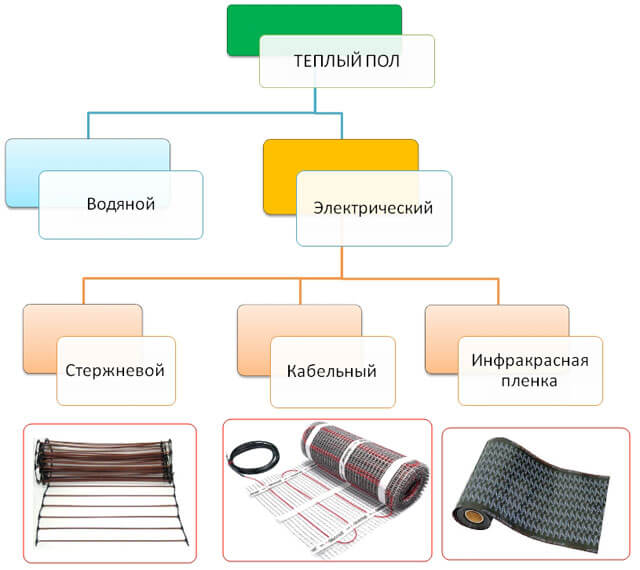

Ποικιλίες ηλεκτρικής ενδοδαπέδιας θέρμανσης και τα χαρακτηριστικά τους που λαμβάνονται υπόψη στους υπολογισμούς

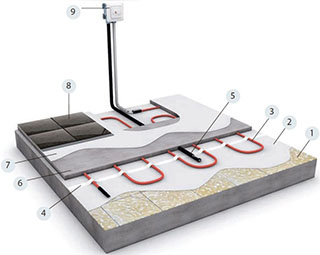

Τα κύρια μέρη κάθε θερμού δαπέδου είναι τα θερμαντικά στοιχεία ή ο συνδυασμός τους. Έχουν διαφορετικά σχέδια. Ας σημειώσουμε την ιδιαιτερότητα κάθε συστήματος.

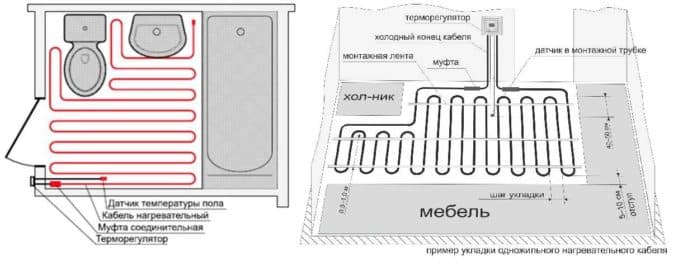

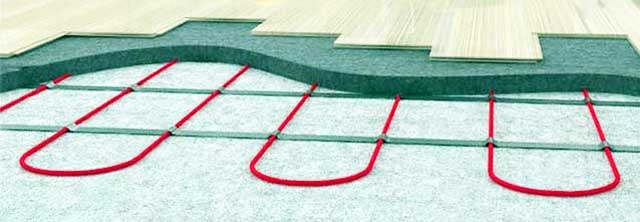

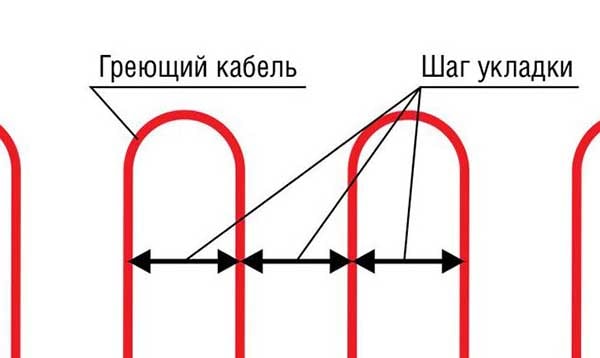

Ανθεκτικό καλώδιο θέρμανσης

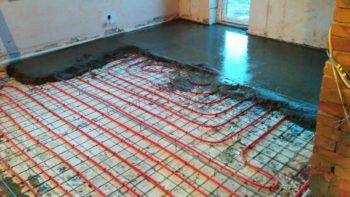

Τα συστήματα ενδοδαπέδιας θέρμανσης σε αυτή τη βάση χρησιμοποιούνται συχνότερα, καθώς είναι απλό στο σχεδιασμό και έχουν χαμηλότερη τιμή σε σύγκριση με άλλους τύπους θερμαντήρων. Βασίζεται σε έναν αγωγό ενός ή δύο πυρήνων που είναι κλεισμένος σε προστατευτική ασπίδα και έχει κάποια αντίσταση. Στον πυρήνα του, είναι ένα επιμηκυμένο στοιχείο θέρμανσης που, όταν συνδέεται σε ένα ηλεκτρικό δίκτυο, παράγει μια ορισμένη ποσότητα θερμικής ενέργειας. Τα ανθεκτικά καλώδια έχουν πάντα ένα σταθερό μήκος, το οποίο δεν πρέπει να αλλάξει σε καμία περίπτωση, καθώς αυτό αλλάζει ριζικά ολόκληρη τη ρύθμιση του συστήματος. Οποιεσδήποτε προσπάθειες συντόμευσης του καλωδίου αντίστασης μειώνουν την αντίστασή του, το ρεύμα αυξάνεται και αυτό οδηγεί συχνότερα σε αποτυχία..
Τα κύρια χαρακτηριστικά των καλωδίων αντίστασης είναι:
Σχεδιασμός καλωδίων (μονοπύρηνος, διπύρηνος, ζώνη) και ο σκοπός του.
Τάση και ισχύς τροφοδοσίας. Συνήθως, οι κατασκευαστές υποδεικνύουν δύο τάσεις τροφοδοσίας 220/230 βολτ και την αντίστοιχη ισχύ σε watt, για παράδειγμα, το καλώδιο θέρμανσης deviflex ™ DTIP-18, μήκους 22 μέτρων, έχει ισχύ 360/395 watt, αντίστοιχα.
Ένα πολύ σημαντικό χαρακτηριστικό των καλωδίων θέρμανσης είναι η ισχύς ανά μονάδα μήκους, δηλαδή πόσα watt ακτινοβολούνται ανά μέτρο. Στο παραπάνω παράδειγμα καλωδίου, η γραμμική ισχύς είναι 18 W / m σε τάση τροφοδοσίας 230 V. Αυτός ο αριθμός υποδεικνύεται στη σήμανση του καλωδίου, αλλά μπορεί να υπολογιστεί. Εάν η ισχύς των 395 W διαιρείται με το μήκος των 22 μέτρων, τότε προκύπτει 395/22 = 17,95 W / m.
Ανθεκτικά καλώδια παράγονται σε διαφορετικά μήκη (7-220 m), με διαφορετική γραμμική και συνολική ισχύ, τα οποία μπορεί κάλλιστα να ικανοποιήσουν όλες τις ανάγκες. Φυσικά, το καλώδιο πρέπει να τοποθετηθεί σύμφωνα με ένα ειδικό σχέδιο για να καλύψει ολόκληρη την περιοχή του δωματίου, αλλά αυτό θα συζητηθεί λεπτομερώς στις ακόλουθες ενότητες..

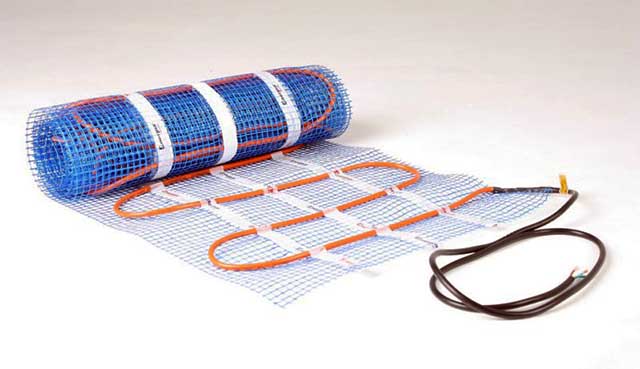

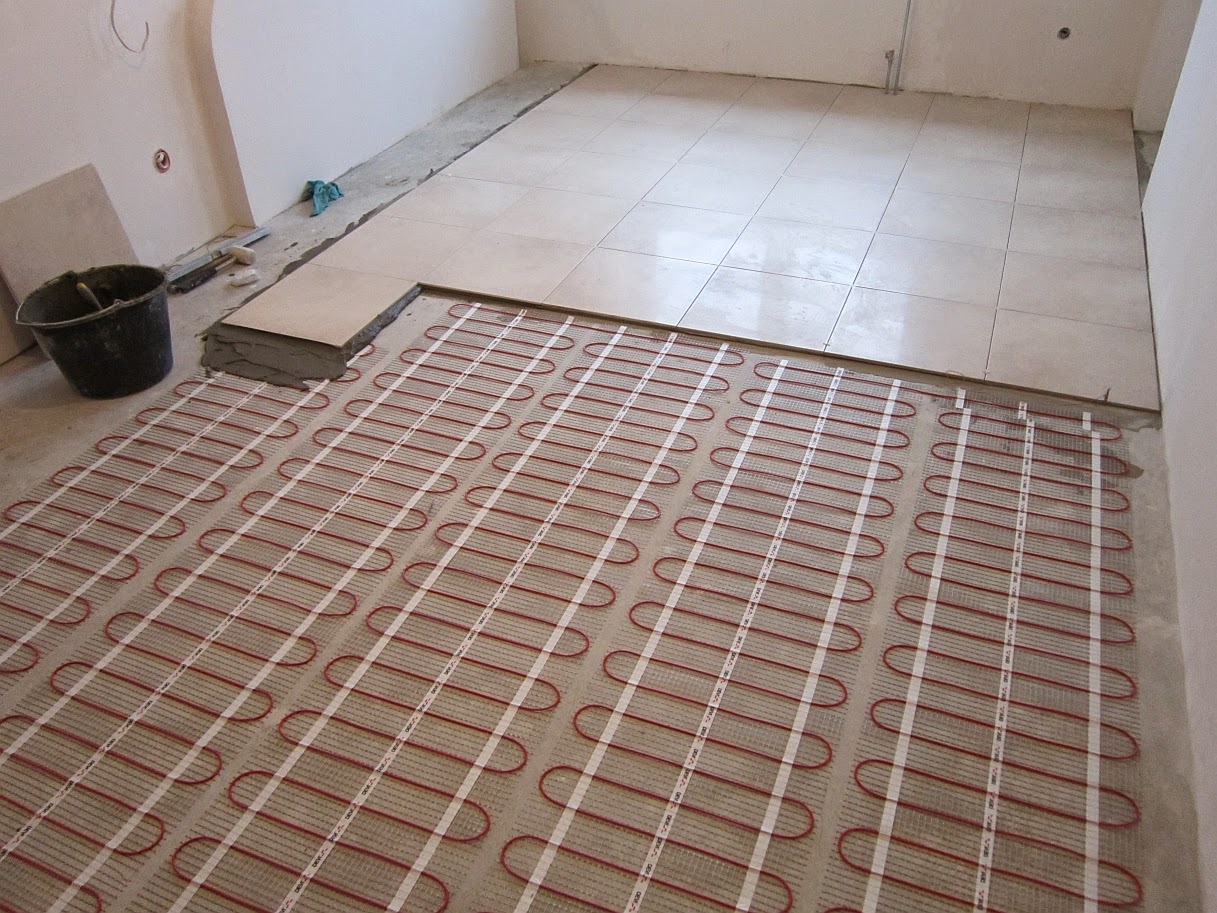

Θερμαινόμενα πατάκια
Για την ευκολία τοποθέτησης, εφευρέθηκαν θερμαντικά στρώματα, όπου ένα καλώδιο αντίστασης θέρμανσης υφαίνεται σε ένα πολυμερές πλέγμα και τοποθετείται ήδη με το απαιτούμενο βήμα. Το πλέγμα έχει συνήθως κολλητική βάση και μπορεί να κολληθεί στην επιφάνεια του δαπέδου, κάτι που προσθέτει μόνο στην ευκολία εγκατάστασης. Αυτό είναι ιδιαίτερα καλό κατά την τοποθέτηση πλακιδίων, όταν τα στρώματα είναι κρυμμένα απευθείας σε ένα στρώμα κόλλας πλακιδίων ή κατά τη διάρκεια των επισκευών, εάν έχει κατασκευαστεί μόνο μια λεπτή επίστρωση αυτοεπιπεδούμενης επίστρωσης, στην οποία μπορείτε στη συνέχεια να τοποθετήσετε ένα laminate ή χαλί. Τα περισσότερα στρώματα θέρμανσης διατίθενται σε πλάτος 45 cm και διαφορετικά μήκη, γεγονός που σας επιτρέπει να επιλέξετε ένα συγκεκριμένο μοντέλο για κάθε δωμάτιο. Ταυτόχρονα, μην ξεχνάτε ότι τα στρώματα βασίζονται σε ένα καλώδιο αντίστασης, συνήθως δύο πυρήνων, επομένως απαγορεύεται αυστηρά το κόψιμο των στρωμάτων κατά μήκος των αγωγών.!
Τάση τροφοδοσίας, η οποία είναι συνήθως 220/230 V και η ισχύς της θέρμανσης.
Μήκος στρώματος και συνιστώμενη περιοχή τοποθέτησης, συνήθως 0,5 m2 έως 12 m2 με μήκος 1 έως 24 m.
Ένας από τους κύριους δείκτες είναι η συγκεκριμένη ισχύς, δηλαδή πόση θερμότητα παράγεται από το θερμαντικό στρώμα ανά 1 τετραγωνικό μέτρο. Μετριέται σε W / m2 (Watt ανά τετραγωνικό μέτρο). Για την ενδοδαπέδια θέρμανση, τα πατάκια παράγονται συνήθως με ειδική ισχύ 100-150 W / m2, πολύ σπάνια 200 W / m2.
Αυτορυθμιζόμενο καλώδιο θέρμανσης
Το κύριο μειονέκτημα των καλωδίων αντίστασης και των θερμαντικών στρωμάτων που βασίζονται σε αυτά είναι η ανάγκη για συνεχή απομάκρυνση της θερμότητας από αυτά, καθώς η αντίστασή τους και, κατά συνέπεια, η ποσότητα της παραγόμενης θερμότητας δεν εξαρτώνται πρακτικά από τη θερμοκρασία περιβάλλοντος. Εάν η θερμότητα δεν αφαιρεθεί από το καλώδιο, θα υπερθερμανθεί και θα αποτύχει. Αυτός είναι ο λόγος για τον οποίο τα θερμαινόμενα δάπεδα δεν μπορούν να εξοπλιστούν με καλώδια αντίστασης κάτω από στάσιμα έπιπλα χωρίς πόδια..
Το αυτορυθμιζόμενο καλώδιο στην ενδοδαπέδια θέρμανση χρησιμοποιείται εξαιρετικά σπάνια
Ένα αυτορυθμιζόμενο καλώδιο στερείται τέτοιου μειονεκτήματος, η γραμμική ισχύς του οποίου εξαρτάται από τη θερμοκρασία. Το θερμαντικό στοιχείο είναι ένα ημιαγωγό πολυμερές ικανό να αλλάξει την αντίστασή του ανάλογα με τη θερμοκρασία. Τέτοια καλώδια μπορούν να κοπούν σε οποιοδήποτε μήκος χωρίς φόβο, αυτό δεν θα οδηγήσει σε υπερθέρμανση και βλάβη. Ωστόσο, η υψηλή τιμή περιορίζει τη χρήση τους ως ζεστά δάπεδα, επομένως χρησιμοποιούνται κυρίως για αγωγούς θέρμανσης..
Ζεστό πάτωμα υπέρυθρης μεμβράνης
Ένας σχετικά νέος τύπος θέρμανσης δαπέδου είναι η ενδοδαπέδια θέρμανση με υπέρυθρο (IR), η οποία βασίζεται σε εκπομπούς με τη μορφή εγκάρσιων λωρίδων γραφίτη που συνδέονται με διαμήκεις αγωγούς χαλκού-αργύρου. Ολόκληρη η δομή τοποθετείται σε μια μεμβράνη πολυεστέρα, η οποία έχει πάχος όχι μεγαλύτερο από 0,4 mm. Ένα χαρακτηριστικό των δαπέδων φιλμ είναι ότι το μεγαλύτερο μέρος της παραγόμενης ενέργειας πέφτει στο εξάρτημα της ακτίνας – υπέρυθρα κύματα στην περιοχή από 4 έως 20 nm. Είναι γνωστό ότι η ακτινοβολούμενη υπέρυθρη θερμότητα δεν θερμαίνει τον αέρα, αλλά τα γύρω αντικείμενα, και αυτό γίνεται αντιληπτό από ένα άτομο πολύ άνετα.
Το υπέρυθρο πάτωμα φιλμ δεν αρέσει στις “υγρές” διαδικασίες στην κατασκευή
Τα κύρια χαρακτηριστικά των δαπέδων υπερύθρων φιλμ που απαιτούνται για υπολογισμούς είναι:
Τάση τροφοδοσίας 220/230 V και ειδική κατανάλωση ενέργειας, η οποία μπορεί να είναι 130, 150, 170, 200, 230 W / m2, ανάλογα με το δωμάτιο και τον σκοπό του.
Πλάτος ρολού του δαπέδου μεμβράνης IR: 0,5, 0,8 ή 1 μέτρο. Μήκος από 1 έως 20 μέτρα. Αυτό σας επιτρέπει να “ταιριάξετε” την ταινία σε οποιοδήποτε δωμάτιο.
Το δάπεδο απαιτεί επίσης τοποθέτηση μόνο στην επιφάνεια του δαπέδου που δεν καταλαμβάνεται από στάσιμα έπιπλα χωρίς πόδια. Ένας άλλος σοβαρός περιορισμός της εφαρμογής είναι η αδυναμία τοποθέτησης σε μια επίστρωση, καθώς οι ταινίες IR δεν “αρέσουν” στις υγρές διαδικασίες στην κατασκευή. Η καλύτερη εφαρμογή για τέτοιους θερμαντήρες είναι η “στεγνή” τοποθέτηση σε απολύτως επίπεδες επιφάνειες, ακολουθούμενη από την τοποθέτηση ενός laminate που προορίζεται για ενδοδαπέδια θέρμανση, λινέλαιο ή χαλί.

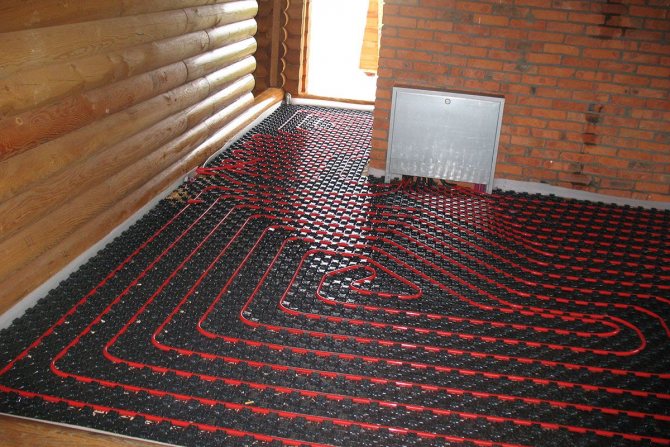

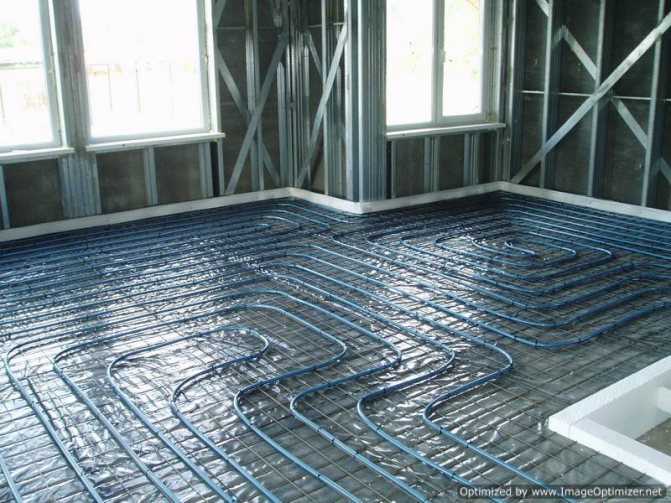

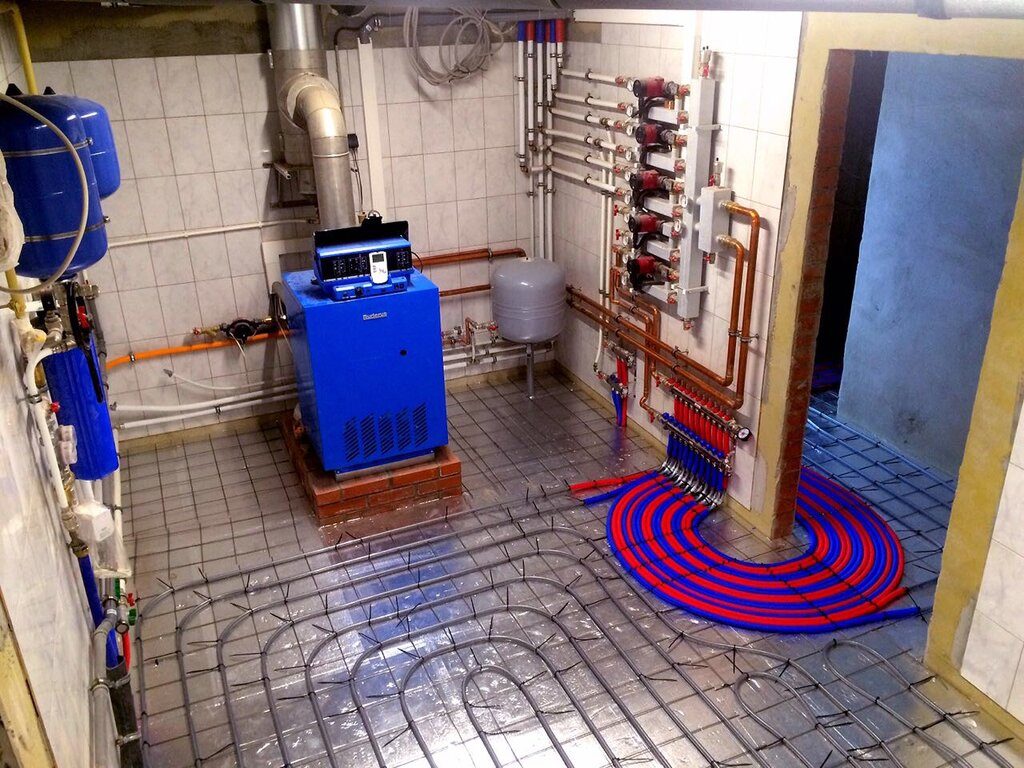

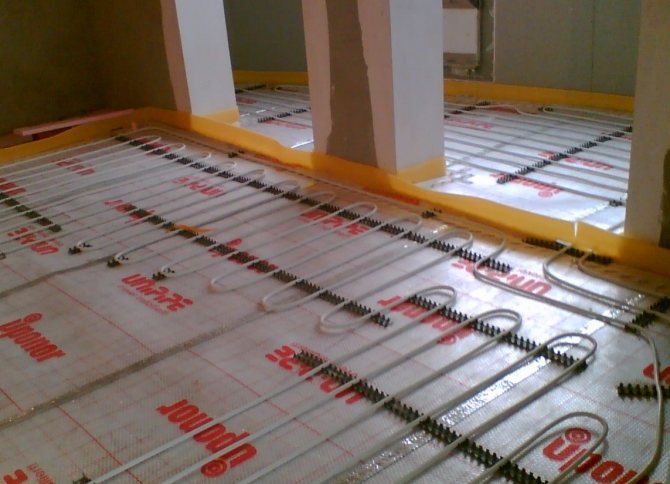

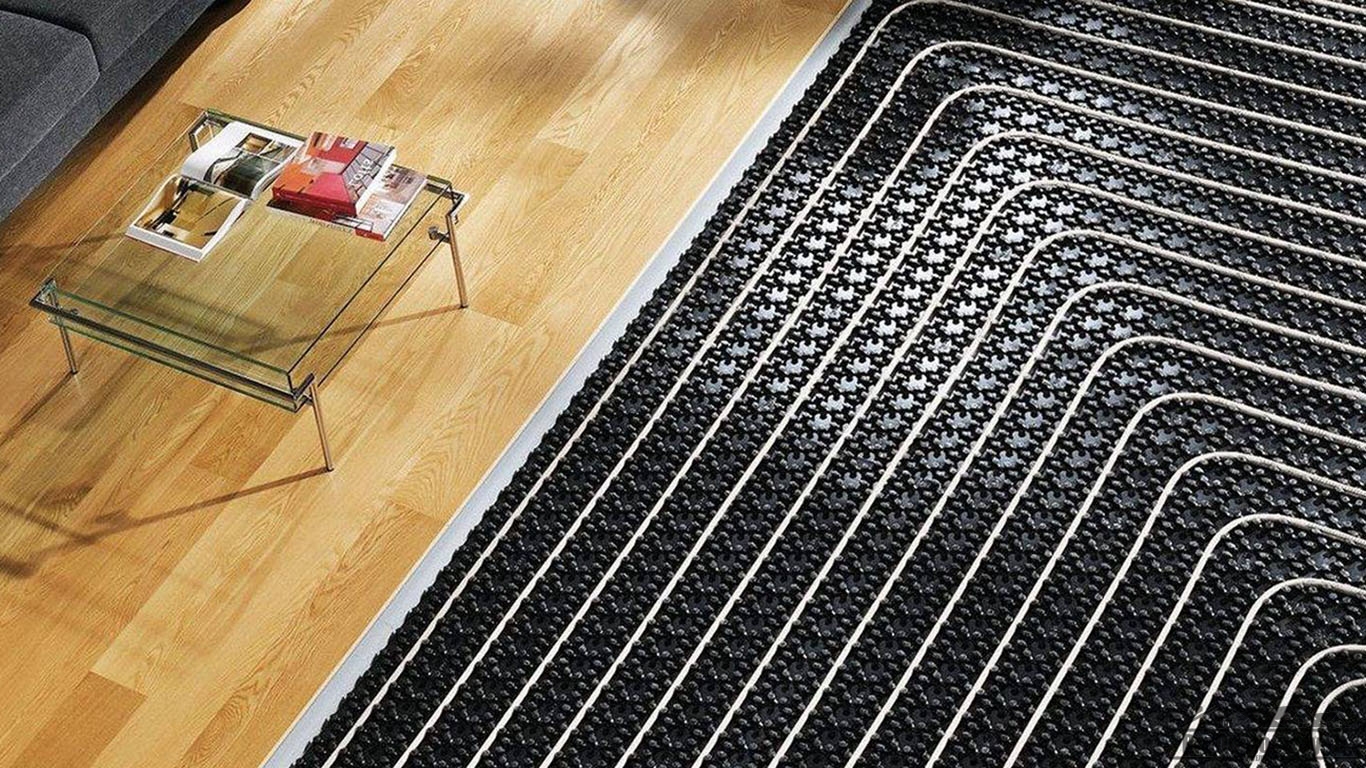

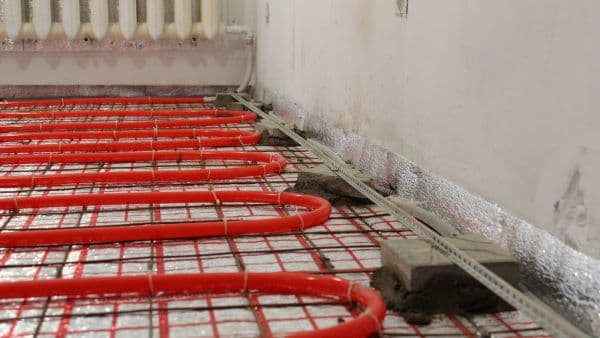

Τύπος νερού

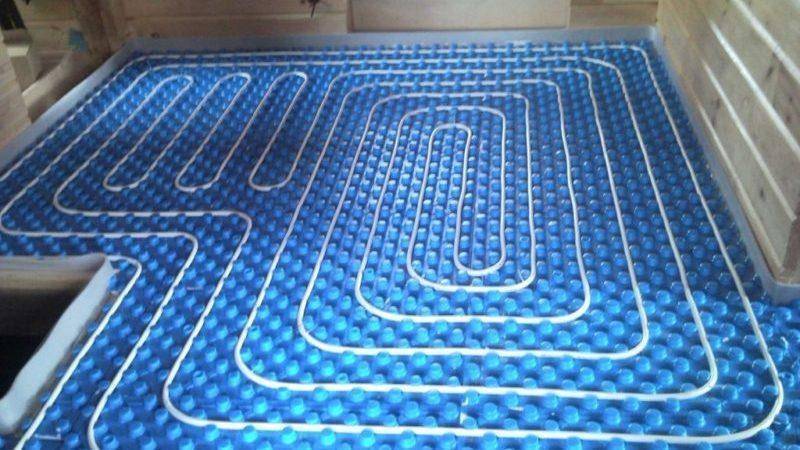

Είναι επίσης δυνατή η χρήση θερμαινόμενου νερού δαπέδου, το οποίο χωρίζεται σε σκυρόδεμα και δάπεδο. Όπως υποδηλώνει το όνομα, η πρώτη επιλογή πρέπει να καλύπτεται με τσιμεντένια επίστρωση και η δεύτερη καλύπτεται από πάνω με έτοιμα υλικά φινιρίσματος..
Πλεονεκτήματα:
Δεν χρειάζεται να ξοδέψετε πολλά χρήματα για εγκατάσταση όταν είστε στο πάτωμα.
Συνδέεται με υπάρχον σύστημα θέρμανσης.
Δεν χρειάζεται να ξοδέψετε επιπλέον χρήματα για ηλεκτρικό ρεύμα.
Μειονεκτήματα:
Στις περισσότερες περιπτώσεις, εγκαθίστανται μόνο σε ιδιωτικές κατοικίες, καθώς η εγκατάσταση σε διαμερίσματα είναι δύσκολη. Βολικό για σύνδεση με το λέβητα και όχι με το κεντρικό σύστημα ύδρευσης του διαμερίσματος.
Δεν μπορείτε να ρυθμίσετε τη θερμοκρασία σε ένα πολυώροφο κτίριο εάν η σύνδεση ήταν με κεντρική θέρμανση. Ζεστό νερό θα ρέει μέσω του συστήματος, καθώς και σε όλο το διαμέρισμα.
Σε περίπτωση βλάβης στο σύστημα, υπάρχει κίνδυνος πλημμύρας στο διαμέρισμα.
Απαιτούμενα δεδομένα

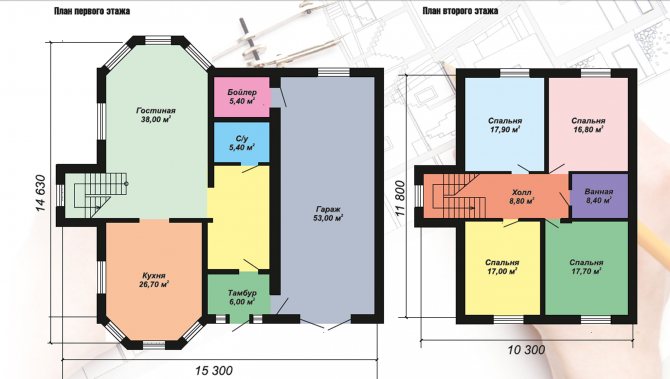

Αρχικά, υπολογίστε την επιφάνεια του σπιτιού
Για να υπολογίσετε την απαιτούμενη απόδοση των στοιχείων, είναι απαραίτητο να προσδιορίσετε με ορισμένους παράγοντες που έχουν άμεσο αντίκτυπο σε αυτόν τον δείκτη:
θερμαινόμενη περιοχή?
η ποιότητα της θερμομόνωσης τοίχων και οροφών ·
θερμική αγωγιμότητα του δαπέδου.
Εκτός από αυτά τα δεδομένα, είναι σημαντικό να κατανοήσουμε ποιο στοιχείο θα χρησιμοποιηθούν τα δάπεδα ως: κύρια ή πρόσθετα?
Για απρόσκοπτη λειτουργία και εγγυημένη μεγάλη διάρκεια ζωής της θέρμανσης, πρέπει να λειτουργεί σε κατάσταση που δεν υπερβαίνει το 80% της μέγιστης ισχύος.
Ο υπολογισμός της ισχύος ενός θερμού δαπέδου εξαρτάται πολύ από την ορθότητα της καθορισμένης χρήσιμης περιοχής.
Το ηλεκτρικό δάπεδο μπορεί να χρησιμοποιηθεί ως κύρια θέρμανση μόνο εάν η κάλυψη είναι τουλάχιστον το 70% της συνολικής επιφάνειας του δωματίου..
Για να προσδιορίσουμε την απόδοση θέρμανσης, χρησιμοποιούμε τον τύπο P = S * k, όπου:
P είναι η ισχύς του θερμαντικού στοιχείου.
S – χρήσιμη περιοχή.
k – ειδική ισχύς.
Ειδική ισχύς ηλεκτρικής ενδοδαπέδιας θέρμανσης για διάφορους τύπους χώρων:
Οχι.
Τύπος δωματίου
Ειδική ισχύς του συστήματος ενδοδαπέδιας θέρμανσης ανά 1 m2 (W / m2)
1
Σαλόνια, κουζίνα (1ος όροφος)
140-150
2
Σαλόνια, κουζίνα (2ος όροφος και άνω)
110-120
3
Τζάμια και μονωμένα μπαλκόνια και λότζες
140-180
4
Μπάνια (1ος όροφος)
120-150
5
Μπάνια (2ος όροφος και άνω)
110-130
6
Πρωτογενής θέρμανση
όχι λιγότερο από 180
7
Πρόσθετη δημιουργία άνετων συνθηκών
110-120
Η κατανάλωση ενέργειας είναι πολύ κατά προσέγγιση. Πολλά εξαρτώνται από το επίπεδο της θερμομόνωσης στο σύνολό της: το επίπεδο θερμότητας που χάνεται μέσω παραθύρων, τοίχων, οροφών.
Υπολογισμός της απαιτούμενης χωρητικότητας άνετων δαπέδων για μπάνιο με συνολική επιφάνεια 10 m2 στον δεύτερο όροφο ως κύριο σύστημα θέρμανσης:
Η χρήσιμη περιοχή θα είναι: 10/100 * 70 = 7 m2. Η συγκεκριμένη δύναμη για τα μπάνια του δεύτερου ορόφου είναι 130 W / m2, αλλά ταυτόχρονα, η χρήση δαπέδων ως κύριου στοιχείου του συστήματος θέρμανσης προϋποθέτει ισχύ τουλάχιστον 180 W / m2.
Παίρνουμε περισσότερο νόημα. Παίρνουμε: P = 7 * 180 = 1260 W (1,26 kW) – συνολική μεταφορά θερμότητας από το πάτωμα στο μπάνιο.
Η διάταξη του δωματίου μπορεί να μην επιτρέπει πάντα τη χρήση του συστήματος δαπέδου ως κύρια πηγή θέρμανσης. Πρέπει να υπάρχει απόσταση τουλάχιστον 10 cm μεταξύ του θερμαντικού στοιχείου και των επίπλων.
Σε μικρά δωμάτια με μεγάλα έπιπλα (καναπές, κρεβάτι), δεν συνιστάται να χρησιμοποιείτε το σύστημα ενδοδαπέδιας θέρμανσης ως κύριο.
Ισχύς ανά μέτρο
Υπάρχουν σημαντικές διαφορές μεταξύ των συστημάτων θέρμανσης ζεστού νερού και των παραδοσιακών επιλογών θέρμανσης. είναι κατασκευασμένα έτσι ώστε το σύστημα να αρχίζει να λειτουργεί στους 35-45⁰ (το μέγιστο επιτρεπόμενο δεν υπερβαίνει τους 50⁰). Δηλαδή, μια τόσο σχετικά χαμηλή θερμοκρασία είναι αρκετή για να ζεσταθεί άνετα ο χώρος διαβίωσης..
Η ισχύς ενός θερμαινόμενου με νερό δαπέδου ανά τετραγωνικό μέτρο είναι επίσης σχετικά μικρή – περίπου 40 – 150 watt. Για να λειτουργήσει αποτελεσματικά το σύστημα, είναι απαραίτητο να επιτευχθεί μια ομοιόμορφη κατανομή θερμοκρασίας στην επιφάνεια, εξαλείφοντας τον σχηματισμό ψυχρών γωνιών..
Η απόδοση της δομής θέρμανσης νερού και το μήκος του αγωγού είναι αλληλένδετα. Κατά τον υπολογισμό, λαμβάνουν επίσης υπόψη:
το μέγεθος της περιοχής και τη διαμόρφωση του δαπέδου.
το ποσό της απώλειας θερμότητας ·
βήμα εγκατάστασης σωλήνων.
Η απόδοση ενός τέτοιου συστήματος, καθώς και η θερμοκρασία του, ρυθμίζονται χειροκίνητα ή αυτόματα σύμφωνα με τις καιρικές συνθήκες και θερμοκρασίες..
Ο υπολογισμός πραγματοποιείται σταδιακά.
Πρώτα απ ‘όλα, σχεδιάζεται ένα χαρτί, κατά προτίμηση σε χαρτί γραφικών. Σε αυτό, είναι απαραίτητο να επισημάνετε τα μέρη όπου βρίσκονται οι πόρτες και τα παράθυρα, καθώς είναι οι κύριοι χώροι απώλειας θερμότητας. Ο σωλήνας που αναχωρεί από τον ανυψωτή πρέπει να μεταφέρεται κατά μήκος των παραθύρων. Μια λωρίδα πλάτους περίπου 200-250 mm πρέπει να παραμένει μεταξύ του σωλήνα και των τοίχων, αλλά σε καμία περίπτωση μικρότερη από 100 mm.
Επιπλέον, καθορίζονται με το μήκος ενός περιγράμματος. Το βέλτιστο μήκος θεωρείται ότι είναι 80-90 m..
Προσοχή Σημειώστε ότι εάν το κύκλωμα είναι πολύ μικρό, κρύα σημεία θα παραμείνουν στο πάτωμα, αφού η θέρμανση δεν θα πραγματοποιείται ομοιόμορφα. Εάν το μήκος του περιγράμματος είναι μεγάλο, τότε η υδραυλική αντίσταση θα αυξηθεί και η κυκλοφορία του ψυκτικού θα είναι ασθενής.
Ένα κύκλωμα μπορεί να θερμάνει περίπου 20 τετρ. μ. Για μεγάλες περιοχές, χρησιμοποιούνται πολλά περιγράμματα, χωρίζοντάς τα σε ίσες περιοχές.
Έχουμε ήδη σημειώσει πόσο σημαντικό είναι να κατανέμεται ομοιόμορφα η θερμότητα. Στην επίλυση αυτού του ζητήματος, η σωστή επιλογή της απόστασης μεταξύ των σωλήνων παίζει σημαντικό ρόλο. Είναι απαραίτητο να ληφθεί υπόψη η ακόλουθη σχέση μεταξύ αυτής της παραμέτρου του κυκλώματος και της θερμοκρασίας του ψυκτικού: όσο μεγαλύτερη είναι η απόσταση μεταξύ τους, τόσο υψηλότερο πρέπει να θερμαίνεται το ψυκτικό για να είναι σε θέση να παρέχει τον επιθυμητό βαθμό μεταφοράς θερμότητας.
Χρήσιμο Κατά την εγκατάσταση αγωγού με βήμα 250 mm, απαιτούνται κατά μέσο όρο 5 τρέχοντα μέτρα. m / sq m σωλήνων, δηλαδή για τη θέρμανση ενός δωματίου με επιφάνεια 20 τ. m, το μήκος της γραμμής πρέπει να είναι 100 γραμμικά μέτρα. μ. Σε αυτή την περίπτωση, η μεταφορά θερμότητας φτάνει τα 50 W / sq. m σε θερμοκρασία ψυκτικού 30 °. Εάν είναι απαραίτητο να αυξηθεί η μεταφορά θερμότητας, για παράδειγμα, έως 80 watt, τότε συνιστάται να μειώσετε την απόσταση μεταξύ των σωλήνων σε 20 cm.
Δεν πρέπει επίσης να ξεχνάμε ότι το βήμα εγκατάστασης των σωλήνων του κυκλώματος εξαρτάται επίσης από τη διάμετρό τους. Ο συνολικός αριθμός σωλήνων υπολογίζεται σύμφωνα με το σχέδιο, λαμβάνοντας υπόψη όλα τα παραπάνω. Στο αποτέλεσμα που προκύπτει, είναι απαραίτητο να προσθέσετε δύο ακόμη μέτρα, τα οποία θα χρειαστούν κατά τη σύνδεση της γραμμής στο ανυψωτικό.
Μείωση του κόστους
Χάρη στη χρήση θερμοστάτη, μπορείτε να εξοικονομήσετε έως και 40% της ενέργειας
Η ευκολία και η άνεση που δημιουργούν τα θερμαινόμενα δάπεδα επισκιάζεται μόνο από έναν παράγοντα – τον λογαριασμό ηλεκτρικής ενέργειας. Πώς μπορείτε να μειώσετε το ενεργειακό κόστος χωρίς να στερηθείτε τον εαυτό σας από την ευκολία; Μερικές συμβουλές για έξυπνη κατανάλωση:
Βεβαιωθείτε ότι έχετε εγκαταστήσει τον θερμοστάτη. Είναι καλύτερα να το εντοπίσετε όσο το δυνατόν πιο μακριά από το κύριο σύστημα θέρμανσης. Οι ρυθμιστικές αρχές μπορούν να εξοικονομήσουν έως και 40% ηλεκτρική ενέργεια λόγω της απαραίτητης ενεργοποίησης.
Μειώστε την απώλεια θερμότητας όσο το δυνατόν περισσότερο. Εάν είναι απαραίτητο, εκτελέστε εργασίες για τη θερμομόνωση των τοίχων. Σύμφωνα με έμπειρες στατιστικές μελέτες, η βελτίωση της θερμομόνωσης μειώνει το ενεργειακό κόστος σχεδόν 2 φορές..

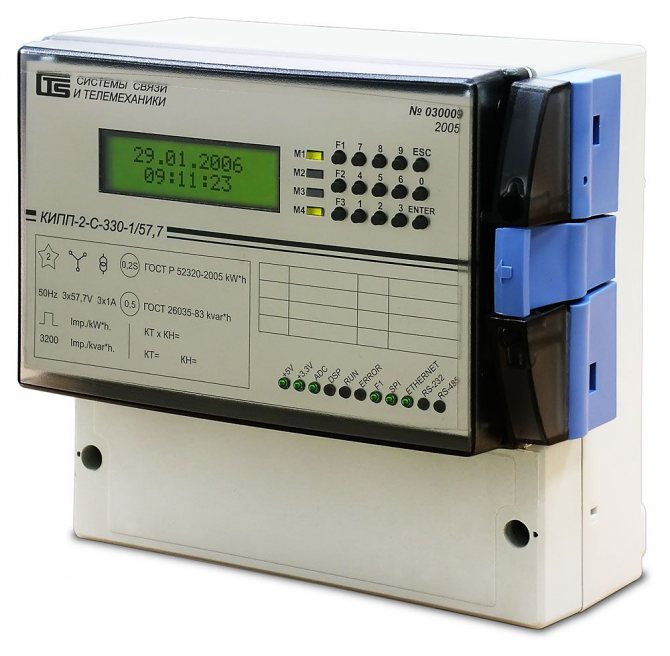

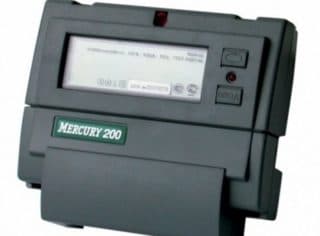

Εγκαταστήστε ένα σύστημα τιμολόγησης πολλαπλών τιμολογίων ηλεκτρικής ενέργειας. Ταυτόχρονα, η θέρμανση δαπέδου τη νύχτα θα κοστίσει 1,5 – 2 φορές φθηνότερα, ανάλογα με την περιοχή..
Ξεκινήστε την αποθήκευση ακόμη και στο στάδιο της εγκατάστασης. Μην φέρετε θερμαντικά στοιχεία στη θέση των επίπλων, κάντε τις απαραίτητες εσοχές από τοίχους και συσκευές θέρμανσης.
Και απλά μαθηματικά: μειώνοντας τη θερμοκρασία μόνο κατά 10C, η κατανάλωση ηλεκτρικής ενέργειας μειώνεται κατά 5%.
Προσεγγίστε το ζήτημα της τοποθέτησης της ενδοδαπέδιας θέρμανσης με υπευθυνότητα. Υπολογίστε την απαιτούμενη ισχύ των συσκευών εκ των προτέρων. Αυτά τα δεδομένα θα σας βοηθήσουν να επιλέξετε τα σωστά στοιχεία θέρμανσης και να χρησιμοποιήσετε το σύστημα χωρίς σημαντική ζημιά στον οικογενειακό προϋπολογισμό..
Ράβδο υπέρυθρη ενδοδαπέδια θέρμανση
Το πιο πρωτοποριακό και μοντέρνο σύστημα ενδοδαπέδιας θέρμανσης είναι τα υπέρυθρα δάπεδα με ράβδους, όπου ως θερμαντήρες χρησιμοποιούνται εύκαμπτα στοιχεία από σύνθεση άνθρακα, γραφίτη και ασήμι. Τέτοιες ράβδοι έχουν πολύ χρήσιμες ιδιότητες – όταν η θερμοκρασία του δαπέδου αυξάνεται από 20 σε 60 ° C, η μέγιστη κατανάλωση ενέργειας μειώνεται κατά 1,5 φορές. Αυτό επιτρέπει τη χρήση της ενδοδαπέδιας θέρμανσης ακόμη και όταν τα έπιπλα θα είναι μόνιμα τοποθετημένα, τα οποία μπορούν να αναδιατάσσονται περιοδικά.
Οι ράβδοι θέρμανσης συνδέονται παράλληλα με διαμήκεις αγωγούς χαλκού για να σχηματίσουν ένα χαλί θέρμανσης. Ακόμα κι αν ένα από αυτά αποτύχει, τα άλλα θα συνεχίσουν να εργάζονται. Το πλάτος του στρώματος είναι 83 cm, το βήμα μεταξύ των ράβδων μπορεί να είναι 9 ή 10 cm. Τα κύρια χαρακτηριστικά του δαπέδου της ράβδου IR είναι:
Μέγιστη κατανάλωση ισχύος, η οποία μπορεί να μετρηθεί είτε W / m2 είτε W / m. Μπορεί να είναι είτε 130 είτε 160 W / m2 με είσοδο θερμότητας 116 ή 138 W / m, αντίστοιχα. Αυτά τα δεδομένα προορίζονται για UNIMAT RAIL ή UNIMAT BOOST.
Το ελάχιστο και το μέγιστο μήκος του θερμομαγνήτη είναι από 0,5 έως 25 μέτρα.
Μήκος κύματος IR: 8-14 μικρά.
Τάση τροφοδοσίας 220/230 V.
Η ενδοδαπέδια θέρμανση με ράβδο IR προορίζεται για εγκατάσταση κυρίως σε λεπτές στρώσεις 2-3 cm και σε στρώμα κόλλας πλακιδίων. Η καινοτομία, η δυνατότητα κατασκευής και τα αξιοσημείωτα χαρακτηριστικά του καθορίζουν τις υψηλές τιμές, επομένως, ένα τέτοιο ζεστό δάπεδο χρησιμοποιείται πολύ σπάνια..
Τύποι υπερύθρων δαπέδων
Σήμερα, τρεις επιλογές για δάπεδα IR είναι διαθέσιμες για οικιακή χρήση:
Μεμβράνη με θερμαντικά στοιχεία άνθρακα, προστατευμένη και στις δύο πλευρές με θερμική μεμβράνη.
Άνθρακας με ασημένιες ράβδους γραφίτη.
Ράβδος.
Όλα μπορούν να χρησιμοποιηθούν ως πρόσθετες πηγές θέρμανσης ή ως ανεξάρτητο και μόνο σύστημα θέρμανσης. Φυσικά, η ισχύς για κάθε επιλογή θα είναι διαφορετική. Για επιπλέον άνεση, αρκούν 100-150 W / m2. Για μία μόνο θέρμανση απαιτούνται 200 watt ανά τετραγωνικό μέτρο. Μη θερμαινόμενες κρύες λότζες – έως 250.
Παραλλαγές εφαρμογής θερμών ηλεκτρικών δαπέδων
Οι ειδικοί θέρμανσης και οι κατασκευαστές ηλεκτρικών συστημάτων θέρμανσης για ενδοδαπέδια θέρμανση συνιστούν τη χρήση θέρμανσης καλωδίου σε δύο κύριες λειτουργίες:
Το καλωδιακό σύστημα θέρμανσης είναι εγκατεστημένο σε τσιμεντένιο στρώμα πάχους τουλάχιστον 3-5 cm, με δυνατότητα χρήσης ως πλήρους θέρμανσης, χωρίς τη χρήση πρόσθετων συσκευών θέρμανσης. Σε αυτήν την περίπτωση, η ηλεκτρική θέρμανση μπορεί να αντισταθμίσει όλες τις απώλειες θερμότητας και να διατηρήσει την απαιτούμενη θερμοκρασία αέρα στους χώρους. Μια άλλη επιλογή είναι η χρήση θέρμανσης καλωδίων για τη θερμική αποθήκευση χοντρών δαπέδων από σκυρόδεμα (10-15 cm), όταν το δάπεδο θερμαίνεται κατά τη διάρκεια των μειωμένων τιμολογίων ηλεκτρικής ενέργειας και τον υπόλοιπο χρόνο, λόγω της μεγάλης θερμικής αδράνειας της μαζικής επίστρωσης, η θερμότητα απελευθερώνεται στο δωμάτιο.
Τα συστήματα καλωδίων θέρμανσης μπορούν να χρησιμοποιηθούν σε μαζικές τσιμεντοκονίες που συσσωρεύουν θερμότητα
Το σύστημα θέρμανσης με τη μορφή ηλεκτρικών καλωδίων θέρμανσης, χαλιών, σωληνωτών θερμαντήρων ή δαπέδων με υπέρυθρο φιλμ χρησιμοποιείται κυρίως μόνο για τη διατήρηση μιας άνετης θερμοκρασίας στην επιφάνεια του δαπέδου. Ταυτόχρονα, η ενδοδαπέδια θέρμανση λειτουργεί σε συνδυασμό με το κύριο σύστημα θέρμανσης, το οποίο αντισταθμίζει τη μερίδα του λέοντος στην απώλεια θερμότητας ενός διαμερίσματος ή σπιτιού. Για αυτό, χρησιμοποιούνται καλώδια θέρμανσης και χαλιά, τοποθετημένα απευθείας στο στρώμα της κόλλας πλακιδίων ή στο διάκενο αέρα των ξύλινων δαπέδων, καθώς και δάπεδα υπέρυθρης μεμβράνης τοποθετημένα απευθείας κάτω από το κάλυμμα..
Τι επηρεάζει την κατανάλωση ενέργειας?
Η κατανάλωση ενέργειας δεν εξαρτάται μόνο από τον τύπο του δαπέδου. Υπάρχουν πολλοί παράγοντες που επηρεάζουν την κατανάλωση ενέργειας. Ο κύριος δείκτης θα είναι τα τεχνικά χαρακτηριστικά του ίδιου του χώρου..
Λοιπόν, τι θα επηρεάσει την κατανάλωση του συστήματος ενδοδαπέδιας θέρμανσης:
Για τι σκοπεύετε να χρησιμοποιήσετε το σύστημα: μια μικρή θέρμανση του δωματίου στην επιθυμητή θερμοκρασία ή θέρμανση του δωματίου χωρίς πρόσθετες πηγές θερμότητας.
Επίπεδο θερμομόνωσης. Λιγότερη ενέργεια θα δαπανηθεί εάν τα παράθυρα, οι τοίχοι και οι πόρτες είναι καλά μονωμένα.
Καιρός. Ανεξάρτητα από το πόσο καλά είναι μονωμένο το δωμάτιο, αλλά σε χαμηλές θερμοκρασίες έξω από το παράθυρο, η κατανάλωση ενέργειας θα αυξηθεί.
Παρκέ. Τα υλικά μπορεί να είναι ζεστά και κρύα στην αφή. Έτσι, το κεραμίδι συχνά θέλει να είναι μονωμένο.
Πόσο χρόνο περνάτε στο σπίτι. Όταν δεν βρίσκεστε στο δωμάτιο, δεν χρειάζεται να χρησιμοποιήσετε ενδοδαπέδια θέρμανση, πράγμα που σημαίνει ότι καταναλώνεται λιγότερη ενέργεια.
Θερμοστάτης. Σε ορισμένες περιπτώσεις, σας επιτρέπει να εξοικονομήσετε θερμότητα έως και 30%.
Εάν εγκαταστήσετε έναν προγραμματιζόμενο θερμοστάτη, μπορείτε να διατηρήσετε την επιθυμητή θερμοκρασία, ακόμη και όταν δεν είστε στο σπίτι.
Πώς να εξοικονομήσετε θερμότητα:
Μονώστε παράθυρα, πόρτες, τοίχους, οροφή, δάπεδο.
Κατά την εγκατάσταση ενός θερμού δαπέδου, χρησιμοποιήστε ένα υπόστρωμα υψηλής ποιότητας που έχει υψηλές τιμές θερμομόνωσης.
Είναι καλύτερα να ρυθμίσετε την ελάχιστη θερμοκρασία που χρειάζεστε χωρίς υπερθέρμανση του δαπέδου..
Υπολογισμός των θερμικών απωλειών ενός κτιρίου ή χώρου
Κατά τον σχεδιασμό οποιουδήποτε συστήματος θέρμανσης, συμπεριλαμβανομένης της κύριας ηλεκτρικής ενδοδαπέδιας θέρμανσης, είναι πολύ επιθυμητό να υπολογιστεί η απώλεια θερμότητας κάθε δωματίου σε ένα διαμέρισμα ή σπίτι. Σε αυτούς τους υπολογισμούς, τα αρχικά δεδομένα είναι:
Η καθορισμένη θερμοκρασία σε κάθε δωμάτιο και η σχετική θέση τους.
Γεωγραφική θέση.
Κατασκευή τοίχου: ποια υλικά, τι πάχος χρησιμοποιούνται στους τοίχους, ποιοι τοίχοι είναι εξωτερικοί.
Κατασκευή δαπέδου και οροφής.
Η παρουσία και η περιοχή των παραθύρων, ο σχεδιασμός τους και η απώλεια θερμότητας μέσω αυτών.
Προσανατολισμός του κτηρίου στα βασικά σημεία.
Θερμοκρασία εξωτερικού αέρα (λαμβάνοντας υπόψη τις πιο κρύες θερμοκρασίες του έτους).
Απώλεια θερμότητας μέσω εξαερισμού.
Όλα τα παραπάνω δεν αποτελούν σε καμία περίπτωση πλήρη λίστα αρχικών δεδομένων για την εκτίμηση της απώλειας θερμότητας. Αυτοί οι υπολογισμοί γίνονται από ειδικούς θέρμανσης, αλλά υπάρχουν πολλά ειδικά δωρεάν προγράμματα ή διαδικτυακοί υπολογισμοί στο Διαδίκτυο, οπότε ο καθένας μπορεί να κάνει μια αξιολόγηση από μόνος του. Το κύριο καθήκον αυτών των υπολογισμών είναι ότι κάθε σύστημα θέρμανσης πρέπει να αντισταθμίσει πλήρως όλες τις απώλειες θερμότητας, ακόμη και λαμβάνοντας υπόψη τις πιο κρύες μέρες του χειμώνα..
Παράδειγμα υπολογισμού
Τα θερμαντικά στοιχεία υπέρυθρης ακτινοβολίας εγκαθίστανται κυρίως σε χώρους χωρίς βαριά επίπλωση. Εάν αγνοήσετε αυτόν τον κανόνα ή ασχοληθείτε με την αναδιάταξη κρεβατιών, ψυγείων και ντουλαπιών μετά την εγκατάσταση ενός ζεστού δαπέδου, το σύστημα θα υπερθερμανθεί κάτω από τα έπιπλα..
Η εξαίρεση είναι τα αυτορυθμιζόμενα στρώματα ράβδων, τα οποία είναι σε θέση να προσαρμοστούν στην επιθυμητή λειτουργία θέρμανσης, να μειώσουν ή να αυξήσουν την κατανάλωση ενέργειας. Αλλά τα δημοφιλή πατώματα υπερύθρων ταινιών δεν έχουν αυτήν την ικανότητα. Επομένως, για να υπολογιστεί από τη συνολική επιφάνεια, αφαιρείται το τμήμα του που καταλαμβάνεται από έπιπλα..
Για παράδειγμα, υπάρχει φυτώριο για 12 τετράγωνα. 5 από αυτά είναι κάτω από έπιπλα. Επομένως, 12 – 5 = 7, δηλαδή 7 m2 φιλμ υπέρυθρης θέρμανσης μπορούν να εγκατασταθούν στο δωμάτιο.
αναφορά
Το μόνο που πρέπει να ειπωθεί λεπτομερέστερα είναι ο συντελεστής κατανάλωσης ενέργειας 0,35, ο οποίος παρέχεται από τον θερμοστάτη για το ζεστό δάπεδο. Ορισμένοι καταναλωτές θα αναρωτηθούν: γιατί αναφέρεται αυτό το νούμερο; Το γεγονός είναι ότι η αρχή λειτουργίας του θερμοστάτη είναι η ακόλουθη – ένα θερμό πάτωμα υπέρυθρης μεμβράνης θερμαίνεται σε μια προκαθορισμένη θερμοκρασία από 10 δευτερόλεπτα έως 1 λεπτό. Μετά από αυτό, ο θερμοστάτης διακόπτει αυτόματα την παροχή ρεύματος και συμβαίνει φυσική ψύξη της θερμικής μεμβράνης. Αυτή η διαδικασία διαρκεί από 2 έως 10 λεπτά (ανάλογα με το βαθμό θερμομόνωσης του σπιτιού και, πάλι, τη ρυθμισμένη θερμοκρασία). Είναι σαφές ότι αυτή τη στιγμή το πάτωμα της μεμβράνης δεν καταναλώνει καθόλου ενέργεια. Όταν ενεργοποιηθεί ο αισθητήρας θερμοκρασίας, ο θερμοστάτης γυρίζει ξανά στο πάτωμα και θερμαίνεται ξανά από 10 έως 60 δευτερόλεπτα. Στη συνέχεια, πάλι κλείσιμο, κλπ. Όπως μπορείτε να δείτε, ο συντελεστής 0,35 είναι ο μέσος δείκτης της πραγματικής κατανάλωσης ενέργειας..
Οι κύριοι τύποι ηλεκτρικών δαπέδων
Για να προσδιορίσετε την κατανάλωση ενέργειας ενός θερμού δαπέδου, θα πρέπει να λάβετε υπόψη τη βασική ισχύ κάθε τύπου υλικού που χρησιμοποιείται κατά την εγκατάσταση. Οι πιο συνηθισμένοι τύποι είναι:
επίστρωση υπέρυθρης μεμβράνης?
καλώδιο θέρμανσης?
θερμομάτης.
Για λεπτές επικαλύψεις δαπέδου, όπως laminate ή linoleum, χρησιμοποιούνται συχνότερα συστήματα θέρμανσης από φύλλο αλουμινίου. Για πλακάκια και άλλα σκληρά υλικά – καλώδιο ή χαλάκια. Η επίστρωση μεμβράνης καταναλώνει την περισσότερη ηλεκτρική ενέργεια, το καλώδιο θέρμανσης είναι το πιο οικονομικό. Τα θερμομάματα βασίζονται σε υπέρυθρη πάνα, οπότε οι δείκτες κατανάλωσης ενέργειας είναι παρόμοιοι με το φιλμ.
Βασική ισχύς θερμαντήρων
Η κατανάλωση ηλεκτρικής ενέργειας κάθε συστήματος θέρμανσης εξαρτάται από ένα σύνολο χαρακτηριστικών:
πάχος υλικού.
ισχύς συσκευών ανά 1 τετρ. μετρητής;
μέγιστη θερμοκρασία θέρμανσης.
Ο κατασκευαστής υποχρεούται να αναφέρει αυτά τα δεδομένα στην αρχική συσκευασία του υλικού, καθώς και την ονομαστική αξία της καταναλισκόμενης ενέργειας..
Πίνακας κατανάλωσης ενέργειας για ορισμένα μοντέλα στοιχείων θέρμανσης ανά 1 τετραγωνικό μέτρο. μετρητής:
Το καλώδιο έχει μικρή ισχύ, αλλά τοποθετείται σε πολλές στροφές ανά 1 τετραγωνικό μέτρο. μέτρο, έτσι ώστε η συνολική ισχύς του θερμού δαπέδου να είναι – 130-150 W ανά τετραγωνικό μέτρο – αυτός είναι ο μέσος όρος.
Παράγοντες που επηρεάζουν την κατανάλωση ενέργειας
Συνολικό κόστος συστημάτων ενδοδαπέδιας θέρμανσης
Υπάρχουν όμως και άλλοι παράγοντες που μπορούν να μειώσουν ή να αυξήσουν την κατανάλωση ηλεκτρικής ενέργειας, αυτοί περιλαμβάνουν:
το επίπεδο θερμομόνωσης των τοίχων στο δωμάτιο – όσο υψηλότερο είναι, τόσο χαμηλότερη θα είναι η κατανάλωση ενέργειας.
εξωτερική θερμοκρασία αέρα – στην κρύα εποχή, το ηλεκτρικό δάπεδο θα λειτουργήσει πολύ περισσότερο.
Πόσο διαφορετικοί είναι οι πραγματικοί δείκτες κατανάλωσης ενέργειας από την ονομαστική?
Φυσικά, η πραγματική κατανάλωση θα είναι πολύ διαφορετική από τις ονομαστικές τιμές, καθώς συχνά συμβαίνει ότι δεν υπάρχει κανείς στο σπίτι όλη την ημέρα και δεν έχει νόημα να γυρίζουμε στο πάτωμα, οπότε στην πραγματικότητα θα λειτουργήσει μόνο για 5 ώρες Το Δεν θα υπάρχει επίσης ανάγκη για καθημερινή θέρμανση, ειδικά το ζεστό φθινόπωρο, αργά την άνοιξη και το καλοκαίρι, οπότε οι υπολογισμένοι δείκτες θα είναι περίπου δύο φορές χαμηλότεροι..
Υπάρχουν επίσης τρόποι για τη σημαντική μείωση της κατανάλωσης ενέργειας, για παράδειγμα, χρησιμοποιώντας έναν θερμοστάτη. Μια καλή συσκευή θα εξοικονομήσει έως και 30% της ονομαστικής κατανάλωσης ενέργειας. Στην πράξη, αποδεικνύεται ότι το ηλεκτρικό δάπεδο θερμαίνεται στην καθορισμένη θερμοκρασία σε 5 λεπτά, στη συνέχεια ψύχεται για 10 λεπτά και στη συνέχεια ενεργοποιείται ξανά. Το θερμαντικό στοιχείο λειτουργεί μόνο για 20 λεπτά την ώρα. Εάν ολόκληρο το σύστημα είναι ενεργοποιημένο για 9 ώρες την ημέρα, καταναλώνεται μόνο 3 ώρες ηλεκτρικής ενέργειας, επομένως το κόστος θα μοιάζει με αυτό:
W = 20 * 130 * 0,4 = 1040 W / h (1,04 kW);
1,5 * 3 = 3,12 – ανά ημέρα.
3,12 * 30 = 93,60 – ανά μήνα.
93,60 * 2,5 = 234 ρούβλια.
Εναλλακτική επιλογη
Αυτός ο υπολογισμός που δείχνει πόσο καταναλώνει μια ηλεκτρική ενδοδαπέδια θέρμανση εφαρμόζεται όταν υπάρχουν δείκτες της συνιστώμενης ισχύος δαπέδου, με βάση τον τύπο του δωματίου. Πρέπει επίσης να γνωρίζετε τι είδους λειτουργία θέρμανσης θα εκτελέσει το ηλεκτρικό δάπεδο: πρόσθετη ή κύρια.
Όταν πρόκειται να χρησιμοποιηθεί ως προθέρμανση η ενδοδαπέδια θέρμανση, η συνιστώμενη πυκνότητα ισχύος είναι μεταξύ 110 και 140 W / m². Εάν, ωστόσο, ως κύρια πηγή, ελαφρώς υψηλότερη: από 150 έως 180 W / m2.
Ο δείκτης ισχύος του δαπέδου που χρησιμοποιείται καθορίζεται ανάλογα με τον τύπο του δωματίου στο οποίο θα χρησιμοποιηθεί:
δωμάτιο, διάδρομος, κουζίνα – 110-150 W / m².
μπάνιο – 140-160 W / m².
loggia – 140-180 W / m².
Το σκεπτικό για τη χρήση θερμομόνωσης σε συστήματα θερμών ηλεκτρικών δαπέδων
Η θερμομόνωση δομικών στοιχείων του κτιρίου στο μέλλον θα επηρεάσει σημαντικά την άνεση στους χώρους και θα μειώσει σημαντικά το κόστος θέρμανσης. Και ένα από τα κύρια είναι η μόνωση της δομής του δαπέδου. Η ηλεκτρική ενδοδαπέδια θέρμανση μπορεί να εγκατασταθεί απευθείας κάτω από το δάπεδο, τόσο με τη χρήση διαφόρων λεπτών μονωτικών υλικών, όσο και χωρίς αυτά, το οποίο είναι συνήθως ένα αναγκαστικό μέτρο – όταν είναι αδύνατο να θυσιάσουμε το ύψος του δωματίου.
Η απώλεια θερμότητας μέσω οποιασδήποτε εγκλειστικής δομής συμβαίνει όσο πιο έντονα, τόσο μεγαλύτερη είναι η διαφορά θερμοκρασίας και τόσο χαμηλότερη η θερμική αντίσταση. Ακόμα κι αν υπάρχουν οι ίδιες θερμοκρασίες σε γειτονικά δωμάτια μεταξύ ορόφων, η θερμότητα θα μεταφερθεί αναπόφευκτα στην τσιμεντένια πλάκα δαπέδου. Επομένως, εάν είναι δυνατόν, τότε είναι απαραίτητο να χρησιμοποιήσετε μόνωση και όσο πιο παχιά είναι, τόσο το καλύτερο. Το παρακάτω διάγραμμα αποδεικνύει σαφώς αυτό. Εάν το ηλεκτρικό σύστημα ενδοδαπέδιας θέρμανσης χρησιμοποιείται ως κύρια θέρμανση με τη μορφή θερμικού δαπέδου αποθήκευσης, τότε η χρήση θερμαντήρων είναι υποχρεωτική, καθώς η ισχύς των καλωδίων και των στρωμάτων θέρμανσης απλά δεν θα είναι αρκετή για αντισταθμίζουν τις απώλειες θερμότητας.
Θερμορύθμιση και πιο πραγματικοί αριθμοί
Η κατανάλωση ενέργειας της ηλεκτρικής ενδοδαπέδιας θέρμανσης μειώνεται με την εγκατάσταση ενός θερμοστάτη. Χωρίς αυτό, η θερμοκρασία της επιφάνειας του δαπέδου θα ήταν πολύ υψηλή και όχι πολύ άνετη. Ο θερμοστάτης παρακολουθεί τη θερμοκρασία των τελικών δαπέδων, ενεργοποιώντας και απενεργοποιώντας την ενέργεια όπως απαιτείται. Ανάλογα με το επίπεδο των θερμικών απωλειών, η πραγματική κατανάλωση μειώνεται κατά 30-40%.
Υπάρχει ένας άλλος τρόπος για να εξοικονομήσετε χρήματα – είναι να απενεργοποιήσετε τα ζεστά δάπεδα όταν δεν υπάρχει κανείς στο σπίτι. Αυτή η τεχνική είναι σχετική εάν η μεμβράνη χρησιμοποιείται ως βοηθητικός εξοπλισμός. Εάν λειτουργεί ως κύρια θέρμανση, τότε δεν έχει νόημα να το απενεργοποιήσετε – κατά τη διάρκεια αυτής της περιόδου το σπίτι θα κρυώσει και θα χρειαστεί περίπου η ίδια ποσότητα ηλεκτρικής ενέργειας για να το ξαναζεστάνετε όσο θα εξοικονομήσει κατά τη διάρκεια της περιόδου κλεισίματος.
Συνολικά, ακόμη και αν τα θερμαινόμενα δάπεδα λειτουργούν το 60% του συνολικού χρόνου (αυτό είναι 14,4 ώρες την ημέρα), τότε η κατανάλωση ενέργειας θα είναι περίπου 317 kW (ή 216 kW όταν λειτουργεί σε βοηθητική λειτουργία).
Ας δούμε τι θα πάρουμε σε νομισματικούς όρους. Δεδομένου ότι τα τιμολόγια ηλεκτρικής ενέργειας στις περιοχές είναι διαφορετικά, θα λάβουμε κατά μέσο όρο 4,5 ρούβλια / kWh. Για ένα μήνα λειτουργίας στην κύρια λειτουργία, η κατανάλωση για θερμαινόμενα δάπεδα μεμβράνης θα είναι 1.426,5 ρούβλια / μήνα, στη βοηθητική λειτουργία – 972 ρούβλια / μήνα.
Μειωμένη κατανάλωση ενέργειας
Το στρώμα που αντανακλά τη θερμότητα μεγιστοποιεί την απόδοση της μεμβράνης IR αποθηκεύοντας και κατευθύνοντας τη θερμότητα προς την επιθυμητή κατεύθυνση.
Καταφέραμε να υπολογίσουμε αρκετά πραγματικά στοιχεία για την κατανάλωση ηλεκτρικής ενέργειας για τη λειτουργία θερμών δαπέδων φιλμ. Το κόστος δεν είναι τόσο τρομερό, αλλά χρειάζεται λίγη δουλειά για να επιτευχθεί η συμμόρφωση. Πρώτον, πρέπει να τοποθετήσετε σωστά το φιλμ IR, τοποθετώντας ένα στρώμα που αντανακλά τη θερμότητα κάτω από αυτό. Χάρη σε αυτό, η θερμότητα που παράγεται από αυτό δεν θα εισέλθει στην τσιμεντένια επίστρωση ή σε άλλες υπόγειες κατασκευές..
Είναι επίσης απαραίτητο να μειωθούν οι απώλειες θερμότητας, αυτό θα είναι κάπως πιο δύσκολο. Πρώτον, πρέπει να εργαστείτε στους τοίχους της κατοικίας, καθώς εδώ οι απώλειες μπορεί να είναι έως 15-20%. Αυτός ο αριθμός μειώνεται λόγω της εγκατάστασης θερμομόνωσης και ενός επιπλέον στρώματος τούβλου. Είναι καλύτερο να ληφθούν υπόψη όλα αυτά ακόμη και στο στάδιο της κατασκευής ιδιοκτησίας σπιτιού, διαφορετικά θα επιβαρυνθείτε με επιπλέον κόστος..
Η μόνωση της οροφής θα βοηθήσει στη μείωση της ενεργειακής κατανάλωσης του θερμού δαπέδου μεμβράνης, από όπου μπορεί να χαθεί άλλο 10-15% της θερμικής ενέργειας. Οι δομές οροφής πρέπει να είναι μονωμένες με μαλλί βασάλτη ή οποιαδήποτε άλλη παρόμοια μόνωση και σε δύο στρώματα. Αυτή η μόνωση θα βοηθήσει στη μείωση του ενεργειακού κόστους και θα αποτρέψει τη διαρροή θερμότητας έξω από το σπίτι..
Για να μειώσετε τις απώλειες θερμότητας και την αντίστοιχη μείωση της κατανάλωσης ενέργειας για τη λειτουργία του δαπέδου μεμβράνης, θα πρέπει να εργαστείτε σε άλλα στοιχεία:
Πόρτες – πρέπει είτε να εγκαταστήσετε κανονικές πόρτες εισόδου στο σπίτι είτε να υπομείνετε το κόστος της ηλεκτρικής θέρμανσης.
Τα δάπεδα είναι ένα άλλο μέρος μέσα από το οποίο μπορεί να ρέει θερμική ενέργεια. Αυτή η διαρροή αποτρέπεται με πρόσθετη επίστρωση σκυροδέματος, καθώς και με σοβαρά θερμομονωτικά υλικά. Σε ξύλινα κτίρια, χρησιμοποιείται μόνο θερμομόνωση, στην κορυφή της οποίας τοποθετούνται οι σανίδες του υποδαπέδου – στη συνέχεια απλώνεται η μεμβράνη, τοποθετείται επάνω στρώμα επάνω της.
Μεγάλη έκταση ανοιγμάτων παραθύρων και επιπλέον παράθυρα – όλα αυτά συμβάλλουν στην αύξηση της κατανάλωσης ενέργειας για τη λειτουργία των θερμών δαπέδων φιλμ. Πρέπει να τοποθετηθούν επιπλέον παράθυρα και να γίνουν στενότερα πολύ μεγάλα ανοίγματα – η ελάχιστη αναλογία μεταξύ της επιφάνειας των παραθύρων και της επιφάνειας των δαπέδων είναι η αιτία των απωλειών.
Πόση ηλεκτρική ενέργεια καταναλώνει
Τα θερμαινόμενα δάπεδα είναι δύο τύπων: νερό και ηλεκτρικό. Κάθε ένα από αυτά έχει τα δικά του πλεονεκτήματα και μειονεκτήματα. Η εγκατάσταση δαπέδων νερού σε πολυκατοικίες είναι δύσκολη για διάφορους λόγους (μικρές περιοχές δωματίων, χαμηλές οροφές, αδυναμία σύνδεσης με το σύστημα θέρμανσης). Ο ηλεκτρικός σχεδιασμός είναι πολύ πιο βολικός. Ωστόσο, τέτοια ζεστά δάπεδα μπορούν να αυξήσουν σοβαρά το κόστος της ηλεκτρικής ενέργειας..
Για να μάθετε πόση ηλεκτρική ενέργεια καταναλώνει ένα ζεστό δάπεδο, πρέπει να μάθετε πώς λειτουργεί. Πολλές ποικιλίες μπορούν να βρεθούν στην πώληση:
καλώδιο (λειτουργεί με βάση καλώδιο θέρμανσης και αντλίες θερμότητας) ·
φιλμ (περιέχουν υπέρυθρη μεμβράνη).
ράβδος (ο σχεδιασμός λειτουργεί σε αυτορυθμιζόμενο καλώδιο).
Ανεξάρτητα από το σχεδιασμό, κάθε τύπος έχει παρόμοια αρχή λειτουργίας – η ηλεκτρική ενέργεια μετατρέπεται σε θερμότητα. Όλα τα συστήματα, χωρίς εξαίρεση, χαρακτηρίζονται από υψηλή απόδοση που αγγίζει το 100 τοις εκατό. Αυτό σημαίνει ότι όλη η ηλεκτρική ενέργεια που καταναλώνεται κατά τη λειτουργία μετατρέπεται σε θερμότητα..
Σημείωση! Διαφορετικοί τύποι ενδοδαπέδιας θέρμανσης που έχουν ίση ισχύ, παρέχουν το ίδιο επίπεδο θερμότητας.
Μέση ισχύς για διαφορετικά δωμάτια
Σημειώθηκε παραπάνω ότι είναι αδύνατο να υπολογιστεί με ακρίβεια η κατανάλωση ηλεκτρικής ενέργειας ενός θερμού δαπέδου ανά 1μ2. Αυτή η τιμή αλλάζει, ανάλογα με μια σειρά περιστάσεων – τη θερμοκρασία στο δωμάτιο, τον τύπο του δαπέδου (πλακάκια, laminate κ.λπ.), τον αριθμό των θυρών και των παραθύρων, ακόμη και τον μήνα και την εποχή (για παράδειγμα, το χειμώνα όταν η θέρμανση είναι ενεργοποιημένη ή εκτός εποχής όταν η απουσία του).
Για πρόσθετη θέρμανση διαφόρων δωματίων, χρησιμοποιείται η ακόλουθη εγκατεστημένη ισχύς:
Κατοικίες (σαλόνια, κουζίνα, διάδρομος) – από 110 έως 140 W / τ.μ.
Μέρη με υψηλή υγρασία (πισίνες, σάουνες, μπάνια) – από 150 έως 160 W / m2.
Λότζια, βεράντες, χειμερινοί κήποι, μπαλκόνια – στην περιοχή από 180 έως 210 W / τ.μ.
Εάν εγκαταστήσετε την ενδοδαπέδια θέρμανση ως το κύριο στοιχείο θέρμανσης του δωματίου, ο υπολογισμός πρέπει να γίνει λαμβάνοντας υπόψη όλα τα χαρακτηριστικά και τους παράγοντες. Είναι επίσης απαραίτητο να γνωρίζουμε το επίπεδο απώλειας θερμότητας ολόκληρου του κτιρίου. Η ισχύς της δομής μπορεί να ποικίλει, αλλά κατά μέσο όρο στο ρωσικό κλίμα είναι 180 watt ανά τετραγωνικό μέτρο και πάνω.
Εάν η εγκατάσταση πραγματοποιηθεί σε ενεργειακά αποδοτικό κτίριο, το ίδιο επίπεδο θέρμανσης δαπέδου μπορεί να επιτευχθεί με λιγότερη ισχύ. Δηλαδή, εξαρτάται μόνο από την ποσότητα απώλειας θερμότητας στο δωμάτιο. Με απλά λόγια, ένα πιο ισχυρό σύστημα θα θερμάνει το δωμάτιο πιο γρήγορα, ενώ ένα λιγότερο ισχυρό σύστημα θα διαρκέσει περισσότερο, αλλά η συνολική κατανάλωση ενέργειας είναι παρόμοια..
Ο υπολογιστής ισχύος για ένα πρακτικό παράδειγμα μοιάζει με αυτό. Για παράδειγμα, πρέπει να καθορίσετε πόση ενέργεια καταναλώνεται σε ένα δωμάτιο με σαλόνι 60 τετραγωνικών μέτρων (συνολικά 80 τετραγωνικά μέτρα), που βρίσκεται σε ένα τυπικό πενταόροφο κτίριο. Το ύψος της οροφής είναι 2,7 m και το σπίτι βρίσκεται στη μεσαία κλιματική ζώνη. Οι υπολογισμοί γίνονται με την ακόλουθη σειρά:
Το σαλόνι είναι 60 τ.μ. Ο χώρος στον οποίο βρίσκονται όλες οι οικιακές συσκευές, έπιπλα κ.λπ. θα πρέπει να αφαιρεθεί από αυτό. Θα πρέπει επίσης να λάβετε υπόψη την απόσταση από κάθε τοίχο. Το αποτέλεσμα είναι μια επιφάνεια 40 τετραγωνικών μέτρων..
Στη συνέχεια, υπολογίζεται η ποσότητα απώλειας θερμότητας. Τα τυπικά λεβητοστάσια έχουν τοίχους πάχους 60 cm, ο συντελεστής απώλειας θερμότητας είναι 30 W / m2, που είναι 0,03 kW. Ο συνολικός όγκος απώλειας θερμότητας από 60 τετραγωνικά μέτρα χώρου διαβίωσης ανά ώρα είναι: 0,03 * 60, δηλαδή 1,8 kW / h.
Για να αντισταθμιστούν αυτές οι απώλειες και να εξασφαλιστεί μια άνετη θερμοκρασία, θα απαιτείται περισσότερη ενέργεια κατά 0,2 kW. Αυτό σημαίνει ότι η απαιτούμενη τιμή ισχύος της ηλεκτρικής ενδοδαπέδιας θέρμανσης για 1 m2 είναι 2 kW. Ωστόσο, θα απαιτήσει συνεχή λειτουργία..
Πώς να υπολογίσετε την ηλεκτρική ενδοδαπέδια θέρμανση
Αφού πάρετε μια ιδέα για τα κύρια συστήματα ηλεκτρικής θέρμανσης δαπέδου και τα χαρακτηριστικά τους, μπορείτε να ξεκινήσετε τον υπολογισμό.
Κατάρτιση κάτοψης και υπολογισμός της θερμαινόμενης περιοχής
Πριν προχωρήσετε στους υπολογισμούς και την επιλογή εξαρτημάτων, είναι σκόπιμο να σχεδιάσετε ένα σχέδιο κάθε μεμονωμένου δωματίου ενός διαμερίσματος ή σπιτιού σε βολική κλίμακα σε χαρτί γραφικών Α3 ή σε πρόγραμμα υπολογιστή.
Ένα παράδειγμα ενός αυτοσχεδιασμένου δωματίου με διάταξη επίπλων και ένα σχέδιο εγκατάστασης θέρμανσης καλωδιακού δαπέδου
Μετά από αυτό, υπολογίζεται η συνολική επιφάνεια του δωματίου – Stot. Επιπλέον, στο ίδιο σχέδιο, γίνεται διάταξη όλων των στατικών επίπλων χωρίς πόδια και υπολογίζεται η περιοχή που καταλαμβάνουν τα έπιπλα – Smeb. Τώρα μπορείτε να πάρετε την περιοχή στην οποία θα τοποθετηθεί το ηλεκτρικά θερμομονωμένο δάπεδο – Δηλ .:
Sу = Stotal – Smeb.
Είναι επιθυμητό η θερμαινόμενη περιοχή να καταλαμβάνει τουλάχιστον το 50% της συνολικής επιφάνειας του δωματίου και κατά προτίμηση το 70-80%, δηλαδή, πρέπει να πληρούνται οι προϋποθέσεις:
SY * 100% / Stot≥ 50%.
Εάν τα δάπεδα υπέρυθρων ράβδων χρησιμοποιούνται ως συσκευές θέρμανσης, τότε μπορούν να τοποθετηθούν σε ολόκληρη την περιοχή, δηλαδή:
Sυ = Συνολικό.
Ας δώσουμε ένα παράδειγμα. Υπάρχει μια κουζίνα συνολικής επιφάνειας 12 m2 και η επιφάνεια που καταλαμβάνουν έπιπλα και εξοπλισμός είναι 5 m2, που σημαίνει: Sу = 12-5 = 7 m2.
Υπολογισμός της εγκατεστημένης και ειδικής ισχύος της ηλεκτρικής θέρμανσης
Κατά τον υπολογισμό της ηλεκτρικής ενδοδαπέδιας θέρμανσης, είναι επιτακτικό να υπολογίσετε την εγκατεστημένη ισχύ, που ονομάζεται επίσης συνδεδεμένη ισχύ, του ηλεκτρικού θερμαντικού στοιχείου που θα θερμάνει το δάπεδο. Πως μπορώ να το κάνω αυτό?
Επιλογή και υπολογισμός στοιχείων ενδοδαπέδιας θέρμανσης
Μετά τον προσδιορισμό της απαιτούμενης εγκατεστημένης ισχύος της ηλεκτρικής ενδοδαπέδιας θέρμανσης, είναι απαραίτητο να προσδιοριστεί ποιοι θερμαντήρες είναι πιο κατάλληλοι για χρήση σε κάθε συγκεκριμένη περίπτωση. Για κύρια θέρμανση, πρέπει να χρησιμοποιείτε καλώδια αντίστασης και για άνεση: θερμαντικά πατάκια, φύλλα αλουμινίου ή ράβδων υπέρυθρα δάπεδα. Εξετάστε τα χαρακτηριστικά της επιλογής.
Απαιτήσεις για δάπεδα όταν χρησιμοποιείτε ζεστά ηλεκτρικά δάπεδα
Κατά το σχεδιασμό ενός ηλεκτρικού συστήματος θέρμανσης δαπέδου, συχνά ξεχνάμε ότι δεν μπορούν να λειτουργήσουν όλες οι επικαλύψεις με αυτό. Και αυτό το ζήτημα πρέπει να αντιμετωπιστεί με κάθε προσοχή και σοβαρότητα. Με ποιες επικαλύψεις αντενδείκνυται το έργο των θερμών ηλεκτρικών δαπέδων:
Λινοτάπητα σε βάση από καουτσούκ ή τσόχα.
Παχιά ή ελαστικά με χαλιά.
Δάπεδο σανίδας πάχους άνω των 25 mm.
Όταν επιλέγετε λινέλαιο, laminate, παρκέ ή χαλί, θα πρέπει σίγουρα να ρωτήσετε αν αυτές οι επικαλύψεις μπορούν να λειτουργήσουν με σύστημα ζεστού δαπέδου. Οι κορυφαίοι κατασκευαστές το αναφέρουν πάντα στην ετικέτα και στη συνοδευτική τεκμηρίωση..
Αυτά τα εικονίδια υποδεικνύουν επενδύσεις δαπέδου που μπορούν να λειτουργήσουν με ενδοδαπέδια θέρμανση.
Για τον έλεγχο της θέρμανσης των ξύλινων δαπέδων, καθώς και των λεπτών δαπέδων, συνιστάται η χρήση θερμοστατών με δύο αισθητήρες: τη θερμοκρασία της επιφάνειας του δαπέδου και τον αέρα στο δωμάτιο. Εάν είναι γνωστή η θερμική αντίσταση του καλύμματος δαπέδου RT, η οποία μπορεί να αναφέρεται στην τεκμηρίωση, τότε είναι καλύτερο να ακολουθείτε τους ακόλουθους κανόνες:
Με ειδική ισχύ 150 W / m2, η μέγιστη θερμική αντίσταση (RTmax) μπορεί να είναι έως 0,13 m2 * K / W.
Σε Psp = 125 W / m2 – RTmax όχι περισσότερο από 0,16 m2 * K / W.
Σε Psp = 100 W / m2 – RTmax όχι περισσότερο από 0,18 m2 * K / W.
Εάν χρησιμοποιούνται πολυστρωματικές επιστρώσεις στη δομή του δαπέδου, για παράδειγμα, ένα πολυστρωματικό υπόστρωμα, τότε οι θερμικές τους αντιστάσεις αθροίζονται και ελέγχεται η συμμόρφωση με τις παραπάνω συνθήκες..
Υπολογισμός του ηλεκτρικού συστήματος της ενδοδαπέδιας θέρμανσης
Κατά τον αυτοσχεδιασμό ενός συστήματος ηλεκτρικής ενδοδαπέδιας θέρμανσης, μερικές φορές ξεχνάμε ότι δεν μπορούν όλες οι ηλεκτρικές καλωδιώσεις να αντέξουν τα φορτία από έναν ισχυρό καταναλωτή ενέργειας. Επιπλέον, δεν θα εκδίδει κάθε οργανισμός προμήθειας ενέργειας τεχνικές προδιαγραφές για την κατανομή της απαιτούμενης ισχύος. Αυτός είναι ο λόγος για τον οποίο το έργο τροφοδοσίας και η λήψη όλων των αδειών πρέπει να ανατεθούν σε επαγγελματίες και να επικεντρωθούν μόνο σε αυτό που μπορείτε να κάνετε μόνοι σας.
Υπολογισμός του κόστους κατανάλωσης της ενδοδαπέδιας θέρμανσης
Ας υπολογίσουμε το κόστος κατανάλωσης ενός θερμαινόμενου δαπέδου φιλμ με χωρητικότητα 220 W / m2, που χρησιμοποιείται ως κύρια θέρμανση. Η θερμική μεμβράνη τοποθετείται σε μια ελεύθερη περιοχή που δεν καταλαμβάνεται από έπιπλα ντουλαπιών. Το δωμάτιο κατασκευάστηκε και μονώθηκε σύμφωνα με τις απαιτήσεις του SNiP. Σχεδιάστε τη θερμοκρασία του αέρα στο δωμάτιο + 22 … + 24 ° С.
Αρχικά δεδομένα
Ισχύς της ενδοδαπέδιας θέρμανσης μεμβράνης: 220 W / sq..
Κόστος ηλεκτρικής ενέργειας: 3,37 ρούβλια / kW
Για τον υπολογισμό της κατανάλωσης ενέργειας, θα χρησιμοποιήσουμε τον τύπο:
Εξετάστε δύο επιλογές για τη χρήση ενός θερμού δαπέδου μεμβράνης και υπολογίστε το κόστος κατανάλωσης ηλεκτρικής ενέργειας ενός θερμού δαπέδου για καθένα.
Υπολογισμός κατανάλωσης ηλεκτρικής ενέργειας
Συμβατικά, ο χρόνος λειτουργίας της ενδοδαπέδιας θέρμανσης λαμβάνεται με ρυθμό 6 ωρών την ημέρα
Για ένα χώρο διαβίωσης του πρώτου ορόφου με επιφάνεια 20 m2, είναι απαραίτητο να θερμάνετε 14 m2 ως κύρια πηγή.
Η ειδική ισχύς της ενδοδαπέδιας θέρμανσης για αυτόν τον τύπο δωματίου είναι 150 W / m2. Κατά συνέπεια, η κατανάλωση ηλεκτρικής ενέργειας για το σύστημα θέρμανσης δαπέδου θα είναι: 150 * 14 = 2100 W.
Συμβατικά, τα πατώματα ενεργοποιούνται για 6 ώρες την ημέρα, τότε η μηνιαία τιμή θα είναι 6 * 2.1 * 30 = 378 kWh. Πολλαπλασιάστε τον αριθμό που προκύπτει με το κόστος 1 kW στην περιοχή και λάβετε το κόστος του κόστους ηλεκτρικής ενέργειας σε αυτό το δωμάτιο.
Με την προϋπόθεση ότι ένας θερμοστάτης περιλαμβάνεται στο σύστημα θέρμανσης και η λειτουργία έχει ρυθμιστεί σε οικονομική κατάσταση, η κατανάλωση ηλεκτρικής ενέργειας των δαπέδων μπορεί να μειωθεί κατά 40%.
Είναι πιο δύσκολο να υπολογίσετε την ισχύ ενός συστήματος θέρμανσης δαπέδου νερού, σε αυτούς τους υπολογισμούς είναι καλύτερο να εμπιστευτείτε μια ηλεκτρονική αριθμομηχανή ή να συμβουλευτείτε έναν ειδικό. Για πληροφορίες σχετικά με τον τρόπο υπολογισμού της ισχύος για τα δάπεδα ταινιών, δείτε αυτό το βίντεο:
Αποτελεσματική περιοχή θέρμανσης
Ο υπολογισμός της ενδοδαπέδιας θέρμανσης με ηλεκτρική θέρμανση ξεκινά με τον προσδιορισμό της πραγματικής ζώνης θέρμανσης και της περιοχής της. Τα περισσότερα θερμαντικά στοιχεία δεν ανέχονται υπερθέρμανση (καλώδια αντίστασης, στρώματα καλωδίων αντίστασης, θερμαντήρες μεμβράνης και στρώματα υπερύθρων). Η εξαίρεση είναι τα αυτορυθμιζόμενα καλώδια θέρμανσης, αλλά είναι ακριβά και επομένως σπάνια χρησιμοποιούνται. Αν και, υπάρχουν τα ίδια τα καλώδια και τα πατάκια από αυτά.
Για άλλη μια φορά: τα ηλεκτρικά στοιχεία θέρμανσης του δαπέδου τοποθετούνται μόνο στην περιοχή όπου δεν θα υπάρχουν έπιπλα και / ή υδραυλικά εξαρτήματα, χαλιά κ.λπ. Δηλαδή, τοποθετείται ηλεκτρική ενδοδαπέδια θέρμανση όπου θα υπάρχει σταθερή και ορισμένη κατανάλωση θερμότητας..
Για να υπολογίσετε το καλώδιο για ένα ζεστό δάπεδο, πρέπει πρώτα να αποφασίσετε για την περιοχή στην οποία θα τοποθετηθεί
Πριν ξεκινήσουμε τον υπολογισμό, περιγράφουμε τις εκτιμώμενες θέσεις για έπιπλα / υδραυλικά / χαλιά, εξετάζουμε την υπόλοιπη περιοχή. Αυτή θα είναι η αποτελεσματική περιοχή θέρμανσης. Θα το χρησιμοποιήσουμε περαιτέρω στους υπολογισμούς.
Κόστος θέρμανσης οικιακής χρήσης με δάπεδο IR
Περαιτέρω υπολογισμοί μπορούν να γίνουν λαμβάνοντας το μέσο κόστος ηλεκτρικής ενέργειας στην περιοχή (η τιμή μπορεί να ποικίλει ανάλογα με τη θέση του σπιτιού). Έχοντας κάνει έναν απλό υπολογισμό της κατανάλωσης ισχύος έως 50 m², μπορείτε να καταλήξετε στα ακόλουθα αποτελέσματα:
Κατανάλωση ισχύος ανά μήνα – 378 kW.
Στη συνέχεια, υπολογίζουμε το κόστος της ηλεκτρικής ενέργειας. Το μέσο κόστος ανά 1 kW στη Μόσχα είναι 4 ρούβλια. 50 καπίκια. Αποδεικνύεται ότι περίπου 6804 ρούβλια θα πρέπει να πληρωθούν για την περίοδο θέρμανσης, με μακρύ χειμώνα και τέλη άνοιξη 9072. Το αποτέλεσμα είναι σοβαρές οικονομίες στη θέρμανση.
Είναι κερδοφόρο ή όχι η θέρμανση από υπέρυθρο πάτωμα
Όπως φάνηκε, η κατανάλωση ενέργειας για ενδοδαπέδια θέρμανση με υπέρυθρο άνθρακα δεν είναι τόσο μεγάλη ώστε να αρνηθεί κατηγορηματικά τη χρήση συστήματος θέρμανσης IR..
Χαμηλό κόστος λειτουργίας. Το πάτωμα μπορεί να τοποθετηθεί μόνος σας, σε αντίθεση με τον εξοπλισμό αερίου. Κατά τη σύνδεση, δεν απαιτούνται άδειες και εγκρίσεις, πληρωμή για την παραγωγή έργων κ.λπ. Η επισκευή δεν απαιτεί μεγάλο οικονομικό κόστος.
Ταξινόμηση τύπων θέρμανσης
Υπάρχουν διάφοροι τύποι ηλεκτρικών δαπέδων, ανάλογα με τα θερμαντικά στοιχεία από τα οποία είναι κατασκευασμένο. Η κατανάλωση ηλεκτρικής ενέργειας για τέτοιους ορόφους είναι ποσοτικά διαφορετική. Ο ιδιοκτήτης των χώρων πρέπει να κατανοήσει τον ακριβή υπολογισμό για κάθε έργο, διότι σε περίπτωση λανθασμένης εγκατάστασης ή επιλογής θερμαντήρων, είναι δυνατή μια μεγάλη δαπάνη ηλεκτρικής ενέργειας.
Ταξινόμηση ενδοδαπέδιας θέρμανσης:
μεμβράνη θέρμανσης κάτω από το έλασμα ή το λινέλαιο.
ένα ηλεκτρικό καλώδιο που πρέπει να τραβηχτεί σε μια επίστρωση.
thermomat – μια ειδική συσκευή θέρμανσης.
Κάθε τύπος ηλεκτρικού δαπέδου έχει τα δικά του χαρακτηριστικά που επηρεάζουν την κατανάλωση ενέργειας. Αυτά περιλαμβάνουν, πρώτα απ ‘όλα, τη δύναμη.
Κάθε τύπος ενδοδαπέδιας θέρμανσης έχει τους δικούς του δείκτες ισχύος
Κατά προσέγγιση δείκτες ισχύος:
για υπέρυθρες μεμβράνες – από 0,2 έως 0,4 kW / m².
ηλεκτρικό καλώδιο θέρμανσης – 0,01−0,06 kW / m². Περίπου 5 στροφές ταιριάζουν σε 1 τετραγωνικό μέτρο (εδώ αξίζει να λάβετε υπόψη το μέγεθος της απόστασης τοποθέτησης).
θερμοστάτης – έως 0,2 kW / m².
Η θερμοκρασία είναι ο κύριος δείκτης που δείχνει το επίπεδο θέρμανσης ποσοτικά. Η μέγιστη θερμοκρασία του δαπέδου IR είναι + 60 ° С, για το πάτωμα καλωδίων – + 65 ° С. Συνήθως, η θερμοκρασία λειτουργίας είναι μικρότερη από – + 30 … + 35 ° С. Αυτό είναι αρκετό για να δημιουργήσει ένα άνετο περιβάλλον..
Κόστος ενέργειας ανάλογα με την επίστρωση
Όταν επιλέγετε ένα υλικό φινιρίσματος για τοποθέτηση σε ένα ζεστό ηλεκτρικό δάπεδο, είναι απαραίτητο να έχετε ένα εικονόγραμμα στο προϊόν, το οποίο υποδεικνύει τη δυνατότητα να γειτνιάζετε με μια συσκευή θέρμανσης. Πιο συχνά κεραμικά πλακίδια, λινέλαιο ή παρκέ τοποθετούνται σε συστήματα θέρμανσης δαπέδου.
Αξίζει να σημειωθεί ότι το επίπεδο κατανάλωσης ηλεκτρικής ενέργειας 1 τετραγωνικού μέτρου ενός θερμού ηλεκτρικού δαπέδου επηρεάζεται επίσης από το φινίρισμα, ή μάλλον τη θερμική αγωγιμότητά του. Όταν επιλέγετε ένα laminate ή σανίδα, το κόστος θέρμανσής σας θα αυξηθεί, καθώς έχουν χαμηλό βαθμό θερμικής αγωγιμότητας..
Αλλά τα κεραμικά, το λινέλαιο ή το χαλί είναι ένα ιδανικό και οικονομικά βιώσιμο υλικό. Η επιφανειακή θέρμανση πραγματοποιείται γρήγορα και δαπανάται ελάχιστος πόρος για αυτό.
Υπολογισμός του κόστους ενέργειας με ηλεκτρικά δάπεδα, ανάλογα με τον τύπο των χώρων
Υπάρχουν ορισμένα πρότυπα σύμφωνα με τα οποία συνιστάται μια συσκευή της δικής της ισχύος για κάθε δωμάτιο:
σε σαλόνια, κουζίνα και διάδρομο – έως 120 W ανά m2.
στο μπάνιο – 150 W / m2.
στο loggia – 200 W / m2.
Επιπλέον, η ισχύς του συστήματος επηρεάζεται από τον σκοπό του – θα είναι η κύρια ή η πρόσθετη θέρμανση.
Για παράδειγμα, εάν ένα ζεστό δάπεδο είναι η κύρια πηγή θερμότητας σε ένα δωμάτιο με επιφάνεια 20 m2, με μια χρησιμοποιήσιμη περιοχή 8 m2, τότε η απώλεια θερμότητας θα είναι ίση με 2 kW / h. Με βάση αυτά τα δεδομένα, υπολογίζεται η ισχύς:
απώλεια θερμότητας / περιοχή = 2/8 = 0,25 kW / m2
Εάν ζείτε σε μια περιοχή με σκληρό κλίμα, προσθέστε 25%.
Συγκριτική ανάλυση της κατανάλωσης θερμών δαπέδων ανά τύπο
Σε όλα τα ηλεκτρικά δάπεδα, πραγματοποιείται επαγωγική θέρμανση της επιφάνειας, δηλαδή χρησιμοποιώντας ηλεκτρικό ρεύμα. Η μετατροπή της ηλεκτρικής ενέργειας σε θερμική ενέργεια πραγματοποιείται με την ίδια περίπου απόδοση. Το μέγεθος της κατανάλωσης ενέργειας του θερμού δαπέδου επηρεάζεται από τη μέθοδο εγκατάστασης και την επένδυση δαπέδου.
Οι ακόλουθοι παράγοντες έχουν μεγάλη σημασία:
Θερμομόνωση και ανακλαστικότητα του υποκείμενου υλικού.
Ο βαθμός απώλειας θερμότητας στην επίστρωση είναι σημαντικός για τις δομές επίστρωσης.
Αφού αναλύσουμε τα παραπάνω, μπορούμε να συνοψίσουμε ότι:
οι πιο ενεργειακά αποδοτικές συσκευές θέρμανσης τοποθετούνται απευθείας κάτω από το διακοσμητικό αντικείμενο.
η τοποθέτηση μόνωσης υψηλής ποιότητας με ανακλαστική επιφάνεια και η απομόνωση των άκρων της επίστρωσης από τους τοίχους, θα μειώσει τις διαφορές μεταξύ των μοντέλων από άποψη οικονομίας.
Παρά την ελαφρά απόκλιση στο επίπεδο κατανάλωσης ηλεκτρικής ενέργειας διαφορετικών τύπων ηλεκτρικών δαπέδων, εξακολουθούν να υπάρχουν διαφορές. Η πιο σημαντική κατανάλωση για την ταινία είναι 220 W / m2, ο βαθμός μέγιστης θέρμανσης είναι +40 μοίρες.
Κατά την εγκατάσταση του καλωδίου σε μια επίστρωση – 150 W / m2. Επομένως, εάν το επιτρέπει ο σχεδιασμός, είναι πιο οικονομικό να τοποθετήσετε το καλωδιακό σύστημα σε γραβάτα. Με καλά κατασκευασμένη θερμομόνωση, η συσκευή θα ζεστάνει το στρώμα για περίπου 8 ώρες και στη συνέχεια θα το δώσει στο δωμάτιο.
Ωστόσο, αυτή η διαφορά στην κατανάλωση ηλεκτρικού ρεύματος από διαφορετικούς τύπους συστημάτων δεν είναι σημαντική, όταν τοποθετούνται σε δωμάτια μιας μικρής περιοχής. Το κόστος εγκατάστασής τους σε όλο το διαμέρισμα διαφέρει σημαντικά.
Παράγοντες που μειώνουν την κατανάλωση ενέργειας
Όπως ήδη αναφέρθηκε, κατά την εγκατάσταση ηλεκτρικής ενδοδαπέδιας θέρμανσης σε όλα τα δωμάτια του διαμερίσματος, το κόστος πληρωμής θα είναι εντυπωσιακό, το οποίο θα επηρεάσει τον οικογενειακό σας προϋπολογισμό..
Ωστόσο, υπάρχουν τρόποι μείωσης της κατανάλωσης ενέργειας:
Εκτέλεση μόνωσης υψηλής ποιότητας – η καλή θερμομόνωση μειώνει την κατανάλωση κατά 35 – 40%.
Εγκατάσταση πολυλειτουργικού μετρητή – το κόστος της ηλεκτρικής ενέργειας που χρησιμοποιείται τη νύχτα είναι περίπου 2 φορές χαμηλότερο. Επιπλέον, η θέρμανση λειτουργεί κυρίως όταν οι άνθρωποι είναι στο σπίτι, και αυτό είναι συνήθως βράδυ και βράδυ..
Εγκαταστήστε την ενδοδαπέδια θέρμανση σε ελεύθερη περιοχή. Η τοποθέτησή του κάτω από έπιπλα δεν είναι μόνο ασύμφορη, αλλά επίσης απαγορεύεται από τον κατασκευαστή του συστήματος.
Χρήση φινιρισμάτων με καλή θερμική αγωγιμότητα.
Η εγκατάσταση ενός προγραμματιζόμενου θερμοστάτη – ειδικά σε οικιστικούς χώρους, θα εξοικονομήσει το ένα τρίτο του κόστους ενέργειας.
Σε σπάνια κατοικημένα δωμάτια, η μη διατήρηση υψηλού βαθμού θέρμανσης είναι ένα περιττό τύλιγμα ενέργειας.
Επιπλέον, εάν μειώσετε τον βαθμό θέρμανσης μόνο κατά 1 βαθμό, τότε αυτό δεν θα επηρεάσει πολύ την ατμόσφαιρα στο δωμάτιο, αλλά η εξοικονόμηση θα είναι 5%.
Οι κλιματικές συνθήκες έχουν επίσης μεγάλη σημασία. Όσο μεγαλύτερη είναι η διαφορά μεταξύ της θερμοκρασίας στο δωμάτιο και έξω από το παράθυρο, τόσο αυξάνεται η κατανάλωση ενέργειας..
Ο θερμοστάτης είναι μια απαραίτητη συσκευή για τη μείωση του κόστους
Ξεχωριστά, πρέπει να ειπωθεί για τον θερμοστάτη – η χρήση του μπορεί να μειώσει την κατανάλωση ενέργειας έως και 40%. Συνιστάται η εγκατάσταση της συσκευής στο πιο κρύο μέρος του δωματίου. Όταν η θερμοκρασία πέσει κάτω από την καθορισμένη τιμή, θα ενεργοποιήσει τη θέρμανση και όταν επιτευχθεί η επιθυμητή τιμή, απενεργοποιήστε τη.
Προς ενημέρωσή σας! Οι περισσότεροι ρυθμιστές έχουν σχεδιαστεί για τάση 10 αμπέρ, μια τέτοια συσκευή μπορεί να αντέξει φορτίο όχι μεγαλύτερο από 2300 watt..
Με πολλούς τρόπους, ο τύπος θερμοστάτη επηρεάζει την κατανάλωση ηλεκτρικής ενέργειας, είναι:
μηχανικό – ο σχεδιασμός είναι απλός και φθηνός, ο ημερήσιος χρόνος εργασίας είναι περίπου 12 ώρες.
προγραμματιζόμενη – εξοπλισμένη με πολλές λειτουργίες που σας επιτρέπουν να ελέγχετε την εργασία, μια τέτοια συσκευή λειτουργεί μόνο 6 ώρες την ημέρα.
Για παράδειγμα, σκεφτείτε τι είδους θερμοστάτης θα είναι πιο οικονομικός. Για να γίνει αυτό, θα χρησιμοποιήσουμε τον τύπο:
Рд = t * Ptot;
t είναι ο χρόνος λειτουργίας της συσκευής.
Ptot – δύναμη.
Κατά την εγκατάσταση χαλιού 900 W και τη χρήση μηχανικού ρυθμιστή τύπου:
Pd = t * Ptot = 12 h * 900 W = 10 800 W = 10,8 kW
Εάν έχει εγκατασταθεί ένας ελεγκτής προγράμματος, τότε:
Pd = t * Ptot = 6 h * 900 W = 5 400 W = 5,4 kW
Από αυτόν τον υπολογισμό φαίνεται ότι η χρήση προγραμματισμένου ρυθμιστή θα μειώσει σημαντικά το κόστος σας..
Εάν το ζεστό δάπεδο λειτουργεί ως κύρια θέρμανση σε όλα τα δωμάτια, τότε θα πρέπει να εγκατασταθούν αρκετοί ελεγκτές, οι οποίοι είναι συνδεδεμένοι σε ένα κεντρικό σύστημα..
Σκέφτεστε να εγκαταστήσετε ένα ηλεκτρικό δάπεδο σε ένα σπίτι ή ένα διαμέρισμα, θα πρέπει να πραγματοποιήσετε όλους τους απαιτούμενους υπολογισμούς, λαμβάνοντας υπόψη το μέγιστο φορτίο το χειμώνα. Μόνο αφού ζυγίσετε όλα τα πλεονεκτήματα και τα μειονεκτήματα, πρέπει να αποφασίσετε να εγκαταστήσετε ένα τέτοιο σχέδιο.
Πώς να υπολογίσετε πόση ενέργεια καταναλώνει μια ηλεκτρική ενδοδαπέδια θέρμανση
Probσως ο μεγαλύτερος φόβος πριν αγοράσετε ηλεκτρική ενδοδαπέδια θέρμανση είναι η πιθανότητα το κόστος ηλεκτρικής ενέργειας να κάνει την αγορά οικονομικά ασύμφορη. Είναι όντως?
Μεθοδολογία υπολογισμού του κόστους
Πόσο καταναλώνει ένα ζεστό δάπεδο; Για τον υπολογισμό της ποσότητας ηλεκτρικής ενέργειας που καταναλώνει ένα θερμό δάπεδο, W σε κιλοβατώρες * ώρες, χρησιμοποιείται ο ακόλουθος τύπος:
όπου:
S συνολική επιφάνεια του δωματίου.
P ειδική ισχύ του θερμαντικού στοιχείου, kW / m2.
k – συντελεστής που δείχνει τι ποσοστό της συνολικής επιφάνειας καλύπτεται από θερμαντικά στοιχεία.
Έτσι, για παράδειγμα, εάν η επιφάνεια του δωματίου είναι 50 m2, η συγκεκριμένη ισχύς είναι 150 W / m2, ο συντελεστής κάλυψης είναι 0,4, τότε η κατανάλωση ενέργειας θα είναι W = 50 * 150 * 0,4 = 3000 kW * ώρα.
Πόσο καταναλώνει μια ηλεκτρική θέρμανση δαπέδου την ημέρα; Για να εκτιμήσετε την ημερήσια κατανάλωση ενέργειας, είναι απαραίτητο να διευκρινιστεί ο χρόνος λειτουργίας του συστήματος. Έτσι, εάν είναι πρόσθετο, τότε ενεργοποιείται μόνο όταν οι κάτοικοι δεν είναι στη δουλειά, δηλ. 8-9 ώρες την ημέρα. Η ημερήσια κατανάλωση σε αυτήν την περίπτωση θα είναι 24-26 kW * h και η χρήση ηλεκτρικής ενέργειας ανά μήνα θα είναι 720-800 kW * h.
Αυτός ο υπολογισμός προϋποθέτει τη μέγιστη κατανάλωση ισχύος δαπέδου και δεν λαμβάνει υπόψη τη λειτουργία των αυτόματων θερμοστατών. Η χρήση τους, κατά κανόνα, σας επιτρέπει να μειώσετε το κόστος κατά 30-40%.
Αυτός ο υπολογισμός σάς επιτρέπει να εκτιμήσετε την κατανάλωση ενέργειας και το κόστος της σε κάθε δωμάτιο, το οποίο σχεδιάζεται να εξοπλιστεί με τέτοια θέρμανση..
Πόση ενέργεια καταναλώνει το πάτωμα του καλωδίου
Για να λάβετε τη συνολική κατανάλωση ενέργειας που καταναλώνουν τα θερμά δάπεδα, θα πρέπει να εκτελέσετε τους ακόλουθους υπολογισμούς:
Θερμαινόμενη περιοχή – λαμβάνεται υπόψη μόνο εκείνο το μέρος του δωματίου που δεν θα γεμίσει με έπιπλα. Στην πράξη, αυτή η απόσταση είναι 12-15 m². Μόνο εκεί θα τοποθετηθούν στρώματα ή καλώδια θέρμανσης.
Πώς να μειώσετε το κόστος ηλεκτρικής ενέργειας για ενδοδαπέδια θέρμανση
Όπως έχει ήδη υπολογιστεί, για ένα δωμάτιο 25 m², η κατανάλωση ηλεκτρικής ενέργειας θα είναι περίπου 322 W / h. Κατά συνέπεια, η ημερήσια κατανάλωση ενέργειας θα είναι στο επίπεδο των 322 × 24 = 7,7 kW. Αυτή η κατανάλωση ενέργειας θα υπόκειται στη χρήση θερμών δαπέδων ως κύρια πηγή θερμότητας..
Εγκαταστήστε έναν θερμικό αισθητήρα – ένας συμβατικός μηχανικός ρυθμιστής θα εξοικονομήσει 10-15%. Ακόμη λιγότερη κατανάλωση κιλοβάτ παρατηρείται κατά την εγκατάσταση ενός προγραμματιζόμενου θερμοστάτη. Τη νύχτα, κατά τη διάρκεια της ημέρας, όταν δεν υπάρχει κανείς στο σπίτι, μπορείτε να προγραμματίσετε την οικονομική λειτουργία ή να απενεργοποιήσετε εντελώς τη θέρμανση. Η θέρμανση του καλωδίου θα ξεκινήσει αμέσως πριν από την άφιξη των ιδιοκτητών, η οποία θα εξοικονομήσει έως και 30%.
Ο υπολογισμός της κατανάλωσης ηλεκτρικής ενέργειας της ηλεκτρικής ενδοδαπέδιας θέρμανσης δείχνει ότι για θέρμανση 1,5 m², απαιτείται η ίδια ποσότητα ηλεκτρικής ενέργειας με τη λειτουργία τριών λαμπτήρων, 3 m² για υπολογιστή, 6 m² για ψυγείο.
Υπολογίζουμε τη συνολική ισχύ
Αυτή η τιμή θα δείξει πόση ενέργεια απαιτείται για τη λειτουργία του εξοπλισμού. Για να υπολογίσετε, θα χρειαστεί να υπολογίσετε τη θερμαινόμενη περιοχή. Διαφέρει από το γενικό στο ότι λαμβάνει υπόψη μόνο εκείνα τα μέρη του δωματίου, κάτω από τα οποία τοποθετούνται θερμαντικά στοιχεία. Κατά μέσο όρο, αυτό είναι περίπου 70%, αλλά εάν είναι δυνατό να υπολογιστεί με ακρίβεια, είναι καλύτερο να το κάνετε.
Μια άλλη απαιτούμενη τιμή – η ισχύς του θερμαντήρα, εξαρτάται από τον τύπο του εξοπλισμού που χρησιμοποιείται. Μπορεί να βρεθεί στην τεχνική τεκμηρίωση, όπου υποδεικνύεται απαραίτητα από τον κατασκευαστή. Απομένει να υπολογιστεί η συνολική ισχύς. Για να γίνει αυτό, πολλαπλασιάζουμε τις δύο ποσότητες και παίρνουμε το επιθυμητό.
Παράδειγμα: Δίνεται δωμάτιο με εμβαδόν 15 τ. μ. Το χαλί θέρμανσης τοποθετείται σε 12 τ.μ. μ. Ισχύς εξοπλισμού 150 W / τετρ. μ. Καθορίζουμε τη συνολική ισχύ: 12 * 150 = 1800 W / sq. Μ.
Πιθανές αποκλίσεις στους δείκτες
Η ενδοδαπέδια θέρμανση θα σας επιτρέψει να υπολογίσετε την πραγματική κατανάλωση ηλεκτρικής ενέργειας μετά από κάποιο διάστημα συνεχούς χρήσης τους. Οι ονομαστικές τιμές συγκλίνουν με τις πραγματικές πολύ συχνά. Έτσι, δεν έχει νόημα να θερμαίνουμε ένα άδειο δωμάτιο κατά τη διάρκεια της ημέρας όταν όλοι οι κάτοικοι του σπιτιού είναι στη δουλειά. Δεν έχει νόημα να ενεργοποιήσετε το σύστημα για περισσότερες από πέντε ώρες σε μια εργάσιμη ημέρα. Δεν θα υπάρχει ανάγκη για τακτική θέρμανση το καλοκαίρι, τη ζεστή άνοιξη και το φθινόπωρο. Αυτή τη στιγμή, η κατανάλωση ηλεκτρικής ενέργειας θα είναι σημαντικά μικρότερη.
Είναι πάντα δυνατή η πρόσθετη εγκατάσταση ενός θερμοστάτη, ο οποίος θα μειώσει την κατανάλωση ηλεκτρικής ενδοδαπέδιας θέρμανσης κατά 30%. Αλλά αυτή η τιμή ισχύει μόνο για ποιοτικά προϊόντα που έχουν πιστοποιηθεί. Ως πρακτική, η επιφάνεια θερμαίνεται για 5 λεπτά, μετά από την οποία θα χρειαστούν 10 λεπτά για να κρυώσει, μετά από την οποία θα ενεργοποιηθεί ξανά. Αυτό συνεπάγεται είκοσι λεπτά λειτουργίας του συστήματος για μία ώρα. Εάν το σύστημα είχε ξεκινήσει πλήρως για 9 ώρες, τότε στην πραγματικότητα, η κατανάλωση θα πάει μόνο για 3 ώρες, τις οποίες ξόδεψε για θέρμανση. Για αυτο-υπολογισμό, χρειάζεστε μόνο μια αριθμομηχανή.
Μπορείτε επίσης να μειώσετε το τμήμα δαπανών με αυτόν τον τρόπο:
Το επίπεδο ηλεκτρικής ενέργειας που καταναλώνεται από την ενδοδαπέδια θέρμανση μπορεί να μειωθεί με μονωτικά παράθυρα και τοίχους. Έτσι, μπορείτε να εξαλείψετε πλήρως την πιθανότητα ρεύματος στο δωμάτιο..
Μπορείτε να χρησιμοποιήσετε επενδύσεις δαπέδων των οποίων τα χαρακτηριστικά το καθιστούν εγγενώς πιο ζεστό και πυκνό. Τα κεραμικά πλακίδια θα θεωρούνται πάντα κρύο κάλυμμα δαπέδου που μπορεί να αυξήσει την κατανάλωση ηλεκτρικής θέρμανσης δαπέδου αρκετές φορές..
Με βάση τους υπολογισμούς, για ομοιόμορφη θέρμανση του δαπέδου, το σύστημα χρειάζεται κάλυψη 70%. Δεν χρειάζεται να τοποθετήσετε υλικό σε ολόκληρη την επιφάνεια του δαπέδου.
Μειώνοντας τη θερμοκρασία κατά ένα βαθμό, μπορείτε να μειώσετε την κατανάλωση ενέργειας του θερμού δαπέδου κατά 5% ή περισσότερο. Μια θερμοκρασία δωματίου που δεν υπερβαίνει τους 22 ° C θεωρείται άνετη..
Προκειμένου να γίνουν ακριβείς υπολογισμοί σχετικά με την κατανάλωση ηλεκτρικής ενέργειας, είναι απαραίτητο να μετρηθούν έγκαιρα οι ενδείξεις των μετρητών πριν και μετά την ενεργοποίηση του συστήματος. Ταυτόχρονα, συνιστάται να απενεργοποιήσετε όλες τις άλλες συσκευές στο σπίτι. Σίγουρα, μπορείτε μόνο να μάθετε πόση ηλεκτρική ενέργεια καταναλώνει ένα παρόμοιο σύστημα από την εμπειρία..
Σύγκριση της απόδοσης τύπων ενδοδαπέδιας θέρμανσης
Η αποτελεσματικότητα διαφορετικών τύπων ενδοδαπέδιας θέρμανσης πρακτικά δεν εξαρτάται από τον τύπο του θερμαντικού στοιχείου που χρησιμοποιείται. Όλα μετατρέπουν την ηλεκτρική ενέργεια σε θερμική ενέργεια με περίπου ίση απόδοση.
Η διαφορά στο πόση ηλεκτρική ενέργεια καταναλώνει ένα ζεστό δάπεδο καθορίζεται από τη μέθοδο εγκατάστασης και τα υλικά που χρησιμοποιούνται στην πορεία του. εγκατάσταση. Οι κύριοι παράγοντες που λειτουργούν εδώ:
Θερμομόνωση του υποκείμενου στρώματος. Όσο λιγότερη θερμότητα κατεβαίνει, στο ταβάνι ή στο υπόγειο, τόσο περισσότερο θα απομείνει για να μεταφερθεί στο δωμάτιο.
Η ανακλαστικότητα του υποκείμενου στρώματος. όσο περισσότερη θερμότητα αντανακλάται, τόσο πιο ζεστό θα γίνει το δωμάτιο.
Συντελεστής απώλειας θερμότητας στην επίστρωση. Μη αναστρέψιμες απώλειες για τη μεταφορά θερμότητας από την επίστρωση στους τοίχους. Αυτός ο παράγοντας μειώνει την απόδοση των τύπων ενδοδαπέδιας θέρμανσης που τοποθετούνται κάτω από τσιμεντοκονία..
Κατανάλωση ενέργειας για τη θέρμανση της επίστρωσης από χαμηλή θερμοκρασία σε δεδομένη. Επηρεάζει την αποτελεσματικότητα μόνο εάν πρέπει να ζεστάνετε γρήγορα το δωμάτιο. Στη συνέχεια, πρέπει να ρυθμίσετε τη λειτουργία αυξημένης ισχύος. Σε αυτή την περίπτωση, η απώλεια θερμότητας αυξάνεται επίσης αναλογικά. Αργά ή γρήγορα, η επίστρωση θα εκπέμπει θερμότητα στο δωμάτιο και αν δεν υπάρχει ανάγκη για άμεση θέρμανση, τότε δεν θα υπάρξει ούτε μείωση της απόδοσης..
Με την ανάλυση αυτών των παραγόντων μαζί, μπορούν να εξαχθούν τα ακόλουθα συμπεράσματα:
τύποι θέρμανσης δαπέδου, τοποθετημένοι απευθείας κάτω από την επένδυση δαπέδου, έχουν μέγιστη ενεργειακή απόδοση.
η αποδοτικότητα των δαπέδων κάτω από τη στρώση είναι κάπως χαμηλότερη λόγω πρόσθετων απωλειών σε αυτήν.
η χρήση υψηλής ποιότητας θερμομονωτικού υλικού με ψεκασμό που αντανακλά τη θερμότητα, καθώς και η θερμομόνωση των τελικών επιφανειών των άκρων της επίστρωσης από τοίχους και άλλες δομές κτιρίου, επιτρέπει τη μείωση των διαφορών στην απόδοση διαφορετικών τύπων δαπέδων σε το ελάχιστο.
Η ενδοδαπέδια θέρμανση που τοποθετείται απευθείας κάτω από το δάπεδο είναι η πιο ενεργειακά αποδοτική
Πόσο καταναλώνει ηλεκτρική ενέργεια η ενδοδαπέδια θέρμανση; Για τον υπολογισμό, είναι απαραίτητο να ληφθούν υπόψη ορισμένες παράμετροι. Με μια λογική προσέγγιση στο σχεδιασμό, την εγκατάσταση και τη λειτουργία του συστήματος, είναι δυνατόν να μειωθεί η κατανάλωση ενέργειας κατά 50-70%..
Καθορίστε τη διόρθωση για εργασία με θερμοστάτη
Μπορείτε να ελέγξετε τη λειτουργία του συστήματος χειροκίνητα, δηλαδή να το απενεργοποιήσετε / ενεργοποιήσετε όπως απαιτείται. Αλλά αυτός είναι ένας πολύ παράλογος τρόπος. Είναι ευκολότερο να ανατεθεί αυτή η λειτουργία στον αυτοματισμό. Ένας ειδικός αισθητήρας παρακολουθεί τη θερμοκρασία θέρμανσης και βάσει αυτού απενεργοποιείται ή ενεργοποιείται το δάπεδο θέρμανσης.
Η πρακτική δείχνει ότι ο εξοπλισμός ξοδεύει μεγάλη ποσότητα ενέργειας όταν τίθεται σε λειτουργία, δηλαδή ενώ θερμαίνεται. Η διατήρηση των καθορισμένων παραμέτρων απαιτεί ελάχιστους πόρους. Έτσι, όσο πιο ακριβής είναι ο θερμοστάτης, τόσο λιγότερο λειτουργεί το δάπεδο. Υπάρχουν δύο τύποι συσκευών:
μηχανικό, στην περίπτωση αυτή ο χρόνος λειτουργίας θέρμανσης είναι περίπου 12 ώρες την ημέρα.
με δυνατότητα προγραμματισμού, η θέρμανση λειτουργεί περίπου 6 ώρες την ημέρα.
Τώρα μπορείτε να καθορίσετε την κατανάλωση ηλεκτρικής ενέργειας μιας ηλεκτρικής θέρμανσης δαπέδου ανά ημέρα. Για να γίνει αυτό, πρέπει να πολλαπλασιάσετε τη συνολική ισχύ με τον αριθμό των ωρών εργασίας. Επιλέγουμε την τελευταία τιμή ανάλογα με τον τύπο του θερμοστάτη.
Παράδειγμα: Ένα σύστημα με μηχανική θα δαπανήσει 1800 * 12 = 21,6 kW ανά ημέρα.
Με προγραμματιζόμενο υλικό 1800 * 6 = 10,8 kW.
Ας υπολογίσουμε το κόστος των πόρων
Ανακαλύψαμε πόσο καταναλώνει ο εξοπλισμός ημερησίως, οπότε δεν θα είναι δύσκολο να υπολογίσετε το ποσό των πόρων που καταναλώνονται ανά μήνα ή ανά έτος. Στην πρώτη περίπτωση, πολλαπλασιάζουμε την προηγουμένως ληφθείσα τιμή με 30, στη δεύτερη – με 365.
Παράδειγμα: Προσδιορίστε πόσα θα δαπανήσει το σύστημα με μηχανικούς ετησίως: 21,6 * 365 = 7884 kW, ανά μήνα: 21,6 * 30 = 648 kW.
Ομοίως για ενδοδαπέδια θέρμανση με αυτοματοποίηση: 10,8 * 365 = 3942 kW και 10,8 * 30 = 324 kW.
Η τιμή ενός κιλοβάτ διαφέρει για τις περιοχές, οπότε πρέπει να καθορίσετε μόνοι σας το κόστος θέρμανσης. Για να γίνει αυτό, θα χρειαστεί να πολλαπλασιάσετε την τιμή με την ετήσια ή μηνιαία κατανάλωση..
Επίπεδο δύναμης
Υπάρχουν μόνο τρεις τύποι ζεστών δαπέδων:
καλώδιο;
υπέρυθρη ράβδος?
υπέρυθρη ταινία.
Κάθε ένας από τους τύπους έχει μια σειρά χαρακτηριστικών χαρακτηριστικών που μπορούν να επηρεάσουν την κατανάλωση ενέργειας ενός θερμού δαπέδου..
Μπορείτε να συμπεριλάβετε:
το επίπεδο κατανάλωσης του ίδιου του καλωδίου θέρμανσης. Ο δείκτης μπορεί να κυμαίνεται από 120 watt έως 2000 watt. Το βήμα τοποθέτησης του καλωδίου συστήματος θα εξαρτηθεί άμεσα από αυτό.
η θερμοκρασία θέρμανσης είναι ένας από τους κύριους δείκτες. Η μέγιστη θερμοκρασία της μεμβράνης ενδοδαπέδιας θέρμανσης είναι 56 ° C. Για μια ράβδο, ο αριθμός αυτός είναι 60 ° C. Για καλωδιακή ενδοδαπέδια θέρμανση 65 ° C. Κατά μέσο όρο, η θερμοκρασία λειτουργίας είναι 35 ° C.
Όσο μεγαλύτερος είναι ο συντελεστής οπισθέλκουσας, τόσο υψηλότερος είναι ο ρυθμός ροής.
Τα συστήματα IR καταναλώνουν 65 έως 155 W ανά τετραγωνικό μέτρο επιφάνειας.
Το δάπεδο IR καταναλώνει 130-170 W ανά τετραγωνικό μέτρο επιφάνειας.
Όσο πιο ισχυρό είναι το σύστημα ενδοδαπέδιας θέρμανσης, τόσο μεγαλύτερη θα είναι η κατανάλωση ηλεκτρικής ενέργειας.
Είναι πολύ εύκολο να υπολογιστεί η μέση κατανάλωση. Ο μέσος όρος είναι 120 W ανά τετραγωνικό μέτρο επιφάνειας δαπέδου. Με βάση τις πρακτικές παρατηρήσεις, η χρήση υπερύθρων δαπέδων θεωρείται πιο επωφελής..
Η μείωση του ενεργειακού κόστους μπορεί να επιτευχθεί με τη χρήση συστημάτων θέρμανσης που χρησιμοποιούνται τη νύχτα. Για να γίνει αυτό, είναι απαραίτητο να συσσωρεύεται θερμότητα στη τσιμεντένια επίστρωση κατά τη διάρκεια χαμηλών τιμολογίων και να θερμαίνει το δωμάτιο κατά τη διάρκεια της ημέρας. Η τσιμεντοκονία θερμαίνεται με καλώδια θέρμανσης, η ένταση, ο ρυθμός θέρμανσης, η συσσώρευση θερμότητας εξαρτάται από το πάχος της επίστρωσης, το βάθος του καλωδίου και το υλικό της επένδυσης δαπέδου. Τα καλώδια θέρμανσης μπορούν να χρησιμοποιηθούν τόσο για βάσεις όσο και για ισοπέδωση. Η μερική θέρμανση αποθήκευσης χρησιμοποιείται συνήθως με υλικά δαπέδων όπως λινέλαιο, ξύλο, χαλί. Βεβαιωθείτε ότι η επίστρωση είναι αρκετά παχιά για να συσσωρεύει θερμότητα, διαφορετικά θα χρειαστεί να εγκατασταθούν πρόσθετες πηγές θέρμανσης.
Σωστό καθεστώς θερμοκρασίας
Για μέγιστη άνεση, συνιστούμε τη διατήρηση των ακόλουθων θερμοκρασιών επιφάνειας δαπέδου:
Λινοτάπητες 26-28 ° C
Κεραμικό πλακάκι / δάπεδο από σκυρόδεμα 26-28 ° C
Laminate 23-27 ° C
Η μέγιστη θερμοκρασία δαπέδου μπορεί να περιοριστεί από τον θερμοστάτη.
Εάν δεν γνωρίζετε τη μέγιστη θερμοκρασία επιφάνειας για το υλικό του δαπέδου σας, επικοινωνήστε με τον κατασκευαστή..
Τι πρέπει να λάβετε υπόψη κατά την εγκατάσταση ενός ζεστού δαπέδου
Τα καλώδια θέρμανσης δεν εγκαθίστανται κάτω από έπιπλα και ακίνητα αντικείμενα
Η απόσταση εγκατάστασης εντός των ορίων σχεδιασμού και η ελάχιστη ακτίνα κάμψης πρέπει να τηρούνται
Δεν επιτρέπεται η διέλευση καλωδίων θέρμανσης μεταξύ τους
Το καλώδιο πρέπει να βρίσκεται σε ομοιόμορφο και ομοιογενές περιβάλλον σε όλο του το μήκος
Για να αποφύγετε την υπερθέρμανση, το καλώδιο δεν πρέπει να εγκατασταθεί μέσα στο θερμομονωτικό στρώμα.
Για να αποφευχθεί η φυσική βλάβη, το καλώδιο τοποθετείται μόνο σε καθαρισμένη επιφάνεια.
Το καλώδιο θέρμανσης δεν πρέπει να διέρχεται από έναν κινούμενο σύνδεσμο, να τσακίζει ή να εγκαθίσταται σε περιοχές πιθανής υπερθέρμανσης. Απόσταση από πηγές θερμότητας όπως τζάκια, σόμπες σάουνας κ.λπ. πρέπει να είναι τουλάχιστον 0,5 m
Η δυνατότητα χρήσης καλωδίου θέρμανσης με υλικά επικάλυψης δαπέδου ρυθμίζεται από τους κατασκευαστές τους.
Το ανθεκτικό καλώδιο θέρμανσης δεν πρέπει να συντομευθεί ή να επιμηκυνθεί
Σε όλες τις περιοχές πρέπει να χρησιμοποιείται συσκευή υπολειπόμενου ρεύματος 30 mA
Η γωνία τοποθέτησης του κυματοειδούς σωλήνα κάτω από τον αισθητήρα στον τοίχο πρέπει να είναι τέτοια ώστε ο αισθητήρας να μπορεί εύκολα να αφαιρεθεί σε περίπτωση βλάβης. Ο αισθητήρας είναι εγκατεστημένος στη μέση μεταξύ των στροφών του καλωδίου
Το διάστημα εγκατάστασης μπορεί να είναι μικρότερο σε περιοχές μέγιστης απώλειας θερμότητας, για παράδειγμα, παράθυρα, αλλά όχι μικρότερες από 2 ακτίνες κάμψης
Περιγραφή εγκατάστασης
Τοποθέτηση του καλωδίου στην επίστρωση ισοπέδωσης.
Συνιστάται για πάχος κατασκευής δαπέδου άνω των 100 mm.
Το ενισχυτικό πλέγμα πρέπει να τοποθετηθεί στο βασικό στρώμα επίστρωσης (> 6 εκ.).
Το καλώδιο τοποθετείται στην επιφάνεια της επίστρωσης βάσης αφού στεγνώσει.
Για να στερεώσετε το καλώδιο στην επιφάνεια του δαπέδου, χρησιμοποιήστε το κατάλληλο μήκος ταινίας στερέωσης που είναι προσαρτημένο στη επίστρωση. Ο αισθητήρας θερμοκρασίας είναι εγκατεστημένος μεταξύ δύο στροφών του καλωδίου σε κυματοειδή σωλήνα.
Το πάχος της επίστρωσης ισοπέδωσης εξαρτάται από τα χαρακτηριστικά συσσώρευσης και το υλικό της επένδυσης δαπέδου..
Για δάπεδα με κεραμικά πλακίδια, το πάχος της επίστρωσης πρέπει να είναι μεγαλύτερο από αυτό των ξύλινων για να εξασφαλιστεί ομοιόμορφη θέρμανση της επιφάνειας.
1. Παλιό υλικό δαπέδου.
2. Αστάρι?
3. Καλώδιο θέρμανσης.
4. Ταινία συναρμολόγησης.
5. Αισθητήρας θερμοκρασίας δαπέδου στον κυματοειδή σωλήνα.
6. Ισοπεδωτικό κονίαμα (κόλλα πλακιδίων).
7. Ισοπεδωτικό κονίαμα (εάν είναι απαραίτητο).
8. Επένδυση δαπέδου.
9. Θερμοστάτης.
Συνδετικές ράβδοι
Χρησιμοποιώντας το καλώδιο και τους ακροδέκτες που περιλαμβάνονται στο κιτ, πρέπει να συνδέσετε τα κομμένα καλώδια τροφοδοσίας σε ένα σύστημα. Αφαιρούμε τη μόνωση από το σύρμα κατά περίπου 1 cm στη θέση όπου κόπηκε κατά την περιστροφή του χαλιού. Παίρνουμε τον σφιγκτήρα / επαφή και τον βάζουμε στον γυμνό αγωγό, τον πτύσσουμε με πένσα ή πένσα. Στο σύρμα από το κιτ βάζουμε ένα κομμάτι θερμοσυστελλόμενου σωλήνα ελαφρώς μεγαλύτερης διαμέτρου. Τοποθετούμε το απογυμνωμένο άκρο αυτού του σύρματος στην άλλη πλευρά στην επαφή. Το στύβουμε και αυτό. Έχοντας ελέγξει τη δύναμη της σύνδεσης (τραβήξτε την) με τη βοήθεια ενός στεγνωτήρα μαλλιών κατασκευής, επιτυγχάνουμε συρρίκνωση του σωλήνα στην επαφή. Είχαμε μια καλά μονωμένη επαφή. Ορισμένες εταιρείες χρησιμοποιούν πίσσα αντί για θερμοσυστελλόμενους σωλήνες για μόνωση. Οι λωρίδες αυτού του υλικού προσκολλώνται πολύ καλά σε οποιαδήποτε επιφάνεια και δεν μεταφέρουν ρεύμα. Σε αυτή την περίπτωση, πάρτε ένα κομμάτι ασφαλτικής μόνωσης και, αφού έχετε βάλει την επαφή, πιέστε το καλά. Έτσι συνδέουμε όλες τις επαφές. Το διάγραμμα σύνδεσης φαίνεται στο σχήμα..
Βάση
Για να εγκαταστήσετε ένα πάτωμα φιλμ IR, πρέπει να εκτελέσετε μια σειρά διαδοχικών βημάτων:
Πρώτα απ ‘όλα, είναι απαραίτητο να αναπτύξουμε ένα έργο και να κάνουμε όλους τους απαραίτητους υπολογισμούς.
Προμηθευτείτε όλα τα απαραίτητα υλικά και εργαλεία.
Εγκαταστήστε το πάτωμα IR.
Εκκινήστε το σύστημα και ελέγξτε τη λειτουργία.
Κάντε ωραίο φινίρισμα.
Υπολογισμός περιοχής
Το κύριο διακριτικό χαρακτηριστικό ενός δαπέδου υπέρυθρης μεμβράνης είναι ότι δεν μπορεί να εγκατασταθεί κάτω από έπιπλα. Επομένως, κατά τον υπολογισμό της ποσότητας υλικού που θα απαιτηθεί και την επιλογή της θέσης της ταινίας, πρέπει να αφαιρέσετε την περιοχή όπου η ταινία δεν θα τοποθετηθεί..
Εάν έχετε επιλέξει το θερμικό δάπεδο μεμβράνης συστήματος θέρμανσης ως κύρια πηγή θέρμανσης, τότε για να λειτουργήσει το σύστημα με τη μέγιστη απόδοση, η μεμβράνη πρέπει να καλύπτει το 75-80% της επιφάνειας του δωματίου. Εάν έχετε επιλέξει ένα φιλμ θερμού δαπέδου ως βοηθητική θέρμανση, τότε 30-40%.
Υπολογισμός της συνολικής επιφάνειας του δωματίου S = a * b Υπολογισμός της περιοχής θέρμανσης Srev = S – (X, Y, Z)
όπου, S είναι η συνολική επιφάνεια του δωματίου, m² ·
a, b – μήκος και πλάτος του δωματίου, m
Sob – θέρμανση περιοχή, m²;
X, Y, Z – σταθερά ή χαμηλής ποιότητας εσωτερικά αντικείμενα (έπιπλα, οικιακές συσκευές κ.λπ.).
Κατά τον υπολογισμό της θερμαινόμενης περιοχής, λάβετε υπόψη ότι η μεμβράνη IR τοποθετείται σε απόσταση 100 mm ή μεγαλύτερη σε κάθετη επιφάνεια.
Όταν προσδιοριστεί το μέγεθος της απαιτούμενης περιοχής, το επόμενο βήμα είναι ο υπολογισμός της ισχύος.
Εύρος ισχύος φιλμ θέρμανσης – 150-220 W / m².
Ισχύς φιλμ 150 W / m² 220 W / m²
Κύρια πηγή θέρμανσης
Τουλάχιστον το 95% της περιοχής
Τουλάχιστον το 70% της περιοχής
Πρόσθετη πηγή θέρμανσης
Τουλάχιστον το 60% της περιοχής
Τουλάχιστον 40% της έκτασης
Τύπος δαπέδου
laminate, λινέλαιο, χαλί
παρκέ, χαλί
Υπολογισμός κατανάλωσης ενέργειας
Κατανάλωση ενέργειας δαπέδου IR φιλμ E = S * k * T
όπου, E – κατανάλωση ενέργειας, W / ώρα.
S είναι η συνολική επιφάνεια του δωματίου, m².
k – συντελεστής μετατροπής (εξαρτάται από τη ρυθμισμένη θερμοκρασία, εάν το σύστημα είναι ενεργοποιημένο κατά 50% – ο συντελεστής θα είναι ίσος με 0,56).
T είναι η θερμική ισχύς του δαπέδου, W.
Το ποσό που δαπανάται για θέρμανση με υπέρυθρο δάπεδο υπολογίζεται με βάση το τιμολόγιο ηλεκτρικής ενέργειας στην περιοχή σας.
Η εγκατάσταση ενός θερμοστάτη σας επιτρέπει να μειώσετε το κόστος ενός θερμού δαπέδου IR κατά περίπου 35%.
Υπολογισμός ισχύος
Εάν η περιοχή του δωματίου που προγραμματίζεται να θερμανθεί με ένα πάτωμα μεμβράνης είναι πολύ μεγάλη, θα χρειαστούν πολλά σετ μεμβρανών IR για την εγκατάσταση ενός τέτοιου συστήματος. Σε μια τέτοια κατάσταση, πρέπει να συνοψίσετε τη δύναμή τους.
Χρήση πολλών σετ IR φιλμ Ptotal = P1 + P2 +… + Pi Χρήση μέρους του συνόλου Ptotal = 1,10 * L
όπου, Ptot είναι η συνολική ισχύς του δαπέδου του φιλμ, W?
P1… Pi είναι η δύναμη ενός μόνο σετ ταινιών, W;
L είναι το μήκος της υπέρυθρης μεμβράνης που χρησιμοποιείται για την εγκατάσταση, m.
1.10 – συντελεστής μετατροπής της ισχύος του δαπέδου της μεμβράνης.
Υπολογισμός του αριθμού των θερμοστατών
Ο κύριος σκοπός του θερμοστάτη για υπέρυθρο θερμό δάπεδο είναι η ρύθμιση του βαθμού θέρμανσης.
Εάν συνδέσετε πολλά σετ δαπέδου μεμβράνης ταυτόχρονα, τότε χρειάζονται πολλοί θερμοστάτες ταυτόχρονα, καθώς η ισχύς που καταναλώνεται από το θερμό δάπεδο συνοψίζεται.
Συνιστάται η εγκατάσταση του θερμοστάτη σε ύψος 15-20 cm, πάνω από το επίπεδο της επίστρωσης φινιρίσματος.
Ο θερμοστάτης τοποθετείται καλύτερα σε τοίχο κάθετο προς την κατεύθυνση των λωρίδων.
Υπάρχουν δύο μέθοδοι σύνδεσης:
Ζώνη και σύνδεση κάθε ζώνης σε ξεχωριστό θερμοστάτη.
Συνδέστε ρελέ στερεάς κατάστασης ή μαγνητικό εκκινητή. Είναι αδύνατο να κάνετε μια τέτοια σύνδεση μόνοι σας, εδώ χρειάζεστε τις γνώσεις και τις δεξιότητες ενός ηλεκτρολόγου.
Επιλέγοντας μια μέθοδο θέρμανσης
Πριν προχωρήσετε σε περαιτέρω υπολογισμούς, πρέπει να διευκρινίσετε μια σειρά σημείων:
Η ηλεκτρική ενδοδαπέδια θέρμανση σχεδιάζεται να χρησιμοποιηθεί ως ανεξάρτητη πηγή θερμότητας ή σχεδιάζεται να συνεργαστεί με σύστημα θέρμανσης νερού?
Τι είδους θερμαντήρες σχεδιάζονται να χρησιμοποιηθούν – καλώδια αντίστασης, χαλάκια, στοιχεία φιλμ ή ράβδοι άνθρακα?
Είναι επαρκές το όριο κατανάλωσης ηλεκτρικής ενέργειας που διατίθεται για το κτίριο;.
Αναφορά. Κατά τον υπολογισμό, 1 kW εγκατεστημένης ηλεκτρικής ισχύος ισούται με ένα κιλοβάτ θερμικής ενέργειας. Οι σύγχρονοι θερμαντήρες μετατρέπουν την ηλεκτρική ενέργεια σε θερμότητα με απόδοση (COP) 99%.
Δεν συνιστάται η σχεδίαση θέρμανσης μόνο με ηλεκτρική ενδοδαπέδια θέρμανση για τους ακόλουθους λόγους:
το κόστος της ηλεκτρικής ενέργειας είναι αρκετά υψηλό, η συνεχής θέρμανση θα έχει ως αποτέλεσμα ένα τακτοποιημένο ποσό.
για να θερμάνετε ένα σπίτι, θα πρέπει να αυξήσετε τους θερμαντήρες δαπέδου από πλευράς ισχύος.
η θερμοκρασία του δαπέδου θα αυξηθεί στους 30 ° C, το δωμάτιο θα γίνει βουλωμένο και άβολο.
Συνιστάται η χρήση κυκλωμάτων ενδοδαπέδιας θέρμανσης σε συνδυασμό με σύστημα νερού καλοριφέρ, κατανέμοντας το φορτίο περίπου 50/50. Οι σωλήνες τροφοδοσίας με τον φορέα θερμότητας μπορούν εύκολα να κρυφτούν κάτω από το κάλυμμα κατά την εγκατάσταση της ενδοδαπέδιας θέρμανσης.
Χαλιά – το ίδιο καλώδιο στερεωμένο σε ένα πολυμερές πλέγμα με ένα φίδι
Από τους αναφερόμενους τύπους θερμαντήρων, τα πιο αξιόπιστα είναι καλώδια και χαλιά αντίστασης κατασκευασμένα από αυτά. Ο γνωστός κατασκευαστής συστημάτων καλωδίων Devi δίνει 50 χρόνια εγγύηση για τη λειτουργία των προϊόντων, υπό την προϋπόθεση ότι τηρείται η τεχνολογία εγκατάστασης. Οι αγωγοί θέρμανσης επιτρέπεται να χρησιμοποιούνται απευθείας κάτω από το κάλυμμα δαπέδου, σε επίστρωση ή σε στρώμα κόλλας πλακιδίων.
Οι θερμαντήρες μεμβράνης θα κοστίζουν περισσότερο από τους θερμαντήρες καλωδίων. Δεν συνιστάται να ρίχνετε τα στοιχεία σε μια επίστρωση – υπάρχει πιθανότητα κακής θέρμανσης. Οι αυτορυθμιζόμενες ράβδοι άνθρακα δεν είναι αξιόπιστες – αν κρίνουμε από τις κριτικές των χρηστών, μερικές από τις θερμάστρες καίγονται γρήγορα και η ισχύς θέρμανσης μειώνεται.
Υπολογισμός του μήκους του καλωδίου και του βήματος τοποθέτησης
Για να προσδιορίσετε το μήκος του αγωγού θέρμανσης, είναι απαραίτητο να λάβετε υπόψη ορισμένα χαρακτηριστικά:
οι κατασκευαστές προσφέρουν καλώδια σταθερού μήκους με διαφορετική ισχύ (από 9 έως 20 W ανά 1 τρέχον μέτρο).
έτσι ώστε ο θερμαντήρας να εκπέμπει θερμότητα και να μην καίγεται στο πάτωμα, το κύκλωμα δεν πρέπει να τοποθετείται κάτω από στάσιμα έπιπλα και συσκευές χωρίς πόδια.
για τοποθέτηση σε μπάνιο ή σε μπαλκόνι, ο αγωγός καλωδίου λαμβάνεται με περιθώριο 15-20%.
Σημείωση. Οι ιδιαιτερότητες της εγκατάστασης και της λειτουργίας των καλωδίων αντίστασης ισχύουν εξίσου για τα πατάκια θέρμανσης. Οι τελευταίες διαφέρουν μόνο στο πλέγμα, όπου συνδέεται ένας πανομοιότυπος αγωγός δύο πυρήνων, τοποθετημένος με ένα φίδι.
Διάταξη καλωδίου αντίστασης στο μπάνιο
Αφού διαπιστώσετε την ανάγκη για θερμική ενέργεια για τη θέρμανση ενός συγκεκριμένου δωματίου, κάντε έναν υπολογισμό της ηλεκτρικής ενδοδαπέδιας θέρμανσης σύμφωνα με τις οδηγίες:
Επιλέξτε ένα καλώδιο από τον κατάλογο, εστιάζοντας στην προηγουμένως ληφθείσα θερμική ισχύ και προσθέτοντας ένα περιθώριο 15%. Καταγράψτε το συνολικό μήκος του αγωγού.
Σχεδιάστε ένα σχέδιο κλίμακας του δωματίου σε χαρτί.
Τοποθετήστε έπιπλα και οικιακές συσκευές στο σκίτσο που βρίσκονται κοντά στο πάτωμα και παρεμποδίζουν την κανονική μεταφορά θερμότητας. Παρατηρήστε τις πραγματικές διαστάσεις των ντουλαπιών, των πλυντηρίων ρούχων και του λοιπού εξοπλισμού.
Αφαιρέστε την έκταση που καταλαμβάνουν τα έπιπλα από το συνολικό τετράγωνο. Το καθήκον είναι να τοποθετήσετε έναν αγωγό θέρμανσης που έχει επιλεγεί από τον κατάλογο σε μια ελεύθερη περιοχή.
Χωρίστε το υπόλοιπο της περιοχής με το μήκος του θερμαντήρα καλωδίων – πάρτε το διάστημα τοποθέτησης σε μέτρα.
Αναφορά. Στις τεχνικές προδιαγραφές, ο κατασκευαστής Devi υποδεικνύει ελάχιστο διάστημα τοποθέτησης 0,075 m (7,5 cm). Στην πράξη, οι τεχνίτες συνήθως τοποθετούν καλώδια σε απόσταση 10 ± 1 cm, υπό την προϋπόθεση ότι τα κυκλώματα δαπέδου θερμαίνουν το δωμάτιο χωρίς τη βοήθεια καλοριφέρ..
Οι κανόνες διάταξης σε κατοικίες και βοηθητικούς χώρους είναι διαφορετικοί. Για παράδειγμα, στο σαλόνι ή το υπνοδωμάτιο, η πρώτη γραμμή θέρμανσης απομακρύνεται από τα έπιπλα σε απόσταση 10 εκ. Στο μπάνιο ή στο μπαλκόνι, το καλώδιο τοποθετείται κοντά στα ντουλάπια και τα υδραυλικά, έτσι ώστε τα πόδια να μην αισθάνονται η πτώση της θερμοκρασίας στο πάτωμα. Φροντίστε να λάβετε υπόψη αυτήν την απόχρωση κατά το σχεδιασμό. Ο ειδικός θα σας πει περισσότερα στο βίντεο:
Δεδομένου ότι τα πατάκια θέρμανσης πωλούνται σε λωρίδες πλέγματος (ρολά), η απόσταση μεταξύ τους δεν χρειάζεται να υπολογίζεται. Αλλά λάβετε υπόψη ένα άλλο σημείο: η μεταφορά θερμότητας 1 m² του στρώματος είναι περιορισμένη, είναι αδύνατο να αυξηθεί η ισχύς. Αλλά για να το μειώσετε – δεν υπάρχει πρόβλημα, απλά κόψτε το πλέγμα μεταξύ των αγωγών και απομακρύνετε τα καλώδια.
Ένα παράδειγμα υπολογισμού ενός θερμού ηλεκτρικού δαπέδου σε ένα υπνοδωμάτιο 18 m² με κατανάλωση θερμότητας 2,16 kW:
Δεδομένου ότι η θέρμανση καλωδίου σχεδιάζεται να συνδυαστεί με το σύστημα καλοριφέρ, η θερμική ισχύς διαιρείται στο μισό – 2,16 / 2 = 1,08 kW πέφτει στο κύκλωμα δαπέδου.
Επιλέγουμε ένα καλώδιο δύο πυρήνων DEVIsafe 20T με συγκεκριμένη ισχύ 20 W / m. Λαμβάνοντας υπόψη το απόθεμα, παίρνουμε έναν έτοιμο αγωγό μήκους 60 m με μεταφορά θερμότητας 1,2 kW.
Τα σταθερά έπιπλα καταλαμβάνουν 3 m² χώρο υπνοδωματίου. Παραμένει 15 m², τότε το βήμα τοποθέτησης θα είναι 15/60 = 0,25 m.
Οδηγίες βήμα προς βήμα για την εγκατάσταση του ETP
Στο στάδιο του σχεδιασμού της ρύθμισης του TEP, κατάρτιση ενός σχεδίου τοποθέτησης, πρέπει να λάβετε υπόψη τους ακόλουθους κανόνες:
απαγορεύεται η τοποθέτηση θερμαντικών στοιχείων πλάτη με πλάτη.
απαγορεύεται η τοποθέτηση θέρμανσης κάτω από έπιπλα μεγάλου μεγέθους – το πάτωμα πρέπει να έχει δωρεάν ανταλλαγή θερμότητας με αέρα στο δωμάτιο.
Προετοιμασία της βάσης
Το καλώδιο θέρμανσης, το χαλί, το φύλλο τοποθετούνται μόνο μετά από προκαταρκτική προετοιμασία της τραχιάς βάσης. Η προετοιμασία περιλαμβάνει:
εξάλειψη των προεξοχών.
ισοπέδωση με ειδικά μείγματα – σε αντίθεση με το τσιμέντο, απλώνονται πιο ομοιόμορφα και στεγνώνουν εντελώς γρηγορότερα.
Εγκατάσταση αισθητήρα θερμοκρασίας
Συνιστάται ο εντοπισμός του αισθητήρα όσο το δυνατόν πιο κοντά στην πρίζα. Ο θερμοστάτης πρέπει να εφαρμοστεί. Είναι εύκολο να τοποθετηθεί. Μια πιο αξιόπιστη συσκευή για έναν θερμοστάτη θορύβου. Ένα ειδικό κουτί είναι φτιαγμένο για να κρύβεται από ζώα, παιδιά. Βήματα εγκατάστασης:
Γίνεται ειδική εσοχή για τα μοντέλα του τοίχου, πρώτα εγκαθίσταται ένα κουτί στο οποίο παρέχονται ηλεκτρικά και μονωμένα άκρα.
Ένας στροβοσκόπηση τοποθετείται στο πάτωμα, υπάρχουν σύρματα για την επακόλουθη εγκατάσταση του δαπέδου.
Γεμίζοντας την ενδοδαπέδια θέρμανση με μια επίστρωση
Κατά την τοποθέτηση τύπων υπερύθρων ETP, δεν απαιτείται πρόσθετη πλήρωση. Η εγκατάσταση του τελικού καλύμματος δαπέδου μπορεί να ξεκινήσει αμέσως. Πάχος επίστρωσης 3 – 5 cm.
Κατά την τοποθέτηση του χαλιού ή του καλωδίου θέρμανσης, απαιτείται μια επίστρωση. Είναι καλύτερο να κάνετε μια επίστρωση από ένα αυτοεπιπεδούμενο μείγμα με τσιμέντο σε μια σύνθεση με πάχος 30 – 50 cm. Μόνο μετά την πλήρη σκλήρυνση της επίστρωσης, μπορείτε να προχωρήσετε στην εγκατάσταση της επίστρωσης φινιρίσματος – laminate, κεραμίδια, μουσαμάς.
Τεχνολογία υπολογιστών
Πρέπει να σημειωθεί αμέσως ότι σήμερα υπάρχουν υπηρεσίες όπως ηλεκτρονικοί υπολογιστές και προγράμματα υπολογισμού της ενδοδαπέδιας θέρμανσης για μεμονωμένες συνθήκες. Τέτοια προγράμματα είναι πραγματικά πολύ βολικά και σας επιτρέπουν να προσδιορίσετε αμέσως την ακριβή ισχύ του φιλμ ή του καλωδίου θέρμανσης. Εάν για κάποιο λόγο δεν εμπιστεύεστε τους υπολογισμούς του υπολογιστή, σας συνιστούμε να κάνετε τα πάντα με τον παλιομοδίτικο τρόπο – χρησιμοποιώντας απλούς τύπους.
Έτσι, ο τύπος για τον υπολογισμό μιας ηλεκτρικής θέρμανσης δαπέδου είναι ο εξής:
P = Pm * Sroom,
όπου:
Pm – η ισχύς του υλικού θέρμανσης, την οποία εσείς πρέπει να επιλέξετε (περισσότερα για αυτό παρακάτω), m2.
Sroom – χρήσιμη περιοχή του δωματίου.
Κανόνες για την τοποθέτηση υπέρυθρης θέρμανσης δαπέδου
Είναι απαραίτητο να τηρηθούν διάφοροι απλοί κανόνες για την τοποθέτηση υπέρυθρης θέρμανσης δαπέδου:
Η πρώτη γραμμή της μεμβράνης πρέπει να βρίσκεται σε απόσταση τουλάχιστον 100 mm από τον τοίχο και όχι περισσότερο από 400 mm.
Το βήμα της γραμμής κοπής της μεμβράνης είναι 250 mm, σε άλλα σημεία είναι αδύνατο να κοπεί η μεμβράνη.
Η απόσταση μεταξύ των παρακείμενων ταινιών φιλμ πρέπει να είναι από 10 mm και άνω.
Επιτρεπόμενο μήκος λωρίδας δαπέδου – 8 μ.
Κάτω από το laminate
Κατά την τοποθέτηση μιας μεμβράνης ενδοδαπέδιας θέρμανσης κάτω από ένα laminate, ακολουθήστε τους κανόνες:
Για να αποφευχθεί η υπερθέρμανση της υπέρυθρης μεμβράνης, πρέπει να διανεμηθεί σε χώρους όπου δεν υπάρχουν έπιπλα..
Για να ζεσταθεί το δωμάτιο με τη μέγιστη απόδοση, το πάτωμα της μεμβράνης πρέπει να καλύπτει μια επιφάνεια τουλάχιστον 70%.
Σχέδιο εγκατάστασης για ενδοδαπέδια θέρμανση IR για διάφορους τύπους δαπέδων
Στη συνέχεια, πρέπει να σχεδιάσετε ένα σχέδιο για τη θέση των θερμαντικών στοιχείων. Σε χαρτί, αντικατοπτρίστε τις θέσεις των επίπλων και του φιλμ θέρμανσης.
Η τοποθέτηση γίνεται σε μια επιφάνεια που έχει ισοπεδωθεί πριν.
Η τσιμεντοκονία δεν πρέπει να έχει σταγόνες. Για να αποφύγετε τη διαφυγή θερμότητας από τη θερμική μεμβράνη, μέσω των πλακών δαπέδου σε γειτονικά διαμερίσματα, πρέπει να τοποθετήσετε ένα θερμομονωτικό υπόστρωμα (πολυπροπυλένιο) στο πάτωμα, το πάχος του οποίου είναι 3-4 mm και στη μία πλευρά του καλύπτεται με αλουμινόχαρτο.
Οι λωρίδες θερμομόνωσης είναι στερεωμένες με θερμομονωτική ταινία, πρέπει επίσης να περικοπούν προσεκτικά στην περίμετρο του δωματίου.
Το φύλλο θέρμανσης μπορεί να κοπεί μόνο στις θέσεις που αναγράφονται σε αυτό. Τονίζονται με διακεκομμένη γραμμή και το σύμβολο “ψαλίδι”.
Εάν κόψετε την ταινία διαγώνια, απλά θα την καταστρέψετε..
Η απόσταση της μεμβράνης από τον τοίχο πρέπει να είναι τουλάχιστον 10 cm.
Οι ταινίες θέρμανσης τοποθετούνται στο υπόστρωμα το ένα δίπλα στο άλλο με κενό τουλάχιστον 5 mm, αλλά όχι περισσότερο από 1 cm.
Σε μέρη όπου κόβεται η θερμική μεμβράνη και κόβονται οι αγώγιμοι ράβδοι, είναι απαραίτητο να πραγματοποιηθεί μόνωση πίσσας, η οποία περιλαμβάνεται στο κιτ ενδοδαπέδιας θέρμανσης. Η επαφή πρέπει να τοποθετηθεί στο κέντρο του άκρου του διαύλου και να πιεστεί καλά με πένσα. Χρησιμοποιώντας ένα κοφτερό μαχαίρι, είναι απαραίτητο να απογυμνώσετε τα καλώδια μεταφοράς ρεύματος κατά 5-8 mm και να τα σφίξετε με πένσα στον ακροδέκτη επαφής και στη συνέχεια ολόκληρη η επαφή είναι μονωμένη με μόνωση πίσσας. Ένα υπέρυθρο θερμό δάπεδο συνδέεται παράλληλα με χάλκινα καλώδια με διατομή τουλάχιστον 1,5 mm². Συνιστάται επίσης η εγκατάσταση ενός θερμικού αισθητήρα για να λειτουργούν σωστά οι αυτόματοι θερμαντήρες δαπέδου..
Σε απόσταση 20-25 εκατοστών από τον τοίχο στον οποίο θα τοποθετήσετε τον θερμοστάτη, χρησιμοποιώντας διάτρηση, εκτελέστε κυνηγητό. Τοποθετήστε τον αισθητήρα θερμοκρασίας στην οπή που σχηματίζεται κάτω από το φύλλο θέρμανσης.
Για να δείξει ο αισθητήρας τη σωστή θερμοκρασία, πρέπει να τοποθετηθεί σε θερμομονωτικό υπόστρωμα..
Μετά από όλους τους παραπάνω χειρισμούς, ο θερμοστάτης είναι συνδεδεμένος.
Με την ολοκλήρωση της εγκατάστασης, ελέγξτε τη λειτουργία της υπέρυθρης θέρμανσης δαπέδου. Όλες οι θερμικές μεμβράνες πρέπει να θερμαίνονται όταν είναι ενεργοποιημένες. Μόνο αφού βεβαιωθείτε ότι μπορείτε να τοποθετήσετε το laminate στα θερμαντικά στοιχεία.
Κάτω από λινέλαιο
Η τοποθέτηση κάτω από το λινέλαιο είναι παρόμοια, αλλά έχει επίσης τα δικά της χαρακτηριστικά:
Στο πρώτο στάδιο, προετοιμάστε τη βάση, γιατί το δάπεδο μπορεί να τοποθετηθεί αποκλειστικά σε επίπεδη και σταθερή επιφάνεια.
Τα χαλιά μπορούν να κοπούν σε κομμάτια 25 εκ. Η άκρη είναι μονωμένη με ειδική ταινία. Το κενό στους σωλήνες του συστήματος θέρμανσης πρέπει να είναι από 30 cm.
Είναι απαραίτητο να τοποθετήσετε την μεμβράνη με χάλκινους διαδρόμους προς τα πάνω · απαγορεύεται αυστηρά η τοποθέτηση αρμών το ένα πάνω στο άλλο. Τα υπόλοιπα βήματα εκτελούνται σύμφωνα με τις οδηγίες. Προϋπόθεση για θέρμανση υψηλής ποιότητας είναι η σύνδεση του θερμοστάτη.
Στη συνέχεια, το λινέλαιο απλώνεται. Σε δωμάτια μικρού μεγέθους, η επίστρωση τοποθετείται και αφήνεται για μερικές ημέρες, μετά την οποία οι άκρες πιέζονται με πλίνθους.
Το λινέλαιο μπορεί να τοποθετηθεί με διαφορετικούς τρόπους. Κατά την εκτέλεση εργασιών, λάβετε υπόψη το γεγονός εάν θα χρειαστεί να αποσυναρμολογήσετε και να μεταφέρετε το σύστημα στο μέλλον, και επίσης δώστε προσοχή στα τεχνικά χαρακτηριστικά των θερμών δαπέδων.
Όπως μπορείτε να δείτε, η ενδοδαπέδια θέρμανση με υπέρυθρο φιλμ είναι μια εξαιρετική επιλογή για ένα σύστημα θέρμανσης και η εγκατάστασή του δεν είναι τόσο δύσκολη. Επομένως, όλα μπορούν να γίνουν με το χέρι..
Αυξημένη αξιοπιστία
Ως αποτέλεσμα της χρήσης υπερύθρων δαπέδων, αποδείχθηκε ότι η διάρκεια ζωής τους μπορεί να φτάσει τα 30 χρόνια. Τα τυπικά συστήματα δεν έχουν αυτήν την ιδιότητα. Θερμοκρασία τήξης φιλμ 120, μέγιστη λειτουργία 60.
Πολυστρωματική, αποτελούμενη από πολλά στρώματα, η επιφάνεια του θερμού δαπέδου αντιστέκεται αξιόπιστα σε μηχανική καταπόνηση, υγρασία. Εξασφαλίζει την ασφαλή λειτουργία του συστήματος ακόμη και σε περίπτωση ελαττωμάτων (διάτρηση, κοπή).
Ο εξοπλισμός συνεχίζει να λειτουργεί ακόμη και αν ένα στοιχείο άνθρακα αποτύχει. Οι κατασκευαστές εγγυώνται τη λειτουργία του προϊόντος έως και 10 χρόνια.
Ανεση
Η χρήση υπέρυθρου συστήματος για θέρμανση χώρου αποκλείει την άμεση θέρμανση του αέρα. Έχοντας λάβει αρκετή θερμότητα, το ανθρώπινο σώμα βρίσκεται σε ένα δωμάτιο με καθαρό αέρα, ιδανικά δροσερό και υγρό..
Κατά τη λειτουργία του συστήματος, το οξυγόνο δεν καίγεται, δεν υπάρχει θόρυβος, δόνηση. Δεν υπάρχει κυκλοφορία ροών αέρα, πράγμα που αποκλείει την παρουσία σκόνης στην ατμόσφαιρα. Δεν υπάρχει ανάγκη εγκατάστασης πολύπλοκων συστημάτων εξαερισμού, καθώς δεν υπάρχουν προϊόντα καύσης, δυσάρεστες οσμές.
Επιρροή σε ένα άτομο
Η ακτινοβολία IR χρησιμοποιείται εδώ και καιρό από την ιατρική για την πρόληψη και τη θεραπεία ασθενειών. Οι ακτίνες έχουν ειδικές ιδιότητες και βοηθούν στη θεραπεία ορισμένων ασθενειών. Το πάτωμα IR κατά τη διάρκεια της εργασίας έχει θετική επίδραση στο ανθρώπινο σώμα.
Πρώτα απ ‘όλα, οι ακτίνες δημιουργούν θερμότητα γύρω από το ανθρώπινο σώμα, παρέχοντάς του ένα άνετο περιβάλλον. Η παρατεταμένη δράση της υπέρυθρης ακτινοβολίας επιβραδύνει τις φλεγμονώδεις διεργασίες. Έχει ηρεμιστική επίδραση στο νευρικό σύστημα. Για να κάνετε το ζεστό δάπεδο άνετο για τους κατοίκους, θα πρέπει να το επιλέξετε και να το εγκαταστήσετε σωστά.
Μείωση του κόστους
Η κατανάλωση ενέργειας από την ενδοδαπέδια θέρμανση μπορεί να μειωθεί με διάφορους τρόπους.
Πρώτα απ ‘όλα, πρόκειται για τη χρήση υψηλής ποιότητας θερμομονωτικών υλικών στις εγκαταστάσεις. Δεύτερον, το δάπεδο με καλή αγωγιμότητα θερμότητας μειώνει την κατανάλωση ενέργειας. Αυτά τα μέτρα θα μειώσουν την κατανάλωση ενέργειας κατά το ένα τρίτο..
Τα πλακάκια μπορούν να τοποθετηθούν σε οποιοδήποτε είδος ζεστού δαπέδου. Αυτό το υλικό χαρακτηρίζεται από υψηλή θερμική αγωγιμότητα, γι ‘αυτό το δάπεδο μπορεί να καταναλώσει πολύ λιγότερη ηλεκτρική ενέργεια όταν θερμαίνεται..
Η διαδικασία τοποθέτησης πραγματοποιείται ως εξής:
Η επιφάνεια του δαπέδου και το πίσω μέρος των πλακιδίων καλύπτονται με κόλλα, τότε το υλικό τοποθετείται στο πάτωμα, λαμβάνοντας υπόψη το γεωμετρικό σχήμα.
Όταν η κόλλα στεγνώσει τελείως, πραγματοποιείται ένας λεπτομερής αρμός..
Σημείωση! Σε ορισμένες περιπτώσεις, είναι σκόπιμο να τοποθετήσετε ένα μικρό στρώμα αστάρι κάτω από τα κεραμίδια. Αυτό το βήμα είναι προαιρετικό εάν χρησιμοποιείται κόλλα υψηλής ποιότητας..
Ωστόσο, η πιο αποτελεσματική μέθοδος μείωσης του κόστους είναι η χρήση θερμοστάτη. Όταν εγκατασταθεί, γίνεται αμέσως εμφανές πόσο πιο ζεστό γίνεται στο δωμάτιο με λιγότερη κατανάλωση ενέργειας..
Μετρητής πολλαπλών τιμολογίων
Μετρητής τριών τιμών για μείωση του κόστους κατά τη διάρκεια της νύχτας και των ωρών εργασίας
Ένας μετρητής δύο και τριών τιμολογίων λαμβάνει υπόψη την ποσότητα ηλεκτρικής ενέργειας που καταναλώνεται ανάλογα με την ώρα της ημέρας: κατά τη διάρκεια της ημέρας, τη νύχτα, κατά την πρωινή αιχμή. Το κόστος της ηλεκτρικής ενέργειας διαφέρει σε διαφορετικές ώρες της ημέρας. 1 kW νυχτερινής ενέργειας κοστίζει 50-70% λιγότερο από την ενέργεια της ημέρας. Το πρωί και το βράδυ η τιμή είναι η υψηλότερη.
Ο μετρητής πολλαπλών τιμολογίων σε συνδυασμό με την προγραμματισμένη λειτουργία του αισθητήρα θερμοκρασίας μειώνει το κόστος της νυχτερινής θέρμανσης μετρώντας σε διαφορετικό τιμολόγιο και μειώνοντας τη θερμοκρασία.
Μόνωση κτιρίου
Η θερμομόνωση είναι η κύρια προϋπόθεση για χαμηλότερη κατανάλωση. Όλα τα στοιχεία της δομής υπόκεινται σε μόνωση:
Οι κακώς σχεδιασμένοι τοίχοι επιτρέπουν έως και 30%
20% της θερμότητας χάνεται μέσω της μη μονωμένης βάσης.
μια κρύα οροφή, ακόμη και λαμβάνοντας υπόψη τη σοφίτα, επιτρέπει έως και 25%.
ένα παράθυρο σε ένα παλιό ξύλινο πλαίσιο χάνει έως και 25%.
άλλο 5% εξαφανίζεται μέσω των σημείων εισόδου εξωτερικών επικοινωνιών.
Ο εξαερισμός παρέχει το 15% των απωλειών.
Ένα κακώς μονωμένο κτίριο εξοικονομεί όχι περισσότερο από 30% της θερμότητας. Υπό αυτές τις συνθήκες, το κόστος θέρμανσης είναι τεράστιο. Αντίθετα, η αξιόπιστη θερμομόνωση διατηρεί τη θερμότητα, όπως ένα θερμός ζεστού τσαγιού. Στα μεσαία γεωγραφικά πλάτη, κατά τους ζεστούς χειμώνες, ένας θερμαντήρας δαπέδου μπορεί να αντικαταστήσει το τυπικό σύστημα νερού ενώ λειτουργεί σε βοηθητική λειτουργία θέρμανσης.
Πέντε τρόποι μείωσης του κόστους
Όποια και αν είναι η συνολική ισχύς του ηλεκτρικού δαπέδου και η κατανάλωση ενέργειας, το κόστος πόρων μπορεί πάντα να μειωθεί.
1. Τοποθετήστε σωστά τον θερμοστάτη
Οποιοσδήποτε τύπος συσκευής τοποθετείται καλύτερα στην πιο κρύα περιοχή. Σε αυτή την περίπτωση, η θέρμανση θα απενεργοποιηθεί μόνο όταν ολόκληρο το δωμάτιο ζεσταθεί καλά και θα ανάψει, κατά συνέπεια, με επαρκή ψύξη. Αυτή η διάταξη του εξοπλισμού βοηθά στη διαμόρφωσή του όσο το δυνατόν ακριβέστερα..
2. Θερμάνετε μόνο τη χρήσιμη περιοχή
Η ενδοδαπέδια θέρμανση δεν χρειάζεται να εγκατασταθεί κάτω από ογκώδη έπιπλα και μεγάλες συσκευές. Μόνο η χρήσιμη περιοχή πρέπει να θερμανθεί. Είναι πιο οικονομικό και ασφαλές για το ίδιο το σύστημα, το οποίο μπορεί να αποτύχει ως αποτέλεσμα υπερθέρμανσης..
3. Εγκαταστήστε έναν μετρητή πολλαπλών τιμολογίων
Η κύρια διαφορά του είναι το διαφορετικό κόστος ενέργειας κατά τη διάρκεια της ημέρας και της νύχτας. Εάν οι ενοικιαστές συγκεντρωθούν στο σπίτι το βράδυ και το πρωί κάνουν τις δουλειές τους, μπορείτε να εξοικονομήσετε σημαντικά θέρμανση. Σε αυτή την περίπτωση, ελλείψει ατόμων, διατηρείται μια χαμηλή θερμοκρασία, πριν εμφανιστούν, ανεβαίνει. Ένα άνετο μικροκλίμα δημιουργείται τη νύχτα, ενώ η ηλεκτρική ενέργεια κοστίζει πολύ λιγότερο αυτή τη στιγμή..
4. Μονώστε το κτίριο όσο το δυνατόν περισσότερο
Η υψηλής ποιότητας θερμομόνωση μειώνει σημαντικά την κατανάλωση ενέργειας για θέρμανση. Κατά μέσο όρο, ο αριθμός αυτός μειώνεται κατά 30-40%, με την προϋπόθεση ότι η μόνωση παραθύρων, θυρών, τοίχων και οροφών γίνεται σωστά..
5. Προσπαθήστε να χαμηλώσετε τη θερμοκρασία
Η αίσθηση της ζεστασιάς είναι πολύ ατομική, ενώ μια μικρή μείωση της ποσότητας της σχεδόν δεν γίνεται αντιληπτή. Μελέτες δείχνουν ότι η μείωση της θερμοκρασίας στο εσωτερικό μόνο κατά ένα βαθμό είναι σχεδόν αμελητέα. Ακόμα κι αν υπάρχει μικρή ενόχληση, εξαφανίζεται γρήγορα. Αλλά ταυτόχρονα, η εξοικονόμηση θα είναι αμέσως 5%.
Συμβουλές για μείωση κόστους
Είναι δυνατόν να μειωθεί το κόστος ενέργειας, γι ‘αυτό αξίζει να χρησιμοποιήσετε τις ακόλουθες συστάσεις:
Χρησιμοποιώντας θερμοστάτη. Μπορεί να εξοικονομήσει έως και 40% ενέργεια.
Μείωση της απώλειας θερμότητας. Συνιστάται η μόνωση των τοίχων – αυτό θα σας επιτρέψει να καταναλώνετε λιγότερη ηλεκτρική ενέργεια 2 φορές.
Εγκατάσταση συστήματος πολλαπλών τιμολογίων. Τη νύχτα, η κατανάλωση ενέργειας είναι 1,5-2 φορές μικρότερη. Η τιμή εξαρτάται από την περιοχή.
Κάντε τις απαραίτητες εσοχές και μην τοποθετείτε ηλεκτρικές θερμάστρες κάτω από έπιπλα.
Υπέρυθρη μεμβράνη ενδοδαπέδια θέρμανση: κατανάλωση ενέργειας
Μερικές γενικές πληροφορίες – ποια είναι η απαιτούμενη ποσότητα θερμότητας?
Πολύ σύντομα, όλα αυτά είναι ήδη γνωστά – απαιτεί απλώς λίγη συστηματοποίηση.
Ένα σύγχρονο άτομο για μια άνετη διαμονή απαιτεί τη δημιουργία ενός συγκεκριμένου μικροκλίματος, ένα από τα πιο σημαντικά συστατικά του οποίου είναι η θερμοκρασία του αέρα στο δωμάτιο. Και παρόλο που οι “εθισμοί στη θερμότητα” μπορεί να ποικίλλουν, μπορούμε με ασφάλεια να πούμε ότι για τους περισσότερους ανθρώπους αυτή η ζώνη “άνεσης θερμοκρασίας” βρίσκεται στην περιοχή 18 ÷ 23 μοίρες.
Αλλά όταν η θερμοκρασία έξω, για παράδειγμα, είναι αρνητική, οι φυσικές θερμοδυναμικές διεργασίες τείνουν να φέρνουν τα πάντα στην “κοινή μπάρα” και η θερμότητα αρχίζει να φεύγει από το σαλόνι. Η απώλεια θερμότητας είναι ένα φυσιολογικό φαινόμενο από την άποψη της φυσικής. Ολόκληρο το σύστημα μόνωσης του σπιτιού στοχεύει στην ελαχιστοποίηση τέτοιων απωλειών, αλλά είναι αδύνατο να εξαλειφθούν πλήρως. Και από εδώ το συμπέρασμα είναι ότι η θέρμανση του σπιτιού προορίζεται απλώς για να αναπληρώσει αυτές τις απώλειες θερμότητας..
Δεν υπάρχει περίπτωση να ξεφύγουμε από τις απώλειες θερμότητας, αλλά είναι πολύ σημαντικό τουλάχιστον να προσπαθήσουμε να τις μειώσουμε στο ελάχιστο δυνατό..
Πώς να τα ποσοτικοποιήσετε?
Ο απλούστερος τρόπος υπολογισμού της απαιτούμενης θερμικής ισχύος βασίζεται στη δήλωση ότι απαιτούνται 100 watt θερμότητας για κάθε τετραγωνικό μέτρο περιοχής. Or – 1 kW ανά 10 m².
Αλλά ακόμη και χωρίς να είναι ειδικός, μπορεί κανείς να σκεφτεί πώς συνδυάζεται μια τέτοια «ισοπέδωση» με τις ιδιαιτερότητες συγκεκριμένων σπιτιών και χώρων σε αυτά, με την τοποθέτηση κτιρίων στο έδαφος, με τις κλιματολογικές συνθήκες της περιοχής κατοικίας?
Είναι καλύτερα λοιπόν να χρησιμοποιήσετε μια διαφορετική, πιο «σχολαστική» μέθοδο υπολογισμού, η οποία θα λάβει υπόψη πολλούς διαφορετικούς παράγοντες. Αυτός ο αλγόριθμος αποτελεί τη βάση της αριθμομηχανής που προτείνεται παρακάτω..
Σημαντικό – οι υπολογισμοί πραγματοποιούνται για κάθε θερμαινόμενο δωμάτιο σε ένα σπίτι ή διαμέρισμα ξεχωριστά. Και μόνο στο τέλος η συνολική ποσότητα της απαιτούμενης θερμικής ενέργειας αποκλείεται. Ο ευκολότερος τρόπος θα ήταν να φτιάξετε ένα μικρό τραπέζι, στις γραμμές του οποίου θα πρέπει να αναφέρετε όλα τα δωμάτια με τα απαραίτητα δεδομένα για τους υπολογισμούς. Στη συνέχεια, εάν ο ιδιοκτήτης έχει ένα σχέδιο των κατοικιών του, οι υπολογισμοί δεν θα χρειαστούν πολύ χρόνο..
Και μια ακόμη παρατήρηση. Το αποτέλεσμα μπορεί να φαίνεται πολύ υπερτιμημένο. Αλλά πρέπει να καταλάβουμε σωστά – ως αποτέλεσμα, εμφανίζεται η ποσότητα θερμότητας που απαιτείται για την αναπλήρωση της απώλειας θερμότητας στις πιο δυσμενείς συνθήκες. Δηλαδή, να διατηρείται η εσωτερική θερμοκρασία +20 στις χαμηλότερες εξωτερικές θερμοκρασίες τυπικές για την περιοχή κατοικίας. Με άλλα λόγια – στην κορυφή του χειμερινού κρύου, το σπίτι θα είναι ζεστό.
Αλλά ένας τέτοιος υπερ-παγωμένος καιρός συνήθως διαρκεί μόνο για πολύ περιορισμένο χρονικό διάστημα. Δηλαδή, το σύστημα θέρμανσης θα λειτουργεί ως επί το πλείστον σε χαμηλότερη ισχύ. Και αυτό σημαίνει ότι δεν υπάρχει ιδιαίτερη αίσθηση στην τοποθέτηση αυτού του πρόσθετου αποθέματος. Το αποθεματικό ισχύος λειτουργίας θα είναι ήδη εντυπωσιακό.
Παρακάτω είναι μια αριθμομηχανή και κάτω θα τοποθετηθούν οι απαραίτητες σύντομες επεξηγήσεις για την εργασία με το πρόγραμμα.
Μεμβράνη ενδοδαπέδια θέρμανση: κατανάλωση ηλεκτρικής ενέργειας, κριτικές, χρήση ως κύρια θέρμανση
Υπάρχουν πολλές διαφημιστικές πληροφορίες στο δίκτυο σχετικά με το πόση ηλεκτρική ενέργεια καταναλώνει ένα ζεστό δάπεδο το μήνα. Αναμφίβολα, τα περισσότερα από τα δεδομένα είναι αληθινά, αλλά πολλές λεπτομέρειες δεν έχουν ανακοινωθεί. Ας υπολογίσουμε την κατανάλωση ηλεκτρικής ενέργειας ενός υπερύθρου θερμαινόμενου δαπέδου σε ένα τυπικό σπίτι με διαστάσεις 100 m 2 χρησιμοποιώντας μια αριθμομηχανή.
Σημείωση! Υπάρχουν δείγματα με διαφορετική ισχύ από 110 έως 220 W / m 2. Δηλαδή, πόσο καταναλώνει ηλεκτρικό ρεύμα το ένα τετραγωνικό μέτρο μονωτικού υλικού. Οι τιμές 110-160 W χρησιμοποιούνται ως θέρμανση μόνο του καλύμματος δαπέδου, 180-220 W είναι πιο ισχυρός εξοπλισμός που μπορεί να λειτουργήσει ως κύρια θέρμανση.
Στο παράδειγμά μας, ένα δείγμα με ισχύ 220 watt. Δεδομένου ότι το υλικό δεν ταιριάζει κάτω από βαριά και χαμηλά έπιπλα (το συνιστώμενο κενό είναι τουλάχιστον 4 cm), το 70% της συνολικής επιφάνειας λαμβάνεται ως πρότυπο για τους υπολογισμούς. Έτσι, χρειαζόμαστε 70 m 2 θερμαντικού υλικού. Αυτός ο τύπος θέρμανσης δεν βρίσκεται συνεχώς στο στάδιο της κατανάλωσης ηλεκτρικής ενέργειας, αφού ο θερμοστάτης απενεργοποιείται και ενεργοποιεί το σύστημα όταν επιτευχθεί η ρυθμισμένη θερμοκρασία. Αλλά αν ο χρήστης, για παράδειγμα, ζει στο Surgut, όπου την κρύα εποχή η θερμοκρασία πέφτει στους – 45 ° C και δεν υπάρχουν ψυγεία στα παράθυρα με τη μορφή μπαταριών, τότε η θέρμανση θα ενεργοποιηθεί σχεδόν 24 ώρες την ημέρα..
Σημείωση! Η απώλεια θερμότητας στο σπίτι πρέπει επίσης να συμπεριληφθεί σε αυτήν την κατηγορία, δηλαδή πόσο προσεκτικά είναι μονωμένη.
Πλεονεκτήματα και μειονεκτήματα του ETP
Το ETP χαρακτηρίζεται από μεγάλο αριθμό πλεονεκτημάτων, λόγω των οποίων συχνά τοποθετείται σε σπίτια και διαμερίσματα. Τα πλεονεκτήματα περιλαμβάνουν:
Ένα άλλο αδιαμφισβήτητο πλεονέκτημα της ηλεκτρικής θέρμανσης είναι ότι το δάπεδο κατά την εγκατάσταση καταλαμβάνει ένα ελάχιστο ύψος του δωματίου, επομένως μπορεί να χρησιμοποιηθεί εύκολα σε δωμάτια με πολύ χαμηλά ταβάνια. Είναι επίσης εύκολο να εγκαταστήσετε το ETP σε ένα πολυώροφο κτίριο, αυτό είναι προτιμότερο, επειδή η θέρμανση του νερού υπερφορτώνει πάρα πολύ τα δάπεδα. Το βάρος της ηλεκτρικής δομής είναι αρκετές φορές μικρότερο.
Στο πλαίσιο των πλεονεκτημάτων, θα πρέπει επίσης να σημειωθούν μειονεκτήματα. Αυτά περιλαμβάνουν:
Σχετικά με τις θερμαντικές ταινίες
Ο υπολογισμός της ποσότητας υπέρυθρης μεμβράνης είναι πολύ ευκολότερος και καταλήγει στην επιλογή υλικού θέρμανσης σε μέγεθος και ειδική μεταφορά θερμότητας:
Αναφορά. Η ταινία της διάσημης μάρκας Caleo είναι ικανή να αποδίδει από 130 έως 230 W ανά 1 m² του θερμαντικού στοιχείου. Πλάτος – 50, 80 και 100 cm.
Λάβετε υπόψη ότι η θερμική μεμβράνη μπορεί να κοπεί μόνο, καθοδηγούμενη από ειδικές γραμμές (διάστημα – 250 mm). Οι γειτονικοί καμβάδες μπορούν να τοποθετηθούν από άκρη σε άκρη ή με υπολογισμένο διάστημα, αλλά όχι επικαλυπτόμενους. Για την κρεβατοκάμαρα από το παράδειγμά μας, η ποσότητα της μεμβράνης υπολογίζεται ως εξής:
Ταινία IR
Η υπέρυθρη μεμβράνη αποτελείται από ένα χαμηλότερο διηλεκτρικό στρώμα, λωρίδες άνθρακα, οι οποίες πραγματοποιούν πραγματικά θέρμανση, και ένα ανώτερο προστατευτικό διηλεκτρικό στρώμα. Το κύριο πλεονέκτημα της μεμβράνης IR είναι ένα μικρό πάχος στρώματος, καθώς και η χαμηλή θέρμανση (έως 50 ° C κατ ‘ανώτατο όριο), έτσι ώστε να μπορεί να χρησιμοποιηθεί για τοποθέτηση κάτω από διακοσμητικές επικαλύψεις χωρίς πρόσθετη επίστρωση. Για παράδειγμα, μπορεί να τοποθετηθεί κάτω από laminate, λινέλαιο ή ακόμη και χαλί..
Ωστόσο, η ισχύς της μεμβράνης είναι 220 W / m2, η οποία αυξάνει σημαντικά την κατανάλωση ενέργειας σε σύγκριση με άλλους τύπους ενδοδαπέδιας θέρμανσης. Επίσης, λόγω της χαμηλής θερμοκρασίας λειτουργίας, η αναλογία στοίβαξης στη χρήση περιοχή θα είναι υψηλότερη. Συνιστούμε τη χρήση της μεμβράνης μόνο ως πρόσθετη πηγή θέρμανσης. Εδώ είναι μια καλή φθηνή ταινία IR από την Q-TERM:
Πεδίο εφαρμογής
Χάρη στα πλεονεκτήματα που περιγράφονται παραπάνω, τα πατάκια θέρμανσης χρησιμοποιούνται ευρέως σε οικιστικούς χώρους, εξοχικές κατοικίες και εξοχικές κατοικίες. Είναι ιδιαίτερα σε ζήτηση σε εκείνα τα δωμάτια του σπιτιού όπου τα πατώματα είναι πάντα κρύα – μπάνια, κουζίνες, υπνοδωμάτια, τεχνικά δωμάτια κ.λπ. Τα εγκατεστημένα συστήματα θέρμανσης όχι μόνο βελτιώνουν την άνεση της ζωής στο σπίτι, αλλά επίσης αποτρέπουν τα κρυολογήματα που σχετίζονται με το περπάτημα σε κρύο πάτωμα.
Επίδραση πηγής θερμότητας IR στο σώμα
Δεν γνωρίζουν πολλοί άνθρωποι ένα τέτοιο πλεονέκτημα ως ευεργετική επίδραση στο σώμα. Το μυστικό είναι ότι η ανθρώπινη θερμότητα ακτινοβολεί στο ίδιο εύρος με την υπέρυθρη ακτινοβολία. Αυτό σημαίνει ότι το υπέρυθρο ζεστό δάπεδο γίνεται αντιληπτό από τους ανθρώπους ως φυσική πηγή θερμότητας και ως εκ τούτου πιο ευχάριστο. Για παράδειγμα, εάν ένα άτομο χρειάζεται 22-25 βαθμούς θερμότητας για άνεση σε ένα δωμάτιο με θέρμανση νερού, τότε όταν χρησιμοποιείτε θέρμανση IR, η ίδια αίσθηση θα είναι ήδη στους 18 βαθμούς.
Η ακτινοβολία IR ιονίζει τον αέρα, καταστρέφει επιβλαβή βακτήρια και ιούς, απομακρύνει τις δυσάρεστες οσμές.
Πολλές ασθένειες αντιμετωπίζονται με υπέρυθρες ακτίνες. Υπό την επιρροή τους, η νευρική ένταση εξαφανίζεται. Στην εποχή του συνεχούς στρες, αυτή είναι μια μεγάλη ευκαιρία να ενισχύσουμε το νευρικό σύστημα χωρίς να φύγουμε από το σπίτι..
Πολλοί άνθρωποι δυσκολεύονται να ανεχτούν τον ξηρό αέρα σε ένα διαμέρισμα, ο οποίος προκαλείται από θερμαντικά σώματα κεντρικής θέρμανσης. Πρέπει να χρησιμοποιήσουμε υγραντήρες. Η ενδοδαπέδια θέρμανση IR δεν στεγνώνει τον αέρα, επομένως είναι εύκολο να αναπνεύσετε σε ένα τέτοιο δωμάτιο.
Η ακτινοβολία IR δεν θερμαίνει τον ίδιο τον αέρα, αλλά αντικείμενα. Ως εκ τούτου, το περπάτημα σε έναν τέτοιο όροφο είναι μια ευχαρίστηση και προκύπτει μια κατάσταση κοντά στη χαλάρωση..
Η αρχή λειτουργίας του θερμοστάτη για ένα ζεστό δάπεδο
Η αρχή λειτουργίας του θερμοστάτη είναι απλή – αφού ο αισθητήρας καταγράψει τους απαιτούμενους θερμικούς δείκτες, ο θερμοστάτης διακόπτει την παροχή ρεύματος έως ότου η θερμοκρασία του θερμαντικού στοιχείου πέσει κατά 1-2 μοίρες (αυτή η τιμή μπορεί να αλλάξει στις ρυθμίσεις του θερμοστάτη) Το Στη συνέχεια, το τροφοδοτικό ξαναρχίζει.
Αντιμετώπιση της θερμοκρασίας: πώς να υπολογίσετε ένα ηλεκτρικό ζεστό δάπεδο
Το ανώτερο όριο του εύρους θερμοκρασιών είναι περίπου 45-55 βαθμοί Κελσίου. Οι έμπειροι κατασκευαστές συνιστούν ότι μια συγκεκριμένη τιμή αντανακλά την ανάγκη για ένα συγκεκριμένο δωμάτιο για θερμότητα. Ακόμα και ένα μικρό λάθος θα μετατρέψει ένα δωμάτιο σε σολάριουμ ή θα το κάνει να μοιάζει με πολιτική του Βορρά..
Ανεξάρτητα από τον επιλεγμένο δείκτη, το ζεστό δάπεδο είναι εξοπλισμένο με ρυθμιστή στάθμης θερμοκρασίας. Είναι επιθυμητό το σύστημα θέρμανσης να περιλαμβάνει τουλάχιστον δύο ρυθμιστές..
Σε αυτή την περίπτωση, μπορείτε να ανταποκριθείτε πιο γρήγορα στις αλλαγές των περιβαλλοντικών συνθηκών. Ενώ ένας θερμικός ρυθμιστής καθορίζει το t του φορέα θερμικής ενέργειας και ο δεύτερος – το υπόβαθρο θερμοκρασίας της “επιστροφής”.
Ένας δείκτης της κανονικής λειτουργίας ολόκληρου του συστήματος θα είναι η διαφορά μεταξύ των μετρήσεων και των δύο θερμόμετρων σε επίπεδο έως 10 βαθμούς Κελσίου..
Επιπλέον, δεν θα είναι περιττό να δοθεί προσοχή σε μια σειρά από πρακτικές συμβουλές παρακάτω:
Το σωστά επιλεγμένο επίπεδο θερμοκρασίας θα εξασφαλίσει μια άνετη διαμονή σε ένα γραφείο, ιδιωτικό σπίτι, χώρο λιανικής ή διαμέρισμα. Για να γίνει αυτό, είναι απαραίτητο να ληφθεί υπόψη η περιοχή του δωματίου, το υλικό που χρησιμοποιείται, η ανάγκη για θέρμανση και ο λειτουργικός του σκοπός..
Προσδιορισμός της επιθυμητής θερμοκρασίας δωματίου
Ο δείκτης τελικής θερμοκρασίας δαπέδου εξαρτάται από τον σκοπό για τον οποίο χρησιμοποιείται το δωμάτιο. Για παράδειγμα:
Σε αυτή την περίπτωση, η θερμοκρασία του ψυκτικού δεν πρέπει να είναι μικρότερη από +40 μοίρες ή να υπερβαίνει τους +60. Το σύστημα θέρμανσης πρέπει να είναι τέτοιο ώστε η διαφορά μεταξύ των δεικτών θερμοκρασίας των σωλήνων απευθείας και επιστροφής στην περίπτωση δαπέδων νερού να μην υπερβαίνει τους 15 μοίρες. Διαφορετικά, η βάση θα θερμανθεί εντελώς άνισα..
Η ισορροπία θερμικών / υδραυλικών φορτίων για ένα δάπεδο νερού πρέπει επίσης να είναι βέλτιστη και επαληθευμένη. Επομένως, τα κυκλώματα θέρμανσης πρέπει να έχουν ένα ορισμένο μήκος σύμφωνα με τη διάμετρο. Η βέλτιστη επιλογή σωλήνα είναι 18 mm, αφού ακόμη και με μικρή ποσότητα νερού, ένας τέτοιος αγωγός θα λειτουργήσει σωστά και θα θερμάνει τη βάση.
Το ζεστό πάτωμα είναι πάντα αναμμένο
Σε αυτή την περίπτωση, η κατανάλωση ενός θερμού δαπέδου μεμβράνης θα είναι 0,22 kW / h. Η εκτιμώμενη 24ωρη κατανάλωση ενέργειας για 30 ημέρες θα είναι 158,4 kW / m2. (533,8 ρούβλια / τετραγωνικό μέτρο)
Αλλά αυτό συμβαίνει μόνο εάν η θερμότητα διαφεύγει συνεχώς από ένα ανοιχτό παράθυρο ή ένα φιλμ ζεστού δαπέδου συνδέεται χωρίς θερμοστάτη.
Προσοχή!
Δεν είναι ασφαλές να συνδέσετε ένα θερμό πάτωμα μεμβράνης χωρίς θερμοστάτη ως άνετη ή κύρια θέρμανση. Η ανεξέλεγκτη θέρμανση της μεμβράνης μπορεί να προκαλέσει ζημιά τόσο στο ίδιο το φιλμ όσο και στο κάλυμμα του δαπέδου..
Συσκευή και αρχές λειτουργίας
Ένα θερμό πάτωμα υπέρυθρης μεμβράνης είναι ένα φιλμ πολυαιθυλενίου ανθεκτικό στη θερμότητα που περιέχει λωρίδες πάστας άνθρακα, το οποίο συνδέεται με ράβδους χαλκού, επίσης συγκολλημένες στο φιλμ. Κατά μήκος αυτών των ελαστικών παρέχεται ηλεκτρικό ρεύμα στο υλικό άνθρακα (πιο συχνά άνθρακα)..
Λόγω του γεγονότος ότι το ρεύμα διέρχεται από τον άνθρακα, παράγει μέγιστη θερμότητα. Οι λωρίδες συνδυάζονται με μερικά κομμάτια σε ένα μπλοκ. Μπορείτε να τα κόψετε κατά μήκος της λωρίδας διαχωρισμού μεταξύ των μπλοκ, γεγονός που διευκολύνει σημαντικά την εγκατάσταση.
Αυτός ο σχεδιασμός είναι επίσης πλεονεκτικός στο ότι εάν μια ή περισσότερες λωρίδες είναι κατεστραμμένες, το υπόλοιπο ιμάντα θα λειτουργήσει. Δεδομένου ότι το κενό μεταξύ των ταινιών είναι μικρό, ακόμη και αν σπάσουν πολλά μέρη, το πάτωμα θα ζεσταθεί ομοιόμορφα.
Σε πολλές χώρες του κόσμου, οι επιστήμονες παρέχουν εδώ και καιρό αιτιολόγηση και αποδείξεις για τις ευεργετικές επιδράσεις των υπέρυθρων ακτίνων σε όλους τους ζωντανούς οργανισμούς και την απόλυτη αβλαβή τους στην ανθρώπινη υγεία..
Ο παρακάτω πίνακας δείχνει τους τεχνικούς δείκτες και τα χαρακτηριστικά της υπέρυθρης θέρμανσης.
Η ποσότητα ηλεκτρικής ενέργειας που καταναλώνεται από υπέρυθρη ενδοδαπέδια θέρμανση εξαρτάται από το μέγεθος του χώρου και τον τρόπο λειτουργίας. Διάφορες εταιρείες που παράγουν τέτοια συστήματα θέρμανσης προσφέρουν τις δικές τους τροποποιήσεις δαπέδων IR. Όλα έχουν περίπου πανομοιότυπα χαρακτηριστικά και δείκτες, οπότε σε ποιον προτιμάτε εξαρτάται μόνο από εσάς..
Πάχος θερμικής μεμβράνης – 0,4 mm. Χάρη σε αυτό, μπορεί να τοποθετηθεί κάτω από παρκέ, πλακάκια, laminate, λινέλαιο. Επιπλέον, μπορείτε να εγκαταστήσετε την ταινία στους τοίχους και την οροφή για να μεγιστοποιήσετε τη θέρμανση ολόκληρου του δωματίου..
Πλεονεκτήματα της χρήσης υπέρυθρης ακτινοβολίας για τη θέρμανση του δωματίου
Η υπέρυθρη ενδοδαπέδια θέρμανση έχει προσελκύσει την προσοχή των καταναλωτών με πολλούς τρόπους. Παρά το γεγονός ότι υπάρχουν πολλοί εναλλακτικοί τύποι συσκευών θέρμανσης στην αγορά, η επιλογή είναι συχνά υπέρ μιας θερμής πηγής IR..
Όλοι οι τύποι δαπέδων IR έχουν τα ακόλουθα πλεονεκτήματα, τα οποία έχουν ήδη δοκιμαστεί κατά τη λειτουργία τους:
Επιπλέον, οι πηγές υπέρυθρης θερμότητας μπορούν να συνδεθούν βολικά σε περίπτωση έκτακτης ανάγκης, όταν η κεντρική θέρμανση δεν είναι αρκετή ή όταν έχει ήδη απενεργοποιηθεί. Τα δάπεδα IR είναι απαραίτητα για τη μόνωση λότζων και μπαλκονιών.
Σε αντίθεση με τον τύπο μεταφοράς της θέρμανσης νερού, η θερμότητα από την πηγή IR γίνεται αισθητή αμέσως, ακόμη και όταν έχει οριστεί η ελάχιστη θερμοκρασία..
Επίδραση πηγής θερμότητας IR στο σώμα
Δεν γνωρίζουν πολλοί άνθρωποι ένα τέτοιο πλεονέκτημα ως ευεργετική επίδραση στο σώμα. Το μυστικό είναι ότι η ανθρώπινη θερμότητα ακτινοβολεί στο ίδιο εύρος με την υπέρυθρη ακτινοβολία. Αυτό σημαίνει ότι το υπέρυθρο ζεστό δάπεδο γίνεται αντιληπτό από τους ανθρώπους ως φυσική πηγή θερμότητας και ως εκ τούτου πιο ευχάριστο. Για παράδειγμα, εάν ένα άτομο χρειάζεται 22-25 βαθμούς θερμότητας για άνεση σε ένα δωμάτιο με θέρμανση νερού, τότε όταν χρησιμοποιείτε θέρμανση IR, η ίδια αίσθηση θα είναι ήδη στους 18 βαθμούς.
Η ακτινοβολία IR ιονίζει τον αέρα, καταστρέφει επιβλαβή βακτήρια και ιούς, απομακρύνει τις δυσάρεστες οσμές.
Πολλές ασθένειες αντιμετωπίζονται με υπέρυθρες ακτίνες. Υπό την επιρροή τους, η νευρική ένταση εξαφανίζεται. Στην εποχή του συνεχούς στρες, αυτή είναι μια μεγάλη ευκαιρία να ενισχύσουμε το νευρικό σύστημα χωρίς να φύγουμε από το σπίτι..
Πολλοί άνθρωποι δυσκολεύονται να ανεχτούν τον ξηρό αέρα σε ένα διαμέρισμα, ο οποίος προκαλείται από θερμαντικά σώματα κεντρικής θέρμανσης. Πρέπει να χρησιμοποιήσουμε υγραντήρες. Η ενδοδαπέδια θέρμανση IR δεν στεγνώνει τον αέρα, επομένως είναι εύκολο να αναπνεύσετε σε ένα τέτοιο δωμάτιο.
Η ακτινοβολία IR δεν θερμαίνει τον ίδιο τον αέρα, αλλά αντικείμενα. Ως εκ τούτου, το περπάτημα σε έναν τέτοιο όροφο είναι μια ευχαρίστηση και προκύπτει μια κατάσταση κοντά στη χαλάρωση..
Χαρακτηριστικά διαφορετικών τύπων υπερύθρων δαπέδων
Η παραγωγή υπερύθρων δαπέδων βελτιώνεται συνεχώς. Οι κατασκευαστές προσπαθούν να ικανοποιήσουν τις προτιμήσεις των καταναλωτών. Ανά τύπο κατασκευής, τα δάπεδα IR είναι:
Τα φιλμ, με τη σειρά τους, χωρίζονται σε στερεά και ριγέ, ανάλογα με τον τύπο της εναπόθεσης άνθρακα, που είναι η πηγή υπέρυθρης ακτινοβολίας. Η μεμβράνη με συνεχή ψεκασμό άνθρακα είναι εύκολη στην εγκατάσταση, εύκολη στην κοπή. Εκπέμπει θερμότητα από ολόκληρη την περιοχή, η δυναμική θέρμανσης είναι υψηλότερη από ό, τι κατά την εφαρμογή άνθρακα σε λωρίδες.
Οι λωρίδες άνθρακα ομαδοποιούνται σε ομάδες, μεταξύ των οποίων μπορούν να γίνουν κοπές. Δεδομένου ότι η σύνδεση με το τροφοδοτικό είναι παράλληλη, εάν κάποια μονάδα αποτύχει, η υπόλοιπη περιοχή της “ριγέ μεμβράνης IR” θα παραμείνει λειτουργική.
Σε αυτή την περίπτωση, μια μεμβράνη με συνεχή ψεκασμό είναι πιο τέλεια, αφού μόνο οι θέσεις σχισίματος ή κοπής αποτυγχάνουν. Η διάρκεια ζωής και η τιμή μιας μεμβράνης στερεού άνθρακα είναι υψηλότερα από αυτήν μιας ταινίας με ριγέ.
Το πάτωμα της ράβδου IR μοιάζει με σκάλα σχοινιού. Πολλές ράβδοι, οι οποίες είναι γεμάτες με άνθρακα, χαλκό και ασήμι, συνδέονται μεταξύ τους με σύρματα. Το χαλί ράβδου αυτορυθμίζεται. Η εγκατάστασή του διαφέρει από τον τύπο της μεμβράνης στο ότι απαιτείται η κατασκευή μιας «υγρής» τσιμεντοκονίας για τοποθέτηση. Ωστόσο, η διάρκεια ζωής είναι ακόμη μεγαλύτερη από αυτή ενός στερεού φιλμ και δεν φοβάται τη μεγάλη μηχανική καταπόνηση..
Δάπεδα από φύλλο IR: σχεδιασμός, πλεονεκτήματα και μειονεκτήματα
Ο μηχανισμός δράσης της θερμικής μεμβράνης IR μπορεί να εξεταστεί στο παράδειγμα της συσκευής λωρίδων άνθρακα ομαδοποιημένων σε τμήματα.
Η πάστα άνθρακα σφραγίζεται σε μεμβράνη πολυεστέρα ή πολυπροπυλενίου. Η ηλεκτρική ενέργεια συνδέεται με τον άνθρακα μέσω αγώγιμων ράβδων χαλκού και αργύρου που βρίσκονται κατά μήκος των άκρων της μεμβράνης. Τη στιγμή που το ρεύμα διέρχεται από την ανθρακική λωρίδα, απελευθερώνεται θερμότητα.
Τα τμήματα μπορούν να κοπούν κατά μήκος των διαχωριστικών λωρίδων. Συνήθως το πλάτος των ρολών είναι από 0,5 έως 1 μέτρο. Το φιλμ διατίθεται σε διάφορα πάχη. Ελάχιστο – 0,2 mm, μέγιστο – 2 mm.
Τα χαρακτηριστικά της μεμβράνης ενδοδαπέδιας θέρμανσης καθιστούν δυνατό τον συνδυασμό της με σχεδόν όλα τα καλύμματα δαπέδου. Αρκεί να απλώσετε μια μεμβράνη πολυαιθυλενίου για μόνωση και μπορείτε να τοποθετήσετε παρκέ, πλαστικοποιημένα ή να τοποθετήσετε πλακάκια από πάνω χρησιμοποιώντας κόλλα για ζεστά δάπεδα.
Τα δάπεδα IR είναι ιδανικά για ξύλινο δάπεδο. Το ξύλο θερμαίνεται ομοιόμορφα, πράγμα που σημαίνει ότι δεν παραμορφώνεται ή σπάει.
Οι απόψεις των ειδικών είναι διαφορετικές όταν πρόκειται για τη δυνατότητα τοποθέτησης φιλμ υπέρυθρης ακτινοβολίας κάτω από τσιμεντοκονία ή κόλλα πλακιδίων. Οι περισσότεροι από τους κυρίους ισχυρίζονται ότι θα καταρρεύσει. Μάλλον, υπάρχει μια ερώτηση σχετικά με τη διαφορετική ποιότητα της ταινίας..
Εάν πρέπει να τυλίξετε το χαλί από πάνω, τότε το “σάντουιτς” κατασκευής θα μοιάζει με αυτό: μεμβράνη IR, μεμβράνη πολυαιθυλενίου, κόντρα πλακέ ή οποιοδήποτε άλλο άκαμπτο φύλλο, χαλί.
Όσον αφορά το λινέλαιο, ο σχεδιασμός θα φαίνεται ο ίδιος, αλλά πρέπει να ληφθούν υπόψη οι συστάσεις του κατασκευαστή. Δεν είναι όλα τα λινέλαιο κατάλληλα για ενδοδαπέδια θέρμανση, καθώς υπάρχει μεγάλος κίνδυνος παραμόρφωσης.
Ποικιλίες ηλεκτρικής ενδοδαπέδιας θέρμανσης και τα χαρακτηριστικά τους που λαμβάνονται υπόψη στους υπολογισμούς
Τα κύρια μέρη κάθε θερμού δαπέδου είναι τα θερμαντικά στοιχεία ή ο συνδυασμός τους. Έχουν διαφορετικά σχέδια. Ας σημειώσουμε την ιδιαιτερότητα κάθε συστήματος.
Ανθεκτικό καλώδιο θέρμανσης
Τα συστήματα ενδοδαπέδιας θέρμανσης σε αυτή τη βάση χρησιμοποιούνται συχνότερα, καθώς είναι απλό στο σχεδιασμό και έχουν χαμηλότερη τιμή σε σύγκριση με άλλους τύπους θερμαντήρων. Βασίζεται σε έναν αγωγό ενός ή δύο πυρήνων που είναι κλεισμένος σε προστατευτική ασπίδα και έχει κάποια αντίσταση. Στον πυρήνα του, είναι ένα επιμηκυμένο στοιχείο θέρμανσης που, όταν συνδέεται σε ένα ηλεκτρικό δίκτυο, παράγει μια ορισμένη ποσότητα θερμικής ενέργειας. Τα ανθεκτικά καλώδια έχουν πάντα ένα σταθερό μήκος, το οποίο δεν πρέπει να αλλάξει σε καμία περίπτωση, καθώς αυτό αλλάζει ριζικά ολόκληρη τη ρύθμιση του συστήματος. Οποιεσδήποτε προσπάθειες συντόμευσης του καλωδίου αντίστασης μειώνουν την αντίστασή του, το ρεύμα αυξάνεται και αυτό οδηγεί συχνότερα σε αποτυχία..
Τα κύρια χαρακτηριστικά των καλωδίων αντίστασης είναι:
Ανθεκτικά καλώδια παράγονται σε διαφορετικά μήκη (7-220 m), με διαφορετική γραμμική και συνολική ισχύ, τα οποία μπορεί κάλλιστα να ικανοποιήσουν όλες τις ανάγκες. Φυσικά, το καλώδιο πρέπει να τοποθετηθεί σύμφωνα με ένα ειδικό σχέδιο για να καλύψει ολόκληρη την περιοχή του δωματίου, αλλά αυτό θα συζητηθεί λεπτομερώς στις ακόλουθες ενότητες..
Θερμαινόμενα πατάκια
Για την ευκολία τοποθέτησης, εφευρέθηκαν θερμαντικά στρώματα, όπου ένα καλώδιο αντίστασης θέρμανσης υφαίνεται σε ένα πολυμερές πλέγμα και τοποθετείται ήδη με το απαιτούμενο βήμα. Το πλέγμα έχει συνήθως κολλητική βάση και μπορεί να κολληθεί στην επιφάνεια του δαπέδου, κάτι που προσθέτει μόνο στην ευκολία εγκατάστασης. Αυτό είναι ιδιαίτερα καλό κατά την τοποθέτηση πλακιδίων, όταν τα στρώματα είναι κρυμμένα απευθείας σε ένα στρώμα κόλλας πλακιδίων ή κατά τη διάρκεια των επισκευών, εάν έχει κατασκευαστεί μόνο μια λεπτή επίστρωση αυτοεπιπεδούμενης επίστρωσης, στην οποία μπορείτε στη συνέχεια να τοποθετήσετε ένα laminate ή χαλί. Τα περισσότερα στρώματα θέρμανσης διατίθενται σε πλάτος 45 cm και διαφορετικά μήκη, γεγονός που σας επιτρέπει να επιλέξετε ένα συγκεκριμένο μοντέλο για κάθε δωμάτιο. Ταυτόχρονα, μην ξεχνάτε ότι τα στρώματα βασίζονται σε ένα καλώδιο αντίστασης, συνήθως δύο πυρήνων, επομένως απαγορεύεται αυστηρά το κόψιμο των στρωμάτων κατά μήκος των αγωγών.!
Αυτορυθμιζόμενο καλώδιο θέρμανσης
Το κύριο μειονέκτημα των καλωδίων αντίστασης και των θερμαντικών στρωμάτων που βασίζονται σε αυτά είναι η ανάγκη για συνεχή απομάκρυνση της θερμότητας από αυτά, καθώς η αντίστασή τους και, κατά συνέπεια, η ποσότητα της παραγόμενης θερμότητας δεν εξαρτώνται πρακτικά από τη θερμοκρασία περιβάλλοντος. Εάν η θερμότητα δεν αφαιρεθεί από το καλώδιο, θα υπερθερμανθεί και θα αποτύχει. Αυτός είναι ο λόγος για τον οποίο τα θερμαινόμενα δάπεδα δεν μπορούν να εξοπλιστούν με καλώδια αντίστασης κάτω από στάσιμα έπιπλα χωρίς πόδια..
Το αυτορυθμιζόμενο καλώδιο στην ενδοδαπέδια θέρμανση χρησιμοποιείται εξαιρετικά σπάνια
Ένα αυτορυθμιζόμενο καλώδιο στερείται τέτοιου μειονεκτήματος, η γραμμική ισχύς του οποίου εξαρτάται από τη θερμοκρασία. Το θερμαντικό στοιχείο είναι ένα ημιαγωγό πολυμερές ικανό να αλλάξει την αντίστασή του ανάλογα με τη θερμοκρασία. Τέτοια καλώδια μπορούν να κοπούν σε οποιοδήποτε μήκος χωρίς φόβο, αυτό δεν θα οδηγήσει σε υπερθέρμανση και βλάβη. Ωστόσο, η υψηλή τιμή περιορίζει τη χρήση τους ως ζεστά δάπεδα, επομένως χρησιμοποιούνται κυρίως για αγωγούς θέρμανσης..
Ζεστό πάτωμα υπέρυθρης μεμβράνης
Ένας σχετικά νέος τύπος θέρμανσης δαπέδου είναι η ενδοδαπέδια θέρμανση με υπέρυθρο (IR), η οποία βασίζεται σε εκπομπούς με τη μορφή εγκάρσιων λωρίδων γραφίτη που συνδέονται με διαμήκεις αγωγούς χαλκού-αργύρου. Ολόκληρη η δομή τοποθετείται σε μια μεμβράνη πολυεστέρα, η οποία έχει πάχος όχι μεγαλύτερο από 0,4 mm. Ένα χαρακτηριστικό των δαπέδων φιλμ είναι ότι το μεγαλύτερο μέρος της παραγόμενης ενέργειας πέφτει στο εξάρτημα της ακτίνας – υπέρυθρα κύματα στην περιοχή από 4 έως 20 nm. Είναι γνωστό ότι η ακτινοβολούμενη υπέρυθρη θερμότητα δεν θερμαίνει τον αέρα, αλλά τα γύρω αντικείμενα, και αυτό γίνεται αντιληπτό από ένα άτομο πολύ άνετα.
Το υπέρυθρο πάτωμα φιλμ δεν αρέσει στις “υγρές” διαδικασίες στην κατασκευή
Τα κύρια χαρακτηριστικά των δαπέδων υπερύθρων φιλμ που απαιτούνται για υπολογισμούς είναι:
Το δάπεδο απαιτεί επίσης τοποθέτηση μόνο στην επιφάνεια του δαπέδου που δεν καταλαμβάνεται από στάσιμα έπιπλα χωρίς πόδια. Ένας άλλος σοβαρός περιορισμός της εφαρμογής είναι η αδυναμία τοποθέτησης σε μια επίστρωση, καθώς οι ταινίες IR δεν “αρέσουν” στις υγρές διαδικασίες στην κατασκευή. Η καλύτερη εφαρμογή για τέτοιους θερμαντήρες είναι η “στεγνή” τοποθέτηση σε απολύτως επίπεδες επιφάνειες, ακολουθούμενη από την τοποθέτηση ενός laminate που προορίζεται για ενδοδαπέδια θέρμανση, λινέλαιο ή χαλί.
Τύπος νερού
Είναι επίσης δυνατή η χρήση θερμαινόμενου νερού δαπέδου, το οποίο χωρίζεται σε σκυρόδεμα και δάπεδο. Όπως υποδηλώνει το όνομα, η πρώτη επιλογή πρέπει να καλύπτεται με τσιμεντένια επίστρωση και η δεύτερη καλύπτεται από πάνω με έτοιμα υλικά φινιρίσματος..
Πλεονεκτήματα:
Μειονεκτήματα:
Απαιτούμενα δεδομένα
Αρχικά, υπολογίστε την επιφάνεια του σπιτιού
Για να υπολογίσετε την απαιτούμενη απόδοση των στοιχείων, είναι απαραίτητο να προσδιορίσετε με ορισμένους παράγοντες που έχουν άμεσο αντίκτυπο σε αυτόν τον δείκτη:
Εκτός από αυτά τα δεδομένα, είναι σημαντικό να κατανοήσουμε ποιο στοιχείο θα χρησιμοποιηθούν τα δάπεδα ως: κύρια ή πρόσθετα?
Για απρόσκοπτη λειτουργία και εγγυημένη μεγάλη διάρκεια ζωής της θέρμανσης, πρέπει να λειτουργεί σε κατάσταση που δεν υπερβαίνει το 80% της μέγιστης ισχύος.
Ο υπολογισμός της ισχύος ενός θερμού δαπέδου εξαρτάται πολύ από την ορθότητα της καθορισμένης χρήσιμης περιοχής.
Το ηλεκτρικό δάπεδο μπορεί να χρησιμοποιηθεί ως κύρια θέρμανση μόνο εάν η κάλυψη είναι τουλάχιστον το 70% της συνολικής επιφάνειας του δωματίου..
Για να προσδιορίσουμε την απόδοση θέρμανσης, χρησιμοποιούμε τον τύπο P = S * k, όπου:
P είναι η ισχύς του θερμαντικού στοιχείου.
S – χρήσιμη περιοχή.
k – ειδική ισχύς.
Ειδική ισχύς ηλεκτρικής ενδοδαπέδιας θέρμανσης για διάφορους τύπους χώρων:
Η κατανάλωση ενέργειας είναι πολύ κατά προσέγγιση. Πολλά εξαρτώνται από το επίπεδο της θερμομόνωσης στο σύνολό της: το επίπεδο θερμότητας που χάνεται μέσω παραθύρων, τοίχων, οροφών.
Υπολογισμός της απαιτούμενης χωρητικότητας άνετων δαπέδων για μπάνιο με συνολική επιφάνεια 10 m2 στον δεύτερο όροφο ως κύριο σύστημα θέρμανσης:
Η χρήσιμη περιοχή θα είναι: 10/100 * 70 = 7 m2. Η συγκεκριμένη δύναμη για τα μπάνια του δεύτερου ορόφου είναι 130 W / m2, αλλά ταυτόχρονα, η χρήση δαπέδων ως κύριου στοιχείου του συστήματος θέρμανσης προϋποθέτει ισχύ τουλάχιστον 180 W / m2.
Παίρνουμε περισσότερο νόημα. Παίρνουμε: P = 7 * 180 = 1260 W (1,26 kW) – συνολική μεταφορά θερμότητας από το πάτωμα στο μπάνιο.
Η διάταξη του δωματίου μπορεί να μην επιτρέπει πάντα τη χρήση του συστήματος δαπέδου ως κύρια πηγή θέρμανσης. Πρέπει να υπάρχει απόσταση τουλάχιστον 10 cm μεταξύ του θερμαντικού στοιχείου και των επίπλων.
Σε μικρά δωμάτια με μεγάλα έπιπλα (καναπές, κρεβάτι), δεν συνιστάται να χρησιμοποιείτε το σύστημα ενδοδαπέδιας θέρμανσης ως κύριο.
Ισχύς ανά μέτρο
Υπάρχουν σημαντικές διαφορές μεταξύ των συστημάτων θέρμανσης ζεστού νερού και των παραδοσιακών επιλογών θέρμανσης. είναι κατασκευασμένα έτσι ώστε το σύστημα να αρχίζει να λειτουργεί στους 35-45⁰ (το μέγιστο επιτρεπόμενο δεν υπερβαίνει τους 50⁰). Δηλαδή, μια τόσο σχετικά χαμηλή θερμοκρασία είναι αρκετή για να ζεσταθεί άνετα ο χώρος διαβίωσης..
Η ισχύς ενός θερμαινόμενου με νερό δαπέδου ανά τετραγωνικό μέτρο είναι επίσης σχετικά μικρή – περίπου 40 – 150 watt. Για να λειτουργήσει αποτελεσματικά το σύστημα, είναι απαραίτητο να επιτευχθεί μια ομοιόμορφη κατανομή θερμοκρασίας στην επιφάνεια, εξαλείφοντας τον σχηματισμό ψυχρών γωνιών..
Η απόδοση της δομής θέρμανσης νερού και το μήκος του αγωγού είναι αλληλένδετα. Κατά τον υπολογισμό, λαμβάνουν επίσης υπόψη:
Η απόδοση ενός τέτοιου συστήματος, καθώς και η θερμοκρασία του, ρυθμίζονται χειροκίνητα ή αυτόματα σύμφωνα με τις καιρικές συνθήκες και θερμοκρασίες..
Ο υπολογισμός πραγματοποιείται σταδιακά.
Προσοχή Σημειώστε ότι εάν το κύκλωμα είναι πολύ μικρό, κρύα σημεία θα παραμείνουν στο πάτωμα, αφού η θέρμανση δεν θα πραγματοποιείται ομοιόμορφα. Εάν το μήκος του περιγράμματος είναι μεγάλο, τότε η υδραυλική αντίσταση θα αυξηθεί και η κυκλοφορία του ψυκτικού θα είναι ασθενής.
Ένα κύκλωμα μπορεί να θερμάνει περίπου 20 τετρ. μ. Για μεγάλες περιοχές, χρησιμοποιούνται πολλά περιγράμματα, χωρίζοντάς τα σε ίσες περιοχές.
Χρήσιμο Κατά την εγκατάσταση αγωγού με βήμα 250 mm, απαιτούνται κατά μέσο όρο 5 τρέχοντα μέτρα. m / sq m σωλήνων, δηλαδή για τη θέρμανση ενός δωματίου με επιφάνεια 20 τ. m, το μήκος της γραμμής πρέπει να είναι 100 γραμμικά μέτρα. μ. Σε αυτή την περίπτωση, η μεταφορά θερμότητας φτάνει τα 50 W / sq. m σε θερμοκρασία ψυκτικού 30 °. Εάν είναι απαραίτητο να αυξηθεί η μεταφορά θερμότητας, για παράδειγμα, έως 80 watt, τότε συνιστάται να μειώσετε την απόσταση μεταξύ των σωλήνων σε 20 cm.
Μείωση του κόστους
Χάρη στη χρήση θερμοστάτη, μπορείτε να εξοικονομήσετε έως και 40% της ενέργειας
Η ευκολία και η άνεση που δημιουργούν τα θερμαινόμενα δάπεδα επισκιάζεται μόνο από έναν παράγοντα – τον λογαριασμό ηλεκτρικής ενέργειας. Πώς μπορείτε να μειώσετε το ενεργειακό κόστος χωρίς να στερηθείτε τον εαυτό σας από την ευκολία; Μερικές συμβουλές για έξυπνη κατανάλωση:
Προσεγγίστε το ζήτημα της τοποθέτησης της ενδοδαπέδιας θέρμανσης με υπευθυνότητα. Υπολογίστε την απαιτούμενη ισχύ των συσκευών εκ των προτέρων. Αυτά τα δεδομένα θα σας βοηθήσουν να επιλέξετε τα σωστά στοιχεία θέρμανσης και να χρησιμοποιήσετε το σύστημα χωρίς σημαντική ζημιά στον οικογενειακό προϋπολογισμό..
Ράβδο υπέρυθρη ενδοδαπέδια θέρμανση
Το πιο πρωτοποριακό και μοντέρνο σύστημα ενδοδαπέδιας θέρμανσης είναι τα υπέρυθρα δάπεδα με ράβδους, όπου ως θερμαντήρες χρησιμοποιούνται εύκαμπτα στοιχεία από σύνθεση άνθρακα, γραφίτη και ασήμι. Τέτοιες ράβδοι έχουν πολύ χρήσιμες ιδιότητες – όταν η θερμοκρασία του δαπέδου αυξάνεται από 20 σε 60 ° C, η μέγιστη κατανάλωση ενέργειας μειώνεται κατά 1,5 φορές. Αυτό επιτρέπει τη χρήση της ενδοδαπέδιας θέρμανσης ακόμη και όταν τα έπιπλα θα είναι μόνιμα τοποθετημένα, τα οποία μπορούν να αναδιατάσσονται περιοδικά.
Οι ράβδοι θέρμανσης συνδέονται παράλληλα με διαμήκεις αγωγούς χαλκού για να σχηματίσουν ένα χαλί θέρμανσης. Ακόμα κι αν ένα από αυτά αποτύχει, τα άλλα θα συνεχίσουν να εργάζονται. Το πλάτος του στρώματος είναι 83 cm, το βήμα μεταξύ των ράβδων μπορεί να είναι 9 ή 10 cm. Τα κύρια χαρακτηριστικά του δαπέδου της ράβδου IR είναι:
Η ενδοδαπέδια θέρμανση με ράβδο IR προορίζεται για εγκατάσταση κυρίως σε λεπτές στρώσεις 2-3 cm και σε στρώμα κόλλας πλακιδίων. Η καινοτομία, η δυνατότητα κατασκευής και τα αξιοσημείωτα χαρακτηριστικά του καθορίζουν τις υψηλές τιμές, επομένως, ένα τέτοιο ζεστό δάπεδο χρησιμοποιείται πολύ σπάνια..
Τύποι υπερύθρων δαπέδων
Σήμερα, τρεις επιλογές για δάπεδα IR είναι διαθέσιμες για οικιακή χρήση:
Όλα μπορούν να χρησιμοποιηθούν ως πρόσθετες πηγές θέρμανσης ή ως ανεξάρτητο και μόνο σύστημα θέρμανσης. Φυσικά, η ισχύς για κάθε επιλογή θα είναι διαφορετική. Για επιπλέον άνεση, αρκούν 100-150 W / m2. Για μία μόνο θέρμανση απαιτούνται 200 watt ανά τετραγωνικό μέτρο. Μη θερμαινόμενες κρύες λότζες – έως 250.
Παραλλαγές εφαρμογής θερμών ηλεκτρικών δαπέδων
Οι ειδικοί θέρμανσης και οι κατασκευαστές ηλεκτρικών συστημάτων θέρμανσης για ενδοδαπέδια θέρμανση συνιστούν τη χρήση θέρμανσης καλωδίου σε δύο κύριες λειτουργίες:
Τα συστήματα καλωδίων θέρμανσης μπορούν να χρησιμοποιηθούν σε μαζικές τσιμεντοκονίες που συσσωρεύουν θερμότητα
Τι επηρεάζει την κατανάλωση ενέργειας?
Η κατανάλωση ενέργειας δεν εξαρτάται μόνο από τον τύπο του δαπέδου. Υπάρχουν πολλοί παράγοντες που επηρεάζουν την κατανάλωση ενέργειας. Ο κύριος δείκτης θα είναι τα τεχνικά χαρακτηριστικά του ίδιου του χώρου..
Λοιπόν, τι θα επηρεάσει την κατανάλωση του συστήματος ενδοδαπέδιας θέρμανσης:
Εάν εγκαταστήσετε έναν προγραμματιζόμενο θερμοστάτη, μπορείτε να διατηρήσετε την επιθυμητή θερμοκρασία, ακόμη και όταν δεν είστε στο σπίτι.
Πώς να εξοικονομήσετε θερμότητα:
Υπολογισμός των θερμικών απωλειών ενός κτιρίου ή χώρου
Κατά τον σχεδιασμό οποιουδήποτε συστήματος θέρμανσης, συμπεριλαμβανομένης της κύριας ηλεκτρικής ενδοδαπέδιας θέρμανσης, είναι πολύ επιθυμητό να υπολογιστεί η απώλεια θερμότητας κάθε δωματίου σε ένα διαμέρισμα ή σπίτι. Σε αυτούς τους υπολογισμούς, τα αρχικά δεδομένα είναι:
Όλα τα παραπάνω δεν αποτελούν σε καμία περίπτωση πλήρη λίστα αρχικών δεδομένων για την εκτίμηση της απώλειας θερμότητας. Αυτοί οι υπολογισμοί γίνονται από ειδικούς θέρμανσης, αλλά υπάρχουν πολλά ειδικά δωρεάν προγράμματα ή διαδικτυακοί υπολογισμοί στο Διαδίκτυο, οπότε ο καθένας μπορεί να κάνει μια αξιολόγηση από μόνος του. Το κύριο καθήκον αυτών των υπολογισμών είναι ότι κάθε σύστημα θέρμανσης πρέπει να αντισταθμίσει πλήρως όλες τις απώλειες θερμότητας, ακόμη και λαμβάνοντας υπόψη τις πιο κρύες μέρες του χειμώνα..
Παράδειγμα υπολογισμού
Τα θερμαντικά στοιχεία υπέρυθρης ακτινοβολίας εγκαθίστανται κυρίως σε χώρους χωρίς βαριά επίπλωση. Εάν αγνοήσετε αυτόν τον κανόνα ή ασχοληθείτε με την αναδιάταξη κρεβατιών, ψυγείων και ντουλαπιών μετά την εγκατάσταση ενός ζεστού δαπέδου, το σύστημα θα υπερθερμανθεί κάτω από τα έπιπλα..
Η εξαίρεση είναι τα αυτορυθμιζόμενα στρώματα ράβδων, τα οποία είναι σε θέση να προσαρμοστούν στην επιθυμητή λειτουργία θέρμανσης, να μειώσουν ή να αυξήσουν την κατανάλωση ενέργειας. Αλλά τα δημοφιλή πατώματα υπερύθρων ταινιών δεν έχουν αυτήν την ικανότητα. Επομένως, για να υπολογιστεί από τη συνολική επιφάνεια, αφαιρείται το τμήμα του που καταλαμβάνεται από έπιπλα..
Για παράδειγμα, υπάρχει φυτώριο για 12 τετράγωνα. 5 από αυτά είναι κάτω από έπιπλα. Επομένως, 12 – 5 = 7, δηλαδή 7 m2 φιλμ υπέρυθρης θέρμανσης μπορούν να εγκατασταθούν στο δωμάτιο.
αναφορά
Το μόνο που πρέπει να ειπωθεί λεπτομερέστερα είναι ο συντελεστής κατανάλωσης ενέργειας 0,35, ο οποίος παρέχεται από τον θερμοστάτη για το ζεστό δάπεδο. Ορισμένοι καταναλωτές θα αναρωτηθούν: γιατί αναφέρεται αυτό το νούμερο; Το γεγονός είναι ότι η αρχή λειτουργίας του θερμοστάτη είναι η ακόλουθη – ένα θερμό πάτωμα υπέρυθρης μεμβράνης θερμαίνεται σε μια προκαθορισμένη θερμοκρασία από 10 δευτερόλεπτα έως 1 λεπτό. Μετά από αυτό, ο θερμοστάτης διακόπτει αυτόματα την παροχή ρεύματος και συμβαίνει φυσική ψύξη της θερμικής μεμβράνης. Αυτή η διαδικασία διαρκεί από 2 έως 10 λεπτά (ανάλογα με το βαθμό θερμομόνωσης του σπιτιού και, πάλι, τη ρυθμισμένη θερμοκρασία). Είναι σαφές ότι αυτή τη στιγμή το πάτωμα της μεμβράνης δεν καταναλώνει καθόλου ενέργεια. Όταν ενεργοποιηθεί ο αισθητήρας θερμοκρασίας, ο θερμοστάτης γυρίζει ξανά στο πάτωμα και θερμαίνεται ξανά από 10 έως 60 δευτερόλεπτα. Στη συνέχεια, πάλι κλείσιμο, κλπ. Όπως μπορείτε να δείτε, ο συντελεστής 0,35 είναι ο μέσος δείκτης της πραγματικής κατανάλωσης ενέργειας..
Οι κύριοι τύποι ηλεκτρικών δαπέδων
Για να προσδιορίσετε την κατανάλωση ενέργειας ενός θερμού δαπέδου, θα πρέπει να λάβετε υπόψη τη βασική ισχύ κάθε τύπου υλικού που χρησιμοποιείται κατά την εγκατάσταση. Οι πιο συνηθισμένοι τύποι είναι:
Για λεπτές επικαλύψεις δαπέδου, όπως laminate ή linoleum, χρησιμοποιούνται συχνότερα συστήματα θέρμανσης από φύλλο αλουμινίου. Για πλακάκια και άλλα σκληρά υλικά – καλώδιο ή χαλάκια. Η επίστρωση μεμβράνης καταναλώνει την περισσότερη ηλεκτρική ενέργεια, το καλώδιο θέρμανσης είναι το πιο οικονομικό. Τα θερμομάματα βασίζονται σε υπέρυθρη πάνα, οπότε οι δείκτες κατανάλωσης ενέργειας είναι παρόμοιοι με το φιλμ.
Βασική ισχύς θερμαντήρων
Η κατανάλωση ηλεκτρικής ενέργειας κάθε συστήματος θέρμανσης εξαρτάται από ένα σύνολο χαρακτηριστικών:
Ο κατασκευαστής υποχρεούται να αναφέρει αυτά τα δεδομένα στην αρχική συσκευασία του υλικού, καθώς και την ονομαστική αξία της καταναλισκόμενης ενέργειας..
Πίνακας κατανάλωσης ενέργειας για ορισμένα μοντέλα στοιχείων θέρμανσης ανά 1 τετραγωνικό μέτρο. μετρητής:
Το καλώδιο έχει μικρή ισχύ, αλλά τοποθετείται σε πολλές στροφές ανά 1 τετραγωνικό μέτρο. μέτρο, έτσι ώστε η συνολική ισχύς του θερμού δαπέδου να είναι – 130-150 W ανά τετραγωνικό μέτρο – αυτός είναι ο μέσος όρος.
Παράγοντες που επηρεάζουν την κατανάλωση ενέργειας
Συνολικό κόστος συστημάτων ενδοδαπέδιας θέρμανσης
Υπάρχουν όμως και άλλοι παράγοντες που μπορούν να μειώσουν ή να αυξήσουν την κατανάλωση ηλεκτρικής ενέργειας, αυτοί περιλαμβάνουν:
Πόσο διαφορετικοί είναι οι πραγματικοί δείκτες κατανάλωσης ενέργειας από την ονομαστική?
Φυσικά, η πραγματική κατανάλωση θα είναι πολύ διαφορετική από τις ονομαστικές τιμές, καθώς συχνά συμβαίνει ότι δεν υπάρχει κανείς στο σπίτι όλη την ημέρα και δεν έχει νόημα να γυρίζουμε στο πάτωμα, οπότε στην πραγματικότητα θα λειτουργήσει μόνο για 5 ώρες Το Δεν θα υπάρχει επίσης ανάγκη για καθημερινή θέρμανση, ειδικά το ζεστό φθινόπωρο, αργά την άνοιξη και το καλοκαίρι, οπότε οι υπολογισμένοι δείκτες θα είναι περίπου δύο φορές χαμηλότεροι..
Υπάρχουν επίσης τρόποι για τη σημαντική μείωση της κατανάλωσης ενέργειας, για παράδειγμα, χρησιμοποιώντας έναν θερμοστάτη. Μια καλή συσκευή θα εξοικονομήσει έως και 30% της ονομαστικής κατανάλωσης ενέργειας. Στην πράξη, αποδεικνύεται ότι το ηλεκτρικό δάπεδο θερμαίνεται στην καθορισμένη θερμοκρασία σε 5 λεπτά, στη συνέχεια ψύχεται για 10 λεπτά και στη συνέχεια ενεργοποιείται ξανά. Το θερμαντικό στοιχείο λειτουργεί μόνο για 20 λεπτά την ώρα. Εάν ολόκληρο το σύστημα είναι ενεργοποιημένο για 9 ώρες την ημέρα, καταναλώνεται μόνο 3 ώρες ηλεκτρικής ενέργειας, επομένως το κόστος θα μοιάζει με αυτό:
W = 20 * 130 * 0,4 = 1040 W / h (1,04 kW);
1,5 * 3 = 3,12 – ανά ημέρα.
3,12 * 30 = 93,60 – ανά μήνα.
93,60 * 2,5 = 234 ρούβλια.
Εναλλακτική επιλογη
Αυτός ο υπολογισμός που δείχνει πόσο καταναλώνει μια ηλεκτρική ενδοδαπέδια θέρμανση εφαρμόζεται όταν υπάρχουν δείκτες της συνιστώμενης ισχύος δαπέδου, με βάση τον τύπο του δωματίου. Πρέπει επίσης να γνωρίζετε τι είδους λειτουργία θέρμανσης θα εκτελέσει το ηλεκτρικό δάπεδο: πρόσθετη ή κύρια.
Όταν πρόκειται να χρησιμοποιηθεί ως προθέρμανση η ενδοδαπέδια θέρμανση, η συνιστώμενη πυκνότητα ισχύος είναι μεταξύ 110 και 140 W / m². Εάν, ωστόσο, ως κύρια πηγή, ελαφρώς υψηλότερη: από 150 έως 180 W / m2.
Ο δείκτης ισχύος του δαπέδου που χρησιμοποιείται καθορίζεται ανάλογα με τον τύπο του δωματίου στο οποίο θα χρησιμοποιηθεί:
Το σκεπτικό για τη χρήση θερμομόνωσης σε συστήματα θερμών ηλεκτρικών δαπέδων
Η θερμομόνωση δομικών στοιχείων του κτιρίου στο μέλλον θα επηρεάσει σημαντικά την άνεση στους χώρους και θα μειώσει σημαντικά το κόστος θέρμανσης. Και ένα από τα κύρια είναι η μόνωση της δομής του δαπέδου. Η ηλεκτρική ενδοδαπέδια θέρμανση μπορεί να εγκατασταθεί απευθείας κάτω από το δάπεδο, τόσο με τη χρήση διαφόρων λεπτών μονωτικών υλικών, όσο και χωρίς αυτά, το οποίο είναι συνήθως ένα αναγκαστικό μέτρο – όταν είναι αδύνατο να θυσιάσουμε το ύψος του δωματίου.
Η απώλεια θερμότητας μέσω οποιασδήποτε εγκλειστικής δομής συμβαίνει όσο πιο έντονα, τόσο μεγαλύτερη είναι η διαφορά θερμοκρασίας και τόσο χαμηλότερη η θερμική αντίσταση. Ακόμα κι αν υπάρχουν οι ίδιες θερμοκρασίες σε γειτονικά δωμάτια μεταξύ ορόφων, η θερμότητα θα μεταφερθεί αναπόφευκτα στην τσιμεντένια πλάκα δαπέδου. Επομένως, εάν είναι δυνατόν, τότε είναι απαραίτητο να χρησιμοποιήσετε μόνωση και όσο πιο παχιά είναι, τόσο το καλύτερο. Το παρακάτω διάγραμμα αποδεικνύει σαφώς αυτό. Εάν το ηλεκτρικό σύστημα ενδοδαπέδιας θέρμανσης χρησιμοποιείται ως κύρια θέρμανση με τη μορφή θερμικού δαπέδου αποθήκευσης, τότε η χρήση θερμαντήρων είναι υποχρεωτική, καθώς η ισχύς των καλωδίων και των στρωμάτων θέρμανσης απλά δεν θα είναι αρκετή για αντισταθμίζουν τις απώλειες θερμότητας.
Θερμορύθμιση και πιο πραγματικοί αριθμοί
Η κατανάλωση ενέργειας της ηλεκτρικής ενδοδαπέδιας θέρμανσης μειώνεται με την εγκατάσταση ενός θερμοστάτη. Χωρίς αυτό, η θερμοκρασία της επιφάνειας του δαπέδου θα ήταν πολύ υψηλή και όχι πολύ άνετη. Ο θερμοστάτης παρακολουθεί τη θερμοκρασία των τελικών δαπέδων, ενεργοποιώντας και απενεργοποιώντας την ενέργεια όπως απαιτείται. Ανάλογα με το επίπεδο των θερμικών απωλειών, η πραγματική κατανάλωση μειώνεται κατά 30-40%.
Υπάρχει ένας άλλος τρόπος για να εξοικονομήσετε χρήματα – είναι να απενεργοποιήσετε τα ζεστά δάπεδα όταν δεν υπάρχει κανείς στο σπίτι. Αυτή η τεχνική είναι σχετική εάν η μεμβράνη χρησιμοποιείται ως βοηθητικός εξοπλισμός. Εάν λειτουργεί ως κύρια θέρμανση, τότε δεν έχει νόημα να το απενεργοποιήσετε – κατά τη διάρκεια αυτής της περιόδου το σπίτι θα κρυώσει και θα χρειαστεί περίπου η ίδια ποσότητα ηλεκτρικής ενέργειας για να το ξαναζεστάνετε όσο θα εξοικονομήσει κατά τη διάρκεια της περιόδου κλεισίματος.
Συνολικά, ακόμη και αν τα θερμαινόμενα δάπεδα λειτουργούν το 60% του συνολικού χρόνου (αυτό είναι 14,4 ώρες την ημέρα), τότε η κατανάλωση ενέργειας θα είναι περίπου 317 kW (ή 216 kW όταν λειτουργεί σε βοηθητική λειτουργία).
Ας δούμε τι θα πάρουμε σε νομισματικούς όρους. Δεδομένου ότι τα τιμολόγια ηλεκτρικής ενέργειας στις περιοχές είναι διαφορετικά, θα λάβουμε κατά μέσο όρο 4,5 ρούβλια / kWh. Για ένα μήνα λειτουργίας στην κύρια λειτουργία, η κατανάλωση για θερμαινόμενα δάπεδα μεμβράνης θα είναι 1.426,5 ρούβλια / μήνα, στη βοηθητική λειτουργία – 972 ρούβλια / μήνα.
Μειωμένη κατανάλωση ενέργειας
Το στρώμα που αντανακλά τη θερμότητα μεγιστοποιεί την απόδοση της μεμβράνης IR αποθηκεύοντας και κατευθύνοντας τη θερμότητα προς την επιθυμητή κατεύθυνση.
Καταφέραμε να υπολογίσουμε αρκετά πραγματικά στοιχεία για την κατανάλωση ηλεκτρικής ενέργειας για τη λειτουργία θερμών δαπέδων φιλμ. Το κόστος δεν είναι τόσο τρομερό, αλλά χρειάζεται λίγη δουλειά για να επιτευχθεί η συμμόρφωση. Πρώτον, πρέπει να τοποθετήσετε σωστά το φιλμ IR, τοποθετώντας ένα στρώμα που αντανακλά τη θερμότητα κάτω από αυτό. Χάρη σε αυτό, η θερμότητα που παράγεται από αυτό δεν θα εισέλθει στην τσιμεντένια επίστρωση ή σε άλλες υπόγειες κατασκευές..
Είναι επίσης απαραίτητο να μειωθούν οι απώλειες θερμότητας, αυτό θα είναι κάπως πιο δύσκολο. Πρώτον, πρέπει να εργαστείτε στους τοίχους της κατοικίας, καθώς εδώ οι απώλειες μπορεί να είναι έως 15-20%. Αυτός ο αριθμός μειώνεται λόγω της εγκατάστασης θερμομόνωσης και ενός επιπλέον στρώματος τούβλου. Είναι καλύτερο να ληφθούν υπόψη όλα αυτά ακόμη και στο στάδιο της κατασκευής ιδιοκτησίας σπιτιού, διαφορετικά θα επιβαρυνθείτε με επιπλέον κόστος..
Η μόνωση της οροφής θα βοηθήσει στη μείωση της ενεργειακής κατανάλωσης του θερμού δαπέδου μεμβράνης, από όπου μπορεί να χαθεί άλλο 10-15% της θερμικής ενέργειας. Οι δομές οροφής πρέπει να είναι μονωμένες με μαλλί βασάλτη ή οποιαδήποτε άλλη παρόμοια μόνωση και σε δύο στρώματα. Αυτή η μόνωση θα βοηθήσει στη μείωση του ενεργειακού κόστους και θα αποτρέψει τη διαρροή θερμότητας έξω από το σπίτι..
Για να μειώσετε τις απώλειες θερμότητας και την αντίστοιχη μείωση της κατανάλωσης ενέργειας για τη λειτουργία του δαπέδου μεμβράνης, θα πρέπει να εργαστείτε σε άλλα στοιχεία:
Πόση ηλεκτρική ενέργεια καταναλώνει
Τα θερμαινόμενα δάπεδα είναι δύο τύπων: νερό και ηλεκτρικό. Κάθε ένα από αυτά έχει τα δικά του πλεονεκτήματα και μειονεκτήματα. Η εγκατάσταση δαπέδων νερού σε πολυκατοικίες είναι δύσκολη για διάφορους λόγους (μικρές περιοχές δωματίων, χαμηλές οροφές, αδυναμία σύνδεσης με το σύστημα θέρμανσης). Ο ηλεκτρικός σχεδιασμός είναι πολύ πιο βολικός. Ωστόσο, τέτοια ζεστά δάπεδα μπορούν να αυξήσουν σοβαρά το κόστος της ηλεκτρικής ενέργειας..
Για να μάθετε πόση ηλεκτρική ενέργεια καταναλώνει ένα ζεστό δάπεδο, πρέπει να μάθετε πώς λειτουργεί. Πολλές ποικιλίες μπορούν να βρεθούν στην πώληση:
Ανεξάρτητα από το σχεδιασμό, κάθε τύπος έχει παρόμοια αρχή λειτουργίας – η ηλεκτρική ενέργεια μετατρέπεται σε θερμότητα. Όλα τα συστήματα, χωρίς εξαίρεση, χαρακτηρίζονται από υψηλή απόδοση που αγγίζει το 100 τοις εκατό. Αυτό σημαίνει ότι όλη η ηλεκτρική ενέργεια που καταναλώνεται κατά τη λειτουργία μετατρέπεται σε θερμότητα..
Σημείωση! Διαφορετικοί τύποι ενδοδαπέδιας θέρμανσης που έχουν ίση ισχύ, παρέχουν το ίδιο επίπεδο θερμότητας.
Μέση ισχύς για διαφορετικά δωμάτια
Σημειώθηκε παραπάνω ότι είναι αδύνατο να υπολογιστεί με ακρίβεια η κατανάλωση ηλεκτρικής ενέργειας ενός θερμού δαπέδου ανά 1μ2. Αυτή η τιμή αλλάζει, ανάλογα με μια σειρά περιστάσεων – τη θερμοκρασία στο δωμάτιο, τον τύπο του δαπέδου (πλακάκια, laminate κ.λπ.), τον αριθμό των θυρών και των παραθύρων, ακόμη και τον μήνα και την εποχή (για παράδειγμα, το χειμώνα όταν η θέρμανση είναι ενεργοποιημένη ή εκτός εποχής όταν η απουσία του).
Για πρόσθετη θέρμανση διαφόρων δωματίων, χρησιμοποιείται η ακόλουθη εγκατεστημένη ισχύς:
Εάν εγκαταστήσετε την ενδοδαπέδια θέρμανση ως το κύριο στοιχείο θέρμανσης του δωματίου, ο υπολογισμός πρέπει να γίνει λαμβάνοντας υπόψη όλα τα χαρακτηριστικά και τους παράγοντες. Είναι επίσης απαραίτητο να γνωρίζουμε το επίπεδο απώλειας θερμότητας ολόκληρου του κτιρίου. Η ισχύς της δομής μπορεί να ποικίλει, αλλά κατά μέσο όρο στο ρωσικό κλίμα είναι 180 watt ανά τετραγωνικό μέτρο και πάνω.
Εάν η εγκατάσταση πραγματοποιηθεί σε ενεργειακά αποδοτικό κτίριο, το ίδιο επίπεδο θέρμανσης δαπέδου μπορεί να επιτευχθεί με λιγότερη ισχύ. Δηλαδή, εξαρτάται μόνο από την ποσότητα απώλειας θερμότητας στο δωμάτιο. Με απλά λόγια, ένα πιο ισχυρό σύστημα θα θερμάνει το δωμάτιο πιο γρήγορα, ενώ ένα λιγότερο ισχυρό σύστημα θα διαρκέσει περισσότερο, αλλά η συνολική κατανάλωση ενέργειας είναι παρόμοια..
Ο υπολογιστής ισχύος για ένα πρακτικό παράδειγμα μοιάζει με αυτό. Για παράδειγμα, πρέπει να καθορίσετε πόση ενέργεια καταναλώνεται σε ένα δωμάτιο με σαλόνι 60 τετραγωνικών μέτρων (συνολικά 80 τετραγωνικά μέτρα), που βρίσκεται σε ένα τυπικό πενταόροφο κτίριο. Το ύψος της οροφής είναι 2,7 m και το σπίτι βρίσκεται στη μεσαία κλιματική ζώνη. Οι υπολογισμοί γίνονται με την ακόλουθη σειρά:
Πώς να υπολογίσετε την ηλεκτρική ενδοδαπέδια θέρμανση
Αφού πάρετε μια ιδέα για τα κύρια συστήματα ηλεκτρικής θέρμανσης δαπέδου και τα χαρακτηριστικά τους, μπορείτε να ξεκινήσετε τον υπολογισμό.
Κατάρτιση κάτοψης και υπολογισμός της θερμαινόμενης περιοχής
Πριν προχωρήσετε στους υπολογισμούς και την επιλογή εξαρτημάτων, είναι σκόπιμο να σχεδιάσετε ένα σχέδιο κάθε μεμονωμένου δωματίου ενός διαμερίσματος ή σπιτιού σε βολική κλίμακα σε χαρτί γραφικών Α3 ή σε πρόγραμμα υπολογιστή.
Ένα παράδειγμα ενός αυτοσχεδιασμένου δωματίου με διάταξη επίπλων και ένα σχέδιο εγκατάστασης θέρμανσης καλωδιακού δαπέδου
Μετά από αυτό, υπολογίζεται η συνολική επιφάνεια του δωματίου – Stot. Επιπλέον, στο ίδιο σχέδιο, γίνεται διάταξη όλων των στατικών επίπλων χωρίς πόδια και υπολογίζεται η περιοχή που καταλαμβάνουν τα έπιπλα – Smeb. Τώρα μπορείτε να πάρετε την περιοχή στην οποία θα τοποθετηθεί το ηλεκτρικά θερμομονωμένο δάπεδο – Δηλ .:
Sу = Stotal – Smeb.
Είναι επιθυμητό η θερμαινόμενη περιοχή να καταλαμβάνει τουλάχιστον το 50% της συνολικής επιφάνειας του δωματίου και κατά προτίμηση το 70-80%, δηλαδή, πρέπει να πληρούνται οι προϋποθέσεις:
SY * 100% / Stot≥ 50%.
Εάν τα δάπεδα υπέρυθρων ράβδων χρησιμοποιούνται ως συσκευές θέρμανσης, τότε μπορούν να τοποθετηθούν σε ολόκληρη την περιοχή, δηλαδή:
Sυ = Συνολικό.
Ας δώσουμε ένα παράδειγμα. Υπάρχει μια κουζίνα συνολικής επιφάνειας 12 m2 και η επιφάνεια που καταλαμβάνουν έπιπλα και εξοπλισμός είναι 5 m2, που σημαίνει: Sу = 12-5 = 7 m2.
Υπολογισμός της εγκατεστημένης και ειδικής ισχύος της ηλεκτρικής θέρμανσης
Κατά τον υπολογισμό της ηλεκτρικής ενδοδαπέδιας θέρμανσης, είναι επιτακτικό να υπολογίσετε την εγκατεστημένη ισχύ, που ονομάζεται επίσης συνδεδεμένη ισχύ, του ηλεκτρικού θερμαντικού στοιχείου που θα θερμάνει το δάπεδο. Πως μπορώ να το κάνω αυτό?
Επιλογή και υπολογισμός στοιχείων ενδοδαπέδιας θέρμανσης
Μετά τον προσδιορισμό της απαιτούμενης εγκατεστημένης ισχύος της ηλεκτρικής ενδοδαπέδιας θέρμανσης, είναι απαραίτητο να προσδιοριστεί ποιοι θερμαντήρες είναι πιο κατάλληλοι για χρήση σε κάθε συγκεκριμένη περίπτωση. Για κύρια θέρμανση, πρέπει να χρησιμοποιείτε καλώδια αντίστασης και για άνεση: θερμαντικά πατάκια, φύλλα αλουμινίου ή ράβδων υπέρυθρα δάπεδα. Εξετάστε τα χαρακτηριστικά της επιλογής.
Απαιτήσεις για δάπεδα όταν χρησιμοποιείτε ζεστά ηλεκτρικά δάπεδα
Κατά το σχεδιασμό ενός ηλεκτρικού συστήματος θέρμανσης δαπέδου, συχνά ξεχνάμε ότι δεν μπορούν να λειτουργήσουν όλες οι επικαλύψεις με αυτό. Και αυτό το ζήτημα πρέπει να αντιμετωπιστεί με κάθε προσοχή και σοβαρότητα. Με ποιες επικαλύψεις αντενδείκνυται το έργο των θερμών ηλεκτρικών δαπέδων:
Όταν επιλέγετε λινέλαιο, laminate, παρκέ ή χαλί, θα πρέπει σίγουρα να ρωτήσετε αν αυτές οι επικαλύψεις μπορούν να λειτουργήσουν με σύστημα ζεστού δαπέδου. Οι κορυφαίοι κατασκευαστές το αναφέρουν πάντα στην ετικέτα και στη συνοδευτική τεκμηρίωση..
Αυτά τα εικονίδια υποδεικνύουν επενδύσεις δαπέδου που μπορούν να λειτουργήσουν με ενδοδαπέδια θέρμανση.
Για τον έλεγχο της θέρμανσης των ξύλινων δαπέδων, καθώς και των λεπτών δαπέδων, συνιστάται η χρήση θερμοστατών με δύο αισθητήρες: τη θερμοκρασία της επιφάνειας του δαπέδου και τον αέρα στο δωμάτιο. Εάν είναι γνωστή η θερμική αντίσταση του καλύμματος δαπέδου RT, η οποία μπορεί να αναφέρεται στην τεκμηρίωση, τότε είναι καλύτερο να ακολουθείτε τους ακόλουθους κανόνες:
Εάν χρησιμοποιούνται πολυστρωματικές επιστρώσεις στη δομή του δαπέδου, για παράδειγμα, ένα πολυστρωματικό υπόστρωμα, τότε οι θερμικές τους αντιστάσεις αθροίζονται και ελέγχεται η συμμόρφωση με τις παραπάνω συνθήκες..
Υπολογισμός του ηλεκτρικού συστήματος της ενδοδαπέδιας θέρμανσης
Κατά τον αυτοσχεδιασμό ενός συστήματος ηλεκτρικής ενδοδαπέδιας θέρμανσης, μερικές φορές ξεχνάμε ότι δεν μπορούν όλες οι ηλεκτρικές καλωδιώσεις να αντέξουν τα φορτία από έναν ισχυρό καταναλωτή ενέργειας. Επιπλέον, δεν θα εκδίδει κάθε οργανισμός προμήθειας ενέργειας τεχνικές προδιαγραφές για την κατανομή της απαιτούμενης ισχύος. Αυτός είναι ο λόγος για τον οποίο το έργο τροφοδοσίας και η λήψη όλων των αδειών πρέπει να ανατεθούν σε επαγγελματίες και να επικεντρωθούν μόνο σε αυτό που μπορείτε να κάνετε μόνοι σας.
Υπολογισμός του κόστους κατανάλωσης της ενδοδαπέδιας θέρμανσης
Ας υπολογίσουμε το κόστος κατανάλωσης ενός θερμαινόμενου δαπέδου φιλμ με χωρητικότητα 220 W / m2, που χρησιμοποιείται ως κύρια θέρμανση. Η θερμική μεμβράνη τοποθετείται σε μια ελεύθερη περιοχή που δεν καταλαμβάνεται από έπιπλα ντουλαπιών. Το δωμάτιο κατασκευάστηκε και μονώθηκε σύμφωνα με τις απαιτήσεις του SNiP. Σχεδιάστε τη θερμοκρασία του αέρα στο δωμάτιο + 22 … + 24 ° С.
Αρχικά δεδομένα
Για τον υπολογισμό της κατανάλωσης ενέργειας, θα χρησιμοποιήσουμε τον τύπο:
Κατανάλωση ενέργειας = (ισχύς ενδοδαπέδιας θέρμανσης) * (περιοχή θέρμανσης) * (χρόνος θέρμανσης) / 1000
Εξετάστε δύο επιλογές για τη χρήση ενός θερμού δαπέδου μεμβράνης και υπολογίστε το κόστος κατανάλωσης ηλεκτρικής ενέργειας ενός θερμού δαπέδου για καθένα.
Υπολογισμός κατανάλωσης ηλεκτρικής ενέργειας
Συμβατικά, ο χρόνος λειτουργίας της ενδοδαπέδιας θέρμανσης λαμβάνεται με ρυθμό 6 ωρών την ημέρα
Για ένα χώρο διαβίωσης του πρώτου ορόφου με επιφάνεια 20 m2, είναι απαραίτητο να θερμάνετε 14 m2 ως κύρια πηγή.
Η ειδική ισχύς της ενδοδαπέδιας θέρμανσης για αυτόν τον τύπο δωματίου είναι 150 W / m2. Κατά συνέπεια, η κατανάλωση ηλεκτρικής ενέργειας για το σύστημα θέρμανσης δαπέδου θα είναι: 150 * 14 = 2100 W.
Συμβατικά, τα πατώματα ενεργοποιούνται για 6 ώρες την ημέρα, τότε η μηνιαία τιμή θα είναι 6 * 2.1 * 30 = 378 kWh. Πολλαπλασιάστε τον αριθμό που προκύπτει με το κόστος 1 kW στην περιοχή και λάβετε το κόστος του κόστους ηλεκτρικής ενέργειας σε αυτό το δωμάτιο.
Με την προϋπόθεση ότι ένας θερμοστάτης περιλαμβάνεται στο σύστημα θέρμανσης και η λειτουργία έχει ρυθμιστεί σε οικονομική κατάσταση, η κατανάλωση ηλεκτρικής ενέργειας των δαπέδων μπορεί να μειωθεί κατά 40%.
Είναι πιο δύσκολο να υπολογίσετε την ισχύ ενός συστήματος θέρμανσης δαπέδου νερού, σε αυτούς τους υπολογισμούς είναι καλύτερο να εμπιστευτείτε μια ηλεκτρονική αριθμομηχανή ή να συμβουλευτείτε έναν ειδικό. Για πληροφορίες σχετικά με τον τρόπο υπολογισμού της ισχύος για τα δάπεδα ταινιών, δείτε αυτό το βίντεο:
Αποτελεσματική περιοχή θέρμανσης
Ο υπολογισμός της ενδοδαπέδιας θέρμανσης με ηλεκτρική θέρμανση ξεκινά με τον προσδιορισμό της πραγματικής ζώνης θέρμανσης και της περιοχής της. Τα περισσότερα θερμαντικά στοιχεία δεν ανέχονται υπερθέρμανση (καλώδια αντίστασης, στρώματα καλωδίων αντίστασης, θερμαντήρες μεμβράνης και στρώματα υπερύθρων). Η εξαίρεση είναι τα αυτορυθμιζόμενα καλώδια θέρμανσης, αλλά είναι ακριβά και επομένως σπάνια χρησιμοποιούνται. Αν και, υπάρχουν τα ίδια τα καλώδια και τα πατάκια από αυτά.
Για άλλη μια φορά: τα ηλεκτρικά στοιχεία θέρμανσης του δαπέδου τοποθετούνται μόνο στην περιοχή όπου δεν θα υπάρχουν έπιπλα και / ή υδραυλικά εξαρτήματα, χαλιά κ.λπ. Δηλαδή, τοποθετείται ηλεκτρική ενδοδαπέδια θέρμανση όπου θα υπάρχει σταθερή και ορισμένη κατανάλωση θερμότητας..
Για να υπολογίσετε το καλώδιο για ένα ζεστό δάπεδο, πρέπει πρώτα να αποφασίσετε για την περιοχή στην οποία θα τοποθετηθεί
Πριν ξεκινήσουμε τον υπολογισμό, περιγράφουμε τις εκτιμώμενες θέσεις για έπιπλα / υδραυλικά / χαλιά, εξετάζουμε την υπόλοιπη περιοχή. Αυτή θα είναι η αποτελεσματική περιοχή θέρμανσης. Θα το χρησιμοποιήσουμε περαιτέρω στους υπολογισμούς.
Κόστος θέρμανσης οικιακής χρήσης με δάπεδο IR
Περαιτέρω υπολογισμοί μπορούν να γίνουν λαμβάνοντας το μέσο κόστος ηλεκτρικής ενέργειας στην περιοχή (η τιμή μπορεί να ποικίλει ανάλογα με τη θέση του σπιτιού). Έχοντας κάνει έναν απλό υπολογισμό της κατανάλωσης ισχύος έως 50 m², μπορείτε να καταλήξετε στα ακόλουθα αποτελέσματα:
Στη συνέχεια, υπολογίζουμε το κόστος της ηλεκτρικής ενέργειας. Το μέσο κόστος ανά 1 kW στη Μόσχα είναι 4 ρούβλια. 50 καπίκια. Αποδεικνύεται ότι περίπου 6804 ρούβλια θα πρέπει να πληρωθούν για την περίοδο θέρμανσης, με μακρύ χειμώνα και τέλη άνοιξη 9072. Το αποτέλεσμα είναι σοβαρές οικονομίες στη θέρμανση.
Είναι κερδοφόρο ή όχι η θέρμανση από υπέρυθρο πάτωμα
Όπως φάνηκε, η κατανάλωση ενέργειας για ενδοδαπέδια θέρμανση με υπέρυθρο άνθρακα δεν είναι τόσο μεγάλη ώστε να αρνηθεί κατηγορηματικά τη χρήση συστήματος θέρμανσης IR..
Χαμηλό κόστος λειτουργίας. Το πάτωμα μπορεί να τοποθετηθεί μόνος σας, σε αντίθεση με τον εξοπλισμό αερίου. Κατά τη σύνδεση, δεν απαιτούνται άδειες και εγκρίσεις, πληρωμή για την παραγωγή έργων κ.λπ. Η επισκευή δεν απαιτεί μεγάλο οικονομικό κόστος.
Ταξινόμηση τύπων θέρμανσης
Υπάρχουν διάφοροι τύποι ηλεκτρικών δαπέδων, ανάλογα με τα θερμαντικά στοιχεία από τα οποία είναι κατασκευασμένο. Η κατανάλωση ηλεκτρικής ενέργειας για τέτοιους ορόφους είναι ποσοτικά διαφορετική. Ο ιδιοκτήτης των χώρων πρέπει να κατανοήσει τον ακριβή υπολογισμό για κάθε έργο, διότι σε περίπτωση λανθασμένης εγκατάστασης ή επιλογής θερμαντήρων, είναι δυνατή μια μεγάλη δαπάνη ηλεκτρικής ενέργειας.
Ταξινόμηση ενδοδαπέδιας θέρμανσης:
Κάθε τύπος ηλεκτρικού δαπέδου έχει τα δικά του χαρακτηριστικά που επηρεάζουν την κατανάλωση ενέργειας. Αυτά περιλαμβάνουν, πρώτα απ ‘όλα, τη δύναμη.
Κάθε τύπος ενδοδαπέδιας θέρμανσης έχει τους δικούς του δείκτες ισχύος
Κατά προσέγγιση δείκτες ισχύος:
Η θερμοκρασία είναι ο κύριος δείκτης που δείχνει το επίπεδο θέρμανσης ποσοτικά. Η μέγιστη θερμοκρασία του δαπέδου IR είναι + 60 ° С, για το πάτωμα καλωδίων – + 65 ° С. Συνήθως, η θερμοκρασία λειτουργίας είναι μικρότερη από – + 30 … + 35 ° С. Αυτό είναι αρκετό για να δημιουργήσει ένα άνετο περιβάλλον..
Κόστος ενέργειας ανάλογα με την επίστρωση
Όταν επιλέγετε ένα υλικό φινιρίσματος για τοποθέτηση σε ένα ζεστό ηλεκτρικό δάπεδο, είναι απαραίτητο να έχετε ένα εικονόγραμμα στο προϊόν, το οποίο υποδεικνύει τη δυνατότητα να γειτνιάζετε με μια συσκευή θέρμανσης. Πιο συχνά κεραμικά πλακίδια, λινέλαιο ή παρκέ τοποθετούνται σε συστήματα θέρμανσης δαπέδου.
Αξίζει να σημειωθεί ότι το επίπεδο κατανάλωσης ηλεκτρικής ενέργειας 1 τετραγωνικού μέτρου ενός θερμού ηλεκτρικού δαπέδου επηρεάζεται επίσης από το φινίρισμα, ή μάλλον τη θερμική αγωγιμότητά του. Όταν επιλέγετε ένα laminate ή σανίδα, το κόστος θέρμανσής σας θα αυξηθεί, καθώς έχουν χαμηλό βαθμό θερμικής αγωγιμότητας..
Αλλά τα κεραμικά, το λινέλαιο ή το χαλί είναι ένα ιδανικό και οικονομικά βιώσιμο υλικό. Η επιφανειακή θέρμανση πραγματοποιείται γρήγορα και δαπανάται ελάχιστος πόρος για αυτό.
Υπολογισμός του κόστους ενέργειας με ηλεκτρικά δάπεδα, ανάλογα με τον τύπο των χώρων
Υπάρχουν ορισμένα πρότυπα σύμφωνα με τα οποία συνιστάται μια συσκευή της δικής της ισχύος για κάθε δωμάτιο:
Επιπλέον, η ισχύς του συστήματος επηρεάζεται από τον σκοπό του – θα είναι η κύρια ή η πρόσθετη θέρμανση.
Για παράδειγμα, εάν ένα ζεστό δάπεδο είναι η κύρια πηγή θερμότητας σε ένα δωμάτιο με επιφάνεια 20 m2, με μια χρησιμοποιήσιμη περιοχή 8 m2, τότε η απώλεια θερμότητας θα είναι ίση με 2 kW / h. Με βάση αυτά τα δεδομένα, υπολογίζεται η ισχύς:
Εάν ζείτε σε μια περιοχή με σκληρό κλίμα, προσθέστε 25%.
Συγκριτική ανάλυση της κατανάλωσης θερμών δαπέδων ανά τύπο
Σε όλα τα ηλεκτρικά δάπεδα, πραγματοποιείται επαγωγική θέρμανση της επιφάνειας, δηλαδή χρησιμοποιώντας ηλεκτρικό ρεύμα. Η μετατροπή της ηλεκτρικής ενέργειας σε θερμική ενέργεια πραγματοποιείται με την ίδια περίπου απόδοση. Το μέγεθος της κατανάλωσης ενέργειας του θερμού δαπέδου επηρεάζεται από τη μέθοδο εγκατάστασης και την επένδυση δαπέδου.
Οι ακόλουθοι παράγοντες έχουν μεγάλη σημασία:
Αφού αναλύσουμε τα παραπάνω, μπορούμε να συνοψίσουμε ότι:
Παρά την ελαφρά απόκλιση στο επίπεδο κατανάλωσης ηλεκτρικής ενέργειας διαφορετικών τύπων ηλεκτρικών δαπέδων, εξακολουθούν να υπάρχουν διαφορές. Η πιο σημαντική κατανάλωση για την ταινία είναι 220 W / m2, ο βαθμός μέγιστης θέρμανσης είναι +40 μοίρες.
Κατά την εγκατάσταση του καλωδίου σε μια επίστρωση – 150 W / m2. Επομένως, εάν το επιτρέπει ο σχεδιασμός, είναι πιο οικονομικό να τοποθετήσετε το καλωδιακό σύστημα σε γραβάτα. Με καλά κατασκευασμένη θερμομόνωση, η συσκευή θα ζεστάνει το στρώμα για περίπου 8 ώρες και στη συνέχεια θα το δώσει στο δωμάτιο.
Ωστόσο, αυτή η διαφορά στην κατανάλωση ηλεκτρικού ρεύματος από διαφορετικούς τύπους συστημάτων δεν είναι σημαντική, όταν τοποθετούνται σε δωμάτια μιας μικρής περιοχής. Το κόστος εγκατάστασής τους σε όλο το διαμέρισμα διαφέρει σημαντικά.
Παράγοντες που μειώνουν την κατανάλωση ενέργειας
Όπως ήδη αναφέρθηκε, κατά την εγκατάσταση ηλεκτρικής ενδοδαπέδιας θέρμανσης σε όλα τα δωμάτια του διαμερίσματος, το κόστος πληρωμής θα είναι εντυπωσιακό, το οποίο θα επηρεάσει τον οικογενειακό σας προϋπολογισμό..
Ωστόσο, υπάρχουν τρόποι μείωσης της κατανάλωσης ενέργειας:
Επιπλέον, εάν μειώσετε τον βαθμό θέρμανσης μόνο κατά 1 βαθμό, τότε αυτό δεν θα επηρεάσει πολύ την ατμόσφαιρα στο δωμάτιο, αλλά η εξοικονόμηση θα είναι 5%.
Οι κλιματικές συνθήκες έχουν επίσης μεγάλη σημασία. Όσο μεγαλύτερη είναι η διαφορά μεταξύ της θερμοκρασίας στο δωμάτιο και έξω από το παράθυρο, τόσο αυξάνεται η κατανάλωση ενέργειας..
Ο θερμοστάτης είναι μια απαραίτητη συσκευή για τη μείωση του κόστους
Ξεχωριστά, πρέπει να ειπωθεί για τον θερμοστάτη – η χρήση του μπορεί να μειώσει την κατανάλωση ενέργειας έως και 40%. Συνιστάται η εγκατάσταση της συσκευής στο πιο κρύο μέρος του δωματίου. Όταν η θερμοκρασία πέσει κάτω από την καθορισμένη τιμή, θα ενεργοποιήσει τη θέρμανση και όταν επιτευχθεί η επιθυμητή τιμή, απενεργοποιήστε τη.
Προς ενημέρωσή σας! Οι περισσότεροι ρυθμιστές έχουν σχεδιαστεί για τάση 10 αμπέρ, μια τέτοια συσκευή μπορεί να αντέξει φορτίο όχι μεγαλύτερο από 2300 watt..
Με πολλούς τρόπους, ο τύπος θερμοστάτη επηρεάζει την κατανάλωση ηλεκτρικής ενέργειας, είναι:
Για παράδειγμα, σκεφτείτε τι είδους θερμοστάτης θα είναι πιο οικονομικός. Για να γίνει αυτό, θα χρησιμοποιήσουμε τον τύπο:
Рд = t * Ptot;
t είναι ο χρόνος λειτουργίας της συσκευής.
Ptot – δύναμη.
Κατά την εγκατάσταση χαλιού 900 W και τη χρήση μηχανικού ρυθμιστή τύπου:
Pd = t * Ptot = 12 h * 900 W = 10 800 W = 10,8 kW
Εάν έχει εγκατασταθεί ένας ελεγκτής προγράμματος, τότε:
Pd = t * Ptot = 6 h * 900 W = 5 400 W = 5,4 kW
Από αυτόν τον υπολογισμό φαίνεται ότι η χρήση προγραμματισμένου ρυθμιστή θα μειώσει σημαντικά το κόστος σας..
Εάν το ζεστό δάπεδο λειτουργεί ως κύρια θέρμανση σε όλα τα δωμάτια, τότε θα πρέπει να εγκατασταθούν αρκετοί ελεγκτές, οι οποίοι είναι συνδεδεμένοι σε ένα κεντρικό σύστημα..
Σκέφτεστε να εγκαταστήσετε ένα ηλεκτρικό δάπεδο σε ένα σπίτι ή ένα διαμέρισμα, θα πρέπει να πραγματοποιήσετε όλους τους απαιτούμενους υπολογισμούς, λαμβάνοντας υπόψη το μέγιστο φορτίο το χειμώνα. Μόνο αφού ζυγίσετε όλα τα πλεονεκτήματα και τα μειονεκτήματα, πρέπει να αποφασίσετε να εγκαταστήσετε ένα τέτοιο σχέδιο.
Πώς να υπολογίσετε πόση ενέργεια καταναλώνει μια ηλεκτρική ενδοδαπέδια θέρμανση
Probσως ο μεγαλύτερος φόβος πριν αγοράσετε ηλεκτρική ενδοδαπέδια θέρμανση είναι η πιθανότητα το κόστος ηλεκτρικής ενέργειας να κάνει την αγορά οικονομικά ασύμφορη. Είναι όντως?
Μεθοδολογία υπολογισμού του κόστους
Πόσο καταναλώνει ένα ζεστό δάπεδο; Για τον υπολογισμό της ποσότητας ηλεκτρικής ενέργειας που καταναλώνει ένα θερμό δάπεδο, W σε κιλοβατώρες * ώρες, χρησιμοποιείται ο ακόλουθος τύπος:
όπου:
Έτσι, για παράδειγμα, εάν η επιφάνεια του δωματίου είναι 50 m2, η συγκεκριμένη ισχύς είναι 150 W / m2, ο συντελεστής κάλυψης είναι 0,4, τότε η κατανάλωση ενέργειας θα είναι W = 50 * 150 * 0,4 = 3000 kW * ώρα.
Πόσο καταναλώνει μια ηλεκτρική θέρμανση δαπέδου την ημέρα; Για να εκτιμήσετε την ημερήσια κατανάλωση ενέργειας, είναι απαραίτητο να διευκρινιστεί ο χρόνος λειτουργίας του συστήματος. Έτσι, εάν είναι πρόσθετο, τότε ενεργοποιείται μόνο όταν οι κάτοικοι δεν είναι στη δουλειά, δηλ. 8-9 ώρες την ημέρα. Η ημερήσια κατανάλωση σε αυτήν την περίπτωση θα είναι 24-26 kW * h και η χρήση ηλεκτρικής ενέργειας ανά μήνα θα είναι 720-800 kW * h.
Αυτός ο υπολογισμός προϋποθέτει τη μέγιστη κατανάλωση ισχύος δαπέδου και δεν λαμβάνει υπόψη τη λειτουργία των αυτόματων θερμοστατών. Η χρήση τους, κατά κανόνα, σας επιτρέπει να μειώσετε το κόστος κατά 30-40%.
Αυτός ο υπολογισμός σάς επιτρέπει να εκτιμήσετε την κατανάλωση ενέργειας και το κόστος της σε κάθε δωμάτιο, το οποίο σχεδιάζεται να εξοπλιστεί με τέτοια θέρμανση..
Πόση ενέργεια καταναλώνει το πάτωμα του καλωδίου
Για να λάβετε τη συνολική κατανάλωση ενέργειας που καταναλώνουν τα θερμά δάπεδα, θα πρέπει να εκτελέσετε τους ακόλουθους υπολογισμούς:
Θερμαινόμενη περιοχή – λαμβάνεται υπόψη μόνο εκείνο το μέρος του δωματίου που δεν θα γεμίσει με έπιπλα. Στην πράξη, αυτή η απόσταση είναι 12-15 m². Μόνο εκεί θα τοποθετηθούν στρώματα ή καλώδια θέρμανσης.
Πώς να μειώσετε το κόστος ηλεκτρικής ενέργειας για ενδοδαπέδια θέρμανση
Όπως έχει ήδη υπολογιστεί, για ένα δωμάτιο 25 m², η κατανάλωση ηλεκτρικής ενέργειας θα είναι περίπου 322 W / h. Κατά συνέπεια, η ημερήσια κατανάλωση ενέργειας θα είναι στο επίπεδο των 322 × 24 = 7,7 kW. Αυτή η κατανάλωση ενέργειας θα υπόκειται στη χρήση θερμών δαπέδων ως κύρια πηγή θερμότητας..
Εγκαταστήστε έναν θερμικό αισθητήρα – ένας συμβατικός μηχανικός ρυθμιστής θα εξοικονομήσει 10-15%. Ακόμη λιγότερη κατανάλωση κιλοβάτ παρατηρείται κατά την εγκατάσταση ενός προγραμματιζόμενου θερμοστάτη. Τη νύχτα, κατά τη διάρκεια της ημέρας, όταν δεν υπάρχει κανείς στο σπίτι, μπορείτε να προγραμματίσετε την οικονομική λειτουργία ή να απενεργοποιήσετε εντελώς τη θέρμανση. Η θέρμανση του καλωδίου θα ξεκινήσει αμέσως πριν από την άφιξη των ιδιοκτητών, η οποία θα εξοικονομήσει έως και 30%.
Ο υπολογισμός της κατανάλωσης ηλεκτρικής ενέργειας της ηλεκτρικής ενδοδαπέδιας θέρμανσης δείχνει ότι για θέρμανση 1,5 m², απαιτείται η ίδια ποσότητα ηλεκτρικής ενέργειας με τη λειτουργία τριών λαμπτήρων, 3 m² για υπολογιστή, 6 m² για ψυγείο.
Υπολογίζουμε τη συνολική ισχύ
Αυτή η τιμή θα δείξει πόση ενέργεια απαιτείται για τη λειτουργία του εξοπλισμού. Για να υπολογίσετε, θα χρειαστεί να υπολογίσετε τη θερμαινόμενη περιοχή. Διαφέρει από το γενικό στο ότι λαμβάνει υπόψη μόνο εκείνα τα μέρη του δωματίου, κάτω από τα οποία τοποθετούνται θερμαντικά στοιχεία. Κατά μέσο όρο, αυτό είναι περίπου 70%, αλλά εάν είναι δυνατό να υπολογιστεί με ακρίβεια, είναι καλύτερο να το κάνετε.
Μια άλλη απαιτούμενη τιμή – η ισχύς του θερμαντήρα, εξαρτάται από τον τύπο του εξοπλισμού που χρησιμοποιείται. Μπορεί να βρεθεί στην τεχνική τεκμηρίωση, όπου υποδεικνύεται απαραίτητα από τον κατασκευαστή. Απομένει να υπολογιστεί η συνολική ισχύς. Για να γίνει αυτό, πολλαπλασιάζουμε τις δύο ποσότητες και παίρνουμε το επιθυμητό.
Παράδειγμα: Δίνεται δωμάτιο με εμβαδόν 15 τ. μ. Το χαλί θέρμανσης τοποθετείται σε 12 τ.μ. μ. Ισχύς εξοπλισμού 150 W / τετρ. μ. Καθορίζουμε τη συνολική ισχύ: 12 * 150 = 1800 W / sq. Μ.
Πιθανές αποκλίσεις στους δείκτες
Η ενδοδαπέδια θέρμανση θα σας επιτρέψει να υπολογίσετε την πραγματική κατανάλωση ηλεκτρικής ενέργειας μετά από κάποιο διάστημα συνεχούς χρήσης τους. Οι ονομαστικές τιμές συγκλίνουν με τις πραγματικές πολύ συχνά. Έτσι, δεν έχει νόημα να θερμαίνουμε ένα άδειο δωμάτιο κατά τη διάρκεια της ημέρας όταν όλοι οι κάτοικοι του σπιτιού είναι στη δουλειά. Δεν έχει νόημα να ενεργοποιήσετε το σύστημα για περισσότερες από πέντε ώρες σε μια εργάσιμη ημέρα. Δεν θα υπάρχει ανάγκη για τακτική θέρμανση το καλοκαίρι, τη ζεστή άνοιξη και το φθινόπωρο. Αυτή τη στιγμή, η κατανάλωση ηλεκτρικής ενέργειας θα είναι σημαντικά μικρότερη.
Είναι πάντα δυνατή η πρόσθετη εγκατάσταση ενός θερμοστάτη, ο οποίος θα μειώσει την κατανάλωση ηλεκτρικής ενδοδαπέδιας θέρμανσης κατά 30%. Αλλά αυτή η τιμή ισχύει μόνο για ποιοτικά προϊόντα που έχουν πιστοποιηθεί. Ως πρακτική, η επιφάνεια θερμαίνεται για 5 λεπτά, μετά από την οποία θα χρειαστούν 10 λεπτά για να κρυώσει, μετά από την οποία θα ενεργοποιηθεί ξανά. Αυτό συνεπάγεται είκοσι λεπτά λειτουργίας του συστήματος για μία ώρα. Εάν το σύστημα είχε ξεκινήσει πλήρως για 9 ώρες, τότε στην πραγματικότητα, η κατανάλωση θα πάει μόνο για 3 ώρες, τις οποίες ξόδεψε για θέρμανση. Για αυτο-υπολογισμό, χρειάζεστε μόνο μια αριθμομηχανή.
Μπορείτε επίσης να μειώσετε το τμήμα δαπανών με αυτόν τον τρόπο:
Προκειμένου να γίνουν ακριβείς υπολογισμοί σχετικά με την κατανάλωση ηλεκτρικής ενέργειας, είναι απαραίτητο να μετρηθούν έγκαιρα οι ενδείξεις των μετρητών πριν και μετά την ενεργοποίηση του συστήματος. Ταυτόχρονα, συνιστάται να απενεργοποιήσετε όλες τις άλλες συσκευές στο σπίτι. Σίγουρα, μπορείτε μόνο να μάθετε πόση ηλεκτρική ενέργεια καταναλώνει ένα παρόμοιο σύστημα από την εμπειρία..
Σύγκριση της απόδοσης τύπων ενδοδαπέδιας θέρμανσης
Η αποτελεσματικότητα διαφορετικών τύπων ενδοδαπέδιας θέρμανσης πρακτικά δεν εξαρτάται από τον τύπο του θερμαντικού στοιχείου που χρησιμοποιείται. Όλα μετατρέπουν την ηλεκτρική ενέργεια σε θερμική ενέργεια με περίπου ίση απόδοση.
Η διαφορά στο πόση ηλεκτρική ενέργεια καταναλώνει ένα ζεστό δάπεδο καθορίζεται από τη μέθοδο εγκατάστασης και τα υλικά που χρησιμοποιούνται στην πορεία του. εγκατάσταση. Οι κύριοι παράγοντες που λειτουργούν εδώ:
Με την ανάλυση αυτών των παραγόντων μαζί, μπορούν να εξαχθούν τα ακόλουθα συμπεράσματα:
Η ενδοδαπέδια θέρμανση που τοποθετείται απευθείας κάτω από το δάπεδο είναι η πιο ενεργειακά αποδοτική
Πόσο καταναλώνει ηλεκτρική ενέργεια η ενδοδαπέδια θέρμανση; Για τον υπολογισμό, είναι απαραίτητο να ληφθούν υπόψη ορισμένες παράμετροι. Με μια λογική προσέγγιση στο σχεδιασμό, την εγκατάσταση και τη λειτουργία του συστήματος, είναι δυνατόν να μειωθεί η κατανάλωση ενέργειας κατά 50-70%..
Καθορίστε τη διόρθωση για εργασία με θερμοστάτη
Μπορείτε να ελέγξετε τη λειτουργία του συστήματος χειροκίνητα, δηλαδή να το απενεργοποιήσετε / ενεργοποιήσετε όπως απαιτείται. Αλλά αυτός είναι ένας πολύ παράλογος τρόπος. Είναι ευκολότερο να ανατεθεί αυτή η λειτουργία στον αυτοματισμό. Ένας ειδικός αισθητήρας παρακολουθεί τη θερμοκρασία θέρμανσης και βάσει αυτού απενεργοποιείται ή ενεργοποιείται το δάπεδο θέρμανσης.
Η πρακτική δείχνει ότι ο εξοπλισμός ξοδεύει μεγάλη ποσότητα ενέργειας όταν τίθεται σε λειτουργία, δηλαδή ενώ θερμαίνεται. Η διατήρηση των καθορισμένων παραμέτρων απαιτεί ελάχιστους πόρους. Έτσι, όσο πιο ακριβής είναι ο θερμοστάτης, τόσο λιγότερο λειτουργεί το δάπεδο. Υπάρχουν δύο τύποι συσκευών:
Τώρα μπορείτε να καθορίσετε την κατανάλωση ηλεκτρικής ενέργειας μιας ηλεκτρικής θέρμανσης δαπέδου ανά ημέρα. Για να γίνει αυτό, πρέπει να πολλαπλασιάσετε τη συνολική ισχύ με τον αριθμό των ωρών εργασίας. Επιλέγουμε την τελευταία τιμή ανάλογα με τον τύπο του θερμοστάτη.
Παράδειγμα: Ένα σύστημα με μηχανική θα δαπανήσει 1800 * 12 = 21,6 kW ανά ημέρα.
Με προγραμματιζόμενο υλικό 1800 * 6 = 10,8 kW.
Ας υπολογίσουμε το κόστος των πόρων
Ανακαλύψαμε πόσο καταναλώνει ο εξοπλισμός ημερησίως, οπότε δεν θα είναι δύσκολο να υπολογίσετε το ποσό των πόρων που καταναλώνονται ανά μήνα ή ανά έτος. Στην πρώτη περίπτωση, πολλαπλασιάζουμε την προηγουμένως ληφθείσα τιμή με 30, στη δεύτερη – με 365.
Παράδειγμα: Προσδιορίστε πόσα θα δαπανήσει το σύστημα με μηχανικούς ετησίως: 21,6 * 365 = 7884 kW, ανά μήνα: 21,6 * 30 = 648 kW.
Ομοίως για ενδοδαπέδια θέρμανση με αυτοματοποίηση: 10,8 * 365 = 3942 kW και 10,8 * 30 = 324 kW.
Η τιμή ενός κιλοβάτ διαφέρει για τις περιοχές, οπότε πρέπει να καθορίσετε μόνοι σας το κόστος θέρμανσης. Για να γίνει αυτό, θα χρειαστεί να πολλαπλασιάσετε την τιμή με την ετήσια ή μηνιαία κατανάλωση..
Επίπεδο δύναμης
Υπάρχουν μόνο τρεις τύποι ζεστών δαπέδων:
Κάθε ένας από τους τύπους έχει μια σειρά χαρακτηριστικών χαρακτηριστικών που μπορούν να επηρεάσουν την κατανάλωση ενέργειας ενός θερμού δαπέδου..
Μπορείτε να συμπεριλάβετε:
Είναι πολύ εύκολο να υπολογιστεί η μέση κατανάλωση. Ο μέσος όρος είναι 120 W ανά τετραγωνικό μέτρο επιφάνειας δαπέδου. Με βάση τις πρακτικές παρατηρήσεις, η χρήση υπερύθρων δαπέδων θεωρείται πιο επωφελής..
Οδηγίες προεγκατάστασης. Μερική θέρμανση αποθήκευσης
Η μείωση του ενεργειακού κόστους μπορεί να επιτευχθεί με τη χρήση συστημάτων θέρμανσης που χρησιμοποιούνται τη νύχτα. Για να γίνει αυτό, είναι απαραίτητο να συσσωρεύεται θερμότητα στη τσιμεντένια επίστρωση κατά τη διάρκεια χαμηλών τιμολογίων και να θερμαίνει το δωμάτιο κατά τη διάρκεια της ημέρας. Η τσιμεντοκονία θερμαίνεται με καλώδια θέρμανσης, η ένταση, ο ρυθμός θέρμανσης, η συσσώρευση θερμότητας εξαρτάται από το πάχος της επίστρωσης, το βάθος του καλωδίου και το υλικό της επένδυσης δαπέδου. Τα καλώδια θέρμανσης μπορούν να χρησιμοποιηθούν τόσο για βάσεις όσο και για ισοπέδωση. Η μερική θέρμανση αποθήκευσης χρησιμοποιείται συνήθως με υλικά δαπέδων όπως λινέλαιο, ξύλο, χαλί. Βεβαιωθείτε ότι η επίστρωση είναι αρκετά παχιά για να συσσωρεύει θερμότητα, διαφορετικά θα χρειαστεί να εγκατασταθούν πρόσθετες πηγές θέρμανσης.
Σωστό καθεστώς θερμοκρασίας
Για μέγιστη άνεση, συνιστούμε τη διατήρηση των ακόλουθων θερμοκρασιών επιφάνειας δαπέδου:
Η μέγιστη θερμοκρασία δαπέδου μπορεί να περιοριστεί από τον θερμοστάτη.
Εάν δεν γνωρίζετε τη μέγιστη θερμοκρασία επιφάνειας για το υλικό του δαπέδου σας, επικοινωνήστε με τον κατασκευαστή..
Τι πρέπει να λάβετε υπόψη κατά την εγκατάσταση ενός ζεστού δαπέδου
Περιγραφή εγκατάστασης
Τοποθέτηση του καλωδίου στην επίστρωση ισοπέδωσης.
Συνδετικές ράβδοι
Χρησιμοποιώντας το καλώδιο και τους ακροδέκτες που περιλαμβάνονται στο κιτ, πρέπει να συνδέσετε τα κομμένα καλώδια τροφοδοσίας σε ένα σύστημα. Αφαιρούμε τη μόνωση από το σύρμα κατά περίπου 1 cm στη θέση όπου κόπηκε κατά την περιστροφή του χαλιού. Παίρνουμε τον σφιγκτήρα / επαφή και τον βάζουμε στον γυμνό αγωγό, τον πτύσσουμε με πένσα ή πένσα. Στο σύρμα από το κιτ βάζουμε ένα κομμάτι θερμοσυστελλόμενου σωλήνα ελαφρώς μεγαλύτερης διαμέτρου. Τοποθετούμε το απογυμνωμένο άκρο αυτού του σύρματος στην άλλη πλευρά στην επαφή. Το στύβουμε και αυτό. Έχοντας ελέγξει τη δύναμη της σύνδεσης (τραβήξτε την) με τη βοήθεια ενός στεγνωτήρα μαλλιών κατασκευής, επιτυγχάνουμε συρρίκνωση του σωλήνα στην επαφή. Είχαμε μια καλά μονωμένη επαφή. Ορισμένες εταιρείες χρησιμοποιούν πίσσα αντί για θερμοσυστελλόμενους σωλήνες για μόνωση. Οι λωρίδες αυτού του υλικού προσκολλώνται πολύ καλά σε οποιαδήποτε επιφάνεια και δεν μεταφέρουν ρεύμα. Σε αυτή την περίπτωση, πάρτε ένα κομμάτι ασφαλτικής μόνωσης και, αφού έχετε βάλει την επαφή, πιέστε το καλά. Έτσι συνδέουμε όλες τις επαφές. Το διάγραμμα σύνδεσης φαίνεται στο σχήμα..
Βάση
Για να εγκαταστήσετε ένα πάτωμα φιλμ IR, πρέπει να εκτελέσετε μια σειρά διαδοχικών βημάτων:
Υπολογισμός περιοχής
Το κύριο διακριτικό χαρακτηριστικό ενός δαπέδου υπέρυθρης μεμβράνης είναι ότι δεν μπορεί να εγκατασταθεί κάτω από έπιπλα. Επομένως, κατά τον υπολογισμό της ποσότητας υλικού που θα απαιτηθεί και την επιλογή της θέσης της ταινίας, πρέπει να αφαιρέσετε την περιοχή όπου η ταινία δεν θα τοποθετηθεί..
Εάν έχετε επιλέξει το θερμικό δάπεδο μεμβράνης συστήματος θέρμανσης ως κύρια πηγή θέρμανσης, τότε για να λειτουργήσει το σύστημα με τη μέγιστη απόδοση, η μεμβράνη πρέπει να καλύπτει το 75-80% της επιφάνειας του δωματίου. Εάν έχετε επιλέξει ένα φιλμ θερμού δαπέδου ως βοηθητική θέρμανση, τότε 30-40%.
Υπολογισμός της συνολικής επιφάνειας του δωματίου S = a * b Υπολογισμός της περιοχής θέρμανσης Srev = S – (X, Y, Z)
όπου, S είναι η συνολική επιφάνεια του δωματίου, m² ·
a, b – μήκος και πλάτος του δωματίου, m
Sob – θέρμανση περιοχή, m²;
X, Y, Z – σταθερά ή χαμηλής ποιότητας εσωτερικά αντικείμενα (έπιπλα, οικιακές συσκευές κ.λπ.).
Κατά τον υπολογισμό της θερμαινόμενης περιοχής, λάβετε υπόψη ότι η μεμβράνη IR τοποθετείται σε απόσταση 100 mm ή μεγαλύτερη σε κάθετη επιφάνεια.
Όταν προσδιοριστεί το μέγεθος της απαιτούμενης περιοχής, το επόμενο βήμα είναι ο υπολογισμός της ισχύος.
Εύρος ισχύος φιλμ θέρμανσης – 150-220 W / m².
Υπολογισμός κατανάλωσης ενέργειας
Κατανάλωση ενέργειας δαπέδου IR φιλμ E = S * k * T
όπου, E – κατανάλωση ενέργειας, W / ώρα.
S είναι η συνολική επιφάνεια του δωματίου, m².
k – συντελεστής μετατροπής (εξαρτάται από τη ρυθμισμένη θερμοκρασία, εάν το σύστημα είναι ενεργοποιημένο κατά 50% – ο συντελεστής θα είναι ίσος με 0,56).
T είναι η θερμική ισχύς του δαπέδου, W.
Το ποσό που δαπανάται για θέρμανση με υπέρυθρο δάπεδο υπολογίζεται με βάση το τιμολόγιο ηλεκτρικής ενέργειας στην περιοχή σας.
Η εγκατάσταση ενός θερμοστάτη σας επιτρέπει να μειώσετε το κόστος ενός θερμού δαπέδου IR κατά περίπου 35%.
Υπολογισμός ισχύος
Εάν η περιοχή του δωματίου που προγραμματίζεται να θερμανθεί με ένα πάτωμα μεμβράνης είναι πολύ μεγάλη, θα χρειαστούν πολλά σετ μεμβρανών IR για την εγκατάσταση ενός τέτοιου συστήματος. Σε μια τέτοια κατάσταση, πρέπει να συνοψίσετε τη δύναμή τους.
Χρήση πολλών σετ IR φιλμ Ptotal = P1 + P2 +… + Pi Χρήση μέρους του συνόλου Ptotal = 1,10 * L
όπου, Ptot είναι η συνολική ισχύς του δαπέδου του φιλμ, W?
P1… Pi είναι η δύναμη ενός μόνο σετ ταινιών, W;
L είναι το μήκος της υπέρυθρης μεμβράνης που χρησιμοποιείται για την εγκατάσταση, m.
1.10 – συντελεστής μετατροπής της ισχύος του δαπέδου της μεμβράνης.
Υπολογισμός του αριθμού των θερμοστατών
Ο κύριος σκοπός του θερμοστάτη για υπέρυθρο θερμό δάπεδο είναι η ρύθμιση του βαθμού θέρμανσης.
Εάν συνδέσετε πολλά σετ δαπέδου μεμβράνης ταυτόχρονα, τότε χρειάζονται πολλοί θερμοστάτες ταυτόχρονα, καθώς η ισχύς που καταναλώνεται από το θερμό δάπεδο συνοψίζεται.
Συνιστάται η εγκατάσταση του θερμοστάτη σε ύψος 15-20 cm, πάνω από το επίπεδο της επίστρωσης φινιρίσματος.
Ο θερμοστάτης τοποθετείται καλύτερα σε τοίχο κάθετο προς την κατεύθυνση των λωρίδων.
Υπάρχουν δύο μέθοδοι σύνδεσης:
Επιλέγοντας μια μέθοδο θέρμανσης
Πριν προχωρήσετε σε περαιτέρω υπολογισμούς, πρέπει να διευκρινίσετε μια σειρά σημείων:
Αναφορά. Κατά τον υπολογισμό, 1 kW εγκατεστημένης ηλεκτρικής ισχύος ισούται με ένα κιλοβάτ θερμικής ενέργειας. Οι σύγχρονοι θερμαντήρες μετατρέπουν την ηλεκτρική ενέργεια σε θερμότητα με απόδοση (COP) 99%.
Δεν συνιστάται η σχεδίαση θέρμανσης μόνο με ηλεκτρική ενδοδαπέδια θέρμανση για τους ακόλουθους λόγους:
Συνιστάται η χρήση κυκλωμάτων ενδοδαπέδιας θέρμανσης σε συνδυασμό με σύστημα νερού καλοριφέρ, κατανέμοντας το φορτίο περίπου 50/50. Οι σωλήνες τροφοδοσίας με τον φορέα θερμότητας μπορούν εύκολα να κρυφτούν κάτω από το κάλυμμα κατά την εγκατάσταση της ενδοδαπέδιας θέρμανσης.
Χαλιά – το ίδιο καλώδιο στερεωμένο σε ένα πολυμερές πλέγμα με ένα φίδι
Από τους αναφερόμενους τύπους θερμαντήρων, τα πιο αξιόπιστα είναι καλώδια και χαλιά αντίστασης κατασκευασμένα από αυτά. Ο γνωστός κατασκευαστής συστημάτων καλωδίων Devi δίνει 50 χρόνια εγγύηση για τη λειτουργία των προϊόντων, υπό την προϋπόθεση ότι τηρείται η τεχνολογία εγκατάστασης. Οι αγωγοί θέρμανσης επιτρέπεται να χρησιμοποιούνται απευθείας κάτω από το κάλυμμα δαπέδου, σε επίστρωση ή σε στρώμα κόλλας πλακιδίων.
Οι θερμαντήρες μεμβράνης θα κοστίζουν περισσότερο από τους θερμαντήρες καλωδίων. Δεν συνιστάται να ρίχνετε τα στοιχεία σε μια επίστρωση – υπάρχει πιθανότητα κακής θέρμανσης. Οι αυτορυθμιζόμενες ράβδοι άνθρακα δεν είναι αξιόπιστες – αν κρίνουμε από τις κριτικές των χρηστών, μερικές από τις θερμάστρες καίγονται γρήγορα και η ισχύς θέρμανσης μειώνεται.
Υπολογισμός του μήκους του καλωδίου και του βήματος τοποθέτησης
Για να προσδιορίσετε το μήκος του αγωγού θέρμανσης, είναι απαραίτητο να λάβετε υπόψη ορισμένα χαρακτηριστικά:
Σημείωση. Οι ιδιαιτερότητες της εγκατάστασης και της λειτουργίας των καλωδίων αντίστασης ισχύουν εξίσου για τα πατάκια θέρμανσης. Οι τελευταίες διαφέρουν μόνο στο πλέγμα, όπου συνδέεται ένας πανομοιότυπος αγωγός δύο πυρήνων, τοποθετημένος με ένα φίδι.
Διάταξη καλωδίου αντίστασης στο μπάνιο
Αφού διαπιστώσετε την ανάγκη για θερμική ενέργεια για τη θέρμανση ενός συγκεκριμένου δωματίου, κάντε έναν υπολογισμό της ηλεκτρικής ενδοδαπέδιας θέρμανσης σύμφωνα με τις οδηγίες:
Αναφορά. Στις τεχνικές προδιαγραφές, ο κατασκευαστής Devi υποδεικνύει ελάχιστο διάστημα τοποθέτησης 0,075 m (7,5 cm). Στην πράξη, οι τεχνίτες συνήθως τοποθετούν καλώδια σε απόσταση 10 ± 1 cm, υπό την προϋπόθεση ότι τα κυκλώματα δαπέδου θερμαίνουν το δωμάτιο χωρίς τη βοήθεια καλοριφέρ..
Οι κανόνες διάταξης σε κατοικίες και βοηθητικούς χώρους είναι διαφορετικοί. Για παράδειγμα, στο σαλόνι ή το υπνοδωμάτιο, η πρώτη γραμμή θέρμανσης απομακρύνεται από τα έπιπλα σε απόσταση 10 εκ. Στο μπάνιο ή στο μπαλκόνι, το καλώδιο τοποθετείται κοντά στα ντουλάπια και τα υδραυλικά, έτσι ώστε τα πόδια να μην αισθάνονται η πτώση της θερμοκρασίας στο πάτωμα. Φροντίστε να λάβετε υπόψη αυτήν την απόχρωση κατά το σχεδιασμό. Ο ειδικός θα σας πει περισσότερα στο βίντεο:
Δεδομένου ότι τα πατάκια θέρμανσης πωλούνται σε λωρίδες πλέγματος (ρολά), η απόσταση μεταξύ τους δεν χρειάζεται να υπολογίζεται. Αλλά λάβετε υπόψη ένα άλλο σημείο: η μεταφορά θερμότητας 1 m² του στρώματος είναι περιορισμένη, είναι αδύνατο να αυξηθεί η ισχύς. Αλλά για να το μειώσετε – δεν υπάρχει πρόβλημα, απλά κόψτε το πλέγμα μεταξύ των αγωγών και απομακρύνετε τα καλώδια.
Ένα παράδειγμα υπολογισμού ενός θερμού ηλεκτρικού δαπέδου σε ένα υπνοδωμάτιο 18 m² με κατανάλωση θερμότητας 2,16 kW:
Οδηγίες βήμα προς βήμα για την εγκατάσταση του ETP
Στο στάδιο του σχεδιασμού της ρύθμισης του TEP, κατάρτιση ενός σχεδίου τοποθέτησης, πρέπει να λάβετε υπόψη τους ακόλουθους κανόνες:
Προετοιμασία της βάσης
Το καλώδιο θέρμανσης, το χαλί, το φύλλο τοποθετούνται μόνο μετά από προκαταρκτική προετοιμασία της τραχιάς βάσης. Η προετοιμασία περιλαμβάνει:
Εγκατάσταση αισθητήρα θερμοκρασίας
Συνιστάται ο εντοπισμός του αισθητήρα όσο το δυνατόν πιο κοντά στην πρίζα. Ο θερμοστάτης πρέπει να εφαρμοστεί. Είναι εύκολο να τοποθετηθεί. Μια πιο αξιόπιστη συσκευή για έναν θερμοστάτη θορύβου. Ένα ειδικό κουτί είναι φτιαγμένο για να κρύβεται από ζώα, παιδιά. Βήματα εγκατάστασης:
Γεμίζοντας την ενδοδαπέδια θέρμανση με μια επίστρωση
Κατά την τοποθέτηση τύπων υπερύθρων ETP, δεν απαιτείται πρόσθετη πλήρωση. Η εγκατάσταση του τελικού καλύμματος δαπέδου μπορεί να ξεκινήσει αμέσως. Πάχος επίστρωσης 3 – 5 cm.
Κατά την τοποθέτηση του χαλιού ή του καλωδίου θέρμανσης, απαιτείται μια επίστρωση. Είναι καλύτερο να κάνετε μια επίστρωση από ένα αυτοεπιπεδούμενο μείγμα με τσιμέντο σε μια σύνθεση με πάχος 30 – 50 cm. Μόνο μετά την πλήρη σκλήρυνση της επίστρωσης, μπορείτε να προχωρήσετε στην εγκατάσταση της επίστρωσης φινιρίσματος – laminate, κεραμίδια, μουσαμάς.
Τεχνολογία υπολογιστών
Πρέπει να σημειωθεί αμέσως ότι σήμερα υπάρχουν υπηρεσίες όπως ηλεκτρονικοί υπολογιστές και προγράμματα υπολογισμού της ενδοδαπέδιας θέρμανσης για μεμονωμένες συνθήκες. Τέτοια προγράμματα είναι πραγματικά πολύ βολικά και σας επιτρέπουν να προσδιορίσετε αμέσως την ακριβή ισχύ του φιλμ ή του καλωδίου θέρμανσης. Εάν για κάποιο λόγο δεν εμπιστεύεστε τους υπολογισμούς του υπολογιστή, σας συνιστούμε να κάνετε τα πάντα με τον παλιομοδίτικο τρόπο – χρησιμοποιώντας απλούς τύπους.
Έτσι, ο τύπος για τον υπολογισμό μιας ηλεκτρικής θέρμανσης δαπέδου είναι ο εξής:
P = Pm * Sroom,
όπου:
Κανόνες για την τοποθέτηση υπέρυθρης θέρμανσης δαπέδου
Είναι απαραίτητο να τηρηθούν διάφοροι απλοί κανόνες για την τοποθέτηση υπέρυθρης θέρμανσης δαπέδου:
Κάτω από το laminate
Κατά την τοποθέτηση μιας μεμβράνης ενδοδαπέδιας θέρμανσης κάτω από ένα laminate, ακολουθήστε τους κανόνες:
Σχέδιο εγκατάστασης για ενδοδαπέδια θέρμανση IR για διάφορους τύπους δαπέδων
Στη συνέχεια, πρέπει να σχεδιάσετε ένα σχέδιο για τη θέση των θερμαντικών στοιχείων. Σε χαρτί, αντικατοπτρίστε τις θέσεις των επίπλων και του φιλμ θέρμανσης.
Η τοποθέτηση γίνεται σε μια επιφάνεια που έχει ισοπεδωθεί πριν.
Η τσιμεντοκονία δεν πρέπει να έχει σταγόνες. Για να αποφύγετε τη διαφυγή θερμότητας από τη θερμική μεμβράνη, μέσω των πλακών δαπέδου σε γειτονικά διαμερίσματα, πρέπει να τοποθετήσετε ένα θερμομονωτικό υπόστρωμα (πολυπροπυλένιο) στο πάτωμα, το πάχος του οποίου είναι 3-4 mm και στη μία πλευρά του καλύπτεται με αλουμινόχαρτο.
Οι λωρίδες θερμομόνωσης είναι στερεωμένες με θερμομονωτική ταινία, πρέπει επίσης να περικοπούν προσεκτικά στην περίμετρο του δωματίου.
Το φύλλο θέρμανσης μπορεί να κοπεί μόνο στις θέσεις που αναγράφονται σε αυτό. Τονίζονται με διακεκομμένη γραμμή και το σύμβολο “ψαλίδι”.
Εάν κόψετε την ταινία διαγώνια, απλά θα την καταστρέψετε..
Η απόσταση της μεμβράνης από τον τοίχο πρέπει να είναι τουλάχιστον 10 cm.
Οι ταινίες θέρμανσης τοποθετούνται στο υπόστρωμα το ένα δίπλα στο άλλο με κενό τουλάχιστον 5 mm, αλλά όχι περισσότερο από 1 cm.
Σε μέρη όπου κόβεται η θερμική μεμβράνη και κόβονται οι αγώγιμοι ράβδοι, είναι απαραίτητο να πραγματοποιηθεί μόνωση πίσσας, η οποία περιλαμβάνεται στο κιτ ενδοδαπέδιας θέρμανσης. Η επαφή πρέπει να τοποθετηθεί στο κέντρο του άκρου του διαύλου και να πιεστεί καλά με πένσα. Χρησιμοποιώντας ένα κοφτερό μαχαίρι, είναι απαραίτητο να απογυμνώσετε τα καλώδια μεταφοράς ρεύματος κατά 5-8 mm και να τα σφίξετε με πένσα στον ακροδέκτη επαφής και στη συνέχεια ολόκληρη η επαφή είναι μονωμένη με μόνωση πίσσας. Ένα υπέρυθρο θερμό δάπεδο συνδέεται παράλληλα με χάλκινα καλώδια με διατομή τουλάχιστον 1,5 mm². Συνιστάται επίσης η εγκατάσταση ενός θερμικού αισθητήρα για να λειτουργούν σωστά οι αυτόματοι θερμαντήρες δαπέδου..
Σε απόσταση 20-25 εκατοστών από τον τοίχο στον οποίο θα τοποθετήσετε τον θερμοστάτη, χρησιμοποιώντας διάτρηση, εκτελέστε κυνηγητό. Τοποθετήστε τον αισθητήρα θερμοκρασίας στην οπή που σχηματίζεται κάτω από το φύλλο θέρμανσης.
Για να δείξει ο αισθητήρας τη σωστή θερμοκρασία, πρέπει να τοποθετηθεί σε θερμομονωτικό υπόστρωμα..
Μετά από όλους τους παραπάνω χειρισμούς, ο θερμοστάτης είναι συνδεδεμένος.
Με την ολοκλήρωση της εγκατάστασης, ελέγξτε τη λειτουργία της υπέρυθρης θέρμανσης δαπέδου. Όλες οι θερμικές μεμβράνες πρέπει να θερμαίνονται όταν είναι ενεργοποιημένες. Μόνο αφού βεβαιωθείτε ότι μπορείτε να τοποθετήσετε το laminate στα θερμαντικά στοιχεία.
Κάτω από λινέλαιο
Η τοποθέτηση κάτω από το λινέλαιο είναι παρόμοια, αλλά έχει επίσης τα δικά της χαρακτηριστικά:
Το λινέλαιο μπορεί να τοποθετηθεί με διαφορετικούς τρόπους. Κατά την εκτέλεση εργασιών, λάβετε υπόψη το γεγονός εάν θα χρειαστεί να αποσυναρμολογήσετε και να μεταφέρετε το σύστημα στο μέλλον, και επίσης δώστε προσοχή στα τεχνικά χαρακτηριστικά των θερμών δαπέδων.
Όπως μπορείτε να δείτε, η ενδοδαπέδια θέρμανση με υπέρυθρο φιλμ είναι μια εξαιρετική επιλογή για ένα σύστημα θέρμανσης και η εγκατάστασή του δεν είναι τόσο δύσκολη. Επομένως, όλα μπορούν να γίνουν με το χέρι..
Αυξημένη αξιοπιστία
Ως αποτέλεσμα της χρήσης υπερύθρων δαπέδων, αποδείχθηκε ότι η διάρκεια ζωής τους μπορεί να φτάσει τα 30 χρόνια. Τα τυπικά συστήματα δεν έχουν αυτήν την ιδιότητα. Θερμοκρασία τήξης φιλμ 120, μέγιστη λειτουργία 60.
Πολυστρωματική, αποτελούμενη από πολλά στρώματα, η επιφάνεια του θερμού δαπέδου αντιστέκεται αξιόπιστα σε μηχανική καταπόνηση, υγρασία. Εξασφαλίζει την ασφαλή λειτουργία του συστήματος ακόμη και σε περίπτωση ελαττωμάτων (διάτρηση, κοπή).
Ο εξοπλισμός συνεχίζει να λειτουργεί ακόμη και αν ένα στοιχείο άνθρακα αποτύχει. Οι κατασκευαστές εγγυώνται τη λειτουργία του προϊόντος έως και 10 χρόνια.
Ανεση
Η χρήση υπέρυθρου συστήματος για θέρμανση χώρου αποκλείει την άμεση θέρμανση του αέρα. Έχοντας λάβει αρκετή θερμότητα, το ανθρώπινο σώμα βρίσκεται σε ένα δωμάτιο με καθαρό αέρα, ιδανικά δροσερό και υγρό..
Κατά τη λειτουργία του συστήματος, το οξυγόνο δεν καίγεται, δεν υπάρχει θόρυβος, δόνηση. Δεν υπάρχει κυκλοφορία ροών αέρα, πράγμα που αποκλείει την παρουσία σκόνης στην ατμόσφαιρα. Δεν υπάρχει ανάγκη εγκατάστασης πολύπλοκων συστημάτων εξαερισμού, καθώς δεν υπάρχουν προϊόντα καύσης, δυσάρεστες οσμές.
Επιρροή σε ένα άτομο
Η ακτινοβολία IR χρησιμοποιείται εδώ και καιρό από την ιατρική για την πρόληψη και τη θεραπεία ασθενειών. Οι ακτίνες έχουν ειδικές ιδιότητες και βοηθούν στη θεραπεία ορισμένων ασθενειών. Το πάτωμα IR κατά τη διάρκεια της εργασίας έχει θετική επίδραση στο ανθρώπινο σώμα.
Πρώτα απ ‘όλα, οι ακτίνες δημιουργούν θερμότητα γύρω από το ανθρώπινο σώμα, παρέχοντάς του ένα άνετο περιβάλλον. Η παρατεταμένη δράση της υπέρυθρης ακτινοβολίας επιβραδύνει τις φλεγμονώδεις διεργασίες. Έχει ηρεμιστική επίδραση στο νευρικό σύστημα. Για να κάνετε το ζεστό δάπεδο άνετο για τους κατοίκους, θα πρέπει να το επιλέξετε και να το εγκαταστήσετε σωστά.
Μείωση του κόστους
Η κατανάλωση ενέργειας από την ενδοδαπέδια θέρμανση μπορεί να μειωθεί με διάφορους τρόπους.
Πρώτα απ ‘όλα, πρόκειται για τη χρήση υψηλής ποιότητας θερμομονωτικών υλικών στις εγκαταστάσεις. Δεύτερον, το δάπεδο με καλή αγωγιμότητα θερμότητας μειώνει την κατανάλωση ενέργειας. Αυτά τα μέτρα θα μειώσουν την κατανάλωση ενέργειας κατά το ένα τρίτο..
Τα πλακάκια μπορούν να τοποθετηθούν σε οποιοδήποτε είδος ζεστού δαπέδου. Αυτό το υλικό χαρακτηρίζεται από υψηλή θερμική αγωγιμότητα, γι ‘αυτό το δάπεδο μπορεί να καταναλώσει πολύ λιγότερη ηλεκτρική ενέργεια όταν θερμαίνεται..
Η διαδικασία τοποθέτησης πραγματοποιείται ως εξής:
Σημείωση! Σε ορισμένες περιπτώσεις, είναι σκόπιμο να τοποθετήσετε ένα μικρό στρώμα αστάρι κάτω από τα κεραμίδια. Αυτό το βήμα είναι προαιρετικό εάν χρησιμοποιείται κόλλα υψηλής ποιότητας..
Ωστόσο, η πιο αποτελεσματική μέθοδος μείωσης του κόστους είναι η χρήση θερμοστάτη. Όταν εγκατασταθεί, γίνεται αμέσως εμφανές πόσο πιο ζεστό γίνεται στο δωμάτιο με λιγότερη κατανάλωση ενέργειας..
Μετρητής πολλαπλών τιμολογίων
Μετρητής τριών τιμών για μείωση του κόστους κατά τη διάρκεια της νύχτας και των ωρών εργασίας
Ένας μετρητής δύο και τριών τιμολογίων λαμβάνει υπόψη την ποσότητα ηλεκτρικής ενέργειας που καταναλώνεται ανάλογα με την ώρα της ημέρας: κατά τη διάρκεια της ημέρας, τη νύχτα, κατά την πρωινή αιχμή. Το κόστος της ηλεκτρικής ενέργειας διαφέρει σε διαφορετικές ώρες της ημέρας. 1 kW νυχτερινής ενέργειας κοστίζει 50-70% λιγότερο από την ενέργεια της ημέρας. Το πρωί και το βράδυ η τιμή είναι η υψηλότερη.
Ο μετρητής πολλαπλών τιμολογίων σε συνδυασμό με την προγραμματισμένη λειτουργία του αισθητήρα θερμοκρασίας μειώνει το κόστος της νυχτερινής θέρμανσης μετρώντας σε διαφορετικό τιμολόγιο και μειώνοντας τη θερμοκρασία.
Μόνωση κτιρίου
Η θερμομόνωση είναι η κύρια προϋπόθεση για χαμηλότερη κατανάλωση. Όλα τα στοιχεία της δομής υπόκεινται σε μόνωση:
Ένα κακώς μονωμένο κτίριο εξοικονομεί όχι περισσότερο από 30% της θερμότητας. Υπό αυτές τις συνθήκες, το κόστος θέρμανσης είναι τεράστιο. Αντίθετα, η αξιόπιστη θερμομόνωση διατηρεί τη θερμότητα, όπως ένα θερμός ζεστού τσαγιού. Στα μεσαία γεωγραφικά πλάτη, κατά τους ζεστούς χειμώνες, ένας θερμαντήρας δαπέδου μπορεί να αντικαταστήσει το τυπικό σύστημα νερού ενώ λειτουργεί σε βοηθητική λειτουργία θέρμανσης.
Πέντε τρόποι μείωσης του κόστους
Όποια και αν είναι η συνολική ισχύς του ηλεκτρικού δαπέδου και η κατανάλωση ενέργειας, το κόστος πόρων μπορεί πάντα να μειωθεί.
1. Τοποθετήστε σωστά τον θερμοστάτη
Οποιοσδήποτε τύπος συσκευής τοποθετείται καλύτερα στην πιο κρύα περιοχή. Σε αυτή την περίπτωση, η θέρμανση θα απενεργοποιηθεί μόνο όταν ολόκληρο το δωμάτιο ζεσταθεί καλά και θα ανάψει, κατά συνέπεια, με επαρκή ψύξη. Αυτή η διάταξη του εξοπλισμού βοηθά στη διαμόρφωσή του όσο το δυνατόν ακριβέστερα..
2. Θερμάνετε μόνο τη χρήσιμη περιοχή
Η ενδοδαπέδια θέρμανση δεν χρειάζεται να εγκατασταθεί κάτω από ογκώδη έπιπλα και μεγάλες συσκευές. Μόνο η χρήσιμη περιοχή πρέπει να θερμανθεί. Είναι πιο οικονομικό και ασφαλές για το ίδιο το σύστημα, το οποίο μπορεί να αποτύχει ως αποτέλεσμα υπερθέρμανσης..
3. Εγκαταστήστε έναν μετρητή πολλαπλών τιμολογίων
Η κύρια διαφορά του είναι το διαφορετικό κόστος ενέργειας κατά τη διάρκεια της ημέρας και της νύχτας. Εάν οι ενοικιαστές συγκεντρωθούν στο σπίτι το βράδυ και το πρωί κάνουν τις δουλειές τους, μπορείτε να εξοικονομήσετε σημαντικά θέρμανση. Σε αυτή την περίπτωση, ελλείψει ατόμων, διατηρείται μια χαμηλή θερμοκρασία, πριν εμφανιστούν, ανεβαίνει. Ένα άνετο μικροκλίμα δημιουργείται τη νύχτα, ενώ η ηλεκτρική ενέργεια κοστίζει πολύ λιγότερο αυτή τη στιγμή..
4. Μονώστε το κτίριο όσο το δυνατόν περισσότερο
Η υψηλής ποιότητας θερμομόνωση μειώνει σημαντικά την κατανάλωση ενέργειας για θέρμανση. Κατά μέσο όρο, ο αριθμός αυτός μειώνεται κατά 30-40%, με την προϋπόθεση ότι η μόνωση παραθύρων, θυρών, τοίχων και οροφών γίνεται σωστά..
5. Προσπαθήστε να χαμηλώσετε τη θερμοκρασία
Η αίσθηση της ζεστασιάς είναι πολύ ατομική, ενώ μια μικρή μείωση της ποσότητας της σχεδόν δεν γίνεται αντιληπτή. Μελέτες δείχνουν ότι η μείωση της θερμοκρασίας στο εσωτερικό μόνο κατά ένα βαθμό είναι σχεδόν αμελητέα. Ακόμα κι αν υπάρχει μικρή ενόχληση, εξαφανίζεται γρήγορα. Αλλά ταυτόχρονα, η εξοικονόμηση θα είναι αμέσως 5%.
Συμβουλές για μείωση κόστους
Είναι δυνατόν να μειωθεί το κόστος ενέργειας, γι ‘αυτό αξίζει να χρησιμοποιήσετε τις ακόλουθες συστάσεις:
