Τι είναι η ενδοδαπέδια θέρμανση

Αυτό είναι ένα ειδικό σύστημα που έχει σχεδιαστεί για να διατηρεί τη θερμοκρασία του δαπέδου εντός των απαιτούμενων ορίων. Η ενδοδαπέδια θέρμανση σας επιτρέπει να διατηρείτε τη βέλτιστη θερμοκρασία σε ένα σπίτι ή διαμέρισμα, ανεξάρτητα από την εποχή. Τα συχνότερα χρησιμοποιούμενα συστήματα θέρμανσης νερού και ηλεκτρικής ενέργειας. Η δομή του δαπέδου του νερού αποτελείται από έναν αγωγό μέσω του οποίου ρέει νερό και μια ειδική συσκευή που θερμαίνει το υγρό και το διανέμει σε όλο το σύστημα. Οι σωλήνες είναι τοποθετημένοι σε τσιμεντένια επίστρωση.

Γνώμη εμπειρογνωμόνων Afanasyev E.V. Αρχισυντάκτης του έργου pol-exp.com Engineer. Ρωτήστε έναν ειδικό Ηλεκτρικά συστήματα αποτελούνται από ρυθμιστές και ειδικά θερμαντικά στοιχεία (πατάκια). Κατά την εγκατάσταση του συστήματος, αυτά τα στρώματα τοποθετούνται κάτω από το κάλυμμα δαπέδου. Εναλλακτικά, κεραμικά πλακίδια μπορούν να τοποθετηθούν πάνω από τα χαλάκια ή να γεμιστούν με αυτοεπιπεδούμενο μείγμα. Η τελική δομή έχει υψηλή αντοχή και ασφάλεια. Επιπλέον, ένα σωστά εγκατεστημένο ζεστό δάπεδο θα διαρκέσει περισσότερο από δώδεκα χρόνια..

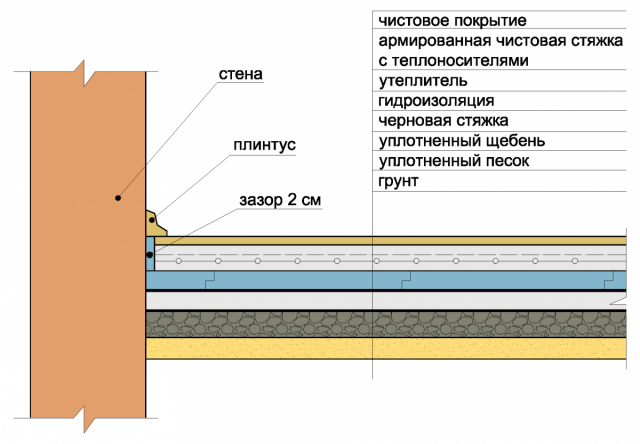

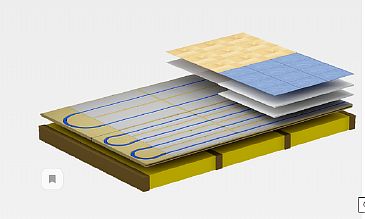

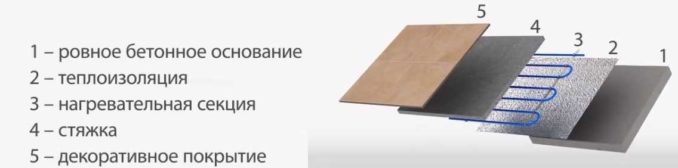

Συσκευή ενδοδαπέδιας θέρμανσης

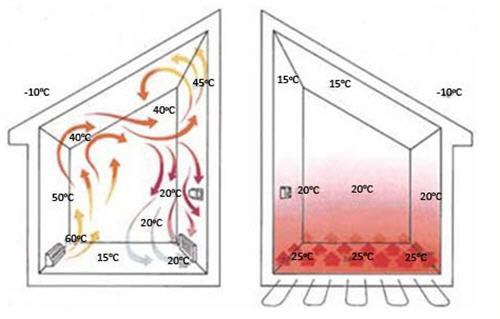

Λίγα λόγια για την αποταμίευση

Εάν λάβουμε υπόψη τα θερμά δάπεδα από οικονομική άποψη, τότε τα οφέλη τους εκδηλώνονται μόνο σε ορισμένες περιπτώσεις. Πρώτα απ ‘όλα, κατά την εγκατάσταση ενός ηλεκτρικού συστήματος, τα πατάκια θέρμανσης πρέπει να επιλέγονται σύμφωνα με τις διαστάσεις της επιφάνειας του δαπέδου που θα θερμανθεί. Χρησιμοποιώντας υπερμεγέθη χαλάκια θα σπαταλήσετε ενέργεια. Με την προϋπόθεση ότι το ηλεκτρικό σύστημα είναι εξοπλισμένο με ελεγκτή θερμοκρασίας, είναι ασφαλές να πούμε ότι το κόστος της κεντρικής θέρμανσης θα είναι ίσο με το κόστος της ενδοδαπέδιας θέρμανσης. Αλλά ταυτόχρονα, το σπίτι πρέπει να είναι καλά μονωμένο και εξοπλισμένο με πλαστικά παράθυρα υψηλής ποιότητας..

Πόσο ωφέλιμο είναι ένα ζεστό ηλεκτρικό δάπεδο

Σημείωση! Η λειτουργία της ενδοδαπέδιας θέρμανσης νερού κοστίζει στους ιδιοκτήτες πολύ λιγότερο από το ηλεκτρικό σύστημα, επομένως συχνά χρησιμοποιούνται ως κύρια πηγή θερμότητας στο σπίτι..

Νερό θερμαινόμενο δάπεδο ή ηλεκτρικό

Πλεονεκτήματα και μειονεκτήματα

Τα ζεστά δάπεδα είναι αρκετά δημοφιλή σήμερα και χρησιμοποιούνται από πολλούς ιδιοκτήτες ιδιωτικών σπιτιών. Η μεταφορά θερμότητας σε αυτά τα συστήματα πραγματοποιείται με σωλήνες που βρίσκονται κάτω από το κάλυμμα του δαπέδου, μέσω των οποίων κυκλοφορεί ένα θερμαινόμενο ψυκτικό υγρό, ή μέσω ηλεκτρικών θερμαντικών στοιχείων.

Ως αποτέλεσμα, το πάτωμα θερμαίνεται και ζεσταίνεται στην αφή, το οποίο από μόνο του αυξάνει σημαντικά το επίπεδο άνεσης στο σπίτι..

Μεταξύ των θετικών ιδιοτήτων ενός ζεστού δαπέδου, τα ακόλουθα ξεχωρίζουν πιο ξεκάθαρα:

1. Υψηλό επίπεδο άνεσης. Το πάτωμα που θερμαίνεται σε μια ορισμένη θερμοκρασία σάς επιτρέπει να περπατάτε ξυπόλητοι, χωρίς να φοβάστε οποιαδήποτε ενόχληση.
2. Κερδοφορία. Η εξοικονόμηση στη χρήση θερμών δαπέδων επιτυγχάνεται λόγω της αποτελεσματικής κατανομής της ενέργειας – κινείται από κάτω προς τα πάνω και θερμαίνει μόνο τον όγκο του δωματίου στο οποίο απαιτείται θερμότητα, δηλ. χωρίς επιπλέον δαπάνες.
3. Δυνατότητα ρύθμισης του καθεστώτος θερμοκρασίας. Συνιστάται ιδιαίτερα ο εξοπλισμός του θερμού δαπέδου με ηλεκτρονική μονάδα ελέγχου, η οποία θα επιτρέπει στο σύστημα να παρακολουθεί την τρέχουσα θερμοκρασία στο δωμάτιο και να το διατηρεί εντός των ορίων που καθορίζονται από τον χρήστη..
4. Ευκολία εγκατάστασης. Η οργάνωση της ενδοδαπέδιας θέρμανσης είναι μια αρκετά απλή εργασία, ειδικά όταν πρόκειται για την ηλεκτρική έκδοση του συστήματος. Το κύκλωμα νερού είναι πιο δύσκολο να τοποθετηθεί, αλλά ακόμα κι αν το επιθυμείτε, μπορείτε εύκολα να το εγκαταστήσετε μόνοι σας.

Υπάρχουν επίσης μειονεκτήματα:

1. Υψηλή τιμή κόστους. Πολλά υλικά θα απαιτηθούν για την εγκατάσταση ενός ζεστού δαπέδου και θα χρειαστεί να μαζέψετε για κάποια εργαλεία. Υπάρχει μόνο ένας τρόπος για να μειώσετε το επίπεδο κόστους – να κάνετε όλες τις εργασίες για τη ρύθμιση της θέρμανσης μόνοι σας.
2. Μείωση της έντασης του δωματίου. Το πάχος του θερμού δαπέδου μπορεί να κυμαίνεται από 7 έως 12 cm – και σε αυτό το ύψος ανεβαίνει ολόκληρο το δάπεδο. Εάν τα ανώτατα όρια είναι υψηλά, τότε δεν θα υπάρξουν ειδικά προβλήματα εξαιτίας αυτού (εκτός εάν πρέπει να επαναλάβετε τα κατώφλια).
3. Απαιτητικό δάπεδο. Είναι δυνατό να καλύψετε ένα ζεστό δάπεδο μόνο με καλύμματα που μεταδίδουν καλά τη θερμότητα. Είναι καλύτερο να αγοράσετε εξειδικευμένα υλικά σχεδιασμένα για χρήση σε συνδυασμό με ζεστά δάπεδα. Η ακατάλληλη επίστρωση θα εμποδίσει το σύστημα να λειτουργήσει αποτελεσματικά, και στην περίπτωση ηλεκτρικών θερμαντήρων, υπάρχει επίσης η πιθανότητα βλάβης τους ως αποτέλεσμα υπερθέρμανσης..

Τα πλεονεκτήματα της ενδοδαπέδιας θέρμανσης είναι σημαντικά και τα μειονεκτήματα δεν είναι κρίσιμα, επομένως, τέτοια συστήματα θέρμανσης μπορούν να χρησιμοποιηθούν για θέρμανση, τόσο ως κύρια όσο και ως πρόσθετη πηγή θερμότητας..

Συγκριτικά χαρακτηριστικά

Δεδομένου ότι τα συστήματα νερού και ηλεκτρικής ενδοδαπέδιας θέρμανσης είναι τα κύρια, είναι σημαντικό να εξοικειωθείτε με τα συγκριτικά χαρακτηριστικά τους. Παρακάτω είναι μερικές ερωτήσεις για τη σύγκριση διαφορετικών τύπων συστημάτων.

Τραπέζι. Σύγκριση διαφορετικών συστημάτων ενδοδαπέδιας θέρμανσης.

Σύστημα QuestionWater Ηλεκτρικό σύστημα

Υπάρχει EMP?	Απών	Ανάλογα με τον τύπο του καλωδίου που χρησιμοποιείται, είναι δυνατή η ηλεκτρομαγνητική ακτινοβολία
Είναι δυνατή η εγκατάσταση σε διαμερίσματα?	Αποκλειστικά σε νέα πολυώροφα κτίρια, υπό την προϋπόθεση ότι υπάρχει ξεχωριστή σύνδεση εκεί	Ναί
Είναι εύκολα διαχειρίσιμα τα συστήματα?	Οχι	Ναί
Πόσο διαρκεί η εγκατάσταση?	Πολλά, λόγω της εφαρμογής της τσιμεντένιας επίστρωσης	Λίγο
Τι επιχρίσματα μπορούν να τοποθετηθούν?	Σχεδόν όλοι	Δεν πρέπει να εγκατασταθούν ορισμένοι τύποι δαπέδων
Ευκολία στην εξυπηρέτηση	Σύνθετη συντήρηση και επισκευή	Κατά την εγκατάσταση υπερύθρων δαπέδων, η συντήρηση είναι απλή

Επιλογή ενδοδαπέδιας θέρμανσης

Είναι απαραίτητο να επιλέξετε έναν ή έναν άλλο τύπο ενδοδαπέδιας θέρμανσης, λαμβάνοντας υπόψη όχι μόνο τον προϋπολογισμό σας, αλλά και τον τόπο περαιτέρω εγκατάστασης. Μόλις επιλεγεί το σύστημα και αγοραστούν όλα τα υλικά, μπορείτε να προχωρήσετε στην εγκατάσταση..

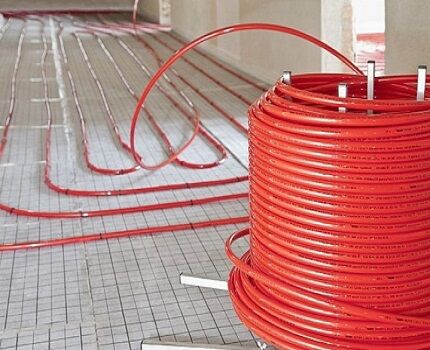

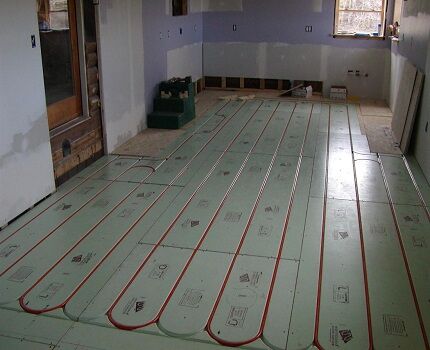

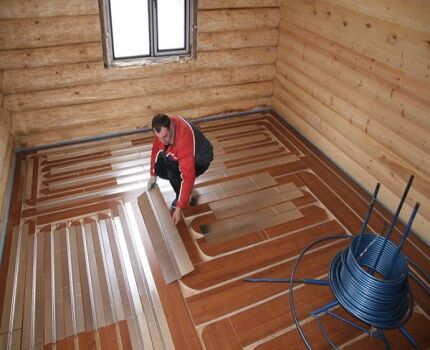

Τοποθέτηση σωλήνων σε ιδιωτικό σπίτι

Προκειμένου η ενδοδαπέδια θέρμανση να λειτουργεί αποτελεσματικά και να είναι επαρκώς αξιόπιστη, οι σωλήνες πρέπει να τοποθετούνται σε ορισμένη απόσταση μεταξύ τους. Τυπικά, η τιμή βημάτων κυμαίνεται από 15 έως 35 cm και καθορίζεται ανάλογα με την απαιτούμενη μεταφορά θερμότητας – για πιο αποδοτική θέρμανση, το βήμα πρέπει να μειωθεί. Δεν αξίζει να εξοικονομήσετε σωλήνες – ένα πολύ μεγάλο βήμα θα οδηγήσει σε άνιση θέρμανση των τμημάτων του δαπέδου, γεγονός που θα οδηγήσει σε αισθητή μείωση της άνεσης.

Το συνολικό μήκος σωλήνων για ένα δωμάτιο υπολογίζεται χρησιμοποιώντας τον ακόλουθο τύπο:

• D = S / M * k, όπου
• D – συνολικό μήκος σωλήνα,
• S – χώρος δωματίου,
• Μ – βήμα τοποθέτησης,
• k – συντελεστής ασφάλειας, κυμαίνεται από 1,1 έως 1,4.

Συνήθως για 1 τ.μ. η περιοχή του δωματίου απαιτεί περίπου 1,5-3,5 m σωλήνων.

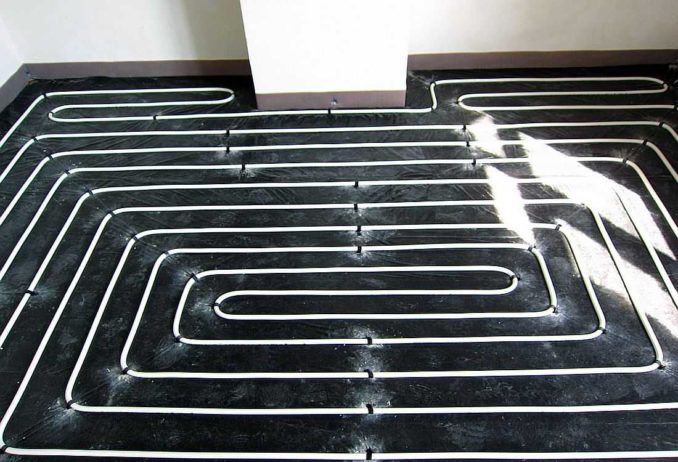

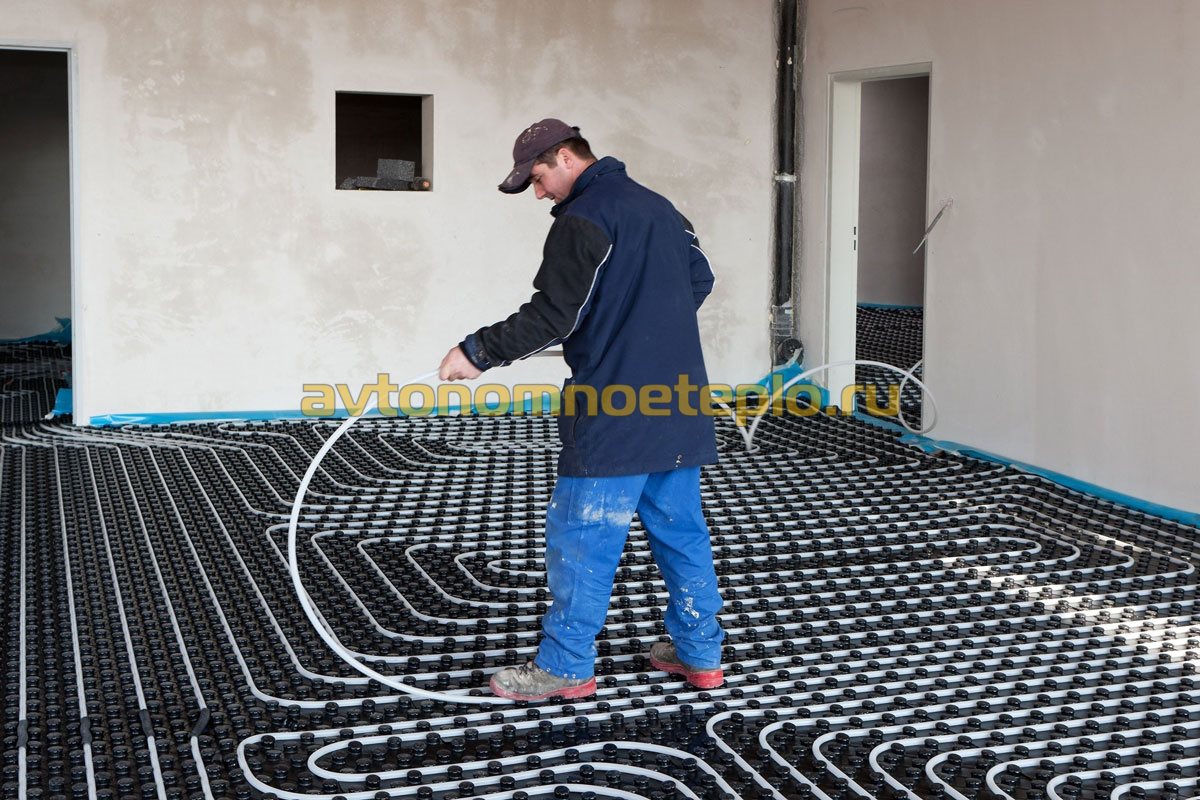

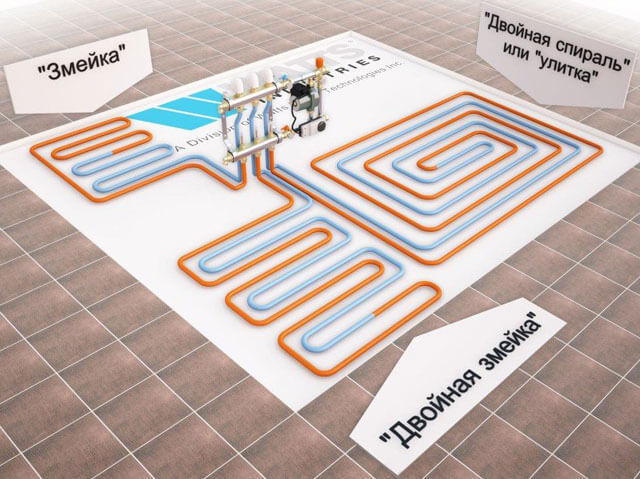

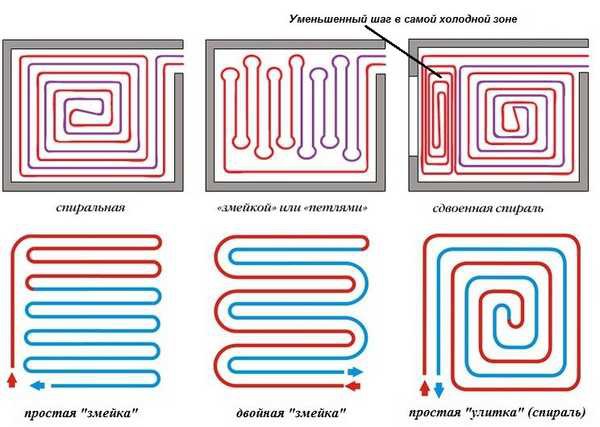

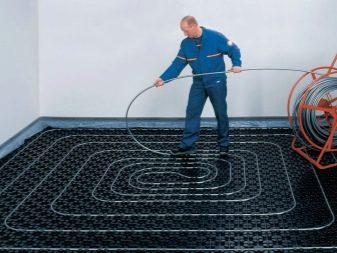

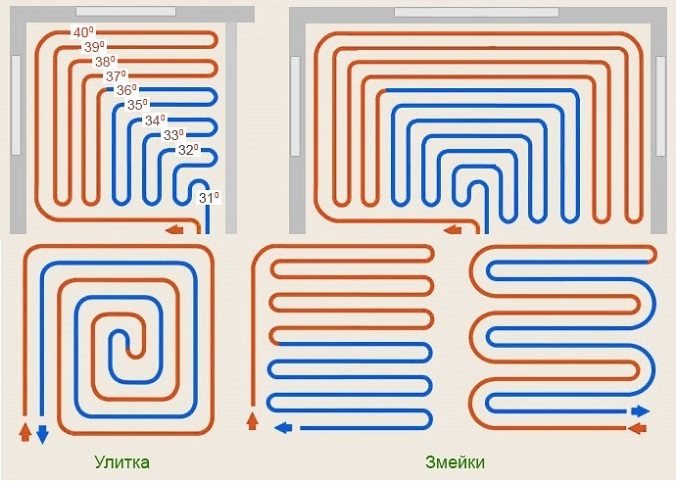

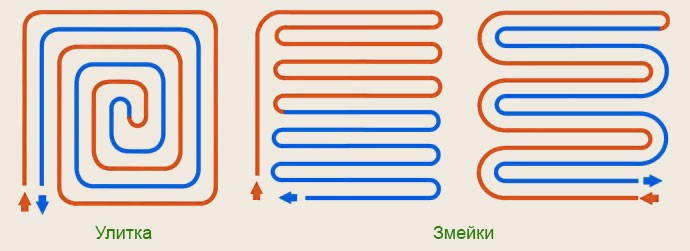

Ένα σημαντικό σημείο είναι η διάταξη του αγωγού, η οποία μπορεί να εκτελεστεί σύμφωνα με ένα από τα ακόλουθα σχήματα:

1. “Φίδι”. Μια καλή επιλογή για μικρούς χώρους. Δεδομένου ότι η περιοχή είναι μικρή, η θερμοκρασία στους σωλήνες πρακτικά δεν μειώνεται σε ολόκληρο το κύκλωμα..

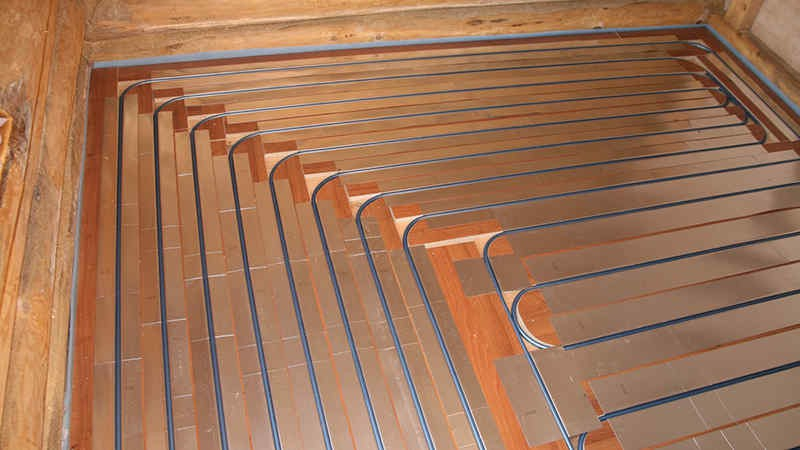

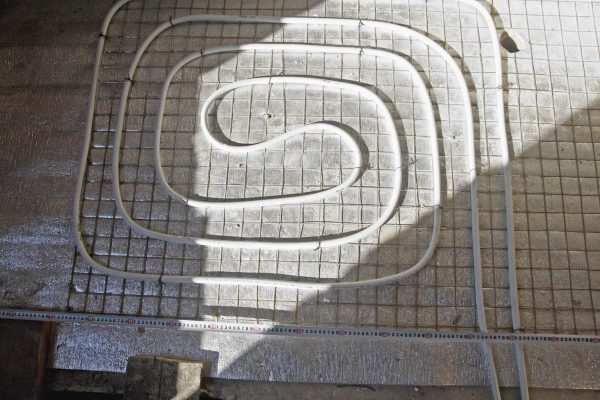

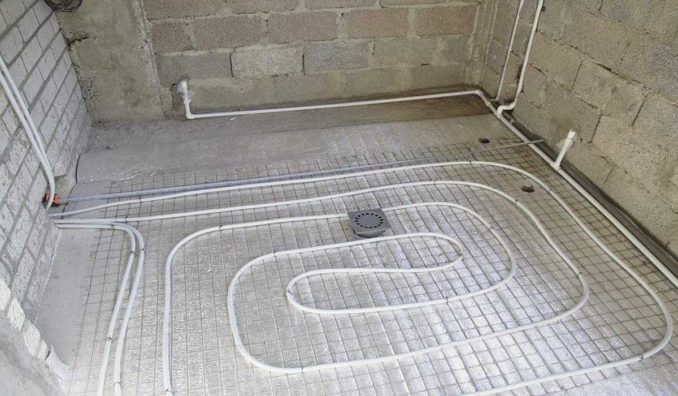

2. «Σαλιγκάρι» και «διπλό φίδι». Αυτές οι διατάξεις είναι κατάλληλες για μεσαίου μεγέθους δωμάτια. Λόγω της στενής διάταξης των κυκλωμάτων τροφοδοσίας και επιστροφής, το δάπεδο θα ζεσταθεί ομοιόμορφα.
3. Ένα σχήμα που περιλαμβάνει πολλά κυκλώματα. Για πλήρη και αποτελεσματική θέρμανση μεγάλων δωματίων, είναι προτιμότερο να εξοπλίσετε πολλά ξεχωριστά κυκλώματα, τα οποία θα παρέχουν καλή μεταφορά θερμότητας και θα είναι αρκετά αξιόπιστα.

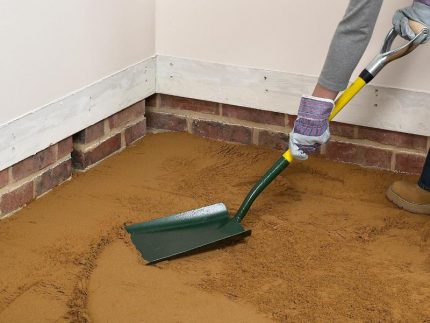

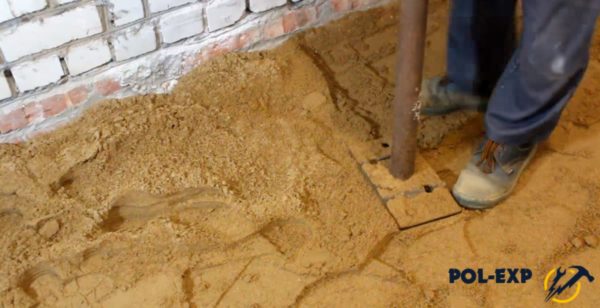

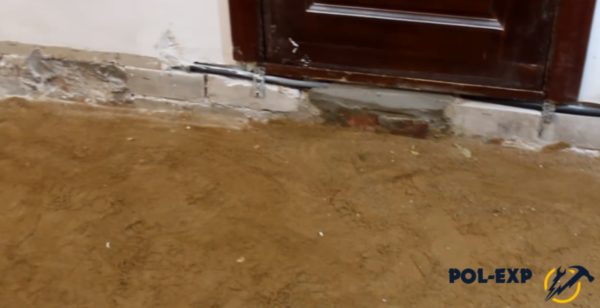

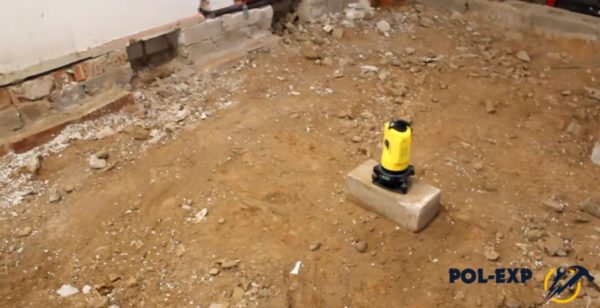

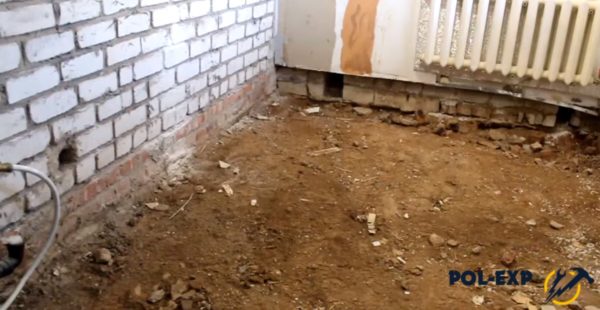

Τραχύ πάτωμα.

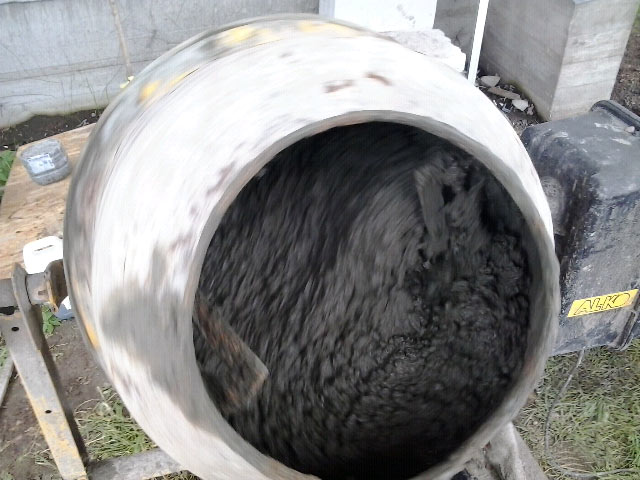

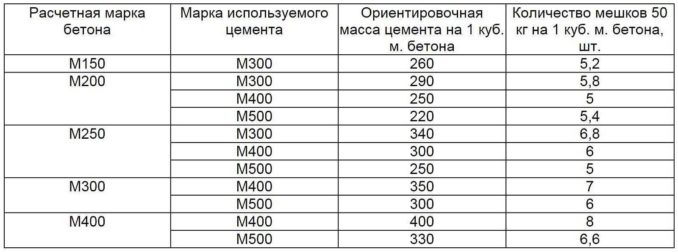

Για να χύσετε το πάτωμα, μπορείτε να φτιάξετε μόνοι σας το μείγμα ή μπορείτε να χρησιμοποιήσετε εργοστάσιο χαμηλής ποιότητας σκυρόδεμα.

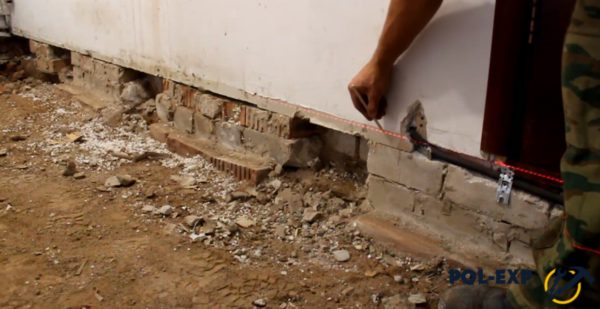

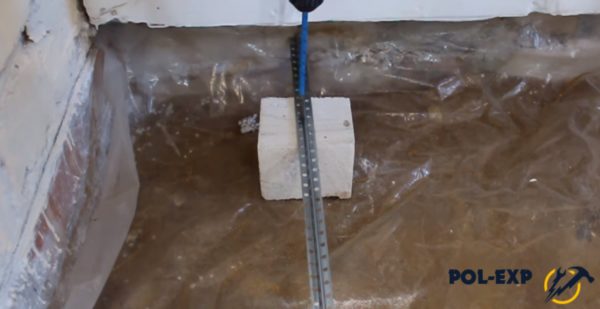

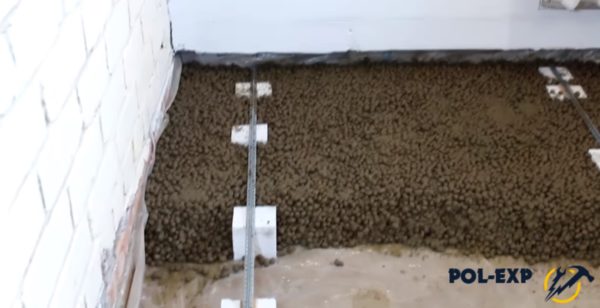

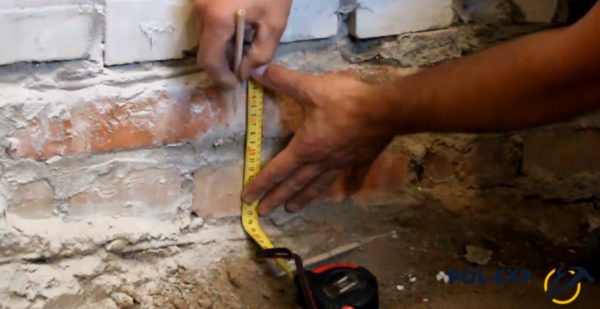

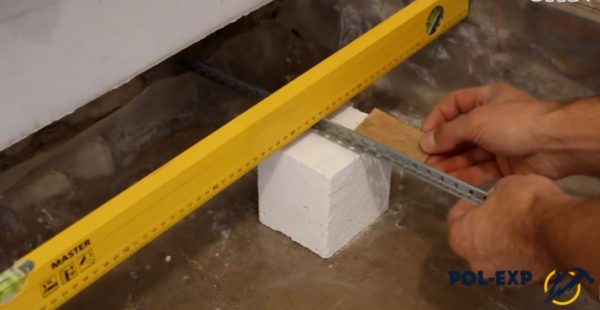

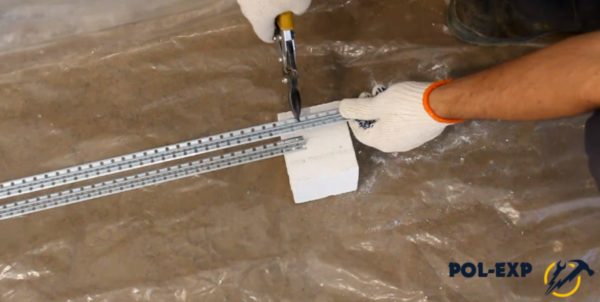

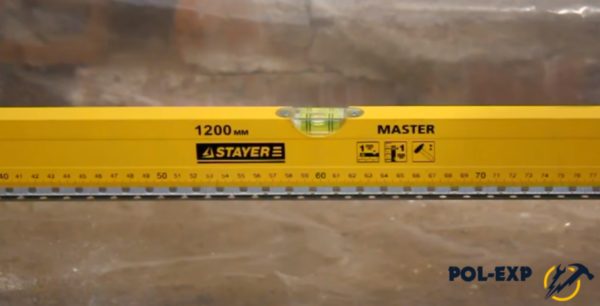

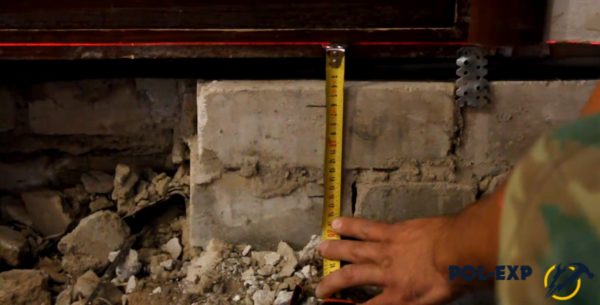

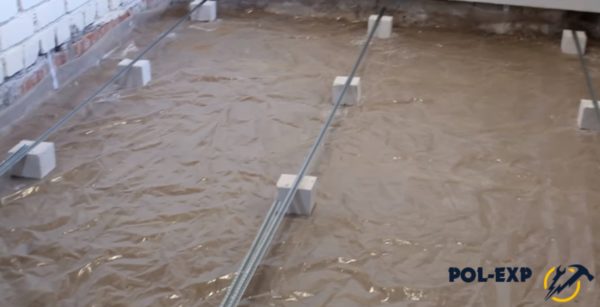

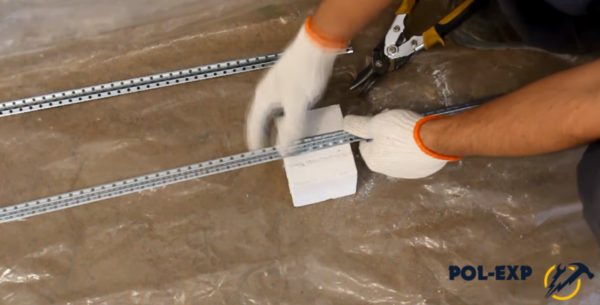

Μεταλλικοί φάροι προφίλ εγκαθίστανται σε μικρούς σωρούς. Θα σας επιτρέψουν να γεμίσετε το υπόστρωμα του σκυροδέματος στο επίπεδο.

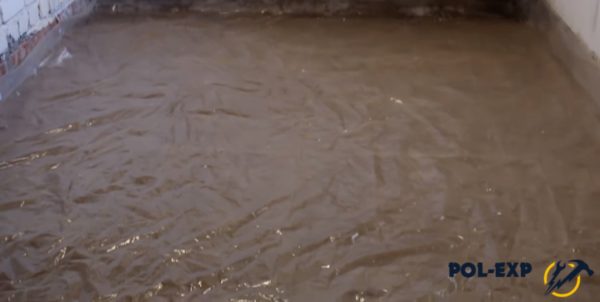

Το σκυρόδεμα χύνεται σταδιακά και ισοπεδώνεται προσεκτικά στο επίπεδο του μεταλλικού προφίλ. Για να το κάνετε αυτό, μπορείτε να πάρετε μια παχιά ράγα. Or μπορείτε να φτιάξετε μια ειδική σφουγγαρίστρα.

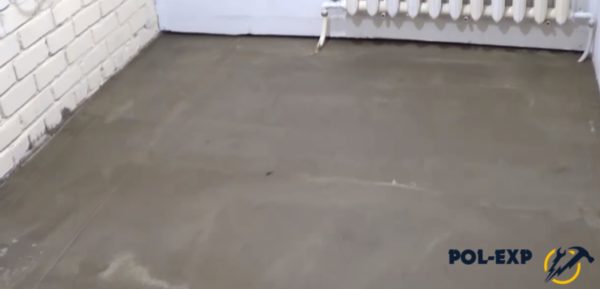

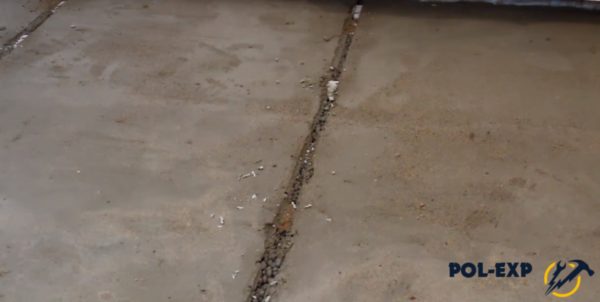

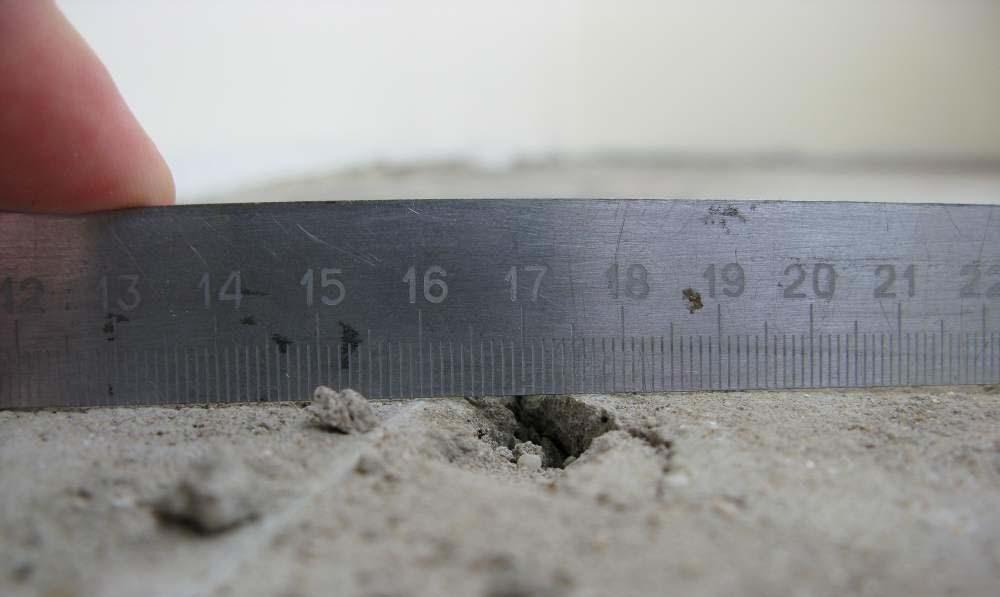

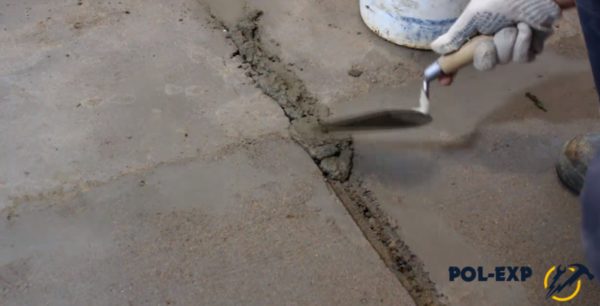

Αφού στεγνώσει η επίστρωση δαπέδου, πρέπει να αφαιρεθούν όλες οι παρατυπίες, ώστε να μην σπάσει η στεγανοποίηση. Καθάρισε.

Βίντεο:

Εγκατάσταση εξαρτημάτων και του ίδιου του δαπέδου.

Δεδομένου ότι όλες αυτές οι εργασίες εκτελούνται παράλληλα, είναι δύσκολο να διαχωριστούν..

Το δεύτερο στρώμα αφρού τοποθετείται (δεν μπορείτε να το στρώσετε εάν δεν υπάρχει κίνδυνος απώλειας θερμότητας).

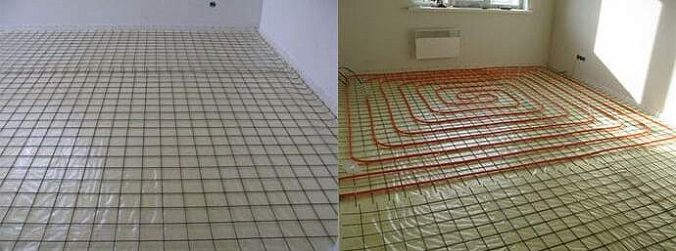

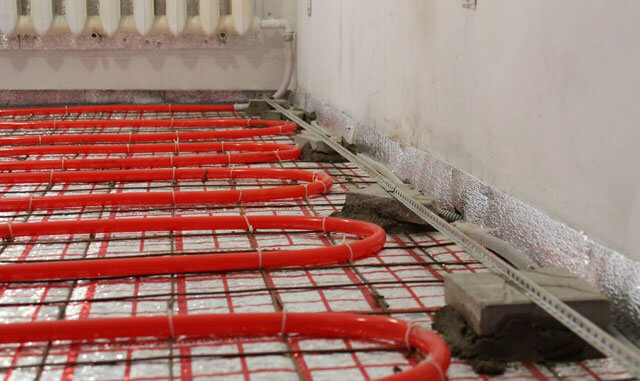

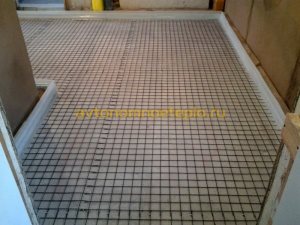

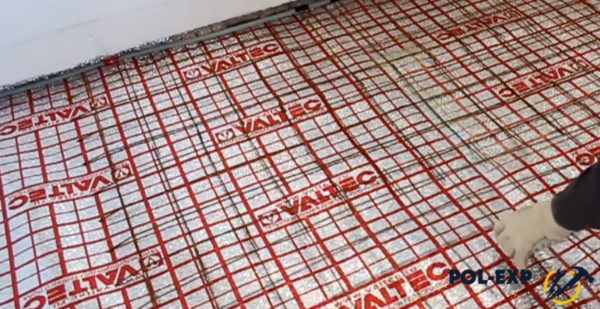

Το πλέγμα ενίσχυσης με κελιά 150 * 150 mm τοποθετείται στο penoplex. Το πάχος του συρμάτινου πλέγματος δεν είναι μικρότερο από 5 mm. Το πλέγμα μπορεί να στερεωθεί μαζί με ηλεκτρική ταινία.

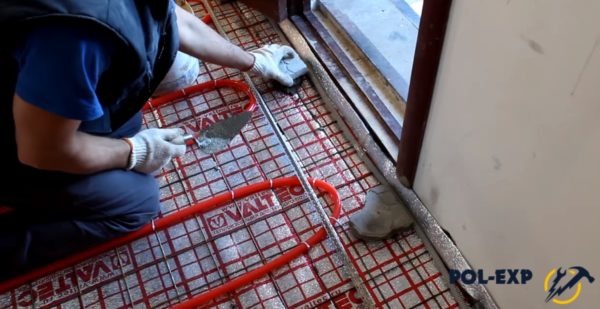

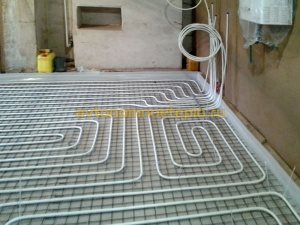

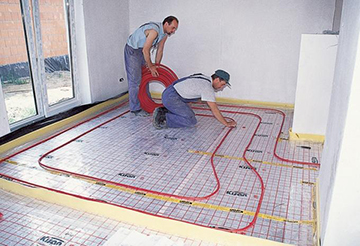

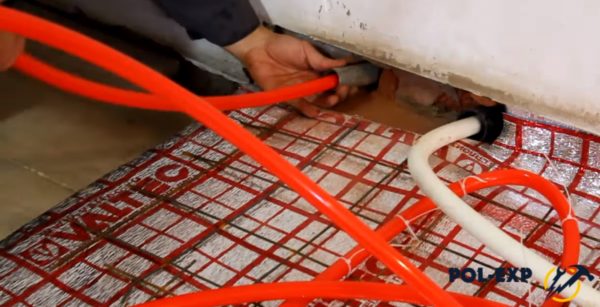

Η τοποθέτηση εύκαμπτων πλαστικών σωλήνων ξεκινά από τον συλλέκτη. Οι σωλήνες στερεώνονται στο πλέγμα ενίσχυσης με πλαστικούς σφιγκτήρες. Μπορείτε να χρησιμοποιήσετε στρώματα σωλήνων. Η ίδια η εγκατάσταση έχει τη μορφή “σαλιγκαριού” 60-70 μ. Για ένα δωμάτιο 24 τ. Μ. Λαμβάνονται 4 “σαλιγκάρια”. Για να αποφευχθεί η θέρμανση του νερού στη γραμμή επιστροφής, χρησιμοποιείται θερμομόνωση. Μπορούν να χρησιμοποιηθούν φθηνοί σωλήνες compite pex A 16 mm.

Στη θέση της πόρτας, όπου συγχωνεύονται δύο σωλήνες ενός δωματίου και δύο σωλήνες ενός άλλου δωματίου, γίνεται ένα θερμικό διάλειμμα. Οι σωλήνες σε αυτό το μέρος καλύπτονται με θερμομόνωση. Αυτό γίνεται σε όλες τις πόρτες..

Οι σωλήνες που οδηγούν στον συλλέκτη θερμαίνουν τον διάδρομο ταυτόχρονα. Οι σωλήνες από τον συλλέκτη καλύπτονται με θερμομόνωση για να μην θερμανθεί η γραμμή επιστροφής. Όλοι οι σωλήνες που εισέρχονται στον συλλέκτη πρέπει να είναι μονωμένοι στον ίδιο τον συλλέκτη και να στερεώνονται με σφιγκτήρες.

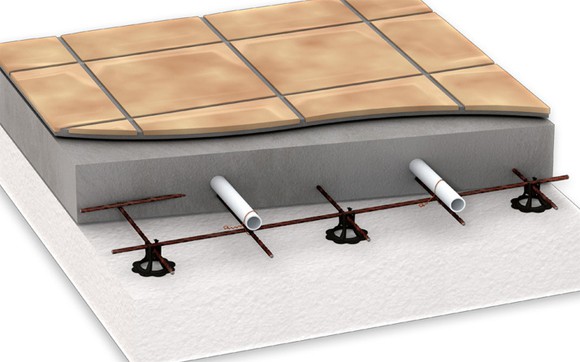

Κάτω από το πλέγμα ενίσχυσης, τα στηρίγματα τοποθετούνται σε απόσταση κάθε 60 cm (αυτά είναι 4 κύτταρα ενίσχυσης). Χωρίς αυτούς τους αποστάτες, το πλέγμα δεν θα ενισχύσει την επίστρωση..

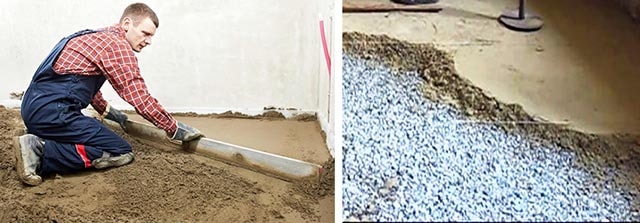

Τσιμεντοποίηση του δαπέδου.

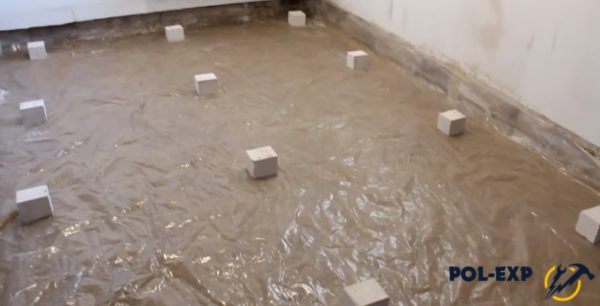

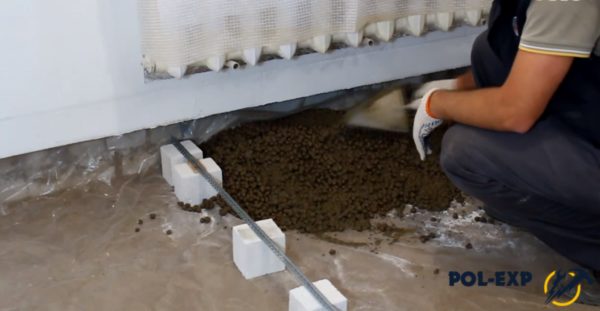

Οι σωροί είναι κατασκευασμένοι από μίγμα τοιχοποιίας για να τοποθετηθούν επάνω τους φάροι ενίσχυσης. Το βήμα επιλέγεται έτσι ώστε οι τρεις “φάροι” να μην είναι ευρύτεροι από το σύρμα. Πάχος στρώσης – 70 mm. (τουλάχιστον 50 mm). Όλοι οι “φάροι” βρίσκονται στο ίδιο επίπεδο, πιέζοντάς τους στο μείγμα μέχρι το σημάδι με τη δέσμη λέιζερ. Όλοι οι “φάροι” και τα μαρσπιέ με θερμοδιακοπή εγκαθίστανται σε ένα επίπεδο.

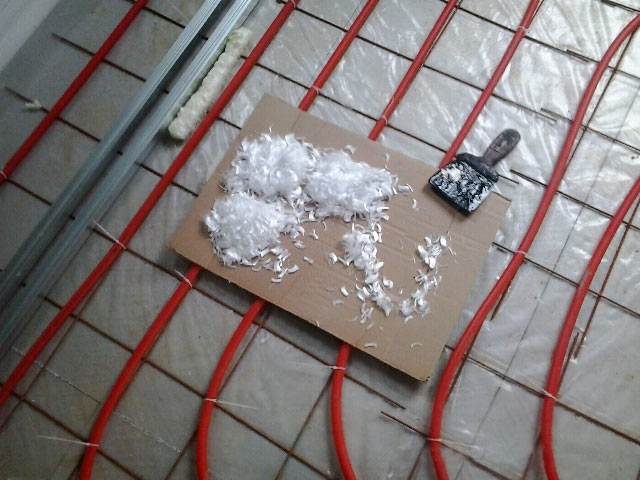

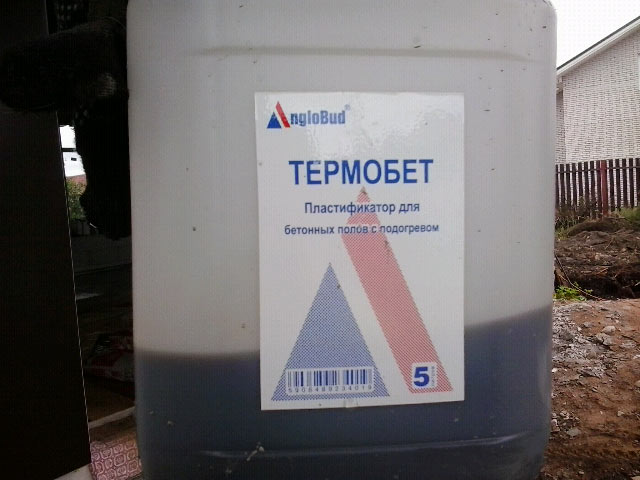

Πριν από την έκχυση του δαπέδου, προστίθενται ίνες και πλαστικοποιητής στη σύνθεση. Εκτρέφονται προκαταρκτικά σε έναν κάδο και στη συνέχεια προστίθενται σε σκυρόδεμα άμμου. Εάν πρόκειται για μίξερ σκυροδέματος, τότε μπορείτε να ζητήσετε από τον οδηγό να ρίξει τον κάδο στη σύνθεση και να αναμίξει για 5 λεπτά.

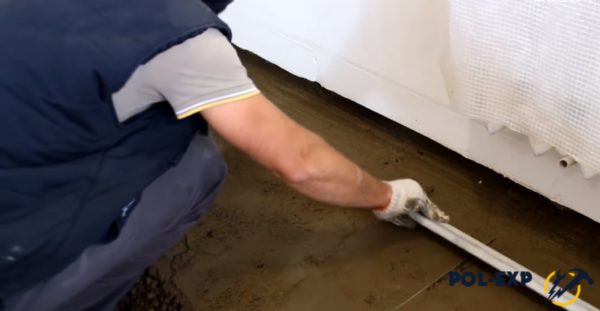

Κάντε μια σφουγγαρίστρα από ξύλινα πηχάκια εκ των προτέρων, για να τραβήξετε άμμο από σκυρόδεμα στο δωμάτιο. Όταν γεμίζετε το χώρο με σκυρόδεμα, πρέπει να είστε προσεκτικοί για να μην γκρεμίσετε τους “φάρους”. Μπορείτε να χρησιμοποιήσετε εργοστασιακό σκυρόδεμα M300.

Εγκατάσταση του τελικού δαπέδου.

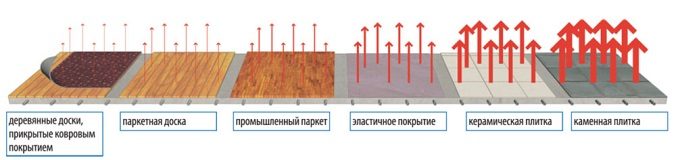

Ανάλογα με τον σκοπό του δωματίου, θεωρείται ότι η υγρασία μπορεί να διεισδύσει στο πάτωμα. Σε τέτοιους χώρους, το δάπεδο συνιστάται να τοποθετηθεί με πλακάκια, πορσελάνινα είδη κ.λπ..

Κάτω από το πολυστρωματικό δάπεδο μπορεί να χρησιμοποιηθεί ζελατινό πάτωμα. Είναι αδύνατο να στεγνώσετε την επίστρωση με το πάτωμα (προθέρμανση). Συνιστάται να κάνετε ένα αστάρι για το πλημμυρισμένο δάπεδο – θα υπάρχει λιγότερη σκόνη.

Για ενδοδαπέδια θέρμανση, χρησιμοποιείται ειδικό υπόστρωμα και λεπτό έλασμα 9 mm.

Η απόδοση της ενδοδαπέδιας θέρμανσης μπορεί να αυξηθεί σημαντικά με τη μόνωση της θεμελίωσης και της τυφλής περιοχής.

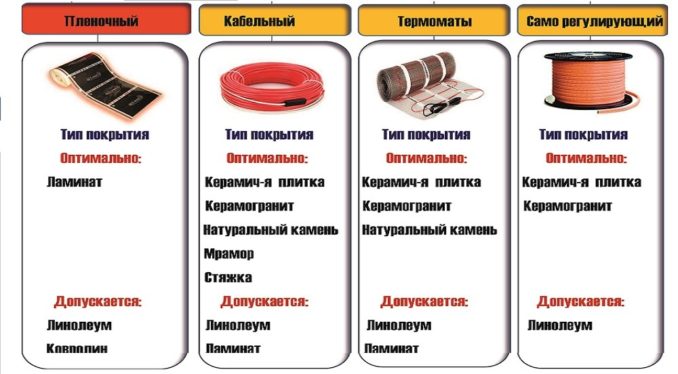

Τύποι ζεστών δαπέδων

Τώρα υπάρχουν τρεις κύριοι τύποι ενδοδαπέδιας θέρμανσης, οι οποίοι διαφέρουν στον τύπο του φορέα θερμότητας και έχουν επίσης διαφορετική τεχνολογία διάταξης. Ωστόσο, σε γενικές γραμμές, ενώνονται με ένα κύριο πλεονέκτημα – το στοιχείο θέρμανσης εγκαθίσταται απευθείας στο κέικ δαπέδου, λόγω του οποίου θερμαίνεται. Ταυτόχρονα, οι μάζες αέρα στο δωμάτιο θερμαίνονται επίσης, αλλά ο αέρας κοντά στο πάτωμα θα είναι θερμότερος, πάνω από αυτό το όριο, στο επίπεδο του ανθρώπινου κεφαλιού, ο αέρας παραμένει ελαφρώς δροσερός, πράγμα που σας επιτρέπει να δημιουργήσετε ένα βέλτιστο μικροκλίμα στο δωμάτιο.

Σε μια σημείωση! Σε ορισμένες περιπτώσεις, η ενδοδαπέδια θέρμανση μπορεί να αντικαταστήσει πλήρως το σύστημα κεντρικής θέρμανσης. Αλλά αυτό δεν είναι πάντα δυνατό και δεν αξίζει ακόμα να εγκαταλείψετε τα κύρια θερμαντικά σώματα..

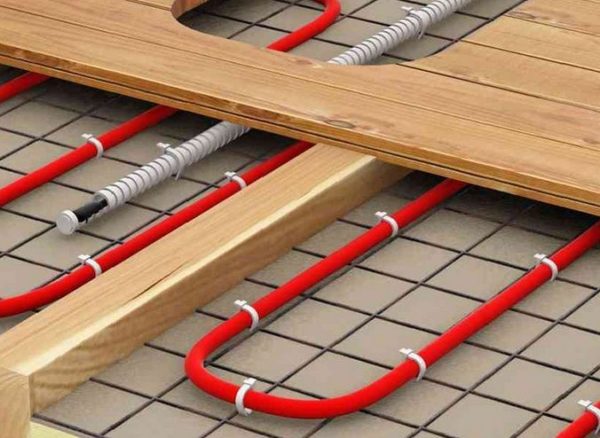

Θέρμανση με βάση το νερό

Σε αυτή την περίπτωση, ο φορέας θερμότητας είναι ένα συνηθισμένο θερμαινόμενο νερό, το οποίο ρέει μέσα στους σωλήνες, τοποθετείται σύμφωνα με ένα συγκεκριμένο σχέδιο και χύνεται με μια τσιμεντένια επίστρωση. Η διάρκεια ζωής ενός τέτοιου συστήματος είναι περίπου 20 χρόνια. Μια αρκετά αξιόπιστη και ασφαλής επιλογή, αλλά χρησιμοποιείται είτε σε ιδιωτικά σπίτια είτε σε νέα κτίρια, όπου είναι δυνατό να συνδεθεί ένας τέτοιος όροφος. Σε παλιά πολυώροφα κτίρια, χωρίς την άδεια της εταιρείας διαχείρισης, δεν θα λειτουργήσει η σύνδεση του δαπέδου του νερού, καθώς η εγκατάσταση θα περιλαμβάνει τη σύνδεση του με ένα σύστημα κεντρικής θέρμανσης που δεν έχει σχεδιαστεί για πρόσθετα φορτία – σε άλλα διαμερίσματα μπορεί γίνει πολύ κρύο.

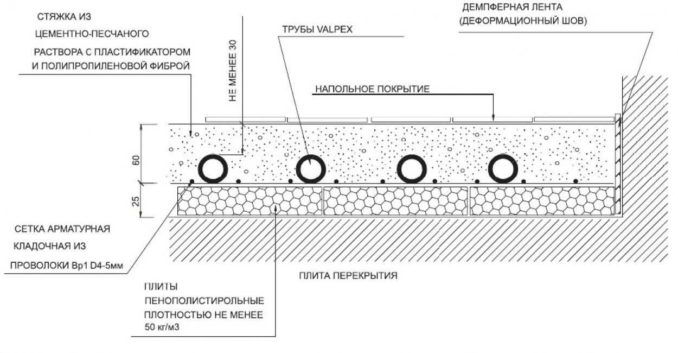

Θερμομονωμένο πάτωμα νερού

Τα μειονεκτήματα αυτού του σχεδιασμού μπορεί να είναι η πιθανότητα διαρροών και ο κίνδυνος πλημμύρας των χώρων που βρίσκονται παρακάτω, καθώς και η τάση διάβρωσης ορισμένων τύπων αγωγών. Η εγκατάσταση, φυσικά, είναι επίπονη, αλλά αυτή είναι μια από τις πιο οικονομικές επιλογές δαπέδου. Μια τέτοια θέρμανση μπορεί να εγκατασταθεί κάτω από οποιαδήποτε επένδυση. Ωστόσο, εάν θέλετε να χρησιμοποιήσετε τις δυνατότητες ενός θερμαινόμενου δαπέδου όσο το δυνατόν πιο αποτελεσματικά, μελετήστε τα χαρακτηριστικά των διαφορετικών επιχρισμάτων. Το άρθρο μας θα σας βοηθήσει να βρείτε την τέλεια επιλογή..

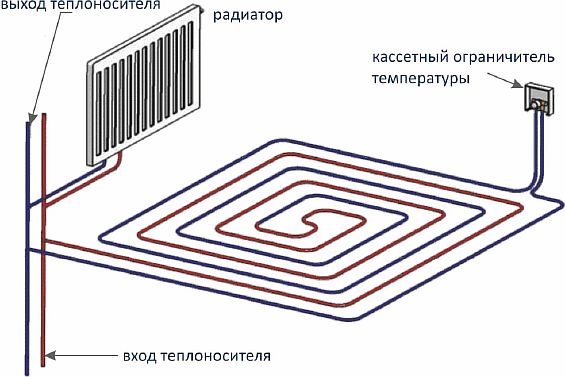

Η αρχή λειτουργίας ενός θερμαινόμενου με νερό δαπέδου

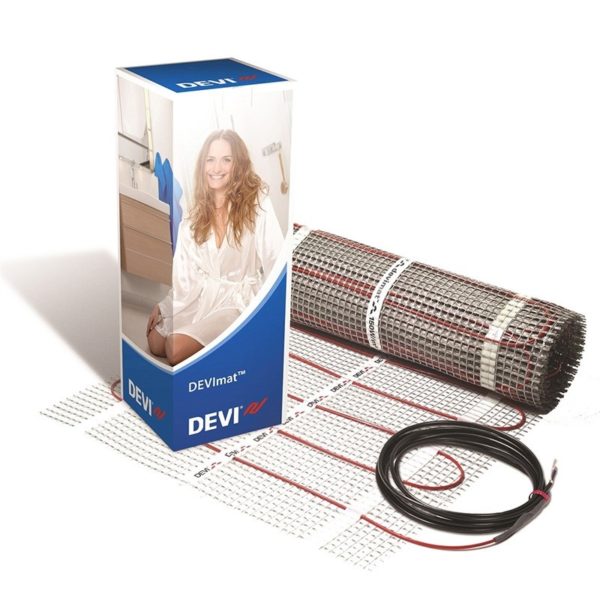

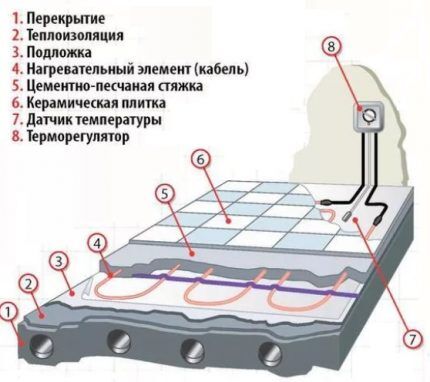

Θέρμανση με καλώδιο

Τέτοια δάπεδα μπορούν να εγκατασταθούν σε οποιοδήποτε δωμάτιο – ακόμα και σε παλιά, ακόμη και σε νέα διαμερίσματα, σπίτια, γραφεία κλπ. Αυτή η επιλογή έχει γίνει πραγματική σωτηρία για εκείνους που, για κάποιο λόγο, δεν μπορούν να φτιάξουν ένα θερμαινόμενο δάπεδο με νερό. Το σύστημα είναι αρκετά απλό στην εγκατάσταση και είναι ένα ειδικά τοποθετημένο ηλεκτρικό καλώδιο μέσα στη γραβάτα. Μετατρέπει την ηλεκτρική ενέργεια σε θερμότητα.

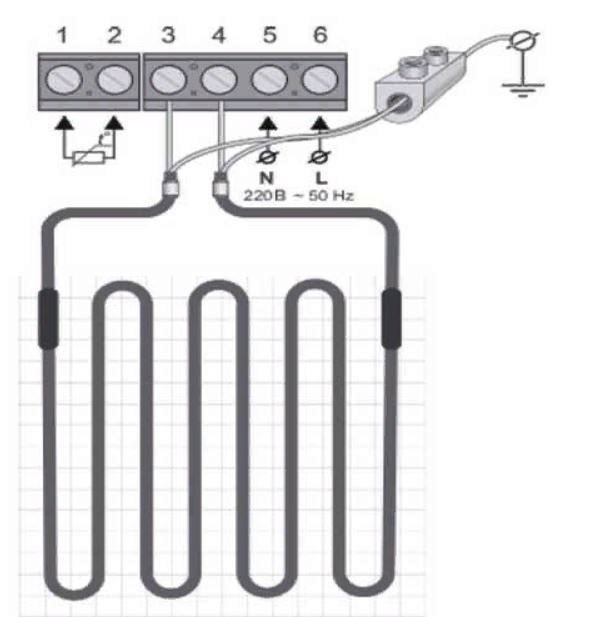

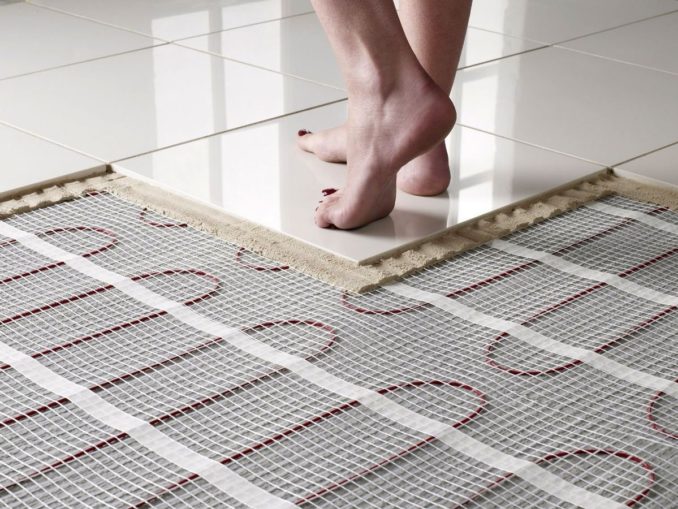

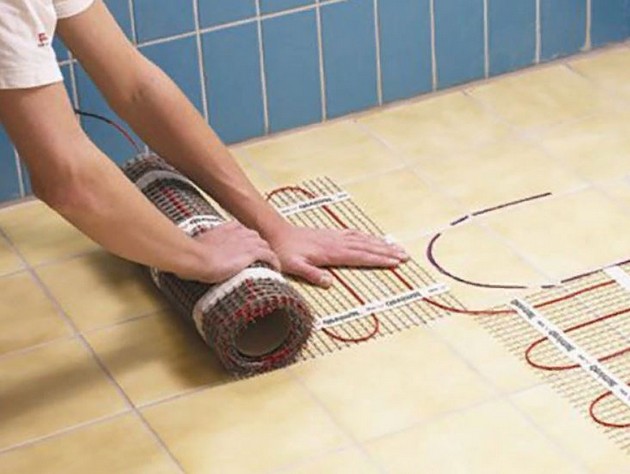

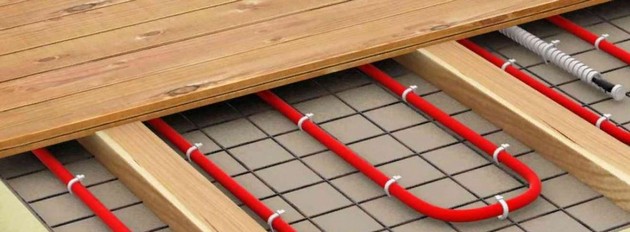

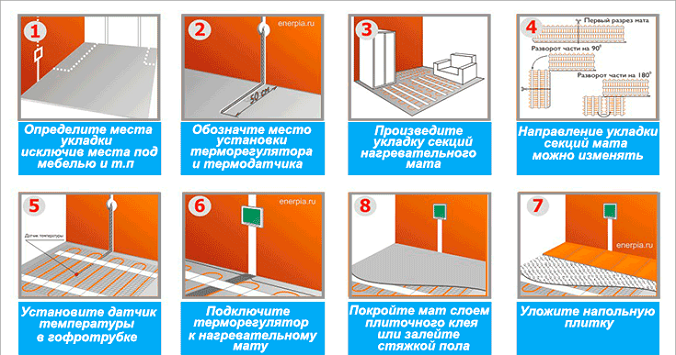

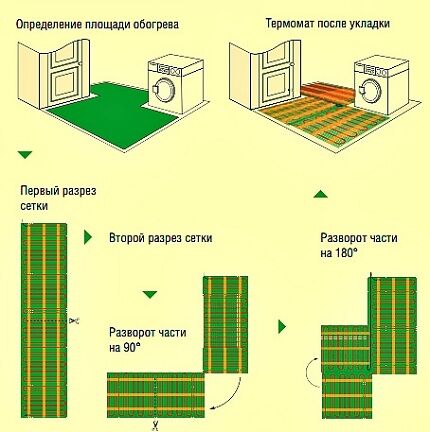

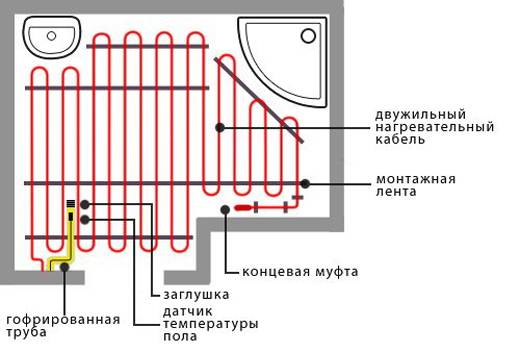

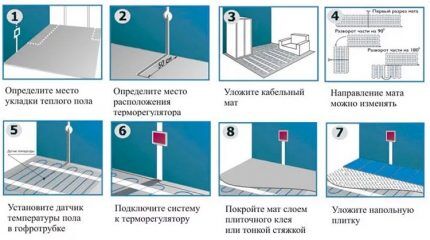

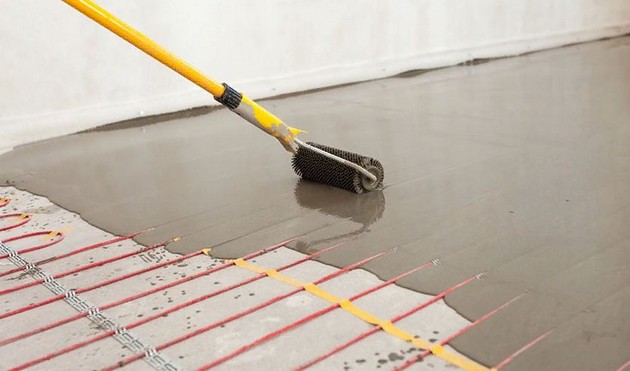

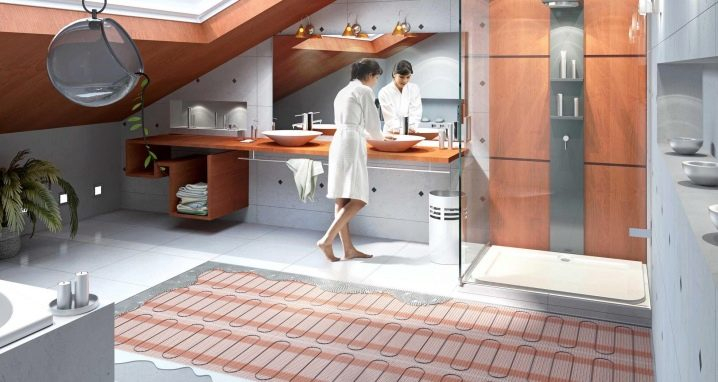

Εγκατάσταση καλωδίων ενδοδαπέδιας θέρμανσης

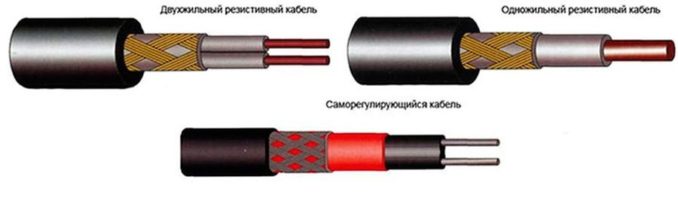

Μπορούν να χρησιμοποιηθούν αυτορυθμιζόμενα και αντιστατικά καλώδια για τη ρύθμιση της θέρμανσης. Στην τελευταία περίπτωση, χρησιμοποιείται συνήθως ένας πυρήνας (οι μονοπύρηνοι συχνά γίνονται πηγές ακτινοβολίας επιβλαβείς για το σώμα, επομένως δεν προτιμούν να τους χρησιμοποιούν). Τα αυτορυθμιζόμενα σύρματα δεν έχουν τα ίδια μειονεκτήματα που έχουν τα καλώδια αντίστασης. Συνήθως, το πάτωμα του καλωδίου χρησιμοποιείται εάν η επένδυση είναι κατασκευασμένη από πλακάκια ή λινέλαιο..

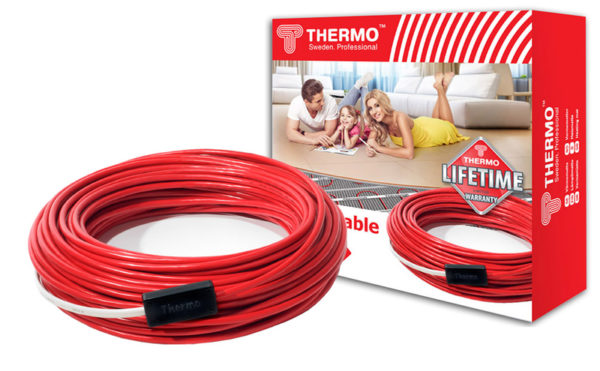

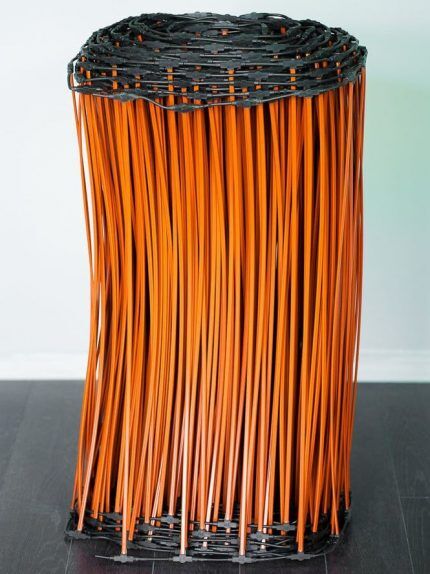

Καλώδιο θέρμανσης

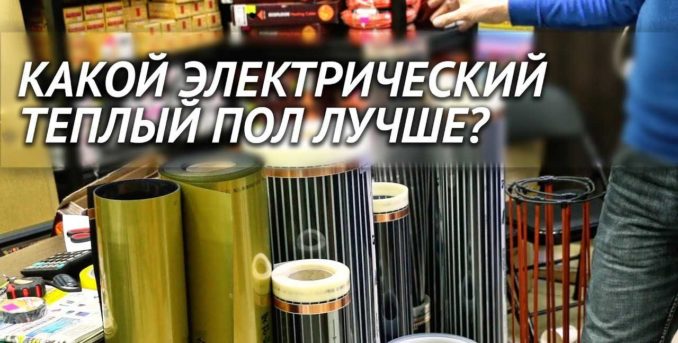

Πάτωμα IR

Αυτό είναι ίσως το πιο δημοφιλές σύστημα θέρμανσης δαπέδου, καθώς δεν απαιτεί έκχυση νέας επίστρωσης, είναι εύκολο να εγκατασταθεί, αλλά η ποιότητα δεν είναι κατώτερη από άλλες επιλογές θέρμανσης. Αντιπροσωπεύεται από λεπτά στρώματα με λωρίδες άνθρακα που συνδέονται μεταξύ τους με σύρματα. Τέτοια δάπεδα θερμαίνονται γρήγορα, αλλά και ψύχονται γρήγορα (μερικές φορές απαιτείται αυτή η λειτουργία), πολύ λεπτά, σας επιτρέπουν να ρυθμίζετε γρήγορα τη θερμοκρασία θέρμανσης, είναι οικονομικά από άποψη κατανάλωσης ενέργειας, εύκολο να επισκευαστούν και απολύτως ασφαλή για τον άνθρωπο. Ένα τέτοιο σύστημα λειτουργεί επίσης χάρη στην ηλεκτρική ενέργεια. Υπάρχει ένα μειονέκτημα – λίγο στατικό και εξαιτίας αυτού – η έλξη σκόνης στη βάση. Διαβάστε περισσότερα για τη θέρμανση δαπέδου με υπέρυθρο, ανάλογα με το φινίρισμα, σε ξεχωριστά άρθρα στην πύλη: εδώ κάτω από το laminate, εδώ – κάτω από τα πλακάκια.

IR θερμό πάτωμα κάτω από το laminate

Τραπέζι. Σύγκριση χαρακτηριστικών διαφορετικών συστημάτων.

Χαρακτηριστικό Νερό πάτωμα Ηλεκτρικό πάτωμα

Παρουσία EMP	Οχι	Ενδεχομένως ανάλογα με τον τύπο του καλωδίου
Δυνατότητα ρύθμισης σε πολυκατοικίες	Μόνο σε νέα κτίρια με ξεχωριστή σύνδεση	Ναί
Γρήγορος έλεγχος των ρυθμίσεων	Οχι	Ναί
Ανάλογα με την περίοδο θέρμανσης	Ναι – σε διαμερίσματα και όχι – σε ιδιωτικές κατοικίες	Οχι
Χρόνος εγκατάστασης	Μακράς διαρκείας λόγω της ανάγκης να γεμίσει η επίστρωση	Μικρός
Δυνατότητα τοποθέτησης κάθε επίστρωσης	Ναί	Ορισμένοι τύποι δαπέδων δεν πρέπει να τοποθετούνται πάνω από ηλεκτρικό δάπεδο.
Ευκολία επισκευής	Δύσκολη επισκευή	Σε περίπτωση υπερύθρων δαπέδων – γρήγορη επισκευή

Ενδοδαπέδια θέρμανση άνθρακα

Πρόσφατα, η δημοτικότητα αυτού του τύπου συστημάτων θέρμανσης αυξάνεται. Είναι πολύ πρακτικά και όχι πολύ ακριβά..

Τοποθετήστε αυτό το ζεστό δάπεδο κάτω από πλακάκια, ξύλο, laminate, παρκέ. Τα χαλιά θέρμανσης είναι κατασκευασμένα από ράβδους από άνθρακα, πάχους 0,3 cm, μήκους 0,83 cm. Συνδέονται παράλληλα με καλώδιο τροφοδοσίας.

Αυτή η υπέρυθρη ενδοδαπέδια θέρμανση έχει τα ακόλουθα πλεονεκτήματα:

• κατάλληλο για όλες τις επενδύσεις δαπέδου.
• παρέχει ομοιόμορφη θέρμανση.
• Τα χαλιά χωρίζονται εύκολα σε κομμάτια διαφορετικών μεγεθών.
• μπορεί να αυτορυθμιστεί, ενώ η θερμοκρασία του μειώνεται σε θερμότερες περιοχές του δαπέδου και αυξάνεται σε δροσερές περιοχές.
• δεν καίγεται?
• σχεδόν όλα τα έπιπλα είναι εγκατεστημένα σε αυτό.

Τα μειονεκτήματα αυτού του συστήματος περιλαμβάνουν την ανάγκη εγκατάστασης του στρώματος μόνο σε λεπτή επίστρωση ή κόλλα πλακιδίων. Ο καθένας μπορεί να φτιάξει αυτό το ζεστό δάπεδο με τα χέρια του..

Όταν επιλέγετε ένα κατάλληλο σύστημα θέρμανσης, το κόστος του παίζει σημαντικό ρόλο. Έτσι, η σχετικά υψηλή τιμή ενός δαπέδου νερού συχνά χρησιμεύει ως απωθητικός παράγοντας, καθώς το μέσο κόστος 1 m2 του συστήματος θέρμανσης νερού είναι περίπου 1.500 ρούβλια, το οποίο είναι πολύ υψηλότερο από την τιμή της ηλεκτρικής ενδοδαπέδιας θέρμανσης (περίπου 600 ρούβλια / m2) Το Αλλά ταυτόχρονα, η λειτουργία των δαπέδων νερού από έναν λέβητα είναι πολύ φθηνότερη από την τροφοδοσία του δαπέδου από ηλεκτρική ενέργεια..

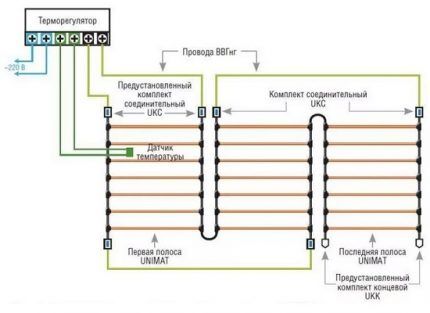

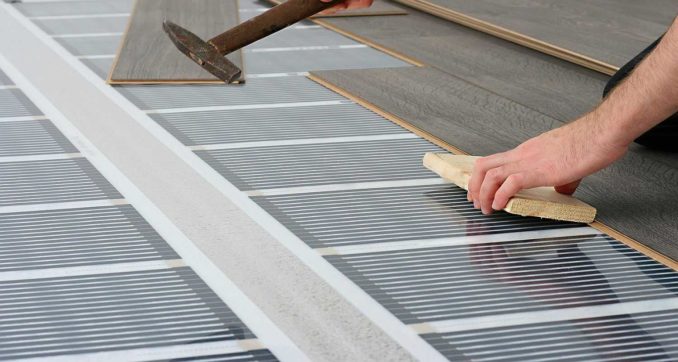

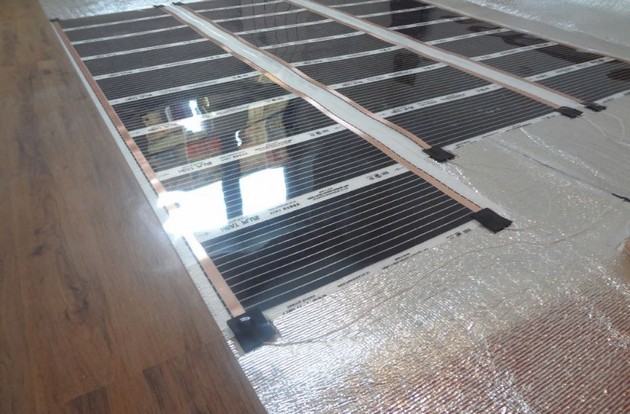

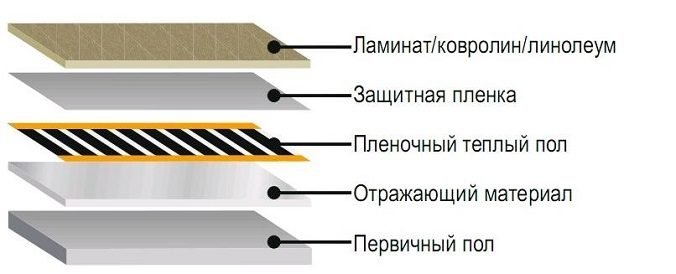

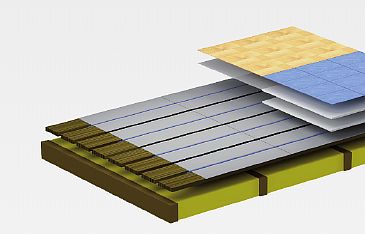

Υπέρυθρο φιλμ ζεστό πάτωμα

Τοποθετείται με 2 διαφορετικούς τρόπους:

1. Υψηλής θερμοκρασίας με διμεταλλικό θερμαντήρα, όταν το σύστημα περιλαμβάνει 2 ανόμοια στρώματα. Είναι κατασκευασμένα από διάφορα κράματα χαλκού και αλουμινίου.
2. Άνθρακας, όταν το φιλμ αποτελείται από στρώματα στοιχείων από χαλκό, άνθρακα και lavsan. Έρχεται με τη μορφή ρολών, τα οποία κόβονται σε κομμάτια διαφορετικών μεγεθών..

Τις περισσότερες φορές, ένα θερμό πάτωμα φιλμ τοποθετείται κάτω από ένα laminate, παρκέ, λινέλαιο. Η ενδοδαπέδια θέρμανση με υπέρυθρο φιλμ έχει πολλά πλεονεκτήματα, αλλά έχει και μειονεκτήματα..

Τα συν περιλαμβάνουν:

• σχετικά γρήγορη και αρκετά απλή εγκατάσταση.
• έλλειψη επίστρωσης?
• διατήρηση του ύψους του δωματίου χωρίς αλλαγές.
• υψηλή αξιοπιστία;
• κερδοφορία σε σύγκριση με άλλους τύπους ενδοδαπέδιας θέρμανσης.
• διατήρηση της κανονικής υγρασίας του αέρα στο δωμάτιο.
• ιονισμού του αέρα.

Τα μειονεκτήματα της θέρμανσης δαπέδου μεμβράνης περιλαμβάνουν:

• Περιορισμοί στον τύπο και το βάρος των επίπλων. Πολλά βαριά αντικείμενα δεν πρέπει να τοποθετούνται σε αυτό, καθώς κάτω από αυτά θα εμφανιστεί ισχυρή θέρμανση, από την οποία τα έπιπλα, το δάπεδο και η ίδια η μεμβράνη μπορούν να αλλοιωθούν. Σε αυτή την περίπτωση, θα υπάρξει αύξηση στην κατανάλωση ηλεκτρικής ενέργειας..
• Η ανάγκη να εγκαταλείψετε το μέρος όπου βρίσκεται ο αισθητήρας θερμοκρασίας, καθώς, διαφορετικά, δεν θα λειτουργήσει σωστά.
• Το υποδάπεδο κάτω από το φιλμ πρέπει να είναι καθαρό και επίπεδο..

Συσκευή και αρχή λειτουργίας

Για τη θέρμανση νερού του θερμού δαπέδου, χρησιμοποιείται ένα σύστημα σωλήνων μέσω του οποίου κυκλοφορεί το ψυκτικό υγρό. Τις περισσότερες φορές, οι σωλήνες χύνονται σε μια επίστρωση, αλλά υπάρχουν στεγνά συστήματα εγκατάστασης – ξύλο ή πολυστυρόλιο. Σε κάθε περίπτωση, υπάρχει μεγάλος αριθμός μικρών σωλήνων διατομής που τοποθετούνται κάτω από το δάπεδο.

Πού μπορείτε να τοποθετήσετε

Λόγω του μεγάλου αριθμού σωλήνων, η θέρμανση νερού γίνεται κυρίως σε ιδιωτικές κατοικίες. Το γεγονός είναι ότι το σύστημα θέρμανσης πολυώροφων κτιρίων πρώιμης κατασκευής δεν έχει σχεδιαστεί για αυτήν τη μέθοδο θέρμανσης. Είναι δυνατό να κάνετε ένα ζεστό δάπεδο από τη θέρμανση, αλλά υπάρχει μεγάλη πιθανότητα είτε να είναι πολύ κρύο για εσάς, είτε στους γείτονες πάνω ή κάτω, ανάλογα με τον τύπο τροφοδοσίας του συστήματος. Μερικές φορές ολόκληρος ο ανεμιστήρας κρυώνει: η υδραυλική αντίσταση του δαπέδου του νερού είναι αρκετές φορές υψηλότερη από αυτή του συστήματος θέρμανσης του ψυγείου και μπορεί να φράξει την κίνηση του ψυκτικού. Για το λόγο αυτό, είναι πολύ δύσκολο να λάβετε άδεια από την εταιρεία διαχείρισης για την εγκατάσταση θερμού δαπέδου (η εγκατάσταση χωρίς άδεια αποτελεί διοικητικό αδίκημα).

Η ενδοδαπέδια θέρμανση συνεπάγεται μεγάλο αριθμό σωλήνων μικρής διαμέτρου

Τα καλά νέα είναι ότι στα νέα κτίρια άρχισαν να κατασκευάζουν δύο συστήματα: το ένα για θέρμανση με καλοριφέρ, το δεύτερο για δάπεδο που θερμαίνεται με νερό. Σε τέτοια σπίτια, δεν απαιτείται άδεια: αναπτύχθηκε ένα κατάλληλο σύστημα λαμβάνοντας υπόψη μια υψηλότερη υδραυλική αντίσταση.

Αρχές οργάνωσης

Για να καταλάβετε τι χρειάζεστε για να φτιάξετε ένα θερμαινόμενο δάπεδο με τα χέρια σας, πρέπει να καταλάβετε από τι αποτελείται το σύστημα και πώς λειτουργεί.

Έλεγχος μέσης θερμοκρασίας θέρμανσης

Για να κάνετε τα πόδια σας άνετα στο πάτωμα, η θερμοκρασία του ψυκτικού δεν πρέπει να υπερβαίνει τους 40-45 ° C. Στη συνέχεια, το δάπεδο θερμαίνεται σε άνετες τιμές- περίπου 28 ° C. Ο περισσότερος εξοπλισμός θέρμανσης δεν μπορεί να παράγει τέτοια θερμοκρασία: τουλάχιστον 60-65 ° C. Εξαίρεση αποτελούν οι λέβητες συμπύκνωσης αερίου. Δείχνουν μέγιστη απόδοση ακριβώς σε χαμηλές θερμοκρασίες. Από την πρίζα τους, το θερμαινόμενο ψυκτικό μπορεί να τροφοδοτηθεί απευθείας στους σωλήνες της ενδοδαπέδιας θέρμανσης.

Όταν χρησιμοποιείτε οποιοδήποτε άλλο τύπο λέβητα, απαιτείται μονάδα ανάμιξης. Σε αυτό, το ψυχρό ψυκτικό από τον σωλήνα επιστροφής προστίθεται στο ζεστό νερό από το λέβητα. Μπορείτε να δείτε τη σύνθεση αυτού του δεσμού στο διάγραμμα σύνδεσης του θερμού δαπέδου με το λέβητα..

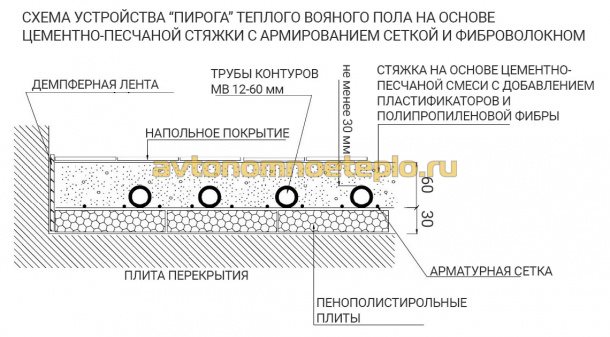

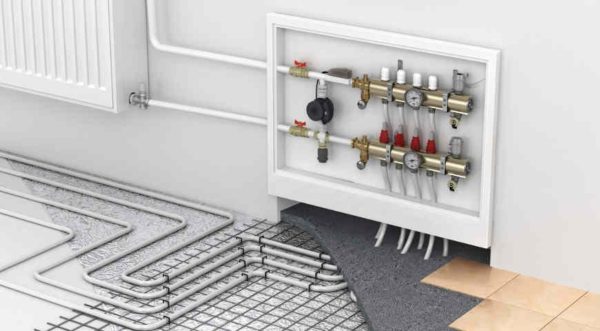

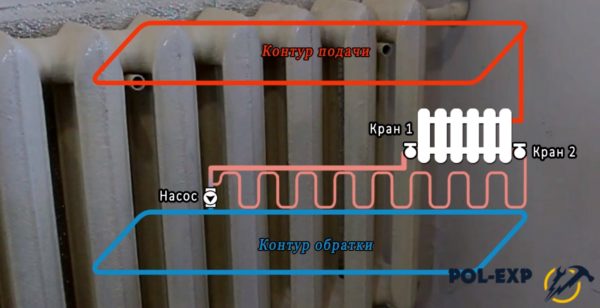

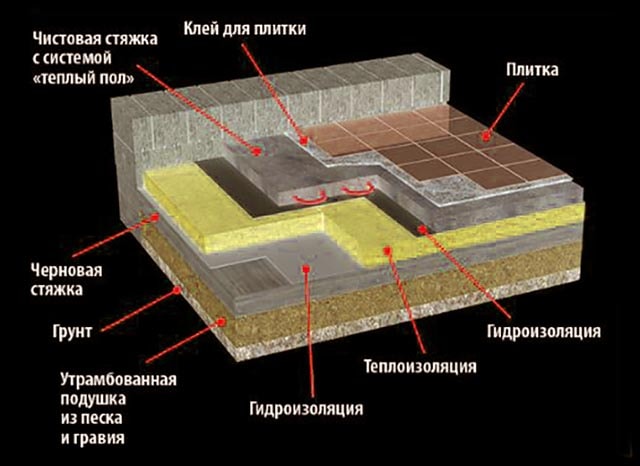

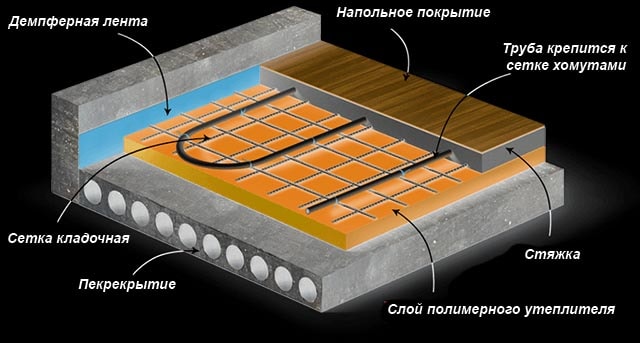

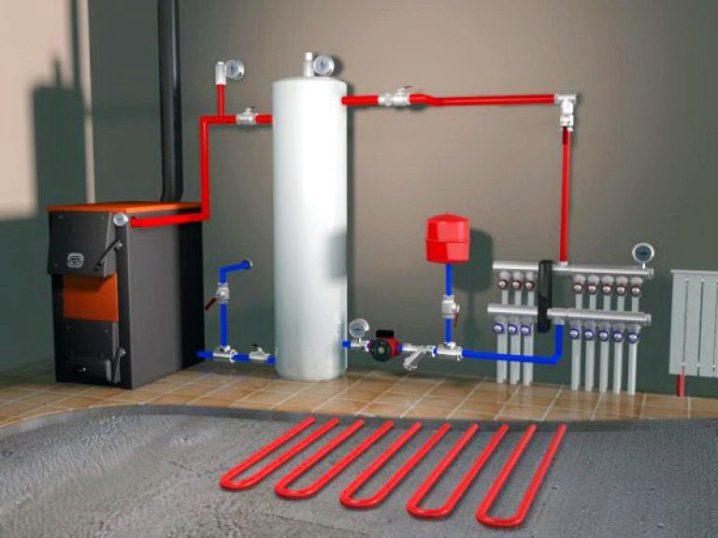

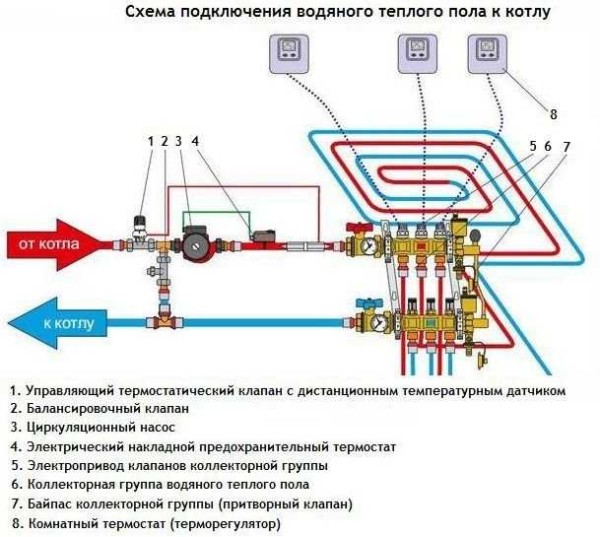

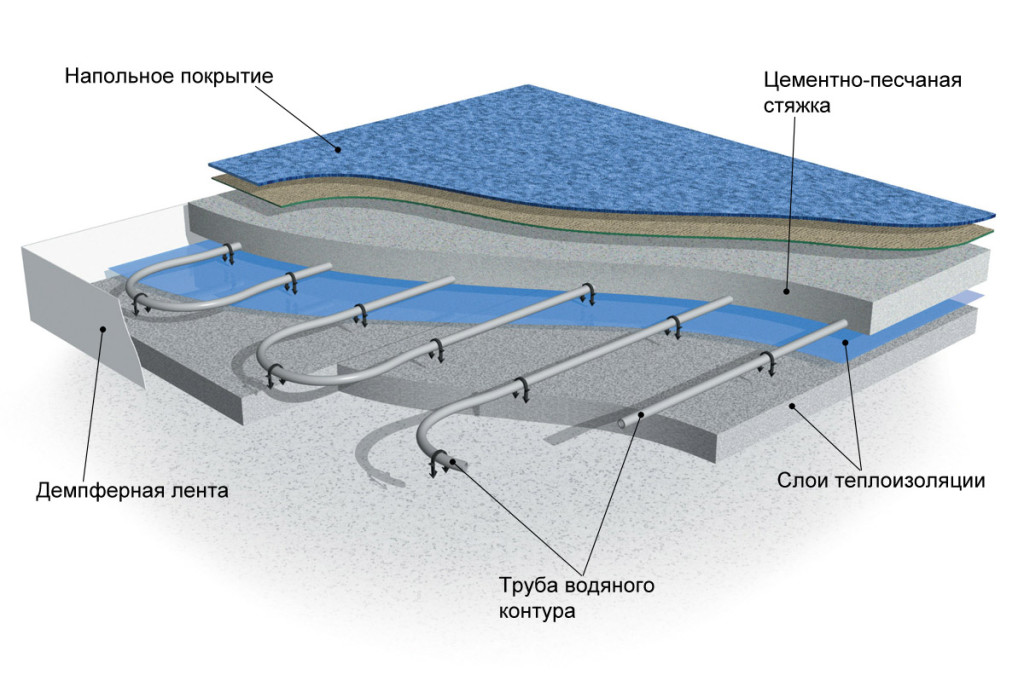

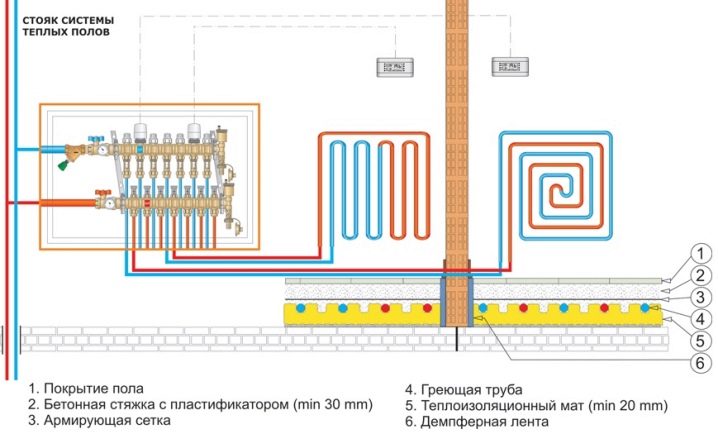

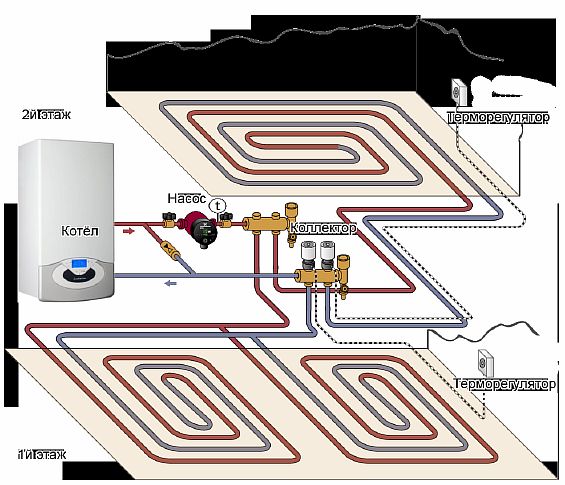

Διάγραμμα συσκευής δαπέδου που θερμαίνεται με νερό

Η αρχή λειτουργίας έχει ως εξής. Το θερμαινόμενο ψυκτικό παρέχεται από το λέβητα. Πηγαίνει στη θερμοστατική βαλβίδα, η οποία, όταν ξεπεραστεί το όριο θερμοκρασίας, ανοίγει το μείγμα νερού από τον σωλήνα επιστροφής. Στη φωτογραφία, υπάρχει ένας βραχυκυκλωτήρας μπροστά από την αντλία κυκλοφορίας. Μια βαλβίδα αμφίδρομης ή τριών κατευθύνσεων είναι εγκατεστημένη σε αυτήν. Ανοίγοντάς το και ανακατέψτε το ψυγμένο ψυκτικό υγρό.

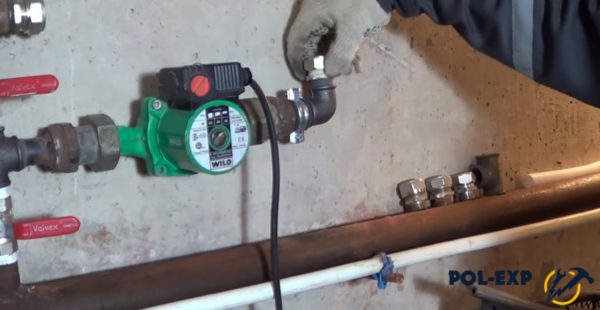

Η μικτή ροή μέσω της αντλίας κυκλοφορίας εισέρχεται στον θερμοστάτη, ο οποίος ελέγχει τη λειτουργία της θερμοστατικής βαλβίδας. Όταν επιτευχθεί η καθορισμένη θερμοκρασία, η ροή από τη ροή επιστροφής σταματά, εάν υπερβεί, ανοίγει ξανά. Έτσι ρυθμίζεται η θερμοκρασία του ψυκτικού υγρού της ενδοδαπέδιας θέρμανσης νερού..

Διανομή περιγράμματος

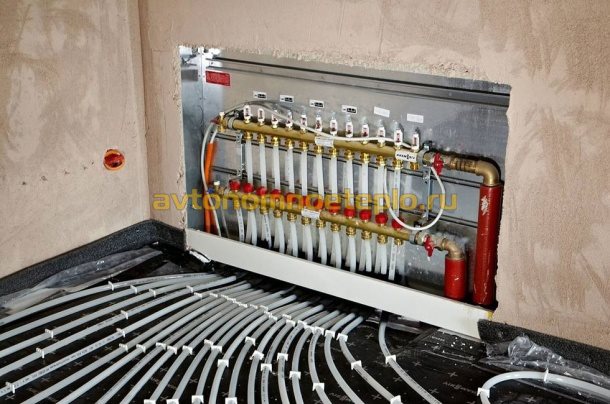

Στη συνέχεια, το ψυκτικό εισέρχεται στην πολλαπλή διανομής. Εάν ένα δάπεδο θερμομονωμένο με νερό κατασκευάζεται σε ένα μικρό δωμάτιο (μπάνιο, για παράδειγμα), στο οποίο έχει τοποθετηθεί μόνο ένας βρόχος σωλήνων, αυτή η μονάδα ενδέχεται να μην υπάρχει. Εάν υπάρχουν αρκετοί βρόχοι, τότε μεταξύ τους είναι απαραίτητο να διανείμετε το ψυκτικό με κάποιο τρόπο και στη συνέχεια να το συλλέξετε με κάποιο τρόπο και να το στείλετε στον αγωγό επιστροφής. Αυτή η εργασία εκτελείται από τη χτένα διανομής ή, όπως ονομάζεται επίσης, τον συλλέκτη ενδοδαπέδιας θέρμανσης. Στην πραγματικότητα, πρόκειται για δύο σωλήνες – στην τροφοδοσία και την επιστροφή, στους οποίους συνδέονται οι είσοδοι και οι έξοδοι όλων των κυκλωμάτων ενδοδαπέδιας θέρμανσης. Αυτή είναι η πιο εύκολη επιλογή.

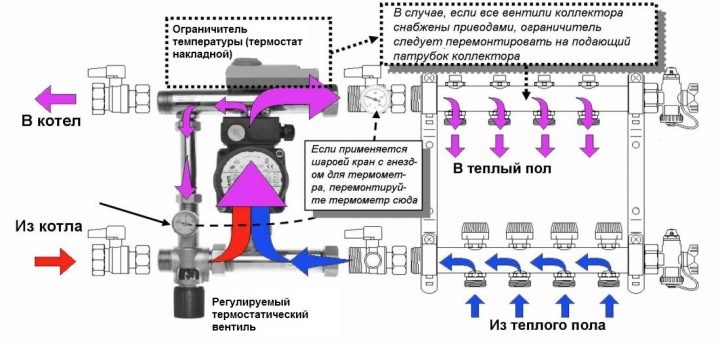

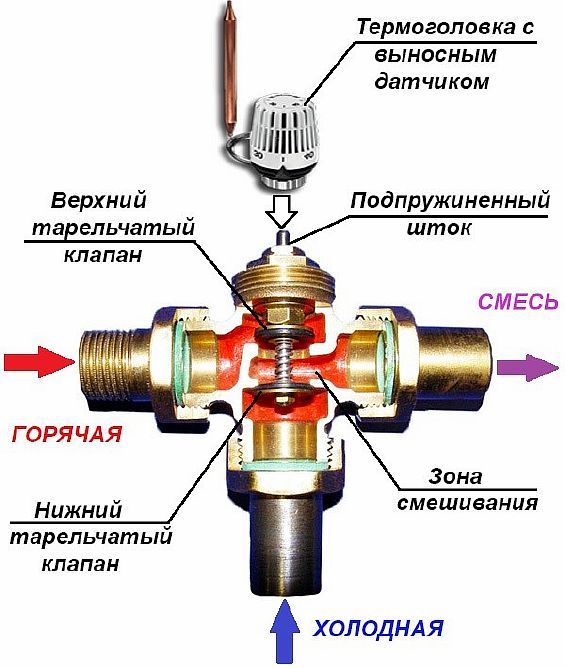

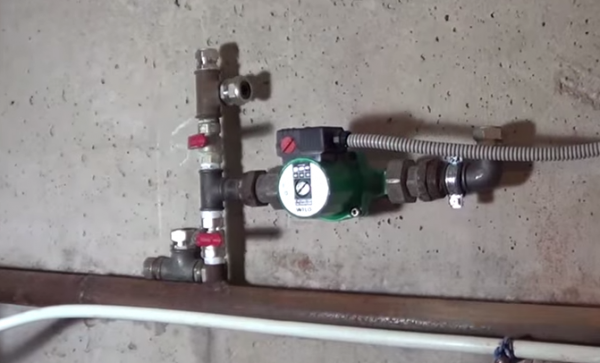

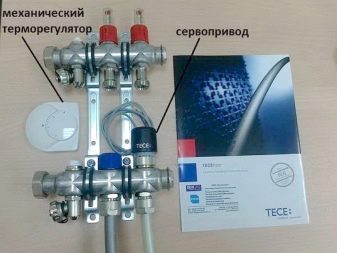

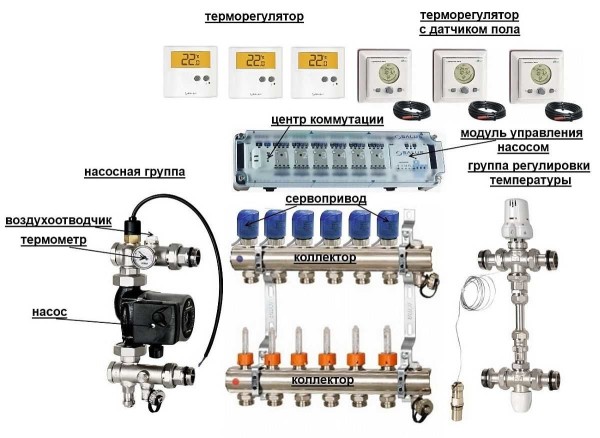

Μονάδα ανάμιξης για ενδοδαπέδια θέρμανση με δυνατότητα αυτόματης διατήρησης της θερμοκρασίας

Εάν η ενδοδαπέδια θέρμανση γίνεται σε πολλά δωμάτια, τότε είναι καλύτερο να εγκαταστήσετε έναν συλλέκτη με δυνατότητα ρύθμισης της θερμοκρασίας. Πρώτον, διαφορετικά δωμάτια απαιτούν διαφορετικές θερμοκρασίες: κάποιος προτιμά + 18 ° C στο υπνοδωμάτιο, κάποιος χρειάζεται + 25 ° C. Δεύτερον, τις περισσότερες φορές, τα κυκλώματα έχουν διαφορετικά μήκη και μπορούν να μεταφερθούν διαφορετικές ποσότητες θερμότητας. Τρίτον, υπάρχουν «εσωτερικοί» χώροι – στους οποίους ένας τοίχος βλέπει στο δρόμο και υπάρχουν γωνιακοί – με δύο ή και τρεις εξωτερικούς τοίχους. Φυσικά, η ποσότητα θερμότητας σε αυτά πρέπει να είναι διαφορετική. Χτένες με θερμοστάτες το παρέχουν αυτό. Ο εξοπλισμός δεν είναι φθηνός, το κύκλωμα είναι πιο περίπλοκο, αλλά μια τέτοια εγκατάσταση σας επιτρέπει να διατηρείτε μια δεδομένη θερμοκρασία στο δωμάτιο..

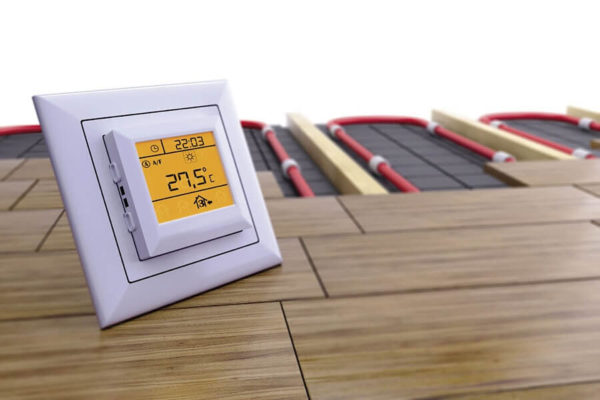

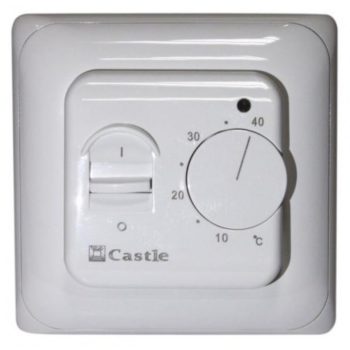

Υπάρχουν διαφορετικοί θερμοστάτες. Μερικοί ελέγχουν τη θερμοκρασία του αέρα στο δωμάτιο, το δεύτερο – τη θερμοκρασία του δαπέδου. Εσείς επιλέγετε τον τύπο μόνοι σας. Ανεξάρτητα από αυτό, ελέγχουν τους σερβοκινητήρες που είναι τοποθετημένοι στη χτένα τροφοδοσίας. Οι σερβοκινητήρες, ανάλογα με την εντολή, αυξάνουν ή μειώνουν την περιοχή ροής, προσαρμόζοντας την παροχή του ψυκτικού.

Θεωρητικά (και στην πράξη συμβαίνει) μπορεί να προκύψουν καταστάσεις όταν η παροχή σε όλα τα κυκλώματα είναι μπλοκαρισμένη. Σε αυτή την περίπτωση, η κυκλοφορία θα σταματήσει, ο λέβητας μπορεί να βράσει και να αποτύχει. Για να μην συμβεί αυτό, φροντίστε να κάνετε μια παράκαμψη από την οποία περνά μέρος του ψυκτικού. Με αυτήν την κατασκευή του συστήματος, ο λέβητας είναι ασφαλής.

Μπορείτε να παρακολουθήσετε μία από τις επιλογές συστήματος στο βίντεο.

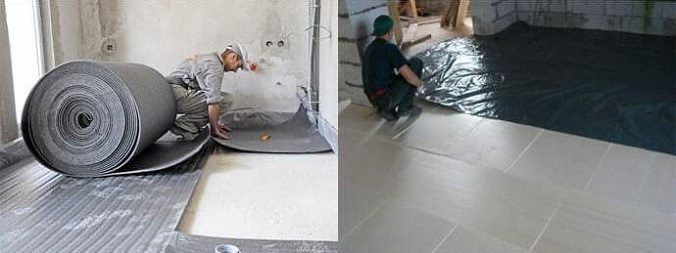

Στεγανοποίηση και μόνωση

Το στρώμα στεγανοποίησης κάτω από το ζεστό δάπεδο αποτελείται από:

• μεμβράνη πολυαιθυλενίου με πάχος 0,2 mm.
• ειδικές μεμβράνες?
• ασφαλτική μαστίχα.

Ως αποτέλεσμα της εγκατάστασης στεγανοποίησης στο δωμάτιο, πρέπει να επιτευχθεί μια αδιάβροχη “γούρνα” με πυθμένα χωρίς κενά και προσέγγιση 10-20 cm στους τοίχους..

Στη συνέχεια, τοποθετείται μια σκληρή μόνωση. Είναι αδύνατο να χρησιμοποιήσετε μαλακό ορυκτό μαλλί για θερμομόνωση κάτω από το ζεστό δάπεδο. Θα ήταν πιο σωστό να ληφθούν πλάκες από εξωθημένο ή συνηθισμένο αφρό πολυστερίνης. Αλλά τα υλικά σανίδων που βασίζονται σε πιεσμένο ορυκτοβάμβακα ή φελλό είναι επίσης κατάλληλα. Επίσης, χρησιμοποιούνται συχνά ειδικά πατάκια με βάση το EPSP με προεξοχές για τοποθέτηση σωλήνων..

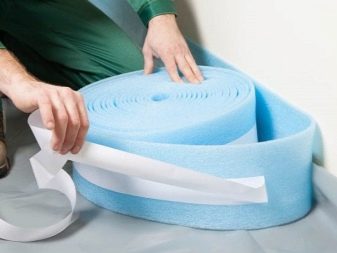

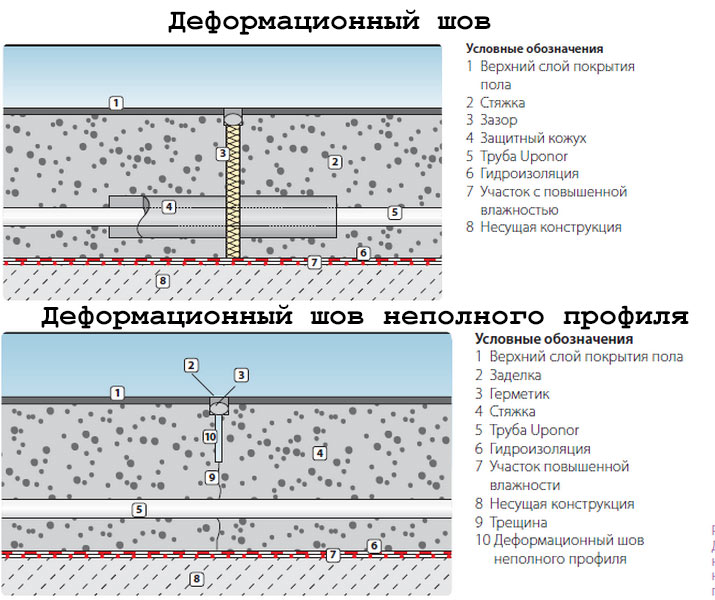

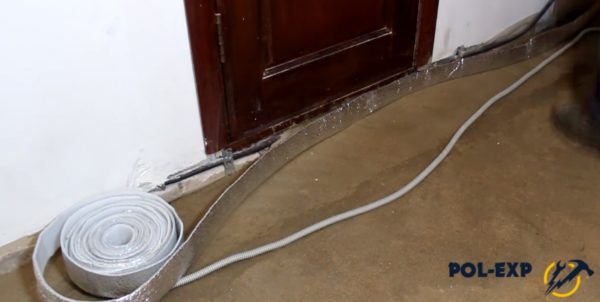

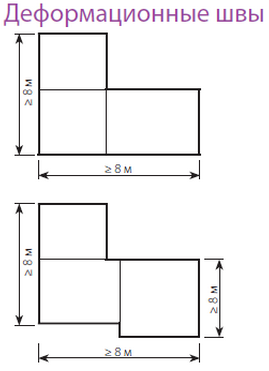

Για να αποφευχθεί το πάτημα του δαπέδου στους τοίχους μετά τη θέρμανση, θα πρέπει να τοποθετηθεί μια ταινία αποσβεστήρα κατά μήκος τους με ύψος υψηλότερο από τη μελλοντική επίστρωση. Κατά την εγκατάσταση, αυτή η λωρίδα πρέπει να στερεωθεί έτσι ώστε να μην γλιστράει αργότερα κατά τη διάρκεια της έκχυσης κονιάματος σκυροδέματος και άλλων χειρισμών..

Εγκατάσταση ανακλαστικής ταινίας

Ένα από τα κύρια χαρακτηριστικά ενός ζεστού δαπέδου είναι η παρουσία στο κέικ του μιας μεμβράνης που αντανακλά τη θερμότητα στο δωμάτιο. Η απόδοση του συστήματος θέρμανσης δαπέδου εξαρτάται άμεσα από αυτό το στρώμα. Τοποθετείται πάνω από τη θερμομόνωση κάτω από ένα ενδιάμεσο στρώμα με σωλήνες ή ηλεκτρικά πατάκια (καλώδια).

Σε αυτό το στάδιο εγκατάστασης, το συνηθισμένο φύλλο αλουμινίου ή πολυαιθυλένιο που προορίζεται για φράγμα ατμών πρέπει να χρησιμοποιείται με προσοχή. Το αλουμίνιο από επαφή με αλκαλικό σκυρόδεμα μπορεί να αραιώσει και να χάσει την ανακλαστικότητά του.

Εάν οι σωλήνες της ενδοδαπέδιας θέρμανσης καλύπτονται με γύψινη επίστρωση ή δάπεδο, τότε είναι εντάξει. Αλλά όταν χρησιμοποιείτε τσιμεντοκονία, είναι καλύτερα να αρνηθείτε μια τέτοια επιλογή αμέσως. Σε αυτή την περίπτωση, οι οδηγίες από τους κατασκευαστές των χρησιμοποιούμενων υλικών και οι οικοδομικοί κώδικες επιτρέπουν μόνο ειδικά επικαλυμμένα φύλλα αλουμινόχαρτου..

Τοποθέτηση προστατευτικής μεμβράνης

Το ανακλαστικό υπόστρωμα αποφεύγει την άνιση θέρμανση των επιμέρους επιφανειών του δαπέδου. Χωρίς αυτό, η επιφάνεια ακριβώς πάνω από το σωλήνα θα είναι θερμότερη από κυριολεκτικά 5-10 εκατοστά κοντά, όπου δεν υπάρχει αγωγός ζεστού νερού. Δεν αξίζει να εξοικονομήσετε μεμβράνη με μεμβράνη.

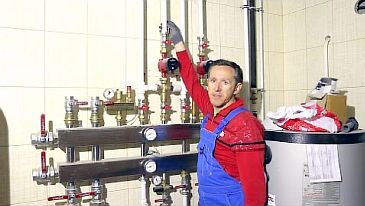

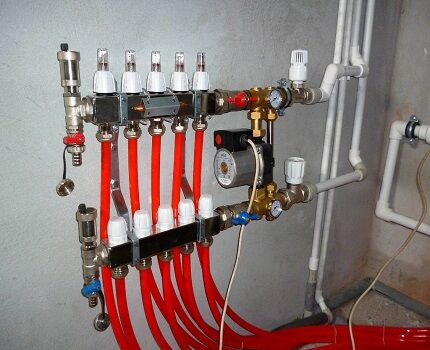

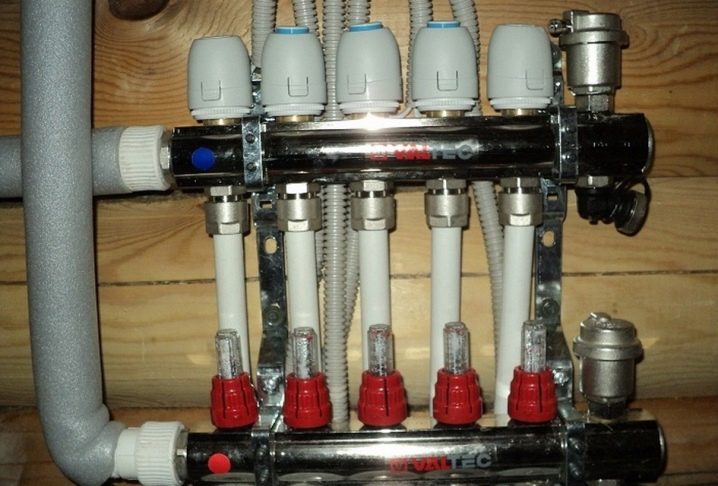

Συλλέκτης και λέβητας θέρμανσης

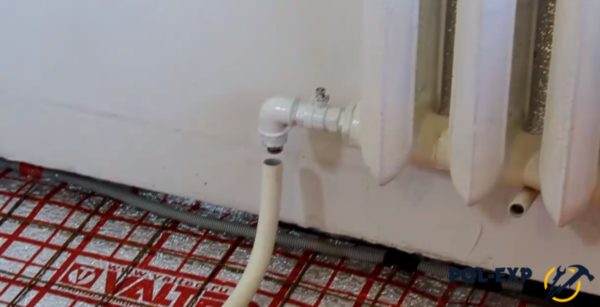

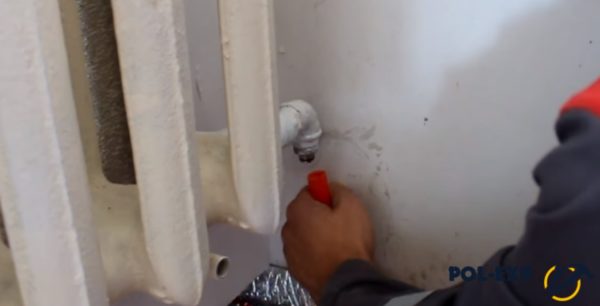

Οι σωλήνες του δαπέδου που θερμαίνεται με νερό συνδέονται με τον θερμαντήρα φορέα θερμότητας μέσω του συλλέκτη. Εάν η επιφάνεια θέρμανσης είναι μικρή έως 10 m2, τότε μπορείτε να το κάνετε χωρίς αυτό. Αλλά σε άλλες περιπτώσεις, απαιτείται η εγκατάσταση ενός τέτοιου διανομέα..

Ένας ογκώδης θερμοσίφωνας τοποθετείται συνήθως σε ειδικό δωμάτιο. Και από εκεί, ένας σωλήνας μεταφέρεται σε ένα δωμάτιο με “ζεστό δάπεδο” σε μια μονάδα πολλαπλής που βρίσκεται σε ένα μικρό ντουλάπι στο δωμάτιο. Επιπλέον, από τον συλλέκτη, οι βρύσες κατανέμονται σε ξεχωριστά κυκλώματα θέρμανσης. Επιπλέον, ιδανικά, το μήκος των σωλήνων σε καθένα από αυτά θα πρέπει να είναι περίπου το ίδιο.

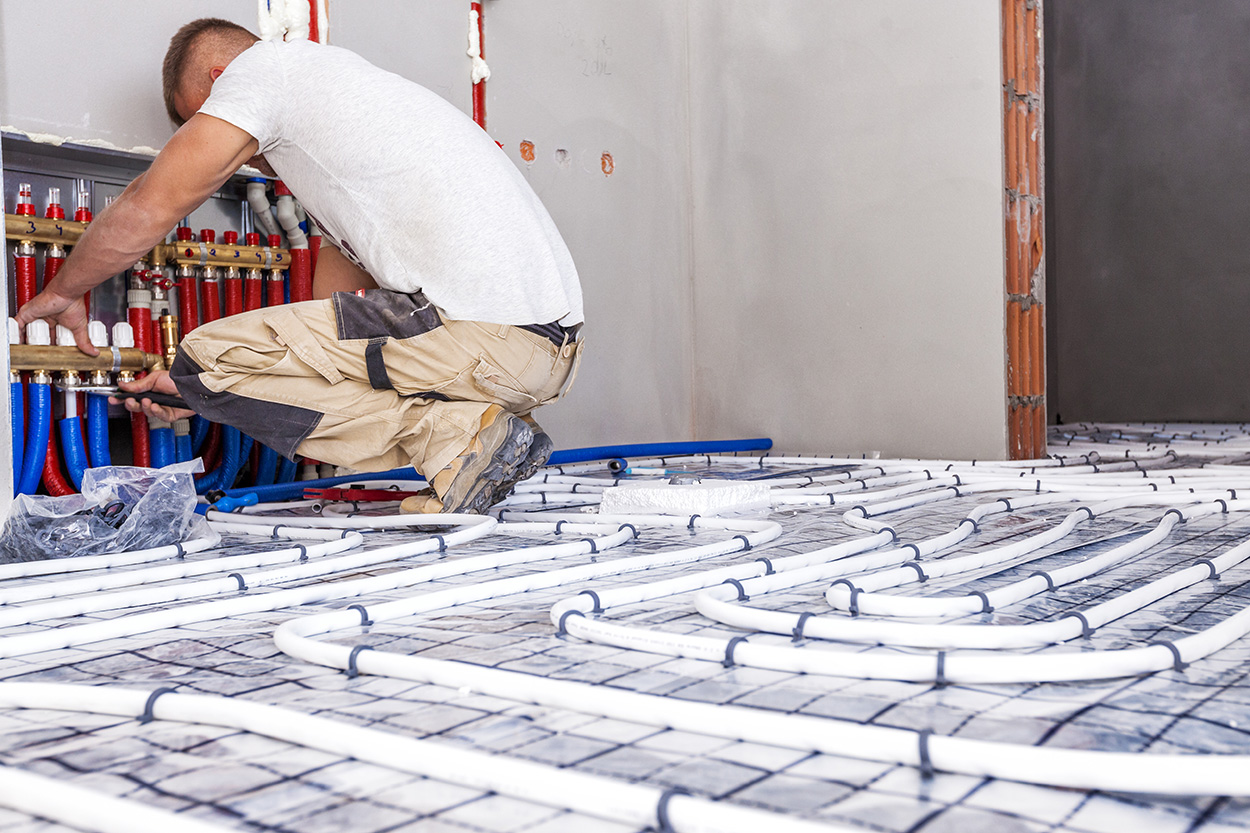

Τοποθέτηση σωλήνων και συστημάτων θέρμανσης

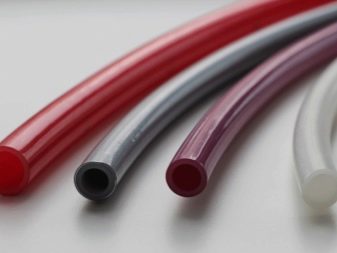

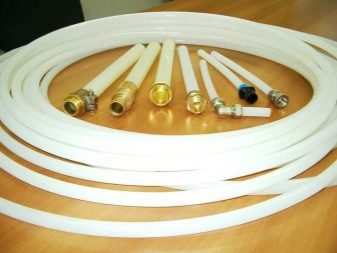

Οι αγωγοί ενδοδαπέδιας θέρμανσης είναι:

• χαλκός;
• μεταλλικό-πλαστικό.

Η πρώτη επιλογή είναι πιο δύσκολη στην εφαρμογή, αλλά και πιο αξιόπιστη και αποτελεσματική. Αλλά συχνά το μέταλλο-πλαστικό επιλέγεται λόγω της φθηνότητάς του..

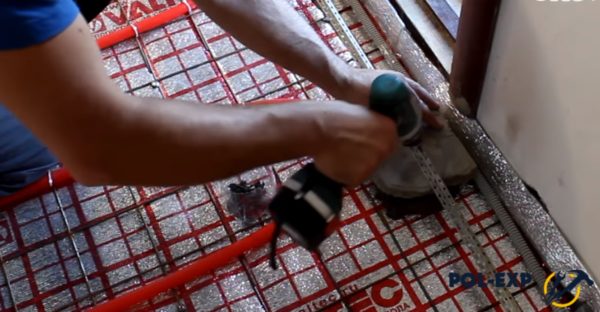

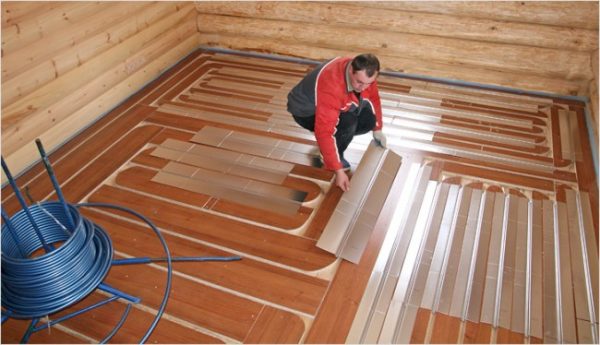

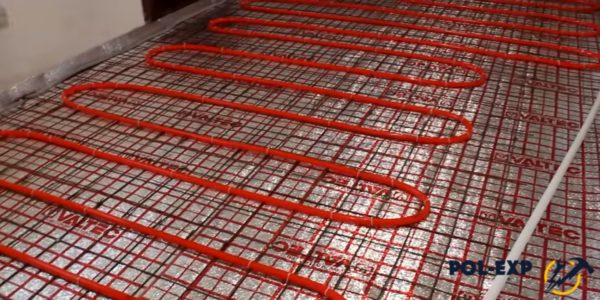

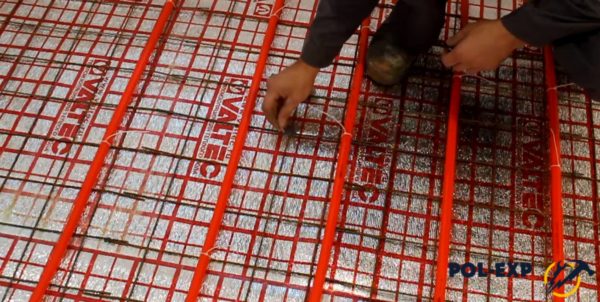

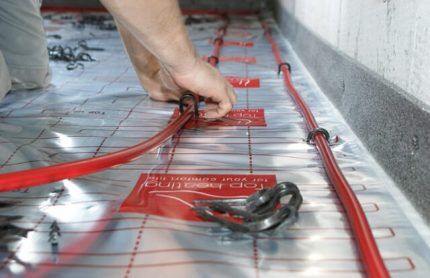

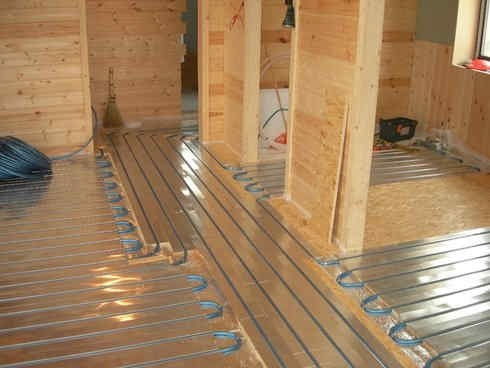

Κατά τη μόνωση με ανακλαστική μεμβράνη, οι σωλήνες στερεώνονται με σύρμα στερέωσης, συνδετήρες ή ειδική ταινία. Αυτοί οι συνδετήρες πρέπει να βρίσκονται σε απόσταση 0,5-1 μέτρων μεταξύ τους.

Τις περισσότερες φορές, οι σωλήνες συνδέονται με ενισχυτικό πλέγμα. Αλλά αν, αντί για ενίσχυση, έχει επιλεγεί ίνα για την επίστρωση, ή αντί για την τελευταία, παρέχεται δάπεδο από ξύλινα πάνελ, τότε θα πρέπει να χρησιμοποιήσετε στηρίγματα με τη στερέωσή τους στη μόνωση. Ωστόσο, είναι απαράδεκτο να βιδώνετε ή να οδηγείτε συνδετήρες προς και μέσω στεγανοποίησης κατά την εγκατάσταση συστήματος θέρμανσης δαπέδου νερού..

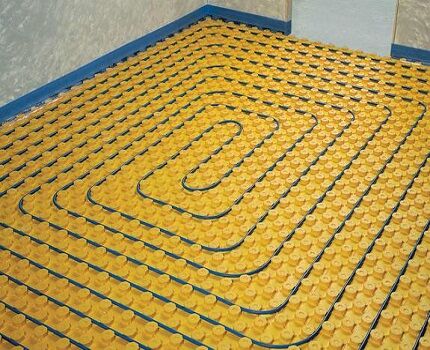

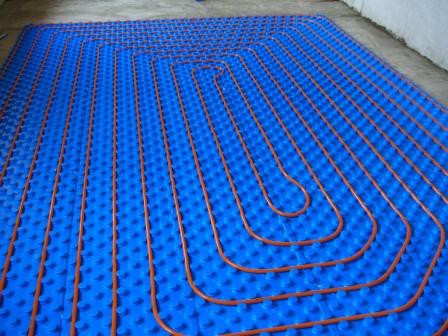

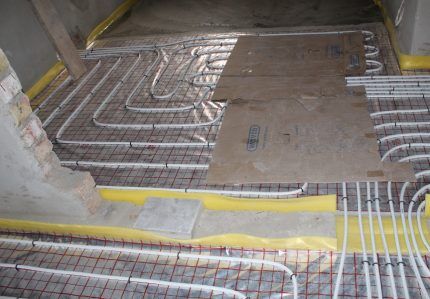

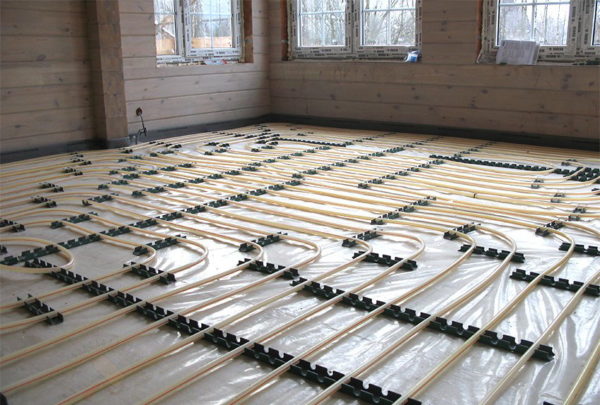

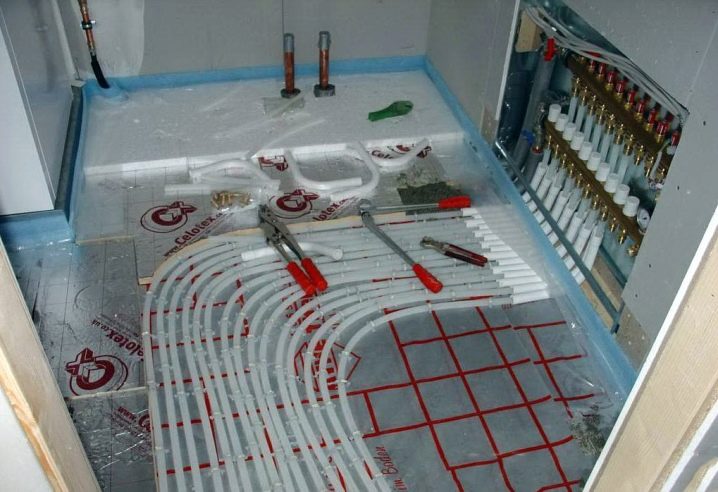

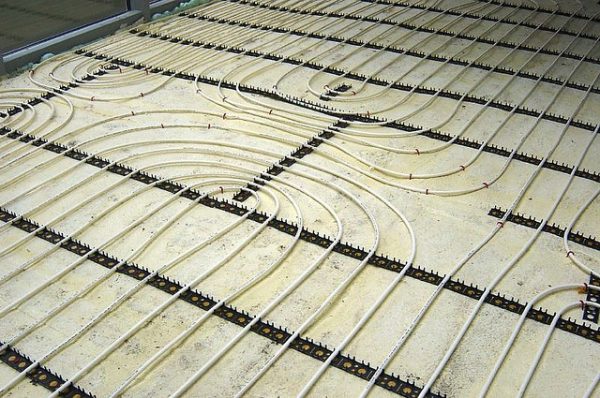

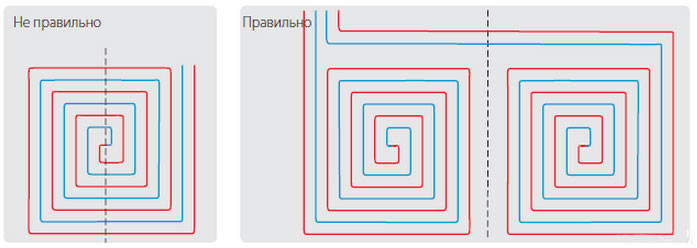

Επιλογές τοποθέτησης σωλήνων δαπέδου νερού

Το υπόστρωμα στεγανοποίησης πρέπει να παραμένει άθικτο και συνεχές κατά τη διάρκεια όλων των χειρισμών. Εάν το καταστρέψετε και κάνετε ένα ζεστό δάπεδο σε ένα διαρρέον στρώμα μόνωσης από το νερό, τότε σε περίπτωση διαρροών στο σύστημα, θα πρέπει να επισκευάσετε αμέσως τα δωμάτια στον κάτω όροφο. Επιπλέον, δεν πρέπει να ξεχνάτε τη συσκευή μιας επίστρωσης από ένα υγρό διάλυμα σκυροδέματος. Χωρίς στεγανοποίηση από κάτω, ο ίδιος ή η υγρασία από αυτό μπορεί κάλλιστα να διαπεράσει το ταβάνι.

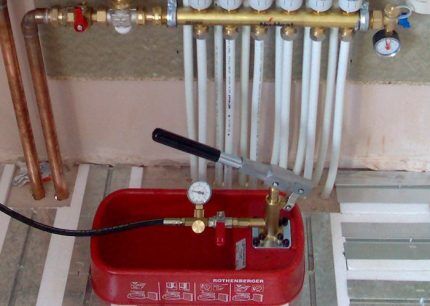

Αφού τοποθετήσετε τους σωλήνες και τους συνδέσετε με την πολλαπλή, είναι απαραίτητο να πραγματοποιήσετε υδραυλικές δοκιμές παρέχοντας νερό στο σύστημα για μια ημέρα με πίεση 5-6 bar. Μην κλείσετε τον αγωγό μέχρι να ολοκληρωθεί ο έλεγχος διαρροής..

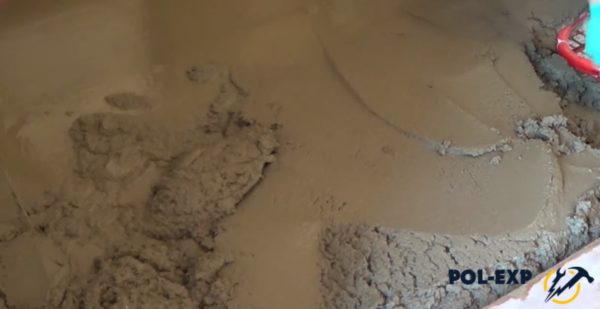

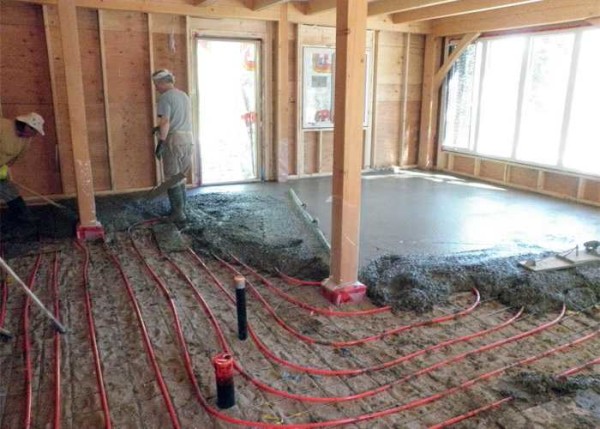

Κάνοντας μια τσιμεντοκονία

Ο πιο σωστός τρόπος για την κάλυψη αγωγών ενδοδαπέδιας θέρμανσης είναι μια τσιμεντοκονία πάχους 45-50 mm πάνω από τους σωλήνες. Δεν μπορεί να αραιωθεί λόγω του κινδύνου καταστροφής όταν θερμανθεί. Και αν το σκυρόδεμα χύνεται με ένα παχύτερο στρώμα κατά την εγκατάσταση θέρμανσης δαπέδου με τα χέρια σας, τότε θα πάρει πολύ θερμότητα.

Και εδώ είναι σημαντικό να καταλάβετε εκ των προτέρων πώς να ρυθμίσετε σωστά τους φάρους για την επίστρωση δαπέδου στο απαιτούμενο ύψος. Εάν γίνουν λάθη κατά την εγκατάστασή τους, τότε η επιφάνεια του σκυροδέματος θα αποδειχθεί ανώμαλη και θα είναι κακή η κατανομή των φορτίων. Και αυτός είναι ένας σίγουρος τρόπος για να καταστρέψετε τους σωλήνες νερού..

Πώς είναι ένα θερμομονωμένο δάπεδο νερού

Τα συστήματα θέρμανσης που χρησιμοποιούν ζεστό νερό αποτελούνται από έναν θερμοσίφωνα που όχι μόνο θερμαίνει το νερό, αλλά και το διανέμει μέσω ενός συστήματος σωλήνων μέσω των οποίων ρέει ζεστό νερό. Για τη δημιουργία αγωγού, χρησιμοποιούνται εύκαμπτοι σωλήνες – αυτοί μπορεί να είναι σαν σωλήνες από συνθετικό υλικό (συνήθως πολυαιθυλένιο) ή κατασκευασμένοι από μέταλλο -πλαστικό. Αυτά τα υλικά διακρίνονται από τις ιδιότητες που είναι απαραίτητες για αυτό το τμήμα του συστήματος ενδοδαπέδιας θέρμανσης:

• έχουν σχετικά μικρή αντίσταση.
• μπορεί να λυγίσει εύκολα.
• έχουν καλή διάχυση θερμότητας.

Ο αγωγός τοποθετείται σε όλο το πάτωμα του διαμερίσματος σε τσιμεντοκονία.

Μια μονάδα ελέγχου θερμοκρασίας φορέα θερμότητας είναι απαραίτητη, ώστε να μπορείτε να διατηρείτε εύκολα μια άνετη θερμοκρασία για ένα δάπεδο ζεστού νερού.

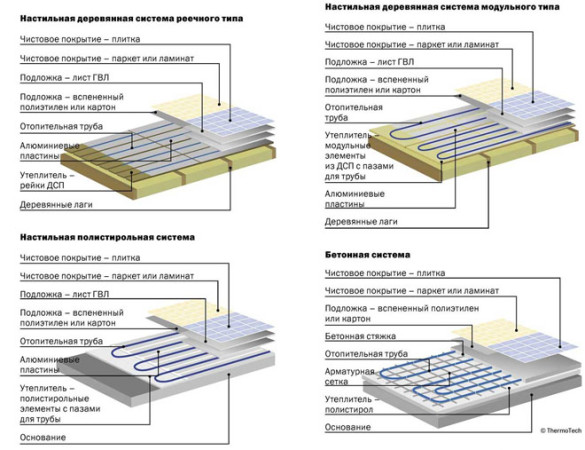

Σχέδιο

Υπάρχουν πολλές ποικιλίες δαπέδου ζεστού νερού στην αγορά. Παράγεται από δεκάδες κορυφαίους κατασκευαστές. Αλλά ανεξάρτητα από τη συγκεκριμένη μάρκα και μοντέλο, τα υποχρεωτικά εξαρτήματα είναι:

• λέβητας που θερμαίνει νερό.
• αντλία που αντλεί νερό?
• σφαιρικές βαλβίδες (εγκαθίστανται στην είσοδο του λέβητα).
• σωλήνες;
• μια συλλεκτική συσκευή που σας επιτρέπει να ρυθμίσετε και να ρυθμίσετε τη θέρμανση των δαπέδων κατά την κρίση σας.
• εξαρτήματα μέσω των οποίων τοποθετείται η κύρια διαδρομή, ξεκινώντας από το θερμαντήρα, και επίσης συνδέονται σωλήνες με τους συλλέκτες.

Κάθε ένα από αυτά τα δομικά στοιχεία έχει τα δικά του χαρακτηριστικά. Έτσι, οι σωλήνες πρέπει να είναι κατασκευασμένοι από πολυπροπυλένιο με ενισχυτικό στρώμα υαλοβάμβακα, διαφορετικά υπάρχει μεγάλος κίνδυνος υπερβολικής διαστολής σε θερμή κατάσταση. Το πολυαιθυλένιο έχει λιγότερη θερμική διαστολή. Ταυτόχρονα, η βέλτιστη διάμετρος του σωλήνα είναι από 1,6 έως 2 cm. Όταν αγοράζετε, μάθετε αν μπορούν να αντέξουν πίεση 10 bar όταν αντλούν νερό που θερμαίνεται στους 95 μοίρες.

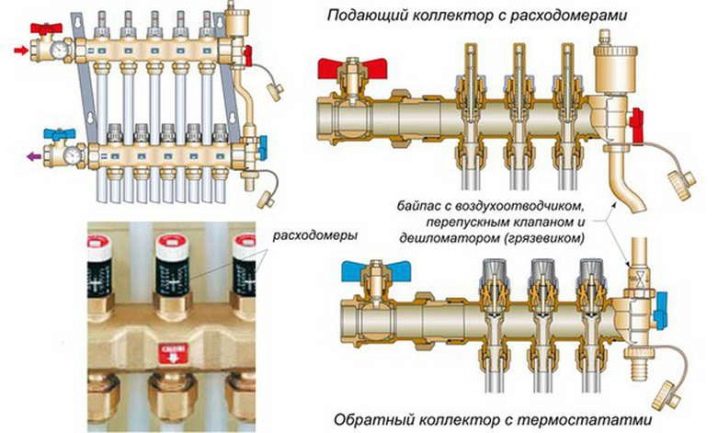

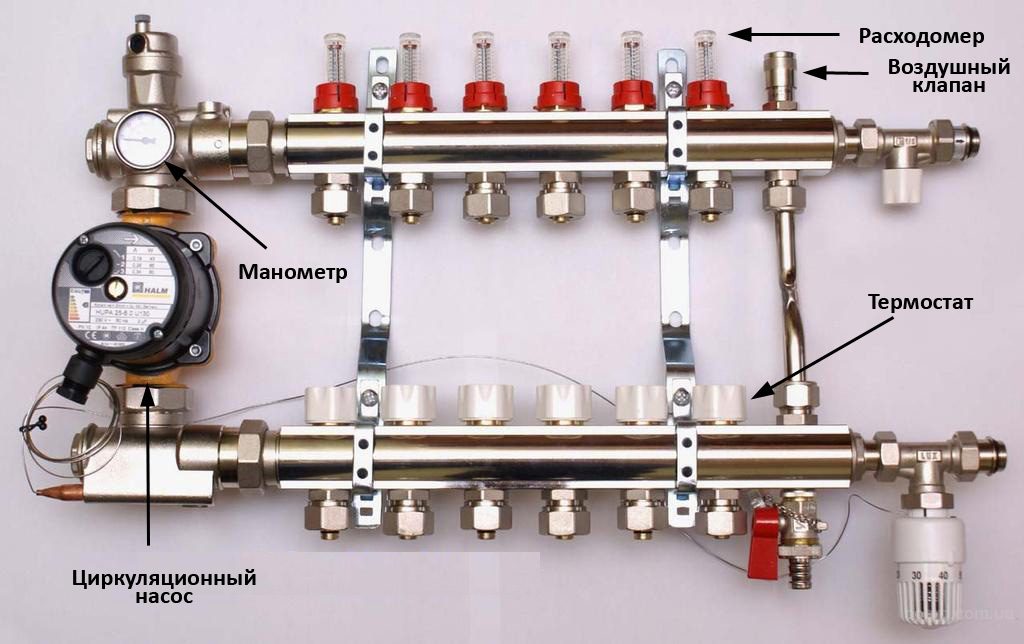

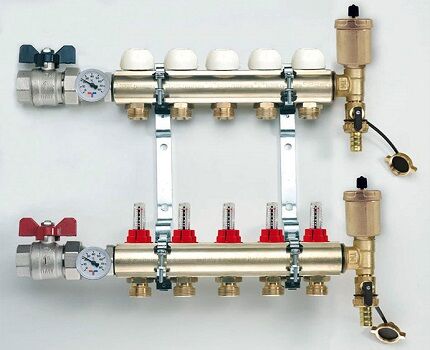

Ο συλλέκτης, με τη βοήθεια του οποίου το νερό εισέρχεται στον αγωγό, μερικές φορές ονομάζεται διαχωριστής. Μία από αυτές τις συσκευές ταξινομεί το ζεστό νερό κατά μήκος των κυκλωμάτων θέρμανσης και η άλλη το συλλέγει αφού περάσει από ολόκληρο το σύστημα. Και οι δύο συσκευές τοποθετούνται μέσα σε ένα ντουλάπι πολλαπλής. Η υψηλής ποιότητας απόδοση της ομάδας συλλογής περιλαμβάνει επίσης:

• βαλβίδες?
• έξοδοι αέρα?
• συσκευές που ρυθμίζουν την κατανάλωση νερού ·
• μονάδες για την επιταχυνόμενη αποστράγγιση του υγρού σε κρίσιμη κατάσταση.

Η πολλαπλή με βαλβίδα διακοπής είναι ανέφικτη, επομένως είναι καλύτερο να επιλέξετε επιλογές εξοπλισμένες με συστήματα ελέγχου που παρέχουν ομαλή αλλαγή στη ροή του ψυκτικού σε ένα συγκεκριμένο κύκλωμα.

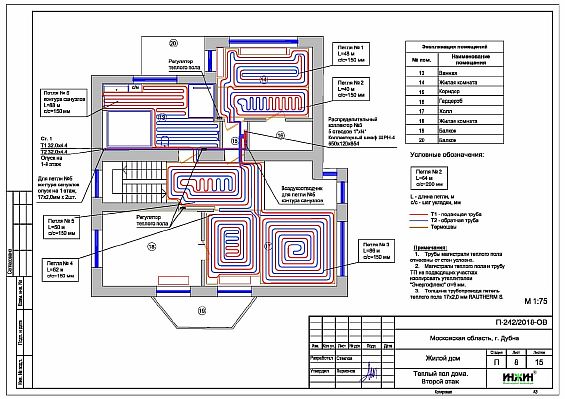

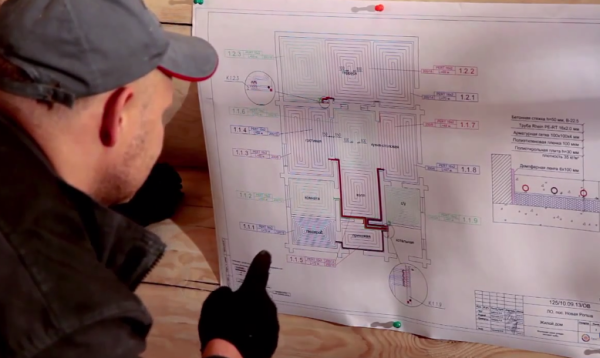

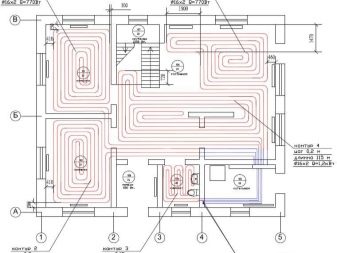

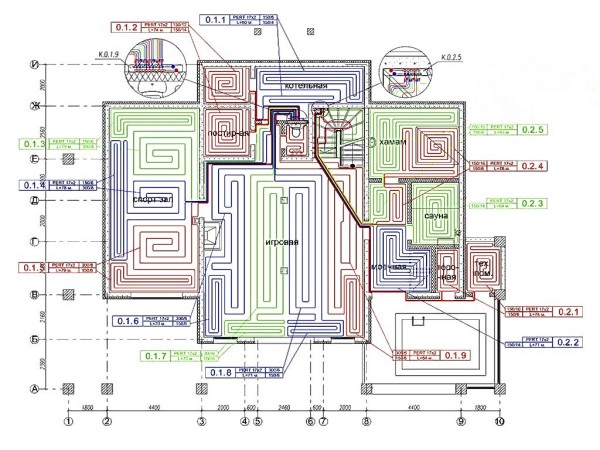

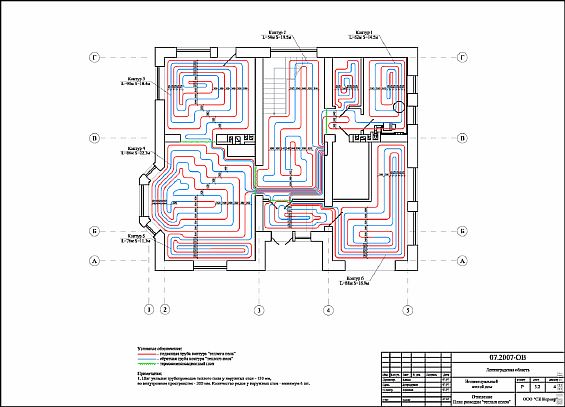

Το ακριβές μήκος και το διάστημα εγκατάστασης κατά την εγκατάσταση σωλήνων υπολογίζονται ξεχωριστά για όλα τα δωμάτια (δωμάτια). Εδώ δεν υπάρχουν ενιαία πρότυπα. Εάν δεν αισθάνεστε αρκετά προετοιμασμένοι για αυτο-υπολογισμό χρησιμοποιώντας εξειδικευμένο λογισμικό, χρησιμοποιήστε τις υπηρεσίες οργανισμών σχεδιασμού. Οι σχεδιαστές θα πρέπει να γνωρίζουν ποιο είναι το μέγεθος του δωματίου, πόσο ισχυρός θα είναι ο λέβητας, από τι είναι φτιαγμένοι οι τοίχοι στο σπίτι (διαμέρισμα), ποιες είναι οι ιδιότητες των οροφών και των χωρισμάτων. Πρέπει να ληφθούν υπόψη ο τύπος του καλύμματος δαπέδου, η συσκευή του στρώματος μόνωσης και η διάμετρος των σωλήνων..

Το έργο πρέπει να υποδεικνύει όχι μόνο το μήκος του σωλήνα, αλλά και το βήμα εγκατάστασης και την ορθολογική διαδρομή τοποθέτησης. Επιπλέον, υπολογίζονται οι απώλειες θερμότητας, η υδραυλική αντίσταση (πρέπει να είναι αυστηρά το ίδιο σε κάθε κύκλωμα). Δεν είναι επιθυμητό να χρησιμοποιείτε μεγάλα περιγράμματα (100 m και περισσότερο).

Είναι καλύτερα να χωρίσετε καθένα από αυτά σε αρκετά μικρότερα. Όλα τα περιγράμματα είναι αυστηρά ένας σωλήνας, επομένως, οι αρμοί και οι σύνδεσμοι κατά την τοποθέτηση σε μια επίστρωση απαγορεύονται. Οι βεράντες, οι σοφίτες και οι λότζες θερμαίνονται με ξεχωριστή επιλογή από τα διπλανά δωμάτια.

Θυμηθείτε ότι οι σωλήνες πρέπει να τοποθετούνται ξεκινώντας από τους εξωτερικούς τοίχους και η ομοιομορφία της μείωσης της θέρμανσης επιτυγχάνεται λόγω του σχεδίου “φίδι”.

Σε δωμάτια όπου υπάρχουν μόνο εσωτερικοί τοίχοι, η δομή της ενδοδαπέδιας θέρμανσης πρέπει να είναι σπειροειδής, κατευθυνόμενη από τα όρια του δωματίου στη μέση του. Σε αυτή την περίπτωση, διατηρείται ένα διπλό βήμα μεταξύ οποιουδήποτε ζεύγους στροφών..

Προς ενημέρωσή σας: θα πρέπει να επιλέξετε και να αγοράσετε συλλέκτη μόνο αφού υπολογιστεί ο αριθμός των κυκλωμάτων και τα χαρακτηριστικά τους. Η πιο απλή λύση, μόνο με βαλβίδες απομόνωσης και μόνο, είναι σχετικά φθηνή, αλλά η έλλειψη ευέλικτων επιλογών ρύθμισης θα προκαλέσει μεγάλη ενόχληση. Το άλλο άκρο που πρέπει να αποφευχθεί είναι μια ακριβή πολλαπλή εξοπλισμένη με servos και προ-μίκτες..

Τέτοιος εξοπλισμός σε ιδιωτικό σπίτι ή διαμέρισμα είναι εντελώς περιττός, με εξαίρεση τις γιγάντιες εξοχικές κατοικίες. Όταν αποφασίζετε ποιος λέβητας θα εγκατασταθεί, καθοδηγηθείτε, πρώτα απ ‘όλα, από τη δύναμή του, η οποία, ακόμη και όταν λειτουργεί σε λειτουργία σχεδιασμού αιχμής, θα πρέπει να έχει αποθεματικό τουλάχιστον 15%.

Για να διασφαλιστεί η ανάμειξη θερμού και ψυχρού υγρού μεταφοράς θερμότητας, χρησιμοποιούνται θερμοστατικοί αναμικτήρες. Είναι αμφίδρομα (οι συζευγμένες δομές τοποθετούνται στους σωλήνες τροφοδοσίας και επιστροφής) και τριών κατευθύνσεων (με την προσθήκη ηλεκτρικής κίνησης, τοποθετούνται στην έξοδο του λέβητα). Φροντίστε για την παρουσία ενός σερβομηχανισμού, ενός θερμοστάτη: οι επενδύσεις σε αυτές τις συσκευές δικαιολογούνται από το γεγονός ότι θα είναι πιο βολικό να χρησιμοποιήσετε το σύστημα. Τα σερβίς τοποθετούνται στις χτένες παροχής νερού.

Οι μηχανικοί θερμοστάτες είναι σχετικά απλοί και αξιόπιστοι στη χρήση, επομένως είναι εύχρηστοι ακόμη και για άτομα που δεν γνωρίζουν καλά την τεχνολογία. Οι ηλεκτρονικοί ελεγκτές είναι λίγο πιο περίπλοκοι και εάν πρέπει να προσαρμόσετε ευέλικτα τις παραμέτρους λειτουργίας του θερμού δαπέδου, θα πρέπει να αγοράσετε μια προγραμματιζόμενη συσκευή.

Έχοντας καταλάβει σε γενικές γραμμές τη συσκευή και τη διαμόρφωση του εξοπλισμού θέρμανσης δαπέδου, τώρα ας δούμε πώς λειτουργεί. Από τον λέβητα (σε σπάνιες περιπτώσεις από θερμαινόμενη πετσέτα), το νερό εισέρχεται στον αγωγό. Περνώντας από τη θερμοστατική βαλβίδα, μεταφέρει μια ορισμένη ποσότητα θερμότητας σε αυτήν. Όταν επιτευχθεί μια ορισμένη θερμοκρασία, η βαλβίδα ξεκινά τη διαδικασία ανάμιξης νερού που λαμβάνεται από τον σωλήνα επιστροφής. Για το σκοπό αυτό, ανοίγει μια βαλβίδα αμφίδρομης ή τριών κατευθύνσεων, εγκατεστημένη πριν από την αντλία κυκλοφορίας (μέσα σε ειδικό βραχυκυκλωτήρα).

Το αναμεμιγμένο υγρό, περνώντας από την αντλία κυκλοφορίας, αγγίζει τον θερμοστάτη, ο οποίος τελικά δίνει εντολές για το άνοιγμα και το κλείσιμο της παροχής ψυκτικού από το κύκλωμα επιστροφής στο κύριο κύκλωμα. Χάρη σε ένα τέτοιο σχήμα, η θερμοκρασία του νερού διατηρείται στο καθορισμένο εύρος τιμών και διορθώνεται αμέσως όταν αποκλίνει από αυτό. Στη συνέχεια, το νερό πηγαίνει στην πολλαπλή διανομής (αλλά μόνο σε ένα μεγάλο δωμάτιο, όπου υπάρχει ανάγκη να διανεμηθεί το ψυκτικό μέσο σε πολλά κυκλώματα και στη συνέχεια να αντληθεί προς την αντίθετη κατεύθυνση).

Κατά την εγκατάσταση ενδοδαπέδιας θέρμανσης σε πολλά δωμάτια ταυτόχρονα, εγκαταστήστε έναν συλλέκτη που ρυθμίζει τη θερμοκρασία. Αυτό είναι απαραίτητο όχι μόνο επειδή ο καθένας χρειάζεται τον δικό του βαθμό θέρμανσης, αλλά και επειδή δεν μπορεί να διατηρηθεί το εντελώς ίδιο μήκος του κυκλώματος. Η ρύθμιση είναι ιδιαίτερα χρήσιμη εάν ένα από τα δωμάτια είναι εσωτερικό και το άλλο έχει εξωτερικούς τοίχους..

Οι θερμοστάτες μπορούν να μετρήσουν τη θέρμανση του αέρα στο δωμάτιο ή τη θερμοκρασία του δαπέδου. Επικεντρωθείτε σε αυτό που είναι σημαντικό για εσάς και μην συγχέετε αυτούς τους δύο τύπους.

Βεβαιωθείτε ότι υπάρχει παράκαμψη στο σύστημα θέρμανσης. Θα σας επιτρέψει να διατηρήσετε τον εξοπλισμό σε άριστη κατάσταση, εάν ξαφνικά διακοπεί η παροχή νερού σε όλα τα κυκλώματα..

Πλεονεκτήματα και μειονεκτήματα

Ένα θερμαινόμενο δάπεδο είναι οικονομικό. Μια χαμηλή θερμοκρασία του ψυκτικού (που δεν υπερβαίνει τους 50 βαθμούς) θα μειώσει την τρέχουσα κατανάλωση ενός ηλεκτρικού λέβητα κατά 20% (σε σύγκριση με τη θέρμανση με καλοριφέρ). Η ομοιόμορφη θέρμανση ολόκληρης της περιοχής της κατοικίας με φυσιολογικά άνετη κατανομή θερμοκρασίας (22 μοίρες στο ίδιο το πάτωμα, 18 μοίρες στο επίπεδο του προσώπου) μπορεί επίσης να θεωρηθεί ως θετική πλευρά. Η κρυφή θέση του συστήματος θέρμανσης αποκλείει εντελώς εγκαύματα και μηχανικούς τραυματισμούς σε άμεση επαφή με αυτό και το ψυκτικό, κάτι που είναι ιδιαίτερα σημαντικό εάν υπάρχουν παιδιά στο σπίτι.

Το ασφαλές δάπεδο νερού διαρκεί επίσης για μεγάλο χρονικό διάστημα. Η σωστή εκτέλεση της εγκατάστασης και η σωστή επιλογή εξαρτημάτων επιτρέπει τη χρήση του συστήματος για 30-40 χρόνια. Δυστυχώς, υπάρχουν και μειονεκτήματα. Για παράδειγμα, η αυξημένη πολυπλοκότητα της εγκατάστασης (εάν δεν καταλαβαίνετε αρκετά το πρόβλημα ή δεν έχετε την απαραίτητη εμπειρία, επικοινωνήστε με τους επαγγελματίες ή επιλέξτε την ηλεκτρική επιλογή). Η εσφαλμένη εγκατάσταση όχι μόνο θα μειώσει την απόδοση της θέρμανσης, αλλά θα αυξήσει επίσης τον κίνδυνο διαρροής..

Εάν, λόγω σφαλμάτων εγκατάστασης, κανονικής φθοράς ή λόγω οποιουδήποτε άλλου προβλήματος, αρχίσει να διαρρέει νερό, θα πρέπει να αποσυναρμολογήσετε το πάτωμα, να αποσυναρμολογήσετε τη δομή θέρμανσης, να την αλλάξετε εν όλω ή εν μέρει και μόνο στη συνέχεια να την επανασυνδέσετε Το Τέλος, σε ιδιωτικά κτίρια κατοικιών δεν θα είναι δυνατή η χρήση δαπέδων νερού ως οι μόνες πηγές θερμότητας..

Η μακροχρόνια θέρμανση (δεκάδες ώρες) δεν μπορεί να θεωρηθεί μειονέκτημα: τόσο περισσότερο η σημαντική θερμική αδράνεια θα επιτρέψει στο δάπεδο να σταθεροποιήσει σταθερά τον αέρα ακόμη και με βραχυπρόθεσμες διακοπές. Να είστε προετοιμασμένοι ότι η τοποθέτηση δαπέδου νερού (ακόμη και με τα χέρια σας) θα είναι πολύ πιο ακριβή από την εγκατάσταση της ηλεκτρικής έκδοσής της. Ορισμένα υλικά σε όρους 1 τετραγωνικού μέτρου μπορούν να κοστίσουν τουλάχιστον 1.500 ρούβλια. Όταν συμμετέχει μια ομάδα, θα πρέπει να πληρώσει τουλάχιστον.

Ένα καλό αποτέλεσμα επιτυγχάνεται με την ανύψωση του δαπέδου κατά τουλάχιστον 10 εκατοστά. Το κόστος σχετίζεται με την εγκατάσταση συστημάτων ελέγχου, πολλαπλών κουτιών και βαλβίδων εξαερισμού.

Μειονεκτήματα του συστήματος “θερμομονωτικό δάπεδο νερού”

• στα περισσότερα συνηθισμένα διαμερίσματα, η εγκατάσταση ενός θερμομονωμένου δαπέδου νερού είναι αδύνατη ή, τουλάχιστον, εξαιρετικά δύσκολη. Και η καλύτερη επιλογή για την εγκατάσταση αυτού του συστήματος θέρμανσης είναι ένα ιδιωτικό σπίτι.
• Λαμβάνοντας υπόψη ότι ο αγωγός είναι «θαμμένος», υπάρχει πιθανότητα πλημμύρας εάν δεν εντοπιστεί έγκαιρα οποιαδήποτε ζημιά. Είναι αλήθεια ότι είναι δύσκολο να καταστραφεί ένας σωλήνας που δεν βρίσκεται στην επιφάνεια, αλλά όλα είναι πιθανά. Και οι πλημμύρες είναι πολύ δυσάρεστες, ειδικά για τους γείτονες παρακάτω.
• είναι αρκετά δύσκολο να ρυθμιστεί η θέρμανση ακόμη και με αυτόνομο σύστημα και με κεντρική θέρμανση είναι σχεδόν αδύνατο.

Φυσικά, είναι δύσκολο να απαριθμήσουμε όλα τα πλεονεκτήματα και μειονεκτήματα του συστήματος “θερμομονωτικό δάπεδο νερού” και αυτός ο κατάλογος δεν είναι εξαντλητικός. Ωστόσο, οι υποδεικνυόμενες παράμετροι είναι πρωταρχικές και έχουν ιδιαίτερη σημασία για το σχεδιασμό του συστήματος..

Κίνητρα που προηγούνται της εγκατάστασης υδάτινου δαπέδου

Εάν αποφασίσετε να εξοπλίσετε εκ νέου το σύστημα θέρμανσης του σπιτιού σας, δίνοντας προτίμηση σε ένα θερμαινόμενο δάπεδο, η απόφαση είναι πολύ δικαιολογημένη. Εδώ μπορείτε να μιλήσετε με ασφάλεια για την αποτελεσματικότητα της επιλεγμένης επιλογής. Ένα τέτοιο σύστημα θέρμανσης για κατοικίες είναι οικονομικό, έχει υψηλές επιδόσεις και τεχνολογικές παραμέτρους..

Το πιο ενδιαφέρον είναι ότι, σε αντίθεση με άλλα συστήματα θέρμανσης, αυτό το σύστημα θέρμανσης, δηλ. ένα θερμαινόμενο με δάπεδο νερό με τα χέρια σας είναι αρκετά στη δύναμη ενός συνηθισμένου ατόμου. Τέτοια συστήματα θέρμανσης ονομάζονται υδραυλικά μεταξύ των επαγγελματιών. Η βασική αρχή λειτουργίας είναι η θέρμανση του καλύμματος δαπέδου από μέσα, ως αποτέλεσμα της κυκλοφορίας του θερμού ψυκτικού μέσου μέσω του σωλήνα. Το κύκλωμα νερού συνδέεται με έναν αυτόνομο λέβητα, με ένα κεντρικό σύστημα ζεστού νερού χρήσης. Λόγω του γεγονότος ότι ως αποτέλεσμα της θέρμανσης του δαπέδου, δημιουργείται μια εκτεταμένη ζεστή επιφάνεια στο θερμαινόμενο δωμάτιο, η οποία εκπέμπει θερμότητα στον εσωτερικό όγκο του αέρα.

Η θερμαινόμενη επίστρωση λειτουργεί ως γιγάντιο καλοριφέρ, εκπέμποντας θερμική ενέργεια στις μάζες του αέρα. Η ομοιόμορφη θέρμανση ολόκληρης της επιφάνειας του δαπέδου εξασφαλίζει τη φυσική κυκλοφορία των μαζών αέρα μέσα στο δωμάτιο. Ο ζεστός αέρας ανεβαίνει, δίνοντας τη θέση του σε ένα μέρος του ψυχθέντος αέρα. Σε δωμάτια με ζεστά δάπεδα, πρακτικά δεν υπάρχουν κρύες γωνίες, η μάζα αέρα θερμαίνεται ομοιόμορφα, από κάτω προς τα πάνω.

Παρά το γεγονός ότι ένα τέτοιο σύστημα θέρμανσης συνδέεται με μακρές και επίπονες διαδικασίες εργασίας, η αποτελεσματικότητά του είναι μια τάξη μεγέθους υψηλότερη από την παραδοσιακή θέρμανση με καλοριφέρ. Έχοντας υπολογίσει σωστά όλα τα βήματα και την ακολουθία εργασίας, μπορείτε να μειώσετε σημαντικά το κόστος σας. Όταν επιλέγετε αναλώσιμα, εξοπλισμό και αξεσουάρ, μπορείτε να χρησιμοποιήσετε τις συμβουλές των επαγγελματιών. Η εγκατάσταση απαιτεί σαφή σειρά και τήρηση της τεχνολογίας. Ως αποτέλεσμα, θα έχετε ένα ανθεκτικό σύστημα θέρμανσης, το απαραίτητο επίπεδο άνεσης στο σπίτι σας. Όσον αφορά την αποτελεσματικότητά του, η ενδοδαπέδια θέρμανση είναι αρκετές φορές ανώτερη από ένα σύστημα θέρμανσης καλοριφέρ..

Σπουδαίος! Όταν εξοπλίζετε ένα ζεστό δάπεδο στο σπίτι σας, πρέπει να θυμάστε ότι φτιάχνετε ένα σύστημα θέρμανσης για πάντα. Τοποθέτηση μακρού σωλήνα νερού, επακόλουθη εγκατάσταση της επίστρωσης, διαδικασίες εργασίας που γίνονται σοβαρά και για μεγάλο χρονικό διάστημα.

Αναλώσιμα και εξοπλισμός

Πριν ξεκινήσετε την τοποθέτηση ενός δαπέδου με ζεστό νερό με τα χέρια σας, εμπλακείτε σε μια προσεκτική επιλογή των απαραίτητων υλικών, εξοπλισμού και εξοπλισμού. Συνήθως, ένα σύστημα θέρμανσης δαπέδου περιλαμβάνει τα ακόλουθα στοιχεία και υλικά:

• πηγή θέρμανσης φορέα θερμότητας (αυτόνομος λέβητας αερίου, παροχή ζεστού νερού και σύστημα κεντρικής θέρμανσης).
• αντλία κυκλοφορίας (ορισμένα μοντέλα λεβήτων αερίου έχουν αντλίες στο σχεδιασμό τους).
• σωλήνες διανομής?
• βαλβίδες διακοπής?
• βαλβίδα τριών κατευθύνσεων.
• συλλέκτης;
• κύριος σωλήνας για το κύκλωμα νερού.
• σύνολο εξαρτημάτων για τη σύνδεση σωλήνων και εξοπλισμού.

Από όλο τον εξοπλισμό και τα υλικά που αναφέρονται, πρέπει να δοθεί ιδιαίτερη προσοχή στην επιλογή σωλήνων που θα συνθέσουν ένα μόνο κύκλωμα θέρμανσης. Κατά κανόνα, σήμερα στην πράξη χρησιμοποιούνται σωλήνες πολυπροπυλενίου και σωλήνες από πολυαιθυλένιο σταυροειδούς σύνδεσης. Στην πρώτη περίπτωση, θα ήταν καλύτερο να επιλέξετε σωλήνες καλυμμένους με ενισχυτικό υαλοβάμβακα. Το πολυπροπυλένιο έχει σημαντική θερμική διαστολή, επομένως, χάρη στο υαλοβάμβακα, είναι δυνατό να μειωθεί η επίδραση της παραμόρφωσης του σωλήνα όταν θερμαίνεται.

Οι σωλήνες πολυαιθυλενίου είναι λιγότερο ευαίσθητοι σε θερμική παραμόρφωση, επομένως επιλέγονται συχνότερα για εξοπλισμό εξωτερικών επικοινωνιών. Η πιο βολική διάμετρος σωλήνα για δάπεδα νερού είναι 16-20 mm.

Σημείωση: όταν αγοράζετε σωλήνα, κοιτάξτε τις σημάνσεις. Οι σωλήνες πρέπει να αντέχουν πίεση 10 atm. και θερμοκρασία θέρμανσης έως 950C. Διαφορετικά, κινδυνεύετε να δημιουργήσετε μια ωρολογιακή βόμβα στο σπίτι σας..

Ξεκινώντας να φτιάχνετε ένα δάπεδο που θερμαίνεται με νερό με τα χέρια σας, σκεφτείτε όχι μόνο την εξοικονόμηση χρημάτων, αλλά και τη δική σας ασφάλεια και πρακτικότητα του συστήματος κατά τη λειτουργία. Δεν πρέπει να κυνηγάτε φθηνά υλικά. Προσπαθήστε να αγοράσετε σωλήνες από αξιόπιστους και αξιόπιστους κατασκευαστές..

Στη συνέχεια, ασχοληθείτε με τον συλλέκτη. Αυτό είναι ένα αρκετά περίπλοκο δομικό στοιχείο που έχει πολλούς σωλήνες και στροφές. Η επιλογή του μοντέλου συλλέκτη εξαρτάται επίσης από τον αριθμό των κυκλωμάτων νερού που θέλετε να εγκαταστήσετε στις εγκαταστάσεις. Το κύριο καθήκον του συλλέκτη είναι να ρυθμίσει την παροχή ζεστού νερού και την αφαίρεση του ψυγμένου ψυκτικού πίσω στην πηγή θέρμανσης. Όλοι οι σωλήνες που τοποθετούνται στο πάτωμα συνδέονται με τον συλλέκτη. Ο συλλέκτης περιλαμβάνει ολόκληρη την ομάδα ελέγχου, χάρη στην οποία λειτουργεί το δάπεδο νερού και έχετε τη δυνατότητα να ρυθμίσετε την παροχή / θέρμανση του κυκλώματος νερού. Πρόκειται για βαλβίδες που ρυθμίζουν την ένταση της παροχής νερού στον αγωγό, αεραγωγούς, βαλβίδες εκκένωσης έκτακτης ανάγκης και θερμοστάτες..

Πλεονεκτήματα και μειονεκτήματα του ECP

Τα πλεονεκτήματα ενός δαπέδου που θερμαίνεται με νερό είναι:

• υψηλή ενεργειακή απόδοση. Ένα πιο αποτελεσματικό σύστημα θέρμανσης εξοικονομεί έως και 30% ενέργεια. Αυτός είναι ο φθηνότερος τρόπος για τη θέρμανση εσωτερικών δαπέδων.
• υψηλή αξιοπιστία συστήματος υπό συνθήκες σωστής εγκατάστασης. Η μέση διάρκεια ζωής του ECP είναι 50 έτη.
• Το ESP μπορεί να είναι η μόνη πηγή θέρμανσης σε ένα δωμάτιο. Αυτό εξαλείφει την ανάγκη για καλοριφέρ και πιο αποτελεσματική χρήση του χώρου του δωματίου.

Τα μειονεκτήματα ενός θερμαινόμενου νερού δαπέδου περιλαμβάνουν:

• σχετικά υψηλή πολυπλοκότητα σχεδιασμού και εγκατάστασης. Είναι σημαντικό να εξετάσετε προσεκτικά την τοποθέτηση όλων των στοιχείων του συστήματος ενδοδαπέδιας θέρμανσης και τη διαδρομή των σωλήνων μεταξύ των δωματίων. Το κύκλωμα κυκλοφορίας δεν πρέπει να περιέχει αρμούς, επομένως, πρέπει να σχεδιάσετε ένα διάγραμμα διάταξης σωλήνων εκ των προτέρων και να υπολογίσετε το απαιτούμενο μήκος.
• αδυναμία χρήσης στις περισσότερες πολυκατοικίες λόγω ασυμβατότητας με συστήματα τηλεθέρμανσης

Οφέλη από ένα υδραυλικό δάπεδο

Το δάπεδο γίνεται πηγή θερμότητας στο δωμάτιο, παρέχοντας οριζόντια ομοιόμορφη θέρμανση σε οποιοδήποτε μέρος του δωματίου. Η θερμότητα εξαπλώνεται κάθετα, δημιουργώντας μια φυσική επίδραση «τα πόδια ζεστά, το κεφάλι κρύο», σε αντίθεση με τη θέρμανση του καλοριφέρ, όταν η θερμότητα ανεβαίνει και μετά επιστρέφει προς τα κάτω.

Ένα τέτοιο σύστημα θέρμανσης λειτουργεί ιδιαίτερα καλά όπου υπάρχουν ψηλά ταβάνια. Ο αέρας δεν στεγνώνει, το διαμέρισμα θερμαίνεται ομοιόμορφα. Αισθητικά, τα υδραυλικά δάπεδα επίσης επωφελούνται καθώς δεν υπάρχει ανάγκη για επιτοίχια καλοριφέρ, ο χώρος ελευθερώνεται. Επιπλέον, ένα θερμαινόμενο με δάπεδο νερό είναι οικονομικά κερδοφόρο στη λειτουργία, η κατανάλωση ενέργειας είναι μικρότερη, πράγμα που σημαίνει ότι το κόστος συντήρησης του συστήματος μειώνεται..

Μειονεκτήματα υδραυλικού δαπέδου

Κατά την επιλογή ενός δαπέδου νερού, πρέπει να λαμβάνεται υπόψη η απώλεια θερμότητας, η οποία δεν πρέπει να υπερβαίνει τα 100 W / m2. Για τη μείωση τους, η θερμομόνωση πρέπει να ληφθεί σοβαρά υπόψη. Εάν η απώλεια θερμότητας είναι υψηλή, είναι καλύτερο να συνδυάσετε δάπεδα νερού με καλοριφέρ τοίχου..

Η τοποθέτηση ενδοδαπέδιας θέρμανσης σε τουαλέτες και μπάνια έχει τις δικές της προκλήσεις. Συχνά, ο σωλήνας θέρμανσης νερού συνδέεται με τον θερμότερο σωλήνα πετσετών, ο οποίος οδηγεί σε αυξημένη θερμοκρασία, το πάτωμα υπερθερμαίνεται άσκοπα.

Οι δυσκολίες προκύπτουν όταν το ανώτατο όριο είναι χαμηλό, καθώς η επίστρωση πάνω από τους σωλήνες πρέπει να είναι σημαντική σε πάχος, πρέπει να σηκώσετε το πάτωμα σε ύψος περίπου 10 cm. Και αν το μπάνιο βρίσκεται πάνω από ένα κρύο υπόγειο, η άνοδος φτάνει τα 15 cm . Το πρόσθετο κόστος πέφτει επίσης στην ενίσχυση των πλακών δαπέδου και άλλων υποστηρικτικών κατασκευών, καθώς και στην επανεγκατάσταση θυρών.

Πεδίο εφαρμογής του ECP

Το πιο σημαντικό μειονέκτημα αυτού του τύπου ενδοδαπέδιας θέρμανσης είναι ότι δεν μπορεί να χρησιμοποιηθεί σε πολυκατοικίες που θερμαίνονται κεντρικά. Θεωρητικά, μπορείτε να υποβάλετε μια αίτηση στο Δίκτυο Θέρμανσης, καθώς και στην εταιρεία διαχείρισης, να περάσετε από πολλούς ελέγχους και εγκρίσεις και να εγκαταστήσετε ακόμα ένα ECP συνδέοντάς το με το κεντρικό σύστημα θέρμανσης. Αλλά στην πραγματικότητα, στις περισσότερες περιπτώσεις, δεν θα είναι δυνατόν να συμφωνήσουμε σε ένα έργο..

Έργο εγκατάστασης για δάπεδο ζεστού νερού

Η παράνομη σύνδεση με το γενικό κύκλωμα θέρμανσης είναι γεμάτη δυσάρεστες συνέπειες τόσο για εσάς όσο και για τους γείτονές σας. Η θερμοκρασία και η πίεση στο σύστημα θέρμανσης είναι πολύ υψηλές για το σύστημα ενδοδαπέδιας θέρμανσης, το παραμικρό λάθος κατά την εγκατάσταση μπορεί να οδηγήσει σε διαρροή ψυκτικού, μπορείτε να πλημμυρίσετε τους γείτονες από κάτω και να αφήσετε τους γείτονες πάνω χωρίς θερμότητα. Επομένως, σε πολυκατοικίες, είναι προτιμότερο να χρησιμοποιείτε ηλεκτρική ενδοδαπέδια θέρμανση..

Ζεστό πάτωμα νερού

Αλλά σε ιδιωτικά σπίτια, το VTP σας επιτρέπει να εξοικονομήσετε σημαντικά θέρμανση, λόγω της ομοιόμορφης θέρμανσης του αέρα στο δωμάτιο και της επίτευξης της υψηλότερης θερμοκρασίας στο πάτωμα και όχι στο ταβάνι, όπως με το σύστημα θέρμανσης καλοριφέρ.

Λόγω της υψηλής αξιοπιστίας του, το VTP είναι εξαιρετικό για τη θέρμανση γκαράζ ή συνεργείου.

Διάταξη θερμού δαπέδου στο γκαράζ

Η καλύτερη θέρμανση επιτυγχάνεται με τη χρήση πλακιδίων ή μαρμάρινων πλακιδίων, καθώς και laminate ως επίστρωσης. Η κατάσταση είναι λίγο χειρότερη με το χαλί, καθώς δεν μεταφέρει καλά τη θερμότητα.

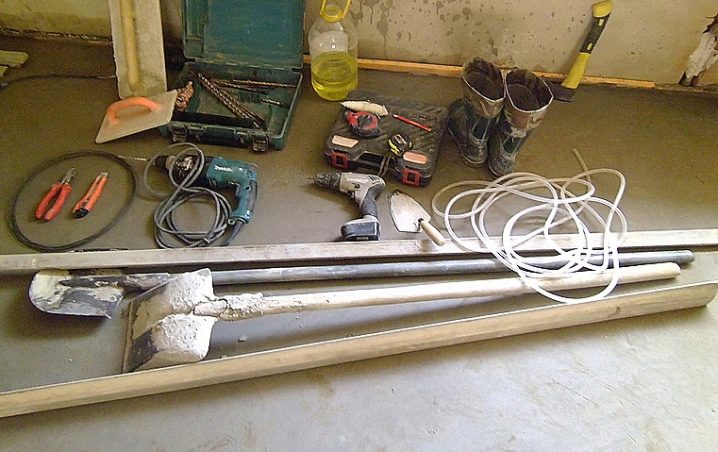

Εργαλεία για εργασία

Κατά τη διαδικασία εγκατάστασης της ενδοδαπέδιας θέρμανσης νερού, πρέπει να χρησιμοποιήσετε 18 διαφορετικά εργαλεία. Σίγουρα θα χρειαστείτε:

• Γωνιακός μύλος?
• ηλεκτρικό τρυπάνι;
• κατσαβίδι;
• κατασκευή στεγνωτήρα μαλλιών.

Από εργαλεία χειρός θα χρειαστείτε:

• ψαλίδι;
• συνηθισμένο πριόνι?
• πριόνι για μέταλλο?
• μαχαίρι εργασίας?
• σφυρί;
• κομμάτι;
• μέγγενη;
• πένσα;
• αρχείο.

Η εργασία με επιχρίσματα πραγματοποιείται με σπάτουλα και πινέλο βαφής. Πρέπει να μετρήσετε τις απαιτούμενες διαστάσεις με ένα μετρητή ταινίας και έναν χάρακα μετρητή, αλλά εκτός από αυτά, θα χρειαστείτε επίσης ένα πλέγμα λείανσης ή γυαλόχαρτο.

Εκτός από τα εργαλεία, θα χρειαστείτε επίσης υλικά:

• για θερμομόνωση, χρησιμοποιούνται συχνότερα χαλιά από φύλλο από διογκωμένο πολυστυρόλιο ή πλάκες από το ίδιο υλικό, επεξεργασμένες με εξώθηση.
• η αυτοκόλλητη ταινία απόσβεσης πρέπει να έχει πάχος 0,5 έως 1 εκ. Οι σωλήνες στερεώνονται χρησιμοποιώντας στηρίγματα, λωρίδες στερέωσης, περιστρεφόμενα τόξα και μερικά άλλα μέρη.

Ποιες είναι οι συνέπειες των σφαλμάτων κατά την εγκατάσταση του ECP

Κατά την τοποθέτηση σωλήνων, είναι σημαντικό να διασφαλιστεί ότι είναι αυστηρά παράλληλοι με το δάπεδο. Εάν η διαφορά ύψους μεταξύ της αρχής και του τέλους του σωλήνα είναι μεγαλύτερη από τη μισή της διαμέτρου του, αυτό θα οδηγήσει στο σχηματισμό κλειδαριών αέρα, κάτι που θα εμποδίσει την κυκλοφορία του ψυκτικού και θα μειώσει σημαντικά την απόδοση θέρμανσης.

Οι σωλήνες πρέπει να τοποθετούνται αυστηρά οριζόντια

Κάθε κύκλωμα κυκλοφορίας πρέπει να γίνεται από ένα μόνο κομμάτι σωλήνα, οι συνδέσεις στο κύκλωμα πρέπει να γίνονται μόνο με την ομάδα συλλεκτών. Η σύνδεση δύο τμημάτων σωλήνων σε ένα κύκλωμα και η έκχυση αυτής της σύνδεσης στην επίστρωση είναι εξαιρετικά ανεπιθύμητη. Αυτό αυξάνει σημαντικά την πιθανότητα διαρροής ψυκτικού υγρού και μειώνει αρκετές φορές την αξιοπιστία ολόκληρου του συστήματος..

Το περίγραμμα πρέπει να είναι συμπαγές

Πριν από την έκχυση της επίστρωσης, είναι σημαντικό να πραγματοποιήσετε υδραυλικές δοκιμές ολόκληρου του συστήματος με αυξημένη πίεση στη θερμοκρασία λειτουργίας του ψυκτικού. Η πίεση πρέπει να παραμένει σταθερή όλη την ημέρα, είναι σημαντικό να βεβαιωθείτε ότι δεν υπάρχουν διαρροές. Μετά την έκχυση της επίστρωσης, θα είναι εξαιρετικά δύσκολο να βρεθεί η διαρροή..

Όλες οι δοκιμές πραγματοποιούνται πριν χυθεί η επίστρωση.

Η επίστρωση χύνεται με ένα γεμάτο κύκλωμα με θερμοκρασία ψυκτικού όχι μεγαλύτερη από 25 μοίρες. Η μη τήρηση αυτού του κανόνα μπορεί να οδηγήσει σε παραμόρφωση των σωλήνων, σχηματισμό θυλάκων αέρα και ανομοιόμορφη σκλήρυνση της επίστρωσης, η οποία θα οδηγήσει σε επιδείνωση της θέρμανσης..

Επιτρέπεται η εκκίνηση του συστήματος σε θερμοκρασία λειτουργίας το νωρίτερο 28 ημέρες μετά την έκχυση της επίστρωσης. Η θέρμανση σε προηγούμενη ημερομηνία θα οδηγήσει στο σχηματισμό κενών στο εσωτερικό της επίστρωσης, γεγονός που θα μειώσει αρκετές φορές την απόδοση του θερμού δαπέδου.

Μετά την έκχυση της επίστρωσης, μπορείτε να χρησιμοποιήσετε το ζεστό δάπεδο μετά από 28 ημέρες

Κέικ θέρμανσης δαπέδου

Η τεχνολογία τοποθέτησης δαπέδου με ζεστό νερό αποτελείται από πολλά στρώματα, τα οποία τοποθετούνται με μια συγκεκριμένη σειρά. Το συνολικό πάχος του κέικ είναι 8-14 cm, το φορτίο στα πατώματα είναι έως 300 kg / sq. Μ.

Εάν η βάση είναι μια πλάκα από σκυρόδεμα:

• στεγανοποίηση?
• ταινία αποσβεστήρα περιμετρικά?
• μόνωση;
• ενισχυτικό πλέγμα ·
• σωλήνας θέρμανσης δαπέδου νερού?
• δημηγορία.

Για στεγανοποίηση, επιτρέπεται η χρήση συνηθισμένου πλαστικού περιτυλίγματος ή ειδικών υλικών. Η ταινία αποσβεστήρα είναι κατασκευασμένη από κομμένες λωρίδες θερμομόνωσης πάχους 1-2 cm ή αγοράζουν μια έτοιμη έκδοση με αυτοκόλλητη βάση.

Η επιλογή της μόνωσης εξαρτάται από διάφορους παράγοντες: περιοχή, βασικό υλικό. Για παράδειγμα, για δάπεδα στο έδαφος, χρησιμοποιείται επίσης εξωθημένος αφρός πολυστυρολίου με πάχος τουλάχιστον 5 cm (βέλτιστα 10), και αν υπάρχει ένα ζεστό υπόγειο κάτω από το δάπεδο του πρώτου ορόφου, τότε πιο λεπτές επιλογές από 3 cm μπορούν να χρησιμοποιηθούν.

Ο κύριος σκοπός της μόνωσης είναι να κατευθύνει τη θερμότητα από τη θέρμανση προς τα πάνω και να αποτρέψει μεγάλες απώλειες θερμότητας..

Σε περίπτωση που η βάση είναι δάπεδα στο έδαφος:

• χύμα χώμα 15 εκ.
• θρυμματισμένη πέτρα 10 εκ.
• άμμος 5 εκ.
• τραχιά επίστρωση?
• στεγανοποίηση?
• ταινία αποσβεστήρα περιμετρικά?
• εξωθημένος αφρός πολυστερίνης τουλάχιστον 5 cm.
• ενισχυμένη επίστρωση με φορείς θερμότητας.

Είναι σημαντικό να σφυρηλατήσετε προσεκτικά τα στρώματα προετοιμασίας για την τραχιά επίστρωση. Όταν συμπιέζετε τη βάση σφιχτά και χρησιμοποιείτε εξωθημένο αφρό πολυστερίνης, δεν θα είναι απαραίτητο να κάνετε μια τραχιά επίστρωση.

Σύνθεση της “πίτας” των θερμών δαπέδων στο έδαφος

Υπάρχουν πολλά σχέδια που δημοσιεύονται στο Διαδίκτυο, που διαφέρουν ως προς τη σύνθεση. Η σύγχυση προκαλείται συνήθως από τη χρήση ατμού μεμβράνης και στεγανοποίησης μεταξύ των διαφορετικών στρωμάτων του “κέικ”. Ας εξηγήσουμε κάθε στοιχείο του κλασικού σχεδίου ενός δαπέδου με ζεστό νερό, τοποθετημένο στο έδαφος (τα στρώματα αναφέρονται από κάτω προς τα πάνω):

1. Η βάση είναι προσεκτικά συμπιεσμένο χώμα.
2. Μαξιλάρι – μίγμα άμμου ή άμμου και χαλικιού με πάχος 10-20 cm (εάν είναι απαραίτητο) σε συμπιεσμένη κατάσταση.
3. Η προετοιμασία σκυροδέματος με ύψος 4-5 cm σας επιτρέπει να ισοπεδώσετε τη βάση και να αποφύγετε περαιτέρω καθίζηση κατά την εγκατάσταση του TP.



   Η προετοιμασία σκυροδέματος δεν εμφανίζεται συμβατικά στο τμήμα, καθώς η μόνωση μπορεί να τοποθετηθεί σε συμπυκνωμένη άμμο

4. Το στεγανωτικό υπόστρωμα προστατεύει το “κέικ” από την τριχοειδή άνοδο του νερού από το έδαφος. Είναι αυτό το φαινόμενο που κάνει τα θεμέλια να μην προστατεύονται από μόνωση πίσσας υγρασίας..
5. Το καθήκον της μόνωσης είναι να αντανακλά τη ροή θερμότητας που παράγεται προς τα πάνω, έτσι ώστε να μην θερμαίνεται το έδαφος.
6. Σωληνώσεις ζεστού νερού – πηγή θερμότητας.
7. Τσιμεντοκονία άμμου – στοιχείο θέρμανσης επιφανείας συν μια σταθερή βάση για την επένδυση.
8. Πλευρική ταινία αποσβεστήρα – ένα ρυθμιστικό που αντισταθμίζει τη θερμική διαστολή της πλάκας σκυροδέματος. Όταν θερμαίνεται, η επίστρωση συμπιέζει το παρέμβυσμα πολυαιθυλενίου και δεν σπάει. Ένας παρόμοιος ελαστικός αποσβεστήρας τοποθετείται στους αρμούς διαστολής μεταξύ παρακείμενων μονόλιθων.

Ένα σημαντικό σημείο. Το περιγραφόμενο σχήμα είναι σωστό όταν χρησιμοποιείτε πολυμερείς μονωτές που δεν επιτρέπουν τη διέλευση υγρασίας – εξωθημένο αφρό πολυστερίνης, αφρό πολυστερίνης και αφρό πολυουρεθάνης. Εάν οι κανόνες πυρασφάλειας απαιτούν τοποθέτηση μαλλιού βασάλτη, ένα επιπλέον στρώμα μεμβράνης πρέπει να τοποθετηθεί κάτω από τη στρώση για να προστατεύσει τη μόνωση από το να βραχεί από πάνω.

Οι τεχνίτες συχνά απλοποιούν την κατασκευή της ενδοδαπέδιας θέρμανσης – βάζουν μόνωση απευθείας στο μαξιλάρι άμμου, χωρίς να ρίχνουν το τραχύ θεμέλιο. Η λύση είναι επιτρεπτή υπό μία προϋπόθεση – η άμμος πρέπει να ισοπεδωθεί προσεκτικά και να συμπιεστεί με μηχανοποιημένο τρόπο – με δονούμενη πλάκα.

Η επάνω μεμβράνη δεν επιτρέπει την υγρασία να διεισδύσει από την επίστρωση στο ορυκτό μαλλί, από εκεί δεν έχει πουθενά να πάει

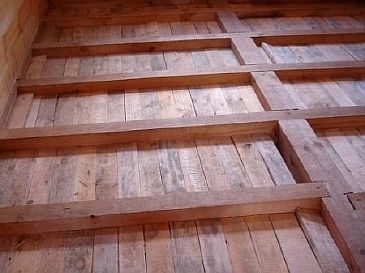

Κατά την εγκατάσταση ενός ξύλινου δαπέδου σε κορμούς, είναι καλύτερα να αρνηθείτε μια επίστρωση. Χρησιμοποιήστε τη “ξηρή” μέθοδο της συσκευής TP – επένδυση από σανίδες ή μοριοσανίδες και μεταλλικές πλάκες σκέδασης. Θερμομονωτικό υλικό – ορυκτοβάμβακα.

Σχέδιο TP σε τσιμεντένιο πάτωμα

Συνιστάται να χρησιμοποιείτε αυτήν τη μέθοδο θέρμανσης δαπέδου σε δωμάτια πάνω από κρύα υπόγεια ή σε μονωμένα μπαλκόνια (λότζες). Είναι απαράδεκτο να γίνεται νερό TP στα σαλόνια των πολυκατοικιών, αν και ορισμένοι ιδιοκτήτες αγνοούν την απαγόρευση.

Συμβουλή. Σε πολυώροφα κτίρια ή σε εξοχικές κατοικίες με περιοδική θέρμανση, είναι ευκολότερο και φθηνότερο να τοποθετήσετε ηλεκτρική ενδοδαπέδια θέρμανση – καλώδιο ή υπέρυθρο από θέρμανση μεμβράνης άνθρακα.

Το “Pie” TP, τοποθετημένο σε κρύο δωμάτιο, γίνεται παρόμοια με τη θέρμανση στο έδαφος, αλλά χωρίς μαξιλάρι άμμου και τραχιά επίστρωση. Εάν η επιφάνεια είναι πολύ ανώμαλη, οι θερμομονωτικές πλάκες τοποθετούνται σε ξηρό μίγμα τσιμέντου και άμμου (αναλογία 1: 8) ύψους 1-5 εκ. Τα κυκλώματα θέρμανσης πάνω από τα θερμαινόμενα δωμάτια μπορούν να εγκατασταθούν χωρίς στεγανοποίηση.

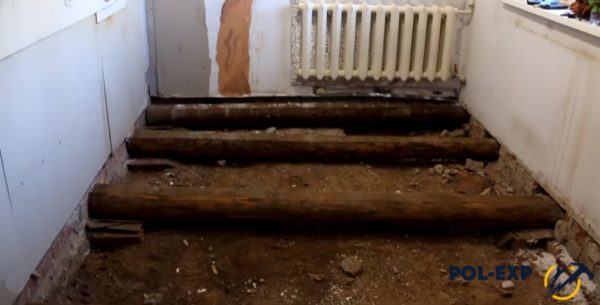

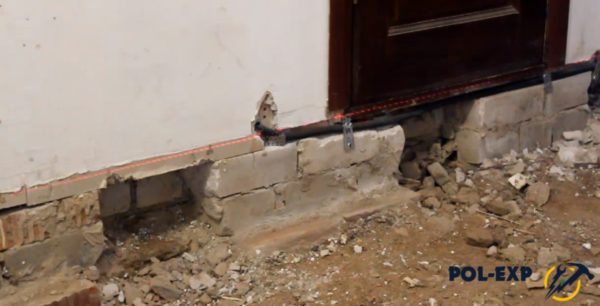

Προετοιμασία της βάσης

Ο σκοπός της προκαταρκτικής εργασίας είναι να ισοπεδώσει την επιφάνεια της βάσης, να στρώσει ένα μαξιλάρι και να κάνει μια τραχιά επίστρωση. Η προετοιμασία του υποβάθρου πραγματοποιείται ως εξής:

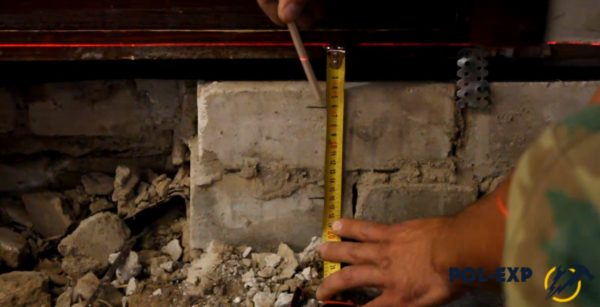

1. Ισοπεδώστε το έδαφος σε όλο το επίπεδο του δαπέδου και μετρήστε το ύψος από το κάτω μέρος της ανασκαφής μέχρι την κορυφή του κατωφλίου. Ένα στρώμα άμμου 10 εκατοστών πρέπει να χωρέσει στην εσοχή, ένα θεμέλιο 4-5 εκατοστών, θερμομόνωση 80… 200 mm (ανάλογα με το κλίμα) και μια πλήρης επίστρωση 8… 10 εκατοστά, τουλάχιστον 60 mm. Έτσι, το μικρότερο βάθος λάκκου θα είναι 10 + 4 + 8 + 6 = 28 cm, το βέλτιστο είναι 32 cm.
2. Σκάψτε ένα λάκκο στο απαιτούμενο βάθος και συμπιέστε τη γη. Τοποθετήστε σημάδια ύψους στους τοίχους και προσθέστε 100 mm άμμο, αναμεμειγμένο με χαλίκι. Πυκνώστε το μαξιλάρι.
3. Προετοιμάστε το σκυρόδεμα M100 αναμειγνύοντας 4,5 μέρη άμμου με ένα μέρος τσιμέντου M400 και προσθέτοντας 7 μέρη θρυμματισμένης πέτρας.
4. Μετά την εγκατάσταση των φάρων, γεμίστε την τραχιά βάση 4-5 cm και αφήστε το σκυρόδεμα να σκληρύνει για 4-7 ημέρες, ανάλογα με τη θερμοκρασία περιβάλλοντος.

Συμβουλή. Εάν το ύψος των κατωφλιών δεν είναι αρκετό, θυσιάστε ένα πάτωμα 40 mm και μειώστε το πάχος της επίστρωσης στα 6 εκ. Σε ακραίες περιπτώσεις, προσθέστε 6-7 εκ. Άμμο αντί για δέκα, συμπιέστε το μαξιλάρι με μια δονούμενη πλάκα. Το θερμομονωτικό στρώμα δεν πρέπει να μειωθεί.

Η προετοιμασία της πλάκας σκυροδέματος αποτελείται από την απομάκρυνση της σκόνης και τη σφράγιση των κενών μεταξύ των πλακών. Εάν υπάρχει σαφής διαφορά στο ύψος κατά μήκος του αεροπλάνου, ετοιμάστε έναν αχθοφόρο – ένα ξηρό μείγμα τσιμέντου Portland με άμμο σε αναλογία 1: 8. Πώς να τοποθετήσετε σωστά τη μόνωση σε έναν αχθοφόρο, δείτε το βίντεο:

Εγκατάσταση σε διαμέρισμα

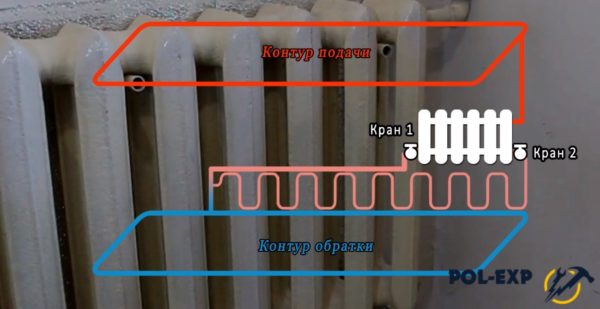

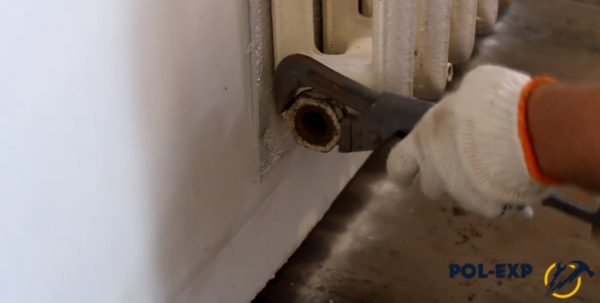

Πιθανώς, πολλοί ενοικιαστές είχαν μια ιδέα να συνδέσουν ανεξάρτητα “δωρεάν” θερμαινόμενα δάπεδα με το σύστημα κεντρικής θέρμανσης ή την παροχή ζεστού νερού. Και μερικοί το κάνουν, αλλά στις περισσότερες περιπτώσεις απαγορεύεται από την τοπική νομοθεσία..

Για παράδειγμα, στη Μόσχα, το κυβερνητικό διάταγμα αριθ. 73-PP της 8ης Φεβρουαρίου 2005 είναι σε ισχύ, στο προσάρτημα Νο 2 γράφεται ξεκάθαρα για την απαγόρευση του επανεξοπλισμού των δημόσιων συστημάτων ύδρευσης για θέρμανση δαπέδου.

Εάν παραβιάσετε τους κανόνες, στην καλύτερη περίπτωση, μπορείτε να λάβετε πρόστιμο την πρώτη φορά που θα επισκεφθείτε τους υδραυλικούς. Και στη χειρότερη περίπτωση – ο κίνδυνος να αφήσετε τους γείτονες χωρίς θέρμανση.

Σε ορισμένες περιοχές, η απαγόρευση δεν ισχύει, αλλά απαιτείται εξέταση για σύνδεση, ώστε να μην διαταραχθεί η λειτουργία του συστήματος.

Σε γενικές γραμμές, από τεχνική άποψη, τέτοιες επιλογές είναι δυνατές, αλλά μόνο όταν συνδέεται ξεχωριστή μονάδα άντλησης και ανάμιξης και διατηρείται η πίεση στο σύστημα στην έξοδο.

Σημείωση! Εάν υπάρχει αντλία εκτόξευσης (ασανσέρ) σε πολυκατοικία, τότε δεν μπορούν να χρησιμοποιηθούν σωλήνες από μέταλλο-πλαστικό και πολυπροπυλένιο.

Απαιτήσεις για χώρους

Πριν από την εγκατάσταση ενός θερμού δαπέδου από σωλήνες με νερό, είναι απαραίτητο να μάθετε εάν το δάπεδο του δαπέδου θα αντέξει το πρόσθετο φορτίο. Με τη σωστή διάταξη σύμφωνα με τα SNiP, η τσιμεντένια επίστρωση πάνω από τον αγωγό με το ψυκτικό υγρό που πρόκειται να τοποθετηθεί πρέπει να αυξηθεί κατά 45-50 mm. Είναι αδύνατο να αραιωθεί λόγω της χαμηλής αντοχής του στρώματος που προκύπτει και δεν συνιστάται να γίνει παχύτερο, επειδή αυξάνεται η κατανάλωση ενέργειας για τη θέρμανση του σκυροδέματος.

Κάθε τετραγωνικό μέτρο στρώσης DSP με τη μάρκα M300 και ύψος 10 mm είναι περίπου 22 κιλά. Επιπλέον, εδώ προστίθεται το βάρος των εξαρτημάτων και της μόνωσης, καθώς και το δάπεδο..

Ως αποτέλεσμα, το συνολικό φορτίο στο πάτωμα από το “ζεστό δάπεδο” σε ένα δωμάτιο 15-20 τετραγώνων υπερβαίνει συχνά τους δύο τόνους. Εάν η πλάκα μεταξύ των δαπέδων δεν είναι σε θέση να αντέξει μια τέτοια πρόσθετη μάζα, τότε το εν λόγω σύστημα θέρμανσης δεν μπορεί να κατασκευαστεί.

Το δωμάτιο εγκατάστασης πρέπει να είναι κλειστό. Μπορεί να μην θερμαίνεται, αλλά πρέπει να είναι σίγουρο ότι αποκλείει απότομες αλλαγές στη θερμοκρασία του αέρα..

Η σκλήρυνση του σκυροδέματος και οι διακυμάνσεις της θερμοκρασίας είναι ασύμβατα πράγματα. Επίσης, για να το στεγνώσετε, είναι αδύνατο να καταφύγετε σε πρόωρη ενεργοποίηση του δαπέδου του νερού για “θέρμανση”, γεγονός που θα οδηγήσει στην εμφάνιση τοπικών περιοχών με υπερθέρμανση στο σκυρόδεμα. Σε αυτές τις περιπτώσεις, η επίστρωση θα σπάσει αναπόφευκτα και θα χάσει τη δύναμή της..

Ταξινόμηση συστημάτων δαπέδου νερού

Μεταξύ των τεχνικών για την τοποθέτηση υδάτινου δαπέδου, διακρίνονται δύο επιλογές: συστήματα σκυροδέματος και δαπέδου.

Επιλογές για συστήματα θέρμανσης σκυροδέματος και δαπέδου

Η μέθοδος σκυροδέματος περιλαμβάνει την εγκατάσταση συστήματος θέρμανσης ζεστού νερού κάτω από ένα στρώμα τσιμεντοκονίας. Συνδέεται με ένα εντυπωσιακό ποσό εργασίας και, κατά συνέπεια, χρειάζεται κόστος εργασίας. Ο χρόνος στεγνώματος κατά τον οποίο τεντώνεται η εργασία εξαρτάται από το πάχος της επίστρωσης σκυροδέματος, ενώ το δωμάτιο δεν μπορεί να χρησιμοποιηθεί. Μόνο μετά από πλήρη ξήρανση είναι δυνατή η εγκατάσταση του τελικού καλύμματος δαπέδου.

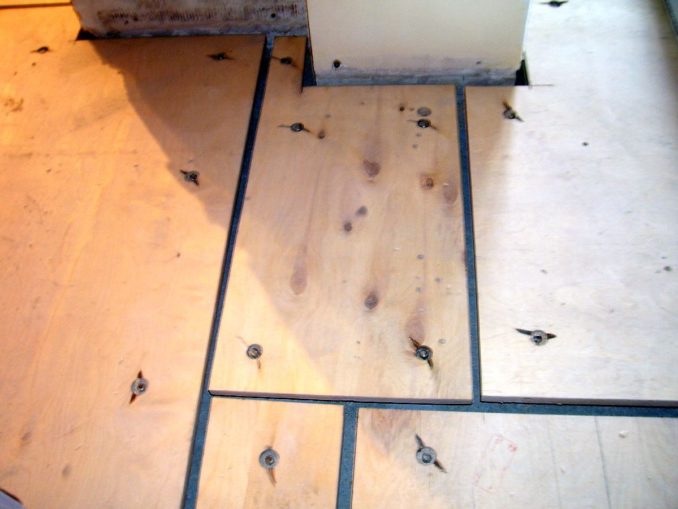

Ξύλινο σύστημα θέρμανσης δαπέδου νερού

Η επίπεδη μέθοδος χαρακτηρίζεται από τη χρήση έτοιμων υλικών, την απουσία συγκεκριμένης εργασίας και πρόσθετο οικονομικό κόστος. Με τη χρήση έτοιμων υλικών, ο χρόνος εγκατάστασης μειώνεται σημαντικά. Από την άλλη πλευρά, θα πρέπει να ξοδέψετε περισσότερα χρήματα για το αγορασμένο υλικό, το οποίο ταιριάζει σε πολλά στρώματα. Η επίπεδη μέθοδος εγκατάστασης μπορεί να χωριστεί υπό όρους ανάλογα με τον τύπο του κύριου υλικού που πρόκειται να τοποθετηθεί: πολυστυρένιο, ξύλινο αρθρωτό και ράφι και πείρο.

Βίντεο – Δάπεδο δαπέδου με θερμομόνωση νερού

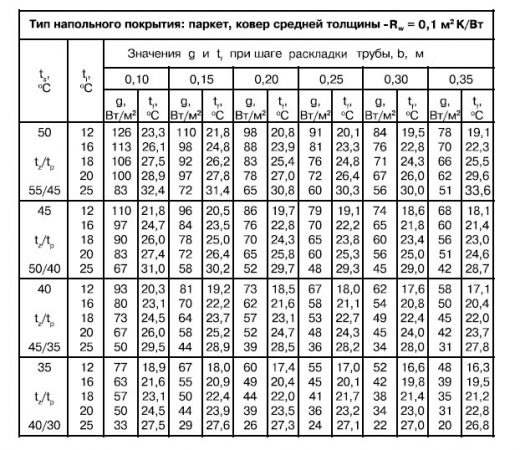

Πώς να υπολογίσετε σωστά και να διανείμετε σωλήνες δαπέδου νερού?

Το πρώτο βήμα είναι να υπολογίσετε την ακριβή δρομολόγηση σωλήνων. Είναι καλύτερο να παραγγείλετε τον υπολογισμό της εκτίμησης για την τοποθέτηση του δαπέδου σε ειδικό εκτιμητή ή να το κάνετε με τη βοήθεια εξειδικευμένων προγραμμάτων υπολογισμού υπολογιστών. Είναι δύσκολο να υπολογίσετε χειροκίνητα και ένα σφάλμα στους υπολογισμούς θα είναι ακριβό και θα κοστίσει αρκετά δεκάρα κατά την επεξεργασία.

Οι συνέπειες των λανθασμένων υπολογισμών, για παράδειγμα, μπορεί να είναι ανεπιθύμητες ενέργειες: ανεπαρκώς ενεργή κυκλοφορία νερού μέσα στους σωλήνες, διαρροή θερμότητας σε ορισμένες περιοχές του δαπέδου, άνιση θέρμανση του δωματίου, εναλλαγή κρύων και ζεστών περιοχών του δαπέδου ( -καλείται “θερμική ζέβρα”).

Ο πιο σημαντικός κανόνας κατά τον υπολογισμό: εάν τοποθετηθεί ένα ζεστό δάπεδο σε πολλά δωμάτια, τότε το συνολικό μήκος του σωλήνα υπολογίζεται ξεχωριστά για κάθε.

Ποιες παράμετροι πρέπει να λαμβάνονται υπόψη κατά τον υπολογισμό?

1. Χώρος δωματίου.
2. Το υλικό από το οποίο κατασκευάζονται οι τοίχοι, τα δάπεδα.
3. Η παρουσία θερμομόνωσης, η ποιότητά της.
4. Ισχύς λέβητα θέρμανσης.
5. Διάμετρος σωλήνων και υλικού από το οποίο κατασκευάζονται.

Με βάση αυτές τις παραμέτρους, το μήκος του σωλήνα και η απόσταση μεταξύ των τμημάτων του σωλήνα κατά την εγκατάσταση (“απόσταση”) μπορούν να υπολογιστούν έτσι ώστε η μεταφορά θερμότητας να είναι η βέλτιστη. Το βήμα είναι συνήθως 10-30 εκ. Όσο μεγαλύτερη είναι η απώλεια θερμότητας στο δωμάτιο, τόσο πιο στενό πρέπει να είναι το βήμα (10-15 εκ.). Εάν το δωμάτιο δεν χάνει θερμότητα, δεν υπάρχουν κρύοι τοίχοι, τεράστια παράθυρα, μπαλκόνια, τότε το βήμα, αντίστοιχα, μπορεί να γίνει ευρύτερο – 30 cm.

Πώς να φτιάξετε ένα θερμαινόμενο με δάπεδο πάτωμα από σκυρόδεμα

Θα προχωρήσουμε από το γεγονός ότι υπάρχει μια πλάκα βάσης από σκυρόδεμα, η αντοχή της είναι επαρκής για περαιτέρω χρήση. Επιπλέον, η σειρά των στρωμάτων θα έχει ως εξής:

• Ένα στρώμα φράγματος υδρατμών τοποθετείται στην πλάκα σκυροδέματος. Λάβετε υπόψη ότι το υλικό δεν πρέπει να αφήνει υγρασία να περάσει, είτε σε υγρή είτε σε αέρια κατάσταση. Αυτό είναι ιδιαίτερα σημαντικό για δάπεδα στο έδαφος. Σε ένα τέτοιο κέικ, δεν αποκλείεται η τριχοειδής διείσδυση της υγρασίας μέσω του σκυροδέματος της βάσης. Είναι αυτό το είδος υγρασίας που κόβουμε με τη βοήθεια ενός φράγματος ατμών. Το υλικό τοποθετείται σε πλάκα από σκυρόδεμα με προσέγγιση στους τοίχους. Το ύψος ανύψωσης στον τοίχο δεν είναι χαμηλότερο από τη στεγανοποίηση βάσης (θα πρέπει να είναι ελαφρώς υψηλότερο). Εκεί το στερεώνουμε στον τοίχο και το αφήνουμε.
• Θερμική μόνωση. Η καλύτερη επιλογή είναι το διογκωμένο πολυστυρόλιο. Ναι, είναι ακριβό, αλλά έχει ήδη δοκιμαστεί πώς συμπεριφέρεται σε μια επίστρωση. Καλύτερα από όλους τους άλλους. Το πάχος ποικίλλει ανά περιοχή. Είναι καλύτερα να το πάρετε με ένα περιθώριο για να μην θερμάνετε τη γη. Κατά την τοποθέτηση, πρέπει να συνδέσετε τις πλάκες και να τις κολλήσετε προσεκτικά. Θα πρέπει να περπατήσετε πάνω τους και ακόμη και να φορέσετε μακριά από τα ελαφρύτερα υλικά.



  Ζεστό πάτωμα σε στρώσεις

• Κατά μήκος της περιμέτρου κατά μήκος των τοίχων, κάνουμε έναν αντισταθμιστή θερμικής διαστολής.

• Εάν η βάση είναι μονωμένη πάνω από το επίπεδο του δαπέδου, τοποθετείται μια ταινία αποσβεστήρα. Χρησιμεύει τόσο για θερμομόνωση όσο και για τη διατήρηση του αρμού διαστολής..
• Εάν το υπόγειο δεν είναι καθόλου μονωμένο ή το επίπεδο μόνωσης είναι κάτω από το επίπεδο του ζεστού δαπέδου, βάζουμε αφρό πολυστερίνης με πάχος 15 mm ή περισσότερο περιμετρικά. Το πάχος, πάλι, εξαρτάται από την περιοχή, από το πάχος και το υλικό των τοίχων. Η μόνωση κόβεται σε λωρίδες του επιθυμητού πλάτους. Πλάτος – πάνω από το επίπεδο της επίστρωσης και της επένδυσης του τελευταίου ορόφου.

Βάζουμε στεγανοποίηση πάνω από τη μόνωση. Θα εμποδίσει το διάλυμα να ρέει στις ρωγμές μεταξύ των μονωτικών πλακών. Θα βάλουμε ένα ενισχυτικό πλέγμα, οπότε κάτι πιο πυκνό από το συνηθισμένο φιλμ είναι καλύτερο. Φέρνουμε το υλικό στο ίδιο επίπεδο με το φράγμα ατμών.

Δάπεδα πάνω από μια πλάκα σκυροδέματος με θέρμανση νερού

Ενισχυτικό πλέγμα. Αυξάνει την αντοχή της πλάκας καθώς το σκυρόδεμα / κονίαμα θα τοποθετηθεί σε ασταθή βάση (μόνωση).

Οι σωλήνες ενδοδαπέδιας θέρμανσης είναι δεμένοι στο δίκτυο. Τοποθετούνται σύμφωνα με το επιλεγμένο σχήμα, τα άκρα εξάγονται στην περιοχή τοποθέτησης του συλλέκτη ενδοδαπέδιας θέρμανσης.

Χύνεται κονίαμα από σκυρόδεμα ή τσιμέντο-άμμο. Όπως ήδη αναφέρθηκε, το ελάχιστο πάχος πάνω από το σωλήνα είναι 3 εκ. Αυτό θα παρέχει προστασία από τη σύνθλιψη. Το δεύτερο σημείο είναι ότι αυτό το πάχος θα δώσει μια κανονική ανακατανομή της θερμότητας. Το πάτωμα δεν θα είναι ριγέ κάτω από τα πόδια (πιο ζεστό, πιο κρύο).

Παρατηρώντας αυτήν την τεχνολογία, μπορείτε να φτιάξετε σωστά ένα ζεστό δάπεδο με τα χέρια σας. Μπορεί να υπάρχουν αποχρώσεις, αλλά η γενική σειρά εργασιών έχει ως εξής.

Ποια είναι η ομορφιά ενός ζεστού δαπέδου?

Λόγω του γεγονότος ότι οι σωλήνες του θερμού δαπέδου απλώνονται σε ολόκληρη την περιοχή του δωματίου, επιτυγχάνεται η πιο ομοιόμορφη θέρμανση κάθε τμήματος. Όπου και αν βρίσκεστε στο σπίτι σας, θα είστε εξίσου άνετοι.

Με τα δάπεδα νερού, στις περισσότερες περιπτώσεις απαλλάσσεστε από τα θερμαντικά σώματα που παλιά έπαιρναν επιπλέον χώρο στο σπίτι σας. Για όλα αυτά τα χαρακτηριστικά, λατρεύουν τα θερμαινόμενα δάπεδα με νερό σε ιδιωτικές κατοικίες. Ας το καταλάβουμε βήμα προς βήμα στην τοποθέτηση ενός θερμαινόμενου δαπέδου με τα χέρια μας.

Υλικά στεγανοποίησης

Γνωρίζουμε πώς λειτουργεί η ενδοδαπέδια θέρμανση με θέρμανση νερού, λίγο πιο συγκεκριμένη από άποψη υλικών. Όπως ήδη αναφέρθηκε, το στρώμα μόνωσης στην πλάκα σκυροδέματος πρέπει να διακόπτει τους ατμούς και την υγρή υγρασία. Το απλούστερο και φθηνότερο υλικό είναι ένα φιλμ πολυαιθυλενίου με πυκνότητα 150 g / m², αλλά τοποθετημένο σε δύο στρώματα. Καλύτερα να πάρετε πιο ανθεκτικά υλικά. Η ταινία σπάει ακόμα κι αν χειριστεί προσεκτικά. Ένα σχισμένο φράγμα υδρατμών δεν μοιάζει με τίποτα. Είναι καλύτερα λοιπόν να λιώνετε το υλικό στέγης, αλλά με καλά συγκολλημένες ραφές. Οποιοδήποτε άλλο υλικό με κατάλληλες ιδιότητες είναι επίσης δυνατό. Τουλάχιστον μαστίχες, τουλάχιστον άλλα λιπαντικά, αλλά με υποχρεωτική αντίσταση στον ατμό.

Το υλικό στεγανοποίησης είναι σημαντικό

Λίγα λόγια για το δεύτερο στρώμα στεγανοποίησης. Αυτό είναι αυτό που βρίσκεται πάνω από τη μόνωση. Εάν η μόνωση είναι ορυκτοβάμβακα, αυτό το στρώμα απαιτείται. Το ορυκτό μαλλί φοβάται την υγρασία, επομένως πρέπει να προστατεύεται από την υγρασία με κάθε δυνατό τρόπο. Σε πλάκες πολυστυρολίου, αυτό το στρώμα είναι εντελώς προαιρετικό – δεν μεταφέρουν υγρασία από μόνα τους. Αυτό το στρώμα τοποθετείται μόνο έτσι ώστε το διάλυμα να μην ρέει στις αρθρώσεις των πλακών. Αλλά συνήθως οι πλάκες μόνωσης κατασκευάζονται είτε με σύνδεση ακίδων, είτε σε ένα τέταρτο. Δηλαδή, δεν υπάρχουν συνεχείς ραφές. Αλλά, φυσικά, η λύση που μουδιάζει ανάμεσα στη μόνωση είναι μια κρύα γέφυρα. Η θερμότητα μπορεί να διαφύγει μέσω αυτής. Ως εκ τούτου, μερικοί ασφαλίζονται – βάζουν μια ταινία. Το ίδιο αποτέλεσμα δίνεται με την κόλληση των αρμών με ταινία. Ποιο είναι πιο εύκολο, τότε επιλέξτε. Είναι σημαντικό το ζεστό δάπεδο να είναι πραγματικά ζεστό.

Μερικές φορές συνιστάται να χρησιμοποιείτε υλικά από φύλλο αλουμινίου ως αυτό το στρώμα. Αυτά είναι που έχουν γυαλιστερή επιφάνεια από τη μία πλευρά. Αυτό παρακινείται από το γεγονός ότι το λαμπερό στρώμα θα μειώσει την απώλεια θερμότητας λόγω των ανακλώμενων κυμάτων θερμότητας. Αυτό το φαινόμενο είναι παρόν, αλλά μόνο εάν υπάρχει τουλάχιστον 3 εκατοστά κενό αέρα στην ανακλαστική επιφάνεια. Τότε ο προβληματισμός λειτουργεί. Δεν υπάρχει κενό στην επίστρωση, οπότε δεν έχει νόημα να βάλουμε αυτό το ακριβό υλικό.

Ενίσχυση επίστρωσης για δάπεδο ζεστού νερού

Όταν φτιάχνετε ένα ζεστό δάπεδο σε ένα σπίτι ή ένα διαμέρισμα, χρησιμοποιήστε ένα ενισχυτικό συγκολλημένο πλέγμα κατασκευής. Όχι καμία, δηλαδή κατασκευή. Ονομάζεται επίσης τοιχοποιία. Διαφέρει στο ότι κάθε άρθρωση είναι συγκολλημένο. Πωλείται σε κομμάτια (κάρτες) ή σε ρολά. Τα κομμάτια στοιβάζονται με επικάλυψη τουλάχιστον 10-15 εκ. Στις αρθρώσεις της κάρτας / κομμάτια του ενισχυτικού πλέγματος είναι δεμένα. Μπορείτε να χρησιμοποιήσετε πλέξιμο σύρμα ή πλαστικούς δεσμούς για δέσιμο. Μπορείτε να τα αγοράσετε σε οποιοδήποτε κατάστημα υλικού. Σφίξτε τη γραβάτα, κόψτε τη μακριά ουρά, αφήστε 2-3 εκατοστά.

Απαιτείται επίσης ενισχυτικό πλέγμα για τη στερέωση των σωλήνων

Για ιδιωτικά σπίτια και διαμερίσματα, το βέλτιστο μέγεθος κυψέλης είναι 100 * 100 mm από μια ράβδο 3 mm. Εάν η βάση χύνεται κατά μήκος των κορμών, η πιθανότητα εκτροπής είναι μεγαλύτερη. Αυτό σημαίνει ότι η ενίσχυση πρέπει να είναι πιο ισχυρή. Σε αυτή την περίπτωση, είναι απαραίτητο είτε να πάρετε ένα παχύτερο σύρμα – 4-5 mm, είτε ένα μικρότερο βήμα πλέγματος – 50 * 50 mm.

Πλέκουν επίσης την ενίσχυση του δαπέδου θέρμανσης δαπέδου μόνοι τους από μια χαλύβδινη ράβδο – 3-4 mm. Αυτό που χρειάζεται είναι μια ενισχυτική ράβδος – με αυλάκωση, όχι ομαλή. Η εύρεση μιας τόσο μικρής διαμέτρου είναι πολύ δύσκολη. Μια ράβδος πλέκεται με ένα βήμα 100-150 mm. Με μεγάλο πάχος επίστρωσης, κατασκευάζονται δύο στρώματα ενίσχυσης.

Από το χλιαρό πάτωμα χύνεται

Το ζεστό δάπεδο χύνεται είτε με κονίαμα τσιμέντου-άμμου είτε με σκυρόδεμα με λεπτό χαλίκι (κλάσμα 5-20 mm). Η αντοχή επιλέγεται ανάλογα με το επόμενο στρώμα:

• Κάτω από την ισοπεδωτική αυτοεπιπεδούμενη επίστρωση, η αντοχή του κονιάματος / σκυροδέματος M150-M200.
• Για κόλλα πλακιδίων – Μ 100-150.

Η αρχή της επιλογής αντοχής είναι απλή: η διαφορά ισχύος δεν πρέπει να υπερβαίνει τις 50 μονάδες. Δηλαδή, για μια ισοπέδωση με αντοχή M200, μπορεί να χρησιμοποιηθεί μια βάση με αντοχή από M150 έως M250. Πολύ υψηλή αντοχή – υπερβάσεις κόστους, οπότε συνήθως παίρνουν είτε την ίδια είτε ελαφρώς χαμηλότερη.

Αναλογίες εξαρτημάτων για διαφορετικές ποιότητες σκυροδέματος

Το καλύτερο να χύσετε ενδοδαπέδια θέρμανση – DSP ή σκυρόδεμα. Το DSP είναι φθηνότερο, αλλά η επιφάνεια σπάει περισσότερο όταν στεγνώσει. Το σκυρόδεμα είναι πιο ακριβό (η θρυμματισμένη πέτρα είναι ακριβότερη), αλλά λιγότερο επιρρεπής σε ρωγμές. Από την άλλη πλευρά, εάν κάνετε ημι-στεγνή επίστρωση DSP, μπορεί να ισοπεδωθεί έτσι ώστε να μην απαιτεί επιπλέον στρώση ισοπέδωσης κάτω από τα πλακάκια. Δεν μπορείς να το κάνεις με τσιμέντο. Αν και, μια επίπεδη επιφάνεια μπορεί να επιτευχθεί με τη χρήση δονητικών σκυροδέματος.

Θα πρέπει επίσης να ληφθεί υπόψη ότι το DSP είναι λίγο πιο εύκολο. Όταν χύνετε ένα μεγάλο πάχος και μια μεγάλη επιφάνεια, αυτό μπορεί να είναι σημαντικό. Σε γενικές γραμμές, ως συνήθως, ο καθένας αποφασίζει για τον εαυτό του τι είναι πιο σημαντικό. Και οι δύο επιλογές είναι εφαρμόσιμες, αλλά το ζεστό δάπεδο είναι τόσο καλό που ο καθένας επιλέγει και επιλέγει μόνος του τη λύση.

Ρίχνει τσιμεντένια επίστρωση

Η πλήρωση του υπάρχοντος συστήματος με σκυρόδεμα είναι ένα κρίσιμο στάδιο, επομένως, χωρίς εμπειρία σε κατασκευαστικές εργασίες, είναι καλύτερο να επικοινωνήσετε με ειδικούς. Εάν αποφασίσετε να το συμπληρώσετε μόνοι σας, σας συνιστούμε να βρείτε έναν βοηθό.

Μην ξεχνάτε ότι το διάλυμα θα χυθεί μέσω σωλήνων υπό πίεση. Η πίεση εργασίας πρέπει να σταθεροποιηθεί, για παράδειγμα, να φτάσει σε ένδειξη 2 bar (ο κανόνας είναι από 1 έως 3 bar)

Χρησιμοποιώντας το επίπεδο, είναι απαραίτητο να εγκαταστήσετε φάρους, εστιάζοντας στο ύψος του τελικού δαπέδου. Το προφίλ οροφής για γυψοσανίδα λειτουργεί τέλεια ως φάροι. Στη συνέχεια χύνεται η επίστρωση.

Η ιδανική λύση είναι ένα μίγμα σκυροδέματος ενισχυμένο με ίνες και πλαστικοποιητές. Ο πλαστικοποιητής αυξάνει τον βαθμό κινητικότητας του διαλύματος όταν στεγνώσει και η ίνα κάνει το στρώμα ισχυρό.

Συνιστούμε να αγοράζετε μόνο επαγγελματικά προϊόντα, δεν μπορούν να χρησιμοποιηθούν λαϊκά (υγρό σαπούνι, κόλλα PVA). Μετά από μερικές ημέρες, μπορείτε να ξεκινήσετε τον καθαρισμό της επιφάνειας – κόψτε την ταινία αποσβεστήρα, αφαιρέστε τα περιττά συντρίμμια.

Μέσα σε 10-14 ημέρες, το διάλυμα πρέπει να υγραίνεται και να καλύπτεται με πλαστική μεμβράνη.

Ενεργοποίηση και έλεγχος (δοκιμή πίεσης) του υδραυλικού συστήματος θέρμανσης

Έτσι, μετά την εγκατάσταση του συστήματος, είναι απαραίτητο να ελέγξετε τη λειτουργία του υπό υψηλή πίεση. Η δοκιμή πραγματοποιείται με παροχή νερού (πίεση 6 bar), η περίοδος δοκιμής είναι 24 ώρες. Το σύστημα δοκιμάζεται ιδανικά με κρύο νερό και ζεστό νερό. Κατά τη δοκιμή ψυχρής και θερμής πίεσης, είναι απαραίτητο να διασφαλιστεί ότι όλα τα στοιχεία του συστήματος είναι σε κατάσταση λειτουργίας, λειτουργούν σωστά και ότι η πίεση δεν πέφτει περισσότερο από 1,5 barv.

Αφού βεβαιωθείτε ότι δεν υπάρχουν βλάβες, διαρροές, επεκτάσεις σωλήνων στο σύστημα, μπορείτε να ολοκληρώσετε τη διαδικασία τοποθέτησης θερμαινόμενου νερού δαπέδου ρίχνοντας μια επίστρωση πάνω από τους σωλήνες.

Πρέπει να σημειωθεί ότι όταν μια επίστρωση προορίζεται για πλακάκια πάνω από ένα ζεστό δάπεδο, το πάχος της έκχυσης πρέπει να είναι εντός 3 – 5 cm. Κάτω από ένα laminate ή μια παρόμοια επίστρωση, η επίστρωση γίνεται πιο λεπτή.

Η πλήρωση πρέπει να πραγματοποιείται με το σύστημα θέρμανσης νερού να λειτουργεί, υπό πίεση. Τέλος, μετά την έκχυση της επίστρωσης, πρέπει να κάνετε υπομονή και να περιμένετε τουλάχιστον 28-30 ημέρες. Και μόνο αφού λήξει αυτή η περίοδος, μπορείτε να συνεχίσετε την επισκευή – κάντε το δάπεδο.

Αρθρωτό σχέδιο σε ξύλινη βάση

Προβλέπει τη χρήση έτοιμων πλακών OSB με πριονωτά αυλάκια για σωλήνες και μεταλλικές πλάκες. Το πάχος των πλακών δεν είναι μικρότερο από 22 mm · στο διάγραμμα, η εγκατάσταση θερμομόνωσης παρέχεται στο πάτωμα. Μια ποικιλία ενοτήτων όσον αφορά τη διαμόρφωση σας επιτρέπει να τις τοποθετήσετε στην επιθυμητή ακολουθία σύμφωνα με το αναπτυγμένο σχήμα. Ανάλογα με το βήμα του πλαστικού σωλήνα, προβλέπεται η χρήση λωρίδων μεγέθους 130-280 mm. Έχουν βολικά κουμπώματα για τη στερέωση των σωλήνων. Διαστάσεις 150 mm, 200 mm και 300 mm. Αφού συναρμολογήσετε τους σωλήνες και ελέγξετε τους για διαρροές, το κύκλωμα καλύπτεται από γυψοσανίδες.

Ζεστό πάτωμα σε ξύλινη βάση

Διάταξη ράφι σε ξύλινη βάση

Το διάγραμμα σχεδιάζεται λαμβάνοντας υπόψη τη χρήση ξύλινων ή πασσάλων OSB με πάχος τουλάχιστον 28 mm. Τα πηχάκια πρέπει να τοποθετούνται στις δοκούς δαπέδου, η απόσταση μεταξύ τους είναι ελαφρώς μεγαλύτερη από τη διάμετρο των σωλήνων. Οι μεταλλικές πλάκες προφίλ χρησιμοποιούνται ως σφιγκτήρες, υπάρχουν μάνδαλα στην κορυφή. Το σύστημα καλύπτεται από γυψοσανίδες.

Πώς να εγκαταστήσετε ένα θερμαινόμενο με νερό νερό δάπεδο κάτω από τα πλακάκια?

Αυτή η λειτουργία δεν απαιτεί υψηλά προσόντα, οπότε θα είναι αρκετά προσιτή σε έναν αρχάριο..

Απλά πρέπει να ακολουθήσετε προσεκτικά τις παρακάτω συστάσεις..

Θα είναι ευκολότερο να το κάνετε αυτό εάν έχετε μια ιδέα για τη συσκευή ενός θερμαινόμενου δαπέδου και το ρόλο κάθε στρώματος του..

Επιλέγουμε τα υλικά με σύνεση

Τα δάπεδα με ζεστό νερό γεμίζουν με μια επίστρωση, πράγμα που σημαίνει ότι προγραμματίζεται να λειτουργούν όχι για χρόνια, αλλά για δεκαετίες.

Λαμβάνοντας υπόψη τη μακροπρόθεσμη χρήση, η επιλογή των υλικών πρέπει να προσεγγίζεται υπεύθυνα: αποκλείστε φθηνά και μη ρευστά προϊόντα, επιλέξτε σωλήνες υψηλής ποιότητας, μόνωση, συνδετήρες με μέγιστη διάρκεια ζωής.

Επιλέγουμε την καλύτερη επιλογή για σωλήνες

Επί του παρόντος, χρησιμοποιούνται δύο τύποι σωλήνων-PE-X και PERT, και οι δύο κατασκευασμένοι από πολυαιθυλένιο σταυροειδούς σύνδεσης. Πλεονέκτημα για τα προϊόντα PE-Xa, καθώς έχουν αποτέλεσμα μνήμης λόγω της πυκνότητας σταυροειδούς σύνδεσης 85%.

Το ευεργετικό αποτέλεσμα είναι ότι οι σωλήνες που έχουν τεντωθεί με φορέα θερμότητας σε υψηλή θερμοκρασία ή έχουν παραμορφωθεί επιστρέφουν πάντα στην αρχική τους θέση..

Οι σωλήνες PE-Xa μαζί με αξονικά εξαρτήματα μπορούν να ενσωματωθούν με ασφάλεια σε τσιμέντο, ενώ τα εναλλακτικά προϊόντα PERT με εξαρτήματα ώθησης θα πρέπει να αφεθούν στο δημόσιο τομέα

Η χρήση σωλήνων PERT δικαιολογείται εάν θα υπάρχουν συμπαγή τμήματα στην επίστρωση και τα εξαρτήματα εγκαθίστανται μόνο για στερέωση στην πολλαπλή.

Οι έμπειροι κατασκευαστές δεν συνιστούν τη χρήση σύνθετων σωλήνων με φύλλο αλουμινίου – υπάρχει πάντα κίνδυνος αποκόλλησης του επιμεταλλωμένου στρώματος. Εάν χρειάζεστε μέγιστη αξιοπιστία και απομόνωση, τότε είναι καλύτερο να χρησιμοποιείτε προϊόντα με ενίσχυση πολυβινυλαιθυλενίου που βρίσκονται στο εσωτερικό των προϊόντων..

Για δάπεδα νερού, χρησιμοποιούνται τρία τυπικά μεγέθη προϊόντων: Ø 16 mm, 17 και 20 mm με πάχος τοιχώματος 2 mm. Η διάμετρος υποδεικνύεται στις σημάνσεις που εφαρμόζονται σε όλο το μήκος του σωλήνα

Οι κατασκευαστικές εταιρείες συνήθως συνεργάζονται με αξιόπιστους κατασκευαστές που είναι υπεύθυνοι για την απόδοση των προϊόντων τους. Τα προϊόντα των εμπορικών σημάτων Rehau και Valtec, καθώς και τα λιγότερο γνωστά Tece, KAN, Uponor, έχουν αποδειχθεί καλά..

Αγοράζουμε αξεσουάρ για τον συλλέκτη

Το κέντρο διανομής του ψυκτικού υγρού και το σημείο ελέγχου για τη λειτουργία του θερμού δαπέδου είναι μια μονάδα συλλογής-ανάμειξης. Με τη βοήθειά του, το ζεστό νερό κατευθύνεται από τα κύρια σε ξεχωριστά κυκλώματα, παρακολουθεί τον ρυθμό ροής του ψυκτικού και ρυθμίζει τη θερμοκρασία.

Εγχειρίδιο εγκατάστασης για TVP

Πριν από την τοποθέτηση της δομής ενδοδαπέδιας θέρμανσης, θα πρέπει να πραγματοποιηθούν προπαρασκευαστικές εργασίες: αγορά εξαρτημάτων, περιγραφή του τόπου εγκατάστασης για το ντουλάπι, διάτρηση οπών για επικοινωνίες στους τοίχους. Στη συνέχεια, μπορείτε να προχωρήσετε στο πρώτο στάδιο..

Βήμα # 1 – συσκευή υποδαπέδου

Εάν σκοπεύετε να εξοπλίσετε ένα ζεστό δάπεδο απευθείας στο έδαφος, συνιστάται να επιλέξετε μία από τις δύο επιλογές:

• κάντε μια “τραχιά” επίστρωση από τη γέμιση τσιμέντου.
• αντί για μια επίστρωση, ρίξτε, συμπαγή και ισοπεδώστε το στρώμα άμμου.

Σε κάθε περίπτωση απαιτείται ένα στρώμα άμμου, καθώς χρησιμεύει ως βάση και για το στρώμα. Ένα στρώμα στεγανοποίησης τοποθετείται πάνω του, η πιο βασική επιλογή είναι μια παχιά πλαστική μεμβράνη.

Η συμπύκνωση και η ισοπέδωση του στρώματος άμμου είναι πολύ σημαντική. Επιτρέπονται μικρές κοιλότητες βάθους έως 5 cm, αλλά για την τοποθέτηση σωλήνων είναι καλύτερο αν είναι απόλυτα λείο

Κατά τον υπολογισμό, πρέπει να θυμόμαστε ότι η απώλεια θερμότητας κατά την εγκατάσταση του συστήματος κατά μήκος του εδάφους είναι μεγαλύτερη, επομένως, η θερμοκρασία του ψυκτικού υγρού στους σωλήνες πρέπει να είναι υψηλότερη από το συνηθισμένο.

Βήμα # 2 – σήμανση και τοποθέτηση σωλήνων

Η σήμανση εφαρμόζεται στην επιφάνεια των πλακών χρησιμοποιώντας δείκτη ή καλώδιο βαφής. Εάν χρησιμοποιούνται στρώματα προφίλ αντί για EPSS, δεν απαιτείται σήμανση.

Υπάρχει κίνδυνος συστροφής και συστροφής του σωλήνα κατά το ξετύλιγμα, οπότε είναι καλύτερο να χρησιμοποιήσετε μια ειδική συσκευή για να ξετυλίξετε το πηνίο. Θα χρειαστεί περισσότερος χρόνος για να χαλαρώσετε χειροκίνητα

Πριν ξεκινήσετε την εγκατάσταση σωλήνων, συνιστάται επίσης η εγκατάσταση συλλεκτών και η προετοιμασία θέσεων για συνδέσεις..

Οδηγίες Εγκατάστασης:

1. Ξετυλίξτε 15-20 μέτρα από τον σωλήνα, βάλτε στο άκρο ένα θερμομονωτικό χιτώνιο και ένα εξάρτημα για σύνδεση.
2. Συνδέστε στην πολλαπλή.
3. Τοποθετήστε τον σωλήνα προσεκτικά σύμφωνα με τις ενδείξεις.
4. Ασφαλίστε το περίγραμμα με συνδετήρες καμάκι.
5. Οδηγήστε τον σωλήνα στην πολλαπλή, συνδέστε το άλλο άκρο.

Το μήκος κάθε βρόχου πρέπει να είναι σταθερό και όχι μόνο να απομνημονεύεται, αλλά να καταγράφεται κοντά στο εξάρτημα στον τοίχο.

Μια ταινία αποσβεστήρα ή κάποιο είδος υποκατάστατου της τοποθετείται κατά μήκος των άκρων – για παράδειγμα, κομμάτια αφρού 1,5-2 cm σε πάχος. Κολλάνε καλά σε υγρά νύχια.

Οι σωλήνες διέλευσης που διέρχονται από τοίχους ή ζώνες μετάβασης είναι μονωμένοι με μανίκια όσο το δυνατόν περισσότερο. Αντί για ακριβά εισαγόμενα προϊόντα, μπορείτε να χρησιμοποιήσετε συνηθισμένη μόνωση – αφρώδες πολυαιθυλένιο.

Βήμα # 3 – δοκιμή του συστήματος

Μέχρι να πραγματοποιηθεί υδραυλική δοκιμή για τον έλεγχο της στεγανότητας του συστήματος, η επίστρωση δεν πρέπει να χυθεί. Συνήθως τα περιγράμματα ελέγχονται με τη σειρά..

Πρώτον, ένας αγωγός και μια αντλία συνδέονται με τον σωλήνα, παρέχεται νερό. Για αποστράγγιση, χρησιμοποιήστε έναν εύκαμπτο σωλήνα συνδεδεμένο με τον σωλήνα αποστράγγισης του συλλέκτη.

Η αντλία πίεσης είναι το καλύτερο εργαλείο για τον έλεγχο ενός συστήματος. Μπορεί να ενοικιαστεί. Μπορείτε επίσης να προσλάβετε έναν ειδικό για δοκιμές, ο οποίος συνήθως διαθέτει τα απαραίτητα εργαλεία.

Κατά τη διάρκεια της επιθεώρησης, οι συνδετήρες μπορούν να πετάξουν, καθώς ο σωλήνας υπό πίεση τείνει να ισιώσει. Τα καμάκια που πετούν είναι σταθερά 5 εκατοστά από την προηγούμενη θέση, μετά την έκχυση της επίστρωσης, δεν θα πετάξουν.

Βήμα # 4 – τοποθέτηση της τσιμεντοκονίας

Οι σωλήνες αφήνονται σε πίεση 5 bar και ξεκινά η επίστρωση. Συνήθως χρησιμοποιείται η παραδοσιακή μέθοδος φάρου. Ως φάροι, μπορείτε να χρησιμοποιήσετε ένα μεταλλικό προφίλ για γυψοσανίδα.

Ένα συμβατικό διάλυμα διάστρωσης δεν είναι κατάλληλο, πρέπει να προστεθούν πλαστικοποιητές και ίνες στο τσιμέντο, καθώς το φορτίο δεν θα είναι μόνο μηχανικό, αλλά και θερμοκρασία

Η τοποθέτηση γίνεται σε μέρη, ξεκινώντας από την μακρινή γωνία. Κάθε θραύσμα πρέπει να ισοπεδωθεί αμέσως μετά την έκχυση, εξαλείφοντας τις βουτιές και χαλάρωση.

Μετά από 2 ημέρες, η επιφάνεια καθαρίζεται, η ταινία αποσβεστήρα κόβεται, η επίστρωση ψεκάζεται με νερό και καλύπτεται με μεμβράνη (οι δύο τελευταίες ενέργειες επαναλαμβάνονται για 10 ημέρες).

Η φύση της επίστρωσης

Για να γεμίσετε την επίστρωση, χρησιμοποιείται η πιο κοινή λύση, με βάση άμμο και τσιμέντο, βαθμού M-400 ή M-500. Εάν χρησιμοποιείται έτοιμο σκυρόδεμα, τότε η ποιότητά του πρέπει να είναι τουλάχιστον Μ-350.

Ημι-ξηρή επίστρωση για ενδοδαπέδια θέρμανση

Παρ ‘όλα αυτά, υπάρχει μια προειδοποίηση εδώ. Αυτό οφείλεται στο γεγονός ότι τα συνηθισμένα “υγρά” διαλύματα αποκτούν τη δύναμή τους μέσα σε 1 μήνα, ενώ δεν συνιστάται η ενεργοποίηση της ενδοδαπέδιας θέρμανσης. Εάν αρχίσετε να στεγνώνετε τη βίδα με δύναμη, τότε μπορεί να εμφανιστούν ρωγμές που μπορούν να σπάσουν τους σωλήνες. Σε αυτή την περίπτωση, η καλύτερη επιλογή είναι η χρήση ημίξηρων στρώσεων, στις οποίες υπάρχουν διάφορα πρόσθετα που αυξάνουν την πλαστικότητα του διαλύματος και μια μικρή ποσότητα υγρασίας μειώνει το χρόνο γήρανσης του διαλύματος. Μια τέτοια λύση μπορεί να παρασκευαστεί μόνος σας εάν αγοράζετε έτοιμα πρόσθετα ή μπορείτε να χρησιμοποιήσετε έτοιμα μείγματα, αλλά θα κοστίσουν πολύ περισσότερο, αν και η ταλαιπωρία μαζί τους είναι πολύ μικρότερη.

Ανάθεση

Η πλήρης ωρίμανση της τσιμεντοκονίας γίνεται σε ένα μήνα, τότε πρέπει να γίνει εξισορρόπηση χρησιμοποιώντας μετρητές ροής πολλαπλής.

Με τη βοήθεια βαλβίδων εξισορρόπησης, ο ρυθμός ροής του ψυκτικού ρυθμίζεται, σε όλα τα κυκλώματα θα πρέπει να γίνει ο ίδιος. Εάν δεν υπάρχει εμπειρία αυτο-εξισορρόπησης, είναι καλύτερο να καλέσετε έναν ειδικό

Μετά το χειρισμό κρύου νερού, εάν το σύστημα λειτουργεί σωστά, μπορείτε να πραγματοποιήσετε δοκιμές με θερμαινόμενο ψυκτικό υγρό. Σε αυτό, η εγκατάσταση του θερμού δαπέδου θεωρείται πλήρης..

Φτιάξτε μόνοι σας δάπεδο με ζεστό νερό

Ας εξετάσουμε λεπτομερέστερα τη διαδικασία εργασίας όταν οργανώνουμε τη θέρμανση δαπέδου νερού. Περιλαμβάνει μια σειρά σταδίων – αυτή είναι η προετοιμασία της τραχιάς βάσης, η εγκατάσταση του ίδιου του συστήματος, καθώς και η έκχυση της επίστρωσης και η τοποθέτηση της επένδυσης. Σε αυτή την περίπτωση, θα εξεταστεί μια επιλογή προϋπολογισμού για τη δημιουργία συστήματος θέρμανσης..

Η ενδοδαπέδια θέρμανση είναι ένα σοβαρό στοιχείο κόστους για ανακαίνιση, επομένως είναι σημαντικό να υπολογίσετε ακριβώς πόσο και ποια υλικά θα χρειαστούν. Για να διευκολύνετε το κόστος εργασίας σας, έχουμε ετοιμάσει μια ειδική οδηγία που σας λέει πώς να υπολογίσετε το ζεστό δάπεδο – νερό ή ηλεκτρικό. Περιλαμβάνονται οι ηλεκτρονικοί υπολογιστές. Και στο άρθρο “Τι χρειάζεται για ένα ζεστό δάπεδο;” θα βρείτε μια πλήρη λίστα με όλα όσα μπορεί να χρειαστείτε κατά την εγκατάσταση.

Οδηγίες για την εγκατάσταση δαπέδου με ζεστό νερό

Το σύστημα αυτού του ορόφου περιλαμβάνει:

• αγωγός;
• μονάδα ανάμιξης ψυκτικού, η οποία περιλαμβάνει αντλία, πολλαπλή διανομής, θερμοστατικό αναμικτήρα.

Πώς να τοποθετήσετε σωστά ένα δάπεδο που θερμαίνεται με νερό με τα χέρια σας; Παρακάτω είναι μια βήμα προς βήμα οδηγία χάρη στην οποία σχεδόν ο καθένας θα μπορεί να εγκαταστήσει μόνο του ένα δάπεδο ζεστού νερού.

Φάση σχεδιασμού

Σε αυτό το στάδιο, είναι απαραίτητο να αποφασιστεί εάν το ECP θα είναι η κύρια πηγή θέρμανσης ή αν θα συμπληρώσει μόνο τη θέρμανση των καλοριφέρ. Στην πρώτη περίπτωση, μπορείτε να κάνετε χωρίς μονάδα ανάμιξης και να ρυθμίσετε τη θερμοκρασία απευθείας στον λέβητα. Σε αυτή την περίπτωση, κατά κανόνα, ο λέβητας θερμαίνει το ψυκτικό έως και 45 μοίρες, μετά από τον οποίο εισέρχεται απευθείας στο σύστημα ενδοδαπέδιας θέρμανσης..

Εάν το ECP συμπληρώνει το σύστημα θέρμανσης καλοριφέρ, τότε η εγκατάσταση της μονάδας ανάμιξης είναι απολύτως απαραίτητη. Για αποτελεσματική λειτουργία των θερμαντικών σωμάτων, το ψυκτικό πρέπει να έχει θερμοκρασία 70 μοίρες, αυτή είναι πολύ υψηλή θερμοκρασία για το σύστημα ενδοδαπέδιας θέρμανσης, οπότε το ψυκτικό υγρό πρέπει να ψύχεται στη μονάδα ανάμιξης.

Πρέπει να σχεδιάσετε την τοποθέτηση ξεχωριστών πολλαπλών και αναμεικτών για κάθε όροφο του κτιρίου, πρέπει να συνδεθούν με έναν κοινό ανεμιστήρα θέρμανσης. Συνιστάται η τοποθέτηση της πολλαπλής στο κέντρο του δαπέδου έτσι ώστε το μήκος των σωλήνων σε όλα τα θερμαινόμενα δωμάτια να είναι περίπου το ίδιο. Αυτό θα διευκολύνει σημαντικά τη διαμόρφωση ολόκληρου του συστήματος..

Η καλύτερη επιλογή είναι να χρησιμοποιήσετε προσυναρμολογημένα ντουλάπια πολλαπλής που έχουν συναρμολογηθεί και δοκιμαστεί στο εργοστάσιο. Απλώς πρέπει να επιλέξετε τον απαιτούμενο αριθμό συλλεκτών, την ισχύ της αντλίας κυκλοφορίας και τη μονάδα ανάμιξης, εάν είναι απαραίτητο. Το ντουλάπι είναι τοποθετημένο στον τοίχο και το κύκλωμα θέρμανσης από τον κοινό ανυψωτή και τα κυκλώματα κυκλοφορίας του θερμού δαπέδου συνδέονται με αυτό. Το μόνο μειονέκτημα της χρήσης ενός έτοιμου ντουλαπιού συλλογής είναι η σχετικά υψηλή τιμή του, αλλά όταν πρόκειται για αυξημένη αξιοπιστία και ασφάλεια, δεν έχει νόημα να εξοικονομήσετε..

Για μια πρόχειρη εκτίμηση του απαιτούμενου αριθμού σωλήνων, μπορεί κανείς να προχωρήσει από τον υπολογισμό 5 τρεχόντων μέτρων σωλήνα ανά 1 m2 δαπέδου. Οι βέλτιστοι από την άποψη τιμής / ποιότητας είναι οι σωλήνες πολυμερούς κατασκευασμένοι από πολυαιθυλένιο σταυροειδούς σύνδεσης. Είναι ελαφριά, ανεπιτήδευτα στην εγκατάσταση και έχουν διάρκεια ζωής 50 χρόνια. Οι μεταλλικοί σωλήνες έχουν μεγαλύτερη διάρκεια ζωής, αλλά είναι πολύ πιο ακριβοί και πιο δύσκολοι στην εγκατάσταση. Σήμερα, τα περισσότερα συστήματα θέρμανσης δαπέδου νερού λειτουργούν σε σωλήνες πολυμερούς..

Θερμομονωμένο πάτωμα νερού. Το έργο εκπονείται μετά από μετρήσεις και υπολογισμούς

Είναι απαραίτητο να σκεφτείτε εκ των προτέρων το σχέδιο τοποθέτησης σωλήνων. Για μικρά δωμάτια, είναι κατάλληλη η παράλληλη τοποθέτηση σωλήνων με ένα “φίδι” με βήμα 20-30 εκ. Αυτή είναι η λιγότερο επίπονη μέθοδος, αλλά δεν είναι κατάλληλη για μεγάλα δωμάτια και περιπτώσεις όπου η κλίση του σωλήνα πρέπει να είναι μικρότερη από 20 εκ. . Σε ένα μεγάλο δωμάτιο, όταν ξαπλώνετε με ένα “φίδι”, η θερμοκρασία του δαπέδου στις αντίθετες γωνίες του δωματίου θα είναι αισθητά διαφορετική και όταν τοποθετείτε με ένα “φίδι” με ένα μικρό βήμα, ο σωλήνας μπορεί εύκολα να σπάσει λόγω ισχυρή κάμψη.

Η μέθοδος “σπείρα” έρχεται στη διάσωση, είναι πιο επίπονη, αλλά δίνει καλύτερα αποτελέσματα. Η θέρμανση δαπέδου θα είναι όσο το δυνατόν πιο ομοιόμορφη και ο σωλήνας δεν θα έχει επιπλέον φορτία κάμψης.

Γενικά, για δωμάτια με έκταση μικρότερη από 10 m2, χρησιμοποιείται τοποθέτηση “φιδιού”, για επιφάνεια 10-15 m2, μπορούν να χρησιμοποιηθούν και οι δύο μέθοδοι, και για μεγάλα δωμάτια, κατά κανόνα, αρκετές χρησιμοποιούνται παράλληλες σπείρες.

Εάν το ζεστό δάπεδο είναι η μόνη πηγή θέρμανσης, τότε το βήμα του σωλήνα πρέπει να είναι 15-20 cm, εάν υπάρχουν άλλες πηγές θέρμανσης στο δωμάτιο, τότε το βήμα αυξάνεται σε 25-30 cm.

Πώς να τοποθετήσετε ένα δάπεδο με ζεστό νερό: τεχνολογία τοποθέτησης

Οι σωλήνες ενός δαπέδου που θερμαίνεται με νερό τοποθετούνται σύμφωνα με ένα συγκεκριμένο μοτίβο, στη συνέχεια χύνονται με τσιμέντο ή κονίαμα σκυροδέματος – μια επίστρωση. Για να μην κινούνται οι σωλήνες κατά τη διάρκεια της έκχυσης, πρέπει να στερεωθούν. Υπάρχουν δύο τρόποι. Το πρώτο είναι ειδικά πατάκια στα οποία ο σωλήνας απλώς σφίγγεται. Μερικές φορές συνδυάζονται με μονωτικό στρώμα. Βολικό και γρήγορο, αλλά ακριβό.

Ο δεύτερος τρόπος είναι να συνδεθεί με ένα μεταλλικό πλέγμα. Με μεγάλο πάχος επίστρωσης ή ασταθή βάση, είναι σκόπιμο / υποχρεωτικό να ενισχυθεί η πλάκα. Σε αυτή την περίπτωση, το πλέγμα χρησιμεύει επίσης ως ενίσχυση. Οι σωλήνες ενδοδαπέδιας θέρμανσης συνδέονται με αυτό με τη βοήθεια πλαστικών δεσμών. Με την ταυτόχρονη μόνωση του δαπέδου, οι σωλήνες μπορούν να στερεωθούν με πλαστικά στηρίγματα στη μόνωση. Αυτό λειτουργεί εάν η μόνωση είναι εξωθημένος αφρός πολυστερίνης..

Δύο τρόποι στερέωσης σωλήνων θέρμανσης δαπέδου πριν χύσετε σκυρόδεμα

Αφού τοποθετήσετε τους σωλήνες, μπορείτε να γεμίσετε το ζεστό δάπεδο με κονίαμα από σκυρόδεμα. Αλλά οι σωλήνες πρέπει να γεμίσουν με ψυκτικό υγρό. Συνιστάται να το γεμίζετε κάθε φορά έτσι ώστε να μην υπάρχει διαστρωμάτωση θερμοκρασίας. Για να μειωθεί ο αριθμός των ρωγμών στην επίστρωση, είναι πολύ καλό να δονείται το σκυρόδεμα. Σε αυτή την περίπτωση, η επιφάνεια της επίστρωσης θα γίνει πιο ομοιόμορφη..

Μετά την έκχυση, η επίστρωση καλύπτεται με μεμβράνη για να συγκρατεί την υγρασία, η οποία είναι απαραίτητη για να ωριμάσει το σκυρόδεμα. Αυτή η διαδικασία διαρκεί τουλάχιστον 24 ημέρες. Σε αυτή την περίπτωση, η θερμοκρασία του θερμού δαπέδου δεν μπορεί να αυξηθεί, διαφορετικά η υγρασία θα εξατμιστεί και η επίστρωση θα είναι εύθραυστη.

Διάταξη και στερέωση σωλήνων

Ο πιο δημοφιλής τρόπος ασφάλισης σωλήνων είναι η χρήση ειδικού πλέγματος στερέωσης. Πρόκειται για ένα μεταλλικό ή πλαστικό πλέγμα με πλέγμα 100 mm, το οποίο απλώνεται πάνω από τη θερμομόνωση. Οι σωλήνες τοποθετούνται σε ένα πλέγμα σύμφωνα με το διάγραμμα και στερεώνονται με σύρμα ή πλαστικούς σφιγκτήρες. Τα πλεονεκτήματα αυτής της μεθόδου είναι η πρόσθετη ενίσχυση της επίστρωσης φινιρίσματος λόγω ενίσχυσης πλέγματος και τα μειονεκτήματα περιλαμβάνουν υψηλό κόστος εργασίας κατά την εγκατάσταση.

Η δεύτερη κοινή μέθοδος εγκατάστασης είναι η χρήση χαλιών από πολυστυρόλιο, που δημιουργήθηκαν ειδικά για την εγκατάσταση δαπέδου που θερμαίνεται με νερό. Παίζουν ταυτόχρονα το ρόλο της θερμομόνωσης και στερεώνουν τους σωλήνες στην επιθυμητή θέση. Αυτό επιτυγχάνεται λόγω του γεγονότος ότι γίνονται ειδικές προβολές στην μπροστινή πλευρά του χαλιού, που βρίσκονται σε μοτίβο σκακιέρας. Ο σωλήνας τοποθετείται ανάμεσα σε αυτές τις προεξοχές, οι οποίες τον στερεώνουν με ασφάλεια στην επιθυμητή θέση. Αυτός είναι ένας πιο ακριβός, αλλά και πιο βολικός και ταχύτερος τρόπος εγκατάστασης δαπέδου που θερμαίνεται με νερό..

Ανεξάρτητα από το σχέδιο εγκατάστασης και τη μέθοδο εγκατάστασης που θα επιλέξετε, αποφύγετε την υπερβολική κάμψη των σωλήνων, προσπαθήστε να μην τους ξαναπατήσετε και μην πέσετε βαριά αντικείμενα. Ακόμη και μια μικρή ζημιά στον σωλήνα θα απαιτήσει αντικατάσταση ολόκληρου του κυκλώματος..

Τοποθέτηση σωλήνων δαπέδου νερού. Παράδειγμα με τη σύνδεση καλοριφέρ στο σύστημα

Κόψτε τον σωλήνα μόνο στη θέση του, δηλαδή ξεκινήστε να τοποθετείτε από την πολλαπλή τροφοδοσίας και κόψτε τον υπόλοιπο σωλήνα μόνο αφού τον φέρετε στην πολλαπλή επιστροφής. Μην τσιγκουνεύεστε σωλήνες, μην τους τοποθετείτε σε παρεμβολές και μην προσπαθείτε να κάνετε σύνδεση μεταξύ δύο τμημάτων. Οι πιθανές εξοικονομήσεις δεν αξίζουν τα πιθανά προβλήματα που σχετίζονται με τις διαρροές ψυκτικού.

Όταν τοποθετείτε σωλήνες “φίδι”, προσπαθήστε να τοποθετήσετε την αρχή του σωλήνα στον “κρύο” τοίχο του δωματίου ή στο παράθυρο για να αντισταθμίσετε την άνιση θέρμανση του δαπέδου. Κατά την τοποθέτηση σε μια “σπείρα” δεν υπάρχει τέτοια ανάγκη, το πάτωμα θα ζεσταίνεται πάντα ομοιόμορφα.

Σύνδεση σωλήνων στην αντλία

Αφού όλα τα κυκλώματα ξεδιπλωθούν και συνδεθούν με την ομάδα συλλεκτών, μπορείτε να προχωρήσετε σε υδραυλικές δοκιμές του συστήματος.

Δοκιμές ECP

Πριν από την έκχυση της επίστρωσης, είναι απαραίτητο να δοκιμάσετε ολόκληρο το σύστημα με αυξημένη πίεση και θερμοκρασία. Γεμίστε το σύστημα με θερμαντικό μέσο. Βεβαιωθείτε ότι έχουν γεμίσει όλα τα κυκλώματα που συνδέονται με την ομάδα πολλαπλής. Στη συνέχεια, αυξήστε την πίεση στο σύστημα στα 5 bar. Η πίεση θα μειωθεί σταδιακά, αυτό είναι φυσιολογικό. Όταν η πίεση φτάσει τα 2-3 bar, η μείωση θα πρέπει να σταματήσει. Φέρτε την πίεση πίσω στα 5 bar, επαναλάβετε αυτόν τον κύκλο αρκετές φορές. Ελέγξτε προσεκτικά όλα τα κυκλώματα κυκλοφορίας, βεβαιωθείτε ότι δεν υπάρχουν έστω και μικρές διαρροές.

Ο ρόλος του συγκροτήματος πολλαπλής

Δεν γνωρίζουν όλοι ότι η ενδοδαπέδια θέρμανση με κύκλωμα νερού μπορεί να λειτουργήσει κανονικά χωρίς συλλέκτη. Αλλά ακόμα λιγότερο είναι γνωστό πώς φαίνεται στην πράξη..

Οι κατασκευαστές συνιστούν τη χρήση σωλήνων μήκους άνω των 70 m. Εάν οι στροφές είναι διατεταγμένες με μέγιστο διάκενο βήματος, τότε αυτό το μήκος θα είναι αρκετό μόνο για 7 m2, το οποίο θα διασφαλίσει τη διάταξη τριών κυκλωμάτων σε ένα δωμάτιο με μέση επιφάνεια

Ωστόσο, στις περισσότερες περιπτώσεις, το σύστημα ενδοδαπέδιας θέρμανσης είναι εγκατεστημένο σε πολλά δωμάτια. Σε αυτή την περίπτωση, χωρίς μονάδα συλλογής, είναι αδύνατο να εξασφαλιστεί ομοιόμορφη κατανομή του ψυκτικού..

Η εγκατάσταση ενδοδαπέδιας θέρμανσης χωρίς πολλαπλή έχει πολλά μειονεκτήματα: το θερμαντικό μέσο μπορεί να τροφοδοτηθεί μόνο με την ίδια θερμοκρασία όπως στο γενικό σύστημα θέρμανσης, δεν είναι δυνατή η αυτόματη έξοδος αέρα, το ίδιο ισχύει και για τη ρύθμιση της πίεσης.

Διάγραμμα σύνδεσης συλλέκτη

Η επιλογή ενός έτοιμου μοντέλου μηχανικού ή αυτόματου συλλέκτη εξαρτάται από τα χαρακτηριστικά του συστήματος θέρμανσης.

Ο πρώτος τύπος μονάδας ρύθμισης συνιστάται να εγκατασταθεί για ενδοδαπέδια θέρμανση χωρίς καλοριφέρ, ο δεύτερος μπορεί να χρησιμοποιηθεί σε όλες τις άλλες περιπτώσεις.

Οι συλλεκτικές ομάδες Valtec είναι οι πιο δημοφιλείς. Ο κατασκευαστής δίνει 7 χρόνια εγγύηση για τα κατασκευασμένα προϊόντα. Το διάγραμμα εγκατάστασης του συλλέκτη υγρού κυκλώματος περιλαμβάνεται ήδη στη συσκευασία της έτοιμης μονάδας ανάμιξης

Σύμφωνα με το σχέδιο, η συναρμολόγηση της πολλαπλής διανομής για ενδοδαπέδια θέρμανση πραγματοποιείται ως εξής:

1. Ρύθμιση του πλαισίου. Ως περιοχή τοποθέτησης για τον συλλέκτη, μπορείτε να επιλέξετε: μια προετοιμασμένη θέση στον τοίχο ή ένα συλλέκτη. Είναι επίσης δυνατό να τοποθετηθεί απευθείας στον τοίχο. Ωστόσο, η θέση πρέπει να είναι αυστηρά οριζόντια..
2. Σύνδεση με το λέβητα. Ο αγωγός τροφοδοσίας βρίσκεται στο κάτω μέρος, ο αγωγός επιστροφής βρίσκεται στο επάνω μέρος. Οι σφαιρικές βαλβίδες πρέπει να εγκατασταθούν μπροστά από το πλαίσιο. Θα ακολουθήσουν μια ομάδα άντλησης.
3. Εγκατάσταση βαλβίδας παράκαμψης με περιοριστή θερμοκρασίας. Μετά από αυτό, ο συλλέκτης είναι εγκατεστημένος.
4. Υδραυλική δοκιμή συστήματος. Ελέγξτε με τη μέθοδο σύνδεσης με την αντλία, η οποία συμβάλλει στη συσσώρευση πίεσης στο σύστημα θέρμανσης.

Στη μονάδα ανάμιξης, ένα από τα υποχρεωτικά στοιχεία είναι μια βαλβίδα δύο ή τριών κατευθύνσεων. Αυτή η συσκευή αναμειγνύει ροές νερού διαφορετικής θερμοκρασίας και αναδιανέμει την τροχιά της κίνησής τους.

Και στους δύο αγωγούς, η επιστροφή και η παροχή, που συνδέονται με τη συλλεκτική μονάδα, είναι τοποθετημένες βαλβίδες διακοπής και εξαρτήματα, σχεδιασμένα να εξισορροπούν τον όγκο του φορέα θερμότητας, καθώς και να μπλοκάρουν οποιοδήποτε από τα κυκλώματα

Εάν χρησιμοποιούνται σερβοκινητήρες για τον έλεγχο των θερμοστατών συλλέκτη, τότε η μονάδα ανάμειξης επεκτείνεται με παράκαμψη και βαλβίδα παράκαμψης..

Κανόνες υπολογισμού της μετρικής επιφάνειας των σωλήνων

Μπορείτε να υπολογίσετε το πλάνο των στοιχείων για τη συναρμολόγηση θερμαινόμενων δαπέδων μετά την κατάρτιση ενός διαγράμματος ολόκληρου του συστήματος.

Ο υπολογισμός λαμβάνει υπόψη τις ακόλουθες αποχρώσεις:

1. Σε μέρη όπου τοποθετούνται έπιπλα, συνολικός εξοπλισμός δαπέδου, οικιακές συσκευές, δεν τοποθετούνται σωλήνες.
2. Το μήκος των περιγραμμάτων με διαφορετικά μεγέθη διατομής πρέπει να αντιστοιχεί στις ακόλουθες παραμέτρους: στα 16 mm δεν πρέπει να υπερβαίνει τα 70 m, 20 mm – όχι περισσότερο από 120 m. Η θέση κάθε περιγράμματος αντιστοιχεί σε μια περιοχή 15 m2 Το Εάν δεν τηρείτε αυτές τις συστάσεις στο δίκτυο θέρμανσης, η πίεση θα είναι χαμηλή.
3. Η απόκλιση μεταξύ του μήκους των γραμμών δεν είναι μεγαλύτερη από 15 μ. Για ένα ογκομετρικό δωμάτιο, γίνονται αρκετοί κλάδοι θέρμανσης.
4. Υπό την προϋπόθεση ότι χρησιμοποιούνται αποτελεσματικά θερμομονωτικά υλικά, η βέλτιστη απόσταση σωλήνων είναι 15 cm. Εάν το σπίτι βρίσκεται σε μια περιοχή με σκληρές κλιματολογικές συνθήκες, όπου η θερμοκρασία πέφτει κάτω από -15 ° C, η απόσταση θα πρέπει να μειωθεί στα 10 cm.
5. Εάν επιλέχθηκε η επιλογή τοποθέτησης με σκαλοπάτι 15 cm, το κόστος των υλικών είναι 6,7 m ανά 1 m2. Τοποθέτηση σωλήνων με διάστημα 10 cm – 10 m ανά 1 m2.

Η ενδοδαπέδια θέρμανση μπορεί να ολοκληρωθεί μόνο με συμπαγή σωλήνα. Ανάλογα με το πλάνο, αγοράζονται πολλά ή ένα πηνίο με σωλήνες για το κύκλωμα νερού. Στη συνέχεια χωρίζεται στον απαιτούμενο αριθμό γραμμών..

Κατά τη στιγμή της τοποθέτησης σωλήνων, είναι απαραίτητο να ληφθούν υπόψη οι υδραυλικές απώλειες, οι οποίες αυξάνονται με κάθε επόμενη στροφή. Θεωρείται ότι δεν πρέπει να χρησιμοποιούνται περιγράμματα άνω των 70 m

Οι εργασίες για τη διάταξη των θερμαινόμενων δαπέδων νερού ξεκινούν πάντα από την πιο κρύα πλευρά του δωματίου. Το θέμα της επιλογής της βέλτιστης διαδρομής του φορέα θερμότητας είναι πολύ σημαντικό – η θερμοκρασία του νερού μειώνεται πιο κοντά στο τέλος του κυκλώματος.

Οι αποχρώσεις της επιλογής του βέλτιστου βήματος

Ο βαθμός απόδοσης και κόστους ολόκληρου του κυκλώματος εξαρτάται από τη σωστή επιλογή του βήματος μεταξύ των σωλήνων της ενδοδαπέδιας θέρμανσης..

Ωστόσο, ο υπολογισμός του εξαρτάται από πολλούς παράγοντες. Η τυπική απόσταση μεταξύ των περιγραμμάτων είναι 100-200 mm.

Ένα μεταβλητό ή σταθερό βήμα είναι επίσης δυνατό:

1. Εάν το φορτίο θέρμανσης είναι μικρότερο από 50 W ανά 1 m2, το βήμα περιγράμματος θα είναι σταθερό και ίσο με 200 mm.
2. Με αυξημένο φορτίο θέρμανσης 80 W ανά 1 m2 ή περισσότερο, η απόσταση θα είναι 150 mm.
3. Σε άλλες περιπτώσεις, είναι απαραίτητο να χρησιμοποιήσετε ένα μεταβλητό βήμα. Για παράδειγμα, κατά μήκος της περιμέτρου ενός ή δύο εξωτερικών τοίχων, η εγκατάσταση του κυκλώματος νερού θα γίνει με το μικρότερο βήμα των 100 mm. Προχωρώντας στο κέντρο του δωματίου, τα κενά θα αυξηθούν σταδιακά στα 200 mm.

Στην πράξη, εάν προγραμματίζεται να θερμανθεί οικονομικά με ενδοδαπέδια θέρμανση, χρησιμοποιείται ένα βήμα 150 mm. Αυτός ο δείκτης είναι ο βέλτιστος σε όλες σχεδόν τις συνθήκες..

Εάν η απώλεια θερμότητας του κτιρίου υπερβαίνει τη μεταφορά θερμότητας, αξίζει να σκεφτείτε την αποτελεσματική μόνωση του – σε αυτή την περίπτωση, η μείωση του βήματος δεν θα λύσει το πρόβλημα.

Βίντεο – Μονάδα ανάμιξης για ενδοδαπέδια θέρμανση

Φέρτε την πίεση στο σύστημα στα 1,5-2 bar, που αντιστοιχεί στην πίεση εργασίας και αφήστε την εκεί για μια ημέρα. Η πίεση δεν πρέπει να πέσει. Εάν όλα είναι εντάξει, τότε μπορείτε να προχωρήσετε στις τελικές δοκιμές.

Ρυθμίστε το λέβητα στη μέγιστη θερμοκρασία λειτουργίας και ρυθμίστε τις αντλίες κυκλοφορίας να φτάσουν την πίεση εργασίας. Εάν η ενδοδαπέδια θέρμανση συμπληρώνει τη θέρμανση του ψυγείου, τότε ρυθμίστε τους ρυθμιστές των μονάδων ανάμιξης στα σήματα λειτουργίας. Περιμένετε ολόκληρο το σύστημα να ζεσταθεί εντελώς. Βεβαιωθείτε ότι όλα τα κυκλώματα κυκλοφορίας είναι ζεστά και περίπου στο ίδιο επίπεδο. Ελέγξτε το ξανά σε μια μέρα. Εάν όλα είναι εντάξει, τότε μπορείτε να απενεργοποιήσετε τη θέρμανση και να ετοιμαστείτε να χύσετε την επίστρωση φινιρίσματος.

Στάδια εργασίας:

1. Προετοιμασία των χώρων. Το σύστημα θέρμανσης εγκαθίσταται μετά από εργασίες σοβάτισματος, σημειώνοντας το επίπεδο του τελικού δαπέδου, αφαιρώντας τα σημεία σύνδεσης νερού, αποχέτευσης και ηλεκτρικής ενέργειας, τη συσκευή του ντουλαπιού διακοπτών, η οποία μπορεί να είναι ενσωματωμένη ή εξωτερική. Σε περίπτωση μεγάλης ανομοιομορφίας στο πάτωμα, ισοπεδώνεται με τσιμεντοκονία..

Βίντεο σχετικά με την προετοιμασία του υποδαπέδου:

2. Συσκευή φράγματος ατμών. Για αυτό, χρησιμοποιήστε μια μεμβράνη πολυαιθυλενίου με πάχος 0,2 mm ή περισσότερο. Κατά την εγκατάσταση θερμομόνωσης από αφρό πολυστερίνης, αφρό πολυστερίνης ή αφρό πολυουρεθάνης, δίνεται ιδιαίτερη προσοχή στο φράγμα ατμών, καθώς αυτά τα υλικά είναι υγροσκοπικά. Υπάρχουν τέτοιες επιλογές για την τοποθέτηση πλαστικού περιτυλίγματος:

• Τοποθετείται στο πάτωμα εάν υπάρχει κρύο υπόγειο ή χώμα κάτω από αυτό. Η μεμβράνη τοποθετείται με επικάλυψη 10 εκ. Σε αυτή την περίπτωση, οι αρμοί είναι κολλημένοι με ταινία. Οι άκρες της μεμβράνης τυλίγονται προς τα μέσα και καλύπτουν με αυτό το κάτω μέρος του τοίχου..
• Το φράγμα ατμών γίνεται πάνω από τη θερμική μόνωση πριν χυθεί η τσιμεντοκονία, από την οποία η υγρασία μπορεί να απορροφηθεί στο μονωτικό στρώμα. Σήμερα, οι περισσότερες πλάκες που προορίζονται για τη συσκευή θερμομόνωσης τέτοιων δαπέδων παράγονται με φράγμα ατμών από ίνες πολυστυρολίου ή lavsan..

3. Τοποθέτηση της αυτοκόλλητης ταινίας αποσβεστήρα. Έχει σχεδιαστεί για να αντισταθμίζει τη θερμική διαστολή της επίστρωσης και εμποδίζει το σχηματισμό μιας λεγόμενης θερμικής γέφυρας μεταξύ του τοίχου και της επίστρωσης. Ταινία αποσβεστήρα, πάχους 5, 8, 10 mm, είναι κολλημένη κατά μήκος της περιμέτρου του δωματίου κατά μήκος των τοίχων, κουφωμάτων, ράφια. Σε αυτή την περίπτωση, η προεξοχή του πάνω από το δάπεδο πρέπει να παραμείνει 20 mm.

4. Συσκευή θερμομόνωσης. Χάρη σε αυτό, η θερμότητα από τους σωλήνες θέρμανσης κατευθύνεται προς τα πάνω. Το πάχος ενός τέτοιου στρώματος μόνωσης για κρύα δάπεδα πρέπει να είναι τουλάχιστον 50 mm και σε οροφές μεταξύ δαπέδων – τουλάχιστον 20 mm.

Οι πολύ ισχυρές πλάκες προφίλ (χαλάκια) από διογκωμένο πολυστυρόλιο υψηλής πυκνότητας (40 kg / m3) με φράγμα ατμών είναι οι πλέον κατάλληλες για το θερμομονωτικό στρώμα. Η επιφάνειά τους καλύπτεται με ειδικά «αφεντικά» που χρησιμεύουν για την τοποθέτηση σωλήνων θέρμανσης. Είναι σχεδιασμένα για διάμετρο κυκλώματος θέρμανσης 16, 17, 18 mm..

Τα χαλιά για δάπεδα με ζεστό νερό έχουν ειδικές κλειδαριές, λόγω των οποίων τοποθετούνται ασπίδες σε ολόκληρη την επιφάνεια του δαπέδου. Η ανάγλυφη κάτω πλευρά των πλακών από διογκωμένο πολυστυρένιο εξομαλύνει τις ανομοιότητες στο πάτωμα.

5. Τοποθέτηση σωλήνων. Η εγκατάσταση της ενδοδαπέδιας θέρμανσης πραγματοποιείται χρησιμοποιώντας τους ακόλουθους τύπους σωλήνων: χαλκός, μέταλλο-πλαστικό, πολυβουτένιο, πολυαιθυλένιο, ανοξείδωτο. Οι πιο δημοφιλείς τα τελευταία χρόνια είναι οι σωλήνες πολυαιθυλενίου, καθώς είναι ιδιαίτερα ανθεκτικοί. Σε αντίθεση με τους μεταλλικούς-πλαστικούς σωλήνες, σχεδόν δεν λυγίζουν. Αυτό αποτρέπει το σπάσιμο και την παραμόρφωση..

Ο σωλήνας ενδοδαπέδιας θέρμανσης στερεώνεται εύκολα σε ειδικές αυλακώσεις του θερμομονωτικού στρώματος. Κατά τον σχεδιασμό της διάταξής του, λαμβάνονται υπόψη τα ακόλουθα σημεία:

• Όσο υψηλότερη είναι η πυκνότητα των σωλήνων, τόσο μεγαλύτερη είναι η θερμική ισχύς του δαπέδου. Ταιριάζουν λίγο πιο σφιχτά κατά μήκος των τοίχων από ό, τι στο κέντρο..
• Μεταξύ των σωλήνων μένει ένα διάστημα 10-25 cm. 15 cm υποχωρούν από τον τοίχο.
• Το μήκος του κυκλώματος θέρμανσης δεν πρέπει να υπερβαίνει τα 100 m. Μεγαλύτερο μήκος αυξάνει τις υδραυλικές απώλειες.
• Οι σωλήνες που διασχίζουν τις αρθρώσεις τοποθετούνται σε ειδικά μανίκια, μήκους 30 cm.

Η εγκατάσταση ενός δαπέδου ζεστού νερού πραγματοποιείται χρησιμοποιώντας δύο μορφές τοποθέτησης σωλήνων θέρμανσης:

1. Bifilar (“σπείρα”, “σαλιγκάρι”), το οποίο εγγυάται ομοιόμορφη θέρμανση ολόκληρου του δαπέδου. Αυτό το σχήμα επιτρέπει τη χρήση αντλιών κυκλοφορίας μικρότερης ισχύος..
2. Μαιάνδρος (“ζιγκ -ζαγκ”, “φίδι”), όταν ζεστό νερό εισέρχεται στο κύκλωμα στον εξωτερικό τοίχο. Αυτό το σχήμα οδηγεί σε άνιση θέρμανση δαπέδου. Για να διορθώσετε αυτό το μειονέκτημα, αυξήστε την ισχύ της αντλίας ή φτιάξτε ένα διπλό φίδι. Χρησιμοποιείται σε μεγάλα δωμάτια.

Μερικές φορές οι σωλήνες τοποθετούνται χρησιμοποιώντας και τις δύο διατάξεις. Οι κλάδοι όλων των κυκλωμάτων συλλέγονται στην πολλαπλή διανομής.

6. Σωλήνες πτύχωσης. Εκτελείται πριν από τη συσκευή επίστρωσης. Πριν από αυτό, είναι τοποθετημένο ένα ντουλάπι με πολλαπλή διανομής. Όλα τα κυκλώματα συνδέονται με αυτό και γεμίζουν με νερό.

Ο αέρας πρέπει να αποβάλλεται από τους σωλήνες. Για το σκοπό αυτό, οι βαλβίδες ελέγχου και οι μετρητές ροής όλων των κυκλωμάτων ανοίγουν με τη σειρά. Σε αυτή την περίπτωση, οι αυτόματοι εξαγωγείς αέρα κλείνουν και ανοίγουν μόνο αφού πιεστούν οι σωλήνες και το σύστημα ζεσταθεί..

Εάν χρησιμοποιούνται μεταλλικοί-πλαστικοί σωλήνες για ενδοδαπέδια θέρμανση, το σύστημα πιέζεται υπό πίεση 6 bar με κρύο νερό όλη την ημέρα.

Οι σωλήνες χύνονται υπό πίεση με επίστρωση. Για την πίεση σωλήνων από πολυαιθυλένιο σταυροειδούς σύνδεσης, το σύστημα φορτώνεται με πίεση που είναι 2 φορές η πίεση εργασίας. Θα αρχίσει αμέσως να πέφτει, αλλά μετά από 30 λεπτά, οι αρχικοί δείκτες αποκαθίστανται ξανά. Αυτή η λειτουργία επαναλαμβάνεται 3 φορές..

Το σύστημα αφήνεται για μια ημέρα και εάν μετά από 24 ώρες η πίεση έχει μειωθεί κατά λιγότερο από 1,5 bar, καθώς και ελλείψει διαρροών, θεωρείται επιτυχώς δοκιμασμένο..

7. Η τσιμεντένια επίστρωση αντέχει σε μεγάλα φορτία, έχει υψηλή θερμική ικανότητα και δημιουργεί καλή κατανομή θερμότητας. Πριν την έκχυση, καθορίζεται η θέση των αρμών διαστολής που αντισταθμίζουν τη θερμική διαστολή. Για αυτούς, χρησιμοποιήστε ταινία αποσβεστήρα με πάχος τουλάχιστον 5 mm.

Ο αρμός διαστολής τοποθετείται σε όλο το πάχος της επίστρωσης κατά μήκος του πλάτους της. Οι σωλήνες που διασχίζουν αυτές τις ραφές τοποθετούνται σε ειδικά μανίκια.

Η ενίσχυση της επίστρωσης είναι προαιρετική, αλλά επιθυμητή. Για αυτό, τοποθετείται ένα ενισχυτικό πλέγμα (100×100 mm) στους σωλήνες. Η ενίσχυση διακόπτεται στους αρμούς διανομής.

Εάν το πάχος της επίστρωσης είναι μικρό (3-4 cm), το δωμάτιο είναι μεγαλύτερο από 40 m2 ή έχει ακανόνιστο σχήμα, χρησιμοποιείται μια ίνα από ίνες πολυπροπυλενίου αντί για ενισχυτικό πλέγμα. Έχει καλές ιδιότητες ανάμιξης με σκυρόδεμα. Η κατανάλωσή του είναι 3 dm3 ανά 20 m2.

Για να εκτελέσετε μια επίστρωση κάτω από ένα ζεστό δάπεδο, χρησιμοποιείται ένα ειδικό μείγμα σκυροδέματος. Για τη βελτίωση των ιδιοτήτων του, προστίθεται ένα ειδικό πρόσθετο – ένας πλαστικοποιητής, ο οποίος αυξάνει την ελαστικότητα της επίστρωσης. Χάρη σε αυτό, το πάχος του σκυροδέματος μειώνεται στα 30 mm, ενώ μια συμβατική επίστρωση έχει πάχος τουλάχιστον 50 mm..

Πώς να γεμίσετε την ενδοδαπέδια θέρμανση; Κατά προσέγγιση σύνθεση σκυροδέματος:

• τσιμέντο M400-50 kg.
• χοντρή άμμος χωρίς πρόσθετα πηλού – 150 κιλά.
• νερό – 25 λίτρα.
• ίνες – 0,5 κυβικά μέτρα dm;
• πλαστικοποιητής για δάπεδο θέρμανσης δαπέδου – 1 l.

Η ενδοδαπέδια θέρμανση εγκαθίσταται σε θερμοκρασία τουλάχιστον 5 ° C. Η πλήρης σκλήρυνσή του συμβαίνει σε μόλις 28 ημέρες. Αφού στεγνώσουν οι τσιμεντοκονίες, αρχίζουν να τελειώνουν το πάτωμα. Σε αυτή την περίπτωση, η τοποθέτηση ενός ζεστού δαπέδου κάτω από τα κεραμίδια είναι η καλύτερη επιλογή..

8. Πώς να συνδέσετε την ενδοδαπέδια θέρμανση; Η εκτόξευση πραγματοποιείται μετά τη σκλήρυνση της επίστρωσης. Πώς να το κάνετε σωστά; Αφαιρέστε τον αέρα από το σύστημα θέρμανσης, ελέγξτε τις αυτόματες ρυθμίσεις, τα υδραυλικά και ρυθμίστε την απαιτούμενη θερμοκρασία.

Για τον αερισμό, ρυθμίστε την πίεση 15% υψηλότερη από αυτήν που λειτουργεί. Η αντλία πρέπει να λειτουργεί με χαμηλή ταχύτητα. Όλα τα υποκαταστήματα, εκτός από ένα, είναι κλειστά με βαλβίδες. Ο αέρας αφαιρείται εντελώς από αυτό. Έτσι ελέγχονται όλα τα υποκαταστήματα για αρκετές ημέρες..

Η θέρμανση δαπέδου ξεκινά στους 20-25 ° C, προσθέτοντας 5 ° C περισσότερους κάθε μέρα, έως ότου επιτευχθεί η θερμοκρασία που καθορίζεται στο έργο.

Δεν είναι τόσο δύσκολο να φτιάξετε ένα ζεστό δάπεδο με τα χέρια σας, ειδικά όταν επιλέγετε μοντέρνα υλικά και τον πιο σύγχρονο εξοπλισμό.

Ο ρυθμιστής θερμοκρασίας είναι ένα πολύ σημαντικό στοιχείο του συστήματος. Η αλλαγή στο καθεστώς θερμοκρασίας πραγματοποιείται χρησιμοποιώντας έναν θερμοστάτη, ο οποίος είναι εγκατεστημένος στην πολλαπλή επιστροφής της πολλαπλής διανομής.

Ένας παραδοσιακός θερμοστάτης για ενδοδαπέδια θέρμανση σας επιτρέπει να ρυθμίσετε χειροκίνητα τη λειτουργία θερμοκρασίας. Τα περισσότερα σύγχρονα ηλεκτρονικά μοντέλα διαθέτουν αυτόματο ελεγκτή θερμοκρασίας. Σε αυτή την περίπτωση, το ψυκτικό υγρό που παρέχεται στους σωλήνες δεν πρέπει να θερμαίνεται πάνω από 55 ° C.

Η συσκευή ενός δαπέδου με ζεστό νερό είναι μια μακρά και επίπονη διαδικασία, οπότε θα πρέπει να είστε προετοιμασμένοι για μακροχρόνιες ενοχλήσεις στο σπίτι σας..

Το πρώτο βήμα

Αποσυναρμολογήστε την παλιά επίστρωση μέχρι τη βάση. Βεβαιωθείτε ότι οι σταγόνες επιφάνειας δεν υπερβαίνουν το 1 cm

Δεύτερο βήμα

Τοποθετήστε ένα στρώμα στεγανοποιητικού υλικού σε μια καλά καθαρισμένη επιφάνεια

Τρίτο βήμα

Συνδέστε μια ταινία αποσβεστήρα περιμετρικά του δωματίου. Εάν το σύστημά σας αποτελείται από πολλά περιγράμματα, η ταινία πρέπει επίσης να τοποθετηθεί κατά μήκος της γραμμής μεταξύ αυτών των περιγραμμάτων..

Τέταρτο βήμα

Μονώστε τη βάση. Το θερμομονωτικό υλικό, καθώς και η διαδικασία μόνωσης, επιλέγονται ξεχωριστά σύμφωνα με τις συνθήκες μιας συγκεκριμένης κατάστασης.

Έτσι, εάν το σύστημα πρόκειται να χρησιμοποιηθεί ως συμπλήρωμα στην κύρια θέρμανση, θα αρκεί η τοποθέτηση πολυαιθυλενίου με επένδυση φύλλου.

Στις περισσότερες περιπτώσεις, αφρός ή άλλο κατάλληλο υλικό χρησιμοποιείται ως θερμομονωτικό υλικό..

Διατίθενται επίσης προς πώληση θερμαντήρες σχεδιασμένοι ειδικά για εγκατάσταση σε συνδυασμό με σωλήνες δαπέδου θέρμανσης. Η δομή τους περιέχει ήδη κανάλια για τοποθέτηση σωλήνων..

Πέμπτο βήμα

Τοποθετήστε ένα ενισχυτικό πλέγμα πάνω από τη μόνωση. Θα βοηθήσει στην αύξηση της αντοχής της επίστρωσης με την οποία γεμίζετε τους σωλήνες..

Ταυτόχρονα, οι σωλήνες του συστήματος μπορούν να συνδεθούν απευθείας στο πλέγμα, εξαλείφοντας την ανάγκη για ειδικά κλιπ και λωρίδες. Σε αυτή την περίπτωση, μπορούν να χρησιμοποιηθούν συνηθισμένοι πλαστικοί δεσμοί για στερέωση..

Τι χρειάζεσαι?

Για θέρμανση δαπέδου νερού

• Σωλήνες
• Συλλέκτης
• Ταινία απόσβεσης και μεμβράνη στεγανοποίησης
• Θερμομονωτικό υλικό (διογκωμένο πολυστυρόλιο, ορυκτό μαλλί, κλπ.)
• Ενισχυμένο πλέγμα και υποστηρίγματα για αυτό
• Σύρμα ή σφιγκτήρες

Για ηλεκτρική ενδοδαπέδια θέρμανση

• Στοιχεία θέρμανσης – καλώδιο ή χαλάκια
• Θερμομονωτικό υλικό (φελλός)
• Υλικό ισοπέδωσης θερμότητας (φύλλο)
• Θερμοστάτης
• αισθητήρας θερμοκρασίας
• Κυματοειδής σωλήνας
• Ηλεκτρικό σύρμα

Προετοιμασία της βάσης

Εξετάστε πώς να φτιάξετε ένα τραχύ δάπεδο για να οργανώσετε ένα σύστημα νερού βασισμένο σε διογκωμένο πηλό.

Βήμα 1. Πρώτα απ ‘όλα, το παλιό ξύλινο δάπεδο αποσυναρμολογείται εντελώς. Οι σανίδες και τα κούτσουρα αφαιρούνται. Στη βάση μπορούν να μείνουν υπολείμματα από τούβλα και υπερμεγέθη οικοδομικά απόβλητα.

Το ξύλινο δάπεδο πρέπει να αποσυναρμολογηθεί

Οι σανίδες διαλύθηκαν

Επίσης έχουν αφαιρεθεί οι καθυστερήσεις

Βήμα 2. Ένα επίπεδο λέιζερ χρησιμοποιείται για τον προσδιορισμό του ύψους του τελικού δαπέδου. Το κύριο σημείο αναφοράς του απαιτούμενου επιπέδου είναι η μπροστινή πόρτα. Τα σημάδια πρέπει να είναι 1,5-2 cm κάτω από το όριο.

Εφαρμογή του επιπέδου λέιζερ

Τα σημάδια πρέπει να είναι 1,5-2 cm κάτω από το όριο

Βήμα 3. Η σήμανση εφαρμόζεται στους τοίχους. Το πρώτο σημάδι σηματοδοτεί το περίγραμμα της επίστρωσης με τους τοποθετημένους σωλήνες θέρμανσης (το πάχος του δαπέδου δεν πρέπει να είναι μικρότερο από 6 cm). Το δεύτερο δείχνει το πάχος της μόνωσης από διογκωμένο πηλό (σε αυτή την περίπτωση, το πάχος αυτού του στρώματος θα είναι 10 cm).

Σήμανση των τοίχων

Το δεύτερο σημάδι δείχνει το πάχος της μόνωσης

Βήμα 4. Κατά μήκος της γραμμής του επιπέδου λέιζερ στους τοίχους σε όλη την περίμετρο, εφαρμόζονται σημάδια στο επίπεδο του τελικού δαπέδου.

Οι σημάνσεις εφαρμόζονται στο επίπεδο του τελικού δαπέδου

Βήμα 5. Η σήμανση εφαρμόζεται στους τοίχους και σε δύο άλλα επίπεδα – διογκωμένη πηλό στρωμνή και επίστρωση. Το ορόσημο σε αυτή την περίπτωση είναι το σημάδι του τελικού δαπέδου..

Διαδικασία λωρίσματος

Βήμα 6. Το τραχύ τσιμεντένιο δάπεδο καλύπτεται με άμμο, το οποίο κατανέμεται ομοιόμορφα πάνω του. Μπορείτε να εστιάσετε στο χαμηλότερο σημείο.

Το πάτωμα είναι καλυμμένο με άμμο

Η άμμος κατανέμεται ομοιόμορφα

Βήμα 7. Στη συνέχεια, η άμμος συμπιέζεται και ισοπεδώνεται όσο το δυνατόν περισσότερο. Η εργασία γίνεται με διάφορες προσεγγίσεις, δεν πρέπει να βιαστείτε εδώ.

Στη συνέχεια, η άμμος χτυπά

Βήμα 8. Οι σωλήνες επικοινωνιών προστατεύονται από το energoflex.

Οι σωλήνες χρησιμότητας προστατεύονται από το energoflex

Βήμα 9. Οι τρύπες στους τοίχους, που απομένουν από τα κούτσουρα, σφραγίζονται με κομμάτια από τούβλα και τσιμεντοκονία.

Ένα παράδειγμα κλειστής τρύπας

Βήμα 10. Η στεγανοποίηση τοποθετείται στο στρώμα άμμου. Σε αυτή την περίπτωση, είναι ένα πυκνό φιλμ πολυαιθυλενίου που είναι εγκατεστημένο στους τοίχους με το φυτό. Για ευκολία, η ταινία στερεώνεται με ταινία.

Στοίβαξη ταινιών PET

Βήμα 11. Αρχίζει η εγκατάσταση φάρων. Για αυτό, χρησιμοποιούνται κύβοι από ένα μπλοκ αφρού υψηλής πυκνότητας, στους οποίους στη συνέχεια θα εγκατασταθούν μεταλλικοί φάροι. Οι κύβοι εγκαθίστανται σε πολυαιθυλένιο σε απόσταση περίπου 1 m μεταξύ τους. Το ύψος ενός κύβου είναι 9 εκατοστά.

Κύβοι μπλοκ αφρού

Φωτογραφία από κύβους μπλοκ αφρού

Βήμα 12. Μεταλλικά προφίλ-φάροι με ύψος 1 cm εγκαθίστανται στους κύβους.

Εγκατάσταση φάρων

Όλοι οι φάροι είναι εγκατεστημένοι

Βήμα 13. Στις αρθρώσεις των φάρων, πρέπει να εγκατασταθεί ένας κύβος. Για σωστή σύνδεση, οι φάροι είναι κομμένοι. Με σωστή σύνδεση, οι φάροι τοποθετούνται ο ένας στον άλλο στην κατεύθυνση της μελλοντικής κίνησης του κανόνα.

Κλάδεμα φάρων

Κατά την ένταξη, τα προφίλ πρέπει να επικαλύπτονται μεταξύ τους προς την κατεύθυνση της μελλοντικής κίνησης του κανόνα

Βήμα 14. Οι φάροι ρυθμίζονται ανά επίπεδο. Ορόσημο – μια γραμμή στον τοίχο που δείχνει το ύψος της επίστρωσης. Μπορείτε να χρησιμοποιήσετε μαξιλάρια κόντρα πλακέ για να τα ισοπεδώσετε..

Έλεγχος φάρων με επίπεδο κτιρίου

Χρησιμοποιώντας κόντρα πλακέ

Βήμα 15. Όταν οι φάροι ισοπεδώνονται, στερεώνονται στους κύβους με βίδες αυτοεπιπεδώματος.

Διορθώνοντας τον φάρο

Βήμα 16. Το υποδάπεδο πρέπει να έχει μικρή κλίση (η διαφορά είναι έως 5 mm για κάθε μέτρο του μήκους βάσης). Εάν είναι απαραίτητο, οι κύβοι μπορούν να πιεστούν στην άμμο για να επιτευχθεί το επιθυμητό αποτέλεσμα. Η λειτουργία πραγματοποιείται σε όλο το μήκος των φάρων.

Το υποδάπεδο έχει μικρή κλίση

Βήμα 17. Μεταξύ των κύριων κύβων, επιπλέον.

Έχουν τοποθετηθεί επιπλέον κύβοι

Βήμα 18. Ο διογκωμένος πηλός αναμιγνύεται με μια μικρή ποσότητα τσιμέντου. Αυτό θα δημιουργήσει ένα πιο ανθεκτικό πάτωμα. Μια σακούλα διογκωμένης αργίλου χρησιμοποιεί ένα κουβά άμμο, 2 κιλά τσιμέντο και περίπου 3 λίτρα νερό.

Ο διογκωμένος πηλός αναμιγνύεται με ένα μίγμα τσιμέντου

Βήμα 19. Ο προετοιμασμένος διογκωμένος πηλός απλώνεται στη βάση και ισοπεδώνεται. Η επαναπλήρωση πραγματοποιείται ξεκινώντας από τη μακρινή γωνία του δωματίου. Θα πρέπει να υπάρχει περίπου 1,5 εκατοστό ελεύθερου χώρου στο ανώτερο επίπεδο των φάρων.

Τοποθέτηση διογκωμένου πηλού

Φωτογραφία της διαδικασίας τοποθέτησης διογκωμένου πηλού

Βήμα 20. Το στρώμα διογκωμένης αργίλου καλύπτεται με τσιμεντοκονία. Το κονίαμα ισοπεδώνεται με σπάτουλα σε όλη την επιφάνεια.

Ισοπέδωση του ενέματος

Βήμα 21. Η επίστρωση ευθυγραμμίζεται με τον κανόνα του φάρου. Η ιδανική ομαλότητα μπορεί να μην επιτευχθεί. Για να είναι εύκολο να αφαιρέσετε τους φάρους από την επίστρωση, η επιφάνειά τους δεν λερώνεται.

Ευθυγράμμιση της οθόνης με τον κανόνα

Οι φάροι δεν καλύπτονται με κονίαμα

Βήμα 22. Δύο ημέρες αργότερα, όταν στεγνώσει η επίστρωση, αφαιρούνται οι φάροι. Για να γίνει αυτό, οι βίδες που τα στερεώνουν ξεβιδώνονται. Οι ξύλινες επενδύσεις αφαιρούνται μαζί με τους φάρους.

Αφαίρεση φάρων

Οι φάροι αφαιρέθηκαν

Βήμα 23. Μετά από αυτό, οι προκύπτουσες ρωγμές καθαρίζονται από συντρίμμια και σφραγίζονται με τσιμεντοκονία.

Σφράγιση των αυλακώσεων με τσιμεντοκονία

Ακολουθία τοποθέτησης σωλήνων

Το πιο δημοφιλές σήμερα είναι το σύστημα σκυροδέματος. Με αυτήν τη μέθοδο, ο αγωγός μετά την εγκατάσταση γεμίζει με τσιμεντοκονία με ειδικούς πλαστικοποιητές..

Η εργασία πραγματοποιείται ως εξής:

•

  Ετοιμάζεται ένα τραχύ δάπεδο. Στο προκαταρκτικό στάδιο, θα χρειαστεί να καθαρίσετε τη βάση από τα συντρίμμια, να αφαιρέσετε την εισροή. Φροντίστε να υπολογίσετε και να χωρίσετε σχηματικά το δωμάτιο σε διάφορους ξεχωριστούς τομείς.

  Απαραίτητη προϋπόθεση είναι η ελάχιστη επιφάνεια των τμημάτων να είναι τουλάχιστον 2 έως 1. Το μήκος του κυκλώματος δεν πρέπει να είναι μεγαλύτερο από 70 μ. Οι υπολογισμοί μπορούν να καθοδηγούνται από τις οδηγίες τοποθέτησης του σωλήνα, οι οποίες παρέχονται από το κατασκευαστής.

• Θερμική μόνωση. Ταιριάζει στην κορυφή του υποδαπέδου. Για απομόνωση, μπορούν να χρησιμοποιηθούν συστήματα όπως το Penoplex. Οι αρμοί της πλάκας διογκώνονται με αφρό πολυουρεθάνης. Μεταξύ των προκαθορισμένων περιοχών τοποθετείται μια ταινία αποσβεστήρα, η οποία είναι υποχρεωτική στην εγκατάσταση ενδοδαπέδιας θέρμανσης..

  Η ουσία της ταινίας αποσβεστήρα είναι να αποφεύγεται το σπάσιμο της επίστρωσης όταν θερμαίνεται. Η ταινία αποσβεστήρα δημιουργεί ζώνες αντιστάθμισης. Ο διαχωρισμός των περιγραμμάτων με ταινία αποσβεστήρα είναι υποχρεωτικός. Η διαφορά θερμοκρασίας στην παροχή και επιστροφή ζεστού νερού χωρίς τη χρήση ενός στρώματος αντιστάθμισης οδηγεί στο σχηματισμό συμπύκνωσης και ρωγμών της επίστρωσης.

•

  Το πλέγμα ενίσχυσης είναι τοποθετημένο. Τα χαλιά για στρώματα απλώνονται στο δίχτυ.

  Εάν σκοπεύετε να κάνετε χωρίς στρώματα, μπορείτε να χρησιμοποιήσετε ένα πλαστικό πλέγμα για τη στερέωση σωλήνων. Το ενισχυτικό πλέγμα υψώνεται πάνω από την επιφάνεια κατά περίπου 2-3 ​​εκατοστά.

• Οι σωλήνες που χρησιμοποιούνται για την εγκατάσταση είναι τοποθετημένοι. Στο προκαταρκτικό στάδιο, είναι απαραίτητο να υπολογίσετε το ιδανικό βήμα εγκατάστασης, καθώς και τη μέθοδο διάταξης. Ο σωλήνας στερεώνεται στα εξαρτήματα με καμάκια.
• Οι σωλήνες γεμίζουν με νερό και πιέζονται στη μέγιστη πίεση εργασίας. Κατά τη διάρκεια της δοκιμής πίεσης, ο σωλήνας διαστέλλεται και παίρνει το μέγεθος λειτουργίας του, προκειμένου να εξαλειφθεί η υπερβολική πίεση στην τσιμεντοκονία κατά τη λειτουργία.
• Χύνεται τσιμεντένια επίστρωση.

Μια άλλη αποτελεσματική μέθοδος εγκατάστασης είναι το “πολυστυρόλιο”. Σε αυτή την περίπτωση, η εγκατάσταση πραγματοποιείται σε πλάκες που ανακλούν θερμότητα. Η βάση για την τοποθέτηση του σωλήνα είναι ειδικά χαλιά με αυλακώσεις και μάνδαλα.

Το σύστημα πολυστυρολίου έχει πολλά κύρια πλεονεκτήματα:

• Η αρχή της τοποθέτησης σωλήνων είναι απλή. Η αυτοσυναρμολόγηση του κυκλώματος νερού είναι δυνατή με οποιονδήποτε τρόπο. Στα στρώματα υπάρχει ειδικός βραχίονας για τη στερέωση του σωλήνα με κλειδαριά, που παρέχει την απαραίτητη αξιόπιστη στερέωση.
• Δεν υπάρχει ανάγκη για πρόσθετες συγκεκριμένες εργασίες. Τα χαλιά έχουν μεταλλικές θερμο-ανακλαστικές πλάκες. Ένας κόκκινος σωλήνας τοποθετείται στις πλάκες για την παροχή και μπλε για την επιστροφή. Από πάνω, γεμίζουν με ειδική λύση. Χρειάζονται 1-2 ημέρες για να στεγνώσει η επιφάνεια. Τα δάπεδα μπορούν να στρωθούν αμέσως με πολυστρωματικό υλικό ή λινέλαιο, ή οποιοδήποτε άλλο είδος επικάλυψης δαπέδου, γεγονός που μειώνει το χρόνο για εργασίες εγκατάστασης.
• Ταχύτητα εγκατάστασης. Η μέθοδος πολυστυρολίου είναι η πιο αποτελεσματική τεχνολογία για τη στερέωση σωλήνων για θερμαινόμενο με δάπεδο νερό. Δεν χρειάζεται να δέσετε και να στερεώσετε το περίγραμμα με ταινία στερέωσης ή καμάκια. Τα στηρίγματα στερέωσης είναι τοποθετημένα με τέτοιο τρόπο ώστε να συμμορφώνονται πλήρως με τις απαραίτητες τεχνικές απαιτήσεις. Έτσι, είναι αδύνατο να παραβιαστεί η ελάχιστη διάμετρος της κάμψης του σωλήνα, το οποίο είναι ένα συνηθισμένο λάθος κατά την τοποθέτηση χωρίς στρώματα..
• Μέγιστη απαγωγή θερμότητας. Οι πλάκες διανομής θερμότητας αλουμινίου τοποθετούνται πάνω από το κύκλωμα νερού, τοποθετούνται στα στρώματα. Μια τέτοια συσκευή σας επιτρέπει να κατανέμετε ομοιόμορφα τη λαμβανόμενη θερμότητα σε όλο το δωμάτιο. Εναλλακτικά, μπορούν να χρησιμοποιηθούν μεταλλικές ή γαλβανισμένες πλάκες διανομής θερμότητας..

Η πλήρης συμμόρφωση με τους κανόνες για την τοποθέτηση σωλήνων με φίδι ή σαλιγκάρι καθιστά την ανεξάρτητη εγκατάσταση θερμαινόμενων δαπέδων τύπου νερού προβληματική και σχεδόν αδύνατη. Η διαδικασία εγκατάστασης θα διευκολυνθεί με τη χρήση ειδικών χαλιών..

Τοποθετήστε την πολλαπλή διανομής

Η πολλαπλή διανομής είναι υπεύθυνη για τη διανομή του ψυκτικού υγρού γύρω από τα κυκλώματα. Έρχεται σε απλό σχεδιασμό (μόνο βρύσες) και πιο εξελιγμένο (με μετρητές ροής και πρίζες για servos). Σας συνιστούμε να εγκαταστήσετε τη δεύτερη επιλογή. Με αυτόν είναι πιο ρεαλιστικό να “βαθμονομήσετε” το έργο των θερμών δαπέδων.

Τοποθετήστε την πολλαπλή πλησιέστερα στο κέντρο του δαπέδου. Τότε τα περιγράμματα σας θα είναι συγκρίσιμα κατά μήκος. Αυτό μπορεί να έχει μεγάλο όφελος κατά την περαιτέρω προσαρμογή των δαπέδων..

Σωληνώσεις και σύνδεση

Μετά την προετοιμασία, ξεκινά η εγκατάσταση του ίδιου του συστήματος θέρμανσης.

Βήμα 1. Σε αυτή την περίπτωση, το υπάρχον σύστημα θέρμανσης θα εξοικονομηθεί με βάση τον λέβητα αερίου. Η μπαταρία τροφοδοτείται από ένα κύκλωμα τροφοδοσίας που βρίσκεται στον δεύτερο όροφο. Το νερό που φεύγει από το ψυγείο κατευθύνεται στο κύκλωμα επιστροφής, το οποίο βρίσκεται στο υπόγειο. Το ζεστό δάπεδο θα συνδεθεί στη δεύτερη έξοδο της μπαταρίας και στο κύκλωμα επιστροφής. Θα εγκατασταθούν βρύσες για να απενεργοποιήσετε το καλοριφέρ και την ενδοδαπέδια θέρμανση. Μια αντλία κυκλοφορίας θα εγκατασταθεί στην είσοδο του κυκλώματος επιστροφής.

Κυκλώματα τροφοδοσίας και επιστροφής

Σύνδεση ενδοδαπέδιας θέρμανσης

Θέση γερανών

Τόπος εγκατάστασης της αντλίας κυκλοφορίας

Βήμα 2. Το ψυγείο είναι εξοπλισμένο με τα απαραίτητα εξαρτήματα. Αυτά είναι συνδετήρες και σωλήνες. Υδραυλικά λινάρι και στεγανωτικό χρησιμοποιούνται για τη σφράγιση της σύνδεσης..

Ένα στεγανωτικό χρησιμοποιείται για τη σφράγιση της σύνδεσης

Προχωρούμε στην εγκατάσταση της εξόδου από την μπαταρία

Διαδικασία εγκατάστασης

Μια άλλη φωτογραφία της διαδικασίας

Εγκατάσταση γερανού

Βήμα 3. Έτσι θα μοιάζουν οι τελικές έξοδοι της μπαταρίας. Ένα από αυτά θα χρησιμοποιηθεί για τη σύνδεση ενός θερμού δαπέδου.

Έτοιμη έξοδος μπαταρίας

Βήμα 4. Πριν από την περαιτέρω εγκατάσταση σωλήνων, μια ταινία αποσβεστήρα είναι κολλημένη στην περίμετρο του δωματίου (έχουμε ήδη γράψει για την επιλογή του). Κάθεται στους τοίχους με κόλλα.

Ταινία αποσβεστήρα συγκόλλησης

Βήμα 5. Το πολύφυλλο τοποθετείται στην τραχιά επίστρωση – μια ειδική μόνωση. Ξεχωριστές λωρίδες υλικού στερεώνονται μεταξύ τους με κολλητική ταινία.

Στοίβαξη πολλαπλών φύλλων

Βήμα 6. Ένα ενισχυτικό πλέγμα με κελιά 10×10 cm τοποθετείται πάνω από το φύλλο.Τα μεμονωμένα κομμάτια επικαλύπτονται από 1-2 κελιά. Το πλέγμα συνδέεται μεταξύ τους χρησιμοποιώντας ένα σύρμα.

Τεμάχια πλέγματος σύρματος

Ενίσχυση τοποθέτησης πλέγματος

Βήμα 7. Εγκαταστήστε και συνδέστε τον σωλήνα που οδηγεί στην επιστροφή.

Σύνδεση σωλήνων

Βήμα 8. Σε άλλη έξοδο από την μπαταρία, τοποθετείται σωλήνας δαπέδου νερού με τμήμα 20 mm. Ένα κομμάτι προστατευτικής αυλάκωσης μπορεί να τοποθετηθεί στο αρχικό τμήμα του σωλήνα.

Σύνδεση σωλήνα για θερμομονωμένο δάπεδο νερού

Βήμα 9. Ο σωλήνας τοποθετείται στο πάτωμα και στερεώνεται στο πλέγμα με πλαστικούς σφιγκτήρες. Κατά την τοποθέτηση, είναι σημαντικό να διασφαλιστεί ότι δεν υπάρχουν συστροφές στο σωλήνα. Για να διαμορφώσετε τα γόνατα, μπορείτε να χρησιμοποιήσετε στεγνωτήρα μαλλιών που θερμαίνει το σωλήνα. Η απόσταση στον βρόχο μεταξύ των παρακείμενων σωλήνων πρέπει να είναι περίπου 20 cm σε αυτή την περίπτωση.

Στερέωση του σωλήνα με πλαστικό σφιγκτήρα

Θέρμανση του σωλήνα με στεγνωτήρα μαλλιών

Βήμα 10. Ο σωλήνας ενδοδαπέδιας θέρμανσης τοποθετείται με ένα φίδι.

Ο σωλήνας τοποθετείται σε ένα φίδι

Βήμα 11. Τα άκρα του σωλήνα επιστροφής και η ενδοδαπέδια θέρμανση κατευθύνονται σε μεταλλικούς σωλήνες που οδηγούν στο υπόγειο. Τα κενά μπορούν να σφραγιστούν με αφρό πολυουρεθάνης.

Τα άκρα των σωλήνων οδηγούνται σε μεταλλικούς σωλήνες

Τα κενά διογκώνονται με αφρό πολυουρεθάνης

Βήμα 12. Τα τμήματα του μεταλλικού πλέγματος που υψώνονται πάνω από το επίπεδο του δαπέδου στερεώνονται στη βάση του δαπέδου χρησιμοποιώντας πείρους και μεταλλικές πλάκες.

Πρόσθετη στερέωση πλέγματος

Βήμα 13. Περαιτέρω εργασίες θα γίνουν στο υπόγειο. Η αντλία κυκλοφορίας εγκαθίσταται. Συνδέεται με τον σωλήνα επιστροφής. Δύο γερανοί είναι επίσης εγκατεστημένοι στο σύστημα. Ένα από αυτά θα κόψει τη φυσική κυκλοφορία. Η κάτω βαλβίδα κλείνει εντελώς την είσοδο στο σωλήνα επιστροφής.

Τοποθετούνται γερανοί

Βήμα 14. Η μονάδα ελέγχου συναρμολογείται και όλοι οι σωλήνες είναι συνδεδεμένοι. Στον τρόπο φυσικής κυκλοφορίας, το νερό ρέει μέσω του σωλήνα ενδοδαπέδιας θέρμανσης στη γραμμή επιστροφής και με τις δύο ανοικτές βρύσες. Εάν κλείσετε την επάνω βρύση, τότε το νερό από το ζεστό δάπεδο θα κινηθεί κατά μήκος του πρόσθετου σωλήνα προς την αντλία – αυτός είναι ο τρόπος ταχείας θέρμανσης του δαπέδου. Εάν η κάτω βρύση είναι κλειστή όταν η αντλία είναι κλειστή, τότε το ζεστό δάπεδο θα κλείσει εντελώς.

Συναρμολόγηση της μονάδας ρύθμισης

Διαδικασία κατασκευής

Συνδεδεμένοι σωλήνες

Απευθείας από το λέβητα

Ένα τέτοιο σχήμα προϋποθέτει την παρουσία ενός λέβητα, από τον οποίο το ψυκτικό διανέμεται στο θερμό δάπεδο και σε άλλα συστήματα θέρμανσης (για παράδειγμα, ένα επιπλέον θερμαντικό σώμα). Μετά την ψύξη, το υγρό επιστρέφει στον λέβητα, όπου θερμαίνεται ξανά. Το σύστημα χρησιμοποιεί επίσης μια αντλία που ρυθμίζει την κίνηση του ψυκτικού.

Συνιστάται η εγκατάσταση λέβητα συμπύκνωσης. Έχει την καταλληλότερη λειτουργία χαμηλής θερμοκρασίας, σε αντίθεση με άλλους λέβητες (συμβατικά, στερεά καύσιμα).

Από βαλβίδα τριών κατευθύνσεων

Αυτός ο τύπος σύνδεσης χρησιμοποιείται συνήθως με συνδυασμένο σύστημα θέρμανσης. Λαμβάνοντας υπόψη ότι το νερό με θερμοκρασία 70-80 μοίρες προέρχεται από το λέβητα και το ζεστό δάπεδο επιταχύνει το ψυκτικό με θερμοκρασία έως 45 μοίρες, τότε το σύστημα πρέπει να ψύξει με κάποιο τρόπο το ζεστό ρεύμα. Για αυτό, εγκαθίσταται βαλβίδα τριών κατευθύνσεων..

Πως δουλεύει? Δώστε προσοχή στο διάγραμμα:

1. Το ζεστό νερό παρέχεται από το λέβητα.
2. Ταυτόχρονα, κρύο νερό εισέρχεται στη βαλβίδα από την άλλη πλευρά (που πέρασε από το ζεστό δάπεδο, το θερμάνθηκε, ψύχθηκε και επέστρεψε).
3. Στο κέντρο της βαλβίδας, αναμιγνύεται ζεστό νερό και ψυχρή ροή επιστροφής.
4. Η κεφαλή θερμικής βαλβίδας ρυθμίζει την απαιτούμενη θερμοκρασία. Όταν φτάσει στους επιθυμητούς 40-45 μοίρες, το νερό ρέει ξανά μέσα από τους σωλήνες της ενδοδαπέδιας θέρμανσης, θερμαίνοντας το δωμάτιο.

Το αρνητικό σημείο είναι η αδυναμία ακριβούς κατανομής της δοσολογίας κρύου και ζεστού νερού. Σε ορισμένες περιπτώσεις, είτε πολύ ψυχρό υγρό είτε ελαφρώς υπερθερμασμένο υγρό μπορεί να εισέλθει στην είσοδο του θερμού δαπέδου.

Αλλά, δεδομένου ότι η εγκατάσταση ενός τέτοιου συστήματος είναι πολύ απλή και δεν “χτυπάει το πορτοφόλι”, πολλοί συμφωνούν με αυτήν την επιλογή σύνδεσης. Για παράδειγμα, μια εξαιρετική επιλογή θα ήταν μια επιλογή όπου ο πελάτης δεν έχει υψηλές απαιτήσεις και θέλει να εξοικονομήσει χρήματα..

Ένα παράδειγμα πραγματικού κυκλώματος:

Σε αυτό το βίντεο, ο εγκαταστάτης λέει λεπτομερώς για το γέμισμα της βαλβίδας τριών κατευθύνσεων, σε ποιες περιπτώσεις είναι καλύτερο να το εγκαταστήσετε και τι είδους είναι. Ο μηχανικός ανακοινώνει πιθανά λάθη και δίνει συστάσεις για τον τρόπο αποφυγής τους:

Από το ψυγείο

Σε πολλά δωμάτια και διαμερίσματα, απαγορεύεται η χρήση ενός τέτοιου σχήματος σύνδεσης για ένα ζεστό δάπεδο. Αλλά όπου είναι επιτρεπτό (η άδεια λαμβάνεται στις κατοικίες και τις κοινόχρηστες υπηρεσίες ή την εταιρεία διαχείρισης του σπιτιού σας), τότε το σχέδιο πραγματοποιείται απευθείας μέσω του καλοριφέρ (μπαταρία).

Το θερμαινόμενο νερό ρέει απευθείας από το ψυγείο στο ζεστό δάπεδο. Το κρύο νερό εισέρχεται στον περιοριστή θερμοκρασίας της κασέτας και επιστρέφει στο ψυγείο (έξοδος ψυκτικού).

Η εγκατάσταση είναι η απλούστερη και πιο προσιτή. Αλλά υπάρχουν ορισμένα μειονεκτήματα – το νερό από το ψυγείο είναι πολύ ζεστό για το ζεστό δάπεδο. Ως εκ τούτου, τα ακόλουθα – η ευθραυστότητα του συστήματος και του υλικού, το πάτωμα είναι πολύ ζεστό. Κατά τη θερινή περίοδο, όταν η θέρμανση είναι απενεργοποιημένη, το πάτωμα θα είναι κρύο.

Αξίζει να ληφθεί υπόψη ότι όχι πάντα η πίεση του νερού από το ψυγείο θα μπορεί να μεταφέρει ζεστό νερό στο ζεστό δάπεδο. Σε αυτή την περίπτωση, ένας τέτοιος σχεδιασμός θα γίνει άχρηστος και μόνο ένα καλοριφέρ θα θερμανθεί..

Το ιδανικό μέρος για τη χρήση της θέρμανσης δαπέδου από καλοριφέρ είναι ένα μπάνιο, ένα χαγιάτι.

Το βίντεο δείχνει την εγκατάσταση ενός θερμού δαπέδου απευθείας από ένα κοινό θερμαντικό σώμα. Το πρόγραμμα εγκατάστασης σας δείχνει λεπτομερώς πώς να το κάνετε αυτό με ελάχιστα απορρίμματα. Εγκατάσταση 3 κυκλωμάτων: κουζίνα, μπάνιο, σαλόνι. Το διαμέρισμα είναι μικρό:

Πώς να διορθώσετε τους σωλήνες δαπέδου νερού

Όταν χρησιμοποιείτε σανίδα από πολυστυρόλιο, το ζήτημα της στερέωσης επιλύεται λόγω των ήδη υπαρχόντων αυλακώσεων. Το πρόβλημα παραμένει άλυτο ως προς το τι πρέπει να στερεωθούν οι σωλήνες που έχουν τοποθετηθεί στο ενισχυμένο πλέγμα.

Υπάρχουν πολλές επιλογές για αυτήν την ερώτηση:

1. Οι σφιγκτήρες είναι ο φθηνότερος τρόπος για να τοποθετήσετε το κύκλωμα νερού σε πλαστικό ή μεταλλικό πλέγμα. Για τη στερέωση, χρησιμοποιούνται συχνότερα σφιγκτήρες, οι οποίοι σε κανονική κατάσταση χρησιμοποιούνται σε ηλεκτρολόγους για τη σύνδεση καλωδίων.
2. Κλιπ – αντικαταστήστε αποτελεσματικά τα κλιπ που χρησιμοποιούνται στη μέθοδο στερέωσης πολυστυρολίου. Τα κλιπ συγκράτησης παρέχουν αρκετό χώρο ώστε ο σωλήνας να επεκταθεί όταν θερμαίνεται. Κατά την εγκατάσταση, πρέπει να θυμόμαστε ότι η συνιστώμενη διάμετρος της κάμψης του σωλήνα είναι ίση με το πάχος του πολλαπλασιασμένο με 8.
3. Πάνελ τοποθέτησης σωλήνων ή λωρίδες στερέωσης. Το πλεονέκτημα της μεθόδου στερέωσης πάνελ είναι η δυνατότητα γρήγορης εργασίας εγκατάστασης. Οι οδηγοί για τους σωλήνες στερέωσης είναι τοποθετημένοι σύμφωνα με ένα προκαθορισμένο διάγραμμα. Η στερέωση πραγματοποιείται χρησιμοποιώντας μάνδαλα, τα οποία διευκολύνουν την πολυπλοκότητα της εργασίας και επιταχύνουν τη διαδικασία εγκατάστασης.

Η επιλογή του σημείου σύνδεσης των σωλήνων επηρεάζεται από την επιλεγμένη μέθοδο εγκατάστασης του συστήματος θέρμανσης και το μέγεθος της συνολικής θερμαινόμενης περιοχής. Για μεγάλα δωμάτια συνιστάται η χρήση πάνελ εγκατάστασης και έτοιμων κλιπ. Σε μικρά δωμάτια, μπορείτε να περάσετε με σφιγκτήρες.

Μέθοδοι στερέωσης σωλήνων

Ένα δάπεδο που θερμαίνεται με νερό μπορεί να τοποθετηθεί με διάφορους τρόπους, θα τα αναφέρουμε.

• Σφιγκτήρας τάνυσης από πολυαμίδιο. Χρησιμοποιείται για γρήγορη στερέωση σωλήνων στο πλέγμα στερέωσης. Κατανάλωση – περίπου 2 τεμάχια ανά 1 m.
• Σύρμα στερέωσης από χάλυβα. Επίσης χρησιμοποιείται για εγκατάσταση στο δίκτυο, ο ρυθμός ροής είναι ακριβώς ο ίδιος.
• Συρραπτικό και σφιγκτήρες. Κατάλληλο για γρήγορη στερέωση σωλήνων σε θερμομόνωση. Η κατανάλωση σφιγκτήρων είναι 2 τεμάχια ανά 1 m.
• Διόρθωση κομματιού. Είναι μια ταινία PVC σχήματος U, η οποία χρησιμεύει ως βάση για την τοποθέτηση σωλήνων 16 ή 20 mm σε αυτήν. Σταθερό στο πάτωμα.
• Χαλιά για δάπεδα ζεστού νερού από πολυστερίνη. Ένας σωλήνας τοποθετείται στη μέση των αυλακώσεων μεταξύ των στύλων.
• Πιάτο διανομής αλουμινίου. Χρησιμοποιείται για εγκατάσταση σε ξύλινα δάπεδα, αντανακλά και κατανέμει ομοιόμορφα τη θερμότητα στην επιφάνεια.

Τοποθέτηση του φράγματος ατμών

Ως φράγμα ατμών, το συνηθισμένο πολυαιθυλένιο λειτουργεί ως φράγμα ατμών, το οποίο τοποθετείται σε αφρό πολυστυρολίου. Αυτό βοηθά στη σημαντική μείωση της διείσδυσης των διαβρωτικών μέσων επίστρωσης στη μόνωση, η οποία θεωρητικά μπορεί να παρατείνει τη διάρκεια ζωής της. Στην πράξη, οι αρνητικοί παράγοντες της επίδρασης της επίστρωσης στη μόνωση δεν έχουν ακόμη αποδειχθεί από κανέναν..

Ενίσχυση τοποθέτησης πλέγματος

Απαιτείται ενισχυτικό πλέγμα για να στερεώσετε απρόσκοπτα τον σωλήνα ενδοδαπέδιας θέρμανσης με τα χέρια σας. Εάν είναι δυνατή η στερέωση του σωλήνα με ειδικά στηρίγματα ή άλλες επιλογές, τότε το πλέγμα μπορεί να μην τοποθετηθεί.

Συνιστούμε να αγοράσετε το πιο επίπεδο πλέγμα με πλέγμα 10 ή 15 εκατοστών. Με τέτοιο μέγεθος κυψέλης, είναι βολικό να τοποθετήσετε σωλήνες για ένα ζεστό δάπεδο. Συνιστούμε να πάρετε το πάχος του συρματόπλεγματος 4 mm.

Εγκατάσταση ταινίας αποσβεστήρα

Η ταινία αποσβεστήρα χρησιμεύει για την αντιστάθμιση της θερμικής διαστολής της επίστρωσης. Τοποθετείται κατά μήκος της περιμέτρου εκείνων των τοίχων όπου θα τοποθετηθούν σωλήνες δαπέδου θέρμανσης. Είναι ανέξοδη. Είναι αφρώδες πολυαιθυλένιο πλάτους 10 εκ. Μπορεί να είναι σε κολλώδη βάση και χωρίς αυτό. Εάν υπάρχει κόλλα, κολλήστε την ταινία στον επιχρισμένο τοίχο. Σε άλλες περιπτώσεις, το διορθώνουμε με ό, τι είναι βολικό.

Διάταξη σωλήνων ενδοδαπέδιας θέρμανσης

Μετά από όλες τις απαραίτητες προετοιμασίες, μπορείτε να αρχίσετε να τοποθετείτε οι ίδιοι τους σωλήνες θέρμανσης δαπέδου. Υπάρχουν διάφοροι τρόποι για την τοποθέτηση σωλήνων, αλλά συχνότερα χρησιμοποιείται μόνο ένας..

Τοποθέτηση σωλήνων ενδοδαπέδιας θέρμανσης με σαλιγκάρι

Με αυτήν την επιλογή εγκατάστασης, ο πρώτος σωλήνας έρχεται με ζεστό ψυκτικό υγρό, ο επόμενος με ψυχρό, ο τρίτος είναι πάλι ζεστός και ούτω καθεξής. Με αυτό το σχέδιο εγκατάστασης, επιτυγχάνεται η πιο ομοιόμορφη κατανομή θερμότητας σε ολόκληρη την περιοχή του κυκλώματος ενδοδαπέδιας θέρμανσης..

Η συσκευή τοποθέτησης σωλήνων είναι αρκετά απλή. Επιλέξτε την περίμετρο του περιγράμματος υπό όρους και αρχίστε να απλώνετε τον σωλήνα κατά μήκος του, προσπαθώντας όλο και πιο κοντά στο κέντρο. Ταυτόχρονα, αφήνετε χώρο για την επιστροφή του σωλήνα πίσω. Εάν έχετε ένα βήμα τοποθέτησης 15 cm, τότε αρχίζετε να ξεδιπλώνετε το σωλήνα σε βήματα 30 cm. Αφού φτάσετε στο κέντρο, ξεδιπλώστε το σωλήνα και επιστρέψτε μεταξύ του διογκωμένου σωλήνα. Η εικόνα δείχνει τα πάντα πιο καθαρά. Στις περισσότερες περιπτώσεις, προσπαθήστε να χρησιμοποιήσετε αυτήν τη μέθοδο διάταξης..

Τοποθέτηση σωλήνων φιδιού

Με αυτό το σχέδιο ενδοδαπέδιας θέρμανσης, ο σωλήνας τοποθετείται σύμφωνα με την αρχή “μπρος -πίσω” από την αρχή του περιγράμματος έως το τέλος του. Σε αυτή την περίπτωση, η αρχή του κυκλώματος θα είναι πιο ζεστή και το τέλος πιο κρύο. Δεν είναι πλέον απαραίτητο να μιλάμε για ομοιόμορφη κατανομή θερμότητας. Αυτή η μέθοδος είναι τέλεια σε περιπτώσεις όπου είναι αδύνατο να επεκταθεί ο σωλήνας με ένα σαλιγκάρι. Τις περισσότερες φορές πρόκειται για μερικές μικρές περιοχές με τη μορφή λουτρού, τουαλέτας, διαδρόμου κ.λπ..

Συνδυασμένο σχέδιο διάταξης

Με αυτήν την εγκατάσταση ενός θερμού δαπέδου, ένα φίδι και ένα σαλιγκάρι χρησιμοποιούνται μαζί. Για παράδειγμα, δίνεται ένα δωμάτιο με 4 δωμάτια. Το μεγαλύτερο από αυτά θα είναι ένα σαλιγκάρι. Τα μικρότερα είναι σαν φίδι.

Μπορείτε να κάνετε 2 στροφές φιδιού σε ένα από τα δωμάτια και στη συνέχεια να συνεχίσετε με ένα σαλιγκάρι. Εκείνοι. υπάρχει συνδυασμός σχεδίων σε 1 δωμάτιο.

Παρακάτω είναι ένα διάγραμμα του συνδυασμένου στυλ:

Αυτή η μέθοδος συνιστάται να χρησιμοποιείται μόνο από έμπειρους επαγγελματίες και όχι μόνο για “ποικιλία”. Είναι σημαντικό να υπολογίσετε σωστά την κατανομή της θερμότητας στο δωμάτιο και τα δωμάτια, σκεφτείτε πού πρέπει να βρίσκονται οι κρύες ζώνες (μέρη όπου θα σταθούν τα έπιπλα). Εάν ο συνδυασμός δεν είναι απαραίτητος, τότε δεν χρησιμοποιείται..

Προτείνουμε να δείτε ένα χρήσιμο βίντεο. Ο οδηγός στο διάγραμμα δείχνει την αρχή της τοποθέτησης του συνδυασμένου συστήματος δαπέδου (φίδι + σαλιγκάρι). Για παράδειγμα, ένα δωμάτιο 4 δωματίων για ξεχωριστούς σκοπούς (κουζίνα, υπνοδωμάτιο κ.λπ.).

Δοκιμή πίεσης συστήματος

Καθώς ολοκληρώνετε την τοποθέτηση του σωλήνα, πρέπει να πιέσετε το σύστημα ενδοδαπέδιας θέρμανσης για να βεβαιωθείτε ότι είναι σφιχτό. Συνιστούμε να πιέζετε το ζεστό δάπεδο με αέρα μέχρι πίεση 4 bar.

Για πτύχωση, θα χρειαστείτε έναν συμβατικό συμπιεστή, ο οποίος θα πρέπει να συνδεθεί με τον συλλέκτη της ενδοδαπέδιας θέρμανσης..

Αφήστε το σύστημα για μια ημέρα και παρατηρήστε την πτώση πίεσης. Εάν έχει αλλάξει ασήμαντα κατά τη διάρκεια της ημέρας (κατά ένα ή δύο τμήματα), τότε το σύστημα σφραγίζεται και τα δάπεδα μπορούν να χυθούν. Παρακολουθήστε επίσης την πίεση κατά την πλήρωση. Υπάρχει πιθανότητα ο σωλήνας να υποστεί ζημιά κατά τη διαδικασία έκχυσης..

Πώς να πτύξετε ένα ζεστό πάτωμα

Σήμερα, ο εξοπλισμός για πτύχωση δεν είναι πλέον κάτι σπάνιο. Επιπλέον, αν νωρίτερα χρησιμοποιούνταν μόνο βιομηχανικές εγκαταστάσεις για το σκοπό αυτό, τώρα μπορείτε να αγοράσετε ένα μηχανικό χειροκίνητο πρέσα.

Πώς πραγματοποιείται αυτή η διαδικασία?

1. Ο σωλήνας παροχής ζεστού νερού συνδέεται με την πρέσα. Η επιστροφή παραμένει συνδεδεμένη με την πολλαπλή νερού, στην οποία είναι κλειστή η βαλβίδα διακοπής.
2. Η δοκιμή πίεσης πραγματοποιείται με αέρα ή νερό. Με τη βοήθεια της εγκατάστασης, η πίεση στο κύκλωμα νερού αυξάνεται. Η πρακτική δείχνει ότι αρκεί να δημιουργηθεί πίεση 5-6 atm..
3. Το κλειστό κύκλωμα νερού αφήνεται για μια ημέρα με τη συσκευή συνδεδεμένη. Αυτό καθιστά δυνατή την αύξηση της πίεσης κατά τη διάρκεια της δοκιμής πίεσης, εάν είναι απαραίτητο..
4. Μετά από μια ημέρα, η πίεση στο σύστημα ελέγχεται με τους προηγούμενους δείκτες. Κατά τη διάρκεια αυτής της περιόδου, δεν πρέπει να υπάρχουν αλλαγές στην πίεση..

Γεμίζοντας την επίστρωση

Το τελευταίο στάδιο της εγκατάστασης του δαπέδου νερού είναι η έκχυση της επίστρωσης και η τοποθέτηση του καλύμματος δαπέδου.

Βήμα 1. Για να γίνει ομοιόμορφη η επίστρωση, εγκαθίστανται μεταλλικοί φάροι. Κάθονται σε κομμάτια σκυροδέματος.

Εγκατάσταση φάρων

Βήμα 2. Κομμάτια σκυροδέματος στερεώνονται στη βάση με τσιμεντοκονία.

Στερέωση κομματιών σκυροδέματος

Βήμα 3. Οι φάροι στερεώνονται στο σκυρόδεμα με βίδες με αυτοκόλλητη τομή στις προκατασκευασμένες οπές. Όλα πρέπει να είναι αυστηρά ευθυγραμμισμένα..

Στερέωση φάρων με βίδες αυτοεπιπεδώματος

Συμβουλή! Είναι καλύτερα να ξεκινήσετε την εγκατάσταση των πρώτων φάρων από την πλευρά της πόρτας. Αυτό θα σας επιτρέψει να επιλέξετε πιο σωστά το ύψος τους σε σχέση με την πόρτα..

Βήμα 4. Παρασκευάζεται ένα συγκεκριμένο διάλυμα σε ακριβείς αναλογίες.

Απαιτούμενες αναλογίες

Βήμα 5. Το σκυρόδεμα κατανέμεται ομοιόμορφα πάνω στο προετοιμασμένο δάπεδο..

Κατανομή σκυροδέματος στο πάτωμα

Σπουδαίος! Κατά την τοποθέτηση της επίστρωσης, οι σωλήνες δαπέδου πρέπει να γεμίζουν με νερό.

Βήμα 6. Η συγκεκριμένη λύση ισοπεδώνεται κατά μήκος των φάρων χρησιμοποιώντας τον κανόνα.

Ευθυγράμμιση του σκυροδέματος με έναν κανόνα

Βήμα 7. Η επίστρωση στεγνώνει μέσα σε 28 ημέρες. Το πάτωμα καλύπτεται με επένδυση.

Ξήρανση της τελικής επίστρωσης

Αρμοί διαστολής

Η απουσία ή η λανθασμένη θέση των θερμικών κενών είναι η πιο κοινή αιτία βλάβης της επίστρωσης..

Οι ραφές συρρίκνωσης γίνονται στις ακόλουθες περιπτώσεις:

• το δωμάτιο έχει επιφάνεια άνω των 30 τετραγωνικών μέτρων. Μ .;
• οι τοίχοι έχουν μήκος μεγαλύτερο από 8 μ.
• το μήκος και το πλάτος του δωματίου διαφέρουν περισσότερο από 2 φορές.
• πάνω από τους αρμούς διαστολής των δομών.
• το δωμάτιο είναι πολύ κυρτό.

Για αυτό, τοποθετείται μια ταινία αποσβεστήρα περιμετρικά των ραφών. Στη θέση της ραφής, το πλέγμα ενίσχυσης πρέπει να χωριστεί. Το διάκενο διαστολής πρέπει να έχει πάχος 10 mm στη βάση. Το πάνω μέρος επεξεργάζεται με στεγανωτικό. Εάν το δωμάτιο έχει μη τυπικό σχήμα, πρέπει να χωριστεί σε απλούστερα ορθογώνια ή τετράγωνα στοιχεία..

Εάν οι σωλήνες διέρχονται από αρμούς διαστολής σε μια επίστρωση, σε αυτά τα σημεία τοποθετούνται σε κυματοειδή σωλήνα, αυλάκωση 30 cm σε κάθε κατεύθυνση (σύμφωνα με το SP 41-102-98-50 cm σε κάθε πλευρά). Συνιστάται να μην διαχωρίζετε ένα περίγραμμα με αρμούς διαστολής, οι σωλήνες τροφοδοσίας και επιστροφής πρέπει να διέρχονται από αυτό.

Σωστή διέλευση περιγραμμάτων μέσω τεχνολογικών ραφών

Κατά την τοποθέτηση πλακιδίων σε αρμούς διαστολής, αυξάνεται η πιθανότητα αποκόλλησης λόγω διαφορετικής διαστολής των παρακείμενων πλακών. Για να αποφευχθεί αυτό, το πρώτο μέρος τοποθετείται σε κόλλα πλακιδίων και το δεύτερο μέρος στερεώνεται σε ελαστικό στεγανωτικό..

Για πρόσθετο διαχωρισμό, μπορούν να χρησιμοποιηθούν αρμοί διαστολής ενός ατελούς προφίλ. Γίνονται με μυστρί, 1/3 του πάχους. Αφού πήξει το σκυρόδεμα, σφραγίζονται επίσης με στεγανωτικό. Εάν οι σωλήνες περνούν από αυτά, προστατεύονται επίσης από αυλάκωση..

Ραγίσματα με σπασίματα

Ένα αρκετά συχνό φαινόμενο είναι η εμφάνιση ρωγμών στην επίστρωση μετά το στέγνωμα. Αυτό μπορεί να προκαλέσει διάφορους λόγους:

• χαμηλή πυκνότητα μόνωσης.
• κακή συμπύκνωση του διαλύματος.
• έλλειψη πλαστικοποιητών.
• πολύ παχιά επίστρωση?
• έλλειψη ραφών συρρίκνωσης.
• πολύ γρήγορο στέγνωμα σκυροδέματος.
• λανθασμένες αναλογίες του διαλύματος.

Είναι πολύ εύκολο να τα αποφύγετε:

• η μόνωση πρέπει να χρησιμοποιείται με πυκνότητα μεγαλύτερη από 35-40 kg / m3.
• Το διάλυμα επίστρωσης πρέπει να είναι πλαστικό κατά την τοποθέτηση και με την προσθήκη ινών και πλαστικοποιητή.
• σε μεγάλα δωμάτια, πρέπει να κάνετε ραφές συρρίκνωσης (δείτε παρακάτω).
• επίσης, το σκυρόδεμα δεν πρέπει να επιτρέπεται να σφίγγει γρήγορα · για αυτό, καλύπτεται με πλαστική μεμβράνη την επόμενη μέρα (για μια εβδομάδα).

Γουδί κονιάματος

Για την ενδοδαπέδια θέρμανση, είναι επιτακτική η χρήση πλαστικοποιητή για την αύξηση της ελαστικότητας και της αντοχής του σκυροδέματος. Αλλά πρέπει να χρησιμοποιείτε ειδικούς τύπους πλαστικοποιητών που δεν παρασύρουν τον αέρα για ενδοδαπέδια θέρμανση..

Χωρίς εμπειρία, δεν θα λειτουργήσει η κατασκευή τσιμεντοκονίας για ζεστό δάπεδο χωρίς θρυμματισμένη πέτρα / χαλίκι και το σωστό επώνυμο DSP θα κοστίσει περισσότερο από το εργοστασιακό σκυρόδεμα. Επομένως, για να αποφευχθούν ρωγμές λόγω παραβίασης της σύνθεσης του διαλύματος, είναι σκυρόδεμα με θρυμματισμένη πέτρα που χύνεται.

Το κονίαμα M-300 από τσιμέντο M-400, πλυμένη άμμο και θρυμματισμένη πέτρα κατασκευάζεται σύμφωνα με τις ακόλουθες αναλογίες.

• Σύνθεση μάζας C: P: U (kg) = 1: 1,9: 3,7.
• Ογκομετρική σύνθεση για 10 λίτρα τσιμέντου P: U (l) = 17:32.
• Από 10 λίτρα τσιμέντου, θα ληφθούν 41 λίτρα κονιάματος..
• Το ογκομετρικό βάρος ενός τέτοιου σκυροδέματος M300 θα είναι 2300-2500 kg / m3 (βαρύ σκυρόδεμα)

Υπάρχει επίσης μια άλλη επιλογή χρησιμοποιώντας γρανίτη αντί για άμμο. Τα ακόλουθα στοιχεία χρησιμοποιήθηκαν για την παρασκευή του:

• 2 κουβάδες θρυμματισμένης πέτρας με κλάσμα 5-20 mm.
• νερό 7-8 λίτρα.
• υπερπλαστικοποιητής SP1 400 ml διαλύματος (1,8 λίτρα σκόνης αραιώνονται σε 5 λίτρα ζεστού νερού).
• 1 κουβά τσιμέντου.
• 3-4 κουβάδες διαλογής γρανίτη με κλάσμα 0-5 mm.
• όγκος κάδου – 12 λίτρα.

Το σκυρόδεμα υψηλής ποιότητας δεν πρέπει να απελευθερώνει νερό κατά την εγκατάσταση (ξεφλουδίστε). Εάν όλα γίνονται σωστά και η θερμοκρασία του αέρα είναι 20 ° C, θα πρέπει να αρχίσει να σταθεροποιείται σε 4 ώρες και μετά από 12 ώρες δεν θα αφήσει ίχνη τακουνιών.

Μετά από 3 ημέρες μετά την έκχυση, η επίστρωση θα αποκτήσει τη μισή της δύναμή της και θα σκληρύνει εντελώς μόνο μετά από 28 ημέρες. Δεν συνιστάται να ενεργοποιήσετε το σύστημα θέρμανσης μέχρι αυτή τη στιγμή..

Φροντίδα παρακολούθησης

Αμέσως μετά την τοποθέτηση της επένδυσης, δεν μπορείτε να περπατήσετε στο πάτωμα, πρέπει να περιμένετε λίγο. Το ίδιο μπορεί να ειπωθεί για τις βαριές οικιακές συσκευές – δεν χρειάζεται να τις εμφανίσετε αμέσως. Κατά τη λειτουργία του θερμού δαπέδου, μπορεί να χρειαστεί να επισκευάσετε τη δομή. Συνιστάται να προσλάβετε έναν εξειδικευμένο επαγγελματία για αυτή τη δουλειά. Η επακόλουθη συντήρηση του συστήματος είναι απλή, αρκεί να διατηρείτε το κάλυμμα του δαπέδου καθαρό και να το χρησιμοποιείτε σύμφωνα με τις οδηγίες του κατασκευαστή.

Το κόστος τοποθέτησης της ενδοδαπέδιας θέρμανσης

Πολλοί ενδιαφέρονται για το ύψος του κόστους για την τοποθέτηση ενός ζεστού δαπέδου. Ας μοιραστούμε μερικούς αριθμούς. Εάν λάβουμε υπόψη όλα τα παραπάνω, τότε χωρίς να χύσετε την επίστρωση και χωρίς να λάβετε υπόψη το λεβητοστάσιο, το κόστος των εξαρτημάτων θα κοστίσει περίπου 1000-1200 ρούβλια ανά τετραγωνικό μέτρο. Προσθέστε το κόστος της εργασίας του εγκαταστάτη στην περιοχή σας και λάβετε το συνολικό κόστος ανά τετραγωνικό μέτρο. Εάν οι περιοχές είναι μεγάλες, τότε σε ορισμένες περιπτώσεις συλλέκτες για ένα ζεστό δάπεδο περνούν σε αυτό το ποσό..

Λαμβάνοντας υπόψη το λεβητοστάσιο, η εγκατάσταση της ενδοδαπέδιας θέρμανσης με το κλειδί στο χέρι θα κοστίσει περίπου 2.500 ρούβλια ανά τετραγωνικό μέτρο. Με αυτό το κόστος, λαμβάνεται υπόψη ένα λεβητοστάσιο με έναν λέβητα, έναν έμμεσο λέβητα θέρμανσης και σχετικό εξοπλισμό. Οι αριθμοί είναι σχετικοί για σπίτια από 150 τετραγωνικά μέτρα. Με μικρότερη έκταση, το ποσό μπορεί να είναι ελαφρώς υψηλότερο λόγω του υψηλού κόστους του εξοπλισμού λέβητα.

Μέγιστο μήκος του περιγράμματος δαπέδου

Εάν κάνετε ένα ζεστό δάπεδο με τα χέρια σας χωρίς έργο και διαγράμματα, τότε σας συνιστούμε να διατηρήσετε το μήκος του περιγράμματος εντός 80-90 μέτρων. Αν βγει λίγο παραπάνω, τότε δεν πειράζει. Αλλά είναι καλύτερα να μην κάνετε πολύ μεγάλα περιγράμματα..

Συνιστούμε τον υπολογισμό των περιγραμμάτων έτσι ώστε το μήκος του καθενός να είναι το ίδιο συν ή πλην. Τότε θα έχετε λιγότερες δυσκολίες με την εξισορρόπηση..

Συστάσεις για την επιλογή και την εγκατάσταση σωλήνων

Πρέπει να εκτελέσετε έναν μεμονωμένο υπολογισμό και να καθορίσετε τις βέλτιστες παραμέτρους τοποθέτησης σωλήνων για κάθε ξεχωριστό δωμάτιο.

Ο υπολογισμός είναι ευκολότερος να εκτελεστεί χρησιμοποιώντας ένα εξειδικευμένο πρόγραμμα – αυτό θα σας δώσει την ευκαιρία να εξοικονομήσετε χρόνο και προσπάθεια.

Είναι μάλλον δύσκολο να υπολογιστεί η απαιτούμενη ισχύς για κάθε μεμονωμένο κύκλωμα χρησιμοποιώντας αποκλειστικά τους τύπους. Ένας τέτοιος υπολογισμός απαιτεί να ληφθούν υπόψη πολλές παράμετροι. Ταυτόχρονα, το παραμικρό λάθος μπορεί να οδηγήσει σε εξαιρετικά δυσμενείς συνέπειες..

Υπολογισμός του συστήματος ενδοδαπέδιας θέρμανσης

Για να υπολογίσετε το σύστημα, πρέπει να γνωρίζετε τις ακόλουθες παραμέτρους:

• διαστάσεις του θερμαινόμενου δωματίου.
• υλικό για την κατασκευή δαπέδων, χωρισμάτων και φέροντων τοίχων ·
• χαρακτηριστικά μόνωσης για συστήματα ενδοδαπέδιας θέρμανσης.
• τύπος φινιρίσματος δαπέδου.
• τη διάμετρο των σωλήνων που χρησιμοποιούνται για τον εξοπλισμό του συστήματος ενδοδαπέδιας θέρμανσης, καθώς και το υλικό κατασκευής τους.
• ισχύς του λέβητα θέρμανσης Σχεδιασμός του συστήματος ενδοδαπέδιας θέρμανσης

  Κατανάλωση σωλήνα δαπέδου κατά την εγκατάσταση

Οι αναφερόμενες παράμετροι θα σας επιτρέψουν να υπολογίσετε το βέλτιστο μήκος των σωλήνων που πρόκειται να τοποθετηθούν, καθώς και το κατάλληλο διάστημα για την τοποθέτησή τους για να εξασφαλίσετε το απαιτούμενο επίπεδο μεταφοράς θερμότητας..

Πρέπει επίσης να βρείτε μια κατάλληλη διαδρομή τοποθέτησης σωλήνων. Θυμηθείτε: το νερό χάνει σταδιακά τη θερμότητα καθώς περνά μέσα από σωλήνες. Επομένως, η κατανομή των στοιχείων του συστήματος πρέπει να πραγματοποιηθεί λαμβάνοντας υπόψη μια σειρά σημαντικών αποχρώσεων, συγκεκριμένα:

• συνιστάται να ξεκινήσετε την τοποθέτηση σωλήνων από τους λιγότερο ζεστούς (εξωτερικούς) τοίχους του δωματίου.
• εάν ο σωλήνας εισάγεται στο δωμάτιο όχι από την πλευρά του εξωτερικού τοιχώματος, τότε μέρος του σωλήνα από το σημείο εισόδου στον τοίχο πρέπει να είναι μονωμένο.
• για να μειωθεί σταδιακά η ένταση της θέρμανσης από τους εξωτερικούς τοίχους του δωματίου στους εσωτερικούς τοίχους, χρησιμοποιείται μια επιλογή τοποθέτησης “φιδιού”.
• για να εξασφαλίσετε ομοιόμορφη θέρμανση του χώρου σε δωμάτια που δεν έχουν εξωτερικούς τοίχους (ντουλάπες, μπάνια κ.λπ.), χρησιμοποιήστε τη μέθοδο σπειροειδούς εγκατάστασης. Σε αυτή την περίπτωση, η σπείρα πρέπει να αναπτυχθεί από την άκρη του δωματίου έως τη μέση του..

Το πιο συχνά χρησιμοποιούμενο βήμα για την τοποθέτηση σωλήνων για ενδοδαπέδια θέρμανση είναι 300 mm. Σε μέρη με αυξημένη απώλεια θερμότητας, η απόσταση των σωλήνων μπορεί να μειωθεί στα 150 mm.

Επιπλέον, πρέπει να υπολογίσετε έναν τέτοιο δείκτη όπως η υδραυλική αντίσταση των σωλήνων. Αυτή η τιμή αυξάνεται παράλληλα με την αύξηση του μήκους του περιγράμματος και κάθε κάμψης..

Είναι επιθυμητό η αντίσταση των σωλήνων στα κυκλώματα που συνδέονται με έναν κοινό συλλέκτη να είναι η ίδια. Για να γίνει αυτό, πρέπει να χωρίσετε ιδιαίτερα μεγάλα περιγράμματα σε αρκετά μικρότερα. Ιδιαίτερα μεγάλα σε αυτή την περίπτωση είναι τα περιγράμματα, το μήκος του σωλήνα των οποίων υπερβαίνει τα 100 m.

Επίσης, οι ειδικοί δεν συνιστούν τη θέρμανση αρκετών δωματίων με ένα κύκλωμα. Σοφίτα πατώματα, τζάμια βεράντες, μπαλκόνια κ.λπ. τα δωμάτια πρέπει να θερμαίνονται με ξεχωριστό κύκλωμα του συστήματος. Διαφορετικά, η απόδοση θέρμανσης θα μειωθεί σημαντικά..

# 1: Τοποθέτηση σε προφίλ μονωτικές σανίδες

Η οργάνωση ενός συστήματος θερμού δαπέδου με αυτήν τη μέθοδο είναι η απλούστερη. Ως βάση, εδώ χρησιμοποιούνται μονωτικά στρώματα από πολυστυρόλιο..

Οι τυπικές παράμετροι τέτοιων πλακών είναι 30 * 100 * 3 εκ. Έχουν αυλακώσεις και χαμηλές θέσεις στις οποίες τοποθετείται το υλικό φινιρίσματος.

Τα στρώματα πολυστυρολίου δεν είναι υγροσκοπικά, επομένως, υπό την επίδραση της υγρασίας, δεν χάνουν τα αρχικά τους χαρακτηριστικά. Παρόλο που αυτό το υλικό ανήκει σε πολυμερή, δεν υπάρχουν συστατικά επιβλαβή για την υγεία στη σύνθεσή του.

Σε αυτή την περίπτωση, το χύσιμο με τσιμεντένιο στρώμα είναι προαιρετικό. Εάν πλακάκια ή λινέλαιο θα χρησιμοποιηθούν για δάπεδα, αρχικά θα τοποθετηθούν φύλλα από ίνες γύψου στη βάση. Το πάχος τέτοιων πλακών πρέπει να είναι τουλάχιστον 2 cm..

# 2: Συσκευή για αρθρωτά και rack panel

Στις περισσότερες περιπτώσεις, τέτοια πάνελ χρησιμοποιούνται σε σπίτια κατασκευασμένα από ξύλο. Η στερέωση των σωλήνων για τη διάταξη ενός ζεστού δαπέδου πραγματοποιείται σε τραχιά βάση.

Το αρθρωτό σύστημα είναι εφοδιασμένο με πάνελ από μοριοσανίδες πάχους 2,2 cm, πάνω στα οποία είναι τοποθετημένες οι γραμμές θέρμανσης. Αυτά τα δομοστοιχεία είναι εξοπλισμένα με κανάλια για την τοποθέτηση πλακών στερέωσης αλουμινίου. Με αυτήν τη μέθοδο εγκατάστασης, το στρώμα μόνωσης θα βρίσκεται στο ξύλινο πάτωμα.

Όλες οι λωρίδες τοποθετούνται σε απόσταση 2 εκ. Με βάση το εφαρμοζόμενο βήμα μεταξύ των σωλήνων, χρησιμοποιούνται ταινίες του αντίστοιχου μήκους (15-30 cm) και πλάτους (13-28 cm).

Για τη μείωση των απωλειών θερμότητας στις πλάκες, εγκαθίστανται συνδετήρες σωλήνων. Εάν το λινέλαιο επιλέχθηκε για το φινίρισμα του δαπέδου, ένα στρώμα γυψοσανίδων τοποθετείται στους σωλήνες, εάν το φύλλο πλαστικού ή παρκέ δεν έχει.

Το αρθρωτό δάπεδο είναι στρωμένο με έτοιμα στοιχεία, τα οποία είναι μοριοσανίδες. Είναι εξοπλισμένα με αυλακώσεις για τη στερέωση των σωλήνων του μέσου θέρμανσης.

Το σύστημα καταστρώματος με πλάκες είναι σχεδόν πανομοιότυπο με το αρθρωτό, ωστόσο, δεν χρησιμοποιεί πάνελ, αλλά σχάρες, το ελάχιστο πλάτος των οποίων είναι 2,8 cm.

Η τοποθέτηση γίνεται απευθείας στα κούτσουρα με βήμα 40-60 cm και η απόσταση μεταξύ των πτερυγίων είναι τουλάχιστον 2 cm. Για θερμομόνωση, επιλέξτε εξωθημένο αφρό πολυστερίνης ή ινώδες ορυκτό μαλλί.

Η τοποθέτηση γραμμών αγωγιμότητας θερμότητας πραγματοποιείται τοποθετώντας σωλήνες σε ενδιάμεσες οπές μεταξύ φύλλων μοριοσανίδων σε πλάκες αλουμινίου εξοπλισμένες με αυλακώσεις

Και οι δύο μέθοδοι είναι πιο κατάλληλες για ξύλινα πατώματα. Σε άλλες περιπτώσεις, επιλέγεται μια πιο σύνθετη επιλογή με τσιμεντένια επίστρωση..

Τέλος, ολόκληρο το σύστημα πρέπει να δοκιμαστεί:

1. Κάθε ένα από τα κυκλώματα στην πολλαπλή σας είναι ανοιχτό
2. Καθαρό νερό χύνεται στην αντλία
3. Μια αντλία δημιουργεί πίεση στο σύστημα περίπου 2 φορές υψηλότερη από την πίεση εργασίας (6 ατμόσφαιρα)
4. Η ακεραιότητα του συστήματος αξιολογείται οπτικά
5. Το σύστημα παραμένει σε πίεση 6 bar για μία ημέρα
6. Εάν δεν εντοπίσετε διαρροές, το σύστημα έχει δοκιμαστεί.

Επιλογή δαπέδου.

Τα κεραμικά πλακίδια θεωρούνται η καλύτερη επιλογή, καθώς όταν θερμαίνονται, δεν συμβαίνουν επιβλαβείς χημικές διεργασίες. Ιδανικό για μπάνια, τουαλέτες και κουζίνες.

Κατά την επιλογή μιας επίστρωσης για τους υπόλοιπους χώρους, το κύριο πράγμα είναι να επιλέξετε μια επίστρωση με ειδική σήμανση. Τα θερμά καλύμματα δαπέδου επισημαίνονται με ειδική πινακίδα.

Συνηθισμένα λάθη κατά την τοποθέτηση σωλήνων

Υπάρχουν αρκετά κοινά λάθη που κάνουν τόσο τα επαγγελματικά κατασκευαστικά συνεργεία όσο και οι αρχάριοι εγκαταστάτες. Αυτά περιλαμβάνουν:

• Υπέρβαση του μέγιστου επιτρεπόμενου μήκους σωλήνα. Ένα υπερβολικό μήκος του κυκλώματος δημιουργεί προβλήματα με την κυκλοφορία του ψυκτικού, την εμφάνιση ψυχρών ζωνών, την αύξηση της κατανάλωσης ενέργειας κ.λπ. Το μέγιστο μήκος δεν πρέπει να υπερβαίνει τα 70 m.
• Τοποθέτηση ανταλλακτικής ταινίας αποσβεστήρα ή τοποθέτηση δαπέδων χωρίς τη χρήση της. Συχνά οδηγεί σε συμπύκνωση στην κορυφή του καλύμματος δαπέδου, εμφάνιση ρωγμών στην επίστρωση.
• Λάθος επιλογή μεθόδου εγκατάστασης. Η διάταξη του δαπέδου ζεστού νερού με ένα σαλιγκάρι είναι η βέλτιστη για αυτο-τοποθέτηση, ειδικά εάν η εργασία θα πραγματοποιηθεί με το γέμισμα της επίστρωσης.
• Η παρουσία ανατροπών στο τσιμεντένιο δάπεδο. Πρέπει πρώτα να υπολογίσετε τον ρυθμό ροής του σωλήνα ανά τετραγωνικό μέτρο. Συνιστάται να δώσετε περιθώριο περίπου 10% του συνολικού αριθμού μετρητών τρεξίματος..

Κατά την εκτέλεση εργασίας, το κύριο πράγμα δεν είναι να βιαστείτε και να ακολουθήσετε αυστηρά τις οδηγίες. Τότε ακόμη και η αυτοσυναρμολόγηση θα είναι υψηλής ποιότητας. Η διάρκεια ζωής του κυκλώματος νερού είναι τουλάχιστον 50 χρόνια, αλλά αυτό είναι δυνατό μόνο εάν τηρηθούν όλες οι συστάσεις του κατασκευαστή σχετικά με την εγκατάσταση ενδοδαπέδιας θέρμανσης.

Βίντεο – Εγκατάσταση δαπέδου νερού

Βίντεο – Εγκατάσταση θερμού δαπέδου IR

Συναρμολόγηση δαπέδου που θερμαίνεται με νερό

Μετά τον υπολογισμό και την αγορά υλικών, ξεκινούν εργασίες εγκατάστασης. Το άρθρο συζητά την επιλογή χρήσης αφρού αφρού 10 mm και φιλμ πολυαιθυλενίου ως μόνωση. Είναι λεπτά, εύκολα στην τοποθέτηση και έχουν υψηλές μονωτικές ιδιότητες..

Προηγουμένως, η επιφάνεια του δαπέδου πρέπει να καθαριστεί από τη βρωμιά και τη σκόνη, να σπάσει τις παρατυπίες και να επισκευαστεί με κονίαμα σκυροδέματος.

Το πρώτο στάδιο είναι η κόλληση και η στερέωση της ταινίας αποσβεστήρα περιμετρικά. Στη συνέχεια τοποθετείται ένα στρώμα στεγανοποίησης. Το φύλλο πολυαιθυλενίου τοποθετείται με επικάλυψη στο διπλανό φύλλο 200 – 300 mm, οι αρμοί σφραγίζονται με ταινία κατασκευής. Η μεμβράνη τοποθετείται με πτυχώσεις και επικαλύψεις στους τοίχους στο ύψος της ταινίας αποσβεστήρα.

Στη συνέχεια, τα στρώματα του έλασης από αφρώδες πολυαιθυλένιο τοποθετούνται από άκρη σε άκρη. Για την αποφυγή ζημιάς στο στρώμα φύλλου από το αλκαλικό μέσο του διαλύματος σκυροδέματος, χρησιμοποιούνται δύο μέτρα:

1. Τοποθετείται ένα νέο στρώμα μεμβράνης πολυαιθυλενίου.
2. Το κύριο στρώμα στεγανοποίησης τοποθετείται πάνω από τον αφρό αφρού.

Τα περιγράμματα που πρόκειται να τοποθετηθούν επισημαίνονται. Η σήμανση εξαρτάται από την επιλεγμένη μέθοδο τοποθέτησης σωλήνων – σε σπείρα (“σαλιγκάρι”) ή σε πηνίο (σε σειρές).

Το πιο δύσκολο στη σήμανση είναι η σπείρα · είναι ευκολότερο να τοποθετήσετε τον σωλήνα σε σειρές. Ωστόσο, αυτό δημιουργεί μια διαφορά στη θερμοκρασία του δαπέδου στην αρχή και στο τέλος του κυκλώματος. Μπορεί να φτάσει αρκετούς βαθμούς, η ομοιομορφία της θέρμανσης θα διαταραχθεί ελαφρώς..

Η σήμανση μπορεί να γίνει με ένα δείκτη στην επιφάνεια του στρώματος μόνωσης. Στη συνέχεια, οι σωλήνες τοποθετούνται και ασφαλίζονται προσεκτικά. Οι σωλήνες τοποθετούνται χωρίς να σχηματίζουν αρμούς στο μονόλιθο του δαπέδου. Κατά την κάμψη σωλήνων του μεταλλικού πλαστικού τους για την αποφυγή καταγμάτων, χρησιμοποιείται ειδικό ελατήριο της αντίστοιχης διαμέτρου.

Σε περίπτωση θραύσης, οι σωλήνες πολυαιθυλενίου θερμαίνονται με ειδικό στεγνωτήρα μαλλιών. Το πολυαιθυλένιο με σταυρωτή σύνδεση έχει μνήμη σχήματος και ανακτά γρήγορα όταν θερμαίνεται σε διαφάνεια με ζεστό αέρα. Εάν ένας σωλήνας χαλκού σπάσει, μπορεί να συνδεθεί μόνο με έναν σύνδεσμο και δεν συνιστάται η παρουσία αρμών στην επίστρωση δαπέδου.

Στα τοποθετημένα περιγράμματα τοποθετείται ενισχυτικό πλέγμα με κελί 100×100 mm από μέταλλο ή πλαστικό. Το επόμενο βήμα είναι να γεμίσετε την επίστρωση δαπέδου. Θα πρέπει να γνωρίζετε ότι η πλήρωση γίνεται μόνο μετά την πλήρωση και το πάτημα του συστήματος. Επιπλέον, οι σωλήνες αφήνονται υπό πίεση πριν χυθούν..

Τιμές για θερμαινόμενο δάπεδο με νερό

Η τιμή για ένα δάπεδο ζεστού νερού διαμορφώνεται από διάφορα συστατικά:

• κόστος υλικών (σωλήνες, μόνωση, συνδετήρες κλπ.)
• το κόστος της μονάδας άντλησης και ανάμιξης και του συλλέκτη ·
• εργαστείτε για την ισοπέδωση της βάσης και την έκχυση του ανώτερου στρώματος της επίστρωσης.
• το κόστος εγκατάστασης θερμού δαπέδου.

Κατά μέσο όρο, η τιμή ενός θερμομονωμένου δαπέδου για εγκατάσταση με το κλειδί στο χέρι μαζί με όλα τα υλικά και την εργασία θα κοστίσει περίπου 1500-3000 ρούβλια. Ανά 1 τετραγωνικό μέτρο. Μ.

Παρακάτω είναι μια κατά προσέγγιση εκτίμηση για ένα σπίτι 100 τ. μ., αλλά οι τιμές για τα θερμαινόμενα δάπεδα με νερό εξαρτώνται σε μεγάλο βαθμό από την περιοχή, οπότε είναι καλύτερο να οδηγήσετε τα δεδομένα σας εκεί και να κάνετε έναν ανεξάρτητο υπολογισμό. Δεν περιλαμβάνει το κόστος εγκατάστασης και αγοράς θερμαντικών σωμάτων, λέβητα, επίστρωσης και επίστρωσης..

Εκτίμηση για την εγκατάσταση συστήματος δαπέδου που θερμαίνεται με νερό στον 1ο όροφο.Όχι. Όνομα υλικού Μονάδα. στροφή μηχανής. Ποσότητα Τιμής Σύνολο

1	Εξωθημένος αφρός πολυστερίνης 5 cm	m2	96	227	21792
2	Πλέγμα τοποθέτησης 150 * 150 * 4	m2	106	τριάντα	3180
3	Μεμβράνη πολυαιθυλενίου 250 μικρά	m2	105	40	4200
4	Μεταλλικός-πλαστικός σωλήνας 16 mm	μ. σελ.	700	39	27300
5	Ταινία απόσβεσης από το υπόστρωμα	m2	τριάντα	50	1500
6	Πολλαπλή Valtec 1 “, 7 x 3/4”, “Eurocone”	PCS.	2	1600	3200
7	Εξαρτήματα σύνδεσης πολλαπλής (Eurocone) 16×2 mm	PCS.	δεκατέσσερα	115	1610
οκτώ	Μονάδα ανάμειξης αντλίας	PCS.	1	14500	14500
εννέα	Πείροι και βίδες	PCS.	300	1.5	450
δέκα	Ταινία τοποθέτησης	μ. σελ.	50	έντεκα	550
έντεκα	Άλλα αξεσουάρ για δάπεδο ζεστού νερού	ποζάρει	1	0	0
	Σύνολο κατά υλικά				78282
1	Τραχιά επίστρωση	m2	96	60	5760
2	Εγκατάσταση ταινίας αποσβεστήρα	μ. σελ.	160	60	9600
3	Τοποθέτηση στεγανοποίησης	m2	100	60	6000
4	Τοποθέτηση του πλέγματος στερέωσης	m2	110	150	16500
5	Εγκατάσταση σωλήνων	m2	96	300	28800
6	Δοκιμή πίεσης συστήματος	m2	96	είκοσι	1920
	Σύνολο ανά εργασία				68580
1	Σύνολο κατά υλικά				78282
2	Σύνολο ανά εργασία				68580
3	Σύνολο				146862
	Γενικά έξοδα μεταφοράς			δέκα%	14686
	Συνολικά, σύμφωνα με την εκτίμηση, εγκατάσταση συστήματος θερμαινόμενου νερού δαπέδου 1 ορόφου.				161548

Η εγκατάσταση δαπέδων ζεστού νερού φαίνεται στο βίντεο:

Πώς να συντάξετε ένα σχέδιο δαπέδου σύμφωνα με το σχέδιο?

Το διάγραμμα δημιουργείται ακόμη και πριν αγοράσετε όλα τα υλικά. Βοηθά όχι μόνο στην σωστή εγκατάσταση του θερμού δαπέδου, αλλά και στον προγραμματισμό του όγκου των υλικών προμηθειών..

Αρχικά, σχεδιάστε το δωμάτιο στο οποίο σκοπεύετε να εγκαταστήσετε. Μπορεί να είναι 1 δωμάτιο, ολόκληρο το διαμέρισμα ή ολόκληρο το σπίτι (ιδιωτικό). Κάντε το σχέδιο αρμόδια, σύμφωνα με το μέγεθος του δωματίου σας. Ένα σχήμα μάτι με μάτι δεν θα δώσει καμία ακρίβεια. Λάβετε υπόψη τα τετραγωνικά μέτρα του δωματίου και μεταφέρετε σε χαρτί ή στο χώρο εργασίας του λογισμικού στον υπολογιστή.

Σε αυτό το βίντεο, μπορείτε να εξοικειωθείτε με το πρόγραμμα σε υπολογιστή για το σχεδιασμό ενός σχεδίου θέρμανσης δαπέδου. Ανασκόπηση βίντεο, παρουσιάζονται οι δυνατότητες του προγράμματος, μια σύντομη οδηγία για το πώς να εργαστείτε με αυτό.

Τι περιλαμβάνεται στη λογιστική του προγράμματος:

• σχέδιο κτιρίου (λαμβάνοντας υπόψη όλους τους ορόφους).
• υλικό δαπέδου, τοίχων, παραθύρων και θυρών ·
• επιθυμητή θερμοκρασία στο θερμαινόμενο δωμάτιο.
• τη θέση των συλλεκτών και του λέβητα θέρμανσης ·
• λεπτομερής διάταξη επίπλων, οι διαστάσεις του, λαμβάνοντας υπόψη το τετραγωνικό μέτρα του δωματίου.
• μέση θερμοκρασία περιβάλλοντος το χειμώνα.
• η παρουσία μιας άλλης πηγής θερμότητας (μπαταρία, τζάκι, σύστημα διάσπασης κλπ.)

Συμβουλές και κόλπα στο στάδιο της δημιουργίας ενός κυκλώματος:

• Η κατά προσέγγιση επιφάνεια για 1 κύκλωμα πρέπει να είναι μεγαλύτερη από 15 τετραγωνικά μέτρα. Μ.
• Εγκαταστήστε πολλαπλά κυκλώματα σε μεγάλα δωμάτια. Δεν πρέπει να διαφέρουν σε μήκος περισσότερο από 15 μέτρα..
• Εάν το βήμα είναι 15 cm, θα είναι ίσο με το ρυθμό ροής του σωλήνα 6,7 m ανά 1 τετραγωνικό μέτρο. μ. Εάν η εγκατάσταση είναι κάθε 10 cm, τότε ο ρυθμός ροής θα σημαίνει 1 τετρ. m – 10 μέτρα.
• Η ελάχιστη ακτίνα κάμψης του σωλήνα είναι 5 από τις διαμέτρους του.
• Λαμβάνοντας υπόψη ότι το θερμαινόμενο νερό θα περάσει πρώτα από τους σωλήνες και στη συνέχεια θα κρυώσει σταδιακά και θα επιστρέψει στον ήδη συλλεγόμενο συλλέκτη, θα πρέπει να αρχίσετε να τοποθετείτε σε εκείνα τα μέρη που είναι πιο ευαίσθητα στην ψύξη (παράθυρα, γωνιακοί τοίχοι).
• Το σχέδιο του διαγράμματος μπορεί να εφαρμοστεί χειροκίνητα – σε χαρτί γραφήματος.

Σχέδιο για ένα διώροφο σπίτι

Το παρακάτω σχέδιο δείχνει ένα σχέδιο για την τοποθέτηση ενός θερμού δαπέδου σε 2 ορόφους. Ο πρώτος όροφος έχει μεγάλη επιφάνεια, επομένως, χρησιμοποιείται σύστημα θέρμανσης διπλού κυκλώματος “Σαλιγκάρι”.

Πολυχώροι (σπίτι, διαμέρισμα)

Το σχέδιο δείχνει ότι το σαλιγκάρι εφαρμόζεται σε όλο το δωμάτιο. Αυτό ισχύει και για το μπάνιο και την κουζίνα. Λάβετε υπόψη ότι τα περιγράμματα δεν περνούν κάτω από έπιπλα, συσκευές και εξαρτήματα.

Σχέδιο για ένα δωμάτιο με περίπλοκη κάμψη τοίχου

Κατά την τοποθέτηση του δαπέδου, μπορείτε να αντιμετωπίσετε μια μικρή δυσκολία – στροφές των τοίχων, μοναδικές, σχεδιαστικές διατάξεις. Σε τέτοιες περιπτώσεις, δεν είναι εύκολο να εγκαταστήσετε ένα άρτιο φίδι ή ένα σαλιγκάρι. Εφαρμόζεται συνδυασμένο σύστημα στοίβαξης.

Το ψυκτικό υγρό τοποθετείται με βάση το σχήμα και την κάμψη των τοίχων. Ρίξτε μια ματιά στην παρακάτω εικόνα για να δείτε πώς μπορείτε να σχεδιάσετε το σχέδιο τοποθέτησης σωλήνων. Ο εσωτερικός χώρος λαμβάνεται επίσης υπόψη..

Ποικιλίες δαπέδου νερού και δομή τους

Τα θερμαινόμενα δάπεδα με νερό είναι 4 τύπων. Όλα έχουν διαφορετική δομή και διάταξη. Ποιο από αυτά είναι καλύτερο εξαρτάται από εσάς. Παντού υπάρχουν πλεονεκτήματα και μειονεκτήματα..

Αρθρωτό ξύλινο πάτωμα

Αποτελείται από έτοιμα στοιχεία-δομοστοιχεία (μοριοσανίδες 22 mm) στα οποία προ-αλέστηκαν με κανάλια. Η εγκατάσταση πραγματοποιείται στις δοκούς δαπέδου. Η μόνωση τοποθετείται μεταξύ των υστερήσεων. Το βήμα μεταξύ των δοκών είναι 600 mm. Όταν χρησιμοποιείτε κεραμικά – 300 mm.

Η εγκατάσταση των μονάδων είναι πολύ απλή, απλώς τοποθετήστε τις ενότητες στο πάτωμα. Για να συνδέσετε το σύστημα μεταξύ τους, χρησιμοποιείται μια ειδική κλειδαριά, η οποία είναι ήδη εγκατεστημένη στα στοιχεία.

Ο αρθρωτός τύπος δαπέδου χρησιμοποιείται για ξύλινη βάση (σε ξύλινα σπίτια), τα οποία είναι εγκατεστημένα σε ξύλινα κούτσουρα.

Οδηγίες βήμα προς βήμα:

1. Βεβαιωθείτε ότι το ξύλινο δάπεδο στο οποίο σκοπεύετε να εγκαταστήσετε το σύστημα θέρμανσης είναι επίπεδο και καθαρό. Εάν το δάπεδο τρίζει, υπάρχει μια αρχή αποσύνθεσης του ξύλου, υπάρχουν ρωγμές, υπάρχει μια αίσθηση ρεύματος κάτω από τις σανίδες – είναι καλύτερα να ξανακάνετε την επιφάνεια.
2. Η απόσταση μεταξύ των υστερήσεων δεν είναι αυστηρά μεγαλύτερη από 60 cm.

• Στη συνέχεια, καρφώστε στα δοκάρια, στο κάτω μέρος – κόντρα πλακέ ή σανίδα. Αυτό θα είναι ένα υπερυψωμένο δάπεδο για να συγκρατεί το ζεστό δάπεδο..
• Τοποθετήστε μόνωση πάνω από το υπερυψωμένο δάπεδο. Αλλά, πρώτα καλύψτε με ένα στρώμα πολυαιθυλενίου. Πάνω από όλα αυτά – διογκωμένο πολυστυρένιο ή καλύτερα γυάλινο μαλλί.

• Στη συνέχεια, τοποθετήστε τις τελικές ενότητες, στερεώνοντας μαζί με κλειδαριές.
• Τοποθετήστε τον σωλήνα θέρμανσης στις υποδοχές των μονάδων.
• Στη συνέχεια, μπορείτε να τοποθετήσετε το laminate. Σε ορισμένες περιπτώσεις, ένα στρώμα οπλισμού (πλάκα αλουμινίου, υπόστρωμα) τοποθετείται μεταξύ του φύλλου και του θερμού δαπέδου..

Πλακάκια από ξύλο

Ένα τέτοιο σύστημα διαφέρει από τον αρθρωτό τύπο στο σχεδιασμό του. Εάν χρησιμοποιούνται έτοιμα στοιχεία στο δομοστοιχείο, τότε πρέπει να σχηματιστούν αυλακώσεις στο σύστημα ραφιών (τοποθετούνται σανίδες πάχους 28 mm και με απόσταση 20 mm μεταξύ των σιδηροτροχιών).

Η έκδοση rack and pinion είναι επίσης εγκατεστημένη σε κούτσουρα (δοκούς) με το ίδιο κενό όπως στην αρθρωτή έκδοση. Μεταξύ τους τοποθετείται μόνωση..

Οι πλάκες αλουμινίου χρησιμοποιούνται εάν το βήμα στην εγκατάσταση είναι 150, 200 ή 300 mm. Σε μέρη όπου θα υπάρξουν απώλειες θερμότητας (γωνιακός τοίχος ενός διαμερίσματος, παράθυρα), τότε χρησιμοποιείται ένα βήμα 150 mm.

Δεν έχει σημασία αν επιλέγετε ένα αρθρωτό σύστημα ή ένα σύστημα rack and pinion, θα πρέπει να γνωρίζετε ότι για καθένα από αυτά καταρτίζεται ξεχωριστό έργο με μοναδικό υπολογισμό του φορτίου στο σύστημα θέρμανσης.

Λαμβάνεται υπόψη το βήμα των κυκλωμάτων, ο αριθμός τους, η εγκατάσταση πολλαπλών διανομής και άλλων αυτόματων συστημάτων..

Ελαφρύ σύστημα δαπέδου νερού

Εκτός από τη συνήθη διάταξη των δαπέδων νερού με τσιμεντένια επίστρωση, υπάρχει ένα άλλο – “στεγνό”. Χρησιμοποιείται κατά την εγκατάσταση τέτοιων δαπέδων σε κτίρια με ξύλινα δάπεδα, όταν είναι αδύνατη η μεγάλη επισκευή..

Το κύριο – το στρώμα στήριξης ενός τέτοιου συστήματος θέρμανσης είναι πλάκες από πολυστυρόλιο ή μοριοσανίδες, στις οποίες τοποθετούνται μεταλλικές πλάκες διανομής θερμότητας. Το στρώμα στήριξης είναι φύλλα ινών γύψου (GVL). Αυτό το σύστημα έχει τα ακόλουθα πλεονεκτήματα: μικρό βάρος, λεπτότητα, γρήγορη εγκατάσταση, οικονομική αποδοτικότητα. Η εγκατάσταση ενός θερμού δαπέδου αυτού του τύπου πραγματοποιείται όταν:

• τοποθέτηση του δαπέδου πάνω από το παλιό.
• χαμηλό ύψος δωματίου.
• συντομευμένος χρόνος εγκατάστασης.
• δυσπρόσιτο των χώρων που επισκευάζονται.

Τα μειονεκτήματα τέτοιων δαπέδων είναι:

• λιγότερη μεταφορά θερμότητας, η οποία συχνά οδηγεί στην ανάγκη για πρόσθετο σύστημα θέρμανσης σε ψυχρές κλιματικές ζώνες.
• μάλλον υψηλό κόστος των πλακών διανομής θερμότητας.

Σύστημα θέρμανσης ξηρού δαπέδου, βίντεο:

Εξοπλισμός για τη ρύθμιση της ενδοδαπέδιας θέρμανσης

Συχνά συμβαίνει ότι ένα τέτοιο σύστημα θέρμανσης δεν λειτουργεί. Μόνο ένας ειδικός μπορεί να μάθει τις αιτίες δυσλειτουργιών. Για την κανονική λειτουργία των θερμών δαπέδων, χρησιμοποιείται ειδικός ρυθμιστικός εξοπλισμός. Περιλαμβάνει:

1. Πολλαπλή διανομής για ενδοδαπέδια θέρμανση. Είναι υπεύθυνος για την αποτελεσματική κίνηση του ψυκτικού σε όλα τα κυκλώματα. Με τη βοήθεια συσκευών ελέγχου όπως θερμοστατικές κεφαλές και ηλεκτρικές θερμικές μονάδες, το ζεστό δάπεδο αντιδρά σαφώς σε εξωτερικές παραμέτρους (εξωτερική θερμοκρασία, άνοιγμα παραθύρου).

Σε θερμαινόμενα δωμάτια, εγκαθίσταται ένας θερμοστάτης που ελέγχει αρκετές θερμικές κινήσεις. Ένας σύγχρονος θερμοστάτης για ενδοδαπέδια θέρμανση έχει τη λειτουργία προγραμματισμού διαφόρων τρόπων λειτουργίας του συστήματος θέρμανσης.

2. Μονάδα ανάμιξης για ενδοδαπέδια θέρμανση (μονάδα ρύθμισης), αποτελούμενη από 2 κύρια στοιχεία:

1. μια αντλία που κυκλοφορεί ζεστό νερό.
2. μια βαλβίδα ελέγχου που τροφοδοτεί το δάπεδο με έναν φορέα θερμότητας μιας δεδομένης θερμοκρασίας.

Το διάγραμμα σύνδεσης του θερμοστάτη με το ζεστό δάπεδο μπορεί να είναι ξεχωριστό ή να εκτελείται από τον ηλεκτρικό πίνακα. Η εγκατάσταση του εξοπλισμού πρέπει να πραγματοποιείται από αρμόδιο άτομο..

Σύστημα καλωδίων θέρμανσης

Η μεταφορά θερμότητας του καλωδίου ενδοδαπέδιας θέρμανσης είναι πολύ υψηλή, στην πραγματικότητα, όλη η ηλεκτρική ενέργεια μετατρέπεται σε θερμότητα. Το κιτ περιλαμβάνει θερμαντήρα καλωδίων, ζεύξη, συσκευές ρύθμισης και ελέγχου. Το καλώδιο τοποθετείται τόσο στην επίστρωση όσο και κάτω από το κάλυμμα δαπέδου.

Η ηλεκτρική θέρμανση δαπέδου μπορεί να θερμανθεί έως 60-70 μοίρες. Κάθε ένας από τους τύπους του λειτουργεί σύμφωνα με μια ειδική τεχνολογία που έχει τις δικές της δομικές διαφορές.

Χαρακτηριστικά εργασίας και συσκευών

Δεν υπάρχει λέβητας θέρμανσης στο σύστημα, η θερμότητα εκπέμπεται από το ίδιο το ηλεκτρικό καλώδιο. Τις περισσότερες φορές χρησιμοποιείται ως βοηθητικός τύπος θέρμανσης, αλλά εάν το σπίτι είναι καλά μονωμένο, τότε το πάτωμα που θερμαίνεται με καλώδιο μπορεί επίσης να χρησιμεύσει ως η κύρια πηγή θερμότητας. Τοποθετήστε το καλώδιο με 3 τρόπους: κάτω από την επίστρωση, μέσα και πάνω από αυτό.

Είναι απαραίτητο να το τοποθετήσετε ομοιόμορφα, διατηρώντας μια απόσταση από τη μία γραμμή θέρμανσης τουλάχιστον 80 mm και αποφεύγοντας διασταυρώσεις, συστροφές και άγχος κατά τις στροφές. Κατά την εγκατάσταση, το καλώδιο είναι εύκολο να καταστραφεί, επομένως οι έμπειροι τεχνίτες συνιστούν να φοράτε μαλακά παπούτσια ή να καλύπτετε τις ήδη τοποθετημένες περιοχές με φύλλα κόντρα πλακέ.

Τρόποι τοποθέτησης του συστήματος “θερμού δαπέδου”

1. Εγκατάσταση σε χοντρή πλήρη επίστρωση. Η πιο ακριβή μέθοδος, η οποία περιλαμβάνει την πλήρη ανακαίνιση στο δωμάτιο. Είναι επίσης το πιο αξιόπιστο από την άποψη της λειτουργίας. Ισχύει για οποιαδήποτε εγκατάσταση, εκτός από σπίτια με ξύλινο δάπεδο.
2. Ενσωμάτωση ενός ζεστού δαπέδου πάνω από μια έτοιμη επίστρωση. Για παράδειγμα, κάτω από κεραμικά πλακίδια. Συνήθως, αυτή η μέθοδος επιλέγεται όταν οργανώνετε υδραυλικό χώρο ή κουζίνα..
3. Τοποθέτηση θερμαντήρων υπέρυθρης μεμβράνης. Αυτή η λειτουργία δύσκολα μπορεί να ονομαστεί “εγκατάσταση”, οι κατασκευαστικές εργασίες δεν εκτελούνται καθόλου. Τα τελειωμένα στοιχεία τοποθετούνται απλά στην κορυφή της επίστρωσης κάτω από την επίστρωση φινιρίσματος.
4. Εγκατάσταση του συστήματος σε ξύλινα δάπεδα. Αυτός είναι ένας ιδιαίτερος τρόπος, θα τον εξετάσουμε επίσης..

Πώς να επιλέξετε τη σωστή μέθοδο εγκατάστασης

Εάν χτίζετε μια νέα εγκατάσταση ή σχεδιάζετε μια ανακαίνιση μεγάλης κλίμακας, χρησιμοποιήστε σίγουρα την πρώτη μέθοδο. Αυτή είναι η πιο χρονοβόρα επιλογή, αλλά σας επιτρέπει να διαμορφώσετε το σύστημα “για πάντα”.

Η δεύτερη επιλογή μπορεί να χρησιμοποιηθεί εάν δεν θέλετε να σχίσετε την παλιά επίστρωση (για παράδειγμα, είναι σε άριστη κατάσταση). Στη συνέχεια, θα πρέπει να θυσιάσετε λίγο το ύψος του δωματίου: το πάτωμα θα αυξηθεί κατά μερικά εκατοστά.

• Και οι δύο μέθοδοι εκτελούνται σύμφωνα με την αρχή “βάλτο και ξέχνα το”. Δηλαδή, δεν υπάρχει τρόπος ελέγχου ή σέρβις.

  Σε περίπτωση βλάβης των θερμαντήρων, θα πρέπει να σπάσετε τη στρώση και να εκτελέσετε ξανά το έργο.

Και τέλος, ο τρίτος τρόπος. Από την άποψη της εκτέλεσης εργασιών, είναι το πιο ασήμαντο: χρειάζεται μόνο να εγκαταστήσετε ένα σύστημα τροφοδοσίας και ελέγχου (όχι πιο δύσκολο από την εγκατάσταση ενός διακόπτη για έναν πολυέλαιο). Ωστόσο, η αξιοπιστία εγείρει ερωτήματα. Το ζεστό δάπεδο που τοποθετείται στην κορυφή της επίστρωσης εκτίθεται σε μεταβλητή μηχανική καταπόνηση. Επομένως, επιβάλλονται αυξημένες απαιτήσεις στα ίδια τα στοιχεία (αυτό επηρεάζει το κόστος).

Υπάρχει όμως η ευκαιρία ανά πάσα στιγμή να ελέγξετε ή να επισκευάσετε ένα ελαττωματικό κομμάτι. Για να γίνει αυτό, απλά πρέπει να αφαιρέσετε το λινέλαιο ή να αποσυναρμολογήσετε το έλασμα.

Με βάση τις πληροφορίες που έχετε λάβει, μπορείτε να αναπτύξετε ένα σαφές σχέδιο. Στη συνέχεια προχωρούμε στον υπολογισμό των απαραίτητων υλικών.

Υπολογισμός ισχύος

Δεν χρειάζεται να αγοράσετε υλικό με την αρχή “δεν μπορείτε να χαλάσετε το χυλό με βούτυρο”.

• Πρώτον, κάθε επιπλέον μέτρο του θερμαντήρα σημαίνει επιπλέον κόστος..
• Δεύτερον, ακόμη και αν ρυθμίσετε το επίπεδο θέρμανσης στο ελάχιστο, οι υπερβολές ενέργειας δεν μπορούν να αποφευχθούν. Έχετε ήδη επιλέξει την πιο ακριβή μέθοδο θέρμανσης;.
• Τρίτον, η υπερβολική πυκνότητα συσκευασίας επηρεάζει αρνητικά τα ίδια τα στοιχεία (αυτό ισχύει για συστήματα καλωδίων). Η θερμική καταστροφή της μόνωσης ή ακόμη και του αγωγού είναι δυνατή από αμοιβαία υπερθέρμανση..

Κατά τον υπολογισμό, πρέπει να λαμβάνονται υπόψη οι κλιματολογικές συνθήκες της περιοχής. Συμφωνώ, δεν έχει νόημα η εγκατάσταση ενός ισχυρού και ενεργοβόρου συστήματος εάν η θερμοκρασία σπάνια πέσει κάτω από το μηδέν το χειμώνα. Και, αντίθετα: σε βόρειες συνθήκες, ένα θερμό δάπεδο χαμηλής ισχύος θα είναι άχρηστο: το 90% της ενέργειας θα διατεθεί για την αντιστάθμιση του παγετού.

Ένας τυπικός υπολογισμός ισχύος γίνεται για τις συνθήκες λειτουργίας της ενδοδαπέδιας θέρμανσης, όταν η μέση θερμοκρασία το χειμώνα δεν πέσει περισσότερο από –10 ° C.

• Κοινά δωμάτια (σαλόνι, κουζίνα, διάδρομος με διαδρόμους) – 150 W ανά m².
• Χώροι για μόνιμη κατοικία (υπνοδωμάτιο, παιδικός σταθμός, γραφείο) – 130-150 W ανά m².
• Κλειστό μπαλκόνι ή τζάμια χαγιάτι (τα ανοιχτά δωμάτια δεν θερμαίνονται) – 200 W ανά m².
• Εγκαταστάσεις υγιεινής – 180 W ανά m².

Επιπλέον, ο υπολογισμός της ισχύος για κάθε δωμάτιο δεν πραγματοποιείται σε ολόκληρη την προβολή του δαπέδου, αλλά μόνο για ανοιχτούς χώρους. Αυτό είναι ένα χαρακτηριστικό του συστήματος “ζεστό δάπεδο”, είναι το ίδιο για όλους τους τύπους αντικειμένων..

Η αρχή είναι πολύ απλή: κάτω από μόνιμα εγκατεστημένα έπιπλα ή οικιακές συσκευές, δεν εγκαθίστανται στοιχεία θέρμανσης.

Αυτή η τεχνολογία δεν χρησιμοποιείται καθόλου λόγω της ορθολογικής χρήσης της περιοχής θέρμανσης (αν και αυτός ο παράγοντας πρέπει επίσης να ληφθεί υπόψη). Τα αντικείμενα εργασίας ζεσταίνονται αρκετά. Για φυσιολογική λειτουργία απαιτείται φυσική μεταφορά: ο ζεστός αέρας πρέπει να ανεβαίνει προς τα πάνω. Εάν υπάρχει ένα μεγάλο αντικείμενο στην κορυφή (ντουλάπι, ψυγείο, πλυντήριο), η θερμοκρασία στην περιοχή των θερμαντικών στοιχείων θα αυξηθεί μέχρι να αποτύχουν. Or τα αυτόματα θα διακόπτουν συνεχώς το ρεύμα και δεν θα δίνουν την ευκαιρία να ζεσταθεί το δωμάτιο.

Δηλαδή, πρέπει να μετρήσετε την επιφάνεια του δωματίου, στη συνέχεια να υπολογίσετε τη μέση επιφάνεια των επίπλων που αναμένεται να εγκατασταθούν και να αφαιρέσετε το αποτέλεσμα.

Σημαντικό: Αυτό είναι το κύριο πρόβλημα κατά την εγκατάσταση ενός θερμού δαπέδου σε μια επίστρωση. Αφού διαμορφώσετε τη διαμόρφωση του δωματίου και διορθώσετε τους θερμαντήρες “στην πέτρα”, δεν θα μπορείτε να μετακινήσετε τα έπιπλα.

Φυσικά, η τυπική διάταξη των επίπλων δεν έχει αλλάξει εδώ και δεκαετίες. Αλλά αν θέλετε να αλλάξετε ριζικά τον εσωτερικό σχεδιασμό, τίποτα δεν θα βγει από αυτό..

Στην πραγματικότητα, αυτό είναι ένα επιλύσιμο ζήτημα. Πρώτον, εάν εγκαθιστάτε υπέρυθρες θερμάστρες τύπου φιλμ, η διαμόρφωση μπορεί να αλλάξει εύκολα (απλά σηκώστε την επένδυση). Δεύτερον, το “μονολιθικό” στυλ μπορεί επίσης να αλλάξει χωρίς να αγγίξετε τα ίδια τα στοιχεία. Είναι αλήθεια ότι θα πρέπει να πληρώσετε λίγο για τα “επιπλέον” τμήματα και το καλώδιο τροφοδοσίας.

Αγοράζετε θερμαντικά στοιχεία όχι για την αποτελεσματική περιοχή (ανάμεσα στα έπιπλα), αλλά για ολόκληρη την επιφάνεια του δαπέδου. Η σύνδεση δεν γίνεται σε σειρά, αλλά σε τετράγωνα. Δηλαδή, κάθε οικόπεδο (με επιφάνεια περίπου 1 m2) γίνεται αυτόνομο.

Η γενική εναλλαγή και η σύνδεση με μία μόνο μονάδα ελέγχου, πραγματοποιούνται σε ένα κουτί διακλάδωσης τοίχου. Εάν είναι απαραίτητο, ανά πάσα στιγμή μπορείτε να συνδέσετε ή να αποσυνδέσετε κάθε μεμονωμένο τετράγωνο. Φτιάξτε τουλάχιστον μια σκακιέρα.

Με αυτήν τη διαμόρφωση, μπορείτε να αλλάξετε το μοτίβο των “ζεστών” περιοχών όσο θέλετε, μετά από κάθε αναδιάταξη των επίπλων.

Έτσι, έχετε αποφασίσει για την επιλογή των θερμαντικών στοιχείων και τη μέθοδο εγκατάστασης. Θα αναλύσουμε πώς να τοποθετήσετε μια ηλεκτρική ενδοδαπέδια θέρμανση σε διαφορετικές εκδόσεις με τα χέρια μας.

Υπολογισμός ισχύος

Η γνώση του συντελεστή ισχύος του καλωδίου είναι απαραίτητη για να καταλάβουμε εάν η θέρμανση ολόκληρου του δωματίου θα είναι επαρκής. Επιπλέον, ο δείκτης παίζει επίσης ρόλο στην επιλογή του μήκους του ίδιου του υλικού..

Για να υπολογίσετε την ισχύ, θα πρέπει να χρησιμοποιήσετε τον ακόλουθο τύπο: P1 = P2 * S * 1.3 (… 1.6), ενώ P1 σημαίνει την ισχύ του καλωδίου που χρησιμοποιείται για την τοποθέτηση ζεστών δαπέδων. P2 σημαίνει τη θερμαντική ισχύ ανά τετραγωνικό μέτρο του δωματίου. Οι μεταβλητοί δείκτες από 1,3 έως 1,6 αντιπροσωπεύουν τον παράγοντα ασφάλειας. Ο ρόλος του είναι να διασφαλίσει ότι ο εξοπλισμός δεν λειτουργεί στο όριο των δικών του δυνατοτήτων, αλλά έχει ένα απόθεμα ισχύος..

Κατά κανόνα, για τη θέρμανση ενός τετραγωνικού μέτρου, απαιτείται ισχύς στην περιοχή των 120-180 watt, στην περίπτωση των υαλοπινάκων και μπαλκονιών, ο δείκτης αυξάνεται στα 180-250 watt ανά τετραγωνικό μέτρο. Η ισχύς μπορεί να ποικίλει ανάλογα με το αν το σύστημα έχει εγκατασταθεί με σκοπό την κύρια πηγή θερμότητας ή μια πρόσθετη:

• εάν η εγκατάσταση της δομής σχεδιάζεται ως η μόνη πηγή θερμότητας, τότε καλύπτεται περισσότερο από το 70 τοις εκατό της επιφάνειας του δαπέδου.
• εάν η δομή λειτουργεί ως πρόσθετη θέρμανση, το καλώδιο τοποθετείται μόνο στην επιφάνεια όπου δεν παρέχονται έπιπλα ή οικιακές συσκευές.

Έχοντας υπολογίσει την ισχύ του καλωδίου για κάθε ξεχωριστό δωμάτιο, το μήκος του υπολογίζεται χρησιμοποιώντας τον τύπο: h (βήμα τοποθέτησης καλωδίου) = S (περιοχή της μονωμένης επιφάνειας) * 100 / L (συνολικό μήκος του καλωδίου). Το καλώδιο, ανάλογα με την ισχύ, έχει τυπικό μήκος. Δεν συνιστάται να το κόψετε – εάν είναι απαραίτητο, το βήμα τοποθέτησης του αλλάζει κατά τη διαδικασία εγκατάστασης. Είναι σημαντικό να θυμόμαστε ότι ένας τέτοιος υπολογισμός πρέπει επίσης να λαμβάνει υπόψη το σύρμα για τη σύνδεση ολόκληρης της δομής και του ρυθμιστή από τον μετρητή σε κάθε στοιχείο του συστήματος, καθώς το διάγραμμα σύνδεσης του θερμού δαπέδου δεν επιτρέπει άμεση προσέγγιση του έξοδος.

Στην περίπτωση τοποθέτησης μεμβράνης ενδοδαπέδιας θέρμανσης, η διαδικασία υπολογισμού απλοποιείται όσο το δυνατόν περισσότερο – ο συνολικός αριθμός των θερμαντικών στοιχείων πρέπει να καλύπτει πλήρως ολόκληρη την περιοχή του δωματίου.

Εγκατάσταση θερμαντικών στοιχείων σε επίστρωση

Μια καθολική μέθοδος, κατάλληλη για όλους τους τύπους χώρων, εκτός από ξύλινα πατώματα. Κατ ‘αρχήν, υπάρχουν δύο τρόποι: στην τραχιά επιφάνεια (χύνοντας μια νέα επίστρωση) ή αντί της υπάρχουσας.

Εάν υπάρχει επίστρωση και σκοπεύετε να συμπληρώσετε ένα νέο, το παλιό τσιμέντο πρέπει να αφαιρεθεί. Αυτό δεν είναι εύκολο έργο, αλλά με ένα συνηθισμένο εργαλείο, μπορεί να γίνει..

Συμβουλή: Κατά την αποσυναρμολόγηση της επίστρωσης, μην ισοπεδώσετε την τραχιά επιφάνεια, αφήνοντας τα στοιχεία της παλιάς επίστρωσης. Είναι απαραίτητο να “φτάσετε στο κάτω μέρος” των πλακών δαπέδου. Στη συνέχεια, όλες οι παρατυπίες αντισταθμίζονται με στόκο τσιμέντου..

Εάν δεν είναι δυνατή η ισοπέδωση της επιφάνειας με αυτόν τον τρόπο, γίνεται μια τραχιά επίστρωση με ύψος όχι μεγαλύτερο από 1 cm. Διαφορετικά, θα είναι αδύνατο να τοποθετηθεί υδροηλεκτρική και θερμική μόνωση σε ανώμαλη επιφάνεια.

Το σάντουιτς που προκύπτει φαίνεται καθαρά στην εικόνα..

Ανάλογα με τον τύπο του δωματίου που βρίσκεται κάτω από εσάς, επιλέγουμε ένα θερμικό φράγμα.

• Επιλογή 1: Υπάρχει ένα θερμαινόμενο δωμάτιο κάτω από εσάς, το σύστημα θέρμανσης δαπέδου σας είναι εγκατεστημένο επιπλέον των συμβατικών θερμαντικών σωμάτων. Σε αυτή την περίπτωση, είναι σκόπιμο να τοποθετήσετε μια επιμεταλλωμένη μόνωση: διογκωμένο πολυστυρόλιο, φύλλο από πάνω. Σε αυτήν την περίπτωση, θα εξοικονομήσετε θερμότητα από το τυπικό σύστημα και θα την συμπληρώσετε με αντανάκλαση από ηλεκτρικούς θερμαντήρες..
• Επιλογή 2: Ο πυθμένας είναι ακόμα ζεστός, το ηλεκτρικό σας δάπεδο είναι η μόνη πιθανή πηγή θέρμανσης. Συσσωρευμένος αφρός πολυστερίνης με τη μορφή φύλλων πάχους 20-30 mm. Αυτό είναι απαραίτητο για να μην μοιραστείτε τη ζεστασιά σας με τους γείτονες παρακάτω..
• Επιλογή 3: Ο πρώτος όροφος ενός ιδιωτικού νοικοκυριού ή ένα μπαλκόνι (χαγιάτι). Για προστασία από το εξωτερικό κρύο, απαιτούνται άκαμπτες σανίδες μόνωσης πάχους 100 mm. Εάν το υλικό είναι σχετικά μαλακό ή σκοπεύετε να μειώσετε το πάχος της επίστρωσης, μπορείτε να χρησιμοποιήσετε ένα ενισχυτικό πλέγμα. Και στη συνέχεια τα κλασικά: φάροι, ισοπέδωση της επίστρωσης χρησιμοποιώντας έναν κανόνα. Το καλώδιο του συστήματος ενδοδαπέδιας θέρμανσης πρέπει να παραμείνει στο πάχος της επίστρωσης και να μην βρίσκεται στον οπλισμό, πιεσμένο προς τα κάτω με ένα στρώμα σκυροδέματος.

  Εάν δεν είναι δυνατή η στερέωση του θερμαντικού στρώματος (ή του θερμικού καλωδίου) σε μια δεδομένη απόσταση από το τραχύ στρώμα, η επίστρωση μπορεί να γίνει με τη μορφή σάντουιτς. Ας υποθέσουμε ότι έχετε σχεδιάσει πάχος 50 mm. Τοποθετήστε την επίστρωση (ή ρίξτε σε ένα υγρό αυτοεπιπεδούμενο δάπεδο) πάχους 20 mm. Δώστε 2-3 ημέρες για τη ρύθμιση. Στη συνέχεια, απευθείας σε ένα ομοιόμορφο στρώμα, τοποθετήστε τα θερμαντικά στοιχεία και ρίξτε (στρώστε) το δεύτερο στρώμα της επίστρωσης.

  Σημαντικό: Απαγορεύεται αυστηρά η ενεργοποίηση των θερμαντήρων νωρίτερα από 30 ημέρες μετά την εγκατάσταση..

  Το ίδιο ισχύει και για την εγκατάσταση της επένδυσης. Ο πλήρης χρόνος στεγνώματος της επίστρωσης (λαμβάνοντας υπόψη την απελευθέρωση από την υγρασία) είναι τουλάχιστον ένας μήνας. Εάν δώσετε θερμότητα στο πάχος του υγρού σκυροδέματος, αναπόφευκτα θα ραγίσει. Στο μπαλκόνι, αυτή η περίοδος μπορεί να αυξηθεί, ειδικά όταν τοποθετείτε την κρύα εποχή..

Τοποθέτηση ενδοδαπέδιας θέρμανσης πάνω από μια επίστρωση υψηλής ποιότητας

Εάν η τελική επίστρωση είναι υψηλής ποιότητας, δεν έχει νόημα να την καταστρέψετε, να χάσετε χρόνο και χρήμα. Θα αρκεί να καθαρίσετε την επιφάνεια μέχρι γυμνό τσιμέντο (αν υπήρχε ένα στρώμα κόλλας: για παράδειγμα, για την τοποθέτηση παρκέ). Στη συνέχεια, τα καλώδια για την ενδοδαπέδια θέρμανση τοποθετούνται στην κορυφή (φυσικά, χρησιμοποιώντας ταινίες τοποθέτησης) και καλωδίωση σέρβις (θερμόμετρο, γραμμές ρεύματος). Μετά τον τελικό έλεγχο και την ενεργοποίηση του ελέγχου, μπορείτε να αρχίσετε να τοποθετείτε την επίστρωση φινιρίσματος. Εάν σχεδιάζετε ένα laminate ή λινέλαιο – η καλύτερη επιλογή είναι ένα υγρό αυτοεπιπεδούμενο δάπεδο.

Σε αυτή την περίπτωση, το πάχος της επίστρωσης πάνω από το καλώδιο θέρμανσης πρέπει να είναι τουλάχιστον 10 mm..

Εάν σχεδιάζετε να εγκαταστήσετε κεραμικά πλακίδια, μπορείτε να το κάνετε χωρίς δεύτερη επίστρωση. Απλώς ένα στρώμα κόλλας πρέπει να καλύπτει τα θερμαντικά στοιχεία κατά 2-3 mm.

Η αιώνια ερώτηση: καλώδιο με οδηγούς ή έτοιμα ρολά (χαλάκια)

Από τεχνική άποψη, δεν έχει καμία διαφορά αν θα τοποθετήσετε το προετοιμασμένο καλώδιο στο δίκτυο ή θα το διαμορφώσετε μόνοι σας. Θεωρητικά, μπορείτε να εξοικονομήσετε λίγο εγκαθιστώντας ένα ξεχωριστό καλώδιο: το τοποθετείτε ακριβώς όπως είχε προγραμματιστεί. Αλλά τελικά, τα ρολά θερμοδαπέδου μπορούν να κοπούν κατά μήκος ενός ενισχυτικού πλέγματος και τα καλώδια να λυγίσουν όπως θέλετε.

Έτσι, η επιλογή της διαμόρφωσης των θερμαντικών στοιχείων είναι θέμα ευκολίας εγκατάστασης, τίποτα περισσότερο. Πρόσφατα, δόθηκε προτίμηση σε έτοιμα ρολά, αφού το κόστος έχει πέσει σχεδόν στο επίπεδο του τρέχοντος μετρητή καλωδίου.

Διάταξη καλωδίων τροφοδοσίας και ελέγχου

Θα ήταν προτιμότερο να μειωθεί το μήκος τους. Για αυτό, χρησιμοποιούνται θερμάστρες δύο συρμάτων, οι οποίοι συνδέονται μόνο στη μία πλευρά. Ωστόσο, αυτό δεν είναι το πιο θεμελιώδες ζήτημα. Το κύριο πράγμα είναι να εξασφαλιστεί βολικός έλεγχος και ασφαλείς συνδέσεις. Φυσικά, δεν πρέπει να υπάρχουν επικαλύψεις του σύρματος, οπότε μερικές φορές πρέπει να τραβήξετε μερικά επιπλέον μέτρα.

Η βέλτιστη λύση είναι ένα κουτί διακλάδωσης σε ασφαλές μέρος όπου συγκλίνουν όλες οι γραμμές ρεύματος. Και ο πίνακας ελέγχου είναι εγκατεστημένος ξεχωριστά, σε ένα μέρος κατάλληλο για χρήση..

Το διάγραμμα είναι τυπικό, αλλά για κάθε μοντέλο θερμαντήρα μπορεί να υπάρχει ξεχωριστή οδηγία στο κιτ. Οι κανόνες για την τοποθέτηση τηλεχειριστηρίου με θερμοστάτη είναι οι ίδιοι όπως για άλλες συσκευές μεταγωγής. Δεν πρέπει να υπάρχει άμεσο ηλιακό φως, θέρμανση από τη σόμπα, πιθανότητα εισροής υγρασίας.

Εγκατάσταση λεπτών υπέρυθρων θερμαντικών στοιχείων

Αυτή είναι μια νέα λέξη στην οργάνωση των θερμών δαπέδων. Στην πραγματικότητα, η ανάπτυξη αυτών των στοιχείων πραγματοποιήθηκε προκειμένου να αποκλειστούν οι βαριές κατασκευαστικές εργασίες από την εγκατάσταση του συστήματος θέρμανσης. Δεν χρειάζεται να κρύβετε θερμοστοιχεία στο πάχος του σκυροδέματος, απλά εγκαθίστανται μαζί με θερμομόνωση.

Πιο συγκεκριμένα, μια λεπτή μεμβράνη που αντανακλά τη θερμότητα (για παράδειγμα, αφρώδες διογκωμένο πολυστυρόλιο) τοποθετείται στην επίστρωση και τα θερμοστοιχεία τοποθετούνται στην κορυφή.

Αφού συνδέσετε τα καλώδια τροφοδοσίας, η εγκατάσταση ολοκληρώνεται: μπορείτε να τοποθετήσετε το επάνω μέρος (πολυστρωματικό υλικό, λινέλαιο ή χαλί) ακριβώς πάνω από τη θερμική μεμβράνη.

Συμβουλή: Εάν το τελικό στρώμα είναι μαλακό, αναζητήστε θερμοζεύγη με μέγιστη μηχανική προστασία. Διαφορετικά, ένα μαχαίρι που έχει πέσει (στην κουζίνα), ή ένα ανεπιτυχώς τοποθετημένο πόδι καρέκλας, μπορεί να ωθήσει τη θερμάστρα.

Εγκατάσταση ενδοδαπέδιας θέρμανσης σε ξύλινα δωμάτια: για παράδειγμα, σε λουτρό

Εάν χρησιμοποιείτε ένα επίπεδο πάτωμα υπέρυθρης ακτινοβολίας, η τεχνολογία εγκατάστασης δεν διαφέρει από ένα συνηθισμένο διαμέρισμα. Λεπτή θερμομόνωση τοποθετείται στην κορυφή των τραχιών σανίδων, θερμαντικά στοιχεία στην κορυφή και μετά στο δάπεδο φινιρίσματος.

Ο μόνος σημαντικός περιορισμός είναι η πυρασφάλεια. Όλες οι καλωδιώσεις πραγματοποιούνται σύμφωνα με τις απαιτήσεις των Κανόνων Ηλεκτρικής Εγκατάστασης (PUE) για ξύλινα σπίτια.

Αλλά με ένα καθυστερημένο σύστημα, η τοποθέτηση είναι διαφορετική. Η μόνωση τοποθετείται στο υποδάπεδο (αν πρόκειται για τον πρώτο όροφο, το πάχος είναι τουλάχιστον 100 mm). Στη συνέχεια, ένα ανακλαστικό στρώμα (φύλλο, μεταλλική μεμβράνη)

Υπάρχει μόνο αέρας μεταξύ του τελικού δαπέδου και των θερμαντήρων. Το δέντρο θερμαίνεται ομοιόμορφα χωρίς να δημιουργεί καυτά σημεία. Με αυτήν τη μέθοδο τοποθέτησης, χρησιμοποιείται μόνο το καλωδιακό σύστημα, η μεμβράνη υπερύθρων δεν θα λειτουργήσει αποτελεσματικά..

Άμεση τοποθέτηση

Αφού εγκατασταθεί ο καθορισμένος εξοπλισμός, μπορείτε να προχωρήσετε απευθείας στην εγκατάσταση θερμαντικών στοιχείων. Η εγκατάσταση του ηλεκτρικού συστήματος θέρμανσης δαπέδου μπορεί να γίνει με δύο τρόπους:

• Με την εγκατάσταση θερμαντικών στρωμάτων, τα οποία είναι υφάσματα. Μπορούν να τοποθετηθούν γρήγορα και εύκολα χωρίς να τσακίσουν τα καλώδια. Τα στρώματα θέρμανσης είναι απλά προσαρτημένα στο υλικό με κολλητική ταινία σε απόσταση 50 – 100 mm το ένα από το άλλο. Η απόσταση από τον τοίχο έως το στρώμα πρέπει να είναι τουλάχιστον 100 mm. Αυτός είναι ένας σχετικά μικρός καμβάς, με τον οποίο μπορείτε να τοποθετήσετε γρήγορα το σύστημα και ταυτόχρονα να μην λυγίσετε το ζεστό καλώδιο ή να παραβιάσετε τη βέλτιστη απόσταση μεταξύ των γειτονικών βρόχων. Τα θερμαντικά πατάκια είναι προσαρτημένα στο θερμομονωτικό υλικό με κολλητική ταινία.
• Εγκαθιστώντας μια ταινία που έχει συνδετήρες για καλώδιο ή ειδικό μεταλλικό πλέγμα. Κατά την εγκατάσταση του πλέγματος, χρησιμοποιείται ένας σφιγκτήρας, ο οποίος δεν πρέπει να σφίγγεται πολύ. Το καλώδιο πρέπει να τοποθετηθεί “φίδι” και να προσέξει τη σωστή απόσταση μεταξύ των βρόχων.

Μετά από αυτό, μπορείτε ήδη να κάνετε την επίστρωση. Ωστόσο, πριν χύσετε, πρέπει να ελέγξετε πώς λειτουργεί το ηλεκτρικό δάπεδο και να μετρήσετε την αντίσταση του σύρματος. Εάν όλα είναι εντάξει, μπορείτε να προχωρήσετε.

Βίντεο για το πώς να φτιάξετε ένα ζεστό δάπεδο με τα χέρια σας

Αποτέλεσμα

Εγκαθιστώντας μόνοι σας ένα ζεστό πεδίο, δεν εξοικονομείτε μόνο χρήματα. Η διαμόρφωση θα δημιουργηθεί αποκλειστικά για τις ανάγκες σας, καμία ομάδα δεν θα σας επιβάλει τυπικές λύσεις. Επιπλέον, ο έλεγχος ασφαλείας είναι κορυφαίος: δεν θα επιτρέψετε καλωδίωση κακής ποιότητας.

Και επίσης, θα γνωρίζετε ακριβώς πού βρίσκεται το στοιχείο. Αυτό μπορεί να είναι χρήσιμο κατά την επισκευή.

Τοποθέτηση ηλεκτρικής ενδοδαπέδιας θέρμανσης: επιλογές

Η ηλεκτρική ενδοδαπέδια θέρμανση μπορεί να γίνει με διάφορα στοιχεία θέρμανσης. Αυτό μπορεί να είναι καλώδιο θέρμανσης, στρώματα καλωδίων και φύλλο με λωρίδες πάστας άνθρακα. Όλα αυτά είναι ένα ηλεκτρικό ζεστό δάπεδο. Αλλά οι μέθοδοι εγκατάστασής του είναι διαφορετικές. Και αρκετά πολλά. Από αυτή την άποψη, η καλύτερη επιλογή για κάθε επένδυση δαπέδου είναι διαφορετική. Και η εγκατάσταση ηλεκτρικής ενδοδαπέδιας θέρμανσης θα είναι διαφορετική κάθε φορά.

Η τεχνολογία τοποθέτησης θερμού δαπέδου για κάθε θερμαντήρα έχει τη δική της

Αλλά κάθε ηλεκτρική θέρμανση δαπέδου έχει κάτι κοινό. Πρόκειται για θερμοστάτη και αισθητήρα θερμοκρασίας. Αυτά τα δύο εξαρτήματα διατηρούν το δάπεδο κάτω από τα πόδια σε σταθερή θερμοκρασία. Μπορείτε να κάνετε χωρίς αυτούς; Ναί. Αλλά θα πρέπει να ελέγξετε τη θέρμανση “χειροκίνητα” και επίσης να ενεργοποιήσετε και να απενεργοποιήσετε τη θέρμανση με τα κουμπιά..

Εκτός από το γεγονός ότι δεν είναι οικονομικό και άβολο (δεν θα μπορείτε να διατηρήσετε τη θέρμανση στο ίδιο επίπεδο), απειλεί επίσης μια γρήγορη βλάβη του συστήματος. Όλοι οι ηλεκτρικοί θερμαντήρες δεν μπορούν να ανεχθούν παρατεταμένες αυξήσεις θερμοκρασίας πάνω από μια ορισμένη τιμή. Όλοι το ξέρουν. Και αργά ή γρήγορα θα ξεχάσετε να απενεργοποιήσετε τη θέρμανση και το ζεστό δάπεδο θα καεί. Έτσι, η παρουσία ενός θερμοστάτη και ενός αισθητήρα θερμοκρασίας, θα μπορούσε να πει κανείς, είναι υποχρεωτική. Ακόμα κι αν αυτό είναι επιπλέον κόστος στο στάδιο της εγκατάστασης. Αλλά εξοικονόμηση κατά τη λειτουργία.

Καλώδιο θέρμανσης

Το θερμομονωμένο πάτωμα του καλωδίου, όπως το νερό, τοποθετείται στην επίστρωση. Και με τον ίδιο τρόπο, πρέπει να επιλέξετε ένα σχέδιο στυλ. Η διαφορά είναι ότι η θερμοκρασία του καλωδίου θέρμανσης είναι η ίδια σε όλο το μήκος. Από αυτή την άποψη, συνήθως δεν είναι σοφοί και βάζουν ένα φίδι. Για καλύτερη θέρμανση των εξωτερικών τοίχων, το βήμα της τοποθέτησης της ηλεκτρικής ενδοδαπέδιας θέρμανσης σε κρύους τοίχους γίνεται μικρότερο..

Προσδιορίστε το μήκος του καλωδίου και το βήμα τοποθέτησης

Το βήμα τοποθέτησης του καλωδίου θέρμανσης καθορίζεται με βάση πόσα μέτρα πρέπει να τοποθετηθούν στο δωμάτιο. Και εξαρτάται από την απαιτούμενη ισχύ θέρμανσης και την παραγωγή θερμότητας ενός μέτρου καλωδίου.

Για παράδειγμα, πρέπει να λάβετε 3500 W θερμότητας από ένα ζεστό δάπεδο. Ένα μέτρο μπορεί να αποδώσει από 5W έως 150W. Αφήστε να επιλέξετε ένα φθηνό καλώδιο θέρμανσης για ένα ζεστό δάπεδο και δίνει 45 W / m. Για να πάρουμε 3500 W, χρειαζόμαστε (3500 W / m / 45 W = 77.7777 m) περίπου 78 μέτρα.

Το βήμα τοποθέτησης ηλεκτρικής ενδοδαπέδιας θέρμανσης από καλώδιο θέρμανσης καθορίζεται από τη θερμική του ισχύ και την απαιτούμενη ποσότητα θερμότητας

Στρογγυλοποίηση – πρέπει να τοποθετήσετε καλώδιο 80 μέτρων. Επιπλέον, με βάση το μέγεθος του δωματίου, αναπτύσσουμε ένα σχέδιο τοποθέτησης, υπολογίζοντας το βήμα. Δεν χρειάζεται να είναι το ίδιο. Για παράδειγμα, κατά μήκος εξωτερικών τοίχων ή παραθύρων, το δάπεδο μπορεί να τοποθετηθεί συχνότερα, στην υπόλοιπη περιοχή με μεγάλη απόσταση μεταξύ των στροφών. Αλλά η απόσταση δεν μπορεί να είναι πολύ μεγάλη – η θερμική “ζώνη” θα είναι σαφώς αισθητή. Επομένως, το βήμα τοποθέτησης του καλωδίου κάτω από το κεραμίδι είναι συνήθως 10-15 cm και η ισχύς του καλωδίου επιλέγεται όπως απαιτείται.

Μια συμβουλή: είναι καλύτερα να πάρετε κάποιο αποθεματικό ισχύος (και σε μήκος). Στη συνέχεια, το καλώδιο, ακόμη και στον πιο κρύο καιρό, δεν θα λειτουργήσει στο όριο ισχύος και αυτό θα έχει θετική επίδραση στη διάρκεια ζωής..

Πώς να επιλέξετε τον τύπο του θερμαντικού στοιχείου

Σε γενικές γραμμές, επιλέγουν ποιο ηλεκτρικό δάπεδο θα φτιάξουν για έναν συγκεκριμένο τύπο κάλυψης. Δεν είναι όλοι οι θερμαντήρες εξίσου καλά συμβατοί με διαφορετικά καλύμματα δαπέδου. Το δεύτερο κριτήριο είναι η αξιοπιστία. Χωρίς ερωτήσεις. Το πιο αξιόπιστο είναι η ενδοδαπέδια θέρμανση καλωδίου και η αντίσταση. Παρ ’όλες τις αδυναμίες του, είναι λιγότερο πιθανό να αποτύχει παρά να αυτορυθμιστεί. Και δεδομένου ότι ταιριάζει στην επίστρωση, η επισκευή του δαπέδου εξακολουθεί να είναι ένα εγχείρημα. Ας περάσουμε από όλους τους τύπους ηλεκτρικής θέρμανσης δαπέδου.

Ενδοδαπέδια θέρμανση άνθρακα: ιδανικό για laminate (δεν απαιτείται επίστρωση)

Σχεδόν όλοι οι τύποι ηλεκτρικής θέρμανσης δαπέδου ταιριάζουν σε ένα συγκολλητικό στρώσης ή πλακιδίων. Η εξαίρεση είναι το φιλμ άνθρακα. Κάτω από σκληρά καλύμματα δαπέδου (συγκεκριμένα – κάτω από laminate), απλώνεται απλά σε επίπεδη βάση. Δηλαδή, ένα υπόστρωμα θερμοηχομονωτικό απλώνεται στη βάση, τοποθετείται μια μεμβράνη άνθρακα σε αυτό και ένα πολυστρωματικό υλικό τοποθετείται στην κορυφή. Χωρίς βρεγμένες δουλειές, χωρίς ταλαιπωρία.

Το πιο εύκολο με φιλμ άνθρακα

Ένα δωμάτιο μπορεί να γίνει σε λίγες ώρες. Το πιο δύσκολο μέρος είναι το ηλεκτρικό. Είναι απαραίτητο να συνδέσετε τα κομμάτια της μεμβράνης, να τα συνδέσετε με τον θερμοστάτη (πρέπει ακόμα να εγκατασταθεί και να συνδεθεί) και επίσης να τακτοποιήσετε τους αισθητήρες θερμότητας. Αλλά αυτό το μέρος απαιτείται για όλους τους τύπους ηλεκτρικής θέρμανσης.

Το μειονέκτημα της ενδοδαπέδιας θέρμανσης άνθρακα είναι η μέθοδος θέρμανσης. Εκπέμπει θερμότητα στην περιοχή υπέρυθρων ακτίνων. Δεν είναι όλοι πεπεισμένοι για τη χρησιμότητα αυτής της ακτινοβολίας. Τα πλεονεκτήματα και τα χαρακτηριστικά περιλαμβάνουν το γεγονός ότι ένα τέτοιο ζεστό δάπεδο είναι εύκολο να επισκευαστεί / αντικατασταθεί. Αυτό και το ξύλινο νερό έχουν ένα τέτοιο πλεονέκτημα.

Καλώδια για πλακάκια

Θα φτιάξετε ζεστά δάπεδα για πλακάκια; Ο ευκολότερος τρόπος θα είναι με καλώδια. Το στρώμα καλωδίου είναι ένα πλαστικό πλέγμα με ένα καλώδιο θέρμανσης κολλημένο σε αυτό. Είναι ήδη έτοιμη για styling. Απλώνεται σε σχετικά επίπεδη βάση (πλάκα από σκυρόδεμα, κόντρα πλακέ ανθεκτικό στην υγρασία ή άλλου τύπου ξηρή επίστρωση). Τα κεραμίδια τοποθετούνται πάνω από την κόλλα πλακιδίων.

Η συνολική δυσκολία είναι μια ειδική κόλλα πλακιδίων για ένα ζεστό δάπεδο και αντέχει σε ένα ελάχιστο στρώμα. Λοιπόν, μην το ξεχνάτε:

• Το κεραμίδι δεν πρέπει να ακουμπά στους τοίχους – χρειάζεται ένα κενό θερμικής διαστολής. Μην αφήνετε κενό κενό, γεμίστε το με ελαστικό υλικό. Προαιρετικά – ταινία αποσβεστήρα, ελαστικό σφραγιστικό, αρμό για αρμούς.
• Το ενέματα για αρμούς πρέπει επίσης να είναι ειδικό – ελαστικό.



  Ζεστά δάπεδα στο διαμέρισμα κάτω από τα κεραμίδια

Το μειονέκτημα αυτού του τύπου θέρμανσης δαπέδου με πλακάκια είναι η χαμηλή συντηρησιμότητα, οπότε αξίζει να πάρετε καλώδια από αξιόπιστες εταιρείες από ένα καλώδιο αντίστασης, καθώς τα αυτορυθμιζόμενα καίγονται πιο συχνά. Όταν επιλέγετε έναν κατασκευαστή, είναι καλύτερο να μην εξοικονομήσετε χρήματα. Σε περίπτωση προβλημάτων, οι απώλειες θα είναι μεγάλες: πλακάκια + κόλλα + θερμαντικό στοιχείο. Ακόμα κι αν φτιάχνετε ζεστά δάπεδα με τα χέρια σας. Και αν πληρώσετε επίσης για τη δουλειά, είναι εντελώς κρίμα.

Ως εκ τούτου, παρεμπιπτόντως, είναι καλύτερο να μην χρησιμοποιείτε στρώματα άνθρακα. Η ιδέα είναι καλή, αλλά η τεχνολογία δεν έχει ακόμη αναπτυχθεί. Η ένωση της ράβδου άνθρακα και του καλωδίου συχνά καίγεται. Η αποτυχία ενός ή δύο άλτες είναι ανεπαίσθητη, καθώς οι υπόλοιποι λειτουργούν. Αλλά, μετά από λίγο, μια συμπαγής περιοχή γίνεται κρύα, και στη συνέχεια ολόκληρο το πάτωμα. Μια “αυτοψία” συνήθως δείχνει ότι τα υπέρθυρα άνθρακα έχουν καεί.

Ενδοδαπέδια θέρμανση από καλώδιο θέρμανσης

Το καλώδιο για ενδοδαπέδια θέρμανση τοποθετείται σε επίπεδη βάση από σκυρόδεμα σε επίστρωση. Η θερμομόνωση απλώνεται σε σκυρόδεμα, τοποθετείται καλώδιο πάνω του, DSP ή σκυρόδεμα χύνεται από πάνω. Το σκυρόδεμα μπορεί να χυθεί με πάχος πλάκας τουλάχιστον 5 cm.

Ηλεκτρική ενδοδαπέδια θέρμανση από καλώδιο θέρμανσης

Σε γενικές γραμμές, είναι πολύ παρόμοιο με το πώς χρησιμοποιούνται τα πατάκια θέρμανσης, αν όχι κάτω από τα κεραμίδια. Αλλά το συν του καλωδίου είναι ότι μπορεί να τοποθετηθεί με διαφορετικά βήματα. Για παράδειγμα, κάντε ένα βήμα λιγότερο κατά μήκος των εξωτερικών τοίχων, λιγότερο συχνά στην υπόλοιπη περιοχή. Το μειονέκτημα είναι ότι η τοποθέτηση διαρκεί περισσότερο από την τοποθέτηση χαλιών. Αλλά, αν κάνετε ένα ζεστό δάπεδο με τα χέρια σας, η διαφορά σε λίγες ώρες είναι ασήμαντη..

Κατ ‘αρχήν, οποιοδήποτε από τα θερμαντικά στοιχεία που παρουσιάζονται παραπάνω μπορεί να τοποθετηθεί σε αυτό το κέικ. Δεν συνιστάται μόνο η τοποθέτηση μεμβράνης άνθρακα – καταρρέει σε σκυρόδεμα. Άλλες ταιριάζουν απρόσκοπτα. Και στην κορυφή μπορείτε να τοποθετήσετε οποιοδήποτε κάλυμμα. Είναι αλήθεια ότι μπορεί να απαιτούνται ακόμη και επίπεδα ισοπέδωσης. Ειδικά αν κάνετε ένα ζεστό δάπεδο για πρώτη φορά και δεν είχατε καμία σχέση με μια επίστρωση στο παρελθόν.

Ηλεκτρικό δάπεδο με βάση τη θερμομάτα

Για την παραγωγή θερμοσωμάτων, χρησιμοποιείται καλώδιο πάχους όχι μεγαλύτερο από 45 mm. Είναι στερεωμένο σε πλέγμα από υαλοβάμβακα πλάτους 0,5 μ. Το καλώδιο έχει θωρακισμένο και προστατευμένο πυρήνα με εξωτερικό περίβλημα. Τα διπλά πυρήνα θέρμανσης χρησιμοποιούνται για οικιακές εφαρμογές λόγω του σημαντικά χαμηλότερου επιπέδου ηλεκτρομαγνητικής ακτινοβολίας τους.

Εάν επιλεγεί ένα κεραμίδι ως επένδυση, αντί για ένα σκυρόδεμα, χύνεται κόλλα για αυτό το είδος υλικού πάνω στο καλώδιο, ειδικά σχεδιασμένο για ένα ζεστό δάπεδο

Αρχή λειτουργίας και κατασκευής

Το στρώμα θέρμανσης περιλαμβάνει 2 στοιχεία: ένα θερμοστάτη με ένα καλώδιο και μια αυλάκωση. Ένας αισθητήρας είναι τοποθετημένος μέσα του και τον προστατεύει από την υγρασία και τις επιθετικές επιδράσεις. Εάν το συγκολλητικό στρώμα είναι τόσο λεπτό που δεν μπορεί να καλύψει πλήρως την αυλάκωση, πρέπει να χρησιμοποιήσετε έναν ανθεκτικό στην υγρασία αισθητήρα..

Ένας θερμοστάτης πλήρης με έναν απομακρυσμένο αισθητήρα θερμοκρασίας, κιβώτια στερέωσης, καλώδια αγοράζονται επιπλέον. Κατά την επιλογή του πρώτου στοιχείου, λαμβάνεται υπόψη η μέγιστη κατανάλωση ενέργειας. Επιλέγεται η διατομή των συρμάτων, εστιάζοντας στην ισχύ του συστήματος και το υλικό κατασκευής.

Εάν το καλώδιο πρέπει να τυλιχτεί, κόψτε το πλέγμα. Το ίδιο το καλώδιο δεν πρέπει να κοπεί ή να βραχυκυκλωθεί. Κατά την εγκατάσταση, θα πρέπει να βρίσκεται στην κορυφή, ένα πλέγμα είναι προσαρτημένο στο πάτωμα χρησιμοποιώντας ταινία ή συνδετήρες

Η διαδικασία εγκατάστασης είναι εξαιρετικά απλή, γιατί Το thermomat είναι ένα εντελώς έτοιμο για εγκατάσταση προϊόν. Δεν υπάρχει ανάγκη στερέωσης του καλωδίου θέρμανσης και η ομοιομορφία της τοποθέτησης εξασφαλίζεται από την ίδια τη δομή. Το κόστος του είναι υψηλότερο από αυτό του δαπέδου καλωδίων, αλλά έχει πολλά πλεονεκτήματα, συμπεριλαμβανομένης της ταχύτερης θέρμανσης της επιφάνειας.

Εγκατάσταση θερμικών στρώσεων

Πριν ξεδιπλώσετε το θερμικό στρώμα, το δάπεδο καλύπτεται με ένα στρώμα αστάρι. Αυτό θα αυξήσει την πρόσφυση της κόλλας στην επιφάνεια του σκυροδέματος. Συνήθως, η κόλλα εφαρμόζεται απευθείας στο χαλί, αλλά αν είναι υγρό δωμάτιο, τότε μετά την εφαρμογή και την ξήρανση ενός λεπτού στρώματος κόλλας, καλύπτεται με στεγανοποίηση και στη συνέχεια ξανά με κόλλα..

Για να μην παραβιάσετε την ακεραιότητα του καλωδίου και να εφαρμόσετε ομοιόμορφα το συνδετικό υλικό, πρέπει να διανείμετε τη συγκολλητική σύνθεση με μια πλαστική χτένα. Τα πλακάκια τοποθετούνται στην κόλλα και ισοπεδώνονται.

Η κόλλα πλακιδίου συν πρέπει να προσθέτει έως 20 mm, αν και ορισμένοι κατασκευαστές συνιστούν τουλάχιστον 50 mm. Αυτό εξηγείται από το γεγονός ότι με τέτοιο πάχος του ενδιάμεσου στρώματος, η θερμότητα κατανέμεται πιο ομοιόμορφα..

Η φωτογραφία δείχνει την ακολουθία τοποθέτησης ενός θερμού δαπέδου από θερμικά στρώματα κάτω από τα πλακάκια, από την επιλογή ενός χώρου μέχρι την τοποθέτηση των πλακιδίων. Η εγκατάσταση απλοποιείται εάν το δωμάτιο είναι ορθογώνιο

Σύμφωνα με το PUE, είναι επιτακτική η εγκατάσταση ενός προστατευτικού τερματισμού που εγγυάται την ασφάλεια και ενός διακόπτη κυκλώματος. Εάν το σύστημα είναι εγκατεστημένο σε μπάνιο, ο θερμοστάτης πρέπει να μεταφερθεί σε παρακείμενο στεγνό δωμάτιο..

Πώς να εγκαταστήσετε ένα ζεστό δάπεδο από καλώδια: χαρακτηριστικά εγκατάστασης

Αυτός ο τύπος θέρμανσης δαπέδου είναι πιο δημοφιλής κατά την τοποθέτηση πλακιδίων και πορσελάνινης πέτρας. Το καλώδιο πλέγματος μπορεί να τοποθετηθεί απευθείας στην κόλλα πλακιδίων. Και αμέσως βάλτε τα κεραμίδια από πάνω. Είναι ιδανικό για τέτοιου τύπου δάπεδα. Η κόλλα δεν στεγνώνει όσο το σκυρόδεμα αποκτά δύναμη.

Απλώς στερεώστε στη βάση και τοποθετήστε τα πλακίδια στην κόλλα πλακιδίων ενδοδαπέδιας θέρμανσης

Επιπλέον, συχνά δεν χρειάζεται να πραγματοποιηθεί προκαταρκτική προετοιμασία της βάσης. Τα χαλάκια μπορούν να τοποθετηθούν σε παλιά πλακάκια, τσιμεντένιο πάτωμα.

Τοποθέτηση θερμαντικών στρωμάτων σε ξύλινο πάτωμα

Αλλά αν έχετε ένα παλιό ξύλινο πάτωμα, η εγκατάσταση ηλεκτρικής ενδοδαπέδιας θέρμανσης με τη μορφή καλωδίων απαιτεί προετοιμασία. Σε καλό επίπεδο, πρέπει πρώτα να αφαιρέσετε το παλιό πάτωμα και να γεμίσετε τη στρώση ισοπέδωσης. Στη συνέχεια, μπορείτε να φτιάξετε δάπεδο με νερό ή καλώδιο. Μπορείτε να ισοπεδώσετε την ξύλινη βάση κάτω από το ζεστό ηλεκτρικό δάπεδο χρησιμοποιώντας φύλλα – κόντρα πλακέ ανθεκτικό στην υγρασία, OSB ή γυψοσανίδες.

Μία από τις επιλογές για την προετοιμασία της βάσης για την τοποθέτηση ενός ζεστού δαπέδου σε ένα σπίτι με ξύλινα δάπεδα

Είναι ήδη δυνατό να τοποθετήσετε ένα καλώδιο και πλακάκια πάνω από αυτή τη βάση. Αυτός είναι ο λιγότερο δαπανηρός τρόπος για να τοποθετήσετε πλακάκια σε ξύλινα δάπεδα και να ζεσταθείτε. Αλλά η κόλλα πλακιδίων πρέπει να είναι ειδική – για ασταθή υποστρώματα. Έχει κάποιο βαθμό ελαστικότητας ακόμη και μετά το στέγνωμα. Αυτό καθιστά δυνατή την αντιστάθμιση της μέτρησης των διαστάσεων της ξύλινης βάσης. Επίσης, το ενέματα πρέπει να είναι ελαστικό μετά το στέγνωμα. Διαφορετικά, θα υπάρχουν ρωγμές μεταξύ των πλακιδίων, θα διαρρεύσει υγρασία, κάτι που δεν είναι καλό για το ξύλο..

Εγκατάσταση του θερμοστάτη και σύνδεση του συστήματος στο δίκτυο

Η τεχνολογία εγκατάστασης ηλεκτρικής ενδοδαπέδιας θέρμανσης προβλέπει ότι ο θερμοστάτης πρέπει να εγκατασταθεί κοντά στην κοντινή ηλεκτρική καλωδίωση, εάν το σύστημα δεν χρειάζεται πρόσθετη εγκατάσταση ειδικής καλωδίωσης για τη σύνδεση του καλωδιακού συστήματος. Τηρείτε την οριακή τιμή ρεύματος φορτίου για την τυπική καλωδίωση όταν συνδέετε την τροφοδοσία στο χειριστήριο..

Ο θερμοστάτης συνιστάται να εγκατασταθεί σε μέρη όπου αποκλείεται η εισροή υγρασίας. Αυτό, με τη σειρά του, καθιστά δυνατή την αύξηση της διάρκειας ζωής του συστήματος. Εάν το σύστημα είναι εγκατεστημένο σε δωμάτιο με υψηλή υγρασία, ο ρυθμιστής πρέπει να βρίσκεται έξω από αυτό. Ο ρυθμιστής, εξοπλισμένος με ενσωματωμένο αισθητήρα θερμοκρασίας, είναι εγκατεστημένος στο πιο θερμαινόμενο δωμάτιο σε ύψος 1,5 m από την επιφάνεια του δαπέδου.

Οι σχισμές εξαερισμού πρέπει να βρίσκονται στο κάτω και πάνω μέρος του ρυθμιστή. Ο ρυθμιστής αισθητήρων είναι εγκατεστημένος σε οποιοδήποτε σημείο είναι βολικό για εσάς. Το σύρμα μπορεί να έχει μήκος έως 50 μέτρα σε σύγκριση με ένα καλώδιο της ίδιας συσκευής.

Βήμα-βήμα εγκατάσταση ενός θερμομαγνήτη ενός πυρήνα

Εάν έχετε σχεδιάσει την εγκατάσταση ενός ζεστού δαπέδου με τα χέρια σας και έχετε επιλέξει ένα θερμικό θερμόμετρο ως βασικό ηλεκτρικό σύστημα, τότε πρέπει να έχετε κατά νου ότι ταιριάζει απόλυτα με τον τεχνολογικό κύκλο, ο οποίος έχει καλά καθορισμένη ακολουθία:

1. Πρώτα απ ‘όλα, θα χρειαστεί να καταρτίσετε ένα σχέδιο εγκατάστασης ή ένα σχέδιο εγκατάστασης, όπως λένε οι ειδικοί. Και δεν πρέπει να ακούτε αυτούς που αποκαλούν αυτή τη λειτουργία περιττή..
2. Στη συνέχεια, τοποθετούνται τα κουτιά διασταύρωσης / εγκατάστασης και επίσης (σύμφωνα με το προσυναρμολογημένο σχέδιο εγκατάστασης) εγκαθίστανται οι σωλήνες για τον αισθητήρα θερμοκρασίας.
3. Θα είναι επίσης απαραίτητο να παρέχετε υψηλής ποιότητας θερμοκονία δαπέδου. Και μπορείτε να χρησιμοποιήσετε:
4. μια άκαμπτη θερμομονωτική πλάκα με πάχος 2-3 cm.
5. Φελιζόλ;
6. σκληρά βύσματα?
7. ή διογκωμένο πολυστυρόλιο.
8. Ελέγχεται η αντίσταση του ηλεκτρικού στρώματος και στη συνέχεια – η κοπή του. Το πλέγμα από υαλοβάμβακα θα πρέπει να κοπεί για να ταιριάζει στην υπάρχουσα διάταξη. Είναι πολύ απλό να το κάνετε αυτό, επειδή το υλικό δεν έχει ούτε πρόσωπο ούτε ραφή, είναι σημαντικό μόνο να μην διακόψετε το καλώδιο. Επομένως, κατά την τοποθέτηση θερμού δαπέδου χρησιμοποιώντας θερμομαγνήτες, σπάνια χρησιμοποιούνται αιχμηρά και κοπτικά εργαλεία γενικά (εκτός από τη στιγμή που το ίδιο το χαλί κόβεται με μεγάλη προσοχή), προσπαθούν να δουλέψουν σε παπούτσια με μαλακές σόλες και να παρακολουθούν προσεκτικά ώστε να μην να πατήσουν τα καλώδια και να μην τα διακόψουν με κατασκευαστικά σκουπίδια.
9. Το χαλί τοποθετείται σε μια πλήρως τελειωμένη επίστρωση, η οποία είναι μια επιφάνεια εργασίας σε αυτό το στάδιο. Το πλέγμα από υαλοβάμβακα, εξοπλισμένο με σύστημα λεπτού καλωδίου, είναι στρωμένο στο πάτωμα έτσι ώστε η απόσταση από τους τοίχους να είναι τουλάχιστον 10, ή ακόμα και 15 εκατοστά. Θα πρέπει να κάνετε πίσω από τις μπαταρίες κατά 15-20 εκατοστά.

10. Και πρέπει να απλώσετε το θερμομάθημα με τέτοιο τρόπο ώστε και τα δύο κρύα άκρα του να βγουν στο τροφοδοτικό.



11. Όπως προαναφέρθηκε, το ηλεκτρικό θερμό δάπεδο λειτουργεί με θερμοστάτη. Και είναι καλύτερο (για εξοικονόμηση ενέργειας) εάν ένας τέτοιος ρυθμιστής είναι εξοπλισμένος με ειδικό “αισθητήρα δαπέδου” που δείχνει την τρέχουσα θερμοκρασία του, αλλά σε ορισμένα μοντέλα απενεργοποιεί αυτόματα τη θέρμανση όταν οι ενδείξεις υπερβούν το καθορισμένο σημείο ελέγχου στην κλίμακα θερμοκρασίας.





12. Ο αισθητήρας δαπέδου τοποθετείται στο αυλάκι, το οποίο στη συνέχεια βρίσκεται στον καμβά ειδικά αυλακωμένο για αυτό και μεταξύ των κλάδων του καλωδίου. Αυτός, άλλωστε, μόνο σε αυτή την κατάσταση αντιδρά σε αλλαγές θερμοκρασίας..



13. Το άκρο του αυλακώματος πρέπει να είναι συνδεδεμένο έτσι ώστε να μην πέσει ούτε μια σταγόνα διαλύματος ή, για παράδειγμα, κόλλα στον αισθητήρα δαπέδου.



14. Στη συνέχεια, υπάρχει σύνδεση με μια θερμοστατική συσκευή – τόσο τα κρύα άκρα (προηγουμένως συντομευμένα στο απαιτούμενο μέγεθος) όσο και ο αισθητήρας δαπέδου.



15. Ένα ειδικευμένο πλακίδιο μπορεί να ξεκινήσει αμέσως την τοποθέτηση πλακιδίων (αφού ελέγξει εκ νέου την αντίσταση του στρώματος). Αλλά αν μιλάμε για έναν ερασιτέχνη που αποφάσισε να εξοπλίσει ένα ζεστό δάπεδο μόνος του (και πράγματι, εάν τηρείτε ακριβώς το γράμμα της τεχνολογίας), τότε συνιστάται πρώτα να γεμίσετε τα στρωμένα καλώδια με κόλλα πλακιδίων. Αυτό γίνεται προκειμένου να αποφευχθεί ζημιά στην ενδοδαπέδια θέρμανση κατά την εγκατάσταση του δαπέδου πλακιδίων. Ωστόσο, δεν χρησιμοποιείται κόλλα, αλλά μόνο ειδικές κόλλες με βάση την εποξική ρητίνη που μπορούν να αντέξουν σε υψηλές θερμοκρασίες. Τέτοιες κόλλες, όταν θερμαίνονται, γίνονται ελαστικές και δεν σπάνε καθόλου..



16. Η κόλλα που χρησιμοποιείται για την έκχυση θερμομαγνήτων λεπτού καλωδίου αραιώνεται σε μια σύσταση “ξινή κρέμα” και στη συνέχεια εφαρμόζεται παχύ με μια σπάτουλα απευθείας πάνω από το τοποθετημένο πλέγμα υαλοβάμβακα εξοπλισμένο με μοτίβο καλωδίου. Για να μην υπάρχουν κενά και στρώματα αέρα. Αλλά το πάχος μιας τέτοιας συγκολλητικής επίστρωσης δεν πρέπει να υπερβαίνει τα 2,5-5 mm..



17. Στη συνέχεια, θα πρέπει να περιμένετε μέχρι να στεγνώσει τελείως το συγκολλητικό στρώμα..



18. Και μόνο τότε αρχίστε να τοποθετείτε τα κεραμίδια στο πάτωμα..

Οι θερμομάτες με καλώδιο ενός πυρήνα έχουν πολλά πλεονεκτήματα έναντι των ίδιων δύο πυρήνων. Αυτοί:

• φτηνότερος;
• λεπτότερος;
• έχουν μεγαλύτερη γραμμική ισχύ και συνεπώς υψηλότερο ρυθμό θέρμανσης.

Αλλά για χαλάκια με καλώδιο δύο πυρήνων, τα οποία δεν έχουν δεύτερο κρύο άκρο, δεν υπάρχει ανάγκη να το οδηγήσουμε απαραίτητα στο πρώτο. Αυτό σημαίνει ότι δεν υπάρχουν ειδικές απαιτήσεις για την κοπή και την τοποθέτηση τέτοιων χαλιών..

Τα πλεονεκτήματα των χαλιών με καλώδιο δύο πυρήνων περιγράφονται στην ανασκόπηση βίντεο:

Εγκατάσταση δαπέδων θέρμανσης δαπέδου με καλώδιο δύο πυρήνων

Σε γενικές γραμμές, για λόγους αντικειμενικότητας, πρέπει να ειπωθεί ότι, όπως κάθε άλλη πραγματικά υψηλής ποιότητας επισκευή ή λειτουργία φινιρίσματος, η εγκατάσταση ενδοδαπέδιας θέρμανσης από μονόπυρο ή διπύρηνο θερμομόνα απαιτεί επίσης ορισμένες (ειδικές) γνώσεις, ως επαγγελματικές δεξιότητες.

Αλλά η υπομονή και η ακρίβεια, καθώς και η διαθεσιμότητα επαρκούς ελεύθερου χρόνου, μπορούν να βοηθήσουν έναν μη επαγγελματία να πραγματοποιήσει την εγκατάσταση ηλεκτρικής ενδοδαπέδιας θέρμανσης με τα χέρια του..

Με τα διπλά στρώματα, η εγκατάσταση είναι λίγο πιο εύκολη από την εγκατάσταση στρώματος ενός πυρήνα, αλλά οι προπαρασκευαστικές εργασίες είναι λίγο πιο περίπλοκες. Μετά από όλα, οι θερμοστάτες με καλώδιο δύο πυρήνων μπορούν να τοποθετηθούν σε σχεδόν οποιαδήποτε επιφάνεια, αλλά θα είναι απαραίτητο (τουλάχιστον):

• καθαρίστε από τη βρωμιά και το στρώμα σκόνης.
• ευθυγραμμίστε (και επιδιορθώστε όλες τις ρωγμές, βαθουλώματα κ.λπ.).
• και πρώτος.

Υπάρχουν δύο επαγγελματικοί τρόποι εγκατάστασης θερμαντικών στρώσεων:

1. Καλώδιο επάνω και πλέγμα κάτω. Αυτή η μέθοδος θεωρείται η πιο κοινή και εφαρμόζεται ως εξής:
2. το χαλί κόβεται?
3. τοποθετημένο στην προετοιμασμένη επιφάνεια με το καλώδιο επάνω.
4. η κόλλα είναι προσαρτημένη κατά σημείο σε αυτή την επιφάνεια.
5. και ένα λεπτό συνεχές στρώμα κόλλας πλακιδίων εφαρμόζεται στο σταθερό στρώμα.
6. πλακάκια τοποθετούνται στο αποξηραμένο στρώμα κόλλας.

Με μια τέτοια εγκατάσταση, είναι σημαντικό να αποφύγετε κενά και κενά αέρα, προκειμένου να αποφευχθεί η πλήρης υπερθέρμανση και η καύση του καλωδίου κατά τη λειτουργία..

7. Με το καλώδιο θέρμανσης κάτω. Η ουσία της μεθόδου είναι απλή:
8. το χαλί κόβεται σύμφωνα με το σχέδιο εγκατάστασης και τυλίγεται σε ρολό.
9. μια συγκολλητική σύνθεση εφαρμόζεται στο πάτωμα με ένα στρώμα 2-3 mm.
10. το ματ ρολό ξετυλίγεται με ένα καλώδιο προς τα κάτω – με το δάπεδο απευθείας πάνω από την κόλλα.
11. και στη συνέχεια πιέζεται (ελαφρώς) στο συγκολλητικό στρώμα.
12. ένα δεύτερο στρώμα κόλλας (5-6 mm) εφαρμόζεται από πάνω με οδοντωτή σπάτουλα.
13. η δομή στεγνώνει.
14. και στη συνέχεια τοποθετούνται πλακάκια πάνω του.

Λεπτομερείς οδηγίες για την εγκατάσταση ενός θερμού δαπέδου από θερμοστάτες παρουσιάζονται στην κριτική βίντεο:

Προφυλάξεις ασφαλείας κατά την εγκατάσταση της ενδοδαπέδιας θέρμανσης από θερμομάτη

Για την αποφυγή ατυχημάτων και βλάβης του ηλεκτρικού συστήματος θέρμανσης, τόσο κατά την εγκατάσταση όσο και κατά τη λειτουργία, είναι σημαντικό να συμμορφώνεστε με ορισμένες απαιτήσεις ασφάλειας:

• μην συντομεύσετε μόνοι σας τα καλώδια.
• όχι εγώ που στερεώνω σύρματα, σπάζοντας τους συνδέσμους ζεύξης.
• μην αγγίζετε τον θερμοστάτη όταν προσπαθείτε να αλλάξετε το σχεδιασμό του.
• μην εγκαταστήσετε ή επισκευάσετε τον θερμοστάτη υπό τάση.

Κοινά λάθη

Το πρώτο λάθος μπορεί να θεωρηθεί η εγκατάσταση ενός ηλεκτρικού δαπέδου κάτω από ένα βαρύ ογκώδες ακουστικό. Υπό το βάρος των υλικών, συμβαίνει ανεπαρκής ψύξη του δαπέδου, γεγονός που οδηγεί σε υπερθέρμανση και διάσπαση των θερμαντικών στοιχείων.

Η κάμψη και κάμψη του καλωδίου οδηγεί σε βλάβη ολόκληρου του συστήματος θέρμανσης. Εάν χρησιμοποιείται η μέθοδος θέρμανσης μεμβράνης, ενδέχεται να προκύψει βλάβη του συστήματος λόγω βλάβης της θερμαντικής μεμβράνης..

Ο λανθασμένος έλεγχος της αντίστασης μόνωσης κατά την εγκατάσταση είναι επίσης ένα συνηθισμένο λάθος για αρχάριους. Η τιμή δεν πρέπει να αποκλίνει από τον δηλωμένο κατασκευαστή κατά περισσότερο από 10 τοις εκατό. Διαφορετικά, σας περιμένουν δυσλειτουργίες ETP..

Ο αισθητήρας θερμοκρασίας δεν πρέπει να χύνεται στην επίστρωση. Εγκαθίσταται σε κυματοειδή σωλήνα, ο οποίος τοποθετείται σε επίστρωση. Θα χρειαστεί πολλή προσπάθεια για να διορθωθεί μια βλάβη σε έναν αισθητήρα γεμάτο με επίστρωση..

Η εγκατάσταση φιλμ υπερύθρων απαιτεί μόνωση των ζωντανών τμημάτων της ταινίας. Σε αντίθετη περίπτωση, θα διαρρέει συνεχώς ρεύμα και τροφοδοσία ρεύματος από το σύστημα. Μην κόβετε το καλώδιο που είναι εγκατεστημένο στο χαλί θέρμανσης. Είναι απαραίτητο να μετρήσετε σωστά την περιοχή για θέρμανση και είναι καλύτερο να αφήσετε μέρος του δωματίου που δεν καλύπτεται από τη θερμάστρα.

ΚΟΡΥΦΑΙΟΙ δημοφιλείς κατασκευαστές ηλεκτρικής ενδοδαπέδιας θέρμανσης

#1		Ντέβι	97/100	Περισσότερες λεπτομέρειες
# 2		Ρεχάου	95/100	Περισσότερες λεπτομέρειες
# 3		Caleo	94/100	Περισσότερες λεπτομέρειες

Caleo

Υδατομονωτικό θερμομονωτικό πάτωμα Caleo έχει σχεδιαστεί για γρήγορη εγκατάσταση του συστήματος θέρμανσης “θερμού δαπέδου” με τη μέθοδο “στεγνής εγκατάστασης”, χωρίς επίστρωση και σκόνη. Ιδανικό για καλλυντικές ανακαινίσεις κάτω από laminate, χαλί, λινέλαιο και παρκέ.

πλεονεκτήματα

• υψηλή ποιότητα;
• εξαιρετική απαγωγή θερμότητας.
• πλήρης με όλα όσα χρειάζεστε για εγκατάσταση.
• περιλαμβάνονται οδηγίες εγκατάστασης και συναρμολόγησης.

Μειονεκτήματα

• αυξημένη ευθραυστότητα της ταινίας.

Ρεχάου

Η ηλεκτρική ενδοδαπέδια θέρμανση Rehau είναι ένα σύστημα δύο πυρήνων αυτορυθμιζόμενων καλωδίων σταθερού μήκους με αυξημένη αντίσταση. Εξωτερικά, καλύπτονται με διπλό στρώμα μόνωσης και προστατευτική πλεξούδα.

πλεονεκτήματα

• εξαιρετική ποιότητα?
• εγκατάσταση κάτω από οποιαδήποτε επίστρωση ·
• βέλτιστη κατανομή θερμότητας.

Μειονεκτήματα

• σχετικά υψηλό κόστος.

Ντέβι

Η ηλεκτρική ενδοδαπέδια θέρμανση Devi παράγεται στη Δανία. Τα προϊόντα της εταιρείας διακρίνονται από υψηλή ποιότητα, προσιτή τιμή και ευελιξία. Όλα τα εξαρτήματα αυτής της μάρκας είναι κατάλληλα για κάθε τύπο ενδοδαπέδιας θέρμανσης που παράγεται από αυτόν τον κατασκευαστή..

πλεονεκτήματα

• Εύκολη εγκατάσταση;
• δεν στεγνώνει τον αέρα.
• εγγύηση κατασκευαστή ·
• διάρκεια ζωής άνω των 20 ετών.

Μειονεκτήματα

• υψηλή κατανάλωση ενέργειας.

Ιδιαιτερότητα του δαπέδου της ταινίας

Δεν υπάρχουν ιδιαίτερες δυσκολίες στη συσκευή ενός ηλεκτρικού συστήματος δαπέδου θερμής μεμβράνης. Πολλοί το βάζουν μόνοι τους. Είναι κατάλληλο για κάθε δάπεδο. Το σύστημα υπέρυθρης ακτινοβολίας είναι ασφαλές ακόμη και για laminate και άλλο ξύλινο δάπεδο.

Υπάρχουν 2 τύποι μιας τέτοιας ταινίας για το πάτωμα:

1. Στερεός. Παράγεται ως λεπτή μεμβράνη πολυουρεθάνης δύο στρωμάτων με συνεχή ψεκασμό άνθρακα στο εσωτερικό.
2. Ριγέ. Συμπεριλαμβάνονται τα ίδια 2 στρώματα μεμβράνης lavsan, πολυεστέρα ή πολυουρεθάνης με άνθρακα ή εξαιρετικά λεπτές λωρίδες αλουμινίου που βρίσκονται μεταξύ τους.

Τα θερμικά στοιχεία σε αυτά τα συστήματα συνδέονται παράλληλα και σε σειρά. Κατά μήκος των άκρων έχουν διμεταλλικούς ζυγούς από στοιβασμένες ασημένιες και χάλκινες λωρίδες. Το πάτωμα μεμβράνης IR δεν είναι κατασκευασμένο ούτε με γέμιση επίστρωσης ούτε σε στρώμα κόλλας. Μόνο “στεγνό” στυλ είναι κατάλληλο.

Αυτά περιλαμβάνουν:

• εύκολη και γρήγορη εγκατάσταση.
• μικρό πάχος φιλμ (0,3 cm), το οποίο δεν μειώνει σημαντικά το ύψος του δωματίου.
• τη δυνατότητα αποκλεισμού μιας τέτοιας στιγμής εργασίας όπως η έκχυση μιας επίστρωσης ·
• καμία επίδραση στην υγρασία του εσωτερικού χώρου.
• αντιαλλεργικό αποτέλεσμα.
• σχετικά χαμηλή κατανάλωση ηλεκτρικής ενέργειας – 20% λιγότερη από άλλους τύπους ηλεκτρικών συστημάτων θέρμανσης.
• ιονισμός αέρα?
• εύκολη αποσυναρμολόγηση εάν είναι απαραίτητο.
• υψηλή αξιοπιστία.

Το τυπικό σύνολο υλικών περιλαμβάνει θερμική μεμβράνη τυλιγμένη σε ρολό, σφιγκτήρες επαφής, μόνωση και καλωδίωση. Σε αυτό το κιτ, πρέπει να προσθέσετε έναν θερμοστάτη εξοπλισμένο με αισθητήρα θερμοκρασίας, καθώς και πλαστικό περιτύλιγμα, κολλητική ταινία, υλικό αλουμινόχαρτου. Πριν αγοράσετε όλα αυτά, πρέπει να υπολογίσετε το απαιτούμενο πλάνο της ταινίας.

Το πάτωμα δεν πρέπει να είναι μονωμένο κάτω από οικιακές συσκευές και έπιπλα – πρόκειται για αδικαιολόγητο κόστος και υπερβολικό φορτίο στο σύστημα. Διαδώστε την ταινία εντελώς σε ολόκληρο το αεροπλάνο μόνο εάν οι ιδιοκτήτες έχουν συνηθίσει να αλλάζουν συχνά την κατάσταση

Ο ευκολότερος τρόπος είναι να σχεδιάσετε το δωμάτιο σε χαρτί γραφικών. Περαιτέρω, πρέπει να σημειωθούν οι χώροι όπου θα τοποθετηθούν οι αισθητήρες και τα σημεία σύνδεσης. Επιλέξτε το μέρος του δωματίου όπου προγραμματίζεται η τοποθέτηση του θερμού υπέρυθρου δαπέδου και, στη συνέχεια, υπολογίστε πόσα θερμαντικά στοιχεία απαιτούνται.

Για να συγκρίνετε τις ιδιαιτερότητες της συσκευής των δαπέδων φιλμ και καλωδίων, οι πληροφορίες που παρουσιάζονται στο άρθρο που προτείνουμε θα σας βοηθήσουν..

Διαδικασία τοποθέτησης υπερύθρων συστημάτων

Εάν η προηγούμενη επίστρωση είναι σε καλή κατάσταση, τότε επιτρέπεται να μην την αποσυναρμολογήσετε με την τεχνολογία τοποθέτησης ηλεκτρικού υπερύθρου θερμού δαπέδου. Αρκεί απλά να καθαρίσετε και να εξαλείψετε τις σταγόνες. Ένα ρολό από πάτωμα μεμβράνης κόβεται χρησιμοποιώντας συνηθισμένο ψαλίδι.

Πρέπει να ληφθεί υπόψη ότι κατά τη διαμόρφωση της επιφάνειας, οι λωρίδες δεν πρέπει να τέμνονται ή να έρχονται σε επαφή με λεωφορεία μεταφοράς ρεύματος. Οι κατασκευαστές συνήθως ορίζουν χώρους κοπής. Αυτό δεν σημαίνει ότι η ταινία δεν μπορεί να κοπεί σε άλλα βολικά μέρη..

Το κύριο πράγμα είναι ότι η κοπή πρέπει να πηγαίνει κατά μήκος του κενού μεταξύ των θερμαντικών στοιχείων. Εάν το κόψιμο πέσει στη σημαδεμένη γραμμή, μονώνονται μόνο οι διμεταλλικές πλάκες συλλέκτη. Σε άλλες περιπτώσεις, τα άκρα των λωρίδων είναι κολλημένα με ταινία..

Πρώτον, τοποθετείται ένα στρώμα στεγανοποίησης για την προστασία του δαπέδου από την υγρασία από το τσιμεντένιο δάπεδο. Στη συνέχεια έρχεται η θερμομόνωση, η οποία εμποδίζει την απώλεια θερμότητας από την ακτινοβολία να διαρρεύσει στη βάση. Μπορεί να χρησιμοποιηθεί οποιοδήποτε υλικό, το κύριο πράγμα είναι ότι η επιμεταλλωμένη πλευρά κατευθύνεται προς τα έξω.

Σημειώστε τα σημεία όπου θα περάσει η ηλεκτρική καλωδίωση. Μετά από αυτό, λαμβάνεται μια θέση για την εγκατάσταση του αισθητήρα θερμοκρασίας. Το κανάλι για τον αισθητήρα θερμοκρασίας είναι φτιαγμένο με πλάτος περίπου 20 mm. Η καλωδίωση του αισθητήρα τοποθετείται σε κυματοειδή σωλήνα και στη συνέχεια τοποθετείται στο προετοιμασμένο κανάλι..

Στη συνέχεια, οι προετοιμασμένες λωρίδες τοποθετούνται σύμφωνα με το σκίτσο. Για να μειωθεί το μήκος του σύρματος κατά την τοποθέτηση, οι λωρίδες στρέφονται με τις άκρες προς τον τοίχο, όπου ο θερμοστάτης θα βρίσκεται στη συνέχεια και θα σταματήσει, μη φθάνοντας τα 15 εκατοστά.

Εάν υπάρχει τζάκι στο δωμάτιο, υποχωρήστε τουλάχιστον 1 μ. Το φιλμ είναι τοποθετημένο με το πλάι προς τα πάνω, το οποίο υποδεικνύεται από τον κατασκευαστή του συστήματος στις οδηγίες για το προϊόν. Συνδέστε τους σφιγκτήρες στην άκρη της διμεταλλικής λωρίδας και, στη συνέχεια, συνδέστε τα καλώδια – οι αριστεροί σφιγκτήρες είναι προσαρτημένοι στους αριστερούς σφιγκτήρες και οι δεξιοί στα δεξιά..

Η καλωδίωση για τον θερμικό αισθητήρα πρέπει να είναι κρυμμένη κάτω από τη θερμική μεμβράνη. Για το σκοπό αυτό, κόβονται στενές αυλακώσεις πλάτους 1 cm στη θερμομόνωση και κολλάται κολλητική ταινία κατά μήκος του καλωδίου τροφοδοσίας που τοποθετείται σε αυτά και καλύπτεται με θερμική μεμβράνη. Δεν πρέπει να επιτρέπεται στα σύρματα να ανεβαίνουν πάνω από τη θερμομόνωση.

Η μόνωση στην άκρη του σύρματος αφαιρείται, τυλίγεται, το ίδιο το σύρμα ωθείται μέσω του σφιγκτήρα, στερεώνεται με πένσα και στη συνέχεια το σημείο σύνδεσης μονώνεται με ασφαλτική ταινία. Έχοντας συνδέσει ολόκληρο το κύκλωμα, μετρήστε την αντίσταση της προκύπτουσας δομής.

Είναι δυνατή η χρήση τόσο ανακλαστικής θερμομόνωσης όσο και μη ανακλαστικής με τη μορφή φύλλου φελλού. Μόνο το πάχος του στρώματος ρυθμίζεται – από 3 έως 5 mm. Στερεώστε τις ταινίες θερμομονωτικού υλικού με ταινία στερέωσης

Το τελευταίο στάδιο είναι η εγκατάσταση της επένδυσης. Η αρχή της σύνδεσης του θερμοστάτη είναι η ίδια για όλους τους τύπους θερμού ηλεκτρικού δαπέδου.

Μερικές χρήσιμες συμβουλές

Πριν ολοκληρώσετε τις εργασίες με την εγκατάσταση της επίστρωσης, το σύστημα δοκιμάζεται. Εάν η θερμική μεμβράνη πληροί όλες τις απαιτήσεις, δεν θα παρατηρηθεί πουθενά ο σπινθήρας και η υπερθέρμανση των περιοχών. Εάν, ωστόσο, εντοπιστούν τυχόν ελαττώματα, το δάπεδο καλύπτεται με ένα άλλο στρώμα μεμβράνης πολυαιθυλενίου με ελάχιστο πάχος 80 μικρά. Τοποθετείται με επικάλυψη με προσέγγιση περίπου 20 cm.

Υπάρχουν πολλές πρόσθετες συστάσεις από επαγγελματίες σχετικά με την εγκατάσταση:

1. Το σύστημα θερμής μεμβράνης πρέπει να εγκατασταθεί σε μέτρια υγρασία (μέγιστο 60%) και θετική θερμοκρασία.
2. Η τυλιγμένη μεμβράνη δεν μπορεί να συνδεθεί στο δίκτυο..
3. Πριν συνδέσετε το πάτωμα της μεμβράνης, είναι απαραίτητο να ελέγξετε τη μόνωση των επαφών στα σημεία όπου κόπηκε η λεπίδα.
4. Σε περίπτωση βλάβης της θερμικής μεμβράνης στο σημείο όπου βρίσκεται ο ψεκασμός γραφίτη, εφαρμόστε μόνωση διπλής όψης.
5. Εάν το δάπεδο πλημμυρίσει, αποσυνδέεται αμέσως από το ηλεκτρικό δίκτυο και αφήνεται να στεγνώσει σε φυσικές συνθήκες..
6. Δεν μπορείτε να περπατήσετε στο τελικό πάτωμα με παπούτσια.

Ο αισθητήρας θερμοκρασίας δεν πρέπει να περιτοιχιστεί. Είναι απαραίτητο να αφήσουμε την ευκαιρία για τον έλεγχο και την αντικατάστασή του. Επίσης, δεν πρέπει να τοποθετείτε χαλιά και άλλα πυκνά φυσικά καλύμματα σε ζεστό δάπεδο. Για να διασφαλιστεί ο εξαερισμός και να αποκλειστεί η πιθανότητα παραμόρφωσης της επίστρωσης φινιρίσματος λόγω αλλαγών θερμοκρασίας, συνιστάται να αφήσετε ένα μικρό κενό μεταξύ του τοίχου και της επίστρωσης..

Τύπος ράβδου ενδοδαπέδιας θέρμανσης

Ο πυρήνας του άνθρακα είναι μια δομή πυρήνα που θερμαίνει το δωμάτιο με πολύ υπέρυθρες ακτίνες. Δεν υπάρχει ηλεκτρομαγνητική ακτινοβολία σε αυτό το εύρος. Η ιδιαιτερότητά του είναι ότι δεν θερμαίνεται η ατμόσφαιρα, αλλά τα αντικείμενα που υπάρχουν στο δωμάτιο..

Το σύνθετο υλικό άνθρακα βασίζεται σε μια νανοδομή άνθρακα σε συνδυασμό με συνδετικά συστατικά. Δάπεδα από άνθρακα και άνθρακα – μία ιδέα

Οι λεπτότητες της εργασίας και της οργάνωσης

Περιέχει ράβδους άνθρακα συνδεδεμένους παράλληλα σε ελαστικά στρώματα πλάτους 0,8 m και μήκους 25 m χρησιμοποιώντας καλώδιο τροφοδοσίας. Στοιχεία θέρμανσης τοποθετούνται μέσα στο “χαλί”. Το εσωτερικό των ράβδων είναι κατασκευασμένο από άνθρακα, ασήμι, χαλκό και η θερμότητα παράγεται από το πρώτο από αυτά..

Εκτός από τις ράβδους, ένα τέτοιο δάπεδο περιέχει αισθητήρα θερμοκρασίας και θερμοστάτη. Αυτό το φύλο έχει την ιδιότητα της αυτορρύθμισης. Αυτό σημαίνει ότι η ποσότητα θερμότητας είναι ευθέως ανάλογη με τη θερμοκρασία. Το μειονέκτημα είναι ότι η εγκατάστασή του είναι δυνατή μόνο με τη χρήση επίστρωσης, επομένως, η αποσυναρμολόγησή του αποκλείεται..

Το πάτωμα υπέρυθρων ράβδων αποτελείται από ράβδους άνθρακα που συνδέονται και στις δύο πλευρές με ένα καλώδιο

Εάν τοποθετήσετε οποιοδήποτε αντικείμενο στο επίπεδο του δαπέδου, η μεταφορά θερμότητας στη θέση που καταλαμβάνεται μειώνεται και οι ράβδοι αρχίζουν να εκπέμπουν λιγότερη θερμότητα, μειώνοντας έτσι τη θερμοκρασία. Κατά συνέπεια, ο θερμοστάτης χρειάζεται μόνο εδώ για τον έλεγχο της ισχύος, η λειτουργία της πρόληψης της υπερθέρμανσης εκτελείται από τον ίδιο τον πυρήνα..

Οι αποχρώσεις της εγκατάστασης και της σύνδεσης

Αν και ο πυρήνας θεωρείται ένα έξυπνο σύστημα, μπορεί να εγκατασταθεί με το χέρι. Η τεχνολογία είναι απλή, αλλά θα λειτουργήσει με την προϋπόθεση ότι πληρούνται όλες οι απαιτήσεις.

Η διαδικασία αποτελείται από διάφορα διαδοχικά βήματα:

• προετοιμασία της βάσης ·
• τοποθέτηση ανακλαστήρα θερμότητας.
• εγκατάσταση ράβδων?
• συνδέσεις μεταξύ λωρίδων.
• συνδέσεις καλωδίων τροφοδοσίας?
• σύνδεση της δομής με τον θερμοστάτη.
• σύνδεση του αισθητήρα θερμοκρασίας.
• χύτευση με επίστρωση ή τοποθέτηση επένδυσης τύπου πλακιδίων.

Πριν από την εκτέλεση αυτών των εργασιών, σχεδιάζουν προς ποια κατεύθυνση θα τοποθετηθεί το χαλί θέρμανσης και θα υπολογιστεί η ποσότητα του υλικού. Το πάτωμα άνθρακα πωλείται ως σετ, αλλά μερικές φορές πρέπει να αγοράσετε μερικά από τα αναλώσιμα.

Η επιλογή ισχύος επηρεάζεται από 2 παράγοντες: περιοχή και τύπος θέρμανσης. Όσον αφορά την ισχύ, τα θερμαινόμενα δάπεδα χωρίζονται σε 2 τύπους: έως 160 W / m² και έως 220 W / m².

Η πιο ορθολογική επιλογή για τη θέση του στρώματος θέρμανσης είναι κατά μήκος ενός μακρού τοίχου με προσανατολισμό προς τον ρυθμιστή θερμότητας, επειδή Σε αυτήν την περίπτωση, όταν συνδέεστε σε έναν ελεγκτή θερμοκρασίας, μπορείτε να πάρετε μικρότερα καλώδια και να μειώσετε τον αριθμό των περικοπών

Η πιο ορθολογική επιλογή για τη θέση του στρώματος θέρμανσης είναι κατά μήκος ενός μακρού τοίχου με προσανατολισμό προς τον ρυθμιστή θερμότητας, επειδή σε αυτήν την περίπτωση, όταν συνδέεστε σε έναν ελεγκτή θερμοκρασίας, μπορείτε να πάρετε μικρότερα καλώδια και να μειώσετε τον αριθμό των περικοπών.

Βασικά, οι κατασκευαστές παράγουν ένα πλήρες σετ για εγκατάσταση. Τουλάχιστον, περιλαμβάνει ένα χαλί ράβδου, ένα κιτ σύνδεσης και ένα κιτ τερματισμού, καλώδια, οδηγίες εγκατάστασης. Όλα τα άλλα: θερμομόνωση, κολλητική ταινία, κυματοειδής σωλήνας με βύσμα, θερμοστάτης, αισθητήρας, μόνωση πίσσας – αγοράζονται επιπλέον.

Σχετικά με ποια έκδοση της ενδοδαπέδιας θέρμανσης: ηλεκτρικό ή νερό είναι καλύτερο να οργανωθεί για την επακόλουθη τοποθέτηση του laminate, γράφεται λεπτομερώς στο άρθρο που αφιερώνεται σε αυτό το θέμα.
