Σε τι χρησιμεύει ο εναλλάκτης θερμότητας σε ένα σύστημα θέρμανσης;

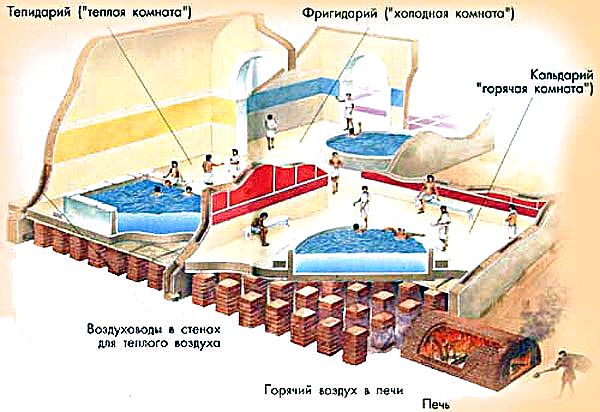

Η ιστορία της εμφάνισης των εναλλάκτων θερμότητας.

Οι εναλλάκτες θερμότητας υπήρχαν από την εμφάνιση του ανθρώπου στη γη και μάλιστα χωρίς αυτόν. Ο ήλιος θερμαίνει τη θάλασσα, τους βράχους, τη γη κατά τη διάρκεια της ημέρας · τη νύχτα, ένας φυσικός εναλλάκτης θερμότητας εκπέμπει θερμότητα, διατηρώντας την ισορροπία θερμότητας στη γη. Ο θερμός πυρήνας της γης θερμαίνει επίσης τη γη. Αποδεικνύεται, όσο υπάρχει ένα μυαλό στη γη, τόσο πολύ και η ανθρωπότητα σκέφτεται το ερώτημα τι είναι ένας εναλλάκτης θερμότητας και πώς να τον χρησιμοποιήσει για το καλό του..

Ιστορικά, είναι γεγονός ότι αναφορές σε έναν εναλλάκτη θερμότητας πλάκας, για παράδειγμα, μπορούν να βρεθούν σε τοιχογραφίες που χρονολογούνται από τον 6ο αιώνα π.Χ. Η αρχή της μεταφοράς θερμότητας από το ένα μέσο, ​​το άλλο περιγράφεται στις συσκευές “Term” – αρχαία ελληνικά λουτρά.

Οι αρχαίοι πολεμιστές χρησιμοποίησαν επίσης την πανοπλία τους, βάζοντας ζεστά κάρβουνα για να πάρουν ζεστό νερό και χαμηλώνοντας την πανοπλία σε ένα βαρέλι με νερό. Όλες αυτές όμως είναι ιστορικές έννοιες – τι είναι εναλλάκτης θερμότητας.

Σκοπός των εναλλάκτων θερμότητας

Ένας εναλλάκτης θερμότητας είναι μια συσκευή της οποίας η κύρια λειτουργία είναι να μεταφέρει θερμική ενέργεια από το ένα μέσο εργασίας στο άλλο. Μια αέρια ουσία, οξέα και αλκάλια, ατμός, νερό και διάφορα διαλύματα μπορούν να λειτουργήσουν ως φορέας θερμότητας..

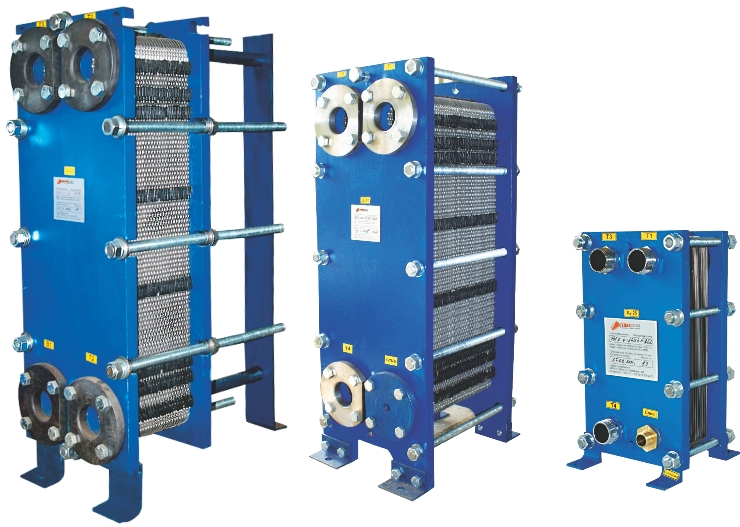

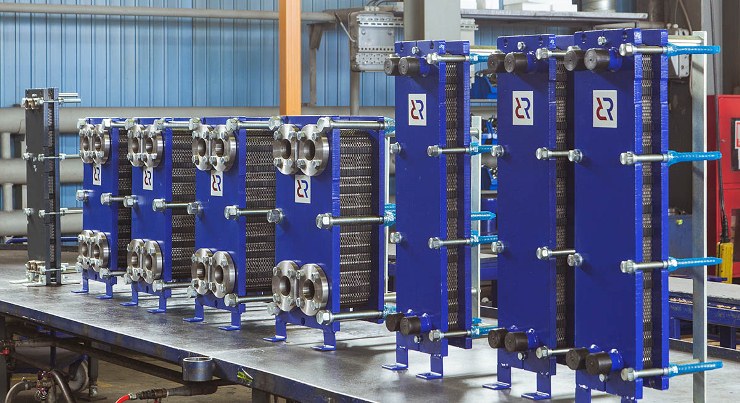

Οι πιο δημοφιλείς εναλλάκτες θερμότητας σήμερα είναι οι μονάδες πλάκας. Χρησιμοποιούνται με επιτυχία στους ακόλουθους τομείς:

• χημική ουσία;
• διύλιση πετρελαίου?
• αέριο;
• ατομικός;
• πετροχημικη?
• ενέργεια;
• κοινοτική σφαίρα.

Ο σχεδιασμός της συσκευής, το υλικό των εξαρτημάτων και άλλες παράμετροι πρέπει να επιλέγονται με βάση τα χαρακτηριστικά της τεχνολογικής διαδικασίας και την απαιτούμενη απόδοση. Οι συνάδελφοι από την εταιρεία ProTeplo λένε περισσότερα για τους τύπους εναλλάκτες θερμότητας και τον σκοπό τους https://proteplo.org.

Εφαρμογές

Η συσκευή, το σχέδιο και η αρχή λειτουργίας των στηλών αερίου ροής

Διακρίνονται οι ακόλουθοι τομείς χρήσης εξοπλισμού ανταλλαγής θερμότητας:

• συστήματα ψύξης?
• συστήματα θέρμανσης?
• συστήματα κλιματισμού?
• χημική βιομηχανία;
• θέρμανση πισινών ·
• ηλιακοί συλλέκτες?
• μηχανολογία;
• συστήματα εξαερισμού?
• μεταλλουργία;
• φαρμακείο;
• κατασκευή αυτοκινήτων?
• βιομηχανία τροφίμων.

Επιπλέον, είναι δυνατή η χρήση εξοπλισμού ανταλλαγής θερμότητας για τη θέρμανση ιδιωτικών νοικοκυριών. Μπορείτε να εγκαταστήσετε τη συσκευή είτε ανεξάρτητα είτε χρησιμοποιώντας τον οδηγό. Η χρήση αυτής της τεχνικής βοηθά στην ομοιόμορφη κατανομή της θερμότητας στο δωμάτιο..

Δομή και αρχή λειτουργίας

Ο μηχανισμός δράσης είναι εύκολο να εξεταστεί χρησιμοποιώντας το παράδειγμα ενός προκατασκευασμένου εναλλάκτη θερμότητας πλάκας. Η δομή παρέχει δύο κυκλώματα και τέσσερις εξόδους. Η ελασματοειδής συσκευή διαχωρίζει τις ροές ανάλογα με την πίεση και τη θερμοκρασία. Τα οξέα και άλλα υγρά λειτουργούν ως φορείς θερμότητας..

Οι εναλλάκτες θερμότητας για θέρμανση περιλαμβάνουν σύνδεση με το ένα κύκλωμα ενδοδαπέδιας θέρμανσης και με το άλλο – μονάδα θέρμανσης.

Δεν είναι δυνατή η απευθείας σύνδεση του μέσου κεντρικής θέρμανσης, καθώς αυτό οδηγεί σε αστοχία της επένδυσης του θερμού δαπέδου.

Αυτό οφείλεται στην αύξηση της πίεσης στη μονάδα θέρμανσης, στις διαφορές θερμοκρασίας και στην παρουσία χημικώς επιθετικών ουσιών στο ψυκτικό..

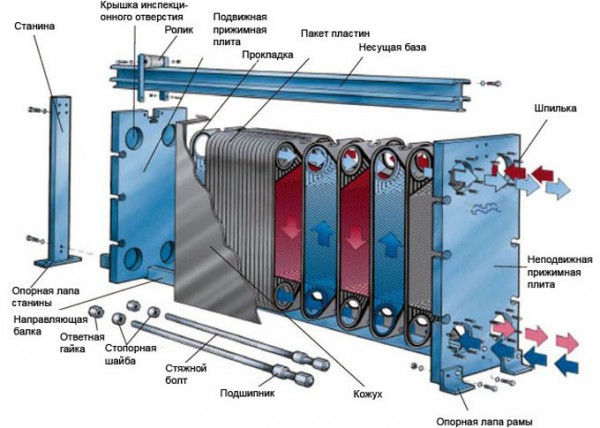

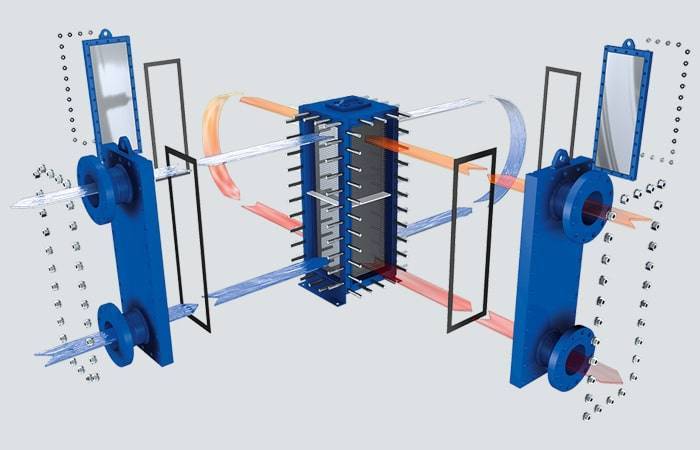

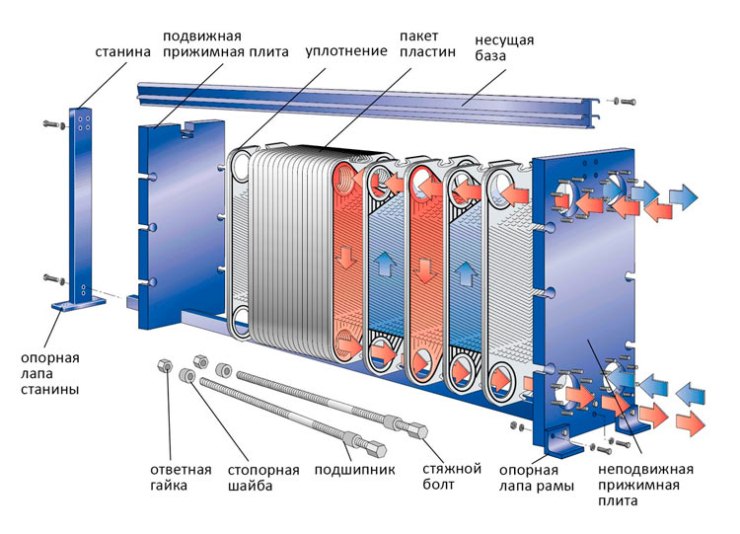

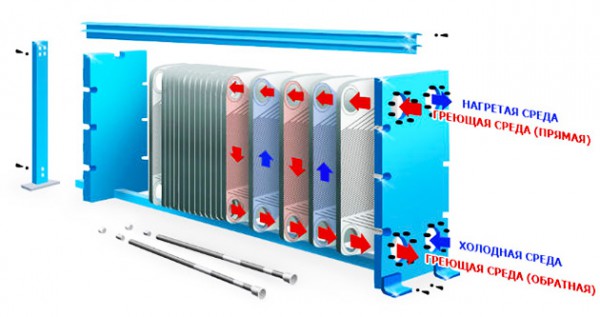

Η δομή του εναλλάκτη θερμότητας φαίνεται στο παρακάτω σχήμα..

Σχηματική συσκευή εναλλάκτη θερμότητας πλάκας

Η δομή του εναλλάκτη θερμότητας είναι:

• πλαίσιο, το οποίο στη μία πλευρά της συσκευής είναι προσαρτημένο σε μια σταθερή πλάκα πίεσης και χρησιμεύει ως στοιχείο στήριξης.
• ένα πακέτο πλακών που σχηματίζει κανάλια για το ψυκτικό μέσο μεταξύ των συστατικών στοιχείων.
• πλαίσιο που αποτελείται από κινητή πλάκα πίεσης, σταθερή πλάκα πίεσης και πίσω στύλο.
• περίβλημα που προστατεύει τη συσκευή από εξωτερικές επιδράσεις.
• ακίδες, οι οποίες βρίσκονται στην άκρη των οπών μέσω των οποίων το ψυκτικό εισέρχεται στη συσκευή.
• το παρέμβυσμα που απαιτείται για τη στεγανότητα των καναλιών.
• στοιχεία στήριξης και στερέωσης (δοκοί καθοδήγησης, βάση ρουλεμάν, πόδια του κρεβατιού και πλαίσια, ρουλεμάν, μπουλόνια, παξιμάδια, ροδέλες).

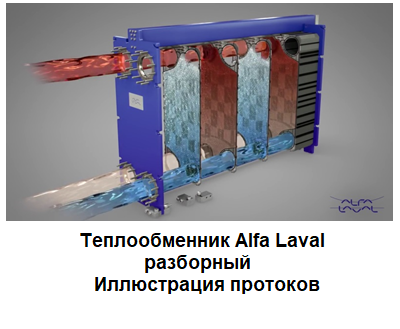

Τα μπλε και κόκκινα βέλη στο σχήμα υποδεικνύουν τις κατευθύνσεις κίνησης του ψυχρού και του θερμού ψυκτικού μέσα στον εναλλάκτη θερμότητας, αντίστοιχα..

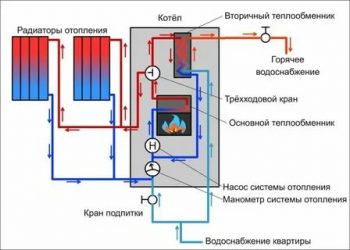

Στην καθημερινή ζωή, χρησιμοποιείται εναλλάκτης θερμότητας, του οποίου η αρχή λειτουργίας βασίζεται στον διαχωρισμό των ροών και στη διατήρηση της αυτόνομης λειτουργίας των θερμών δαπέδων σε μειωμένη πίεση λειτουργίας 1,5 bar και σύνδεση καθαρού νερού.

Η δομή του εξοπλισμού ανταλλαγής θερμότητας αποτελείται από τρεις ομάδες πλακών:

1. Καλείται, ανήκει στο αυτόνομο σύστημα θέρμανσης με μειωμένο επίπεδο πίεσης.
2. Καλείται, ανήκει στο σύστημα κεντρικής θέρμανσης με αυξημένο επίπεδο θερμοκρασίας και πίεσης.
3. Διαχωρισμός, που χαρακτηρίζεται από μικρό πάχος και μεταφορά θερμότητας από ένα κεντρικό σύστημα σε αυτόνομο.

Ο αριθμός και οι παράμετροι των πλακών καθορίζουν την ικανότητα του εξοπλισμού ανταλλαγής θερμότητας. Κάθε συσκευή αναλαμβάνει την εγκατάσταση φίλτρου καθαρισμού. Είναι σε θέση να συγκρατεί χοντρά σωματίδια: ζυγαριά, ροκανίδια και άλλα. Το φίλτρο χρειάζεται περιοδική έκπλυση με διαλύματα καθαρισμού.

Η αρχή λειτουργίας ενός εναλλάκτη θερμότητας είναι η μεταφορά θερμικής ενέργειας από τον έναν φορέα θερμότητας στον άλλο. Η συσκευή παρέχεται με άμεσο θερμαντικό μέσο και ψυκτικό μέσο. Όταν περνούν μεταξύ των πλακών μέσω των καναλιών, το ψυχρό μέσο θερμαίνεται. Ένα θερμαινόμενο μέσο και ένα θερμαντικό μέσο επιστροφής λαμβάνονται στην έξοδο του εναλλάκτη θερμότητας. Μέσα στον εξοπλισμό, τα υγρά εναλλαγής θερμότητας κινούνται το ένα προς το άλλο, δηλαδή σε αντίθετη ροή, και δεν μπορούν να αναμειχθούν, αφού χωρίζονται με πλάκες.

Χαρακτηριστικά εξοπλισμού

Ο εξοπλισμός ανταλλαγής θερμότητας επισημαίνεται με τα ακόλουθα δεδομένα:

• επίπεδο πίεσης δοκιμής?
• μέγιστο επίπεδο πίεσης εργασίας.
• μέγιστο επίπεδο θερμοκρασίας λειτουργίας.
• κατασκευαστής.

Επιπλέον, το πακέτο περιλαμβάνει ένα διάγραμμα και ένα φύλλο δεδομένων στη γλώσσα της χώρας προέλευσης, εάν είναι απαραίτητο μεταφρασμένο στη γλώσσα της χώρας πώλησης..

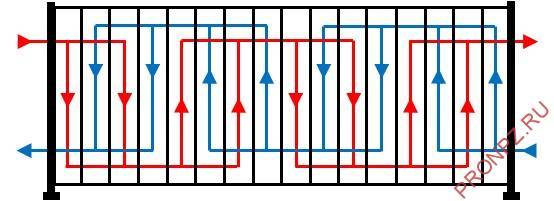

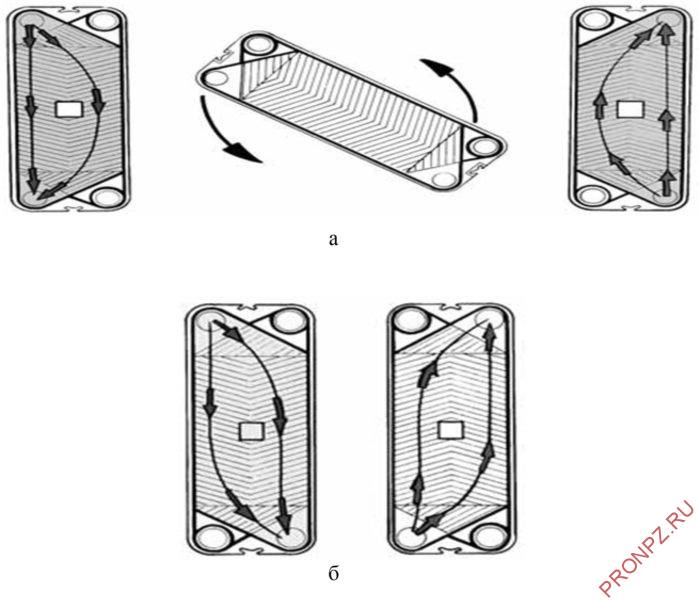

Πιθανή διαγώνια και κάθετη διάταξη των περιγραμμάτων. Με διαγώνια διάταξη των περιγραμμάτων, απαιτείται η εγκατάσταση μόνο σε κατακόρυφη θέση. Τότε είναι πιθανό το ζεστό νερό να εισέλθει στον εναλλάκτη θερμότητας από πάνω προς τα κάτω. Σε αυτή την περίπτωση, η θερμότητα μεταφέρεται στο αυτόνομο σύστημα μέσω διαχωριστικών πλακών.

Το νερό στην είσοδο είναι σε υψηλότερη θερμοκρασία και στην έξοδο χαμηλώνει. Σε αυτή την περίπτωση, σε ένα κύκλωμα που ανήκει σε αυτόνομο σύστημα, η κίνηση του ψυκτικού πραγματοποιείται από κάτω προς τα πάνω. Στα χαμηλότερα επίπεδα, εμφανίζεται μια ασθενής θέρμανση του νερού, όταν πλησιάζουμε στα ανώτερα επίπεδα, η θέρμανση αυξάνεται. Αυτό διευκολύνει τη λειτουργία του συστήματος. Η παροχή νερού στον εξοπλισμό είναι δυνατή λόγω της αναγκαστικής κυκλοφορίας.

Τι χρησιμοποιείται ως ψυκτικό μέσο?

Αν μιλάμε για τη Ρωσία, τότε τα συγκεντρωτικά συστήματα λειτουργούν όλα στο νερό. Στην Ευρώπη, η κατάσταση είναι διφορούμενη – χρησιμοποιούνται νερό, αντιψυκτικό, λάδι κ.λπ..

Η ουσία είναι ότι εάν ο χρήστης του συστήματος θέρμανσης πάρει μέρος του ψυκτικού, τότε θα πρέπει να πληρώσει ένα τεράστιο πρόστιμο. Για το λόγο αυτό, χρησιμοποιείται εναλλάκτης θερμότητας εκεί..

Χάρη σε αυτό, είναι δυνατή η έμμεση μεταφορά θερμότητας από το κεντρικό σύστημα θέρμανσης στο σύστημα θέρμανσης του σπιτιού / διαμερίσματος. Φυσικά, στην πραγματικότητα στη Ρωσία φαίνονται κάπως διαφορετικά..

Παρ ‘όλα αυτά, οι εναλλάκτες θερμότητας στη Ρωσική Ομοσπονδία έχουν μεγάλα πλεονεκτήματα στη χρήση.

Γιατί είναι λογικό να εγκαταστήσετε έναν εναλλάκτη θερμότητας?

Πολλοί προγραμματιστές σήμερα, όταν οργανώνουν επικοινωνίες LCD, εξετάζουν τη δυνατότητα εγκατάστασης εναλλακτών θερμότητας στο υπόγειο του σπιτιού. Χάρη σε αυτό, κάθε ενοικιαστής θα μπορεί να πληρώνει μόνο για τη θερμότητα που κατανάλωσε.

Τεχνικά, μοιάζει με αυτό – το σπίτι έχει έναν κύριο θέρμανση από τον οποίο επιλεκτικά, εάν είναι επιθυμητό, ​​οι κάτοικοι μπορούν να λάβουν θερμότητα στους απαιτούμενους όγκους.

Αυτό επιτυγχάνεται με την εγκατάσταση μιας ποικιλίας ρυθμιστικών συστημάτων:

• έλεγχος της ρύθμισης του καιρού ·
• ανάλυση της τρέχουσας θερμοκρασίας στο δωμάτιο.
• έλεγχος θερμοκρασίας στον κύριο θερμαντήρα.
• έλεγχος συστημάτων ενδοδαπέδιας θέρμανσης, ανάκτηση κ.λπ..

Σε ένα τέτοιο σύστημα, είναι λογικό επίσης επειδή ο κεντρικός αγωγός θέρμανσης τοποθετείται χρησιμοποιώντας ειδικούς σωλήνες. Στα διαμερίσματα χρησιμοποιούνται άλλες επικοινωνίες. Πρώτον, εξοικονομεί χρήματα (ο προγραμματιστής πουλά διαμερίσματα για λιγότερο). Δεύτερον, οι σωλήνες στο διαμέρισμα διαρκούν μια τάξη μεγέθους περισσότερο..

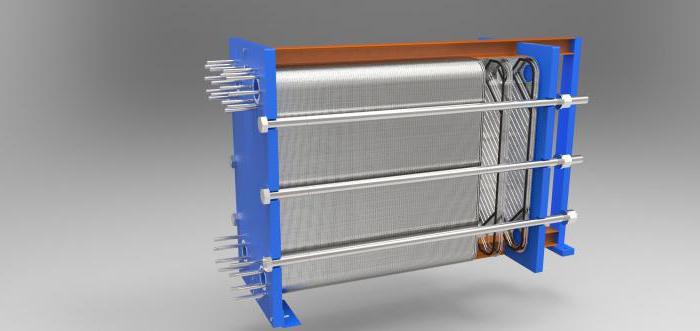

Από τι αποτελείται ένας σύγχρονος εναλλάκτης θερμότητας

Ένας εναλλάκτης θερμότητας σύγχρονου τύπου αποτελείται από πολλά μέρη, καθένα από τα οποία παίζει τον δικό του σημαντικό ρόλο:

• μια σταθερή πλάκα στην οποία συνδέονται όλοι οι σωλήνες τροφοδοσίας.
• πλάκα πίεσης?
• πλάκες εναλλάκτη θερμότητας με παρεμβαλλόμενα παρεμβύσματα τύπου στεγανοποίησης.
• πάνω και κάτω οδηγοί.
• πίσω ράφι?
• σπειρωτά καρφιά.

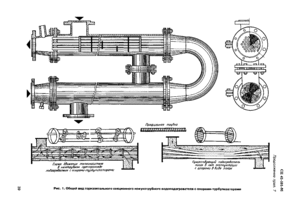

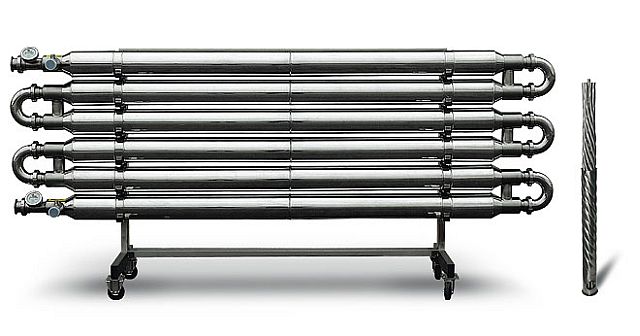

Αυτή η εικόνα δείχνει έναν εναλλάκτη θερμότητας κελύφους και σωλήνα.

Χάρη σε αυτόν τον μοναδικό σχεδιασμό, ο εναλλάκτης θερμότητας είναι σε θέση να παρέχει την πιο αποτελεσματική διάταξη όλης της επιφάνειας του εναλλάκτη θερμότητας που χρησιμοποιείται, γεγονός που καθιστά δυνατή τη δημιουργία μιας συσκευής θέρμανσης μικρού μεγέθους. Απολύτως όλες οι πλάκες στη συναρμολογημένη συσκευασία είναι οι ίδιες, μόνο μερικές από αυτές στρέφονται προς την άλλη υπό γωνία 180 μοιρών. Αυτός είναι ο λόγος για τον οποίο, κατά την απαραίτητη συστολή ολόκληρου του πακέτου, πρέπει να σχηματιστούν κανάλια. Κατά τη διάρκεια της διαδικασίας θέρμανσης ρέει το υγρό εργασίας, το οποίο λαμβάνει μέρος στην ανταλλαγή θερμότητας. Χάρη σε αυτή τη διάταξη των στοιχείων του συστήματος, επιτυγχάνεται η σωστή εναλλαγή των καναλιών..

Σήμερα, μπορούμε με ασφάλεια να πούμε ότι οι εναλλάκτες θερμότητας τύπου πλάκας είναι πιο δημοφιλείς λόγω των τεχνικών τους χαρακτηριστικών. Βασικό στοιχείο κάθε σύγχρονου εναλλάκτη θερμότητας είναι οι πλάκες μεταφοράς θερμότητας, οι οποίες είναι κατασκευασμένες από μη διαβρωτικό χάλυβα, με πάχος πλάκας που κυμαίνεται από 0,4 έως 1 mm. Για την κατασκευή χρησιμοποιείται μέθοδος σφράγισης υψηλής τεχνολογίας.

Κατά τη λειτουργία, οι πλάκες πιέζονται μεταξύ τους, σχηματίζοντας έτσι αυλακωτά κανάλια. Η μπροστινή πλευρά καθενός από αυτούς τους δίσκους έχει ειδικές αυλακώσεις, όπου είναι ειδικά εγκατεστημένο ένα ελαστικό περίγραμμα περιγράμματος, το οποίο εξασφαλίζει πλήρη στεγανότητα των καναλιών. Υπάρχουν συνολικά τέσσερις οπές, δύο από αυτές είναι απαραίτητες για να διασφαλιστεί η παροχή και εκφόρτιση του θερμαινόμενου μέσου στο κανάλι και οι άλλες δύο είναι υπεύθυνες για την πρόληψη της ανάμιξης των θερμαντικών και θερμαινόμενων μέσων. Σε περίπτωση επανάστασης ενός από τα μικρά κυκλώματα, οι εναλλάκτες θερμότητας της πλάκας προστατεύονται από αυλακώσεις αποστράγγισης.

Εάν υπάρχει μεγάλη διαφορά στον ρυθμό ροής των μέσων και πολύ μικρή διαφορά στις τελικές θερμοκρασίες, τότε είναι δυνατή η επαναχρησιμοποίηση της διαδικασίας ανταλλαγής θερμότητας, η οποία θα συμβεί μέσω της κατεύθυνσης ροών που μοιάζει με βρόχο.

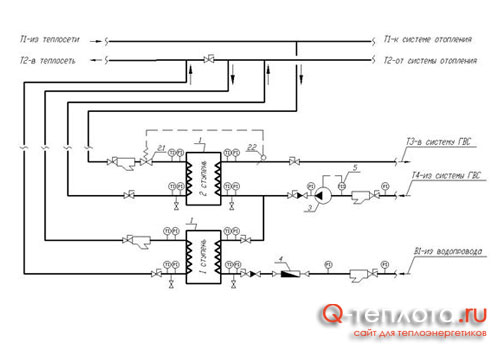

Διαδοχικό σχήμα δύο σταδίων.

Δίκτυο

το νερό διακλαδίζεται σε δύο ρεύματα: ένα

περνά μέσω του ρυθμιστή ροής PP, και

δεύτερη μέσω του θερμαντήρα δεύτερη

βήματα, τότε αυτές οι ροές αναμειγνύονται

και μπείτε στο σύστημα θέρμανσης.

Στο

μέγιστη θερμοκρασία νερού επιστροφής

μετά τη θέρμανση 70 ° C

και

μέσο φορτίο παροχής ζεστού νερού

νερό βρύσης πρακτικά

θερμαίνεται στο φυσιολογικό στο πρώτο στάδιο,

και το δεύτερο στάδιο είναι εντελώς ξεφορτωμένο,

Από Ο ελεγκτής θερμοκρασίας RT κλείνει

τη βαλβίδα για τον θερμαντήρα και ολόκληρο το δίκτυο

το νερό εισέρχεται μέσω του ρυθμιστή ροής

PP στο σύστημα θέρμανσης και το σύστημα

η θέρμανση παίρνει περισσότερη θερμότητα

υπολογισμένη αξία.

Αν

το νερό επιστροφής είναι μετά το σύστημα

θερμοκρασία θέρμανσης 30-40 ° C

, για παράδειγμα, σε θετική θερμοκρασία

εξωτερικό αέρα, στη συνέχεια θερμαίνοντας το νερό μέσα

το πρώτο βήμα δεν είναι αρκετό, και αυτό

θερμαίνεται στο δεύτερο στάδιο. Αλλο

ένα χαρακτηριστικό του κυκλώματος είναι η αρχή

σχετική ρύθμιση. Η ουσία του

συνίσταται στη ρύθμιση του ρυθμιστή ροής

για διατήρηση σταθερού ρυθμού ροής

νερό δικτύου για είσοδο συνδρομητή σε

γενικά, ανεξάρτητα από το θερμό φορτίο

παροχή νερού και θέση ρυθμιστή

θερμοκρασία. Εάν το φορτίο είναι ζεστό

αυξάνεται η παροχή νερού, στη συνέχεια ο ρυθμιστής

ανοίγει και αφήνει η θερμοκρασία

μέσω του θερμαντήρα περισσότερο δίκτυο

νερό ή όλο το κύριο νερό, ενώ

μειωμένη ροή νερού μέσω του ρυθμιστή

ρυθμό ροής με αποτέλεσμα τη θερμοκρασία

δίκτυο νερού στην είσοδο του ασανσέρ

μειώνεται, αν και ο ρυθμός ροής του ψυκτικού

παραμένει σταθερό. Ζεστασιά δεν δίνεται

κατά την περίοδο υψηλού φορτίου θερμότητας

παροχή νερού, αντισταθμίζεται κατά τη διάρκεια περιόδων

ελαφρύ φορτίο όταν δέχεται ο ανελκυστήρας

ροή υψηλής θερμοκρασίας. Μείωση

η θερμοκρασία του εσωτερικού αέρα δεν είναι

συμβαίνει γιατί χρησιμοποιηθηκε απο

χωρητικότητα αποθήκευσης θερμότητας

περικλείοντας δομές κτιρίων. Αυτό και

ονομάζεται σχετικός κανονισμός,

που χρησιμεύει για την ισοπέδωση της καθημερινότητας

άνισο φορτίο θερμότητας

παροχή νερού. Το καλοκαίρι, όταν

θέρμανση, θερμαντήρες

περιλαμβάνονται στο έργο διαδοχικά με

χρησιμοποιώντας ειδικό άλτη. Αυτό

το καθεστώς εφαρμόζεται σε οικιακό, δημόσιο

και βιομηχανικά κτίρια με αναλογία

φορτία

Η επιλογή του σχεδίου εξαρτάται από το πρόγραμμα του κεντρικού

ρύθμιση της απελευθέρωσης θερμότητας: αυξημένη

ή θέρμανση.Το πλεονέκτημα

σταθερός

σχέδια έναντι δύο σταδίων

μικτή είναι ευθυγράμμιση

ημερήσιο πρόγραμμα θερμικού φορτίου,

καλύτερη χρήση του ψυκτικού,

που οδηγεί σε μείωση της κατανάλωσης νερού

Σε σύνδεση. Επιστροφή νερού δικτύου με χαμηλό

η θερμοκρασία βελτιώνει το φαινόμενο θέρμανσης,

Από για θέρμανση νερού, μπορείτε να χρησιμοποιήσετε

εξαγωγή ατμού υπό μειωμένη πίεση.

Μείωση της κατανάλωσης νερού θέρμανσης για αυτό

το σχήμα είναι (στο σημείο θέρμανσης)

40% παράλληλα και 25% πάνω

σε σύγκριση με τα μικτά.

Ελάττωμα

– η έλλειψη δυνατότητας πλήρους

αυτόματη ρύθμιση της θερμικής

παράγραφος.

Ποια είναι τα πλεονεκτήματα της χρήσης της συσκευής?

Τα κύρια πλεονεκτήματα για τα οποία αξίζει να εγκαταστήσετε αυτήν τη συσκευή είναι:

1. Υψηλής απόδοσης. Ο εναλλάκτης θερμότητας είναι σε θέση να παρέχει νερό της βέλτιστης θερμοκρασίας σε πολλά μέρη του σπιτιού ταυτόχρονα.
2. Κερδοφορία. Η συσκευή σας επιτρέπει να θερμαίνετε νερό απευθείας από τη θέρμανση, δεν χρειάζεται να εγκαταστήσετε θερμαντήρα και να ξοδέψετε επιπλέον ηλεκτρική ενέργεια και αέριο.
3. Μικρό μέγεθος. Η συσκευή είναι αρκετά συμπαγής και δεν καταλαμβάνει πολύ χώρο.
4. Ευκολία εγκατάστασης και χρήσης. Η συσκευή είναι εύκολη στην εγκατάσταση, δεν απαιτεί συχνή συντήρηση και είναι εύκολο να καθαριστεί.

Πλεονεκτήματα και μειονεκτήματα

– ευκολία εγκατάστασης ·

– μικρές συνολικές διαστάσεις

– απλότητα στην εξυπηρέτηση,

– τη δυνατότητα αλλαγής της θερμαινόμενης περιοχής.

– υψηλή απόδοση με εξοικονόμηση ενέργειας.

– μακρά περίοδος εργασίας ·

– ορισμένα όρια κατά τη χρήση της μέγιστης πίεσης και θερμοκρασίας,

– την ανάγκη υπολογισμού κάθε συσκευής ξεχωριστά για τα δεδομένα χαρακτηριστικά ·

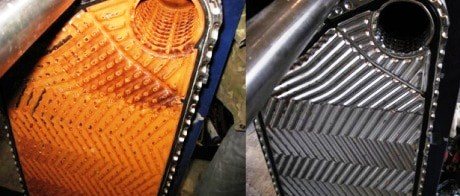

– ευαισθησία στην ποιότητα του ψυκτικού υγρού και στην παρουσία ακαθαρσιών ·

Υπολογισμός εναλλάκτη θερμότητας για θέρμανση

Κάθε μοντέλο του εναλλάκτη θερμότητας συναρμολογείται για συγκεκριμένες απαιτήσεις λειτουργίας. Με βάση τους υπολογισμούς, καθορίζεται το υλικό, ο αριθμός των πλακών, τα τεχνικά χαρακτηριστικά και οι διαστάσεις. Ο υπολογισμός προετοιμάζεται από τον κατασκευαστή του εξοπλισμού. Ο πελάτης χρειάζεται μόνο να παράσχει τις απαραίτητες πληροφορίες:

– θερμοκρασία στο κύκλωμα θέρμανσης ·

– θερμοκρασία εσωτερικού κυκλώματος ·

– επιτρεπόμενη απώλεια πίεσης ·

Για να μάθετε αυτά τα δεδομένα, μπορείτε να υποβάλετε ένα αίτημα στην εταιρεία παροχής θερμότητας. Η παραγωγή θερμότητας μπορεί εύκολα να υπολογιστεί εάν είναι γνωστά άλλα χαρακτηριστικά. Κατά την επιλογή ενός εναλλάκτη θερμότητας, θα πρέπει να λαμβάνονται υπόψη άλλα χαρακτηριστικά, όπως το ιξώδες και η μόλυνση του μέσου εργασίας. Οι λανθασμένοι υπολογισμοί μπορούν να επηρεάσουν σημαντικά τη διάρκεια ζωής, την απόδοση και το κόστος του εξοπλισμού..

– Οι βασικές παράμετροι ελήφθησαν υπόψη κατά λάθος. Λάθη στον υπολογισμό, ανακρίβειες στον καθορισμό χαρακτηριστικών στην εφαρμογή – αυτό μπορεί να οδηγήσει στο γεγονός ότι η συσκευή λερώνεται πιο συχνά και διασπάται γρηγορότερα

– Σε ένα πολύ εχθρικό και μολυσμένο περιβάλλον, τα υλικά θα αποτύχουν γρηγορότερα και θα φράξουν εάν δεν ταιριάζουν στο ψυκτικό υγρό.

– Με πολύ χαμηλή τιμή του περιθωρίου μόλυνσης, η συσκευή θα καλυφθεί γρήγορα με κλίμακα, με πολύ υψηλή τιμή, θα γίνει αναποτελεσματική

Εμφάνιση συσκευής

Οποιοσδήποτε εναλλάκτης θερμότητας έχει τεχνικά χαρακτηριστικά:

• μέγιστη θερμοκρασία λειτουργίας, για παράδειγμα 200 ° C.
• μέγιστη πίεση εργασίας, για παράδειγμα 30 bar.
• πίεση δοκιμής, π.χ. 43 bar.

Αναγράφεται η χώρα κατασκευής, υποδεικνύεται το τεχνικό διαβατήριο στη γλώσσα του κατασκευαστή, το διάγραμμα, τα περιγράμματα. Εάν είναι απαραίτητο, το διαβατήριο μπορεί να μεταφραστεί στα ρωσικά. Ο σχεδιασμός και η αρχή λειτουργίας ενός εναλλάκτη θερμότητας από διαφορετικούς κατασκευαστές μπορεί μερικές φορές να διαφέρουν ελαφρώς. Αλλά η ουσία παραμένει η ίδια.

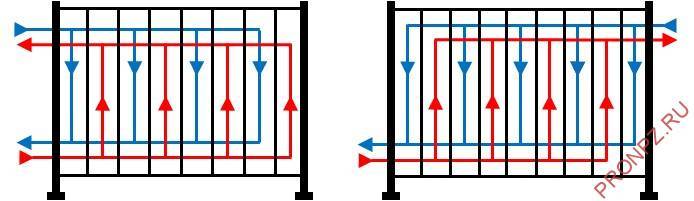

Τα κυκλώματα εναλλάκτη θερμότητας για θέρμανση μπορούν να τοποθετηθούν τόσο κάθετα όσο και διαγώνια. Αυτό δεν επηρεάζει την αρχή της λειτουργίας. Η πιο απλή διάταξη είναι μια διαγώνια διάταξη. Σε αυτή την περίπτωση, ο εναλλάκτης θερμότητας πρέπει να εγκατασταθεί αυστηρά σε κατακόρυφη θέση..

Ζεστό νερό από το σύστημα κεντρικής θέρμανσης από πάνω προς τα κάτω θα εισέλθει στον εναλλάκτη θερμότητας, μεταφέροντας τη θερμότητά του στο αυτόνομο σύστημα μέσω του συστήματος διαχωρισμού. Στην είσοδο θα είναι πολύ ζεστό νερό, στην έξοδο υπάρχει ήδη νερό με πτώση της θερμοκρασίας. Στο κύκλωμα ενός αυτόνομου συστήματος, το ψυκτικό θα ρέει από κάτω προς τα πάνω. Στο κάτω μέρος, το νερό θερμαίνεται ελαφρώς και όσο πιο κοντά στην κορυφή, τόσο πιο ισχυρή θα είναι η θέρμανση. Λόγω μιας τέτοιας συσκευής, θα είναι ευκολότερο για το σύστημα να λειτουργήσει..

Η διαδικασία παροχής νερού στον εναλλάκτη θερμότητας πραγματοποιείται σε αναγκαστική κυκλοφορία. Ο θερμοηλεκτρικός σταθμός λειτουργεί με δικές του αντλίες. Και το αυτόνομο σύστημα θέρμανσης δαπέδου στο διαμέρισμα θα λειτουργεί με δική του αντλία κυκλοφορίας.

Εγκατάσταση εναλλάκτη θερμότητας

Χρησιμοποιώντας τις οδηγίες εγκατάστασης, είναι απαραίτητο να στερεώσετε σωστά τον εναλλάκτη θερμότητας. Πιέζεται στον τοίχο μέσω ειδικής κονσόλας ή ταινίας στερέωσης. Είναι επίσης δυνατή η εγκατάσταση του εναλλάκτη θερμότητας μέσω μιας γωνίας που είναι προσαρτημένη στο κάτω μέρος του εναλλάκτη θερμότητας. Επιπλέον, θα είναι δεμένος με σωλήνες.

Επιπλέον, πρέπει να τοποθετήσετε φίλτρα. Πρέπει να υπάρχει τουλάχιστον ένα χοντρό φίλτρο για το κύκλωμα μιας θερμοηλεκτρικής μονάδας. Εάν είναι συνδεδεμένο με ένα παλιό σύστημα θέρμανσης, τότε απαιτούνται δύο φίλτρα. Το ένα στο κάτω μέρος, το άλλο στην κορυφή.

Χρειαζόμαστε γερανούς και αμερικανίδες. Οι τελευταίες είναι συνδέσεις με σπείρωμα ταχείας απελευθέρωσης. Κατά κανόνα, μια συνηθισμένη απλή Αμερικανίδα αποτελείται από τέσσερα μέρη: δύο εξαρτήματα με σπείρωμα, ένα περικόχλιο και ένα παρέμβυσμα..

Ένα πολύ σημαντικό σημείο κατά την εγκατάσταση είναι η διάμετρος σύνδεσης, επειδή η συσκευή είναι αρκετά συμπαγής. Έχει μικρό όγκο ψυκτικού. Το κενό μεταξύ των πλακών είναι ελάχιστο. Συνιστάται να λάβουμε την ίδια διάμετρο που χρειαζόμαστε, ή περισσότερο. Για παράδειγμα, σύνδεση 1 ιντσών. Είναι καλύτερα να λάβετε το επίπεδο ισχύος του εναλλάκτη θερμότητας με ένα περιθώριο. Αυτό δεν επηρεάζει τις διαστάσεις.

Κυριολεκτικά ένα ή δύο εκατοστά παραπάνω. Αλλά από την άλλη πλευρά, ο ρυθμός απομάκρυνσης της θερμότητας αυξάνεται σημαντικά. Αυτό είναι ιδιαίτερα σημαντικό σε συστήματα όπου η θερμοηλεκτρική μονάδα δίνει χαμηλή θερμοκρασία. Για παράδειγμα, με μέγιστη παροχή θερμοκρασίας νερού ίση με 65-70 ° C, αυτό το γεγονός πρέπει να λαμβάνεται υπόψη προκειμένου να αφαιρεθεί η μέγιστη δυνατή ποσότητα θερμικής ενέργειας από το ψυκτικό.

Η συσκευή του εναλλάκτη θερμότητας με τη φλάντζα πλάκας

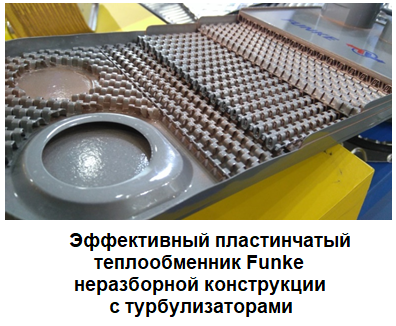

Στην καρδιά κάθε εναλλάκτη θερμότητας πλάκας υπάρχει ένα σύνολο πλακών που τρυπιούνται με έναν ειδικό τρόπο με σφράγιση για να αυξηθεί η περιοχή ανταλλαγής θερμότητας και να σχηματιστούν κανάλια μέσω των οποίων κινείται το νερό. Οι πλάκες συναρμολογούνται σε συσκευασία, στην άκρη σταθερή πλάκα υπάρχουν ακροφύσια για την είσοδο και έξοδο του θερμαντικού μέσου του θερμαντικού και θερμαινόμενου μέσου, στα οποία αφαιρούνται τα κανάλια από τις πλάκες.

Το πού να εγκαταστήσετε έναν τέτοιο εναλλάκτη θερμότητας σε σύστημα θέρμανσης ή παροχής ζεστού νερού δεν έχει σημασία, μόνο τα σχήματα των σημείων θερμότητας μπλοκ και η ισχύς για την οποία έχουν σχεδιαστεί οι πλάκες εναλλάκτες διαφέρουν. Και είναι πολύ εύκολο να επιλέξετε και να κατασκευάσετε έναν εναλλάκτη θερμότητας πλάκας, καθώς και στη συνέχεια να αυξήσετε ή να μειώσετε την ισχύ του, εκτός εάν, φυσικά, ο εναλλάκτης θερμότητας είναι πτυσσόμενος και όχι συγκολλημένος.

Εξαρτημένο σύστημα θέρμανσης που λειτουργεί χωρίς εναλλάκτη θερμότητας

Ατομικό σημείο θέρμανσης, σχεδιασμένο να λειτουργεί σε εξαρτημένο σύστημα θέρμανσης χωρίς εναλλάκτη θερμότητας

Υπάρχουν δύο σχήματα θέρμανσης ή πώς να πείτε σωστά την παροχή θερμότητας.

Το εξαρτημένο σύστημα θέρμανσης, με το οποίο όλοι είμαστε πολύ εξοικειωμένοι, είναι όταν ο λέβητας, το νερό θέρμανσης, το τροφοδοτεί μέσω αγωγών απευθείας στις συσκευές θέρμανσης – μπαταρίες θέρμανσης στο διαμέρισμα, παρακάμπτοντας τον εναλλάκτη θερμότητας.

Από τι υλικά είναι κατασκευασμένοι οι εναλλάκτες θερμότητας

Στην κατασκευή ανταλλακτών θερμότητας για συστήματα θέρμανσης, χρησιμοποιούνται διάφορα υλικά, όπως ανοξείδωτος χάλυβας, silumin (κράμα αλουμινίου και πυριτίου), ορείχαλκος (χρησιμοποιείται για συστήματα υψηλής πίεσης), χαλκός (χρησιμοποιείται στη βιομηχανία μπύρας, όπου είναι απαραίτητη για την απότομη ψύξη της μπύρας λόγω της επίδρασης της υψηλής θερμικής αγωγιμότητας) άλλο.

Πώς να συνδέσετε ένα ζεστό δάπεδο στο σύστημα θέρμανσης μέσω εναλλάκτη θερμότητας

Ένας εναλλάκτης θερμότητας απαιτείται επίσης για ένα ζεστό δάπεδο. Εάν, για παράδειγμα, θέλετε να φτιάξετε ένα ζεστό πάτωμα, κόβοντάς το στο σύστημα θέρμανσης χωρίς εναλλάκτη θερμότητας, θα αφήσετε ολόκληρο το σπίτι χωρίς θερμότητα, η θερμότητα θα πάει λίγο στα πατώματα, αλλά το νερό – το ψυκτικό θα κυκλοφορεί μόνο μέσα από το πάτωμά σας και δεν θα πηγαίνει στους γείτονες, είναι «τεμπέλα» και ακολουθεί τον συντομότερο δρόμο.

Υπάρχει μόνο ένα μειονέκτημα της εγκατάστασης εναλλάκτη θερμότητας στο σύστημα θέρμανσης, αύξηση του κόστους στο αρχικό στάδιο της εγκατάστασης, αλλά καλύπτεται περισσότερο από όλα τα πλεονεκτήματά του.

Το εξαρτώμενο σύστημα θέρμανσης μπορεί εύκολα να αναβαθμιστεί σε ανεξάρτητο σύστημα εγκαθιστώντας έναν επιπλέον εναλλάκτη θερμότητας με εξοπλισμό ελέγχου. Είναι αλήθεια ότι αυτό θα πρέπει να γίνει ταυτόχρονα σε ολόκληρη την περιοχή που συνδέεται με το λεβητοστάσιό σας. Αλλά με αυτόν τον τρόπο μπορείτε να εξοικονομήσετε έως και 40 % στους λογαριασμούς θερμότητας σε σύγκριση με το τρέχον κόστος σας χωρίς να εγκαταστήσετε έναν τόσο απαραίτητο εναλλάκτη θερμότητας στο σύστημα θέρμανσης..

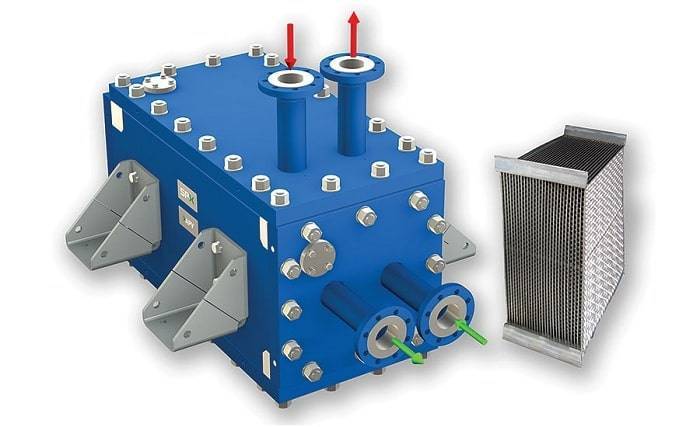

Τι είναι ένας εναλλάκτης θερμότητας υψηλής ταχύτητας TTAI.

Εναλλάκτης θερμότητας υψηλής ταχύτητας TTAI

Οι εναλλάκτες θερμότητας υψηλής ταχύτητας TTAI είναι μια σύγχρονη τροποποίηση ενός εναλλάκτη θερμότητας κελύφους και σωλήνα. Το κύριο χαρακτηριστικό του εναλλάκτη θερμότητας TTAI είναι ότι αυτός ο τύπος εναλλάκτη θερμότητας χρησιμοποιεί μια δέσμη σωλήνων μεγάλου αριθμού σωλήνων ανταλλαγής θερμότητας ιδιαίτερα λεπτού τοιχώματος, μικρής διαμέτρου με επιπλέον ραβδώσεις ή πολύπλοκο προφίλ. Στους εναλλάκτες θερμότητας TTAI, καθώς και στους εναλλάκτες θερμότητας πλάκας, υπάρχει αποτέλεσμα αυτοκαθαρισμού και η απόδοση μπορεί να είναι ακόμη υψηλότερη από ό, τι στους εναλλάκτες θερμότητας πλάκας.

Τέτοιες τεχνικές λύσεις κατέστησαν δυνατή τη μείωση του βάρους και του συνολικού μεγέθους των συσκευών TTAI σχεδόν δέκα φορές σε σύγκριση με τους κλασικούς εναλλάκτες θερμότητας από κέλυφος και σωλήνες και ακόμη και με παρέμβυσμα..

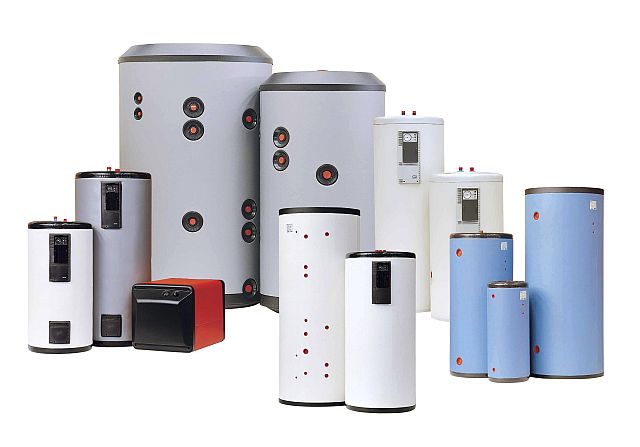

Τι είναι ένας χωρητικός εναλλάκτης θερμότητας ή λέβητας.

Χωρητικός εναλλάκτης θερμότητας ή λέβητας

Με μια λέξη, ένας λέβητας στη Ρωσία ονομάζεται συνήθως κάθε εναλλάκτης θερμότητας, αφού σε μετάφραση από τα αγγλικά, ένας λέβητας ερμηνεύεται ως λέβητας (κατσαρόλα) – μια συσκευή για την προετοιμασία ζεστού νερού. Επομένως, είναι πιο σωστό να καλέσετε έναν χωρητικό εναλλάκτη θερμότητας με λέβητα λέξης. Εξωτερικά, μοιάζει με ένα δοχείο ή ένα βαρέλι, μέσα στο οποίο είναι ενσωματωμένο ένα πηνίο, κατά μήκος του οποίου κινείται ένα θερμαντικό μέσο ή θερμαντικό στοιχείο, εάν ο λέβητας είναι ηλεκτρικός. Πολύ συχνά, ένας σύγχρονος λέβητας έξω έχει θερμομόνωση, η οποία αποθηκεύει θερμότητα σαν θερμός.

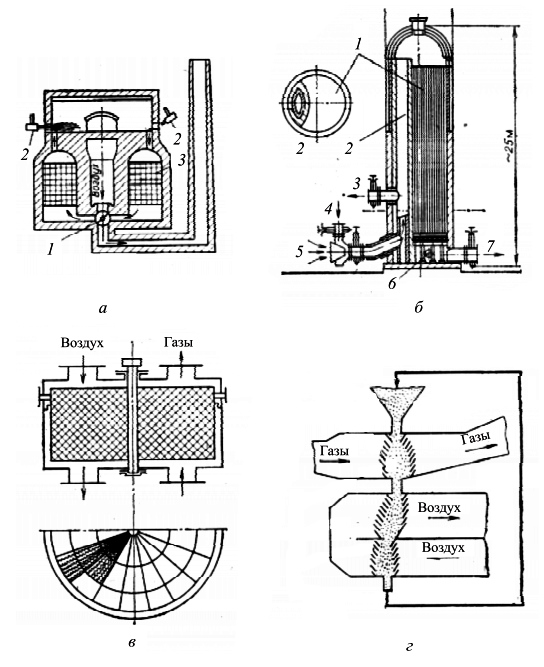

Τι είναι ο ανακτητής εναλλάκτη θερμότητας.

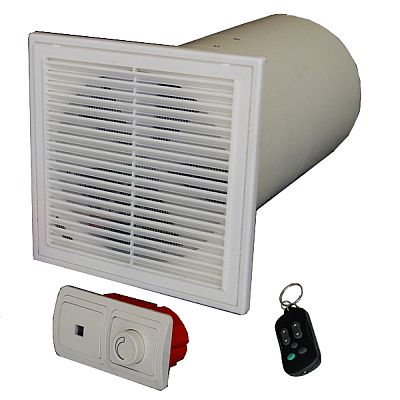

Ανακουφιστής διαμερίσματος για εξαερισμό δωματίου

Αυτός ο τύπος εναλλάκτη θερμότητας μόλις αρχίζει να αναπτύσσεται μαζικά, αν και ιστορικά εμφανίστηκε μαζί με τους ανθρώπους. Έχοντας εγκατασταθεί σε μια σπηλιά, ένα άτομο έχει ήδη χρησιμοποιήσει τη γεωθερμική θέρμανση του σπιτιού του, την πέτρα και τον ήλιο. Ο ανακτητής παίρνει θερμότητα από τα βάθη της γης ή κατά τον εξαερισμό του κτιρίου, τη θερμότητα που εκτοξεύεται στο δρόμο μαζί με τον αεριζόμενο αέρα και στη συνέχεια την επιστρέφει στην ανθρώπινη κατοικία με τη μορφή θερμότητας ή ζεστού νερού.

Ελπίζω να κατάφερα να δώσω μια ολοκληρωμένη κατανόηση σε απλή γλώσσα – τι είναι εναλλάκτης θερμότητας. Αν σας ενδιαφέρει το ζήτημα του αυτο υπολογισμού, της επιλογής ή της αγοράς ενός εναλλάκτη θερμότητας πλάκας οποιουδήποτε τύπου, μπορείτε να το παραγγείλετε δωρεάν κάνοντας κλικ σε αυτόν τον σύνδεσμο.

Κανόνες επιλογής

Η λίστα με τα κύρια κριτήρια που πρέπει να προσέξετε κατά την επιλογή περιλαμβάνει:

• τον τύπο και την ποιότητα του χρησιμοποιούμενου φορέα θερμότητας ·
• ευκολία αποσυναρμολόγησης και συναρμολόγησης.
• τύπος μεταφοράς θερμότητας.
• τη δυνατότητα αύξησης της ποσότητας ισχύος κατά τη λειτουργία.

Οι εναλλάκτες πιάτων χρησιμοποιούνται συχνότερα για συστήματα ψύξης και θέρμανσης για ψυγεία και πισίνες, οι σπειροειδείς εναλλάκτες χρησιμοποιούνται σε διάφορες βιομηχανίες, οι οριζόντιοι εναλλάκτες ταιριάζουν καλύτερα ως συσκευές θέρμανσης.

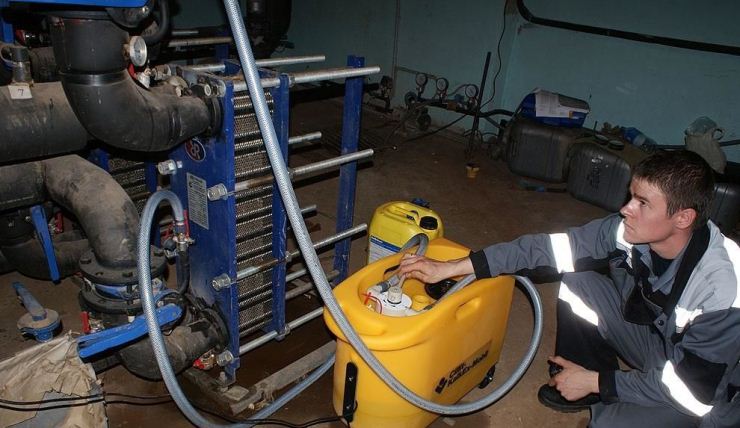

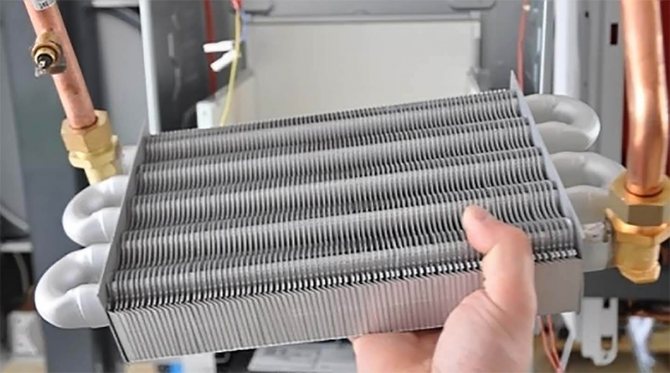

Πώς να καθαρίσετε τον εναλλάκτη θερμότητας ενός λέβητα αερίου

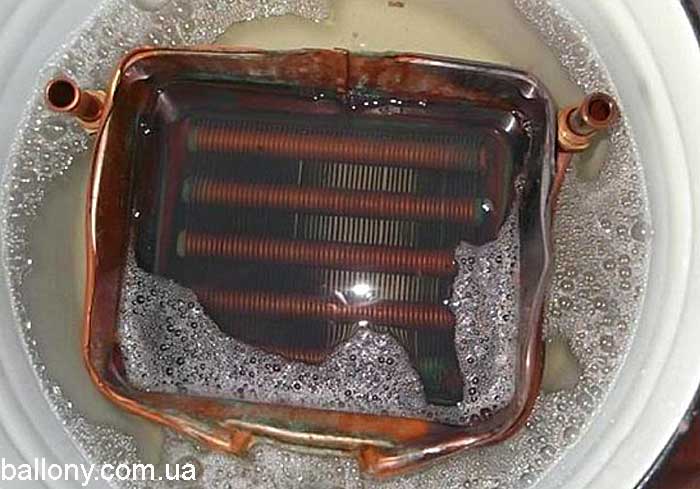

Για την απομάκρυνση του εναλλάκτη θερμότητας από την κλίμακα, χρησιμοποιούνται μηχανικές, χημικές και μαγνητικές μέθοδοι καθαρισμού. Η πρώτη επιλογή εκτελείται χρησιμοποιώντας ράβδο καθαρισμού και ξύστρα..

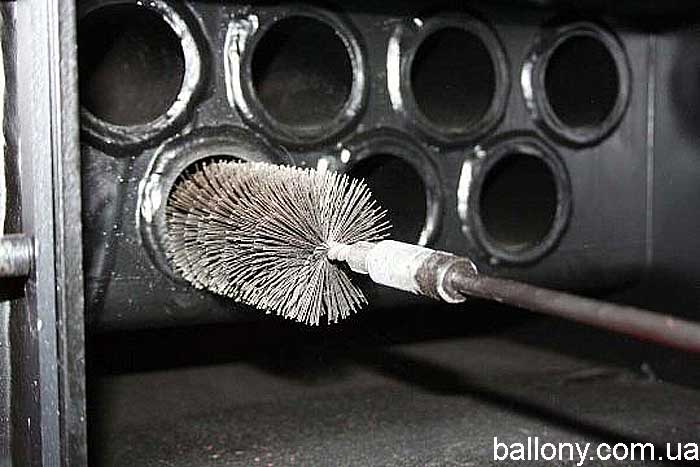

Τα εργαλεία μπορεί να είναι χειροκίνητα ή ηλεκτρικά. Η χημική επιλογή περιλαμβάνει τη χρήση χημικών καρκινοειδών που μπορούν να χαλαρώσουν και να διαλύσουν τη ρύπανση.

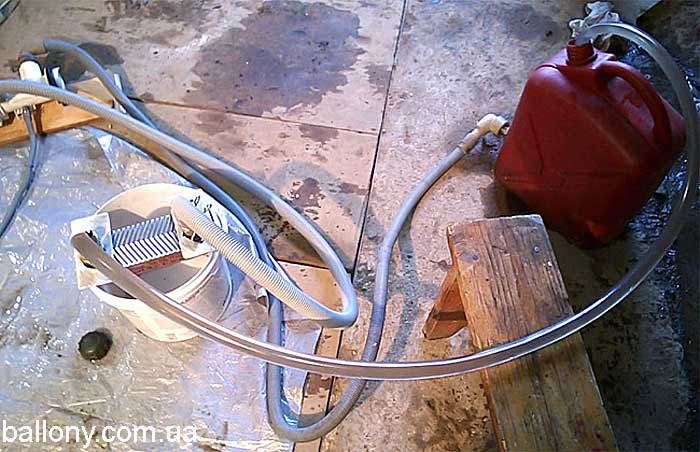

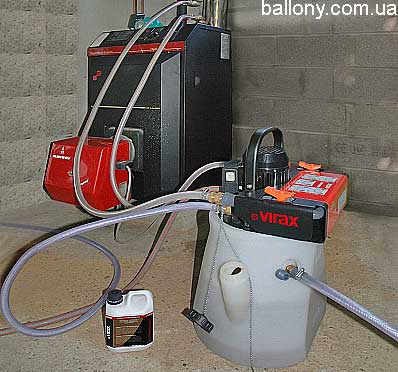

Για να ξεπλύνετε τον εναλλάκτη θερμότητας με αυτήν τη μέθοδο, χρησιμοποιήστε ένα ειδικό κύκλωμα άντλησης και ένα μέσο έκπλυσης που καθορίζει ο κατασκευαστής, για παράδειγμα, για λέβητα αερίου Baxi.

Αλγόριθμος για την έκπλυση του εναλλάκτη θερμότητας από την κλίμακα:

1. Κλείστε το λέβητα.
2. Προετοιμάστε υγρό για έκπλυση εναλλάκτες θερμότητας λέβητες αερίου σύμφωνα με τη συνταγή του κατασκευαστή.

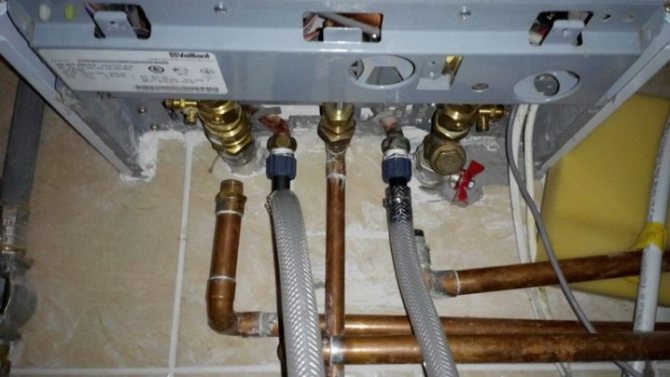

3. Μετά την πλήρη ψύξη, τα δίκτυα κοινής ωφέλειας αποσυνδέονται από αυτό και το νερό αποστραγγίζεται.

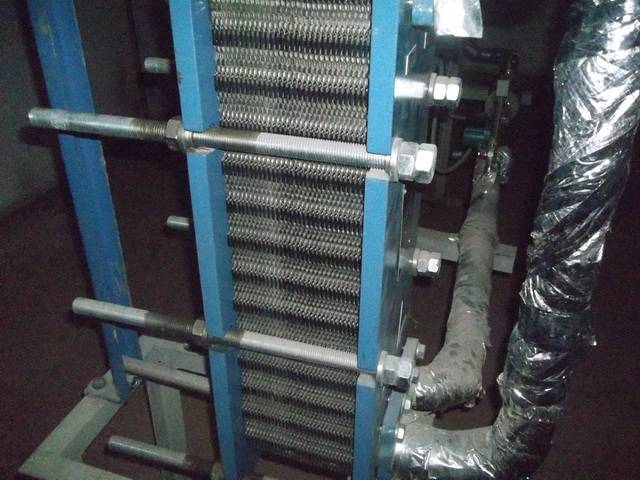

4. Αφαιρέστε τις ράβδους γραβάτας, μετακινήστε την πλάκα πίεσης και στη συνέχεια αφαιρέστε προσεκτικά κάθε πλάκα ένα προς ένα. Εργαστείτε με γάντια για να μην τραυματίσετε τα χέρια.
5. Όταν εργάζεστε με οξύ, αντικαταστήστε τα γάντια με ελαστικά.
6. Προετοιμάστε ένα δοχείο για τον καθαρισμό της πλάκας έτσι ώστε να καλύπτονται πλήρως με το διάλυμα εργασίας..
7. Οι πλάκες κατεβαίνουν στη σύνθεση για 1 ώρα, μετά την οποία τα υπολείμματα αποθέσεων απομακρύνονται κάτω από το νερό της βρύσης χρησιμοποιώντας μια βούρτσα.
8. Η συναρμολόγηση της καθαρισμένης δομής πραγματοποιείται με την αντίστροφη σειρά..

Αφού ξεπλύνετε τον εναλλάκτη θερμότητας, ελέγξτε τη στεγανότητα του λέβητα υπό την πίεση εργασίας του ψυκτικού. Όλες οι υπηρεσίες κοινής ωφέλειας, το φυσικό αέριο και το ηλεκτρικό ρεύμα συνδέονται και ο εξοπλισμός ξεκινά για πρώτη φορά μετά το ξέπλυμα.

Εάν εντοπιστεί διαρροή, σφίξτε τα παξιμάδια ή τοποθετήστε μια νέα φλάντζα στον εναλλάκτη θερμότητας.

Λειτουργία και φροντίδα

Η έγκαιρη επιθεώρηση, πρόληψη και αντικατάσταση εξαρτημάτων θα σας βοηθήσει να εξοικονομήσετε χρήματα για επισκευές και αγορά μιας νέας συσκευής. Η λειτουργία της μονάδας επηρεάζεται αρνητικά από τις διαδικασίες διάβρωσης και διάβρωσης εξαρτημάτων, φθοράς τριβής κατά την αύξηση των κραδασμών, καθώς και την έκθεση σε υψηλές θερμοκρασίες.

Εάν τα προβλήματα δεν επιλυθούν εγκαίρως, η δομή μπορεί να αποτύχει. Μπορείτε να καθαρίσετε τη συσκευή μόνοι σας ή να την αναθέσετε σε έναν ειδικό..

Χρήση εναλλακτών θερμότητας σε διαφορετικά συστήματα

Γιατί χρειάζεστε έναν εναλλάκτη θερμότητας; Ο τομέας λειτουργίας αυτών των συσκευών μπορεί να χωριστεί σε διάφορες κατηγορίες: βιομηχανία, επιχειρήσεις κοινής ωφέλειας και οικιακές ανάγκες. Σε κάθε περίπτωση, η εγκατάσταση θα διαφέρει ως προς το υλικό εκτέλεσης, τις διαστάσεις και την ισχύ, καθώς και τα μέσα εργασίας που κυκλοφορούν.

Σε ποιες περιοχές χρησιμοποιείται ο εναλλάκτης θερμότητας

Το πεδίο χρήσης των εναλλάκτων θερμότητας είναι πολύ εκτεταμένο:

• συστήματα θέρμανσης?
• συστήματα ψύξης?
• όταν εργάζεστε με χημικά.
• με ηλιακούς συλλέκτες?
• για θέρμανση πισινών?
• συστήματα εξαερισμού?
• συστήματα κλιματισμού?
• στον τομέα της μηχανολογίας
• μεταλλουργική βιομηχανία?
• φαρμακευτική βιομηχανία;
• βιομηχανία τροφίμων (ζάχαρη, μπύρα, γαλακτοκομικά και άλλα) ·
• Αυτοκινητοβιομηχανία;
• χημική βιομηχανία.

Ο σχεδιασμός και η αρχή λειτουργίας των εναλλάκτων θερμότητας επηρεάζουν τη λειτουργία διαφόρων περιοχών, συμπεριλαμβανομένης τόσο της βιομηχανικής παραγωγής όσο και αντικειμένων κοινωνικής και πολιτιστικής σημασίας. Ταυτόχρονα, η χρήση τους είναι επίσης δυνατή σε συστήματα θέρμανσης ιδιωτικών κτιρίων κατοικιών, όπου το ζήτημα της διατήρησης της θερμοκρασίας είναι πιο έντονο. Η εγκατάσταση και η συναρμολόγηση εναλλακτών θερμότητας μπορούν να γίνουν τόσο ανεξάρτητα όσο και με τη βοήθεια ειδικών. Το νόημα της συσκευής είναι να κατανέμει ομοιόμορφα τη θερμότητα στο δωμάτιο..

Στο σύστημα θέρμανσης

Ο εξοπλισμός ανταλλαγής θερμότητας στο σύστημα θέρμανσης μπορεί να μειώσει σημαντικά την κατανάλωση πόρων και να επιτύχει υψηλό βαθμό ελέγχου και ρύθμισης της διαδικασίας.

Το σύστημα θέρμανσης μπορεί να είναι:

• εξαρτώμενο – ένα σύστημα χωρίς εναλλάκτη θερμότητας, όταν η θερμότητα τροφοδοτείται από το κεντρικό σημείο θέρμανσης τακτικά σε μια ορισμένη ποσότητα.
• ανεξάρτητο – σύστημα με εναλλάκτη θερμότητας, το οποίο σας επιτρέπει να προσαρμόσετε την ποσότητα της εισερχόμενης ενέργειας σύμφωνα με τις ανάγκες του τελικού χρήστη.

Γιατί χρειάζεστε έναν εναλλάκτη θερμότητας σε ένα σύστημα θέρμανσης; Χωρίζει μια ενιαία δομή σε δύο μέρη: το ένα ανήκει στον προμηθευτή και το άλλο στον καταναλωτή θερμότητας. Η συσκευή χρησιμεύει ως ενδιάμεσος σταθμός μέσω του οποίου περνάει ζεστό νερό με διάφορες ακαθαρσίες: αντιψυκτικό, λάδι και άλλα συστατικά.

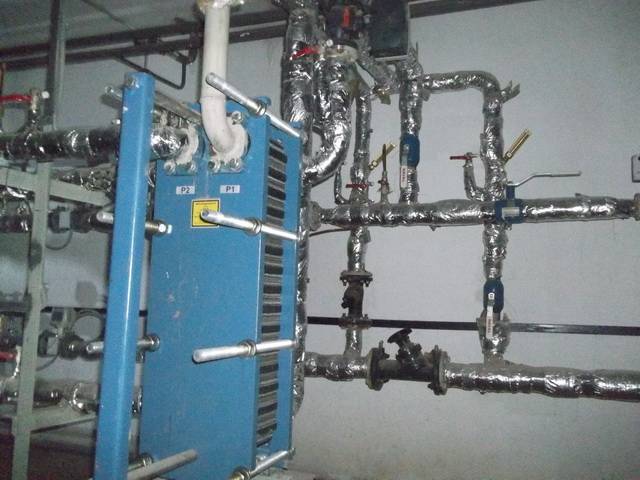

Εναλλάκτης θερμότητας σε ITP

Η χρήση εξοπλισμού πλάκας για την αυτοματοποίηση ενός μεμονωμένου υποσταθμού μπορεί να μειώσει τις απώλειες ενέργειας έως και 40% λόγω της υψηλής απόδοσης της εγκατάστασης.

Ένα ανεξάρτητο σύστημα θέρμανσης αποτελείται από ένα κύριο σημείο που διανέμει θερμότητα μεταξύ διαφορετικών αντικειμένων και επιπλέον εναλλάκτες θερμότητας εγκατεστημένους σε ένα μεμονωμένο σημείο θέρμανσης, από όπου η θερμότητα πηγαίνει στον τελικό καταναλωτή.

Η παρουσία μιας δομής ανταλλαγής θερμότητας σε αυτό το σχήμα είναι μια ευκαιρία για τον ιδιοκτήτη του διαμερίσματος να ρυθμίσει το καθεστώς θερμοκρασίας στο δωμάτιο. Δεν θα καταναλώσει υπερβολική θερμότητα, γεγονός που οδηγεί σε σημαντική εξοικονόμηση πόρων.

Στο σύστημα ζεστού νερού

Η ενίσχυση της ισχύος του εναλλάκτη θερμότητας κελύφους και σωλήνα είναι δυνατή μόνο λόγω του μεγαλύτερου πλάτους και μήκους του πηνίου, το οποίο επηρεάζει αρνητικά τις διαστάσεις του σώματος. Ο ογκώδης σχεδιασμός καταλαμβάνει πολύ χώρο και είναι άβολο στην εγκατάσταση. Ο εναλλάκτης θερμότητας πλάκας, οι διαστάσεις του οποίου είναι 3 φορές μικρότερες, σας επιτρέπει να έχετε την ίδια απόδοση.

Στο λεβητοστάσιο

Μια κοινή πρακτική είναι η χρήση δύο τύπων εναλλάκτων θερμότητας σε λεβητοστάσια. Είναι ένα μέσο προστασίας από το σφυρί νερού, τις χημικές και μηχανικές ακαθαρσίες, τις διαφορές ύψους. Οι ανεξάρτητοι βρόχοι επιτρέπουν τον αυτόνομο έλεγχο και την προσαρμογή κάθε σχεδίου. Σε αυτή την περίπτωση, η διάρκεια λειτουργίας των λέβητων αυξάνεται σημαντικά, η κλίμακα στους τοίχους της συσκευής δεν συσσωρεύεται..

Χρήση εναλλακτών θερμότητας στη βιομηχανία

Οι εναλλάκτες θερμότητας έχουν ποικίλη τεχνολογική σημασία. Όλα τα μοντέλα μπορούν να χωριστούν σε δύο μεγάλες κατηγορίες:

• συσκευές ανταλλαγής θερμότητας, στις οποίες η κύρια διαδικασία είναι η μεταφορά θερμότητας.
• συσκευές ανταλλαγής θερμότητας στις οποίες η ψύξη, η συμπύκνωση, η παστερίωση και άλλες διαδικασίες είναι οι κύριες, και η μεταφορά θερμικής ενέργειας λειτουργεί ως συνοδευτικό συστατικό.

Σύμφωνα με την κύρια εφαρμογή, τα μοντέλα ταξινομούνται σε ομάδες:

• πυκνωτές?
• θερμαντήρες?
• ψυγεία?
• ατμοποιητές.

Η χρήση τους ζητείται ευρέως σε διάφορους κλάδους. Η εισαγωγή της συσκευής στην τεχνολογική διαδικασία σας επιτρέπει να επιταχύνετε σημαντικά την εργασία και να αυξήσετε την αποδοτικότητα.

Επιλογή βιομηχανικού εξοπλισμού ανταλλαγής θερμότητας

Για την αποτελεσματική εκτέλεση εργασιών στη βιομηχανία, ο εναλλάκτης θερμότητας πρέπει να πληροί τις απαιτήσεις της τεχνολογικής διαδικασίας:

• η ικανότητα ρύθμισης και διατήρησης της θερμοκρασίας του εργασιακού περιβάλλοντος ·
• συμμόρφωση του ρυθμού κυκλοφορίας του προϊόντος με την απαιτούμενη ελάχιστη διάρκεια παραμονής του πράκτορα στο σύστημα ·
• αντοχή του υλικού εναλλάκτη θερμότητας στην επίδραση του εργασιακού περιβάλλοντος.
• συμμόρφωση της συσκευής με την πίεση ψυκτικού.

Το δεύτερο σημαντικό κριτήριο επιλογής είναι η αποδοτικότητα και η παραγωγικότητα της συσκευής, ένας συνδυασμός υψηλής έντασης εναλλαγής θερμότητας διατηρώντας παράλληλα τις απαραίτητες υδραυλικές παραμέτρους της συσκευής..

Λειτουργία διαφορετικών τύπων εναλλάκτων θερμότητας στη βιομηχανία

Η χρήση εναλλακτών θερμότητας μπορεί να κατασκευαστεί στους ακόλουθους τομείς:

• τη χρήση υπολειπόμενης θερμότητας για την παραγωγή ηλεκτρικής ενέργειας ·
• ακριβής έλεγχος θερμοκρασίας κατά τη διάρκεια χημικών διεργασιών.
• δευτερογενής χρήση ενέργειας για οικιακές ανάγκες.
• διατήρηση της θερμοκρασίας στα οικιακά συστήματα θέρμανσης σε τυποποιημένες παραμέτρους.

Με βάση τις καθορισμένες εργασίες, μπορείτε να επιλέξετε το βέλτιστο μοντέλο της συσκευής όσον αφορά την ισχύ, το σχεδιασμό και άλλες παραμέτρους..

Σωλήνας σε σωλήνα

Εξοπλισμός που έχει μικρή περιοχή ανταλλαγής θερμότητας και χρησιμοποιείται μόνο σε εγκαταστάσεις χαμηλής ισχύος για μετάδοση ενέργειας σε μέσα αερίου-υγρού.

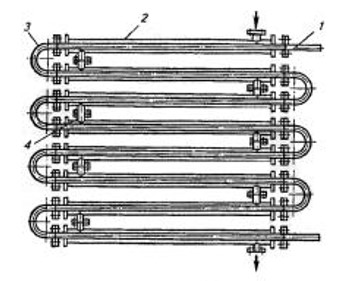

Διάγραμμα εναλλάκτη θερμότητας "σωλήνας σε σωλήνα"

1 – εσωτερικός σωλήνας. 2 – εξωτερικός σωλήνας. 3 – κυρτός σωλήνας σύνδεσης. 4 – σωλήνες σύνδεσης

Σπειροειδείς δομές

Οι συσκευές χρησιμοποιούνται για την αλληλεπίδραση περιβάλλοντος εργασίας “υγρό-υγρό”. Το Steam χρησιμοποιείται συχνά ως πράκτορας..

Ο κύριος σκοπός του εναλλάκτη θερμότητας: συμπυκνωτές μειωμένης πίεσης. Εάν το ψυκτικό περιέχει στερεά σωματίδια, ίνες και άλλες ακαθαρσίες, η συσκευή εγκαθίσταται σε οριζόντια θέση για να αποφευχθεί η συσσώρευση ουσιών στο κάτω μέρος της μονάδας..

Στοιχειακά μοντέλα

Ο εναλλάκτης θερμότητας αποτελείται από πολλά τμήματα που συνδυάζονται σε μία δομή. Λειτουργεί ενεργά όταν είναι απαραίτητο να εργαστείτε με υψηλή πίεση, ή οι θερμοφόροι κυκλοφορούν με την ίδια ταχύτητα χωρίς να αλλάξετε την κατάσταση συσσωμάτωσης.

Συσκευές κελύφους και σωλήνων

Μια εγκατάσταση στην οποία τα ψυκτικά κινούνται μέσω σωλήνων και στον δακτυλιοειδή χώρο. Για να αυξηθεί η ταχύτητα της διαδικασίας, παρέχονται σχάρες και χωρίσματα. Εφαρμογές: βιομηχανία και μεταφορές για θέρμανση, ψύξη και συμπύκνωση αερίων και υγρών μέσων.

Στριφτές συσκευές

Οι μονάδες εμπλέκονται στο διαχωρισμό των μειγμάτων αερίων με βαθιά ψύξη σε συσκευές υψηλής πίεσης. Ένα από τα κύρια ελαττώματα σχεδιασμού είναι ο μετασχηματισμός υπό την επίδραση της θερμικής καταπόνησης..

Ταξινόμηση εξοπλισμού ανταλλαγής θερμότητας επιχειρήσεων

Οι εναλλάκτες θερμότητας είναι συσκευές που έχουν σχεδιαστεί για να ανταλλάσσουν θερμότητα μεταξύ θερμαντικών και θερμαινόμενων μέσων εργασίας. Τα τελευταία ονομάζονται συνήθως ψυκτικά. Οι εναλλάκτες θερμότητας διακρίνονται από το σκοπό, την αρχή της λειτουργίας, την κατάσταση φάσης των ψυκτικών, τα κατασκευαστικά και άλλα σημάδια

Με την ονομασία τους, οι εναλλάκτες θερμότητας χωρίζονται σε θερμαντήρες, εξατμιστές, συμπυκνωτές, ψυγεία κ..

Σύμφωνα με την αρχή της λειτουργίας, οι εναλλάκτες θερμότητας μπορούν να χωριστούν σε αναρρωτικούς, αναγεννητικούς και ανάμεικτους.

Οι συσκευές αποκατάστασης είναι αυτές στις οποίες η θερμότητα μεταφέρεται από ένα θερμό ψυκτικό σε ένα ψυχρό μέσω του τοίχου που τις χωρίζει. Ένα παράδειγμα τέτοιων συσκευών είναι οι λέβητες ατμού, οι θερμαντήρες, οι συμπυκνωτές κ.λπ..

Οι συσκευές αναγέννησης είναι εκείνες στις οποίες η ίδια θέρμανση πλένεται με θερμό ή ψυχρό φορέα θερμότητας. Όταν ρέει ένα ζεστό υγρό, η θερμότητα γίνεται αντιληπτή από τα τοιχώματα της συσκευής και συσσωρεύεται σε αυτά · όταν ρέει ένα κρύο υγρό, αυτή η συσσωρευμένη θερμότητα γίνεται αντιληπτή από αυτήν. Ένα παράδειγμα τέτοιων συσκευών είναι οι αναγεννητές φούρνων ανοιχτής εστίας και τήξης γυαλιού, θερμαντήρες αέρα υψικαμίνων κ.λπ..

Σε συσκευές αποκατάστασης και αναγέννησης, η διαδικασία μεταφοράς θερμότητας συνδέεται αναπόφευκτα με την επιφάνεια ενός στερεού. Επομένως, τέτοιες συσκευές ονομάζονται επίσης επιφάνεια.

Στις συσκευές ανάμειξης, η διαδικασία μεταφοράς θερμότητας πραγματοποιείται με άμεση επαφή και ανάμειξη θερμών και ψυχρών φορέων θερμότητας. Σε αυτή την περίπτωση, η μεταφορά θερμότητας συμβαίνει ταυτόχρονα με την ανταλλαγή υλικού. Ένα παράδειγμα τέτοιων εναλλάκτων θερμότητας είναι οι πιο δροσεροί πύργοι (πύργοι ψύξης), οι τρίφτες κ.λπ..

Εάν οι θερμοί και κρύοι φορείς θερμότητας που συμμετέχουν στη μεταφορά θερμότητας και μάζας κινούνται κατά μήκος της επιφάνειας θέρμανσης προς την ίδια κατεύθυνση, η συσκευή μεταφοράς θερμότητας και μάζας ονομάζεται άμεση ροή, με αντίθετη ροή παραγόντων μεταφοράς θερμότητας και μέσης αντίθετης ροής , και με εγκάρσια ροή-εγκάρσια ροή. Τα αναφερόμενα σχήματα για τη μετακίνηση ψυκτικών υγρών και μέσων σε συσκευές ονομάζονται απλά. Στην περίπτωση που αλλάζει η κατεύθυνση κίνησης τουλάχιστον μίας από τις ροές σε σχέση με άλλη, μιλούν για ένα περίπλοκο μοτίβο κίνησης ψυκτικών και μέσων.

Αναγεννητικοί εναλλάκτες θερμότητας

Για να αυξηθεί η αποτελεσματικότητα των συστημάτων μηχανικής θερμότητας που λειτουργούν σε ένα ευρύ φάσμα πτώσεων θερμοκρασίας μεταξύ φορέων θερμότητας, είναι συχνά σκόπιμο να χρησιμοποιούνται αναγεννητικοί εναλλάκτες θερμότητας..

Ένας αναγεννητικός εναλλάκτης θερμότητας είναι μια συσκευή στην οποία η μεταφορά θερμότητας από το ένα ψυκτικό μέσο στο άλλο πραγματοποιείται με τη βοήθεια μάζας συσσώρευσης θερμότητας, που ονομάζεται συσκευασία. Το ακροφύσιο πλένεται περιοδικά από ρεύματα θερμών και ψυχρών φορέων θερμότητας. Κατά την πρώτη περίοδο (η περίοδος θέρμανσης του ακροφυσίου), ένα θερμό ψυκτικό μέσο περνά μέσα από τη συσκευή, ενώ η θερμότητα που εκπέμπεται από αυτήν δαπανάται για τη θέρμανση του ακροφυσίου. Κατά τη δεύτερη περίοδο (περίοδος ψύξης της συσκευασίας), ένας ψυκτικός φορέας θερμότητας περνά μέσα από τη συσκευή, η οποία θερμαίνεται από τη θερμότητα που συσσωρεύεται από τη συσκευασία. Οι περίοδοι θέρμανσης και ψύξης του άκρου διαρκούν από λίγα λεπτά έως αρκετές ώρες.

Για να πραγματοποιηθεί μια συνεχής διαδικασία μεταφοράς θερμότητας από τον έναν φορέα θερμότητας στον άλλο, χρειάζονται δύο αναγεννητές: ενώ ο θερμός φορέας θερμότητας ψύχεται σε έναν από αυτούς, ο κρύος φορέας θερμότητας θερμαίνεται στον άλλο. Στη συνέχεια, οι συσκευές αλλάζουν, μετά από την οποία σε κάθε μία από αυτές η διαδικασία μεταφοράς θερμότητας προχωρά προς την αντίθετη κατεύθυνση. Το διάγραμμα σύνδεσης και μεταγωγής ζεύγους αναγεννητών φαίνεται στο Σχ..

Σχέδιο αναγέννησης με σταθερό ακροφύσιο: I – φορέας ψυχρής θερμότητας, II – φορέας θερμής θερμότητας

Η εναλλαγή γίνεται με περιστροφικές βαλβίδες (αποσβεστήρες) 1 και 2. Η κατεύθυνση κίνησης των φορέων θερμότητας φαίνεται με βέλη. Συνήθως, οι αναγεννητές αλλάζουν αυτόματα σε τακτά χρονικά διαστήματα..

Από τους αναγεννητές που χρησιμοποιούνται στην τεχνολογία, μπορεί κανείς να ξεχωρίσει τα σχέδια των συσκευών που λειτουργούν σε περιοχές υψηλών, μεσαίων και πολύ χαμηλών θερμοκρασιών. Στη βιομηχανία μεταλλουργίας και τήξης γυαλιού, χρησιμοποιούνται αναγεννητές με σταθερό ακροφύσιο κατασκευασμένο από πυρίμαχα τούβλα. Οι θερμαντήρες αέρα υψικαμίνων ξεχωρίζουν για το μέγεθός τους. Δύο ή περισσότεροι από κοινού αυτοί οι θερμαντήρες αέρα έχουν ύψος έως 50 m και διάμετρο έως 11 m, μπορούν να θερμάνουν έως και 1300 ° C περίπου 500.000 m3 / h αέρα. Στο σχ. 7, a δείχνει ένα διαμήκες τμήμα σόμπας υψικαμίνου με ακροφύσιο από τούβλα. Ο θάλαμος καύσης καίει εύφλεκτα αέρια. Τα προϊόντα καύσης εισέρχονται στον θερμαντήρα αέρα από πάνω και, κινούμενα προς τα κάτω, θερμαίνουν το ακροφύσιο, ενώ τα ίδια ψύχονται και βγαίνουν από τον πυθμένα. Μετά την αλλαγή του αποσβεστήρα, ο αέρας κινείται από κάτω προς τα πάνω μέσω του ακροφυσίου προς την αντίθετη κατεύθυνση και ταυτόχρονα θερμαίνεται. Ένα άλλο παράδειγμα αναγεννητή υψηλής θερμοκρασίας είναι ένας θερμαντήρας αέρα για έναν κλίβανο κατασκευής χάλυβα (Εικ. 7, β). Το αέριο (υγρό) καύσιμο και ο αέρας θερμαίνονται πριν από την τροφοδοσία στον κλίβανο λόγω της θερμότητας των προϊόντων καύσης.

Ρύζι. Μερικοί τύποι αναγεννητών: α – διάγραμμα ενός κλιβάνου ανοιχτής εστίας με αναγεννητές: 1 – πύλη. 2 – καυστήρες. 3 – ακροφύσιο. β – θερμοσίφωνας υψικαμίνου: 1 – ακροφύσιο αποθήκευσης θερμότητας. 2 – θάλαμος καύσης. 3 – έξοδος καυτής έκρηξης. 4 – εισαγωγή αέρα στο θάλαμο καύσης. 5 – είσοδος ζεστού αερίου. 6 – είσοδος ψυχρής έκρηξης. 7 – καυσαέρια. γ – αναγεννητική συσκευή του συστήματος Jungstrom. d – διάγραμμα αναγεννητή με πτώση ακροφυσίου

Οι εναλλάκτες θερμότητας που λειτουργούν σε υψηλές θερμοκρασίες είναι συνήθως κατασκευασμένοι από πυρίμαχα τούβλα. Τα μειονεκτήματα των αναγεννητών με σταθερό ακροφύσιο από τούβλα είναι η ογκώδης έκταση, η επιπλοκή της λειτουργίας που σχετίζεται με την ανάγκη περιοδικής αλλαγής αναγεννητών, οι διακυμάνσεις της θερμοκρασίας στο χώρο εργασίας του κλιβάνου, η μετατόπιση των φορέων θερμότητας κατά την αλλαγή της πύλης..

Για διαδικασίες μεσαίας θερμοκρασίας στην τεχνολογία, χρησιμοποιούνται συνεχείς θερμαντήρες αέρα με περιστρεφόμενο ρότορα του συστήματος Jungström (Εικ. 7, γ). Οι αναγεννητικοί περιστροφικοί θερμαντήρες (RVP) χρησιμοποιούνται στις μονάδες παραγωγής ηλεκτρικής ενέργειας ως θερμαντήρες αέρα για τη χρήση της θερμότητας των καυσαερίων που βγαίνουν από τους λέβητες. Χρησιμοποιούν επίπεδα ή κυματοειδή μεταλλικά φύλλα προσαρτημένα σε έναν άξονα ως συσκευασία. Το ακροφύσιο σε σχήμα ρότορα περιστρέφεται σε κατακόρυφο ή οριζόντιο επίπεδο με συχνότητα 3 … 6 σ.α.λ. και πλένεται εναλλάξ με καυτά αέρια (κατά τη θέρμανση), στη συνέχεια με κρύο αέρα (κατά την ψύξη). Τα πλεονεκτήματα ενός RVP έναντι των αναγεννητήρων με σταθερό ακροφύσιο είναι: συνεχής λειτουργία, σχεδόν σταθερή μέση θερμοκρασία του θερμαινόμενου αέρα, συμπαγής, μειονεκτήματα – πρόσθετη κατανάλωση ενέργειας, πολυπλοκότητα σχεδιασμού και αδυναμία ερμητικά διαχωρισμού της θέρμανσης από την ψυκτική κοιλότητα, αφού το ίδιο περιστρεφόμενο ακροφύσιο διέρχεται από αυτά

Επικοινωνήστε με εναλλάκτες θερμότητας

Φυσώντας σε ζεστό υγρό – έχουμε ανταλλαγή θερμότητας επαφής. Αέρας – το αέριο μέσο βρίσκεται σε άμεση επαφή με το υγρό μέσο του ποτού. Υπάρχει ανταλλαγή θερμότητας, αλλά όχι ακόμη εναλλάκτης θερμότητας. Οι πύργοι ψύξης είναι εναλλάκτες θερμότητας πλήρους επαφής. Οι τεράστιοι “σωλήνες” με τη μορφή ασυνήθιστων βαρελιών που μπορούν να παρατηρηθούν στο έδαφος των θερμικών σταθμών είναι γιγαντιαίοι εναλλάκτες θερμότητας επαφής. Εκάζονται με ζεστό νερό αφήνοντας τον συμπυκνωτή τουρμπίνας, η ψύξη πραγματοποιείται με ατμοσφαιρικό αέρα.

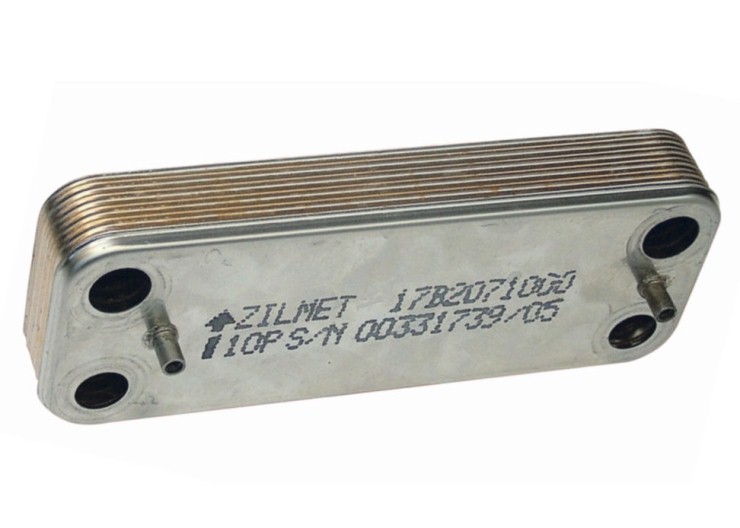

Εφαρμογή εναλλάκτη θερμότητας από συγκολλημένη πλάκα (μη διαχωρίσιμη)

Οι εναλλάκτες θερμότητας πλάκας μπορεί να είναι μη διαχωρίσιμοι με συγκόλληση και είναι σε ζήτηση όταν η πίεση και η θερμοκρασία υπερβαίνουν τα όρια των οικιακών «αστικών» – στεγνωτηρίων αερίων και τεχνικών υγρών, συμπυκνωτών, ψυγείων κ.λπ..

Τμηματικός εναλλάκτης θερμότητας – αρχή λειτουργίας

Αυτοί οι εναλλάκτες θερμότητας αποτελούνται από στοιχεία συνδεδεμένα σε σειρές – τμήματα. Ο συνδυασμός πολλών στοιχείων με μικρό αριθμό σωλήνων αντιστοιχεί στην αρχή μιας συσκευής με πολλαπλά περάσματα κελύφους και σωλήνων που λειτουργεί με το πιο πλεονεκτικό σχήμα-αντίστροφη ροή. Οι στοιχειώδεις εναλλάκτες θερμότητας είναι αποτελεσματικοί όταν οι φορείς θερμότητας κινούνται με συγκρίσιμες ταχύτητες χωρίς να αλλάζουν την κατάσταση συσσωμάτωσης.

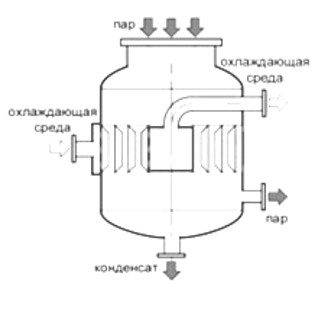

Εναλλάκτης θερμότητας βύθισης

Ένα κυλινδρικό πηνίο λειτουργεί ως ευαίσθητο στοιχείο σε αυτήν τη συσκευή. Στεγάζεται σε ένα δοχείο γεμάτο με υγρό. Αυτός ο σχεδιασμός μειώνει σημαντικά τον χρόνο που απαιτείται για τη συσκευή να απελευθερώσει θερμότητα. Αυτός ο τύπος συσκευής θεωρείται μία από τις καλύτερες συσκευές όσον αφορά την αποτελεσματική απόδοση. Χρησιμοποιείται αποκλειστικά σε χώρους όπου επιτρέπεται η μηχανική ενεργοποίηση και το στάδιο βρασμού.

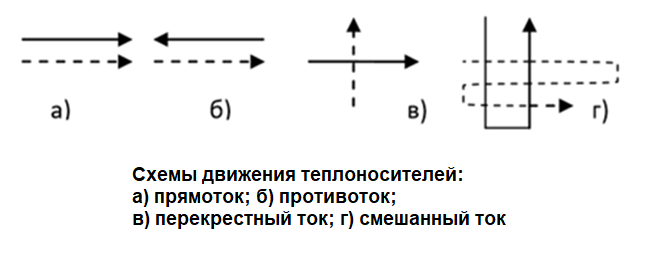

Το σχήμα κίνησης των φορέων θερμότητας (μέσα)

Συν -ρεύμα – κίνηση δύο φορέων θερμότητας παράλληλων μεταξύ τους προς την ίδια κατεύθυνση.

Αντίστροφη ροή – κίνηση δύο φορέων θερμότητας παράλληλα μεταξύ τους σε αντίθετες κατευθύνσεις.

Διασταυρούμενο ρεύμα – κίνηση δύο φορέων θερμότητας σε αμοιβαία κάθετες κατευθύνσεις.

Μικτό ρεύμα – ένα ή περισσότερα ψυκτικά πραγματοποιούν πολλές κινήσεις στη συσκευή, ενώ πλένουν μέρος της επιφάνειας σύμφωνα με το σχέδιο ροής προς τα εμπρός και το άλλο μέρος σύμφωνα με το σχήμα αντίστροφης ροής ή διασταυρούμενου ρεύματος.

Σύμφωνα με τη δυναμική των συγκεντρωτικών καταστάσεων (φάσης) των μέσων μεταφοράς θερμότητας, οι εναλλάκτες θερμότητας χωρίζονται σε συσκευές:

• χωρίς μεταβάσεις φάσης (θερμαντήρες, ψύκτες).

• με αλλαγή στην κατάσταση συσσωμάτωσης ενός από τους φορείς θερμότητας (εξατμιστές, συμπυκνωτές).

• με αλλαγή στην κατάσταση και των δύο μέσων μεταφοράς θερμότητας (μονάδες με αυξημένη ένταση ανταλλαγής θερμότητας, συμπεριλαμβανομένων καταψυκτών, ανορθωτών κ.λπ.).

Σχέδιο μονής διέλευσης

Τα απλούστερα σχέδια εναλλάκτη θερμότητας πλάκας είναι αυτά στα οποία και τα δύο υγρά κάνουν μόνο ένα πέρασμα, οπότε δεν υπάρχει αλλαγή στην κατεύθυνση ροής. Είναι γνωστά ως 1-1 κυκλώματα μονής διέλευσης και υπάρχουν δύο τύποι: αντίθετος και παράλληλος. Το μεγάλο πλεονέκτημα της διάταξης μονής διέλευσης είναι ότι οι είσοδοι και οι έξοδοι υγρού μπορούν να εγκατασταθούν σε μια σταθερή πλάκα, καθιστώντας εύκολο το άνοιγμα του εξοπλισμού για συντήρηση και καθαρισμό χωρίς να διαταράσσεται η σωλήνωση. Αυτό είναι το πιο διαδεδομένο σχέδιο μονής διέλευσης, γνωστό ως διάταξη σχήματος U. Υπάρχει επίσης ένα μοτίβο Ζ μονής διέλευσης, στο οποίο υπάρχει είσοδος και έξοδος υγρού και από τις δύο ακραίες πλάκες (Εικόνα 9).

Η αντίθετη ροή, όπου οι ροές ρέουν σε αντίθετες κατευθύνσεις, προτιμάται γενικά λόγω της υψηλότερης θερμικής απόδοσης, σε σύγκριση με την παράλληλη ροή, όπου οι ροές ρέουν προς μία κατεύθυνση..

Σχέδιο πολλαπλής διέλευσης

Οι συσκευές πολλαπλής διέλευσης μπορούν επίσης να χρησιμοποιηθούν για τη βελτίωση της ταχύτητας μεταφοράς θερμότητας ή ροής και συνήθως απαιτούνται όταν υπάρχει σημαντική διαφορά μεταξύ των ρυθμών ροής (Εικόνα 10).

Οι πλάκες PT μπορούν να παρέχουν κάθετη ή διαγώνια ροή, ανάλογα με τη θέση των αποστατών. Για κάθετη ροή, η είσοδος και η έξοδος αυτής της ροής βρίσκονται στη μία πλευρά του εναλλάκτη θερμότητας, ενώ για τη διαγώνια ροή βρίσκονται σε αντίθετες πλευρές. Η συναρμολόγηση της συσκευασίας πλακών περιλαμβάνει εναλλασσόμενες πλάκες “a” και “b” για τις αντίστοιχες ροές. Η τοποθέτηση του πακέτου πλάκας σε κάθετη ροή απαιτεί μόνο μια σωστή διαμόρφωση φλάντζας, αφού οι συσκευές Α και Β είναι ισοδύναμες (περιστρέφονται κατά 180 ° όπως φαίνεται στο σχήμα 11α). Αυτό δεν είναι δυνατό με τη διαγώνια ροή, η οποία απαιτεί και τους δύο τύπους πλακών στερέωσης (Εικόνα 11β). Η κακή κατανομή ροής είναι πιο πιθανό να συμβεί σε έναν πίνακα κάθετης ροής.

Ηλεκτρική θέρμανση

Εάν, στην περίπτωσή σας, τα προγράμματα που χρησιμοποιούν λέβητες αερίου δεν είναι διαθέσιμα, τότε μπορείτε να χρησιμοποιήσετε την ηλεκτρική ενέργεια ως φορέα θερμότητας. Υπάρχουν πολλές επιλογές για τη δημιουργία θέρμανσης. Για παράδειγμα, μπορείτε να φτιάξετε ένα ζεστό δάπεδο, το οποίο αγοράζεται με έτοιμα πατάκια και εγκαθίσταται στη διαδικασία τοποθέτησης του δαπέδου..

Μπορεί επίσης να χρησιμοποιηθεί ηλεκτρικός λέβητας νερού. Από αυτό, τοποθετούνται μεταλλικοί-πλαστικοί σωλήνες Ø16 ή Ø20 εκ. Είναι τοποθετημένοι σε θερμομονωτικό στρώμα. Όσο για το ίδιο το σχέδιο, εδώ μπορείτε να επιλέξετε ένα συνδυασμένο ή σπιράλ.

Οι σωλήνες στερεώνονται σε ειδικό πλέγμα με συνδετήρες. Μόλις είναι έτοιμο ολόκληρο το σύστημα και τοποθετηθούν όλοι οι σωλήνες, θα πρέπει να ελεγχθεί. Αυτό μπορεί να γίνει με δύο τρόπους. Για παράδειγμα, μπορείτε να ρίξετε νερό υπό πίεση. Εάν διαπιστωθεί διαρροή, τότε θα πρέπει να εξαλειφθεί αμέσως. Μια άλλη επιλογή είναι απλούστερη, γιατί αυτός ο αέρας αντλείται στο σύστημα. Ο αέρας θα κάνει θόρυβο στη διαρροή και θα βρείτε τη διαρροή.

Μορφή και περιεχόμενο

Δεδομένου ότι η αρμοδιότητα της εταιρείας μας είναι το πλύσιμο και ο καθαρισμός όλων των τύπων εναλλακτών θερμότητας, θα σταθούμε ξεχωριστά σε αυτό το χαρακτηριστικό ταξινόμησης..

Με βάση τα δομικά χαρακτηριστικά, οι εναλλάκτες θερμότητας χωρίζονται σε: κέλυφος και σωλήνας, πλάκα, σωλήνες με πτερύγια, σπείρα, στοιχείο (τομή), “σωλήνας σε σωλήνα” και άλλα. Ας εξετάσουμε τα κυριότερα:

Εξαρτημένο κύκλωμα με βαλβίδα τριών κατευθύνσεων και αντλίες κυκλοφορίας

Εξαρτημένο διάγραμμα σύνδεσης υποσταθμού του συστήματος θέρμανσης σε πηγή θερμότητας με βαλβίδα τριών κατευθύνσεων του ρυθμιστή ροής θερμότητας και αντλίες κυκλοφορίας και ανάμειξης στον σωλήνα παροχής του συστήματος θέρμανσης.

Αυτό το σχήμα στο ITP χρησιμοποιείται υπό τις ακόλουθες προϋποθέσεις:

1 Το πρόγραμμα θερμοκρασίας της πηγής θερμότητας (λεβητοστάσιο) είναι μεγαλύτερο ή ίσο με το πρόγραμμα θερμοκρασίας του συστήματος θέρμανσης. Το σημείο θερμότητας που συνδέεται σύμφωνα με αυτό το σχηματικό διάγραμμα μπορεί να λειτουργήσει είτε με πρόσμιξη στη ροή από τον αγωγό επιστροφής, είτε χωρίς αυτό, δηλαδή, αφήστε το ψυκτικό από τον αγωγό τροφοδοσίας του δικτύου θέρμανσης απευθείας στο σύστημα θέρμανσης.

Για παράδειγμα, το υπολογισμένο γράφημα θερμοκρασίας του συστήματος θέρμανσης 90/70 ° C είναι ίσο με το γράφημα θερμοκρασίας της πηγής, αλλά η πηγή, ανεξάρτητα από εξωτερικούς παράγοντες, λειτουργεί πάντα με θερμοκρασία εξόδου 90 ° C και για τη θέρμανση σύστημα, είναι απαραίτητο να παρέχεται ψυκτικό με θερμοκρασία 90 ° C μόνο στην υπολογιζόμενη εξωτερική θερμοκρασία αέρα (για Κίεβο -22 ° C). Έτσι, στον υποσταθμό, το ψυχρό ψυκτικό από τον σωλήνα επιστροφής θα αναμειχθεί με το νερό που προέρχεται από την πηγή έως ότου η θερμοκρασία του εξωτερικού αέρα πέσει στην υπολογιζόμενη τιμή.

2 Ο υποσταθμός συνδέεται με έναν συλλέκτη χωρίς πίεση, έναν υδραυλικό διακόπτη ή έναν κύριο θέρμανσης με διαφορά πίεσης μεταξύ των αγωγών τροφοδοσίας και επιστροφής όχι μεγαλύτερη από 3 μέτρα. Στήλη νερού..

3 Η πίεση στον σωλήνα επιστροφής της πηγής θερμότητας σε στατικές και δυναμικές λειτουργίες υπερβαίνει κατά τουλάχιστον 5 μέτρα στήλη νερού το ύψος από το σημείο σύνδεσης του υποσταθμού μέχρι το ανώτερο σημείο του συστήματος θέρμανσης (στατική κτιρίου).

4 Η πίεση στους αγωγούς τροφοδοσίας και επιστροφής της πηγής θερμότητας, καθώς και η στατική πίεση στα δίκτυα θέρμανσης, δεν υπερβαίνουν τη μέγιστη επιτρεπόμενη πίεση για το σύστημα θέρμανσης του κτιρίου που συνδέεται με αυτό το IHP.

5 Το διάγραμμα σύνδεσης του υποσταθμού θα πρέπει να παρέχει αυτόματη ρύθμιση υψηλής ποιότητας του συστήματος θέρμανσης σύμφωνα με τη θερμοκρασία ή το χρονοδιάγραμμα.

Περιγραφή της λειτουργίας του κυκλώματος ITP με τριπλή βαλβίδα

Η αρχή λειτουργίας αυτού του κυκλώματος είναι παρόμοια με τη λειτουργία του πρώτου κυκλώματος, εκτός από το ότι η επιλογή από τον αγωγό επιστροφής μπορεί να κλείσει τελείως με μια βαλβίδα τριών κατευθύνσεων, στην οποία όλο το ψυκτικό που προέρχεται από την πηγή θερμότητας χωρίς ανάμειξη να παρέχεται στο σύστημα θέρμανσης.

Σε περίπτωση πλήρους επικάλυψης του σωλήνα παροχής της πηγής θερμότητας, όπως στο πρώτο σχήμα, μόνο το ψυκτικό που απελευθερώνεται από αυτό, που λαμβάνεται από την επιστροφή, θα παρέχεται στο σύστημα θέρμανσης.

Εξαρτημένο κύκλωμα με βαλβίδα τριών κατευθύνσεων, αντλίες κυκλοφορίας και ελεγκτή διαφορικής πίεσης.

Χρησιμοποιείται όταν η διαφορά πίεσης στο σημείο σύνδεσης του ITP με το δίκτυο θέρμανσης υπερβαίνει τα 3m.w.st .. Ο ρυθμιστής διαφορικής πίεσης σε αυτήν την περίπτωση επιλέγεται για γκάζισμα και σταθεροποίηση της διαθέσιμης πίεσης στην είσοδο.

Χρήση διαφορετικών τύπων περιβάλλοντος εργασίας

Ένα καλά επιλεγμένο ψυκτικό μπορεί να αυξήσει σημαντικά την παραγωγικότητα της εργασίας.

Υδρατμοί

Οι υπερθερμασμένοι (κορεσμένοι) υδρατμοί είναι ένα από τα ευρέως διαδεδομένα υγρά μεταφοράς θερμότητας. Έχει πολλά πλεονεκτήματα: υψηλή ένταση μεταφοράς θερμότητας, εύκολη μεταφορά μέσω σωλήνων, δυνατότητα ρύθμισης της θερμοκρασίας. Τις περισσότερες φορές, αυτός ο τύπος ψυκτικού χρησιμοποιείται σε τεχνολογικές διαδικασίες με επαναλαμβανόμενη εξάτμιση, όταν το εξατμισμένο προϊόν αποστέλλεται σε θερμαντήρες ή σε άλλες μονάδες εξάτμισης..

Ζεστό υγρό

Τα ζεστά υγρά και το νερό δεν είναι λιγότερο συνηθισμένα ως παράγοντες που κυκλοφορούν μέσω του εναλλάκτη θερμότητας. Χαρακτηρίζονται από λιγότερο έντονη θέρμανση και σταθερά μειούμενη θερμοκρασία του μέσου.

Για τον ατμό και το νερό, είναι χαρακτηριστικό ένα σημαντικό μειονέκτημα: με αύξηση της θερμοκρασίας, συμβαίνει απότομη αύξηση της πίεσης στο σύστημα. Στην παραγωγή τροφίμων, οι συσκευές δεν μπορούν να λειτουργούν σε θερμοκρασίες άνω των 160 ° С.

Διάλυμα λαδιού

Η θέρμανση πετρελαίου συνιστάται στη βιομηχανία κονσερβοποίησης, σας επιτρέπει να λειτουργείτε τον εναλλάκτη θερμότητας στους 200 ° C.

Ζεστός αέρας και αέριο

Αέριο και ζεστός αέρας (μέγιστη θερμοκρασία 300-1000 ° C) χρησιμοποιούνται σε στεγνωτήρια και φούρνους. Οι αέριες ουσίες έχουν πολλά μειονεκτήματα: είναι δύσκολο να μεταφερθούν και να ελεγχθούν από την άποψη της θερμοκρασίας, έχουν χαμηλό συντελεστή μεταφοράς θερμότητας και τα καυσαέρια μολύνουν σε μεγάλο βαθμό την επιφάνεια του εναλλάκτη θερμότητας..

Ποικιλίες εναλλάκτες θερμότητας για θέρμανση: πώς να τις καταλάβετε και να επιλέξετε τη σωστή?

Ο εναλλάκτης θερμότητας είναι αναπόσπαστο στοιχείο του συστήματος θέρμανσης, στο οποίο λαμβάνει χώρα η διαδικασία ανταλλαγής θερμότητας μεταξύ πολλών μέσων.

Η συσκευή αποτελείται από 2 πλάκες: η μία είναι στατική και η άλλη είναι κινητή. Και οι δύο με τρύπες, μεταξύ των οποίων είναι στερεωμένες οι πλάκες σφραγισμένες με παρεμβύσματα.

Η ουσία της αρχής λειτουργίας μιας τέτοιας συσκευής είναι ότι οι κυματοειδείς πλάκες σχηματίζουν κανάλια μέσω των οποίων κυκλοφορεί το υγρό. Η αύξηση του συντελεστή μεταφοράς θερμότητας από το θερμαινόμενο στο ψυχρό τμήμα του συμβαίνει λόγω αύξησης της περιοχής επαφής.

Στο στρώμα κοντά στον τοίχο του κυματοειδούς τύπου, σχηματίζεται μια διαδικασία αναταραχής με την πάροδο του χρόνου. Ένα ξεχωριστό μέσο κινείται κατά μήκος διαφορετικών πλευρών μιας πλάκας. Αυτός ο τρόπος κίνησης τους εμποδίζει να αναμειχθούν..

Η θέρμανση και των δύο μέσων πραγματοποιείται λόγω της σύνδεσης της συσκευής με τον αγωγό. Αφού το μέσο έχει ολοκληρώσει τη διέλευσή του από όλα τα κανάλια, φεύγει από τον εναλλάκτη θερμότητας..

Τέτοιος εξοπλισμός καθιστά δυνατή:

• εκμεταλλευτείτε, εάν είναι απαραίτητο, τη δευτερεύουσα θερμότητα που λαμβάνεται από τον φορέα ενέργειας για οικιακές ανάγκες ·
• εφαρμόστε υπολειμματική θερμότητα όταν παρέχεται ηλεκτρική ενέργεια.
• να σχηματίσουν το απαραίτητο καθεστώς θερμοκρασίας για τη διεξαγωγή χημικών διεργασιών ·
• διατηρήστε το καθεστώς θερμοκρασίας του ψυκτικού στο καθορισμένο επίπεδο στα συστήματα θέρμανσης των νοικοκυριών.

Προβολές

Υπάρχουν οι ακόλουθοι τύποι εναλλάκτες θερμότητας.

Ανάμειξη νερού

Είναι συσκευές στις οποίες η θερμότητα μεταφέρεται μέσω άμεσης επαφής δύο μέσων: ζεστού και κρύου.

Η ουσία της δράσης ενός τέτοιου εναλλάκτη θερμότητας είναι ότι το υγρό και ο ατμός συνδυάζονται σε έναν ειδικό θάλαμο, η ταχύτητα του οποίου υπερβαίνει την υπερηχητική τιμή.

Το ακροφύσιο σχεδιασμού το επιταχύνει σε έναν τέτοιο δείκτη. Λόγω αυτής της ανάμιξης, το υγρό θερμαίνεται και συμβαίνει συμπύκνωση ατμού και το ψυκτικό υγρό της απαιτούμενης θερμοκρασίας κυκλοφορεί μέσω του συστήματος θέρμανσης.

Ο θάλαμος της συσκευής παρέχει την παρουσία ενός κενού συμπύκνωσης. Η λειτουργία αυτού του τύπου εναλλάκτη θερμότητας είναι δυνατή ακόμη και υπό συνθήκες χαμηλής πίεσης ατμού..

Επιφάνεια

Ο σχεδιασμός τέτοιων συσκευών παρουσιάζεται με τη μορφή διμεταλλικών σωλήνων με πτερύγια αλουμινίου κυλιόμενου τύπου..

Σε αυτές τις συσκευές, λαμβάνει χώρα η διαδικασία ροής αέρα γύρω από τη σκληρή επίστρωση. Οι θερμοκρασίες της επιφάνειας και της ροής του αέρα διαφέρουν.

Η ανταλλαγή θερμότητας μεταξύ των μέσων πραγματοποιείται μέσω ενός τοίχου με ένα ειδικό υλικό αγωγιμότητας θερμότητας που εφαρμόζεται σε αυτό. Τα κυκλώματα είναι εντελώς απομονωμένα το ένα από το άλλο.

Οι επιφανειακοί εναλλάκτες θερμότητας χωρίζονται σε 2 τύπους:

• αναγεννητική (η κατεύθυνση της ροής του μέσου τείνει να αλλάζει).
• επανόρθωση (η ανταλλαγή θερμότητας από το ένα ψυκτικό στο άλλο πραγματοποιείται μέσω των διαρροών τοιχωμάτων του κυκλώματος, ενώ η κατεύθυνση της ροής του μέσου παραμένει σταθερή).

Recuperative και οι ποικιλίες του

Υποδιαιρούνται σύμφωνα με τα χαρακτηριστικά σχεδιασμού και το πεδίο εφαρμογής..

Shell-and-tube

Αυτές είναι οι απλούστερες συσκευές. Αποτελούνται από ένα μεγάλο αριθμό μικρών σωλήνων που συγκολλούνται σε μια ενιαία δέσμη και περικλείονται σε ένα μπουφάν. Τέτοιοι εναλλάκτες θερμότητας είναι μάλλον ογκώδεις και καταλαμβάνουν πολύ χώρο..

Χρησιμοποιείται σε εξατμιστήρες, ψυγεία, θερμάστρες, συμπυκνωτές.

Βυθισμένος

Είναι επίπεδα ή κυλινδρικά πηνία βυθισμένα σε δοχείο με υγρό.

Αυτοί οι εναλλάκτες θερμότητας θεωρούνται αναποτελεσματικοί λόγω του γεγονότος ότι υπάρχει χαμηλό επίπεδο μεταφοράς θερμότητας από το εξωτερικό του πηνίου και η διαδικασία πλύσης με υγρό πραγματοποιείται σε εξαιρετικά μικρή ποσότητα..

Αναφορά! Η χρήση ενός βυθισμένου εναλλάκτη θερμότητας θα είναι παραγωγική εάν το υγρό στη δεξαμενή βράζει ή περιέχει μηχανικές προσθήκες.

Βυθισμένες συσκευές χρησιμοποιούνται ως ψυγεία και συμπυκνωτές, καθώς και για θέρμανση νερού και τεχνολογικές λύσεις

Οι συσκευές αυτού του τύπου είναι 2 σωλήνες που βρίσκονται μεταξύ τους και έχουν διαφορετικές διαμέτρους. Έτσι, το υγρό, η θέρμανση ή η ψύξη του οποίου πρέπει να γίνει, βρίσκεται σε άμεση επαφή με το ψυκτικό υγρό.

Οι σωλήνες ανταλλαγής θερμότητας είναι στερεωμένοι μεταξύ τους. Λόγω της διαφοράς μεταξύ των διαμέτρων τους, το ψυκτικό υγρό δεν έχει εμπόδια κατά την κυκλοφορία του.

Τέτοιοι εναλλάκτες θερμότητας χρησιμοποιούνται κυρίως στη βιομηχανία τροφίμων, ιδίως στην οινοποίηση και στην παραγωγή γαλακτοκομικών προϊόντων..

Και επίσης η χρήση τέτοιων συσκευών είναι ευρέως διαδεδομένη στις βιομηχανίες πετρελαίου, φυσικού αερίου, χημικών..

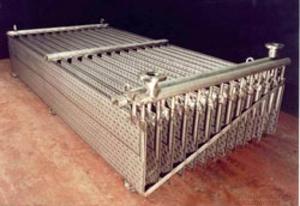

Αρδευση

Οι εναλλάκτες θερμότητας αυτού του τύπου είναι ίσιοι σωλήνες που βρίσκονται ο ένας πάνω στον άλλο και ποτίζονται με νερό από έξω. Στερεώνονται με συγκόλληση ή χρησιμοποιώντας “βρόχους” στις φλάντζες. Το υγρό άρδευσης ρέει μέσω της άνω γούρνας, τα άκρα της οποίας έχουν σχήμα δοντιών. Μέρος του υγρού που παρέχεται για άρδευση αγωγών εξατμίζεται.

Η χρήση τέτοιων μονάδων ως συμπυκνωτών στα ψυγεία είναι ευρέως διαδεδομένη..

Γραφίτης: τι είναι

Μπλοκάρετε τους εναλλάκτες θερμότητας. Όλα τα ορθογώνια ή κυλινδρικά εξαρτήματα είναι σταθερά στερεωμένα με ειδικά παρεμβύσματα από καουτσούκ ή τεφλόν και καλύμματα.

Μέσα σε αυτή τη δομή, το ρευστό κινείται σε εγκάρσιο μοτίβο..

Αρχικά, για την εξάλειψη του πορώδους του γραφίτη, επεξεργάζεται με ειδικές ρητίνες φορμαλδεhyδης. Ένα ή και τα δύο μέσα είναι διαβρωτικά..

Σπουδαίος! Εάν και τα δύο υγρά είναι επιθετικά, τότε πρέπει να εφαρμοστούν ειδικές πλάκες γραφίτη στις πλευρές των πλακών πίεσης..

Λόγω της σταθερής επίδρασης τέτοιων συσκευών, η χρήση τους είναι πολύ δημοφιλής στη χημική βιομηχανία..

Πολυστρωματικός αέρας με ανεμιστήρα

Με το σχεδιασμό τους, χωρίζονται σε πτυσσόμενα και συγκολλημένα. Τα πρώτα είναι ευρέως διαδεδομένα λόγω του γεγονότος ότι μπορούν να αποσυναρμολογηθούν και να συναρμολογηθούν και, εάν είναι απαραίτητο, να καθαρίσουν και να αυξήσουν την αποτελεσματικότητά τους με τη δημιουργία πρόσθετων πιάτων.

Η συσκευή αποτελείται από πλάκες, μεταξύ των οποίων είναι ελαστικά παρεμβύσματα, 2 ακραίες αίθουσες, μπουλόνια σύσφιξης και πλαίσιο.

Οι χαλύβδινες πλάκες έχουν πάχος 0,7 mm, η πλευρά ροής τους είναι κυματοειδής ή με ραβδώσεις.

Για να σφραγιστεί η διαδικασία μεταφοράς θερμότητας, τα ελαστικά παρεμβύσματα στερεώνονται στις πλάκες.

Ο φορέας θερμότητας σε τέτοιους εναλλάκτες θερμότητας μπορεί να κινείται προς τα εμπρός, αντίστροφα ή μικτές κατευθύνσεις..

Τέτοιες συσκευές χρησιμοποιούνται σε μονάδες θέρμανσης, εξαερισμού, κλιματισμού και ψύξης. Επιπλέον, χρησιμοποιείται στην κλωστοϋφαντουργία, το πετρέλαιο, τον πολτό και το χαρτί και άλλες βιομηχανίες..

Lamellar-ribbed: αρχή λειτουργίας

Η ουσία του σχεδιασμού ενός τέτοιου εναλλάκτη θερμότητας είναι ότι υπάρχει ένα ενιαίο σύστημα ξεχωριστών πλακών, μεταξύ των οποίων βρίσκονται ραβδωτά ακροφύσια.

Οι ποικιλίες τους παρουσιάζονται σε ένα ευρύ φάσμα.

Για μια κατάλληλη επιλογή του σχήματος των καναλιών για τη διέλευση του υγρού, απαιτείται η χρήση διαφόρων ακροφυσίων.

Σπουδαίος! Η χρήση τέτοιων συσκευών για ανταλλαγή θερμότητας είναι δυνατή σε θερμοκρασίες μη επιθετικών υγρών και αερίων μέσων από +200 ° C έως -270 ° C.

Αυτοί οι εναλλάκτες θερμότητας χρησιμοποιούνται σε διάφορες εγκαταστάσεις μεταφοράς..

Εναλλάκτες θερμότητας συγκολλημένων πλακών

Η απουσία σφραγίδων είναι το κύριο χαρακτηριστικό σχεδιασμού των συγκολλημένων εναλλάκτων θερμότητας. Οι κυματοειδείς πλάκες συγκολλούνται σε ένα μπλοκ, στο οποίο το μέσο εργασίας ρέει μέσω των εσωτερικών καναλιών και το θερμαινόμενο – μέσω του εξωτερικού.

Το SPTO χρησιμοποιείται όταν εργάζεστε με επιθετικά μέσα σε αυξημένες θερμοκρασίες και υψηλή πίεση των μέσων εργασίας.

Τα χαρακτηριστικά σχεδιασμού των συγκολλημένων εναλλάκτων θερμότητας παρέχουν τα ακόλουθα πλεονεκτήματα:

• συμπαγές;
• υψηλό συντελεστή μεταφοράς θερμότητας.
• ασήμαντη απώλεια θερμότητας.
• ευκολία συντήρησης.

Η απουσία σφραγίδων στο συγκολλημένο PHE εξασφαλίζει πλήρη στεγανότητα των καναλιών εργασίας, γεγονός που σας επιτρέπει να εργάζεστε σε ακραίες συνθήκες.

Πολυστρωματικό πτυσσόμενο t / o

Η αποτελεσματικότητα της διαδικασίας εξαρτάται από το σχήμα σύνδεσης. Πλήρης μεταφορά θερμότητας από μια συσκευή αντίθετης ροής, όταν οι ροές κινούνται η μία προς την άλλη.

Όσο πιο λεπτό είναι το διάφραγμα, τόσο καλύτερα γίνεται η διαδικασία. Αλλά για συσκευές πίεσης, το πάχος του τοιχώματος εξαρτάται από την ικανότητα να αντέχει τα φορτία στους τοίχους. Εάν είναι αδύνατο να αραιώσετε τα τοιχώματα των σωλήνων, είναι απαραίτητο να αυξήσετε την επιφάνεια θέρμανσης, να κάνετε τη συσκευή μακρύτερη.

Κάθε εναλλάκτης θερμότητας κατασκευάζεται σύμφωνα με τον υπολογισμό της μηχανικής θερμότητας, έχει διαβατήριο και έχει σχεδιαστεί για να λειτουργεί με ένα συγκεκριμένο ψυκτικό υγρό.

Ραβδωτό-ελασματοειδές

Η διαφορά τους από τους παραπάνω τύπους είναι ότι τα ραβδωτά πάνελ με λεπτά τοιχώματα, που σχηματίζονται από συγκόλληση υψηλής συχνότητας, χρησιμοποιούνται στη βάση της δομής..

Είναι όλα σταθερά με τη σειρά τους και μπορούν να περιστραφούν στους 90 ° C.

Η χρήση τέτοιων εναλλάκτων θερμότητας βρίσκεται συχνά τόσο στη βιομηχανία (στις θερμικές τεχνολογικές διεργασίες) όσο και στην καθημερινή ζωή (σύστημα εξαερισμού με ανάκτηση θερμότητας).

Σπειροειδής

Υπάρχουν οριζόντια και κάθετα. Η κατασκευή τους αποτελείται από 2 λεπτά φύλλα μετάλλου στερεωμένα στον πυρήνα και λυγισμένα με τη μορφή σπιράλ. Για να δώσετε στα φύλλα πρόσθετη ακαμψία, οι προεξοχές απόστασης συνδέονται με αυτές και στις δύο πλευρές με συγκόλληση.

Οι σπειροειδείς αγωγοί περιορίζονται από τα ακραία καλύμματα. Η σφράγιση τέτοιων διόδων γίνεται με συγκόλληση στη μία πλευρά και σφράγιση με παρέμβυσμα στην άλλη. Καθώς φθείρεται, η ζυθοποίηση εμφανίζεται στην άλλη πλευρά..

Έτσι, αποκλείεται η πιθανότητα αποσυναρμολόγησης των ψυκτικών..

Αυτή η συσκευή χρησιμοποιείται σε τρόφιμα, μεταλλουργία, χαρτοπολτό και χαρτί, εξόρυξη, πετρέλαιο, φυσικό αέριο και άλλες βιομηχανίες..

Πρωτογενείς, δευτερογενείς και διθερμικές συσκευές

Ο κύριος εναλλάκτης θερμότητας μοιάζει με ένα μεγάλο σωλήνα με ελικοειδείς στροφές. Για την παραγωγή, χρησιμοποιούνται υλικά που δεν υπόκεινται σε διάβρωση – ανοξείδωτο χάλυβα, χαλκός. Οι πλάκες μονάδας είναι διαφορετικών μεγεθών. Για να αυξηθεί η προστασία από τη διάβρωση, οι επιφάνειες εργασίας βάφονται. Ο εναλλάκτης θερμότητας μεταφέρει την ενέργεια του αερίου στον φορέα θερμότητας. Η βαθμολογία ισχύος εξαρτάται από τον αριθμό των πτερυγίων και το μήκος του σωλήνα. Η βρωμιά και η αιθάλη στο εξωτερικό και οι εναποθέσεις αλατιού στο εσωτερικό μπορεί να επηρεάσουν την απόδοση. Εξωτερικοί και εσωτερικοί παράγοντες προκαλούν παραβίαση της κυκλοφορίας του ψυκτικού και μειώνουν τη θερμική αγωγιμότητα των τοιχωμάτων της μονάδας. Για να παρατείνετε τη διάρκεια ζωής του λέβητα, απαιτείται τακτικός καθαρισμός και έκπλυση. Συνιστάται να αγοράσετε φίλτρα.

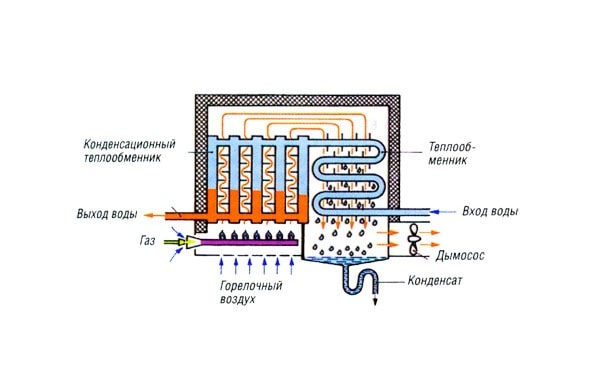

Ο δευτερεύων εναλλάκτης θερμότητας του λέβητα αερίου είναι εξοπλισμένος με διασυνδεδεμένες πλάκες από ανοξείδωτο χάλυβα. Η απόδοση της συσκευής εξασφαλίζεται από την καλή θερμική αγωγιμότητα και το μέγεθος του τμήματος ανταλλαγής θερμότητας. Η ενέργεια σε τέτοιους εναλλάκτες θερμότητας μεταφέρεται από το υγρό στον φορέα θερμότητας. Η ισχύς της συσκευής εξαρτάται από τον αριθμό των πλακών και την περιοχή ανταλλαγής θερμότητας.

Ο διμερής εναλλάκτης θερμότητας διπλού κυκλώματος λειτουργεί με την αρχή της διπλής ανταλλαγής θερμότητας: το αέριο θερμαίνει το ψυκτικό υγρό και μεταφέρει τη θερμοκρασία στο νερό. Έξω, το νερό για θέρμανση θερμαίνεται στο σωλήνα και το νερό για οικιακές ανάγκες θερμαίνεται στο εσωτερικό. Ο συνδυασμένος εναλλάκτης θερμότητας για λέβητα αερίου διπλού κυκλώματος έχει απλοποιημένο σχεδιασμό. Δεν χρειάζεται να εγκαταστήσετε μια βαλβίδα τριών κατευθύνσεων και έναν δευτερεύοντα εναλλάκτη θερμότητας, γεγονός που μειώνει το κόστος ολόκληρης της δομής χωρίς να διακυβεύεται η αξιοπιστία. Τα μειονεκτήματα περιλαμβάνουν χαμηλή ισχύ σε λειτουργία παροχής ζεστού νερού.

Διαχωρισμός εναλλακτών θερμότητας σύμφωνα με τις ακόλουθες αρχές:

από το βαθμό μεταφοράς θερμότητας

• Αναρρωτικός
• Αναγεννητικός

σχετικά με την αλληλεπίδραση μεταξύ των περιβαλλόντων

• Μίξη
• Επιφάνεια

προς την κατεύθυνση του ταξιδιού

• Πολλαπλή διέλευση
• Μονόδρομος

Τύποι και υλικά

Ο τύπος εναλλάκτη θερμότητας επιλέγεται με βάση τον επιδιωκόμενο σκοπό και τον χρησιμοποιούμενο φορέα θερμότητας.

Οι πιο αξιόπιστες και ανθεκτικές συσκευές είναι ο χυτοσίδηρος. Δεν φοβούνται τη διάβρωση και έχουν υψηλή θερμική ικανότητα..

Μειονεκτήματα: μεγάλο μέγεθος και αργή προσαρμογή για μια δεδομένη διακύμανση θερμοκρασίας. Καταλαμβάνουν πολύ χώρο.

Οι χαλύβδινες μονάδες έχουν σημαντικά χαμηλότερη τιμή, αλλά το επίπεδο απόδοσης υποτιμάται επίσης.

Οι πιο συνηθισμένοι είναι οι εναλλάκτες θερμότητας χαλκού. Έχουν υψηλό συντελεστή θερμικής αγωγιμότητας, κατασκευασσιμότητα.

Για να αυξηθεί η παράταση της διάρκειας ζωής τέτοιων συσκευών από έξω, καλύπτονται με ειδικό προστατευτικό στρώμα..

Οι χαλύβδινοι εναλλάκτες θερμότητας είναι οι φθηνότεροι, διαβρωτικοί και βαρείς.

Χυτοσίδηρος

Επιλέγοντας εναλλάκτες θερμότητας από χυτοσίδηρο για θέρμανση νερού στο σπίτι, σε μπάνιο από θέρμανση, είναι σημαντικό να μελετήσετε λεπτομερώς τα κύρια χαρακτηριστικά τους.

1. Έχουν μεγάλο βάρος, το οποίο πρέπει να ληφθεί υπόψη κατά την ανάπτυξη ενός έργου για σύστημα θέρμανσης και ύδρευσης για ένα λεβητοστάσιο..
2. Οι συσκευές από χυτοσίδηρο μπορούν να μεταφερθούν σε τμήματα, γεγονός που απλοποιεί σημαντικά τη διαδικασία παράδοσης, συναρμολόγησης και συντήρησης εξοπλισμού.
3. Με εντυπωσιακό βάρος, οι εναλλάκτες θερμότητας από χυτοσίδηρο είναι αρκετά εύθραυστοι. Επομένως, κατά τη μεταφορά, είναι σημαντικό να αποφύγετε μηχανικές βλάβες..
4. Οι εναλλάκτες θερμότητας από χυτοσίδηρο για θέρμανση και παροχή νερού φοβούνται το θερμικό σοκ. Αυτό υποδηλώνει ότι τα τοιχώματα της μονάδας μπορούν να παραμορφωθούν εάν μια μεγάλη ποσότητα ψυχρού μέσου τροφοδοτηθεί απότομα στον θερμό εναλλάκτη θερμότητας..
5. Ο χυτοσίδηρος χαρακτηρίζεται από υγρή, ξηρή διάβρωση.
6. Το κύριο πλεονέκτημα είναι ότι ψύχεται αργά, αν και η θέρμανση είναι επίσης αργή. Αυτό συμβάλλει στη σημαντική εξοικονόμηση στη λειτουργία του συστήματος θέρμανσης και στην περαιτέρω παροχή νερού..

Εναλλάκτης θερμότητας από χυτοσίδηρο

Πλεονεκτήματα των μονάδων θέρμανσης από χυτοσίδηρο:

• Υψηλή θερμική αγωγιμότητα – τα στοιχεία από χυτοσίδηρο θερμαίνονται γρήγορα και μεταφέρουν αποτελεσματικά τη θερμότητα από τον έναν φορέα στον άλλο.
• Αργή ψύξη – οι εναλλάκτες θερμότητας από χυτοσίδηρο κρυώνουν για μεγάλο χρονικό διάστημα, γεγονός που καθιστά δυνατή την εξοικονόμηση στη λειτουργία του συστήματος θέρμανσης.
• Ανθεκτικότητα – ο χυτοσίδηρος είναι ανθεκτικός σε ασθενή οξέα και σχηματισμό κλίμακας, επομένως είναι λιγότερο ευαίσθητος στη διάβρωση από πολλά άλλα μέταλλα, γεγονός που εξασφαλίζει μεγάλη διάρκεια ζωής του εναλλάκτη θερμότητας.
• Η δυνατότητα αύξησης της λειτουργικότητας – μετά την εγκατάσταση της μονάδας, μπορούν να προστεθούν νέα τμήματα από χυτοσίδηρο, αυξάνοντας έτσι την ισχύ του εξοπλισμού θέρμανσης.

Μειονεκτήματα των εναλλάκτες θερμότητας από χυτοσίδηρο:

• Οι ογκώδεις μονάδες από χυτοσίδηρο διακρίνονται για το εντυπωσιακό βάρος τους, γεγονός που περιπλέκει τη λειτουργία και τη συντήρησή τους. Επιπλέον, όσο μεγαλύτερη είναι η μάζα του εναλλάκτη θερμότητας, τόσο μεγαλύτερη είναι η ισχύς του..

Συμβουλή. Φροντίστε να λάβετε υπόψη το βάρος της συσκευής θέρμανσης από χυτοσίδηρο όταν επιλέγετε ένα μέρος για την εγκατάστασή του – είναι σημαντικό η βάση τοποθέτησης να είναι πολύ ισχυρή.

• Ευθραυστότητα – παρά το μεγάλο βάρος, οι μονάδες από χυτοσίδηρο φοβούνται το μηχανικό σοκ: αποκτούν γρήγορα ρωγμές, τσιπς και άλλες παραμορφώσεις.
• Χαμηλή αντοχή σε ακραίες θερμοκρασίες – αν και ο χυτοσίδηρος μπορεί να αντέξει τις υψηλότερες δυνατές θερμοκρασίες, μπορεί να εμφανιστούν ρωγμές στην επιφάνεια του εναλλάκτη θερμότητας από απότομες θερμικές αλλαγές, κάτι που είναι γεμάτο με σημαντική μείωση της απόδοσής του.

Ατσάλι

Στη συνέχεια, ας μιλήσουμε για χαλύβδινους εναλλάκτες θερμότητας που μπορούν να χρησιμεύσουν για την παροχή ζεστού νερού μέσω του συστήματος θέρμανσης..

1. Ο χάλυβας δεν κάνει τη δομή πολύ βαριά, επομένως το σύστημα δεν θα υποστεί ζημιά. Αυτή είναι η βέλτιστη λύση για καταστάσεις όπου απαιτείται εναλλάκτης θερμότητας για παροχή ζεστού νερού, που εξυπηρετεί μια μεγάλη περιοχή..
2. Η τελική συναρμολόγηση συσκευών τύπου χάλυβα πραγματοποιείται στο εργοστάσιο. Είναι μονομπλόκ μάλλον εντυπωσιακών διαστάσεων, γεγονός που περιπλέκει την παράδοσή τους στον χώρο μέσω στενών ανοιγμάτων.
3. Σε περίπτωση ζημιάς, είναι σχεδόν αδύνατο να επιστρέψετε ανεξάρτητα έναν χαλύβδινο εναλλάκτη θερμότητας σε περίπτωση βλάβης, επομένως, μπορείτε είτε να αντικαταστήσετε πλήρως τη μονάδα είτε να την αποσυναρμολογήσετε και να την στείλετε στο συνεργείο για επισκευή.
4. Για τους χαλύβδινους εναλλάκτες θερμότητας, το θερμικό σοκ και η μηχανική καταπόνηση δεν είναι τρομερά. Το υλικό είναι αρκετά ελαστικό. Ωστόσο, η παρατεταμένη έκθεση σε υπερβολική ζέστη ή κρύο μπορεί να οδηγήσει στην εμφάνιση μικρών ρωγμών στα σημεία συγκόλλησης..
5. Από την άποψη της διάβρωσης, μόνο ο ηλεκτροχημικός τύπος είναι επικίνδυνος για έναν χαλύβδινο εναλλάκτη θερμότητας. Με συνεχή έκθεση σε επιθετικά μέσα, η διάρκεια ζωής της μονάδας μπορεί να μειωθεί σημαντικά..
6. Λόγω των κύριων μειονεκτημάτων του χάλυβα για έναν εναλλάκτη θερμότητας, συχνά τα εσωτερικά τοιχώματα καλύπτονται με χυτοσίδηρο, καθιστώντας έτσι τις κατασκευές όσο το δυνατόν πιο αξιόπιστες και αποδοτικές..
7. Όταν η θερμότητα διέρχεται από έναν εναλλάκτη θερμότητας τύπου χάλυβα, το σύστημα θερμαίνεται γρήγορα, αλλά ψύχεται γρήγορα. Εξ ου και το υψηλό κόστος καυσίμου.

Πώς να επιλέξετε τον σωστό εναλλάκτη θερμότητας

Το γιατί χρειάζεστε έναν εναλλάκτη θερμότητας σε ένα σύστημα θέρμανσης στο σπίτι είναι κατανοητό. Ποια συσκευή είναι κατάλληλη για ένα συγκεκριμένο κύκλωμα εξαρτάται από τις συνθήκες εγκατάστασης. Μπορείτε να βάλετε έναν εναλλάκτη θερμότητας κελύφους και σωλήνα – είναι ανεπιτήδευτο, μπορεί να σταθεί χωρίς καθαρισμό για 10 χρόνια, μόνο οι λογαριασμοί για τη χρήση του ψυκτικού θα είναι όλο και περισσότερο – διαταράσσεται η θερμική αγωγιμότητα. Μπορείτε να βάλετε ένα πιάτο, αλλά θα πρέπει να καθαριστεί μετά από 3 χρόνια.

Πώς να επιλέξετε εναλλάκτη θερμότητας για κεντρική θέρμανση

Κατά την επιλογή, είναι σημαντικό να δώσετε προσοχή στα κύρια τεχνικά χαρακτηριστικά του εξοπλισμού:

Πάχος και υλικό πλάκας

Όσο μικρότερη είναι η μάζα της συσκευής, τόσο υψηλότερος είναι ο συντελεστής μεταφοράς θερμότητας. Σε αυτή την περίπτωση, είναι σημαντικό να καθοδηγείτε από το συνιστώμενο πάχος πλάκας. Κυμαίνεται κυρίως από 0,4mm έως 0,7mm, κατάλληλο υλικό είναι ο ανοξείδωτος χάλυβας.

Πίεση

Όσο χαμηλότερος είναι αυτός ο δείκτης, τόσο χαμηλότερο είναι το κόστος της μονάδας. Για να μην παρατηρήσετε βλάβες στο σύστημα θέρμανσης, είναι επιτακτική ανάγκη να γνωρίζετε αυτήν την τιμή και να την υποδεικνύετε στον πωλητή κατά την αγορά..

Συντελεστής μεταφοράς θερμότητας

Αυτό είναι ένα από τα κύρια κριτήρια επιλογής. Δείχνει ποια μονάδα θερμότητας μπορεί να μεταφέρει μια συσκευή για ένα συγκεκριμένο χρονικό διάστημα από ένα θερμαινόμενο μέσο σε ένα ψυχρό σε μια περιοχή 1 τετραγωνικού μέτρου. μ. και διαφορά θερμοκρασίας 1 Κ.

Απαιτούνται λιγότερες πλάκες για να αυξηθεί η μεταφορά θερμότητας. Το κόστος ενός τέτοιου εναλλάκτη θερμότητας θα είναι χαμηλότερο. Εξοπλισμός με υψηλή τιμή

Αναφορά! Καθώς η ροή αυξάνεται, η ανάγκη για μεγάλο αριθμό καθαρισμών αυξάνεται επίσης λόγω του σχηματισμού εναποθέσεων.

Ο συνιστώμενος και βέλτιστος συντελεστής μεταφοράς θερμότητας είναι 7000 W / sq. m * K.

Βάρος

Το βάρος του εναλλάκτη θερμότητας εξαρτάται άμεσα από το υλικό από το οποίο είναι κατασκευασμένο. Πριν αγοράσετε μια συσκευή, πρέπει να προσδιορίσετε πόσο χώρο είναι διαθέσιμος για αυτήν. Για μικρές περιοχές, είναι καλύτερο να απέχετε από μεγάλο εξοπλισμό..

Επιφανειακό απόθεμα για μεταφορά θερμότητας

Για μια μονάδα υψηλής ποιότητας, αυτός ο δείκτης είναι 10-15%, διαφορετικά η λειτουργία του δεν θα είναι αποτελεσματική, καθώς η παραμικρή υποθέρμανση στη ρυθμισμένη θερμοκρασία ή ρύπανση θα οδηγήσει στον τερματισμό της διαδικασίας εργασίας.

Εκτός από τις παραπάνω παραμέτρους, αξίζει επίσης να ληφθεί υπόψη η ποσότητα απώλειας θερμότητας, οι κύριες ιδιότητες του ψυκτικού υγρού, τα χαρακτηριστικά των σωλήνων για την ανταλλαγή θερμότητας.

Όγκος της δεξαμενής

Ένας σημαντικός παράγοντας που πρέπει να ληφθεί υπόψη κατά την επιλογή είναι το μέγεθος της δεξαμενής:

1. Για μικρούς χώρους, είναι κατάλληλη δεξαμενή εκατό λίτρων. Είναι μια συμπαγής και οικονομική επιλογή και η πιο εύκολη στη μεταφορά. Αξίζει να θυμηθούμε ότι ένας μικρός όγκος νερού διατηρεί τη θερμότητα για πολύ μικρότερο χρονικό διάστημα, επομένως θα πρέπει να θερμαίνεται πιο συχνά..
2. Για τα περισσότερα ιδιωτικά σπίτια, μια δεξαμενή 200 λίτρων είναι κατάλληλη. Αυτό είναι αρκετό για αρκετά υδραυλικά εξαρτήματα, ενώ η θερμοκρασία θα διατηρηθεί για μεγάλο χρονικό διάστημα..
3. Για μεγάλα σπίτια, μια δεξαμενή 500 λίτρων είναι κατάλληλη. Αυτές οι δεξαμενές χρησιμοποιούνται επίσης στην παραγωγή. Για τις περισσότερες εγκαταστάσεις, ένας τόσο μεγάλος όγκος θα ήταν μια περιττή και αντιοικονομική λύση, καθώς μια τέτοια δεξαμενή θα απαιτούσε πολύ μεγαλύτερη κατανάλωση ενέργειας..

Πώς να υπολογίσετε ένα μοντέλο για ένα συγκεκριμένο κτίριο?

Κατά την επιλογή ενός συγκεκριμένου μοντέλου της συσκευής, πρέπει να ληφθούν υπόψη οι ακόλουθες παράμετροι:

• ο αριθμός των κατοίκων στο δωμάτιο ·
• ο όγκος του νερού που απαιτείται από έναν ενοικιαστή την ημέρα, το πρότυπο είναι το ποσοστό κατανάλωσης ίσο με 120 λίτρα ανά άτομο ανά ημέρα.
• ο βαθμός θέρμανσης του φορέα θερμότητας – σε κεντρικά συστήματα θέρμανσης, το πρότυπο είναι η θέρμανση ίση με 60 μοίρες.
• εάν η συσκευή θα λειτουργεί όλο το εικοσιτετράωρο ή σχεδιάζεται να την απενεργοποιείτε περιοδικά.
• η θερμοκρασία του νερού στους σωλήνες τη χειμερινή περίοδο.
• τον αριθμό των συσκευών που καταναλώνουν ζεστό νερό ·
• επιτρεπόμενο ποσοστό απώλειας νερού.

Η απόδοση της συσκευής πρέπει να υπολογίζεται για τη χειμερινή περίοδο, όταν θεωρείται η πιο ενεργή χρήση ζεστού νερού. Για ακριβή υπολογισμό και επιλογή εξοπλισμού, μπορείτε να επικοινωνήσετε με τις εταιρείες προμηθευτές.

Συγκριτικός πίνακας εξοπλισμού κελύφους και σωλήνων και πιάτων

Χαρακτηριστικό γνώρισμα	Εναλλάκτες θερμότητας κελύφους και σωλήνων	Εναλλάκτες θερμότητας με ελαστική πλάκα
Συντελεστής μεταφοράς θερμότητας (υπό όρους)	1	3 – 5
Διαφορά (πιθανή) μεταξύ των θερμοκρασιών του ψυκτικού και του θερμαινόμενου μέσου στην έξοδο	Τουλάχιστον 5-10 ° С	1 – 2 ° C
Αλλαγή στην επιφάνεια μεταφοράς θερμότητας	Αδύνατο	Αποδεκτό σε μεγάλο εύρος, πολλαπλάσιο του αριθμού των πινακίδων
Εσωτερικός όγκος (υπό όρους)	100	1
Σύνδεση συναρμολόγησης	Συγκόλληση, κύλιση	Αφαιρούμενος
Προσβασιμότητα για εσωτερικό έλεγχο και καθαρισμό	Αποσυναρμολογημένα, δύσκολα προσβάσιμα, η απλή αντικατάσταση εξαρτημάτων είναι αδύνατη. μόνο δυνατό ξέπλυμα	Πτυσσόμενος. Εύκολα προσβάσιμος έλεγχος, συντήρηση και αντικατάσταση οποιουδήποτε εξαρτήματος, καθώς και μηχανική έκπλυση των πλακών.
Χρόνος αποσυναρμολόγησης	90 – 120 λεπτά.	15 λεπτά.
Υλικό σωλήνα (πλάκα)	Ορείχαλκο ή χαλκό	Ανοξείδωτο ατσάλι
Σφραγίδες	Αθραυστος. Δεν είναι δυνατή η απλή αντικατάσταση	Οι σφραγίδες χωρίς κόλλα μπορούν εύκολα να αντικατασταθούν με νέες. Είναι σταθερά στερεωμένα στα κανάλια της πλάκας. Χωρίς διαρροές μετά από μηχανικό καθαρισμό και συναρμολόγηση
Ανίχνευση διαρροών	Δεν μπορεί να ανιχνευθεί χωρίς αποσυναρμολόγηση	Αμέσως μετά την εμφάνιση, χωρίς αποσυναρμολόγηση
Ευαισθησία στη διάβρωση σε θερμοκρασίες άνω των 60 ° C	Ναί	Οχι
Ευαισθησία στους κραδασμούς	Ευαίσθητος	Αναίσθητος
Συγκεντρωμένο βάρος (υπό όρους)	10 – 15	1
Θερμική μόνωση	Απαιτείται	Δεν απαιτείται
Πόρος εργασίας έως το ανώτατο όριο. ανακαίνιση	5 – 10 ετών	15 – 20 ετών
Διαστάσεις (υπό όρους)	5-6	1
Ειδικό θεμέλιο	Απαιτείται	Δεν απαιτείται
Κόστος (υπό όρους)	ανάλογα με το σκοπό και το διάγραμμα σύνδεσης 0,75 – 1,0	1.0

Μεγάλη γκάμα εναλλακτών θερμότητας κελύφους και σωλήνων

1. Η πίεση στους σωλήνες μπορεί να φτάσει σε διαφορετικές τιμές, από το κενό έως το υψηλότερο.
2. Είναι δυνατόν να επιτευχθεί η απαραίτητη προϋπόθεση για θερμικές καταπονήσεις, ενώ η τιμή της συσκευής δεν θα αλλάξει σημαντικά.
3. Το μέγεθος του συστήματος μπορεί επίσης να ποικίλει: από οικιακό εναλλάκτη θερμότητας σε μπάνιο έως βιομηχανική περιοχή 5000 τετραγωνικών μέτρων. Μ .;
4. Δεν χρειάζεται να καθαρίσετε εκ των προτέρων το εργασιακό περιβάλλον.
5. Διαφορετικά υλικά χρησιμοποιούνται για τη δημιουργία του πυρήνα, ανάλογα με το κόστος παραγωγής. Ωστόσο, όλες πληρούν τις απαιτήσεις θερμοκρασίας, πίεσης και αντοχής στη διάβρωση.
6. Ξεχωριστό τμήμα σωλήνων μπορεί να αφαιρεθεί για καθαρισμό ή επισκευή.

Ο σχεδιασμός έχει κάποια μειονεκτήματα; Όχι χωρίς αυτά: ο εναλλάκτης θερμότητας κελύφους και σωλήνα είναι πολύ ογκώδης. Λόγω του μεγέθους του, συχνά απαιτεί ξεχωριστό τεχνικό δωμάτιο. Λόγω της υψηλής κατανάλωσης μετάλλων, το κόστος κατασκευής μιας τέτοιας συσκευής είναι επίσης υψηλό..

Χαρακτηριστικά σχεδιασμού του εναλλάκτη θερμότητας πλάκας

Ένα διακριτικό χαρακτηριστικό της συσκευής μεταφοράς θερμότητας είναι η παρουσία μιας συσκευασίας που αποτελείται από πλάκες. Είναι κυματοειδή στοιχεία κατασκευασμένα από μέταλλο. Πιο συγκεκριμένα, οι πλάκες είναι κατασκευασμένες στις περισσότερες περιπτώσεις από ανοξείδωτο ατσάλι, καθώς αντέχει τέλεια στις επιδράσεις ενός ψυκτικού χαμηλής ποιότητας.

Αυτά τα στοιχεία συνδέονται μεταξύ τους. Επιπλέον, η στερέωσή τους πραγματοποιείται με περιστροφή 180 μοιρών μεταξύ τους. Εκτός από τη συσκευασία πλάκας, αυτός ο τύπος εναλλάκτη θερμότητας περιλαμβάνει επίσης:

• κινητή πλάκα.

• σταθερή πλάκα στην οποία βρίσκονται οι σωλήνες διακλάδωσης για τη σύνδεση αγωγών.

• στοιχεία στερέωσης, λόγω των οποίων πραγματοποιείται η συστολή 2 πλακών και δημιουργείται ένα πλαίσιο.

• δύο οδηγοί (πάνω και κάτω), που μοιάζουν με στρογγυλή μπάρα.

Μια τέτοια καλά μελετημένη διάταξη της συσκευής καθιστά δυνατή τη δημιουργία συσκευών με συμπαγείς διαστάσεις..

Το πλαίσιο του εναλλάκτη θερμότητας πλάκας χρησιμεύει για τη στερέωση των πλακών, οι οποίες είναι κατασκευασμένες όχι μόνο από ανοξείδωτο χάλυβα, αλλά και από χαλκό ή γραφίτη. Λόγω του γεγονότος ότι η επιφάνεια της συσκευής είναι περίεργη, δημιουργεί μια αρκετά ισχυρή αναταραχή για τα μέσα που χρησιμοποιούνται για τη μεταφορά θερμότητας και την κίνηση μέσω σωλήνων. Λόγω αυτού, η μεταφορά θερμότητας της συσκευής αυξάνεται..

Μετά την εγκατάσταση των κυματοειδών πλακών στις θέσεις τους, σχηματίζονται δύο σφραγισμένα συστήματα, απομονωμένα τελείως το ένα από το άλλο. Κατά μήκος τους κινείται το κρύο και το ζεστό περιβάλλον. Χάρη σε αυτόν τον σχεδιασμό, συμβαίνει ανταλλαγή θερμότητας.

Μια συσκευασία συναρμολογείται από τις κυματοειδείς πλάκες. Σε αυτή την περίπτωση, βρίσκονται σταυρωτά. Η τοποθέτησή τους σας επιτρέπει να δημιουργήσετε μια άκαμπτη δομή. Όλες οι κυματοειδείς πλάκες είναι εξοπλισμένες με παρεμβύσματα για τη στεγανοποίηση των αρμών. Αυτά είναι πολύ σημαντικά στοιχεία που εξασφαλίζουν καλή στεγανότητα της συσκευής, ειδικά σε κατάσταση λειτουργίας. Τα παρεμβύσματα επιτρέπουν στα ψυκτικά να ρέουν ομαλά σε αντίθετες κατευθύνσεις μέσω των σωλήνων. Έχουν ειδική διαμόρφωση. Λόγω αυτού του χαρακτηριστικού σχεδιασμού των στοιχείων στεγανοποίησης, δεν επιτρέπεται η ανάμειξη ψυχρού και θερμού μέσου..

Ένας υψηλός απαιτούμενος συντελεστής μεταφοράς θερμότητας θα επιτευχθεί εάν ο εναλλάκτης θερμότητας έχει σωστό μέγεθος σύμφωνα με τον δεδομένο όγκο του ρέοντος μέσου. Επιπλέον, σε μια τέτοια συσκευή υπάρχει αυξημένη αναταραχή του φορέα θερμότητας.

Ο εναλλάκτης θερμότητας με κυματοειδή πλάκα είναι μια συσκευή επιφανειακού τύπου. Ένα θερμαινόμενο και θερμαντικό μέσο κινείται κατά μήκος του. Μεταξύ τους, η θερμότητα μεταφέρεται μέσω του μεταλλικού τοιχώματος. Sheταν εκείνη που έλαβε το όνομα – επιφάνεια ανταλλαγής θερμότητας. Τα κύρια στοιχεία ενός τέτοιου εναλλάκτη θερμότητας είναι κυματοειδείς πλάκες. Αυτά τα στοιχεία είναι αρκετά λεπτά και κατασκευάζονται με σφράγιση.

Οι εναλλάκτες θερμότητας πλάκας χρησιμοποιούνται ως συσκευές θέρμανσης ή ψύξης. Χρησιμοποιούνται σε διάφορες τεχνολογικές διαδικασίες, καθώς και σε πετρέλαιο, φυσικό αέριο και πολλές άλλες βιομηχανίες. Η παρακάτω φωτογραφία δείχνει έναν εναλλάκτη θερμότητας πλάκας σε έναν ατομικό σταθμό θέρμανσης μιας πολυκατοικίας.

Ανασκόπηση δημοφιλών κατασκευαστών

Τα προϊόντα Alfa Laval διακρίνονται από τα ακόλουθα χαρακτηριστικά:

• Αρκετά υψηλή απόδοση.
• Εύκολη εγκατάσταση και επισκευή. Δεν υπάρχει ανάγκη εγκατάστασης ειδικής βάσης για προϊόντα.
• Ελάχιστος ρυθμός εναπόθεσης μόλυνσης, λόγω της αναταραχής της ροής του νερού σε μια ειδικά κατασκευασμένη κυματοειδή επιφάνεια.
• Δυνατότητα αύξησης της επιχειρησιακής ικανότητας. Αυτός ο δείκτης είναι σημαντικός όταν αλλάζει το απαιτούμενο θερμικό φορτίο στη συσκευή.
• Η συσκευή μπορεί να συναρμολογηθεί και να αποσυναρμολογηθεί από ένα άτομο σε περίπου 2 ώρες. Ο καθαρισμός τέτοιων επιφανειών μπορεί να γίνει με μια απλή μεταλλική βούρτσα. Η διαδικασία επισκευής μειώνεται στην αντικατάσταση των πλακών.
• Το κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας σχήμα των δομικών στοιχείων εξασφαλίζει ποιότητα και αξιοπιστία στη λειτουργία.

Είναι επίσης απαραίτητο να σημειωθούν τα ακόλουθα εμπορικά σήματα:

• Teplotex;
• Alfa Laval Potok;
• SVEP International Ridan AB;
• Ridan?
• “Mashimpex”;
• Danfoss.

Πώς προχωρούν οι διαδικασίες σε έναν εναλλάκτη θερμότητας πλάκας

Οι πλάκες του εναλλάκτη θερμότητας με τσιμούχα τοποθετούνται η μία μετά την άλλη και περιστρέφονται κατά 180 °.

Αυτή η διάταξη δημιουργεί ένα πακέτο ανταλλαγής θερμότητας με τέσσερις πολλαπλές για είσοδο και έξοδο υγρών..

Η πρώτη και η τελευταία πλάκα δεν συμμετέχουν στη διαδικασία μεταφοράς θερμότητας, η πίσω πλάκα γίνεται συνήθως χωρίς θύρες.

Το διάγραμμα δείχνει έναν εναλλάκτη θερμότητας πλάκας για θέρμανση του απλούστερου σχεδιασμού με ακροφύσια που βρίσκονται σε διαφορετικές πλευρές της μονάδας.

1, 11 – σωλήνες τροφοδοσίας και επιστροφής για τη σύνδεση του θερμαντικού μέσου (ψυκτικό υγρό). 2, 12 – σωλήνες εισόδου και εξόδου του θερμαινόμενου μέσου. 3 – μπροστινή σταθερή πλάκα. 4, 14 – οπές για τη ροή του ψυκτικού. 5 – ένα μικρό παρέμβυσμα στεγανοποίησης με τη μορφή δακτυλίου. 6 – λειτουργική πλάκα ανταλλαγής θερμότητας. 7 – άνω οδηγός. 8 – πίσω κινητή πλάκα. 9 – υποστήριξη πλάτης. 10 – φουρκέτα? 13 – ένα μεγάλο παρέμβυσμα κατά μήκος του περιγράμματος της πλάκας. 15 – κάτω οδηγός.

Κατά τη λειτουργία, σε κάθε τμήμα, εκτός από το πρώτο και το τελευταίο, γίνεται έντονη ανταλλαγή θερμότητας μέσω των πλακών και από τις δύο πλευρές ταυτόχρονα.

Και τα δύο μέσα ρέουν μεταξύ τους στα τμήματα το ένα προς το άλλο, το θερμαντικό μέσο τροφοδοτείται από πάνω και εξέρχεται μέσω του κάτω σωλήνα διακλάδωσης και το θερμαινόμενο – αντίστροφα..

Κύρια τεχνικά χαρακτηριστικά

Εάν αποφασίσετε να εξοπλίσετε ΖΝΧ, ένας εναλλάκτης θερμότητας πλάκας θα είναι απολύτως απαραίτητος για εσάς. Τα παρεμβύσματα και οι πλάκες μπορούν να κατασκευαστούν από μεγάλη ποικιλία υλικών, η επιλογή τους θα εξαρτηθεί από τον σκοπό της συσκευής, καθώς το πεδίο χρήσης τέτοιων εναλλάκτων θερμότητας είναι πολύ ευρύ. Αυτό το άρθρο συζητά τα συστήματα παροχής ζεστού νερού και θέρμανσης, όπου λειτουργούν ως εξοπλισμός θερμικής ενέργειας. Εάν χρησιμοποιούνται πλάκες για αυτήν την περιοχή, τότε είναι κατασκευασμένες από ανοξείδωτο χάλυβα, ενώ η βάση των παρεμβυσμάτων είναι καουτσούκ NBR ή EPDM. Η πρώτη περίπτωση αφορά έναν εναλλάκτη θερμότητας από ανοξείδωτο χάλυβα που είναι ικανός να λειτουργεί με ψυκτικό υγρό που θερμαίνεται στους 110 βαθμούς. Αν μιλάμε για τη δεύτερη περίπτωση, τότε το νερό μπορεί να θερμανθεί στους 170 βαθμούς.

Για αναφορά

Αυτοί οι εναλλάκτες θερμότητας χρησιμοποιούνται για διάφορες τεχνολογικές διεργασίες, σε αυτή την περίπτωση διαμέσου αυτών ρέουν αλκάλια, οξέα, έλαια και άλλα μέσα. Σε αυτή την περίπτωση, οι πλάκες είναι κατασκευασμένες από νικέλιο, τιτάνιο και κάθε είδους κράματα, ενώ για τα παρεμβύσματα, η βάση είναι ο αμίαντος, το φθοροελαστομερές και άλλα υλικά.

Αρχικά δεδομένα και υπολογισμός του εναλλάκτη θερμότητας

1 – Θερμοκρασία στην είσοδο και την έξοδο και των δύο κυκλωμάτων.

Παράδειγμα: Η μέγιστη θερμοκρασία εισόδου είναι 55 ° C και η LMTD είναι 10 ° C. Ο εναλλάκτης θερμότητας θα είναι φθηνότερος και μικρότερος σε περίπτωση που αυτή η διαφορά είναι μεγαλύτερη.

2 – Μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας, μέση πίεση.

Η τιμή θα είναι χαμηλότερη σε περίπτωση κακών παραμέτρων.

3 – Ροή μάζας (m) του μέσου εργασίας και στα δύο κυκλώματα (kg / s, kg / h).

Or την απόδοση του εναλλάκτη θερμότητας. Συχνά υποδεικνύεται μόνο μία παράμετρος – ο όγκος κατανάλωσης νερού. Ο συνολικός ρυθμός ροής μάζας μπορεί να υπολογιστεί πολλαπλασιάζοντας τον όγκο απόδοσης με την πυκνότητα. Για παράδειγμα, η πυκνότητα του κρύου νερού στο κεντρικό σύστημα είναι περίπου 0.99913.

4 – Θερμική ισχύς (P, kW).

Or το θερμικό φορτίο (η ποσότητα θερμότητας που εκπέμπεται από τον εναλλάκτη θερμότητας) υπολογίζεται με τον τύπο:

P = m * cp * δt

• όπου m είναι ο ρυθμός ροής του μέσου
• cp – ειδική θερμότητα (για νερό που θερμαίνεται στους 20 βαθμούς, είναι 4,182 kJ / (kg * ° C))
• δt – διαφορά θερμοκρασίας στην είσοδο και την έξοδο ενός κυκλώματος (t1 – t2)

5 – Πρόσθετα χαρακτηριστικά.

• για να επιλέξετε τη σύνθεση των πλακών, είναι απαραίτητο να μάθετε σε ποιο μέσο εργασίας θα χρησιμοποιηθεί ο εναλλάκτης θερμότητας και το ιξώδες του.
• μέση θερμοκρασία κεφαλής LMTD (υπολογίζεται με τον τύπο ΔT1 – ΔT2 / (Σε ΔT1 / ΔT2), όπου ΔT1 = T1 (θερμοκρασία στην είσοδο του θερμού βρόχου) – T4 (έξοδος του θερμού βρόχου) και ΔT2 = T2 (είσοδος ο κρύος βρόχος) – T3 (κρύο κύκλωμα εξόδου).
• επίπεδο ρύπανσης του περιβάλλοντος (R) – χρησιμοποιείται σπάνια, καθώς αυτή η παράμετρος χρειάζεται μόνο σε ορισμένες περιπτώσεις.

Χαρακτηριστικά σχεδίου

Ο κύριος σκοπός κάθε είδους πλαστικού εναλλάκτη θερμότητας είναι να μετατρέψει ένα θερμαινόμενο υγρό σε ψυχόμενο μέσο. Ο σχεδιασμός του εναλλάκτη θερμότητας πλάκας έχει πτυσσόμενα μέρη και η συσκευή αποτελείται από τα ακόλουθα στοιχεία:

• σύνολο πιάτων?
• κινητή και σταθερή πλάκα.
• στρογγυλοί οδηγοί από πάνω και κάτω.
• στοιχεία στερέωσης που ενώνουν τις πλάκες σε ένα κοινό πλαίσιο.

Οι διαστάσεις των πλαισίων διαφορετικών προϊόντων μπορεί να διαφέρουν σημαντικά. Θα εξαρτηθούν από τη μεταφορά θερμότητας και την ισχύ του θερμαντήρα – με μεγάλο αριθμό πλακών, η παραγωγικότητα του εξοπλισμού αυξάνεται και, φυσικά, το βάρος και οι διαστάσεις αυξάνονται..

Στον εναλλάκτη θερμότητας, μπορείτε να ελέγξετε την ισχύ – αυξήστε ή μειώστε

Τα πλεονεκτήματα των συσκευών πλάκας:

• ασήμαντο κόστος παραγωγής και επένδυσης ·
• εξαιρετικά αποδοτική μεταφορά θερμότητας.
• μικρές διαστάσεις?
• αποτέλεσμα αυτοκαθαρισμού με υψηλή ταραγμένη ροή.
• η ικανότητα να αυξάνεται η αποτελεσματικότητα με την προσθήκη πλακών.
• υψηλό βαθμό αξιοπιστίας.
• ευκολία στο πλύσιμο?
• μικρό βάρος?
• ευκολία εγκατάστασης.
• ελάχιστη μόλυνση της επιφάνειας.
• η αδυναμία ανάμιξης υγρών λόγω της ειδικής διαμόρφωσης της σφράγισης.
• υψηλή αντοχή στη διάβρωση.
• ελάχιστη επιφάνεια ανταλλαγής θερμότητας λόγω υψηλής απόδοσης.
• ασήμαντες απώλειες πίεσης λόγω της βέλτιστης επιλογής πλακών με διαφορετικούς τύπους προφίλ.
• αποτελεσματικός έλεγχος θερμοκρασίας λόγω του μικρού όγκου του θερμαντικού μέσου.

Σε αυτό το βίντεο, θα μάθετε πώς σχηματίζεται ζεστό νερό χάρη σε έναν εναλλάκτη θερμότητας:

Απαιτήσεις για παρεμβύσματα

Μάλλον αυστηρές απαιτήσεις επιβάλλονται σε συσκευές με πλάκες όσον αφορά τη στεγανότητα του εξοπλισμού, γι ‘αυτό το λόγο σήμερα τα παρεμβύσματα έχουν αρχίσει να κατασκευάζονται από πολυμερή. Για παράδειγμα, το αιθυλενοπροπυλένιο μπορεί να λειτουργήσει εύκολα σε συνθήκες αυξημένων θερμοκρασιών – τόσο ατμού όσο και υγρού. Ωστόσο, αρχίζει να διασπάται αρκετά γρήγορα σε ένα περιβάλλον που περιέχει μεγάλη ποσότητα λιπών και οξέων..

Οι εναλλάκτες θερμότητας διαφέρουν στον αριθμό των πλακών

Η στερέωση των σφραγίδων στις πλάκες γίνεται συχνότερα με τη βοήθεια κλειδαριών, σε σπάνιες περιπτώσεις – με τη βοήθεια κόλλας.

Πεδίο χρήσης

Επιπλέον, κάθε μία από τις συσκευές έχει ένα μοναδικό χαρακτηριστικό σχεδιασμού και λειτουργίας:

• συγκολλημένο?
• πτυσσόμενος;
• ημι-συγκολλημένα?
• συγκολλημένος.

Οι συσκευές με πτυσσόμενο σύστημα χρησιμοποιούνται συχνά σε δίκτυα θέρμανσης που συνδέονται με κτίρια κατοικιών και κτίρια για διάφορους σκοπούς, σε κλιματικά συστήματα και ψυκτικούς θαλάμους, πισίνες, σημεία θέρμανσης και κυκλώματα παροχής ζεστού νερού. Οι συγκολλημένες συσκευές έχουν βρει τον σκοπό τους στην κατάψυξη εγκαταστάσεων, δίκτυα εξαερισμού, συσκευές κλιματισμού, βιομηχανικό εξοπλισμό για διάφορους σκοπούς, συμπιεστές.

Οι ημι-συγκολλημένοι και συγκολλημένοι εναλλάκτες θερμότητας χρησιμοποιούνται σε:

• συστήματα εξαερισμού και κλίματος.
• φαρμακευτικός και χημικός τομέας ·
• αντλίες κυκλοφορίας?
• βιομηχανία τροφίμων;
• συστήματα ανάκτησης ·
• συσκευές για συσκευές ψύξης για διάφορους σκοπούς.
• σε κυκλώματα θέρμανσης και ζεστό νερό.

Ο πιο δημοφιλής τύπος εναλλάκτη θερμότητας, ο οποίος χρησιμοποιείται στην καθημερινή ζωή, είναι χάλκινος, ο οποίος παρέχει θέρμανση ή ψύξη του ψυκτικού..

Σφραγίδες εναλλάκτη θερμότητας

Η ανθεκτικότητα και η αξιοπιστία του εναλλάκτη θερμότητας εξαρτάται από την ποιότητα αυτών των στοιχείων..

Οι σφραγίδες εμποδίζουν τη μίξη των μέσων και τα καθοδηγούν σε μια συγκεκριμένη διαδρομή.

Προς το παρόν, μόνο δύο τύποι τέτοιων στοιχείων χρησιμοποιούνται στους εναλλάκτες θερμότητας: συνδετήρας και κόλλα. Για την κατασκευή σφραγίδων, χρησιμοποιούνται συνήθως υλικά με βάση το καουτσούκ. Αυτό μπορεί να είναι, για παράδειγμα, EPDM, PVR, Viton κ.λπ..

Οι κολλητικές σφραγίδες στερεώνονται σε ειδικές αυλακώσεις σε εποξειδική. Οι παραλλαγές κλιπ εγκαθίστανται χρησιμοποιώντας ειδικά στοιχεία στερέωσης.

Συμπαγής των εναλλάκτων θερμότητας πλάκας.

Πρώτα

και ένα από τα θεμελιώδη οφέλη

ελασματοποιημένη συσκευή αποτελείται από

τη συμπαγή του. Shell-and-tube

ο εναλλάκτης θερμότητας παίρνει περίπου

6-8 φορές περισσότερο χώρο από ό, τι παρόμοιο

είναι στρωτή σε ισχύ. Συμπαγές

η ελασματική συσκευή καθορίζει

ΕΠΟΜΕΝΟ:

σημαντική εξοικονόμηση χώρου

για εγκατάσταση πλάκας εναλλάκτη θερμότητας,

που είναι πολύ σημαντικό εν απουσία

θέσεις για την εγκατάσταση της συσκευής.

πολύ χαμηλές απώλειες θερμότητας στο περιβάλλον

μέσου από την επιφάνεια του ελάσματος

εναλλάκτη θερμότητας χωρίς επιπλέον

Θερμική μόνωση;

σχετικά χαμηλό κόστος πλάκας

συσκευές με πολύ υψηλή ποιότητα

υλικά που χρησιμοποιούνται ·

σημαντική μείωση του κόστους εγκατάστασης

(βάση) και δέσιμο της πλάκας

συσκευή.

Φλάντζες

Για συσκευές με πλάκες, επιβάλλονται πολύ αυστηρές απαιτήσεις στη στεγανότητα και επομένως τα παρεμβύσματα έχουν παραχθεί πρόσφατα από πολυμερή. Το αιθυλενοπροπυλένιο, για παράδειγμα, είναι σε θέση να λειτουργήσει χωρίς προβλήματα σε συνθήκες υψηλών θερμοκρασιών – τόσο στο νερό όσο και στον ατμό. Αλλά αποικοδομείται πολύ γρήγορα σε περιβάλλον που περιέχει έλαια και λίπη.

Η στερέωση των αποστάτων στις πλάκες πραγματοποιείται κυρίως με σύνδεση κλιπ, λιγότερο συχνά με κόλλα.

Αμοιβαίες συνδέσεις

Τα πιο σημαντικά χαρακτηριστικά περιλαμβάνουν την ένταση της διαδικασίας ανταλλαγής θερμότητας, την παραγωγή θερμότητας ενός εναλλάκτη θερμότητας – την ποσότητα θερμότητας που είναι σε θέση να μεταφέρει (να πάρει) ανά μονάδα χρόνου. Παραδοσιακά μετριέται σε γιγακαλορίες (Gcal) ή κιλοβάτ (kW) ανά ώρα και, πρώτα απ ‘όλα, σχετίζεται με τη διαφορά στις θερμοκρασίες των φορέων θερμότητας – μεταφορά θερμότητας και μέσα απορρόφησης θερμότητας – στην είσοδο του εναλλάκτη θερμότητας. Όσο μεγαλύτερη είναι η διαφορά, τόσο περισσότερη ενέργεια θεωρητικά μπορεί να μεταφέρει ένα ψυκτικό σε άλλο..

Στην πράξη, εκτός από τη θερμοκρασία, άλλες φυσικές ποσότητες έχουν καθοριστική σημασία..

1. Επιφάνεια μεταφοράς θερμότητας. Στην περίπτωση ενός εναλλάκτη θερμότητας κελύφους και σωλήνα, είναι ίσος με τη συνολική επιφάνεια της εξωτερικής επιφάνειας όλων των σωλήνων της δέσμης σωλήνων. Η αύξηση της επιφάνειας οδηγεί σε αύξηση της έντασης της μεταφοράς θερμότητας.

Αυτό μπορεί να γίνει με τρεις τρόπους:

• συναρμολόγηση μιας δέσμης του μέγιστου δυνατού αριθμού σωλήνων (οδηγεί σε αύξηση της διαμέτρου του περιβλήματος του εναλλάκτη θερμότητας).
• αύξηση του μήκους των σωλήνων και, κατά συνέπεια, του συνολικού μήκους ολόκληρης της μονάδας ·
• αυξάνοντας την επιφάνεια κάθε σωλήνα, καθιστώντας το «κυματοειδές», κυματιστό.

2. Θερμική αγωγιμότητα και θερμική ικανότητα. Δεδομένου ότι η θερμική ενέργεια μεταφέρεται από το ένα μέσο στο άλλο έμμεσα, μέσω ενός ενδιάμεσου παράγοντα – το υλικό των τοιχωμάτων των σωλήνων – για καλύτερη μεταφορά θερμότητας, θα πρέπει να είναι κατασκευασμένα από κράμα που επιτρέπει γρήγορα και με ελάχιστες απώλειες τη θερμότητα (υψηλή θερμική αγωγιμότητα ) και δεν το συσσωρεύει ή το διατηρεί (χαμηλή θερμική ικανότητα).

Μία από τις επιλογές αύξησης της θερμικής αγωγιμότητας και ταυτόχρονα μείωσης της θερμικής ικανότητας είναι η μείωση του πάχους των τοιχωμάτων του σωλήνα. Ωστόσο, με την αραίωση των τοίχων, μειώνεται η ικανότητα των σωλήνων να αντέχουν την πίεση του θερμικά αγώγιμου μέσου και μια άλλη παράμετρος εξαρτάται από την πίεση στο σύστημα – ο ρυθμός διέλευσης του ψυκτικού.

3. Χρόνος και διάνυσμα επαφής. Εξαρτώνται άμεσα από την ταχύτητα και την κατεύθυνση διέλευσης των ψυκτικών μέσων μέσω του εναλλάκτη. Υπάρχει μια απόχρωση εδώ:

• αφενός, η ταχύτητα πρέπει να είναι αρκετά αργή ώστε το θερμαντικό μέσο να έχει χρόνο να εκπέμπει θερμότητα στο θερμαινόμενο.
• Από την άλλη πλευρά, όσο μεγαλύτερη είναι η ταχύτητα, τόσο περισσότερη θερμική ενέργεια θα περάσει συνολικά από τον εναλλάκτη και, κατά συνέπεια, το συνολικό θερμικό φορτίο θα αυξηθεί.

• η μονοκατευθυντική κίνηση ψυκτικών («ροή προς τα εμπρός») είναι λιγότερο αποτελεσματική από την αντίθετη κίνηση («αντίθετη ροή»).
• η κάθετη κίνηση (“διασταυρούμενη ροή”) για τους εναλλάκτες θερμότητας κελύφους και σωλήνων είναι η πιο αποτελεσματική.

Για τη βελτιστοποίηση του χρόνου και του φορέα επαφής των φορέων θερμότητας στη συσκευή εναλλάκτη θερμότητας κελύφους και σωλήνων, χρησιμοποιούνται διάφορα τεχνικά κόλπα:

• εγκάρσια χωρίσματα στο περίβλημα, έτσι ώστε το εξωτερικό ψυκτικό υγρό να πλένει τους σωλήνες όχι σε ευθεία ή σε αντίθετο ρεύμα, αλλά σε ζιγκ-ζαγκ διασταύρωση, παρέχοντας το επιθυμητό διάνυσμα επαφής.
• διαμήκη διαφράγματα στους θαλάμους διανομής (για εναλλάκτες θερμότητας δύο, τεσσάρων κατευθύνσεων κ.λπ.) έτσι ώστε ο εσωτερικός φορέας θερμότητας να διέρχεται κατά μήκος του εναλλάκτη θερμότητας δύο φορές (τέσσερις φορές κ.λπ.), αυξάνοντας έτσι τον χρόνο επαφής.

Μέθοδοι λουρίδων

Οι συσκευές ανταλλαγής θερμότητας εγκαθίστανται συχνότερα σε ξεχωριστά δωμάτια που εξυπηρετούν ιδιωτικά κτίρια, πολυώροφα κτίρια, σημεία θέρμανσης κεντρικών αυτοκινητοδρόμων, βιομηχανικές επιχειρήσεις.

Το χαμηλό βάρος και οι διαστάσεις του εξοπλισμού καθιστούν δυνατή την εγκατάστασή του αρκετά γρήγορα, αν και ορισμένα προϊόντα που έχουν πολλή ισχύ χρειάζονται για να δημιουργήσουν ένα θεμέλιο.

Είναι καλύτερα να αναθέσετε την εγκατάσταση και τη συντήρηση του εναλλάκτη θερμότητας σε ειδικούς.

Κατά την εγκατάσταση της συσκευής, πρέπει να τηρείται ο βασικός κανόνας: τα μπουλόνια στο θεμέλιο, με τη βοήθεια των οποίων ο εναλλάκτης θερμότητας είναι σταθερά συνδεδεμένος, χύνονται σε κάθε περίπτωση. Το σχέδιο σωληνώσεων πρέπει απαραίτητα να προβλέπει την παροχή ψυκτικού στον σωλήνα που βρίσκεται στην κορυφή και το κύκλωμα επιστροφής συνδέεται με το εξάρτημα που είναι εγκατεστημένο παρακάτω. Η παροχή θερμαινόμενου υγρού συνδέεται αντίστροφα.

Το κύκλωμα τροφοδοσίας απαιτεί αντλία κυκλοφορίας. Εκτός από την κύρια, μια ανταλλακτική αντλία της ίδιας ισχύος όπως είναι σίγουρα εγκατεστημένη..

Εάν υπάρχει μια γραμμή για την επιστροφή του νερού στην παροχή ζεστού νερού, τότε ο μηχανισμός λειτουργίας και το σχήμα αλλάζουν κάπως. Το ζεστό νερό, το οποίο παρέχεται κατά μήκος του κυκλώματος, αναμιγνύεται με κρύο νερό από την παροχή νερού και μόνο μετά από αυτό το μίγμα παρέχεται στον εναλλάκτη θερμότητας. Η θερμοκρασία εξόδου ελέγχεται από μια ηλεκτρονική μονάδα που ελέγχει τη βαλβίδα του εισερχόμενου φορέα θερμότητας.

Όσο περισσότερες πλάκες στον εναλλάκτη θερμότητας, τόσο μεγαλύτερη είναι η ισχύς

Σε ένα σύστημα δύο σταδίων, μπορείτε να χρησιμοποιήσετε τη θερμική ενέργεια από τη γραμμή επιστροφής. Αυτό καθιστά δυνατή την αποτελεσματικότερη χρήση της διαθέσιμης θερμότητας και τη μείωση του υπερβολικού φορτίου στον εξοπλισμό του λέβητα..

Σε οποιοδήποτε από τα παραπάνω σχήματα σωληνώσεων, πρέπει να υπάρχει ένα φίλτρο στην είσοδο του εναλλάκτη θερμότητας. Με τη βοήθειά του, μπορείτε να αποτρέψετε το φράξιμο του συστήματος και να παρατείνετε τη διάρκεια ζωής του..

Με όλα τα άλλα πλεονεκτήματα, οι εναλλάκτες θερμότητας πλάκας δεν ξεπερνούν τα παλιά μοντέλα κελύφους και σωλήνων σε έναν μόνο σημαντικό δείκτη: ενώ παρέχουν σημαντική ροή, οι συσκευές πλάκας δεν θερμαίνουν επαρκώς το ψυκτικό υγρό. Αυτό το μειονέκτημα εξαλείφεται υπολογίζοντας ένα μικρό περιθώριο κατά την επιλογή του αριθμού των πινακίδων.

Προδιαγραφές

Γενικά, τα τεχνικά χαρακτηριστικά ενός εναλλάκτη θερμότητας πλάκας καθορίζονται από τον αριθμό των πλακών και τον τρόπο σύνδεσης τους. Παρακάτω παρουσιάζονται τα τεχνικά χαρακτηριστικά των εναλλακτών θερμότητας με επίστρωση, συγκόλληση, ημι-συγκόλληση και συγκόλληση:

Παράμετροι εργασίας	Μονάδες	Πτυσσόμενος	Συγκολλημένος	Ημι-συγκολλημένο	Συγκολλημένος
Αποδοτικότητα	%	95	90	85	85
Μέγιστη θερμοκρασία μέσου εργασίας	ΜΕ	200	220	350	900
Μέγιστη πίεση του μέσου εργασίας	μπαρ	25	25	55	100
Μέγιστη ισχύς	MW	75	5	75	100
Μέση περίοδος λειτουργίας	χρόνια	είκοσι	είκοσι	10 – 15	10 – 15

Με βάση τις παραμέτρους που δίνονται στον πίνακα, προσδιορίζεται το απαιτούμενο μοντέλο εναλλάκτη θερμότητας. Εκτός από αυτά τα χαρακτηριστικά, θα πρέπει να ληφθεί υπόψη το γεγονός ότι οι ημι-συγκολλημένοι και συγκολλημένοι εναλλάκτες θερμότητας είναι πιο προσαρμοσμένοι να λειτουργούν με επιθετικά μέσα εργασίας..

Μέθοδοι έκπλυσης

Υπάρχουν απλές παραλλαγές που είναι πρακτικά χωρίς κόστος, υπάρχουν οικονομικές με ελάχιστες επενδύσεις και επαγγελματικές – είναι πολύ ακριβότερες, αλλά είναι εξαιρετικά αποτελεσματικές..

Πώς να ξεπλύνετε τον δευτερεύοντα εναλλάκτη θερμότητας ενός λέβητα αερίου με τον έναν ή τον άλλο τρόπο; Και όταν είναι λογικό να τα χρησιμοποιήσουμε. Όλα εξαρτώνται από το ποσό των καταθέσεων.

Στην απλούστερη κατάσταση, αρκεί ο μηχανικός καθαρισμός. Οι άκρες του BT καθαρίζονται έξω. Κάθε σκληρή βούρτσα, σπάτουλα, ξύστρα ή καλώδιο χρησιμοποιείται στην εργασία. Είναι πολύ σημαντικό εδώ να μην καταστρέψετε τις πλάκες..

Η δεύτερη μέθοδος είναι το πλύσιμο σε ειδική σύνθεση. Στην πράξη, συνδυάζεται με την πρώτη μέθοδο και ακολουθεί αμέσως μετά από αυτήν..

Το μέρος τοποθετείται σε δοχείο με μείγμα οξέος. Ο τύπος οξέος που χρησιμοποιείται: υδροχλωρικό ή κιτρικό. Κατάλληλες αναλογίες: 100 γραμμάρια ανά 10 λίτρα. Νερό.

Τα οξέα μπορούν να αντικατασταθούν με οποιοδήποτε αφαλατωτικό. Μετά από 30-40 λεπτά, το VT αφαιρείται από το δοχείο. Η υπόλοιπη κλίμακα διαγράφεται απαλά από αυτήν..

Τα κατάλληλα μέσα για εργασία παρουσιάζονται σε αυτόν τον πίνακα:

Κεφάλαια	Περιγραφή	Αναλογία νερού: γραμμάρια: λίτρο	Θερμοκρασία νερό	Τιμή προϊόντος (ρούβλια)
Λεμονικό οξύ	Δημοφιλή λαϊκή θεραπεία	100: 10-12	50-70 ° C	50 – 1 φακελάκι.
Thermagent Active	Ένα ευέλικτο υγρό με ισχυρό αποτέλεσμα	19	40-50 ° C	Κάνιστρο 1500 – 10 κιλών.
STEELTEX Cooper	Ένα από τα πιο αποτελεσματικά φάρμακα, αλλά κατάλληλο για εργασία με μέρη ελαφρού κράματος	1: 6 έως 1:10	40-60 ° C	Χωρητικότητα 1300 – 5 kg
Detex	Συγκεντρωθείτε με αποτελεσματικές βιολογικές ουσίες. Καθαρίζει τέλεια τα μέρη χάλυβα, χυτοσιδήρου και χαλκού	200-500: 10	40-50 ° C	4900 – κάνιστρο 10 λίτρα.
Υδροχλωρικό οξύ	Αφαιρεί αποτελεσματικά το επίμονο ασβέστη	100: 10	50-70 ° C	50 – 1 κιλό

Ένας σωλήνας τοποθετείται στο δοχείο με το μείγμα σχεδόν μέχρι τον πυθμένα, συνδεδεμένο με το VT από τη μία πλευρά και με την αντλία από την άλλη. Έτσι επιτυγχάνεται η απαραίτητη κυκλοφορία. Η διαδικασία διαρκεί 30-40 λεπτά. Στη συνέχεια, το μέρος ξεπλένεται καλά με απλό νερό..

Η τέταρτη μέθοδος δεν προβλέπει την εξαγωγή του συστατικού. Πρόκειται για μια υδροδυναμική έκπλυση του δευτερεύοντος εναλλάκτη θερμότητας ενός λέβητα αερίου. Αλλά πραγματοποιείται μόνο από επαγγελματίες. Αυτό απαιτεί ειδική τεχνολογία και συμμόρφωση με τα κριτήρια ασφαλείας.

Η αρχή του είναι να τρέχει μια ειδική σύνθεση μέσω του συστήματος λέβητα υπό ισχυρή πίεση (1,5-2 bar). Η δουλειά γίνεται από τον ενισχυτή. Στο υγρό καθαρισμού προστίθενται λειαντικά στοιχεία.

Αυτή είναι η πιο αποτελεσματική μέθοδος, αφαιρώντας απαλά όλες τις αποθέσεις και τρίβοντας το μέρος σε εμπορική εμφάνιση..

Εάν έχετε αμφιβολίες για την επιτυχία του αυτοκαθαρισμού, μπορείτε να παραγγείλετε αυτήν την υπηρεσία. Όλες οι λειτουργίες πραγματοποιούνται σε μια ημέρα. Η τιμή τους καθορίζεται από τους ακόλουθους παράγοντες:

• περιοχή,
• τροποποίηση ισχύος και λέβητα,
• σήμανση εταιρείας,
• εφαρμοσμένη τεχνολογία και χημικά.

Υπολογισμός ισχύος

Είναι πολύ δύσκολο να φτιάξετε ένα ιδανικό σύστημα θέρμανσης χωρίς να γνωρίζετε την ισχύ του εναλλάκτη θερμότητας. Κατά τον υπολογισμό αυτού του δείκτη, πρέπει να ληφθούν υπόψη οι ακόλουθες παράμετροι:

• διάμετρος σωλήνα?
• το μήκος της συσκευής θέρμανσης ·
• θερμική αγωγιμότητα του χρησιμοποιούμενου μετάλλου ·
• μέγιστη θερμοκρασία καύσης καυσίμου.
• ρυθμός κυκλοφορίας υγρών.

Εάν είναι προβληματικό να καθορίσετε αυτές τις αρχικές τιμές, μπορείτε να χρησιμοποιήσετε έναν μέσο υπολογισμό, με βάση το γεγονός ότι για να αποκτήσετε ισχύ 1 kW, θα χρειαστείτε ένα μέτρο σωλήνα με ακτίνα τουλάχιστον 2,5 εκατοστά.

Τιμή

Εάν χρειάζεστε έναν εναλλάκτη θερμότητας πλάκας ζεστού νερού, η τιμή του οποίου μπορεί να κυμαίνεται από 12.000 έως 25.000 ρούβλια, τότε θα πρέπει πρώτα να εξοικειωθείτε με την τεχνολογία εγκατάστασης. Μόνο μετά από αυτό, οι ειδικοί συστήνουν να ξεκινήσει η επιλογή ενός συγκεκριμένου μοντέλου συσκευής. Αυτός είναι ο μόνος τρόπος για να κάνετε τη σωστή επιλογή μιας συσκευής που θα λειτουργεί με υψηλό επίπεδο απόδοσης.

Πώς να αποφύγετε τα λάθη

Είναι αδύνατο να συνδέσετε απευθείας το κεντρικό ψυκτικό με τα θερμαινόμενα δάπεδα, καθώς αυτό μπορεί να τα απενεργοποιήσει σε σύντομο χρονικό διάστημα. Ορισμένοι λόγοι όπως η υψηλή πίεση στα συστήματα κεντρικής θέρμανσης και οι υψηλές θερμοκρασίες μπορεί να οδηγήσουν σε τέτοιες συνέπειες. Επιπλέον, το ψυκτικό περιέχει πολύ διαλυμένο σίδηρο και χημικά..

Έκπλυση πλάκας εναλλάκτη θερμότητας

Η λειτουργικότητα και η απόδοση της μονάδας εξαρτώνται σε μεγάλο βαθμό από την υψηλής ποιότητας και έγκαιρη έκπλυση. Η συχνότητα έκπλυσης οφείλεται στην ένταση της εργασίας και στις ιδιαιτερότητες των τεχνολογικών διαδικασιών.

Μεθοδολογία θεραπείας

Ο σχηματισμός κλίμακας στα κανάλια ανταλλαγής θερμότητας είναι ο πιο συνηθισμένος τύπος μόλυνσης PHE, οδηγώντας σε μείωση της έντασης της ανταλλαγής θερμότητας και μείωση της συνολικής απόδοσης της εγκατάστασης. Η αφαλάτωση πραγματοποιείται με χημικό ξέβγαλμα. Εάν εκτός από την κλίμακα υπάρχουν και άλλοι τύποι μόλυνσης, είναι απαραίτητο να καθαρίσετε μηχανικά τις πλάκες εναλλάκτη θερμότητας..

Χημικό πλύσιμο

Η μέθοδος χρησιμοποιείται για τον καθαρισμό όλων των τύπων PHE και είναι αποτελεσματική όταν υπάρχει μικρή μόλυνση της περιοχής εργασίας του εναλλάκτη θερμότητας. Για χημικό καθαρισμό, δεν απαιτείται αποσυναρμολόγηση της μονάδας, γεγονός που μειώνει σημαντικά τον χρόνο εργασίας. Επιπλέον, δεν διατίθενται άλλες μέθοδοι για τον καθαρισμό των χαλκοσυγκολλημένων και συγκολλημένων εναλλάκτων θερμότητας..

Η χημική έκπλυση του εξοπλισμού ανταλλαγής θερμότητας πραγματοποιείται με την ακόλουθη σειρά:

1. εισάγεται ένα ειδικό διάλυμα καθαρισμού στην περιοχή εργασίας του εναλλάκτη θερμότητας, όπου, υπό την επίδραση χημικώς ενεργών αντιδραστηρίων, καταστρέφεται έντονα η ζυγαριά και άλλες αποθέσεις.
2. διασφάλιση της κυκλοφορίας του απορρυπαντικού μέσω των πρωτογενών και δευτερογενών κυκλωμάτων του TO ·
3. έκπλυση των καναλιών ανταλλαγής θερμότητας με νερό.
4. αποστράγγιση καθαριστικών από τον εναλλάκτη θερμότητας.

Κατά τη διαδικασία χημικού καθαρισμού, πρέπει να δοθεί ιδιαίτερη προσοχή στο τελικό ξέπλυμα της μονάδας, καθώς τα χημικά ενεργά συστατικά των απορρυπαντικών μπορούν να καταστρέψουν τις σφραγίδες.

Οι πιο συνηθισμένοι τύποι μεθόδων μόλυνσης και καθαρισμού

Ανάλογα με τα μέσα εργασίας που χρησιμοποιούνται, τις συνθήκες θερμοκρασίας και την πίεση στο σύστημα, η φύση της μόλυνσης μπορεί να είναι διαφορετική, επομένως, για αποτελεσματικό καθαρισμό, είναι απαραίτητο να επιλέξετε το σωστό απορρυπαντικό:

• αφαλάτωση και εναποθέσεις μετάλλων χρησιμοποιώντας διαλύματα φωσφορικού, νιτρικού ή κιτρικού οξέος ·
• Το ανασταλμένο ορυκτό οξύ είναι κατάλληλο για την αφαίρεση του οξειδίου του σιδήρου.
• Τα οργανικά κοιτάσματα καταστρέφονται έντονα από υδροξείδιο του νατρίου και τα κοιτάσματα μετάλλων από το νιτρικό οξύ.
• Η μόλυνση από λίπος αφαιρείται με τη χρήση ειδικών οργανικών διαλυτών.

Δεδομένου ότι το πάχος των πλακών μεταφοράς θερμότητας είναι μόνο 0,4 – 1 mm, πρέπει να δοθεί ιδιαίτερη προσοχή στη συγκέντρωση των ενεργών στοιχείων στη σύνθεση απορρυπαντικού. Η υπέρβαση της επιτρεπόμενης συγκέντρωσης επιθετικών συστατικών μπορεί να οδηγήσει σε καταστροφή των πλακών και των παρεμβυσμάτων.

Η ευρεία χρήση εναλλακτών θερμότητας πλάκας σε διάφορους κλάδους της σύγχρονης βιομηχανίας και υπηρεσιών κοινής ωφελείας οφείλεται στην υψηλή απόδοση, τις συμπαγείς διαστάσεις, την ευκολία εγκατάστασης και συντήρησης. Ένα άλλο πλεονέκτημα του PHE είναι η βέλτιστη αναλογία τιμής / ποιότητας.

Βήμα-βήμα οδηγίες για το πώς να το κάνετε μόνοι σας

Μια συσκευή για την ανταλλαγή θερμότητας από ένα σύστημα θέρμανσης σε νερό μπορεί να σχεδιαστεί με τα χέρια σας.

Εργαλεία και υλικά

Για να σχεδιάσετε έναν πλάκα εναλλάκτη θερμότητας με τα χέρια σας, θα χρειαστείτε:

• μηχανή συγκόλλησης;
• Βούλγαρος;
• φύλλα από ανοξείδωτο χάλυβα – δύο κυματοειδή, ένα επίπεδο. Πάχος 4 mm.
• ηλεκτρόδια.

Διαδικασία κατασκευής

Ολόκληρη η διαδικασία κατασκευής της συσκευής χωρίζεται σε διάφορα στάδια:

1. Είναι απαραίτητο να κόψετε κυματοειδείς χαλύβδινες πλάκες. Απαιτεί 31 πλάκες 300 x 300 mm.
2. Μια ταινία μήκους 18 μέτρων και πλάτους 10 mm κόβεται από ένα επίπεδο φύλλο. Η ταινία πρέπει να κοπεί σε κομμάτια μήκους 300 mm το καθένα.
3. Τα τετράγωνα από κυματοειδές υλικό συγκολλούνται μεταξύ τους με μια ταινία δέκα χιλιοστών από διαφορετικές πλευρές, τα παρακείμενα τμήματα πρέπει να είναι κάθετα. Αποδεικνύεται 15 τμήματα που βλέπουν τη μία πλευρά και 15 στην άλλη με τη μορφή κύβου.
4. Μια επίπεδη πολλαπλή από ανοξείδωτο χάλυβα πρέπει να συγκολληθεί στα μέρη όπου θα ρέει νερό..
5. Σε κάθε συλλέκτη ανοίγεται μια τρύπα, συγκολλάται σε αυτό ένα συνδετικό τμήμα του σωλήνα.
6. Η δομή είναι τοποθετημένη με την ανοιχτή πλευρά στο σύστημα αερίου.

Τοποθέτηση της συσκευής

Ορισμένοι τύποι εναλλάκτες θερμότητας μπορούν να εγκατασταθούν μόνοι τους: αυτό δεν απαιτεί ειδικές δεξιότητες ή εργαλεία. Ωστόσο, συνιστούμε να χρησιμοποιείτε τις υπηρεσίες των επαγγελματιών: αυτό εγγυάται ότι η εγκατάσταση θα γίνει σωστά και η συσκευή θα λειτουργήσει σωστά..

Για παράδειγμα, για ορισμένους τύπους δομών, απαιτείται πρόσθετη εγκατάσταση χοντρών φίλτρων. Οι εναλλάκτες θερμότητας πλάκας είναι πολύ ιδιότροποι για την ποιότητα του ψυκτικού, επομένως, χωρίς να το καθαρίσουν, θα χάσουν γρήγορα την υψηλή τους απόδοση: τα κανάλια μεταξύ των πλακών απλά “θα φράξουν”.

Εγκατάσταση PHE

1. Η θέση της μονάδας πρέπει να παρέχει δωρεάν πρόσβαση στα κύρια εξαρτήματα για συντήρηση..
2. Η στερέωση των γραμμών τροφοδοσίας και εκκένωσης πρέπει να είναι άκαμπτη και σφιχτή..
3. Ο εναλλάκτης θερμότητας πρέπει να εγκατασταθεί σε αυστηρά οριζόντια βάση από σκυρόδεμα ή μέταλλο με επαρκή φέρουσα ικανότητα.

Εργασίες ανάθεσης

1. Πριν ξεκινήσετε τη μονάδα, είναι απαραίτητο να ελέγξετε τη στεγανότητά της σύμφωνα με τις συστάσεις που δίνονται στο φύλλο τεχνικών δεδομένων του προϊόντος..
2. Κατά την αρχική εκκίνηση της εγκατάστασης, ο ρυθμός αύξησης της θερμοκρασίας δεν πρέπει να υπερβαίνει τους 250C / h και η πίεση στο σύστημα πρέπει να είναι 10 MPa / min..
3. Η διαδικασία και το εύρος των εργασιών ανάθεσης πρέπει να αντιστοιχούν σαφώς στον κατάλογο που αναφέρεται στο διαβατήριο της μονάδας..

Λειτουργία της μονάδας

1. Κατά τη χρήση του PHE, δεν πρέπει να γίνεται υπέρβαση της θερμοκρασίας και της πίεσης του μέσου εργασίας. Η υπερθέρμανση ή η αυξημένη πίεση μπορεί να οδηγήσει σε σοβαρή βλάβη ή πλήρη βλάβη της μονάδας..
2. Για να διασφαλιστεί η εντατική ανταλλαγή θερμότητας μεταξύ των μέσων εργασίας και να αυξηθεί η αποδοτικότητα της εγκατάστασης, είναι απαραίτητο να προβλεφθεί η δυνατότητα καθαρισμού του μέσου εργασίας από μηχανικές ακαθαρσίες και επιβλαβείς χημικές ενώσεις.
3. Η σημαντική παράταση της διάρκειας ζωής της συσκευής και η αύξηση της παραγωγικότητάς της θα επιτρέψει την τακτική συντήρηση και την έγκαιρη αντικατάσταση των κατεστραμμένων στοιχείων.

Διάγραμμα σύνδεσης

Σε οποιαδήποτε συσκευή ανταλλαγής θερμότητας, το νερό κινείται λόγω της δράσης της βαρύτητας και της φυσικής μεταφοράς. Εξαιτίας αυτού, δύο κανόνες λαμβάνονται απαραίτητα κατά την επιλογή ενός συστήματος εγκατάστασης δομής:

1. Η είσοδος και η έξοδος του νερού από τον εναλλάκτη θερμότητας πρέπει να βρίσκονται σε διαφορετικά ύψη. Η απόσταση μεταξύ των ακροφυσίων πρέπει να είναι τουλάχιστον 200-250 mm. Μέσω της κάτω εξόδου, το νερό εισέρχεται στη δομή και η επάνω χρησιμοποιείται για την αποστράγγισή της μετά τη θέρμανση.
2. Η σύνδεση πραγματοποιείται με αποκλειστικά εύκαμπτους εύκαμπτους σωλήνες και ανθεκτική στη θερμότητα σιλικόνη για να διασφαλιστεί η στεγανότητα των συνδέσεων.

Σπουδαίος! Μη χρησιμοποιείτε λάστιχα από καουτσούκ, ακόμη και αν έχουν μεταλλική πλεξούδα και είναι σχεδιασμένα για ζεστό νερό, όπως αποδεικνύεται από την αντίστοιχη σήμανση. Διαφορετικά, μια τέτοια επένδυση θα καεί γρήγορα λόγω της μεγάλης ακτινοβολίας θερμότητας. Η δεξαμενή συνδέεται με τον εναλλάκτη θερμότητας στο λουτρό χρησιμοποιώντας εύκαμπτους σωλήνες από ανοξείδωτο χάλυβα που χρησιμοποιούνται κατά τη σύνδεση συσκευών αερίου.

Παράλληλη σύνδεση με αναγκαστική κυκλοφορία του θερμαντικού μέσου.

Σε αυτή την περίπτωση, είναι απαραίτητο να εγκαταστήσετε έναν ελεγκτή θερμοκρασίας και ο μύθος αποκρυπτογραφείται ως εξής:

1 – εναλλάκτης θερμότητας πλάκας.

2 – ρυθμιστής θερμοκρασίας, στον οποίο το 2.1 είναι μια βαλβίδα και το 2.2 είναι ένας θερμοστάτης.

3 – αντλία που παρέχει πίεση στο ψυκτικό υγρό.

4 – θερμόμετρο νερού.

5 – μανόμετρο.

Πλεονεκτήματα της παράλληλης σύνδεσης του εναλλάκτη θερμότητας: εξοικονομεί πολύτιμο χώρο στο δωμάτιο και είναι πολύ απλό στην εφαρμογή.

Μειονεκτήματα: χωρίς θέρμανση με κρύο νερό.

Πολύ εύκολο στην εφαρμογή και σχετικά φθηνό. Σας επιτρέπει να εξοικονομήσετε χρήσιμο χώρο επισκέψεων, αλλά ταυτόχρονα είναι ασύμφορη όσον αφορά την κατανάλωση ψυκτικού. Επιπλέον, με μια τέτοια σύνδεση, ο αγωγός πρέπει να έχει αυξημένη διάμετρο..

Μικτό σχήμα δύο σταδίων.

Όπως και στην περίπτωση του παράλληλου, απαιτεί την υποχρεωτική εγκατάσταση ενός ελεγκτή θερμοκρασίας και χρησιμοποιείται συχνότερα κατά τη σύνδεση δημόσιων κτιρίων.

Ο μύθος στο σχέδιο συμπίπτει πλήρως με τον μύθο στο παράλληλο κύκλωμα.

Πλεονεκτήματα: η θερμότητα του νερού επιστροφής καταναλώνεται για τη θέρμανση του ρεύματος εισόδου, η οποία εξοικονομεί έως και 40% του φορέα θερμότητας.

Μειονέκτημα: υψηλό κόστος λόγω της σύνδεσης δύο εναλλάκτες θερμότητας για την προετοιμασία ζεστού νερού.

Σε σύγκριση με το παραπάνω σχήμα, βοηθά στη μείωση του ρυθμού ροής του ψυκτικού (κατά περίπου 20-40%), αλλά έχει επίσης ορισμένα μειονεκτήματα:

χρειάζεται επαγγελματική και πολύ ακριβή επιλογή εξοπλισμού.

για την εφαρμογή θα απαιτηθούν 2 εναλλάκτες θερμότητας ταυτόχρονα, γεγονός που θα αυξήσει τον προϋπολογισμό.

με μια τέτοια σύνδεση, το ζεστό νερό και το σύστημα θέρμανσης επηρεάζουν έντονα το ένα το άλλο.

Εν συντομία για το κυριότερο

Ο εναλλάκτης θερμότητας της σόμπας σάουνας θερμαίνει το νερό κατά τη θέρμανση της δομής. Στην εξωτερική μονάδα συσσωρεύεται ζεστό υγρό. Κρύο νερό προέρχεται από αυτό. Η κυκλοφορία πραγματοποιείται σύμφωνα με την αρχή της βαρύτητας και ως αποτέλεσμα της φυσικής μεταφοράς.

Δύο δομές συνδέονται με εύκαμπτους σωλήνες υπό γωνία. Το συνολικό μήκος τους δεν πρέπει να υπερβαίνει τα 3 μ. Το εξωτερικό δοχείο βρίσκεται πάντα πάνω από τη σόμπα. Το σύστημα πρέπει να είναι εξοπλισμένο με βρύση για βολική χρήση ζεστού νερού.

Η σύνδεση εξωτερικής δεξαμενής με εναλλάκτη θερμότητας μπάνιου εξασφαλίζει ασφαλή παροχή ζεστού νερού στο κτίριο. Αυτή είναι μια πιο πρακτική επιλογή από μια αρθρωτή δομή αποθήκευσης, η οποία είναι εύκολο να καεί.

Λόγοι βλάβης των εναλλάκτες θερμότητας

Η περίοδος λειτουργίας καθορίζεται κυρίως από τον τρόπο απολύμανσης του νερού στην παροχή νερού της πόλης. Στο έδαφος της Ρωσίας, χρησιμοποιείται είτε καθαρό χλώριο είτε διοξείδιο του χλωρίου. Όταν το νερό που ρέει μέσω του σωλήνα χαλκού θερμαίνεται, οδηγεί σε βίαιη χημική αντίδραση. Ο χλωριούχος χαλκός είναι κατώτερος από το καθαρό μέταλλο σε ισχύ και επομένως τα συρίγγια εμφανίζονται αρκετά γρήγορα. Οι πιο τυχεροί είναι κάτοικοι πόλεων όπου το νερό της βρύσης είναι οζονισμένο.

Υπάρχουν όμως ακόμη πολύ λίγοι τέτοιοι οικισμοί. Το υψηλό κόστος της σύγχρονης λύσης δεν επιτρέπει να υπολογίζουμε στην ταχεία εξάπλωση του οζονισμού. Επιπλέον, τώρα οι κατασκευαστές έχουν αρχίσει να εξοικονομούν με κάθε δυνατό τρόπο. Και αν νωρίτερα με τους χοντρούς σωλήνες εναλλάκτες θερμότητας, τα προβλήματα συνέβαιναν πολύ σπάνια, τώρα χρησιμοποιείται ευρέως λεπτός χαλκός κακής ποιότητας. Η διάρκεια ζωής των προϊόντων έχει μειωθεί σημαντικά.

Οι αποχρώσεις του υπολογισμού ενός εναλλάκτη θερμότητας

Η συνολική τιμή του συστήματος μπορεί να κυμαίνεται από $ 200 έως $ 2000, ή και περισσότερο. Το κύριο πράγμα εδώ είναι να υπολογίσετε τους απαραίτητους δείκτες του εναλλάκτη θερμότητας για να καθορίσετε τα βέλτιστα χαρακτηριστικά του εξοπλισμού που είναι κατάλληλος για τους σκοπούς σας..

Αλλά στην πράξη, είναι δύσκολο να ολοκληρώσετε αυτό το έργο μόνοι σας. Αυτό συμβαίνει επειδή οι κατασκευαστές κρύβουν προσεκτικά τα μυστικά των εξελίξεων τους από ξένους. Αυτό οδηγεί στην ανάγκη να επικοινωνήσετε απευθείας με τους κατασκευαστές, τους προμηθευτές.

Αυτοί, χρησιμοποιώντας ειδικά προγράμματα υπολογισμού, εκτελούν τους κατάλληλους υπολογισμούς για τη συγκεκριμένη κατάστασή σας. Διενεργείται μια προκαταρκτική εκτίμηση της κατάστασης, ελέγχεται η τρέχουσα κατάσταση του αντικειμένου. Επιπλέον, ο κατασκευαστής ενδιαφέρεται απαραίτητα για τους στόχους που επιδιώκετε και τις οικονομικές δυνατότητες. Με βάση όλες τις πληροφορίες που συλλέγονται, πραγματοποιείται ένας ικανός υπολογισμός.

Προκειμένου να μην πληρώσετε υπερβολικά για το σύστημα ύδρευσης και θέρμανσης, σας συνιστούμε να επικοινωνήσετε με αξιόπιστες εταιρείες που έχουν αποδειχθεί θετικά, έχουν καλή φήμη στην αγορά.

Εναλλάκτης θερμότητας – εξοπλισμός, στο μπλοκ εργασίας του οποίου πραγματοποιείται ανταλλαγή θερμότητας μεταξύ στοιχείων με διαφορετικές θερμοκρασίες.

Πλεονεκτήματα των συστημάτων θέρμανσης που βασίζονται σε εναλλάκτες θερμότητας:

• ευκολία στη χρήση και ευκολία συντήρησης ·
• αντοχή;
• ομοιόμορφη θέρμανση μεγάλων περιοχών.
• βολικό σύστημα θερμορύθμισης.
• χωρίς ογκώδη καλοριφέρ.
• θερμική άνεση στο δωμάτιο.

Γενικές συμβουλές από ειδικούς

Οι εναλλάκτες θερμότητας έχουν πολύπλοκη δομή, αν και στις περισσότερες περιπτώσεις οι συμβουλές για τη χρήση τους καταλήγουν στις ίδιες φράσεις. Φυσικά, ο σχεδιασμός καθενός από αυτούς είναι μοναδικός και, ως εκ τούτου, ο εναλλάκτης θερμότητας κελύφους και σωλήνα είναι ένα παράδειγμα..

Όλη η πολυπλοκότητα έγκειται σε έναν μόνο κανόνα – όπως κάθε συσκευή στον πλανήτη, η συσκευή εναλλάκτη θερμότητας απαιτεί επισκευή. Κάθε διαδικασία επισκευής συνεπάγεται μια σειρά δευτερογενών προβλημάτων, τα οποία οι ειδικοί προσπαθούν να λύσουν με αυτοσχέδια μέσα και μεθόδους. Σε αυτόν τον μηχανισμό, όπως και στα περισσότερα είδη, υπάρχουν διάφοροι σωλήνες. Είναι η πιο κοινή αιτία βλάβης. Κατά τη διενέργεια ακόμη και διάγνωσης της υγείας αυτών των δομικών στοιχείων, θα πρέπει να γίνει σαφώς κατανοητό ότι η παραμικρή λανθασμένη ενέργεια και η συσκευή μπορούν να μειώσουν το επίπεδο λειτουργίας.

Όλο και πιο συχνά υπάρχουν άνθρωποι και οργανισμοί που αγοράζουν πολλούς εναλλάκτες θερμότητας ταυτόχρονα. Αυτή η λειτουργία σας επιτρέπει να αντικαταστήσετε αμέσως τη χαλασμένη συσκευή με μια νέα..

Ορισμένες αποχρώσεις μπορεί να προκύψουν κατά την προσαρμογή των μονάδων. Εάν οι τιμές εισαχθούν λανθασμένα, τότε η περιοχή λειτουργίας του εναλλάκτη θερμότητας θα μειωθεί απότομα. Σε αυτήν την περίπτωση, υπάρχει μια μη γραμμική αλλαγή στην περιοχή εργασίας..

Η κύρια συμβουλή των ειδικών είναι η απόρριψη ανεξάρτητων ενεργειών για τη δημιουργία οποιουδήποτε τύπου εναλλάκτη θερμότητας. Η διαδικασία έχει σχεδιαστεί αποκλειστικά για εγκατάσταση παραγωγής και επομένως είναι αδύνατο να επαναληφθεί στο σπίτι..

Υπάρχει μεγάλος αριθμός εναλλάκτων θερμότητας. Μερικά από αυτά είναι φθηνότερα, άλλα είναι πιο αξιόπιστα και άλλα δίνουν το καλύτερο αποτέλεσμα εργασίας. Είναι δύσκολο να επιλέξετε μια συσκευή, αλλά, ίσως, γνωρίζοντας τα κύρια χαρακτηριστικά τους. Μην ξεχνάτε τους κανόνες για τη χρήση συσκευών, είτε πρόκειται για προϊόντα από κέλυφος είτε για σωλήνες ή πιάτα. Κάθε τύπος λειτουργεί αποκλειστικά με σαφείς παραμέτρους πίεσης και περιβαλλοντικές συνθήκες. Μην ξεχνάτε τις συμβουλές ειδικών που εργάζονται με μηχανισμούς εδώ και αρκετά χρόνια και γνωρίζουν τα χαρακτηριστικά τους..
