Ρύθμιση του θερμαινόμενου δαπέδου με νερό – οδηγίες για το πώς να το ρυθμίσετε σωστά

Ενδοδαπέδια θέρμανση νερού, πώς ρυθμίζεται η θερμοκρασία?

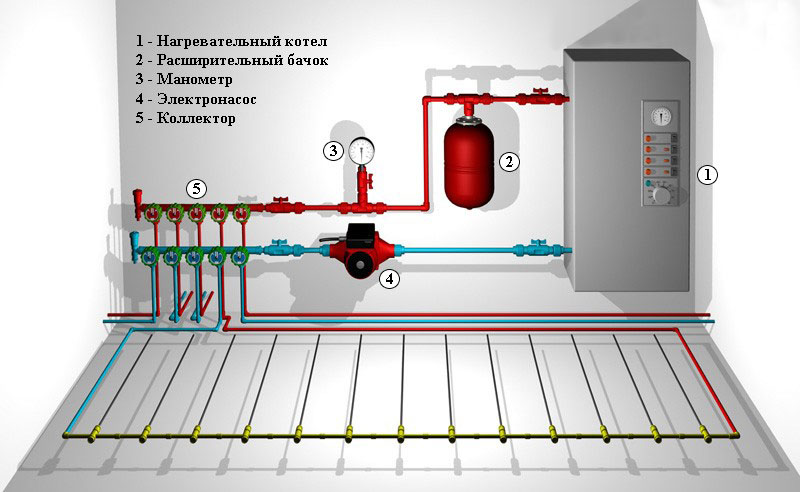

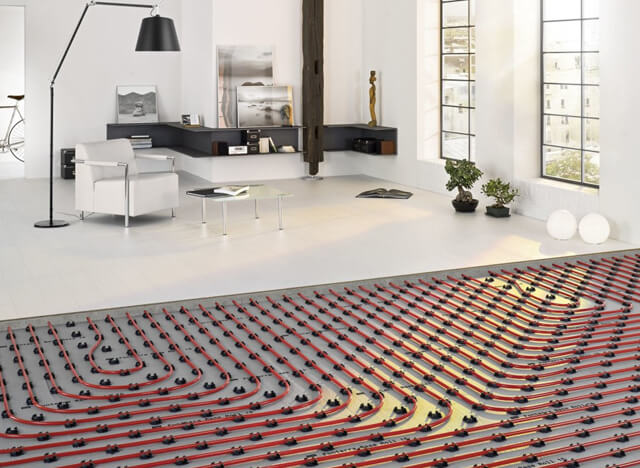

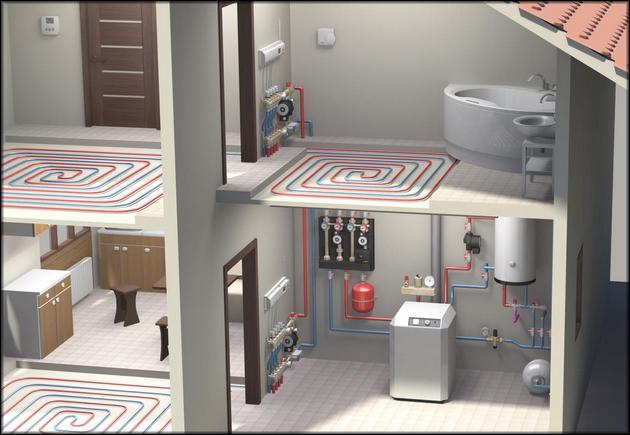

Ένα θερμομονωμένο δάπεδο νερού είναι ένα σύστημα θέρμανσης χαμηλής θερμοκρασίας. Ένα ψυκτικό υγρό ρέει σε αυτό, η θερμοκρασία του οποίου σπάνια υπερβαίνει τους 41 ° C. Έτσι, εάν μειώσουμε τη θερμοκρασία στο λέβητα στους 50 ° C, τότε τα θερμαντικά σώματα (αναφέρω ως παράδειγμα) στον δεύτερο όροφο θα είναι ήδη κρύα και στον πρώτο όροφο, όπου έχουμε σύστημα θέρμανσης δαπέδου, όλα θα να είναι επίσης ζεστό. Έτσι λειτουργεί η μονάδα ανάμιξης για ένα θερμαινόμενο με δάπεδο νερό. Σχετικά με το τι είναι και πώς να φτιάξετε ένα θερμομονωμένο δάπεδο νερού εδώ.

Το θέμα είναι ότι η μονάδα ελέγχου του θερμαινόμενου δαπέδου δεν συνδέεται με τον αυτοματισμό του λέβητα και εφαρμόζεται σε τριμερή θερμοστατική βαλβίδα. Είναι υπεύθυνος για την παροχή ενός φορέα θερμότητας με μια ορισμένη θερμοκρασία στο σύστημα. Αν δεν είναι εκεί, τότε θα μπορούμε να περπατάμε στο πάτωμα μόνο με παντόφλες με χοντρά πέλματα και να νιώθουμε σαν σε ένα τηγάνι..

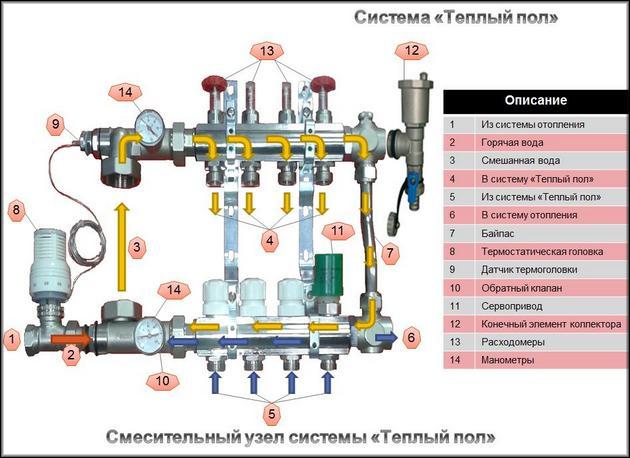

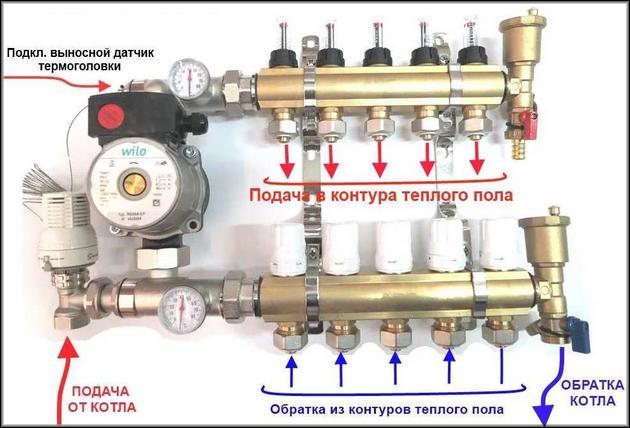

Η μονάδα ελέγχου ενδοδαπέδιας θέρμανσης ρυθμίζει την ποσότητα θερμού ψυκτικού υγρού που προέρχεται από το λέβητα και το αναμιγνύει με το ήδη ψυχθέν ψυκτικό υγρό, το οποίο επέστρεψε ψυγμένο μέσω του συστήματος. Με αυτόν τον τρόπο, ρυθμίζεται η θερμοκρασία όλων των κυκλωμάτων νερού της ενδοδαπέδιας θέρμανσης. Αυτή η μονάδα ελέγχου ενδοδαπέδιας θέρμανσης ονομάζεται συνήθως μονάδα ανάμιξης. Όπως υποδηλώνει το όνομα, αναμιγνύει κρύο νερό σε ζεστό νερό και δημιουργεί τη βέλτιστη θερμοκρασία.

Εάν έχετε ήδη εγκαταστήσει ένα τέτοιο σύστημα θέρμανσης, τότε για να ρυθμίσετε τη θερμοκρασία πρέπει να βρείτε την ίδια μονάδα ελέγχου για θερμαινόμενο δάπεδο (μονάδα ανάμιξης) και να γυρίσετε τον υπάρχοντα θερμοστάτη (συνήθως δεξιόστροφα για να μειώσετε τη θερμοκρασία και αριστερόστροφα για να προσθέσετε ) (στην εικόνα διακριτή τιμή πράσινου ρυθμιστή +/- 1 ° C).

Σπουδαίος! Ο έλεγχος θερμοκρασίας του συστήματος ενδοδαπέδιας θέρμανσης είναι σταδιακός. Προσθέσαμε 1 – 2 ° C, πρέπει να περιμένετε τουλάχιστον 2 ώρες. Αυτό οφείλεται στην υψηλή αδράνεια του συστήματος. Δεν θα υπάρξει γρήγορη αλλαγή. Έχε αυτό υπόψη σου.

Η τυπική μονάδα ανάμιξης έχει μια διακριτή τιμή στη ρύθμιση και είναι συνήθως 1 ° C. Εκείνοι. ένα κλικ 1 ° C προσθήκη ή μείωση – περιμένετε.

Η έννοια της ρύθμισης ενός συστήματος δαπέδου νερού

Η ρύθμιση της θερμοκρασίας ενός θερμαινόμενου δαπέδου είναι η εργασία και η συντήρηση τέτοιων παραμέτρων στις οποίες θα δημιουργηθεί ένα συγκεκριμένο μικροκλίμα στο δωμάτιο.

Αυτές οι ρυθμίσεις πρέπει να γίνονται έτσι ώστε να μην διαταράσσεται η υψηλής ποιότητας και άψογη λειτουργία του συστήματος και το καθεστώς θερμοκρασίας που δημιουργείται από αυτό να ταιριάζει σε εκείνους του σπιτιού, του διαμερίσματος ή του δωματίου.

Μπορεί να γίνει προσαρμογή:

• σε μονάδες ανάμιξης ·
• σε πηγές παροχής θερμικής ενέργειας ·
• διατηρώντας τη ρυθμισμένη θερμοκρασία.

Τα υπάρχοντα συστήματα ελέγχου για τη ρύθμιση των δεικτών θερμοκρασίας του συλλέκτη ενδοδαπέδιας θέρμανσης εφαρμόζονται σύμφωνα με το πού πραγματοποιείται η ρύθμιση και με ποια μέθοδο εκτελείται.

Χαρακτηριστικά προσαρμογής

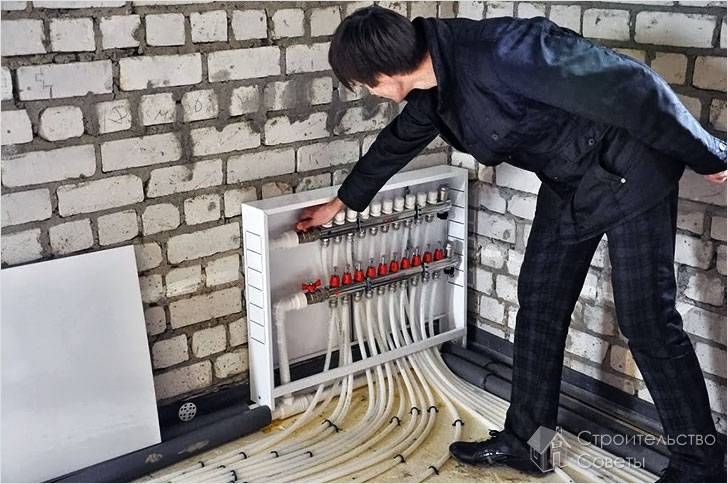

Για κάθε ξεχωριστό δωμάτιο, υπάρχει ξεχωριστή ρύθμιση των περιστροφικών μετρητών. Ο έλεγχος πραγματοποιείται σύμφωνα με το σχήμα των εγκατεστημένων κυκλωμάτων

Συνιστάται η εξισορρόπηση σύμφωνα με τις ακόλουθες οδηγίες:

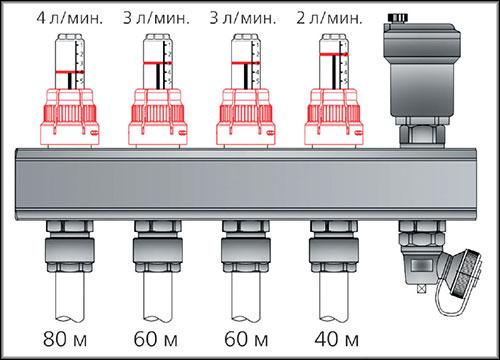

1. Καθορίζεται η συνολική ποσότητα ψυκτικού που διέρχεται από τον συλλέκτη σε ένα λεπτό. Οι δείκτες λαμβάνονται σε λίτρα. Η προκύπτουσα τιμή λαμβάνεται ως 100 τοις εκατό..
2. Υπολογίζεται η ποσοστιαία παροχή κάθε κυκλώματος νερού. Το αποτέλεσμα μετατρέπεται σε λίτρα ανά λεπτό.

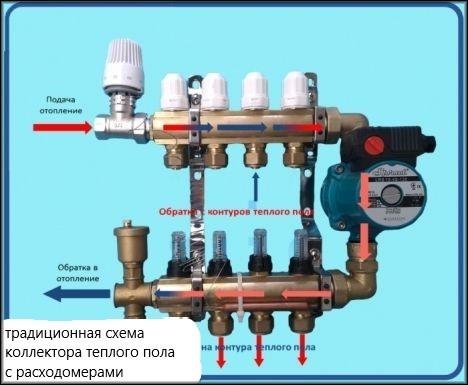

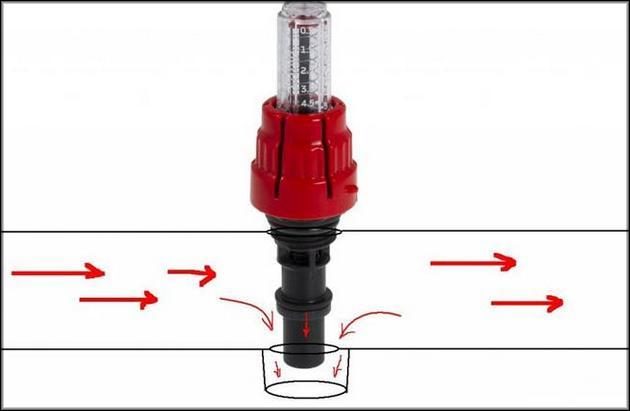

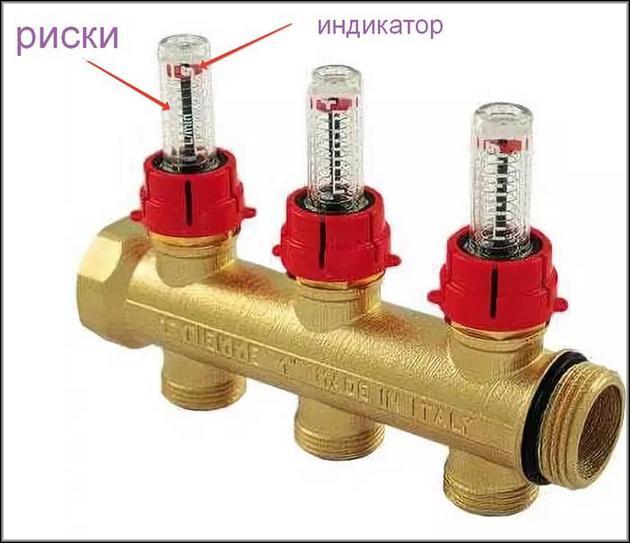

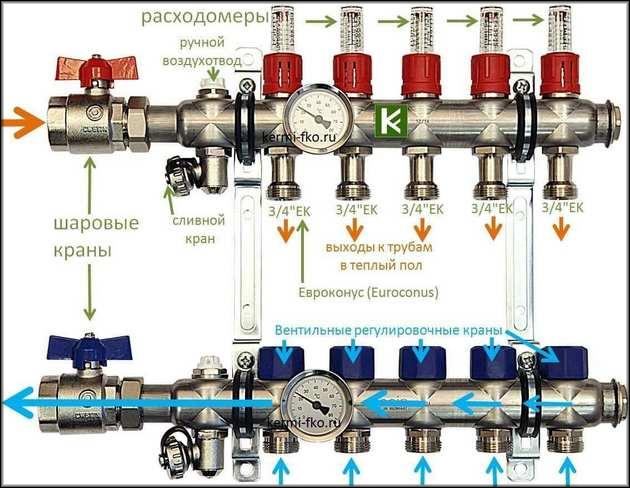

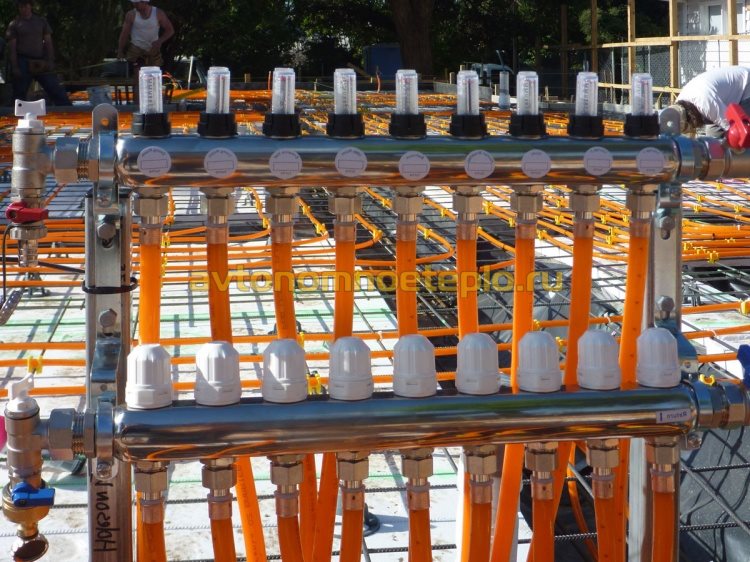

3. Ο μετρητής ροής ρυθμίζει την ποσότητα υγρού που παρέχεται στον αγωγό.

Με αυτόν τον τρόπο, μπορείτε να πραγματοποιήσετε μια μακροπρόθεσμη διόρθωση του κυκλώματος νερού. Για να υποδείξετε τις πραγματικές παραμέτρους, είναι απαραίτητο να παρατηρήσετε τους δείκτες του μετρητή ροής. Σύμφωνα με παρατηρήσεις, είναι δυνατό να προσδιοριστεί με ακρίβεια ο ρυθμός ροής των κυκλωμάτων που συνδέονται με τον συλλέκτη.

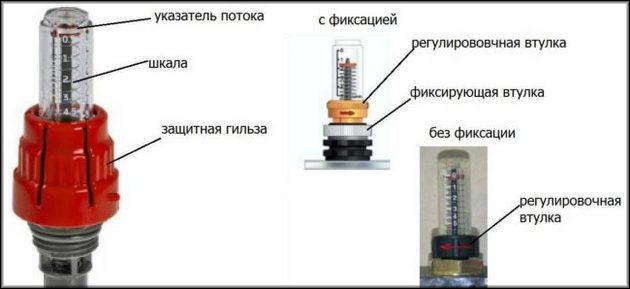

Ο μετρητής ροής ρυθμίζεται ανάλογα με το εγκατεστημένο μοντέλο. Μετά τη σύνδεση της συσκευής με την πολλαπλή, πρέπει να γίνει μια προεπιλογή ρυθμίζοντας την αρχική θέση, η οποία επιτρέπει την πρόσβαση στο υγρό.

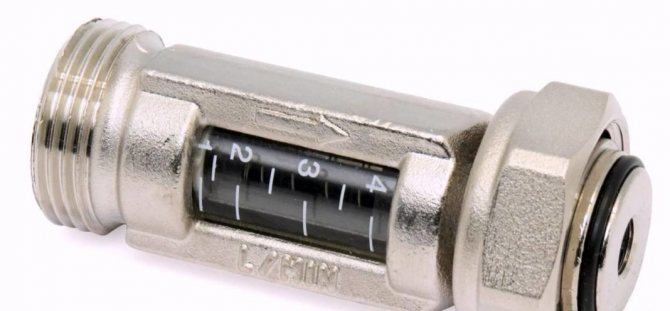

Σε μετρητές ροής χωρίς ενσωματωμένη βαλβίδα, χρησιμοποιείται μια πρόσθετη συσκευή διακοπής για τη ρύθμιση της “ανοιχτής” θέσης. Σε αυτήν την περίπτωση, η εξισορρόπηση πραγματοποιείται κατά τη λειτουργία του συστήματος..

Οι συσκευές μέτρησης συνδυασμένης ροής μπορούν να προκαθοριστούν χρησιμοποιώντας πλήρεις στροφές της ενσωματωμένης βαλβίδας. Κάθε στροφή μειώνει το διάκενο κατά την καθορισμένη τιμή.

Η διόρθωση του μετρητή ροής του συστήματος ενδοδαπέδιας θέρμανσης πραγματοποιείται λαμβάνοντας υπόψη τον έλεγχο της ταχύτητας ρευστού σε ένα λεπτό – από 0,5 έως 5 λίτρα.

Πριν ξεκινήσετε τη ρύθμιση του μετρητή ροής, θα πρέπει να ελέγξετε την κατάσταση του εγκατεστημένου κυκλώματος. Ο δοκιμαστικός έλεγχος είναι απαραίτητος για να αποκλειστεί η παρουσία διαρροών στο κύκλωμα, οι οποίες μπορεί να προκαλέσουν παραμόρφωση των ενδείξεων στη συσκευή..

Ο μετρητής ροής είναι ένα βασικό στοιχείο σε ένα σύστημα θέρμανσης δαπέδου πολλαπλών κυκλωμάτων. Η συσκευή επιτρέπει ομοιόμορφη ροή υγρού σε όλους τους μεμονωμένους αγωγούς. Προκειμένου ο εξοπλισμός θέρμανσης να λειτουργεί όσο το δυνατόν πιο αποτελεσματικά, είναι απαραίτητο να επιλέξετε το σωστό ροόμετρο, καθώς και να πραγματοποιήσετε την εγκατάσταση και τη ρύθμισή του σύμφωνα με τις τεχνικές απαιτήσεις..

Τέλος, το σύστημα θέρμανσης του σπιτιού μου είναι συναρμολογημένο. Ο λέβητας ξεκίνησε. Να θυμίσω ότι αποφάσισα να ζεστάνω το σπίτι μου μόνο με ζεστά δάπεδα. Αν και δεν υπάρχουν πολλά δωμάτια στο σπίτι, για να είναι η άνεση σε όλα τα δωμάτια ίδια, είναι απαραίτητο να ρυθμίσετε την ενδοδαπέδια θέρμανση. Έτσι ρυθμίζεται η ενδοδαπέδια θέρμανση και θα μιλήσουμε σε αυτό το άρθρο..

Η εγκατάσταση ενός ζεστού δαπέδου δεν είναι τόσο δύσκολη όσο φαίνεται με την πρώτη ματιά. Σε γενικές γραμμές, η δημιουργία ενός θερμού δαπέδου αποτελείται από τρία στάδια. Αρχικά, εξισορροπήστε τους βρόχους ενδοδαπέδιας θέρμανσης, στη συνέχεια ρυθμίστε τη μονάδα ανάμειξης αντλίας και τέλος ρυθμίστε τον ελεγκτή εάν αποφασίσετε να αυτοματοποιήσετε το σύστημα θέρμανσης. Αποφάσισα να αυτοματοποιήσω πλήρως το σύστημα θέρμανσης στο σπίτι μου. Ως εκ τούτου, αγόρασα έναν ελεγκτή, servos και αισθητήρες θερμοκρασίας. Ας ρίξουμε μια πιο προσεκτική ματιά στο πρώτο στάδιο της εγκατάστασης, αφού η επιτυχία ολόκληρης της εγκατάστασης εξαρτάται από το πόσο καλά γίνεται..

Βέλτιστες παράμετροι θερμοκρασίας

Η εγκατάσταση θέρμανσης δαπέδου νερού πραγματοποιείται ανάλογα με τις ατομικές ανάγκες. Σε κάποιον αρέσει όταν το δωμάτιο είναι ζεστό, ενώ κάποιος προτιμά την αναζωογονητική φρεσκάδα, ακόμη και στους πιο έντονους παγετούς. Παρ ‘όλα αυτά, υπάρχουν γενικά πρότυπα που αναπτύχθηκαν λαμβάνοντας υπόψη τα πρότυπα υγιεινής, αυτά περιλαμβάνουν:

• θέρμανση δαπέδου έως 28 μοίρες.
• παρουσία μιας άλλης πηγής θερμότητας ή όταν μένετε συνεχώς στο δωμάτιο, το ιδανικό επίπεδο από 22 έως 26 είναι οι βέλτιστες συνθήκες για ένα άτομο.
• εάν αυτός ο τύπος πηγής θερμότητας είναι ο μόνος, ή είναι στο μπάνιο, στο διάδρομο, στο μπαλκόνι ή σε ένα σπίτι όπου δεν μένουν μόνιμα, επιτρέπεται η αύξηση του βαθμού στους 32.

Επομένως, κατά τη ρύθμιση των δαπέδων νερού, εκτός από τις προτιμήσεις σας, έτσι ώστε το μικροκλίμα στο διαμέρισμα να είναι υγιές, αυτά τα πρότυπα θα πρέπει να λαμβάνονται υπόψη.

Καθεστώς θερμοκρασίας

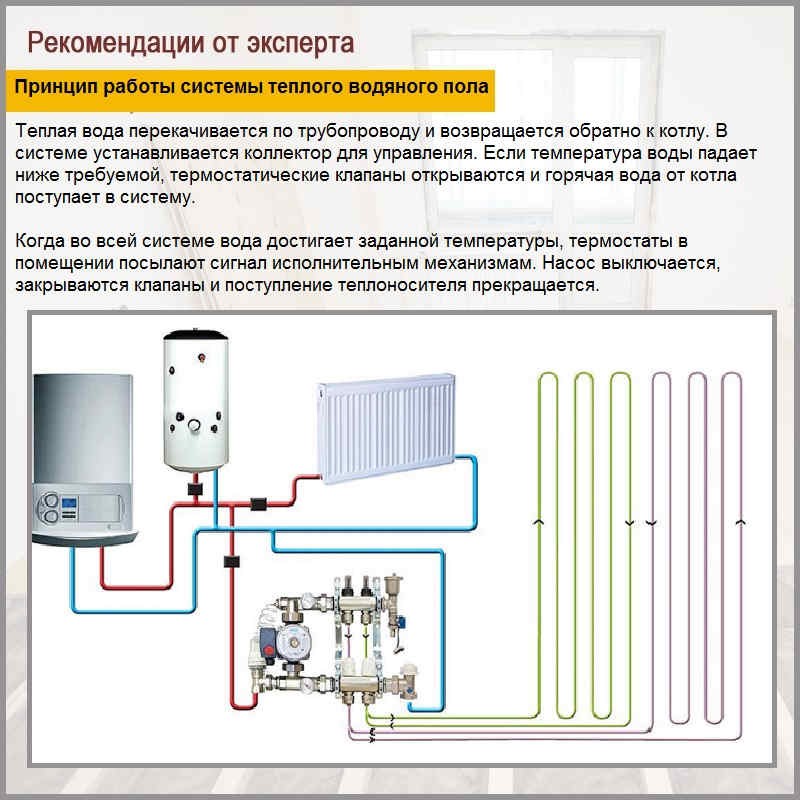

Η αρχή της λειτουργίας της ενδοδαπέδιας θέρμανσης νερού είναι διαφορετική από τη λειτουργία άλλων συσκευών θέρμανσης. Η κύρια διαφορά είναι στο επίπεδο θέρμανσης του ψυκτικού. Τα θερμαντικά σώματα τροφοδοτούνται με νερό που θερμαίνεται στους 80 βαθμούς, για κυκλώματα δαπέδου νερού το πολύ 42 μοίρες. Σε αυτή τη θερμοκρασία, η θέρμανση του καλύμματος δαπέδου θα φτάσει τους 26 βαθμούς..

Υπάρχουν δύο μέθοδοι για τη ρύθμιση της θερμοκρασίας της ενδοδαπέδιας θέρμανσης νερού:

1. Άσκηση ελέγχου στη μονάδα τροφοδοσίας συλλεκτών, με ανάμιξη λυμάτων. Αυτό επιτυγχάνεται με τον εξοπλισμό μιας βαλβίδας τριών κατευθύνσεων με θερμοστατική κεφαλή. Όταν εργάζεστε, λαμβάνεται υπόψη η θερμοκρασία του νερού και όχι ο αέρας και παρέχεται ένας σταθερός όγκος καταναλωμένου υγρού, με μια μικρή διακύμανση της θερμοκρασίας του.
2. Περιορισμός της ροής του θερμαινόμενου ψυκτικού υγρού στους σωλήνες. Αυτό απαιτεί επίσης μια θερμική κεφαλή, η οποία βρίσκεται στη βαλβίδα 3 κατευθύνσεων και χρησιμοποιείται για να κλείσει τη ροή επιστροφής. Σε αυτή την περίπτωση, οι βαλβίδες τροφοδοσίας και επιστροφής συνδέονται με την παράκαμψη, μέσω της οποίας η ροή ρυθμίζεται από μια βαλβίδα περιορισμού. Δεδομένου ότι η ενδοδαπέδια θέρμανση είναι αδρανής, το νερό παρέχεται στους σωλήνες σε ονομαστική θερμοκρασία και αλλάζει μόνο η κατανάλωσή του.

Και στις δύο μεθόδους, η θερμοστατική κεφαλή σε λειτουργία απωθείται από τη θερμοκρασία επιστροφής.

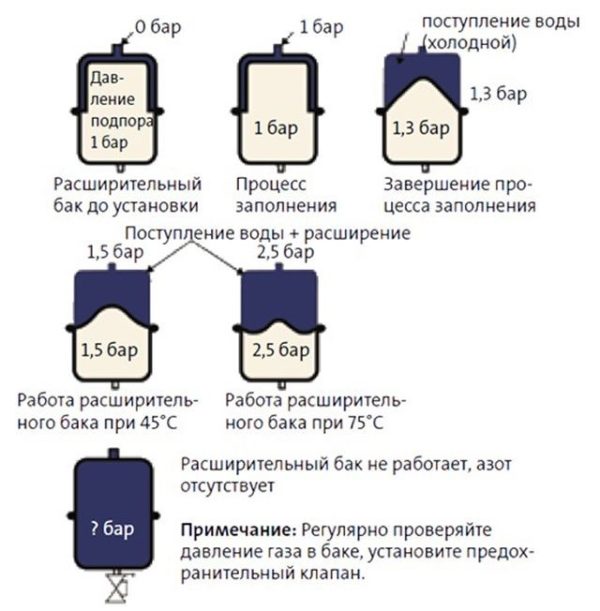

Κανόνες ανεφοδιασμού συστήματος

Είναι αδύνατο να ρυθμιστεί σωστά η λειτουργία της δομής του νερού εάν ο όγκος του υγρού στον αγωγό αλλάξει ανεξάρτητα. Αυτό μπορεί να συμβεί εάν υπάρχει αέρας στο σύστημα – δείτε τις οδηγίες για τον τρόπο εξαέρωσης του αέρα από το θερμαινόμενο δάπεδο μόνοι σας. Επομένως, είναι σημαντικό τόσο η επαγγελματική τοποθέτηση της δομής όσο και η πλήρης συμπλήρωσή της..

Για υψηλής ποιότητας πλήρωση του συστήματος, και οι δύο κλάδοι συλλέκτη πρέπει να είναι εξοπλισμένοι με αυτόματους αεραγωγούς. Η πλήρωση των μεντεσέδων δαπέδου πρέπει να πραγματοποιείται ξεχωριστά από άλλες συσκευές θέρμανσης. Η γεννήτρια και τα θερμαντικά σώματα είναι προγεμισμένα. Οι βαλβίδες εισαγωγής πολλαπλών κλειδώνουν πριν από τον ανεφοδιασμό..

Για να ξεκινήσετε σωστά το δάπεδο, πρέπει να συνδέσετε έναν εύκαμπτο σωλήνα από μια πηγή παροχής νερού ή μια αντλία στη βρύση τροφοδοσίας και έναν εύκαμπτο σωλήνα εξόδου αέρα στην επιστροφή..

Είναι απαραίτητο να ξεκινήσετε να γεμίζετε το δάπεδο του νερού από τον συλλέκτη και τις μονάδες διανομής του. Για να γίνει αυτό, οι μετρητές ροής της βαλβίδας τροφοδοσίας ανοίγουν πλήρως, αυτή τη στιγμή οι βρύσες στην επιστροφή πρέπει να κλείσουν.

Οι βρόχοι γεμίζουν έναν έναν, το νερό ξεκινά μέχρι να μπει από τον εύκαμπτο σωλήνα εξαέρωσης, δεν θα ρέει καθαρά και χωρίς φυσαλίδες αέρα. Το νερό πρέπει να ξεκινήσει με μικρή πίεση, αυτό θα κάνει τη διαδικασία εξόδου αέρα από τους σωλήνες πιο ομοιόμορφη. Αφού σπειρώσετε όλους τους βρόχους, η συσκευή μπορεί να ενεργοποιηθεί.

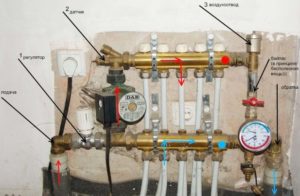

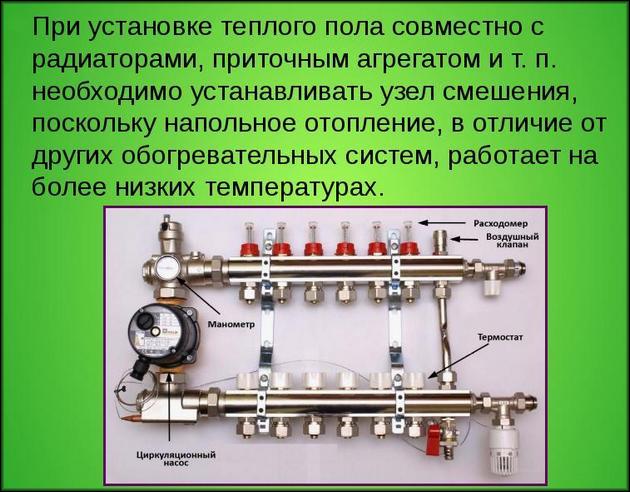

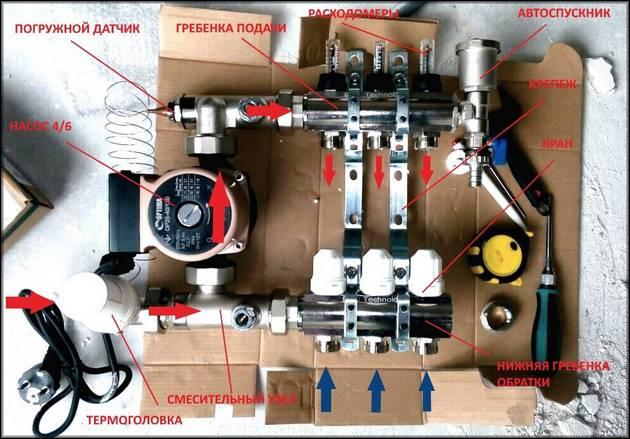

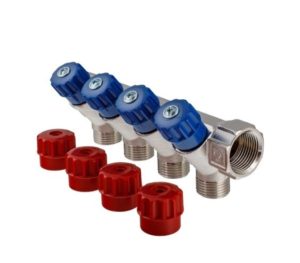

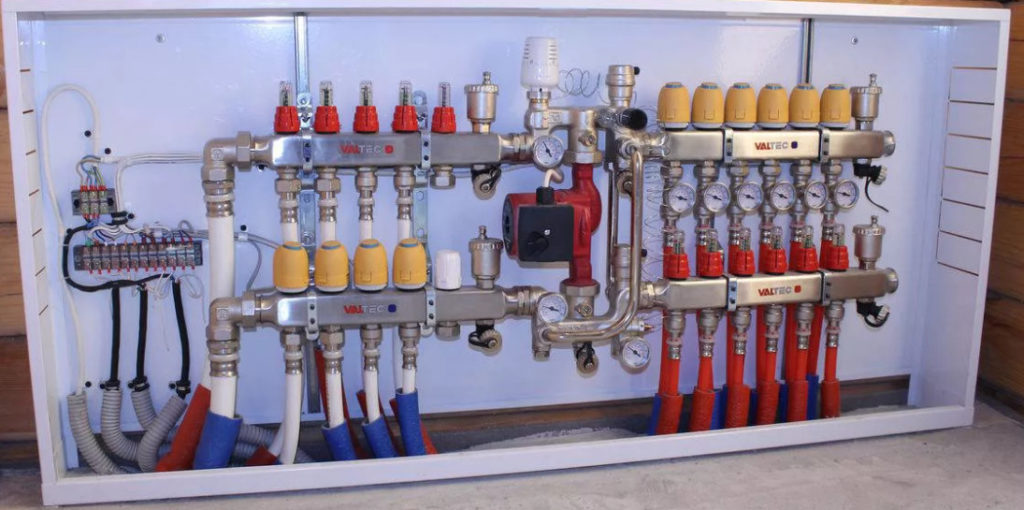

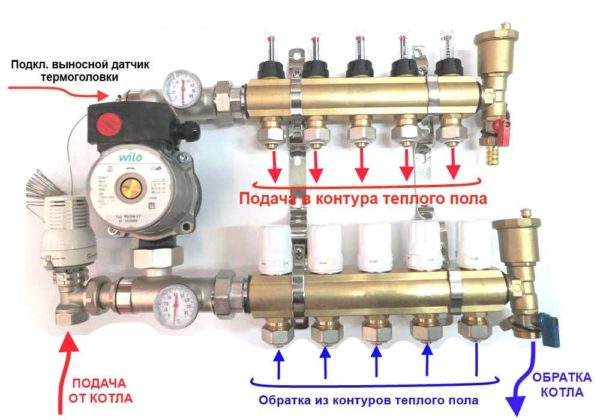

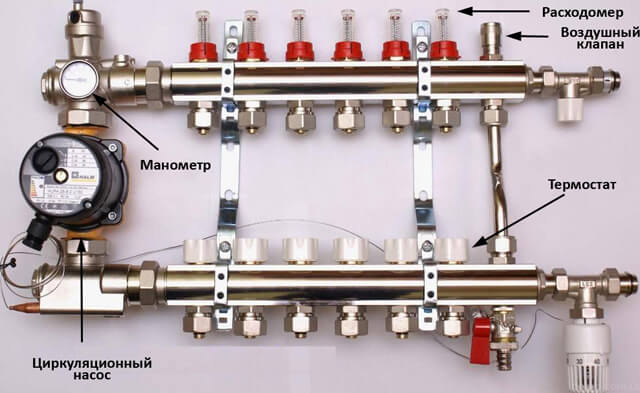

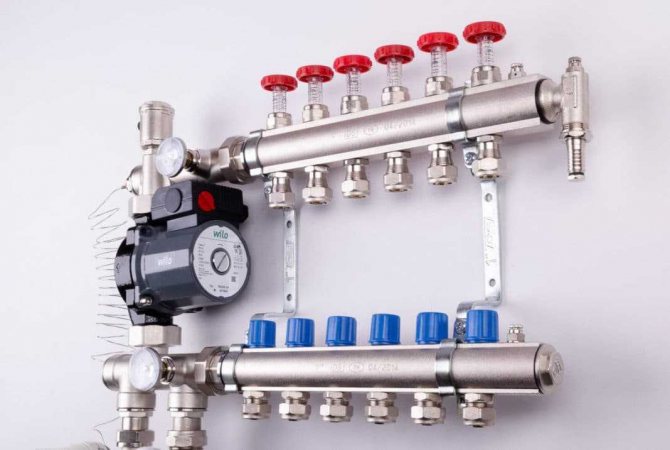

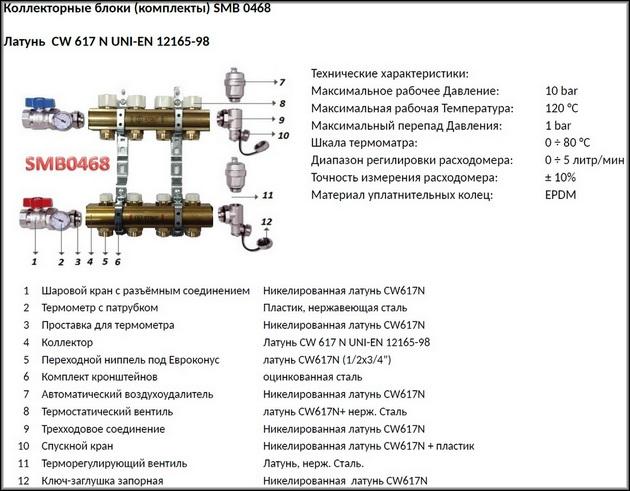

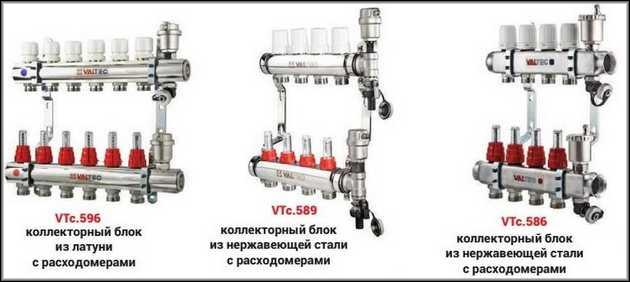

Εργασία με συλλέκτες ροής συλλέκτη

Η εξισορρόπηση της ενδοδαπέδιας θέρμανσης σημαίνει τον καθορισμό των κανόνων για κάθε βρόχο. Πράγματι, από το μέγεθος του κλάδου του δαπέδου, έτσι ώστε κατά τη διαδικασία διέλευσης του ψυκτικού υγρού να κρυώνει σύμφωνα με την υπολογισμένη τιμή, η ποσότητα νερού απαιτείται διαφορετική. Ο όγκος του υγρού που διέρχεται ο βρόχος είναι το θερμικό φορτίο σε αυτό.

Όχι σπάνια, συνιστάται να προσδιοριστεί ο ρυθμός ροής του ψυκτικού, ξεκινώντας από την ισχύ της αντλίας, δηλαδή ο όγκος του εισερχόμενου υγρού διαιρείται αναλογικά με το μήκος των βρόχων. Ωστόσο, αξίζει να εγκαταλείψουμε αυτήν τη μέθοδο, καθώς δεν είναι εύκολο να υπολογιστεί με ακρίβεια το μέγεθος κάθε πηνίου χρησιμοποιώντας αυτήν τη μέθοδο..

Επιπλέον, οι υπολογισμοί με αυτόν τον τρόπο οδηγούν σε ασυμφωνία μεταξύ της πίεσης στους μεντεσέδες και της υπολογισμένης τιμής, γεγονός που καθιστά αδύνατη την προσαρμογή της δομής..

Η ίδια διαδικασία ρύθμισης με μετρητές ροής είναι απλή-ένα άρθρο με αναλυτικές οδηγίες. Η απόδοση της συσκευής ρυθμίζεται λαμβάνοντας υπόψη το μοντέλο, είτε περιστρέφοντας το σώμα, είτε από το στέλεχος χρησιμοποιώντας ένα κλειδί. Η συσκευή εμφανίζει την ποσότητα νερού σε λίτρα που περνούν ανά λεπτό, απλά πρέπει να ορίσετε την επιθυμητή τιμή.

Βασικά, πάντα, όταν ρυθμίζετε την απόδοση ενός βρόχου, υπάρχει μια αλλαγή σε άλλους. Επομένως, η διαδικασία πρέπει να επαναλαμβάνεται διαδοχικά με κάθε ροόμετρο. Σημαντικές βλάβες υποδεικνύουν ότι η βαλβίδα έχει χαμηλή ικανότητα ροής ή ότι η αντλία κυκλοφορίας έχει χαμηλή ροή.

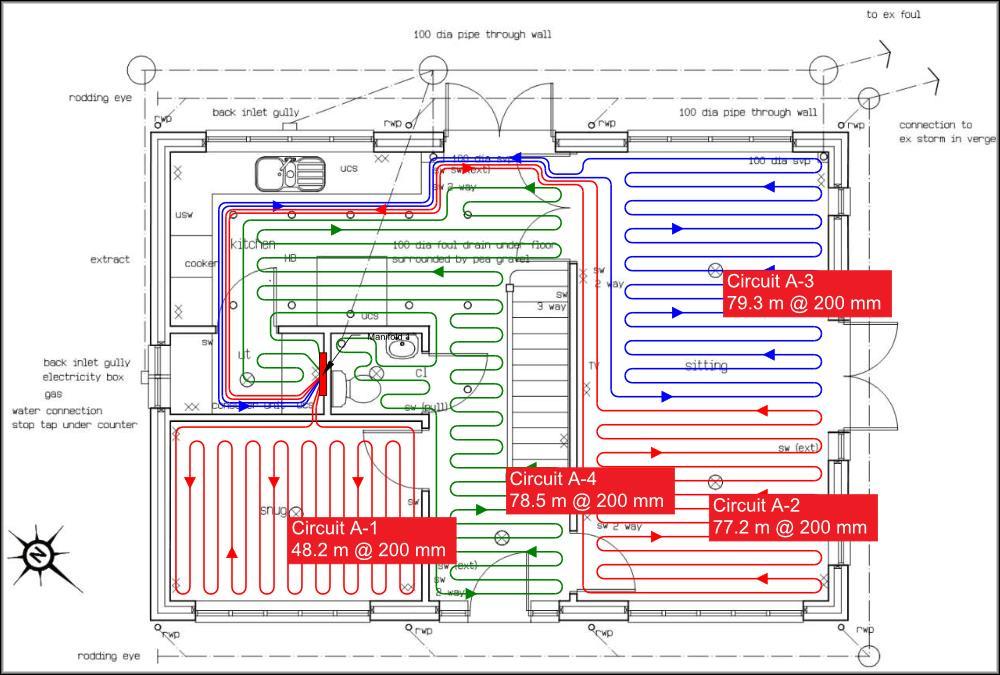

Υδραυλικό σύστημα ισοπέδωσης

Τα δάπεδα με ζεστό νερό είναι ένας αξιόπιστος και ασφαλής σχεδιασμός. Αλλά για να είναι πραγματικά έτσι, πρέπει να ρυθμιστεί σωστά. Πώς να ρυθμίσετε την ενδοδαπέδια θέρμανση νερού σε μια ιδιωτική κατοικία – για αυτό είναι καλύτερο να εξοπλίσετε μια ομάδα συλλεκτών εξοπλισμένη με μετρητές ροής με πίεση εργασίας 6 bar. Εάν το σπίτι είναι εξοπλισμένο με κεντρική θέρμανση, τότε αυτή η χωρητικότητα δεν είναι αρκετή.

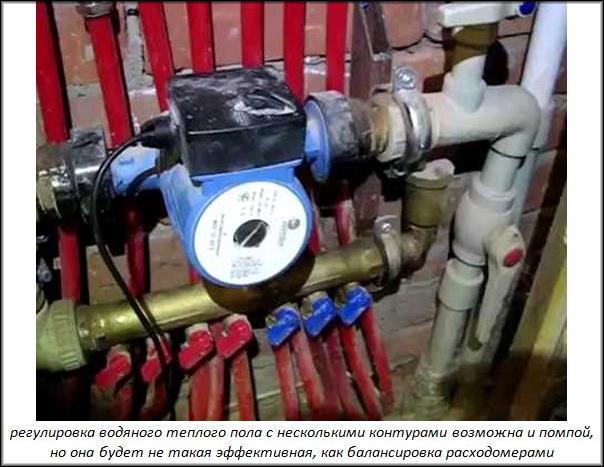

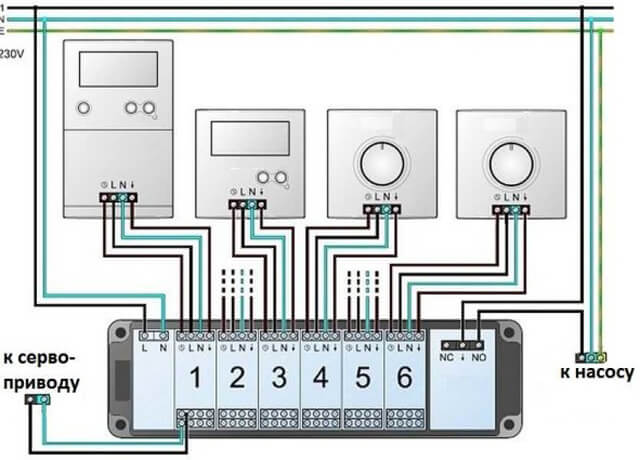

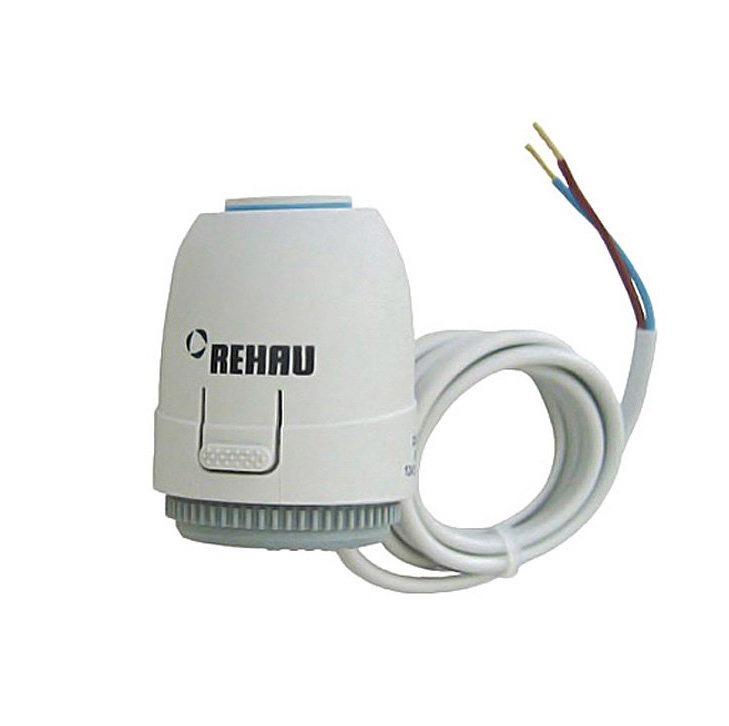

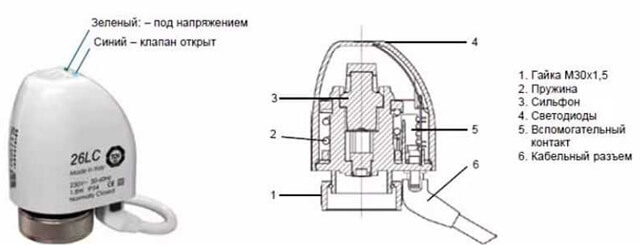

Εάν υπάρχουν servo drives στην πολλαπλή, η ροή του νερού ρυθμίζεται αυτόματα ανάλογα με τις ανάγκες. Ωστόσο, η προκαταρκτική διαμόρφωση πρέπει ακόμη να γίνει. Ελλείψει αυτής της μονάδας δίσκου, δεν μπορείτε να κάνετε καθόλου χωρίς τέτοια ρύθμιση..

Μπορείτε να υπολογίσετε τον ρυθμό ροής του ψυκτικού χρησιμοποιώντας τον τύπο:

Gsp = Q / (1.163 * Δt), στο οποίο

• Gud είναι ο συγκεκριμένος όγκος νερού ανά m2.
• Q – δείκτης ισχύος δαπέδου.
• Δt είναι η διαφορά μεταξύ της θερμοκρασίας του θερμαντικού παράγοντα κατά την παροχή και την έξοδο.
• 1.163 – συντελεστής διόρθωσης.

Στο μέλλον, για να υπολογίσετε τον όγκο του υγρού που διέρχεται από το βρόχο, πρέπει να πολλαπλασιάσετε τον συγκεκριμένο ρυθμό ροής επί της επιφάνειας.

Η απλούστερη επιλογή για υδραυλική ευθυγράμμιση:

• υπολογίστε τον όγκο του νερού για κάθε βρόχο πολλαπλασιάζοντας την επιφάνεια δαπέδου όπου αυτό το περίγραμμα είναι διαμορφωμένο κατά 8,6 (μέσος όρος).

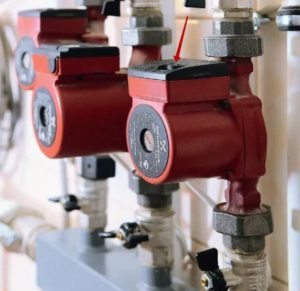

• εκκινήστε την αντλία με την πρώτη ταχύτητα.
• ρυθμίστε τη θερμική κεφαλή στους 30 βαθμούς.
• βεβαιωθείτε ότι το υγρό περνά ελεύθερα μέσα από τους βρόχους και ότι όλος ο αέρας έχει διαφύγει.
• ρυθμίστε τη συσκευή ροής σε κάθε κύκλωμα έτσι ώστε να ληφθεί μια τιμή ίση με την παροχή νερού που υπολογίσατε.

Αυτές οι ενέργειες είναι προ-προσαρμογής, δηλαδή, στην πραγματικότητα, κατά τη λειτουργία του θερμού δαπέδου, θα απαιτηθεί πρόσθετη προσαρμογή, λαμβάνοντας υπόψη τις προσωπικές προτιμήσεις για άνεση.

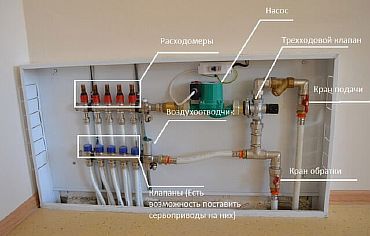

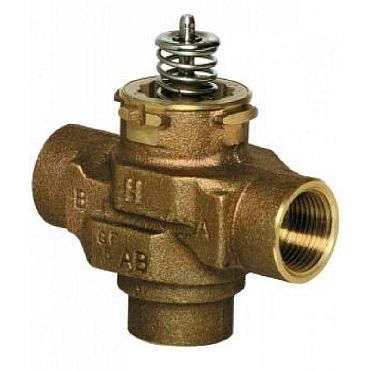

Δυνατότητες τριών κατευθύνσεων βαλβίδων

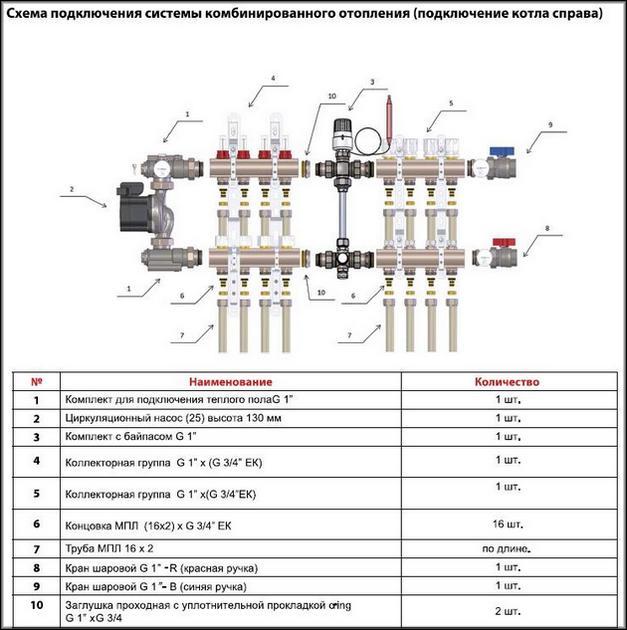

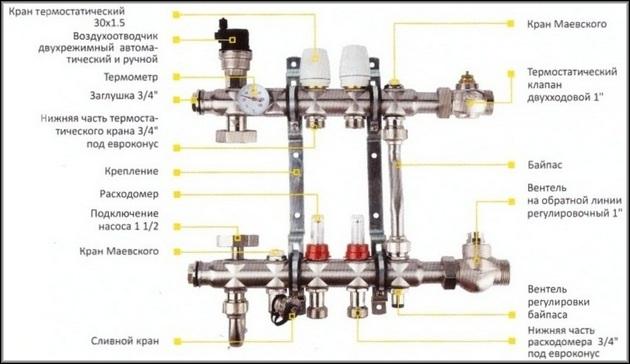

Εάν η πολλαπλή έχει βαλβίδα τριών κατευθύνσεων, τότε η ρύθμιση γίνεται χρησιμοποιώντας το σερβο. Σε αυτή την περίπτωση, ο έλεγχος των δεικτών θα πραγματοποιηθεί από τη βαλβίδα ανάμιξης. Κατά τη διαδικασία, η βαλβίδα τριών κατευθύνσεων μπορεί να περιστραφεί όπως επιθυμείτε και όσες φορές χρειάζεται. Η ρύθμιση της βαλβίδας ανάμιξης είναι πιο δύσκολη..

Γιατί χρειάζεστε μια χτένα για ένα ζεστό δάπεδο, θα αναλύσουμε τη δομή και την αρχή λειτουργίας του, πώς να επιλέξετε, οδηγίες με φωτογραφίες και βίντεο, πώς να εγκαταστήσετε και να διαμορφώσετε ή να το κάνετε μόνοι σας.

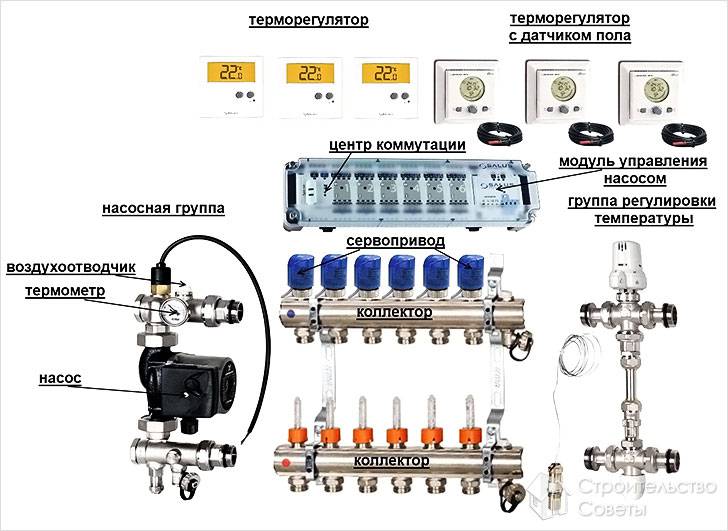

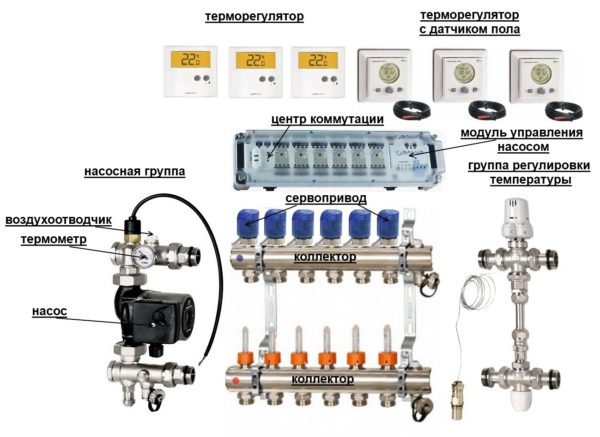

Υπάρχει μια άλλη δυνατότητα ρύθμισης των δαπέδων θέρμανσης – χρησιμοποιώντας ένα αρθρωτό μίξερ, αποτελείται από:

• τριπλός γερανός?
• θερμόμετρο;
• παράκαμψη;
• αντλία για την κυκλοφορία του υγρού.
• θερμοστατική κεφαλή?
• αναμετάδοση.

Αυτό το σετ κοστίζει πολύ, αλλά η αποδοτικότητά του είναι υψηλή. Υπάρχει μια προϋπόθεση για τη λειτουργία αυτής της ενότητας – Ευρωπαϊκή συνέλευση.

Μια άλλη μέθοδος ρύθμισης των θερμών δαπέδων είναι η εγκατάσταση ενός σερβομηχανισμού και ενός θερμοστάτη. Ο θερμοστάτης ειδοποιεί τον σερβοκινητήρα για μείωση της θερμοκρασίας δωματίου και για την ανάγκη παροχής θερμαινόμενου ψυκτικού υγρού. Αυτή η μέθοδος λειτουργεί ακόμη και όταν συναρμολογείτε τον συλλέκτη με τα χέρια σας..

Το δάπεδο με ζεστό νερό είναι μια πολύπλοκη δομή και, αποφασίζοντας να το χτίσετε στο σπίτι σας, πρέπει να γνωρίζετε ότι δεν αρκεί να τοποθετήσετε το σύστημα, είναι απαραίτητο να το προσαρμόζετε περιοδικά σύμφωνα με τις οδηγίες. Και είναι σημαντικό να κατανοήσετε αυτήν τη διαδικασία, διαφορετικά το πάτωμα δεν θα ικανοποιήσει τις προσδοκίες σας..

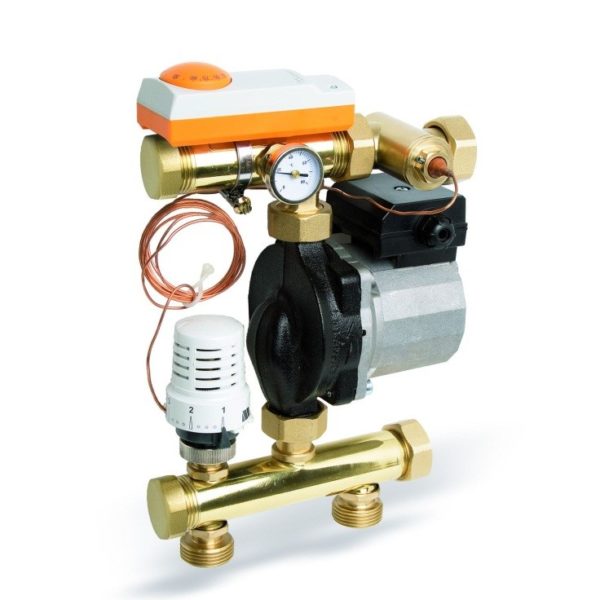

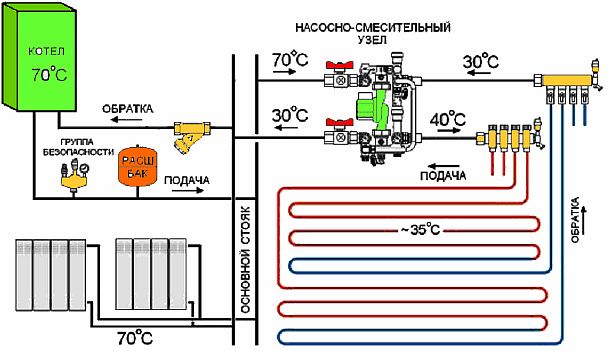

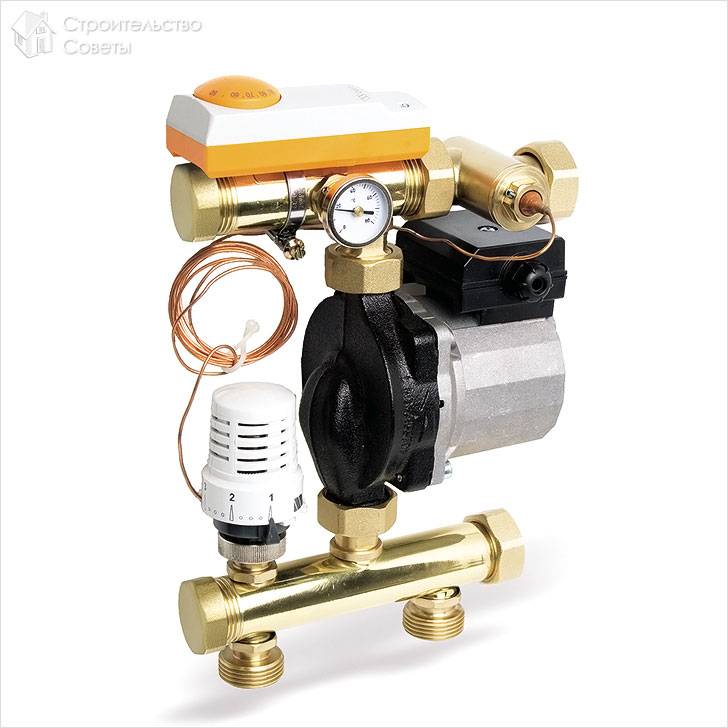

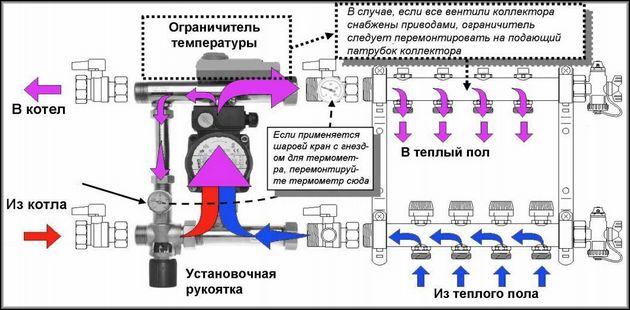

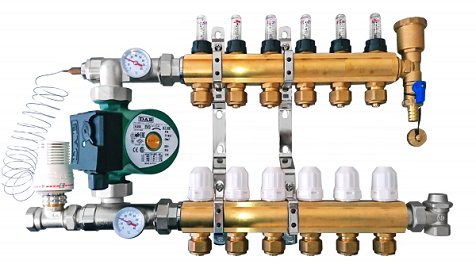

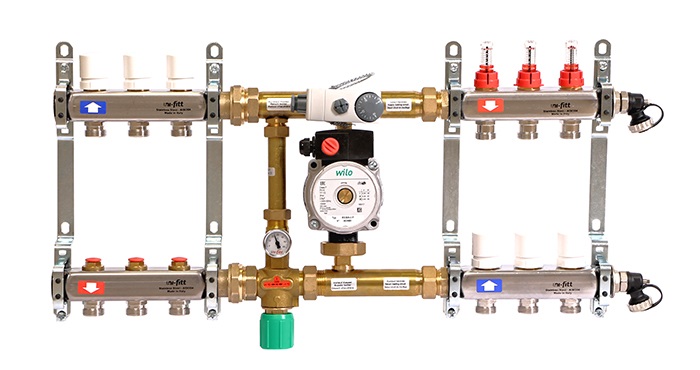

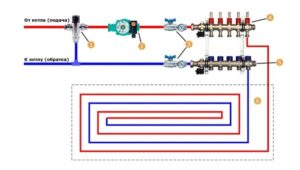

Τριπλής βαλβίδας και μονάδα ανάμιξης

Κατά τον εξοπλισμό του συλλέκτη με βαλβίδα τριών κατευθύνσεων, η ρύθμιση μπορεί να πραγματοποιηθεί χρησιμοποιώντας σερβοκινητήρα. Σε αυτή την περίπτωση, η βαλβίδα ανάμιξης θα ελέγξει την ένδειξη θερμοκρασίας σύμφωνα με προκαθορισμένες παραμέτρους. Σε αυτή την περίπτωση, μπορείτε να περιστρέψετε την τριπλή βαλβίδα αρκετές φορές και όπως θέλετε, αλλά με τη ρύθμιση της βαλβίδας ανάμιξης, όλα είναι πολύ πιο περίπλοκα..

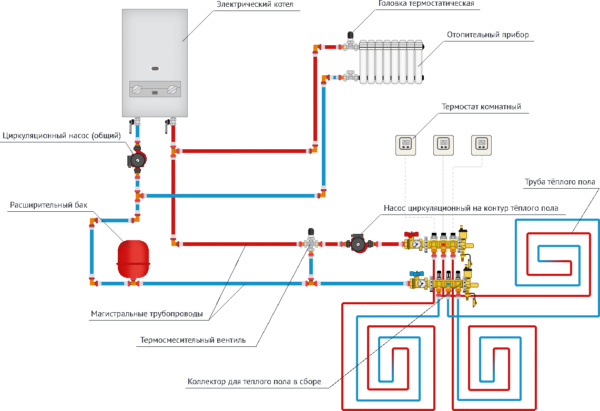

Εάν συνδέσατε την ενδοδαπέδια θέρμανση με την κεντρική θέρμανση με δικό σας κίνδυνο και κίνδυνο, τότε μόνο η παρουσία μιας βαλβίδας ανάμειξης θα αποφύγει τα πλευρικά προβλήματα. Οι γείτονές σας δεν θα καθορίσουν με κανέναν τρόπο την παρουσία θερμών δαπέδων, καθώς δεν θα υπάρξει ανισορροπία θερμοκρασίας.

Μια άλλη μέθοδος ρύθμισης της θερμοκρασίας σε δάπεδα με ζεστό νερό είναι η χρήση μονάδας ανάμιξης. Αυτή η μονάδα στο κιτ της έχει τα ακόλουθα στοιχεία:

• Βαλβίδα τριών κατευθύνσεων.
• Θερμόμετρο.
• Παράκαμψη.
• Αντλία κυκλοφορίας.
• Θερμοστατική κεφαλή.
• Ρελέ μέγιστης επιτρεπόμενης θερμοκρασίας.

Αν και ολόκληρο αυτό το κιτ είναι ακριβό, η απόδοση της μονάδας ανάμιξης είναι πολύ υψηλή. Παρ ‘όλα αυτά, η μονάδα ανάμιξης λειτουργεί μόνο αν συναρμολογηθεί σύμφωνα με το ευρωπαϊκό μοντέλο. Στο σύστημα θέρμανσης, το ψυκτικό υγρό πρέπει να έχει θερμοκρασία τουλάχιστον 65 °. Όσον αφορά το σύστημα ενδοδαπέδιας θέρμανσης, η μονάδα ανάμιξης αραιώνει τον φορέα θερμότητας και τον εκτοξεύει στα κυκλώματα θέρμανσης σύμφωνα με τις καθορισμένες παραμέτρους. Στη χώρα μας, ο έλεγχος θερμοκρασίας πραγματοποιείται συχνά στον ίδιο τον λέβητα. Αυτό οδηγεί σε ανισορροπία θερμοκρασίας..

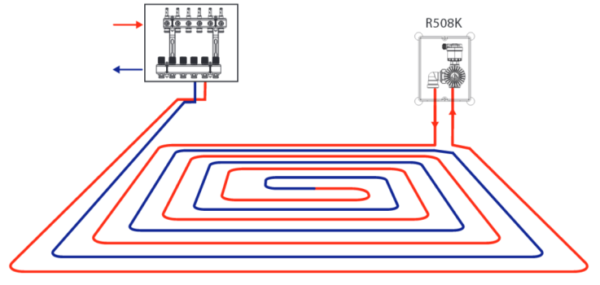

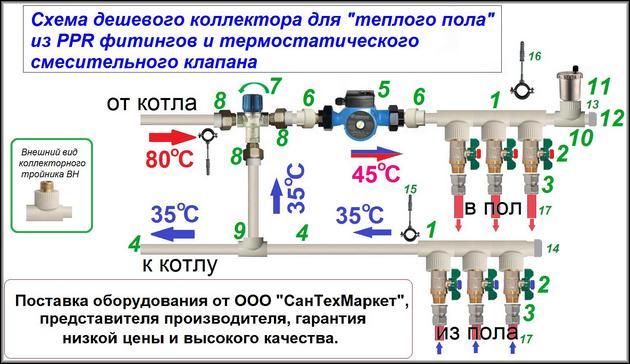

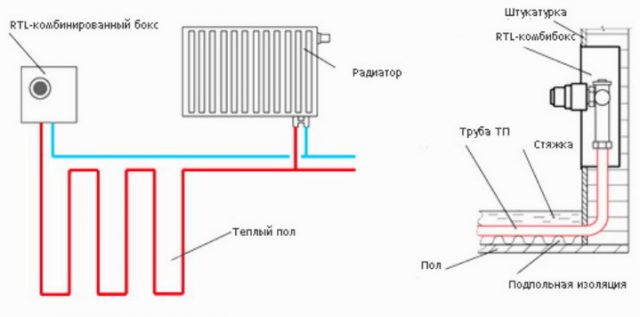

Υπάρχει επίσης μια άλλη μέθοδος για το πώς μπορούν να ρυθμιστούν τα δάπεδα ζεστού νερού. Για αυτό, είναι τοποθετημένος ένας σερβομηχανισμός και ένας θερμοστάτης δωματίου. Με βάση τη θερμοκρασία δωματίου, ο θερμοστάτης δίνει ένα σήμα στο σερβοκινητήρα για την παροχή ζεστού ψυκτικού υγρού.

Αυτή η τεχνική λειτουργεί ακόμη και με μια σπιτική πολλαπλή, ακόμη και με μια μονάδα ανάμειξης, ακόμη και με μια βαλβίδα τριών κατευθύνσεων. Όλα εξαρτώνται από τις οικονομικές σας δυνατότητες.

Έτσι, εξετάσαμε διάφορες μεθόδους για το πώς μπορείτε να ρυθμίσετε το ψυκτικό υγρό στο σύστημα ενδοδαπέδιας θέρμανσης. Εάν χρησιμοποιείτε άλλες τεχνολογίες και τεχνικές, τότε θα μας ενδιαφέρει να μάθετε για αυτές. Γράψτε τα σχόλιά σας στο τέλος αυτού του άρθρου.

Ομαδική ρύθμιση

Η ομαδική ρύθμιση συνίσταται στη μείωση ή αύξηση της ποσότητας του παρεχόμενου φορέα θερμότητας, στην αύξηση ή μείωση των δεικτών θερμοκρασίας, που πραγματοποιούνται σε αυτόματη λειτουργία, η οποία, φυσικά, παρέχει ένα ακριβές αποτέλεσμα και καθιστά τη διαδικασία ρύθμισης βολική.

Ο κανονισμός πραγματοποιείται σύμφωνα με τα σχήματα σταθερών και κλίματος.

Σύμφωνα με το σχήμα σταθερών, η ρύθμιση πραγματοποιείται χρησιμοποιώντας θερμικές κεφαλές τοποθετημένες στις βαλβίδες. Για έναν απλό τρόπο ρύθμισης του ζεστού δαπέδου, δείτε αυτό το βίντεο:

Εάν είναι απαραίτητο να αυξήσετε ή να μειώσετε τις τιμές θερμοκρασίας που λαμβάνονται κατά τη λειτουργία της ενδοδαπέδιας θέρμανσης, το σύστημα διευρύνει ή στενεύει τον τριχοειδή σωλήνα, ο οποίος ρυθμίζει το άνοιγμα της βαλβίδας μέχρι να καθοριστεί το απαιτούμενο καθεστώς θερμοκρασίας.

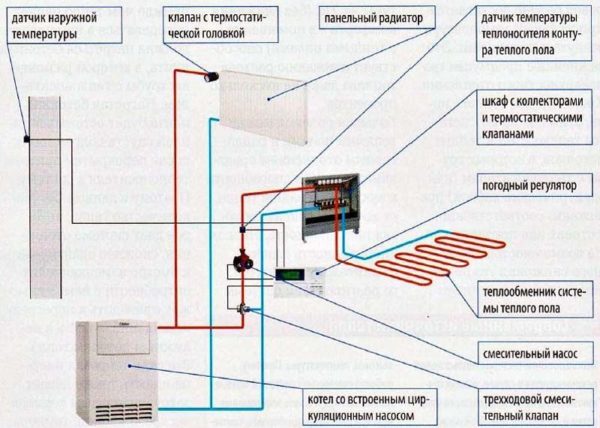

Ο τρόπος ρύθμισης του κλίματος σύμφωνα με το σχέδιο καθορίζεται από τον ίδιο τον αυτοματισμό. Σύμφωνα με τους δείκτες θερμοκρασίας περιβάλλοντος, το σύστημα καθορίζει αυτόματα ποια θερμοκρασία πρέπει να επιτευχθεί και για αυτό δίνει εντολή για κλείσιμο ή άνοιγμα της βαλβίδας.

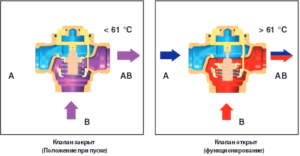

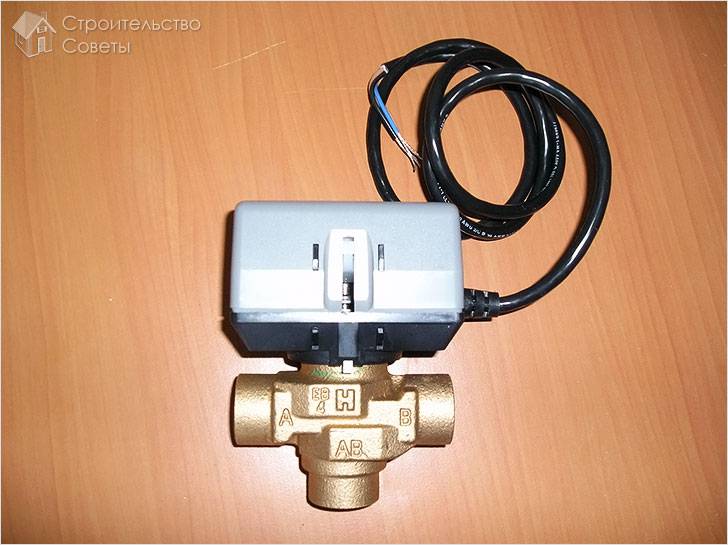

Τι δουλειά λύνει η βαλβίδα σύνθεσης;

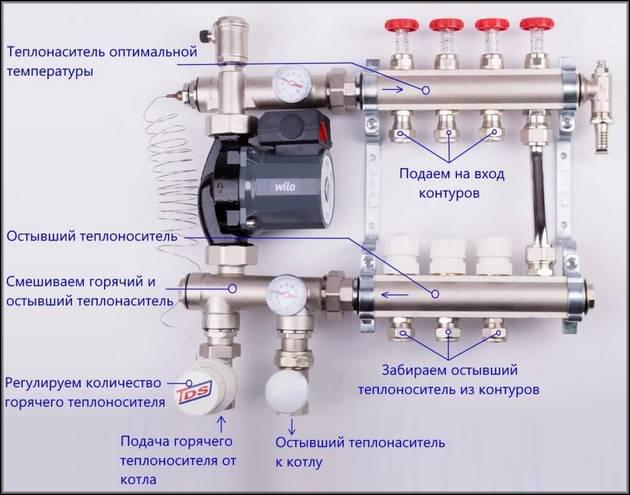

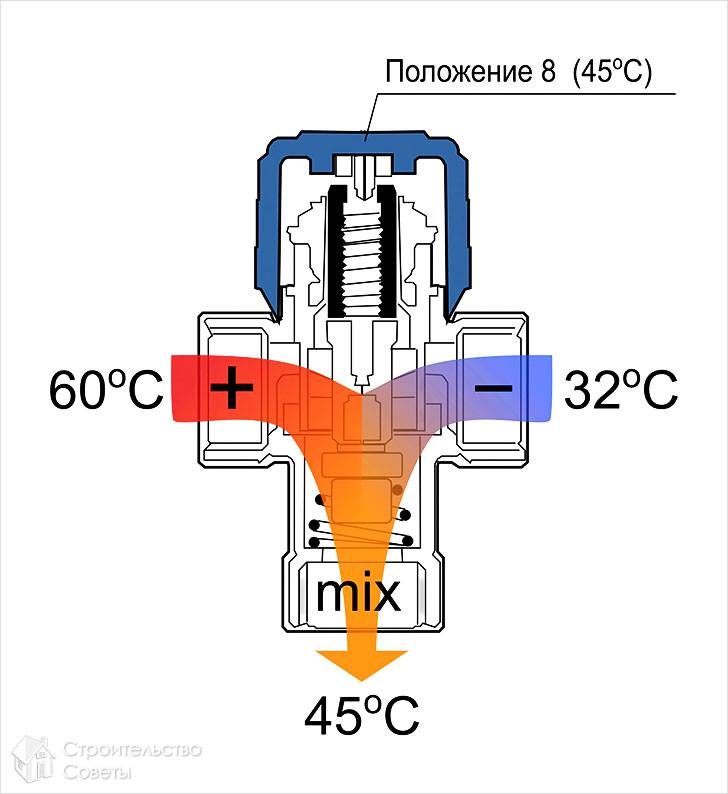

Στην πραγματικότητα, η αυτόματη βαλβίδα σύνθεσης, ο σχεδιασμός της οποίας προβλέπει δύο ή τρεις εισόδους, έχει σχεδιαστεί για να διατηρεί μια θερμική ισορροπία στο σπίτι παρουσία αρκετών κυκλωμάτων.

Η βαλβίδα μπορεί να είναι αμφίδρομη, σχεδιασμένη για ανάμειξη βραστό νερό με κρύο νερό. Με την αύξηση ή τη μείωση της ροής του ζεστού νερού, έχουμε έναν φορέα θερμότητας με μια συγκεκριμένη θερμοκρασία.

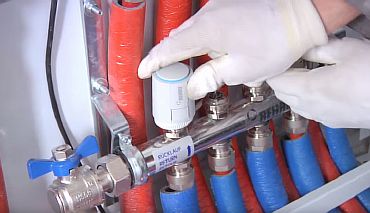

Αυτή η διαδικασία ρυθμίζεται από μια θερμική κεφαλή εγκατεστημένη στη βαλβίδα. Κάνει εξαιρετική δουλειά προστατεύοντας το σύστημα από υπερβολική θέρμανση, αλλά η ίδια η βαλβίδα δεν έχει υπερβολική χωρητικότητα..

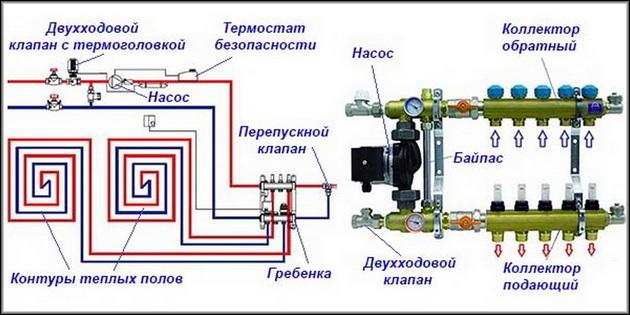

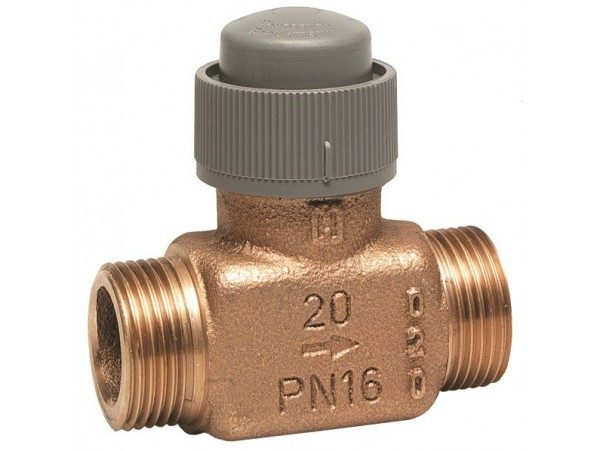

Βαλβίδα διπλής κατεύθυνσης

Ως εκ τούτου, οι αμφίδρομες συσκευές εγκαθίστανται κυρίως με μικρές περιοχές θέρμανσης. Από μόνα τους, είναι πολύ αξιόπιστα και μπορούν να συνδεθούν παράλληλα εάν υπάρχουν πολλά κυκλώματα θέρμανσης..

Το μειονέκτημά του είναι ότι το ζεστό νερό κατανέμεται άνισα σε αυτή την περίπτωση, επομένως, κατά την εγκατάσταση θέρμανσης πολλαπλών κυκλωμάτων, εγκαθίστανται κυρίως βαλβίδες με τρεις εισόδους. Ας μιλήσουμε για αυτά με περισσότερες λεπτομέρειες..

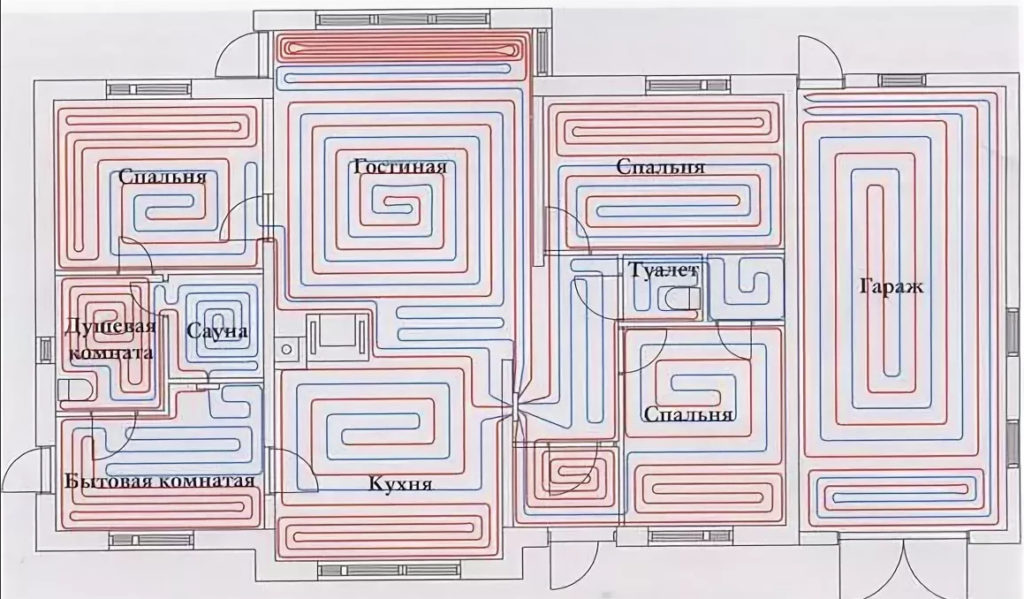

Ατομική και σύνθετη προσαρμογή

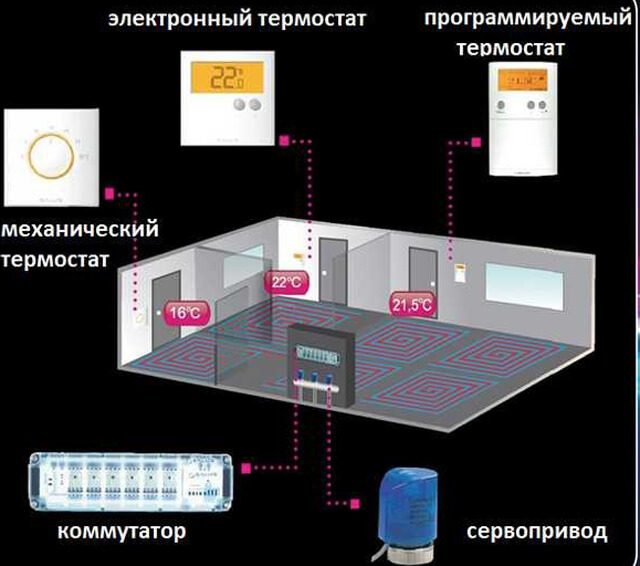

Ο ατομικός έλεγχος δαπέδου ανά ζώνη ή δωμάτιο πραγματοποιείται χρησιμοποιώντας αισθητήρες, οι οποίοι είναι εγκατεστημένοι σε κάθε δωμάτιο.

Ο ομαδικός έλεγχος δεν αντικαθιστά τον ατομικό έλεγχο, καθώς με την τελευταία επιλογή, κάθε δωμάτιο έχει το δικό του μικροκλίμα και με το πρώτο, ολόκληρο το σύστημα λειτουργεί σε μία λειτουργία θερμοκρασίας.

Ο σύνθετος κανονισμός είναι μια μέθοδος που συνδυάζει ομαδικές και μεμονωμένες μεθόδους ρύθμισης και σας επιτρέπει να ρυθμίσετε τη θερμοκρασία σε ολόκληρο το σπίτι και σε κάθε δωμάτιο ξεχωριστά..

Σωλήνες πτύχωσης για ενδοδαπέδια θέρμανση

Πριν ξεκινήσετε το σύστημα θέρμανσης για πρώτη φορά ή μετά από μια μακρά περίοδο αδράνειας (6-12 μήνες), είναι απαραίτητο να απελευθερώσετε τον αέρα που έχει συσσωρευτεί στους σωλήνες. Αυτό είναι το πρώτο βήμα στη ρύθμιση ενός δαπέδου ζεστού νερού, το οποίο πραγματοποιείται χειροκίνητα, ανεξάρτητα από την αρχή με την οποία λειτουργεί..

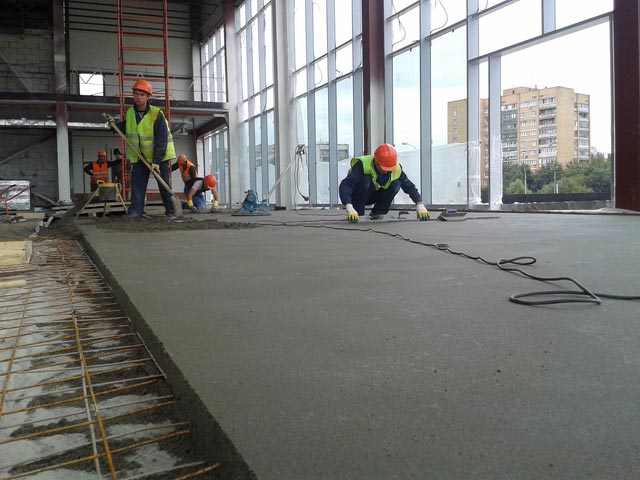

Στην περίπτωση που οι σωλήνες της ενδοδαπέδιας θέρμανσης χύνονται με τσιμεντένια επίστρωση, επιτρέπεται η εκκίνηση του συστήματος μόνο όταν στεγνώσει.

Σε ορισμένες ειδικές περιπτώσεις, όταν έχουν ήδη έρθει παγετοί και υπάρχει μεγάλη καθυστέρηση στις επισκευές, είναι δυνατή μια σταδιακή εκκίνηση θερμών δαπέδων με ομαλή άνοδο της θερμοκρασίας εντός 1⁰C την ημέρα. Πρέπει να περάσουν τουλάχιστον 2 εβδομάδες από τη στιγμή που χύνεται η επίστρωση μέχρι την έναρξη του συστήματος..

Πτυσσόμενη θέρμανση δαπέδου νερού

Το θέμα της ρύθμισης δαπέδου είναι σχετικό στην αρχή κάθε περιόδου θέρμανσης. Η πλήρωση του συστήματος πραγματοποιείται χειροκίνητα, παρά την πιθανή παρουσία ενσωματωμένων αισθητήρων. Πριν ξεκινήσετε, βεβαιωθείτε ότι όλοι οι βρόχοι δαπέδου είναι κλειστοί, ελέγξτε τις βαλβίδες στην πολλαπλή διανομής.

Το κύριο σύστημα θέρμανσης γεμίζει πρώτα. Στη συνέχεια ανοίγουν οι βαλβίδες παροχής και επιστροφής σε έναν από τους βρόχους και η αντλία κυκλοφορίας τίθεται σε λειτουργία. Ο τζίρος είναι ελάχιστος. Το περίγραμμα πρέπει σταδιακά να γεμίσει. Αυτή τη στιγμή, ο λέβητας ενεργοποιείται με μια προκαθορισμένη θερμοκρασία στην περιοχή 30-40⁰C.

Έχοντας ελέγξει την παροχή και την επιστροφή νερού στον ανοιχτό βρόχο, απαιτείται να κλείσετε τις βαλβίδες και να επαναλάβετε τη διαδικασία πλήρωσης από την επόμενη. Όλες οι ενέργειες πραγματοποιούνται σταδιακά μέχρι το σύστημα να γεμίσει πλήρως και να αεριστεί. Στη συνέχεια, ένα ακόμη στάδιο – άνοιγμα όλων των βαλβίδων.

Το θερμό πάτωμα είναι ένα αδρανειακό σύστημα, επομένως η αντίδραση στη ρύθμιση της λειτουργίας των κυκλωμάτων δεν θα είναι στιγμιαία. Θα χρειαστεί να περιμένετε λίγο (από δύο έως τρεις ώρες έως μία ημέρα, εξαρτάται από την πολυπλοκότητα του συστήματος) και στη συνέχεια να αξιολογήσετε τον τρόπο λειτουργίας, το αποτέλεσμα σε κάθε βρόχο. Αυτό το χρονικό εύρος απαιτείται για περιγράμματα διαφορετικού μήκους, τύπου εγκατάστασης, παχιάς ή λεπτής επίστρωσης και διαμέτρων σωλήνων.

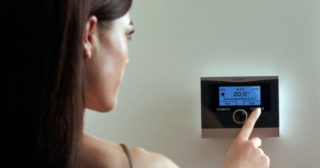

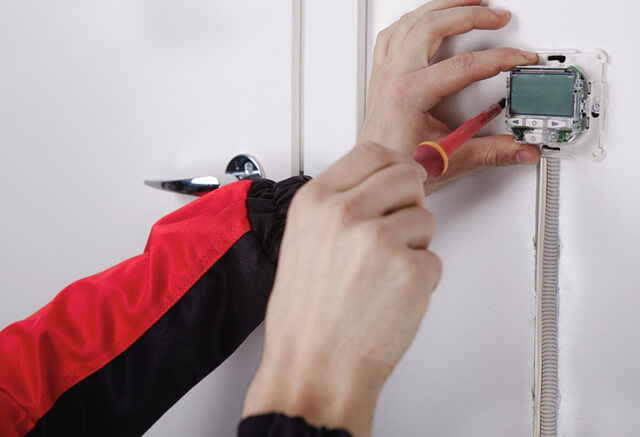

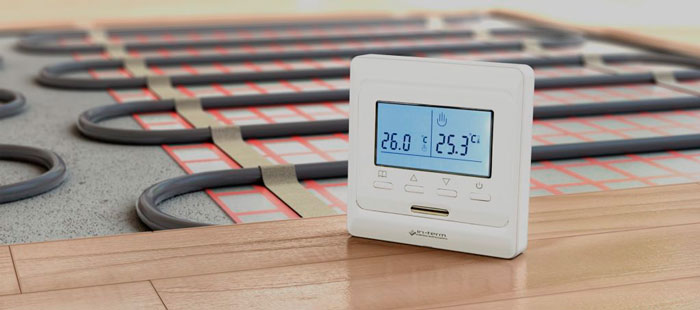

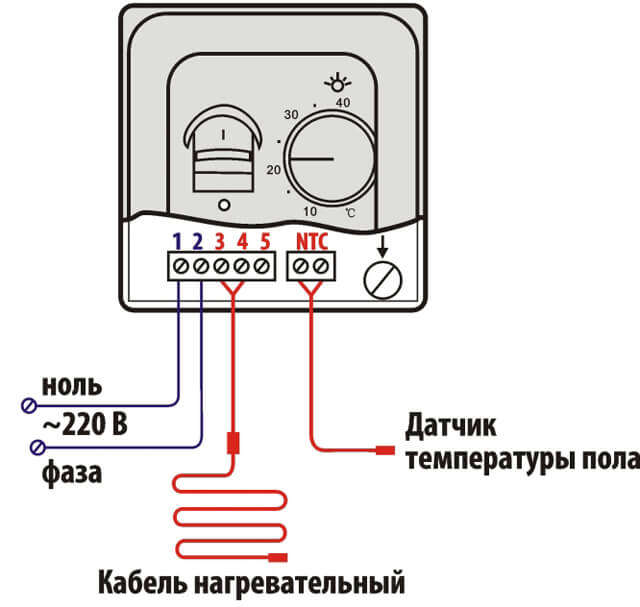

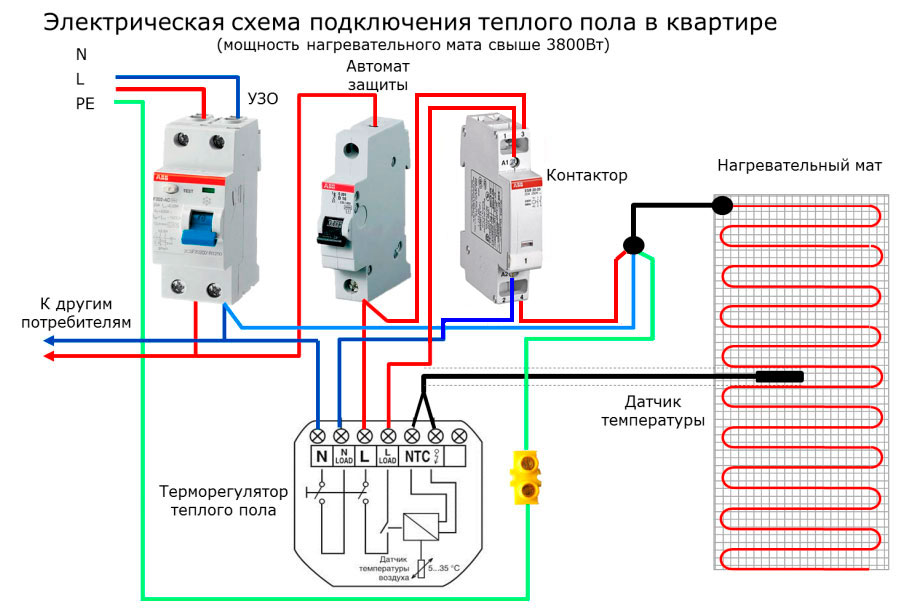

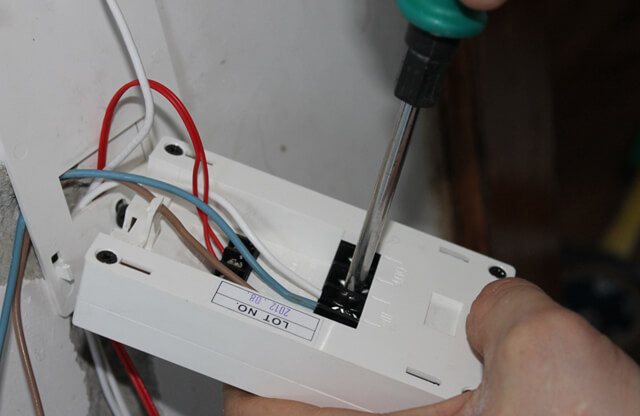

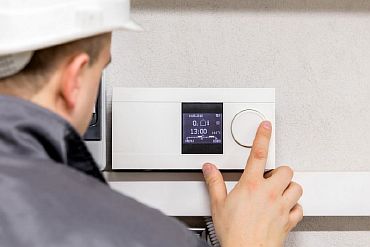

Χρειάζομαι έναν θερμοστάτη για ένα θερμαινόμενο με δάπεδο νερό

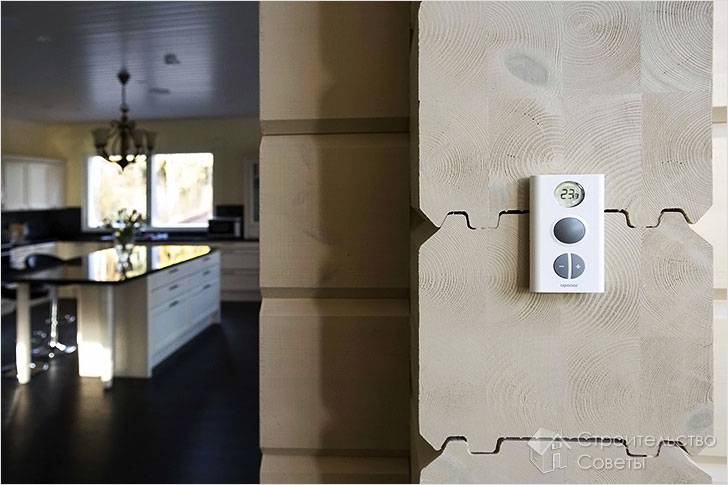

Ένας θερμοστάτης για ενδοδαπέδια θέρμανση νερού είναι μια συσκευή με την οποία μπορείτε να ελέγξετε το σύστημα θέρμανσης, να ρυθμίσετε τη θέρμανση του φορέα θερμότητας και να ρυθμίσετε τη βέλτιστη θερμοκρασία στο δωμάτιο. Η εργασία του μπλοκ περιλαμβάνει τα ακόλουθα:

1. Ενεργοποιήστε και απενεργοποιήστε εγκαίρως το σύστημα.
2. Διατηρήστε την απαιτούμενη θερμοκρασία δωματίου.
3. Πραγματοποιήστε αυτόματη θέρμανση του δωματίου την απαιτούμενη ώρα.
4. Για εξοικονόμηση ενέργειας.

Παρατηρήθηκε ότι μετά την εγκατάσταση, ο ελεγκτής θερμοκρασίας δωματίου για θερμαινόμενα δάπεδα μπορεί να εξοικονομήσει έως και 30% του κόστους που απαιτείται για τη θέρμανση του ψυκτικού υγρού. Φυσικά, υπάρχουν λαϊκοί τρόποι ελέγχου της θερμοκρασίας του υγρού στο σύστημα θέρμανσης, αλλά, κατά κανόνα, είναι αναποτελεσματικοί, άβολοι και συχνά οδηγούν σε δυσλειτουργίες..

Μία από αυτές τις μεθόδους είναι ο μηχανικός έλεγχος θερμοκρασίας με μια βρύση. Ο έλεγχος συμβαίνει λόγω μείωσης του ρυθμού κυκλοφορίας του ψυκτικού και, κατά συνέπεια, μείωσης της μεταφοράς θερμότητας. Το μειονέκτημα της ρύθμισης με μηχανικούς μετρητές ροής είναι η ανάγκη για συνεχή παρακολούθηση του ιδιοκτήτη και η χαμηλή απόδοση της λύσης.

Σύμφωνα με κριτικές πελατών, ένας μηχανικός ελεγκτής θερμοκρασίας για ένα θερμαινόμενο με δάπεδο νερό συχνά προκαλεί κλειδαριές αέρα στο σύστημα. Μια απότομη αλλαγή στην πίεση και τη θερμοκρασία θέρμανσης του ψυκτικού, οδηγεί σε αερισμό και απώλεια απόδοσης του κυκλώματος νερού.

Σύμφωνα με το εγχειρίδιο οδηγιών, επιτρέπεται χειροκίνητη ρύθμιση για ενδοδαπέδια θέρμανση. Η πρακτική δείχνει ότι κυρίως μηχανικοί ρυθμιστές εγκαθίστανται από όσους επιθυμούν να εξοικονομήσουν στοιχεία. Το σχετικά χαμηλό κόστος αγοράς μιας ηλεκτρονικής μονάδας ελέγχου θερμοκρασίας αποδίδει μειώνοντας το κόστος θέρμανσης του ψυκτικού.

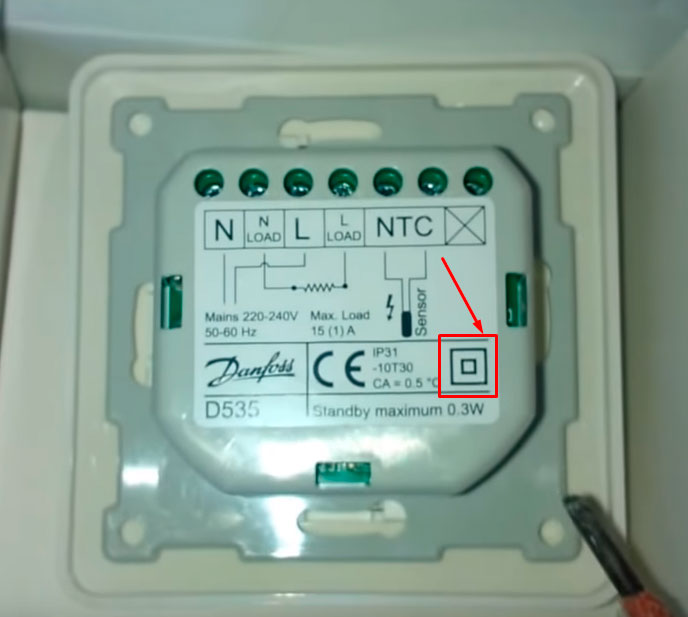

Τι είναι ο θερμοστάτης

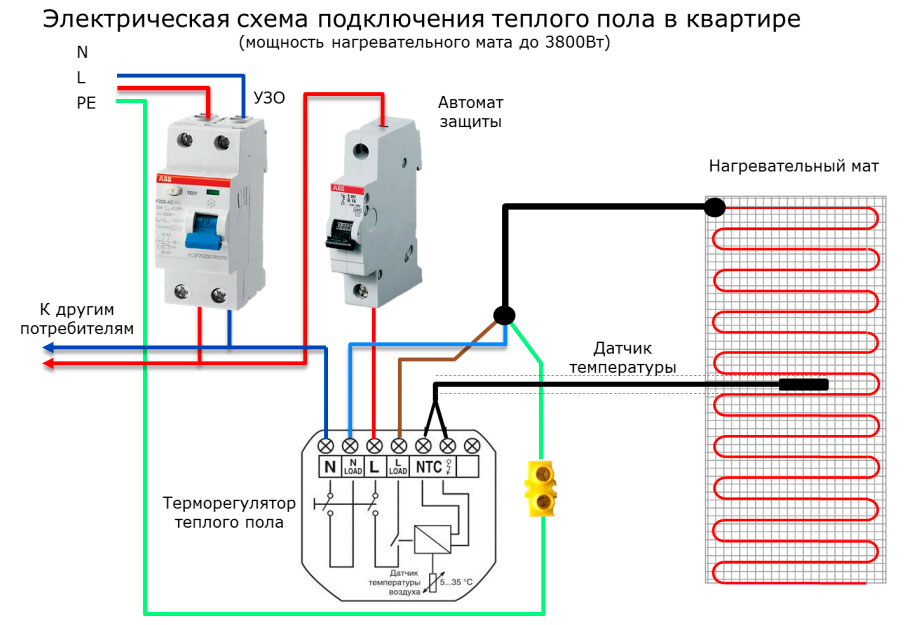

Το σύστημα ενδοδαπέδιας θέρμανσης συνεπάγεται την εγκατάσταση στοιχείων θέρμανσης κάτω από την επένδυση δαπέδου, ακολουθούμενη από σύνδεση στο δίκτυο. Αυτό γίνεται όχι άμεσα, αλλά μέσω μιας συσκευής ελέγχου – ενός θερμοστάτη.

Φυσικά, αυτό το σύστημα θέρμανσης είναι εξοπλισμένο με αισθητήρα θερμοκρασίας. Η εγκατάσταση αυτής της συσκευής πραγματοποιείται χρησιμοποιώντας έναν εύκαμπτο πλαστικό σωλήνα εγκατεστημένο απευθείας στην επίστρωση δαπέδου..

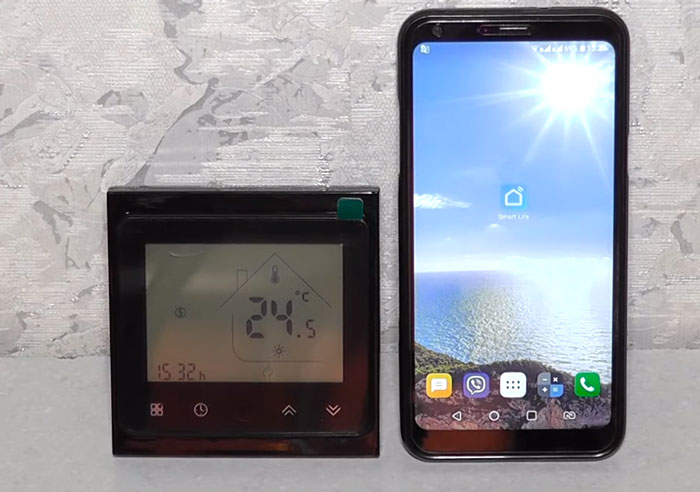

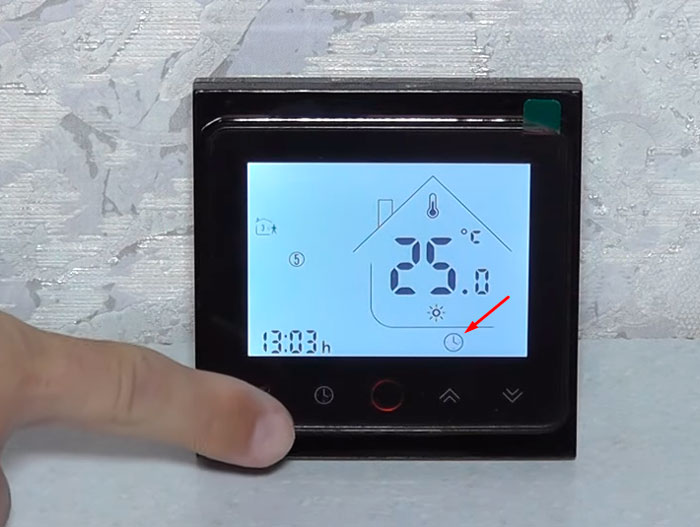

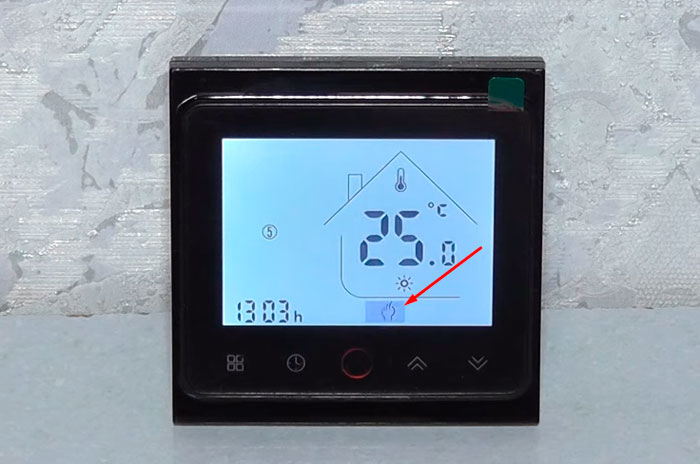

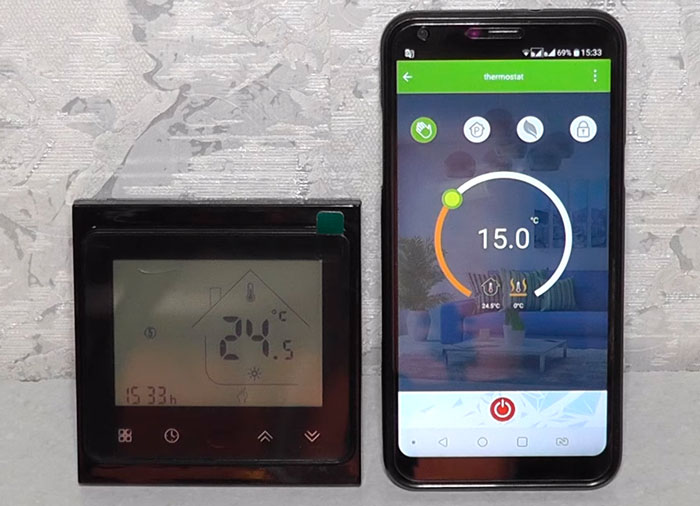

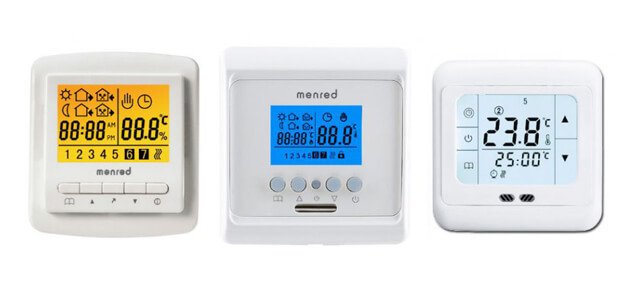

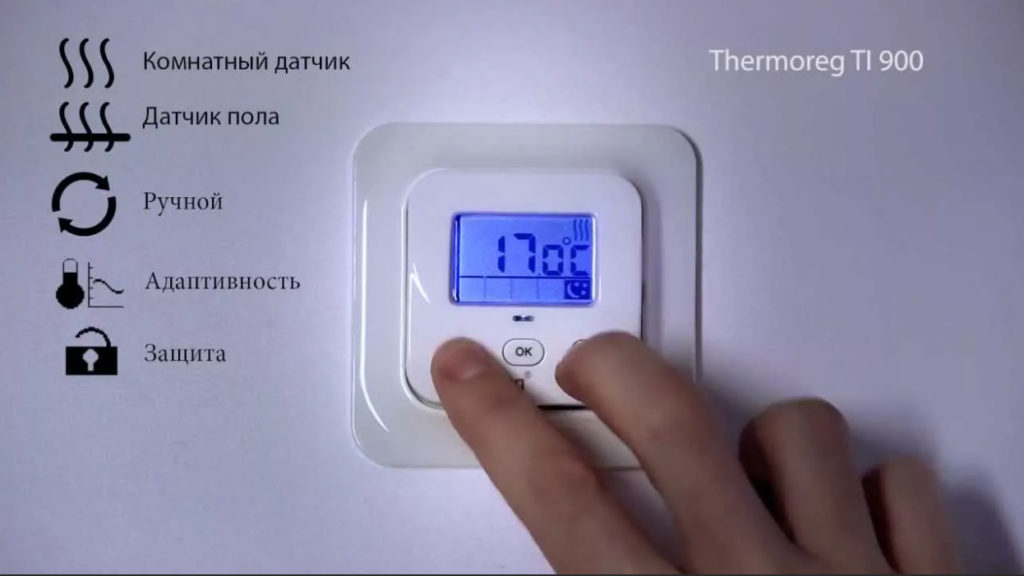

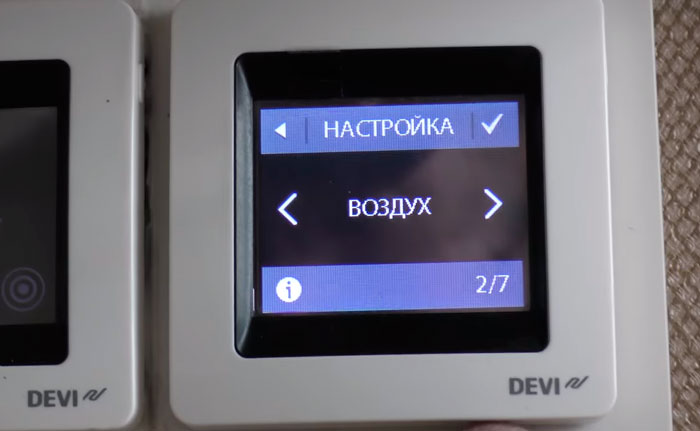

Τα τελευταία μοντέλα θερμοστατών είναι εξοπλισμένα με σύστημα προγραμματισμού, κάτι που είναι καλά νέα. Αυτό είναι αρκετά βολικό επειδή επιτρέπει στον ιδιοκτήτη να καθορίσει πότε θα θέσει το σύστημα θέρμανσης σε οικονομική λειτουργία και πότε θα το χρησιμοποιήσει σε πλήρη χωρητικότητα για μέγιστη άνεση, για παράδειγμα, μετά από μια κουραστική μέρα όταν ολόκληρη η οικογένεια επέστρεψε στο σπίτι..

Η τιμή για προγραμματιζόμενες ρυθμιστικές αρχές είναι ελαφρώς υψηλότερη από ό, τι για τα συμβατικά μοντέλα. Ωστόσο, λόγω της πιθανότητας εξοικονόμησης, η διαφορά στην τιμή ισοπεδώνεται μετά από 1-3 σεζόν. Διαβάστε επίσης: "Ποιο αισθητήρα θερμοκρασίας για ένα ζεστό δάπεδο να επιλέξετε και πώς να το εγκαταστήσετε σωστά".

Οι ακόλουθοι τύποι θερμοστατών μπορούν να διακριθούν:

• Συσκευές με λειτουργία οικονομίας. Επιτρέπει τη μείωση της θερμοκρασίας στο δωμάτιο για ένα χρονικό διάστημα που δεν υπάρχουν ενοικιαστές σε αυτό, κατά ορισμένους βαθμούς, γεγονός που θα μειώσει ελαφρώς την κατανάλωση ηλεκτρικής ενέργειας.
• Θερμοστάτες, συμπληρωμένοι με προγραμματιζόμενο χρονόμετρο. Ο έλεγχος θερμοκρασίας πραγματοποιείται μέσω ενός καθορισμένου προγράμματος χρονοδιακόπτη. Ο χρονοδιακόπτης στέλνει εντολές στον ελεγκτή θερμοκρασίας, ρυθμίζοντας έτσι την ισχύ θέρμανσης σε μια συγκεκριμένη ώρα.

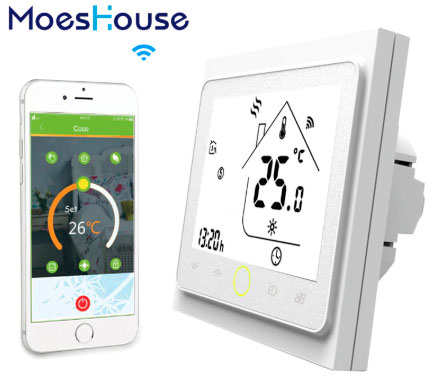

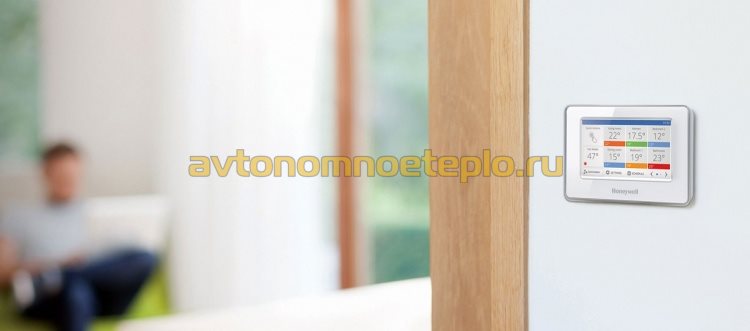

• Έξυπνοι προγραμματιζόμενοι ελεγκτές θερμοκρασίας. Στην οθόνη μιας τέτοιας οθόνης, μπορείτε να ορίσετε την εναλλαγή των προκαθορισμένων λειτουργιών. Η ίδια η συσκευή καθορίζει πότε και ποιο πρόγραμμα θα εκτελεστεί, με βάση ορισμένους παράγοντες.
• Ελεγκτής θερμοκρασίας με αισθητήρα ορίου. Επιτρέπει τον καθορισμό εξαιρετικά χαμηλών και υψηλών τιμών θέρμανσης δαπέδου σε συγκεκριμένη θερμοκρασία αέρα. Έτσι, μπορείτε να προειδοποιηθείτε για πιθανή υπερθέρμανση, διατηρώντας παράλληλα την ακεραιότητα του υπάρχοντος δαπέδου..

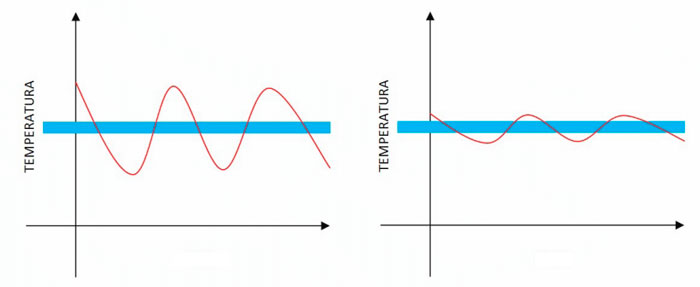

Η αρχή λειτουργίας του ελεγκτή θερμοκρασίας

Η κύρια λειτουργία του ρυθμιστή είναι να ελέγχει την ενδοδαπέδια θέρμανση νερού. Ανάλογα με την πολυπλοκότητα της συσκευής, είναι δυνατός τόσο ο πλήρης όσο και ο μερικός αυτοματισμός της διαδικασίας θέρμανσης του δωματίου..

Σύμφωνα με την αρχή λειτουργίας τους, όλοι οι θερμοστάτες μπορούν να χωριστούν σε δύο κύριες κατηγορίες:

1. Τα πιο απλά χειροκίνητα χειριστήρια είναι, στην πραγματικότητα, ένας συνηθισμένος γερανός. Η βαλβίδα διακοπής ρυθμίζει την πίεση στο σύστημα θέρμανσης. Η χειροκίνητη λειτουργία έχει πολλά μειονεκτήματα, αλλά συχνά χρησιμοποιείται κυρίως για μικρούς χώρους..
2. Θερμοστατικός ρυθμιστής – η αρχή της λειτουργίας είναι από πολλές απόψεις παρόμοια με αυτήν που έχει χειροκίνητο έλεγχο, μόνο το σήμα για την παροχή του ψυκτικού πραγματοποιείται από έναν ειδικό αισθητήρα. Όταν επιτευχθεί μια ορισμένη θερμοκρασία, αποστέλλεται ένα σήμα για την ενεργοποίηση της αντλίας κυκλοφορίας. Όλες οι ενέργειες πραγματοποιούνται σύμφωνα με ένα προκαθορισμένο πρόγραμμα.

   Οι προγραμματιζόμενοι θερμοστάτες-ρυθμιστές είναι σε θέση να ελέγχουν ταυτόχρονα πολλά κυκλώματα ταυτόχρονα, αλλάζοντας τη θερμοκρασία θέρμανσης ανάλογα με την ώρα της ημέρας και τις καιρικές συνθήκες. Ο αυτόματος ελεγκτής πίεσης σάς επιτρέπει να ορίσετε την πιο άνετη λειτουργία για ένα άτομο.

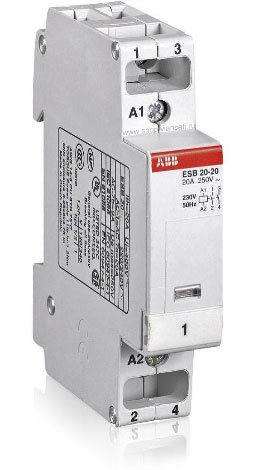

Υπάρχει μια άλλη οικονομική επιλογή προσαρμογής. Ένα ρελέ θερμοκρασίας τοποθετείται στην πολλαπλή επιστροφής. Η συσκευή τροφοδοτείται με τέτοιο τρόπο ώστε η ενεργοποίηση-απενεργοποίηση της αντλίας κυκλοφορίας να ελέγχεται μέσω ενός θερμοστάτη. Έχει ρυθμιστεί η απαιτούμενη θερμοκρασία θέρμανσης. Η συσκευή ενός σπιτικού ρυθμιστή είναι αρκετά απλή, αλλά δεν είναι κατάλληλη για ταυτόχρονη θέρμανση αρκετών ζωνών.

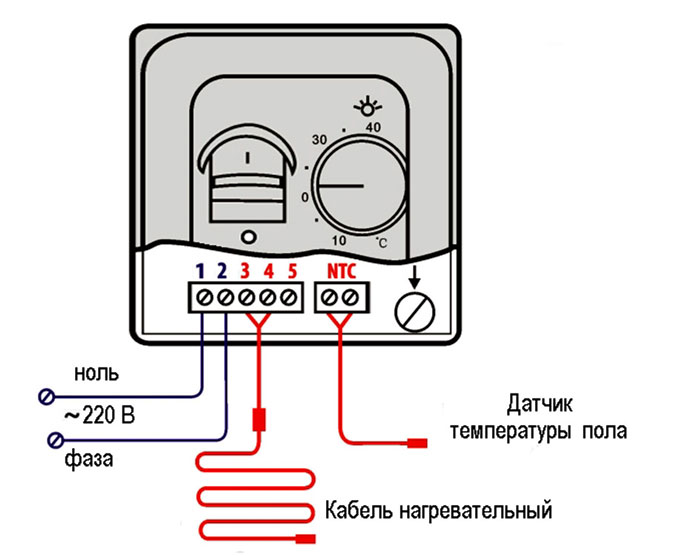

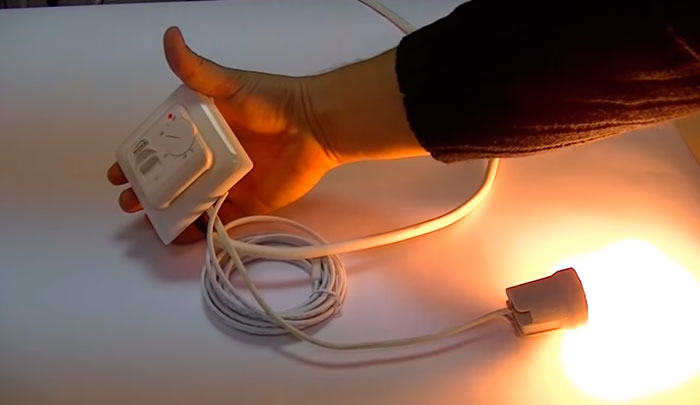

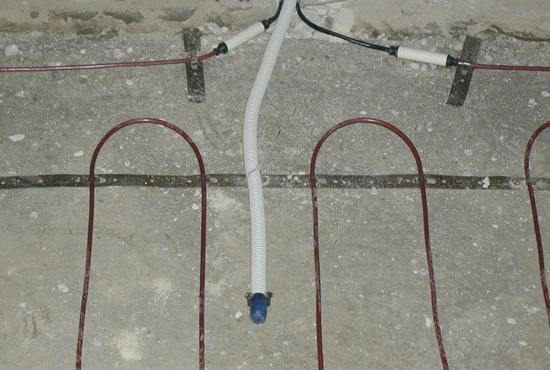

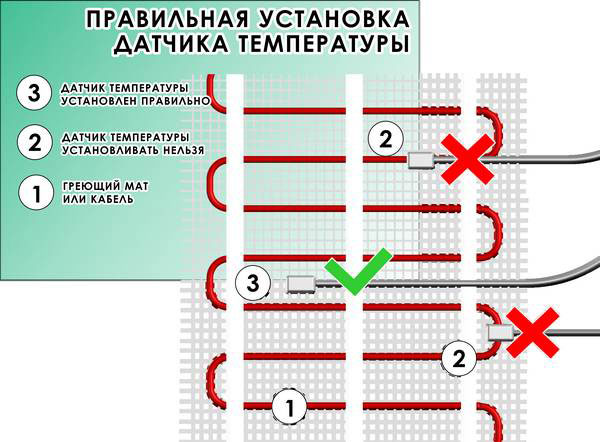

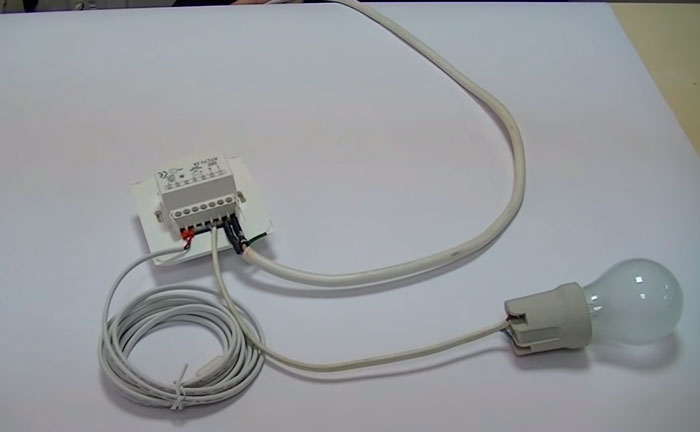

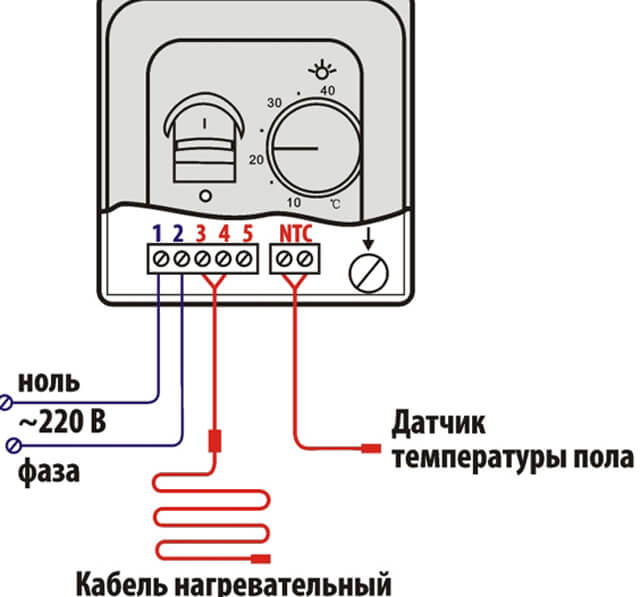

Εν συντομία για τον θερμικό αισθητήρα

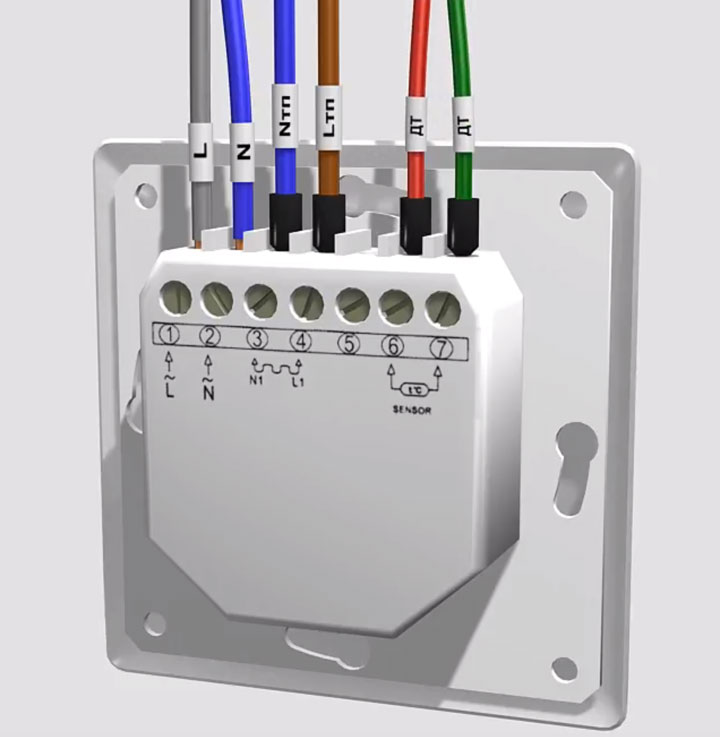

Το σετ περιλαμβάνει θερμοστάτη και αισθητήρα θερμοκρασίας. Ο αισθητήρας θερμοκρασίας εγκαθίσταται χρησιμοποιώντας πλαστικό κυματοειδή σωλήνα. Ο κυματοειδής αισθητήρας τοποθετείται στην επίστρωση.

Οι νέοι αισθητήρες έχουν λειτουργία προγραμματισμού. Χάρη σε αυτήν τη λειτουργία, ο ιδιοκτήτης μπορεί να ρυθμίσει τον ελεγκτή θερμοκρασίας έτσι ώστε κατά τη διάρκεια της απουσίας του το ζεστό δάπεδο να λειτουργεί σε οικονομική κατάσταση. Ταυτόχρονα, για κάποιο χρονικό διάστημα πριν από την άφιξη των ιδιοκτητών, η συσκευή μεταβαίνει σε κανονική λειτουργία, θερμαίνοντας έτσι το δωμάτιο στην απαιτούμενη θερμοκρασία. Παρά το γεγονός ότι το κόστος ενός προγραμματιζόμενου θερμοστάτη είναι ακριβότερο από το συνηθισμένο, είναι καλύτερο να μην εξοικονομήσετε χρήματα σε αυτό, γιατί σε 2 εποχές αποδίδει.

Είναι υποχρεωτική η χρήση τους

Με τη βοήθεια του θερμοστάτη, μπορείτε να επιλέξετε την πιο άνετη θερμοκρασία

Εάν το κύριο καθήκον του αγοραστή είναι να εξοικονομήσει ρύθμιση και λειτουργία του θερμού δαπέδου, η αγορά και η εγκατάσταση ενός θερμοστάτη δεν είναι καθόλου απαραίτητη. Αλλά όταν λαμβάνει αυτήν την απόφαση, ο χρήστης στερείται τα ακόλουθα χαρακτηριστικά:

• ορίστε την απαιτούμενη θερμοκρασία, η οποία θεωρείται η πιο άνετη για τα πόδια των ενηλίκων και ιδιαίτερα των παιδιών.
• αλλαγή (διόρθωση) της εικόνας της κατανομής των θερμικών ζωνών, ανάλογα με την τρέχουσα κατάσταση.
• μην σπαταλάτε άσκοπα ενέργεια για τη θέρμανση χώρων του δαπέδου που δεν το χρειάζονται.

Η χρήση ενός σωστά διαμορφωμένου θερμοστάτη αποφεύγει μια άλλη δυσάρεστη κατάσταση όταν το δάπεδο υπερθερμανθεί. Αυτό συμβαίνει συνήθως όταν η θερμοκρασία υπερβαίνει τους 25-27 μοίρες. Επιπλέον, η ισχυρή θέρμανση επηρεάζει αρνητικά την επάνω (τελική) επένδυση δαπέδου, αφού ακόμη και οι πιο ανθεκτικές στη θερμότητα ποικιλίες έχουν αποδεκτό όριο θερμοκρασίας.

Όταν ξεπεραστούν οι μέγιστες τιμές θερμοκρασίας, ξεκινούν μη αναστρέψιμες διαδικασίες στο υλικό, οδηγώντας σε γραμμική διαστολή και παραμόρφωση. Ταυτόχρονα, παρατηρείται ξήρανση, στρέβλωση και απόκλιση των ραφών, ακολουθούμενη από θραύση των αρμών του εργαλείου..

Ένας καλά ρυθμισμένος θερμοστάτης επιτρέπει σημαντική εξοικονόμηση ενέργειας

Τα ακόλουθα σημαντικά σημεία πρέπει να ληφθούν υπόψη όσον αφορά την εξοικονόμηση ενέργειας:

• με σωστή εγκατάσταση, ακριβή ρύθμιση και ικανή λειτουργία θερμών δαπέδων, τα στοιχεία που είναι ενσωματωμένα σε αυτό καταναλώνουν ενέργεια άνισα.
• το μέγιστο συμβαίνει κατά την εκκίνηση του συστήματος και την αρχική θέρμανση της επίστρωσης στην καθορισμένη θερμοκρασία.
• κατά τη διάρκεια της μεταγενέστερης λειτουργίας, ακολουθούν μόνο βραχυπρόθεσμες ενεργοποιήσεις, επιτρέποντας τη διατήρηση του απαιτούμενου επιπέδου θέρμανσης της επιφάνειας.

Ακόμη και χωρίς τη χρήση ενός «έξυπνου» ρυθμιστή, η συνολική κατανάλωση είναι πολύ ασήμαντη. Με την εγκατάσταση ενός καλά ρυθμισμένου θερμοστάτη, η εξοικονόμηση θα φτάσει σε επίπεδα ρεκόρ, καθώς σε αυτή την περίπτωση το πάτωμα θα ζεσταθεί μόνο όταν είναι πραγματικά απαραίτητο.

Ποιος θερμοστάτης είναι καλύτερος για θερμαινόμενα δάπεδα

Για την ενδοδαπέδια θέρμανση, πρέπει να εγκαταστήσετε έναν θερμοστάτη που θα συνδυάζει ταυτόχρονα αρκετές σημαντικές λειτουργίες:

• Ομαλός ηλεκτρονικός έλεγχος θερμοκρασίας – μόνο σε αυτή την περίπτωση αποκλείεται εντελώς η εμφάνιση κλειδαριών αέρα.
• Δυνατότητα ταυτόχρονου ελέγχου θερμοκρασίας σε πολλά δωμάτια. Το σύστημα αυτόματου ελέγχου ζώνης της θερμοκρασίας του θερμαινόμενου με νερό δαπέδου είναι απαραίτητο σε περιπτώσεις που θερμαίνονται πολλά δωμάτια ή χρησιμοποιούνται πολλά κυκλώματα νερού σε ένα δωμάτιο ταυτόχρονα.
• Τύπος τοποθέτησης – ο εξοπλισμός χωρίζεται σε εξωτερικούς και ενσωματωμένους ρυθμιστές. Για να τοποθετήσετε το τελευταίο, πρέπει να κάνετε τρύπες στον τοίχο. Τα τηλεχειριστήρια μπορούν να εγκατασταθούν οπουδήποτε στο δωμάτιο σε ειδικό κουτί.
• Τύπος ελέγχου – εξοπλισμός για αξιόπιστο αυτόματο έλεγχο της θερμοκρασίας ενός δαπέδου ζεστού νερού, κατά κανόνα, έχει δύο αισθητήρες που καταγράφουν ταυτόχρονα τη θέρμανση της ίδιας της επιφάνειας του δαπέδου και τη θερμοκρασία του αέρα στο δωμάτιο.

  Η μονάδα ελέγχου παρακολουθεί λαμβάνοντας υπόψη δύο δείκτες ταυτόχρονα. Οι θερμοστάτες χαμηλού ρεύματος δωματίου είναι εξοπλισμένοι είτε με ενσωματωμένο (για τον έλεγχο της θερμοκρασίας του αέρα) είτε με εξωτερικό αισθητήρα (ανάλογα με τη θερμοκρασία του ψυκτικού).

• Λειτουργικότητα – οι ρυθμιστές μπορούν να είναι προγραμματιζόμενοι, μηχανικοί και μη προγραμματιζόμενοι. Κατά την επιλογή του απαραίτητου εξοπλισμού, θα πρέπει να λάβετε υπόψη την ανάγκη για αυτόνομη λειτουργία του συστήματος..

  Οι λάτρεις της άνεσης θα πρέπει να επιλέξουν έναν προγραμματιζόμενο θερμοστάτη. Η μονάδα ελέγχου έχει διαφορετικές λειτουργίες που σας επιτρέπουν να ενεργοποιείτε τη θέρμανση δαπέδου σε συγκεκριμένες ώρες, ανάλογα με τις καιρικές συνθήκες κ.λπ..

  Ορισμένοι προγραμματιστές μπορούν να ελεγχθούν μέσω τηλεχειριστηρίου και συστήματος ειδοποιήσεων GSM. Το μειονέκτημα της προγραμματιζόμενης λύσης είναι το υψηλό κόστος της μονάδας και το γεγονός ότι η εγκατάσταση του θερμοστάτη σε θερμαινόμενο με δάπεδο νερό με τα χέρια σας είναι σχεδόν αδύνατη..

• Αρχή λειτουργίας-υπάρχει μέθοδος προσαρμογής δύο κατευθύνσεων και τριών κατευθύνσεων. Στην τελευταία περίπτωση, η θερμική ενέργεια εξοικονομείται όσο το δυνατόν περισσότερο, καθώς το θερμαινόμενο ψυκτικό από το λέβητα προστίθεται μόνο εάν το υγρό στο κύκλωμα νερού κρυώσει. Στη αμφίδρομη μέθοδο, προστίθεται ζεστό νερό με αντίστροφη ανάμιξη ή συνεχώς.

Ο θερμομηχανικός ρυθμιστής εγκαθίσταται καλύτερα για μικρά δωμάτια: μπάνια ή κουζίνες, με 1-2 θερμαινόμενα κυκλώματα.

Μηχανικά μοντέλα

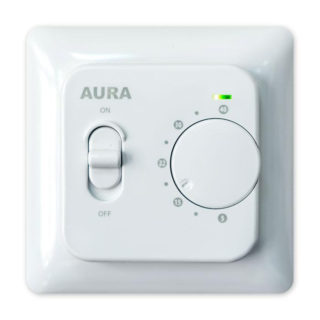

Μηχανικός θερμοστάτης AURA LTS 230

Οι μηχανικοί θερμοστάτες στην αγορά είναι φθηνές συσκευές που είναι απλές στο σχεδιασμό και τη συντήρηση. Η επιλογή των μεθόδων ελέγχου σε αυτές τις συσκευές δεν είναι μεγάλη. Στο μπροστινό τους πάνελ, υπάρχουν συνήθως μόνο δύο στοιχεία – ένα κουμπί λειτουργίας και ένας ελεγκτής θερμοκρασίας με τη μορφή τροχού με μια κλίμακα που εφαρμόζεται δίπλα του. Επιπλέον, παρέχει την απλούστερη ένδειξη της κατάστασης ενεργοποίησης, που γίνεται σε ένα συμβατικό LED..

Τα πλεονεκτήματα αυτών των ρυθμιστικών αρχών περιλαμβάνουν την απλότητα του σχεδιασμού και την προσιτή τιμή. Ωστόσο, η ακρίβεια ρύθμισης του καθεστώτος θερμοκρασίας είναι πολύ χαμηλή, γεγονός που δεν επιτρέπει πάντα την επίτευξη του επιθυμητού αποτελέσματος. Ένα άλλο σημαντικό μειονέκτημα αυτών των συσκευών είναι η έλλειψη επιλογής για προγραμματισμό τρόπων λειτουργίας..

Μια απτή εξοικονόμηση ενέργειας που καταναλώνεται από το δίκτυο δεν μπορεί να επιτευχθεί μέσω ενός τέτοιου θερμοστάτη. Παρ ‘όλα αυτά, οι μεμονωμένοι χρήστες έλκονται από την απλότητα της συσκευής τους και την προσιτή τιμή..

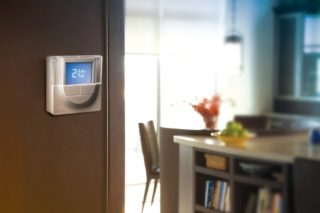

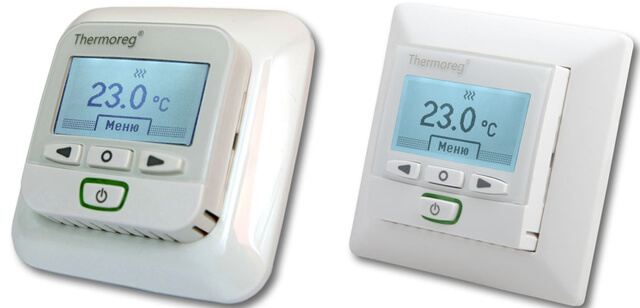

Προγραμματιζόμενες συσκευές

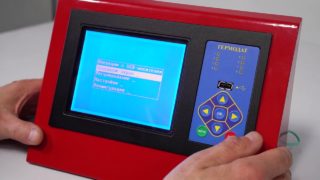

Πολυκαναλικός θερμοστάτης PID με USB Termodat-19E5

Αυτή η ομάδα περιλαμβάνει συσκευές που συνήθως συμβολίζονται με τη λέξη “έξυπνες”, καθώς διακρίνονται από την παρουσία μεγάλου αριθμού επιλογών. Κατά κανόνα, τέτοιες συσκευές παρέχουν έναν ξεχωριστό ενσωματωμένο αισθητήρα θερμοκρασίας και τη δυνατότητα αλλαγής των λειτουργιών ελέγχου κατάστασης σε δύο περιβάλλοντα (“από το δάπεδο” και “από τον αέρα”). Αλλά το κύριο πλεονέκτημά τους είναι η δυνατότητα προγραμματισμού της συσκευής κατά βούληση, ρυθμίζοντας την επιθυμητή θερμοκρασία εντός συγκεκριμένου χρονικού διαστήματος. Συνήθως ορίζονται για τις επιλεγμένες ώρες κατά την τρέχουσα ημέρα ή για τις ημέρες της εβδομάδας (λαμβάνοντας υπόψη τις καθημερινές και τα Σαββατοκύριακα). Σε ιδιαίτερα “προηγμένα” μοντέλα τέτοιων ρυθμιστών, είναι δυνατό να προγραμματιστεί μέσω του δικτύου Wifi με ταυτόχρονη σύνδεση στο Διαδίκτυο..

Τηλεχειριστήριο (με τηλεχειριστήριο)

Αυτός ο τύπος ρυθμιστή αντιπροσωπεύεται από μοντέλα “Eberle”, “Gira” και “Livolo”, που αποτελούνται από δύο διασυνδεδεμένες μονάδες – σταθερές και φορητές (πίνακας τηλεχειριστηρίου). Το πρώτο τροφοδοτείται με ηλεκτρικά καλώδια από αισθητήρες και ρελέ ενδοδαπέδιας θέρμανσης, το οποίο καθορίζει την επιλογή ενός χώρου για την τοποθέτησή του μέσα στο δωμάτιο. Οι τρόποι λειτουργίας του συστήματος θέρμανσης μπορούν να ελεγχθούν από οποιαδήποτε ζώνη περιορίζεται από το εύρος του καναλιού ραδιοεπικοινωνίας.

Ορισμένοι κατασκευαστές (για παράδειγμα, “Livolo”) κυκλοφορούν ειδικές εφαρμογές για τα προϊόντα τους, με την εγκατάσταση των οποίων είναι δυνατό να ελέγχεται η ενεργοποίηση του εξοπλισμού από ένα κινητό τηλέφωνο. Σε ορισμένα μοντέλα ρυθμιστών, το κιτ κονσόλας περιλαμβάνει απομακρυσμένους θερμικούς αισθητήρες που μετρούν τη θερμοκρασία του αέρα στη θέση τους.

Πώς να συνδέσετε δάπεδα νερού σε θερμοστάτη

Ένα αναλυτικό διάγραμμα σύνδεσης του θερμοστάτη σε θερμαινόμενο με νερό δάπεδο περιλαμβάνεται απαραίτητα στο κιτ που παρέχεται από τον κατασκευαστή. Οι εργασίες εγκατάστασης πραγματοποιούνται ως εξής:

• Τοποθετείται κουτί για θερμοστάτη.
• Ο θερμοστάτης είναι τοποθετημένος.

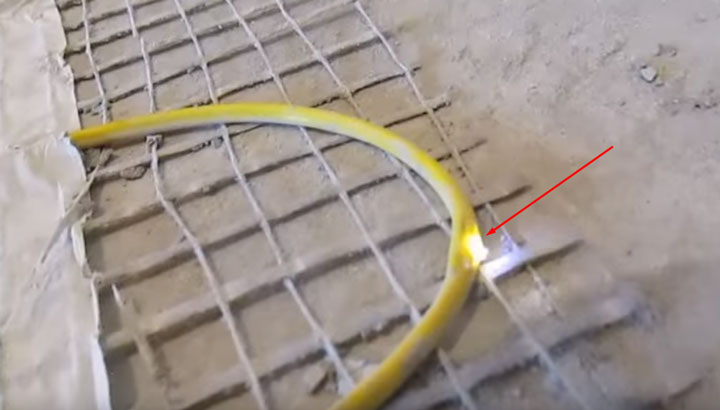

• Εγκαθίσταται αισθητήρας θερμοκρασίας, τοποθετείται ανάμεσα στις στροφές του κυκλώματος νερού.

Για να τοποθετήσετε σωστά τον ρυθμιστή, σηκώστε το περίπου 120 cm από το επίπεδο του δαπέδου. Το διάγραμμα σύνδεσης του θερμοστάτη συνεπάγεται απαραίτητα την εγκατάσταση ενός σερβοκινητήρα που ρυθμίζει την παροχή νερού.

Ακόμη και πριν ξεκινήσετε την εργασία για την τοποθέτηση θερμαινόμενων δαπέδων με νερό, είναι απαραίτητο να συντάξετε μια πλήρη λίστα με τον απαραίτητο εξοπλισμό, συμπεριλαμβανομένου ενός θερμοστάτη, αισθητήρων και ενός σερβομηχανισμού.

Πώς να ρυθμίσετε σωστά ένα θερμαινόμενο δάπεδο με νερό

Ανεξάρτητα από το τι ακριβώς σχεδιάζεται να ρυθμιστεί η θέρμανση του ψυκτικού, θα πρέπει να θυμάστε τους βασικούς κανόνες που περιορίζουν τη λειτουργία των θερμών δαπέδων.

• Τα περισσότερα καλύμματα δαπέδου έχουν περιορισμούς που σχετίζονται με τη θερμοκρασία θέρμανσης της επιφάνειας του υλικού. Έτσι για τις σανίδες laminate και παρκέ, το όριο ορίζεται στους 28-29 ° C.
• Οι κανόνες που καθορίζονται στο SNiP περιορίζουν τη θέρμανση από 25 έως 35 ° C. Όπως δείχνει η πρακτική, στους 29 ° C, οι συνθήκες παρέχονται όσο το δυνατόν πιο άνετες για την ανθρώπινη υγεία και ζωή..

Δεν θα είναι δυνατή η ακριβής ρύθμιση της θερμοκρασίας χρησιμοποιώντας χειροκίνητο μηχανικό θερμοστάτη. Η επιλογή των ηλεκτρονικών προγραμματιστών θα είναι η βέλτιστη, ειδικά εάν σχεδιάζεται να ρυθμιστεί η θέρμανση αρκετών ζωνών θέρμανσης.

Πώς να ρυθμίσετε τα δάπεδα ζεστού νερού

Ένα θερμομονωτικό δάπεδο νερού σας επιτρέπει να δημιουργήσετε ένα υπέροχο κλίμα εσωτερικού χώρου. Αυτό επιτυγχάνεται με την ομοιόμορφη κατανομή της θερμικής ενέργειας. Αλλά για τη μακροπρόθεσμη αποτελεσματική λειτουργία της θέρμανσης δαπέδου, πρέπει να καταλάβετε πώς να ρυθμίσετε τα δάπεδα ζεστού νερού. Αυτό το άρθρο θα καλύψει διάφορες μεθόδους προσαρμογής..

Πώς να λειτουργήσει σωστά η ενδοδαπέδια θέρμανση

Για να τεθεί σε λειτουργία η ενδοδαπέδια θέρμανση, πρέπει να περιμένετε μέχρι να στεγνώσει τελείως η επίστρωση. Αυτό μπορεί να διαρκέσει έως και τρεις εβδομάδες. Εάν ο χρόνος τελειώνει, μπορείτε να επιταχύνετε τη διαδικασία ξήρανσης προσθέτοντας 1 βαθμό θερμότητας κάθε μέρα. Αυτό μπορεί να γίνει μόνο μετά από 14 ημέρες..

Η υγρασία πρέπει να βγαίνει ομοιόμορφα από το σκυρόδεμα. Διαφορετικά, η επίστρωση θα αρχίσει να σπάει και αυτό θα παραβιάσει την ακεραιότητα του κέικ θέρμανσης..

Όλες οι βαλβίδες κυκλώματος θέρμανσης στην πολλαπλή πρέπει να είναι πλήρως ανοιχτές αμέσως πριν την εκκίνηση. Η βαλβίδα τριών κατευθύνσεων ανοίγει επίσης στο μέγιστο. Τέλος, ενεργοποιήστε την αντλία κυκλοφορίας. Μετά από αυτό το στάδιο, μπορείτε να αρχίσετε να ρυθμίζετε τη θερμοκρασία του ψυκτικού..

Μηχανική ασφάλειας

Κάθε εργασία για την εγκατάσταση ηλεκτρικού εξοπλισμού πρέπει να πραγματοποιείται σύμφωνα με τους βασικούς κανόνες ασφαλείας. Η μη συμμόρφωση με αυτά μπορεί να οδηγήσει σε καταστροφικές συνέπειες..

Οι βασικοί κανόνες περιλαμβάνουν τα ακόλουθα:

• Πριν από την εκτέλεση εργασιών, βεβαιωθείτε ότι έχει απενεργοποιηθεί ολόκληρο το δωμάτιο ή ένα ξεχωριστό δωμάτιο στο οποίο είναι εγκατεστημένος ο αισθητήρας.
• μην εκκινείτε τη συσκευή, η οποία αποσυναρμολογείται.
• η λειτουργία του ρυθμιστή συνεπάγεται ένα καθεστώς θερμοκρασίας από -5 έως 40 ° C.
• καθαρίστε τον θερμοστάτη από τη σκόνη εγκαίρως.
• ο καθαρισμός της συσκευής πρέπει να πραγματοποιείται με μέσα που δεν περιέχουν διαλύτη ή βενζόλιο.
• πραγματοποιήστε επισκευές μόνο εάν είστε 100% σίγουροι για τις ικανότητές σας, ενώ θα πρέπει να καταλάβετε πώς να αφαιρέσετε τον θερμοστάτη για ένα ζεστό δάπεδο.
• βεβαιωθείτε ότι η ισχύς του συστήματος δεν υπερβαίνει τα επιτρεπτά όρια που ορίζει ο κατασκευαστής του θερμοστάτη.

Ακολουθία εγκατάστασης ρυθμιστή

Η διαδικασία μπορεί να χωριστεί σε μια σειρά διαδοχικών βημάτων. Αν τους ακολουθήσετε, όλες οι εργασίες θα πάνε χωρίς αποχρώσεις..

Υπάρχουν 5 τέτοια στάδια:

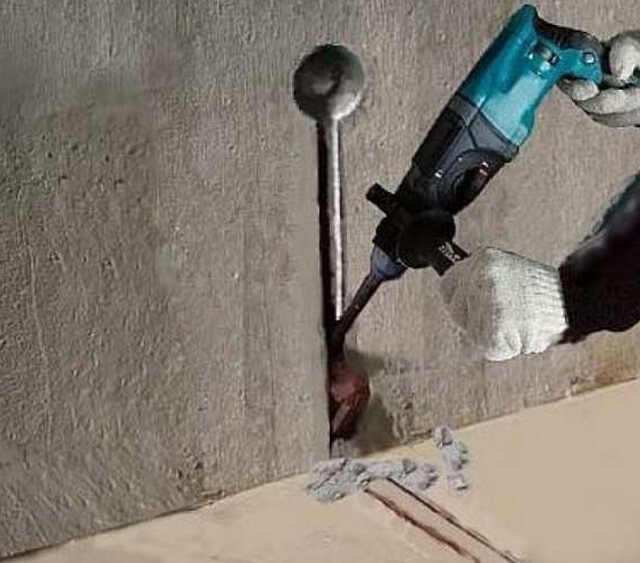

1. Κάντε μια τρύπα στον τόπο όπου είναι προσαρτημένη η συσκευή – μια διάτρηση ή κρουστικό τρυπάνι είναι το καλύτερο για αυτό. Οι διαστάσεις αυτής της συσκευής θα πρέπει να επιτρέπουν την εγκατάσταση του κουτιού. Επιπλέον, δημιουργήστε αγωγούς για τη διαχείριση καλωδίων και την εγκατάσταση αισθητήρων. Τοποθετήστε το κουτί εγκατάστασης στην τελική τρύπα.
2. Τα καλώδια μπορούν τώρα να τοποθετηθούν. Τα καλώδια τροφοδοσίας του συστήματος θέρμανσης πρέπει να δρομολογηθούν στο κουτί και επίσης να συνδέσουν τα καλώδια του αισθητήρα θερμοκρασίας.
3. Τοποθετήστε τον θερμοστάτη. Είναι αρκετά απλό, απλά πρέπει να διορθώσετε τη συσκευή στο κουτί..
4. Τώρα πρέπει να συνδέσετε τα κύρια μέρη του συστήματος. Αυτό το στάδιο απαιτεί ειδική προσέγγιση και τήρηση των οδηγιών που επισυνάπτονται από τον κατασκευαστή, διότι σε κάθε συγκεκριμένο μοντέλο η σειρά μπορεί να διαφέρει ελαφρώς..
5. Αντικαταστήστε τον μπροστινό πίνακα με τις παρεχόμενες βίδες στερέωσης. Με τη βοήθεια ενός επιπέδου κτιρίου, πρέπει να ελέγξετε ότι ο ρυθμιστής είχε οριστεί αυστηρά στο επίπεδο. Στη συνέχεια, μπορείτε να κλείσετε το καπάκι και να ενεργοποιήσετε το ρεύμα. Εάν κάνατε τα πάντα σωστά, η οθόνη του θερμοστάτη θα ανάψει και η ενδεικτική λυχνία ενδοδαπέδιας θέρμανσης θα ανάψει. Μετά από αυτό, μπορείτε να ξεκινήσετε τη ρύθμιση του ρυθμιστή..

Σύμφωνα με τις συμβουλές των εμπειρογνωμόνων, είναι δυνατή η εκκίνηση του συστήματος ενδοδαπέδιας θέρμανσης σε μόνιμη λειτουργία μόνο 3-4 εβδομάδες μετά την έκχυση της επίστρωσης και την τοποθέτηση του δαπέδου, δηλαδή των πλακιδίων. Εάν ενεργοποιήσετε το σύστημα θέρμανσης εκ των προτέρων, τότε η επίστρωση μπορεί να εξαπλωθεί και το κάλυμμα του δαπέδου θα καταστεί άχρηστο..

Ο ιδιοκτήτης χρειάζεται μόνο να μετρήσει την αντίσταση μεταξύ των θερμαντικών στοιχείων με ένα ειδικό εργαλείο και να τα συγκρίνει με τους προτεινόμενους δείκτες που παρέχονται από τον κατασκευαστή. Εάν όλα ικανοποιούν, τότε απλά πρέπει να περιμένετε για την τελική σκλήρυνση της επίστρωσης. Μόνο τότε μπορεί να τεθεί οριστικά σε λειτουργία το τελικό σύστημα θέρμανσης, εξοπλισμένο με θερμοστάτη και αισθητήρα θερμοκρασίας..

Τα κύρια στάδια εγκατάστασης του θερμοστάτη

• Προετοιμασία του ιστότοπου για τον ρυθμιστή. Θα πρέπει να βρίσκεται σε ύψος 1,2 – 1,5 m από το δάπεδο.
• Εγκατάσταση ηλεκτρικού κουτιού και τροφοδοσία καλωδίων ισχύος 220 V σε αυτό.
• Τοποθέτηση του τοίχου κάτω από τον κυματοειδή σωλήνα στον οποίο βρίσκεται ο αισθητήρας θερμοκρασίας. Ο σωλήνας τρέχει από τον θερμοστάτη στο πάτωμα.
• Εγκατάσταση ενδοδαπέδιας θέρμανσης (δείτε οδηγίες στη σχετική ενότητα).
• Τοποθέτηση στο πάτωμα ενός αισθητήρα θερμοκρασίας που ανιχνεύει τη θερμοκρασία της επιφάνειας του δαπέδου. Ο αισθητήρας είναι εγκατεστημένος σε κυματοειδές σωλήνα, ο οποίος τον προστατεύει από την τσιμεντένια επίστρωση και διευκολύνει την αποσυναρμολόγηση σε περίπτωση βλάβης. Τα ψυχρά καλώδια εισαγωγής στα άκρα του καλωδίου εισάγονται στην αυλάκωση.
• Γεμίζοντας την επίστρωση.
• Η πραγματική σύνδεση του θερμοστάτη.

  Τα άκρα στερέωσης του καλωδίου, ο αισθητήρας θερμοκρασίας και τα καλώδια τροφοδοσίας συνδέονται με τους ακροδέκτες του θερμοστάτη σύμφωνα με τις οδηγίες για τη συσκευή.

• Εγκατάσταση του ρυθμιστή σε ένα πίσω πλαίσιο.
• Σφράγιση των αυλακώσεων στον τοίχο.

Σφάλμα προσδιορισμού θερμοκρασίας

Λάβετε υπόψη ότι η θερμοκρασία απευθείας στον αισθητήρα τηλεχειρισμού θα είναι πάντα υψηλότερη από τη θερμοκρασία στο δωμάτιο, την οποία εμφανίζει ο ρυθμιστής στην οθόνη του..

Αυτό οφείλεται στο βάθος του αισθητήρα στην επίστρωση..

Συνήθως αυτό το δέλτα, μεταξύ t στην επιφάνεια του δαπέδου και t στο εσωτερικό της επίστρωσης, δεν υπερβαίνει τους 5-7 μοίρες.

Και οι δύο παράμετροι μπορούν να εμφανιστούν στις οθόνες των ηλεκτρονικών συσκευών, αλλά σε μηχανικές συσκευές με τροχό, συχνά οι βαθμοί δεν ορίζονται καν γύρω από την περιφέρεια, αλλά υποδεικνύονται μόνο οι αριθμοί 1-2-3 κ.λπ..

Με πέντε ψηφία, μια διαίρεση αντιστοιχεί σε περίπου 8 μοίρες.

Τα πτυχία δεν υποδεικνύονται για συγκεκριμένο σκοπό, ώστε να μην μπερδεύεται ο χρήστης. Βάλτε το στο σώμα του θερμοστάτη + 25C και το θερμόμετρο δωματίου στο διαμέρισμα θα δείχνει μόνο + 20C.

Η πλειοψηφία θα έχει αμέσως μια ερώτηση, γιατί η ρυθμιστική αρχή λειτουργεί με τέτοιο σφάλμα; Έχει σπάσει?

Όχι, είναι εντάξει. Σε αυτήν την περίπτωση, έως + 25C, ο αισθητήρας στο πάτωμα θερμαίνεται και όχι ο αέρας στο δωμάτιο. Αυτός είναι ο λόγος για τον οποίο οι κατασκευαστές στη μηχανική απλά υποδεικνύουν αριθμούς, έτσι ώστε εσείς, εστιάζοντας μόνο στα συναισθήματά σας, να μπορείτε να επιλέξετε την πιο άνετη λειτουργία για τον εαυτό σας..

Εάν στον μηχανικό σας θερμοστάτη αναφέρονται ακριβώς οι μοίρες, αυτό σημαίνει ότι λειτουργεί κυρίως και καθοδηγείται από τον δικό του αισθητήρα θερμοκρασίας αέρα ενσωματωμένο στο σώμα..

Αυτό που συνδέεται με αυτό από έξω και κρύβεται στην επίστρωση παίζει μόνο το ρόλο της προστασίας του καλωδίου από υπερθέρμανση.

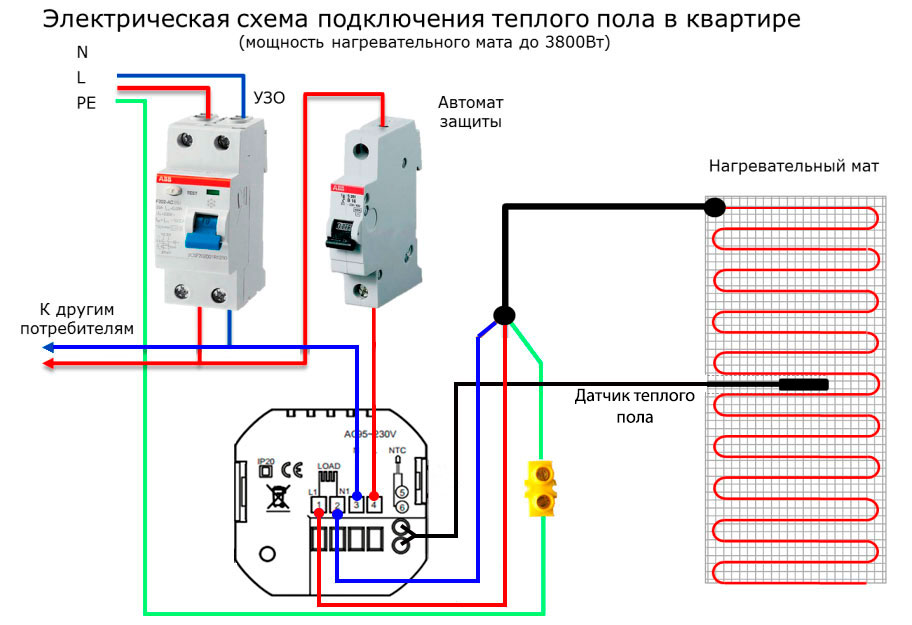

Ισχύς 220V στους ακροδέκτες L και N μέσω RCD με ρεύμα διαρροής όχι μεγαλύτερο από 30mA.

Το διάγραμμα σύνδεσης ενός θερμού δαπέδου απευθείας μέσω ενός θερμοστάτη από διαφορετικούς κατασκευαστές είναι του ίδιου τύπου και μοιάζει με αυτό.

Διάγραμμα σύνδεσης ενδοδαπέδιας θέρμανσης υψηλής ισχύος

Κατά τη σύνδεση, βεβαιωθείτε ότι έχετε ελέγξει την ισχύ που μπορεί να περάσει ο θερμοστάτης από μόνο του. Συνήθως έχει σχεδιαστεί για φορτίο που δεν υπερβαίνει τα 16Α (3,7kW στα 230V).

Αυτή είναι ακριβώς η μέγιστη τιμή. Συνιστάται η χρήση της συσκευής υπό σταθερό φορτίο όχι περισσότερο από 70% αυτής της ισχύος.

Σε αυτή την περίπτωση, η συσκευή θα λειτουργεί για μεγάλο χρονικό διάστημα και σωστά. Το ρελέ, που αλλάζει την επαφή, χαλάει γρήγορα όταν υπερθερμανθεί. Και μαζί με αυτό, ολόκληρη η συσκευή θα πρέπει να αλλάξει..

Για φορτία άνω των 3,7kW, απαιτείται αρθρωτός επαφής.

Το διάγραμμα σύνδεσης σε αυτήν την περίπτωση θα αλλάξει στο ακόλουθο.

Εδώ, αντί του φορτίου, τα καλώδια από τον ρυθμιστή πηγαίνουν στις επαφές του πηνίου κλεισίματος (A1-A2) και το ίδιο το καλώδιο θέρμανσης συνδέεται με τους ακροδέκτες ισχύος της μίζας (1-2 ή 3-4).

Αύξηση του θερμοστάτη

Μια συχνή ερώτηση είναι αν υπάρχει διαφορά πού να συνδεθεί η φάση στον θερμοστάτη και πού να μηδενιστεί?

Ναι υπάρχει. Αυτό δεν επηρεάζει τη λογική λειτουργίας της συσκευής, αλλά εξακολουθεί να μην επηρεάζει την ασφάλεια.

Εάν συγχέετε τη φάση και το μηδέν, τότε όταν ο θερμοστάτης είναι απενεργοποιημένος, δεν θα σπάσει ο αγωγός φάσης, αλλά ο μηδενικός. Έτσι, η φάση θα είναι συνεχώς παρούσα στο καλώδιο ενδοδαπέδιας θέρμανσης, το οποίο φυσικά δεν είναι ασφαλές..

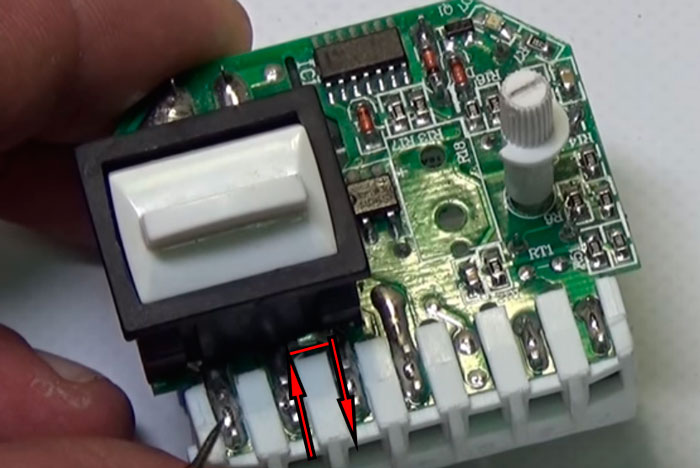

Σε εκείνες τις συσκευές που έχουν ξεχωριστό διακόπτη στη θήκη, όταν πιέζεται, δύο αγωγοί σπάνε ταυτόχρονα, τόσο φάσης όσο και μηδέν. Αλλά αυτό είναι στη λειτουργία χειροκίνητου τερματισμού λειτουργίας, και ακόμη και τότε όχι σε όλα τα μοντέλα.

Συχνά, ένα μηδέν τροφοδοτείται απευθείας μέσω της λωρίδας του. Πήγα στο τερματικό και αμέσως πήγα στο ζεστό πάτωμα.

Σε αυτήν την περίπτωση, ο ίδιος ο διακόπτης είναι υπεύθυνος μόνο για τη διακοπή της τροφοδοσίας στην πλακέτα ελέγχου. Όταν ενεργοποιείται αυτόματα από τον αισθητήρα, μόνο ένα καλώδιο είναι πάντα σπασμένο.

Χρειάζομαι γη;?

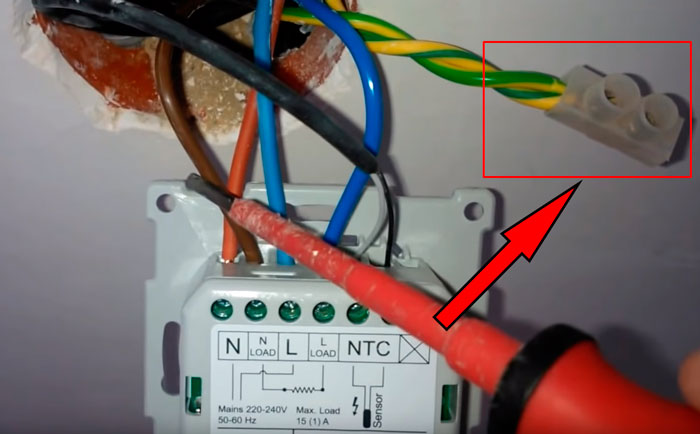

Σημειώστε επίσης ότι η προστατευτική γείωση απευθείας στον ίδιο τον θερμοστάτη δεν ξεκινά!

Μπορεί να είναι ένας ξεχωριστός, απομονωμένος ακροδέκτης μέσω του οποίου η οθόνη του καλωδίου θέρμανσης συνδέεται με τον προστατευτικό αγωγό..

Στους ίδιους τους θερμοστάτες υπάρχει ακόμη και ένα εικονίδιο “τετράγωνο σε τετράγωνο”, που σημαίνει – μια συσκευή με διπλή μόνωση.

Αυτά τα σημάδια βρίσκονται συνήθως σε φορητά εργαλεία που δεν απαιτούν επαφή γείωσης στο φις τροφοδοσίας..

Η διαφορά μεταξύ ακριβών ηλεκτρονικών θερμοστατών και μηχανικών

Ποιες υπερ -εργασίες επιλύονται από έξυπνους θερμοστάτες γεμάτους με ηλεκτρονικά και οθόνη; Φαίνεται, γιατί να αγοράσετε ένα ακριβό προϊόν εάν μπορείτε να αγοράσετε έναν ρυθμιστή με μηχανικό τροχό και απλώς να ρυθμίσετε την επιθυμητή θερμοκρασία για τον εαυτό σας.?

Το γεγονός είναι ότι έχοντας ρυθμίσει μια θερμοκρασία αποδεκτή για τον εαυτό της στην περιοχή των 23-25C σε ζεστά δάπεδα, μετά την επίτευξή της, ακόμη και με τη συσκευή θέρμανσης απενεργοποιημένη, το σύστημα θα συνεχίσει να αποκτά βαθμούς από αδράνεια έως μια ορισμένη στιγμή.

Το ίδιο ισχύει και για την ελάχιστη παράμετρο. Στην πραγματικότητα, τέτοιες διακυμάνσεις στο δωμάτιο μπορούν να φτάσουν από 19 έως 27C.

Δεν τίθεται θέμα διατήρησης άνετων συνθηκών με τέτοιες παραλλαγές. Στους έξυπνους ηλεκτρονικούς θερμοστάτες, όλα αυτά λύνονται με τη ρύθμιση PWM..

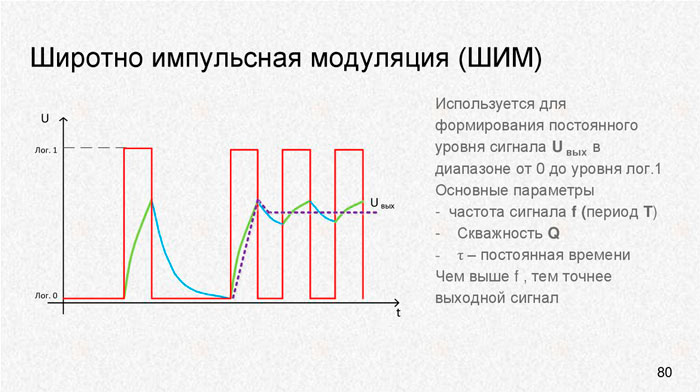

Αυτός ο όρος προήλθε από τα ραδιοηλεκτρονικά. Εκεί το PWM είναι διαμόρφωση πλάτους παλμού. Στη θέρμανση, αυτή η αρχή συνίσταται στην αλλαγή του χρόνου και της λειτουργίας των θερμαντικών στοιχείων..

Ωστόσο, καθώς επιτυγχάνεται το καθορισμένο σημείο (+ 25C), η θερμότητα αρχίζει να παρέχεται σαν σε μικρούς, σύντομους παλμούς (on-off). Λόγω αυτού, υπάρχει ακριβής διατήρηση της θερμοκρασίας στην περιοχή άνετα.

Σε αυτή την περίπτωση, μπορείτε να ξεχάσετε αδρανειακές διαδικασίες που σχετίζονται με υπερθέρμανση ή αντίστροφα με υπερβολική ψύξη. Δεν θα πάρετε τίποτα σαν θερμοστάτη τροχού..

Ο θερμοστάτης δεν λειτουργεί – πώς να ελέγξετε?

Ταυτόχρονα, μην περιμένετε καθολικές αλλαγές κατά την αντικατάσταση του θερμοστάτη από το ένα μοντέλο στο άλλο. Υπάρχει η άποψη ότι εάν το ζεστό δάπεδο δεν θερμαίνεται, τότε αξίζει να αλλάξετε τον θερμοστάτη σε πιο ακριβό, όλα θα αλλάξουν από μόνα τους.

Η θερμοκρασία του αέρα στο δωμάτιο θα αυξηθεί αμέσως και εκεί που ήταν παλιά κρύο, θα έρθει θερμότητα. Σε γενικές γραμμές, ένας θερμοστάτης είναι ένα είδος ταχύμετρου στο αυτοκίνητό σας..

Μπορείτε να σχεδιάσετε 300-350 km / h στο ταχύμετρο, αλλά εάν ο κινητήρας δεν είναι ικανός να αποδώσει τέτοια ισχύ, τότε δεν θα δείτε ούτε αυτήν την ταχύτητα. Εάν κάτι φταίει για την κακή απόδοση των θερμών δαπέδων, τότε πρώτα από όλα κοιτάξτε τον αισθητήρα θερμοκρασίας.

Είναι πολύ εύκολο να ελέγξετε αν ο θερμοστάτης λειτουργεί σωστά. Τροφοδοτήστε το με τροφοδοσία 220V και συνδέστε τον απομακρυσμένο αισθητήρα.

Επιπλέον, αντί για ένα ζεστό δάπεδο, συνδέστε έναν συνηθισμένο λαμπτήρα πυρακτώσεως στον θερμοστάτη. Αρχίζετε να στρίβετε το κουμπί, αλλάζοντας τη θερμοκρασία.

Κάποια στιγμή, το φως πρέπει να ανάψει.

Στη συνέχεια, κρατήστε τον αισθητήρα θερμοκρασίας στο χέρι σας και περιμένετε. Όταν θερμανθεί από το σώμα σας, θα λειτουργήσει ένας θερμοστάτης και το φως θα σβήσει.

Εάν ο αισθητήρας είναι κρυμμένος βαθιά στην επίστρωση, τότε μπορείτε να ζεστάνετε αυτό το μέρος με στεγνωτήρα μαλλιών και να περιμένετε το ίδιο αποτέλεσμα. Όταν η λάμπα δεν αντιδρά με οποιονδήποτε τρόπο, αυτό υποδεικνύει δυσλειτουργία της συσκευής..

Ο ταχύτερος τρόπος επισκευής σε αυτή την περίπτωση είναι η μεταφορά εργασιών από τον αισθητήρα δαπέδου στον αισθητήρα αέρα που είναι ενσωματωμένος στο περίβλημα..

Τα άκρα του καλωδίου στη συσκευή από την πηγή θερμοκρασίας δαπέδου θα πρέπει να αναδιπλωθούν και οι ρυθμίσεις της ίδιας της συσκευής θα επανεκκινήσουν.

Όλα αυτά θα λειτουργήσουν σωστά, υπό την προϋπόθεση ότι ο θερμοστάτης είναι εγκατεστημένος απευθείας στο θερμαινόμενο δωμάτιο..

Εάν διαθέτετε ηλεκτρονικό θερμοστάτη με έλεγχο PWM, τότε με την παραπάνω μέθοδο δοκιμής, δεν συνιστάται να θερμαίνετε τον αισθητήρα πολύ γρήγορα με μια εξωτερική πηγή θερμότητας. Με τι είναι γεμάτο?

Πρώτον, ο θερμοστάτης θα καταγράψει αμέσως μια ανώμαλη αύξηση της θερμότητας και θα λειτουργήσει εκ των προτέρων. Δεύτερον, οι «έξυπνοι εγκέφαλοι» της συσκευής θα απενεργοποιήσουν τη θέρμανση για τα επόμενα 20 λεπτά..

Σε αυτήν την περίπτωση, η θερμοκρασία μετά από 5 λεπτά στην οθόνη της συσκευής θα είναι επαρκής για να ενεργοποιηθεί και δεν θα συμβεί η εκκίνηση και το κλείσιμο των επαφών. Ως αποτέλεσμα, θα έχετε αμφιβολίες για τη σωστή λειτουργία του θερμοστάτη.

Επομένως, η γρήγορη δοκιμή θερμότητας είναι ιδανική για μηχανικές συσκευές και προσέξτε με τις ηλεκτρονικές συσκευές..

Επισκόπηση του πολυλειτουργικού θερμοστάτη για ζεστά δάπεδα

Η ρύθμιση και ο έλεγχος των ηλεκτρονικών ποικιλιών θερμοστατών πραγματοποιείται σύμφωνα με τις εργοστασιακές οδηγίες. Για παράδειγμα, ας εξετάσουμε ένα δημοφιλές (χιλιάδες παραγγελίες από όλο τον κόσμο + θετικές κριτικές) και φθηνό μοντέλο θερμοστάτη από τους Κινέζους συντρόφους μας.

Για να ξεκινήσετε να εργάζεστε με τη συσκευή, πρώτα απ ‘όλα, εφαρμόστε μια τάση 220V σε αυτήν.

Μετά από λίγο, ο οπίσθιος φωτισμός σβήνει και η συσκευή μπαίνει σε λειτουργία εξοικονόμησης ενέργειας. Ταυτόχρονα, ακόμη και σε περίπτωση πλήρους απώλειας τάσης, ο θερμοστάτης θυμάται και αποθηκεύει στη μνήμη όλες τις προηγούμενες ρυθμίσεις..

Επομένως, όλες οι παράμετροι καταχωρήθηκαν μία φορά και στη συνέχεια τίποτα δεν θα χρειαστεί να επαναπρογραμματιστεί..

Στη χειροκίνητη λειτουργία, όταν το εικονίδιο χειρός εμφανίζεται στην οθόνη, μπορείτε να ρυθμίσετε την επιθυμητή θερμοκρασία δωματίου.

Αυτή η παράμετρος ρυθμίζεται πατώντας τα κουμπιά βέλους (πάνω – κάτω).

Σε ηρεμία, η οθόνη δείχνει την πραγματική θερμοκρασία δωματίου.

Για να θέσετε τη συσκευή σε αυτόματη λειτουργία, πατήστε το κουμπί με τετράγωνα και στην οθόνη εμφανίζεται αμέσως το εικονίδιο ρολογιού ή ξυπνητηριού.

Στον αυτοματισμό, δεν είναι δυνατή η αλλαγή του προηγουμένως καθορισμένου ορίου θερμοκρασίας χρησιμοποιώντας τα κουμπιά βέλους. Τα δεδομένα συνδέονται στενά με μια συγκεκριμένη ημέρα της εβδομάδας.

Αυτή η ημέρα εμφανίζεται επίσης στην οθόνη (1-Δευτέρα, 2-Τρίτη κ.λπ.).

Η χρονική περίοδος της ημέρας εμφανίζεται ως ένα μικρό σπίτι με έναν αριθμό (ακριβώς πάνω από την ημέρα της εβδομάδας).

Μέσω αυτού, μπορείτε να προγραμματίσετε τη λειτουργία θέρμανσης έτσι ώστε τη νύχτα τα πατώματα να λειτουργούν πλήρως ή το αντίστροφο με ένα ελάχιστο φορτίο. Όλα εξαρτώνται από τις συνθήκες ζωής σας.

Συνολικά μπορούν να οριστούν έξι χρονικές περίοδοι.

Εάν έχετε επιλέξει ένα μοντέλο με WiFi, η ώρα και η ημέρα της εβδομάδας εμφανίζονται αυτόματα.

Όταν λειτουργεί η θέρμανση, εμφανίζεται καπνός πάνω από το σπίτι.

Για περισσότερες λεπτομέρειες σχετικά με όλες τις αποχρώσεις των ρυθμίσεων αυτού του θερμοστάτη, δείτε το παρακάτω βίντεο..

Πώς να ρυθμίσετε σωστά τη θερμοκρασία?

Η σωστή ρύθμιση του δαπέδου ζεστού νερού πραγματοποιείται σύμφωνα με τους ακόλουθους δείκτες:

Κτίριο	Βέλτιστη θερμοκρασία, ° C	Επιτρεπόμενο t, ° C
Σαλόνι	20-28	18-24
Κουζίνα	19-21	18-26
Ο διάδρομος	18-20	16-22
Τουαλέτα	24-26	18-26
Τουαλέτα	19-21	18-26

Κατά τη διαδικασία ελέγχου, πρέπει να ρυθμίσετε μια συσκευή που ελέγχει τη ροή του νερού, αυξάνει και μειώνει την παροχή της τη σωστή στιγμή.

Από τι αποτελείται το σύστημα ενδοδαπέδιας θέρμανσης;?

Ο ιδιοκτήτης, ανοίγοντας το κουτί με το σύστημα θέρμανσης, βλέπει μια περίπλοκη συνυφασμένη πολυμερή σωλήνες, μανόμετρα, φιάλες, αισθητήρες και βαλβίδες.

Για να διαμορφώσετε το σύστημα, θα πρέπει να μελετήσετε τους κύριους κόμβους του:

• Ο λέβητας και η ενδοδαπέδια θέρμανση συνδέονται με δύο σωλήνες, τον μεγαλύτερο από όλους. Ένα προς ένα, το θερμαινόμενο νερό τροφοδοτείται στο κύκλωμα και το δεύτερο είναι το ψυχρό ψυκτικό που επιστρέφεται στο λέβητα για αναθέρμανση (ροή επιστροφής). Η διαφορά μεταξύ των θερμοκρασιών μέσα σε αυτούς τους σωλήνες δείχνει την ποσότητα θερμότητας που δαπανάται στη θέρμανση. Συνήθως, αυτό είναι 5-10 μοίρες.
• Υπάρχει μια αντλία κυκλοφορίας στο εσωτερικό του συλλέκτη, χάρη στην οποία το νερό κινείται σε όλο το κύκλωμα οποιουδήποτε μήκους. Επίσης, χάρη στην αντλία, κρύο νερό από τη ροή επιστροφής προστίθεται στην παροχή νερού από το λέβητα – αυτό είναι επιτακτικό για το σύστημα να λειτουργεί με μπαταρίες, μέσα στις οποίες απαιτείται υψηλότερη θερμοκρασία από ό, τι στο κύκλωμα δαπέδου.
• Η βαλβίδα βαλβίδας τριών κατευθύνσεων διασφαλίζει ότι μέρος του νερού ανακατευθύνεται στην αντλία για να μειώσει τη θερμοκρασία της προτού τροφοδοτηθεί στο κύκλωμα.
• Το κύριο μέρος του συλλέκτη είναι μια χτένα με έναν αγωγό που συνδέεται με ειδικούς συνδετήρες ο ένας απέναντι από τον άλλο. Το ένα κύκλωμα είναι προσαρτημένο στην ευθεία, το άλλο στην επιστροφή. Κάθε ένα από τα κυκλώματα είναι μια μπαταρία που βρίσκεται στο πάτωμα, οπότε ο ιδιοκτήτης πρέπει να καταλάβει σε ποιο δωμάτιο βρίσκεται κάθε κύκλωμα.
• Η φιάλη του μετρητή ροής βρίσκεται κοντά στη βαλβίδα με άμεση ροή και κοντά στην επιστροφή υπάρχει μια βαλβίδα διακοπής κυκλώματος. Το ροόμετρο λειτουργεί πολύ απλά – όσο βαθύτερα βυθίζεται ο πλωτήρας του, τόσο περισσότερο νερό ρέει μέσω του κυκλώματος. Χρησιμοποιώντας τον μετρητή ροής, μπορείτε να ρυθμίσετε τη ροή αφαιρώντας το κόκκινο πλυντήριο για να αρχίσετε να περιστρέφετε τη λαβή. Η βέλτιστη ροή θεωρείται ότι είναι 2 λίτρα νερού ανά λεπτό..

Πώς να ρυθμίσετε ένα ζεστό δάπεδο με τα χέρια σας

Τα ζεστά δάπεδα στις μέρες μας έχουν μεγάλη ζήτηση μεταξύ του πληθυσμού, καθώς τέτοια συστήματα παρέχουν ένα άνετο καθεστώς θερμοκρασίας σε όλο το δωμάτιο. Αυτός είναι ο λόγος για τον οποίο πολλοί άνθρωποι ενδιαφέρονται για το πώς να προσαρμόσουν ένα ζεστό δάπεδο με τα χέρια τους..

Πώς να κάνετε την αρχική ρύθμιση δαπέδου

Η αρχική εκκίνηση μιας πρόσφατα εγκατεστημένης θέρμανσης δαπέδου ξεκινά ακριβώς με τη ρύθμιση και είναι απαραίτητο να πραγματοποιηθεί σωστά. Αυτό είναι σημαντικό όχι μόνο για το ίδιο το σύστημα, αλλά και για τη λειτουργία του καλύμματος δαπέδου, το οποίο δεν πρέπει να εκτίθεται σε υπερθέρμανση..

Οι σωλήνες νερού μπορούν επίσης να τοποθετηθούν σε ξηρή επίστρωση, αλλά τις περισσότερες φορές τοποθετούνται σε μονόλιθο λόγω της μεγαλύτερης μεταφοράς θερμότητας ενός τέτοιου κέικ. Ανεξάρτητα από το σχεδιασμό του, η αρχική εκτόξευση του συστήματος πραγματοποιείται πριν από την επένδυση του τερματισμού..

Η αρχική εκκίνηση πραγματοποιείται πριν από την εγκατάσταση της διακοσμητικής επίστρωσης

Ταυτόχρονα, η υπολειμματική υγρασία εξατμίζεται από τη στρώση, κάτι που είναι πολύ σημαντικό όταν η κατασκευή δεν πραγματοποιείται τη ζεστή περίοδο και το κρύο αναγκάζεται να σπεύσει. Σε αυτήν την περίπτωση, μπορείτε να ρυθμίσετε μόνο τη θερμοκρασία δωματίου (περίπου +20), αυξάνοντάς την μόνο κατά 1 βαθμό την ημέρα.

Σε μια σημείωση! Η αναγκαστική εκδήλωση είναι ακατάλληλη – η σταδιακή θέρμανση θα αποκλείσει ρωγμές στην επίστρωση λόγω έντονης γραμμικής διαστολής.

Σε αυτήν τη λειτουργία, το σύστημα πρέπει να λειτουργεί για τουλάχιστον 2 εβδομάδες. Κατά τη διάρκεια αυτής της περιόδου, το σκυρόδεμα θα στεγνώσει τέλεια, γεγονός που έχει μόνο ευεργετική επίδραση στα περισσότερα υλικά φινιρίσματος που δεν τους αρέσει η υγρασία.

Πίνακας 2. Ρύθμιση της ενδοδαπέδιας θέρμανσης

Φωτογραφία, βήματα Επεξήγηση

Βήμα 1 – γεμίστε το σύστημα με νερό	Για την πρώτη εκκίνηση του συστήματος, πρέπει πρώτα να το γεμίσετε με νερό και να αιμορραγήσετε αέρα. Για να το κάνετε αυτό, ανοίξτε τις βρύσες που υποτίθεται ότι είναι ανοιχτές κατά την εργασία στο πάτωμα.. Το: 1. Μετρητές ροής ή βαλβίδες στην πολλαπλή. 2. Βαλβίδα τριών κατευθύνσεων (εάν είναι με θερμική κεφαλή, τότε η τιμή σε αυτήν πρέπει να είναι η μέγιστη δυνατή). 3. Βαλβίδες διακοπής τροφοδοσίας και επιστροφής. 4. Αεραγωγοί.
Βήμα 2 – αιμορραγία αέρα από τα κυκλώματα	Το νερό θα αρχίσει να γεμίζει τον αγωγό, οι ήχοι σφυρίγματος θα δείχνουν ότι εκτοπίζει αέρα. Όταν όλα ηρεμήσουν, όλες οι βρύσες μπορούν να κλείσουν, εκτός από την παροχή σε ένα κύκλωμα. Αυτό γίνεται έτσι ώστε η πίεση της αντλίας να συγκεντρώνεται μόνο σε αυτήν και να συμπιέζει τον υπόλοιπο αέρα. Έτσι, θα πρέπει να πιέσετε κάθε βρόχο και στη συνέχεια να απενεργοποιήσετε όλες τις βρύσες..
Βήμα 3 – ρύθμιση της βαλβίδας 3 κατευθύνσεων	Σε αυτή την περίπτωση, η βαλβίδα 3 κατευθύνσεων πρέπει να είναι κλειστή – ή να είναι τουλάχιστον.
Βήμα 4 – ρύθμιση των μετρητών ροής	Τώρα πρέπει να διανείμετε τις ροές νερού κατά μήκος των περιγραμμάτων, λαμβάνοντας υπόψη το μήκος τους. Όπως μπορείτε να δείτε, υπάρχει μια κλίμακα στο σώμα του μετρητή ροής που δείχνει l / min. Πρέπει να γνωρίζετε το μήκος του κυκλώματος, την απόδοση της αντλίας επίσης. Διαιρέστε το ένα με το άλλο, παίρνετε l / ώρα, στη συνέχεια διαιρέστε με 60 λεπτά, παίρνετε l / min. Υποτιμάτε το αποτέλεσμα που προκύπτει κατά 0,2 (για υδραυλική αντίσταση) και το τοποθετείτε στον μετρητή ροής.
Βήμα 5 – πολλαπλή με καπάκια συντονισμού	Εάν δεν υπάρχουν μετρητές ροής και έχετε πολλαπλές με καπάκια ρύθμισης, ανοίξτε τα σύμφωνα με τις οδηγίες για τον απαιτούμενο αριθμό στροφών. Σε κάθε περίπτωση, θα πρέπει να επιτύχετε την ίδια θέρμανση όλων των κυκλωμάτων..
Βήμα 6 – ενεργοποιήστε την αντλία	Μετά τη ρύθμιση, ενεργοποιήστε την αντλία κυκλοφορίας με την ελάχιστη ταχύτητα και, στη συνέχεια, προσθέστε μία ακόμη περιστροφή (μεσαία). Το ζεστό νερό θα μετατοπίσει σταδιακά το κρύο νερό, το οποίο θα διαρκέσει περίπου 3 ώρες.

Εάν πριν από την έναρξη της θέρμανσης δαπέδου, οι μέγιστες τιμές καθορίστηκαν στους μετρητές ροής ή αποδείχθηκαν διαφορετικές σε κάθε κύκλωμα, τώρα είναι η ώρα να τις ρυθμίσετε για να επιτευχθεί ομοιόμορφη θέρμανση. Όταν υπάρχει ένας ηλεκτρονικός θερμοστάτης στο σύστημα, ο οποίος περιγράφηκε παραπάνω, ρυθμίστε την επιθυμητή θερμοκρασία σε αυτό – και θα το ρυθμίσει μόνος του.

Κανόνες για την πρώτη εκκίνηση του συστήματος

Η εγκατάσταση ενός δαπέδου με ζεστό νερό ξεκινά από τη στιγμή της πρώτης εκκίνησης μετά την εγκατάσταση. Αυτό είναι ένα σημαντικό και κρίσιμο στάδιο, το οποίο καθορίζει σε μεγάλο βαθμό την αξιοπιστία και την ανθεκτικότητα της στρωμένης «πίτας». Έτσι, υπάρχει μια “ρύθμιση” όχι μόνο απευθείας στα στοιχεία του συστήματος θέρμανσης, αλλά και στο ίδιο το δάπεδο (επίστρωση, επένδυση δαπέδου), σε επαφή με τη θερμότητα από τους σωλήνες.

Η πρώτη εκκίνηση ενός δαπέδου που θερμαίνεται με νερό πραγματοποιείται πριν από την τοποθέτηση του διακοσμητικού καλύμματος δαπέδου για να στεγνώσει το τσιμεντένιο κέικ.

Οι βασικές συστάσεις είναι οι εξής:

1. Η πρώτη εκκίνηση του συστήματος πραγματοποιείται με ξηρό σκυρόδεμα (ο συνήθης χρόνος σκλήρυνσης των μειγμάτων τσιμέντου-σκυροδέματος είναι από 17 έως 28 ημέρες).
2. Εάν δεν αντέχετε τον χρόνο, η επισκευή έχει καθυστερήσει και το κρύο έχει ήδη ξεκινήσει, επιτρέπεται η σταδιακή εκκίνηση του συστήματος με αύξηση της θερμοκρασίας του ψυκτικού μέσου όχι περισσότερο από 1⁰C την ημέρα. Ταυτόχρονα, θα πρέπει να περάσουν τουλάχιστον 2 εβδομάδες από την έκχυση της επίστρωσης έως τη στροφή στο πάτωμα για σταδιακή προθέρμανση. Έτσι, θα είναι δυνατό να στεγνώσετε γρηγορότερα το στρώμα φινιρίσματος, εξαλείφοντας τον κίνδυνο θερμοπληξίας, στρες και ρωγμές του τσιμέντου..
3. Είναι εξαιρετικά σημαντικό να στεγνώσετε καλά την επίστρωση πριν από την τοποθέτηση διακοσμητικών επικαλύψεων, τα οποία είναι ιδιαίτερα ευαίσθητα στην υγρασία (παρκέ, πολυστρωματικό κλπ.).

Η διαδικασία εκκίνησης του συστήματος και η θέρμανση του

Είναι απαραίτητο να θέσετε σε λειτουργία το σύστημα θέρμανσης δαπέδου όχι μόνο μετά την εγκατάστασή του, αλλά και κάθε χρόνο πριν από την έναρξη του κρύου καιρού. Αυτή η διαδικασία αποτελείται από διάφορα στάδια:

• Κατάβαση μέσω σωλήνων αέρα.
• Γεμίζοντας το κύκλωμα με νερό.
• Ρύθμιση της ενδοδαπέδιας θέρμανσης και ρύθμιση του τρόπου λειτουργίας τους για μέγιστη απόδοση.

Συνήθως, οι ιδιοκτήτες βάζουν ελεγκτές, αισθητήρες και προγραμματιστές στο κύκλωμα, το έργο των οποίων απλοποιεί την αλληλεπίδραση με το σύστημα, αλλά δεν αποκλείει τη συμμετοχή του ιδιοκτήτη. Η πρώτη εκκίνηση γίνεται πάντα χειροκίνητα!

Ρύθμιση της ενδοδαπέδιας θέρμανσης βήμα προς βήμα:

1. Βαλβίδες ελέγχου σε πολλαπλούς-διανομείς. Όλοι τους πρέπει να βρίσκονται στην “κλειστή” θέση.
2. Ελέγξτε την πλήρωση με νερό (φορείς θερμότητας) του συστήματος θέρμανσης.
3. Ενεργοποιήστε την αντλία για τη θέρμανση του συστήματος με ελάχιστη ταχύτητα.
4. Ανοίξτε τις βαλβίδες επιστροφής και παροχής νερού (“Άνοιγμα”).
5. Ελέγξτε την πλήρωση του κυκλώματος με το ψυκτικό υγρό και την εκκένωση του αέρα μέσω των σωλήνων μέσω της αποχέτευσης (βρίσκεται στην πολλαπλή).
6. Βεβαιωθείτε ότι το κύκλωμα είναι γεμάτο με νερό και ότι ο αέρας στους σωλήνες αφαιρείται μέσω μιας αποχέτευσης στην πολλαπλή.

Το κύκλωμα γεμίζει σταδιακά και αργά, όσο λιγότερες στροφές κάνει η αντλία, τόσο μικρότερη είναι η πιθανότητα συμφόρησης αέρα στους σωλήνες!

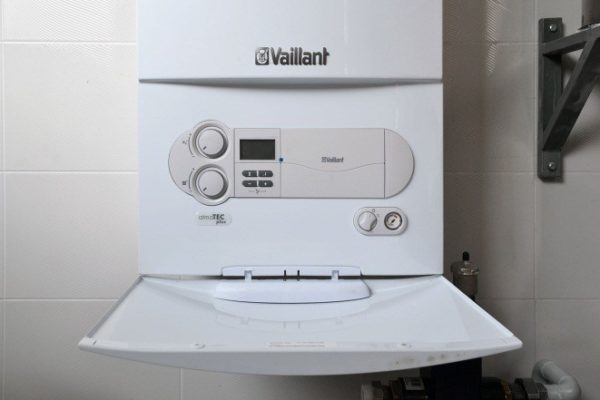

1. Ενεργοποιήστε τον λέβητα θέρμανσης συμπύκνωσης.
2. Βεβαιωθείτε ότι το ψυκτικό παρέχεται στο κύκλωμα.
3. Ελέγξτε τη ροή επιστροφής.
4. Εκτελέστε μια δοκιμή της λειτουργίας του κυκλώματος.
5. Κλείστε τις βαλβίδες παροχής νερού και επιστροφής.
6. Εκτελέστε τη διαδικασία με κάθε υπάρχον κύκλωμα.

Έχοντας γεμίσει όλα τα διαθέσιμα κυκλώματα, οι βαλβίδες στην πολλαπλή ρυθμίζονται στην ανοικτή θέση. Το σύστημα δεν θερμαίνεται αμέσως στη ρυθμισμένη θερμοκρασία, καθώς είναι μάλλον αδρανειακό να θερμανθεί. Το αποτέλεσμα θα γίνει αισθητό σε 10 ώρες, το μέγιστο σε μια ημέρα. Ο χρόνος απόκρισης σχετίζεται με τη διάταξη πολλαπλών στρωμάτων του συστήματος θέρμανσης δαπέδου και το μήκος του κυκλώματος.

Προπαρασκευαστικό στάδιο

Το ερώτημα πώς να διαμορφώσετε σωστά τα δάπεδα ζεστού νερού προκειμένου να διασφαλίσετε υψηλή απόδοση και αξιοπιστία του συστήματος είναι σημαντικό όχι μόνο κατά την πρώτη εκκίνηση, αλλά παραμένει επείγον κάθε χρόνο πριν από την επόμενη εκκίνηση του συστήματος..

Μιλάμε για εκκίνηση αέρα και πλήρωση του συστήματος με ψυκτικό υγρό. Ακόμα κι αν τα θερμαινόμενα δάπεδα είναι εξοπλισμένα με υπερσύγχρονους αισθητήρες και ηλεκτρονικούς ή ραδιοελεγχόμενους προγραμματιστές, η διαδικασία δεν θα είναι ολοκληρωμένη χωρίς άμεση ανθρώπινη συμμετοχή..

Αυτό είναι ένα είδος χειροκίνητης ρύθμισης σε δάπεδα με ζεστό νερό..

Ανεξάρτητα από το εάν η ενδοδαπέδια θέρμανση χρησιμοποιείται ως ανεξάρτητο ή συμπληρωματικό καλοριφέρ, πριν ξεκινήσετε το ζεστό δάπεδο, πρέπει να βεβαιωθείτε ότι όλες οι βαλβίδες και οι βαλβίδες του διανομέα είναι κλειστές – τόσο για παροχή όσο και για επιστροφή..

Εάν η ενσωματωμένη θέρμανση χρησιμοποιείται ως πρόσθετη, τότε αφού κλείσετε όλους τους βρόχους του δαπέδου του νερού, πρέπει πρώτα να γεμίσετε το κύριο σύστημα θέρμανσης με ψυκτικό υγρό.

Στη συνέχεια, πρέπει να ανοίξετε την τροφοδοσία και να επιστρέψετε σε έναν βρόχο, ενεργοποιώντας την αντλία κυκλοφορίας με ελάχιστη ταχύτητα και επιτρέποντας στο κύκλωμα να γεμίσει σταδιακά με νερό χωρίς σχηματισμό εμπλοκών αέρα. Αυτός είναι ο βασικός κανόνας για το πώς να στήσετε ένα δάπεδο ζεστού νερού. Ο αέρας θα εκκενωθεί μέσω του αεραγωγού στην πολλαπλή.

Ο λέβητας μπορεί ήδη να ζεσταθεί ρυθμίζοντας τη θερμοκρασία στους 30, το μέγιστο στους 40 ° C. Είναι απαραίτητο να ελέγξετε την παροχή ζεστού νερού στον ανοιχτό βρόχο, καθώς και την επιστροφή ζεστού νερού στην επιστροφή. Εάν όλα είναι φυσιολογικά, το δοκιμασμένο κύκλωμα λειτουργεί καλά, οι βαλβίδες τροφοδοσίας και επιστροφής αλληλεπικαλύπτονται και όλες οι λειτουργίες επαναλαμβάνονται με το επόμενο κύκλωμα. Και ούτω καθεξής μέχρι το σύστημα να γεμίσει και να εξαερωθεί.

Στο επόμενο στάδιο, πριν από τη σωστή ρύθμιση του δαπέδου ζεστού νερού, είναι απαραίτητο να ανοίξετε πλήρως όλες τις βαλβίδες και να είστε υπομονετικοί, ειδικά στην περίπτωση χειροκίνητης ρύθμισης χωρίς τη χρήση σύγχρονου αυτοματισμού (ελεγκτές, ρυθμιστές και σερβιτόρους). Αξίζει να θυμόμαστε ότι τα θερμαινόμενα δάπεδα με νερό είναι ένα αδρανειακό σύστημα που δεν ανταποκρίνεται άμεσα στις προσαρμογές που γίνονται. Πρέπει να περιμένετε να ζεσταθεί το σύστημα και να αξιολογήσετε τη λειτουργία θερμοκρασίας σε κάθε κύκλωμα.

Αξίζει να θυμηθούμε ότι ο χρόνος της “απόκρισης” του συστήματος σε μια αλλαγή (θέρμανση ή ψύξη με έλεγχο της θερμοκρασίας θέρμανσης του ψυκτικού στον λέβητα ή έλεγχο του όγκου του ψυκτικού που εισέρχεται στα κυκλώματα), ανάλογα με το μήκος των κυκλωμάτων, το σχήμα τοποθέτησης, ο τύπος και η διάμετρος των σωλήνων, το πάχος της επίστρωσης, μπορεί να είναι από μερικές ώρες έως μια ημέρα.

Ρύθμιση θέρμανσης δαπέδων νερού

Τις περισσότερες φορές, για τη ρύθμιση της θέρμανσης δαπέδου νερού, χρησιμοποιούν τη σύνδεση κυκλωμάτων θέρμανσης μέσω πολλαπλής, πάνω στην οποία πηγαίνουν και τα δύο άκρα του αγωγού: ένα από αυτά τροφοδοτεί το ψυκτικό υγρό και το δεύτερο το επιστρέφει πίσω. Στην είσοδο κάθε κυκλώματος θέρμανσης παρέχεται ζεστό νερό στην ίδια θερμοκρασία.

Δεδομένου ότι το μήκος των αγωγών είναι διαφορετικό, κάθε δωμάτιο θερμαίνεται σε διαφορετική θερμοκρασία. Για παράδειγμα, για ένα μπάνιο αυτή η παράμετρος πρέπει να είναι 25 μοίρες και για τα σαλόνια δεν μπορεί να υπερβαίνει τους 22 μοίρες. Για να προσθέσετε ή να μειώσετε το βαθμό θέρμανσης του χώρου, πρέπει να αλλάξετε την ποσότητα του φορέα θερμότητας που παρέχεται στο κύκλωμα.

Ο ευκολότερος τρόπος ρύθμισης της θερμοκρασίας ενός θερμαινόμενου νερού δαπέδου είναι ο εξοπλισμός του συλλέκτη με ειδικές βαλβίδες εισόδου και εξόδου (για περισσότερες λεπτομέρειες: "Διάγραμμα συλλέκτη θέρμανσης δαπέδου – πώς πρέπει να λειτουργούν όλα"). Γυρίζοντας το κεφάλι τους, μπορείτε να ρυθμίσετε την ποσότητα του φορέα θερμότητας που παρέχεται σε καθένα από τα κυκλώματα. Σε αυτή την περίπτωση, πρέπει να εστιάσετε μόνο στα δικά σας συναισθήματα και αυτή η μέθοδος ρύθμισης της θέρμανσης δεν μπορεί να ονομαστεί βολική.

Η σειρά των ενεργειών έχει ως εξής:

• οι βαλβίδες ρύθμισης σφίγγονται.
• περιμένετε για λίγο μέχρι να ζεσταθεί το πάτωμα.
• αξιολογήστε το αποτέλεσμα.
• σφίξτε ξανά τις βαλβίδες κ.λπ..

Δεδομένου ότι η θερμοκρασία έξω δεν είναι σχεδόν ποτέ η ίδια ούτε για μία ημέρα, οι ιδιοκτήτες του σπιτιού πρέπει να γυρίζουν τις βαλβίδες πολύ συχνά και χειροκίνητα.

Προκειμένου να αυτοματοποιηθεί και να μηχανοποιηθεί η ρύθμιση της παροχής θερμότητας, χρησιμοποιούνται ειδικές συσκευές ρύθμισης: θερμοστάτης παρακολούθησης και ελέγχου για θερμαινόμενο δάπεδο νερού και εκτελεστικός σερβοκινητήρας

Οι θερμοστάτες που φαίνονται στη φωτογραφία τοποθετούνται συνήθως σε κάθε δωμάτιο όπου είναι εγκατεστημένο το θερμαινόμενο με δάπεδο δάπεδο. Με τη σειρά του, κάθε κύκλωμα στη χτένα τροφοδοσίας του φορέα θερμότητας είναι εξοπλισμένο με servos. Σύμφωνα με τα σήματα, αυξάνουν ή μειώνουν την ποσότητα νερού που παρέχεται στο κύκλωμα. Οι θερμοστάτες επικοινωνούν με συγκεκριμένα servos και τους στέλνουν εντολές ελέγχου.

Οι ρυθμιστές ελέγχουν είτε τη θερμοκρασία του δαπέδου ζεστού νερού είτε τη μάζα αέρα στο δωμάτιο. Ταυτόχρονα, είναι απαραίτητο να παρακολουθείται το καθεστώς θερμοκρασίας του αέρα στο δωμάτιο όταν η θέρμανση της επιφάνειας του δαπέδου είναι ο μόνος τρόπος για τη θέρμανση του σπιτιού.

Υπάρχουν μοντέλα στην αγορά που μπορούν να παρακολουθούν και τους δύο δείκτες ταυτόχρονα. Σε αυτή την περίπτωση, η κύρια παράμετρος της αξιολόγησης πριν από τη δημιουργία θερμαινόμενων δαπέδων με νερό είναι η θερμοκρασία του αέρα και η δευτερεύουσα είναι το δάπεδο..

Αρχή λειτουργίας του ρυθμιστή ενδοδαπέδιας θέρμανσης:

1. Η απαιτούμενη θερμοκρασία ρυθμίζεται στη θήκη του εξοπλισμού (επιφάνεια δαπέδου ή αέρας, ανάλογα με το συγκεκριμένο μοντέλο).
2. Εάν η παράμετρος αποκλίνει προς τη μία ή την άλλη κατεύθυνση, αποστέλλεται ένα σήμα στους σερβοκινητήρες, μετά τον οποίο η παροχή του φορέα θερμότητας είτε αυξάνεται είτε μειώνεται. Ως αποτέλεσμα, μετά από ένα ορισμένο χρονικό διάστημα, η θερμοκρασία επιστρέφει στο φυσιολογικό..

Όταν οι σωλήνες γεμίζουν με μια επίστρωση, χρειάζεται χρόνος για να ζεσταθεί ή να κρυώσει ολόκληρη η μάζα του σκυροδέματος. Παρουσία συστήματος θέρμανσης δαπέδου, η αδράνεια είναι μικρότερη και στη συνέχεια οι αλλαγές συμβαίνουν γρηγορότερα.

Ποικιλία ρυθμιστικών για την κατασκευή δαπέδου νερού

Η θεμελιώδης διαφορά μεταξύ των διαφορετικών συσκευών ελέγχου έγκειται στον τρόπο ρύθμισης της απαιτούμενης θερμοκρασίας:

1. Μηχανικές τροποποιήσεις. Αυτές οι συσκευές σπάνια καταστρέφονται και είναι προσιτές. Αυτός ο τύπος ρυθμιστή ενδοδαπέδιας θέρμανσης νερού έχει μια απλή κλίμακα που καθιστά τη διαδικασία ρύθμισης εύκολη και κατανοητή. Η απαιτούμενη θερμοκρασία ρυθμίζεται με περιστρεφόμενο δίσκο. Μερικές φορές υπάρχει ένας μοχλός στον μπροστινό πίνακα των θερμοστατών για θέρμανση δαπέδου νερού με ένα μοχλό σχεδιασμένο να το ενεργοποιεί / απενεργοποιεί. Τέτοιες συσκευές δεν έχουν άλλες λειτουργίες. Η μέση τιμή για αυτούς είναι 15 ευρώ.
2. Ηλεκτρονικές συσκευές. Η λειτουργικότητά τους είναι παρόμοια με τη μηχανική έκδοση, αλλά εφαρμόζεται διαφορετικά. Το ηλεκτρονικό μοντέλο προβλέπει την παρουσία μιας ψηφιακής οθόνης στην οποία εμφανίζονται οι τρέχουσες ή καθορισμένες παράμετροι. Επίσης σε συσκευές μπορείτε να δείτε πολλά κουμπιά. Πάνω τους μπορεί να υπάρχουν βέλη με σημάδια “πάνω” και “κάτω”, τα οποία χρησιμεύουν για τη σταδιακή αλλαγή του καθεστώτος θερμοκρασίας. Εκτιμώμενο κόστος – 20 ευρώ.
3. Μοντέλα με προγραμματισμό. Η ρύθμιση της θερμοκρασίας της ενδοδαπέδιας θέρμανσης χρησιμοποιώντας μια τέτοια συσκευή σας επιτρέπει να διατηρείτε σταθερή θέρμανση και να την αλλάζετε αυτόματα ανάλογα με το χρόνο. Πωλούνται μοντέλα που έχουν τη δυνατότητα να προγραμματίσουν το καθεστώς θερμοκρασίας κατά τη διάρκεια της ημέρας και τις ημέρες της εβδομάδας. Αυτή η λειτουργία σας επιτρέπει να εξοικονομήσετε ενέργεια, που σημαίνει χρήματα και ταυτόχρονα να ζείτε σε άνετες συνθήκες. Για παράδειγμα, η θερμοκρασία μπορεί να μειωθεί όταν απουσιάζουν όλα τα μέλη της οικογένειας και να αυξηθεί πριν επιστρέψουν. Ορισμένες τροποποιήσεις, εκτός από τη σταθερή μονάδα που βρίσκεται στον τοίχο, είναι εξοπλισμένες με φορητούς πίνακες ελέγχου. Τώρα στην πώληση υπάρχουν μοντέλα που προσαρμόζουν την εργασία χρησιμοποιώντας υπολογιστή ή tablet. Η απλούστερη τροποποίηση, η οποία παρέχει τη δυνατότητα εγκατάστασης της θερμοκρασίας του δαπέδου εγκαίρως, θα κοστίσει όχι λιγότερο από 40 ευρώ και μια σωρευμένη συσκευή μπορεί να κοστίσει περισσότερο από χίλια.
4. Τροποποιήσεις πολλών ζωνών. Αυτοί οι θερμοστάτες ελέγχουν πολλά κυκλώματα και διατηρούν μεμονωμένες παραμέτρους σε καθένα από αυτά..
5. Αισθητηριακά μοντέλα. Η λίστα των λειτουργιών που εκτελούνται από αυτές τις συσκευές είναι η ίδια με εκείνη των ηλεκτρονικών μοντέλων. Είναι όμως εξοπλισμένα με κουμπιά αφής, όχι αφτικά. Το κόστος είναι μεγαλύτερο.
6. Ραδιοθερμοστάτες και ελεγκτές. Τέτοια συστήματα που παρέχονται από Ευρωπαίους κατασκευαστές είναι νέα στην εγχώρια αγορά. Για παράδειγμα, τα συστήματα Uponor αποτελούνται από ραδιοελεγχόμενους σερβομηχανισμούς, έναν ραδιοθερμοστάτη που παρακολουθεί τις ενδείξεις των αισθητήρων και έναν ραδιοελεγκτή που λαμβάνει δεδομένα από τον θερμοστάτη και τα μεταδίδει στους σερβομηχανισμούς. Το κιτ περιλαμβάνει επίσης μια μονάδα SMS που σας επιτρέπει να ελέγχετε το σύστημα μέσω κινητής επικοινωνίας και να παρακολουθείτε την κατάστασή του..

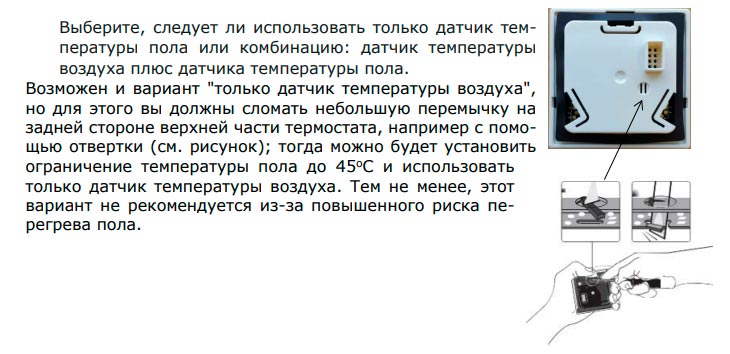

Αισθητήρες θερμοστάτη δαπέδου νερού

Πριν χρησιμοποιήσετε τη συσκευή ρύθμισης, πρέπει να ξέρετε πώς να ρυθμίσετε τη θερμοκρασία του θερμού δαπέδου και από ποια στοιχεία αποτελείται το σύστημα..

Οι αισθητήρες ελέγχου θερμοκρασίας παρακολουθούν τη θερμοκρασία:

• ενδοδαπέδια θέρμανση?
• εσωτερικός αέρας.

Κατά κανόνα, οι αισθητήρες που παρακολουθούν την κατάσταση του αέρα βρίσκονται στο περίβλημα του θερμοστάτη. Αυτό έχει τόσο ένα θετικό σημείο (χωρίς προβλήματα εγκατάστασης) όσο και ένα αρνητικό (προκύπτουν κάποιες δυσκολίες). Διαβάστε επίσης: "Ποιο αισθητήρα θερμοκρασίας για ένα ζεστό δάπεδο να επιλέξετε και πώς να το εγκαταστήσετε σωστά".

Το γεγονός είναι ότι κατά την εγκατάσταση του θερμοστάτη, πρέπει να τηρούνται ορισμένες προϋποθέσεις:

• δεν πρέπει να υπάρχουν πηγές κρύου ή ζεστού αέρα σε άμεση γειτνίαση με τη συσκευή.
• το φως του ήλιου δεν μπορεί να πέσει πάνω του.
• έλλειψη σχεδίων ·
• πρέπει να τοποθετηθεί έτσι ώστε η συσκευή να μπορεί να εμφανίζει τη θερμοκρασία σε ένα συγκεκριμένο δωμάτιο όσο το δυνατόν ακριβέστερα, πράγμα που σημαίνει ότι πρέπει να εγκατασταθεί σε ύψος 1 έως 1,5 μέτρα από την επιφάνεια του δαπέδου.

Ένας απομακρυσμένος αισθητήρας δαπέδου είναι μια μικρή συσκευή προσαρτημένη στο άκρο ενός μακριού καλωδίου. Αυτή η συσκευή πρέπει να στερεωθεί στο πάτωμα σε απόσταση τουλάχιστον 50 εκατοστών από τους τοίχους. Θα πρέπει να εγκατασταθεί σε ίση απόσταση σε σχέση με τους πλησιέστερους σωλήνες με φορέα θερμότητας. Το αντίθετο άκρο του καλωδίου οδηγείται στον θερμοστάτη και συνδέεται με τους απαιτούμενους ακροδέκτες (διαβάστε: "Σωστή εγκατάσταση του θερμοστάτη ενδοδαπέδιας θέρμανσης και συνθήκες λειτουργίας").

Τοποθετήστε τον αισθητήρα δαπέδου πριν ρίξετε τη στρώση κατά την τοποθέτηση του κυκλώματος θέρμανσης. Αλλά δεδομένου ότι οι συσκευές μπορούν να σπάσουν, είναι σκόπιμο να τις τοποθετήσετε σε ένα ειδικό κυματοειδές περίβλημα για να διασφαλίσετε τη δυνατότητα αντικατάστασης. Το άκρο του μανικιού στην επίστρωση πρέπει να είναι μονωμένο, διαφορετικά μπορεί να μπει τσιμεντοκονία σε αυτό.

Το άλλο άκρο τοποθετείται σε μια αυλάκωση στον τοίχο και τοποθετείται στο πίσω κουτί της συσκευής. Μια τέτοια ακολουθία εγκατάστασης αισθητήρων δαπέδου νερού δεν είναι εύκολη υπόθεση, αλλά αν η συσκευή χαλάσει, μπορεί να αλλάξει γρήγορα και εύκολα..

Στην περίπτωση που χρησιμοποιήθηκε σύστημα δαπέδου για τη διάταξη θερμού δαπέδου, η μέθοδος εγκατάστασης είναι παρόμοια. Σε αυτή την περίπτωση, το κυματοειδές μανίκι πρέπει να στερεωθεί στο σύστημα και να μην τσιμπηθεί..

Μερικές φορές, με την προϋπόθεση ότι δεν χρησιμοποιείται ο κυματοειδής εύκαμπτος σωλήνας, ανάλογα με το ύψος της τσιμεντένιας επίστρωσης και τον τύπο της επιφάνειας του δαπέδου (μαλακή ή σκληρή), υπάρχει ανάγκη χρήσης καλωδίου με διαφορετική πυκνότητα προστατευτικού περιβλήματος. Οι κατασκευαστές παράγουν σκληρά και μαλακά προϊόντα, καθώς και τροποποιήσεις καλωδίων που είναι ανθεκτικά σε επιθετικά περιβάλλοντα.

Αυτοματοποίηση ελέγχου θερμοκρασίας

Δεδομένου ότι είναι ενοχλητικός ο χειρισμός και η ρύθμιση του συστήματος θέρμανσης χειροκίνητα, τίθεται το ερώτημα πώς να ρυθμίσετε το δάπεδο ζεστού νερού αυτοματοποιώντας τη διαδικασία.

Για το σκοπό αυτό, συσκευές όπως:

• θερμοστάτες και θερμοστάτες, οι οποίοι ελέγχουν τη θερμοκρασία λαμβάνοντας υπόψη τις ενδείξεις από το δάπεδο ή τους αισθητήρες θερμοκρασίας αέρα στο δωμάτιο, που είναι συσκευές ελέγχου ·
• σερβοκινητήρες, οι οποίοι ενεργοποιούν τη μείωση ή την αύξηση της ποσότητας ψυκτικού που εισέρχεται στον βρόχο.

Ο θερμοστάτης είναι εγκατεστημένος, κατά κανόνα, ένας ανά δωμάτιο, μπορεί να είναι μονός ή πολυζωνικός. Servos (σερβοκινητήρες) εγκαθίστανται στην τροφοδοσία κάθε κυκλώματος.

Οι θερμοστάτες (θερμοστάτες) μπορεί να είναι μηχανικοί ή ηλεκτρονικοί. Ο πρώτος τύπος είναι ο πιο φθηνός και αξιόπιστος. Υποθέτει χειροκίνητη ρύθμιση του απαιτούμενου εύρους θερμοκρασίας. Ο ηλεκτρονικός ρυθμιστής θερμαινόμενου δαπέδου με νερό – σας επιτρέπει να ελέγχετε πολλές παραμέτρους ταυτόχρονα και ακόμη και να προγραμματίζετε το σύστημα θέρμανσης (ανάλογα με τις δυνατότητες του μοντέλου, καθώς και τις απαιτήσεις για τη θερμοκρασία σε μια συγκεκριμένη ζώνη, κατά την ώρα της ημέρας , και τα λοιπά.). Αυτές είναι πιο ακριβές συσκευές.

Εργασία με συλλέκτες ροής συλλέκτη

Η υδραυλική εξισορρόπηση των βρόχων ενδοδαπέδιας θέρμανσης συνίσταται στη ρύθμιση του ρυθμού ροής σε κάθε πηνίο. Ανάλογα με το μήκος, μπορεί να απαιτείται διαφορετική ποσότητα του εισερχόμενου φορέα θερμότητας για να κρυώσει ακριβώς στην υπολογισμένη τιμή κατά τη διέλευση από τον βρόχο. Ποσοτικά, η απαιτούμενη ροή προσδιορίζεται ως ο λόγος του θερμικού φορτίου στο βρόχο προς το προϊόν της θερμικής ικανότητας νερού ή άλλου φορέα θερμότητας από τη διαφορά θερμοκρασίας στην παροχή και απόδοση: G = Q / s * (t1 – t2 ).

Μπορείτε συχνά να βρείτε συστάσεις για τον προσδιορισμό του ρυθμού ροής του ψυκτικού σύμφωνα με την απόδοση της αντλίας κυκλοφορίας, δηλαδή να διαιρέσετε την παροχή του σε αναλογία με την αναλογία των μηκών των βρόχων. Τέτοιες συμβουλές πρέπει να αποφεύγονται: εκτός από το γεγονός ότι το μήκος κάθε πηνίου είναι αρκετά δύσκολο να υπολογιστεί, παραβιάζεται ένας από τους πιο σημαντικούς κανόνες – να επιλέγονται παράμετροι εξοπλισμού με βάση τις ανάγκες του συστήματος και όχι το αντίστροφο. Οι προσπάθειες κατανομής του ρυθμού ροής με τον περιγραφόμενο τρόπο οδηγούν σχεδόν πάντα στο γεγονός ότι η ροή στους βρόχους διαφέρει σημαντικά από τις υπολογισμένες τιμές, γεγονός που καθιστά αδύνατη την περαιτέρω προσαρμογή του συστήματος..

Η ίδια ρύθμιση της ροής με μετρητές ροής είναι αρκετά απλή. Σε ορισμένα μοντέλα, η απόδοση μεταβάλλεται περιστρέφοντας το σώμα, σε άλλα – περιστρέφοντας το στέλεχος με ένα ειδικό κλειδί. Η κλίμακα στο σώμα του μετρητή ροής υποδεικνύει την παροχή σε λίτρα ανά λεπτό, απλά πρέπει να ορίσετε την κατάλληλη θέση του πλωτήρα. Σχεδόν πάντα, όταν αλλάζει η απόδοση ενός μετρητή ροής, ο ρυθμός ροής στους υπόλοιπους βρόχους αλλάζει, επομένως, η προσαρμογή πραγματοποιείται αρκετές φορές, βαθμονομώντας διαδοχικά κάθε κλάδο. Εάν αυτές οι αλλαγές είναι ιδιαίτερα έντονες, αυτό υποδηλώνει έλλειψη ισχύος της βαλβίδας ελέγχου μέσω της οποίας είναι συνδεδεμένος ο συλλέκτης ή σχετικά πολύ χαμηλή απόδοση της αντλίας κυκλοφορίας..

Κριτήρια επιλογής

Η ποιότητα του συστήματος ενδοδαπέδιας θέρμανσης εξαρτάται από τη σωστή επιλογή του μετρητή ροής. Τρεις τύποι ροτόμετρων παράγονται:

1. Μέτρημα. Αυτός ο τύπος μετρητή ροής είναι εγκατεστημένος με χειροκίνητη βαλβίδα ελέγχου. Ο έλεγχος πραγματοποιείται λαμβάνοντας υπόψη τις ενδείξεις μέτρησης.
2. Κανονιστική. Εκτελεί μόνο μία λειτουργία – έλεγχος της ποσότητας ρευστού μεταφοράς θερμότητας που εισέρχεται στα κυκλώματα νερού.
3. Σε συνδυασμό. Μια τέτοια συσκευή συνδυάζει δύο ενέργειες – ρύθμιση και μέτρηση. Το κόστος του προϊόντος είναι πολύ υψηλότερο από αυτό των μοντέλων που εκτελούν τον ίδιο τύπο λειτουργίας..

Όταν αγοράζετε μετρητή ροής για ζεστό δάπεδο, θα πρέπει να δώσετε προσοχή στις ακόλουθες παραμέτρους προϊόντος:

1. Υλικό σώματος. Οι συσκευές από ορείχαλκο έχουν υψηλή αντοχή στη φθορά. Από πάνω, μια τέτοια θήκη πρέπει να είναι καλυμμένη με νικέλιο. Τα πλαστικά προϊόντα είναι φθηνότερα, αλλά έχουν χαμηλότερο δείκτη αντοχής..
2. Η ακεραιότητα της συσκευής. Πριν αγοράσετε ένα ροτόμετρο, συνιστάται να ελέγξετε προσεκτικά το σώμα και τη διαφανή φιάλη για να αποκλείσετε την ύπαρξη ρωγμών ή άλλων ελαττωμάτων..
3. Εσωτερικό μέρος. Το ελατήριο στη μέση του σώματος του μετρητή πρέπει να είναι από ανοξείδωτο ατσάλι.
4. Φλάσκα. Το διαφανές καπάκι με κλίμακα μέτρησης σε ποιοτικά μοντέλα είναι κατασκευασμένο από πολυανθρακικό. Ένα τέτοιο υλικό είναι αρκετά ισχυρό και έχει υψηλή αντοχή στη θερμοκρασία, κάτι που είναι ιδιαίτερα σημαντικό όταν χρησιμοποιείται σε συστήματα θέρμανσης..
5. Προδιαγραφές. Στις οδηγίες που επισυνάπτονται στο μετρητή, αναγράφεται το επίπεδο θερμοκρασίας. Ο αριθμός αυτός πρέπει να είναι τουλάχιστον 110 μοίρες. Επίσης, όχι λιγότερο σημαντική είναι η πίεση – τουλάχιστον 10 bar.
6. Η μέγιστη τιμή της απόδοσης. Ο περιστροφικός μετρητής πρέπει να μπορεί να μεταφέρει τουλάχιστον 2-4 μέτρα ψυκτικού μέσα από τον εαυτό του σε μία ώρα.

Προετοιμασία για εγκατάσταση

Πριν από την εγκατάσταση του θερμοστάτη, θα πρέπει να μελετήσετε προσεκτικά τις συνημμένες οδηγίες του κατασκευαστή. Συγκεκριμένα, θα πρέπει να αφιερώσετε χρόνο στην ενότητα για την εγκατάσταση, καθώς οι αρχές εγκατάστασης διαφορετικών μοντέλων ρυθμιστικών αρχών μπορεί να διαφέρουν ελαφρώς..

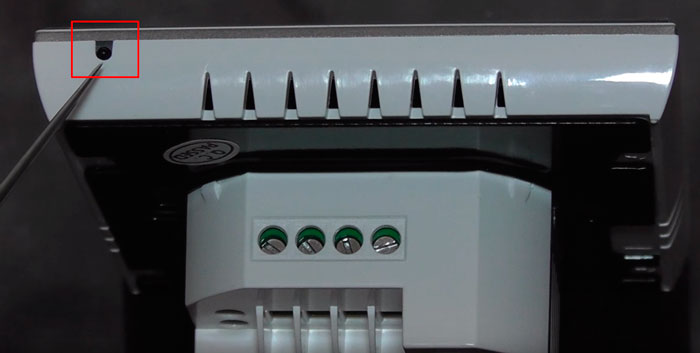

Αφαιρέστε το μπροστινό κάλυμμα του ρυθμιστή αφαιρώντας αργά και προσεκτικά τον τροχό ελέγχου. Για να το κάνετε αυτό, συνδέστε προσεκτικά το στοιχείο με ένα κατσαβίδι και, στη συνέχεια, ξεβιδώστε τη βίδα. Εάν το μοντέλο σας έχει μάνδαλα, μπορείτε απλά να τα πατήσετε με το ίδιο κατσαβίδι και ο πίνακας μπορεί να αφαιρεθεί.

Σημείωση – εάν δεν μπορείτε να αφαιρέσετε το κάλυμμα και πρόκειται να το κάνετε με το ζόρι – σκεφτείτε δύο φορές. Πιθανότατα, θα σπάσετε τους συνδετήρες και η συσκευή θα πρέπει να πεταχτεί. Μην βιαστείτε, είναι καλύτερο να μελετήσετε τις οδηγίες πιο προσεκτικά, όπως δείχνει η πρακτική, αυτό βοηθά.

Η εγκατάσταση ενός θερμοστάτη θέρμανσης δαπέδου συνεπάγεται την παρουσία των ακόλουθων συσκευών:

• Κυματοειδής σωλήνας. Αυτό το στοιχείο συχνά περιλαμβάνεται. Εάν για κάποιο λόγο αυτό δεν παρέχεται από εσάς, θα πρέπει να το αγοράσετε επιπλέον. Είναι καλύτερο αν ο σωλήνας έχει πάχος 16 mm. Για να μάθετε το απαιτούμενο μήκος, μετρήστε την απόσταση από το σημείο εγκατάστασης του ρυθμιστή έως το σημείο εγκατάστασης του αισθητήρα θερμοκρασίας (διαβάστε: “Πώς να επιλέξετε και να εγκαταστήσετε έναν αισθητήρα θερμοκρασίας για ένα ζεστό δάπεδο”).
• Κατσαβίδι.
• Βίδες στερέωσης.
• Κουτί σύνδεσης.
• Επίπεδο κτιρίου.
• Ένδειξη κατσαβιδιού. Απαιτείται για τον έλεγχο της φάσης στο δίκτυο. Εάν θέλετε, μπορείτε να χρησιμοποιήσετε οποιαδήποτε άλλη παρόμοια συσκευή..

Η τιμή του μετρητή ροής στην κατασκευή του δαπέδου του νερού

Το δάπεδο ζεστού νερού είναι ένα κλειστό σύστημα με τη δική του πηγή θέρμανσης, τις περισσότερες φορές με λέβητες αερίου ή ηλεκτρικούς, λιγότερο συχνά με στερεό και υγρό καύσιμο. Ο χρήστης πληρώνει για τον φορέα ενέργειας, επομένως, η εξοικονόμηση είναι σημαντική σε όλες τις περιπτώσεις, και στις περισσότερες, για τις δύο πρώτες μονάδες που υποδεικνύονται από εμάς.

Εάν τα κυκλώματα σε όλα τα δωμάτια με την ίδια κατανάλωση, ανεξάρτητα από τις παραμέτρους τους, τότε θα υπάρξει υπερβολική δαπάνη πόρων, θα δημιουργηθεί ένα άβολο επίπεδο θέρμανσης, καθώς κάθε δωμάτιο έχει τις δικές του ανάγκες.

Για τους λόγους που περιγράφονται παραπάνω, τα δάπεδα θέρμανσης νερού είναι εξοπλισμένα με μονάδα εξισορρόπησης – συλλέκτη (η ροή επιστροφής αναμειγνύεται εκεί) με χτένα με μετρητές νερού που απλοποιούν τη ρύθμιση της εργασίας, δηλαδή το επίπεδο έντασης ροής για τα πηνία.

Η αποδοτικότητα εξαρτάται από τον ικανό σχεδιασμό του κόστους πόρων. Ο μετρητής ροής είναι μια μονάδα που διορθώνει τη λειτουργία ενός δαπέδου που θερμαίνεται από ένα θερμαινόμενο υγρό · για δομές πολλαπλών κυκλωμάτων είναι σχεδόν υποχρεωτικό, θεωρείται από προεπιλογή. Το σύστημα μπορεί να λειτουργήσει χωρίς το εν λόγω στοιχείο στον συλλέκτη ενδοδαπέδιας θέρμανσης. Είναι επίσης δυνατό να ισορροπήσετε χειροκίνητα, αλλά μια τέτοια διαδικασία θα είναι εξαιρετικά περίπλοκη, χρονοβόρα, χρονοβόρα και το αποτέλεσμα δεν θα είναι πάντα τόσο ακριβές όσο αναμενόταν..

Λειτουργικότητα και αρχή λειτουργίας του ροόμετρου

Η κύρια λειτουργία των μετρητών ροής ή, όπως ονομάζονται επίσης, των ροτόμετρων πλωτήρα στο σύστημα ενδοδαπέδιας θέρμανσης είναι η ρύθμιση του ρυθμού ροής του ψυκτικού στα κυκλώματα νερού. Η εγκατάσταση μιας τέτοιας συσκευής επιτρέπει:

• αποφύγετε την υπερβολική κατανάλωση ηλεκτρικής ενέργειας κατά τη διαδικασία θέρμανσης του ψυκτικού.
• εξασφαλίζει ομοιόμορφη θέρμανση όλων των κυκλωμάτων νερού.
• αποκλείουν τις διακυμάνσεις της θερμοκρασίας σε διαφορετικά δωμάτια.

Η ανάγκη χρήσης μετρητών ροής προκύπτει σε κτίρια όπου θερμαίνονται επενδύσεις δαπέδων με διαφορετικές περιοχές. Τα ογκώδη δωμάτια απαιτούν μεγαλύτερο μήκος αγωγού, οπότε θερμαίνονται λιγότερο έντονα από ένα μικρό δωμάτιο. Ως εκ τούτου, είναι δυνατό να επιτευχθεί ομοιόμορφη θέρμανση και να εξασφαλιστεί μια άνετη θερμοκρασία σε όλο το σπίτι μόνο με μια τέτοια συσκευή..

Ο μετρητής ροής ενδοδαπέδιας θέρμανσης είναι μια συσκευή μηχανικού τύπου με πλαστικό ή ορείχαλκο σώμα. Στο εσωτερικό του υπάρχει ένας πλωτήρας πολυπροπυλενίου. Στο πάνω μέρος του σώματος υπάρχει μια διαφανής φιάλη με σημάδια. Κατά τη διαδικασία της κυκλοφορίας του ψυκτικού, ο πλωτήρας τίθεται σε δράση, κινείται πάνω και κάτω. Ανάλογα με τη θέση του, μπορείτε να χρησιμοποιήσετε την κλίμακα για να προσδιορίσετε τον όγκο του υγρού στον αγωγό..

Επίδραση της μεθόδου παροχής ψυκτικού στην επιλογή της τεχνολογίας ελέγχου

Ο έλεγχος της θέρμανσης των θερμαινόμενων από το νερό δαπέδων εξοπλισμένων με δικές τους αντλίες θερμότητας πραγματοποιείται υπό συνθήκες συνεχούς παροχής φορέα θερμότητας σε υψηλή ταχύτητα και σε μεγάλους όγκους. Τέτοια συστήματα χρησιμοποιούν την πρόσμιξη του ψυγμένου υγρού στο ρεύμα τροφοδοσίας προκειμένου να φέρουν τις ενεργειακές του παραμέτρους στα καθορισμένα. Η ανάμιξη πραγματοποιείται σε μονάδες άντλησης και ανάμιξης (PSU), οι οποίες μειώνουν τη θερμοκρασία του ψυκτικού από το κύριο κύκλωμα θέρμανσης υψηλής θερμοκρασίας στο υπολογιζόμενο. Περαιτέρω ρύθμιση της θερμοκρασίας του θερμού δαπέδου πραγματοποιείται στις χτένες και έχει ήδη περιγραφεί παραπάνω. Τα μπλοκ NSU παρέχουν βέλτιστες συνθήκες λειτουργίας για ενδοδαπέδια θέρμανση και σας επιτρέπουν επίσης να το εγκαταστήσετε σε απεριόριστες περιοχές.

Παρ ‘όλα αυτά, με μια μικρή τετραγωνία του TP, είναι δυνατόν να αποφευχθεί η χρήση ακριβών μονάδων ανάμιξης. Η θερμοκρασία του φορέα θερμότητας για το θερμό δάπεδο, σε αυτή την περίπτωση, διατηρείται με τη μέθοδο περιορισμού της ροής ή με το σχήμα RTL. Η λειτουργική αρχή του σχήματος είναι η παροχή ψυκτικού σε τμήματα στα κυκλώματα. Σε κάθε κλάδο, το ενεργό στοιχείο της θερμοστατικής βαλβίδας που είναι εγκατεστημένο στη γραμμή επιστροφής, μετά τη θέρμανση στο καθορισμένο μέγιστο θερμοκρασίας, εμποδίζει τη ροή του ρευστού εργασίας. Η θερμότητα, που αποδίδεται σταδιακά από τον φορέα θερμότητας, διαχέεται στη σκυρόδεμα. Αφού το σύστημα κρυώσει στο ελάχιστο όριο θερμοκρασίας, η βαλβίδα ανοίγει και ο κύκλος παρτίδας επαναλαμβάνεται..

Η ευκολία ελέγχου RTL της ενδοδαπέδιας θέρμανσης το καθιστά ιδιαίτερα ελκυστικό. Άλλωστε, αρκεί να χρησιμοποιήσει ένα σύνολο θερμομηχανικών βαλβίδων εγκατεστημένων στη χτένα ή συμπαγή συγκροτήματα τύπου “unibox”. Ωστόσο, όταν επιλέγετε ένα πρόγραμμα RTL, μην ξεχνάτε τους περιορισμούς του:

• μπορεί να εφαρμοστεί μόνο σε ζεστά δάπεδα, κατασκευασμένα κάτω από μια παχιά τσιμεντένια επίστρωση, η οποία παίζει το ρόλο ενός συσσωρευτή θερμότητας.
• για αποτελεσματική λειτουργία, εκτός από την καλή διάχυση θερμότητας, οι αγωγοί των κυκλωμάτων πρέπει να έχουν ελάχιστη υδραυλική αντίσταση. Αυτό είναι απαραίτητο για την ταχεία ανανέωση του ψυκτικού υγρού. Δεδομένης της απουσίας αντλίας θερμότητας στο σύστημα TP, παρόμοιες συνθήκες πληρούνται εάν το μήκος των κλάδων δεν υπερβαίνει τα 50 m με διάμετρο σωλήνα 16 mm. Εάν είναι απαραίτητο να αυξηθεί ελαφρώς το μήκος της τοποθέτησης περιγράμματος, τότε συνιστάται η χρήση σωλήνων 20 mm.

Σπουδαίος! Η χρήση σωλήνων διαφορετικών διαμέτρων στο ίδιο σύστημα (στον ίδιο συλλέκτη) ενδοδαπέδια θέρμανση με έλεγχο RTL αποθαρρύνεται έντονα..

Πολλαπλή και μετρητής ροής, είδη εξοπλισμού

Ο περιστροφικός μετρητής είναι μια συσκευή μέτρησης που δείχνει την κατανάλωση ψυκτικού μέσου, πόσο περνάει από το σημείο σύνδεσης ανά μονάδα χρόνου.

Ένα ζεστό δάπεδο με υγρό σύστημα αποτελείται από τα ακόλουθα στοιχεία:

• περίγραμμα – σωλήνες (βρόχοι, πηνίο), κατά μήκος των οποίων κινείται ζεστό νερό. Δεν είναι απαραίτητο, αλλά επιθυμητό, ​​τα μήκη των πηνίων και οι μέθοδοι τοποθέτησής τους να είναι πανομοιότυπα, γεγονός που θα απλοποιήσει την εξισορρόπηση.
• βαλβίδες τροφοδοσίας. Αυτό αναφέρεται στις κύριες βρύσες, οι οποίες μπορούν να διακόψουν εντελώς τη ροή από την πηγή.
• αντλία. Το ζεστό νερό κυκλοφορεί χάρη σε αυτόν.
• συλλέκτης, ή μάλλον, μια ομάδα συλλεκτών με μετρητή ροής. Αυτό το τμήμα είναι η μονάδα ελέγχου, υπεύθυνη για τη διανομή του ψυκτικού κατά μήκος των κυκλωμάτων. Διαθέτει επίσης θερμοστάτες με βαλβίδες, μανόμετρα.

Όπως μπορείτε να δείτε, ο περιστροφικός μετρητής είναι εγκατεστημένος ακριβώς στον συλλέκτη και αυτό είναι λογικό, δεδομένου του σχήματος που περιγράφεται παραπάνω, καθώς υπάρχει ανάμειξη νερού από το λέβητα και ροή επιστροφής, συμβαίνει η διανομή του.

Παράδειγμα διαγράμματος θερμοκρασίας:

Μειονεκτήματα της ενδοδαπέδιας θέρμανσης χωρίς περιστροφικό μέτρο

Ο μετρητής ροής για τον συλλέκτη ενδοδαπέδιας θέρμανσης ρυθμίζει t ° έμμεσα – μέσω της ρύθμισης των ροών ρευστού στα πηνία. Ανάλογα με τις διαστάσεις του κλάδου, απαιτείται διαφορετική ποσότητα ψυκτικού, η οποία ψύχεται όταν κινείται καθαρά σύμφωνα με τον υπολογισμό.

Εάν ένα μικρό δωμάτιο θερμαίνεται, τότε ρυθμίστε τους μετρητές ροής και οι ίδιοι μπορεί να μην απαιτούνται. Μπορείτε να το κάνετε χωρίς συσκευή και να το ρυθμίσετε καλύπτοντας απλά τη βρύση τροφοδοσίας ή ρυθμίζοντας την αντλία. Αλλά εάν ένα αντικείμενο με πολλά κυκλώματα, μια τέτοια χειροκίνητη ρύθμιση θα είναι εξαιρετικά άβολη, δεν θα είναι σε θέση να εξασφαλίσει τη ρύθμιση των τιμών ξεχωριστά για κάθε πηνίο, επιπλέον, θα είναι αδύνατο να παρακολουθείται η κατανάλωση. Με ένα μετρητή νερού, η εξισορρόπηση μπορεί να γίνει απλά γυρίζοντας το παξιμάδι ρύθμισης και το επίπεδο κατανάλωσης θα είναι αμέσως ορατό σε μια διαφανή φιάλη.

Μειονεκτήματα, εάν ο συλλέκτης ενδοδαπέδιας θέρμανσης χωρίς περιστροφικό μέτρο:

• η θερμοκρασία σε δωμάτια διαφορετικής γεωμετρίας, ο βαθμός θερμομόνωσης, το μήκος των κυκλωμάτων δεν θα ανταποκρίνονται στις ανάγκες τους. Για παράδειγμα, η θέρμανση θα είναι έντονη και εκεί που δεν χρειάζεται.
• θα συμβεί υπέρβαση ενέργειας. Ο εξοπλισμός θα πρέπει να χρησιμοποιηθεί για μεγαλύτερο χρονικό διάστημα, καθώς η ανομοιόμορφη θέρμανση θα οδηγήσει σε λανθασμένη και σε ορισμένες περιοχές, πιο αργή εξάπλωση της θερμότητας.

Είναι λάθος να πιστεύουμε ότι η βέλτιστη κατανάλωση για πολλά κυκλώματα μπορεί να επιτευχθεί με την προσαρμογή της απόδοσης της αντλίας κυκλοφορίας και χωρίς τον εξοπλισμό του δαπέδου με μετρητές ροής, καθώς είναι δύσκολο να υπολογιστεί με ακρίβεια το μήκος των σωλήνων. Ένας τέτοιος υπολογισμός θα οδηγήσει στο γεγονός ότι ο όγκος του πόρου στα πηνία θα διαφέρει από τον υπολογισμένο δείκτη. Και ταυτόχρονα, παραβιάζεται η αρχή της επιλογής εξοπλισμού: είναι απαραίτητο να ξεκινήσουμε από τις ανάγκες του χρήστη και όχι από τις παραμέτρους της συσκευής..

Σχεδιασμός μετρητή νερού

Ο σχεδιασμός του ροταμέτρου είναι μηχανικός, το υλικό είναι πλαστικό και / και μέταλλο (ορείχαλκος). Το επάνω τμήμα των μοντέλων μέτρησης και ρύθμισης έχει ένα διαφανή σωλήνα με διαβάθμιση.

Υπάρχει ένα πλωτήρα στο εσωτερικό, οπότε η συσκευή ονομάζεται “float”. Αυτό το στοιχείο είναι στερεωμένο στη ράβδο, υποστηριζόμενο από ένα ελατήριο (ο ρυθμός ροής αλλάζει την πίεση, τη συμπιέζει / τη διευρύνει). Κάτω στο εσωτερικό υπάρχει μια βαλβίδα που σχετίζεται με τα περιγραφόμενα στοιχεία, η οποία, ανάλογα με τη θέση τους, αλλάζει τη ροή του ρευστού.

Πού είναι εγκατεστημένο

Οι περιστροφικοί μετρητές με μονάδα ανάμιξης, θερμοστάτες για δάπεδο ζεστού νερού τοποθετούνται στην είσοδο ή την επιστροφή. Ο σχεδιασμός παρέχει σε κάθε βρόχο την απαιτούμενη ποσότητα πόρου, οι βαλβίδες εξόδου ανοίγουν / κλείνουν καθώς κρυώνει.

Πώς λειτουργεί ο ενδοδαπέδια συλλέκτης νερού

Ας περιγράψουμε πώς λειτουργεί ο μετρητής ροής. Η λειτουργικότητα της συσκευής εξασφαλίζεται από το τμήμα της με μια βαλβίδα, είναι εξοπλισμένη με ρυθμιστικούς δακτυλίους ή βαλβίδα. Όταν μετακινούνται αυτά τα στοιχεία ελέγχου, ο αυλός του σωλήνα στενεύει, αντίστοιχα, η ροή εξασθενεί / αυξάνεται, η θερμοκρασία στο κύκλωμα αλλάζει, ταυτόχρονα κινείται ο πλωτήρας μέσα στον διαφανή λαμπτήρα, δείχνοντας την καθορισμένη τιμή. Αυτό εξισορροπεί τη θερμική ισχύ των πηνίων με διαφορετική αντίσταση ροής. Υπάρχουν μοντέλα με βαλβίδα εγκατεστημένη χωριστά, η αρχή λειτουργίας είναι η ίδια, απλά τα στοιχεία βρίσκονται σε απόσταση.

Έτσι, σε ένα περιστρεφόμενο πλωτήρα, δηλαδή τέτοιες συσκευές χρησιμοποιούνται για συστήματα θέρμανσης δαπέδου, υπάρχει μια διαφανής πλαστική φιάλη με δείκτη πλωτήρα που δείχνει την ένταση της κυκλοφορίας. Το υγρό ρέει συνεχώς μέσα, πνίγει το καθορισμένο στοιχείο (μπορεί να ονομαστεί “αιώνια αιωρούμενο”), το οποίο προσπαθεί να επιστρέψει στη θέση του το ελατήριο, όσο πιο ισχυρή είναι η ροή, τόσο περισσότερο βυθίζεται.

Πληρωμή

Είναι δυνατόν να υπολογιστεί ποια θερμοκρασία θέρμανσης απαιτείται για τη θέρμανση ενός συγκεκριμένου δωματίου μόνο πειραματικά, δηλαδή ο χρήστης πρέπει να δοκιμάσει διάφορες ρυθμίσεις, αναλύοντας το χρόνο για να φτάσει σε ένα άνετο περιβάλλον στο δωμάτιο, το επίπεδο θερμοκρασίας εκεί. Ευτυχώς, με έναν περιστροφικό μετρητή, αυτό είναι πολύ πιο εύκολο να επιτευχθεί από το να τσακίζεστε χειροκίνητα με βαλβίδες eyeliner, μια αντλία.

Δεν υπάρχουν σταθερές τιμές για τα δωμάτια, αυτή η απόχρωση οφείλεται στο γεγονός ότι πολλοί παράγοντες επηρεάζουν τη διατήρηση της θερμότητας σε ένα δωμάτιο: θερμομόνωση, περιοχή, μήκος του πηνίου και τα παρόμοια..

Σε συνδυασμένα μοντέλα, μπορείτε να προεπιλέξετε (συνήθως το κάνετε) με τον αριθμό των στροφών βαλβίδων – κάθε πλήρης στροφή μειώνει / αυξάνει το διάκενο κατά μια σταθερή τιμή. Μπορείτε να χρησιμοποιήσετε την ακόλουθη μέθοδο:

1. Πρώτον, υπολογίζεται ο όγκος του ψυκτικού που απαιτείται για κάθε κύκλωμα, το ποσοστό του σε σχέση με τη συνολική ποσότητα υγρού για ολόκληρο το σύστημα.
2. Με βάση το αποτέλεσμα που λαμβάνεται, η αρχική θέση της βαλβίδας (δακτύλιος) ορίζεται για κάθε τμήμα.
3. Η τελική ρύθμιση του μετρητή ροής γίνεται κατά τη λειτουργία του συστήματος, με βάση την πραγματική θερμοκρασία σταθερής κατάστασης, σύμφωνα με την αίσθηση άνεσης.

Όπως έχουμε ήδη σημειώσει, για ένα ή δύο δωμάτια ή δωμάτια των ίδιων παραμέτρων, είναι επιθυμητή μια ομάδα συλλεκτών με μετρητές ροής, αλλά όχι τόσο σημαντική όσο για σπίτια, διαμερίσματα, όπου θερμαίνονται πολλές ζώνες με διαφορετικά μεγέθη..

Με ίσο ρυθμό ροής του ψυκτικού για τα κυκλώματα ενός μεγάλου και μικρού δωματίου, η επίτευξη της επιθυμητής θερμοκρασίας σε αυτά θα είναι διαφορετική. Όσο μεγαλύτερη είναι η περιοχή, τόσο χαμηλότερη είναι η ποιότητα της θερμομόνωσης, τόσο χαμηλότερο θα είναι το επίπεδο θέρμανσης. Κατά συνέπεια, για χώρους σημαντικού μεγέθους, θα απαιτείται πιο έντονη και σημαντική ροή. Αντίστροφα, σε ένα μικρότερο αντικείμενο, πρέπει να ρυθμίσετε τον ρυθμό ροής χαμηλότερα, διαφορετικά θα είναι ζεστό σε αυτό. Αλλά ακόμη και εδώ υπάρχει μια απόχρωση, εάν έχει κακή θερμομόνωση, τότε οι τιμές μπορεί να είναι ίσες.

Όπως μπορείτε να δείτε, πολλοί παράγοντες επηρεάζουν τον υπολογισμό, η άνετη λειτουργία εξαρτάται ακόμη και από την εποχή. Ο κανονισμός ονομάζεται επίσης εξισορρόπηση, καθώς ένας περιορισμένος πόρος διανέμεται από το λέβητα, μια αλλαγή στο ένα πηνίο επηρεάζει τα άλλα. Ο συντονισμός μπορεί να γίνει συχνά, επομένως η απλότητα που παρέχουν τα ροόμετρα είναι πολύ απαιτητική..

Ας δώσουμε ένα παράδειγμα. Μέσα στο σπίτι, εγκαθίσταται σύστημα ενδοδαπέδιας θέρμανσης για το μπάνιο και άλλα δωμάτια, για παράδειγμα, για το σαλόνι. Χωρίς περιστροφικό μετρητή, ο λέβητας αερίου θερμαίνει το υγρό για τα υποδεικνυόμενα δωμάτια με τον ίδιο τρόπο, θα θεσπιστεί ένα καθεστώς θερμοκρασίας. Μπορεί να είναι άνετο για το σαλόνι, αλλά θα έχει ζέστη στο μπάνιο..

Για θέρμανση το πρώτο απαιτεί περισσότερο θερμαινόμενο νερό από το λέβητα, για μικρό μπάνιο λιγότερο. Γρήγορα, άνετα φέρτε τη θερμοκρασία κάθε δωματίου στο ίδιο επίπεδο ή ρυθμίστε τη διαφορετική, αλλά άνετη, λαμβάνοντας υπόψη τα χαρακτηριστικά του δωματίου, ένας μετρητής νερού θα επιτρέψει.

Επίσης, κατά την εξισορρόπηση, είναι σημαντικό να δοθεί προσοχή στο μήκος των σωλήνων κυκλώματος, ανεξάρτητα από τη διαμόρφωσή του..

Ας σημειώσουμε μερικά ακόμη πλεονεκτήματα των μετρητών ροής, η συσκευή θα επιτρέψει:

• είναι εύκολο να ελέγξετε τον όγκο του υγρού μιας συγκεκριμένης θερμοκρασίας, που κατευθύνεται στη θέρμανση, πράγμα που συνεπάγεται επίσης τη δυνατότητα πιο ορθολογικού ελέγχου της πηγής ενέργειας (λέβητες). Εάν είναι ηλεκτρικού τύπου, τότε αυτή η απόχρωση είναι πολύ σχετική.
• θερμάνετε ομοιόμορφα όλα τα κλαδιά, αποφύγετε τις διακυμάνσεις της θερμοκρασίας, οι οποίες θα αυξήσουν την άνεση. Από την άλλη πλευρά, θα σας επιτρέψει να απενεργοποιήσετε τη θέρμανση εκεί που δεν χρειάζεται ή να τη μειώσετε / αυξήσετε όπως θέλετε κατά την κρίση του χρήστη.
• είναι δυνατόν να διεξαχθεί οπτικός έλεγχος των όγκων του ψυκτικού υγρού που ρέει από το λέβητα μέσω των σωλήνων του κύριου. Κοιτάζοντας τους μετρητές ροής, τις φιάλες τους με διαβαθμίσεις και δείκτη, θα είναι δυνατό να προσδιοριστεί αμέσως οπτικά το επίπεδο θέρμανσης του δωματίου (σε αυτή την περίπτωση, θα είναι επίσης απαραίτητο να συγκριθούν οι διαστάσεις του και άλλες παράμετροι), πόσο πόρος καταναλώνεται.

Πώς να επιλέξετε

Μια πολλαπλή για ένα ζεστό δάπεδο πωλείται συχνά έτοιμη για συναρμολόγηση, το κιτ μπορεί να είναι χωρίς ροτόμετρα, αλλά συνήθως οι προτεινόμενοι μετρητές ροής συνταγογραφούνται πάντα για κάθε έκδοση ενός τέτοιου προϊόντος στην τεχνική τεκμηρίωση.

Μερικές συμβουλές για το πώς να επιλέξετε το σωστό ροόμετρο:

• όσο περισσότερα στοιχεία της συσκευής είναι κατασκευασμένα από μέταλλο (ορείχαλκο), τόσο το καλύτερο. Ένα τέτοιο προϊόν είναι πιο ανθεκτικό. Αλλά επίσης, εάν πρέπει να εξοικονομήσετε χρήματα, χρησιμοποιούνται συχνά πλαστικά προϊόντα: το περιβάλλον χρήσης δεν δημιουργεί πολύ μεγάλα φορτία, επομένως, μια συσκευή με πλαστική βάση θα λειτουργήσει για μεγάλο χρονικό διάστημα.
• κατά την αγορά, είναι σημαντικό να επιθεωρήσετε το προϊόν, να βεβαιωθείτε ότι η ακεραιότητά του (ειδικά ο λαμπτήρας).
• το ελατήριο στο εσωτερικό πρέπει να είναι ατσάλι. Το υλικό αναφέρεται στις οδηγίες, εάν αυτό το στοιχείο δεν είναι εκεί, είναι πιθανό ότι ο κατασκευαστής παράγει αναξιόπιστα προϊόντα.
• η φιάλη ποιοτικών προϊόντων είναι πολυανθρακικό ·
• συνιστώμενες ελάχιστες παράμετροι (που καθορίζονται στις οδηγίες):

• το προϊόν πρέπει να έχει ονομαστική τιμή + 110 ° C και άνω, πίεση – από 10 bar.
• απόδοση από 2-4 m³.
• διαθεσιμότητα πιστοποιητικού, εγγύηση – από 5 έτη.

Φυσικά, εάν υπάρχουν πολλά κυκλώματα, είναι σκόπιμο να αγοράσετε για κάθε μετρητή νερού, καθώς μια αλλαγή στη ροή σε έναν κλάδο τον αλλάζει σε όλα τα άλλα, αυτό θα επιτρέψει πιο ορθολογική χρήση των δυνατοτήτων του λέβητα. Η χτένα θα είναι ένα είδος μονάδας ελέγχου με προεξέχοντες περιστροφικούς μετρητές, με διαφορετικές θέσεις του δείκτη να επιπλέει μέσα στις φιάλες.

Χρειάζεστε ροόμετρο ή όχι?

Ο μετρητής ροής είναι μια συσκευή που έχει σχεδιαστεί για να διορθώνει τη λειτουργία ενός δαπέδου θέρμανσης, το οποίο χρησιμοποιείται συχνότερα σε δομές νερού πολλαπλών κυκλωμάτων. Χωρίς αυτό, είναι δύσκολο να επιτευχθεί σωστή θέρμανση του δωματίου. Είναι πολύ δύσκολο να γίνει χειροκίνητη ρύθμιση του συλλέκτη ενδοδαπέδιας θέρμανσης.

Διεξαγωγή της ρύθμισης των κυκλωμάτων ενδοδαπέδιας θέρμανσης με μετρητές ροής – τυποποίηση ροών ρευστού από πηνία. Πράγματι, ανάλογα με το μέγεθος του κλάδου, απαιτείται διαφορετική ποσότητα, η οποία, κινούμενη κατά μήκος του βρόχου, θα κρυώσει αυστηρά σύμφωνα με τον υπολογισμένο δείκτη.

Σε σχέδιο χωρίς μετρητή ροής:

1. Η θερμοκρασία σε διαφορετικά δωμάτια ποικίλλει.
2. Τα δάπεδα θέρμανσης θα σπαταλήσουν ενέργεια.

Προς ενημέρωσή σας! Η άποψη ότι είναι δυνατόν να προσδιοριστεί η βέλτιστη παροχή νερού με βάση την απόδοση της αντλίας κυκλοφορίας είναι λανθασμένη.

Δεδομένου ότι, πρώτον, είναι δύσκολο να υπολογιστεί με ακρίβεια το μήκος του πηνίου, και δεύτερον, ο κανόνας παραβιάζεται κατά την επιλογή παραμέτρων εξοπλισμού – για να βασιστεί στις ανάγκες της συσκευής και όχι το αντίστροφο. Επιπλέον, ο υπολογισμός με αυτόν τον τρόπο θα οδηγήσει στο γεγονός ότι ο όγκος του υγρού στα κυκλώματα θα διαφέρει από τον υπολογισμένο δείκτη.

Εξισορρόπηση βρόχων ενδοδαπέδιας θέρμανσης

Κατά την προετοιμασία αυτού του άρθρου, διάβασα πολλές διαφορετικές απόψεις ειδικών για τη δημιουργία ενός ζεστού δαπέδου. Και με τι διαφωνώ:

Συχνά μπορείτε να ακούσετε ότι είναι δυνατή η σωστή εξισορρόπηση του συστήματος ενδοδαπέδιας θέρμανσης μόνο υπολογίζοντας την αντίσταση όλων των βρόχων και υπολογίζοντας τη θέση ρύθμισης των βαλβίδων ελέγχου. Δεν υποστηρίζω ότι ένας ικανός υδραυλικός υπολογισμός θα επιταχύνει τη διαδικασία εγκατάστασης και θα προστατεύσει από σφάλματα εγκατάστασης. Αλλά στην πράξη, η δημιουργία ενός θερμού δαπέδου μπορεί να πραγματοποιηθεί χωρίς θεωρητικούς υπολογισμούς, αν και θα χρειαστεί περισσότερος χρόνος. Το πιο σημαντικό είναι ότι ένα έργο με υδραυλικό υπολογισμό κοστίζει χρήματα και εστιάζουμε στην έξυπνη εξοικονόμηση.

Πολλοί ειδικοί πιστεύουν ότι ο ρυθμός ροής του ψυκτικού σε όλους τους βρόχους πρέπει να είναι ο ίδιος. Στην πράξη, ο ρυθμός ροής του ρευστού στους βρόχους εξαρτάται κυρίως από τη θερμική ισχύ που κάθε συγκεκριμένος βρόχος μεταδίδει στο δωμάτιο..

Υπάρχει η άποψη ότι το σύστημα ενδοδαπέδιας θέρμανσης δεν χρειάζεται να ισορροπήσει καθόλου και ο ρυθμός ροής του ψυκτικού υγρού στους βρόχους θα εξομαλυνθεί λόγω της λειτουργίας θερμοστατών, ελεγκτών και άλλων συσκευών αυτοματισμού. Δεν συμφωνώ με αυτήν τη δήλωση, καθώς αργά ή γρήγορα θα έρθουν συνθήκες όταν όλοι οι βρόχοι του θερμού δαπέδου θα αναγκαστούν να ανοίξουν στο μέγιστο. Σε αυτή την περίπτωση, η κατανομή του ψυκτικού στο σύστημα θα πρέπει να είναι τέτοια ώστε όλο το υγρό να μην μπαίνει σε έναν βρόχο, αλλά να κατανέμεται ομοιόμορφα σε όλα τα κυκλώματα..

Μερικές χρήσιμες πληροφορίες σχετικά με τα ηλεκτρικά καλώδια

Αρκετά καλώδια με διαφορετικά χρώματα μόνωσης πρέπει να εισαχθούν μέσα στο κουτί. Σύμφωνα με τα πρότυπα, το μηδέν είναι μπλε και η φάση είναι μαύρη. Το καλώδιο γείωσης είναι χρωματισμένο σε δύο χρώματα – κίτρινο και πράσινο.

Για να προσδιορίσετε τη φάση, πρέπει να χρησιμοποιήσετε ένα κατσαβίδι ένδειξης. Επιπλέον, κατά την προετοιμασία, πριν από την εγκατάσταση του ελεγκτή ενδοδαπέδιας θέρμανσης, θα πρέπει να ελέγξετε την τάση στο δίκτυο. Ιδανικό όταν φτάνει όσο το δυνατόν πιο κοντά στα 220 βολτ.

Στη συνέχεια, πρέπει να κόψετε το κύριο καλώδιο θέρμανσης και το καλώδιο τροφοδοσίας. Για να γίνει αυτό, είναι καλύτερο να χρησιμοποιήσετε ένα κοφτερό μαχαίρι ή ειδική πένσα κοπής. Πρέπει να το κόψετε έτσι ώστε τα καλώδια να προεξέχουν από το κιβώτιο εγκατάστασης κατά περίπου 50 mm. Στη συνέχεια, τα καλώδια αφαιρούνται.

Εάν το μοντέλο προβλέπει στερέωση καλωδίου χωρίς βίδα, τότε το μήκος απογύμνωσης καθορίζεται με βάση τις συστάσεις που αναφέρονται στη θήκη της συσκευής. Προσέξτε να μην αγγίξετε τα απογυμνωμένα καλώδια. Είναι καλύτερο να συνδέσετε το καλώδιο γείωσης στο πλέξιμο του καλωδίου θέρμανσης με συγκόλληση ή ακροδέκτη.

Μετά από αυτό, το καλώδιο τροφοδοσίας συνδέεται με τον τοποθετημένο θερμοστάτη. Οι οδηγίες σχετικά με τον τρόπο εγκατάστασης ενός θερμοστάτη για ένα ζεστό δάπεδο υποδεικνύονται από τον κατασκευαστή είτε στη θήκη είτε στο εγχειρίδιο. Η οδηγία μπορεί να διαφέρει ελαφρώς μεταξύ παρόμοιων μοντέλων, οπότε το κύκλωμα πρέπει να μελετηθεί σε κάθε περίπτωση ξεχωριστά..

Οδηγήστε ένα σύρμα με μια φάση και στερεώστε το στην επιθυμητή επαφή στη συσκευή, συνήθως σημειώνεται με το γράμμα L. Ο ακροδέκτης για το ουδέτερο σύρμα φέρει την ένδειξη N. Ωστόσο, θα πρέπει να είστε προσεκτικοί, καθώς υπάρχουν τύποι συστημάτων που ο ακροδέκτης Ν έχει σχεδιαστεί για να συνδέει το κύριο καλώδιο θέρμανσης. Αυτή η απόχρωση πρέπει να μελετηθεί ξεχωριστά με ιδιαίτερη προσοχή..

Στη συνέχεια, πρέπει να συνδέσετε τον αισθητήρα θερμοκρασίας στους ακροδέκτες που φέρουν τον αισθητήρα. Όπως αναφέρθηκε προηγουμένως, βρίσκεται μέσα στον κυματοειδή σωλήνα. Εάν ο αισθητήρας δεν είναι αρχικά στο σωλήνα, τότε θα πρέπει να τον τοποθετήσετε μόνοι σας.

Τύποι καλωδίων θέρμανσης:

1. Ένα καλώδιο θέρμανσης δύο πυρήνων κρύβει δύο αγώγιμους αγωγούς κάτω από την προστατευτική του μόνωση. Αυτός ο τύπος καλωδίου θεωρείται πιο βολικός από την έκδοση ενός πυρήνα του, επειδή συνδέεται με τον θερμοστάτη μόνο από το ένα άκρο. Σε ένα τέτοιο καλώδιο, υπάρχουν 3 καλώδια κοντά, δύο από τα οποία είναι αγώγιμα και ένα γείωση.
2. Υπάρχει μόνο ένα αγώγιμο καλώδιο σε ένα καλώδιο ενός πυρήνα, κατά κανόνα, είναι λευκό.

Τυπικά διαγράμματα σύνδεσης

Ένα θερμαινόμενο δάπεδο σπάνια χρησιμοποιείται ως η μόνη πηγή θέρμανσης. Η θέρμανση μόνο με θέρμανση του δαπέδου επιτρέπεται μόνο σε περιοχές με ήπιο κλίμα ή σε δωμάτια με μεγάλη επιφάνεια, όπου η αφαίρεση θερμότητας δεν περιορίζεται σε έπιπλα, εσωτερικά αντικείμενα ή χαμηλή θερμική αγωγιμότητα του δαπέδου. Σχεδόν πάντα είναι απαραίτητο να συνδυάσετε κυκλώματα καλοριφέρ, συσκευές προετοιμασίας ζεστού νερού και βρόχους ενδοδαπέδιας θέρμανσης σε ένα σύστημα θέρμανσης.

Τυπικό σχέδιο συνδυασμένου συστήματος θέρμανσης με θερμαντικά σώματα και κυκλώματα ενδοδαπέδιας θέρμανσης. Αυτή είναι η πιο προηγμένη τεχνολογικά και εξαιρετικά προσαρμόσιμη επιλογή, αλλά απαιτεί επίσης μια σημαντική αρχική επένδυση. 1 – λέβητας θέρμανσης. 2 – ομάδα ασφαλείας, αντλία κυκλοφορίας, δεξαμενή διαστολής. 3 – πολλαπλή για ξεχωριστή σύνδεση δύο σωλήνων καλοριφέρ σύμφωνα με το σχήμα “αστέρι”. 4 – θερμαντικά σώματα. 5 – συλλέκτης ενδοδαπέδιας θέρμανσης, περιλαμβάνει: παράκαμψη, βαλβίδα τριών κατευθύνσεων, θερμοστατική κεφαλή, αντλία κυκλοφορίας, χτένες για τη σύνδεση κυκλωμάτων ενδοδαπέδιας θέρμανσης με μειωτήρες και μετρητές ροής. 6 – περιγράμματα ενδοδαπέδιας θέρμανσης

Υπάρχει ένας αρκετά μεγάλος αριθμός παραλλαγών στην εκτέλεση των σωληνώσεων λεβητοστασίου, ενώ σε κάθε μεμονωμένη περίπτωση υπάρχουν διαφορετικές αρχές λειτουργίας του υδραυλικού συστήματος. Ωστόσο, εάν δεν λάβετε υπόψη τις εξαιρετικά συγκεκριμένες επιλογές, τότε υπάρχουν μόνο πέντε τρόποι συντονισμού της λειτουργίας των συσκευών θέρμανσης διαφόρων τύπων:

1. Παράλληλη σύνδεση του συλλέκτη ενδοδαπέδιας θέρμανσης με το δίκτυο της μονάδας θέρμανσης. Ο τόπος σύνδεσης στη γραμμή πρέπει να πραγματοποιηθεί πριν από το σημείο σύνδεσης του δικτύου καλοριφέρ, η παροχή του ψυκτικού υγρού παρέχεται από μια πρόσθετη αντλία κυκλοφορίας.
2. Συνδυάζεται με τον τύπο των πρωτογενών και δευτερευόντων δακτυλίων. Η κύρια γραμμή, τυλιγμένη σε δακτύλιο, έχει αρκετές εισόδους ροής στο τμήμα τροφοδοσίας, ο ρυθμός ροής του ψυκτικού στα συνδεδεμένα κυκλώματα μειώνεται με την απόσταση από την πηγή θέρμανσης. Η εξισορρόπηση ροής πραγματοποιείται επιλέγοντας τη ροή της αντλίας και περιορίζοντας τη ροή από τους ρυθμιστές.
3. Σύνδεση στο ακραίο σημείο του ομοεπίπεδου συλλέκτη. Η κίνηση του ψυκτικού στους βρόχους ενδοδαπέδιας θέρμανσης παρέχεται από μια κοινή αντλία που βρίσκεται στο τμήμα γεννήτριας, ενώ το σύστημα εξισορροπείται σύμφωνα με την αρχή της προτεραιότητας ροής.
4. Η σύνδεση μέσω κεφαλίδας χαμηλής απώλειας είναι η βέλτιστη για μεγάλο αριθμό συσκευών θέρμανσης, σημαντικές διαφορές στους ρυθμούς ροής στα κυκλώματα και σημαντικό μήκος βρόχων ενδοδαπέδιας θέρμανσης. Αυτή η επιλογή χρησιμοποιεί επίσης μια οριζόντια πολλαπλή, ενώ ένα υδραυλικό βέλος είναι απαραίτητο για την εξάλειψη της πτώσης πίεσης που παρεμβαίνει στη σωστή λειτουργία των αντλιών κυκλοφορίας..
5. Τοπική παράλληλη σύνδεση του βρόχου μέσω του unibox. Αυτή η επιλογή είναι κατάλληλη για τη σύνδεση ενός βρόχου ζεστού δαπέδου μικρού μήκους, για παράδειγμα, εάν πρέπει να θερμάνετε το πάτωμα μόνο στο μπάνιο.

   Η ευκολότερη επιλογή για τη σύνδεση του κυκλώματος ενδοδαπέδιας θέρμανσης σε σύστημα θέρμανσης καλοριφέρ με θερμοκρασία ψυκτικού 70-80 ° C. 1 – γραμμή με τροφοδοσία και επιστροφή του κυκλώματος υψηλής θερμοκρασίας. 2 – περίγραμμα ενδοδαπέδιας θέρμανσης. 3 – unbox.

Πρέπει να θυμόμαστε ότι η φύση της λειτουργίας της ενδοδαπέδιας θέρμανσης μπορεί επίσης να διαφέρει ανάλογα με το μοτίβο εγκατάστασης του πηνίου. Το σχήμα “σαλιγκαριού” θεωρείται βέλτιστο, στο οποίο οι σωλήνες τοποθετούνται σε ζεύγη, πράγμα που σημαίνει ότι ολόκληρη η περιοχή θερμαίνεται σχεδόν ομοιόμορφα. Εάν το ζεστό δάπεδο είναι διατεταγμένο ως “φίδι” ή “λαβύρινθος”, τότε ο σχηματισμός ψυχρότερων και θερμότερων ζωνών είναι πρακτικά εγγυημένος. Αυτό το μειονέκτημα μπορεί να εξαλειφθεί, συμπεριλαμβανομένης της σωστής ρύθμισης..

Διαγράμματα σύνδεσης

Ένα θερμαινόμενο με δάπεδο νερό συχνά λειτουργεί ως πρόσθετη πηγή θερμότητας. Συνδυάζεται κυρίως με γενικό σύστημα θέρμανσης ή παροχή ζεστού νερού. Από τη μέθοδο σύνδεσης εξαρτώνται τα χαρακτηριστικά της ρύθμισης των θερμών δαπέδων.

Σε συνδυασμό

Μια δημοφιλής και τεχνολογικά δικαιολογημένη μέθοδος είναι η συνδυασμένη θέρμανση, η οποία περιλαμβάνει σύστημα καλοριφέρ και ενδοδαπέδια θέρμανση. Ωστόσο, για τον εξοπλισμό αυτής της δομής, χρειαζόμαστε:

• λέβητας;
• αντλία;
• δεξαμενή διαστολής?
• συλλέκτες για καλοριφέρ και ενδοδαπέδια θέρμανση ·
• καλοριφέρ;
• σωλήνες.

Είναι σημαντικό να συνδυάζετε σωστά διαφορετικές συσκευές θέρμανσης για να λειτουργούν αποτελεσματικά. Οι κύριοι τρόποι σύνδεσης θερμαντικών σωμάτων με δάπεδα ζεστού νερού σε μια ενιαία δομή:

1. Παράλληλη σύνδεση της μονάδας πολλαπλής στο σύστημα θέρμανσης. Τα κυκλώματα κόβονται στη γραμμή των μπαταριών. Η κυκλοφορία υγρών παρέχεται από μια αντλία.
2. Σύνδεση με δακτυλίους, πρωτογενείς ή δευτερεύοντες. Ο αγωγός, όταν τοποθετηθεί, σχηματίζει δακτυλίους, κόβονται στο σύστημα τροφοδοσίας σε πολλά σημεία. Η θερμοκρασία του ψυκτικού εξαρτάται από την απόσταση του πηνίου από την πηγή θερμότητας.
3. Σύνδεση με τον ομοεπίπεδο συλλέκτη, στο ακραίο σημείο του. Το νερό κινείται στο κύκλωμα λόγω της λειτουργίας μιας κοινής αντλίας σπιτιού που βρίσκεται στο δωμάτιο γεννητριών. Σε αυτή την περίπτωση, το ζεστό δάπεδο έχει προτεραιότητα όταν τροφοδοτεί θερμό φορέα θερμότητας.
4. Η χρήση υδραυλικής μονάδας διανομής είναι μια εξαιρετική επιλογή: εάν υπάρχουν πολλές συσκευές θέρμανσης, με διαφορά στο μήκος των βρόχων δαπέδου και την κατανάλωση νερού σε αυτές. Σε αυτό το σχήμα, δεν μπορείτε επίσης να κάνετε χωρίς έναν οριζόντιο συλλέκτη..
5. Τοπική σύνδεση του κυκλώματος μέσω unibox σε παράλληλο κύκλωμα. Κατάλληλο για δωμάτια με μικρό χώρο: μπάνιο, διάδρομο.

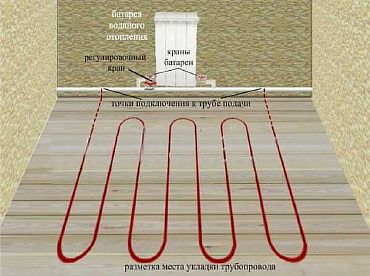

Σύνδεση ψυγείου

Ένας συνηθισμένος τρόπος σίτισης της ενδοδαπέδιας θέρμανσης από καλοριφέρ. Με αυτό το σχήμα, η θερμοκρασία του υγρού στο πάτωμα του νερού σχετίζεται άμεσα με το βαθμό θέρμανσης του στο ψυγείο..

Μάθετε τη μέγιστη και βέλτιστη θερμοκρασία του θερμαντικού μέσου στο σύστημα ενδοδαπέδιας θέρμανσης.

Για την κατασκευή αυτού του συστήματος, απαιτείται μια γραμμή που έχει παροχή με ροή επιστροφής, καθώς και σωλήνες δαπέδου και unibox. Δεδομένου ότι το νερό στις μπαταρίες θερμαίνεται έως και 80 μοίρες, συνιστάται να συνδέσετε τους βρόχους δαπέδου στην επιστροφή.

Unibox-συσκευή, τύποι και αρχή λειτουργίας, πλεονεκτήματα χρήσης, εγκαταστήστε μόνοι σας.

Από τον λέβητα

Αυτή είναι μια απλή επιλογή – ο εγκατεστημένος λέβητας έχει σχεδιαστεί μόνο για θέρμανση νερού για ζεστό δάπεδο, επομένως δεν χρειάζονται ρυθμιστές.

Παρουσία ενός σύγχρονου λέβητα αερίου, είναι σε θέση να ρυθμίσει την ίδια τη θερμοκρασία, αρκεί να ρυθμίσετε την απαιτούμενη ένδειξη στον πίνακα. Ακόμη και με σύστημα δύο επαφών, όταν ο λέβητας θερμαίνει νερό για μπαταρίες και ενδοδαπέδια θέρμανση, οι τιμές για κάθε συσκευή μπορούν εύκολα να ρυθμιστούν από τον αυτοματισμό του λέβητα.

Όταν χρησιμοποιείτε λέβητα που λειτουργεί με στερεό καύσιμο, απαιτείται ένα βαρέλι αντιστάθμισης. Το επίπεδο θερμοκρασίας και πίεσης ρυθμίζεται με την εγκατάσταση μιας μονάδας ασφαλείας στο βαρέλι, η οποία αποτελείται από ένα μανόμετρο, μια βαλβίδα απελευθέρωσης αέρα και έναν θερμοστάτη.

Προς ενημέρωσή σας! Η λειτουργία του θερμαινόμενου δαπέδου επηρεάζεται από το σχέδιο τοποθέτησης σωλήνων – μάθετε ποια είναι τα σχήματα τοποθέτησης, καθώς και πώς να συνδέσετε τα θερμαινόμενα δάπεδα. Με ένα “φίδι”, η θέρμανση δεν θα είναι ομοιόμορφη, με κρύες και ζεστές περιοχές. Κατά την τοποθέτηση του περιγράμματος σύμφωνα με το σχέδιο “σαλιγκαριού”, εξασφαλίζεται ομοιόμορφη θέρμανση.

Χαρακτηριστικά σύνδεσης ανάλογα με το σχήμα

Θα ήταν θεμελιωδώς λάθος να μιλήσουμε για τη ρύθμιση του δαπέδου του νερού χωρίς να καθορίσουμε το σχέδιο σύμφωνα με το οποίο λειτουργεί, επειδή σε κάθε περίπτωση έχει τη δική του δομή. Κατά συνέπεια, εντελώς διαφορετικά στοιχεία ή κόμβοι μπορεί να είναι υπεύθυνα για τη ρύθμιση της θερμοκρασίας..

Προετοιμασία και θέση σε λειτουργία

Κατά τη ρύθμιση της ενδοδαπέδιας θέρμανσης, χρησιμοποιείται μια θερμική κεφαλή με τη μορφή μιας συμβατικής βρύσης, η οποία είναι εγκατεστημένη για παροχή νερού και αντίστροφη ροή. Ένα τέτοιο σύστημα δεν αξιολογείται με σαφήνεια:

• Πρώτον, η εξοικονόμηση χρημάτων για την εγκατάσταση του κυκλώματος είναι ένα πλεονέκτημα.
• δεύτερον, οι επιπλοκές κατά τη λειτουργία, δηλαδή η συχνή χρήση της θερμικής κεφαλής την απενεργοποιεί, απαιτείται έγκαιρη αντικατάσταση.

Μια βολική συσκευή ονομάζεται μετρητής ροής (ή ροτόμετρο), ο οποίος είναι εγκατεστημένος κοντά στον συλλέκτη στις οπές κυκλώματος. Ρύθμιση σε αυτήν την κατάσταση είναι ο έλεγχος των μετρήσεων της συσκευής (0,3 … 0,5 λίτρα).

Η πρώτη εκκίνηση, που έγινε σωστά, ανιχνεύει αδύναμα σημεία, δυσλειτουργίες, πιθανές δυσλειτουργίες στο σύστημα θέρμανσης δαπέδου.

Βήμα-βήμα ρύθμιση δαπέδου που θερμαίνεται με νερό

1. Το ξεκίνημα περιορίζεται στον έλεγχο της θέσης των βαλβίδων. Η κανονική θέση είναι “κλειστή”.
2. Η αντλία ενεργοποιείται με χαμηλή ταχύτητα για να ζεσταθεί το σύστημα.
3. Οι βαλβίδες ρυθμίζονται στη θέση “Άνοιγμα”.
4. Έλεγχος του κυκλώματος κατά την πλήρωση με ψυκτικό υγρό και εξαερισμό του αέρα μέσω σωλήνων χρησιμοποιώντας αποχέτευση που βρίσκεται στην πολλαπλή.
5. Βεβαιωθείτε ότι το κύκλωμα είναι γεμάτο με νερό και εξαερίζεται με αποχέτευση.
6. Η πλήρωση του περιγράμματος είναι σταδιακή και αργή.
7. Ενεργοποίηση του λέβητα θέρμανσης συμπύκνωσης.
8. Ελέγξτε την παροχή ψυκτικού στο κύκλωμα του συστήματος.
9. Ελέγξτε τη ροή επιστροφής.
10. Δοκιμάστε τη λειτουργία του περιγράμματος.
11. Κλείστε τις βαλβίδες παροχής νερού και επιστροφής.
12. Ελέγξτε κάθε επηρεαζόμενο κύκλωμα.

Λιγότερες στροφές παράγονται από την αντλία – υπάρχει μικρότερη πιθανότητα κλειδώματος αέρα στους σωλήνες!

Ο ρόλος του λέβητα στον έλεγχο θερμοκρασίας του κυκλώματος θέρμανσης

Με μια απλή επιλογή σύνδεσης, όταν ο λέβητας λειτουργεί αποκλειστικά για θέρμανση νερού για το κύκλωμα δαπέδου, δεν απαιτούνται καθόλου συσκευές ελέγχου.

Στο απλούστερο σχήμα, μόνο ο λέβητας και το περίγραμμα του δαπέδου

Εάν ο λέβητας είναι εγκατεστημένος με μοντέρνο φυσικό αέριο, είναι ο ίδιος ένας εξαιρετικός ρυθμιστής. Η επιθυμητή θερμοκρασία του ψυκτικού ρυθμίζεται πατώντας τα κουμπιά στον πίνακα ελέγχου. Μια νέα τιμή, όταν πρέπει να κάνετε το νερό πιο ζεστό, δροσερό ή να απενεργοποιηθεί τελείως, ορίζεται χωρίς προβλήματα, μέσα σε λίγα δευτερόλεπτα.

Και ακόμη και όταν το σύστημα είναι διπλού κυκλώματος – δηλαδή, ο λέβητας όχι μόνο εξασφαλίζει τη λειτουργία της ενδοδαπέδιας θέρμανσης, αλλά θερμαίνει επίσης νερό για μπαταρίες και σημεία ανάλυσης – η θερμοκρασία θέρμανσης κάθε κυκλώματος μπορεί να ρυθμιστεί λόγω της αυτοματοποίησης του λέβητα εαυτό. Χωριστές συσκευές για αυτό δεν απαιτούνται καθόλου..

Το ίδιο συμβαίνει και με την εγκατάσταση ενός ηλεκτρικού λέβητα, του οποίου η λειτουργία ελέγχεται εξίσου εύκολα από τον πίνακα ελέγχου. Ωστόσο, η ηλεκτρική ενέργεια δεν είναι ο φθηνότερος τρόπος για τη θέρμανσή της και χρησιμοποιείται μόνο όταν δεν υπάρχει αέριο στο σπίτι. Αλλά αυτό είναι άλλη ιστορία.

Πίνακας ελέγχου ενός σύγχρονου λέβητα αερίου

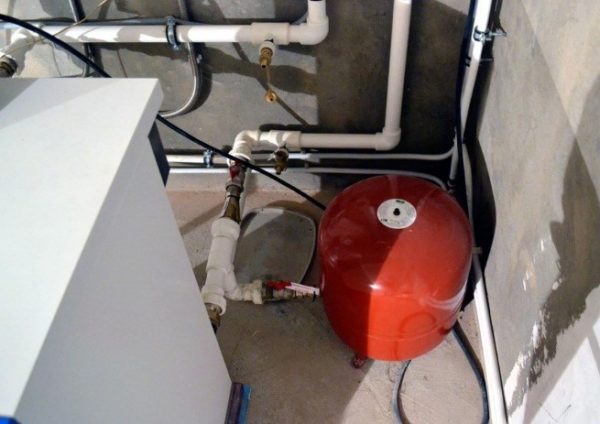

Δεξαμενή διαφράγματος (διαστολής) που συνδέεται με λέβητα στερεού καυσίμου

Η εξάρτηση της πίεσης στη δεξαμενή από τη θερμοκρασία του νερού

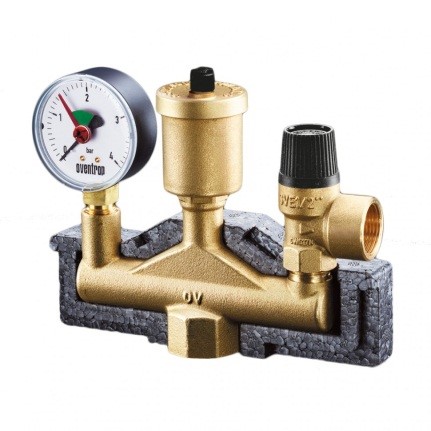

Αυτό το συγκρότημα με μανόμετρο και θερμοστάτη εξασφαλίζει την ασφαλή λειτουργία του συστήματος.

Αλλά για να μπορέσουμε να ρυθμίσουμε τη θερμοκρασία όταν το νερό θερμαίνεται όχι από λέβητα φυσικού αερίου ή ηλεκτρικό, αλλά από ένα στερεό καύσιμο, πρέπει να υπάρχει μια δεξαμενή διαστολής (αντισταθμιστική) στο σύστημα.

Όσο υψηλότερη είναι η θερμοκρασία του νερού που εισέρχεται σε αυτό, τόσο μεγαλύτερη είναι η πίεση. Και τα δύο ελέγχονται με την εγκατάσταση μιας μονάδας ασφαλείας στη δεξαμενή, η οποία περιλαμβάνει ένα μανόμετρο, μια βαλβίδα απελευθέρωσης αέρα και έναν θερμοστάτη, μέσω των οποίων πραγματοποιείται η ρύθμιση.

Προσοχή! Έτσι, όσον αφορά τη ρύθμιση της θερμοκρασίας, ο τύπος του λέβητα που χρησιμοποιείται δεν έχει μικρή σημασία – αυτό επηρεάζει επίσης τη δομή του συστήματος στο σύνολό του. Για παράδειγμα, οι τοίχοι με λέβητες έχουν ενσωματωμένη αντλία που κυκλοφορεί το νερό. Εάν ο λέβητας είναι δαπέδου, τότε τόσο η αντλία όσο και ο θερμοστάτης πρέπει να τοποθετηθούν ξεχωριστά..

Σχήμα με ξεχωριστά τοποθετημένη αντλία κυκλοφορίας

Στην περίπτωση σύνδεσης της ενδοδαπέδιας θέρμανσης μέσω θέρμανσης, ο έλεγχος θερμοκρασίας πραγματοποιείται σύμφωνα με τις ίδιες αρχές. Απλώς σε αυτή την περίπτωση, η θερμοκρασία στο κύκλωμα δαπέδου θα εξαρτηθεί από τη θερμοκρασία στις μπαταρίες..

Είναι πιο δύσκολο να ρυθμιστεί η θέρμανση με συνδυασμένα σχήματα σύνδεσης, όταν υπάρχουν πολλά κυκλώματα, και σε καθένα από αυτά το νερό πρέπει να θερμαίνεται με διαφορετικούς τρόπους..

Εργοστασιακά συναρμολογημένη μονάδα ελέγχου δαπέδου νερού

Η ενδοδαπέδια θέρμανση είναι ένα σοβαρό στοιχείο κόστους για ανακαίνιση, επομένως είναι σημαντικό να υπολογίσετε ακριβώς πόσο και ποια υλικά θα χρειαστούν. Για να διευκολύνετε το κόστος εργασίας σας, έχουμε ετοιμάσει μια ειδική οδηγία που σας λέει πώς να υπολογίσετε το ζεστό δάπεδο – νερό ή ηλεκτρικό. Περιλαμβάνονται οι ηλεκτρονικοί υπολογιστές. Και στο άρθρο “Τι χρειάζεται για ένα ζεστό δάπεδο;” θα βρείτε μια πλήρη λίστα με όλα όσα μπορεί να χρειαστείτε κατά την εγκατάσταση.

Αυτό το πρόβλημα μπορεί να λυθεί με την εισαγωγή μιας μονάδας ανάμιξης στο σύστημα, στην οποία υπάρχει βαλβίδα 3 κατευθύνσεων και σερβοκινητήρας. Τι είναι, πώς λειτουργεί και συνδέεται, διαβάστε παρακάτω.

Εγκατάσταση και ρύθμιση

Σύμφωνα με τις οδηγίες των κατασκευαστών, ο περιστροφικός μετρητής συνδέεται με την πολλαπλή επιστροφής, αλλά υπάρχει η επιλογή εγκατάστασης της συσκευής για παροχή.

Η κύρια απαίτηση για την εγκατάσταση της συσκευής είναι η κάθετη θέση της. Αυτή η ρύθμιση σάς επιτρέπει να προσδιορίσετε την ακριβή τιμή της στάθμης υγρού στη φιάλη. Επομένως, η χτένα πρέπει να τοποθετηθεί αυστηρά οριζόντια στο επίπεδο.

Το ροόμετρο μεταβλητής περιοχής συνδέεται βιδώνοντάς το στην αντίστοιχη υποδοχή στην πολλαπλή. Η συσκευή παρέχεται με δακτύλιο Ο και παξιμάδι σύνδεσης. Δεν είναι απαραίτητο να σφραγίσετε επιπλέον τη συσκευή με στεγανωτικό ή άλλα υλικά..

Ροή εργασίας πολλαπλών συνδέσμων κυκλώματος – Η πολλαπλή και το ροόμετρο πρέπει να είναι πλήρως αυτοματοποιημένα. Επομένως, ένας θερμικός αισθητήρας συνδέεται επιπλέον με το σύστημα. Με ένα τέτοιο σχήμα, το σύστημα, όταν επιτευχθεί η καθορισμένη θερμοκρασία θερμοκρασίας του ψυκτικού, εμποδίζει την πλήρη ή μερική πρόσβασή του στα κυκλώματα.

Ολόκληρη η διαδικασία εγκατάστασης και η ρύθμιση της περιστροφής για ένα ζεστό δάπεδο πραγματοποιείται με την ακόλουθη σειρά:

1. Το ροόμετρο πρέπει να βιδωθεί σε μια ειδική τεχνολογική οπή στην πολλαπλή. Η συσκευή εγκαθίσταται χρησιμοποιώντας ένα κλειδί σε αυστηρά κάθετη θέση.
2. Στρέψτε αριστερόστροφα και αφαιρέστε τη διαφανή φιάλη που βρίσκεται στο πάνω μέρος του σώματος του μετρητή. Μετά από αυτό, είναι απαραίτητο να αφαιρέσετε τον δακτύλιο, ο οποίος έχει εγκατασταθεί για προστασία από τον κατασκευαστή. Στη συνέχεια, τοποθετήστε ξανά το καπάκι με τα σημάδια.
3. Δεξιόστροφα, γυρίστε το σώμα στο απαιτούμενο επίπεδο πίεσης. Αυτή η ενέργεια είναι μια εξισορρόπηση του ρυθμού ροής του ψυκτικού. Σε αυτήν την περίπτωση, η καθορισμένη τιμή θα πρέπει να εμφανίζεται στην κλίμακα.

Μετά από τέτοιες ενέργειες, απαιτείται έλεγχος της διαδικασίας λειτουργίας ολόκληρου του συστήματος θέρμανσης δαπέδου. Κατά τη λειτουργία του θερμού δαπέδου, μην κλείνετε τη φιάλη στο μετρητή ροής. Η κλίμακα πρέπει να είναι συνεχώς ορατή, καθώς μερικές φορές καθίσταται απαραίτητη η ισορροπία κατά τη λειτουργία του εξοπλισμού θέρμανσης.

Για να το προστατέψετε από εξωτερικές επιδράσεις, συνιστάται να τοποθετήσετε την ομάδα συλλεκτών μαζί με τον μετρητή ροής σε ειδικό ντουλάπι ή να κάνετε μια θέση στον τοίχο με μια πόρτα κλεισίματος..

Σύμφωνα με τους τεχνικούς κανόνες, πρέπει να πραγματοποιηθεί πανομοιότυπη τοποθέτηση πολλών περιγραμμάτων, συμπεριλαμβανομένου του μήκους τους. Διαφορετικά, ακόμη και η χρήση πολλαπλής με περιστροφικό μέτρο δεν θα δώσει θετικό αποτέλεσμα και το σύστημα δεν θα λειτουργήσει σωστά..

Ηλεκτρονικό σύστημα συντονισμού

Το ηλεκτρονικό σύστημα συντονισμού είναι μια τάξη, μια ενότητα στοιχείων που αλληλοσυνδέονται και αλληλοεξαρτώνται. Αυτό το συγκρότημα περιλαμβάνει ηλεκτρονικά θερμόμετρα, χειριστήριο και ηλεκτρικές μονάδες..

Οι μηχανισμοί ενός ελεγχόμενου ηλεκτρομηχανικού συστήματος μπορούν να προσαρτηθούν στις κεφαλές συμβατικών βαλβίδων για ρύθμιση. Αυτή η συσκευή μπορεί να είναι μέρος μιας δομής.

Εάν αλλάξει ο ρυθμός ροής του ψυκτικού, αυτό συμβαίνει σύμφωνα με τις καθορισμένες κρίσιμες τιμές. Οι αισθητήρες του αυτόματου ρυθμιστή θερμοκρασίας δαπέδου μπορούν να λειτουργήσουν με φορείς θερμότητας και αέρα στα δωμάτια, μετρώντας τους δείκτες τους.

Μέθοδοι ρύθμισης της θερμοκρασίας της ενδοδαπέδιας θέρμανσης

Για να επιτύχετε τις απαιτούμενες τιμές θερμοκρασίας που πληρούν τα τυπικά πρότυπα, πρέπει να διαμορφώσετε τη συσκευή.

Είναι δυνατή η σωστή ρύθμιση της ενδοδαπέδιας θέρμανσης ανάλογα με τον τύπο του δωματίου. Ένα κατάλληλο επίπεδο θερμοκρασίας για κατοικίες είναι 20 έως 28 μοίρες. Η θέρμανση από 19 έως 24 μοίρες είναι κατάλληλη για κουζίνα, διάδρομο ή μπάνιο.

Προς ενημέρωσή σας! Η επιτρεπόμενη υγρασία στο δωμάτιο είναι 60%, αλλά ο βέλτιστος δείκτης είναι 40 – 50%.

Ο κύριος σκοπός του κανονισμού είναι να διατηρήσει μια σταθερή διαφορά θερμοκρασίας κατά την είσοδο και την έξοδο. Για τον προσδιορισμό της διαφοράς θερμοκρασίας, λαμβάνεται υπόψη το πάχος και το υλικό της επίστρωσης και η απόσταση τοποθέτησης των σωλήνων.

Ο εγκατεστημένος εξοπλισμός επηρεάζει τις μεθόδους ρύθμισης της δομής · μπορεί να είναι μηχανικός και αυτόματος. Η συσκευή που είναι υπεύθυνη για τη ροή του νερού έχει διαμορφωθεί, αυτό μπορεί να γίνει με ανάμιξη του θερμού και ψυχρού ψυκτικού υγρού ή με περιορισμό.

Αυτόματη ρύθμιση

Εάν η ενδοδαπέδια θέρμανση ρυθμιστεί αυτόματα, τότε τα κύρια στοιχεία ρύθμισης είναι η θερμική κεφαλή RTL ή η βαλβίδα unibox. Το επίπεδο θέρμανσης δαπέδου εξαρτάται από τον καθορισμένο δείκτη, όσο υψηλότερη είναι, τόσο πιο ζεστό θα είναι το υγρό που διέρχεται από τους σωλήνες και επομένως το δάπεδο θα ζεσταθεί περισσότερο.

Πώς να ρυθμίσετε αυτόματα το δάπεδο θέρμανσης νερού – αυτό μπορεί να γίνει με δύο τρόπους:

1. Χρησιμοποιώντας μια θερμοστατική συσκευή αυτορύθμισης, ρυθμίζεται με βαλβίδες ή βρύση με κεφαλές.
2. Με τη βοήθεια ενός ηλεκτρονικού συστήματος, περιλαμβάνει ένα ηλεκτροθερμόμετρο, ένα χειριστήριο, ηλεκτρικές μονάδες.

Οι ηλεκτρονικές συσκευές ελέγχου είναι ακριβές, αλλά μπορούν να χρησιμοποιηθούν για τον προγραμματισμό της θέρμανσης δαπέδου και την προσαρμογή της για βέλτιστη και αποτελεσματική λειτουργία..

Οι ηλεκτρονικές ρυθμιστικές αρχές εκπροσωπούνται στην αγορά από πολλές εταιρείες, τα πιο δημοφιλή είναι τα προϊόντα της Uponor..

Χειροκίνητη εξισορρόπηση θερμοκρασίας

Η χειροκίνητη διαδικασία διαμόρφωσης είναι απλή αλλά χρονοβόρα. Η θερμοκρασία θέρμανσης νερού ρυθμίζεται ανοίγοντας ή κλείνοντας τις βαλβίδες. Η διαδικασία γίνεται πολύ πιο εύκολη με μια συσκευή που χορηγεί την τροφή σε κάθε κλάδο.

Προς ενημέρωσή σας! Η ενδοδαπέδια θέρμανση θα λειτουργήσει αποτελεσματικά όταν ρυθμιστεί χειροκίνητα – με εντατική κυκλοφορία νερού στον αγωγό, αυτό μπορεί να επιτευχθεί χρησιμοποιώντας ξεχωριστή αντλία θερμότητας.

Πριν ξεκινήσετε τη ρύθμιση της στάθμης της θερμοκρασίας στο δάπεδο του νερού, πρέπει να βεβαιωθείτε ότι το σύστημα είναι γεμάτο και ότι δεν υπάρχουν κλειδαριές αέρα. Η ρύθμιση είναι η παροχή ψυκτικού σε κάθε πηνίο και η ρύθμιση του επιπέδου της ροής του. Ο έλεγχος πραγματοποιείται λαμβάνοντας υπόψη τη διαφορά στη θερμοκρασία ροής, στην είσοδο και την έξοδο. Αυτή η διαδικασία πρέπει να πραγματοποιείται ετησίως..

Σπουδαίος! Η θερμοκρασία του εισερχόμενου και εξερχόμενου φορέα θερμότητας σε όλους τους βρόχους πρέπει να είναι περίπου η ίδια, η επιτρεπόμενη διαφορά είναι 5 – 15 μοίρες.

Ο έλεγχος της διαδικασίας ρύθμισης του δαπέδου του νερού θα διευκολύνει τη χρήση θερμόμετρου, λέιζερ ή ηλεκτρικού. Η παρουσία του θα μειώσει σημαντικά τον χρόνο εγκατάστασης..

Ρύθμιση της θερμοκρασίας του θερμαινόμενου νερού του δαπέδου ξεχωριστά ανά δωμάτιο

Στην περίπτωση που σκοπεύετε να κάνετε θέρμανση σε ένα σπίτι με θερμαινόμενο νερό, μπορείτε να οργανώσετε ξεχωριστό έλεγχο θερμοκρασίας για τα δωμάτια.

Για να γίνει αυτό, είναι απαραίτητο να σχεδιαστεί η τοποθέτηση των περιγραμμάτων του ζεστού δαπέδου σε ζώνη. Εκείνοι. ο σωλήνας δαπέδου νερού πρέπει να τοποθετείται μόνο σε ένα δωμάτιο. Εάν η επιφάνεια του δωματίου είναι μεγαλύτερη από 12 τ. μ. δύο ή τρία κυκλώματα σωλήνων πρέπει να τοποθετηθούν.

Σε αυτή την περίπτωση, η μονάδα ανάμιξης θα είναι κοινή, η θερμοκρασία του ψυκτικού θα ελέγχεται επίσης για ολόκληρο τον συλλέκτη ταυτόχρονα. Εκείνοι. σε ολόκληρο το σύστημα ενδοδαπέδιας θέρμανσης, η θερμοκρασία θα ρυθμιστεί από τη μονάδα ανάμιξης και δεν θα διαφέρει.

Πώς να κάνετε τον έλεγχο ενός ζεστού νερού δαπέδου με πολλά κυκλώματα; Για να γίνει αυτό, θα χρειαστεί να αγοράσουμε “κανονικά ανοιχτά” servos (επιθυμητά αλλά όχι απαραίτητα). Ένα για κάθε κύκλωμα που πρόκειται να ελέγξουμε.

Τοποθετήστε έναν αισθητήρα θερμοκρασίας (θερμοστάτη) σε κάθε δωμάτιο. Διατίθενται τόσο ενσύρματες όσο και ασύρματες επιλογές. Η λειτουργικότητα μπορεί επίσης να είναι διαφορετική. Από απλή μηχανική ενεργοποίηση / απενεργοποίηση. Έως πολύπλοκο έλεγχο θερμοκρασίας κατά την ημέρα και τη νύχτα. Το κόστος θα ποικίλει.

Ενσύρματο χειριστήριο θερμοκρασίας δωματίου

Εάν οι αισθητήρες θερμοκρασίας είναι καλωδιωμένοι, τότε θα χρειαστεί να τοποθετήσετε καλώδια τριών πυρήνων από αυτά στον συλλέκτη. Σε αυτήν την περίπτωση, το χειριστήριο θα μεταβεί απευθείας στο σερβο και δεν απαιτείται πρόσθετος ελεγκτής..

Ασύρματος έλεγχος θερμοκρασίας TP

Εάν οι αισθητήρες θερμοκρασίας είναι ασύρματοι, τότε δεν απαιτούνται πλέον επικοινωνίες. Μια τέτοια λύση θα είναι σχετική εάν η επισκευή έχει ήδη ολοκληρωθεί και θέλετε να ελέγξετε τη θερμοκρασία του θερμαινόμενου νερού δαπέδου στο τέλος της επισκευής..

Σε αυτή την περίπτωση, ο αυτοματισμός θα βρίσκεται κοντά στη μονάδα ελέγχου θερμοκρασίας και θα ενεργοποιεί τα σερβίτσια. Και από τους αισθητήρες, το σήμα σχετικά με την ενεργοποίηση ή / και την απενεργοποίηση θα μεταδίδεται μόνο στον ελεγκτή αυτοματισμού. Και ο ελεγκτής, με τη σειρά του, θα τροφοδοτήσει ή θα αφαιρέσει τάση από τη μονάδα δίσκου.

Πώς λειτουργεί η σερβομηχανή για ενδοδαπέδια θέρμανση;?

Ένας σερβομηχανισμός είναι μια ηλεκτρομηχανική συσκευή που σας επιτρέπει να ανοίγετε και να κλείνετε τη γραμμή στη ροή επιστροφής του ψυκτικού ενός ξεχωριστού κυκλώματος.

Πώς λειτουργεί η σερβομηχανή για ενδοδαπέδια θέρμανση; Αποτελείται από έναν ηλεκτρικό ενεργοποιητή και μια ράβδο ώθησης – αυτή η ράβδος δρα στη βαλβίδα, η οποία βρίσκεται στην πολλαπλή υποδαπέδιας θέρμανσης και, ανάλογα με την κατάσταση του θερμοστάτη, παίρνει μια ανοιχτή ή κλειστή θέση.

Ο έλεγχος ροής κατά μήκος του κυκλώματος πραγματοποιείται από την πλευρά της παροχής ψυκτικού.

Το σερβο βιδώνεται στην πολλαπλή επιστροφής. Στο κύκλωμα που πρέπει να ελεγχθεί (δηλ. Πρέπει να γνωρίζετε πού βρίσκεται το κύκλωμα στον συλλέκτη όπου πηγαίνει ο σωλήνας από αυτό). Για συλλέκτες για ενδοδαπέδια θέρμανση (αν έχετε εγκαταστήσει ακριβώς αυτό), το νήμα για την εγκατάσταση του σερβομηχανισμού είναι ενοποιημένο. Εκείνοι. οποιοσδήποτε θα κάνει.

Για να εγκαταστήσετε το σερβο, πρέπει να αφαιρέσετε το τυπικό καπάκι και να βιδώσετε το ίδιο το σερβο.

Μετά την εγκατάσταση των σερβο σε όλα τα κυκλώματα, είναι απαραίτητο να τα συνδέσετε στη μονάδα ελέγχου (στην περίπτωση ασύρματου συστήματος). Διαμόρφωση σημάτων από θερμοστάτες. Εκείνοι. καθορίζουν τα κανάλια μέσω των οποίων θα ελέγχουν το ένα ή το άλλο σερβο. Or συνδέστε τα απευθείας με αισθητήρες θερμοκρασίας εάν είναι ενσύρματα. Και τότε ο έλεγχος θα πραγματοποιηθεί απευθείας με την παροχή ή μη παροχής ρεύματος στο σερβο.

Τα Servos μπορούν να είναι “κανονικά ανοιχτά” ή “κανονικά κλειστά”. Αυτό σημαίνει, όταν δεν υπάρχει τάση, επιτρέπει στο ψυκτικό να κυκλοφορεί (κανονικά ανοιχτό). Or δεν επιτρέπει (κανονικά κλειστό).

Πώς συνδέονται τα servos

Στην πράξη, χρησιμοποιούνται διαφορετικά σχήματα σύνδεσης σερβοκινητήρα, τα οποία εξαρτώνται από τον τύπο του θερμοστάτη που τοποθετείται. Όταν αυτή η συσκευή ελέγχει μόνο ένα κύκλωμα θέρμανσης, συνδέεται απευθείας σε έναν συγκεκριμένο ενεργοποιητή. Εάν χρησιμοποιείται θερμοστάτης πολλαπλών ζωνών, τότε τα καλώδια συνδέονται με συγκεκριμένους ακροδέκτες.

Για να βελτιστοποιήσουν τη θέση των καλωδίων, τοποθετούν διακόπτες για δάπεδο ζεστού νερού. Εκτός από τις συνήθεις λειτουργίες σύνδεσης και σύνδεσης διαφόρων συσκευών, εκτελούν επίσης προστατευτικό ρόλο. Διαβάστε επίσης: "Βέλτιστο σχέδιο σύνδεσης θέρμανσης δαπέδου – κάνουμε τη σωστή επιλογή".

Όταν όλα τα κυκλώματα θέρμανσης είναι σε κλειστή θέση, εκδίδεται εντολή απενεργοποίησης της αντλίας κυκλοφορίας. Αυτή η μέθοδος είναι βολική εάν παρέχεται η εγκατάσταση ενός αυτόματου λέβητα θέρμανσης..

Όσον αφορά τα συστήματα με λέβητες στερεού καυσίμου συμβατικού σχεδιασμού, δεν επιτρέπεται η απενεργοποίηση των αντλιών σε αυτά, διαφορετικά η δομή θέρμανσης θα εκραγεί. Σε αυτή την περίπτωση, εγκαθίσταται μια παράκαμψη και μια βαλβίδα παράκαμψης, οι οποίες ρυθμίζονται σε δείκτη πίεσης ελαφρώς χαμηλότερη από τη μέγιστη πίεση της αντλίας κυκλοφορίας..

Μετά την επίτευξη της επιθυμητής τιμής στο σύστημα (εάν παραμένει ανοιχτός μόνο ένας μικρός αριθμός κυκλωμάτων θέρμανσης), η βαλβίδα παράκαμψης αρχίζει να τυλίγει εν μέρει το ψυκτικό υγρό στον σωλήνα επιστροφής και να το τροφοδοτεί ξανά στον λέβητα.

Το παραπάνω κύκλωμα θα λειτουργήσει με οποιοδήποτε μοντέλο λέβητα θέρμανσης. Για τις μονάδες στερεών καυσίμων, αυτός είναι ο μόνος και φθηνός τρόπος για να αποφευχθεί η υπερθέρμανση του συστήματος.

Όταν απαιτείται ρύθμιση της ενδοδαπέδιας θέρμανσης με μετρητές ροής, είναι απαραίτητο η πολλαπλή τροφοδοσίας να έχει αυτόματο εξαερισμό και να συνδέεται με το ανάλογο επιστροφής με παράκαμψη με βαλβίδα παράκαμψης (διαβάστε: "Πώς να επιλέξετε και να εγκαταστήσετε ένα μετρητή ροής για ένα ζεστό δάπεδο").

Συνοψίζοντας, πρέπει να σημειωθεί ότι η απλούστερη επιλογή για το πώς να στήσετε ένα ζεστό δάπεδο και να ρυθμίσετε τη θερμοκρασία του ψυκτικού μπορεί να ονομαστεί εγκατάσταση χειροκίνητων βρύσεων. Πιο άνετα στη χρήση είναι οι αυτόματες συσκευές ελέγχου – θερμοστάτες με αισθητήρες και σερβοκινητήρες. Πρέπει επίσης να χρησιμοποιηθεί η βαλβίδα παράκαμψης και η μονάδα μεταγωγής..

Ποια σερβομηχανή για να θέσετε τον έλεγχο θερμοκρασίας του θερμαινόμενου νερού δαπέδου?

Είναι πιο λογικό να επιλέξετε “κανονικά ανοιχτό”. Με αυτήν την επιλογή, η τάση δεν θα παρέχεται στον σερβομηχανισμό σε μεγαλύτερη αναλογία% με την πάροδο του χρόνου και το ψυκτικό θα κυκλοφορεί (δηλαδή η θέρμανση θα λειτουργήσει). Ωστόσο, οι περισσότεροι (αν όχι όλοι) θερμοστάτες ή μονάδες ελέγχου ενδοδαπέδιας θέρμανσης σάς επιτρέπουν να ελέγχετε και τα κανονικά ανοιχτά και τα κανονικά κλειστά σερβίτσια, ανάλογα με τους ακροδέκτες στους οποίους είναι συνδεδεμένοι.

Αιτίες δυσλειτουργίας και επισκευής θερμαινόμενου νερού δαπέδου

Η σωστή εγκατάσταση του δαπέδου του νερού εγγυάται την υπηρεσία του για πολύ μεγάλο χρονικό διάστημα (έως και 50 χρόνια) με την προϋπόθεση της χρήσης στερεών σωλήνων υψηλής ποιότητας.

Όσον αφορά τη διαμόρφωση και την αρχή της λειτουργίας, ένα θερμαινόμενο με δάπεδο νερό είναι αρκετά περίπλοκο και η απόδοσή του εξαρτάται από την υψηλή ποιότητα λειτουργίας πολλών σημαντικών εξαρτημάτων. Το δάπεδο του νερού αποτελείται από τα ακόλουθα στοιχεία:

1. Σωλήνες με νερό που κυκλοφορεί μέσα τους, το οποίο είναι φορέας θερμότητας.
2. Παράκαμψη.
3. Αντλία κυκλοφορίας.
4. Συλλέκτης και ηλεκτρική κίνηση, που ρυθμίζουν τη ροή του νερού.
5. Βαλβίδα εξισορρόπησης που αναμιγνύει ζεστό και κρύο νερό.
6. Θερμοστάτης και θερμοστάτης, υπεύθυνοι για τη διατήρηση της απαιτούμενης θερμοκρασίας. Σε περίπτωση βλάβης, όχι μόνο είναι δυνατή η ψύξη, αλλά και η υπερθέρμανση του ψυκτικού.

Όπως και στην περίπτωση ενός ηλεκτρικού δαπέδου, όταν εντοπίζονται οι λόγοι για την ανεπαρκή θέρμανση, επιτρέπονται κακές εργασίες θερμομόνωσης, με αποτέλεσμα να παρατηρούνται σημαντικές απώλειες θερμότητας. Η κατάσταση μπορεί να διορθωθεί μόνο με μια πλήρη επανεπεξεργασία του συστήματος από την αρχή. Ο λόγος για την ασθενή μεταφορά θερμότητας είναι επίσης ο λανθασμένος υπολογισμός και η επιλογή των χαρακτηριστικών των κύριων στοιχείων του συστήματος. Ένας αδύναμος λέβητας μπορεί να προκαλέσει έλλειψη ενέργειας για τη θέρμανση του ψυκτικού.

Ζημιά στον αγωγό

Ο λόγος για την ανακάλυψη και τη διαρροή του δαπέδου του νερού είναι συχνά μια απότομη πτώση της πίεσης στο εσωτερικό του σωλήνα. Η ποσότητα νερού στους σωλήνες μειώνεται και αυτό που ρέει αρχίζει να καταστρέφει την επίστρωση και να διαρρέει στον κάτω όροφο.

Για τον εντοπισμό πιθανής διαρροής, πραγματοποιείται πρώτα μια οπτική επιθεώρηση του καλύμματος δαπέδου, στις αρθρώσεις των οποίων ή απευθείας στην επιφάνεια, μπορούν να βρεθούν υγρά σημεία. Εάν η παρουσία υγρασίας δεν ανιχνευθεί με γυμνό μάτι και με το άγγιγμα, χρησιμοποιήστε θερμικό απεικονιστή.

Εάν βρεθεί η θέση του κατεστραμμένου θραύσματος σωλήνα, πραγματοποιείται η τοπική επισκευή του, αποσυναρμολογώντας εν μέρει το κάλυμμα δαπέδου και αποσυναρμολογώντας την επίστρωση. Πριν από την αντικατάσταση του σωλήνα, το νερό αποστραγγίζεται από το κύκλωμα και μετά την επανεκκίνηση, το σύστημα πρέπει να αερίζεται..

Πίνακας 2. Επισκευή σε περίπτωση φθαρμένων σωλήνων

Απεικόνιση	Περιγραφή
Για να αφαιρέσετε πλακάκια, εάν ο αγωγός έχει υποστεί ζημιά στο μπάνιο, το πρώτο βήμα είναι να απελευθερώσετε τους αρμούς από το αρμολόγηση.
Αποσυναρμολόγηση πλακιδίων.
Μια διάτρηση χρησιμοποιείται για την αφαίρεση της επίστρωσης..
Για την αποκατάσταση τέτοιων ζημιών στους σωλήνες, χρησιμοποιείται σύνδεσμος πρέσας..
Στη θέση βλάβης του σωλήνα, γίνεται μια κοπή με ένα πριόνι.
Ο σωλήνας καθαρίζεται από μόλυνση.
Χρησιμοποιώντας ένα πτερύγιο, ευθυγραμμίστε τις οπές και στις δύο πλευρές.
Ένα μανίκι τοποθετείται και στα δύο θραύσματα σωλήνων..
Ο συμπλέκτης είναι πτυχωμένος με πένσα.

Πριν ρίξετε το τσιμέντο, η επισκευασμένη περιοχή ελέγχεται για διαρροές. Για την προστασία της σύζευξης από το όξινο περιβάλλον του διαλύματος, τυλίγεται με ένα κομμάτι αφρώδους πολυαιθυλενίου.

Ανομοιόμορφη θέρμανση

Εάν η ενδοδαπέδια θέρμανση θερμαίνεται ελάχιστα, ο λόγος μπορεί να είναι η άνιση κατανομή του νερού στους σωλήνες. Αυτό οφείλεται στα διαφορετικά μήκη των κυκλωμάτων – σε μεγαλύτερα, με τον ίδιο ρυθμό ροής νερού, το ψυκτικό υγρό ψύχεται γρηγορότερα. Σε αυτή την περίπτωση, θα χρειαστεί να ρυθμίσετε την παροχή νερού σε κάθε κύκλωμα στην πολλαπλή, να ρυθμίσετε τα επίπεδα των ηλεκτρικών κινήσεων στις βαλβίδες τροφοδοσίας.

Θα χρειαστεί λίγος χρόνος για να κατανοήσουμε το αποτέλεσμα των αλλαγών που έγιναν στο σύστημα. Ο χρόνος προθέρμανσης ενός θερμού δαπέδου εξαρτάται από πολλές αποχρώσεις: τον αριθμό και τον τύπο των στρωμάτων της δομής του δαπέδου, τη θερμοκρασία του ψυκτικού υγρού και τον ρυθμό παροχής του, την ισχύ του θερμαντήρα, τον τύπο της επίστρωσης φινιρίσματος, τον καιρό συνθήκες.

Ηλεκτρικές δυσλειτουργίες

Ελλείψει διαρροής, η αιτία πρέπει να αναζητηθεί στη δυσλειτουργία των στοιχείων του συστήματος που λειτουργούν από το δίκτυο.

Η αντλία κυκλοφορίας ή ο θερμοστάτης μπορεί να αποτύχουν, η θέση των οποίων είναι η μονάδα ανάμιξης του συλλέκτη. Η παρουσία τάσης σε αυτά ελέγχεται χρησιμοποιώντας ένα πολύμετρο ή ένα κατσαβίδι ένδειξης. Το γεγονός ότι η αντλία δεν λειτουργεί θα υποδεικνύεται από τη διαφορά μεταξύ τυχόν ήχων όταν είναι ενεργοποιημένη..

Κάθε ακροδέκτης θερμοστάτη θα πρέπει να ελεγχθεί για τάση. Αξίζει επίσης να ελέγξετε τον αισθητήρα θερμοκρασίας.

Βίντεο – Ένας απλός τρόπος για να ρυθμίσετε τη θερμοκρασία ενός ζεστού δαπέδου

Βίντεο – Σύνδεση θερμού δαπέδου με το σύστημα θέρμανσης
