Βαλβίδα ελέγχου θέρμανσης – τύποι βαλβίδων για συστήματα θέρμανσης, σκοπός και λειτουργικά χαρακτηριστικά τους

Βαλβίδες συστήματος θέρμανσης. Για τι είναι όλοι?

Το σύστημα θέρμανσης περιλαμβάνει συχνά ρυθμιστικούς μηχανισμούς και μηχανισμούς που διασφαλίζουν τη λειτουργική ασφάλεια. Με έναν άλλο τρόπο, ονομάζονται βαλβίδες για συστήματα θέρμανσης. Με τη βοήθεια αυτών των στοιχείων ρύθμισης, οι παράμετροι παροχής θερμότητας αλλάζουν, εξασφαλίζουν επίσης σταθερή λειτουργία και πραγματοποιούν αυτόματες ρυθμίσεις. Εξετάστε τις βαλβίδες και τους ρυθμιστές του συστήματος θέρμανσης, καθώς οι σκοποί και οι λειτουργίες τους διαφέρουν..

Βασικές παράμετροι των βαλβίδων ελέγχου

Μία από τις κύριες παραμέτρους των βαλβίδων ελέγχου είναι η απόδοση, η οποία είναι αριθμητικά ίση με τον ρυθμό ροής του μέσου εργασίας με πυκνότητα 1000 kg / m που ρέει μέσω της βαλβίδας σε πτώση πίεσης 0,1 MPa (1 kgf / cm). Χρησίμευσε ως βάση για τη διαμόρφωση μιας ολόκληρης οικογένειας παραμέτρων που περιέχουν τη φράση “απόδοση”: υπό όρους, αρχική απόδοση, ελάχιστη απόδοση, σχετική απόδοση, πραγματική απόδοση.

Μια εξίσου σημαντική παράμετρος είναι το χαρακτηριστικό ροής – η εξάρτηση της απόδοσης από το χτύπημα της βαλβίδας. Καθορισμένο πειραματικά, ονομάζεται “πραγματικό εύρος ζώνης”. Εκτός από αυτό, υπάρχει επίσης ένα γραμμικό εύρος ζώνης, ένα ίσο ποσοστό εύρους ζώνης και ένα ειδικό εύρος ζώνης. Καθώς και άλλα χαρακτηριστικά: χαρακτηριστικό σχεδιασμού (εξάρτηση της περιοχής ροής στη βαλβίδα της βαλβίδας ελέγχου από την τρέχουσα διαδρομή), χαρακτηριστικό σπηλαίωσης, χαρακτηριστικό ροής λειτουργίας.

Το ποσοτικό κριτήριο για τη διαρροή στην πύλη της βαλβίδας ελέγχου είναι μια παράμετρος που ονομάζεται σχετική διαρροή. Φυσικά, η βαλβίδα ελέγχου πρέπει να εξασφαλίζει στεγανότητα κατά το κλείσιμο, αλλά η δυνατότητα ρύθμισης της ροής είναι πιο σημαντική.

Επομένως, για τις βαλβίδες ελέγχου, οι δείκτες που αντικατοπτρίζουν την ικανότητά τους να ρυθμίζουν το εργασιακό περιβάλλον έχουν ιδιαίτερη σημασία, range εύρος ελέγχου, εύρος ρύθμισης ρυθμιστή, εύρος ελέγχου.

Κατά τη διάρκεια της ανάπτυξης, του σχεδιασμού, της παραγωγής και της επακόλουθης χρήσης βαλβίδων ελέγχου, λαμβάνονται επίσης υπόψη παράμετροι όπως νεκρή ζώνη, νεκρή ζώνη, συντελεστής σπηλαίωσης και άλλες..

Η τιμή των εξαρτημάτων αγωγού ελέγχου

Οι βαλβίδες ελέγχου έχουν σημαντική θέση στη γενική ονοματολογία των βαλβίδων αγωγών. Η έρευνα μάρκετινγκ που πραγματοποιήθηκε στη Ρωσία και στο εξωτερικό, με βάση την ανάλυση των παγκόσμιων και εγχώριων αγορών, καθορίζει πάντα ένα μεγάλο μερίδιο βαλβίδων ελέγχου στο συνολικό όγκο άλλων τύπων βαλβίδων αγωγών..

Η προσαρμογή των παραμέτρων της ροής του εργασιακού περιβάλλοντος, η οποία είναι απαραίτητη για την αποτελεσματική διαχείριση και έλεγχο των τεχνολογικών διαδικασιών, είναι ένα τεχνικά πολύ δύσκολο έργο. Συμπεριλαμβανομένου του γεγονότος ότι μια αλλαγή στη θέση του ρυθμιστικού σώματος συνοδεύεται συχνά από μια δυναμική αλλαγή στις παραμέτρους του μέσου εργασίας ─ πίεση και ταχύτητα ροής.

Χωρίς βαλβίδες ελέγχου, είναι αδύνατο να διασφαλιστεί η σταθερότητα των ονομαστικών τρόπων λειτουργίας και η «κανονική» ροή των παροδικών διεργασιών. Οι αποτελεσματικά λειτουργούσες βαλβίδες ελέγχου είναι ο εγγυητής της κανονικής λειτουργίας των μεταφορών αγωγών, του ενεργειακού εξοπλισμού και πολλών άλλων βιομηχανιών.

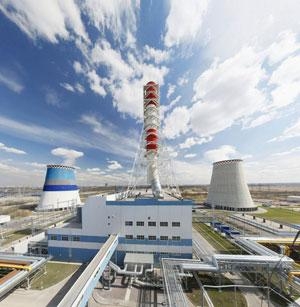

Έτσι, στη μηχανική θερμικής ισχύος, η χρήση του βοηθά στην εξασφάλιση αποτελεσματικού ελέγχου της λειτουργίας των λεβήτων, της ασφαλούς και οικονομικής λειτουργίας τους σε τρόπους σχεδιασμού. Οι βαλβίδες ελέγχου πρέπει να είναι εγκατεστημένες στις γραμμές τροφοδοσίας κάθε λέβητα. Οι ρυθμιστές πίεσης είναι υποχρεωτικό χαρακτηριστικό των υποσταθμών με μεταβλητή κατανάλωση ατμού. Δεν επιτρέπεται η χρήση βαλβίδων διακοπής για τη ρύθμιση της πίεσης ατμού. Προκειμένου να ανταποκριθούν επαρκώς στις προκλήσεις της εποχής, που προκαλούνται από τη γενική περιπλοκή των τεχνολογιών, τις αυξημένες απαιτήσεις για την αποδοτικότητα και την περιβαλλοντική ασφάλεια των βιομηχανικών συστημάτων, οι βαλβίδες ελέγχου πρέπει να βελτιώνονται συνεχώς. Οι κύριες προτεραιότητες είναι η αύξηση της αξιοπιστίας του, η μείωση της κατανάλωσης ενέργειας, η αύξηση της ακρίβειας και της ταχύτητας ελέγχου και η αύξηση της αντοχής στη διάβρωση. Και ταυτόχρονα, η συσκευή των βαλβίδων ελέγχου δεν μπορεί να είναι υπερβολικά περίπλοκη, καθώς πρέπει να έχει αποδεκτό κόστος, να παραμένει βολική στη λειτουργία και να μην απαιτεί περίπλοκη και δαπανηρή συντήρηση κατά την περίοδο της επισκευής..

Απαιτήσεις για βαλβίδες αγωγών ελέγχου

Στις βαλβίδες ελέγχου επιβάλλεται ένα ευρύ φάσμα απαιτήσεων, τις οποίες πρέπει να πληρούν καθ ‘όλη τη διάρκεια του κύκλου ζωής τους. Συγκεκριμένα, αυτές είναι οι απαιτήσεις για τον τύπο των χαρακτηριστικών ελέγχου και την ακρίβεια του ελέγχου των παραμέτρων. Για παράδειγμα, προσαρμογή της διάρκειας των κύκλων ανοίγματος και κλεισίματος, καθώς και καθορισμός του κλείστρου στην επιθυμητή ενδιάμεση θέση.

Οι βαλβίδες ελέγχου πρέπει να είναι ισχυρές και άκαμπτες, χωρίς πλαστικές και ελαστικές παραμορφώσεις για να αντέχουν σε υψηλά μηχανικά φορτία.

Όπως οποιαδήποτε άλλα εξαρτήματα αγωγών, τα εξαρτήματα ελέγχου δεν πρέπει να είναι στεγανά. Τόσο σε σχέση με το εξωτερικό περιβάλλον όσο και με τα τμήματα του αγωγού που χωρίζονται με τη βαλβίδα.

Οι βαλβίδες ελέγχου πρέπει να είναι αξιόπιστες και ανθεκτικές, δηλαδή ικανές να εκτελούν τις λειτουργίες τους για μια δεδομένη χρονική περίοδο. Εγγυημένη – σημαίνει με αποδεκτό ποσοστό αστοχίας, με συγκεκριμένη πιθανότητα, να εκτελεί συγκεκριμένο αριθμό κύκλων λειτουργίας μέχρι την πρώτη αποτυχία.

Η λειτουργία των βαλβίδων ελέγχου θα πρέπει να είναι βολική και να μην συνοδεύεται από σημαντικό λειτουργικό κόστος. Αυτό σημαίνει ότι η συντήρηση των βαλβίδων ελέγχου δεν συνεπάγεται συχνές και χρονοβόρες προσαρμογές, λίπανση κ.λπ. Αυτό είναι ιδιαίτερα σημαντικό για βαλβίδες που βρίσκονται σε δωμάτια χωρίς επίβλεψη, εγκατεστημένα σε απομακρυσμένους αγωγούς ή σε εγκαταστάσεις συνεχούς παραγωγής, η διακοπή των οποίων είναι ιδιαίτερα ανεπιθύμητη για προληπτική συντήρηση..

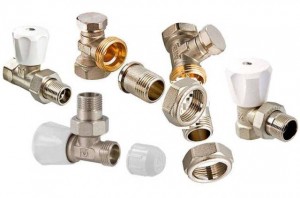

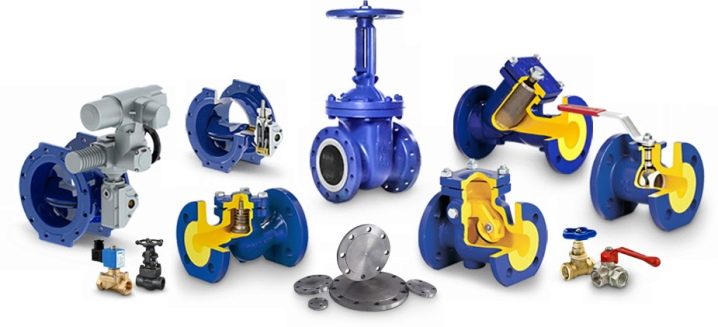

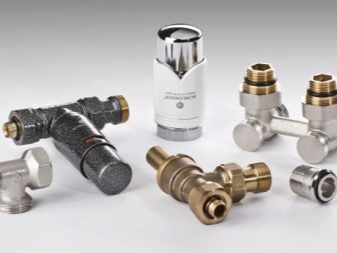

Τύποι βαλβίδων για συστήματα θέρμανσης, σκοπός και λειτουργικά χαρακτηριστικά τους

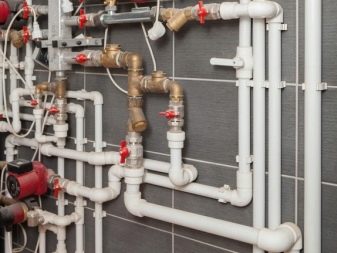

Το πλήρες σύνολο οποιουδήποτε συστήματος θέρμανσης πρέπει να περιλαμβάνει στοιχεία ρύθμισης και ασφάλειας. Με τη βοήθειά τους, οι παράμετροι παροχής θερμότητας αλλάζουν – σταθεροποίηση εργασίας, αυτόματη ρύθμιση. Για τους σκοπούς αυτούς, χρησιμοποιούνται βαλβίδες για συστήματα θέρμανσης: εξισορρόπηση, αντίστροφη, τριπλή.

Ορισμός βαλβίδων για θέρμανση

Η αυτόνομη ή τηλεθέρμανση πρέπει να προσαρμόζεται στις τρέχουσες τιμές των παραμέτρων – πίεση και θερμοκρασία στο σύστημα. Για να εκτελέσετε αυτό το έργο, απαιτείται μια βαλβίδα παράκαμψης στο σύστημα θέρμανσης, μια βαλβίδα ανάμειξης, μια βαλβίδα ασφαλείας και άλλα..

Σε αντίθεση με τις βαλβίδες κλεισίματος, λειτουργούν σε αυτόματη ή ημιαυτόματη λειτουργία. Όλες οι βαλβίδες ελέγχου θέρμανσης πρέπει να αντιστοιχούν στις παραμέτρους της συγκεκριμένης παροχής θερμότητας.

Για να γίνει αυτό, πρέπει πρώτα να υπολογίσετε τα χαρακτηριστικά, να συντάξετε ένα λεπτομερές διάγραμμα και, σύμφωνα με τα δεδομένα που λαμβάνονται, να επιλέξετε τη βέλτιστη βαλβίδα αποστράγγισης θέρμανσης και άλλους τύπους παρόμοιων στοιχείων.

Τα βασικά κριτήρια είναι:

• Λειτουργία θερμοκρασίας του συστήματος. Η βαλβίδα διακοπής για θέρμανση πρέπει να λειτουργεί κανονικά ακόμη και με κρίσιμες θερμικές επιδράσεις.
• Πίεση – ονομαστική και μέγιστη. Κάθε βαλβίδα μείωσης πίεσης του συστήματος θέρμανσης έχει ορισμένα όρια λειτουργίας, τα οποία πρέπει να είναι χαμηλότερα από το μέγιστο κατά 5-10%.
• Ο τύπος ψυκτικού είναι νερό ή αντιψυκτικό. Στην τελευταία περίπτωση, είναι πιθανές δυσλειτουργίες, καθώς η βαλβίδα αέρα για θέρμανση δεν έχει σχεδιαστεί για υγρό με μεγαλύτερη πυκνότητα από το νερό..

Μια κατάλληλη βαλβίδα για αιμορραγία αέρα από το σύστημα θέρμανσης επιλέγεται στο στάδιο του σχεδιασμού. Η λειτουργία αυτής της συσκευής και παρόμοιων εξαρτημάτων θα πρέπει να σταθεροποιήσει την κατάσταση του συστήματος σε περίπτωση κινδύνου έκτακτης ανάγκης. Επομένως, είναι απαραίτητο να γνωρίζουμε την αρχή λειτουργίας και τους τύπους βαλβίδων για παροχή θερμότητας..

Ορισμένα χαρακτηριστικά απόδοσης υποδεικνύονται απευθείας στο σώμα της βαλβίδας παράκαμψης θέρμανσης. Εάν αυτό δεν συμβαίνει, απαιτείται επαγγελματική συμβουλή..

Βαλβίδες παράκαμψης θέρμανσης

Συχνά, κατά τη λειτουργία της παροχής θερμότητας, γίνεται υπέρβαση του καθεστώτος θερμοκρασίας. Αυτό προκαλεί αύξηση της πίεσης και, ως αποτέλεσμα, καταστροφή των στοιχείων του συστήματος. Για την έγκαιρη αφαίρεση μέρους του ψυκτικού μέσου, απαιτείται βαλβίδα παράκαμψης για θέρμανση.

Η αρχή λειτουργίας αυτού του εξαρτήματος είναι απλή – η πίεση του φορέα θερμότητας ενεργεί συνεχώς στο κάθισμα της βαλβίδας παράκαμψης στο σύστημα θέρμανσης. Όταν η δύναμη του ελατηρίου είναι μικρότερη από την εξωτερική πίεση, το στέλεχος μετατοπίζεται και αφαιρείται μέρος του ζεστού νερού. Μόλις σταθεροποιηθεί η πίεση, το κάθισμα επιστρέφει στην αρχική του θέση..

Υπάρχουν δύο τύποι βαλβίδων ελέγχου θέρμανσης – με σταθερή πίεση απόκρισης και δυνατότητα χειροκίνητης ρύθμισης αυτής της παραμέτρου. Για αυτόνομα συστήματα παροχής θερμότητας, συνιστάται η εγκατάσταση του δεύτερου τύπου, καθώς μπορούν να προσαρμοστούν σε οποιεσδήποτε παραμέτρους.

Η βαλβίδα πίεσης θέρμανσης έχει τις ακόλουθες λειτουργίες:

• Μειώνει το υδραυλικό φορτίο στην αντλία κυκλοφορίας.
• Αποτρέπει τη δημιουργία σκουριάς. Όταν ξεπεραστεί η θερμοκρασία, το οξυγόνο εξελίσσεται. Είναι η κύρια αιτία οξείδωσης των μεταλλικών συστατικών στη θέρμανση.
• Μειώνει το επίπεδο θορύβου της παροχής θερμότητας. Χωρίς βαλβίδα πίεσης για θέρμανση, η κυκλοφορία του νερού μπορεί να αυξηθεί και, ως αποτέλεσμα, οι κραδασμοί και ο θόρυβος θα αυξηθούν..

Αυτό το στοιχείο είναι εγκατεστημένο μόνο για κλειστά συστήματα. Στη βαρυτική θέρμανση, δεν απαιτείται βαλβίδα πίεσης για θέρμανση. Σε περίπτωση υπέρβασης του καθεστώτος θερμοκρασίας, η διαστολή του ψυκτικού αντισταθμίζεται μέσω ανοικτής δεξαμενής διαστολής.

Η βαλβίδα παράκαμψης στο σύστημα θέρμανσης περιλαμβάνεται στο υποχρεωτικό πακέτο της ομάδας ασφαλείας. Εγκαθίσταται επίσης στο υψηλότερο σημείο του κυκλώματος και σε κρίσιμες περιοχές..

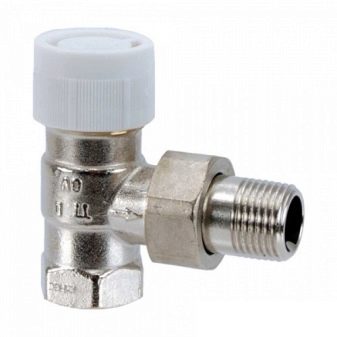

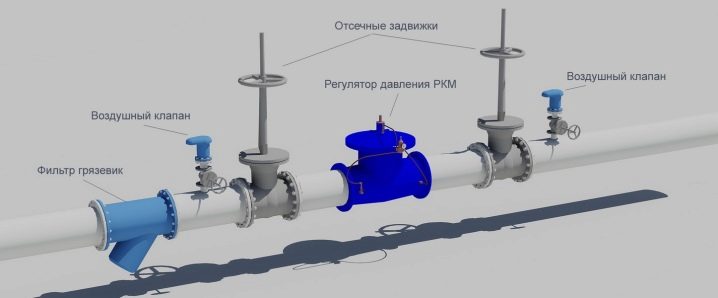

Τύποι βαλβίδων ελέγχου για θέρμανση

Η κανονική λειτουργία παροχής θερμότητας είναι αδύνατη χωρίς ένα ελάχιστο σύνολο βαλβίδων ελέγχου. Έχουν σχεδιαστεί για να σταθεροποιούν τις παραμέτρους θέρμανσης και να αλλάζουν τις τιμές τους ανάλογα με τις ρυθμισμένες ρυθμίσεις..

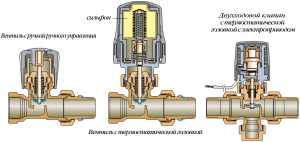

Η αρχή λειτουργίας των βαλβίδων μείωσης πίεσης του συστήματος θέρμανσης βασίζεται στον περιορισμό της ροής του ψυκτικού με αλλαγή του τμήματος του αγωγού. Για αυτό, ο σχεδιασμός διαθέτει κεφαλή ρύθμισης και βαλβίδες διακοπής. Οι βαλβίδες παράκαμψης για παροχή θερμότητας χωρίζονται στους ακόλουθους τύπους:

• Με χειροκίνητο έλεγχο ροής.

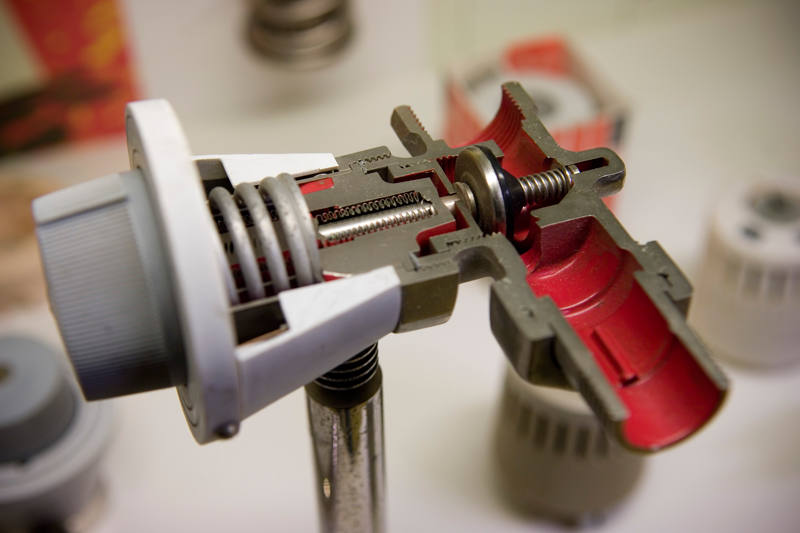

• Με μηχανική θερμική κεφαλή. Όταν το θερμικό στοιχείο εκτίθεται σε θερμοκρασία, διαστέλλεται και πιέζεται στο κάθισμα της βαλβίδας. Ως αποτέλεσμα, η ράβδος χαμηλώνει, περιορίζοντας τη ροή του ψυκτικού.
• Σερβοκίνητο. Για τη λειτουργία αυτού του τύπου βαλβίδας ελέγχου παροχής θερμότητας, το στοιχείο ελέγχου συνδέεται με μια μονάδα ελέγχου (προγραμματιστή) ή έναν αισθητήρα θερμοκρασίας. Όταν λαμβάνεται μια εντολή ελέγχου με τη βοήθεια ενός σερβο μηχανισμού, η θέση του στελέχους αλλάζει και, ως αποτέλεσμα, ο όγκος της εισροής ψυκτικού ρυθμίζεται.

Αυτοί οι τύποι βαλβίδων μείωσης πίεσης για συστήματα παροχής θερμότητας σας επιτρέπουν να αλλάξετε την κύρια παράμετρο – τον τρόπο λειτουργίας θερμοκρασίας. Η εγκατάσταση ρυθμιστών πραγματοποιείται στις σωληνώσεις καλοριφέρ, μπαταρίες, στους συλλέκτες του θερμού δαπέδου.

Η εγκατάσταση της βαλβίδας ελέγχου πρέπει να πραγματοποιείται με τέτοιο τρόπο ώστε η εξερχόμενη θερμότητα από τις μπαταρίες να μην επηρεάζει το θερμοστοιχείο..

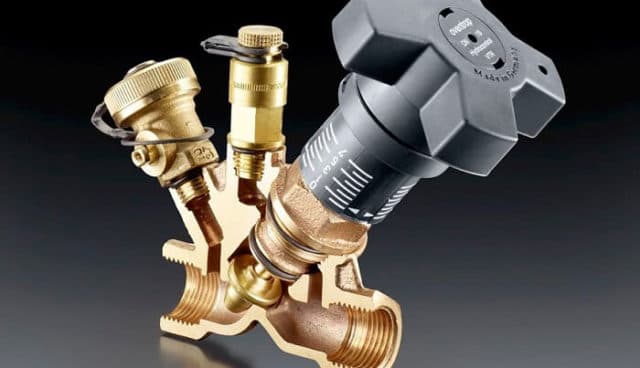

Ο σκοπός της βαλβίδας εξισορρόπησης στη θέρμανση

Ένας άλλος τύπος βαλβίδας ελέγχου είναι η βαλβίδα εξισορρόπησης στο σύστημα θέρμανσης. Δομικά, είναι παρόμοιο με το προσαρμοστικό, αλλά έχει μια σειρά από χαρακτηριστικά λειτουργίας και εγκατάστασης..

Ο σκοπός της βαλβίδας εξισορρόπησης για θέρμανση είναι να ρυθμίσει τον όγκο του ψυκτικού ανάλογα με την τιμή της θερμοκρασίας του. Η εγκατάστασή τους είναι προαιρετική για συστήματα με μικρά ή καθόλου προβλήματα διανομής θερμότητας. Εγκαθίστανται σε κάθε κύκλωμα θέρμανσης.

Μετά την εγκατάσταση μιας βαλβίδας διακοπής για θέρμανση, οι ακόλουθοι δείκτες παροχής θερμότητας θα βελτιωθούν:

• Ομοιόμορφη κατανομή θερμότητας σε όλα τα κυκλώματα θέρμανσης.
• Παρέχοντας υδραυλική σταθεροποίηση του συστήματος, χωρίς απότομη πτώση πίεσης.
• Μείωση του κόστους θέρμανσης – η κατανάλωση καυσίμου βελτιστοποιείται, ο θερμικός τρόπος λειτουργίας σταθεροποιείται.
• Μετά την εγκατάσταση μιας βαλβίδας εξισορρόπησης στο σύστημα θέρμανσης, καθίσταται δυνατή η μερική ή ολική αποσύνδεση μεμονωμένων κυκλωμάτων από τη γενική παροχή θερμότητας.

Για να ελέγξετε τις τρέχουσες ενδείξεις της πίεσης θερμοκρασίας, ο σχεδιασμός της βαλβίδας παρέχει εξαρτήματα για εγκατάσταση με θερμόμετρο ή μανόμετρα. Ανάλογα με τον σχεδιασμό, η ρύθμιση των ροών ψυκτικού πραγματοποιείται σε χειροκίνητη ή αυτόματη λειτουργία..

Οι βαλβίδες εξισορρόπησης εγκαθίστανται σε συστήματα συλλογής ιδιωτικών κατοικιών ή σε θέρμανση δύο σωλήνων μιας πολυκατοικίας.

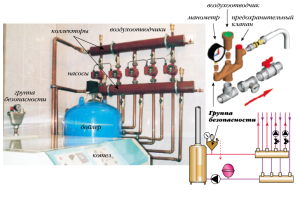

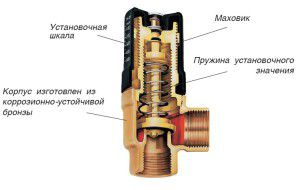

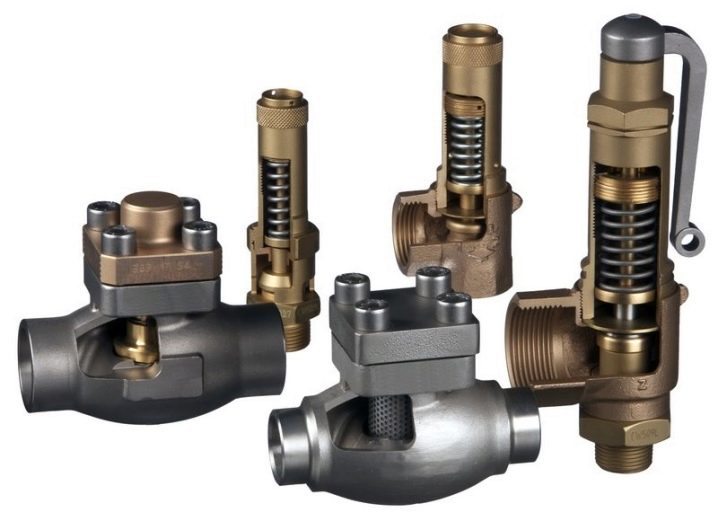

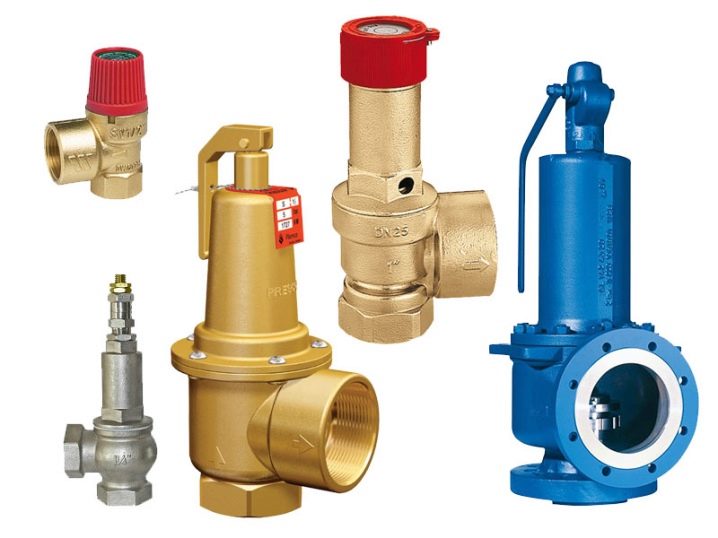

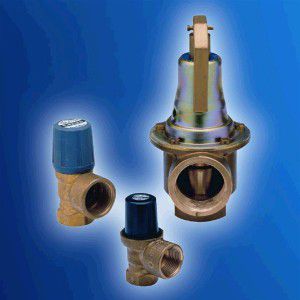

Βαλβίδες θέρμανσης ασφαλείας

Εκτός από τη βαλβίδα παράκαμψης θέρμανσης, για την κανονική λειτουργία του συστήματος, απαιτείται η εγκατάσταση άλλων τύπων βαλβίδων ελέγχου και προστασίας. Κατά τη λειτουργία της παροχής θερμότητας, μπορεί να εμφανιστεί περίσσεια αέρα, θα συμβεί η αντίστροφη κίνηση του ψυκτικού. Για να αποφευχθούν αυτά τα φαινόμενα, είναι απαραίτητο να προβλεφθεί εκ των προτέρων η εγκατάσταση μιας βαλβίδας αέρα για θέρμανση και επιστροφή.

Ανάλογα με τον λειτουργικό σκοπό, υπάρχουν δύο τύποι βαλβίδων ασφαλείας – να αφαιρέσετε τον αέρα από το σύστημα και να αποτρέψετε την πίσω κίνηση του νερού στους σωλήνες. Χωρίς αυτά τα στοιχεία, η λειτουργία του συστήματος μπορεί να είναι ασταθής, γεγονός που θα οδηγήσει σε παραβίαση του καθεστώτος θερμοκρασίας, αποσταθεροποίηση της πίεσης και δημιουργία καταστάσεων έκτακτης ανάγκης..

Η εγκατάσταση βαλβίδων ασφαλείας πραγματοποιείται στις ακόλουθες ενότητες του συστήματος:

• Σε μέρη με τη μεγαλύτερη πιθανότητα υπερπίεσης – μετά από λέβητες, αντλίες κυκλοφορίας, σε συλλέκτες.
• Στον σωλήνα επιστροφής, είναι απαραίτητα τοποθετημένη μια σφαιρική βαλβίδα θέρμανσης ή το ανάλογο των πετάλων της. Είναι επίσης απαραίτητο να εγκαταστήσετε αυτό το εξάρτημα στις σωληνώσεις της αντλίας κυκλοφορίας.
• Στο υψηλότερο σημείο του κυκλώματος – για να αφαιρέσετε τον αέρα από το σύστημα. Ένας γερανός Mayevsky είναι εγκατεστημένος σε καλοριφέρ και μπαταρίες.

Οι βαλβίδες ασφαλείας δεν πρέπει να επηρεάζουν την απόδοση του συστήματος θέρμανσης. Πρώτα απ ‘όλα, εξαλείφουν πιθανές δυσλειτουργίες στη λειτουργία της παροχής θερμότητας. Στην “ανενεργή” κατάσταση, αυτά τα συστατικά του συστήματος δεν πρέπει να επιδεινώνουν την ταχύτητα κίνησης του ψυκτικού, να επηρεάζουν τη θερμοκρασία.

Για να αποφύγετε μια απότομη πτώση πίεσης στη μονάδα μακιγιάζ, πρέπει να εγκαταστήσετε μια βαλβίδα αποστράγγισης θέρμανσης. Θα αποτρέψει μια ξαφνική αύξηση της πίεσης..

Βαλβίδα αέρα θέρμανσης

Κατά τη λειτουργία της παροχής θέρμανσης, μπορεί να σχηματιστούν κλειδαριές αέρα σε σωλήνες και θερμαντικά σώματα. Ο λόγος για αυτό είναι η υψηλή περιεκτικότητα σε οξυγόνο στο νερό, η θερμοκρασία του ψυκτικού είναι πάνω από + 100 ° C. Ως αποτέλεσμα, συμβαίνει οξείδωση των μεταλλικών συστατικών και η κατανομή της θερμοκρασίας αλλάζει. Για να αποφύγετε αυτές τις καταστάσεις, είναι απαραίτητο να εγκαταστήσετε βαλβίδες για να εξαερώσετε τον αέρα από το σύστημα θέρμανσης..

Πρώτα απ ‘όλα, η βαλβίδα αέρα για παροχή θερμότητας είναι τοποθετημένη στην ομάδα ασφαλείας μαζί με μια αποστράγγιση και ένα μανόμετρο. Στο κύκλωμα θέρμανσης, βρίσκονται σε ευθεία γραμμή που οδηγεί από το λέβητα. Σε αυτό το μέρος, η υψηλότερη θερμοκρασία του ψυκτικού υγρού, καθώς και οι δείκτες μέγιστης πίεσης. Στο κύκλωμα συλλέκτη, είναι υποχρεωτική η εγκατάσταση βαλβίδων παροχής θερμότητας σε κάθε πολλαπλή.

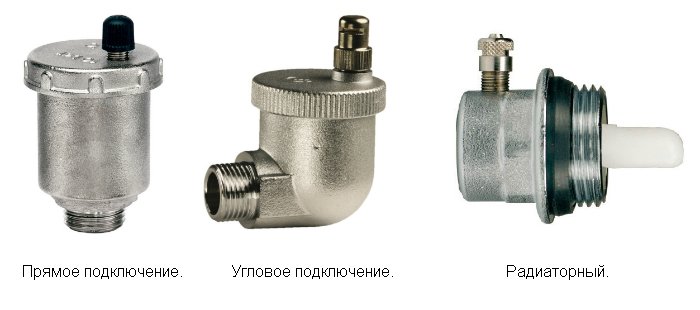

Οι αεραγωγοί χωρίζονται σε δύο τύπους, καθένας από τους οποίους προορίζεται για εγκατάσταση σε ορισμένες περιοχές του συστήματος:

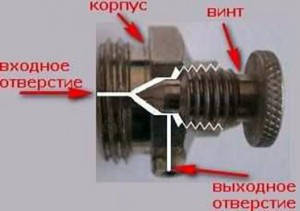

• Ο γερανός του Μαγιέφσκι. Εγκατεστημένο σε ψυγείο (μπαταρία) και απαιτείται για την αφαίρεση των κλειδαριών αέρα.

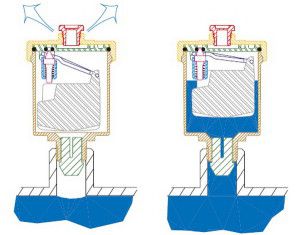

• Αυτόματος εξαερισμός. Τοποθετείται στο υψηλότερο σημείο του συστήματος, καθώς και σε ομάδες ασφαλείας. Ο αέρας βγαίνει μέσα από αυτό από το σύστημα θέρμανσης.

Για το τελευταίο μοντέλο, είναι σημαντικό να συμμορφώνεστε με τις συνθήκες λειτουργίας. Μετά από μια μακρά περίοδο αδράνειας, υπάρχει μεγάλη πιθανότητα ορισμένα κινούμενα εξαρτήματα να «κολλήσουν» και στη συνέχεια να μην λειτουργήσει ο εξαερισμός. Για να αποφευχθεί αυτό, πρέπει να επιθεωρείτε τακτικά τη δομή και, εάν είναι απαραίτητο, να την αντικαθιστάτε με μια νέα..

Τα περισσότερα μοντέλα βαλβίδων θέρμανσης έχουν σχεδιαστεί για πιέσεις από 0,5 έως 7 bar.

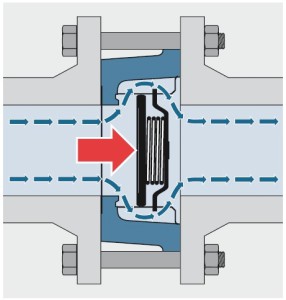

Βαλβίδα ελέγχου θέρμανσης

Σε συστήματα βαρύτητας και σε κυκλώματα θέρμανσης χωρίς αντλία κυκλοφορίας, υπάρχει πάντα η πιθανότητα αλλαγής στην κατεύθυνση της κίνησης του νερού. Σε αυτή την περίπτωση, ο εναλλάκτης θερμότητας του λέβητα μπορεί να υποστεί ζημιά λόγω υπερθέρμανσης, καθώς και βλάβης άλλων εξαρτημάτων. Για να αποφευχθούν τέτοιες καταστάσεις, είναι εγκατεστημένη μια βαλβίδα ελέγχου..

Σε μεγάλα σχήματα θέρμανσης, είναι εγκατεστημένη μια σφαιρική βαλβίδα παροχής θερμότητας. Υπό τη δράση της αντίστροφης ροής νερού, η μπάλα πολυμερούς κλείνει τον αγωγό, εμποδίζοντας έτσι την κίνηση του ψυκτικού. Μόλις αλλάξει η κατεύθυνση, κατεβαίνει κάτω από την επίδραση της βαρύτητας. Η ηλεκτρομαγνητική βαλβίδα για το σύστημα θέρμανσης λειτουργεί με την ίδια αρχή. Η διαφορά έγκειται στο στοιχείο ελέγχου – για αυτό χρησιμοποιείται σωληνοειδές ή ηλεκτρομαγνητικό πηνίο..

Τα πλεονεκτήματα της εγκατάστασης ηλεκτρομαγνητικής βαλβίδας σε σύστημα θέρμανσης είναι τα εξής:

• Δυνατότητα σύνδεσης με τον προγραμματιστή.
• Ρύθμιση του τρόπου λειτουργίας της συσκευής ανάλογα με εξωτερικούς παράγοντες – θερμοκρασία ή πίεση.
• Αξιοπιστία της εργασίας.

Το μειονέκτημα των ηλεκτρομαγνητικών βαλβίδων στην παροχή θερμότητας είναι η εξάρτησή τους από την παροχή ηλεκτρικής ενέργειας. Στην αυτόνομη θέρμανση, χρησιμοποιείται μια έκδοση βαλβίδας ελέγχου με ελατήριο. Η πίεση του νερού ενεργεί συνεχώς στο κάθισμα, συμπιέζοντας το ελατήριο. Μόλις αλλάξει η κατεύθυνση, θα υπάρξει αυτόματη επικάλυψη της κίνησης του ψυκτικού.

Σε συστήματα με αναγκαστική κυκλοφορία, η βαλβίδα ελέγχου είναι τοποθετημένη στο σωλήνα παράκαμψης της μονάδας άντλησης για να αποφευχθούν αλλαγές στη ροή ρευστού στη γραμμή.

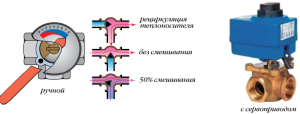

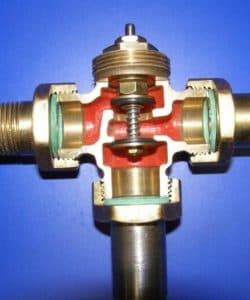

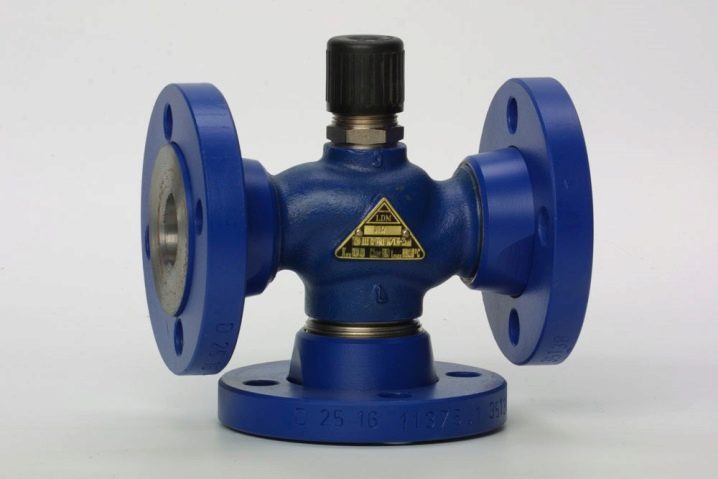

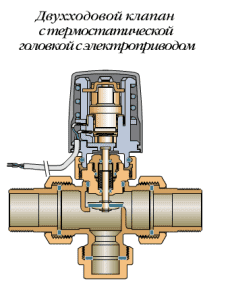

Βαλβίδα θέρμανσης τριών κατευθύνσεων

Για τη ρύθμιση της θερμοκρασίας του νερού στα συστήματα δύο σωλήνων και συλλεκτών, εγκαθίσταται μια βαλβίδα ανάμειξης τριών κατευθύνσεων στο σύστημα θέρμανσης. Συνδέεται με τον σωλήνα ροής και επιστροφής.

Η αρχή της λειτουργίας μιας βαλβίδας ανάμειξης τριών κατευθύνσεων σε ένα σύστημα θέρμανσης είναι η ανάμειξη ζεστού και κρύου νερού στους σωλήνες. Αυτό σας επιτρέπει να ρυθμίσετε το απαιτούμενο επίπεδο θέρμανσης του παράγοντα θέρμανσης χωρίς να αλλάξετε τον τρόπο λειτουργίας του λέβητα..

Ο καθοριστικός παράγοντας για την επιλογή ενός μοντέλου βαλβίδας τριών κατευθύνσεων είναι ένα στοιχείο ελέγχου, το οποίο μπορεί να είναι των ακόλουθων τύπων:

• Υδραυλικός;
• Πνευματικός;
• Ηλεκτρικός.

Στην αυτόνομη θέρμανση, τα μοντέλα με ηλεκτρική κίνηση εγκαθίστανται συχνότερα. Μπορούν να συνδεθούν με τα στοιχεία ελέγχου του συστήματος. Είναι σημαντικό να ρυθμίσετε σωστά τη λειτουργία ανάμιξης έτσι ώστε να μην επηρεάσετε τις παραμέτρους παροχής θερμότητας..

Η επιλογή και η εγκατάσταση βαλβίδων θέρμανσης πρέπει να πραγματοποιούνται μόνο μετά από ακριβή υπολογισμό του συστήματος. Ως αποτέλεσμα αυτής της εργασίας, καθορίζονται οι παράμετροι όλων των συνιστωσών και με βάση αυτά τα δεδομένα, γίνεται επιλογή από τα υπάρχοντα μοντέλα..

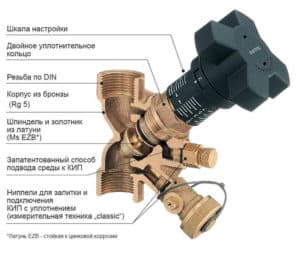

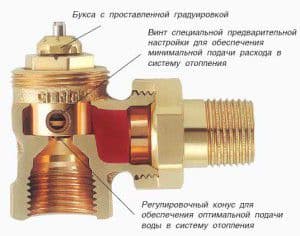

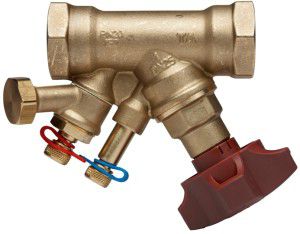

Τι είναι βαλβίδα εξισορρόπησης

Για βαλβίδες αυτού του τύπου, η εξισορρόπηση είναι μια αλλαγή στο τμήμα εργασίας του αγωγού. Αυτό επιτυγχάνεται με την επέκταση του στελέχους στην περιοχή εργασίας της δομής, από την οποία διέρχεται η ροή του ψυκτικού. Το αποτέλεσμα είναι αλλαγή πίεσης, υδραυλική κανονικοποίηση.

Εξωτερικά, μοιάζει με μια συμβατική βαλβίδα διακοπής και ελέγχου. Αλλά υπάρχει μια ψηφιακή ζυγαριά στο καπάκι για λεπτή ρύθμιση. Ο σχεδιασμός διαθέτει εξαρτήματα για τη σύνδεση οργάνων μέτρησης ή ρυθμιστή διαφορικής πίεσης.

Χαρακτηριστικά εργασίας, σκοπός:

• Η βασική ρύθμιση βασίζεται στον υδραυλικό υπολογισμό του συστήματος. Στο μέλλον, είναι δυνατή η αλλαγή των παραμέτρων για ακριβή έλεγχο.
• Εγκαθίσταται σε πολύπλοκα συστήματα θέρμανσης με πολλαπλούς κεντρικούς ανυψωτές.
• Δεν χρησιμοποιείται στη θέρμανση συλλεκτών, καθώς η εξισορρόπηση γίνεται εκεί αυτόματα.
• Δεν χρησιμοποιείται σε μικρά αυτόνομα συστήματα θέρμανσης, για σπίτια με έκταση μικρότερη από 300 m2.

Υπάρχουν διαφορές για κάθε μοντέλο βαλβίδας εξισορρόπησης για σύστημα θέρμανσης – η αρχή λειτουργίας, ο σχεδιασμός, η δυνατότητα σύνδεσης με άλλα στοιχεία. Η συνάφεια της εγκατάστασής της καθορίζεται στο στάδιο του σχεδιασμού. Είναι υποχρεωτικό για τη θέρμανση πολυκατοικιών, εμπορικών και βιομηχανικών κτιρίων..

Σημαντικό: ο εξισορροπητής είναι άχρηστος για ανοιχτό σύστημα θέρμανσης. Εγκαθίσταται μόνο για κλειστούς αγωγούς με αναγκαστική παροχή ψυκτικού..

Γιατί να χρησιμοποιήσετε

Το κύριο καθήκον είναι η υδραυλική εξισορρόπηση. Παράδειγμα: Μια πολυκατοικία έχει δύο σωλήνες θέρμανσης. Στο ένα, η θερμοκρασία είναι αυξημένη, στη δεύτερη – κάτω από το φυσιολογικό. Ο λόγος είναι ότι το ζεστό νερό ακολουθεί τη διαδρομή της μικρότερης αντίστασης και το μεγαλύτερο μέρος του υγρού πηγαίνει στο κύκλωμα πιο κοντά στον κόμβο θερμότητας. Ο απομακρυσμένος αγωγός αντιπροσωπεύει λιγότερη θερμότητα. Με την εγκατάσταση μιας βαλβίδας εξισορρόπησης σε κρίσιμες περιοχές, είναι δυνατή η ομαλοποίηση της κατανομής θερμοκρασίας για όλους τους καταναλωτές.

Εναλλακτικές χρήσεις:

• Ένας ξεχωριστός κλάδος με καλοριφέρ και μεγάλη απόσταση μεταξύ τους. Βελτιστοποιεί την υδραυλική ισορροπία όταν ο όγκος του ρευστού που ρέει αλλάζει λόγω της λειτουργίας των θερμοστατών.
• Στο κύκλωμα της δεξαμενής αποθήκευσης. Ρυθμίζει την παροχή ζεστού νερού για διατήρηση υψηλού επιπέδου θερμοκρασίας. Ταυτόχρονα, ο βαθμός θέρμανσης στο κύριο κύκλωμα δεν μειώνεται..
• Στον λέβητα έμμεσης θέρμανσης. Τεχνητός περιορισμός της ροής του θερμαντικού μέσου για έλεγχο θερμοκρασίας.

Οι βαλβίδες εξισορρόπησης μπορούν να εγκατασταθούν σε συστήματα θέρμανσης ενός σωλήνα και δύο σωλήνων. Στην πρώτη περίπτωση, ρυθμίζουν τον όγκο του ζεστού νερού, στη δεύτερη, ομαλοποιούν την πίεση μεταξύ των αγωγών τροφοδοσίας και επιστροφής. Το τελευταίο απαιτεί μοντέλα με ένα ή δύο εξαρτήματα για σύνδεση με ρυθμιστή διαφορικής πίεσης. Εναλλακτική χρήση – μέτρηση της πίεσης πριν και μετά τη συσκευή με συνδυασμένο μανόμετρο.

Βαλβίδα ανάμειξης τριών κατευθύνσεων για σύστημα θέρμανσης με θερμοστάτη

Οι σύγχρονες τεχνολογικές διαδικασίες πρέπει να αυτοματοποιηθούν. Σε ένα σύστημα θέρμανσης, ο κύριος μηχανισμός αυτοματισμού είναι μια βαλβίδα τριών κατευθύνσεων. Έχει σχεδιαστεί για να αναμειγνύει τα δύο … Σημαντικό: Μετά από μεγάλες περιόδους αδράνειας, μπορεί να σχηματιστούν εναποθέσεις ασβεστίου στη ράβδο του εμβόλου. Πριν από την έναρξη ελέγχου της θέρμανσης, πρέπει να ελέγξετε την κατάσταση της βαλβίδας, να την καθαρίσετε.

Χαρακτηριστικό σχεδιασμού

Για να σταθεροποιήσετε την πίεση, μπορείτε να επιλέξετε μια μηχανική ή αυτόματη βαλβίδα εξισορρόπησης για θέρμανση, η οποία διαφέρει στο σχεδιασμό. Το πρώτο ρυθμίζεται χειροκίνητα · για να αλλάξετε τη διαφορά πίεσης, είναι απαραίτητο να ελέγχετε κάθε φορά τη θέση του στελέχους.

Εάν είναι απαραίτητο να αυτοματοποιήσετε το έργο της παροχής θερμότητας, συνιστάται να επιλέξετε μοντέλα με μπλοκ μεμβράνης.

Μηχανικοί ζυγοστάτες

Αυτός είναι ένας από τους τύπους βαλβίδων, η θέση του στελέχους στην οποία ρυθμίζεται χειροκίνητα. Υπάρχει μια ψηφιακή κλίμακα στη λαβή που υποδεικνύει την τρέχουσα τιμή του περάσματος στον αγωγό. Το πλεονέκτημα είναι η δυνατότητα χρήσης του για ζυγοστάθμιση και ως βαλβίδες διακοπής. Παράδειγμα: κλείσιμο ορισμένων τμημάτων του αγωγού για εργασίες επισκευής.

Επιπλέον, μπορείτε να εγκαταστήσετε ένα μανόμετρο και ένα θερμόμετρο για τον έλεγχο της πίεσης, της θερμοκρασίας. Αλλά για αυτό πρέπει να επιλέξετε μοντέλα με τους κατάλληλους συνδετήρες. Το υλικό κατασκευής είναι ορείχαλκος, λιγότερο συχνά χρησιμοποιείται ανοξείδωτος χάλυβας. Κατά την επιλογή, πρέπει να δώσετε προσοχή στον δείκτη μέγιστης πίεσης που μπορεί να αντέξει η συσκευή.

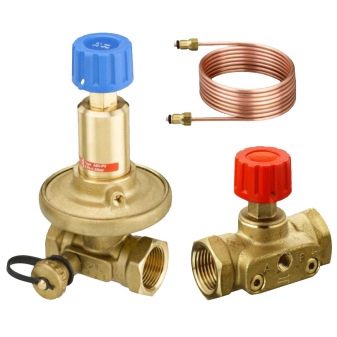

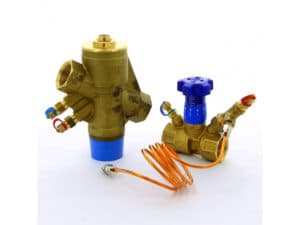

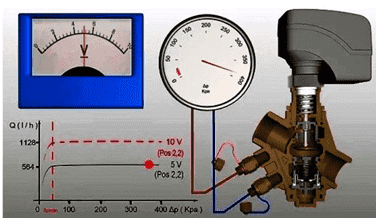

Αυτόματοι ζυγοστάτες

Αποτελείται από δύο εξαρτήματα – μια μηχανική βαλβίδα και έναν ρυθμιστή διαφορικής πίεσης. Στην πρώτη, είναι εγκατεστημένο ένα μπλοκ διαφράγματος, στο σώμα υπάρχουν 2 εξαρτήματα που συνδέονται με ένα μανόμετρο για ρύθμιση ή με έναν ρυθμιστή διαφορικής πίεσης. Όταν αλλάζει η πίεση, το πάχος του μπλοκ μεμβράνης αυξάνεται ή μειώνεται, ρυθμίζοντας έτσι τη δίοδο εργασίας της γραμμής. Επιστρεφόμενο.

Ο ρυθμιστής διαφορικής πίεσης είναι εγκατεστημένος στη γραμμή τροφοδοσίας. Συνδέεται με μηχανικό εξισορροπητή με τριχοειδείς σωλήνες. Όταν αλλάζουν οι παράμετροι θέρμανσης, η πίεση διορθώνεται αυτόματα.

Για μεγάλα, διακλαδισμένα συστήματα, συνιστάται η εγκατάσταση αυτόματων ζυγοστάθμισης. Αυτό είναι σημαντικό με συχνές πτώσεις πίεσης, αλλαγές στη θερμοκρασία του ψυκτικού. Εάν το σύστημα λειτουργεί σχετικά σταθερά, αλλά πρέπει να παρακολουθείτε περιοδικά τις υδραυλικές παραμέτρους, μπορείτε να εγκαταστήσετε μηχανικούς ζυγοστάτες.

Συμβουλή: Οι βαλβίδες εξισορρόπησης διαφέρουν ως προς τον τρόπο σύνδεσης τους. Για μικρούς σωλήνες, επιλέγονται μοντέλα με εξωτερικό ή εσωτερικό σπείρωμα. Υπάρχουν ζυγοστάτες με σύνδεση φλάντζας.

Συνιστώμενοι κατασκευαστές

Αρκετοί παγκόσμιοι κατασκευαστές ασχολούνται με την κατασκευή τέτοιων βαλβίδων διακοπής και ελέγχου. Το έργο της παροχής θερμότητας εξαρτάται από την ποιότητα των υλικών, την ακρίβεια της ρύθμισης και του σχεδιασμού. Επομένως, συνιστάται να αγοράζετε όχι αναλογικά, αλλά πρωτότυπα μοντέλα. Αυτό θα αυξήσει την αξιοπιστία του συστήματος..

Στην αγορά μπορείτε να βρείτε ισορροπητές από Valtec, Danfoss, Herz και Honeywell. Διαφέρουν μόνο στην εμφάνιση, τα λειτουργικά χαρακτηριστικά τους είναι τα ίδια. Ο πίνακας δείχνει δημοφιλείς ζυγοστάτες θέρμανσης από αυτούς τους κατασκευαστές..

Κατασκευαστής	Μηχανικός εξισορροπητής	Αυτόματος εξισορροπητής
Valtec	VT.042.G	VT.040.G
Danfoss	Leno MVT ή MNT	AB-PM, APT ή ASV
Herz	4017 Μ	TS-V
Honeywell	Kombi-3-Plus	–

Αυτά τα μοντέλα διαφέρουν ως προς το μέγεθος, τους τρόπους σύνδεσης με τον αγωγό. Μερικά από αυτά έχουν σχεδιαστεί μόνο για παροχή κρύου νερού, αλλά τα περισσότερα είναι καθολικά και μπορούν να χρησιμοποιηθούν για θέρμανση και παροχή νερού. Παράδειγμα – Προϊόντα Danfoss.

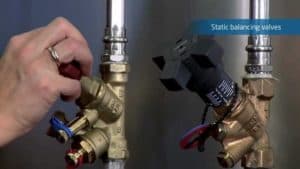

Πώς να ρυθμίσετε τη βαλβίδα εξισορρόπησης στο σύστημα θέρμανσης

Πριν ρυθμίσετε την ισορροπία του δικτύου καλοριφέρ, είναι απαραίτητο να μελετήσετε τις οδηγίες για τη βαλβίδα, η οποία είναι προσαρτημένη με την αγορά της. Υποδεικνύει το σχήμα προσαρμογής, εάν ο χρήστης εγκαταστήσει τα πάντα σωστά, θα είναι σε θέση να μειώσει πραγματικά το κόστος της θερμικής ενέργειας. Η βαλβίδα μπορεί να ρυθμιστεί με δύο τρόπους.

Ο πρώτος τρόπος ρύθμισης της βαλβίδας

Αυτή είναι η απλούστερη και πιο αποδεδειγμένη επιλογή ρύθμισης, η οποία συνιστάται από έμπειρες θερμικές ρυθμίσεις στα δίκτυα θέρμανσης νερού. Για να γίνει αυτό, πρέπει να διαιρέσετε τον αριθμό των στροφών βαλβίδων με τον αριθμό των μπαταριών που είναι εγκατεστημένες στο κύκλωμα θέρμανσης περιμετρικά του δωματίου. Αυτή η τεχνική καθιστά δυνατό τον σωστό προσδιορισμό του βήματος του αλγορίθμου συντονισμού. Η μέθοδος συνίσταται στο κλείσιμο όλων των βαλβίδων με αντίστροφη σειρά – από την τελευταία έως την πρώτη μπαταρία σε σχέση με την πηγή θέρμανσης.

Για παράδειγμα, για αδιέξοδο κύκλωμα με 4 θερμαντικά σώματα εξοπλισμένα με μηχανικές βαλβίδες εξισορρόπησης και ρύθμιση άξονα 4,5 στροφών:

4,5: 4 = 1,1 στροφές

Σχέδιο ανοίγματος:

1. Πρώτη βαλβίδα εξισορρόπησης – 1,1 στροφή.
2. Δεύτερη βαλβίδα εξισορρόπησης – 2,2 στροφές.
3. Τρίτη βαλβίδα εξισορρόπησης – 3,3 στροφές.
4. Τέταρτη βαλβίδα εξισορρόπησης – 4,5 στροφές.

Ο δεύτερος τρόπος προσαρμογής του εξισορροπητή

Υπάρχει ένας ακόμη, πολύ ποιοτικός τρόπος εξισορρόπησης. Εκτελείται πολύ γρηγορότερα και περιέχει τη δυνατότητα να ληφθούν υπόψη ορισμένα χαρακτηριστικά της θέσης της μπαταρίας. Το μόνο που θα χρειαστεί για την ολοκλήρωσή του είναι ένα θερμόμετρο τύπου επαφής.

Η πλήρης διαδικασία πραγματοποιείται με την ακόλουθη σειρά:

1. Όλες οι βαλβίδες ανοίγουν και το δίκτυο αφήνεται να εισέλθει σε ισορροπία θερμοκρασίας με τη θερμοκρασία λειτουργίας, για παράδειγμα, στους 80 C.
2. Μετρήστε τη θερμοκρασία όλων των συσκευών θέρμανσης.
3. Εξαλείψτε τη διαφορά κλείνοντας το πρώτο και το μεσαίο χτύπημα. Οι τελικές βαλβίδες δεν είναι ρυθμιζόμενες.
4. Συνήθως, η πρώτη βαλβίδα γυρίζει όχι περισσότερο από 1,5 στροφές και οι μεσαίες – 2,5 στροφές..
5. Αφήστε το σύστημα να έρθει σε ισορροπία θερμοκρασίας μέσα σε 20 λεπτά
6. Μετρούν τις θερμοκρασίες και ρυθμίζουν περαιτέρω τις βαλβίδες, εάν είναι απαραίτητο.

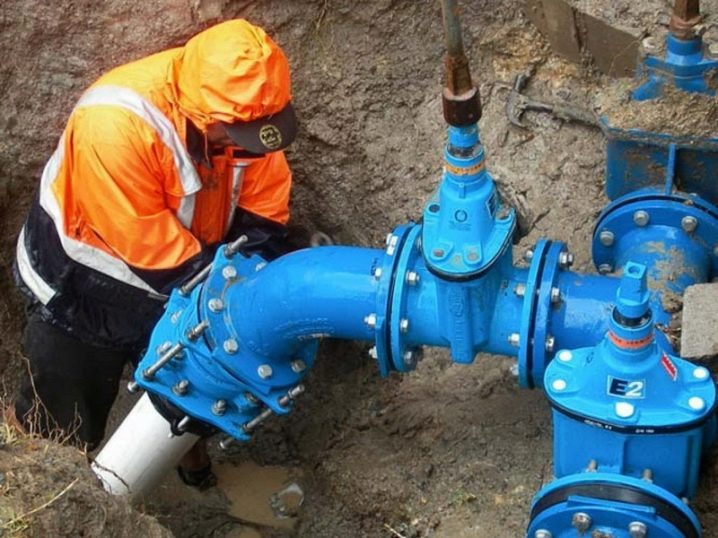

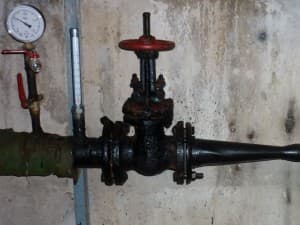

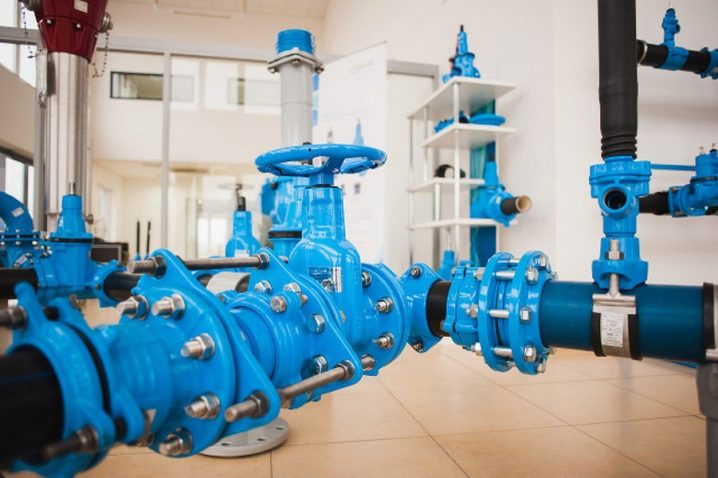

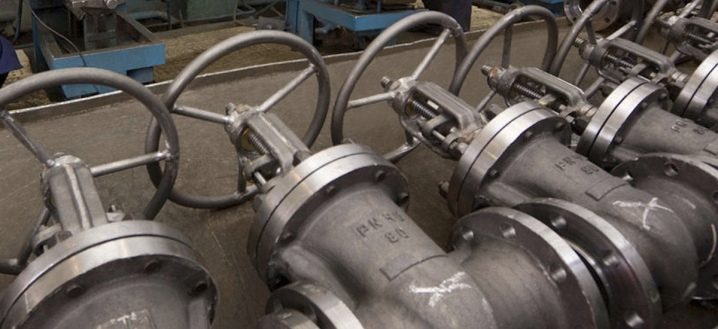

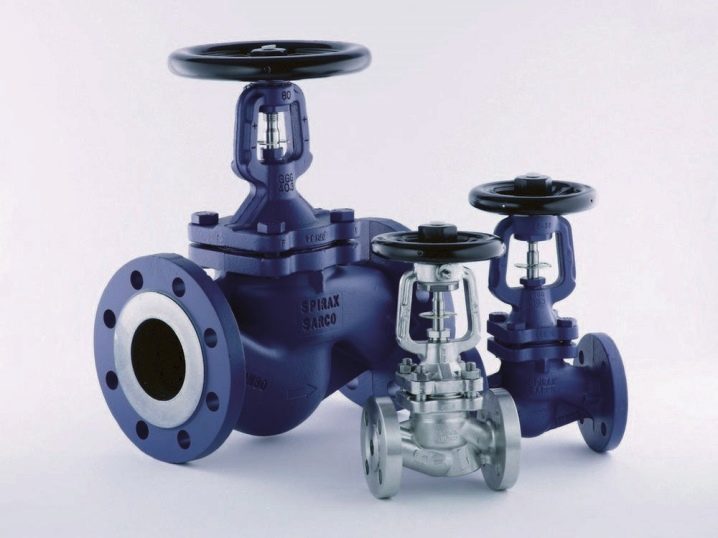

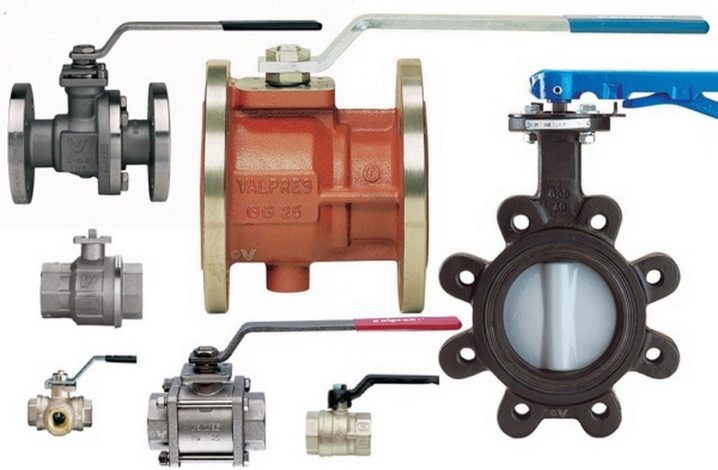

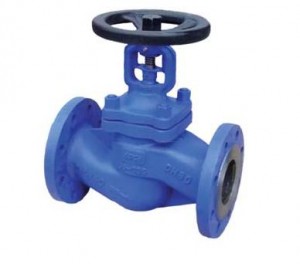

Βαλβίδες διακοπής λειτουργίας

Στα συστήματα θέρμανσης, οι βαλβίδες διακοπής για θέρμανση χρησιμοποιούνται για τον έλεγχο της παροχής του φορέα θερμότητας, καθώς και για το άνοιγμα του κυκλώματος. Σας επιτρέπει να ελέγχετε τη διαδικασία θέρμανσης, καθιστώντας την πιο αποτελεσματική και λογική. Στις περισσότερες περιπτώσεις, μια βαλβίδα διακοπής της μπαταρίας θέρμανσης είναι εγκατεστημένη στις περιοχές των σωληνώσεων του ψυγείου. Εκτός από τα λειτουργικά πλεονεκτήματα, μια τέτοια λύση έχει επίσης πρακτικά οφέλη – κλείνοντας τη βαλβίδα διακοπής για τη μπαταρία θέρμανσης, ο ιδιοκτήτης σπιτιού θα μπορεί να επισκευάσει τον θερμαντήρα χωρίς να σταματήσει τη λειτουργία ολόκληρου του συστήματος θέρμανσης. Προς το παρόν, οι βαλβίδες διακοπής για τη θέρμανση αντιπροσωπεύονται από ένα ευρύ φάσμα συσκευών.

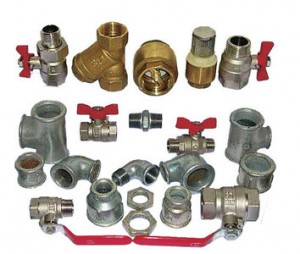

Οι ακόλουθοι τύποι συσκευών χρησιμοποιούνται συχνά σε συστήματα θέρμανσης:

•

  βαλβίδες διακοπής?

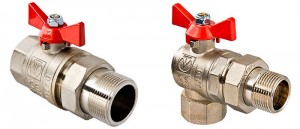

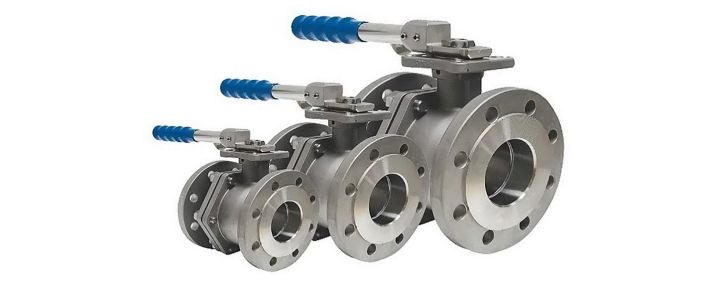

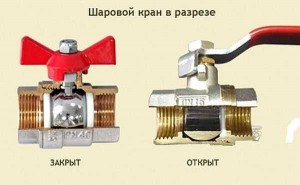

• Βαλβίδες σφαιρών

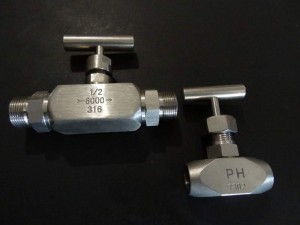

• βαλβίδα βελόνας?

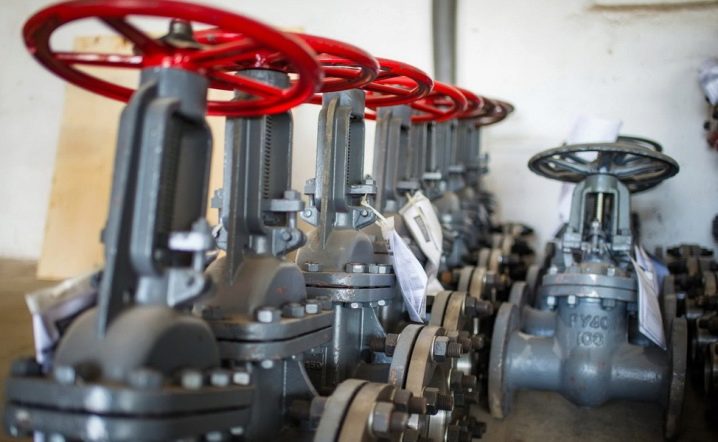

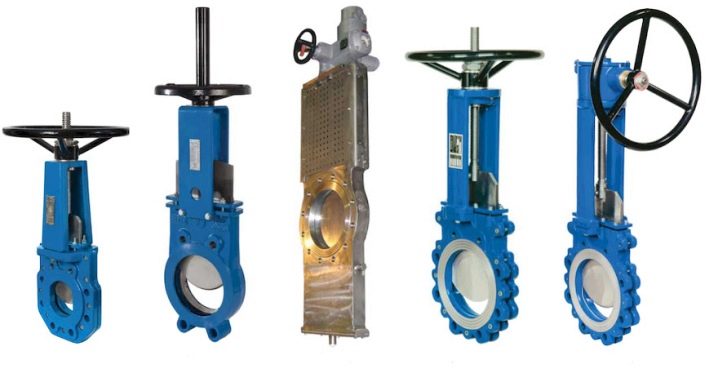

• βαλβίδες πύλης.

Αυτά τα στοιχεία είναι κατασκευασμένα από ανθεκτικά μέταλλα που είναι ανθεκτικά στη διάβρωση και τις υψηλές θερμοκρασίες. Τα εξαρτήματα τύπου διακοπής προστατεύουν το κύκλωμα από κρίσιμες καταστάσεις έκτακτης ανάγκης και αυξάνουν την αξιοπιστία του συστήματος θέρμανσης, συμβάλλοντας στην ελαχιστοποίηση των αρνητικών συνεπειών σε περίπτωση βλάβης ενός ξεχωριστού θερμαντήρα.

Σκοπός και συσκευή

Ο κύριος σκοπός των βαλβίδων είναι να αποσυνδέσουν αξιόπιστα ένα τμήμα του αγωγού ή άλλους αγωγούς και συσκευές που σχετίζονται με αυτό από τη ροή του μέσου που μεταφέρεται μέσω αυτών, εξασφαλίζοντας έτσι την ασφάλεια της προγραμματισμένης εργασίας. Εκτός από το κλείσιμο (διακοπή) του μέσου που κυκλοφορεί στο σύστημα, οι βαλβίδες έχουν και άλλους σκοπούς. Με τη βοήθειά του, μπορείτε να ρυθμίσετε, να διανείμετε, να αναμίξετε και να αφαιρέσετε το χρησιμοποιημένο περιβάλλον..

Σύμφωνα με το σχεδιασμό του σωλήνα, επιλέγονται ο τύπος και οι παράμετροι της μέσης ροής, οι απαραίτητες συσκευές διακοπής, ελέγχου και ανακούφισης. Για παράδειγμα, πρέπει να αντιστοιχούν στην πίεση στο σύστημα, τον τύπο και τη θερμοκρασία του μέσου, τα χαρακτηριστικά σχεδιασμού των αγωγών (διάμετρος, τύπος συνδέσεων) και να πληρούν όλες τις απαιτήσεις ασφάλειας. Κατά σκοπό, οι συσκευές κλειδώματος χωρίζονται σε διάφορες ομάδες..

• Γενικού σκοπού. Χρησιμοποιείται σε αγωγούς νερού και ατμού, σε γραμμές αερίου δικτύων πόλης και συστήματα θέρμανσης.
• Ειδικός σκοπός. Χρησιμοποιείται σε υψηλή πίεση, καθώς και σε περιπτώσεις χαμηλών ή υψηλών θερμοκρασιών, τοξικότητα, ιξώδες, διαβρωτικότητα, ραδιενέργεια και λειαντικότητα των μεταφερόμενων ουσιών.
• Εξαρτήματα στόχου. Σχεδιασμένο για μεμονωμένες περιπτώσεις που προβλέπονται από τους τεχνικούς κανονισμούς.
• Υδραυλικά. Εξαρτήματα μικρής διαμέτρου για οικιακές συσκευές.
• Πλοίο. Είναι εξοπλισμένη με θαλάσσια και ποτάμια σκάφη, που παράγονται λαμβάνοντας υπόψη συγκεκριμένες συνθήκες λειτουργίας.
• Μοναδικός. Κατασκευάζεται σύμφωνα με ειδικές παραγγελίες για βιομηχανικές και πιλοτικές εγκαταστάσεις.

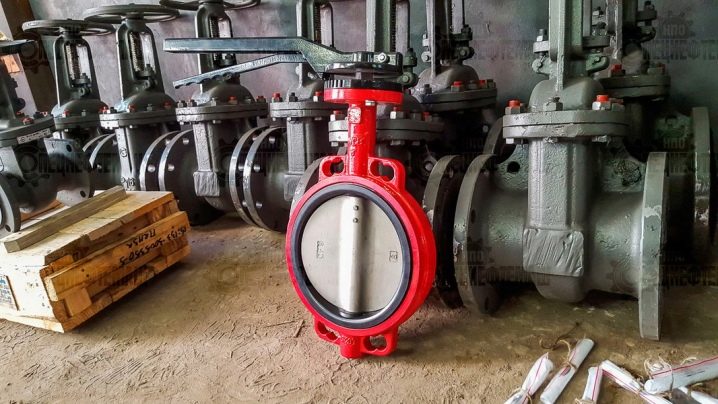

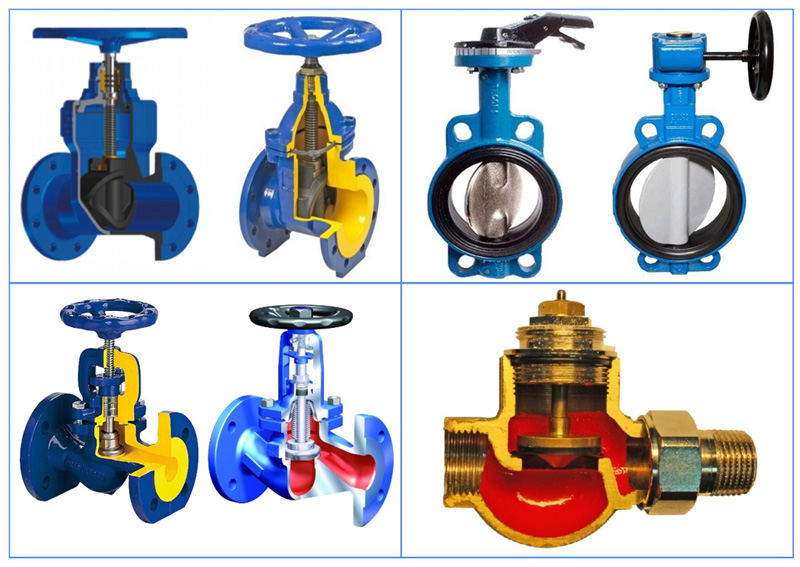

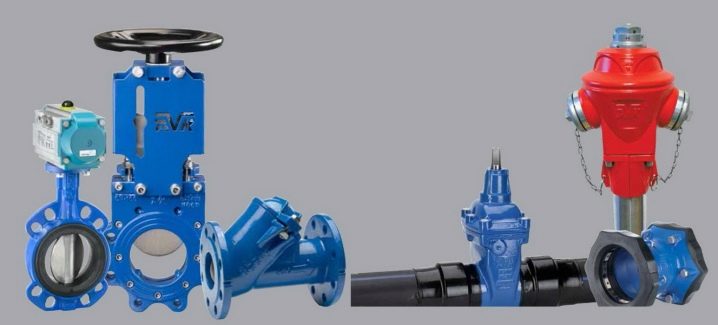

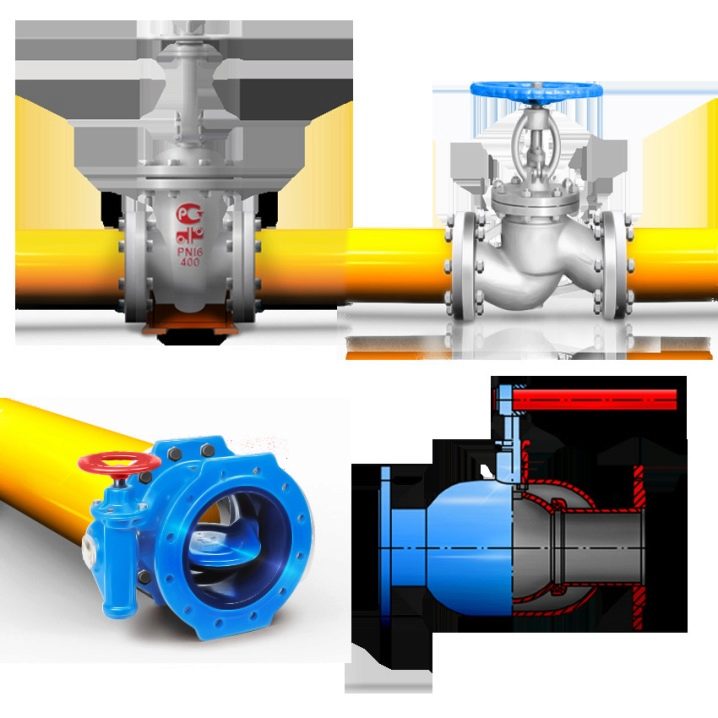

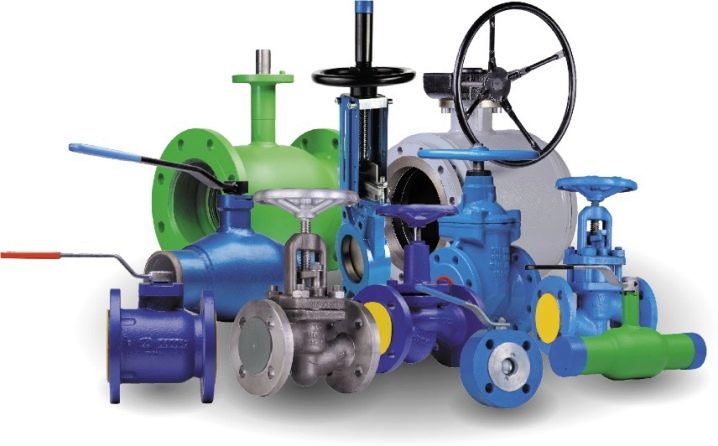

Υπάρχουν αυτοί οι τύποι συσκευών κλειδώματος:

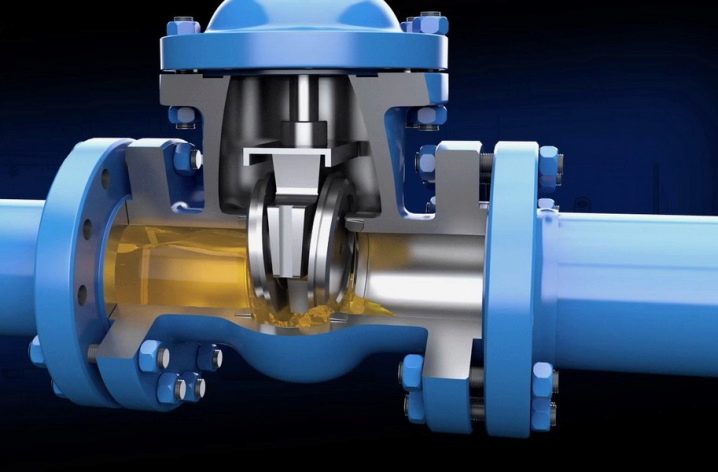

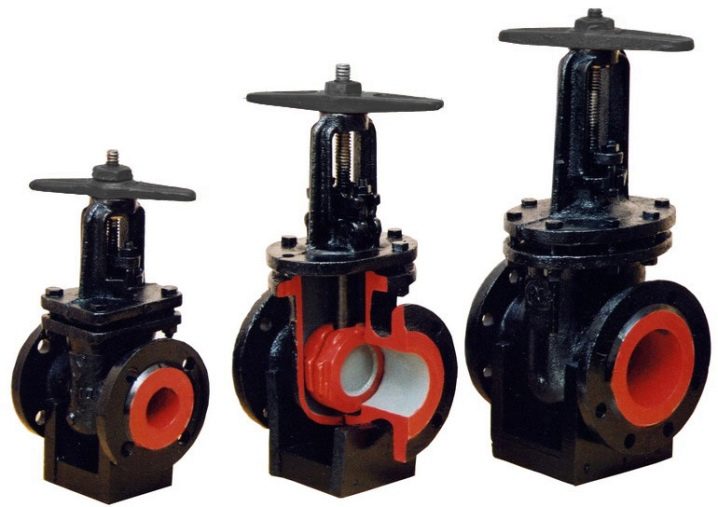

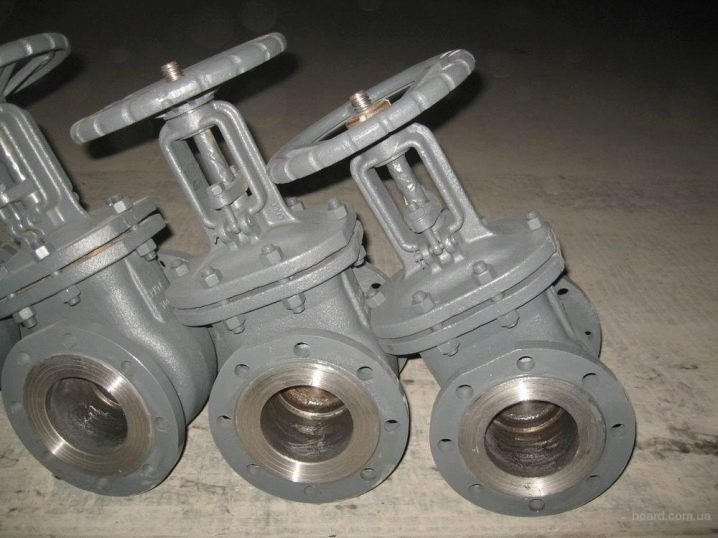

• βαλβίδες πύλης με σώματα από χυτοσίδηρο και χάλυβα.
• βαλβίδες διακοπής ή απενεργοποίησης και ελέγχου ·
• γερανοί διαφόρων τύπων και συσκευών ·

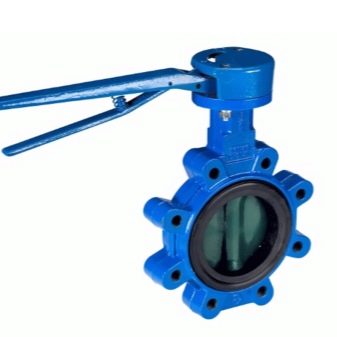

• βαλβίδες πεταλούδας?
• βαλβίδες ελέγχου?
• προϊόντα ασφάλειας και προστασίας.

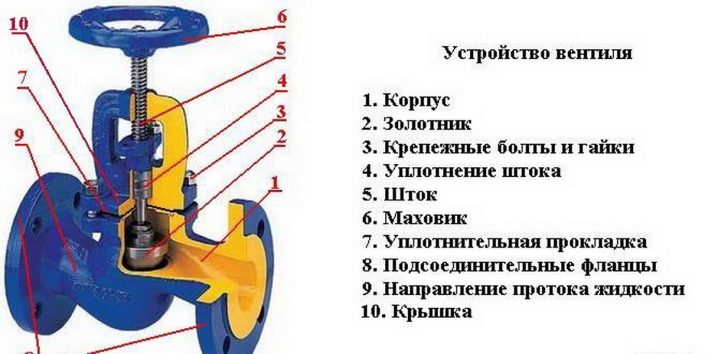

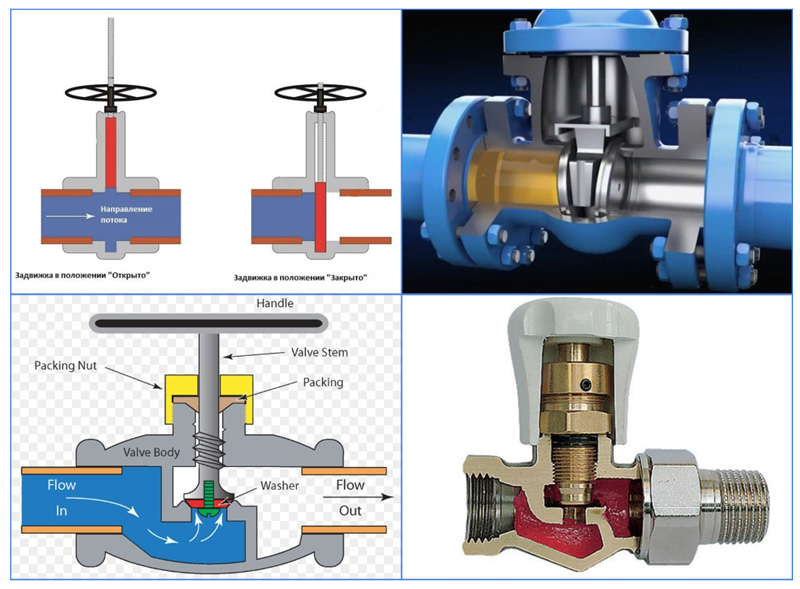

Όλες οι παραπάνω συσκευές κλειδώματος έχουν παρόμοιο σχεδιασμό. Αντιπροσωπεύουν ένα ερμητικά κλειστό περίβλημα με μια μονάδα διακοπής που βρίσκεται σε αυτό. Αυτή η μονάδα πρέπει να κλείσει καλά τον αγωγό στον οποίο έχει εγκατασταθεί, χωρίζοντάς τον σε τμήματα – τμήματα πριν από τη βαλβίδα κατά μήκος της ροής του μέσου και μετά από αυτό. Η μονάδα διακοπής αποτελείται από δύο κύρια στοιχεία εργασίας: τη σέλα και τον μηχανισμό του σώματος διακοπής. Αυτές οι δύο συσκευές που αγγίζουν τις επιφάνειες σφράγισης δημιουργούν εμπόδιο στην κίνηση του μέσου που χρησιμοποιείται στον αγωγό. Εκτός από τον αποφρακτικό, τα εξαρτήματα έχουν λεπτομέρειες σύνδεσης με τον αγωγό: φλάντζες, σωλήνες διακλάδωσης με σπείρωμα, σωλήνες λείας διακλάδωσης για συγκολλημένο σύνδεσμο..

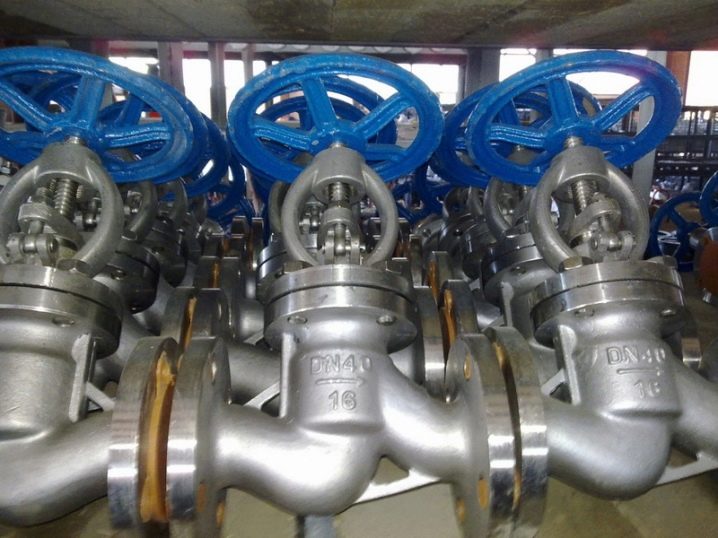

Υλικά και εξαρτήματα

Τα υλικά που χρησιμοποιούνται για την κατασκευή βαλβίδων και εξαρτημάτων πρέπει να συμμορφώνονται με τις γενικές προδιαγραφές σύμφωνα με τα πρότυπα του κεντρικού γραφείου σχεδιασμού βαλβίδων (TsKBA) «Βαλβίδες αγωγών. Γενικοί τεχνικοί όροι », που τέθηκε σε ισχύ τον Ιανουάριο του 2006, καθώς και τα ισχύοντα εθνικά πρότυπα και προδιαγραφές του κλάδου. Το κύριο κριτήριο για την επιλογή υλικού για το σώμα οποιουδήποτε οπλισμού είναι η αντοχή του. Το σώμα είναι η βάση για την εγκατάσταση όλων των άλλων μερών σε αυτό. Είναι σαν ένα θεμέλιο στην κατασκευή – μια δομή στήριξης για ένα ολόκληρο κτίριο.

Τα σώματα των περισσότερων συσκευών διακοπής αγωγών είναι κατασκευασμένα από χυτοσίδηρο ή χάλυβα. Μερικές φορές χρησιμοποιούνται και άλλα μεταλλικά υλικά για αυτό: πωλούνται χαλκοσωλήνες, χαλκός, αλουμίνιο και ορειχάλκινες βαλβίδες και βαλβίδες για οικιακές συσκευές. Το μη σιδηρούχο μέταλλο και τα εξαρτήματα από κράμα τους έχουν ένα καλό χαρακτηριστικό – δεν διαβρώνονται και έχουν καλή εμφάνιση..

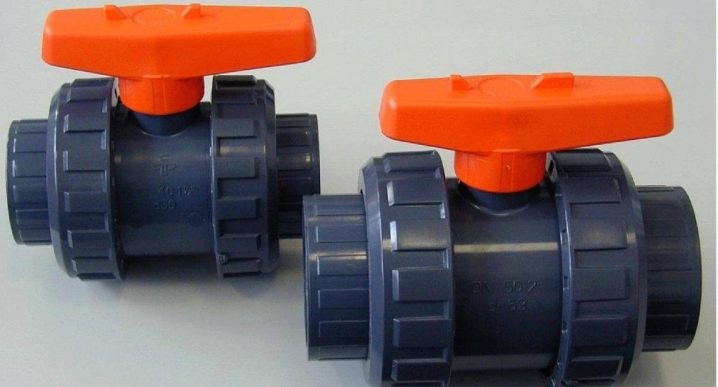

Το πιο οικονομικό υλικό για εξαρτήματα είναι το πλαστικό, το οποίο συνδυάζει με τη γενική του ονομασία προϊόντα από PVC (πολυβινυλοχλωρίδιο), πολυπροπυλένιο, πολυαιθυλένιο και άλλα τεχνητά κράματα πλαστικού υλικού. Αλλά τέτοια εξαρτήματα δεν μπορούν να αντέξουν σε υψηλή πίεση και θερμοκρασίες, καθώς δεν διαφέρουν σε αντοχή. Αλλά για σωλήνες μικρής διαμέτρου και χαμηλής πίεσης, αυτή είναι μια αρκετά κατάλληλη εναλλακτική λύση για τα μεταλλικά προϊόντα. Εκτός από φθηνά, οι αγωγοί και τα εξαρτήματα από πλαστικό είναι πολύτιμα για την αντοχή τους στη διάβρωση – η κύρια μάστιγα παρόμοιων συσκευών από χάλυβα.

Για τη χύτευση σωμάτων βαλβίδων, χρησιμοποιείται ελατό, γκρι ή υψηλής αντοχής χυτοσίδηρος, ανάλογα με την περιοχή και τις συνθήκες εφαρμογής ενός συγκεκριμένου προϊόντος. Λόγω της ευθραυστότητάς του, οι βαλβίδες με σώμα από χυτοσίδηρο δεν χρησιμοποιούνται σε υψηλές πιέσεις σε αγωγούς, καθώς και όπου είναι δυνατή η σφύρα νερού και οι ξαφνικές αλλαγές θερμοκρασίας. Σε τέτοιες καταστάσεις, το σώμα από χυτοσίδηρο μπορεί απλά να σκάσει..

Τα ατσάλινα περιβλήματα είναι κατασκευασμένα από διάφορες ποιότητες χάλυβα: κράμα, ανθεκτικό στη θερμότητα και χάλυβα άνθρακα. Για την κατασκευή σωμάτων βαλβίδων, εγκατεστημένων σε αγωγούς με επιθετικές ουσίες ή με ιδιαίτερα καθαρό περιβάλλον εργασίας, χρησιμοποιείται ανοξείδωτος χάλυβας με υψηλή αντοχή στη διάβρωση. Οι θήκες από ανθεκτικό στη θερμότητα χάλυβα χρησιμοποιούνται για βαλβίδες που λειτουργούν σε αυξημένες θερμοκρασίες λειτουργίας. Η χρήση ενός συγκεκριμένου υλικού, καθώς και ο σχεδιασμός και ο τύπος της φλάντζας, οφείλεται σε διάφορους παράγοντες, οι κυριότεροι από τους οποίους είναι οι ακόλουθοι:

• ονομαστική διάμετρος αγωγών ·
• μεσαία πίεση εργασίας.
• κατεύθυνση ροής.
• συνθήκες θερμοκρασίας.

Το κλείστρο βαλβίδας είναι συχνά κατασκευασμένο από το ίδιο υλικό με το σώμα, αλλά πιο συχνά είναι κατασκευασμένο από διαφορετικό μέταλλο, με βάση την υψηλή αντοχή στη φθορά και τις παραμέτρους του περιβάλλοντος εργασίας. Το υλικό των επιφανειών στεγανοποίησης πρέπει να εξασφαλίζει τη στεγανότητα και τη διάρκεια της βαλβίδας.

Το υλικό στεγανοποίησης είναι:

• μεταλλικά προϊόντα με τη μορφή δακτυλίων με αντοχή στη διάβρωση, αντιτριβικές ιδιότητες, καλά επεξεργασμένα (χάλυβας, ορείχαλκος, χαλκός, μονέλ).
• εναπόθεση από διάφορα σκληρά κράματα: stellite (κράμα κοβαλτίου), σορμίτης (κράματα με βάση το σίδηρο).
• μη μεταλλικά προϊόντα (ελαστικά και καουτσούκ-μεταλλικοί δακτύλιοι, πολυμερείς σφραγίδες).
• παρεμβύσματα στεγανοποίησης από φυτικό υλικό (ίνες από βαμβάκι και λινό), τάλκη, υαλοβάμβακα.
• φθοροπλαστικό και γραφίτη για την πλήρωση σφραγίδων κουτιών σε επιθετικό και υψηλής θερμοκρασίας περιβάλλον εργασίας.
• λαστιχένιο φύλλο, paranit και φθοριοπλαστικό για παρεμβύσματα.

Τα εξαρτήματα από χυτοσίδηρο και χάλυβα εξοπλισμένα με φλάντζες έχουν αναμφισβήτητα πλεονεκτήματα όσον αφορά τη στεγανότητα, τη συντήρηση και την ανθεκτικότητα του δικτύου αγωγών σε σύγκριση με αυτά χωρίς φλάντζες. Αλλά η μάζα και οι διαστάσεις τέτοιων εξαρτημάτων μερικές φορές φτάνουν σε μεγάλες τιμές (σε τόνους και αρκετά μέτρα, αντίστοιχα). Σε αυτό πρέπει επίσης να προσθέσετε συσκευές ελέγχου (χειροτροχός, ηλεκτρική κίνηση ή πνευματική κίνηση συνδεδεμένη στη βαλβίδα). Οι φλάντζες οδηγούν σε αυξημένη κατανάλωση μετάλλου και ένταση εργασίας στην κατασκευή τους.

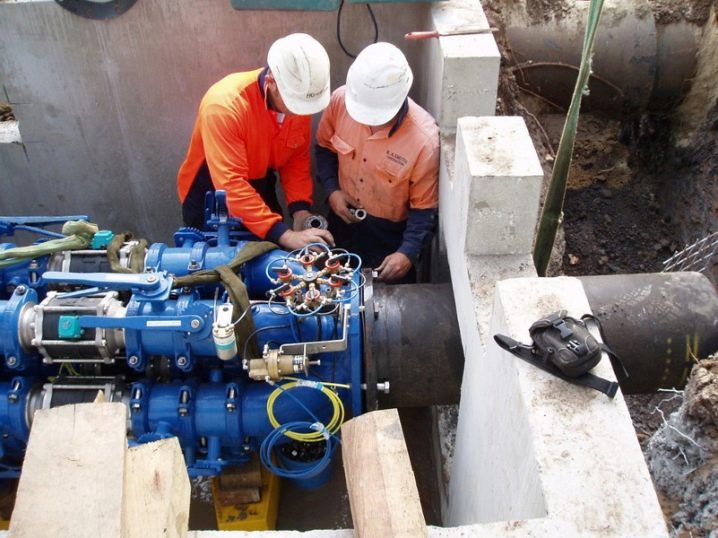

Αντικατάσταση και εγκατάσταση

Η διαδικασία εγκατάστασης ή αντικατάστασης βαλβίδων πρέπει να προσεγγίζεται υπεύθυνα. Υπάρχει μεγάλη ποικιλία τέτοιων εξαρτημάτων, που διαφέρουν μεταξύ τους στην εμφάνιση, τη συσκευή του μηχανισμού κλείστρου, τη μέθοδο και τον μηχανισμό ελέγχου και τα χαρακτηριστικά της εγκατάστασης στον αγωγό. Είναι απαραίτητο να επιλέξετε μια συσκευή διακοπής που είναι κατάλληλη για αυτόν τον τύπο αγωγού, ένα τέτοιο περιβάλλον εργασίας και τέτοιες παραμέτρους. Και επίσης βεβαιωθείτε ότι είναι δυνατή η εγκατάσταση μιας συσκευής κλειδώματος όσον αφορά τις συσκευές σύνδεσης. Οι αγωγοί και τα εξαρτήματά τους πρέπει να αντιστοιχούν μεταξύ τους στους ακόλουθους δείκτες.

• Ameδιο σχήμα διατομής. Ένας στρογγυλός σωλήνας χρειάζεται εξαρτήματα με κυκλική διατομή. Αυτή η μορφή βαλβίδων και άλλων τύπων εξαρτημάτων είναι πλεονεκτική. Οι ορθογώνιοι αγωγοί βρίσκονται σε συστήματα εξαερισμού και κλιβάνους, όπου χρησιμοποιούνται πύλες ολίσθησης ή πλάκας.
• Sδια διάμετρος. Η διάμετρος της συσκευής διακοπής πρέπει να αντιστοιχεί πλήρως στη διάμετρο του αγωγού στον οποίο είναι προσαρτημένη. Υπάρχουν πάντα πληροφορίες σχετικά με αυτό στα δεδομένα διαβατηρίου της βαλβίδας πύλης, της βαλβίδας, του ρυθμιστή και των αγωγών. Εκτός από το διαβατήριο (οδηγίες), τα δεδομένα σχετικά με τη διάμετρο των συσκευών εφαρμόζονται στο σώμα του προϊόντος σύμφωνα με τις απαιτήσεις για σήμανση βαλβίδων. Για παράδειγμα, η σήμανση υποδεικνύει Dy = 150, πράγμα που σημαίνει ότι τέτοια εξαρτήματα είναι κατάλληλα για αγωγούς με διάμετρο 150 mm.
• Τα συνδετικά μέρη του αγωγού και η εγκατεστημένη συσκευή διακοπής έχουν όλες τις δυνατότητες της αξιόπιστης σύνδεσής τους. Αυτό περιλαμβάνει: ταυτότητα φλαντζών σε σχήμα και μέγεθος, σύμπτωση οπών στερέωσης, διάμετροι συνδέσεων με σπείρωμα, αντιστοιχία του εξωτερικού σπειρώματος των στερεωμένων θηλών στο εσωτερικό σπείρωμα του συνδέσμου, παξιμάδια σύνδεσης και παρόμοια..

Θα πρέπει να γνωρίζετε τους βασικούς κανόνες για την εγκατάσταση ή την αντικατάσταση εξαρτημάτων σε αγωγούς, τους οποίους δεν μπορείτε να κάνετε χωρίς ακόμη και να ξεκινήσετε την εργασία.

• Οποιαδήποτε εργασία επισκευής ή εγκατάστασης πραγματοποιείται μόνο στο αποσυνδεδεμένο τμήμα του αγωγού, στο οποίο δεν υπάρχει μέσο εργασίας, δεν υπάρχει υπολειπόμενη υψηλή θερμοκρασία ή πίεση. Οι αποχετεύσεις και οι αεραγωγοί στη γραμμή είναι ανοιχτοί και τα σήματα ασφαλείας κρέμονται στις βαλβίδες κλεισίματος και στις δύο πλευρές του αποσυνδεδεμένου επισκευασμένου τμήματος, εξαιρουμένου του λανθασμένου ανοίγματος τους.
• Η προετοιμασία συναρμολόγησης εξαρτημάτων και εξαρτημάτων αγωγών είναι υποχρεωτική: καθαρίζονται από πιθανή βρωμιά και σκουριά και οι συγκολλημένοι σύνδεσμοι καθαρίζονται σε λάμψη μετάλλου και προετοιμάζονται για τη διεξαγωγή συγκολλημένης ραφής. Κατά τον καθαρισμό, πρέπει να δώσετε προσοχή στην απουσία τυχόν κρυφών ελαττωμάτων στις φλάντζες, τις ρωγμές, τα λάκκους και άλλα ελαττώματα που εμποδίζουν τη συνέχιση της εργασίας..

• Η εγκατάσταση εξαρτημάτων πρέπει να πραγματοποιείται μόνο σε επίπεδα και ίσια τμήματα σωλήνων. Είναι απαράδεκτο να το εγκαταστήσετε σε στροφές, καθώς αυτό θα οδηγήσει σε μείωση της στεγανότητας των αρθρώσεων.
• Για βαριές βαλβίδες και στοιχεία βαλβίδων, πρέπει να προβλέπονται πρόσθετες δομές στήριξης και ανυψωτικές συσκευές για την αποφυγή ατυχημάτων κατά την εργασία ή βλάβης σε συσκευές και στοιχεία στεγανοποίησης.
• Τα μπουλόνια και άλλοι συνδετήρες σφίγγονται χρησιμοποιώντας ένα ειδικό εργαλείο. Η σύσφιξη των στηριγμάτων φλάντζας πρέπει να είναι ομοιόμορφη και σύμφωνα με αυτόν τον κανόνα: σφίξτε το παξιμάδι στο ένα άκρο της φλάντζας και στη συνέχεια στο αντίθετο, έτσι ώστε οι φλάντζες να μην παραμορφώνονται.
• Οι εργασίες συγκόλλησης πραγματοποιούνται μόνο σε εξαρτήματα με τη βαλβίδα σε ανοιχτή κατάσταση..

Τέτοια τμήματα μπορεί να είναι, για παράδειγμα, γέφυρες μεταξύ δύο ή περισσότερων γραμμών με την ίδια ουσία σε αγωγούς. Όταν αυτά τα τμήματα συνδέονται κατά τη λειτουργία, η βαλβίδα ανοίγει πρώτα πλήρως προς την αντίθετη κατεύθυνση της ροής όπως αναμενόταν και στη συνέχεια η δεύτερη συσκευή ανοίγει προσεκτικά που αντιστοιχεί στην κατεύθυνση του μέσου. Ακολουθούν μερικές πιο σημαντικές συστάσεις χρήσιμες κατά την αντικατάσταση ή την εγκατάσταση ορισμένων τύπων εξαρτημάτων..

• Όλα τα εξαρτήματα που προορίζονται για εγκατάσταση πρέπει να περάσουν εκ των προτέρων έλεγχο στεγανότητας και ρύθμισης όλων των εσωτερικών συσκευών..
• Στις συνδέσεις φλάντζας, τα μπουλόνια στερέωσης πρέπει να σφίγγονται περιοδικά. Είναι αδύνατο να τα σφίξετε αμέσως, καθώς μπορείτε να σφίξετε υπερβολικά τη σύνδεση, με αποτέλεσμα τα παρεμβύσματα να καταστούν άχρηστα..
• Όταν τοποθετείτε βαλβίδες πεταλούδας, ανοίξτε ελαφρώς το δίσκο της βαλβίδας..
• Για σφιχτή σύνδεση σφαιρικών βαλβίδων, πρέπει να χρησιμοποιήσετε ειδικές ταινίες τυλιγμένες στα σπειρώματα των σημείων σύνδεσης.
• Είναι καλύτερα να εγκαταστήσετε συσκευές κλειδώματος σε τέτοια μέρη ώστε να υπάρχει πάντα δωρεάν πρόσβαση σε αυτές για γρήγορο κλείσιμο, έλεγχο, επιθεώρηση και επισκευή..

Κατά την εγκατάσταση, δώστε προσοχή στη συμμόρφωση της εγκατάστασης τοποθέτησης με την κατεύθυνση ροής του μέσου. Στα σώματα των βαλβίδων, των βαλβίδων, των βαλβίδων και άλλων συσκευών διακοπής λειτουργίας, η κατεύθυνση του μέσου εργασίας υποδεικνύεται πρόσφατα με ένα βέλος. Για αγωγούς όπου παρέχεται η δυνατότητα αμφίδρομης ροής υγρού, ατμού και άλλων ουσιών υψηλής πίεσης, θα πρέπει να εγκατασταθούν δύο βαλβίδες διακοπής με διαφορετικές κατευθύνσεις της ροής εργασίας.

Οι εργασίες συγκόλλησης σε εξαρτήματα και αγωγούς πρέπει να πραγματοποιούνται μόνο από έμπειρους ειδικούς. Οι ανεξάρτητες προσπάθειες συγκόλλησης βρύσες, βαλβίδες και βαλβίδες πύλης, κατά κανόνα, τελειώνουν με κακής ποιότητας αποτελέσματα και συνεχώς αναδυόμενα προβλήματα στα σημεία συγκόλλησης (συρίγγια, ρωγμές). Και ο τύπος τέτοιων “σπιτικών προϊόντων” αφήνει πολλά να είναι επιθυμητά. Αλλά για να αλλάξετε τη βρύση ή το μίξερ στο μπάνιο – ένας πραγματικός ιδιοκτήτης μπορεί να αναλάβει αυτήν την επιχείρηση χωρίς φόβο..

Ταξινόμηση

Όλα τα εξαρτήματα αγωγών ταξινομούνται σε διάφορες κατηγορίες ανάλογα με τον τομέα εφαρμογής, τον λειτουργικό σκοπό, τα χαρακτηριστικά σχεδιασμού, το υλικό, τις περιβαλλοντικές παραμέτρους, τη μέθοδο στερέωσης.

Με εφαρμογή

Διάφοροι τύποι εξαρτημάτων εξετάζονται για χρήση..

• Κλείδωμα. Η πιο πολυάριθμη κατηγορία συσκευών, που αντιπροσωπεύει περίπου τα 3/4 όλων των χρησιμοποιημένων εξαρτημάτων. Χρησιμοποιείται για να τερματίσει εντελώς τη ροή του μέσου στον αγωγό, καθώς και για να ξεκινήσει εάν είναι απαραίτητο. Αυτό περιλαμβάνει: βαλβίδες πύλης, βαλβίδες, βρύσες που κατασκευάζονται για αγωγούς διαφόρων διαμέτρων, μέσα εργασίας και παραμέτρους. Το εύρος τέτοιων συσκευών είναι αρκετά ευρύ: από βαλβίδες ατμού, νερού, αγωγών αερίου έως συμβατικές βαλβίδες για το σύστημα θέρμανσης και την κουζίνα.

• Κανονιστική. Αυτός ο τύπος συσκευής περιλαμβάνει όλα τα είδη βαλβίδων ελέγχου, τα οποία ονομάζονται ρυθμιστές για την πίεση του μέσου, τη στάθμη του υγρού στα δοχεία, την πίεση που πέφτει μεταξύ των διαφόρων μέσων, καθώς και τις βαλβίδες πεταλούδας στα εργοστάσια παραγωγής. Οι βαλβίδες ελέγχου δεν θεωρούνται συσκευές αποκλειστικά κλεισίματος, επομένως χρησιμοποιούνται συνήθως με ένα συγκρότημα διακοπής που αποτελείται από βαλβίδες ή βαλβίδες εγκατεστημένες τόσο προς τα πάνω όσο και κατάντη του ρυθμιστή..

• Ασφάλεια. Αυτός ο τύπος συσκευής προστατεύει αγωγούς ατμού, αγωγούς νερού, αγωγούς φυσικού αερίου και άλλους αγωγούς με εξοπλισμό που βρίσκεται σε αυτά από υπερπίεση που υπερβαίνει το επιτρεπτό, απορρίπτοντας αυτόματα μέρος του περιβάλλοντος εργασίας. Οι βαλβίδες ασφαλείας περιλαμβάνουν τις ακόλουθες συσκευές: βαλβίδες ασφαλείας, συσκευές ασφάλειας παλμών (συσκευές ασφάλειας παλμών), δίσκους που σπάνε και βαλβίδες παράκαμψης μέσης.

• Προστατευτικός. Χρησιμοποιείται για την προστασία αγωγών και εξοπλισμού από βλάβες και ατυχήματα όταν οι παράμετροι των τεχνολογικών διαδικασιών παραγωγής είναι απαράδεκτες για αυτούς, καθώς και για να αποκλείσει μια αλλαγή στην κατεύθυνση της ροής του μέσου εργασίας. Σε αντίθεση με τις βαλβίδες ασφαλείας, οι προστατευτικές διατάξεις εξαλείφουν καταστάσεις έκτακτης ανάγκης χωρίς να αποφορτίζουν το μέσο εργασίας από τους αγωγούς, ενεργώντας μόνο για να σταματήσουν την κίνηση του μέσου εργασίας. Τέτοιες συσκευές περιλαμβάνουν βαλβίδες ελέγχου και βαλβίδες διακοπής..

• Διανομή και ανάμειξη. Τέτοιες βαλβίδες ονομάζονται επίσης βαλβίδες τριών κατευθύνσεων ή πολλαπλών κατευθύνσεων. Για παράδειγμα, αυτό περιλαμβάνει βαλβίδες τριών κατευθύνσεων και βαλβίδες ελέγχου. Χρησιμοποιούνται συσκευές για μίξη μέσων ή διανομή ροών εργασίας προς κατευθύνσεις.

• Ελεγχος. Σχεδιασμένο για τον έλεγχο της στάθμης του υγρού σε δοχεία και λέβητες, που χρησιμοποιείται ως βαλβίδες διακοπής για τα όργανα. Πρόκειται για διαφορετικές βρύσες και βαλβίδες για μανόμετρα, βρύσες δοκιμής και εξαέρωσης και δείκτες στάθμης..

• Διαχωρισμός φάσης. Χρησιμοποιείται για τον διαχωρισμό των μέσων εργασίας σε διαφορετικές καταστάσεις και φάσεις. Αυτά τα εξαρτήματα είναι, για παράδειγμα, διαχωριστές λαδιού, συμπυκνώματα και παγίδες αέρα..

Πρέπει να σημειωθεί ότι οι βαλβίδες διακοπής (βαλβίδες πύλης, βρύσες, βαλβίδες) πρέπει να χρησιμοποιούνται μόνο σε δύο θέσεις λειτουργίας – “πλήρως ανοιχτές” ή “πλήρως κλειστές”. Οι περισσότερες από αυτές τις συσκευές δεν προορίζονται για χρήση ως βαλβίδες ελέγχου ή πεταλούδας. Διαφορετικά, γρήγορα αποτυγχάνει: οι σέλες διαγράφονται, τα παρεμβύσματα βαλβίδων παραμορφώνονται, τα εξαρτήματα χαλαρώνουν και δεν μπορούν πλέον να διατηρήσουν τη ροή του μέσου εργασίας σε κλειδωμένη κατάσταση. Μια ορισμένη εξαίρεση στον κανόνα είναι η ενίσχυση της μπάλας: η γωνία ανοίγματος της δεν έχει τόσο καταστροφική επίδραση στην πυκνότητα. Για τις συσκευές με σφαίρα, το πιο σημαντικό πράγμα στην παράταση της διάρκειας ζωής τους είναι ο καθαρισμός του χρησιμοποιημένου μέσου εργασίας από στερεές λειαντικές ακαθαρσίες που διαγράφουν τις μπάλες..

Για συστήματα αποστράγγισης και εκτόνωσης υψηλής πίεσης, χρησιμοποιούνται δύο συσκευές διακοπής λειτουργίας σε κάθε γραμμή, που βρίσκονται η μία δίπλα στην άλλη. Ένα από αυτά (το πρώτο κατά τη διάρκεια του μέσου) θεωρείται κλειστό και το άλλο ρυθμίζει. Με μια σύντομη εκκαθάριση των γραμμών αποστράγγισης, η πρώτη από αυτές ανοίγει τη βαλβίδα διακοπής και, στη συνέχεια, τη βαλβίδα ελέγχου. Μετά τον καθαρισμό, οι βαλβίδες κλείνουν με την αντίστροφη σειρά (πρώτα, οι βαλβίδες ελέγχου είναι κλειστές). Αυτή η διάταξη εξασφαλίζει μεγάλη διάρκεια ζωής της βαλβίδας διακοπής..

Οι βαλβίδες πύλης χρησιμοποιούνται σε μηχανικούς και βιομηχανικούς αγωγούς. Αυτά μπορεί να είναι σωλήνες νερού, σωλήνες ατμού, συστήματα θέρμανσης και αποχέτευσης. Οι βαλβίδες πύλης, ανάλογα με τον τύπο του κλείστρου, είναι:

• σφήνα, εγκατεστημένη σε συστήματα αποχέτευσης και ύδρευσης για διάφορους σκοπούς.
• δίσκος, που χρησιμοποιείται για αγωγούς μεγάλης διαμέτρου και χαμηλές πιέσεις του μέσου εργασίας, συχνά ονομάζονται αποσβεστήρες.
• παράλληλοι (δύο δίσκων), που χαρακτηρίζονται από υψηλή αξιοπιστία, εγκαθίστανται σε ένα ευρύ φάσμα πιέσεων από διακόσιες έως διακόσιες ατμόσφαιρες και περιβάλλοντα εργασίας με αυξημένες θερμοκρασίες.

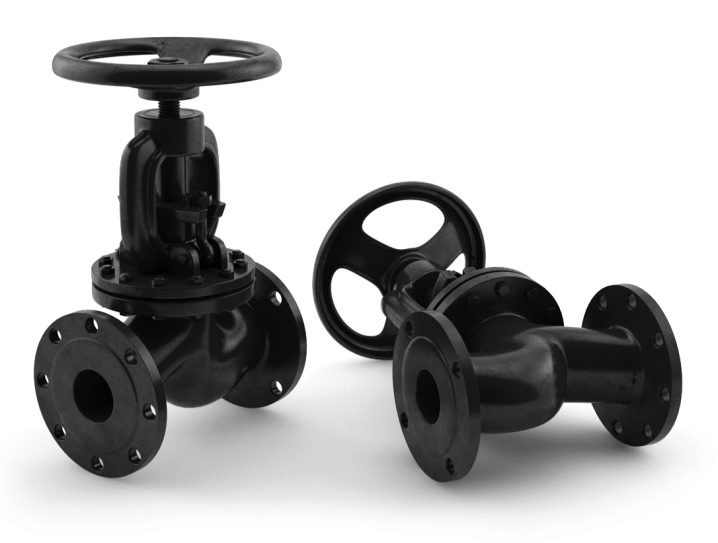

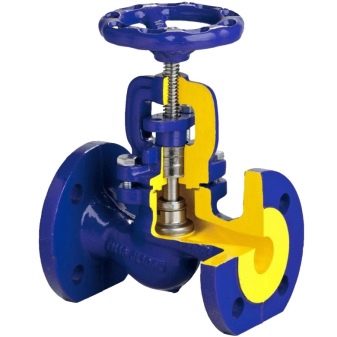

Μια βαλβίδα είναι μια συσκευή διακοπής λειτουργίας στην οποία το κλείστρο μετακινείται από ένα απλό ζεύγος με σπείρωμα. Το στέλεχος του σφόνδυλου σφίγγεται στο βύσμα ή τη βαλβίδα. Όταν ο χειροτροχός περιστρέφεται για να ανοίξει, το στέλεχος της βαλβίδας διακοπής τραβιέται προς τα έξω μέσω του σφιγκτήρα. Συχνά αυτές οι συσκευές χρησιμοποιούνται ως βαλβίδες ελέγχου, αν και ανήκουν σε στοιχεία διακοπής λειτουργίας. Το γεγονός είναι ότι δεν είναι πάντα λογικό να εγκαταστήσετε ακριβές βαλβίδες ελέγχου. Οι βρύσες χρησιμοποιούνται σε διαφορετικούς τομείς, είναι γνωστοί σε πολλούς από την καθημερινή ζωή: μπλοκάρουν γραμμές ζεστού και κρύου νερού στο μπάνιο και την κουζίνα, παροχή αερίου στη σόμπα, παροχή νερού στον εύκαμπτο σωλήνα για το πότισμα του κήπου και άλλες συσκευές. Έχουν τον απλούστερο σχεδιασμό, αλλά αυτό δεν διευκολύνει την εργασία με την επισκευή τους.

Με τη μέθοδο σύνδεσης

Σύμφωνα με τα χαρακτηριστικά σχεδιασμού των συνδετικών μερών, τα εξαρτήματα αγωγών μπορούν να χωριστούν σε δύο μεγάλες ομάδες:

• φλάντζα?
• χωρίς φλάντζες.

Ο κατάλογος ειδών εξαρτημάτων με φλάντζα περιορίζεται μόνο από τη διαφορά στα σχήματα των ίδιων των φλαντζών.

Αυτοί είναι:

• γύρος;
• τετράγωνο (ορθογώνιο)?
• τριγωνικός.

Τα πιο συνηθισμένα εξαρτήματα είναι με στρογγυλές και τετράγωνες φλάντζες. Άλλες μορφές σπάνια χρησιμοποιούνται ή δεν λαμβάνονται καθόλου υπόψη κατά το σχεδιασμό νέων εγκαταστάσεων παραγωγής. Οι τετράγωνες φλάντζες χρησιμοποιούνται για περιβάλλοντα με περιορισμένες μέγιστες πιέσεις – όχι περισσότερες από είκοσι ατμόσφαιρες. Το κύριο σχήμα των φλαντζών παραμένει στρογγυλό: είναι λιγότερο χρονοβόρο στην κατασκευή και από άποψη αξιοπιστίας έχει ανοχή τόσο σε χαμηλές πιέσεις όσο και σε υψηλές.

Ο κύκλος των εξαρτημάτων χωρίς φλάντζες είναι πιο εκτεταμένος όσον αφορά τη διαφορά στους τρόπους σύνδεσής του με αγωγούς, σωλήνες διακλάδωσης σκαφών και εμπορευματοκιβωτίων..

Αυτό περιλαμβάνει εξαρτήματα:

• συγκολλημένος;
• συνδεδεμένο χρησιμοποιώντας συνδέσμους.
• πνιγομαι;
• τσαπκόβαγια.

Αξίζει να σημειωθεί ότι όλοι οι παραπάνω τύποι συνδέσεων συσκευών κλειδώματος με αγωγούς, εκτός από τους συγκολλημένους, είναι αποσπώμενοι. Για αντικατάσταση ή επισκευή, τα εξαρτήματα που συνδέονται με συγκόλληση θα πρέπει να κοπούν μόνο με μύλο, καυστήρα αερίου ή πριόνι για μέταλλο σε καθημερινές καταστάσεις. Σε εξαρτήματα θηλών, ζεύξης και κορμού, χρησιμοποιείται νήμα για τη στερέωση των συνδετικών στοιχείων. Η στεγανότητα των αρμών των συσκευών ασφάλισης φλάντζας εξασφαλίζεται με φλάντζες με παρεμβύσματα ή δακτυλίους στεγανοποίησης τοποθετημένους μεταξύ τους. Υπάρχουν επίσης κάποιες άλλες συσκευές για τη βελτίωση της στεγανότητας και της αντοχής των συνδέσεων φλάντζας (προεξοχές, λοξοτομές, καρφίτσες και εσοχές δακτυλίου).

Βαλβίδες σφαιρών

Η σφαιρική βαλβίδα είναι μια βαλβίδα διακοπής για τη θέρμανση των καλοριφέρ. το οποίο είναι εγκατεστημένο για τη ρύθμιση της παροχής θερμικού φορέα. Ο σχεδιασμός της βαλβίδας προβλέπει την παρουσία ενός περικοχλίου σύνδεσης, ενός εσωτερικού σπειρώματος, ενός βύσματος και μιας συσκευής εξαερισμού που έχουν σχεδιαστεί για να εξαερίζουν τον αέρα από το σύστημα.

Κατά την επιλογή αυτού του τύπου εξαρτημάτων, είναι απαραίτητο να δοθεί προσοχή στο υλικό από το οποίο κατασκευάζεται η βαλβίδα και στην παρουσία δακτυλίων Ο, τα οποία αυξάνουν τη διάρκεια ζωής του στοιχείου στο κύκλωμα. Οι βαλβίδες ορείχαλκου, οι οποίες χαρακτηρίζονται από αυξημένη αντοχή στη φθορά και αντοχή στη διάβρωση, έχουν αποδειχθεί καλά..

Βαλβίδες διακοπής λειτουργίας

Αυτός ο τύπος εξαρτημάτων χρησιμοποιείται για να διασφαλιστεί η δυνατότητα αντικατάστασης των θερμαντικών σωμάτων χωρίς αποστράγγιση του ψυκτικού από το κύκλωμα. Σύμφωνα με τα χαρακτηριστικά σχεδιασμού, διακρίνονται οι γωνιακές και οι ευθείες βαλβίδες διακοπής. Επιπλέον, ορισμένα μοντέλα μπορούν να εξοπλιστούν με μηχανισμό αποστράγγισης για ομαλή μείωση της πίεσης στο κύκλωμα. Οι βαλβίδες διακοπής χαρακτηρίζονται από ακροφύσιο εύκαμπτου σωλήνα – επιτρέπει την εγκατάσταση της συσκευής όσο το δυνατόν γρηγορότερα και ευκολότερα.

Βαλβίδες πύλης

Αυτός ο τύπος βαλβίδας εκτελεί αποκλειστικά λειτουργία διακοπής λειτουργίας. Λόγω των χαρακτηριστικών σχεδιασμού, μπορεί να λειτουργήσει σε δύο τρόπους – ο μηχανισμός είναι εξοπλισμένος με ένα στοιχείο ασφάλισης που βρίσκεται κάθετα στη ροή του ψυκτικού. Στην ανοιχτή θέση, η βαλβίδα παρέχει το ψυκτικό στο κύκλωμα και στην κλειστή θέση εμποδίζει την κυκλοφορία του. Μεταξύ των χαρακτηριστικών της βαλβίδας, αξίζει να σημειωθεί μια χαμηλή υδραυλική αντίσταση που δημιουργήθηκε στο κύκλωμα, η βέλτιστη διάμετρος του εσωτερικού τμήματος, η οποία συμπίπτει με τη διάμετρο του αγωγού, η απλή εγκατάσταση και η υψηλή αξιοπιστία..

Πύλες

Είναι δυνατή η χρήση βαλβίδων σε συσκευές διακοπής με διάμετρο έως 0,3 μ. Συχνά χρησιμοποιούνται στα άκρα (αδιέξοδα) του συστήματος κατά τη διάρκεια των επισκευών. Το στοιχείο ασφάλισης, το οποίο είναι συχνά ένα σώμα περιστροφής ή μέρος αυτού, περιστρέφεται γύρω από έναν άξονα που βρίσκεται σε αυθαίρετη γωνία σε σχέση με τον άξονα του σωλήνα. Οι βαλβίδες μπορούν να χρησιμοποιηθούν όχι μόνο ως βαλβίδες διακοπής, αλλά και ως βαλβίδες ελέγχου.

Κλείσιμο

Το κλείστρο είναι το κύριο μέρος κάθε μηχανισμού κλεισίματος. Εάν είναι ελαττωματικό, υγρό ή αέριο θα καταστρέψει τον αγωγό. Τις περισσότερες φορές είναι κατασκευασμένα από χάλυβα ή χυτοσίδηρο. Οι πιο συνηθισμένες είναι οι βαλβίδες πεταλούδας.

Βρύση βελόνας

Οι λειτουργίες που εκτελεί η βαλβίδα βελόνας για θέρμανση μπορεί να είναι διαφορετικές. Ανάλογα με τον σχεδιασμό, αυτή η συσκευή μπορεί να εκτελέσει λειτουργία απενεργοποίησης, ρύθμισης και εξισορρόπησης. Στα συστήματα θέρμανσης, η βαλβίδα βελόνας διακοπής χρησιμοποιείται συχνότερα για θερμαντικό σώμα, το οποίο σας επιτρέπει να απενεργοποιήσετε ομαλά τη ροή και να αποφύγετε την εμφάνιση σφυριών νερού, οι οποίες είναι επιζήμιες για το σύστημα. Σε αντίθεση με μια σφαιρική βαλβίδα, η οποία έχει δύο θέσεις λειτουργίας, η βαλβίδα βελόνας μπορεί να λειτουργήσει σε τρεις θέσεις:

Αυτός ο τύπος βαλβίδας εκτελεί αποκλειστικά λειτουργία διακοπής λειτουργίας. Λόγω των χαρακτηριστικών σχεδιασμού, μπορεί να λειτουργήσει σε δύο τρόπους – ο μηχανισμός είναι εξοπλισμένος με ένα στοιχείο ασφάλισης που βρίσκεται κάθετα στη ροή του ψυκτικού. Στην ανοιχτή θέση, η βαλβίδα παρέχει το ψυκτικό στο κύκλωμα και στην κλειστή θέση εμποδίζει την κυκλοφορία του. Μεταξύ των χαρακτηριστικών της βαλβίδας, αξίζει να σημειωθεί η χαμηλή υδραυλική αντίσταση που δημιουργήθηκε στο κύκλωμα, η βέλτιστη διάμετρος του εσωτερικού τμήματος, η οποία συμπίπτει με τη διάμετρο του αγωγού, η απλή εγκατάσταση και η υψηλή αξιοπιστία..

Βαλβίδα διακοπής λειτουργίας του ψυγείου. Χαρακτηριστικά σφαιρικής βαλβίδας, βαλβίδας με θερμοστάτη

Στα σύγχρονα συστήματα θέρμανσης, κατά τη σύνδεση θερμαντικών σωμάτων, πρέπει να εγκατασταθούν βαλβίδες διακοπής και ελέγχου. Κατά κανόνα, εκτελούν πολλές λειτουργίες ταυτόχρονα. Σε αυτό το άρθρο, θα εξετάσουμε ποιες βαλβίδες διακοπής για θερμαντικά σώματα χρησιμοποιούνται συνήθως, καθώς και θα εξοικειωθούμε με τις λειτουργίες του..

Γιατί χρειαζόμαστε βρύσες

Πρώτα απ ‘όλα, πρέπει να ειπωθεί ότι είναι ευρέως αποδεκτό να ονομάζεται γερανός οποιαδήποτε συσκευή για τον έλεγχο της ροής του υγρού που έχει λαβή. Τεχνικά, είναι πιο σωστό να καλέσετε βαλβίδες διακοπής βρύσης.

Επιπλέον, το τελευταίο επιτρέπει μόνο να μπλοκάρει ή να ανοίγει πλήρως τη ροή του ψυκτικού, αλλά όχι να ρυθμίζει τη ροή του. Για ρύθμιση, χρησιμοποιούνται βαλβίδες και βαλβίδες..

Κατά κανόνα, είναι οι βαλβίδες ελέγχου που είναι εγκατεστημένες στην είσοδο του ψυγείου, οι οποίες εκτελούν τις ακόλουθες λειτουργίες:

• Σας επιτρέπει να αποσυνδέσετε την μπαταρία, η οποία μπορεί να απαιτείται για διάφορους λόγους.
• Σας επιτρέπει να απενεργοποιήσετε το ψυκτικό υγρό για έκπλυση της συσκευής ή αναθεώρηση.
• Σε χειροκίνητη ή αυτόματη λειτουργία, ρυθμίζει τη ροή του ψυκτικού και έτσι τη θερμοκρασία του καλοριφέρ.

Λάβετε υπόψη ότι διαφορετικοί τύποι εξαρτημάτων ενδέχεται να έχουν διαφορετικές λειτουργίες. Παρακάτω θα εξοικειωθούμε με τα χαρακτηριστικά και τη συσκευή όλων των τύπων βρύσης που χρησιμοποιούνται σε συνδυασμό με καλοριφέρ του συστήματος θέρμανσης.

Σχέδιο λουρί

Κατά κανόνα, στα σύγχρονα συστήματα θέρμανσης, το διάγραμμα σύνδεσης της μπαταρίας (σωληνώσεις) μοιάζει με αυτό:

• Μια βαλβίδα ελέγχου είναι εγκατεστημένη μεταξύ του σωλήνα εισόδου και της μπαταρίας – μπορεί να είναι χειροκίνητη βαλβίδα ή βαλβίδα με θερμοστάτη.
• Μια σφαιρική βαλβίδα είναι εγκατεστημένη μεταξύ του σωλήνα εξόδου και του ψυγείου.
• Μια παράκαμψη (βραχυκυκλωτήρας) είναι εγκατεστημένη μπροστά από τις βαλβίδες διακοπής εισόδου και εξόδου, η οποία επιτρέπει στο ψυκτικό υγρό να παρακάμπτει την μπαταρία, εάν είναι απαραίτητο. Ο βραχυκυκλωτήρας είναι εγκατεστημένος όταν τα θερμαντικά σώματα συνδέονται σε σειρά.

Για θερμαντικά σώματα, μπορούν να χρησιμοποιηθούν διαφορετικοί τύποι βαλβίδων διακοπής. Επιπλέον, κάθε είδος έχει διαφορετικές λειτουργίες. Επομένως, διαφορετικοί τύποι γερανών εγκαθίστανται συχνότερα στην είσοδο και την έξοδο της μπαταρίας..

Εξαρτήματα σύνδεσης ψυγείου

Τα θερμαντικά σώματα μπορεί να αποδειχθούν μια προβληματική ή εντελώς άχρηστη συσκευή εάν δεν αποθηκεύσετε τα κατάλληλα εξαρτήματα για να τα συνδέσετε. Το κύριο καθήκον του είναι να ρυθμίσει και να διατηρήσει την κυκλοφορία του ψυκτικού στο κατάλληλο επίπεδο, να το διανείμει μέσω των καναλιών και να δοσολογήσει τους όγκους του..

Η κύρια διαίρεση των εξαρτημάτων πραγματοποιείται σύμφωνα με την απόδοση της λειτουργίας ρύθμισης ή διακοπής λειτουργίας · διαχωρίζονται ξεχωριστά τα εξαρτήματα για τα θερμαντικά σώματα, τα οποία είναι απαραίτητα για τη στερέωση και τη σύνδεση..

Τι επηρεάζει την επιλογή των εξαρτημάτων

Η απόδοση του ψυγείου εξαρτάται από το υλικό από το οποίο κατασκευάζονται τα εξαρτήματα και από τη σωστή επιλογή εξαρτημάτων για διάφορους τύπους καλοριφέρ, συμπεριλαμβανομένων των κόμβων για τη σύνδεση καλοριφέρ στο σύστημα θέρμανσης.

Τα εξαρτήματα καλοριφέρ είναι συνήθως κατασκευασμένα από ορείχαλκο, χυτοσίδηρο ή μπρούτζο. Τα προϊόντα χάλυβα είναι λιγότερο συνηθισμένα: πιστεύεται ότι οι ιδιότητες του χάλυβα δεν είναι πάντα επαρκείς για να εξασφαλίσουν την αξιοπιστία του οπλισμού σε συνθήκες παρατεταμένης επαφής με το νερό.

Αν μιλάμε για τους τύπους των καλοριφέρ, τότε τα πιο δημοφιλή είναι τα θερμαντικά σώματα διατομής, πλάκας, σωληνοειδών ή πάνελ. Τα τμηματικά και τα ελασματοειδή μπορούν συνήθως να κατασκευαστούν από συνδυασμό δύο μετάλλων (χαλκός ή ανοξείδωτος χάλυβας στο εσωτερικό και αλουμίνιο στο εξωτερικό). Χαρακτηρίζονται από πλευρική ή διαγώνια σύνδεση. Τα θερμαντικά σώματα από πάνελ και σωληνοειδή βρίσκονται συχνότερα στο σχεδιασμό χάλυβα. Συνδέονται με το σύστημα θέρμανσης από κάτω ή από το πλάι. Για όλες αυτές τις επιλογές, χρησιμοποιούνται διάφορα εξαρτήματα και αναλώσιμα (για παράδειγμα, στεγανωτικό, ταινία καπνού, κάνναβη).

Ανάλογα με το σχέδιο σύνδεσης που επιλέγεται και τι είδους ψυγείο αγοράζεται, τα κιτ εγκατάστασης αγοράζονται επίσης από εξαρτήματα και εξαρτήματα, συμπεριλαμβανομένων των συνδετήρων.

Πρότυπα και αποχρώσεις

Δεν μπορούν όλα και όχι πάντα να προβλεφθούν για κάθε συγκεκριμένη έκδοση της εγκατάστασης και λειτουργίας του καλοριφέρ σε ένα συγκεκριμένο δωμάτιο. Ωστόσο, αν προχωρήσουμε από τις τυπικές συνθήκες, τότε αγοράζονται εξαρτήματα και αξεσουάρ:

• σετ συνδετήρων?

• εξαεριστήρας;

• βύσματα (συμπεριλαμβανομένων των βιδών με σπείρωμα).

• προσαρμογή;

• παρεμβύσματα σιλικόνης?

• ζεύγος κιτ προσαρμογέα με δεξιά και αριστερά νήματα.

Οι αποχρώσεις μπορούν να εκδηλωθούν με πολλούς τρόπους. Για παράδειγμα, πολύ σπάνια μέχρι τώρα, αλλά τα πολύ όμορφα και πρωτότυπα θερμαντικά σώματα με γυαλί μπορούν να φαίνονται πολύ πιο εντυπωσιακά αν αγοράζονται διαφανείς συνδετήρες γι ‘αυτούς κλπ. Και για βαριά θερμαντικά σώματα από χυτοσίδηρο ή διμεταλλικό, μπορούν να αγοραστούν πόδια ή βάσεις για τοποθέτηση δαπέδου, ώστε να μην κρεμαστεί κάτι στον τοίχο που δεν μπορεί να αντέξει. Σε αυτό το θέμα, πολλά εξαρτώνται από το γούστο και τις επιθυμίες του ιδιοκτήτη..

Έτσι, εάν επιλέξετε ένα σύνολο εξαρτημάτων που αντιστοιχούν στον τύπο και το υλικό του ψυγείου και το χρησιμοποιήσετε για να πραγματοποιήσετε υψηλής ποιότητας εγκατάσταση και ρύθμιση της συσκευής, τότε το σύστημα θέρμανσης θα λειτουργήσει άψογα και θα φαίνεται όσο το δυνατόν πιο αισθητικά.

Περιβάλλον εργασίας

Το κύριο κανονιστικό έγγραφο που εξηγεί τι είναι τα εξαρτήματα σωλήνων (TPA) και περιγράφει όλη την ορολογία και τους ορισμούς που σχετίζονται με αυτό είναι το GOST 24856-2014.

Το πρότυπο αναφέρει ότι οι βαλβίδες αγωγών είναι τεχνικές συσκευές τοποθετημένες σε γραμμές αγωγών, εξοπλισμό και δοχεία..

Ο σκοπός των βαλβίδων διακοπής (ZA) είναι να ελέγχουν τη ροή του μέσου αλλάζοντας τη διατομή της διόδου αγωγών σωλήνων.

Ο έλεγχος αναφέρεται στην ικανότητα των συσκευών να κλείνουν, να ανοίγουν, να ρυθμίζουν, να διανέμουν, να αναμειγνύουν και να διαχωρίζουν ροές..

Το υγρό εργασίας (υγρό εργασίας) που ελέγχεται από βαλβίδες είναι υγρά, αέρια και τα μίγματά τους, πολτοί, ατμοί, πλάσμα, χύδην και σκόνες, εναιωρήματα. Στον βιομηχανικό τομέα, οι βαλβίδες χρησιμοποιούνται συχνότερα για τη ρύθμιση της ροής ζεστού και κρύου νερού, ατμού, λαδιού και των προϊόντων του, πετρελαίου, φυσικού καύσιμου αερίου.

Ταξινόμηση πίεσης

Το GOST 24856-2014 θεσπίζει τις ακόλουθες ομάδες εξαρτημάτων ανάλογα με την πίεση του μέσου στους σωλήνες, τα οποία ελέγχουν:

Χαμηλή πίεση – ικανή να αντέξει την πίεση του μέσου στον αγωγό όχι περισσότερο από 2,5 MPa (25 bar).

Μεσαία πίεση (μέσης πίεσης) – λειτουργεί όταν το υγρό εργασίας τροφοδοτείται υπό πίεση 2,5 έως 10 MPa (25 – 100 bar).

Υψηλή πίεση – λειτουργεί υπό πίεση του μέσου που μεταφέρεται στις επικοινωνίες πάνω από 10 MPa (100 bar).

Τύποι εξαρτημάτων σε αγωγούς

Η έννοια των τύπων εξαρτημάτων αγωγών (τύπος βαλβίδας) σημαίνει τις λειτουργίες του, οι κυριότερες είναι:

• δυσκοιλιότητα,
• κανονισμός λειτουργίας,
• πρόληψη,
• οπισθοδρόμηση εμπόδιο,
• χωρισμένα ρεύματα.

Οι βαλβίδες διακοπής (on-off, shut-off, stop) είναι τεχνικές συσκευές που εκτελούν τη λειτουργία της ερμητικής διακοπής της ροής του μεταφερόμενου ρευστού εργασίας.

Εκτός από τον κύριο τύπο κλειδώματος, στην τεχνική βιομηχανία υπάρχουν οι ακόλουθοι τύποι συνδυασμένων ή πολυλειτουργικών (συνδυασμένων, πολυλειτουργικών), που συνδυάζουν διαφορετικές λειτουργίες της βαλβίδας:

Απενεργοποίηση και έλεγχος (ενεργοποίηση-απενεργοποίηση και έλεγχος)-εκτός από τον πλήρη αποκλεισμό της ροής, οι βαλβίδες ελέγχου διακοπής για θέρμανση, παροχή νερού και άλλες ανάγκες είναι σε θέση να αλλάξουν τον όγκο του κινούμενου μέσου μπλοκάροντας εν μέρει τη δίοδο του καναλιού.

Κλείδωμα -όπισθεν (στάση και έλεγχος) – εκτός από το κλείδωμα της διόδου του καναλιού, εμποδίζει το μέσο να ρέει προς την αντίθετη κατεύθυνση.

Κλείσιμο χωρίς επιστροφή (διακοπή μη επιστροφής)-εκτός από την αποτροπή της ροής προς την αντίθετη κατεύθυνση, υλοποιεί τη λειτουργία του αναγκαστικού κλεισίματος ή του περιορισμού της κίνησης του στοιχείου κλείστρου.

Αερισμός ή απλά ένα έμβολο

Ναι, πράγματι, το έμβολο στο σύστημα αγωγών έχει πολύ σημαντικό ρόλο. Προστατεύει τον αγωγό από βλάβες και παρέχει στο σύστημα σταθερή κυκλοφορία νερού ή άλλου ψυκτικού.

Λόγω της παρουσίας αέρα στο σύστημα αγωγών, με αύξηση της πίεσης, συστέλλεται και με απότομη μείωση, διαστέλλεται και εμφανίζεται ένα σφυρί νερού. Και λόγω της συσσώρευσης αέρα στην άνω κοιλότητα του σωλήνα, το λεγόμενο "κλείδωμα αέρα", που παρεμβαίνει στην κανονική διέλευση του νερού μέσω του αγωγού.

Βαλβίδες ελέγχου θέρμανσης

Έχει σχεδιαστεί για να ελέγχει τη λειτουργία του συστήματος θέρμανσης στο σύνολό του ή σε μια συγκεκριμένη περιοχή. Εξαρτάται από τις παραμέτρους σχεδιασμού και λειτουργίας. Εξετάστε τα πιο δημοφιλή και υποχρεωτικά μοντέλα για εγκατάσταση..

Μονάδες ανάμιξης

Για την εγκατάσταση ενδοδαπέδιας θέρμανσης νερού, είναι απαραίτητο να παρέχετε ανάμειξη ζεστού και κρύου νερού. Αυτό οφείλεται στα διαφορετικά καθεστώτα θερμοκρασίας στους σωλήνες θέρμανσης και στην ενδοδαπέδια θέρμανση. Ως κύριος μηχανισμός χρησιμοποιούνται μονάδες ανάμειξης 2 ή 3 τρόπων.

Δομικά, είναι παρόμοια με αυτά. Αλλά εκτός από τα ακροφύσια εισόδου και εξόδου, έχουν επιπλέον σημεία σύνδεσης. Τα αμφίδρομα μοντέλα παρέχουν ανάμιξη ροής ψυκτικού με διαφορετικές θερμοκρασίες ανοίγοντας το στέλεχος σε ένα ορισμένο ύψος. Σε σχέδια τριών κατευθύνσεων, εγκαθίστανται αποσβεστήρες. Η αλλαγή της θέσης τους μειώνει ή αυξάνει τη ροή του νερού.

Τέτοιες βαλβίδες ελέγχου για θέρμανση μπορούν να ελεγχθούν χειροκίνητα ή αυτόματα. Για το τελευταίο, τοποθετείται μια ηλεκτρική μονάδα, συνδεδεμένη με έναν αισθητήρα θερμοκρασίας σε σωλήνες ή σε ένα δωμάτιο. Ανάλογα με το καθορισμένο επίπεδο θέρμανσης, η θέση του στελέχους ή του αποσβεστήρα ρυθμίζεται.

Βαλβίδα ασφαλείας

Εάν το επίπεδο θέρμανσης νερού στους σωλήνες υπερβεί την καθορισμένη παράμετρο, συμβαίνει ένα απότομο άλμα στην πίεση. Για να αποφευχθεί η ανακάλυψη, εγκαθίστανται ένας άλλος τύπος βαλβίδων διακοπής για θέρμανση, οι ρυθμιστικές λειτουργίες των οποίων στοχεύουν στην απόρριψη περίσσειας νερού ή αέρα από το σύστημα.

Η πιο δημοφιλής από αυτές είναι η βαλβίδα ασφαλείας. Σε αντίθεση με τον γερανό Mayevsky, έχει σχεδιαστεί για δείκτες υψηλότερης πίεσης. Σε περίπτωση έκτακτης ανάγκης, η πίεση του νερού δρα στο κάθισμα, με αποτέλεσμα να ανεβαίνει το στέλεχος. Η περίσσεια ψυκτικού ή αέρα φεύγει από το σύστημα και η κατάσταση της βαλβίδας παραμένει ανοιχτή μέχρι να σταθεροποιηθεί η πίεση. Αυτή η βαλβίδα διακοπής για θέρμανση πρέπει να εγκατασταθεί σωστά. Οι ειδικοί συστήνουν εγκατάσταση σε σωλήνα επιστροφής πριν από την είσοδο στο λέβητα και πριν από την κυκλική αντλία.

Γερανός Μαγιέφσκι

Εάν η θέρμανση ενός συγκεκριμένου καλοριφέρ έχει επιδεινωθεί σημαντικά, υπάρχει μεγάλη πιθανότητα κλειδώματος αέρα. Για να αποφύγετε την υπερθέρμανση του ψυκτικού, είναι απαραίτητο να εγκαταστήσετε εκ των προτέρων βρύσες Mayevsky σε κάθε μία από τις συσκευές θέρμανσης..

Αυτή η βαλβίδα ελέγχου θέρμανσης είναι μια βαλβίδα βελόνας που σφραγίζεται τελείως όταν είναι κλειστή. Τοποθετείται στον άνω σωλήνα καλοριφέρ, σε περίπτωση συμφόρησης αέρα, βοηθά στην εξάλειψή τους. Για να το κάνετε αυτό, χρησιμοποιήστε ένα κλειδί ή ένα κατσαβίδι για να χαλαρώσετε το βαθμό πίεσης της κουρτίνας. Αυτό γίνεται μέχρι να ακουστεί ο χαρακτηριστικός ήχος του εξερχόμενου αέρα. Η διαδικασία τελειώνει μόνο όταν αρχίσει να ρέει το ψυκτικό υγρό..

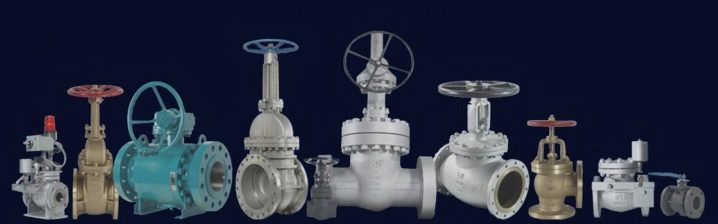

Τύποι εξαρτημάτων αγωγών

Παρά την ποικιλία τύπων συσκευών που σχετίζονται με εξαρτήματα συστημάτων αγωγών, οι ειδικοί διακρίνουν τέσσερις βασικούς τύπους αυτών. Η εκχώρηση εξαρτημάτων σε έναν ή τον άλλο τύπο πραγματοποιείται λαμβάνοντας υπόψη τα χαρακτηριστικά σχεδιασμού του εξοπλισμού. Μπορούν να εκφραστούν στην κατεύθυνση κίνησης του στοιχείου ασφάλισης / ρύθμισης σε σχέση με την κατεύθυνση κίνησης της μεταφερόμενης ουσίας.

• Η βαλβίδα πύλης χαρακτηρίζεται από την κάθετη κίνηση του στοιχείου ασφάλισης / ρύθμισης σε σχέση με τον άξονα κίνησης του υγρού ή του αερίου μέσω του συστήματος αγωγών.

• Μια βαλβίδα είναι ένας τύπος συσκευής με στοιχείο ασφάλισης / ρύθμισης που μπορεί να κινείται παράλληλα με τον άξονα κίνησης της ουσίας που μεταφέρεται μέσω του συστήματος αγωγών. Οι ειδικοί συνιστούν να αποφεύγεται το όνομα “βαλβίδα” σε σχέση με εξαρτήματα αυτού του τύπου, καθώς αυτός ο όρος μπορεί να έχει πολλές διφορούμενες ερμηνείες.

• Στον γερανό, το στοιχείο ασφάλισης / ρύθμισης περιστρέφεται γύρω από τον άξονά του, ενώ πραγματοποιεί μεταφραστικές κινήσεις. Το στοιχείο εργασίας του εξοπλισμού τύπου γερανού έχει το σχήμα ενός σώματος περιστροφής και μπορεί να κινηθεί σε διαφορετικές γωνίες προς την κατεύθυνση του άξονα κίνησης του μέσου εργασίας.

• Σε μια βαλβίδα πεταλούδας, το στοιχείο ασφάλισης / ρύθμισης περιστρέφεται γύρω από έναν άξονα που βρίσκεται σε συγκεκριμένη γωνία ως προς τον άξονα της κατεύθυνσης ροής της ουσίας που μεταφέρεται μέσω του συστήματος αγωγών. Η διαφορά μεταξύ αυτού του τύπου ενίσχυσης έγκειται στο στοιχείο εργασίας, το οποίο έχει τη μορφή δίσκου..

Όλοι οι παραπάνω τύποι εξαρτημάτων μπορούν να δομηθούν σε μεμονωμένα εξαρτήματα. Για παράδειγμα, οι σφήνες και οι παράλληλες βαλβίδες διακρίνονται από το σχήμα των καθισμάτων και των θυρών (έχουν ανερχόμενο ή μη ανερχόμενο στέλεχος / άτρακτο).

Ανάλογα με το σχήμα που έχουν οι βαλβίδες, τα εξαρτήματα σωληνώσεων τύπου βαλβίδας χωρίζονται επίσης σε διάφορες ποικιλίες. Υπάρχουν βαλβίδες poppet και βελόνας (κωνικές). Υπάρχουν επίσης βαλβίδες μονής ή διπλής έδρας.

Τα εξαρτήματα αγωγού τύπου βαλβίδας στο σχήμα του στοιχείου εργασίας μπορεί να είναι κωνικά, σφαιρικά και κυλινδρικά.

Διαφορετικοί τύποι εξαρτημάτων έχουν τα δικά τους πλεονεκτικά χαρακτηριστικά και ορισμένα μειονεκτήματα. Ανάλογα με αυτά τα χαρακτηριστικά της συσκευής, κάθε τύπος εξαρτημάτων έχει το δικό του πεδίο εφαρμογής..

Για συσκευές τύπου βαλβίδας, οι διακριτές παράμετροι είναι:

• σημαντικός χώρος κεφαλής (απόσταση από τον οριζόντιο άξονα του συστήματος αγωγών έως την κορυφή του άξονα (στέλεχος / ενεργοποιητής) στην κατάσταση πλήρους ανοίγματος της συσκευής).

• μικρό μήκος πρόσωπο με πρόσωπο (απόσταση από το ένα εξωτερικό άκρο που συνδέει το επίπεδο στο άλλο).

• χαμηλή υδραυλική αντίσταση.

• σημαντική προσπάθεια οδήγησης του κλείστρου.

• αργή απόκριση?

• αυξημένη φθορά της επιφάνειας του καθίσματος όταν χρησιμοποιείται σε αγωγούς που μεταφέρουν υγρά με υψηλό επίπεδο μόλυνσης.

Πρέπει να σημειωθεί ότι οι βαλβίδες πύλης είναι προτιμότερες όταν χρησιμοποιούνται ως βαλβίδες διακοπής..

Ο πιο κοινός τύπος εξαρτημάτων αγωγών είναι οι βαλβίδες. Τα χαρακτηριστικά τους είναι τα εξής:

• χαμηλό χώρο για κεφάλι?

• σημαντικό μήκος κατασκευής ·

• γρήγορη ανταπόκριση;

• υψηλή υδραυλική αντίσταση με υψηλό επίπεδο στεγανοποίησης.

Οι βαλβίδες χρησιμοποιούνται σε πολλές συσκευές ελέγχου.

Τα εξαρτήματα τύπου βαλβίδας συνδυάζουν τα χαρακτηριστικά που είναι εγγενή στις βαλβίδες (περιθώριο κεφαλής και ταχύτητα απόκρισης) και βαλβίδες πύλης (μικρό μήκος πρόσωπο με πρόσωπο).

Οι βαλβίδες πεταλούδας χαρακτηρίζονται από:

• χαμηλό χώρο για κεφάλι?

• μικρό μήκος πρόσωπο με πρόσωπο?

• λίγη προσπάθεια στην κίνηση της πύλης.

• γρήγορη ανταπόκριση;

• χαμηλές παράμετροι υδραυλικής αντίστασης.

Απαιτήσεις για το υλικό κατασκευής και τις εργασίες των στοιχείων

Για να καταλάβετε ποια είναι τα παραπάνω στοιχεία, πρέπει να κατανοήσετε τη λειτουργικότητά τους. Το γενικό καθήκον των εξαρτημάτων είναι να ρυθμίζουν τις ροές ψυκτικού που κατανέμονται σε όλο το σύστημα. Με τη βοήθειά τους, ο χρήστης μπορεί να αυξήσει ή να μειώσει την ένταση ανά πάσα στιγμή. Κάθε ένας από τους τύπους βαλβίδων (Νο. 1 – βαλβίδες διακοπής, Νο. 2 – βαλβίδες ελέγχου) επηρεάζει με συγκεκριμένο τρόπο τη λειτουργία της δομής και έχει τον δικό της συγκεκριμένο λειτουργικό σκοπό.

Αριθμός επιλογής 1

Οι βαλβίδες διακοπής χρησιμοποιούνται για την πλήρη διακοπή του ψυκτικού σε ένα συγκεκριμένο τμήμα του συστήματος παροχής νερού ή του ψυγείου για τη βίαιη μείωση της ροής. Κατά κανόνα, για τέτοιες εργασίες, επιλέγονται βαλβίδες πύλης ή γερανοί που διαφέρουν στο σχεδιασμό..

Όταν αγοράζετε ανταλλακτικά, πρέπει να δώσετε ιδιαίτερη προσοχή όχι μόνο στο μοντέλο, αλλά και στο υλικό από το οποίο είναι κατασκευασμένο. Οι μεγάλοι κατασκευαστές χρησιμοποιούν υψηλής ποιότητας ανοξείδωτο χάλυβα

Τα premium προϊόντα πρέπει να μπορούν να αντέχουν εύκολα τα φορτία θερμοκρασίας και τις υψηλές πιέσεις. Αυτοί οι δείκτες πρέπει να αναφέρονται στο τεχνικό διαβατήριο ή στο ίδιο το στοιχείο στοιχείων.

Αριθμός επιλογής 2

Αυτή η κατηγορία ενίσχυσης χρησιμοποιείται για την ασφαλή και καλά συντονισμένη λειτουργία ολόκληρης της δομής. Ένας από τους κύριους σκοπούς ρύθμισης στοιχείων για συστήματα θέρμανσης είναι η σταθεροποίηση του επιπέδου πίεσης στο εσωτερικό του σωλήνα. Όταν χρησιμοποιούνται σε σύστημα με βάση το νερό, τα μέρη ρυθμίζουν τη θέρμανση του νερού αναμειγνύοντας ζεστά και κρύα υγρά. Για μεγαλύτερη πρακτικότητα, ορισμένα μοντέλα οργάνων είναι εξοπλισμένα με ηλεκτρονικούς πίνακες ελέγχου..

Για την κατασκευή χρησιμοποιούνται διάφορα υλικά. Τα πιο συνηθισμένα είναι ο ελατός σίδηρος, ο ορείχαλκος και ο βρόγχος. Τα χαλύβδινα εξαρτήματα για θερμαντικά σώματα χρησιμοποιούνται εξαιρετικά σπάνια, λόγω των ειδικών ιδιοτήτων του μετάλλου. Είναι πρακτικά ακατάλληλο για χρήση σε συστήματα ζεστού νερού.

Σημείωση: Οι κατασκευαστικές εταιρείες που δραστηριοποιούνται σε αυτόν τον τομέα της αγοράς συνεχίζουν να εργάζονται για την ανάπτυξη νέων διαμορφώσεων για τη βελτίωση της αποδοτικότητας και της ευκολίας χρήσης. Συνδυασμένες μονάδες μπορούν να βρεθούν στα ράφια μεγάλων εξειδικευμένων καταστημάτων προς πώληση. Το κύριο πλεονέκτημα τέτοιων μοντέλων εξαρτημάτων θέρμανσης είναι η απλή και εύκολη εγκατάσταση, σε σύγκριση με την εγκατάσταση μεμονωμένων εξαρτημάτων συστήματος..

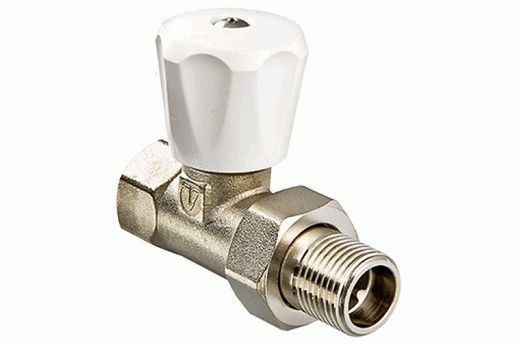

Βαλβίδα κλεισίματος ψυγείου

Τα προϊόντα κάλυψης αποτελούν αναπόσπαστο μέρος του κυκλώματος ελέγχου και διακοπής λειτουργίας στη δομή θέρμανσης. Η εγκατάσταση προϊόντων σε θερμαντικά σώματα πραγματοποιείται για την εκτέλεση πολλών λειτουργιών από συσκευές ταυτόχρονα.

Διάγραμμα σύνδεσης

Η τυπική σύνδεση του ψυγείου είναι η εγκατάσταση μιας βαλβίδας ελέγχου μεταξύ της γραμμής τροφοδοσίας και των μπαταριών. Μια σφαιρική βαλβίδα κόβεται μεταξύ της εξόδου επιστροφής και του ψυγείου, μπροστά από τα σημεία εισόδου και εξόδου των συσκευών κλεισίματος – παράκαμψη.

Χάρη στο βραχυκυκλωτήρα, το ψυκτικό μπορεί να συνεχίσει να κυκλοφορεί στο σύστημα μετά την απενεργοποίηση ενός συγκεκριμένου ψυγείου. Συνήθως, βαλβίδες σφαίρας τοποθετούνται επίσης στη μέση της παράκαμψης..

Τι περιλαμβάνεται στο κιτ στερέωσης?

• Συνδέσεις – παξιμάδια και προσαρμογείς που απαιτούνται για τη σύνδεση του καλοριφέρ στο σωλήνα. Τα πρώτα χρησιμοποιούνται για τη σύνδεση στοιχείων της ίδιας διαμέτρου, τα τελευταία έχουν σχεδιαστεί για να αλλάζουν από τη μία διάμετρο στην άλλη, για παράδειγμα, από 1 έως 1/2 ίντσες. Το σετ πρέπει να έχει δύο συνδέσμους – δεξιά και αριστερά. Κατά κανόνα, συνοδεύονται από παρεμβύσματα..
• Τα βύσματα είναι στοιχεία που καλύπτουν τα αχρησιμοποίητα ανοίγματα των καλοριφέρ. Είναι καλύμματα που συνδέονται με ένα νήμα.
• Βαλβίδα εξαέρωσης αέρα – μια βαλβίδα που είναι προσαρτημένη στο κάτω μέρος του ψυγείου και έχει σχεδιαστεί για να εξαερίζει τον αέρα από το σύστημα. Είναι επίσης απαραίτητο για την αποστράγγιση του νερού. Κατά κανόνα, έρχεται με ένα κλειδί που ανοίγει και κλείνει τη βαλβίδα..

Συμβουλές επιλογής

Λάβετε υπόψη τη διάμετρο σύνδεσης των στοιχείων στο σετ, η οποία πρέπει να ταιριάζει με τη διάμετρο της οπής στο ψυγείο και τη διάμετρο των σωλήνων. Δώστε προσοχή στην παρουσία αναρτήσεων τοίχου. Για θερμαντικά σώματα από χυτοσίδηρο, αυτά πρέπει να είναι μεταλλικές καρφίτσες, για τις οποίες ανοίγονται βαθιές τρύπες στον τοίχο. Το κιτ στερέωσης για διμεταλλικά θερμαντικά σώματα περιλαμβάνει στηρίγματα για βίδωμα στον τοίχο ως συνδετήρες.

DIY εγκατάσταση εξαρτημάτων

Οποιοδήποτε είδος εξαρτημάτων είναι εναλλάξιμο. Για να αντικαταστήσετε μόνοι σας τη μονάδα διακοπής στον αγωγό, πρέπει να αποσυναρμολογήσετε την παλιά βαλβίδα. Η κύρια δυσλειτουργία κατά τη λειτουργία της βαλβίδας είναι: βλάβη των παρεμβυσμάτων και αδύναμη συσκευασία του κιβωτίου γεμίσματος. Εάν είναι απαραίτητο να αντικαταστήσετε τα παρεμβύσματα, εκτελέστε τα ακόλουθα βήματα:

• Αποσυναρμολόγηση του κιβωτίου αξόνων γερανού.
• Βγάζουν το χαλασμένο παρέμβυσμα και το αλλάζουν σε νέο.
• Συναρμολογήστε τη συσκευή ασφάλισης και εκτελέστε μια δοκιμή στεγανότητας.

Συσκευασία αδένα:

1. Κλείστε την παροχή υγρού ή αερίου.
2. Χαλαρώστε τα παξιμάδια, κλειδώνοντας το στέλεχος σε μία θέση.
3. Ο σφόνδυλος και ο δακτύλιος αφαιρούνται.
4. Αφαιρέστε την επένδυση και εφαρμόστε μια νέα.
5. Συναρμολογήστε τη βαλβίδα.

Σε περίπτωση μεγαλύτερων προβλημάτων (τσιπς, ρωγμές στο σώμα), η συσκευή κλειδώματος αντικαθίσταται με διάφορες μεθόδους:

• εργασίες συγκόλλησης?
• χρησιμοποιώντας συνδέσεις με σπείρωμα.
• πέλματα.

Συμβουλή. Είναι επιθυμητή η εγκατάσταση της τοποθετημένης συσκευής σε ευθεία οριζόντια ή κατακόρυφα τμήματα σωλήνων. Δεν συνιστάται η τοποθέτηση βαλβίδας ή βαλβίδας σε ανώμαλα σημεία για να αποκλειστεί η πιθανότητα τάσης και διαρροής στις συνδέσεις με σπείρωμα..

Συνιστάται η εγκατάσταση της τοποθετημένης συσκευής σε ευθεία οριζόντια ή κάθετα τμήματα σωλήνων..

Εγκατάσταση εξαρτημάτων με συγκόλληση

Εάν υπάρχει ανάγκη αντικατάστασης του μηχανισμού ασφάλισης που έχει εγκατασταθεί με συγκολλημένη μέθοδο, πρέπει να ληφθούν τα ακόλουθα βήματα:

1. Χρησιμοποιώντας ένα μύλο, αποσυναρμολογείται ένα τμήμα σωλήνα με εγκατεστημένο γερανό ή βαλβίδα.
2. Το μέταλλο στα κομμένα άκρα του σωλήνα καθαρίζεται προσεκτικά με γυαλόχαρτο.
3. Οι εργασίες συγκόλλησης βρίσκονται σε εξέλιξη για τη σύνδεση μιας νέας συσκευής κλειδώματος.

Οι εργασίες συγκόλλησης πρέπει να εκτελούνται από εξειδικευμένο ειδικό ο οποίος έχει το δικαίωμα να εκτελεί τέτοιου είδους εργασίες, με την υποχρεωτική τήρηση των κανόνων ασφαλείας. Ο συγκολλητής είναι εφοδιασμένος με ατομικό προστατευτικό εξοπλισμό.

Τοποθέτηση μέσω σύνδεσης με σπείρωμα

Για να εκτελέσετε την εργασία, αρκεί να έχετε ένα σύνολο κλειδιών στο χέρι, σωλήνα ή ρυθμιζόμενα (1, 2, 3 αριθμοί, ανάλογα με τη διάμετρο του αγωγού), καθώς και παρεμβύσματα ή υλικό από το οποίο μπορούν να κατασκευαστούν Το Είναι επιτακτική ανάγκη να προετοιμάσετε λινό νήμα ή μια ειδική ταινία FUM για να σφραγίσετε νέες αρθρώσεις.

Στάδια παραγωγής εργασίας:

• Η παροχή στον αγωγό έχει διακοπεί.
• Τα θραύσματα σύνδεσης δεν περιστρέφονται, εάν δεν λειτουργεί, πρέπει να χρησιμοποιήσετε ένα ειδικό εργαλείο (WD-40).
• Οι ελεύθερες θέσεις του σωλήνα με σπείρωμα καθαρίζονται καλά από πιθανή σκουριά και βρωμιά. Μπορούν να χρησιμοποιηθούν διαλύτες.
• Ελέγξτε προσεκτικά το σκάλισμα. Δεν πρέπει να υπάρχουν ρωγμές, μάρκες, κλίμακες. Για να είστε σίγουροι για ένα καλό αποτέλεσμα, δεν παρεμβαίνει στο περπάτημα για άλλη μια φορά με μια ειδική μήτρα για σπείρωμα.
• Συναρμολογήστε το συγκρότημα με την εγκατάσταση ελαστικών παρεμβυσμάτων στις αρθρώσεις.
• Σφραγίζει τις συνδέσεις με σπείρωμα.

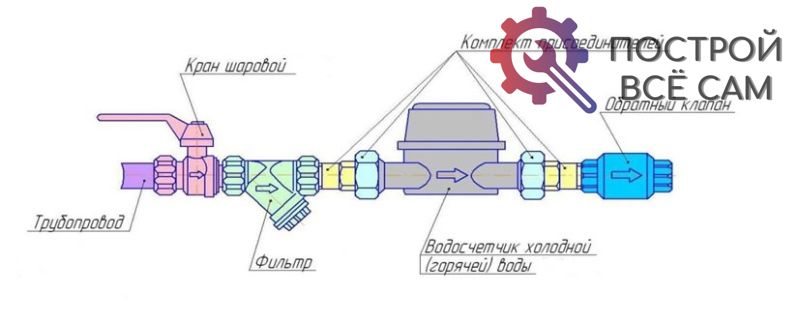

Προσοχή. Εάν η συσκευή ασφάλισης προβλέπει την κατεύθυνση κίνησης του υγρού, είναι προτιμότερο να το ελέγξετε ξανά ώστε να μην κάνετε διπλή εργασία αργότερα. Θα πρέπει να υπάρχει ένα βέλος στο σώμα της συσκευής.

Εάν η συσκευή ασφάλισης προβλέπει την κατεύθυνση κίνησης του υγρού, είναι προτιμότερο να το ελέγξετε ξανά, ώστε να μην κάνετε διπλή εργασία αργότερα. Θα πρέπει να υπάρχει ένα βέλος στο σώμα της συσκευής.

Εγκατάσταση βαλβίδων σε φλάντζες

Οι φλάντζες είναι στοιχεία στο σχεδιασμό της διάταξης ασφάλισης που είναι βιδωμένα στα ίδια συμμετρικά θραύσματα σωλήνων. Η αντικατάσταση των συσκευών κλειδώματος σε συνδέσεις φλάντζας πραγματοποιείται ως εξής:

1. Αποσυναρμολογήστε όλα τα μπουλόνια και αυτά που δεν ξεβιδώνουν πρέπει να αποκοπούν με μύλο.
2. Οι ακαθαρσίες στις φλάντζες αφαιρούνται, η επιφάνεια εργασίας ισοπεδώνεται.
3. Νέες φλάντζες εγκαθίστανται μεταξύ των φλαντζών και η μονάδα βιδώνεται μεταξύ τους.

Βασικοί κανόνες για την εγκατάσταση εξοπλισμού κλειδώματος:

• Η εσωτερική επιφάνεια του αγωγού καθαρίζεται στο χώρο εργασίας.
• Η επιφάνεια των φλαντζών πρέπει να είναι τέλεια: λεία, χωρίς ρωγμές, γρατζουνιές και πατατάκια.
• Το καλύτερο μέσο προστασίας από το σφυρί νερού θα είναι η εγκατάσταση μιας βαλβίδας ελέγχου..
• Εάν η βαλβίδα είναι πολύ βαριά και μεγάλη, πρέπει να παρέχεται πρόσθετη υποστήριξη γι ‘αυτήν. Αυτό θα μειώσει τον κίνδυνο παραμόρφωσης και παραμόρφωσης του τόπου εγκατάστασης της μονάδας κλειδώματος..
