تنظيم بطاريات التدفئة (مشعات) – موازنة النظام

كيفية تنظيم مشعات

لفهم كيفية تنظيم درجة الحرارة ، دعنا نتذكر كيف يعمل المبرد. وهي عبارة عن متاهة من الأنابيب ذات أنواع مختلفة من الزعانف لزيادة نقل الحرارة. يدخل الماء الساخن إلى مدخل المبرد ، ويمر عبر المتاهة ، ويسخن المعدن. وهو بدوره يسخن الهواء المحيط به. نظرًا لحقيقة أن الزعانف في المشعات الحديثة لها شكل خاص يحسن حركة الهواء (الحمل الحراري) ، ينتشر الهواء الساخن بسرعة كبيرة. مع التسخين النشط ، هناك تدفق ملموس للحرارة من المشعات.

هذه البطارية ساخنة جدًا. في هذه الحالة ، يجب تثبيت المنظم

يترتب على كل هذا أنه من خلال تغيير كمية سائل التبريد الذي يمر عبر البطارية ، يمكنك تغيير درجة الحرارة في الغرفة (ضمن حدود معينة). هذا ما تفعله التركيبات المقابلة – صمامات التحكم والثرموستات..

دعنا نقول على الفور أنه لا يوجد منظم يمكنه زيادة نقل الحرارة. هم فقط يخفضونه. إذا كانت الغرفة ساخنة – ضعيها ، إذا كانت باردة – فهذا ليس خيارك.

تعتمد مدى فعالية تغير درجة حرارة البطاريات ، أولاً ، على كيفية حساب النظام ، وما إذا كان هناك احتياطي طاقة لأجهزة التدفئة ، وثانيًا ، على مدى صحة اختيار المنظمين أنفسهم وتركيبهم. يلعب القصور الذاتي للنظام ككل ، وأجهزة التدفئة نفسها دورًا مهمًا. على سبيل المثال ، يسخن الألمنيوم ويبرد بسرعة ، بينما يغير الحديد الزهر ، الذي يحتوي على كتلة كبيرة ، درجة الحرارة ببطء شديد. لذلك لا فائدة من تغيير شيء ما باستخدام الحديد الزهر: يستغرق الأمر وقتًا طويلاً لانتظار النتيجة..

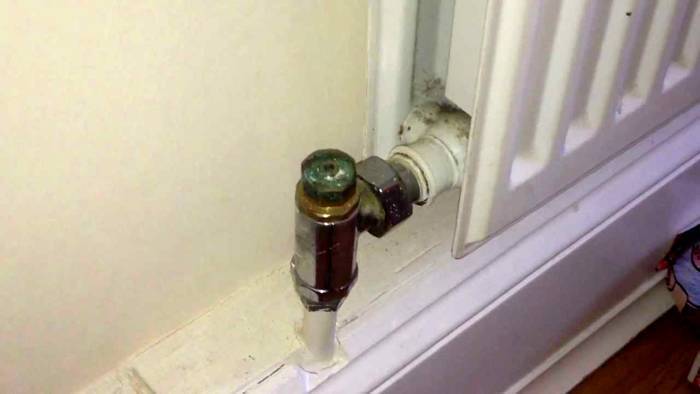

متغيرات توصيل وتركيب صمامات التحكم. لكن لتتمكن من إصلاح المبرد دون إيقاف النظام ، فأنت بحاجة إلى وضع صمام كروي على المنظم (انقر على الصورة لتكبير حجمها)

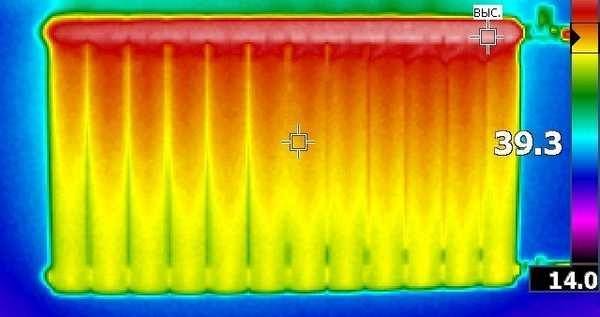

مبدأ تشغيل المشعات

اليوم ، تستخدم منازلنا أنواعًا مختلفة من المشعات ، تختلف في تصميمها والمواد التي صنعت منها. يتم استبدال بطاريات الحديد الزهر تدريجيًا بمشعات فعالة ثنائية المعدن والألومنيوم ، مما يسمح لك بتسخين الغرفة بسرعة ، مع تقليل تكاليف المرافق.

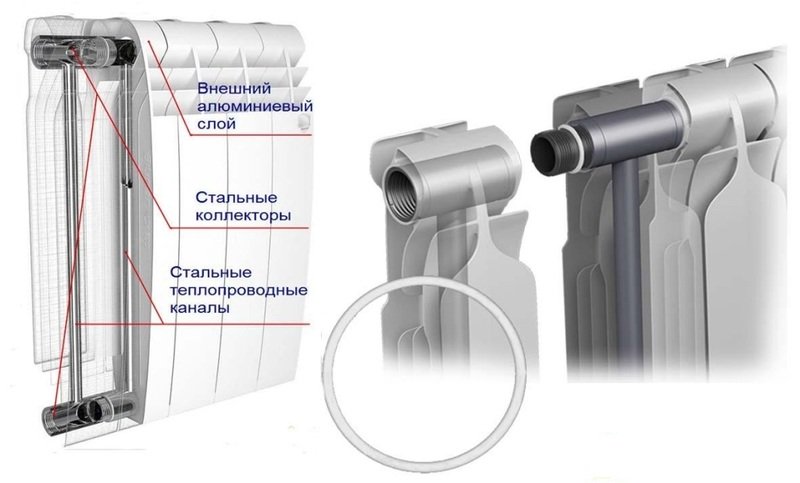

تصميم المبرد القياسي عبارة عن متاهة من الأنابيب مع العديد من الزعانف التي تزيد من نقل الحرارة. يدخل الماء الساخن إلى البطارية من خلال أنبوب الإدخال ، فيعمل على تسخين العناصر المعدنية ، مما يجعل من الممكن توفير تدفئة مكثفة للغرفة.

يتمثل ضبط كفاءة تسخين البطارية في تغيير كمية المبرد الداخل إلى الرادياتير. وفقًا لذلك ، عن طريق تقليل حجمه أو زيادته ، يمكنك تغيير درجة حرارة الغرفة بسرعة. لمثل هذا الضبط ، يتم استخدام جميع أنواع الصمامات وأجهزة تنظيم الحرارة ، والتي تتميز بتصميم موثوق ، فهي متينة وسهلة التشغيل..

من الضروري فقط فهم أن استخدام الصمامات وأجهزة الترموستات وصمامات الإغلاق الأخرى لن يكون قادرًا على زيادة نقل الحرارة لنظام التدفئة الحالي..

الغرض الرئيسي من هذه الصمامات هو تقليل شدة تسخين الغرفة ، مما يسمح لك بتنظيم درجة الحرارة في البطاريات ، وخلق مناخ محلي مثالي في المنزل وتوفير تكاليف المرافق..

فوائد التعديل

لا يعلم الجميع أن هناك تعديل لبطاريات التدفئة في الشقة. علاوة على ذلك ، لا يفهم الجميع ما هو الغرض منه..

ومع ذلك ، فإن تنظيم درجة حرارة المشعات له 3 مزايا على الأقل:

1. بفضلها ، يمكن للماء أن يتحرك بحرية عبر الأنابيب. نتيجة لذلك ، تقل احتمالية ظهور ما يسمى بالتهوية بشكل كبير. يتميز نظام التدفئة بكفاءة عالية ، مع خلق مناخ محلي مناسب.
2. من خلال ضبط درجة الحرارة ، يمكنك تقليل التكاليف المالية لتسخين البطاريات. يمكن أن يؤدي خفض درجة حرارة الغرفة بدرجة واحدة فقط إلى توفير أكثر من 5٪.
3. من خلال ضبط التدفئة في الطقس شديد البرودة ، يمكنك زيادة إمداد الحرارة.

يجب أن نتذكر أنه من الأفضل بدء العمل على تغيير النظام في شقة في الصيف ، عندما لا تكون هناك حاجة للتدفئة..

يمكنك التعرف على مبدأ تشغيل منظم حرارة المبرد في الفيديو:

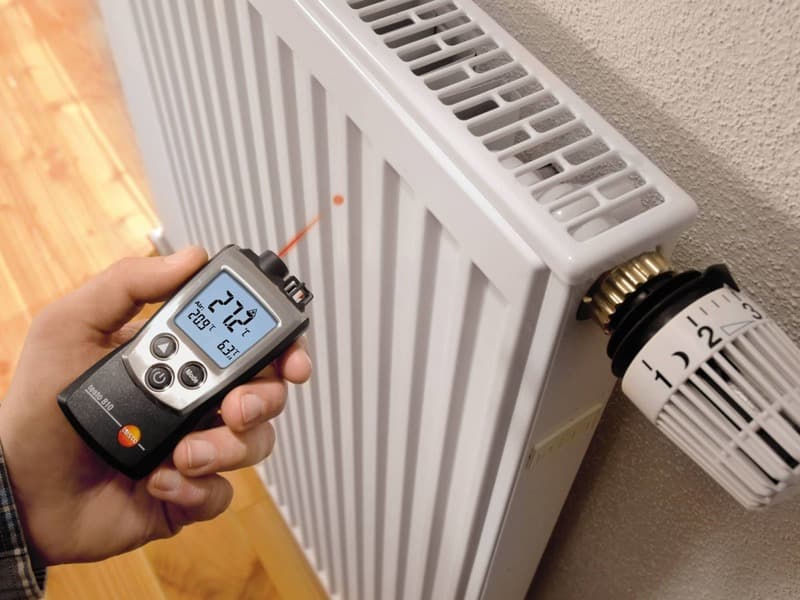

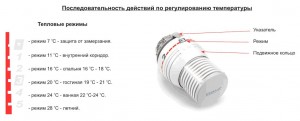

معايير درجة الحرارة

عندما يكون من الممكن تنظيم درجة الحرارة في البطاريات ، من المهم أن تكون قادرًا على تحديد الحالات بشكل صحيح ومقدار ما يلزم لتقليل أو ، على العكس من ذلك ، زيادة الدرجة في الشقة. الشيء الرئيسي هو عدم جعله ساخنًا جدًا أو شديد البرودة..

تحتاج إلى معرفة كيفية تحديد درجة حرارة مريحة لنفسك.

من الضروري معرفة كيفية تحديد درجة الحرارة الأكثر راحة للعيش بسرعة. فيما يتعلق بتحديد درجة الحرارة المثلى للشقة ، يمكن أن يساعد SNiP. بالنسبة لغرف الزاوية ، فإن أفضل درجة حرارة تزيد قليلاً عن + 20 درجة مئوية ، ولكن بالنسبة لجميع الغرف الأخرى ، على العكس من ذلك ، أقل قليلاً من هذه القيمة. مع العلم بذلك ، يمكن لمالك الشقة بسهولة تغيير درجة حرارة الهواء في غرفه والشعور بالراحة التامة.

طرق الإعداد

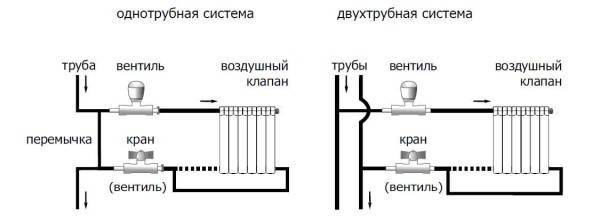

لا يتم تثبيت المشعات المنظمة في كل مبنى سكني ؛ علاوة على ذلك ، قد يكون تركيبها في كثير من الحالات أمرًا مستحيلًا. على سبيل المثال ، لا يمكن تركيب صمامات التحكم إذا كان للمبنى توجيه علوي رأسي ، أي عندما يتم تطبيق الحرارة من الأعلى. وبالتالي ، دائمًا ما يكون الجو حارًا جدًا في الطوابق العليا ، ويتعين على أصحاب الشقق فتح نوافذهم على مصراعيها. في الوقت نفسه ، في الطوابق السفلية ، تكون البطاريات أبرد قليلاً..

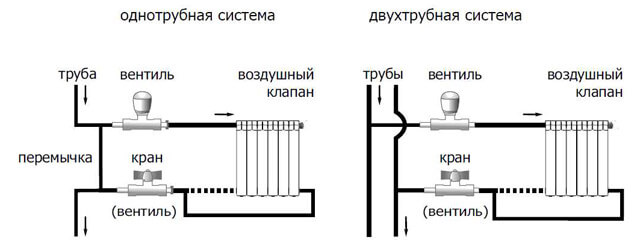

إذا كان المبنى يحتوي على نظام أحادي الأنابيب ، فلا تنشأ هذه المشكلة ، لأن الماء ، بعد مروره عبر المشعات ، يعود مرة أخرى إلى الناهض المركزي. بفضل هذا ، يتم توزيع الهواء الدافئ بالتساوي في جميع أنحاء الغرف ، بغض النظر عن ارتفاعها – حتى في الطابق الأول ، حتى في الطابق العشرين. في الوقت نفسه ، تحتوي البطاريات على صمامات تحكم في أنبوب الإمداد..

أفضل خيار لإمداد الحرارة والقدرة على تنظيمه هو نظام تسخين ثنائي الأنابيب. يحتوي على أنابيب منفصلة لكل من إمداد المياه الساخنة وإعادتها إلى النظام. في هذه الحالة ، يتم تنظيم المشعات في كل غرفة بشكل منفصل ، لأن كل منها يحتوي على صمامات خاصة..

من خلال تنظيم إمداد الحرارة ، يمكنك توفير الراحة وتقليل تكاليف التدفئة بشكل كبير

الهدف الرئيسي الذي يتم السعي إليه عند تنظيم الإمداد الحراري هو تحقيق درجة حرارة هواء معينة في الغرفة. يمكن تحقيق ذلك بإحدى طريقتين:

1. جودة عالية. تتضمن الطريقة تغيير جودة المياه. للقيام بذلك ، يجب أن يكون لديك بعض التأثير على تسخينها..
2. كمي. عند استخدامه ، من الضروري تغيير السرعة التي يتم بها إمداد المياه. يتم ذلك عن طريق مضخة دورانية أو آلية قفل. إذا تم تقليل كمية المياه التي يتم توفيرها ، فسيساهم ذلك في انخفاض درجة الحرارة. على العكس من ذلك ، إذا زاد معدل تدفق المياه ، فستصبح الغرفة أكثر دفئًا..

إذا كان المبنى يحتوي على معدات عالية الجودة ، فمن الممكن استخدام طريقتين في نفس الوقت..

الحاجة إلى ضبط انتقال الحرارة

هناك سببان لضرورة ضبط مشعات التدفئة:

1. تقليل تكلفة تدفئة منزلك. صحيح ، في شقة تقع في مبنى متعدد الطوابق ، لا يمكن تقليل مبلغ المدفوعات إلا إذا كان هناك مقياس حرارة منزل مشترك. في منزل خاص ، في حالة تركيب غلاية آلية ، من غير المحتمل أن يكون تركيب المنظمين ضروريًا. سيكون مقدار المدخرات كبيرا.
2. وجود الحاجة للحفاظ على درجة الحرارة المطلوبة في المبنى. على سبيل المثال ، في غرفة واحدة يمكن أن تكون 17 درجة مئوية ، وفي غرفة أخرى – 25 درجة. للقيام بذلك ، تحتاج إلى تعيين الأرقام المناسبة على الرأس الحراري أو إغلاق الصمام.

في الوقت نفسه ، لا يهم كيف يدخل المبرد الساخن إلى المشعات – مركزيًا أو مستقلًا. لا يهم أيضًا وحدة التدفئة المثبتة في النظام. الحقيقة هي أن المنظمين على البطاريات غير مرتبطين بالغلايات – فهم يعملون بشكل مستقل..

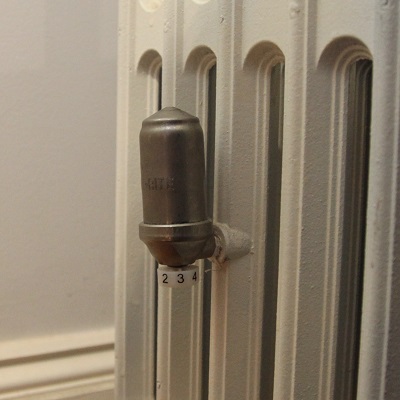

ميزات ضبط بطاريات تسخين الحديد الزهر

غالبًا ما تخطئ المرافق عن طريق تحديد درجة حرارة قياسية واحدة لسائل التبريد لموسم التدفئة بأكمله. يمكن أن تأتي نزلات البرد في وقت متأخر ، وذوبان الجليد ممكن في الشتاء ، والربيع غالبًا ما يأتي قبل الموعد المحدد. وطوال هذا الوقت يعاني سكان الشقق من حرارة لا تطاق.

في المباني السكنية في المباني القديمة ، كقاعدة عامة ، توجد بطاريات من الحديد الزهر. لإنقاذ نفسك من المعاناة ، من الممكن تمامًا تحديثها قليلاً عن طريق تثبيت منظم حرارة على كل مشعاع أو مجموعة من الأجهزة.

لا تستخدم الرؤوس الحرارية الأوتوماتيكية لبطاريات الحديد الزهر. إنها تعطي خطأً كبيرًا نظرًا لحقيقة أن الحديد الزهر يتفاعل ببطء شديد مع التغيرات في درجة حرارة المبرد. تتميز هذه المادة بخمول حراري كبير – بعد التسخين ، تبرد لفترة طويلة. لذلك ، لتنظيم البطاريات ، من الأفضل استخدام منظمات الحرارة الميكانيكية مع الضبط اليدوي..

يمكن تركيب صمامات التحكم ليس فقط من أجل الإمداد ، ولكن أيضًا من أجل الإرجاع. مع نظام أحادي الأنبوب ، يتم تثبيت ممر جانبي مع صمامات لتفريغ سائل التبريد. إذا كان من المستحيل التدخل في تشغيل التدفئة ، فسيتعين عليك تقليل درجة حرارة الهواء في الغرفة بوسائل أخرى – الحماية من الصناديق أو الشاشات العازلة للحرارة.

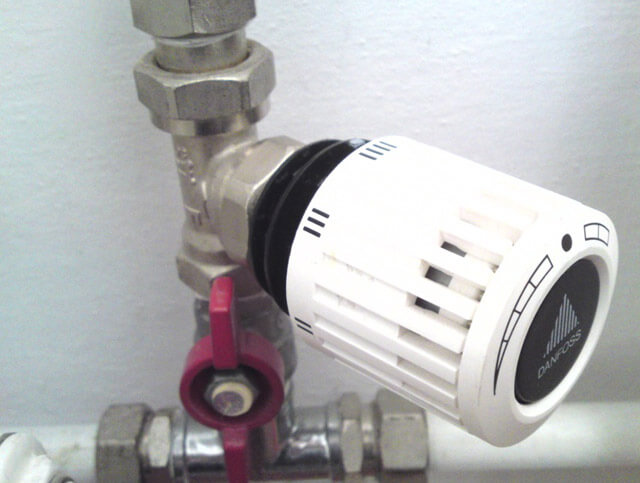

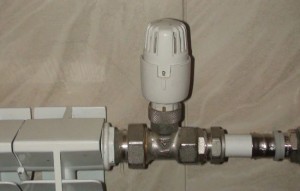

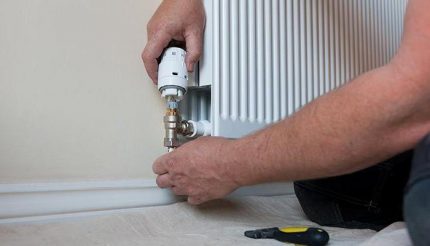

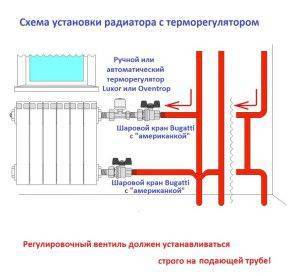

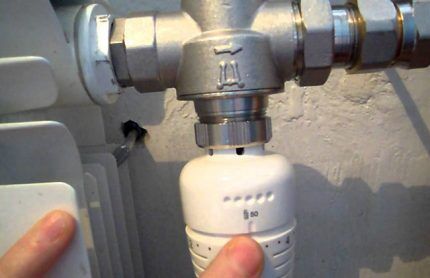

كيفية تثبيت منظم الحرارة على البطارية: إرشادات خطوة بخطوة

سوف تحتاج:

• أنبوب بلاستيكي معدني بقطر 20 مم ؛
• 2 تيز بخيط 1/2 بوصة ؛
• 6 تركيبات ضغط معدنية بلاستيكية – أمريكية ؛
• منظم الحراره؛
• صمام الكرة.

قم بفك صامولة الممسحة باستخدام مفتاح ربط قابل للتعديل وفك الملف القديم.

قم بتنظيف خيط الممسحة بحيث يصبح الاتصال بين المبرد والأنبوب مرئيًا بوضوح.

قم بنفس العملية مع الوصلة السفلية. لسهولة التركيب ، قم بإزالة المبرد وضعه على سطح أفقي مسطح. أمسك غطاء الرادياتير بمفتاح واحد ، قم بفك الأنبوب بالثاني.

بعد ذلك ، قم بتنظيف الختم القديم من الفتحة ، على سبيل المثال ، باستخدام مفك البراغي.

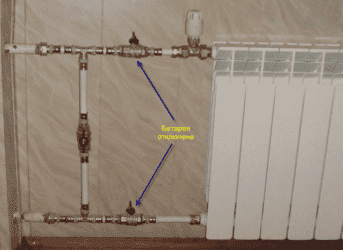

أنت الآن بحاجة إلى تجميع ممر جانبي باستخدام منظم حرارة وصمام كروي. قم بتشحيم خيوط تركيب الضغط باستخدام مانع التسرب من السيليكون لملء جميع التجاويف.

خذ 2 تيشيرتان و 2 من الحلمات ، لفهما معًا.

اربطي الترموستات والصمام الكروي بالحلمة.

قم بتركيب وصلات تحويل من البلاستيك إلى المعدن في نقطة الإنطلاق. يجب أن تحصل على عقدة كهذه.

ثبته في البطارية.

تابع بنفس الطريقة مع الاتصال السفلي..

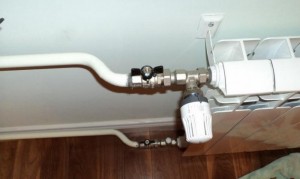

بالنسبة للممر الجانبي ، قم بقطع جزء من أنبوب بلاستيكي معدني بالطول المطلوب ، بعد إزالة الصواميل من تركيبات التجعيد وقياس المسافة.

معايرة الحواف ، أي شطب مع معاير.

ضع صامولة وحلقة ضغط على الأنبوب ، وقم بتوصيلها بصمام كروي وثرموستات.

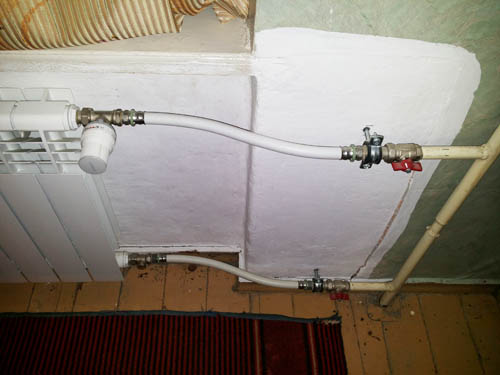

افعل الشيء نفسه مع الطرف الآخر من الأنبوب. العبور (تجاوز) جاهز. قم بتوصيله بالرادياتير.

علق البطارية على الحامل القديم وقم بتوصيلها بالناهض. للقيام بذلك ، قم بإعداد أنبوبين من البلاستيك المعدني. تذكر أن تقيس الطول من الأعلى والأسفل – غالبًا ما يكون مختلفًا.

قم بإزالة الممر الجانبي من المبرد. برغي الأنابيب في التجميعات العلوية والسفلية.

قم بتثبيت الممر الجانبي للرادياتير والأنابيب على انحناءات الناهض. يوجد أعلاه ترموستات للتدفئة.

يوجد أدناه صمام كروي.

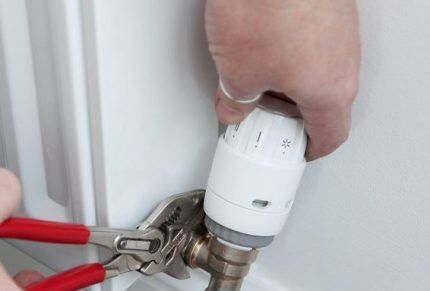

شد الصواميل بمفتاح ربط قابل للتعديل. يمكن تشغيل المبرد المزود بالثرموستات.

تنظيم درجة حرارة البطارية عن طريق الإمداد أو الإرجاع

على الصعيد العالمي ، يمكن حل مشكلة إعادة توزيع الطاقة في النظام من خلال تنظيم البطاريات عن طريق التوريد أو الإرجاع. يتم توجيه وسط التسخين من المناطق الأكثر سخونة إلى المناطق الأقل تسخينًا باستخدام صمامات الموازنة. يسمى تنظيم الشدة هذا بالتوازن الهيدروليكي لنظام التدفئة. يتم تنفيذ جميع الأعمال ، كقاعدة عامة ، من قبل منظمة متخصصة.

إذا كانت درجة حرارة الهواء في منزلك في بعض الشقق أكثر من +25 درجة مئوية ، وفي حالات أخرى تكون أقل من +15 درجة مئوية ، فهناك خلل في التوازن الهيدروليكي (المعيار هو + 21 درجة مئوية). علامة أخرى على وجود مشاكل في النظام هي الضوضاء المستمرة في المشعات والأنابيب..

إن الموازنة بالطريقة الكلاسيكية ، أي بتغيير إعداد معدات الغلاية ، لا تؤدي إلى أي نتيجة إيجابية. درجة حرارة المبرد ، على التوالي ، من الهواء ، تنخفض في جميع الغرف ، أو ترتفع. في الوقت نفسه ، يعد تثبيت منظمات الحرارة على جميع البطاريات في المنزل مهمة شاقة ومكلفة..

يمكن تحقيق النتيجة بشكل أسرع وأكثر كفاءة إذا تم تركيب صمامات موازنة خاصة على أنابيب أطول من 10 أمتار ، وكذلك في المناطق البعيدة عن مضخة الدوران. أنها توفر انخفاض الضغط اللازم عبر الناهضين للنظام ، مما يخلق عقبة أمام مرور الحجم الزائد من المبرد وتوجيهه إلى مناطق بها عجز.

يتم تكوين كل صمام على حدة. يتحكم الضغط التفاضلي في التغيير في منطقة تدفق الصمام. يتم إجراء الحساب الهيدروليكي الأولي بواسطة منظمة التصميم. لا يمكن للأفراد الوصول إلى الموازنة ، وتشارك فقط فرق البناء والتركيب في هذا العمل..

أعطال محتملة

قد يتضرر تشتت حرارة البطارية نتيجة لما يلي:

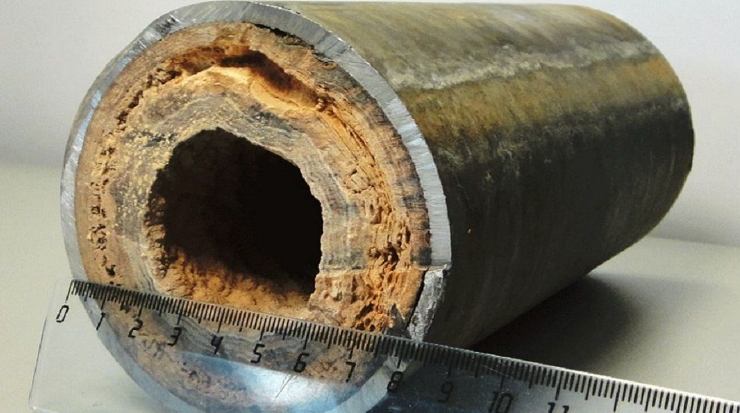

• انسداد الأنابيب بسائل التبريد أو صمامات الإغلاق ؛
• تشكيل احتقان الهواء.
• التغييرات في وضع العرض في خط الأنابيب الرئيسي بسبب تصرفات الجيران ؛
• التثبيت غير الصحيح للمقابس ؛
• كسر الصمام.

على أي حال ، قبل البدء في إصلاح كبير ، تحتاج إلى فحص النظام بحثًا عن العيوب التي نشأت ومحاولة إصلاحها:

• تصريف الهواء من المبرد.
• شطف البطارية
• صنبور التغيير.

بعد ذلك فقط ، إذا لم يتم استئناف التبديد الجيد للحرارة ، فيمكن إجراء أعمال إصلاح أخرى..

ميزات استخدام المنظمين

يوصي بعض الخبراء بتجهيز جميع البطاريات في منزلك بصمامات الإغلاق. ستسمح هذه الخطوة لأصحاب المنازل بإصلاح نظام التدفئة بأقل جهد ووقت ، إلى جانب ذلك ، إذا تسرب مشعاع معين في النظام ، فلن تكون هناك حاجة لتصريف المبرد من الدائرة بأكملها. ومع ذلك ، بناءً على طلب أصحاب المنازل ، يمكن تركيب وحدة تحكم في درجة حرارة المبرد للرادياتير في غرف معينة..

في أغلب الأحيان ، يتم تثبيت الأجهزة في الغرف الداخلية ، حيث يلزم التحكم المستمر في مستوى درجة الحرارة..

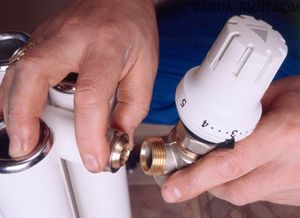

توصيات التثبيت

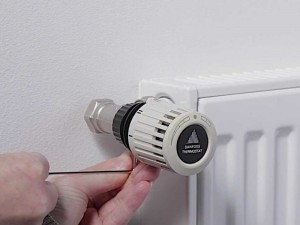

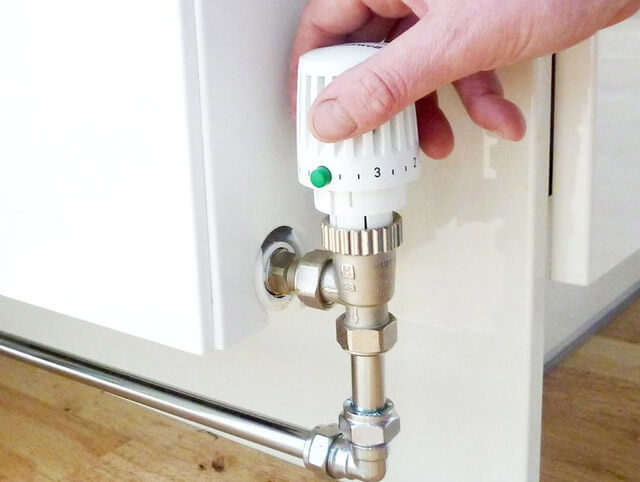

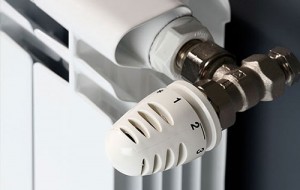

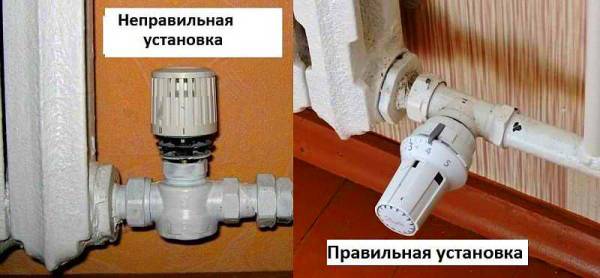

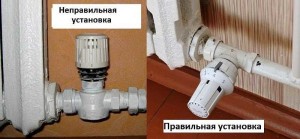

كقاعدة عامة ، يتم تثبيت منظم حرارة للرادياتير على مدخل المبرد وفقًا لمخطط التسخين الذي تم تطويره مسبقًا ، ومع ذلك ، يقوم بعض مالكي المنازل بتثبيت الأجهزة في المخرج في محاولة لتقليل تأثير التدفق الخارج للسائل المبرد على تشغيل المنظم..

عملية التثبيت نفسها بسيطة للغاية ولا تتطلب أي مهارات عملية خاصة. لا يختلف عمل تثبيت المنظمين كثيرًا عن عملية تثبيت أي تركيبات توصيل مستخدمة في نظام التدفئة ، لذلك ، إذا كانت لديك معدات أساسية ومهارات أساسية في التعامل معها ، فيمكن تثبيت المنظمين بسرعة كبيرة..

وبالتالي ، باستخدام منظمات وظيفية يسهل الوصول إليها في نظام التدفئة ، من الممكن تحقيق نتائج مهمة في مسائل توفير الطاقة وتحقيق توزيع سلس للحرارة من أجهزة التدفئة في المنزل أو الشقة..

اكتشفنا كيفية تنظيم درجة حرارة بطارية التسخين

يجلب كل موسم تدفئة مفاجآت خاصة به مع صعوبات تدفئة المباني ، سواء لسكان المباني متعددة الطوابق أو المنازل الريفية الخاصة. كيف يتم ضبط درجة حرارة المشعات. تعتمد جودة التدفئة الموحدة لجميع غرف المنزل.

كيفية تنظيم درجة حرارة البطاريات

إذا كانت المشعات تسخن جيدًا ، ولكن الغرفة شديدة الحرارة ، فمن الضروري ضبط إمداد المبرد. لا يؤثر ارتفاع درجة الحرارة بشكل سلبي على رفاهية الشخص فحسب ، بل يؤدي أيضًا إلى إهدار الطاقة. لإنقاذ أنفسهم من الحرارة ، يفتح السكان المنافذ والنوافذ وأبواب الشرفات ، لتدفئة الشارع على نفقتهم الخاصة.

تعتبر درجة الحرارة المثلى في غرف المعيشة حوالي 20 درجة مئوية ، في الممرات غير السكنية وردهات – ± 18 درجة مئوية.

هناك عدة طرق للحفاظ على نظام معين:

• تغيير درجة حرارة المبرد ، وهو أمر ممكن فقط بالتدفئة الفردية ؛
• تقليل إمداد المبرد إلى المشعات باستخدام أجهزة التنظيم.

تحظى الطريقة الأخيرة بشعبية في الشقق ذات التدفئة المركزية ، حيث يمكنك تهيئة ظروف مريحة لنفسك ، بغض النظر عن تشغيل غرفة CHP أو غرفة المرجل..

ضبط مشعات التدفئة

لفهم مسألة كيفية تنظيم تسخين البطاريات بمنظم ، أولاً وقبل كل شيء ، يجب أن تعرف مبدأ عملها. يتكون الرادياتير ، بتصميمه ، من متاهة من الأنابيب والزعانف من مختلف الأنواع ، مما يوفر زيادة في نقل الحرارة.

يدخل السائل الساخن إلى مدخل الجهاز ، ويمر عبر المتاهة وبالتالي يسخن المعدن ، مما يؤدي إلى إطلاق الحرارة للهواء المحيط. الزعانف الموجودة في المشعات الحديثة مصنوعة من شكل خاص ، مما يحسن الحمل الحراري لتدفقات الهواء ، ويتم تسخين الغرفة بسرعة.

في حالة التسخين النشط من البطاريات ، يتم الشعور بتدفق الحرارة. هذا يعني أنه عندما تتغير كمية الناقل الحراري التي تمر عبر الجهاز ، يمكن ضبط درجة حرارة تدفئة الغرفة ، وإن كان ذلك ضمن حدود معينة.

هذا هو الغرض من التركيبات الخاصة – منظمات الحرارة والصمامات. لكن منظم التدفئة المثبت على البطارية في الشقة غير قادر على زيادة نقل الحرارة ، بل يمكنه فقط خفضه.

تعتمد كفاءة تغيير درجة حرارة البطارية على:

• حول ما إذا كان هناك احتياطي طاقة لأجهزة التدفئة ؛
• على الاختيار الصحيح للمنظمين وتركيبهم.

ليس من الأهمية بمكان القصور الذاتي لنظام الإمداد الحراري بأكمله والبطاريات نفسها. على سبيل المثال ، الحديد الزهر ، الذي يتميز بكتلة كبيرة ، يغير درجة الحرارة ببطء ، بينما يسخن الألمنيوم بسرعة ويبرد بنفس الطريقة. هذا يعني أنه لا جدوى من استخدام مشعات الحديد الزهر مع التحكم في درجة الحرارة ، لأن النتيجة من هذا يجب أن تنتظر لفترة طويلة..

طرق لتغيير درجة الحرارة باستخدام مشعات

الطريقة الأولى لضبط درجة حرارة المشعات في الغرفة هي عندما يكون لديك رادياتير واحد مثبت في غرفتك ويكون مغطى بشاشة. في هذه الحالة ، سننظم درجة الحرارة في الغرفة باستخدام ترموستات الغرفة وجهاز مؤازر.

أولاً ، حدد موقع التثبيت لترموستات الغرفة. عادة ما يقع على بعد متر واحد من الباب. على ارتفاع من 1 إلى 1.5 متر على الحائط المقابل لمقبض الباب ، بحيث عند فتح الباب ، يصطدم تدفق الهواء البارد بالترموستات ، وهذا بدوره يتفاعل على الفور مع انخفاض درجة الحرارة.

على أنبوب الإمداد بالرادياتير ، نقوم بتركيب صمام أسفل الرأس الحراري ، حيث نقوم بلف محرك سيرفو لأنظمة التدفئة.

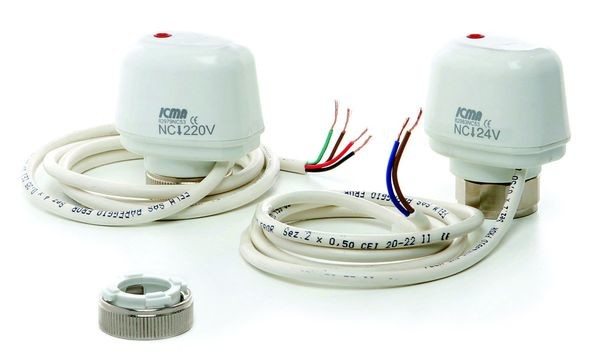

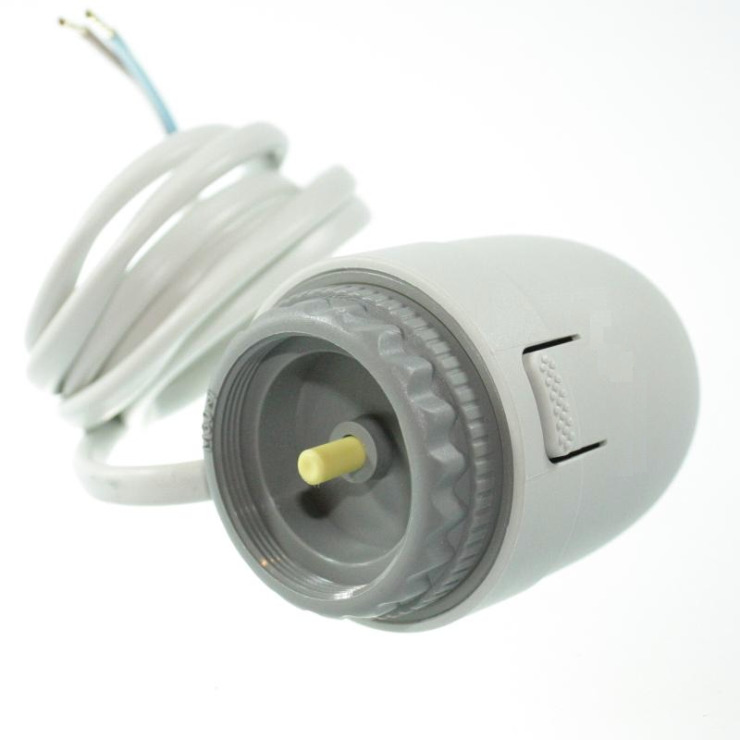

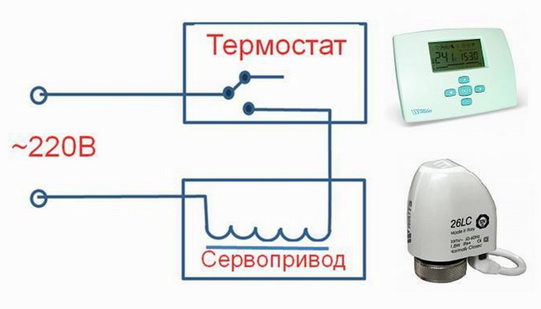

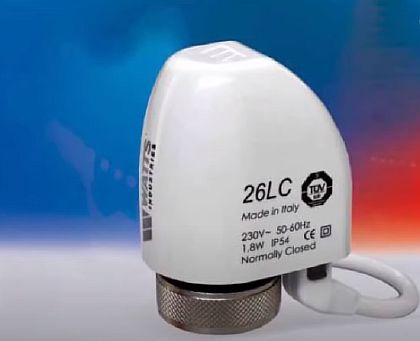

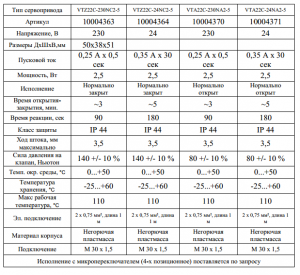

يحتاج المؤازر إلى مصدر طاقة 220 فولت. في هذه الحالة ، قوتها 2-3 واط. نوجه الكابل منه إلى ترموستات الغرفة.

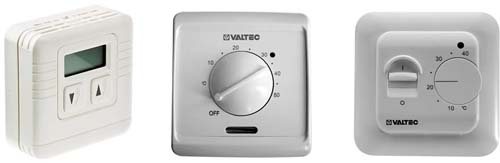

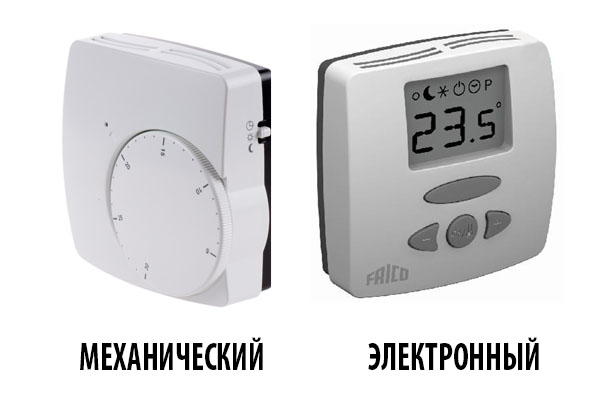

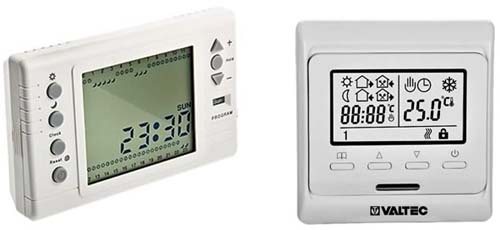

تنقسم منظمات الحرارة في الغرفة إلى مجموعتين: إلكترونية وميكانيكية. لقد تجاوزت منظمات الحرارة الميكانيكية في الوقت الحاضر فائدتها عمليًا ، لكنها أسهل في التثبيت. إنهم يعملون مثل مفتاح تقليدي. جلب الطاقة إلى منظم الحرارة. من خلاله يمكنك كسر المرحلة إلى المؤازرة وهذا كل شيء. يقوم منظم الحرارة بتزويد الطاقة لمحرك الأقراص المؤازرة أم لا.

منظمات الحرارة الإلكترونية بسيطة ، من حيث تشغيلها وإيقافها ، وهناك منظمات حرارة قابلة للبرمجة.

في المقابل ، منظمات الحرارة الإلكترونية من نوعين وفقًا لمبدأ التشغيل:

الأول هو منظمات الحرارة التي تتطلب طاقة كهربائية لتعمل. عادة 220 فولت. أي يتم تزويدهم بالطعام بشكل منفصل. ومن منظم الحرارة ، قاموا بتركيب الكابل بشكل منفصل على المؤازرة.

لا يحتاج النوع الثاني من منظمات الحرارة إلى طاقة من التيار الكهربائي ، حيث أن منظمات الحرارة هذه مزودة ببطارية. في هذه الحالة ، كما هو الحال مع منظمات الحرارة الميكانيكية ، يتم اختراق طور المؤازرة ببساطة ، ويذهب الصفر إلى المؤازرة دون أن ينكسر. في هذه الحالة ، يجب توصيل جميع منظمات الحرارة في لوحة التبديل بجهازك لاستبدالها أو صيانتها بسرعة..

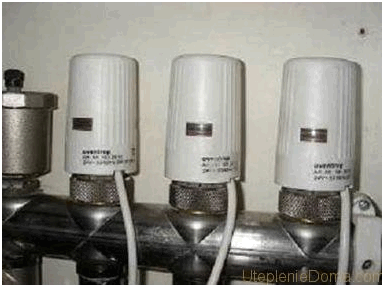

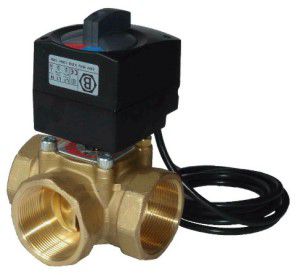

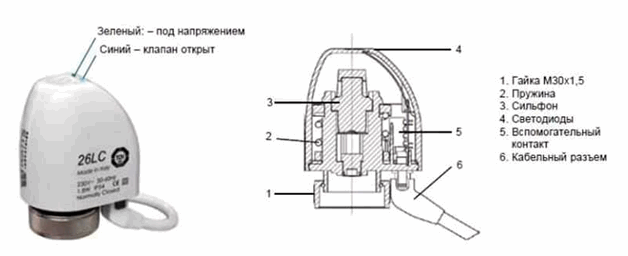

كيف تتغير درجة الحرارة بواسطة محركات المؤازرة?

قم بتشغيل ترموستات الغرفة وتشغيل التدفئة. عادة ما يتم إغلاق المحرك المؤازر في هذه الحالة. الآن قم بتعيين درجة الحرارة المطلوبة على منظم الحرارة وإذا كانت أعلى من درجة حرارة الغرفة ، فإن منظم الحرارة يوفر الطاقة لمحرك الأقراص المؤازرة ويبدأ في الفتح. الوقت اللازم لفتح وإغلاق المؤازرة بالكامل هو 3 دقائق.

يذهب المبرد إلى المبرد وتبدأ درجة حرارة الغرفة في الارتفاع. عندما ترتفع درجة حرارة الغرفة إلى المستوى المحدد في منظم الحرارة ، يقطع منظم الحرارة مصدر الطاقة إلى المؤازرة. يتم إرجاع المشغل إلى الوضع المغلق عادة عن طريق زنبرك مدمج فيه. إلخ.

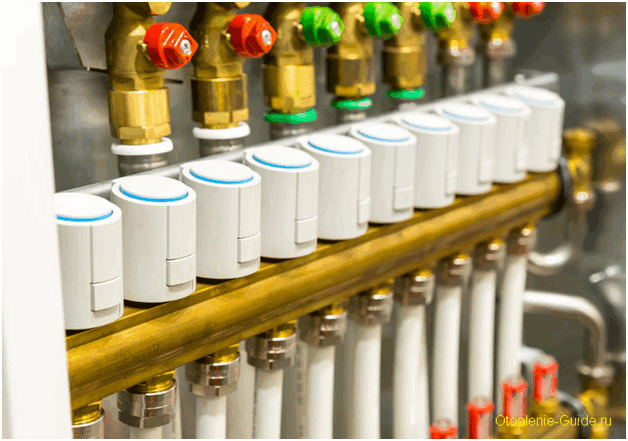

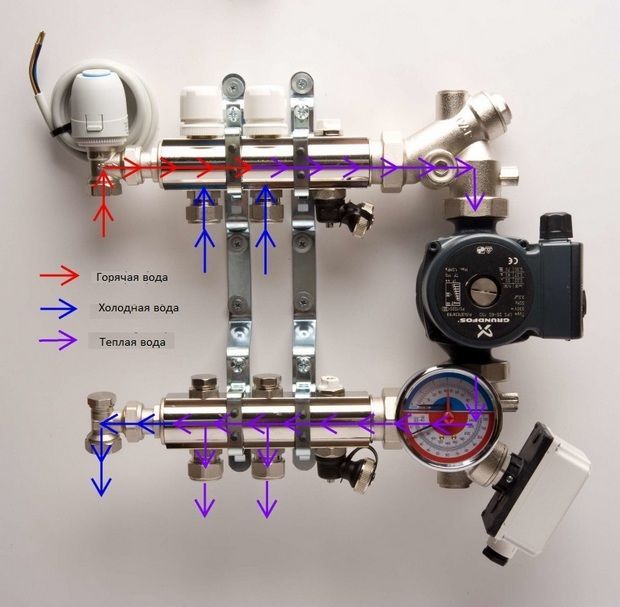

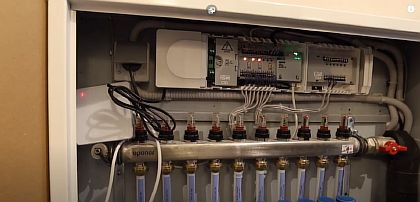

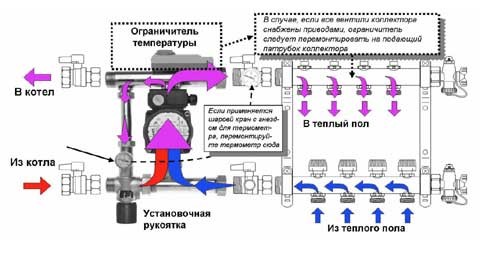

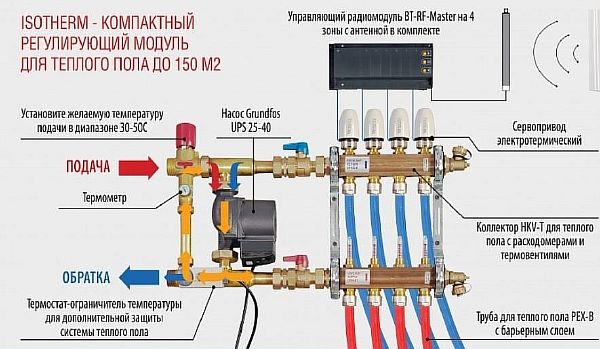

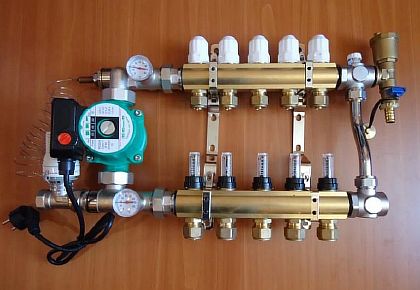

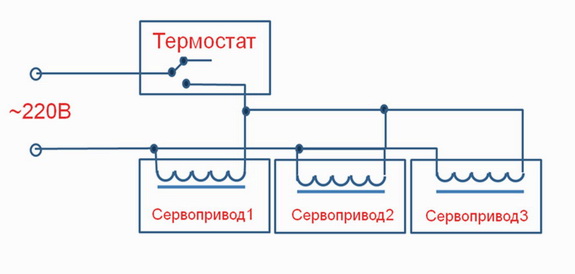

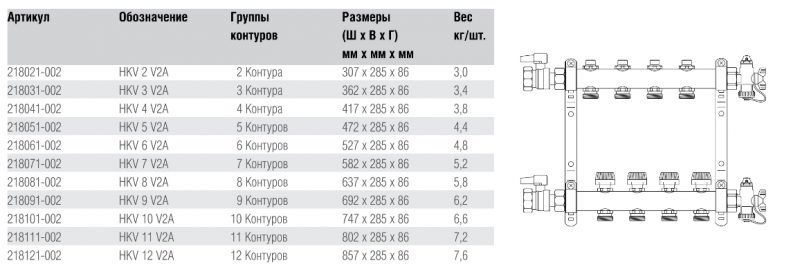

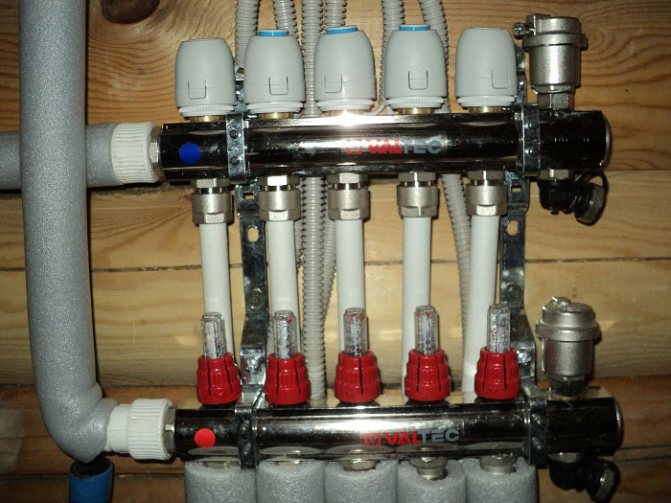

التحكم في درجة حرارة الغرفة مع مشعات متعددة

وفقًا للسيناريو الخاص به ، فإن مبدأ التحكم في درجة الحرارة هو نفسه مع المبرد الواحد ، ولكن له بعض الخصائص..

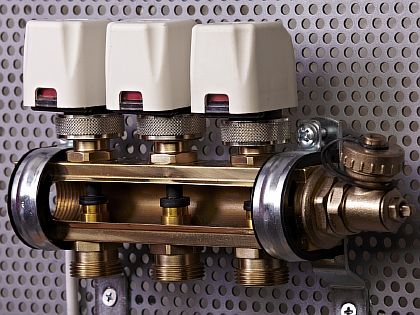

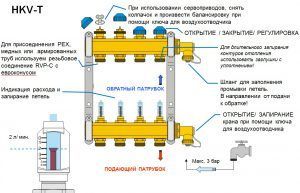

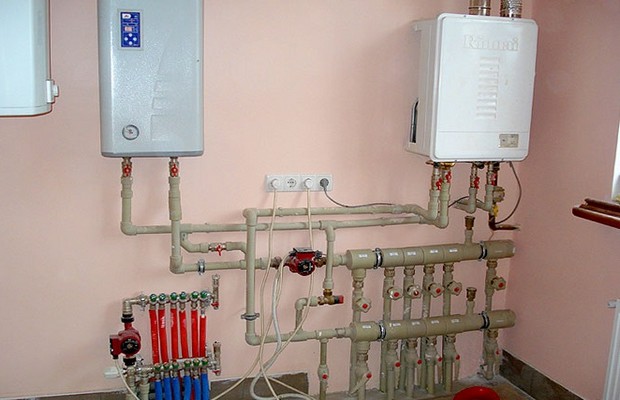

من أجل تنظيم درجة حرارة مجموعة من المشعات ، من الضروري كسر خط العودة لتسخين الرادياتير وقطع صمام ثنائي الاتجاه أسفل محرك المؤازرة في الخط.

للقيام بذلك ، من الضروري تجهيز مكان على الأرض حيث سيتم تركيب خط أنابيب الإمداد بصمامات الإغلاق وخط أنابيب الإرجاع مع صمامات لمحرك مؤازر. كل هذا ضروري للخدمة.

نظرًا لوجود عدد كبير من مناطق التحكم في درجة الحرارة هذه ، فلن تتمكن من قطع الصمامات في خط أنابيب يعمل أفقيًا. وبالتالي ، يجب تركيب خطوط الأنابيب عموديًا ، مما يجعل هذا ، كما كان ، مشعب توزيع بقطر أكبر من خط الأنابيب الرئيسي.

في نفس الوقت ، سوف يتجمع الهواء عند أعلى نقطة ، إذا جاز التعبير ، لمشعب التوزيع. لإزالة الهواء ، يجب استخدام فتحة تهوية تلقائية..

في هذه الحالة ، سيكون النظام الرئيسي للتوصيل عبارة عن أنبوبين بالضبط مع تركيب أفقي ودوران قسري.

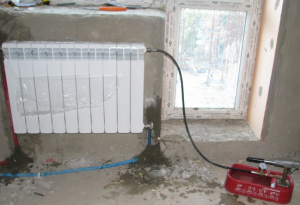

تحديد عدد مناطق التنظيم. نقوم بتركيب مشعات وإحضار أنابيب الإمداد والعودة إلى الموزع.

نقوم بتوصيل خطوط أنابيب الإمداد من خلال الصمامات الكروية ، وفحص الصمامات من خلال الصمامات ذات الاتجاهين. اختيار ترموستات الغرفة. تحديد موقعه. نقوم بتركيب الكابلات. نقوم بتنفيذ تشطيب المبنى.

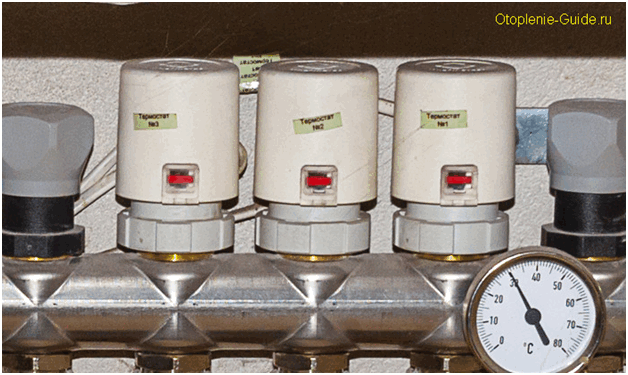

بعد الانتهاء ، نقوم بتركيب منظمات الحرارة ، الماكينات وربطها. نحن نوفر الطاقة ونستمتع بالتنظيم التلقائي المشروط لدرجة حرارة الغرفة مع العديد من المشعات. في نفس الوقت ، أوصي بتثبيت فتحة التهوية من خلال صمام كروي..

أجهزة الضبط

هذه هي الصمامات الميكانيكية أو الأجهزة الأوتوماتيكية التي يمكنك من خلالها تغيير نقل الحرارة للرادياتير. يتم تركيبها على بطاريات مفردة ومجموعاتها.

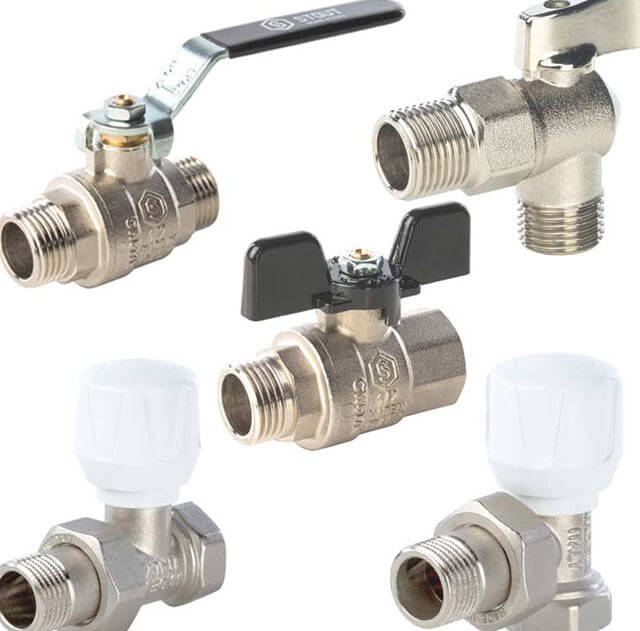

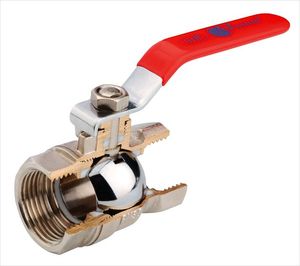

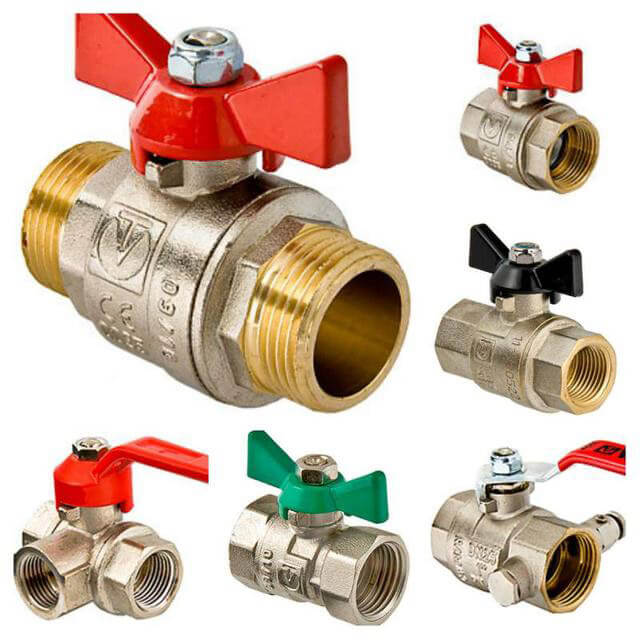

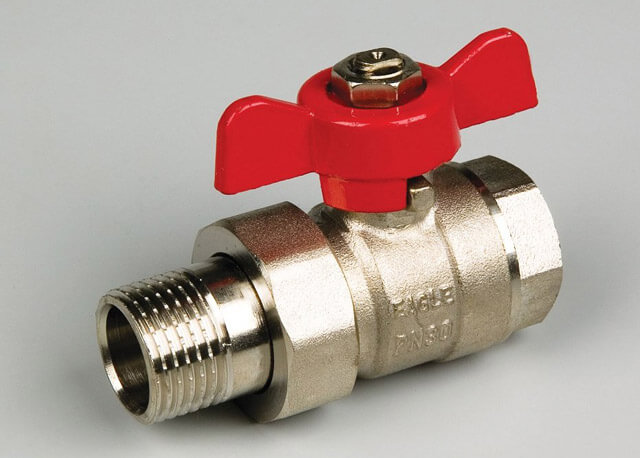

الصمامات الكروية

الصمامات رخيصة ، لكنها في نفس الوقت أجهزة تنظيم غير فعالة. غالبًا ما يتم تثبيت الصمامات الكروية عند مدخل المبرد ، والتي يتم من خلالها تنظيم تدفق المياه.

لكن هذا الجهاز له أيضًا وظيفة مختلفة – صمامات الإغلاق. تستخدم الصمامات لإيقاف تدفق سائل التبريد تمامًا في النظام. على سبيل المثال ، في حالة حدوث تسرب في السخان ، تسمح الصمامات الكروية الموجودة عند مدخل ومخرج الرادياتير بالإصلاحات دون إيقاف إمداد الحرارة وتصريف السائل..

لا تنظم الصمامات الكروية بطاريات التدفئة في الشقة. لديهم مركزان فقط – مغلقان ومفتوحان تمامًا. الموقع الوسيط يجلب الضرر فقط.

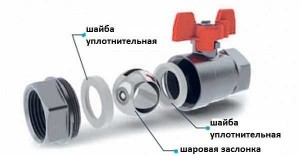

الحقيقة هي أنه يوجد داخل مثل هذا الصنبور كرة بها ثقب ، والتي في وضعها الطبيعي ليست مهددة ، ولكن في جميع الحالات الأخرى ، تقوم الجزيئات الصلبة الموجودة في المبرد بطحنها وقطعها. نتيجة لذلك ، لن يتم إغلاق الصنبور وفي الوضع “مغلق” ، سيستمر تدفق الماء إلى البطارية ، وهو أمر محفوف بالمشاكل الكبيرة في حالة حدوث تسرب للجهاز.

إذا قرر أحد مالكي العقارات القيام بكل شيء لإدارة المشعات باستخدام الصمامات الكروية ، فيجب أن نتذكر أنه يجب تثبيتها بشكل صحيح.

تستخدم هذه الطريقة عادة في المباني السكنية. إذا كان الأسلاك رأسية أحادية الأنبوب ، فإن أنبوب الماء الساخن يدخل الغرفة من خلال السقف ويتم توصيل المبرد به (اقرأ: "الضبط الصحيح لبطاريات التدفئة في الشقة – الراحة في المنزل وتوفير التكاليف"). يترك خط الأنابيب المدخل الثاني للجهاز ويمر عبر الأرضية إلى الغرفة السفلية.

في هذه الحالة ، من الضروري تثبيت الصمامات بشكل صحيح ، لأن تركيب الممر الجانبي إلزامي. هناك حاجة إلى أنبوب الالتفاف بحيث عندما يتم إغلاق تدفق السائل إلى المبرد ، يستمر المبرد في الدوران في نظام المنزل المشترك.

في بعض الحالات ، يتم وضع الصنبور على الممر الجانبي لتغيير كمية المياه التي تمر عبره وبالتالي ضبط نقل الحرارة للبطارية. لضمان موثوقية أكبر لنظام التدفئة ، يتم تثبيت ثلاث حنفيات على الأقل: سيتم قطع اثنين من الرادياتير ويعملان بشكل طبيعي ، وسيصبح الثالث منظمًا.

لكن هنا يجب ألا ننسى موضع الأجهزة. خلاف ذلك ، يمكنك منع الناهض تمامًا ولا يمكنك تجنب كل من البرد في الشقة ، وكذلك المواجهات غير السارة مع الجيران وممثلي شركة الإدارة.

لذلك ، عند تحديد كيفية تنظيم الحرارة في البطاريات ، لا ينصح الخبراء باستخدام الصمامات الكروية. هناك منتجات أخرى في السوق مصممة خصيصًا لتغيير كمية المياه المتداولة عبر المبرد..

ما يجب القيام به مع صمام الكرة المحشور

إذا لم يتم تدوير الصمامات الكروية لسنوات ، فإنها تميل إلى التعكر والاستيلاء. في مثل هذه الحالة ، لا تحاول حل المشكلة جسديًا ولا تجبر الفراشة على الزردية أو مفتاح الغاز. وهي مصنوعة من سبيكة هشة ومن المحتمل أن تنكسر. تابع مثل هذا:

1. قم بفك الجوز المحتجز وإزالة مقبض الفراشة من الساق.
2. تحتوي معظم هذه الصمامات على صمولة أسفل المقبض الذي يؤمن الغدة البلاستيكية. قم بفكها عن طريق تدوير المفتاح نصف دورة. إذا لم يكن هناك جوز ، فانتقل إلى الخطوة التالية..
3. خذ مفتاح ربط قابل للتعديل أو أي جهاز آخر يسمح لك بإمساك المسطحات بإحكام على الجذع. قم بتدويرها إلى أقصى حد ممكن دون استخدام الكثير من القوة..
4. عندما تشعر بمقاومة ، أدر الجذع للخلف حتى يتوقف ثم للأمام مرة أخرى ، محاولًا لفه بضع درجات أخرى. اعمل بعناية ودون تسرع!
5. قم بتطوير دوران الصمام بزاوية 90 درجة بهذه الطريقة ، ثم شد صامولة الغدة وأعد تركيب المقبض..

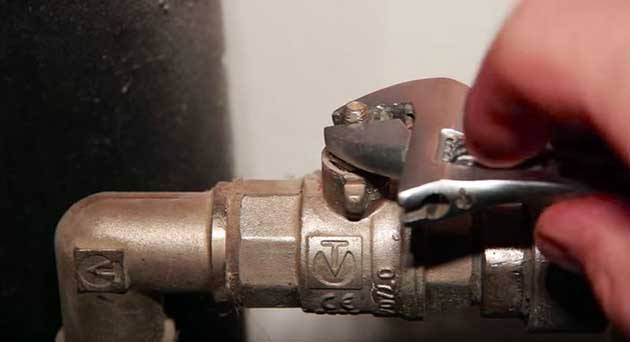

مفتاح ربط قابل للتعديل يسمح لك بإمساك الحواف بإحكام

النصيحة. إذا وجدت مادة تشحيم الأيروسول WD-40 في منزلك ، فقم بتطبيقه على الساق وانتظر من 5 إلى 10 دقائق قبل الدوران..

كن حذرًا بشكل مضاعف عند إغلاق البطاريات بصنابير حامضة خلال موسم التدفئة. إذا هرعت كثيرًا وقمت باستخدام الكثير من القوة ، فسوف تكسر قضيبًا معدنيًا أو كرة ، وفي أسوأ الحالات ، سينفجر جسم الصمام. قد تضرب نفاثة من الماء الساخن من الشق وتحرقك. أثناء النزول إلى الطابق السفلي وإغلاق المصعد ، سوف يتسبب المبرد في إتلاف الجزء الداخلي من الغرفة ، ويمكنك الآن تخمين تكلفة تجديد الشقة تقريبًا..

إذا لم تكن متأكدًا من أفعالك ، فاتصل بالسباك. لمزيد من المعلومات حول كيفية إغلاق صمام كروي محشور لفصل بطاريات التدفئة ، انظر الفيديو:

أغلق الصبابات

هذه هي أبسط الأجهزة التي تسمح لك بتقليل حجم المبرد الذي يدخل المشعات المثبتة. تصنع صمامات الإغلاق على شكل صمامات كروية ذات وضعين:

“مفتوح” – يدخل الحد الأقصى لحجم المبرد إلى المبرد وتسخن البطارية بكامل طاقتها.

• “مغلق” – يتم إيقاف تدفق سائل التبريد ، ويبرد المبرد بسرعة.

لا يُنصح بترك الصمامات الكروية في وضع وسيط ، حيث يتلف الصمام سريعًا بسبب الجسيمات الصلبة الموجودة في سائل تبريد نظام التسخين. عيب استخدام صمامات الإغلاق لتنظيم البطارية هو الحاجة إلى المعالجة المتكررة عندما يطلب من صاحب المنزل فتح الصمامات وإغلاقها يدويًا. بمساعدة هذه الأجهزة ، سيكون من المستحيل إنشاء نظام درجة حرارة مثالي ومستقر في الغرفة..

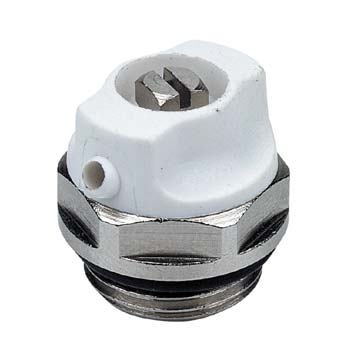

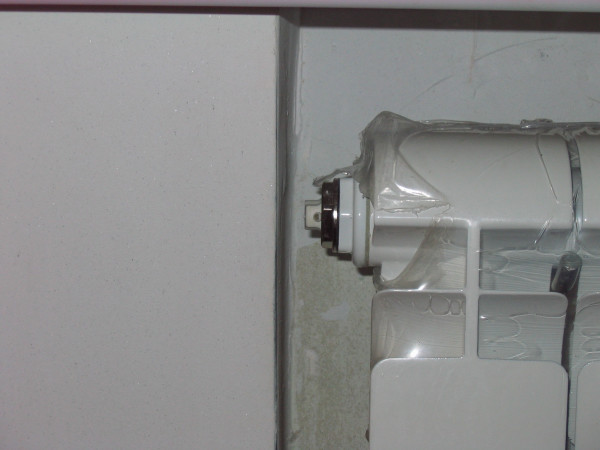

رافعة Mayevsky

عند سكب المبرد في نظام التسخين ، يدخل الهواء أيضًا مع الماء أو مضاد التجمد.

لإزالته ، يتم استخدام أجهزة خاصة – ما يسمى برافعات Mayevsky:

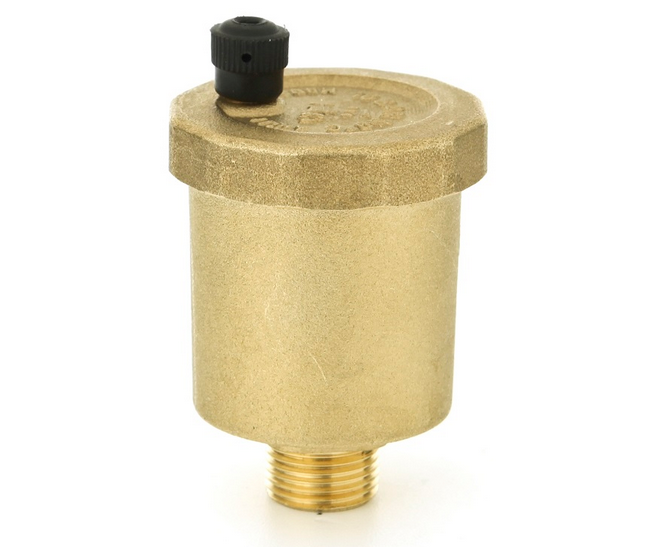

جهاز إطلاق الهواء

• تصميم مثل هذا المنتج بسيط للغاية: فهو يعتمد على قضيب إغلاق مثبت في جسم بخيط لسدادة المبرد.
• يتم تحريك الجذع إما بمفك براغي أو بمفتاح ربط خاص ، مما يؤدي إلى فتح تجويف الأنبوب في السرج.

ملحوظة! إذا أمكن ، قم بشراء صمامات لمفك البراغي ، حيث ستفقد المفتاح بانتظام ، وهذا ليس مفاجئًا – سيتعين عليك استخدامه مرة أو مرتين في السنة. يجب ألا يغيب عن البال أن سعة مثل هذه الرافعة صغيرة ، لذلك ، على سبيل المثال ، يجب ألا تضعها في خزان التمدد: سوف يستغرق الأمر حوالي ساعة للتخلص من الهواء الزائد

في مثل هذه الحالة ، يكون الصمام التقليدي أو صنبور الماء المثبت بفوهة تصاعدية أكثر ملاءمة.

يجب ألا يغيب عن البال أن سعة مثل هذه الرافعة صغيرة ، لذلك ، على سبيل المثال ، يجب ألا تضعها في خزان التمدد: سوف يستغرق الأمر حوالي ساعة للتخلص من الهواء الزائد. في مثل هذه الحالة ، يكون الصمام التقليدي أو صنبور الماء المثبت بفوهة تصاعدية أكثر ملاءمة..

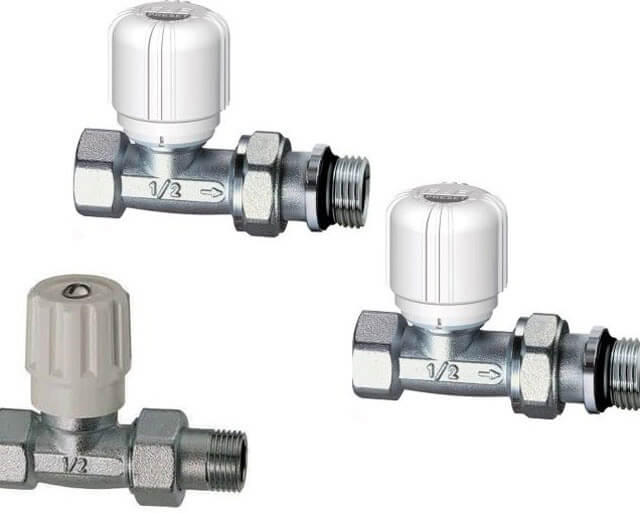

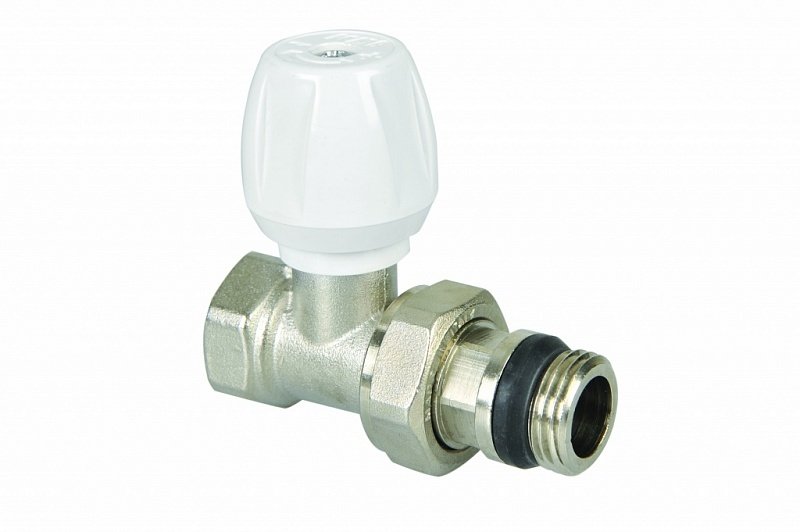

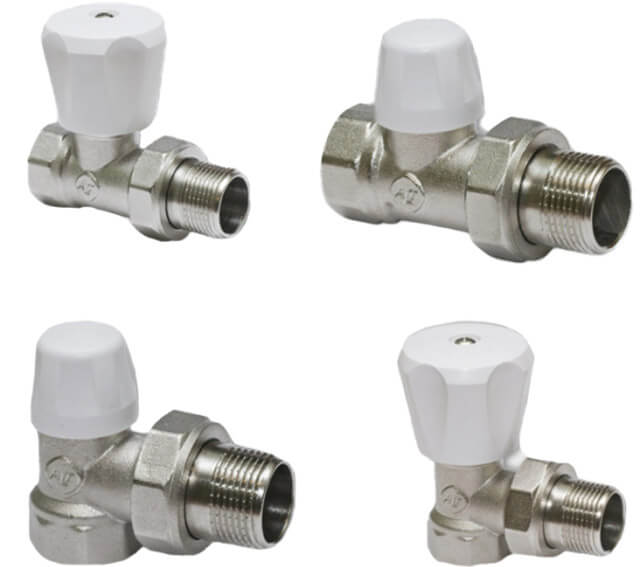

الصمامات اليدوية

تسمح لك الصنابير ذات الضبط اليدوي بإيقاف تشغيل بطارية التسخين ، مما يقلل من كمية سائل التبريد الذي يدخل المشعات. يتم إجراء هذا التعديل عن طريق تقليل قطر التجويف أو زيادته..

يحتوي الصمام اليدوي على رأس إغلاق ، يتغير موضعه حسب موضع المقبض. لتبسيط ضبط حجم المبرد الذي يدخل البطارية ، يمكن تطبيق مقياس به أقسام على جسم الصمام لضبط درجة الحرارة المطلوبة للبطارية.

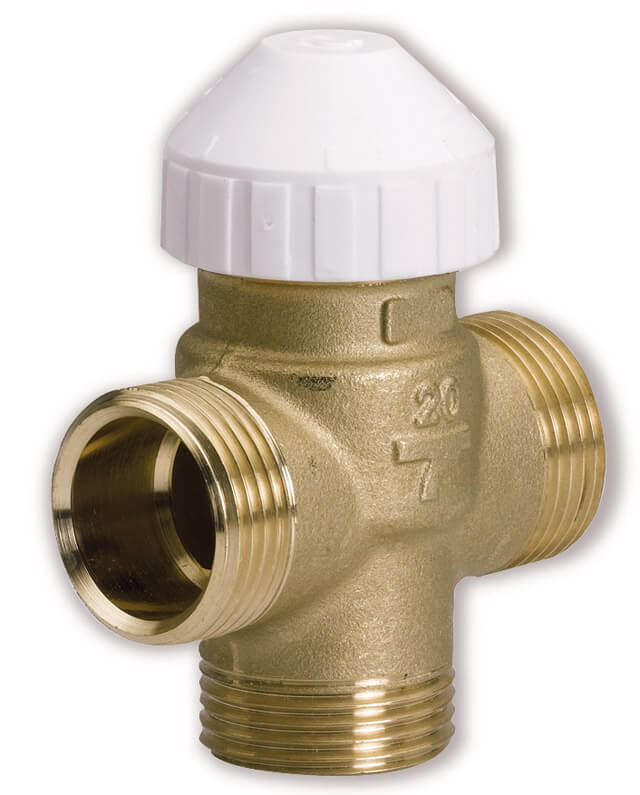

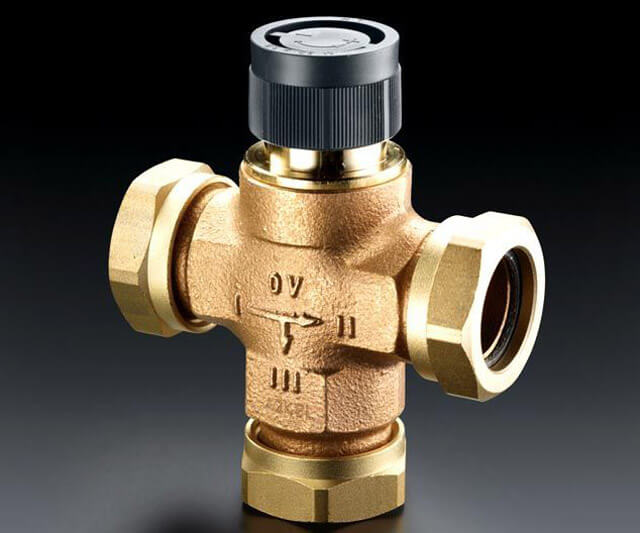

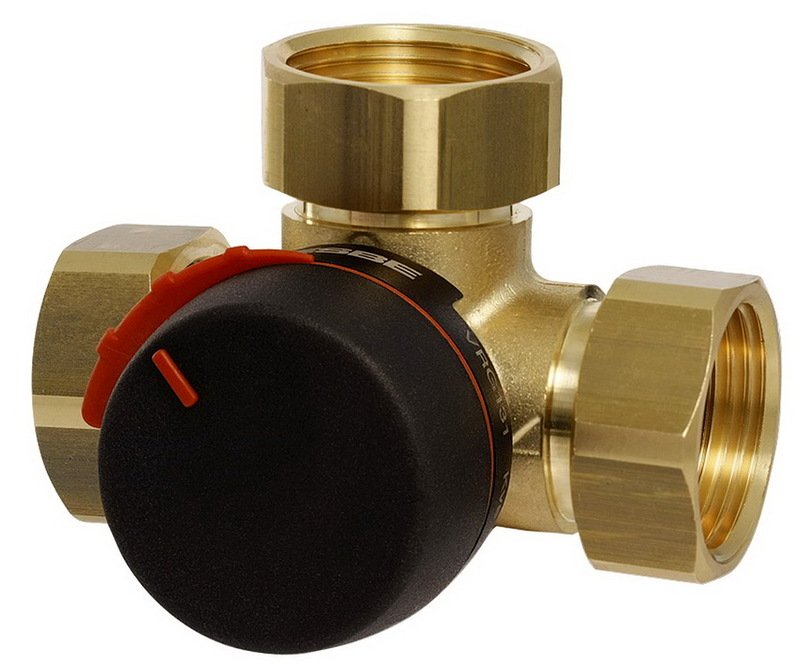

صمامات ثلاثية الاتجاه

يمكن استخدام صمام ثلاثي الاتجاه لتنظيم درجة حرارة البطارية ، والذي يتم تثبيته على توصيل أنبوب الإمداد والممر الجانبي. يعمل هذا الجهاز على استقرار تشغيل المبرد ، ويقلل أو يزيد من شدة تسخين الغرفة. الصمام ثلاثي الاتجاهات مزود برأس ثرموستاتي ، مما يبسط تنظيم البطارية. ستكون معدات الإغلاق هذه أفضل خيار لأنظمة التسخين أحادية الأنابيب ذات الأسلاك الرأسية..

تشمل مزايا هذا النوع من معدات القفل تعدد الاستخدامات والموثوقية الممتازة والمتانة والتكلفة المعقولة. ومع ذلك ، من حيث وظيفتها ، فهي أدنى من منظمات الحرارة الإلكترونية التلقائية ، مما يحد من استخدامها إلى حد ما..

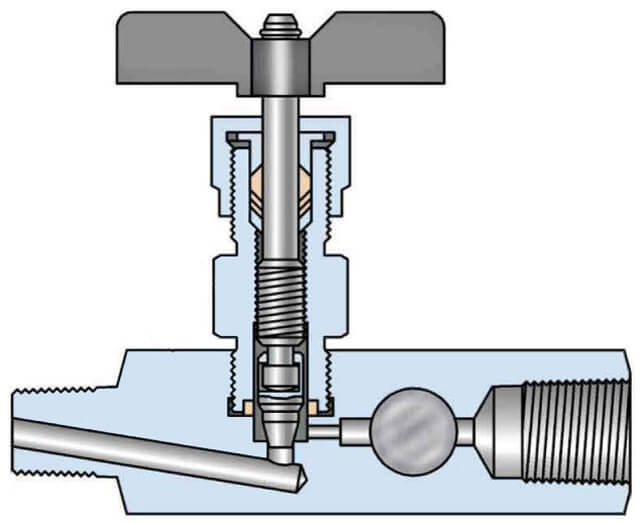

ثقب الابرة

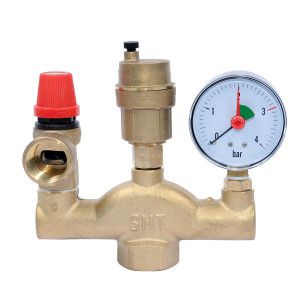

عادة ما يتم تثبيت هذا الجهاز في نظام التدفئة أمام مقياس الضغط. يغير الصمام بسلاسة وفعالية تدفق المبرد ، ويغلقه تدريجياً. ميزة تصميم هذا الجهاز هي أن عرض الممر فيه نصف العرض.

على سبيل المثال ، عند تركيب أنابيب بوصة ونفس المقطع العرضي لصمام إبرة ، ستكون سعته بوصة فقط. نتيجة لذلك ، يقلل كل جهاز مدمج في النظام من هذه المعلمة. العديد من المنتجات المثبتة في سلسلة ، على سبيل المثال ، في هيكل أحادي الأنبوب ، تؤدي إلى حقيقة أن الأجهزة الأخيرة ستكون دافئة قليلاً أو باردة.

نظرًا لأن الممر ضيق جدًا ، لا يوصى بتثبيت جهاز الإبرة عند حل مشكلة كيفية تنظيم درجة حرارة البطارية ، حيث يتم تقليل تبديد الحرارة بشكل كبير..

يمكنك زيادته كالتالي:

• إزالة الصمام
• مضاعفة عدد الأقسام ؛
• عن طريق وضع جهاز يحتوي على ضعف عدد أدوات التوصيل.

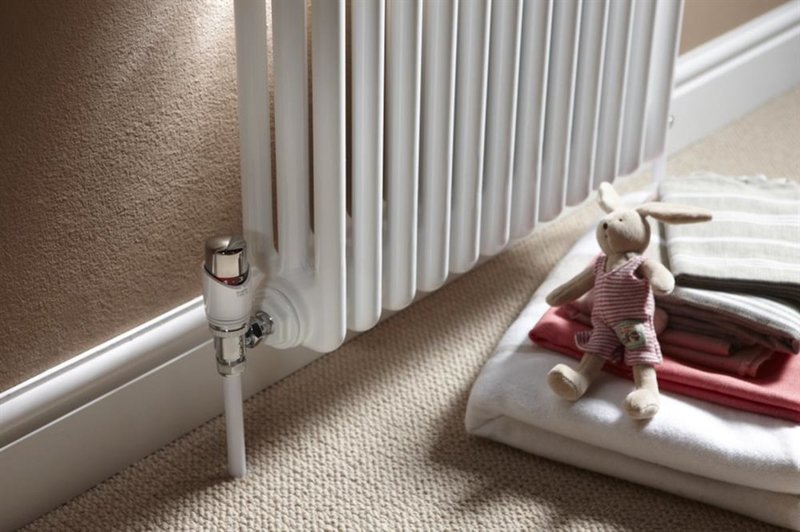

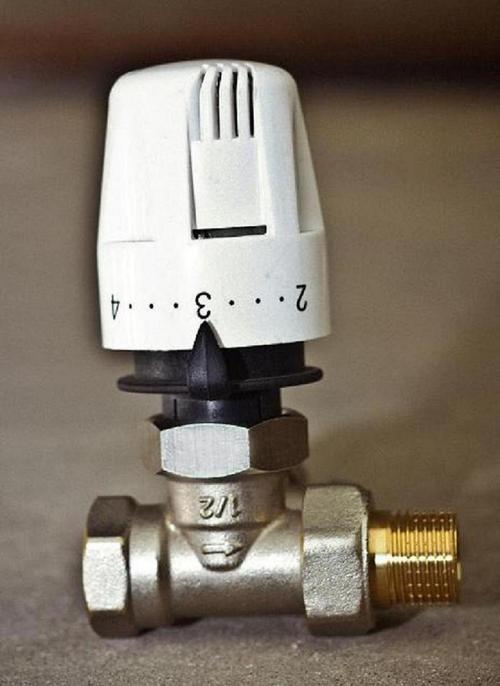

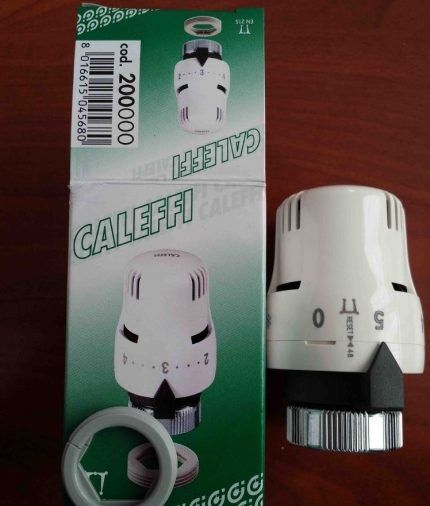

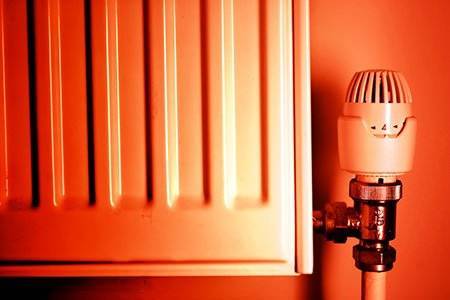

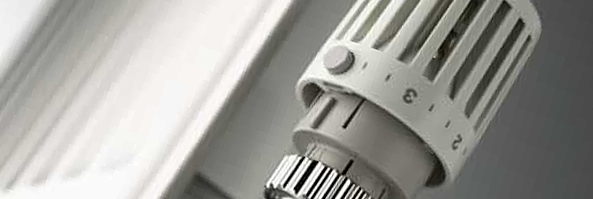

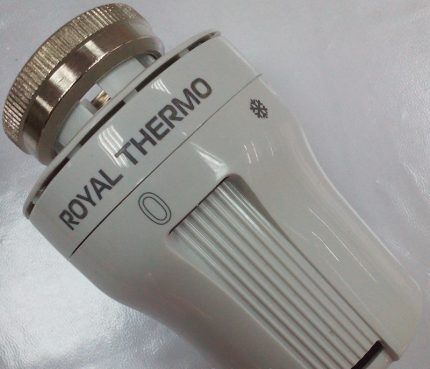

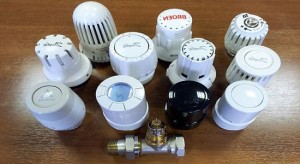

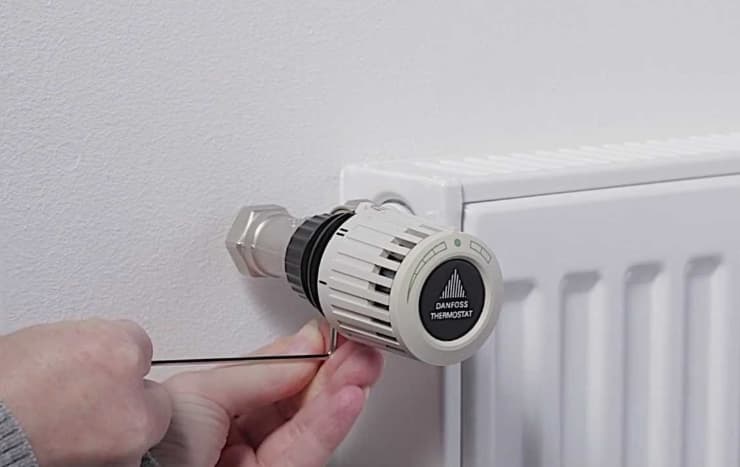

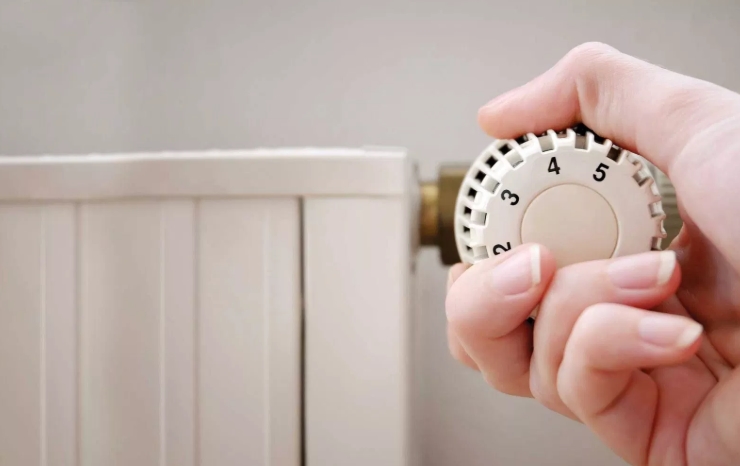

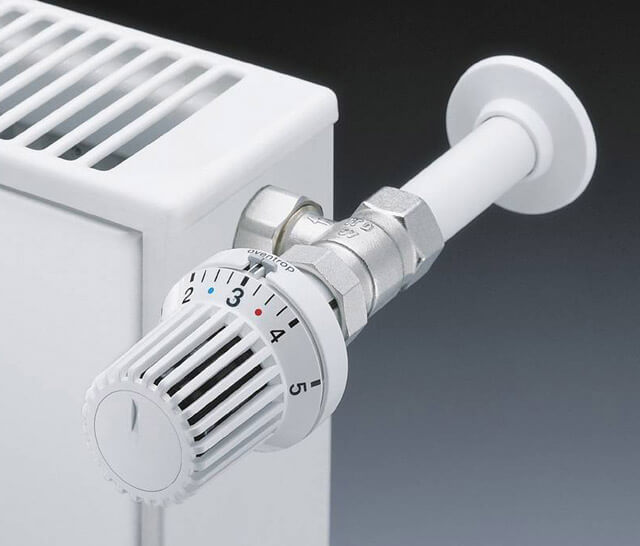

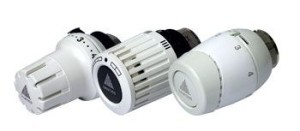

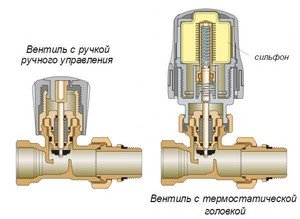

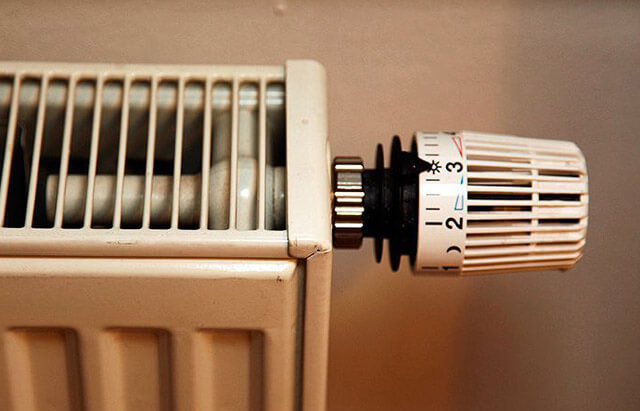

ترموستات ميكانيكي

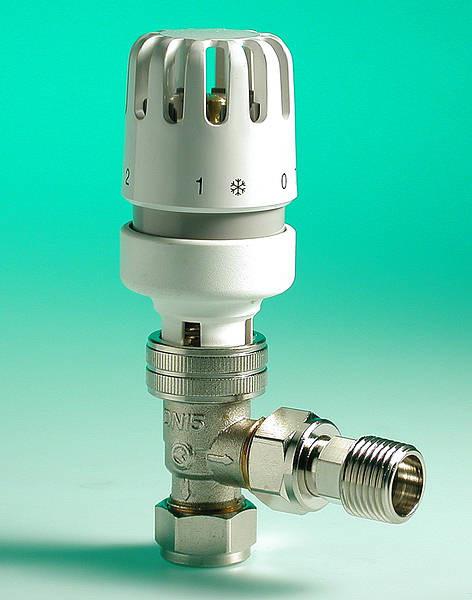

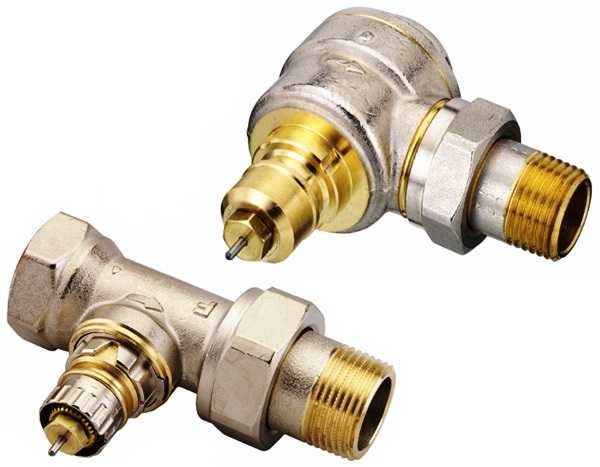

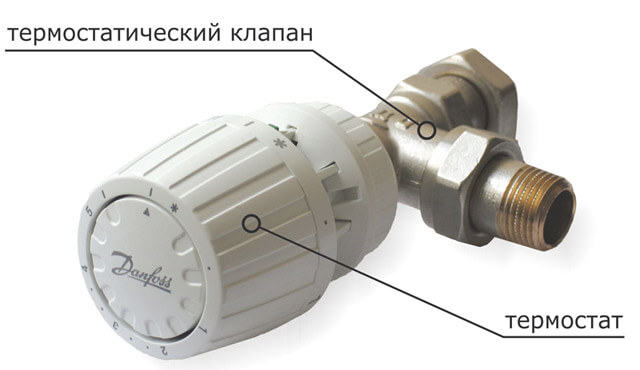

مصمم للتنظيم والصيانة المستمرة لدرجة الحرارة المحددة في المبرد. إنه صمام ميكانيكي يقطع أنبوب إمداد سائل التبريد. يوجد في الجزء العلوي من الجهاز رأس حراري لضبط الوضع المطلوب.

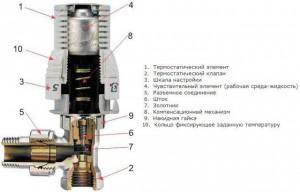

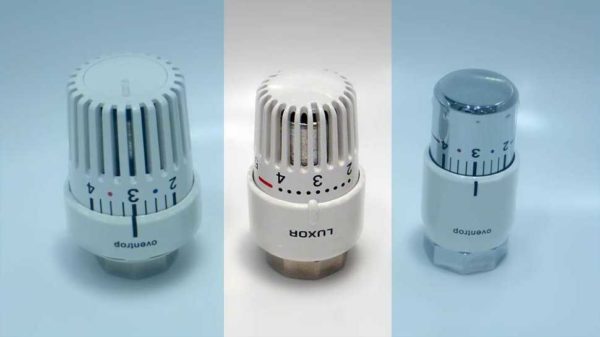

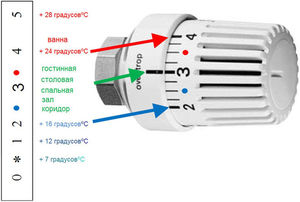

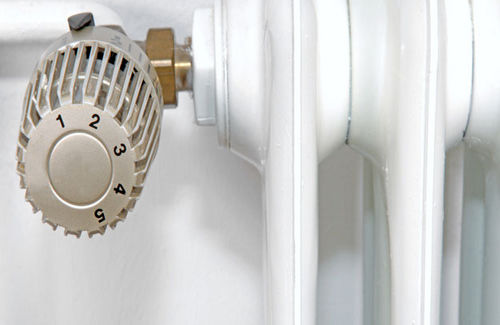

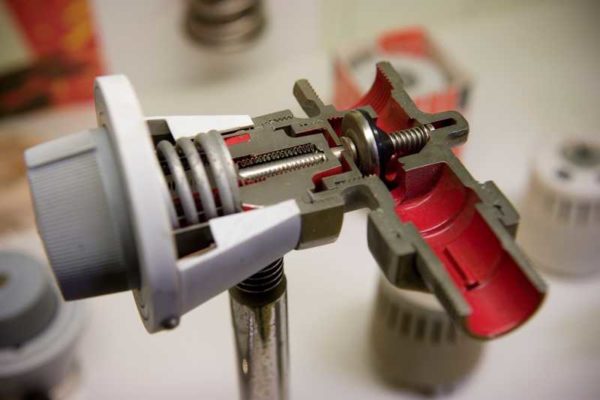

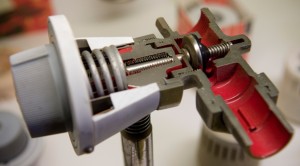

الرأس الثرموستاتي هو عنصر حساس لدرجة الحرارة. يوجد بداخلها منفاخ أسطواني مرن مملوء بغاز أو سائل ذو معامل تمدد حراري مرتفع. عند تسخينه ، يزداد حجمه وينقل الجذع ، وبالتالي يقلل تجويف الأنبوب. ينخفض ​​معدل التدفق ويبرد المبرد.

تسمح لك منظمات الحرارة الميكانيكية بالتحكم في المناخ المحلي في غرفة بدون تحكم بشري ثابت. سيتم الحفاظ على الوضع المحدد تلقائيًا. الشروط الرئيسية لتشغيل الصمام على المدى الطويل هي أن سائل عالي الجودة غير متجمد أو ماء مُعد خصيصًا يجب أن يدور في النظام ، لأن الجهاز حساس للتلوث.

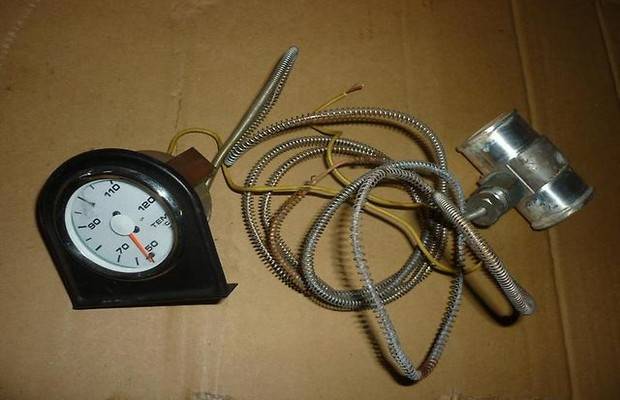

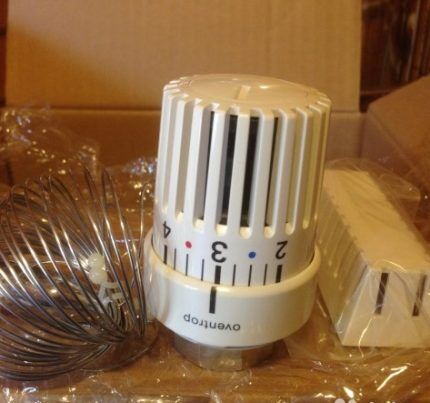

ترموستات تلقائي بجهاز استشعار عن بعد

تتكون هذه الأجهزة من جزأين – رأس حراري ميكانيكي وجهاز استشعار درجة الحرارة ، والتي يتم توصيلها بواسطة أنبوب شعري رفيع يبلغ طوله من 1 إلى 10 أمتار. يتم استخدام المستشعر الحراري الميكانيكي الشعري للحفاظ على درجة الحرارة المحددة في نطاق التشغيل من 30 إلى 90 درجة مئوية. يمكن استخدامه لبدء تشغيل الصمامات وتشغيل / إيقاف مضخة الدوران.

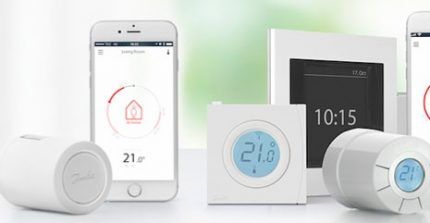

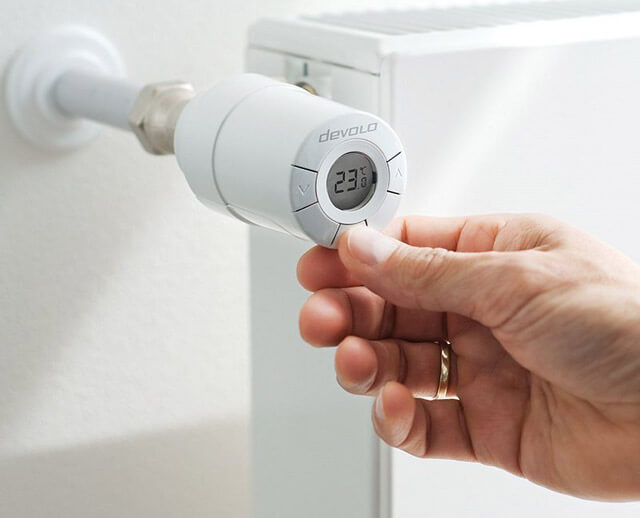

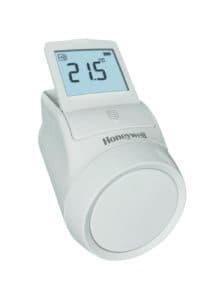

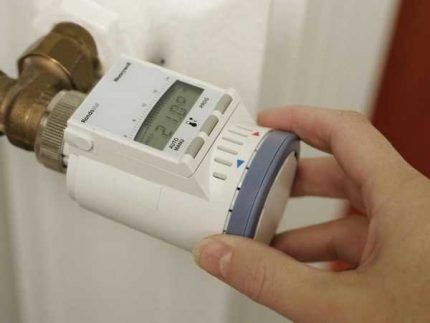

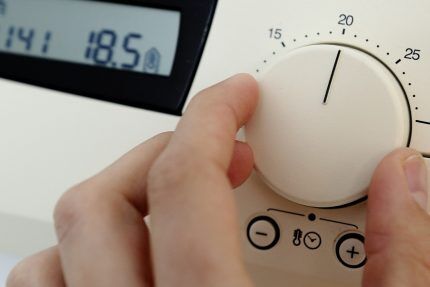

ترموستات الكتروني

هذه أجهزة من أحدث جيل تسمح لك بإنشاء درجة حرارة مناسبة في الغرفة باستخدام معالج دقيق مدمج في الرأس الحراري. تعمل البطارية في وضعين للتحكم:

• في الوضع القياسي – يتم الحفاظ على درجة حرارة ثابتة ، والتي يمكن ضبطها عن طريق أزرار اللمس أو عبر قناة الراديو.
• قابل للبرمجة – ينظم المستشعر درجة الحرارة حسب ساعات وأيام الأسبوع ، ويتم ضبط جدول درجة الحرارة من جهاز التحكم عن بعد بالراديو أو باستخدام تطبيقات مختلفة من هاتف ذكي أو جهاز لوحي أو كمبيوتر.

تساعد منظمات الحرارة الأوتوماتيكية المزودة بأجهزة استشعار في تخفيف الحمل غير الضروري من نظام التدفئة ، وتوفير تدفئة المباني في حالة عدم وجود مستأجرين ، وجعل الظروف في كل غرفة مريحة قدر الإمكان.

تنظيم الصمامات للمشعات

من أجل ضبط تشغيل أجهزة التسخين يدويًا ، يتم استخدام صمامات خاصة. يتم تحقيق هذه الرافعات بوصلة مستقيمة أو بزاوية. فيما يلي إجراء تنظيم تسخين البطاريات باستخدام هذه الأجهزة في الوضع اليدوي.

عندما يتم تشغيل الصمام ، يتم رفع أو خفض مخروط الإغلاق. في الوضع المغلق ، يتم إيقاف تدفق وسط التسخين تمامًا. يتحرك المخروط لأعلى أو لأسفل ، وينظم بشكل أو بآخر كمية المياه المتداولة.

بسبب مبدأ التشغيل هذا ، تسمى هذه الصمامات أيضًا “أجهزة التحكم في درجة الحرارة الميكانيكية”. يتم تثبيتها على البطاريات الموجودة على الخيط ، ومتصلة بالأنابيب ذات التركيبات ، وغالبًا ما تكون من النوع المجعد.

يتميز صمام التحكم المستخدم في أجهزة التدفئة بالمزايا التالية:

• الجهاز موثوق به ، ولا يشكل خطرًا على الانسدادات والجسيمات الكاشطة الدقيقة الموجودة في المبرد – وهذا ينطبق حصريًا على المنتجات عالية الجودة التي يكون فيها مخروط الصمام مصنوعًا من المعدن ومعالجته بعناية ؛
• المنتج بتكلفة معقولة.

تحتوي الصمامات المنظمة أيضًا على عيوب – في كل مرة يتم فيها استخدام الجهاز ، يجب تغيير موضعه يدويًا ولهذا السبب من الصعب جدًا الحفاظ على نظام درجة حرارة ثابت..

بالنسبة لأولئك الذين ليسوا راضين عن هذا الطلب ، وهو يفكر في كيفية تنظيم درجة حرارة بطارية التدفئة بطريقة أخرى ، فإن استخدام المنتجات الأوتوماتيكية هو أكثر ملاءمة ، مما يسمح لك بالتحكم في درجة تسخين المشعات..

خيار التعديل التلقائي

هناك عدة طرق لتنظيم درجة الحرارة في البطاريات. لكن الضبط التلقائي لنظام درجة الحرارة في الغرفة له ميزة لا يمكن إنكارها. الحقيقة أنه بوضع مقبض المنظم في الموضع المطلوب مرة واحدة ، يتخلص مالك العقار من الحاجة لاستخدامه لفترة طويلة..

تنظيم البطارية مع منظم الحرارة

لضمان الصيانة المستمرة لدرجة الحرارة المحددة في الغرفة ، يستخدمون منظمات الحرارة للرادياتيرات (منظمات الحرارة). تحتوي هذه الأجهزة أيضًا على أسماء أخرى – الصمام الحراري ، والصمام الحراري ، وما إلى ذلك. هناك العديد من الأسماء ، لكنها تشير جميعها إلى منتج واحد..

الصمام الحراري والصمام الحراري هما الجزء السفلي من الجهاز ، والرأس الحراري والعنصر الحراري هما الجزء العلوي. تعمل معظم هذه المنتجات بدون مصادر طاقة. الاستثناء هو النماذج ذات الشاشة الرقمية ، حيث يتم وضع البطاريات في الرأس الثرموستاتي. غالبًا لا يتعين تغييرها ، لأن الاستهلاك الحالي ضئيل..

يتكون ترموستات المبرد من عدة مكونات:

• صمام ثرموستاتي يسمى “الجسم” ، “الصمام الحراري” ، “الصمام الحراري” ؛
• رأس ثرموستاتي أو “عنصر ترموستاتي” ، “عنصر حراري” ، “رأس حراري”.

الجسم (الصمام) مصنوع من المعدن ، وعادة ما يكون من البرونز أو النحاس الأصفر. ظاهريًا ، يشبه تصميمه صمامًا يدويًا. العديد من الشركات المصنعة تجعل القاع

المبرد ترموستات موحد. هذا يعني أنه يمكن تركيب أنواع مختلفة من الرؤوس على مسكن واحد ، بغض النظر عن الشركة المصنعة لها..

وبالتالي ، من الممكن تثبيت عنصر حراري بتحكم مختلف في الصمام الحراري – يدوي أو ميكانيكي أو أوتوماتيكي ، وهو أمر مريح للغاية. إذا كانت هناك رغبة في تغيير طريقة الضبط ، فلا داعي لشراء الجهاز بالكامل ، ما عليك سوى تثبيت عنصر ترموستاتي مختلف.

يختلف المنظمون الأوتوماتيكيون في مبدأ التأثير على آلية القفل. في الجهاز المحمول باليد ، يتم تغيير موضعه عن طريق تدوير المقبض. أما بالنسبة للطرازات الأوتوماتيكية ، فعادة ما تحتوي على سيفون يضغط عليها

آلية الربيع المحملة. في المنتجات الإلكترونية ، يتحكم المعالج في سير العمل..

المنفاخ هو العنصر الرئيسي في عنصر الحرارة (الرأس الحراري). يبدو وكأنه أسطوانة صغيرة مختومة بداخلها سائل أو غاز. كل من هاتين المادتين لهما خاصية مشتركة – يعتمد حجمهما على درجة الحرارة. عند التسخين ، يبدأ الغاز والسائل في الزيادة بشكل كبير في الحجم وبالتالي يتمدد الأسطوانة.

تمنع المنفاخ ، عند الضغط على الزنبرك ، تدفق سائل التبريد. عندما ينخفض ​​حجم وسيط العمل أثناء تبريده ، يرتفع الزنبرك وبالتالي يزداد تدفق السوائل ، ويزداد حرارة المبرد مرة أخرى. بسبب استخدام مثل هذا الجهاز ، اعتمادًا على معايرته ، يمكن الحفاظ على درجة الحرارة المحددة بدقة عالية – حتى درجة واحدة.

قبل استخدام المبرد ، يجب على كل من يقرر شراء منظم حرارة له أن يقرر نوع التحكم في درجة الحرارة الذي يجب أن يتمتع به:

• كتيب؛
• تلقاءي؛
• مع جهاز استشعار مدمج أو بعيد.

تتوفر أيضًا نماذج لأنظمة الأنبوب الواحد والأنبوبين ، مع علب مصنوعة من معادن مختلفة..

تطبيق الصمامات الثلاثية

طريقة واحدة لتنظيم مشعات التدفئة هي استخدام صمام ثلاثي. صحيح ، نادرًا ما يتم استخدامه. على الرغم من حقيقة أنه مصمم لحل المشكلات الأخرى ، إلا أن استخدامه ممكن.

يتم تركيب صمام ثلاثي الاتجاهات عند تقاطع الممر الجانبي مع أنبوب الإمداد لبطارية التسخين. لتحقيق الاستقرار في درجة حرارة بيئة العمل ، من الضروري أن تكون مجهزة برأس ثرموستاتي.

عندما تصبح درجة الحرارة بالقرب من رأس الصمام ثلاثي الاتجاهات أعلى من المعلمة المحددة ، يتم إيقاف تدفق السائل المتحرك إلى المبرد – يتم إرساله إلى التجاوز. بعد أن يبرد المبرد ، يبدأ الصمام في العمل في الاتجاه المعاكس ، وتسخن البطارية مرة أخرى. عادة ما يتم تنفيذ طريقة التوصيل هذه في أنظمة الإمداد الحراري ذات الأنبوب الواحد والأسلاك الرأسية..

أنواع صمامات التحكم

تتيح التقنيات الحديثة الحالية للإمداد الحراري إمكانية تثبيت صنبور خاص على كل مبرد يتحكم في جودة الحرارة. صمام التحكم هذا عبارة عن مبادل حراري لصمام الإغلاق يتم توصيله بأنابيب إلى المبرد.

وفقًا لمبدأ عملهم ، فإن هذه الرافعات هي:

• الكرة ، والتي تعمل بشكل أساسي كحماية 100٪ ضد حالات الطوارئ. أجهزة الإغلاق هذه عبارة عن تصميم يمكن أن يدور 90 درجة ، ويمكن أن يسمح بمرور الماء أو إعاقة مرور المبرد..

يجب عدم ترك الصمام الكروي نصف مفتوح ، فقد يؤدي ذلك إلى إتلاف الحلقة O والتسبب في حدوث تسرب..

• قياسي ، حيث لا يوجد مقياس درجة حرارة. يتم تمثيلهم بواسطة صمامات الميزانية التقليدية. أنها لا تعطي دقة تحكم مطلقة. يمنعون جزئيًا وصول المبرد إلى المبرد ، ويغيرون درجة الحرارة في الشقة بقيمة غير محددة.
• مع رأس حراري ، والذي يسمح لك بضبط ومراقبة معلمات نظام التدفئة. منظمات الحرارة هذه أوتوماتيكية وميكانيكية..

ترموستات تقليدي يعمل مباشرة

منظم الحرارة المباشر هو جهاز بسيط للتحكم في درجة الحرارة في مشعاع التدفئة ، والذي يتم تثبيته بالقرب منه. من خلال تصميمها ، فهي عبارة عن أسطوانة محكمة الغلق ، يتم فيها إدخال سيفون بسائل أو غاز خاص ، والذي يستجيب بوضوح للتغيرات في درجة حرارة المبرد.

عندما يرتفع ، يتمدد السائل أو الغاز. هذا يؤدي إلى زيادة الضغط على الجذع في صمام الثرموستات. هو ، بدوره ، يتحرك ، ويمنع تدفق المبرد. عندما يبرد المبرد ، تحدث العملية العكسية..

الأنواع الرئيسية للمنظمين

لزيادة كفاءة المبرد ، يمكن استخدام منظم درجة حرارة المبرد ، والذي يعمل وفقًا لمبادئ مختلفة. في الوقت الحالي ، هناك أربع مجموعات رئيسية من المنظمين تجمع بين الأجهزة ذات مبدأ التشغيل المماثل..

المنظمين مع آلية الإغلاق

عند اتخاذ قرار بشأن كيفية ضبط بطاريات التدفئة ، غالبًا ما ينتبه أصحاب المنازل إلى الصنابير العلوية. وهي تختلف من حيث التكلفة المعقولة ، وعمر الخدمة المقبول ، بشرط استخدامها بشكل صحيح ، وفي نفس الوقت يكون لها تصميم أولي. يتم تثبيت منظم الإغلاق لبطارية التسخين على الرادياتير ويستخدم للتحكم في كمية سائل التبريد الذي يدخل الدائرة..

يتيح لك التصميم البسيط للجهاز التحكم بسهولة في إمداد المبرد من نظام التدفئة.

لا يوجد سوى موقعان للعمل لصمامات الإغلاق. يوفر الموضع الأول التدفق الحر لسائل التبريد من النظام ، بينما يعمل الموضع الثاني على منع تدفق الماء تمامًا ، ونتيجة لذلك يتوقف الدوران ، يبرد المبرد ويتوقف عن المشاركة في عملية تدفئة المنزل.

يحاول بعض مالكي المنازل ، الذين يستخدمون وحدة التحكم في درجة حرارة التدفئة اليدوية في mcd ، ترك ذراع صمام الإغلاق في حالة وسيطة من أجل تقليل دوران المبرد بالقوة ، لكن الخبراء يعارضون إجراء مثل هذه التجارب. سيؤدي التشغيل غير السليم لصمام الإغلاق بسرعة إلى فشل الجهاز ، وسيحتاج نظام التدفئة نفسه إلى إصلاحات معقدة وتستغرق وقتًا طويلاً..

باستخدام صمامات الإغلاق ، يمكن تنظيم بطاريات التدفئة في الشقة على مستوى بدائي إلى حد ما ، حيث يتطلب ذلك مراقبة مستمرة من قبل المالكين ويوفر التحكم اليدوي في مواضع الرافعة. لذلك ، في الوقت الحالي ، نادرًا ما يتم استخدام محابس الإغلاق ، وينتبه أصحاب المنازل إلى نماذج أكثر تقدمًا من المنظمين..

الصمامات اليدوية

يمكن التنظيم السلس للتدفئة في مبنى سكني باستخدام الصمامات اليدوية ، والتي يشير تصميمها المحسّن إلى الدقة في الإعدادات. على عكس صمامات الإغلاق ، التي لها وضعان – “مفتوح” / “مغلق” ، فإن الصمام لديه القدرة على تنظيم كمية سائل التبريد الذي يدخل الدائرة بمرونة. يتم ذلك عن طريق تغيير القطر الداخلي للقسم في قناة تدفق الصمام.

الصمامات اليدوية المستخدمة لتنظيم تسخين البطاريات متوفرة في مجموعة واسعة من الطرز ، تختلف في المظهر ومواد التصنيع والتصميم. ومع ذلك ، فإن معظمها لديها حلول تصميم مماثلة. لذا ، فإن الصمام الأساسي هو صمام به فتحتان ورأس إغلاق. يتم توحيد هذه المكونات بمقبض محفور بميزان لراحة المستخدمين ، مما يشير إلى التغييرات في قطر التجويف.

من خلال تدوير المقبض ، يمكن للمستخدم تغيير كمية المبرد ومستوى تسخين المبرد المعين. على الرغم من أن الصمام أغلى من منظم الإغلاق للرادياتير ، إلا أنه أكثر ربحية على المدى الطويل ، لأنه يسمح لأصحاب المنازل بتوفير المال على فواتير التدفئة. تكمن مزايا هذا النوع من الأجهزة في التصميم البسيط والاستخدام الأولي ، ويكمن العيب في الحاجة إلى التعديلات اليدوية والمراقبة الدورية لتشغيل المنظم..

تركيب صمام ثرموستاتي

بين المتخصصين ، لا تناقش عمليا مسألة ما إذا كان من الضروري وضع الصنابير على مشعات التدفئة. حتى تركيب صمام كروي بسيط يوفر عددًا من المزايا ، ووجود منظم حرارة عالي الجودة أكثر من ذلك. ومع ذلك ، تنصح التعليمات باتباع عدد من القواعد عند تثبيت هذه الأجهزة:

مثال على التثبيت الصحيح للمنتج

• أولاً ، تحتاج إلى تحديد تعديل الصمام المناسب. بالنسبة للأنظمة ذات الأنبوب الواحد ، نستخدم منتجات من النوع RTD-G للأنظمة ثنائية الأنابيب – RTD-N.
• ثانيًا ، قبل وضع الصنابير على مشعات التدفئة ، نتحقق من اتجاه حركة المبرد (المشار إليه بالسهم الموجود على الجسم). إذا ارتبكنا ، فسيعمل الجهاز كما تريد ، وليس بالطريقة التي نحتاجها.
• ثالثًا ، نضع رأس التنظيم الحراري بشكل عمودي على مستوى البطارية. حتى لا يؤثر التدفق الحراري على عملها.

كيفية تنظيم مشعات التدفئة بالصنابير هي أيضًا سؤال بسيط إلى حد ما:

• بعد تثبيت الصمام على المبرد ، نتحقق من إحكام الإحكام ونزود النظام بسائل التبريد.
• باستخدام المقبض أو القرص ، اضبط متوسط ​​درجة الحرارة.
• بعد حوالي ساعة ، نضبط ضبط الصمام وفقًا لمشاعرنا ونتحقق من مقياس الحرارة في الغرفة.
• إذا لزم الأمر ، كرر الضبط مرة أخرى. ومع ذلك ، هذا عادة غير مطلوب.



  بعد ذلك ، عادة ما يكون من الضروري التدخل في تشغيل الجهاز ليس أكثر من مرة واحدة في الشهر – مع تغيرات مفاجئة في درجة الحرارة الخارجية.

كيفية زيادة التبديد الحراري للبطاريات

يعتمد ما إذا كان من الممكن زيادة نقل الحرارة للرادياتير على كيفية حسابه وما إذا كان هناك احتياطي طاقة. إذا لم يتمكن المبرد ببساطة من إنتاج المزيد من الحرارة ، فلن تساعد هنا أي وسيلة ضبط. لكن يمكنك محاولة تغيير الموقف بإحدى الطرق التالية:

• بادئ ذي بدء ، تحقق من انسداد المرشحات والأنابيب. لا توجد العوائق فقط في المنازل القديمة. غالبًا ما يتم ملاحظتها في الأجهزة الجديدة: أثناء التثبيت ، تدخل جميع أنواع نفايات البناء في النظام ، مما يؤدي إلى انسداد الأجهزة عند بدء تشغيل النظام. إذا لم ينجح التنظيف ، فانتقل إلى إجراءات صارمة.
• زيادة درجة حرارة وسط التسخين. هذا ممكن في التدفئة الفردية ، لكنه صعب للغاية ، بل مستحيل ، مع مركزية.
• تغيير الاتصال. ليست كل أنواع توصيلات الرادياتير فعالة بنفس القدر ، على سبيل المثال ، يعطي الجانب العكسي انخفاضًا في الطاقة بنسبة 20-25 ٪ ، كما يؤثر مكان تركيب السخان. اقرأ المزيد عن أنواع توصيلات البطارية هنا.
• زيادة عدد الأقسام. إذا كان التوصيل والتركيب مثاليين ، وكانت الغرفة لا تزال غير دافئة بدرجة كافية ، فإن طاقة التدفئة للسخان ليست كافية. ثم تحتاج إلى تنمية عدة أقسام. كيف تفعل ذلك ، اقرأ هنا.



العيب الرئيسي للأنظمة المنظمة هو أنها تحتاج إلى احتياطي طاقة معين لجميع الأجهزة. وهذه أموال إضافية: كل قسم يكلف مالاً. لكن ليس من المؤسف أن تدفع مقابل الراحة. إذا كانت غرفتك حارة ، فالحياة ليست بهجة ، كما هي الحال في غرفة باردة. وصمامات التحكم هي مخرج عالمي.

هناك العديد من الأجهزة التي يمكنها تغيير كمية سائل التبريد المتدفق عبر جهاز التسخين (المبرد ، السجل). هناك خيارات غير مكلفة للغاية بتكلفة مناسبة. متوفر بضبط يدوي ، تلقائي أو إلكتروني. لنبدأ بالأرخص.

تنظيم أجهزة التدفئة حسب نوع نظام التدفئة

قبل تنظيم التدفئة في الشقة ، من الضروري تحديد نوع نظام التدفئة المستخدم..

تدفئة مركزية

في نظام التدفئة المركزية ، يتم تحديد مسألة كيفية تنظيم بطارية التدفئة في الشقة اعتمادًا على تصميم الأنبوب:

• باستخدام مخطط الأسلاك ثنائي الأنابيب ، يتم تثبيت رافعين ، مما يوفر إمداد المبرد لأجهزة التسخين وإعادته. يتم تنظيم تدفق الماء الساخن في الرادياتير عن طريق صمام منفصل وثرموستات يدوي أو أوتوماتيكي مجهز بكل جهاز تسخين..
• مبدأ تشغيل نظام أحادي الأنبوب هو تزويد المبرد لكل مشعاع وإعادته إلى المصعد الرئيسي. بفضل هذا المخطط ، فإن درجة حرارة الماء في أجهزة التدفئة في أي طابق هي نفسها تقريبًا. يحتوي كل جهاز تسخين على صمام تحكم في الإمداد.
• في معظم المباني متعددة الطوابق ، يتم تثبيت نظام تدفئة رأسي ، والذي يستبعد تمامًا إمكانية ضبط درجة الحرارة في أجهزة التدفئة. مع هذا المخطط ، يتم تسخين بطاريات الطوابق السفلية بشكل سيئ للغاية ، لذلك يكون الجو باردًا دائمًا في الشقق. الغرف في الطوابق العليا ، على العكس من ذلك ، تعاني من الحرارة..

الاختلافات في أنظمة التدفئة

حسب موقعهم ، هناك ثلاثة أنواع من أنظمة التدفئة:

1. الأنظمة التي ينتقل من خلالها الماء من أعلى إلى أسفل ؛
2. نظام أحادي الأنبوب
3. نظام ثنائي الأنابيب.

إذا كان منزلك يحتوي على نظام من النوع الأول ، فسيكون من المستحيل ببساطة ضبط درجة حرارة بطارية التدفئة. في الطوابق العليا ، ستكون المشعات ساخنة باستمرار ، ولكن في الطوابق السفلية ستكون أكثر برودة..

إذا كان لديك نظام أحادي الأنبوب يتدفق من خلاله ، فعندئذٍ لضبط بطاريات التدفئة ، سيكون كافيًا تثبيت صمام إضافي على الأنبوب الذي يمد الماء الساخن إلى المبرد المنفصل. في نظام التدفق ، يتحرك الماء على طول المصعد ويمر عبر البطارية ويعود إليها مرة أخرى. (انظر أيضًا: ما هي مشعات التدفئة الجيدة التي يمكنك استخدامها لتدفئة أماكن المعيشة الخاصة بك)

في حالة وجود نظام ثنائي الأنابيب ، يمكن تثبيت كل من الصمامات اليدوية والأجهزة الآلية الخاصة على الخط. إنها تساعد ليس فقط في تنظيم درجة الحرارة ، ولكن أيضًا على تنظيم حجم المياه الواردة. ما هو الجهاز الذي تختاره – يدويًا أم تلقائي – الأمر متروك لك.

استقرار الضغط في نظام التدفئة

إن تمدد الماء نتيجة التسخين عملية طبيعية. في هذا المؤشر ، يمكن أن يتجاوز الضغط القيمة الحرجة ، وهو أمر غير مقبول من وجهة نظر عملية التسخين. من أجل تحقيق الاستقرار وتقليل الضغط على الأسطح الداخلية للأنابيب والرادياتير ، من الضروري تثبيت العديد من عناصر التسخين. سيكون من الأسهل والأكثر كفاءة ضبط نظام التدفئة في منزل خاص بمساعدتهم..

تعديل خزان التمدد

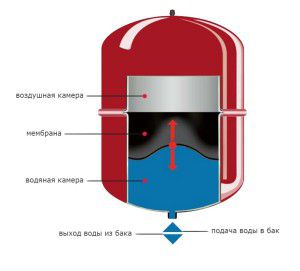

توسيع خزان الحجاب الحاجز

إنه خزان فولاذي مقسم إلى غرفتين. واحد منهم مملوء بالماء من النظام ، ويتم حقن الهواء في الثاني. قيمة ضغط الهواء تساوي القيمة العادية في أنابيب التسخين. إذا تم تجاوز هذه المعلمة ، فإن الغشاء المرن يزيد من حجم حجرة الماء ، وبالتالي يعوض التمدد الحراري للماء.

قبل ضبط الضغط التفاضلي في نظام التسخين ، تحقق من حالة وضبط وعاء التمدد. يمكنك ضبط الضغط في نظام التدفئة بشراء نموذج خزان مع إمكانية تغييره في غرفة الهواء. كتدبير إضافي ، قم بتثبيت مقياس ضغط للتحقق بصريًا من هذه القيمة..

ومع ذلك ، مع قفزة كبيرة في الضغط ، لن يكون هذا الإجراء كافيًا. بهذه الطريقة ، يمكن ضبط الضغط التفاضلي في نظام التدفئة إذا لم يتجاوز قيمة حرجة. لذلك ، يوصى بتثبيت أجهزة إضافية.

كيفية ضبط مجموعة الأمان

تتضمن هذه المجموعة من الأجهزة العناصر التالية:

• مقياس الضغط. مصمم للتحكم البصري في نظام التدفئة ؛
• فتحة تهوية. إذا تجاوزت درجة حرارة الماء 100 درجة ، يعمل البخار الزائد على مقعد صمام الجهاز ، ويطلق الهواء من الأنابيب في الخارج ؛
• صمام أمان. يعمل بنفس طريقة تصريف المياه ، ولكنه ضروري لتصريف سائل التبريد الزائد من الأنابيب.

كيف يمكن ضبط مشعاع التدفئة باستخدام هذه الوحدة؟ للأسف ، تم تصميمه لمنع حالات الطوارئ في النظام بأكمله. تحتاج البطاريات إلى جهاز مختلف.

كيفية زيادة قوة الارتداد للمبرد

لا يمكن زيادة قدرة خرج المشعات إلا عن طريق زيادة درجة حرارة المبرد. أو تغيير المشعات إلى مشعات أكثر كفاءة (تغيير الحديد القديم المسدود للحديد المعدني الحديث والألمنيوم والصلب وما إلى ذلك). استبدال أنابيب إمداد الرادياتير بأخرى جديدة وإضافة أقسام إضافية للبطاريات المركبة وعدد من العوامل الأخرى التي تؤثر على ذلك. حتى طريقة توصيل المبرد بنظام التدفئة ستعتمد على درجة حرارته..

لذلك ، مما سبق ، يتضح أنه ، على سبيل المثال ، إذا كانت المشعات لا تتعامل بشكل كامل مع مهمتها في شقة ذات تدفئة مركزية ، فلن تتمكن من رفع درجة حرارة المبرد ، لأنك لا تفعل ذلك. افعل هذا ولا تستطيع فعل ذلك

لذلك ، من الأفضل الانتباه إلى جودة المشعات نفسها ، أو ، على سبيل المثال ، عزل النوافذ والشقة بأكملها. ربما يكون من المنطقي استثمار الأموال ، دعنا نقول ، في النوافذ الجديدة ذات الزجاج المزدوج

في منزل خاص به تدفئة فردية ، يرجى تنظيم درجة حرارة الماء في النظام باستخدام غلاية التدفئة ، ولكن مرة أخرى ، فإن جودة عزل المنزل هي العامل الأساسي للمنزل الدافئ. ربما يكون نظام التدفئة الخاص بك أمرًا طبيعيًا ، وبإضافة مرجل ، ستنفق على موارد الطاقة.

التحكم في درجة حرارة التدفئة

معلمة مهمة لأي نظام تدفئة هو نظام درجة الحرارة الأمثل لتشغيله. تعتبر نسبة مائع نقل الحرارة الساخن والمبرد 75/50 أو 80/60 مناسبة. ومع ذلك ، فإن هذه القيمة غير مقبولة دائمًا لأجزاء معينة من الشبكة. كيف يتم ضبط التدفئة في المنزل بشكل صحيح في هذه الحالة؟ مطلوب تركيب معدات خاصة. تم تصميم بعضها لتنظيم مشعات التدفئة.

وحدات الخلط

عنصرهم الرئيسي هو صمام ثنائي أو ثلاثي. يتم توصيل إحدى الفتحات بأنبوب التسخين بالماء الساخن ، والثاني بالعودة. والثالث مركب على جزء من الخط ، حيث يكون من الضروري ضمان انخفاض مستوى درجة حرارة سائل التبريد.

كوحدات خلط إضافية ، فهي مجهزة بجهاز استشعار درجة الحرارة ووحدة تحكم ثرموستاتي. يرسل المستشعر إشارة حول مستوى تسخين عامل التسخين ويفتح أو يغلق صمام الخلط ، وبالتالي ينظم نظام التسخين ثنائي الأنابيب. في أغلب الأحيان ، يتم تثبيت هذه الآليات في مجمعات أرضية ساخنة بالماء..

إذا كنت بحاجة إلى ضبط تدفئة أرضية ساخنة بالماء في مبنى سكني ، فأنت بحاجة إلى مراعاة نظام درجة حرارة الأنابيب. في أغلب الأحيان لا تتجاوز 45 درجة..

ماذا يجب ان تعرف ايضا

إذا كنت تتساءل عن كيفية إيقاف تشغيل البطارية ، وإذا لم يكن هناك نقرة ، فهناك حل هنا. صحيح ، هنا خيار التداخل مع الناهض أمر لا مفر منه. في هذه الحالة ، لن يتم حظر البطارية المأخوذة بشكل منفصل فحسب ، بل سيتم أيضًا حظر جزء من نظام التدفئة. في المدن الصغيرة ، غالبًا ما تُستخدم ممارسة إيقاف التدفئة بشكل مستقل ، فقط عن طريق منع الناهض. يتم إيقاف تشغيله عن طريق مزلاج في الطابق السفلي. في ذلك المكان ، يقترب من سرير الشمس. عادة ما تكون صمامات المياه في الأفق.

يمكنك معرفة التركيبات المناسبة لإيقاف التدفئة في الوثائق الفنية. بالإضافة إلى ذلك ، يجب أن تكون معروفة لسباك متمرس على دراية بالاتصالات المحلية. في معظم الحالات ، يتم إغلاق نظام التدفئة بصمام نحاسي أو صمام.

في حالة تداخل عتبة النافذة مع البطارية ، فلا يوجد حل واحد. كل هذا يتوقف على درجة التداخل. لذلك ، على سبيل المثال ، إذا كانت عتبة النافذة تمنع البطارية تمامًا ، فهذا يعتبر غير مقبول. يفسر ذلك مفهوم الحمل الحراري ، حيث يرتفع الهواء الدافئ. هناك يستبدل الهواء البارد الذي ينخفض ​​، وبعد ذلك يسخن بالبطارية. وبالتالي ، يتم تسخين الغرفة. إذا كانت عتبة النافذة قد أغلقت البطارية تمامًا ، فإن عملية الحمل الحراري تصبح صعبة ، ولا يتم تسخين الغرفة جيدًا. ولكن سيكون هناك بالتأكيد طريقة للخروج من هذا الوضع. يمكنك عمل عدة فتحات مستطيلة في عتبة النافذة وإغلاقها بشبكات زخرفية.

• لذلك ، يمكن عمل تداخل البطاريات في الشقة ، وفي بعض الحالات ، يكون ضروريًا. يمكن القيام بذلك بسهولة أكبر باستخدام الرافعات الخاصة..
• بعد انتهاء موسم التسخين ، يُنصح بغلق أحدهما وترك الآخر مفتوحًا..
• في يوم التسخين ، نغلق كلتا الصنابير لمدة يوم أو يومين حتى تتدفق المياه الصدئة واستبعاد احتمال حدوث انسداد.
• إذا لم يكن هناك رافعة ، فسيتعين عليك إغلاق الناهض باستخدام صمام خاص أو صمامات بوابة ، والتي توجد غالبًا في الطابق السفلي من المبنى ، وعادةً ما تكون في مكان ظاهر.

الشيء الرئيسي هو القيام بكل شيء بعناية وبشكل صارم وفقًا لجميع القواعد والمتطلبات. لا تغلق كلتا الصنابير في نهاية موسم التسخين ، فقد يؤدي ذلك إلى تشوهها وتشققاتها. لا تنس القواعد الأساسية التي ستساعدك على إيقاف تشغيل البطارية في الشقة بأمان وبشكل صحيح..

لماذا يكون الجو حارًا في المطبخ والصقيع في غرفة النوم؟ تنظيم بطاريات التدفئة في الشقة

في الشقق أو المنازل الخاصة ، غالبًا ما يواجه السكان ظاهرة التسخين غير المتكافئ لمشعات التدفئة في أجزاء مختلفة من المنزل. هذه الحالات نموذجية في الحالات التي تكون فيها المباني متصلة بأنظمة التدفئة المستقلة..

كيفية تحسين نظام التدفئة (CO) ، والتوقف عن الدفع الزائد وكيف سيساعد تركيب منظم حرارة للبطاريات – سننظر أكثر.

لأي أسباب ، غالبًا ما ينظم المواطنون الحرارة في أماكن معيشتهم:

1. هناك حاجة لخلق ظروف معيشية أكثر راحة في المنزل..
2. من الضروري التخلص من الهواء الزائد في البطاريات لتحقيق نقل فعال للحرارة في الداخل..
3. يسمح لك تركيب المنظمين في الوقت المناسب بالامتناع عن التهوية المتكررة عندما يسخن الهواء بمساعدة النوافذ المفتوحة.
4. ستعمل منظمات التدفئة المختارة بشكل صحيح والاستخدام الكفء لها على تقليل مبلغ المدفوعات لهذه الخدمة بمقدار الربع.

الأهمية! يجب إجراء عمليات التلاعب في تركيب منظم ثاني أكسيد الكربون قبل بدء موسم التدفئة. في خضم الصقيع ، سيتطلب مثل هذا الإجراء تداخلًا ليس فقط في التدفئة في شقتك الخاصة ، ولكن أيضًا في المناطق المجاورة ، مما سيخلق بعض الإزعاج..

ضبط درجة الحرارة في مبنى سكني على الإرجاع والتوريد

يعتمد تركيب منظم نظام التدفئة على تصميمه العام. إذا تم تركيب أول أكسيد الكربون بشكل فردي في غرفة معينة ، فإن عملية التحسين تتم بسبب العوامل التالية:

• يتم تشغيل النظام بواسطة غلاية فردية ؛
• يتم تثبيت صمام ثلاثي خاص ؛
• ضخ المبرد إلزامي.

بشكل عام ، بالنسبة لجميع COs ، ستتألف أعمال ضبط الطاقة من تركيب صمام خاص على البطارية نفسها.

بمساعدتها ، من الممكن ليس فقط تنظيم مستوى الحرارة في الغرف المطلوبة ، ولكن أيضًا استبعاد عملية التسخين تمامًا في تلك المناطق التي يتم استخدامها بشكل سيئ أو التي لا تعمل..

هناك الفروق الدقيقة التالية في عملية ضبط مستوى الحرارة:

1. غالبًا ما تعتمد أنظمة التدفئة المركزية التي يتم تركيبها في المباني متعددة الطوابق على سوائل التدفئة ، حيث يكون الإمداد عموديًا تمامًا من الأعلى إلى الأسفل. في مثل هذه المنازل ، يكون الجو حارًا في الطوابق العليا وباردًا في الطوابق السفلية ؛ وبالتالي ، لن يكون من الممكن ضبط مستوى التدفئة..
2. إذا تم استخدام شبكة أحادية الأنابيب في المنازل ، فسيتم توفير الحرارة من الناهض المركزي لكل بطارية وإعادتها مرة أخرى ، مما يضمن تسخينًا موحدًا في جميع طوابق المبنى. في مثل هذه الحالات ، يكون من الأسهل تركيب صمامات تنظيم الحرارة – يتم التثبيت على أنبوب الإمداد وتستمر الحرارة في الانتشار بالتساوي.
3. بالنسبة لنظام الناهضين ثنائي الأنابيب ، تم تركيب اثنين بالفعل – يتم توفير الحرارة للرادياتير وفي الاتجاه المعاكس ، على التوالي ، يمكن تثبيت صمام التحكم في مكانين – في كل من البطاريات.

خيارات لزيادة نقل الحرارة

أي جهاز تنظيم قادر على خفض درجة حرارة البطارية. من المستحيل إجبار المبرد على إطلاق المزيد من الحرارة. إذا كانت البطاريات في الشقة باردة ، ودرجة الحرارة في الغرفة لا تفي بالمعايير (للغرف الزاوية + 20-22 ، والباقي – +18) ، يمكنك محاولة تغييرها بالطرق التالية:

• حاول إزالة أقفال الهواء في البطاريات وتنظيف الأنابيب والمرشحات ؛
• تحليل مخطط الاتصال وربما تغييره ؛
• أضف العدد المطلوب من المشعات.

أود أن أتناول النقطة الأخيرة. عندما تكون الراحة في الشقة على المحك ، فمن المستحسن تجنب الأخطاء في اختيار المشعات ، لأنه سيكون من المستحيل تغيير أي شيء.

تُظهر أجهزة اللوحة الفولاذية Purmo نتائج جيدة. توفر عناصر الحمل الحراري المدمجة لهذه البطاريات تسخينًا سريعًا للغرفة ، ويمكن استخدامها في كل من خيارات التسخين أحادية الأنبوب وأنبوبين.

من المنافسين الجديرين لهم شركة RIFAR Base ، التي تقدم مجموعة كاملة من المشعات ثنائية المعدن والألمنيوم. هذه البطاريات قادرة على تحمل الضغط العالي وتؤدي وظائفها بشكل طبيعي مع زيادة كبيرة في شبكات التدفئة. نسبة نقل الحرارة لهذه الأجهزة عالية جدا. طراز RIFAR Base 500 هو الأقوى في مجموعة الأجهزة ثنائية المعدن ، وهو مصمم لتدفئة الغرف الكبيرة ذات العزل الحراري السيئ..

تتمتع مشعات كرمي الألمانية بجدارة بسمعة طيبة. هم من الصلب أو ثنائي المعدن. يتم استخدام ثلاثة أنواع من المعادن بسماكات مختلفة في الإنتاج. تكنولوجيا التسخين “Kermi” مناسبة بشكل أساسي للتركيب في البيوت والمنازل الخاصة.

أجهزة الضبط – الصنابير والصمامات والأتمتة

يعتمد ضبط مشعات التدفئة في شقة ، في البلد ، في القصر بشكل مباشر على جودة صمامات التحكم.

يمكن تصنيف الصمام الكروي للإغلاق مع امتداد كبير كجهاز تنظيم. لا يمكن أن يوفر نظامًا حراريًا مستقرًا ، مثل هذا الجهاز يتطلب معالجة مستمرة عند التعديل.

الأهمية! يجب أن تكون هذه الرافعة دائمًا في أحد المواقف المتطرفة. في وضع وسيط ، يصبح ختمه غير صالح للاستخدام ويتسرب..

يمكن للصمام السداسي تغيير كمية الماء الساخن المزود للبطارية. يتم تحقيق ذلك عن طريق تغيير تجويف الصمام. يرتبط صمامها ميكانيكيًا بمقياس تقسيم على المقبض. تستخدم علامات المقياس لضبط درجة الحرارة المثلى. هذه الصمامات غير مكلفة للغاية وموثوقة بدرجة كافية ، لكنها تتطلب مراقبة مستمرة..

يغير منظم الحرارة الأوتوماتيكي نفسه درجة حرارة تدفئة المبرد حسب درجة حرارة الغرفة. تتم هذه العملية بواسطة مستشعر درجة الحرارة.

الترموستاتات الثرموستاتية تشبه إلى حد بعيد الصمام اليدوي ، بينما يتم تثبيت رأس ثرموستاتي على صمام الصمام ، والذي يتحكم في تشغيل الصمام.

الأكثر مثالية هو منظم الحرارة الإلكتروني ، فهو يحتوي على أكبر مجموعة من الوظائف. تسمح الأجهزة من هذا النوع ببرمجة تشغيلها عن طريق ضبط درجة الحرارة المطلوبة على فترات زمنية مختلفة. تم تجهيز لوحة التحكم لمثل هذا منظم الحرارة بشاشة عرض مريحة بأزرار.

الأهمية! في المباني الشاهقة القياسية المزودة بنظام تدفئة مركزي ، تحتوي المياه الموجودة في النظام على شوائب تسد الترموستات. لذلك ، عند تثبيت أجهزة التنظيم التلقائي ، من الضروري تثبيت مرشحات خاصة أمامها. تتطلب هذه الحماية صيانة مستمرة..

لا تستطيع منظمات الحرارة الحفاظ على درجة حرارة مريحة في الغرفة فحسب ، بل يمكنها أيضًا تقليل تكلفة تسخين المبرد.

كيف تشغل التدفئة في الشقة بشكل صحيح؟ ما هو المطلوب لهذا?

أصحاب الشقق الجديدة سعداء ، وسكان المساكن الذين أجروا إصلاحات كبيرة وقرروا التخلي عن خدمات التدفئة المركزية ، مع بعض الحذر والقلق في انتظار وصول الطقس البارد. كثير من الناس يسألون سؤالا واحدا. كيف تشغل التدفئة في شقتك إذا قمت بكل الأعمال اللازمة لتثبيت التدفئة المستقلة بنفسك؟ هل المشعات متصلة بشكل صحيح ، هل سيعمل نظام التدفئة الجديد المستقل في الشقة بشكل طبيعي في المستقبل؟?

تعتمد راحتك وظروفك المعيشية في الشقة على مدى صحة تركيب نظام التدفئة الجديد في الشقة ، وكيفية تركيب معدات التدفئة.

المهمة الرئيسية التي يجب حلها عن طريق التبديل إلى نظام التدفئة الخاص بك في الشقة

يجب تنفيذ جميع أعمال الإصلاح والفنية مع عناصر نظام التدفئة في الشقق قبل بداية الطقس البارد ، عندما لا يبدأ موسم التدفئة رسميًا. لقد حان الوقت خلال هذه الفترة للمشاركة في إعادة بناء التدفئة في المنزل..

سيسمح نقص المبرد في نظام التدفئة المركزية بالإغلاق دون مشاكل. يمكن تفكيك الأنابيب والرادياتير القديمة دون خوف من تعطيل تشغيل أنظمة دعم الحياة الرئيسية لمبنى سكني.

علاوة على ذلك ، عندما يكون لديك إذن رسمي برفض خدمات تدفئة المدينة المركزية وإمدادات المياه الساخنة.

كيفية استبدال البطاريات القديمة بشكل صحيح بمشعات جديدة ، وكيفية توصيل غلاية غاز أو كهربائية. كل هذا يتوقف على مدى استعدادك تقنيًا لمثل هذه الخطوة. تتطلب كل هذه الأعمال حلاً تقنيًا مختصًا ، مع مراعاة خطورة المشكلة. أنت تعيش في مبنى سكني ، وأنت محاط بغرباء. أي خلل في عمل التدفئة الجديدة يمكن أن يؤدي إلى عواقب وخيمة. يوضح الشكل مخططًا مثاليًا لمعدات نظام التدفئة المستقل..

الأهمية! يجب أن يبدأ العمل في التفكيك والتوصيل اللاحق لنظام تدفئة جديد فقط على أساس مشروع معتمد. أي انحرافات عن بيانات التصميم ، وإهمال الحسابات الهيدروليكية وبيانات التصميم الأخرى ، يمكن أن تتسبب في تشغيل غير مرض لنظام التدفئة المنزلية وتتسبب في حدوث انقطاعات في تشغيل أنظمة التدفئة المنزلية..

لا يرتبط وضع التسخين المستقل بتحسين الراحة في شقتك فحسب ، بل يرتبط أيضًا بنصيب متزايد من المسؤولية. يُعهد إلى مالكي الشقق ذات التدفئة المستقلة بجميع المخاوف بشأن صحة مراجل التدفئة ووظائف خطوط الأنابيب. تعتمد راحة جيرانك أيضًا على الحالة الفنية للشبكات الهندسية الداخلية في شقتك. لا تنسى ذلك.

تعد إزالة شقة من نظام إمداد الطاقة العام في مبنى سكني عملية معقدة. في البداية ، تم تصميم مبنى سكني متعدد الطوابق للتدفئة المركزية وإمدادات المياه الساخنة. يتم تسجيل جميع المخططات والميزات التكنولوجية لنظام التدفئة في جواز السفر الفني للمبنى..

قد يؤدي أي تغيير بسبب الأنشطة الفردية لسكان المنزل من أجل التحسين إلى تعطيل التوازن الحالي لمجمع الإمداد الحراري بأكمله. فقط أولئك الملاك الذين انفصلوا عن النظام المركزي يستفيدون من تركيب التدفئة المستقلة. بالنسبة لبقية سكان المنزل ، يمكن أن تتحول مثل هذه الأحداث إلى مشاكل..

مجمع واحد قد يبدأ العمل بشكل متقطع. في بعض الشقق يكون الجو حارا جدا في الشتاء ، وفي البعض الآخر ، على العكس من ذلك ، تكون البطاريات دافئة بالكاد..

لن يكون من غير الضروري التفكير مسبقًا في السلامة البيئية. غلاية الغاز – وحدة تحتاج إلى وصول مستمر للهواء النقي.

المرجل الذي يتم تشغيله ليس فقط الدفء اللطيف والماء الساخن في المنزل ، ولكنه أيضًا موضوع لخطر متزايد ، مما يتطلب مراقبة مستمرة..

يجب بالضرورة أن تكون وحدة التشغيل مجهزة بمدخنة للإزالة العادية والمستقرة لمنتجات الاحتراق. تتطلب الأتمتة اهتمامًا خاصًا ، وبفضل ذلك يجب أن يعمل النظام بأكمله بشكل طبيعي ودون انقطاع..

بإهمال مثل هذه الفروق الدقيقة التقنية ، لا يمكنك فقط تعريض حياتك وصحتك للخطر ، ولكن أيضًا تسبب الغضب الصالح للجيران ، بسبب سوء التهوية أو المدخنة أو سوء محاذاة التدفئة المركزية.

افعل ذلك بنفسك التدفئة

غلايات الغاز الحديثة ، المصممة للتركيب في المباني السكنية ، آمنة للغاية واقتصادية. على الرغم من البساطة الظاهرة للجهاز ، تتطلب الغلاية الجديدة مزيدًا من الاهتمام. أثناء عملية التثبيت ، من المهم تحقيق اتصال عالي الجودة لجميع الأنظمة وتصحيح أخطاء المعدات في جميع الأوضاع.

بالإضافة إلى المعدات نفسها ، من الضروري أن يكون لديك مشروع مخطط عمل لمجاري الهواء ونظام التهوية. فقط في المجمع ، مع الوثائق الفنية المناسبة ، ستتمكن من تنظيم تشغيل التدفئة المستقلة بشكل صحيح وكفء.

يعد تشغيل التدفئة في الشقة هو الخطوة الأخيرة ، ويعتمد نجاحها على فعالية وصحة الإجراءات السابقة.

هنا يجب أن تتذكر إيجابيات وسلبيات التدفئة المستقلة. لقد قررت اتخاذ خطوة جذرية ، لذا كن مستعدًا لما يلي:

• سيكون عليك أن تدفع فقط مقابل الغاز المستهلك لتسخين المبرد ؛
• لديك الحق في تحديد متى يجب تشغيله ، ومتى تقوم بإيقاف تشغيله ؛
• يمكنك ضبط توازن درجة الحرارة بشكل مستقل في شقتك عن طريق تغيير شدة المرجل ؛
• سيكون لديك ماء ساخن على مدار السنة وبدرجة الحرارة التي تحددها بنفسك.

كل هذا جيد وجيد ، لكن ما الذي يمكن أن يزعجك؟ هناك العيوب التالية وهي:

• قد يختفي الماء الساخن مع تدفق الغاز (وهو أمر غير محتمل) ؛
• لن يؤدي فشل المرجل إلى حدوث خلل في نظام التدفئة فحسب ، بل سيؤدي أيضًا إلى حدوث مشاكل في توفير الماء الساخن في المنزل ؛
• ستتطلب الصيانة التكنولوجية المنتظمة لمعدات الغاز تكاليف إضافية من مالكي الشقق ذات التدفئة المستقلة ؛
• حصة متزايدة من المسؤولية عن سلامة ووظيفة نظام التدفئة وسلامة شقتك وممتلكاتك المنزلية.

الأهمية! وثائق المشروع هي نقطة البداية لتركيب التدفئة المستقلة في الشقة. يجب أن يمر المشروع بجميع الجهات والحصول على موافقة اقتصاد الغاز.

بدون مشروع معتمد ، فإن تركيب الغلاية ونظام التسخين المستقل بالكامل يعادل التعسف.

عدم الامتثال للإجراءات المعمول بها لتوصيل أنظمة التدفئة المنزلية وإمدادات المياه ، وانتهاك SNiPs المعتمدة ، يستلزم مسؤولية إدارية ، وفي بعض الحالات ، جنائية.

إذا اخترت غلاية حديثة عالية الجودة ، فلا داعي للقلق بشأن العديد من المشكلات الفنية. الأتمتة ، التي هي الآن مساعدك ، تنظم إمدادات الغاز.

في حالة انخفاض مستوى المبرد في النظام ، أو انقطاع إمداد الغاز بالتيار الكهربائي ، فإن الأتمتة هي التي تتحمل المهمة الرئيسية لضمان التشغيل الآمن لنظام التدفئة بالكامل في الشقة.

إذا كان تركيب الغلاية والأنابيب في أماكن المعيشة وتوصيل المشعات يمكن أن يتم يدويًا ، فسيتم إجراء الضبط فقط بواسطة متخصص متمرس ، ويفضل أن يكون ذلك من خدمة الغاز.

المقال الرئيسي: عند تشغيل التدفئة في الشقق?

لا يمكن تشغيل التدفئة في الشقة إلا بعد إجراء اختبار ناجح. يعد عدم وجود أعطال وتسريبات في النظام والتشغيل العادي للمدخنة والمرجل إشارة إلى أن كل شيء قد تم بكفاءة. ينتهي استقلالية السكان الذين تخلوا عن التدفئة المركزية عندما يتطلب الأمر تشغيل نظام التدفئة المستقل. في المستقبل ، سيكون من الضروري ليس فقط ضبط المعدات ، ولكن أيضًا صيانة غلايات الغاز بانتظام..

ملاحظة: مفتاح التشغيل الناجح والفعال للتدفئة المنزلية هو الصيانة التكنولوجية المنتظمة لمعدات التدفئة المستقلة. تعفيك علامة مهندس الغاز في جواز السفر الفني لنظام التدفئة الخاص بك من بعض المسؤولية عن التشغيل اللاحق للوحدة.

من خلال استخلاص بعض الاستنتاجات حول كيفية تشغيل التدفئة ، وما الذي يمكن أن يؤدي إلى عدم الامتثال للمعايير والقواعد والمعايير الفنية ، يمكنك التوصل إلى الاستنتاج التالي – يجب أن تعامل شقتك الخاصة بالتدفئة المستقلة بأقصى قدر من المسؤولية.

فقط الإجراءات المختصة والتي تم التحقق منها ، وأداء العمل وفقًا لوثائق المشروع واللوائح المعمول بها ، ستسمح لك بتحقيق التأثير المطلوب والاستقلال التام عن مصدر الحرارة المركزي. سلامتك وراحتك الآن على عاتقك تمامًا.

كيفية تشغيل بطارية التسخين لأول مرة

النقطة المهمة للغاية هي تشغيل بطارية التدفئة المركزية لأول مرة في منزلك. عندما تمر فترة زمنية طويلة ، ويبدأ CHP في إمدادنا بالمياه للبطاريات ، فعادةً ما تكون المياه الأولى التي تمر عبر أنظمة التدفئة هي الأكثر اتساخًا والأكثر صدأًا. يتصور.

لقد قمت للتو بتثبيت بطارية جديدة تمامًا ، كما يمكن للمرء أن يقول من الحزام الناقل ، وبمجرد أن تم تغذية تيار قوي من الأوساخ هناك. ليس من المستغرب أن يتم انسداد العديد من البطاريات على وجه التحديد من أول تشغيل من هذا القبيل ، ومن ثم نتفاجأ أنه من بين 12 ركبة ، تسخن البطاريات 8 فقط ، والباقي يظل باردًا. لمنع حدوث ذلك ، عند تركيب البطارية ، يلزم وجود وصلة مرور (تجاوز).

في هذه الحالة ، سوف يمر تيار الأوساخ بالكامل عند بدء التشغيل الأول عبر العبور ، مما يحافظ على البطارية سليمة وآمنة. في هذا الإصدار ، من الأفضل تشغيل الماء الساخن لعدة أيام..

بالطبع ، يتطلع الكثيرون إلى وقت تشغيله. ومع ذلك ، فإن نصيحتي هي ، إذا كنت لا تستطيع الانتظار لعدة أيام ، فانتظر يومًا واحدًا على الأقل..

كيفية تنظيم الحرارة في البطاريات

لنفترض أنك وضعت بطارية من 10 ركب في الغرفة ، وتشعر بالرضا عنها عندما تكون -20 درجة خارج النافذة. أما الآن ، فقد مر البرد والآن لعدة أيام -2 درجة.

كما يحدث في كثير من الأحيان معنا ، يستمر الماء الساخن من نفس درجة الحرارة في التدفق في تيار قوي عبر أنابيبنا وتتكون غرفة الغاز في الغرفة ، والتي لا مفر منها. يأتي منظم درجة الحرارة للإنقاذ في هذه الحالة..

هناك الكثير منهم في الطبيعة. في الصورة أدناه يمكنك رؤية أحدهم.

ما هي العلامة التجارية التي يجب أن يكون عليها منظم الحرارة هو موضوع لمقال منفصل. والآن من المهم بالنسبة لنا أن نفهم المبدأ. يوضح الشكل أحد أبسط منظمات الحرارة. يحتوي على مقبض في الأعلى يمكنك تدويره وتعيين القيم من 0 إلى 5:

5 – يعني أن التدفق الكامل للماء الساخن سيمر عبر البطارية ؛ 4 ، 3 ، 2 ، 1 – يعني أن المنظم سيقلل قطر أنبوب التدفق ، مما يوفر تدفقًا أقل للمياه الساخنة عبر البطارية لكل وحدة زمنية. وبالتالي ، ستكون 4 بطاريات أكثر برودة ، و 3 بطاريات أكثر برودة ، إلخ..

إذا كان لديك نافذتان في الغرفة وبطاريتان للتدفئة تحتهما ، فمن المستحسن تثبيتهما بحكمة حتى أثناء التثبيت. على سبيل المثال ، أنت بحاجة إلى 20 قسمًا للغرفة بأكملها. ثم من الأفضل وضع ، على سبيل المثال ، 12 قسمًا على بطارية واحدة و 8 أقسام على الأخرى. في هذه الحالة ، بالإضافة إلى المنظم على كل من البطاريات ، يمكنك إيقاف تشغيل أو تشغيل 8 أو 12 أو كل 20 قسمًا في نفس الوقت..

تصحيح الذات

قبل البحث عن طريقة لتحسين جودة التدفئة في الشقة ، عليك أن تفهم سبب ارتفاع درجة حرارة الهواء في الغرف بشكل سيئ. ربما تكون هذه مجرد بعض العيوب في نظام التدفئة ، أو ربما يكون للمشعات نقل حرارة ضعيف.

الأسباب الأكثر شيوعًا لسوء تدفئة الغرف في الشقة هي كما يلي:

1. تهوية نظام التدفئة. إذا كان هناك الكثير من الهواء في الأنابيب ، فإنها تؤدي وظيفتها الرئيسية بشكل أسوأ بكثير. يمكنك حل المشكلة عن طريق تصريف الماء.
2. أخطاء الاتصال. على سبيل المثال ، إذا ظل الممر الجانبي مفتوحًا ، فسوف تتعطل حركة المياه عبر الأنابيب..
3. حسابات النظام غير صحيحة في المرحلة الأولية. من المحتمل أنه تم تحديد قطر الأنبوب الخطأ ، تم تركيب عدد كبير جدًا من البطاريات أو عدد قليل جدًا منها.
4. نظام تدفئة مسدود. مع الاستخدام المطول ، يظهر انسداد حتمي في الأنابيب ، مما يعيق حركة المياه. لهذا السبب ، نظرًا لعدم كفاية حجم السائل الساخن ، لا يسخن الهواء في الغرفة جيدًا..



   يمكن أن يتسبب الانسداد في الأنابيب في انخفاض درجة الحرارة في منزلك.

بالإضافة إلى ما سبق ، قد تكون هناك أسباب أخرى للتدفئة ذات الجودة الرديئة. سيساعد الخبراء في التعرف عليهم.

هناك طرق عديدة لزيادة الكفاءة غير الكافية لنظام التدفئة في الشقة. الشيء الرئيسي هو تحديد سبب هذه المشكلة بدقة. على سبيل المثال:

1. إذا كانت البطارية متصلة بشكل غير صحيح ، فأنت بحاجة إلى تغيير الاتصال. في السابق ، يجب الاتفاق على مثل هذا الإجراء مع شركة الإدارة..
2. إذا كان سبب عدم كفاية التسخين يكمن في حسابات غير صحيحة ، فيمكن حل المشكلة عن طريق توصيل بطارية واحدة أو أكثر..

يحدث أن الغرفة ليست باردة ، ولكنها ساخنة جدًا بسبب بعض الأعطال في تشغيل نظام التدفئة. في هذه الحالة ، من الضروري تقليل التدفق الحراري الكبير. فقط منظم الحرارة سوف يساعد في القيام بذلك..

يتم تنظيم درجة حرارة الغرفة عن طريق منظم الحرارة على 3 مراحل:

تتم عملية تنظيم درجة الحرارة بواسطة منظم الحرارة على عدة مراحل.

1. يجب تنفيس الهواء في كل مشعاع.
2. اضبط الضغط في المشعات. للقيام بذلك ، يتم فك الصمام على البطارية أولاً من المرجل (سيكون دوران كافيان). ثم ، في البطارية التالية ، يتم تمرير الصمام ثلاث مرات ، وهكذا. بالابتعاد عن المرجل ، من الضروري زيادة عدد الثورات بمقدار دورة واحدة. نتيجة لذلك ، سيتم توزيع ضغط الماء بالتساوي عبر جميع البطاريات..
3. تم تركيب ترموستات. علاوة على ذلك ، يعتمد نوعه على نوع نظام التدفئة المستخدم في الشقة..

إذا تم فرض النظام ، يجب تركيب صمامات خاصة. في واحدة متدفقة ، ستساعد منظمات الحرارة في تنظيم درجة الحرارة ، وفي أنبوب واحد ، يمكنك تغيير ليس فقط درجة تسخين المياه ، ولكن أيضًا حجمها في المشعات.

ميزات العملية

بعد تثبيت منظمات الحرارة ، من الضروري التحقق من أدائها وضبط البطاريات. سيتعين علينا انتظار بدء موسم التدفئة وبدء تدفئة المنطقة ، ولكن قبل ذلك من المهم إجراء تعديل كامل لنظام التدفئة:

1. تحقق من وظائف المنظمين.
2. تأكد من أن معلمات أجهزة التحكم تتوافق مع البيانات المشار إليها في ورقة البيانات الفنية الخاصة بها.
3. التخلص من العيوب إذا تم العثور عليها أثناء الفحص الصحي.

بعد تثبيت منظمات الحرارة ، تأكد من التحقق من أدائها

عند تشغيل منظمات الحرارة ، لا تنس أن خصائص المناخ المحلي ومستوى العزل الحراري للغرفة تؤثر على تشغيل النظام. يجب أخذها في الاعتبار عند ضبط درجة حرارة البطارية.

اختيار موقع التثبيت

هناك حاجة للمنظمين للغرف التي يوجد بها تغيير متكرر في أنظمة درجات الحرارة (المطابخ ، الغرف على الجانب المشمس) ، وكذلك عندما يكون من الضروري الحفاظ باستمرار على درجة حرارة مريحة ثابتة (غرف النوم ، الأطفال).

في المنازل الخاصة ، يجب تثبيت أجهزة التحكم في الطوابق الثانية ، حيث يتراكم الهواء الدافئ هناك ، ويتصاعد من الطوابق السفلية..

يتم تحديد اختيار موقع التثبيت لجهاز معين حسب نوعه وموقع الرادياتير نفسه. عادة ، يتم تركيب المنظم بين مدخل المبرد وخط إمداد سائل التبريد..

بالنسبة لصناديق الإغلاق والصمامات وثرموستات الخلط ، فإن موقعها بالنسبة لمساحة الغرفة لا يهم ، لذلك يتم تحديد موقع التثبيت فقط من خلال سهولة الوصول إليها أثناء التشغيل.

قم بتركيب منظمات الحرارة على البطاريات مع وجود مساحة مفتوحة في المقدمة

بالنسبة لمنظمات الحرارة التلقائية المزودة بأجهزة استشعار درجة حرارة مدمجة ، يلعب موقعها المكاني في الغرفة دورًا مهمًا ، نظرًا لأن صحة أدائها تعتمد إلى حد كبير على هذا..

هذا يرجع إلى حقيقة أن مستشعر درجة حرارة المنظم يقيس درجة حرارة الهواء في أقرب مساحة محيطة.

يمكن أن تتأثر قيمة درجة الحرارة التي يقاسها المستشعر بأشعة الشمس المباشرة ، والمسودات ، والمصادر الإضافية التي تنبعث منها البرودة أو الحرارة (الثلاجات ، والأجهزة الكهربائية المختلفة ، وما إلى ذلك) ، بما في ذلك بطارية التدفئة نفسها.

لا ينصح بتركيبها في منافذ ، خلف قطع الأثاث أو ستائر التعتيم ، لأن هذا يشوه بشكل كبير قياس درجة الحرارة الحقيقية في الغرفة بواسطة المستشعر الحراري..

إذا تعذر تحقيق هذا الشرط ، فيجب استخدام منظمات آلية مزودة بمستشعر درجة حرارة عن بُعد. والتي يمكن وضعها في أي مكان مناسب مناسب.

طرق حساب عدد أقسام البطارية حسب مساحة الغرفة والمادة التي صنع منها السخان.

للحفاظ على درجة حرارة ثابتة ، يمكنك أيضًا استخدام أتمتة الغلاية ، أي ترموستات الغرفة. يتوفر وصف لهذا الجهاز هنا..

قم بتثبيت الجهاز وتكوينه

وفقًا للمخطط الكلاسيكي ، يتم تثبيت المنظم على مدخل الرادياتير وفقًا لمخطط اتصاله بنظام التدفئة.

يوجد أيضًا مخطط تركيب بديل يتم فيه تركيب المنظم عند مخرج المبرد. وفقًا للعديد من الخبراء ، فإن هذا يزيد من كفاءة نقل الحرارة ودقة تنظيم تسخين البطاريات عن طريق الحد من تدفق السائل المبرد من جهاز التسخين..

لا يمكن استخدام الدائرة البديلة إلا للثرموستات اليدوية والأوتوماتيكية ، ولكن ليس من أجل منظمات الحرارة.

تركيب جهاز التحكم بدرجة الحرارة على البطارية

عملية التثبيت نفسها ليست صعبة بشكل خاص ولا تختلف عمليًا عن تركيب الأنواع الأخرى من تركيبات خطوط الأنابيب. قبل ذلك ، يجب عليك دراسة التعليمات المرفقة بالجهاز بعناية..

في أنظمة تسخين المياه ذات الأنبوب الواحد ، يجب تركيب وصلة مرور (تجاوز) أمام كل مشعاع بين خطوط الإمداد والعودة ، حتى لا يزعج دوران المبرد في جميع أنحاء النظام..

عند تركيب منظمات أوتوماتيكية ، يجب وضع الرأس الثرموستاتي أو وحدة التحكم بالصمام الإلكتروني في وضع أفقي عمودي على مستوى الرادياتير من أجل استبعاد التأثير الحراري للسخان على مستشعر درجة الحرارة.

لا تحتاج الأجهزة المحمولة إلى إعدادات إضافية.

يتم إنشاء الأجهزة الآلية وفقًا للتعليمات المرفقة بها والقواعد العامة لتشغيل هذه الأجهزة.

كقاعدة عامة ، تحتاج إلى تثبيت مقياس حرارة في الغرفة واستبعاد فقد الحرارة في الغرفة من خلال النوافذ والأبواب قدر الإمكان ، ثم فتح صمام المنظم بالكامل ، وتشغيل وضع التدفئة الأقصى للرادياتير.

عندما يصل مقياس الحرارة إلى درجة الحرارة في الغرفة أعلى بـ 5-7 درجات من الدرجة المطلوبة ، يتم إغلاق المنظم تمامًا وينتظر انخفاض درجة الحرارة في الغرفة إلى القيمة المرغوبة.

بعد ذلك ، يبدأون في إدارة مقبض المنظم تدريجيًا باتجاه الفتحة حتى يتم فتح رأس إغلاق الصمام ، والذي يمكن تحديده من خلال التسخين الحاد لجسم المنظم وظهور نفخة من السائل في الأنابيب والبطارية.

يتم ترك المقبض في هذا الوضع. يعتبر تعديل الجهاز كاملاً..

العوامل المؤثرة في درجة حرارة الغرفة

تذكر أن مستوى درجة الحرارة في الغرفة لا يعتمد فقط على المشعات نفسها ونوعها ، ولكن أيضًا على العديد من الشروط الأخرى:

• تردد التهوية
• عدد النوافذ
• العزل الحراري للنوافذ
• موقع الغرفة (في منتصف المنزل ، في الزاوية ، الطابق العلوي أو السفلي).

لذلك ، قبل ضبط درجة حرارة بطارية التسخين ، حاول أن تأخذ في الاعتبار جميع العوامل المذكورة أعلاه ، وبناءً على تحليلها ، اضبط حرارة الهواء. سيكون الضبط الدقيق لكل عنصر تسخين غير مناسب تمامًا إذا كان هناك تيار هوائي في الغرف أو النوافذ أو الفتحات مفتوحة باستمرار. في الواقع ، عن طريق زيادة درجة الحرارة في المشعات ، سوف تقوم “بتسخين الشارع”. (انظر أيضًا: كيفية حساب عدد المشعات)

بدون تنظيم المشعات ، يصعب إنشاء نظام مثالي ومريح يلبي متطلبات كل مستأجر..

عملية تعديل البطارية

في كثير من الأحيان ، في بداية البناء ، يتم إعداد نظام التدفئة ببساطة عن طريق توجيه الأنابيب ذات السماكات المختلفة من المرجل إلى المشعات. ومع ذلك ، فإن هذا النهج لا يكفي للإدارة الفعالة لنظام التدفئة..

حتى لو تمت برمجة الغلاية على درجة حرارة معينة ، فقد تكون البطاريات أبرد من المطلوب. هذا يرجع إلى حقيقة وجود كمية كبيرة من الهواء في الأنابيب. إذا تم خفضه ، يمكن أن يتدفق الماء بحرية أكبر عبر الأنابيب. وبالتالي ، ستبدأ الغرفة في التسخين بسرعة أكبر وبكفاءة أكبر. لذلك ، عند ضبط البطاريات ، فإن أول شيء يجب فعله هو تفريغ الهواء من المشعات. (انظر أيضا: أنابيب التدفئة المبرد)

مباشرة لهذه الأغراض ، يوجد على كل بطارية على أحد الجانبين صنبور خاص ، عن طريق الدوران يمكنك إطلاق هواء غير ضروري. ومع ذلك ، كن حذرًا عند القيام بذلك وافتحه ببطء لتجنب الإطلاق المفاجئ للبخار الساخن ، حيث يكون تحت ضغط مرتفع هناك..

لتنظيم المشعات بشكل صحيح ، فإن مجرد فتح وإغلاق صمام تحكم خاص على المبرد ليس كافيًا بالطبع. اعتمادًا على عدد البطاريات المتصلة بالغلاية ، افتحها بعدد معين من المنعطفات. على سبيل المثال ، لديك ثلاثة مشعات متصلة بغلاية. من أجل توزيع الضغط بالتساوي في جميع أنحاء نظام التدفئة بالكامل ، افتح البطارية الأولى بعدة لفات ، والثانية بثلاثة ، والثالثة بأربعة. سيسمح مثل هذا التعديل لبطاريات التدفئة في الشقة بتسخين الغرف في وقت أقصر..

في حالة أن نظامك لديه وظيفة الضخ القسري للمياه ، يصبح من الممكن تثبيت ما يسمى الصنابير ثلاثية الاتجاهات على كل مشعاع. إذا كانت هناك طاقة كافية في المرجل ، فلن يكون من الصعب ضبط درجة حرارة بطارية التدفئة. بشكل عام ، من أجل تبسيط عملية ضبط درجة الحرارة المطلوبة ، يجب أن يكون لكل مبرد صمامات خاصة. (انظر أيضًا: مخطط توصيل مشعاع التدفئة)

سيسمح لك وجودهم بالتحكم في تدفق الحرارة والاستخدام الرشيد لقوة معدات التدفئة. على سبيل المثال ، إذا أصبحت الغرفة شديدة الحرارة ، أو لم يتم استخدامها وإغلاقها ، فيمكن تقليل تدفق الماء الساخن إلى المبرد أو حظره تمامًا بمساعدة مثل هذا الصنبور..

العناصر الهيكلية

ظاهريًا ، يشبه المنظم الصمام الأكثر شيوعًا المثبت عند مدخل أو مخرج خطوط الأنابيب من المشعات ، ومع ذلك ، بدلاً من الصمام الكلاسيكي ، تم تجهيز هذه الأجهزة بصامولة سريعة التحرير ، يتم توصيل مزدوج حراري بها بالجسم.

تتكون أجهزة التحكم في درجة حرارة التدفئة للمشعات وأجهزة التحكم المماثلة لأجهزة التدفئة عادةً من نظامين رئيسيين:

1. صمام التمدد الثرموستاتي (صمام).
2. آلية تعمل على جذع الصمام (رأس ثرموستاتي أو مزدوج حراري).

مطلوب صمام ثرموستاتي للتحكم الفعال في نقل الحرارة من جهاز التسخين. علاوة على ذلك ، يجب أن تتغير الكمية التي تمر عبر المبرد باستمرار حسب درجة حرارة الغرفة..

تعليمات التنظيم

يتم إجراء تعديل التسخين أثناء تركيب منظمات الحرارة والرادياتير. ومع ذلك ، لا يعرف الجميع كيفية تنظيم درجة حرارة بطارية التدفئة..

إذن ، التنظيم الذاتي لأجهزة التسخين هو كما يلي:

1. يتم توصيل رافعة بكل جهاز ، مما يتيح ضبطًا دقيقًا وسلسًا في نفس الوقت. في هذه الحالة ، لا يُسمح باستخدام الصمامات الكروية..
2. بادئ ذي بدء ، من الضروري فتح جميع أجهزة القفل المتاحة واختيار أبرد غرفة. في الغرفة المختارة ، ستحتاج إلى مواصلة جميع الإجراءات الأخرى.
3. بعد ذلك ، يفتح الصنبور تمامًا..
4. لتبسيط إجراء تنظيم درجة الحرارة لكل غرفة على حدة ، يجب عليك شراء مقياس حرارة منفصل (مستشعر حرارة) وتثبيته.
5. بمساعدة منظم الحرارة ، يتم تسخين الغلاية إلى درجة الحرارة المطلوبة. تحتاج أيضًا إلى الانتباه إلى الجانب الذي تحتاجه الغرف الباردة للتدفئة أكثر من غيرها..
6. بمجرد أن يتم تطبيع درجة الحرارة في أبرد الغرف ، سيكون من الممكن الانتقال إلى غرف أخرى وتنفيذ إجراءات مماثلة باستخدام المنظم. للقيام بذلك ، قم بربط الصنابير على السخانات بحيث يمكن زيادة تسخين الهواء. بمجرد إنشاء النظام الحراري المطلوب ، من الضروري ضبط درجة حرارة المرجل.

بعض النصائح لضبط البطاريات وأنظمة التدفئة

• لتثبيت المنظمين على المشعات ، استخدم فقط الصنابير والصمامات الخاصة..
• لكي تنفث البطاريات الحرارة إلى أقصى حد ، حاول أثناء عملية التثبيت الربط على النحو الأمثل بين عدد الزوايا والمنحدرات والمنعطفات في الأنابيب. مع وجود عدد كبير من الانحناءات ، سيكون أداء النظام بأكمله غير فعال ، ولكن في نفس الوقت سينخفض ​​الضغط في الأنابيب والبطاريات..
• اعزل المشعات والأنابيب بعناية في الغرف التي لا تكون فيها التدفئة مهمة للغاية. على سبيل المثال ، في خزانة ، مرآب ، وما إلى ذلك. سيمنع العزل الهدر غير المناسب للحرارة على تلك الأجزاء من المسار حيث لا يكون إمدادها ، بشكل عام ، مهمًا جدًا.
• في وقت تعديل بطاريات التدفئة ، يجب استخدام الغرف بالكامل للغرض المقصود منها. سيوضح هذا النهج درجة الحرارة المثلى المطلوبة للتشغيل المريح للغرف..
• لتجنب إهدار الحرارة ، ضع في الاعتبار جميع مصادر التدفئة الإضافية في الغرفة ، وكذلك العوامل التي تساهم في تبريد الهواء وظهور المسودات: مكيفات الهواء ، والنوافذ المفتوحة ، وما إلى ذلك..
• ابدأ في ضبط درجة حرارة المشعات عن طريق تحديد الغرفة الأكثر برودة. كقاعدة عامة ، هذه هي المنطقة الأكبر والأكثر غير السكنية في المنزل. للقيام بذلك ، أغلق جميع الصنابير وقم بقياس درجة الحرارة في الغرف. بمجرد تحديد أبرد غرفة ، ابدأ في ضبط البطاريات من تلك الغرفة عن طريق فتح صمام الإغلاق بالكامل هناك. ستسخن الغرفة بشكل أكثر كفاءة ، لكن تدفق الماء الساخن نفسه لن ينخفض.

• حتى لا تخمن درجة الحرارة بالمشاعر الشخصية ، علق موازين الحرارة في الغرف. ليس من الضروري أن يكونوا في مكان واضح وأن يشبهوا مقياس حرارة (إذا كنت قلقًا بشأن كسر الانسجام في الداخل). علاوة على ذلك ، على سبيل المثال ، عند درجة حرارة +20 درجة مئوية ، قد يشعر شخص ما براحة تامة ، بينما بالنسبة لشخص آخر ، ستبدو درجة الحرارة هذه منخفضة إلى حد ما..
• لجلب درجة الحرارة في الغرف إلى القيمة الأكثر راحة ، اضبط منظم الغلاية. في الوقت نفسه ، في الغرف الأكثر دفئًا ، ستتجاوز درجة الحرارة قليلاً القيمة المطلوبة..
• تذكر أن الغرف الساخنة تبرد ببطء. لذلك ، إذا بدت لك درجة الحرارة في الغرفة مرتفعة بعض الشيء ، فلا تغلق الصنبور تمامًا ، ولكن قم بخفضه قليلاً فقط. لتنظيم درجة حرارة المشعات بأكبر قدر ممكن من الكفاءة ، قم بربط الصنابير بدورها في كل غرفة..

كيفية إعداد التدفئة في منزل خاص الميزات والفروق الدقيقة

تختلف شبكات التدفئة في المنازل الخاصة والمساكن في المباني السكنية اختلافًا كبيرًا. في مبنى سكني منفصل ، يمكن أن تؤثر العوامل الداخلية فقط على تشغيل مصدر الحرارة – مشاكل التدفئة المستقلة ، ولكن ليس الأعطال في النظام العام. غالبًا ما تنشأ التراكبات بسبب المرجل ، حيث يتأثر تشغيلها بقوتها ونوع الوقود المستخدم..

تعتمد إمكانيات وطرق ضبط التدفئة المنزلية على عدة عوامل أهمها ما يلي:

1. 1. مادة وقطر الأنابيب. كلما زاد حجم المقطع العرضي لخط الأنابيب ، زادت سرعة تسخين المبرد وتمدده..
2. 2. ملامح مشعات. لا يمكن تنظيم المشعات بشكل طبيعي إلا إذا كانت متصلة بشكل صحيح بالأنابيب. إذا تم تركيبه بشكل صحيح ، أثناء تشغيل النظام ، سيكون من الممكن التحكم في سرعة وحجم المياه التي تمر عبر الجهاز..
3. 3. وجود وحدات الخلط. تعمل وحدات الخلط في أنظمة ثنائية الأنابيب على تقليل درجة حرارة وسط التسخين عن طريق خلط تيارات الماء الباردة والساخنة.

يجب توقع تركيب الآليات التي تسمح بالتنظيم المريح والحساس للضغط ودرجة الحرارة في النظام في مراحل تصميم اتصال مستقل جديد. إذا قمت بتثبيت مثل هذه المعدات دون حسابات أولية في نظام يعمل بالفعل ، يمكن أن تنخفض كفاءتها بشكل كبير..

تنظيم التدفئة في منزل خاص

في المنازل الخاصة ، من الضروري الانتباه إلى أنظمة التدفئة في وقت التصميم ، يجب عليك اختيار غلاية عالية الجودة أو غيرها من معدات التدفئة.

من الممكن تنظيم التدفئة في المنزل باستخدام أجهزة تقنية خاصة من نوعين:

• التنظيم – يتم تثبيتها في كل من الأقسام الفردية للشبكة ولكامل ثاني أكسيد الكربون ، وتساعد على التحكم في مستوى الضغط وتنظيمه في النظام أو زيادته أو خفضه ؛
• التحكم – أجهزة استشعار ومقاييس حرارة مختلفة ، بمساعدة المعلومات التي يتم الحصول عليها حول مستوى الضغط والمعلمات الأخرى لنظام التدفئة ، وهناك فرصة لتعديلها في اتجاه أو آخر.

للتحكم في الوقت المناسب في عمل ثاني أكسيد الكربون في المنزل ، من الضروري توفير مقاييس الضغط ومقاييس الحرارة في المناطق قبل وبعد غلاية التدفئة ، في النقاط السفلية والعلوية من نظام التدفئة ، وتركيب خزان التمدد ، صمامات الأمان ، فتحات التهوية. إذا كان نظام التسخين يعمل بشكل صحيح ، فلا ينبغي تسخين المياه الموجودة فيه فوق 90 ​​درجة مئوية ، ويجب ألا يتجاوز الضغط 1.5-3 أجواء.

شاهد الفيديو الذي يتحدث عن تنظيم بطاريات التدفئة باستخدام صنابير خاصة.

إذا كانت البطاريات ساخنة جدًا

في هذه الحالة ، السؤال الذي يطرح نفسه هو كيفية ضبط بطاريات التدفئة في الشقة. لا يمكن للمستخدم تغيير درجة الحرارة في الشبكة ، كل ما تبقى هو تقليل معدل تدفق السائل في أجهزة التدفئة. لهذا الغرض ، يتم استخدام أجهزة يدوية أو أوتوماتيكية خاصة..

الصمام اليدوي هو أبسط وأطول طريقة معروفة. من خلال تقليل المقطع العرضي المتاح للأنبوب بمساعدة القضيب ، نقوم بتقليل تدفق السائل الساخن إلى المبرد وبالتالي تقليل انتقال الحرارة. في هذه الحالة ، يجب عليك التحقق مما إذا كان مثل هذا “تنظيم الحرارة” لن يتحول إلى مؤسسة غير مربحة: عندما يتم توصيل جميع البطاريات بالتوازي ، يؤدي انخفاض التدفق في الأولى تلقائيًا إلى تبريد الباقي. وبالتالي ، إذا كان المبرد الأول في السلسلة موجودًا في غرفة النوم وكان الجو حارًا جدًا ، فيمكنك تقليل حرارته. ولكن بعد ذلك سيكون المبرد الأخير – على سبيل المثال ، في المطبخ – باردًا تقريبًا ولن تكون التدفئة في الغرفة كافية..

هام: إذا كان الجو حارًا في الشقة ، ولكن نظام التدفئة أحادي الأنبوب ، فلا يمكن إجراء التعديل إلا في حالة وجود ممرات جانبية (وصلات عبور). خلاف ذلك ، عن طريق “شد” البطاريات في المنزل ، يمكن أن تتورط في مشاكل مع الجيران الذين يعيشون “في مستوى أعلى” أو مع موظفي المرافق العامة

لضبط بطاريات التسخين ، يتم تثبيت إما صمام وصمام كروي على أنابيب المدخل والمخرج ، على التوالي ، أو ترموستات على بطارية التدفئة.

هام: يجب تركيب صمام على أنبوب الإمداد وليس على صمام كروي! الصمام هو صمام إغلاق بحت له وضعان للتشغيل – “مفتوح” و “مغلق”. تؤدي المواضع المتوسطة للكرة إلى تدميرها التدريجي بواسطة الجزيئات الصلبة لسائل التبريد ، وبالتالي فإن “عمر” هذا الصمام أقصر بكثير من عمر الصمام

يعتبر الصمام صمام تحكم في الإغلاق للتدفئة وله نطاق أوسع من أوضاع التشغيل بين الأطراف القصوى.

للضبط اليدوي لنظام التدفئة في الشقة ، يتم استخدام صمامات تحكم خاصة ذات اتصال مباشر أو زاوية..

يعتمد اختيار الموضع المطلوب للقضيب في هذه الحالة على درجة الحرارة بالخارج ، وتسخين المياه التي يتم توفيرها لنظام التدفئة ورغبات المستخدمين. كيفية تنظيم مشعات مع منظم؟ راقب بعناية درجة الحرارة في الشقة (المنزل) و “ارفع” الصمام إلى النتيجة المرجوة. من المثير للاهتمام أن الصمام الحراري مدمج في الصمامات اليدوية ومن السهل نسبيًا تحويل جهاز للضبط اليدوي إلى جهاز آلي عن طريق شراء رأس حراري وتثبيته.

منظمات تلقائية

تتكون الأجهزة الأوتوماتيكية من صمام حراري ورأس حراري.

يسمح لك الصمام بتغيير المقطع العرضي في أنبوب الإمداد ، وهو رأس حراري يعتمد على مستشعرات درجة حرارة خارجية أو مدمجة ، بالإضافة إلى وحدات تحكم إضافية ، يعطي أمرًا لتغيير موضع الجذع في الصمام.

يحتوي الإصدار الأبسط (والأرخص) من الجهاز على كبسولة بها غاز أو سائل ، والتي تتمدد وتتقلص تحت تأثير التغيرات في درجات الحرارة. يتم إزاحة مكبس القضيب الموجود بجوار هذه الكبسولة في اتجاه تقليل أو زيادة مساحة تدفق الأنبوب. يتم تشغيل الأجهزة الأكثر تطوراً بواسطة بطارية أو مجمع ، وتنقل القوة إلى القضيب باستخدام تيار كهربائي. ترتبط بعض الخيارات بشبكة الطاقة المنزلية ، على سبيل المثال ، منظمات الحرارة المدمجة في نظام المنزل الذكي الشامل.

يتم تحديد مسألة كيفية تنظيم درجة حرارة بطارية التدفئة باستخدام منظم الحرارة – في وضع مؤتمت بالكامل أو مع تحكم مالك المنزل – اعتمادًا على المخطط العام لنظام “المنزل الذكي” وخصائص عملها.

فارق بسيط مهم: للتشغيل العادي للجهاز باستخدام مستشعر درجة الحرارة عن بُعد ، من الضروري ضمان دوران الهواء الثابت والحر بالقرب من مقياس الحرارة. إذا كان المستشعر موجودًا مباشرة في الرأس الحراري ، فمن الأفضل تركيبه أفقيًا (عموديًا على المستوى الرئيسي للرادياتير) ، لأنه في هذا الموضع يكون لعناصر التسخين أقل تأثير على مقياس الحرارة..

تتأثر جودة تشغيل مستشعرات درجة الحرارة الخارجية أيضًا بما يلي:

• ستائر التعتيم التي تغطيها.
• مسافة صغيرة جدًا بين عتبة النافذة والمستشعر ؛
• تركيب سخان في مكانه.

كيفية الضبط (إعادة الضبط)

جميع منظمات الحرارة معدة في المصنع. لكن إعداداتها قياسية وقد لا تتوافق مع المعلمات التي تريدها. إذا كان هناك شيء لا يناسبك في العمل – تريد أن يكون أكثر دفئًا / برودة ، يمكنك إعادة تكوين منظم الحرارة لمبرد التدفئة. يجب أن يتم ذلك عند تشغيل التدفئة. أنت بحاجة إلى مقياس حرارة. تعلقها في النقطة التي ستتحكم فيها في حالة الغلاف الجوي..

• أغلق الأبواب ، ضع رأس منظم الحرارة في أقصى الموضع الأيسر – مفتوحًا تمامًا. ستبدأ درجة حرارة الغرفة في الارتفاع. عندما يصبح أعلى بمقدار 5-6 درجات مما تريد ، اقلب المنظم إلى اليمين تمامًا.
• يبدأ المبرد في التبريد. عندما تنخفض درجة الحرارة إلى قيمة تعتقد أنها مريحة ، ابدأ في إدارة المقبض ببطء إلى اليمين واستمع. عندما تسمع أن المبرد يصدر ضوضاء ويبدأ المبرد في التسخين ، توقف. تذكر الرقم الموجود على المقبض. يجب ضبطه للوصول إلى درجة الحرارة المطلوبة..

ليس من الصعب ضبط منظم الحرارة للمبرد. ويمكنك تكرار هذا الإجراء عدة مرات عن طريق تغيير الإعدادات.

كيفية توصيل المبرد ثنائي المعدن بشكل صحيح?

في كثير من الأحيان ، وفي الخريف كل يوم تقريبًا ، في المنتدى الأكثر شيوعًا على الإنترنت الروسي على موضوع التثبيت mastergrad.com ، تظهر الموضوعات أو الرسائل مع سؤال حول مشاكل توصيل مشعات ثنائية المعدن في الشقق وأنا آسف جدًا لذلك في عصرنا ، عندما يكون هناك وصول إلى أي معلومات في الشبكة ، يواجه الكثير من الأشخاص هذه المشكلة ، ويلجأون إلى “المتخصصين” لاستبدال المشعات ، الذين ليس لديهم أي فكرة عن كيفية إجراء هذا التثبيت. والسؤال ليس فقط أن المشعات لا يتم تسخينها بالكامل أو كليًا ، مما يلقي بظلال من الشك على استصواب مثل هذا الاستبدال ، ولكن أيضًا يتم تنفيذ التثبيت في كثير من الأحيان مع انتهاكات خطيرة لظروف تصميم التدفئة النظام الذي يؤثر بشكل خطير على موثوقيته ، وبالتالي فإن حياة وصحة السكان في خطر شديد. في هذا الموضوع ، من خلال الصور المنشورة لعملي ، سأحاول تقديم نصائح بسيطة حول كيفية توصيل المشعات بحيث تتم ملاحظة جميع رموز البناء وتسخين أجهزة التدفئة الجديدة بالكامل.

أي الأنابيب تختار لتركيب مشعات?

أولاً ، أود تحديد نوع مادة خط الأنابيب التي يتم توصيل المبرد الجديد بها على الفور: إذا كانت مصاعد نظام التدفئة في المنزل ، وفقًا للمشروع ، مصنوعة من أنابيب فولاذية سوداء ، فيجب أن تكون التوصيلات بالرادياتير مصنوعة من الفولاذ. تعتبر الخيارات المصنوعة من الأنابيب البلاستيكية (البولي بروبلين ، المعدن والبلاستيك) أقل جودة من حيث الموثوقية بالنسبة إلى الأنابيب الفولاذية وغير مقبولة بشكل قاطع في الأنظمة المصممة من الفولاذ ، خاصة مع حشية مفتوحة ، وهو أمر غير مقبول وفقًا لمتطلبات SNiP ، وربط المبرد بالنحاس الأنابيب وأنابيب الفولاذ المقاوم للصدأ ، أنا شخصياً أعتقد أنها غير مناسبة لأسباب اقتصادية وجمالية ، وكذلك بسبب انخفاض موثوقية الأنبوب بسبب سمك الجدار الأصغر بشكل ملحوظ.

ثانيًا ، من الجدير تحديد نوع الاتصال لخط الأنابيب ، من الصعب القول بأن اللحام بالغاز هو الأمثل ، لأسباب تتعلق بالموثوقية (مع التوصيلات الملولبة ، هناك دائمًا نقطة ضغط ضعيفة) ومن الجانب الجمالي بسبب لعدم وجود تركيبات ملولبة

ومن المهم أيضًا أن الناهضين المثبتين من قبل بناة المنزل نادرًا ما يختلفون في الهندسة الصحيحة بالنسبة للجدران والأرضية ، مع اللحام بالغاز ، يمكن للمركبين بسهولة إصلاح جميع المخالفات التي خلفها البناة

مشاكل التدفئة – نتحكم في درجة حرارة المياه في الشبكة

السمة التي لا تقل أهمية عن تشغيل شبكة التدفئة هي درجة حرارة المبرد. في الأنظمة ثنائية الأنابيب ، تكون خصائص درجة الحرارة المثلى لسائل التبريد الساخن والمبرد 75/50 درجة أو 80/60 درجة

لتنظيم درجة الحرارة بسهولة ، سيتعين عليك تثبيت معدات وعناصر خاصة في النظام..

أسهل طريقة هي إنشاء وحدات خلط في الشبكة. عنصر إلزامي لمثل هذه التجميعات هو الصمامات ثنائية وثلاثية الاتجاه. يتم توصيل أحد الأنابيب الفرعية لوحدة الخلط بأنبوب الماء الساخن ، والآخر متصل بأنبوب الماء البارد. يتم تثبيت الأنبوب الفرعي الثالث على جزء الخط المطلوب فيه لضمان انخفاض درجة حرارة السائل ، إذا دعت الحاجة إلى ذلك.

لتبسيط استخدام وحدات الخلط ، فهي مجهزة بأجهزة استشعار درجة الحرارة ووحدة تحكم ثرموستاتي خاصة. يمكن أن يشير المستشعر إلى درجة حرارة وسط التسخين ، وبناءً على مستوى درجة الحرارة ، أغلق أو افتح صمام الخلط لتنظيم التسخين. عادة ، يتم تثبيت هذه المعدات في مجمعات التدفئة تحت الأرضية. لضبط درجة حرارة الماء بشكل فعال عند تسخين مبنى سكني ، من الضروري مراعاة نظام درجة الحرارة في الأنابيب ، وعادةً لا تتجاوز درجة حرارة الأنابيب في مباني الشقة 45 درجة.

محرك سيرفو هو جهاز يتضمن وحدة تحكم في القيادة وثرموستات. من أجل الحفاظ على درجة الحرارة في الغرف دائمًا على نفس المستوى ، من الضروري تعيين القيمة المطلوبة على منظم الحرارة ، وسيقوم محرك المؤازرة تلقائيًا بفتح وإغلاق تدفق المبرد إلى المبرد. لتقليل تكاليف الإصلاح ، يمكنك ببساطة شراء نموذج منظم الحرارة فقط. لكن في هذه الحالة ، لن يكون التعديل دقيقًا..

لتنظيم درجة الحرارة في الشقق ذات أنظمة التدفئة القديمة ومشعات الحديد الزهر ، من الضروري استخدام منظمات الحرارة الخاصة. ومع ذلك ، لا تسمح هذه الأجهزة بتغيير الضغط في الأنابيب ؛ لذلك يجب استخدام وسائل متخصصة..

تذكر دائمًا أن البطارية مليئة بالماء

تمتلئ البطارية بالسائل على مدار العام. يتم تصريف المياه لفترة قصيرة فقط في عملية الإصلاح المركزي. لذلك ، إذا كنت تخطط لاستبدال البطارية ، فإن إيقاف تشغيلها ببساطة لا يكفي – فأنت بحاجة إلى تصريف المياه. لماذا يمتلئ النظام باستمرار بسائل التبريد؟ من غير المرغوب فيه للغاية دخول الأكسجين إلى نظام التدفئة. عندما يتم تصريف الماء ، يحل محل الهواء ببخار الماء. هذا يؤدي إلى الأكسدة النشطة – أي ظهور الصدأ على سطح الفولاذ والبطاريات ثنائية المعدن. الأكسجين المذاب في المبرد لا يدمر المعدن ، أي لا يؤدي الى التآكل. لذلك ، لكي يعمل نظام التدفئة لفترة طويلة ، فهو دائمًا ممتلئ.

لماذا تحتاج للتكيف

يتيح لك ضبط درجة الحرارة المثلى للرادياتيرات تهيئة ظروف معيشية أكثر راحة داخل الغرفة. بالإضافة إلى ذلك ، يسمح التعديل بما يلي:

1. قم بإزالة تأثير التهوية في البطاريات ، واسمح لسائل التبريد بالتحرك بحرية عبر خط أنابيب نظام التدفئة ، مما يعطي حرارته بشكل فعال إلى المساحة الداخلية للغرفة.
2. تقليل تكاليف استهلاك الحرارة بنسبة تصل إلى 25٪.
3. لا تترك النوافذ مفتوحة طوال الوقت ، إذا كان الهواء في الغرفة شديد الحرارة.

إعداد التدفئة وتنظيم البطاريات ، فمن المستحسن القيام بذلك قبل بدء موسم التدفئة. يعد ذلك ضروريًا حتى لا تشعر بعدم الراحة في الشقة لاحقًا وعدم ضبط درجة حرارة تسخين البطاريات في وضع الطوارئ. قبل تركيب المشعات وتعديلها ، من الضروري عزل جميع النوافذ مبدئيًا في فصل الصيف. بالإضافة إلى ذلك ، يجب أن تأخذ في الاعتبار خصوصيات موقع الشقة:

• في منتصف المنزل أو في ركنه.
• الطابق السفلي أو العلوي.

بعد تحليل الموقف ، يُنصح باستخدام تقنيات توفير الطاقة لزيادة الحفاظ على الحرارة داخل الشقة:

• اعزل الجدران والزوايا والأرضيات.
• تنفيذ العزل المائي والحراري للوصلات بين الوصلات الخرسانية لمنزل الألواح.

بدون هذه الأعمال ، سيكون من غير المجدي تنظيم درجة حرارة المشعات ، لأن حصة الأسد من الحرارة ستسخن الشارع..

طرق زيادة انتقال الحرارة من البطاريات

يعتمد وجود / عدم وجود إمكانية زيادة نقل الحرارة على حساب احتياطي طاقة المبرد. إذا كان الجهاز غير قادر على إنتاج المزيد من الطاقة الحرارية ، فلن تساعد أي تركيبات..

يمكنك محاولة تغيير الموقف بإحدى الطرق التالية:

1. بادئ ذي بدء ، يجب عليك التحقق مما إذا كانت المرشحات والأنابيب مسدودة. تتشكل العوائق في كل من المباني القديمة والمباني الجديدة ، حيث تدخل نفايات البناء المختلفة في النظام. عندما لا ينجح التنظيف ، عليك اتخاذ إجراءات صارمة..
2. زيادة درجة حرارة المبرد. يمكن القيام بذلك في وجود تدفئة مستقلة ، ولكن مع وجود تدفئة مركزية فمن غير المحتمل.
3. استبدال نوع الاتصال. لم يتم إنشاء جميع طرق توصيل البطارية على قدم المساواة. على سبيل المثال ، يؤدي الاتصال الجانبي العكسي إلى فقد الطاقة بحوالي الربع. كما يؤثر مكان تركيب الجهاز على انتقال الحرارة..
4. زيادة عدد الأقسام. إذا تم اختيار موقع وطريقة توصيل المشعات بشكل صحيح ، وكانت الغرفة باردة أيضًا ، فهذا يعني أن الطاقة الحرارية للأجهزة ليست كافية. ثم من الضروري زيادة عدد الأقسام.

إذا كان نظام التدفئة مزودًا ببطاريات يمكن التحكم في درجة حرارتها ، فإنهم يحتاجون إلى قدر معين من الطاقة وهذا هو عيبهم الرئيسي. نتيجة لذلك ، تزداد تكلفة ترتيب التدفئة ، لأن كل قسم يكلف مالًا..

لا يمكن تحقيق الراحة إذا كانت الغرفة باردة أو شديدة الحرارة ، لذا فإن تنظيم الحرارة في المشعات يعد حلاً شاملاً لهذه المشكلة..

هناك العديد من الأجهزة في السوق المصممة لتغيير حجم سائل التبريد الذي يمر عبر المبرد. من بينها هناك منتجات غير مكلفة وعالية التكلفة. تأتي مع تعديلات مختلفة: يدوية وإلكترونية وتلقائية.

ما هو منظم الحرارة؟

لا توفر الصمامات الثرموستاتية المحددة والمثبتة بشكل صحيح الطاقة فحسب ، بل تعمل أيضًا على تبسيط حياة صاحب المنزل بشكل كبير من حيث التحكم في درجة حرارة الغرفة. في الواقع ، بمساعدة مراجل التدفئة ، يمكنك تغيير تدفئة جميع الغرف في نفس الوقت ، مما يؤدي إلى زيادة أو تقليل درجة حرارة المبرد. لكن منظمي بطاريات التدفئة يجعلون من الممكن تسخين المباني بطرق مختلفة اعتمادًا على الغرض منها ، مما يحقق توفيرًا كبيرًا في الطاقة.

كمرجع. يمكن توصيل معظم الغلايات الحديثة بثرموستات تدفئة خارجي للتحكم في التدفئة في الوضع التلقائي. لكن هذا لا يحل المشكلة ، لأن المبرد بدرجة حرارة معينة سيظل يدخل جميع الغرف مرة واحدة..

تتمثل مهمة الصمام الثرموستاتي في تنظيم كمية المبرد الداخل إلى الرادياتير اعتمادًا على درجة حرارة الهواء في الغرفة ، والحفاظ عليه تلقائيًا عند المستوى الذي حدده المستخدم. الشيء الرئيسي هو أن كمية كافية من الماء الساخن تتدفق من جانب مولد الحرارة ، لأن منظم الحرارة الخاص بالرادياتير يمكن أن يقلل من استهلاكه فقط ، ولكن لا يزيد.

تم وصف الغرض من الصمامات الحرارية للرادياتير في الفيديو التالي:

مجموعة اتصال ترموستات

1. مطحنة ، منشارا أو بانوراما.
2. مجموعة الشدات.
3. وصلات الأنابيب.
4. معجون السباكة.

جهز كل ما تحتاجه مقدمًا حتى لا تشتت انتباهك في المستقبل بالبحث عن العناصر المفقودة.

جهاز التحكم

تدعم بعض طرز الرؤوس الحرارية وظيفة التحكم عن بعد. في معظم الحالات ، يزيد هذا الخيار فقط من راحة استخدام منظم الحرارة ، ومع ذلك ، عندما يكون الوصول إلى علبة الجهاز صعبًا ، يصبح التحكم عن بُعد حاجة ملحة..

حساس عن بعد

تم تجهيز معظم الرؤوس الحرارية بأجهزة استشعار درجة حرارة مدمجة ، ولكن في بعض الحالات يكون تشغيل هذه النماذج غير فعال.

يلزم استخدام مستشعر خارجي ، مثبت على مسافة من البطاريات وفتحات النوافذ وغيرها من النقاط الساخنة للاختلافات في درجات الحرارة ، إذا:

• لا توجد إمكانية لضمان تدفق هواء ثابت إلى علبة الجهاز: يتم تثبيت الرادياتير في مكان مخصص للجدار ، مغلق بستارة أو جدار زائف ، المسافة من الحافة العلوية للرادياتير إلى عتبة النافذة أقل من 100 مم ؛
• تؤثر التيارات الحرارية على دقة قراءات المستشعر المدمج ؛
• يقع ضوء الشمس المباشر على جسم الجهاز ؛
• لا توجد طريقة للتخلص من المسودات ، والتي تؤثر أيضًا سلبًا على دقة قراءات المستشعر المدمج ؛
• التثبيت الأفقي للرأس الحراري غير ممكن.

في معظم الحالات ، يكون استخدام المستشعرات الخارجية اختياريًا ، ويتفق الخبراء على أن الأداء الأمثل للرؤوس الحرارية يتحقق فقط عند استخدام هذه الأجهزة الطرفية..

تركيب الجهاز

عملية تركيب المعدات بسيطة ، ولكن إذا كنت لا ترغب في تنفيذها بنفسك ، فيمكنك دائمًا الاتصال بالمحترفين.

تعليمات:

• افصل البطارية عن النظام. للقيام بذلك ، أغلق الصمام الكروي أو صمام الإغلاق. ثم استنزف الماء من البطارية ، قم بتفجير المبرد.
• قم بإزالة المحول. قبل القيام بذلك ، ضع الكثير من الخرق على الأرض لامتصاص السائل. قم بتأمين جسم الصمام بمفتاح ربط قابل للضبط ، ثم قم بإزالة الجوز من أنبوب المحول بالثاني. ثم قم بإزالة المحول من جسم الجهاز.



مكان للتثبيت

• تركيب المحول. برغي على صامولة وياقة مضيئة. في هذه الحالة ، نظف الخيط مسبقًا ولفه بشريط قفل. يجب أن يكون التفاف في اتجاه عقارب الساعة ، 3-5 مرات ، ثم قم بتنعيم الشريط. قم بتجميع المحول والرادياتير وصواميل الزاوية معًا.
• تناسب طوق جديد. قم بتثبيت الياقة والجوز الأعمى على الأنبوب. يتم تنفيذ جميع الإجراءات باستخدام مفك البراغي.
• تركيب الثرموستات. ثبت الجهاز في اتجاه الأسهم. قم بتظليل الصامولة بين المنظم والصمام ، ويتم التثبيت باستخدام مفتاح ربط قابل للتعديل. شد الجوز في نفس الوقت. افعل كل الإجراءات بعناية. بعد التثبيت ، تأكد من إحكام التثبيت..
• املأ البطارية بالماء.



ترموستات الغاز أو السائل

ما الفرق بين المنفاخ المملوء بالغاز والمملوء بالسائل؟ هناك فرق ، وسيكون من الأفضل معرفة ذلك عند الشراء!

1. تتمتع أجهزة الغاز بعمر خدمة طويل – حوالي 20 عامًا. في الوقت نفسه ، يتفاعل الغاز بسلاسة شديدة مع التغيرات في درجات الحرارة ، والتي لا تسبب أحمالًا حادة مفرطة على الجهاز..
2. على العكس من ذلك ، تعمل السوائل السائلة بسرعة ، والتي لها تأثير أقوى قليلاً على تآكل أجزاء العمل ، ولكنها تتيح لك الاستجابة بسرعة لانخفاض أو ارتفاع درجة الحرارة. تعمل بدقة أكثر من الغاز.
3. في منظمات الحرارة السائلة ، يمكن أن يكون المستشعر بعيدًا أو مدمجًا. إذا كان مدمجًا ، فسيتم وضع الجهاز في وضع أفقي لتقليل تأثير تدفقات الحمل الحراري من الرادياتير والأنابيب.
4. يُنصح بتثبيت مستشعرات من النوع البعيد عند إغلاق الجهاز بستائر سميكة تؤثر على نقل الحرارة ، أو يكون منظم الحرارة عموديًا ، أو يتم تثبيت المبرد في مكانة عميقة للجدار أو قريبة جدًا من حافة النافذة.

كيف يتم تثبيت منظم الحرارة

الجدول 1. مجموعة من المواد والملحقات للتثبيت

مفتاح براغي قابل للتعديل	يحتوي الجهاز على اتصالين ، كلاهما مترابط. لذلك ، تحتاج إلى أن تأخذ زوجًا من مفاتيح الربط ، أو أفضل من ذلك ، أن أحدهما قابل للتعديل والآخر يعمل بالغاز. سيساعد هذا الأخير في تثبيت الأنابيب المستديرة إذا لزم الأمر..
كتان صحي	العلاج القديم المثبت هو سحب السباكة. نستخدمه لإغلاق المفاصل حتى لا تتسرب بمرور الوقت. يفضل بعض الحرفيين أخذ شريط أو خيط دخان ، لكنهم ليسوا موثوقين.
سيليكون مانع التسرب	يساعد مانع التسرب السيليكوني على جعل المفصل أكثر إحكامًا للتسرب. يتم تطبيقه على السحب. هذه المادة تتسامح بسهولة مع تسخين المبرد دون أن تعاني منه. بالإضافة إلى هذا الأنبوب ، يتم شراء مسدس التثبيت ، الذي يبلغ سعره حوالي 250 روبل..

قد تحتاج أيضًا إلى مفك براغي مسطح الرأس وملحقات الأنابيب إذا كنت بحاجة إلى تقصيرها لإدخال منظم الحرارة..

الآن دعنا نلقي نظرة خطوة بخطوة على كيفية تثبيت منظم الحرارة الإلكتروني على المبرد..

الخطوة الأولى – تركيب البطاريات

نقوم بتفكيك منظم الحرارة ، وإزالة غطاء حجرة البطارية وتركيب بطاريات الأصابع ، والتي قد تكون مضمنة مع الجهاز أو تباع بشكل منفصل. أغلق الغطاء وتحقق من أن الجهاز يعمل بشكل صحيح باستخدام مفتاح اختبار. إذا رمش كل شيء ، وأظهر علامات الحياة ، فيمكنك المضي قدمًا في المزيد من الإجراءات. لا تتطلب بعض الطرز التبديل – فهي تبدأ تلقائيًا.

الخطوة 2 – ضبط الوقت

بعد ذلك ، تحتاج إلى ضبط الوقت ، والذي سيسمح للجهاز بالعمل ، مع التركيز على الوقت من اليوم. لا يستغرق الإعداد الكثير من الوقت ، ولا يختلف عن ضبط أكثر الساعات العادية – نستخدم العقارب والزر “موافق”.

ثم يتم تحديد التاريخ. ليس من الواضح تمامًا سبب تنفيذ ذلك ، ولكن ربما ستحل هذه الوظيفة محل التقويم بالنسبة لشخص ما.

في نهاية الإعدادات ، تظهر علامة اختيار وامضة على الشاشة – تحتاج إلى الضغط على الزر “موافق” مرة أخرى لتأكيد الإعدادات التي تم إدخالها.

إذا فعلت كل شيء بشكل صحيح ، فسترى الحرف “M” وامض على الشاشة ، كما هو موضح في الصورة. الآن يمكنك المتابعة لإعداد خط الأنابيب لتضمين منظم الحرارة فيه.

الخطوة الثالثة – تفكيك منظم الحرارة القديم

إذا كنت قد قمت مسبقًا بتثبيت منظم حرارة في النظام ، فيجب تفكيكه. نقوم بإغلاق صنبور إمداد المياه مسبقًا حتى لا يحدث تسرب. تتم إزالة الجهاز باستخدام مسدس ، والذي تحتاج إلى فك التجنيب الصغير.

النصيحة! لديك الفرصة لدمج رأس منظم الحرارة الجديد مع الصمامات القديمة ، حتى لا يتم استبدال الجهاز الذي لا يزال يعمل بالكامل. للقيام بذلك ، تحتاج إلى محول مناسب يمكن شراؤه بالإضافة إلى ذلك..

الخطوة 4 – تركيب محول RA

نقوم بتثبيت المحول على قاعدة الصمام. كما أنه مُثبت بمفتاح ربط سداسي الشكل. يحتوي المحول على خيط خارجي تحتاج إلى ربط رأس منظم الحرارة عليه وإحكام ربطه جيدًا.

الخطوة 5 – الإعداد

سيومض الحرف “M” مرة أخرى على الشاشة. اضغط مع الاستمرار على الزر الأوسط حتى تفتح قائمة الوظائف (3 ثوانٍ). اضغط على الزر الأوسط مرة أخرى ، وسيظهر أمامنا مؤشر لإعداد درجة الحرارة الحالية – باستخدام الأزرار لأعلى / لأسفل ، اضبط القيمة التي تحتاجها.

إذا لم يتغير شيء ، فستبدأ البرامج المثبتة مسبقًا تلقائيًا. على سبيل المثال ، سيبرد النموذج الذي يحتوي على الصورة الهواء تلقائيًا ليلاً إلى 17 درجة – P1. سيقوم برنامج P2 بنفس الشيء خلال ساعات العمل ، عندما يُفترض أنه لا يوجد أحد في المنزل..

بطريقة ما كل شيء ظهر للتو في تعليماتنا. ربما تكون هذه هي الحالة المثالية عند عدم الحاجة إلى تركيب الصمام أو استبداله. يمكن لأي شخص القيام بهذا العمل ، دون أي تدريب أو مهارات. لكن هذا ليس هو الحال دائما. في كثير من الأحيان سوف تضطر إلى التصرف على هذا النحو.

الخطوة 1 – استنزاف الماء من المبرد

نبدأ بتصريف كل الماء من المبرد. قد تضطر إلى الانتظار بعض الوقت بعد إغلاق الصنبور حتى يبرد المبرد لتجنب التعرض للحرق. للتصريف ، تحتاج إلى فك الجوز أو السدادة في الجزء العلوي والسفلي من المبرد. نستبدل دلوًا من الأسفل ، وننتظر حتى يتوقف التدفق.

الخطوة الثانية – تفكيك المحول القديم

بعد ذلك ، تتم إزالة المحول القديم أو الصنبور. نستخدم مفاتيح لهذا الغرض. قم بتغطية الأرضية بقطعة قماش ، حيث سيستمر تدفق المياه المتبقية من النظام. من أجل عدم إتلاف الأنابيب ، يجب تثبيت جسم المحول بغاز أو مفتاح ربط..

الخطوة 3 – تركيب المحول الجديد

نقوم بإغلاق الوصلات الملولبة بطريقة مريحة – يجب عمل 6 لفات على الأقل بشريط دخان. نقوم بربط المحول الجديد على الأنبوب أولاً ، ثم نعلقه بمبرد التسخين.

الإجراء الإضافي مألوف لك بالفعل – نحن نثبّت رأس منظم الحرارة ونجري ضبطه خطوة بخطوة. إذا كنت تستخدم جهازًا ميكانيكيًا ، فستستغرق هذه العملية وقتًا طويلاً. للإسراع ، ننصحك بالقيام بذلك..

1. أولاً ، افتح الصنابير وصرف كل الهواء من المبرد. بمجرد استعادة تيار المبرد ، ستبدأ البطارية في التسخين.
2. أغلق جميع النوافذ والأبواب في الغرفة لتجنب حدوث أخطاء في فقد الحرارة من خلالها.
3. نفتح الصمام بالكامل ، ونضع مقياس حرارة في الغرفة لنرى تطابق المقياس مع درجة حرارة الهواء.
4. بمجرد توقف ارتفاع درجة الحرارة ، أدر ذراع المنظم في الاتجاه المعاكس ، إلى أدنى وضع.
5. نحن في انتظار انخفاض مقياس الحرارة إلى العلامة التي تريدها ، ابدأ في فتح المنظم مرة أخرى حتى تسمع الماء يجري عبر الأنابيب. توقف عن الدوران واترك الجهاز. أعد قياس درجة حرارة الهواء بعد بضع ساعات وقم بإجراء التعديلات النهائية إذا لزم الأمر. سيحافظ الجهاز الآن على التدفئة المطلوبة في الغرفة.

نصائح قبل بدء التثبيت

بالإضافة إلى ذلك ، نريد أن نقدم لك بعض النصائح المفيدة قبل تركيب الجهاز:

1. تأكد من قراءة التعليمات من الشركة المصنعة ، حيث أن التثبيت والتكوين لكل جهاز قد يكون له خصائصه الخاصة ، دون معرفة أي منها ، يمكنك إفساد الجهاز.
2. أغلق جميع الوصلات جيدًا ، ولا تشد الصواميل أكثر من اللازم ، حتى لا تتلف الأجزاء.
3. انظر في أي اتجاه تظهر الأسهم على علبة منظم الحرارة – سوف تتوافق مع اتجاه تدفق سائل التبريد في النظام.
4. إذا كان التثبيت سيتم باستخدام نظام تسخين أحادي الأنبوب ، فتأكد من توفير ممرات جانبية ، وإلا فإن منظم الحرارة الخاص بك سيقضي على جميع أعماله.
5. اختر مكانًا لتركيب منظم الحرارة بحيث لا يتعرض لأشعة الشمس المباشرة ولا تكون مصادر الحرارة الأخرى ، مثل الأجهزة المنزلية ، في مكان قريب. سيسمح هذا للأدوات بالعمل بشكل أكثر دقة. المسودات هي أيضا بطلان لهم.
6. في أبرد الغرف ، اختر الأجهزة الإلكترونية لأنها أكثر حساسية..

الصمام الحراري – الهيكل والغرض والأنواع

يشبه الصمام الموجود في منظم الحرارة إلى حد كبير في هيكل الصمام التقليدي. يوجد مقعد ومخروط للإغلاق يفتح / يغلق التجويف لتدفق المبرد. يتم تنظيم درجة حرارة المبرد بهذه الطريقة بالضبط: بمقدار سائل التبريد الذي يمر عبر الرادياتير.

منظر مقطعي للصمام الثرموستاتي

الأسلاك ذات الأنبوب الواحد والأنبوبين مختلفة. المقاومة الهيدروليكية للصمام لنظام أحادي الأنبوب أقل بكثير (مرتين على الأقل) – هذه هي الطريقة الوحيدة لموازنتها. من المستحيل خلط الصمامات – لن تسخن. بالنسبة للأنظمة ذات الدورة الدموية الطبيعية ، فإن الصمامات للأنظمة أحادية الأنبوب مناسبة. عند التثبيت ، تزداد المقاومة الهيدروليكية بالطبع ، لكن النظام سيكون قادرًا على العمل.

يحتوي كل صمام على سهم يشير إلى حركة المبرد. أثناء التثبيت ، قم بتثبيته بحيث يتزامن اتجاه التدفق مع السهم..

ما المواد

جسم الصمام مصنوع من معادن مقاومة للتآكل ، وغالبًا ما يكون مغطى بطبقة واقية (مطلي بالنيكل أو مطلي بالكروم). يوجد صمامات من:

• البرونز (مطلي بالنيكل والكروم) ؛
• نحاس (مغطى بطبقة من النيكل) ؛
• من الفولاذ المقاوم للصدأ.



  عادة ما تكون العلب مصنوعة من النحاس الأصفر أو البرونز مع النيكل أو

  الكروم مطلي

من الواضح أن الفولاذ المقاوم للصدأ هو الخيار الأفضل. إنه محايد كيميائياً ولا يتآكل ولا يتفاعل مع المعادن الأخرى. لكن تكلفة هذه الصمامات مرتفعة ويصعب العثور عليها. الصمامات البرونزية والنحاسية متماثلة تقريبًا من حيث عمر الخدمة. المهم في هذه الحالة هو جودة السبيكة ، ويراقبها المصنعون المشهورون بعناية. ما إذا كنت تثق في المجهول أم لا هي نقطة خلافية ، ولكن هناك نقطة واحدة من الأفضل تتبعها. يجب أن يكون السهم موجودًا على الجسم للإشارة إلى اتجاه التدفق. إذا لم يكن هناك – قبل أن يكون لديك منتج رخيص للغاية ، فمن الأفضل عدم الشراء..

عن طريق التنفيذ

نظرًا لأنه يتم تثبيت المشعات بطرق مختلفة ، فإن الصمامات تكون مستقيمة (مباشرة من خلال) وزاوية. اختر النوع الذي سيكون أفضل لنظامك.

صمام مستقيم (مستقيم) وزاوية

الاسم / الشركة لأي نظام DN ، mm مادة الجسم ضغط العمل السعر

دانفوس ، الزاوي RA-G ، قابل للتخصيص	أنبوب واحد	15 ملم ، 20 ملم	النيكل والنحاس المطلي	10 بار	25-32 دولارًا
Danfos ، مستقيم RA-G ، قابل للتخصيص	أنبوب واحد	20 مم ، 25 مم	النيكل والنحاس المطلي	10 بار	32 دولارًا – 45 دولارًا
دانفوس ، الزاوي RA-N ، قابل للتخصيص	أنبوبان	15 ملم ، 20 ملم. 25 ملم	النيكل والنحاس المطلي	10 بار	30 دولارًا – 40 دولارًا
دانفوس ، مستقيم RA-N شكلي	أنبوبان	15 ملم ، 20 ملم. 25 ملم	النيكل والنحاس المطلي	10 بار	20-50 دولارًا
بني ، مستقيم مع إعداد ثابت	أنبوبان	15 ملم ، 20 ملم	النيكل والنحاس المطلي	10 بار	8-15 دولار
بني ، مستقيم مع إعداد ثابت	أنبوبان	15 ملم ، 20 ملم	النيكل والنحاس المطلي	10 بار	8-15 دولار
BROEN ، زاوية ، قابلة للتخصيص	أنبوبان	15 ملم ، 20 ملم	النيكل والنحاس المطلي	10 بار	10-17 دولار
BROEN ، زاوية ، قابلة للتخصيص	أنبوبان	15 ملم ، 20 ملم	النيكل والنحاس المطلي	10 بار	10-17 دولار
بني ، مستقيم مع إعداد ثابت	أنبوب واحد	15 ملم ، 20 ملم	النيكل والنحاس المطلي	10 بار	19-23 دولارًا
BROEN ، الإعداد الزاوي الثابت	أنبوب واحد	15 ملم ، 20 ملم	النيكل والنحاس المطلي	10 بار	19-22 دولارًا
OVENTROP ، محوري		1/2"	نحاس مطلي بالنيكل ، مطلي بالمينا	10 بار	140 دولار

رؤوس ثرموستاتية

هناك ثلاثة أنواع من العناصر الثرموستاتية لثرموستات التدفئة – يدوية وميكانيكية وإلكترونية. يؤدون جميعًا نفس الوظائف ، ولكن بطرق مختلفة ، يوفرون مستويات مختلفة من الراحة ، ولديهم قدرات مختلفة..

مما تتكون الوحدة

التصميم عبارة عن جهاز مدمج يتكون من جزأين رئيسيين: صمام نحاسي وثرموستات ، وهو شديد الحساسية للتغيرات في درجات الحرارة. يعمل العنصر بشكل مستقل ، كآلية واحدة ، والتي لا تتطلب أسلاكًا إضافية من أي نوع من الطاقة.

يمتلئ الجزء الداخلي من الرأس بخليط خاص يتفاعل مع درجة حرارة الهواء في المنزل أو الغرفة. غالبًا ما تستخدم مادة غازية أو سائلة مثل هذه المادة..

ما هو مدرج في حزمة الرأس الحراري?

• غطاء مع تدرج درجة الحرارة.
• تركيب السلامة
• أختام الزيت
• صمام؛
• عنصر المرور متصل بالبطارية وخط أنابيب الإمداد.

التصنيف ومبدأ العملية

بصرف النظر عن الصمام ، فإن الرأس الحراري لمبرد التدفئة عديم الفائدة تمامًا ، نظرًا لوجود مستشعر بداخله ناتج عن تغيير في درجة الحرارة في الغرفة. تحتوي غرفة المنفاخ على مادة صلبة أو سائلة أو غازية تغير الحجم.

الحجرة متصلة بجذع يغلق الصمام الثرموستاتي تمامًا أو يفتحه على مستوى منظم. هذا هو الفرق الرئيسي بين الصمام الحراري وصمام التحكم ، والذي يمكن استخدامه لتقليل / إضافة تدفق سائل التبريد بشكل طفيف داخل سجل التسخين..

انتباه! لا يمكن تثبيت رأس حراري لمبرد تدفئة مع صمام إلا في أنظمة الالتفاف لأنظمة أحادية الأنابيب. عندما يتم تشغيل الصمام ، يتم إيقاف التدفق تمامًا ، وبالتالي يتوقف الدوران في دوائر التسخين. أنبوب الالتفافية يحل المشكلة تمامًا.

وبالتالي ، يتم أولاً قطع الصمام في أنبوب إمداد سائل التبريد إلى مشعاع التسخين ، ويتم تثبيت رأس حراري عليه بشكل عمودي على تدفق السائل. هناك عدة تعديلات للرأس الحراري:

• للأنظمة أحادية الأنابيب – ينتجها عدد محدود من الشركات ، على سبيل المثال ، طرازات RA-G و RTD-G من Danfoss ؛
• للأنظمة ثنائية الأنابيب – في أي متجر ، 97 ٪ من مجموعة الرؤوس من هذا النوع.

رأس حراري لأنظمة توزيع التدفئة أحادية الأنبوب وأنبوبين

يمكنك التمييز بصريًا بين رؤوس الأنبوبين بحجم غطاء الضبط واللون. أجهزة دوائر التسخين أحادية الأنبوب أكبر حجمًا ولونها رمادي وأبيض. أغطية حمراء ذات قطر صغير تناسب الرؤوس للضغط العالي وأنظمة التدفق المنخفض ثنائية الأنابيب.

تشير الأسهم الموجودة على الجسم إلى اتجاه تدفق وسط التسخين ؛ ويحظر التثبيت على السهم. لذلك ، عند الاختيار ، من الضروري مراعاة ما إذا كان الماء الساخن يتدفق من أسفل أو من أعلى إلى بطاريات الغرف المختلفة في الشقة..

مبدأ تشغيل الرأس الحراري لمبرد التدفئة بسيط للغاية:

• يحدد المستخدم القيمة المطلوبة لدرجة حرارة الهواء في الغرفة ، حيث يوجد مقياس به أقسام على الجهاز (على سبيل المثال ، 21 درجة تقابل عادةً قيمة 3) ؛

• عندما ترتفع درجة الحرارة بمقدار 1 درجة ، ستسخن المادة الموجودة داخل حجرة المنفاخ ، وتزيد في الحجم ، وتضغط على جذع الصمام ؛

• سيتم إغلاق مصدر الماء الساخن للبطارية تمامًا ، ومع ذلك ، فإن الدوران في دوائر التسخين سيبقى عبر الممر الجانبي ؛

الاختلافات الهيكلية بين أنظمة الأنبوب الواحد والأنبوبين

• سيؤدي عدم التشغيل إلى انخفاض درجة الحرارة ، وسيقل حجم المادة الموجودة في المنفاخ ، وسيختفي الضغط على الجذع ، وسيفتح الصمام.

في هذه الحالة ، تكون تقنية تنظيم درجة حرارة الغرفة فعالة فقط للمشعات ذات الحد الأدنى من القصور الذاتي..

البطاريات ثنائية المعدن والألمنيوم والفولاذ تبرد / تسخن بشكل أسرع ، وبالتالي فهي مثالية لإجراء تعديلات تلقائية باستخدام الرؤوس الحرارية.

تسخن مشعات الحديد الزهر لفترة طويلة ، وتتراكم الحرارة ، وتبرد لفترة أطول ، وبالتالي تقل كفاءة التعديلات مع الرؤوس الحرارية.

غاز أو سائل

في وجود مثل هذا الجهاز ، يتم الحفاظ على درجة الحرارة في الغرفة بدقة تامة عند + – 1 درجة مئوية ، ولكن بشكل عام تعتمد الدلتا على مدى خامل المادة في المنفاخ. يمكن ملؤها بنوع من الغاز أو السائل. تتفاعل الغازات بشكل أسرع مع التغيرات في درجات الحرارة ، ولكن إنتاجها أكثر صعوبة من الناحية التكنولوجية..

منفاخ سائل أو غازي – ليس هناك فرق كبير

تغير السوائل الأحجام بشكل أبطأ قليلاً ، لكن تصنيعها أسهل. بشكل عام ، يكون الاختلاف في دقة الحفاظ على درجة الحرارة في حدود نصف درجة ، وهو أمر يكاد يكون من المستحيل ملاحظته. نتيجة لذلك ، تم تجهيز معظم منظمات الحرارة المعروضة لمشعات التدفئة برؤوس حرارية مع منفاخ سائل.

ما هي الرؤوس الحرارية المحمولة باليد?

من حيث التصميم ، تكرر الرؤوس الحرارية الصنبور القياسي. عن طريق تدوير المنظم ، يمكنك ضبط حجم المبرد المنقول عبر خط الأنابيب.

من خلال ضبط منظم الحرارة على أقل من 1 درجة فقط ، يمكنك توفير 6٪ من المبلغ الذي يتعين عليك دفعه مقابل الكهرباء في العام

يتم تثبيتها بدلاً من الصمامات الكروية على جوانب متقابلة من المبرد. إنها موثوقة وغير مكلفة ، ولكن سيتعين عليك تشغيلها يدويًا ، كما أن تشغيل الصمام في كل مرة ، بالاعتماد فقط على مشاعرك ، ليس مريحًا للغاية. في الأساس ، يتم تثبيت هذه الرؤوس الحرارية على بطاريات الحديد الزهر..

إذا قمت بتبديل ساق الصمام عدة مرات في اليوم ، فسوف تضعف حذافة الصمام. نتيجة لذلك ، سوف يفشل الرأس الحراري بسرعة..

ميزات الرؤوس الحرارية الميكانيكية

تتميز الرؤوس الحرارية من النوع الميكانيكي بتصميم أكثر تعقيدًا وتحافظ على درجة الحرارة المحددة في الوضع التلقائي..

يعتمد الجهاز على منفاخ على شكل اسطوانة صغيرة مرنة. بداخله عامل درجة حرارة في شكل سائل أو غازي. كقاعدة عامة ، لديها معامل تمدد حراري مرتفع..

بمجرد أن يتجاوز مؤشر درجة الحرارة المحدد القاعدة ، وتحت تأثير البيئة الداخلية ، التي زاد حجمها بشكل كبير ، يبدأ القضيب في التحرك.

نتيجة لذلك ، يتم تضييق المقطع العرضي لممر الرأس الحراري. في هذه الحالة ، يحدث انخفاض في إنتاجية البطارية ، وبالتالي درجة حرارة سائل التبريد إلى المعلمات المحددة.

عندما يبرد السائل أو الغاز في المنفاخ ، تفقد الأسطوانة حجمها. يرتفع القضيب ، مما يزيد من جرعة المبرد الذي يمر عبر المبرد. يسخن الأخير تدريجياً ، ويعود توازن النظام ويبدأ كل شيء من جديد.

ستكون النتيجة الإيجابية فقط إذا كان هناك ترموستات في جميع الغرف وعلى كل مشعاع.

الأجهزة التي تحتوي على منفاخ مملوء بالسوائل أكثر شيوعًا. على الرغم من أن تفاعل الغازات يكون أسرع ، إلا أن تقنية إنتاجها معقدة نوعًا ما ، والفرق في دقة القياس هو 0.5٪ فقط..

المنظم الميكانيكي أكثر ملاءمة للاستخدام من المنظم اليدوي. إنه مسؤول مسؤولية كاملة عن المناخ الداخلي. هناك العديد من النماذج لمثل هذا الصمام الحراري ، والتي تختلف عن بعضها البعض في طريقة الإشارة.

يتم تثبيت الرأس الثرموستاتي بحيث يكون متجهًا نحو الغرفة. سيؤدي ذلك إلى تحسين دقة قياس درجة الحرارة..

إذا لم تكن هناك شروط لمثل هذا التثبيت ، يتم تركيب منظم حرارة مزود بجهاز استشعار عن بعد. يتم توصيله بالرأس الحراري بواسطة أنبوب شعري بطول 2 إلى 3 أمتار.

تعود ملاءمة استخدام جهاز استشعار خارجي إلى الظروف التالية:

1. يتم وضع السخان في مكانه المناسب.
2. الرادياتير بعمق 160 ملم.
3. الرأس الحراري مخفي خلف الستائر.
4. عرض كبير لعتبة النافذة فوق الرادياتير بينما تكون المسافة بينها وبين الجزء العلوي من البطارية أقل من 100 مم.
5. يتم وضع جهاز التوازن عموديًا.

سيتم إجراء جميع عمليات التلاعب بالرادياتير مع توجيه درجة الحرارة في الغرفة..

ما هو الفرق بين الرؤوس الحرارية الإلكترونية?

نظرًا لأن منظم الحرارة هذا ، بالإضافة إلى الإلكترونيات ، يحتوي على بطاريات (قطعتان) ، فهو أكبر حجمًا من البطاريات السابقة. يتحرك الجذع هنا تحت تأثير المعالج الدقيق.

تحتوي هذه الأجهزة على مجموعة واسعة من الوظائف الإضافية. لذلك ، يمكنهم ضبط درجة الحرارة بالساعة – في الليل ستكون درجة الحرارة أكثر برودة في الغرفة ، وبحلول الصباح سترتفع درجة الحرارة.

من الممكن برمجة قراءات درجة الحرارة لأيام فردية من الأسبوع. بدون تقليل مستوى الراحة ، يمكنك التوفير بشكل كبير في تدفئة منزلك.

على الرغم من أن البطاريات بها شحنة كافية لتستمر لعدة سنوات ، إلا أنها لا تزال بحاجة إلى المراقبة. لكن العيب الرئيسي ليس هذا ، ولكن السعر المرتفع للرؤوس الحرارية الإلكترونية.

يوجد في الصورة رأس حراري بإصدار خارجي من المستشعر. يحد من درجة الحرارة إلى القيمة المحددة. التعديل ممكن من 60 إلى 90 درجة

إذا تم تثبيت شاشة زخرفية على المبرد ، فسيكون الرأس الحراري عديم الفائدة. في هذه الحالة ، يلزم وجود منظم به جهاز استشعار يسجل درجة الحرارة الخارجية..

آلية العمل

لذلك ، اكتشفنا العناصر الهيكلية الرئيسية ، والآن نحتاج إلى تحليل كيفية عمل الرأس الحراري على مشعاع التدفئة:

• المستشعر الرئيسي هو منفاخ يكون فيه السائل أو الغاز تحت ضغط معين. زنبرك الضبط مسؤول عن موازنة الجهاز الذي يضغط الخوار عندما نضبط درجة الحرارة التي نحتاجها عن طريق تدوير المقبض الدوار.

في الوقت نفسه ، سيكون سعر هذه الرؤوس الحرارية عالية الدقة مناسبًا.

• مع ارتفاع درجة الحرارة ، يزداد حجم المنفاخ (بشكل أساسي بسبب تمدد الغاز أو التبخر الجزئي لسائل العمل).
• تؤدي الزيادة في حجم المنفاخ إلى تحرير الزنبرك الذي يحمل الجذع ، ويغلق الصمام الفجوة في الأنبوب تدريجيًا..
• يستمر هذا حتى يتم تحقيق التوازن داخل الجهاز ، أو حتى يتم إغلاق صمام المبرد الموجود أسفل الرأس الحراري تمامًا ، أي لن يتحرك الجذع إلى أدنى موضع.

تعمل النماذج الموسعة بطريقة مماثلة. الاختلاف الوحيد هو أن الأجهزة الخاصة القابلة للبرمجة (أنظمة التحكم في المناخ) أو أجهزة الاستشعار عن بُعد (السائل أو الغاز أو الإلكترونية) تتفاعل مع التغيرات في درجات الحرارة. عندها فقط تذهب المعلومات إلى آلية الصمام الحراري وتقوم بتشغيل الجذع.

الأصناف الرئيسية

قبل تثبيت الرأس الحراري على المبرد ، تحتاج إلى معرفة الطراز المناسب لنا. بالإضافة إلى مطابقة قطر التوصيل (يجب مراعاة هذه النقطة) ، من المهم أيضًا تحديد الصمام وفقًا لمبدأ التشغيل والتخطيط.

اعتمادًا على نوع الحشو الموجود في المنفاخ ، يتم تقسيم الرؤوس الحرارية إلى مجموعتين:

• سائل. توفير تنظيم أكثر دقة لتدفق سائل التبريد اعتمادًا على قراءات المستشعر. في الوقت نفسه ، يغير السائل حجمه بشكل أبطأ عندما تتغير درجة حرارة الغرفة. لذلك ، تتميز هذه الأجهزة ببعض الجمود.
• مملوءة بالغاز. يتفاعلون بشكل أسرع مع التغيرات في المناخ المحلي ، لكن في نفس الوقت لا ينقلون المعلومات بدقة شديدة إلى وحدة التحكم.

بالنسبة للتخطيط ، هناك حلان نموذجيان في السوق ، هما RTD-G و RTD-N:

• تتميز الصمامات RTD-G بقدرة تدفق عالية وتستخدم لتنظيم تدفق وسط التسخين في أنظمة التسخين ذات الأنبوب الواحد ، وكذلك في أنظمة الكوخ ثنائية الأنابيب التي لا تستخدم مضخات الدوران..
• تم تصميم الأجهزة من النوع RTD-N للتركيب في أنظمة ذات أنبوبين ، كما أن وجود مضخة دوران فيها توفر حركة قسرية لسائل التبريد أمر إلزامي.

تصميم المنظم

يتضمن تصميم وحدة التحكم في التدفئة للبطارية العناصر التالية:

• صمام أو صمام
• آلية ثرموستاتية.

جهاز الجهاز المنظم

الترموستات أو الصمام الحراري هو صمام قياسي في مبيت به آلية تنظيم.

يعتبر المخروط عنصر إغلاق ، والذي ، عند تحريكه ، يغير كمية المبرد.

يتم تسهيل حركة المخروط بواسطة رأس حراري يتكون من أسطوانة ذات مكون حراري.

تسمى الاسطوانة منفاخ ، ويستخدم سائل خاص أو غاز كمكونات حرارية.

عند تسخينه ، يتمدد هذا المكون في الحجم ويشد الأسطوانة ، مما يؤدي إلى تحريك الجزء المدبب.

يمنع المخروط تدفق سائل التبريد ويبرد التكوين.

في الوقت نفسه ، يصبح منفاخ أصغر.

ثم يرتفع المخروط وينتقل السائل إلى البطارية ويساعد على تسخين الرأس الحراري للجهاز.

تسمح لك هذه التقنية بالحفاظ على درجة الحرارة المطلوبة..

هيكل رأس ثرموستاتي للمشعات. تشير الأسهم إلى الأجزاء المكونة للجهاز..

عندما تنخفض درجة الحرارة عن القيمة المحددة ، يقل حجم ملء المنفاخ وتكون العملية معاكسة لتلك الموصوفة أعلاه. يزداد دوران وسط التسخين وترتفع درجة حرارة الغرفة إلى القيمة المطلوبة.

قواعد تركيب الرأس الحراري

لا تعتمد نقطة الاتصال عند تثبيت الرأس الحراري على المبرد على نوعه. على أي حال ، هذا أنبوب يزود البطارية مباشرة بسائل التبريد..

لكي يعمل الجهاز بشكل صحيح ، يجب أن يدور الهواء حوله بشكل مستمر.

ما تحتاجه لتثبيته?

• رأس حراري
• خيوط يموت
• فوملينتا
• مفتاحان قابلان للتعديل
• لوكناتس

كيف تتعامل مع هذا الرأس بشكل صحيح?

الآن ، في بعض التعليمات (رسائل التغطية) إلى الرؤوس ، بدأوا في كتابة مراسلات درجة الحرارة في الغرفة والأقسام الموجودة على الرأس. بالمناسبة ، كل هذه الأقسام هي خمسة أو ستة.

انتباه !!! أي رأس لديه نوع من ابن آوى. بعض الأقسام مرقمة. توجد أيضًا أقسام (شرطات أو نقاط) بين الأقسام المرقمة. يمكن أن يكون هناك أي عدد من هذه التقسيمات بين المواضع المرقمة. هذا يشير مرة أخرى إلى أن المقياس مشروط تمامًا. إذا كنت أتحدث عن قسمة ربع ، فهذا هو ربع أصغر قسمة على المقياس. إذا كنت أتحدث عن موضع مرقم ، أعني موقعًا برقم. على سبيل المثال ، الموضع الثالث هو قسمة بالرقم ثلاثة. لا يمكن ضبط الرأس إلا من خلال دورات صغيرة جدًا – بربع تقسيم أو حتى أقل. فقط في هذه الحالة ، سيعطي التعديل تأثيرًا دقيقًا إلى حد ما..

لنفترض أنك تريد إبقاء غرفتك عند 23 درجة مئوية. ثم تحتاج إلى ضبط الرأس ، لأن لديهم جميعًا مكانًا مختلفًا لإيقاف التدفق. يختلف تدفق المياه في النظام أيضًا من شخص لآخر. باختصار … ضع التاج على الموضع الثالث واترك البطارية تبرد. إذا لم يبرد ، فلفه عن طريق القسمة أو واحد ونصف. بالتأكيد سوف تبرد هنا. بعد ذلك ، تحتاج إلى لف التاج في اتجاه الزيادة ، ولكن ليس عن طريق القسمة ، ولكن بربع الانقسام ، والتحكم في درجة الحرارة في الغرفة. أي أنهم رفعوها بمقدار الربع – ارتفعت درجة حرارة البطارية قليلاً. ذهبنا في غضون ساعتين وفحصنا. إذا كانت الغرفة باردة ، زدها بمقدار ربع آخر. وهذه هي الطريقة التي تحقق بها لبطارية معينة ونظام معين ودرجة حرارة مرجل معينة ولغرفة معينة درجة حرارة عادية.

بعد ذلك ، افترض أنك رفعت درجة حرارة الغلاية. ولسوء الحظ ارتفعت درجة الحرارة في الغرفة أيضًا. وبعد ذلك تقوم مرة أخرى بضبط درجة الحرارة عن طريق فك ولف التاج بشكل فردي. ولكن بربع تقسيم!!!

هل هي صعبة؟ بمرور الوقت ، يصبح الأمر سهلاً وبسيطًا. العادة تصنع العجائب! وبطبيعة الحال ، فإن جودة الرأس مهمة للغاية. هكذا يعمل الصينيون مقابل 350 روبل ، لكنهم بصراحة "رفع أحمال ثقيلة" ومن الصعب تنظيمها. لكن لدي هونيفيل (سائل) ، لذا فهي أفضل بكثير! كل شيء يعتمد مرة أخرى على السعر. اشتريت رأسًا هونيفيل مقابل 950 روبل (أغلى بثلاث مرات من رأس صيني).

إذا كنت تريد توفير الكثير بحيث تكون مستعدًا لتبريد الغرف التي لا تستخدمها في الليل. ثم انتقل من خلال جميع البطاريات وقم بلفها إما ربع قسم واحد أو نصف. إذا لم يكن لديك الكثير من البطاريات ، في غضون 10 ، فستحفظ بسرعة المواضع الضرورية على جميع البطاريات.

تسلسل تركيب الجهاز

يجب أن يبدأ التثبيت بقطع الأنابيب ، والتي يتم إجراؤها ، والتراجع قليلاً عن المبرد. الخطوة التالية هي تفكيك الصمامات الموجودة. بعد ذلك ، افصل السيقان عن الصمامات وثبتها في سدادات الرادياتير.

يتم تثبيت الأنابيب في مكانها ، بعد تجميعها مسبقًا ، يتم توصيل الأنابيب. يبقى ضبط درجة الحرارة عن طريق تدوير مقبض الثرموستات حتى تطابق الشقوق العلامات الموجودة على الجسم والتي تتوافق مع درجة حرارة معينة.

لا ينصح بإحكام صواميل تثبيت الرأس الحرارية ، لأن المواد التي صنعت منها ناعمة نوعًا ما. لهذا ، من الأفضل استخدام مفتاح عزم الدوران.

من المهم أن يشير السهم الموجود بالجسم إلى تدفق المبرد الساخن في النظام. وإلا ، فقد تم إنجاز العمل عبثًا ، فلن ينجح شيء. يمكن تثبيت الرأس الحراري في كل من المدخل والمخرج.

لا يمكن تجاهل توصيات الشركات المصنعة بشأن مستوى تركيب الجهاز ، حيث تتم معايرتها وفقًا لنظام درجة الحرارة عند هذا الارتفاع. هو في الأساس 0.4 – 0.6 متر من الأرض.

لكن ليس كل البطاريات مزودة بمصدر علوي ، يمكن أن يكون أقل. إذا لم تكن هناك عينة بارتفاع مناسب ، اخرج في وضع الرأس الحراري إلى درجة حرارة منخفضة.

نظرًا لأنه أكثر برودة على الأرض والجهاز مضبوطًا على درجة الحرارة التي يجب أن تكون أعلى البطارية ، فسيكون الجو حارًا في الغرفة. من أجل عدم القيام بذلك ، يمكنك تثبيت رأس حراري بجهاز استشعار عن بعد. هناك أيضًا خيار مثل الضبط الذاتي للمنظم..

تفاصيل إنشاء

للتشغيل العادي للجهاز ، يلزم التكوين الأولي. قبل ذلك ، يقومون بتشغيل التدفئة وعزل الغرفة عن طريق إغلاق الباب.

في نقطة معينة ، يتم تثبيت مقياس حرارة ويبدأ الإعداد:

1. أدر الرأس الحراري إلى اليسار حتى يتوقف بحيث يكون تدفق سائل التبريد مفتوحًا تمامًا.
2. انتظر حتى ترتفع درجة الحرارة بمقدار 5-6 درجات مقارنة بالأصل.
3. اقلب رأسك حتى اليمين.
4. عندما تنخفض درجة الحرارة إلى القيمة المطلوبة ، يتم فك الصمام تدريجياً. أوقف الدوران عندما تظهر ضوضاء في الرادياتير وتسخن العلبة.

يتوافق الوضع الأخير للرأس الحراري مع درجة حرارة مريحة. سوف يتم دعمها باستمرار..

تم دمج البرامج المدمجة في تصميم الرؤوس الحرارية الإلكترونية. إنها تجعل من الممكن ضبط درجة الحرارة بدقة كبيرة – حتى درجة واحدة

التسلسل الموصوف مناسب لمعظم الأدوات. إذا كان الأمر مختلفًا ، فليس من الصعب إكماله ، حيث يتم تفصيل كل شيء في جواز السفر.

أخطاء التثبيت المتكررة

الخطأ الأكثر شيوعًا هو الوضع الرأسي للرأس فوق الصمام أعلى المبرد. يجد العديد من المستخدمين أن هذه الطريقة جمالية ومريحة. لكن هذا يؤثر سلبًا على عمل العنصر. الحقيقة هي أن الهواء الساخن المتصاعد من الأنبوب يسخن الرأس – درجة الحرارة في هذا المكان تصبح أعلى بكثير منها في الغرفة. يدرك الجهاز أن هذا يتجاوز مستوى الراحة ، ويقرر أن الغرفة ساخنة ، ويقوم بإيقاف تشغيل الرادياتير. نتيجة لذلك ، توقفت تدفئة الغرفة..

تشمل مواقع التثبيت غير الصحيحة أيضًا المناطق التي تختلف فيها درجة حرارة الهواء اختلافًا كبيرًا عن متوسط ​​درجة حرارة الغرفة. على سبيل المثال ، يتم إخفاء المبرد في مكان مخصص ويتم تثبيت رأس حراري هناك. يتفاعل مع الحرارة في مكان مغلق ويوقف المبرد. يحدث الشيء نفسه إذا كان الصمام موجودًا في عمق عتبة النافذة ، أو تحت أشعة الشمس المباشرة ، أو مغلقًا بستائر قاتمة ، وأثاث ، وما إلى ذلك. خيار آخر غير صحيح هو تثبيت صمام ثرموستاتي في مكان يتعرض لتدفق الهواء البارد ، على سبيل المثال ، عند حافة فتحة النافذة ، حيث توجد غالبًا مسودات. في هذه الحالة ، “يعتقد” الجهاز أن الجو بارد في الغرفة – سترتفع درجة حرارة التدفئة ، وستبدأ حرارة لا تطاق في الغرفة..

كما ترون ، فإن المكان الخاطئ لتركيب الرأس الحراري ينفي عمليا نقطة استخدامه. وفقًا للخبراء ، من الأفضل عدم وضع الصمام على المبرد على الإطلاق بدلاً من إجراء تثبيت غير صحيح.

تذكر: يجب أن يكون موقع تركيب الرأس الثرموستاتي بحيث ينعكس متوسط ​​درجة حرارة الغرفة. ثم يستجيب الجهاز بشكل صحيح لدرجة الحرارة ويحافظ على الوضع المريح..

الأخطاء الشائعة

يتطلب التثبيت الصحيح الرعاية من السيد في كل مرحلة من مراحل العمل لتجنب الأخطاء. المشكلة الأكثر شيوعًا هي الوضع الرأسي للرأس. يؤدي إلى حقيقة أن الغرفة لم تعد تسخن ، لأن منظم الحرارة نفسه يسخن من الهواء الداخل.

غالبًا ما يتم اختيار موقع التثبيت الخاطئ. لا تقم بتركيب المنظم في نقطة تكون فيها درجة حرارة الهواء مختلفة جدًا عن متوسط ​​درجة حرارة الغرفة. بسبب الاختيار الخاطئ لموقع التثبيت ، فإن استخدام الرأس الحراري يفقد معناه.

معايير الاختيار

تتوفر منتجات التحكم في درجة الحرارة من العديد من الشركات المعروفة. وتشمل هذه Buderus و Danfoss و Oventrop. لديهم مكاتب في جميع المدن الكبرى..

للعثور على أفضل جهاز ، يجب أن تعتمد على المعايير التالية:

• صمام حراري مثبت عليه الرأس. هناك مقطع واتصال مترابط.
• نوع الخيط على الرأس الحراري نفسه. يمكن أن يكون على شكل جوزة مع ستائر أو دائرية.
• وجود التنورة. يخفي منطقة العمل ويجعل المظهر أكثر جاذبية..
• مادة. أرخص الأجهزة مصنوعة من البلاستيك ، وأغلى الأجهزة مصنوعة من المعدن. الأول غير موثوق به وقصير العمر.
• جودة المادة. يقلل استخدام البلاستيك الرخيص من تكلفة البناء ، لكنه يعاني من القوة ووقت التشغيل..
• نوع بند العمل. يحدث سائل ، غاز ، إلكتروني ، بارافين.



  تحول سلس للمقبض. يؤثر على دقة تحديد الخصائص.

• وجود خصائص إضافية. هناك نماذج لاسلكية مزودة بشبكة WiFi ، وأجهزة استشعار متنوعة وأجهزة تحكم وتنظيم أخرى.
• التخرج ، طول المقياس.
• هل هناك حماية ضد التخريب.
• مظهر خارجي.

تقدم المتاجر أطقم جاهزة تتكون من صمام ورأس حراري. يمكن شراء هذه العناصر بشكل منفصل إذا رغبت في ذلك. على وجه الخصوص ، بالنسبة لمشعات Rifar و Kermi ، عليك شراء منظم حرارة منفصل. تحظى أجهزة Danfoss بشعبية كبيرة.

يجدر أيضًا الاختيار مسبقًا للرأس الحراري الذي سيتم استخدامه وفقًا لطريقة التحكم. يعتبر الرأس الثرموستاتي لمبرد التدفئة المزود بأجهزة استشعار ونظام التشغيل الآلي أكثر ملاءمة ، ولكنه غير مناسب لجميع أنواع البطاريات.

بالنسبة لسخانات الحديد الزهر ، تكون الطرز ذات الضبط اليدوي فقط مناسبة. هذا بسبب السعة الحرارية للمادة وقصورها الذاتي الكبير..

حصيلة

من أجل الحصول على المتعة والادخار من الرؤوس الحرارية ، تحتاج إلى التعود عليها ، والتوافق معها ، حرفيًا مع كل منها على حدة. في عملية التعود ، عليك التحلي بالصبر والمثابرة وعدم الاستسلام أبدًا (تمامًا كما في الحياة الأسرية). عندها فقط ستكون قادرًا على تكوين صداقات مع رؤوسك والادخار جيدًا بمساعدتهم..

أؤكد! الرؤوس تعمل! لذلك ، على سبيل المثال ، يصبح المبرد البارد ساخنًا إذا فتحت نافذة فوقه. وعلى العكس من ذلك ، إذا كان شهر فبراير والشمس في الخارج ، فإن المشعات في غرفة الشمس تنطفئ إلى الصفر. هذه هي الطاقة البديلة الحقيقية!

من ناحية أخرى ، إذا هبت رياح قوية في الليل ، تصبح الغرفة باردة. يبدو أنه حتى رؤوسي الطيبة لا يمكنها أن تفتح 100٪! في هذه الأيام علينا أن نفتح الرؤوس ربع أو حتى نصف قسمة. لكن توافق! إذا عملت الرؤوس بشكل مثالي ، فلن تحتاج أجهزة الكمبيوتر إلى إعادة اختراعها. "المنزل الذكي" والمراجل مع التحكم بالكمبيوتر!

ميزات تركيب وصيانة المنظمين

بعد اختيار النموذج الأمثل للثرموستات أو الصمام لضبط درجة حرارة التسخين ، يجب عليك إجراء التثبيت الصحيح. يعتمد موقع التعزيز بشكل مباشر على وظيفته وتصميمه..

في أغلب الأحيان ، يتم تركيب مكونات التنظيم في مواسير مشعاع تدفئة محدد. يتم تثبيتها على أنبوب الإمداد أو على الممر الجانبي. في الوقت نفسه ، من أجل التنظيم المريح لدرجة حرارة بطاريات التدفئة ، يوصى بالالتزام بالقواعد التالية:

• يجب عدم تغطية الجهاز بألواح زخرفية أو عناصر داخلية أخرى ؛
• تعتمد مدة خدمة منظمات الحرارة إلى حد كبير على جودة المبرد. لذلك ، يجب تثبيت مرشح شبكي أمامه ، والذي سيحمي مقعد الصمام من الترسبات الكلسية ؛
• عند تركيب صمام التحكم في درجة حرارة التسخين ، اتبع مخطط التركيب. على جسم الجهاز ، تُظهر الأسهم اتجاه حركة المبرد ؛
• يتم توصيل العديد من منظمات الحرارة وأجهزة التشغيل بالتيار الكهربائي. لذلك ، من الضروري توفير مصدر طاقة لهم..

قبل تركيب وتعديل بطاريات التدفئة في الشقة ، يجب عليك قراءة تعليمات الشركة المصنعة. يحدد شروط التثبيت لتشغيل عنصر ضبط محدد.

أحد المؤشرات المهمة لصمامات التحكم في تدفئة الشقة هو الحد الأقصى والحد الأدنى من الإنتاجية. يجب أن تتوافق مع المعلمات الحالية للنظام..

صيانة المنظمين والصمامات

يتم إجراء اختبار الضغط فقط بعد تركيب صمامات التحكم

بعد التثبيت ، يجب إجراء الضبط الأولي للصمامات الموجودة على مشعات التدفئة. لهذا ، يجب أن يكون وضع درجة حرارة التشغيل والضغط في النظام طبيعيين. بعد ذلك ، عن طريق تغيير درجة تسخين المبرد ، يتم فحص تشغيل صمامات التحكم. يتم اختبار النظام في عدة أوضاع. للأسف ، لن يعمل على ضبط التدفئة بشكل مستقل في منزل من نوع شقة وفقًا لهذا المخطط ، نظرًا لأن المستهلكين لا تتاح لهم الفرصة لتغيير درجة تسخين المبرد.

في الواقع ، لا يمكن التحقق من قابلية تشغيل عنصر معين إلا عند بدء تدفئة المنطقة. أولئك. يتم إجراء الضبط الصحيح لمشعات التدفئة في الشقة خلال موسم التدفئة.

أثناء بدء تشغيل نظام التدفئة ، يجب ضبط نظام التدفئة لمنزل خاص بالكامل. يجب أن تتضمن الخطوات التالية:

• التحقق من أداء الحنفيات والثرموستات.
• الامتثال لمعاييرهم الفعلية مع بيانات جواز السفر ؛
• إذا تم اكتشاف عنصر خاطئ أثناء ضبط التحكم في درجة تسخين بطاريات التدفئة ، فيجب استبداله.

بالإضافة إلى ذلك ، يجب أن نتذكر أن عددًا من العوامل الخارجية تؤثر على تشغيل النظام: درجة العزل الحراري للمنزل ، والخصائص المناخية لمنطقة معينة. يجب أيضًا أن يؤخذ ذلك في الاعتبار عند تنظيم درجة حرارة المبرد..

ما هي معايير اختيار الرأس الحراري?

لاتخاذ القرار الصحيح ، يجب أن تسترشد بالمعايير التالية:

1. الصمام الحراري الذي سيتم توصيل الرأس به. نظرًا لأن الاتصال يمكن أن يكون مقطعًا أو مترابطًا ، فأنت بحاجة إلى الانتباه إلى هذه النقطة. إذا كانت الشركة المصنعة هي نفسها ، فلن تكون هناك مشاكل.
2. نوع الاتصال الخيوط على الرأس نفسه. يمكن أن يكون في شكل الجوز مع مصاريع أو مجرد جولة. في الحالة الأولى ، أثناء التثبيت ، هناك حاجة إلى أداة إضافية لتجعيد الاتصال. في الثانية ، كل شيء أبسط من ذلك بكثير..
3. وجود “تنورة”. يبدو الرأس أفضل معها ، لأن يغلق منطقة العمل.
4. مواد التصنيع. أرخص رؤوس حرارية في علبة بلاستيكية. النماذج باهظة الثمن لها غلاف معدني.
5. جودة البلاستيك. بعض الشركات المصنعة ، من أجل تقليل تكلفة منتجاتها ، تستخدم أرخص أنواع البلاستيك. وتعاني قوة الهيكل من ذلك ، وبمرور الوقت يتحول لون البلاستيك إلى اللون الأصفر ويفقد مظهره الجمالي..
6. نوع بند العمل. يجب أن يتم الاختيار بين السائل والغاز والإلكترونيات والبارافين.
7. دوران سلس. يجب أن يدور المقبض بسلاسة. هذه علامة على الجودة. تشير جميع أنواع الخشخشة والصرير والنوبات إلى منتج ليس بجودة عالية جدًا..
8. التخرج وطول المقياس. بالنسبة لمعظم الطرز ، فهي في حدود +5 – +30 درجة مئوية. إذا كان مقياس التقسيمات موجودًا حول محيط الرأس بالكامل ، فيمكن محوه بسرعة.
9. وجود غلاف مضاد للتخريب. يحمي من الوصول غير المصرح به إلى الإعدادات.
10. تصميم. نظرًا لأن الرؤوس الحرارية تقع بشكل أساسي على مرأى من الجميع ، فإن مظهرها ونظام ألوانها مهمان..

ليس من الضروري شراء مجموعة جاهزة تتكون من صمام حراري ورأس حراري. يمكن شراء هذه الأجهزة بشكل منفصل.

المنفاخ المملوء بالغاز ليس شديد الحساسية لمصادر الحرارة الخارجية. هذه إضافة محددة ، لكن تكلفتها أعلى بكثير من تكلفة المنفاخ السائل.

يفوز الرأس الحراري المجهز بالأتمتة كثيرًا ، لكنه لا يكون فعالًا دائمًا. لا معنى لتثبيته على مشعات الحديد الزهر. هذه المادة تستهلك الكثير من الحرارة ، ونظرًا لأن كتلة البطارية كبيرة ، فإنها تتميز بخمول كبير. فقط نوع الرأس اليدوي يمكن أن يعمل بشكل صحيح هنا..

نظرة عامة سريعة على العلامات التجارية الشهيرة

القرار الصحيح عند شراء رأس حراري هو التركيز على الشركات المصنعة ذات السمعة الطيبة. تمثل العلامة التجارية غير المألوفة ذات التاريخ غير المعروف مخاطرة كبيرة تتمثل في إهدار المال.

يمكنك شراء المنتجات بأمان من الشركات المصنعة مثل Dunfoss و Oventrop و Caleffi و Salus وغيرها من الشركات المعروفة..

المكان رقم 1 – دانفوس

تقوم شركة Danfoss بإنتاج رؤوس حرارية لأكثر من 60 عامًا. هذه شركة تصنيع دنماركية ، بموجب ترخيصها ، يتم إنتاج المنتجات أيضًا في روسيا..

مجموعة المعدات الخاصة بأتمتة أنظمة التدفئة من اهتمام Danfoss غنية وتفي بالتقنيات المتقدمة. يمكنك التحكم في العمل وضبط الرؤوس الحرارية عن بعد باستخدام هاتف ذكي لهذا الغرض

السؤال الأكثر شيوعًا هو الرأس الحراري RTS Everis. هذا منتج منفاخ مع تعبئة سائلة. الاصحاب مع الصمامات الحرارية ذات العلامات التجارية عن طريق التثبيت المباشر. يحتاج البعض الآخر إلى محول.

اختبر الأنواع الحالية للرؤوس الحرارية للعلامة التجارية في الفيديو التالي:

أنواع ورموز:

• RTS – منفاخ سائل ؛
• RTD-G – منفاخ غاز لنظام أحادي الأنبوب ، أو أنبوبين بدون مضخة ؛
• RTD-N – منفاخ غاز لنظام ثنائي الأنابيب ، وأنظمة مزودة بمضخة دوران.

ترموستات الرادياتير DANFOSS RA 2991

هناك أيضًا تعديلات على العناصر الحرارية ، حيث:

• يتم توفير الحماية ضد التعديلات من قبل الأشخاص العشوائيين (رائعة للمؤسسات العامة وغرف الأطفال).
• يوجد مستشعر حراري خارجي متصل بأنبوب شعري بطول مترين يمكن تركيبه بعيدًا عن المبرد المغمور في مكانه أو مزدحمًا بالأثاث ، مما يعطي نتيجة قياس أكثر دقة.
• مع نطاق درجة حرارة أقل قليلاً من المستشعرات التقليدية للاندماج في نظام الدفع أولاً بأول.

نظام تدفئة تحت الأرضية

تستخدم منظمات الحرارة أيضًا لأنظمة التدفئة تحت الأرضية. الثرموستات للتدفئة الأرضية أمر لا بد منه!

بعد دفع السائل إلى محيط الأرضية ، تحتاج إلى خفض درجة حرارته من 60-90 فولت درجة مئوية إلى 35-40 فولت درجة مئوية (بينما سيكون سطح الأرضية نفسها حوالي 25 درجة مئوية).

عدادات التدفق لا حول لها ولا قوة إذا قفز الضغط في النظام ، وإذا ارتفعت درجة حرارة الهواء ، على سبيل المثال ، من الشمس ، وإذا كان السكان يريدون التوفير في التدفئة أثناء غيابهم.

يفضل استخدام المنظم الحراري الميكانيكي للغرف الصغيرة التي تبلغ مساحتها حوالي 10 م 2.

بالنسبة للمناطق الكبيرة ، يتم استخدام منظمات الحرارة في الغرفة المزودة بأجهزة استشعار لدرجة الحرارة تحت الأرضية..

وضع حد

يعتمد عمل منظمات الحرارة على القوانين الفيزيائية. لذلك ، يجب أن نتذكر أن الظروف التي يوجد بها الجهاز يمكنها إجراء بعض التعديلات (على سبيل المثال ، المسافة من مصدر الحرارة). توجد جداول إرشادية لتطابق مقياس وحدة التحكم ودرجة الحرارة ، والتي يمكن اعتبارها دليلًا أثناء التثبيت. ومع ذلك ، بعد الإعداد الأساسي ، سوف تحتاج إلى “فهم” منظم الحرارة الخاص بك..

من أجل هذا:

1. اضبط درجة الحرارة على المقبض بالعلامات.
2. بعد ساعة ، يتم إجراء قياسات التحكم باستخدام مقياس حرارة الغرفة في عدة نقاط في الغرفة.
3. إذا كانت درجة الحرارة أعلى أو أقل ، يتم تصحيح القراءات الموجودة على المقبض.

النطاق النسبي – 2 درجة مئوية. إذا قمت بضبط درجة الحرارة على 20 درجة ، فسيحتفظ الجهاز بالقراءات في النطاق من 20 إلى 22 درجة مئوية.

سيساعد اثنان من المسامير المضمنة مع المستشعر في تعيين الحد الأدنى والأقصى لموضع المزدوج الحراري.

توجد في الجزء السفلي من الجهاز:

1. لتعيين حد عند العلامة ، على سبيل المثال “3” ، تحتاج إلى سحب المحدد وتعيين قراءات المستشعر عند العلامة “3”. ثم يتم إدخال الدبوس في الفتحة ، والتي تكون في هذا الموضع أسفل أيقونة الماس.
2. يتم تعيين عتبة الحد الثانية بنفس الطريقة. يتحول المقبض إلى القيمة المطلوبة ، يتم إدخال الدبوس فقط في الفتحة الموجودة أسفل أيقونة المثلث.

يمكنك منع المنظم عند درجة حرارة معينة (يحمي من الفشل العرضي أو المقالب الطفولية).

من أجل هذا:

1. تتم إزالة كلا الدبابيس.
2. يتم وضع المقبض على القيمة المطلوبة.
3. في هذا الوضع ، يتم إدخال الدبوس الأول في الفتحة الموجودة أسفل الماس..
4. الدبوس الثاني موجود في الفتحة الموجودة أسفل المثلث.

تتمتع منظمات الحرارة Danfoss بالعديد من التقييمات الإيجابية. إنه جهاز سهل الاستخدام للغاية ولا يتطلب أي اهتمام بعد التثبيت والإعداد الأولي. لكن النتيجة ستكون درجة حرارة أكثر راحة في الشقة ، وكذلك في بعض الحالات ، وفورات كبيرة في الميزانية.

المرتبة # 2 – ماركة أوفينتروب

هناك طلب كبير على رؤوس حرارية Oventrop لخط Uni بين المستهلكين. وهي مجهزة بمنفاخ سائل. وهي متصلة بصمام حراري باستخدام صامولة نقابية. يمكن ضبط درجة الحرارة في نطاق +7 – +28 درجة مئوية.

هناك إمكانية الإغلاق الكامل. تم تصميم الرؤوس لأقصى درجة حرارة في النظام +100 – +120 درجة مئوية – هذه هي الخصائص التي أشار إليها المصنع في الوثائق المصاحبة.

رؤوس Oventrop Uni متوافقة مع منتجات السباكة الأخرى من هذه الشركة. يمكن توصيلها بدون محول بأجهزة أخرى بصمام مدمج وخيط مطابق

قم بتثبيتها على صمامات ثرموستاتية بتوصيل مناسب. يوجد على رؤوس العديد من السلاسل علامة خاصة للأشخاص المعاقين بصريًا ، وهي غلاف مضاد للتخريب.

المكان رقم 3 – Thermo

أعطى مستهلكو شركة Thermo السويسرية ، على وجه الخصوص ، نموذج Royal Thermo RTE 50.30 ، تقييمًا عاليًا. لديها نطاق تحكم واسع – من +6 إلى +28 درجة مئوية ، قيمة تخلفية منخفضة – 0.55 درجة. هناك أيضًا موضع صفري.

للتشغيل الصحيح ، يجب ألا تزيد درجة حرارة المبرد عن 100 درجة مئوية. اقتران بصمام – صمولة اتحاد.

تتميز الرؤوس الحرارية بموثوقيتها وجودة البناء. من بين العروض هناك نماذج مع جهاز استشعار عن بعد

المكان رقم 4 – منتج Caleffi

توفر الشركة الإيطالية Caleffi مجموعة واسعة من الرؤوس الحرارية للمبرد. نموذج Caleffi 210000 قابل للبرمجة. وهي مجهزة بشاشة عرض درجة حرارة رقمية من الكريستال السائل. بالإضافة إلى قيمة درجة الحرارة ، فإنه يعرض الوقت والتاريخ والبرنامج اليومي المحدد.

عند شراء معدات لأنظمة التدفئة ، تأكد من أن تطلب من البائع المستندات المصاحبة وضمان الشركة المصنعة وتعليمات المنتج

عند البرمجة لمدة أسبوع ، يمكنك ضبط 3 مستويات لدرجة الحرارة: “الراحة” ، “الاقتصاد” ، “مقاومة التجمد”. قم بتثبيت هذا الرأس جنبًا إلى جنب مع صمامات Keleffi.

المكان رقم 5 – سالوس

تتمتع شركة Salus الألمانية أيضًا بسمعة طيبة عن جدارة. على سبيل المثال ، طراز Salus PH 60 هو رأس إلكتروني بذاكرة غير متطايرة ، والقدرة على ضبط نظام درجة الحرارة لمدة أسبوع. نطاق درجة الحرارة – +5 – +40 درجة مئوية.

يتم توفير الطاقة من خليتين AA. تتميز الشاشة بوظيفة الإضاءة الخلفية وعرض معلمات درجة الحرارة على الشاشة ، بالإضافة إلى مستوى شحن العناصر.

تطور جديد – رأس حراري صغير لاسلكي يعمل بالبطاريات. يمكنك التحكم في الجهاز من خلال جهاز كمبيوتر أو هاتف ذكي بعد تنزيل تطبيق Smart Home

الابتكارات التقنية لا تتوقف أبدًا عن إسعاد المستخدمين – تسمح الرؤوس الحرارية اللاسلكية للمالك بخلق مناخ داخلي مريح ، أثناء تواجده في الطرف الآخر من المدينة أو في بلد آخر. ويصبح كل هذا ممكنًا إذا قمت بدمج الجهاز في نظام التدفئة لمنزل ذكي أو قمت بتنزيل تطبيق خاص.

هانيويل

أجهزة الميزانية الألمانية. تتميز بتصميم لطيف ، وتوافق مع معظم الصمامات ، وحماية ضد التجمد والأضرار الميكانيكية. يزداد الطلب على طرازي Thera-100 و Thera-4 Classic.

هناك أيضًا طرازات HONEYWELL إلكترونية باهظة الثمن ، لكنها لا تزال غير مهمة جدًا في السوق! قبل شراء الأجهزة المستوردة ، من الأفضل التحقق مرة أخرى من إمكانية تثبيت الصمام على مشعات من الطراز القديم.

أجهزة التدفئة – قلب نظام التدفئة الذكي

في الماضي ، لم يتم طرح متطلبات صارمة بشكل خاص لأنظمة التدفئة – كان يكفي أن تكون الغرفة دافئة. يجب أن يوفر نظام التدفئة الحديث ، بالإضافة إلى الموثوقية ، أيضًا القدرة على ضبط درجة الحرارة على نطاق واسع. تم تصميم المؤازرة فقط لجعل التسخين مستجيبًا قدر الإمكان ، فهي تتيح لك ضبط درجة الحرارة في الغرفة بدقة تصل إلى درجة

وصف عام

في قلب محرك المؤازرة لمجمع قاع الماء الدافئ يوجد تفاعل كهربي حراري لتغير في نظام درجة الحرارة لتسخين الناقل الحراري في خط الأنابيب الرئيسي والمزيد من الإجراءات الميكانيكية ، مما يضمن إدراج أو إيقاف تشغيل الإمداد سائل ساخن لدوائر التسخين.

من بين المنظمين المنزليين الموجودين اليوم ، يمكنك العثور على محركات مؤازرة مفتوحة ومغلقة. كل نوع له وظائفه الخاصة وخصوصية العمل.

تتميز المعدات المغلقة بحالة مفتوحة أثناء انقطاع التيار الكهربائي. تعمل الإشارات الواردة على تنشيط الجهاز الميكانيكي ، مما يؤدي إلى إيقاف إمدادات المياه. بالنسبة للمعدات من النوع المفتوح ، فإن مبدأ التشغيل هو عكس ذلك. في الوضع الطبيعي ، يتم إغلاق الجهاز ، فقط بعد إعطاء إشارة ، يتم تشغيل الآلية ، وفتح إمداد السوائل عبر الأنابيب. يجب الحكم على نوع محرك سيرفو لمجمع التدفئة تحت الأرضية الذي يتم اختياره للاستخدام المنزلي مع مراعاة قدرات نظام التدفئة والخصائص المناخية لمنطقة معينة. عادة يتم تثبيت الماكينات المفتوحة..

هام: أثناء تعطل المعدات ، يستمر حامل الحرارة في الدوران عبر الأنابيب ، تاركًا الأرضية دافئة لفترة من الوقت. هذه الميزة هي الأكثر ملاءمة للمنازل الخاصة التي تقع في المناطق المناخية الباردة..

فيما يتعلق بطريقة الإمداد بالطاقة ، يتم تقسيم المعدات إلى أجهزة تعمل بجهد 24 فولت تيار مستمر ومحركات مؤازرة ، متصلة بشبكة طاقة تيار متردد بجهد 220 فولت.الأجهزة التي تعمل بجهد 24 فولت مزودة بمحولات..

باستخدام محرك سيرفو ، يمكنك أتمتة نظام التدفئة

في كثير من الأحيان ، يقوم أصحاب المنازل بتثبيت نوع آخر من المعدات. في هذه الحالة ، نتحدث عن الأجهزة التي تم ضبطها على الحالة الطبيعية ، مع مراعاة الميزات التكنولوجية لنظام التدفئة. هذه محركات مؤازرة عالمية يمكنها تغيير عملها من الفتح العادي إلى مغلق بشكل طبيعي..

يمكن توصيل جميع أنواع هذه المعدات بمجموعة المشعب. هناك شرط واحد فقط: موازنة وضبط تشغيل نظام التدفئة.

محرك سيرفو لمجمع التدفئة تحت الأرضية

من بين المعدات العديدة التي تشارك في تشغيل أنظمة التدفئة تحت الأرضية ، يمكنك العثور على جهاز صغير يلعب دورًا مهمًا في التحكم في نظام التدفئة وتنظيمه. هذا محرك مؤازر ، جهاز كهروميكانيكي ، والذي بدونه لا يمكن التحكم التلقائي في درجة حرارة أرضية الماء الدافئ.

يعتمد الجهاز على تفاعل كهربي حراري لتغير في درجة حرارة تسخين سائل التبريد في أنبوب الإمداد الرئيسي والعمل الميكانيكي اللاحق ، والذي يوفر معًا فتح أو إغلاق الماء الساخن الذي يدخل دوائر التسخين. الماكينات أو المحركات المؤازرة ، رسميًا بلغة المحترفين ، يُطلق على الجهاز محرك مؤازر كهربائي حراري ، وهي موجودة اليوم في جميع أنظمة التدفئة المستقلة تقريبًا. تحتوي المباني السكنية الجديدة في الضواحي والمنازل الريفية والبيوت الصيفية المجهزة بالتدفئة الأرضية على تدفئة أرضية يتم التحكم فيها بواسطة محركات مؤازرة. إنه محرك سيرفو مركب للتدفئة الأرضية على المجمع الذي يؤدي مهمة ضبط تدفق المبرد في نظام تسخين أرضية الماء.

الأنواع والخصائص التقنية والاختلافات

يوجد اليوم عدة أنواع من المحركات المؤازرة. يمكن تمثيل الآليات الأكثر استخدامًا بالطريقة التي تعمل بها في القائمة التالية:

• ميكانيكي؛
• إلكترونية ؛
• الكهروحرارية.
• التحكم عن بعد.

أنواع محركات المؤازرة الحالية اليوم

من بين المنظمين الموجودين اليوم ، والتي أصبحت منتشرة في الحياة اليومية ، تم العثور على الماكينات التالية. يمكن تقسيم جميع الأجهزة إلى عدة أنواع. يختلف كل صنف من حيث مبدأ التشغيل والوظيفة. حسب نوع البناء ، الأجهزة من نوعين:

من خلال الأسماء يمكنك الحكم على مبدأ العمل. تتميز الماكينات المغلقة بوضع مفتوح عندما لا يكون هناك مصدر طاقة. تنشط الإشارة الواردة الجزء الميكانيكي ، مما يمنع وصول الماء إلى النظام. بالنسبة لأجهزة العرض المفتوح ، يكون مبدأ التشغيل معكوسًا. في الحالة الطبيعية ، يتم إغلاق المؤازرة ، فقط مع وصول إشارة ، يتم تنشيط الجزء الميكانيكي ، وفتح تدفق المياه إلى خط الأنابيب. الأمر متروك لك لتحديد النوع الأنسب للاستخدام المنزلي ، وتقييم إمكانيات نظام التدفئة الخاص بك والظروف المناخية خارج النافذة. غالبًا ما يتم استخدام الماكينات المفتوحة في بلدنا..

ملاحظة: في حالة فشل الجهاز ، يستمر سائل التبريد في خط الأنابيب في الدوران ، مما يترك الأرضية دافئة لفترة معينة. هذه الميزة مناسبة بشكل خاص للمنازل الريفية الواقعة في منطقة مناخية باردة..

وفقًا لطريقة إمداد الطاقة ، يتم تقسيم المحركات المؤازرة إلى أجهزة يتم تشغيلها بواسطة تيار مستمر 24 فولت وأجهزة متصلة بمصدر طاقة تيار متردد تقليدي 220 فولت. محركات مؤازرة مزودة بإمداد 24 فولت مزودة بمحولات.

في كثير من الأحيان ، يستخدم المستهلكون نوعًا آخر نادرًا من الأجهزة. نحن نتحدث عن الأجهزة التي يتم ضبطها في الوضع الطبيعي ، اعتمادًا على المتطلبات التكنولوجية لنظام التدفئة. تسمى هذه الماكينات بالعالمية ويمكن أن تغير الوظائف من عادة مفتوحة إلى مغلقة عادة والعكس صحيح..

يمكن توصيل جميع أنواع المحركات المؤازرة الثلاثة بالمشعب. الشرط الوحيد هو الإعداد الصحيح والتوازن وظروف التشغيل لنظام التدفئة.

الكهروحرارية

الأجهزة من هذا النوع عبارة عن مشغلات ثنائية الموضع في أنظمة التدفئة تحت الأرضية الآلية. هناك نوعان من مصابيح LED على غلاف المؤازرة. يضيء الضوء الأخضر عندما يتم تنشيط المحرك ، ويضيء المؤشر الأزرق عندما يكون الصمام مفتوحًا. في حالة انقطاع التيار الكهربائي ، يتم إيقاف كلا المؤشرين.

وصف العقدة

ينظم محرك المؤازرة للتدفئة الأرضية درجة حرارة وسط التسخين المزود. هذا يرجع إلى حقيقة أن هذه الوحدة تتحكم في فتح وإغلاق الصمامات المتشعبة..

مخطط تركيب محركات مؤازرة للتدفئة تحت الأرضية

يتكون محرك المؤازرة لأرضية الماء الدافئ من آلية زنبركية وحاوية صغيرة بها سائل. يمر تيار كهربائي عبر عنصر نيتشروم. هو الذي يسخن السائل في المنفاخ ، والذي نتيجة لهذا التأثير يتوسع ويعمل على الجذع.

يمتد ويضغط على الصمام الحراري. تسمى هذه الآلية بالمشغل الحراري ، لأنها تعمل عن طريق تمدد السائل في الداخل تحت تأثير ارتفاع درجة الحرارة..

عندما يتم تطبيق الجهد ، يغلق الصمام بعد 1-3 دقائق فقط. هذه المرة ضرورية لتسخين السائل. في حالة عدم وجود جهد ، تبرد الآلية ، الأمر الذي يستغرق وقتًا طويلاً. نتيجة لذلك ، يعود الصمام إلى موضعه الأصلي. يستغرق هذا من 5 إلى 15 دقيقة..

مضاعفات التدفئة مشعب

يوجد أيضًا محرك مؤازر لمجمع أرضية الماء الدافئ بدون سائل بداخله. في مثل هذه النماذج ، تحدث حركة الجذع عند تسخين عنصر التعويض. إنه طبق أو زنبرك. يتمدد المزدوج الحراري أثناء التسخين ويغير موضعه.

Rehau تدفئة تحت البلاط وأجهزة

تم تجهيز المؤازرة المتشعبة أيضًا بآلية قابلة للسحب تقع في الجزء العلوي من الهيكل. إنه مصمم لاكتشاف موضع المشغل في الصمام الحراري. تشير آلية قابلة للسحب إلى ما إذا كان الجهاز قيد التشغيل أم لا. محرك المؤازرة لأرضية الماء الدافئ مجهز بالضرورة بحماية من الحرارة الزائدة. في حالتها ، توجد آلية تسمح لك بإيقاف تشغيل الطاقة تلقائيًا.

مخطط الاتصال

يتم توصيل الماكينات وفقًا للتعليمات المرفقة بمجموعة التوصيل الخاصة بمجمع التدفئة تحت الأرضية. يجب شراء المعدات في مجموعة تتكون من عناصر من نفس الشركة المصنعة. في هذه الحالة ، سيكون من الممكن تجنب التناقضات المختلفة في توصيلات مكونات تركيب المجمع..

مخطط التثبيت لمحركات المؤازرة على وحدة تحكم المجمع

مع وجود عدد كبير من مستهلكي الحرارة ، يتم إخفاء النظام الكامل لتوزيع الماء الساخن للمجمع على طول الدوائر ، كقاعدة عامة ، في خزانة. مع وجود عدد كبير من الغرف المدفئة ، يمكن للمعدات أن تشغل عدة صناديق.

خزانة مع المشعب والاكسسوارات

مشعبات مؤازرة مثبتة على أعلى

مخطط اتصال جامع

الجهاز ومبدأ تشغيل المحركات المؤازرة

عنصر العمل الرئيسي في المؤازرة هو المنفاخ. أولئك. نفس الجزء الموجود في الصمام ثلاثي الاتجاهات. صغيرة الحجم ، أسطوانة محكمة الغلق ذات جسم مرن مليئة بمادة حساسة لدرجة الحرارة. اعتمادًا على ما إذا كانت درجة الحرارة ترتفع أو تنخفض ، يتغير حجم المادة وفقًا لذلك. الشكل – يوضح الرسم التخطيطي بوضوح جهاز محرك سيرفو ، حيث تحتل المنفاخ المكان الرئيسي.

المنفاخ على اتصال وثيق مع عنصر التسخين الكهربائي. عند تلقي إشارة من منظم الحرارة ، يتم تشغيل عنصر التسخين من التيار الكهربائي وتشغيله. داخل المنفاخ ، ترتفع درجة حرارة المادة وتتوسع. وهكذا ، تبدأ الأسطوانة المتزايدة في الضغط على القضيب ، وتغيير موضعه ، وسد مسار تدفق سائل التبريد. عند تقييم عمل المؤازرة ، يمكننا أن نستنتج أن الجهاز غير مجهز بأي محركات ، ولا توجد فيه تروس وروابط نقل. علاقة العمل المعتادة هي “الحرارة والكهرباء”. ومن هنا الاسم الشائع للأجهزة ، أجهزة التحكم الكهروحرارية.

من أجل فتح الصمام مرة أخرى ، تتكرر العملية برمتها في الاتجاه المعاكس فقط. سيؤدي نقص الطاقة إلى توقف عنصر التسخين عن العمل. وبالتالي ، فإن المادة الموجودة داخل الأسطوانة تبرد ، وتتناقص في الحجم. ينخفض ​​الضغط على الجذع ، ويرتفع ، ويعمل على الصمام ، وبالتالي ، يتم فتح وصول الماء الساخن إلى النظام.

ملحوظة: المادة الموضوعة داخل الاسطوانة هي التولوين ، الذي يتميز بخصائص ديناميكية حرارية عالية. يعمل خيط نيتشروم كعنصر تسخين كهربائي.

بعد التعرف على مبدأ تشغيل الجهاز ، من المهم أن تتذكر أنه يلزم وقت معين للعمل الميكانيكي للصمام. على الرغم من حقيقة أنه عند وصول إشارة من منظم الحرارة ، يبدأ عنصر التسخين في تسخين المادة داخل الأسطوانة. الوقت اللازم للتغييرات في الحالة الفيزيائية للسائل هو 2-3 دقائق ، لذلك لا يتم تنشيط الصمام على الفور.

كمرجع: عند اختيار نموذج مؤازر ، انتبه لمعلمات عنصر التسخين ووقت تسخين السائل الموضح في جواز سفر الجهاز.

على عكس التسخين ، يكون التبريد السائل أبطأ. العملية العكسية ، أي لن يستغرق إغلاق الصمام 2-3 دقائق ، ولكن من 10 إلى 15 دقيقة. في حالة ارتفاع درجة الحرارة ، يجب إيقاف تشغيل كل محرك مؤازر تلقائيًا. لهذا الغرض ، يتم توفير آلية إغلاق الطوارئ في التصميم..

على سبيل المثال: محركات المؤازرة المستخدمة في عمل مجموعة التجميع ليست كلها مجهزة بأسطوانات وأسطوانات مع مادة. هناك نماذج يتم فيها لعب هذا الدور بواسطة عناصر حرارية تشبه الزنبرك أو الصفيحة ، والتي يتم تسخينها تحت تأثير نفس عنصر التسخين. عند التمدد ، تعمل هذه الأجزاء ، مرة أخرى ، على الجذع ، مما يؤدي في النهاية إلى جعل الصمام في حالة صالحة للعمل. يمكنك تحديد موضع الصمام عن طريق تغيير مظهر المؤازرة. يشير عنصر السحب إلى تشغيل الجهاز. إذا لم يحدث ذلك ، فهذا يعني أن جهازك غير متصل بشكل صحيح أو أن نظام التدفئة يعمل بشكل متقطع..

كمرجع: محرك مؤازر ساخن عند اللمس يعني أنه في هذه الحالة يتم إغلاق الجهاز وإيقاف تشغيله. إذا كان الجهاز باردًا عند اللمس ، فإن الصمام مفتوحًا ، والسائل المبرد يدور بشكل طبيعي عبر دوائر المياه في الأرضية الدافئة.

موزع

لتنظيم كمية المياه التي تمر عبر المشعب ، يتم استخدام موزع (مقياس التدفق) لمشعب توزيع المبادل الحراري. إنه جهاز معقد به عدد كبير من صمامات التحكم. مع الإعداد الصحيح ، فإن المجمع الخاص بأرضية الماء الدافئ مع عدادات التدفق يوفر الكمية المثلى من الماء لتسخين الأرضية الدافئة ، ولن تكون هناك حاجة لتكاليف إضافية لإمدادات المياه.

إعداد النظام

يتطلب التعديل الصحيح والتكنولوجي استخدام معدات خاصة ، وفقًا للإشارات التي من الضروري إجراء التعديل عليها. لذلك ، لا ينبغي إجراء التعديل إلا على سباك متخصص ، والذي سيعمل على تحسين النظام وجعله يعمل بكفاءة قدر الإمكان ودون إهدار غير ضروري للمياه والحرارة..

نطاق التطبيق

في نظام التدفئة ، يمكن تثبيته في أماكن مختلفة ، على سبيل المثال ، إذا كان من الضروري تنظيم تدفق المبرد إلى السخان ، يتم تثبيته على خط أنابيب الإمداد. لكن محرك المؤازرة لمخمد السخان سيسمح لك بتنظيم تدفق الهواء إلى فرن الغلاية ، أي أنه سيتم تعديل طاقة السخان (انظر أيضًا مقالة “تدفئة حديثة Terem – جودة عالية وبأسعار في متناول الجميع”).

غالبًا ما يتم التحكم في درجة حرارة الغرفة بطريقتين:

• بمساعدة منظمات الحرارة – الخيار الأفضل إذا تم استخدام مشعات التدفئة. في هذه الحالة ، يتم تثبيت المنظمين أمام كل بطارية وتنظيم تدفق المبرد إلى المبرد تلقائيًا ؛
• بمساعدة المؤازرة – غالبًا ما تستخدم عندما يكون من الضروري ضبط درجة حرارة الأرضيات الدافئة.

ملحوظة! يمكن تثبيت الماكينات على الرأس المتشعب بدلاً من الرؤوس الحرارية التقليدية.

في حالة التسخين تحت الأرضية ، من المهم بشكل خاص إبقاء المبرد أقل من درجة حرارة معينة. إذا قمت ، على سبيل المثال ، بتنظيم تدفق سائل التبريد باستخدام منظمات الحرارة التقليدية ، فعند بدء تشغيل النظام ، قد ينشأ موقف عندما يتدفق الماء الساخن إلى الأنابيب. نتيجة لذلك ، سيكون من غير المريح المشي على الأرض لفترة من الوقت ، ومن المحتمل أن تفشل بعض الأنابيب..

سيؤدي تثبيت مؤازرة بصمام ثلاثي الاتجاه إلى المنبع من المشعب إلى تجنب ذلك. عادةً ما أفعل ذلك ، خاصة وأن سعر هذا الجهاز ضئيل للغاية..

ترموستات الغرفة. أجهزة التحكم في درجة حرارة الغرفة.

ترموستات الغرفة الكهربائية تسمى منظمات الحرارة.

منظم الحرارة عبارة عن مستشعر درجة حرارة كهربائية ، من خلال درجة الحرارة المحددة ، يعطي إشارة إلى محرك سيرفو لإغلاق أو فتح الصمام. في منظم الحرارة ، من الممكن تحديد درجة حرارة الغرفة إما ميكانيكيًا (مقبض) أو إلكترونيًا (زر). يحتوي منظم الحرارة على مستشعر درجة حرارة واحد أو اثنين. مستشعر درجة الحرارة الرئيسي مدمج في داخل الجهاز. إنه يعمل على الحصول على درجة حرارة الهواء. يعتبر الآخر مجسًا عن بعد ويسمى مسبار الغمر الخارجي. هناك حاجة إلى مسبار عن بعد لقياس درجة حرارة سطح الأرض الساخن. يجب تثبيته داخل أرضية ماء دافئ ، أي في القاعدة الخرسانية للأرضية الدافئة. يستخدم المستشعر الخارجي لقياس درجة حرارة سطح الأرض. يجب تثبيت هذا المجس حيث تكون قاعدة الأرضية مفتوحة دائمًا. أيضًا ، لا يُسمح بتركيب المجس بالقرب من النوافذ والأبواب حيث يكون السحب ممكنًا. يجب تثبيت المسبار بين أنابيب التدفق والعودة. يجب ألا يكون ارتفاع المستشعر (المسبار) أقل من منتصف ارتفاع ذراع التسوية الخرساني. يجب أن يكون جهاز الاستشعار لتحديد درجة حرارة الهواء على مسافة 0.8-1.5 متر من الأرض. كلما اقترب المستشعر من الأرض ، زادت درجة الحرارة التي يشعر بها. كلما زاد شعوره بالحرارة. يشير هذا إلى أنه إذا كان المستشعر بعيدًا عن الأرض ، فسيتم ضبط وحدة التحكم في درجة الحرارة بشكل أكبر. إذا كان أقرب إلى الأرض ، فعكس بالعكس. يتم تثبيت المستشعر فقط على الجدران الداخلية. الجدار الداخلي هو الجدار الذي توجد خلفه الغرفة المدفأة. الجدار الخارجي عبارة عن جدار بدون غرف خلفه. الجدار الخارجي بارد. جهاز استشعار مثبت على جدار خارجي يخدع ويعطي نتائج بأن الغرفة باردة. لا تسد الجدار (مع الخزائن ، والأرفف ، والطاولة ، والكرسي بذراعين ، والأريكة) حيث يوجد مستشعر درجة حرارة الهواء. يجب أن يكون هذا الجدار خاليًا من أجل دوران الهواء الطبيعي من خلال مستشعر درجة الحرارة. جدار بالقرب من الباب الأمامي مناسب لهذا. إذا كان الباب مفتوحًا باستمرار ، فيجب تثبيت المستشعر من الباب على مسافة حوالي 1 متر من الباب.لا تضع المعدات التي تولد الحرارة بالقرب من مستشعر درجة حرارة الهواء. تأكد من عدم وجود تيارات هوائية بالقرب من مستشعر درجة حرارة الهواء ، مثل التهوية. من الناحية النظرية ، يكون الموقع المثالي لجهاز استشعار درجة حرارة الهواء في وسط الغرفة المراد تسخينها ، من حيث العرض والطول والارتفاع. يمكن أن يتحكم منظم الحرارة الذي يحتوي على مستشعرين في معلمتين في وقت واحد: درجة حرارة الهواء ودرجة حرارة الأرض. يحدد منظم الحرارة هذا الحدود القصوى لدرجة حرارة الهواء ودرجة حرارة الأرض. إذا تم تجاوز حد درجة الحرارة لأي من المستشعرين ، فسيتم إيقاف تشغيل محرك المؤازرة.

توصيات لاختيار الأجهزة

بعد دراسة المجموعة المتنوعة في السوق ، يوصى باختيار الشركات المصنعة التي أثبتت نفسها بالفعل من حيث الجودة والراحة. كمثال ، محرك سيرفو ماركة Valtek. قامت هذه الشركة المصنعة بتعديل مجموعة المنتجات بالكامل وفقًا “لواقعنا”. هذا يضمن أن العناصر الفردية تعمل معًا بشكل جيد. تتميز النماذج من هذه الشركة المصنعة بمجموعة واسعة من الوظائف وبأسعار معقولة..

يعتمد سؤال الاختيار أيضًا على التوافق مع مستشعرات درجة الحرارة والصنابير المستخدمة في النظام..

مجموعة من مجموعات الجامع

تنضم مجموعة للأرضية الدافئة إلى المجمع – مجموعة من العناصر والمعدات المختلفة. سعر المجمع يعتمد بشكل مباشر على التكوين. للراحة ، يمكن تقسيم المجموعة الكاملة إلى أربع مجموعات – من الأبسط إلى الأكثر تعقيدًا:

• أسهل خيار للتجميع هو مجمع مع منافذ لـ Eurocones. في الواقع ، هذا أنبوب فرعي منتظم به خيوط خارجية وداخلية ، يتصل بها خط الأنابيب. يمكنك القيام بذلك بنفسك ، ولكن للاستخدام في نظام التدفئة تحت الأرضية ، ستحتاج إلى شراء بقية عناصر التجميع.
• الخيار التالي هو أن المنافذ المتشعبة مجهزة بصمامات التحكم في التدفق ، والتي تقع عند النقطة التي يتم فيها توصيل خطوط أنابيب الدائرة. يتم إنتاج هذا النوع الشائع من المشعبات بشكل رئيسي في الصين. من المشاكل الشائعة مع هذه الصمامات تسريب مقابض الضبط. يمكنك التخلص من المشكلة عن طريق استبدال الحلقات O. هذه المجموعة المتشعبة غير مصممة لتركيب عناصر إضافية. يمكن استخدام هذا المجمع في الأنظمة التي لها نفس الدوائر بدون التحكم التلقائي في درجة الحرارة..



• يعتبر المشعب الأكثر تكلفة للتدفئة الأرضية عندما يتم تثبيت صمامات التحكم المزودة بمحركات مؤازرة في المخرجات. يمكنهم العمل مع منظمات الحرارة. تشتمل المجموعة الكاملة أيضًا على تجهيزات لتوصيل أنابيب البولي بروبلين. يعتمد سعر هذا المجمع بشدة على الشركة المصنعة ونوع محركات الأقراص المؤازرة..
• يتكون الإصدار الأكثر اكتمالا من مشعب إمداد مع عدادات تدفق للتدفئة تحت الأرضية ومشعب رجوع مع محركات مؤازرة. تُستخدم هذه المجموعات لدارات التسخين ذات الأطوال المختلفة ، حيث لا يمكن ضبط إمداد المبرد يدويًا. يتيح مقياس التدفق للتدفئة الأرضية إمكانية إعادة بناء كل دائرة على حدة.

يجب أن يكون مجمع العرض أعلى من العائد. سيساعد ذلك على تجنب عناصر التسخين المثبتة عند الإرجاع ، على سبيل المثال ، الرؤوس الحرارية ، مما سيؤدي إلى حدوث خلل في النظام بأكمله..

إذا كانت المهمة هي تطوير نظام تدفئة بأقصى قدر من الكفاءة ، بغض النظر عن مدى تعقيده ، يوصى باستخدام محركات مؤازرة لضبط درجة حرارة المبرد.

منظمات الحرارة القابلة للبرمجة

تسمى هذه منظمات الحرارة كرونوثرموستات. في نفوسهم ، يمكنك ضبط تشغيل الماكينات حسب الوقت و (أو) بالأيام. ترموستات أو مفاتيح مع مستشعر لاسلكي. عصر التقنيات الجديدة لا يقف ساكناً وتظهر الاختراعات الجديدة كل عقد. لا يسعني إلا أن أقول إن منظمات الحرارة هذه موجودة. يمكن تثبيت لوحة التحكم الخاصة بالثرموستات في أي مكان ، لكن مستشعر درجة الحرارة يحدد درجة الحرارة التي يمكن تحديد موقعها في المكان المطلوب. يرسل مستشعر درجة الحرارة أمرًا إلى منظم الحرارة عن طريق إشارة راديو.

كيف يتم توصيل المؤازرة بالثرموستات

دائرة تشغيل محرك سيرفو مع منظم الحرارة هي كما يلي. عندما يتم الوصول إلى درجة حرارة الهواء المحددة ، يتم إغلاق ملامسات الطاقة الخاصة بمحرك سيرفو 220 فولت ويتم تشغيله ، وبعد أن يتم تسخينه ، يتم إغلاق الصمام الموجود على المشعب وتعليق حركة السائل على طول الدائرة. بعد انخفاض درجة الحرارة في الغرفة ، يتم تشغيل دائرة التدفئة تحت الأرضية مرة أخرى.

في الممارسة العملية ، غالبًا ما تنشأ حالة عندما يتحكم منظم الحرارة في عدة حلقات تدفئة للأرضية الدافئة في وقت واحد. على سبيل المثال ، في غرفة كبيرة ، أو يتم تثبيت منظم حرارة واحد على الأرض بالكامل … ثم يتم توصيل الماكينات ببساطة بالتوازي مع دائرة الطاقة هذه …

المزيد عن البناء

حسب التصميم ، يمكن تقسيم محركات الأقراص المؤازرة إلى مجموعتين من الأجهزة – الكهروميكانيكية والكهربائية الحرارية. يستخدم الأول تروسًا ميكانيكية لتحريك جزء ما. في الأجهزة الكهروحرارية ، بدلاً من ذلك ، تُستخدم خاصية السائل (الغاز ، الصلب) لتغيير الحجم عند التسخين ، ويتم استخدامها في أنظمة التدفئة.

عند اختيار نموذج معين ، تحتاج إلى معرفة التعيينات المستخدمة ، وقد تكون هناك خيارات مثل:

• عادة مفتوحة / مغلقة ؛
• الجهد 230 أو 24 فولت.

مع الجهد ، كل شيء واضح – 230 فولت يعني أن الجهاز يعمل من التيار الكهربائي ، و 24 فولت – من البطاريات. لكن مفتوح / مغلق يرتبط ارتباطًا مباشرًا بوضع التشغيل ونطاق الجهاز.

• نوع مغلق عادة ، عندما تكون الدائرة مغلقة ، يسمح للماء عبر قسم الأنبوب ، وهذا هو النوع المستخدم في التدفئة ؛
• عادةً ما تكون مفتوحة – على العكس من ذلك ، عندما تكون الدائرة مغلقة ، فإنها تمنع حركة المادة عبر الأنبوب ، وتستخدم هذه الأجهزة بشكل أساسي في مكيفات الهواء ومعدات التبريد.

أمثلة اتصال لمحركات المؤازرة الكهربائية

مخطط الأسلاك لـ “الأرضية الدافئة” وخلاط القضيب

• بالنسبة لأنظمة التسخين ذات درجات الحرارة المنخفضة ، تتطلب التعليمات استخدام مستشعرات تلقائية قادرة على تسجيل درجة حرارة سائل التبريد أو الهواء في الغرفة أو الأرضية. ترسل وحدات التحكم هذه إشارة أو أمرًا إلى محرك الأقراص المؤازرة ، والذي بدوره يقوم بتعيين المثبط للخلاط ثلاثي أو رباعي الاتجاهات على موضع معين. يحدث الضبط نفسه بسبب حركة الغطاء المخروطي على الخلاط ، والذي يتحرك لأعلى أو لأسفل..

التحكم في درجة الحرارة في دوائر درجات الحرارة العالية والمنخفضة

• سيساعدك منظم الحرارة الذي تقوم بتثبيته في غرفة مُدفأة على نسيان التنظيم اليدوي لنظام التدفئة تحت الأرضية. تم تجهيز كل جهاز بمحرك مؤازر ، والذي يجب تركيبه يدويًا على مشعب الإرجاع الخاص بأرضية دافئة ، أو بالأحرى ، على الصمام الحراري الخاص به. الدائرة المقترحة أعلاه تستخدم VT.TE3040 ، وهي عادة مؤازرة دافعة مغلقة..
• يشير هذا التعريف للجهاز ، الذي يكون مغلقًا بشكل طبيعي ، إلى أنه في حالة عدم وجود تيار كهربائي ، يكون في وضع مغلق ، أي طبيعي. عند تطبيق الطاقة ، يتم تنشيط الدائرة ويتم عكس الموضع ، أي مفتوح أو يعمل. تعمل جميع هذه الأجهزة الكهربائية وفقًا لنفس المبدأ ، ويكون الاختلاف الرئيسي بينها في تصميمها الخارجي فقط..

النصيحة. يستلزم الاستخدام المتزامن لوضعين – درجة الحرارة العالية (دائرة المبرد) ودرجة الحرارة المنخفضة (أنظمة التدفئة تحت الأرضية) بعض الإزعاج ومن أجل التخلص من الضبط اليدوي – شراء ترموستات الغرفة. سعره لا يضاهى بالمزايا ووسائل الراحة التي تحصل عليها باستخدام الماكينات..

نظرة عامة على نماذج المؤازرة الشعبية

يتم إنتاج محركات مؤازرة لتسخين المياه تحت الأرضية من قبل جهات تصنيع مختلفة. كل نموذج له خصائصه الخاصة.

VALTEC

VALTEC هي شركة تصنيع أجهزة إمداد المياه والحرارة للمنزل. تعمل مجموعة من المتخصصين الروس والإيطاليين معًا على إنشاء المنتجات. تقوم VALTEC بتصنيع المحركات التالية للتحكم في تشغيل نظام التدفئة الأرضية:

نظام تسخين مدمج VALTEC

• TE3042.A. يشير إلى مجموعة مفتوحة عادة. مصمم للتحكم في صمامات أنظمة التحكم في المناخ عن طريق الأوامر التي سيتم ضبطها بواسطة ترموستات أو جهاز تحكم أو مفتاح يدوي. قوة الجهاز – 2 واط ، المقطع العرضي للموصل – 0.75 متر مربع. مم. حجم الاتصال M30x1.5 ؛
• TE3061.0. هذا هو جهاز كهربائي حراري مغلق عادة. مصممة للصمامات ثلاثية الاتجاهات. يمكن تشغيل الجهاز بسبب التمدد الحراري للسائل – التولوين. قوة القيادة – 2 واط ، المقطع العرضي للموصل – 0.22 متر مربع. مم؛
• TE3041A.0. الجهاز يعمل بسبب وجود سائل في الجسم يتوسع تحت تأثير درجة الحرارة. يشير إلى مجموعة مفتوحة عادة. يتم التوصيل بالصمام من خلال محول مضمن في المجموعة. طاقة الوحدة – 1.8 واط ، المقطع العرضي للموصل – 0.75 متر مربع. مم.

واتس

Watts هي الشركة الرائدة عالميًا في مجال تكنولوجيا التدفئة في مجموعة متنوعة من الأشكال. يختلف في الجودة العالية والسعر المعقول والكفاءة. الماكينات من واتس هي نماذج بمحرك كهرومغناطيسي. سلسلة شعبية:

المواصفات الفنية لمحرك سيرفو الكهروحراري WATTS

• 22 ج. يتم تثبيته على صمام خط أنابيب الإرجاع وينظم إمداد عامل التسخين لنظام التدفئة تحت الأرضية. القوة 2.5 واط. تتضمن سلسلة 22C أجهزة مفتوحة ومغلقة بشكل طبيعي ، حسب الطراز. فئة الحماية – IP44 ؛
• 22CX. إنها تنتمي إلى الأجهزة الكهروحرارية لضمان التشغيل الفعال للأرضية المسخنة بالماء. عادة ما تكون هناك نماذج مغلقة ومفتوحة. استهلاك الطاقة في التشغيل العادي هو 1.8 وات. درجة حرارة سائل التشغيل في النظام – + 110 درجة مئوية ؛
• 26 ال سي. المشغلات الكهروحرارية للمجمع. يتم وضع مؤشر LED على العلبة ، مما يشير إلى وضع التشغيل. إذا أضاء اللون الأخضر – المشغل نشط باللون الأزرق – يكون الجهاز مفتوحًا.

REHAU

محركات لضبط تشغيل أرضية ساخنة بالماء من مصنع ألماني. فهي تجمع بين التطورات المبتكرة والجودة التي أثبتت جدواها على مر السنين. أشهر الموديلات من REHAU:

• UNI لـ 230 ، 24 فولت. يتم تثبيت الجهاز على صمامات مجموعة المشعب باستخدام محول خاص. يشير إلى الأجهزة المغلقة عادة. يتم التحكم في تشغيل محرك الأقراص من خلال المؤشر. توصيل الكابلات بمقطع عرضي 2×0.5 متر مربع. مم؛
• المشغل 230 ، 24 فولت. في حالة عدم تنشيط الصمام ، يتم إغلاق الصمام. للتحكم في تشغيل الجهاز ، يتم وضع مؤشر ضوئي على العلبة.

جدول مواصفات أجهزة Rehau

الأقصر

شركة LUXOR الإيطالية متخصصة في إنتاج صمامات وأنظمة المياه لتنظيم درجة حرارة نظام التدفئة للمنزل. ستشمل مجموعة المشعب المثبتة محرك SM 1347. وهو مصمم لتنظيم درجة حرارة حامل الحرارة المزود لأرضية الماء الدافئ. الخصائص التقنية الرئيسية للجهاز:

• مزود الطاقة – 24 فولت ؛



  جامع نظام تدفئة وتدفئة أرضية بالاقصر

• يتم توفير تشغيل الجهاز بواسطة محرك متدرج. سيطرتها إلكترونية.
• يوجد مؤشر LED على العلبة ، مما يشير إلى وضع التشغيل ؛
• يتم التثبيت في وضع رأسي – رأسي أو أفقي ؛
• أقصى درجة حرارة في النظام – + 100 درجة مئوية ؛
• كابل بطول 1.5 متر ؛
• درجة حرارة تخزين الجهاز – من 0 إلى + 50 درجة مئوية ؛
• الجسم مصنوع من مواد تركيبية. لونه رمادي
• توافر الضمان – سنتان.

بغض النظر عن الطراز المختار ، يجب تثبيت محرك سيرفو وتشغيله وفقًا لتوصيات الشركة المصنعة. يمكن العثور عليها في التعليمات الخاصة بالجهاز. بعد تثبيت محرك الأقراص وجميع عناصر النظام ، يبدأون في استخدامها بعد الاختبار الكامل..

نيبتون

الشركة الروسية الوحيدة التي تزود أنظمة التدفئة تحت الأرضية بالماء بأنابيب مموجة من الفولاذ المقاوم للصدأ. إنها تختلف عن نظائرها من البوليمر في أنها تتمتع بنقل حرارة مثالي تقريبًا ، ولا تخاف من الصقيع ومطرقة الماء. يشمل نطاق تسليم المعدات جميع التركيبات اللازمة وحصائر العزل الحراري ومضخة الدوران.

هنكو

تعتمد الشركة المصنعة على تسخين المياه تحت الأرضية على أساس هيكل متعدد الطبقات مصنوع من الأنابيب المعدنية والبلاستيكية. تضمن الشركة الألمانية تشغيل نظام التدفئة لعدة عقود. في شبكة التداول ، غالبًا ما تظهر المنتجات المقلدة التي تحمل علامة Henko التجارية. المنتجات الأصلية مصنوعة فقط في بلجيكا.

توصيات لأصحاب المنازل

الصمامات اليدوية ميسورة التكلفة ، مما يؤثر بشكل إيجابي على شعبيتها بين مالكي المنازل المحليين. هذا جهاز إغلاق موثوق وسهل الاستخدام من شأنه تبسيط تنظيم مشعات التدفئة..

في المباني السكنية حيث يوجد تدفئة مركزية ، قد يحتوي المبرد على تعليق خشن وجزيئات غريبة يمكن أن تسد منظم الحرارة. لذلك ، عند استخدام المنظمين الأوتوماتيكي ، يجب تثبيت المرشحات أمامهم ، والتي يتم تنظيفها بمعدل مرة واحدة في الشهر..

اليوم ، يمكن العثور على عشرات الأنواع المختلفة من صمامات الإغلاق لمشعات التدفئة للبيع. يجب إعطاء الأفضلية للصمامات والمنظمين الألمانية والإيطالية ، والتي ستتميز بالموثوقية والمتانة وجودة البناء الممتازة. لكن الصمامات غير المكلفة من الشركات المصنعة المحلية أو الصينية ذات جودة متواضعة وستستمر لمدة موسم أو موسمين تدفئة على الأكثر ، وبعد ذلك ستحتاج إلى الاستبدال..

عند تركيب صمامات الإغلاق ، يوصى بقطع صمام إضافي عند مخرج المبرد ، مما يسمح لك بتصريف المبرد بنفسك. هذا يجعل من السهل تنظيف البطارية وعناصر التصفية. سيتم إعفاء صاحب المنزل من الحاجة إلى استدعاء السباكين باستمرار وإلغاء تنشيط الناهض لخدمة مشعات التدفئة.

يتم تركيب صمامات التحكم باستخدام تركيبات الضغط. سيضمن التوصيل الملولب للأنابيب عدم وجود تسريبات ، وإذا لزم الأمر ، يمكنك بسهولة استبدال منظم الحرارة وصيانته. يستخدم شريط الكتان أو دخان لختم التركيبات..

لا يسمح تنظيم الحرارة في بطاريات التدفئة في الشقة والمنزل الخاص بضمان أعلى مستوى ممكن من الراحة للمعيشة فحسب ، بل يوفر أيضًا نفقات صاحب المنزل لفواتير الخدمات. يمكن استخدام الصمامات اليدوية والميكانيكية والإلكترونية للتحكم في تشغيل المشعات..

من الضروري اختيار صمامات الإغلاق الصحيحة ، ثم تركيبها بشكل صحيح ، مما يضمن التشغيل الخالي من المتاعب لمنظمات الحرارة ، والتي ستعمل في وضع مستقل تمامًا..

كيفية عزل بطارية التدفئة حتى لا تسخن?

لتقليل مستوى تسخين الغرفة من المبرد بدون أجهزة ضبط ، يجب استخدام مواد عازلة للحرارة. تحتاج أولاً إلى منع دوران الهواء بالقرب من الأسطح الساخنة لبطاريات التدفئة. لهذا الغرض ، يمكنك استخدام رقائق عادية عن طريق لف المبرد بها. يجب وضع طبقة من مادة عازلة للحرارة فوق طلاء الرقائق.

في المباني السكنية ، يجب عدم استخدام مواد مثل قماش الأسبستوس وصفيحة الأسبستوس والصوف المعدني والألياف الزجاجية ، حيث تنبعث منها مواد سامة في الهواء يمكن أن تكون ضارة بالصحة.

بالنسبة للعزل الحراري ، يُنصح باستخدام قماش صوفي ذو مقاومة جيدة للحرارة..

أي منظمات الحرارة أفضل?

يجب أن يعتمد اختيار منظم الحرارة على نوع نظام التدفئة والتفضيلات الشخصية والميزانية المخصصة..

الخيار الأفضل هو منظم الحرارة.

يحتوي هذا الجهاز على مستشعرات تقوم بتحليل درجة الحرارة وضبط مستوى تسخين المبرد تلقائيًا ، مع مراعاة الإعدادات المحددة. الخيار الأكثر تكلفة هو تثبيت صمام منظم ، والذي سيتعين عليك ضبط درجة حرارة التدفئة يدويًا.

كيفية بدء تشغيل البطارية بشكل صحيح عند توفير التدفئة?

تحتاج أولاً إلى فتح الصمام عند الرجوع. بعد ذلك ، ستبدأ البطارية بالملء بسائل التبريد. ومع ذلك ، لن يتم ملؤه بالكامل ، حيث لا يزال هناك الكثير من الهواء فيه. للقضاء عليه ، استخدم صمام الصرف. بعد النزف من الكتل الهوائية الزائدة ، يجب إغلاق المصرف واستئناف إمداد المبرد باستخدام صمام الرجوع.

بعد 2-3 دقائق ، ستكون معدات التدفئة جاهزة تمامًا للتشغيل..

تلخيص

من الممكن تنظيم المشعات باستخدام عدة أنواع من الأجهزة ، لكن الخبراء يعتقدون أن أفضل حل هو استخدام صمامات تحكم خاصة. هذه المنتجات عبارة عن صنابير يدوية ومنتجات آلية – منظمات حرارة وفي بعض الحالات فقط يمكن استخدام صمام ثلاثي مع رأس حراري..

في الشقق الشاهقة ذات التدفئة المركزية ، من الأفضل إعطاء الأفضلية للتحكم في الصمامات أو الصمام ثلاثي الاتجاهات. بالنسبة لأنظمة الإمداد الحراري الفردية ، فإن مشكلة كيفية تقليل درجة حرارة سائل التبريد في بطارية التدفئة يتم حلها باستخدام منظمات الحرارة.

إذا كان مالك الشقة لا يزال يفضل التنظيم التلقائي للمشعات ، فيجب تثبيت مرشح قبل منظم الحرارة – سيحتفظ بمعظم الشوائب المختلفة.
