مدخنة للمدفأة: مخططات الجهاز ، والأنواع ، والأحجام ، أيهما أفضل ، تركيب وتركيب الأنابيب بيديك

لماذا تحتاج مدخنة?

المدخنة هي قناة خاصة يتم من خلالها تحويل الدخان ، المكون من جزيئات وقود محترقة ، من المدفأة إلى الشارع. بدون مدخنة ، كل الدخان وأول أكسيد الكربون والجزيئات ، وكثير منها غير صحي تمامًا ، ستبقى ببساطة في الداخل ، مما يشكل تهديدًا حقيقيًا للحياة. في الوقت نفسه ، فإن المدخنة هي المسؤولة عن المسودة ، والتي تساهم بشكل مباشر في احتراق الوقود في صندوق النار في الموقد أو الموقد. من الصعب المبالغة في تقدير وظيفة المدخنة ، تمامًا كما يصعب المبالغة في تقدير أهمية جودة التنفيذ وتوصيل المدخنة. مدى جودة صنع المدخنة في البداية ومدى احتراف توصيلها بجهاز التسخين سيؤثر لاحقًا على تشغيل وسلامة نظام التدفئة بالكامل.

من المهم أن نفهم أن منتجات التدفئة ، بسبب الاختلافات في التصميم ودرجة حرارة دخان العادم ، تتطلب تركيب مداخن مختلفة. إذن ما هي أفضل مدخنة لمدفأة أو موقد منزلي؟ سيتم الرد على هذا السؤال في هذه المقالة.

ما هو وما الغرض منه

مدخنة – نظام من قنوات الأنابيب مصمم لإزالة الدخان والغازات المتكونة أثناء احتراق الوقود في الغلاف الجوي.

المتطلبات الأساسية للمداخن:

• مقاومة درجات الحرارة العالية (أكثر من 500 درجة مئوية) ؛
• تشكيل قوة جر كافية ؛
• ضيق كامل
• مقاومة الرطوبة المتولدة داخل النظام نتيجة التكثيف ؛
• مقاومة تأثيرات حمض الكربونيك والكبريتيك المتكونة داخل الدائرة نتيجة للتفاعل الكيميائي لبخار الماء وغازات العادم (السخام) ؛
• ضمان الاستقرار الهيكلي ؛
• الامتثال لمعايير السلامة من الحرائق.

ما هي المدخنة

يعمل الجهاز بمساعدة سحب الهواء ، والذي يحدث بسبب الترتيب الرأسي للأنبوب. من أجل استخراج الهواء بكفاءة ، يجب استيفاء الشروط التالية:

• عزل حراري عالي الجودة ؛
• دوران الهواء دون عائق
• سطح أملس يحمي من تلوث السخام ؛
• مقاومة لدرجات الحرارة المرتفعة.

عند تثبيت هياكل الموقد بيديك ، يجب أن تتذكر أولاً وقبل كل شيء السلامة. يوصى باستخدام خدمات التحرير الاحترافية. يؤدي التثبيت غير الصحيح إلى المشكلات التالية:

• لا يحترق الوقود تمامًا ، مما يزيد من استهلاك الحطب والفحم ؛
• لا يُسحب الهواء إلى الخارج ، بل داخل الغرفة ؛
• تغلغل أول أكسيد الكربون في الغرفة مما قد يؤدي إلى نشوب حريق.

كيف تعمل المدخنة

على الرغم من حقيقة أن بنية قنوات الدخان المصنوعة من مواد مختلفة لها خصائصها الخاصة ، إلا أنها بشكل عام عبارة عن عمود محكم الإغلاق رأسيًا أو مائلًا أو أفقيًا بجوار غرفة الاحتراق لوحدة توليد الحرارة (مدفأة أو موقد أو غلاية).

يمكن أن يكون قسم خط الأنابيب مستديرًا وبيضاويًا ومستطيلًا وحتى متعدد الأضلاع. الارتفاع – لا يقل عن 5 أمتار.

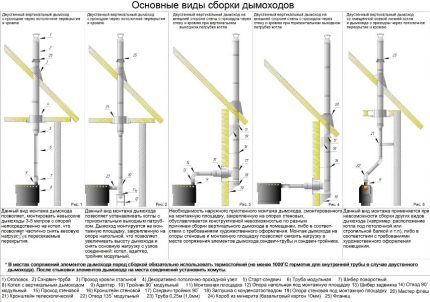

كل مخطط للأسلاك فردي ويتم تحديده وفقًا لخصائص المبنى ونموذج الموقد.

الخصائص الرئيسية التي يجب أن تتمتع بها المدخنة

بغض النظر عن المادة التي تصنع منها المدخنة والهيكل الذي بها ، يجب أن يتوافق هذا المنتج مع المعايير الأساسية للحريق والسلامة التشغيلية. لذلك ، يجب أن تكون المدخنة بالضرورة:

1. تكون مصنوعة من مواد غير قابلة للاشتعال
2. كن مناسبًا لنوع معين من معدات التدفئة المستخدمة
3. تحمل درجات الحرارة التي توفرها المعدات – التشغيل والذروة
4. تحمل درجات الحرارة القصوى والتأثيرات المناخية
5. تتميز بالتركيب البسيط
6. لها عمر خدمة طويل
7. كن مغلقًا تمامًا
8. لديها عازل في أماكن المرور عبر الجدران والسقوف والأسقف

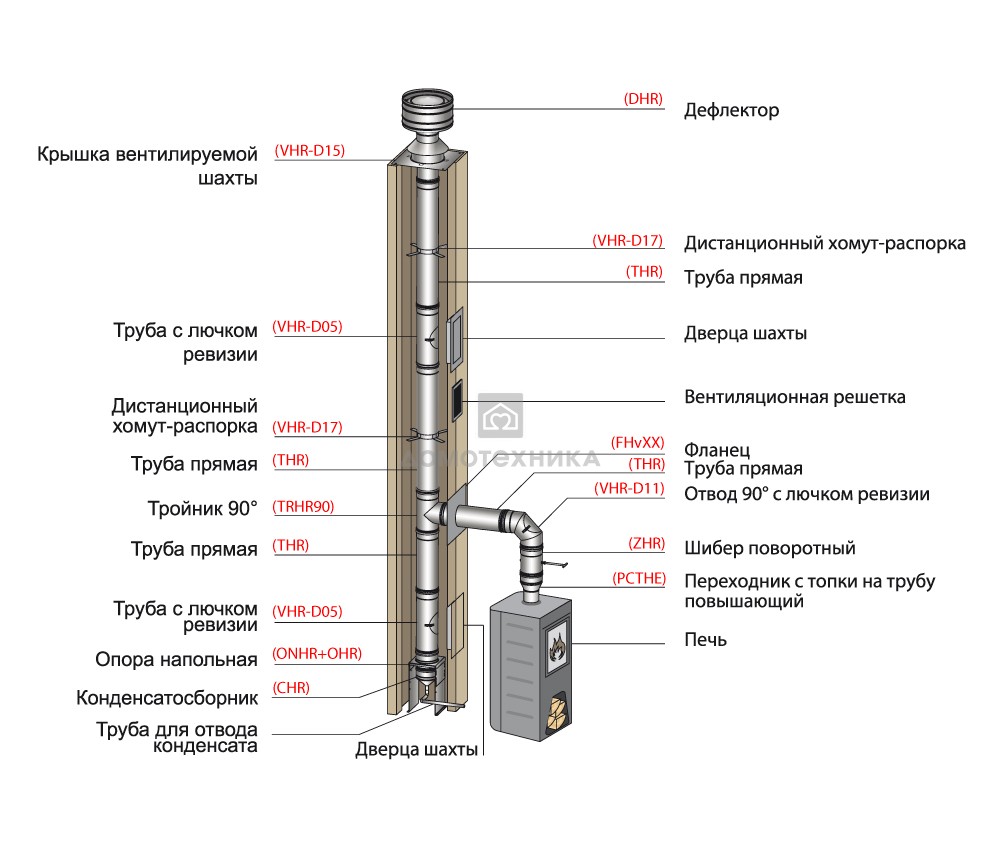

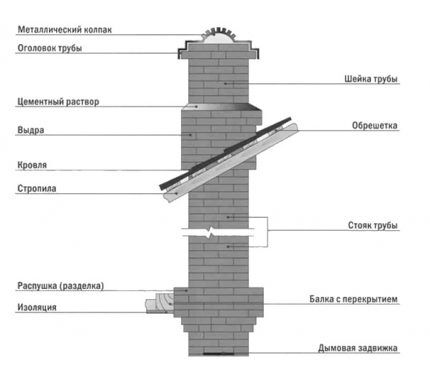

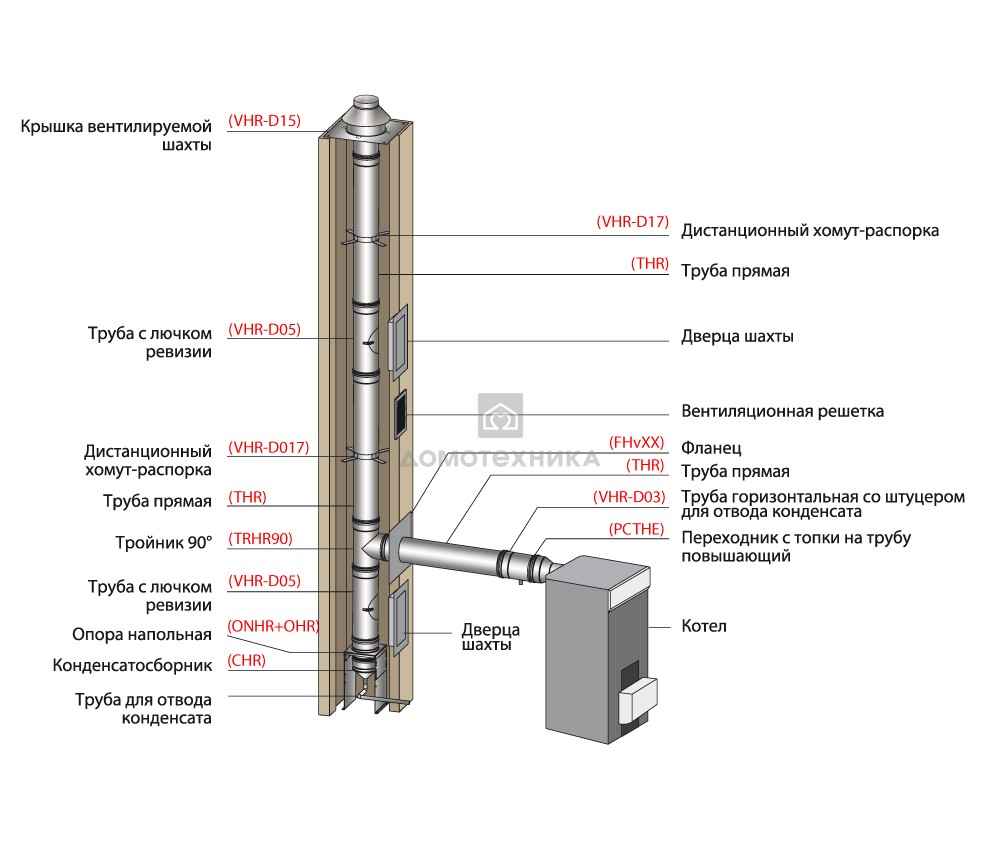

ميزات تصميم المدخنة

الغرض من مدخنة المدخنة ، وكذلك الوظيفة الرئيسية لمداخن المواقد أو الغلايات ، هو إزالة نواتج احتراق الوقود في الخارج في الغلاف الجوي. تأتي الغازات مع السخام من صندوق الاحتراق إلى المدخنة تحت تأثير الجر.

يتكون التكوين الصحيح للمدخنة من اختيار وبناء مثل هذا الهيكل الذي يبقى فيه الحد الأدنى من السخام على جدران الأنبوب ، ويمنع المسودة الغازات من دخول الغرفة.

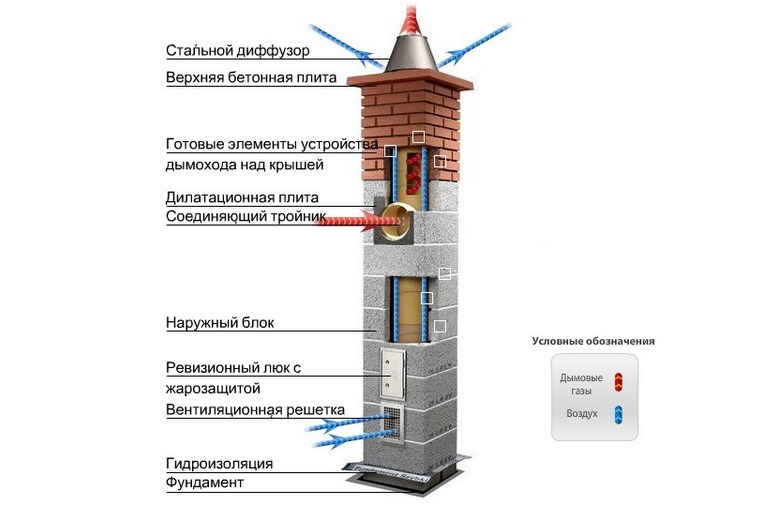

المداخن المصنوعة من مواد مختلفة لها خصائصها الخاصة وقد تختلف في التصميم. على سبيل المثال ، تتكون مدخنة الطوب التقليدية من الأجزاء التالية.

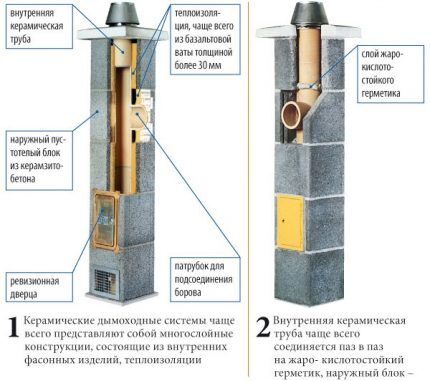

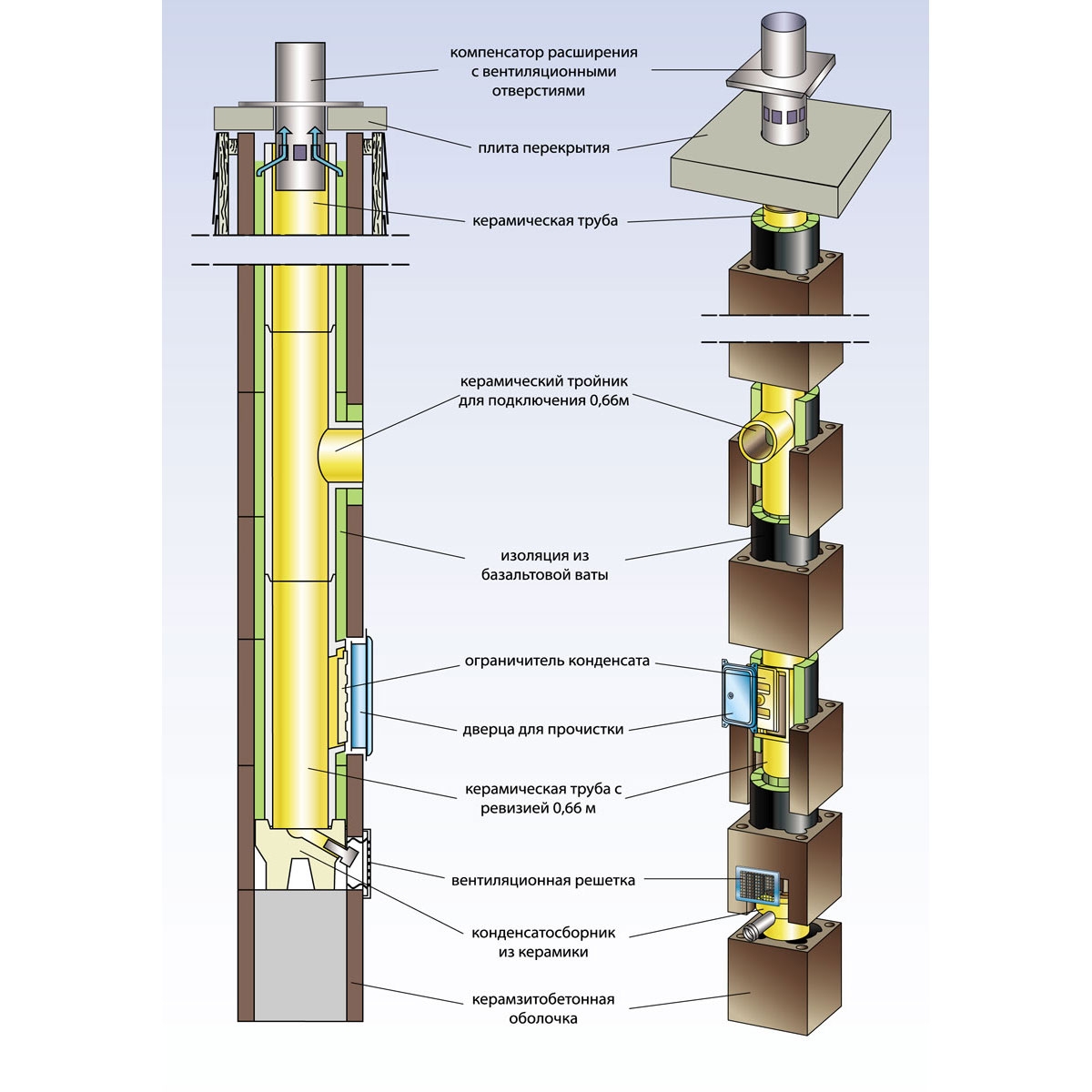

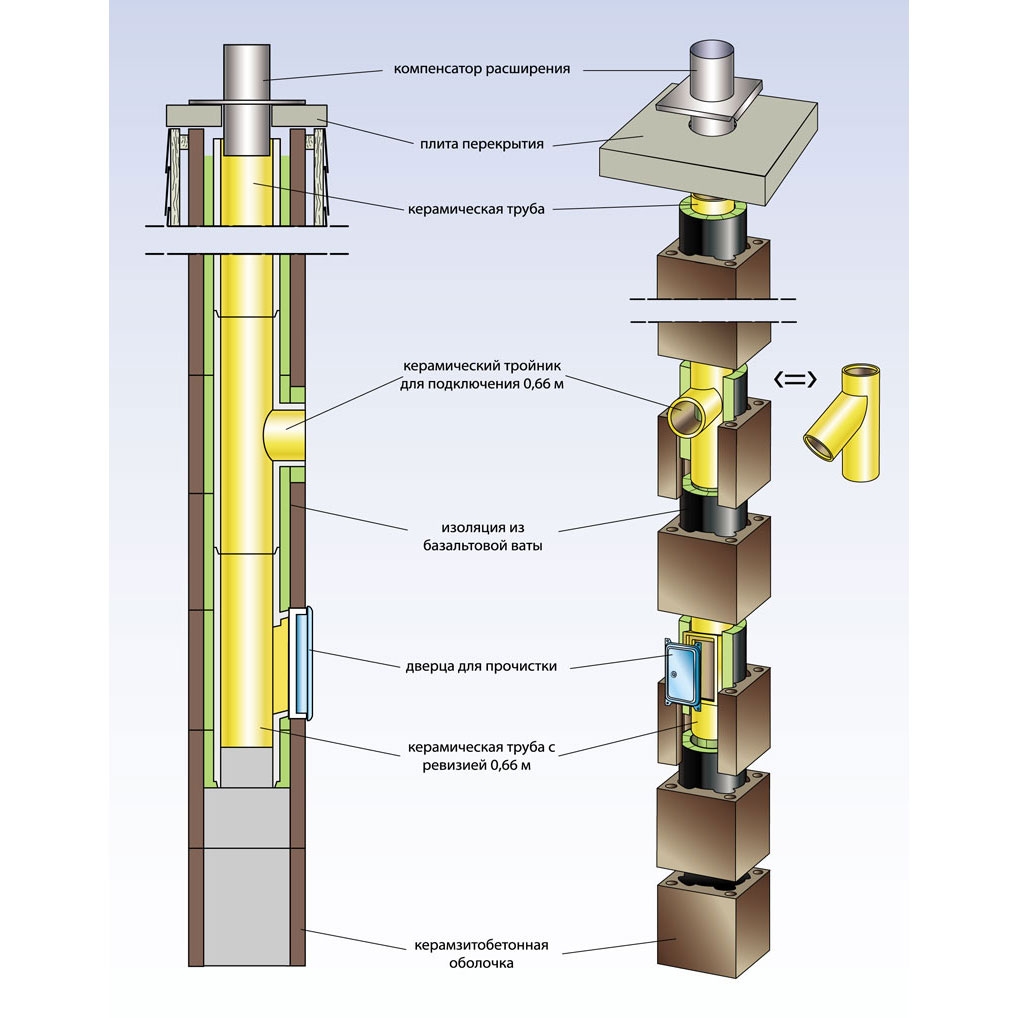

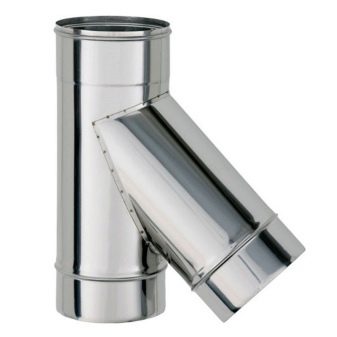

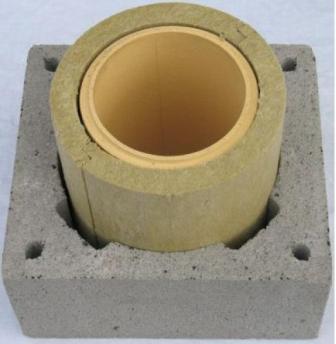

لا تحتوي المداخن الحديثة المصنوعة من الفولاذ أو السيراميك على شظايا مثل قضاعة أو زغب ، ولكنها ببساطة ضرورية لإزالة الدخان بشكل طبيعي في أنابيب الطوب وحماية الأسقف من التدفئة.

عند اختيار مادة ما ، من الضروري مراعاة درجة حرارة الغازات: في الفرن يكون أعلى ، وعند المخرج يكون أقل ، ومع ذلك ، حتى في أعلى نقطة يمكن أن تصل إلى +100 درجة مئوية. يعتمد إنشاء الدفع على اختلاف درجات الحرارة – يتم استبدال الهواء الساخن بالهواء البارد.

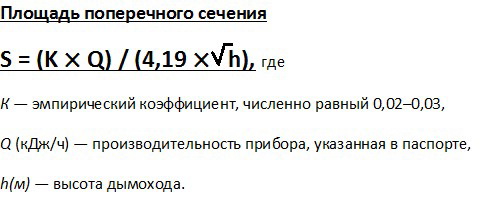

من المهم أيضًا وجود مؤشرات مثل الارتفاع والقطر الداخلي للمدخنة – يتم حسابها عند وضع المشروع.

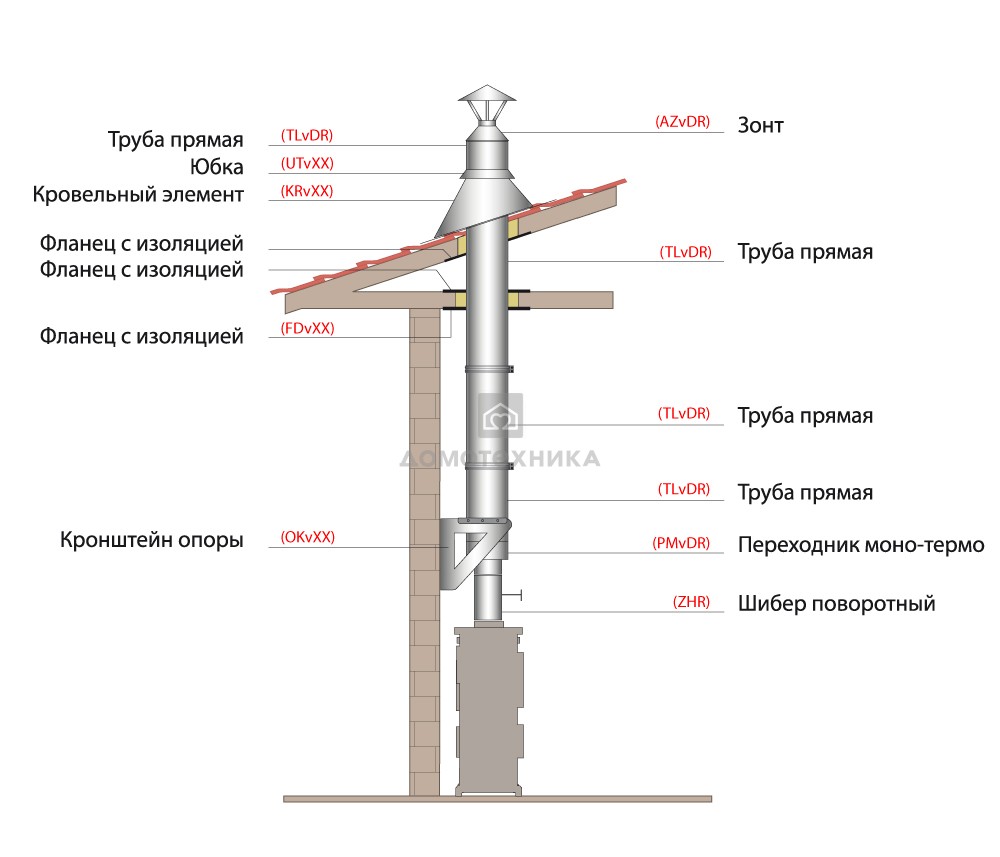

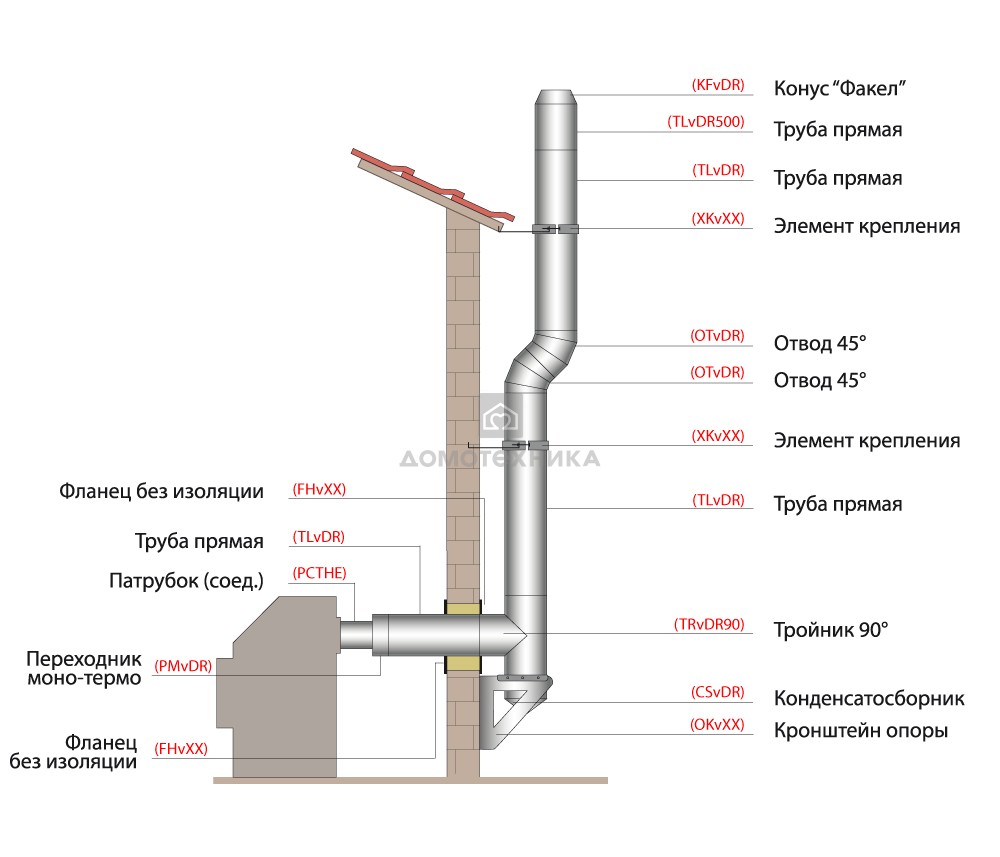

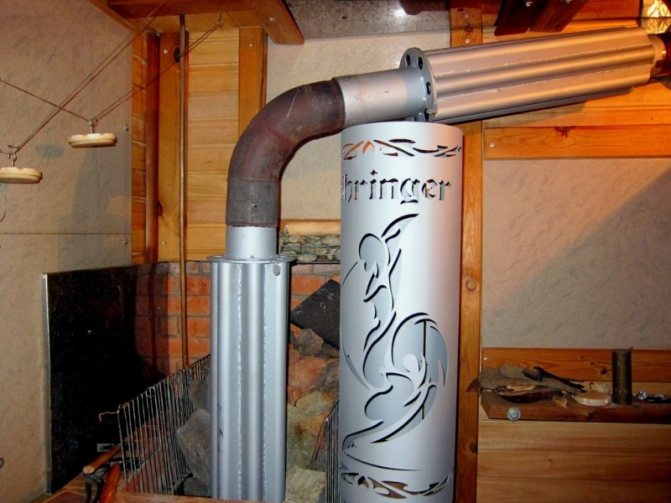

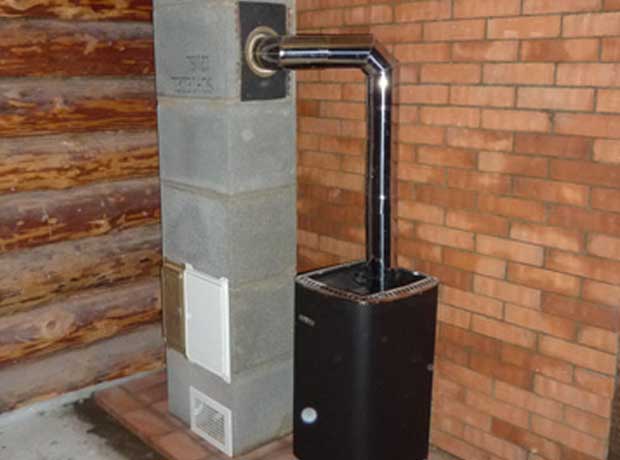

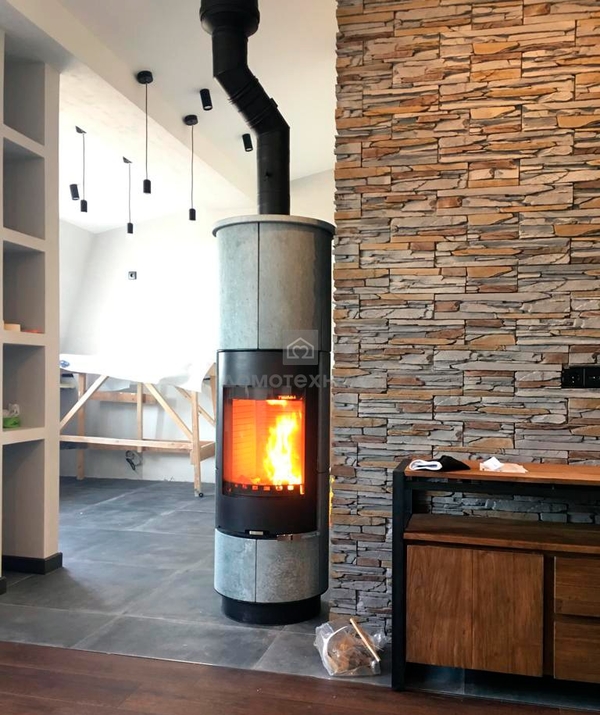

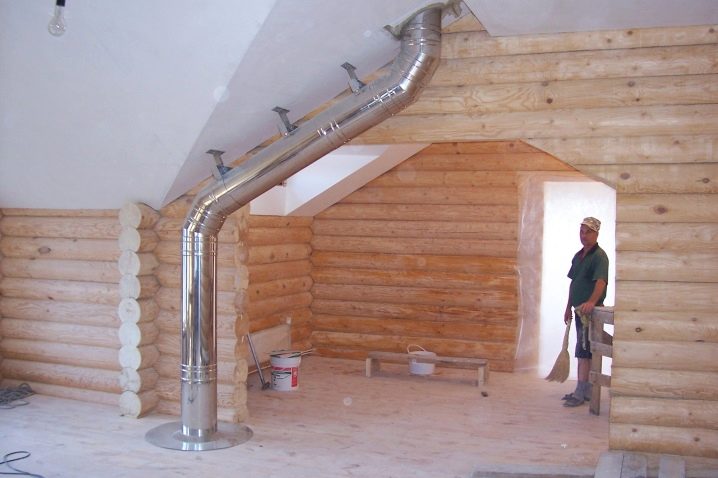

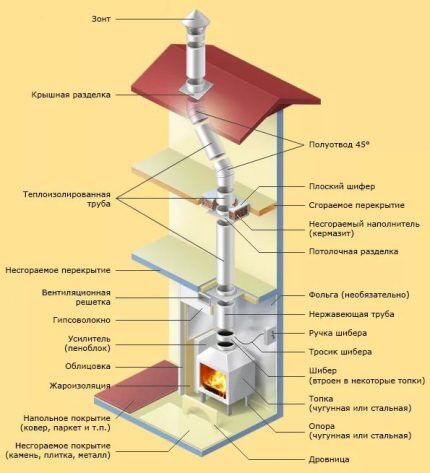

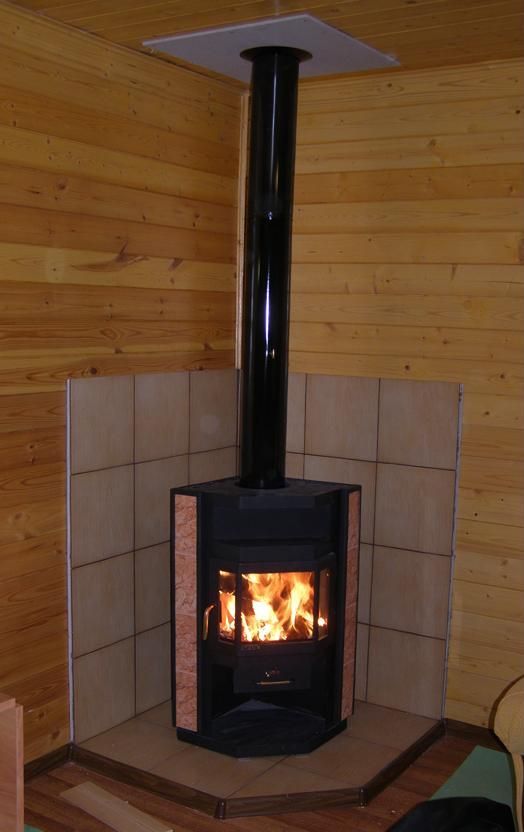

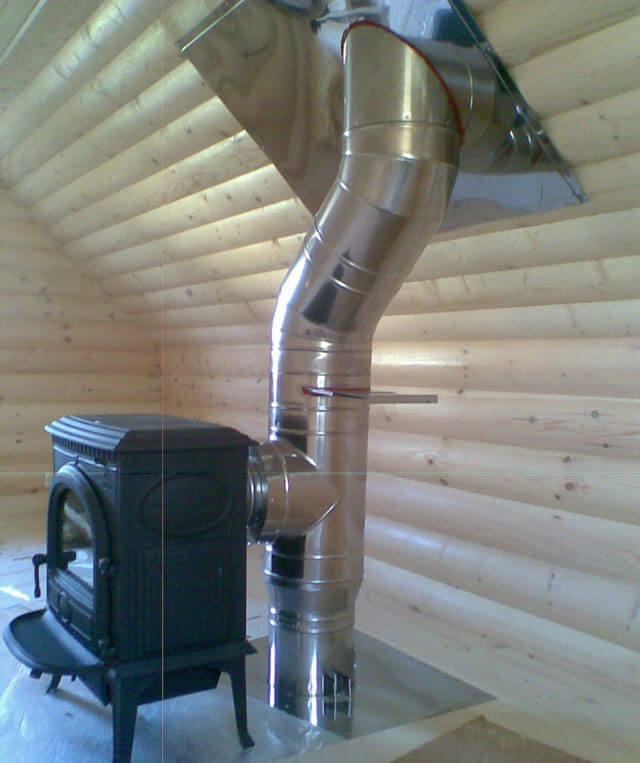

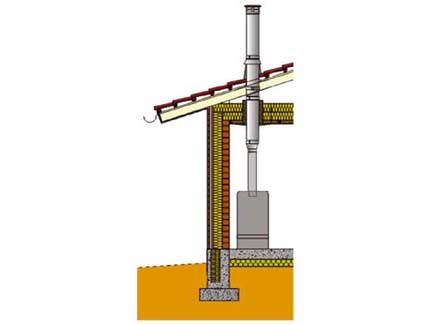

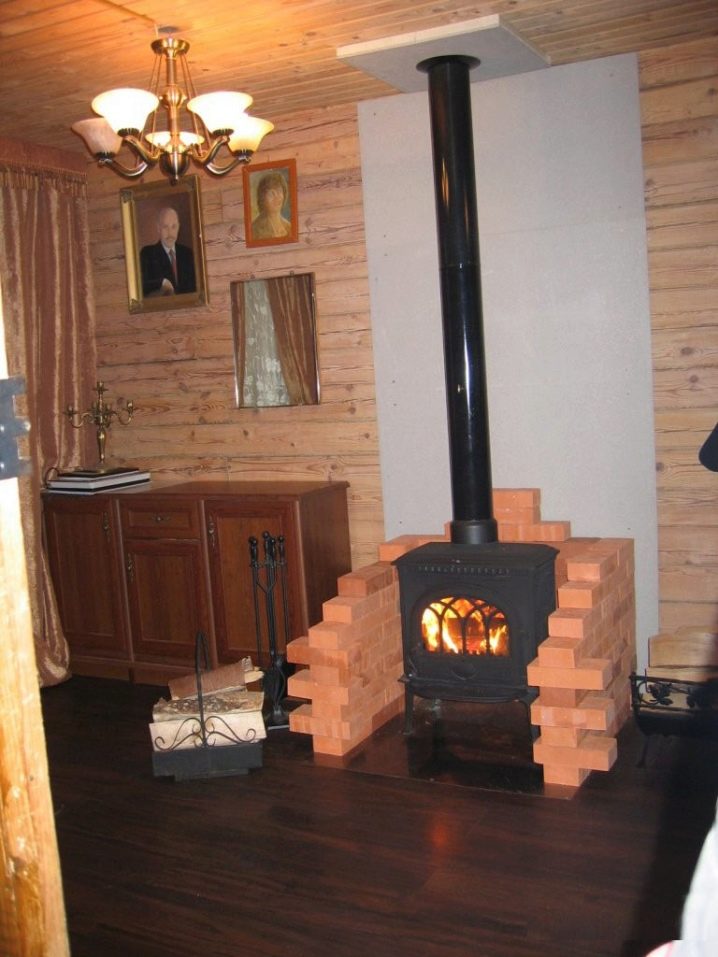

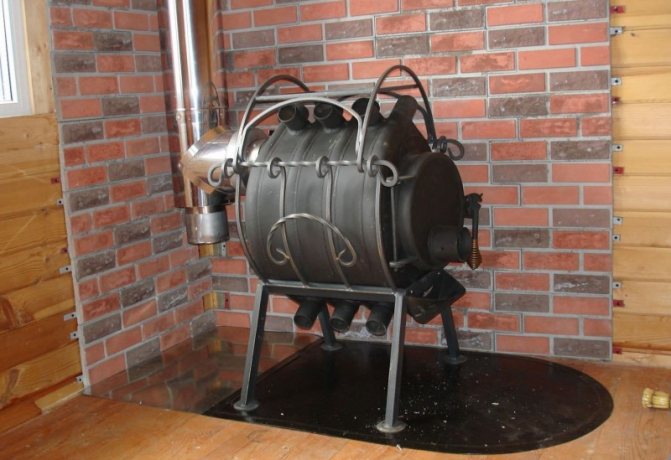

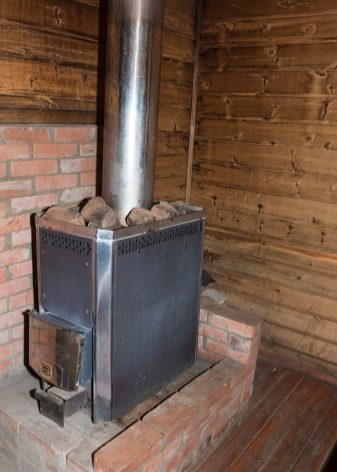

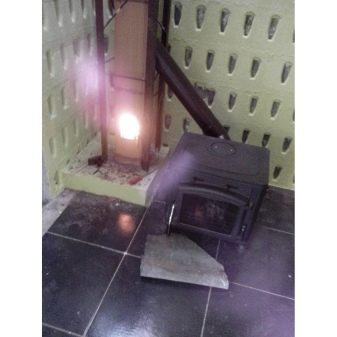

نوع من مخطط الموقد مع مدخنة من أنبوب فولاذي. الميزات: كسوة الأرضيات والجدران بمواد غير قابلة للاحتراق ، زخرفة أرضية ، إمكانية إنشاء أقسام غير عمودية باستخدام الانحناءات النصفية

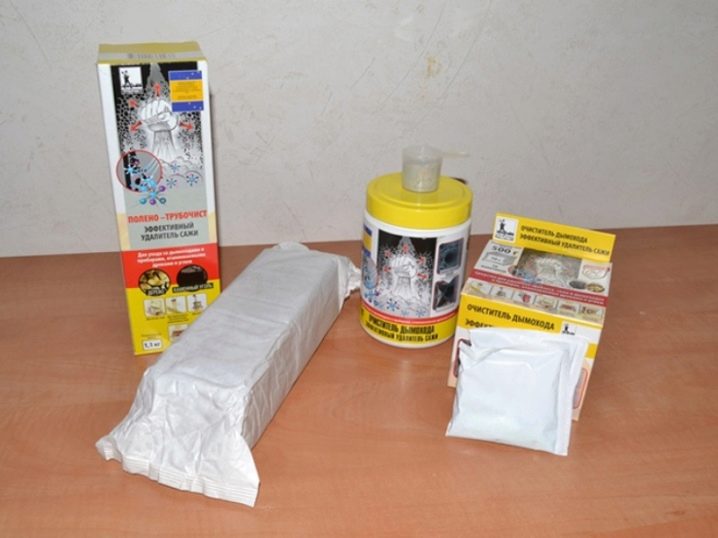

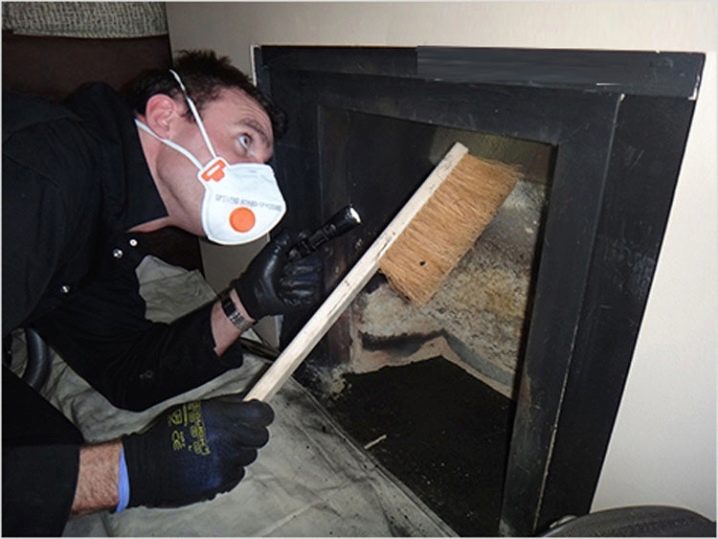

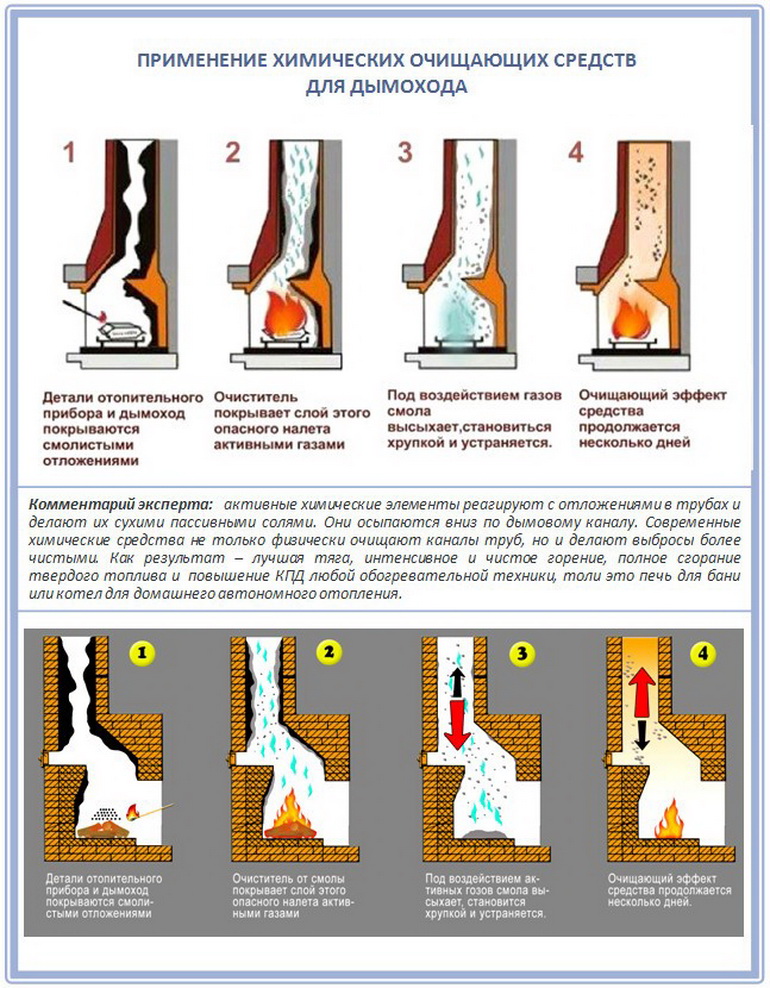

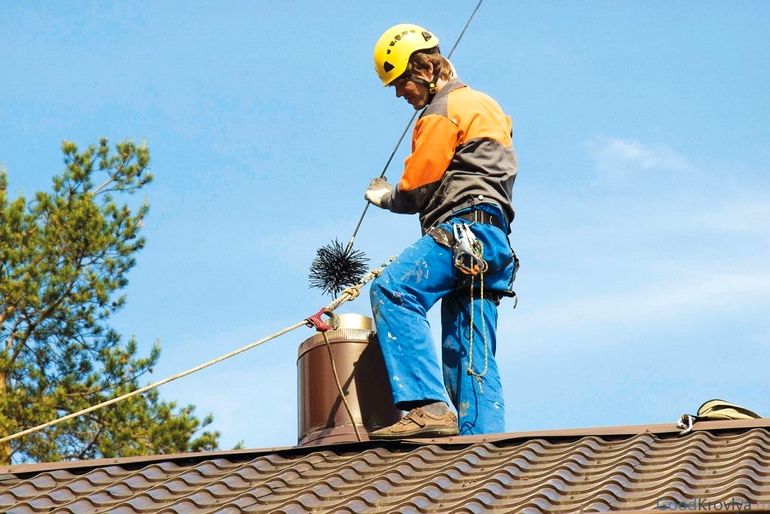

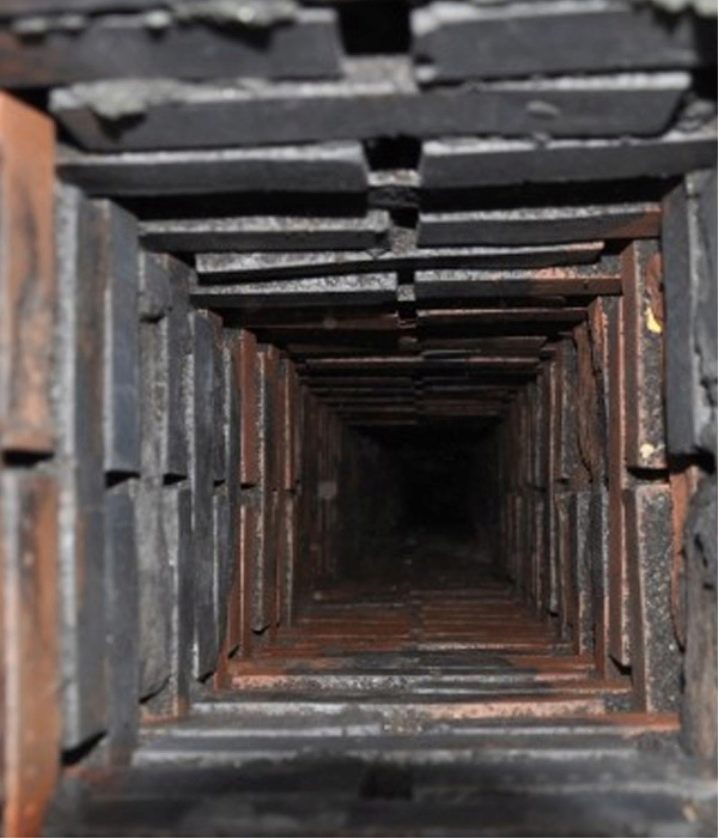

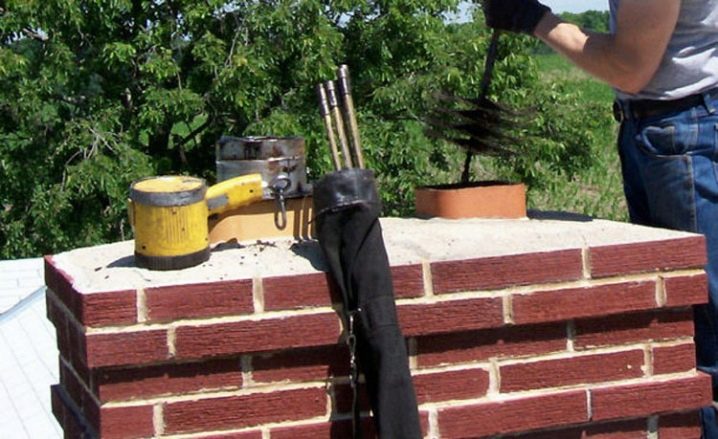

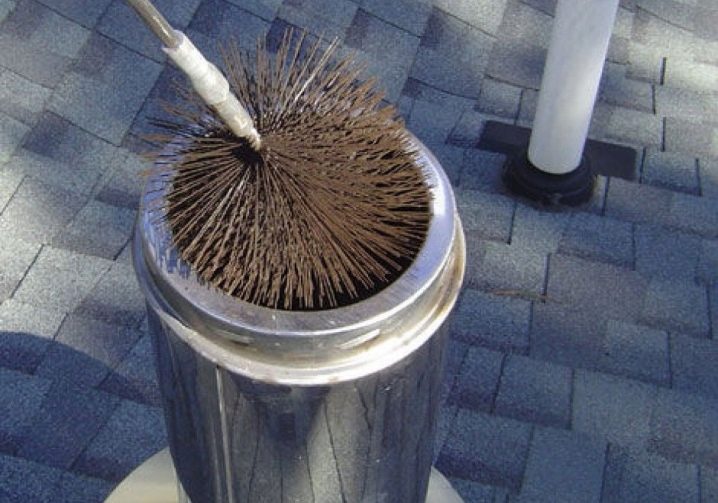

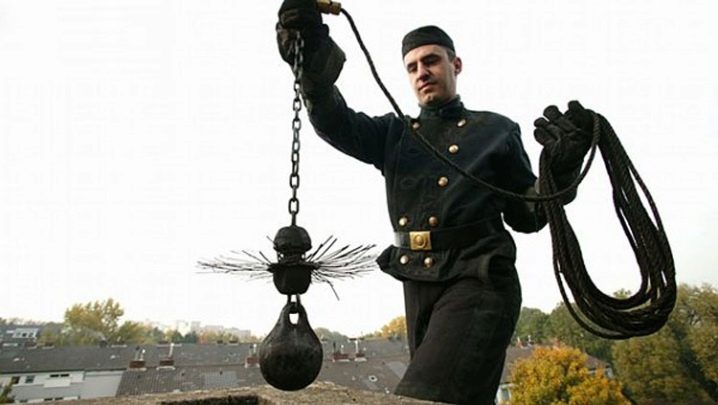

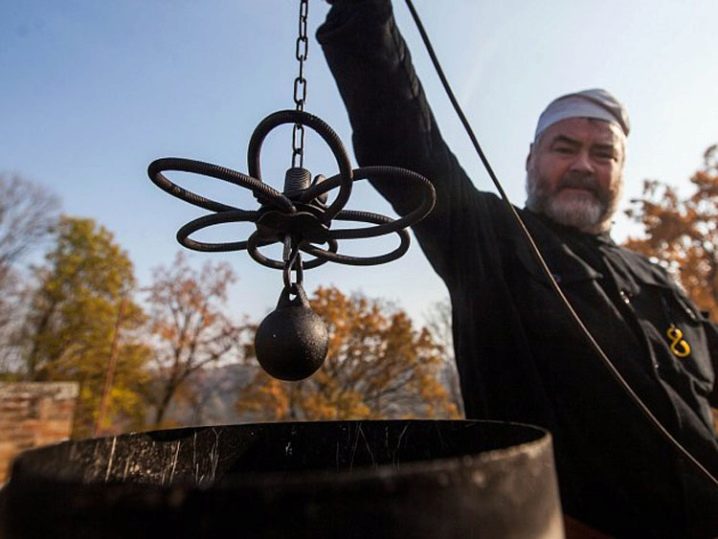

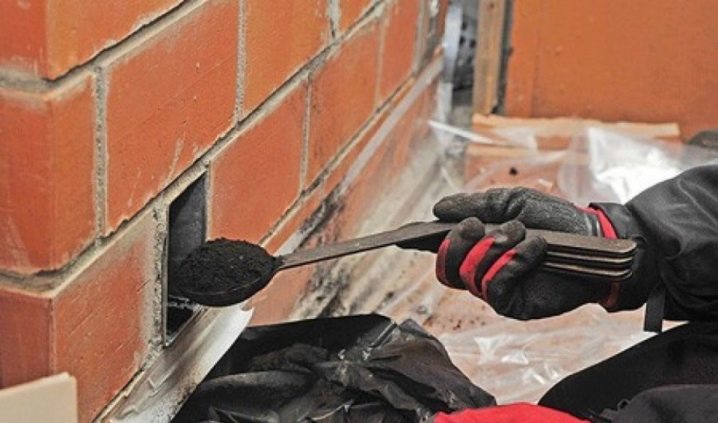

مع كل الرغبة يستحيل بناء مدخنة لا تحتاج إلى تنظيف. حتى في مدخنة خزفية مجمعة وفقًا لجميع القواعد ، يتراكم السخام بمرور الوقت ، مما يجعل من الصعب على الغازات الهروب. لذلك ، يجب تنظيف المدخنة بانتظام. يتم ذلك عادةً خلال الفترة التي يكون فيها الموقد خاملاً..

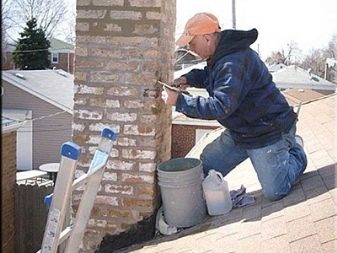

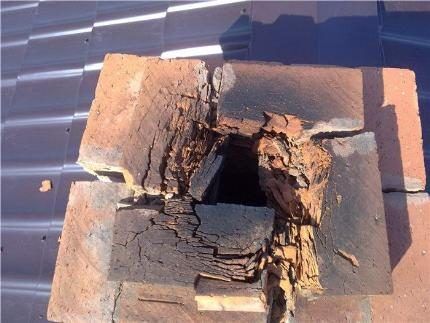

بالإضافة إلى ذلك ، من الضروري مراقبة سلامة المفاصل والسطح الداخلي: الشقوق أو الخدوش أو النتوءات التي قد تظهر بمرور الوقت تعيق الدوران الطبيعي للهواء الساخن.

وظائف مداخن المواقد والمواقد

بدون الخوض في التفاصيل ، يمكننا القول أن مدخنة الموقد مصممة فقط لإزالة نواتج الاحتراق المسببة للتآكل في الغلاف الجوي ، والتي تتشكل أثناء احتراق أي وقود. ولكن في الواقع ، فإن قناة الدخان هي جزء كامل من جهاز التسخين. بدون مدخنة ، لا يمكن تشغيل الفرن أو المرجل أو معدات الغاز.

يعتمد أداء السخان المستقل على كمية الأكسجين التي تدخل الفرن. من الخطأ القول أنه كلما زاد توفير الأكسجين للجهاز ، كان يعمل بشكل أفضل: يجب أن تكون هناك كمية محددة بدقة من الهواء. يمكن أن يؤدي كل من الوفرة الزائدة ونقص الأكسجين إلى فقدان طاقة المعدات أو تشغيلها غير المستقر أو زيادة استهلاك الوقود..

يمكن وصف مبدأ تشغيل المدخنة على النحو التالي:

• بشكل عام ، كل مدخنة هي جزء من نظام حلقي ؛
• بعد المرور عبر المدخنة ، يتم تفريغ غازات العادم المسببة للتآكل في الهواء الطلق. نتيجة لذلك ، يحدث فراغ في الجزء المستقبِل للفرن أو المرجل ، ويتم إطلاق الهواء النظيف من الغلاف الجوي إلى المدخنة ؛
• يحترق الأكسجين الداخل إلى المدخنة ثم يسخن ويتم إزالته مرة أخرى من النظام إلى الخارج. يحدث هذا حتى ينضب الوقود في الفرن..

إذا اخترت الحجم الخاطئ للمدخنة للموقد أو استخدمت مدخنة غير مناسبة تمامًا للخصائص الأخرى لهذا النوع من السخان ، فإن دورة الدوران تتعطل. هذا يؤدي إلى لحظات غير مرغوب فيها مثل:

• الاستهلاك المفرط للوقود
• إلقاء غازات أول أكسيد الكربون الخطرة على الحياة في أماكن المعيشة ؛
• احتمال كبير لحدوث حريق من الشرر ؛
• التشغيل غير المنتج لوحدة التدفئة ؛
• احتراق الوقود غير الفعال.

توفر المدخنة قوة دفع تعتمد عليها عملية احتراق الوقود

يجب أن تضمن المدخنة الجيدة مثل هذه الحالة في نظام الفرن حيث يحترق الوقود الصلب بدون بقايا ، وفي نفس الوقت لن يُسمح بتجاوزه. الجوانب المهمة الأخرى التي تؤثر على الاختيار ستكون سهولة التثبيت وإمكانية إجراء مزيد من الصيانة..

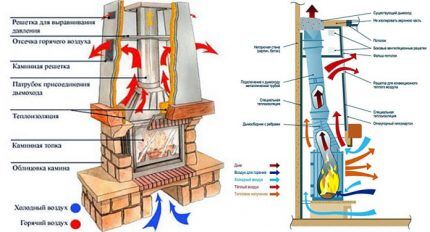

مبدأ التشغيل

• يتم إشعال الوقود الموجود في صندوق النار الخاص بالموقد (الموقد ، المرجل) ، ونتيجة لذلك ، تبدأ عملية توليد الحرارة ، ومعها دخان (السخام والرماد والمركبات الكيميائية العدوانية الأخرى الضارة بصحة الإنسان).
• تبلغ درجة حرارة منتجات الاحتراق حوالي 500 درجة مئوية ، مما يعني أنها تصبح أخف وزناً وتندفع نحو المنجم. يبدأ تدفق الهواء البارد عملية الحمل الحراري الطبيعي ، مما يزيد من قوة الجر وبالتالي إزاحة منتجات الاحتراق في الخارج.
• يدعم الهواء المؤكسج بشكل طبيعي احتراق الوقود.

قوة الجر

يعتمد عمل المدخنة على تأثير الجر ، حيث تتحرك كتل الغازات في الاتجاه من مدخل الأنبوب إلى المخرج بسبب تدفق الهواء النقي من الخارج. قوة الجر هي قيمة متغيرة ، وتتأثر بالظروف الجوية: اتجاه الرياح وسرعتها ، ودرجة حرارة الهواء الخارجي ، وكذلك حالة التهوية في الغرفة (تدفق الهواء النقي إلى الداخل).

علامات مشاكل الجر:

• صعوبات في إشعال الموقد.
• حرق ضعيف
• دخان الغرفة.

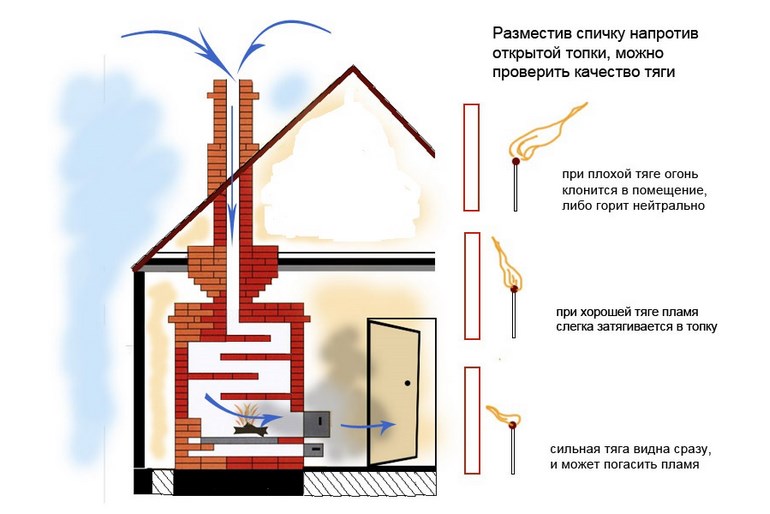

للتحقق من عمود الدخان بحثًا عن وجود تيار طبيعي ، يتم إحضار شمعة مضاءة أو تطابق في صندوق النار الخاص بمدفأة معطلة:

• يشير ميل اللهب نحو قناة عادم الدخان إلى التشغيل الصحيح للدائرة ؛
• إذا كان اللهب مستويًا ، فلا يوجد دفع ؛
• ميل اللهب نحو الغرفة يحذر من تأثير السحب العكسي.

من المستحيل تشغيل الموقد في حالة عدم وجود مسودة عكسية. يؤدي الدفع القوي جدًا إلى انخفاض الكفاءة الحرارية واستهلاك الوقود المفرط الذي لا معنى له.

أسباب مشاكل الجر:

• التكوين غير الصحيح لقناة الدخان ؛
• ارتفاع غير كافٍ أو قسم مختار بشكل غير صحيح ؛
• انسداد المدخنة
• قلة الهواء النقي من الشارع.

شروط الأداء الطبيعي للمدخنة:

• أقصى عمودية للمحيط ؛
• نعومة وضيق الجدران.
• الصيانة الدورية والتنظيف لعمود غاز المداخن ؛
• تركيب عاكس فوق الأنبوب ؛
• ضمان تدفق الهواء النقي (وجود مجرى هواء منفصل قابل للتعديل من الشارع أو تركيب تجهيزات النوافذ في وضع التهوية أثناء تشغيل الموقد) ؛
• تركيب معدات لتوفير سحب قسري.

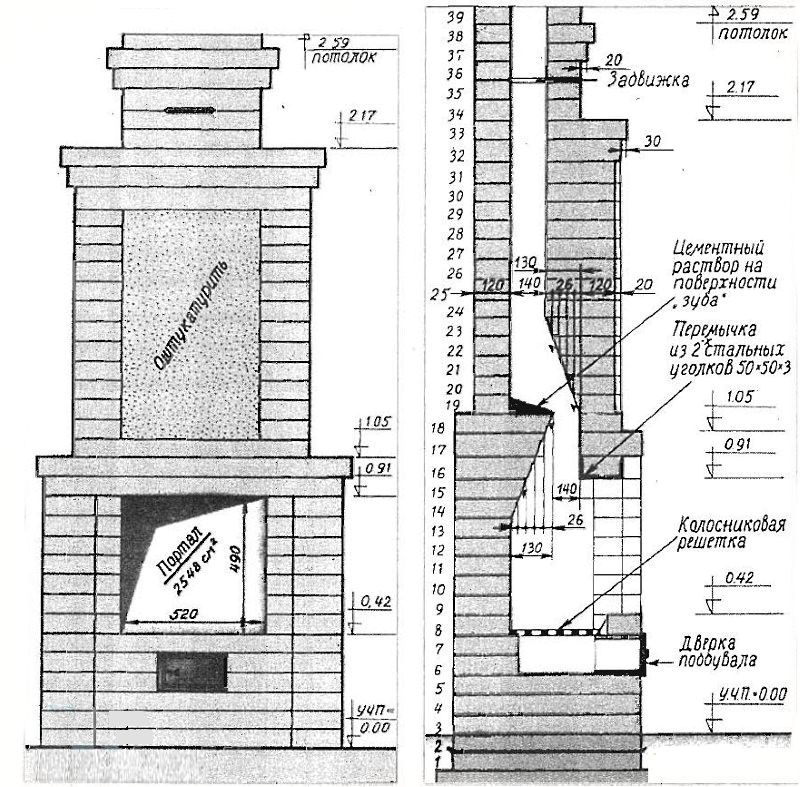

أبعاد الفرن

يجب أن يكون الموقد في مخطط المنزل والرسم والتخطيط جاهزين قبل وقت طويل من بدء أعمال التثبيت. يجب أن يعتمد المشروع على كل من الغرفة والإمكانيات المالية لصاحب المنزل. يعطي كل 10 سنتيمترات في أحد الأبعاد زيادة كبيرة في السعر ، لكن هذا لا يعني على الإطلاق أنه كلما كان ذلك أفضل ، كلما كان ذلك أفضل. يجب ربط كل شيء وتصنيعه بنسب مناسبة. يجب أن يتطابق الخارج مع الداخل

في الوقت نفسه ، من المهم أن نفهم ما إذا كان الموقد قد تم التخطيط له عند تصميم المنزل أم لا. إذا تم تنفيذ هذا الإعداد ، فلن تنشأ صعوبات

ومع ذلك ، إذا تم الإصلاح بالفعل ، وكان مطلوبًا تجميع نسخة الطوب الكلاسيكية ، فيجب مراعاة ما يلي:

1. احصل على المشورة من المتخصصين الذين سيشيرون إلى جميع أنواع المخاطر.
2. قم بتقييم مستوى جاهزية الأرضيات لحمل إضافي
3. اختر الموقع الصحيح.
4. تحقق من إمكانية إزالة أنبوب المدخنة.
5. تأخذ في الاعتبار الأبعاد الخارجية (بما في ذلك firebox).

نوصي بإلقاء نظرة فاحصة على التصميم بناءً على صندوق الحمل الحراري. هذا البديل للطريقة الكلاسيكية هو الأكثر شيوعًا في الوقت الحالي..

مزايا:

• تسخين سريع
• استهلاك وقود فعال
• يشغل مساحة أقل
• له ثمن ديمقراطي.

متطلبات السلامة من الحرائق للمداخن

لا ينبغي إجراء أي ترتيب للمواقد والمداخن دون الامتثال لمتطلبات السلامة من الحرائق:

• يجب ألا تلتصق عناصر التسقيف الخشبية بالأسطح الداخلية للمدخنة التي يزيد طولها عن 25 سم ؛
• يجب عزل العناصر المصنوعة من الخشب باللباد الذي يتم غمسه في محلول من الطين أو بطبقتين من لوح الأسبستوس.

ما الذي يجب أن تصنع منه المدخنة ، وما هي المواد التي يحظر استخدامها?

الشرط الرئيسي لمواد تصنيع مداخن المداخن هو مقاومة الحرارة. يتم تحديد الحد الأدنى من عتبة السلامة من الحرائق لمادة المدخنة عند مستوى 30 دقيقة و 1000 درجة. في حالة التشغيل المستمر ، يجب أن تتحمل مادة الأنبوب درجة حرارة تصل إلى 500 درجة دون تلف ، نظرًا لأن درجة حرارة منتجات الاحتراق نادرًا ما تنخفض عن 300 درجة.

يرجع المخزون البالغ 200 درجة إلى حقيقة أن السخام المتراكم في الأنابيب يميل إلى الاشتعال تلقائيًا..

يتم أيضًا فرض متطلبات صارمة على التوصيل الحراري. يجب ألا تتجاوز درجة حرارة الطبقة الخارجية لأنابيب المداخن 90 درجة ، وفي أماكن الواجهة ذات الهياكل القابلة للاشتعال – لا تزيد عن 65 درجة.

نلاحظ بشكل خاص أن مواد الاحتراق لها تركيبة كيميائية قوية وأن المادة التي تصنع منها أنابيب المداخن يجب أن تتحمل بشكل فعال بيئة كيميائية غير مواتية. بالإضافة إلى ذلك ، فإن جزء الأنبوب الممتد خارج الغرفة معرض للظروف المناخية ويجب عدم تدميره بسبب درجات الحرارة القصوى..

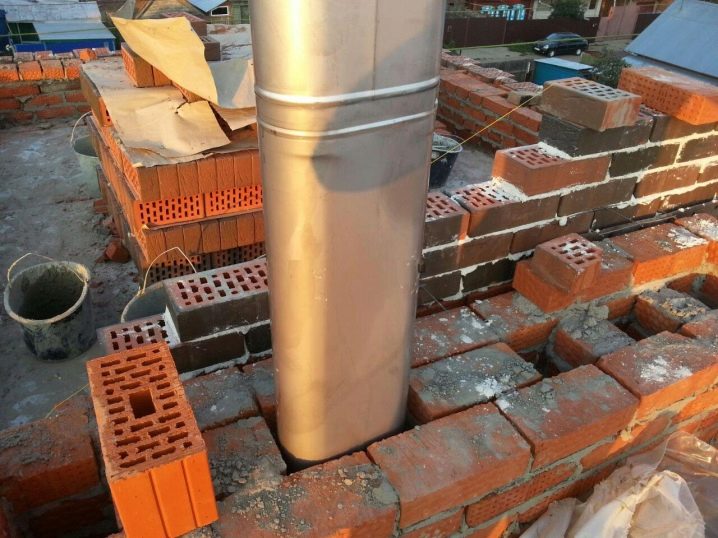

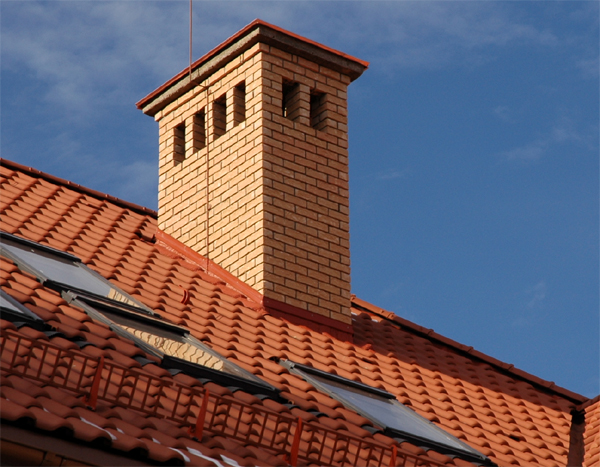

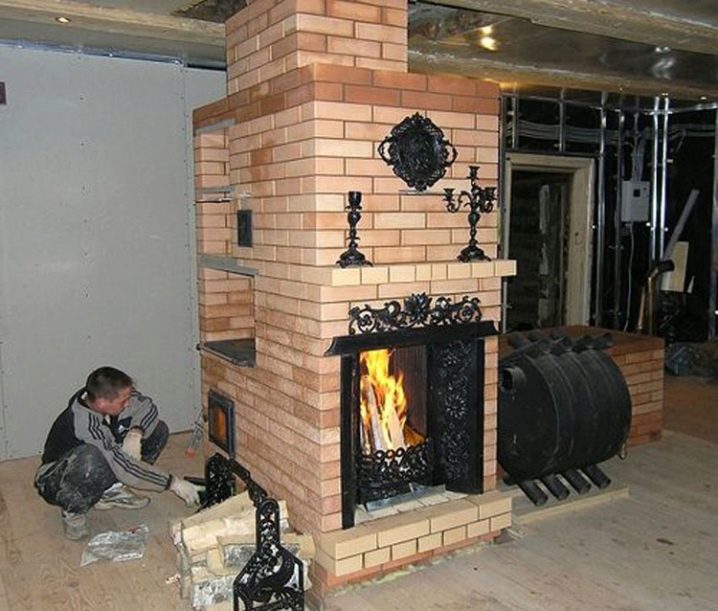

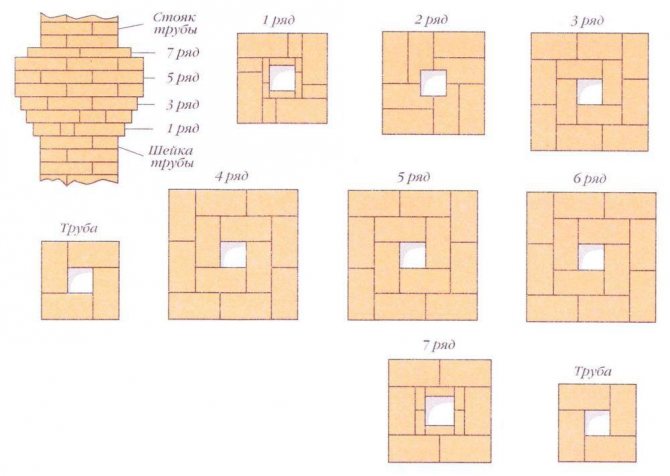

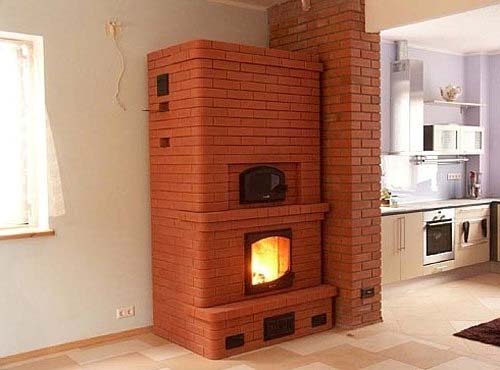

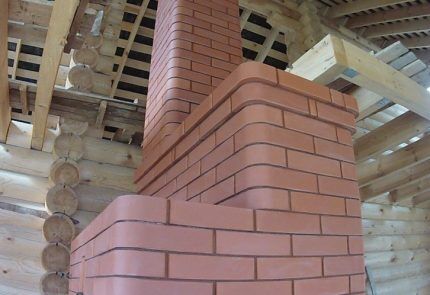

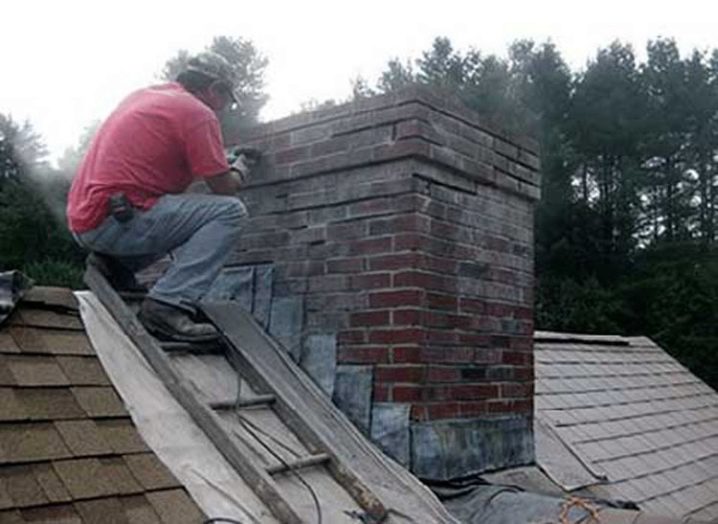

المواد التقليدية لصناعة المداخن هي الطوب الحراري. إنها تلبي بشكل مثالي جميع متطلبات مواد المداخن. ومع ذلك ، فإن بناء مداخن الطوب يتطلب مهارات معينة..

بالإضافة إلى ذلك ، يجب اختيار الطوب بشكل فردي لكل جهاز تسخين. لذلك في الأفران ، عادة ما يتم الاحتفاظ بدرجة حرارة منتجات الاحتراق عند 250 درجة ، ولكن في المواقد ، وتحت ظروف الحريق المباشر ، يمكن أن تصل إلى 400 درجة. وبالتالي ، يوصى بأن تكون جدران مدخنة الطوب الخاصة بالمدفأة مصنوعة من طوب النار ، مما يزيد سمك الجدار عن 15 سم مع طبقات 5 مم. هذا يزيد بشكل كبير من تكلفة تصنيع أنابيب المداخن للمواقد ، وكذلك متطلبات خصائص قوة الأساسات تحت الموقد..

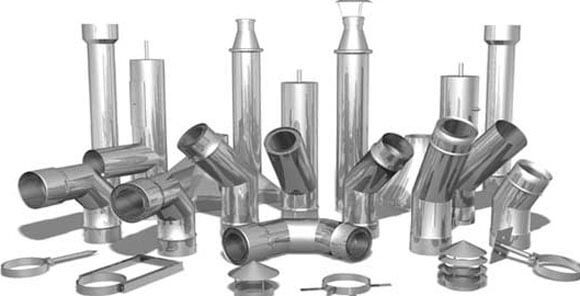

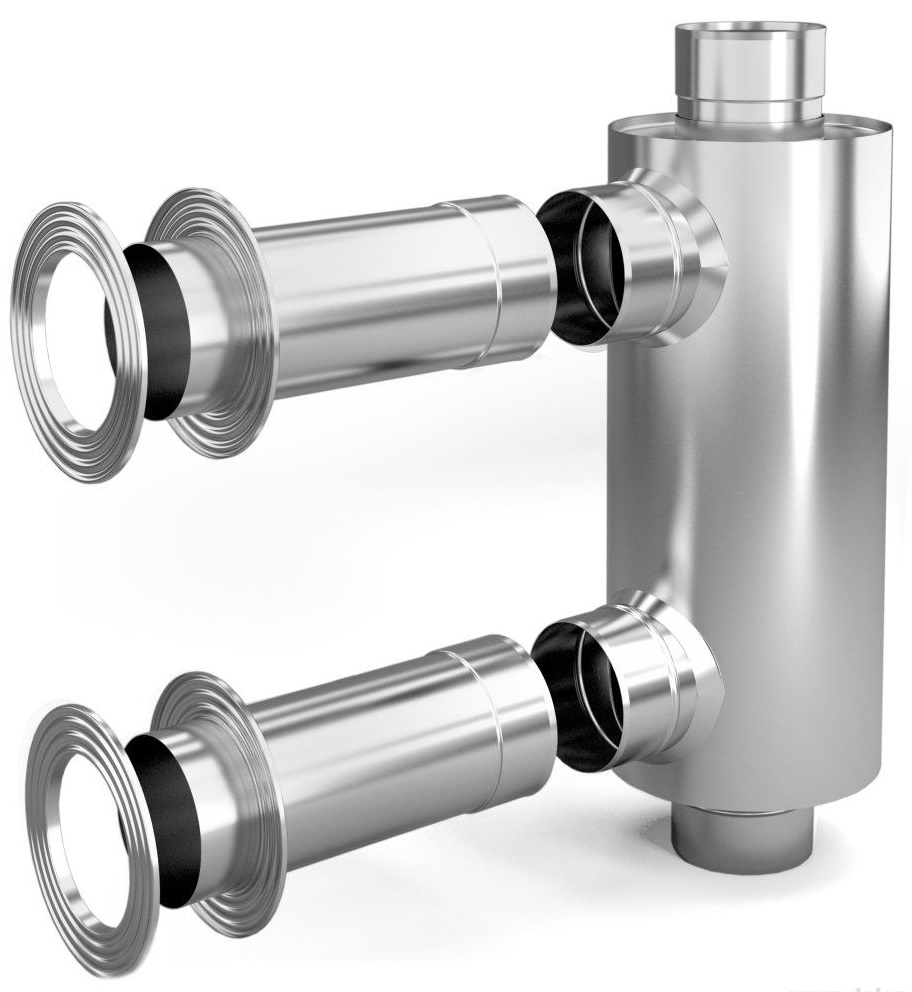

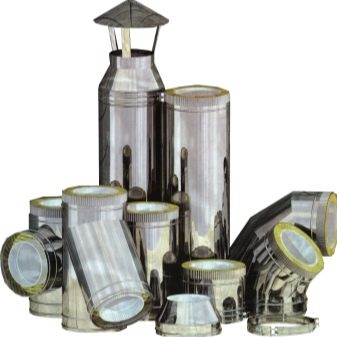

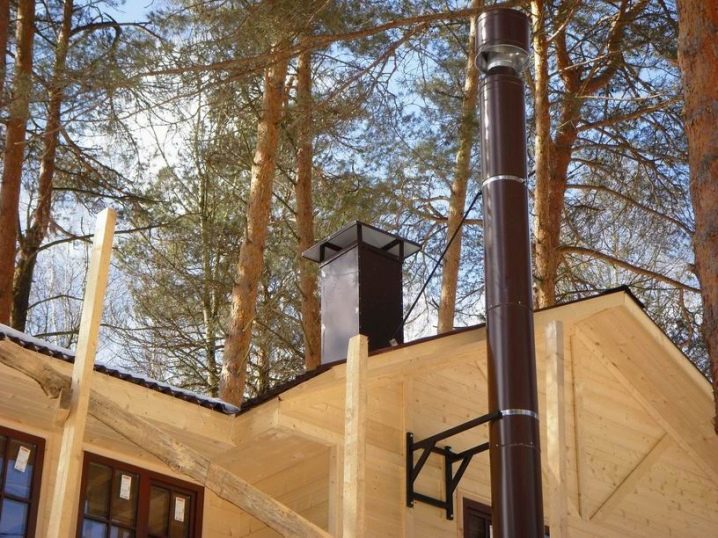

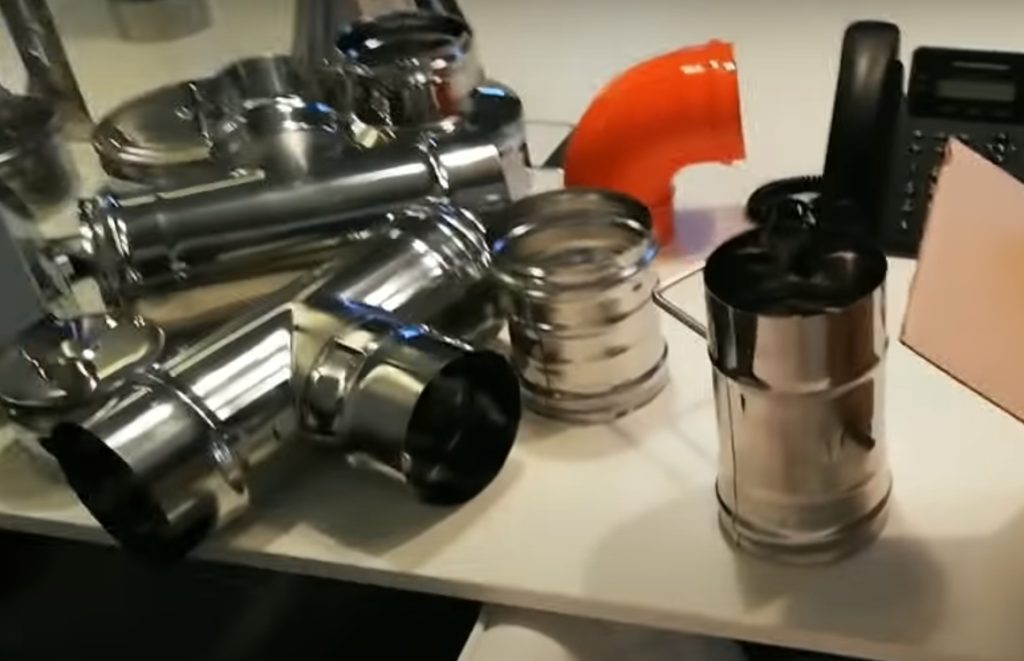

أنابيب ومداخن مصنوعة من مواد مركبة متعددة الطبقات

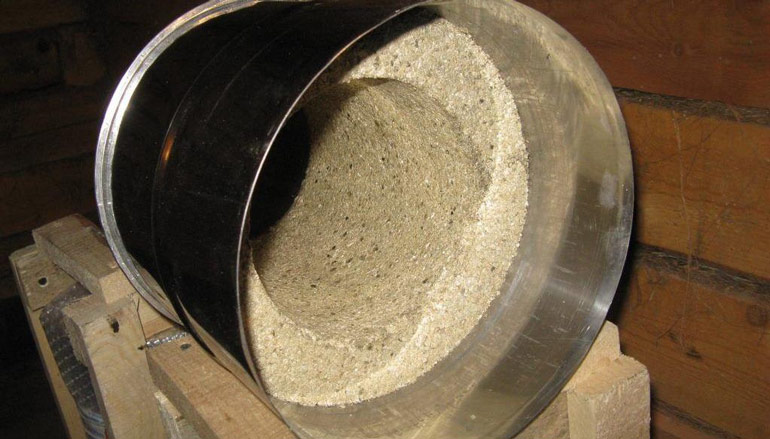

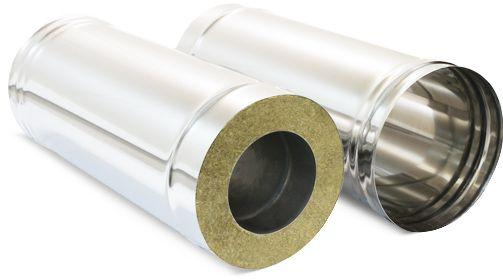

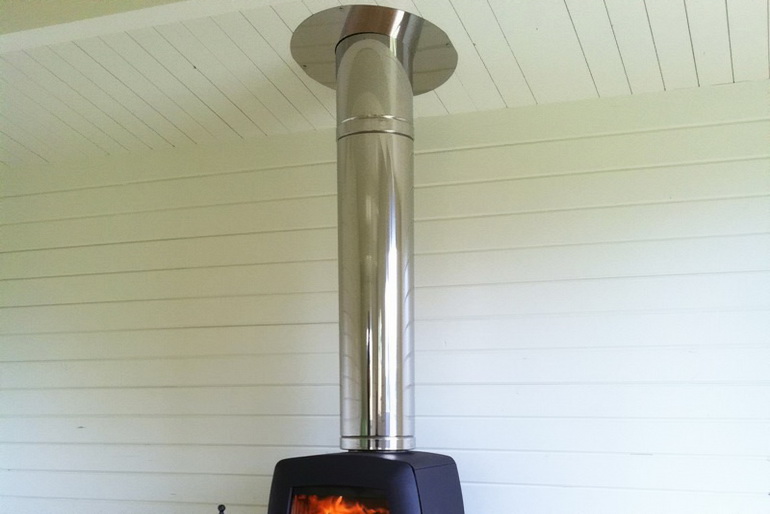

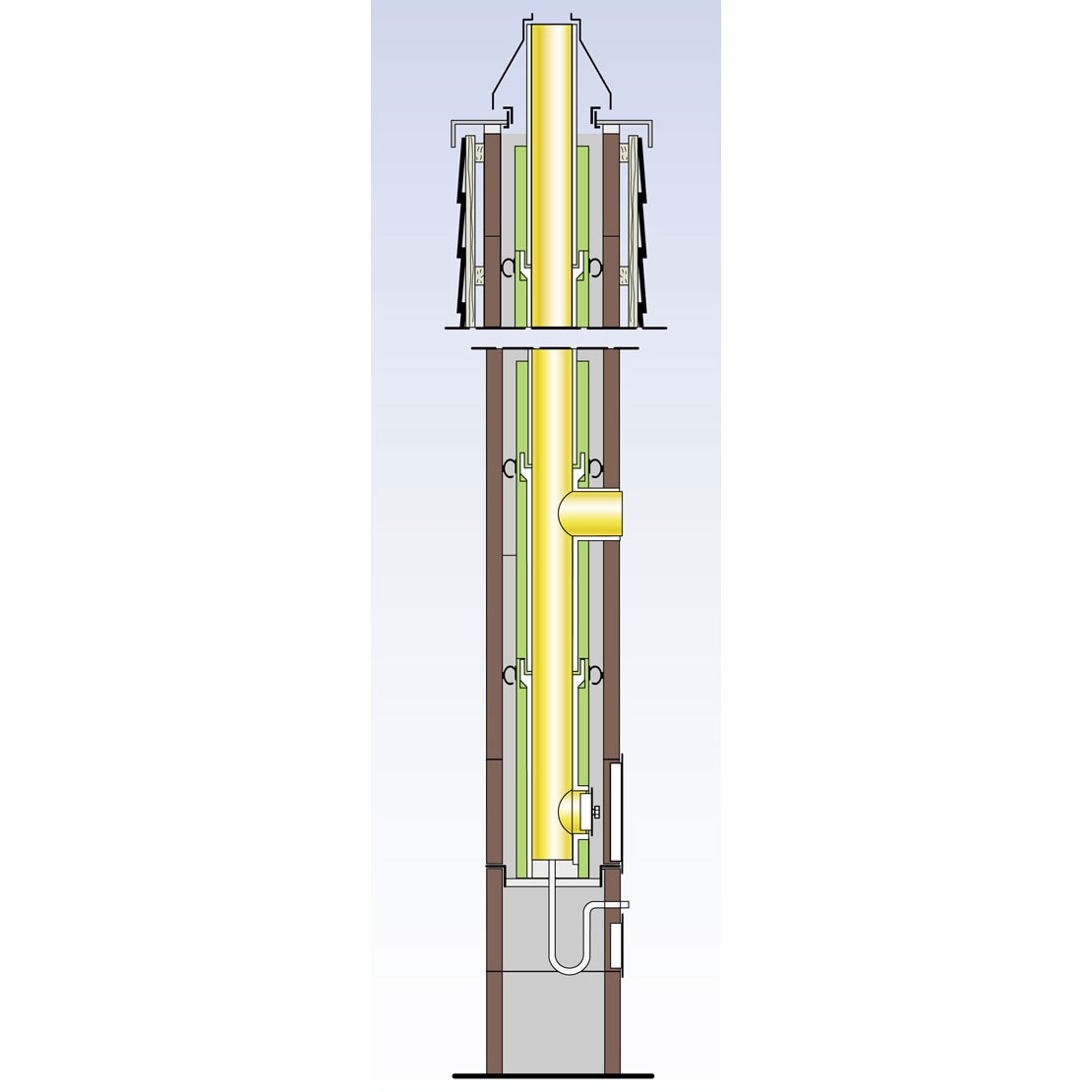

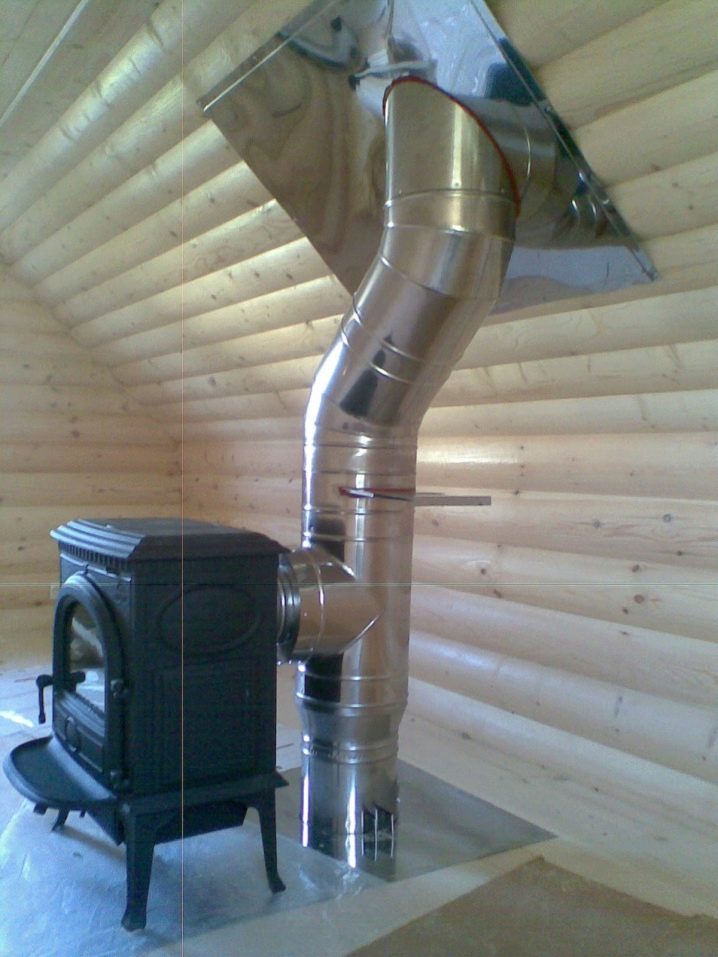

ظهرت نماذج جديدة من الأنابيب ، تسمى أيضًا “أنابيب الساندويتش” ، في السوق مؤخرًا نسبيًا ، لكنها أثبتت نفسها جيدًا بالفعل. يتم تصنيع الأنابيب متعددة الطبقات في بيئة صناعية ، عادة في شكل مقاطع مترية ؛ أثناء التثبيت ، تحتاج المداخن ببساطة إلى التوصيل. هذا الأنبوب موثوق به من حيث القوة ، ومقاوم للغاية لدرجات الحرارة العالية والبيئات الكيميائية العدوانية..

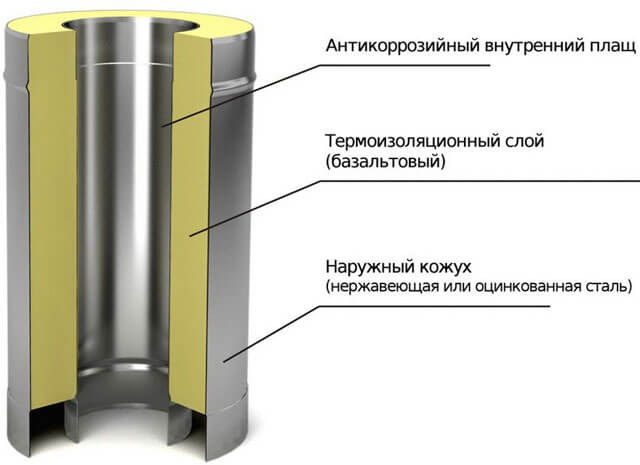

عادة ما يتكون أنبوب الساندويتش من ثلاث طبقات. السطح الداخلي مصنوع من الفولاذ المقاوم للصدأ ، والسطح العلوي مجلفن. يتم وضع مادة عازلة بينهما.

هذا الأنبوب خفيف الوزن ومتساهل تمامًا للتركيب. لا تضع الكثير من الضغط على الفرن. كعيب ، يمكن ملاحظة التكلفة العالية لهذه الهياكل وعمر الخدمة المنخفض نسبيًا. ومع ذلك ، فإن وقت التشغيل الخالي من العطل لأنبوب الساندويتش يعتمد على الشركة المصنعة المحددة. أثناء التشغيل ، يخضع مثل هذا الأنبوب لتشوهات حرارية يمكن أن تنتهك سلامتها..

يمكن أن تكون الأنابيب متعددة الطبقات ذات تركيبة مختلفة. لذلك يمكن صنع الجزء الداخلي من الطين المقاوم للحرارة ، ويمكن وضع صوف البازلت بينه وبين الغلاف العلوي المصنوع من الخرسانة خفيفة الوزن. هذه المجموعة الكاملة من الأنابيب متعددة الطبقات تزيد بشكل كبير من عمر الخدمة. بالإضافة إلى ذلك ، يمكن لصق الطلاءات الزخرفية المختلفة على الجزء الخارجي من هذا الأنبوب..

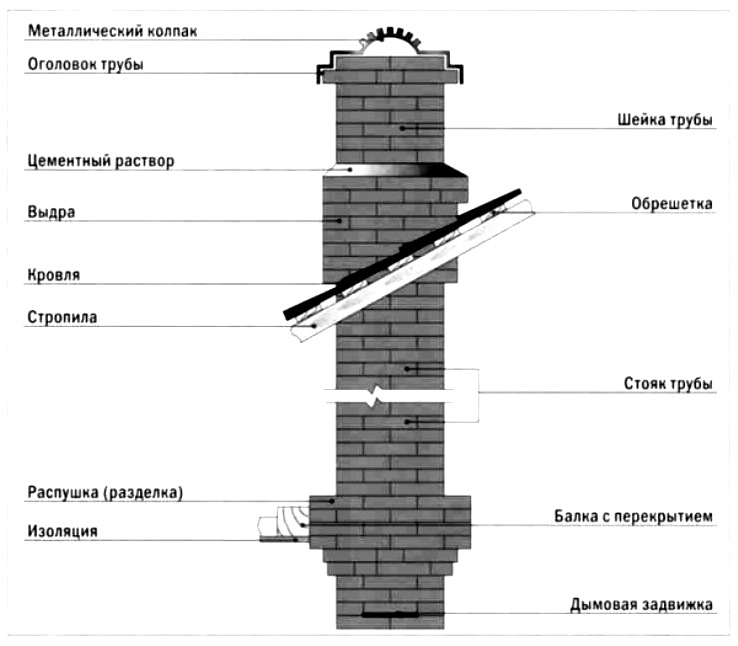

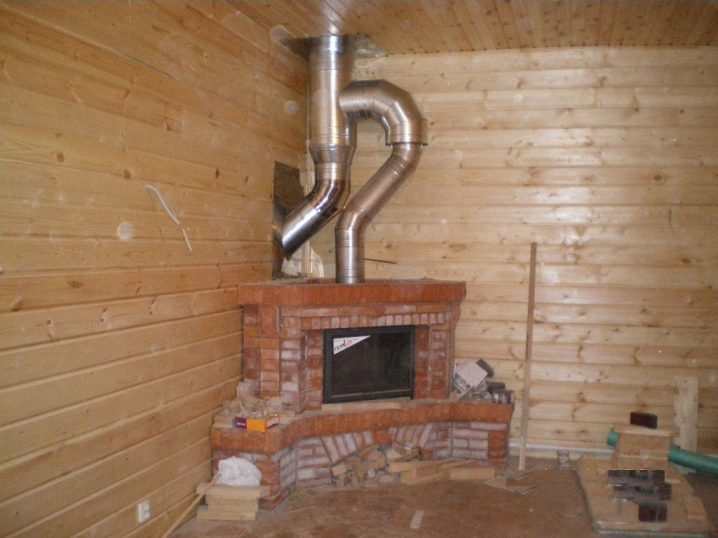

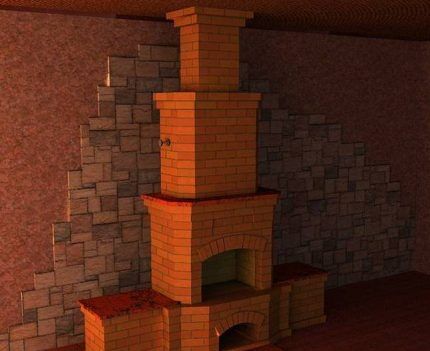

تقع المدخنة على جانب واحد من الموقد

غالبًا ما تسمى هذه المدخنة أصلية. إذا تحدثنا عن الهيكل ، فسيتم إنشاء هذا الخيار بالقرب من الفرن ، أو الاتصال به ، أو إرفاقه به. ميزة هذا التنوع هي أنه يمكن استخدامه لمواقد الحديد الزهر ، على عكس الإصدار السابق..

تجدر الإشارة أيضًا إلى أنه يمكن استخدامه لعدة مواقد في وقت واحد: إذا مرت هذه المدخنة عبر عدة طوابق في وقت واحد ، فيمكن توصيل المواقد بها في كل طابق من هذه الطوابق..

عند استخدام هذا النوع من ممرات الدخان ، من المهم تحديد جميع الأبعاد بدقة ، وإلا فلن يتحمل العبء ولن يعمل بشكل فعال. أيضا ، لا تنس تنظيف مدخنة الموقد..

اللوائح والقواعد التكنولوجية لتركيب المدخنة

تم وضع جميع المعايير الخاصة بالتحديد المختص لارتفاع مجرى الغاز فيما يتعلق بالتلال بواسطة SNiP 2-04-05 / 91.

حسب متطلبات المواصفة:

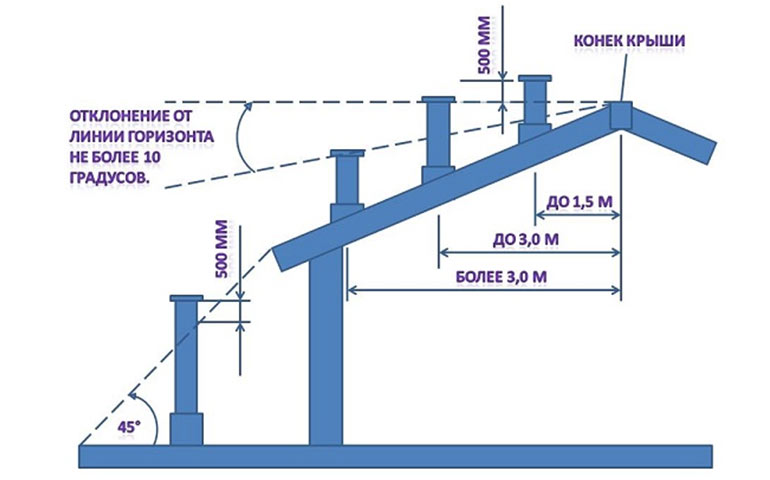

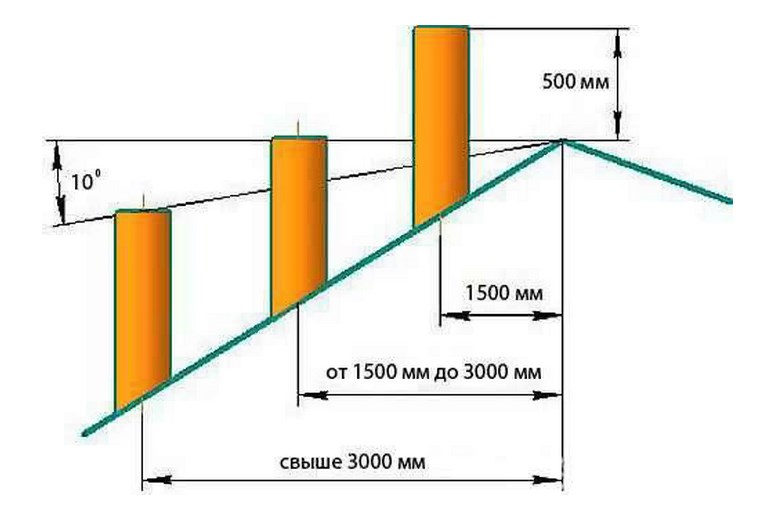

1. يجب أن يكون الطول الإجمالي للمدخنة أكثر من 5.0 متر ، وفي المباني التي لا توجد بها علية ، يؤخذ ارتفاع المدخنة أقل من 5.0 متر.
2. في هذه الحالة ، سيتم استيفاء شرط إنشاء مسودة عمل.

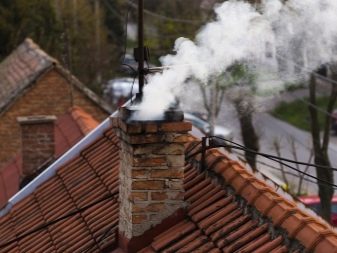

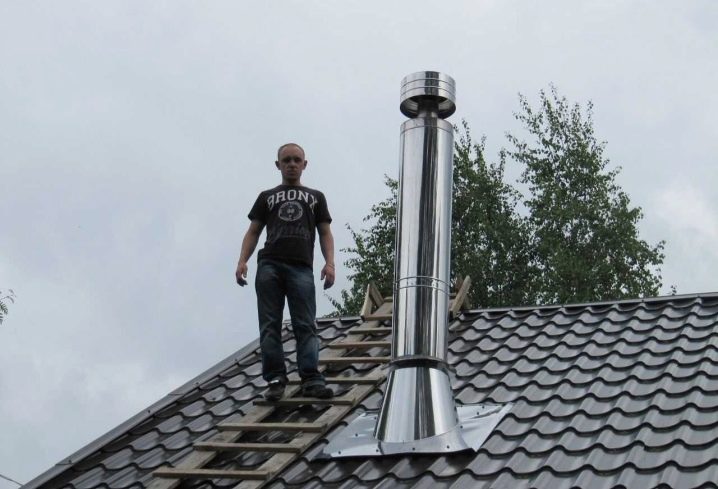

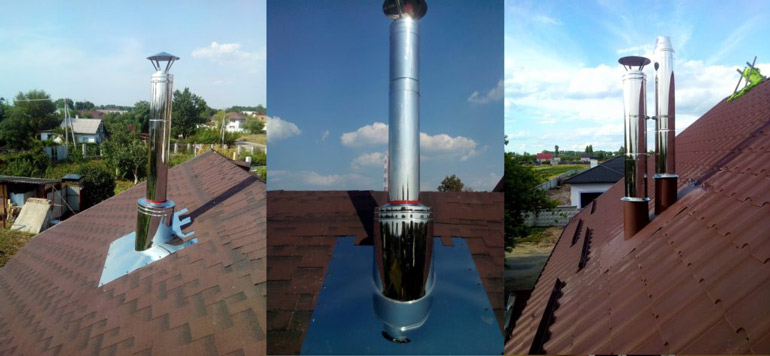

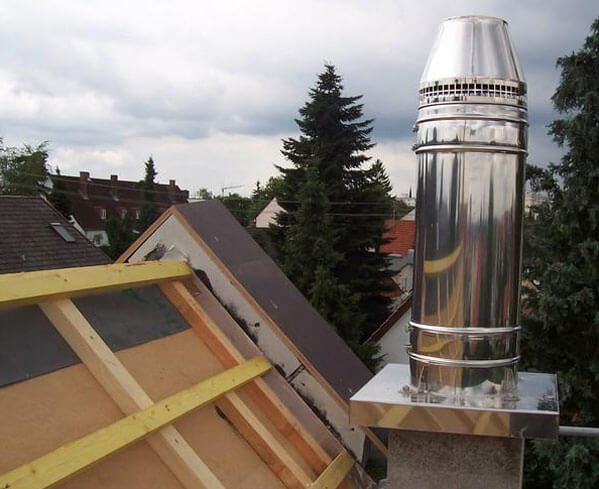

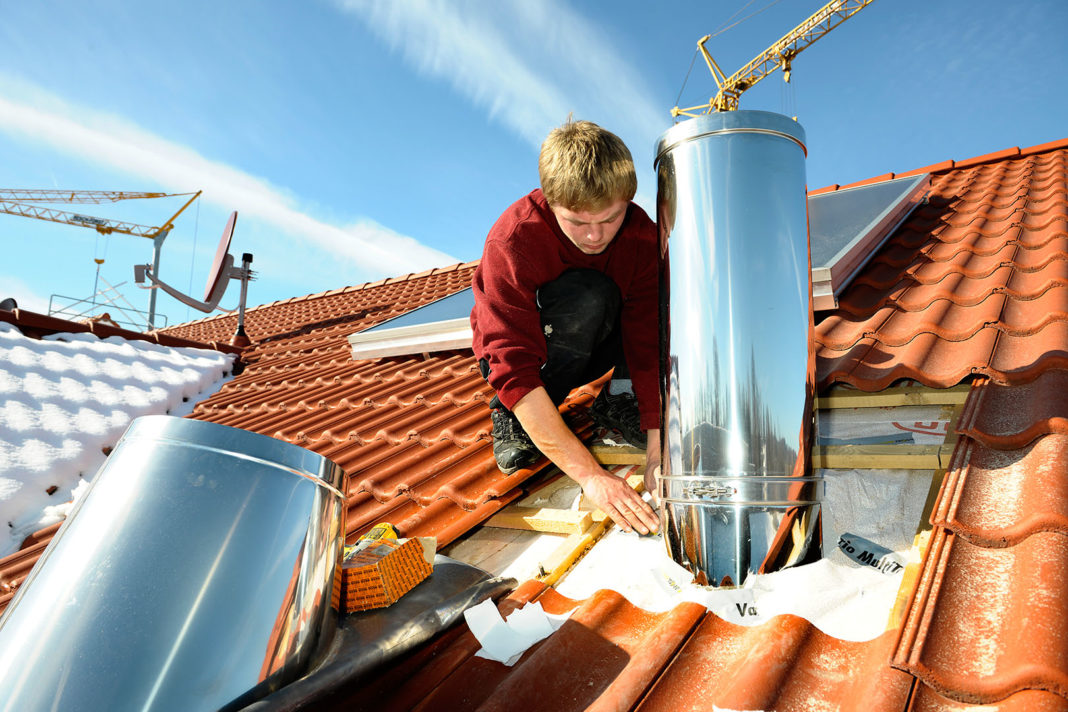

3. يجب أن يكون ارتفاع جزء القناة الذي يبرز خارج حدود السقف أكثر من 500 مم.
4. يجب أن يبرز فوق التلال 500 مم أو أكثر ، في الحالات التي لا تتجاوز فيها الفجوة بينه وبين الحافة 1500 مم.
5. يُؤخذ طول الأنبوب ليكون مساوياً لارتفاع التلال أو أكثر قليلاً إذا تم ضبط جزء من السطح الأفقي منه إلى كفاف التلال في النطاق من 1500 إلى 3000 مم.
6. يجب أن يكون الحد الأقصى لمستوى الأنبوب فوق الخط المرسوم من الحافة إلى الأفاريز بميل 10 درجات.
7. إذا كانت مسافة المدخنة من التلال 1500 مم ، فسيتم ضبط الارتفاع مع مراعاة تكوين الهيكل.

تركيب المدخنة

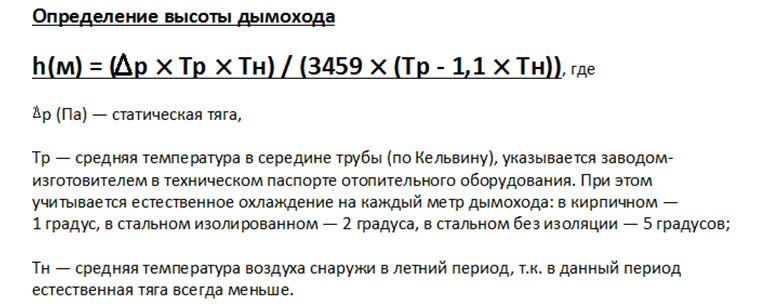

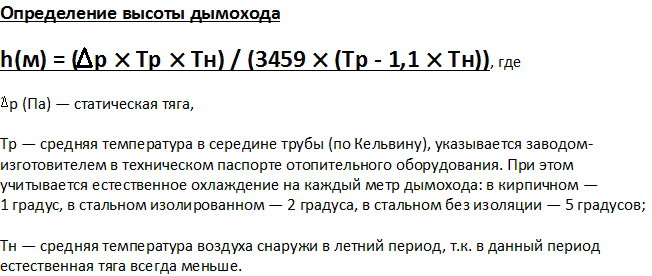

قبل تحديد الارتفاع الذي يجب أن تكون عليه المدخنة ، قم بإجراء الحساب:

1. في الرسم التخطيطي ، يتم رسم خط متوازي بالنسبة لمستوى التربة. من هذا الخط ، عند النقطة التي يتقاطع فيها السقف مع قناة الدخان ، يتم تمييز قسم 500 مم في الأعلى على مقياس مماثل.
2. عند النقطة التي تم تشكيلها حديثًا ، يتم تطبيق خط جديد – سيكون هذا هو أصغر ارتفاع يقع عنده فوهة الأنبوب.
3. وفقًا لهذه الطريقة ، يتم تحديد الحجم الأقصى لارتفاع الأنبوب إذا كانت المسافة بين الحافة والأنبوب أكبر من 1500 مم ، ولكن أقل من 3000 مم. يتم وضع خط أفقي من الأعلى على هيكل السقف ، مما يشير إلى المستوى الأدنى لقسم الأنبوب.
4. يجب أن نتذكر أنه يُحظر زيادة ارتفاع الأنبوب فوق السقف في انتهاك للمعايير. يمكن لضغط الرياح الكبير أن يسقط بسهولة مثل هذه المدخنة.

مدونة قواعد الممارسة للموقد

ضع في اعتبارك مقتطفات من SNiP 2.01.01-82 ، والتي يمكن أن تكون مفيدة عند تثبيت مدخنة بشكل مستقل لمدفأة.

للمدخنة وقناة التهوية أغراض مختلفة ، لذلك لا يمكن دمجهما أو استخدامهما بدلاً من بعضهما البعض. يمكن توصيل سخان واحد فقط من النوع المفتوح بمدخنة واحدة (وهذا ينطبق أيضًا على الموقد).

إذا كان هناك مدافتان في نفس الأرضية ، فيمكن توصيلهما بقناة عادم دخان واحدة ، ولكن يجب توفيرها بقطع على شكل جدار عرضي بارتفاع 75 سم أو أكثر..

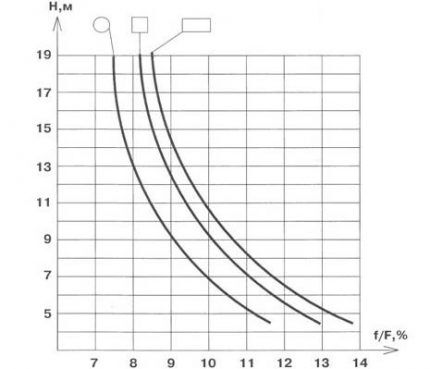

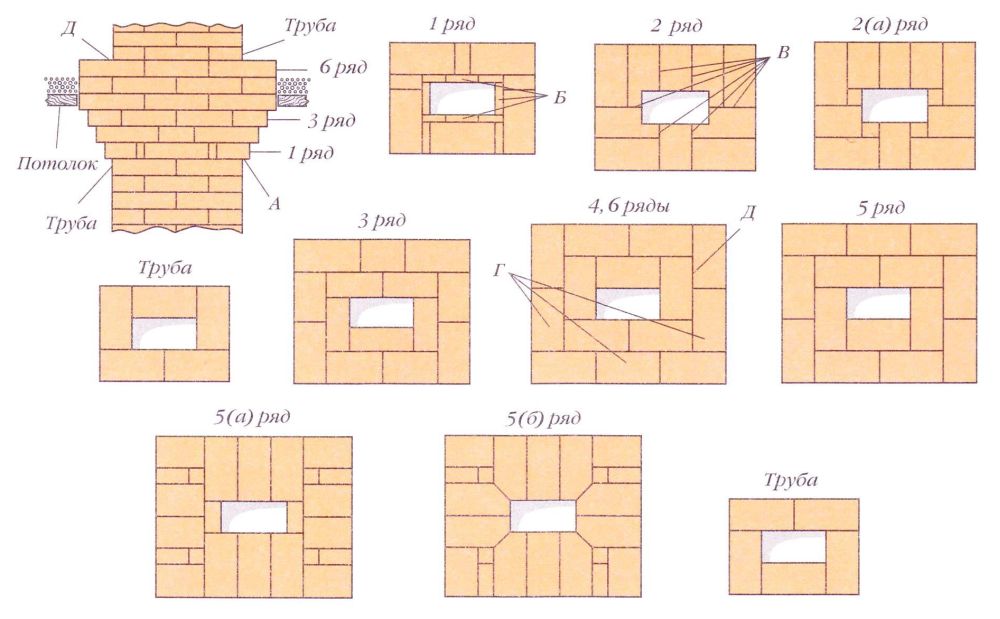

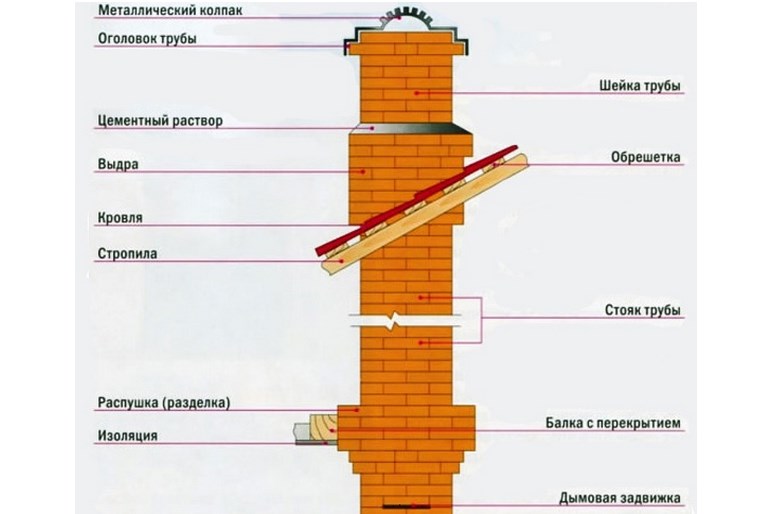

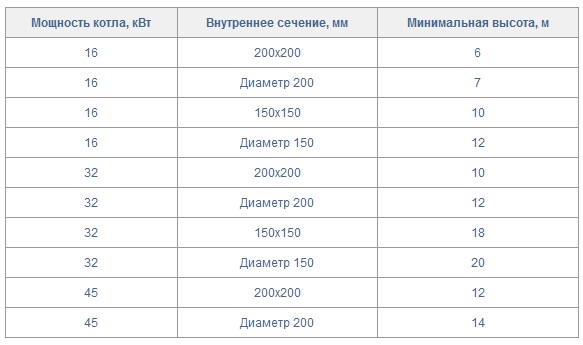

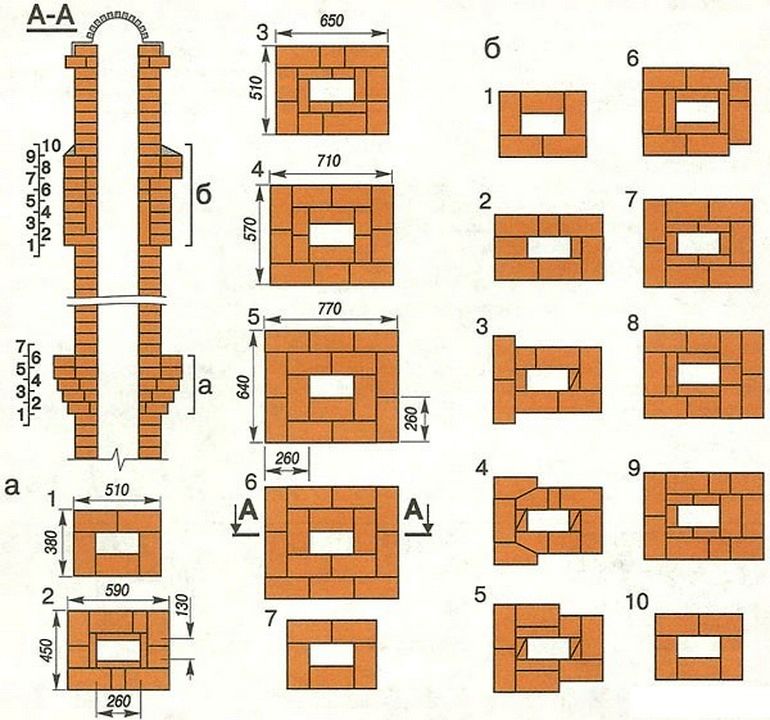

بالنسبة للمداخن الخرسانية والطوب ، يشار إلى الحد الأدنى لأبعاد قسم القناة. على سبيل المثال ، إذا كانت الطاقة لا تتجاوز 3.5 كيلو واط ، فإن أصغر قسم هو 14 سم × 14 سم (لقسم دائري – قطر 16 سم) ، إذا كانت الطاقة أعلى من 5.2 كيلو واط – من 14 سم × 27 سم ( لقسم دائري – قطره من 22 سم).

تعتمد خصائص المسودة على ارتفاع المدخنة. الحد الأدنى للحجم المسموح به هو 5 أمتار من الشبكة إلى أقصى نقطة في قسم الأنبوب الخارجي. مع الارتفاع غير الكافي والاختيار الخاطئ للمقطع العرضي للقناة ، قد تواجه مشكلة الدفع الخلفي..

يعتمد الارتفاع فوق السطح على نوعه: مسطح – نصف متر ، مائل – أكثر من نصف متر من التلال (إذا كانت المسافة إلى الحافة مترًا ونصف المتر) ، على نفس المستوى مع التلال (إذا المسافة 1.5-3 م) أو على خط شرطي باتجاه الأنبوب من حافة بزاوية 10 درجات (إذا كانت المسافة 3 م أو أكثر)

لا تقل سماكة حوائط الهياكل القرميدية عن 12 سم وسماكة مجاري عادم الدخان من الخرسانة 6 سم ويجب تجهيز قواعد المداخن بنوافذ بأبواب للتنظيف. لتسهيل التنظيف ، عند نصب أنبوب من الطوب من الداخل ، يجب ألا يكون هناك تنازلات أو أخاديد تؤدي إلى تراكم السخام..

إذا كان من الضروري إزالة الأنبوب (على سبيل المثال ، تجاوز الحزمة) ، فمن الممكن أن تكون الأقسام المائلة (حتى 30 درجة) والأفقية (حتى 1 متر في الطول) من نفس القطر مثل القناة الرئيسية.

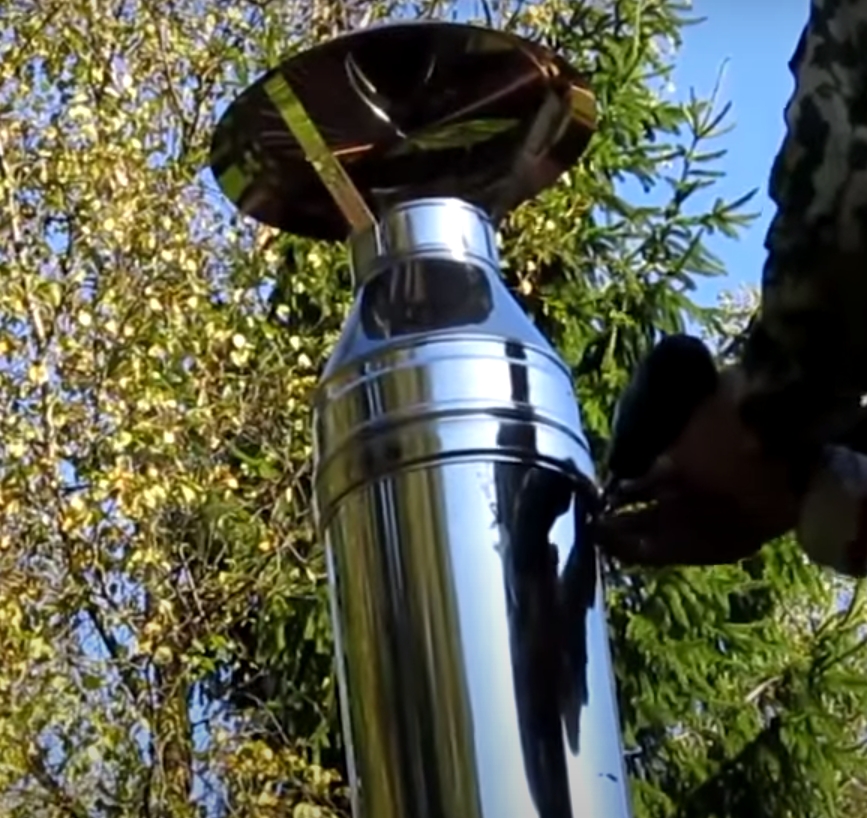

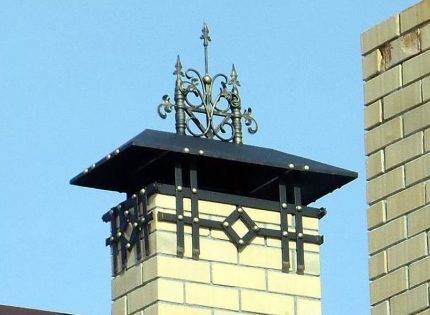

يجب حماية الجزء العلوي من المداخن بجهاز من نوع المظلة لمنع هطول الأمطار من دخول المدخنة. إذا كانت مادة التسقيف لا تحتوي على مقاومة كافية للحريق ، فيجب أيضًا تركيب مانع شرارة (الحد الأقصى لحجم الشبكة للشبكة هو 5 مم × 5 مم)

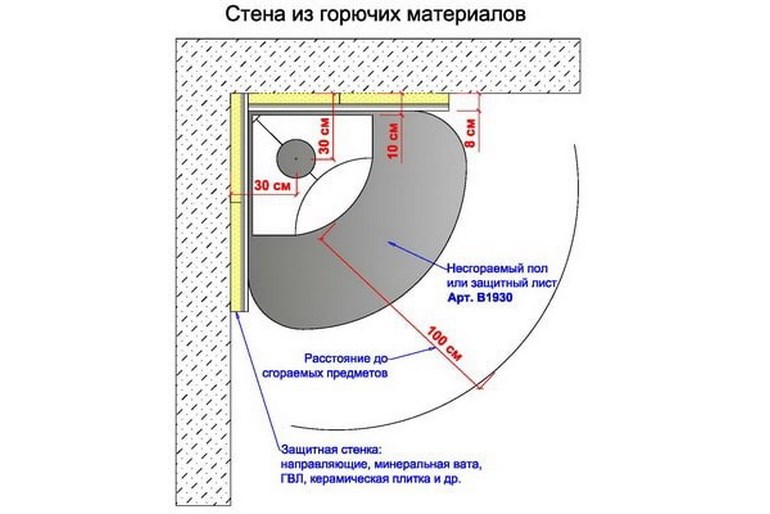

يجب حماية الأرضية والجدران والسقف في الأماكن المجاورة للموقد بمواد مقاومة للحريق – الصفائح المعدنية ، والكرتون الأسبستي ، والجص.

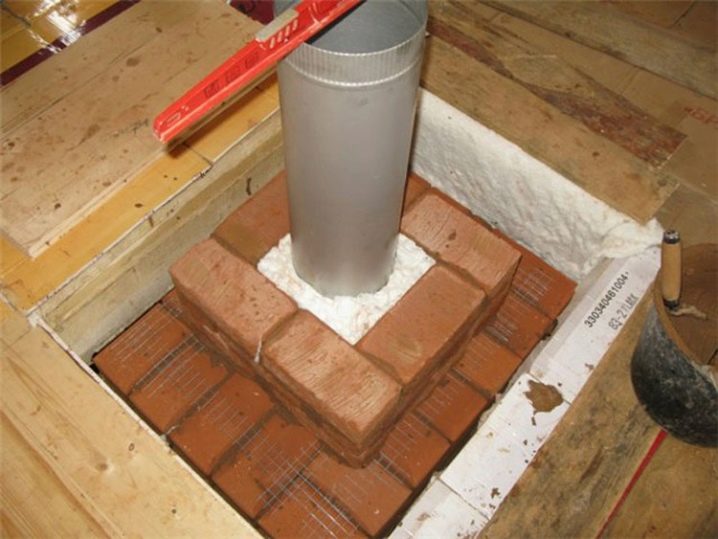

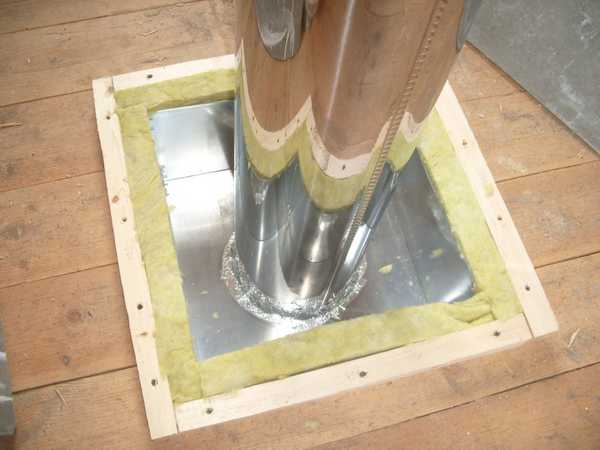

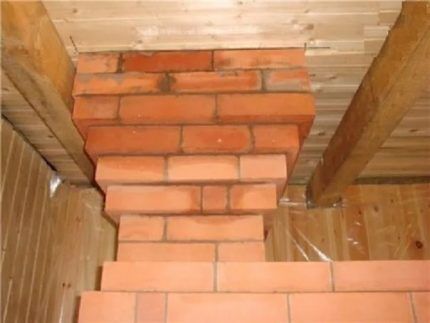

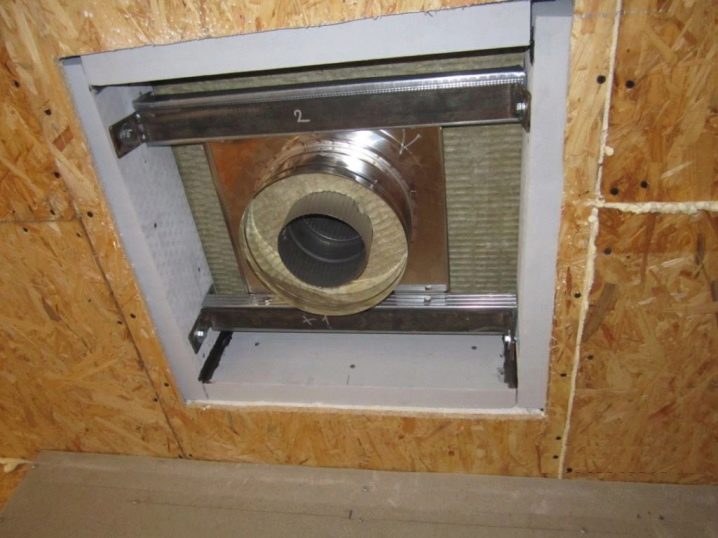

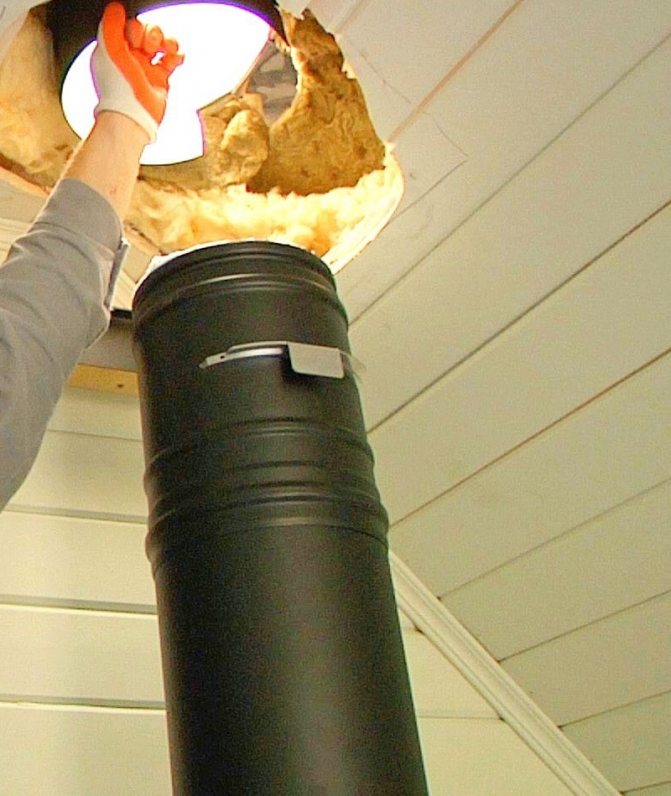

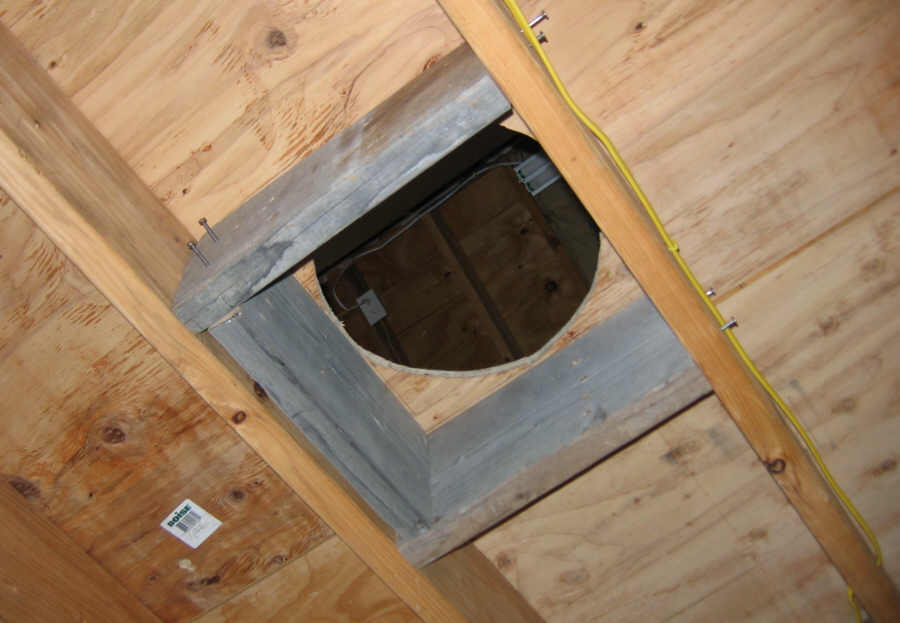

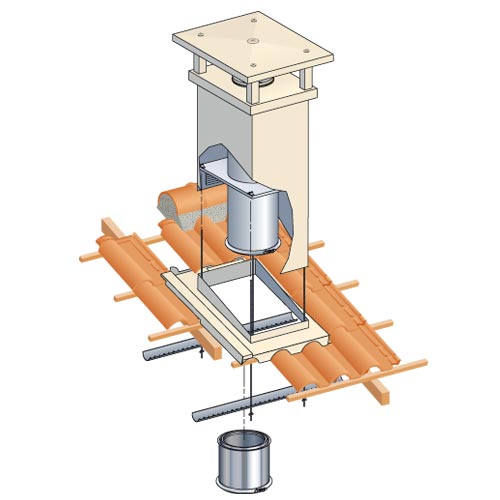

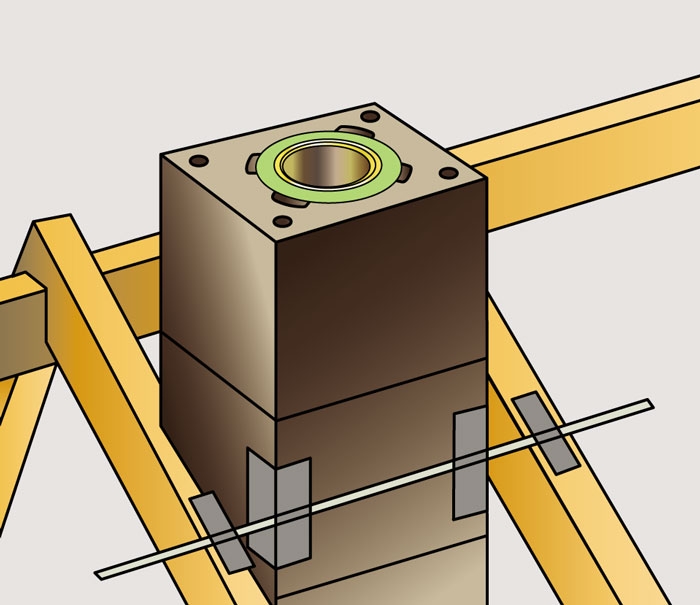

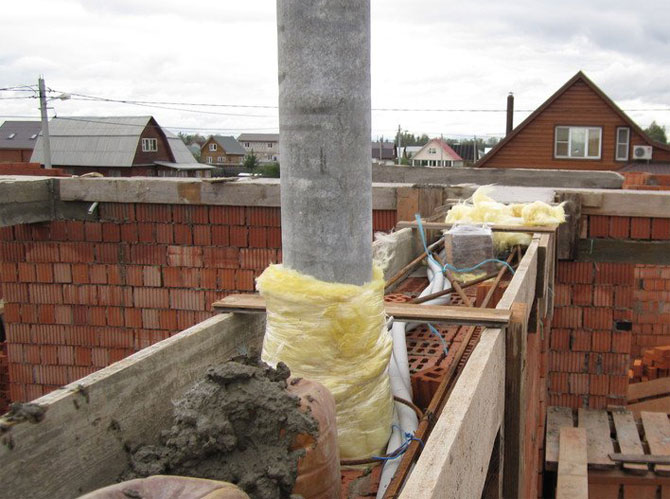

عندما يمر الطوب أو المدخنة الخرسانية عبر السقف ، يجب أن تترك الفجوة 13 سم على الأقل (وهذا ينطبق أيضًا على الأنابيب المعزولة بالحرارة) ، بالنسبة للهياكل الخزفية ، يرتفع المعدل إلى 25 سم.

يصر المحترفون على تركيب مدخنة ليس في الجدار الخارجي للمنزل ، ولكن في الناقل الداخلي ، موضحين ذلك بفصول الشتاء الروسية القاسية. عند تثبيته في جدار خارجي (في الحالات القصوى) ، يجب حماية الهيكل بعناية من التجمد عن طريق زيادة سماكة البناء أو عن طريق تركيب عازل حراري مصنوع من مواد غير قابلة للاحتراق.

أنظمة البناء

يتم تنظيم قواعد تركيب وتشغيل المداخن من خلال عدد من قوانين البناء:

• SNiP II 35 / 2.04.05-91 / 2.01.01-82 ؛
• DBN V.2.5-20-2001 و NPB 252-98 ؛
• GOST 9817-95 ، إلخ..

الجوانب الرئيسية:

• لا ينصح بمزيج من التهوية والمدخنة ؛
• لا يُسمح بربط دائرة المدخنة باتصالات أخرى: الأسلاك الكهربائية ، وأنابيب الغاز ، وما إلى ذلك ؛
• لكل جهاز غاز ، يجب تجهيز قناة عادم دخان منفصلة ؛
• عندما توجد مدافتان (وليس غاز) في نفس الطابق ، يُسمح بتوصيلهما في عمود عادم دخان واحد بتقسيمه الإجباري بجدار عرضي على ارتفاع 75 سم ؛
• يتم تركيب المنجم عموديًا بشكل أساسي (فيما يتعلق بمعدات الغاز ، العمودية إلزامية). معامل الانحراف الأقصى المسموح به هو 30 درجة مئوية ، بينما يجب أن يكون قطر المنحدر مساوياً لمقطع الكفاف العمودي الرئيسي. لا يمكن أن يزيد عدد ثنيات الأنابيب عن ثلاثة ، ويجب أن يكون طول المساحات الأفقية في حدود متر واحد ، بإجمالي لا يزيد عن مترين ؛
• الحد الأدنى لارتفاع الأنبوب هو 5 أمتار من الشبكة إلى أقصى نقطة ؛
• سرعة تدفق الهواء المثلى – 15-20 م / ث.



• لإزالة رواسب السخام عند قاعدة الكفاف ، من الضروري تجهيز “جيوب” خاصة بعمق 25 سم على الأقل ؛
• لا يُسمح بترهل دائرة خط الأنابيب ، لذلك يجب أن تكون جميع أجزائها مختومة ببعضها البعض ، وأن يتم ربط خط الأنابيب نفسه بالعناصر الداعمة للهيكل ؛
• لمنع هطول الأمطار من الدخول ، يتم إغلاق الأنبوب من الأعلى بـ “مظلة”.

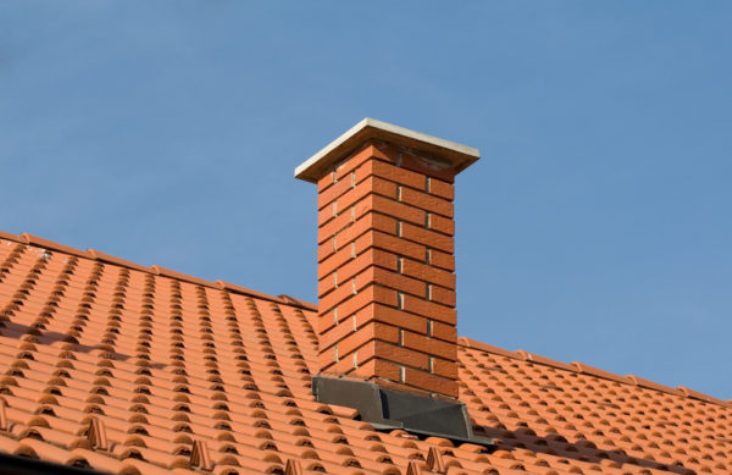

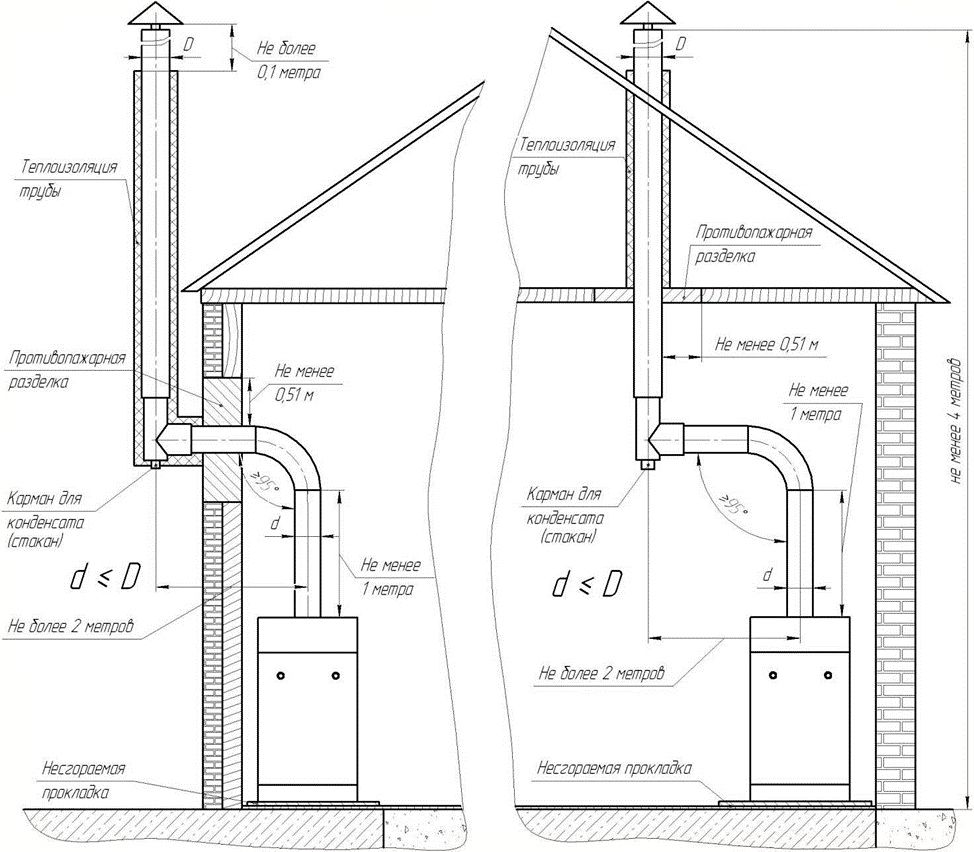

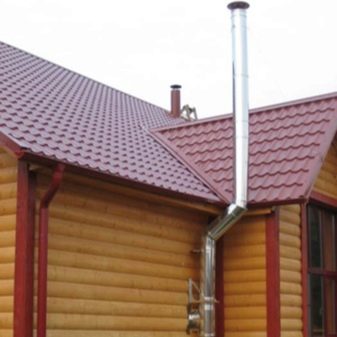

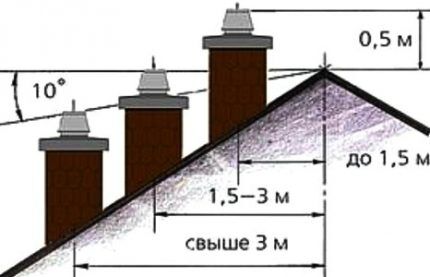

متطلبات ارتفاع المدخنة:

• لسقف الجملون: على مسافة من التلال (الحاجز) حتى 1.5 متر – من 50 سم ؛ على مسافة 1.5-3 م – ليس أقل من ارتفاع التلال ؛ على مسافة تزيد عن 3 أمتار – ليس أقل من حافة خط مرسوم بزاوية 10 درجات من حاجز السقف إلى نقطة الأفق.
• للأسطح المسطحة – أكثر من 1.2 متر.

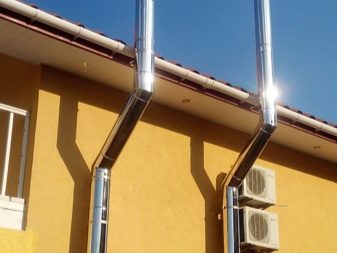

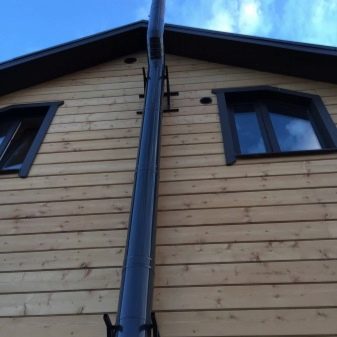

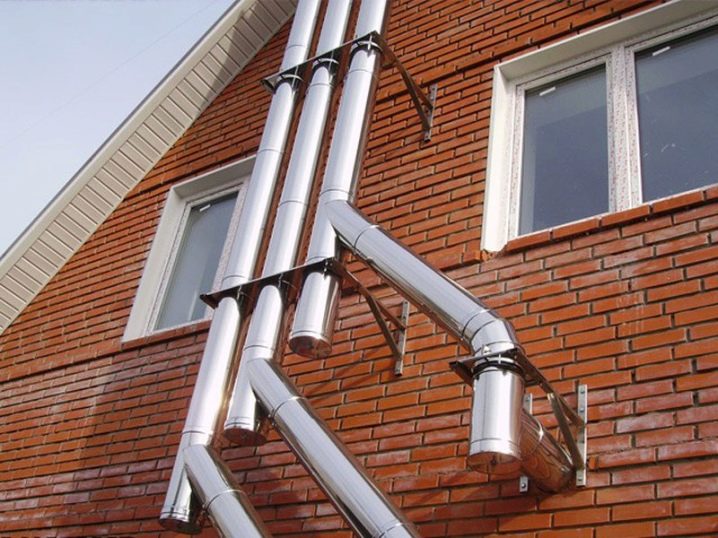

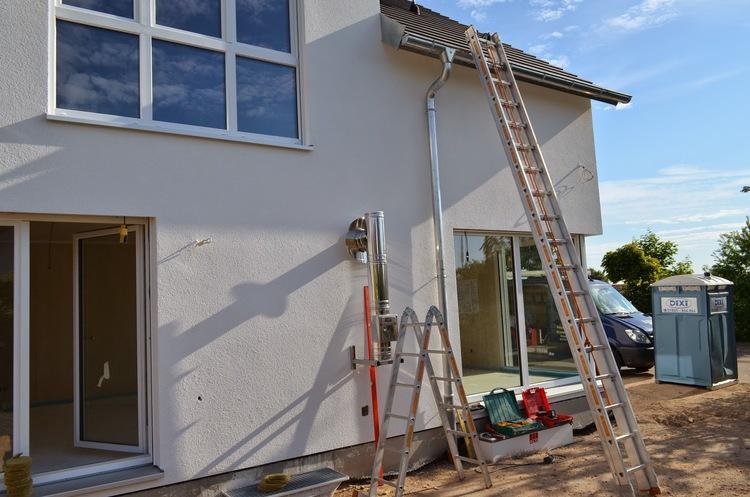

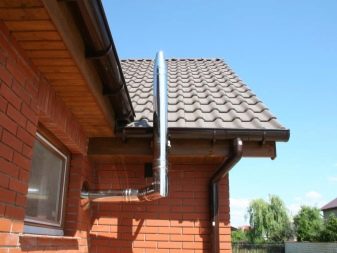

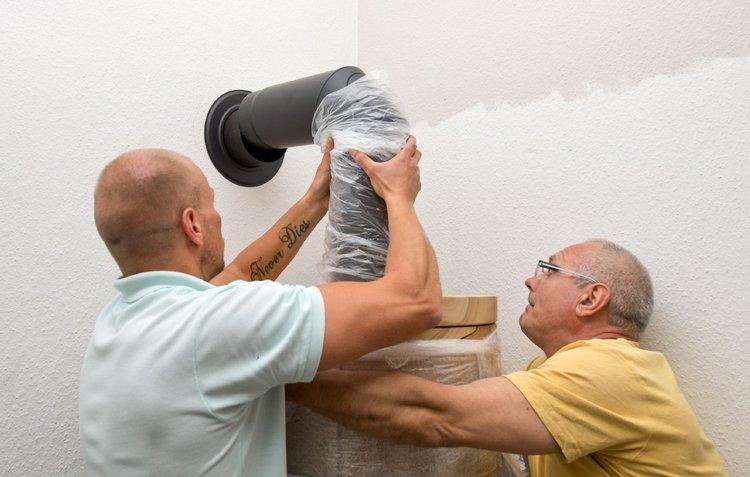

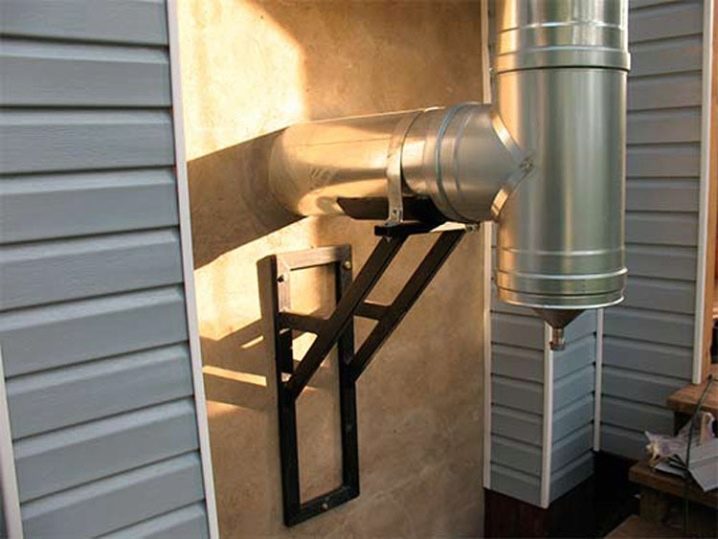

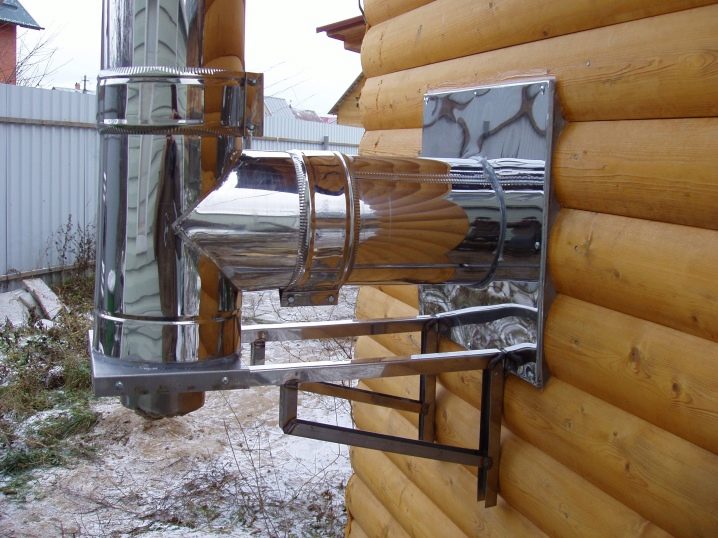

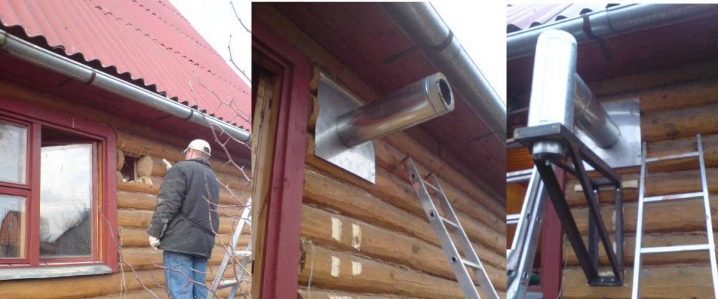

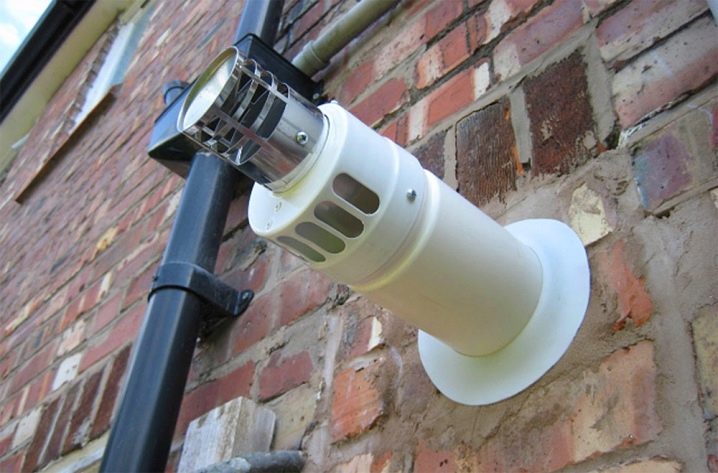

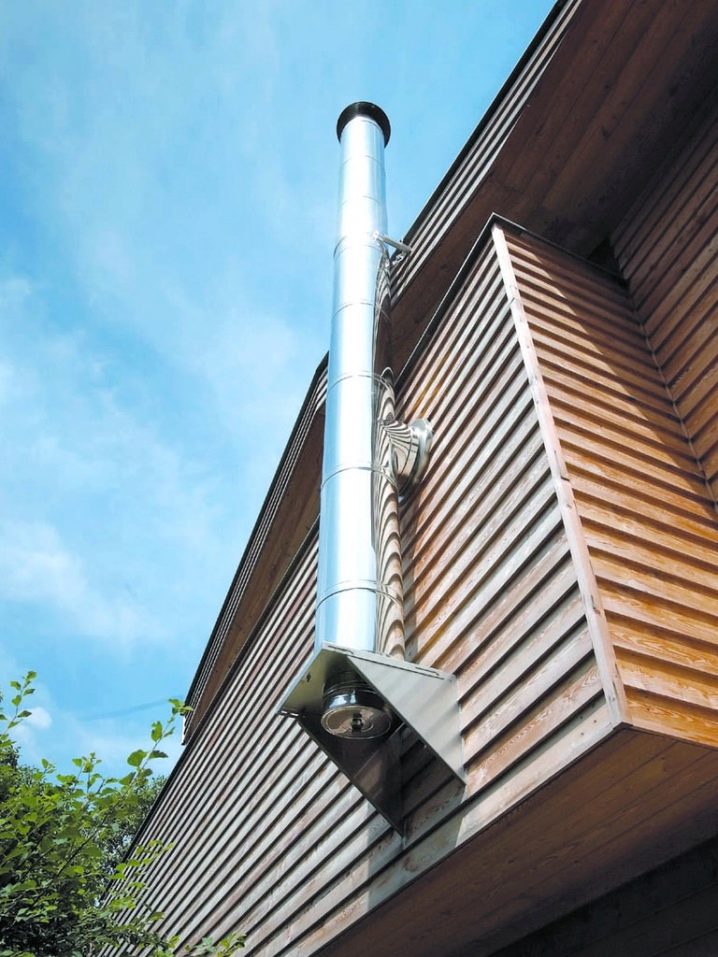

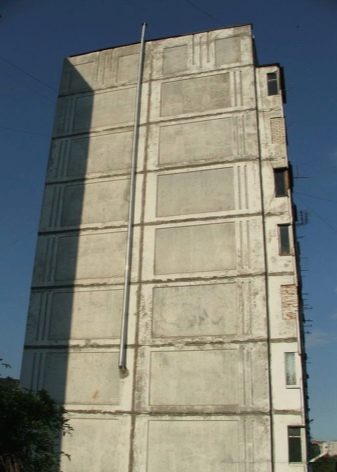

• عند إزالة الأنبوب عبر الحائط – من 1-1.5 متر من الأرض.



متطلبات الغرفة التي تم التخطيط لتركيب الموقد فيها (SNiP 31-01-2003 / 31-106-2002 / 41-01-2003 / 42-01-2002 / 42-101-2003):

• ارتفاع السقف – لا يقل عن 2 م.
• الحجم – لا يقل عن 7.5 متر مكعب.
• توافر نظام تهوية عالي الجودة.

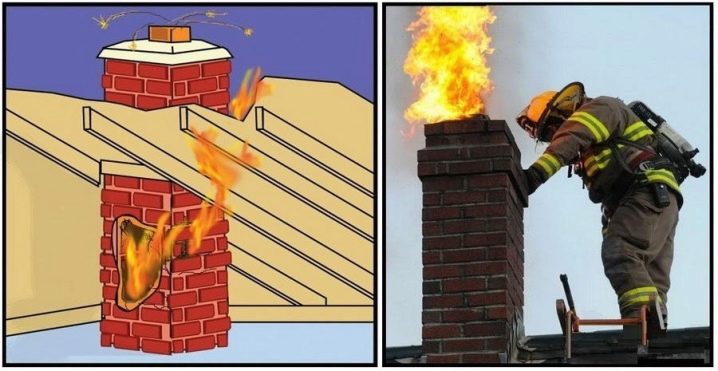

متطلبات السلامة من الحرائق للمداخن

الموقد والمدخنة مصدر خطر متزايد. لذلك ، فإن الامتثال لتدابير السلامة من الحرائق هو الشرط الرئيسي لتركيبها وتشغيلها..

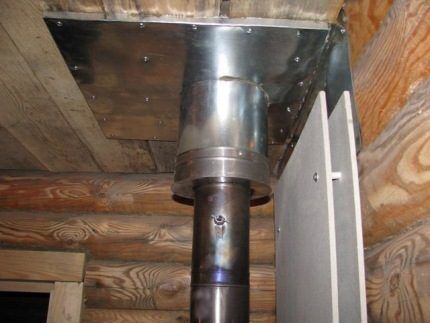

• مناطق الأرضية والجدران والسقوف الملامسة للمدخنة معزولة بمواد مقاومة للحرارة (المعدن ، الأسمنت الأسبستي ، الجبس ، صوف البازلت ، إلخ.).



• سماكة طبقة العزل – على الأقل 13 سم لمداخن السندويتش و 25 سم للجدار المفرد.
• تم تركيب غرفة حرارية مع شاشة حرارية وفتحات تهوية في المنطقة الواقعة بين الكسوة والسقف..

يحظر عند تشغيل المواقد والمداخن:

• تأجيج السوائل القابلة للاشتعال والمواد والمواد الأخرى القابلة للاشتعال.
• يستخدم لإشعال الحطب الذي يتجاوز حجم غرفة الاحتراق.
• قم بتشغيل المدخنة لتجفيف الملابس أو الأحذية Q = C A 2 g H T i – T e T i

اللوائح العامة لبناء نظام شفط الدخان

بشكل عام ، القواعد الأساسية هي كما يلي:

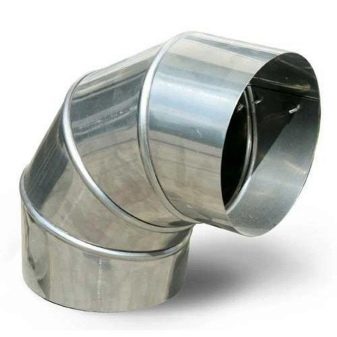

1. كمدخنة ، يُسمح باستخدام أنابيب مقاومة لدرجات الحرارة العالية للغاية والرطوبة والبيئة الحمضية التي تتشكل عندما تتلامس منتجات الاحتراق مع المكثفات.
2. يتم تزويد كل مولد حراري بعمود دخان منفصل.
3. لا يُسمح بدمج دوائر التهوية والمدخنة..
4. يحظر تركيب مداخن بالقرب من أنابيب الغاز والأسلاك الكهربائية والشبكات الهندسية الأخرى.

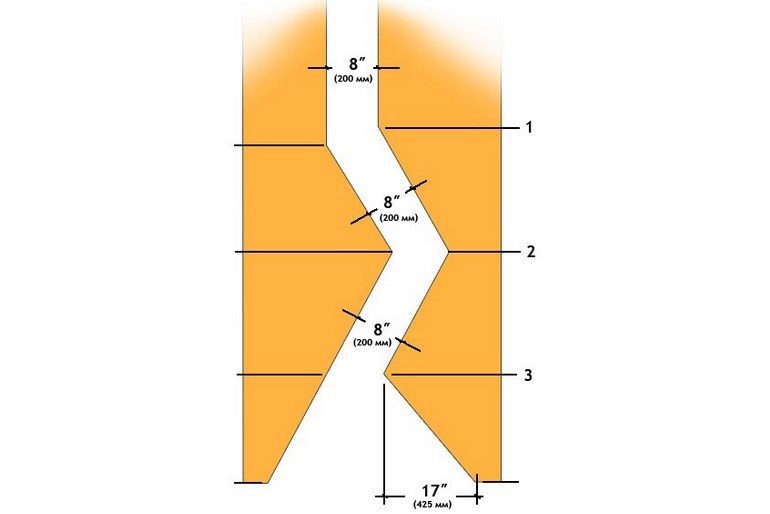

5. يجب أن يكون موضع دائرة غاز المداخن عموديًا قدر الإمكان. يجب ألا يتجاوز متوسط ​​زاوية ميل الأنبوب 30 درجة.
6. لا يُمنع وضع جزء من الخطوط الأفقية ، ولكن يجب أن يؤخذ في الاعتبار أن أي انحراف عن الوضع الرأسي يقلل من قوة الجر. لذلك ، يجب ألا يزيد عدد الانحناءات الأفقية عن 3 ، لا يزيد طول كل منها عن 1 متر ، ويصل إجمالي طول المدخنة إلى 2 متر.
7. يجب أن تكون سرعة تدفق الهواء في عمود الدخان مع الدفع الطبيعي في حدود 0.15-0.60 م / ث.
8. يجب إغلاق أجزاء خط المدخنة ، ويجب تثبيت خط الأنابيب نفسه بشكل صارم على الحائط. يجب تجنب أي ترهل.
9. للتنظيف الدوري ، يجب أن تكون المدخنة مجهزة بفتحة فحص.
10. يجب حماية الجزء الخارج من عمود الدخان من هطول الأمطار في الغلاف الجوي ، كما يجب أن يكون مزودًا بمانع شرارة.
11. يجب أن تكون جميع العناصر الهيكلية للمبنى الملامسة للمدخنة مصنوعة من مواد مقاومة للحرارة.

كيفية تثبيت الجهاز بشكل صحيح

إذا قمت بتركيب الأنابيب في المنزل ، فيجب عليك استخدام المواد المناسبة فقط لهذا الغرض ، ولا يمكنك استخدام الألومنيوم والأسبستوس. نصيحة أخرى ، لا تغير قطر الانحناء دون حاجة قوية ، لأن هذا يمكن أن يقلل بشكل كبير من كفاءة نظام التدفئة.

يمكن أن يخدم التصميم عدة غلايات في نفس الوقت ، ولكن من المهم إعداد وثائق المشروع مسبقًا ، والتي يؤكدها متخصص متخصص. بعد ذلك ، دعنا نسلط الضوء على الأخطاء غير المرغوب فيها التي يمكن ارتكابها أثناء البناء:

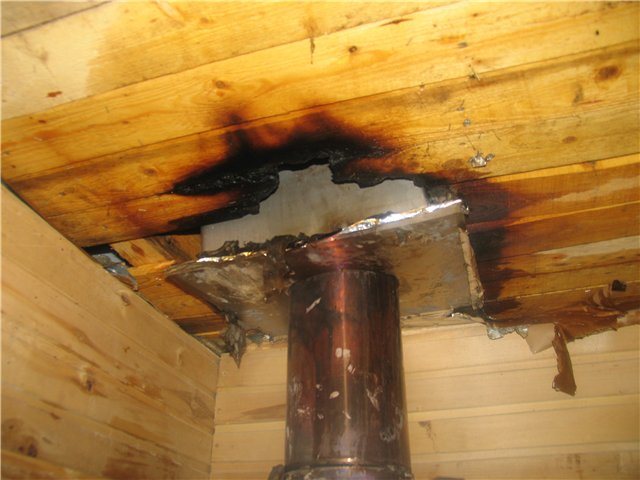

• يؤدي العزل الحراري الصغير للنظام إلى تفحم العناصر المجاورة ، وفي النهاية نيرانها ؛
• استخدام رافعات التهوية لإزالة الدخان ؛
• إصلاح وتعديل المعدات دون وجود الكفاءات المناسبة والحسابات الأولية.

قم بمراعاة جميع قواعد السلامة اللازمة عند تثبيت أو استبدال العناصر الهيكلية ، حيث تعتمد صحتك على ذلك.

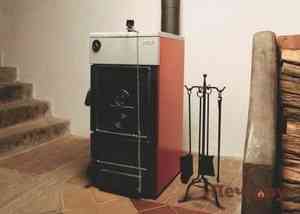

الفرق بين الوقود الصلب وأنظمة غلايات الغاز

يجب تنظيف المعدات التي تعمل على الفحم أو الخشب من الرماد والسخام. إنه أقل كفاءة من الغاز الطبيعي. يجب أن تكون مدخنة الأفران التي تعمل بالوقود الأزرق محكمة للغاية لمنع تسرب ثاني أكسيد الكربون ومقاومة التكثيف.

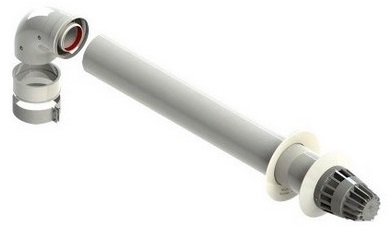

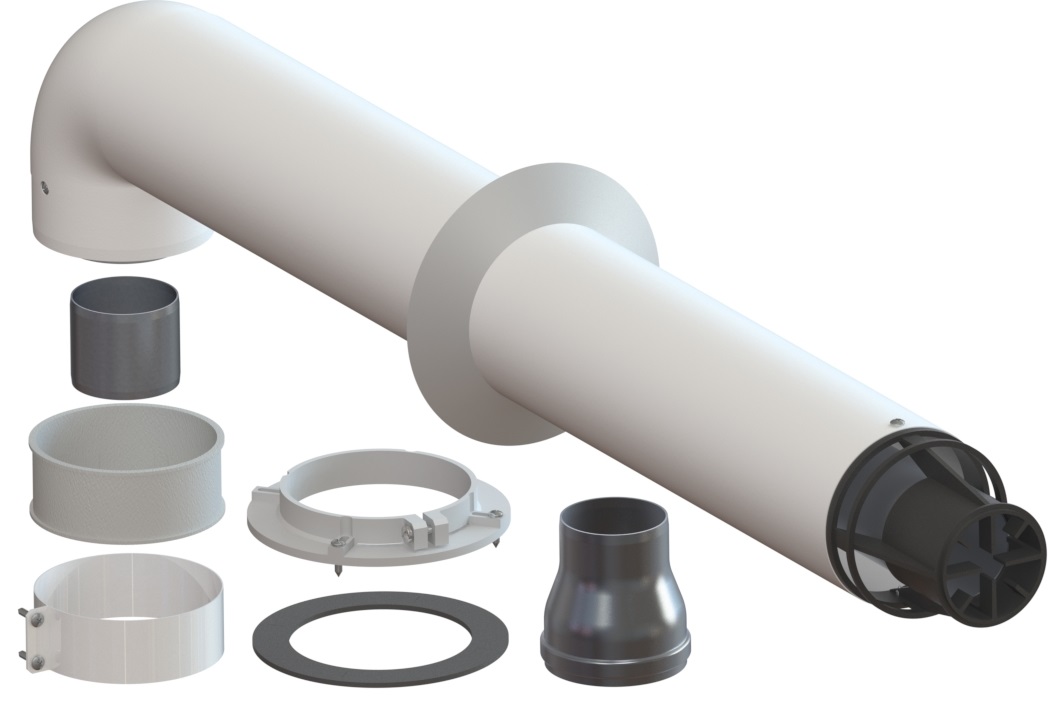

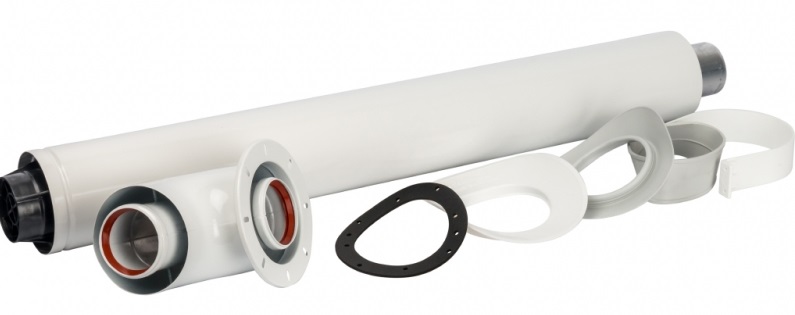

من المهم عدم تقليل سحب مخرج غلاية الغاز. التكوين الأمثل للمعدات مستدير. يجب أن يكون السطح الداخلي للأنبوب أملسًا ، ويجب ألا يقل المقطع العرضي للمدخنة عن قطر هيكل مخرج الغاز ، ويجب ألا يكون للمخرج النهائي أغطية وأغطية. اختيار النموذج الأفضل للشراء لك..

الفروق الدقيقة في التصميم والعوامل التي تؤثر على معلمات المدخنة

لتصميم خيار لا تشوبه شائبة ، من غير المعقول القيام بالحسابات والرسوم البيانية فقط. يتقاطع المداخن مع أجزاء هيكلية مهمة من المنزل ، مما يعني أنه يؤثر بالتأكيد على المخطط. في حالة رغبة المالك في إجراء التثبيت بالقرب من التلال ، فقد يواجه العديد من الصعوبات. لذلك ، من الأفضل وضع المدخنة على مسافة كبيرة..

يجب اختيار الارتفاع مع مراعاة ميزات التصميم:

• تصميم شقة
• هندسة المداخن
• عدد الطوابق السكنية
• سهولة تركيب قنوات المداخن ؛
• إمكانية الوصول المحتملة لأعمال الصيانة في وحدة الغلاية ونظام تهوية الدخان ؛
• نوع مواد البناء المستخدمة أثناء بناء الحواجز وأنظمة الجمالون ؛
• عدد مصادر الحرارة المتصلة بمدخنة واحدة.

تجدر الإشارة إلى أنه وفقًا لمعايير تصميم أنظمة الإمداد الحراري في المساكن الفردية ، يمكن توصيل غلاية واحدة فقط بقناة غاز واحدة. في الإصدارات الخاصة ، يُسمح بإخراج غازات الغلايات من خلال مدخنة واحدة من وحدتين. من أجل حسن سير معدات التدفئة ، يجب وضع قطع في منتصف هذا الهيكل.

تفضل الغالبية العظمى من المصممين استخدام القنوات التي يتم تركيبها في وقت تشييد جدران المباني في البناء بالطوب – يمكنهم توفير المال بشكل كبير على مواد البناء.

تقوم المدخنة ، التي لا يمكن تركيبها في الجدار الرئيسي ، بتثبيت قنوات تهوية الدخان في أقرب مكان ممكن من عارضة التلال.

يتم تنفيذ مدخنة الجدار باستخدام قالب عوامة ، مبطنة بالطوب من جميع الجوانب. وهي مصنوعة على شكل صندوق خشبي ، بقسم يساوي قطر المدخنة. بعد الوصول إلى الجزء العلوي من القالب ، يتم نقله إلى أعلى ، ثم تغطيته مرة أخرى. تستمر العملية حتى اكتمال بناء الجدار الحامل..

في كثير من الأحيان ، توجد أنابيب من الطوب من داخل الجدران الرئيسية ، وفي هذه الحالة يمكن تنظيم التدفئة الأكثر كفاءة للمنزل ، مع تكاليف تدفئة منخفضة محددة. في بعض الأحيان يتم وضع قنوات الدخان في الجدران الخارجية ، ولكن هذه الطريقة ستكون الأكثر تكلفة وستتسبب في بذل جهود كبيرة عند خدمة قنوات تهوية الدخان. في متغير وضع نظام تهوية الدخان في الجدار الخارجي ، يكون عرض جدار الأنبوب أكبر.

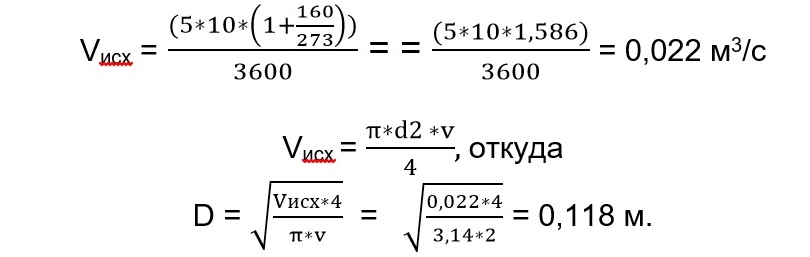

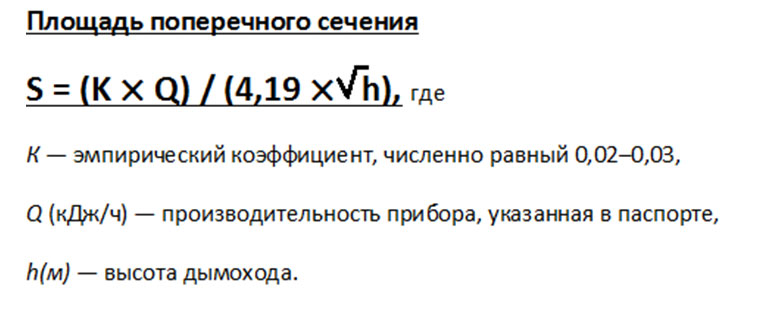

يزيد الحساب الدقيق للمدخنة من كفاءة مصدر التدفئة في المنزل ويضمن التشغيل الآمن لمصادر التدفئة. في الحالة المعاكسة ، يمكن للغازات السامة أن تدخل المسكن وتضر بصحة السكان..

الأنواع والتصاميم

في مكان النشر ، تنقسم المداخن إلى خارجية وداخلية.

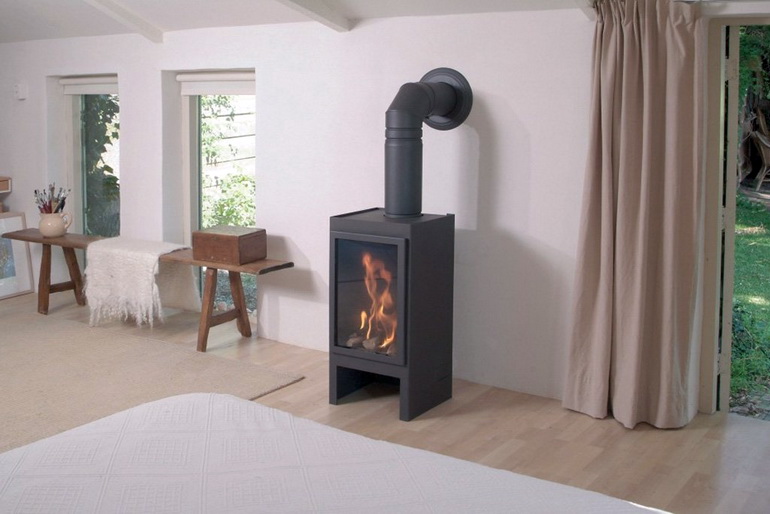

• وضع المدخنة داخل الغرفة المدفأة ومخرجها عبر السقف.

تتيح لك هذه الطريقة زيادة المسودة بشكل طبيعي وحماية المدخنة من التجمد وتقليل معامل فقد الحرارة. بالإضافة إلى ذلك ، فإن عدم وجود تعلق بالجدار الخارجي يجعل من الممكن تركيب مدفأة في أي جزء من المبنى ، مع الحفاظ على أقصى قدر من العمودية ، كما أن التبريد التدريجي للكتلة الهوائية يمنع تكوين التكثيف داخل الدائرة. ومع ذلك ، فإن موقع المدخنة داخل المنزل ، أولاً ، يشغل مساحة مفيدة. ثانيًا ، لا يبدو دائمًا ممتعًا من الناحية الجمالية (إلا عندما يكون مصنوعًا من الطوب). ثالثًا ، في حالة وجود أخطاء في ترتيب قناة عادم الدخان أو العناية بها بشكل غير لائق ، تزداد احتمالية اندلاع الحرائق..

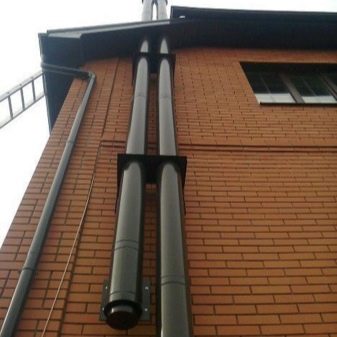

• التنسيب الخارجي لأنبوب المدخنة.

يتم وضع السخان بالقرب من أحد الجدران الأمامية ، ويتم إخراج الأنبوب نفسه من خلال هذا الجدار. يتيح لك هذا المفهوم زيادة مساحة السكن الصالحة للاستخدام ، وهو أمر مهم بشكل خاص عند حجم المنزل. ومع ذلك ، تتطلب دائرة خط الأنابيب عزلًا دقيقًا ، والذي لا يزال لا يحل مشكلة تكوين التكثيف فيها ، والسبب في ذلك هو اختلاف كبير بين درجات الحرارة الداخلية والخارجية. النقطة السلبية هي حتمية وضع جزء من خط الأنابيب في وضع أفقي ، مما يقلل من الجر ويجعل من الصعب تنظيف المسار الرئيسي. يقلل موقع مجرى المدخنة بالخارج بشكل كبير من خطر نشوب الحرائق ، وبالتالي يعتبر أكثر أمانًا. بالإضافة إلى ذلك ، من الأسهل التجهيز والإصلاح..

حسب نوع البناء ، تنقسم دوائر المدخنة إلى:

• أصلي ، حيث يتم ترتيب قناة المدخنة على أساس منفصل وتثبيتها على الموقد في وضع عمودي على الجانب.



• مثبتة فوق المدفأة وكونها امتداداً طبيعياً لها.



• الجدار ، عندما توضع المدخنة مباشرة في الجدار الداخلي أو الأمامي لمنزل خاص أو تخرج من خلاله.



لترتيب أعمدة المداخن ، يتم استخدام مجموعة متنوعة من المواد التي تلبي المتطلبات التالية:

• معامل عالي لمقاومة الحرارة ومقاومة الحريق ؛
• الموصلية الحرارية المنخفضة
• الخمول للمركبات الكيميائية العدوانية المتكونة من نواتج الاحتراق ؛
• مقاومة الماء والعمليات المسببة للتآكل.

تتوافق الأنواع التالية من المواد مع الشروط المذكورة أعلاه:

• قالب طوب.

المواد متاحة وتستخدم تقليديا لبناء المواقد والمدافئ والمداخن الخاصة بهم. ومع ذلك ، لهذا الغرض ، لا يتم استخدام كل نوع من الطوب ، ولكن يتم استخدام الطين الصلب فقط ، الذي اجتاز مرحلة الحرق الأولية ، مما يجعله قادرًا على تحمل تأثيرات درجات الحرارة المرتفعة بثبات. مع مراعاة جميع تقنيات البناء والعناية المناسبة ، تعمل مدخنة الطوب لأكثر من 100 عام.

يتم فرض متطلبات خاصة على ملاط ​​الأسمنت ، والذي يتم من خلاله وضع الطوب. يجب أن يكون خليطًا من الرمل والأسمنت والجير بنسبة 5: 2: 1. إنه حل قادر على توفير اتصال محكم ومختوم مقاوم للحرارة. لأن تعد نعومة السطح الداخلي للأنبوب أحد المتطلبات الأساسية لترتيب مجرى المدخنة ، ويجب ألا تبرز الملاط المراد وضعه من مفاصل التماس إلى الداخل. ومع ذلك ، فإن سطح الطوب نفسه لديه خشونة معينة ، مما يتسبب في استقرار الرماد والسخام على الجدران ، مما يؤدي بمرور الوقت إلى ظهور الازدحام..

يتطلب الوزن الكبير للهيكل صب أساس عميق منفصل ، مما يعني أنه يجب التخطيط لبناء مدخنة من الطوب حتى في مرحلة إعداد مشروع بناء منزل.

• سيراميك.

مثالي للخشب ومواقد الوقود الصلب الأخرى. يقاوم درجات الحرارة المرتفعة (حتى 1000 درجة مئوية) والتأثيرات العدوانية للعناصر الكيميائية. يسخن السيراميك بسرعة ويبرد ببطء ، مما يتيح لك توفير الطاقة بشكل كبير عند تدفئة المنزل. يمنع السطح الأملس تمامًا للجدران الداخلية تراكم نفايات الاحتراق في الداخل. عمر الخدمة – 30-50 سنة.

تتيح لك مجموعة متنوعة من العناصر الشكلية تنفيذ أي حل تصميم تقريبًا. بالإضافة إلى ذلك ، الأنابيب وحدها لا تكفي ؛ ستحتاج إلى غراء تجميع خاص ، يتم من خلاله تجميع العناصر وإغلاقها ، وكذلك إنشاء دائرة عازلة للحرارة من مواد مقاومة للحرارة. يقترح المصنعون استخدام كتل الخرسانة الخلوية خفيفة الوزن المصممة خصيصًا ، وغالبًا ما تكون مجهزة بشكل إضافي بطبقة عازلة للحرارة ، كدائرة عازلة..

من بين أوجه القصور ، تجدر الإشارة إلى الوزن الكبير للهيكل ، والذي يتطلب تركيب قاعدة أساس منفصلة تحت المدخنة ، والتكلفة العالية للهيكل. عند استخدام كتل خرسانية خفيفة الوزن ، تختفي الحاجة إلى الأساس التقليدي ، ويمكن استبدالها بسهولة بأساس مترابط مصنوع من أنبوب خرساني.

• المعادن والصلب.

تستخدم المداخن المصنوعة من الفولاذ المقاوم للتآكل المقاوم للحرارة فقط في درجات حرارة الاحتراق التي لا تتجاوز 400 درجة مئوية. إنها أرخص بكثير وأخف وزناً من نظيراتها المصنوعة من الطوب والسيراميك ، مما يلغي الحاجة إلى تجهيز موقع الأساس لها. تتراوح مدة خدمتهم من 15 إلى 20 عامًا..

يتم تصنيع الأنابيب المعدنية في المصانع في أقسام منفصلة ، ومن ثم يتم تجميع دائرة التكوين المطلوب. اعتمادًا على نوع وصلابة المعدن ، يمكن أن تكون ذاتية الدعم أو تتطلب تثبيتًا إضافيًا للهياكل الداعمة الأخرى (الجدران ، الجمالونات ، إلخ) المصنوعة من نوع واحد من المعدن أو عدة أنواع (الفولاذ المقاوم للصدأ من الداخل ، الألومنيوم بالخارج). الميزة الرئيسية لقنوات المداخن الفولاذية هي سهولة التركيب والتوصيل. بالإضافة إلى ذلك ، يمكن تثبيتها بشكل مستقل وبالاقتران مع أعمال البناء بالطوب ، وتنفيذ ما يسمى الغلاف.

تصنف المداخن الفولاذية إلى مجموعتين: بسيطة بدون عزل حراري وأنابيب شطيرة ، يوفر تصميمها وجود طبقة عازلة للحرارة. البناء المحوري (الأنابيب في الأنبوب + العزل الحراري) هو الأكثر شيوعًا.

• زجاج.

الزجاج المقسى المتين ليس الحل الأكثر عملية للمدخنة ، وغالبًا ما يستخدم حصريًا لأغراض الديكور. كمزايا ، تجدر الإشارة إلى الخمول المطلق للتأثيرات الكيميائية لمنتجات الاحتراق والتساوي المثالي للجدران ، مما يمنع تكوين تراكمات السخام داخل الكفاف. ومع ذلك ، من الضروري غسل المناطق المرئية كثيرًا ، حيث لا تزال تتشكل رواسب صغيرة من السخام ، مما ينفي المظهر الجمالي لمثل هذه المدخنة..

يعد تعقيد التجميع من حيث ضمان إحكام الوصلات أحد العيوب الرئيسية لهذا النوع من التصميم. بالإضافة إلى ذلك ، الزجاج عرضة لتراكم التكثيف ويتطلب العمل على العزل الحراري للدائرة. كل هذا ، جنبًا إلى جنب مع التكلفة العالية ، يجعل الزجاج ليس المادة الأكثر شيوعًا لترتيب خطوط المداخن ، ويخصص لها دور عنصر زخرفي فقط في جزء صغير من الكفاف.

في عدد من الوثائق الفنية لترتيب المداخن ، يُسمح باستخدام أنابيب الأسمنت الأسبستي. ومع ذلك ، لا ينصح الخبراء باستخدامها لهذا الغرض ، لأن تتميز بمستوى غير كافٍ من المقاومة لدرجات الحرارة المرتفعة (لا تزيد عن 300 درجة مئوية).

يتم استخدام الخرسانة المتجانسة على نطاق صناعي ، ولكن بالنسبة للأسر الخاصة ، تعتبر هذه الطريقة مستهلكة للوقت..

يحظر استخدام:

• خشب؛
• طوب سيليكات وجوفاء.
• طين؛
• ورقة مجلفنة.

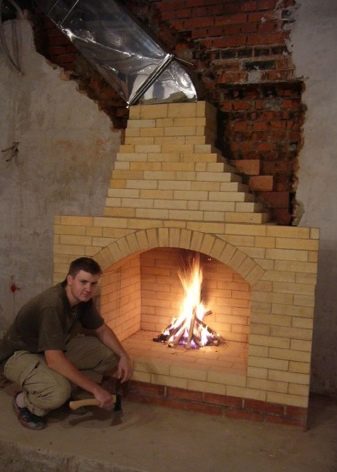

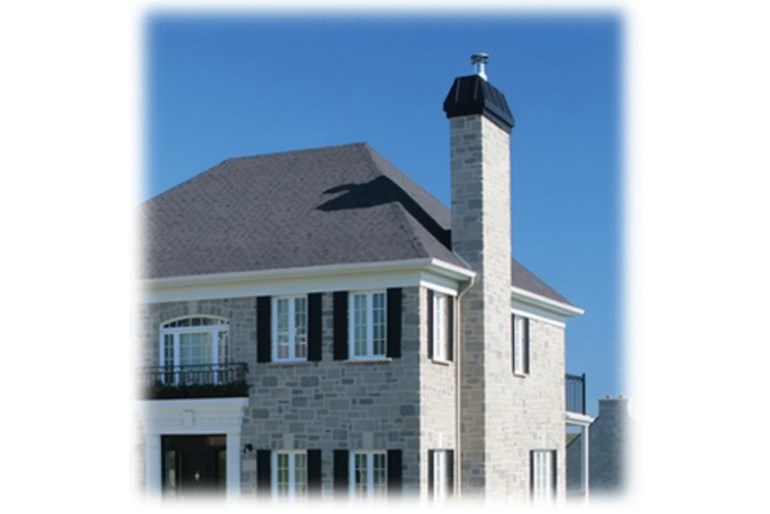

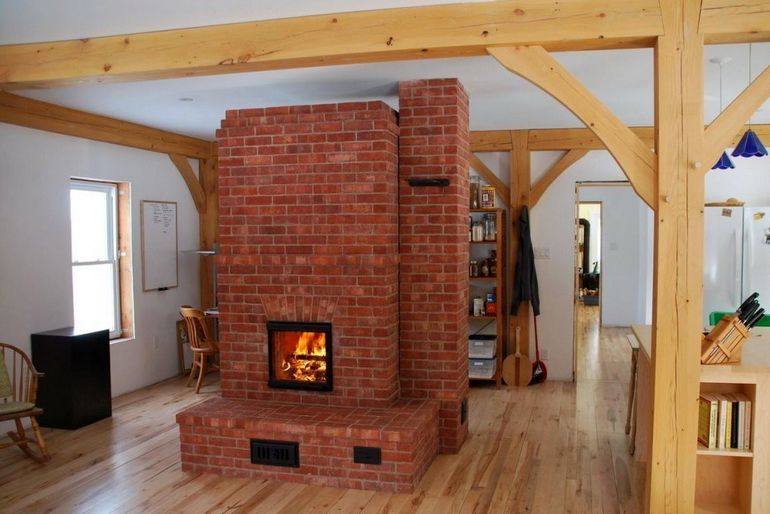

مدخنة من الطوب

الحل “الأقدم” لنظام إخلاء الدخان هو المداخن المبنية من الطوب ، والتي استخدمها الجنس البشري لقرون عديدة متتالية. اليوم ، يعد هذا الحل لإزالة منتجات الاحتراق شائعًا أيضًا ، لكنه يعتبر قديمًا. الطوب مادة مقاومة للحرارة ، لكن هذه الخصائص ليست كافية لإزالة عالية الجودة لمنتجات الاحتراق من أجهزة التسخين. يساهم السطح الخشن للطوب في التراكم السريع للسخام ورواسب الكربون ، وبالتالي ، تحتاج هذه الأنابيب إلى صيانة وخدمة متكررة. تشمل العيوب الكبيرة لأنابيب الطوب وزنها العالي وتركيبها الطويل. لتثبيت مدخنة بهذا الوزن الكبير ، يلزم وجود أساس خاص ، ويجب إنشاء المدخنة حرفياً “لبنة لبنة”. بالمناسبة ، فإن الطوب نفسه مكلف للغاية ، لذا فإن مدخنة الطوب هي أيضًا عبء إضافي على الميزانية..

إذا تم تركيب مدخنة الطوب بشكل غير صحيح ، فقد تكون خطرة على الحريق ، وسيظهر التكثيف بداخلها. في الوقت نفسه ، بعد مرور بعض الوقت ، قد تظهر تشققات على سطح البناء بالطوب ، مما يقلل من ضيق المدخنة. مداخن الطوب لها مزايا أيضًا. على سبيل المثال ، تحظى الخصائص الجمالية لهذه المداخن بتقدير كبير. يجلب البناء البرتقالي لمداخن الطوب الراحة للمنزل. كما أنها تصدر مستوى متزايدًا من نقل الحرارة من الطوب جنبًا إلى جنب مع مقاومة جيدة للحريق. تم تصميم مدخنة الطوب لتحمل درجات حرارة غاز المداخن التي تصل إلى 600-700 درجة مئوية.

بإيجاز ما سبق ، نسلط الضوء على الإيجابيات والسلبيات الرئيسية لمداخن الطوب لإزالة منتجات الاحتراق من المواقد والمواقد.

الايجابيات:

• مظهر جميل من الطوب في الداخل
• خصائص حرارية ممتازة
• تراكم وإطلاق الحرارة

سلبيات:

• الحاجة إلى تثبيت الأساس
• تركيب شاق ويستغرق وقتا طويلا
• إمكانية نشوب حريق في المواقف الخطرة
• إمكانية التشقق
• تشكيل سريع للتكثيف ، ورواسب الكربون والسخام على الجدران الداخلية للمدخنة بسبب السطح الخشن
• تكلفة الطوب العالية

مداخن سيراميك

النوع التالي من المدخنة هو أنابيب السيراميك المنتشرة في أيامنا هذه. هذه المداخن مصنوعة من السيراميك المتين ، والذي غالبًا ما يكون مغطى بالطوب أو الخرسانة الطينية الممتدة أو مواد مقاومة للحرارة أخرى. يتم تجميع الأنابيب الخزفية مثل مدخنة من الطوب من كتل منفصلة ، مترابطة في هيكل واحد. من بين المزايا الرئيسية لأنابيب السيراميك تنوعها – يمكن استخدامها لتوصيل أي أجهزة تدفئة منزلية ، كما أنها متوافقة مع أنواع الوقود المختلفة.

نظرًا لأنه يتم تجميع المداخن الخزفية من كتل منفصلة ، فمن الممكن أثناء تركيبها إنشاء لفات مختلفة لخط المدخنة. تتميز المدخنة الخزفية بمستوى عالٍ من السلامة من الحرائق والمتانة. من بين عيوب المداخن الخزفية ، أنها تتميز بتكلفتها العالية ووزنها الكبير ، مما يفرض الحاجة إلى تثبيت الأساس. في الوقت نفسه ، يصعب تركيب هذه الأنابيب – يجب تجميع كتل السيراميك بترتيب صارم ، ويجب استخدام حلول ومواد خاصة لتوصيلها وختمها. تم تصميم أنابيب السيراميك لتحمل درجات حرارة عالية إلى حد ما من غازات العادم – تصل إلى حوالي 1200 درجة مئوية.

دعونا نلخص إيجابيات وسلبيات المداخن الخزفية المذكورة أعلاه لإزالة منتجات الاحتراق من المواقد والمواقد:

الايجابيات:

• عمر خدمة طويل
• براعه
• التوافق مع أي معدات تدفئة منزلية
• مستوى عال من السلامة من الحرائق
• القدرة على إنشاء طرق إخلاء دخان شديدة التعقيد

سلبيات

• غالي السعر
• وزن ثقيل
• الحاجة إلى بناء الأساس
• تركيب معقد
• الحاجة إلى استخدام مواد إضافية أثناء البناء

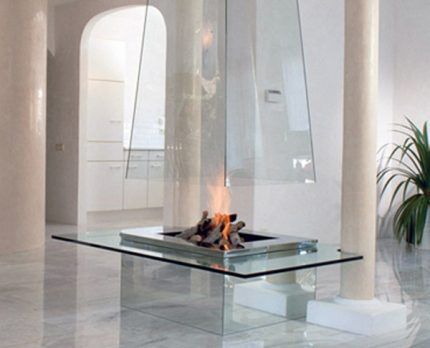

زجاج

المدخنة الزجاجية الجميلة جذابة ليس فقط من الخارج. إنه مصنوع من زجاج مقسّى متين خامل للهجوم الكيميائي الذي يميز منتجات الاحتراق..

بالإضافة إلى ذلك ، تمنع الجدران الملساء تمامًا ترسب كميات كبيرة من السخام ، ونتيجة لذلك ، يجب تنظيف المدخنة بشكل أقل كثيرًا..

بالكاد يمكن تسمية المدخنة الزجاجية بمنتج عملي. يقلل تراكم السخام الصغير من الجماليات إلى الصفر ، لذلك سيتعين عليك غسل الأجزاء المرئية بشكل كافٍ

عيوب الزجاج هي متطلبات إضافية للعزل والعزل ، وتكنولوجيا التجميع الخاصة (صعوبة في إنشاء وصلات محكمة الغلق) ، وإمكانية التكثيف.

إذا قارنا المداخن الزجاجية والسيراميك باهظة الثمن ، فستستفيد الأخيرة من حيث الخصائص التقنية والأداء بشكل عام..

بعد إلقاء نظرة عامة على الأنابيب المصنوعة من مواد مختلفة ، لا يمكنك أن تقرر ما هو الأفضل بالنسبة لك؟ ثم ننصحك بإلقاء نظرة على مقالتنا الأخرى ، والتي قدمنا ​​فيها معايير مهمة لاختيار المدخنة ، والتي يجب توجيهها في ظروف محددة..

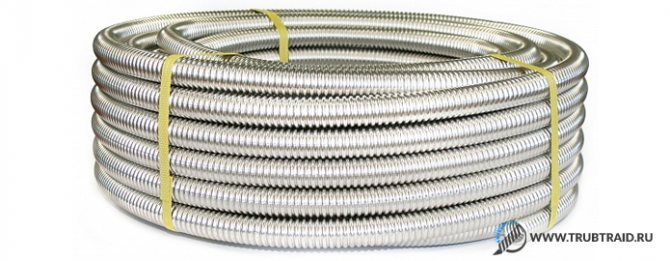

ستانلس ستيل

ستكون تكلفة المدخنة المعدنية المصنوعة من الفولاذ المقاوم للصدأ أعلى ، لكن مدة خدمتها ستكون طويلة أيضًا. بالإضافة إلى ذلك ، فإن مثل هذا التصميم قادر على تحمل درجة حرارة أعلى بكثير (تصل إلى 1200 درجة مئوية).

إذا كانت هذه مصادر تدفئة منزلية ، فسيتم استخدام سمك الفولاذ في حدود 0.5-0.8 مم ، وأحيانًا 1 مم. في الوقت نفسه ، يعد التثبيت السهل للهيكل بأكمله ووزنه المنخفض ومقاومته للأحماض ذات أهمية كبيرة..

أكثر الأنابيب الفولاذية مقاومة للأحماض هي درجات الفولاذ 304 و 316 و 321.430 هي نفسها ، لكنها الأكثر تكلفة من حيث السعر والأضعف في مقاومة الأحماض.

يتم الحصول على أعلى درجات عدوانية الانبعاث الكيميائي عند حرق الوقود السائل. وتجدر الإشارة هنا إلى المداخن المعيارية للمواقد المعدنية ، والتي تكون مفردة ومزدوجة ، معزولة. يمكن وضعها في مكان مفتوح ، دون خوف من أن تشتعل النيران في الهيكل أو الأسوأ من ذلك أن تحترق.

يجب أن أقول إن هذه الأنابيب بصريًا تبدو ممتعة من الناحية الجمالية ، ولا تتطلب أعمالًا بالطوب ، ولا تتطلب أساسًا. مدخنة مزدوجة معزولة مناسبة للتركيب الداخلي والخارجي.

مجموع

من الممكن أيضًا استخدام نوع مختلف من المداخن المعزولة المدمجة المصنوعة من المعدن ، عندما يكون الجزء الداخلي من الفولاذ المقاوم للصدأ المقاوم للأحماض من 0.8 إلى 1 مم ، والجزء الخارجي أرق ومصقول بالمينا..

ساندويتش

تتطلب أنابيب الفولاذ المقاوم للصدأ ساندويتش اهتمامًا خاصًا..

هذا هو ، قبل كل شيء ، المتانة ، والجر ممتاز بسبب نعومة السطح الداخلي والحد الأدنى من ترسب السخام..

للوهلة الأولى ، إنها باهظة الثمن ، لكن من غير المرجح أن يكون هيكل القرميد ، وحتى مع الأخذ في الاعتبار الأساس وملاط البناء والدفع لجميع الأعمال ، أرخص..

متحد المحور

هذا تصميم مدخنة ذات دائرة مزدوجة بأنابيب بأقطار مختلفة والأضيق داخل الأوسع. لمنع تلامس الأنابيب ، يتم توفير وصلات العبور.

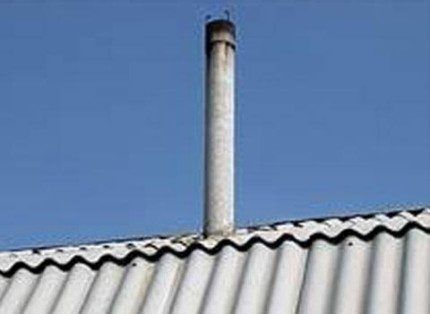

مداخن خاصة

هناك نوع آخر من المداخن – افعلها بنفسك مما يجب عليك فعله.

عادة ما يتم استخدام أنابيب بسيطة من الصلب أو الأسبستوس. لن نفكر حتى في مثل هذه المداخن.

لأنه ، بصرف النظر عن الميزة المشكوك فيها للسعر المنخفض ، لا يمكن شراء أي شيء آخر ذي قيمة كبيرة..

ولكن فيما يتعلق بالمشاكل ، يمكنهم محاصرة أصحاب هذه المداخن عند كل منعطف..

• لن يكون من الممكن تحقيق التشغيل الفعال والاقتصادي بنسبة 100 ٪ لوحدة التدفئة ، وهذا لا لبس فيه.
• مصدر إزعاج آخر يمكن أن يكون انفجار مدخنة ونتيجة لذلك نشوب حريق..

خلاصة القول: إن توفير 100٪ عند تركيب مثل هذه المدخنة سيكلف تكاليف إضافية خلال فترة التشغيل ، مما سيؤدي إلى تكاليف أكبر.

بوليمر

تستخدم المداخن المرنة المصنوعة من المواد البوليمرية لتغليف الطوب أو قنوات الدخان الخرسانية. البوليمر ليس شديد المقاومة للحرارة ، لذلك يستخدم هذا المحلول فقط لإزالة غازات المداخن غير شديدة السخونة. يتم تلبية هذه المتطلبات بواسطة سخانات المياه بالغاز والمراجل بكفاءة عالية. لا يمكن استخدامها كمدخنة للموقد..

مزايا مداخن البوليمر:

• سهولة التركيب؛
• خفيفة الوزن والمرونة.
• سعر منخفض .؛
• عمر خدمة طويل.

عيوب مداخن البوليمر:

• مقاومة ضعيفة للتعرض لدرجات الحرارة العالية ؛
• نقص العزل الحراري
• قوة ضعيفة.

مداخن الحائط

يمكن أيضًا أن تكون مداخن الموقد من هذا النوع ، عندما يتم تثبيت المدخنة نفسها مباشرة في سمك الجدار ، من الخارج والداخل. يوجد بالفعل الكثير من التكوينات ، لذا يمكنك العثور على خيار مناسب خصيصًا لمنزلك. بالإضافة إلى ذلك ، فإن خصوصية هذه الهياكل هي أنه يمكن تزويدها بمصدر حرارة ، وهو أيضًا “مغلق” في الحائط. إنه فعال للغاية عندما يكون من الضروري “تقليص” المساحة الداخلية وإخفاء الهيكل ، دون تغيير التصميم الداخلي أو تصميم مبنى المنزل.

مدخنة جذر

قناة الجذر هي نوع من مداخن الطوب الكلاسيكية. الاختلاف الوحيد هو إمكانية استخدام عدة مواقد وغلايات لهذه القناة في وقت واحد ، سواء في نفس الأرضية أو على مستويات مختلفة. إنها مريحة بشكل خاص عند وضع فرنين على الجانب الآخر من الحائط. أي يستخدم أحدهما كمدفأة والآخر للطبخ. بالمناسبة ، يتم تثبيت قناة الجذر بينهما ، حتى يمكن توصيل ثلاثة وأربعة أفران بها. ولكن ، في الوقت نفسه ، من الضروري مراعاة خصوصيات التكوين ، القطر والارتفاع ، بحيث يصل الاتجاه الضروري لكل مصدر.

مداخن مثبتة على الحائط

بالنسبة للفرن في المنزل ، فإن هذا النوع من التصميم مطلوب بشدة ، بسبب مساحته الكلية الصغيرة. لا يشغلون مساحات شاسعة حول المواقد أو الغلايات ، لكنهم يلعبون دورًا ، مثل امتداد الأنبوب. من أجل بنائها ، من الضروري فورًا بعد آخر صف متداخل من الطوب ، وضع الأنبوب ، طوال الطريق عبر السقف والتداخل مع السقف.

مدخنة جانبية

يمكن أن يكون الحل الأكثر أمانًا هو جهاز الموقد مع مدخنة متصلة. في هذه الحالة ، لن تكون هناك منتجات احتراق في غرفة المعيشة ، حتى لو أصبح البناء متسربًا. ولا يتم تثبيت نظام إزالة الدخان هذا بالضرورة في وقت واحد مع بناء المنزل نفسه ، ولكن في أي وقت مناسب.

حول التوصيل الخلفي

في هذه الحالة ، يتم توصيل جهاز على شكل نقطة الإنطلاق مع قناة فحص ومصيدة التكثيف بالمدخنة..

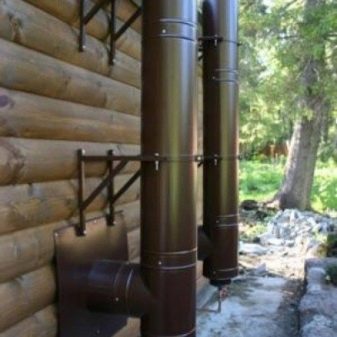

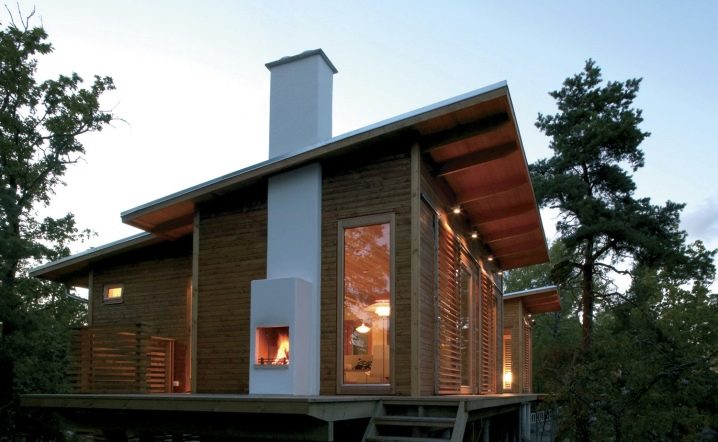

التنسيب الخارجي

يزيد الأنبوب الموضوع خارجيًا من مساحة الغرفة الصغيرة. يتم هنا إخراج مدخنة الموقد من خلال الجدار بالقرب من المدفأة مباشرة إلى الشارع.

مدخنة بيضاوية

ستعتمد قوة الجر الموجودة فيه أيضًا على شكل قسم المدخنة. معظم الأنابيب الديناميكية الهوائية دائرية. الأنابيب المربعة أفضل من الأنابيب المستطيلة ، والمدخنة البيضاوية نادرة تمامًا ، ولا تستخدم إلا عندما تكون القناة المستطيلة مصنوعة من الطوب.

مدخنة المينا للمدفأة

المدخنة المطلية بالمينا مصنوعة من الفولاذ الكربوني وعدة طبقات من المينا الواقية. المينا يحمي المعدن من التآكل والتلف. يحتفظ الطلاء بالمعادن الثقيلة والأبخرة السامة جيدًا ، مما يمنعها من اختراق الخارج من خلال المدخنة.

كمينا مقاومة للحرارة ، يتم استخدام نوعين من الطلاء – الأرض والغطاء. يحدث تصلب الطلاء أثناء المعالجة الحرارية. يتم تشغيل الأنبوب عند درجة حرارة لا تقل عن 900 درجة. نتيجة لذلك ، يشكل المعدن والمينا رابطًا وثيقًا فيما بينهما..

يمكن أن تتحمل أنابيب الموقد المطلية بالمينا درجات حرارة تصل إلى 500 درجة. تشمل عيوب المادة هشاشة الأنبوب. من الضروري تثبيت مثل هذه المدخنة بعناية فائقة ، لأن أي تأثير ميكانيكي يمكن أن يتلف المادة.

مداخن الفيرميكوليت والبيرلايت

أنابيب الفيرميكوليت والبيرلايت لإزالة غاز العادم هي نفس مداخن السندويتش الفولاذية. يتم استبدال عزل الصوف المعدني الكلاسيكي بالفيرميكوليت الموسع أو البيرلايت – وهو معدن حراري.

هذه المادة الحديثة لأنابيب المداخن لها عدد من الخصائص الإيجابية:

• وزن خفيف.
• مقاوم للرطوبة.
• مقاومة التآكل والأحماض.
• مقاومة درجات الحرارة العالية للغاية.

تحتوي بعض نماذج مداخن الفيرميكوليت والبيرلايت على هيكل من طبقتين ، أي أنها لا تحتوي على طبقة معدنية داخلية معتادة للسندويشات. يبلغ سمك الكتلة المضغوطة عادة 5 سم وتشرب بمركب خاص مقاوم للرطوبة. ومع ذلك ، فإن تخفيف الكتلة المكشوفة بصفائح معدنية يصبح سبب النمو المفرط السريع للسخام..

بالمقارنة مع مداخن السندويتش الكلاسيكية ، فإن أنابيب الفيرميكوليت والبيرلايت أرخص بنسبة 10٪ ، ووفقًا للمصنعين ، يمكن أن تستمر الدوائر 25 عامًا على الأقل..

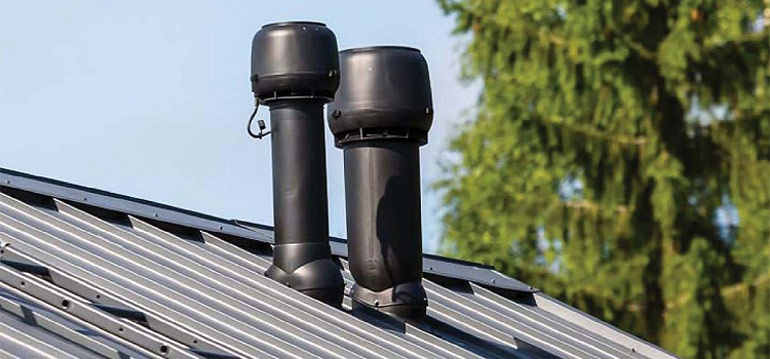

مداخن بلاستيكية

يعد البلاستيك المقاوم للحرارة حلاً شائعًا إلى حد ما لدوائر العادم في المواقد منخفضة الطاقة ومراجل التكثيف والغاز والانحلال الحراري. تُستخدم الأنابيب البلاستيكية أحيانًا لتكميم مداخن الطوب ، ولكن فقط في المناطق التي تنخفض فيها درجة حرارة غاز المداخن إلى 120-200 درجة مئوية المسموح بها.

مقاومة التآكل ، نعومة الجدران ، سهولة التركيب وانخفاض سعر الأنابيب – مزايا المداخن البلاستيكية.

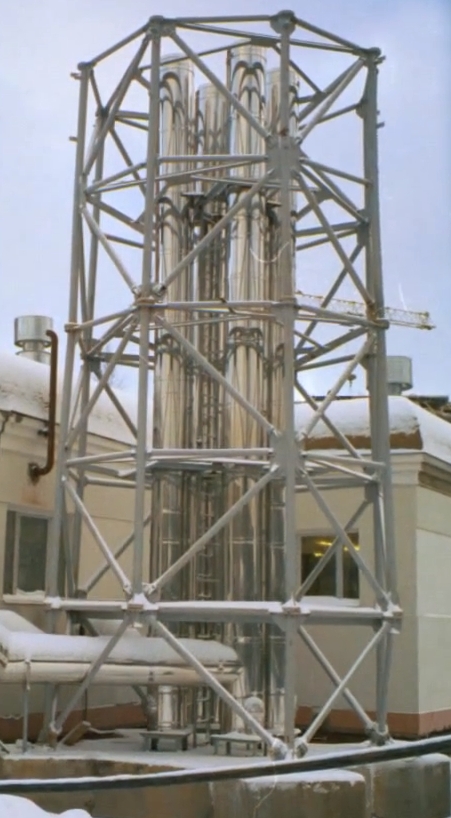

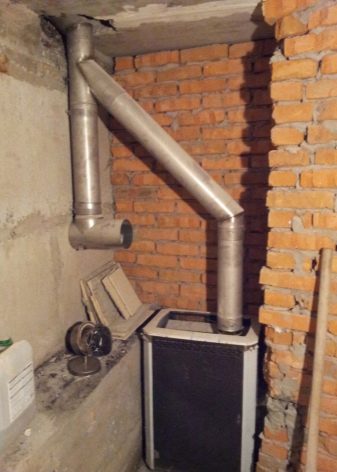

مداخن معيارية من الفولاذ المقاوم للصدأ

اليوم ، الخيار الأكثر حداثة وأمانًا وبأسعار معقولة لنظام عادم الدخان من معدات التدفئة هو مداخن معيارية من الفولاذ المقاوم للصدأ. وتسمى هذه الأنابيب أيضًا مداخن “الساندويتش” نظرًا لتصميمها المميز. لذلك ، تتكون مداخن السندويتش من محيط خارجي وداخلي من الصلب ، يتم وضع الصوف العازل المقاوم للحرارة فيه من البازلت. تسمى هذه المداخن أيضًا بالدائرة المزدوجة ، ولكن توجد أيضًا مداخن أحادية الدائرة ، تتكون من طبقة فولاذية واحدة بدون صوف عازل..

هياكل عادم دخان من الفولاذ المقاوم للصدأ

مداخن المواقد من هذا النوع هي هياكل ضبط النوع. يمكن أن يكون طول وقطر أنبوب الموقد المصنوع من الفولاذ المقاوم للصدأ مختلفين تمامًا. غالبًا ما يتم إنتاج هذه المنتجات كاملة مع السيراميك وتوضع داخل الفولاذ.

تتميز المداخن المصنوعة من الفولاذ المقاوم للصدأ المجلفن بالمزايا التالية:

• يمكن تركيبها بدون أساس ، لأنها خفيفة الوزن ؛
• يُسمح بجمع وتركيب الهيكل بعد الانتهاء من البناء ؛
• فهي أرخص من حيث التكلفة من أنظمة البلوك والسيراميك ؛
• إذا لزم الأمر ، سيكون من السهل استبدال العناصر الفردية.

عيب المداخن الفولاذية هو الحاجة إلى حل تصميم في حالة الديكور الداخلي ، إذا تم تثبيت مثل هذا الهيكل في الداخل. اقرأ أيضا: "أي أنابيب مدخنة من الفولاذ المقاوم للصدأ هي الأفضل للاستخدام – الأنواع والمزايا".

مداخن مصنوعة من معادن حديدية

تشمل المعادن الحديدية سبائك الصلب من الحديد بالكربون ، على سبيل المثال ، الحديد المجلفن والحديد الزهر:

1. لا تستخدم الأنابيب المجلفنة اليوم كمدخنة ، حيث تنبعث منها أبخرة ضارة عند تسخينها. نظرًا لانخفاض درجة حرارة التسخين ، فإن غلايات الغاز هي النوع الوحيد من معدات التدفئة التي يمكن تجهيزها بمداخن مجلفنة. بالإضافة إلى ذلك ، فإن الفولاذ المجلفن أقل مقاومة لبيئة التكثيف والحمضية ، وبالتالي يتطلب عزلًا دقيقًا..
2. تعتبر أنابيب الحديد الزهر أكثر مقاومة للتعرض لدرجات الحرارة العالية والرطوبة ، لكن الوزن المثير للإعجاب والهشاشة يعقدان إلى حد ما تركيب وصيانة هيكل المدخنة. ميزة الحديد الزهر للأنابيب هي انخفاض معامل التوصيل الحراري ، لذا فإن استخدام مدخنة من الحديد الزهر أكثر أمانًا.



   الإضافة غير المشروطة للمنتجات المدلفنة باللون الأسود هي السعر المنخفض. الخصائص التشغيلية لهذه المنتجات المعدنية للمداخن أدنى بكثير من المواد الحديثة..

مواد التصنيع ونطاق الأنابيب المعيارية

لإنتاج المداخن المعيارية ، يتم استخدام الفولاذ الأوستنيتي ذي الأداء الجيد ، والذي ينعكس ، وفقًا لذلك ، في جودة المداخن. يتميز الفولاذ الأوستنيتي بمقاومة التآكل ومقاومة الأحماض ومقاومة التآكل. تسمح هذه الخصائص باستخدام المداخن الفولاذية في مختلف الظروف المناخية والتشغيلية العدوانية..

المداخن المصنوعة من الفولاذ المقاوم للصدأ عبارة عن أنابيب عالمية ومناسبة لتوصيل جميع أجهزة التدفئة المنزلية المعروفة:

• المواقد
• Firebox
• أفران

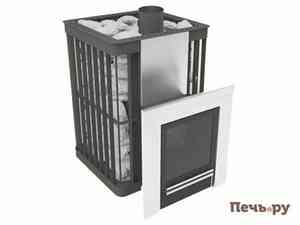

• مواقد الساونا
• غلايات
• مواقد التدفئة والطبخ
• أفران الخبز ، إلخ..

تم تصميم الأنابيب الفولاذية المعيارية لإزالة منتجات الاحتراق بشكل آمن وعالي الجودة من أي وقود: الغاز والفحم ووقود الديزل وبالطبع الحطب.

المزايا الرئيسية لمداخن الفولاذ المقاوم للصدأ

تكمن المزايا الرئيسية لمداخن الفولاذ المقاوم للصدأ في خصائصها الأولية. لذلك ، المداخن غير القابل للصدأ:

• مناسب للاستخدام في أي منطقة مناخية ، بما في ذلك الظروف الجوية القاسية ؛
• مقاومة للأحمال الثقيلة والصقيع والرياح والأمطار والضغط ؛
• مقاومة لدرجات حرارة عالية تصل إلى 1000 درجة مئوية ؛
• مقاومة للتآكل والصدأ والأكسدة والتكثيف والدمار ؛
• نظرًا لتصميمها المعياري ووزنها المنخفض ، فمن السهل جدًا تركيبها وصيانتها ؛
• مناسبة لبناء مسارات المداخن من أي تصميم وطول وقطر ؛
• يمكن استخدامها في المراحل الأولى من بناء المنزل ، ووضعها في أماكن جاهزة ؛
• لديها عزل موثوق للحريق مصنوع من صوف البازلت ؛
• بعض الشركات المصنعة للمداخن الفولاذية لديها ضمان مصنع للمنتجات لمدة 50 عامًا!
• يتم تصنيع هذا النوع من المداخن باستخدام أحدث التقنيات والمعدات ؛
• سعر معقول
• خفيف الوزن: لا حاجة لبناء أساس خاص
• تتمتع بمستوى عالٍ من السلامة من الحرائق
• مظهر جميل

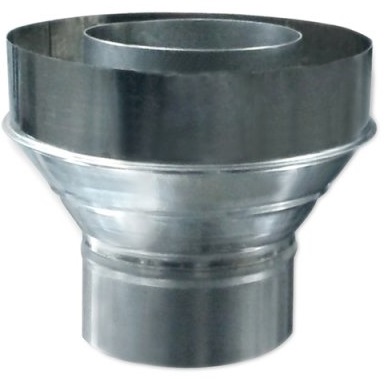

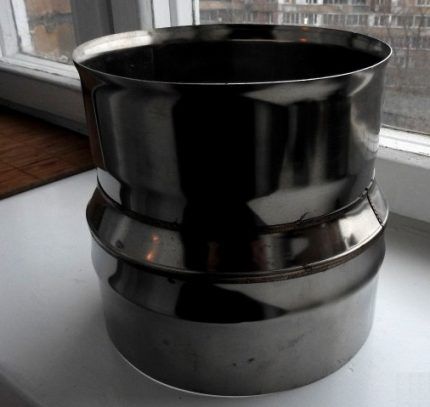

عناصر المداخن المعيارية – مجموعة كاملة

بمساعدة المداخن المعيارية ، يمكنك إنشاء مسارات عادم دخان من أي تصميم وطول ، مع مختلف الإزاحات والمنعطفات والتجاوزات. لإنشاء مثل هذه الهياكل ، وكذلك لتوصيل وحدات الأنابيب وتثبيتها وغيرها من الإجراءات ، هناك مجموعة واسعة من المكونات. دعنا نذكرهم:

1. منحرف. يتم تثبيته على رأس المدخنة لحماية المدخنة من تأثيرات الرياح وهطول الأمطار. كما أنه يساعد على تحسين تدفق المدخنة وزيادة كفاءة المدخنة بحوالي 20٪..
2. المشبك لتمتد. يتم استخدامه لإصلاح المدخنة بشكل آمن ، والتي يتجاوز ارتفاعها فوق سطح المبنى 1.2 متر. يسمح بتصميم مداخن من أي ارتفاع. كما أنها تستخدم لتثبيت المداخن الخارجية بغض النظر عن ارتفاع الأنبوب.
3. جيبة. يتم استخدامه لإغلاق قسم خروج الأنبوب من السقف ، وحماية اتصال وحدة التسقيف والمدخنة من هطول الأمطار ، وكذلك لأغراض الديكور.
4. عنصر التسقيف. يُطلق عليه أيضًا اسم تجول على السطح. يتم استخدامه لمرور المدخنة عبر السقف.
5. المشبك متصل. يتم استخدامه للربط الموثوق به للأجزاء المعيارية للمدخنة مع بعضها البعض.
6. شفة. يتم استخدامه لحماية وعزل المواد القابلة للاشتعال في الأماكن التي تجاورها المدخنة.
7. كتيفة التثبيت على الحائط. تستخدم لربط برميل المدخنة بإحكام بالجدران والأسطح

ظروف العمل وتشغيل المداخن المعيارية

تم تصميم المداخن المعيارية المصنوعة من الفولاذ المقاوم للصدأ للمواقد والمواقد للعمل مع أي نوع من الوقود – سائل أو صلب. يمكن استخدام هذه الأنابيب لإزالة غازات المداخن بدرجات حرارة تصل إلى 500 درجة مئوية – 650 درجة مئوية. يمكن أن تكون درجة الحرارة القصوى المسموح بها على المدى القصير 750 درجة مئوية – 1000 درجة مئوية. الدائرة الرئيسية لنظام المداخن المعياري مقاومة للبيئات الحمضية العدوانية. يُسمح بالضغط داخل النظام حتى 5000 باسكال. تم تصميم مداخن المواقد والمواقد للتركيب داخل المباني وخارجها ، وكذلك لإعادة تأهيل قنوات المداخن العاملة وأعمدة المداخن التي تم تشييدها حديثًا. مناسبة للتشغيل في جميع الظروف الجوية والمناطق المناخية في روسيا من كالينينغراد إلى فلاديفوستوك ، بما في ذلك مناطق أقصى الشمال.

الميزات التقنية للمداخن الفولاذية

تتراوح أقطار المداخن ذات الجدران الواحدة والمزدوجة الجدار ، كقاعدة عامة ، من 104 ملم إلى 300 ملم. في المداخن ذات الجدران المزدوجة ، يتم استخدام صوف البازلت عالي الجودة المقاوم للصهر ، حيث توجد طبقة منه بين الخطوط الخارجية والداخلية. عادة ما يكون سمك العزل الحراري 50 مم و 100 مم. بالنسبة للمواقد والمواقد المنزلية ، يوصى باستخدام عازل 50 مم. عادة ما يكون سمك الجدران الفولاذية للمدخنة 0.5 مم – 0.1 مم. لتصنيع مداخن المواقد والمواقد ، يتم استخدام درجات الفولاذ الأوستنيتي عالي السبائك AISI 321 للدائرة الداخلية و AISI 304 للخارج. في المداخن الفولاذية عالية الجودة ، يتم استخدام نظام تعويض حراري داخلي ، والذي يستبعد تشوه العناصر الخطية أثناء تمدد درجة الحرارة الطبيعية للمعدن.

وتجدر الإشارة إلى أن برنامج المستودعات القياسي لمعظم الشركات المصنعة للمداخن الفولاذية يشمل مجموعة من الأنابيب ذات الأقطار الأساسية وسمك الفولاذ والعزل. في الوقت نفسه ، ليس من الصعب اليوم العثور على مصنع يصنع مداخن حسب الطلب من أي قطر وسمك من العزل والفولاذ. وبالتالي ، في حالة استخدام سخان بمعلمات اتصال تقنية غير قياسية ، من الممكن طلب أنبوب ذو خصائص محددة على أساس فردي..

دهان مداخن الفولاذ المقاوم للصدأ

نظرًا لأن الموقد أو الموقد ليس فقط مصدرًا للحرارة ، ولكن أيضًا مشاركين كاملين في المناطق الداخلية للمنزل ، فإن بعض الشركات المصنعة للمداخن الفولاذية تقدم حلول تصميم لتصميم المداخن. يمكن طلاء المحيط الخارجي للمدخنة للموقد والموقد بأي لون وفقًا للوحة RAL أو RR. تفتح هذه الخدمة فرصًا واسعة للمستهلكين لإنشاء حلول داخلية جميلة لا تتضمن فقط جهاز تدفئة ، ولكن أيضًا مدخنة..

كيفة تختار

من الصعب الإجابة بشكل لا لبس فيه على سؤال حول أي مدخنة تختار. هناك قاعدة رئيسية هنا: اختيار المدخنة لا ينبغي بأي حال من الأحوال أن يعتمد على تكلفتها. في هذه الحالة ، ليس هذا هو الشيء الرئيسي. تحتاج إلى البناء على الأشياء التالية:

• من نوع التدفئة المختار ؛
• على نوع الوحدة التي اخترتها ؛
• حول كيفية تركيب المدخنة. إذا قمت بدعوة متخصص لهذا ، فهذا شيء ، لكن إذا كنت تعتمد على قوتك ، فهذا شيء آخر تمامًا ، فيجب أن يكون العمل على كتفك ؛
• سيعتمد الكثير على شدة تشغيل نظام التدفئة الخاص بك.

احسب كل شيء وقدم تقييمًا صحيحًا لمعرفتك وخبرتك في ترتيب المدخنة ، ثم حدد اختيارك.

أي مدفأة أفضل

يجب أن يعتمد اختيار مادة مجرى المداخن على الخصائص التقنية للموقد والوقود الذي ستعمل عليه:

• بالنسبة لمواقد الوقود الصلب ، فإن الأنابيب المصنوعة من الطوب أو السيراميك هي الأفضل ؛
• بالنسبة لنماذج الغاز ، يمكن إعطاء الأولوية لأنابيب الصلب المحورية.

عدة توصيات لاختيار نوع البناء:

• من الأفضل تثبيت المدخنة داخل المنزل ، حيث يتم تقليل الأحمال التشغيلية عليها. بالإضافة إلى ذلك ، سيسمح هذا الحل بتوليد الحرارة القادمة من عمود المدخنة إلى طاقة مفيدة لتدفئة المنزل. ومع ذلك ، يجب أن يكون مفهوما أن هذه هي العملية الأكثر استهلاكا للوقت وأحيانا غير مجدية في ظروف المبنى المشيد بالفعل..
• يمكن تركيب مدفأة مع دائرة دخان تؤدي إلى الشارع في أي مرحلة من مراحل البناء وحتى بعد اكتمالها..
• مع الموقع الداخلي لعمود المدخنة ، من الأفضل تخصيص مكان لها في منتصف الغرفة أو على أحد الجدران الداخلية. لذلك سيتم تخزين المزيد من الحرارة داخل الغرفة وسيقل احتمال تكوين التكثيف داخل الدائرة..
• عند اختيار أحد الجدران الأمامية ، يجب أن تهتم بالعزل الشامل للهيكل من جانب الشارع. لهذا ، إما أن يكون البناء بالطوب سميكًا ، أو يتم استخدام مواد خاصة غير قابلة للاحتراق..
• الأسطوانة هي الشكل الأمثل لقناة المدخنة ، حيث توفر أقصى سحب بسبب الحركة الحلزونية للتدفق. التأثير المماثل نموذجي للأشكال البيضاوية والمربعة والمستطيلة ، ولكن بسرعة أقل. بالإضافة إلى ذلك ، سوف يتراكم السخام حتمًا في الزوايا ، مما يزيد من إعاقة الجر..

هناك عدة طرق لإزالة الأنبوب من السخان:

1. داخل المبنى
2. خارج المبنى

لتحليل طرق التثبيت ، وكذلك مقارنة إيجابيات وسلبيات كلتا طريقتين التثبيت ، يتم أخذ مدخنة حديثة من الفولاذ المقاوم للصدأ.

الاختلافات في تصميم مجرى العادم الخارجي والداخلي

الاختلافات بين طريقتين التثبيت في موقع أنبوب عادم الدخان. إذن ، المدخنة ، التي تعمل داخل المبنى ، تقع داخل المنزل وتعمل مباشرة من المدفأة لأعلى – على طول جدران الغرفة وما فوقها: من خلال ألواح السقف إلى الطابق الثاني أو الثالث ثم من خلال طوابق العلية و سقف المبنى. وهكذا ، تنشأ المدخنة عند النقطة أ – على أنبوب فرعي لمعدات التدفئة ، وتنتهي عند النقطة ب – على سطح المنزل. المدخنة الداخلية ، كقاعدة عامة ، لها هيكل عمودي صارم. ولكن نظرًا لخصائص التصميم والخطة الفنية للهيكل ، يمكن أن يكون لطريق عادم الدخان العديد من عمليات الإزاحة والمنعطفات والانحناءات وتجاوز الهياكل الداعمة.

تنبع المدخنة الخارجية أيضًا من المدفأة ، لكن الجزء الرئيسي منها يقع على طول الواجهة الخارجية للمنزل. يؤدي جزء صغير من بداية الأنبوب من الموقد أو الموقد إلى فتحة في الحائط تؤدي مباشرة إلى الشارع. علاوة على ذلك ، يذهب الأنبوب عموديًا بشكل صارم على طول جدار واجهة المبنى وينتهي عند الارتفاع المطلوب فوق السطح. في حالة تركيب مدخنة خارجية ، من الممكن أيضًا إجراء العديد من عمليات الإزاحة والمنعطفات والممرات الجانبية ، إذا لزم الأمر من خلال خصائص تكوين وترتيب واجهة المبنى والسقف والمبنى ككل..

يتم ممارسة كلا النوعين من الجهاز لقناة إزالة منتجات الاحتراق – داخل وخارج المبنى – بنشاط في بناء المساكن في الضواحي ، ولهما مزاياها وميزاتها وعيوبها. تجدر الإشارة إلى أن هذين الخيارين لتوصيل المدخنة يستخدمان للمباني السكنية الخاصة ومباني الحمامات والساونا..

ميزة تصميم الفرن طويل الاحتراق

من بين جميع الأفران المعدنية المتنوعة ، هناك طلب وشعبية كبيرة على التركيبات ذات وظيفة الاحتراق طويل الأمد (أفران الحمل الحراري). هذه الأفران سهلة التشغيل واقتصادية للغاية. إنها مناسبة تمامًا للمنازل الريفية الصغيرة ، والمنازل الخاصة متعددة الطوابق ، ومحلات العمل ، والمستودعات ، وما إلى ذلك..

تشمل السمات الرئيسية لهذه الأفران ما يلي:

• زيادة حجم صندوق الاحتراق الذي يمكنه استيعاب كمية كبيرة من الحطب.
• تقسيم الفرن إلى غرفتين تؤديان وظائف مختلفة. يحترق الغاز في أحدهما ، والحطب يحترق في الآخر.
• وجود حاجز خاص داخل صندوق الاحتراق يمنع تدفق اللهب المكشوف في المدخنة.

تختلف عملية الاحتراق نفسها اختلافًا جوهريًا عن تشغيل الفرن المعدني العادي. يتم إشعال الحطب في الجزء العلوي من صندوق الاحتراق ، ويتم توفير الهواء هنا. يتم تنظيم معدل التدفق بواسطة رفرف. ينتشر الحريق ، ولا يمكن تسمية شدة اللهب بقوة ، فالعملية أشبه بالاحتراق.

كما يتم حرق الأخشاب ، يتم أيضًا إطلاق غاز الانحلال الحراري ، والذي ينتقل إلى غرفة فرن منفصلة ، ويمتزج بالهواء ويحترق أيضًا ، مما يزيد من كفاءة التركيب.

أثناء تشغيل موقد الاحتراق الطويل ، يتم توليد حرارة أقل ، مما يسمح بالحفاظ على درجة حرارة الغرفة عند نفس المستوى. يتم استهلاك كمية أقل من الحطب ، كما أن منتجات الاحتراق التي تدخل المدخنة تحتوي على تركيز منخفض من المواد الضارة.

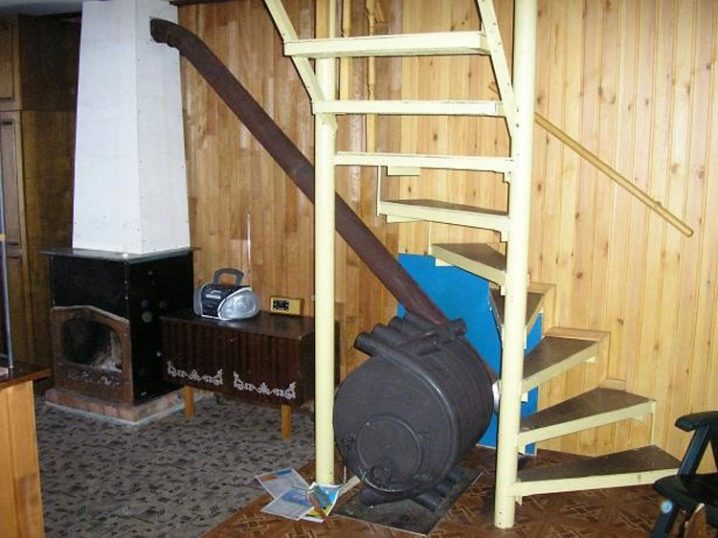

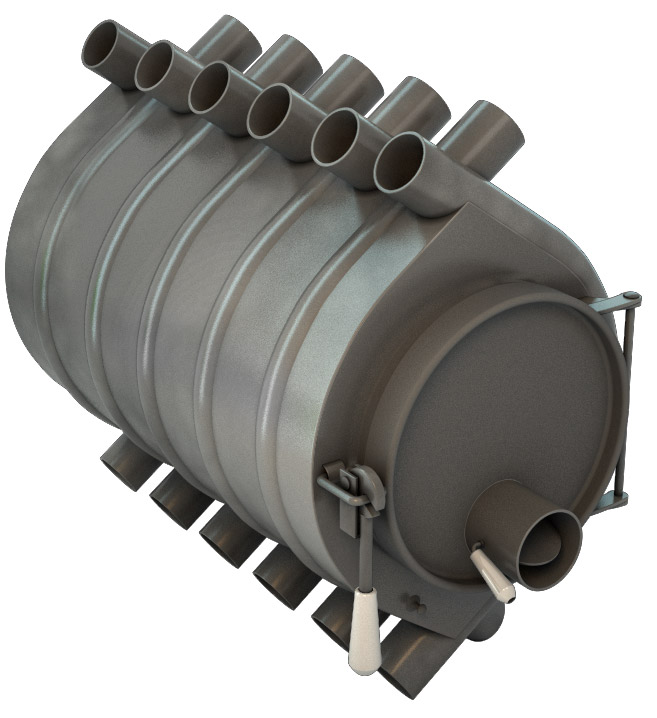

موقد Buleryan: مزايا وعيوب

Buleryan (Bullerjan) – أحد أنواع المواقد طويلة الاحتراق ، والتي تعمل على مبدأ الحمل الحراري.

تم تطوير التصميم من قبل المخترع الكندي إريك دارنيل في عام 1975 ، وبعد ذلك تم شراء حقوق براءة الاختراع من قبل رجال الأعمال الألمان الذين أطلقوا الإنتاج التسلسلي للأفران تحت هذه العلامة التجارية..

يجمع الموقد بين وظائف فرن الحطب القياسي وسخان الهواء ومولد الغاز. Buleryan قادر على العمل في وضعين:

• تألق. يتم توفير المزيد من الهواء للحطب المحترق ، مما يساهم في الاحتراق السريع والتدفئة السريعة للغرفة.
• تغويز. يتم تقليل إمداد الأكسجين. يسخن الحطب تدريجيًا ، وتسخن الغرفة ببطء. في وضع التشغيل هذا ، ستكون إشارة مرجعية واحدة من الحطب كافية لمدة 10-12 ساعة من العمل المتواصل..

تعتمد قوة هذا الفرن ، أولاً وقبل كل شيء ، على أبعاده. يمكن أن يكون كافياً ليس فقط لتدفئة منزل خاص ، ولكن أيضًا للمباني الصناعية الكبيرة والمستودعات.

من عيوب Buleryan نلاحظ:

• القدرة على العمل حصريًا على الخشب.
• نسبة عالية من السخام في غازات العادم.

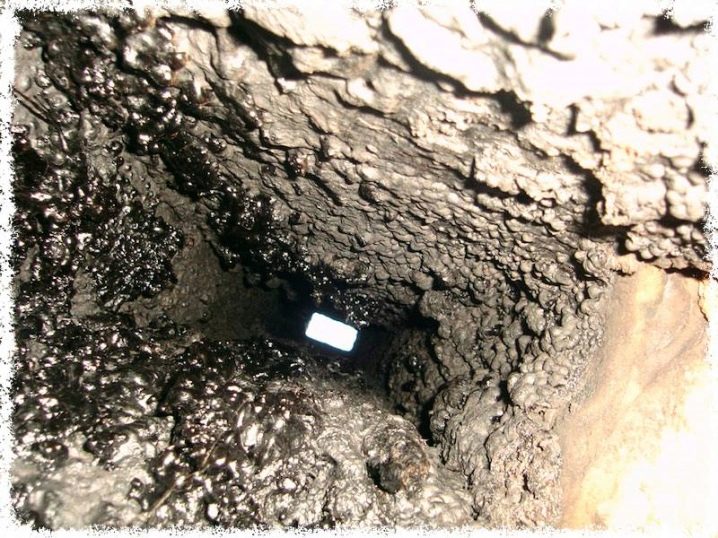

• يشكل السخام أيضًا تكاثفًا في المدخنة من خليط من القطران والماء والسخام. بعد فترة طويلة من الخمول ، ستظهر رائحة كريهة أثناء الاحتراق..
• سوف يستغرق الأمر بعض الخبرة لتشغيل الفرن بشكل صحيح..

معايير اختيار أنبوب لتصريف غاز المداخن

عند تحديد الأنبوب الذي يجب أن يكون بالقرب من الموقد ، أولاً وقبل كل شيء ، يجب الانتباه إلى القسم. يعتمد اختيار هذه المعلمة على نوع الوحدة أو الموقد. تم تجهيز المدخنة ، مع مراعاة المعلمات 140 × 140 ، 140 × 270 ، 270 × 270 ، وهي مضاعفات أبعاد البناء بالطوب.

يجب ألا يقل قطر المدخنة عن هذه المعلمة عند مخرج الغلاية. وهو ، بدوره ، يعتمد على نوع الوحدة وقوتها.

يقع فتحة رافع التهوية بالقرب من هيكل المدخنة. وفقًا للمعايير المنصوص عليها في SNiP ، يتم تثبيت غطاء للعادم لغرف الغلايات ، وهو قادر على توفير ثلاثة أضعاف تبادل الهواء في الساعة. بالنسبة لغرف المعيشة مع المواقد ، تكون التهوية كافية ، مما يخلق قيمة مزدوجة لهذه المعلمة. أفضل حل هو وضع المدخنة محاطة بقنوات التهوية..

من بين المعايير الأخرى ، عند حساب مدخنة الموقد ، يتم أخذ نوع الوقود المستخدم في الاعتبار. إذا كانت سائلة أو غازية ، فيجب ألا يقل سمك جدارها عن 0.6 ملم. عندما يتم التخطيط لاستخدام الوقود الصلب ، يكون سمك الجدار المطلوب للهيكل 1 ملليمتر..

عند ترتيب مدخنة داخل عمود من الطوب ، يتم استخدام مكونات أحادية الجدار. إذا كان هيكل عادم الدخان موجودًا في المنزل أو خارج المبنى بشكل منفصل ، فمن الضروري استخدام مواد عازلة تضمن السلامة من الحرائق. عندما يتم التخطيط لتدفئة مدفأة في منزل خشبي بالفحم ، يتم اختيار مداخن بسمك عازل يتراوح من 50 إلى 100 ملم..

عند شراء عناصر لترتيب أنظمة عادم الدخان المصنوعة من السيراميك أو الفولاذ ، يجب الانتباه إلى حدود نظام درجة الحرارة المسموح به. إذا كنت تخطط لاستخدام الحطب أو الفحم في الموقد ، فلا يمكنك استخدام الأنابيب المصممة لدرجة حرارة احتراق الوقود تصل إلى 250 درجة مئوية – فهي مخصصة حصريًا لوحدات الغاز أو النفط.

عند اختيار المدخنة ، انتبه إلى النقاط التالية: هل من الممكن استخدامها في المواقد التي تعمل على الوقود الصلب ، وفي مقاومة الاشتعال المحتمل للرماد عند درجة حرارة قريبة من 1000 درجة مئوية.

يجب أن تبدو مدخنة المرجل كهيكل متجانس عموديًا. لا يمكن أن يكون ارتفاع مدخنة الموقد أقل من 4-7 أمتار مع مسودة مثالية من 10-20 باسكال (بمزيد من التفاصيل: "ما هو ارتفاع المدخنة فوق السطح – القواعد واللوائح").

وفقًا لمتطلبات التشغيل ، يجب أن يتم تنظيف المداخن والتحكم في حالتها بواسطة قوى تنظيف المداخن 4 مرات على الأقل خلال العام..

ما هي المواد الأفضل والسعر التقريبي

تحدد فقط خصائص معدات التدفئة ونوع الوقود قائمة المواد المناسبة لمعلمات دائرة التسخين. التفضيل الشخصي في هذا الأمر هو قرار متهور إلى حد ما ، إلا إذا كنا نتحدث عن مقارنة معادلة ، من وجهة نظر فنية ، مواد للأنابيب. ولكن حتى مع ذلك ، من الأفضل تفضيل تلك التي توفر هامش أمان بنسبة 10 ٪ على الأقل من المدخنة..

حساب القسم المطلوب وارتفاع الأنبوب

المعلمات الرئيسية لكفاءة دائرة المدخنة – القطر والارتفاع.

لتحديد المقطع العرضي ، يتم استخدام الصيغة التالية:

للحسابات ، احسب ارتفاع المدخنة الأمثل:

يجب تصحيح قيمة الكفاف الناتجة إذا كانت لا تفي بالمعايير المعمول بها:

1. الارتفاع الأدنى – 5 أمتار.
2. – ارتفاع المنجم فوق سطح مستو – لا يقل عن 1.2 متر.
3. يتم تحديد ارتفاع المنجم فوق سقف الجملون من خلال المسافة من الحافة:

• إذا كانت المسافة بين مخرج الأنبوب والحافة لا تتجاوز 1.5 متر ، ترتفع المدخنة إلى ارتفاع لا يقل عن 0.5 متر.
• إذا كانت المسافة بين جسمين في نطاق 1.5-3 م ، فيجب ألا يكون عمود الدخان أقل من مستوى التلال.
• على مسافة تزيد عن 3 أمتار ، يتم تحديد الحد الأدنى لارتفاع حافة المدخنة بخط يقاس بزاوية 10 درجات من الحافة إلى نقطة الأفق.



بناءً على قوة مولد الحرارة ، يمكن تحديد القيم المطلوبة لارتفاع وقطر الدائرة باستخدام جداول خاصة:

اختيار المدخنة

تؤدي المدخنة ذات الحجم غير المناسب لموقد أو موقد إلى انتهاك دوران الهواء ، مما يتسبب في عواقب غير مرغوب فيها: الاستهلاك المفرط للوقود ، والدخان بغازات أول أكسيد الكربون ، واحتمال نشوب حريق ، وانخفاض كفاءة جهاز التسخين. للقضاء على هذا ، يجب اختيار الأنبوب بشكل صحيح..

يوفر تصميم مواقد الموقد الحديثة ثقبًا لصندوق النار وإخراج منتجات الاحتراق.

فتحة شفط الدخان مجهزة بأنبوب. كل موقد له قطر مدخنة مختلف. أثناء التثبيت ، من المهم أن يكون حجم الأنبوب هو نفسه الفتحة الموجودة في موقد الموقد..

إذا كان للفرن أبعاد غير قياسية ، فسيتم اختيار قطر قسم الأنبوب أكبر من قسم أنبوب المخرج. سيضمن التصميم الإزالة الطبيعية لمنتجات الاحتراق.

لكي لا نخطئ في الاختيار ، يوصى بالاسترشاد بقواعد اختيار نظام عادم الدخان:

1. يجب ألا يقل القطر عن أنبوب المخرج. خلاف ذلك ، لن يتم تفريغ منتجات الاحتراق في الخارج..
2. تأكد من قراءة تعليمات الشركة المصنعة.
3. لا يستحق زيادة قطر الأنبوب دون داع. تنشأ هذه الحاجة فقط عند تركيب فرن بحجم فرن غير قياسي.

عند اختيار مدخنة لموقد الموقد ، يجب مراعاة المواد التي سيتم تصنيعها منها. تعتبر مدخنة الطوب خيارًا كلاسيكيًا تم تثبيته منذ العصور القديمة. بعد أن قررت البناء من هذه المادة ، يجب ألا يغيب عن البال أنه ليس كل نوع من الطوب مخصص لهذا النوع من البناء: فمعظم مواد السيليكات لا تتحمل درجات الحرارة العالية وتنهار بسرعة. من الأفضل إعطاء الأفضلية للتصميمات المعيارية. يتم تصنيعها باستخدام تقنية الأنبوب داخل الأنبوب. هذه النماذج مصنوعة من الفولاذ المقاوم للصدأ الذي يمكنه تحمل درجات الحرارة العالية..

إذا لم ترتفع درجة الحرارة في نظام التدفئة عن 300 درجة مئوية ، فيُسمح بتركيب مدخنة من أنبوب الأسبستوس. ومع ذلك ، حتى الشركة المصنعة لا يمكنها ضمان ظروف التشغيل المثالية للفرن..

الخيار رقم 1 – الطوب التقليدي

المداخن المصنوعة من الطوب المحروق تم صنعها لعدة قرون. هذه منشآت تقليدية ومدروسة جيدًا لإزالة غازات المداخن بواسطة صانعي المواقد المحترفين. ولكن يجب أن يتم ذلك في وقت واحد مع بناء المسكن ؛ بالنسبة لأعمال الطوب الثقيلة ، من الضروري ملء أساس منفصل.

يجب أن يؤخذ لبنة مدخنة معدات الغاز بشكل استثنائي قويًا ومحترقًا جيدًا ، فالنظير المسامي قادر على تمرير الغاز الذي يشكل خطورة على البشر

من بين مزايا أنبوب الطوب السلامة العالية من الحرائق والمظهر الجذاب ودراسة التصميم ونقل الحرارة الإضافي من البناء. ومن بين عيوبها ارتفاع تكلفة العمل والوزن الكبير والحاجة إلى الأساس وكذلك الخشونة الشديدة للجدران.

بشكل عام ، تعتبر أعمال البناء بالطوب خيارًا موثوقًا وفعالًا لتنظيم المدخنة. ويمكن تجاوز العيوب الموجودة بسهولة عن طريق التثبيت العادي لأنابيب الفولاذ المقاوم للصدأ داخل العمود. ستمنع البطانة الفولاذية الانسداد بالسخام وستتحمل بعض الحمل الحراري ، وبالتالي حماية الطوب وإطالة عمره التشغيلي.

يتم إنشاء قنوات مدخنة الطوب بشكل أساسي باستخدام الوقود الصلب. يتم ترتيبها مع المرفقات ، أي مثبتة على سقف الموقد ، أصلي على شكل منفذ رأسي مبني بشكل منفصل ، وجدار – يقع داخل الجدار الحامل.

عند استخدام ملحق معدني مع مقطع عرضي دائري يتم إدخاله داخل مدخنة من الطوب ، يمكن أن يكون بمثابة مدخنة لتسخين الغاز ووحدات الطهي.

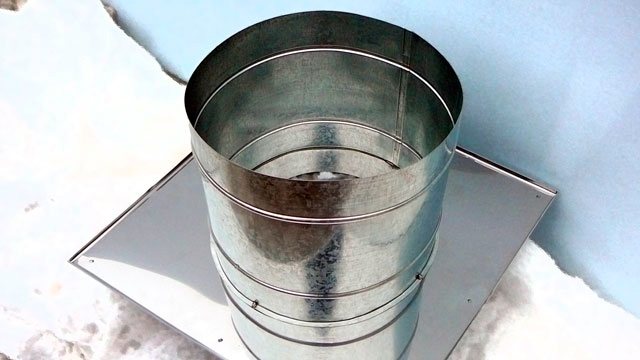

الخيار رقم 2 – المجلفن والفولاذ المقاوم للصدأ

الفولاذ المجلفن والفولاذ المقاوم للصدأ مقاومان للتآكل والبيئة المسببة للتآكل المتكونة عند الجمع بين غازات التكثيف وغازات الفرن. إنها خفيفة الوزن ولا تحتاج إلى أساس إضافي ؛ ستكون أدوات التثبيت الموثوقة على الحائط كافية للتثبيت.

يمكن العثور على مداخن فولاذية للبيع:

1. جدار واحد – بدون مادة عازلة للحرارة.
2. مزدوج الجلد – شطائر مع عزل بين الجدران الفولاذية.

عند تركيب مدخنة فولاذية خارج الواجهة ، يجب عزلها ، وإلا فإن فقد الحرارة والتكثيف الوفير سيلغي جميع مزايا هذا الخيار. يتم استخدام العزل الحراري في أقسام المدخنة التي تمتد إلى ما وراء السقف وتمر عبر علية غير مدفأة.

على حساب المكونات ، ستكون المدخنة المصنوعة من الفولاذ المقاوم للصدأ أو المجلفن أرخص من نظيراتها من الطوب والسيراميك.

المدخنة الفولاذية عبارة عن مُنشئ مصنوع من مجموعة من العناصر التي يمكن تجميعها بطرق مختلفة وبتكوينات مختلفة.

يتم تجميع مجرى غاز المداخن من:

• غطاء المطر
• المحملات.
• الركبتين.
• إدراج مع فتحات التفتيش ؛
• أنابيب مستقيمة
• جامعي المكثفات.

كل هذا يجب أن يتم تركيبه معًا ببساطة عن طريق إدخال قسم في آخر وختم الوصلات بمادة مانعة للتسرب مقاومة للحرارة. هذه المداخن مناسبة لجميع أنواع الأفران وأنواع الوقود تقريبًا. يمكن للفولاذ المجلفن والفولاذ المقاوم للصدأ تحمل درجات الحرارة العالية والسخام لعقود دون مشاكل.

يعمل السطح الأملس للجدران الفولاذية على تحسين إزالة منتجات الاحتراق ، ويزيل تراكم السخام. المداخن المصنوعة من الأنابيب الفولاذية مناسبة لمواقد الغاز والوقود السائل والصلب. تُستخدم الوحدات المعدنية لبناء مدخنة كليًا أو جزئيًا مع توصيلها بقناة من الطوب أو التثبيت على شكل ملحق

الخيار رقم 3 – الأسمنت الأسبستي الرخيص

بدأ استخدام الأنابيب المصنوعة من الأسبستوس الطبيعي مع الأسمنت كمواد رابطة على نطاق واسع في بلدنا خلال الحقبة السوفيتية. كانت رخيصة ومتينة ومنتجة بكميات كبيرة. كانت تستخدم بشكل رئيسي في الزراعة لاستصلاح الأراضي..

في البداية ، لم تكن أنابيب الأسمنت الأسبستي مخصصة لتركيب المداخن. إنها هشة للغاية ولا تتسامح مع درجات الحرارة المرتفعة. ومع ذلك ، فإن قضية السعر في كثير من الحالات تلعب دورًا مهمًا. إذا كانت لديك مادة رخيصة في متناول اليد ، فيجب عليك بالتأكيد استخدامها ، وتسوية مناطق المشاكل بطريقة أو بأخرى.

يمكن أن تشتعل النيران في الأسمنت الأسبستي عند درجات حرارة أعلى من 300 درجة مئوية ، لذلك لا يُسمح بتركيب الأنابيب منه إلا في القسم الأخير من المدخنة وليس عند الموقد بأي حال من الأحوال

تواجه أنابيب الأسبستوس مشكلة أخرى – خشونة الجدران من الداخل. تدريجيا ، يتراكم السخام عليها ، والتي يمكن أن تشتعل فيها النيران وتنفجر ببساطة. بالإضافة إلى ذلك ، مع التكوين المستمر للمكثفات من الداخل من خليط من الأبخرة وأكاسيد الاحتراق ، يبدأ الأسمنت الأسبستي في الانهيار.

هذه المواد رخيصة الثمن ، لكن استخدامها في ترتيب المداخن محفوف بمخاطر كبيرة. يجب تنظيف هذه الأنابيب في كثير من الأحيان. ومع ذلك ، من المستحيل عمل ثقب مراجعة فيها ، يجب توفيرها في المنطقة من الفرن إلى الأسمنت الأسبستي.

تصنع مجاري الدخان المصنوعة من أنابيب الأسمنت الأسبستي بشكل أساسي في نسخة معبأة. الأولوية هي أبسط تخطيط للجهاز والترتيب الرأسي لجميع العناصر. إذا كان من الضروري تنفيذ منحدر ، يتم استخدام الأنابيب المصنوعة من مواد غير قابلة للاحتراق.

الخيار رقم 4 – السيراميك والخرسانة الغريبة

تتميز المداخن الخزفية بمتانة منقطعة النظير وتكلفة عالية. إنهم لا يخافون من ارتفاع درجة الحرارة وعدوانية السخام والتآكل. تتميز هذه الأنابيب بجدران ملساء للغاية ، لذا فإن السخام لا يظل قائماً..

أثناء التركيب ، يتم تجميع المداخن الخزفية بنفس طريقة تجميع المداخن الفولاذية. فقط حولهم لا يزال يتم تشكيل صندوق من الخرسانة الطينية الموسعة. هذه الأنابيب عمليا لا تسخن. حتى ذلك الجزء الصغير من الحرارة المنبعثة من السيراميك الخامل تمتصه الجدران الخرسانية الطينية الممتدة. حريق في منزل بسبب احتراق مثل هذه المدخنة هو هراء..

المداخن المعيارية المصنوعة من أنابيب السيراميك موثوقة ومتينة ، ومع ذلك ، فهي لا تنتج عمليًا على أراضي روسيا ، وبالتالي ، فهي ذات تكلفة عالية إلى حد ما.

يزن هيكل المدخنة المصنوع من السيراميك والخرسانة الطينية الممتدة أقل بكثير من البناء بالطوب لغرض مماثل. ولكن حتى في هذه الحالة ، عليك إنشاء أساس صغير منفصل لها..

سيتعين إنشاء قاعدة متجانسة أكثر ضخامة لمدخنة خرسانية. نادرًا ما يتم استخدام هذا الإصدار من إزالة الدخان على وجه التحديد بسبب تعقيد وشاقة تصنيع الهيكل. سيكون من الضروري تثبيت القوالب ، ثم انتظر حتى يصلب حل الخرسانة.

معلمات أخرى لاختيار المدخنة

في حالة وجوده بشكل منفصل داخل المنزل وخارجه ، فمن الضروري استخدام مواد عازلة قادرة على ضمان السلامة من الحرائق بالمستوى المناسب..

عند اختيار سماكة العزل ، يجب مراعاة معيارين:

1. خصائص الوقود.
2. خصائص المادة (القابلية للاشتعال أو عدم الاحتراق) التي تقع بالقرب من المدخنة.

إذا تم استخدام الفحم للمداخن في منزل مصنوع من الخشب ، فيجب أن يكون عزل الأنابيب من 50 إلى 100 ملم..

عند تجميع مدخنة ، لا تنسَ أنه يجب أن يكون هيكلًا رأسيًا ومتجانسًا (اقرأ: “افعل ذلك بنفسك مدخنة لمدفأة”). تحتاج إلى تنظيف المدخنة والتحقق من عملها أربع مرات في السنة على الأقل (اقرأ: “كيفية تنظيف المدخنة – نصائح مفيدة”).

قطر المدخنة

عند ترتيب مدخنة لمواقد الموقد ، من الضروري تحديد قطرها بشكل صحيح. في تعليمات الفرن ، تشير الشركة المصنعة إلى قطر الأنبوب المطلوب. عادة ما يتوافق تمامًا مع أبعاد أنبوب المخرج. في بعض الحالات ، لا توجد تعليمات ، ثم يجب إجراء الحسابات بشكل مستقل.

بالنسبة لمواقد حرق الأخشاب مع نوع مفتوح من صندوق الاحتراق ، يتم تحديد القطر بمعدل 1 إلى 10 (بالنسبة إلى حجم صندوق الاحتراق). وفقًا لهذه القاعدة ، يتم حساب النوع الأسطواني للهيكل. باستخدام خيار المربع ، يتم إجراء الحساب بنسبة 1 إلى 1.5. إذا كان انتقال حرارة الفرن منخفضًا ، فإن الحد الأدنى لمعلمة القسم هو 140 × 140 مم. يتم استكمال مواقد الموقد من مختلف الصانعين بمداخن 20 سم ، مع إصدار مجرى هواء مستطيل – 270 × 140 مم.

موقد حرق الأخشاب

هذا السخان هو واحد من أكثر سخونة. مع وضع تشغيل متوسط ​​لموقد حرق الأخشاب ، سيتشكل دخان عند المخرج بدرجة حرارة حوالي 300-500 درجة مئوية. وإذا دخل اللهب المكشوف إلى المدخنة ، فيمكن أن تصل درجة حرارة الغازات الموجودة فيها إلى 800 درجة مئوية.

في هذه الحالة ، يجب أن تتحمل المدخنة التعرض المنتظم وطويل الأمد لدرجات حرارة تصل إلى 500 درجة مئوية والتعرض قصير الأمد لدرجات حرارة تتراوح بين 800-900 درجة مئوية. من الضروري أيضًا حماية المواد القابلة للاحتراق في المنزل من الحريق..

بالإضافة إلى ذلك ، يجب أن تكون المدخنة متناغمة مع الموقد والداخلية المحيطة التي توجد بها. المداخن الخزفية ذات الغلاف غير القابل للصدأ أو الخرساني هي الأنسب لهذه المتطلبات..

كخيار آخر ، يمكنك التفكير في مدخنة شطيرة مصنوعة من الفولاذ المقاوم للصدأ. هنا ، يجب إيلاء اهتمام خاص لمادة وسمك الأنبوب الداخلي. يمكن أن تكون المادة من الفولاذ الأوستنيتي بسمك 0.5. 0.6 مم أو الفولاذ الفريت بسمك لا يقل عن 1 مم. من المهم أن يكون العزل بين الأنابيب الداخلية والخارجية عالي الجودة ويتحمل درجات الحرارة العالية ولا يتلبد بمرور الوقت.

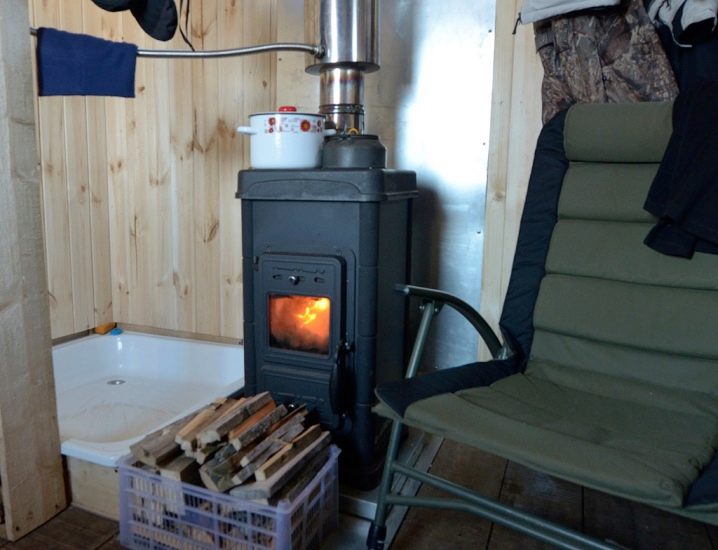

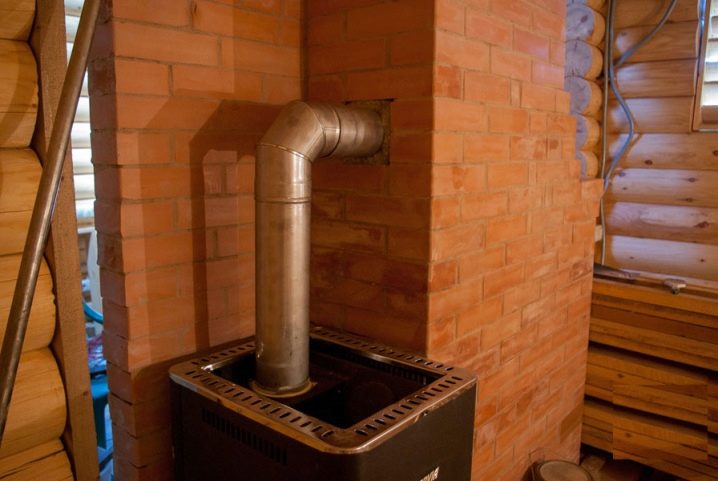

موقد الساونا الحطب

في هذه الحالة ، تتوافق خصوصية المدخنة مع المدخنة لموقد الحطب. لكن لا يزال هناك فرق. في الحمام ، لا يهم تصميم الأنبوب ، لكن ترتيبها المضغوط في غرفة البخار مهم للغاية. أكثر مواد التشطيب شيوعًا في الحمام هي الخشب ، لذلك يجب أن توفر المدخنة الموجودة في الحمام أمانًا عاليًا..

أنسب مدخنة لموقد الساونا الذي يعمل بحرق الأخشاب هو أنبوب من السيراميك مبطّن بالخرسانة. يمكن تكسية المدخنة بالبلاط الملح أو الحجر الطبيعي ليس فقط لإضفاء مظهر جميل ، ولكن أيضًا خصائص طبية.

إذا كانت المدخنة الخزفية لا تناسبك ، فعليك اختيار الفولاذ المقاوم للصدأ. ومرة أخرى ، من المهم اختيار مدخنة ذات عزل حراري عالي الجودة بين الأنابيب الداخلية والخارجية..

موقد حرق الاخشاب

سيكون الخيار الأفضل هو أنبوب الفولاذ المقاوم للصدأ بسمك عازل من 30-50 مم. إذا كان الفرن يحتوي على وضع “الاحتراق الطويل” (الاحتراق) ، فمن الأفضل اختيار مدخنة مصنوعة من الفولاذ الأوستنيتي (المقاوم للأحماض).

غلاية وقود صلب أو بيليه أو غاز

جميع الغلايات الحديثة ذات كفاءة عالية جدا: تزيد عن 90٪. وبسبب هذا ، فإن درجة حرارة الغازات الخارجة منخفضة للغاية. لذلك ، لا توجد متطلبات لمقاومة الحرارة للمدخنة. هناك عامل آخر مهم هنا: عدم وجود التكثيف على طول المدخنة بالكامل (أو الحد الأدنى من الكمية).

كلما زادت حرارة الهواء ، زادت الرطوبة التي يمكن أن يحتفظ بها في حد ذاته. وعندما تنخفض درجة الحرارة ، يتم إزاحة الرطوبة الزائدة على شكل تكاثف. هذه هي بالضبط العملية التي تحدث في المدخنة: عندما يتحرك الغاز الساخن من خلالها ، تنخفض درجة حرارته. إذا كانت درجة الحرارة في الخارج -20 درجة مئوية وتم وضع المدخنة من خارج المنزل ، فإن انخفاض درجة الحرارة يحدث بشكل مكثف للغاية. نتيجة لذلك ، يتم إطلاق الرطوبة بكثرة على جدران المدخنة. أثناء احتراق وقود الديزل أو الغاز ، يتفاعل النيتروجين والكربون والكبريت الموجودون فيها مع الماء ويشكلون أحماض مركزة: النيتريك والكربونيك والكبريت. إذا كانت المدخنة مصنوعة من مواد يمكنها امتصاص الرطوبة – على سبيل المثال ، الطوب أو الشاموت ، فإنها ستنهار بسرعة تحت تأثير الأحماض العدوانية وقد تفشل في النهاية..

لذلك ، بالنسبة للغلايات ، من الضروري استخدام مداخن شديدة المقاومة للأحماض والرطوبة العدوانية. يمكن أن يكون من السيراميك أو الفولاذ المقاوم للصدأ الأوستنيتي (المقاوم للأحماض).

أخطاء نموذجية للمبتدئين والعصاميين

في المقام الأول بين السهو – الارتفاع الخاطئ للمدخنة. يؤدي الخيار المرتفع جدًا إلى إنشاء مسودة مفرطة ، مما يزيد من احتمالية قلب الدخان وسحب الدخان مرة أخرى إلى صندوق الاحتراق والغرفة التي بها موقد. تعتبر 5-6 أمتار هي الأمثل ، لكن الكثير هنا يعتمد على حجم غرفة الاحتراق وتكوين المدخنة.

يعد التدفق المستمر للهواء في صندوق الاحتراق ضمانًا إلزاميًا لتدفق الهواء الجيد في المدخنة ، ولهذا السبب من المهم جدًا تجهيز تهوية عالية الجودة في غرفة بمدفأة أو موقد.

يجب عدم السماح بالتبريد المفرط للمدخنة وتسخينها المفرط نتيجة الاحتراق المكثف للوقود في الفرن. يجب أن يكون كل شيء معتدلًا ، وإلا فقد يتشقق الأنبوب. لتسهيل التعرف على هذه التشققات ، يجب عليك تبييض قسم المدخنة في العلية. ستكون جميع خطوط السخام مرئية على خلفية بيضاء.

في كثير من الأحيان ، عند تركيب مدخنة فولاذية ، ينسى المبتدئين توفير تصريف المكثفات. للقيام بذلك ، تحتاج إلى إنشاء مجموعة خاصة وإدخال فتحات للفحص في الأنبوب. أخطاء في اختيار درجة الفولاذ.

مع الاحتراق المعتاد للخشب أو الغاز أو الفحم في الموقد أو غلاية التدفئة ، تسخن المدخنة حتى 500-600 درجة مئوية. ومع ذلك ، فإن درجة حرارة الأبخرة ، وإن كانت لفترة قصيرة ، يمكن أن ترتفع إلى 1000 درجة مئوية. في نفس الوقت ، بعد بضعة أمتار من صندوق الاحتراق ، تبرد إلى 200-300 درجة ولا تشكل تهديدًا للمدخنة.

لكن قسم العداد الأولي من المرجل لديه وقت للتسخين كثيرًا. يجب أن يكون الفولاذ مقاومًا للحرارة وقادرًا على تحمل هذه الأحمال. ويجب أن يتم عزل الأنبوب الفولاذي على بعد مترين فقط من صندوق الاحتراق لمنع ارتفاع درجة حرارة هذا الجزء من المدخنة.

لزيادة السلامة من الحرائق ، يتم عمل ممرات عبر الأسقف والجدران من خلال إدخالات خاصة غير قابلة للاحتراق ، ولا يُسمح بالاتصال المباشر بالأنابيب الساخنة ومواد البناء القابلة للاشتعال

عند وضع الطوب بواسطة سيد عديم الخبرة ، يُسمح غالبًا بالإزاحة الرأسية لصفوفهم بالنسبة لبعضهم البعض. عند بناء الجدران ، هذا مسموح به ، لكن في حالة وجود مدخنة ، فهذا غير مقبول على الإطلاق. هذا يقلل بشكل كبير من كفاءة مجرى المداخن ، حيث تبدأ الدوامات المتدفقة ورواسب السخام على الجدران بالتشكل فيها ، الأمر الذي سيتطلب التنظيف في النهاية. وكيفية القيام بذلك بشكل صحيح ، يمكنك أن تقرأ في هذه المادة..

يجب أن يكون الأساس الموجود أسفل مدخنة الطوب موثوقًا للغاية ، وإلا يمكن أن يؤدي الأنبوب إلى الجانب مع تدميره الجزئي أو الكامل اللاحق. وإذا تم استخراج الدخان من غلاية الغاز ، فمن الأفضل استبعاد الطوب. يتحلل بسرعة بسبب البيئة القلوية المتكونة أثناء احتراق الغاز الطبيعي..

افعلها بنفسك أو اطلبها

للوهلة الأولى ، لا يوجد شيء معقد في تركيب مدخنة بيديك ، ومع ذلك ، هذا ليس صحيحًا تمامًا. بادئ ذي بدء ، يجب أن نتذكر أن الهيكل يجب أن يكون آمنًا تمامًا ، مما يعني أنه يجب أن يكون قويًا ومختومًا وذو جر جيد. وسيتطلب هذا من “صانع المواقد” على الأقل المعرفة المناسبة والدقة ، كحد أقصى – خبرة ومهارات معينة.

من ناحية أخرى ، فإن إسناد مثل هذه الوظيفة المسؤولة إلى عامل بناء ، تشك في مهنيته وضميره ، ليس هو القرار الأكثر منطقية. بعد كل شيء ، يمكن أن يتحول العمل السيئ في المستقبل إلى حريق أو تسمم بأول أكسيد الكربون..

لذلك ، يجب إعطاء الأفضلية لشركات المقاولات الموثوقة فقط أو لتولي الوظيفة بنفسك.

ولكن من أجل التنفيذ المستقل للمشروع ، ستحتاج إلى بذل كل جهد ممكن:

• دراسة عدد من قوانين البناء والمعلومات الفنية حول السخان ؛
• قم بإجراء الحسابات اللازمة ؛
• القيام بالبناء والتركيب بطريقة منهجية ، غالبًا لفترة طويلة وبعناية كبيرة.

كيفية وضع أنبوب الدخان بشكل صحيح

تنقسم المداخن حسب نوع الموقع إلى:

• مثبتة – مثبتة فوق جهاز التسخين وهي في الواقع استمرارها الرأسي ؛
• قائمة بذاتها (أصلية) – توجد قناة الدخان عموديًا على جانب الوحدة ، ويتم بناء أساس منفصل تحتها ؛
• مجاري الجدار – تم تصميم المدخنة في جدار المنزل.

يمكن إخراج المدخنة من خلال الحائط ، ويمكن القيام بذلك حتى في مبنى تم تشييده بالفعل

فيما يتعلق بالمبنى ، يمكن أن يكون موقع المدخنة كما يلي:

1. في الخارج. مزاياها: سهولة التثبيت في كل من المنزل الجديد والمنزل المبني سابقًا ؛ توفر الخدمة.

عيوب الموقع الخارجي: تحتاج المدخنة إلى عزل إلزامي ، وتنظيم ضيق المرور عبر الجدار. من الصعب جدًا إعطاء مظهر جمالي للمدخنة عندما تكون موجودة في الخارج ؛ سوف يرتفع حتما فوق مستوى الريح.

1. داخلي. المزايا: يوفر الترتيب الداخلي مسودة جيدة ، ويمكن أن تكون المدخنة رأسية قدر الإمكان.

عيوب الموقع الداخلي: عمل إضافي أثناء مرور قناة الدخان عبر الأسقف البينية والسقوف ، الحرص الشديد على إجراءات السلامة من الحرائق في هذه المناطق. ستشغل هذه المدخنة أيضًا المنطقة الصالحة للاستخدام في الغرفة..

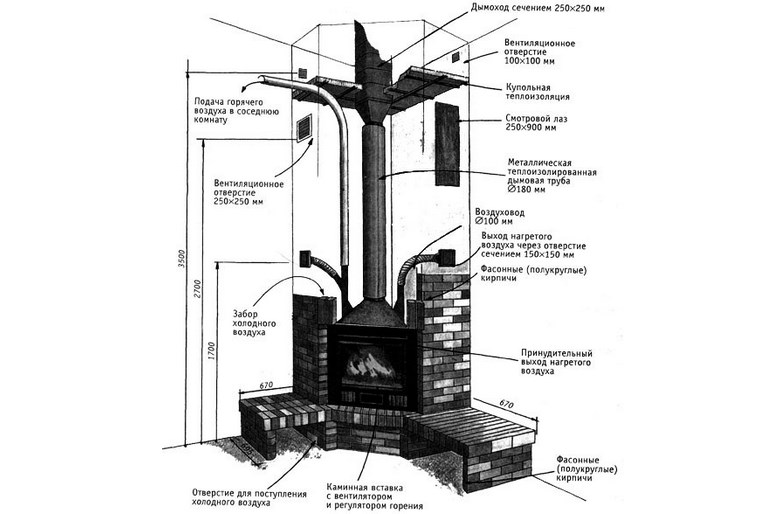

كيف هو جهاز المدخنة للمدفأة

يتم تجميع وتركيب المدخنة بشكل فردي في كل حالة. ستكون الفروق الدقيقة في بناء المدخنة مختلفة لجميع المواد:

1. يجب وضع هياكل عادم دخان الطوب على الأساس ، من المهم مراقبة التخطيط الصحيح لصفوف البناء بالطوب. تكوين الحل مهم. بالنسبة لمثل هذه الهياكل ، فأنت بحاجة إلى ممسحة ورأس وأحيانًا مدخنة.
2. تتطلب المداخن الخزفية أيضًا أساسًا. التثبيت الصحيح ممكن فقط عندما يتم تأمين جميع العناصر المعيارية بأمان قدر الإمكان. بالنسبة للمداخن المصنوعة من السيراميك ، يلزم وجود عنصر على شكل – مراجعة مع نقطة الإنطلاق.
3. يتم تركيب مداخن شطائر الفولاذ المقاوم للصدأ باستخدام الأقواس. لضمان الانحدار العمودي للقناة ، يتم استخدام الانحناءات. عند تنظيم ممرات من خلال السقف أو الأرضيات ، هناك حاجة أيضًا إلى رأس ومدخنة..

بين أي مدخنة وهياكل قابلة للاحتراق يجب أن يكون هناك قطع غير قابل للاحتراق مملوء بصوف البازلت. المسافة بين سطح مجرى المداخن والسقوف لا تقل عن 13 سم لهياكل الأنابيب في الأنابيب و 25 سم على الأقل للخراطيم المفردة. يمكن أن تصل سماكة مداخن الطوب ، بدلاً من القطع غير القابلة للاحتراق ، إلى 38 سم (حوالي واحد ونصف لبنة).

يجب أن يتم تجميع المدخنة وفقًا للقواعد والمعايير المقبولة.

يعد الامتثال للتفاوتات الرأسية مسألة مهمة أيضًا. يتم توفير أفضل قوة جر بواسطة أنبوب رأسي ، ويؤدي عدد كبير من المقاطع المائلة أو الأفقية إلى تدهور قوة الجر. إذا تعذر جعل المدخنة مستقيمة ، فإن الإزاحة الرأسية تتم باستخدام أجزاء مائلة. يتطلب توصيل الموقد بالمدخنة قسمًا أفقيًا ، لكن طوله يقتصر بشكل صارم على متر واحد. يجب ألا يزيد مجموع جميع الأقسام التي بها إزاحة من المحور الرأسي بطول كامل عن 2 متر.

بناء مدخنة للشواء

في منزل ريفي ، قد ينشأ سؤال حول البناء واختيار المواد وحجم المدخنة ، ليس فقط للموقد ، ولكن أيضًا للشواء. يجب بالضرورة التفكير في بناء المدخنة ، وستكون الخطوة الأولى دائمًا رسم خطتها على الورق.

الأهمية! لا يمكنك البدء في بناء مدخنة للشواء إلا عندما تصلب ملاط ​​الجزء الرئيسي من الهيكل تمامًا..

إن أبسط حل لبناء مدخنة شواء هو استخدام ملاط ​​الأسمنت وقضبان حديد التسليح. إطار المدخنة مثني ثم يتم لحامه من قضبان معدنية. الإطار المعدني مثبت ، متشابك بشبكة. يتم تطبيق المحلول على القضبان من الداخل والخارج. بعد أن تصلب ملاط ​​الأسمنت ، يتم طلاء المدخنة من الداخل بطين حراري. يتكون القوس بعد تصلب المحلول في المدخنة ؛ مطلوب قالب من الخشب الرقائقي له.

مدة تجفيف الملاط الأسمنتي المستخدم في بناء الشواء والمدخنة لها 3-4 أيام. حتى هذا الوقت ، من المستحيل إشعال النار في الفرن ، وإلا فإن جدران الهيكل سوف تتصدع وسيكون الشواء غير مناسب للاستخدام مرة أخرى..

يتم تحديد مسألة كيفية صنع مدخنة للمدفأة مع مراعاة جميع متطلبات التكنولوجيا والسلامة. إذا تم انتهاكها ، فلن تتعرض كفاءة الموقد للتهديد فحسب ، بل تتعرض أيضًا للتهديد النشاط الحيوي لجميع الأشخاص في الغرفة المدفأة. لذلك ، فإن الخيار الأفضل لأولئك الذين ليس لديهم خبرة مناسبة في بناء مثل هذه الهياكل هو الاتصال بالمتخصصين الذين تم إثباتهم في هذا الأمر..

تصميم المدخنة في المراحل الأولى من البناء أو التثبيت في منزل منتهي بالفعل?

الأهمية! من أجل تجنب التكاليف الإضافية للمال والوقت ، وكذلك لتحقيق أعلى جودة لطريق الدخان ، يوصى بوضع الموقد وقناة الدخان في التصميم الهندسي للمنزل في المراحل الأولى من البناء..

يسمح لك مخطط قناة الدخان ، الذي تم تطويره قبل إنشاء الإطار الرئيسي وهياكل المنزل ، بالامتثال لجميع معايير السلامة من الحرائق والتشغيل المطلوبة ، واختيار المكان الأنسب لموقع الموقد أو الموقد ، و احسب أيضًا على الفور جميع التكاليف والإجراءات الخاصة بمسار عادم الدخان. لسوء الحظ ، غالبًا ما يتم تثبيت الموقد والموقد والغلاية والمدخنة بعد بناء المنزل أو الحمام. وهذا ينطوي على مخاطر كبيرة وتكاليف غير ضرورية على الإطلاق..

دعنا نسرد العيوب الرئيسية لهذا النهج:

• الحاجة إلى إعادة تطوير العديد من الهياكل في المنزل
• الحاجة إلى تفكيك العوارض الخشبية والأرضيات المبنية حديثًا
• الحاجة إلى قطع الأغشية ، حاجز البخار في المنزل
• الحاجة إلى عمل الثقوب اللازمة في الجدران ، في الأرضية والسقف ، على السطح
• في كثير من الأحيان: الحاجة إلى تطوير تصميم خط الدخان بناءً على تخطيط موجود بالفعل ، مما يستلزم دورانًا متكررًا للمدخنة ، مما يزيد من تكلفتها ويقلل من كفاءتها
• الحاجة إلى تفكيك بعض الهياكل
• الحاجة إلى أعمال إصلاح جديدة في أماكن تحليل الهياكل وانتهاك سلامة الجدران والسقوف
• غالبًا: عدم القدرة على التنفيذ الكامل للامتثال لجميع معايير السلامة من الحرائق بسبب خصائص التصميم النهائي والهياكل الداعمة التي تم الانتهاء منها بالفعل ، مما ينطوي على مخاطر نشوب حريق في المستقبل

يسمح رسم خطة لمر الأنبوب من المدفأة إلى حافة السطح في المراحل الأولى من البناء بتركيب طريق إخلاء الدخان أثناء إقامة الهياكل الداعمة والهياكل الهندسية ذات الصلة بالمبنى. يقلل هذا النهج بشكل كبير من تكلفة الأموال ، ويسمح لك أيضًا بتثبيت معدات التدفئة والمدخنة وفقًا لجميع معايير ومتطلبات السلامة من الحرائق..

مدخنة خارجية وداخلية: افعلها بنفسك أو بمساعدة المحترفين?

على الشبكة ، يمكنك العثور على العديد من المخططات لتوصيل الأنابيب الخارجية والداخلية وهياكلها وطرق التثبيت. لكن تجميع المدخنة بيديك دائمًا ما يمثل مخاطرة كبيرة. نظرًا لأن الأمر يتعلق بالسلامة من الحرائق وسلامة الممتلكات وحياة سكان المنزل وصحتهم ، فمن المستحسن استخدام خدمات المتخصصين الموثوق بهم..

تتمتع أعمال التركيب من قبل المتخصصين بالمزايا التالية:

• إعداد خطة عمل مع مراعاة جميع الميزات الفنية للهيكل
• ضمان للعمل المنجز
• ضمان التجميع والتركيب عالي الجودة
• ضمان الامتثال لجميع المعايير المطلوبة ، بما في ذلك تلك التي ينص عليها القانون
• مع مراعاة جميع الفروق الدقيقة وميزات نظام عادم الدخان
• كفاءة عالية في العمل
• ضمان السلامة من الحرائق

صنع وتركيب مدخنة بيديك

بعد أن قررت إنشاء مدخنة بيديك ، يجب عليك أولاً وقبل كل شيء:

• تحديد المادة التي سيتم إنشاء الهيكل منها ؛
• أكمل رسمًا ومخططًا للهيكل المستقبلي ؛
• احسب الأبعاد.

لا يوجد مخطط بناء عالمي لهيكل عادم الدخان ؛ سيكون فرديًا لكل مدخنة ، لأن يعتمد على عدد من العوامل:

• ملامح الغرفة حيث تم التخطيط لتركيب الموقد ، والهيكل ككل ؛
• نوع السخان
• نوع الوقود المستخدم
• مواد البناء المختارة (معامل التمدد الحراري).

بغض النظر عن الجوانب المذكورة أعلاه ، يجب أن يتم تنفيذ العمل وفقًا لقوانين البناء ومتطلبات السلامة من الحرائق وتوصيات الشركات المصنعة لمعدات التدفئة.

ميزات التثبيت

• يتم التثبيت من الأسفل إلى الأعلى.
• يتم تنفيذ تجميع خط الأنابيب المعياري عن طريق إدخال أنبوب واحد في آخر ، بالإضافة إلى معالجة الوصلات باستخدام مادة مانعة للتسرب مقاومة للحرارة ومثبتة بمشابك.
• يتم توصيل خط الأنابيب بالهيكل الداعم بأقواس خاصة كل مترين ، لتجنب الانحرافات والقيود.
• في مناطق التداخل و “فطيرة التسقيف” ، يجب عدم وضع وصلات الربط. بالإضافة إلى ذلك ، يتم تنفيذ ما يسمى بـ “قطع النار” البالغ 150 أو 300 مم هنا للأنابيب ذات العزل وبدونه ، على التوالي..
• إذا تم تصنيف السقف على أنه قابل للاحتراق ، يتم تركيب مانع شرارة مصنوع من شبكة معدنية بفتحات 5 × 5 مم على الأنبوب..
• يجب أن تكون الجدران حول عمود المدخنة مبطنة بمواد مقاومة للحريق (الكلنكر أو البلاط أو ألواح الحديد).
• مع وجود منفذ أفقي للمحيط من خلال الجدار ، يتم تثبيت وحدات المراجعة والتنظيف فيها.
• لمنع هطول الأمطار والحطام من الدخول ، يتم تثبيت عربات الطقس والمنحرفات أعلى الأنبوب.

ما هي المواد الأفضل صنعها

في البداية ، يعتمد اختيار المواد على نوع الموقد المستخدم وبعد ذلك فقط على الجماليات والتفضيلات الشخصية للمالك.

• ينصح باستخدام مدخنة الطوب فقط مع معدات الوقود الصلب.
• التعايش بين الطوب وموقد الغاز ليس هو الحل الأفضل ، لأنه درجة حرارة منتجات الاحتراق المعالجة في أجهزة الغاز منخفضة جدًا. هذا يؤدي إلى تكوين كمية كبيرة من المكثفات ، والتي ، بالدخول في رابطة كيميائية مع منتجات الاحتراق ، تدمر بنية الطوب. الأمر نفسه ينطبق على الوقود السائل ، الانحلال الحراري (مولد الغاز) أو بيليه (الوقود الصلب الآلي) المواقد..

إذا كان البناء بالطوب شرطًا أساسيًا لك ، فيجب عليك تحديد (تبطين) المدخنة ، أي قم بتركيب أنبوب فولاذي مقاوم للصدأ من طبقة واحدة بالداخل ، وهو مقاوم للبيئة الحمضية. تتمثل ميزة الملحق المعدني أيضًا في أنه يمكن إدخاله في المدخنة حتى بعد الانتهاء من أعمال البناء أو أثناء إعادة بناء منجم قديم. في هذه الحالة ، يجب أن تكون هناك مسافة بين الجدار والبطانة الفولاذية.

في المذكرة! تعتبر البطانة حلاً ممتازًا حتى في الحالات التي تكون فيها القناة غير مستقيمة أو ذات أبعاد غير قياسية.

• عند إيقاف الاختيار على مدخنة حديدية ، يجب على المرء أن يأخذ في الاعتبار معامل مقاومة الحريق عند العمل مع أنواع مختلفة من الوقود. لذلك بالنسبة لمداخن الفحم ، من الأفضل استخدام الفولاذ من العلامة التجارية AISI 310/309 بدرجة حرارة تشغيل تصل إلى 1000 درجة مئوية ، لحرق الأخشاب – AISI 430/439 (حتى 900 درجة مئوية) ، للمواقد التي تعمل بالغاز – AISI 321 (حتى 700 درجة مئوية).

موقع

يتم تثبيت تصميمات المداخن (مثبتة أعلى الموقد وتمديدها عموديًا) ، جذريًا ، أي الوقوف بشكل منفصل ، عندما تكون قناة المدخنة العمودية ذات موقع الإزاحة من الموقد على قاعدة منفصلة ، والجدار ، مع قناة مدخنة يمر داخل جدار المبنى.

الحالات التي قد تكون فيها المدخنة أغلى من الموقد نفسه:

• إذا كان صندوق الاحتراق بسيطًا ، وكان نظام المدخنة من أحدث نظام موثوق به. على سبيل المثال ، مدخنة السيراميك وإدراج الموقد "اقتصاد" صف دراسي؛

• إذا كان الموقد عبارة عن موقد أو موقد ، وكانت المدخنة مصنوعة من الفولاذ المقاوم للصدأ ، وحتى العزل يزيد ارتفاعه عن 10 أمتار ؛

• إذا تم تحويل قناة المدخنة القديمة إلى نظام تدفئة حديث (بطانة الأكمام أو حتى مدخنة جديدة) ؛

• إذا كانوا يحاولون ترتيب مدفأة في منزل حيث لم يتم التخطيط للمدخنة على الإطلاق ؛

• إذا تقرر بناء مدخنة حديثة قائمة بذاتها من خارج المنزل ؛

• إذا تقرر بناء مدفأة في بنتهاوس أو في الطابق العلوي من مبنى شاهق.

الرسم والرسوم البيانية

رسم تخطيطي لجهاز مدخنة شطيرة معدنية:

رسم عمود مدخنة من الطوب التقليدي:

رسم تخطيطي لمدخنة من الطوب ببطانة من الصلب / السيراميك:

التصميم والأبعاد

وفقًا لتصميمها ، فإن المدخنة عبارة عن تثبيت في جدار قناة عمودية ، يبلغ ارتفاعها من الشبكة إلى الفم 5 أمتار على الأقل. في هذه الحالة ، يُسمح بانحراف عمودي طفيف. إذا كانت المدخنة عالية جدًا ، فستكون المسودة عالية جدًا وسيحترق الوقود بسرعة كبيرة ، وسيؤثر ذلك سلبًا على الكفاءة الحرارية للموقد..

في حالة توفير الركبة في تصميم المدخنة ، يتم أيضًا تثبيت نقطة الإنطلاق ، وإلا ، لتنظيف المدخنة ، يجب تفكيكها بالكامل.

في كل مرة يعتمد حساب تصميم الجهاز بأكمله على موقد معين ومبنى معين ، وبالتالي يكون له معلمات فردية:

• قطر الأنبوب وطوله ؛
• ارتفاعات وأقسام الصندوق ؛
• طاقة الموقد وإرشادات الشركة الصانعة ؛
• عدد المكونات وتوافرها ؛
• طرق التثبيت للجهاز بأكمله ؛
• الحماية الحرارية وقطع النار.
• استخدام الممرات المرتبطة بالسقف والسقف ؛
• الارتفاعات فوق السطح وموقع الرأس بالنسبة لحافة السقف ؛
• شكل الفم في القناة وموقع قنوات الدخان والتهوية في العمود المشترك ؛
• الجر في القناة وبعض العناصر الإشكالية للهيكل بأكمله ، بالإضافة إلى ظروف تشغيله.

الموقد من خلال العلية والسقف

من أجل تمرير مدخنة ذاتية الصنع لمدفأة عبر السقف بأمان قدر الإمكان ، تحتاج إلى وضع الزغب. يجب أن تكون سماكة جدرانها مساوية لبنة واحدة على الأقل موضوعة في الطول. في هذه الحالة ، يتم التمديد على مراحل ، مع الانتقال مع كل صف بمقدار ¼.

في بعض الأحيان ، بدلاً من الحوض الكلاسيكي للجزء السميك ، يتم استخدام صندوق خرساني مملوء بالحصى بالرمل أو الطين الممتد ويتم تثبيته حول المدخنة. هذا الخيار أسهل في التنفيذ:

• أولاً ، قم بتجهيز القوالب الخشبية بحيث ترتفع 7-10 سم فوق السقف ، ويجب تأمينها بشكل أكثر أمانًا والتأكد من عدم وجود فجوات
• من الداخل ، يتم تغطية الألواح بمحلول من الرمل والطين بحيث يمكن تفكيك القوالب بسهولة بعد تصلب خليط الخرسانة
• بعد ذلك ، يتم إجراء التعزيز ، وربط القضبان والطوب بشكل صارم ببعضها البعض
• يتم تحضير محلول يتكون من درجة عالية من الأسمنت والرمل ومادة مالئة مختارة ، مختلطة ومصبوبة جيدًا ، تخفي قضبان التسليح تمامًا
• بعد التجفيف ، يتم تفكيك القوالب
• يجب أن تكون الأسطح ناعمة بحيث يمكن وضع الزغب بالبناء دون أي مشاكل.

من أجل حماية هيكل السقف إلى أقصى حد ، والذي يجب ألا يلمس مداخن المواقد والمدافئ ، من الضروري عمل حافة فولاذية حول محيط الفتحة ، ووضع الصوف الزجاجي المنقوع في محلول من الطين في الفجوة المتكونة. يوصى أيضًا بوضع العزل على الجانبين ، وإزالة ما يصل إلى 20-30 سم.

يتم تعيين درجة حرارة منخفضة في العلية خلال موسم التدفئة. للقضاء على الاختلاف الكبير داخل وخارج المدخنة ، يوصى بلف الناهض بعزل غير قابل للاحتراق.

اكتملت أصعب مرحلة من التعليمات حول كيفية بناء مدخنة للموقد. بعد أن وصلت إلى السقف ، يجب أن تنتقل إلى المرحلة التالية – ترتيب ثعلب الماء. يتم توسيع الأنبوب كما هو الحال عند وضع الزغب ، ولكن بشكل طفيف فقط. في هذه الحالة ، على طول المحيط ، من الضروري تثبيت غلاف معدني مجلفن مع نتوء صغير على السطح ، مغطى بعازل ناعم للماء وسقف.

ما هي المعلمات التي يجب حسابها?

للحساب ، تحتاج إلى تحديد المعلمات التالية:

1. طول. بادئ ذي بدء ، يجب عليك بالتأكيد تحديد الحد الأقصى لارتفاع المبنى ، وعدد الأمتار إلى حافة السقف في نفس المكان الذي من المفترض أن يخرج فيه الأنبوب المستقبلي. لأن بعض أهم خصائص النظام المستقبلي ستعتمد على الطول. ضع في اعتبارك حقيقة أن القنوات العالية جدًا سوف “تلتهم” الرغبة ، ونتيجة لذلك ، ستصل إلى مصدر الحرارة بسرعة أبطأ ، مما يعني أن موقدك سيحترق بشكل أسوأ. بالإضافة إلى ذلك ، المداخن المنخفضة جدًا بالنسبة للسقف “مخيفة” ، سيتم تقديم مزيد من التفاصيل أدناه..
2. قطر المدخنة (المقطع). بالنسبة لهذه المعلمة ، من الضروري هنا مراعاة ليس الأبعاد نفسها ، ولكن الشكل الأصلي للأنبوب نفسه. لا تنسَ شرطًا مهمًا ، إذا كنت ترغب في الحصول على نظام مدخنة عالي الجودة يعمل وفقًا لجميع القواعد ، فيجب أن يكون الأنبوب أسطوانيًا. أي تأكد من جعل الجدران مستديرة بحيث لا يتم الاحتفاظ بالسخام والسخام في القناة. وهكذا تتنافر لحظة تنظيف القنوات. بالنسبة للحجم (القطر) ، يجب اختياره بناءً على قسم المخرج الرئيسي للفرن أو المرجل. لا ينصح باستخدام الأنابيب ذات القطر الأكبر أو الأصغر من الأنبوب الفرعي. احتمال كبير لخفض الضغط.

كيفية حساب معلمات المدخنة?

كما هو موضح أعلاه ، تحتاج إلى معرفة معلمات معينة. إذا كانت المعلمتان الرئيسيتان هما الارتفاع والقسم ، فهناك مؤشر آخر يجب أخذه في الاعتبار دون فشل. هذه هي خصائص معدات التدفئة نفسها.

هناك عدة أشكال للحساب ، تنقسم إلى:

• بالضبط.
• تقريبي.
• تلقائي.

أولاً ، من الضروري أن نفهم أنه من الضروري مراعاة الكثير من العوامل ، من بينها مؤشرات درجة حرارة الغاز ، ومعدل الفصل ، والارتفاع والسرعة التي سيحدث بها الاحتراق ، لهذا الوقود أو ذاك. يجب استبدال هذه القيم في صيغة خاصة ، سيتم تقديم حساب مفصل في نهاية المقالة.

بالنسبة للحساب التقريبي ، يتم هنا مراعاة مؤشرات حجم غرفة الاحتراق. على سبيل المثال ، سنعطي الحجم الكلاسيكي للغرفة التقليدية في الفرن أو المرجل – وهذه أبعاد في نطاق 500 × 400 مم. يتم تطبيق نظام الاستبدال ، أي 1:10. ثم بالنسبة للقنوات الدائرية ، سيكون القطر من 180 إلى 190 مم.

النوع الثالث من الحساب هو استخدام حاسبات خاصة. كقاعدة عامة ، يقدمون بيانات أكثر دقة ، لكنك تحتاج إلى معرفة المزيد من المعلمات الأولية. بشكل تقريبي ، هذه هي نفس الطريقة الأولى للعد ، ولكن يتم إجراؤها بالفعل بمساعدة الكمبيوتر..

تحديد ارتفاع المدخنة

نحن نعلم بالفعل أن أداء النظام يعتمد على مثل هذه المعلمة. لذلك ، ضع في اعتبارك أنه وفقًا لـ SNiPs ، يجب أن يكون متوسط ​​الارتفاع 5 أمتار ، ولكن لا يزيد عن 7 أمتار. بطول أقصر ، لن يتكون الجر الطبيعي بكميات كافية. عند الحساب ، اتبع القواعد الموضحة:

• من القاعدة إلى أعلى نقطة أكثر من 5 أمتار.
• يتميز الخروج إلى السقف المسطح برفع رأس الأنبوب بمقدار 500 مم.
• عند نصبها على سطح مائل ، على بعد ثلاثة أمتار من التلال ، يجب أن تكون المدخنة ، عند رسم خط مرئي ، بزاوية 10 درجات. كلما كانت المسافة إلى الحافة أصغر ، زادت الدرجة بالمقابل.

يوضح الرسم البياني ارتفاعات المدخنة الصحيحة فيما يتعلق بأنواع الأسقف المختلفة.

تحديد قسم قناة الدخان

من أجل عدم استخدام حساب التفاضل والتكامل الهندسي المعقد ، نوصيك بالاهتمام بتوصيات المتخصصين. لذلك ، يجب أن يستوفي قطر المدخنة المعايير التالية:

• إذا كانت الطاقة لا تتجاوز 3.5 كيلو واط ، فإن قطرها 0.14 سم يكفي.
• قوة تصل إلى 5 كيلو واط يساوي قطرها 0.20 سم.
• قوة تصل إلى 7 كيلوواط ، أي ما يعادل مقطع أنبوب من 0.27 – 0.30 سم.

إذا كنت ترغب في حساب المقطع العرضي بشكل أكثر دقة ، يمكنك استخدام معلمات مثل نوع الوقود ومعدل الاحتراق وسرعة الدفع والارتفاع وسرعة المرور عبر الأنبوب..

نحسب المقدار الأمثل للدفع

يتم تنفيذ هذه العملية للتحكم في حسابات الارتفاع المثالي وقسم المدخنة. يمكن إجراء هذا الحساب باستخدام صيغتين. سنقدم في هذا الفصل الأساسيات ، ولكن المعقدة ، والصيغة الأساسية والبسيطة عند إجراء حساب تجريبي للبيانات:

أين:

• C هو معامل ثابت يساوي 0.034 لمواقد حرق الأخشاب ؛
• حرف “أ” – قيمة الضغط الجوي. قيمة الضغط الطبيعي في المدخنة هي 4 باسكال ؛
• يُشار إلى ارتفاع المدخنة بالحرف “h”.
• T0 هو المستوى المتوسط ​​لدرجات حرارة الغلاف الجوي ؛
• Ti – كمية تسخين غازات العادم عند خروجها من الأنبوب.

منهجية الحساب الذاتي

كيفية حساب ارتفاع قناة الدخان بشكل مستقل ، لذلك تحتاج إلى إجراء عملية حسابية باستخدام الصيغة:

, أين:

• “أ” – الظروف المناخية والطقس في المنطقة. بالنسبة للشمال ، هذا المعامل هو 160. القيمة في مناطق أخرى يمكن العثور عليها على الإنترنت ؛
• “مي” – كتلة الغازات التي تمر عبر المدخنة لفترة معينة. يمكن العثور على هذه القيمة في وثائق السخان الخاص بك ؛
• “F” هو وقت ترسيب الرماد والنفايات الأخرى على جدران المدخنة. بالنسبة لمواقد الحطب ، يكون المعامل 25 ، للوحدات الكهربائية – 1 ؛
• “Spdki” ، “Sphi” – مستوى تركيز المواد في غاز العادم ؛
• “V” – مستوى حجم غازات العادم ؛
• “T” هو فرق درجة الحرارة بين الهواء القادم من الغلاف الجوي وغازات العادم.

الأهمية! سيتطلب الحساب الذاتي إيجاد عدد كبير من الكميات وإجراء حسابات معقدة. لذلك ، نوصي بالاتصال بالمحترفين.

حساب التحجيم

عند إجراء حسابات التصميم ، يتم تحديد القسم والارتفاع المطلوبين للأنابيب. هذا يأخذ في الاعتبار:

• قوة الموقد
• نوع الوقود؛
• موقعها؛
• السمات المناخية للمنطقة.



عندما تكون النتيجة التي تم الحصول عليها أقل من ارتفاع المنزل ، يتم تعديلها لأعلى ، مع مراعاة المعايير التنظيمية للارتفاع (على الأقل 5 أمتار) ومستوى الارتفاع المطلوب فوق السطح.

بالإضافة إلى ذلك ، يجب عليك الالتزام بالتوصيات التالية:

• يجب أن يكون قطر مجرى المداخن مساويًا لقطر مخرج الموقد ؛
• يتم حساب قطر عمود المدخنة مع التوصيل المتزامن لوحدتين لكل منهما على حدة ويتم تلخيصه ؛
• عند التقريب في منعطف ، يجب ألا يتجاوز نصف قطر هذا التقريب قسم الكفاف الرئيسي.

لتحديد المعلمات المطلوبة ، مع معرفة قوة وحدة التدفئة ، يمكنك استخدام الجدول:

للحفاظ على نقل الحرارة الأمثل وسلامة الدائرة ، فإن سمك جدار خط الأنابيب ليس له أهمية كبيرة. اعتمادًا على نوع المادة ، يتم تعيين القيم الدنيا التالية:

• لهيكل من الطوب – 12 سم ؛
• للخرسانة – 6 سم ؛
• للأنابيب الفولاذية – من 1 مم.

الحجم المقطعي

فيما يتعلق بالعوامل المذكورة أعلاه ، من الضروري حساب الحجم الداخلي للمدخنة بعناية فائقة ، مع مراعاة طولها ، نظرًا لأنه كلما كانت هذه المعلمة أكبر ، زادت المسودة في الأنبوب..

من الأهمية بمكان إنشاء مسودة عادية وتشغيل جهاز التسخين عالي الجودة هو تطابق معلمات ممر المدخنة وقوة المرجل ، فضلاً عن حجم وعدد القنوات التي يوفرها التصميم وتمر عبر الفرن..

إذا تجاوزت معلمات الأبعاد الداخلية للمدخنة في المقطع العرضي القيمة المحسوبة ، فسيؤدي ذلك إلى تبريد سريع للهواء الساخن فيها وظهور التكثيف ، مما يعني انخفاض في السحب. في هذه الحالة ، سيتم إزعاج التوازن الضروري ، ويمكن أن تعود التدفقات التي تبرد في الجزء العلوي من الأنبوب إلى أسفل ، مما ينتج عنه دخان في الغرفة..

يتم حساب حجم المدخنة على النحو التالي:

• يتوافق حجم المدخنة مع صندوق النار المفتوح تقريبًا مع نسب 1:10 (المقطع العرضي للمدخنة (و) / مساحة نافذة صندوق الاحتراق (F)). هذه الصيغة صالحة بشكل عام لكل من الأنبوب المربع أو المستطيل ، والاسطواني ، ولكن ليس بشكل مباشر ، ولكن مع مراعاة شكل قسم القناة والارتفاع الكلي للمدخنة.
• حجم مدخنة الفرن بغرفة احتراق مغلقة بنسبة 1: 1.5. في الحالة التي يكون فيها انتقال الحرارة لهيكل التسخين أقل من 300 كيلو كالوري / ساعة ، يكون حجم القسم عادة 130 × 130 مم أو نصف لبنة (على الأقل). عند إجراء العمليات الحسابية ، يجب ألا يغيب عن البال أن حجم قسم المدخنة يجب ألا يقل عن مدخل المنفاخ.

عند حساب مدخنة المدخنة ، يمكنك استخدام الجدول التالي.

ارتفاع الأنبوب H ، م 567891011

	نسبة F / F في٪
قسم الأنابيب	مستدير	11.2	10.5	عشرة	9.5	9.1	8.7	8.9
ميدان	12.4	11.6	أحد عشر	10.5	10.1	9.7	9.4
مستطيلي	13.2	12.3	11.7	11.2	10.6	10.2	9.8

انتبه إلى الاعتماد المباشر لمقطع المدخنة ليس فقط على معلمات الفرن ، ولكن أيضًا على ارتفاع المدخنة. ربما ، في بعض الأحيان في الحسابات سيكون من الأفضل البدء من هذه المعلمة. على سبيل المثال ، سيبدو الأنبوب الذي يبلغ ارتفاعه 11 مترًا في منزل ريفي من طابق واحد سخيفًا تمامًا..

نفس الاعتماد ، ولكن يتم تمثيله بشكل أكثر دقة في شكل رسم بياني.

رسم بياني للترابط بين ارتفاع الأنبوب والمقطع العرضي للقناة وحجم الفرن

لنفترض أنه من الضروري حساب المقطع العرضي للمدخنة لموقد مع صندوق نيران ، تبلغ أبعاد النافذة 500 × 700 مم ، أي أن المساحة الإجمالية 0.35 متر مربع. من المفترض أن الأنبوب الذي يبلغ ارتفاعه الإجمالي 7 أمتار مسموح به في المبنى..

• ننظر إلى المخطط البياني:

– بالنسبة للقسم الدائري من المدخنة ، النسبة المثلى f / F = 9.9٪ ؛

– للمربع – 11.1٪ ؛

– للمستطيل – 11.7٪.

• ليس من الصعب حساب مساحة المقطع العرضي الأمثل لقناة المدخنة:

– الدائرة: 0.35 × 0.099 = 0.0346 م² ؛

– مربع: 0.35 × 0.11 = 0.0385 م² ؛

– مستطيل: 0.35 × 0.117 = 0.041 م².

• الآن ، باستخدام أبسط الصيغ الهندسية ، من السهل إحضار المساحات إلى أبعاد خطية:

– قطر الأنبوب الدائري: d = 2 × √S / π = 2 × √0.0346 / 3.14 ≈ 0.209 م = 210 مم.

– جانب الأنبوب المربع: أ = √S = √0.0385 ≈ 0.196 م = 196 مم.

– يمكن أن يحتوي المستطيل على خيارات مختلفة – على سبيل المثال ، 0.130 × 0.315 م أو 130 × 315 مم.

سيكون الحساب أسهل بكثير إذا كنت تستخدم الآلة الحاسبة أدناه ، والتي تحتوي بالفعل على جميع التبعيات المذكورة.

ارتفاع المدخنة

سبق ذكر ارتفاع الأنبوب أعلاه ، ولكن كان هناك حساب على أساس قيمته المعروفة بالفعل. وماذا يجب أن يكون الارتفاع الأمثل?

لحساب ارتفاع المدخنة ، يجب أيضًا مراعاة عدة عوامل. يمر الهواء الساخن عبر القنوات الداخلية للفرن والمداخن ، وتركه ، ويبرد على الفور ، مما يعني أنه كلما طالت مدة بقائه داخل القنوات ، كلما طالت مدة الاحتفاظ بالحرارة في الفرن.

يساهم ارتفاع الأنبوب المحدد بشكل صحيح في تطبيع الجر وفي نفس الوقت – الاحتفاظ بالحرارة لفترة أطول داخل الهيكل. لذلك ، إذا تم رفع الأنبوب أعلى قليلاً مما تتطلبه الحسابات ، فيمكن أن يزداد الدفع إلى الحد الذي لا تبقى فيه الحرارة في الفرن لفترة طويلة ، مما يعني أنه لن يكون لديه وقت للتدفئة و تبعث الحرارة في المبنى. في هذا الصدد ، سيكون من الضروري إضافة الوقود طوال الوقت ، مما يجعل تشغيل الفرن غير اقتصادي للغاية. حسنًا ، يمكن أن يؤدي الانخفاض الشديد في الأنبوب إلى إنشاء نظام دفع عكسي داخل النظام ، مما يؤدي إلى حدوث غازات أول أكسيد الكربون في غرف المعيشة. يمكن أن تحدث نفس الظاهرة إذا كان المقطع العرضي للقناة الداخلية للمدخنة لا يتطابق مع ارتفاعها.

وفقًا للقواعد الحالية ، لا يمكن أن يكون ارتفاع الأنبوب (أو بالأحرى المسافة الرأسية من الشبكة إلى فوهة المدخنة) أقل من 5 أمتار.

عادةً ما يتم حساب ارتفاع المدخنة فوق السطح بشكل منفصل ، مع الأخذ في الاعتبار المعلمات الهيكلية لهيكل المنزل مثل زاوية منحدر السقف وسمك السقف والمسافة بين المدخنة وحافة السقف. يتم تنفيذ جميع الحسابات دون مراعاة ارتفاع المظلة الواقية (الغطاء) التي تغطي الأنبوب من الأعلى.

إذا تم تثبيت المدخنة بشكل غير صحيح على السطح ، فستظهر دوامات الهواء الدافئ عند الخروج منه ، مما يقلل بشكل كبير من السحب. لذلك ، يجب رفع المدخنة فوق مستوى السطح ، مع مراعاة بعض القواعد التي تتعلق بمستوى منفذها بالنسبة إلى خط التلال:

مخطط الموقع الصحيح للأنبوب بالنسبة لتلال السقف

• إذا خرج الأنبوب عبر السقف على مسافة تصل إلى 1500 مم من التلال ، فيجب أن يكون ارتفاعه فوقه 500 مم على الأقل.
• إذا خرج الأنبوب فوق السطح على مسافة 1500 × 3000 مم من الحافة ، فيجب رفعه إلى مستواه.
• في حالة مرور أنبوب المدخنة عبر السقف على مسافة تزيد عن 3000 مم من التلال ، يجب أن تكون الحافة العلوية على خط شرطي مرسوم بزاوية 10 درجات من الأفقي من أعلى نقطة للتلال.

ومع ذلك ، مهما كانت المسافة التي توجد بها المدخنة من التلال ، يجب أن ترتفع فوق السطح بما لا يقل عن 500 مم. هذا ينطبق أيضا على الأسطح المسطحة..

تجدر الإشارة إلى أن المدخنة عبارة عن هيكل هندسي جاد ، ومن الصعب إلى حد ما التنبؤ بشكل مستقل بجميع الفروق الدقيقة في بنائها. لذلك ، لكي يعمل الفرن بشكل صحيح ، يوصى باستخدام خدمات متخصص أو برامج كمبيوتر أو دوائر جاهزة. عادة ، يضع الحرفيون تصميماتهم وأوامرهم التي يشار فيها بالفعل إلى الأبعاد المثلى لقنوات المداخن. ولا ينبغي أن يكون هناك أداء هواة في مثل هذه الأمور.

الطريقة الدقيقة

للتدفئة ، غالبًا ما يتم تثبيت وحدات التدفئة أو التسخين والطهي الجاهزة للإنتاج الصناعي بقطر معين من المدخنة. مع سخانات للاستحمام أو مواقد زيت للجراج ، عادة ما يتم تركيب مداخن شطائر جاهزة بقطر صغير (100 مم).

لإجراء حسابات أكثر دقة ، من الضروري معرفة خصائص الوقود ومرجل التسخين ، ومعدل ارتفاع غازات المداخن ، وكمية الوقود المحروق ، وشكل المدخنة (شكل المقطع العرضي ، وعدد الانحناءات). الحسابات معقدة للغاية وتتطلب استخدام بعض البيانات الخاصة ، لذلك سننظر في حساب وحدة التدفئة (الموقد) على الخشب – غالبًا ما تكون أصلية ، معتمدين فقط على تجربة الموقد ، لذلك ، حساب المقطع العرضي ضروري.

دع المدخنة تكون ذات مقطع عرضي دائري ، بدون منعطفات. بيانات الحساب:

• متوسط ​​سرعة حركة غازات المداخن على طول الخنزير v يؤخذ مساوياً لـ 2 م / ث ؛

• كتلة الحطب التي تحترق في الفرن خلال ساعة – B = 5 كجم / ساعة (الرطوبة 25٪) ؛

• درجة حرارة الغاز الخارج – t = 160 درجة مئوية.

معادلة تحديد حجم الغازات الخارجة:

حيث V هو حجم الهواء المطلوب للاحتراق الكامل لـ 1 كجم من الوقود. بالنسبة للحطب الذي يحتوي على نسبة رطوبة 25٪ ، ولاحتراق 1 كجم ، يلزم 10 م 3 من الهواء.

يتم تقريب القيمة المحسوبة إلى أقرب حجم لأنبوب دائري (على سبيل المثال ، 125 مم). لا تصنع مدخنة مربعة أو مستطيلة من الطوب أقل من 140 × 140 مم. يجب أن يكون قسم الأنبوب للموقد التقليدي أكبر مرة ونصف من حجم المنفاخ.

حجم نواتج الاحتراق في ظل الظروف العادية ودرجة حرارة الدخان الخارج هي بيانات معيارية. انظر الجدول:

نوع الوقود	حجم نواتج الاحتراق عند ضغط 760 مم زئبق. العمود و 0 درجة مئوية	درجة حرارة الغاز الخارج ، درجة مئوية
الحطب (الرطوبة 25٪)	عشرة	160
الخث المقطوع	عشرة	150
قوالب الخث	أحد عشر	160
الفحم البني	12	140
الفحم الصلب أنثراسايت	17	120

المنطقة المقطعية للأنبوب

من الناحية العملية ، عادةً ما يتم ذلك بدون حسابات خاصة ، بناءً على قيم القسم التالية ، اعتمادًا على قوة الوحدة:

• أقل من 3500 واط – 14 × 14 سم ؛
• 3500-5200 واط – 14 × 20 سم ؛
• 5200-7200 عرض – 14 × 27 سم.

يفترض أن تكون مساحة المقطع العرضي للقناة الأسطوانية هي نفسها.

إذا كان المقطع العرضي أكبر بكثير من القيمة المحسوبة ، فسوف يتدهور الاتجاه ، ونتيجة لذلك ، سيعمل النظام بشكل غير مستقر. يؤدي المقطع العرضي الأصغر إلى ضعف إزالة منتجات الاحتراق حتى التوقف التام لهذه العملية.

طريقة الحساب السويدية

هناك ما يسمى طريقة الحساب السويدية بناءً على اختيار ارتفاع المدخنة ، اعتمادًا على نسبة مساحة الموقد والمقطع العرضي للأنبوب. عادة ما تستخدم الطريقة في المواقد التي تعمل بحرق الأخشاب. احسب النسبة:

ثم يتم تحويل النسبة إلى نسبة مئوية ووفقًا للجدول الزمني ، اعتمادًا على الحجم الناتج وشكل الخنزير ، يتم اختيار ارتفاع المدخنة.

عند استخدام طريقة الحساب السويدية ، من الممكن حساب مساحة المقطع العرضي لقناة البورون بناءً على مساحة موقد الفرن وارتفاع الأنبوب المحدد وفقًا للمواصفة SP 7.13130. 2013 ، اعتمادًا على ارتفاع حافة السطح وموقع المدخنة بالنسبة للحافة (انظر أدناه).

متطلبات SNiP

وفقًا للمواصفة SP 7.13130.2013 ، يجب ألا يقل ارتفاع المدخنة من الرأس إلى شبكة وحدة التسخين عن 5 أمتار ، وعندما يخرج الأنبوب على سطح مستو ، يجب ألا يقل ارتفاعه عن 0.5 متر. يجب ألا يتجاوز الحد الأقصى لطول المقطع الأفقي 1 متر.

لإنشاء الفراغ المطلوب عندما تغادر المدخنة السقف ، يتم أيضًا تحديد ارتفاع رأس الأنبوب فوق السطح (انظر الجدول أدناه).

هناك أيضًا مفهوم عودة الرياح. إذا كانت المدخنة قريبة من مبنى طويل أو شجرة أو مدخنة منخفضة قائمة بذاتها قريبة من المنزل ، فيمكن لهذه الأشياء أن تمنع المدخنة من الرياح وتقلل من السحب. لتحديد ما إذا كان الأنبوب يقع في منطقة دعم الرياح ، من الضروري رسم خط مائل بزاوية 45 درجة إلى الأفقي من خلال أعلى نقطة في المنزل أو الشجرة. يجب أن يكون رأس الأنبوب فوق هذا الخط..

يتم اختيار أكبر ارتفاعين. إذا كان من الضروري ، من أجل الامتثال للمتطلبات التنظيمية ، بناء مدخنة عالية جدًا (أعلى بكثير من 5 أمتار) ، فسيتعين عليك تثبيت عادم دخان يوفر قوة سحب كافية لأي طول من المدخنة.

جدول ارتفاع المدخنة فوق التلال

يجب أن يتوافق ارتفاع المدخنة فوق التلال مع SP 7.13130.2013. المعلومات الواردة في الجدول:

المسافة إلى التلال أو حاجز المبنى ، م	ارتفاع الأنبوب بالنسبة إلى مستوى التلال ، م
ما يصل إلى 1.5	0.5 متر أعلى
ما يصل إلى 3 م	دافق مع التزلج
أكثر من 3 م	يجب ألا تزيد الزاوية بين الخط الذي يربط الحافة بالرأس والأفقي عن 10 درجات

يتم قياس المسافة من الحافة إلى الأنبوب أفقيًا بدقة.

القسم الداخلي للمدخنة: أيهما أفضل?

في مدخنة مربعة أو مستطيلة ، ستكون هناك دوامات من الدخان في الزوايا ، مما يعيق تدفق الغازات بشكل طفيف ويساهم في استقرار المكثفات والسخام. للسبب نفسه ، لا تشارك زوايا الأنبوب عمليًا في تدفق الغازات. بالإضافة إلى ذلك ، تمتلك الخنازير المربعة والمستطيلة مساحة سطح جدار أكبر من الخنازير المستديرة – وهذا يزيد من احتكاك الغازات الصاعدة على الجدران ويبطئها أكثر..

لذلك ، يُنصح باختيار مدخنة مستديرة الشكل ، والأنابيب الحديثة المصنوعة من الساندويتش أو السيراميك تنتج مقطعًا عرضيًا دائريًا تمامًا ، مثل الأنابيب المصنوعة من الفولاذ المقاوم للصدأ والأسمنت الأسبستي. تم العثور على الشكل المربع أو المستطيل في مداخن الطوب القديمة. ولكن بالنسبة للغلايات والمواقد والمواقد الحديثة ، يجب إدخال ملحق دائري من الفولاذ المقاوم للصدأ في صندوق القرميد.

ماذا تفعل إذا كان المقطع العرضي للمدخنة مربعًا

ولكن من الممكن أيضًا استخدام مدخنة ذات مقطع مربع – لا يؤثر الشكل المربع أو المستطيل بشكل كبير على المسودة ، كما أن التغيير الكامل للأنبوب أمر صعب ومكلف. مداخن الطوب من المواقد التقليدية من زمن سحيق كان لها شكل مربع أو مستطيل ، إذا لزم الأمر ، يمكنك استخدام الأنبوب القديم حتى الآن.

يجب أن يؤخذ في الاعتبار أنه مع وحدة التدفئة الحديثة ، لن يعمل أنبوب الطوب بدون ملحق لفترة طويلة – سيتم تدميره بواسطة المكثفات العدوانية كيميائيًا.

يجب أن يحتوي أنبوب القرميد على مقطع عرضي يبلغ حوالي مرة ونصف من مدخنة مستديرة بجدران فولاذية ناعمة. لذلك ، لا يضعف تركيب البطانة من قدرة سحب الدخان لأنبوب الطوب المربع..

كيف يؤثر قطر المدخنة على ارتفاعها

عند تثبيت مدخنة ، هناك علاقة ثابتة: كلما كان قسم الخنزير أضيق ، يجب أن يكون الأنبوب أعلى. تزيد المدخنة الأطول من السحب ومعدل ارتفاع غازات المداخن. لكن ارتفاعًا مفرطًا يبدأ في إبطاء الجر – يتم تبريد الغازات الساخنة ، كما يتم إبطاء سرعتها عن طريق الاحتكاك بجدران الخنزير ، خاصةً الطوب الخام.

حساب مؤشر الاتجاه الأمثل

السحب – تقليل الضغط في المدخنة. هناك حاجة إلى حساب المسودة للتحقق مما إذا كان ارتفاع وقسم خنزير المدخنة محددًا بشكل صحيح.

حيث ∆P هو فرق الضغط عند مدخل ومخرج الأنبوب ، Pa ؛

ك – 0.0342 ؛

أ – الضغط الجوي ، باسكال ؛

ح – ارتفاع الأنبوب ، م ؛

Ti هو متوسط ​​درجة الحرارة الداخلية ، K ؛

إلى – درجة الحرارة الخارجية ، ك.

بالنسبة للشخص العادي ، لا يوفر مؤشر المسودة معلومات كافية ، وبالتالي ، يتم عادةً حساب كمية دخان العادم التي يتم توفيرها من خلال وجود تيار في المدخنة. هو حجم الغازات العادمة الذي يوضح مدى ضمان الأنبوب للإزالة الكاملة للغازات العادمة التي تحتوي على مواد سامة وسلامة السكان.

الصيغة دقيقة للهواء فقط ، أما بالنسبة للدخان ، فإن الصيغة تقريبية. ولكن حتى بقيمة تقريبية ، من الممكن تقييم ما إذا كانت المدخنة تضمن سلامة الناس. يجب أن تكون الكمية المحسوبة من غازات العادم أكبر من أو تساوي الكمية المحسوبة من غازات العادم (انظر أعلاه).

حيث Vcalc هو تدفق الغازات المزالة ، م / ث 3 ؛

S هي مساحة المقطع العرضي للخنزير ، m2 ؛

С – معامل مع مراعاة خسائر الاحتكاك ؛ تؤخذ عادة ما يساوي 0.65-0.7 ؛

ز – تسارع الجاذبية ، 9.807 م / ث 2 ؛

ح – ارتفاع الأنبوب ، م ؛

Ti هو متوسط ​​درجة الحرارة الداخلية ، K (درجة الحرارة في كلفن أعلى بمقدار 273 وحدة من درجة الحرارة بالدرجة المئوية) ؛

إلى – درجة الحرارة الخارجية ، ك.

بسبب المسودة الطبيعية التي تتشكل في الفرن

ينشأ السحب الطبيعي في المدخنة من صعود دخان ساخن وأقل كثافة. يتم امتصاص الهواء البارد الكثيف في صندوق الاحتراق من الأسفل ، والأكسجين يتفاعل مع الوقود ، والهواء مع الدخان يسخن في صندوق الاحتراق ، ويرتفع ، وما إلى ذلك.

مثال على الحساب

كمثال ، سأعرض حساب حجم هواء العادم لأنبوب بقطر داخلي 0.125 م ، ومساحته 0.012266 م 2 وارتفاعه ، على سبيل المثال ، 6 م ، ودرجة حرارة داخلية 20 درجة مئوية. ودرجة حرارة خارجية لا تقل عن -20 درجة مئوية..

الخلاصة: يضمن هذا الأنبوب الإزالة الكاملة لغازات المداخن من الفرن. يتجاوز Vcalc بشكل ملحوظ Vinit ، لذلك لتقليل تكلفة المدخنة ، فإن الأمر يستحق حساب Vcalc محسوبًا لأنبوب أقصر أو أضيق والنظر في إمكانية تركيبها.

عند اختيار مدخنة ذات قسم وارتفاع أصغر ، من الضروري حساب الغاطس عند 10 درجات مئوية – ستكون أقل من درجات الحرارة المنخفضة ، ولكن يجب أن تكون Vout مساوية أو أكبر من Vcalc وفي درجات حرارة موجبة ، وإلا فإن الإخلاء الكامل لن يتم تأمين أول أكسيد الكربون وثاني أكسيد الكربون من الغرفة في الطقس الدافئ.

في هذه الحالة ، يكون Vcalc أكبر بكثير من Vin ، لأنه في الحسابات أخذنا هيكلًا بطول 6 أمتار (وليس 5 أمتار الأمثل) وقمنا بتقريب القطر المحسوب البالغ 0.118 مترًا لأعلى.

فحص الأنبوب المخطط لكمية السحب الطبيعي

في الواقع ، لقد حددنا بالفعل المعلمات الرئيسية للمدخنة – قسم كافٍ من قناتها وارتفاعها. ولكن بالنسبة للأجهزة ذات الدفع الطبيعي ، فلن يكون من الضروري أبدًا التحقق من قوة هذا الاتجاه بالذات. حتى لا يحدث أن المدخنة المبنية ترفض فجأة أداء وظائفها الرئيسية.

المسودة هي في الواقع فرق الضغط بين الغازات الساخنة في الأنبوب والهواء الخارجي. هذا الاختلاف هو الذي يحفز حركة تدفق الغاز عبر قناة المدخنة..

يُعتقد أنه للتشغيل العادي لمدخنة السحب الطبيعي ، يجب أن يكون هذا الاختلاف على الأقل 4 باسكال لكل متر من ارتفاع الأنبوب (0.408 ملم عمود ماء أو 0.03 ملم زئبق). أي بالنسبة للأنبوب الذي يبلغ طوله خمسة أمتار (الحد الأدنى لدينا) ، يجب أن يكون الدفع 20 باسكال على الأقل. وهذا يضمن كلاً من الإخلاء الطبيعي للغازات وإمدادات الهواء اللازمة للاحتراق المستمر للوقود..

كيف تحسب هذا الاتجاه. وبطبيعة الحال ، يعتمد إلى حد كبير على كثافة الغازات ، والتي بدورها ترتبط ارتباطًا وثيقًا بدرجة الحرارة. يمكن ملاحظة ذلك من خلال النظر إلى الصيغة التي سنعمل بها:

ΔP = Htr × g × Patm × (1 / TV – 1 / Tds) / 287.1

ΔP – تيار طبيعي في الأنبوب ، Pa.

HTR – ارتفاع المدخنة ، م.

ز – تسارع الجاذبية (9.8 م / ث²) ؛

باتم – الضغط الجوي. تعتبر قيمة 750 مم زئبق طبيعية. ومع ذلك ، فإن المنطقة التي يتم إجراء الحساب لها قد يكون لها تفاصيلها الخاصة. يجب أن نفهم بشكل صحيح أن مستوى سطح البحر يعتبر القاعدة. ومع زيادة الارتفاع ، يبدأ هذا المعدل في الانخفاض. و- بشكل ملحوظ. لذلك ، عند الحساب ، ستحتاج إلى الاسترشاد بالمعايير الخاصة بمنطقة إقامتك..

يقاس الضغط الجوي عادة بوحدات ملليمتر من الزئبق. ومع ذلك ، من أجل الحساب في نظام SI ، يلزم ترجمته إلى باسكال. هذا ليس بالأمر الصعب إذا كنت تعلم أن 1 ملم زئبق. فن. = 133.3 باسكال.

تلفزيون – درجة حرارة خارجية. علاوة على ذلك ، تم تقليله إلى مقياس كلفن ، أي C ° + 273.

Tds هو متوسط ​​درجة حرارة الغازات في المدخنة. يتم تعريفه على أنه المتوسط ​​الحسابي لمؤشرات المدخلات والمخرجات ، مع تقليل لاحق إلى مقياس كلفن.

287.1 – ثابت الغاز في الهواء. سيكون من الأصح اختيار هذه القيمة للتركيب الكيميائي لغازات العادم. لكن في حالتنا ، لن يصبح الخطأ الجسيم الذي يؤثر بشدة على النتيجة النهائية.

يجب أن تسعى دائمًا لتحقيق قيمها المثلى. تشير الإحصائيات إلى أن معظم الحرائق تحدث مع مواقد الساونا ، حيث لا يوجد عملياً إزالة للحرارة ، وتتراكم الحرارة في غرفة البخار في وقت قصير ، وعادةً ما ترتفع حرارة المدخنة إلى درجات حرارة خطيرة. لذلك ، يجب أن تكون قادرًا على التحكم في درجات الحرارة في الأنبوب باستخدام الوسائل المتاحة – البوابات والصمامات والأجهزة لاستعادة الحرارة الإضافية (على سبيل المثال ، خزانات تسخين المياه).

في المواقد المنزلية والتدفئة ، يكون هذا أسهل ، لكن التحكم لا يزال ضروريًا. في الغلايات ، حيث يكمن جوهر العمل في الإطلاق المستمر للحرارة إلى سائل التبريد المتداول ، فإن هذه الأسئلة ليست حادة جدًا.

وضع 900 600 (الدخول والخروج) ، الموجود في بعض مواقد الساونا ، خطير للغاية من جميع النواحي ، ولا ينبغي حتى التفكير فيه! الإطار المعقول (وحتى ذلك الحين – الحد الأعلى) هو 600 400 درجة للطوب المنزلي والمواقد المعدنية. عادة ، يحاولون الصمود في نطاق 400 200. بالنسبة لمعدات الغاز ، قد ينخفض ​​الحد الأدنى عن 100 درجة.

إذا كانت جميع القيم الأولية للاستبدال في الصيغة معروفة ، يمكنك المتابعة إلى الحساب. للقيام بذلك ، نقترح مرة أخرى استخدام إمكانيات الآلة الحاسبة الخاصة عبر الإنترنت..

عندما يكون اثنان في واحد سيئًا

ربما قررت الجمع بين مدفأتين في مدخنة واحدة. من الناحية النظرية ، يمكن القيام بذلك ، ولكن من الناحية العملية ، سيتطلب مثل هذا الحل الامتثال للعديد من الشروط الإضافية:

• سوف تحتاج إلى غلق المدخنة ؛
• اختر المدخنة المثالية من حيث التصميم والارتفاع ؛
• زيادة القسم في قناة الدخان ؛
• تثبيت المقابس لإغلاق قناة الدخان تمامًا ؛
• عند إضاءة المواقد ، اتبع التسلسل ؛
• اضبط المسودة في موقد واحد والآخر ، وهو ما لن يكون من السهل القيام به.

دائمًا ما يمثل صندوق النار المتزامن الذي يحتوي على عدة مواقد ومدخنة واحدة مشكلة:

• مع تصميم المدخنة
• مع أدلة السقف
• مع خيارات الاتصال ؛
• مع تبادل الهواء في الغرفة ؛
• مع المقتصد
• مع مشروع المعوض ودعم الاحتراق ؛
• مع تهوية قسرية
• مع مخرج جانبي ، والذي يمكن أن يضعف السحب ويزيد التكثيف.

سيكون هناك الكثير من الأسئلة التي ستصبح من الواضح أن أفضل حل لمدفأتين سيكون: مدخنة واحدة لموقد واحد ، وللموقدين والمداخن ، ستحتاج إلى اثنين.

حول جبل

تركيب المدخنة الصحيح مهم جدا. لإصلاح الأنبوب ، يجب تجعيد الكفاف الخارجي بمشبك خاص وتثبيته بمسامير. بعد ذلك ، يجب تثبيت المشبك في السقف بزاوية خاصة وتثبيت البراغي. في هذه الحالة ، لن يقع الجزء الأكبر من وزن المدخنة على حشوة الموقد ، ولكن على المشابك والزوايا المتصلة بالأسقف.

حتى عندما يتم ترتيب مدخنة الموقد وفقًا لجميع القواعد ، لا يزال بإمكان كمية معينة من الماء الوصول إلى المدخنة. كل شيء سيعتمد على قسم المدخنة وحجم “التنورة” التي بها مظلة أو عاكس مثبت فوق المدخنة.

عزل المدخنة

كلما زادت سخونة الهواء ، كان السحب أفضل وقل احتمال التكثيف ، فإن عزل خط الدخان هو الذي يحسن تشغيل الدائرة.

تستخدم المواد غير القابلة للاحتراق كعزل:

• للمداخن الفولاذية – البازلت المعدني أو الصوف الزجاجي.
• المداخن الخرسانية والطوب والسيراميك – كتل الخرسانة الرغوية أو الخرسانة الخشبية أو الخرسانة المسلحة بالألياف ، الموضوعة بين مجرى المدخنة والمواد المواجهة للكفاف.

يتم لف الأنبوب بحصائر من الصوف المعدني ، ويتم تثبيته بإحكام بمشابك مقاومة للحرارة أو سلك حياكة. فوق عازل الصوف المعدني ، يتم تثبيت غلاف من الصفائح المعدنية على الأنبوب ، والذي يزين دائرة المدخنة ، ويمنع الحجر المجهري أو الألياف الزجاجية الضارة بالإنسان من دخول البيئة. يجب إغلاق جميع عناصر المدخنة بإحكام بواسطة سدادة.

لا يمكن عزل جزء الأنبوب الفولاذي المجاور مباشرة لمولد الحرارة. تسخين هذا العنصر مرتفع جدًا لدرجة أن ارتفاع درجة الحرارة سيؤدي إلى إحراق الدائرة المعدنية.

فيديو التثبيت

نقدم لك مشاهدة مقطع فيديو يخبرك فيه سيد الفرن عن الفروق الدقيقة في بناء المداخن.

ترتيب مدخنة البناء

• المرحلة الأولى – تركيب مدخنة من الموقد إلى السطح.

توضيح وصف موجز للعملية المراد إجراؤها

	أول صفين من عنق المدخنة ، ويتكون كل منهما من خمسة أحجار ، يجب أن يتم صنعهما بدقة وبشكل متساوٍ تمامًا ، حيث أنهما يحددان اتجاه وتساوي بقية صفوف الهيكل.
	بنفس الطريقة ، يتم وضع جميع صفوف عنق المدخنة.. قد يكون عدد الصفوف في كل حالة مختلفًا ، ولكن يجب إكمال هذا الجزء من الأنبوب بصفين قبل أن يمر عبر أرضية العلية.
	بعد ذلك ، هناك زغب المدخنة. يمكن أن تتكون أيضًا من عدد مختلف من الصفوف – من صفين إلى أربعة. يتم وضع كل صف من صفوف الزغب مع نتوء للخارج بمقدار 30 35 مم ، ونتيجة لذلك يتم الحصول على هيكل متدرج ، يمتد نحو السقف. على الرغم من حقيقة أن هذا الجزء من الأنبوب يتوسع إلى الخارج ، إلا أن قناة المدخنة الداخلية تظل في أبعادها الأصلية..
	في الصورة المعروضة ، يمكنك أن ترى من أعلى قسم عنق الأنبوب قبل النفش.
	يظهر هنا الصف الأول من الزغب الذي لا يصل إلى سطح أرضية العلية بصف واحد.. يتكون بالفعل من 6 طوب صلب ، نصفين (الطوب مقسم عبر) ، نصفين (الطوب مقسم على طول) وربعين.
	يرفع الصف التالي ، المضمن أيضًا في الزغب ، المدخنة إلى مستوى الطابق الأخير من العلية ، ويتم صنع حشية من مادة غير قابلة للاحتراق بين الطوب ومواد الأرضيات (عادةً ما يتم استخدام ألواح الأسبستوس لهذا الغرض ، مقطعة إلى شرائح). يتكون هذا الصف من نفس عدد الطوب مثل السابق..
	الصف التالي من الزغب هو الأوسع في المقطع العرضي ، ويخرج طوبه المتطرف إلى سطح أرضية العلية النهائية ، بحوالي 30 35 ملم. يتكون هذا الصف من 12 لبنة كاملة و 3 أنصاف.
	صف واحد من الناهض يناسب الجزء العلوي من الزغب. يعود طوله وعرضه إلى الحجم الأصلي للأنبوب ، ويتم ترصيعه بـ 5 طوب.
	علاوة على ذلك ، في السقف ، يتم قياس ثقب وقطع من خلاله تخرج المدخنة إلى الشارع. لوضع علامات دقيقة للفتحة لمرور الأنبوب ، يجب عليك استخدام خط راسيا. يتم قطع الفتحة باستخدام الأداة الأكثر ملاءمة ، على سبيل المثال ، بانوراما.
	عندما تكون فتحة الممر جاهزة ، يتم وضع مدخنة المدخنة بالكامل ، ويتكون كل صف من خمسة طوب. التحكم الصارم في عمودية البناء إلزامي.

• المرحلة الثانية – المرور عبر السقف ورأس الأنبوب.

توضيح وصف موجز للعملية المراد إجراؤها

	تم وضع الصف الأخير من الناهض نصف قرميد فوق قاع منحدر السقف في الفتحة المقطوعة. بين البناء بالطوب ومواد التسقيف ، وكذلك الصندوق ، يتم صنع حشية من شرائح الأسبستوس.
	المرحلة التالية هي الصف الأول من قسم المدخنة ، ويسمى “ثعلب الماء” ، والذي يتميز بحجم موسع مقارنة بالناهض. أمام الصف – يتم دفع الطوب للأمام ، مما يسد الجانب السفلي من الممر. سيتطلب هذا الصف 5 طوب كامل ، ونصف ، وجزء واحد ، لبنة ، وجزء واحد ، جزء من لبنة ، أي يمكن تقسيم أحد الطوب إلى جزأين و.
	الصف الثاني من “ثعالب الماء”. يصبح حجم القسم الخارجي للأنبوب أكبر من خلال زيادته في الجزء الأمامي. يتحرك الطوبان الأماميان للأمام وإلى الجانبين 30 40 مم فوق الصف السابق. في هذه المرحلة ، يتم استخدام 5 طوب كامل ، 3 أنصاف وطوب واحد مقسم إلى أجزاء و.
	يتم وضع الصفين التاليين وفقًا لتكوين الصف السابق ، ولكن مع ربط الطوب.
	يتم وضع الصف الرابع من “قضاعة” مع حافة في الجزء الخلفي من القسم – وهي معلقة فوق السقف وتتداخل مع الوصلة بين الطوب ومادة التسقيف. في هذا الصف ، يتم استخدام 8 طوب مصمت ، جزءان – طوب و طوب مقسم إلى جزأين على طول.
	بعد ذلك ، يتم وضع الصف الأول من عنق المدخنة. يتكون الصف من خمسة طوب تتحرك داخل البناء بمقدار 80 90 مم ، أي أن كل شيء يعود مرة أخرى إلى المحيط الأصلي للقسم الخارجي. علاوة على ذلك ، وبنفس الترتيب ، مع ضم الصفوف ، يرتفع عنق المدخنة إلى الارتفاع المطلوب ، مع مراعاة أنه سيتم وضع الرأس أيضًا ، ويتكون من صفين.
	المرحلة التالية هي الصف الأول من الرأس.. يتم وضعه مع نتوء للخارج بمقدار 30 40 مم ، وبالتالي سيكون أحد العناصر الواقية لعنق الأنبوب من الترسيب. يتكون الصف من 5 طوب مصمت ، جزء واحد ، طوب ، جزءان ، طوب ، 6 أنصاف طوب مقطوع بطول.
	تم وضع الصف الأخير من الرأس ، المكون من 5 طوب ، مع تحول للداخل بنفس 30 40 مم. يتم إغلاق نتوء الصف السابق بمدافع الهاون الخرسانية مع منحدر للخارج. على هذه الحافة وعلى الصف الأخير ، سيتم تثبيت غطاء للحماية من هطول الأمطار والحطام من دخول قناة المدخنة.
	من الجانب ، سيبدو هيكل المدخنة التي تمر عبر أرضية العلية ونظام الجمالون ومادة التسقيف في نهاية المطاف شيئًا كهذا.

الموقد

بعد الانتهاء من بناء قضاعة ، تحتاج إلى البدء في ترتيب الجزء الأخير – عنق المدخنة للمدفأة بيديك.

يتم القيام به بشكل مشابه للناهض والارتفاع إلى الارتفاع المحدد ، والذي يعتمد على المسافة من التلال:

• يصل إلى 1.5 متر – 0.5 متر فوق أعلى نقطة
• ما يصل إلى 3 م – على مستوى أعلى نقطة
• أكثر من 3 أمتار – يجب أن ينحرف الخط المستقيم المرسوم بين النقطة العليا والأنبوب الذي يتم تشييده عن الأفقي بما لا يزيد عن 10 درجات

يبقى لاستكمال رأس المدخنة المستقبلية. يتم تنفيذه على غرار الزغب. عند الانتهاء من العمل ، يوصى بتركيب غطاء المحرك وريشة الطقس.

لماذا تعتبر أجهزة الوقود الصلب؟?

الأمر بسيط – هناك دائمًا المزيد من المشاكل معهم في هذه الأمور عند مقارنتها بالمشاكل الغازية. دعونا نوضح لماذا:

• بادئ ذي بدء ، تعتبر أجهزة تسخين الغاز دائمًا منتجات مصنوعة في المصنع. بمعنى ، يجب أن يكون لديهم أنبوب فرعي لقسم معين للاتصال بالمدخنة. تمت مناقشة منطقة المقطع العرضي للقناة أيضًا في التوثيق الفني للنموذج. أي أن كل شيء بسيط للغاية – لا يُسمح بتضييق القناة في أي قسم من أقسام المدخنة الصاعدة..

تحتوي الغلايات أو الأفران التي يتم تجميعها في المصنع دائمًا على وصلة مدخنة. أي أن مشكلة المقطع العرضي للمدخنة لم تعد تستحق العناء – يجب ألا تقل عن تلك المحددة في الوثائق الفنية.

• تكون درجة حرارة منتجات احتراق الغاز الخارجة من المدخنة أقل بما لا يقاس من درجة حرارة الخشب أو الوقود الصلب الآخر المتولد أثناء الاحتراق.
• من الصعب أيضًا مقارنة أحجام مخاليط الغاز المتكونة أثناء احتراق الوقود “الأزرق” والوقود الصلب. الفرق هنا كبير جدا.!

لكن غالبًا ما يتم إنشاء أجهزة تسخين الوقود الصلب أو المواقد أو الغلايات بشكل مستقل. أو أنهم “ورثوا” من أصحاب المنزل السابقين. وهنا لن يكون من الضروري أبدًا التحقق من معلمات المدخنة المتصلة بمثل هذا الجهاز..

ومع ذلك ، فيما يتعلق بارتفاع الأنبوب وفحص المسودة ، فمن المحتمل أن يُعزى ذلك بالكامل إلى معدات تسخين الغاز. المقطع العرضي معروف ، لكن لن يضر فحص الباقي..

كثرة الأخطاء والمشاكل أثناء التثبيت

• عيب في هيكل المدخنة.

الميل المفرط ، وعدد كبير من الانحناءات ونصف قطرها غير الصحيح ، ووجود مناطق أفقية وتجاوز طولها المسموح به يضعف الجر في الدائرة ويساهم في تكوين تراكم السخام فيها.

في حالة وجود مدخنة من الطوب ذات الكفاف المعقد ، من الصعب جدًا تصحيح الموقف ، وأحيانًا يتم حل المشكلة عن طريق الغلاف أو تركيب معدات عادم الدخان من النوع القسري (عادم الدخان). إذا لم يكن ذلك ممكنًا ، فسيتعين تفكيك الهيكل وإعادة بنائه..

يسهل تفكيك الهيكل الفولاذي المعياري من النوع المفتوح ، مما يعني أنه ليس من الصعب إعادة تشكيله.

• ارتفاع رمح منخفض.

مع ارتفاع الأنبوب أقل من 5 أمتار ، تقل قوة الجر بشكل كبير. إذا كانت التهوية والمدخنة موجودة في وحدة واحدة وكانت الأخيرة ليست عالية بما يكفي ، فإن خطر امتصاص الغاز مرة أخرى في التهوية يزيد..

يتم تصحيح الخطأ عن طريق بناء المدخنة إلى المستوى المطلوب.

• قسم صغير جدًا أو كبير.

لا يقلل من قوة الجر فحسب ، بل يمكن أن يضر أيضًا بضيق الدائرة ككل.

يتم تصحيح المسودة عن طريق تثبيت ريشة الطقس أو المروحة التوربينية على رأس المدخنة ، مما يحمي الدائرة من النفخ وتأثير السحب العكسي في الطقس العاصف. ومع ذلك ، في الطقس الهادئ ستكون عديمة الفائدة..

• عيوب الخامات والبناء غير المناسبة.

يجب أن تمتثل المادة للمعايير الفنية للتشغيل ، ويتم التثبيت وفقًا للوائح الصارمة.

إن إهمال هذه الأمور يهدد بانصهار الطلاء أو احتراقه وبالتالي نشوب حريق.

أكثر الأخطاء شيوعًا

لزيادة عمر خدمة المدخنة ، من الضروري مراعاة الانتهاكات المحتملة أثناء عملية التثبيت وأسباب الأعطال..

• قبل التثبيت المباشر للأنبوب ، من الضروري رسم رسم للهيكل المستقبلي. لا يمكن تنظيم أعمال البناء إلا بعد اعتماد الخطة. خلاف ذلك ، قد لا يحدث الدوران وسيدخل الدخان إلى الغرفة..
• انتبه جيدًا لوظائف الأنابيب في المناطق المنحدرة. الأنبوب بزاوية 45 درجة أو أكثر لن يوفر تدفق الهواء المطلوب. يجب تجنب مثل هذه اللحظات..
• يجدر أيضًا الانتباه عن كثب إلى المفاصل عند الانضمام إلى الهيكل. إذا لم يتم إغلاق الأنبوب ، فإن الهواء الساخن سيؤدي إلى تدمير الهيكل بأكمله. يجب أيضًا تقوية اللحامات بمصطكي مكافحة الحرائق. إذا دخن الشق ، فيجب تفكيك الهيكل وإعادة تجميعه..

• في كثير من الأحيان ، يتم تدمير ملاط ​​البناء في هياكل من الطوب. قد يكون هذا بسبب التركيب غير السليم أو الرطوبة أو درجات الحرارة المرتفعة. يجب تقوية البناء.
• من المهم أيضًا مراقبة حالة العزل فوق عصابة الرأس. الماء له تأثير سلبي على عمل الهيكل بأكمله ، لذلك يجب مراقبة التسربات والقضاء عليها في المرحلة الأولية..
• غالبًا ما تتضرر المنطقة الموجودة تحت السقف حول الأنبوب بسبب التكثيف والرطوبة. إذا تم العثور على الفطريات والعفن ، يجب إزالة الطبقات التالفة بعناية واستبدالها بطبقة جديدة..
• يتم معالجة الرأس بالخرسانة لتعزيز قوتها. يتم قطع اللحامات القديمة إلى عمق 3 سم ويتم تحديثها أيضًا. يجب أن يتم ذلك بعناية. يمكن أن يؤدي قطع أعمق إلى إتلاف الهيكل الداخلي للأنبوب وإضعاف إحكامه..

بناء قناة دخان خزفية

الخيار الأكثر موثوقية وأمانًا لمدخنة في منزل خشبي هو بناء كتل خزفية. لا يتم تسخين جانبه الخارجي عمليًا ، مما يعني أنه لن تكون هناك مشاكل في المرور عبر الأسقف.

دعنا نحجز على الفور أن الجذر مبني من وحدات خزفية ، أي أنبوب قائم بذاته ، يتم ترتيب أساس منفصل له.

يتم قطع جميع الثقوب التكنولوجية أثناء البناء في الموقع. يتم القطع بمطحنة تقليدية بقرص ماسي.

يتم تجميع المدخنة الخزفية بطريقة قياسية: يتم بناء الوحدات الواحدة تلو الأخرى. ومع ذلك ، يجدر الانتباه إلى تفاصيل الممرات عبر أرضية العلية وعبر السقف..

مداخن بلوك سيراميك

لذلك ، يتم في بعض الأحيان تركيب المواقد والمداخن باستخدام أنابيب خاصة من السيراميك ، الخصائص التقنية لمداخن بلوك السيراميك. يتم تمثيل مجاري التهوية في هذه المداخن بكتل مصنوعة من الخرسانة خفيفة الوزن. يوجد اليوم مجموعة واسعة من العينات ، وسيتمكن الجميع من اختيار النموذج الذي يحتاجونه من حيث الطول والحجم..

يتم توصيل هذه الكتل باستخدام تقوية رأسية ، ويتم وضع أنبوب خزفي وعزل حراري ، ممثلة بمواد غير قابلة للاحتراق ، بالداخل. يمكن أن يكون هناك عدة خيارات لتصنيع أنبوب السيراميك ، كل هذا يتوقف على الشركة المصنعة التي توصي بتطبيق تقنية أو أخرى على عينة معينة. لذلك ، لا يوجد نظام جهاز واحد.

مزايا وعيوب مداخن الموقد الخزفية

تشمل مزايا أنبوب السيراميك الخصائص التالية:

• المواد سريعة جدًا في التركيب والتجميع ؛
• هو ضمان الكفاءة العالية ؛
• عمر تشغيلي طويل
• نطاق الكتل كبير ، مما يجعل من الممكن تركيب مدخنة بأي تكوين ؛
• وجود ثقب خاص يجعل من الممكن تنظيف المدخنة ؛
• يتم تصريف التكثيف الناتج عن طريق الفتحة الموجودة في الجزء السفلي من المدخنة.

من بين عيوب أنظمة أنابيب بلوك السيراميك ، من المعتاد التمييز بين ما يلي:

• سعر مرتفع نسبيًا
• نظرًا لحقيقة أن معظم هذه المداخن يتم تصنيعها في الخارج ، يكون وقت التسليم أحيانًا طويلاً جدًا.

بناء مدخنة من الطوب

بغض النظر عن المواد المستخدمة ، يجب أن يتوافق بناء المدخنة مع القواعد واللوائح. إذا قمت بحساب قطر الأنبوب أو ارتفاعه بشكل غير صحيح ، والتقط لبنة لا تفي بالمعايير ، ونسيان العزل الحراري في المنطقة الباردة ، فقد تكون النتيجة مخيبة للآمال..

توصيات لصياغة المشروع

هناك خياران لبناء مدخنة من الطوب:

• مع قسم مستطيل – باستخدام الطوب فقط ؛
• مع مقطع عرضي دائري – مع بطانة خارجية من طوب المداخن وأنبوب خزفي داخلي (أسمنت أسبستي ، فولاذي).

الخيار الأول شائع ولكنه غير مرغوب فيه. التصميم ذو الزوايا الداخلية أدنى من الشكل الأسطواني من حيث جودة إزالة الدخان. يتراكم السخام بشكل أسرع في مدخنة مستطيلة ، ويصعب تنظيفها ، لذلك ، إن أمكن ، من الأفضل اختيار تصميم مشترك

الأسمنت الأسبستي الحديث ليس أكثر ضررًا من الألواح أو الأسفلت ، لذلك يجب ألا تخاف من استخدام الأنابيب. ومع ذلك ، هناك فارق بسيط يتجلى في عدم كفاية العزل – وهو الامتصاص السريع للمكثفات. من الواضح أن الأنبوب ذو الهيكل التالف لن يدوم طويلاً ، ولهذا السبب أصبح السيراميك أكثر شيوعًا..

يتم إنشاء أنابيب من الطوب بقسم مربع أو مستطيل. إذا تم تركيب غلاف معدني دائري داخل قناة الطوب ، يتم تثبيته على ارتفاعه الكامل مباشرة من صندوق الاحتراق. لا يُسمح بتضييق قناة الدخان على طول مسار إزالة منتجات الاحتراق.

من أجل حساب القطر الداخلي لمدفأة من الطوب أو السيراميك بدقة ، من الأفضل التشاور مع المتخصصين: ارتفاع الأنبوب واتجاهه وعدد المنعطفات ومواد التصنيع وحجم ودرجة حرارة يتم أخذ غازات العادم ونوع الوقود ومعدل احتراق الوقود وما إلى ذلك في الاعتبار..

ومع ذلك ، هناك بعض القواعد العامة التي لا ينبغي إغفالها. لنفترض ، بالنسبة للمداخن ذات المقطع الأسطواني ، أن النسبة القياسية فيما يتعلق بصندوق الاحتراق هي 1:10.

خاصة بالنسبة للمواقد ، يتم استخدام ما يسمى بـ “الطريقة السويدية”: تحديد مساحة المدخنة (و) من منطقة الفرن (F). يوضح الرسم البياني قيم أنظمة الموقد بأقسام دائرية ومربعة ومستطيلة.

يعتبر أيضًا أن المقطع العرضي للمدخنة يجب أن يتجاوز قطر المنفاخ. عند حساب الارتفاع ، من الضروري التركيز على ارتفاع المبنى (بما في ذلك السقف) ونوع السقف وموقع المباني المجاورة.

إذا تم تخطيط قسم أفقي في الهيكل ، فيجب ألا يتجاوز طوله 1 متر ، ويفسر هذا الشرط بالحركة الطبيعية للغازات الساخنة على طول الخط الرأسي ، مما يعني أن معظم السخام سيتم ترسبه بدقة على جدران القسم الأفقي – الأكثر صعوبة في التنظيف.

الفروق الهيكلية في البناء

إحدى السمات المميزة لأعمال الطوب هي الطبقات. في الوقت نفسه ، يتم اختيار تركيبة المادة اللاصقة لمفاصل الأنابيب الخزفية والملاط لإنشاء هيكل مغلق من الطوب.

من المهم ألا تشوه اللحامات أو تغير شكل الأنبوب أثناء عملية التسخين. يجب أن يكون السطح الداخلي أملسًا قدر الإمكان ، بدون نتوءات وشقوق.

لتوصيل أقسام الأنابيب بأقطار مختلفة ، يوجد محولات من الصلب أو السيراميك. يجب إغلاق نقاط التثبيت الموجودة على الأنبوب بحيث لا يكون هناك تسرب للغاز

بالإضافة إلى تقليل المحولات ، يتم أيضًا استخدام أجزاء أخرى مشكلة – فتحات المراجعة مع الأبواب ، المحملات ، عناصر الزاوية.

لتحضير المداخن القديمة الطويلة غير المستخدمة للعمل ، لا يكفي التنظيف. للعمل الفعال ، يلزم وجود غلاف – إدخال أنبوب معدني مع مقطع عرضي دائري. يجب ألا تكون جدران المدخنة المصنوعة من الطوب والصلب على اتصال ، ويجب ترك فجوة بينهما.

الخطوة الإلزامية هي العزل الحراري. يسمح ، من ناحية ، بزيادة معدل تسخين الأنبوب ، ومن ناحية أخرى ، لتقليل أو القضاء على تكوين المكثفات. أيضًا ، تعتبر المادة العازلة للمداخن حاجزًا ضد تسخين المواد القابلة للاحتراق بالقرب من الأنبوب (على الرغم من أنه وفقًا للقواعد ، لا ينبغي أن يكون ذلك).

وتجدر الإشارة بشكل خاص إلى جهاز المرور عبر السقف والسقف ، والذي يستخدم الخشب في البناء فيه.

يمكن أن تكون مواد تزيين الجدران حول المدخنة موجودة ، ولكنها ليست بالضرورة قابلة للاحتراق. غالبًا ما تُترك الجدران الخشبية (الخشبية ، والخشب) كما هي – وهذا يعد انتهاكًا. مناسب للتشطيبات الخزفية (الكلنكر ، البلاط) أو الصفائح المعدنية

من الضروري أيضًا إنهاء الجزء الخارجي من الأنبوب الذي يمر فوق السقف. للحماية من الحطام وهطول الأمطار ، يتم تثبيت “المنازل” ، وريشة الطقس المنمقة ، والمنحرفات.

تحضير الأرضية

غالبًا ما يتم تثبيت مدخنة الموقد بطريقة تمر عبر السقف ، لذلك ، قبل تثبيت هيكل خط الأنابيب وتثبيته ، من الضروري عمل ثقب في السقف: باستخدام بانوراما أو أداة قطع أخرى بقطر مناسب لمرور الزجاج لأكواع المداخن الداخلية.

يتم تثبيت الزجاج في الفتحة قبل تجميع مدخنة الموقد. يجب تحديد قطر الزجاج وفقًا لقطر الأنبوب الداخلي ، على الرغم من أنه يتم أحيانًا إجراء الوصلة قبل مرور المدخنة عبر السقف. يجب أن يكون مفهوما أنه من المهم إصلاح الزجاج بإحكام – فهو بمثابة مزلاج. ولكن بجانبه ، يجب ربط خط الأنابيب بسطح الجدار..

مع التثبيت غير السليم ، قد تكون هناك عواقب من هذا القبيل.

إذا كانت هناك مواد قابلة للاشتعال بسهولة أو عازل أو أجزاء خشبية في السقف ، فيجب إزالتها حتى لا تتلامس مع زجاج المرور.

بعد إدخال الأنبوب ، يجب إغلاق كل هذا بمادة مقاومة للحرارة ، على سبيل المثال ، مادة مانعة للتسرب مقاومة للحرارة أو صوف حراري خاص.

ختم

يقود الأنبوب إلى السقف

صنع ملاط ​​للبناء

من المهم جدًا اختيار ليس فقط الطوب الصحيح لبناء المدخنة ، ولكن أيضًا اختيار الملاط لبنائه ، حيث يجب أن تكون طبقات هذا الهيكل محكمة الإغلاق تمامًا ومقاومة للتأثيرات الخارجية.

الاختلافات في الحلول حسب موقع البناء

يوضح هذا الرسم البياني مناطق هيكل الفرن ، والتي يمكن من خلالها تحديد الحل المستخدم في كل منها..

نظرًا لأنه يتم النظر في بناء المدخنة فقط ، فمن الضروري تحديد الحل المستخدم في المناطق المرقمة من 7 إلى 11. إذا كان تصميم الفرن يوفر أنبوبًا من نوع الجذر ، فإن المنطقة رقم 3 تخضع أيضًا للدراسة..

• لذلك ، فإن المنطقة رقم 3 هي أول صفين من مدخنة نوع الجذر ، والتي تم وضعها على أساس خرساني وتقع تحت الطابق الأخير. نظرًا لأن هذه الصفوف هي الأساس لوضع هيكل المدخنة بالكامل ، فيجب أن تتمتع بالقوة الكافية والمقاومة للأحمال العالية. لذلك ، من أجل وضعها ، يتم استخدام ملاط ​​الأسمنت الرملي ، والذي يعجن بنسب 3: 1 أو 4: 1. يفضل بعض صانعي المواقد إضافة نصف جزء من الجير إليه ، مما يجعل الخليط أكثر بلاستيكًا..
• المنطقة رقم 7 هي أول صفين من أنبوب التعبئة ، والموجودين مباشرة أعلى الفرن. تسمى هذه المنطقة بمصدر المدخنة ، وتصل درجة الحرارة فيها إلى 355 ÷ 400 درجة. يتم وضع المصدر على خليط من الطين والرمل.
• المنطقة رقم 8 – تقع المدخنة في غرفة المعيشة أسفل السقف ، أمام ممر الهيكل عبر أرضية العلية. في بعض الأحيان يمكن أن يغطي هذا العنصر الهيكلي الممر نفسه ، وينتهي في العلية. يمكن أن تصل درجة الحرارة في هذه المنطقة أيضًا إلى 355 400 درجة ، لذلك يتم عمل البناء أيضًا على ملاط ​​رمل طيني.
• المنطقة رقم 9. في هذه المنطقة ، يمكنك استخدام الرمل أو الطين الممتد ، وكذلك الملاط الرمل الطيني. تسمى هذه المنطقة من الأنبوب بالقطع وتعمل على حماية المواد القابلة للاشتعال للأرضية من ارتفاع درجة الحرارة. لإنشاء الأخدود ، يتم إنشاء صندوق معدني حول الأنبوب ثم يتم ملؤه بإحدى المواد المحددة. خيار آخر للقطع هو سماكة جدران الأنابيب في هذا المكان..
• المنطقة 10 – يقع عنق الأنبوب في العلية ويخرج إلى الخارج ، وبالتالي يتعرض لأحمال ثقيلة من درجات الحرارة القصوى وتأثير العوامل الخارجية. في هذا القسم من الأنبوب ، غالبًا ما يتم استخدام ملاط ​​الطين الرمل مع إضافة الأسمنت..
• المنطقة رقم 11 – يتم وضع رأس المدخنة من نفس الملاط مثل عنق الأنبوب ، أو ببساطة باستخدام خليط الأسمنت والرمل.

تكوين مدافع الهاون في الفرن

يجب تنظيف مواد المحاليل جيدًا من الشوائب المختلفة. يؤخذ الطين مع محتوى دهني متوسط ​​، الرمل المغسول والمنخل ، الجير – بالضرورة مطحون. يتم تنظيف الطين الجاف والرمل عن طريق الغربلة من خلال غربال مصنوع من شبكة بها شبكة 1 × 1 مم. يمكن تنظيف الطين بعد نقعه عن طريق فركه في نفس المنخل. طريقة التنظيف هذه أسرع وأكثر كفاءة..

أنواع الملاط الملاط الطين الجير الملاط الأسمنتي

المواد المستخدمة	استهلاك المواد في أجزاء
رمل	4	2.5	3-4
فيريكلاي	1	–	–
الطين العادي	1	–	–
جير	–	1	–
اسمنت М400	–	0.5	1

نظرًا لأن ملاط ​​الرمل الطيني هو الأساس لوضع المدخنة ، فإن تحضيره يستحق النظر بمزيد من التفصيل.

تعتمد متانة الهيكل وسلامة تشغيله على جودة الحل.

قبل خلط المحلول ، يجب تحضير الطين الموضح. يتم نقعه وخلطه جيدًا حتى يصبح ناعمًا ، ويجب أن ينقع وينتفخ ، ويمتص الماء. ستستغرق هذه العملية من 12 إلى 14 ساعة. يتم تقليب الخليط المنقوع بشكل دوري ، وإذا لزم الأمر ، أضف الماء إليه. في المراحل الأخيرة من النقع والخلط ، يضاف الرمل إلى الطين حسب النسب. يتم خلط الملاط الطيني العادي بنسب 1: 2 أو 1: 3 أو 1: 4 – تعتمد هذه المعلمة على محتوى الدهون في الطين ، ودهونها ، وكلما تمت إضافة أجزاء من الرمل إليها.

يوصى باختبار نسب مختلفة من المحلول – عمل نماذج أولية – كرات أو خيوط ، ومعرفة أي منها سيكون الأكثر استقرارًا بعد التجفيف. بناءً على نتائج مثل هذه “التجربة” ، سيكون من الممكن اختيار النسبة المثلى للمكونات.

يجب أن يكون للملاط قوام موحد ، بدون كتل أو شوائب ، وأن يكون من البلاستيك ويسهل انزلاقه عن ملعقة معدنية نظيفة..

يتم وضع خليط البناء على الطوب في طبقة بسمك 8 9 مم ، وعند الضغط عليه بالطوب العلوي ، يجب أن يتكون التماس من 6 7 مم.

إرشادات خطوة بخطوة لوضع المدخنة

يعد المشروع المُعد دليلًا للعمل: فهو يحتوي على رسم تخطيطي للبناء وتقدير وقائمة بأنشطة البناء. وضع مدخنة من الطوب هو الجزء الأخير من بناء الموقد.

الخطوة الأولى – تحضير المواد والأدوات. لتحضير المحلول أو الرمل أو الأسمنت أو الجير (أو الطين الخاص) ، تكون الحاوية مفيدة ؛ لبناء البناء – الوصل ، مجرفة ، مطرقة ، مستوى.

الخطوة 2 – تحضير المحلول. عادة ما يعرف الحرفيون أسرارًا خاصة حول كيفية جعل الهاون أكثر مرونة وليس تكسيرًا. على سبيل المثال ، أضف القليل من الجير إليها. يجب أن يشبه اتساق الكتلة القشدة الحامضة ، وأن تكون سميكة ، ولكن يمكن فصلها بسهولة.

الخطوة 3 – التمديد. يسهل الطلب الجاهز العمل – يجب وضع كل صف وفقًا للرسومات التخطيطية. إذا مر أنبوب سيراميك أو فولاذي داخل علبة من الطوب ، فيجب أيضًا مراعاة ذلك عند اختيار الرسم التخطيطي وحجم المقطع.

الخطوة 4 – زغب. يتم ترتيب هذا العنصر – توسيع الأنبوب – عند المرور عبر التداخل. في نفس الوقت ، يتم إزاحة الطوب بمقدار باتجاه الحافة الخارجية..

نتيجة لهذا التغيير ، يجب أن يصل السماكة إلى 0.5 متر ، ويتم إدخال غلاف من الصفائح المعدنية وقطع من العزل الحراري البازلت في الفجوة بين البناء والسقف

الخطوة 5 – وضع الخط في العلية. العزل الحراري مطلوب لغرفة غير مدفأة. تم تجهيز الممر عبر السقف بمساعدة امتداد آخر – ثعلب الماء. إنها تحمي العلية من هطول الأمطار.

الخطوة 6 – تزيين الأنبوب الخارجي والرأس. إذا لزم الأمر ، قم بتثبيت مانع شرارة أو عاكس (لضبط المسودة) ، فوقه – مظلة من التلال أو غطاء (مظلة). في سوق البناء ، يمكنك شراء عصابات رأس جاهزة.

توصيل المدخنة بالموقد

المدخنة الخارجة من موقد وعاء الطهي ، تسمى المدخنة الداخلية ، متصلة بالشارع أو خط الأنابيب الخارجي أو في العلية أو في الجزء السفلي من السقف. بداية المدخنة الداخلية عبارة عن جزء يخرج من أنبوب الموقد ، والذي يتم ربطه بواسطة ركبة بالسقف.

عند تركيب مدخنة داخلية ، من المهم توصيل الأنبوب بفوهة الموقد بشكل صحيح – لأنه إذا تم ذلك بشكل غير صحيح ، فقد يتسرب الدخان إلى هواء الغرفة ، مما يجعل من المستحيل على نظام التدفئة أن يعمل بشكل صحيح.

المدخنة متصلة بالموقد بمادة مانعة للتسرب مقاومة للحرارة ومشبك خاص. من المهم أن تصنع هيكلًا مغلقًا تمامًا ، لأن أي اختراق للغاز يمكن أن يؤدي إلى تسمم من داخل الغرفة..

عزل الأنابيب: الخصائص الأساسية

يوجد بين الأنبوبين في هيكل المدخنة (خارجي وداخلي) مادة للعزل الحراري. في الأساس ، هو صوف معدني (بازلت أو سيراميك).

في بعض الأحيان ، تعمل مادة الفيرميكوليت الطبيعية كمدفأة. لاستخدامه للغرض المقصود ، يتم سحقه مسبقًا إلى حالة حبيبية ، ثم يتم إطلاقه في فرن خاص..

هذه الإجراءات ضرورية للحصول على أعلى خصائص الجودة:

• مقاومة درجات الحرارة المرتفعة وقطراتها ؛
• وزن خفيف؛
• القوة ، إلخ..

يعتبر الفيرميكوليت أغلى بكثير من الصوف المعدني ، لكنه يتميز بالقدرة على الحفاظ على خصائص الجودة عند درجة حرارة تشغيل المدخنة + 1150 درجة مئوية..

يُعرف صوف البازلت ، المستخرج من البازلت المصهور ، بأنه الخيار الأكثر شيوعًا للمواد المعدنية للعزل الحراري. يمكن استخدام هذا العزل في هيكل مدخنة يعمل في درجات حرارة تصل إلى +600 درجة مئوية. يمكن شراء أنبوب بهذه الطبقة الدافئة بسعر معقول..

لكن الصوف الخزفي أكثر مقاومة للحرارة ويمكن أن يتحمل درجة حرارة تشغيل تصل إلى +1260 درجة مئوية ، أي أكثر من ضعف المادة السابقة. وفقًا لذلك ، سيكون سعر السندويشات بمثل هذا الحشو أعلى من سعر الأنابيب المصنوعة من صوف البازلت أو الفيرميكوليت..

الأنابيب المموجة

الأنبوب المموج هو نوع من “الزنبرك” مصنوع من سلك حديدي ملفوف بورق قصدير. علاوة على ذلك ، يتم إرفاق العنصر الأخير بالهيكل الرئيسي باستخدام تقنية خاصة. الجدار المموج رقيق بدرجة كافية.

هذا يعطي خطوط الأنابيب منه الميزات التالية:

• رخص؛
• المرونة؛
• تكلفة تركيب منخفضة
• إمكانية تركيب الهياكل الخارجية ؛
• القدرة على التمدد والضغط.
• امكانية ترتيب مجاري الطوب القديمة.

هذا النوع من الأنابيب الفولاذية له أيضًا عيوبه. نظرًا لسمك الجدار الرقيق جدًا (حتى 0.1 مم) ، يتميز التموج بعمر خدمة قصير. في المتوسط ​​، يمكن استخدام هذا النوع من المنتجات لمدة عشر سنوات. لذلك ، لا يجوز تركيبها داخل الهياكل إلا في غلاف مقاوم للحريق. من الضروري ضمان إمكانية استبدال هذه الأنابيب..

تتميز القناة المرنة المصنوعة من الفولاذ المقاوم للصدأ بمقاومة ديناميكية هوائية عالية. لذلك ، فإن قوة الدفع في مثل هذه المداخن أقل من نظيراتها ذات الجدران الملساء. من الممكن إنشاء مجرى غاز من هذه المادة فقط لترتيب قنوات الطوب القديمة. يجب أن نتذكر أن تركيب هذا الهيكل سيقلل من مساحة التدفق لخط أنابيب مستطيل بحوالي خمسة وعشرين بالمائة..

من المنطقي استخدام الأنابيب المموجة فقط لترتيب أقسام صغيرة من المداخن. على سبيل المثال ، لتوصيل غلاية بعمود غاز المداخن. في هذه الحالة ، يجب التخلي عن استخدام التمويجات للعمل مع وحدات الوقود الصلب. لأن سمك جدار هذه المنتجات صغير.

أنابيب جدار واحد

خيار المنتج هذا تقليدي. بالنسبة للسعر ، ستكلف أنابيب الفولاذ المقاوم للصدأ ذات الجدار الواحد أكثر من التمويجات. ومع ذلك ، فهي تتميز بعمر خدمة أطول. بالإضافة إلى ذلك ، هناك مجاري غاز بيضاوية وتجهيزات لها. إنها تسهل بشكل كبير تركيب القنوات في المناطق الصعبة وتحسن الخصائص الديناميكية الهوائية للمداخن..

لقد ثبت أن الشكل البيضاوي للأنابيب أكثر فاعلية من الشكل الدائري. يشغل مساحة أقل مع مؤشر مقطعي أكثر أهمية. لا يؤدي ذلك إلى تبسيط عملية التثبيت فحسب ، بل يؤدي أيضًا إلى تحسين مظهر الهيكل. ومع ذلك ، إذا قمت بتوصيل هيكل أحادي الجدار بغلاية بكفاءة تزيد عن 90٪ ، فقد يتدهور بسرعة. نحن نتحدث عن وحدات الحبيبات والغاز والديزل. تحتاج إلى اختيار المنتجات ذات العزل الحراري الجيد لهم..

الحقيقة هي أن مؤشر درجة حرارة غاز العادم للوحدات المدروسة منخفض. هذا يؤدي إلى تكوين التكثيف. بسبب ذلك ، تظهر خطوط سوداء على الجزء الخارجي من القنوات. لترتيب المداخن في الحمامات تعتبر هذه الهياكل مثالية لأن كفاءة الغلايات المستخدمة فيها لا تتجاوز الستين بالمائة.

يمكن أيضًا استخدام أنابيب الفولاذ المقاوم للصدأ أحادية الجدار عند ترتيب وحدات الوقود الصلب. لكن في هذه الحالة ، لا بد من استخدام العزل الحراري. خلاف ذلك ، لا يمكن تجنب ظهور التكثيف.

أنابيب الاسبستوس

الطريقة الأقل فعالية (وإن كانت الأرخص) لإزالة الدخان. تميل مدخنة الأسبستوس إلى تراكم كمية كبيرة من المكثفات ، وفي درجات الحرارة العالية ، تكون المادة عرضة للتشقق. بالإضافة إلى ذلك ، أثناء التشغيل ، يطلق الأسبستوس مركبات كيميائية ضارة. في بعض البلدان ، يُحظر رسميًا استخدامه في المناطق السكنية..

غالبًا ما تستخدم هذه الأنابيب لتركيب الهياكل المدمجة ، حيث يكون الأنبوب الداخلي مصنوعًا من الفولاذ المقاوم للصدأ ، ويكون الأنبوب الخارجي مصنوعًا من الأسبستوس..

العمر التشغيلي لأنابيب الساندويتش

يتراوح عمر الخدمة المضمون للمنتجات المختلفة للنظام من 10 إلى 15 عامًا. يكون هذا المؤشر حقيقيًا فقط إذا تمت مراعاة جميع متطلبات تركيب المدخنة بدقة: الاختيار الصحيح للمادة ، وسمك الختم ، وما إلى ذلك في كثير من الأحيان لا يتم استيفاء جميع هذه الشروط ، وبالتالي يتم تقليل عمر الخدمة ، مما يؤدي في النهاية إلى استبدال كامل للمدخنة بعد حوالي خمس سنوات. ويحدث ذلك من قبل.

ما هي الأسباب الشائعة للفشل الهيكلي المبكر؟ يوجد الكثير منهم ، ولكن في كثير من الأحيان يمكن لعيب في المصنع تعطيل الهيكل بالفعل في بداية تشغيله. لذلك ، يوصي الخبراء بعناية خاصة باختيار أنابيب المدخنة والتحقق من وجود عيوب فيها..

لا تقل أهمية توقيت عمليات التنظيف الوقائية في النظام. حتى مع أدنى اكتشاف للانحرافات عن القاعدة في التصميم ، يجب إيقاف العملية وتنفيذ أعمال الإصلاح أو الاستبدال الكامل للمدخنة.

إذا اتبعت جميع القواعد عند شراء وتشغيل تثبيت شطيرة ، فسوف يخدمك لفترة طويلة جدًا. خلاف ذلك ، قد يقع حادث مع ما يترتب على ذلك من عواقب سلبية. إذا كنت تشك في قدراتك فيما يتعلق بالشراء الصحيح للمكونات وتثبيتها ، فمن الأفضل في هذه الحالة الوثوق بالمتخصصين.

بديل للفولاذ المقاوم للصدأ: الأسمنت الأسبستي

تعتبر أنابيب الأسبستوس بديلاً للهياكل الفولاذية. لكن لا يمكن استخدامها لجميع أنواع قنوات الغاز. يمكن استخدام المنتجات المصنوعة من المواد قيد الدراسة في ظروف تشغيل تصل إلى ثلاثمائة درجة.

الميزة الرئيسية لأنابيب الأسمنت الأسبستي هي التكلفة المنخفضة. تكلفة هذه المنتجات أرخص بكثير من أنابيب الفولاذ المقاوم للصدأ. ومع ذلك ، من حيث أدائها ، فهي أدنى من المنتجات التي تمت مناقشتها في هذه المقالة. إذا كنت ترغب في إنشاء خط أنابيب موثوق به حقًا ، فاستخدم أنابيب الفولاذ المقاوم للصدأ.

ما الذي يجب التركيز عليه عند اختيار الشركة المصنعة للمدخنة

كيف تختار من بين مجموعة متنوعة من النماذج المعروضة؟ أولاً ، من الضروري حساب ارتفاع الأنبوب وحجم القسم مسبقًا. يجب اختيار المادة بناءً على السعر. وبالطبع ، يجب أن تأخذ في الاعتبار وضع الموقد – في مبنى سكني أو في الحمام أو في منزل ريفي..

عند الاختيار ، يمكنك التركيز على توصيات المشترين ، أو دراسة المراجعات ، أو التعرف على تصنيف الشركات المصنعة عالية الجودة لأنابيب المواقد.

تصنيف مصنعي المداخن عالية الجودة في عام 2021

تحتوي مراجعتنا على وصف لأهم الشركات المصنعة لأنظمة إزالة منتجات الاحتراق. تم تجميعه بناءً على مراجعات حقيقية ، ويأخذ في الاعتبار آراء المشترين الذين استخدموا خدمات هذه المنظمات.

حرفة

في المرتبة العاشرة ، توجد الشركة الروسية التي تم سكها حديثًا والتي تعمل في إنتاج المداخن – “كرافت”. موطنها هو مصنع فورونيج فيروم ، حيث تم تشغيل خط آلي جديد. اكتسبت المنتجات التي تحمل علامة Craft التجارية شعبية واسعة في السوق الروسية.

تركز المنظمة على الجودة العالية والاختيار الدقيق للمواد المستخدمة ، وتستخدم تقنيات تم اختبارها عبر الزمن. المعدات مصنوعة من الفولاذ المقاوم للتآكل ، والتي تتم معالجتها باستخدام أدوات آلية متقدمة. لقد أتقن موظفو المؤسسة تمامًا طرق الرسم على البارد والقطع بالليزر والقولبة ، ويتم تنفيذ كل هذه والعديد من العمليات الفريدة الأخرى بنجاح من قبل المصممين..

مزايا:

• مواد خام مختارة
• التقنيات التي تسمح بإنتاج منشآت عالية الجودة ؛
• معدات متطورة
• إمكانية الإعتماد على.

سلبيات:

• لم يتم الكشف عن.

بالتفينت

يمكن للآلات المملوكة لشركة “Baltvent” أن تنضم إلى أجزاء منفصلة من الهيكل دون تداخل. تتنافس المنتجات التي تصنعها الشركة بنجاح في شريحة السعر المتوسط ​​في الأسواق الروسية والأجنبية ؛ حتى وقت قريب ، كان بيعها غير فعال بسبب الموقع غير المناسب للمصنع. يمكن حل هذه الصعوبة من خلال فتح قاعدة للبيع بالتجزئة في موسكو. تستحق منتجات Baltvent اليوم تقييمًا جيدًا من الخبراء والمستخدمين.

مزايا:

• معدات أجنبية
• مرحبا التكنولوجيا
• جودة السعر
• ارتداء المقاومة.

سلبيات:

• لا تشكيلة غنية.

جيريمياس

يتم تصنيع المنتجات التي تحمل علامة Jeremias التجارية في مصانع تقع في مختلف دول العالم. تشمل المزايا الرئيسية للمنتجات ، وفقًا لتعليقات العملاء ، ما يلي: التصميم الجذاب ؛ طبقات اللحام الأنيقة استخدام التقنيات الحديثة.

يؤكد المثبتون على سهولة تثبيت المعدات ، ويلاحظ المستخدمون بدورهم سهولة التشغيل والصيانة. تحتل “Jeremias” مكانة جديرة في قائمتنا ، حيث أن سعرها المرتفع قليلاً يمنعها من الصعود إلى أعلى. بشرائك “Jeremias” تجد مظهرًا أنيقًا وجودة بناء رائعة ومتانة.

مزايا:

• جودة البناء الألمانية ؛
• تقنيات الإنتاج الحديثة
• تصميم ملفت؛
• ارتداء المقاومة.

سلبيات:

• فاحش.

Inzhkomtsentr VVD

يحتل المطور الروسي “Inzhkomtsentr VVD” ، الذي يصنع الغلايات والمداخن ، المرتبة السادسة في قائمتنا. الشركة قديمة ، تأسست في بداية الألفية الثانية. تعمل مواقع الإنتاج الخاصة بها ليس فقط في إصدار المنتجات النهائية ، ولكن أيضًا في تطوير نماذج جديدة. الهياكل مصنوعة من الفولاذ المقاوم للصدأ ، وهي مناسبة للجهاز لأنواع مختلفة من أنظمة الوقود.

أحدث طراز “VVD-TONA” ، الذي يتكون محيطه من أنابيب خزفية مصغرة ، يجذب انتباه المستخدمين بشكل خاص. يمكن لهذا المنتج التعامل مع درجات الحرارة العالية وله عمر خدمة غير محدود. يوافق المستخدمون على القوة والتكلفة المعقولة وسهولة تركيب المعدات.

مزايا:

• سعر مغر
• تجميع عالي الجودة
• سهل التركيب
• متانة.

سلبيات:

• تتلاشى تفاصيل التصميم اللامع.

فيروم

أكبر مجموعة من مكونات أنظمة إزالة منتجات الاحتراق والموثوقية والمتانة – هذه المعلمات نموذجية لشركة Ferrum. منظمة من فورونيج تنتج الأنابيب والمحولات والمقابس والمظلات والمحولات والأجزاء الدوارة من الهيكل كمجموعة للمدخنة.

النماذج مصنوعة من الفولاذ المقاوم للصدأ ، وبعد المعالجة على معدات عالية الجودة ، يتحول الفولاذ إلى منتجات جذابة ومتينة. تم إثبات جودة المعدات من خلال العديد من الشهادات. تحتل “Ferrum” المرتبة الخامسة في تصنيفنا ، وذلك بفضل موثوقيتها ومجموعة واسعة من قطع الغيار ونظام التثبيت المريح.

مزايا:

• مواد خام عالية الجودة
• مجموعة واسعة من المكونات
• سهل التركيب
• مظهر جذاب.

سلبيات:

• غالي السعر.

هامارت

تنتج الشركة المداخن والأنابيب البلاستيكية والعزل الحراري. أنابيب فرن الساندوتش مصنوعة من الفولاذ المجلفن. المنتج الداخلي والخارجي متصل ببعضهما البعض بدون أدوات تثبيت غير ضرورية.

المعدات التي يتم إنتاج المداخن ذات الدائرة المزدوجة عليها من أصل أجنبي. يمكن للمشتري اختيار منتج من الكتالوج والتكوين القياسي والأحجام. أو يمكنه تقديم طلب فردي بمنتج غير قياسي.

مزايا:

• السعر العادي؛
• درجة حرارة التعرض تصل إلى 600 درجة.

سلبيات:

• وفقًا لتعليقات العملاء ، لم يتم العثور على سلبيات.

ثيرموفور

تعمل الشركة في إنتاج مواقد المواقد والمدافئ والحمامات في السوق منذ عام 2003. تخضع جميع المنتجات المصنعة لشهادة إلزامية. المعدات في الإنتاج حديثة ، مع مراعاة جميع الفروق الدقيقة في تشغيل الهياكل.

السندوتشات مصنوعة من الفولاذ المقاوم للصدأ. يتميز المنتج الداخلي بموصلية عالية وخصائص مقاومة للحرارة ومقاومة للأحماض. تم تصميم الهيكل بحيث يمكن أن يستمر تشغيله لمدة تصل إلى 50 عامًا. تتضمن المجموعة ، بالإضافة إلى الأنابيب ، العناصر القياسية التي يتم تجميع النظام بها. تركيب الهيكل بسيط للغاية ولا يتطلب معرفة خاصة..

التكلفة – من 4039 إلى 7574 روبل.

مزايا:

• سهل التركيب
• مواد مقاومة؛
• عمر خدمة طويل
• مجموعة متنوعة من التكوينات.

سلبيات:

• غير موجود.

بركان

يسمح لنا استخدام المعدات التي تم اختبارها على مدار الوقت والمواد الخام عالية الجودة بتصنيع منتجات تنافسية. يتوافق مع جميع أنظمة السلامة من الحرائق ، ولديه الشهادات والتراخيص اللازمة. التعاون مع العلامات التجارية العالمية تويوتا ونيسان يتحدث لصالح الشركة..

مزايا:

• خط إنتاج فعال
• ضمان لمدة 50 سنة
• مواد خام عالية الجودة
• المختبر الخاص.

سلبيات:

• غالي السعر.

النخبة

وفازت شركة Elits ، الشركة الرائدة في السوق الروسية ، بالبرونزية. وهي متخصصة في إنتاج الغاز والمداخن بأسعار معقولة. أتاح استخدام الفولاذ المقاوم للصدأ زيادة مقاومة التآكل للأجزاء الفردية من النظام. تحظى المنتجات بشعبية بين مجموعات مختلفة من المستهلكين ، من المواقد المنزلية أو مواقد وعاء الطعام إلى الغلايات الصناعية.

بعد دراسة المراجعات ، توصلنا إلى استنتاج مفاده أن المزايا الرئيسية لمداخن Elits هي: سهولة التركيب ، واللحام السلس ، وجودة الفولاذ المقاوم للصدأ. تشمل العيوب جدران رقيقة من الكفاف الداخلي والعزل المختار بشكل غير صحيح

مزايا:

• سعر؛
• سهل التركيب
• لحام عالي الجودة
• نطاق واسع من الاستخدام.

سلبيات:

• الإغفالات البناءة.

فينيكس

الفائز في قائمتنا هو فينيكس. تنتج شركة منطقة موسكو مداخن موثوقة ومتينة. يجب التعرف على الشركة المصنعة لمحاولة جذب المشترين بالجودة الممتازة لمنتجاتها. ولتحقيق هذا الهدف تقوم “فينكس” بشراء معدات مستوردة وتدخل تقنيات حديثة.

يمكن للآلات إجراء النمذجة ثلاثية الأبعاد والقطع بالبلازما ولحام “TIG” ، بفضل المعدات المتطورة ، يمكن للمنتجات أن تأخذ أي شكل. مدة خدمة الضمان للأنظمة 15 سنة ، تمتلك “Phoenix” جميع شهادات المطابقة اللازمة لمنتجاتها ، وثائق تؤكد الجودة الممتازة.

مزايا:

• تقنيات التجميع الحديثة
• آلات أجنبية
• ضمان 15 سنة
• تركيب غير معقد.

سلبيات:

• مقاومة منخفضة للتآكل

لقد تعرفت على ميزات الأداء ومعايير الاختيار والخصائص التقنية للمداخن. قبل شراء مجموعة معينة من المنتجات ، يجب عليك استشارة أحد المتخصصين. اتبع التعليمات الخاصة بتركيب مجرى غاز المداخن وسيعمل نظام التدفئة بكفاءة ممتازة..

بروثرم

Protherm هي واحدة من أفضل الشركات المصنعة لأنظمة وأجهزة التدفئة. يقع مصنع الشركة في سلوفاكيا ، لذلك يتم تنظيم الإنتاج مع مراعاة المعايير العالمية.

تصنع الهياكل المحورية من الألومنيوم التقني ، وتمثل أنبوبًا في أنبوب. يتم استخدامها للغلايات ، مناسبة للاستخدام اليومي. يبلغ القطر الداخلي لمنتج كبير في المتوسط ​​100 ملم ، بينما يبلغ قطر منتج صغير 60 ملم. تشتمل المجموعة الكاملة للمنتج ، بالإضافة إلى الأنابيب ، على كوع بشفة ، وكفة ، وختم ، وشبكة واقية ، ووردة زخرفية ، وعناصر أخرى ضرورية للتجميع..

السعر – من 2200 إلى 7200 روبل.

مزايا:

• مجموعة متنوعة من التكوينات والوظائف ؛
• لا يلزم شراء أجزاء إضافية ؛
• سهل التركيب
• متوسط ​​السعر.

سلبيات:

• المنتج ليس لديه سلبيات.

شجاع

تحت العلامة التجارية Stout ، يتم تصنيع المنتجات وفقًا لمعايير الإنتاج الأوروبية. تنقسم تصاميم الأفران المحورية إلى فئتين. الأول لاستخدام الغلايات التقليدية – عدم التكثيف. إنها مصنوعة من الألمنيوم. والثاني لتكثيف الغلايات ، فهي مصنوعة من مادة البولي بروبيلين المقاومة للحرارة.

يتكون الهيكل المحوري من أنبوبين. السطح الخارجي مطلي باللون الأبيض ويتكون من الفولاذ المجلفن. السطح الخارجي مطلي أيضًا باللون الأبيض ، ولكنه مصنوع من مادة البولي بروبيلين. تحتوي على فواصل فولاذية متصلة بالأنبوب الخارجي. من حيث القطر ، فإنهما يرتبطان بـ 60 و 100 ملم..

يمكن لنظام شفط الدخان من Stout أن يتحمل درجات حرارة تصل إلى 120 درجة مئوية.

التكلفة – من 2559 إلى 3982 روبل.

مزايا:

• سعر منخفض؛
• مواد ذات جودة
• جميع المكونات الضرورية متوفرة في المخزون.

سلبيات:

• يقاوم درجات الحرارة المنخفضة فقط.

UTDC

تعمل منظمة UTDC في إنتاج المداخن وأنظمة إزالة الدخان للغلايات والمواقد. المداخن المحورية مناسبة للغلايات التقليدية. إنها مصنوعة من الفولاذ المجلفن ولديها شهادات الجودة اللازمة. يبلغ متوسط ​​طول كلا المنتجين 0.75 مترًا. القطر – منتج صغير 60 مم ، كبير 100 مم.

تتضمن الحزمة كوعًا متحد المحور ، وجلبة ، وختمًا ، وشفة ، ومشابكًا ، ومحولات ، والأنابيب نفسها.

التكلفة – من 1000 إلى 2300 روبل.

مزايا:

• منخفض الكلفة؛
• عمر خدمة طويل
• مجموعة كبيرة من الموديلات والاكسسوارات المختلفة.

سلبيات:

وفقًا لتعليقات المستهلكين ، لا توجد عيوب.

الصيانة والنظافة

يتم إجراء الصيانة الوقائية وتنظيف مجرى المداخن مرتين على الأقل في السنة ، قبل وبعد موسم التدفئة. يجب أن يتم التفتيش من قبل ممثلي المنظمات التنظيمية ، كما أنهم يصدرون استنتاجًا بشأن ملاءمة أو عدم ملاءمة دائرة المدخنة للتشغيل. مع المعرفة والمهارات المناسبة ، يمكن لمالك المنزل أيضًا إجراء عمليات تفتيش دورية. في هذه الحالة ، يتم التحقق من القناة من أجل:

• وجود الجر
• سلامة الأقسام.
• ضيق الدائرة
• وجود انسداد.

إذا كان سمك رواسب الرماد أكثر من 2 مم ، يتم إجراء التنظيف. للقيام بذلك ، استخدم وزنًا كرويًا خاصًا وفرشاة وفرشاة صلبة بمقبض ممدود أو على كابل فولاذي. بدء التنظيف من الأعلى وفتح المقبض تدريجيًا ، ينتقلون إلى عمق المنجم. في السابق ، كان إدراج الموقد مغلقًا لمنع تغلغل السخام في الغرفة ، والأثاث مغطى ، والنوافذ والأبواب مغلقة.

يمكن أيضًا إجراء التنظيف باستخدام الكيمياء. ما يسمى ب “سجل المعجزة” عند الاحتراق ، تنبعث منها مركبات كيميائية غير ضارة بالبشر ، والتي تحت تأثيرها تتخلف رواسب الكربون خلف الجدران.

كيفية إزالة السخام

سيكون آمنًا ومريحًا مع وجود مدفأة في المنزل فقط إذا كان هناك تيار جيد في المدخنة. وهذا يعتمد إلى حد كبير على حالته..

هناك عدة طرق لتنظيف المداخن: هناك طرق شعبية استخدمها الناس منذ قرون ، وطرق حديثة – وفقًا للتطورات العلمية. تشمل هذه الطرق:

الشعب

في الماضي ، كانت المداخن تُنظف بخشب الحور الرجراج ، والذي يمكن أن يولد حرارة في الفرن تصل إلى 1200 درجة مئوية. تحت هذا التأثير ، يصبح السخام سائبًا ويحترق ، وكل ما تبقى منه يتطاير مع الدخان إلى المدخنة..

قبل التنظيف بهذه الطريقة ، يجب أن تتأكد من أن درجات الحرارة المرتفعة هذه لن تضر بمدخنة ، حيث سيكون من الصعب تجنب التدمير أو الحريق في حالة حدوث تشققات في المدخنة ، على سبيل المثال..

حتى في الأيام الخوالي ، استخدموا طريقة مختلفة لتنظيف المدخنة: حرقوا قشور البطاطس المجففة ، أثناء الاحتراق ، تم إطلاق المواد التي يمكن أن تخفف السخام ، ثم تمت إزالتها بسهولة من فتحات التنظيف. لكن الأساليب الشعبية لن تكون دائمًا قادرة على المساعدة ، وفي حالة الانسداد الشديد ، من الأفضل اللجوء إلى الكيمياء.

المواد الكيميائية

اليوم ، يمكنك العثور في متجر المواقد على عوامل تنظيف مختلفة لتنظيف المداخن. يمكن أن يكون مسحوقًا ، أو أقراصًا ، أو كريات سائلة أو خاصة ، وسجلات وقوالب ، يتم وضعها ببساطة في صندوق النار (حتى مع أو بدون حطب) وحرقها. لمزيد من التفاصيل حول استخدام كل مادة كيميائية ، يتم وصف كل شيء في التعليمات المرفقة بها..

الأكثر ملاءمة لجميع المواد الكيميائية التي تنظف المدخنة هي قوالب التنظيف. يقومون بتسخين الموقد لمدة ساعتين تقريبًا ، مما يؤدي إلى تدمير المواد التي تحمل السخام في المدخنة ، ويتم نقل الأشياء الصغيرة المتبقية ، مثل الدخان ، إلى المدخنة..

إذا كان هناك انسداد كبير في الأنبوب ، فسوف يسقط ، وبالتالي ، بعد صيانة المدخنة ، من الضروري إجراء مراجعة لكامل مساحة المدخنة ، حيث توجد أبواب خاصة بها..

ميكانيكي

هذه الطريقة هي الأكثر فعالية وستتعامل مع الانسداد الأكثر خطورة ، والذي حدث بسبب ضيق شديد في التجويف أو بسبب حقيقة أن نوعًا من الحطام قد دخل في الأنبوب..

قد لا تتمكن الكيمياء هنا من تغيير أي شيء..

وتشغيل مثل هذا الموقد يعد أمرًا خطيرًا ليس فقط على الصحة ، ولكن أيضًا على الحياة – يمكن أن تشتعل جميع الرواسب المتكونة داخل المدخنة ، ولا يمكن للدخان فقط الهروب من المدخنة ، ولكن أيضًا الشرر وحتى النار.

إذا كان الطقس جافًا ، فهناك احتمال كبير لحدوث حريق ، لذلك إذا لم يكن هناك تيار هوائي ، وبدأت الغرفة تمتلئ بالدخان ، فسيكون التنظيف الميكانيكي للمدخنة مطلوبًا باستخدام أدوات وأجهزة خاصة..

تشمل الأجهزة المصممة للتنظيف الميكانيكي لمداخن الموقد من السخام والسخام كاشطات خاصة ، وفرش ، وفرش ذات أحجام وتكوينات مختلفة ، وأوزان على شكل قلب لاختراق انسداد كثيف.

كل هذا معروض للبيع ، ولكن يمكنك القيام بالكثير بنفسك.

قد لا يكون من الضروري تنظيف المدخنة كثيرًا ، ولكن إذا تجاوز تراكم السخام داخل المدخنة 2 مم ، فقد حان الوقت للعمل كممسحة للمدخنة..

نصيحة إختصاصية

بعض النصائح من صانعي المواقد ذوي الخبرة:

• لا يجب وضع المداخن في زوايا وتقاطعات الجدران حتى لا تضعف قوتها.
• قبل وضع قناة دخان من الطوب ، يجب إعداد مخطط متسلسل (طبقة تلو طبقة) لوضعها.



• يمكن تقوية بناء القُضاعات والزغب ، وهو جزء لا يتجزأ من هيكل القرميد ، بقضبان أو ألواح معدنية.
• لا تقم بتنعيم الخشونة الداخلية لأنبوب الطوب بالطين. هذا يثير ظهور التكثيف والرطوبة من الطوب..
