توصيل المرجل بإمدادات المياه – التعليمات الأكثر اكتمالا

ما هو المرجل وكيف يعمل

المرجل (من المرجل الإنجليزي – المرجل) عبارة عن وحدة تسخين مياه في نظام إمداد الماء الساخن ، وهي عبارة عن وعاء به عنصر تسخين مدمج. غالبًا ما تستخدم السخانات الكهربائية الأنبوبية (TENs) أو الملفات ، التي يمر من خلالها المبرد الساخن ، كأجهزة تسخين المياه.

لتزويد المياه من الشواية إلى تركيبات السباكة والأجهزة المنزلية ، من الضروري أن تكون في وعاء تحت ضغط معين.

كهربائي مع عناصر تسخين. يوجد عنصر تسخين كهربائي داخل الوحدة يقوم بتسخين كتل الماء عند الاتصال المباشر.

تدفئة غير مباشرة. لا يتطلب هذا النوع من المعدات الكهرباء ليعمل ؛ يوجد ملف داخل الخزان ، وهو متصل بمصدر التسخين الرئيسي. يتم تسخين الماء عند ملامسته لسطح الملف المتصل بالغلاية عن طريق التسخين غير المباشر ، ومن هنا جاء اسم الغلاية.

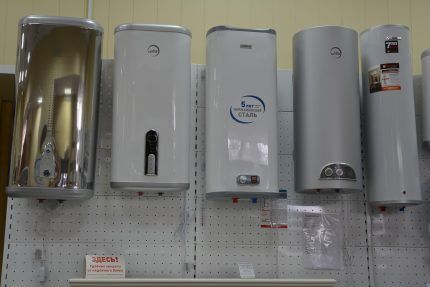

أنواع سخانات المياه

في المنازل الفردية ، في حالة عدم وجود مصدر رئيسي لإمدادات المياه ، يتم الحصول على المياه من مصادر الآبار أو الآبار ، وضخها في إمدادات المياه المنزلية باستخدام مضخات كهربائية غاطسة أو سطحية (محطات ضخ). في نفس الوقت ، من أجل إقامة مريحة ، يحتاج المستهلك إلى الماء الساخن ، والذي يمكن الحصول عليه بطرق مختلفة. نسخة شائعة من وحدة تسخين المياه هي سخان مياه يعمل بالغاز ، يتم تركيبه إذا كان المنزل متصلاً بخط إمداد غاز مركزي.

في حالة عدم وجود غاز في منزل أو شقة فردية ، يبقى الخيار الوحيد المناسب لتسخين المياه (ليس من المنطقي التفكير في غلاية التدفئة بسبب الصعوبات التكنولوجية للحصول على الماء الساخن المستهلك فيه) – استخدام أنواع مختلفة من سخانات المياه الكهربائية (غلايات).

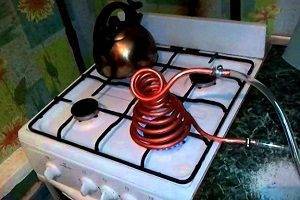

طريقة أخرى لتسخين الماء البارد للمنازل المحرومة من الكهرباء والغاز هي أعمدة خشبية (وقود صلب) تحمل الاسم الشائع تيتان.

وفقًا لمبدأ التشغيل والتصميم ، يتم تقسيم جميع سخانات المياه تقليديًا إلى مجموعتين كبيرتين:

تدفق. إنها عنصر تسخين كهربائي أنبوبي (TEN) على شكل حلزوني غير معزول ، يوضع في خط أنابيب ، يتدفق الماء بداخله ، ولا يتم تشغيله إلا عند استهلاك الماء.

لتوفير تسخين كمية كبيرة من الماء إلى درجة حرارة عالية ، ستكون هناك حاجة إلى طاقة كهربائية كبيرة للجهاز تبلغ حوالي 10 كيلو واط (لن تكون كافية لتسخين كميات المياه اللازمة لملء الحمام في وقت واحد ، خذ الاستحمام وغسل الأطباق). لن تتحمل كل الأسلاك في منزل خاص هذه القوة (لإمدادها المريح بالماء الساخن ، ستكون هناك حاجة إلى 20 كيلو واط من طاقة السخان) ، وأكثر من ذلك في الشقة.

لتزويد سخان المياه بالكهرباء ، سيتعين عليك قيادة خط منفصل بسلك مقطع كبير من اللوحة الكهربائية ، وهو أمر غير مقبول دائمًا ويؤدي إلى تكاليف مالية كبيرة. لذلك ، فإن السخان الفوري هو جهاز لأحجام صغيرة من استهلاك الماء الساخن..

تراكمي. تصميم هذا النوع من الغلايات عبارة عن حاوية بأحجام مختلفة ، يوجد بداخلها عنصر تسخين. الماء في صهاريج التخزين في حالة تسخين مستمر ، عندما يتم استهلاك المياه ، يتم تفريغ الخزان وملئه في نفس الوقت – وهذا يسمح لك على الفور باستخدام كميات كبيرة من المياه ، مما يزيد من راحة المعيشة. أيضًا ، لا تتطلب سخانات مياه التخزين طاقة عالية للتشغيل ، وتحتوي الخزانات من أي حجم على غلاف خارجي عازل للحرارة لتقليل فقد الحرارة والحماية من الحروق عند لمسها..

غلاية تسخين مباشر

في الأجهزة من هذا النوع ، توجد عناصر التسخين داخل الخزان ، مما يوفر تسخين السائل. عندما يتم توصيل المرجل بالفعل بمصدر إمداد المياه ، يتم توفير الماء البارد من الأسفل ، ويخرج الماء الساخن بالفعل من أعلى الخزان.

يتم التحكم في درجة حرارة السائل بواسطة مستشعر درجة الحرارة. يمكن تصميم الوحدات للتركيب الرأسي وكذلك الأفقي.

الأجهزة المجمعة

يتحول الجهاز إلى سخان مياه مدمج عند إدخال عناصر التسخين فيه (يمكن توفير ثقوب لتركيب السخانات في الخزان). من الملائم استخدام مثل هذا الجهاز في الصيف ، عند إيقاف تشغيل التدفئة أو عند عدم وجود طاقة كافية تنتجها دائرة التسخين..

أنواع سخانات المياه المنزلية

ترتبط ميزات توصيل السخانات المنزلية ارتباطًا مباشرًا بأنواع الأجهزة ومعلماتها الفنية وأبعادها الكلية.

تقليديا ، في الممارسة اليومية ، يتم استخدام نوعين من السخانات:

1. تراكمي.
2. تدفق.

كلا النوعين من أنظمة الغلايات يختلفان عن بعضهما البعض في تكنولوجيا التدفئة.

جهاز من نوع التخزين مزود بسخان كهربائي (TEN). غالبًا ما تستخدم هذه المعدات في المنطقة المنزلية. يمكن تركيبه في الحمام مباشرة إذا سمحت الأبعاد الكلية بذلك

مع سخانات التخزين ، يتم جمع الماء البارد في وعاء ، ثم يتم تسخينه ثم تصريفه إلى مدخل الماء.

من خلال وحدات التدفق ، يتم التسخين مباشرة أثناء تدفق الماء البارد الملامس للسخان ، دون تجميع السائل في خزان التخزين.

يستخدم المستهلكون المنزليون بشكل أساسي أنظمة غلايات التخزين. يتم تقديم نظرة عامة مقارنة لكلا النوعين من سخانات المياه في هذه المقالة..

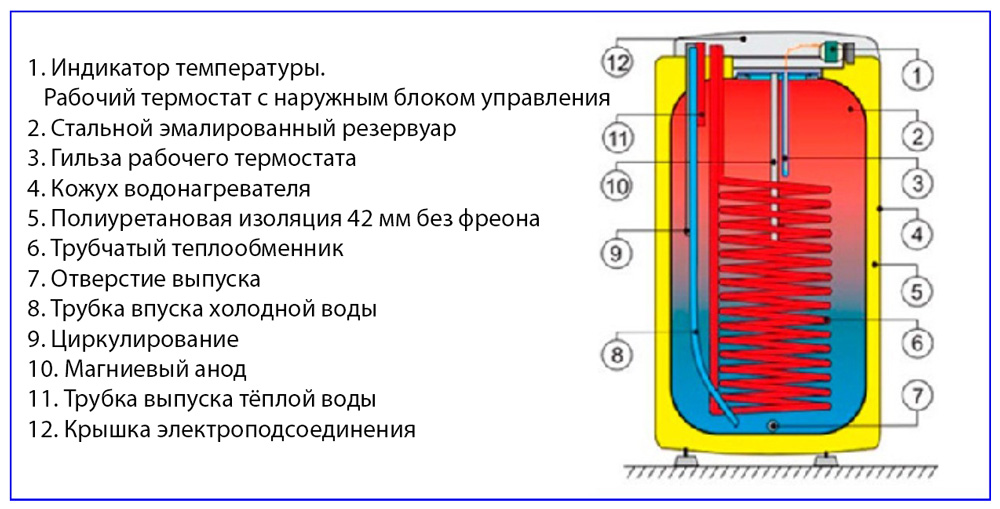

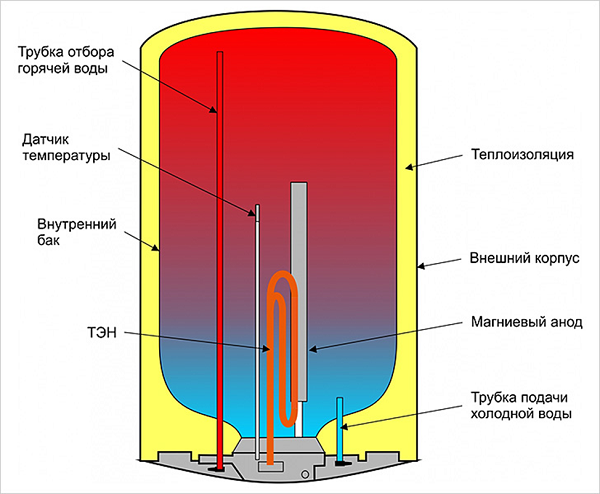

الجهاز الفني لخزان التخزين

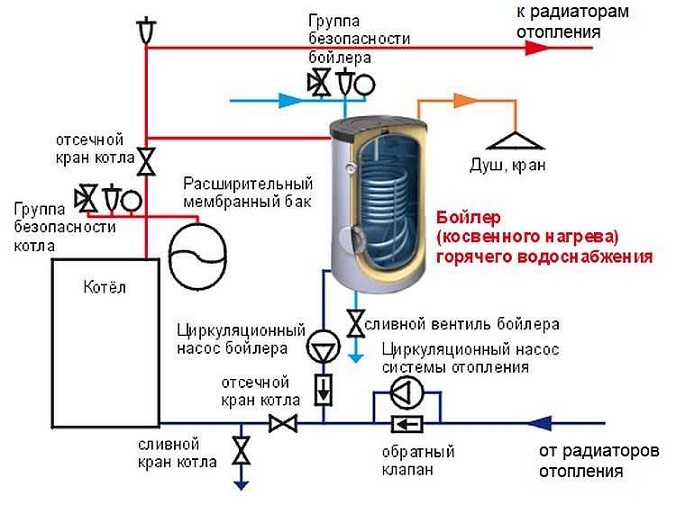

نظام تسخين المياه من نوع التخزين ، الغلايات ، في شكل تخطيطي مبسط ، عبارة عن خزان مزود بعناصر تسخين كهربائية أو مبادلات حرارية سائلة. يحتوي وعاء التخزين على خطوط أنابيب لإمداد الماء البارد ومنفذ الماء الساخن.

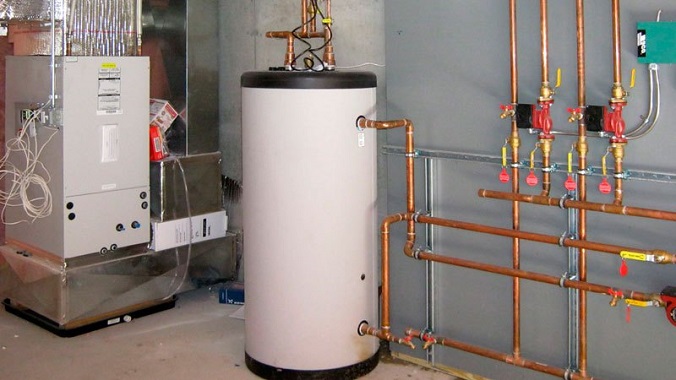

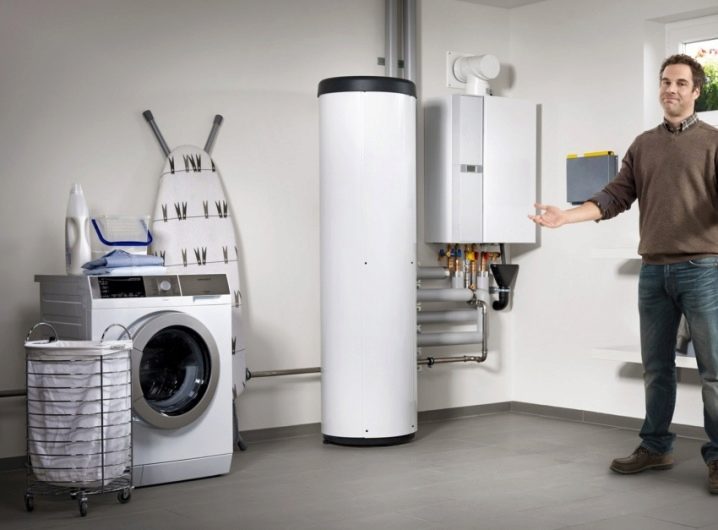

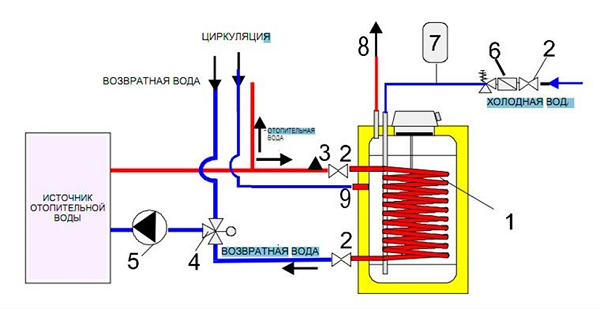

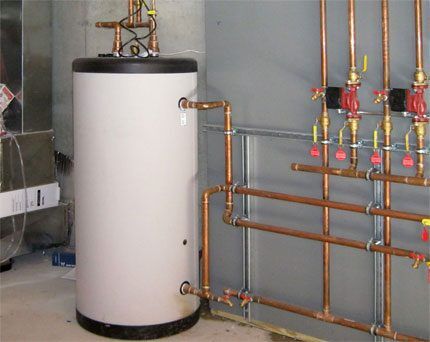

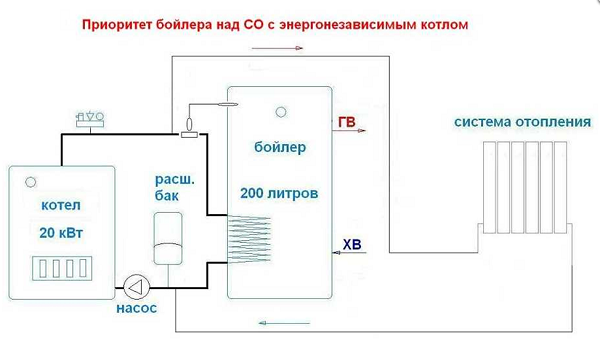

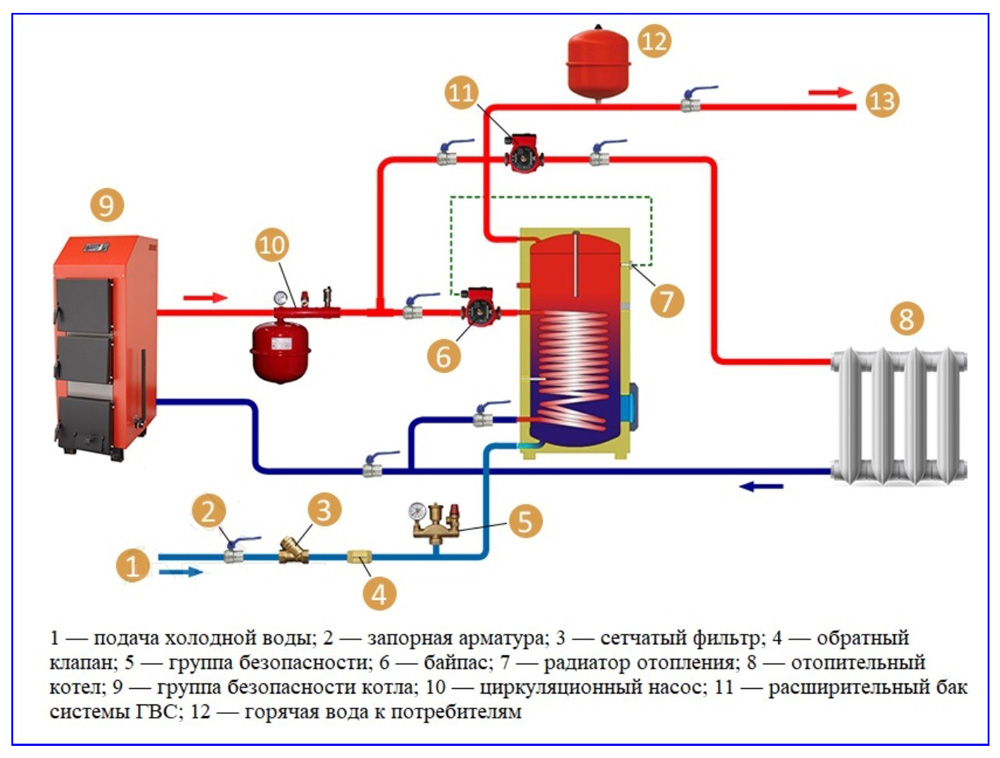

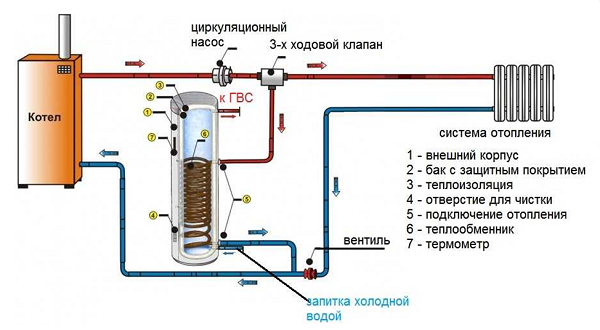

تصميم أكثر قوة وحجم – تركيب تدفئة غير مباشر. من الواضح أن مصدر طاقة التدفئة في هذه الحالة هو الماء القادم من نظام التدفئة. ومع ذلك ، إذا رغبت في ذلك ، فمن الممكن توصيل التدفئة الكهربائية

بالإضافة إلى ذلك ، تم تجهيز تصميمات غلايات التدفئة غير المباشرة بمنطقة عمل لسائل التبريد وخطوط للتوصيل بالتدفئة.

أي نظام حديث ، بغض النظر عن ميزات التصميم ، مزود بأتمتة ، وبفضل ذلك يتم تنظيم درجة حرارة تسخين المياه وتشغيل النظام ككل.

التصميم الإنشائي لأجهزة التدفئة

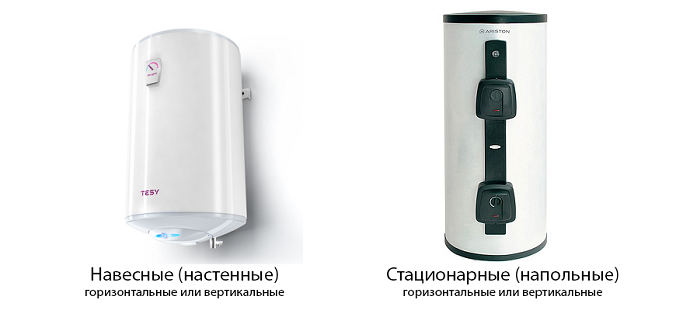

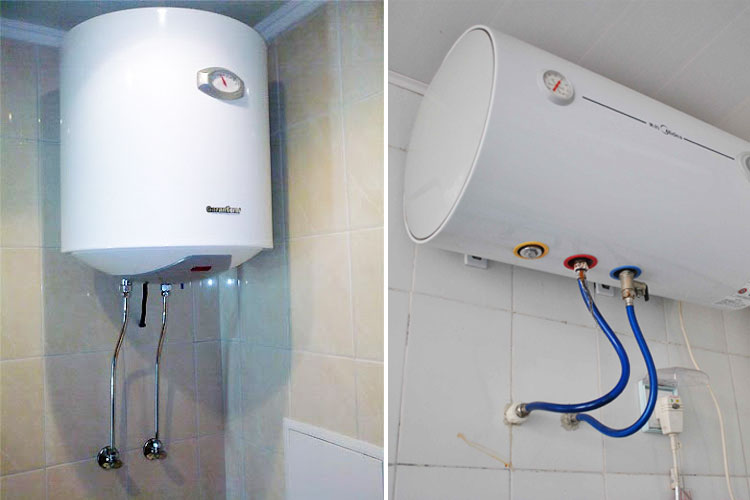

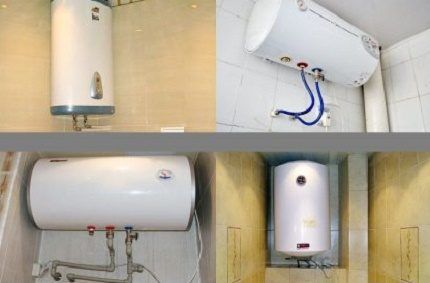

توجد تصميمات لمراجل التخزين المصممة للتركيب الرأسي (الحائطي) والأفقي (الأرضي). بالطبع ، في كل حالة فردية من استخدام بعض الغلايات ، هناك ميزات التثبيت..

لذلك ، إذا كان من المفترض تركيب جهاز تسخين المياه على الحائط ، فيجب إجراء حساب أولي للحمل ومقارنة النتائج التي تم الحصول عليها مع معلمات تصميم جدار الغرفة التي سيتم تركيب الجهاز عليها..

في الآونة الأخيرة ، تكتسب سخانات المياه اللحظية شعبية كبيرة. ينجذب المستخدمون إلى أبعادها الصغيرة وإمكانية التثبيت السهل المبسط. أجهزة مريحة حقًا لاحتياجات استهلاك المياه الصغيرة

يهدد تركيب المعدات دون حسابات الحمل بالتحول إلى خطأ فادح في التركيب ، عندما تنهار الغلاية المملوءة ببساطة مع القسم الضعيف الذي تم تركيبه عليه.

وفقًا لتعليمات المعدات ، يجب حساب الحمل مع مراعاة أربعة أضعاف وزن نظام الغلاية..

لذلك ، إذا كان هيكل جدار الدعم ضعيفًا بصراحة ، فيجب استكمال دائرة سخان المياه ليس فقط بخطوط لتوصيل إمدادات المياه والمبرد ، ولكن أيضًا بأرفف مقواة – من خلال أدوات التثبيت.

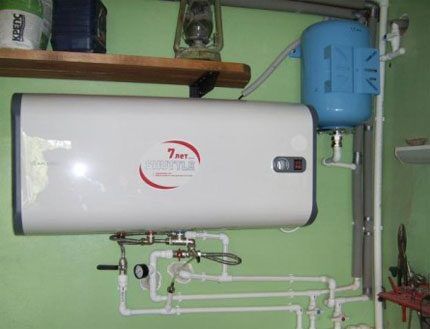

محطة غلاية أفقية تستخدم لتزويد الماء الساخن المحلي. هنا ، يتم توفير التدفئة الكهربائية أيضًا وفي خيار التثبيت هذا يتم تركيب خزان التمدد ، وهو الحل الصحيح.

في المخططات الكلاسيكية لتوصيل الغلايات المثبتة على الحائط ، يتم تمييز أنابيب مدخل / مخرج المياه لأجهزة التسخين باللون المقابل – أزرق / أحمر.

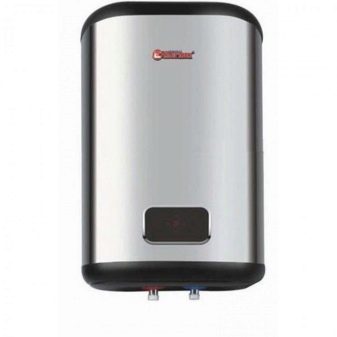

الكهربائية التراكمية

الأكثر طلبًا. يسخن السائل مع عنصر تسخين مركب أدناه. هناك منظم درجة حرارة التدفئة – ترموستات. هناك تحكم ميكانيكي / إلكتروني ، عرض. شكل الجسم أسطواني / مسطح ، ويمكن تعديله حسب حجم أي غرفة. المزايا: التسخين الليلي ، عدم وجود غرفة احتراق ، تقييمات طاقة جيدة.

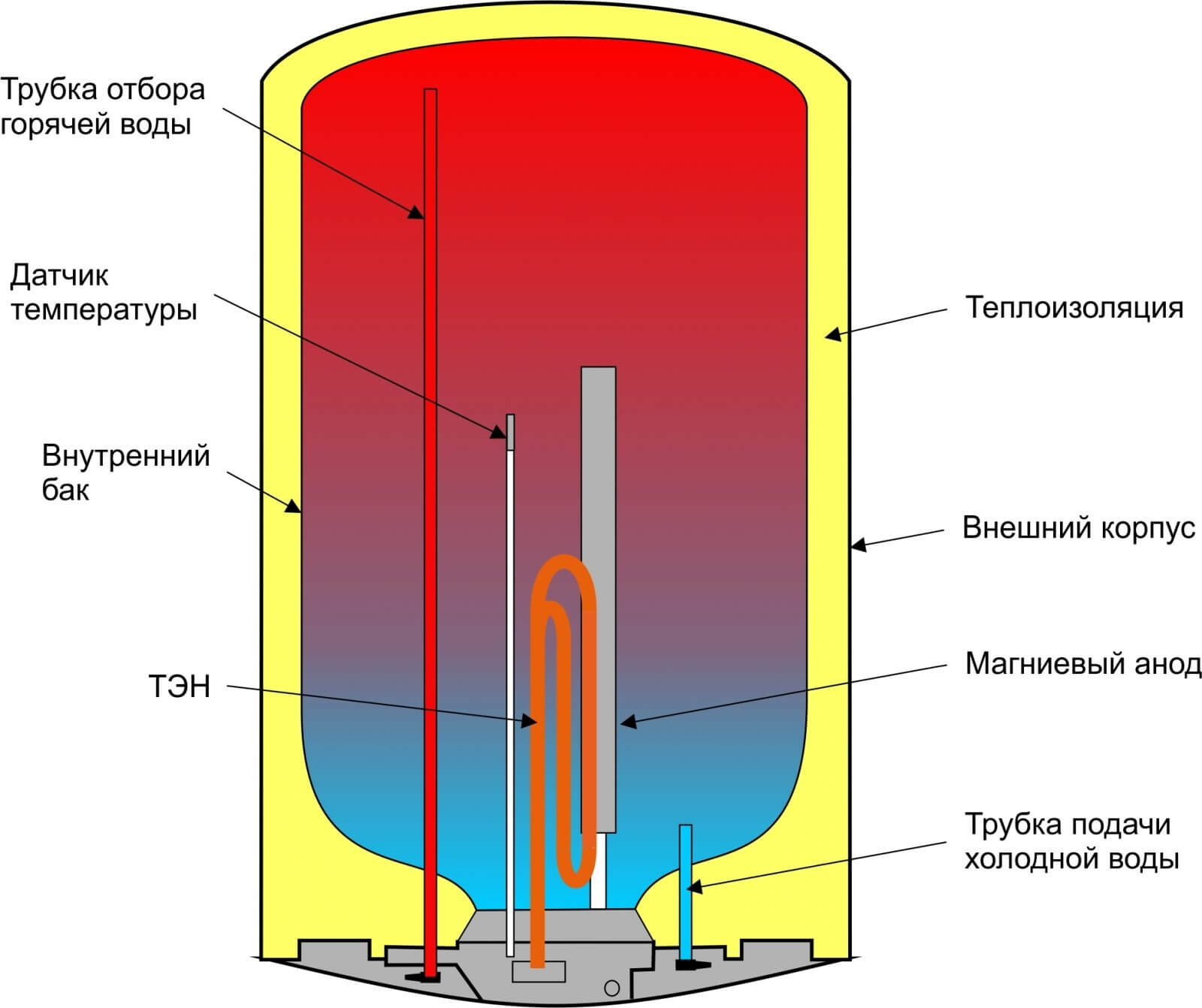

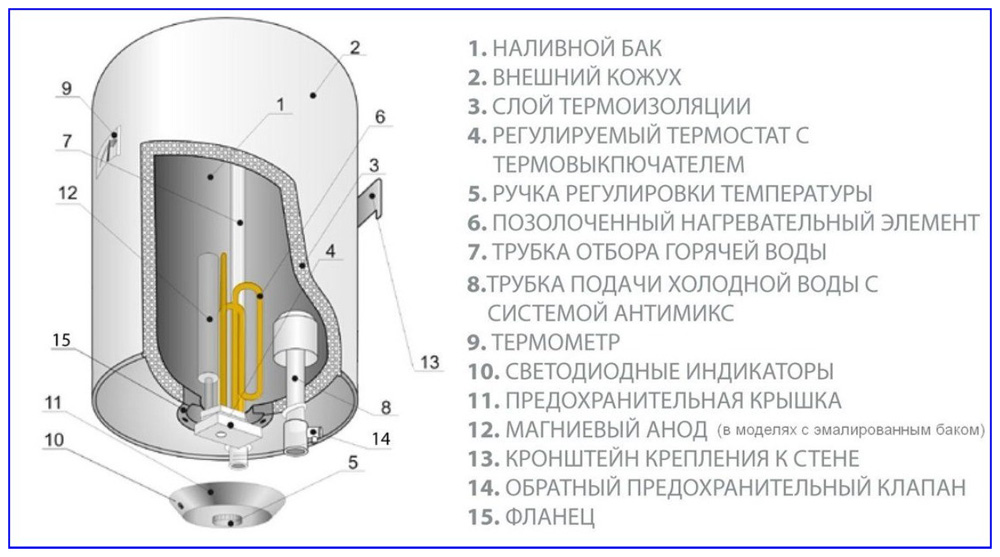

تصميم سخان الشبكة

• غلاف ، طبقة عازلة للحرارة.
• خزان داخلي.
• مدخل المياه وأنابيب الخروج.
• شفة.
• عنصر تسخين ، ترموستات.
• تحكم في درجة الحرارة ، أنود.

إيجابيات وسلبيات سخانات المياه الكهربائية

مزايا:

• يمكن توصيل نقاط التنصت المتعددة.
• من الممكن إزالة الغلاية من نقطة سحب المياه.
• البساطة وسهولة الاستخدام.
• يمكن الحصول على الماء الساخن بدرجة الحرارة المطلوبة من الخلاط دون تغيير ضغط الماء.

سلبيات:

• ليس لها أبعاد مريحة للغاية ، والتي يجب أخذها في الاعتبار أثناء التثبيت.
• في حالة الاستخدام الكامل لجميع المياه ، سوف تحتاج إلى الانتظار بعض الوقت حتى تسخن.
• يتطلب اهتمامًا مستمرًا. في كثير من الأحيان يمكن أن تفشل عناصر التسخين وتتطلب الاستبدال.

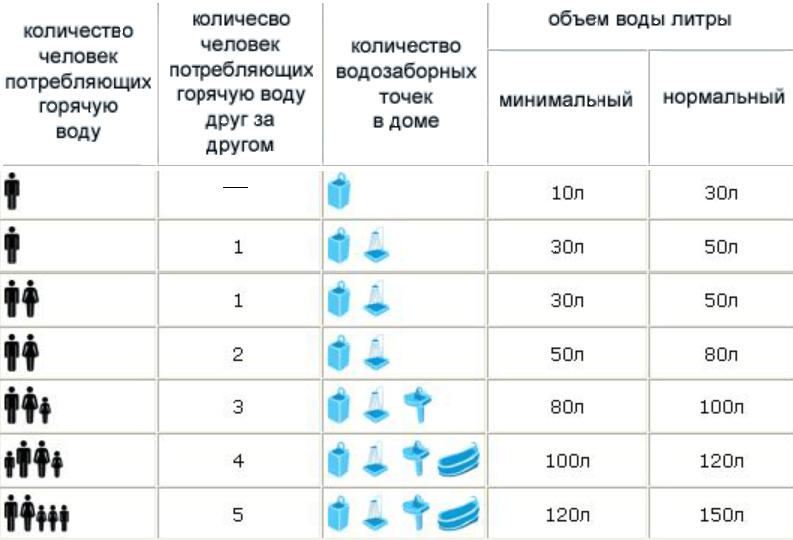

ملحوظة! من الضروري توصيل المرجل بإمدادات المياه بناءً على حجم الخزان الذي تحتاجه. إذا كنت تخطط لاستهلاك منخفض للمياه ، فإن خزان سعة 10 لترات سيفي بالغرض. إذا كان استهلاك المياه متوسطًا ، فإن الخزان 35-40 لترًا سيفي بالغرض. إذا كان الاستهلاك مرتفعًا ، فيمكن التفكير في خزان سعة 50 لترًا أو أكثر..

طريقة تركيب هذه السخانات

يضمن التصميم البسيط موثوقية استثنائية لسخانات مياه التخزين. لا يعد تثبيت مثل هذا الجهاز أمرًا صعبًا للغاية ، ولكن من الضروري مراعاة عدد من الفروق الدقيقة المهمة..

تحتاج أولاً إلى اختيار المكان الذي سيتم فيه تثبيت السخان. بعد ذلك ، يقومون بتثبيته ، وكذلك توصيله بنظام إمداد المياه ومصدر الطاقة..

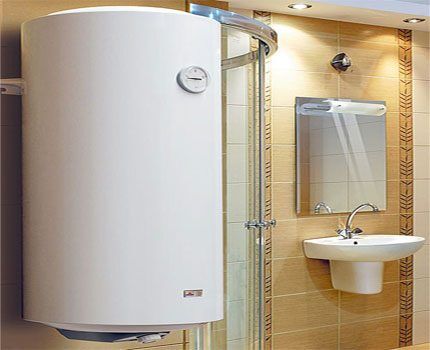

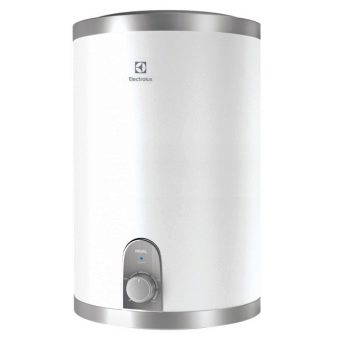

للاحتياجات المنزلية ، غالبًا ما يتم استخدام نماذج الجدران الصغيرة نسبيًا. يتم تعليقهم على أقواس خاصة. بالنسبة للنموذج الرأسي ، يتم استخدام قوسين ، وللجهاز الأفقي ، هناك حاجة إلى أربعة عناصر من هذا القبيل.

إجراء تثبيت الأقواس على الحائط بسيط ؛ لذلك ، عادةً ما يتم استخدام براغي مناسبة ومفك براغي.

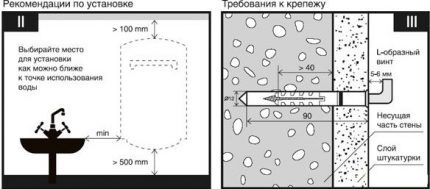

يوضح هذا الرسم البياني بوضوح التوصيات والقواعد لتعليق سخان مياه التخزين على الحائط. قد يتسبب التثبيت المفكوك أو غير الصحيح في انهيار الجهاز.

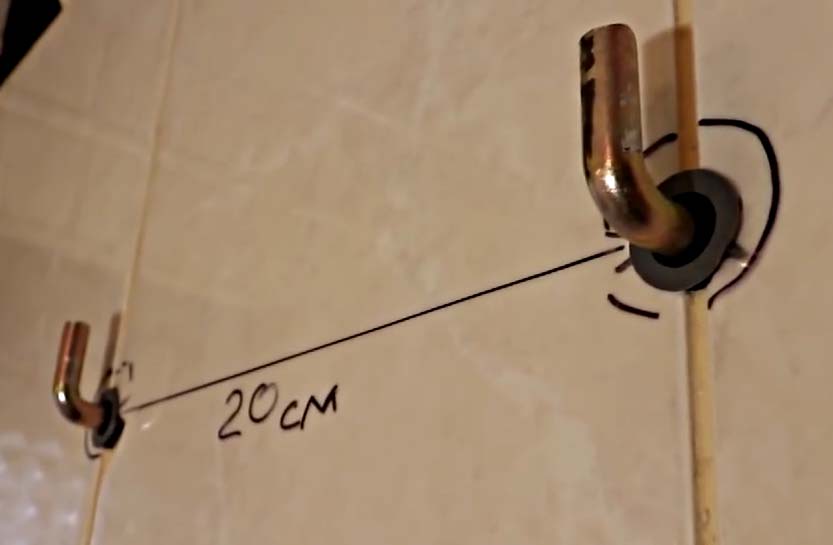

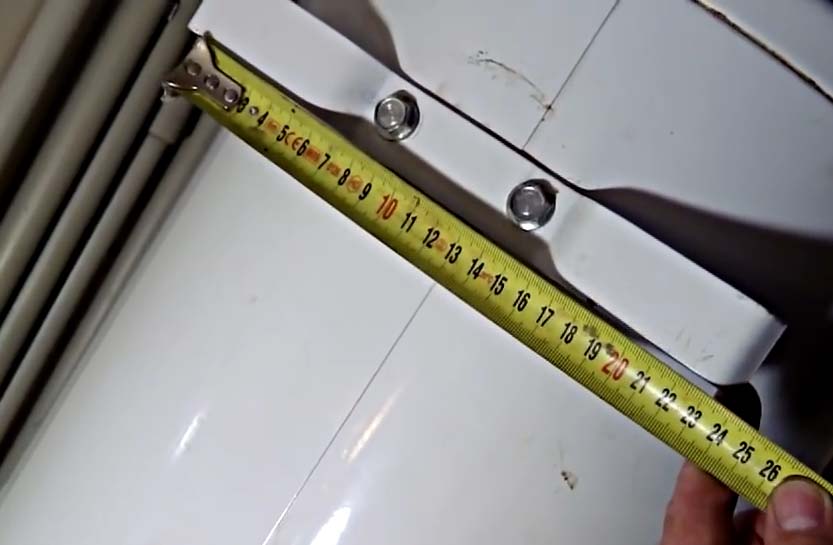

يجب أن تكون هناك مسافة 180 مم بين الأقواس التي يتم تركيب النماذج الرأسية لسخانات المياه عليها. لتركيب النماذج الأفقية ، استخدم الأقواس ذات المفصلات.

في هذه الحالة ، من الضروري الحفاظ على مسافة بين الغطاء الواقي وأسطح الأشياء الأخرى لا تقل عن 300 مم للأجهزة التي يصل حجمها إلى 80 لترًا ، و 500 مم على الأقل للسخانات بسعة 100- 200 لتر..

لا تقم بتثبيت النموذج الرأسي في وضع أفقي ، أو العكس ، ضع السخان العمودي على جانبه. يعد هذا انتهاكًا صارخًا لظروف التشغيل واحتياطات السلامة الخاصة بالجهاز ، مما قد يؤدي ليس فقط إلى تلف المعدات ، ولكن أيضًا إلى وقوع حادث خطير..

باستخدام مستوى الروح ، تحقق من الموضع الصحيح للأقواس الفردية بالنسبة لبعضها البعض. بالنسبة لموقع تركيب سخان المياه ، يوصى باختياره في أقرب مكان ممكن من نقاط سحب الماء الساخن..

سيسمح هذا بتسليم أسرع للمياه الساخنة للمستهلك ، أي تقليل فقد الحرارة أثناء النقل.

للاحتياجات المنزلية ، غالبًا ما تستخدم النماذج المثبتة على الحائط لسخانات مياه التخزين. جميع طرازات هذه الأجهزة لها تصميم مقتضب وجذاب.

يخطئ الحرفيون عديمي الخبرة أحيانًا – فهم يعلقون أقواس على أقسام دريوال. قدرة التحمل لهذه الهياكل منخفضة جدًا بحيث لا تتحمل وزن الجهاز..

حتى لو لم ينهار سخان الماء المركب بهذه الطريقة على الفور ، فقد يحدث هذا بعد ملئه بالماء..

حالة منفصلة هي تركيب سخان مياه التخزين على جدار من الجبس ، يوجد خلفه جدار حاملة. في هذه الحالة ، يجب استخدام أدوات تثبيت خاصة بطول كافٍ بحيث تمر عبر الجدار الخاطئ وتغرق في سمك الهيكل الداعم ، والذي سيتحمل الحمل الرئيسي..

بالطبع ، يجب أن يكون المكان الذي تم تركيب سخان التخزين فيه متاحًا للصيانة والتعديلات والإصلاحات ، إلخ. عادةً ما يكون تصميم هذه الأجهزة جذابًا للغاية ، لذلك لا ينبغي أن تنشأ مشاكل في مجال الدمج مع العناصر الداخلية الأخرى..

بالطبع ، قبل البدء في أعمال التثبيت ، يجب عليك دراسة تعليمات الشركة المصنعة لمراعاة التوصيات الواردة في هذا المستند..

إذا تم تركيب سخان مياه تخزين في شقة في مبنى متعدد الطوابق ، إذا تعطلت ، فهناك خطر غمر الغرف الموجودة في طابق واحد أدناه. لذلك يوصى بالعناية بالعزل المائي للغرفة المخصصة لها قبل تركيب الجهاز..

يمكن أن يكون الخيار البديل للحماية من مثل هذه المشاكل عبارة عن منصة نقالة خاصة مزودة بفتحة تصريف ومتصلة بنظام الصرف الصحي..

إذا كان المنزل يحتوي على نظام آلي للحماية من التسرب ، فمن المنطقي تركيب أحد المستشعرات مباشرة تحت سخان المياه. لن ينقذ هذا الإجراء تمامًا من الفيضانات ، ولكنه سيساعد في تقليل الضرر..

نظرًا لأنه يوصى بتثبيت سخان مياه التخزين في أقرب مكان ممكن من نقاط دخول الماء الساخن ، تأكد من أن الجهاز محمي بشكل كاف من الرطوبة..

إذا كان السخان موجودًا بالقرب من المغسلة أو المغسلة أو حوض الاستحمام ، فإن الرش على سطح العلبة أمر لا مفر منه تقريبًا. من الممكن أيضًا التلامس الجاد مع الماء ، مما يشكل خطرًا على أي جهاز كهربائي.

قبل تثبيت سخان مياه التخزين في شقة ، يجب الانتباه إلى ملصق الجهاز. تنعكس قدرة الجهاز على تحمل التأثيرات الخارجية من خلال فهرس خاص IPXX ، حيث XX عبارة عن أرقام.

قيم المؤشر الأول لمؤشر حماية IP:

• 0 – لا حماية ؛
• 1 – الحماية من الأجسام الكبيرة (أحجام أكبر من 50 مم) ؛
• 2 – الحماية من الأجسام متوسطة الحجم (أحجام أكبر من 12.5 مم) ؛
• 3 – الحماية من الأجسام الصغيرة (أحجام أكبر من 2.5 مم) ؛
• 4 – الحماية من الأجسام الصغيرة (أحجام أكبر من 1 مم) ؛
• 5 – حماية الغبار ؛
• 6 – ضيق مطلق.

يعكس الرقم الأول من الفهرس مقاومة الجهاز الكهربائي للتلامس مع الأجسام الغريبة. والثاني يشير إلى درجة حماية الجهاز من الرطوبة..

قيم المؤشر الأول لمؤشر حماية IP:

• 0 – لا حماية ؛
• 1 – هناك حماية ضد القطرات الموجهة رأسياً ؛
• 2 – الحماية من السقوط بزاوية لا تزيد عن 15 درجة من العمودي ؛
• 3 – الحماية من قطرات المطر والبقع بزاوية لا تزيد عن 60 درجة من العمودي ؛
• 4 – الحماية من رذاذ الماء في أي اتجاه ؛
• 5 – الحماية ضد نفاثات الماء ؛
• 6 – الحماية من الطائرات القوية وأمواج البحر ؛
• 7 – يُسمح بالغمر قصير المدى للجهاز على عمق لا يزيد عن متر واحد ؛
• 8 – يمكن غمر الجهاز حتى عمق متر لمدة تصل إلى نصف ساعة.

ستسمح لك هذه المعلومات بتقييم ظروف تشغيل سخان المياه من وجهة نظر السلامة. ستكون هذه المعلومات مفيدة أيضًا لتثبيت الأجهزة الكهربائية الأخرى..

لا تحتاج معظم سخانات مياه التخزين إلى درجة عالية جدًا من الحماية ، على سبيل المثال ، للتشغيل تحت الماء. في أغلب الأحيان ، يتم تمييز هذه الأجهزة على أنها IP25. يمكن تحقيق هذا المستوى في المنزل..

ما هو المطلوب للتثبيت?

قبل تركيب غلاية كهربائية أو غازية لا بد من تخصيص مكان مناسب لها مع مراعاة النقاط التالية:

• يجب وضع سخان المياه في شقة أو منزل خاص مع مراعاة سهولة الاستخدام والصيانة ؛
• يجب توقع أنه عند تفريغ الجهاز أو إصلاحه ، قد ينسكب جزء كبير من الماء على الأرض ؛
• من الملائم توصيل سخان المياه بنفسك عندما تمر إمدادات المياه والشبكة الكهربائية في مكان قريب وفي نفس الغرفة ؛
• يتضمن تركيب وتوصيل غلاية الغاز بأيديهم توصيل خط لتزويد الغاز الطبيعي بالغرفة.

بناءً على الشروط المذكورة ، يمكن إجراء تركيب وتوصيل سخان مياه التخزين في الغرف التالية في منزل أو شقة خاصة:

• مطبخ – فوق الحوض
• الحمام – فوق الحمام
• غرفة المرجل – فوق الأرضية المكسوة بالبلاط.

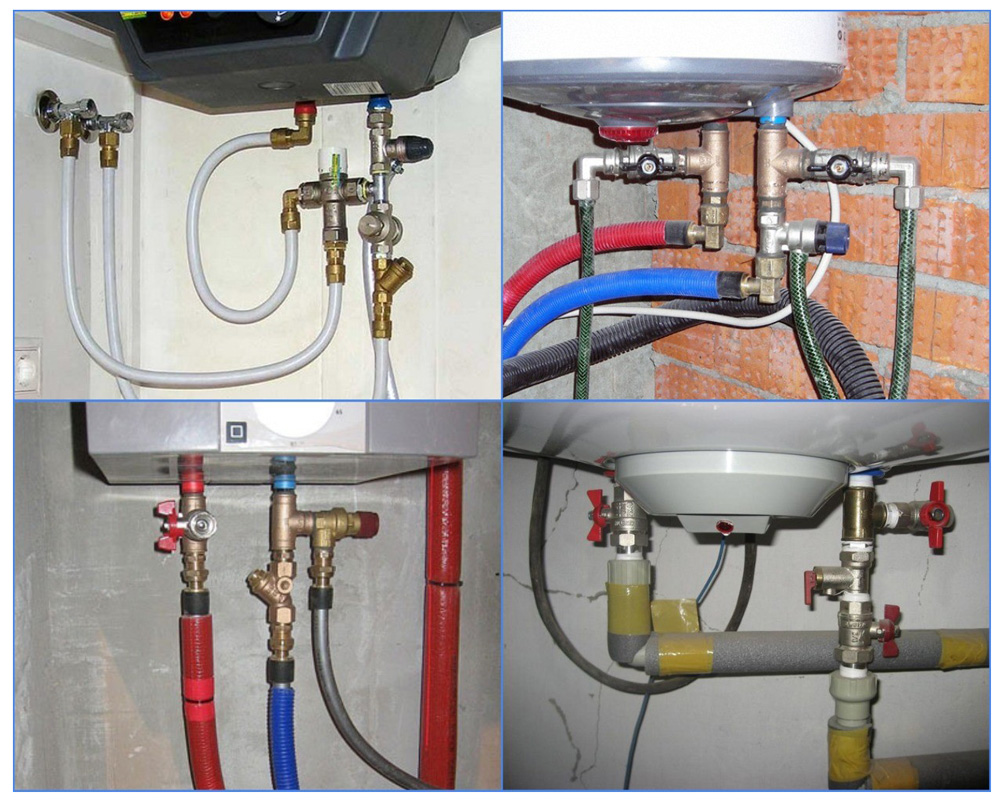

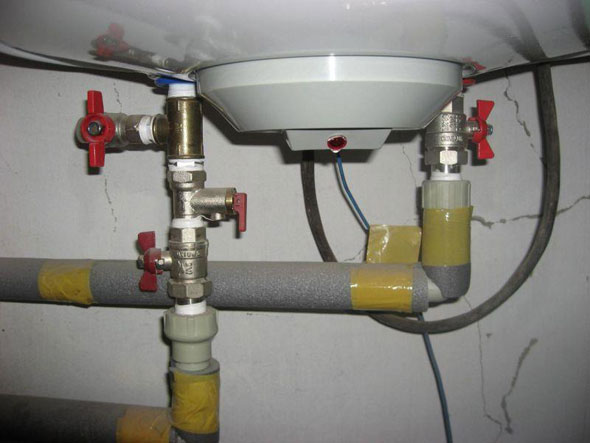

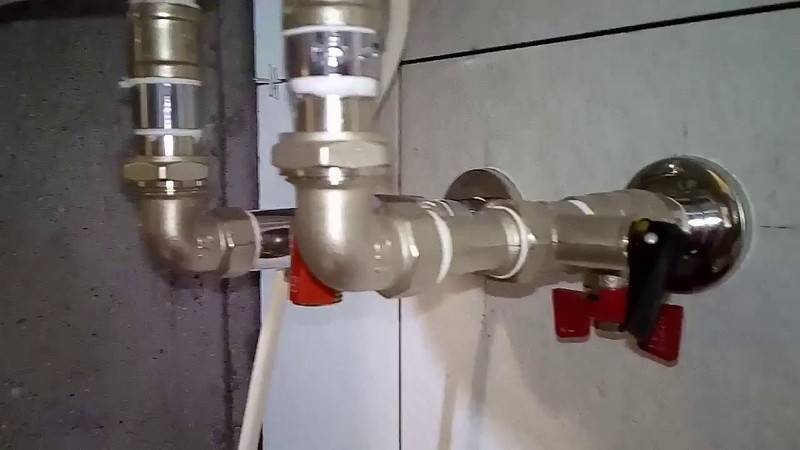

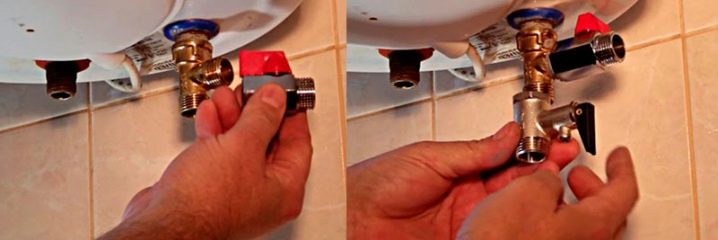

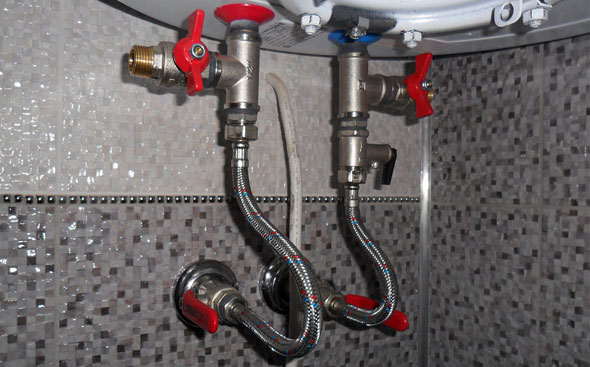

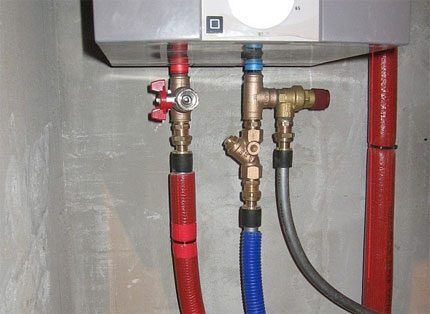

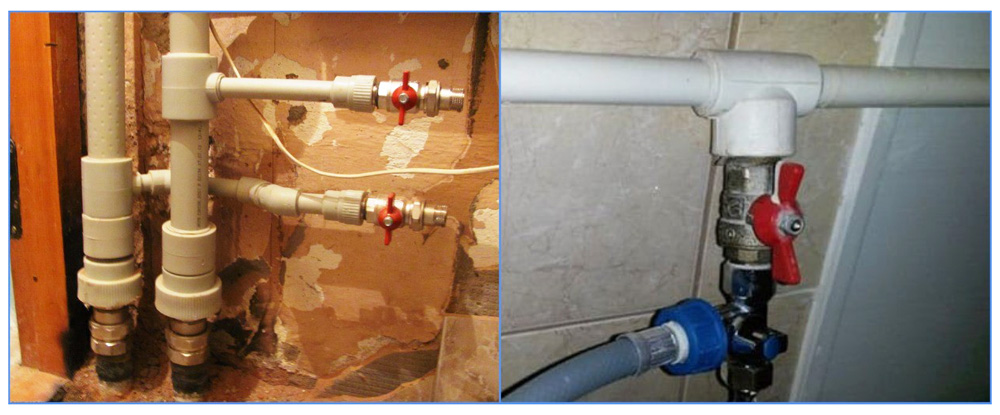

قبل أن تقرر كيفية توصيل الغلاية بإمدادات المياه ، تحتاج إلى تعليقها من الحائط. لإكمال جميع الأعمال ، ستحتاج إلى مثقاب كهربائي مزود بوظيفة الصدم (أو مثقاب المطرقة) ، ومثقاب كربيد ومجموعة قياسية من أدوات الأقفال ، بما في ذلك مفتاح الغاز والمفتاح القابل للتعديل. يتم تجميع مخطط توصيل الغلاية من العناصر والمواد التالية:

• صمام عدم رجوع مع أمان واحد في جسم واحد (كقاعدة عامة ، يأتي مع غلاية) ؛
• نقطة الإنطلاق البرونزية DN 15 (1/2 بوصة) ؛
• صمام كروي DN 15 (1/2 “) – 3 قطع ، 2 منهم – بصمام أمريكي ؛
• أنابيب للتوصيل (عادة معدن بوليمر) ؛
• شريط FUM أو كتان أو خيط خاص لإغلاق الوصلات.

البداية الأولى

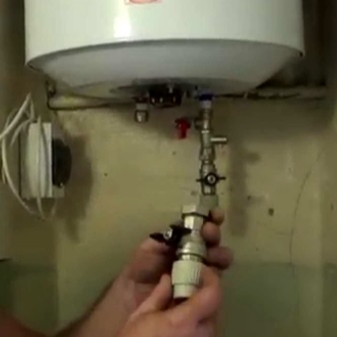

بعد تركيب السخان يجب ملئه بالماء. بعد التعبئة ، يتم فحص إحكام الربط وجودته. إذا لزم الأمر ، أحكم ربط جميع البراغي جيدًا. في حالة عدم وجود تسريبات ، يمكن توصيل السخان بالتيار الكهربائي عن طريق إدخال القابس في المقبس. استخدم مقبض الثرموستات لضبط درجة حرارة الماء المطلوبة. ضوء المؤشر الأحمر يعني استهلاك الطاقة وبدء التسخين.

إطفاء السخان

لإيقاف تشغيل سخان المياه ، تحتاج إلى إزالة القابس من المقبس. إذا حدث الإغلاق في الشتاء ، فقد يتجمد الماء الموجود في السخان ويجب تصريفه.

إمكانية خدمة السخان

للحفاظ على السخان في حالة جيدة ، من الضروري إزالة الترسبات الكلسية من الخزان مرتين في السنة على الأقل. في حالة عدم توفر المواد الكيميائية أو الأحماض المناسبة لهذا الحدث ، يمكنك محاولة سحق طبقة الميزان يدويًا (يجب الحرص على عدم إتلاف الخزان من الداخل).

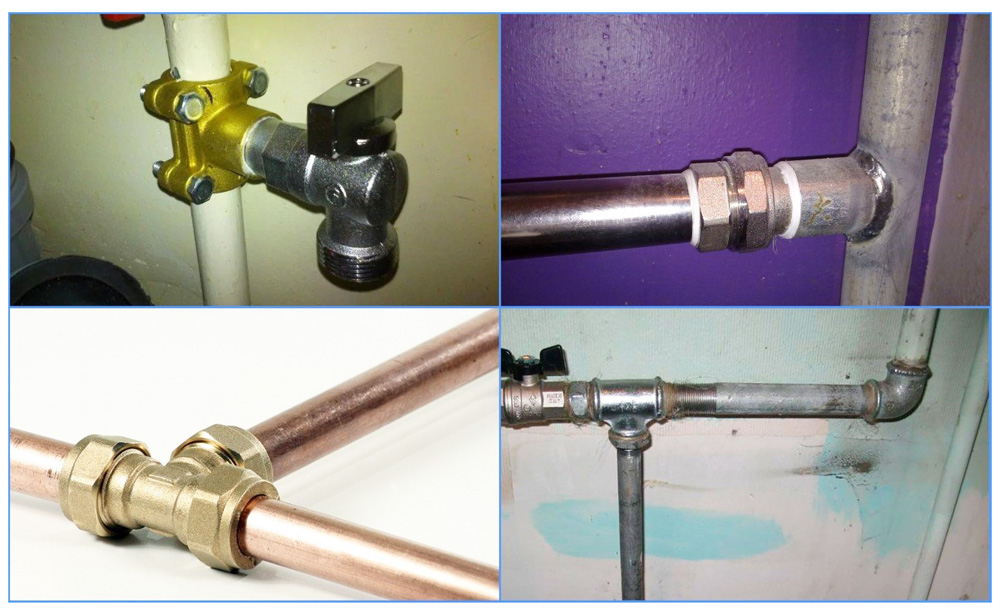

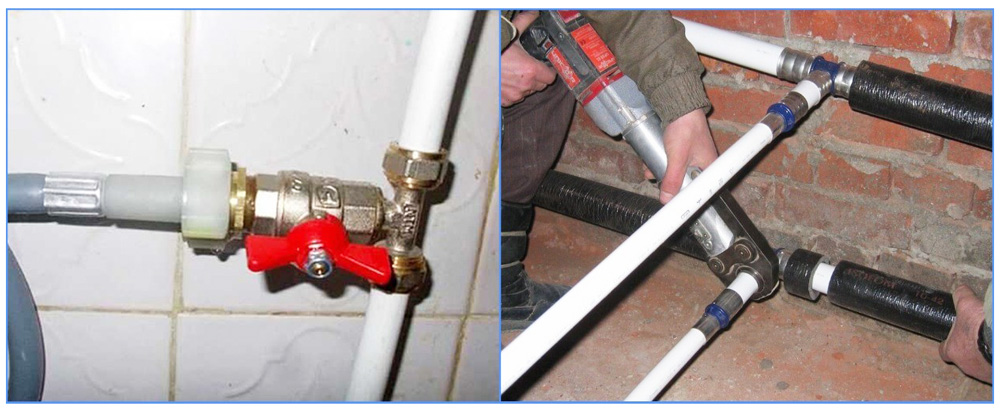

أنابيب فولاذية

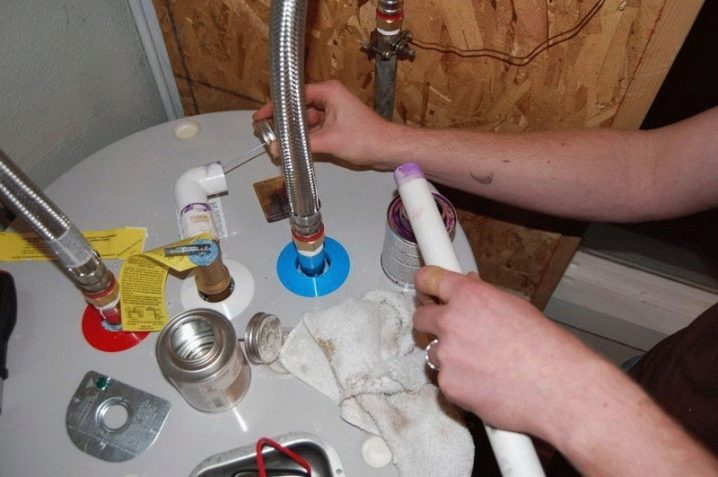

من الممكن الاستغناء عن استخدام اللحام عند العمل مع الأنابيب الفولاذية. للقيام بذلك ، سوف تضطر إلى شراء نقطة الإنطلاق الخاصة. يبدو وكأنه مشبك مع فرع. مبدأ الاستخدام بسيط ، يتم وضعه على الأنبوب ويتم تثبيت الموضع بالمشابك. يتم استخدام مانع التسرب لملاءمة مريحة. لا تستخدم اللحام الجاف لهذا الغرض. لا تكفي موثوقية هذه المادة للتشغيل الكامل للنظام..

قبل تركيب المهايئ ، يجب تنظيف الأنابيب تمامًا من الأوساخ والصدأ وآثار الطلاء القديم. يتم عمل فتحة ملولبة في خط الأنابيب. إنها ضرورية لتوصيل الصنبور والخرطوم تحت الماء.

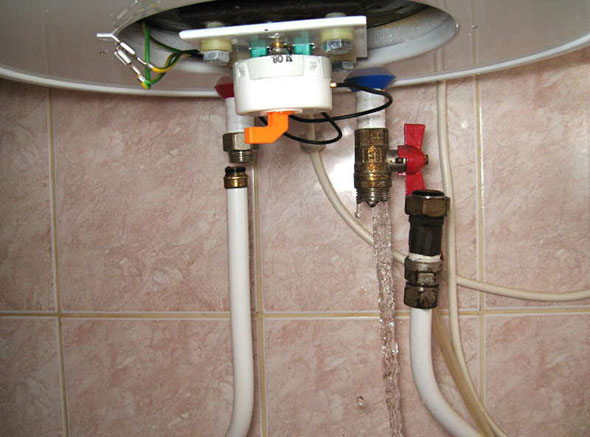

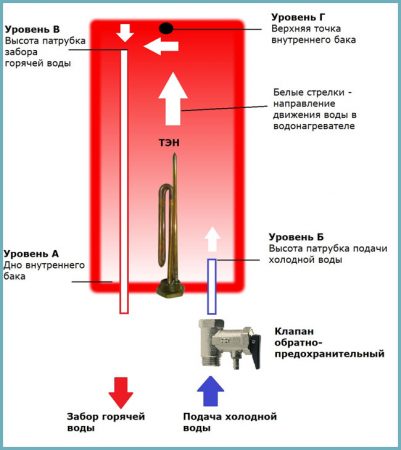

مبدأ أخذ الماء من الخزان

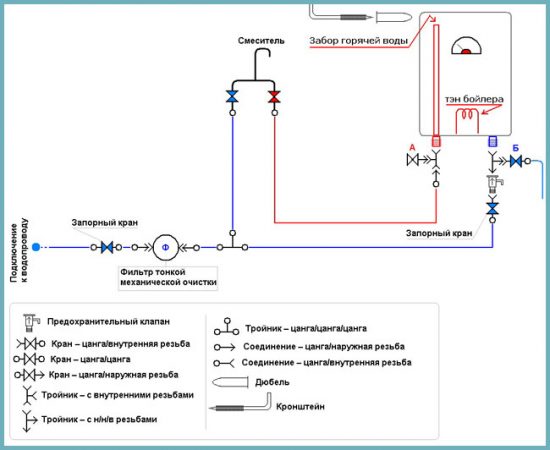

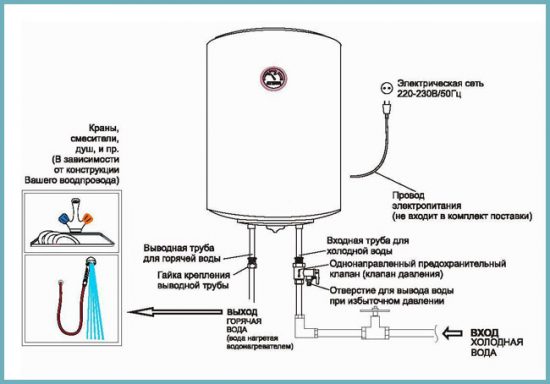

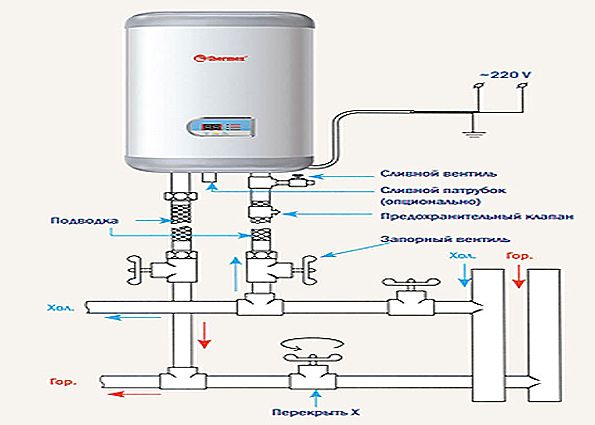

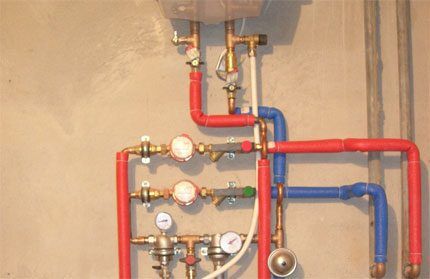

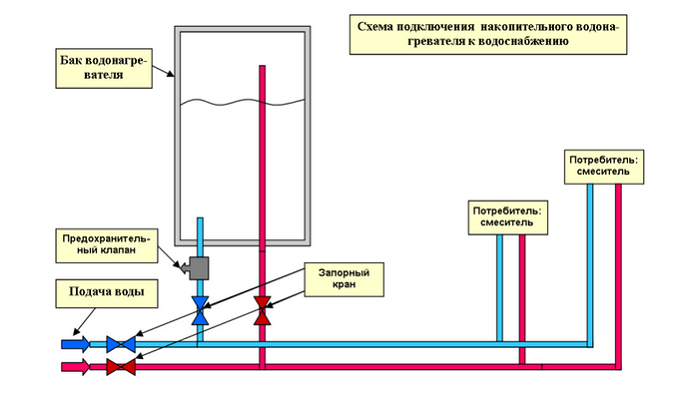

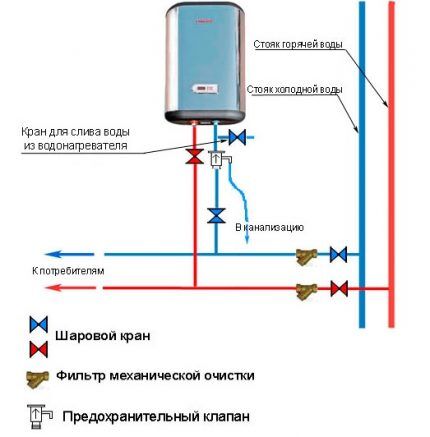

هناك مخطط واحد صحيح لتوصيل سخان مياه التخزين ، مع مراعاة خصوصيات تصميمه والسماح ، إذا لزم الأمر ، بإفراغ الخزان بسرعة. تنشأ هذه الحاجة للأسباب التالية:

• التنظيف المخطط للخزان وعنصر التسخين من الحجم ؛
• حدوث عطل.
• تحريك أو استبدال الجهاز بآخر جديد ؛
• تفريغ سخانات المياه في الريف أو في المنزل بالتدفئة الدورية في الشتاء.

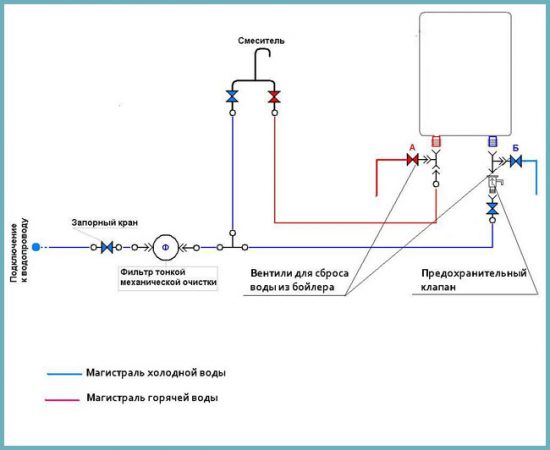

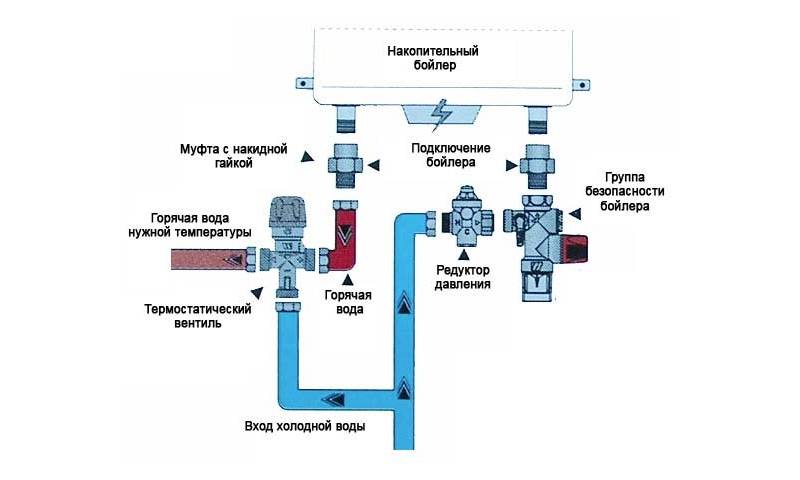

عند توصيل سخان المياه بنظام إمداد المياه ، يجب أن يأخذ مخطط تركيبه ووضعه في الاعتبار أن المياه مأخوذة من المنطقة العلوية للخزان. هذا يرجع إلى حقيقة أن الماء هو الأكثر سخونة في الجزء العلوي ، ويتم تجديد التدفق البارد إلى المنطقة السفلية إذا كان هناك سحب في نظام DHW. يتم الاختيار من خلال أنبوب رأسي ، يقع قطعه بالضبط في المنطقة العلوية.

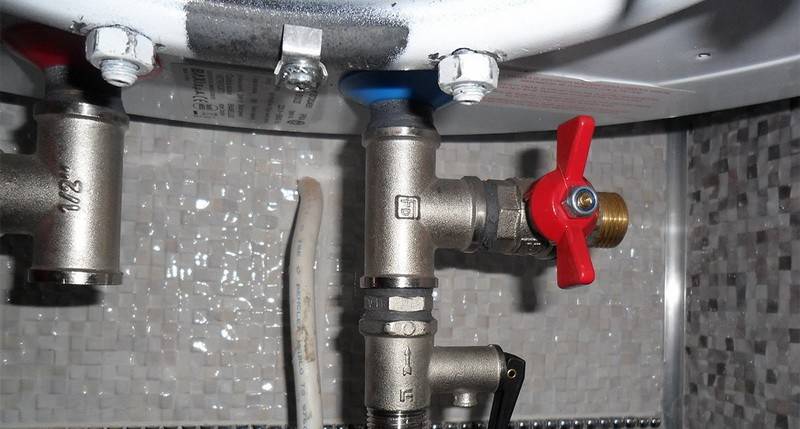

لا ينبغي السماح بعودة الماء من الخزان إلى نظام إمداد الماء البارد ، لذلك يتم توصيل المرجل بإمدادات المياه من خلال صمام فحص. إذا انخفض الضغط في الشبكة نتيجة لإغلاق المياه ، فلن يسمح الصمام لمحتويات الخزان بالتدفق مرة أخرى إلى الأنبوب.

نتيجة للتوصيل القياسي للغلاية بإمدادات المياه ، لا يمكن إفراغها بسرعة عن طريق فتح صنبور الماء الساخن. حتى فك أنبوب الماء الساخن من التركيب لن يكون له أي تأثير ، لأن كمية الماء المرتفعة للغاية ، وهناك صمام فحص في الأنبوب البارد. يتم حل مشكلة الصرف من خلال رسم تخطيطي بسيط لتوصيل سخان المياه بنظام تزويد المياه ، يتم تجميعه في مرحلة تركيب الجهاز.

سخان المياه وإمدادات المياه المستقلة

في المنازل الخاصة ، عادةً ما يتم استخدام إمدادات المياه غير المركزية ، ولكن المستقلة. في مثل هذه الحالة ، يكون استخدام سخان مياه التخزين مبررًا وممكنًا تمامًا. لكن يجب تغيير مخطط الأسلاك بشكل طفيف. في هذه الحالة ، يكون مصدر المياه عادةً عبارة عن خزان مركب في العلية أو الطابق العلوي..

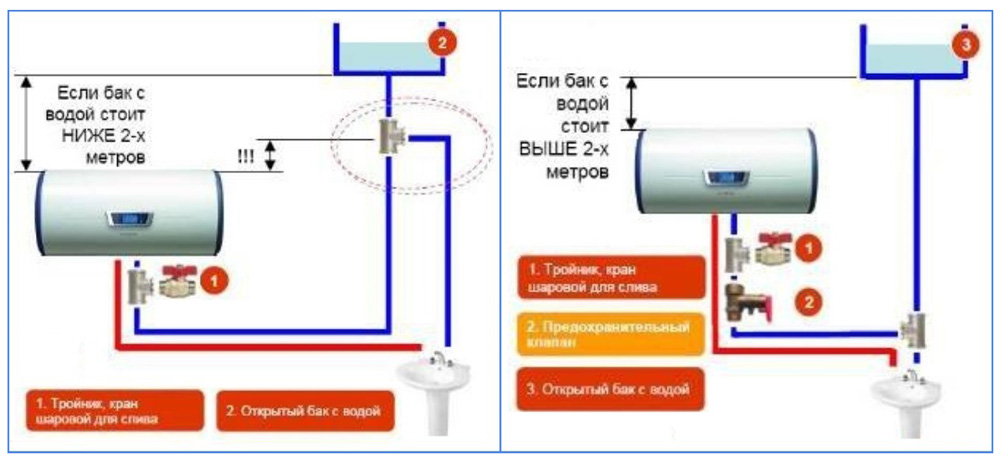

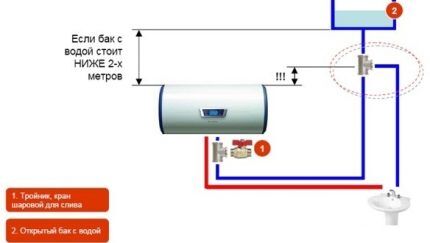

يعكس هذا الرسم البياني ميزات توصيل سخان مياه تخزين بنظام إمداد مياه مستقل ، إذا كانت المسافة الرأسية بين جهاز التسخين وخزان المياه أقل من مترين

من الضروري قياس المسافة العمودية بين هذا الخزان وسخان المياه. إذا كان أقل من مترين ، يتم تثبيت نقطة الإنطلاق عند مخرج الخزان لتحويل جزء من الماء البارد إلى جهاز التسخين بحيث يكون الأنبوب أعلى من المستوى الذي تم تثبيت السخان عنده. يتم تثبيت نقطة الإنطلاق مع صمام فحص وفرع تصريف عند مدخل خط أنابيب الماء البارد إلى الجهاز.

إذا تجاوزت المسافة الرأسية من خزان المياه إلى السخان مترين ، فسيتم إجراء الصرف أقل من مستوى تركيب السخان. في الوقت نفسه ، عند مدخل الماء البارد إلى الجهاز ، يتم تثبيت نقطة الإنطلاق مع إزالة الماء الزائد في المجاري ، ويتم توصيل صمام فحص أدناه مباشرة.

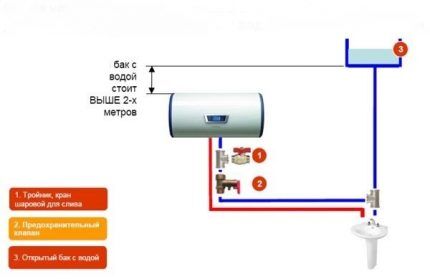

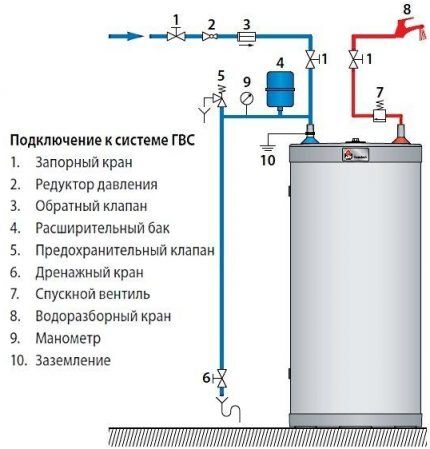

يوضح هذا الرسم البياني خيار توصيل سخان مياه تخزين في منزل بنظام إمداد مياه مستقل ، إذا كانت المسافة الرأسية بين الخزان والسخان أكثر من مترين

قبل تركيب سخان المياه ، يجب قياس ضغط الماء في نظام الحكم الذاتي للمنزل. إذا تجاوز مستوى ستة بار ، فمن الضروري استكمال مخطط التثبيت بعلبة تروس تخفيض خاصة. يمكن أن يتسبب الضغط المفرط للماء الداخل إلى السخان في تلف الجهاز..

التركيبات الكهربائية

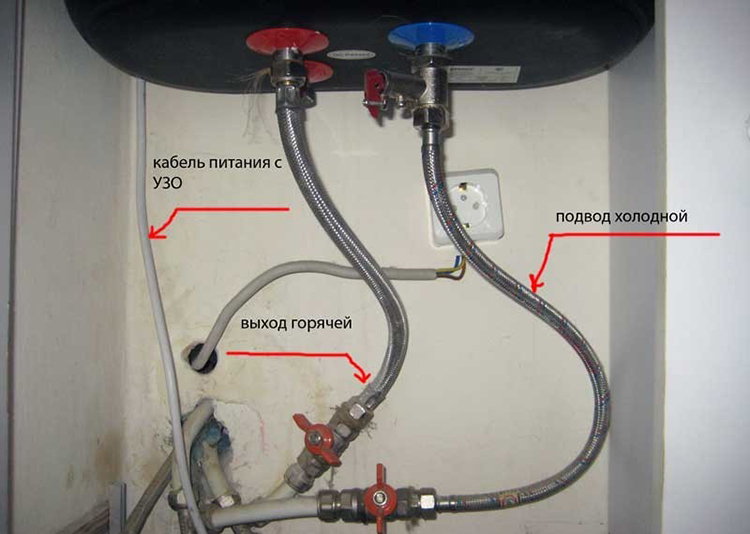

يبدو أن توصيل سخان مياه التخزين بمصدر الطاقة مهمة بسيطة للغاية ، لأنك تحتاج فقط إلى توصيل الجهاز بمأخذ الطاقة. عادةً ما يتم تصنيف السخانات المنزلية على جهد قياسي يبلغ 220 فولت.

لكن كل شخص على دراية بتشغيل الشبكات الكهربائية يفهم أنه بالنسبة لمثل هذه الأجهزة القوية ، قد يكون المنفذ العادي غير مناسب تمامًا..

أولاً ، يجب عليك تقييم حالة الأسلاك الكهربائية في شقة أو منزل ومعرفة الحد الأقصى للحمل المصمم من أجله. قد يكون توصيل العديد من الأجهزة عالية الطاقة بنفس الخط في نفس الوقت قاتلاً للنظام..

على سبيل المثال ، إذا قمت بتشغيل سخان وموقد كهربائي منزلي / غسالة أوتوماتيكية في نفس الوقت ، فقد تحترق الأسلاك ، وتتسبب في نشوب حريق ، وما إلى ذلك..

يعتبر استخدام كابل منفصل لسخان المياه من اللوحة الكهربائية أكثر أمانًا وموثوقية. المؤشر الأكثر أهمية في هذه الحالة هو المقطع العرضي للكابل الكهربائي. يمكن حساب الحد الأدنى لقسم الكابلات باستخدام جداول خاصة.

في هذه الحالة ، يجب أن تأخذ في الاعتبار جهد التشغيل ، والمراحل ، والمواد التي صنع منها الكابل ، وما إذا كان سيتم إخفاء الأسلاك ، وما إلى ذلك. بالنسبة لسخانات المياه ، عادةً ما يتم استخدام كبل ثنائي النواة من النحاس أو الألومنيوم ، الجهد 220 فولت ، مرحلة واحدة.

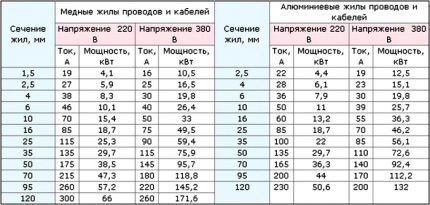

سيساعدك هذا الجدول على اختيار كابل من قسم مناسب لتوصيل سخان مياه التخزين بمصدر الطاقة. قد يتسبب استخدام كابل رديء الجودة في وقوع حادث خطير

إذا تم تركيب السخان في غرفة ذات رطوبة عالية (حمام ، مطبخ ، إلخ) ، فيجب استخدام مآخذ خاصة للماء..

بالإضافة إلى ذلك ، بالنسبة للغلايات ذات المرحلتين ، من الضروري دائمًا تثبيت RCD – جهاز التيار المتبقي. يجب أيضًا حماية الكبل من الرطوبة ، فضلاً عن كونه قويًا ومرنًا بدرجة كافية.

غالبًا ما يتم تثبيت سخانات مياه التخزين في أماكن ذات رطوبة عالية ، على سبيل المثال ، في الحمام. من الضروري هنا استخدام مآخذ خاصة مقاومة للماء

لا يجب عليك التوفير في الكابلات عن طريق شراء منتجات ذات جودة مشكوك فيها. بالإضافة إلى ذلك ، تحتاج إلى استخدام كابل كهربائي لتوصيل سخان التخزين بهامش كافٍ. يجب ألا يكون السلك مشدودًا.

قبل التوصيل ، ادرس بعناية علامات الكبل. أحيانًا يتم الخلط بين المبتدئين عديمي الخبرة ويربطون المرحلة بالحلقة الأرضية.

إذا لم تكن هناك خبرة في تنفيذ الأعمال الكهربائية ، فمن المنطقي استشارة كهربائي متمرس أو تكليفه بهذه المرحلة من تركيب سخان المياه.

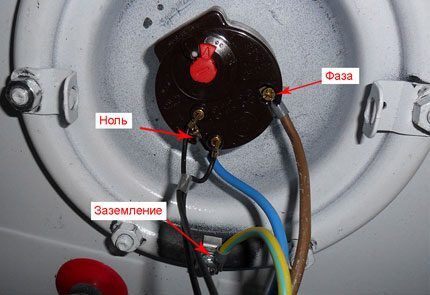

من الضروري الاهتمام بتأريض السخان. للقيام بذلك ، يمكنك استخدام قطعة من الأسلاك المعدنية ، يتم تثبيت أحد طرفيه على جسم السخان ، والآخر متصل بالحلقة الأرضية..

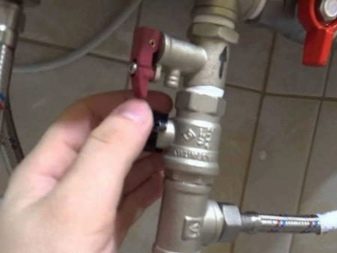

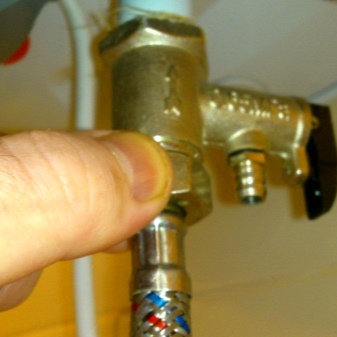

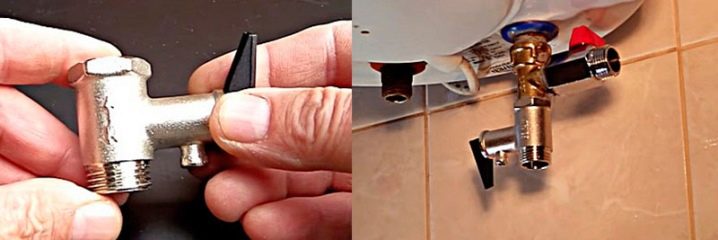

استبدال صمام الأمان

يحمي الصمام التركيب من التلف ويحمي المستخدمين. في حالة ملاحظة أي أعراض مقلقة ، يجب اتخاذ قرار بديل. حاليًا ، لا يتم إصلاح الصمامات القديمة. إذا لوحظت علامات عطل ، فأنت بحاجة إلى شراء جزء جديد.

يجب فحص وظيفة صمام الأمان كل ستة أشهر. تقدم العديد من الشركات المصنعة صمامات مع سيفون يقوم بتفريغ الصمام بالقوة. بعد فتحه ، يجب تصريف كمية صغيرة من الماء. ولكن إذا استمر التدفق باستمرار ، فقد حان الوقت لاستبداله. استبدال صمام قديم بصمام جديد عملية بسيطة ويمكنك القيام بذلك بنفسك.

أدوات الاستبدال

بادئ ذي بدء ، أنت بحاجة إلى جزء جديد. من الأفضل فك الصمام القديم وشراء نفس الصمام. الحل الجيد هو الذهاب إلى المتجر مع العنصر المعيب. ستساعدك خدمة الدعم على اتخاذ القرار الصحيح. ستحتاج أيضًا إلى مفتاح ربط قابل للتعديل..

التسلسل

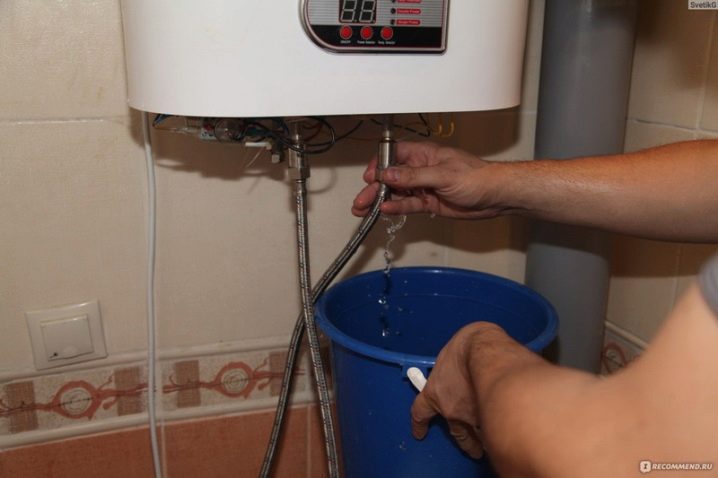

ابدأ بفصل مصدر الطاقة وإغلاق صمام المياه الرئيسي. ثم يجب إفراغ الخزان. للقيام بذلك ، تحتاج إلى فتح صنبور الماء البارد والانتظار حتى يختفي تمامًا. عندما يكون الخزان فارغًا ، يمكن تحضير الصمام للتجميع. لف الخيط بشريط مانع للتسرب ، وتأكد من أن الخيط في الاتجاه الصحيح. ضع خزان مياه تحت الخزان لتجنب إغراق الأرضية. إذا كان نموذجًا لصمام السيفون ، فيجب أولاً فكه..

ثم يتم إيقاف إمداد المياه بالمفتاح. أثناء هذه العملية ، قد يتسرب الماء ، لذلك عليك العمل ببطء شديد مع الأداة. تتم إزالة الصمام القديم بسرعة. يتم فكها ببساطة ، وبعد إزالتها ، يتم تغطية الخيط بشريط مانع للتسرب..

بالطبع ، عند تثبيت صمام أمان جديد ، يجب إحكام ربطه بمفتاح ربط قابل للتعديل بشريط مانع للتسرب..

بعد تثبيت الصمام ، من الضروري توصيل جميع عناصر التثبيت. ضع حشية على خرطوم الإمداد. يجدر استبداله بآخر جديد وربط الخرطوم بالصمام. يمكن الآن فتح صمام المياه الرئيسي للسماح بتدفق السوائل إلى الصمام. أخيرًا ، حرر الهواء من الخزان عن طريق فك صنبور الماء الدافئ. إذا كان الماء يتدفق في مجرى منتظم ، فيمكنك تشغيل مصدر الطاقة. يجب أن تعمل الوحدة بشكل صحيح.

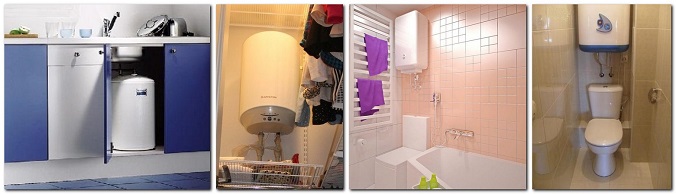

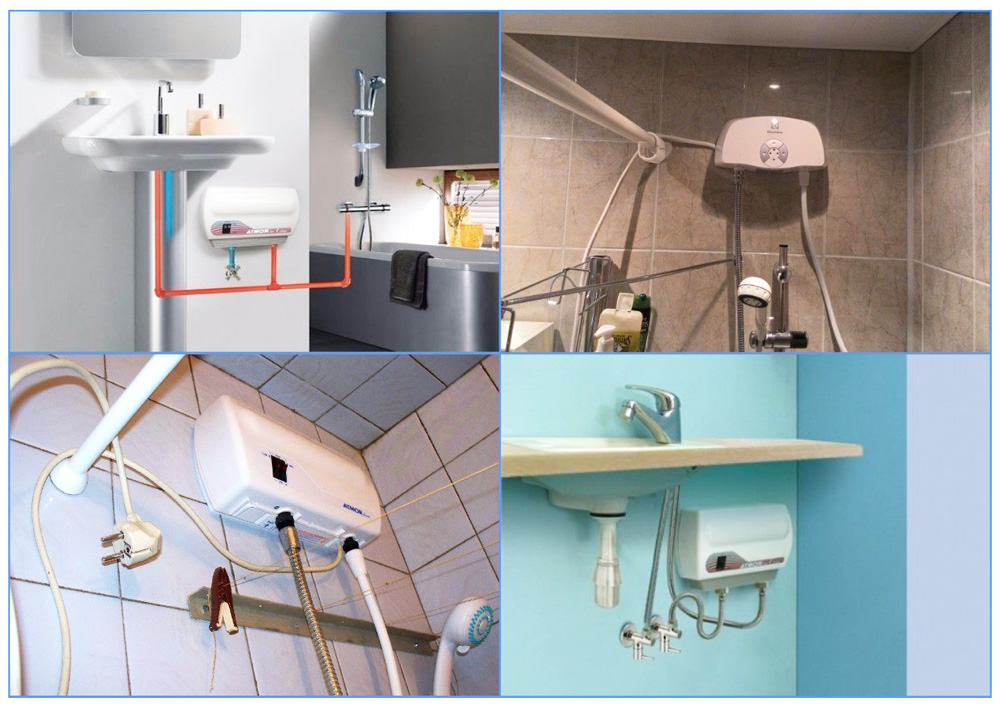

مواقع التثبيت المحتملة

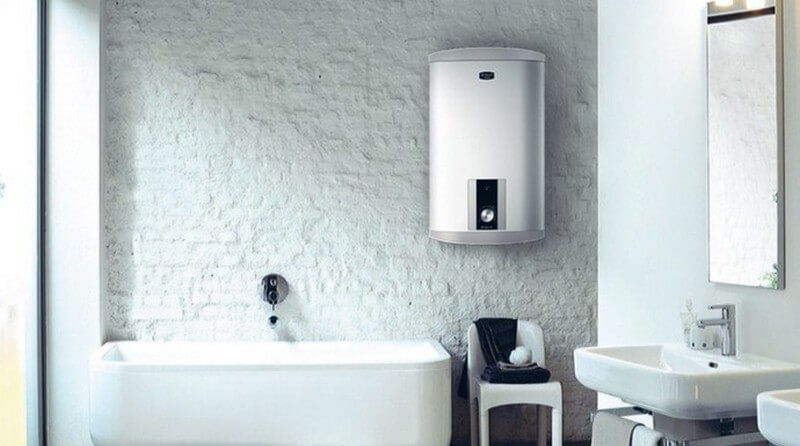

عند البحث عن أفضل موقع ، هناك عدة خيارات يجب وضعها في الاعتبار..

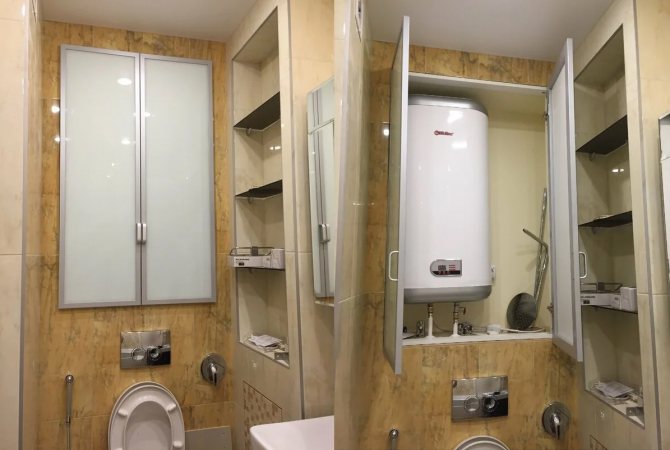

1. الحمام (المرحاض) ، فوق المرحاض. غالبًا ما يتم اختيار هذه الطريقة من قبل مالكي الشقق ، حيث تكون المساحة في الغرف المنفصلة محدودة للغاية. يمكن إخفاء المرجل خلف جدار زائف.

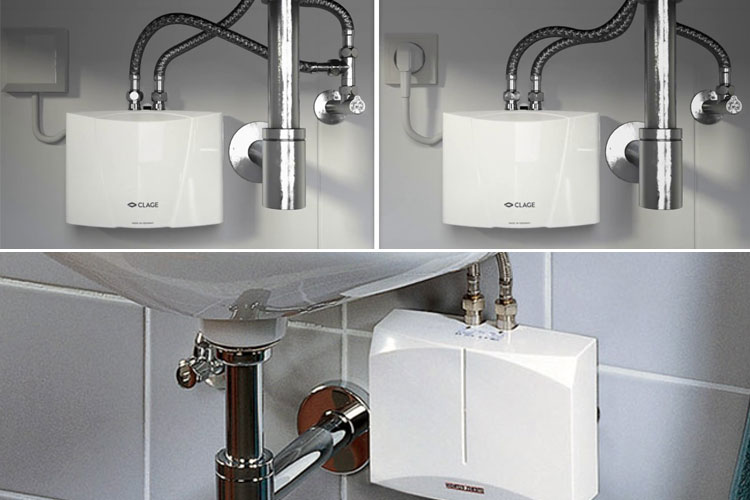

2. المطبخ تحت المغسلة. هذا الخيار مناسب للأجهزة المدمجة المصممة لـ 15-20 لترًا..
3. فوق الحمام. يمكن أن يكون هذا الحل خلاصًا للحمامات المدمجة الصغيرة..

“محل الإقامة” المحتمل الآخر للغلاية هو الرواق. هذا حل للنماذج الأفقية لسخانات المياه. هناك عيب واحد خطير لهذا الخيار – الحاجة إلى “سحب” الاتصالات إليه. لكن في بعض الأحيان يكون هو السبيل الوحيد لإيجاد مساحة خالية لتركيب الوحدة..

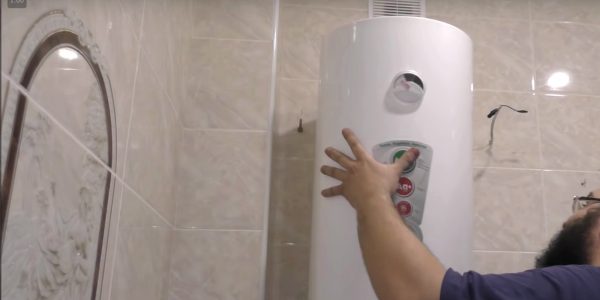

تثبيت المرجل على الحائط

كقاعدة عامة ، هناك حاجة إلى مساعد لهذه المرحلة ، لأنه حتى الجهاز الفارغ يمكن أن “يشد” بمقدار 20-30 كجم. يمكن تنفيذ تركيب هذه الوحدة الثقيلة بطريقتين:

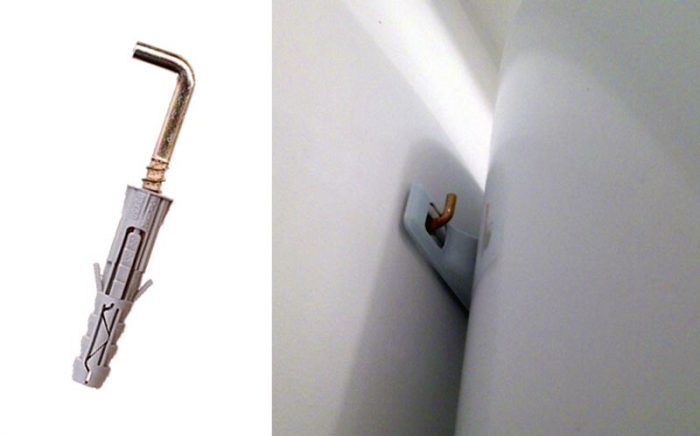

• على خطافات موثوقة مثبتة على القاعدة ؛
• على لوحة التركيب ، يتم تثبيته بمسامير التثبيت.

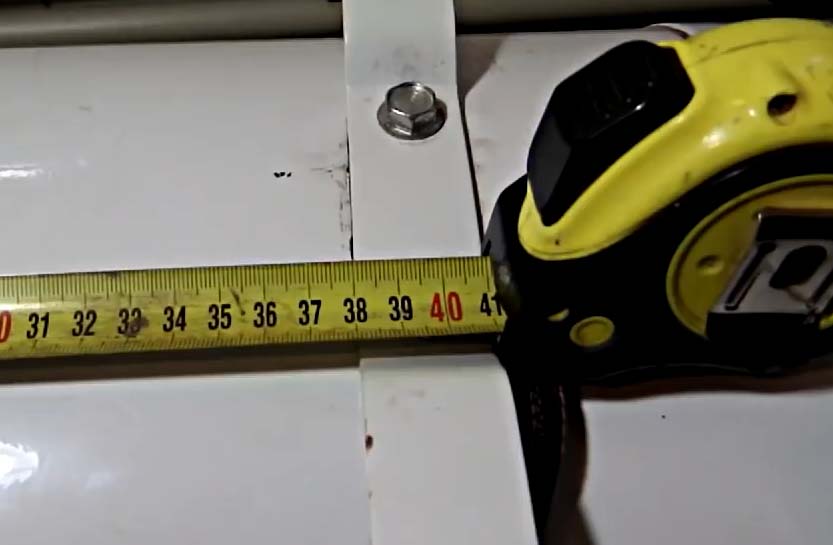

بعد قياس الهيكل ، انتقل إلى تحديد نقاط السحابات. سيسمح لك 50-70 مم المطلوب من الغطاء إلى السقف ليس فقط بإزالته إذا لزم الأمر ، ولكن أيضًا تعليق سخان المياه على الحائط دون أي مشاكل. يتصرفون مثل هذا:

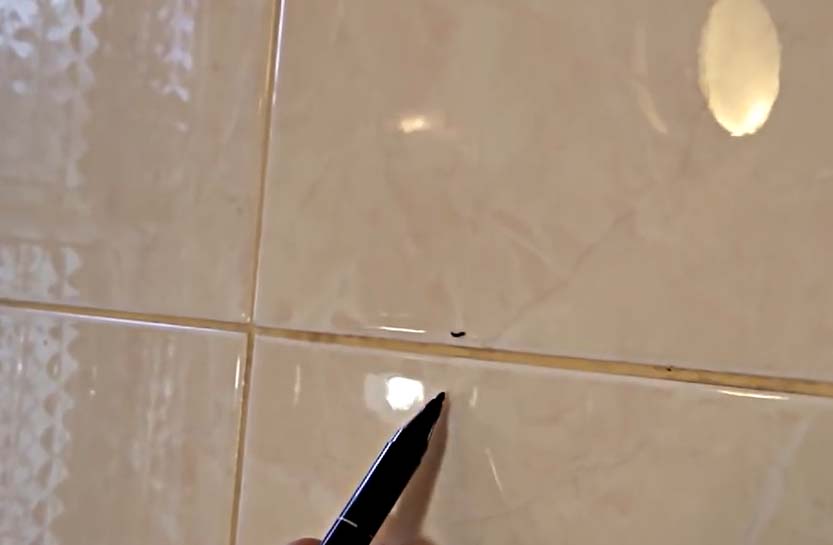

1. باستخدام مقياس شريط ومستوى ، حدد نقاط تثبيت الخطافات أو المراسي للوحة التثبيت ، ثم تحقق من “الأفق” بمستوى.
2. في حالة تبطين الجدار بالبلاط ، يتم استخدام مثقاب على شكل رمح (ماس أنبوبي) للممر الأول. ثم يتصرفون باللكمة والمثقاب.
3. يتم دفع المسامير في الثقوب المحفورة ، ويتم ربط الخطافات. أو يعلقون لوحة تثبيت يتم من خلالها إدخال مسامير التثبيت وشدها بمفتاح ربط.
4. يتم تعليق الخزان بعناية على السحابات ، ثم يتم فحص الموضع الصحيح للهيكل مرة أخرى بمستوى (به وبخط راسيا). إذا لزم الأمر ، قم بإجراء التعديلات على الفور.

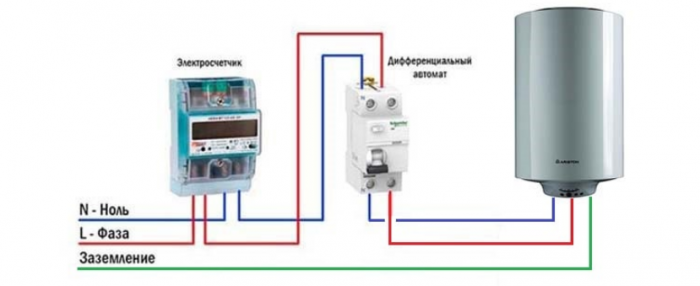

الربط الكهربائي

إذا كان الجهاز مزودًا بكابل وقابس ، فقم ببساطة بتوصيله بأقرب مأخذ أرضي. يحظر استخدام أسلاك التمديد والمحملات ، لأن الحمل كبير ، مما يعني أن أطراف العناصر الإضافية في الشبكة قد تذوب.

في حالة عدم وجود كابل أو قابس في المجموعة ، يمكنك إجراء الاتصال بنفسك ، ولكن من الأفضل دعوة معلم مؤهل لهذه المرحلة من العمل. نظرًا لأن سخان المياه الكهربائي هو قطعة قوية من المعدات ، فإنه يحتاج إلى خط منفصل عن اللوحة.

بالإضافة إلى الجهاز ، يوصى باستخدام جهاز حماية آخر – RCD. البديل هو ديفافتومات (16 أ). لتوصيل الغلايات ، يوصى بشراء كبل ثلاثي النواة (نحاسي) بمقطع عرضي لا يقل عن 2.5 مم 2. إذا تم تثبيت عنصرين من عناصر التسخين في النموذج ، فعند اختيار المقطع العرضي للكابل ، يتم تلخيص قوتهم. إذا تحدثنا عن حساب تقريبي ، فلكل 1 كيلوواط من الطاقة ، هناك حاجة إلى 1 مم 2 من “قطر” الموصل. التأريض لأي سخان مياه هو مطلب وليس توصية.

فحص تشغيل الجهاز

قبل توصيل الجهاز بالشبكة ، يتم ملء الخزان بالماء. قبل بدء هذه المرحلة ، يتم إغلاق الصمام الصاعد DHW ، ويتم فتح الصنابير عند إدخال / إخراج الوحدة. بعد ملء الجهاز ، يتم فتح “الصنبور الساخن” للخلاط وانتظر حتى تبدأ الطائرة في الخروج دون هسهسة. ثم قاموا بإغلاقه ، وواصلوا فحص النظام “الجديد” بحثًا عن التسريبات.

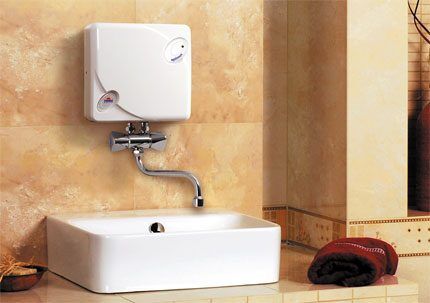

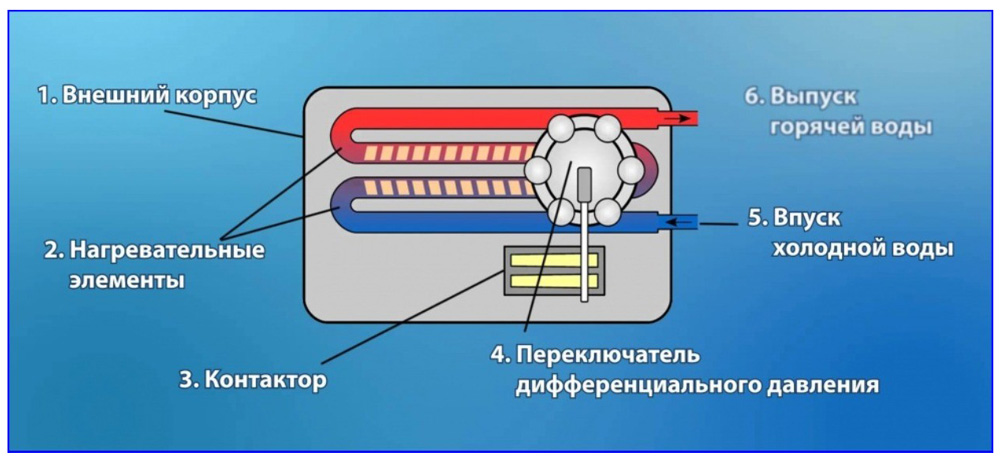

تدفق كهربائي

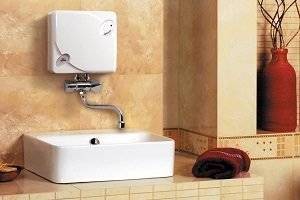

بناء بسيط. يمر السائل عبر الحاوية مع عنصر التسخين دون تأخير. تسخن بسرعة. مدمج وخفيف الوزن 1-5 كجم. طاقة عالية 3000-9000 واط ، تستهلك الكثير من الطاقة.

مما تتكون

• إطار
• عنصر تسخين على شكل أنبوب مع مدخل / مخرج.
• مؤشر التسخين.
• استشعار التدفق.
• مرحل ، مربع المحطة.

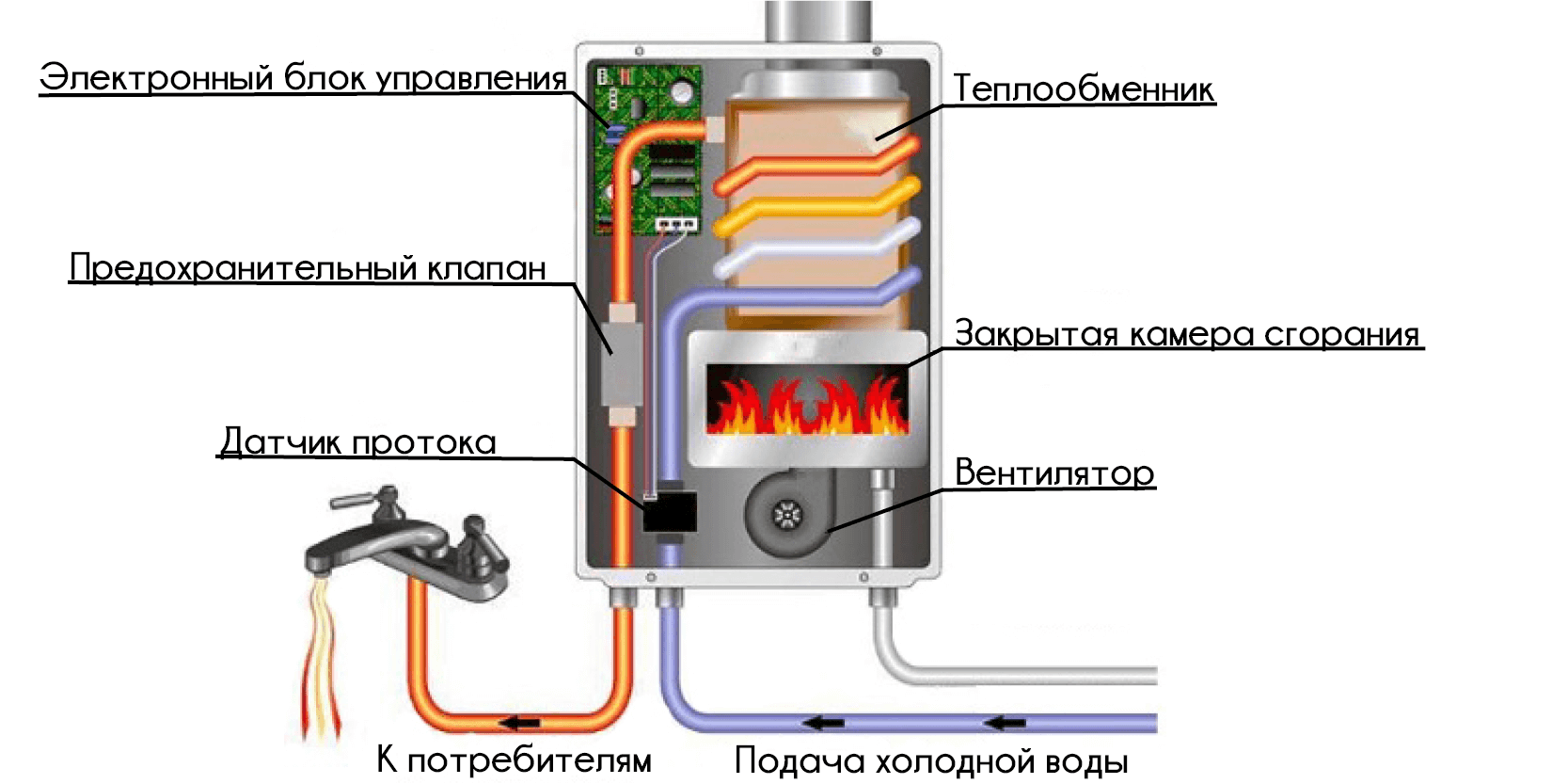

الغاز المتراكم

نوع منفصل من المعدات ، وليس سخان مياه يعمل بالغاز. يتراكم السائل في الخزان الداخلي ويتم تسخينه بواسطة طاقة الغاز المحترق. التثبيت الذاتي غير مرغوب فيه ، يجب أن يتم تنفيذ أعمال الغاز بواسطة متخصصين. مطلوب أيضًا التجميع الصحيح للمدخنة بحيث تتم إزالة المواد الضارة تمامًا من الغرفة بعد الاحتراق..

تكوين الصك

• الغلاف الخارجي.
• عازل حراري من مادة البولي يوريثين.
• الخزان الداخلي.
• خزان تجميع المكثفات.
• مواسير الماء الساخن / البارد.
• ناشر دخان حارق.
• كتلة الغاز.
• كبوت.
• الأنود ، ترموستات.

معدات التدفئة غير المباشرة

خزان كبير بدون عنصر تسخين. مصدر الحرارة – أنظمة التدفئة بالغاز / الوقود ، الألواح الشمسية. مثبتة على الحائط / الأرضية ، أحجام أكبر من 500 لتر.

العناصر الهيكلية

• غطاء من البولي يوريثين المعزول.
• مبادل حراري.
• جهاز الدوران.
• الأنود.
• نهج السائل / أنابيب الخروج.
• منظم الحراره.

الاختلافات في الحجم والقوة

ليس من الصعب حساب الحجم المطلوب للسخان لمنزل صيفي. من الضروري قياس كمية السائل المستخدم في إجراءات النظافة وغسل الأطباق والاحتياجات المنزلية الأخرى.

على سبيل المثال ، في غضون 24 ساعة ، يستهلك ثلاثة أشخاص 180 لترًا. يمكنك شراء حجم أصغر. عادة ما يتم تخفيف سائل ساخن 60-75 درجة مئوية بسائل بارد ، ونتيجة لذلك يخرج 250 لترًا في المتوسط. احسب الحجم المطلوب بنفسك.

الأهمية! خزان سعة 120 لترًا يكفي لثلاثة أشخاص. سيكون خيار 180 لترًا غير اقتصادي.

تؤثر الطاقة على سرعة التسخين. ألست مستعدًا للانتظار وقتًا طويلاً عند وصولك إلى دارشا؟ يتم إيقاف السخانات في حالة عدم وجود أصحابها. خذ معدات قوية للغاية – يمكنك الاستحمام بسرعة وبشكل مريح.

الأهمية! مع عمليات الإغلاق المتكررة ، يتجمد السائل في الداخل. اترك الجهاز قيد التشغيل لتجنب المشاكل..

الخيارات ذات عنصري التسخين مريحة: عملان للتدفئة ، أحدهما يحافظ على درجة الحرارة المطلوبة. يتم توفير التسخين السريع ، ويتم توفير الموارد عندما لا تكون هناك حاجة للمياه الساخنة.

يجب أن يشير الجهاز إلى الطاقة ودرجة الحرارة القصوى ومعدل التسخين. تجدر الإشارة إلى أنه في فصل الشتاء تكون المياه إلى النظام المركزي أكثر برودة بمقدار 10 درجات عن الصيف..

مع صمام ثلاثي

يتحقق هذا الاتصال لمرجل التسخين غير المباشر إذا كانت هناك مضخة دائرية على خط الأنابيب يمر من خلالها الإمداد. كما يتضح من الشكل ، فإن دائرة التسخين والوحدة متصلتان بالتوازي ، والصمام ثلاثي الاتجاهات (يتم التحكم فيه بواسطة مستشعر درجة الحرارة الموجود في جسم الوحدة) مثبتًا بعد المضخة..

يتصل الصمام بالوحدة عن طريق أحد مخارجها. يتم قطع نقطة الإنطلاق في التدفق العائد أمام المرجل ، والذي يتصل به مخرج المبادل الحراري. في هذا الصدد ، يمكن اعتبار الإدخال في نظام التدفئة مكتملاً..

R نظام غير متطاير

مع المخطط الحالي ، حيث يكون المرجل غير متطاير ، يوصى بوضع الجهاز فوق مستوى المشعات. مع هذا الترتيب ، سيحدث دوران المبرد بسبب قوى الجاذبية. على الرغم من أنه من الممكن أيضًا بناء مضخة في هذه الدائرة ، إلا أنه أثناء انقطاع التيار الكهربائي ، لن يكون هناك ماء ساخن.

مع هذا النوع من التوصيل ، من الضروري أن يكون قطر أنبوب الماء الموجه إلى الوحدة أكبر بمقدار خطوة واحدة من القطر المستخدم للتدفئة. نتيجة لهذا ، يتم تحقيق الأولوية.

مع إعادة التدوير

تسمح الوحدة مع إعادة الدوران بإمداد الماء الساخن الفوري للمستهلك. هذا مناسب لأنك لا تحتاج إلى تصريف السائل البارد بينما يبدأ السائل الساخن في التدفق. يتم توفير هذه الفرصة من خلال المضخة المثبتة للحفاظ على الدورة الدموية في حلقة ملتوية. هذا النظام يسمى إعادة الدوران. يشتمل هذا التصميم غالبًا على مجفف مناشف..

في نظام إعادة التدوير في أنابيب الجهاز ، يتم استخدام ما يلي:

• فحص الصمام ، والذي يمنع خلط تدفقات المياه الساخنة والباردة ؛
• مجرى الهواء – مهمتها منع الهواء من الدخول عند تشغيل المضخة ؛
• صمام الأمان – يخفف الضغط في حالات الطوارئ ؛
• خزان التمدد ، مصمم لتعويض تمدد الناقل الحراري ، بينما يجب ألا يرتفع الضغط في الخزان فوق مستوى الزناد لصمام الأمان.

وبالتالي ، إذا قمت بتوصيل سخان مياه وفقًا لجميع القواعد ، فسيسمح ذلك للوحدات بالعمل في الوضع الصحيح وتزويد المستهلك بإمدادات المياه الساخنة..

أهم النصائح لاختيار مكان للغلاية

عند اختيار الغلاية وشرائها ، يمكنك متابعة تركيبها. تحتاج أولاً إلى إصلاحه على الحائط. عند اختيار الجدار ، من الضروري مراعاة أبعاد ووزن الجهاز في حالة ممتلئة..

• يجب تركيب الغلاية فقط على جدار حاملة ، حيث يمكن أن يتجاوز وزنها في الحالة المملوءة 100 كجم.
• يجب وضع الغلاية بالقرب من نقطة توزيع الماء الساخن قدر الإمكان.
• تأخذ في الاعتبار أبعاد المنتج وميزات تصميمه (ترتيب عمودي أو أفقي ، اتصال اتصالات علوي أو سفلي)



  يتم تركيب الغلاية على الحائط الحامل

• يمكن تركيب المرجل على أي ارتفاع. يجب أن نتذكر أنه في المنازل التي يكون فيها ضغط الماء “غير شديد” ، فإن رفع الغلاية إلى السقف أمر محفوف بالمخاطر ، وقد لا يصل الماء إليه ببساطة.

النصيحة. إذا كان الضغط في نظام إمداد المياه ضعيفًا ، فمن المستحسن تثبيت المرجل عند أدنى مستوى ممكن للتشغيل بدون مشاكل..

• بعد التثبيت ، يجب أن يظل المرجل متاحًا مجانًا للصيانة والإصلاح الوقائي..

توصيات لوضع الغلاية

تنقسم سخانات المياه المنزلية (سخانات المياه) إلى نماذج التدفق والتخزين. الأولى مضغوطة وعادة ما يتم تثبيتها تحت الحوض في المطبخ أو الحمام. من ناحية ، يتم توصيل خرطوم من صنبور إمداد الماء البارد بها ، ومن ناحية أخرى ، يتم توصيل صنبور للخلاط أو رأس دش. توصيل مثل هذه التقنية بالماء بسيط مثل توصيل مرحاض أو كشك دش. تحتاج فقط إلى تشديد بضع صواميل على الأنابيب ، دون أن تنسى شريط FUM.

مخطط توصيل سخان مياه التخزين

مع الغلايات (التناظرية التخزينية) ، كل شيء أكثر تعقيدًا إلى حد ما. مخطط الاتصال مختلف قليلاً هنا. هذا الجهاز عبارة عن غلاية مملوءة بالماء ، حيث يتم تسخين السائل بسبب تشغيل موقد غاز أو عنصر تسخين. أولاً ، يتم ملء هذا العمود من خط أنابيب إمداد الماء البارد ، وبعد ذلك ، عندما يسخن ويكون ضروريًا ، فإنه ينقل “الماء المغلي” المسخن إلى 40-750 درجة مئوية إلى أنبوب إمداد الماء الساخن..

أنواع الغلايات وسخانات المياه

يتم تركيب سخان مياه تخزين في الشقق والمنازل الخاصة:

• في المطبخ فوق أو تحت الحوض ؛
• في الحمام (المرحاض) ؛
• في الغرفة الخلفية.

ولكن كلما اقتربنا من مصدر إمداد الماء البارد ، كان من الأسهل توصيل الغلاية بمصدر إمداد الماء البارد. المسافة الأقل من العمود إلى نظام إمداد المياه – يجب وضع عدد أقل من الأنابيب. الشيء الرئيسي هو أن الجدار الذي خطط لتركيب معدات تسخين المياه قادر على تحمل وزنه.

أرضية

يشغل مساحة كبيرة ، ويتم تثبيته بهيكل داعم ، وحامل. يتطلب أرضية صلبة مستوية. عند التثبيت ، يتم استبعاد التشوهات.

عمودي

موديل 100 لتر معلق على دعامتين ، أكثر على أربعة. استخدام أكثر راحة ، لا يوجد انخفاض مفاجئ في درجة الحرارة. يقع عنصر التسخين في الجزء السفلي – تسخين أكثر كفاءة. تكلفة أقل من النماذج الأفقية.

أفقي

أبعاد مدمجة. مناسب للحمامات الصغيرة ، ويمكن تركيبه في السقف. يوجد عنصر التسخين على الجانب ، والتدفئة أسوأ من العمودي. يتم خلط السائل البارد باستمرار مع السائل الساخن ، وسوف يتدفق الماء المخفف من الصنبور.

تركيب وتوصيل المرجل بإمدادات المياه في الشقة بيديك

يعد تركيب سخان مياه بيديك في مبنى سكني في غياب الحد الأدنى من المعرفة في مجال السباكة والمهارات في العمل باستخدام أداة كهربائية مهمة محفوفة بالمخاطر إلى حد ما. في حالة حدوث خطأ ، سيقوم جيرانك في الطابق السفلي أخيرًا بإجراء الإصلاحات التي طال انتظارها في الشقة بأكملها على نفقتك الخاصة ، وإذا كنت “محظوظًا” ، فسوف ينضم إليهم آخرون على طول الناهض.

محاولات تركيب غلاية في منزل خاص ليست متطرفة للغاية ، يمكنك توفير أجور المتخصصين واكتساب مهارات صحية مفيدة.

وفقًا لتعليمات الشركة المصنعة وعملية التثبيت الدقيقة ، يجب ألا تكون هناك مشاكل في توصيل سخان المياه بيديك والحصول على مصدر الماء الساخن.

خطوات تركيب السخان

1. فحص الأنظمة وتجهيز الأدوات ومكان التثبيت.
2. نعلق المرجل على الحائط.
3. قم بتوصيله بشبكات المياه أو البرميل.
4. اتصل بالشبكة.

أدوات ومستهلكات تركيب الغلايات

اعتمادًا على ميزات التصميم ، قد تكون هناك حاجة إلى مجموعة مختلفة من أدوات البناء لتركيب السخان ، ولكن الأساسي هو:

• حفر أو حفر مطرقة البناء مع وظيفة الصدم ومجموعة من التدريبات لثقب الثقوب الصدمية ؛
• كماشة ، كماشة
• الشدات أو الشدات القابلة للتعديل ؛
• شريط قياس أو مسطرة
• نوعان من مفكات البراغي: مستقيم ومتقاطع.

بالإضافة إلى الأداة ، قد تكون هناك حاجة لبعض المواد عند تركيب نظام المرجل:

• مثبتات لتعليق الشواية على الحائط: الأقواس ، المراسي ، المسامير ؛
• تركيبات السباكة – المحملات ، والتجهيزات ، فحص الصمام ، محابس.
• خراطيم مرنة لتوصيل المرجل بنظام إمداد الماء البارد وإزالة الماء الساخن منه ؛
• مواد العزل المائي – سحب الكتان ، المعاجين الخاصة ، أشرطة الختم ؛
• قد تكون هناك حاجة لأنابيب المياه عند بناء أنابيب المياه أو تركيب خط جانبي.

تفريغ وتجهيز السخان للتركيب

قبل العمل على تركيب غلاية تسخين المياه ، من الضروري التحقق من سلامتها بعد تفريغها وقراءة التعليمات أولاً وقبل كل شيء.

تجهيز سخان الماء للتركيب على الحائط وربطه بالمرافق.

في كثير من الحالات ، من أجل عدم عمل مآخذ إضافية ، يتم توصيل المرجل مباشرة بالدرع ، والذي يقع على مسافة كبيرة منه. في هذه الحالة ، للحصول على اتصال موثوق ، من الضروري إزالة السلك القصير من المرجل واستبداله بسلك أطول..

تركيب المرجل على الحائط

عند تركيب سخان مياه على الحائط ، من الضروري أولاً وضع العلامات ، لذلك قد تحتاج إلى مساعدة شخص آخر سيحمل الشواية بالقرب من الحائط. في حالة التثبيت على المراسي على شكل خطاف ، لسهولة التعليق ، من الضروري وضع فجوة بين السقف وأعلى المرجل بحوالي 10 سم..

تركيب سخان المياه على الأقواس على الحائط ، وبعد ذلك يتم إجراء الضبط باستخدام براغي التثبيت.

• يتم حفر ثقوب للقطر المطلوب في الأماكن المحددة باستخدام ثقب الصدمة ، ويتم دفع المسامير ؛
• مسامير ربط ملولبة أو على شكل خطاف مشدودة أو مطرقة بداخلها لربط سخان المياه ؛
• يتم توصيل المرجل بالجدار ، ويتم تمرير مسامير التثبيت من خلال عينيه ، وإذا لزم الأمر ، يتم تثبيته على الحائط بالصواميل.

توصيل المرجل بنظام إمداد المياه

لتوصيل المرجل بإمدادات المياه ، من الضروري تثبيت نقطة الإنطلاق لإمدادات المياه في التيار الكهربائي. اعتمادًا على نوع الأنابيب ، يتم التثبيت بطرق مختلفة.

للقيام بذلك ، يتم إغلاق صمام إمداد المياه المشترك ويتم قطع الأنبوب ، ويتم تثبيت تركيبات معدنية خاصة على نهاياتها ويتم تثبيت نقطة الإنطلاق على الأنبوب الفرعي ، حيث يتم توصيل خرطوم مرن لتزويد المرجل بالمياه.

عند العمل باستخدام الأنابيب المعدنية والبلاستيكية ، يلزم استخدام أداة خاصة – اضغط على الكماشة ، والتي يتم من خلالها تجعيد الطرف البلاستيكي المعدني للأنبوب الذي يتم إدخاله في نقطة الإنطلاق.

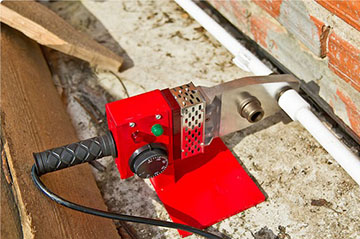

أدخل في أنبوب بولي بروبيلين. يتم قطع جزء من خط المياه ، ويتم تسخين الأطراف الحرة للأنابيب ويتم تثبيت نقطة الإنطلاق عليها. في هذه الحالة ، من الضروري أيضًا استخدام أداة خاصة – مكواة لحام تقوم بتسخين نقطة الإنطلاق والأنابيب.

أدخل في أنبوب معدني. يمكن استخدام وصلة ملحومة ، لكن هذا العمل مكلف ، ويتطلب معدات خاصة ومهارات عامل لحام مؤهل. في أغلب الأحيان ، يتم إجراء الربط بطريقة أبسط: يتم قطع جزء من الأنبوب ويتم قطع الخيط في نهاياته الحرة باستخدام قالب ، ثم يتم تثبيت نقطة الإنطلاق الانتقالية على الأنبوب الفرعي من خلال الوصلة الملولبة.

أسهل طريقة هي إرفاق مشبك خاص بفرع (مصاص دماء) بالأنبوب. للقيام بذلك ، يتم حماية موقع التثبيت ويتم حفر ثقب في الأنبوب ، ثم يتم تثبيت أداة توصيل مصاص الدماء من خلال الحشية المطاطية على الأنبوب باستخدام أربعة مسامير ، ويتم توصيل خرطوم مرن بها لتزويد المرجل بالمياه من خلال صمام مغلق.

اختيار مكان لتركيب السخان

قبل التثبيت ، تحتاج إلى اختيار موقع مناسب. ما يجب توقعه:

1. أبعاد المعدات. قم بقياس المكان المطلوب مقدمًا حتى تناسبه الوحدة. يمكن تعليق المعدات التي تصل إلى 200 لتر ، وتكون أكثر ضخامة – فقط التثبيت على الأرض.
2. حائط. اختر جدارًا محملًا ، يكون وزن المرجل كبيرًا. يمكن بناء تعزيزات إضافية أو هياكل داعمة.
3. تصاعد. استخدم مسامير التثبيت لتثبيت محكم. لم يتم تضمينها في الحزمة. يزيد التثبيت متعدد البراغي من الموثوقية الهيكلية. يجب أن تحتوي النماذج من 100 لتر على أربع نقاط تثبيت على الأقل.
4. نقطة توزيع المياه. ضع في أقرب مكان ممكن.
5. غرفة منفصلة. يُنصح بتخصيص غرفة مرجل كاملة. يمكن وضع الطرز الضيقة في خزانة الحمام الصحية. توفير وصول مجاني إلى المعدات لسهولة الصيانة والتصريف والإصلاح.
6. نوع السخان. سيتطلب الغاز وضع نظام عادم الهواء.

الأهمية! يجب عزل المقابس عن الرطوبة بواسطة أغطية أو سدادات.

نحن نعلق على الحائط

عادة ما يتم تثبيت السخانات على الحائط. تشير التعليمات إلى أبعاد السحابات. يعتمد عدد المراسي على عدد الأقواس.

1. حدد منطقة التثبيت.
2. حفر ثقوب مع مطرقة الحفر.
3. برغي في السحابات ، علق الوحدة.

كيفية الاتصال بالخزان

عادة ما يتم تعليقهم على سطح المنزل. لا يتم استخدام صمام الفحص. يجب أن يكون الخزان أكبر بعدة مرات من خزان السخان. يتم استخدام العوامة أيضًا لمراقبة مستوى السائل. يجب أن يحتوي أنبوب التوصيل على صمام إغلاق. الشرط الأساسي أن تكون مسافة الغلاية من الخزان أكثر من 2 م وفي الطقس البارد يجب إفراغ الخزانات.

• إذا كانت الحاوية أقرب من مترين ، يتم وضع نقطة الإنطلاق وصمام الصرف عند مدخل الخزان. يتم تثبيت نقطة الإنطلاق من الخزان فوق المدفأة.
• يبلغ الفرق في الارتفاع أكثر من مترين – يتم إضافة صمام أمان ، ويتم تثبيت نقطة الإنطلاق من الخزان أسفل المدفأة.

الأهمية! ضغط الماء لا يزيد عن 6 بار. إذا تم تجاوز الفائض ، يتم تثبيت مخفض أمام الجهاز لتقليل الضغط. هذا سيمنع الكسر..

كيفية الاتصال بإمدادات المياه

نصائح قبل التثبيت:

• استخدم فقط الأجزاء الأصلية التي أوصى بها المورد.
• لا تقم بتشغيل الجهاز بدون ماء ، فقد يحترق.
• لا تشرب السوائل من الغلاية.

مراحل الاتصال:

1. تحديد نوع السباكة.
2. قم بتوصيل الجهاز بالحائط.
3. تواصل وفقًا للقواعد والرسوم البيانية أدناه.

الأهمية! قم بتركيب مرشح إذا كانت جودة المياه رديئة. سيؤدي ذلك إلى إطالة عمر المرجل..

نحن ننظر إلى نوع إمدادات المياه

تعتمد طريقة توصيل المرجل على نوع نظام إمداد المياه. ضع في اعتبارك الأصناف الشائعة. قبل الاتصال ، احظر الوصول.

نحن نتصل بشكل صحيح:

1. قم بتنظيف المفصل وإزالة الطلاء القديم والأوساخ.
2. قم بتوصيل المشبك والأنبوب ، استخدم حشية للختم.
3. حفر حفرة في الأنبوب من خلال الفوهة ، يجب أن يتطابق عرض الفتحة والكمية.
4. قطع الخيط ووضع ممسحة – عناصر اتصال مترابطة.
5. تثبيت الصنابير.
6. قم بتوصيلها بالصنابير والغلاية.

خطة عمل:

1. قم بعمل قطع في الأنابيب ولحام المحملات.
2. لحام فتحات المحملات في أنابيب السخان.
3. قم بتوصيله بالوحدة عن طريق الكم الطرفي والصنبور.

بناء القواعد:

1. قطع الأنبوب ، قم بتوصيل المحملات.
2. تشكيل الرصاص لسخان المياه.
3. اتصل به.

تثبيت عناصر القفل

عناصر مهمة في نظام إمداد المياه ، فهي تمنع الوصول إلى المياه. تختلف الأجهزة الخاصة بالمياه الساخنة والباردة.

نحن نتصل بالشبكة

ما تحتاج إلى معرفته:

• الاتصال الآمن ممكن فقط مع جهاز الحماية ، الصمامات. يجب استخدام جميع الأجهزة مع جهاز التيار المتبقي – RCD.
• تتطلب المعدات كبلات بحجم معين. يجب أن يكون القطر أكبر من 2.5 مم.
• من الخيارات الشائعة لتثبيت النماذج منخفضة الطاقة من خلال منفذ. من المهم توصيله فقط بمقبس ثلاثي الأقطاب مقاوم للرطوبة. التأريض مهم.
• لا تستخدم منفذًا إذا كان الجهاز قويًا جدًا. سيخلق هذا شرارات واتصالات فضفاضة. ممكن النار. لهذا ، يتم سحب الكابل مباشرة من الوحدة إلى اللوحة الكهربائية.
• مطلوب فتيل للتشغيل الآمن ، وفصل المرجل. اختر بحساسية كافية لتجنب التعثر بدون سبب. الأمثل – 16 أ.
• مراقبة احتياطات السلامة ، والاستفادة من خدمات المتخصصين.

نصائح قبل التوصيل:

• استخدم مآخذ خاصة – مقاومة للماء. أن يكون موجودا في مكان لا تصل إليه المياه.
• تأكد من تأريض الجهاز قبل تشغيله. استخدم كبلًا بثلاثة أسلاك ومقبس ثلاثي الأقطاب.

الأهمية! قم بتركيب الأسلاك فقط في غرفة جافة..

الطريقة رقم 1:

1. قم بقياس المسافة من المخرج إلى نقطة تركيب سخان المياه.
2. تفكيك القابس وإزالة عزل الكابل.
3. قم بفصل العزل عن النوى على كلا الجانبين.
4. قم بتوصيل الموصلات بملامسات التوصيل – الأزرق إلى الصفر ، والأحمر إلى المرحلة ، والباقي على الأرض.
5. افتح لوحة الغلاية ، وقم بتوصيل الأسلاك بجهات الاتصال. قريب.

الطريقة رقم 2: التوصيل باللوحة الكهربائية

1. قم بتوجيه الكابل من المدفأة إلى لوحة الطاقة.
2. قم بتركيب الجهاز بجوار الوحدة ، ضع الكابل.
3. قم بفصل الكابل 10 سم والمرحلة.
4. قم بتوصيل كابل تسخين المياه بالمرحلة السفلية ، إلى الجزء العلوي – الجهاز.
5. قم بتقطيع قلب الكابلات على كلا الجانبين.
6. قم بإزالة لوحة جسم السخان ، وقم بتوصيل الأسلاك بالأطراف.
7. قم بقطع التيار الكهربائي ، قم بتوصيل الوحدة باللوحة.

ما الذي عليك عدم فعله

أنت تعرف كيفية توصيل سخان المياه. سنخبرك بما لا ينصح به أثناء التثبيت.

1. زيادة ضغط الماء فوق 6 ضغط جوي. خلاف ذلك ، سوف يتمزق النظام من السوائل الزائدة.
2. قم بتضمين المعدات الجافة غير المملوءة. يهدد بحرق عنصر التسخين.
3. قم بتركيب الوحدة بدون معرفة فنية.
4. استنزف الخزان دون فصل مصدر الطاقة.
5. تجاهل قواعد السلامة.
6. استخدم قطع غيار دون المستوى المطلوب من ماركات غير معروفة.
7. جبل بدون صمام أمان.

عند اختيار نموذج ، ضع في الاعتبار أبعاد نقطة التعلق واحتياجاتك ومتطلبات التصميم الداخلي. استخدم خدمات المحترفين أو افعل ذلك بنفسك باستخدام توصياتنا.

كيفية تشغيل سخان مثبت بالفعل

من الناحية الهيكلية ، جميع الأجهزة متشابهة ، والإدراج هو نفسه.

1. أغلق وصول الماء الساخن. سوف يسمع صوت مميز. هذا شرط أساسي ، وإلا فإن السائل الساخن سيعود.
2. افتح صنابير الخلاط والغلاية الساخنة ، ثم حرر الهواء.
3. افتح صمام الماء البارد عند مدخل الخزان. انتظر تدفقًا متساويًا.
4. قم بإيقاف تشغيل كل شيء ، قم بتشغيل المعدات الموجودة في الشبكة. اضبط درجة الحرارة المطلوبة. ستعمل بعض النماذج بشكل مستقل مع ضغط سائل كافٍ.
5. تحقق من العمل. انتظر حتى يسخن الحجم بالكامل.

إذا لم تكن لديك خبرة في التبديل ، في شك ، أوكل العملية إلى السيد. خلاف ذلك ، سوف تضطر إلى إنفاق الأموال على الإصلاحات والقضاء على التسريبات.

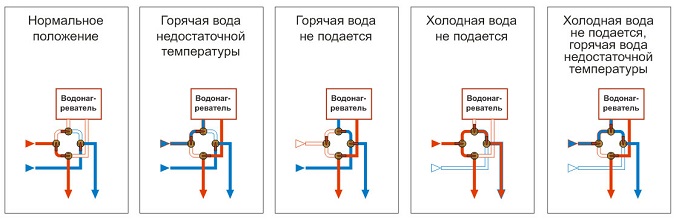

مخططات التوصيل لأنواع مختلفة من الغلايات

تم تجهيز أي غلاية بنظام أتمتة مع التحكم في درجة الحرارة بسبب ترموستات مدمج ، عندما يتم الوصول إلى عتبة التسخين المحددة مسبقًا ، تقوم الدائرة الإلكترونية بفصل الطاقة عن التسخين TEN. ومع ذلك ، من أجل تجنب حالات الطوارئ غير المتوقعة في حالة تعطل الأجزاء المسؤولة عن إيقاف تشغيل السخان الكهربائي عند ارتفاع درجة حرارة الماء ، يجب أن يحتوي الرسم التخطيطي لتوصيل الغلاية بمصدر إمداد المياه على عناصر تضمن سلامة استخدام الجهاز.

الجهاز الرئيسي لهذه الوظيفة هو صمام أمان تنفيس الضغط. عند تحديد كيفية توصيل الغلاية بإمدادات المياه ، ضع في اعتبارك تصميمها ، ووفقًا لذلك ، اختر طرق الأنابيب التالية:

• بالنسبة للوحدات الكهربائية ، يشتمل مخطط التوصيل الصحيح لسخان المياه بإمدادات المياه على صمام تنفيس أمان خاص ، عادةً من نوع العلم ، وصمام تصريف كروي. يتم توصيل عنصرين محددين من تركيبات السباكة بمدخل الماء البارد للغلاية – أولاً ، يتم وضع صمام تصريف من خلال نقطة الإنطلاق ، وبعد ذلك يتم وضع صمام أمان.

  تم تصميم صمام القفل الكروي لتصريف المياه من سخان المياه أثناء إصلاحه أو صيانته. يحتوي صمام الطوارئ على مخرج بقطر صغير لتصريف المياه عندما يرتفع الضغط داخل المرجل. يتم توصيل خرطوم مرن بقطر مناسب بالتركيب ويتم إنزاله في مخرج الصرف الصحي بحيث لا يتم تصريف المياه أو تنقيطها على الأرض.

• يتم تثبيت الصمامات الكروية في أنابيب الماء البارد والساخن ، وهي مناسبة للغلاية ، لإيقاف تدفق المياه عند تفكيك الجهاز..
• إذا تجاوز الضغط في النظام 6 بار ، وهو أمر غير مقبول لأنواع كثيرة من الغلايات ، يتم تركيب مخفض لخفض الضغط في خط الأنابيب.



عند تحديد كيفية توصيل سخان المياه للتدفئة غير المباشرة بإمدادات المياه ، يتم النظر في خيارين:

1. الأول يشبه تركيب غلاية بسخان كهربائي – يتم توصيل صمام كروي مخرج وصمام تخفيف ضغط الطوارئ بمدخل الماء البارد..
2. الطريقة الثانية لتوصيل المرجل بكفاءة بنظام إمداد المياه هي استخدام مجموعة أمان على خط أنابيب المدخل. الجهاز عبارة عن قطعة نحاسية ذات مدخل ونقطة توصل بها صمام تصريف ضغط وفتحة تهوية ومقياس ضغط تحكم.
3. في بعض الأحيان ، لتزويد المنازل الفردية بالمياه ، يتم استخدام صهاريج تخزين حجمية مثبتة في علية المبنى ؛ عند ربط غلاية بها ، يتم الاسترشاد بالقواعد التالية:

• إذا كانت المسافة من الغلاية إلى خزان التخزين أقل من 2 متر ، يتم توصيل صمام كروي وصمام علم تخفيف الضغط في سلسلة بإمدادات المياه الباردة.
• إذا كان المرجل يقع على مسافة تزيد عن 2 متر من خزان التخزين ، فيمكن حذف صمام تخفيف الضغط..



إمداد الماء البارد (من أعلى إلى أسفل):

1. يعتبر تركيب “الأمريكي” على أنبوب إمداد الغلاية من أبسط الخيارات وأكثرها موثوقية لتوصيل المرجل. إذا كان من الضروري تفكيك سخان المياه ، فيمكن فصله عن مصدر المياه في غضون دقائق قليلة.
2. تركيب وصلة تيه من النحاس الأصفر مع محبس تصريف المياه. هذه التفاصيل اختيارية عند توصيل المرجل. ولكن من أجل راحة تصريف المياه من الغلاية ، يعد هذا خيارًا ممتازًا ودائمًا..
3. يعد تركيب نظام الأمان شرطًا أساسيًا لتوصيل المرجل بإمدادات المياه. يشمل النظام:

مخطط إمداد مياه الغلايات

• صمام عدم الرجوع – سيمنع تدفق الماء الساخن من المرجل في حالة انخفاض ضغط إمداد الماء البارد أو غيابه التام ؛
• صمام الأمان – في حالة زيادة الضغط داخل خزان المرجل ، يتم تصريف الماء الزائد تلقائيًا من خلال هذا الصمام لتقليل الضغط الداخلي.

انتباه! لا يمكن الاعتماد على نظام الأمان في مجموعة سخانات المياه دائمًا. لحماية نفسك من المتاعب ، قم بشراء صمام فحص وكسر موثوق.

لا يمكن المبالغة في تقدير أهمية نظام الأمن. لذا فإن عدم وجود صمام فحص في حالة انقطاع إمدادات المياه (على سبيل المثال ، إصلاح الخط) سيؤدي إلى إفراغ الخزان. في الوقت نفسه ، ستستمر تسخين عناصر التسخين ، مما يؤدي إلى فشلها.

صمام الأمان مهم بنفس القدر في النظام. لنفترض أن منظم الحرارة معطل في الغلاية. في هذه الحالة ، لن يتم إيقاف تشغيل عناصر التسخين تلقائيًا ويمكن أن تصل درجة حرارة الماء في الخزان إلى 100 درجة مئوية. سوف يرتفع الضغط في الخزان بسرعة ، مما سيؤدي في النهاية إلى انفجار المرجل..

صمام أمان في النظام

1. إذا تم توفير الماء العسر بجودة منخفضة لنظام إمداد المياه ، بعد محبس الحنفية ، يجب تثبيت مرشح تنظيف. سيوفر وجودها قدرة المرجل من رواسب الحجم والحجم ، مما سيؤدي إلى إطالة عمر الخدمة بشكل كبير..
2. تركيب صمام الإغلاق. والغرض منه هو قطع إمدادات المياه عن المرجل أثناء صيانته أو إصلاحه ، بينما سيتم توفير المياه إلى نقاط أخرى.
3. في حالة “قفزة” الضغط في مصدر المياه ، يوصي الحرفيون ذوو الخبرة بتركيب مخفض ضغط. إذا كان مثبتًا بالفعل عند مدخل المياه إلى المنزل أو الشقة ، فلا داعي لتكرار التثبيت.
4. إدخال نقطة الإنطلاق في أنبوب إمداد الماء البارد الموجود.

مخرج الماء الساخن (من أعلى إلى أسفل):

1. تركيب الوصلة “الأمريكية” على ماسورة الماء الساخن للغلاية.
2. تركيب صمام كروي لإمكانية تصريف المياه من المرجل (إذا كان هذا الصمام مثبتًا بالفعل في مكان آخر ، فلا داعي لتكراره).
3. ملحق لتوزيع الماء الساخن حول شقة أو منزل.

انتباه! يجب تنفيذ جميع توصيلات الأجزاء على قطعة من الكتان بشريط مدخنة أو معجون خاص مانع للتسرب.

أدخل في أنبوب بلاستيكي معدني. أسهل طريقة للتضمين. في المكان المناسب ، يتم قطع الأنبوب بقاطع ، وبواسطة تركيبات مناسبة ، يتم تثبيت نقطة الإنطلاق ، والتي يتم من خلالها توفير الماء البارد للغلاية. بدأت الأنابيب البلاستيكية المقواة تفقد شعبيتها بالفعل. ظاهريًا ، لا يبدون ممتعين من الناحية الجمالية ، وعمر خدمتهم ليس طويلاً..

أدخل في أنبوب بولي بروبيلين. مثل هذا الإدخال يستغرق وقتًا طويلاً ومكلفًا ، ولكنه الأكثر موثوقية في نفس الوقت. يتم تثبيت القطعة على شكل حرف T مع اقتران “أمريكي” للتوصيل باستخدام مكواة لحام خاصة. بعد قطع جزء من الأنبوب في المكان المناسب بمقص خاص ، من الضروري الحفاظ على محورية جزأيه. خلاف ذلك ، لن يكون من الممكن لحام نقطة الإنطلاق..

رسم تخطيطي لتوصيل المرجل بإمدادات المياه

أدخل في أنبوب معدني. سيتطلب هذا الإدخال مهارات معينة في العمل مع الممسحات وأدوات التوصيل. إذا كان من الممكن قطع الخيط على أنبوب القطع ، يتم تثبيت نقطة الإنطلاق باستخدام ممسحة سباكة تقليدية أو أداة توصيل. إذا كانت الأنابيب المعدنية موجودة بطريقة لا يمكن فيها استخدام وعاء للخيوط ، فإنها تلجأ إلى استخدام مشبك خاص مع مخرج ملولب ، يطلق عليه شعبياً “مصاص الدماء”. كيف تعمل مع “مصاص دماء”:

1. يجب تنظيف الأنبوب المعدني تمامًا من الطلاء القديم..
2. اصنع ثقبًا في الأنبوب في مكان الوصلة. يجب أن يتطابق قطر الفتحة الموجودة في الأنبوب مع الفتحة الموجودة في أداة التوصيل.
3. يتم تثبيت أداة التوصيل “مصاص الدماء” على أنبوب معدني من خلال حشية مطاطية ومثبتة بمسامير التوصيل. يجب أن تتطابق الثقوب الموجودة في الأنبوب مع أداة التوصيل.

انتباه! ثقب كبير محفور في الأنبوب سوف ينتهك خصائص قوة الأنبوب ؛ صغير – بعد فترة قصيرة يصبح مسدودًا بالأوساخ.

بعض ميزات مخطط إمداد المياه

توصيل غلاية التخزين. يتم توفير الماء البارد لنظام الغلايات من خلال خط أنابيب يتصل مباشرة برافعة الإمداد المركزية.

في الوقت نفسه ، يتم تثبيت عدد من المكونات على خط الماء البارد الضرورية للتشغيل العادي للجهاز:

1. محبس الحنفية.
2. التصفية (ليس دائمًا).
3. صمام أمان.
4. استنزاف الديك.

يتم تثبيت عناصر الدائرة المشار إليها في القسم الموجود بين أنبوب إمداد الماء البارد والغلاية بالتسلسل المحدد.

تم تجهيز خط مخرج السائل المسخن أيضًا بصمام إغلاق افتراضيًا. ومع ذلك ، فإن هذا المطلب ليس إلزاميًا ، وإذا لم يتم توفير الصنبور عند مخرج مصدر الماء الساخن ، فلن يظهر خطأ جسيم في هذا..

جميع مخططات توصيل سخانات المياه لها ميزات مشتركة. توجد نقطة إمداد الماء البارد في الأسفل ؛ يجب تركيب فلاتر ومخفض أمامها لتقليل ضغط التدفق (+)

توصيل فوري لسخان المياه. بالمقارنة مع غلاية التخزين ، يتم تنفيذ العمل وفقًا لمخطط مبسط. هنا يكفي تركيب صمام إغلاق واحد فقط أمام مدخل الماء البارد..

لكن تركيب صمام الإغلاق عند مخرج سخان تدفق المياه DHW يعتبر من قبل العديد من الشركات المصنعة خطأ التركيب الإجمالي..

يجب أيضًا أن يؤخذ في الاعتبار: إذا كان مصدر إمداد الماء البارد لسخان المياه الفوري هو بئر ، بئر ، برج مياه ، وما إلى ذلك ، فمن المستحسن تشغيل مرشح خشن بالتسلسل مع الصنبور (بعد الصنبور).

غالبًا ما يؤدي خطأ التثبيت في توصيل المرشح أو رفض تثبيته إلى فقدان ضمان الشركة المصنعة..

بولى بروبلين

إذا كنت بحاجة إلى توصيل المرجل بنظام إمداد بالمياه مصنوع من أنابيب البولي بروبلين ، فستحتاج إلى مكواة لحام. يتم عمل الشق بنفس الطريقة كما في حالة البلاستيك المقوى بالمعدن. ثم يتم تسخين نقطة الإنطلاق من جانب واحد ولحام الأنبوب ، ثم يتم لحام الطرف الآخر. على الجانب ، يوجد طرف ملولب مجاني لتوصيل المخرج من سخان المياه.

أنابيب الصلب

يجب أن تتلاعب الأنابيب الفولاذية. من الضروري هنا إما أن تأخذ المطحنة ثم تقطع الخيط لتوصيل نقطة الإنطلاق بقالب أو مشبك ، أو تثبيت مشبك علوي (“مصاص دماء” ، مشبك قمزة) وحفر خط الأنابيب.

الخيار الأول لتوصيل سخان المياه بنظام إمداد المياه أكثر صعوبة في التثبيت وأكثر موثوقية في التشغيل ، والثاني أسرع وأبسط ، ولكنه ليس دائمًا.

ولكن فيما يلي كيفية توصيل تصريف الغسالة بالمجاري – يمكنك فقط تعليق خرطوم الصرف على حوض الاستحمام ، أو يمكنك تثبيت نقطة الإنطلاق بمخرج جانبي. في الحالة الثانية ، ستكون الموثوقية أعلى من حيث الحجم.

مع أنابيب المياه الفولاذية ، كل شيء متشابه للغاية. ومع ذلك ، فإن كلا من نقطة الإنطلاق المُدخلة والمشابك المُثبتة تعطي نفس النتيجة تقريبًا. علاوة على ذلك ، إذا لم تكن هناك تجربة مع المطحنة ، فمن الأفضل استخدام الخيار الثاني.

ليس من السهل توصيل الأنابيب الفولاذية ، لذلك غالبًا ما يتم توصيل هذا الخيار بغلاية لتلبية الاحتياجات الصناعية أو الاستخدام المكثف

تركيب صمام الأمان

إذا تم كل شيء بشكل صحيح ، فيجب تثبيت التركيبات على مخرج الغلاية أسفل مصدر الماء البارد وفقًا للمخطط التالي (من أعلى المدفأة إلى أسفل):

1. قم بصنبور لتصريف المياه من الغلاية في حالة الطوارئ.
2. صمام أمان (ضد ضغط البخار).
3. صمام عدم رجوع (من تدفق المياه مرة أخرى إلى خط الأنابيب).
4. صمام الإغلاق (لقطع السخان عن مصدر المياه).

عادة ما يتم تزويد صمام الأمان بسخان المياه وهو ضروري لمنع الغلاية من الانفجار بسبب البخار الزائد. والعكس يسمح لك بتجنب تصريف المياه مرة أخرى إلى نظام إمداد المياه عندما يتبين أنها فارغة لسبب أو لآخر. هذا يضمن سلامة عنصر التسخين الكهربائي..

مخطط توصيل المرجل من خلال صمام أمان

على منفذ DHW ، سيكون صمام الإغلاق كافيًا. ولكن يمكنك أيضًا تثبيت صمام تصريف. ومع ذلك ، لا يبدو الأمر منطقيًا. داخل الغلاية ، تكون نهاية مدخول الماء الساخن أعلى دائمًا من نهاية الماء البارد. لذلك ، على أي حال ، سيتم تصريف كمية أكبر من السائل من مدخل الماء البارد مقارنة بمخرج الماء الساخن..

توصيل سخان الماء الفوري

في الغلاية المتدفقة ، يمر الماء عبر غلافه ، ولا يتم تشغيل عنصر التسخين إلا عندما يتحرك تدفق الماء في جسم الجهاز. لذلك ، فإن ارتفاع درجة الحرارة في هذا النظام أمر مستحيل عمليًا ولا يتم تثبيت صمام تصريف الضغط في المدفأة..

يتم وضع صمام كروي للإغلاق في خط أنابيب إمداد الماء البارد لسخان الماء الفوري ويلزم وجود فلاتر رملية خشنة – يعد عدم وجود عناصر المرشح انتهاكًا صارخًا لقواعد التشغيل وقد يتسبب في رفض منظمة الخدمة للوفاء بضمانها التزامات.

العمل التحضيري

إن توصيل المرجل بنظام إمداد المياه بيديك ليس بالمهمة الصعبة للغاية ، والتي يمكن لأي مالك يحترم نفسه التعامل معها.

تشمل الأعمال التحضيرية لتوصيل المرجل ما يلي:

1. دراسة تفصيلية للتعليمات المرفقة بالغلاية.
2. تركيب المرجل على الحائط.
3. توريد مواسير مياه للغلاية. إذا كان المرجل موجودًا بالقرب من نظام إمداد المياه ، وبجانب ذلك ، فهو مفتوح – يتم تبسيط المهمة ، ويمكن حذف هذا العنصر. خلاف ذلك ، يجب توصيل مصدر المياه بالغلاية باستخدام أنابيب معدنية من البلاستيك أو البولي بروبلين.



   تركيب سخان الماء الفوري

4. تحضير الأدوات اللازمة: شريط قياس ، قاطع مواسير ، لحام حديد للأنابيب البلاستيكية أو لحام ، مفتاح ربط قابل للتعديل.
5. شراء المواد ذات الصلة: محابس ، تركيبات ، تيز ، أنابيب أو خراطيم ربط مرنة ، نساء أميركيات ، سحب كتان وشريط دخان.

الأجزاء والمواد والأدوات المطلوبة

للتثبيت الذاتي ، ستحتاج إلى:

• الأنابيب – معدنية أو PVC (يفضل الخيار الثاني بسبب البساطة الأكبر وسهولة الاستخدام). يعتمد طول أقسام الأنابيب على موقع الخزان وتكوين الحمام (الغرفة الفنية) ، وكذلك مسافة نقاط سحب المياه من الجهاز. يعتمد نوع الأنبوب وخصائصه على حجم المياه الموردة (الإنتاجية) والضغط في النظام ؛
• تركيبات السباكة. ستحتاج بالتأكيد إلى صمامات كروية – من قطعتين ، صمام أمان (غالبًا ما يتم تضمينه في مجموعة توصيل الغلاية) ، المحملات والمحولات (اعتمادًا على تكوين نظام إمداد المياه). إذا كان هناك خطر من زيادة الضغط في نظام إمداد المياه ، فمن المستحسن استكمال مخطط الأسلاك بمخفض. إذا كان هناك مقياس ضغط على المخفض ، يصبح من الممكن مراقبة مستوى الضغط في مصدر المياه بصريًا ؛
• كابل كهربائي ثلاثي النواة ، يتم تحديد المقطع العرضي وفقًا لاستهلاك الطاقة المقدر ؛
• آلة أوتوماتيكية لتوصيل الجهاز بالشبكة الكهربائية الداخلية. يتم اختيار الجهاز اعتمادًا على القوة الحالية المطلوبة للجهاز ، بهامش لا يقل عن 10 … 15٪ ؛
• ستكون إضافة اختيارية ولكنها مرغوبة ومفيدة للغاية إلى مخطط الأسلاك عبارة عن RCD (جهاز التيار المتبقي). تقوم هذه الأجهزة بمراقبة الجهد في الشبكة وإيقاف تشغيل المعدات الكهربائية عندما يزيد / ينقص المعامل المتحكم به خارج النطاق المحدد.

مثال على توصيل خزان تخزين التدفئة – يتم تمييز الجهاز الخاص به باللون الأحمر ، ويقع RCD على اليسار. حتى لا يتم إيقاف تشغيل المعدات الكهربائية باستمرار ، يتم تعيين RCD على نطاق جهد مقبول يبلغ 215 … 230 فولت

قد تحتاج أيضًا إلى التفكير في الحشيات أو شريط السحب أو السباكة (شريط الدخان).

لإكمال التثبيت بسرعة ، ستحتاج إلى:

• مثقاب مطرقة أو مثقاب مطرقة مع مثقاب للخرسانة / الطوب (حسب نوع الجدار). إذا كانت قوة الجدران لا تسمح بحمل ثقيل من المرفقات ، فسيتعين عليك العبث أو شراء تركيب جاهز للخزان. وفقًا لذلك ، عند اختيار الهيكل المعدني الداعم ، ستكون هناك حاجة إلى مثقاب معدني لعمل ثقوب للتثبيت ؛
• منشار ، مطحنة بقرص مناسب لقطع الأنابيب المعدنية أو مقص خاص لأنابيب PVC ؛
• مفك البراغي ، كماشة وقواطع جانبية ، سكين أو أداة تعرية أسلاك خاصة – طقم كهربائي قياسي ؛
• المتعدد للكشف عن الصفر والمرحلة على العداد. اقرأ المزيد حول كيفية استخدام جهاز القياس المتعدد هنا..

حساب حجم سخان الماء

بعد تحديد خيار مرجل مناسب ، من الضروري حساب حجمه. فقط بعد ذلك سيكون من الممكن المضي قدما في تحليل مخططات تركيب المرجل. إذا كان شخص واحد يعيش في المنزل ويستخدم نقطة أو نقطتين فقط من استهلاك المياه ، فسيكون ذلك كافيًا لتوصيل المرجل بنظام إمداد المياه لـ 40 لترًا. إذا كان هناك شخصان يعيشان ويستخدمان نقطتي استهلاك ، فستحتاج إلى خزان سعة 70 لترًا. إذا كانت عائلة مكونة من ثلاثة أفراد تعيش في المنزل ، فستحتاج إلى خزان سعة 100 لتر. إذا كانت الأسرة تتكون من 4-5 أشخاص ، فمن الأفضل وضع خزان سعة 130-150 لترًا. من الضروري أيضًا التفكير في عدد مرات استخدام الماء..

مخططات الأسلاك والحلول

يمكن توصيل جهاز التسخين بالإمداد المركزي بإحدى طريقتين: من خلال مجموعة الأمان أو مباشرة.

تتكون مجموعة الأمان من مجموعة من العناصر التالية:

• صمام مغلق؛
• فحص الصمام؛
• صمام أمان؛
• سفينة \ وعاء توسع.

الخيار رقم 1. يتم استخدام وجود مجموعة أمان بشكل تقليدي في تركيبات غلايات التدفئة غير المباشرة ، وكذلك عندما يكون ضغط النظام المركزي أعلى من المعلمة الحدية لضغط تشغيل الغلاية.

المخطط الكلاسيكي لمعدات التدفئة غير المباشرة. يتم استخدام مجموعتين من مجموعات الأمان: 1 – مجموعة أمان الغلايات ؛ 2 – وعاء التمدد. 3 – مجموعة أمان خزان الغلاية ؛ 6 – مضخة دوران التدفئة ؛ 7 – مضخة دوران الغلاية (+)

الخيار رقم 2. عادة ما يكون الاتصال المباشر قابلاً للتطبيق على المعدات ذات السعة الصغيرة ، مع مبدأ التدفق من خلال التشغيل. يُسمح أيضًا بالاتصال المباشر في ظروف الضغط المنخفض والمستقر لإمدادات المياه المركزية. مخطط الأسلاك في أي حال يعني تركيب صمامات الإغلاق.

لكي تكون قادرة على إجراء صيانة وإصلاح معدات تسخين المياه ، فهي مجهزة بصمامات إغلاق عند مدخل ومخرج النظام (+)

وزن خفيف

مناسبة لفترة الإغلاق المجدولة لمدة أسبوعين في الصيف.

1. قم بفك رأس الدش ، أدخل الخرطوم في مدخل الماء البارد لسخان المياه.
2. قم بتبديل الخلاط إلى الحمام ، سيتدفق السائل الساخن من المدفأة.
3. عند التبديل إلى صنبور ، يتدفق الماء البارد من الصنبور.
4. تم استئناف إمداد الماء الساخن المركزي – افصل ، ثم اربط علبة الري.

موثوق

1. افصل الجهاز (زر “إيقاف التشغيل”) ، اربطه بالحائط باستخدام المراسي.
2. جهز ثقوب المياه.
3. افصل كل الكهرباء. اسحب الكابل ثلاثي النواة عبر الفتحة الموجودة في الغطاء الخلفي.
4. قم بفصل الأسلاك ، قم بتوصيل الأسلاك بالأطراف. قم بتوصيل الأطراف الأخرى باللوحة الكهربائية ، قم بتوصيلها.
5. قم بتوصيل الأنابيب المعدة بإمدادات المياه بالتركيبات. يؤدي إلى الجهاز ، جبل.

معايير التركيب الخالي من الأخطاء للمعدات

من بين النقاط الرئيسية للتثبيت ، والتي يجب التركيز عليها حتى لا ترتكب أخطاء ، مراسلات أقطار الأنبوب فيما يتعلق بتركيبات المدخل ، وكذلك المقطع العرضي للكابل الذي يغذي السخان الكهربائي سخان مياه.

يجب أن يضمن قطر أنابيب الإمداد التدفق الحر للمياه على طول خطوط المدخل / المخرج. لذلك ، لا يزال يُسمح بقطر أكبر للخراطيم مع الانتقال إلى حجم التركيبات ، ولكن يُنظر بالفعل إلى المقطع العرضي لخطوط الأنابيب الأصغر من أنابيب مدخل المرجل على أنه خطأ فادح.

مثال حي لتجهيز تركيب المرجل بالتدفئة الكهربائية مع جميع التركيبات اللازمة. وهنا تجدر الإشارة إلى أن عزل جميع الخطوط الواردة والصادرة عالي الجودة (خالي من الأخطاء).

الصورة متشابهة في المقطع العرضي لكابل الإمداد. لا يُحظر استخدام كابل بمقطع عرضي أكبر ، كما يُحظر تمامًا استخدام كابل ذي مقطع عرضي أصغر..

صحيح أن الكبل ذو المقطع العرضي المتزايد مقابل القاعدة يخلق صعوبات عند التمديد في القنوات ، ويشغل مساحة أكبر. هنا ، يبدو من المنطقي تحديد المقطع العرضي للسلك بدقة اعتمادًا على تيار الحمل.

عادة ما يتم تركيب مأخذ الطاقة مباشرة على الجهاز. لا يقل ارتفاع تركيب المقبس من مستوى الأرض عن 1.5 متر.تم تصميم الغلايات المحلية لتزويد الطاقة بتيار متناوب أحادي الطور 220-250 وات. الحمل الحالي ، كقاعدة عامة ، لا يقل عن 10 أ.

ربط نظام المرجل حسب الرسم البياني الكهربائي. يمكن اعتبار أن هذا الإصدار من الاتصالات تم إجراؤه بدون أخطاء. يتوافق المقطع العرضي للسلك مع ذلك المحدد في الوثائق ، ودائرة التأريض موجودة

يتم تحديد القيمة الدقيقة من خلال أداء السخان ومشار إليها في الوثائق الفنية. يجب تحديد قاطع الدائرة للقيمة الحالية المشار إليها.

على سبيل المثال ، تعتبر معايير القطع الحالية التالية للآلات الأوتوماتيكية ذات صلة بسخانات التدفق (الجدول):

قدرة المرجل (دائرة التدفق) ، كيلوواط	قطع التيار للآلة ، أ
3.5	عشرين
5.5	25
6.5	ثلاثين

كقاعدة عامة ، يتم تحديد جميع المعلمات المطلوبة للوصلات من خلال تعليمات المرجل. يشرح دليل المستخدم بالضبط جميع نقاط التثبيت. لذلك ، يوصى بدراسة المستندات المضمنة في عبوة الجهاز بعناية قبل التثبيت..

رسم تخطيطي بسيط لتركيب سخان المياه

من أجل تنفيذ عملية توصيل المرجل بإمدادات المياه بدقة ، يجب اتباع التعليمات:

• الخطوة الأولى هي تركيب رافعات المياه الباردة والساخنة.
• توجيه خطوط الأنابيب إلى خلاط مثبت بالفعل.
• قم بتركيب سخان ماء كهربائي.
• إحضار أنابيب الماء البارد والساخن إليها.
• إذا كان الوضع ممكنًا عندما يتجاوز الضغط في الخط ستة أجواء ، فمن الضروري تركيب مخفض ضغط لتقليل ضغط الدخول إلى الخزان..
• يجب تركيب صمام كروي وصمام أمان عند مدخل الماء البارد للسخان الكهربائي. هذه الأخيرة لها وظيفتان مهمتان: فهي تحمي سخان المياه من الضغط الزائد وتحمي من إفراغ الخزان الداخلي..
• في نفس مدخل الماء البارد ، من الضروري تثبيت نقطة الإنطلاق بصمام كروي ، مما يجعل من الممكن تصريف المياه من سخان المياه.
• يجب أيضًا تركيب صمام كروي على أنبوب الماء الساخن..

من الناحية النظرية ، فإن عملية توصيل سخان المياه بنظام إمداد المياه ليست معقدة ، لكنك تحتاج إلى مراقبتها حتى لا ترتكب خطأ أثناء التثبيت..

تعليمات التثبيت خطوة بخطوة

لتنفيذ عملية توصيل سخان المياه بإمدادات المياه بشكل صحيح ، اتبع التعليمات:

قم بقياس ارتفاع سخان المياه ، وحدد أدنى نقطة حيث سيتم وضع الجزء السفلي من الغلاية. من العلامة السفلية ، ابدأ القياس.

قم بقياس المسافة من أسفل المدفأة إلى لوحة التركيب.

قياس المسافة الناتجة على الحائط ووضع علامة.

استخدم مستوى وعلامة لرسم خط أفقي. قس المسافة بين الخطافات. قم بتدوين الملاحظات على الحائط.

تحضير الخطافات للسحابات. تحقق من أبعادها. تأكد من أن الخطافات التي أعددتها يمكن أن تدعم الخزان المعلق.

حفر ثقوب في النقاط المحددة والقيادة في المسامير وشد الخطافات.

بهذا يكتمل تركيب سخان الماء الكهربائي ، يمكنك الآن الاقتراب من إجراء توصيل مصدر المياه.

جدار جبل

عادة ما يكون وزن المرجل كبيرًا جدًا ، ويمكن العثور على أرقام تقريبية في الجدول أدناه.

هام: الوزن لجهاز فارغ! الكتلة الكلية للخزان المتصل والتشغيل تتجاوز القيمة الاسمية بوزن الماء المجمع (1 لتر يزن 1 كجم).

أي بالنسبة لخزان التسخين بحجم 150 لترًا ، سيكون وزن المنتج مع الماء حوالي 190 كجم. يتم توزيع هذا الوزن على نقطتين ، في أحسن الأحوال (نادرًا) أربع نقاط ربط. وفقًا لذلك ، فإن خطافًا واحدًا / مرساة / مسمار يحمل وزنًا يصل إلى 95 كجم.

وفقًا لذلك ، يجب أن يكون الحامل آمنًا جدًا. على جدار الغطاء (الخرسانة المسلحة ، الطوب الصلب) ، يجوز استخدام مسامير التثبيت العادية. من الأفضل استخدام أدوات تثبيت خاصة على الحائط المصنوع من الرغوة أو الخرسانة الخلوية والطوب المجوف. الأمر نفسه ينطبق على ربط الدبابات الثقيلة بالجدران القديمة..

مسمار التثبيت مع الخطاف مناسب لكل من شرائط التثبيت ذات الثقوب والشرائط العادية بدون ثقوب

رسم تخطيطي لتثبيت الترباس

إذا كان سمك الجدار غير كافٍ للتثبيت العادي لمسمار التثبيت ، فمن الضروري القيام بذلك من خلال التثبيت ، ولكن من الأفضل استخدام تركيبات خاصة ، فيما يلي أمثلة على ذلك..

خيارات مع تثبيت إضافي للسقف – توفر بلاطة الأرضية الخرسانية المسلحة ضمانات إضافية

إذا كان المرجل موجودًا في غرفة تقنية منفصلة ، فيمكن استخدام التثبيت على الأرض.

يجب أن يؤخذ في الاعتبار أيضًا أنه بالنسبة للطرازات المختلفة ، يمكن أن يكون كل من شكل لوحات التركيب وموقعها مختلفين تمامًا. هذا مهم بشكل خاص للنماذج مع إمكانية الوضع الرأسي والأفقي..

كيفية توصيل المرجل بالكهرباء

يمكن إجراء الاتصال بطرق مختلفة ، ولكن غالبًا ما يكون هذا هو مخطط توصيل المرجل..

بمساعدة سلك ثلاثي النواة (حساب المقطع العرضي للطاقة) ، يتم إخراج العداد من خلال RCD والآلة إما مباشرة إلى الخزان أو إلى المخرج. يتم اختيار المقبس أيضًا وفقًا للطاقة والتيار المسموح به.

يوضح هذا الرسم البياني الألوان الأكثر استخدامًا لأسلاك سخان المياه نفسه – الأصفر والأخضر والأزرق الفاتح (الأزرق) والأحمر (البني).

توضح الصورة أن ألوان أسلاك الخزان تتوافق مع ألوان أسلاك الكابلات. يبسط الاتصال الطرفي التثبيت ويزيل التواء

الموضح هنا هو كيفية توصيل الكبل مباشرةً بالموصلات الموجودة أسفل الخزان.

بالنسبة لسكان المباني متعددة الطوابق ، فإن مسألة تعقيد تأريض الجهاز ذات صلة. إذا لم يكن هناك “أرضية” ولا توجد طريقة لإخراج أرضية عميقة كاملة (وهو أمر ممكن تمامًا في منزل خاص) ، يوصى أحيانًا بربط “أرض” الخزان بـ “الصفر” من المتر.

إذا لم تكن هناك طريقة لتمديد منفذ الطاقة ، فنحن نوصي بالنظر في سخانات المياه الفرنسية الأطلسية. إنها سخانات المياه الأكثر هدوءًا والأكثر موثوقية والأقل خدمة والأكثر اقتصادا. من بين جميع الغلايات المعروضة للبيع في السوق الروسية.

بينما تحتاج سخانات المياه التقليدية إلى الصيانة سنويًا ، يتم تنفيذ خدمات الأطلسي بمعدل أقل مرتين. وهي تكلف ثلاث مرات أقل من صيانة سخان المياه الصيني النموذجي منخفض التكلفة..

يمكن توصيل غلايات أتلانتيك بمأخذ تيار منتظم. بالمقارنة مع سخانات المياه الأخرى ، فإنها تستهلك طاقة أقل بنسبة 15-20٪ بسبب زيادة مساحة عنصر التسخين. بالمناسبة ، تمتلك شركة Atlantic تطويرًا خاصًا للشركة – عنصر التسخين الجاف بالحديد الصلب. عمر خدمة عنصر التسخين هذا يصل إلى 20 عامًا. هذا أطول بعشر مرات من عناصر التسخين “الرطبة” ، التي يتم تركيبها في معظم سخانات المياه الرخيصة من الماركات الأخرى.

خزانات الأطلسي مطلية بمينا خاص بثاني أكسيد التيتانيوم ، وبالتالي فهي لا تتآكل عملياً. وبسبب أنود المغنيسيوم ، لا تتشكل حثالة عمليا في الداخل. لذلك يعمل أتلانتيك بهدوء واقتصاد شديد على جميع أنواع المياه..

توجد مصانع الأطلسي في جميع أنحاء العالم ، باستثناء الصين (ربما لهذا السبب يُطلق على الأطلسي أيضًا اسم سخانات المياه غير الصينية).

تتمتع سخانات مياه الأطلسي بضمان أقصى في السوق – 8 سنوات. تقريبا جميع الغلايات الصينية لا تزيد عن 5 سنوات.

هام: التأريض على الأنابيب ، وتعزيز الهياكل المتجانسة ، والأجزاء المعدنية في الجدران وأرضية السكن غير مقبول!

التأريض لشقة (منزل)

التأريض لمنزل خاص ، يجب أن يقع الموقع على مسافة لا تقل عن 1.5 متر من مبنى سكني

تعليمات الخطوة

لذلك ، بعد تحليل الخطوات بالتفصيل ، سنقوم مرة أخرى بتوضيح كيفية توصيل سخان مياه التخزين:

1. يجب تفريغ الغلاية ، والتأكد من عدم وجود أضرار خارجية (خدوش ، نقص واضح في إحكام المفاصل ، خيوط تقويض ، عيوب أخرى). يمكن تصحيح الخيوط غير المقطوعة من تلقاء نفسها ، وقد تشير العيوب الأخرى إلى عدم تشغيل الجهاز ؛
2. قم بتثبيت الخزان على الحائط باستخدام لوحة تثبيت على اثنين من البراغي / الخطافات. من الأفضل استبدال السحابات الموردة بأخرى أكثر موثوقية وعالية الجودة. ينطبق هذا أيضًا على صمام الأمان ؛
3. توصيل الأنابيب / الخراطيم بمدخل ومخرج خزان التسخين وفقًا للرسم التخطيطي. لا تنسى مواد الختم! بالإضافة إلى ذلك ، يمكنك إجراء العزل الحراري للأنابيب / الخراطيم ، مما يقلل من فقد الحرارة ويقلل من تكاليف الطاقة ؛
4. قم بتوصيل سخان المياه بالكهرباء كما هو مقترح في مخطط الشركة المصنعة أو حسب أي من المخططات أعلاه.

بالإضافة إلى ذلك ، نوصي بمشاهدة هذا الفيديو – هنا تظهر الفروق الدقيقة المثيرة للاهتمام لربط الغلاية بالحائط وتوصيل التركيبات بفوهات الجهاز.

بعد ذلك ، تبقى هناك مرحلة واحدة ، لكنها مهمة جدًا من التثبيت – الفحص.

ضروري:

• قطع إمداد الماء الساخن (المركزي) للنظام الداخلي (داخل الشقة) ؛
• افتح الصمام (الصمام الكروي) لتزويد الخزان بالماء البارد ؛
• افتح الضغط الكامل للماء الساخن على أقرب خلاط (خلاطات) ؛
• انتظر حتى يتدفق الماء من الصنبور في تيار مستمر. في الدقائق الأولى ، يمكن تبديل الماء والهواء من الأنابيب ؛
• قم بتوصيل الجهاز بالتيار الكهربائي وانتظر الوقت المخصص للتدفئة الأولى (وفقًا لتوصيات الشركة المصنعة) ؛
• تحقق من درجة حرارة الماء الذي يفرزه الخزان ، وإذا لزم الأمر ، اضبط منظم التسخين (إذا كانت هذه الوظيفة متوفرة في النموذج).

عادةً ما يوجد مصباح تحذير بجوار منظم التدفئة – يُعلم عن الأعطال المحتملة في النظام.

الفروق الدقيقة في توصيل سخان الماء الفوري

من الأسهل توصيل سخان مياه فوري بنظام إمداد المياه لمنزل / شقة من سخان مياه التخزين. يكفي اتباع المبادئ العامة للعمل مع هذا النوع من المعدات (والتوصيات المذكورة أعلاه) ، بالإضافة إلى مخططات التوصيل المقترحة من قبل الشركة المصنعة.

تتكرر جميع العناصر الرئيسية للدائرة ، وهنا تحتاج أيضًا إلى صمام تصريف ، ومحولات من فوهات التسخين إلى أنابيب المياه ، والاتصال بالتيار الكهربائي.

يوصي الخبراء بما يلي:

• قم بتركيب الجهاز بالقرب من نقطة دخول الماء – الحوض ، الدش ، حوض المطبخ. في هذه الحالة ، من الضروري مراعاة مناطق الرطوبة واستخدام مآخذ مقاومة للرطوبة ، وكذلك الانتباه إلى العزل المائي للعناصر الكهربائية ؛
• إذا كانت أنابيب الماء البارد مصنوعة من المعدن ، فيجب توصيلها بمدخل السخان من خلال غلاف عازل (مشمول في مجموعة التوصيل) ؛
• نظرًا لأن طاقة الجهاز يمكن أن تتراوح من 1 إلى 27 كيلو واط ، يجب توصيل الأجهزة التي يزيد استهلاكها عن 8 كيلو واط بشبكة 280 فولت بكابل من أربعة أو خمسة مراكز ؛
• قبل بدء التشغيل لأول مرة ، يجب “تطهير” النظام لضمان امتلاء الخزان الرئيسي للسخان وعدم وجود جيوب هوائية في الأنابيب / الخراطيم.

من المهم أن نفهم: يضمن سخان الماء الفوري توافر الماء الساخن باستمرار (في وجود مصدر طاقة) ، لكنه لا يعطي تدفقًا كبيرًا للسائل!

نوصي بمشاهدة مقطع فيديو حول توصيل سخان تدفق من النوع التقليدي وما يسمى “صنبور تسخين المياه الفوري”.

كثرة الأخطاء في تركيب سخانات المياه

تنص قواعد التثبيت لهذه المعدات على استخدام العزل في أنابيب الماء البارد / الماء الساخن. في الوقت نفسه ، تحدد المتطلبات الفنية للتركيب الحجم الأدنى الممكن لسمك العزل – 20 مم.

يجب أن يكون مستوى التوصيل الحراري للمادة العازلة – 0.035 واط / م 2 على الأقل.

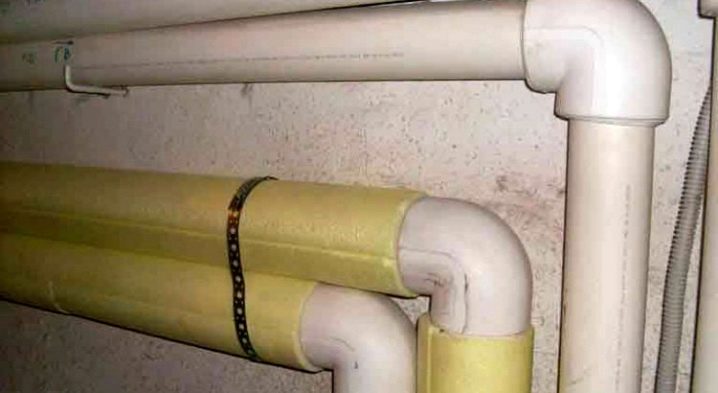

مثال على أداء عزل نظام التسخين ، حيث يتم ملاحظة الأخطاء الواضحة. من الضروري عزل ليس فقط الأنابيب ، ولكن أيضًا مكونات العمل المثبتة في قسم خط الأنابيب. يتم ذلك بسهولة باستخدام مواد العزل الحديثة.

عند تركيب سخانات المياه ، غالبًا ما تنتهك مخطط توصيل الوحدة المنزلية بنظام إمداد المياه ، باستخدام مادة عازلة ذات سماكة صغيرة ، أو لا تستخدم العزل على الإطلاق.

نتيجة لذلك ، عند بدء التشغيل الكامل للجهاز ، يتم ملاحظة خسائر كبيرة في الطاقة الحرارية. تنعكس هذه الخسائر في وقت التسخين ، مما يزيد بشكل كبير.

يعد العزل المنفذ بشكل غير صحيح أو المفقود هو السبب الرئيسي لتكوين التكثيف على خط الماء البارد. تقلل حالة النظام هذه من مستوى راحة المستخدم ، وتساهم في تكوين بيئة غير صحية داخل المباني التي توجد بها المعدات..

الخطأ الشائع هو تركيب غلاية بدون وعاء تمدد. المخطط ، الذي ينص على إدخال وعاء التمدد ، مناسب بشكل خاص لسخانات المياه من نوع التخزين.

بفضل وعاء التمدد ، من الممكن تعويض الزيادة في الضغط الناتجة عن زيادة حجم الماء في مخزن الغلاية.

تم تركيب خزان التمدد في نظام التسخين غير المباشر. في الواقع ، تم تركيب وعاء التوسيع عن طريق الخطأ. يجب وضع هذا العنصر من النظام فوق خط الغطاء العلوي للغلاية. بالإضافة إلى ذلك ، لا يوجد عزل للأنابيب

كقاعدة عامة ، يقتصر تركيب السخانات من نوع التخزين على إدراج صمام أمان في قسم الماء البارد الرئيسي. يُسمح بمثل هذا الاستبدال الغريب لخزان التمدد بصمام أمان ، ولكن من وجهة نظر التثبيت الصحيح ، يعد هذا خطأ تقنيًا..

في الواقع ، في غلايات التخزين ، تحتاج دائمًا إلى تركيب وعاء تمدد مع صمام عدم رجوع..

قائمة بأخطاء التثبيت الأخرى:

• يوضع الكبل الكهربائي على حواف معدنية حادة أو على أسطح ذات درجات حرارة عالية ؛
• ترتيب توصيل خطوط الجذع لا يتوافق مع الترتيب الموضح في الرسم التخطيطي ؛
• مستوى تركيب سخان المياه منتهك بالنسبة إلى الأفقي والرأسي ؛
• لا توجد حلقة أرضية لجهاز تسخين المياه ؛
• معلمات الشبكة الكهربائية التي يتصل بها الجهاز لا تفي بمتطلبات جواز السفر ؛
• يتم التثبيت في غرفة لا يوجد بها نظام لإمداد المياه والصرف الصحي.

يمكن أن يلعب أي خطأ ، حتى لو كان غير ذي أهمية في تركيب معدات تسخين المياه ، دورًا فادحًا بعد بدء تشغيل الجهاز.

نقترح أن تتعرف على الإرشادات التفصيلية لتركيب وحدة تخزين وسخان مياه فوري:

1. تركيب سخان مياه التخزين افعل ذلك بنفسك: دليل خطوة بخطوة + المعايير الفنية
2. تركيب سخان مياه فوري بيديك: تعليمات خطوة بخطوة

أخطاء الاتصال الأكثر شيوعًا

• تركيب ليس صمام أمان ، ولكن صمام فحص تقليدي. نتيجة لذلك ، لا ينخفض ​​الضغط الزائد ، مما يؤدي إلى إتلاف سخان المياه. الحاوية التي تحتوي على الماء مشوهة ، تقشر المينا الواقية المضادة للتآكل ، يتم ضغط الحشية المطاطية. تم كسر ضيق الخزان ، مما أدى إلى تسرب المياه.
• عدم وجود صمام أمان. خطأ تركيب نموذجي يؤدي إلى زيادة الضغط داخل المرجل وتلفه. قد يحترق السخان.

صمام الأمان ، نقطة الإنطلاق ، صمام الكرة – كل هذا يجب توصيله بسخان المياه. مع مراعاة القواعد الأساسية لتشغيل الغلاية ، سيستمر الجهاز لفترة طويلة ولن ينكسر.

أنابيب الماء الساخن غير المعزولة

لا يعرف الكثير من المستخدمين تكلفة تكلفة التدفئة نظرًا لأن أنابيب الماء الساخن غير معزولة. يبرد الماء الموجود فيها بسرعة كبيرة.

الحل: عند اتخاذ قرار بتركيب سخان جديد ، من الضروري توفير العزل الحراري للأنابيب. من أجل تقليل فقد الحرارة بشكل فعال ، يجب أن يكون للحماية الحرارية سماكة مناسبة وفقًا للوائح الجديدة. على سبيل المثال ، بالنسبة للأنابيب التي يصل قطرها إلى 22 مم ، يجب استخدام عازل بسمك 20 مم ، بشرط أن يكون معامل التوصيل الحراري لها 0.035 واط / مللي كلفن. مع زيادة قطرها من 22 إلى 35 ملم ، تزداد هذه السماكة إلى 30 ملم.

التدفئة غير مدعومة

يشتكي المستخدمون أحيانًا من أنه بعد عدة سنوات من تشغيل سخان المياه ، تتدفق المياه الصدئة منه..

الحل: معظم الخزانات مصنوعة من الفولاذ ومغطاة بعدة طبقات من المينا. بالإضافة إلى ذلك ، فهي محمية بواسطة أنود مغنيسيوم يوضع بالداخل. إنه يخلق جهدًا منخفضًا يصد تآكل الخزان. بعد فترة من الوقت ، يعمل ، لذلك يجب تغييره كل 2-3 سنوات. لهذا السبب ، فإن الصيانة الدورية للخزان مهمة للغاية. وفقًا للقواعد ، يجب عقدها مرة واحدة على الأقل في السنة..

هناك سخانات في السوق محمية بأنودات لزيادة عمر الخدمة (مغنيسيوم تيتانيوم أو تيتانيوم). ومع ذلك ، فإن أغلى الغلايات مصنوعة من الفولاذ المقاوم للصدأ..

انتباه! يجب أيضًا فحص عدادات التدفق الكهربائي بانتظام.

سخان غير مبرمج

يحدث أن المستخدمين الذين يستخدمون التعريفة الثانية الأرخص كل يوم في وقت معين يقومون بتشغيل وإيقاف سخان التخزين الكهربائي من أجل تقليل تكلفة تحضير الماء الساخن للغسيل. هذه الخدمة مرهقة للغاية..

الحل: يمكن تجنب ذلك عن طريق تثبيت مبرمج (إنه سهل). مزود بمؤقت لتتمكن من تحديد ساعات تشغيل الجهاز. في الوقت المناسب ، سيقوم المبرمج بقطع التيار الكهربائي تلقائيًا. من المهم أحيانًا التحقق من الوقت الذي تم فيه ضبط المؤقت. هذا يرجع إلى حقيقة أنه في حالة عدم وجود طاقة ، تتوقف معظم وحدات التحكم عن العمل ، ولا تبدأ الساعة إلا بعد استعادة الطاقة ، مما يقرع الوقت الصحيح. نتيجة لذلك ، يقوم المبرمج بتشغيل التدفئة في وقت مختلف عن الساعات التي يمكن فيها استخدام كهرباء أرخص..

عند استخدام سخان مياه كهربائي ، يجب أن نتذكر أنه يجب أن يكون هناك ماء في الخزان في جميع الأوقات عند توصيله. حتى كمية صغيرة من الهواء التي تدخل المرجل يمكن أن تلحق الضرر بعنصر التسخين ، وبالتالي يجب استبداله. لذلك ، عند أداء العمل في نظام إمداد المياه أو أثناء انقطاع إمدادات المياه ، يجب فصل مصدر الطاقة. بعد استعادة تدفق الماء ، تحتاج أولاً إلى طرد كل الهواء عن طريق فتح صنبور الماء الساخن حتى يتدفق الماء منه..

توصيل مرجل دون مراعاة قواعد عزل الأنابيب.

إذا لم يتم تزويد خط الأنابيب بالعزل الحراري الكافي ، فإن الماء الساخن سيبرد بشكل أسرع. سيؤثر ذلك على وقت تسخين المياه إلى درجة الحرارة المطلوبة واستهلاك الطاقة..

إهمال الحاجة لخزان الطفرة.

على الرغم من وجود صمام أمان ، فإن تشغيله يؤدي إلى حقيقة أن المرجل سيبدأ في التدفق بمرور الوقت. يمكن أن يحدث تسرب في أي وقت ، مما يؤدي إلى حدوث فيضان. وستكون محظوظًا إذا كنت تعيش في منزل خاص أو في الطابق الأرضي. خلاف ذلك ، سوف تغمر الجيران من الأسفل وسيتعين عليك دفع تكاليف إصلاح شقتهم..

لا يوجد صمام أمان في الغلاية.

يمكن أن تكون عواقب هذا الخطأ قاتلة ومميتة. عندما تكون الغلاية في حالة عمل جيدة وتسخن المياه إلى درجات الحرارة المسموح بها ، فإن عدم وجود صمام ليس بالأمر الكبير. لكن! تعطل أي جهاز ، وإذا فشل مرحل التحكم في درجة الحرارة ، فستحدث كارثة رهيبة على الفور! سوف يسخن الماء بشكل لا يمكن السيطرة عليه إلى نقطة الغليان والضغط سيرتفع. لكن لا يوجد صمام ، لذلك لا يوجد مكان لتخفيف الضغط. هل يمكنك تخيل ما سيحدث؟ إذا انكسر الصنبور أو انفجر الخزان ، سينخفض ​​الضغط بشكل حاد. سيغلي الماء على الفور وسيحدث شيء رهيب! انفجار – دمر نصف الشقة ، واحتمال وقوع إصابات بشرية. لذلك فهو خطير للغاية ، ومن الخطر للغاية ارتكاب مثل هذا الخطأ..

تركيب غير صحيح لصمام عدم الرجوع عند تركيب سخان المياه.

هذا الخطأ له العديد من النتائج السلبية المرتبطة بخلط الماء الساخن في إمدادات الماء البارد..

يدخل الماء الساخن إلى مصاعد إمداد الماء البارد ، مما يؤدي إلى إهدار غير ضروري عند تسخين الحجم الزائد من الماء. فواتير الكهرباء ستكون رائعة.

قد يحدث انخفاض في الضغط ، مما يؤدي إلى إتلاف المرجل وسيكون إصلاحه مكلفًا..

يصبح الماء البارد خطيرًا على صحة الإنسان ، لأن الماء الساخن ، عند دخوله الماء البارد ، يزيد من درجة حرارة الماء ، وبالتالي يخلق بيئة مواتية لتكاثر البكتيريا وتطورها هناك. لكننا نستخدم الماء البارد للطبخ والشرب – وهذا يهدد بتسمم غذائي خطير..

يمكن أن تصبح معدات السباكة غير قابلة للاستخدام إذا لم يتم تصميمها للعمل مع المياه ذات درجة الحرارة العالية. على سبيل المثال ، عداد ماء بارد أو صهريج مرحاض.

كما ترى ، فإن التوصيل غير الصحيح للغلاية لا يهدد فقط انهيارها. يمكن أن يضر بصحة الإنسان أو حتى يكون قاتلاً..

ميزات تركيب سخانات الغاز والحث

تعمل وحدة الغاز كبديل للأجهزة الكهربائية في المنازل التي تحتوي على قناة غاز. مبدأ التسخين هو التدفق أو التخزين ، والاستخدام الإلزامي لعمود الغاز مطلوب. لا يمكنك تشغيل الغلاية بدونها..

تقوم غلاية الحث بتسخين الماء من مجال مغناطيسي. لا تتراكم الترسبات الكلسية. يتصل فقط بالجهاز.

النصيحة:

• يجب أن يزيد حجم الغرفة عن 7.5 متر مربع. م ، ارتفاع من 2 متر. الحمام لا يصلح.
• تركيب تهوية قسرية ومدخنة بعرض 2 سم.
• غطاء حائط غير قابل للاحتراق ، سخان مياه يعمل بالغاز.

سوف تحتاج:

• حلقة تركيب لحجم المدخنة الصحيح.
• مجرى غاز مجلفن أو مموج بسمك 1 مم ؛ المعادن / الاسبستوس لإزالة الدخان.
• خرطوم الغاز مع احتياطي الطول. يجب أن يتطابق نوع الخيط وقطره مع مدخل السخان.
• عدد 2 خراطيم مياه.
• مشابك لتعليق الغلاية.
• فلتر مياه حسب الحاجة.

الأهمية! تحقق من خط أنابيب الغاز بالكامل بحثًا عن الأعطال قبل التثبيت..

تفكيك العمود القديم

1. أغلق وصول الغاز.
2. قم بفك الصامولة لتأمين خرطوم الغاز. افحصها بحثًا عن عطل ، واستبدلها إذا لزم الأمر.
3. أغلق الماء.
4. قم بإزالة أنبوب عادم الهواء ، قم بإزالة العمود.

تركيب سخان المياه التعريفي

قم بتركيب الجهاز كما هو موضح في الرسم التخطيطي. التخطيط العمودي فقط.

كيف تفعل ذلك بنفسك

بالنسبة لأولئك الذين يحبون القيام بشيء ما بأيديهم أو لديهم تعليم تقني ، لن يكون من الصعب عمل غلاية تتدفق من خلالها.

التصميم البسيط نفسه قابل للإصلاح والإنتاجية – كل هذا ممكن لأموال الميزانية. يتم تركيب غلاية لحظية محلية الصنع عن طريق لف فطيرة حول موقد كهربائي أو موقد غاز.

لعمل سخان مياه في المنزل ، سوف تحتاج إلى:

1. الأنبوب مصنوع من النحاس ، لأنه من النحاس موصل ممتاز للحرارة. في بعض الأحيان يستخدمون سلك نيتشروم ، ويقومون بلفه عدة مرات.

يرجى ملاحظة: طول الأنبوب لا يؤثر على كمية الحرارة المنقولة من المصدر ، لذلك في هذه الحالة ليس من الضروري تشويش الهيكل بحلقات إضافية.

1. خرطوم مطاطي (يفضل أن يكون جديدًا).
2. جوانات مطاطية ، مناسبة لقطر الخرطوم والمشابك المعدنية.

من أجل القيام بكل شيء بكفاءة وأمان ، تحتاج إلى التعرف على الوثائق الفنية للموقد الكهربائي (الغازي) وتحديد إمكاناته.

تقدم:

1. قم بقياس قطر الفطيرة على موقد كهربائي أو لوح تسخين.
2. قم بثني الأنبوب النحاسي في شكل حلزوني بقطر أكبر قليلاً من قطر اللوح بحيث تبرز المنافذ اللولبية 20-30 سم من اللوح. من الضروري أن يكون اللولب مناسبًا بشكل مريح لقاعدة البلاطة وليس به تشوهات. تأكد من أن اللولب له حواف مستقيمة وناعمة.
3. اربط اللولب باستخدام الأقواس والمسامير (يمكنك استخدام دعامة تثبيت أخرى للتثبيت).
4. قم بتوصيل خرطوم مطاطي بالمنافذ اللولبية وثبته بمشبك معدني.
5. قم بتوصيل الطرف الآخر للخرطوم بالخلاط وقم بتثبيته على طول الحوض.
6. قم بتشغيل الماء وتحقق من عدم وجود تسرب في النظام.

من المهم أن تعرف: قبل إيقاف تشغيل الماء ، يجب أولاً إيقاف تشغيل عنصر التسخين. إذا فعلت العكس ، فقد يحترق اللولب. ضع في اعتبارك أنه كلما انخفض ضغط المياه المتدفقة ، زادت سخونتها.

توصيل المرجل بنظام إمداد بالمياه مصنوع من مواد مختلفة

غالبًا ما يواجه المستهلك مهمة كيفية توصيل المرجل بشكل صحيح بنظام إمداد بالمياه مصنوع من مواد مختلفة. يعد استدعاء هذه الأهداف لمتخصصي السباكة أمرًا مكلفًا للغاية ، وفي العديد من المواقف يمكنك التعامل مع المشكلة بمفردك..

إذا كان خط الأنابيب مزودًا بمآخذ مياه (تركيبات ذات خيط داخلي) ، فإن أسهل طريقة للاتصال به هي بمساعدة خرطوم مرن ، إذا لم تتطابق الأقطار ، يتم استخدام وصلات الانتقال (التركيبات). يمكن أن تكون الخراطيم المرنة من المطاط مع جديلة معدنية ، ومنفاخ مصنوع من الفولاذ المقاوم للصدأ المموج ، والبوليمر من أنواع مختلفة من البلاستيك. عندما يكون الارتباط في خط أنابيب من مواد مختلفة مطلوبًا ، يتم استخدام التقنيات التالية.

طرق توصيل سخان المياه بنظام إمداد المياه

هناك عدة طرق لتوصيل معدات تسخين المياه في الشقة ، وتعتمد ميزات العمل المنجز بشكل مباشر على توفر أنابيب المياه لنظام إمداد المياه المركزي:

• استخدام صهاريج تخزين المياه ، والتي ، كقاعدة عامة ، يتم تثبيتها على مستوى السطح في حالة عدم وجود مصدر مياه. القاعدة الرئيسية لتوصيل سخان المياه بخزان المياه هي التقيد الصارم بالمسافة المثلى ، والتي لا يمكن أن تقل عن مترين. إذا تم تركيب خزان المياه على مسافة أقصر ، فيجب أن يتم تمثيل مخطط التوصيل بواسطة نقطة الإنطلاق القياسية ، وصمام تصريف كروي ، وصمام أمان.
• يعد توصيل معدات تسخين المياه بنظام إمداد مركزي بالمياه عملية بسيطة يمكن تنفيذها بسهولة بمفردك. لهذا الغرض ، يتم تنفيذ التثبيت القياسي للجهاز على الحائط باستخدام أدوات تثبيت خاصة ، متبوعة بتوصيل بإمدادات المياه..

كيفية توصيل سخان مياه التخزين في الشقة

عند توصيل جهاز تسخين المياه بخزانات التخزين ، من المهم جدًا مراعاة أن مؤشرات الضغط داخل النظام يجب ألا تتجاوز 6 بار. إذا كان الضغط أعلى من المعلمات القياسية ، فيجب تركيب مخفض أمام معدات تسخين المياه ، مما يحمي سخان المياه من الفشل.

مطلوب شروط توصيل خاصة إذا كانت المياه المستخدمة للإمداد ذات نوعية رديئة. في هذه الحالة ، يجب تركيب مرشح خاص أمام جهاز تسخين المياه..

إجراء إدخال السباكة

غالبًا ما تكون أكبر الصعوبات مصحوبة باتصال مستقل بعد تشغيل نظام إمدادات المياه. ومع ذلك ، ليس من الصعب القيام بالعمل بيديك..

يفترض الإدخال في نظام إمداد المياه من مادة البولي بروبيلين ما يلي:

• قطع الأنابيب وربط المحملات باستخدام حديد لحام خاص ؛
• توصيل المحملات من الأنابيب المثبتة على جهاز تسخين المياه ؛
• توصيل الأنابيب بسخان المياه باستخدام الحنفية والكم الطرفي ؛
• القيام بعمل مماثل في توصيل أنبوب إمداد الماء الساخن بجهاز تسخين المياه.

تتم عملية توصيل تركيب المرجل بنظام السباكة المعدني بالتسلسل التالي:

• تحضير موقع الربط مع إزالة الأوساخ وبقايا الطبقة المطلية ؛
• تركيب مشبك بحشية على الأنبوب ؛
• حفر حفرة في الأنبوب للكم من خلال الأنبوب الفرعي ؛
• خيوط وتركيب “sgons” ؛
• تركيب الرافعات
• ربط الصنابير بالأنابيب
• توصيل الأنابيب بسخان المياه.

إذا تعطلت الغلاية أو لم يتم استخدامها لفترة طويلة ، فمن الضروري تصريف المياه منها. كيفية تصريف المياه من سخان المياه – يتم تقديم تعليمات مفصلة في المقالة.

سوف تتعرف على طرق تركيب وحدات الإنارة للأسقف المضلعة من هذه المقالة..

أسهل طريقة هي تثبيت نظام السباكة المعدنية والبلاستيكية بشكل مستقل عن طريق قطع الأنابيب مع تركيب المحملات والصنابير لمعدات تسخين المياه.

في المرحلة النهائية ، يتم ملء سخان المياه المركب والمتصل بالمياه من نظام تزويد المياه ، وبعد ذلك يتم توصيله بشبكة كهربائية مع التأريض واختباره في الوضع العادي.

أجراءات

1. قم بتثبيت الجهاز بشكل منفصل على الجهاز. يجب أن تكون قادرة على تحمل الحمل المطلوب. انظر المعلومات في ورقة بيانات المنتج.
2. قم بتمديد الكابل.
3. قم بتوصيل التجمع الكونغولي من أجل الديمقراطية.

عند توصيل الموصلات ، لاحظ القطبية – حتى صفر P2 ، N ، V ؛ إلى المرحلة P1 ، A ، L.

اربط في خط أنابيب معدني

لتزويد بعض الأماكن بالماء الساخن أو البارد ، لا يزال يتم استخدام خط أنابيب فولاذي ، وأحيانًا يتم تثبيته من النحاس ، وتستخدم تقنيات القطع التالية لتوصيل المرجل بها:

المشابك العلوية. المشبك النموذجي هو جزء يتكون من نصفين ، أحدهما مزود بمخرج جانبي ملولب مصمم لتوصيل غلاف المحول وأي نوع من الأنابيب الملولبة. عند تثبيت المشبك ، يتم حفر فتحة في غلاف الأنبوب باستخدام مثقاب للمعادن ، ويتم وضع حشية مرنة على الأنبوب وضغطها بنصفين من الجزء بأربعة مسامير عند الحواف.

المحملات. في كثير من الأحيان ، يتم قطع جزء صغير في أنبوب فولاذي ، ويتم قطع الخيط في نهايات الأنابيب المكسورة ويتم ثني نقطة الإنطلاق ذات الفرع الملولب الجانبي في الفجوة (أحيانًا يتم لحامها). بعد ذلك ، يتم توصيل اتصال مرن أو أي نوع من خطوط الأنابيب بأنبوب الفرع الملولب من نقطة الإنطلاق..

وصلات الضغط. تبيع الشبكة التجارية وصلات ضغط لتوصيل الأنابيب المعدنية بفرع ملولب ، بالاسم التجاري Gebo. لتثبيت أداة التوصيل Gebo ، يتم قطع جزء من الأنابيب من خط الأنابيب ، ويتم ثني أحد الأجزاء ووضع اقتران عليه ، وبعد ذلك يتم محاذاة نهايات الأنابيب ويتم سحب أداة التوصيل في القسم الثاني. بعد ذلك ، يتم تثبيت صواميل الوصلة للوصلات ، وتثبيتها بإحكام على قسمين من الأنابيب من الصلب أو النحاس.

منحنى ملحوم. يتم حفر ثقب في أنبوب فولاذي (نحاسي) ، وباستخدام آلة لحام ، يتم لحام أنبوب فرعي بخيط خارجي أو داخلي إلى الأعلى ، في خط أنابيب نحاسي ، يتم لحام الفرع بشعلة غاز.

أنابيب البولي بروبلين PP

نظرًا لخصائصها الفيزيائية العالية وتكلفتها في الميزانية ، تُستخدم أنابيب البولي بروبلين على نطاق واسع في خطوط إمداد المياه الباردة والساخنة. يتم توصيل أنابيب PP ببعضها البعض عن طريق اللحام ، لذلك يتم استخدام مكواة لحام خاصة مع فوهات بأقطار مختلفة. يمكنك تقطيع أنبوب البولي بروبيلين في المنزل دون مساعدة المتخصصين مع معدات اللحام الخاصة بالطرق التالية:

• عن طريق المشبك ، عن طريق القياس مع التنصت على المعادن ، فإن الطريقة مناسبة للأنابيب الصلبة مع تقوية الألمنيوم أو الألياف الزجاجية. عند استخدام مادة البولي بروبيلين التقليدية ، يمكن أن تتشوه الجدران عند ضغطها بواسطة المشبك ، مما يتسبب في حدوث تسريبات..
• تم تصميم Gebo ليناسب جميع أنواع خطوط الأنابيب ، ويمكن استخدامه أيضًا في البولي بروبيلين الصلب مع الألومنيوم الخارجي أو الرقائق الداخلية أو السترات المصنوعة من الألياف الزجاجية.
• يمكن نظريًا إجراء لحام نقطة الإنطلاق PP بشكل مستقل دون مساعدة من المتخصصين ، إذا تم استئجار مكواة لحام من إحدى الشركات المتخصصة أو استعارتها من سباك مألوف.



ميتالوبلاست PEX-AL

من غير المحتمل أن تكون المشابك ووصلات الضغط مناسبة للتنصت على الأنابيب المعدنية والبلاستيكية ، المقواة خارجيًا أو داخليًا بالألمنيوم ، بسبب صلابة المادة غير الكافية. سيتم ضمان موثوقية الاتصال عن طريق إدخال نقطة الإنطلاق باستخدام تقنية جلطة التثبيت (الضغط).

للقيام بذلك ، قم بقطع جزء من الأنبوب ، وضعه في أقسام الأنابيب على طول التركيب مع النساء الأمريكيات في النهايات وادفع الأكمام فوقه ، والتي يتم ضغطها بعد ذلك باستخدام كماشة خاصة. بعد ذلك ، يتم إدخال نقطة الإنطلاق النحاسية بخيط خارجي على الوجهين للأمريكي وفرع ملولب جانبي في القطع. يتم تثبيته بالأنابيب باستخدام صواميل الغطاء الأمريكية ، ثم يمكن توصيل أي نوع من الأنابيب بخيط الفرع.

إذا كنت تخطط لتوصيل أنبوب بلاستيكي معدني بفرع جانبي ، يتم إدخال وصلة تي شيرت بين قسمين من الأنابيب ، ووضعها داخل أغطية الأنابيب ، والضغط عليها بكماشة من كلا الجانبين من خلال الأكمام ، وبالتالي تثبيتها بإحكام بين القسمين. قسمين من خطوط الأنابيب. يتم وضع أنبوب بلاستيكي معدني مناسب على المخرج الجانبي المركزي ويتم ضغطه على الوصلة أيضًا باستخدام غلاف تجعيد.

الفروق الدقيقة في التثبيت

أين يفضل تركيب غلاية كهربائية وما هي الشروط التي يجب توافرها للتشغيل الصحيح والآمن للجهاز:

1. تحتاج وحدات المرجل ووحدات التحكم في الجهاز إلى وصول مجاني لإصلاح الوحدات أو صيانتها.
2. يمكن تركيب الغلاية فقط على جدار أو قسم متحمل يمكنه تحمل وزن مزدوج. تقريبًا يبدو هكذا – إذا كان للغلاية خزان سعة 100 لتر ، فيجب أن يتحمل الجدار 200 كجم على الأقل من الوزن.
3. يجب أن تتحمل الأسلاك الكهربائية للغرفة الحمل الكامل ، لذلك إذا كانت الشقة قديمة ، فمن الأسهل وضع كابل قوي جديد في المرجل ، دائمًا بسلك أرضي. كمثال – بالنسبة لسخان المياه بقدرة 2 كيلو وات ، فأنت بحاجة إلى سلك نحاسي بمقطع عرضي 2.5 مم 2 ، أو سلك من الألومنيوم بقطر 3.5 مم 2.
4. يجب أن تكون أنابيب المياه في حالة جيدة – إذا كانت هذه الحالة تسبب لك شكوك ، فمن الأفضل تغيير الأنابيب على الفور عن طريق تركيب خط أنابيب من المعدن والبلاستيك.

قبل البدء في تركيب المرجل بيديك ، قم بتخزين الأدوات والمواد اللازمة:

1. ثقب مع مثقاب بقطر 10 مم ، شريط قياس ، مقص لقطع الأنابيب المعدنية والبلاستيكية أو مطحنة.
2. مفتاح ربط 24 × 27 ، 19 × 22 ، غاز أو مفتاح ربط قابل للتعديل.
3. مفك براغي مسطح وفيليبس ، كماشة وقواطع للأسلاك.
4. سحب مزيت ، معجون تجميع أو شريط FUM.
5. أغلق الصبابات. واحد – لغلاية تخزين وقطعتان – للتدفق من خلاله.
6. قطر عدة محملات ½ “- يعتمد على نوع المرجل. قد تكون هناك حاجة إلى محولات من “إلى”.
7. خراطيم مرنة مقواة.
8. أنبوب من البلاستيك المقوى – يتم حساب طول خط الأنابيب في الموقع.

إذا كنت بحاجة إلى استبدال الأسلاك الكهربائية أو مد خط كهرباء جديد ، فستحتاج إلى:

1. كابل ثلاثي النواة ، خرطوم مموج.
2. قاطع الدائرة أو مأخذ التيار الكهربائي.

مخططات لتوصيل سخان المياه بالتيار الكهربائي

للتشغيل الآمن ، يُنصح بتوصيل سخان المياه بالشبكة في مكان جاف ، ويوصى بتغطية الكابلات في قناة مقاومة للرطوبة. بالإضافة إلى المرجل ، يجب عدم توصيل الأجهزة الكهربائية الأخرى ، خاصة القوية منها ، بهذا الفرع من الشبكة الكهربائية. العناصر الرئيسية للدائرة: الكابلات الكهربائية ، المقبس ، RCD والآلة الأوتوماتيكية.

كابل

يجب أن يكون المقطع العرضي للكابل كافيًا حتى لا ترتفع درجة حرارة الأسلاك ولا تؤدي إلى نشوب حريق. ستحتاج إلى كبل نحاسي ثلاثي النواة من ماركة NYM أو VVG التناظري. ترد القيم الموصى بها للحد الأدنى من المقطع العرضي للموصل النحاسي للسعات المختلفة لسخان المياه أحادي الطور في الجدول 1.

قوة المرجل ، كيلوواط	1.0	2.0	2.5	3.0	3.5	4.0	4.5	5.0	6.0	8.0	9.0
الحد الأدنى للمقطع العرضي للموصل ، مم 2	1	1.5	2.5	2.5	2.5	4	4	4	4	6	عشرة

قابس كهرباء

يمكن توصيل سخانات المياه ذات السعة الصغيرة مباشرة بمقبس مقاوم للماء بثلاثة أسلاك بدرجة من الحماية ضد الرطوبة وفقًا لـ GOST 14254-96 ، على سبيل المثال ، IP44 أو آخر مناسب لموقفك (انظر الجدول 2) ، والذي تم تثبيته على إمداد منفصل عن اللوحة الكهربائية.

درجات الحماية IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPX5	IPx6	IPx7	IPx8
لا حماية	هبوط قطرات عمودية	سقوط القطرات العمودية بزاوية 15 درجة من العمودي	يرش بزاوية 60 درجة من الوضع الرأسي	تناثر من جميع الجهات	نفاثات ضغط خفيف من جميع الاتجاهات	تدفقات قوية	الغمر المؤقت (حتى 1 متر)	الانغماس الكامل
IP 0x	لا حماية	IP 00
IP 1x	حبيبات > 50 ملم	IP 10	IP 11	IP 12
IP 2x	حبيبات > 12.5 ملم	IP 20	IP 21	IP 22	IP 23
IP 3x	حبيبات > 2.5 ملم	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	حبيبات > 1 ملم	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	غبار جزئي	IP 50				IP 54	IP 65
IP 6x	الغبار تماما	IP 60					IP 65	IP 66	IP 67	IP 68

أجهزة الحماية – RCDs وقواطع الدائرة

يوصى بتضمين جهاز التيار المتبقي (RCD) في الدائرة الكهربائية لتوصيل سخانات المياه (خاصة مع زيادة الطاقة). إنه مصمم لمنع تشغيل الجهاز في حالة حدوث تسرب للتيار في العلبة. يشار إلى القوة الحالية التي يحدث عندها الحجب على الجهاز ويجب أن تكون 10 مللي أمبير لتشغيل المرجل. تشير هذه المعلمة إلى الفرق بين التيار الداخل والخارج لسخان المياه..

قوة سخان المياه ، كيلوواط	نوع التجمع الكونغولي من أجل الديمقراطية
تصل إلى 2.2	UZO 10A
ما يصل إلى 3.5	UZO 16A
ما يصل إلى 5.5	UZO 25A
ما يصل إلى 7.0	UZO 32A
ما يصل إلى 8.8	UZO 40A
ما يصل إلى 13.8	UZO 63A

نوع RCD لأنابيب التيار المتردد – “A” أو “AC”. عند اختيار جهاز ، ينبغي للمرء أن يعطي الأفضلية لجهاز كهروميكانيكي أكثر تكلفة – فهو أكثر موثوقية ويستجيب بشكل أسرع ويوفر حماية أعلى..

في بعض الغلايات ، يتم تضمين RCD في الحزمة الأساسية ويقع مباشرة في العلبة ، وفي الطرز الأخرى يجب شراؤها بشكل إضافي.

خارجيًا ، يكون RCD والمفتاح التفاضلي (diffautomat) متشابهين جدًا ، لكن من السهل تمييزهما عن طريق وضع العلامات. تقوم الآلة التقليدية بإيقاف التيار عن الجهاز عندما يرتفع الجهد ، ويقوم الجهاز التفاضلي في نفس الوقت بأداء وظيفة كل من RCD والجهاز.

قوة سخان المياه ، كيلوواط	نوع الآلة
0.7	3 أ
1،3	6 أ
2.2	10 أ
3.5	16 أ
4.4	20 أ
5.5	25 أ
7.0	32 أ
8.8	40 أ
11.0	50 أ
13.9	63 أ

عند اختيار أجهزة حماية شديدة الحساسية ، سيتم إيقاف تشغيل الغلاية باستمرار ، ولن يتم تسخين الماء بشكل طبيعي.

السلامة الكهربائية

يجب أن يتم توصيل سخان مياه التخزين المثبت على الحائط بالكهرباء وفقًا للمخطط ، مع الامتثال الكامل لاحتياطات السلامة ، لذلك ، من المهم للغاية:

• مقبس ماء
• آلة منفصلة
• التأريض.

بعد دراسة التعليمات لفهم كيفية توصيل الجهاز ، ولإتمام جميع الأعمال المتعلقة بتركيب سخان مياه التخزين ، يجب إجراء اختبار التشغيل.

إطلاق المياه واختبارها

عند اكتمال توصيل الغلاية بإمدادات المياه ، تحتاج إلى ملئها بالماء ، مع التحقق من إحكام جميع التوصيلات.

1. افتح صنبور الماء الساخن لإزالة الهواء من خزان الغلاية.
2. افتح صمام الإغلاق على “الفرع” البارد.
3. عندما يبدأ إمداد الماء البارد ، يجب أن تفحص بعناية جميع الوصلات بحثًا عن التسريبات. إذا تم العثور على تسريبات ، يتم التخلص منها قبل ملء الغلاية بالماء..
4. إذا تدفق الماء من الصنبور “الساخن” ، فهذا يعني أن الغلاية ممتلئة ويمكن إغلاق صنبور الماء الساخن..

تركيب المرجل بيديك ليس بالأمر الصعب على الإطلاق. الشيء الرئيسي هو الامتثال لجميع قواعد الأمان عند توصيله بالاتصالات ، بحيث يكون تشغيله الإضافي بدون “مفاجآت” غير سارة.

تركيب المرجل DIY: فيديو

كيفية تركيب المرجل: الصورة

تقنية التنظيف

لتنظيف السخان من الأوساخ والرواسب الكلسية ، من الضروري اتباع خوارزمية الإجراءات ، حيث يتم توفير تقنية التنظيف المناسبة. يكمن في حقيقة أنك تحتاج إلى القيام بما يلي:

استنزاف

قبل البدء في أعمال التنظيف ، من الضروري تصريف المياه من خزان المياه. يتم الإشارة إلى كيفية القيام بهذا الإجراء بشكل صحيح في التعليمات. هذا يرجع إلى حقيقة أن طرازات جهاز التسخين مختلفة ، وبالتالي ، يمكن تصريف المياه بطرق مختلفة. الأمر نفسه ينطبق على شطف غلاية التدفئة غير المباشرة.

تفكيك المرجل

يجب أن يتم تفكيك الغلاية وفقًا للتعليمات المقدمة من الشركات المصنعة ، مع الإشارة إليها في التعليمات. يشير إلى عملية التفكيك ، وتتكون من الإجراءات التالية:

• دون فشل ، افصل الغلاية عن الشبكة ؛
• ثم أغلق صنبور إمداد المياه المشترك ؛
• فأنت بحاجة إلى إيقاف تشغيل الماء البارد ؛
• بعد ذلك ، في أقرب خلاط ، تحتاج إلى فتح الصنبور وتصريف الماء الساخن ؛
• بعد ذلك ، تحتاج إلى توصيل أنبوب التصريف بالأنبوب ، وتوجيهه إلى المجاري ، وفتح الصنبور بعد ذلك ؛
• ثم من الضروري تفكيك المرجل من الحائط ؛
• بعد استخدام مفكات البراغي ، ستحتاج إلى فك البراغي وإزالة الغطاء الأمامي لسخان المياه ؛
• ثم تتم إزالة حامل الحرارة ؛

تنظيف عنصر التسخين

من المستحسن أن يكون الميزان جديدًا ، لأنه من الأسهل بكثير تنظيفه من الرواسب القديمة في الطبيعة. يمكن تقديم عدة طرق لتنظيف عنصر التسخين للنظر فيها ، حيث يتم تشكيل معظم المقياس عليه. هذه مثل:

1. اشترِ المزيد من منتجات إزالة الترسبات الخاصة من المتجر. من الأفضل استخدام المنتجات لإزالة الرواسب في الغلاية. الشيء هو أن مبدأ التشغيل في هذه الحالة هو نفسه لكل من أجهزة التدفئة..
2. يمكن تنظيفها بفرشاة صلبة أو ورق صنفرة ، لكن عليك القيام بهذا التنظيف بعناية فائقة.
3. يمكنك أيضًا استخدام حامض الستريك أو الخل. للقيام بذلك ، خذ وعاء عميق ، صب الماء فيه وأضف المكونات المشار إليها. بعد ذلك ، ضع عنصر التسخين في المحلول الحمضي الناتج طوال الليل. إذا تم ضبط الرواسب بقوة ، يمكنك تسخين المحلول الحمضي لمدة 30 دقيقة على نار خفيفة.

تنظيف خزان المياه

من الضروري تنظيف خزان التسخين ، حيث يمكن أن تتشكل القشور والأوساخ الأخرى على الجدران. لشطف خزان المياه ، ضع دلوًا فارغًا أسفل الخزان واشطف الخزان من الداخل عبر الفتحة. لمزيد من الراحة ، يوصى بفك الغلاية من الحائط..

التخلص من الروائح الكريهة

بعد تفكيك الخزان وعنصر التسخين وتنظيفهما ، تنبعث رائحة كريهة من خزان المياه ، وغالبًا ما يكون السبب في ذلك:

• ترسب الشوائب من الماء,
• لم يتم اتخاذ تدابير وقائية لفترة طويلة,
• تم تسخين الماء دائمًا عند درجة حرارة 60 ، مما ساهم في تكوين البكتيريا.

أيضًا ، لم يتم تنظيف جهاز التسخين بشكل دوري ، على سبيل المثال ، لم يتم تنظيف الغلاية مطلقًا عن طريق تسخين الماء مع إضافة الخل أو حامض الستريك. لذلك ، يمكن أن تأتي الرائحة من الخزان ، الذي ينتن بقوة..

إزالة الترسبات

تعتبر Limescale هي المشكلة الأكثر شيوعًا مع أي جهاز تسخين.

ولكن في معظم الحالات ، لا يهتم أحد تقريبًا بعسر الماء ، والذي يصبح لاحقًا سبب انهيار المرجل. بعد كل شيء ، فإن وجود شوائب مختلفة في الماء العادي عند درجة حرارة 75 يساهم في تكوين مقياس على عنصر التسخين ومباشرة على جدران الجهاز لتسخين المياه

لإزالة رواسب الجير المتراكمة ، يوصى باستخدام مواد كيميائية منزلية خاصة أو استخدام الطرق الشعبية. من بينها ما يلي:

• حمض الليمون
• خل المائدة
• صودا بالخل.

الأخطاء المسموح بها

قائمة الأخطاء الشائعة التي يرتكبها الحرفيون عند تركيب خزان تسخين المياه هي كما يلي:

1. تم وضع الكبل من الجهاز بدون تأريض أو يقع بالقرب من الأسطح الساخنة ؛
2. التثبيت في الحمام بدون أرضية ، إنه خطير على البشر ، وهناك خطر حدوث صدمة كهربائية ؛
3. انتهاك إجراء الاتصال بنظام إمداد المياه الساخنة والباردة ؛
4. لا يلاحظ المستوى ، الخزان يقف أو يتدلى بشكل غير متساو ؛
5. الجهد في شبكة المستهلك أكبر أو أقل من ذلك الموضح في التعليمات الخاصة بالخزان.

يمكن أن يؤدي أي من الأخطاء المذكورة إلى عواقب. التوصيل الكهربائي غير الصحيح خطير بشكل خاص. لذلك ، قبل تشغيل سخان المياه ، من الصحيح التحقق من دقة العمل مرة أخرى. في حالة عدم وجود أخطاء ، يُسمح بالإدراج.

قبل توصيل سخان المياه بنظام إمداد المياه المركزي ، من الضروري التفكير بعناية في المخطط الموصى به. من الضروري مراعاة التوصيات الخاصة بتحديد موقع الجهاز. يمكن وضعها في المطبخ والحمام والمرحاض ، ولكن يجب على المستهلك مراعاة الفروق الدقيقة في التشغيل. قبل توصيل الجهاز بالشبكة لأول مرة ، تحتاج إلى التأكد من توصيل جميع عناصر النظام بشكل صحيح..

حصيلة

قبل أن تقرر أي سخان مياه للشراء ، قم بدراسة شروط الاستخدام واختر الخيار الأكثر اقتصادا..
