طرق ومخططات توصيل مشعات التدفئة: كيفية التثبيت بشكل صحيح

مبدأ تشغيل أنظمة التدفئة المبرد

ما يمكن أن يكون أبسط من مخططات أسلاك المبرد التدفئة؟ هناك غلاية: وقود صلب ، ديزل ، غاز ، إلخ. يقوم المرجل بتسخين المبرد ، والذي يصل إلى هناك تحت تأثير المضخة. يدخل المبرد المسخن إلى نظام تسخين الرادياتير ، وفي المشعات تنتقل الحرارة إلى الهواء المحيط. يبرد المبرد ويعود المبرد بالفعل مرة أخرى إلى الغلاية ، حيث يسخن مرة أخرى وهكذا تغلق الدائرة. كل شيء بسيط للغاية ، ولكن ، في الواقع ، المخططات أكثر تعقيدًا. دعونا نرى ما هي هذه المخططات وكيف تختلف عن بعضها البعض ، ونحلل مزاياها وعيوبها.

تدفئة المنزل

في المرحلة الأولى ، يجب أن تقرر أنواع المشعات وخيارات توصيلها ، حيث يجب إعداد المباني مسبقًا لنوع التدفئة المحدد. يشتمل نظام تدفئة المساحات الحديث على عدة مكونات.

وتشمل هذه:

أسلاك تسخين البولي بروبلين DIY بدون لحام الحديد

يمكنك العثور على خياراتهم المختلفة بكميات كبيرة في أسواقنا.

تبدو الإرشادات العامة لتركيب البطاريات كما يلي:

• حدد أولاً مكانًا لوضعها ؛
• جلب الأنابيب لهم
• ربطهم معا
• قم بإجراء اختبار ، وإذا كان كل شيء على ما يرام ، قم بتشغيل التدفئة بكامل طاقتها.

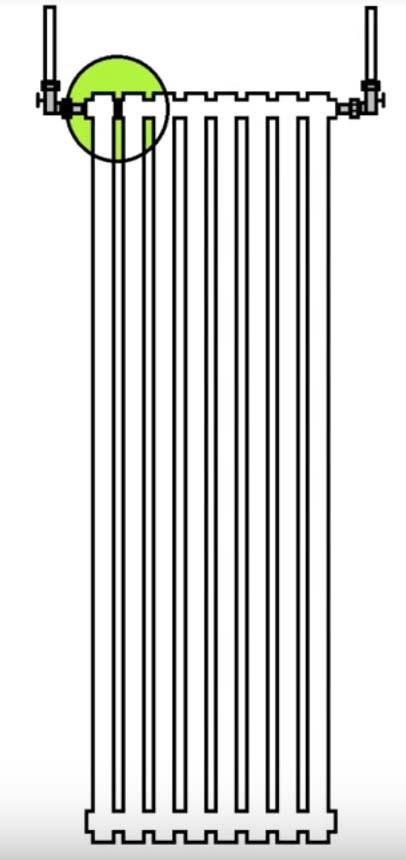

نماذج المبرد الخاصة

في المباني السكنية ، يتم توزيع التدفئة غالبًا بطريقة تسمح فقط بالاتصال الجانبي أو السفلي لبطاريات التدفئة. لا يمكن إجراء التغييرات على المشروع إلا بالاتفاق مع اللجنة ، وهذا عمل طويل ومضجر. لكن العديد من الشركات المصنعة لبطاريات الرادياتير توفر مثل هذه المشكلة وتنتج أنظمة بأسلاك تجميع قطرية:

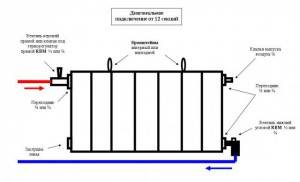

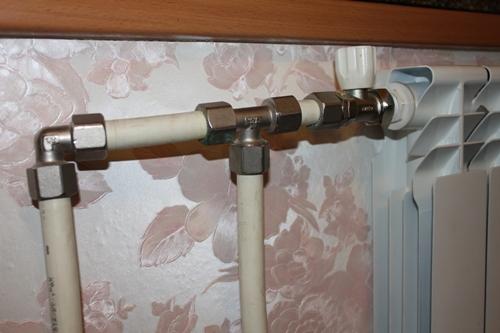

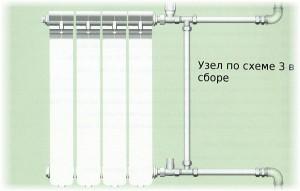

• للتوصيل الجانبي للمشعات ، يتم استخدام امتداد إقلاع التدفق. هذا هو قوس مثبت على أنبوب يتم تثبيته في المدخل السفلي أو العلوي. بسبب الدعامة ، يحدث سحب المبرد أو إطلاقه في الزاوية البعيدة للرادياتير ويمر التدفق عبر البطارية بأكملها قطريًا.
• بالنسبة للوصلة السفلية للمشعات ، غالبًا ما يتم استخدام عزل القسم الخارجي. لهذا الغرض ، يتم تثبيت قابس في المصنع عند تقاطع المجمع السفلي للأقسام الأخيرة وقبل الأخيرة. إنه يحجب التيار المباشر ثم المبرد ، مما يحول البطارية المتبقية بالكامل إلى مشعاع بوصلة قطرية.

يمكن أيضًا إجراء هذه الترقيات باستخدام البطاريات المثبتة بالفعل. تتوفر الأقواس المزودة بامتدادات التدفق بسهولة في متاجر السباكة. للتركيب ، ستكون هناك حاجة إلى سباك متمرس ، حيث سيكون من الضروري فصل المشعات عن الشبكة ، وتفكيك خط الأنابيب أو المخرج وختم التجميع.

توجد حلول مماثلة لتداخل القسم الخارجي. غالبًا ما يكون هذا غلافًا يلتوي عند نقطة الخروج وله قابس مسافة. يغلق الفتحة بين القسم قبل الأخير والجزء الأخير من المبرد ويعيد توجيه التدفق الرئيسي لسائل التبريد على طول مسار جانبي.

وأخيرًا ، بعض النصائح المفيدة:

• لا تصنع فروعًا طويلة جدًا ، خاصة للطوابق الأخرى. يجب أن يصل المبرد بالضرورة إلى المبرد ؛
• عند وضع المجمع في غرفة ، لا تضعه في النهاية. يجب أن يكون طول الفروع إلى المشعات متماثلًا تقريبًا. خلاف ذلك ، قد تختلف درجة حرارة المبرد في مشعات مختلفة بشكل ملحوظ ؛
• عند تثبيت الأنابيب في الأرض أو في السقف ، قم بتوجيهها إلى المشعات ككل ، دون كسر التوصيلات. خلاف ذلك ، إذا تدفق مثل هذا الأنبوب في يوم من الأيام ، فستكون مشكلة كبيرة جدًا..

كما ترون ، لا يوجد شيء معقد في مخططات توصيل مشعات التدفئة لأنظمة التدفئة النموذجية. يمكن لأي شخص حاصل على تعليم ثانوي عام فهمها من أجل تصميم وبناء نظامه الخاص. بالطبع ، عند إنشاء أنظمة التدفئة ، من الضروري مراعاة العديد من الفروق الدقيقة ، ولكن هذا موضوع لمحادثة منفصلة..

أنواع أنظمة التدفئة

قبل التحدث عن كيفية توصيل بطاريات التدفئة بشكل صحيح ، يجب أن تفكر بالتفصيل في خيارات النظام الأكثر شيوعًا اليوم. حتى بعد دراسة العديد من الصور لهذه الاتصالات ، بطريقة أو بأخرى ، من الضروري فهم مبدأ عملهم وفهم خصائص أداء كل جزء من أجزاء نظام معين..

تسخين الدائرة الواحدة

يوفر هذا الخيار توفير المبرد لجهاز التدفئة ، والذي يقع عادة في مبنى متعدد الطوابق. تعد طرق توصيل بطاريات التدفئة أبسط الطرق ، حيث لا يتطلب تنفيذها أي مهارات بناء جادة (اقرأ: “نظام تسخين أحادي الدائرة – مخططات تنفيذ محتملة”). العيب الرئيسي لهذا التصميم هو عدم القدرة على التحكم في إمداد الحرارة ، حيث أن هذا النظام لا يوفر أي أجهزة خاصة مثل مستشعر درجة الحرارة الذي يؤدي هذه الوظيفة. هذا هو السبب في أن كمية نقل الحرارة ثابتة بدقة ويتم تحديدها مسبقًا في مرحلة صياغة النظام المستقبلي..

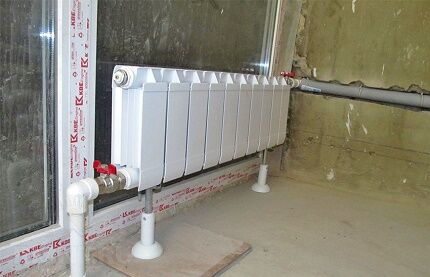

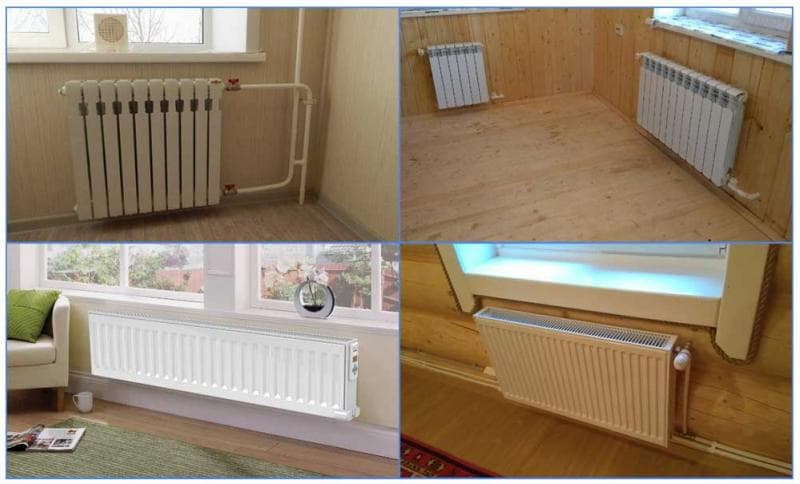

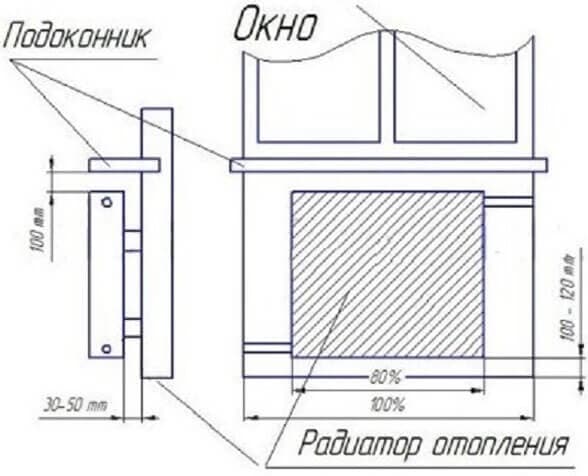

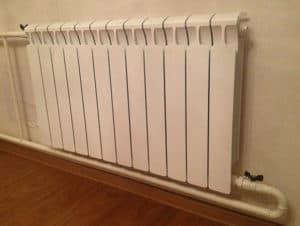

موقع المبرد

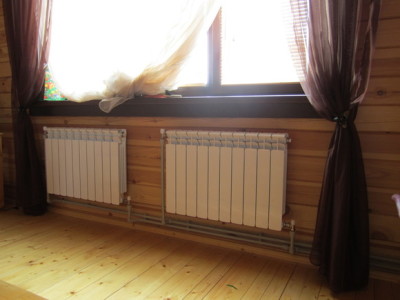

في الغالبية العظمى من الحالات ، يتم تثبيت المشعات تحت النوافذ ، وهذا الترتيب له ما يبرره تمامًا. الحقيقة هي أنه يوجد دائمًا تدفق للهواء البارد من النوافذ – كما أن كتل الهواء الساخن التي ترتفع من البطارية تمنعها من دخول الغرفة. بالإضافة إلى ذلك ، يمنع الهواء الساخن التكثيف على الزجاج.

من أجل معرفة كيفية توصيل بطارية التدفئة بشكل صحيح في الشقة ، يجب أن تأخذ في الاعتبار القواعد التالية وتتبعها عند تصميم وتركيب نظام التدفئة:

1. لا يمكن منع دخول البرد بشكل طبيعي من النوافذ وتشكيل التكثيف عليها إلا إذا كانت أبعاد المبرد تشغل 70٪ على الأقل من عرض فتحة النافذة. يجب أن يؤخذ هذا العامل في الاعتبار حتى في مرحلة اختيار المشعات..
2. يوصى بتركيب مشعات التدفئة على ارتفاع حوالي 10 سم من مستوى الأرض. سيؤدي الانحراف الكبير عن هذا المؤشر إلى عدم كفاية التدفئة في المستوى الأدنى من الغرفة أو يثير صعوبات في التنظيف. يجب أن تكون المسافة إلى عتبة النافذة حوالي 10-12 سم – تسمح هذه القيمة للهواء بالانحناء بحرية حول العائق وتدفئة النافذة بالكامل.
3. يجب أن تكون المسافة بين البطارية والجدار حوالي 3-5 سم ، وبهذا الترتيب ، تمر الكتل الهوائية الساخنة بحرية في الفضاء خلف البطارية ، مما يؤدي إلى تحسين كفاءة تدفئة الغرفة.

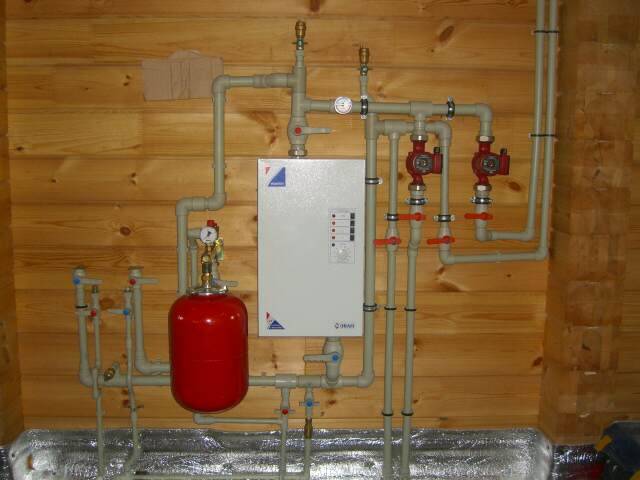

غلايات كهربائية

يجب أن أقول إن التدفئة الكهربائية هي الأكثر كفاءة من بين جميع تلك الموجودة. لا يقتصر الأمر على كفاءة الغلايات بنسبة 99٪ فحسب ، بل إنها لا تتطلب مداخن وتهوية. لا يوجد عمليا أي صيانة للوحدات على هذا النحو ، باستثناء أنه يتم تنظيفها مرة كل 2-3 سنوات. والأهم من ذلك: أن المعدات والتركيب رخيصة للغاية ، في حين أن درجة الأتمتة يمكن أن تكون أي شيء. المرجل فقط لا يحتاج إلى اهتمامك.

بغض النظر عن مدى متعة مزايا الغلاية الكهربائية ، فإن العيب الرئيسي لا يقل أهمية عن سعر الكهرباء. حتى إذا كنت تستخدم عداد كهرباء متعدد التعريفات ، فلن تتمكن من تجاوز مولد الحرارة الذي يعمل بحرق الأخشاب بواسطة هذا المؤشر. هذا هو الثمن الذي يجب دفعه مقابل الراحة والموثوقية والكفاءة العالية. حسنًا ، العيب الثاني هو نقص الطاقة الكهربائية اللازمة لشبكات الإمداد. يمكن لمثل هذا الإزعاج المزعج أن يشطب على الفور كل أفكار التسخين الكهربائي..

اختيار الطاقة الحرارية

تعتمد كمية الطاقة المستهلكة على أربعة عوامل:

• حجم الغرفة
• عدد الجدران والنوافذ الخارجية ؛
• نوع المنزل (لبنة ، لوحة) ؛
• نوع النوافذ (خشبية ، بلاستيكية).

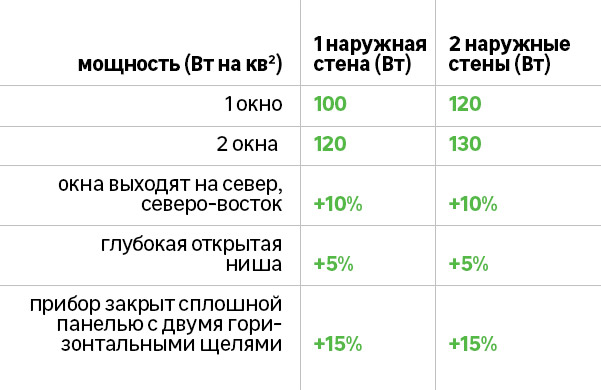

أسهل طريقة هي اختيار مشعاع للتدفئة مع التركيز على الطاقة الحرارية:

يعد حساب نقل الحرارة هذا مناسبًا للغرفة التي لا يزيد ارتفاع الأسقف عنها عن 3 أمتار وبنوافذ يصل حجمها إلى 1.5×1.8 متر..

يشار إلى قوة المبرد في المواصفات الفنية ، ستجدها على عبوة البطارية. يرجى ملاحظة أن قيمة الطاقة المحددة مناسبة عند درجة حرارة سائل التبريد حوالي 70 درجة مئوية ، وتعتبر مثالية.

عند حساب عدد الأقسام ، يجب مراعاة فقدان الحرارة ، مع التركيز على المخطط التالي:

نصيحتان مفيدتان لمساعدتك في حساب الطاقة وعدد أقسام المبرد:

1. إذا تم تركيب نوافذ زجاجية مزدوجة موفرة للطاقة في الغرفة ، فمن الممكن تقليل قوة المشعات بنسبة 10-20 ٪ ، لأن النوافذ تقلل من فقد الحرارة ؛
2. إذا كان لديك أنبوب جانبي أحادي الجانب ، فلا فائدة من تثبيت مشعات أطول من 10 أقسام ، وستظل الأجزاء الأخيرة باردة من الناحية العملية.

مثال: قررت أن تأخذ بطاريات ثنائية المعدن من علامتنا التجارية Equation. تبلغ مساحة الغرفة 18 مترًا مربعًا ، وهي زاوية ، ونافذتان ، وجداران يواجهان الخارج. سيكون هناك بطاريتان ، سنقوم بتثبيتهما في منافذ. نعتبر: 130 واط + 15٪ = 143 واط ستكون مطلوبة لمساحة 1 متر مربع. لدينا 18 مترًا مربعًا ، مما يعني أن الطاقة الإجمالية للبطاريتين ستكون 2574 واط. نحن ننظر في كتالوج Leroy Merlin. يمكنك شراء مشعاعين متطابقين: سبعة أقسام بالإضافة إلى سبعة أقسام ، أو ثمانية أقسام بالإضافة إلى ثمانية أقسام. يمكنك أن تأخذ قسمًا كبيرًا وآخر صغيرًا ، على سبيل المثال ، من 12 ومن أربعة إلى خمسة أقسام.

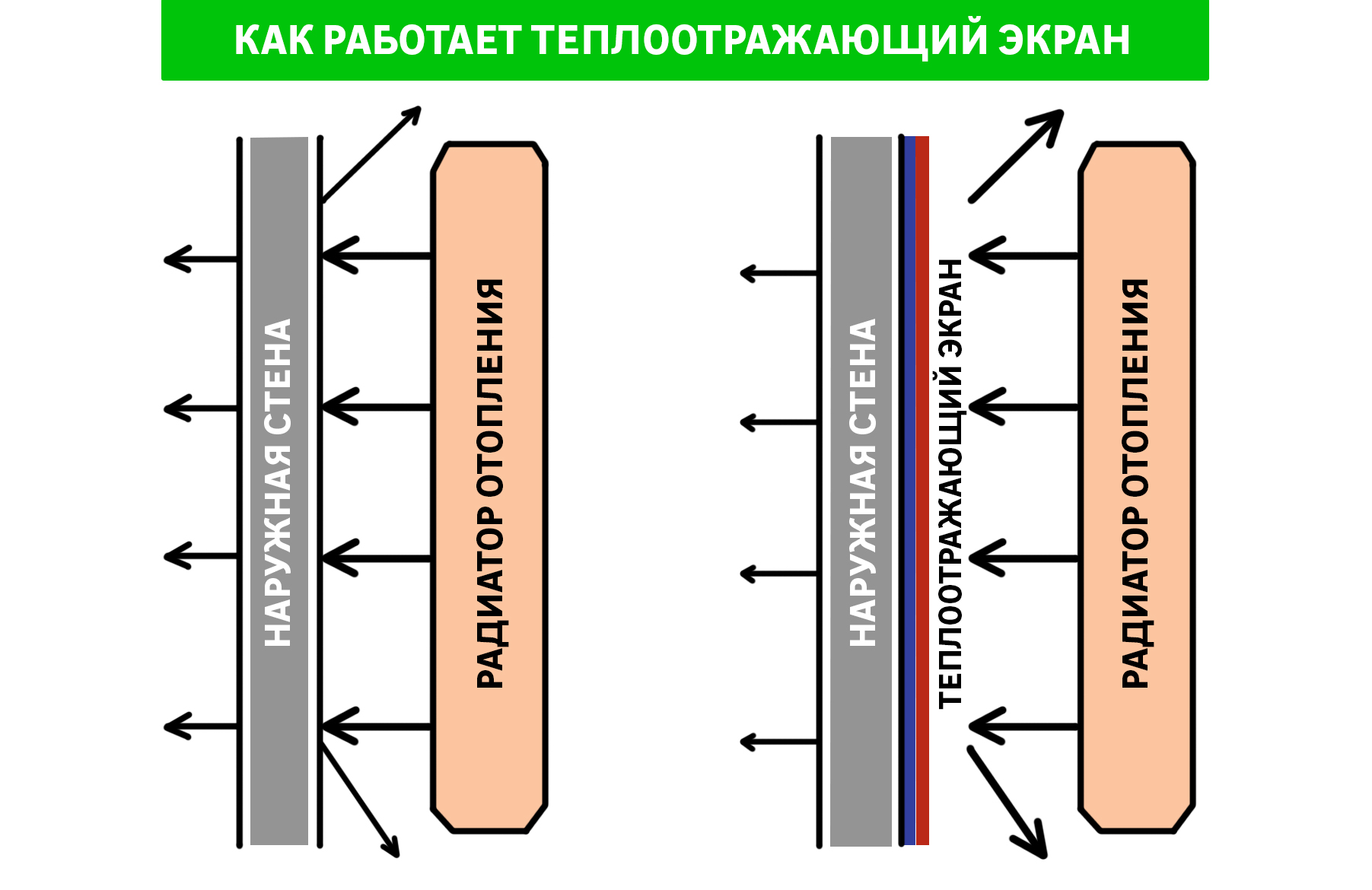

تلميح مفيد: إذا قمت بلصق شاشة عاكسة على الحائط خلف المبرد ، فإن تبديد حرارة البطارية سيزداد بنسبة 10-15٪.

في المنازل والشقق الروسية ، عادة ما يتم تثبيت البطاريات تحت النوافذ. درجة حرارة الجدار أقل من درجة حرارة المبرد. ترتفع درجة حرارة السطح خلف البطارية مباشرةً إلى 35-40 درجة مئوية ، ثم تنتقل هذه الحرارة إلى الجزء الخارجي من الجدار. المهمة هي إعادته إلى الغرفة. الشاشة العاكسة مسؤولة عن ذلك..

من الأسهل صنع الشاشة من البولي إيثيلين الرغوي ، من جانب واحد مغطى بورق ، ومن الجانب الآخر – بتركيبة لاصقة. قم بقص قطعة بالحجم المطلوب ، وقم بتمزيق الفيلم الواقي والصق الورقة على الحائط خلف البطارية.

القواعد الأساسية لتركيب طبقة عاكسة للحرارة:

1. يجب ألا تقل المسافة بين الشاشة والبطارية عن ثلاثة سم ؛
2. يجب أن تكون الطبقة العاكسة أكبر من البطارية ، ومن الجيد أن تبرز من خمسة إلى ستة سم على كل جانب ؛
3. يجب توجيه الجانب العاكس من المادة نحو البطارية.

حساب نظام التدفئة واختيار قوة المرجل

من المستحيل اختيار المعدات دون معرفة مقدار الحرارة المطلوبة لتدفئة المبنى. يمكن تحديده بطريقتين: تقريبي بسيط ومحسوب. الطريقة الأولى يحبها جميع بائعي معدات التدفئة ، لأنها بسيطة للغاية وتعطي نتيجة صحيحة إلى حد ما. هذا هو حساب ناتج الحرارة حسب مساحة المبنى المدفأ..

خذ غرفة منفصلة ، وقم بقياس مساحتها واضرب القيمة الناتجة بمقدار 100 واط. يتم تحديد الطاقة المطلوبة للمنزل الريفي بأكمله من خلال جمع المؤشرات لجميع الغرف. نقدم طريقة أكثر دقة:

• بمقدار 100 واط ، اضرب مساحة تلك الغرف حيث يتصل جدار واحد فقط بالشارع ، حيث توجد نافذة واحدة ؛
• إذا كانت الغرفة عبارة عن غرفة زاوية بها نافذة واحدة ، فيجب مضاعفة مساحتها بمقدار 120 واط ؛
• عندما تحتوي الغرفة على جدارين خارجيين مع نافذتين أو أكثر ، تتضاعف مساحتها بـ 130 وات.

إذا اعتبرنا القوة طريقة تقريبية ، فقد يتلقى سكان المناطق الشمالية من الاتحاد الروسي حرارة أقل ، وقد يدفع جنوب أوكرانيا مبالغ زائدة مقابل معدات قوية جدًا. بمساعدة طريقة الحساب الثانية ، تم تصميم التدفئة بواسطة متخصصين. إنه أكثر دقة لأنه يعطي فهمًا واضحًا لمقدار الحرارة المفقودة من خلال هياكل المباني في أي مبنى..

قبل الشروع في الحسابات ، يجب قياس المنزل ، بعد معرفة مناطق الجدران والنوافذ والأبواب. ثم من الضروري تحديد سماكة طبقة كل مادة بناء يتم منها بناء الجدران والأرضيات والسقف. لجميع المواد في الأدبيات المرجعية أو على الإنترنت ، يجب أن تجد قيمة التوصيل الحراري λ ، معبرًا عنها بوحدات W / (m · ºС). نستبدلها في صيغة حساب المقاومة الحرارية R (m2 ºС / W):

R = δ / λ ، هنا δ سمك مادة الجدار بالأمتار.

يمكنك الآن معرفة مقدار الحرارة الخارجة من هيكل المبنى الخارجي ، وفقًا للصيغة:

• QTP = 1 / R x (tv – tn) x S ، حيث:
• QTP هو مقدار الحرارة المفقود ، W ؛
• S هي المساحة التي تم قياسها مسبقًا لهيكل المبنى ، m2 ؛
• tв – هنا من الضروري استبدال قيمة درجة الحرارة الداخلية المرغوبة ، ºС ؛
• tн – درجة الحرارة الخارجية خلال أبرد فترة ، ºС.

حركة المياه بشكل طبيعي أو قسري?

يعتمد خيار توصيل البطارية على نوع حركة الماء أو التجمد المفترض استخدامه لتشغيل النظام. هناك خياران فقط: الدورة الدموية الطبيعية والقسرية.

يتضمن الخيار الأول استخدام القوانين الفيزيائية دون شراء وتركيب أجهزة إضافية. مناسب عندما يعمل الماء كمبرد. سوف ينتشر أي مضاد للتجميد بشكل أسوأ من خلال النظام..

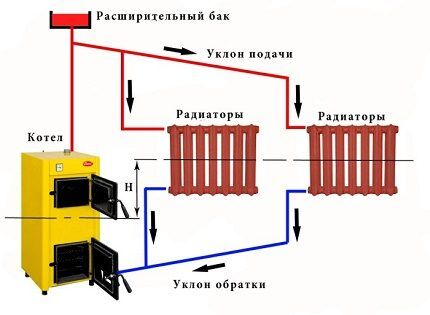

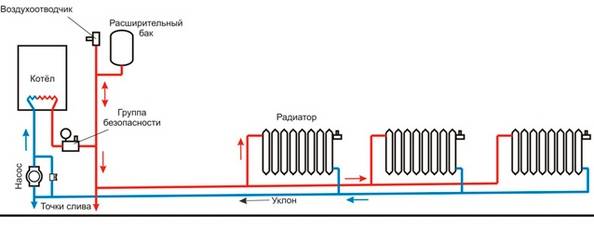

يتكون النظام من غلاية تقوم بتسخين المياه ، وخزان تمدد ، وخطوط أنابيب الإمداد والعودة ، والبطاريات. عندما يسخن الماء ، يتمدد ويبدأ في التحرك على طول المصعد ، ويزور المشعات المثبتة بدوره. يعود الماء المبرد من النظام إلى المرجل عن طريق الجاذبية..

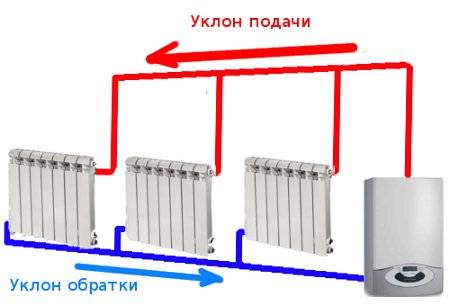

مع هذا النوع من الدوران ، يتم تثبيت خط الأنابيب الأفقي بميل طفيف باتجاه اتجاه حركة المبرد. هذا النظام ذاتي التنظيم ، لأنه اعتمادًا على درجة حرارة الماء ، تتغير كميته أيضًا. يزيد الرأس الدائر ، مما يسمح للماء بتسخين الغرفة بالتساوي.

مع الدوران الطبيعي ، يتم استخدام مخططات ذات أنبوبين وأنبوب واحد مع سلك علوي ، أنبوبان مع أنبوب سفلي. تعد طرق توصيل المشعات بنظام التدفئة مفيدة للاستخدام في الغرف الصغيرة..

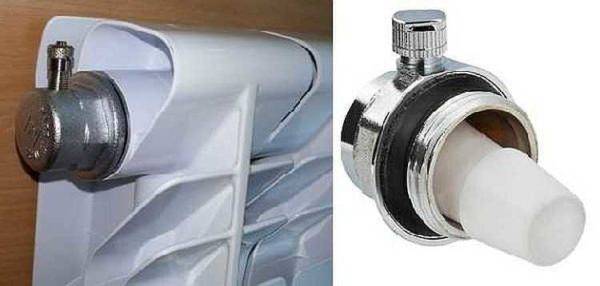

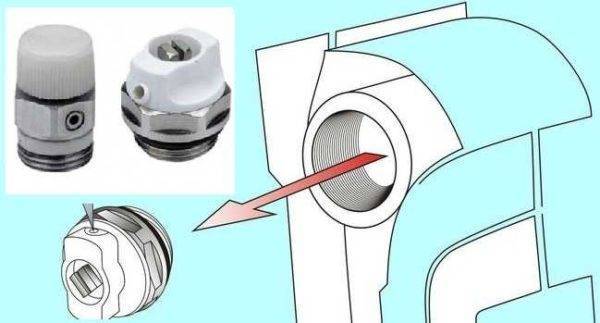

من المهم تجهيز البطاريات بمصارف هواء لإزالة الهواء الزائد أو تركيب فتحات تهوية أوتوماتيكية على المصاعد. من الأفضل وضع الغلاية في الطابق السفلي ، بحيث تكون أقل من الغرفة المدفأة..

يجب أن يوفر مخطط التوصيل للمشعات ذات الدوران الطبيعي لسائل التبريد منحدرًا طفيفًا في اتجاه حركة الماء

بالنسبة للمنازل التي تبلغ مساحتها 100 متر مربع أو أكثر ، يجب تغيير نظام دوران المبرد. في هذه الحالة ستحتاج إلى جهاز خاص يحفز حركة الماء أو مضاد التجمد عبر الأنابيب. يتعلق الأمر بتركيب مضخة دورانية. قدرتها تعتمد على مساحة الغرفة الساخنة..

يتم تركيب المضخة على خط أنابيب الإمداد أو الإرجاع. لإزالة الهواء الزائد من النظام ، من الضروري تركيب مصارف أوتوماتيكية في أعلى نقطة من خط الأنابيب أو استخدام البطاريات مع صنابير Mayevsky للنزيف اليدوي.

يسمح استخدام مضخة للدوران القسري باستخدام مانع التجمد كناقل للحرارة. في هذه الحالة ، تحتاج إلى تثبيت خزان تمدد مغلق بحيث لا تضر الأبخرة بصحة سكان المنزل.

يتم استخدام مضخة الدوران في مخططات ثنائية وأنبوب واحد مع نظام أفقي ورأسي لتوصيل أجهزة التسخين.

العوامل المؤثرة على كفاءة الرادياتير

المتطلبات الرئيسية لنظام التدفئة هي ، بالطبع ، كفاءته واقتصاده. لذلك ، يجب التعامل مع تصميمه بعناية حتى لا تفوت كل أنواع التفاصيل الدقيقة والميزات الخاصة بمساحة معيشة معينة. إذا لم تكن لديك المهارات الكافية لإنشاء مشروع كفء ، فمن الأفضل أن تعهد بهذا العمل للمتخصصين الذين أثبتوا أنفسهم بالفعل ولديهم ردود فعل إيجابية من العملاء. يجب ألا تعتمد على نصيحة الأصدقاء الذين يوصون بطرق معينة لتوصيل المشعات ، حيث ستكون الظروف الأولية في كل حالة مختلفة. ببساطة – ما يناسب شخصًا ما قد لا يناسب بالضرورة شخصًا آخر..

ومع ذلك ، إذا كنت لا تزال ترغب في التعامل مع الأنابيب إلى مشعات التدفئة بنفسك ، فاحرص على الانتباه إلى العوامل التالية:

• حجم المشعات وخرجها الحراري ؛
• وضع أجهزة التدفئة داخل المنزل ؛
• مخطط الاتصال.

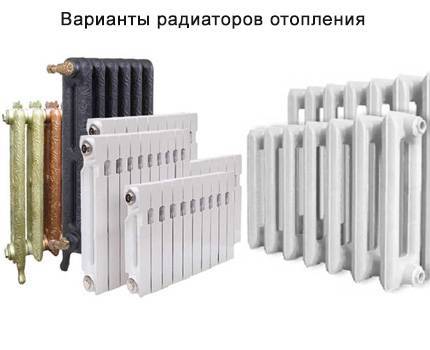

يمكن للمستهلك الحديث الاختيار من بين مجموعة متنوعة من طرز أجهزة التدفئة – وهي مشعات مركبة مصنوعة من مواد مختلفة ، ومسخنات حرارية أرضية أو أساسية. الفرق بينهما ليس فقط في الحجم والمظهر ، ولكن أيضًا في طرق التوريد ، وكذلك درجة انتقال الحرارة. ستؤثر كل هذه العوامل على اختيار خيارات توصيل مشعات التدفئة..

اعتمادًا على حجم الغرفة المسخنة ، ووجود أو عدم وجود طبقة عازلة على الجدران الخارجية للمبنى ، والطاقة ، وكذلك نوع الاتصال الموصى به من قبل الشركة المصنعة للمشعات ، سيختلف عدد وأبعاد هذه الأجهزة ..

كقاعدة عامة ، يتم وضع المشعات تحت النوافذ أو في الجدران بينهما ، إذا كانت النوافذ على مسافة كبيرة من بعضها البعض ، وكذلك في الزوايا أو على طول الجدار الفارغ للغرفة ، في الحمام ، الردهة ، المخزن ، غالبًا على سلالم المباني السكنية.

لتوجيه الطاقة الحرارية من المبرد إلى الغرفة ، يُنصح بتوصيل شاشة عاكسة خاصة بين الجهاز والجدار. يمكن تصنيع هذه الشاشة من أي مادة رقائق عاكسة للحرارة – على سبيل المثال ، Penofol أو isospan أو أي مادة أخرى.

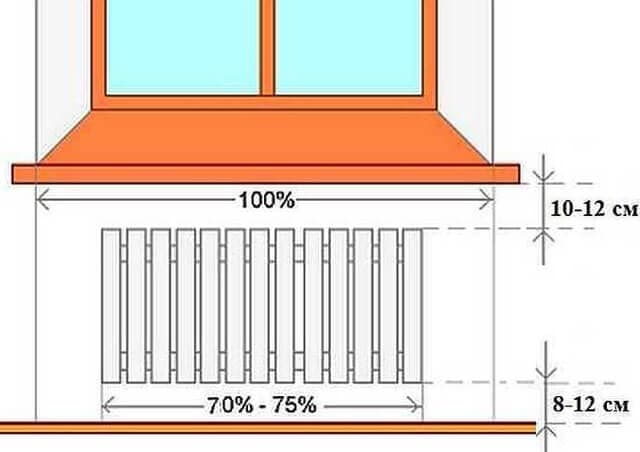

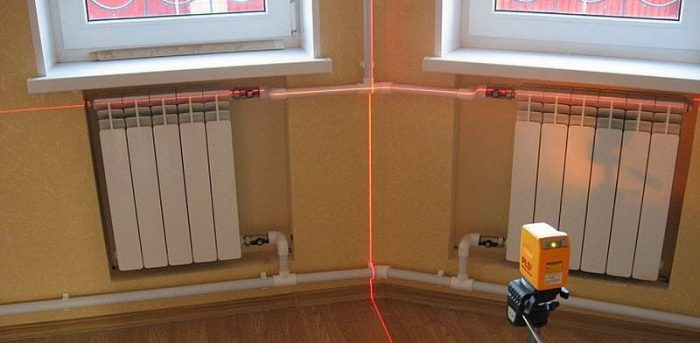

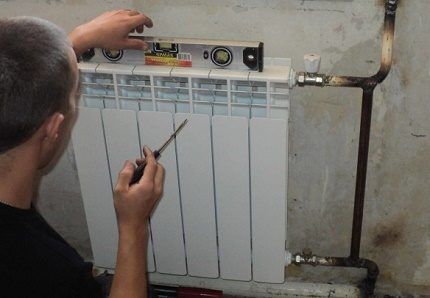

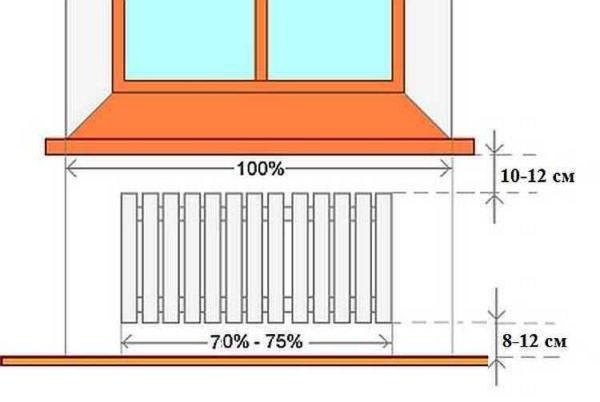

قبل توصيل بطارية التدفئة بنظام التدفئة ، انتبه إلى بعض ميزات تركيبها:

• داخل نفس المسكن ، يجب أن يكون مستوى وضع جميع البطاريات هو نفسه ؛
• يجب توجيه الضلوع الموجودة على المسخنات رأسياً ؛
• يجب أن يتزامن منتصف المبرد مع النقطة المركزية للنافذة أو يمكن إزاحته بمقدار 2 سم إلى اليمين أو اليسار ؛
• يجب أن يكون الطول الإجمالي للبطارية 75٪ من عرض فتحة النافذة ؛
• يجب ألا تقل المسافة من عتبة النافذة إلى المبرد عن 5 سم ، ويجب أن يكون هناك مسافة 6 سم على الأقل بين الجهاز والأرضية. من الأفضل ترك 10-12 سم.

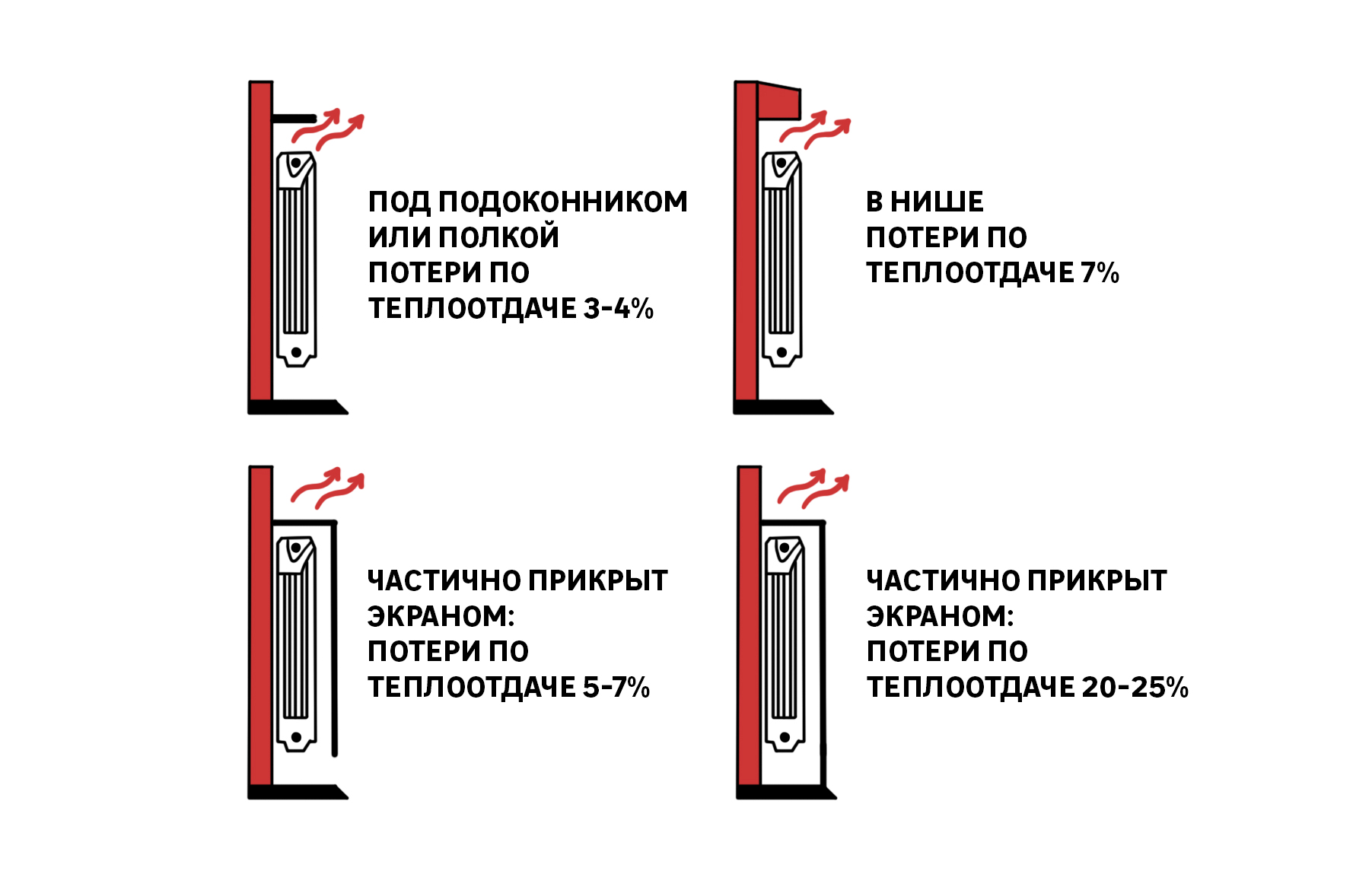

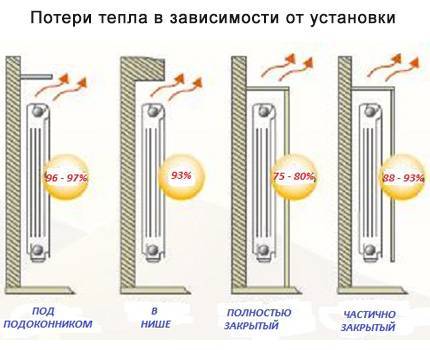

يرجى ملاحظة أنه ليس فقط نقل الحرارة للبطارية ، ولكن أيضًا مستوى فقد الحرارة سيعتمد على الاختيار الصحيح لطرق توصيل مشعات التدفئة في مبنى سكني..

ليس من غير المألوف أن يقوم أصحاب الشقق بتجميع وتوصيل نظام التدفئة باتباع توصيات معارفهم. في هذه الحالة ، تكون النتيجة أسوأ بكثير مما كان متوقعًا. هذا يعني حدوث أخطاء أثناء عملية التثبيت ، أو أن طاقة الأجهزة لا تكفي لتدفئة غرفة معينة ، أو أن مخطط توصيل أنابيب التدفئة بالبطاريات غير مناسب لهذا المنزل.

لماذا من المهم توصيل مشعات التدفئة بشكل صحيح

بغض النظر عن طريقة الاتصال ونوع المبرد الذي تختاره ، من المهم جدًا إجراء حسابات مختصة وتركيب الجهاز بشكل صحيح. في الوقت نفسه ، من المهم مراعاة خصائص غرفة معينة من أجل اختيار الخيار الأفضل. بعد ذلك سيكون النظام فعالاً قدر الإمكان وسيتجنب فقد الحرارة بشكل كبير في المستقبل..

إذا كنت ترغب في تجميع نظام تدفئة في قصر كبير باهظ الثمن ، فمن الأفضل تكليف المتخصصين بالتصميم..

بالنسبة للمنازل ذات المساحة الصغيرة ، يمكنك التعامل مع اختيار مخطط الأسلاك وتركيب البطاريات بنفسك. تحتاج فقط إلى النظر في جودة مخطط اتصال معين ودراسة ميزات أعمال التثبيت.

يرجى ملاحظة أن الأنابيب والرادياتيرات يجب أن تكون مصنوعة من نفس المادة. على سبيل المثال ، لا ينبغي توصيل الأنابيب البلاستيكية ببطاريات الحديد الزهر ، لأن ذلك محفوف بالمتاعب..

وبالتالي ، بشرط مراعاة ميزات منزل معين ، يمكن توصيل مشعات التدفئة بشكل مستقل. سيسمح لك المخطط المختار جيدًا لتوصيل الأنابيب بالمشعات بتقليل فقد الحرارة إلى الحد الأدنى حتى تتمكن أجهزة التسخين من العمل بأقصى قدر من الكفاءة.

تصنيف نظام التدفئة

المعيار الرئيسي لتقسيم أنظمة التدفئة هو عدد الدوائر. على هذا الأساس ، يتم تقسيم جميع أنظمة التدفئة إلى مجموعتين:

الخيار الأول هو الأبسط والأرخص. هذه ، في الواقع ، حلقة من المرجل إلى الغلاية ، حيث يتم تثبيت مشعات التدفئة في الفجوات. إذا كان الأمر يتعلق بمبنى من طابق واحد ، فهذا خيار مبرر يمكنك من خلاله استخدام الدوران الطبيعي لسائل التبريد. ولكن لكي تكون درجة الحرارة موحدة في جميع غرف المنزل ، من الضروري توفير بعض الإجراءات. على سبيل المثال ، قم ببناء أقسام على المشعات المتطرفة في السلسلة.

أفضل خيار لمخطط الأنابيب هذا هو توصيل البطارية باستخدام طريقة لينينغراد. في الواقع ، اتضح أن أنبوبًا عاديًا يمر عبر جميع الغرف بالقرب من الأرض ، وأن بطاريات الرادياتير تقطعها. في هذه الحالة ، يتم استخدام ما يسمى بالإطار السفلي. أي أن المبرد متصل بالأنبوب من خلال فتحتين سفليتين – يدخل أحدهما إلى سائل التبريد ويخرج من الآخر.

انتباه! فقدان الحرارة مع هذا النوع من توصيلات البطارية هو 12-13٪. هذا هو أعلى مستوى لفقدان الحرارة. لذا ، قبل اتخاذ مثل هذا القرار ، يجب عليك الموازنة بين الإيجابيات والسلبيات. يمكن أن تتحول المدخرات الأولية إلى تكاليف تشغيل عالية.

بشكل عام ، يعد هذا مخططًا جيدًا للأسلاك يؤتي ثماره في المباني الصغيرة. ومن أجل توزيع المبرد بالتساوي على جميع المشعات ، يمكنك تثبيت مضخة دوران فيه. الاستثمار غير مكلف ، والجهاز يعمل بشكل مثالي ويتطلب القليل من استهلاك الطاقة. من ناحية أخرى ، يتم ضمان التوزيع المتساوي للحرارة في جميع الغرف..

بالمناسبة ، غالبًا ما يتم استخدام مخطط الأنابيب أحادي الأنابيب في شقق المدينة. صحيح ، لا يمكن استخدام اتصال البطارية السفلي هنا. يجب أن يقال الشيء نفسه بالنسبة لنظام الأنبوبين..

أنواع أنظمة التدفئة

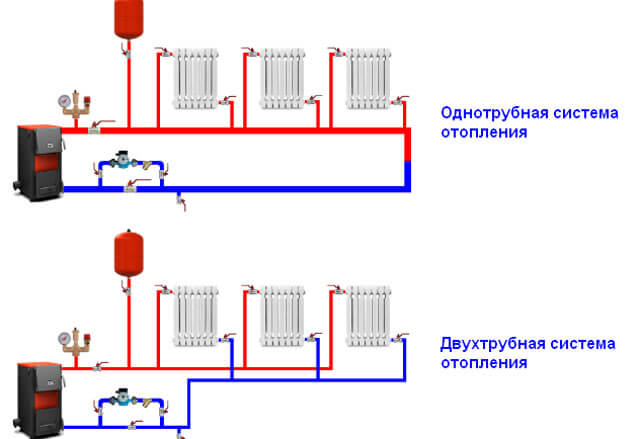

قبل توصيل بطارية التسخين ، تحتاج إلى فهم تكوين نظام التدفئة – يؤثر هذا العامل بشكل كبير على نقل الحرارة لجميع البطاريات. هناك نوعان رئيسيان من أنظمة التدفئة – أنبوبان وأنبوب واحد. يجدر الحديث عن كل منهم بمزيد من التفصيل..

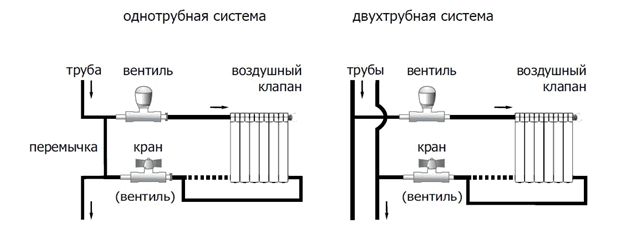

تدفئة من أنبوب واحد

نظام التسخين أحادي الأنبوب هو أبسط وأرخص بناء لتجهيزه. عادةً ما يتم استخدام مخطط الأسلاك هذا في المباني متعددة الشقق ، ولكنه موجود أحيانًا في المنازل الخاصة أيضًا. في نظام أحادي الأنابيب ، يتم تثبيت المشعات في سلسلة ، أي المبرد يمر عبر أجهزة التدفئة بدوره. من المبرد الأخير ، يعود المبرد المبرد إلى غلاية التدفئة أو الناهض.

العيب الرئيسي لنظام الأنبوب الواحد هو التسخين غير المتكافئ للمشعات المثبتة وعدم القدرة على التحكم في نقل الحرارة. يؤدي تثبيت المنظم على بطارية واحدة إلى تعديل قسم آخر من الدائرة. تتلقى البطاريات الموجودة بعيدًا عن الغلاية حرارة أقل بكثير – فهي تبقى ببساطة على الأجهزة السابقة. حتى إذا كنت تعرف بالضبط كيفية توصيل البطارية بشكل صحيح ، فلن يعمل النقل المنتظم للحرارة في نظام أحادي الأنابيب..

تسخين أنبوبين

السمة المميزة للأسلاك ثنائية الأنابيب هي وجود دائرتين ، إحداهما مصممة لتزويد المبرد الساخن إلى المشعات ، والثانية ضرورية لإعادة المبرد المبرد إلى المرجل. يتيح التصميم ثنائي الأنابيب إمكانية توصيل المشعات بالتوازي ، ونتيجة لذلك يتلقى كل منها سائل تبريد بنفس درجة الحرارة.

بفضل الاتصال المتوازي ، من الممكن تحقيق استقلالية كل مبرد ، وبالتالي ، يمكن تثبيت منظمات الحرارة المنفصلة عليها لضبط نقل الحرارة. العيب الوحيد لمثل هذا الأسلاك هو التكلفة العالية – ضعف كمية المواد المطلوبة لترتيب التدفئة. ومع ذلك ، يتم تعويض هذه التكاليف بأكثر من قيمتها في المستقبل..

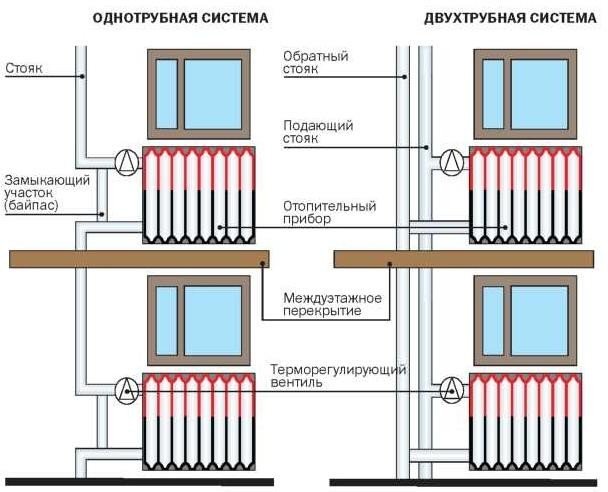

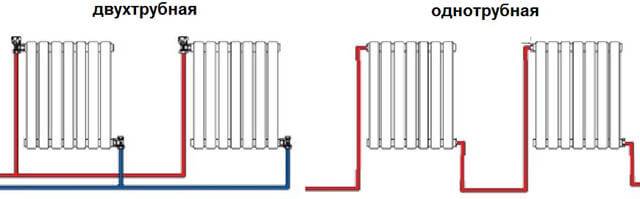

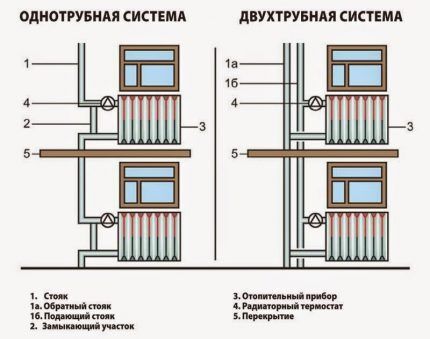

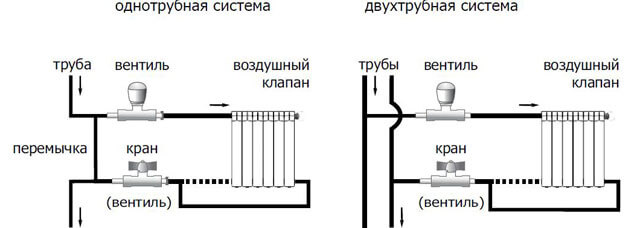

مزايا وعيوب أنظمة التسخين ذات الأنبوب الواحد والأنبوبين

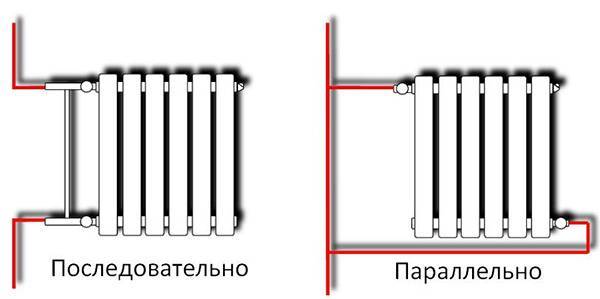

يتمثل الاختلاف الرئيسي بين مخططي التسخين في أن نظام التوصيل ثنائي الأنابيب أكثر كفاءة في التشغيل بسبب الترتيب المتوازي لأنبوبين ، أحدهما يمد المبرد المسخن إلى المبرد ، والآخر يزيل السائل المبرد.

مخطط نظام أحادي الأنبوب عبارة عن أسلاك من النوع المتسلسل ، حيث يتلقى المبرد المتصل الأول أكبر قدر من الطاقة الحرارية ، وكل واحد لاحق يسخن بشكل أقل وأقل.

ومع ذلك ، تعد الكفاءة أمرًا مهمًا ، ولكنها ليست المعيار الوحيد الذي يجب الاعتماد عليه عند اتخاذ قرار باختيار نظام معين. ضع في اعتبارك جميع إيجابيات وسلبيات كلا الخيارين.

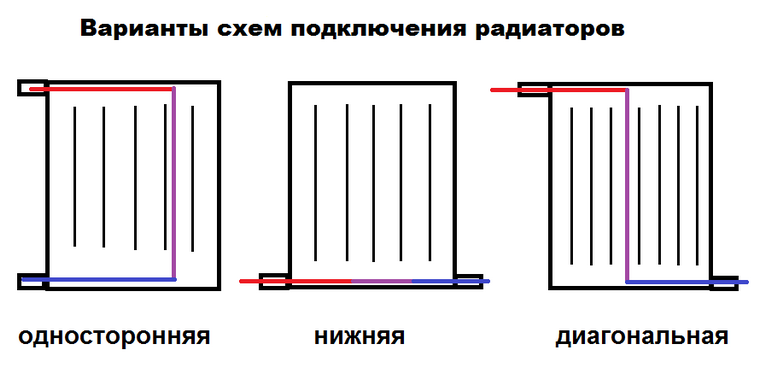

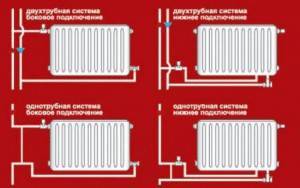

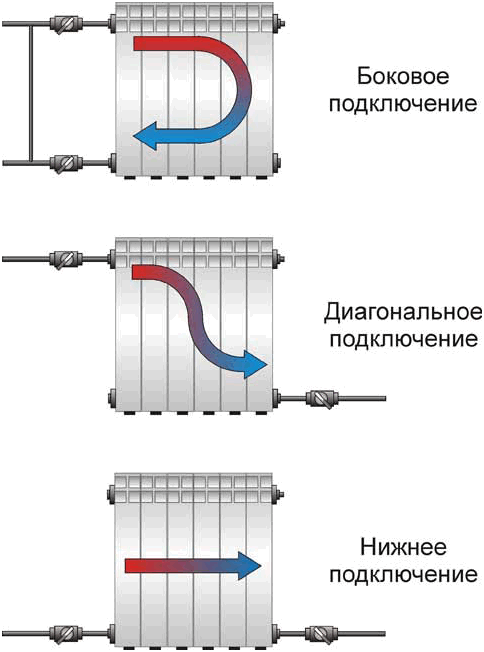

طرق توصيل المبرد

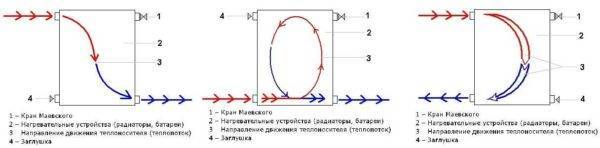

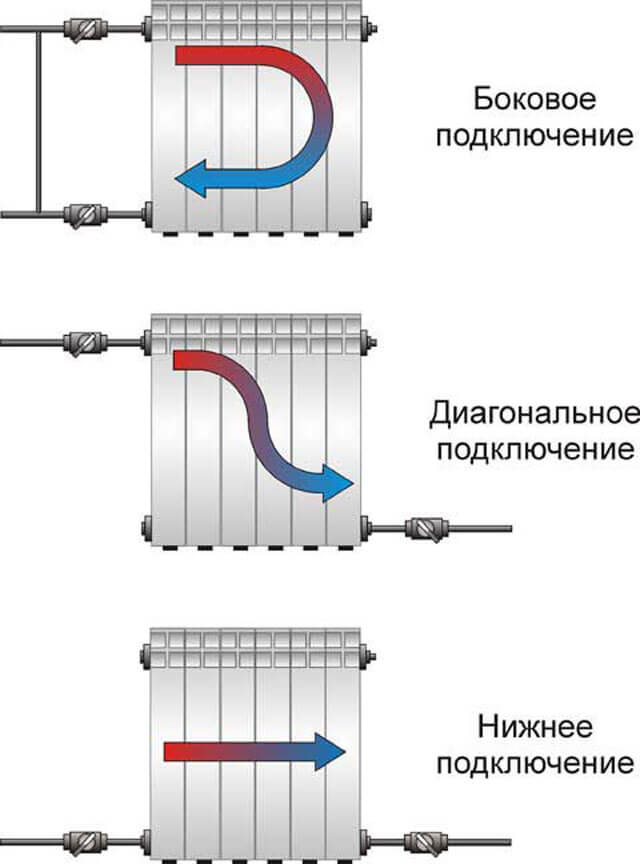

هناك عدة خيارات لتوصيل المشعات ، لكنها تنقسم جميعها إلى فئتين كبيرتين – الجانب والسفلي. يمكن إجراء التوصيل السفلي بالطريقة الوحيدة ، والتي تبدو بسيطة للغاية: هناك فتحتان ، إحداهما متصلة بمدخل الرادياتير والأخرى بالمخرج. يتم دائمًا وصف مخطط التوصيل لمبرد التدفئة في الشقة في الوثائق المرفقة به..

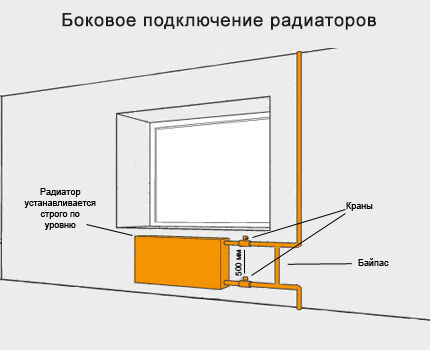

تحتوي الدائرة الجانبية لتوصيل البطاريات في الشقة على عدد أكبر من الخيارات ، بما في ذلك:

• اتصال قطري
• اتصال أحادي الاتجاه
• اتصال القاع (السرج).

يجب أن يحظى كل خيار باهتمام خاص..

اتصال قطري

يعتبر المخطط المائل لتوصيل بطاريات التدفئة في الشقة هو الأكثر فاعلية ، لذلك إذا أمكن ، يجب أن تفضله. تقوم معظم الشركات المصنعة لأجهزة التدفئة بفحص منتجاتها بدقة من خلال اتصال قطري ، ووفقًا للمعلومات الواردة ، قم بإدخال البيانات في جواز السفر الفني للمشعات.

مع اتصال قطري ، يتم تشغيل وسط التسخين الساخن من خلال المدخل العلوي على جانب واحد من البطارية. بعد المرور بالكامل من خلال المبرد ، يتم توجيه المبرد المبرد إلى أنبوب المخرج الموجود على الجانب الآخر من البطارية في الجزء السفلي منها. نتيجة لذلك ، يضمن التوصيل القطري للرادياتير في الشقة أقصى تدفق لسائل التبريد عبر التجاويف الداخلية للسخان..

اتصال أحادي الاتجاه

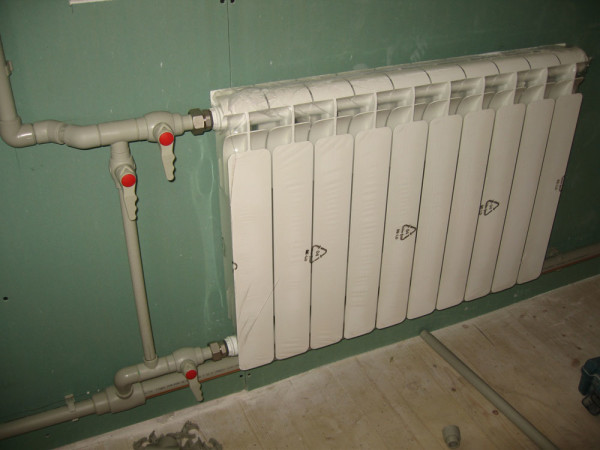

يبرر مخطط توصيل المبرد هذا اسمه تمامًا – يتم توفير أنابيب الإمداد والعودة للجهاز من جانب واحد ، ولكن على مستويات مختلفة. هذا الخيار هو الأكثر ملاءمة للشقق حيث يقع الناهض على جانب المبرد. في حالات أخرى ، لن يكون الاتصال أحادي الاتجاه مناسبًا جدًا في الترتيب..

كفاءة الاتصال أحادي الاتجاه عالية جدًا وهي أقل قليلاً من الاتصال القطري. هذه العبارة صحيحة إذا كان عدد الأقسام لا يتجاوز 10 – البطارية الطويلة جدًا لن يتم تسخينها تمامًا ، وبالتالي سينخفض ​​نقل الحرارة. في مشعات الألواح والألومنيوم والمعدن ، يمكن حل هذه المشكلة باستخدام امتدادات التدفق التي تسمح لسائل التبريد بالمرور عبر معظم المبرد..

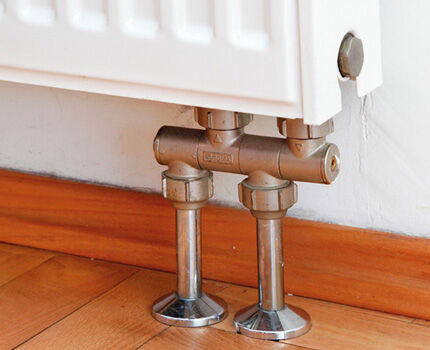

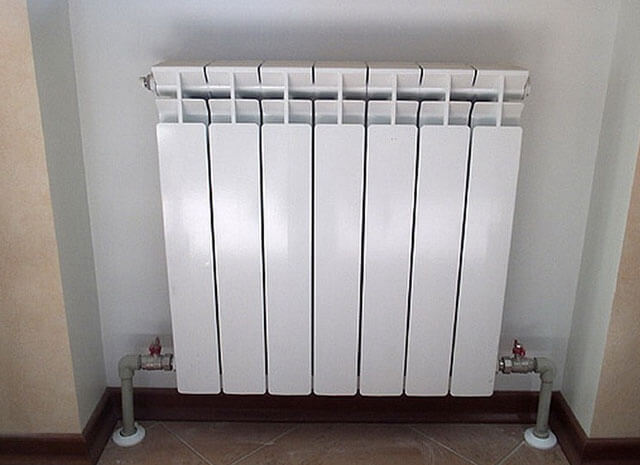

اتصال القاع

يتميز خيار الاتصال هذا بأقل قدر من الكفاءة – يتم تقليل نقل حرارة المشعات عند استخدامه بمعدل 12 ٪. ومع ذلك ، في بعض الحالات ، سيتم تبرير هذه الخسائر ، لأن الاتصال السفلي يسمح لك بتثبيت الأنابيب بشكل غير مرئي قدر الإمكان ، وبالتالي تحسين الجزء الداخلي للغرفة. ويمكن تعويض فقدان الحرارة بمبرد أكثر قوة.

لا يوصى باستخدام اتصال من نوع السرج في أنظمة تسخين الجاذبية نظرًا لعدم كفاءتها. إذا كانت هناك مضخة في التدفئة ، فسيعمل النظام جيدًا بما يكفي وسيزداد نقل الحرارة لأجهزة التسخين. ويرجع ذلك جزئيًا إلى الطبيعة الدوامة المدروسة جيدًا لتدفق المبرد ، والتي يتميز فيها انتقال الحرارة بأنه الأكثر كثافة..

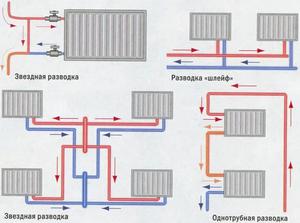

مخططات توصيل المبرد الممكنة

من السهل جدًا تحقيق توصيل البطارية الأكثر كفاءة – سواء من حيث عدد العقد أو من حيث تقنية التثبيت.

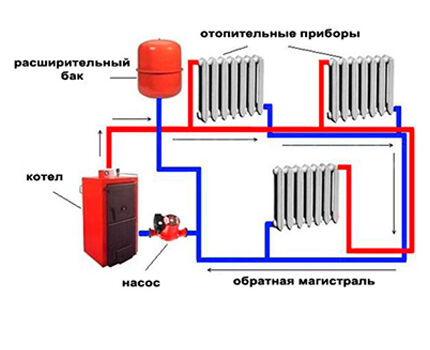

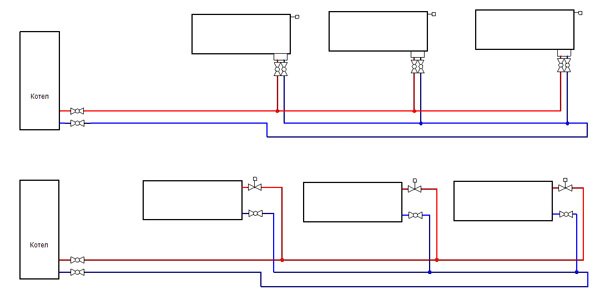

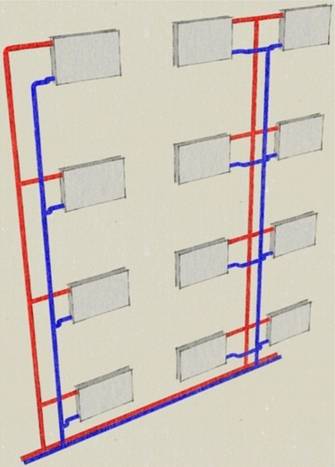

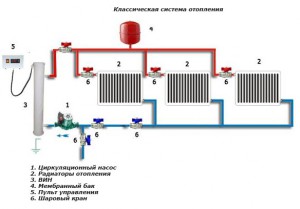

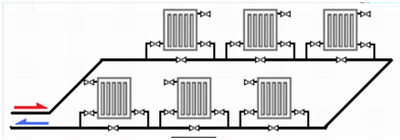

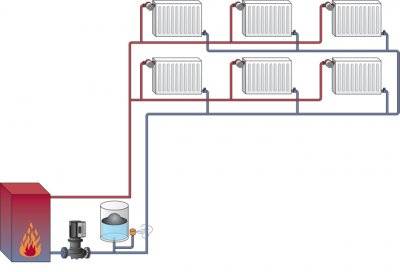

الأسلاك الكلاسيكية ثنائية الأنابيب

نظام تسخين كلاسيكي ثنائي الأنابيب.

في المخطط الكلاسيكي ، يكون اتجاه حركة المبرد في خط أنابيب الإمداد عكس ذلك في خط أنابيب الإرجاع. هذا المخطط هو الأكثر شيوعًا في أنظمة التدفئة الحديثة ، سواء في المباني الشاهقة أو في المباني الفردية الخاصة. يسمح لك نظام الأنبوبين بتوزيع سائل التبريد بالتساوي بين المشعات دون فقدان درجة الحرارة وتنظيم نقل الحرارة بشكل فعال في كل غرفة ، بما في ذلك تلقائيًا باستخدام الصمامات الحرارية مع رؤوس حرارية مثبتة.

يحتوي هذا الجهاز على نظام تدفئة ثنائي الأنابيب في مبنى متعدد الطوابق..

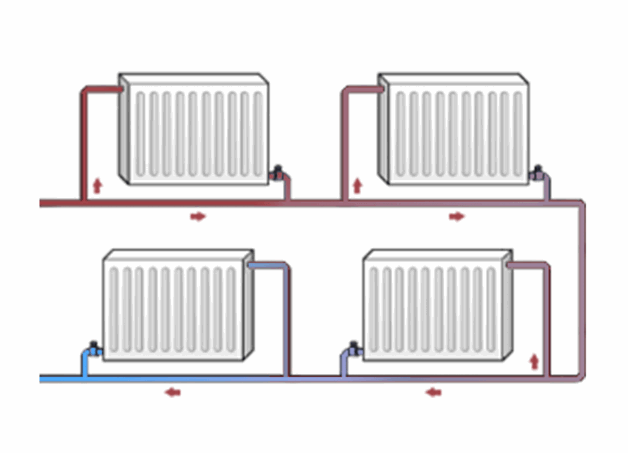

مخطط عابر أو “حلقة تيشلمان”

مخطط الأسلاك التدفئة المرتبطة.

مخطط التمرير هو تباين في المخطط الكلاسيكي مع اختلاف اتجاه حركة المبرد في العرض والعودة. يستخدم هذا المخطط في أنظمة التدفئة ذات الفروع الطويلة والنائية. يسمح لك استخدام دائرة المرور بتقليل المقاومة الهيدروليكية للفرع وتوزيع المبرد بالتساوي على جميع المشعات.

شعاع مروحة)

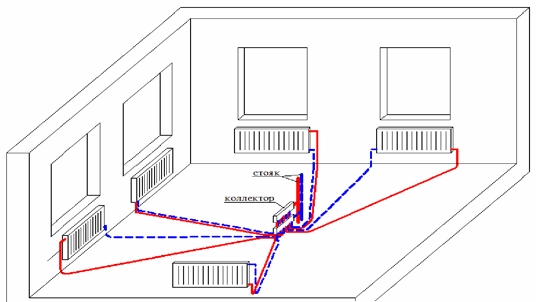

يتم استخدام مخطط المروحة أو الشعاع في البناء متعدد الطوابق لتدفئة الشقق مع إمكانية تركيب مقياس حرارة (مقياس حرارة) في كل شقة وفي بناء المساكن الخاصة في أنظمة مع أنابيب أرضية تلو الأخرى. مع وجود نمط مروحة في مبنى متعدد الطوابق ، يتم تركيب مجمّع في كل طابق مع وجود خط أنابيب منفصل لجميع الشقق ومقياس حرارة مثبت. يسمح هذا لكل صاحب شقة بأخذ الحرارة المستهلكة في الاعتبار ودفعها فقط..

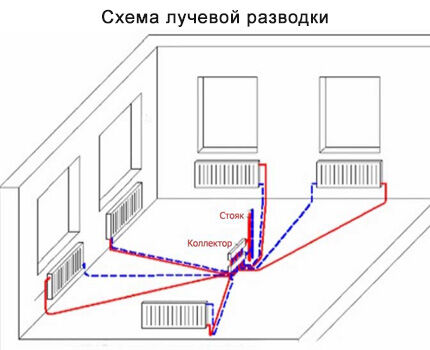

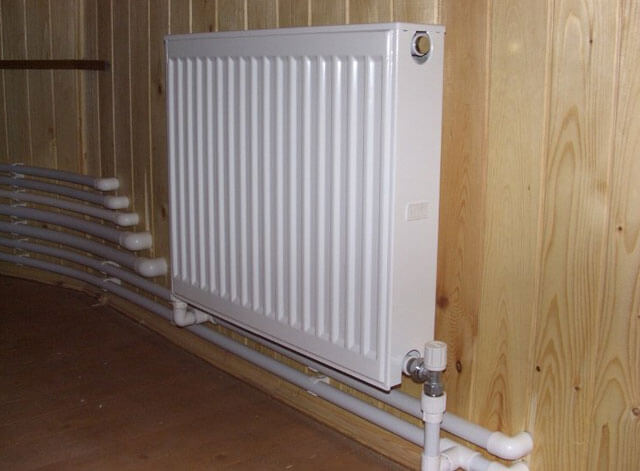

مخطط اتصال الشعاع

يجب النظر في هذا الخيار بشكل منفصل ، نظرًا لوجود عنصر مركزي آخر – المجمع. يتبعه المبرد من الغلاية ، وبالفعل من هذا الجهاز إلى كل بطارية ، يتم وضع خطين من الأنابيب – مباشر وعكسي. الشرط الرئيسي هو أن جميع الفروع لها نفس الطول تقريبًا. خلاف ذلك ، ستختلف درجة حرارة سائل التبريد في الأجهزة.

عيب مخطط الشعاع هو الدقة. يتم تنظيمها إما في مرحلة البناء أو أثناء الإصلاح الشامل. يمكن وضع مثل هذا النظام بين الأرضية الخشنة والنهائية أو في ذراع التسوية (في العزل). في الطابق الثاني ، يتم وضع خط الأنابيب أحيانًا على طول السقف. تتمثل مزايا “الأشعة” في الشكل الجمالي ، والقدرة على إيقاف تشغيل أي من المشعات مع الحفاظ على قابلية التشغيل الكاملة لنظام التدفئة.

مخطط اتصال المبرد العنكبوت

دعونا نتخيل مجازيًا غلاية نأخذ منها خط أنابيب ونحضره في مكان ما إلى وسط المنزل. هذا النظام يسمى عادة العنكبوت. نخفض الناهضين ونجمعها ، ونرسلها كلها إلى خط العودة. نقوم بتوصيل المشعات بالأنابيب. يرتفع المبرد وفقًا لقوانينه الفيزيائية الطبيعية. أي أن المبرد الساخن يرتفع ، وفي الأنبوب الثاني في المنتصف يترك ويسقط. يمر عبر المبرد ويبرد ويدخل في العودة.

يرجى ملاحظة أن الأنابيب السفلية مائلة. هذه هي المشكلة الوحيدة ، إذن ، التي تحتاج إلى القيام بالمنحدرات. ولكن في الوقت الحاضر يتحول الكثيرون مرة أخرى إلى هذه الأنظمة القديمة ، حيث تبدأ المشاكل مع ناقلات الطاقة. على سبيل المثال ، غالبًا ما تنقطع الكهرباء ولن تعمل المضخة. النظام سوف يقف. لكن مثل هذا النظام يعمل من أجلك طوال الوقت. يمكن أن يكون المرجل: غاز ، فحم ، ديزل وحتى كهربائي. سيعمل هذا النظام بأكمله.

هذا النظام مرهق للغاية. يجب أن يتم إخراجها عمليا إلى السطح وإلى العلية. لذلك ، لا يتم منح الجميع لإتقانها..

مخطط اتصال “لينينغرادكا”

تأمل النظام الثاني. عندما نأخذ العلف من الغلاية ثم نخفضها. نقوم بتنفيذها على مستوى المشعات ثم نعيدها إلى المرجل. هنا ، أيضًا ، يجب ملاحظة المنحدر. من الناحية المجازية ، يسمى هذا نظام تسخين المبرد ، حيث يتم تركيب 2-3 مشعات بطول الطول. أي أن الأول يدخل المبرد الساخن ، ويمر جزء ما عبر خط الإرجاع المبرد ، وينتقل الجزء الساخن إلى المبرد التالي. يسمى هذا المخطط لتوصيل مشعات التدفئة أيضًا بـ “لينينغراد الكلاسيكي”. الشيء الوحيد هو رفع الأنابيب قليلاً لخلق التسارع. ثم تنحدر المياه إلى أسفل المنحدر ، وهي مهمة جدًا هنا أيضًا. هذا ليس مناسبًا دائمًا ، لأن الأبواب ستتداخل معك. أيضًا ، كلما قل عدد الصنابير ، كان النظام يعمل بشكل أفضل. إذا كنت لا تتبع هذه القاعدة ، يمكنك زرع النظام بأكمله.

يمكن أن تعمل Leningradka بمضخة. يصطدم بخط العودة. نتيجة لذلك ، تزداد السرعة ويعمل النظام بشكل أكثر كفاءة. العيب الوحيد لهذا النظام هو القطر الكبير للأنابيب. إذا أخذنا أنابيب بقطر 32 في مخطط التوصيل القسري لمشعات التدفئة ، فسنوفر مضخة وستدفع كل شيء في كل مكان. هنا ، لكي يعمل النظام ، يجب أن تكون الأنابيب كبيرة. لذلك ، هذه أنظمة جيدة جدًا الآن. في المباني الجديدة ، نوصي دائمًا بعمل مثل هذا الرسم التخطيطي لتوصيل مشعات التدفئة إذا كانت هناك مشاكل في إمداد الكهرباء. وهنا يمكنك تسخين موقد أو حتى غلايات الغاز. الآن هناك أنظمة غير متطايرة مع التحكم في درجة الحرارة.

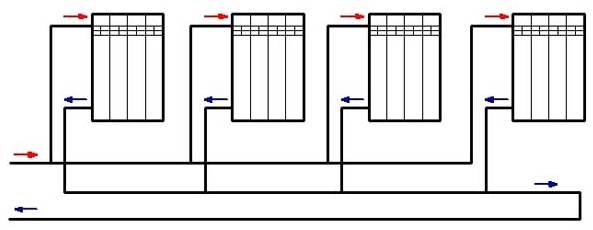

مخطط تيشلمان: جميع المشعات في نفس الظروف

كما يوحي الاسم ، فإن مخطط توصيل مشعات التدفئة هذا بسيط للغاية ، ولكنه صعب في نفس الوقت. يقع المبرد الأول الأقرب للمضخة ، ولكنه الأبعد عن أنبوب الإرجاع ، والآخر هو الأبعد عن المضخة ، ولكنه الأقرب إلى “العودة”. اتضح أن المقاومة على كل مشعاع ، أو الضغط على كل مشعاع هو نفسه. القنوات من خلال جميع المشعات هي نفسها. إذا أخذنا أيًا من هذه المشعات وقمنا بحظرها ، فسيعمل الباقي كما فعلوا ، وسيوازن النظام نفسه. يبدو أن هناك المزيد من الأنابيب هنا ، ولكن في الواقع ، إذا كانت هذه المشعات موجودة حول المبنى ، فسيكون المخطط أسهل بكثير وأبسط وأكثر أناقة من السابق. يمكن استخدام حلقة Tichelman لربط طابقين أو حتى ثلاثة طوابق. علاوة على ذلك ، إذا تم إغلاق جميع المشعات في طابق واحد ، فسيستمر تسخينها بشكل طبيعي في الطابق الآخر..

القواعد والقيود

أرضية الماء الدافئ – نظام تسخين بدرجة حرارة منخفضة. وفقا للمعايير الحالية ، الحد الأقصى

يجب أن يكون مستوى درجة حرارة المبرد +55 درجة. في

التشغيل ، تتراوح التدفئة القياسية عادة من +35 إلى +45 ، وتسخن الأرضية حتى +26

+31- تختلف معايير أماكن العمل المختلفة:

• لغرفة النوم والمطبخ وغرفة المعيشة – +26 ؛
• للحمام ، المرحاض ، المدخل – +31.

يدور السائل عبر خطوط الأرضية باستخدام مضخة. بالإضافة إلى ذلك ، يسمح لك بالتكيف

مستوى التدفئة في الغرفة. تحتاج إلى استلامه بناءً على السرعة

حركة الماء. الحد الأقصى المسموح به للأرضيات الهيدروليكية هو 0.6 م / ث.

يجب ألا يكون الفرق بين تسخين المياه عند الإمداد والإخراج في حدود 10 درجات.

تكنولوجيا النظام

تنتج السمات المميزة لأنظمة الأنبوب الواحد عن نمط الحلقات الخاص بها والمرور المتسلسل لسائل التبريد عبر المشعات. بادئ ذي بدء ، إنها حقيقة لا مفر منها أن درجة حرارة آخر سخان وتدفق العودة ستكون دائمًا أقل بكثير مما كانت عليه في المبرد الأول..

تتجلى السمات الأخرى بشكل أوضح في هياكل الجاذبية..

1. لا ينبغي تركيب خزان التمدد على خط العودة ، ولكن عند أعلى نقطة في العمود الرأسي بعد المرجل. في هذه الحالة ، يمكن أن يكون الخزان من النوع المفتوح.
2. يجب أن يكون مدخل الغلاية منخفضًا قدر الإمكان. من الناحية المثالية تحت مستوى الأرض.
3. يجب أن يكون للخط بأكمله بعد العمود الرأسي ميل مستمر. يمكن أن يوقف جزء مرتفع من خط الأنابيب تشغيل النظام بسبب الهواء المتراكم وتعطيل تدفق المياه بسبب الجاذبية..

لذلك ، حتى في مرحلة التخطيط ، يجب مراعاة كل هذه الميزات..

ماذا وأين تستخدم في النهاية?

دعونا نلخص. إذا كنت تعيش في وسط المدن ولا توجد لديك مشاكل في الطاقة والغاز والكهرباء وغيرها ، فنحن نوصي باستخدام نظام ثنائي الأنابيب ، مع حركة قادمة ، مع حركة دائرية ودوران قسري. منذ ذلك الحين نقوم بحفظ قطر الأنابيب وحجم المبرد. وفقًا لذلك ، كلما قلت الحاجة إلى الماء ، قلت الطاقة اللازمة لتسخينها.

إذا كانت لديك مشاكل مع ناقلات الطاقة أو غالبًا ما تكون هناك حالات طوارئ ، فعليك التفكير في مخططات التوصيل لمشعات التسخين من نوع الجاذبية مع الدوران الطبيعي. فقط في حالة ، يمكنك أيضًا قطع المضخة هناك ، فهي فقط تقطع الأنبوب حتى لا تتداخل مع الممر الرئيسي. في الوقت الذي تكون فيه الكهرباء لديك ، ستقودها بمضخة ، لأن السرعة تزداد ، وجميع المشعات لها نفس درجة الحرارة. تزيد كفاءة العمل بالمضخة بنسبة 30-50٪. في حالة عدم وجود كهرباء ، سيستمر هذا النظام في العمل من أجلك. أنت تعرف بالفعل المشعات التي اخترتها وكميتها وحجمها. وفقًا لذلك ، يمكنك الآن حساب ما هو مطلوب لربطها. دعني أذكرك أنه في الحالة الأولى ، تحتاج إلى أقطار كبيرة وكبيرة ، يمكنك استخدام صمامات كبيرة. وبالطبع في هذه الحالة يصعب تنظيم درجة الحرارة. بالطبع ، هناك خيارات ، سننظر فيها بالتأكيد في مراجعة أكثر تفصيلاً..

ميزات مخططات الاتصال

هناك اختلاف جوهري في الرسوم البيانية لتوصيل أجهزة التسخين ، اعتمادًا على نوع توجيه الأنابيب. يمكن أن يكون من أنبوب واحد وأنبوبين. ينقسم كل نوع من هذه الأنواع إلى نظام بخطوط أفقية أو رافعات رأسية. اعتمادًا على نوع الأسلاك المختارة ، سيختلف خيار توصيل البطارية. بالنسبة لأنظمة الأنبوب الواحد والأنبوبين ، من الممكن استخدام التوصيل الجانبي والسفلي والقطري لأجهزة التسخين.

تتمثل المهمة الرئيسية في اختيار الخيار الأفضل الذي يمكن أن يلبي احتياجات مسكن معين بالكمية المطلوبة من الحرارة..

يشير هذان النوعان من الأسلاك إلى نظام توصيل الأنابيب على شكل حرف T. بالإضافة إلى ذلك ، تتميز دوائر المجمع. وتسمى أيضًا الأسلاك الشعاعية. ميزتها الرئيسية هي وضع خط الأنابيب بشكل منفصل لكل جهاز تسخين..

العيب هو أن الأنابيب تمر مباشرة عبر مباني الطابق بأكمله وستكون هناك حاجة إلى الكثير منها. سيؤثر هذا على تكلفة النظام. ميزة إضافية – غالبًا ما يتم تثبيتها على الأرض ، دون التأثير على تصميم الغرفة.

لا ينتهك مخطط المجمع أو الشعاع لتوصيل المشعات المفهوم العام لتصميم الغرفة ، ويستخدم أيضًا لتركيب نظام “الأرضية الدافئة”

تم مؤخرًا استخدام هذا الخيار ، الذي يزيد بشكل كبير من معدل تدفق الأنابيب ، في تصميم أنظمة التدفئة. يتم استخدام وصلة المجمع لأجهزة التسخين في نظام “الأرضية الدافئة”. اعتمادًا على نوع المشروع ، يمكن أن يكون بمثابة مصدر إضافي للتدفئة أو الرئيسي.

ميزات نظام الأنبوب الواحد

يسمى نوع التسخين الذي يتم فيه توصيل جميع البطاريات بخط أنابيب واحد الأنبوب الواحد. يتحرك المبرد المسخن والمبرد على طول أنبوب واحد ، ويدخل بالتناوب جميع الأجهزة. من المهم بالنسبة لها اختيار القطر المناسب ، وإلا فلن يتكيف الأنبوب مع واجباته ولن يكون هناك أي تأثير من هذا التسخين.

نظام الأنبوب الواحد له مزايا وعيوب. يعتقد العديد من الحرفيين المبتدئين أنه من خلال اختيار هذا النوع من الأسلاك ، يمكنك توفير الكثير عند تركيب أجهزة التدفئة والأنابيب. لكن هذا وهم. في الواقع ، لتشغيل النظام عالي الجودة ، ستحتاج إلى توصيل كل شيء بشكل صحيح ، مع مراعاة الكثير من الفروق الدقيقة. خلاف ذلك ، ستكون الغرف باردة..

يمكن لنظام الأنبوب الواحد أن يوفر المال حقًا عند استخدام مدخل الناهض. هذا صحيح بالنسبة للمباني المكونة من 5 طوابق ، حيث يكون من المفيد تركيب أنبوب واحد لتقليل استهلاك المواد..

باستخدام هذا الخيار ، يتدفق الماء الساخن إلى أعلى الناهض الرئيسي ، ويوزع بشكل أكبر على طول بقية الناهضين. بالتناوب ، يدخل المبرد إلى أجهزة التدفئة في كل طابق ، بدءًا من الأعلى.

مع نظام تدوير سائل التبريد أحادي الأنبوب ، يدخل الماء الدافئ إلى الرادياتير ويعود إلى نفس الأنبوب. لذلك ، يجب أن تكون مساحة الجهاز الأخير أكبر

كلما انخفض الماء ، بعد الناهض ، انخفضت درجة حرارته. يتم حل هذه المشكلة عن طريق زيادة مساحة المشعات في الطوابق السفلية. يُنصح بتجهيز مشعات نظام أحادي الأنابيب بتجاوزات.

سيمكن ذلك من تفكيك جهاز التسخين دون مشاكل ، على سبيل المثال ، للإصلاحات ، دون تعطيل أداء النظام بأكمله..

في نظام التوزيع الأفقي أحادي الأنبوب ، يمكنك استخدام الحركة المرتبطة أو المسدودة لسائل التبريد. إنه يعمل جيدًا لخطوط الأنابيب بطول إجمالي يصل إلى 30 مترًا ، ويكون العدد الأمثل لأجهزة التسخين المتصلة في هذه الحالة هو 4-5 أجهزة كمبيوتر..

الأسلاك ثنائية الأنابيب: الاختلافات الرئيسية

يتضمن الأسلاك ثنائية الأنابيب استخدام خطي أنابيب: أحدهما لمرور المبرد الساخن (الإمداد) ، والثاني للمبرد ، والعودة إلى خزان التسخين (العودة). نتيجةً لذلك ، تتلقى كل بطارية ماءً بنفس درجة الحرارة تقريبًا ، مما يسمح لك بتسخين جميع الغرف بالتساوي..

يعتبر استخدام التوجيه ثنائي الأنابيب هو الأكثر تفضيلاً. مع مثل هذا الاتصال لأجهزة التدفئة ، يحدث أقل فقدان للحرارة. يمكن أن يرتبط دوران المياه وطريق مسدود.

يتميز نظام خدمة المشعات هذا بتعديل مناسب لأدائها الحراري..

عند اختيار نظام توصيل بطارية ثنائي الأنابيب مع دوران قسري ، من الضروري تثبيت صمام تحرير الهواء

يتحدث العديد من الحرفيين الذين يركبون نظام التدفئة في منازلهم بشكل مستقل عن الأنبوبين. الحجة الرئيسية هي الاستهلاك العالي للأنابيب ، مما يزيد بشكل كبير من تكلفة المشروع.

عند فحص هذا البيان عن كثب ، اتضح أنه مع التوصيل الصحيح للأجهزة واستخدام أقطار الأنابيب المثلى في منزل خاص ، لن يكلف النظام أكثر من أنبوب واحد.

في الواقع ، بالنسبة للجهاز الأخير ، هناك حاجة إلى قطر أكبر للأنابيب ومساحة كبيرة من الأجهزة. سوف يتأثر السعر النهائي بتكلفة الأنابيب ذات القطر الأصغر ، وتدوير سائل التبريد بشكل أفضل ، والحد الأدنى من فقدان الحرارة..

يمكن توصيل أجهزة التسخين في نظام ثنائي الأنابيب بشكل قطري ، من الجانب ، من الأسفل. يجوز استخدام الرافعات الأفقية والرأسية. الخيار الأكثر فعالية هو الاتصال القطري. يسمح لك بتعظيم استخدام الحرارة ، وتوزيعها بالتساوي عبر جميع أجهزة التدفئة.

اتصال البطارية الجانبي

يتم استخدام الاتصال الجانبي في التركيبات ذات الأنبوبين والأنابيب الواحدة. ويسمى أيضًا من جانب واحد. الميزة الرئيسية هي أن أنابيب الإمداد والعودة مثبتة على جانب واحد من البطارية.

يستخدم هذا النظام في المباني متعددة الطوابق مع إمداد سائل التبريد الرأسي. الشرط الأساسي هو تركيب وصلة مرور قبل التوصيل بخط الأنابيب ، وتسمى الممر الجانبي ، والصنابير ، بحيث يمكن إزالة الرادياتير دون تعطيل النظام بأكمله.

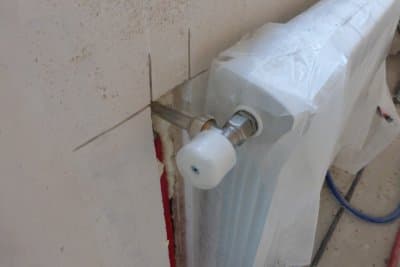

سيسهل تركيب الصمامات على الأنبوب الذي يربط المبرد بخط الأنابيب الرئيسي الصيانة المستقبلية. إذا كنت بحاجة إلى طلاء أو شطف جهاز التسخين ، فيمكن إزالته دون مشاكل دون الإخلال بالنظام العام

يعمل الاتصال أحادي الجانب بكفاءة أكبر مع طول صغير للسخان – 5-6 أقسام. سيؤدي توصيل مشعات طويلة بهذه الطريقة إلى خسائر كبيرة في الحرارة..

تفاصيل الاتصال السفلي

غالبًا ما يستخدم المخطط ، الذي يستخدم فيه الاتصال السفلي ، لحل مشاكل التصميم. عندما تحتاج إلى إخفاء الأنابيب عن طريق تثبيتها في الحائط أو الأرضية.

يقدم مصنعو أجهزة التدفئة نماذج وأنواع مختلفة من مشعات التوصيل السفلي. يشير جواز سفر المنتج إلى كيفية توصيل نموذج معين لبطارية التسخين بشكل صحيح.

يوجد داخل وحدة توصيل المبرد صمامات كروية مدمجة من قبل الشركة المصنعة ، مما يسمح بفكها إذا لزم الأمر. تتيح لك هذه المعلومات تثبيت الأجهزة في النظام بيديك..

في العديد من موديلات البطاريات الحديثة ، يفترض الوصلة السفلية تدوير المياه كما هو الحال مع الوصلة القطرية. لهذا الغرض ، يتم تثبيت عائق خاص داخل الرادياتير ، والذي يضمن حركة المياه بشكل كامل في جميع أنحاء الجهاز. عندها فقط يدخل المبرد خط العودة

لا ينصح بالوصلة السفلية للدوران الطبيعي للمياه. يتم تعويض خسائر الحرارة العالية من الوصلة السفلية بواسطة الطاقة الأعلى للمشعات.

مخطط اتصال قطري

الاتصال القطري يتميز بأقل قدر من فقدان الحرارة. تكمن خصوصيته في أن الحرارة يتم توفيرها من جانب واحد من الجهاز ، وتمر عبر جميع الأقسام وتخرج عبر الفتحة الموجودة على الجانب الآخر. يتم استخدامه لأنظمة أحادية وثنائية الأنابيب.

يمكن تنفيذ خيار توصيل البطارية بطريقتين:

• يدخل المبرد إلى الفتحة العلوية للجهاز ، ويدور من خلاله ويتدفق من فتحة الجانب السفلي على الجانب الآخر.
• يدخل الماء إلى الفتحة السفلية من جانب واحد ، وبعد مروره عبر المبرد بأكمله ، يخرج من الفتحة المقابلة العلوية.

تعمل الدائرة القطرية بشكل فعال عند توصيل البطاريات الطويلة ، بإجمالي عدد أقسام يبلغ 12 قطعة أو أكثر.

يتيح لك استخدام نظام الاتصال القطري الاستخدام الفعال للأجهزة الطويلة إلى حد ما. يتم تسخينها بشكل جيد على قدم المساواة ، مما يوفر تدفئة جيدة للغرفة.

سخانات مع وصلة جانبية

عند توصيل بطاريات التدفئة في منزل خاص من الجانب ، هناك عدة خيارات أخرى: في هذه الحالة ، يمكن توصيل خطوط أنابيب الإمداد والعودة بفتحتين ، لذلك سيكون هناك ما يصل إلى أربعة خيارات.

مع هذا النوع من توصيل مشعات التدفئة في منزل خاص ، كبيت مائل ، يمكنك تحقيق أقصى قدر من كفاءة التدفئة. يعتبر هذا الاتصال مرجعًا ، ويتم استخدامه من قبل الشركات المصنعة لمنتجاتهم للاختبار. أنواع الاتصال الأخرى ليست فعالة. يحدث هذا بسبب حقيقة أنه في حالة الاتصال المائل ، يتم توفير المبرد إلى المدخل العلوي من جانب واحد ، وبعد ذلك ، بعد تجاوز المبرد بالكامل ، يخرج من الجانب الآخر من الأسفل.

عند استخدام اتصال أحادي الاتجاه لمشعات التدفئة في منزل خاص ، يتم قطع خطوط الأنابيب من جانب واحد – يمر أنبوب المدخل من الأعلى ، ويكون أنبوب الإرجاع من الأسفل. في بعض الأحيان يكون خيار الاتصال هذا أكثر ملاءمة ، على سبيل المثال ، إذا كان الناهض يعمل على طول جانب البطارية. يمكن العثور على هذا غالبًا في الشقق..

لا يتم استخدام إمداد المبرد من الأسفل كثيرًا ، لأن هذا النهج أقل ملاءمة من وجهة نظر موقع الأنابيب. هذا الخيار لتوصيل المبرد له نفس الكفاءة تقريبًا – أقل قليلاً ، 2 ٪ فقط. لكن هذا ممكن فقط إذا لم يكن هناك أكثر من 10 أقسام في المشعات. إذا كانت البطارية طويلة ، فلن تتمكن حافتها البعيدة من التسخين جيدًا أو ستكون باردة على الإطلاق. مشعات اللوحة خالية من هذا العيب ، لأنها مجهزة بأنابيب ، وتمديدات تدفق – فهي تنقل المبرد إلى مركز المبرد. يمكن تركيب هذه الأجهزة في مشعات مصنوعة من الألومنيوم أو ثنائية المعدن لزيادة نقل الحرارة.

عند تحديد أفضل طريقة لتوصيل مشعات التدفئة ، يمكنك استخدام وصلة القاع أو السرج. من بين قائمة الاتصالات الكاملة ، يعتبر السرج الأكثر فاعلية. يمكن أن تصل الخسائر إلى 12-14٪. ومع ذلك ، فهو غير مرئي ، لأنه في هذه الحالة يتم وضع الأنابيب على الأرض أو تحتها ، لذلك يمكن وصفها بحق بأنها الأكثر جمالية. حتى لا يؤثر فقدان الحرارة على درجة حرارة الغرفة بأي شكل من الأشكال ، يمكنك شراء مشعات أكثر قوة.

طريقة التوصيل هذه غير مرغوب فيها للاستخدام في الأنظمة ذات الدوران الطبيعي لسائل التبريد. ولكن إذا تم تركيب مضخة ، فإن مثل هذا المخطط سيعمل بشكل جيد. في بعض الأحيان يحققون نفس الكفاءة عند استخدام اتصال جانبي. يفسر ذلك حقيقة أنه أثناء حركة المبرد بسرعة معينة ، تظهر تدفقات دوامة ، مع ارتفاع درجة حرارة السطح بأكمله ، مما يؤدي إلى تحسين نقل الحرارة. لم يتم بعد دراسة هذه الظواهر بشكل كامل ، لذلك ، ليس من الممكن في الوقت الحالي تحديد كيفية تصرف المبرد في حالات معينة..

مخطط اتصال ثنائي الأنابيب

يعد هذا الإصدار من النظام أكثر تكلفة من التوصيل أحادي الأنبوب ، ولكنه يتمتع بعدد من المزايا. في التوزيع ثنائي الأنابيب ، ينتقل خط أنابيب الإرجاع من كل مشع إلى حلقة مغلقة منفصلة ، ويتم ضخ المبرد بشكل منفصل. يدخل السائل المبرد إلى غلاية التسخين على طول خط العودة. تمكن من تدفئة الغرف المعقدة بغلاية واحدة.

يتم التثبيت على عدة مراحل. يتم تركيب غلاية متصلة بخزان التمدد في المكان المخصص لذلك. ثم يتم سحب حلقة سلكية لسائل التبريد ، تمر عبر كل بطارية. في النهاية ، يتم تثبيت خط عودة مغلق على غلاية التدفئة.

• مناسب لأي مبنى بغض النظر عن عدد الطوابق وترتيب الغرف.
• يتم توزيع درجة حرارة سائل التبريد بالتساوي على جميع المشعات ، والتي تحافظ بسهولة على التدفئة المريحة للمباني.
• المشعات مستقلة عن بعضها البعض ، ومن الممكن تركيب ترموستات وصمامات فردية لاستهلاك المياه بشكل اقتصادي.

ناقص – استهلاك كبير للمواد ، مما يزيد من تكلفة نظام التدفئة وتعقيد التثبيت ، مما يتطلب مشاركة إلزامية من المتخصصين.

مبادئ التثبيت من هذا النوع

تتكون البنية العامة للنظام من وجود حلقتين من الأنابيب المغلقة. يتدفق المبرد الساخن على طول أحدهما ، ويلعب الثاني دور التدفق العائد. هناك العديد من الخيارات الممكنة لقطع الخطوط العريضة..

نظام المسدود

في هذا التجسيد ، يتم توجيه كلتا دائرتي التيار الكهربائي بشكل معاكس ، وتحتوي البطاريات على نفس عدد المقاطع. للإغلاق ، يجب شد صمام المبرد الأول قدر الإمكان.

حلقة تيشلمان

تم تجهيز كل مبرد بصمام ترموستاتي أو صمام إبرة ، مما يبسط عملية التوازن.

أفقي

باستخدام هذا المخطط ، يمكن قطع خط أنابيب الإمداد تحت المشعات أو على قدم المساواة معها. مناسبة للمنازل لا يزيد ارتفاعها عن طابقين. سيساعد تركيب رافعات Mayevsky على كل جهاز على تجنب ازدحام الهواء.

عمودي

مناسبة للمنازل من طابقين وما فوق. يتطلب استهلاكًا كبيرًا لعناصر خط الأنابيب ، ولكن أثناء التشغيل ، يمكن إزالة الهواء تلقائيًا من خلال صمام الإطلاق.

نظام سلكي علوي

ميزة هذا النظام هي عدم وجود أقفال الهواء وارتفاع معدل تدفق المبرد..

الأهمية! تشمل العيوب المظهر غير الجمالي مع الاتصالات المفتوحة ، فضلاً عن الاستهلاك غير الاقتصادي للمواد واستحالة الأسلاك مع مساحة كبيرة من المبنى

مكان تركيب مشعات

تقليديا ، يتم وضع مشعات التدفئة تحت النوافذ وهذا ليس من قبيل الصدفة. يعمل تيار الهواء الدافئ المتصاعد على قطع الهواء البارد الذي يأتي من النوافذ. بالإضافة إلى ذلك ، يعمل الهواء الدافئ على تسخين الزجاج ، مما يمنع التكثيف من التكون عليه. لهذا فقط من الضروري أن يحتل المبرد 70 ٪ على الأقل من عرض فتح النافذة. هذه هي الطريقة الوحيدة التي لن تتعفن فيها النافذة. لذلك ، عند اختيار قوة المشعات ، حددها بحيث لا يقل عرض المبرد بالكامل عن قيمة معينة.

بالإضافة إلى ذلك ، من الضروري تحديد ارتفاع المبرد بشكل صحيح ومكان وضعه أسفل النافذة. يجب أن يتم وضعها بحيث تكون المسافة إلى الأرض في حدود 8-12 سم ، وإذا تم خفضها لن يكون من الملائم تنظيفها ، وإذا تم رفعها إلى مستوى أعلى ، ستكون باردة على القدمين. يتم أيضًا تنظيم المسافة إلى عتبة النافذة – يجب أن تكون من 10 إلى 12 سم ، وفي هذه الحالة ، سوف يمر الهواء الدافئ بحرية حول العائق – عتبة النافذة – ويرتفع على طول زجاج النافذة.

والمسافة الأخيرة التي يجب الحفاظ عليها عند توصيل مشعات التدفئة هي المسافة إلى الحائط. يجب أن يكون من 3-5 سم ، وفي هذه الحالة ، سترتفع تدفقات الهواء الدافئ الصاعد على طول الجدار الخلفي للرادياتير ، وسيتحسن معدل تسخين الغرفة.

كيفية اختيار المكان المناسب

تعمل التدفئة في المنزل في وقت واحد في اتجاهين:

• تدفئة الغرفة,
• إعاقة حركة الهواء البارد.

هذا هو السبب في أن توصيل مشعات التدفئة في منزل خاص هو عملية معقدة نوعًا ما ، حيث ستعتمد الراحة في الغرفة على صحتها..

في أغلب الأحيان ، توجد البطاريات أسفل حافة النافذة ، لذلك من الضروري الحفاظ على مسافة معينة:

• بين الحائط والبطارية – من ثلاثة إلى خمسة سنتيمترات.
• بين الأرضية والمبرد – 10 سم على الأقل.

بالإضافة إلى ذلك ، لا ينبغي وضع البطارية بالكامل تحت عتبة النافذة – إذا كانت عريضة جدًا ، فيجب دفع جهاز التسخين للأمام باستخدام مثبتات خاصة..

في حال كانت الحرارة شديدة جدًا ، يوصى بتركيب مصفاة لتوزيع الهواء الدافئ.

في البيوت أو المنازل ، غالبًا ما توضع البطاريات في نسختين – هذه طريقة توصيل أنبوب واحد وأنبوبين. يجدر التفكير في كل منها بمزيد من التفصيل من أجل اختيار الأفضل لك..

تتضمن طرق توصيل مشعات التدفئة في منزل خاص أبسطها – وهي طريقة أحادية الأنبوب ، يتم بموجبها توصيل جميع البطاريات في سلسلة باستخدام أنبوب واحد. ينتقل من غلاية التدفئة إلى المبرد الأول ، ثم إلى الثاني والثالث وهكذا. هناك خيار آخر لمثل هذا الاتصال – أنبوب من قطعة واحدة ، يتم توصيل المشعات به باستخدام الناهضين وأنابيب الإرجاع (أنابيب الإرجاع). في الإصدار الأول من الدائرة ، لا يمكن حظر أحد المشعات دون إيقاف إمداد الحرارة للآخرين. ميزة هذه الطريقة هي توفير المواد ، ناقص – فرق كبير في تسخين المبرد الأول من المرجل والرادياتير في الغرفة الأبعد.

طريقة توصيل مشعات التدفئة في منزل خاص وفقًا لهذا المخطط أكثر تعقيدًا إلى حد ما. يتكون النظام من عدة مشعات متصلة ببعضها البعض بطريقة متوازية. في هذه الحالة ، يتم توفير الماء الساخن من خلال أنبوب واحد ، وتدفق العودة من خلال الآخر. هذه الطريقة هي الأنسب لتدفئة منزل خاص أو منزل ريفي ، نظرًا لأن درجة التدفئة في هذه الحالة متطابقة تقريبًا في جميع الغرف ، يمكن ضبطها باستخدام ترموستات مناسب.

عند وضع المشعات ، ينبغي للمرء أن يأخذ في الاعتبار كيفية تصميم نظام التدفئة ، على وجه الخصوص ، إذا تم توفير حركة المبرد بواسطة المضخة ، فهناك مشاكل أقل بكثير في هذه الحالة ، ولكن هناك اعتماد على ناقلات الطاقة.

يعتبر الدوران الطبيعي أكثر شيوعًا ، أي سائل تبريد ساخن ، وغالبًا ما يكون ماء ، يرتفع لأعلى ، ويدفع البارد بكتلته. في هذه الحالة ، لا يعتمد نظام التدفئة على ناقلات الطاقة ، ولكن من الضروري فقط تصميم مثل هذا المخطط للمتخصصين الذين سيدرسون الطول الإجمالي للأنابيب ، والتفاصيل ، وعدد عناصر التسخين ، وكذلك عدد أقسام في مشعات..

باختصار ، إذا كان الهدف هو ضمان تدفئة عالية الجودة للمنزل ، فمن الضروري مراعاة جميع ميزات كائن معين ، وإسناد العملية إلى المتخصصين.

اختيار مكان وطريقة تركيب المبرد

تعتمد خيارات توصيل مشعات التدفئة على مخطط التدفئة العام في المنزل ، وخصائص تصميم أجهزة التدفئة وطريقة مد الأنابيب. الطرق التالية لتوصيل مشعات التدفئة شائعة:

1. الجانبي (من جانب واحد). يتم توصيل أنابيب الإمداد والعودة من نفس الجانب ، مع وجود الإمداد في الأعلى. الطريقة القياسية للمباني متعددة الطوابق ، عندما يتم التوريد من أنبوب الصاعد. من حيث الكفاءة ، هذه الطريقة ليست أدنى من القطر.
2. أدنى. بهذه الطريقة ، يتم توصيل مشعات ثنائية المعدن بوصلة سفلية أو مبرد فولاذي بوصلة سفلية. يتم توفير أنابيب الإمداد والعودة من أسفل في الجانب الأيسر أو الأيمن من الجهاز ويتم توصيلها من خلال الوصلة السفلية للرادياتير بصواميل الاتحاد وصمامات الإغلاق. يتم تثبيت صمولة الاتحاد على أنبوب المبرد السفلي. ميزة هذه الطريقة هي موقع الأنابيب الرئيسية المخبأة في الأرض ، ومشعات التدفئة ذات الوصلة السفلية التي تتناسب بشكل متناغم مع الداخل ويمكن تثبيتها في منافذ ضيقة.

1. قطري. يدخل المبرد من خلال المدخل العلوي ، ويتم توصيل تدفق العودة من الجانب المقابل إلى المخرج السفلي. نوع الاتصال الأمثل ، والذي يضمن تسخينًا موحدًا لمنطقة البطارية بأكملها. بهذه الطريقة ، قم بتوصيل بطارية التدفئة بشكل صحيح ، والتي يتجاوز طولها مترًا واحدًا. في هذه الحالة لا يتعدى فقد الحرارة 2٪.
2. سرج. يتم توصيل الإمداد والعودة بالفتحات السفلية الموجودة على الجانبين المعاكسين. يتم استخدامه بشكل أساسي في أنظمة أحادية الأنابيب عندما لا تكون هناك طريقة أخرى ممكنة. تصل نسبة فقد الحرارة بسبب ضعف الدورة الدموية لسائل التبريد في الجزء العلوي من الجهاز إلى 15٪.

عند اختيار مكان للتثبيت ، يتم أخذ عدة عوامل في الاعتبار لضمان التشغيل الصحيح لأجهزة التدفئة. يتم التثبيت في الأماكن الأقل حماية من اختراق الهواء البارد ، وتحت فتحات النوافذ. يوصى بتركيب بطارية تحت كل نافذة. الحد الأدنى للمسافة من الحائط هو 3-5 سم ، من الأرض وعتبة النافذة – 10-15 سم ، مع وجود فجوات أصغر ، يتفاقم الحمل الحراري وتقل قوة البطارية.

أخطاء نموذجية عند اختيار موقع التثبيت:

• لا يؤخذ في الاعتبار مكان تركيب صمامات التحكم.
• المسافة الصغيرة إلى الأرض وعتبة النافذة تمنع دوران الهواء بالكامل ، مما يؤدي إلى انخفاض انتقال الحرارة وعدم ارتفاع درجة حرارة الغرفة إلى درجة الحرارة المحددة.
• بدلاً من عدة بطاريات موجودة أسفل كل نافذة وإنشاء ستارة حرارية ، اختر مشعاعًا طويلًا.
• تركيب شبكات زخرفية ، ألواح تمنع الانتشار الطبيعي للحرارة.

طرق تداول المبرد

يحدث دوران المبرد عبر خطوط الأنابيب بطريقة طبيعية أو قسرية. لا تتضمن طريقة الجاذبية الطبيعية استخدام معدات إضافية. يتحرك الناقل الحراري بسبب تغير في خصائص السائل نتيجة التسخين. المبرد الساخن الذي يدخل البطارية ، ويبرد ، يكتسب كثافة وكتلة أكبر ، وبعد ذلك ينخفض ​​، ويدخل المبرد الأكثر سخونة مكانه. يتدفق الماء البارد من العائد عن طريق الجاذبية إلى المرجل ويزيل السائل المسخن بالفعل. للتشغيل العادي ، يتم تثبيت خط الأنابيب على منحدر لا يقل عن 0.5 سم لكل متر واحد.

مخطط تداول سائل التبريد في النظام باستخدام معدات الضخ

من أجل الإمداد القسري لسائل التبريد ، يلزم تركيب مضخة دوران واحدة أو أكثر. يتم تثبيت المضخة على أنبوب الإرجاع أمام المرجل. يعتمد تشغيل التدفئة في هذه الحالة على الإمداد بالكهرباء ، ولكن لها مزايا كبيرة:

• يسمح باستخدام الأنابيب ذات القطر الصغير.
• يتم تثبيت الخط في أي موضع ، رأسيًا أو أفقيًا.
• وسط تسخين أقل مطلوب.

كفاءة نقل الحرارة – أفضل طريقة لتوصيل مشعات التدفئة

الراحة والراحة والمزيد من الراحة. هذا الفكر يرافقنا طوال الوقت عندما يتعلق الأمر بالعيش في منزل. توافق – من لا يريد أن يكون المنزل دائمًا دافئًا ومريحًا؟ لا يوجد مثل هؤلاء الناس. والآن السؤال الثاني – ما الذي تعتمد عليه جودة الإقامة؟ هناك العديد من المعايير ، ولكن أحد المعايير التي نهتم بها في المقام الأول هو الدفء في المنزل. يتم توفيره بواسطة نظام تسخين جيد التصميم ، حيث يلعب توصيل المشعات دورًا مهمًا..

حول هذا أن المحادثة سوف تذهب أبعد من ذلك. بادئ ذي بدء ، دعنا نقرر أنواع التدفئة المستخدمة اليوم. هناك اثنان منهم:

كيف يختلفون عن بعضهم البعض؟ عدد الخطوط ، وبالتالي حجم المواد المستخدمة.

عملية توصيل المبرد بالتدفئة قطريا

من أجل تحقيق جميع مزايا التوصيل القطري للمشعات ، من الضروري تنفيذ عملية التثبيت بشكل صحيح. للقيام بذلك ، تحتاج إلى فهم الأدوات التي يجب أن تكون لديك ، وكيفية تطبيق العلامات بشكل صحيح ، وكيفية حدوث تثبيت بعض العناصر..

عملية التحضير للتوصيل من المرجل

العمل التمهيدي مهم جدًا قبل تركيب مشعات التدفئة:

• فحص الحزام الحالي. ستخلق الدراسة نظامًا مشابهًا سيكون له تأثير إيجابي على العملية.
• فحص مكونات المبرد. يجب أن تحتوي المجموعة على: رافعة Mayevsky ، صمامات الإغلاق ، الأقواس.

تتضمن بعض الطرز محولات وحشيات ، وفي بعض الأحيان تحتاج إلى شرائها. عند الاستبدال يدويًا ، ستحتاج إلى أدوات – مفاتيح مناسبة في الحجم. وتحتاج أيضًا إلى شراء مادة مانعة للتسرب.

• افحص الأنابيب للتأكد من توافقها مع البطارية الجديدة. الطبقة الخارجية للجهاز ثنائي المعدن مصنوعة من الألومنيوم ، وهو غير متوافق مع المواد اللينة. على سبيل المثال ، يجب استبدال الأنابيب أو الحنفيات النحاسية. خلاف ذلك ، فإن النظام مهدد بتدمير وشيك..
• اختيار موقع البطارية. هذا ينطبق بشكل خاص على حوامل إذا تم استبدال جهاز قديم..
• فحص المبرد للضرر المرئي ، سلامة السطح ، الطلاء.
• مع الامتثال الكامل للمكونات ، يشرعون في الاستبدال. في المرحلة التحضيرية ، يتم تصريف المياه من البطاريات القديمة.

بعد الانتهاء من الإعداد ، ينتقلون إلى اختيار مخطط الاتصال. تشير الفقرة الأولى إلى أنه يجب عليك اختيار خيار مشابه للخيار القديم. سيسمح هذا بعدم إعادة بناء النظام بأكمله والحفاظ على الكفاءة الحالية. عملية العمل بسيطة للغاية وموصوفة أدناه..

الأهمية! في النهاية ، يتم إجراء مجموعة من الاختبارات ، تُعرف باسم العقص. وهي تشمل فحوصات مع الماء والحرارة والهواء المضغوط

أدوات المطلوبة

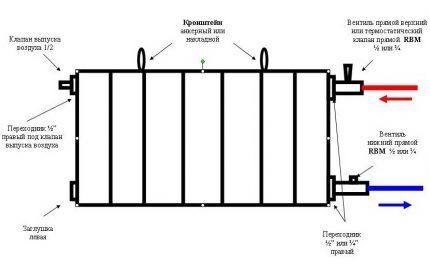

مجموعة من العناصر الضرورية للتركيب القطري للمشعات:

• عدة أقواس لتركيب الجهاز ؛
• صواميل الانتقال
• العدد المطلوب من المقابس ؛
• تنفيس الهواء (رافعة Mayevsky) ؛
• وصلات سريعة الفصل من النوع “الأمريكي” ؛
• أغلق الصبابات.

يمكن شراء جميع الأجزاء المذكورة أعلاه إما كمجموعة أو بشكل منفصل. للعمل مع هذه المنتجات ، تحتاج إلى الأدوات التالية:

• قواطع الأنابيب
• معايرة؛
• ملقط الصحافة
• حلقة ومفاتيح قابلة للتعديل.
• ثني الأنابيب.

في حالة تصنيع الأنابيب والمشعات من مواد مختلفة ، قد تكون هناك حاجة إلى محولات ووسائل تقنية خاصة لتوصيلها..

العلامات

من أجل تثبيت البطارية بشكل صحيح ، يجب عليك اتباع قواعد وأنظمة معينة..

ليس من الممكن دائمًا تذكرها في عملية العمل..

هذا هو السبب في أنه يجب عليك أولاً وضع العلامات المناسبة على الحائط ، والتي سيتم بموجبها تنفيذ الإجراءات..

في هذا الصدد ، يحدد الخبراء النقاط الهامة الثلاث التالية:

1. يجب أن تكون المسافة من أسفل عتبة النافذة إلى الحافة العلوية للبطارية من 5 إلى 10 سم. يعد ذلك ضروريًا للسماح للهواء الساخن بالدوران بطريقة طبيعية في جميع أنحاء الغرفة. يؤثر وضع المبرد هذا على مستوى انتقال الحرارة..
2. يجب أن يكون هناك ما لا يقل عن 8-12 سم بين غطاء الأرضية وقاع البطارية. ترتبط هذه الحالة بتيارات الحمل الحراري للهواء الساخن..
3. تتعلق القاعدة الأخيرة بالفجوة بين أقسام المبرد والجدار نفسه. عادة ، يجب أن يتراوح من 2 إلى 5 سم..

انتباه! وفقًا لجميع المعايير المذكورة أعلاه ، من الضروري تدوين الملاحظات على الحائط باستخدام قلم رصاص عادي. سيساعد هذا بشكل كبير في تبسيط العمل ومنع مخاطر الأخطاء المحتملة..

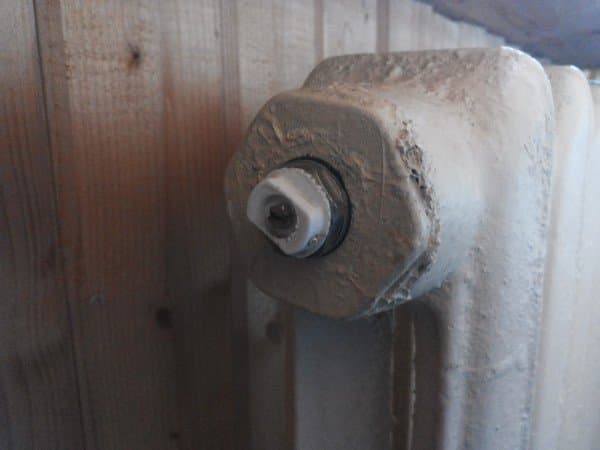

رافعة Mayevsky

هذا العنصر الذي لا غنى عنه في نظام التدفئة مثل رافعة Mayevsky هو منتج خاص يستخدم لإزالة أقفال الهواء من شبكة التدفئة. يمكن فتحه بمفتاح أو مفك براغي..

لا يمكن للهواء المتراكم في البطاريات أن يشل دوران الماء الساخن فحسب ، بل يؤدي أيضًا إلى بدء عملية التآكل. نظرًا لحقيقة أن المنتج مصمم لإزالة الكتل الهوائية من المشعات ، يتم تثبيته بشكل أساسي في الأماكن التي تحدث فيها هذه المشكلة غالبًا. للقيام بذلك ، يكفي فك القابس الجانبي للقسم ، ثم قم بربط الصنبور في مكانه..

تركيب فني لفيلم “المرأة الأمريكية”

من الضروري إرفاق وصلات معدنية خاصة بالأنابيب الفرعية التي تتصل بها أنابيب إمدادات المياه والصرف. في أغلب الأحيان يطلق عليهم “النساء الأمريكيات”.

لتثبيتها ، تحتاج إلى استخدام مفتاح خاص. يتم إدخاله في تجويف رافعة Mayevsky ، وبعد ذلك يتم وضع “American” في المقدمة. الشيء الرئيسي هو اختيار المفتاح الصحيح ، حيث يمكن أن يكون بأقطار وتكوينات مختلفة. في بعض الحالات ، يمكن استخدام مفاتيح الربط والكماشة التقليدية القابلة للتعديل..

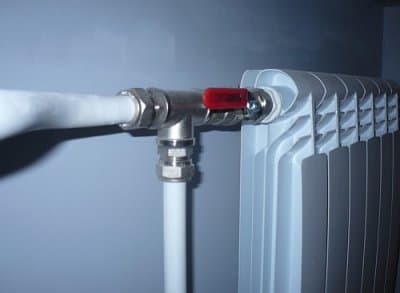

شد الصمامات

نتيجة لذلك ، يتم توصيل صمامات القطع بلحام “المرأة الأمريكية”. يجب تثبيت عنصر واحد على كل أنبوب فرعي.

هذا ، في هذه الحالة ، سيسمح لك بقطع مشعاع معين عن نظام التدفئة العام. في الوقت نفسه ، ستظل شبكة التدفئة الكاملة للغرفة تعمل كالمعتاد..

يتم تثبيت الصمامات أيضًا عن طريق الشد. وهي مصنوعة بين الرادياتير ووصلة خاصة تقوم بتحويل المياه من الأنبوب السفلي إلى الأنبوب العلوي إذا كان الصنبور مغلقًا..

إيجابيات وسلبيات التوصيل القطري لمشعات التدفئة

السمة المميزة للمخطط القطري هي تزويد المشعات بخط الأنابيب. لكي تكون التدفئة فعالة قدر الإمكان ، يجب أن تتعرف على الجوانب الإيجابية والسلبية لمثل هذا الاتصال..

يتميز المخطط القطري بتزويد خط أنابيب خاص بالمشعات

الايجابيات:

1. المخطط ذو كفاءة عالية ، ويعتبر الخيار الأفضل لمنزل خاص. كفاءة التسخين تتجاوز 90٪.
2. باستخدام طريقة التوصيل القطري ، يمكن تثبيت عدد كبير من الأقسام على جهاز التسخين – على النحو الأمثل حتى 24 قطعة.
3. أثناء تدوير المبرد عبر الأقسام ، يتم تشكيل محيط متدرج.

سلبيات:

1. تتحقق كفاءة التسخين عندما يتم التوصيل القطري في نظام ثنائي الأنابيب. بالنسبة لمخطط الأنبوب الواحد ، فإن هذا الخيار غير مناسب تمامًا.
2. لا يبدو توفير أنبوبين لجهاز التسخين من جوانب مختلفة ممتعًا من الناحية الجمالية داخل الغرفة.
3. مع مخطط قطري ، يتم توفير الفتحات لجهاز التسخين من كلا الجانبين. في المستقبل ، إذا كان من الضروري إضافة أو تقليل عدد الأقسام ، فسيتعين قطع خط الأنابيب.
4. بالنسبة للشقق ، نادرًا ما يتم استخدام المخطط المائل ، وفي بعض الحالات لا يتوفر على الإطلاق..
5. يعد التركيب القطري لدائرة التسخين مكلفًا ، حيث يتطلب المزيد من المواد والعمل.

للحصول على فكرة واضحة عن طريقة الاتصال القطري ، تحتاج إلى فهم ميزاتها وفروقها الدقيقة..

نصيحه مهنيه

ستساعدك العديد من التوصيات المفيدة على تحديد اختيار المخطط بدقة أكبر:

• بالنسبة للشقق ، يكون الاتصال القطري مفيدًا إذا كان جهاز التدفئة يحتوي على 12 قسمًا أو أكثر ؛
• من الأفضل إعطاء الأفضلية للقطر إذا كان الأسلاك ثنائية الأنابيب ؛
• يجب أن تحاول دائمًا توفير الإمداد للمجمع العلوي ، والعودة إلى الأسفل.

في التسخين مع الدوران القسري ، يمكنك إعطاء الأفضلية للقطري بنظام أحادي الأنابيب ، وتزويد أنبوب الإمداد بالمجمع السفلي. ومع ذلك ، تنخفض كفاءة التدفئة.

قواعد توصيل مشعات التدفئة

بغض النظر عن نوع المشعات المحدد ومخطط التوصيل المناسب لها ، من المهم حساب كل شيء وتركيبه بشكل صحيح.

في كل حالة محددة ، سيكون نظامها هو الأمثل. بالنسبة للمنازل الباهظة الثمن ذات المساحة الكبيرة ، يُنصح بالاتصال بالمتخصصين الذين يمكنهم تقديم مشروع مثالي. هذا ليس سؤال للاقتصاد فيه..

من أجل تثبيت وتوصيل أجهزة التدفئة بشكل صحيح في مخطط تصميم معقد ، من الأفضل استخدام خدمات المحترفين

بالنسبة للمنازل السكنية الصغيرة ، يمكنك اختيار مخطط مناسب وتثبيت أجهزة التدفئة بشكل مستقل. من الضروري مراعاة خصوصيات منزلك وقواعد تركيب البطاريات ومدى استصواب استخدام مخطط معين.

عند تثبيت المشعات ، يجب ألا ينسى المرء أن نوع المادة الخاصة بالبطارية نفسها والأنابيب يجب أن يكونا متماثلين. سوف تسبب الأنابيب البلاستيكية المتصلة بأجهزة تسخين الحديد الزهر الكثير من المشاكل ، مما يؤدي إلى تدمير نظام التدفئة.

عند الانخراط في التركيب الذاتي لبطاريات التدفئة ، لا ينبغي لأحد أن ينسى تركيب الصمامات الكروية للهواء النازف ومنظم عند المدخل

ما هو مطلوب للتثبيت

• سخان مياه
• مشعات
• أنابيب
• ربط العناصر
• لحام الحديد للأنابيب
• مستوى الليزر

تخطيط

لا ينبغي أن ينبعث من المبرد الحرارة فحسب ، بل يجب أن يحمي أيضًا من المسودات ، وأن يتناسب أيضًا بشكل متناغم مع الداخل. قبل التثبيت ، ضع خطة لدمج المشعات في نظام التدفئة مسبقًا. الخيار الأفضل هو وضعه تحت حافة النافذة. بهذه الطريقة ، سيقلل تدفق الهواء الدافئ من المبرد من تأثير الهواء البارد من النافذة. للتثبيت الصحيح ، يجب مراعاة الأبعاد التالية:

• 100 مم – المسافة إلى المبرد من أسفل عتبة النافذة ؛
• 120 مم – المسافة من جسم الجهاز إلى الأرض ؛
• 20 مم – المسافة إلى الحائط.

نصيحة: إذا كنت تخطط لتركيب مشعاعين في نفس الغرفة ، فلا تضعهما بالقرب من بعضهما البعض. خلاف ذلك ، ستنخفض كثافة تدفق الهواء الساخن ، مما يعني أن الكفاءة الحرارية ستنخفض..

ضع في اعتبارك إخراج الحرارة من المشعات عند وضعها ، وركز على مساحة الغرفة. من المقبول عمومًا أن مساحة 10 أمتار مربعة. م تمثل 1 كيلو واط من الطاقة الحرارية.

من المهم بنفس القدر اختيار مخطط توصيل المبرد الصحيح. يعتمد ذلك على عدد طوابق المنزل ، ونوع نظام التدفئة – مستقل أو مركزي ، وكذلك على طريقة تداول المبرد – قسري أو طبيعي. سنساعدك في معرفة المخططات الأساسية. أيهما سيكون الأفضل لك?

خيارات المخطط

أولاً ، دعنا نتحدث عن مخططات توصيل المبرد المناسبة للأنظمة ذات الدورة الدموية القسرية. في نفوسهم ، يتحرك الماء عبر الأنابيب بسبب عمل مضخة الدوران. فيما يلي المخططات الجانبية الأكثر شيوعًا لتوصيل المشعات – الشكل. 1.

• يشير الاتصال أحادي الاتجاه إلى وضع أنبوب الإمداد في الجزء العلوي من الجسم وأنبوب المخرج على نفس الجانب في الأسفل. في هذه الحالة ، يمر الماء من خلال ارتفاع المبرد بالكامل ، مما يؤدي إلى تسخين جميع أقسامه بالتساوي. ومع ذلك ، فإن مثل هذا المخطط لن يكون فعالاً للغاية بالنسبة للمشعات الطويلة – من 10 أقسام. الجزء من العلبة البعيدة عن الأنابيب سوف يسخن بشكل أسوأ.
• عادة ما يتم استخدام الوصلة السفلية للأنظمة التي يتم فيها وضع خط الأنابيب تحت الأرض ، على سبيل المثال ، هو فرع من نظام المياه “الأرضية الدافئة”. يتم توصيل كل من أنابيب الإمداد والمخرج بأنابيب المبرد السفلية. هذا مناسب وهو الحل الوحيد في الأساس عند وضع الأنابيب تحت الأرض. ومع ذلك ، فإن مثل هذا النظام له عيب – فقد كبير للحرارة يمكن أن يصل إلى 15 ٪. يسخن الجزء العلوي من العلبة أسوأ من الجزء السفلي.
• يتكون الاتصال القطري من الموضع العلوي لأنبوب الإمداد والموضع السفلي لأنبوب المخرج على الجانب الآخر من المبرد. في هذه الحالة ، يملأ المبرد المبرد بالتساوي ، مما يساهم في تحسين نقل الحرارة ويقلل من فقد الحرارة بنسبة 2٪. يمكنك استخدام ترتيب قطري مع خافضات حرارة طويلة. ومع ذلك ، فمن الضروري تركيب قابس ورافعة Mayevsky.

رافعة Mayevsky أو ​​فتحة تهوية أوتوماتيكية

هذا جهاز تنفيس صغير للهواء يمكن أن يتجمع في المبرد. توضع على منفذ علوي مجاني (جامع). يجب أن يكون على كل جهاز تسخين عند تركيب مشعات الألومنيوم والمعدن. حجم هذا الجهاز أصغر بكثير من قطر المجمع ، لذلك يلزم وجود محول أيضًا ، لكن صنابير Mayevsky عادةً ما تكون كاملة مع محولات ، ما عليك سوى معرفة قطر المجمع (أبعاد التوصيل).

بالإضافة إلى رافعة Mayevsky ، هناك أيضًا فتحات تهوية أوتوماتيكية. يمكن أيضًا وضعها على مشعات ، لكنها أكبر قليلاً ولسبب ما لا تتوفر إلا في علبة نحاسية أو مطلية بالنيكل. لا في المينا البيضاء. بشكل عام ، تبين أن الصورة غير جذابة ، وعلى الرغم من أنها تنكمش تلقائيًا ، إلا أنها نادرًا ما يتم وضعها..

المبرد لديه أربعة مخرجات مع اتصال جانبي. اثنان منهم مشغولان بخطوط أنابيب الإمداد والعودة ، والثالث يقومون بتركيب رافعة Mayevsky. المدخل الرابع مغلق بسدادة. هي ، مثل معظم البطاريات الحديثة ، غالبًا ما تكون مطلية بالمينا البيضاء ولا تفسد المظهر على الإطلاق..

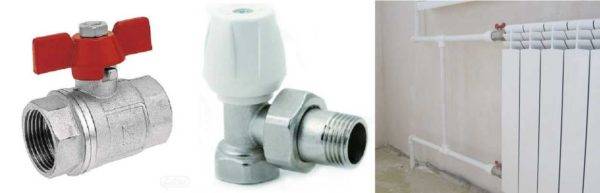

أغلق الصبابات

ستحتاج إلى اثنين من الصمامات الكروية أو صمامات الإغلاق مع إمكانية الضبط. يتم وضعها على كل بطارية إدخال وإخراج. إذا كانت هذه صمامات كروية عادية ، فهناك حاجة إليها بحيث يمكنك ، إذا لزم الأمر ، إيقاف تشغيل الرادياتير وإزالته (الإصلاح الطارئ ، والاستبدال أثناء موسم التدفئة). في هذه الحالة ، حتى إذا حدث شيء ما للمبرد ، تقوم بقطعه ، وسيعمل باقي النظام. ميزة هذا الحل هي السعر المنخفض للصمامات الكروية ، والعيب هو استحالة ضبط نقل الحرارة.

يتم تنفيذ نفس المهام تقريبًا ، ولكن مع القدرة على تغيير شدة تدفق سائل التبريد ، بواسطة صمامات التحكم في الإغلاق. إنها أغلى ثمناً ، لكنها تسمح لك أيضًا بضبط نقل الحرارة (جعله أقل) ، وهي تبدو أفضل من الخارج ، فهي متوفرة بتصميم مستقيم وزاوي ، وبالتالي يكون الربط نفسه أكثر دقة.

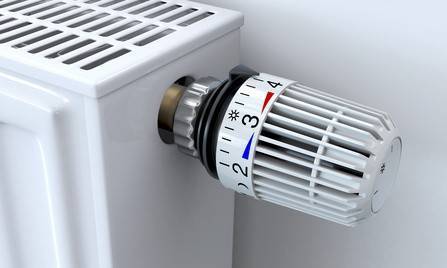

إذا رغبت في ذلك ، يمكنك وضع منظم حرارة على إمداد المبرد بعد الصمام الكروي. هذا جهاز صغير نسبيًا يسمح لك بتغيير نقل الحرارة للسخان. إذا لم يسخن المبرد جيدًا ، فلا يمكنك وضعه – بل سيكون أسوأ ، لأنه لا يمكنه سوى تقليل التدفق. توجد منظمات حرارة مختلفة للبطاريات – إلكترونية تلقائية ، لكنها تستخدم في أغلب الأحيان أبسطها – ميكانيكية.

المواد والأدوات ذات الصلة

ستحتاج أيضًا إلى خطافات أو أقواس للتعليق على الجدران. عددهم يعتمد على حجم البطاريات:

• إذا كانت الأقسام لا تزيد عن 8 أو كان طول المبرد لا يزيد عن 1.2 متر ، فإن نقطتي ربط في الأعلى وواحدة في الأسفل كافية ؛
• لكل 50 سم أو 5-6 أقسام تالية ، أضف قفلًا واحدًا في الأعلى والأسفل.

لذلك أنت بحاجة إلى شريط دخان أو لفة كتان ، معجون سباكة لإغلاق المفاصل. ستحتاج أيضًا إلى تمرين مع المثاقب ، ومستوى (المستوى أفضل ، لكن مستوى الفقاعة العادي مناسب أيضًا) ، وعدد معين من المسامير. ستحتاج أيضًا إلى معدات لتوصيل الأنابيب والتجهيزات ، لكن ذلك يعتمد على نوع الأنابيب. هذا كل شئ.

تعليمات الربط بأنابيب البولي بروبلين

يمكن تنفيذ أنابيب المشعات باستخدام مجموعة متنوعة من الأنابيب ، لكن الخبراء يوصون باستخدام أنابيب البولي بروبيلين. يتم أيضًا شراء الصمامات الكروية للتثبيت من مادة البولي بروبيلين ، ويمكن أن تكون مستقيمة وزاوية ، وهذا الخيار هو الأبسط والأكثر تكلفة. التركيبات النحاسية أغلى ثمناً وأكثر صعوبة في التركيب.

يتم تنفيذ الربط من مادة البولي بروبيلين على النحو التالي:

• يتم إدخال غلاف مع صمولة نقابية في متعدد الإرسال ، والذي يمكن توصيله بسهولة بأي منفذ ؛
• يتم توصيل الأنابيب نفسها بالجدران بارتفاع مناسب ، ويجب ألا تتناسب بشكل مريح مع السطح ، ومن الأفضل ترك فجوة تتراوح من 2-3 سم. ويتم تثبيت الأنابيب باستخدام أقواس خاصة مثبتة على الحائط باستخدام مسامير أو مسامير.

بالنسبة إلى المشعات ، يمكن إجراء الربط من مادة البولي بروبيلين عند وضع الأنابيب في الحائط ، وفي هذه الحالة تصل إلى السطح فقط عند نقاط الاتصال.

يمكن إجراء ربط الرادياتير باستخدام مجموعة متنوعة من الأنابيب ، لكن الخبراء يوصون باستخدام مادة البولي بروبيلين.

يمكن أن تكون مشابك البطاريات مختلفة تمامًا ، وغالبًا ما تكون عبارة عن وصلة دبوس مثبتة على سطح الجدار. يمكن أيضًا استخدام أقواس الزاوية ، والتي تسمح أيضًا بتعليق المشعات عند الارتفاع المطلوب. بالنسبة للبطاريات اللوحية ، يتم توفير أدوات التثبيت في المجموعة ، وبالنسبة للبطاريات المقطعية ، يجب شراؤها بشكل منفصل. عادة ما يكون قوسان أو دبابيس كافية لقسم واحد..

يتم توصيل الصنابير بهذه الطريقة:

• يتم تفكيك الرافعة ، وتركيب الجوز الاتحاد في المبرد ؛
• يتم شد الجوز بإحكام باستخدام مفتاح ربط خاص.

كما ترى ، هذه العملية بسيطة للغاية. للقيام بمثل هذه الوظيفة ، ما عليك سوى شراء مفتاح ربط خاص بالسباكة للنساء الأميركيات ، والذي بدونه من غير المحتمل أن تتمكن ببساطة من تثبيت صنبور..

المواد والأدوات التالية مطلوبة لتركيب البطاريات وربطها:

• مجموعة من المفاتيح الخاصة
• أختام للوصلات الملولبة ؛
• معجون السحب والخيط ؛
• خيوط للنحت.

ما يمكن أن يكون ربط أنابيب البولي بروبلين

يمكن أن تكون أنابيب نظام التدفئة المنزلية مختلفة تمامًا. الشيء هو أن المستهلك يحاول دائمًا تقليل كمية المواد الاستهلاكية ، بينما يحاول في نفس الوقت تجهيز مشعات في جميع الغرف المدفأة..

يجب أن يقال على الفور أن هذه آثار من الماضي. على عكس الأنابيب المعدنية باهظة الثمن ، فإن المواد الاستهلاكية من مادة البولي بروبيلين أرخص بكثير وأسهل في التركيب. لذلك ، لا يستحق التوفير في طول خط الأنابيب. اختر نوع الربط الذي سيحقق أكبر فائدة في حالتك. الأسباب الوحيدة التي يمكن أن تؤثر على اختيار نوع الربط هي العوامل التالية:

• ما هي دائرة التسخين المستخدمة (نظام أحادي الأنابيب أو نظام ثنائي الأنابيب) ؛
• ما نوع توصيل المبرد الذي اخترته (قطري أم جانبي أم سفلي).

كقاعدة عامة ، عند استخدام أي مخطط تسخين: أنبوب واحد أو أنبوبان ، يمكنك استخدام أي نوع من توصيل بطاريات التدفئة.

وفقًا للخبراء ، يجب تقليل عدد الانحناءات إلى الحد الأدنى عند وضع خط الأنابيب. يظل الخط الأملس مقاومًا للأحمال الهيدروديناميكية. سينخفض ​​عدد المناطق التي يمكن أن يتراكم فيها الهواء في خط الأنابيب.

هناك بعض الخصائص المميزة لأنابيب نظام التسخين أحادي الدائرة والدائرة المزدوجة باستخدام أنابيب البولي بروبلين..

• عادة في مثل هذا النظام ، يتم استخدام اتصال تسلسلي للمشعات ؛
• يتم دائمًا تثبيت مسار جانبي أمام البطارية ، يربط بين أنبوب الإمداد والعودة. أثناء التشغيل العادي لنظام التدفئة ، لا يتم تنشيط التجاوز. عند القيام بأعمال الصيانة أو في حالة الطوارئ ، يتم إيقاف إمداد المبرد بالمياه. يدور وسط التسخين بحرية عبر المجرى الجانبي.

• يتم استخدام اتصال متوازي ومتسلسل للبطاريات ؛
• كلا أنابيب الرادياتير متصلان بأنابيب مختلفة. الجزء العلوي متصل بأنبوب الإمداد ، وأنبوب الفرع السفلي متصل بالعودة. عادة ، في نظامي الأنابيب ، يتم توصيل المشعات بالتوازي ، لذلك لا يلزم تجاوز.



يتم ربط أنابيب البولي بروبلين بمشاركة المشعات بطريقتين: عن طريق اللحام واستخدام التركيبات. يتم تركيب المشعات وتوصيلها باستخدام مكواة لحام ومفاتيح سباكة لأمريكي.

أنواع أخرى من التوصيلات

هناك خيارات أكثر ربحية من الوصلة السفلية ، والتي توفر انخفاضًا في فقد الحرارة:

عرض قطري

1. قطري. توصل جميع الخبراء منذ فترة طويلة إلى استنتاج مفاده أن هذا النوع من الاتصال مثالي ، بغض النظر عن مخطط الأنابيب الذي يتم استخدامه فيه. النظام الوحيد الذي لا يمكن فيه استخدام هذا النوع هو نظام الأنبوب الواحد السفلي الأفقي. هذا هو ، نفس امرأة لينينغراد. ما هو جوهر الاتصال القطري؟ يتحرك المبرد قطريًا داخل المبرد – من أنبوب الفرع العلوي إلى الأنبوب السفلي. اتضح أن الماء الساخن يتم توزيعه بالتساوي على كامل الحجم الداخلي للجهاز ، من أعلى إلى أسفل ، أي بطريقة طبيعية. ونظرًا لأن سرعة حركة الماء ليست عالية جدًا أثناء الدوران الطبيعي ، فسيكون انتقال الحرارة مرتفعًا. فقدان الحرارة في هذه الحالة هو 2٪ فقط..
2. الجانبي ، أو من جانب واحد. غالبًا ما يستخدم هذا النوع في المباني السكنية. يتم الاتصال بالتوصيلات الجانبية على جانب واحد. يعتقد الخبراء أن هذا النوع هو الأكثر فاعلية ، ولكن فقط إذا تم تثبيت دوران المبرد تحت الضغط في النظام. في شقق المدينة ، هذه ليست مشكلة. ولتوفيره في منزل خاص ، سيتعين عليك تركيب مضخة تداول.

ما هي ميزة نوع واحد على الأنواع الأخرى؟ في الواقع ، يعد الاتصال الصحيح هو مفتاح النقل الفعال للحرارة وتقليل فقد الحرارة. ولكن لتوصيل البطارية بشكل صحيح ، تحتاج إلى تحديد الأولويات.

خذ على سبيل المثال منزل خاص من طابقين. ماذا تفضل في هذه الحالة؟ هناك عدة خيارات هنا:

نظامان وأنبوب واحد

• قم بتركيب نظام أنبوب واحد مع وصلة جانبية.
• قم بتركيب نظام ثنائي الأنابيب بوصلة قطرية.
• استخدم نظام أحادي الأنبوب بأسلاك منخفضة في الطابق الأول وأسلاك علوية في الطابق الثاني.

لذلك يمكنك دائمًا العثور على خيارات مخطط الاتصال. بالطبع ، سيتعين عليك مراعاة بعض الفروق الدقيقة ، على سبيل المثال ، موقع المبنى أو وجود قبو أو علية.

ولكن على أي حال ، من المهم توزيع المشعات بشكل صحيح بين الغرف ، مع مراعاة عدد أقسامها. وهذا يعني أن قوة نظام التدفئة يجب أن تؤخذ في الاعتبار دون أن تفشل حتى مع وجود سؤال مثل التوصيل الصحيح للمشعات

في منزل خاص من طابق واحد ، لن يكون من الصعب جدًا توصيل البطارية بشكل صحيح ، نظرًا لطول دائرة التدفئة. إذا كانت هذه دائرة لينينغراد أحادية الأنبوب ، فعندئذٍ يكون الاتصال السفلي ممكنًا فقط. إذا كان هناك مخطط ثنائي الأنابيب ، فيمكنك استخدام نظام تجميع أو نظام شمسي. يعتمد كلا الخيارين على مبدأ توصيل المبرد بدائرتين – إمداد المبرد والعودة. في هذه الحالة ، غالبًا ما يتم استخدام الأنابيب العلوية ، حيث يتم التوزيع على طول الخطوط العلية في العلية..

بالمناسبة ، يعتبر هذا الخيار هو الأمثل سواء من حيث التشغيل أو أثناء عملية الإصلاح. يمكن فصل كل دائرة عن النظام دون إغلاق الأخير. لهذا الغرض ، يتم تثبيت صمام الإغلاق عند النقطة التي يتم فيها تقسيم الأنابيب. بالضبط نفس الشيء بعد المبرد على أنبوب العودة. على المرء فقط إغلاق كلا الصمامين لقطع الدائرة. بعد تفريغ المبرد ، يمكنك إجراء الإصلاحات بأمان. في هذه الحالة ، ستعمل جميع الدوائر الأخرى بشكل طبيعي..

نظام تسخين الجاذبية ومخطط لتنفيذه

حتى وقت معين ، كان نظام التدفئة بالجاذبية في المنازل الخاصة هو الوحيد الممكن. ربما كان توزيعه الواسع هو الذي خلق الأسطورة حول بساطة ورخص تسخين الجاذبية. في الواقع ، فإن مخطط التسخين القائم على الحركة الطبيعية لسائل التبريد هو الأكثر صعوبة في التنفيذ ويستهلك الكثير من المواد..

علاوة على ذلك ، يعمل تسخين الجاذبية بفعالية في المنازل المكونة من طابق واحد فقط. في المباني المكونة من طابقين ، يحدث ارتفاع درجة حرارة الطابق الثاني بشكل حتمي ، للتخلص من الحاجة إلى تركيب ممرات جانبية إضافية ، مما سيؤدي أيضًا إلى زيادة تكلفة نظام التدفئة.

في المباني التي تحتوي على عدد أكبر من الطوابق ، لا يتم استخدام نظام تسخين الجاذبية..

هناك شرط مهم آخر للتنفيذ الناجح لنظام تسخين الجاذبية وهو وجود علية ، حيث يجب تركيب خزان تمدد للتدفئة ويجب وضع مجمعات الإمداد (أكتاف).

إذا لم يكن هناك علية ، ولكن منزل به علية ، فيجب تركيب خزان التمدد في غرفة المعيشة ، وربطه بنظام الصرف الصحي لتفريغ سائل التبريد الزائد إذا لزم الأمر. يجب أن نتذكر أنه في نظام الجاذبية ، يكون خزان التمدد مفتوحًا ويكون موقعه داخل المنزل ممكنًا فقط عند استخدام الماء كحامل حراري. إذا تم سكب مادة مانعة للتجمد في نظام التدفئة ، فإن أبخرته تشكل خطورة على الإنسان ، فلا يمكن تركيب خزان التمدد المفتوح في الغرفة..

شرط آخر للتشغيل العادي لتسخين الجاذبية هو تركيب المرجل تحت مستوى العودة ، حيث يتم وضع المرجل في فترة راحة خاصة أو في الطابق السفلي. وأخيرًا ، يجب أن يتم تركيب أنابيب مثل هذا النظام بمنحدر يضمن حركة حرة موجهة لسائل التبريد إلى المرجل..

كما ترون ، لا يمكن تسمية مخطط نظام تسخين الجاذبية بالبساطة. لديها الكثير من العيوب ، وميزة واحدة فقط – التشغيل المستمر لنظام التدفئة في غياب الكهرباء.

مخططات بيديك لتوصيل تدفئة منزل خاص بيديك

في حالة تركيب غلاية غاز حاجز ، والتي يمكن أن تكون أيضًا ذات دائرة مزدوجة ، ستحتاج إلى تثبيت مضخة دوران منفصلة موجودة على أنبوب الإرجاع ، بالإضافة إلى خزان تمدد وأنبوب إضافي آخر. حتى اليوم ، هناك مؤيدون لهذه الطريقة في الاتصالات السلكية لتدفئة الغرفة..

إن عدم وجود الصنابير والتجهيزات يجعل مثل هذا النظام أيضًا أكثر عملية لأنه يقلل من مخاطر تسرب المياه أو الاختراقات. ولا شيء غير ذلك

يُسمح بتركيب الوحدة من تلقاء نفسها ، لكن من المهم الامتثال لجميع قواعد السلامة الكهربائية.

علاوة على ذلك ، فإن هذه المعدات ليس لها أي عيوب تقريبًا ، باستثناء مخاطر الحريق العالية ، والتي هي ملازمة لجميع الغلايات. الأسلاك ذات الأنبوب الواحد هي الخيار الأرخص

نوع أولي من التدفئة للتركيب والتشغيل.

أنبوب واحد يغادر غلاية تسخين المياه ويعود على التوالي بعد تجاوز جميع المشعات. يمكنك زيادة أو خفض درجة الحرارة في كل غرفة حسب الحاجة. عند ترتيب مدخنة من الأسمنت الأسبستي ، ستحتاج لاحقًا إلى عزلها بصوف معدني مع رقائق معدنية.

تلخيص ما ورد أعلاه هو رسم تخطيطي لتركيب وحدة غاز ، والتي يمكن أن تكون إما دائرة مفردة أو من نوع دائرة مزدوجة. في هذه الحالة ، ستكون درجة حرارة جميع المشعات في جميع الغرف متماثلة تقريبًا. في الإصدار المفتوح ، لا يلزم مقياس ضغط على الإطلاق. تتميز هذه الغلايات بكفاءة عالية إلى حد ما ، ولكنها في نفس الوقت تحتاج إلى تنظيف منتظم من منتجات الاحتراق مرة واحدة على الأقل في الأسبوع ، وتركيب مدخنة ، وتنظيم تهوية العادم ووجود غرفة منفصلة.

عوامل في الاعتبار

في مرحلة تصميم نظام التدفئة ، يتم إجراء الحساب الحراري للمنزل ككل ولكل غرفة ساخنة على حدة. يتيح لك ذلك تثبيت غلاية بالطاقة المطلوبة واختيار جهاز تسخين لكل غرفة ، حيث يكون نقل الحرارة كافياً للتدفئة عالية الجودة حتى في الأيام الباردة. لا يهم المواد التي يتكون منها المبرد – يمكن أن تكون من الصلب أو الحديد الزهر أو الألمنيوم أو ثنائي المعدن.

ومع ذلك ، فإن نوع البطارية يؤثر على سهولة استخدام نظام التدفئة – مشعات الحديد الزهر تبرد وتسخن لفترة طويلة ، ولا تسمح بتنظيم مرن للمناخ الداخلي

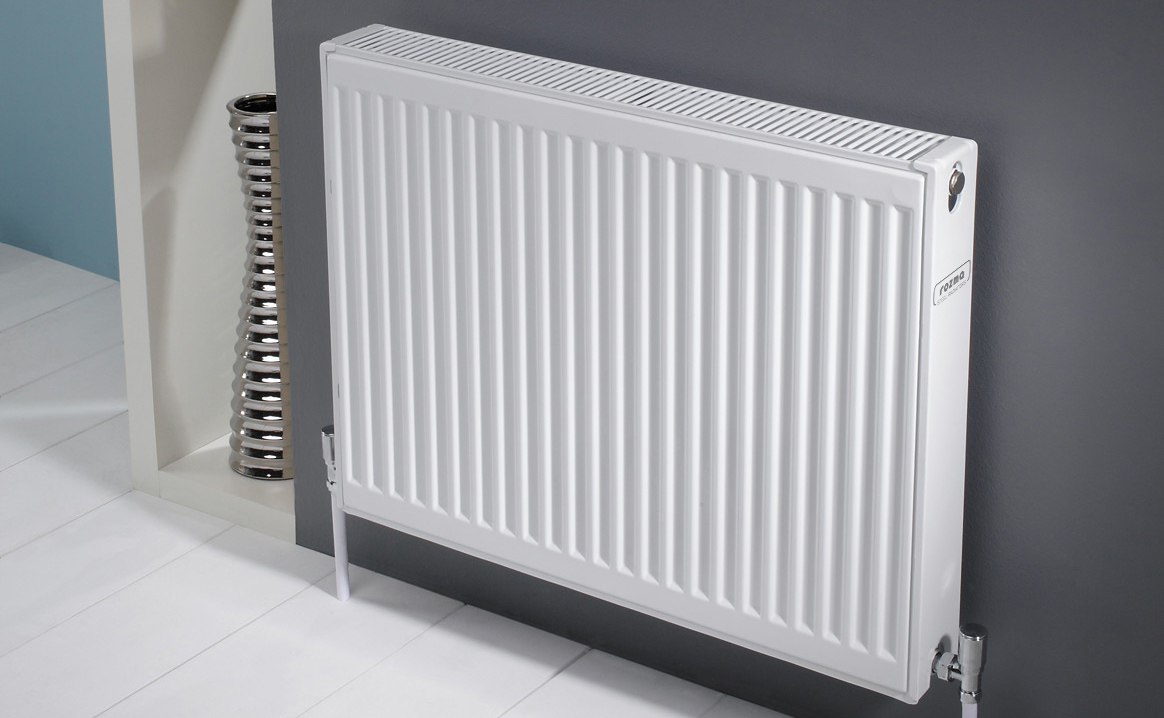

يجدر أيضًا الانتباه إلى وجود مشعات فولاذية من نوع اللوحة مع توصيل سفلي – فهي متصلة بخط الأنابيب بالطريقة الوحيدة الممكنة

لكي يزود نظام التدفئة المنزل بالحرارة ، ويعمل في الوضع الأمثل ، دون استهلاك غير ضروري للوقود ، من الضروري مراعاة ما يلي:

• نوع نظام التدفئة
• موقع البطاريات (يؤثر مكان التثبيت على نقل الحرارة – الهياكل البارزة والشاشات الزخرفية تقلل من الأداء بنسبة 3-20 ٪) ؛
• طول وخصوصية التدفئة الرئيسية.

أجهزة التدفئة

في حالة عدم وجود تعليمات خاصة عند تركيب المرجل ، يتم اتباع القواعد التالية: يجب ألا يقل عرض الممر على الجانب الأمامي للغلاية عن متر واحد. في المنازل الخاصة الصغيرة ، يتم استخدام الأنواع التالية من أنظمة التدفئة ثنائية الأنابيب: طريق مسدود ؛ شعاع جامع. العيب الرئيسي لمثل هذا الأسلاك هو زيادة طفيفة في لقطات الأنابيب. في هذه الحالة ، يدخل الماء الساخن القادم من المرجل المشعات عبر أحد الأنابيب ، ويتم إزالة المبرد المبرد بالفعل من خلال الآخر. تعتبر واحدة من أكثر الغلايات متانة واقتصادية.

يتم تسجيل التذبذبات بواسطة أجهزة الاستشعار ، وإذا لزم الأمر ، يقوم النظام بإعادتها إلى المعلمات العادية. تنتمي هذه المضخة إلى فئة معدات الطوارئ وتعمل على بطارية قابلة لإعادة الشحن. تتمثل المهمة الرئيسية للمضخة في توفير المياه المبردة للغلاية لتسخينها وتوزيع المبرد المسخن بالفعل عبر النظام. بالإضافة إلى ذلك ، فإن استخدام مثل هذا المخطط للتدفئة بغلاية كهربائية يعني عملية موازنة معقدة. يجب أن يكون الجهاز مزودًا بصندوق به قواطع دوائر C16 مثبتة في المنزل بجوار الوحدة..

الشرط الأساسي للدوران الصحيح للمياه في نظام الجاذبية هو تركيب الأنابيب بزاوية صغيرة. حتى عند استخدام نظام متعدد التعريفات ، فإن تكلفة تدفئة المنزل بهذه الطريقة ستكون أعلى بكثير مما هي عليه في حالة سخان الحطب. تعتمد جميع غلايات الوقود الصلب على مبدأ Kolpakov ، عندما يتم تسخين الغلاية لأول مرة ، ثم يتم الحفاظ على درجة الحرارة عند مستوى معين من أجل ضمان استقرار تسخين المبرد. من أجل تحقيق تأثير جيد في استخدام الطاقة المستلمة ، من الضروري تركيب مجمع حرارة. بعد كل شيء ، ستمتد البطاريات على طول المحيط الداخلي ، على طول الجدران الحاملة ، وحتى المبرد الأخير يجب أن يكون أعلى قليلاً من المرجل.

وصف العملية

النتيجة:

• تفكيك المبرد القديم ؛
• يتم تركيب فتحة تهوية ، ويتم تثبيت المقابس في الفتحات المفتوحة للمجمعات. مع أقطار الأنابيب المختلفة ، يتم استخدام المحولات ، ولتركيب صمامات الإغلاق والتحكم ، يتم تثبيت الصمامات الكروية مبدئيًا عند المداخل والمنافذ ؛

المرجعي! في هذه المرحلة ، يمكن تركيب منظمات الحرارة كعنصر إضافي للتحكم في تدفق المبرد..

اختبارات

إذا تم تنفيذ كل شيء يدويًا حتى الآن ، فمن الأفضل في هذه المرحلة دعوة صانع أقفال من قسم الإسكان. من خلال إغلاق الصنابير “الأمريكية” ، يمكنك فتح صنبور التوصيل. من الأفضل أن يعهد بفتح أنبوب الإرجاع إلى صانع الأقفال..

إذا لم يكن هناك تسرب في الوصلات ، فسيكون من الممكن فتح صنبور البطاريات وإغلاق الصنبور الجانبي. سيبدأ المبرد بالتدفق إلى نظام التدفئة. لنزيف الهواء ، يجب عليك استخدام رافعة Mayevsky.

بمجرد أن يتم تسخين دائرة التدفئة في جميع الغرف ، سيفتح صانع الأقفال أنبوبًا مستقيمًا. سيؤدي ذلك إلى إعادة الضغط إلى النظام. يمكن اعتبار اختبار الإثبات مكتملاً. إذا تم التثبيت بشكل صحيح ، فستكون الشقة مريحة بأقل تكلفة..

– تعليق الرادياتير وتثبيته على الحائط

بعد ذلك ، تحتاج إلى معرفة كيفية تعليق مشعاع التدفئة وكيفية تثبيته على الجدران. العملية نفسها بسيطة ، ولكن حتى قبل تعليق البطارية ، يجب التأكد من أن سطح الجدار خلفها مستوٍ..

علاوة على ذلك ، على الحائط ، 10-12 سم تحت عتبة النافذة ، يتم رسم خط أفقي ، والذي يعمل كمرجع لموقع الحافة العلوية للرادياتير. بعد ذلك ، وفقًا للوضع المقصود لجهاز التسخين ، يتم تثبيت المثبتات.

يجب أن يكون موقع المبرد أفقيًا تمامًا لأنظمة التدفئة مع الدوران القسري (المضخة) لسائل التبريد. إذا كان النظام يعمل عن طريق الدوران الطبيعي ، فسيتم توفير حد أدنى للانحدار للبطارية – حوالي 1-1.5 درجة. السبب بسيط – في نهاية موسم التدفئة ، يتوقف تشغيل الرادياتير ويتم تصريف المياه

في هذه الحالة ، من المهم جدًا أن يكتمل التصريف وأن تظل البطارية جافة بعد ذلك..

إذا تجاوز المنحدر القيمة الموصى بها وهي 1-1.5 درجة ، فإن الركود الناشئ أثناء التشغيل سوف يتداخل مع التشغيل العادي للجهاز. يجب توقع كل هذه الفروق الدقيقة وأخذها في الاعتبار قبل تعليق بطارية التدفئة وتجهيز نظام التدفئة في المنزل..

لتثبيت الخطافات ، يتم حفر ثقوب في الحائط حيث يتم تثبيت المسامير البلاستيكية. ثم يتم ربط الخطافات بداخلها بما يكفي لتوفير مسافة 3-5 سنتيمترات بين المبرد والجدار. عادة ، يتم تعليق جهاز التسخين بحيث تكون الخطافات بين الأقسام.

نقطة أخرى مهمة تتعلق بكيفية تعليق المشعات على الحائط. على الرغم من أنه ، إلى جانب الأجزاء العلوية ، يتم أيضًا تثبيت السحابات السفلية ، إلا أن دورها مساعد إلى حد ما – فهي تعمل بشكل أساسي من أجل تثبيت أكثر موثوقية للرادياتير في موضع معين ، بما في ذلك أثناء عملية التثبيت. يجب أن يكون مستوى تركيبها 1-1.5 سم تحت المجمع السفلي. يقع معظم حمل وزن المبرد على السحابات العلوية.

بالطبع ، كلما زاد وزن جهاز التسخين ، زادت سماكة وقوة السحابات. على سبيل المثال ، إذا كان السؤال حول كيفية تعليق مشعاع الألمنيوم ، فيمكنك التعامل مع خطافات ليست سميكة جدًا. إذا تم تعليق بطارية ثقيلة من الحديد الزهر من الحائط ، فيجب أن تكون الأقواس والخطافات أكثر سمكًا وأقوى..

نقطة تكامل المبرد

سواء كان لديك اتصال متسلسل لبطاريات التدفئة أو اتصال متوازي أكثر تعقيدًا ، على أي حال ، تذكر أن مصدر الحرارة ليس الوظيفة الوحيدة لهذه الوحدات. ومن المزايا الإضافية لهذه الأجهزة أن المشعات توفر حماية جيدة ضد الاقتحام “البارد” للرياح والمسودات..

توصيل متسلسل ومتوازي لمشعات التدفئة

لذلك ، ليس من المستغرب أن تجد أجهزة التوفير هذه ملجأ لها تحت عتبات النوافذ. مشعات التدفئة قادرة على توفير ستارة حرارية ممتازة ، لا سيما في توطين فتحات النوافذ.

قبل استخدام نوع معين من الاتصال ، ضع خطة تخطيطية ، والتي تحدد بوضوح وبصريًا مواقع الأجهزة ، وقم بإجراء الحسابات الصحيحة لمسافة التثبيت.

توجد المشعات بشكل صحيح في الحالات التالية:

• توجد الأجهزة على مسافة 100 مم من خط قاع العتبة ؛
• المسافة إلى الأرض – 120 مم ؛
• المسافة إلى الجدران – 20 مم.

التنسيب الأمثل

لا يكفي الحفاظ على درجة حرارة عالية للمياه في الأنابيب الرئيسية لتسخين أجهزة التدفئة المثبتة في الشقق جيدًا وإطلاق الكمية المطلوبة من الحرارة ، مما يحافظ على درجة حرارة مريحة. هناك عدة طرق لكيفية توصيل التدفئة بشكل صحيح ، والتي تعتمد على مخطط الأسلاك وعدد أنابيب النقل الرئيسية. ولكن قبل اختيار الأنسب ، عليك أن تتعرف على قواعد وضع المشعات..

بغض النظر عن المواد التي تصنع منها البطاريات (الحديد الزهر ، سبائك الألومنيوم ، الملف الشخصي ثنائي المعدن ، إلخ) ، يجب وضعها مباشرة تحت فتحات النوافذ ، حيث يعتبر هذا المكان بحق هو الأضعف والأكثر حرمانًا في المنزل ، حتى عندما يتعلق الأمر بإطارات متعددة الإطارات عالية الجودة وزجاج ثلاثي. يجب أن يؤخذ هذه النقطة في الاعتبار من قبل مالكي الشقق ذات النوافذ البانورامية ولوجيا جنبًا إلى جنب مع منطقة المعيشة..

وفقًا للبيانات الواردة في قوانين ولوائح البناء ، من أجل حساب كيفية توصيل بطارية التدفئة في شقة ، يجب مراعاة التوصيات التالية:

• يجب أن تتراوح المسافة من البطارية إلى عتبة النافذة من 5 إلى 10 سنتيمترات.
• يجب ألا يقل الحد الأدنى للمسافة عن الأرض عن 6 سم.
• تعتبر المسافة من السخان إلى الحائط ذات أهمية كبيرة أيضًا ، والتي يجب ألا تتجاوز الفاصل الزمني من 2 إلى 2.5 سم ، باستثناء المواد المستخدمة في التشطيب (شاشات الألمنيوم ، الحجر أو الطوب المزخرف ، البلاط ، إلخ.).
• لمنع التكاثف من التكون على النوافذ في موسم البرد ، من الضروري التأكد من أن طول المبرد يتوافق مع 70 بالمائة من عرض فتحة النافذة. بناءً على هذه التوصيات ، يمكنك بسهولة حساب عدد الأقسام التي يجب أن يتضمنها جهاز التدفئة في كل غرفة ، دون أن تنسى مراعاة تربيع الغرفة.

متطلبات التثبيت تحت النافذة

تعتبر البطاريات الموجودة أسفل فتحات النوافذ حلاً نموذجيًا ومنطقيًا. نظرًا لأن هذا المكان دائمًا هو الحلقة الأضعف في الغرفة ، فمن الضروري عمل “ستارة حرارية” حوله ، ويتم ذلك باستخدام هذه الأجهزة. يتطلب تركيب مشعات تحت النافذة الامتثال لعدة قواعد:

1. يجب أن يكون مركز الأداة في وسط النافذة. قدر ضئيل من الإزاحة إلى اليسار أو اليمين (بمقدار 20 مم).
2. يجب ألا يقل طول البطارية عن 75٪ من طول النافذة. المسافة من عتبة النافذة لا تقل عن 50 مم ، من الأرضية – 60 مم. الأداء الأمثل – 100-120 ملم.
3. المسافة الموصى بها من البطارية إلى الحائط هي 30-50 مم. يضمن هذا الفضاء أن الكتل الهوائية الساخنة لن تواجه عقبات في الطريق ، مما يعني أن التدفئة ستعمل بشكل مثالي..

يجب أن تكون جميع المشعات في نفس المستوى ، ويجب أن تكون أضلاعها رأسية بدقة ، لذلك ، أثناء التثبيت ، من الضروري التحقق من المستوى (خط راسيا). يمكن أن يؤدي تجاهل هذه المتطلبات إلى التشغيل غير الفعال لنظام التدفئة. السبب هو بثها.

هذه إرشادات عامة يجب اتباعها. ومع ذلك ، بالنسبة لبعض طرز الأجهزة ، توجد قواعد “خاصة” تم وضعها من قبل الشركة المصنعة لمشعاع معين. يمكن العثور عليها في دليل التعليمات.

التثبيت خطوة بخطوة

1. قم مسبقًا بعمل جميع العلامات اللازمة لتركيب الأقواس ؛
2. تقوية هذه الأجهزة على الجدران.
3. قم بتركيب رافعات Mayevsky على البطاريات.
4. ترآيب سدادات ومنظمات لإمداد الحرارة وصنابير وصمامات.
5. قم بمحاذاة البطارية الموضوعة على الأقواس أفقيًا.
6. قم بتوصيل البطارية بخط الأنابيب المشترك عن طريق المحولات.
7. اضغط على نظام التدفئة وابدأ تشغيل السائل مسبقًا.

وبالتالي ، فإن التثبيت الصحيح لمشعات التدفئة هو أمر بسيط: يجب ألا تواجه أي مشاكل في عملية التثبيت الذاتي..

الاختلافات بين اتصالات البطارية الأساسية

تختلف جميع الأنواع الممكنة لتوصيل مشعات التدفئة في نوع توجيه الأنابيب. يمكن أن تتكون من أنبوب واحد أو أنبوبين. في المقابل ، يفترض كل خيار التقسيم إلى أنظمة ذات رافعات رأسية أو طرق سريعة أفقية. يتم استخدام الأسلاك الأفقية لنظام التدفئة في مبنى سكني في كثير من الأحيان ، وقد أثبتت نفسها بشكل جيد.

استنادًا إلى أي إصدار تم اختياره من الأنابيب إلى المشعات ، سيعتمد الرسم التخطيطي لتوصيلها بشكل مباشر. في أنظمة التسخين ذات الدوائر أحادية الأنبوب والأنبوبين ، يتم استخدام الطريقة السفلية والجانبية والقطرية لربط المشعات. أيًا كان الخيار الذي تختاره ، فإن الشيء الرئيسي هو أن الحرارة الكافية تدخل الغرفة للحصول على تدفئة عالية الجودة..

يشار إلى الأنواع الموصوفة لتوجيه الأنابيب على أنها نظام توصيل نقطة الإنطلاق. ومع ذلك ، هناك نوع آخر – هذه دائرة تجميع ، أو شعاع الأسلاك. عند استخدامه ، يتم وضع دائرة التسخين لكل مشعاع على حدة. في هذا الصدد ، فإن أنواع وصلات البطاريات المجمعة لها تكلفة أعلى ، حيث ستكون هناك حاجة إلى الكثير من الأنابيب لتنفيذ مثل هذا الاتصال. بالإضافة إلى ذلك ، سوف يمرون عبر الغرفة بأكملها. ومع ذلك ، عادة في مثل هذه الحالات ، يتم وضع دائرة التدفئة في الأرضية ولا تفسد الجزء الداخلي للغرفة..

على الرغم من حقيقة أن مخطط توصيل المجمع الموصوف يفترض وجود عدد كبير من الأنابيب ، إلا أنه يستخدم بشكل متزايد أثناء تصميم أنظمة التدفئة. على وجه الخصوص ، يتم استخدام هذا النوع من توصيلات المبرد لإنشاء “أرضية دافئة” للمياه. يتم استخدامه كمصدر إضافي للحرارة ، أو كمصدر رئيسي – كل هذا يتوقف على المشروع.

فيديو – توصيل خزان تمدد غشائي بالبولي بروبيلين

تركيب وحدة الأمن. يتم تثبيته فقط لأنظمة التدفئة من النوع المغلق في مكان يسهل الوصول إليه ، في معظم الحالات بالقرب من المرجل. تتكون وحدة التحكم والأمان من مقياس ضغط (يوضح الضغط الفعلي في النظام) ، وصمام إطلاق الهواء وصمام أمان. يفتح صمام الأمان تلقائيًا عند تجاوز الحد الأقصى لقيم الضغط المسموح بها.

فيديو – مجموعة الأمان

تباع المضخات مع الغلايات ، في جميع الغلايات الغازية والكهربائية الحديثة يتم تركيبها في الجسم ، ولا يلزم إجراء إضافي. إذا كان النموذج المثبت لا يحتوي على مضخة مدمجة أو لديك غلاية تعمل بالوقود الصلب ، فسيتعين عليك شرائها بشكل منفصل. يتم تركيبها في أي مكان مناسب عند مدخل الماء البارد من نظام التسخين إلى المرجل.

ما تحتاجه لأداء بطارية فعال

يمكن لنظام التدفئة الفعال توفير المال على تكاليف الوقود. لذلك ، عند تصميمه ، يجب أن تتخذ قرارًا متوازنًا. بعد كل شيء ، في بعض الأحيان نصيحة أحد الجيران في البلد أو الصديق الذي يوصي بمثل هذا النظام مثله غير مناسب على الإطلاق.

يحدث أنه لا يوجد وقت للتعامل مع هذه القضايا بنفسك. في هذه الحالة ، من الأفضل الاتصال بالمهنيين الذين عملوا في هذا المجال لمدة 5 سنوات فما فوق والذين لديهم تقييمات ممتنة..

الاتصال الصحيح مضمون لضمان إقامة مريحة في المنزل لجميع أفراد الأسرة. في الواقع ، عند اختيار مخطط ، يجب أن تأخذ في الاعتبار عددًا من ميزات منزلك

بعد أن قررت الانخراط بشكل مستقل في توصيل مشعات التدفئة ، عليك أن تأخذ في الاعتبار أن المؤشرات التالية لها تأثير مباشر على كفاءتها:

• حجم وإخراج الحرارة لأجهزة التدفئة ؛
• موقعهم في الغرفة
• طريقة التوصيل.

يذهل اختيار أجهزة التدفئة خيال المستهلك عديم الخبرة. من بين العروض مشعات مثبتة على الحائط مصنوعة من مواد مختلفة ، مسخنات أرضية ولوح القاعدة. كل منهم له شكل وحجم مختلف ومستوى نقل الحرارة ونوع الاتصال. يجب مراعاة هذه الخصائص عند تركيب السخانات في النظام..

من بين طرازات أجهزة التدفئة الموجودة في السوق ، من الأفضل الاختيار ، مع التركيز على المواد والحرارة الناتجة عن الشركة المصنعة.

لكل غرفة ، سيكون عدد المشعات وحجمها مختلفين. كل هذا يتوقف على مساحة الغرفة ، ومستوى عزل الجدران الخارجية للمبنى ، ومخطط الاتصال ، والطاقة الحرارية المحددة من قبل الشركة المصنعة في جواز سفر المنتج.

توجد أماكن البطاريات أسفل النافذة ، بين النوافذ التي تقع على مسافة طويلة إلى حد ما من بعضها البعض ، على طول جدار فارغ أو في زاوية الغرفة ، في الردهة ، غرفة المؤن ، الحمام ، في مداخل المباني السكنية.

اعتمادًا على مكان وطريقة تركيب السخان ، ستكون هناك خسائر حرارة مختلفة. الخيار الأسوأ هو المبرد المغطى بالكامل بشاشة

يوصى بتركيب شاشة عاكسة للحرارة بين الحائط والسخان. يمكن صنعه يدويًا باستخدام إحدى المواد التي تعكس الحرارة – بنوفول أو إيزوسبان أو نظير رقائق آخر. أيضًا ، يجب عليك الالتزام بالقواعد الأساسية التالية لتثبيت البطارية أسفل النافذة:

• تقع جميع المشعات في غرفة واحدة في نفس المستوى ؛
• أضلاع المسخن في الوضع الرأسي ؛
• يتزامن مركز جهاز التسخين مع وسط النافذة أو يقع على بعد 2 سم إلى اليمين (إلى اليسار) ؛
• لا يقل طول البطارية عن 75٪ من طول النافذة نفسها ؛
• لا تقل المسافة إلى عتبة النافذة عن 5 سم ، إلى الأرض – لا تقل عن 6 سم ، والمسافة المثلى هي 10-12 سم.

يعتمد مستوى نقل الحرارة للأجهزة وفقدان الحرارة على التوصيل الصحيح للمشعات بنظام التدفئة في المنزل..

بعد الالتزام بالمعايير الأساسية لوضع المشعات ، من الممكن قدر الإمكان منع تغلغل البرد في الغرفة من خلال النافذة.

يحدث أن يسترشد صاحب المنزل بنصيحة صديق ، لكن النتيجة ليست كما هو متوقع على الإطلاق. كل شيء يتم كما يفعل ، لكن البطاريات لا تريد التسخين. هذا يعني أن مخطط التوصيل المختار لم يكن مناسبًا لهذا المنزل تحديدًا ، أو مساحة المبنى ، أو الطاقة الحرارية لأجهزة التدفئة لم تؤخذ في الاعتبار ، أو حدثت أخطاء مزعجة أثناء التثبيت..

بدء النظام

لمعلوماتك ، توفر مشاريع التدفئة الصناعية للتشغيل ما يصل إلى 10 ٪ من إجمالي الميزانية. هذا يعني أن التكليف مهم للغاية ومعقد. لتأمينك ضد ارتكاب الأخطاء ، إليك بعض النصائح العملية..

افتح جميع الصمامات وفتحات التهوية قبل ملء النظام بالماء.

يرجى ملاحظة – ليس بعد الحشو ، ولكن قبل ذلك. دع الماء ينسكب قليلاً على الأرض ، لا بأس

فيديو – بدء وملء نظام التدفئة بسائل التبريد

يُنصح بتركيب نظام تسخين أحادي الأنبوب بأسلاك منخفضة في المباني الصغيرة ، وكلما كانت البطارية بعيدة عن المرجل ، انخفضت درجة حرارة تسخينها. إذا لم يتم التخطيط للإقامة الدائمة في المنزل الريفي ، ففي الشتاء ، أثناء الغياب ، يجب تصريف المياه وإعادة تعبئتها عند الوصول. لا يريد الجميع القيام بمثل هذه الأشياء. المخرج هو استخدام مضاد التجمد كمبرد ، لكن هذا مكلف.

إذا رغبت في ذلك ، يمكنك تركيب نظام تدفئة أحادي الأنبوب في الحمام. لكن لماذا؟ لا تحتاج غرفة البخار إلى التسخين ، يتم تركيب البطاريات فقط في غرفة الملابس. يكفي واحد أو اثنين من مشعات هذه الغرفة. سيتم استخدام النظام لعدة ساعات في الأسبوع. هل يستحق إضاعة الكثير من الوقت والمال؟ ربما ، بالنسبة للحمام الصغير ، فإن الأمر يستحق شراء سخان هواء عادي. يُنصح بتركيب نظام تدفئة في مجمع حمام كبير أو حمام مدمج مع مبنى سكني ، وهو أمر مجدي اقتصاديًا.

سعر المعدات

الحساب التقريبي لمعدات نظام التدفئة لمنزل بمساحة 100 متر مربع.

اسم	عدد	التكلفة (روبل)
سخان مياه	1	40.000
مدخنة	2 م	3.000
وصلات الإغلاق والتوصيل	1	2.000
معدات أنابيب غرفة المرجل	1	2.000
قسم المبرد 10	6	36.000
طقم تركيب المبرد	6	1.800
شريحة متزايدة	24	1.000
أنبوب (بولي بروبلين)	60 م	10.000
تركيبات (مجموعة)	1	5.000
المجموع:		100.800

ستكلف تكلفة أعمال التركيب من قبل السيد ما يقرب من 50000 – 60.000 روبل.

الفروق الدقيقة في التثبيت

هناك نوعان من المشعات ثنائية المعدن: ثنائية المعدن جزئيًا أو كليًا

في الحالة الأولى ، يتم استخدام الألومنيوم لتصنيع المجمعات الرأسية ، الأمر الذي يتطلب عناية خاصة أثناء التركيب .. هناك المتطلبات التالية حول كيفية توصيل بطارية ثنائية المعدن بشكل صحيح:

هناك المتطلبات التالية حول كيفية توصيل بطارية ثنائية المعدن بشكل صحيح:

عند توصيل التركيبات والفتحات ، يجب على المرء الامتناع عن القوى المفرطة. كقاعدة عامة ، تحتوي الوثائق المصاحبة على تعليمات التثبيت التفصيلية.

مفتاح عزم الدوران مناسب جدًا في هذا الصدد ، مما يسمح لك بالتحكم في القوة المطبقة.

عند استخدام لفافة الكتان ، من المهم عدم المبالغة في الكمية. خلاف ذلك ، سيذهب جزء من الجهد إليه ، مما سيؤدي في النهاية إلى ظهور microcracks.

بعد دخول المبرد لهم ، ستبدأ عملية تقشير الطلاء. نتيجة لذلك ، سيظهر تسرب عاجلاً أم آجلاً. من الأفضل وضع مادة مانعة للتسرب وبعض الكتان. من الأفضل رفض استخدام الطلاء في الأنظمة التي يعمل فيها مضاد التجمد كناقل للحرارة. سيؤدي ذلك إلى تآكل الختم بسرعة ويسبب التسرب..

• يجب تثبيت البطارية في وضع أفقي تمامًا. الاستثناء هو حالات استخدام فتحات التهوية ، عندما يُسمح ببعض الانحراف في الزاوية للأمام على طول مسار الدوران ، من أجل زيادة كفاءة إطلاق الغاز. يحظر عمل منحدر في الاتجاه المعاكس لأن يعطل الدورة الدموية.
• عند تعليق الرادياتير ، يجب استخدام ثلاثة أقواس: اثنان في الأعلى وواحد في الأسفل. العناصر العلوية تتحمل كل العبء. السحابات السفلية تحدد الاتجاه المطلوب.
• لضمان التبادل الفعال للهواء ، يجب الالتزام بالمعايير التالية: المسافة إلى الأرض – من 60 مم ، إلى عتبة النافذة – من 100 مم.

في بعض الحالات ، قد توصي الشركة المصنعة بمسافات أخرى ، اعتمادًا على ميزات التصميم (تتعلق الاختلافات عادةً ببضعة سنتيمترات). ومع ذلك ، فإن الفجوة بين السطح الخلفي للبطارية والجدار لم تتغير – 30-50 مم.

الأخطاء التي تنشأ أثناء تركيب المشعات

في كثير من الأحيان ، عند توصيل مشعات التدفئة ، تحدث الأخطاء التالية:

•

  تركيب الدائرة العكسية ، أي استبدال إمداد المياه بالعودة. يتم تحديد هذه المشكلة وتصحيحها أثناء الاختبار..

• عند تثبيت شاشات زخرفية ، يتم إغلاق الوصول إلى منظم الحرارة. تبدأ البطاريات في التسخين بشكل سيء للغاية ، ونتيجة لذلك يقوم الصمام بإيقاف التدفئة. يوجد انخفاض عام في كفاءة الوحدة يصل إلى 20٪. في هذه الحالة ، يتم استبدال اللوحة الفارغة بهيكل شبكي..
• في حالة عدم وجود صمامات الهواء ، يصبح من الصعب توحيد التسخين ، ونتيجة لذلك تبدأ عمليات التآكل في التطور.
• إذا تم تثبيت رأس منظم الحرارة عموديًا ، فسيؤدي ذلك إلى تشغيل غير مستقر للجهاز. يجب تركيب المصهر بشكل صحيح.

توصيات لتركيب المعدات وتوصيل المشعات

عند تثبيت خط التسخين بيديه ، يتعين على المالك حل مشكلة كيفية توصيل المشعات بشكل صحيح ، ويمكن أن تساعد التوصيات التالية في ذلك:

• إذا كان المنزل كبيرًا ويوفر تدفئة للبطارية والمجمع مع تدفئة تحت الأرضية ، فمن الأفضل الاتصال بأخصائي لرسم مخطط للتدفئة الرئيسية وحساب مشعات التدفئة. من السهل تصميم أنظمة الجاذبية البسيطة بشكل مستقل ، مع إيلاء اهتمام خاص للمنحدرات ، كما أن التسخين القسري للرادياتير بدون تدفئة تحت الأرضية لا يحتاج أيضًا إلى حسابات معقدة.
• لإخراج الهواء ، يتم وضع رافعة Mayevsky في كل مشعاع ، مما يسمح بإخراج الهواء ، مما يضمن امتلاء مساحته الداخلية بالكامل بالسائل.



• خط أنابيب بلاستيكي مصمم للعمل مع مبادلات حرارية حديثة من الألومنيوم أو الفولاذ غير متصل ببطاريات حديد الزهر المتقادمة أخلاقياً.
• لتبسيط صيانة وإصلاح المضخة الكهربائية الدورانية ، يجب تركيب وصلة عبور في نظام التسخين الموازي لها..
• المكان القياسي لتركيب مشعات التدفئة هو تحت النوافذ ، وطولها الموصى به هو حوالي 70٪ من عرض فتحة النافذة ؛ لتقليل فقد الحرارة ، يتم وضع عاكس فويل للأشعة تحت الحمراء في الحائط خلف المدفأة.
• عند وضع البطاريات بالنسبة للمساحة الموجودة أسفل عتبة النافذة ، يتم اتباع القواعد التالية: المسافة إلى الحائط – 30-50 مم ، المسافة من الأرضية إلى عتبة النافذة – 100-120 مم.



  يتم استخدام التوصيل القطري للمشعات في أنظمة التدفئة ذات الأنبوبين والأنبوب الواحد للمنازل الخاصة ، في حين أن دوران المبرد عبر الأنابيب يمكن أن يكون جاذبيًا أو قسريًا. الخيار الأمثل للتوصيل الفعال للمشعات ، والذي لا يتطلب استخدام منظمات الحرارة على كل جهاز تسخين ، هو دائرة Tichelman ذات الأنبوبين ، حيث تكون الأنابيب القطرية إلى المشعات هي الأكثر فعالية من حيث تسخينها نقل.

تعليمات الفيديو مع نصيحة من متخصص

أهلا! لدي مثل هذه المشاكل مع الحرارة: 1) في شقة الزاوية في غرفة الأطفال يوجد نوعان من أنابيب الإمداد والعودة. عند الإمداد ، يكون الأنبوب الناري على خط العودة أكثر برودة. المشعات متصلة بخط العودة ، هل هذا صحيح أم لا. هل يمكنني ، بالإضافة إلى الإمداد ، توصيل المزيد من المشعات وتشغيلها على طول جدار شارع بارد؟ 2) المرحاض لا يحتوي على مشعاع ولا أنابيب على الإطلاق ، على الرغم من أن الجدار بارد أيضًا (في الخارج). 3) يوجد في غرفة النوم فقط أنبوب (رجوع) ، وبطارية مبرد موصولة به ، ومن خلال الحائط في مطبخنا يوجد مصدر. من الممكن الجمع بين غرفتين بطريقة ما والتركيب في غرفتين من أنبوب الإمداد?

في بنايتنا المكونة من 9 طوابق ، تم بناء نظام التدفئة على النحو التالي: يذهب أنبوب واحد على أنبوب الإمداد من الأسفل إلى الأعلى. يتم توصيل المشعات به في جميع الطوابق بالتوازي مع وصلات العبور. يدخل المبرد إلى المبرد من الأسفل ، والمخرج العلوي من المبرد متصل بنفس الأنبوب. فقط جزء من المبرد يسخن. كيفية توصيل المبرد بشكل صحيح بحيث يسخن تمامًا?

مساء الخير. يحتوي المبنى المكون من تسعة طوابق على نظام تدفئة من أنبوبين في كل غرفة. في غرفة واحدة ، يمر أنبوب التدفئة في الطابق العلوي عبر جميع المشعات. وفقًا لذلك ، يتم توصيل جميع المشعات من الطابق التاسع بخط الإرجاع ، وتكون بطاريتي في الطابق الثاني تقريبًا باردة بشكل عام. أخبرني ما إذا كان هذا الاتصال طبيعيًا ، أم أنه مجرد خطأ من صنع الأقفال?

أهلا! هل يمكنك أن تخبرني من فضلك بمدى صحة بياناتك ، في تحديد الطريقة الفعالة لتوصيل المبرد؟ وما هي المصادر التي يمكنك الرجوع إليها للحصول على البيانات أعلاه؟ شكرا لكم جميعا مقدما!

قم بتضمين الصمام في العبور (وهذا ليس قانونيًا تمامًا إذا كانت هناك صمامات على المبرد) أو أعد توصيل المبرد قطريًا. بالنسبة للبروبيلين ، فهو أولي وسريع ومضغوط وممتع من الناحية الجمالية. يتم نقل الإدخال العلوي (المخرج) بدلاً من القابس العلوي المقابل. لا تنس أن اتجاه الخيط للمقابس عكس بعضه البعض..

من الواضح أن لديك نظام تدفئة أحادي الأنبوب في منزلك ، حيث تتصل بعض الغرف بمفتاح الضغط ، بينما توجد غرف أخرى في الخلف. هذا نظام سوفيتي مغفل – الماء العائد مبرد بالفعل ولا يمكنه تسخين الغرفة. لكن يمكن تغريمك لتركيب بطاريات إضافية. غير مسموح بإعادة صياغة المشروع

نصائح مفيدة

يعتقد الكثير من الناس أن خيار توصيل المبرد ليس مهمًا جدًا عندما يتعلق الأمر بتبديد الحرارة. بعد كل شيء ، سيعتمد الكثير على نوع مصدر الحرارة المختار. على سبيل المثال ، تتميز مشعات التسخين ثنائية المعدن بنقل حرارة أعلى من مشعات الحديد الزهر. لكن تخيل أن الأجهزة المصنوعة من الحديد الزهر مثبتة وفقًا للمبدأ القطري لحركة المبرد ، والأجهزة ثنائية المعدن على طول الجزء السفلي. في الحالة الأولى ، يكون فقدان الحرارة 2 ٪ ، وفي الحالة الثانية – 12 ٪. الفرق في الخسائر بقدر 10٪. بالنسبة لنظام التدفئة ، يعد هذا مؤشرًا مرتفعًا إلى حد ما لن يؤثر فقط على نظام درجة الحرارة داخل المبنى ، ولكن أيضًا على كمية الوقود المستهلكة. هذا مهم جدا للمنازل الخاصة..

اليوم ، يقدم الخبراء توصيات حول كيفية زيادة نقل الحرارة للأجهزة. للقيام بذلك ، يمكن تثبيت لوحة عاكسة على الحائط خلف المبرد ، على سبيل المثال ، قطعة عادية من اللوح الليفي مزينة بورق الألمنيوم. لكن ضع في اعتبارك أن المسافة من الحائط إلى المبرد في هذه الحالة يجب ألا تقل عن 1.5 سم.
