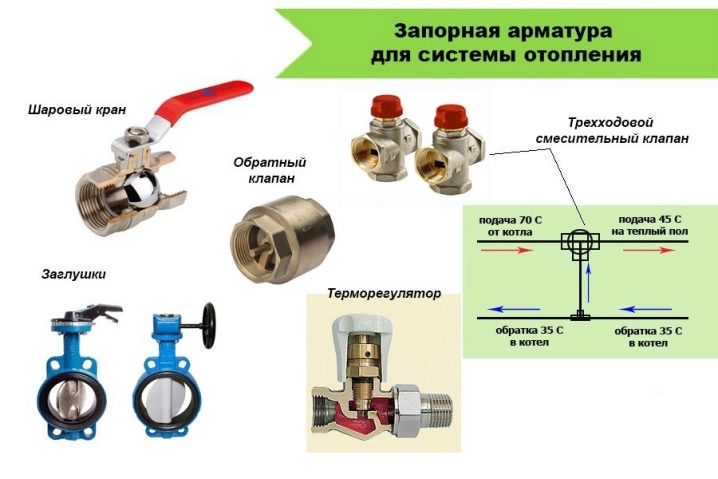

أنواع صمامات التسخين
يتم شرح استخدام هذه العناصر بسهولة من خلال ميزات التصميم والنطاق الموجود في السوق. يتم التعبير عن صمامات الإغلاق في نوعين من الصمامات:
كرة؛
عصا.
الأول مجهز بكرة بها ثقب. عند تدوير المقبض ، يتم ضبط القطر داخليًا. وبالتالي ، يتم تنظيم قوة تدفق السوائل في نظام خطوط الأنابيب. يتميز هذا العنصر بالبساطة في منع التدفق..
يتم استخدام الجذع أو الصمامات لإغلاق الجذع ، وهي مزودة بحشية مطاطية أو خزفية. لإيقاف / استعادة إمدادات المياه ، عليك إجراء عدة لفات من المقبض. هذا العنصر قابل للتطبيق كأداة لضبط أكثر دقة لقوة التدفق..
يتم تركيب واختيار التركيبات مع مراعاة المعلمات التشغيلية لنظام التدفئة. خلاف ذلك ، لن يكون من السهل تحقيق الوظائف والمهام اللازمة للتعزيز..
صمامات التسخين
ظاهريًا تشبه الصمامات ، لكنها تختلف في الأحجام الأكبر. أيضا ، القنوات الداخلية لها مظهر مختلف. نظرًا للهيكل الموجي بالداخل ، توفر هذه العناصر حماية استثنائية ضد انخفاضات الضغط الكبيرة. تسمح لك صمامات البوابة بالحفاظ على الجذع سليمًا وضمان إحكام إغلاق الصمام. يتم تركيبها في مناطق خط الأنابيب التي يزيد قطرها عن 100 مم..
لماذا نحتاج الصنابير
بادئ ذي بدء ، يجب القول أنه من المقبول عمومًا استدعاء رافعة أي جهاز للتحكم في تدفق السائل الذي له مقبض. من الناحية الفنية ، من الأصح استدعاء صمامات إغلاق الصنابير.
علاوة على ذلك ، فإن الأخير يسمح فقط بمنع تدفق المبرد أو فتحه تمامًا ، ولكن ليس لتنظيم تدفقه. للتنظيم ، يتم استخدام الصمامات والصمامات..
كقاعدة عامة ، فإن صمامات التحكم المثبتة عند مدخل المبرد هي التي تؤدي الوظائف التالية:
يسمح لك بفصل البطارية ، الأمر الذي قد يكون مطلوبًا لأسباب مختلفة.
يسمح لك بإغلاق المبرد لتنظيف الجهاز أو المراجعة.
في الوضع اليدوي أو التلقائي ، ينظم تدفق سائل التبريد وبالتالي درجة حرارة المبرد.
يرجى ملاحظة أن الأنواع المختلفة من التركيبات قد يكون لها وظائف مختلفة. أدناه سوف نتعرف على ميزات وجهاز جميع أنواع الحنفيات التي يتم استخدامها بالاقتران مع مشعات نظام التدفئة.

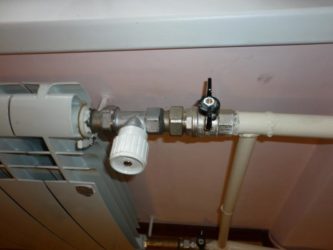

مخطط الربط
كقاعدة عامة ، في أنظمة التدفئة الحديثة ، يبدو مخطط توصيل البطارية (الأنابيب) كما يلي:
يتم تركيب صمام تحكم بين أنبوب المدخل والبطارية – يمكن أن يكون صمامًا يدويًا أو صمامًا مزودًا بمنظم حرارة.
يتم تركيب صمام كروي بين أنبوب المخرج والرادياتير.
يتم تركيب ممر جانبي (العبور) أمام صمامات إغلاق المدخل والمخرج ، مما يسمح لسائل التبريد بتجاوز البطارية ، إذا لزم الأمر. يتم تثبيت العبور عند توصيل المشعات في سلسلة.
بالنسبة لمشعات التدفئة ، يمكن استخدام أنواع مختلفة من صمامات الإغلاق. علاوة على ذلك ، كل نوع له وظائف مختلفة. لذلك ، غالبًا ما يتم تثبيت أنواع مختلفة من الرافعات عند مدخل ومخرج البطارية..
بيئة العمل
الوثيقة التنظيمية الرئيسية التي تشرح ماهية تجهيزات الأنابيب (TPA) وتصف جميع المصطلحات والتعريفات المرتبطة بها هي GOST 24856-2014.
ينص المعيار على أن صمامات خط الأنابيب عبارة عن أجهزة تقنية موضوعة على خطوط الأنابيب والمعدات والحاويات..
الغرض من صمامات الإغلاق (ZA) هو التحكم في تدفق الوسيط عن طريق تغيير المقطع العرضي لمرور مجرى الأنابيب.
يشير التحكم إلى قدرة الأجهزة على إيقاف التدفقات وفتحها وتنظيمها وتوزيعها وخلطها وتقسيمها..
سائل العمل (سائل العمل) الذي يتم التحكم فيه بواسطة الصمامات هو السوائل والغازات ومخاليطها واللباب والأبخرة والبلازما والمواد السائبة والمسحوق والمعلقات. في المجال الصناعي ، غالبًا ما تستخدم الصمامات لتنظيم تدفق الماء الساخن والبارد والبخار والزيت ومنتجاته والزيت والغاز الطبيعي القابل للاحتراق.
تصنيف الضغط
تنشئ GOST 24856-2014 مجموعات التركيبات التالية اعتمادًا على ضغط الوسيط في الأنابيب التي تتحكم فيها:
ضغط منخفض – قادر على تحمل ضغط الوسط في خط الأنابيب بما لا يزيد عن 2.5 ميجا باسكال (25 بار).
ضغط متوسط (ضغط متوسط) – يعمل عندما يتم توفير سائل العمل تحت ضغط 2.5 إلى 10 ميجا باسكال (25-100 بار).
ضغط مرتفع – يتم تشغيله بضغط الوسيط المنقول في الاتصالات التي تزيد عن 10 ميجا باسكال (100 بار).
التصنيف والتوسيم والمتطلبات المعيارية
يمكن لتركيبات خطوط الأنابيب ، نظرًا لقدرتها على تغيير المقطع العرضي الداخلي لخط الأنابيب ، التحكم بشكل فعال في تدفق أنواع مختلفة من الوسائط. لذلك ، فإن استخدامه يجعل من الممكن إجراء العمليات التالية:
لتوزيع مراحل حركة وسائط العمل ؛
إعادة ضبط الدفق
إيقاف التغذية
توفير خلط تيارات متعددة ؛
ضبط معلمات التدفق ؛
توزيع بيئة العمل.
يعتمد تصنيف حديد التسليح على وظيفتها. لذلك ، بناءً على هذه المعلمة ، يمكن أن تكون تركيبات خطوط الأنابيب من الأنواع التالية.
بمساعدة تركيبات خطوط الأنابيب هذه ، يتم تغيير معلمات تدفق وسيط العمل ، وبالتالي خصائصه الرئيسية. في هذه الفئة ، توجد أنواع الخانق والإغلاق والتحكم. بمساعدة التركيبات من النوع الأول ، والتي تسمى غالبًا صمامات الاختزال ، من الممكن تقليل حمل العمل في خط الأنابيب ، والذي يتم عن طريق زيادة المقاومة الهيدروليكية في منطقة التدفق الخاصة به. تجهيزات خط أنابيب الإغلاق والتحكم هي مجموعة من الأجهزة التي يتم ضمان تنظيم معلمات تدفق العمل وإغلاقها..
يتم استخدام تركيبات خطوط الأنابيب هذه لإغلاق تدفق وسط العمل بإحكام. إذا تم استخدامه للتحكم في تدفق وسيط العمل إلى وحدات التحكم والقياس ، فإنه يسمى وحدة التحكم. هناك أيضًا صمامات تصريف ، يتم بسببها تفريغ وسيط العمل من خطوط الأنابيب أو الحاويات..
نوع الخلط والتوزيع
توفر تركيبات خطوط الأنابيب هذه خلطًا لتدفقات وسط العمل ، وكذلك توزيعها في اتجاهات الحركة المطلوبة..
محمي
تُستخدم تركيبات خطوط الأنابيب هذه لحماية عناصر النظام من العواقب الناتجة عن التغييرات في معلمات تدفق وسط العمل. يمكن أن تكون مثل هذه التغييرات في أغلب الأحيان نتائج لحالات الطوارئ في النظام. يمكن أن توفر الصمامات من هذا النوع أيضًا الحماية ضد تغيير اتجاه حركة تيار العمل..
فصل المرحلة
هذه هي تركيبات خطوط الأنابيب التي تفصل وسط العمل إلى حالات طور مختلفة. على سبيل المثال ، يمكنه فصل البخار شديد السخونة ووسط العمل ، والاحتفاظ بالمكثفات (استنزاف المكثف) ، وكذلك حل عدد من المهام الأخرى..
أمان
يحمي هذا النوع من تركيبات خطوط الأنابيب النظام من الزيادة الحرجة في ضغط وسط العمل..
تجهيزات الأنابيب ، وفقًا لمتطلبات معيار الدولة R52720-2007 ، تتميز بمعلمتين رئيسيتين:
ضغط مشروط
تمرير مشروط.
يميز الضغط الاسمي ، المعين PN أو PN ، قيمة هذه المعلمة ، حيث يمكن تشغيل الخزانات أو خطوط الأنابيب لفترة زمنية معينة ، بشرط أن تكون درجة حرارة بيئة العمل +20 درجة مئوية. يتم تحديد تصنيف وصلات الأنابيب والقيم الاسمية لهذه المعلمة بواسطة معيار الدولة 26349-84.
قيم الحجم الاسمي للصمام ، والتي تم تحديدها DN أو DN ، تميز معلمات العناصر التي تشكل خطوط الأنابيب. القيم المسموح بها لهذه المعلمة منصوص عليها في معيار الدولة 28338-89.
متطلبات مادة التصنيع ومهام العناصر
لفهم ماهية العناصر المذكورة أعلاه ، تحتاج إلى فهم وظائفها. تتمثل المهمة العامة للتركيبات في تنظيم تدفق سائل التبريد الذي يتم توزيعه في جميع أنحاء النظام. بمساعدتهم ، يمكن للمستخدم زيادة أو خفض مستوى الصوت في أي وقت. يؤثر كل نوع من أنواع الصمامات (رقم 1 – صمامات الإغلاق ، رقم 2 – صمامات التحكم) بطريقة معينة على تشغيل الهيكل وله غرض وظيفي خاص به.
الخيار رقم 1
تُستخدم صمامات الإغلاق لإيقاف المبرد تمامًا في قسم معين من نظام إمداد المياه أو المبرد لتقليل التدفق بالقوة. كقاعدة عامة ، لمثل هذه المهام ، يتم اختيار صمامات البوابة أو الرافعات التي تختلف في التصميم..
عند شراء الأجزاء ، يجب أن تولي اهتمامًا خاصًا ليس فقط للنموذج ، ولكن أيضًا للمادة التي صنعت منها. تستخدم كبرى الشركات المصنعة الفولاذ المقاوم للصدأ عالي الجودة. يجب أن تكون المنتجات المتميزة قادرة على تحمل أحمال درجات الحرارة والضغط العالي بسهولة. يجب الإشارة إلى هذه المؤشرات في جواز السفر الفني أو على جسم العنصر نفسه.
الخيار رقم 2
يتم استخدام هذه الفئة من التعزيزات من أجل التشغيل الآمن والمنسق جيدًا للهيكل بأكمله. أحد الأغراض الرئيسية لعناصر التنظيم لأنظمة التدفئة هو تثبيت مستوى الضغط داخل الأنبوب. عند استخدامها في نظام قائم على الماء ، تنظم الأجزاء تسخين الماء عن طريق خلط السوائل الساخنة والباردة. لمزيد من التطبيق العملي ، تم تجهيز بعض طرازات الأدوات بلوحات تحكم إلكترونية..
تستخدم مواد مختلفة للتصنيع. الأكثر شيوعًا هي الحديد القابل للطرق والنحاس والشعب الهوائية. نادرًا ما يتم استخدام التركيبات الفولاذية للمشعات ، نظرًا للخصائص الخاصة للمعادن. عمليا غير مناسب للاستخدام في أنظمة الماء الساخن.
ملاحظة: تواصل شركات التصنيع التي تعمل في هذا القطاع من السوق العمل على تطوير تكوينات جديدة لتحسين الكفاءة وسهولة الاستخدام. يمكن العثور على الوحدات المدمجة على أرفف المتاجر المتخصصة الكبيرة للبيع. الميزة الرئيسية لمثل هذه النماذج من تجهيزات التسخين هي التركيب البسيط والسهل ، مقارنة بتركيب مكونات النظام الواحد..
أجهزة القفل: التصنيف والتطبيق
الأنواع الرئيسية لصمامات خطوط الأنابيب هي صمامات البوابة والبوابات والصمامات والصنابير والبوابات. بالنسبة لصمامات البوابة ، فإن حركة عنصر القفل بزاوية قائمة على المحور الطولي للأنبوب هي خاصية مميزة ، بالنسبة للصمامات – الموازية.
بوابات
من الممكن استخدام الصمامات على أجهزة الإغلاق بقطر يصل إلى 0.3 متر ، وغالبًا ما يتم استخدامها في الأجزاء الطرفية (المسدودة) من النظام أثناء عمليات الإصلاح. يدور عنصر القفل ، الذي غالبًا ما يكون جسمًا للثورة أو جزءًا منه ، حول محور يقع بزاوية عشوائية فيما يتعلق بمحور الأنبوب. يمكن استخدام الصمامات ليس فقط كصمامات إغلاق ، ولكن أيضًا كصمامات تحكم.

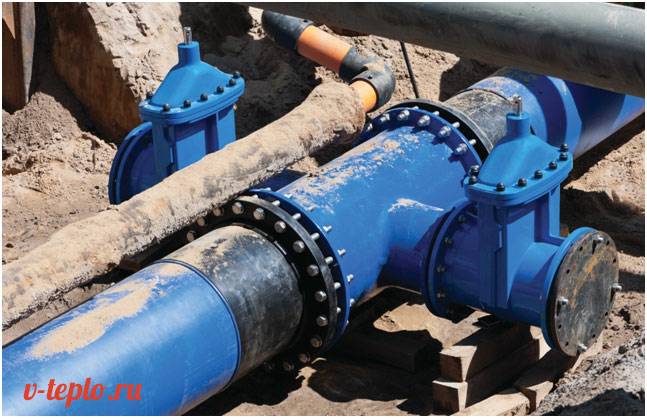

بوابة الصمامات
صمامات البوابة هي عناصر إغلاق ذات طول قصير مصممة للعمل في أنظمة ذات مقاومة هيدروليكية منخفضة..
حسب التصميم ، فهي على شكل إسفين (مع إسفين مركب ، مرن ، صلب) ومتوازي (نوع البوابة). في الأنظمة ذات الضغط المنخفض ، يتم استخدام صمامات البوابة من النوع الأخير..
الغرض الرئيسي من الصمامات هو أداء وظائف الإغلاق ؛ في معظم الحالات ، لا يتم استخدامها كعناصر تنظيمية. أثناء التشغيل ، يمكن ضبط الصمامات في وضعين محتملين: مغلق أو مفتوح..
من الأفضل استخدام هذه العناصر في أنظمة التجويف الكامل ، أي في حالة عدم وجود انخفاض في قسم الأنابيب في الفتحات. على سبيل المثال ، تعتبر الصمامات مثالية للاستخدام في خطوط الأنابيب الرئيسية حيث يتحرك الوسط باستمرار وبسرعة عالية..
ميزة التصميم المميزة لصمام البوابة هي وجود عمود دوران والذي ، حسب التصميم ، يتمدد أم لا.
كما لوحظ بالفعل ، هناك نوعان رئيسيان من صمامات البوابة: صمامات البوابة والإسفين.
يتم تضمين إسفين معدني في تصميم عناصر البوابة ، والتي ، عند التحرك ، تقطع العناصر الأجنبية لبيئة العمل. تستخدم صمامات البوابة لتجهيز خطوط الأنابيب لمياه الصرف الصحي وإنتاج اللب والورق ، إلخ..
إذا كان من الضروري إجراء إصلاحات دورية لعناصر النظام ، يتم تثبيت صمامات إسفينية ، تتكون من جسم من الحديد الزهر ، يتم فيه تثبيت مغزل دوار متصل بالإسفين. تُستخدم البوابات الإسفينية عند خدمة أنظمة نقل الغازات والسوائل التي لا تتفاعل مع مادة خط الأنابيب. هيكل وغطاء هذه المنتجات ملحومان من أجزاء مقطوعة من صفائح مقاومة للتآكل أو صلب كربوني..
الصمامات
الغرض من الصمامات هو الفتح والإغلاق في ظل ظروف معينة ، على سبيل المثال ، عند الوصول إلى مستوى ضغط معين أو تغيير اتجاه حركة وسط العمل.
تنقسم المنتجات إلى مقعد واحد ومقعدين ، وعادة ما يتم استخدام النوع الثاني في الإنتاج ، والذي يؤدي في نفس الوقت وظائف التوزيع والوظائف التنظيمية..
بناءً على اتجاه تدفق وسيط العمل ، يتم تقسيم الصمامات إلى زاوية (يتغير الاتجاه بمقدار 90 درجة) ، ومستقيمة (لا يتغير الاتجاه) وتدفق مباشر (يتم تقويم خط حركة الوسط ).
لإيقاف حركة التدفق داخل الأنابيب تمامًا ، يتم استخدام صمامات الإغلاق. تضمن هذه التركيبات أقصى قدر من الموثوقية وضيق النظام..
إذا أصبح من الضروري منع حدوث تغيير في حركة وسيط العمل (على سبيل المثال ، في حالة فشل المضخة وتلف أو كسر القناة الحاملة) ، استخدم صمامات الفحص.
تتحكم صمامات التحكم في كمية السائل أو الغاز التي يتم توفيرها للنظام عن طريق تغيير حجم المدخل.
تؤدي الصمامات الكروية ، كما يوحي الاسم ، وظيفتين في وقت واحد.

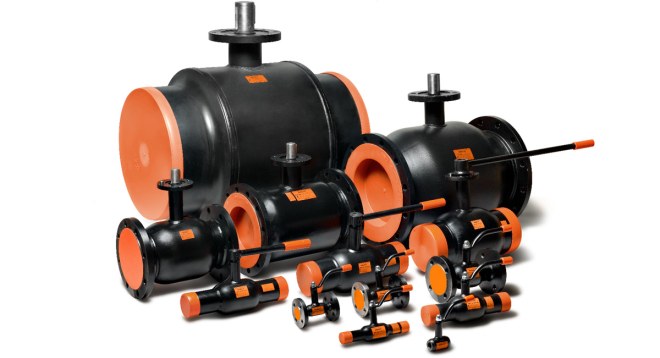

رافعات
خيار أكثر تنوعًا لتركيبات خطوط الأنابيب هو الصنابير. يمكن استخدامها كأجهزة إغلاق أو تحكم أو توزيع. الصنابير مناسبة لأي ، بما في ذلك اللزوجة والسوائل والغازات. يتطلب إصلاح هذه التركيبات الكثير من الجهد والخبرة..
تتكون الصمامات من بوابة (أو سدادة) ذات شكل هندسي كروي أو مدبب أو أسطواني ، مع وجود ثقب في المركز وجسم. عناصر القفل هذه مصنوعة من النحاس والبرونز والحديد الزهر والصلب ، وفي حالة الظروف الداخلية الأكثر عدوانية – من البورسلين أو البلاستيك الخاص.
عادة ما يتم تقسيم الرافعات إلى مجموعات حسب:
اتجاه التدفق وعدد الفتحات (مباشر ، ثلاثي ، زاوي ، متعدد الاتجاهات) ؛
مبدأ حركة المصراع (مع الدوران ، أو الرفع ، أو الدوران ، دون رفع ، مصراع) ؛
طريقة التحكم (يدوي ، بمحركات كهربائية ، تعمل بالهواء المضغوط ، هيدروليكي) ؛
هندسة البوابة (إبرة ، مخروطية ، كروية ، أسطوانية) ؛
طرق ضمان الشد (صندوق حشو أو شد).
الآراء
يتم تصنيف الأجزاء الخاصة بإيقاف تدفق الغازات والسوائل وفقًا لعوامل مختلفة. أنواع الصمامات بطريقة التوصيل:
مشفه.
بلا حواف.

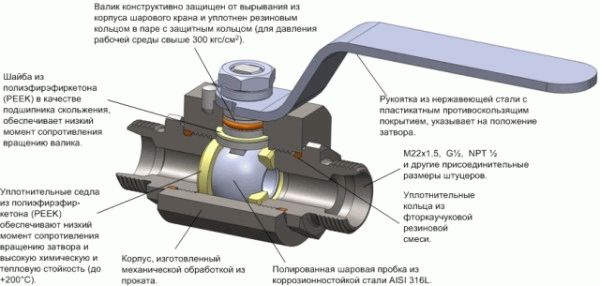

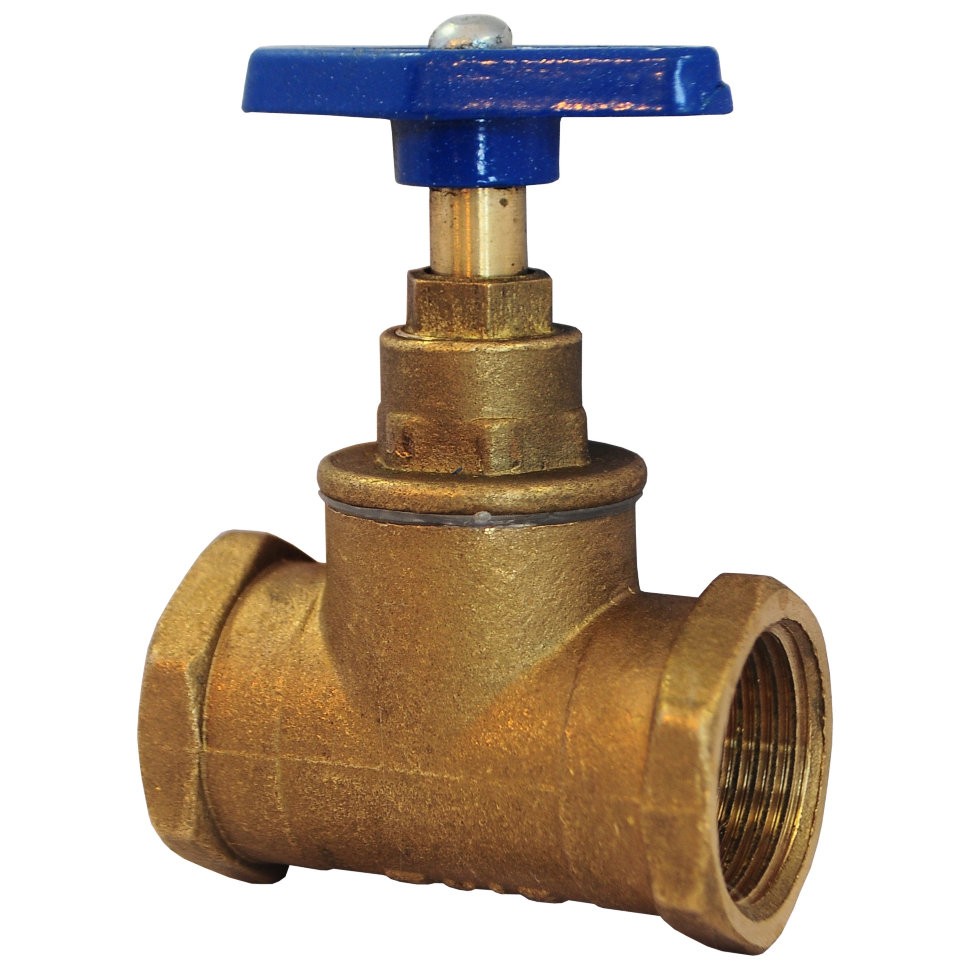

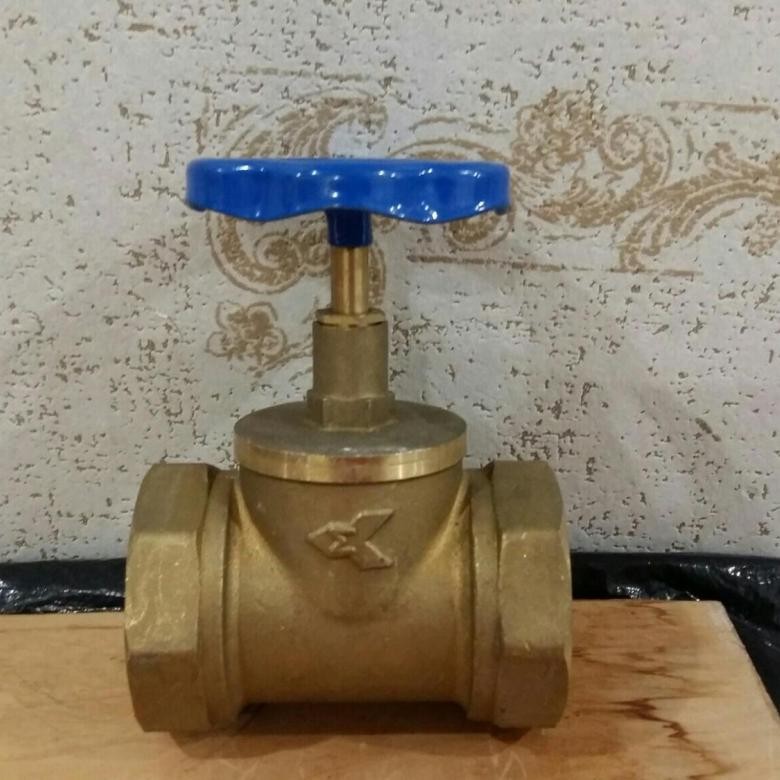

صمام الإغلاق الكروي
إنه جسم مصبوب مع خيوط على كلا الجانبين للتوصيل بالأنابيب. لإيقاف التدفق ، يوجد مقبض يمكنك من خلاله تغيير موضع صمام البوابة. بالإضافة إلى ذلك ، يتم تثبيت حشية مطاطية أسفل المقبض.
الرافعات هي:
متعدد الاتجاهات ، بالمرور.
يدوي ، مزود بمحركات كهربائية.
ميزة إضافية للصنبور هي ضبط إمداد الغاز أو السائل. مصنوع من الفولاذ والحديد الزهر والبرونز والبلاستيك والبورسلين.
عمليات الإغلاق
المصراع هو الجزء الرئيسي من أي آلية إغلاق. إذا كان معيبًا ، فإن السائل أو الغاز سيدمر خط الأنابيب. غالبًا ما تكون مصنوعة من الفولاذ أو الحديد الزهر. الأكثر شيوعًا هي صمامات الفراشة.

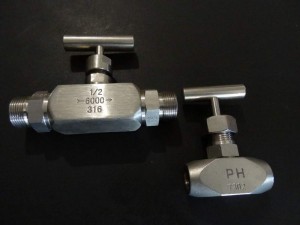

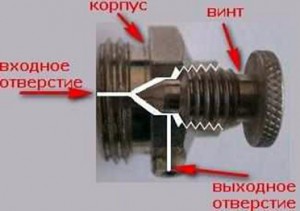

صنبور إبرة
يمكن أن تكون الوظائف التي يؤديها صمام الإبرة للتدفئة مختلفة. اعتمادًا على التصميم ، يمكن لهذا الجهاز أداء وظيفة الإغلاق والتنظيم والموازنة. في أنظمة التدفئة ، غالبًا ما يتم استخدام صمام إبرة الإغلاق لمبرد التدفئة ، والذي يسمح لك بإغلاق التدفق بسلاسة وتجنب حدوث مطارق المياه التي تضر بالنظام. على عكس الصمام الكروي ، الذي له موقعان للتشغيل ، يمكن أن يعمل الصمام الإبرة في ثلاثة أوضاع:
“مغلق”؛
“افتح”؛
“مغلق جزئيا”.
عدد أقسام المشعات ثنائية المعدن
كم عدد الأقسام الموجودة على المبرد ثنائي المعدن له تأثير مباشر على اختيار طريقة التوصيل. يمكن تبديل البطارية التي تصل إلى 8 أقسام عن طريق الاتصال الجانبي أو السرج السفلي أو التوصيل القطري. إذا كان هناك أكثر من 8 أقسام ، فمن الأفضل استخدام اتصال قطري.
عند استخدام التحويل الجانبي ، سيكون امتداد التدفق مطلوبًا. يشير هذا إلى الأنبوب الذي تم إدخاله في مجمع الإمداد. إنه يساعد في المواقف التي يوفر فيها الاتصال الجانبي تدفئة للأقسام الأولى فقط. بفضل الأنبوب الذي تم إدخاله بالداخل ، يتدفق المبرد إلى ما وراء المدخل ، مما يؤدي إلى تسخين سطح الجهاز بشكل متساوٍ.
خيارات طول تمديد التدفق:
2/3 بطاريات.
إلى وسط القسم الأخير.
تظهر الحالات المختلفة فعالية كلا الخيارين الأول والثاني. الشيء الرئيسي هو تحقيق التحسين الملحوظ لتسخين المبرد. يحدث أحيانًا أن يؤدي التثبيت في منتصف القسم الأخير إلى انخفاض مستوى التسخين في الأقسام الأولى. في هذه الحالة ، يوصى بتقصير الأنبوب. ولكن نادرًا ما تحدث مثل هذه المواقف ، والتي تتأثر بالضغط في الناهض والمقطع العرضي للبطانة.

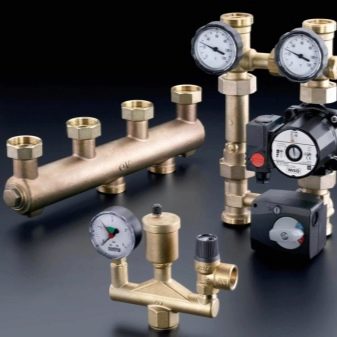

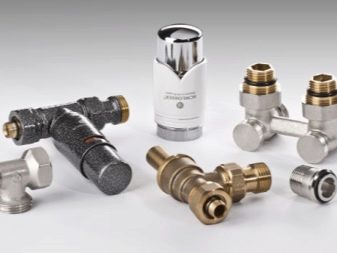

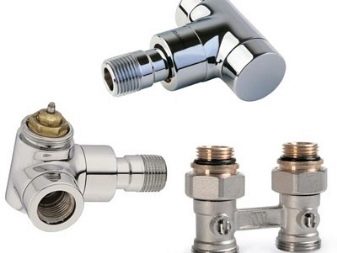

تركيبات مشعاع التدفئة
هناك مجموعة واسعة من العناصر المماثلة في السوق. يتم تثبيت ما يلي على مشعات التدفئة:
صنابير المبرد
رؤوس حرارية
رافعات Mayevsky.

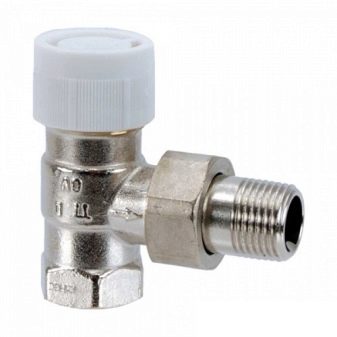

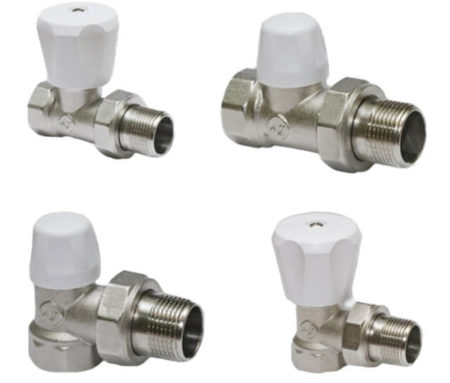

صمام الرادياتير – تجهيزات للإمداد السلس والموحد لسائل التبريد لمبرد نظام التدفئة. يحمي من هبوط الضغط المفاجئ. هناك حنفيات زاوية ومستقيمة للرادياتير. يتم تحديدها مع مراعاة ميزات التصميم الخاصة بالتثبيت.
بسبب الضبط السلس ، من الممكن ضبط المستوى المطلوب لإمداد عامل التسخين ، مع مراعاة نظام درجة الحرارة المطلوب في الغرفة. يوفر العزل المزدوج الحماية ويجعل الضبط أكثر دقة.

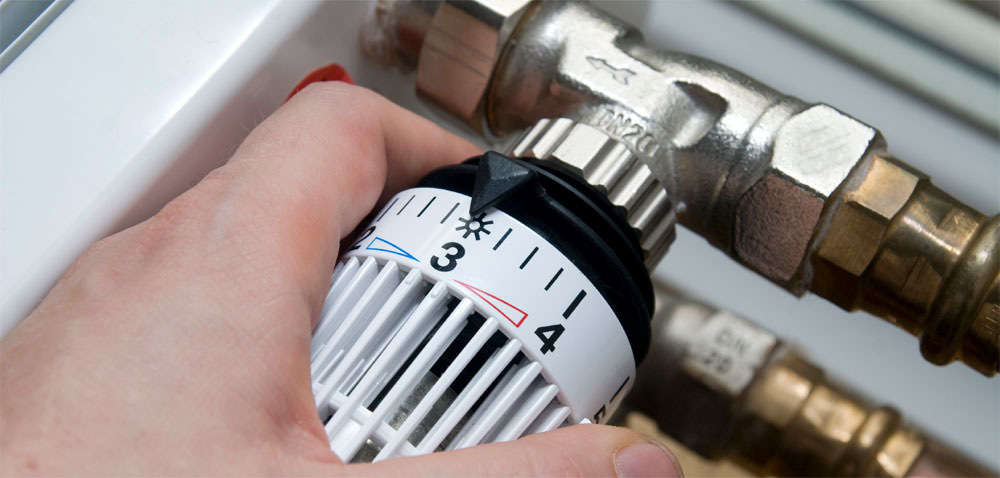

رأس حراري
يتألف من:
هياكل.
منفاخ؛
الأوراق المالية؛
انتهازي؛
عودة الربيع.
مبدأ التشغيل هو تأثير هواء الغرفة على منفاخ يقع في مكان مغلق. يتمدد الحشو ، وتصبح المنافاخ أكبر ومن خلال قضيب الدفع تعمل على دبوس الصمام الثرموستاتي. داخل الأخير ، ينخفض الجذع مع التخزين المؤقت ، مما يقلل من الإنتاجية. هذه هي الطريقة التي يكون بها إمداد المبرد محدودًا..

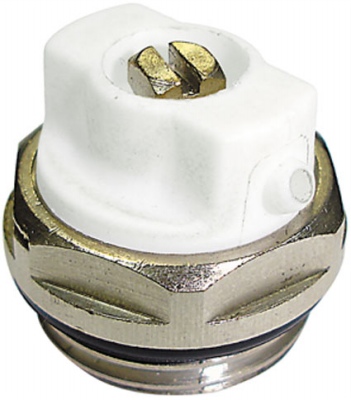

رافعة Mayevsky
تم تصميم صمام المبرد هذا لنزيف الهواء من المبرد. بمعنى آخر ، يساعد في تقليل الضغط في نظام التدفئة. متوفر في عدة أشكال. هناك أيضا التلقائي. ينطبق في:
مباني سكنية
المباني الشاهقة
المباني الإدارية
أنظمة المناطق السكنية
مباني صناعية
مباني المكاتب.
يتكون من جسم معدني بفتحة صغيرة وغطاء داخلي بلاستيكي. لديها خيط ومسامير لقط في الداخل. يتم عمل فتحة في القفص لمخرج المبرد. المقطع قادر على الدوران 360 درجة.

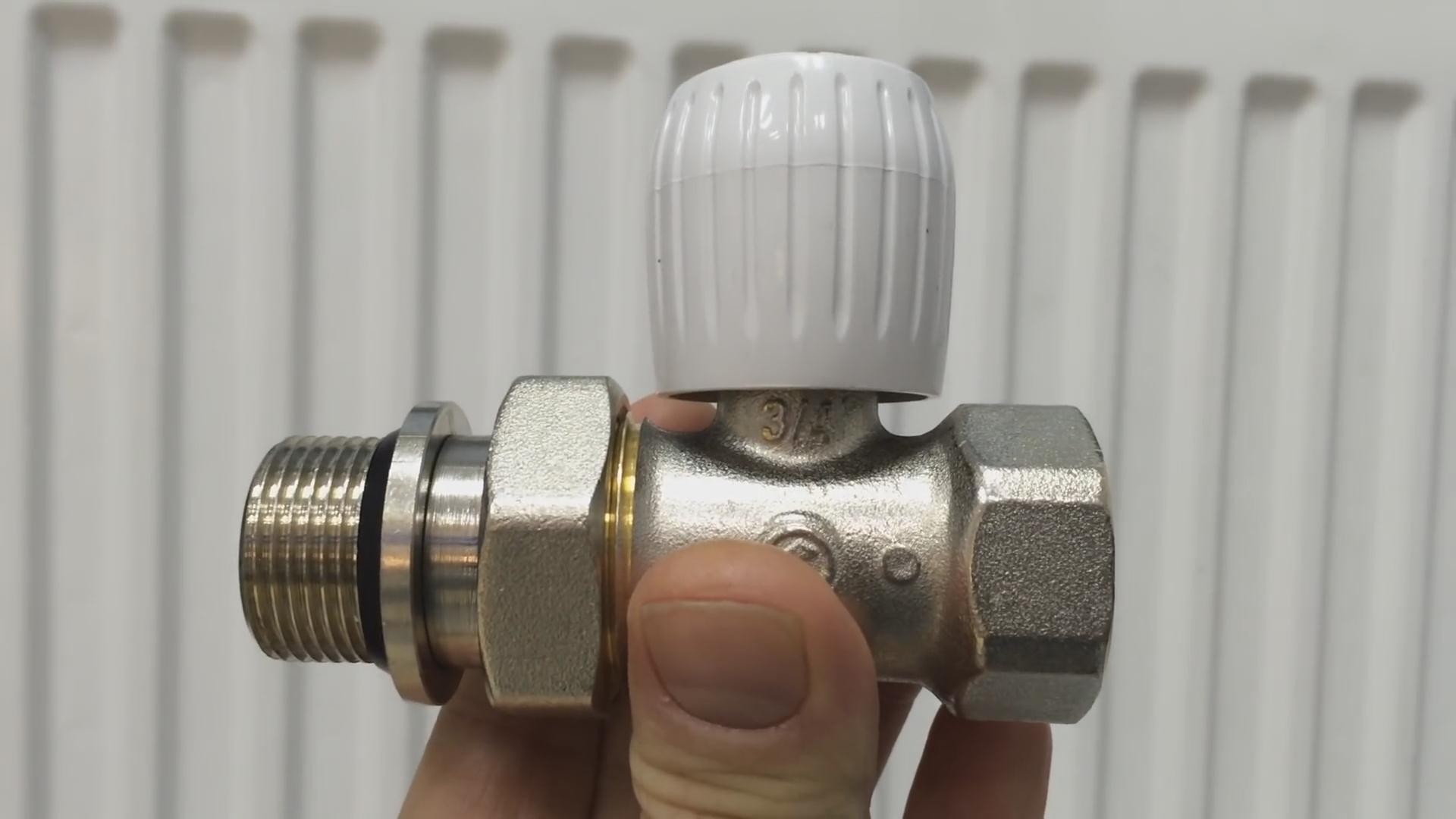

صمام إغلاق المبرد
تعتبر منتجات التغطية جزءًا لا غنى عنه من دائرة التحكم والإغلاق في هيكل التسخين. يتم تنفيذ تركيب المنتجات على مشعات التدفئة لأداء العديد من الوظائف بواسطة الأجهزة في وقت واحد.
ميعاد
غالبًا ما توجد على الأنابيب في غرفة الغلاية غرف مُدفأة وصنابير ذات مقابض – صمامات إغلاق للتحكم في تدفق سائل التبريد.
تسمح لك الأجهزة بالإغلاق التام ، وفتح مصدر السوائل عبر خط الأنابيب ؛ تستخدم الصمامات والصمامات لتنظيم التدفق.
التركيبات الموجودة في مدخل البطارية ضرورية لفصل الرادياتير عن دائرة التسخين في حالة إزالتها للإصلاح والتنظيف. يساعد الوضع اليدوي والتلقائي في التحكم في درجة حرارة الغرفة.
المزيد عن التجهيزات:
مخطط الاتصال
توصيل المبرد القياسي هو تركيب صمام تحكم بين خط الإمداد والبطاريات. يتم قطع صمام كروي بين مخرج الإرجاع والرادياتير ، أمام نقاط الدخول والخروج لأجهزة الإغلاق – الالتفافية.
بفضل العبور ، يمكن لسائل التبريد الاستمرار في الدوران عبر النظام بعد إيقاف تشغيل مشعاع معين. عادة ، يتم وضع الصمامات الكروية أيضًا في منتصف المجرى الجانبي..
عناصر التنظيم
ترتبط تركيبات الضبط بالأتمتة ، وهي مصممة لضبط درجة الحرارة المثلى داخل الغرفة والحفاظ عليها.
إذا تغير المناخ في الغرفة بشكل حاد ، فسيعمل النظام: سيتغير معدل تدفق المبرد عبر الأنابيب ، مما سيعيد المؤشرات تدريجياً إلى وضعها الطبيعي.
توجد مادة داخل المنظم تغير أبعادها حسب الوضع في نظام التدفئة. عند التمدد ، يتم ممارسة الضغط على قضيب الانزلاق ، مما يؤدي إلى إغلاق إمداد السوائل بسلاسة.
عند التثبيت عن بُعد ، ستحتاج إلى توصيل منظم الحرارة باستخدام أنبوب شعري.
يجب ألا يتأثر الجهاز المثبت بالعوامل الخارجية ، بل يجب أن يكون بعيدًا عن عناصر التسخين وأشعة الشمس المباشرة. لا تغلق بالستائر ، ادفع الأثاث ، ضع المنتج بالقرب من مكيف الهواء ، فتحة التهوية.
تشتمل منتجات التحكم على رؤوس حرارية ، وصمام عدم رجوع ، وصمام جانبي ، وفتحة تهوية أوتوماتيكية.

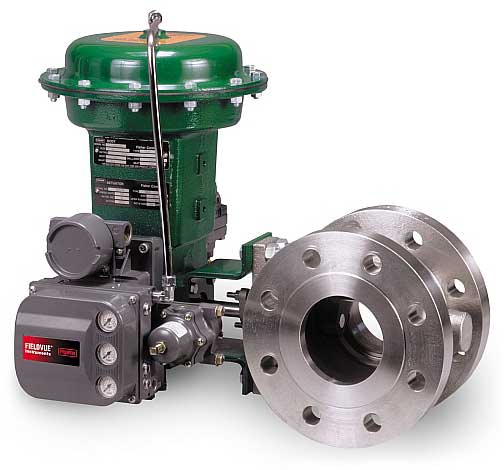

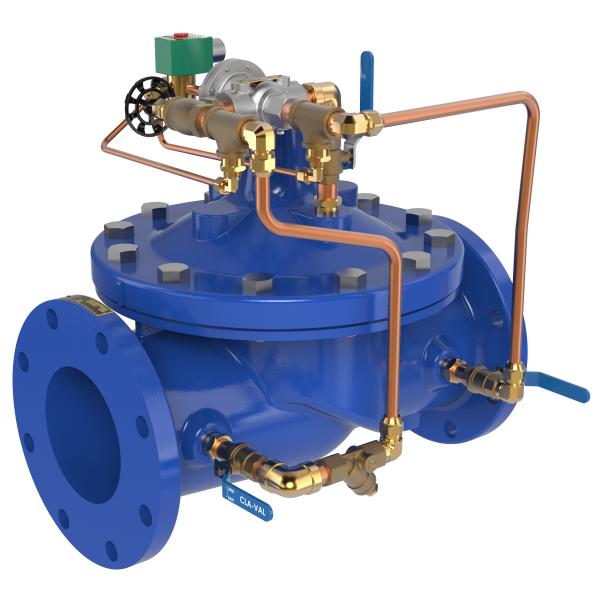

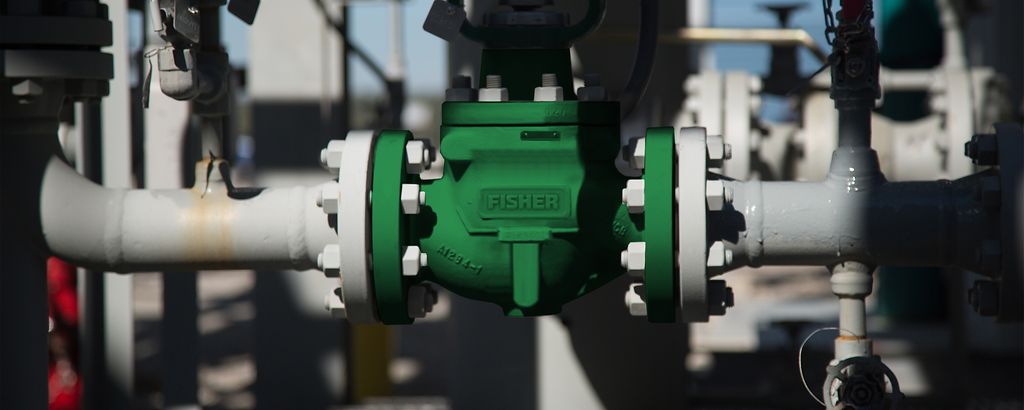

وظائف الصمام ونطاقه
إذن ما هذا؟ هناك حاجة لصمامات التحكم للحفاظ على التوازن بين معايير بيئة العمل. يتغير استهلاك المواد أو يتم تطبيق منطقة التدفق.
أين تستخدم؟ تستخدم صمامات التحكم للتدفئة وكذلك لنقل خطوط الأنابيب. كما أنها تستخدم في محطات توليد الطاقة. تضمن صمامات الأمان المنظمة موثوقية النظام. وظيفتها الرئيسية هي الختم.
ما هي المتطلبات لها?
متطلبات صمامات التحكم خطيرة للغاية. لا يتم استخدامه كصمام إغلاق. يجب أن يؤدي كل نوع وظيفته الخاصة..
يجب أن تكون هذه التركيبات قادرة على التحكم في مدة الدورات مثل الفتح والإغلاق. إنها مسؤولة عن التثبيت الآمن للمصراع في وضع معين. من المهم أن تكون صمامات التحكم قوية. من الضروري أن تمتلك أيضًا الصلابة المطلوبة. يجب أن يكون الهيكل قادرًا على تحمل الأحمال الميكانيكية الثقيلة. من غير المقبول حدوث أنواع مختلفة من التشوهات والأضرار.
يجب أن تكون صمامات التحكم ضيقة. يجب أن تكون موثوقة ودائمة. يجب أن تكون العناصر مريحة للاستخدام. مطلب آخر هو أن تكاليف الصيانة وإصلاح الأجزاء لا تتجاوز الميزانية المخطط لها..
إذا كان صمام التحكم موجودًا في غرف حيث لا يمكن تعديل الهيكل وتزييته بشكل متكرر ، فيجب أن يعمل لفترة طويلة دون حدوث أعطال..
ما هي أنواعها?
تنتج النباتات عدة أنواع من صمامات التحكم. وتشمل هذه:
الصمامات.
رافعات.
صمامات فراشة.
يتضمن بعض الأساتذة المنظمين في هذه القائمة. لن يتفق الجميع مع هذا التصنيف. في أغلب الأحيان ، لتحديد نوع الصمام ، من الضروري معرفة اتجاه حركة عنصر التنظيم. يمكن أن تتغير فيما يتعلق بتدفق بيئة العمل. تختلف المنظمين في أن نوعًا معينًا من الصمامات ليس سوى جزء من الهيكل.
ما هي مهمة الصمامات?
هذه العناصر هي المكون الرئيسي لصمامات التحكم. إنها أجزاء باهظة الثمن. كل صمام مطلوب لمهمة محددة. تعتبر عناصر المدخل والمخرج ضرورية لإحكام الحاويات التي يتم فيها تخزين الغاز والبخار. يجب الحفاظ على ضغط معين في الحاوية.
هناك حاجة إلى صمام تخفيض الضغط لتقليل ضغط التشغيل في النظام. يتم الحصول على هذا التأثير بسبب زيادة المقاومة الهيدروليكية..

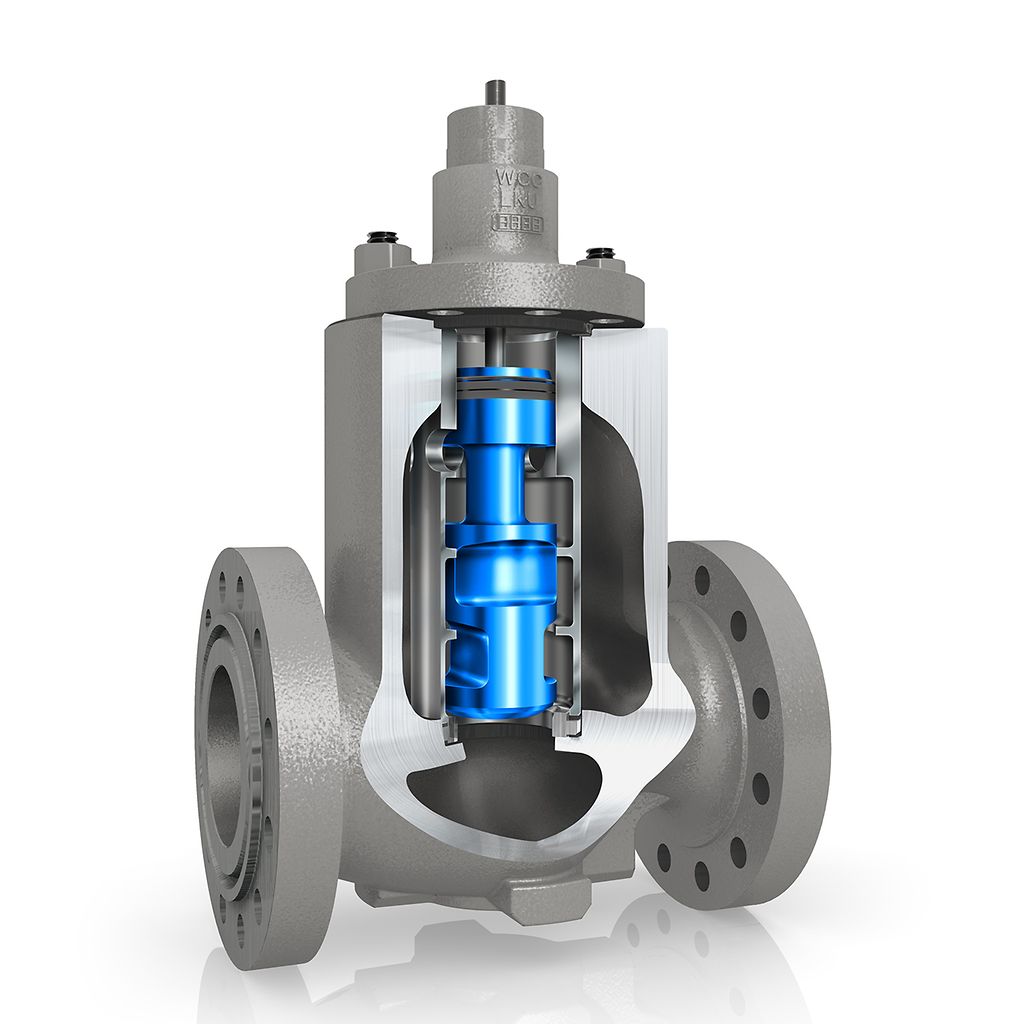

ما هو الفرق في تصميمات الصمامات?
يمكن أن تكون صمامات التحكم في شكل صمامات. هم يختلفون في تصميمهم. خصوصيات الآلية هي أنه يمكن أن يكون لها بوابة واحدة أو أكثر. مطلوب صمام مقعد واحد لوظائف معينة. يمكن استخدام عمليات الإغلاق المتعددة. عندما تقع على نفس المحور ولها تسلسل معين ، فإنها تشكل منطقة تدفق.
هناك طلب كبير على الصمامات الخلوية في الوقت الحاضر. في نفوسهم ، المصراع هو عنصر ثابت. لديها ثقوب خاصة لازمة لتمرير بيئة العمل. غالبًا ما يشار إليهم باسم القفص.
يتحرك المكبس داخل الثقوب. بفضله ، تتغير منطقة المقطع العرضي باستمرار. نتيجة لذلك ، يكون صمام الخلية مسؤولاً عن الوظيفة التنظيمية.
ما هو التخزين المؤقت?
هذا أحد عناصر سدادة الصمام. يطلق عليه مكون القفل. التخزين المؤقت مسؤول عن عملية تنظيم بيئة العمل. يمكن أن يكون من الأنواع التالية:
بوبيت.
مكبس.
كروي.
إبرة.
ميزات صمام الفراشة
غالبًا ما تستخدم هذه الصمامات كصمامات تحكم. لديهم عدد من المزايا. لا يتطلب تركيب صمامات الفراشة مساحة كبيرة. يضمن استخدام هذه العناصر أداءً عاليًا. لا تقلل من ضغط العمل. يمكن استخدام صمامات الفراشة في درجات حرارة مختلفة. تشمل إيجابيات الأجزاء التكلفة المنخفضة لكل وحدة..
تستخدم صمامات الفراشة للعمل مع السوائل اللزجة. إنها ضرورية للتنظيم وتستخدم أيضًا للصمامات الكروية..

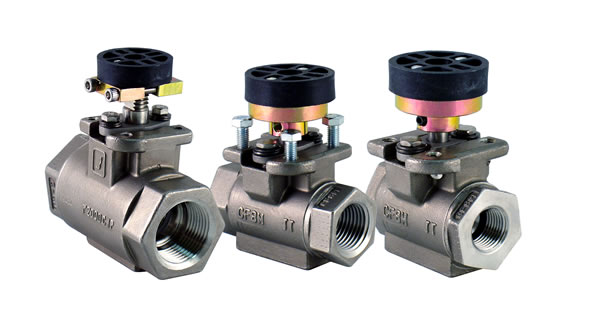

أي محركات يجب استخدامها?
تستخدم صمامات الإغلاق القابلة للتعديل مع مجموعة متنوعة من المشغلات. للعمل ، قم بتطبيق:
هوائي.
هيدروليكي.
الكهرباء.
ميزات أخرى
تستخدم الصمامات القابلة للتعديل على نطاق واسع في السوق المحلية. هذا النوع من التركيبات ينتمي إلى خط الأنابيب. فهو يجمع بين وظائف التنظيم وكذلك الإغلاق. تشتمل هذه المجموعة على صمام إغلاق وتحكم. ما هي مهمتها؟ هناك حاجة لتنظيم التدفقات. في بعض الأحيان يصبح من الضروري إغلاق تدفقات الوسيط الخاضع للرقابة. هذا النوع من التركيبات ضروري للتدفئة. بفضله ، يمكنك تنظيم المبرد وضبط معلماته. من الممكن الآن إيقاف تشغيل عناصر التسخين الفردية.
تساعد صمامات الإغلاق القابلة للتعديل على إنشاء تركيبات تدفئة مركزية. تصبح أكثر أمانًا وأسهل في الاستخدام. زيادة كفاءة الطاقة.
يعتمد عمل أشياء مهمة مثل محطات الطاقة النووية وأنظمة إمدادات المياه وأنظمة التهوية ونقاط التسخين على هذه المبادئ. تضمن صمامات التحكم الأداء الصحيح لخطوط الأنابيب. في صناعة الطاقة الحرارية ، تساعد في إدارة الغلايات. هذا النوع من الصمامات مسؤول عن التشغيل الآمن والاقتصادي للغلايات. إنه مقاوم لعمليات التآكل ، وهو أمر إيجابي للصناعة..
اختيار وتركيب صمامات الرادياتير
يؤدي توصيل أجهزة التسخين باستخدام صمامات الإغلاق والتحكم المحددة بشكل صحيح إلى تحسين وظائف نظام التدفئة ويجعل التشغيل أكثر ملاءمة. يجب أن يكون صمام المبرد مصنوعًا من مواد عالية الجودة ومركب بشكل صحيح.
تنقسم تركيبات مشعات التسخين إلى إغلاق (منع تدفق المبرد) وتنظيم (مصمم للتحكم في معدل التدفق). الصمامات عبارة عن صمامات إغلاق فقط ، وصمامات التحكم عبارة عن صمامات وبوابات. ولكن في الحياة اليومية ، تعني الصنابير جميع أنواع صمامات الإغلاق والتحكم..
الغرض الوظيفي
لماذا يتم تجهيز المبرد بالصنابير؟ يتيح تركيبها عند توصيل أجهزة التدفئة:
قم بإيقاف تشغيل المشعات تمامًا إذا لم تكن الغرفة ، لسبب ما ، بحاجة إلى تسخين مؤقت ؛
إغلاق إمداد المبرد لغسل أو مراجعة المشعات الفردية دون تصريف المبرد من النظام بأكمله ؛
تنظيم شدة نقل الحرارة من البطاريات في الوضع اليدوي أو التلقائي ، مع الحفاظ على نظام درجة حرارة مريح في الغرفة ؛
إزالة الجيوب الهوائية من المشعات ، مما يزيد من كفاءة النظام ويقلل من مخاطر تآكل المعادن.
أنواع صمامات البطارية
للتثبيت على البطارية ، يقصد ما يلي:
صمامات الإغلاق للمشعات (الصمامات الكروية نصف الدورانية) ؛
صمامات تصريف الهواء (صمام Mayevsky اليدوي ، فتحات الهواء الأوتوماتيكية) ؛
موازنة الصمامات للمشعات.
صمامات التحكم المجهزة برؤوس حرارية (صمامات ثرموستاتية) ؛
صنابير تصريف سائل التبريد.
لتحديد الصنابير التي يجب وضعها على مشعات التدفئة ، تحتاج إلى فهم مبادئ التشغيل والغرض من كل جهاز.
الصمامات الكروية: الأنواع والمعلمات
عند تركيب كل مبرد ، يُنصح بوضع صمامين كرويين أو صمام كروي للتزويد وصمام تعديل للرجوع. الصمامات الكروية هي صمامات إغلاق تسمح لك بإغلاق تدفق المبرد وتفكيك المشعات دون تصريف المبرد من النظام بأكمله.
العنصر الأساسي للجهاز هو كرة فولاذية بها فتحة لتمرير سائل التبريد من خلالها. الكرة متصلة بالساق ، وعندما يدور المقبض 90 درجة ، يستدير ويمنع تدفق الوسط تمامًا.
تختلف الصمامات الكروية:
من مادة الجسم (نحاس ، سيلومين ، بولي بروبيلين) ؛
حسب التصميم (مستقيم وزاوي) ؛
من حيث الإنتاجية (بالنسبة إلى التجويف الكامل ، يتطابق الثقب الموجود في الكرة عمليًا مع قطر الأنبوب ، أما بالنسبة للأنابيب القياسية فهو 70-80٪ من هذا المؤشر).
بالنظر إلى الصنابير الأفضل وضعها على المشعات ، يجب إعطاء الأفضلية للتجويف الكامل ، لأنها لا تقلل من إنتاجية النظام ولا تقلل من نقل الحرارة لأجهزة التسخين.
صمامات التنظيف
تم تصميم صمام التدفق الموجود في المبرد لتصريف سائل التبريد أثناء شطف النظام. يشتمل صمام التدفق الملحوم على جسم معدني وحشية مطاطية وساق طويل. لفتح مثل هذا الصنبور ، يتم استخدام مفتاح الغاز أو الكماشة..
هذا الجهاز له عيب كبير – يتم تدمير الحشية المطاطية بسهولة أثناء تشغيل الرافعة ، مما يؤدي إلى حالة طارئة. بدلاً من الغسالة الملحومة ، يوصى بتركيب قابس رادياتير أو محول مع صمام سدادة على الرادياتير.

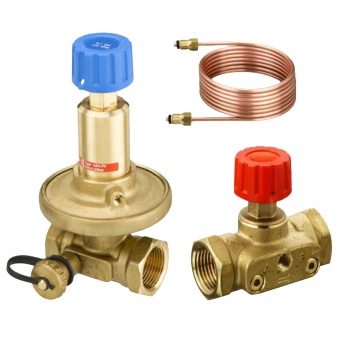

صمام موازنة
يتيح صمام الموازنة للتدفئة ضبط وضع درجة حرارة دوائر التسخين. إذا لم يكن المبرد مزودًا بصمام ثرموستاتي ، فسيتم استخدام صمام ضبط ميكانيكي ، حيث يتم ضبط قطر منطقة التدفق يدويًا ، بناءً على قراءات الضغط في خط الأنابيب في الأقسام قبل وبعد الصمام.
في الأنظمة التي يتم فيها تصحيح درجة حرارة البطاريات بواسطة صمامات ثرموستاتية ، يكون صمام التنظيم الأوتوماتيكي مسؤولاً عن موازنة الضغط. يتم تركيب صمام التحكم في التوازن على أنبوب الإرجاع.
الاختيار الصحيح لصمامات التحكم
يتم اختيار صمامات التحكم في مشعات التدفئة وفقًا لنوع نظام التدفئة ومتطلبات وظائفه. يمكن تشغيل منظم المبرد في الوضع اليدوي أو التلقائي. يعتمد مبدأ تغيير تسخين أجهزة التسخين على تصميم الجهاز ، والذي ينقسم إلى مخروطي وصمام.
عند اختيار صمام للرادياتير ، انتبه إلى مادة الجسم (الفولاذ ، النحاس ، مزيج من هذه المعادن) ، جودة الأختام المستخدمة – تعتمد موثوقية ومتانة المنتجات على ذلك..
ما الذي يؤثر على اختيار التجهيزات
تعتمد كفاءة المبرد على المادة التي تُصنع منها التركيبات ، وعلى الاختيار الصحيح للتركيبات لأنواع مختلفة من المشعات ، بما في ذلك العقد الخاصة بتوصيل المشعات بنظام التدفئة.
عادة ما تكون تركيبات الرادياتير مصنوعة من النحاس الأصفر أو الحديد الزهر أو البرونز. منتجات الصلب أقل شيوعًا: يُعتقد أن خصائص الفولاذ ليست كافية دائمًا لضمان موثوقية التعزيز في ظروف التلامس الطويل مع الماء.
إذا تحدثنا عن أنواع المشعات ، فإن الأكثر شيوعًا هي مشعات مقطعية أو صفيحة أو أنبوبية أو لوحة. غالبًا ما يتم تصنيع القطاعات والرقائق من مزيج من معدنين (النحاس أو الفولاذ المقاوم للصدأ من الداخل والألمنيوم من الخارج). تتميز باتصال جانبي أو قطري. غالبًا ما توجد مشعات الألواح والأنبوب في تصميم الصلب. وهي متصلة بنظام التدفئة من الأسفل أو من الجانب. لجميع هذه الخيارات ، يتم استخدام العديد من التركيبات والمواد الاستهلاكية (على سبيل المثال ، مانع التسرب ، شريط الدخان ، القنب).
اعتمادًا على مخطط التوصيل الذي يتم اختياره ونوع المبرد الذي يتم شراؤه ، يتم أيضًا شراء مجموعات التثبيت من التركيبات والملحقات ، بما في ذلك المثبتات.
أنواع ونماذج
هناك الأنواع التالية من الصمامات التي تسمح لك بتنظيم تدفق المبرد:
ميكانيكي مخروطي. الخيار الأبسط والأرخص ، تتغير مساحة تدفق الجهاز عند تحريك القضيب ، ومن الضروري ضبط موضعه يدويًا. يوصى بالعمل مع مقياس حرارة. نقطة الضعف هي الوسادة المطاطية المعرضة للتآكل.
منظمات الحرارة شبه الأوتوماتيكية ذات المفعول المباشر. يتغير موضع الجذع تحت تأثير العنصر الحساس للحرارة عندما تصل درجة حرارة المبرد إلى المعلمات المحددة. يتم تعيين القيمة يدويًا.
ترموستات أوتوماتيكي. يتم تحريك الجذع بواسطة محركات مؤازرة ، والتي يتم تشغيلها بواسطة وحدة تحكم تستقبل إشارة من مستشعر درجة الحرارة. اعتمادًا على اختيار المستهلك ، يتفاعل الجهاز مع درجة حرارة تسخين المبرد أو الهواء في الغرفة.
عند حساب نظام التدفئة ، يجب أن يؤخذ في الاعتبار أن تركيب الصنابير على بطاريات التدفئة يقلل من إنتاجية النظام. اختر قطر الأنبوب المناسب أو ابحث عن الصمامات ذات السعة القصوى..
المعايير والفروق الدقيقة
لا يمكن توقع كل شيء ولا يمكن دائمًا توقعه لكل إصدار محدد من تركيب وتشغيل المبرد في غرفة معينة. ومع ذلك ، إذا انطلقنا من الشروط القياسية ، فعند شراء التركيبات والملحقات:
مجموعة من السحابات
فتحة تهوية؛
المقابس (بما في ذلك المقابس الملولبة) ؛
مناسب؛
جوانات سيليكون
زوج مجموعات محول مع الخيوط اليمنى واليسرى.
يمكن أن تعبر الفروق الدقيقة عن نفسها بعدة طرق. على سبيل المثال ، نادرًا ما يتم استخدامها حتى الآن ، ولكن يمكن أن تبدو المشعات الجميلة جدًا والأصلية بالزجاج أكثر إثارة إذا تم شراء مثبتات شفافة لها ، وما إلى ذلك. وبالنسبة للمشعات الثقيلة المصنوعة من الحديد الزهر أو ثنائية المعدن ، يمكن شراء أرجل أو حوامل لتركيب الأرضية حتى لا تعلق شيئًا على الحائط لا يمكنها تحمله. في هذا الأمر ، يعتمد الكثير على ذوق المالك ورغباته..
وبالتالي ، إذا حددت مجموعة من التركيبات تتوافق مع نوع المبرد ومادة واستخدمته لإجراء تثبيت وتعديل عالي الجودة للجهاز ، فسيعمل نظام التسخين بلا عيب وسيبدو مبهجًا من الناحية الجمالية قدر الإمكان.

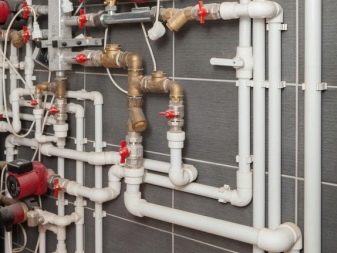

أنواع تركيبات خطوط الأنابيب
على الرغم من تنوع أنواع الأجهزة المتعلقة بتجهيزات أنظمة خطوط الأنابيب ، يميز الخبراء أربعة أنواع رئيسية منها. يتم تنفيذ تخصيص التركيبات لنوع أو آخر مع مراعاة ميزات تصميم الجهاز. يمكن التعبير عنها في اتجاه حركة عنصر القفل / التنظيم بالنسبة لاتجاه حركة المادة المنقولة.

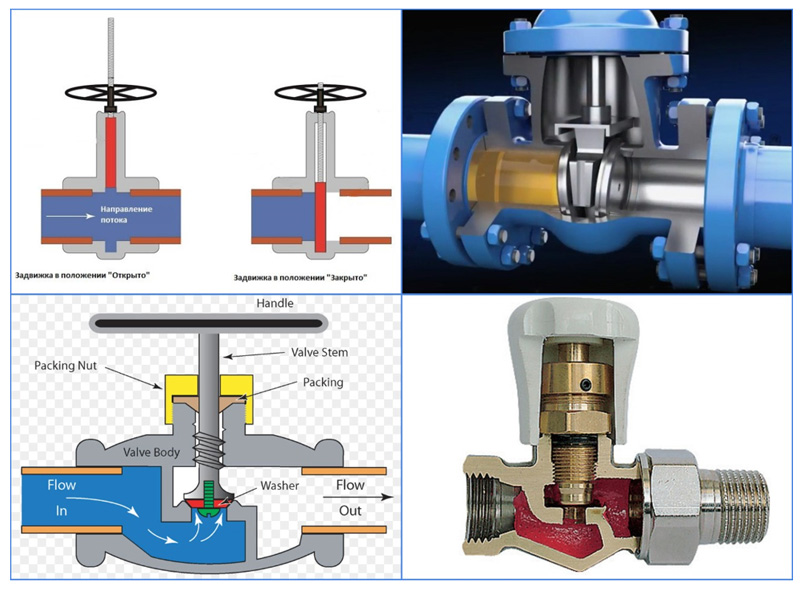

يتميز صمام البوابة بالحركة العمودية لعنصر القفل / التنظيم بالنسبة لمحور حركة السائل أو الغاز عبر نظام خط الأنابيب.
الصمام هو نوع من الأجهزة مع عنصر قفل / تنظيم يمكن أن يتحرك بالتوازي مع محور حركة المادة المنقولة عبر نظام خط الأنابيب. يوصي الخبراء بتجنب استخدام اسم “صمام” فيما يتعلق بالتجهيزات من هذا النوع ، حيث يمكن أن يكون لهذا المصطلح عدة تفسيرات غامضة.
في الرافعة ، يدور عنصر القفل / التنظيم حول محوره ، أثناء القيام بحركات متعدية. عنصر العمل للمعدات من نوع الرافعة له شكل جسم ثورة ويمكن أن يتحرك بزوايا مختلفة في اتجاه محور حركة وسيط العمل.
في صمام الفراشة ، يدور عنصر القفل / التنظيم حول محور يقع بزاوية معينة على محور اتجاه تدفق المادة التي يتم نقلها عبر نظام خط الأنابيب. يكمن الاختلاف بين هذا النوع من التعزيزات في عنصر العمل الذي له شكل قرص..
يمكن هيكلة جميع أنواع التركيبات المذكورة أعلاه في مكونات فردية. على سبيل المثال ، تتميز الصمامات الوتدية والصمامات المتوازية بشكل المقاعد والبوابات (لها ساق / عمود دوران مرتفع أو غير مرتفع).
اعتمادًا على شكل الصمامات ، يتم أيضًا تقسيم تركيبات خطوط الأنابيب من نوع الصمام إلى عدة أنواع. هناك صمامات قفاز وإبرة (مدبب). توجد أيضًا صمامات ذات مقعد مفرد أو مزدوج.
يمكن أن تكون تركيبات خطوط الأنابيب من نوع الصمام على شكل عنصر العمل مخروطيًا وكرويًا وأسطوانيًا.
الأنواع المختلفة من التركيبات لها خصائصها المميزة وبعض العيوب. اعتمادًا على خصائص الجهاز هذه ، كل نوع من التركيبات له مجاله الخاص للتطبيق..
بالنسبة للأجهزة من نوع الصمام ، فإن المعلمات المميزة هي:
ارتفاع كبير (المسافة من المحور الأفقي لنظام خط الأنابيب إلى الجزء العلوي من المغزل (الجذع / المشغل) في حالة الفتح الكامل للجهاز) ؛
طول صغير وجهاً لوجه (المسافة من طرف خارجي يربط مستوى إلى آخر) ؛
مقاومة هيدروليكية منخفضة
جهد كبير لدفع مصراع الكاميرا ؛
رد بطيء؛
زيادة تآكل سطح المقعد عند استخدامه في خطوط الأنابيب التي تنقل السوائل بمستوى عالٍ من التلوث.
وتجدر الإشارة إلى أن صمامات البوابة تكون أكثر تفضيلاً عند استخدامها كصمامات غلق..
أكثر أنواع تركيبات خطوط الأنابيب شيوعًا هي الصمامات. خصائصها المميزة هي كما يلي:
ارتفاع منخفض
طول البناء الكبير
ردفعل سريع؛
مقاومة هيدروليكية عالية مع مستوى عالٍ من الختم.
تستخدم الصمامات في العديد من أجهزة التحكم.
تجمع تركيبات الصمامات بين الخصائص الكامنة في الصمامات (مساحة الرأس وسرعة الاستجابة) وصمامات البوابة (طول صغير وجهاً لوجه).
تتميز صمامات الفراشة بما يلي:
ارتفاع منخفض
طول صغير وجها لوجه ؛
القليل من الجهد على محرك البوابة ؛
ردفعل سريع؛
معلمات منخفضة للمقاومة الهيدروليكية.
الصمامات الصناعية للأنابيب – ما هي ميزاتها?
نظرًا لحقيقة أن تجهيزات الأنابيب في شكل منتج نهائي يجب أن تمتثل تمامًا لجميع متطلبات السلامة والوثائق التنظيمية ، في معظم الحالات ، لا تعمل سوى الشركات الكبيرة في تصنيعها. من أجل إنتاج هذه العناصر على نطاق صناعي ، تحتاج إلى القدرة على التحكم في العملية عن بُعد ، ووضع التشغيل التلقائي وأعلى موثوقية ممكنة..
هنا يظهر تصنيف آخر لحديد التسليح. لذلك ، في مجال عملها يمكن أن يكون:
التقنية العامة
السباكة الصناعية
للاستخدام في ظروف خاصة ؛
السفينة / النقل؛
خاص الصناعية.
يتم إنتاج منتجات الفئة الأولى بشكل أساسي في سلسلة ويمكن استخدامها في جميع المجالات الممكنة. بالنسبة للتركيبات المعدة للتشغيل في ظروف خاصة ، يتم استخدامها في أنظمة الطاقة ذات الخصائص التقنية المحسنة ، وكذلك في الحالات التي يتم فيها إصلاح / تركيب خطوط نقل المواد العدوانية أو السامة..
يتم طرح متطلبات خاصة لعناصر النقل / السفينة. يتم تصنيعها مع مراعاة حجم ووزن المنتجات ، بالإضافة إلى معايير أخرى ، بما في ذلك إمكانية استخدامها في مناطق مناخية مختلفة. أخيرًا ، تم تصميم وإنشاء منتجات صناعية خاصة لطلب مؤسسات وإدارات محددة..
ما هو مدرج في مجموعة التركيب?
الموصلات – المكسرات والمحولات المطلوبة لتوصيل المبرد بالأنبوب. الأول يستخدم لربط العناصر من نفس القطر ، والأخير مصمم للتغيير من قطر إلى آخر ، على سبيل المثال ، من 1 إلى 1/2 بوصة. يجب أن تحتوي المجموعة على موصلين – يمين ويسار. كقاعدة عامة ، تأتي كاملة مع جوانات..
المقابس هي العناصر التي تغطي الفتحات غير المستخدمة في المشعات. إنها أغطية متصلة بخيط.
صمام تنفيس الهواء – صمام متصل بأسفل المبرد ومصمم لنزف الهواء من النظام. كما أنه ضروري لتصريف المياه. كقاعدة عامة ، يأتي مع مفتاح يفتح ويغلق الصمام..
نصائح الاختيار
ضع في الاعتبار قطر التوصيل للعناصر الموجودة في المجموعة ، والتي يجب أن تتطابق مع قطر الفتحة الموجودة في المبرد وقطر الأنابيب. انتبه لوجود حوامل الحائط. بالنسبة لمشعات الحديد الزهر ، يجب أن تكون هذه دبابيس معدنية يتم حفر ثقوب عميقة في الحائط. تشتمل مجموعة التثبيت الخاصة بالمشعات ثنائية المعدن على أقواس للتثبيت على الحائط كمثبتات.
يجب شراء مجموعة التثبيت بناءً على نوع المبرد والشركة المصنعة. هذا ضمان للتثبيت الفعال والمطابقة الدقيقة لأبعاد عناصر التوصيل مع الموصلات..
صمامات الإغلاق – أنواع وأنواع وهيكل ومواد التصنيع
مقدمة
يعد نظام التدفئة ، الذي تم تصميمه وتنفيذه بواسطة حرفيين رفيعي المستوى ، تكوينًا معقدًا ضروريًا لضمان نظام درجة الحرارة المطلوب في منزل أو شقة خاصة. كل التفاصيل مهمة فيه. بالإضافة إلى الغلايات والأنابيب والرادياتير وغيرها من المعدات الإلزامية ، لا يمكن الاستغناء عن مكونات التحكم.

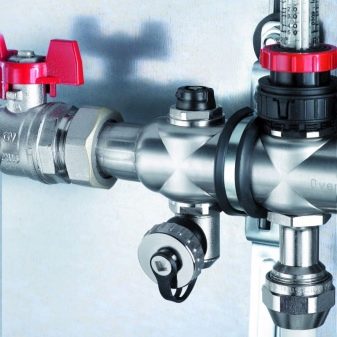

جميع التركيبات المستخدمة لأنظمة التدفئة مقسمة إلى أنواع. للبيع هناك صمامات تحكم وإغلاق للتدفئة. دعنا نفكر في كل نوع بمزيد من التفصيل..
أنواع صمامات التسخين
يتم شرح استخدام هذه العناصر بسهولة من خلال ميزات التصميم والنطاق الموجود في السوق. يتم التعبير عن صمامات الإغلاق في نوعين من الصمامات:
الأول مجهز بكرة بها ثقب. عند تدوير المقبض ، يتم ضبط القطر داخليًا. وبالتالي ، يتم تنظيم قوة تدفق السوائل في نظام خطوط الأنابيب. يتميز هذا العنصر بالبساطة في منع التدفق..
يتم استخدام الجذع أو الصمامات لإغلاق الجذع ، وهي مزودة بحشية مطاطية أو خزفية. لإيقاف / استعادة إمدادات المياه ، عليك إجراء عدة لفات من المقبض. هذا العنصر قابل للتطبيق كأداة لضبط أكثر دقة لقوة التدفق..
يتم تركيب واختيار التركيبات مع مراعاة المعلمات التشغيلية لنظام التدفئة. خلاف ذلك ، لن يكون من السهل تحقيق الوظائف والمهام اللازمة للتعزيز..
صمامات التسخين
ظاهريًا تشبه الصمامات ، لكنها تختلف في الأحجام الأكبر. أيضا ، القنوات الداخلية لها مظهر مختلف. نظرًا للهيكل الموجي بالداخل ، توفر هذه العناصر حماية استثنائية ضد انخفاضات الضغط الكبيرة. تسمح لك صمامات البوابة بالحفاظ على الجذع سليمًا وضمان إحكام إغلاق الصمام. يتم تركيبها في مناطق خط الأنابيب التي يزيد قطرها عن 100 مم..
لماذا نحتاج الصنابير
بادئ ذي بدء ، يجب القول أنه من المقبول عمومًا استدعاء رافعة أي جهاز للتحكم في تدفق السائل الذي له مقبض. من الناحية الفنية ، من الأصح استدعاء صمامات إغلاق الصنابير.
علاوة على ذلك ، فإن الأخير يسمح فقط بمنع تدفق المبرد أو فتحه تمامًا ، ولكن ليس لتنظيم تدفقه. للتنظيم ، يتم استخدام الصمامات والصمامات..
كقاعدة عامة ، فإن صمامات التحكم المثبتة عند مدخل المبرد هي التي تؤدي الوظائف التالية:
يرجى ملاحظة أن الأنواع المختلفة من التركيبات قد يكون لها وظائف مختلفة. أدناه سوف نتعرف على ميزات وجهاز جميع أنواع الحنفيات التي يتم استخدامها بالاقتران مع مشعات نظام التدفئة.
مخطط الربط
كقاعدة عامة ، في أنظمة التدفئة الحديثة ، يبدو مخطط توصيل البطارية (الأنابيب) كما يلي:
بالنسبة لمشعات التدفئة ، يمكن استخدام أنواع مختلفة من صمامات الإغلاق. علاوة على ذلك ، كل نوع له وظائف مختلفة. لذلك ، غالبًا ما يتم تثبيت أنواع مختلفة من الرافعات عند مدخل ومخرج البطارية..
بيئة العمل
الوثيقة التنظيمية الرئيسية التي تشرح ماهية تجهيزات الأنابيب (TPA) وتصف جميع المصطلحات والتعريفات المرتبطة بها هي GOST 24856-2014.
ينص المعيار على أن صمامات خط الأنابيب عبارة عن أجهزة تقنية موضوعة على خطوط الأنابيب والمعدات والحاويات..
الغرض من صمامات الإغلاق (ZA) هو التحكم في تدفق الوسيط عن طريق تغيير المقطع العرضي لمرور مجرى الأنابيب.
يشير التحكم إلى قدرة الأجهزة على إيقاف التدفقات وفتحها وتنظيمها وتوزيعها وخلطها وتقسيمها..
سائل العمل (سائل العمل) الذي يتم التحكم فيه بواسطة الصمامات هو السوائل والغازات ومخاليطها واللباب والأبخرة والبلازما والمواد السائبة والمسحوق والمعلقات. في المجال الصناعي ، غالبًا ما تستخدم الصمامات لتنظيم تدفق الماء الساخن والبارد والبخار والزيت ومنتجاته والزيت والغاز الطبيعي القابل للاحتراق.
تصنيف الضغط
تنشئ GOST 24856-2014 مجموعات التركيبات التالية اعتمادًا على ضغط الوسيط في الأنابيب التي تتحكم فيها:
ضغط منخفض – قادر على تحمل ضغط الوسط في خط الأنابيب بما لا يزيد عن 2.5 ميجا باسكال (25 بار).
ضغط متوسط (ضغط متوسط) – يعمل عندما يتم توفير سائل العمل تحت ضغط 2.5 إلى 10 ميجا باسكال (25-100 بار).
ضغط مرتفع – يتم تشغيله بضغط الوسيط المنقول في الاتصالات التي تزيد عن 10 ميجا باسكال (100 بار).
التصنيف والتوسيم والمتطلبات المعيارية
يمكن لتركيبات خطوط الأنابيب ، نظرًا لقدرتها على تغيير المقطع العرضي الداخلي لخط الأنابيب ، التحكم بشكل فعال في تدفق أنواع مختلفة من الوسائط. لذلك ، فإن استخدامه يجعل من الممكن إجراء العمليات التالية:
يعتمد تصنيف حديد التسليح على وظيفتها. لذلك ، بناءً على هذه المعلمة ، يمكن أن تكون تركيبات خطوط الأنابيب من الأنواع التالية.
بمساعدة تركيبات خطوط الأنابيب هذه ، يتم تغيير معلمات تدفق وسيط العمل ، وبالتالي خصائصه الرئيسية. في هذه الفئة ، توجد أنواع الخانق والإغلاق والتحكم. بمساعدة التركيبات من النوع الأول ، والتي تسمى غالبًا صمامات الاختزال ، من الممكن تقليل حمل العمل في خط الأنابيب ، والذي يتم عن طريق زيادة المقاومة الهيدروليكية في منطقة التدفق الخاصة به. تجهيزات خط أنابيب الإغلاق والتحكم هي مجموعة من الأجهزة التي يتم ضمان تنظيم معلمات تدفق العمل وإغلاقها..
يتم استخدام تركيبات خطوط الأنابيب هذه لإغلاق تدفق وسط العمل بإحكام. إذا تم استخدامه للتحكم في تدفق وسيط العمل إلى وحدات التحكم والقياس ، فإنه يسمى وحدة التحكم. هناك أيضًا صمامات تصريف ، يتم بسببها تفريغ وسيط العمل من خطوط الأنابيب أو الحاويات..
نوع الخلط والتوزيع
توفر تركيبات خطوط الأنابيب هذه خلطًا لتدفقات وسط العمل ، وكذلك توزيعها في اتجاهات الحركة المطلوبة..
محمي
تُستخدم تركيبات خطوط الأنابيب هذه لحماية عناصر النظام من العواقب الناتجة عن التغييرات في معلمات تدفق وسط العمل. يمكن أن تكون مثل هذه التغييرات في أغلب الأحيان نتائج لحالات الطوارئ في النظام. يمكن أن توفر الصمامات من هذا النوع أيضًا الحماية ضد تغيير اتجاه حركة تيار العمل..
فصل المرحلة
هذه هي تركيبات خطوط الأنابيب التي تفصل وسط العمل إلى حالات طور مختلفة. على سبيل المثال ، يمكنه فصل البخار شديد السخونة ووسط العمل ، والاحتفاظ بالمكثفات (استنزاف المكثف) ، وكذلك حل عدد من المهام الأخرى..
أمان
يحمي هذا النوع من تركيبات خطوط الأنابيب النظام من الزيادة الحرجة في ضغط وسط العمل..
تجهيزات الأنابيب ، وفقًا لمتطلبات معيار الدولة R52720-2007 ، تتميز بمعلمتين رئيسيتين:
يميز الضغط الاسمي ، المعين PN أو PN ، قيمة هذه المعلمة ، حيث يمكن تشغيل الخزانات أو خطوط الأنابيب لفترة زمنية معينة ، بشرط أن تكون درجة حرارة بيئة العمل +20 درجة مئوية. يتم تحديد تصنيف وصلات الأنابيب والقيم الاسمية لهذه المعلمة بواسطة معيار الدولة 26349-84.
قيم الحجم الاسمي للصمام ، والتي تم تحديدها DN أو DN ، تميز معلمات العناصر التي تشكل خطوط الأنابيب. القيم المسموح بها لهذه المعلمة منصوص عليها في معيار الدولة 28338-89.
متطلبات مادة التصنيع ومهام العناصر
لفهم ماهية العناصر المذكورة أعلاه ، تحتاج إلى فهم وظائفها. تتمثل المهمة العامة للتركيبات في تنظيم تدفق سائل التبريد الذي يتم توزيعه في جميع أنحاء النظام. بمساعدتهم ، يمكن للمستخدم زيادة أو خفض مستوى الصوت في أي وقت. يؤثر كل نوع من أنواع الصمامات (رقم 1 – صمامات الإغلاق ، رقم 2 – صمامات التحكم) بطريقة معينة على تشغيل الهيكل وله غرض وظيفي خاص به.
الخيار رقم 1
تُستخدم صمامات الإغلاق لإيقاف المبرد تمامًا في قسم معين من نظام إمداد المياه أو المبرد لتقليل التدفق بالقوة. كقاعدة عامة ، لمثل هذه المهام ، يتم اختيار صمامات البوابة أو الرافعات التي تختلف في التصميم..
عند شراء الأجزاء ، يجب أن تولي اهتمامًا خاصًا ليس فقط للنموذج ، ولكن أيضًا للمادة التي صنعت منها. تستخدم كبرى الشركات المصنعة الفولاذ المقاوم للصدأ عالي الجودة. يجب أن تكون المنتجات المتميزة قادرة على تحمل أحمال درجات الحرارة والضغط العالي بسهولة. يجب الإشارة إلى هذه المؤشرات في جواز السفر الفني أو على جسم العنصر نفسه.
الخيار رقم 2
يتم استخدام هذه الفئة من التعزيزات من أجل التشغيل الآمن والمنسق جيدًا للهيكل بأكمله. أحد الأغراض الرئيسية لعناصر التنظيم لأنظمة التدفئة هو تثبيت مستوى الضغط داخل الأنبوب. عند استخدامها في نظام قائم على الماء ، تنظم الأجزاء تسخين الماء عن طريق خلط السوائل الساخنة والباردة. لمزيد من التطبيق العملي ، تم تجهيز بعض طرازات الأدوات بلوحات تحكم إلكترونية..
تستخدم مواد مختلفة للتصنيع. الأكثر شيوعًا هي الحديد القابل للطرق والنحاس والشعب الهوائية. نادرًا ما يتم استخدام التركيبات الفولاذية للمشعات ، نظرًا للخصائص الخاصة للمعادن. عمليا غير مناسب للاستخدام في أنظمة الماء الساخن.
ملاحظة: تواصل شركات التصنيع التي تعمل في هذا القطاع من السوق العمل على تطوير تكوينات جديدة لتحسين الكفاءة وسهولة الاستخدام. يمكن العثور على الوحدات المدمجة على أرفف المتاجر المتخصصة الكبيرة للبيع. الميزة الرئيسية لمثل هذه النماذج من تجهيزات التسخين هي التركيب البسيط والسهل ، مقارنة بتركيب مكونات النظام الواحد..
أجهزة القفل: التصنيف والتطبيق
الأنواع الرئيسية لصمامات خطوط الأنابيب هي صمامات البوابة والبوابات والصمامات والصنابير والبوابات. بالنسبة لصمامات البوابة ، فإن حركة عنصر القفل بزاوية قائمة على المحور الطولي للأنبوب هي خاصية مميزة ، بالنسبة للصمامات – الموازية.
بوابات
من الممكن استخدام الصمامات على أجهزة الإغلاق بقطر يصل إلى 0.3 متر ، وغالبًا ما يتم استخدامها في الأجزاء الطرفية (المسدودة) من النظام أثناء عمليات الإصلاح. يدور عنصر القفل ، الذي غالبًا ما يكون جسمًا للثورة أو جزءًا منه ، حول محور يقع بزاوية عشوائية فيما يتعلق بمحور الأنبوب. يمكن استخدام الصمامات ليس فقط كصمامات إغلاق ، ولكن أيضًا كصمامات تحكم.
بوابة الصمامات
صمامات البوابة هي عناصر إغلاق ذات طول قصير مصممة للعمل في أنظمة ذات مقاومة هيدروليكية منخفضة..
حسب التصميم ، فهي على شكل إسفين (مع إسفين مركب ، مرن ، صلب) ومتوازي (نوع البوابة). في الأنظمة ذات الضغط المنخفض ، يتم استخدام صمامات البوابة من النوع الأخير..
الغرض الرئيسي من الصمامات هو أداء وظائف الإغلاق ؛ في معظم الحالات ، لا يتم استخدامها كعناصر تنظيمية. أثناء التشغيل ، يمكن ضبط الصمامات في وضعين محتملين: مغلق أو مفتوح..
من الأفضل استخدام هذه العناصر في أنظمة التجويف الكامل ، أي في حالة عدم وجود انخفاض في قسم الأنابيب في الفتحات. على سبيل المثال ، تعتبر الصمامات مثالية للاستخدام في خطوط الأنابيب الرئيسية حيث يتحرك الوسط باستمرار وبسرعة عالية..
ميزة التصميم المميزة لصمام البوابة هي وجود عمود دوران والذي ، حسب التصميم ، يتمدد أم لا.
كما لوحظ بالفعل ، هناك نوعان رئيسيان من صمامات البوابة: صمامات البوابة والإسفين.
يتم تضمين إسفين معدني في تصميم عناصر البوابة ، والتي ، عند التحرك ، تقطع العناصر الأجنبية لبيئة العمل. تستخدم صمامات البوابة لتجهيز خطوط الأنابيب لمياه الصرف الصحي وإنتاج اللب والورق ، إلخ..
إذا كان من الضروري إجراء إصلاحات دورية لعناصر النظام ، يتم تثبيت صمامات إسفينية ، تتكون من جسم من الحديد الزهر ، يتم فيه تثبيت مغزل دوار متصل بالإسفين. تُستخدم البوابات الإسفينية عند خدمة أنظمة نقل الغازات والسوائل التي لا تتفاعل مع مادة خط الأنابيب. هيكل وغطاء هذه المنتجات ملحومان من أجزاء مقطوعة من صفائح مقاومة للتآكل أو صلب كربوني..
الصمامات
الغرض من الصمامات هو الفتح والإغلاق في ظل ظروف معينة ، على سبيل المثال ، عند الوصول إلى مستوى ضغط معين أو تغيير اتجاه حركة وسط العمل.
تنقسم المنتجات إلى مقعد واحد ومقعدين ، وعادة ما يتم استخدام النوع الثاني في الإنتاج ، والذي يؤدي في نفس الوقت وظائف التوزيع والوظائف التنظيمية..
بناءً على اتجاه تدفق وسيط العمل ، يتم تقسيم الصمامات إلى زاوية (يتغير الاتجاه بمقدار 90 درجة) ، ومستقيمة (لا يتغير الاتجاه) وتدفق مباشر (يتم تقويم خط حركة الوسط ).
لإيقاف حركة التدفق داخل الأنابيب تمامًا ، يتم استخدام صمامات الإغلاق. تضمن هذه التركيبات أقصى قدر من الموثوقية وضيق النظام..
إذا أصبح من الضروري منع حدوث تغيير في حركة وسيط العمل (على سبيل المثال ، في حالة فشل المضخة وتلف أو كسر القناة الحاملة) ، استخدم صمامات الفحص.
تتحكم صمامات التحكم في كمية السائل أو الغاز التي يتم توفيرها للنظام عن طريق تغيير حجم المدخل.
تؤدي الصمامات الكروية ، كما يوحي الاسم ، وظيفتين في وقت واحد.
رافعات
خيار أكثر تنوعًا لتركيبات خطوط الأنابيب هو الصنابير. يمكن استخدامها كأجهزة إغلاق أو تحكم أو توزيع. الصنابير مناسبة لأي ، بما في ذلك اللزوجة والسوائل والغازات. يتطلب إصلاح هذه التركيبات الكثير من الجهد والخبرة..
تتكون الصمامات من بوابة (أو سدادة) ذات شكل هندسي كروي أو مدبب أو أسطواني ، مع وجود ثقب في المركز وجسم. عناصر القفل هذه مصنوعة من النحاس والبرونز والحديد الزهر والصلب ، وفي حالة الظروف الداخلية الأكثر عدوانية – من البورسلين أو البلاستيك الخاص.
عادة ما يتم تقسيم الرافعات إلى مجموعات حسب:
الآراء
يتم تصنيف الأجزاء الخاصة بإيقاف تدفق الغازات والسوائل وفقًا لعوامل مختلفة. أنواع الصمامات بطريقة التوصيل:
صمام الإغلاق الكروي
إنه جسم مصبوب مع خيوط على كلا الجانبين للتوصيل بالأنابيب. لإيقاف التدفق ، يوجد مقبض يمكنك من خلاله تغيير موضع صمام البوابة. بالإضافة إلى ذلك ، يتم تثبيت حشية مطاطية أسفل المقبض.
الرافعات هي:
ميزة إضافية للصنبور هي ضبط إمداد الغاز أو السائل. مصنوع من الفولاذ والحديد الزهر والبرونز والبلاستيك والبورسلين.
عمليات الإغلاق
المصراع هو الجزء الرئيسي من أي آلية إغلاق. إذا كان معيبًا ، فإن السائل أو الغاز سيدمر خط الأنابيب. غالبًا ما تكون مصنوعة من الفولاذ أو الحديد الزهر. الأكثر شيوعًا هي صمامات الفراشة.
صنبور إبرة
يمكن أن تكون الوظائف التي يؤديها صمام الإبرة للتدفئة مختلفة. اعتمادًا على التصميم ، يمكن لهذا الجهاز أداء وظيفة الإغلاق والتنظيم والموازنة. في أنظمة التدفئة ، غالبًا ما يتم استخدام صمام إبرة الإغلاق لمبرد التدفئة ، والذي يسمح لك بإغلاق التدفق بسلاسة وتجنب حدوث مطارق المياه التي تضر بالنظام. على عكس الصمام الكروي ، الذي له موقعان للتشغيل ، يمكن أن يعمل الصمام الإبرة في ثلاثة أوضاع:
عدد أقسام المشعات ثنائية المعدن
كم عدد الأقسام الموجودة على المبرد ثنائي المعدن له تأثير مباشر على اختيار طريقة التوصيل. يمكن تبديل البطارية التي تصل إلى 8 أقسام عن طريق الاتصال الجانبي أو السرج السفلي أو التوصيل القطري. إذا كان هناك أكثر من 8 أقسام ، فمن الأفضل استخدام اتصال قطري.
عند استخدام التحويل الجانبي ، سيكون امتداد التدفق مطلوبًا. يشير هذا إلى الأنبوب الذي تم إدخاله في مجمع الإمداد. إنه يساعد في المواقف التي يوفر فيها الاتصال الجانبي تدفئة للأقسام الأولى فقط. بفضل الأنبوب الذي تم إدخاله بالداخل ، يتدفق المبرد إلى ما وراء المدخل ، مما يؤدي إلى تسخين سطح الجهاز بشكل متساوٍ.
خيارات طول تمديد التدفق:
تظهر الحالات المختلفة فعالية كلا الخيارين الأول والثاني. الشيء الرئيسي هو تحقيق التحسين الملحوظ لتسخين المبرد. يحدث أحيانًا أن يؤدي التثبيت في منتصف القسم الأخير إلى انخفاض مستوى التسخين في الأقسام الأولى. في هذه الحالة ، يوصى بتقصير الأنبوب. ولكن نادرًا ما تحدث مثل هذه المواقف ، والتي تتأثر بالضغط في الناهض والمقطع العرضي للبطانة.
تركيبات مشعاع التدفئة
هناك مجموعة واسعة من العناصر المماثلة في السوق. يتم تثبيت ما يلي على مشعات التدفئة:
صمام الرادياتير – تجهيزات للإمداد السلس والموحد لسائل التبريد لمبرد نظام التدفئة. يحمي من هبوط الضغط المفاجئ. هناك حنفيات زاوية ومستقيمة للرادياتير. يتم تحديدها مع مراعاة ميزات التصميم الخاصة بالتثبيت.
بسبب الضبط السلس ، من الممكن ضبط المستوى المطلوب لإمداد عامل التسخين ، مع مراعاة نظام درجة الحرارة المطلوب في الغرفة. يوفر العزل المزدوج الحماية ويجعل الضبط أكثر دقة.
رأس حراري
يتألف من:
مبدأ التشغيل هو تأثير هواء الغرفة على منفاخ يقع في مكان مغلق. يتمدد الحشو ، وتصبح المنافاخ أكبر ومن خلال قضيب الدفع تعمل على دبوس الصمام الثرموستاتي. داخل الأخير ، ينخفض الجذع مع التخزين المؤقت ، مما يقلل من الإنتاجية. هذه هي الطريقة التي يكون بها إمداد المبرد محدودًا..
رافعة Mayevsky
تم تصميم صمام المبرد هذا لنزيف الهواء من المبرد. بمعنى آخر ، يساعد في تقليل الضغط في نظام التدفئة. متوفر في عدة أشكال. هناك أيضا التلقائي. ينطبق في:
يتكون من جسم معدني بفتحة صغيرة وغطاء داخلي بلاستيكي. لديها خيط ومسامير لقط في الداخل. يتم عمل فتحة في القفص لمخرج المبرد. المقطع قادر على الدوران 360 درجة.
صمام إغلاق المبرد
تعتبر منتجات التغطية جزءًا لا غنى عنه من دائرة التحكم والإغلاق في هيكل التسخين. يتم تنفيذ تركيب المنتجات على مشعات التدفئة لأداء العديد من الوظائف بواسطة الأجهزة في وقت واحد.
ميعاد
غالبًا ما توجد على الأنابيب في غرفة الغلاية غرف مُدفأة وصنابير ذات مقابض – صمامات إغلاق للتحكم في تدفق سائل التبريد.
تسمح لك الأجهزة بالإغلاق التام ، وفتح مصدر السوائل عبر خط الأنابيب ؛ تستخدم الصمامات والصمامات لتنظيم التدفق.
التركيبات الموجودة في مدخل البطارية ضرورية لفصل الرادياتير عن دائرة التسخين في حالة إزالتها للإصلاح والتنظيف. يساعد الوضع اليدوي والتلقائي في التحكم في درجة حرارة الغرفة.
المزيد عن التجهيزات:
مخطط الاتصال
توصيل المبرد القياسي هو تركيب صمام تحكم بين خط الإمداد والبطاريات. يتم قطع صمام كروي بين مخرج الإرجاع والرادياتير ، أمام نقاط الدخول والخروج لأجهزة الإغلاق – الالتفافية.
بفضل العبور ، يمكن لسائل التبريد الاستمرار في الدوران عبر النظام بعد إيقاف تشغيل مشعاع معين. عادة ، يتم وضع الصمامات الكروية أيضًا في منتصف المجرى الجانبي..
عناصر التنظيم
ترتبط تركيبات الضبط بالأتمتة ، وهي مصممة لضبط درجة الحرارة المثلى داخل الغرفة والحفاظ عليها.
إذا تغير المناخ في الغرفة بشكل حاد ، فسيعمل النظام: سيتغير معدل تدفق المبرد عبر الأنابيب ، مما سيعيد المؤشرات تدريجياً إلى وضعها الطبيعي.
توجد مادة داخل المنظم تغير أبعادها حسب الوضع في نظام التدفئة. عند التمدد ، يتم ممارسة الضغط على قضيب الانزلاق ، مما يؤدي إلى إغلاق إمداد السوائل بسلاسة.
عند التثبيت عن بُعد ، ستحتاج إلى توصيل منظم الحرارة باستخدام أنبوب شعري.
يجب ألا يتأثر الجهاز المثبت بالعوامل الخارجية ، بل يجب أن يكون بعيدًا عن عناصر التسخين وأشعة الشمس المباشرة. لا تغلق بالستائر ، ادفع الأثاث ، ضع المنتج بالقرب من مكيف الهواء ، فتحة التهوية.
تشتمل منتجات التحكم على رؤوس حرارية ، وصمام عدم رجوع ، وصمام جانبي ، وفتحة تهوية أوتوماتيكية.
وظائف الصمام ونطاقه
إذن ما هذا؟ هناك حاجة لصمامات التحكم للحفاظ على التوازن بين معايير بيئة العمل. يتغير استهلاك المواد أو يتم تطبيق منطقة التدفق.
أين تستخدم؟ تستخدم صمامات التحكم للتدفئة وكذلك لنقل خطوط الأنابيب. كما أنها تستخدم في محطات توليد الطاقة. تضمن صمامات الأمان المنظمة موثوقية النظام. وظيفتها الرئيسية هي الختم.
ما هي المتطلبات لها?
متطلبات صمامات التحكم خطيرة للغاية. لا يتم استخدامه كصمام إغلاق. يجب أن يؤدي كل نوع وظيفته الخاصة..
يجب أن تكون هذه التركيبات قادرة على التحكم في مدة الدورات مثل الفتح والإغلاق. إنها مسؤولة عن التثبيت الآمن للمصراع في وضع معين. من المهم أن تكون صمامات التحكم قوية. من الضروري أن تمتلك أيضًا الصلابة المطلوبة. يجب أن يكون الهيكل قادرًا على تحمل الأحمال الميكانيكية الثقيلة. من غير المقبول حدوث أنواع مختلفة من التشوهات والأضرار.
يجب أن تكون صمامات التحكم ضيقة. يجب أن تكون موثوقة ودائمة. يجب أن تكون العناصر مريحة للاستخدام. مطلب آخر هو أن تكاليف الصيانة وإصلاح الأجزاء لا تتجاوز الميزانية المخطط لها..
إذا كان صمام التحكم موجودًا في غرف حيث لا يمكن تعديل الهيكل وتزييته بشكل متكرر ، فيجب أن يعمل لفترة طويلة دون حدوث أعطال..
ما هي أنواعها?
تنتج النباتات عدة أنواع من صمامات التحكم. وتشمل هذه:
يتضمن بعض الأساتذة المنظمين في هذه القائمة. لن يتفق الجميع مع هذا التصنيف. في أغلب الأحيان ، لتحديد نوع الصمام ، من الضروري معرفة اتجاه حركة عنصر التنظيم. يمكن أن تتغير فيما يتعلق بتدفق بيئة العمل. تختلف المنظمين في أن نوعًا معينًا من الصمامات ليس سوى جزء من الهيكل.
ما هي مهمة الصمامات?
هذه العناصر هي المكون الرئيسي لصمامات التحكم. إنها أجزاء باهظة الثمن. كل صمام مطلوب لمهمة محددة. تعتبر عناصر المدخل والمخرج ضرورية لإحكام الحاويات التي يتم فيها تخزين الغاز والبخار. يجب الحفاظ على ضغط معين في الحاوية.
هناك حاجة إلى صمام تخفيض الضغط لتقليل ضغط التشغيل في النظام. يتم الحصول على هذا التأثير بسبب زيادة المقاومة الهيدروليكية..
ما هو الفرق في تصميمات الصمامات?
يمكن أن تكون صمامات التحكم في شكل صمامات. هم يختلفون في تصميمهم. خصوصيات الآلية هي أنه يمكن أن يكون لها بوابة واحدة أو أكثر. مطلوب صمام مقعد واحد لوظائف معينة. يمكن استخدام عمليات الإغلاق المتعددة. عندما تقع على نفس المحور ولها تسلسل معين ، فإنها تشكل منطقة تدفق.
هناك طلب كبير على الصمامات الخلوية في الوقت الحاضر. في نفوسهم ، المصراع هو عنصر ثابت. لديها ثقوب خاصة لازمة لتمرير بيئة العمل. غالبًا ما يشار إليهم باسم القفص.
يتحرك المكبس داخل الثقوب. بفضله ، تتغير منطقة المقطع العرضي باستمرار. نتيجة لذلك ، يكون صمام الخلية مسؤولاً عن الوظيفة التنظيمية.
ما هو التخزين المؤقت?
هذا أحد عناصر سدادة الصمام. يطلق عليه مكون القفل. التخزين المؤقت مسؤول عن عملية تنظيم بيئة العمل. يمكن أن يكون من الأنواع التالية:
ميزات صمام الفراشة
غالبًا ما تستخدم هذه الصمامات كصمامات تحكم. لديهم عدد من المزايا. لا يتطلب تركيب صمامات الفراشة مساحة كبيرة. يضمن استخدام هذه العناصر أداءً عاليًا. لا تقلل من ضغط العمل. يمكن استخدام صمامات الفراشة في درجات حرارة مختلفة. تشمل إيجابيات الأجزاء التكلفة المنخفضة لكل وحدة..
تستخدم صمامات الفراشة للعمل مع السوائل اللزجة. إنها ضرورية للتنظيم وتستخدم أيضًا للصمامات الكروية..
أي محركات يجب استخدامها?
تستخدم صمامات الإغلاق القابلة للتعديل مع مجموعة متنوعة من المشغلات. للعمل ، قم بتطبيق:
ميزات أخرى
تستخدم الصمامات القابلة للتعديل على نطاق واسع في السوق المحلية. هذا النوع من التركيبات ينتمي إلى خط الأنابيب. فهو يجمع بين وظائف التنظيم وكذلك الإغلاق. تشتمل هذه المجموعة على صمام إغلاق وتحكم. ما هي مهمتها؟ هناك حاجة لتنظيم التدفقات. في بعض الأحيان يصبح من الضروري إغلاق تدفقات الوسيط الخاضع للرقابة. هذا النوع من التركيبات ضروري للتدفئة. بفضله ، يمكنك تنظيم المبرد وضبط معلماته. من الممكن الآن إيقاف تشغيل عناصر التسخين الفردية.
تساعد صمامات الإغلاق القابلة للتعديل على إنشاء تركيبات تدفئة مركزية. تصبح أكثر أمانًا وأسهل في الاستخدام. زيادة كفاءة الطاقة.
يعتمد عمل أشياء مهمة مثل محطات الطاقة النووية وأنظمة إمدادات المياه وأنظمة التهوية ونقاط التسخين على هذه المبادئ. تضمن صمامات التحكم الأداء الصحيح لخطوط الأنابيب. في صناعة الطاقة الحرارية ، تساعد في إدارة الغلايات. هذا النوع من الصمامات مسؤول عن التشغيل الآمن والاقتصادي للغلايات. إنه مقاوم لعمليات التآكل ، وهو أمر إيجابي للصناعة..
اختيار وتركيب صمامات الرادياتير
يؤدي توصيل أجهزة التسخين باستخدام صمامات الإغلاق والتحكم المحددة بشكل صحيح إلى تحسين وظائف نظام التدفئة ويجعل التشغيل أكثر ملاءمة. يجب أن يكون صمام المبرد مصنوعًا من مواد عالية الجودة ومركب بشكل صحيح.
تنقسم تركيبات مشعات التسخين إلى إغلاق (منع تدفق المبرد) وتنظيم (مصمم للتحكم في معدل التدفق). الصمامات عبارة عن صمامات إغلاق فقط ، وصمامات التحكم عبارة عن صمامات وبوابات. ولكن في الحياة اليومية ، تعني الصنابير جميع أنواع صمامات الإغلاق والتحكم..
الغرض الوظيفي
لماذا يتم تجهيز المبرد بالصنابير؟ يتيح تركيبها عند توصيل أجهزة التدفئة:
أنواع صمامات البطارية
للتثبيت على البطارية ، يقصد ما يلي:
لتحديد الصنابير التي يجب وضعها على مشعات التدفئة ، تحتاج إلى فهم مبادئ التشغيل والغرض من كل جهاز.
الصمامات الكروية: الأنواع والمعلمات

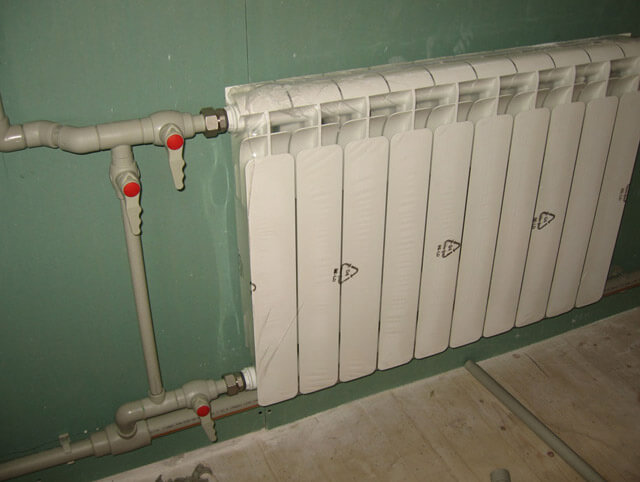

عند تركيب كل مبرد ، يُنصح بوضع صمامين كرويين أو صمام كروي للتزويد وصمام تعديل للرجوع. الصمامات الكروية هي صمامات إغلاق تسمح لك بإغلاق تدفق المبرد وتفكيك المشعات دون تصريف المبرد من النظام بأكمله.
العنصر الأساسي للجهاز هو كرة فولاذية بها فتحة لتمرير سائل التبريد من خلالها. الكرة متصلة بالساق ، وعندما يدور المقبض 90 درجة ، يستدير ويمنع تدفق الوسط تمامًا.
تختلف الصمامات الكروية:
بالنظر إلى الصنابير الأفضل وضعها على المشعات ، يجب إعطاء الأفضلية للتجويف الكامل ، لأنها لا تقلل من إنتاجية النظام ولا تقلل من نقل الحرارة لأجهزة التسخين.
صمامات التنظيف
تم تصميم صمام التدفق الموجود في المبرد لتصريف سائل التبريد أثناء شطف النظام. يشتمل صمام التدفق الملحوم على جسم معدني وحشية مطاطية وساق طويل. لفتح مثل هذا الصنبور ، يتم استخدام مفتاح الغاز أو الكماشة..
هذا الجهاز له عيب كبير – يتم تدمير الحشية المطاطية بسهولة أثناء تشغيل الرافعة ، مما يؤدي إلى حالة طارئة. بدلاً من الغسالة الملحومة ، يوصى بتركيب قابس رادياتير أو محول مع صمام سدادة على الرادياتير.
صمام موازنة
يتيح صمام الموازنة للتدفئة ضبط وضع درجة حرارة دوائر التسخين. إذا لم يكن المبرد مزودًا بصمام ثرموستاتي ، فسيتم استخدام صمام ضبط ميكانيكي ، حيث يتم ضبط قطر منطقة التدفق يدويًا ، بناءً على قراءات الضغط في خط الأنابيب في الأقسام قبل وبعد الصمام.
في الأنظمة التي يتم فيها تصحيح درجة حرارة البطاريات بواسطة صمامات ثرموستاتية ، يكون صمام التنظيم الأوتوماتيكي مسؤولاً عن موازنة الضغط. يتم تركيب صمام التحكم في التوازن على أنبوب الإرجاع.
الاختيار الصحيح لصمامات التحكم
يتم اختيار صمامات التحكم في مشعات التدفئة وفقًا لنوع نظام التدفئة ومتطلبات وظائفه. يمكن تشغيل منظم المبرد في الوضع اليدوي أو التلقائي. يعتمد مبدأ تغيير تسخين أجهزة التسخين على تصميم الجهاز ، والذي ينقسم إلى مخروطي وصمام.
عند اختيار صمام للرادياتير ، انتبه إلى مادة الجسم (الفولاذ ، النحاس ، مزيج من هذه المعادن) ، جودة الأختام المستخدمة – تعتمد موثوقية ومتانة المنتجات على ذلك..
ما الذي يؤثر على اختيار التجهيزات
تعتمد كفاءة المبرد على المادة التي تُصنع منها التركيبات ، وعلى الاختيار الصحيح للتركيبات لأنواع مختلفة من المشعات ، بما في ذلك العقد الخاصة بتوصيل المشعات بنظام التدفئة.
عادة ما تكون تركيبات الرادياتير مصنوعة من النحاس الأصفر أو الحديد الزهر أو البرونز. منتجات الصلب أقل شيوعًا: يُعتقد أن خصائص الفولاذ ليست كافية دائمًا لضمان موثوقية التعزيز في ظروف التلامس الطويل مع الماء.
إذا تحدثنا عن أنواع المشعات ، فإن الأكثر شيوعًا هي مشعات مقطعية أو صفيحة أو أنبوبية أو لوحة. غالبًا ما يتم تصنيع القطاعات والرقائق من مزيج من معدنين (النحاس أو الفولاذ المقاوم للصدأ من الداخل والألمنيوم من الخارج). تتميز باتصال جانبي أو قطري. غالبًا ما توجد مشعات الألواح والأنبوب في تصميم الصلب. وهي متصلة بنظام التدفئة من الأسفل أو من الجانب. لجميع هذه الخيارات ، يتم استخدام العديد من التركيبات والمواد الاستهلاكية (على سبيل المثال ، مانع التسرب ، شريط الدخان ، القنب).
اعتمادًا على مخطط التوصيل الذي يتم اختياره ونوع المبرد الذي يتم شراؤه ، يتم أيضًا شراء مجموعات التثبيت من التركيبات والملحقات ، بما في ذلك المثبتات.
أنواع ونماذج
هناك الأنواع التالية من الصمامات التي تسمح لك بتنظيم تدفق المبرد:
عند حساب نظام التدفئة ، يجب أن يؤخذ في الاعتبار أن تركيب الصنابير على بطاريات التدفئة يقلل من إنتاجية النظام. اختر قطر الأنبوب المناسب أو ابحث عن الصمامات ذات السعة القصوى..
المعايير والفروق الدقيقة
لا يمكن توقع كل شيء ولا يمكن دائمًا توقعه لكل إصدار محدد من تركيب وتشغيل المبرد في غرفة معينة. ومع ذلك ، إذا انطلقنا من الشروط القياسية ، فعند شراء التركيبات والملحقات:
مجموعة من السحابات
فتحة تهوية؛
المقابس (بما في ذلك المقابس الملولبة) ؛
مناسب؛
جوانات سيليكون
زوج مجموعات محول مع الخيوط اليمنى واليسرى.
يمكن أن تعبر الفروق الدقيقة عن نفسها بعدة طرق. على سبيل المثال ، نادرًا ما يتم استخدامها حتى الآن ، ولكن يمكن أن تبدو المشعات الجميلة جدًا والأصلية بالزجاج أكثر إثارة إذا تم شراء مثبتات شفافة لها ، وما إلى ذلك. وبالنسبة للمشعات الثقيلة المصنوعة من الحديد الزهر أو ثنائية المعدن ، يمكن شراء أرجل أو حوامل لتركيب الأرضية حتى لا تعلق شيئًا على الحائط لا يمكنها تحمله. في هذا الأمر ، يعتمد الكثير على ذوق المالك ورغباته..
وبالتالي ، إذا حددت مجموعة من التركيبات تتوافق مع نوع المبرد ومادة واستخدمته لإجراء تثبيت وتعديل عالي الجودة للجهاز ، فسيعمل نظام التسخين بلا عيب وسيبدو مبهجًا من الناحية الجمالية قدر الإمكان.
أنواع تركيبات خطوط الأنابيب
على الرغم من تنوع أنواع الأجهزة المتعلقة بتجهيزات أنظمة خطوط الأنابيب ، يميز الخبراء أربعة أنواع رئيسية منها. يتم تنفيذ تخصيص التركيبات لنوع أو آخر مع مراعاة ميزات تصميم الجهاز. يمكن التعبير عنها في اتجاه حركة عنصر القفل / التنظيم بالنسبة لاتجاه حركة المادة المنقولة.
يتميز صمام البوابة بالحركة العمودية لعنصر القفل / التنظيم بالنسبة لمحور حركة السائل أو الغاز عبر نظام خط الأنابيب.
الصمام هو نوع من الأجهزة مع عنصر قفل / تنظيم يمكن أن يتحرك بالتوازي مع محور حركة المادة المنقولة عبر نظام خط الأنابيب. يوصي الخبراء بتجنب استخدام اسم “صمام” فيما يتعلق بالتجهيزات من هذا النوع ، حيث يمكن أن يكون لهذا المصطلح عدة تفسيرات غامضة.
في الرافعة ، يدور عنصر القفل / التنظيم حول محوره ، أثناء القيام بحركات متعدية. عنصر العمل للمعدات من نوع الرافعة له شكل جسم ثورة ويمكن أن يتحرك بزوايا مختلفة في اتجاه محور حركة وسيط العمل.
في صمام الفراشة ، يدور عنصر القفل / التنظيم حول محور يقع بزاوية معينة على محور اتجاه تدفق المادة التي يتم نقلها عبر نظام خط الأنابيب. يكمن الاختلاف بين هذا النوع من التعزيزات في عنصر العمل الذي له شكل قرص..
يمكن هيكلة جميع أنواع التركيبات المذكورة أعلاه في مكونات فردية. على سبيل المثال ، تتميز الصمامات الوتدية والصمامات المتوازية بشكل المقاعد والبوابات (لها ساق / عمود دوران مرتفع أو غير مرتفع).
اعتمادًا على شكل الصمامات ، يتم أيضًا تقسيم تركيبات خطوط الأنابيب من نوع الصمام إلى عدة أنواع. هناك صمامات قفاز وإبرة (مدبب). توجد أيضًا صمامات ذات مقعد مفرد أو مزدوج.
يمكن أن تكون تركيبات خطوط الأنابيب من نوع الصمام على شكل عنصر العمل مخروطيًا وكرويًا وأسطوانيًا.
الأنواع المختلفة من التركيبات لها خصائصها المميزة وبعض العيوب. اعتمادًا على خصائص الجهاز هذه ، كل نوع من التركيبات له مجاله الخاص للتطبيق..
بالنسبة للأجهزة من نوع الصمام ، فإن المعلمات المميزة هي:
ارتفاع كبير (المسافة من المحور الأفقي لنظام خط الأنابيب إلى الجزء العلوي من المغزل (الجذع / المشغل) في حالة الفتح الكامل للجهاز) ؛
طول صغير وجهاً لوجه (المسافة من طرف خارجي يربط مستوى إلى آخر) ؛
مقاومة هيدروليكية منخفضة
جهد كبير لدفع مصراع الكاميرا ؛
رد بطيء؛
زيادة تآكل سطح المقعد عند استخدامه في خطوط الأنابيب التي تنقل السوائل بمستوى عالٍ من التلوث.
وتجدر الإشارة إلى أن صمامات البوابة تكون أكثر تفضيلاً عند استخدامها كصمامات غلق..
أكثر أنواع تركيبات خطوط الأنابيب شيوعًا هي الصمامات. خصائصها المميزة هي كما يلي:
ارتفاع منخفض
طول البناء الكبير
ردفعل سريع؛
مقاومة هيدروليكية عالية مع مستوى عالٍ من الختم.
تستخدم الصمامات في العديد من أجهزة التحكم.
تجمع تركيبات الصمامات بين الخصائص الكامنة في الصمامات (مساحة الرأس وسرعة الاستجابة) وصمامات البوابة (طول صغير وجهاً لوجه).
تتميز صمامات الفراشة بما يلي:
ارتفاع منخفض
طول صغير وجها لوجه ؛
القليل من الجهد على محرك البوابة ؛
ردفعل سريع؛
معلمات منخفضة للمقاومة الهيدروليكية.
الصمامات الصناعية للأنابيب – ما هي ميزاتها?
نظرًا لحقيقة أن تجهيزات الأنابيب في شكل منتج نهائي يجب أن تمتثل تمامًا لجميع متطلبات السلامة والوثائق التنظيمية ، في معظم الحالات ، لا تعمل سوى الشركات الكبيرة في تصنيعها. من أجل إنتاج هذه العناصر على نطاق صناعي ، تحتاج إلى القدرة على التحكم في العملية عن بُعد ، ووضع التشغيل التلقائي وأعلى موثوقية ممكنة..
هنا يظهر تصنيف آخر لحديد التسليح. لذلك ، في مجال عملها يمكن أن يكون:
يتم إنتاج منتجات الفئة الأولى بشكل أساسي في سلسلة ويمكن استخدامها في جميع المجالات الممكنة. بالنسبة للتركيبات المعدة للتشغيل في ظروف خاصة ، يتم استخدامها في أنظمة الطاقة ذات الخصائص التقنية المحسنة ، وكذلك في الحالات التي يتم فيها إصلاح / تركيب خطوط نقل المواد العدوانية أو السامة..
يتم طرح متطلبات خاصة لعناصر النقل / السفينة. يتم تصنيعها مع مراعاة حجم ووزن المنتجات ، بالإضافة إلى معايير أخرى ، بما في ذلك إمكانية استخدامها في مناطق مناخية مختلفة. أخيرًا ، تم تصميم وإنشاء منتجات صناعية خاصة لطلب مؤسسات وإدارات محددة..
ما هو مدرج في مجموعة التركيب?
نصائح الاختيار
ضع في الاعتبار قطر التوصيل للعناصر الموجودة في المجموعة ، والتي يجب أن تتطابق مع قطر الفتحة الموجودة في المبرد وقطر الأنابيب. انتبه لوجود حوامل الحائط. بالنسبة لمشعات الحديد الزهر ، يجب أن تكون هذه دبابيس معدنية يتم حفر ثقوب عميقة في الحائط. تشتمل مجموعة التثبيت الخاصة بالمشعات ثنائية المعدن على أقواس للتثبيت على الحائط كمثبتات.
يجب شراء مجموعة التثبيت بناءً على نوع المبرد والشركة المصنعة. هذا ضمان للتثبيت الفعال والمطابقة الدقيقة لأبعاد عناصر التوصيل مع الموصلات..
