DIY varmevekslere – hvordan man laver opvarmning

Varmeveksler – hvad er det?

Generelt ligner ovne ret meget traditionelle pejse, men der er stadig en, men meget vigtig forskel – en særlig varmeveksler, hvor almindeligt vand eller andet arbejdsvæske opvarmes.

Det er værd at bemærke, at en varmeveksler af to typer kan bruges i designet:

• Almindelig vandtank, som er placeret i umiddelbar nærhed af ildkassen.
• I form af en vandkappe, der er lagt rundt om hele enhedens omkreds.

Der er mange modeller med en varmeveksler på markedet i dag. Alle afviger i kraft, designfunktioner og ydre egenskaber..

Så fra det præsenterede sortiment kan vi udpege de modeller, der er særligt populære hos forbrugerne..

Komfur Bavaria Væghjørne

Bavaria er den ideelle løsning til små rum.

Et træk ved modellen er, at den er udstyret med en indbygget varmeveksler, som giver dig mulighed for at organisere varmesystemet i huset..

Vigtigste egenskaber:

• Effekt – 12 kW.
• Maksimal areal i det opvarmede rum – 150 m3.
• Effektivitet – 78%.
• Varmeveksler kammer volumen – 4 liter.
• Systemet er rent glas. Når pejsen er i drift, pumpes glasets dør ikke.
• Ovn med beklædning.
• Der er en form for økonomisk brændstofforbrug.
• Der er en niche til brænde.
• Udstyrets vægt – 170 kg.
• Skorstensudløbet er placeret på bagvæggen.
• Dimensioner – 945x540x710mm.
• Ovn type – vægvinkel.
• Omkostninger – 25.500 rubler.
• Oprindelsesland – Rusland.

Guca Lava (Gucha Lava) – kraft og raffineret udseende

Brændeovn Guca Lava med varmeveksler, lavet af støbejern af høj kvalitet og designet til store rum.

Dens stilfulde og samtidig originale design tiltrækker købere. Ovnens smukke former og kraft er imidlertid ikke alle de positive egenskaber, som en model af denne type har..

Vigtigste kendetegn:

• Den mest kraftfulde model i hele producentens serie. Det er i stand til at varme et rum op til 220 m3.
• Kroppen er ikke foret, varme overføres til rummet gennem brandsikkert glas og støbte dele af strukturen. Effektivitet – 78%.
• Modellen er udstyret med en primær og sekundær luftregulator – dette giver dig mulighed for at kontrollere forbrændingsintensiteten.
• Ren glas system.
• Gucha Lava komfur med varmeveksler kan kun bruges ved tilslutning til et varmtvandsforsyningssystem.
• Vægt – 161 kg.
• Skorstensretning – lodret eller vandret.
• Dimensioner – 540x493x946mm.
• Omkostninger – 42.700 rubler.
• Producent – Serbien.

Guca Lava er udstyret med et volumetrisk brændkammer og stort glas, som giver dig mulighed for at nyde effekten af ​​ild.

Komfur Angara Aqua – pejs med vandkappe

Modellen har en række fordele – evnen til at arbejde med både lukkede og åbne varmesystemer.

Derudover skal enhedens strukturelle egenskaber bemærkes – der er særlige luftkanaler i ovnlegemet, der giver dig mulighed for at opvarme luften i rummet..

Vigtigste egenskaber:

• Termisk effekt – 13 kW.
• Vandkredseffekt – 5 kW.
• Kølevæskemængde – fra 40 til 130 liter.
• Maksimal areal – 230 m3.
• Ren glas system.
• Primær luftregulator.
• Vægt – 150 kg.
• Dimensioner: 1020x550x490mm.
• Omkostninger – 24 500 rubler.
• Producent – Rusland.

Ovnen kræver ikke beklædning, har et stilfuldt og moderne design og er i stand til harmonisk at passe ind i ethvert interiør.

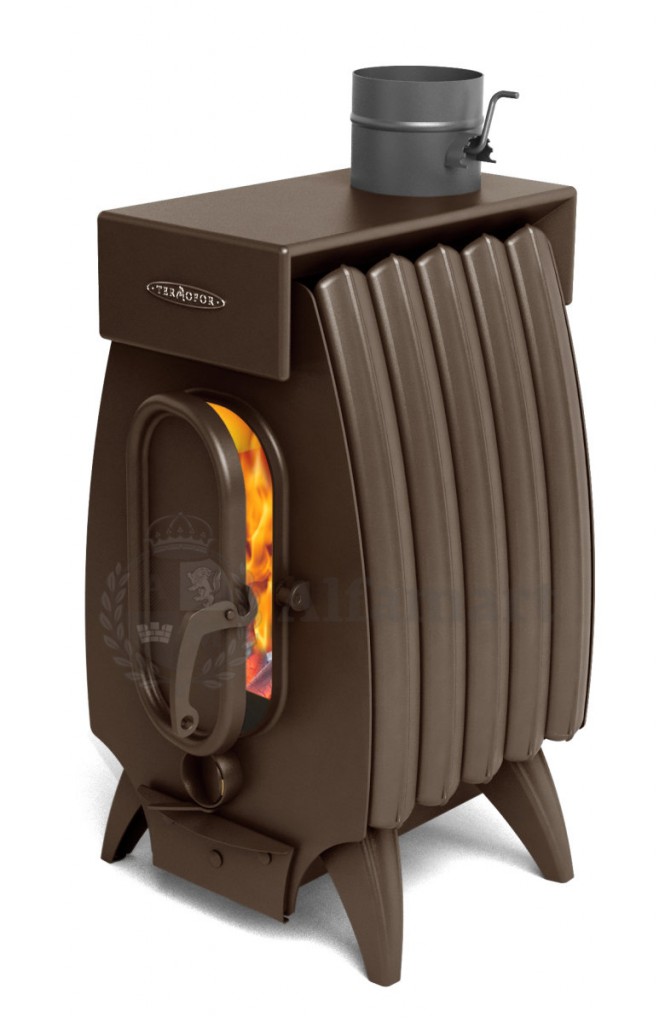

Termofor Fire-Battery 5 med originalt design

Hovedforskellen mellem denne model er dens computersimulering, som det ideelle forhold mellem pris og kvalitet blev opnået..

Derudover har Fire-Battery 5 s ovnen brændere med forskellige diametre, så du kan tilberede mad på åben ild..

Desuden er designet udstyret med en varmeveksler og har en fjernbeholder, så du kan opvarme vandet til dine behov..

Vigtigste egenskaber:

• Mængden af ​​det opvarmede rum – 100 m3.
• Effekt – 6 kW.
• Effektivitet – 85%.
• Tankvolumen 1.3.
• Dimensioner: 370x555x760.
• Vægt med tank – 42 kg.
• Ren glas system.
• Omkostninger – 13.000 rubler.
• Producent – Rusland.

Modellen er blottet for alle dikkedarer, så prisen er ganske acceptabel.

Fire-Battery 5 komfuret er et effektivt og samtidig stilfuldt design, der kan installeres i ethvert rum i huset..

Dens originale udseende, der minder om et batteri, gør denne model karakteristisk for alle sine brødre..

Ermak-Thermo 250 Aqua lang brænding

Komfur Ermak -Thermo 250 Aqua med et vandkredsløb og et varmeelement 1,5 kW – designet til opvarmning af rum ikke mere end 250 m3.

I den øverste del er der en kogeplade, som gør det muligt ikke kun at varme op, men også at lave mad. Vandkappen er svejset ind i ildkassen, hvilket bidrager til hurtig opvarmning af vand.

Ovnens centrale træk er dens evne til ikke kun at arbejde på fast brændsel (træ), men også på elektricitet..

Vigtigste egenskaber:

• Mængden af ​​det opvarmede rum – 250 m3.
• Effekt – 15 kW.
• Effektivitet – 85%.
• Dimensioner – 670x400x780mm.
• Vægt – 70 kg.
• Brugte brændstoffer: elektricitet og træ.
• Omkostninger – 19.500 rubler.
• Producent – Rusland.

Det kan fungere på to kilder – brænde og elektricitet. Den maksimale varighed af udstyret er 16 timer.

Baikal 8 Aqua Meta – ideel til et landsted

Pejsovnen har et originalt design, som giver hurtig og effektiv opvarmning af kølevæsken. Modellen har et stort brændkammer og imponerende glas, som giver dig mulighed for at observere effekten af ​​ild.

Vigtigste egenskaber:

• Termisk effekt – 11 kW.
• Vandkredsløb.
• Varmevekslervolumen – 5 l.
• Materiale – stål af høj kvalitet.
• Varmebestandigt stort glas.
• Hurtig luftopvarmning – op til 10 minutter.
• Effektivitet – 70%.
• Arbejdstid – 8 timer.
• Mængden af ​​det opvarmede rum – 230 m3.
• Der er en særlig niche til brænde.
• Dimensioner: 570x990x400mm.
• Vægt – 110 kg.
• Kølevæskemængde – fra 40 til 130 liter.
• Brugt brændstof – træ og briketter.
• Omkostninger – 27.000 rubler.
• Producent – Rusland.

Baikal 8 komfuret har et stilfuldt og originalt design. Det høje effektivitetsniveau gør denne model meget populær på det moderne marked..

Bavaria Prismatic med observationsvindue

Bavaria Prismatic pejsovnen er måske den mest elegante og smukkeste model fra hele sortimentet præsenteret af dette firma..

Stort prismatisk glas afslører en luksuriøs udsigt over levende ild. Sofistikering af pejsen er givet af den farvede keramik, hvormed siden af ​​strukturen er færdig..

Et økonomisk forbrug af ressourcer kan også tilskrives positive egenskaber, som gør det muligt for pejsen at fungere i cirka 10 timer med en belastning af ildkassen. Derudover er der i ovnen i den øverste del af den en kogeplade.

Vigtigste egenskaber:

• Termisk effekt – 12 kW.
• Effektivitet – 78%.
• Maksimalt opvarmet område – 190 m3.
• Vægt – 170 kg.
• Varmebestandigt prismatisk glas.
• Arbejdstid – 10 timer.
• Dimensioner: 945x710x540mm.
• To-brænder komfur.
• Omkostninger – 35.500 rubler.
• Producent – Rusland.

Bavaria Prismatic pejsovn med varmeveksler er en af ​​de mest populære modeller af dette firma..

Mange forbrugere foretrækker denne pejs, da den ideelt kombinerer et sådant koncept som pris og kvalitet..

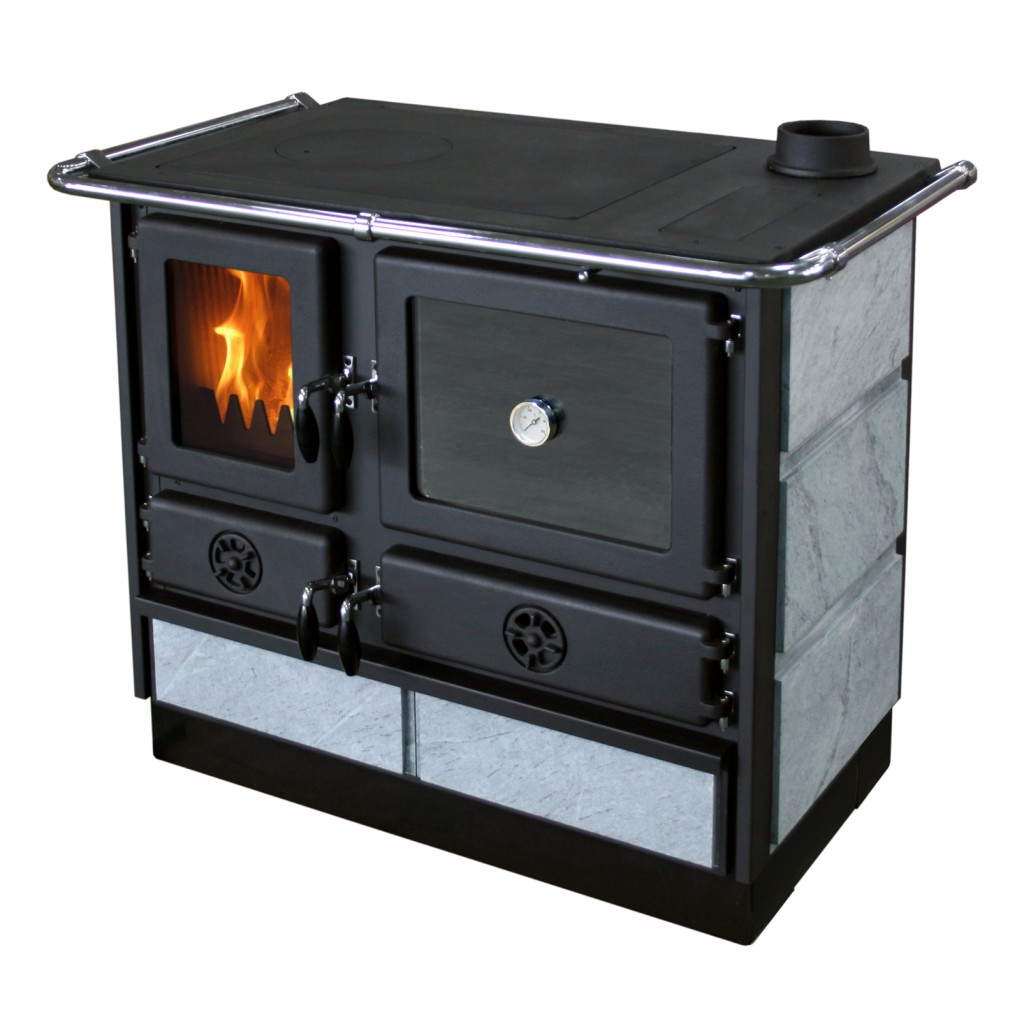

Komfur-pejs Varta Aqua med komfur

Varta Aqua komfur-pejsen med komfur ligner meget en gaskomfur. Modellen er i stand til hurtigt og effektivt at opvarme huset på grund af konvektion og varmesystem.

På grund af sit attraktive udseende er ovnen i stand til harmonisk at passe ind i ethvert interiør.

Designfunktioner:

• Fremstillet af stål af høj kvalitet.
• Vandkredsløbet indebærer tilslutning af produktet til et varmtvandsopvarmningssystem. Varmevekslerens effekt – 5 kW.
• Kogepladen har en kogeplade.
• Effekt – 13 kW med varmeveksler.
• Mængden af ​​det opvarmede rum – 160 m3.
• Røggasefterbrændersystemet sikrer fuldstændig forbrænding af træ, hvilket øger effektiviteten betydeligt, hvilket er – 78%.
• Brændstoftyper – brænde, briketter.
• Vægt – 135 kg.
• Dimensioner: 550x890x415mm.
• Omkostninger – 23.000 rubler.
• Producent – Rusland.

Varta Aqua pejsovnen er udstyret med en støbejernsovn og et indbygget vandkredsløb. Denne ovn er en nyhed på det moderne marked, som den fremkom relativt for nylig..

MBS Thermo Magnum Stone

Thermo Magnum Stone -ovnen er en af ​​de mest kraftfulde modeller på markedet i dag. Nøglefunktionen i denne model er tilstedeværelsen af ​​en ovn, hvor du kan bage..

Der er også en kogeplade i ovnen. Thermo Magnum Stone er ideel til et landsted.

Designfunktioner:

• Materiale – støbejern og stål af høj kvalitet.
• Ovnen indeholder en grim og en temperaturregulator.
• Varmeveksler – spole, med en kapacitet på 8, 5 kW og et volumen på 11 liter.
• Glaskeramik af høj kvalitet giver dig mulighed for at observere forbrændingsprocessen.
• Effekt – 12 kW og 8,5 kW (varmeveksler).
• Opvarmet rumareal – 410 m3.
• Effektivitet – 89%.
• Brændstoftype – brænde, briketter.
• Dimensioner – 850x1070x655mm.
• Vægt – 206 kg.
• Efterbrænder system.
• Omkostninger – 66.000 rubler.
• Producent – Rusland.

Attraktivt design, effektivitet og funktionalitet er kendetegnende for Thermo Magnum Stone -ovnen..

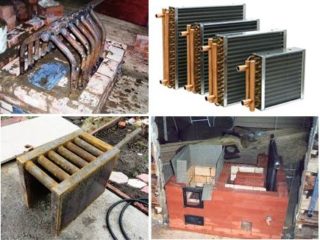

En selvfremstillet varmeveksler vil tjene som “hjertet” i hjemmets varmesystem

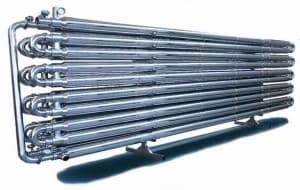

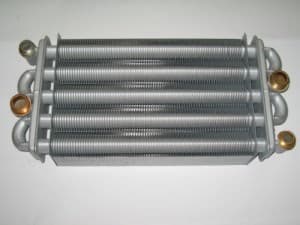

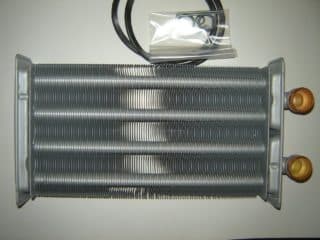

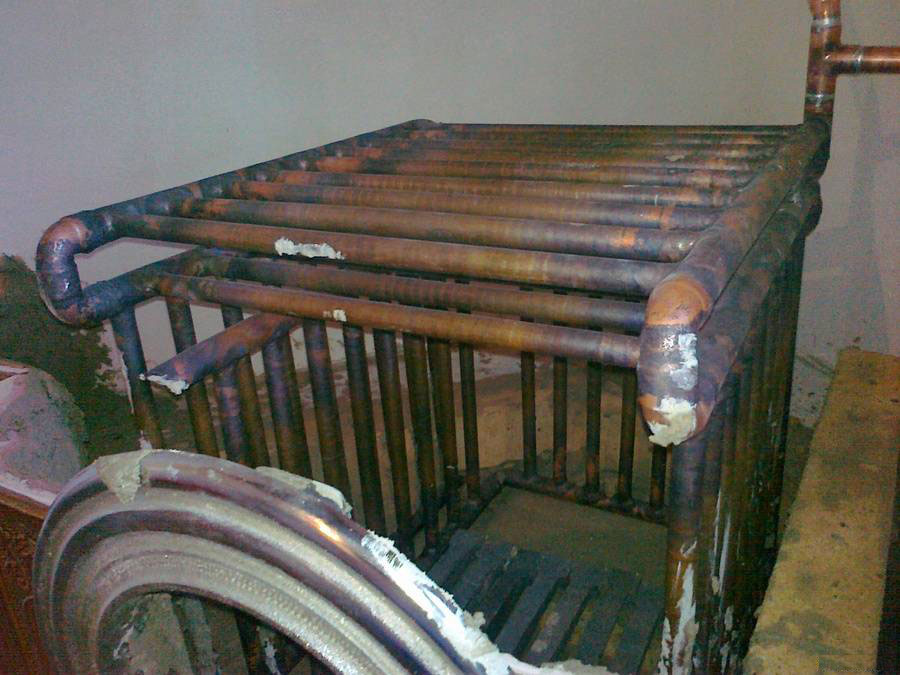

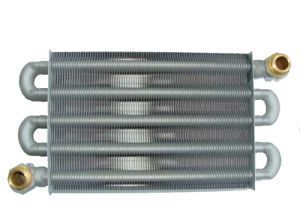

En kobberrørs varmeveksler med loddede plader er et vigtigt element i moderne varmekedler

Hovedelementet i ethvert varmesystem er en særlig enhed – en varmeveksler til opvarmning af et hus. hvor varme overføres fra varmegeneratoren til varmebæreren. Et stort antal forskellige varmekedler præsenteres på det moderne marked, men al deres variation begrænser ikke hjemmeværkeres fantasi med hensyn til uafhængig produktion af sådanne enheder. I vores artikel bliver læserne bedt om at finde ud af, hvad en varmeveksler er nødvendig til i varmesystemet, hvordan man laver det selv, og hvordan man tilslutter det.

Funktionelle egenskaber ved varmevekslere

Inden du begynder at fremstille en varmeveksler, skal du forstå arten af ​​den funktion, den udfører i varmesystemet. Funktionsprincippet for denne enhed er implementeret i enheder til elektriske kedler, gas og fast brændsel. Varmeveksleren er en konstruktion af bøjede rør, der placeres inde i varmeudstyret og opvarmes ved hjælp af en energikilde.

Et kølemiddel passerer gennem varmevekslerens rør, for eksempel vand, der opvarmes og sendes til radiatorerne, afkølet vand fra batterierne kommer ind på stedet og opvarmes igen. Således opvarmes huset. Gasser kan bruges som varmebærer, så fungerer en recuperator som et varmeelement. En sådan anordning bruges imidlertid ekstremt sjældent i beboelsesbygninger..

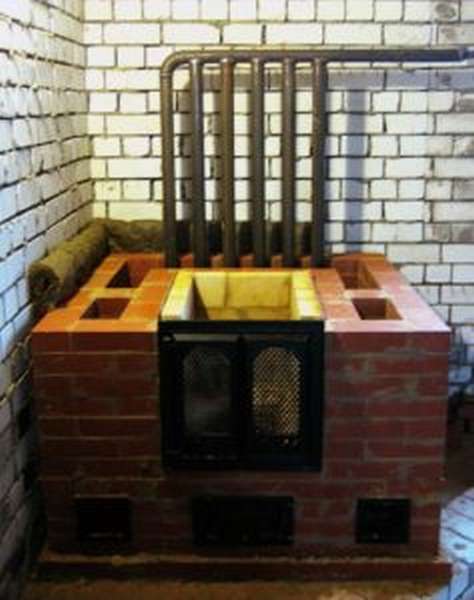

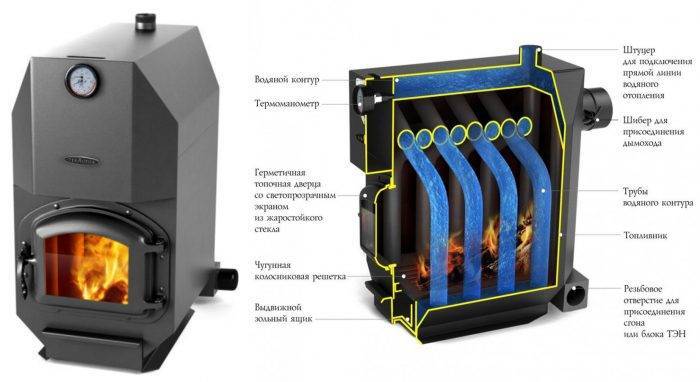

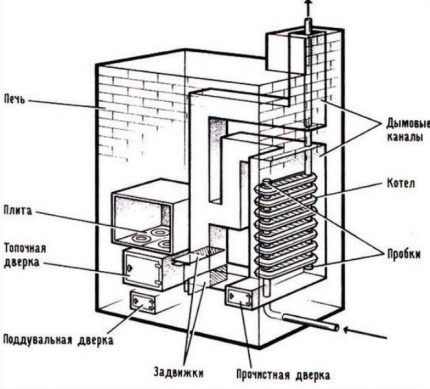

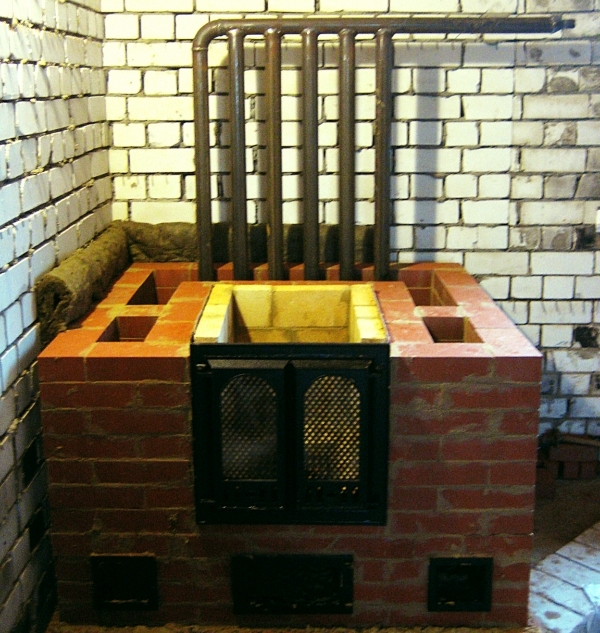

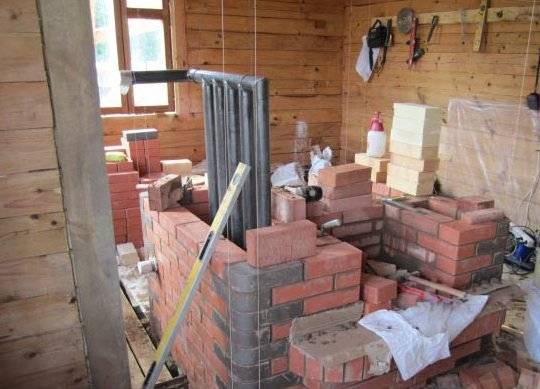

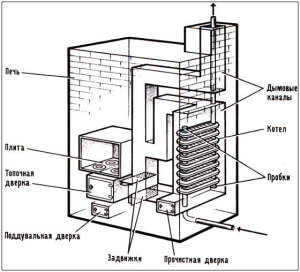

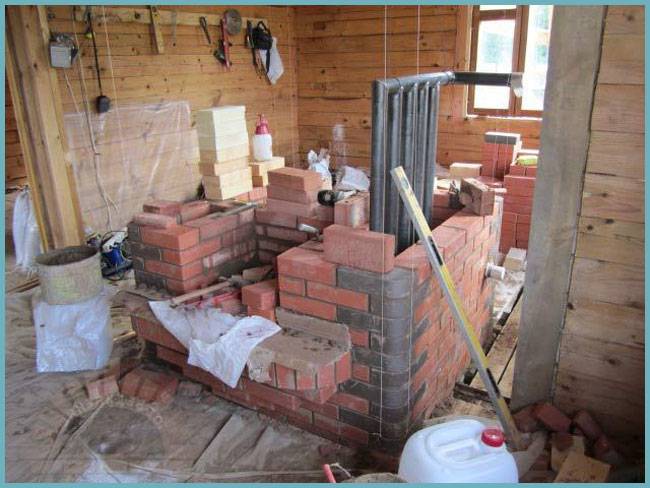

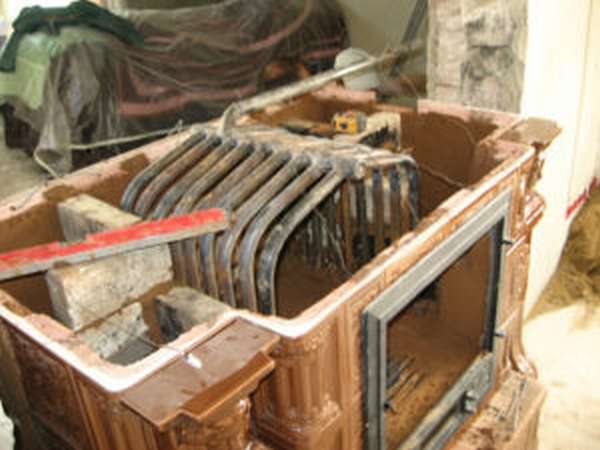

Ved at installere en varmeveksler i ovnen kan du få et komplet varmesystem.

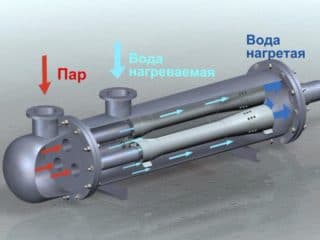

Varmeveksler beskrivelse

På byggemarkedet sælges mange elektriske generatorer af termisk energi, der drives fra forskellige brændstoffer. Det er dog nogle gange mere praktisk at bruge traditionelle ovne. For eksempel i tilfælde, hvor huset ligger i fjerntliggende landdistrikter, hvor problemer med forsyning af elektricitet eller gas ikke er udelukket. Ovnens placering i forstæder er også acceptabel. Men for at komfuret ikke kun skal opvarme huset, men også give dig varmt vand, ville den korrekte mulighed være at installere en varmeveksler.

Varmeveksleren er en lille metaltank med et volumen på 3 til 5 liter med indbyggede grenrør. Enheden opvarmer det indgående kolde vand og sender det til radiatorerne og til en aftagelig tank med en kapacitet på op til 100 liter, som yderligere er forbundet til varmeveksleren. Driftssystemet er tilvejebragt på en sådan måde, at når ovnen opvarmes, forsynes det tilstødende rum med varmt vand, og i tilfælde af at badet ikke er i brug, tømmes vandet automatisk fra systemet. Tanken kommer ikke i direkte kontakt med ilden, og den er installeret i mellemrummet mellem ovnens brændkammer og konvektoren. Ovnen smeltes, når systemet samles og fyldes med vand..

Der er hovedsageligt 2 typer varmevekslere: interne og eksterne:

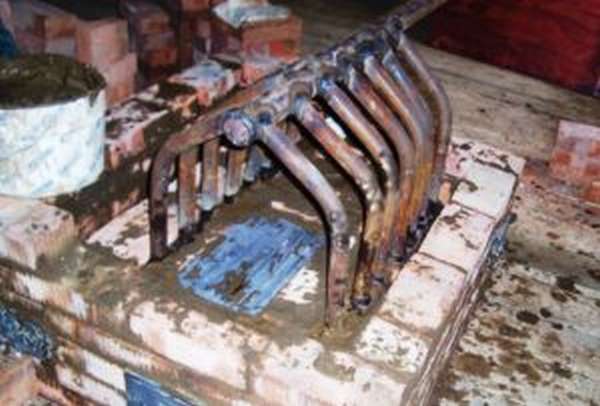

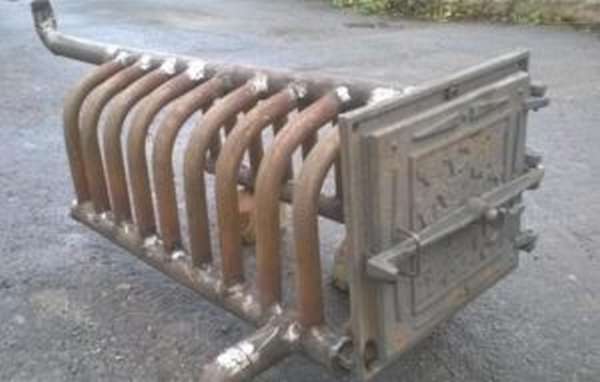

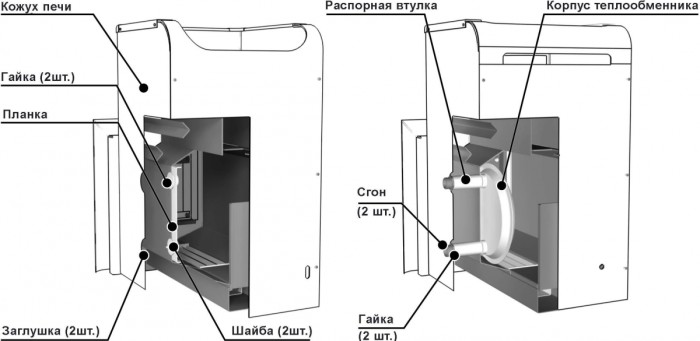

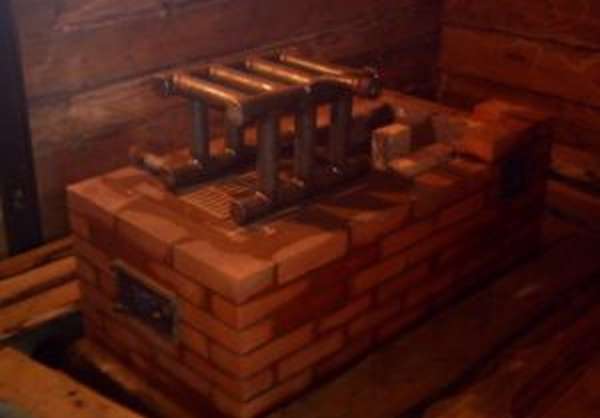

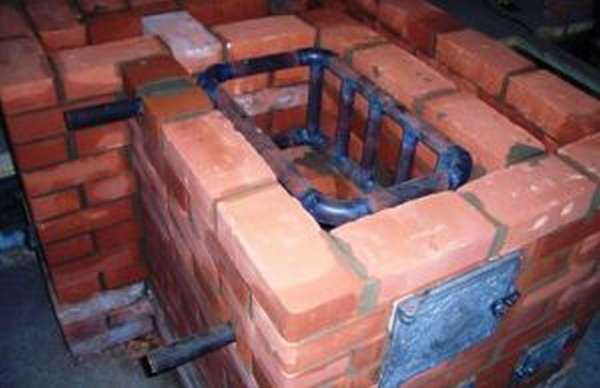

1. Den interne varmeveksler er placeret direkte inde i ovnen. Det er let at installere, men i en muret komfur er det vanskeligere at komme til det. Det er lettere at gøre dette med en metalovn..

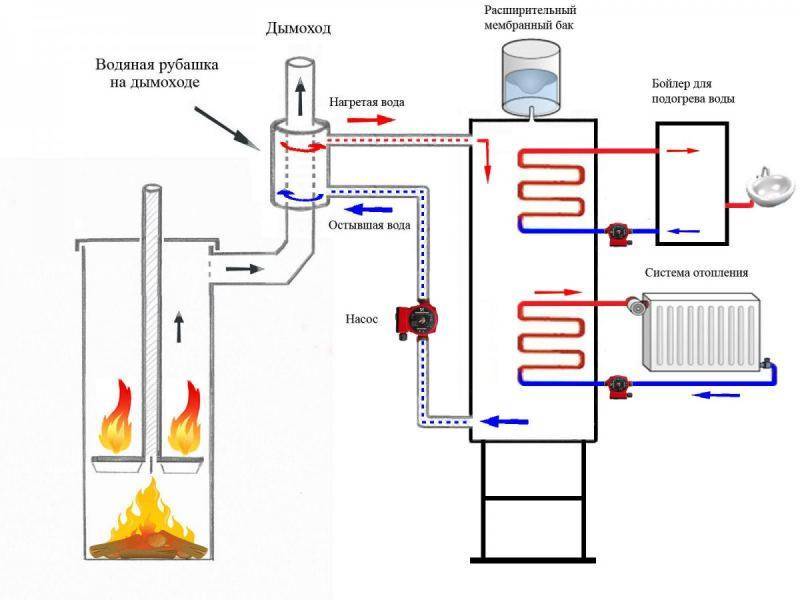

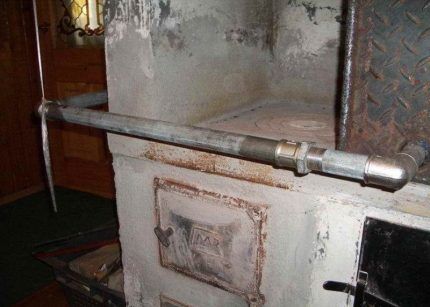

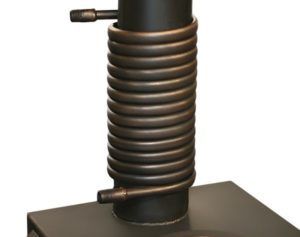

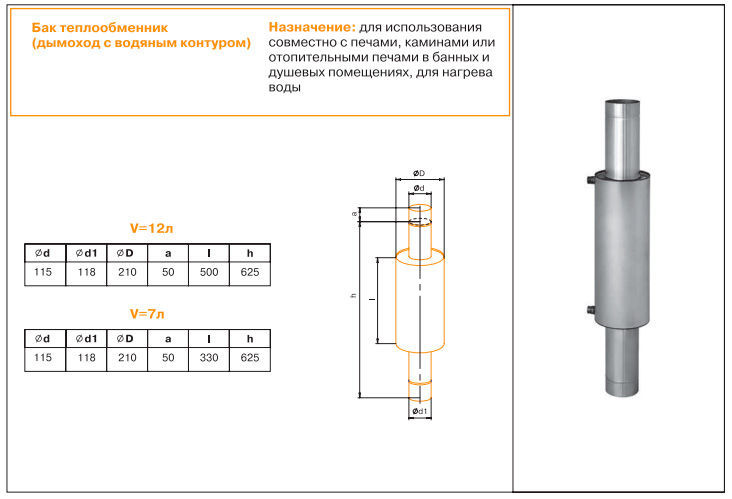

2. Eksternt – ligner et skorstensmodul og er et rør skjult inde i en forseglet beholder. Dette rør fjerner varme fra ovnen. Dette design er let at reparere og vedligeholde..

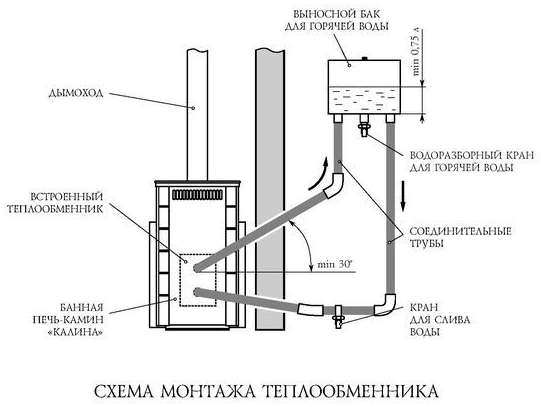

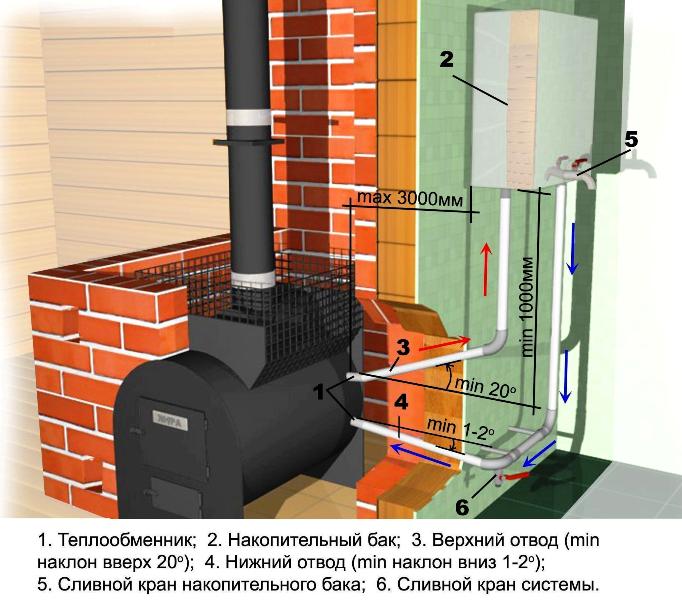

Enhver type varmeveksler til en saunaovn skal fyldes med vand og i nogle tilfælde med frostvæske. Væsken tilføres dem fra en hængslet tank. Systemet cirkulerer på en naturlig måde. Nogle gange bruges en elektrisk pumpe til cirkulation. Eksperter anbefaler imidlertid at bruge metoden til naturlig bevægelse af vand i systemet, plus det er bedre, hvis rørlængden ikke overstiger 3 meter, og tykkelsen ikke er mindre end 2,5 cm.

Bestemmelsen af ​​varmevekslerens areal er baseret på badeværelsets samlede areal. Som regel til opvarmning af et standardrum med et areal på 2 kvm. der forbruges cirka 5 kW el. På mange måder afhænger denne indikator også af styrken af ​​brændstofforbrænding i ovnen, af selve kedlens placering, og selv når opvarmningsprocessen stopper, falder kedeleffekten hurtigt. Beregning af overfladeområdet på varmeveksleren til ovnen skal foretages med en margin for at organisere et system, der kan opretholde den nødvendige temperatur i badet.

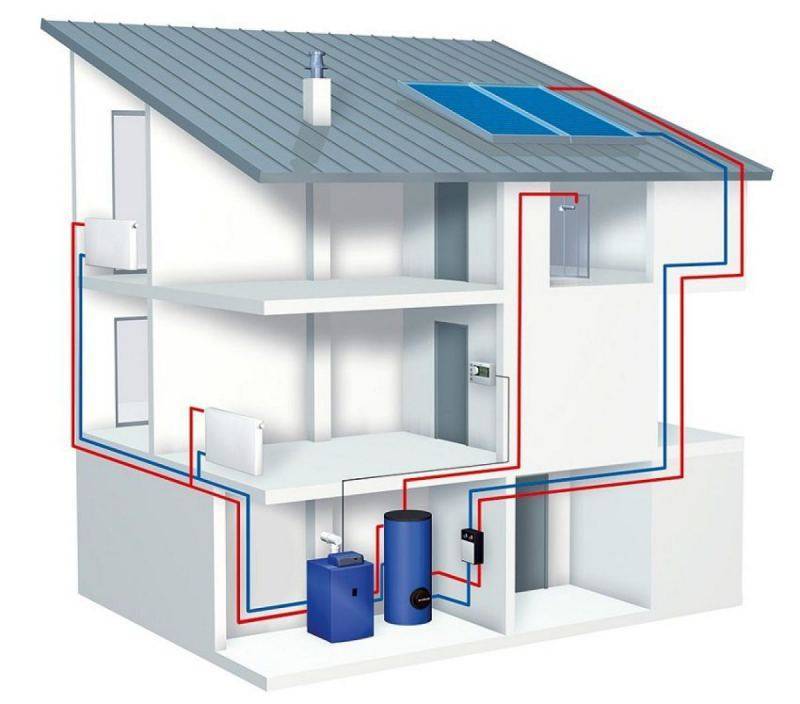

Varmevekslerfunktion i varmesystemet

I hjemmevarmesystemer bruges luft oftest af overfladevarmevekslere i varmesystemet, hvor varmeenergi overføres gennem overfladerne på enhedens metalvægge..

Princippet om opvarmning gennem en varmeveksler er mest fuldt ud implementeret i design af gas, fast brændstof eller elektriske kedler. Vandet cirkulerer gennem rørene bøjet i form af en spole, der er installeret inde i varmeenheden, og opvarmes af temperaturen på det brændende brændstof. Det opvarmede kølemiddel går ind i varmesystemets rørledning, og afkølet vand fra radiatorerne kommer ind i varmeveksleren for at erstatte det.

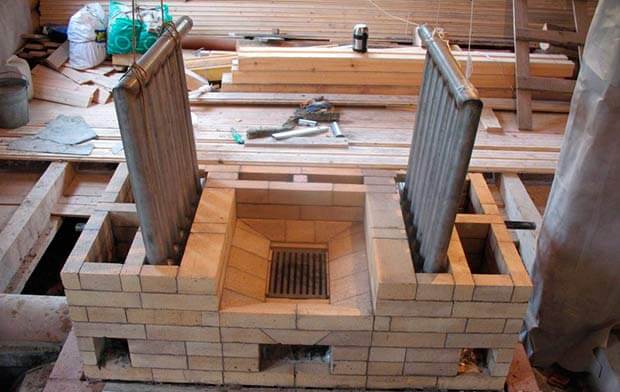

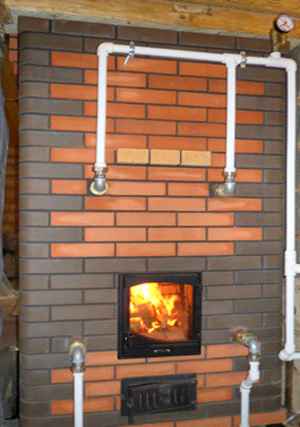

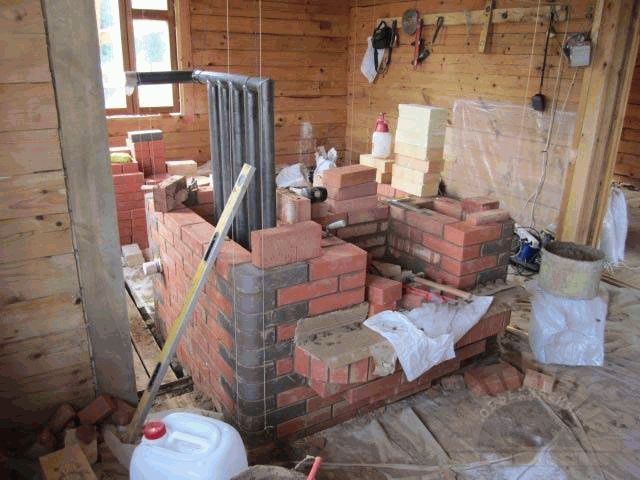

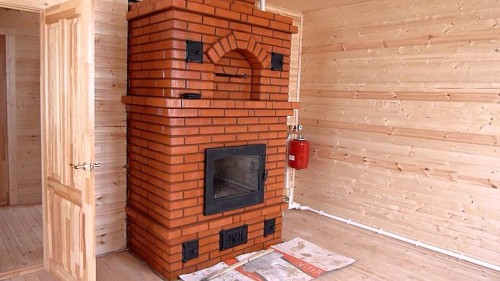

Indtil nu er ovnen i mange individuelle huse den traditionelle varmekilde. Det er godt til opvarmning af en lille hytte, men i et sommerhus med flere værelser er dets termiske effekt utilstrækkelig. Derfor er der i et privat hus behov for en varmeveksler i varmesystemet for at gøre ovnen til en fuldgyldig vandvarmekedel. Størrelsen og formen på en hjemmelavet varmeveksler til opvarmning skal passe ind i dimensionerne på ovnens brændstofkammer. Rørledninger og radiatorer kan tilsluttes denne enhed, og derefter bliver opvarmningen af ​​huset mere effektiv..

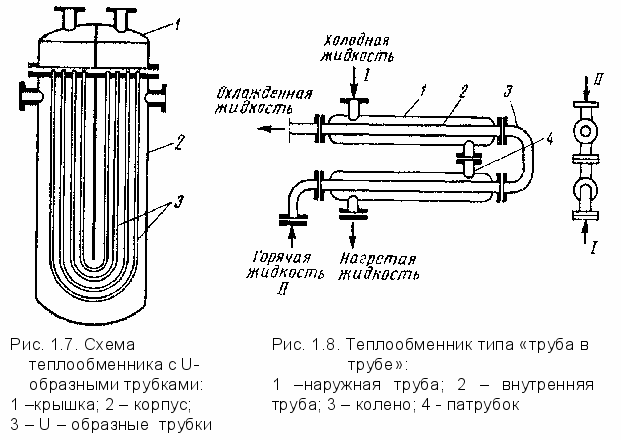

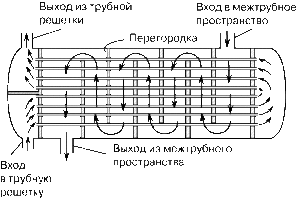

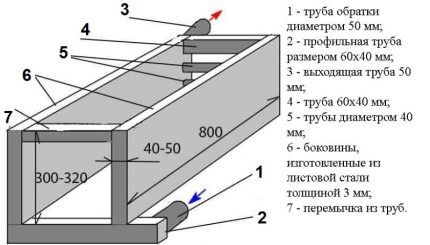

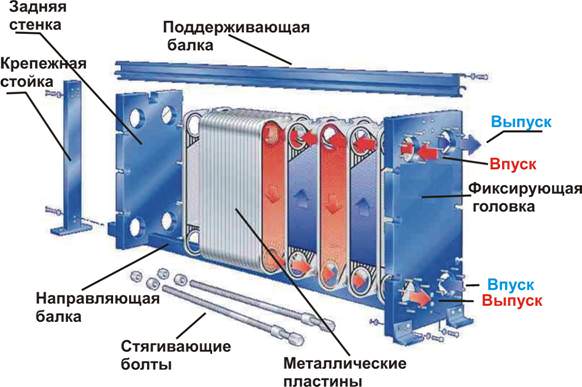

Varmevekslerstruktur

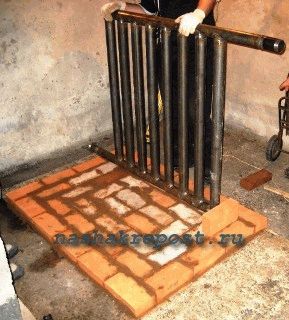

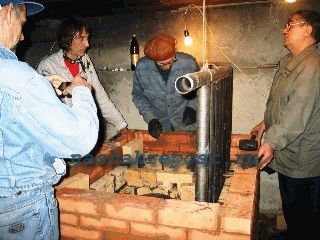

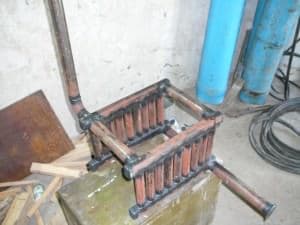

Varmeveksleren kan laves i hånden derhjemme

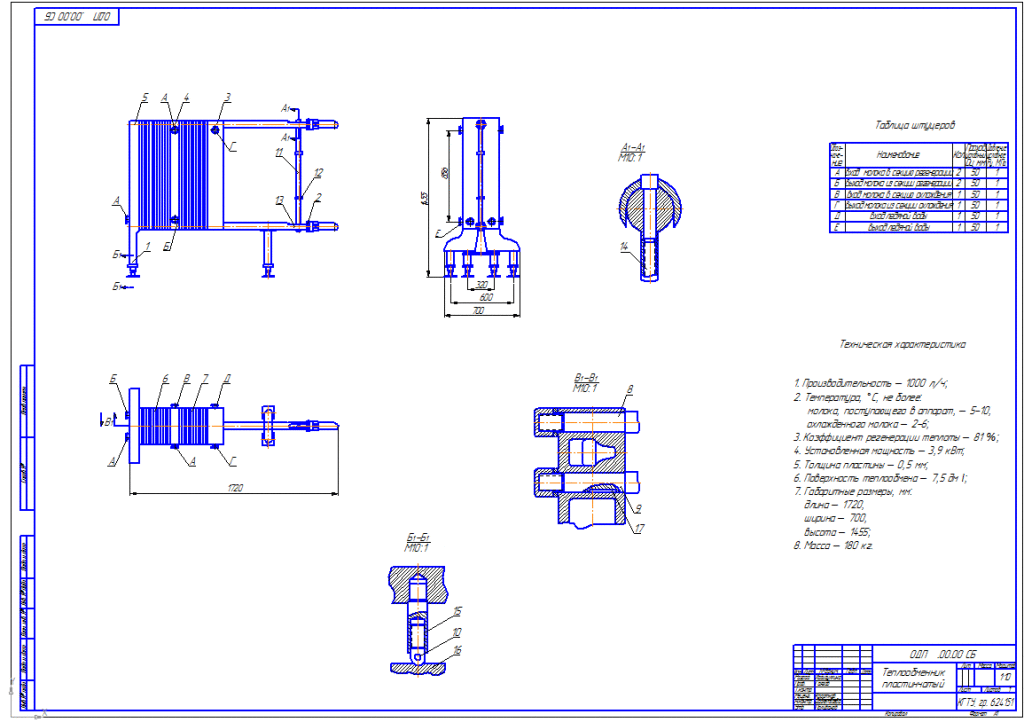

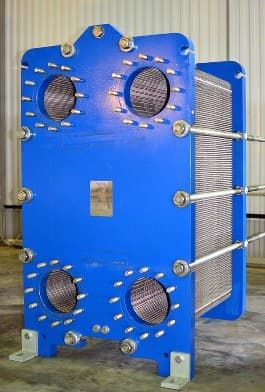

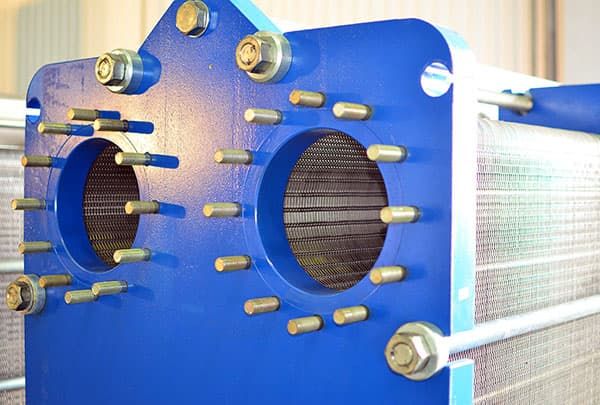

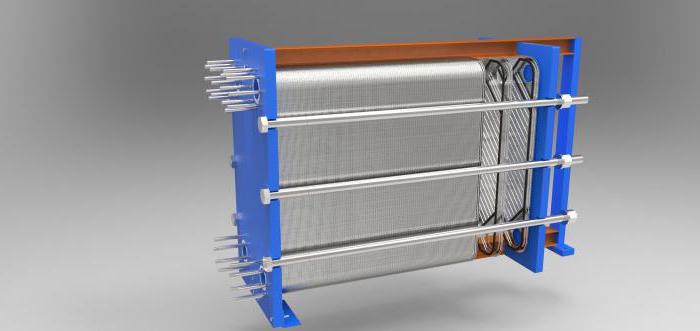

Udstyret består af en fast og en bevægelig plade, hver med huller til mediets bevægelse. Mange andre mindre mindre installeres mellem hovedpladerne, så hvert sekund af dem roteres til de nærliggende 180 grader. Sekundære plader er forseglet med gummipakninger.

Det andet vigtige element i vedligeholdelse er kølevæsken. Det flyder gennem bølgepap i rustfrit stål. Kolde og varme medier bevæger sig på alle plader, undtagen den første og den sidste, samtidigt, men fra forskellige sider, hvilket forhindrer blanding. Ved en høj strømningshastighed af vand i det bølgede lag opstår turbulens, hvilket øger varmevekslingsprocessen..

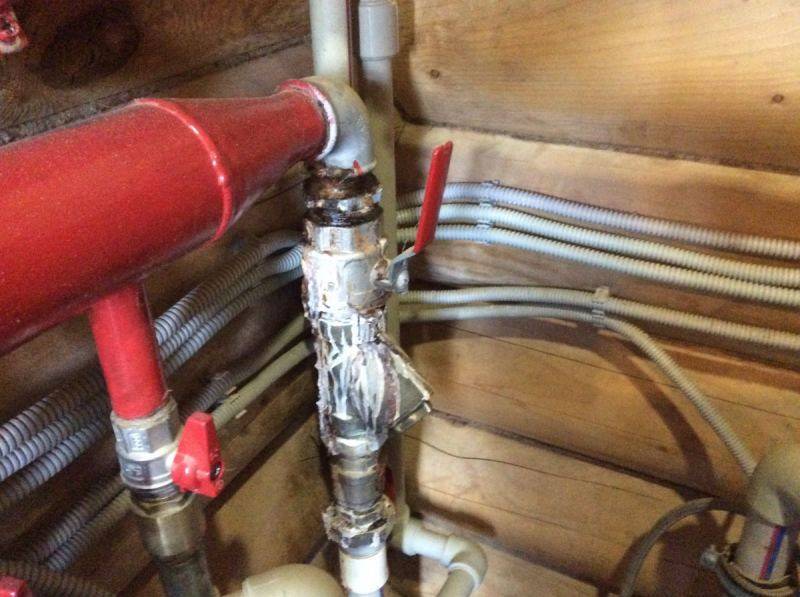

Enheden er forbundet til rørledningen ved hjælp af huller på for- og bagvægge. Kølevæsken kommer ind fra den ene side, passerer gennem alle kanaler og efterlader udstyret på den anden. Ind- og udløbsåbningerne er forseglet med en speciel pakning.

Kanalpladerne er et meget vigtigt vedligeholdelseselement. Når du vælger en varmeveksler, skal dens ydeevne tages i betragtning. Jo højere krav til udstyret er, jo flere plader skal der være i det. Deres nummer er ansvarlig for enhedens samlede effektivitet og evnen til at opvarme et bestemt rum..

På hvilke områder bruges varmeveksleren

Anvendelsesområdet for varmevekslere er meget omfattende:

• varmesystemer;
• kølesystemer;
• når man arbejder med kemikalier;
• med solfangere;
• til opvarmning af swimmingpools;
• ventilationssystemer;
• klimaanlæg;
• inden for maskinteknik;
• metallurgisk industri;
• farmaceutisk industri;
• fødevareindustri (sukker, øl, mejeri og andre);
• Bil industrien;
• kemisk industri.

Design og driftsprincip for varmevekslere påvirker driften af ​​forskellige områder, herunder både industriel produktion og genstande af social og kulturel betydning. Samtidig er deres anvendelse også mulig i varmesystemer i private boligbygninger, hvor spørgsmålet om opretholdelse af temperaturen er mest akut. Installation og samling af varmevekslere kan udføres både uafhængigt og ved hjælp af specialister. Betydningen af ​​enheden er at jævnt fordele varme til rummet..

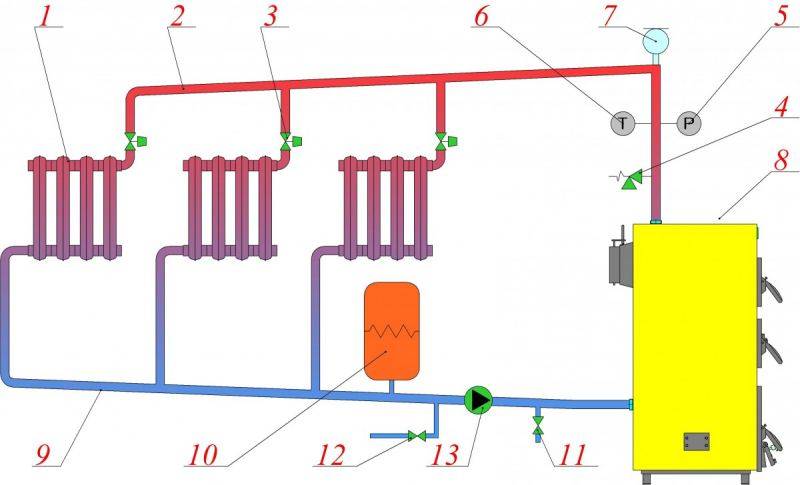

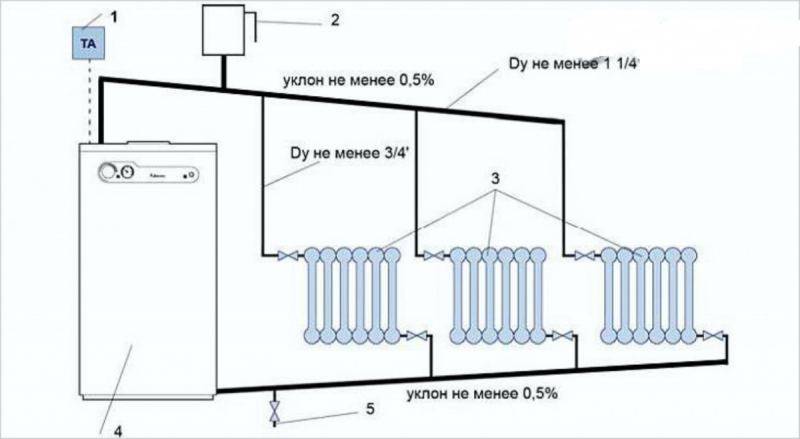

Varmevekslerens formål i varmesystemer

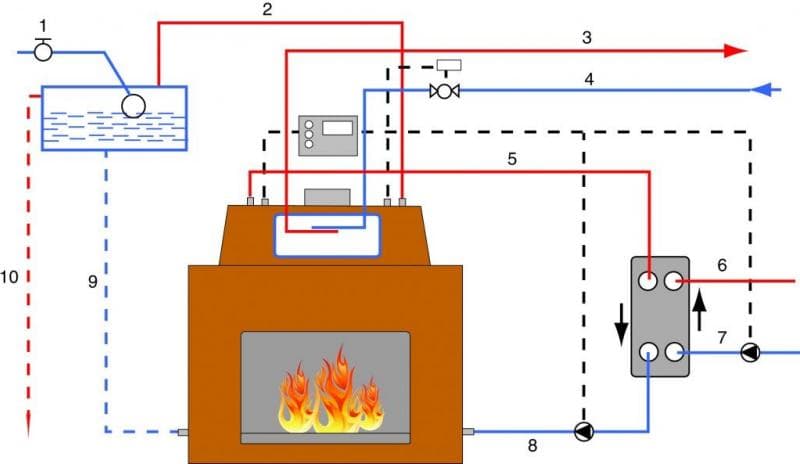

Varmesystemer med varmeveksler er mest effektive i kombination med kedler, der fungerer på gasformige eller faste brændstoffer. Dette gælder også elektriske kedelanlæg. Inde i dem er der en spole lavet af rør, gennem hvilke vand passerer, opvarmet fra temperaturen af ​​det brændbare brændstof. Endvidere erstattes den af ​​en allerede afkølet væske.

Komfurer installeres i mange private huse. Sådant udstyr er i stand til at varme et lille rum op, men dets kapacitet er muligvis ikke nok til en stor bygning med mange rum. I dette tilfælde er det meget vigtigt at bruge en varmeveksler, som ved sin tilstedeværelse omdanner ovnen til en fuldgyldig enhed til opvarmning af store rum..

Når du laver en sådan enhed alene, skal du huske på, at dens dimensioner skal svare til dimensionerne på ildkassen. Det er muligt at tilslutte rør og radiatorer til det, hvilket vil hjælpe med at gøre systemet meget mere effektivt..

Driftsprincip

Ikke et enkelt varmesystem af kedler kan undvære en kobbervarmeveksler. Driftsprincippet er enkelt. Vandet begynder at cirkulere gennem spolerne i rørene, varmer op, strømmer ind i systemrørledningen, ind i radiatorerne, hvorfra det vender tilbage, i en allerede afkølet form.

I private hjem er der installeret en varmeveksler for at gøre ovnen til en vandvarmer. Med en hjemmelavet enhed er det vigtigt at tage størrelse og form i betragtning, så veksleren kombineres med komfurets dimensioner.

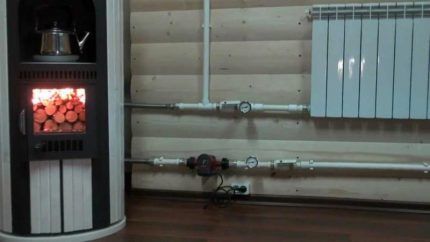

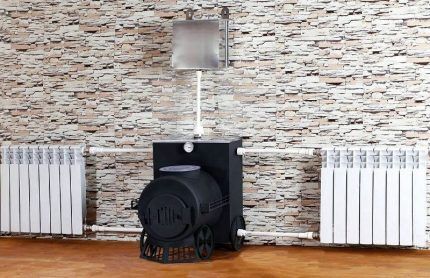

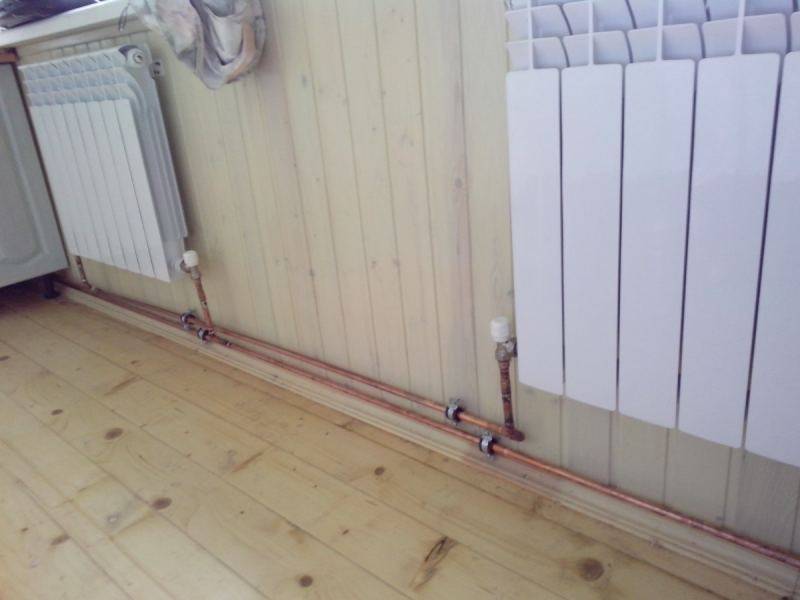

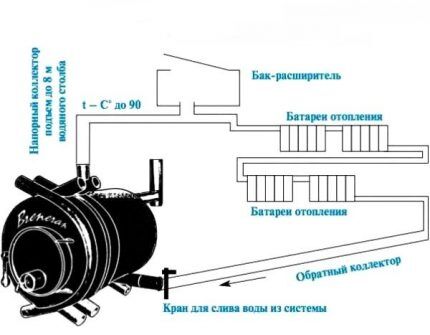

Radiatorer, rør er forbundet til veksleren, rør opvarmes jævnt, varme fordeles i hele huset.

Fordele og ulemper

De klare fordele ved en varmeveksler omfatter:

• enkelhed ved fremstilling og installation;
• opvarmning kan kombineres, udover opvarmning, installere et vandvarmesystem;
• brændstof til enheden kan varieres: fast, gas – flydende;
• enheder er smukke i udseende, kan du give interiøret en national stil.

Varmeveksleren har to ulemper:

• der er ingen automatisk kontrol over opvarmningen af ​​transportøren;
• Effektiviteten er ikke for høj.

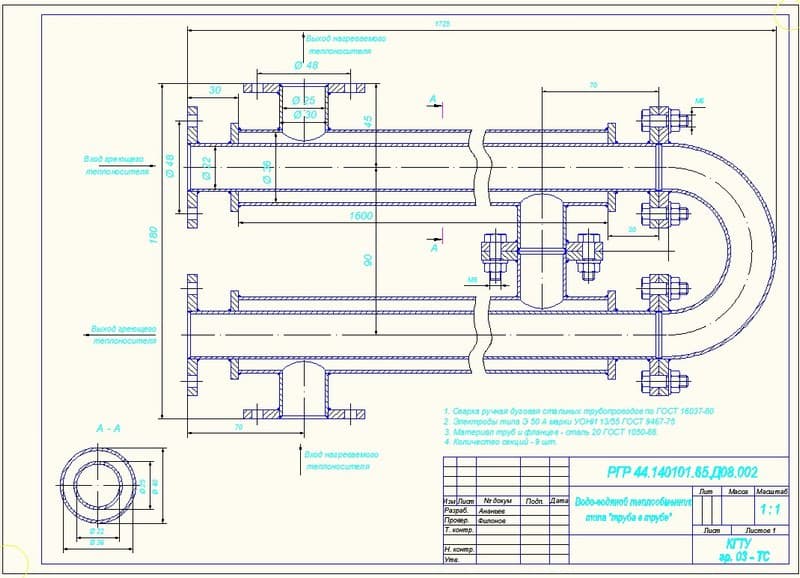

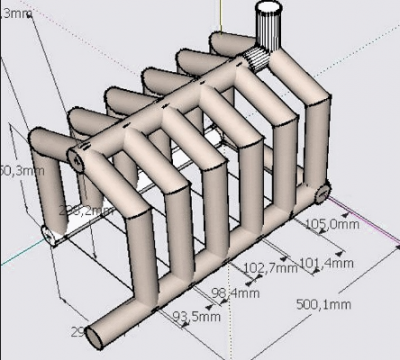

Nødvendige materialer, værktøjstegninger

For en varmeveksler er det værd at vælge:

• Kapacitet 90-110 liter.
• Anode.

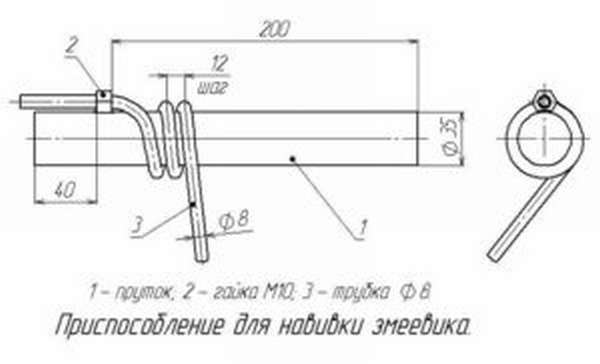

• Kobberrør op til 400 cm langt til termisk varmelegeme. Hvis der ikke er noget kobberrør, kan du bruge aluminium, metal-plastik, hvis det bare bøjer godt.
• Effektregulator til regulering af varmeforsyning.

Det er ikke nødvendigt at lave en spole af stål, materialet er dårligt til varmeoverførsel, det er ligegyldigt om det bøjer, luften opvarmes takket være kobber mange gange hurtigere. Når du bruger stål, har du desuden brug for en rørbøjer.

Valg af materialer

Varmevekslerens opgave er at overføre så meget varme som muligt fra varmeoverførselsmediet. Derfor anbefales det at være opmærksom på materialets varmeledende egenskaber. Kobberrør leder varme syv gange bedre end stålrør. Baseret på dette kan vi konkludere, at for at overføre den samme mængde varme skal der installeres 3,5 m kobberrør eller 25 m stålprodukter.

Varmevekslere af rødmetal er de mest økonomiske i drift. Desuden er kobber et meget dyrt materiale. Derfor er det til fremstilling af en sådan anordning mere tilrådeligt at bruge stålrør, hvis diameter skal være mindst 32 mm.

Hvis kul bruges som brændstof, anbefales det at bruge støbejernsrør til at skabe apparatet, da dette materiale har de bedste styrkeegenskaber. Derudover er det langsommere at bukke under for de ødelæggende virkninger af brand og høje temperaturer..

Varmeveksler fordele

Et varmeelement i et varmesystem installeret i en ovn har sine egne fordele. Blandt de vigtigste fordele er følgende:

1. Nem fremstilling og installation.
2. Kombineret opvarmning optræder i huset, hvilket gør det muligt at opvarme store områder, og ikke kun lokalt ét rum.
3. Evnen til at bruge forskellige typer brændstof. For eksempel er kedler kun fokuseret på en bestemt type, og komfuret kan fyres med alle faste energikilder..
4. Komfuret giver interiøret en særlig charme og komfort, og takket være den nye funktion vil det medføre endnu flere fordele..

På trods af de indlysende fordele skal det bemærkes, at effektiviteten vil være lavere i sammenligning med kedler fremstillet under fabriksforhold, derudover er der ingen automatisk styring af varmemediets opvarmningstemperatur. På samme tid er omkostningerne ved fabrikskedler ikke overkommelige for alle, og at lave et varmesystem med egne hænder ved hjælp af et hjemmelavet varmeelement er inden for alles magt.

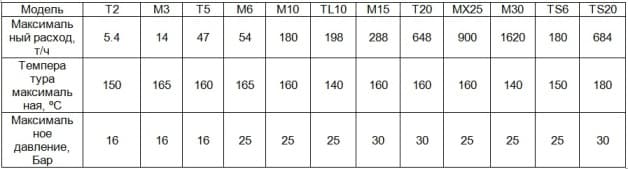

specifikationer

Plader og pakninger kan laves af forskellige materialer, deres valg afhænger af enhedens formål, fordi anvendelsesområdet for sådanne varmevekslere er meget bredt. Vi overvejer varme- og varmtvandsforsyningssystemer, hvor de fungerer som varme- og kraftudstyr. For denne kugle er pladerne lavet af rustfrit stål, og afstandsstykkerne er lavet af NBR eller EPDM gummi. I det første tilfælde kan en varmeveksler i rustfrit stål fungere med vand opvarmet til en maksimal temperatur på 110 ºС, i det andet – op til 170 ºС.

Til reference. Disse varmevekslere bruges også til forskellige teknologiske processer, når syrer, alkalier, olier og andre medier strømmer gennem dem. Derefter er pladerne lavet af titanium, nikkel og forskellige legeringer, og pakningerne er lavet af fluorgummi, asbest og andre materialer..

Beregningen og valget af en varmeveksler udføres ved hjælp af specialiseret software i henhold til følgende parametre:

• den nødvendige temperatur til opvarmning af væsken;
• starttemperatur for kølemidlet
• påkrævet forbrug af det opvarmede medium;
• kølevæskestrøm.

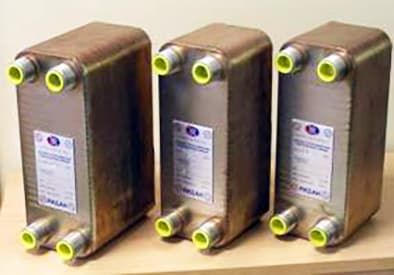

Bemærk. Varmemediet, der strømmer gennem pladevarmeveksleren til varmt vand, kan være vand med en temperatur på 95 eller 115 ºС eller damp opvarmet til 180 ºС. Det afhænger af typen af ​​kedeludstyr. Pladernes antal og størrelse vælges på en sådan måde, at der opnås vand ved udløbet med en maksimal temperatur på ikke mere end 70 ºС.

Det må siges, at fordelene ved pladevarmevekslere ikke kun ligger i deres beskedne størrelse og evnen til at levere høje strømningshastigheder. Faktum er, at rækkevidden af ​​udvalgte udvekslingsområder og omkostninger for de betragtede enheder er ekstremt bred. De mindste af dem har et overfladeareal på mindre end 1 m2 og er designet til strømning af 0,2 m3 væske i timen, og den største – 2000 m2 ved en strømningshastighed på mere end 3600 m3 / t. Tabellen herunder viser de tekniske egenskaber, der viser driften af ​​pladevarmevekslere af det velkendte mærke ALFA LAVAL:

Ved design er varmevekslingsenheder af følgende typer:

• sammenklappelig: den mest almindelige mulighed, som giver dig mulighed for hurtigt og effektivt at reparere og vedligeholde en højhastigheds varmeveksler;
• loddet eller svejset: sådanne anordninger har ikke gummipakninger, hvor pladerne er stift forbundet med hinanden og placeres i et hus i ét stykke.



Bemærk. Det er de loddede varmevekslere, som mange håndværkere bruger til et privat hus og tilpasser dem til opvarmning eller køling af vand.

De mest almindelige former for enheden

1. Apparat fremstillet af stålplade. Til fremstilling af en sådan anordning kræves følgende materialer: stålplade, en metalprofil med en rektangulær sektion på 60×40 mm, et rør, hvis diameter skal være 40 eller 50 mm, beregnet til levering og fjernelse af kølemiddel. To former er fremstillet af en stålprofil ved hjælp af svejsning: U-formet foran varmeveksleren og firkant bagpå. I sidstnævnte er det nødvendigt at lave 2 huller, hvortil rør vil blive fastgjort, beregnet til at tilføre og fjerne kølevæsken. Ved hjælp af stålplader forbindes to former øverst og i siderne. Disse elementer spiller rollen som varmevekslerens vægge til ovnen..
2. Et apparat lavet af rør. Begge dele af en sådan enhed er oprettet på samme måde som den forrige visning. Forskellen er, at rør bruges som vægge, som fastgøres ved svejsning i en profil. Valsede metalprodukter, der bruges i strukturen, kan erstattes med sektioner af formede rør, hvis tværsnit er 40×60 mm, hvilket i høj grad letter svejsning og efterfølgende installation. Hvis varmeenheden ikke bruges til madlavning, er rør med en lille diameter yderligere forbundet til varmeveksleren, hvilket forbedrer varmeoverførslen.
3. Enheden, der er lavet af rundvalsede metalprodukter, er en struktur, der placeres direkte i ildkassen og sidder tæt ind mod dens vægge. Et sådant system består af to kredsløb: øvre og nedre. Disse elementer er forbundet ved hjælp af lodrette rør, der er placeret i nærheden af ​​varmeenhedens sidevægge..
4. En flad varmeveksler til en ovn i form af et register, lavet af rør. Dette design er det mest enkle og effektive. Den kan let installeres i enhver størrelse ovn.

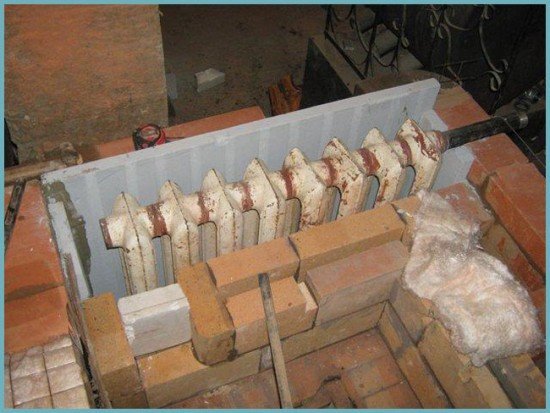

5. En varmeveksler lavet af et bestemt antal sektioner af en støbejernsradiator. Et lignende system tilsluttes opvarmningen ved hjælp af gevindforbindelser. En varmeveksler af denne type er temmelig stor, derfor installeres den ikke i forbrændingskammeret, men i skorstenssystemet. Det skal bemærkes, at støbejern er et af de materialer, der ikke kan modstå pludselige temperaturændringer, så dets placering skal udføres i stor afstand fra stedet for brændstofforbrænding..

Hvordan og hvad man skyller varmeveksleren

Den mest effektive metode er manuel mekanisk rengøring, men denne mulighed er ikke egnet til de fleste strukturer. Der er ikke adgang til enhedens indre overflader, så du skal ty til kemiske rengøringsmetoder – skylning. Til dette bruges forskellige skylningskemikalier, for eksempel et VVS -middel til plak, syreopløsninger, vaskemidler osv. Valget af denne eller den løsning afhænger af sammensætningen af ​​forurenende stoffer, som igen bestemmes af typen af ​​kølemiddel og specifikationerne for arbejdet.

Det er mest praktisk at skylle, når det afbrydes fra systemet. Varmeveksleren placeres i en beholder med vaskemiddel, opbevares i et bestemt stykke tid (om nødvendigt) og skylles derefter med en stærk vandstrøm fra en slange. Hvis det ønskede resultat ikke kan opnås første gang, tyer de til genvask. Til varmevekslere med kompleks konfiguration anbefales det at samle et separat lukket skyllesystem med en cirkulationspumpe og en tank. I stedet for et kølemiddel hældes et vaskemiddel eller en opløsning i det, og cirkulationen startes et stykke tid. Flytende væske under tryk opløser og fjerner effektivt faste partikler, fedtdepoter og andet affald. Det anbefales at skylle varmeveksleren regelmæssigt, en gang om året eller lidt sjældnere. Hvis der opstår en ustabil eller ineffektiv drift af enheden, er det nødvendigt straks at rengøre den for at reducere tab på grund af varmeoverførsel af dårlig kvalitet.

For at lave en varmeveksler skal du nøjagtigt forstå princippet for dens drift og bruge de mest varmeledende materialer. Den bedste løsning er kobber, dens kvaliteter ligger meget foran aluminium eller rustfrit stål. Alle monterings- og svejseoperationer skal udføres omhyggeligt, lad ikke snavs, slag eller slagge komme ind. Der er ingen særlige vanskeligheder ved fremstilling, men varmevekslere til et centralvarmeanlæg, der fungerer under tryk, skal tilberedes ansvarligt. Hvis du ikke er sikker på dine evner, er det bedre at invitere en erfaren specialist, der kan udføre en stram forbindelse af høj kvalitet..

Vigtige nuancer

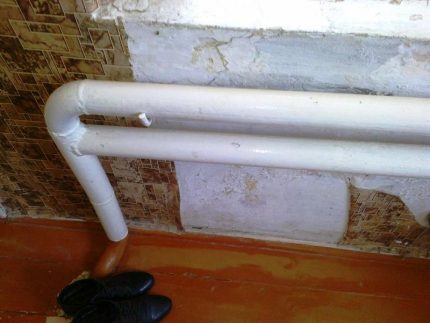

En varmeveksler til vandopvarmning, lavet af rør med en glat struktur, kaldes et register. Enheden ligner en slags gitter. Enklere designs er ikke mindre populære, som præsenteres i form af en rektangulær eller cylindrisk tank..

Ved fremstilling af en varmeveksler til en ovn anbefales det at overholde følgende regler:

1. Pladsen inde i enheden skal være 5 mm eller mere. Ellers kan vandet koge hurtigt..

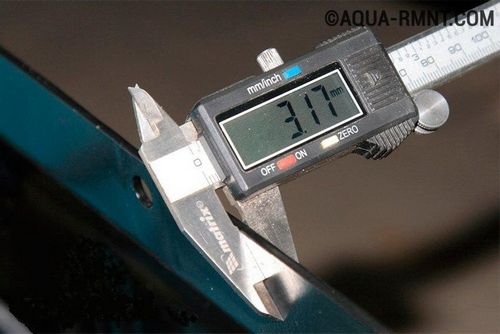

2. Det er vigtigt, at rørtykkelsen er mindst 3 mm, ellers brænder materialet hurtigt ud.
3. Afstanden mellem varmeveksleren og forbrændingskammerets vægge skal være mindst 10 mm, så metallet kan ekspandere frit ved opvarmning.

Typer af vedligeholdelse

Ifølge driftsprincippet er udstyret opdelt i rekuperativ og regenerativ. I den første er varmebærere i bevægelse adskilt af en væg. Dette er den mest almindelige type, den kan have forskellige former og designs. I det andet tilfælde kommer varme og kolde kølevæsker igen i kontakt med den samme overflade. Høj temperatur opvarmer udstyrets væg under kontakt med et varmt medium, derefter overføres temperaturen til en kold væske i kontakt med den.

Ved formål er vedligeholdelse opdelt i to typer: køling – de arbejder med kold væske eller gas, mens de afkøler det varme kølevæske; og varme – interagere med et opvarmet medium, der giver energi til strømme af kulde.

Sammenklappelig

De består af en ramme, to endekamre, separate plader adskilt af varmebestandige pakninger og fastgørelsesbolte. Dette udstyr er let at rengøre og kan være mere effektivt ved at tilføje plader. Men sammenklappelige TO’er er følsomme over for vandkvalitet. For at forlænge deres levetid er installation af ekstra filtre påkrævet, hvilket øger omkostningerne ved projektet.

Lamellar

Pladevarmeveksleren kræver installation af ekstra filtre på kølevæsken

De adskiller sig i metoden til at forbinde de indre plader:

• I loddet TO fremstilles bølgepap i rustfrit stål med en tykkelse på 0,5 mm ved koldstempling. En pakning af specielt varmebestandigt gummi er installeret mellem dem..
• De svejsede plader svejses for at danne kassetter, som derefter samles inde i stålpladerne.
• I halvsvejset TO fastgøres kassetter ved hjælp af paronitled i en struktur af et lille antal svejsede moduler. Disse moduler er forseglet med gummipakninger og lasersvejset sammen. Derefter samles de mellem to plader ved hjælp af bolte.

Pladevarmevekslere bruges i miljøer med højt tryk og ekstreme temperaturer. Disse enheder kræver minimal vedligeholdelse, er økonomiske og yderst effektive. Desuden kan udstyrets effektivitet øges eller reduceres efter behov ved at øge eller reducere antallet af stålplader..

Den eneste ulempe ved en korrugeret varmeveksler i rustfrit stål er dens følsomhed over for kølevæskens kvalitet, det er nødvendigt at installere yderligere filtre.

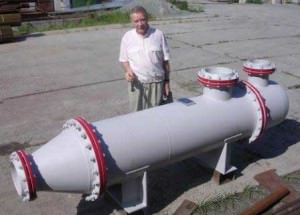

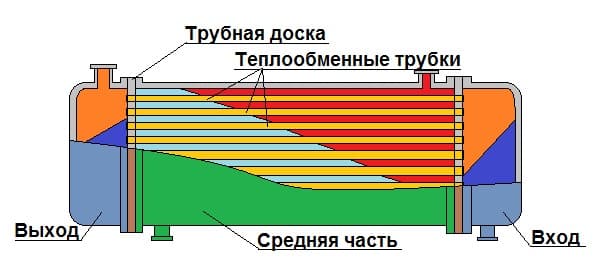

Skal og rør

De består af et cylindrisk legeme, hvor bundter af rør placeres, samlet i gitter. Enderne af rørene fastgøres ved flaring, svejsning eller lodning. Fordelen ved sådant udstyr er enkelheden i kølevæskens kvalitet og muligheden for at bruge det i tekniske processer, hvor aggressive medier og højt tryk er til stede (i olie, gas, kemisk industri). Ulemperne ved vedligeholdelse af skal og rør er relativt lav varmeoverførsel, store dimensioner, høje omkostninger og vanskeligheder ved reparation..

Spiralformet

De består af to metalplader rullet ind i en spiral. De inderste kanter er forbundet med en skillevæg og sikret med stifter. Disse varmevekslere er kompakte og selvrensende. De er i stand til at arbejde med flydende inhomogene medier af enhver kvalitet. Med en stigning i væskens bevægelseshastighed øges intensiteten af ​​varmeoverførsel. Ulemper: vanskeligheder ved fremstilling og reparation, begrænsning af arbejdsvæskens tryk til 10 kgf / cm².

Overflade

Blanding

Når du bruger denne type enhed, trænger det varme kølevæske ned i det kolde. Som følge af denne blanding sker der en direkte varmeoverførsel. I et varmesystem bruges denne type varmeoverførsel sjældent..

Normalt bruges blandingsmetoden til opvarmning af solvand, når kølevæsken fra varmegeneratoren kommer ind i lagertanken, hvor varm og kold væske blandes..

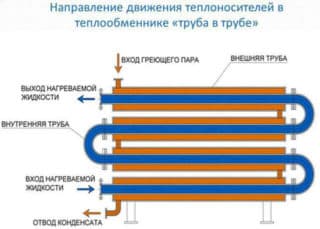

Dobbelt rør og rør i rør

De første består af rør med forskellige diametre. Væske og gas bruges som varmebærer. Enhederne bruges på steder med øget tryk, har et højt niveau af varmeoverførsel. De er kendetegnet ved enkel installation og vedligeholdelse. Den eneste ulempe er de høje omkostninger.

En rør-i-rør varmeveksler består af to rør med forskellige diametre forbundet til hinanden. De bruges ved en lav strømningshastighed og til at udstyre en skorsten.

Funktionstypen afhænger af enhedstypen. Fra udstyrets design – effektiviteten under drift under visse forhold. Derfor bør der lægges tilstrækkelig opmærksomhed på at studere funktionerne ved hver type udstyr..

Hvad kan man ellers bruge som varmeveksler.

Hvis der ikke er nogen steder at få et kobberrør, og der er et lille skrald af metalskrot i gården, kan du prøve at finde et alternativ. For eksempel er opvarmede håndklædeholder perfekte til rollen som en spole i en hjemmelavet varmeveksler. Gamle radiatorer i varmesystemet vil klare sig, hvis de bare ikke lækker. Bilradiatorer og bilvarmeradiatorer er også færdige varmevekslere, der kan bruges som varmeelement ved at opfinde adaptere til dem og om nødvendigt kombinere dem for at øge det samlede varmevekslingsareal.

Der opnås fremragende varmevekslere fra gamle gasvandsopvarmningskolonner, især da praktisk talt intet skal laves om på samme tid.

Driftsprincippet for enhver varmeveksler, uanset hvor det er, er det samme, derfor kan det, afhængigt af specifikke forhold, opvarme eller afkøle ethvert medium: væske, gas eller fast stof. Det hele afhænger af den opgave, som vores varmeveksler skal løse, og af din tekniske fantasi..

Recuperative varmeveksler typer

Recuperative varmevekslere er meget efterspurgte i dag. Enig

men det strukturelle design skelner mellem følgende typer af de præsenterede enheder:

Nedsænket

Dens design indebærer nedsænkning af et kølevæske i en beholder med en anden. Sådanne anordninger er kendetegnet ved lave omkostninger og enkelhed..

Vandets bevægelse i det ringformede rum sker ved lav hastighed, hvilket resulterer i lav varmeoverførsel.

Vanding

Består af flere rækker af rør placeret oven over hinanden, på hvis ydre overflade kølevand strømmer ned i en tynd film

Det bruges aktivt i køleenheder, da de fungerer som kondensatorer..

Grafit

Varmevekslerens design forudsætter tilstedeværelsen af ​​grafitblokke forseglet med hinanden med gummipakninger og fastgjort med dæksler.

Grafit betragtes som en fremragende leder af termisk energi. For at eliminere porøsitet behandles det med specielle forbindelser..

Gør det selv

Inden vi går i gang med fremstillingen af ​​en varmeveksler, er det nødvendigt at bestemme, hvilket princip for varmeoverførsel der vil blive implementeret i en sådan enhed..

Pladevarmeveksler fremstilling

Til fremstilling af en sådan enhed er det nødvendigt at forberede følgende materialer og værktøjer:

• svejsemaskine;
• Bulgarsk;
• 2 plader af rustfrit bølgepap 4 mm tykt;
• flad plade af rustfrit stål 4 mm tyk;
• elektroder;



  Byggeproces:

1. Firkanter med en side på 300 mm er skåret af rustfrit, bølgepap i en mængde på 31 stykker.
2. Derefter skæres et bånd af fladt rustfrit stål med en bredde på 10 mm og en samlet længde på 18 meter. Dette bånd skæres i længder på 300 mm..
3. De bølgede firkanter svejses sammen med en 10 mm strimmel på to modsatte sider, så hver næste sektion er vinkelret på den forrige..
4. Som et resultat opnås 15 sektioner, der vender i den ene retning, og 15 i den anden i et terningformet legeme. Den korrugerede overflade af sådanne sektioner giver dig mulighed for effektivt at overføre varme fra et kølevæske til et andet, mens der ikke er nogen indbyrdes bevægelse af forskellige eller homogene medier..
5. I tilfælde, hvor der ikke bruges luftmasse til at overføre varme, men væske, svejses en samler i rustfrit stål til de sektioner, hvor vand vil cirkulere. Samleren er lavet af fladt rustfrit stål. Til dette formål skæres rektangler ud med en kværn: 300 * 300 mm – 2 stk. 300 * 30 mm – 8 stk. Således får du et sæt, hvorfra 2 samlere er svejset, som i deres form ligner et firkantet låg fra en kasse..
6. Der laves et hul i hver af solfangerne, hvortil et grenrør er svejset til efterfølgende forbindelse til rørene i varmesystemet eller tilvejebringelse af varmtvandsforsyning.
7. Hullerne på kollektorerne er lavet i et af hjørnerne a, og når de er installeret på varmeveksleren, skal indløbsrøret være placeret i bunden af ​​en sådan struktur, og udløbsrøret skal være placeret øverst..

Varmeveksleren diskuteret ovenfor er installeret med den åbne side i varmgascirkulationssystemet..

Således vil den glødende gasformige varmebærer overføre varme til de bølgede vægge i de rustfrie plader, hvilket igen vil opvarme væsken.

En varmeveksler af dette design kan bruges til at overføre varme fra en væske til en anden. For at gøre dette svejses en stålkappe med et rør af det ovenfor beskrevne design på de åbne dele af pladerne fra 2 sider..

Tegning:

Fremstilling af en vandvarmeveksler til en ovn

En almindelig brændeovn kan ikke kun opvarme et værelse på traditionel vis, men også bruges til at opvarme vand til at opvarme rum, hvor denne varmelegeme ikke er installeret.

For at lave en sådan enhed skal du bruge følgende materialer og værktøjer:

• stålrør med en diameter på 325 mm, en længde på 1 meter;
• stålrør med en diameter på 57 mm, en længde på 6 meter;
• stålplade 4 mm tyk;
• svejsemaskine;
• elektroder;
• gasskærer;
• hvid markør;

Fremstillingsproces:

1. En cylinder lavet af et rør med en diameter på 325 mm installeres lodret på en stålplade og skitseres med en markør eller kridt.
2. Den medfølgende cirkel skæres med en gasbrænder. Derefter laves der ifølge den resulterende metalpandekage en anden cirkel med samme diameter.
3. I hver af disse pandekager skæres 5 huller med en diameter på 57 mm. Sådanne huller skal være lige langt fra hinanden såvel som fra midten af ​​pandekagen og dens kant. Pandekager svejses til cylinderen på en sådan måde, at deres huller er modsat hinanden..
4. Et 57 mm rør skæres med en kværn i stykker på 101 cm lange. Det er nødvendigt at forberede 5 sådanne stykker.
5. Hvert rørstykke installeres i hullerne på en sådan måde, at kanterne på dette rør stikker 1 mm ud af hullerne på de øvre og nedre pandekager. Sektioner af rør svejses ved elektrisk svejsning. Som et resultat opnås en metalcylinder, inden i hvilken rør med en mindre diameter er placeret. Varm luft og røggasser vil passere gennem disse rør, som følge heraf vil røret varme op og overføre varme gennem dets vægge til væsken, der vil være inde i cylinderen.
6. For at cirkulere væsken inde i metalcylinderen svejses rør i den nedre og øvre del af den. Koldt vand vil blive tilført fra bunden af ​​en sådan struktur, og væsken opvarmet på denne måde vil blive taget øverst..

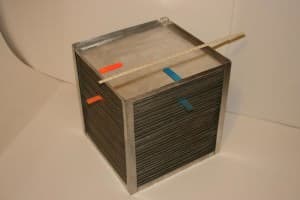

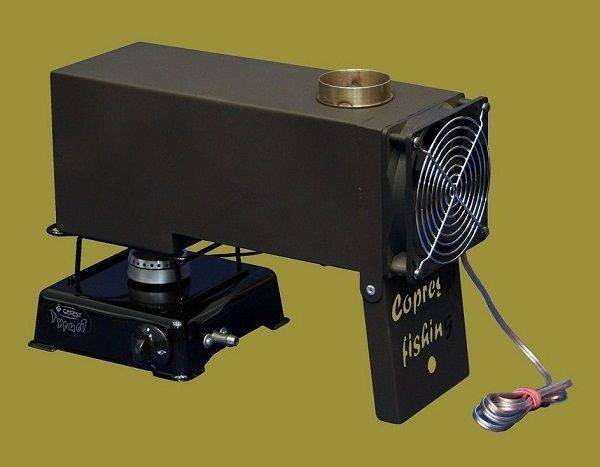

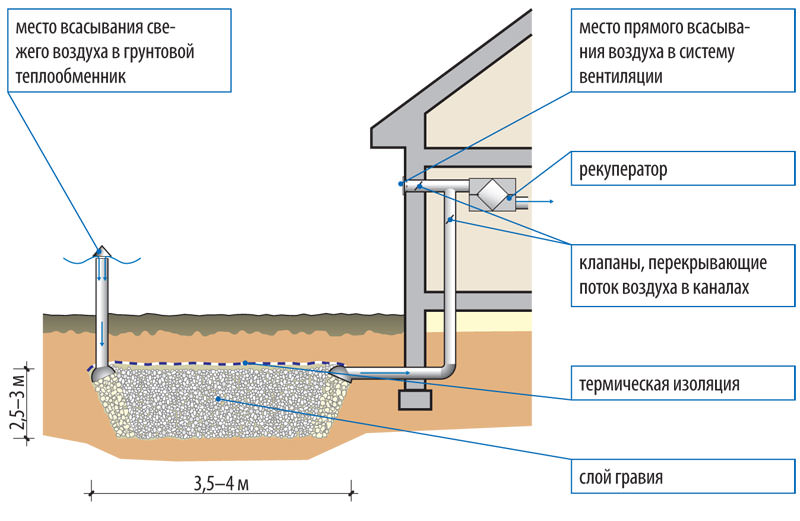

Luft varmeveksler

En luftvarmeveksler er en pladeindretning, der er fremstillet efter det samme princip som pladevarmeveksleren beskrevet ovenfor i denne artikel, med den eneste forskel, at kollektoren ikke er installeret på en sådan enhed.

Både i det lodrette og i det vandrette plan bruges gas som varmebærer gennem enheden. Varme gasser, der dannes som følge af brændstofforbrænding, bruges kun til opvarmning, og luft fungerer som den opvarmede gas, som for større effektivitet kan tvinges gennem varmeveksleren ved hjælp af en ventilator..

Vand

Enheden har to sektorer, der opvarmer hinanden. Cirkulationen af ​​vand ved høj effekt sker i en lukket sløjfe i varmesystemets reservoir, hvor det opvarmer op til 180 gram. Efter at have strømmet rundt om de installerede rør ledes vandet til hovedsystemet, hvor opvarmningstemperaturen stiger.

For at lave en vandvarmeveksler skal du forberede:

• Beholderen er i form af en ståltank. Installer det til begyndelsen af ​​systemet. Til vandcirkulation er der brug for 2 grene fra rør, den nederste er for indløbet af koldt vand, den øverste er for indløbet af varmt.
• Kontroller tanken for lækager.
• Placer kobber rørformede spoler inde i tanken, 4 meter rør til 100 liter tank er nok.
• Tilslut effektregulatoren til kobberrøret.
• For at forhindre tryk- og temperaturforskelle i at ødelægge beholderen skal anoden installeres tættere på varmeelementet..
• Forsegl tanken hermetisk.
• Fyld med vand.
• Kontroller systemet i drift.

Rør i rør

Varmevekslere af dette design er meget lette at fremstille og betjene..

For at lave en sådan enhed selv skal du bruge følgende materialer og værktøjer:

• elektrisk svejsning;
• elektroder;
• Bulgarsk;
• et rør med en diameter på 102 mm, en længde på 2 meter;
• rør med en diameter på 57 mm. 2 meter lang;
• stålplade 4 mm tyk;



  Fremstillingsproces:

1. Stikpropper skæres ud af stålplade, i midten af ​​hvilke der laves huller med en diameter på 57 mm.
2. Disse stik er svejset til 102 mm røret, så hullerne i propperne er i midten af ​​rørdiameteren. Et 57 mm rør indsættes i disse huller og svejses med høj kvalitet omkring omkredsen..
3. I hovedrøret 102 mm laves der 2 huller til installation af ind- og udløbsrør. Disse huller skal være så langt fra hinanden som muligt..

Funktionsprincippet for en sådan varmeveksler er meget enkelt: et varmt kølemiddel, der passerer gennem et rør med en mindre diameter, gennem rørets metalvægge, afgiver varme til væsken, der er i hulrummet i et rør med en større diameter. Således sker overførsel af termisk energi, samtidig er der ingen blanding af væsker, som muligvis ikke er homogene, såsom vand og mineralolie..

Ved tilslutning af et sådant system er varmeveksleren som regel placeret i et vandret plan, og cirkulation af væsker for at øge effektiviteten udføres i forskellige retninger omkring.

Tegning af det samlede vand-til-vand varmevekslerrør i rør:

Effektberegning

Det er meget svært at lave et ideelt varmesystem uden at kende varmevekslerens effekt. Ved beregning af denne indikator skal følgende parametre tages i betragtning:

• rør diameter;
• varmeanordningens længde
• varmeledningsevne af det anvendte metal;
• maksimal brændstofforbrændingstemperatur
• væskecirkulation.

Hvis det er problematisk at etablere disse startværdier, kan du bruge en gennemsnitsberegning baseret på, at for at opnå en effekt på 1 kW skal du bruge en meter rør med en radius på mindst 2,5 centimeter.

Konstruktion og installation

Varmeelementet kan laves i form af et register – et gitter af glat svejsede rør. Dette er det mest almindelige design. Det kan dog forenkles ved at lave det i form af en tank, i form af en cylinder eller et rektangel. Hovedbetingelsen er et tilstrækkeligt område til implementering af processen med væskeudveksling.

Ved fremstilling af et varmeelement skal følgende regler overholdes:

1. For at undgå kogende vand skal rørets indre volumen være mindst 50 mm.
2. Metallet bør ikke brænde igennem, så dets anbefalede tykkelse er mindst 3 mm.
3. Ved opvarmning har metallet evnen til at ekspandere, dette øjeblik skal tages i betragtning ved at give en afstand mellem ovnens vægge og varmeelementet.

Installationsprocessen for varmeelementet består af et par enkle trin:

• læg en varmeveksler på bunden af ​​ovnkammeret;
• give huller til rør i ovnen.

Trin for trin vejledning

Fremstilling af en kanalløs varmeveksler

1. Forbered en beholder, helst metal, plast vil varme op længere.
2. Installer tanken i begyndelsen af ​​varmesystemet.
3. Lav 2 huller til afløbene i beholderen. Den ene er øverst, hvorigennem varmt vand vil blive udledt. Den anden er i bunden, der kommer kold væske fra systemets rør.
4. Placer stikkontakterne korrekt, dette bestemmer hastigheden for varmeoverførsel.
5. Tæt hullerne tæt, så lufttemperaturen ikke spildes på batteriet, og rummet varmes jævnt op.
6. Brug kobber til røret, det skal bøje godt og give så meget varme som muligt til rummet.
7. Bøj røret i form af en spiral, du får en slange.
8. Placer spolen i tanken, rørets ender skal bringes ud, fastgør dem godt.
9. Tilslut gevindbeslaget til enderne af delene.
10. Tilslut en strømregulator til røret, du kan købe det i en butik, det er billigt, så du bør ikke hænge på egenproduktion.
11. Systemet vil fungere godt uden en regulator, men det er nødvendigt for at regulere strøm, spare strøm. Strøm kan indstilles efter eget skøn.
12. Tilslut terminalerne til termostaten og derefter strømkablerne.
13. For at forhindre tanken i at blive slidt af temperaturfald, skal du installere en anode.
14. Forsegl alle elementer tæt.
15. Fyld tanken med vand, varmeveksleren er klar.

På placeringen af ​​beholderen til varmt vand

Afhængigt af hvor beholderen med vand er placeret, skelnes følgende typer varmeapparater:

1. Kapacitet direkte i dampbadet – gør det muligt for vandet at varme op hurtigere, da vandforsyningen er fraværende eller meget kort. Varmetab reduceres også. Ulempen er ganske indlysende: det anvendelige område i dampbadet reduceres.
2. Beholderen er placeret i et tilstødende rum, hvor der er udstyret et brusebad. Denne mulighed anbefales ofte. Det er mere bekvemt at vaske i et separat brusebad, og der er mere plads i dampbadet. Men akveduktens længde vokser.
3. Problemet med lavt tryk kan løses ved at installere en tank med et kølemiddel på loftet. Denne metode er heller ikke uden ulempe. Det er nødvendigt at bringe koldt vand ovenpå, og varmtvandsforsyningens længde er længere. Beholderen skal isoleres omhyggeligt for at minimere varmetab så meget som muligt..

Sådan vælger du den rigtige?

Valget af denne eller den varmeovn afhænger af de indledende forhold og de opgaver, der er tildelt den. Inde i ovnen vil det opvarme væsken meget hurtigere, men det kan koge. Skala former og ødelægger hurtigt apparatet. Korrekt beregning af den nødvendige effekt undgår dette problem..

Beliggende nær ovnens skorsten, optager den eksterne varmelegeme mere plads, væsken opvarmes meget langsommere. Men der er altid adgang til det. I tilfælde af sammenbrud kan det let repareres eller udskiftes. Kølemidlet koger sjældent, det får bare ikke så høj temperatur, så der dannes ikke skala. Valget er op til ejeren.

Du kan købe en fabriksmodel, der vil koste fra 10.000 rubler, afhængigt af kapaciteten. Omkostningerne ved en murstenovn af høj kvalitet med en varmeveksler starter ved 20.000 rubler, men praksis viser, at den ikke vil være så effektiv.

Der er ikke noget tricky i enhedens enhed, hvor berettiget et sådant køb er – et stort spørgsmål. Alt kan installeres i hånden.

Ekstern og intern udsigt

En gør-det-selv varmeveksler til et komfur samles uden for rummet i tilfælde, hvor der ikke er nok plads indeni til at samle spolen. Enheden, nemlig dens reservoir, udføres ud over bygningens vægge. Det er forbundet til varmesystemet inde i huset ved hjælp af rørledninger med forskellige diametre..

Den eksterne kan enten være en vandvarmeveksler eller en luft. En særlig ovn opvarmer en sådan enhed ved hjælp af et specielt rør, der fjerner forbrændingsprodukterne udenfor. Varmen, der genereres under forbrænding, kan bruges til at opvarme små lokaler, til dette installeres varmeveksleren direkte i skorstenen.

Fordelene ved et sådant varmeelement inkluderer enkelheden ved vedligeholdelse og reparation og ulemperne – kompleksiteten i udførelsen. Faktum er, at du bliver nødt til at montere enheden i det fri, og derudover skal du genopbygge et sådant element i en boligbygning som en murstenovn..

Designet af en intern varmeveksler er noget enklere. For eksempel kan den placeres direkte i ovnen, over ildkassen. Til dette formål kan du bruge pejsens indre rum. Udvekslerens design afhænger af udformningen af ​​hjemmets komfur eller pejs.

Inden arbejdet påbegyndes, er det fornuftigt at rådføre sig med en erfaren bygningsvarmespecialist. Han vil fortælle dig, om det er værd at bruge en regenerativ varmeveksler, eller når det udføres installationsarbejde, er det bedst at bruge blandingsvarmevekslere i designet af rumvarmesystemet. Baseret på de oplysninger, han har modtaget, vil husejeren nøjagtigt kunne beregne omkostningerne ved byggearbejde, hvilket direkte påvirker, hvilket design af varmeveksleren der vælges.

Desværre indebærer opvarmning ved hjælp af den beskrevne enhed af enhver type at opnå en betydeligt lavere effektivitet sammenlignet med kedler, der er skabt i industriel produktion. Ulemperne ved at arbejde med en sådan enhed inkluderer umuligheden af ​​at installere enheder på den, der giver automatisk kontrol over varmeintensitetens varmeintensitet (luft, vand osv.).

Varmeveksler enhedsdiagram

Layoutet af en roterende varmeveksler er normalt nogenlunde standard og har de samme strukturelle elementer som en regenerativ varmeveksler. Disse elementer omfatter:

• mursten ovn;
• opvarmningstank;
• rør;
• rørledning til tilslutning af varmesystemet;
• et varmeelement.

Ovnspolen, der er monteret som en lukket sløjfe, gør det muligt med succes at udskifte TLO-kedler, som er ikke-flygtige. I denne form kan blandingsvarmevekslere bygges..

Varmekredsløbet og varmtvandsforsyningen skal også indeholde yderligere elementer, såsom en varmelegeme med kobbervarmeveksler, haner og låse, et afløbssystem osv. På samme tid er det værd at vide, at en kobbervarmeveksler til opvarmning ikke kun kan bruge vand som varmebærer, men også særlige ikke-frysende væsker..

Hvis husejeren besluttede at bruge en type varmeveksler, der bruger vand som varmebærer, er det værd at overveje og installere et vandforsyningssystem til kredsløbet. Dette kan gøres ved at tilføre væske direkte til tanken eller direkte ind i rørledningen til “retur”. Denne mulighed for tilslutning af vandforsyningssystemet gør det muligt at fremstille en varmeveksler, der ikke har et skarpt temperaturfald ved blanding af en væske..

Når man arrangerer opvarmning, er det nødvendigt at sørge for installation af filtre på dets elementer. Dette vil tillade varmesystemet at vare meget længere..

Tips til installation

Når du installerer systemet, skal du følge flere populære tips til, hvordan du laver en varmeveksler med dine egne hænder. For eksempel kan du som et af dets elementer bruge bilradiatorer, som afgiver varme godt, hvilket giver dig mulighed for at reducere varmeudgifter. En sådan varmeveksler til et komfur er relativt billig, hvilket giver dig mulighed for at spare en ret alvorlig mængde, når du installerer et varmesystem.

Ved brug af en vekslerordning baseret på kølevæskens naturlige cirkulation bør maksimal længde på et “tråd” ikke være mere end 3 m. Det er i princippet muligt at fremstille en varmeveksler, der tillader overskridelse af denne begrænsning, men dens effektivitet vil være meget lav. Derfor bør du korrekt beregne enhedens dimensioner..

På samme tid er det værd at fokusere på murstenovnens effekt og størrelse, typen af ​​brændstof, ovnens installationssted og på standardproportionen – 1 kvm. m af varmevekslerens overflade er 10 kW. Den næste nuance i konstruktionen af ​​en enhed, såsom en varmeveksler til et komfur, er, at det ikke bør tage mere end 1/10 af den genererede energi fra ovnen. For at reducere varmeudgifterne er det bedst at bruge kobber som materiale til vekslerrørene..

Ved beregning for enheden er det værd at lægge en strømreserve. Hvis varmesystemet ikke sørger for naturlig vandcirkulation, skal du installere en pumpe.

Varmeveksler installation og kontrol

Eksperter ved, at det er bedst at installere veksleren samtidigt med ovnens konstruktion. Ejeren af ​​hjemmet vil således undgå behovet for at skille den gamle komfur ad eller ødelægge en del af dens murværk..

For at installere denne enhed skal du:

• forbered ovnfundamentet og installer vekslerspolen på den;
• når du lægger komfuret, skal du forlade indløbs- og udløbsåbningerne til radiatorrørene;
• lad lægemidlet tørre efter lægningen, og kontroller derefter det resulterende varmesystem.

Sådan kontrolleres varmeveksleren findes i den tekniske litteratur. Den nemmeste måde er blot at putte vand i systemet og tænde ovnen. Som et resultat vil du kontrollere radiatorens svejsninger, rørforbindelser.

Hvis der ikke cirkulerer væske, eller du finder en lækage, skal du genbruge hele systemet. For at forhindre dette sker ved fremstilling af vekslertanken, er det nødvendigt at bruge stål med en tykkelse på 2,5 mm, og sømmene skal have en minimumsbredde.

Det er værd at være opmærksom på at sikre brandsikkerheden på den fremstillede varmeveksler. Ingen åbne flammer eller gas- eller elektricitetslækager bør tillades. Hvis ejeren uafhængigt har foretaget varmevekslingselementet i varmesystemet, skal en erfaren blikkenslager inviteres til at tage det i drift, som vil bemærke fejlene og give anbefalinger til eliminering.

Hvis varmeinstallationen udføres af et specialiseret firma, udarbejder dets specialister uafhængigt den nødvendige ordning, beregner varmeveksleren og varmesystemet.

DIY varmeveksler: hvordan man laver

At samle en varmeveksler med egne hænder er tvunget af forskellige omstændigheder. Så en lignende omstændighed kan være et unikt layout af bygningen. Ikke-standardiserede bygninger er ofte umulige at opvarme med konventionelle batterier, så du skal selv udvikle og fremstille varmesystemet.

Hjemmelavet varmeveksler til ovnen

En lille ovn med en brandkasse bruges som varmekilde, i umiddelbar nærhed af hvilken en stålrørkonstruktion er monteret, svejset fra dele med en tilstrækkelig stor diameter. Dette skyldes den store mængde varmeenergi, der modtages under driften af ​​ovnen, og behovet for at overføre den til kølevæsken så hurtigt som muligt..

Efter at have lavet ovnens fundament installeres et rørformet element i varmeveksleren direkte i ovnens hulrum og under lægningsprocessen. Ind- og udløbsrørene er gevindskårne til montering af enheden på varmeledningssystemet. I fremtiden, hvor sekvensielt lægges rækker af mursten, er det nødvendigt konstant at overvåge varmevekslerelementets position.

Efter endt fremstilling af ovnen er det nødvendigt at vedhæfte en hjemmelavet varmeveksler til varmesystemet, fylde den med vand og fyre ovnen. På grund af de høje temperaturer i forbrændingszonen stilles der særlige fremstillingskrav til både kvaliteten af ​​de svejsede sømme og det materiale, hvorfra apparatets metalrør er fremstillet..

Uanset metoden til at organisere driften af ​​en hjemmelavet varmeveksler er et af de største problemer, der i væsentlig grad påvirker deres drift, korrosion af det materiale, der bruges til fremstilling af rør. Som regel har alle metalliske materialer en forholdsvis lav modstandsdygtighed over for ødelæggelse under virkning af aktive medier. I denne henseende bliver det nødvendigt at beskytte varmevekslerens dele indefra. Selvfølgelig er det muligt at anvende syntetiske materialer, men som nævnt ovenfor er deres varmeledningsevne meget langt fra ideel. En af de sandsynlige løsninger på dette problem kan være brugen af ​​aluminium som materiale til rør, som er relativt korrosionsbestandigt. Den eneste begrænsning af dens anvendelse er systemets interne tryk. Det optimale materiale er stål- eller kobberrør med indvendig sprøjtning af forskellige metaller, hvilket øger deres holdbarhed betydeligt..

Instruktioner til konstruktion af en komfuropvarmning med vandkredsløb

1. Graver et hul.
2. Der lægges en “pude”, bestående af brudte mursten, grus og murbrokker af mellemstørrelse. Bredden på dette lag er cirka 20 cm. Naturmaterialer komprimeres og fyldes med cementmørtel..
3. Murlægning er i gang. Det ligger i to rækker på cement, og på toppen er dækket med et vandtæt lag af tagmateriale, pergament og tagdækninger.
4. Et murstensfundament opføres på lermortel.



5. Den første sammenhængende række lægges. I anden række begynder der at danne et aske kammer, hvortil der er installeret en særlig dør. Den tredje række gentager den foregående.
6. Den fjerde række dannes. Det fungerer som en base for et brændstofkammer lavet af ildfaste mursten, der er riller på det til installation af en rist.
7. Der installeres en U-formet kedel af stål. To rør er svejset til det – et øverst til forsyningen, det andet i bunden for retur. Der laves også et rektangulært hul i det, gennem hvilket opvarmede gasser vil komme ud..
8. Den femte række er lagt. Den skal være forsynet med kanaler bag kedelens side- og bagvægge. De er udstyret med to små døre til rengøring fra sod.
9. Der dannes en sjette række, hvor der er tilvejebragt et hul mellem hullerne i den foregående række. Dette er en sugekanal til at øge trækket i varmeovnen. Døren til brændstofkammeret er også installeret her..
10. Væggen er lagt ud. Det skal tages i betragtning, at der lægges en ildfast mursten rundt om døren, der fører til brændkammeret og over brændstofkedlen..
11. Ovne i støbejern installeres, hvor det er muligt at tilberede mad. Et metalhjørne er fastgjort ved indgangen til varme- og madlavningskammeret.
12. Kamre dannes, og der laves en kanal på bagsiden, og døre installeres.
13. Facaden på kogekammeret i 16. række er overlappet med en metalstrimmel. Og så er det dækket af sig selv ved at lægge mursten på speciallagte metalstrimler..
14. En dampudstødningsventil er installeret til ventilation af ovnen, og den øvre gasledning dannes.
15. 35 rækker lægges, hvorpå konstruktionen af ​​skorstenen begynder.

Nogle mennesker ønsker at bruge en færdiglavet komfur eller pejs, der kombinerer det med et vandkredsløb. I dette tilfælde bliver du nødt til at adskille dem næsten til jorden for at oprette registret.

Hvad du skal overveje, når du bygger en ovn

Ovne findes i forskellige designs, men ikke alle kan udstyres med en varmeveksler. For eksempel indeholder populære kanalsystemer simpelthen ikke pladsen til tilpasning af kedlen. Sådan en komfur er let at oprette med egne hænder, men den vil ikke være i stand til at udføre alle de funktioner, der forventes af den..

Den mest succesrige mulighed ville være en kammerovn. Kammerets rolle kan spilles af en ovn, omkring hvilken der skabes en varmeveksler. Således er ovnens design også tilpasset til madlavning, opvarmning af vand og opvarmning af huset. Varm luft fra registret passerer gennem kammeret, doserer det med den nødvendige termiske energi og passerer derefter ind i konvektoren og opvarmer det i hele dets højde. Konvektoren er placeret langs hele ovnens højde og supplerer vandopvarmningen, fordi den roligt kan varme op i hele rummet.

I sig selv er bygningen af ​​en murstenovn med en varmeveksler ikke anderledes end en simpel. Det er muligt at bygge det med egne hænder. Særligt materiale er påkrævet. Det er sædvanligt at bruge en varmebestandig rød mursten som løsning; på steder med størst temperaturpåvirkning erstattes den med chamotte. Mørtlen fungerer bedst på en lerbund.

Byggeriet skal begynde med et fundament og vandtætning. En murstenovn er en meget tung struktur og har brug for et solidt fundament. Murværk kræver præcision og præcision. Steder, hvor mursten ikke vil blive sløjfe (ovn, digel, huller til huller til askebortskaffelse osv.) Skal yderligere forstærkes og oprettes med bandage.

Komfuret, der er bygget efter alle reglerne, vil blive et glimrende grundlag for vandopvarmning, det vil varme hele huset op med et minimumsforbrug af brænde og vil vare i mange år..

Skirt radiatorer

Dette er en ny metode, når små radiatorer installeres omkring lejlighedens omkreds, på niveau med bundpladen og forklædt som værdiløse.

Den største ulempe vil være netop denne sokkel, den er bredere og højere end sædvanlige sokler, og derfor vil der være en lille side omkring rummets omkreds, hvilket ikke tillader, at natbordet eller sengen flyttes helt til væggen. Enig, det er meget ubelejligt, når alle genstande i rummet står fra væggene i en afstand på 3-5 centimeter.

Fordelen vil være en mere ensartet, i sammenligning med radiatorbatterier, varmefordeling. Der vil ikke være varme og kolde hjørner i lokalerne, og det vil være mere behageligt at være i sådan et hus..

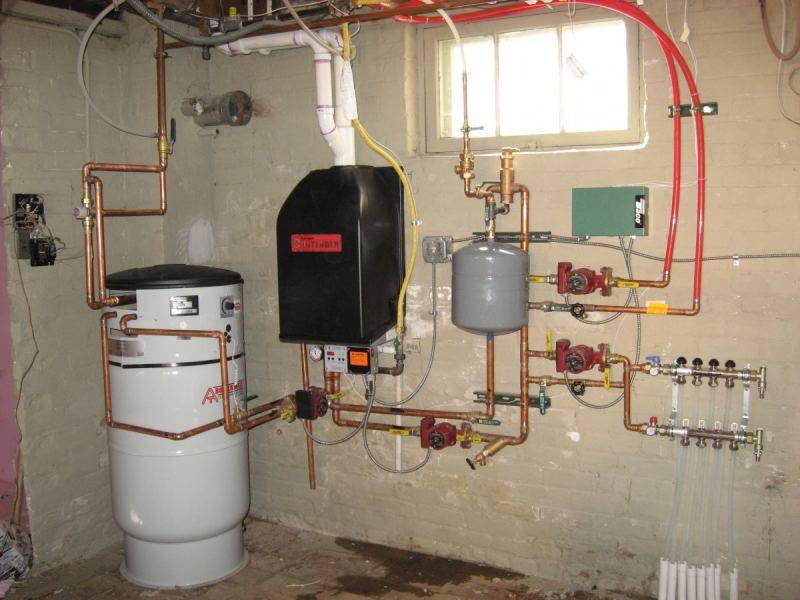

Varme systemkomponenter

Oftest bruges vandvarmesystemer til beboelsesbygninger. Denne tilgang til løsning af problemet er traditionel. Han har et ubestrideligt plus – det er alsidighed. Varme passerer til alle hjørner af rummet på grund af varmebærerens særlige egenskab. Det kan opvarmes ved hjælp af forskellige energikilder. Vandsystemet giver dig også mulighed for at udstyre kombinerede opvarmningstyper, når der er flere energibærere, og de har alle forskellige egenskaber. Ethvert varmesystem kan betinget opdeles i følgende bestanddele:

• varmekilde;
• rørnetværk med fittings og ekstraudstyr;
• varme radiatorer og gulvvarme.

For at regulere kølevæskens arbejde bruges afspærrings- og styreventiler og ekstra udstyr. Sidstnævnte kombinerer følgende elementer:

• cirkulationspumpe;
• hydraulisk pil;
• ekspansionsbeholder;
• fordelingsmanifold;
• buffer kapacitet;
• værktøjer og enheder, der kræves til automatisering;
• indirekte varmekedel.

Ekspansionsbeholderen er nøglekomponenten her. Alle andre elementer spiller rollen som yderligere. Installer dem om nødvendigt. Som du ved, når det opvarmes, udvider vand sig.

Yderligere vandmængder kan skabe et vist pres på forbindelsesområdet, hvis det er i et lukket rum. For at undgå en sådan situation installeres en udvidelseskapacitet i netværket. Hun overtager alt det overskydende vand. Der er membran og åbne beholdere..

Fordelere, der distribuerer medier, installeres i varmesystemer med gulvvarme. Dette gøres også, hvis bjælkeordningen til tilslutning af varmeenheder bruges i huset..

Den indirekte varmekedel er en speciel tank udstyret med en spole. Opvarmning af vand til husholdningsbehov udføres her direkte fra varmebærer. For at overvåge indikatorer for vandtryk og temperatur er der installeret en manometer. Kontrol over kølevæskens indikatorer udføres ved hjælp af automatiserede værktøjer, controllere og sensorer.

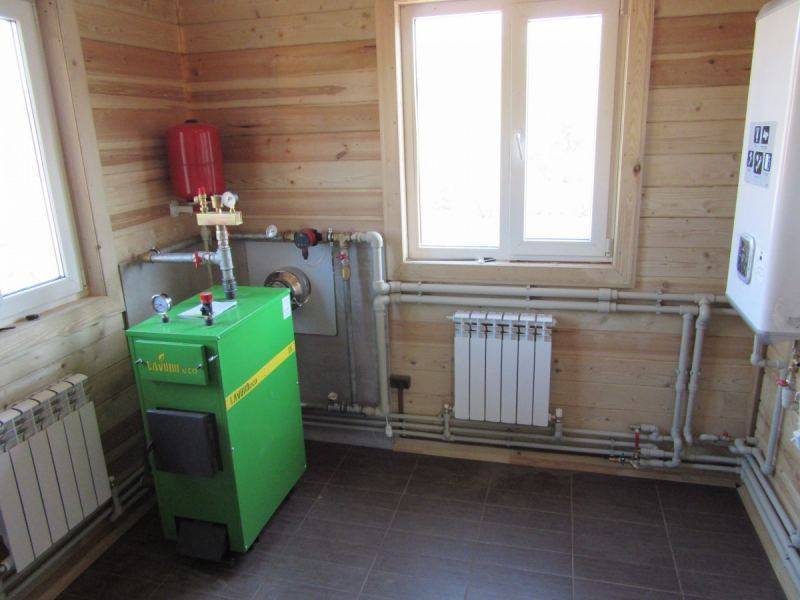

Valg af den rigtige kedel

I dag produceres forskellige typer kedler med en eller anden type brændstof og energibærere. Hovedtyperne af husholdningsvarmegeneratorer er:

• gas;
• fast brændstof;
• elektrisk.

Der er ændringer, der kører på flydende brændstof. Direkte forbrændingskedler fungerer på faste brændstoffer. Det samme gælder for pille- og pyrolysekedler. Sådanne kedler er efterspurgte, da deres drift indebærer lave omkostninger. Disse er kul og brænde, som er relativt billige. Der er mulighed for tilslutning af naturgas, men det er en dyr fornøjelse. Folk foretrækker at købe kul- og brændeovne.

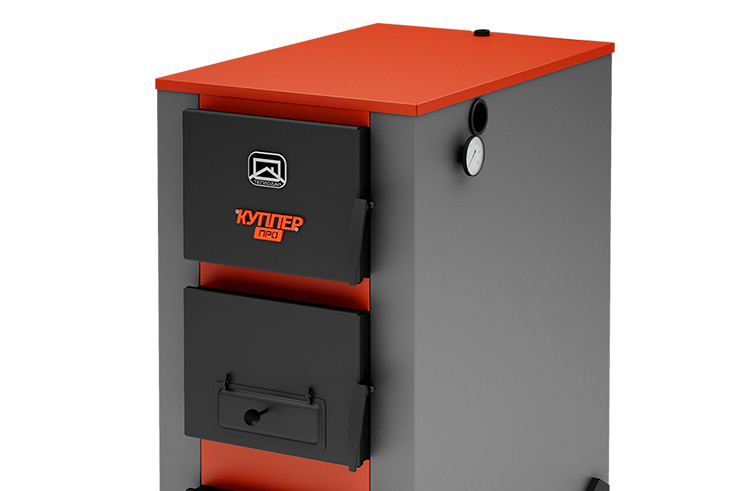

Først skal du hente en kedel

At drive en varmekilde til fast brændsel ligner lidt en simpel komfuropvarmning. Vi skal finde brænde, spilde tid og energi, lægge dem i ovnen. Normalt har fastbrændselskedler en form for inerti. Det betyder, at vandopvarmningen stopper gradvist, efter at luftspjældet er lukket. Den modtagne energi kan kun bruges effektivt, hvis der er en varmeakkumulator. Den bedste løsning er en pillevarmegenerator. Men sådant udstyr er ret dyrt, hvilket gør det utilgængeligt for offentligheden..

Element funktioner

Overfladevarmevekslere bruges i de fleste tilfælde, når det kommer til varmesystemer til hjemmet. Termisk energi passerer gennem metalvæggenes plan. Dette princip implementeres bedst i kedler:

• elektriske;
• fast brændstof;
• gas.

Vand strømmer gennem buede rør. De installeres inde i enheden og opvarmes med et passende brændstof. Bæreren varmes op og går ind i rørledningen. Det erstattes af vand fra radiatoren, som er i afkølet tilstand, ind i varmeveksleren.

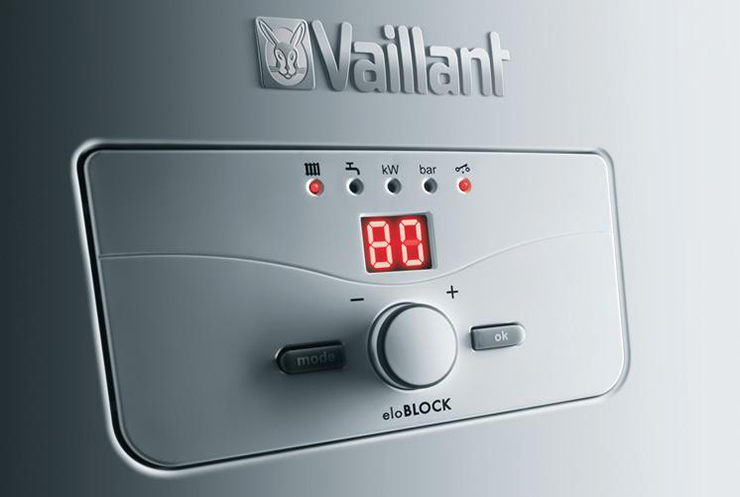

En el -kedel er den bedste løsning

I private husstande fungerer en komfur stadig som varmekilde. Det er velegnet til opvarmning af et lille hus, men dets varmeydelse er utilstrækkelig, når det kommer til et stort sommerhus. Af denne grund er en varmeveksler i varmesystemet nødvendig for at omdanne ovnen til en fuldgyldig kedel med en vandopvarmningsfunktion. Der laves en gør-det-selv varmeveksler til en brændeovn, den har forskellige former og størrelser. Du kan tilslutte varme radiatorer til det, i dette tilfælde vil huset modtage mere effektiv opvarmning.

Klassificering af varmeelementer

For at gøre huset varmere er det nødvendigt at bygge en vandvarmeveksler ind i komfuret. Det er det mest praktiske. Dette forklares med det faktum, at på grund af denne enhed overføres termisk energi bedre af vand. Fly kan også bruges til lignende formål. Der er mulighed for installation på ydersiden af ​​skorstenen.

Varmeudstyr, der produceres i dag, har varmevekslere, der er maksimalt tilpasset til opvarmning af vand. I et industrielt miljø er sådanne enheder fremstillet af kobber. Der dannes et rør, der ligner en spole. Langs dens bøjninger er der et stort antal plader, der giver et betydeligt varmeoverførselsområde. Det er urealistisk at udstyre en hjemmelavet varmeveksler i dit hjem, der ville matche strukturen på fabrikken så meget som muligt. Derfor skal du vælge lettere muligheder..

Sådan vælges eller beregnes dimensionerne på en komfurskedel

Når du har valgt typen varmeveksler, skal du tage stilling til dens dimensioner. På den ene side skal dens dimensioner svare til størrelsen på det sted, hvor det skal installeres.

Oftest placeres varmevekslere i brændeovnen i brændeovnen, men nogle gange i røgkanalerne eller kammeret i den kanalløse ovn. Det skal tages i betragtning, at der skal være et hul på 0,5-1 cm mellem murværket og registret under hensyntagen til metalets termiske ekspansion.

Derudover er det nødvendigt at kende ovnvarmevekslerens nødvendige kapacitet. Hvordan defineres det?

Det afhænger af den termiske effekt af vandvarmesystemet, der kræves for at opvarme huset, hvilket igen afhænger af varmeisoleringsegenskaberne i dets ydre strukturer og den maksimale negative udetemperatur om vinteren. Forenklet kan du fokusere på gennemsnittet: 10-12 kW pr. 100 m2 husareal.

Hvordan beregnes det nødvendige område af ovnkedlen for at levere en sådan varmeydelse? I gennemsnit er det generelt accepteret, at for at levere en varmeydelse på 5-10 kW er der behov for ca. 1 m 2 af kedlens varmevekslingsoverflade. Værdien af ​​denne indikator afhænger af temperaturen på varme gasser i kontakt med varmeveksleren og vandets temperatur (kølevæske) ved dens udløb og indløb, hvilket igen i høj grad afhænger af ovnfunktionen og typen af ​​brændstof.

Varmevekslerens samlede kapacitet kan beregnes ved hjælp af formlen:

hvor: Qsp – dens specifikke effekt, kcal / time;

S – dets nyttige område (kontakt med varmemediet), m 2.

Den specifikke effekt kan beregnes ved hjælp af formlen:

hvor: k = 12 kcal / time pr. 1 ° С – varmeoverførselskoefficient “gas -vand” gennem ståloverfladen;

T = (Tmax + Tmin) / 2 – gennemsnitstemperatur for varmemediet (flamme, gasser), ° С;

t = (tmax + tmin) / 2– gennemsnitstemperatur for varmebæreren (indløb + afgang / 2), ° С.

Hvis brændeovnen kører periodisk (ca. 2 timer) på træ, vil gennemsnitstemperaturerne for mediet og varmebæreren være maksimalt: henholdsvis 500 og 70 ° C og fra 1 m 2 af varmeveksleren i dette tilfælde vil være muligt at opnå maksimalt 6 kW termisk effekt.

Hvis ovnen arbejder på kul og konstant, kan de gennemsnitlige maksimale gennemsnitlige indikatorer for medium- og varmebæreren være: henholdsvis 800 og 70 ° C. I dette tilfælde kan cirka 10 kW fjernes fra 1 m 2 af ovnkedelområdet..

Hvis kedlens samlede nødvendige varmeeffekt og ovnfunktionen (og dermed dens specifikke effekt) er kendt, er det ganske muligt at bestemme, hvilket nyttigt overfladeareal det skal have:

Afhængigt af hvilket materiale varmeveksleren vil være lavet af, er det muligt at beregne, hvor mange rør eller metalplader der kræves for at give et sådant kontaktområde med varmemediet. I dette tilfælde tages der kun hensyn til den overflade, der vil være i direkte kontakt med varme gasser eller flammer..

For eksempel, hvis en ovnkedel skal fremstilles solid (kun af metalplader), skal der kun tages hensyn til dens indre overflade. Hvis den er lavet af rør, vil næsten hele deres overflade deltage i varmeveksling (deres længde x diameter x 3,14). Når man kombinerer forskellige materialer, vil det være nødvendigt at beregne kontaktområdet med varmemediet for hvert element separat og derefter opsummere.

Hvis det er nødvendigt at øge kedlens varmeydelse med de samme overordnede dimensioner, kan yderligere elementer (f.eks. Rør) tilføjes til dets struktur. Hvis strømmen viser sig at være for stor, kan længden reduceres. Med andre ord: i hvert enkelt tilfælde er det nødvendigt at beregne og justere størrelsen på registret ved at koble dem til selve ovnens dimensioner og design samt kapaciteten i husets vandvarmesystem, som vil skal forsynes med termisk energi.

Design funktioner

Oftest fungerer en metaltank med en kapacitet på op til 5 liter med indbyggede rør som en varmeveksler. Der er ingen direkte kontakt med ilden. Enheden giver dig mulighed for at opvarme koldt vand, som derefter kommer ind i radiatorerne eller en aftagelig tank med en større kapacitet placeret i samme eller et tilstødende rum.

Som følge heraf vil det være muligt at opvarme et andet ved at opvarme komfuret i et rum. I henhold til dets design kan varmeveksleren til ovnen være ekstern og indvendig.

Denne type ligner meget en tank fyldt med et kølevæske. Inde i tanken er der en del af røret, der bruges til at fjerne forbrændingsprodukterne. Med hensyn til design er den eksterne varmeveksler mere kompleks end den interne, da den stiller øgede krav til svejsearbejdets ydeevne.

Vedligeholdelsen er dog meget lettere. Om nødvendigt kan tanken skilles ad for at fjerne kalk eller reparere en lækage.

Byggeregler

Når du udvikler et design, er det vigtigt at sikre, at følgende betingelser er opfyldt:

• indre hulrum i varmeveksleren skal være større end 5 mm. Med en mindre bredde er vandkogning mulig;
• for at undgå at brænde materialet ud bør der anvendes rør med en vægtykkelse på mere end 3 mm;
• det er bydende nødvendigt at tilvejebringe et mellemrum på 10 – 15 mm mellem ovnens væg og varmeveksleren for at kompensere for metalets ekspansion under opvarmning.

Kom godt i gang med installationen

Arbejdssekvensen afhænger af varmevekslerens designfunktioner.

Cirkulationsdiagram over vand i kredsløbet

Vandvarmesystemet i huse er bygget med naturlig (tyngdekraft) eller tvungen cirkulation af kølevæsken. Hvis det er lavet på basis af en brændeovn, så er det bedst at foretrække den første mulighed..

Ledningsdiagrammet med naturlig cirkulation af vand er billigere i forhold til den tvungne analoge, og kræver i modsætning til det ikke strømforsyning

Det anbefales kun at udstyre vandkomfuropvarmning i etplanshuse med et areal på op til 150 m2. I dette tilfælde kan det gøres tyngdekraft uden ekstra pumper..

Hvis det er nødvendigt at opvarme et sommerhus i et par eller flere etager, så er det bedre at udføre dette på basis af en mere kraftfuld kedel. En ovn til sådanne bygninger skal bare bygges en kæmpe stor, hvilket er dyrt at implementere. Og mængden af ​​brændstof skal sættes i det hver gang, betydeligt. Og det er stærkt modløst på grund af den øgede brandrisiko..

Det klassiske ovnvarmesystem med naturlig cirkulation af vand består af:

• varmeveksler som en del af komfuret;
• en kontur fra en metalrørledning;
• radiatorer (normalt udskiftet med tykke rør i rum);
• ekspansionsbeholder.

Hvis det er besluttet at lave vandopvarmning i et landsted med egne hænder, så er det bedre at designe det i henhold til denne ordning. Installation og beregning af denne mulighed er lettere at udføre end ved tvungen bevægelse af vand..

Et system med cirkulationspumpe er mere velegnet til kedler, på grundlag af et komfur mister det sin øgede effektivitet ved varmeoverførsel

Hvis kedlen er automatiseret og opvarmer vandet konstant efter behov, opvarmes brændeovnen en eller to gange om dagen. Det er i disse øjeblikke, at kølevæsken i ovnens brændkammer opvarmes for at afgive varme til værelserne. Derefter er det meningsløst at køre den med en pumpe gennem kredsløbets rør. Alligevel vil intet i en kold ildkasse opvarme vandet.

Ved at træffe et valg til fordel for en brændeovn eller kulovn, forventer ejerne af private huse normalt at få et autonomt varmesystem. Hvis du sætter pumpeudstyr i det, som kræver strøm fra lysnettet til drift, vil det være svært at tale om autonomi.

Komfur – mursten eller metal

En muret komfur opvarmes længere, men afgiver også varme til rummet omkring det længere. Tværtimod varmer den analoge fremstillet af stål hurtigt og afkøles lige så hurtigt, efter at brændstoffet er brændt ud. Dette problem er delvist løst på grund af tilstedeværelsen af ​​store mængder kølevæske i vandkredsløbet..

Jo mere vand der skal lagres i systemet, desto dyrere er det i forhold til materialer..

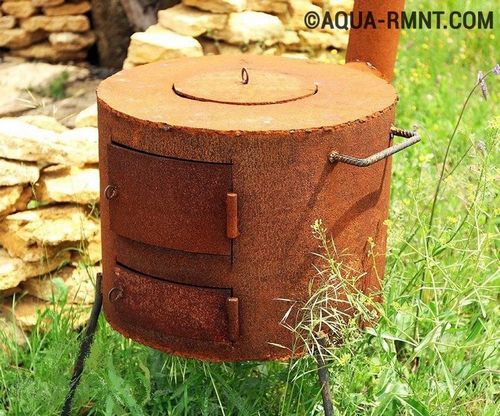

En metalkomfur med vandspole til varmekredsen i private huse må placeres direkte på et trægulv uden at arrangere et særligt fundament

En stålovn til vandopvarmning med en kapacitet på 5-15 kW-uden brændstof og vand, dette er en konstruktion, der vejer 100-300 kg. Sådan en grydeovn kan trygt sættes på forstærkede træstammer. Ovnfundamenter skal hældes, når ovnen vejer mere end 700–800 kg. Nu, hvis det er mursten, så er det bestemt umuligt at undvære betonarbejde..

I sammenligning med en metal vejer en murstensovn mere, koster mere og er vanskeligere at installere. Imidlertid har den en højere effektivitet og færre risici for at fryse kredsløbet med et burst af rør på grund af dannelsen af ​​is indeni. Hvis det er besluttet at gøre alt grundigt for dig selv og permanent bopæl, anbefales det at stoppe valget på murstenversionen.

Rør – rustfrit stål eller metalplast

Hvis varmesystemet er bygget på basis af en varmtvandsfyr, er det tilladt at spænde det ikke kun med stålrør, men også med metalplast- og polypropylenrør. Men hvis vandet opvarmes af en brændeovn, bør kredsløbet med kølevæsken fra det kun være fremstillet af rustfrit stål.

Med en stor lægning af brænde kan vandet i ovnens spole hurtigt varme op til 100 grader og koge, kun stål kan modstå sådanne temperaturer i lang tid

Metalplasten er designet til at arbejde med en varmebærer, der er opvarmet til 90–95 ° С. I kort tid er den i stand til at modstå opvarmning op til 110–120 ° С. På samme tid tillader automatisering af kedler og kedler i første omgang ikke vand at varme op til sådanne grader. Til gulvvarme varmer den op til 30-45 ° С og for batterier op til 60-65 ° С.

I tilfælde af en brændeovn er temperaturer under hundrede imidlertid ikke bare mulige, men langt fra ualmindelige. Det anbefales ikke at tage risici og spille russisk roulette, mens du binder denne ovn med metal-plastrør. Det er bedst at foretrække mere pålideligt rustfrit stål.

Derudover vil dyserne til tilslutning af kredsløbene, der forlader ildkassen fra spolen, helt sikkert varme op til meget høje temperaturer. Mindre end en halv meter adskiller dem fra åben ild. Det er farligt at tilslutte plastrør til dem på grund af risikoen for at smelte sidstnævnte..

Varmeafledning – radiatorer eller register

Varme tilføres fra komfuret til varmekredsen i portioner i flere timer, mens træ eller kul brænder i ildkassen. Hvis der er lidt vand i varmesystemet, vil huset hurtigt køle af. Derfor, i landsbyer, er sådan opvarmning normalt lavet af tykke stålrør og ikke på basis af radiatorer, der er mere velkendte for byens borgere. Varmeregistret til brændeovne er bare perfekt.

Den klassiske ordning med opvarmning af vandkomfur med naturlig cirkulation forudsætter direkte kontakt af vand med atmosfæren gennem en ekspansionsbeholder, men luft i kølevæsken er kontraindiceret til konventionelle batterier

Et rør af rustfrit stål med en diameter på 80–120 mm lagt gennem huset er et varmeregister, der består af en forsyning fra komfuret og en tilbagevenden til det. I rummet længst fra ildkassen er disse linjer forbundet med hinanden, og i resten af ​​lokalerne er de lagt i form af to rørledninger langs ydervæggene..

Registret ser ikke så æstetisk tiltalende ud som radiatoren. Men den første mulighed er meget billigere og lettere at lave på egen hånd end den anden. For at implementere det skal du bare have erfaring med håndtering af en svejsemaskine..

Varmeoverførselsområdet for et sådant kredsløb beregnes ved at multiplicere PI -tallet med rørets diameter og længde. Plus, i beregningerne er det nødvendigt at tage højde for varmehovedet i forsyning og retur samt den lodrette afstand mellem rørledningerne.

Imidlertid foretages sådanne beregninger ofte ikke, men et rør med en diameter på 80-100 mm tages og lægges langs omkredsen af ​​hele boligbygningen med en løkke i baglokalet. I dette tilfælde justeres varmeoverførslen “med øjet” og empirisk som følge af påføring af et eller andet brændstofmængde i ovnen.

Det er ikke for ingenting, at konturer fra registre kombineret med vandovne er så almindelige. De behøver ikke engang at blive beregnet, det er nok at tage et passende rør og svejse ved svejsning.

Vi vælger en varmeveksler til ovnen

Varmeveksleren i ovnen kan være fremstillet af kobber, stål eller støbejern. Det er bedre at udelukke kobbermuligheden med det samme på grund af den høje pris. Lodning af en sådan enhed på egen hånd er ekstremt problematisk..

Støbejernsbatterier bør installeres inde i ildkassen med forsigtighed – på grund af temperaturchok kan nogle af deres sektioner løsne sig fra tilstødende elementer

Støbejern overgår stål med hensyn til tekniske parametre. Det virker dog problematisk at lave en varmeveksler til en brændeovn af det med egne hænder. Du kan kun tage et gammelt batteri til dette. Men her skal det tages i betragtning, at tætningen mellem dens sektioner vil brænde ud i ildkassen. Og dette er en direkte vej til tab af tæthed og frigivelse af vand i forbrændingskammeret..

Hvis det er besluttet at lave varmeveksleren fra et støbejernsbatteri, er det bedst at tage modellerne MC-110-300 eller MC-90-300 til dette. De er små og passer let i ildkassen. Deres opvarmningsflade for hver kant vil være omkring 0,14-0,16 m2.

Baseret på disse tal kan du estimere, hvor mange sektioner der kræves til et bestemt kredsløb. For hver 10 kvadratmeter husareal er der brug for 1 kW, hvilket vil være omtrent lig med 0,1 m2 af varmeområdet i en støbejerns varmeveksler.

Finnerne på en støbejernsradiator er normalt forbundet med varmebestandige gummipakninger. I ovnen vil en sådan gummipakning brænde ud, den skal ændres til en asbestledning

Et andet punkt ved at bruge et støbejernsbatteri som varmeveksler er problemet med at rense det for sod inde fra ildkassen. Fra tid til anden skal forbrændingskammeret rengøres, og “støbejernets” prægede ribber vil i høj grad forstyrre dette.

Den mest optimale variant af varmeveksleren er stål i form af:

• en spole med flere rør;
• stålskjorter.

De er fremstillet af lavt kulstofstål St10 … St20 med en tykkelse på 4-5 mm. Hvis vi tager rør, så med en diameter på 30-50 mm.

Det er lettest at lave en varmeveksler i stål af stålplade – dog er det kun overfladen, der vender indvendigt i ovnen mod ilden, der deltager i varmeveksling

Den rørformede version er mere effektiv med hensyn til varmeoverførsel, men den er også mere besværlig at fremstille..

For at beregne varmeveksleren skal du bruge formlen:

Qy = K * (Tcp-Tk)

hvor:

• K er materialets varmeoverførselskoefficient (der tages 15-20 for stål med lavt kulstofindhold og 50 for gråt støbejern);
• Tcp – gennemsnitstemperatur for varmemediet i ovnen (Tmax + Tmin) / 2;
• Tk – varmebærerens gennemsnitstemperatur (T -forsyning + T -retur) / 2.

Hvis der brændes brænde i komfuret, så er Tcp = (700 + 300) / 2 = 500 ° С og Tk = (80 + 60) / 2 = 70 ° С. Som følge heraf er Qy = 15 * (500-70) = 6450 kcal / time. Det vil sige, at der frigives cirka 7,5 kW / t pr. Kvadratmeter af overfladen af ​​varmeveksleren, der vender mod ilden..

For kul er beregningerne som følger – Tcp = (1000 + 600) / 2 = 800 ° C og Tk = 70 ° C. Qy = 15 * (800-70) = 10 950 kcal / time = 12 734 W / time. En kvadratmeter af varmevekslerens overflade vil give omkring 12,7 kW / t.

Dernæst dividerer vi den krævede effekt til opvarmning af et bestemt hus med det beregnede tal, afhængigt af planerne for brug af en bestemt type brændstof.

For eksempel har du for et sommerhus på 150 m2 brug for cirka 15 kW. Hvis det vil blive opvarmet med træ, er en varmeveksler med et varmevekslingsområde på 15 / 7,5 = 2 m2 påkrævet. Dette er den overflade, der vender mod flammen og varmes op.

Hvis der vælges en rørformet spole, beregnes dens længde med formlen:

S = 2 * 3,14 * D * L

hvor:

S – beregnet areal;

D er rørens diameter;

L – påkrævet længde.

Det er endnu lettere at beregne parametrene for en stålpladejakke, den består normalt af to rektangler på siderne af forbrændingskammeret.

Installationsproces for vandkredsløbet

For effektiv drift af udstyr til et opvarmningsvandsystem er det nødvendigt at installere et såkaldt register, som er en kedel eller varmeveksler. Det omtales også ofte som en slange. Sætter sådan et register i komfurets ildkasse.

Ordningen med vandkomfuropvarmning til et privat hus består af følgende elementer:

• forbrændingskammer;
• aske pande;
• forseglet ovndør;
• ovn rengøring luge;
• speciel overflade til opvarmning af ovnen;
• injektor;
• Port;
• fræser;
• konvektive rør;
• rist.

Når du laver en container alene, er det vigtigt at tage højde for, at der kun bruges svejsning til at forbinde dele. Ved tilslutning af varmeledninger skal du bruge specielle forbindelseselementer i form af fittings, koblinger og andet

Brugen af ​​denne type konstruktion til huset vil gøre det muligt at spare på kedlen, for hvilken fremstillingsmaterialerne vil være meget billigere, end hvis du køber en færdiglavet. Den mest optimale mulighed er at bruge et konventionelt metalrør til vandopvarmning, hvor der simpelthen laves huller til rørledningens udløb og indløb.

Vi monterer og installerer udstyr

Er det muligt at bygge sådan et varmesystem selv? Hvis du har erfaring med at bygge komfurer og murværk, så kan du. Forbered først den vigtigste del af ovnen – spolen, som kan købes færdiglavet eller svejset ved hjælp af rør eller metalplader. Hvis du bygger ovnen selv, kan du ved at forbinde din fantasi bygge en struktur, der vil være individuel for dit hjem og layout.

Hvis du ikke har nok erfaring inden for denne specialitet, er det bedst at overlade design- og installationsarbejdet til mestre i deres håndværk. Et komfur er trods alt et potentielt farligt hjemmevarmesystem..

Der er to muligheder for at oprette dette varmesystem:

• Spolen installeres i komfuret under den sidste konstruktionsfase.
• Varmeveksleren er integreret i den allerede opførte ovnstruktur.

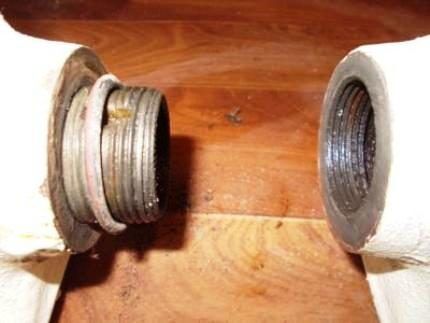

Brug af en radiator som varmeveksler

Den sidste metode er mere tidskrævende, fordi den involverer analyse af ovnens murværk. Derudover reduceres brændstofdelen efter installationen af ​​spolen..

Varmesystemet er forbundet til spolen gennem stikkontakter. De indsættes i en af ​​komfurets vægge. Vandkredsløbet i en sådan opvarmning har et to-rørssystem. Ledningerne kan gå op eller ned.

Fuldfør varmekredsen. Linjens øvre punkt skal være udstyret med en lagertank, installation af sikkerheds- og luftventiler samt en sikkerhedsenhed med manometer er obligatorisk. Når radiatorer kommer ind og ud af ovnen, skal ventilerne tilsluttes.

Krav til installation

Tykkelsen af ​​vandlaget i varmeveksleren bør være mere end 4 cm, da vandet med en mindre tykkelse vil koge.

Spolens vægge skal være mindst 5 mm, og i tilfælde af brug af kul, endnu tykkere. Manglende overholdelse af tykkelsen kan føre til udbrænding af væggene.

Varmeveksleren må under ingen omstændigheder monteres tæt på ovnens væg. Efterlad mindst 2 cm. Denne plads er nødvendig for termisk ekspansion af spolen.

Der skal lægges særlig vægt på systemets brandsikkerhed. Der skal helt sikkert være luftgab mellem komfuret og træskillevæggene, da det er overophedning af trækonstruktioner, der er den første årsag til brande.

Bedste beklædning med mursten eller andre ildfaste materialer.

Vi laver en spole

Opvarmning af komfurvand begynder med fremstilling af en varmeveksler. Med et bestemt ønske kan de udstyres med en eksisterende komfur, der tilpasser den til brandkassens dimensioner. I dette tilfælde vil omkostningerne være minimale. I princippet kan spolen have ethvert design, og grundlaget for dens fremstilling er et stålrør med en vægtykkelse på 4-5 mm – denne tykkelse er nødvendig for at forhindre spolen i at brænde ud ved at brænde brænde. Det er også muligt at anvende et rektangulært profilrør med en størrelse på 60×40 mm.

Hvis det er muligt at lave en varmeveksler til vandopvarmning ved hjælp af en brændeovn i rustfrit stål, så er dette endnu bedre – rustfrit stål er yderst korrosionsbestandigt. Spoler lavet af bøjet kobberrør har gode egenskaber..

For eksempel kan en spole arrangeres i henhold til tegningen i figuren til venstre. Det er lavet af metalrør med forskellige diametre. Brænde brænder her som sådan inde i en varmeveksler, og varme overføres til det cirkulerende vand. Hvis det er nødvendigt, kan du lave spolen på enhver anden måde. Der er også en alternativ løsning – der bygges en muret komfur med vandvarme i huset, hvor det enkleste støbejernsbatteri fungerer som varmeveksler

Fordele og ulemper

Design med en indbygget varmeveksler har mange fordele:

• Systemet er energieffektivt og økonomisk. Murværk kræver ikke alvorlige økonomiske investeringer, omkostninger til rør og radiatorer vil under alle omstændigheder være, og varmeveksleren er en størrelsesorden billigere end færdige kedler. Ved drift af ovnen vil omkostningerne ved opvarmning af huset beløbe sig til flere tusinde rubler til køb af brænde til vinteren.
• Designet af en muret komfur skjuler grimme elementer; hvis det ønskes, kan en pejs eller indretning tilføjes til systemet.
• Opvarmning af rummet afhænger ikke af placeringen af ​​strukturen, radiatorer er installeret overalt
• Murovnen afkøles i lang tid, vandkredsløbet vil være varmt i et par timer efter, at brændet brænder ud.

Nogle publikationer refererer til fordelene ved vandkredssystemet som muligheden for at installere det i en allerede færdig ovn, hvilket i princippet er muligt, men i praksis er denne mulighed forbundet med et stort antal problemer, der skal løses.

Demontering og efterfølgende samling af ovnen er det mest nødvendige at gøre. Omkostningerne ved at rette et forkert indstillet register kan sammenlignes med omkostningerne ved en ny brændeovn, så kontakt fagfolkene for sådant arbejde..

Ulempen ved dette design er en fortsættelse af dets fordele, for at lave en komfur fra varmevekslere selv er der brug for erfaring, både i lægning af mursten og i installation af varmesystemer. Hvis der kommer erfaring med årene og mængden af ​​undersøgt materiale, skal man tage hensyn til dets ulemper ved opbygning af en ovn med et vandkredsløb:

Ildstedet er et brandfarligt element, det er nødvendigt at tage sig af foranstaltninger for at forhindre indtrængning af brand på brandbare genstande;

Komfuret indtager et betydeligt område af huset, designværelser på forhånd, inkluderer en stor varmeenhed i rummets design;

Temperaturen nær ovnen vil altid være højere end i resten af ​​rummet;

Ovnopvarmningsprocessen kan ikke stoppes øjeblikkeligt. Hvis du bruger et system med et lukket kredsløb og en cirkulær pumpe, vil strømafbrydelse (selv en kort et par minutter) og standsning af pumpen få vandet i varmeveksleren til at koge. For at undgå dette skal du tilvejebringe et kombineret system til bevægelse af vand i kredsløbet.

Hvis varmeanlægget bruges uregelmæssigt, skal der tømmes vand fra det, hvilket fører til for tidligt slid på hele strukturen. Ellers vil vandet fryse, hvilket vil føre til ødelæggelse af hele komplekset af enheder..

Du kan ikke tænde ovnen uden vand i kredsløbet.

Dette vil føre til ødelæggelse af registret og rekonstruktion af ovnen, for at bruge ovnen om sommeren uden at “tænde” batteriet, bruges de originale designs af installationen af ​​varmevekslere.

Der er risiko for kulilteforgiftning, da der med alle opvarmningsmidler til fast brændstof skal lægges særlig vægt på den korrekte fremstilling af skorstenen.

At lave et varmesystem i huset baseret på en komfur med varmeveksler og batterier er en økonomisk rentabel løsning, men det er nødvendigt at nærme sig design og konstruktion kompetent under hensyntagen til alle nuancerne i arbejdet.

ulemper

På trods af de mange fordele har enheden til varmeelementet på skorstensrøret også ulemper. En af dem, den vigtigste, er et kraftigt fald i røgtemperaturen på det sted, hvor varmeveksleren er installeret. Dette kan true med en forringelse af vejgrebet og dannelse af kondensat, øget sodaflejring inde i røret..

Når du tilslutter et varmesystem, for eksempel en garage, skal du desuden beregne kølevæskens volumen for at undgå kogende vand og sprængning af rør. Svejsninger skal være helt forseglede.

Ethvert design af varmeveksleren øger ovnens effektivitet betydeligt. For problemfri drift af systemet er det nødvendigt at foretage en visuel inspektion af alle dets elementer mindst to gange om året og om nødvendigt rettidig reparation, afkalkning, udskiftning af pakninger og andet nødvendigt vedligeholdelsesarbejde. I dette tilfælde fungerer vandvarme- og varmesystemerne fejlfrit i lang tid..

Valg af den bedste løsning

Det vil være svært at sætte en massiv murstenovn i et allerede bygget hus. I dette tilfælde er vandopvarmning bedst organiseret på basis af et metalkomfur, der må placeres på et armeret trægulv uden at hælde fundamentet.

Men hvis det er muligt at lave fundamentet som forventet, bør der foretrækkes en mere pålidelig murstenovnstruktur.

Vandkredsløbet omkring huset til en brændeovn er bedst lavet af tykke stålrør og med naturlig cirkulation af kølevæsken

Installation af en cirkulationspumpe og / eller en hydraulisk akkumulator i det pågældende varmekredsløb er spild af penge og ingen yderligere fordele. De vil kun komplicere installationen af ​​systemet. Og hvis lyset er slukket, vil disse enheder overhovedet skabe problemer. Hvorimod muligheden for opvarmning uden dem i tilfælde af problemer i elnettet fortsat vil roligt opvarme huset.

Ting at huske?

Ved naturlig cirkulation af kølemidlet bør varmeveksleren placeres over ovnen i en afstand på 1,5 – 2,5 m. På grund af den konstante ændring i geometriske parametre kan rørene ikke fastgøres til væggen tæt nok. Det er bydende nødvendigt at give et lille hul.

Det er vigtigt at huske, at hvis ovnen ikke kun bruges til opvarmning af huset, men også til opvarmning af vand, bør maksimalt 10% af den samlede varmemængde gå til varmeveksleren. Når du bruger en konstruktion med en ekspansionsbeholder til opvarmning, skal sidstnævnte volumen vælges, så vandet i den kan varme op til den nødvendige temperatur på to timer.

Returrørene skal have en mindre diameter end rørene til tilførsel af kølemiddel. Det materiale, der skal bruges til tætning af gevindforbindelser, vælges med et tilstrækkeligt varmebestandighedsniveau.

Hvis huset ikke er beregnet til permanent ophold, men kun bruges fra tid til anden, er det bedre at nægte opvarmning af vand. Det er tilrådeligt at udfylde en speciel frostvæske i stedet for vand, hvis det er planlagt at opvarme ovnen med en varmeveksler i den kolde årstid. Dette forhindrer rørene i at briste. Husk, at tilsætning af varmeoverførselsvæske, når ovnen er fuldt opvarmet, er uacceptabel..

Eksempler på industrielle ovne med vandkredsløb

Købet af færdige produkter er i nogle tilfælde mere rentabelt end en gør-det-selv komfurvarme med et vandkredsløb i et træhus.

Årsagerne er som følger:

1. Det færdige produkt vil være billigere end at bygge alene eller med involvering af specialister.
2. Strukturerne er skabt på basis af prototyper, teknologien er blevet udarbejdet, og ejeren vil ikke længere være i stand til at krænke udstyrets udstyr, hvilket betyder, at risikoen for sammenbrud, brand reduceres.
3. Færdiglavede systemer er fremstillet af ildfast støbejern, stål, der ikke kan købes for at danne din egen ovn og varmesystem.
4. En industriel virksomhed har et stort potentiale for fremstilling af strukturer, der opfylder lovkrav.

Sådanne ovne beholder en lang garantiperiode, de er lettere at samle på stedet, sættet indeholder allerede færdige standardprojekter, som kan styres ved oprettelse af et nyt varmesystem eller integrering i en gammel struktur.

Varmekedel til fast brændstof Armada 20

Også et produkt fra en russisk producent, som er en komfur med en vandvarmer. Armada 20’s egenskaber er angivet i den tekniske dokumentation og afhænger af konstruktionens dimensioner..

Særegenheder:

1. Varmeveksleren er udstyret med et stort antal rør, derfor er det samlede varmefjernelsesområde meget større end varmebærerens volumen. Denne funktion giver betydelig varmeoverførsel.
2. Døren kompletteres med varmebestandigt glas.
3. Kedlens overflade er udstyret med en kogeplade, så denne komfurvarmekedel til et privat hus kan fungere som en komfur.
4. Den øverste del af brændkammeret er aftagelig, hvilket gør det lettere at rengøre strukturen og skorstenen fra sod.
5. Varmevekslerens ydre dele fungerer som en luftkonvektor.
6. Kedlen er designet til at brænde fast brændsel.
7. Det er umuligt at starte udstyret uden vand.
8. Designet er indbygget i et åbent, lukket varmesystem med et driftstryk på ikke mere end 3 MPa.

Armada 20 vandsløjfeovnen kan bruges som varmesystem til et stort hus, bruges til opvarmning af vand, madlavning.

Anbefalinger til byggeri

Ved konstruktion af en komfur med en kogeplade og et vandkredsløb er det nødvendigt at overholde følgende standarder:

• Komfuret og nærliggende overflader skal adskilles med en sikker afstand. Til dette formål, foran brændeboksen, er der yderligere installeret en metalplade for at beskytte gulvet og skillevægge..
• For at gøre murværket så stærkt som muligt forstærkes hver 4. murstensrække med metalnåle.
• Lermørtel af medium plasticitet bruges som monteringsblanding. En lille kugle rullet ud af den skal ikke revne og smuldre, når den rammer gulvet.
• Skorstenen skal have en højde på mindst 5 m: tilstedeværelsen af ​​en nakkestøtte er en forudsætning. Dette element er designet til at beskytte skorstenen mod klimatiske nedbør og blokeringer. Derudover hjælper det med at øge vejgrebet og dekorere bygningen..

Gør-det-selv konstruktion af en komfur til et hus med en kedel forårsager normalt ikke nogen særlige vanskeligheder. Ganske ofte kan du finde metalkonstruktioner, der ikke er ringere end mursten i form af ekstern æstetik. Et sådant produkt kan i høj grad dekorere hjemmets interiør. Til konstruktion af murstensovne vælges et specielt byggemateriale. Den bedste løsning er fyrede keramiske røde mursten. De kendetegnes ved en ensartet farve og en metallisk lyd, når de tappes..

Mini ovn projekt med kogeplade

Den russiske varme- og madlavningsovn “Teplushka” med et ekstra brændkammer har en kapacitet på 3,5 kW. Anlægget er designet til at opvarme et lille hus eller sommerhus med et areal på 30-40 m² samt madlavning om vinteren og sommeren. Den lille varmelegeme er vist på tegningen..

Miniovnen kan fungere i 3 tilstande:

1. Sommerløb. Vi åbner ventilerne 1, 2 og 3 (se billedet), fylder floden med brænde. Gasser går straks gennem hovedkanalen ind i røret, komfuret opvarmes. Spjæld nr. 3 spiller rollen som en udstødning.
2. Vinterbrandkasse. Brug det nederste kammer igen, luk ventilen # 1. Derefter bevæger forbrændingsprodukterne sig gennem ovnen og gaskanaler ind i underovnen, går ud gennem kanalen til forsiden og videre ind i hovedskorstenen. Hele ovnens krop opvarmes, fra bund til top.
3. Ildkassen på russisk. Vi tænder brænde i digelen, åbner den lukkede munddør og lukker nr. 3, skodder 1 og 2 lukkes. Røgen går ind i haglen og hovedskorstenen, kun sengen er opvarmet. For fuld opvarmning lukker vi døren, åbner klappen nr. 2 – gasserne går gennem ovnens nederste kanaler.

På grund af effektiviteten og relativt lave omkostninger ved materialer kan mini-komfuret sikkert kaldes en husholderske. En ulempe er sengens lille størrelse. Den maksimale byggehøjde er 2,1 m, i overlapningsområdet – 147 cm.

Byggematerialer og komfurstilbehør

For at lave en russisk miniovn med egne hænder skal du købe komponenter og materialer:

• massive keramiske mursten – 670 stykker (skorstenen betragtes separat);
• fireclay mursten til ovnen – 25 stk. (mærke SHA-8);
• fireclay blok mærke ШБ -94 eller lignende i størrelse – 1 stk.
• døren til hovedkammerets munding 25 x 28 cm, det er muligt med brandsikkert glas;
• læsselåge 21 x 25 cm;
• askepande dør 14 x 25 cm;
• to rister med dimensioner på 300 x 250 og 220 x 325 mm;
• træskabelon – cirkelformet – med en radius på 460 mm, længde – 65 cm;
• støbejerns komfur til 2 brændere 71 x 41 cm;
• 3 låse: 13 x 25 cm – 2 stk., 260 x 240 x 455 mm – 1 stk. (klasse ZV-5);
• lige vinkel 40 x 4 mm – 3 meter;
• stålplade 1 mm tyk til hylden i ovnen;
• galvaniseret net til forstærkning, celle 3 x 3 cm – 2,1 m .;
• kaolinuld, bølgepap.

Lægning af røde mursten udføres på sand-ler mørtel. Ved opførelse af en skorsten er det tilladt at tilføje M400 cement. Ildfaste sten placeres på en anden løsning – chamotteler, mørtel og lignende.

Murværkskursus – trin for trin instruktioner

Under armen støbes et armeret beton- eller murstenbetonfundament, hvis dimensioner er 10 cm større end konstruktionens dimensioner. Start konstruktionen, når betonen når 75% styrke; under normale forhold vil hærdningsprocessen tage omkring 2 uger. Dette indebærer en gennemsnitlig daglig lufttemperatur på +20 ° C og korrekt pleje af monolitten.

Efter at have arrangeret en vandtætning af 2 lag tagmateriale, lav den første række i en kontinuerlig (40 mursten er nødvendige). Sådan foldes ovnen i henhold til ordrerne, læser vi videre:

På 2-3 etager dannes et askekammer, en rengøringsdør monteres, og søjler bygges til at understøtte ovnens bund. Den 4. række fortsætter ovnens hovedvægge, askkammeret er dækket med skårne sten.

Rækker 5-6 danner den vigtigste røgkanal og bunden af ​​det ildfaste murstensgulv. Risten placeres uden mørtel, en række ildfaste sten lægges ovenpå, placeret på kanten.

På 7. niveau er en læssedør og en lodret sommerløbsventil installeret. 7-9 rækker lægges efter ordningen, i slutningen er ildstensstenen dækket med kaolinuld (markeret med grønt)

Bemærk: på syvende etage er der en forstærkning af væggene med et stålnet.

Rækkerne 10 og 11 overlapper delvist gaskanalerne og det nedre varmekammer, en rist til digelen og et komfur er placeret. Det 12. niveau begynder at danne hovedbrandkassen, den 13. er en dør fastgjort ved ovnens udmunding.

14-17 rækker lægges i henhold til skemaet, hjørner monteres for at dække brygningsåbningen

På det 18. tier er stålprofiler dækket, en buet hvælving med en radius på 46 cm er bygget af kileformede sten.

Tiers 19, 20 er lavet i henhold til ordningen, hulrummet mellem hvælvningen og væggene er fyldt med sand eller fyldt med tyk muret mørtel. Når fyldstoffet er tørt, placeres 21 rækker – overlapning.

Fra 22. til 32. niveau er den forreste del af varmelegemet ved at blive bygget. På den 24. række placeres begge røgspjæld på den 25. – en jernhylde, der måler 42 x 32 cm. Efter at have lagt den 29. etage, skal du dække ovnen med det samme ark.

For at forstå konstruktionen til mindste detalje foreslår vi at se en video med en detaljeret demonstration af murværket i hver række og mesterens forklaringer:

Varmtvandsveksler. Pladevarmeveksler til et privat hus: beskrivelse, egenskaber og anmeldelser

Skal-og-rørdesignet, som varmeveksleren besidder, hvor medierne bevægede sig mod hinanden gennem rørene, hører fortiden til. Denne meget omfangsrige enhed fungerede ganske effektivt, men den kunne ikke prale af et imponerende forbrug af det opvarmede medium. Det blev erstattet af nye enheder, som er højhastighedspladevarmevekslere.

generel beskrivelse

Hvis du beslutter dig for at udstyre varmt vand, hjælper en pladevarmeveksler dig med dette. Strukturelt adskiller de nye enheder sig fra forgængerne af skal-og-rør. Området for bunden af ​​udvekslingen og termisk energi i sidstnævnte er blevet større på grund af stigningen i spolens størrelse, dette har ført til mere imponerende dimensioner af enheden. I den nye varmeveksler opnås dette mål ved at øge antallet af plader i det samme område. Designet har den samme kraft, men dets dimensioner er 3 gange mindre i sammenligning med skal-og-rør-modstykket. I dette tilfælde er enheden i stand til at tilvejebringe en større strømningshastighed for det opvarmede medium. Dette inkluderer vand, der forbruges til behovet for varmt vand. Det er det, der førte til fremkomsten af ​​enhedens andet navn, som lyder som en højhastigheds-navn. Ved installation af varmt vand skal der bruges en pladevarmeveksler. Hvis vi taler om det enkleste design, vil det have dyser, der er placeret på to forskellige sider af enheden. Mellem pladerne, der er placeret på to guider, kan du se et antal plader, mellem dem er der en gummipakning. For at øge udvekslingsoverfladen har hver plade præget korrugering. Det er bemærkelsesværdigt, at forbindelsesrørene også kan placeres på den ene side af enheden, på frontpladen, men dette har ingen indflydelse på varmevekslerens funktionsprincip..

Vigtigste tekniske egenskaber

Hvis du beslutter dig for at udstyre varmt vand, vil en pladevarmeveksler være absolut nødvendig for dig. Pakninger og plader kan fremstilles af en lang række materialer, deres valg afhænger af enhedens formål, da anvendelsesområdet for sådanne varmevekslere er meget bredt. Denne artikel diskuterer varmtvandsforsyning og varmesystemer, hvor de fungerer som varmekraftudstyr. Hvis plader bruges til dette område, så er de lavet af rustfrit stål, mens pakningens basis er NBR eller EPDM -gummi. Det første tilfælde vedrører en varmeveksler i rustfrit stål, der er i stand til at fungere med et kølevæske opvarmet til 110 grader. Hvis vi taler om det andet tilfælde, kan vandet opvarmes til 170 grader.

Til reference

Disse varmevekslere bruges til forskellige teknologiske processer, i dette tilfælde strømmer alkalier, syrer, olier og andre medier igennem dem. I dette tilfælde er pladerne fremstillet af nikkel, titanium og alle former for legeringer, som for pakningerne er grundlaget asbest, fluoroelastomer og andre materialer.

Forbrugerfeedback om valg og beregning af en varmeveksler

Varmtvandspladevarmeveksleren skal vælges og beregnes ved hjælp af software. Ifølge brugerne skal der tages højde for nogle grundlæggende parametre, blandt andet den oprindelige vandtemperatur, kølevæskets strømningshastighed, den nødvendige temperatur til opvarmning af væsken samt strømningshastigheden for det opvarmede medium. Vand kan fungere som et opvarmningsmedium, der vil strømme gennem en pladevarmeveksler designet til varmtvandsforsyningssystemer, dets temperatur når 95 eller 115 grader. Hvis vi taler om damp, når dens temperatur 180 grader. Dette afhænger af hvilken type kedeludstyr, der bruges. Brugere understreger, at pladernes størrelse og antal skal vælges, så udløbsvandet når en maksimal temperatur på 70 grader eller mindre..

Anmeldelser af nogle af fordelene ved en plade-varmeveksler

En pladevarmeveksler til varmtvandsforsyning har ifølge forbrugerne mange fordele. Dette udtrykkes ikke kun i evnen til at levere en imponerende strømningshastighed, men også i en temmelig beskeden størrelse. Blandt andet er rækkevidden af ​​udvalgte udvekslingsområder og flowhastigheder for den beskrevne enhed meget bred. De mindste har et overfladeareal på en kvadratmeter eller mere og er designet til at strømme 0,2 kubikmeter væske i 1 time. Den største varmtvandspladevarmeveksler til husholdningsbrug har et overfladeareal på 2000 kvadratmeter, mens strømningshastigheden er 3600 kubikmeter i timen..

Anmeldelser om udførelse af varmevekslerenheder

Forbrugerne understreger, at hvad angår udførelse, kan de beskrevne enheder være af følgende typer. Det er nødvendigt at fremhæve sammenklappelige, som er de mest almindelige, de tillader høj kvalitet og hurtig vedligeholdelse og reparation af en højhastighedsveksler. Hjemmehåndværkere skelner mellem svejsede og loddede enheder, de har ikke gummipakninger, og pladerne er stift forbundet med hinanden, de placeres i et etui under fremstillingsprocessen. Hvis du vælger en pladevarmeveksler til varmt brugsvandsforsyning, bør du ifølge håndværkerne foretrække en loddet varmeveksler, som kan tilpasses til opvarmning og køling af vand.

Anmeldelser om varmevekslerens rør

Hvis du foretrækker Ridan varmtvandspladevarmeveksler fra Ridan, vil det være muligt at installere det ved hjælp af den samme teknologi, som bruges til andre lignende enheder. Oftest involverer installationen af ​​sådant varme- og kraftudstyr tilstedeværelsen af ​​et individuelt fyrrum, som er placeret i en lejlighedsbygning. Vi kan også tale om industrielle virksomheder samt om varmepunkter i centraliserede varmeforsyningssystemer. Hovedmålet ifølge mestrene er at skaffe en varmebærer til varmtvandsforsyningens behov, mens vandtemperaturen ikke overstiger 70 grader. Hvis der skal drives høj- og dampkedler, skal kølevæsketemperaturen være 95 grader eller mindre. Da varmeveksleren har en lav vægt og dimensioner, ifølge brugerne, er installationen ganske enkel, men kraftfulde enheder giver et fundament.

Uanset hvad det måtte være, bør fundamentstøtterne hældes, med deres hjælp kan apparatet styrkes pålideligt i stedet. Kølevæsken skal tilføres det øvre grenrør, og returrøret skal tilsluttes armaturet placeret under det. Mestre råder til at tilføre det opvarmede kølevæske til det nedre grenrør, vandet kommer ud af det øverste.

Vandforsyningskredsløbet skal have en cirkulationspumpe, som er placeret på forsyningsrøret. Hvis du følger reglerne for installationsarbejde, skal der ud over pumpen være parallelt udstyr, der har samme effekt..

Tilførsel af kold væske

Koldt vand skal tilføres under højt tryk, ellers vil nedtrapningen ikke blive gennemført. Varmt vand skal hældes ud af kedlen, og et specielt rør til dette er i stor højde. Ved et lavt tryk med koldt vand forbliver varmt vand i tanken og stiger ikke til udløbsrøret fra varmeren. Takket være beslaget forbliver det kolde vand, der kommer ind fra bunden, i bunden af ​​kedlen til opvarmning af Leroy Merlin -vand.

Pris

Hvis du har brug for en varmtvandspladevarmeveksler, hvis pris kan variere fra 12.000 til 25.000 rubler, skal du først gøre dig bekendt med installationsteknologien. Først derefter anbefaler eksperter at starte valget af en bestemt enhedsmodel. Dette er den eneste måde, du kan træffe det rigtige valg af en enhed, der fungerer med en høj effektivitet..

Sådan undgår du fejl

Det er umuligt at tilslutte det centrale kølevæske direkte til de opvarmede gulve, da dette kan deaktivere dem på kort tid. Nogle årsager såsom højt tryk i centralvarmesystemer og høje temperaturer kan føre til sådanne konsekvenser. Derudover indeholder kølevæsken mange opløste jern og kemikalier..

Serpentine som guldstandard

Registre af denne type er meget udbredt, hvis grundlag dannes af formede rør med en gennemsnitlig diameter på 40-50 mm. Dens form ligner et L-formet gitter. Profilrør kan udskiftes med produkter med et lille tværsnitsareal. Det opvarmede vand behandles og fjernes fra hver side af strukturen. Udgangspunktet vælges under hensyntagen til alle funktionerne i ovnen og placeringen af ​​rørene i varmeanlægget.

Hvad skal man fokusere på, når man vælger

Selvfølgelig er den grundlæggende rolle altid givet til prisen på produktet. Valget af materiale har stor indflydelse på systemets design. Næste er spørgsmålet om muligheden for fremstilling.

Det sidste trin vil være placeringen af ​​ovnen. Og her er det vigtigt at tage højde for det ultimative mål – uanset om du har brug for en varme- og madlavningsovn eller varme til huset, en komfur til et bad eller opvarmning af en garage. Hver af mulighederne har brug for sin egen tilgang.

Bemærk: Det er nødvendigt specifikt at beslutte om sådanne nuancer som: hvilket område der skal opvarmes, om der vil være en parallel tilførsel af varmt vand, hvor meget brændstof der kan forbruges osv..

Derfor vælger du den passende designmulighed, du fokuserer på den økonomiske situation, tilgængeligheden af ​​materiale, behovet.

Så for eksempel kræves en kompleks mulighed for et bad. Her er hovedopgaven at varme 2 værelser op og opvarme vandet (dampbad, omklædningsrum og bruser). Så den mest egnede til dette ville være en spole til ovnen og opvarmningsvand..

I træhuse bruges som regel et universelt design af en varme- og kogeplade. Den mest almindelige type anses for at være en spole med en tank. Det er let at bruge og kan klare mange opgaver som opvarmning, varmt vand og madlavning..

Til opvarmning af garagen er en hjemmelavet vandret varmeveksler fra tilgængelige værktøjer perfekt. Bilradiator, gammelt støbejernsbatteri osv. Kan bruges her.

De vigtigste nuancer ved at skabe en spole med egne hænder

Der er nogle regler, du skal overveje, når du opretter din egen spole:

• Der kan dannes hulrum i varmeveksleren, som ikke må være mere end fem millimeter. Ellers kan vand koge i enheden ved udsættelse for varme gasdampe fra ovnen.
• Til spolen tages rør, der er mere end tre millimeter tykke, ellers kan elementer med en mindre rørvægsstørrelse brænde ud;
• Med det indvendige arrangement af enheden mellem ovnrummet og varmevekslerindretningen skal der være et mellemrum på tolv millimeter for at genopbygge den mulige ekspansion af metaldele under opvarmning af vand.

Egenskaber ved brug

Oftest tjener komfuret i huset kun til opvarmning af lokalerne. Mange bruger det også til at levere varmt vand. Og her skal varmeveksleren modtage op til ti procent af al varme, der genereres ved ovnopvarmning..

Til fremstilling af en spole skal du kun bruge rør af høj kvalitet med en passende diameter, først da sikres optimal opvarmning af alle rum i huset. Dette spørgsmål er meget vigtigt. Samt valg af materiale, som nødvendigvis skal være modstandsdygtigt over for høje temperaturer..

Brugen af ​​en spole er den mest hensigtsmæssige og optimale løsning til opvarmning af et stort hus med komfurvarme..

Plader af spoler

Stålets tykkelse til denne type veksler skal være mindst 5 mm. Designet bruger også en 60 x 40 mm profil og 50 mm dyser, der tjener til vandindløb og -udløb. Udvekslerens størrelse afhænger direkte af længden af ​​brændeovnen på din brændeovn..

Hvis en stålveksler er planlagt til at bygge i en varme- og køkkenkomfur, så ville det være mere hensigtsmæssigt at bygge strukturen på en sådan måde, at den varme gas strømmer rundt på vekslarens øverste hylde og går ud i røgcirkulationen i spolens forside. I dette tilfælde kan der installeres en kogeplade over spolen..

Derudover er der en mulighed for at fremstille en varmeveksler af stålplade i form af en bog, der forbinder vekslerens vægge med rør eller en profil. I dette tilfælde har registret ikke en øverste hylde, og for bedre cirkulation kan der tilføjes forbindelsesrør øverst i registret. Input og output kan foretages både på bagsiden af ​​veksleren og på sidevæggen.

DIY kobberrør varmeveksler

Denne enhed er en kobberrørspole, der vikler rundt om skorstenen. Det varmes hurtigt op, og luften, der bevæger sig indeni, bliver varm. For at sikre dette systems høje effektivitet uden brug af en pumpe bør spolens længde ikke være mere end 3 m.

En sådan struktur kan laves ved hjælp af argonsvejsning. Muligheden for at fastgøre med tin er tilladt. I dette tilfælde skal alle overflader affedtes med fosforsyre..

I enderne af kobberrøret skal der være en udvendig gevind til tilslutning af en fjern vandtank. Det skal være placeret over spolen for at sikre maksimal systemydelse..

Valg af materiale

Spolen er traditionelt fremstillet af et rør, hvis længde og diameter bestemmes af det ønskede varmeoverførselsniveau. Konstruktionens effektivitet afhænger af varmeledningsevnen for det anvendte materiale. De mest anvendte rør er:

• kobber med en termisk konduktivitetskoefficient på 380;
• stål med en termisk konduktivitetskoefficient på 50;
• metal-plast med en termisk ledningsevne-koefficient på 0,3.

Kobber eller metal-plast?

Med samme varmeoverførsel og lige tværgående dimensioner vil længden af ​​metal-plastrør være 11, og stålrør være 7 gange længere end kobber.

Derfor er det bedst at bruge glødet kobberrør til fremstilling af en spole..

Vi leder efter improviserede midler

I betragtning af de høje omkostninger ved materialer vil det være hensigtsmæssigt at overveje muligheden for at bruge produkter, der allerede har tjent deres formål, men som endnu ikke har udviklet deres ressource fuldt ud. Dette vil ikke kun reducere omkostningerne ved fremstilling af varmeveksleren, men også reducere den tid, der bruges på installationsarbejde. Som regel foretrækkes:

• eventuelle radiatorer, der ikke har utætheder;
• håndklædetørrer;
• radiatorer fra biler og andre produkter af lignende design;
• øjeblikkelige vandvarmere.

DIY vintertelt varmeveksler

At lave en varmeveksler til et telt med egne hænder vil ikke være svært. Metalomkostninger vil være minimale, hjemmelavede produkter vil være mere rentable end deres fabriks kolleger. Når man laver hjemmelavede produkter, kræves der ingen fantastisk nøjagtighed ved at observere dimensionerne-dette er ikke en dobbeltkreds-kedel, men den enkleste hjemmelavede varmeveksler til et telt til rekreation og fiskeri under kolde vinterforhold.

Det er bedst at lave en varmeveksler til et vintertelt af rustfrit stål og aluminiumsrør. Hvis ingen af ​​disse er tilgængelige, skal du finde et tyndvægget metalrør med en diameter på ca. 20 mm og metalplader 1 mm tykt. Du skal også bruge en svejsemaskine og en boremaskine med et metalbor med en passende diameter. Montering tager ikke meget tid, installationen kan udføres bogstaveligt på en dag.

Hvad kræves

• For at lave en bærbar varmeveksler har du brug for:
• aluminiumsrør med en diameter på 25 mm og en længde på 350 mm – 18 stk .;
• galvaniseret plade med en tykkelse på ca. 1 mm til fremstilling af kroppen;
• nitter med nitter;
• boremaskine og boremaskine og boremaskiner;
• listogib;
• ventilator (gerne med hastighedsregulering) og strømforsyning til den.
• Du skal også bruge en hammer, mejsel, kerne, måle- og markeringsværktøj..

Klargøring af varmevekslerrør

Vores første opgave er at bygge direkte selve varmeveksleren i billedet og lignelsen af ​​dens flamme-rørmodstykke. For at gøre dette skal du tage to rektangulære udskæringer af metalplader og markere hullerne i det til varmevekslerrørene. Vi anbefaler at lave tre rækker i et tavlemønster – fem rør i de øverste og nederste rækker, fire rør i den midterste række. Den vanskeligste opgave er at svejse rørene på begge sider til to metalplader..

Samling af sagen

Dernæst samler vi kroppen fra fire segmenter mere. I den øverste del laver vi et hul til skorstenen. Det skal tænkes ud, så skorstenen let kan fjernes. Vi svejser topdækslet til vores varmeveksler, vi svejser sidedækslerne på siderne. Det er for tidligt at prøve at opvarme et vintertelt – du skal lave ben.

Det er bedst, hvis benene er foldbare, men du kan undvære det. Lav dem af tynde metalstænger (tråd), mens du måler deres længde, skal du ikke glemme at tage højde for flisens / brænderens højde. Derfor er den nederste del af vores vintertelt varmeveksler ikke kontinuerlig – der er en udskæring, hvor de indre rør er synlige. Det er gennem denne afbrydelse, at flammen og varmen vil trænge ind i vores enhed..

Elektrisk arbejde

En god blæser er påkrævet for at betjene varmeveksleren til et vintertelt. Vi anbefaler, at du tager en produktiv køler med en diameter på 120 mm fra en stationær computer. Disse kølere har god båndbredde og minimalt støjniveau. Vi svejser passende fastgørelseselementer på bagsiden af ​​vores varmeveksler, vi fastgør blæseren, vi lodder lange ledere for at forbinde til batteriet (ShVVP 2×0,75 er egnet).

Alt er nu klar til at starte varmeveksleren. Vi placerer det i et vintertelt, forbinder skorstenen og bringer det ud, placerer komfuret / brænderen nedefra. Vi forbinder gasflasken, antænder gassen, tænder køleren og venter på opvarmning. Indtil metallet brænder, er en ubehagelig lugt mulig. Efter 10-15 minutter går vores enhed i driftstilstand – juster lufttemperaturen ved at justere komfuret / brænderen.

Bund:

Fra det galvaniserede ark bøjer vi den nedre del af kroppen, ruller delen fra brænderens side eller fra begge sider.

Delen skal optage halvdelen af ​​bundarealet, en gaskomfur placeres under den anden.

Vi laver en ventil til røret for at reducere varmetab.

Vi bøjer dækslet og laver et hul til ventilatoren, som vil distribuere varm luft gennem teltet og rette det.

Vi fastgør dækslet med blæseren med nitter.

Vi gør benene så høje, at ild i gaskomfuret er tættere på aluminiumsrørene.

Vi tilslutter strømkilden til blæseren, gasflasken til brænderen i overensstemmelse med sikkerhedsforanstaltninger, og vi sætter plastrøret på en metal og tager den ud af teltet.

For at reducere varmetab er det muligt at organisere luftindtag til brænderen udefra – tag det andet rør fra gaden til brænderen. Kold luft, der omgår et varmt rum, vil gå ind i skorstenen sammen med kulilte.

Skorsten

Enheden til fjernelse af forbrændingsprodukter fra teltet er en integreret del af varmesystemet. For at installere det skæres der et hul i husets øvre væg, og udløbsrøret svejses. Selve skorstenen er monteret fra separate grenrør med en længde på cirka 60 centimeter.

Dens diameter skal være mindst 60-80 millimeter, og væggen skal være 0,8-1,0. Skorstenens samlede længde skal være cirka en halv meter over teltets tag..

For stabil drift af varmeveksleren skal der installeres en blæser på rørpladen, hvortil der ofte bruges computerkølere. De er ret produktive og fungerer næsten lydløst. Du skal svejse fastgørelseselementer til sagen på de rigtige steder og reparere blæseren med skruer. Den kører på batteri.

Ovnen installeres i teltet, skorstenen monteres, strømmen tilsluttes, hvorefter den kan startes. I de første 10-15 minutter kan der dukke en ubehagelig lugt af brændende metal op i teltet. Rummet skal ventileres og efterfølgende opvarmes til en behagelig temperatur..

Typer varmevekslere til teltopvarmning

For at hæve og opretholde lufttemperaturen i teltet på et tilstrækkeligt niveau bruges forskellige typer varmeindretninger..

Alkohollys

De kan bruges i et enkelt telt ved en udetemperatur på op til -5 grader. For at opvarme et mere rummeligt værelse er deres kraft ikke nok..

Gasvarmere

Brændstofkilden i dette tilfælde er en fem liters gasflaske, og varmekilden er en gasbrænder, der ofte er udstyret med en konvektor. Sådanne varmeapparater bruges ikke kun som en varmegenerator, de kan bruges til at lave mad eller opvarme mad.

Dens største ulempe er et højt brændstofforbrug. Derfor bruges de på steder, der er tilgængelige for køretøjsadgang. Bærbare gasvarmere er ikke brandsikre, de er den mest almindelige årsag til brand..

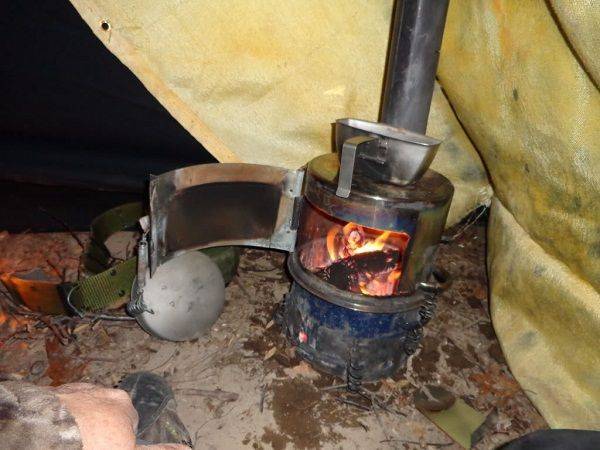

Fast brændstof

Disse varmevekslere var en af ​​de første enheder af denne type. Brænde og efterfølgende kul er trods alt den ældste type brændstof. Sådanne varmeapparater er stadig populære på steder, hvor der er en skov. For at få enheden til at fungere er det nok at samle brænde. Om vinteren er dødt træ perfekt til disse formål..

Der er varmevekslere af forskellige sammenklappelige designs, der kan transporteres i et køretøj. Af manglerne skal det siges om behovet for konstant overvågning og regelmæssig lægning af brænde..

Benzinvarmere

De har været brugt til opvarmning i lang tid, og deres design er forblevet praktisk talt uændret over tid. Sådanne enheder er også populære af den grund, at det specifikke forbrug af midler til køb af brændstof er det laveste i sammenligning med andre opvarmningsmetoder..

Desuden er duften af ​​brændstof altid til stede i et rum opvarmet af en benzinkomfur. Når du bruger en varmelegeme, der kører på benzin, skal du nøje følge driftsreglerne – en dårligt rengjort brænder kan forårsage en eksplosion og brand.

Faste brændstofenheder

Brande, der bruger brænde som energikilde, har været og er stadig populære i skovområder. Her er det nok bare at samle dødt træ og bruge det i en varmeveksler til et vintertelt..

Følgende typer er populære:

• Langsomt brændende ovne efter princippet om “Bubafonya” varmelegeme. Brændetiden for et bogmærke til brænde er 4-6 timer. Ulempe – udskiftning af en portion brændstof udføres på en helt slukket ovn og efter rengøring af det indre indhold.
• De samme enheder fremstillet i henhold til Buleryan -ovnen. En fane brænde brænder i op til 6 timer.
• Foldbare metalovne i forskellige designs. Praktisk til transport, da de fylder lidt i bagagerummet på en bil. Ved brug kræver de konstant opmærksomhed og tankning.

Andre ovndesign baseret på forskellige fysiske principper vises konstant på markedet, men de mest populære designs nævnes her..

Gnistslukning

Ethvert telt har et hul til en varm skorsten (skorsten). Desuden er området omkring brændeovnen altid beskyttet med en brandsikker måtten i tilfælde af varme kul. Nogle teltproducenter anbefaler at rulle teltets bund og placere produktet direkte på jorden..

Ikke kun varmt kuldioxid stiger gennem skorstensrøret fra komfuret, men også gnister. Hvis røret er kort, kan de ramme teltets tag og forårsage brand. For at forhindre, at dette sker, laves skorstensrøret langt, så det er mindst 2–2,5 m langt. Mens gnisten flyver langs denne sti, får det tid til at slukke. Derfor spiller skorstenen rollen som en gnistslukker.

Sikkerhedsforanstaltninger indebærer også, at alle genstande, der kan antænde, skal være væk fra en fungerende ovn. En anden fare er kulilte. Den skal strengt ind i skorstenen. Og selve teltet skal være designet, så der kommer regelmæssig ren luft ind i det..

Teltovnens dimensioner og egenskaber

Ovne findes i forskellige størrelser og konfigurationer. For ikke at tage fejl af beregningerne skal du kende nøjagtigt 3 hovedfaktorer:

• størrelsen på det telt, der skal opvarmes;
• udstyrets samlede bæreevne sammen med ovnen;
• rutens varighed.

Vigtig! Det er forbudt at lade ovnen køre natten over, når ingen ser ilden. Hvis du vil lade det være tændt, skal du arrangere arbejdstiden, så nogen ser flammerne og strømmen af ​​ren luft. De omtrentlige dimensioner af ovnen til camping eller isfiskeri vil være som følger:

De omtrentlige dimensioner af ovnen til camping eller isfiskeri vil være som følger:

• rørdiameter – ca. 86 mm;
• kroppens størrelse (ovn) – 25 × 25 × 50 cm;
• ovnvolumen – 30 l;
• antal skorstensrør – 3;
• rørlængde – 50–70 cm;
• bøjningsrør – 1 stk.
• omtrentlig vægt – 5 kg.

Når du laver et komfur med egne hænder, kan dine dimensioner selvfølgelig være forskellige. Det vigtigste er at bekymre sig om strukturens ydeevne efter samling..

Hjemmelavet grydeovn

I begyndelsen af ​​det 20. århundrede blev en grydeovn kaldet en metalbrændeovn, som blev installeret indendørs. Forbrændingsprodukter blev udledt gennem skorstenen til vinduet. Campingovnen har det samme funktionsprincip, kun den er mere kompakt i størrelsen. Brændstof er i begge tilfælde flis, savsmuld, små stykker træ. Gennemsnitstemperaturen på sidefladen når 100-150 grader, som skal huskes, når du laver mad.

Vigtig! Hvis der er problemer med svejsning af galvaniserede stålplader, skal de områder, der skal svejses, slibes. Fjernelse af det galvaniserede lag gør det muligt at lave sømme, men vil noget reducere produktets levetid, da det vil være mere modtageligt for korrosion. Instruktioner til fremstilling af ovnen:

Ovnfremstillingsinstruktioner:

1. Tænk over modellen. Tegn en tegning eller et diagram med de nøjagtige dimensioner af det færdige produkt. Marker metalpladen og rørene med en markør, hvor du skal lave metalsnit.
2. I den øverste del laves et hul i diameter, der falder sammen med røret, som bliver skorstenen.
3. Skær røret i flere stykker, så de kan foldes inde i ovnen under transport. Lav snit i den ene ende og fold de resulterende kronblade indad. Dette giver dig mulighed for at indsætte den ene ende af skorstenen i den anden..

Splint

En sliver er en lille komfur, som du kan tage med på en sommer- eller efterårstur for 2 personer. Det er en lille cylinder. I den nederste del er der en rist, på siden er der en åbning til lufttilførsel og opretholdelse af forbrænding. En rist er installeret ovenpå, hvorpå der er placeret en beholder med mad.

Der laves også et hul på den side, som brændstof vil blive kastet ind i. Som sådan bruges kogler, chips, små kviste. Ovnen kan udstyres med fødder for at give et mellemrum mellem bundristen og jorden. Benene garanterer også stabilitet og lader den brændte aske flyde frit..

Makulatoren kan være fremstillet af rektangulær, cylindrisk, trekantet eller ethvert andet design. Det vigtigste er at afgøre, om det er nødvendigt i en bestemt tur, da det er for lille til madlavning til mere end 3 personer. Og det er selvfølgelig ikke egnet til vinteropvarmning af teltet..

Find også ud af funktionerne i gasteltovnen.

Men den enkleste version af dette design er en dåse. Der laves huller langs omkredsen i den nederste del, gennem hvilken luft vil bevæge sig. Et hul hulles i den nederste del for at hælde aske. Brændstof påføres inde i strukturen, og der er installeret en rist på overfladen, hvorpå der er placeret en kedel eller kedel.

Hvordan fungerer en varmeveksler installeret i en saunaovn?

Enheden i en ovn med en varmeveksler har bevist sig så godt, at forskellige muligheder for design af varmefjernelse har vist sig med forskellige grader af effektivitet. Den mest almindelige:

1. Klassisk spole.
2. Indbygget flad varmeveksler (ligner to hule bakker forbundet til hinanden).
3. Samovar varmeveksler installeret på skorstenen.

Vandkappen omkring forbrændingskammeret bruges ekstremt sjældent og findes kun i 1-2 modeller af fabriksfremstillede ovne.

I mellemtiden er saunaovne med varmeveksler blevet genstand for forbrugerdiskussioner. Nogle hævder, at applikationen ikke er praktisk, andre viser tværtimod bekvemmelighed og komfort under betjening..

Hvad giver en indbygget eller samovar varmefjernelsesenhed?

• En varmeveksler i en saunaovn er nødvendig for at få varmt vand til vask. Denne opgave var den vigtigste i konstruktionen af ​​strukturen..
• Muligheden for opvarmning i et bad fra en komfur med et vandkredsløb – faktisk bliver en metalkomfur en slags varmekedel. Under ovnen genereres tilstrækkelig varme til at varme kølemidlet op og opvarme det nødvendige volumen varmt vand.

Driftsprincippet afhænger af den anvendte enhed. Effektiviteten bestemmes af flere parametre:

1. Pålidelighed.
2. Tilstrækkelig varmeafledning.
3. Evne til at arbejde uden brug af varmeveksler.

Ved sit design er det muligt at opdele alle vandopvarmningsanordninger i indbygget og overbygning (samovartype).

Indbygget varmeveksler

Komfurer til et bad med et vandkredsløb til opvarmning og behovet for varmtvandsforsyning begyndte at dukke op, efter at almindelige vandvarmegeneratorer fik gode anmeldelser. Ved sin konstruktion er ovnudstyr med et integreret vandvarmekredsløb opdelt i flere klasser:

• Spolen er den enkleste enhed, der bruges i klassiske fastbrændselskedler. Et bøjet metalrør er placeret inde i strukturen. Formen er anderledes og afhænger af funktionerne i ovnens indre design. Spolen er placeret således, at flammen ikke direkte påvirker den, men opvarmning udføres ved hjælp af røggasser.

• En flad varmeveksler er en mere kompleks enhed end den forrige. En flad varmeveksler til en saunaovn ligner to hule tallerkener forbundet til hinanden. Med hensyn til termisk effektivitet er designet bedre end spolen, der bruges i moderne modeller af ovnudstyr.

• Indbygget tank – der laves en separat beholder i ovnen, installeret oven på forbrændingskammeret. Den indbyggede vandrette varmeveksler opvarmes hurtigt og holder temperaturen, mens ovnen forbliver varm.

• Vandkappe – repræsenterer et hulrum, der omgiver hele brændkammeret og røgkanaler. Designet bruges ofte til fremstilling af kedler til fast brændsel, men har ikke været meget udbredt ved fremstilling af saunaovne..

Funktionsprincippet for en integreret varmeveksler i en saunaovn er som følger. Spiralen eller pladen opvarmes af røggasser, hvis temperatur når 450-500 ° C. Ved opvarmning opstår der tryk, der tvinger kølevæsken til at cirkulere i varmesystemet. I ordninger, hvor der anvendes en indirekte varmekedel, opvarmes varmt vand ved opvarmning af varme.

Samovar type

Installation af en varmeveksler på en saunaovn er en budgetløsning på problemet med varmtvandsforsyning og opvarmning. Varmtvandsapparatet er fremstillet på to måder:

• Spole – en spole af aluminium eller kobber er installeret på skorstenen. For systemer med naturlig cirkulation, op til en lagertank eller vandfordelingshaner, bør spolens dimensioner ikke overstige 3 m. Optimale dimensioner af varmeveksleren med tvungen cirkulation, 5 m.

• Samovar -type varmeveksler – eksperter er enige om, at det er dette design, der er optimalt til et bad. Det varme vand til brusebadet tilberedes gradvist og forhindrer væsken i at koge.

Bevægelsen af ​​vand i en varmeveksler af samovartype sker i henhold til naturlige fysiske love. Den opvarmede væske stiger opad, tryk dannes i beholderen..

Gasudstyr

Gasvarme er et godt alternativ. Hovedgas bruges her. Sådanne kedler er effektive og pålidelige. Effektiviteten er 87% for den enkleste ændring. For dyre kondenserende ændringer nærmer dette tal sig 97%..

Varmeapparatet er kompakt, sikkert og automatiseret. Han har ikke brug for service mere end en gang om året. På samme tid skal du gå til fyrrummet udelukkende for at ændre indstillingerne og overvåge deres normale funktion. Sammenlignet med fast brændstof er dette en rimelig budgetenhed..

Varmeveksler i stål

Fordelene ved stålindretninger:

• Øget varmeledningsevne – ligesom støbejern, varmes stål hurtigt op og overfører perfekt varme til en kold bærer.
• Lav vægt – varmevekslere i stål vejer ikke det samlede varmesystem ned, så de kan bruges til at levere varmt vand i store huse.
• Slagfasthed – stålkonstruktioner er meget stærke, så de er ikke bange for mekaniske skader.
• Modstand mod termiske ændringer – stål kan modstå pludselige temperaturændringer i systemet uden konsekvenser.

Ulemper ved stålvarmevekslere:

• Modtagelighed for korrosion – stål er kendetegnet ved lav modstandsdygtighed over for sure miljøer, hvilket reducerer varmevekslerens levetid betydeligt.
• Manglende evne til at øge enhedens effekt ved at tilføje nye sektioner.
• Afkøles hurtigt – stål afgiver hurtigt temperatur, hvilket øger brændstofomkostningerne.

Råd. Til fremstilling af en højkvalitets og holdbar varmeveksler anbefales det at bruge varmebestandige stålrør med en diameter på mindst 32 mm og en vægtykkelse på 5 mm eller mere..

Forbrugelige materialer

Efter at have valgt sted og størrelse, er det værd at overveje, hvad der er lettere at bygge en varmeveksler fra. Du kan bruge både de ovennævnte materialer samt varmejern i støbejern, bilradiatorer og lignende. Det vigtigste er at tage højde for varmeledningsevnen korrekt. Tænk over, præcis hvilket værktøj du har brug for, og forbered det på forhånd. Alle disse små ting gør installationen lettere.

Samlingsalgoritme

Du skal starte med et projekt, tænke de små ting igennem og vælge muligheder. Det er værd at gå ud fra størrelsen, hvis ovnen er svag, så vil en uforholdsmæssigt stor varmeveksler kun skade. Hvis du bruger kobber som rør til spolen, må længden ikke overstige tre meter.

Den nemmeste måde at lave en spole på. Det kræver et kobberrør, 2 m til 3 m langt.

Opvarmningshastigheden afhænger af rørets længde og antallet af omdrejninger. Men det er værd at huske at tage hensyn til ovnens størrelse, ovnen og ikke misbruge stigningen i spolen. Dimensionelle fejljusteringer reducerer ovnens levetid.

For at vride røret til en spiral er der brug for en skabelon. Dette er en hvilken som helst hjælpedel af en cylindrisk form. Skabelonens diameter skal passe ind i forbrændingsdimensionen.

Efter at have forberedt materialerne fortsætter vi:

• Ved at bøje røret, vikler vi det på det forberedte emne for at opnå en spiral,
• Vi observerer de dimensioner, hvor spolen skal placeres,

Den gennemsnitlige indikator for varmevekslerens beregnede effekt er 1 kW pr. 10 meter areal.

Hvis du ikke er tilfreds med denne type varmeveksler, kan du lave en anden type, for eksempel ved at svejse stålrør. Det ser sådan ud:

Negative øjeblikke

Sammen med fordelene ved en skorstensvarmeveksler er det værd at bemærke en række negative faktorer. For det første reduceres temperaturen på udstødningsgasserne på grund af dette design betydeligt. Dette kan forårsage overdreven sodopbygning, kondens og nedsat trækkraft..

Et vigtigt punkt i indretningen af ​​et sådant varmesystem er at beregne, hvor meget vand der er nødvendigt for dets fulde funktion. Hvis der ikke er nok af det, kan systemet blive overophedet, vandet i det vil koge, og rørene kan briste.

Derudover er det vigtigt at sikre tætheden i sømmene..

Under alle omstændigheder gør arrangementet af varmeveksleren det muligt at øge effektiviteten af ​​enhver ovn. Af sikkerhedsmæssige årsager bør der udføres visuel diagnostik af systemet og vedligeholdelse af det mindst to gange om året – rengøring af sod, udskiftning af defekte elementer osv. Så vil det være muligt med sikkerhed at bruge varmeveksleren til at opvarme huset og opvarme vandet i badet..

Sådan laver du denne enhed selv?

At lave en varmeveksler til en skorsten med egne hænder er ganske enkelt. For at gøre dette skal du bruge følgende materialer:

• metalplade 0,35 mx 0,35 m i størrelse – 2 stk .;
• rør med en diameter på 0,032 m og en længde på 2,4 m – 1 stk.
• rør med en diameter på 0,058 m og en længde på 0,3 m – 1 stk.
• cylindrisk metalbeholder med et volumen på 20 liter – 1 stk.

Trin-for-trin instruktioner til fremstilling af en varmeveksler:

1. Skær to cirkler ud med en radius på 0,15 m fra metalplader, de fungerer som stik.
2. Marker stederne for rørene på et metalplade. Den største cirkel med en diameter på 58 mm skal være i midten og langs konturen – otte små cirkler med en diameter på 32 mm.
3. Et rør med en diameter på 5,8 cm skal skæres med en kværn i otte identiske dele.
4. Svejs et stik til den ene ende af det største rør.
5. Alternativt svejses hvert rør med en diameter på 3,2 cm til en metalkreds.
6. Sæt et andet stik på den modsatte side af rørene, og svejs det derefter.
7. Skær bunden af ​​metalbeholderen af ​​med en kværn.
8. Skær to huller på siden af ​​metalhuset på modsatte sider. Deres diameter skal svare til parametrene for skorstenen.
9. Svejs rørene til de forberedte huller, ved hjælp af hvilken enheden vil blive forbundet til skorstenen.
10. Indsæt den forberedte kerne i kappen med tappe. Fastgør strukturen omhyggeligt ved hjælp af svejsning.
11. Tilslut varmeveksleren til skorstenen.
12. Behandl den færdige enhed med varmebestandig maling.

Sådan installeres?

Det er praktisk at installere en varmeveksler i ovnen, når du lægger en ny ovn. Dette vil tillade det at blive revideret, idet alle huller og dimensioner observeres. Denne indstilling gør det lettere at opretholde den korrekte størrelse. Efter at have monteret varmeveksleren på ovnens fundament, er det lettere at lægge en mursten på den end at adskille den færdige ovn og forsøge at tilpasse den på plads. Men dette er også muligt.

Der er også vigtige punkter og krav, der skal overholdes for at forlænge levetiden:

• det er ikke nødvendigt at fastgøre rørene i strukturer med metalbeslag,
• hæld ikke isvand for at undgå kondens,
• oprethold proportionerne mellem ovnen og varmeveksleren, undgå store forskelle,
• brug tætningsmaterialer med høj varmebestandighed,
• overholde alle brandsikkerhedsforanstaltninger,

Enkle regler hjælper med at undgå farlige situationer, hjælper med at forlænge ovnens levetid. Glem ikke også brandsikkerheden..

Tilslutningsdiagram for en varmeveksler til et bad

Næsten alle modeller af varmevekslere fungerer efter princippet om tyngdekraft eller naturlig konvektion af vand i et halvlukket rørsystem. Derfor, når man udvikler en ordning til installation af en varmeudvindingsenhed, er det nødvendigt at overholde to regler:

• Varmevekslerens ind- og udløbsrør skal placeres på forskellige niveauer, den lodrette afstand mellem vandforsyningens nedre og øvre punkter skal være mindst 20-25 cm. Det nederste rør bruges til at levere koldt vand, det øverste en til fjernelse af kogende vand;
• Tilslutning til dyserne i saunaovnens varmekredsløb må kun foretages ved hjælp af fleksible samlinger, og koblingerne skal forsegles med varmebestandig silikone.

Vi taler ikke om fleksible gummislanger i en metalfletning, de er ikke egnede til disse formål, selvom etiketten er mærket “til varmt vand” eller noget lignende.

Vigtig! På grund af den stærke varmestråling, der kommer fra saunaovnens vægge, ældes gummi og brænder ud i løbet af få uger.

Erfarne brugere anbefaler at tilslutte tanken til varmeveksleren i badet ved hjælp af fleksible gasslanger i rustfrit stål.

Sådan tilsluttes en varmeveksler til en saunatank

Den klassiske installationsordning er en fjernbeholder til et bad med varmeveksler. Det betyder, at en beholder med varmt vand til brusebad og rengøring af rummet er placeret enten på den nærmeste væg eller uden for dampbadet, tættere på brusekabinen..

Hvad er en grydeovn med vandkredsløb: fordele og ulemper ved en populær komfur

Brændeovnen er kendetegnet ved høj varmeoverførsel og brændstofforbrændingshastighed. Disse kvaliteter tildeles den af ​​de materialer, hvorfra ildkassen er fremstillet (støbejern, stål, jern). Grydeovnen blusser hurtigt op og varmer op, og hvis der er sluttet et vandkredsløb til det, så har de varme røggasser undervejs også tid til at opvarme vand til husholdningsbehov.

Når du vælger et materiale, hvorfra det er bedre at lave en grydeovn, skal du styres af følgende indikatorer:

1. Varmeledningsevne er metals, væskers og gassers egenskab for at lede varme gennem sig selv. Jo hurtigere varme der overføres, jo hurtigere opvarmes eller afkøles objektet. Skumplast har lav varmeledningsevne – 0,036–0,050 W / m * С. Hvis vi tager det i vores hænder, vil vi straks føle, at det er varmt, fordi skummet ikke overfører varme, men akkumuleres. Hvis du tager en metalstang, vil du føle dig kold på grund af høj varmeoverførsel.
2. Varmekapacitet – et materiales egenskab til at akkumulere varme. Vand har den højeste varmekapacitet efterfulgt af luft i slutningen af ​​listen støbejern, stål og jern. Derfor varmes metalovnen hurtigt op og køler lige så hurtigt af. I byhuse er centralvarmeradiatorer fyldt med vand, som afgiver varme i lang tid og opvarmer huset.

Liste over materialer, der bruges til at lave en grydeovn:

1. Stål.
2. Støbejern.
3. Jern.
4. Messing.
5. Aluminium.
6. Kobber.

Tabel: varmeledningsevne, varmekapacitet og smeltepunkt for populære materialer til fremstilling af en grydeovn

Kobber er det mest varmeledende materiale af alle i tabellen. Dens ulemper er omkostninger og smeltepunkt. De samme begrænsninger gælder for aluminium og messing. Ved høje temperaturer bliver et støbejerns- eller stålkomfur kun rødt, men det vil gøre sit arbejde, og kobber, aluminium eller messing vil smelte.

Fotogalleri: almindelige typer varmevekslere

Mineralsalte dannes inde i kedlen. Derfor er det i stedet for vand mere tilrådeligt at bruge frostvæske eller frostvæske, som indeholder tilsætningsstoffer, der forhindrer dannelse af mineralske aflejringer. De mest almindelige varmeveksler designs:

• en vandtank indbygget i komfuret – en kapacitiv kedel;
• en rørkedel – en tank i form af en vandkappe omkring en komfur eller skorsten – en kapacitiv varmeveksler;
• hovedkedler – spiralspiral eller vandledning, der passerer i den aktive varmeoverførselszone.

Beregning af hovedparametrene for en grydeovn med vandkredsløb

For at beregne dimensionerne på en komfur med et vandkredsløb kræves en tegning, tegning eller skitse af den fremtidige enhed. Dette hjælper med at undgå produktionsfejl..

Efter at have valgt et passende projekt bestemmer vi parametrene: længde, højde, bredde. Vi overvejer forbrændingsrummets dimensioner, rørets længde og diameter og højden over gulvet. Grydeovnen er kendetegnet ved høje temperaturer inde i kedlen, derfor bør der bruges metal med en tykkelse på mere end 3 mm. Eller en gang hvert 2-3 år udføre planlagte reparationer.

Måder at øge effektiviteten

Potbelly komfurer fremstilles i forskellige former og størrelser. Men de er forenet med en ulempe – lav effektivitet. Mere end halvdelen af ​​den termiske energi flyver i ordets bogstavelige betydning ud i røret. Den irrationelle brug af varme førte til, at ejerne af disse varmeenheder begyndte at tænke på mulige ændringer i ovnens design for at øge dens effektivitet. Løsningen på dette problem kan være en delvis modernisering af ovnen. Der var ikke et enkelt koncept til løsning af dette problem, og hver ejer af ovnen begyndte uafhængigt af sig selv at prøve at løse problemet.

En stigning i effektiviteten af ​​en grydeovn er modtagelse af en ekstra mængde varme fra varmelegemet med en konstant mængde brændstof, der forbrændes. Dette kan opnås på flere måder:

• en ændring i varmeoverførselsoverfladen,
• stigning i fjernelse af varme;
• brug af mere højt kalorieindhold brændstof;
• forøgelse af ovnens varmekapacitet.

Grydeovnen afgiver varme til det omgivende rum, ikke kun med sin krop, men også med en metalskorsten. Det er muligt at øge enhedens varmeoverførselsoverflade ved at revidere dens dimensioner opad. Denne mulighed er mulig, når du opretter en ovn med dine egne hænder. Efter allerede at have lavet en pandeovn, kan det gøres på en anden måde. Normalt svejses et hjørne til skorstenen fra et metalrør. Placer den med toppen til elementet i hele dens længde. Installationen af ​​vinklen udføres omkring røret. Således kan arealet af varmeoverførselsoverfladen øges med 3-4 gange afhængigt af hjørnets størrelse.

En anden mulighed for at øge varmeoverførselsoverfladen er fremstilling af en skorsten, der løber inde i et stort område. Til dette laves en skorsten med sving. De udføres i form af glatte overgange. Det er uønsket at lave sving i rette vinkler, da grydeovnen kan begynde at ryge. Den sidste sektion af skorstenen installeres lodret. Der er lavet en lomme med en luge til rengøring af sod..

Hvis det er umuligt at forlænge røret, skal du ændre dets design. Cylindre fremstillet af et rør med en diameter på 300-400 mm svejses på grenrøret, der kommer ud af ovnhuset. De er forbundet med hinanden med rørpartier med en diameter, der ikke er mindre end røgrørets. De er svejset i fejljustering for at øge røgpassagen..

Et par generelle tip

Under brugen af ​​varmevekslere er der nogle problemer, der kan “ødelægge stemningen”. Hvad er disse problemer og hvordan kan de løses?

Vandvarmetemperatur i tanken

Det er nødvendigt at “fange” det øjeblik, hvor det vil være acceptabelt, men det er næsten umuligt at fange et sådant “øjeblik”. Faktum er, at mens brusebadet fortsætter med at brænde ovnen, stiger vandtemperaturen konstant. Hvad skal man gøre? Slukke ilden i komfuret? Dette er bestemt ikke en mulighed.

Vi foreslår at løse problemet med en mixer. Hvis badet har et vandrør – fantastisk, hjælper det ikke kun med at skabe en behagelig temperatur, men også ved hjælp af den enkleste automatisering gør fyldningen af ​​beholderen under vand automatisk. Det vil være muligt at vaske uden at spare vand, risikoen for kogning i varmeveksleren reduceres noget. Hvis der ikke er vandforsyning, anbefaler vi at installere en ekstra koldtvandsbeholder ved siden af ​​varmtvandstanken. Du skal tilslutte den til brusebadet gennem blanderen..

Vand koger i varmeveksleren

Dette sker især ofte under installationen af ​​varmeveksleren direkte i ovnen i ovnen. Vi garanterer, at du aldrig vil være i stand til at beregne parametrene for varmeveksleren på en sådan måde, at dette fænomen helt elimineres. Disse beregninger er for komplicerede, og der er for mange ukendte og uregulerede indikatorer. Beregninger af vandstrømmens bevægelseshastighed kan kun udføres af en kvalificeret designingeniør, der godt kender lovgivningen inden for varmeteknik, hydraulik og installation. Men det vigtigste ukendte er flammen i ovnen..

Ingen vil nogensinde med sikkerhed kunne sige, hvor meget varme ovnen giver i hver separat taget tidsenhed. Det er umuligt hurtigt at øge eller formindske flammeforbrændingsintensiteten afhængigt af vandets temperatur. Vi foreslår at løse problemet med kogende vand ved hjælp af almindelige enfasede vandpumper til varmesystemer. De er bygget direkte ind i rørledningen, enhedernes effekt er 100 ÷ 300 W. Installation af en cirkulationspumpe eliminerer ikke kun risikoen for kogning, men øger også varmetiden betydeligt.

Vi håber, at vores oplysninger vil være nyttige for saunaejere og vil gøre det muligt ikke at løse problemer med varmevekslere, men for at forhindre, at de forekommer, selv på produktions- og installationsstadiet..

Sådan laver du en booster til skylning af en varmeveksler

Boosteren består af et reservoir, en pumpe til vandcirkulation og et elektrisk varmeelement. Det er ikke nødvendigt at adskille varmekedlen til skylning, det er nok at frakoble dyserne, tilslut en slange til en af ​​dem med en kemisk opløsning, der pumper igennem den inde i enheden. Løsningen vil hælde ud gennem et andet rør, men du skal også tilslutte en slange til den.

Af de kemiske reagenser anvendes hovedsageligt saltsyre, svovlsyre, fosforsyre, salpetersyre.

Det er ikke svært at skylle varmeveksleren, men det er nødvendigt at overholde sikkerhedsforanstaltninger, det vil sige først at afbryde enheden fra strømkilden, det være sig gas, vand, elektricitet. Demontering skal udføres omhyggeligt, en beskadiget tætning kan føre til lækage af strukturen, udstyret vil hurtigt mislykkes.

Anbefalinger til brug

Det vil ikke være overflødigt at studere de generelle regler for sikker drift:

• Til forsegling bruges kun materialer, der kan modstå høje temperaturer.
• Det er uønsket at hælde vand inde i ovnen med en varmeveksler, når den allerede har varmet op til en bestemt temperatur.
• Den transportable tank vælges, så vandet er klar hurtigst muligt. Det vigtigste er, at varmevekslervæsken ikke koger..
• Det er vigtigt at sikre, at varmevekslerens kapacitet til ovnen ikke påvirker ovnens effektivitet negativt..
• Fastgørelse af rør til faste forbindelser er forbudt. Ellers er der en ekspansion, en ændring i lineære dimensioner. Og det vil ikke fungere at designe en effektiv varmeveksler til en muret ovn..

Naturlig varmeveksling er arrangeret, så koldt vand strømmer ned og varmt vand stiger på samme måde..

Brugeranbefalinger

Det anbefales at installere varmeveksleren selv under lægningen af ​​den nye ovn. Ellers skal mængden af ​​ildkassen reduceres. Den generelle murstenbeklædning udføres først, efter at enheden er monteret. Der skal være et mellemrum mellem ovnens dele..

Metal af høj kvalitet med en tykkelse på mindst 2,5-5 millimeter er det bedste valg til at skabe varmevekslere til en saunaovn med egne hænder. Varmebærere kan være lige så vand og frostvæske..

Ovnens effektivitet er højere, hvis der bruges en varmeveksler. Så er det lettere at sikre ensartet opvarmning af alle rum, uanset afstanden til energikilden..

Tips og tricks

1. Det er vigtigt at designe varmeveksleren korrekt, beregne den økonomiske effektivitet, procentdelen af ​​hydraulik, udpege varmetab, beregne strukturen i henhold til de geometriske parametre for enheden og dens komponenter, beregne enhedens varmeisolering.
2. Vælg et design til at lave med dine egne hænder på en lettere måde, det er næsten umuligt at lave en fabriksenhed.
3. Du kan tilslutte varmeveksleren til systemet ved hjælp af fittings, en sat i bunden for indløbet af koldt vand, den anden oven på for indgangen til varmt.
4. Ved installation af veksleren skal rørene placeres på en skråning i henhold til diagrammet.
5. Når du installerer enheden i ovnen og bruger kul til brænding, er det bedre at vælge støbejern som materiale til veksleren, det er holdbart, ikke-brændbart.
6. For at lave en veksler med dine egne hænder skal du tage enhver model som et eksempel og følge dens parametre.
7. Ved brug af et komfur til opvarmning og vandforsyning bør veksleren ikke optage mere end en tiendedel af den genererede varme.
8. Pellets er godt brændstof og billige i pris, sod udsendes ikke, det er meget vigtigt for renligheden.
9. Kontroller sømmene ved veksleren, de må ikke lække, under tryk eller høje temperaturer, hele strukturen kan blive ubrugelig.
10. Foretag beregningerne korrekt, ellers vil arbejdet koste dig dyrt.
11. En rør-i-rør varmeveksler er let at rengøre, har en lang levetid, er let at fremstille og kan arbejde under tryk. Det betragtes som den mest acceptable løsning for selvfremstillede.



Som du kan se, er det ikke svært at lave en varmeveksler selv. For et enkelt design er en tank, to kobberrør med forskellige diametre, en spole og en blæser nok. På grund af enheden kan du ikke kun opvarme rummet, men også afkøle det.

En ting, som en veksler i en eller anden form, er tilgængelig i næsten alle hjem. Gør arbejdet konstruktivt og grundigt, lav tegninger, beslut dig om valg af materiale, følg ovenstående instruktioner til fremstilling, samling og tilslutning af enheden.

Hvis det ønskes og konsekvente handlinger, samler du en struktur, der ikke er værre end en butik, huset bliver varmt og behageligt, og enheden fungerer fejlfrit i lang tid..
