Enheden og funktionsprincippet for en dobbeltkredsløbskedel

Enheden og funktionsprincippet for en dobbeltkredsløbskedel – designfunktioner

At kende funktionerne i dets design hjælper med at forstå driftsprincippet for en dobbeltkredsløbskedel.

• Enheden og funktionsprincippet for en dobbeltkredsløbskedel – designfunktioner
• Konstruktion enhed
• Lighed med andre designs
• Driftsprincip
• Opvarmningstilstand
• Udlevering af varmt vand
• Kendetegn ved kombinerede varmevekslere
• Enheden til dobbeltkredsløbskedler
• specifikationer
• Hvordan fungerer en dobbeltkreds-kedel

Det indeholder en række enheder, der bidrager til opvarmning af kølevæsken og er ansvarlige for at skifte til varmtvandskredsløbet.

Uafbrudt drift af enheden er kun mulig, hvis alle de indbyggede moduler fungerer harmonisk. Generelle oplysninger om hovedkomponenterne vil være nok til at forstå funktionsprincippet for en dobbeltkredsløs gasvarmekedel.

Nogle generelle oplysninger

En dobbeltkredsløbskedel, hvis driftsprincip vi nu vil overveje, kan klare to opgaver på én gang: For det første er det opvarmning og vedligeholdelse af en given vandtemperatur for varmesystemet og for det andet opvarmning af transportøren til brug til husholdningsformål. Således har du ikke kun varme derhjemme, men også varmt vand. Dette er den væsentlige forskel mellem en dobbeltkreds-kedel fra enhver anden. Det kan let konkluderes, at designet har to højtydende varmevekslere, der hver udfører sin egen funktion. Derudover kan en dobbeltkredsløbskedel have forskellige kapaciteter. Der er 12 til 35 kW modeller på markedet i dag. Dette er helt nok til opvarmning af et stort rum på 350-400 kvadratmeter. Produktiviteten på de fleste modeller spænder fra 8-12 liter i minuttet..

Hvordan er en kedel, der betjener to kredsløb på én gang

Hovedforskellen mellem en dobbeltkreds-kedel og en lignende med et kredsløb er muligheden for samtidig at give rummet varme og varmt vand. På grund af sin placering opvarmer den primære varmeveksler kølevæsken, så varmesystemet i hele rummet kan fungere fuldt ud. Den sekundære er ansvarlig for at forsyne lokalerne med varmt vand i det nødvendige volumen..

Stabiliteten af ​​funktionsprincippet for en dobbeltkreds-kedel kan kun sikres ved fuldstændig brugbarhed og koordinering af driften af ​​hver komponent..

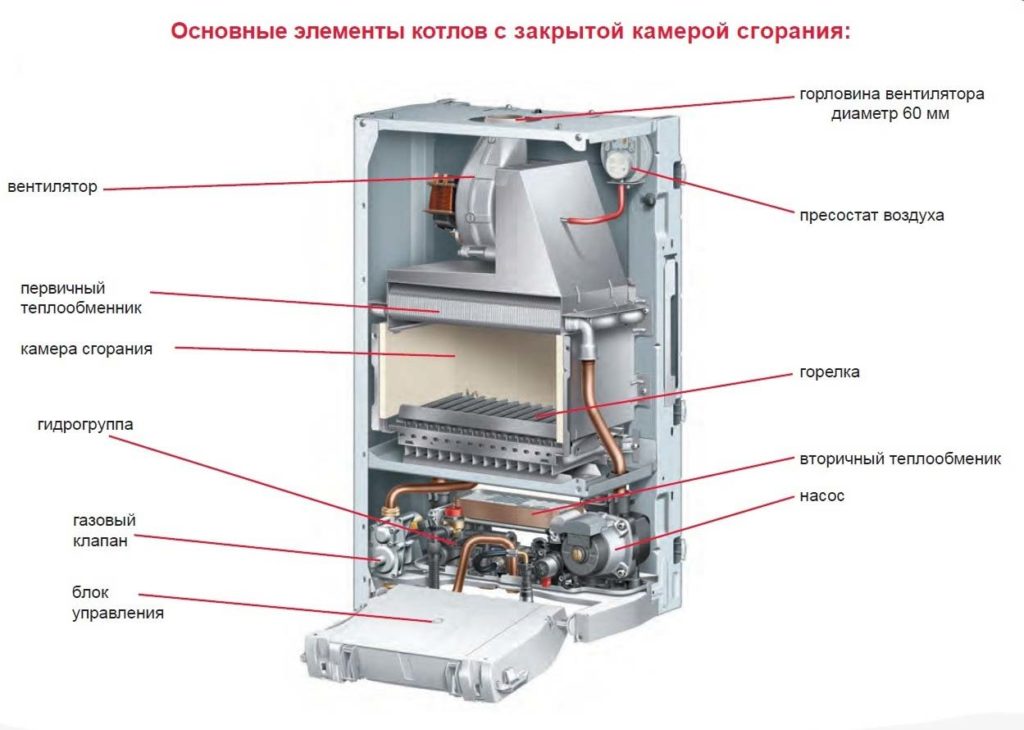

Strukturelt inkluderer enhver dobbeltkredsløbskedel elementer som:

• varmevekslere i mængden af ​​to stykker;
• forbrændingskammer, hvortil brænderblokken er obligatorisk;
• beskyttelsesudstyr;
• kontrolsystem.

For at forstå præcis, hvordan et dobbeltkredsløbskedel er indrettet og dets driftsprincip, bør hver væsentlig komponent i et sådant design overvejes mere detaljeret..

Forskelle fra enkeltkredsløb

Den grundlæggende forskel mellem disse to enheder er, at en enkeltkreds-kedel bruges til kun at opvarme rummet. For at det kan opvarme vandet, er der en særlig ændring, men i det øjeblik vandforsyningen leveres, stopper kedlen med at levere varme til vandforsyningssystemet.

I hverdagen er dette ikke særlig bekvemt, især hvis der bor mange mennesker i huset..

Fordele

Fordelene ved en dobbeltkreds-kedel er de samme som forskellene med en enkelt-kredsløb. Selvom der er et autonomt varmesystem, vil ikke alle have varmt vand. Derfor er en dobbeltkredsløbskedel en økonomisk og kombineret opvarmning med en kedel. De er designet til at holde huset varmt i lang tid..

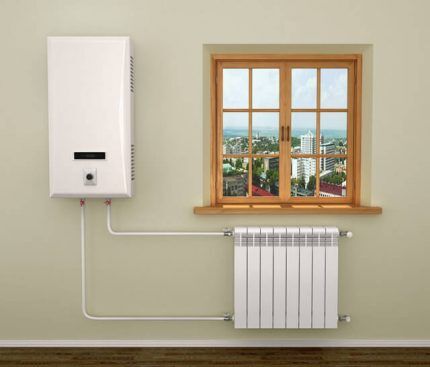

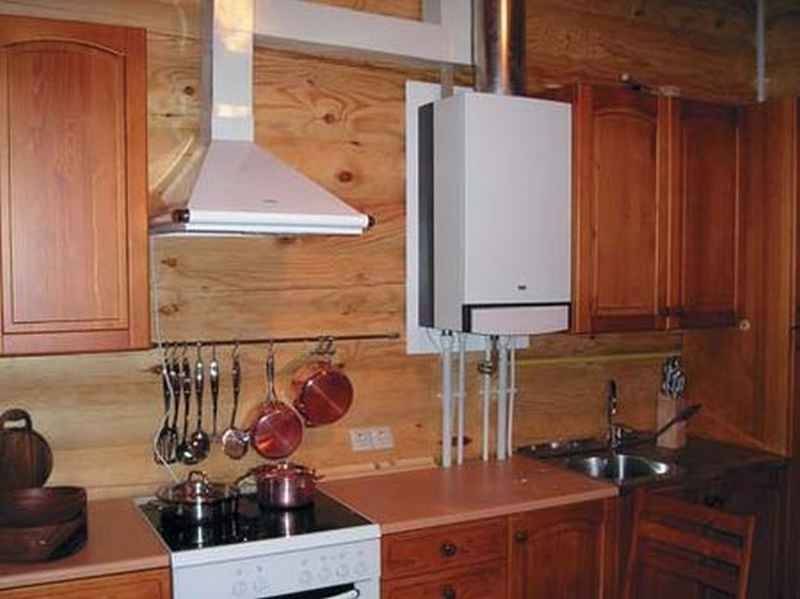

Til din information! Vægmonteringsmetoden for denne enhed er praktisk og kompakt.

Lighed med andre designs

Selvom designet af et dobbeltkredsløst vægmonteret gasfyr langt fra er enkelhed, med en nærmere undersøgelse af driften af ​​komponenterne, der er inkluderet i dets sammensætning, viser alt sig ikke at være så skræmmende. Udstyr af denne type ligner en gas øjeblikkelig vandvarmer (dette gælder især for tilstedeværelsen af ​​en brænder og en varmeveksler). Alle andre detaljer er lånt fra den vægmonterede enkeltkredsløbskedel. Den indbyggede rørledning, der består af en ekspansionsbeholder, en cirkulationspumpe og en sikkerhedsgruppe, spiller en væsentlig positiv rolle.

Når man studerer funktionsprincippet for en gas-dobbeltkredsløbskedel, er det vigtigt at huske på, at blanding af vand fra et varmtvandsforsyningssystem med et kølevæske under ingen omstændigheder bør tillades. Til påfyldning af væsken inde i varmesystemet er der et separat rør, som er en del af kredsløbet. Til forberedelse af varmt vand bruges et bestemt volumen varmebærer, som bevæger sig inde i den sekundære varmeveksler.

Opvarmningstilstand

Driften af ​​en dobbeltkreds-kedel i opvarmningstilstand adskiller sig ikke fra driften af ​​en simpel øjeblikkelig varmelegeme.

Den første tænding af brænderen ledsages af en tilstrækkelig lang driftstid, hvilket gør det muligt at hæve temperaturen i varmekredsen til de krævede værdier.

Når den optimale tilstand er nået, stopper gastilførslen.

Hvis der er en lufttemperaturføler i boligen, overvåger selve automatiseringen dens aflæsninger.

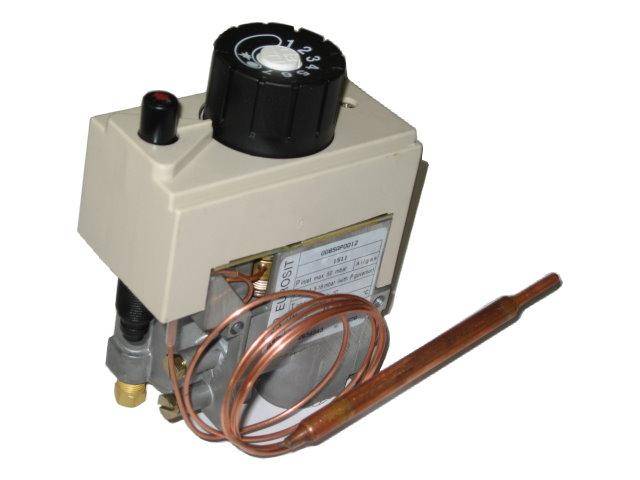

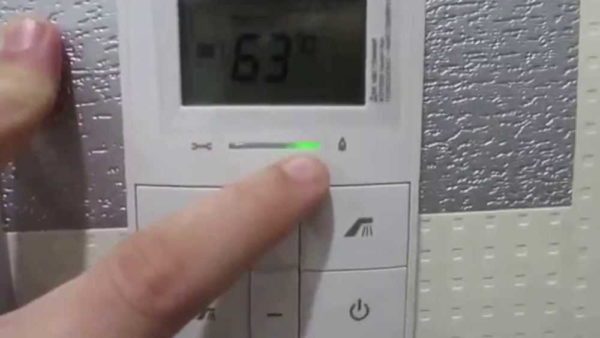

Tilstandene for gasbrænderen i en dobbeltkreds-kedel kan skiftes ved hjælp af særlig vejrafhængig automatisering, der overvåger temperaturen uden for huset.

En driftsbrænder øger gradvist kølevæskens temperatur, hvis bevægelse inde i rørledningen understøttes af en cirkulationspumpe. Takket være funktionsprincippet for trevejsventilen i en gasfyr får vand lov til at passere inde i hovedvarmeveksleren ved normal drift.

Fjernelse af forbrændingsprodukter kan udføres spontant eller ved hjælp af en speciel ventilator (som regel er den udstyret med det øvre område af et dobbeltkredsløbsapparat).

Kedeleffekt

Et af nøglepunkterne ved valg af varmekedel er at bestemme den nødvendige effekt. Hvis vi nærmer os dette med fuldt ansvar, er det nødvendigt at overveje varmetabet i hvert værelse, hvis vi taler om en lejlighed eller en bygning som helhed, hvis kedlen er valgt til opvarmning af et privat hus. Beregningerne tager højde for væggenes materialer, deres tykkelse, vindues- og dørs areal, graden af ​​deres isolering, tilstedeværelsen / fraværet af et uopvarmet rum under / over, typen af ​​tag og tagmateriale. Der tages hensyn til geografisk placering og en hel masse faktorer.

En sådan beregning kan bestilles i en specialiseret organisation (selv i GorGaz eller et designbureau), hvis du ønsker det, kan du mestre det selv, eller du kan følge den mindste modstands vej – beregne det baseret på gennemsnitsnormerne.

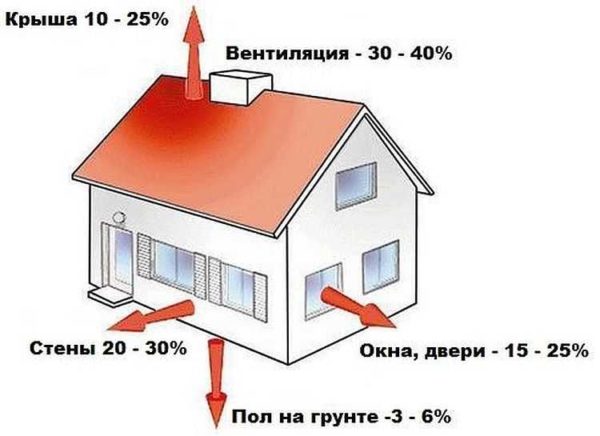

Hvor går varmen hjemmefra

Baseret på resultaterne af alle beregninger blev normen afledt: til opvarmning af 10 kvadratmeter areal kræves 1 kW varmeeffekt. Denne standard er velegnet til rum med lofter og vægge på 2,5 m med en gennemsnitlig varmeisolering. Hvis dit værelse falder ind i denne kategori, skal du dele det samlede areal, der skal opvarmes med 10. Du får den nødvendige kedeleffekt. Yderligere kan du foretage justeringer – øge eller formindske det resulterende tal, afhængigt af de reelle forhold. Det er nødvendigt at øge varmekedlens effekt i følgende tilfælde:

• Væggene er lavet af et materiale med høj varmeledningsevne og er ikke isolerede. Mursten, beton falder sikkert ind i denne kategori, resten – alt efter omstændighederne. Hvis du vælger en kedel til en lejlighed, skal du tilføje strøm, hvis lejligheden er kantet. For “interne” varmetab gennem dem er ikke så forfærdelige.
• Vinduer er store og giver ikke lufttæthed (gamle trærammer).
• Hvis rummet har lofter højere end 2,7 m.
• Hvis loftet i et privat hus ikke er opvarmet og dårligt isoleret.
• Hvis lejligheden er på første eller sidste etage.

Reducer designeffekten, hvis vægge, tag, gulv er godt isolerede, energibesparende termoruder er installeret på vinduerne. Det resulterende tal vil være den nødvendige kedeleffekt. Når du leder efter en passende model, skal du sørge for, at enhedens maksimale effekt ikke er mindre end din figur.

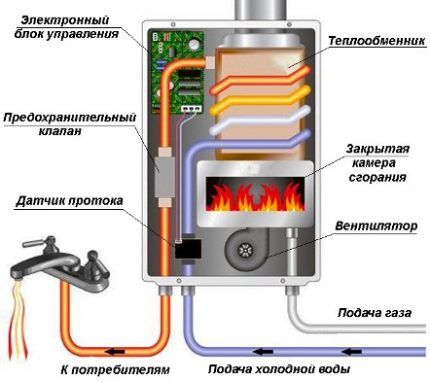

Udlevering af varmt vand

Varmtvandsforsyningssystemet tændes kun, når hanen på vandhanen drejes direkte.

Fremkomsten af ​​et flow fremkalder driften af ​​trevejsventilen: på denne måde startes varmesystemet.

Parallelt vises en flamme i gasbrænderen, hvis den stadig var slukket.

Som regel tager det et par sekunder, før der kommer varmt vand ud af hanen..

Det er også vigtigt at forstå, hvordan en kedel med to kredsløb opvarmer vand..

Som angivet ovenfor, når varmeanlægget er tændt, slukkes det..

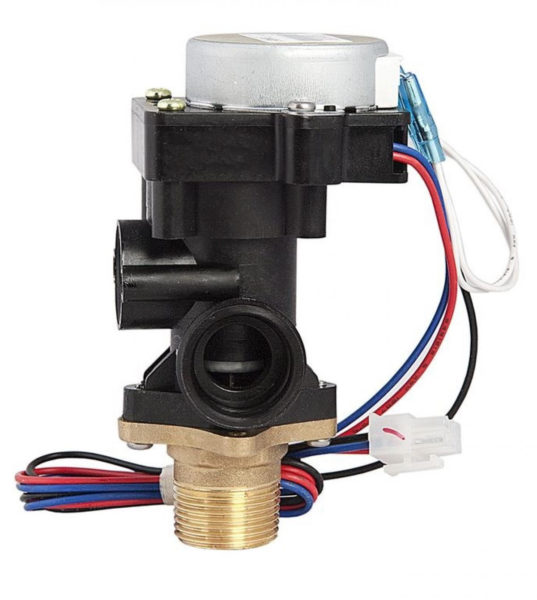

Justeringen af ​​hele denne procedure udføres takket være en trevejsventil, som omdirigerer en vis mængde opvarmet vand til den sekundære varmeveksler (der er slet ingen flamme på den sekundære).

Den indkommende varmebærer begynder at opvarme det vand, der cirkulerer i varmeveksleren.

På trods af en vis kompleksitet i kredsløbet på grund af kølevæskens lille cirkulationscirkel, skelnes dobbeltkredsløbskedler med separate varmevekslere ved let vedligeholdelse og reparation..

Kendetegn ved kombinerede varmevekslere

Kombinerede varmevekslere giver kedeludstyr følgende fordele:

• Høj effektivitet i varmtvandssystemet.
• Intern enkelhed.

Parallelt hermed øges sandsynligheden for kalkdannelse. Separate varmevekslere har imidlertid flere fordele, hvilket forklarer deres høje popularitet. På grund af designets kompleksitet opnås næsten fuldstændig forsvinden af ​​skalaen. Mens varmt vand kører, stopper cirkulationen af ​​kølevæsken inde i varmeledningerne. Hvis denne proces er forsinket i lang tid, kan det føre til en krænkelse af den termiske balance i huset. I dette tilfælde fungerer en dobbeltkredsløbskedel som om sommeren, når der ikke er behov for opvarmning..

Efter stramning af ventilen udløses trevejsventilen, hvorefter dobbeltkredsløbskedlen går i standbytilstand. I nogle modeller begynder det afkølede kølemiddel at varme op med det samme. Driften af ​​en dobbeltkreds-kedel kun til opvarmning vil fortsætte indtil den næste åbning af hanen. Ydelsesniveauet for individuelle ændringer kan nå 15-17 l / min: dette påvirkes direkte af kedeludstyrets effekt.

Varmeveksler materiale

Valget af en dobbeltkredsløbskedel kan også påvirkes af det materiale, som varmeveksleren er fremstillet af. Dette kan være:

• Rustfrit stål. Ikke en dårlig mulighed med hensyn til holdbarhed, men den har en temmelig lav varmeoverførsel, hvilket reducerer kedlens effektivitet. Prisen på en sådan varmeveksler er imidlertid høj..
• Cink Steel. Dette er den billigste type varmeveksler, men også den mest kortvarige..
• Kobber. En glimrende mulighed for varmeoverførsel (kedler har høj effektivitet) og holdbarhed, men prisen er høj. Men det skræmmer ikke nogen – det opvejer muligheden for at betale mindre for gas under drift. Det er af denne grund, at de fleste gode dobbeltkredsløbskedler er udstyret med en kobbervarmeveksler..

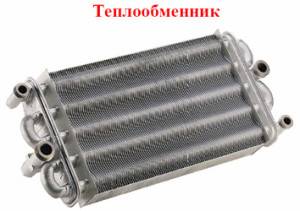

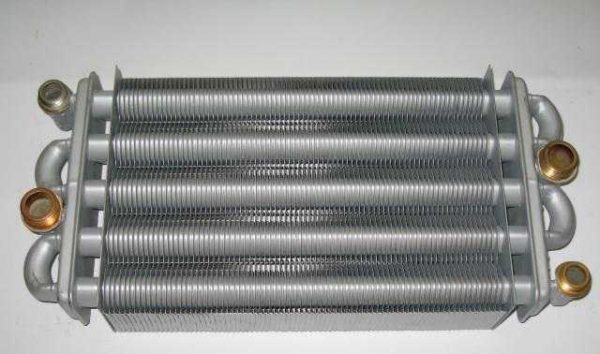

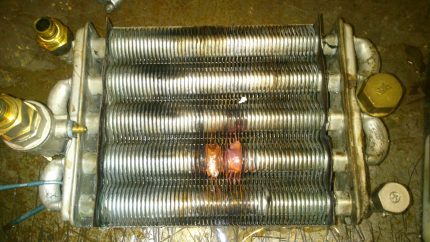

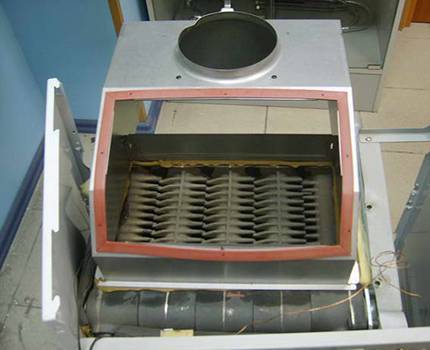

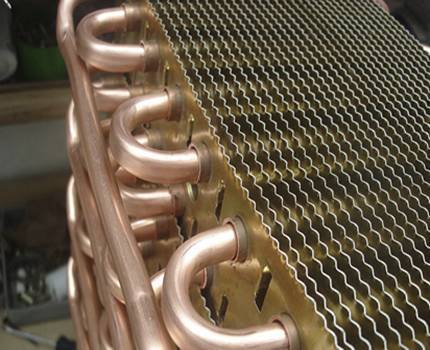

  Sådan ser den primære varmeveksler ud i gas-væghængte kedler.

Det er ikke så svært at vælge en dobbeltkredsløbskedel til denne parameter. Kobber ser ud til at være den bedste løsning. Ikke uden ulemper – høj kemisk aktivitet og lavt smeltepunkt – men de har længe været lært at kompensere. Kedelautomatiseringen kontrollerer, at der ikke er nogen overophedning. Kemisk aktivitet neutraliseres ved anvendelse af kemisk neutrale materialer i varmesystemet – ved hjælp af polymerrør – polypropylen eller tværbundet polyethylen.

Stålversion af varmeveksleren

Det billigste og som følge heraf er det mest efterspurgte materiale til en varmeveksler stål. Derfor bruges det aktivt af indenlandske producenter for at reducere omkostningerne ved det endelige produkt. I modsætning til støbejern er skrøbelighed usædvanligt for det..

Sammenlignet med støbejern er stål meget lettere, men sammenlignet med kobber overstiger det betydeligt sin vægt og gør kedelstrukturen tungere..

Stålvarmeveksleren opvarmes og afkøles hurtigt. Ud over bekvemmelighed fører dette til negative konsekvenser – metalets “træthed” bliver årsag til skader. Ulempen ved stål er også modtagelighed for korrosion..

Under drift udsættes både den indre og ydre side af stålvarmeveksleren for korrosion. Over tid fører dette til dets ødelæggelse.

Kobber type varmeveksler

Materialet har mange positive egenskaber – korrosionsbestandighed, lille volumen, lav inerti. På grund af sin kompakthed og lave vægt bruges kobber aktivt til produktion af lette vægmonterede kedler..

Korrosionsbestandighed er en af ​​hovedkvaliteterne til varmeudstyr, der er beregnet til opvarmning af servicevand

Udtalelsen om skrøbeligheden af ​​kobbervarmevekslere er længe blevet nægtet af producenter af moderne varmeudstyr – i dem reduceres brændereffekten med 30%, hvilket reducerer den termiske effekt på metallet og har en god effekt på driftens varighed.

Kedler i støbejern

Den vigtigste kvalitet af støbejern, der skal bemærkes, er inerti. Materialet opvarmes i lang tid og afkøles i lang tid, hvilket øger effektiviteten af ​​varmeoverførsel.

En sådan inerti kan betragtes som en både positiv og negativ kvalitet – i tilfælde af en skarp opvarmning på gaden vil kedlen opretholde en høj temperatur i varmesystemet i lang tid..

En støbejernsfyr vejer dobbelt så meget som en stål, derfor er kedeldesignet lavet i snit, så det er praktisk at levere, installere og reparere

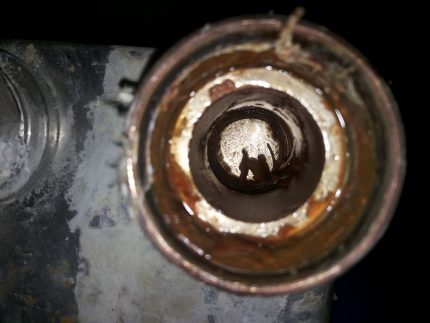

Støbejern udsættes for tør og våd korrosion. Sidstnævnte bidrager til rustens udseende, men på grund af de tykke vægge strækker korrosionsprocessen sig i lang tid.

Ulemperne ved støbejerns -kedler inkluderer materialets skrøbelighed, der viser sig som følge af forkert betjening – temperaturfald, mekanisk skade under transport og installation.

Muligheder

Når du planlægger opvarmning af et privat hus, skal du være opmærksom på følgende egenskaber ved varmesystemer:

• Strøm. Det beregnes under hensyntagen til bygningens varmetab og luftmængden.
• Mulighed for temperaturjustering. Gas-dobbeltkredsløbskedler er i stand til at holde kølevæsketemperaturen inden for præcist specificerede grænser.
• Energi uafhængighed. Ulempen ved dobbeltkredsløbskedler er deres afhængighed af elektricitet. Betjeningen af ​​styreenheden, sensorer og pumpe kræver tilslutning af en strøm med visse parametre. Autonome strømforsyningssystemer er i stand til at udjævne dette minus: uafbrydelige strømforsyningsenheder, solpaneler, autonome generatorer med forbrændingsmotorer.

specifikationer

Kedler er klassificeret efter den type brændstof, der forbruges. Det kan enten være butan eller metan. Begge elementer brænder godt og genererer varme. Der er også forskel på energiforbrug. Forskellige typer med samme varmeproduktion er forskellige i gasforbrug.

Kedler adskiller sig i ventilationskapacitet. Nogle har tilstrækkelig naturlig ventilation, andre har brug for en særlig enhed. Der er også en reservesamler, hvor varmt vand allerede er opvarmet og på det rigtige tidspunkt bevæger sig gennem rørene, og den klassiske faktisk opvarmer det til den ønskede temperatur.

Driftsprincip og specificitet

Mange ejere af gasudstyr tænker ikke engang over, hvordan en dobbeltkredsløbskedel virkelig fungerer. De tror fejlagtigt, at opvarmningen af ​​vandet og varmekredsen sker på samme tid. Faktisk ser alt ikke så rosenrødt ud..

En dobbeltkredsløbskedel kan ikke samtidig fungere i to tilstande, hvilket sikrer driften af ​​varme- og varmtvandsforsyningssystemer. Dette bekræftes af tilstedeværelsen af ​​en trevejsventil i dens enhed

I normal tilstand arbejder kedlen konstant kun med at opvarme det kølemiddel, der cirkulerer i systemet. I dette tilfælde overvåges frekvensen af ​​tænding og flammens forbrændingsintensitet af en temperatursensor. Samtidig med brænderen startes cirkulationspumpen også, hvis varmesystemets virkning ikke er baseret på varmebærerens naturlige cirkulation.

Pladsen i den nederste del af den vægmonterede kedel er beregnet til gastilførsel, koldtvandstilslutning samt afløb fra varmtvandssystemet og varmekredsen

Faktisk, når temperaturen af ​​kølevæsken når en forudbestemt værdi, sender sensoren et signal om at reducere brænderens aktivitet. Indtil temperaturen falder til den indstillede værdi, vil kedlen være i passiv tilstand. Så sendes der igen en kommando fra den automatiske sensor til aktivering af brændstoftilførselsventilen.

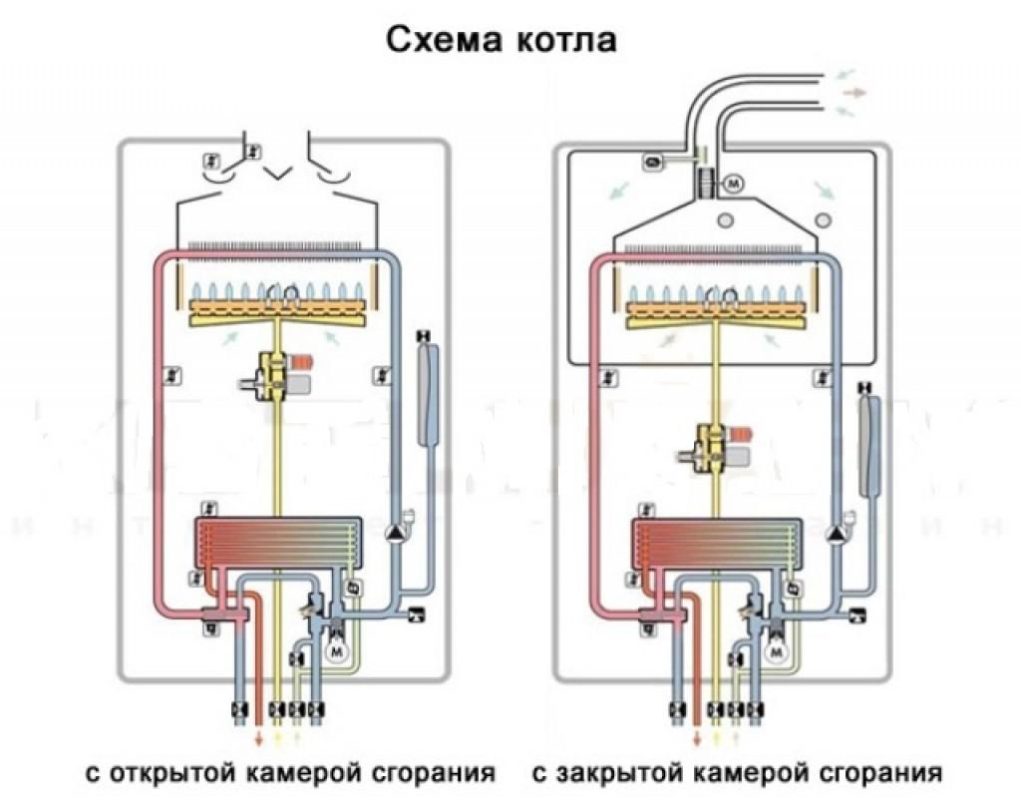

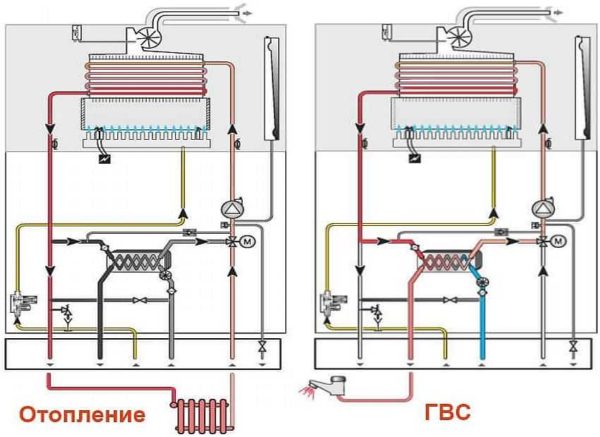

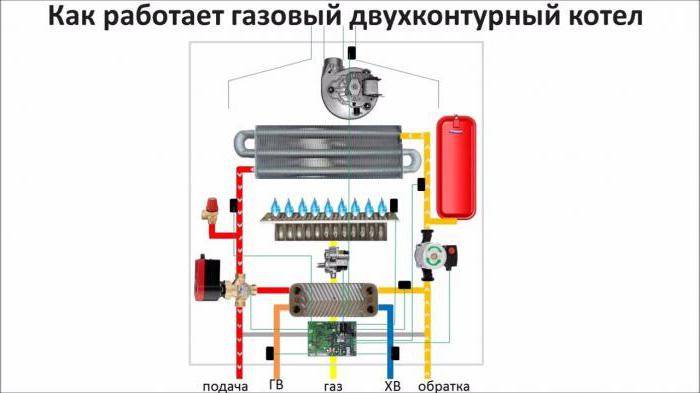

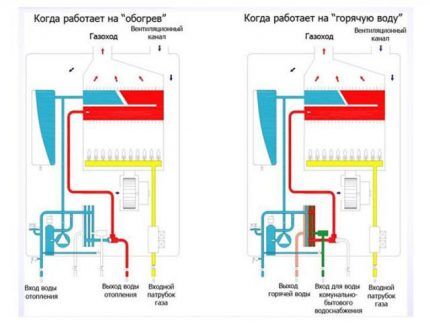

Skema for drift af en dobbeltkredsløbskedel

Tilstedeværelsen af ​​et varmtvandssystem komplicerer en smule driften af ​​en dobbeltkredsløbskedel. Varmebæreren opvarmet af brænderen, der bevæger sig langs varmeveksleren, sørger for opvarmning af pladevarmeveksleren, hvorigennem vand strømmer fra vandforsyningen.

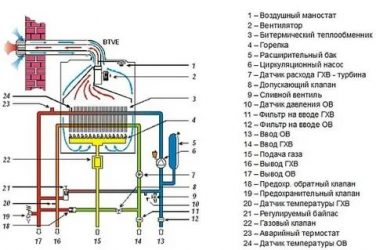

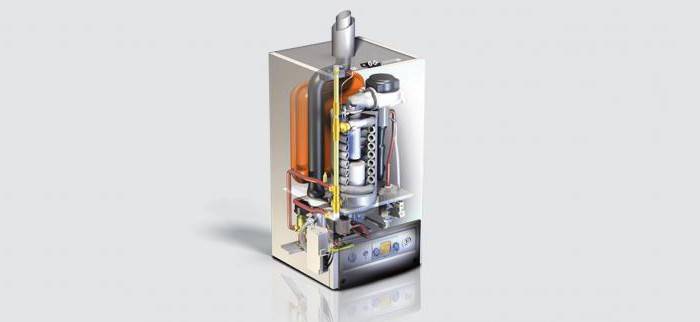

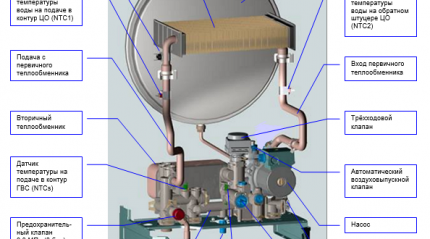

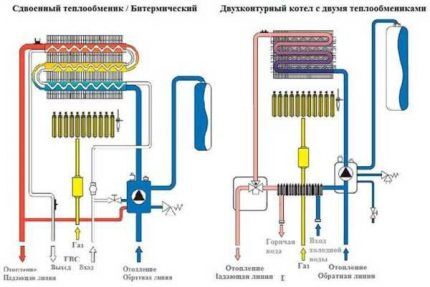

Strukturdiagram over en dobbeltkredsløbskedel med både bithermiske og to konventionelle varmevekslere. I den første mulighed er det ikke nødvendigt at bruge to varmevekslere

Samtidig brug af en to-kredsløbsmodel i varme- og varmtvandsforsyningstilstand er umulig. Når varmtvandsforsyningshanen er aktiveret, stopper en trevejs termostatventil cirkulationen af ​​kølevæsken gennem varmeledningerne. Kedlen går i tilstanden til at flytte vand langs kredsløbet med en pladevarmeveksler, som opvarmer vand til husholdningsbehov.

Med et betydeligt forbrug af varmt vand i lang tid kan driften af ​​kedlen med fokus på opvarmning blive lammet. Problemet kan løses på to måder – at sørge for installation af en mere kraftfuld varmeenhed eller at inkludere en indirekte varmekedel i arrangementet.

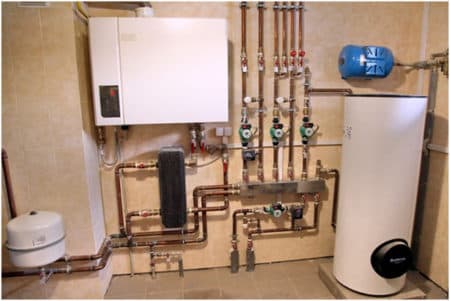

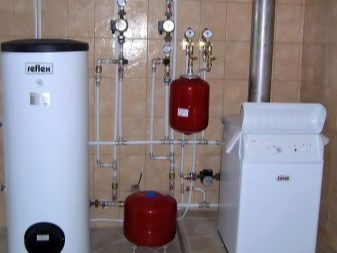

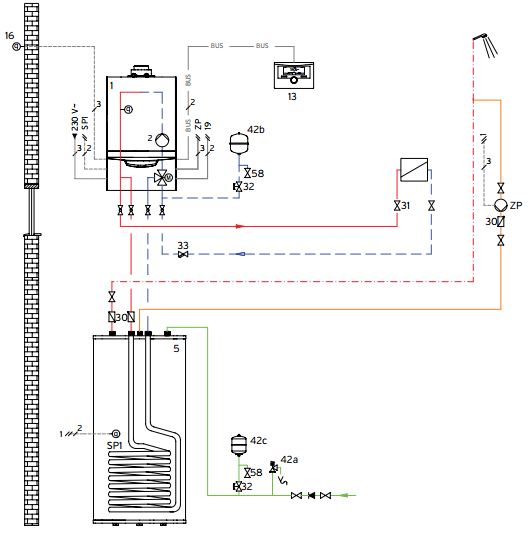

Ved aktiv brug af varmtvandssystemet er det muligt at installere et dobbeltkredsløb med en indbygget kedel. I dette tilfælde stiger brændstofforbruget lidt på grund af det faktum, at i pausen mellem varmesystemets cyklusser bruges brænderens energi til at opretholde vandtemperaturen i den ekstra gasvandvarmer.

En vis mængde varmt vand i den indbyggede kedel tillader brug af varmtvandssystemet uden at lukke varmekredsen. Som et resultat fungerer begge systemer skiftevis, mens der ikke er nogen overophedningsfaktor for væsken, og varmevekslerens levetid forlænges..

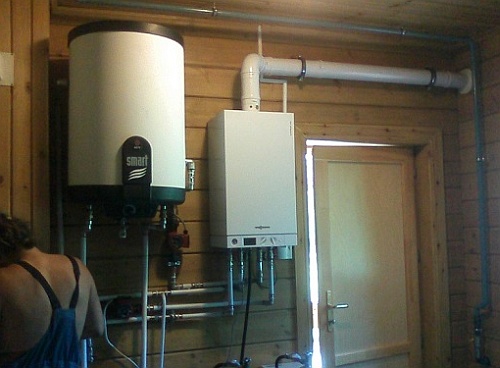

En kedel med en indbygget standardkedel giver ikke kun en tilstrækkelig reservemængde varmt vand, men hjælper også med at undgå langvarig nedlukning af varmekredsløbet

Den indbyggede standardkedel giver dig mulighed for når som helst at få varmt vand med den nødvendige temperatur, hvis levering leveres i automatisk tilstand. Mens det gennemstrømmende varmtvandssystem tager flere minutter at opvarme vandet til den nødvendige temperatur.

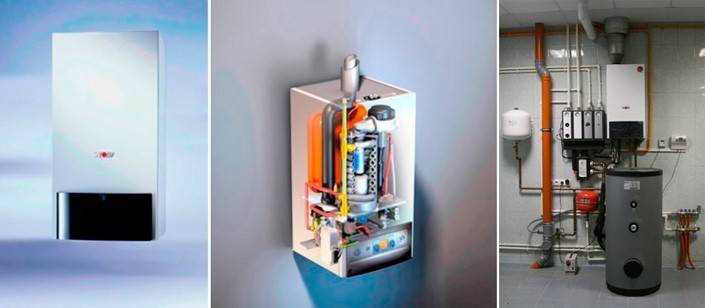

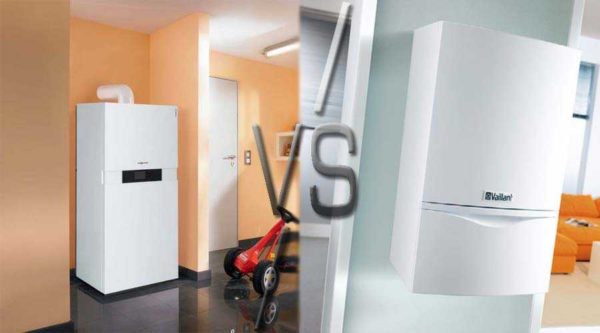

Typer af udførelse af gaskedler til to kredsløb

Det særlige ved driften af ​​gasudstyr bestemmes stort set af varmerens version. Moderne kedler fås i to formfaktorer-gulvstående og vægmonteret.

Når du vælger en designmulighed, skal du fokusere på størrelsen af ​​det opvarmede område, aktiviteten ved brug af varmtvandssystemet. Du skal forstå, at vægmonterede kedler er mere kompakte, men samtidig har de meget mindre effekt..

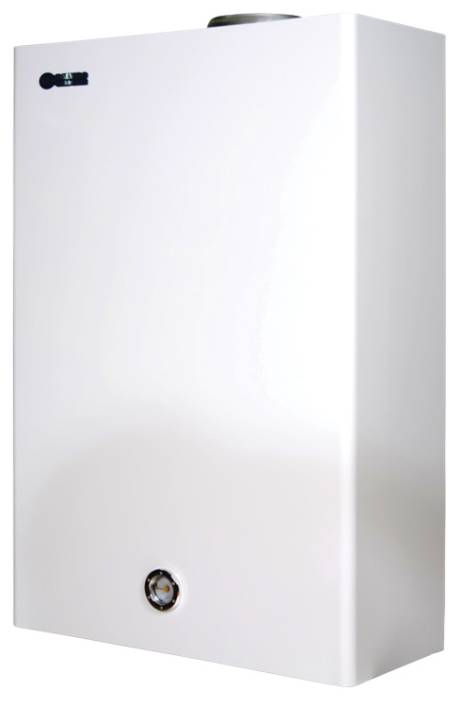

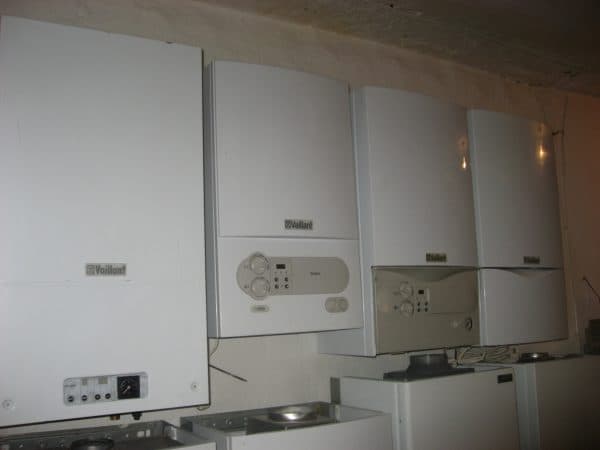

Den vægmonterede gasfyr af dobbeltkredsløbstypen kendetegnes ved sin kompakte størrelse og moderne design, men den er kun effektiv ved opvarmning af rum i et lille område med moderat forbrug af varmt vand

Valget af en vægmonteret dobbeltkreds-kedel kan begrundes, hvis det opvarmede område ikke overstiger 200 m2, og den samlede produktivitet af varmtvandssystemet ikke er mere end 14 l / min..

Selvom de små dimensioner af den vægmonterede kedel synes at være en fordel, skjuler de faktisk mange ulemper. Kompaktheden opnås ved brug af tyndere varmevekslerrør. Ud over at have en kortere levetid, er de mere tilbøjelige til at tilstoppe..

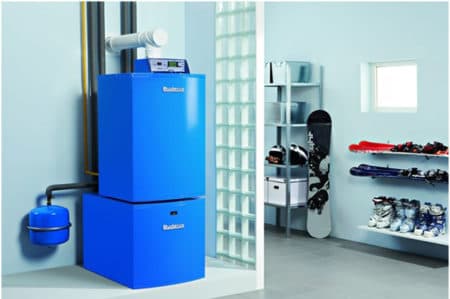

I gulvstående installationer bruges mere massive og pålidelige varmevekslere i støbejernsjern. Dette øger ikke kun varmeapparatets pålidelighed, men forlænger også dets levetid..

Fordele og ulemper ved enheder med dobbelt kredsløb

Fordelene ved en dobbeltkredsløbsenhed er som følger:

• Økonomisk brændstofforbrug. Retningen til sammenligning er brugen af ​​en dobbeltkreds eller en enkeltkreds med en indirekte varmekedel..
• Kompakte dimensioner. Det overvældende flertal af dobbeltkredsløbskedler er vægmonterede varmeenheder. De er lette at placere både i bryggers og i et lille køkken..
• Alsidighed. Det er ikke nødvendigt at købe ekstra udstyr og løse problemer med dets kompatibilitet med kedlen.

I en enhed er en øjeblikkelig vandvarmer, en varmelegeme og en cirkulationspumpe allerede med succes blevet kombineret til et enkelt automatiseret system..

Sammen med fordelene er der naturligvis også ulemper:

• Umulighed for samtidig drift af varme og et varmtvandskredsløb. I denne henseende kan et betydeligt forbrug af varmt vand føre til et fald i temperaturen i huset..
• Strømbegrænsninger for vægmonterede modeller. Kompakte vægmonterede kedler er på grund af brænderens minimumsstørrelse ikke i stand til at tilvejebringe det nødvendige temperaturregime ved maksimalhøjde. En lignende ulempe observeres, når vandindtagspunkterne er placeret eksternt..
• Følsomhed over for vandkvalitet. Den sekundære pladevarmeveksler stiller krav til kvaliteten af ​​det forbrugte vand. Tilstedeværelsen af ​​urenheder bliver årsagen til brugen af ​​midler til at reducere dens hårdhed og til rengøring af kølevæsken.

Et andet kriterium for evaluering af en dobbeltkredsløbskedel er dens pris. Prisen på en dobbelt-kredsløbsvarmer er højere end prisen på en enkelt-kreds analog.

Men hvis vi overvejer tilstedeværelsen af ​​et varmtvandsforsyningssystem og måder at løse problemet på i tilfælde af installation af en enkeltkreds-kedel, når indirekte opvarmning er inkluderet i kedelens monteringsdiagram, vil prisen på dobbelt- kredsløb vil være lavere.

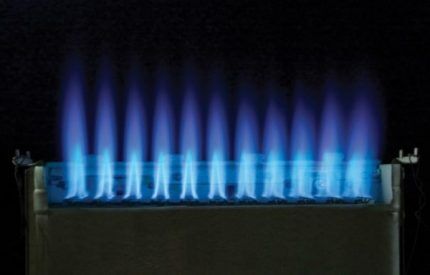

Gasbrændere som en del af en dobbelt-kredsløbskedel

Brænderen i en gasfyr er ansvarlig for at opnå den nødvendige mængde varme, som kan sikre korrekt drift af varmesystemet i hvert rum i den opvarmede genstand. Vandet opvarmes også til den krævede temperatur og leveres i den korrekte volumen, når det er varmt. Termisk energi kan opnås ved at brænde passende mængder brændstof. Til dette placeres brænderen i forbrændingskammeret, hvor der udover gas også sprøjtes luft ind, hvilket hjælper med at opretholde flammen..

Afhængig af den valgte tilstand kan brænderne betinget opdeles i enkeltniveau, multi-niveau og simuleres. I den første version fungerer udstyret kun i to tilstande – “start” og “stop”, er yderst økonomisk, billigt og har et enkelt design. Brændere med to dæk kan fungere ved fuld eller delvis kraft. Dens fordele kan forstås fuldt ud fra foråret, når der ikke er behov for opvarmning, og derfor giver det ingen mening at betjene enheden med fuld kapacitet. En modulerende brænder betragtes som den dyreste, med dens hjælp kan du justere og regulere kedlens effekt. Sidstnævnte er økonomisk og varer ret længe..

Strukturelt er brændere åbne og lukkede. I det første tilfælde tilføres luften, uden hvilken fuld forbrænding af brændstof er umulig, fra rummet hvor kedlen er placeret. Et sådant system er udstyret med en skorsten, med dets hjælp leveres naturlig træk..

Atmosfæriske varmekedler er udstyret med et konventionelt metalrør, mens turboladede modeller er udstyret med en koaksial skorsten. De kan installeres lodret, men ofte er de placeret i en vinkel – denne mulighed er forbundet til en fælles aksel, hvorigennem røg og forbrændingsprodukter fjernes helt.

Der bør lægges særlig vægt på turboladede modeller af gaskedler, hvor forbrændingskamre af lukket type er installeret. Oxygen trænger ind i dem med magt, og derfor betragtes de som mere pålidelige og udgør ikke nogen fare i arbejdsprocessen, hvilket gør dem efterspurgte i beboelseslokaler. Ud over skorstenen har de brug for en særlig kanal – det er gennem den, at der vil blive tilført ilt til kammeret.

For turbokedler kræves koaksialrør for at fjerne røg og trække frisk luft ind fra gaden. I nogle modeller er der to sådanne elementer, derudover er de udstyret med et rør til lufttilførsel.

Alle ovenstående modeller er nødvendigvis udstyret med ventilatorer, der fremmer røg, samt automatisering og et beskyttelsessystem på flere niveauer..

Hvad er varmevekslerne i gaskedler

En varmeveksler i en gasfyr er ansvarlig for at modtage varme for senere at overføre den til vand. Hvis vi taler om et dobbeltkredsløbskedel og dets driftsprincip, så er der en primær og sekundær varmeveksler. Den første er placeret over brænderen og repræsenteres af et rør med ribber, en buet slange. Vandet opvarmet til den nødvendige temperatur i varmeveksleren bevæger sig ind i trevejsventilen, hvorefter det kommer ind i varmesystemet. Den sekundære varmeveksler er repræsenteret af et helt system af plader buet af bølger, alle er kombineret i en enkelt blok, hvorpå der også er placeret 4 huller. Gennem 2 af dem udføres vandstrømmen, 2 flere er ansvarlige for kølevæskens bevægelse, som tilføres varmekredsen.

Systemet med to varmevekslere kaldes dobbelt. Der er varmeudstyr på markedet, der bruger en bithermal varmeveksler. Det er kendetegnet ved en kompliceret konfiguration. Til fremstilling bruges kobber, selve elementet er repræsenteret af rør placeret i hinanden: varmebæreren bevæger sig langs ydersiden, den indre tjener til vandbevægelse, ved hjælp af hvilken tilførsel af varmt vand sikres.

Gaskedler udstyret med sådanne varmevekslere er vanskelige at betjene, sidstnævnte er vanskelige at afkalke. Sådanne varmeindretninger er imidlertid efterspurgte, da de er små i størrelse og opvarmer vand meget hurtigt..

Hvordan kedlen styres

For at sikre en stabil og sikker drift af sådant varmeudstyr er det bedre at vælge automatisering. Det styrer vandets temperatur i de enkelte komponenter, opretholder kølevæsketemperaturen på det korrekte niveau og er ansvarlig for det kompetente driftsprincip for dobbeltkredsløbskedlen. I tilfælde af potentielt farlige situationer slukker kedlen automatisk – en lignende manifestation vises, hvis:

• fald i trykket i gassystemet;
• maksimal opvarmning af kølevæsken
• mangel på trækkraft.

I de gaskedler, der er på markedet i dag, bruges hovedsageligt “smart” kontrol, hvis software giver dig mulighed for at vælge en af ​​de tilgængelige driftstilstande.

Kedler med en øjeblikkelig varmelegeme og en indbygget kedel til opbevaring

Enheden er konstrueret på en sådan måde, at sekundærvarmeren til varmt brugsvand fungerer i pauserne mellem opvarmning af varmemediet og varmt vand, der samler sig i kedlen. Det vil sige, at når varmebæreren når den indstillede temperatur, slukker brænderen ikke, men arbejder på at opvarme vand til varmt vand. I dette tilfælde skifter trevejsventilen varmebærerstrømmen, som i en konventionel momentanvarmer. Begge kredsløb fungerer skiftevis i optimal tilstand, og det opvarmede vand fra kedlen leveres øjeblikkeligt til forbrugerne. Af de tre anførte typer installationer er dette den mest økonomiske dobbeltkredsløbskedel..

Den forudindstillede temperatur for kølevæske og vand i lagertanken opretholdes af en automatisk enhed, der kan programmeres i de næste 7 dage. Derefter forbereder enheden varmt vand til den krævede temperatur på det angivne tidspunkt. Ulempen ved sådanne gasfyr er de høje omkostninger, det begrundes med den øgede komfort under drift og effektivitet..

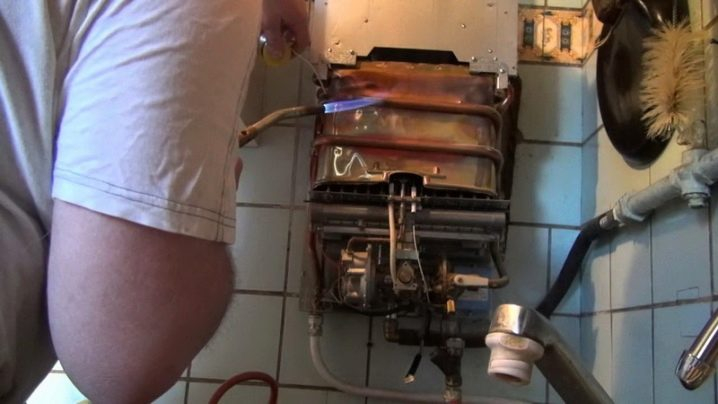

En fælles ulempe for alle dobbeltkredsløbsenheder er varmeveksleres modtagelighed for sedimentering på skalaerne.

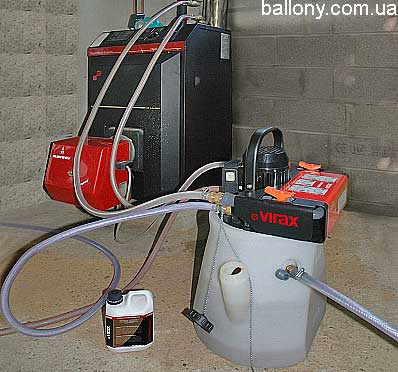

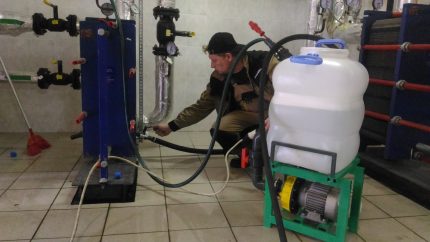

Til langsigtet drift af dobbeltkredsløbskedler anbefales det stærkt at organisere rensning af koldt vand, der går til varmtvandsforsyningen og efterfyldning af varmesystemet.

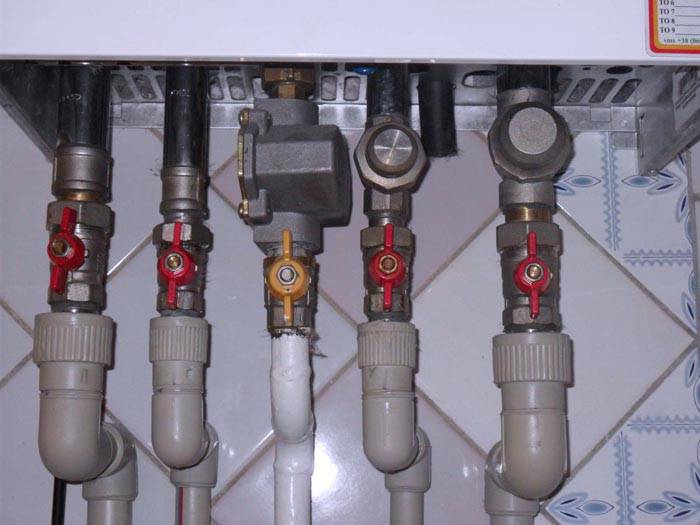

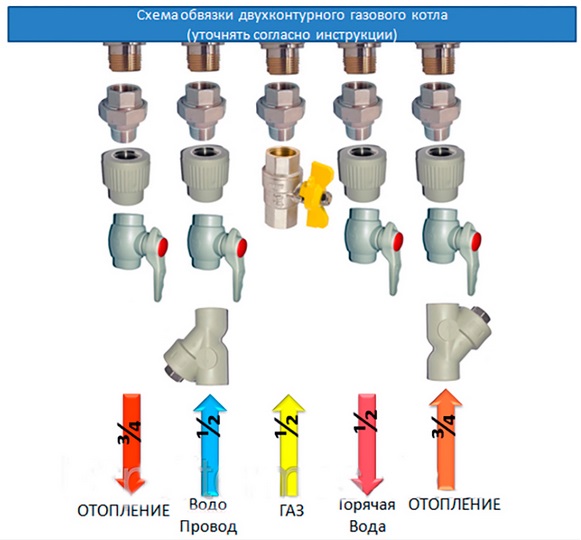

Til dette formål skal silefiltre – mudderopsamlere installeres ved indløbet til det kolde vand og kølevæske fra returledningen. Derfor skal du købe følgende kit, før du tilslutter en dobbeltkredsløbskedel:

• 2 netfiltre;
• 4 kugleventiler til vand;
• 1 kugleventil til gas;
• 5 forbindelsesmøtrikforbindelser (amerikansk);
• 2 bøjninger 90º.

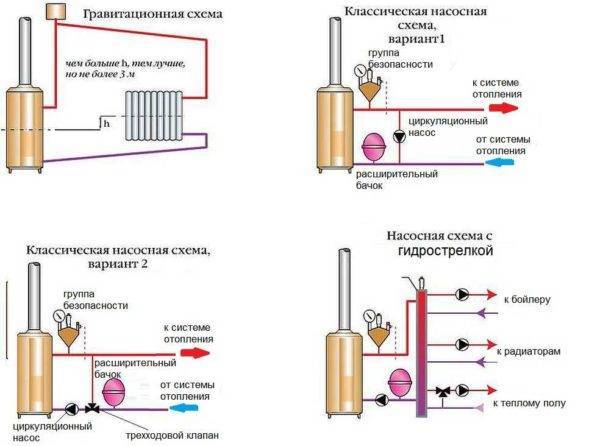

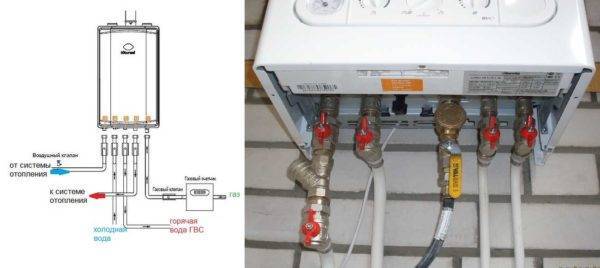

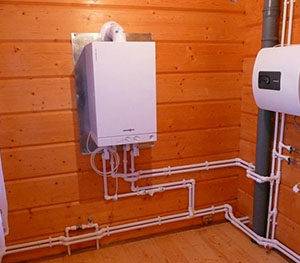

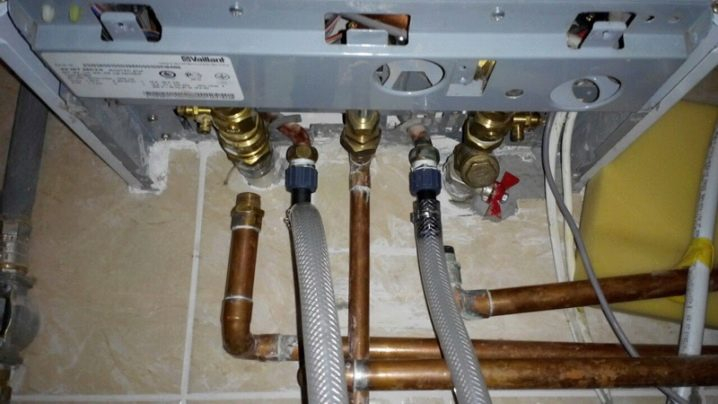

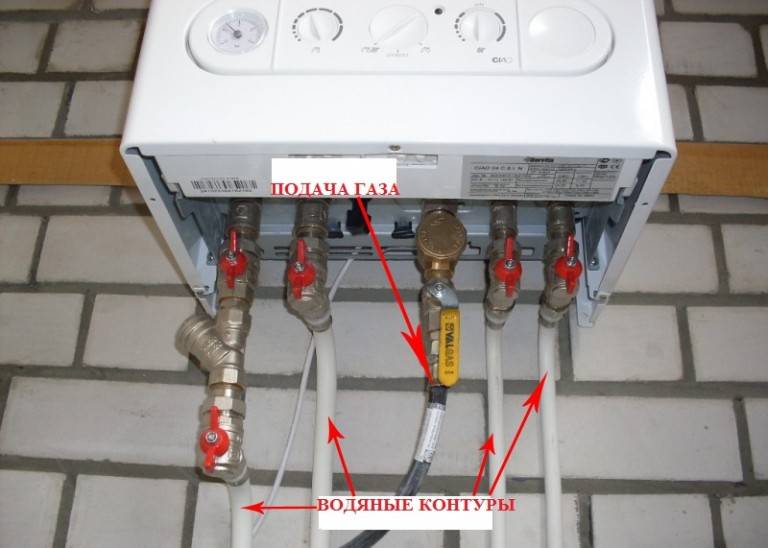

En typisk ordning, ifølge hvilken en dobbeltkredsløbskedel er tilsluttet varmesystemet, gasledningen og vandforsyningen, er præsenteret nedenfor. Sættet med elementer i det er vist skematisk, den korrekte måde at installere sumpen på er i vandret position, med et skruestik nedad. Når det installeres lodret, udfører filteret ikke sin funktion.

Flygtige og ikke-flygtige kedler

Driftsprincippet for en to-kreds gasfyr af flygtig type adskiller sig praktisk talt ikke fra ikke-flygtige kedler. De fungerer takket være komponenter, der kører på elektricitet. Dette er en cirkulationspumpe, automatisering (fuld kontrol af enhedens robotter), en ventilator til fjernelse af forbrændingsprodukter. Ved drift af flygtige dobbeltkredsløbsenheder er der sådanne ulemper:

• sådant udstyr er følsomt for spændingsfald i netværket, så du skal desuden købe en spændingsstabilisator;
• hvis der er fejl på kraftledningen, og der ikke vil være noget lys, fungerer kedlen ikke. I dette tilfælde skal du få en generator eller en afbrydelig strømforsyning..

I ikke-flygtige kedlemodeller cirkulerer kølevæsken på en naturlig måde i henhold til konvektionsprincippet. For normal drift af en sådan enhed skal rørene i varmesystemet have en større diameter. Og også i dette tilfælde skal ekspansionsbeholderen være åben. For god cirkulation er varmesystemets rørledning også designet i en vinkel. Systemet til fjernelse af forbrændingsprodukter fungerer efter princippet om naturligt træk. Til dette installeres en skorsten, som skal være mindst 4 meter høj..

Ikke-flygtige apparater har brug for konstant luftforsyning, da de er udstyret med et åbent forbrændingskammer. Det betyder, at rummet regelmæssigt skal ventileres. Men selvfølgelig er den utvivlsomme fordel ved denne dobbeltkredsløbskedel, at manglen på elektricitet ikke påvirker dens drift på nogen måde..

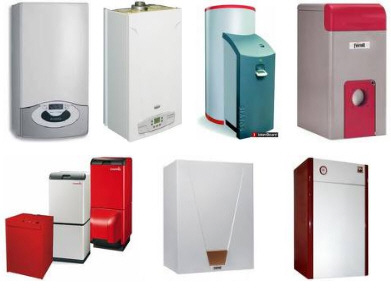

Typer af kedeludstyr

Moderne kedeludstyr præsenteres i et stort sortiment. Hun har ikke kun forskellige producenter, men også betydelige design- og funktionelle forskelle. Hvis vi overvejer gasapparater, så er de det

Desuden indeholder hver af typerne forskellige modeller. Afhængigt af designfunktionerne kan de være:

Hvis førstnævnte udelukkende bruges til opvarmning af lokaler, tillader sidstnævnte funktionalitet forberedelse af varmt vand i den nødvendige mængde. Desuden påvirker denne evne på ingen måde opvarmningen af ​​rummet..

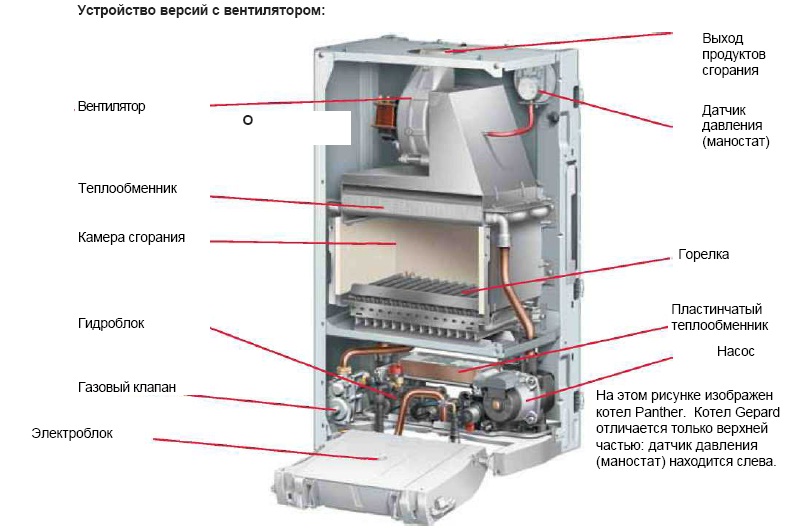

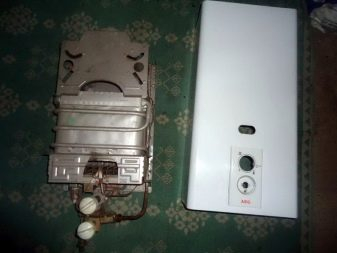

Enheden til gasapparater

Alle varmekedler har de samme grundkomponenter og adskiller sig som regel i detaljer. Hvis vi overvejer deres tegninger, så består de alle af et varmeisoleret etui, hvori der er:

Hvad angår brænderen, er dens form og design forskellig for enheder, der arbejder på forskellige typer brændstof. For eksempel er det i gasmodeller et kammer, hvori brændstof brændes med frigivelse af varme- og oxidationsprodukter.

Dets hovedfunktion er at generere den energi, der kræves for at opvarme varmebæreren.Over brænderen er der en varmeveksler – dette er en beholder med varmebæreren..

Forbrændingsprodukter, der stiger langs dets vægge, overfører varme til vand, som derefter fordeles gennem varmesystemets rør. I dette tilfælde kommer de afkølede forbrændingsprodukter ind i skorstenen og fjernes udenfor..

Afhængigt af enhedens designfunktioner til overførsel af varme skelnes enheder:

• med dobbelt (plade)
• med bithermic

Lad os overveje funktionerne i hver af dem. Den dobbelte varmeveksler består af to. Den ene er til varmekredsløbet, den består af kobberrør og plader, hvis overflade er dækket med et specielt beskyttende lag, der beskytter mod korrosion. Dets hovedfunktion er at overføre varme.

Den anden forbereder varmt vand. Den består af plader, de overfører varme til det opvarmede miljø. For sit design modtog han navneskiltet.

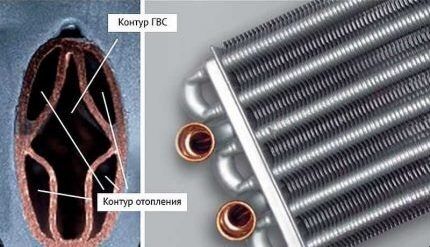

En bithermal varmeoverførselsindretning er et rør i et rør. Desuden bruges dens indre del til at forberede varmt vand, og den ydre del bruges til at opvarme rummet..

Tændingsmuligheden spiller også en væsentlig rolle for gasapparater. Denne enhed er ansvarlig for forbrænding af brændstof. Tænding kan være af to typer:

I dette tilfælde er det nødvendigt at tage hensyn til luftstrømmen ind i forbrændingskammeret. Der er flere muligheder. Til friluft leveres fra rummet. I lukkede celler kan både naturlig og tvungen ventilation bruges.

Af de enheder, der nødvendigvis bruges i de fleste gasapparater, er det stadig at overveje automatisering. Det styrer driften af ​​alle enheder på enheden og udføres i de nyeste modeller på mikroprocessorsystemer. Dette giver dig mulighed for at styre driften af ​​enheden ved at indstille det nødvendige program, alt andet udføres automatisk.

Rentabelt og praktisk

Efter at have overvejet funktionsprincippet og enheden til dobbeltkredsløbskedler, kan vi drage en konklusion om deres anvendelse:

1. for det første giver de dig mulighed for at spare penge og undgå køb af vandopvarmningsudstyr
2. for det andet, selvom det sekundære kredsløb fejler, kan de fungere i opvarmningstilstand, hvilket gør det muligt at bruge dem i den kolde årstid
3. for det tredje vil udskiftning af dette kredsløb koste mindre end at reparere en lignende bithermal enhed.

Derfor er brugen af ​​en dobbeltkredsløbskedel ikke kun praktisk hvad angår dens funktionalitet, men også gavnlig.

Fordele og ulemper

Fordelene ved to-kredsløbssystemer inkluderer følgende:

1. Brændstofeffektivitet. Da konkurrenten i dobbeltkredsløbet normalt er kombinationen “enkeltkredsløbskedel + BCS”, vil forbruget af naturgas være højere i det andet tilfælde..
2. Kompakte dimensioner. I betragtning af at størstedelen af ​​dobbeltkredsløbskedler bruges i vægmonteret design, viser det sig, at sådanne systemer ikke kun kan placeres i baghuse i private huse, men også i almindelige køkkener i små lejligheder, hvor de kan tage ikke mere plads end et køkkenskab.
3. Færdiglavet løsning. I tilfælde af en dobbeltkredsløbskedel er det ikke nødvendigt at købe ekstra udstyr og tænke over dets kompatibilitet. En varmelegeme, en øjeblikkelig vandvarmer og en cirkulationspumpe er allerede kombineret i en enhed. Og det hele er automatiseret!

Der er dog ingen ideelle kedler, der er også ulemper:

1. Umulighed for samtidig drift af to kredsløb. Når varmt vand tændes, blokeres varmesystemet af en ventil. Derfor kan et stort varmtvandsforbrug føre til et fald i stuetemperaturen..
2. Vægmonterede kedler, især kompakte kedler med en lille brænder, kan ikke altid opvarme vand til den nødvendige temperatur, samtidig med at det holder et stærkt hoved. Temperaturen på forskellige punkter i udtagningen kan variere – jo længere hanen er fra kedlen, desto koldere bliver vandet, når det samtidig åbnes på alle punkter.
3. Det sekundære lamellære kredsløb er ret følsomt for kvaliteten af ​​det strømmende vand. Dette kræver enten regelmæssig rengøring med kemikalier eller installation af et specielt blødgøringsmiddel til hårdt vand..

Spørgsmålet om omkostninger overvejes bevidst separat, da det både er et minus og et plus. Omkostningerne ved et dobbeltkredsløbskedel vil altid være højere end et enkeltkredsløb. Men hvis vi sammenligner det med en kedel, som en indirekte varmekedel er forbundet til, så kommer dobbeltkredsløbet allerede billigere ud.

Pris

Markedet for dobbeltkredsløbskedler er meget omfattende, men der er også nøgleaktører her, hvis produkter er velkendte og betroede..

Ferroli -varemærket er udbredt blandt italienske producenter. Den gennemsnitlige model Fortuna Pro i Rusland koster fra 23 til 30 tusinde rubler, afhængigt af kapaciteten og distributøren i regionen.

Tyske kedler Vaillant nyder velfortjent popularitet blandt forbrugerne

Fabrikker som Vaillant og Viessman lover tysk kvalitet. Vaillant TurboFit -modellen til 24 kW vil koste 40-45 tusind rubler, Viessman Vitopend er lidt billigere – cirka 35 tusinde rubler med samme effekt.

Produkterne fra det slovakiske firma Protherm er ikke mindre populære. Prisen på en 24-kilowatt Jaguar svinger omkring 30 tusind rubler.

Det store udvalg af kedeludstyr på markedet tvinger dig til omhyggeligt at nærme dig valget. Efter at have udarbejdet projektet og fastlagt effektparametrene, fortsæt til valget af modellen. Vær ikke opmærksom på høje udsagn, men på de faktiske egenskaber – varmevekslerens materiale, cirkulationspumpens effekt, tilstedeværelsen af ​​tvunget træk fra forbrændingskammeret. Den elektroniske påfyldning kan kun kontrolleres ved betjening, derfor kræver gennemsigtighed i garantiforpligtelserne. Gør valget omhyggeligt, og lad det være varmt i dit hjem.

Sådan køber du en varmeveksler til kedler?

For at bestille en varmeveksler skal du kende udstyrets navn, varemærke, kedelkraft og dens version: lukket eller åbent forbrændingskammer. Hvis denne model er ukendt for vores specialister, skal du angive længden af ​​kedelvarmevekslerens arbejdsdel og specifikationen for dens forbindelse.

Du skal købe en kedelvarmeveksler, rengøre eller skylle kedelvarmeveksleren, vi står til din tjeneste, uanset placeringen på Ukraines område. Hvis du har problemer med at bestemme kedlens modelområde – tag et foto af varmeveksleren med dimensioner og send det til virksomhedens e -mail -adresse.

Hvordan kan du påvirke forlængelsen af ​​varmevekslerens levetid?

Den første faktor og den vigtigste faktor, der påvirker varmevekslerens levetid, er vandets kvalitet, som påvirker varmeveksleren på forskellige måder afhængigt af dens design. Enheden til en bithermal varmeveksler har en kort levetid ved brug af en varmebærer med høje niveauer af calcium, magnesium og andre kemiske elementer uden yderligere vandbehandlingsfiltre.

Høje opvarmningstemperaturer med en lav varmeoverførselshastighed fører til ophobning af hårdhedssalte og skala.

I kedler med et primært og et sekundært kredsløb opvarmes varmekredsløbets varmemedium i første omgang, hvilket bidrager til overførsel af varme til den sekundære varmeveksler, en høj varmevekslingshastighed og en blødere varmeoverførsel påvirker mindre aflejring af fremmede partikler på varmevekslerne i begge kredsløb.

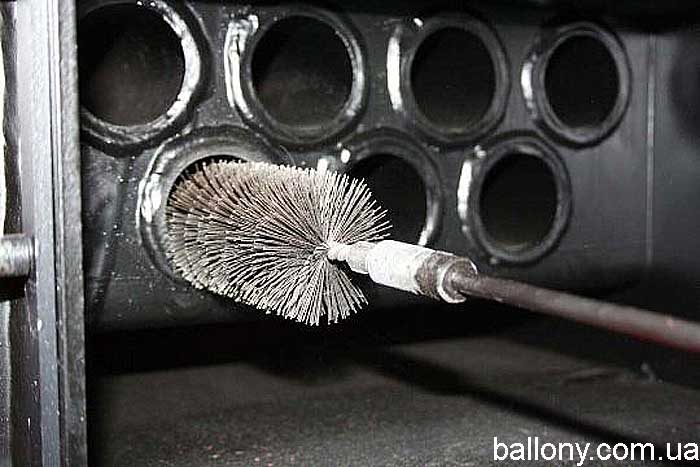

Den anden faktor for forlængelse af varmeveksleres levetid er rettidig skylning af varmeveksleren og vedligeholdelse af kedlen, hvor en specialist vil kunne bestemme graden af ​​forurening af varmeveksleren og reparere og rengøre varmeveksleren på tid ved at skylle varmeveksleren uden ekstra omkostninger til køb af en ny..

I moderne teknologier kan kobber, stål, aluminium og støbejerns varmevekslere bruges ved færdiggørelse af kedler. Gasvarmevekslere af hængslede kedler er kun fremstillet af kobber, dette gælder for primære og bithermiske, sekundære varmevekslere er rustfrit stål.

De positive egenskaber ved kobbervarmevekslere er, at de er kompakte, korrosionsbestandige, deres relativt lille størrelse gør det muligt at installere i små hængslede kedler. Kobbervarmevekslere med deres små dimensioner kan overføre mere varme end stål og støbejern på grund af deres størrelse.

Sekundær varmeveksler – typer og materialer

En sekundær varmeveksler til en gasfyr er en integreret del af alle dobbeltkredsløbsenheder. Varmtvandskredsløbet kan have en anden varmtvandsproduktionshastighed afhængigt af varmeenhedens effekt..

Valget af en sekundær varmeveksler til en gasfyr skal være omhyggeligt, så det kan fungere uden afbrydelser i lang tid..

Hvis vandhanen er lukket, kommer kølevæsken ind i det primære varmekredsløb. Driftsprincippet for den sekundære varmeveksler er som følger: Når varmtvandshanen åbnes, omdirigerer trevejsventilen varmebærerens strøm fra det primære til det sekundære kredsløb; koldt vand begynder at strømme ind og blandes med den opvarmede væske, og derefter kommer varmt vand ud af hanen.

Sekundære varmevekslere er fremstillet af:

• kobber;
• konstruktionsstål.

Kobbervarmeveksleren har følgende fordele:

• lang levetid;
• fremragende varmeledningsevne;
• lav modtagelighed for korrosion.

Ulempen er dens dyre pris..

Stålvarmevekslere er mere almindelige, da de har følgende fordele:

• tilstrækkelig varmeledningsevne
• billig pris.

Bagsiden er stålproduktets modtagelighed over for ætsende processer. I dette tilfælde skal du dog være opmærksom på materialets kvalitet. Anerkendte gasfyrproducenter fremstiller varmevekslere af konstruktionsstål af høj kvalitet med anti-korrosionsbelægning. Sådanne kredsløb kan vare længe nok uden brud..

Bemærk! Den sekundære varmeveksler er mere tilbøjelig til at tilstoppe med saltaflejringer på grund af den lave opvarmningstemperatur på 30-60 ° C. For at undgå forekomst af hyppige blokeringer og forlænge kredsløbets levetid er det bydende nødvendigt at sætte et filter på koldtvandsindløbet..

Varianter af sekundære varmevekslere

Når du vælger en dobbeltkredsløs gasfyr, er det vigtigt at være opmærksom på kredsløbets designfunktioner. De er af to typer:

• lamellær;
• skal-og-rør.

Plade- og skal-og-rørtyper bruges med separat design af varmevekslere.

Ud over den separate er der en bithermal varmeveksler, som indebærer en kombineret enhed af vand og varmekredse.

Lamellære konturer

Pladevarmeveksleren består af flere metalplader med ekstruderede passager. De samles i et spejlbillede for at danne isolerede kanaler til væskebevægelse. Plader fremstilles ved stempling af metalplader med en tykkelse på 1 mm. Kanalerne er normalt ligesidet trekanter med vinkler i forskellige størrelser. Jo skarpere vinkel, jo hurtigere bevæger vandet sig. Jo dummere det er, jo langsommere cirkulation..

Ifølge skemaet mediebevægelse er pladerne multi-pass og single-pass. I den første variant kan kølevæsken ændre retning flere gange, hvilket gør det muligt at producere en tilstrækkelig høj effektivitet. I det andet tilfælde ændres væskens bevægelsesretning ikke..

Ifølge tilslutningsmetoden er pladevarmevekslere sammenklappelige og loddet. Demonterbare pladekonturer kombineres ved hjælp af elastiske gummipakninger. For at sikre kanalernes tæthed er det nødvendigt at stramme dem med metalbånd. Designet indeholder to massive plader – faste og bevægelige.

På den første er stænger fastgjort, som pladerne er spændt på. Jo flere der er, jo mere varme genereres. Den bevægelige plade installeres sidst. Nødder sættes på afretningslagene og klemmes fast. Fordelen ved sammenklappelige pladekonturer er, at de kan skilles ad, rengøres eller fjernes unødvendige elementer.

Ulempen er meget vægt og størrelse..

Loddede varmevekslere svejses af plader i en argonatmosfære – dette undgår korrosion i svejseområderne. Disse konturer skilles ikke ad, så de er sværere at rengøre end sammenklappelige. Deres fordel er mere kompakt størrelse og relativt let vægt..

Skal og rør

Skal- og rørkredsløb er enklere i design, men mindre effektive, så de er gjort større i størrelse. På grund af det betydelige materialeforbrug er husholdningsgaskedler udstyret med sådanne varmevekslere mindre og mindre. Men designet af skal-og-rør kredsløb er mere pålideligt og kan modstå alvorlige belastninger under drift. Derfor er de hovedsageligt udstyret med industrielle enheder..

Disse varmevekslere er et rør, hvor der lægges mange små rør. Opvarmet vand bevæger sig langs dem, som derefter tilføres vandhanerne.

Bemærk! Effektiviteten af ​​skal-og-rør-varmevekslere er lavere end for plade-modparter.

De vigtigste typer dobbeltkredsløbskedler

Systemdesignfunktionerne i gasinstallationer med dobbelt kredsløb er opdelt i to typer:

1. Vægudstyr.
2. Gulv enhed.

Hvad angår den yderligere opdeling af kedler i underarter, er der modeller med:

1. Lukket forbrændingskammer.
2. Åbn forbrændingskammeret.

Den vægmonterede version af produktet er designet til opvarmning af rum, hvis område når maksimalt 200 m 2. De er kompakte i størrelse og kan placeres i ethvert rum i huset.

Vægmonterede modeller udstyret med et åbent kamera er ret sjældne i hjemmebrug. Omkostningerne ved en sådan enhed er ret lave, mens udstyret forbliver ikke-flygtigt. Dette er hovedkriterierne for valg af installationer af et lignende design..

Stilfuldt design og funktionalitet leveres af mulighederne med et lukket kammer.

Installationen forbliver også meget følsom over for vandkvaliteten, fordi alle processer foregår i tyndvæggede rør, som hurtigt svigter, når kvaliteten af ​​vandhanen er lav..

Gulvkedler bruges til at opvarme store rum med en størrelse på mere end 200 m 2. Designet af en installation med et åbent forbrændingskammer kræver udstyr i et separat rum, det såkaldte fyrrum. Varmeveksleren i sådanne modeller er lavet af støbejern. Dette materiale har fremragende termiske egenskaber, er holdbart, korrosionsbestandigt, holdbart i drift.

Vægtype

Fordelen ved en hængslet kedel er nem installation, muligheden for at installere den i det rum, hvor den skal bruges. Kompakt i forhold til den gulvstående type.

Ulemper:

• lav effektivitet;
• opvarmning af et lille hus, lokaler i et lille område.

Gulvtype

Udsigten fungerer på et to-i-et-grundlag. Hjælper med at levere rumopvarmning, varmt vand. De to kredsløb er uafhængige af hinanden. Der er modeller med indbygget “Vinter-Sommer” -tilstand.

Ulemper:

• stort område til installation af udstyr;
• kompleks installation.



Primær

Denne kategori af enheder bruges til at overføre varmeenergi direkte til brændkammeret af brændstof..

Opmærksomhed! Primære varmevekslere drives under meget hårde forhold, derfor skal de være fremstillet af materialer af meget høj kvalitet..

Fremstillingsmateriale

Varmeveksleren til kedlen er lavet af holdbare materialer, der leder varme godt, ikke er udsat for korrosion og er tilstrækkeligt trykbestandige. Da du skal tage højde for omkostningerne ved materialet, er valget lille.

Stål

Stålvarmeveksler er billigere i pris, men mindre holdbar

Dette er det mest tilgængelige materiale. Stålet er meget stærkt, men det egner sig godt til forarbejdning. Prisen er ikke høj. Fordelen ved denne mulighed er modstandsdygtighed over for høje temperaturer. Stål er sejt og revner ikke ved opvarmning, deformeres ikke selv i områder, der er i kontakt med brænderen.

En varmeveksler i stål til et fast brændsel eller gasfyr er udsat for korrosion. Vand inde i rørene og forbrændingsprodukter i kedlens kammer har en destruktiv effekt på materialet. Dette påvirker holdbarheden. Stålmodellen vejer meget, dette fører til ekstra brændstofforbrug til opvarmning af selve elementet.

Varmeveksler i rustfrit stål, der er modstandsdygtig over for korrosion og holder i mindst 50 år.

Støbejern

Materialet er meget mere modstandsdygtigt over for korrosion end stål, det er ikke bange for rust og virkningen af ​​syreanhydrider. Levetiden når 50 år. Støbejern er imidlertid en sprød legering og kan revne under påvirkning af temperatur. For at undgå skader skal støbejerns rørformede varmeveksler skylles: hvis der bruges almindeligt vand, så en gang om året; hvis frostvæske – derefter en gang hvert andet år; hvis destilleret væske – en gang hvert 4. år.

Vægten af ​​støbejernselementet er endnu større, så der skal bruges mere brændstof og tid til opvarmning.

Kobber

Kobber er et ædelmetal, der ikke korroderer af nogen art. Det er kemisk inert, det tåler godt tryk. Kobber leder varmen bedre, så der kræves mindre brændstof for at opvarme selve elementet og den flydende væske. Vægten af ​​kobbermodellen er lille, dimensionerne er kompakte med en meget udviklet arbejdsflade.

Ulempen er den høje pris. Kobbervarmeveksleren er også for følsom over for høje temperaturer. Findes oftere i kedler fra udenlandske producenter.

Fordele og ulemper ved varmeenheder med lukkede ovne

Lukkede dobbeltkredsløbskedler (turboladede) er velegnede til opvarmning af private sommerhuse, lejligheder og små kontorer. Sådanne enheder har en række fordele i forhold til modeller udstyret med en åben ildkasse (atmosfærisk):

• forbrug ikke ilt fra rummet, hvor de er placeret;
• har et økonomisk brændstofforbrug
• der er ikke behov for at udstyre et forbrændingsrum;
• ikke behov for en fuldgyldig skorsten.

Ulemperne ved lukkede dobbeltkredsløbskedler omfatter:

• fuldstændig afhængighed af elektricitet;
• højere omkostninger.

Kriterier for valg af dobbeltkredsløbskedel-http://oteple.com/kriterii-vybora-dvuxkonturnogo-gazovogo-kotla/ Lær mere om de grundlæggende rørsystemer for gulvstående gaskedler

Sammenligning af enheder med åbne og lukkede forbrændingskamre

Sammenlignet med atmosfæriske kedler er turboladere lettere at installere, for eksempel kan vægmonterede modeller placeres selv i et lille køkken eller badeværelse. For at fjerne forbrændingsprodukter er det nok for lukkede enheder at installere en koaksial skorsten, der udfører to funktioner på én gang: den tager den nødvendige luft til forbrændingsprocessen fra gaden og fjerner derefter magt med røg der. Således er indtrængen af ​​kulilte i boligarealet udelukket..

Installation af en gasfyr med en åben ovn er en mere besværlig og dyr virksomhed, da det kræver tildeling af et specielt ovnrum med god ventilation, der er udstyret i overensstemmelse med brandsikkerhedsstandarder. Du skal også bruge en enhed til en fuldgyldig lodret placeret klassisk skorsten.

Det kan konkluderes, at den turboladede dobbeltkredsløbsenhed er mere behagelig og sikker, når den bruges i et boligområde. Ydeevnen for lukkede gasfyr er fra 90%, og effektiviteten af ​​modeller med åben ildkasse er lavere – fra 84% til 91%.

Enheden til dobbeltkredsløbskedler med et lukket forbrændingskammer

Designet af en dobbeltkredsløbsenhed med en lukket brandkasse har følgende hovedelementer:

• gasbrænder;
• cirkulationspumpe;
• tre-vejs ventil;
• ekspansionsbeholder;
• varmeveksler til varmesystemet;
• lamelleret varmtvandskredsløb;
• koaksial skorsten.

Lukkede dobbeltkredsløbskedler fungerer efter følgende princip:

• gennem koaksial skorstenens ydre rør kommer luft til forbrændingsprocessen ind i brænderen, hvor den brænder sammen med gassen;
• varmen fra brænderen opvarmer varmeveksleren og varmebæreren i den, og cirkulationspumpen destillerer til gengæld væsken gennem varmesystemet;
• varmt vand produceres som følger: Når varmtvandshanen åbnes, lukker trevejsventilen varmesystemet, på grund af hvilket vandet, der opvarmes i det første kredsløb, begynder at strømme ind i det andet kredsløb og opvarmer det; når koldt vand kommer ind i varmtvandsveksleren fra rørledningen, opvarmes det og efterlader hanen allerede varm;
• gasforbrændingsprodukter tvinges ud gennem det indre rør i den koaksiale skorsten ved hjælp af en speciel ventilator.

Efter lukning af varmtvandskranen omdirigerer trevejsventilen igen varmemediet til varmesystemet.

Rørledningen til en dobbeltkredsløbsenhed omfatter følgende tilslutninger:

• 1 – levering af kølevæske til varmesystemet;
• 2 – udløb af forberedt varmt vand fra hanen;
• 3 – gas;
• 4 – koldtvandsforsyning fra rørledningen;
• 5 – varmeudgang (retur);

Bemærk! For at forlænge levetiden for den sekundære varmeveksler anbefales det at installere et filtersystem på koldtvandsforsyningen.

Hvad er en bithermal varmeveksler?

En gasopvarmning med dobbelt kredsløb i stedet for to kredsløb kan udstyres med en bithermisk varmeveksler. Det er placeret over brænderen og består af to rør, hvoraf det ene er placeret i det andet – varmtvandsledningen er placeret inde i varmeledningen. Strømmen af ​​varmebærer og varmt vand strømmer undervejs. Dette design eliminerer behovet for et lamellært kredsløb og øger enhedens effektivitet..

Bemærk! Ulempen ved en bithermal varmeveksler er dannelsen af ​​skala på rørets vægge, hvilket resulterer i, at den nedbrydes hurtigere..

Arbejdet i det bithermale kredsløb udføres som følger:

• gasbrænderen opvarmer varmemediet, der strømmer i det ydre rør til den indstillede værdi; når den krævede temperatur er nået, slukker brænderen;
• når varmtvandshanen åbnes, stopper væskens cirkulation i det ydre rør, og kølevæsken begynder at bevæge sig i det indre element, og derved opvarmes vandet, der kommer fra koldtvandsforsyningsrøret; brænderen arbejder konstant;
• efter lukning af varmtvandshanen vender kølevæsken tilbage til varmekredsen.

Ved opvarmning af vand til varmt vand

Når en varmtvandshane åbner et eller andet sted i huset, tændes en anden varmeveksler i en dobbeltkreds-kedel. Lad os se på, hvordan en dobbeltkreds-kedel fungerer ved opvarmning af vand:

• Når du åbner en varmtvandshane, udløses strømningssensoren. På sit signal skifter kontrolkortet trevejsventilen og leder strømmen af ​​det opvarmede kølevæske til den sekundære varmeveksler. Mens varmtvandshanen er åben, er trevejsventilen i denne position, cirkulationspumpen driver et lille volumen af ​​kølevæsken rundt om den oprettede cirkel. Han overfører varme og giver den til en sekundær varmeveksler.
• Efterhånden opvarmes den sekundære varmeveksler, og vandet, der passerer gennem den, bliver varmere. Efter et minut eller to når den den indstillede temperatur. Den forudindstillede temperatur opretholdes ved at modulere flammehøjden i brænderen. Jo flere positioner, jo mere stabil bliver varmen.



  Med dobbelt varmeveksler

• Når hanen lukker, vender trevejsventilen tilbage for at afbryde den sekundære varmeveksler. Al varmen går tilbage til varmesystemet.
• I den sekundære varmeveksler stopper vandcirkulationen umiddelbart efter hanen er lukket, men der er ingen fare for kogning – opvarmningen er trods alt sekundær og den maksimale opvarmningstemperatur er ikke mere end 80 ° C, hvilket tydeligvis ikke er nok til kogning.

Driftsalgoritmen er enkel og ukompliceret, selvom selve enheden med dobbeltkredsløbskedler bestemt er mere kompliceret (og de er dyrere) end enkeltkredsløbskedler. Men de giver også uforligneligt større komfort..

Trevejsventil Navien 13-40 30015423A

Sommer mode

Da opvarmningen ikke bør fungere i den varme periode, og det er meget nødvendigt at opvarme vandet, er der en sommertilstand i moderne dobbeltkredsløbskedler. Udstyret overføres til det ved at trykke på en knap. I dette tilfælde afbryder trevejsventilen varmeledningen, og cirkulation sker i en lukket sløjfe inde i kedlen..

Fjernbetjeningspanelet til gasfyret giver dig mulighed for at foretage alle nødvendige justeringer

Hvordan fungerer en dobbeltkreds-kedel kun til opvarmning af vand? Driften af ​​en dobbeltkreds-kedel i sommertilstand adskiller sig ved, at gastilførsel og brænderantændelse opstår, når varmtvandshanen åbnes. Signalet til kontrolmodulet kommer fra flowføleren. Hvis strømmen er tilstrækkelig (normalt 2,5 l / min), gives en kommando om at levere gas til brænderen og tænde den. Gasstrømningshastigheden reguleres afhængigt af den indstillede varmtvandstemperatur.

Efter at strømmen af ​​varmt vand stopper, lukkes gassen, og brænderen slukker. Cirkulationspumpen kører et stykke tid (eftercirkulationstilstand). Dette er nødvendigt, så kølevæsken ikke koger (og der ikke dannes skala).

Som det fremgår af princippet om drift af en dobbeltkredsløbskedel, ved opvarmning af vand til varmt vandforsyning, opvarmes kølevæsken i varmesystemet ikke. Mange betragter dette som en ulempe og er bange for at fryse. I virkeligheden bemærker ingen disse “blackouts”. Selvom du skal hælde et bad med varmt vand, vil det tage mindst 20 minutter, endda 30 minutter. Der vil ikke ske noget med radiatorerne i løbet af denne tid – systemets termiske inerti er for høj. Selv med en lille mængde kølevæske er sådan “nedetid” usynlig.

Kedelanordning til service af to kredsløb

En dobbelt-kreds gasvarme generator adskiller sig fra en enkelt-kredsløb analog ved, at den i stedet for en varmeveksler har to, kaldes de teknisk set primære og sekundære.

Den første, dvs. primær varmeveksler, der er placeret direkte i flammens forbrændingszone. Dens opgave er at opvarme kølemidlet til driften af ​​varmeanlægget. Den sekundære varmeveksler er ansvarlig for driften af ​​varmt vand.

Stabil drift af varmelegemet er mulig med det koordinerede arbejde med alle dets komponenter. Oplysninger om de vigtigste funktionelle enheder hjælper dig med at forstå udstyrets funktionsprincip

Designet af enhver to-kredsløbsenhed indeholder følgende standardelementer:

• Forbrændingskammer med brænderblok;
• Varmevekslere;
• Udstyrskontrol og beskyttelsesudstyr.

For at forstå funktionerne i enheden af ​​gaskedler af en dobbeltkredsløbssortiment, vil vi dvæle detaljeret på hvert af dets strukturelle elementer..

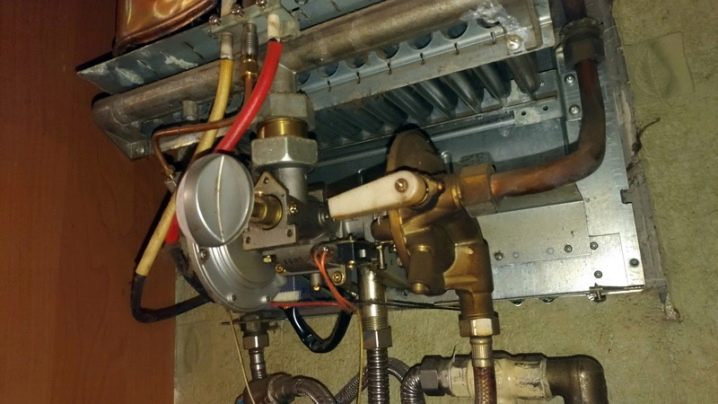

Typer af gasbrændere til dobbeltkredsløbskedler

Gasfyrets brænder er ansvarlig for at generere nok varme til, at varme- og varmtvandsforsyningskredsløbet fungerer. Termisk energi opnås ved at brænde brændstof. Brænderen placeres i et forbrændingskammer, i hvilket der udover gas injiceres luft. Det er nødvendigt for forbrændingsprocessen.

Afhængig af driftsforholdene kan brænderne klassificeres i følgende typer:

• Enkeltbrænder. En enhed med en sådan brænder kan kun fungere i to tilstande – “Stop” og “Start”. Sådanne kedler, på trods af deres lave effektivitet og reducerede levetid, er populære på grund af deres enkle design og lave omkostninger..
• Brænder med to dæk. En varmelegeme med en sådan brænder kan fungere med fuld og halv kraft. Dens fordele er håndgribelige i den varme årstid, når der ikke er behov for at betjene enheden med fuld effekt for at opvarme ikke for koldt vand..
• Modulerende brænder. Et intelligent kedelsystem med en lignende brænder gør det muligt at indstille og justere effekten. En sådan kedel er kendetegnet ved en høj levetid og effektivitet, men det koster samtidig en størrelsesorden højere end enheder med brændere på et og to niveauer..

Brænderne er opdelt i åbne og lukkede designs. Når brænderen er åben, kommer den nødvendige luft til forbrænding af brændstof direkte fra rummet, hvor kedlen er placeret. En skorsten er nødvendig for fjernelse af forbrændingsprodukter, som skal give tilstrækkeligt naturligt træk.

Atmosfæriske varmeenheder er normalt udstyret med et almindeligt metalrør, turbinerne med en koaksial skorsten. Afhængigt af rummets tekniske forhold placeres røgkanalen lodret eller bygget i en vinkel. Hjørnemuligheder bringes ud gennem væggen til gaden eller forbindes til en offentlig skorsten.

En gasbrænder er hovedelementet i en dobbeltkredsløbskedel, den er ansvarlig for at brænde brændstof og opnå varmeenergi i den nødvendige mængde

Turbinkedler er udstyret med lukkede forbrændingskamre, som luft ikke spontant kan komme ind i. De er sikrere og mere pålidelige at betjene, men dyrere og sværere at arbejde med. Kedler med lukkede brændere, ud over skorstenen, har brug for en kanal, hvorigennem den nødvendige ilt til forbrænding tilføres kammeret.

Derfor er møllekedler udstyret med koaksialrør, fordi de ud over at udtrække røg også trækker frisk luftstrøm ind fra gaden. Det sker, at to normale koaksiale skorstene ved normal drift er forbundet til et lukket forbrændingskammer. Desuden suppleres hele konstruktionen med et lufttilførselsrør..

Alle sådanne modeller af kedler er udstyret med ventilatorer, der sikrer bevægelse af røg, beskyttelsessystemer på flere niveauer og automatisering. Til drift af de anførte enheder og systemer er elektricitet nødvendig. Deres ulempe anses for at være volatilitet, hvilket øger driftsomkostningerne..

Varianter af varmevekslere til gassenheder

Hvis der brændes brændstof ved hjælp af en brænder for at opnå varme, så sikrer varmeveksleren, at denne varme opnås til yderligere overførsel til vand. Som allerede nævnt er primære og sekundære varmevekslere til stede i dobbeltkredsløbsdesignet..

Den primære varmeveksler er placeret direkte over brænderen og er et serpentin finned rør. Under flammens virkning opvarmes vandet i varmeveksleren og bevæger sig gennem trevejsventilen længere ind i fordelingen af ​​varmesystemet.

Den sekundære varmeveksler er et system af korrugerede plader, der samles i en enkelt blok med to par huller. Hvert par huller har sin egen funktion..

Vand fra vandforsyningen strømmer gennem et af parene, og kølevæsken strømmer gennem det andet og kommer ind i varmekredsen. Et lignende system af plade- og rørformede varmevekslere kaldes en dobbelt.

De primære og sekundære varmevekslere kombineres til ét system, hvis korrekte drift sikres af en særlig trevejsventil

Der er varmeindretninger, hvor en bithermal varmeveksler med en kompleks konfiguration bruges i stedet for et dobbelt system. En sådan varmeveksler er lavet af kobber; det er et par rør, der er placeret inde i hinanden. Kølevæsken bevæger sig langs det ydre rør, og vand bevæger sig langs det indre rør for at sikre driften af ​​varmt vand.

Varmeholderens og vandvarmerens bithermale varmeveksler er kendetegnet ved en kompleks konfiguration, når et rør af et kredsløb placeres i et rør i et andet kredsløb

Kedler med en bithermal varmeveksler er vanskeligere at betjene, da begge varmevekslere præsenteres som en enkelt enhed, hvilket gør det svært at afkalke den. Men sådanne opvarmningsanordninger er efterspurgte, da de adskiller sig i deres små overordnede dimensioner og høje vandopvarmningshastighed..

Kedelautomation eller styreenhed

Kedelautomationen er ansvarlig for sikker og stabil drift. Det overvåger vandets temperatur i varmtvandskomponenterne, opretholder temperaturen af ​​kølevæsken i varmeforsyningsledningerne. Automatiseringen af ​​gasfyret tillader ikke, at varmelegemet fungerer i farlige situationer.

Enheden afbryder driften eller tænder ikke i sådanne tilfælde:

• Reduceret tryk i gassystemet;
• Mangel på trækkraft;
• Fravær eller kritisk overophedning af kølevæsken.

Kontrolenheden, der styrer driften af ​​beskyttelses- og procesautomatiseringsenheder, repræsenteres af et sæt switches, mikrokredsløb eller deres kombination. Ud over at sikre sikkerhed og temperaturkontrol, overvåger den driften af ​​cirkulationspumpen og blæseren..

Moderne gaskedler kendetegnes ved tilstedeværelsen af ​​intelligent kontrol, i softwaren, som der er forskellige driftsmåder..

Kedeldesign og drift

Konventionelle dobbeltkredsløbskedler til opvarmning af en lejlighed omfatter en varmeveksler og følgelig to kredsløb. Det første kredsløb lukkes med varmesystemet. Vand kommer ikke ind i det andet (varmtvandskredsløb), når varmesystemet kører. Dette reguleres af en speciel ventil. Når vandhanen åbnes, blokeres vandadgangen til varmesystemet. Derefter tilføres kølevæsken til varmtvandskredsløbet og opvarmes ved hjælp af kølevæsken i den første varmeveksler, der sker opvarmning i den anden varmeveksler. Derefter går vandet til hanen. Efter afslutningen af ​​varmtvandssystemet skifter ventilen tilbage.

Konvektionskedler

Konvektionskonvektionssystemer udsender vanddamp, som viser sig som følge af forbrænding af brændstof. Damp og forbrændingsprodukter frigives til det ydre miljø. Kondenserende kedler er arrangeret forskelligt: ​​vanddamp og forbrændingsprodukter ledes gennem en varmeveksler, hvor dampen forbliver i form af kondensat med frigivelse af den tilgængelige termiske energi.

Konvektionskedler har en række fordele. En af dem er frigivelse af damp, fordi dens anvendelse (mere præcist kondensat) truer med korrosion. Dette giver dig mulighed for at spare på dyre materialer med korrosionsbeskyttende egenskaber, hvilket reducerer omkostningerne ved enheden. Plusserne inkluderer også produktionen af ​​forbrændingsproduktet under skorstenens naturlige træk.

Kondenserende kedler

Kondenserende kedler kendetegnes positivt ved deres evne til at spare energi ved brug af dampvarme. Men her er det nødvendigt at opfylde nogle betingelser. Faktum er, at kondensat dannes i varmeveksleren ved en lav temperatur, hvorfor kølevæsken skal køle tilstrækkeligt, når den kommer ind. Den kondenserende dobbeltkredsløbskedel fungerer på en sådan måde, at den nødvendige opvarmningsgrad sikres. I dette bliver han hjulpet af temmelig overdimensionerede radiatorer, som er dyrere..

Det er værd at bemærke, at kedler fås med. Konvektion kan være både åben og lukket, hvilket også adskiller sig fra kondens, der anvender en lukket forbrændingstype. Du kan finde gode muligheder fra globale producenter. Tjekkiske varmekedler er især populære, hvilket har vist sig fra den bedste side..

Enheden til dobbeltkredsløbskedler

Gaskedlen består af flere dele. Så forskellige kedler med samme hastighed kan opvarme et lille eller stort rum. De adskiller sig også i energiforbrug. Hvad kedlen består af, og hvad dens komponenter er til, vil blive beskrevet detaljeret nedenfor..

Der vil ikke være problemer med ham om sommeren. Et af kredsløbene kan til enhver tid deaktiveres, så det ikke fungerer i en periode, hvor det ikke er nødvendigt. Forbindelsen er ikke meget forskellig fra enkeltkredsløbet. Forskellen er, at du skal tilslutte en trevejsventil i stedet for en to- og envejs.

Automatisering

Automatisering har ud over energibesparende funktioner en række positive egenskaber:

• mangel på overophedning
• øget levetid
• reducere chancen for en gaseksplosion
• spare strøm;
• automatisering af enheden;
• kort arbejdscyklus;
• nedlukning i tilfælde af uforudsete situationer.

Brænder

Brænderen er grundlaget for opvarmning af vand. Det forbrænder brændstof og genererer dermed varme. Når du vælger en brænder til en dobbeltkredsløs gasfyr, skal du være opmærksom på følgende egenskaber:

• Effektivitet – hvor effektivt brændes gassen;
• lav toksicitet;
• varmefølerens funktionsdygtighed;
• stille drift.

Koaksial skorsten

Skorstenen er nødvendig for fjernelse af forbrændingsprodukter, hovedsageligt kuldioxid fra kedlen. Dårlig skorstenydelse kan føre til ophobning af affald i hjemmet og kulilteforgiftning..

En koaksial skorsten er to rør med forskellige diametre, den ene inde i den anden. Mens det ene rør ved hjælp af en speciel ventilator trækker forbrændingsprodukterne ud, trækker det andet ved hjælp af den samme ventilator luft ind i den nødvendige mængde for at forbrændingen kan finde sted. Udgangen til en sådan skorsten kan være direkte i væggen og optage lidt plads. En sådan skorsten udelukker indtrængen af ​​forbrændingsprodukter i rummet og bruger også ilt udelukkende uden for bygningen..

Varmeveksler

Varmeveksleren er selve mekanismen, hvormed vandvarmesystemet opvarmes. På trods af at varmen udsendes af brænderen, er driftsprincippet rettet mod at bevare og overføre varme til en ekstern ressource. Groft sagt er det en mekanisme til opvarmning og lagring af varme, der frigives ved forbrænding..

Cirkulær pumpe

Designet til ensartet varmeoverførsel. For at gøre det tydeligere er rumtemperaturen i konventionelle varmesystemer højere ved varmekilden. Det vil sige, at det skal være koldere i baglokalet fra kedlen end i de tilstødende. Denne pumpe driver varme til de fjerneste områder, så når det vender tilbage, tager det mindre tid at varme op og starte igen gennem rørene.

Ekspansionsbeholder

Denne ekstra enhed til kedlen blev identificeret og designet under hensyntagen til de fysiske egenskaber af de opvarmede kroppe. Tanken leveres som en øget kapacitet til vand, eller rettere dens opvarmning. Hvert fysiske legeme øges ved opvarmning, og for at rør ikke eksploderer med en større mængde energi, blev en separat vandtank opfundet..

Gasventil

Tilstedeværelsen af ​​en gasventil er en forudsætning for tilslutning af systemet til hovedgassen. Det regulerer graden af ​​brændstoftilførsel, og automatiseringskredsløbet styrer det. I tilfælde af sammenbrud afbrydes gastilførslen til dobbeltkredsløbskedlen øjeblikkeligt.

Automatiseringssystem

Skemaet med automatisk regulering af driftstilstande for en to-kreds opvarmningsenhed er et sæt sensorer, der analyserer knudepunkter og forbindelsespunkter til input- og outputruter og en aktuator, der genererer de nødvendige styresignaler:

• Temperatursensorer (i henhold til deres aflæsninger reguleres en moduleret brænder);
• Gasbloksensorer – overvåge trykket i brændstofledningen;
• Strømforsyningssensorer – tænd og sluk kedlen i tilfælde af strømafbrydelse.
• Selvdiagnostiske værktøjer.

Ekspansionsbeholder

Ved opvarmning begynder vandet at ekspandere i varmesystemet og for at kompensere for overtrykket installeres ekspansionsbeholdere. Alle kedler har dem uden undtagelse, men de kan variere i form og størrelse (afhængigt af kedlens effekt).

Ekspansionsbeholderen består af 3 dele:

• plads til vandet i varmesystemet;
• membran;
• nitrogenpumpet rum.

Tanken under driften af ​​varmesystemet på grund af membranen neutraliserer trykændringerne, derfor forbliver trykket under driften af ​​kedlen uændret.

Varmtvandssystem

Hovedforskellen mellem dobbeltkredsløbskedler er varmtvandsforsyningssystemet (varmt vand). Det giver dig mulighed for at få varmt vand næsten øjeblikkeligt. Til dette formål har kedlen et sekundært varmtvandskredsløb, der består af en pladevarmeveksler, en vandstrømssensor og en trevejsventil. Hovedsensoren, der styrer opstarten af ​​det sekundære kredsløb, er strømningssensoren. Når hanen åbnes, sender den en kommando til kontrolkortet, og det til gengæld til trevejsventilen, som lukker vandforsyningen til varmesystemet og leder den til varmtvandspladevarmeveksleren. Som følge heraf begynder varmt vand, der opvarmes i hovedvarmeveksleren, ved hjælp af en pumpe at cirkulere i en “lille” cirkel inde i kedlen, der passerer gennem varmtvandsveksleren og opvarmer vand i den..

Omgå

Den forbinder hoved- og kredsløbets direkte og returrør. En justerbar bypassventil er installeret på bypass, som åbner, når der opstår et kritisk tryk, og en del af vandet strømmer fra den direkte rørledning til returløbet. Ventilen sikrer fravær af vandhammer, når pumpen tændes og begrænser den maksimale hastighed for vandcirkulation i varmesystemet.

Kontrolkort og sensorer

Uanset hvilken enhed der er i en gasfyr, skal den have et kontrolkort (blok). Det giver dig mulighed for at indstille de nødvendige kedeltilstande, overvåger og analyserer oplysninger fra sensorer og udfører automatisk kontrol af alle processer i systemet. Der er ingen justeringer og indstillinger på selve tavlen, alle indstillinger foretages på fabrikken. Det eneste, brugeren kan ændre, er at tilslutte en ekstern temperatursensor. Hvis der ikke er nogen sensor, styres kontrolsystemet af vandets temperatur i systemet, og når det afkøles, starter kedlen.

Hvis sensoren er tilsluttet, styres kedelstyringssystemet allerede af den. For at tilslutte et eksternt termometer fjernes jumperen på kortet, og ledningerne på styreenheden tilsluttes i stedet. Der er enkle membransensorer, der kun indstiller maksimum og minimumstemperatur i rummet. Der er også mere komplekse elektroniske sensorer, hvor du ikke kun kan angive temperaturen, men også tidspunktet for at tænde og slukke for kedlen. For eksempel fungerer kedlen ikke, mens du er på arbejde, men tændes en time før din hjemkomst..

Normal drift af kedlen, dens pålidelighed afhænger af en række forskellige sensorer og kontrolsystemer såsom:

• gastryk sensor i systemet;
• flamme kontrol sensor;
• udstødningsgas træk sensor;
• primær kredsløb vand temperatur sensor;
• nødvandstemperaturføler i det primære kredsløb;
• vandtrykssensor i varmesystemet;
• sikkerhedsventil til varmesystemet;
• Varmtvandssensor.

Takket være dem kan kedlen fungere uafhængigt i en hel sæson uden afbrydelser og sammenbrud..

Desværre opstår der under driften problemer, der ikke er relateret til selve kedlen, men som skyldes eksterne faktorer. For eksempel, hvis gassen slukkes i huset, vil kedlen øjeblikkeligt opdage den og slukke. Du bliver nødt til at genstarte det manuelt ved at køre specielle kommandoer.

I tilfælde af fejl eller uheld i kedlens drift stopper den straks med at virke og giver et betinget signal. I modeller med en elektronisk skærm vises en fejlkode i form af et sæt tal eller bogstaver. I enheder med analog (mekanisk) kontrol angives en fejl ved blinkende indikatorer.

I passet til enhver kedel er der en tabel med fejlkoder, deres afkodning og instruktioner om, hvordan man nulstiller (eliminerer) en ulykke. Sådanne tabeller er lette at finde på Internettet, især da fejlkoderne for næsten alle kedler er de samme..

Lagerkedel

Kedlen er en beholder, indeni er der et serpentinrør, gennem hvilket varmt vand strømmer. Sammenlignet med en traditionel varmeveksler er væsken statisk og modtager konstant varmeenergi.

Når vandet er spildt, fyldes volumen konstant op. Ledningsvandets temperatur er jævnere, en størrelsesorden højere i sammenligning med pladevarmevekslere.

Hvordan fungerer en dobbeltkreds-kedel

Den samme måde at opvarme vand på gør det anderledes. Ligesom kedler med forskellig kapacitet opvarmer et bestemt vandmængde på forskellige tidspunkter, så opvarmer forskellige kedeltyper rindende vand, opvarmer rummet og udsender kulilte på forskellige måder..

Med bithermisk varmeveksler

En bithermal varmeveksler ligner i strukturen en koaksial skorsten. Dette design kræver ikke en 3-vejs ventil. En klar fordel ved en sådan ordning er ikke kun dens effektivitet, men også dens lille størrelse..

Vigtig! Der er en enorm ulempe ved det indgående vand, da tovejsventilen er mere tilbøjelig til at blive tilstoppet, når den udsættes for vand, der indeholder meget salt. Det vil sige, at hvis vandet er meget chloreret, er chancen for dets blokering og udgang fra systemet meget større end med en trevejs. Selvom det groft sagt bare er en forsinkelse, da det er nødvendigt at rengøre rørene grundigt fra tid til anden, helst en gang hver sjette måned.

Med flowvarmer

Øjeblikkelig varmelegeme – permanent opvarmning af vand under brug. For at få varmt postevand skal du vente et par sekunder, før det kolde vand løber ud. En sådan ordning sparer ikke tid, men gasbesparelserne er enorme..

Bemærk! Vand i et sådant vandforsyningssystem opvarmes kun, når det er nødvendigt til dette.

Med øjeblikkelig varmelegeme og standard kedel

Flowvarmeren og kedlen er en unik tandem. Den ene er designet til at spare energi og opvarme vand på det rigtige tidspunkt, den anden opvarmer vandet konstant. Et sådant system er kun egnet, når der konstant kræves varmt vand. Det har få fordele, og det dækker derfor betydelige økonomiske omkostninger..

Princippet om tilslutning af en dobbelt-kredsløbskedel

Diagrammet ovenfor viser konventionelt selve kedlen (pos. 1) og strømforsyningsledningen tilsluttet (pos. 2) – en gasledning eller et strømkabel, hvis vi taler om en elektrisk enhed.

En kennel lukket i kedlen fungerer udelukkende til varmesystemet – et opvarmet kølevæsketilførselsrør (punkt 3) kommer ud af enheden, som sendes til varmeveksler – radiatorer, konvektorer, gulvvarme, håndklædetørrer osv. Efter at have delt sit energipotentiale vender kølemidlet tilbage til kedlen gennem returrøret (pos. 4).

Det andet kredsløb er levering af varmt vand til husholdningsbehov. Denne kennel fodres konstant, det vil sige, at kedlen er forbundet med et rør (punkt 5) til en koldtvandsforsyning. Ved udløbet, røret (pos. 6), hvorigennem det opvarmede vand overføres til vandforbrugspunkterne.

Stier kan være i meget snævre layoutforhold, men de krydser ikke nogen steder med deres “indhold”. Det vil sige, at kølemidlet i varmesystemet og vandet i vandforsyningssystemet ikke blandes og kan endda repræsentere stoffer, der er helt forskellige fra kemiens synspunkt.

Kedeldriftsdiagram kun i opvarmningstilstand

Den gule pil viser gasstrømmen til gasbrænderen (punkt 1), over hvilken den primære varmeveksler (punkt 3) er placeret. Cirkulationspumpen (punkt 5) sikrer kølevæskens bevægelse gennem rørene fra varmekredsløbets returstrøm gennem varmeveksleren – til forsyningsrøret og tilbage til kredsløbet (blå pile med en overgang til rød). Kølemidlets bevægelse gennem den sekundære (pos. 4) varmeveksler forekommer ikke. Den såkaldte “prioritetsventil” er en elektromekanisk ventilanordning eller en trevejsventil med et servodrev (pos. 7), lukker den “lille cirkel” og åbner den “store”, det vil sige gennem varmekredsen med alle sine radiatorer, varme gulve, konvektorer osv. NS..

I diagrammet er andre vigtige dele af kedeldesignet ud over de nævnte komponenter også angivet med tal: dette er en sikkerhedsgruppe (punkt 9), der normalt omfatter en manometer, en sikkerhedsventil og en automatisk udluftning, og en ekspansionsbeholder (punkt 8). Forresten, selvom disse elementer er obligatoriske for ethvert lukket varmesystem, kan de strukturelt set ikke være inkluderet i kedlen. Det vil sige, at de ofte simpelthen købes separat og “skæres” ind i det overordnede system.

Ændringer under opstart af varmt vand

Hvis varmtvandshanen blev åbnet, begyndte vandet at bevæge sig langs røret (blå pile), hvortil turbinen i strømningssensoren (pos. 6) reagerer med det samme. Signalet fra denne sensor behandles af styreenheden, hvorfra der sendes en kommando til trevejsventilen (pos. 7) for at ændre ventilernes position. Nu er den “lille” cirkel åben, og den store er “lukket”, det vil sige, at kølevæsken siver gennem den sekundære varmeveksler (pos. 4). Der tages varme fra kølevæsken og overføres til varmt vand, som går til det åbne forbrugspunkt. Cirkulationen af ​​kølevæsken i varmesystemet suspenderes i denne tid.

Valgkriterier

Først og fremmest er lægmanden interesseret i effektivitet og økonomi, hvilket desværre fører til at ignorere det opvarmede områdes kendsgerning. Hurtigopvarmning og billige apparater er mere tilbøjelige til at rumme små mængder opvarmede rum.

For at etablere et kvalitetsaggregat er det nødvendigt at analysere følgende indikatorer:

• firkant;
• energi og finansielle omkostninger;
• procesautomatisering (så energi- og finanskomponenten ikke går nogen steder);
• energiintensitet og kvalitet af gas (hvad kedlen præcist vil fungere på);
• økonomisk komponent i drift og reparation.

Tilslutning af en dobbeltkreds-kedel

Dobbeltkredsløbskedlen kan laves i en gulvstående eller vægmonteret version. Installation af en vægmonteret enhed er noget lettere: den behøver ikke specielt at have et sted til det, og alle forbindelser foretages på samme måde.

Inden du installerer en dobbeltkredsløs gasfyr, er det nødvendigt at bestille udviklingen af ​​et projekt og koordinere det med repræsentanter for tilsynsydelser. Efter projektets godkendelse udføres arbejdet i følgende rækkefølge:

1. Kedel placering

   . Installation af en vægmonteret dobbeltkredsløbsenhed skal udføres ved hjælp af specielle fastgørelseselementer under hensyntagen til enhedens vægt og vægmaterialet. For at undgå ulykker er det nødvendigt at sikre den mest pålidelige fastgørelse på væggen. Installation af en gulvkedel udføres på en tidligere forberedt og forstærket bund;

2. Varmekreds installation

   . For at tilslutte varmeanlægget er det nødvendigt at bruge de tilsvarende indgange og udgange af kedlen..

3. Gasforbindelse

   . Tilslutningen af ​​en dobbeltkredsløbskedel til lysnettet skal udføres af en specialist med de nødvendige tolerancer. Tilslutningsdiagram inkluderer gasventil, måler og termisk afspærringsventil.

4. Installation af udstødningssystemet

   . En dobbeltkreds-kedel har normalt et lukket forbrændingskammer, så gasserne fjernes gennem et koaksialrør. Den sættes på stikkontakten og tages ud på gaden gennem et hul i den nærmeste væg. Installationsdiagrammet for en sådan skorsten og de grundlæggende krav til vedligeholdelse heraf er angivet i kedlens vejledning;

5. Elektriske ledninger

   . Det er stærkt tilrådeligt at tilslutte den elektriske del til stikkontakten via en spændingsstabilisator;

6. Vandfyldning.

   Vand eller et særligt kølevæske hældes i varmeledningen i en dobbeltkreds-kedel. Hvis der bruges vand, skal det rengøres grundigt. Brug af for hårdt vand kan føre til for tidlig svigt i den hydrauliske gruppe. Det er nødvendigt at tilslutte sanitært vand til varmtvandskredsløbet under tryk, der er skabt af passende udstyr, for eksempel en hydraulisk akkumulator;

7. Første start

   . En dobbeltkredsløbsenhed er en teknisk kompleks enhed, så kun en specialuddannet ingeniør kan konfigurere den korrekt. Mange producenter yder kun en garanti for deres produkter, hvis installation og idriftsættelse er blevet udført af autoriserede installatører..

Kedlen er den vigtigste del af et autonomt varmesystem

Derfor bør der lægges særlig vægt på installationen. Korrekt tilslutning af et dobbeltkredsløbskedel er nøglen til dets pålidelige og problemfri drift i hele dets levetid

Installationsmetode

Ifølge installationsmetoden er gaskedler gulvstående og vægmonterede. Vægmonteret – kompakte enheder, på størrelse med et lille køkkenskab. De kræver ikke udstyr i et separat rum, de kan installeres i køkkenet eller i et andet passende rum. Den maksimale effekt af en vægmonteret gasfyr er 30-35 kW. Dette er normalt nok til at opvarme værelser med et samlet areal på 250-350 kvm. m.

Gulvstående gaskedler er henholdsvis mere kraftfulde, har større dimensioner og vægt. Der er modeller, der kan stå i et boligområde, andre kræver et dedikeret rum – et fyrrum. Kravene til installationen er foreskrevet af hver producent separat, men normalt er afstanden fra toppen af ​​kedlen til loftet, rumets volumen og tilstedeværelsen af ​​ventilation fastsat.

Vægmonterede gasfyr er større i størrelse og vægt, men det skyldes deres højere effekt

Uanset typen kræves et certificeret projekt til installation af gaskedler. En gasmåler er nødvendigvis til stede i kredsløbet, så hvis den ikke er der, skal den købes. Tilslutningsarbejde skal udføres af en kampagne med licens til denne type aktivitet. Kun i dette tilfælde vil kedlen blive taget i drift..

Det er let at vælge en dobbeltkredsløbskedel i henhold til installationsmetoden. Hvis der er strøm nok, tager de normalt vægmuligheden, hvis ikke – gulvet.

Gasfyrrør

Moderne gaskedler har god automatisering, der styrer alle parametre for udstyret: gastryk, tilstedeværelsen af ​​en flamme på brænderen, trykniveauet og temperaturen af ​​kølevæsken i varmesystemet. Der er endda en automatisering, der kan justere arbejdet til vejrdata. Derudover indeholder vægmonterede gasfyr i de fleste tilfælde sådanne nødvendige anordninger som:

• sikkerhedsgruppe (manometer, luftudluftningsventil, nødventil);
• ekspansionsbeholder;

• cirkulationspumpe.

Parametrene for alle disse enheder er angivet i de tekniske data for gaskedler.

Når du vælger en model, skal du være opmærksom på dem og vælge en model ikke kun med hensyn til effekt, men også med hensyn til ekspansionsbeholderens volumen og kølevæskens maksimale volumen

Koblingsdiagram til en vægmonteret gasfyr

I det enkleste tilfælde indeholder kedelrørene kun afspærringsventiler ved kedelindløbet – så reparationsarbejde kan udføres om nødvendigt. Et mudderfilter er også installeret på returrøret fra varmesystemet for at fjerne mulig forurening. Det er hele strapping.

Et eksempel på rørføring af en vægmonteret gasfyr (dobbelt kredsløb)

På billedet ovenfor er der hjørnekugleventiler, men dette er, som du forstår, ikke nødvendigt – det er ganske muligt at sætte almindelige modeller og dreje rørene tættere på væggen ved hjælp af hjørner

Bemærk også, at der er vandhaner på begge sider af sumpen – dette er for at den kan fjernes og rengøres uden at tømme systemet.

Ved tilslutning af et enkelt kredsløb vægmonteret gasfyr er det stadig lettere-der leveres kun gas (gasarbejdere er tilsluttet), varmtvandsforsyning til radiatorer eller et vandopvarmet gulv og vender tilbage fra dem.

Kabeldiagrammer til gulvstående gasfyr

Gulvstående modeller af gasvarmekedler er også udstyret med automatisering, men de har hverken en sikkerhedsgruppe eller en ekspansionsbeholder eller en cirkulationspumpe. Alle disse enheder skal installeres yderligere. Omsnøringsordningen ser lidt mere kompliceret ud på grund af dette..

Ledningsdiagrammer til et gulvstående gasfyr

En ekstra jumper er installeret på to diagrammer over det klassiske kedelrør. Dette er den såkaldte “anti-kondens” loop. Det er nødvendigt i store systemer, hvis vandets temperatur i returrøret er for lav, kan det forårsage kondens. For at fjerne dette fænomen og arrangere denne jumper. Med dens hjælp tilsættes varmt vand fra forsyningen til returrøret, hvilket hæver temperaturen over dugpunktet (normalt 40 ° C). Der er to hovedmåder til at gøre dette:

• med installation af en cirkulationspumpe med en ekstern temperatursensor i overliggeren (og billedet er øverst til højre);
• ved hjælp af en trevejsventil (billedet nedenfor til venstre).

I et kredsløb med en cirkulator på en jumper (kondensationspumpe) er den lavet med et rør et trin mindre i diameter end lysnettet. Sensoren er fastgjort til returrøret. Når temperaturen falder under den indstillede, tændes pumpens strømkredsløb, varmt vand tilsættes. Når temperaturen stiger over tærsklen, slukker pumpen. Den anden pumpe – selve varmesystemet, det fungerer hele tiden, mens kedlen kører.

I den anden ordning med en trevejsventil åbner den varmtvandsblandingen, når temperaturen falder (indstillet på ventilen). I dette tilfælde er pumpen på returrøret..

Driftsregler

Som du kan se, er driftsprincippet for en gasfyr ikke så simpelt, derfor skal du overholde en række regler, når du bruger det..

1. Den første opstart af enheden bør kun udføres af en tekniker fra en specialiseret institution. Han vil teste korrektheden af ​​hele systemet..
2. Mange mennesker forsømmer at udføre årlig vedligeholdelse, men det er ikke værd at gøre. Rettidig fjernelse af forurenende stoffer fra forbrændingskammeret og eliminering af carbonaflejringer i rørene gør det muligt at øge enhedens driftsperiode.
3. Det tilrådes at undgå sådanne situationer, når temperaturen stiger over 90 grader. Dette kan være skadeligt for enheden. Under drift anbefales det at overholde området 65 til 90 grader.
4. For at undgå nødsituationer under kedeldrift fra trykforøgelse, skal der tilsluttes en sikkerhedsgruppe, der består af en manometer, en udluftningsanordning og en sikkerhedsventil..
5. Hvis driftsperioden, der afspejles i det tekniske pas, overskrides under brug, er det nødvendigt at foretage en undersøgelse for sikker drift..



Reparation af den primære varmeveksler

Udveksleren forringes på grund af kølevæske eller materialer af lav kvalitet, som den er fremstillet af, samt andre faktorer. Tryk, høje temperaturer og deres forskelle fører til revner, på grund af hvilke elementet begynder at arbejde mindre kraftfuldt og nedbrydes over tid. Varmevekslerens levetid kan forlænges ved at levere renset vand og ikke overbelaste kedlen..

Det vil være vanskeligere at fjerne revner end tilstopning. Varmeveksleren er loddet til dette. Loddemateriale vælges fra det samme materiale som selve enheden. Kedelvarmevekslere er normalt lavet af kobber, sjældnere af støbejern eller stål. Aluminium, silicium, mangan, nikkel og zink tilsættes til sammensætningen.

Lækager på den primære varmeveksler kan forekomme på grund af virkningerne af flamme, vandhammer, og i nogle tilfælde fører korrosion til dem.

Yderligere krav til lodning:

• smeltetemperatur ikke lavere end 700 ° C;
• tilstrækkelig viskositet
• samme fluiditet som varmeveksleren.

Kobber-zinksoldere betragtes som en af ​​de bedste. De bruges til at lodde de fleste ikke-jernholdige metaller med et højere smeltepunkt end selve hjælpematerialet. For menneskekroppen er soldater med indeslutninger af silicium eller tin sikrere – op til en halv procent.

Det er bedre at undgå kobber-fosfor materialer, og hvis du lodder vekslerne med dem, så uden belastning, såsom stød eller vibrationsstød. Et velvalgt loddemiddel er halvdelen af ​​kampen.

Varmevekslere er loddet med gasbrænder og blæserbrænder. Før lodning rengøres det ønskede sted med finkornet sandpapir og aftørres med en klud med et opløsningsmiddel og opvarmes derefter. Området opvarmes med en hårtørrer eller et svagt fakkel / loddejern. I øjeblikket er det vigtigste at komme ind i temperaturkorridoren og tage højde for den efterfølgende afkøling. Knap mærkbar skade findes i små pletter af en grønlig nuance..

Inden opvarmning tømmes vandet, og dets rester fjernes med en kompressor eller blæses ud gennem en fleksibel slange. Slangen er fastgjort langs gevindet, hvis den har en møtrikmøtrik, og dette er tilladt af designfunktioner. Hvis du forlader vand, vil det tage noget af den termiske energi..

Loddespoler: ved høje temperaturer fugter materialet basen og spreder sig over den, falder ind i de mindste huller og strækker sig, hvilket resulterer i et mellemliggende lag af en kombination af base og lodning

Loddetøjet foretrækkes i form af en tråd eller en stang: den smeltede ende vil blive nedsænket godt i strømmen under lodning, hvilket vil klæbe til det. Hvis tråden falder på selve veksleren for intermitterende eller løst, var forvarmningen svag. Efter arbejde er stedet for lodning undertiden dækket med varmebestandig maling – for bedre isolering.

I de næste to uger kontrolleres loddet afsnit dagligt for integritet. Ved den første lækage opdaget, er det værd at kontakte skibsføreren. Hvis det dukkede op i første halvdel af måneden, betyder det, at lodningen var af dårlig kvalitet..

Fluxen er velegnet til universel såvel som loddefluxgel. Undgå kolofonium, usædvanlige muligheder som aspirin og mere.

Reparation af sekundær varmeveksler

Sekundære varmeapparater er ofte tilstoppede, især modeller med smalle kanaler. Uden rengøring går de i stykker med tiden og fejler til sidst. Et skalalag inde i enheden reducerer varmeoverførsel, hvorfor kedlen forbruger mere gas.

Saltaflejringer, kalk og rust udgør hovedparten af ​​forureningen: ud over den sekundære varmeveksler gør det ikke ondt også at kontrollere varme- og varmtvandskredsløbene

Problemer med varmevekslere vil blive rapporteret med koder på kedeldisplayet. I dette tilfælde er der en handlingsplan.

Lad os se nærmere på problemet med den sekundære varmelegeme:

1. Vi tager den sekundære varmeveksler ud.
2. Vi ser på leddene, indvendige og ydre tråde. Efter den sidste rengøring kan deres tilstand være forværret. Dette sker på grund af aggressive syrer. Udskift slidte, aftagelige elementer.
3. Vi kontrollerer integriteten. Der kunne være opstået en vandhammer med varmeveksleren. En meget lille fistel (hul) kan kun findes af en specialist.
4. Vi undersøger veksleren bedre, og til dette kalder vi guiden. Udskift meget beskadiget enhed.
5. I begyndelsen kan der konstateres forurening. Vi leder efter plak visuelt i indgangshullerne. Vi blæser luft ind i delen og orienterer os også efter lyd. Vi gør rent, hvis veksleren er tilstoppet. Klumper af kalk kan falde ud af det, selv efter et let bank..
6. Du skal vælge 1 af 3 rengøringsmuligheder: hjemmemedicin som vaskemidler og citronsyreopløsninger, specielle blandinger eller professionel rengøring.

Skyl først veksleren med et koldt vand fra hanen. Hæld derefter citronsyre i enheden og læg den i en spand vand. Efter – tag varmeveksleren ud, og fyld den med vand for at kontrollere, om den er åben.

Hvis det kommer langsomt ind eller ikke bevæger sig, skal du forberede en mættet opløsning af eddike i vand og hælde det der. Skyl derefter med varmt vand og blæs. Brug en luftpumpe, når det er muligt. Gør et par cyklusser med eddike.

Blandt argumenterne for professionel rengøring er det værd at bemærke ulejligheden ved designet til rengøring, vanskeligheden ved at vurdere forurening, risikoen for skader på grund af uafhængig mekanisk handling.

Hvis ovenstående trin ikke virker, kan du prøve en speciel rengøringsopløsning, såsom en rengøringsgel eller en lav procentdel af adipinsyreopløsning. Hvis denne metode heller ikke virkede, skal du ringe til skibsføreren eller bestille en professionel rengøring.

Forstyrrelser i kolonnens arbejde og deres eliminering

Hvis en vandvarmer pludselig lækker, er nogle gange årsagen slid på pakningerne. Når huset fjernes, bliver det klart, om denne antagelse var berettiget. Efter at have fundet en fistel i en varmeveksler, er mange forbrugere interesserede i, hvordan man udskifter en problematisk del. Men vanskeligheden er, at prisen på en reservedel når 30% af betalingen for en helt ny varmelegeme..

Det er meget mere praktisk at lodde en mekanisk defekt ved hjælp af et loddejern. Loddetin smelter ved cirka 200 grader. Den nøjagtige værdi bestemmes af mærket på en bestemt del. Selvom vandet koger i lang tid, vil det ikke krænke plasterets integritet. Denne løsning er lige så relevant for russiske og udenlandske talere. Risikoen for brud er jo til stede overalt, kun levetiden er forskellig, men der vil stadig forekomme fejl i enhver model.

Årsager til svigt af varmevekslere

Driftsperioden bestemmes primært af, hvordan vandet i byens vandforsyning desinficeres. På Ruslands område bruges enten rent klor eller chlordioxid. Når vandet, der strømmer gennem kobberrøret, opvarmes, fører det til en voldsom kemisk reaktion. Kobberchlorid er ringere end rent metal i styrke, og derfor vises fistler ret hurtigt. De mest heldige er beboere i byer, hvor postevand ozoniseres.

Men der er stadig meget få sådanne bosættelser. De høje omkostninger ved den moderne løsning tillader ikke at regne med den hurtige spredning af ozonisering. Desuden er producenterne nu begyndt at spare på alle mulige måder. Og hvis der tidligere skete problemer med de tykke rør af varmevekslere ganske sjældent, bruges tyndt kobber af dårlig kvalitet i vid udstrækning. Varernes levetid er reduceret betydeligt.

DIY varmeveksler udskiftningsproces

For at spare penge beslutter mange brugere at udskifte varmeveksleren i en gasfyr med egne hænder. Det skal bemærkes med det samme, at du ikke bør forsøge at løse problemet ved at forsegle det hul, der vises – dette forlænger varmevekslerens levetid med ikke mere end 2-3 måneder. Det er bedre at ringe til servicecenterets specialister eller købe et nyt kredsløb og udskifte det selv. Handlingssekvensen ved reparationer med egne hænder er som følger:

• slukke for gassen;
• afbryde enheden fra elektricitet;
• afbryd kedlen fra vandkommunikationen og forbered en spand, hvis det resterende vand strømmer ud;
• brug en skruetrækker til at fjerne enhedens dæksel;
• kontrollere i henhold til diagrammet i vejledningen, hvor varmeveksleren er placeret;
• afbryd kredsløbet og tag det med til butikken for at købe et nyt eller straks skrue på et serviceelement, hvis det er tilgængeligt;
• tilslut gasfyret til al tidligere afbrudt kommunikation;
• start kølervæsken for at kontrollere systemets tæthed;
• hvis alt er i orden, skal du lukke kedeltromlen og skrue de fjernede bolte.

Det er ganske muligt at udskifte kredsløbet i en gasfyr med egne hænder, men kræver en vis nøjagtighed og klar sekvens. Hvis denne manipulation virker for kompliceret, skal du ringe til guiden – han sparer dig for besværet med at finde en passende del, gør alt hurtigt og giver en garanti for sit arbejde.

Skylningsmetoder

Der er enkle variationer, der er praktisk talt omkostningsfrie, der er budgetmuligheder med minimale investeringer og professionelle – de er meget dyrere, men de er yderst effektive..

Hvordan skylles den sekundære varmeveksler i et gasfyr på en eller anden måde? Og når det er logisk at bruge dem. Det hele afhænger af mængden af ​​indskud.

I den enkleste situation er mekanisk rengøring tilstrækkelig. Kanterne på BT rengøres udvendigt. Enhver hård børste, spatel, skraber eller kabel bruges i arbejdet. Det er meget vigtigt her ikke at beskadige pladerne..

Den anden metode er vask i en speciel sammensætning. I praksis kombineres den med den første metode og følger umiddelbart efter den..

Delen anbringes i en beholder med en syreblanding. Den anvendte syretype: saltsyre eller citronsyre. Egnede proportioner: 100 gram pr. 10 liter. Vand.

Syrer kan udskiftes med ethvert afkalkningsmiddel. Efter 30-40 minutter fjernes VT fra beholderen. Den resterende skala slettes forsigtigt fra den..

Undervejs rengøres spolen også. En speciel stålbørste bruges her..

Den tredje metode er kemisk. Mere aggressive stoffer pumpes gennem VT ved hjælp af en speciel pumpe. Den forbindes til delens dyser.

Egnede midler til arbejde er vist i denne tabel:

Midler	Beskrivelse	Andel til vand: gram: liter	Temperatur vand	Produktpris (gnid.)
Citronsyre	Populært folkemiddel	100: 10-12	50-70 ° C	50 – 1 pose.
Thermagent Active	En alsidig væske med en kraftfuld effekt	19	40-50 ° C	1500 – 10 kg beholder.
STEELTEX Cooper	Et af de mest effektive lægemidler, men velegnet til arbejde med lette legeringsdele	1: 6 til 1:10	40-60 ° C	1300 – 5 kg kapacitet
Detex	Koncentrer dig med effektive biologiske stoffer. Renser perfekt dele af stål, støbejern og kobber	200-500: 10	40-50 ° C	4900 – beholder 10 l.
Saltsyre	Fjerner effektivt genstridig kalk	100: 10	50-70 ° C	50 – 1 kg

En slange sættes i beholderen med blandingen næsten helt til bunden, forbundet til VT på den ene side og til pumpen på den anden. Sådan opnås den nødvendige cirkulation. Proceduren tager 30-40 minutter. Derefter skylles delen grundigt med rent vand..

Den fjerde metode giver ikke mulighed for ekstraktion af komponenten. Dette er en hydrodynamisk skylning af en gasfyrs sekundære varmeveksler. Men det udføres kun af fagfolk. Dette kræver særlig teknologi og overholdelse af sikkerhedskriterier.

Dets princip er at køre en speciel sammensætning gennem kedelsystemet under kraftigt tryk (1,5-2 bar). Arbejdet udføres af boosteren. Slibningselementer tilføjes til rengøringsvæsken.

Dette er den mest effektive metode, der forsigtigt fjerner alle aflejringer og skrubber delen til et kommercielt udseende..

Hvis du er i tvivl om succesen med selvrensning, kan du bestille denne service. Alle operationer udføres på en dag. Deres prisskilt bestemmes af følgende faktorer:

• område,
• effekt og kedelændring,
• virksomhedens opslag,
• anvendt teknologi og kemikalier.

Handlinger for modeller af forskellige mærker

Generelt er der få forskelle her. De vedrører analyse af teknologi og brugen af ​​en bestemt rengøringsmetode. De tilgængelige specifikationer vedrørende modeller af forskellige mærker afspejles nedenfor:

Den første er Navien. Ethvert stof er egnet til at skylle BT, undtagen saltsyreopløsning. Det ødelægger meget, selv ætser overflader..

Den anden er Ariston. Ved skylning skal det maksimalt tilladte tryk påføres, især når der arbejdes med en booster. Generelt er alle præparater egnede til proceduren. For let kontaminering anbefales eddikesyre..

Den tredje er Baxi. Der er ingen specifikke kriterier. Det er et populært mærke med servicepunkter i mange byer. Dette gør servicen billigere.

Den fjerde er Vilant. Her er der som regel arrangeret en kobber -VT. Til lysforurening – citronsyre eller eddikesyre. I mere alvorlige tilfælde, Aquamax.

Femte – Beretta. I milde situationer – saltsyre. I ekstreme tilfælde hjælper stofferne Descalex og Remokal samt Hydroflow -rensningssystemet effektivt.

Den sjette er Ferroli. I mange tilfælde hjælper placeringen i sammensætningen af ​​saltsyre. En mere effektiv metode: den samme syre opvarmes i en booster til en temperatur på 35-40 grader. Rengøringsprocessen starter. Dette er en budgetmulighed. Dyrere er forbundet med brugen af ​​specielle lægemidler.

Syvende – Junkers. Enkelt snavs fjernes med saltsyre eller citronsyre, ethvert afkalkningsmiddel. I komplekset er det påkrævet at pumpe rengøringssammensætningen, opvarmet til 50 grader, med en cirkulationspumpe

Ottende – Neva Suite. En citronsyreopløsning fremstilles efter det korrekte skema, den ekstraherede VT placeres i den i 10-20 minutter. Derefter vaskes det grundigt. I mange tilfælde har denne metode den ønskede effekt. Vanskelige blokeringer elimineres ved hjælp af den hydrokemiske metode ved hjælp af en booster.

Niende – Viessmann Vitopend 100. Ethvert kloridfrit produkt er velegnet til enkle og komplekse løsninger. Antox 75 E er særlig effektiv.

Den tiende er Fondital Tahiti. Ved ukompliceret kontaminering anvendes alle standardopløsninger (syrer, afkalkningsmidler, specielle præparater). Hvis standardløsninger ikke hjælper, ændres kirtlen i den sekundære varmeveksler i Fondital Tahiti gasfyr. I tilfælde af et negativt gentaget resultat ændres selve VT.

Der er en universel metode til rengøring af dele af alle mærker – hydrokemisk. En booster og et pumpesystem og særlige reagenser er påkrævet..

Hvad du skal overveje, når du køber en kedel

Når du køber en kedel, er det nødvendigt at tage højde for pladsen i rummet, hvor enheden skal placeres..

Hvis området er lille, anbefales det at købe vægmonterede kedler – det er bærbare enheder, der ikke skaber rod i rummet og kan installeres i køkkenet, badeværelset eller et specielt udpeget fyrrum. Vægmonterede kedler er lette og normalt på størrelse med et lille skab. Spørgsmålet opstår straks om effekten, hvis begrænsning er 30-35 kW. Dette gør det muligt at skabe varme til et areal på 250-350 kvm. Baseret på husets kvadratur kan du således bestemme den nødvendige kedel. Hvis rummet har et areal på mere end 350 kvadratmeter, er det fornuftigt at vælge en kedel med en gulvinstallation. Dette er en mere kompleks mekanisme, som hver producent har sine egne krav, som skal opfyldes.

Det er vigtigt, at ejeren har ventilation i rummet og et tilstrækkeligt stort område, inklusive rummets højde, da afstanden fra toppen af ​​kedlen til loftet altid forhandles

Under idriftsættelsen udarbejder en specialist et projekt – et diagram, hvor alle de nødvendige parametre for installationen skal angives.

Det er vigtigt at vide, at hver kedel skal have en gasmåler, som købes separat af kunden. Hvis måleren blev købt tidligere, er det vigtigt at vise den til virksomhedens repræsentanter.

Hvis det passer til de nødvendige parametre, vil specialister helt sikkert tillade det at blive installeret, og idriftsættelsen af ​​kedlen vil blive gennemført med succes. Du kan selv installere kedlen, hvis du følger alle de nødvendige krav. Du skal være ekstremt forsigtig, da denne type udstyr har en høj brandfareklasse.

Det er hovedsageligt nødvendigt at studere:

• bygningstype,
• tilstedeværelse af skorstene,
• fyrrum.

Du kan klart forstå dette problem ved at undersøge rummets projekt.

Tips og tricks til brug

De mest almindelige anbefalinger er sikkerhedstip.

Bemærk! Efter installationen er det nødvendigt at nøje overvåge mulige funktionsfejl og niveauet af kulilte i rummet. En forkert installeret kedel kan være livstruende..

Installation af et dobbeltkredsløbskedel er en klar fordel ved både varmesystemet og tilførsel af varmt vand fra hanen. For en behagelig drift af enheden er det nødvendigt at beregne rummets volumen korrekt, den nødvendige temperatur og driftsstandarder..
