Regulering af varmebatterier (radiatorer) – balancering af systemet

Sådan reguleres radiatorer

For at forstå, hvordan temperaturen reguleres, skal vi huske, hvordan en radiator fungerer. Det er en labyrint af rør med forskellige typer finner for at øge varmeoverførslen. Varmt vand kommer ind i radiatorindløbet, passerer gennem labyrinten, det opvarmer metallet. Det varmer igen luften omkring det op. På grund af det faktum, at finnerne på moderne radiatorer har en særlig form, der forbedrer luftbevægelsen (konvektion), spredes varm luft meget hurtigt. Ved aktiv opvarmning er der en håndgribelig varmestrøm fra radiatorerne.

Dette batteri er meget varmt. I dette tilfælde skal regulatoren installeres

Af alt dette følger det, at ved at ændre mængden af ​​kølevæske, der passerer gennem batteriet, kan du ændre temperaturen i rummet (inden for visse grænser). Dette gør de tilsvarende fittings – reguleringsventiler og termostater..

Lad os med det samme sige, at ingen regulatorer kan øge varmeoverførslen. De sænker det kun. Hvis rummet er varmt – sig det, hvis det er koldt – dette er ikke din mulighed.

Hvor effektivt batteriernes temperatur ændrer sig, afhænger for det første af, hvordan systemet beregnes, om der er en strømreserve til varmeenheder, og for det andet af, hvor korrekt regulatorerne selv er valgt og installeret. En vigtig rolle spilles af systemets inerti som helhed og selve opvarmningsanordningerne. For eksempel varmer aluminium hurtigt op og køler ned, mens støbejern, som har en stor masse, ændrer temperaturen meget langsomt. Så det nytter ikke at ændre noget med støbejern: det tager for lang tid at vente på resultatet..

Varianter af tilslutning og installation af reguleringsventiler. Men for at kunne reparere radiatoren uden at stoppe systemet, skal du sætte en kugleventil op til regulatoren (klik på billedet for at forstørre dens størrelse)

Princippet om drift af radiatorer

I dag bruger vores hjem forskellige typer radiatorer, der er forskellige i deres design og det materiale, de er fremstillet af. Støbejernsbatterier bliver gradvist udskiftet med effektive bimetalliske og aluminiumsradiatorer, som giver dig mulighed for hurtigt at opvarme rummet og samtidig reducere strømudgifterne.

Designet af en standard radiator er en labyrint af rør med talrige finner, der øger varmeoverførslen. Varmt vand kommer ind i batteriet gennem indløbsrøret, det opvarmer metalelementerne, hvilket gør det muligt at levere intensiv opvarmning af rummet.

Justering af batteriets varmeeffektivitet består i at ændre mængden af ​​kølevæske, der kommer ind i radiatoren. Ved at reducere eller øge dens volumen kan du derfor hurtigt variere temperaturen i rummet. Til en sådan justering bruges alle slags ventiler og termostater, som kendetegnes ved et pålideligt design, de er holdbare og lette at betjene..

Det er kun nødvendigt at forstå, at brugen af ​​ventiler, termostater og andre afspærringsventiler ikke vil kunne øge varmeoverførslen til det eksisterende varmesystem..

Hovedformålet med sådanne ventiler er at reducere intensiteten af ​​opvarmning af rummet, hvilket giver dig mulighed for at regulere temperaturen i batterierne, skabe et optimalt mikroklima i huset og spare på energiomkostninger.

Justeringsfordele

Ikke alle ved, at der er en justering af varmebatterierne i lejligheden. Desuden er det ikke alle, der forstår, hvad det er til..

Regulering af temperaturen på radiatorerne har dog mindst 3 fordele:

1. Takket være hende kan vand bevæge sig frit gennem rørene. Som et resultat reduceres sandsynligheden for udseendet af såkaldt luftighed betydeligt. Varmesystemet har en høj effektivitet, samtidig med at det skaber et gunstigt mikroklima.
2. Ved at justere temperaturen kan du reducere de økonomiske omkostninger ved opvarmning af batterierne. Reduktion af rumtemperaturen med kun en grad kan spare mere end 5%.
3. Ved at justere varmen i ekstremt koldt vejr kan du øge varmeforsyningen.

Det skal huskes, at det er bedst at starte arbejdet med at ændre systemet i en lejlighed om sommeren, når der stadig ikke er behov for opvarmning..

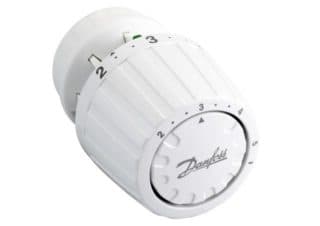

Du kan blive bekendt med funktionsprincippet for en radiatortermostat i videoen:

Temperatur normer

Når det er muligt at regulere temperaturen i batterierne, er det vigtigt at kunne bestemme korrekt i hvilke tilfælde og hvor meget det er nødvendigt at reducere eller omvendt øge graden i lejligheden. Det vigtigste er ikke at få det til at blive for varmt eller for koldt..

Du skal lære at bestemme en behagelig temperatur for dig selv.

Det er nødvendigt at lære at hurtigt bestemme, hvilken temperatur der vil være mest behagelig at leve. Hvad angår bestemmelse af den optimale temperatur for en lejlighed, kan SNiP hjælpe. For hjørnerum er den bedste temperatur lidt over + 20 ° C, men for alle andre rum tværtimod lidt mindre end denne værdi. Ved at vide dette, kan ejeren af ​​lejligheden nemt ændre lufttemperaturen i sine værelser og føle sig ganske behagelig.

Indstillingsmetoder

Regulerede radiatorer installeres ikke i alle beboelsesejendomme; desuden kan installationen i mange tilfælde simpelthen være umulig. Eksempelvis kan reguleringsventiler ikke installeres, hvis bygningen har lodret topfræsning, dvs. når varmen påføres ovenfra. Derfor er det altid for varmt på de øverste etager, og lejlighedsejere skal endda åbne deres vinduer på vid gab. På de nederste etager er batterierne lidt koldere..

Hvis bygningen har et et-rørssystem, opstår dette problem ikke, da vandet, efter at det er passeret gennem radiatorerne, vender tilbage til den centrale stigning. Takket være dette fordeles varm luft jævnt i lokalerne, uanset i hvilken højde de er – selv på første sal, endda på 20.. Samtidig har batterierne reguleringsventiler på forsyningsrøret..

Den bedste mulighed for varmeforsyning og evnen til at regulere det er et to-rør varmesystem. Den har separate rør til både at levere opvarmet vand og returnere det til systemet. I dette tilfælde reguleres radiatorerne i hvert rum separat, fordi hver af dem har specielle ventiler..

Ved at regulere varmeforsyningen kan du skabe komfort og reducere varmeudgifterne betydeligt

Hovedmålet, der forfølges ved regulering af varmeforsyning, er at opnå en bestemt lufttemperatur i rummet. Dette kan opnås på en af ​​to måder:

1. Høj kvalitet. Metoden går ud på at ændre vandets kvalitet. For at gøre dette skal du have en vis effekt på dens opvarmning..
2. Kvantitativ. Når du bruger det, er det nødvendigt at ændre hastigheden, hvormed vandet tilføres. Dette gøres ved hjælp af en cirkulationspumpe eller en låsemekanisme. Hvis mængden af ​​tilført vand reduceres, vil dette bidrage til et fald i temperaturen. Hvis tværtimod vandstrømningshastigheden øges, bliver rummet varmere..

Hvis bygningen har udstyr af høj kvalitet, er det muligt at bruge to metoder på samme tid..

Behovet for at justere varmeoverførsel

Der er to grunde til, at varme radiatorer skal justeres:

1. Reducere omkostningerne ved opvarmning af dit hjem. Sandt nok er det i en lejlighed i en etagers bygning kun muligt at reducere betalingsbeløbet, hvis der er en fælles husvarmemåler. I en privat husstand, i tilfælde af installation af en automatisk kedel, er det usandsynligt, at installation af regulatorer er påkrævet. Besparelsen vil være betydelig.
2. Tilstedeværelsen af ​​behovet for at opretholde det ønskede temperaturregime i lokalerne. For eksempel kan det i et rum være 17 grader Celsius og i et andet – 25 grader. For at gøre dette skal du indstille de relevante numre på det termiske hoved eller lukke ventilen.

Samtidig er det ligegyldigt, hvordan det opvarmede kølevæske kommer ind i radiatorerne – centralt eller autonomt. Det er også ligegyldigt, hvilken varmeenhed der er installeret i systemet. Faktum er, at regulatorerne på batterierne ikke er forbundet med kedlerne – de fungerer uafhængigt..

Egenskaber ved justering af varmebatterier i støbejern

Værker synder ofte ved at indstille en enkelt standardtemperatur for kølevæsken for hele fyringssæsonen. Forkølelse kan komme meget senere, optøning er mulig om vinteren, og foråret kommer ofte forud for planen. Og hele tiden lider beboerne i lejlighederne af den ulidelige varme.

I lejlighedsbygninger af gamle bygninger er der som regel støbejernsbatterier. For at redde dig selv fra lidelse er det ganske muligt at modernisere dem lidt ved at installere en termostat på hver radiator eller gruppe af enheder.

Automatiske termiske hoveder bruges ikke til støbejernsbatterier. De giver en stor fejl på grund af det faktum, at støbejern reagerer meget langsomt på ændringer i kølevæskens temperatur. Dette materiale har en stor termisk inertitet – efter opvarmning afkøles det i lang tid. Derfor er det optimalt at bruge mekaniske termostater med manuel justering for at regulere batterierne..

Kontrolventiler kan installeres ikke kun for forsyningen, men også for retur. Med et etrørs system er der installeret en bypass med ventiler for at tømme kølevæsken. Hvis det er umuligt at forstyrre driften af ​​opvarmning, bliver du nødt til at reducere lufttemperaturen i rummet på andre måder – beskyttelse mod varmeisolerende kasser eller skærme.

Sådan installeres en termostat på et batteri: trin for trin instruktioner

Du får brug for:

• metal-plastrør med en diameter på 20 mm;
• 2 tees med 1/2 “tråd;
• 6 metal-plast kompressionsbeslag-amerikanske;
• termostat;
• kugleventil.

Skru gummiskruemøtrikken af ​​med en justerbar skruenøgle, og skru den gamle vikling af.

Rengør sugefodens gevind, så forbindelsen mellem radiatoren og røret bliver tydeligt synlig.

Gør den samme operation med den nederste forbindelse. For at lette installationen skal du fjerne radiatoren og placere den på en plan vandret overflade. Hold kølerdækslet med en nøgle, og skru røret af med det andet.

Rengør derefter den gamle tætning fra hullet, for eksempel med en skruetrækker.

Nu skal du samle en bypass med en termostat og en kugleventil. Smør kompressionsbeslagets gevind med silikontætningsmasse for at fylde alle hulrum.

Tag 2 tees og 2 brystvorter, vrid sammen.

Skru termostaten og kugleventilen til niplen.

Installer plast-til-metal overgangskoblinger i tee. Du burde få en knude som denne.

Skru det i batteriet.

Fortsæt på samme måde med den nederste forbindelse..

Til bypass skæres en sektion af et metal-plastrør af den nødvendige længde af, efter at møtrikkerne er fjernet fra krympebeslagene og målt afstanden.

Kalibrer kanter, dvs. affasning med en kalibrator.

Sæt en møtrik og en kompressionsring på røret, forbind med en kugleventil og en termostat.

Gør det samme med den anden ende af røret. Jumperen (bypass) er klar. Tilslut den til radiatoren.

Hæng batteriet på den gamle holder og tilslut det til stigerøret. For at gøre dette skal du forberede 2 metal-plastrør. Husk at måle længden i top og bund – det er ofte anderledes.

Fjern bypass fra radiatoren. Skru rørene ind i den øverste og nederste samling.

Installer bypass til radiatoren og rørene til stigningsbøjningerne. Ovenfor er der en termostat til opvarmning.

Nedenfor er en kugleventil.

Spænd møtrikkerne med en justerbar skruenøgle. Radiatoren med termostat kan tages i brug.

Batteritemperaturregulering ved forsyning eller retur

Mere globalt kan problemet med energidistribution i systemet løses ved at regulere batterierne ved forsyning eller retur. Varmemediet ledes fra varmere områder til mindre opvarmede områder ved hjælp af balanceringsventiler. Denne regulering af intensitet kaldes hydraulisk afbalancering af varmesystemet. Alt arbejde udføres som regel af en specialiseret organisation.

Hvis lufttemperaturen i dit hus i nogle lejligheder er mere end + 25 ° С, og i andre er den mindre end + 15 ° С, er der en hydraulisk ubalance (standarden er + 21 ° С). Et andet tegn på systemproblemer er konstant støj i radiatorer og rør..

Balancering efter den klassiske metode, det vil sige ved at ændre indstillingen af ​​kedeludstyret, fører ikke til noget positivt resultat. Temperaturen på henholdsvis kølemiddel i luften falder i alle rum eller stiger. Samtidig er installation af termostater på alle batterier i huset en besværlig og dyr opgave..

Resultatet kan opnås meget hurtigere og mere effektivt, hvis der installeres specielle afbalanceringsventiler på rør længere end 10 meter samt i områder, der er fjernt fra cirkulationspumpen. De giver det nødvendige trykfald på tværs af systemstigninger, hvilket skaber en hindring for passage af et overskydende volumen af ​​kølevæsken og leder det til områder med et underskud.

Hver ventil er individuelt konfigureret. Differenstrykket styrer ændringen i ventilens flowområde. Den foreløbige hydrauliske beregning foretages af designorganisationen. Enkeltpersoner har ikke adgang til balancering, kun bygge- og installationsteam er involveret i dette arbejde..

Mulige funktionsfejl

Batteriets varmeafledning kan blive forringet som følge af:

• tilstopning af rør med kølevæske eller afspærringsventiler;
• dannelsen af ​​luftbelastning
• ændringer i forsyningstilstanden i hovedrørledningen på grund af naboernes handlinger;
• forkert installation af stik;
• ventilbrud.

Under alle omstændigheder skal du kontrollere systemet for fejl, der er opstået, før du starter en større reparation:

• udledning af luft fra radiatoren;
• skyl batteriet
• skift vandhane.

Først derefter, hvis god varmeafledning ikke er genoptaget, kan der udføres andet reparationsarbejde..

Funktioner ved brug af regulatorer

Nogle eksperter anbefaler at udstyre alle batterier i dit hjem med afspærringsventiler. Et sådant trin giver husejere mulighed for at reparere varmesystemet med minimal indsats og tid, og hvis der ikke lækker en bestemt radiator i systemet, er det ikke nødvendigt at tømme kølevæsken fra hele kredsløbet. Efter anmodning fra husejere kan der imidlertid installeres en radiatortemperaturregulator til radiatorer i visse rum..

Oftest installeres enheder i interne rum, hvor der er behov for konstant kontrol over temperaturniveauet..

Installationsanbefalinger

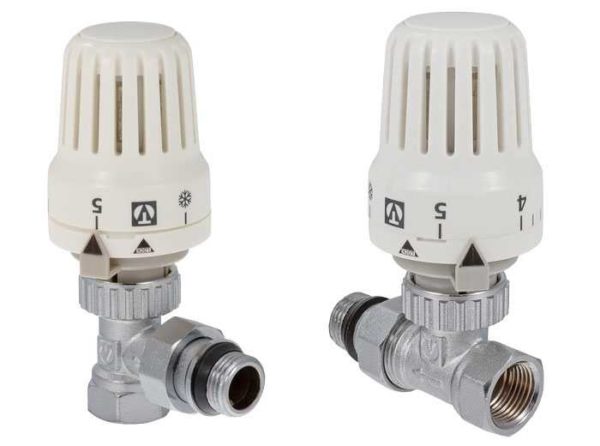

Som regel er en termostat til en radiator monteret på radiatorens indløb i overensstemmelse med den tidligere udviklede varmeskema, men nogle husejere installerer enheder ved stikkontakten i et forsøg på at reducere effekten af ​​udstrømningen af ​​kølet væske på regulatorens funktion..

Selve installationsprocessen er ganske enkel og kræver ingen særlige praktiske færdigheder. Arbejdet med at installere regulatorer adskiller sig ikke meget fra processen med at installere forbindelsesbeslag, der bruges i varmesystemet, og derfor kan installationen af ​​regulatorer udføres ganske hurtigt, hvis du har grundlæggende udstyr og grundlæggende færdigheder i håndteringen af ​​dem..

Ved hjælp af tilgængelige og funktionelle regulatorer i varmesystemet er det således muligt at opnå betydelige resultater i energibesparelser og opnå en jævn fordeling af varme fra varmeenheder i et hus eller lejlighed..

Vi finder ud af, hvordan du regulerer temperaturen på varmebatteriet

Hver fyringssæson bringer sine egne overraskelser med vanskelighederne ved at opvarme lokalerne, både for beboere i etagebygninger og private sommerhuse. Hvordan temperaturen på radiatorerne justeres. kvaliteten af ​​ensartet opvarmning af alle husets rum afhænger.

Sådan reguleres temperaturen på batterierne

Hvis radiatorerne opvarmer godt, men rummet er for varmt, er det nødvendigt at justere kølevæsketilførslen. Overophedning påvirker ikke kun en persons trivsel negativt, men fører også til spild af energi. For at redde sig selv fra varmen åbner beboerne ventilationsåbningerne, vinduerne og altandørene og varmer gaden for egen regning.

Den optimale temperatur i stuer anses for at være omkring 20 ° С, i ikke -boligkorridorer og lobbyer – ± 18 ° С.

Der er flere metoder til at opretholde et givet regime:

• ændring af temperaturen på kølevæsken, hvilket kun er muligt med individuel opvarmning;
• reducere tilførslen af ​​kølevæske til radiatorer ved hjælp af reguleringsanordninger.

Sidstnævnte metode er populær i lejligheder med centralvarme, da du kan skabe behagelige forhold for dig selv, uanset driften af ​​en kraftvarme eller et fyrrum..

Justering af radiatorer

For at forstå spørgsmålet om, hvordan man regulerer varmebatterier med en regulator, skal du først og fremmest finde ud af princippet om deres funktion. Ved sin konstruktion består radiatoren af ​​en labyrint af rør og finner af forskellige typer, hvilket giver øget varmeoverførsel.

Varm væske kommer ind i enhedens indløb, passerer gennem labyrinten og opvarmer derved metallet, som afgiver varme til den omgivende luft. Finnerne på moderne radiatorer er lavet i en særlig form, som forbedrer konvektionen af ​​luftstrømme, og rummet opvarmes hurtigt.

Ved aktiv opvarmning fra batterierne mærkes en varmestrøm. Det betyder, at når mængden af ​​varmebærer, der passerer gennem enheden, ændres, kan rumopvarmningstemperaturen justeres, omend inden for visse grænser.

Dette er hvad specialbeslag er beregnet til – termostater og ventiler. Men varmeregulatoren installeret på batteriet i lejligheden er ikke i stand til at øge varmeoverførslen, den kan kun sænke den.

Effektiviteten af ​​ændring af batteriets temperatur afhænger af:

• om der er en strømreserve til varmeenheder
• om korrekt valg og installation af regulatorer.

Af ikke lille betydning er trægheden i hele varmeforsyningssystemet og selve batterierne. For eksempel ændrer støbejern, som er kendetegnet ved en stor masse, langsomt temperaturen, mens aluminium hurtigt opvarmes og køler ned på samme måde. Det betyder, at der ikke er nogen mening i støbejernsradiatorer med temperaturregulering, da resultatet heraf må vente længe..

Måder at ændre temperaturen med radiatorer

Den første måde at justere temperaturen på radiatorer i et rum er, når du har en radiator installeret i dit værelse, og den er dækket af en skærm. I dette tilfælde vil vi regulere temperaturen i rummet ved hjælp af en rumtermostat og en servo.

Vælg først installationsstedet for rumtermostaten. Normalt er den placeret 1 meter fra døren. I en højde på 1 til 1,5 meter på den modsatte væg fra dørhåndtaget, så når døren åbnes, rammer strømmen af ​​kold luft termostaten, og det reagerer straks på temperaturfaldet.

På radiatorens forsyningsrør monterer vi en ventil under det termiske hoved, hvorpå vi skruer servodrevet til varmesystemer.

Servoen har brug for en 220 volt strømforsyning. I dette tilfælde er dens effekt 2-3 watt. Vi fører kablet fra det til rumtermostaten.

Rumtermostater er opdelt i to grupper: elektronisk og mekanisk. Mekaniske termostater har i dag praktisk talt overlevet deres anvendelighed, men de er de nemmeste at installere. De fungerer som en konventionel switch. Tilfør strøm til termostaten. Gennem det bryder du fasen til servoen, og det er det. Termostaten leverer strøm til servodrevet eller ej.

Elektroniske termostater er enkle, hvad angår tænd og sluk, og der er programmerbare termostater.

Til gengæld er elektroniske termostater af to typer i henhold til driftsprincippet:

Den første er termostater, der kræver netstrøm for at fungere. Normalt 220 volt. Det vil sige, at de leveres med mad separat. Og fra termostaten monterer de kablet separat til servoen.

Den anden type termostater har ikke brug for strøm fra lysnettet, da sådanne termostater er udstyret med et batteri. I dette tilfælde, som med mekaniske termostater, brydes fasen til servoen simpelthen igennem den, og nul går til servoen uden at bryde. I dette tilfælde skal alle termostater tilsluttes i tavlen til din maskine for hurtig udskiftning eller vedligeholdelse..

Hvordan temperaturen ændres af servodrev?

Tænd rumtermostaten, og tænd for varmen. Servomotoren er normalt lukket i dette tilfælde. Indstil nu den nødvendige temperatur på termostaten, og hvis den er højere end rumtemperaturen, leverer termostaten strøm til servodrevet, og den begynder at åbne. Tiden for fuld åbning og lukning af servoen er 3 minutter.

Kølevæsken går til radiatoren, og stuetemperaturen begynder at stige. Når rumtemperaturen stiger til det indstillede på termostaten, afbryder termostaten strømforsyningen til servoen. Aktuatoren returneres til den normalt lukkede position ved hjælp af en fjeder, der er indbygget i den. etc.

Rumtemperaturregulering med flere radiatorer

Ifølge scenariet er princippet om temperaturregulering det samme med en radiator, men det har nogle særegenheder..

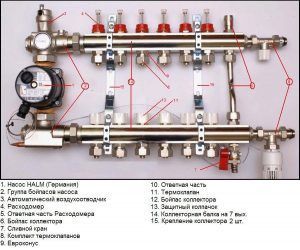

For at regulere temperaturen på en gruppe radiatorer er det nødvendigt at bryde radiatorvarmerens returledning og skære en tovejsventil under servodrevet ind i ledningen.

For at gøre dette er det nødvendigt at udstyre en niche på gulvet, hvor der monteres en forsyningsrørledning med afspærringsventiler og en returledning med ventiler til et servodrev. Alt dette er nødvendigt for service.

Da med et stort antal sådanne temperaturkontrolzoner, vil du ikke kunne skære ventiler i en rørledning, der løber vandret. Følgelig skal rørledningerne monteres lodret, hvilket som sådan giver en fordelingsmanifold med en diameter større end hovedrørledningen.

Samtidig vil luft samle sig på det højeste punkt, så at sige, i fordelingsmanifolden. For at fjerne luft skal der bruges en automatisk udluftning..

I dette tilfælde vil hovedsystemet for tilslutning være præcis to-rør med vandret installation og tvungen cirkulation.

Bestem antallet af reguleringszoner. Vi installerer radiatorer og bringer forsynings- og returledninger til distributøren.

Vi forbinder forsyningsrørledninger gennem kugleventiler, og kontraventiler gennem tovejsventiler. Valg af rumtermostat. Bestem dens placering. Vi laver installation af kabler. Vi udfører efterbehandling af lokalerne.

Efter endt montering monterer vi termostater, servoer og forbinder dem. Vi leverer strøm og nyder den betinget automatiske regulering af rumtemperaturen med flere radiatorer. Samtidig anbefaler jeg at installere luftventilen gennem en kugleventil..

Justeringsenheder

Disse er mekaniske ventiler eller automatiske enheder, som du kan ændre radiatorens varmeoverførsel til. De er monteret både på enkeltbatterier og deres grupper.

Kugleventiler

Ventilerne er billige, men samtidig ineffektive reguleringsanordninger. Kugleventiler installeres ofte ved indløbet til radiatoren, ved hjælp af hvilket vandstrømmen reguleres.

Men dette udstyr har også en anden funktionalitet – afspærringsventiler. Ventiler bruges til helt at lukke for strømmen af ​​kølevæske i systemet. For eksempel, i tilfælde af en varmelækage, kan kugleventiler placeret ved radiatorens ind- og udløb repareres uden at stoppe varmeforsyningen og dræne væsken..

Kugleventiler regulerer ikke varmebatterier i lejligheden. De har kun to positioner – helt lukkede og åbne. Mellemstedet medfører kun skade.

Faktum er, at inde i en sådan vandhane er der en kugle med et hul, som i sin normale position ikke er truet, men i alle andre situationer sliber de faste partikler, der er til stede i kølemidlet, det og stykker bryder af fra det. Som et resultat vil hanen ikke blive forseglet, og i “lukket” position vil vand fortsætte med at strømme ind i batteriet, hvilket er fyldt med store problemer i tilfælde af en lækage af enheden.

Hvis en af ​​ejendommens ejere besluttede at gøre alt for at styre radiatorerne ved hjælp af kugleventiler, skal det huskes, at de skal installeres korrekt.

Denne metode bruges normalt i boligblokke. Hvis ledningerne er enkeltrørs lodrette, kommer et varmt vandrør ind i rummet gennem loftet, og en radiator er forbundet til det (læs: "Korrekt justering af varmebatterier i en lejlighed – komfort i huset og omkostningsbesparelser"). Rørledningen forlader den anden indgang til enheden og går gennem gulvet til det nederste rum.

I dette tilfælde er det nødvendigt at installere ventilerne korrekt, da installation af en bypass er obligatorisk. Omløbsrøret er nødvendigt, så når væskestrømmen til radiatoren lukkes, fortsætter kølevæsken med at cirkulere i fælleshusets system.

I nogle situationer er vandhanen placeret på bypasset for at ændre mængden af ​​vand, der passerer gennem den og derved justere batteriets varmeoverførsel. For at sikre varmesystemets større pålidelighed installeres mindst tre vandhaner: to afbrydes på radiatoren og fungerer normalt, og den tredje bliver regulerende.

Men her må vi ikke glemme, hvilken position enhederne er i. Ellers kan du helt blokere stigningen, og du kan ikke undgå både kulden i lejligheden samt ubehagelige opgør med naboer og repræsentanter for administrationsselskabet.

Når eksperterne beslutter, hvordan de skal regulere varmen i batterierne, anbefaler eksperter derfor ikke at bruge kugleventiler. Der er andre produkter på markedet, der er specielt designet til at ændre mængden af ​​vand, der cirkulerer gennem radiatoren..

Hvad skal man gøre med en fastklemt kugleventil

Hvis kugleventiler ikke roteres i årevis, har de en tendens til at syrne og gribe fat. I en sådan situation skal du ikke forsøge at løse problemet fysisk og tving ikke sommerfuglen med en tang eller en gasnøgle. Den er lavet af en sprød legering og vil sandsynligvis gå i stykker. Fortsæt sådan her:

1. Skru låsemøtrikken af, og fjern sommerfuglhåndtaget fra stammen.
2. De fleste af disse ventiler vil have en møtrik under håndtaget, der fastgør plastkirtlen. Løsn den ved at dreje nøglen en halv omgang. Hvis der ikke er nogen møtrik, skal du gå til næste trin..
3. Tag en skruenøgle eller anden enhed, der giver dig mulighed for sikkert at gribe lejlighederne på stilken. Drej den så langt som muligt uden at bruge for meget kraft..
4. Når du føler modstand, skal du dreje stammen tilbage, indtil den stopper og igen fremad, og prøve at dreje den et par grader mere. Arbejd omhyggeligt og uden hast!
5. Udvikl en 90 ° ventilrotation på denne måde, stram derefter pakningsmøtrikken og sæt håndtaget på igen..

Justerbar skruenøgle giver dig mulighed for at tage godt fat i kanterne

Råd. Hvis du finder WD-40 aerosol smøremiddel i din husstand, skal du anvende det på stilken og vente 5-10 minutter, før du roterer..

Vær dobbelt forsigtig, når du slukker batterierne med sure vandhaner i opvarmningssæsonen. Hvis du haster for meget og anvender meget kraft, vil du afbryde en metalstang eller kugle, og i værste fald vil ventillegemet briste. En stråle varmt vand kan ramme fra revnen og brænde dig. Mens du går ned i kælderen og lukker varmestigeren, vil kølevæsken skade det indre af rummet, og du kan nogenlunde gætte, hvor meget det koster nu at renovere en lejlighed.

Hvis du ikke er sikker på dine handlinger, skal du ringe til VVS’erne. For mere information om, hvordan man lukker en fastklemt kugleventil for at afbryde varmebatterierne, se videoen:

Afspærringsventiler

Disse er de enkleste enheder, der giver dig mulighed for at reducere mængden af ​​kølemiddel, der kommer ind i de installerede radiatorer. Afspærringsventiler er lavet i form af kugleventiler med to positioner:

“Åben” – den maksimalt mulige mængde kølemiddel kommer ind i radiatoren, og batteriet varmes op ved fuld kapacitet.

• “Lukket” – kølevæskestrømmen stoppes, og radiatoren afkøles hurtigt.

Det anbefales ikke at lade kugleventiler stå i en mellemstilling, da ventilen hurtigt bliver beskadiget af faste partikler i varmesystemets kølevæske. Ulempen ved at bruge afspærringsventiler til at regulere batteriet er behovet for hyppig manipulation, når husejeren skal åbne og lukke ventilerne manuelt. Ved hjælp af sådanne enheder vil det være umuligt at skabe et optimalt og stabilt temperaturregime i rummet..

Mayevsky kran

Når kølevæsken hældes i varmesystemet, kommer luft også ind sammen med vand eller frostvæske.

For at fjerne det bruges specielle enheder – de såkaldte Mayevsky -kraner:

Air release enhed

• Designet af et sådant produkt er ret simpelt: det er baseret på en afspærringsstang installeret i et hus med en gevind til et radiatorstik.
• Stilken drives enten med en skruetrækker eller med en speciel skruenøgle, hvilket åbner rørhulrummet i sadlen.

Bemærk! Hvis det er muligt, skal du købe ventiler til en skruetrækker, da du regelmæssigt vil miste nøglen, hvilket ikke er overraskende – du bliver nødt til at bruge den en eller to gange om året. Det skal tages i betragtning, at gennemstrømningen af ​​en sådan kran er lille, så for eksempel bør du ikke lægge den på en ekspansionsbeholder: det vil tage cirka en time at udlufte overskydende luft

I en sådan situation er en konventionel ventil eller en vandhane installeret med en opadgående tud mere egnet.

Det skal tages i betragtning, at gennemstrømningen af ​​en sådan kran er lille, så for eksempel bør du ikke lægge den på en ekspansionsbeholder: det vil tage cirka en time at udlufte overskydende luft. I en sådan situation er en konventionel ventil eller en vandhane installeret med en opadgående tud mere egnet..

Manuelle ventiler

Vandhaner med manuel justering giver dig mulighed for at slukke for varmebatteriet, hvilket reducerer mængden af ​​kølevæske, der kommer ind i radiatorerne. Denne justering foretages ved at reducere eller øge diameteren af ​​boringen..

Den manuelle ventil har et afspærringshoved, hvis position ændres afhængigt af håndtagets position. For at forenkle justeringen af ​​volumenet af kølevæsken, der kommer ind i batteriet, kan en skala med opdelinger påføres ventilhuset for at indstille den nødvendige temperatur på batteriet.

Trevejsventiler

En trevejsventil kan bruges til at regulere batteriets temperatur, som er installeret på tilslutningen af ​​forsyningsrøret og bypass. Denne enhed stabiliserer driften af ​​radiatoren, reducerer eller øger intensiteten af ​​opvarmning af rummet. Trevejsventilen er udstyret med et termostatisk hoved, som forenkler batteriregulering. Sådant afspærringsudstyr vil være det bedste valg til enkeltrørs varmesystemer med lodrette ledninger..

Fordelene ved denne type låseudstyr inkluderer dens alsidighed, fremragende pålidelighed, holdbarhed og overkommelige omkostninger. Med hensyn til dets funktionalitet er den imidlertid ringere end automatiske elektroniske termostater, hvilket begrænser dens brug en smule..

Nålventil

Denne enhed er normalt installeret i varmesystemet foran manometeret. Ventilen ændrer jævnt og effektivt kølevæskestrømmen og lukker den gradvist af. Designfunktionen ved denne enhed er, at bredden af ​​gangen i den er halvt så meget.

For eksempel, når du installerer tommerør og det samme tværsnit af en nåleventil, vil dens kapacitet kun være ½ tomme. Som et resultat reducerer hver enhed, der er indbygget i systemet, denne parameter. Flere produkter installeret i serie, for eksempel i en etrørs struktur, fører til, at de sidste apparater bliver lidt varme eller bliver kolde.

Da passagen er meget smal, anbefales det ikke at installere nåleenheden, når man løser problemet med, hvordan man regulerer batteriets temperatur, da dets varmeafledning reduceres kraftigt..

Du kan øge det som følger:

• fjernelse af ventilen;
• fordobling af antallet af sektioner;
• ved at placere en enhed, der har dobbelt så mange koblinger.

Mekanisk termostat

Designet til regulering og konstant vedligeholdelse af den indstillede temperatur i radiatoren. Det er en mekanisk ventil, der skærer ind i kølevæsketilførselsrøret. På toppen af ​​enheden er der et termisk hoved til indstilling af den ønskede tilstand.

Termostatisk hoved er et temperaturfølsomt element. Inde er der en elastisk cylindrisk bælge fyldt med en gas eller væske med en høj termisk ekspansionskoefficient. Ved opvarmning øges volumen og forskydes stilken og derved reduceres rørets lumen. Strømningshastigheden falder, radiatoren afkøles.

Mekaniske termostater giver dig mulighed for at styre mikroklimaet i et rum uden konstant menneskelig kontrol. Den angivne tilstand opretholdes automatisk. Hovedbetingelserne for ventilens langsigtede drift er, at en ikke-frysende væske af høj kvalitet eller specielt forberedt vand skal cirkulere i systemet, da enheden er følsom over for kontaminering.

Automatisk termostat med fjernbetjeningssensor

Sådanne anordninger består af to dele – et mekanisk termisk hoved og en temperatursensor, der er forbundet med et tyndt kapillarrør 1-10 m langt. Den kapillære mekaniske termiske sensor bruges til at opretholde den indstillede temperatur i driftsområdet fra 30 til 90 ° C. Det kan bruges både til at starte ventiler og til at tænde / slukke cirkulationspumpen.

Elektronisk termostat

Dette er enheder af den nyeste generation, der giver dig mulighed for at skabe en gunstig temperatur i rummet ved hjælp af en mikroprocessor indbygget i det termiske hoved. Batteridrevet i to kontroltilstande:

• i standard – konstant temperatur opretholdes, som kan indstilles med berøringsknapper eller via radiokanal.
• programmerbar – sensoren regulerer temperaturen efter timer og dage i ugen, temperaturplanen indstilles fra radioens fjernbetjening eller ved hjælp af forskellige applikationer fra en smartphone, tablet eller computer.

Automatiske termostater med sensorer hjælper med at aflaste unødvendig belastning fra varmesystemet, spare på opvarmning af lokalerne i fravær af lejere og gør forholdene i hvert værelse så behagelige som muligt.

Reguleringsventiler til radiatorer

For at manuelt justere driften af ​​varmeapparater bruges specielle ventiler. Sådanne kraner realiseres med en lige eller vinklet forbindelse. Proceduren for regulering af varmebatterier ved brug af disse enheder i manuel tilstand er som følger.

Når ventilen drejes, hæves eller sænkes afspærringskeglen. I lukket position er varmemediumstrømmen helt afbrudt. Når keglen bevæger sig op eller ned, regulerer den mere eller mindre mængden af ​​cirkulerende vand.

På grund af dette funktionsprincip kaldes disse ventiler også “mekaniske temperaturregulatorer”. De installeres på batterierne på gevindet og tilsluttes rørene med fittings, oftest af krympetypen.

Reguleringsventilen, der bruges til opvarmningsanordninger, har følgende fordele:

• enheden er pålidelig, den er ikke farlig for tilstopninger og finkornede slibende partikler i kølevæsken-dette gælder udelukkende produkter af høj kvalitet, hvor ventilkeglen er lavet af metal og omhyggeligt behandlet;
• produktet har en overkommelig pris.

Reguleringsventiler har også ulemper – hver gang enheden bruges, skal dens position ændres manuelt, og derfor er det ret problematisk at opretholde et stabilt temperaturregime..

For dem, der ikke er tilfredse med denne ordre, og han overvejer at regulere varmebatteriets temperatur med en anden metode, er brugen af ​​automatiske produkter mere egnet, hvilket giver dig mulighed for at styre graden af ​​opvarmning af radiatorer..

Mulighed for automatisk justering

Der er flere måder at regulere temperaturen i batterier på. Men den automatiske justering af temperaturregimet i rummet har en ubestridelig fordel. Faktum er, at ved at sætte regulatorknappen i den nødvendige position én gang, slipper ejeren af ​​ejendommen for at skulle bruge den i lang tid..

Batteriregulering med termostat

For at sikre konstant vedligeholdelse af den indstillede temperatur i rummet bruger de termostater til radiatorer (termostater). Disse enheder har også andre navne – termostatventil, termostatventil osv. Der er mange navne, men de refererer alle til et produkt..

Termoventilen og termoventilen er enhedens nedre del, og termohovedet og termoelementet er toppen. De fleste af disse produkter fungerer uden strømforsyninger. En undtagelse er modeller med et digitalt display, hvor batterier placeres i det termostatiske hoved. De skal ofte ikke ændres, da det nuværende forbrug er ubetydeligt..

Radiatortermostaten består af flere komponenter:

• en termostatventil, som kaldes en “krop”, “termoventil”, “termisk ventil”;
• termostathoved eller “termostatelement”, “termoelement”, “termisk hoved”.

Kroppen (ventilen) er lavet af metal, normalt af bronze eller messing. Udadtil ligner dets design en manuel ventil. Mange producenter laver bunden

radiator termostat forenet. Det betyder, at forskellige typer hoveder kan monteres på et hus, uanset deres producent..

Således er det muligt at installere et termoelement med forskellig kontrol på termoventilen – manuel, mekanisk eller automatisk, hvilket er meget bekvemt. Hvis der er et ønske om at ændre justeringsmetoden, er det ikke nødvendigt at købe hele enheden, du skal bare installere et andet termostatelement.

Automatiske regulatorer adskiller sig i princippet om at påvirke låsemekanismen. I en håndholdt enhed ændres dens position ved at dreje håndtaget. Hvad angår automatiske modeller, har de normalt en sifon, der lægger pres på

fjederbelastet mekanisme. I elektroniske produkter styrer processoren arbejdsgangen..

Bælgen er hovedelementet i termoelementet (termisk hoved). Det ligner en lille forseglet cylinder med en væske eller gas indeni. Begge disse stoffer har en fælles ejendom – deres volumen afhænger af temperaturen. Ved opvarmning begynder gas og væske at stige betydeligt i volumen og derved strække cylinderen.

Bælgen, når der presses på fjederen, blokerer kølevæskens strømning. Når arbejdsmediets volumen falder, når det afkøles, stiger fjederen og dermed øges væskestrømmen, og radiatoren opvarmes igen. På grund af brugen af ​​en sådan enhed, afhængigt af dens kalibrering, kan den indstillede temperatur opretholdes med høj nøjagtighed – op til en grad.

Inden en radiator bruges, skal alle, der beslutter sig for at købe en termostat til den, beslutte, hvilken slags temperaturkontrol den skal have:

• brugervejledning;
• auto;
• med indbygget eller fjernbetjent sensor.

Der er også modeller til rådighed for et-rør og to-rør systemer, med huse lavet af forskellige metaller..

Anvendelse af trevejsventiler

En måde at regulere varme radiatorer på er at bruge en trevejsventil. Sandt nok bruges det sjældent. På trods af at den er designet til at løse andre problemer, er dens anvendelse mulig.

En trevejsventil er monteret ved bypassens krydsning med forsyningsrøret til varmebatteriet. For at stabilisere arbejdsmiljøets temperatur er det nødvendigt, at den er udstyret med et termostatisk hoved.

Når temperaturen nær hovedet på trevejsventilen bliver højere end den indstillede parameter, lukkes væskestrømmen til radiatoren – den sendes til bypass. Efter at kølevæsken er afkølet, begynder ventilen at fungere i den modsatte retning, og batteriet opvarmes igen. Denne tilslutningsmetode er normalt implementeret i etrørs varmeforsyningssystemer og med lodrette ledninger..

Typer af reguleringsventiler

Eksisterende moderne varmeforsyningsteknologier gør det muligt at installere en speciel hane på hver radiator, som styrer varmekvaliteten. Denne reguleringsventil er en varmeveksler til afspærringsventil, der ledes til radiatoren.

Ifølge princippet om deres arbejde er disse kraner:

• Bold, der primært tjener som 100% beskyttelse mod nødsituationer. Disse afspærringsenheder er et design, der kan rotere 90 grader, og kan tillade vand at passere eller hindre kølevæskens passage..

Kugleventilen må ikke stå halvt åben, da dette kan beskadige O-ringen og forårsage lækage..

• Standard, hvor der ikke er nogen temperaturskala. De er repræsenteret ved traditionelle budgetventiler. De giver ikke absolut kontrolnøjagtighed. Delvist blokering af kølevæskens adgang til radiatoren ændrer de temperaturen i lejligheden med en udefineret værdi.
• Med et termisk hoved, som giver dig mulighed for at justere og overvåge parametrene for varmesystemet. Sådanne termostater er automatiske og mekaniske..

Konventionel direktevirkende termostat

En direktevirkende termostat er en enkel enhed til styring af temperaturen i en radiator, som er installeret i nærheden af ​​den. Ved sit design er det en forseglet cylinder, i hvilken en sifon med en speciel væske eller gas indsættes, som klart reagerer på ændringer i kølevæskens temperatur.

Når den stiger, ekspanderer væsken eller gassen. Dette fører til et øget tryk på stammen i termostatventilen. Han bevæger sig til gengæld for at blokere kølevæskestrømmen. Når radiatoren afkøles, finder den omvendte proces sted..

De vigtigste typer af regulatorer

For at øge radiatorens effektivitet kan der bruges en temperaturregulator til en radiator, som fungerer efter forskellige principper. I øjeblikket er der fire hovedgrupper af regulatorer, der kombinerer enheder med et lignende driftsprincip..

Regulatorer med afspærringsmekanisme

Når de beslutter, hvordan varmebatterierne skal justeres, er husejere ofte opmærksomme på vandhaner. De adskiller sig i overkommelige omkostninger, acceptabel levetid, forudsat at de bruges korrekt og samtidig har et elementært design. Varmebatteriets afspærringsregulator er installeret på radiatoren og bruges til at styre mængden af ​​kølevæske, der kommer ind i kredsløbet..

Enhedens enkle design giver dig mulighed for nemt at styre tilførslen af ​​kølevæske fra varmesystemet.

Der er kun to arbejdspositioner til afspærringsventilerne. Den første position sørger for den frie strøm af kølevæske fra systemet, og den anden position blokerer fuldstændigt vandstrømmen, som følge heraf stopper cirkulationen, radiatoren afkøles og ophører med at deltage i processen med at opvarme huset.

Nogle husejere, der bruger en manuel opvarmningstemperaturregulator på mcd, forsøger at lade spærreventilhåndtaget stå i en mellemliggende tilstand for med magt at reducere cirkulationen af ​​kølevæsken, men eksperter er imod at udføre sådanne forsøg. Forkert betjening af afspærringsventilen vil hurtigt føre til fejl i enheden, og selve varmesystemet skal have komplekse og tidskrævende reparationer..

Ved brug af afspærringsventiler kan reguleringen af ​​varmebatterier i en lejlighed udføres på et ret primitivt niveau, da det kræver kontinuerlig overvågning af ejerne og giver mulighed for manuel styring af håndtagets positioner. Derfor bruges stophaner i øjeblikket ret sjældent, og husejere er opmærksomme på mere avancerede modeller af regulatorer..

Manuelle ventiler

Smidig regulering af opvarmning i en lejlighedsbygning er mulig ved brug af manuelle ventiler, hvis forbedrede design indebærer finesse i indstillingerne. I modsætning til afspærringsventiler, der har to positioner – “Åben” / “Lukket”, har ventilen mulighed for fleksibelt at regulere mængden af ​​kølemiddel, der kommer ind i kredsløbet. Dette gøres ved at ændre sektionens indre diameter i ventilens flowkanal.

Manuelle ventiler, der bruges til at regulere opvarmningen af ​​batterierne, fås i en lang række modeller med forskellige udseende, fremstillingsmateriale og design. De fleste har dog lignende designløsninger. Så grundventilen er en ventil med to dyser og et afspærringshoved. Disse komponenter er forenet med et håndtag, der er graveret med en skala for brugernes bekvemmelighed, hvilket angiver ændringer i diameteren af ​​boringen.

Ved at dreje på knappen kan brugeren ændre mængden af ​​kølevæske og opvarmningsniveauet for en bestemt radiator. Selvom en ventil er dyrere end en afspærringsregulator til en radiator, er den mere rentabel på lang sigt, da den giver boligejere mulighed for at spare penge på varmeregninger. Fordelene ved denne type anordning ligger i det enkle design og elementære brug, og ulempen ligger i behovet for manuelle justeringer og periodisk overvågning af regulatorens drift..

Installation af en termostatventil

Blandt specialister diskuteres spørgsmålet om, hvorvidt det er nødvendigt at sætte vandhaner på varme radiatorer, praktisk talt ikke. Selv installationen af ​​en simpel kugleventil giver en række fordele og tilstedeværelsen af ​​en termostat af høj kvalitet endnu mere. Instruktionen råder dog til at følge en række regler ved installation af sådanne enheder:

Eksempel på korrekt installation af produktet

• Først skal du vælge en passende ventilmodifikation. For systemer med et rør bruger vi produkter af RTD-G-typen, til to-rørssystemer-RTD-N.
• For det andet kontrollerer vi kølevæskens bevægelsesretning (angivet med pilen på kroppen), før vi sætter vandhanerne på radiatorerne. Hvis vi forvirrer, fungerer enheden som du vil, bare ikke den måde vi har brug for.
• For det tredje placerer vi termoreguleringshovedet vinkelret på batteriets plan. så varmestrømmen ikke påvirker dens arbejde.

Hvordan man regulerer varme radiatorer med vandhaner er også et ret simpelt spørgsmål:

• Efter at have installeret ventilen på radiatoren, kontrollerer vi tætheden og leverer kølevæsken til systemet.
• Indstil gennemsnitstemperaturen med håndtaget eller skiven.
• Efter cirka en time justerer vi ventilindstillingen efter vores følelser og kontrollerer med termometeret i rummet.
• Gentag om nødvendigt justeringen endnu en gang. dette er imidlertid normalt ikke påkrævet.



  Derefter er det normalt nødvendigt at gribe ind i driften af ​​enheden højst en gang om måneden – med pludselige ændringer i den ydre temperatur.

Sådan øges batteriets varmeafledning

Om det er muligt at øge radiatorens varmeoverførsel afhænger af, hvordan den blev beregnet, og om der er en effektreserve. Hvis radiatoren simpelthen ikke kan producere mere varme, hjælper ethvert justeringsmiddel ikke her. Men du kan prøve at ændre situationen på en af ​​følgende måder:

• Kontroller først og fremmest for tilstopning af filtre og rør. Blokeringer findes ikke kun i ældre hjem. De ses oftere hos nye: Under installationen kommer alle former for byggeaffald ind i systemet, hvilket tilstopper enhederne, når systemet starter. Hvis rengøringen ikke virker, skal du gå til drastiske foranstaltninger.
• Forøg temperaturen på varmemediet. Dette er muligt ved individuel opvarmning, men det er meget svært, temmelig umuligt, med centraliseret.
• Skift forbindelse. Ikke alle typer radiatorforbindelser er lige effektive, for eksempel giver omvendt lateral et fald i effekten med 20-25%, og installationsstedet for varmelegemet påvirker også. Læs mere om batteritilslutningstyper her.
• Forøg antallet af sektioner. Hvis tilslutningen og installationen er optimal, og rummet stadig ikke er varmt nok, er varmekraften i varmelegemet ikke nok. Derefter skal du dyrke flere sektioner. Sådan gør du det, læs her.



Den største ulempe ved regulerede systemer er, at de har brug for en vis effektreserve for alle enheder. Og disse er ekstra midler: hver sektion koster penge. Men det er ikke synd at betale for komforten. Hvis dit værelse er varmt, er livet ikke en glæde, såvel som i et koldt. Og reguleringsventiler er en universel vej ud.

Der er mange enheder, der kan ændre mængden af ​​kølemiddel, der strømmer gennem en varmeenhed (radiator, register). Der er meget billige muligheder, der har en anstændig pris. Fås med manuel justering, automatisk eller elektronisk. Lad os starte med det billigste.

Regulering af varmeapparater afhængigt af typen af ​​varmesystem

Inden regulering af opvarmningen i en lejlighed er det nødvendigt at bestemme, hvilken type varmeanlæg der bruges..

Centralvarme

I centralvarmesystemet afgøres spørgsmålet om, hvordan man regulerer varmebatteriet i en lejlighed afhængigt af rørlayoutet:

• Med et to-rørs ledningsdiagram er der installeret to stigerør, der leverer kølevæsken til varmeenhederne og returnerer den. Strømmen af ​​varmt vand i radiatoren reguleres ved hjælp af en separat ventil og en manuel eller automatisk termostat, som er udstyret med hver varmeenhed..
• Funktionsprincippet for et etrørs system er at tilføre kølevæsken til hver radiator og returnere det til hovedstigningen. Takket være denne ordning er vandtemperaturen i varmeenheder på ethvert gulv praktisk talt den samme. Hver varmeapparat har en reguleringsventil på forsyningen.
• I de fleste etagebygninger er der installeret et lodret varmesystem, som helt udelukker muligheden for at justere temperaturen i varmeenheder. Med denne ordning varmer batterierne på de nederste etager meget dårligt, så det er altid koldt i lejlighederne. Værelserne på de øverste etager lider tværtimod af varme..

Forskelle i varmesystemer

Ifølge deres placering er der tre typer varmesystemer:

1. systemer, gennem hvilke vand bevæger sig fra top til bund;
2. et-rør system;
3. to-rør system.

Hvis dit hus har et system af den første type, vil det simpelthen være umuligt at justere varmebatteriets temperatur. På de øverste etager vil radiatorerne konstant være varme, men på de nederste vil de være koldere..

Hvis du har et gennemstrømnings-et-rørssystem, vil det være nok at installere en ekstra ventil på røret for at justere varmebatterierne, der forsyner varmt vand til en separat radiator. I et strømningssystem bevæger vand sig langs stigerøret, passerer gennem batteriet og vender tilbage til det igen. (Se også: Hvad er gode varme radiatorer, du kan bruge til at opvarme din bolig)

I nærvær af et to-rørssystem kan både manuelle ventiler og specielle automatiserede enheder installeres på ledningen. De hjælper med at regulere ikke kun temperaturen, men også mængden af ​​det indgående vand. Hvilken enhed du skal vælge – manuel eller automatisk – det er op til dig.

Stabilisering af trykket i varmesystemet

Udvidelse af vand som følge af opvarmning er en naturlig proces. I denne indikator kan trykket overstige den kritiske værdi, som er uacceptabel set fra varmedrift. For at stabilisere og reducere trykket på de indre overflader af rør og radiatorer er det nødvendigt at installere flere varmeelementer. Det vil være meget lettere og mere effektivt at justere varmesystemet i et privat hus med deres hjælp..

Justering af ekspansionsbeholder

Ekspansionsmembranbeholder

Det er en ståltank opdelt i to kamre. En af dem er fyldt med vand fra systemet, og luft sprøjtes ind i det andet. Lufttrykværdien er lig med den normale i varmeledningerne. Hvis denne parameter overskrides, øger den elastiske membran vandkammerets volumen og kompenserer derved for den termiske ekspansion af vand.

Inden du justerer differenstrykket i varmesystemet, skal du kontrollere tilstanden og indstillingen af ​​ekspansionsbeholderen. Du kan justere trykket i varmesystemet ved at købe en tankmodel med mulighed for at ændre det i luftkammeret. Som en ekstra foranstaltning skal du installere en manometer for visuelt at kontrollere denne værdi..

Med et betydeligt spring i tryk vil denne foranstaltning imidlertid ikke være nok. På denne måde kan differenstrykket i varmesystemet justeres, hvis det ikke overstiger en kritisk værdi. Derfor anbefales det at installere yderligere enheder.

Sådan justeres en sikkerhedsgruppe

Denne gruppe af enheder indeholder følgende elementer:

• Trykmåler. Designet til visuel styring af varmesystemet;
• Udluftning. Hvis vandtemperaturen overstiger 100 grader, virker overskydende damp på ventilsædet på enheden og frigiver luft fra rørene udenfor;
• Sikkerhedsventil. Virker på samme måde som et vandafløb, men er nødvendigt for at tømme overskydende kølemiddel fra rør.

Hvordan justeres en radiator med denne enhed? Desværre er det designet til at forhindre nødsituationer i hele systemet. Batterier har brug for en anden enhed.

Sådan øges rekylstyrken på en radiator

Det er kun muligt at øge radiatorernes udgangseffekt ved at øge kølevæskens temperatur. Eller ændre radiatorerne til mere effektive (skift det gamle, tilstoppede, støbejern til moderne bimetal, aluminium, stål osv.). Udskiftning af radiatorforsyningsrør med nye, tilføjelse af yderligere sektioner til de installerede batterier og en række andre faktorer, der påvirker dette. Selv metoden til tilslutning af radiatoren til varmesystemet afhænger af dens temperatur..

Derfor bliver det af ovenstående klart, at for eksempel hvis radiatorer ikke fuldt ud klarer deres opgave i en lejlighed med centralvarme, vil det ikke være muligt for dig at hæve kølevæskens temperatur, da du ikke gør det gør dette og kan ikke gøre dette

Derfor er det bedre at være opmærksom på kvaliteten af ​​selve radiatorerne eller for eksempel på isoleringen af ​​vinduer og hele lejligheden som helhed. Måske ville det være mere rationelt at investere penge, lad os sige, på nye termoruder

I et privat hus med individuel opvarmning skal du regulere vandtemperaturen i systemet med en varmekedel, men igen er kvaliteten af ​​husets isolering den grundlæggende faktor for et varmt hus. Måske er dit varmesystem normalt, og ved at tilføje en kedel vil du bruge på energiressourcer.

Opvarmningstemperaturregulering

En vigtig parameter for ethvert varmesystem er det optimale temperaturregime for dets drift. Et forhold mellem varm og afkølet varmeoverførselsvæske på 75/50 eller 80/60 anses for egnet. Denne værdi er dog ikke altid acceptabel for visse dele af netværket. Hvordan justeres opvarmningen i huset korrekt i dette tilfælde? Installation af specialudstyr er påkrævet. Nogle af dem er designet til at regulere radiatorer.

Blandeenheder

Deres hovedelement er en to eller trevejsventil. En af dyserne er forbundet til varmeledningen med varmt vand, den anden til returen. Den tredje er monteret på sektionen af ​​ledningen, hvor det er nødvendigt at sikre et lavt niveau af kølevæsketemperaturen.

Som ekstra blandeenheder er de udstyret med en temperatursensor og en termostatisk styreenhed. Sensoren sender et signal om varmemiddelets opvarmningsniveau, og den åbner eller lukker blandeventilen og regulerer derved varmesystemet med to rør. Oftest er sådanne mekanismer installeret i samlerne af et vandopvarmet gulv..

Hvis du har brug for at justere opvarmningen af ​​et vandopvarmet gulv i en lejlighedsbygning, skal du tage hensyn til rørets temperaturregime. Oftest overstiger det ikke 45 grader..

Hvad skal du ellers vide

Hvis du undrer dig over, hvordan du slukker batteriet, hvis der ikke er noget tryk, er der en løsning her. Sandt nok, her er muligheden med stigningens overlapning uundgåelig. I dette tilfælde vil ikke kun et separat taget batteri blive blokeret, men også en del af varmesystemet. I små byer bruges ofte praksis med selvstændigt at slukke for varmen, blot ved at blokere stigningen. Den slukkes ved hjælp af en lås i kælderen. På det sted nærmer han sig solsengen. Vandventiler er normalt i sigte.

Du kan finde ud af, hvilke armaturer der er egnede til at slukke for varmen, i den tekniske dokumentation. Derudover bør det være kendt af en erfaren blikkenslager, der er fortrolig med lokal kommunikation. I de fleste tilfælde lukkes varmesystemet af med en messingventil eller en ventil.

I tilfælde af at vindueskarmen overlapper batteriet, er der ingen enkelt løsning. Det hele afhænger af graden af ​​overlapning. Så for eksempel hvis vindueskarmen blokerede batteriet fuldstændigt, betragtes dette som uacceptabelt. Dette forklares med konvektionsbegrebet, hvor varm luft stiger op. Der erstatter den den kolde luft, der går ned, hvorefter den varmes op med batteriet. Således opvarmes rummet. Hvis vindueskarmen har blokeret batteriet helt, bliver konvektionsprocessen vanskelig, og rummet varmes ikke godt op. Men der vil helt sikkert være en vej ud af denne situation. Du kan lave flere rektangulære huller i vindueskarmen og lukke dem med dekorative gitre.

• Så det er muligt at overlappe batterierne i lejligheden og i nogle tilfælde endda nødvendigt. Dette kan gøres mest bekvemt med specielle kraner..
• Efter afslutningen af ​​fyringssæsonen anbefales det at lukke den ene og lade den anden stå åben..
• På opvarmningsdagen lukker vi begge haner i 1-2 dage, så rustent vand strømmer og muligheden for blokeringer er udelukket.
• Hvis der ikke er en kran, skal du lukke stigrøret ved hjælp af en speciel ventil eller portventiler, som oftest er placeret i bygningens kælder og normalt på et iøjnefaldende sted.

Det vigtigste er at gøre alt eftertænksomt og strengt i overensstemmelse med alle normer og krav. Luk ikke begge haner i slutningen af ​​fyringssæsonen, dette kan føre til deformation og revner i dem. Glem ikke de grundlæggende regler, der hjælper dig med at lukke batteriet i lejligheden sikkert og korrekt..

Hvorfor er det varmt i køkkenet og frost i soveværelset? Regulering af varmebatterier i lejligheden

I lejligheder eller private huse står beboerne ofte over for fænomenet ujævn opvarmning af radiatorer i forskellige dele af hjemmet. Sådanne situationer er typiske i tilfælde, hvor lokalerne er forbundet med autonome varmesystemer..

Sådan optimeres varmesystemet (CO), stopper overbetaling, og hvordan installationen af ​​en varmregulator til batterier hjælper – vi vil overveje yderligere.

Af hvilke årsager regulerer borgere ofte varme i deres boligkvarter:

1. Der er behov for at skabe de mest behagelige levevilkår i huset..
2. Det er nødvendigt at slippe af med overskydende luft i batterierne for at opnå en effektiv varmeoverførsel i interiøret..
3. Rettidig installation af regulatorer giver dig mulighed for at afstå fra hyppig ventilation, når luften overophedes ved hjælp af åbne vinduer.
4. Korrekt udvalgte varmeregulatorer og deres kompetente anvendelse reducerer betalingsbeløbet for denne service med en fjerdedel.

Vigtig! Manipulationer om installationen af ​​CO -regulatoren bør udføres inden starten af ​​fyringssæsonen. Midt i frost vil en sådan procedure kræve overlapning, ikke kun opvarmning i din egen lejlighed, men også i naboerne, hvilket vil skabe visse gener..

Indstilling af temperaturen i en lejlighedskompleks ved retur og levering

Installation af en varmesystemregulator vil afhænge af dens overordnede design. Hvis CO monteres individuelt for et specifikt rum, sker forbedringsprocessen på grund af følgende faktorer:

• systemet drives af en individuel kedel;
• en særlig trevejsventil er installeret;
• pumpning af kølemiddel er obligatorisk.

Generelt for alle CO’er vil strømjusteringsarbejde bestå i at installere en speciel ventil på selve batteriet.

Med sin hjælp er det ikke kun muligt at regulere varmeniveauet i de krævede rum, men også helt at udelukke opvarmningsprocessen i de områder, der er dårligt anvendte eller ikke fungerer..

Der er følgende nuancer i processen med at justere varmeniveauet:

1. Centralvarmeanlæg, der installeres i etagebyggerier, er ofte baseret på varmefluider, hvor forsyningen er strengt lodret fra top til bund. I sådanne huse er det varmt på de øverste etager og koldt på de nederste etager; følgelig vil det ikke være muligt at justere varmeniveauet..
2. Hvis et enkeltrørs netværk bruges i huse, leveres varme fra den centrale stigning til hvert batteri og returneres tilbage, hvilket sikrer ensartet varme på alle etager i bygningen. I sådanne tilfælde er det lettere at installere varmereguleringsventiler – installationen finder sted på forsyningsrøret, og varmen fortsætter med at sprede sig jævnt.
3. For et to -rørssystem med stigrør er der allerede monteret to – varme tilføres radiatoren og i den modsatte retning kan styreventilen installeres to steder – på hvert af batterierne.

Muligheder for at øge varmeoverførslen

Enhver reguleringsenhed er i stand til at sænke batteriets temperatur. Det er umuligt at tvinge radiatoren til at afgive mere varme. Hvis batterierne i lejligheden er kolde, og temperaturen i rummet ikke opfylder standarderne (for hjørnerum er det + 20-22, for resten – +18), kan du prøve at ændre det på følgende måder:

• prøv at fjerne luftlåse i batterier og rense rør og filtre;
• analysere forbindelsesdiagrammet og eventuelt ændre det;
• tilføj det nødvendige antal radiatorer.

Jeg vil gerne dvæle ved det sidste punkt. Når komfort i en lejlighed er på spil, er det tilrådeligt at undgå fejl i valg af radiatorer, fordi det vil være umuligt at ændre noget.

Purmo stålpaneludstyr viser gode resultater. Indbyggede konvektionselementer i disse batterier giver accelereret opvarmning af rummet, de kan bruges i både etrørs og torørs opvarmningsmuligheder.

En værdig konkurrent til dem er RIFAR Base -virksomheden, der præsenterer en hel serie af bimetalliske og aluminium radiatorer. Disse batterier er i stand til at modstå højt tryk og udfører normalt deres funktioner med betydelige overspændinger i varmenetværk. Varmeoverførselsprocenten for disse varmeenheder er meget høj. RIFAR Base 500 -modellen er den mest kraftfulde i rækken af ​​bimetalliske enheder og er beregnet til opvarmning af store rum med dårlig varmeisolering..

Tyske radiatorer Kermi nyder fortjent et godt ry. De er stål eller bimetalliske. Tre typer metal af forskellige tykkelser bruges til produktion. Varmeteknologi “Kermi” er hovedsageligt velegnet til installation i sommerhuse og private huse.

Justeringsenheder – haner, ventiler, automatisering

Justering af varme radiatorer i en lejlighed, i landet, i et palæ afhænger direkte af kvaliteten af ​​kontrolventilerne.

En afspærret kugleventil med en stor strækning kan klassificeres som en reguleringsindretning. Det kan ikke give et stabilt termisk regime, sådan en enhed kræver konstante manipulationer ved justering.

Vigtig! Denne kran skal altid være i en af ​​de ekstreme positioner. I en mellemstilling bliver dens tætning ubrugelig, og den lækker..

Sekskantventilen kan ændre mængden af ​​varmt vand, der leveres til batteriet. Dette opnås ved at ændre ventilboringen. Dens ventil er mekanisk forbundet med en opdelingsskala på håndtaget. Skalamærkerne bruges til at indstille den optimale temperatur. Sådanne ventiler er meget billige og pålidelige nok, men de kræver konstant overvågning..

Den automatiske termostat ændrer selv radiatorens opvarmningstemperatur afhængigt af rumtemperaturen. Denne proces ledes af en temperatursensor.

Termostatiske termostater ligner meget en manuel ventil, mens et termostathoved er monteret på ventilventilen, som styrer ventilens funktion.

Den mest perfekte er den elektroniske termostat, den har det største sæt funktioner. Enheder af denne type gør det muligt at programmere deres drift ved at indstille den nødvendige temperatur med forskellige tidsintervaller. Betjeningspanelet på en sådan termostat er udstyret med et praktisk display med knapper.

Vigtig! I standardhøjhuse med et centraliseret varmesystem indeholder vandet i systemet urenheder, der tilstopper termostaterne. Derfor er det nødvendigt at installere specielle filtre foran dem ved installation af automatiske reguleringsenheder. Sådan beskyttelse kræver konstant vedligeholdelse..

Termostater kan ikke kun opretholde en behagelig temperatur i rummet, men også reducere omkostningerne ved opvarmning af kølevæsken.

Hvordan tænder man for varmen i lejligheden korrekt? Hvad er nødvendigt for dette?

Glade ejere af nye lejligheder, beboere i boliger, der har foretaget større reparationer og besluttet at opgive centralvarme, med en vis forsigtighed og bekymring venter på ankomsten af ​​koldt vejr. Mange mennesker stiller et spørgsmål. Hvordan tænder du for varmen i din lejlighed, hvis du gør alt det nødvendige arbejde for at installere den autonome opvarmning selv? Er radiatorerne tilsluttet korrekt, vil det nye, eget, uafhængige varmesystem i lejligheden fungere normalt i fremtiden??

Din komfort, levevilkår i lejligheden afhænger af, hvor korrekt det nye varmesystem er installeret i lejligheden, hvordan varmeudstyret er installeret.

Hovedopgaven, der skal løses ved at skifte til dit eget varmesystem i lejligheden

Alt reparation og teknisk arbejde med elementer i varmesystemet i lejligheder skal udføres inden begyndelsen af ​​koldt vejr, når fyringssæsonen ikke officielt er begyndt. Det er i denne periode, at det er på høje tid at engagere sig i rekonstruktionen af ​​opvarmning i huset..

Manglen på kølevæske i centralvarmesystemet tillader nedlukning uden problemer. Demontering af gamle rør og radiatorer kan udføres uden frygt for at forstyrre driften af ​​de vigtigste livsstøttesystemer i en lejlighedsbygning.

Desuden, når du har en officiel tilladelse til at nægte tjenester fra centraliseret byvarme og varmtvandsforsyning.

Sådan udskiftes gamle batterier korrekt med nye radiatorer, hvordan tilsluttes en gas- eller el -kedel. Det hele afhænger af, hvor teknisk forberedt du er på et sådant trin. Alle sådanne arbejder kræver en kompetent teknisk løsning under hensyntagen til problemets alvor. Du bor i en lejlighedsbygning, du er omgivet af fremmede. Enhver defekt i arbejdet med den nye opvarmning kan føre til triste konsekvenser. Figuren viser et ideelt diagram over udstyret til det autonome varmesystem..

Vigtig! Arbejdet med demontering og efterfølgende tilslutning af et nyt varmesystem bør kun startes på grundlag af et godkendt projekt. Eventuelle afvigelser fra konstruktionsdataene, forsømmelse af hydrauliske beregninger og andre konstruktionsdata kan forårsage utilfredsstillende drift af boligvarmeanlægget og forårsage afbrydelser i driften af ​​boligvarmeanlæg..

Autonom opvarmningstilstand er ikke kun forbundet med at forbedre komforten i din egen lejlighed, men også med en øget andel af ansvaret. Ejerne af lejligheder med autonom opvarmning er betroet alle bekymringer om varmekedlernes sundhed, rørledningernes funktionalitet. Komforten for dine naboer afhænger også af den tekniske tilstand af de interne ingeniørnetværk i din lejlighed. Glem det ikke.

At fjerne en lejlighed fra det generelle strømforsyningssystem i en lejlighedsbygning er en kompliceret proces. I første omgang er en beboelsesbygning i flere etager designet til centraliseret opvarmning og varmtvandsforsyning. Alle ordninger og teknologiske funktioner i varmesystemet er registreret i bygningens tekniske pas..

Enhver ændring på grund af de enkelte aktiviteter for beboerne i huset til forbedring kan forstyrre den eksisterende balance i hele varmeforsyningskomplekset. Kun de ejere, der har adskilt sig fra det centraliserede system, nyder godt af installationen af ​​autonom opvarmning. For resten af ​​husets beboere kan sådanne begivenheder blive til problemer..

Et enkelt kompleks kan begynde at fungere periodisk. I nogle lejligheder vil det være meget varmt om vinteren, i andre tværtimod vil batterierne næsten ikke være varme..

Det vil ikke være overflødigt at tænke på forhånd om miljøsikkerhed. Gaskedel – en enhed, der har brug for konstant adgang til frisk luft.

En tændt kedel er ikke kun behagelig varme og varmt vand i huset, men også et objekt med øget fare, som kræver konstant overvågning..

Betjeningsenheden skal nødvendigvis være udstyret med en skorsten til normal og stabil fjernelse af forbrændingsprodukter. Automatisering kræver særlig opmærksomhed, takket være at hele systemet skal fungere normalt og uden afbrydelse..

Hvis du forsømmer sådanne tekniske nuancer, kan du ikke kun bringe dit eget liv og helbred i fare, men også forårsage naboens retfærdige vrede på grund af dårlig ventilation, skorsten eller forkert justering af centralvarme.

Gør-det-selv opvarmning

Moderne gaskedler, der er designet til installation i lejlighedsbygninger, er yderst sikre og økonomiske. På trods af enhedens tilsyneladende enkelhed kræver den nye kedel øget opmærksomhed. Under installationsprocessen er det vigtigt at opnå højkvalitetsforbindelse af alle systemer og udstyrsfejlfinding i alle tilstande.

Ud over selve udstyret er det nødvendigt at have et arbejdsprogram-projekt for luftkanalen og ventilationssystemet til rådighed. Kun i komplekset, med passende teknisk dokumentation, vil du være i stand til korrekt og kompetent at organisere driften af ​​din autonome opvarmning.

Tænd for varmen i lejligheden er det allersidste trin, hvis succes afhænger af effektiviteten og korrektheden af ​​de tidligere handlinger.

Her skal du huske fordele og ulemper ved autonom opvarmning. Du har besluttet et radikalt trin, så vær forberedt på følgende:

• du bliver kun nødt til at betale for den gas, der forbruges til opvarmning af kølevæsken;
• du har selv ret til at bestemme, hvornår du skal tænde den, hvornår den skal slukkes;
• du kan uafhængigt justere temperaturbalancen i din lejlighed ved at ændre kedlens intensitet;
• du vil have varmt vand hele året rundt og ved den temperatur, du selv har indstillet.

Det er godt og godt, men hvad kan irritere dig? Der er følgende ulemper, nemlig:

• varmt vand kan forsvinde med gasstrømmen (hvilket er usandsynligt);
• svigt i kedlen vil ikke kun føre til en funktionsfejl i varmesystemet, men også skabe problemer med varmtvandsforsyning i huset;
• regelmæssig teknologisk vedligeholdelse af gasudstyr vil kræve ekstra omkostninger fra ejerne af lejligheder med autonom opvarmning;
• en øget andel af ansvaret for varmesystemets integritet og funktionalitet, sikkerheden i din egen lejlighed og boligejendom.

Vigtig! Projektdokumentationen er udgangspunktet for installation af autonom varme i lejligheden. Projektet skal igennem alle myndigheder og få godkendelse af gasøkonomien.

Uden et godkendt projekt sidestilles installationen af ​​kedlen og hele det autonome varmesystem med vilkårlighed.

Manglende overholdelse af den etablerede procedure for tilslutning af varme- og vandforsyningssystemer til hjemmet, overtrædelse af godkendte SNiP’er medfører administrativt, i nogle tilfælde strafferetligt ansvar.

Hvis du har valgt en moderne kedel af høj kvalitet, behøver du ikke bekymre dig om mange tekniske problemer. Automatisering, som nu er din assistent, regulerer gastilførslen.

I tilfælde af et fald i niveauet af kølevæsken i systemet eller afbrydelser i forsyningen af ​​gas til elnettet, er det automatiseringen, der bærer hovedopgaven med at sikre sikker drift af hele varmesystemet i lejligheden.

Hvis installationen af ​​kedlen, rørføring i boligkvarterer og tilslutning af radiatorer kan udføres i hånden, udføres justeringen kun af en erfaren specialist, fortrinsvis fra gastjenesten.

Hovedartikel: når opvarmning i lejligheder er tændt?

Det er kun muligt at tænde for varmen i lejligheden efter en vellykket testkørsel. Fraværet af funktionsfejl og utætheder i systemet, normal drift af skorstenen og kedlen er et signal om, at alt er blevet udført effektivt. Uafhængigheden af ​​beboere, der har opgivet centralvarme, slutter, når det er nødvendigt at tænde det autonome varmesystem. I fremtiden vil det være nødvendigt ikke kun at justere udstyret, men også regelmæssigt at vedligeholde gaskedler..

Bemærk: nøglen til en vellykket og effektiv drift af boligopvarmning er den regelmæssige teknologiske vedligeholdelse af autonomt varmeudstyr. Mærket for en gasingeniør i det tekniske pas til dit varmesystem frigør dig fra et vis ansvar for den efterfølgende drift af enheden.

Ved at drage visse konklusioner om, hvordan du tænder for opvarmningen, hvad der kan resultere i manglende overholdelse af tekniske normer, regler og standarder, kan du komme til følgende konklusion – du bør behandle din egen lejlighed til autonom opvarmning med den maksimale ansvarsandel.

Kun kompetente og verificerede handlinger, arbejdets udførelse i overensstemmelse med projektdokumentationen og de fastsatte forskrifter giver dig mulighed for at opnå den ønskede effekt og fuldstændige uafhængighed af den centraliserede varmeforsyning. Din sikkerhed og komfort er nu helt på dine skuldre.

Sådan tændes varmebatteriet for første gang

Et meget vigtigt punkt er at tænde centralvarmebatteriet for første gang i dit hjem. Når et langt tidsinterval er gået, og kraftvarmen begynder at forsyne os med vand til batterierne, er normalt det første vand, der går gennem varmesystemerne, det mest beskidte og mest rustne. Forestille.

Du har lige installeret et helt nyt batteri, kan man sige fra transportbåndet, og når der først blev fodret en kraftig strøm af snavs der. Det er ikke overraskende, at mange batterier bliver tilstoppede præcist fra den første sådan tænding, og så er vi overraskede over, at ud af 12 knæ, opvarmer batterierne kun 8, resten forbliver kolde. For at forhindre, at dette sker, er der brug for en jumper ved installation af batteriet (bypass).

I dette tilfælde vil hele snavsstrømmen ved den første opstart gå gennem jumperen og holde dit batteri intakt og sikkert. I denne version er det bedre at køre varmt vand i flere dage..

Mange glæder sig naturligvis til, hvornår den bliver tændt. Mit råd er imidlertid, at hvis du ikke kan vente i flere dage, skal du vente mindst en dag..

Sådan reguleres varmen i batterier

Antag, at du sætter et batteri på 10 knæ i rummet, og du har det godt med det, når det er -20 grader uden for vinduet. Men nu er kulden gået og nu i flere dage -2 grader.

Varmt vand, som det ofte sker med os, ved samme temperatur fortsætter med at strømme i en kraftig strøm gennem vores rør, og der dannes et gaskammer i rummet, hvorfra der ikke er nogen flugt. Temperaturregulatoren kommer til undsætning i dette tilfælde..

Der er mange af dem i naturen. På billedet herunder kan du se en af ​​dem.

Hvilket mærke termostaten skal være, er et emne for en separat artikel. Og nu er det vigtigt for os at forstå princippet. Figuren viser en af ​​de enkleste termostater. Den har en knap på toppen, som du kan rotere og indstille værdier fra 0 til 5:

5 – betyder, at hele strømmen af ​​varmt vand vil passere gennem batteriet; 4, 3, 2, 1 – betyder, at regulatoren reducerer strømningsrørets diameter, hvilket giver mindre varmt vandstrøm gennem batteriet pr. Tidsenhed. Således vil 4 batterier være koldere, 3 endnu koldere osv..

Hvis du har 2 vinduer i rummet og 2 varmebatterier under dem, så er det tilrådeligt selv under installationen at installere dem klogt. For eksempel skal du bruge 20 sektioner til hele rummet. Så er det bedre at sætte for eksempel 12 sektioner på det ene batteri og 8 sektioner på det andet. I dette tilfælde kan du ud over regulatoren på hvert af batterierne helt slukke eller tænde 8, 12 eller alle 20 sektioner på samme tid..

Selvkorrektion

Inden du leder efter en måde at forbedre kvaliteten af ​​opvarmning i en lejlighed, skal du forstå, hvorfor luften i værelserne opvarmes dårligt. Måske er det bare nogle fejl i varmesystemet, eller måske har radiatorer svag varmeoverførsel.

De mest almindelige årsager til dårlig opvarmning af værelser i en lejlighed er som følger:

1. Luftighed i varmesystemet. Hvis der er meget luft i rørene, udfører de deres hovedfunktion meget dårligere. Du kan løse problemet ved at tømme vandet.
2. Tilslutningsfejl. For eksempel, hvis bypass forbliver åben, vil vandets bevægelse gennem rørene blive afbrudt..
3. Forkerte systemberegninger i begyndelsen. Muligvis blev den forkerte rørdiameter valgt, for mange eller for få batterier installeret.
4. Tilstoppet varmeanlæg. Ved længere tids brug forekommer uundgåeligt en blokering i rørene, hvilket hæmmer vandets bevægelse. Derfor varmes luften i rummet på grund af den utilstrækkelige mængde varm væske ikke godt op..



   Blokeringer i rør kan forårsage et fald i temperaturen i dit hjem.

Ud over ovenstående kan der være andre årsager til opvarmning af dårlig kvalitet. Eksperter hjælper med at identificere dem.

Der er mange måder at øge den utilstrækkelige effektivitet af varmesystemet i en lejlighed. Det vigtigste er at præcist identificere årsagen til et sådant problem. For eksempel:

1. Hvis batteriet er forkert tilsluttet, skal du ændre forbindelsen. Tidligere skal en sådan handling aftales med administrationsselskabet..
2. Hvis årsagen til utilstrækkelig opvarmning ligger i forkerte beregninger, kan problemet løses ved at tilslutte et eller flere batterier..

Det sker, at rummet ikke er koldt, men for varmt på grund af nogle funktionsfejl i varmesystemets drift. I dette tilfælde er det nødvendigt at reducere den store varmeflux. Kun en termostat hjælper med at gøre dette..

Regulering af rumtemperaturen ved hjælp af en termostat finder sted i 3 trin:

Processen med temperaturregulering af en termostat finder sted i flere trin.

1. Luft skal udluftes på hver radiator.
2. Juster trykket i radiatorerne. For at gøre dette skrues ventilen først af batteriet fra kedlen (et par omgange vil være nok). På det næste batteri rulles ventilen derefter tre gange og så videre. Når man bevæger sig væk fra kedlen, er det nødvendigt at øge antallet af omdrejninger med en. Som følge heraf vil vandtrykket blive jævnt fordelt på alle batterier..
3. Der er installeret en termostat. Desuden afhænger dens type af typen af ​​varmesystem, der bruges i lejligheden..

Hvis systemet er tvunget, skal der installeres specielle ventiler. I en flydende hjælper termostater med at regulere temperaturen, og i en to-rørs kan du ikke kun ændre graden af ​​vandopvarmning, men også dens volumen i radiatorer.

Funktioner i driften

Efter installation af termostaterne er det nødvendigt at kontrollere deres ydeevne og justere batterierne. Vi bliver nødt til at vente på starten af ​​varmesæsonen og starten på fjernvarme, men før det er det vigtigt at foretage en fuldstændig justering af varmesystemet:

1. Kontroller regulatorernes funktionalitet.
2. Sørg for, at parametrene for styreenhederne svarer til de data, der er angivet i deres tekniske datablad.
3. Fjern fejl, hvis de blev fundet under sundhedstjekket.

Efter installation af termostaterne skal du kontrollere deres ydeevne

Når du betjener termostater, skal du ikke glemme, at egenskaberne ved det lokale klima og niveauet for termisk isolering af rummet påvirker systemets drift. De skal tages i betragtning ved justering af batteriets temperatur.

Valg af installationssted

Regulatorer er nødvendige for lokaler, hvor der er en hyppig ændring i temperaturregimer (køkkener, værelser på solsiden), samt hvor det er nødvendigt konstant at opretholde en stabil behagelig temperatur (soveværelser, børns).

I private huse skal kontrolenheder installeres på anden etage, da varm luft akkumuleres der og stiger fra de nederste etager..

Valget af installationsstedet for en bestemt enhed bestemmes af dens type og placeringen af ​​selve radiatoren. Regulatoren er typisk monteret mellem radiatorindløbet og kølevæsketilførselsledningen..

For stophaner, ventiler og blandetermostater er deres placering i forhold til rummets rum ligegyldig, derfor bestemmes installationsplaceringen kun af den lette adgang til dem under drift.

Installer termostater på batterier med åben plads foran

For automatiske termostater med indbyggede temperatursensorer spiller deres rumlige placering i rummet en vigtig rolle, da korrektheden af ​​deres funktion stort set afhænger af dette..

Dette skyldes, at regulatorens temperatursensor måler lufttemperaturen i det nærmeste omgivende rum.

Værdien af ​​temperaturen målt af sensoren kan påvirkes af direkte sollys, træk, yderligere kilder, der udsender kulde eller varme (køleskabe, forskellige elektriske apparater osv.), Herunder selve varmebatteriet.

Det anbefales ikke at installere dem i nicher, bag møbler eller mørklægningsgardiner, da dette væsentligt forvrider måling af den reelle temperatur i rummet ved hjælp af termosensoren..

Hvis denne betingelse ikke kan opfyldes, skal der bruges automatiske regulatorer med en ekstern temperatursensor. som kan placeres et hvilket som helst passende egnet sted.

Metoder til beregning af antallet af batterisektioner afhængigt af rummets område og det materiale, hvorfra varmelegemet er fremstillet.

For at opretholde en konstant temperatur kan du desuden bruge kedelautomatiseringen, nemlig en rumtermostat. En beskrivelse af denne enhed er tilgængelig her..

Installer og konfigurer enheden

I henhold til den klassiske ordning er regulatoren installeret på radiatorindløbet i overensstemmelse med diagrammet for dets forbindelse til varmesystemet.

Der er også en alternativ installationsordning, hvor regulatoren er monteret ved radiatorens udløb. Ifølge mange eksperter øger dette effektiviteten af ​​varmeoverførsel og nøjagtigheden af ​​regulering af opvarmning af batterierne ved at begrænse udstrømningen af ​​den afkølede væske fra varmeenheden..

Alternativt kredsløb kan kun bruges til manuelle og automatiske termostater, men ikke til termostater.

Installation af temperaturregulatoren på batteriet

Selve installationsprocessen er ikke særlig vanskelig og adskiller sig praktisk talt ikke fra installationen af ​​andre typer rørledningsfittings. Inden det skal du omhyggeligt studere instruktionerne, der er knyttet til enheden..

I vandrørssystemer med et rør skal der installeres en jumper (bypass) foran hver radiator mellem tilførsels- og returledninger for ikke at forstyrre cirkulationen af ​​kølevæsken i hele systemet..

Ved installation af automatiske regulatorer skal det termostatiske hoved eller den elektroniske ventilstyring være placeret i en vandret position vinkelret på radiatorplanet for at udelukke varmeapparatets termiske effekt på temperatursensoren.

Håndholdte enheder behøver ikke yderligere indstillinger.

Opsætning af automatiske enheder udføres i overensstemmelse med de instruktioner, der er vedlagt dem, og de generelle regler for driften af ​​sådanne enheder.

Som hovedregel skal du installere et termometer i rummet og udelukke varmetab i rummet gennem vinduer og døre så meget som muligt, derefter åbne regulatorventilen helt og tænde radiatorens maksimale opvarmningstilstand.

Når termometeret når temperaturen i rummet 5-7 grader højere end det nødvendige, er regulatoren helt lukket og venter på, at temperaturen i rummet falder til den ønskede værdi.

Derefter begynder de gradvist at dreje regulatorhåndtaget mod åbningen, indtil ventilens lukkehoved åbnes, hvilket kan bestemmes af den skarpe opvarmning af regulatorlegemet og udseendet af en væskelyd i rørene og batteriet.

Knappen efterlades i denne position. Justeringen af ​​enheden betragtes som fuldført..

Faktorer, der påvirker stuetemperatur

Husk, at temperaturniveauet i rummet ikke kun afhænger af selve radiatorerne og deres type, men også af mange andre forhold:

• ventilation frekvens;
• antal vinduer;
• termisk isolering af vinduer;
• placering af rummet (i midten af ​​huset, på hjørnet, øverste eller nederste etage).

Prøv derfor at tage alle ovenstående faktorer i betragtning, før varmebatteriets temperatur justeres, og juster luftens varme på grundlag af deres analyse. Omhyggelig justering af hvert varmeelement vil være helt upassende, hvis der er træk i lokalerne, eller vinduer eller ventilationsåbninger konstant er åbne. Faktisk vil du ved at øge temperaturen i radiatorerne “varme gaden”. (Se også: Sådan beregnes antallet af radiatorer)

Uden regulering af radiatorerne er det næppe muligt at skabe et ideelt og behageligt system, der opfylder hver lejers krav..

Batterijusteringsproces

Ofte i begyndelsen af ​​byggeriet opstilles varmesystemet ved blot at føre rør i forskellige tykkelser fra kedlen til radiatorerne. Denne fremgangsmåde er imidlertid ikke nok til effektiv styring af varmesystemet..

Selvom kedlen er programmeret til en bestemt temperatur, kan batterierne være koldere end nødvendigt. Det skyldes, at der er en stor mængde luft i rørene. Hvis det sænkes, kan vand strømme mere frit gennem rørene. Derfor vil rummet begynde at varme op hurtigere og med øget effektivitet. Derfor, når du justerer batterierne, er det første, du skal gøre, at udlufte luften fra radiatorerne. (Se også: Varme radiator rør)

Direkte til disse formål, absolut på hvert batteri på en af ​​siderne er der en særlig hane, ved at dreje, som du kan frigive unødvendig luft. Vær dog forsigtig, når du gør dette, og åbn den langsomt for at undgå en pludselig frigivelse af varm damp, da den er under højt tryk der..

For at regulere radiatorer korrekt er det naturligvis ikke nok bare at åbne og lukke en speciel reguleringsventil på radiatoren. Afhængigt af hvor mange batterier der er tilsluttet kedlen, skal du åbne dem med et vist antal omgange. For eksempel har du tre radiatorer tilsluttet en kedel. For at trykket skal være jævnt fordelt i hele varmesystemet, skal du åbne det første batteri et par omgange, det andet med tre og det tredje med fire. En sådan justering af varmebatterierne i lejligheden gør det muligt at opvarme værelserne på kortere tid..

I tilfælde af at dit system har funktionen tvungen pumpning af vand, bliver det muligt at installere såkaldte trevejshaner på hver radiator. Hvis der er tilstrækkelig strøm i kedlen, vil det ikke være svært at justere temperaturen på varmebatteriet. For at forenkle processen med indstilling af den nødvendige temperatur bør hver radiator generelt have specielle ventiler. (Se også: Tilslutningsdiagram for varme radiator)

Deres tilstedeværelse giver dig mulighed for at kontrollere varmestrømmen og den rationelle anvendelse af varmeudstyrets kraft. For eksempel, hvis rummet er blevet for varmt, eller det ikke bruges og er lukket, kan strømmen af ​​varmt vand ind i radiatoren reduceres eller blokeres fuldstændigt ved hjælp af en sådan hane..

Strukturelle elementer

Udadtil ligner regulatoren den mest almindelige ventil, der er installeret ved indløb eller udløb af rørledninger fra radiatorer, men i stedet for den klassiske ventil er disse enheder udstyret med en lynlåsemøtrik, som et termoelement er fastgjort til kroppen.

Varme temperaturregulatorer til radiatorer og lignende styreenheder til varmeapparater består normalt af to hovedsystemer:

1. Termostatisk ekspansionsventil (ventil).
2. Mekanisme, der virker på ventilspindlen (termostatisk hoved eller termoelement).

En termostatventil er nødvendig for effektivt at styre varmeoverførsel fra varmeapparatet. Desuden skal dens mængde, der passerer gennem radiatoren, konstant ændre sig afhængigt af rumtemperaturen..

Reguleringsinstruktion

Opvarmningsjusteringsproceduren udføres under installationen af ​​termostater og radiatorer. Det er dog ikke alle, der ved, hvordan man regulerer varmebatteriets temperatur..

Så selvregulering af varmeenheder er som følger:

1. En kran er fastgjort til hver enhed, hvilket muliggør præcis og samtidig jævn justering. I dette tilfælde er det ikke tilladt at bruge kugleventiler..
2. Først og fremmest er det nødvendigt at åbne alle tilgængelige låseenheder og vælge det koldeste rum. I det valgte værelse skal du fortsætte alle yderligere handlinger.
3. Derefter åbner hanen helt..
4. For at forenkle proceduren for regulering af temperaturen i hvert enkelt rum, skal du købe et separat termometer (varmesensor) og installere det.
5. Ved hjælp af en termostat opvarmes kedlen til den nødvendige temperatur. Du skal også være opmærksom på det aspekt, at kølerum skal opvarmes noget mere end andre..
6. Så snart temperaturen er normaliseret i de koldeste rum, vil det være muligt at gå videre til andre rum og udføre lignende handlinger ved hjælp af regulatoren. For at gøre dette skal du skrue vandhanerne på varmeapparaterne, så luften kan opvarmes yderligere. Så snart det nødvendige termiske regime er oprettet, er det nødvendigt at indstille temperaturen på kedlen.

Et par tip til justering af batterier og varmesystemer

• Brug kun specielle vandhaner og ventiler til at installere regulatorer på radiatorer..
• For at batterierne kan afgive varme maksimalt, skal du under installationsprocessen prøve at korrelere antallet af hjørner, skråninger og vendinger af rør optimalt. Med et for stort antal bøjninger vil ydeevnen for hele systemet være ineffektiv, men samtidig vil trykket i rørene og batterierne falde..
• Isoler radiatorer og rør omhyggeligt i rum, hvor opvarmning ikke er så vigtig. For eksempel i et skab, garage osv. Isolering forhindrer uhensigtsmæssigt spild af varme på de sektioner af stien, hvor forsyningen generelt ikke er så vigtig.
• På tidspunktet for justering af varmebatterierne skal værelserne bruges fuldt ud til det tilsigtede formål. Denne fremgangsmåde vil gøre det klart, hvad den optimale temperatur er påkrævet for behagelig betjening af lokaler..
• For at undgå spild af varme skal du tage alle yderligere varmekilder i rummet i betragtning samt faktorer, der bidrager til afkøling af luften og udseendet af træk: klimaanlæg, åbne vinduer osv..
• Start med at justere temperaturen på radiatorerne ved at bestemme det koldeste rum. Som regel er dette det største og mest boligområde i huset. For at gøre dette skal du lukke alle haner og måle temperaturen i værelserne. Når det koldeste rum er identificeret, skal du begynde at tune batterierne fra det pågældende rum ved helt at åbne afspærringsventilen der. Rummet vil varme op mere effektivt, men strømmen af ​​varmt vand i sig selv vil ikke falde.

• For ikke at gætte om temperaturen ved personlige følelser, skal du hænge termometre i værelserne. De behøver ikke at være et iøjnefaldende sted og ligne et termometer (hvis du er bekymret for at bryde harmonien i interiøret). Desuden kan en person for eksempel føle sig godt tilpas ved + 20C, mens for en anden vil en sådan temperatur virke noget lav..
• For at bringe temperaturen i værelserne til den mest behagelige værdi, skal du justere regulatoren på kedlen. På samme tid vil temperaturen i varmere rum lidt overstige den krævede værdi..
• Husk, at opvarmede værelser køler temmelig langsomt. Derfor, hvis temperaturen i rummet syntes dig lidt for høj, skal du ikke lukke hanen helt, men kun sænke den lidt. For at regulere radiatorernes temperatur så effektivt som muligt, skrues vandhanerne på igen i hvert rum..

Sådan opsættes varme i et privat hus funktioner og nuancer

Varmenetværket i private huse og boliger i etageejendomme er meget forskelligt. I en fritliggende beboelsesejendom kan kun interne faktorer påvirke varmeforsyningens drift – problemerne med autonom opvarmning, men ikke sammenbrud i det generelle system. Oftest opstår der overlejringer på grund af kedlen, hvis drift påvirkes af dens effekt og den anvendte type brændstof..

Mulighederne og måderne til justering af boligopvarmning afhænger af flere faktorer, hvoraf de mest betydningsfulde er følgende:

1. 1. Materiale og diameter på rør. Jo større tværsnittet af rørledningen er, desto hurtigere sker opvarmning og ekspansion af kølevæsken..
2. 2. Egenskaber ved radiatorer. Det er kun muligt at regulere radiatorer normalt, hvis de er korrekt forbundet til rørene. Hvis det er korrekt installeret, under systemets drift, vil det være muligt at kontrollere hastigheden og mængden af ​​vand, der passerer gennem enheden..
3. 3. Tilstedeværelsen af ​​blandeenheder. Blandingsenheder i to-rørssystemer reducerer varmemediets temperatur ved at blande kolde og varme vandstrømme.

Installation af mekanismer, der tillader behagelig og følsom regulering af tryk og temperatur i systemet, bør forudses i designfasen af ​​en ny autonom kommunikation. Hvis du installerer sådant udstyr uden forudgående beregninger i et allerede fungerende system, kan dets effektivitet falde betydeligt..

Varmeregulering i et privat hus

I private huse skal du være opmærksom på varmesystemer på tidspunktet for design, du skal vælge en kedel af høj kvalitet eller andet varmeudstyr.

Det er muligt at regulere opvarmningen i huset ved hjælp af specielle tekniske enheder af to typer:

• regulering – de installeres både i individuelle sektioner af netværket og for hele CO, hjælper med at kontrollere og regulere trykniveauet i systemet, øge eller reducere det;
• styring – forskellige sensorer og termometre, ved hjælp af hvilke oplysninger der opnås om trykniveauet og andre parametre i varmesystemet, og der er mulighed for at justere dem i en eller anden retning.

For rettidig kontrol af arbejdet med CO i huset er det nødvendigt at sørge for installation af manometre og termometre i områderne før og efter varmekedlen, i varmesystemets nedre og øvre punkter, installation af en ekspansionsbeholder, sikkerhedsventiler, ventilationsåbninger. Hvis varmesystemet fungerer korrekt, bør vandet i det ikke opvarmes til over 90 ° C, og trykket må ikke overstige 1,5-3 atmosfærer.

Se videoen, der fortæller om regulering af varmebatterier ved hjælp af specielle vandhaner.

Hvis batterierne er for varme

I dette tilfælde opstår spørgsmålet om, hvordan varmebatterierne i lejligheden justeres. Brugeren kan ikke ændre temperaturen i netværket, det eneste, der er tilbage, er at reducere væskens strømningshastighed i varmeenhederne. Til dette bruges specielle manuelle eller automatiske enheder..

En manuel ventil er den enkleste og længste kendte metode. Ved at reducere det tilgængelige tværsnit af røret ved hjælp af stangen reducerer vi strømmen af ​​opvarmet væske ind i radiatoren og reducerer derved dens varmeoverførsel. I dette tilfælde bør du kontrollere, om en sådan “varmeregulering” ikke viser sig at være en urentabel virksomhed: Når alle batterier er forbundet parallelt, forårsager et fald i strømmen i det første automatisk afkøling af resten. Så hvis den første radiator i kæden er placeret i soveværelset, og den er for varm, kan du reducere dens varme. Men så vil den sidste radiator – for eksempel i køkkenet – være næsten kold, og varmen i rummet vil være utilstrækkelig..

Vigtigt: hvis det er varmt i lejligheden, men varmesystemet er et-rør, kan justeringen kun foretages, hvis der er bypass (springere). Ellers kan du ved at “skrue” batterierne derhjemme komme i problemer med naboer, der bor “længere oppe i stigningen” eller med ansatte i offentlige forsyningsselskaber

For at justere varmebatterierne er der enten installeret en ventil og en kugleventil på henholdsvis ind- og udløbsrørene eller en termostat på varmebatteriet.

Vigtigt: der skal installeres en ventil på tilførselsrøret, ikke en kugleventil! Ventilen er en rent afspærringsventil med to betjeningspositioner – “åben” og “lukket”. Kuglens mellemstillinger fører til dens gradvise ødelæggelse af faste partikler af kølemidlet, derfor er en sådan ventils “levetid” meget kortere end ventilen

Ventilen betragtes som en afspærringsventil til opvarmning og har en bredere vifte af driftspositioner mellem ekstremerne.

Til manuel justering af varmesystemet i en lejlighed anvendes specielle reguleringsventiler med direkte eller vinklet forbindelse..

Valget af den ønskede position af stangen i dette tilfælde afhænger af temperaturen udenfor, opvarmningen af ​​vandet, der leveres til varmesystemet og brugernes ønsker. Hvordan reguleres radiatorer med en regulator? Overvåg omhyggeligt temperaturen i lejligheden (huset) og “skru op” ventilen til det ønskede resultat. Det er interessant, at en termisk ventil er indbygget i de manuelle ventiler, og det er relativt let at gøre en enhed til manuel justering til en automatisk ved at købe og fastgøre et termisk hoved på den.

Automatiske regulatorer

Automatiske enheder består af en termisk ventil og et termisk hoved.

Ventilen giver dig mulighed for at ændre tværsnittet i tilførselsrøret, et termisk hoved baseret på eksterne eller indbyggede temperatursensorer samt yderligere controllere giver en kommando til at ændre stilkens position i ventilen.

Den enkleste (og billigste) version af enheden indeholder en kapsel med en gas eller væske, som udvider sig og trækker sig sammen under påvirkning af temperaturændringer. Stempelets stempel ved siden af ​​denne kapsel forskydes i retning af at reducere eller øge rørets strømningsareal. Mere sofistikerede enheder drives af et batteri eller en akkumulator, overfører kraften til stangen ved hjælp af en elektrisk strøm. Nogle muligheder er forbundet til husholdningens elnet, for eksempel termostater indbygget i det overordnede smart home -system.

Spørgsmålet om, hvordan varmebatteriets temperatur reguleres ved hjælp af en termostat – i en fuldautomatisk tilstand eller med kontrol af ejeren af ​​hjemmet – afgøres afhængigt af det generelle skema for “smart home” -systemet og egenskaberne ved dens drift.

En vigtig nuance: for normal drift af enheden med en ekstern temperatursensor er det nødvendigt at sikre konstant og fri luftcirkulation i nærheden af ​​termometeret. Hvis sensoren er placeret direkte i det termiske hoved, er det bedre at montere det vandret (vinkelret på radiatorens hovedplan), da det er i denne position, at varmeelementerne har mindst effekt på termometeret..

Driftskvaliteten af ​​de eksterne temperatursensorer påvirkes også af:

• mørklægningsgardiner, der dækker det;
• for lille afstand mellem vindueskarmen og sensoren;
• installation af en varmelegeme i en niche.

Sådan justeres (justeres igen)

Alle termostater er fabriksindstillet. Men deres indstillinger er standard og falder muligvis ikke sammen med dine ønskede parametre. Hvis noget ikke passer dig på arbejdet – du vil have det varmere / koldere, kan du omkonfigurere termostaten til radiatoren. Dette skal gøres, når opvarmningen kører. Du skal bruge et termometer. Du hænger det på det punkt, hvor du vil kontrollere atmosfærens tilstand..

• Luk dørene, sæt termostathovedet i yderste venstre position – helt åben. Rumtemperaturen begynder at stige. Når det bliver 5-6 grader højere end det, du ønsker, skal du dreje regulatoren helt til højre.
• Radiatoren begynder at køle af. Når temperaturen falder til en værdi, som du synes er behagelig, begynder du langsomt at dreje knappen til højre og lytte. Når du hører, at kølevæsken larmer, og radiatoren begynder at varme op, skal du stoppe. Husk hvilket nummer der er på håndtaget. Det skal indstilles for at nå den nødvendige temperatur..

Det er ikke svært at justere termostaten til radiatoren. Og du kan gentage denne handling flere gange ved at ændre indstillingerne.

Sådan tilsluttes en bimetallisk radiator korrekt?

Meget ofte, og i efteråret næsten hver dag, på det mest populære forum på det russiske internet om installationsemnet mastergrad.com, vises emner eller meddelelser med et spørgsmål om problemerne med at forbinde bimetalliske radiatorer i lejligheder, og jeg er meget ked af, at i vores tid, når der er adgang til enhver information i netværket, står mange mennesker over for dette problem og henvender sig til “specialister” for at udskifte radiatorer, der ikke aner, hvordan denne installation udføres. Og spørgsmålet er ikke kun, at radiatorerne ikke helt eller helt ikke varmes op, hvilket tvivler på, om en sådan udskiftning er hensigtsmæssig, men også at installationen også ofte udføres med alvorlige krænkelser af designbetingelserne for opvarmningen system, som alvorligt påvirker dets pålidelighed, og dermed er beboernes liv og sundhed i alvorlig fare. I dette emne vil jeg gennem de opslåede fotos af mit arbejde forsøge at give enkle tips om, hvordan man tilslutter radiatorer, så alle bygningskoder overholdes, og nye varmeenheder opvarmes fuldstændigt.

Hvilke rør skal man vælge til montering af radiatorer?

For det første vil jeg straks fastslå, hvilken type rørledningsmateriale den nye radiator er tilsluttet: Hvis varmesystemets stigerør i huset ifølge projektet er lavet af sorte stålrør, skal forbindelserne til radiatoren være lavet af stål. Valgmuligheder af plastrør (polypropylen, metal-plast) er betydeligt ringere i pålidelighed end et stålrør og er kategorisk uacceptable i systemer designet af stål, især med en åben pakning, hvilket er uacceptabelt i henhold til SNiP-krav, der forbinder en radiator med kobber rør og rør i rustfrit stål, synes jeg personligt, at det er upassende af økonomiske og æstetiske årsager samt på grund af et fald i pålideligheden af ​​røret på grund af den væsentligt mindre vægtykkelse.

For det andet er det værd at bestemme forbindelsestypen for rørledningen, det er svært at argumentere for, at gassvejsning er optimal, både af hensyn til pålidelighed (med gevindforbindelser er der altid et svagt punktklem) og fra den æstetiske side pga. til mangel på gevindbeslag

Og det er også vigtigt, at stigerørene, der er monteret af husets bygherrer, sjældent adskiller sig i den korrekte geometri i forhold til vægge og gulv, med gassvejsning kan installatørerne let rette alle de uregelmæssigheder, som bygherren efterlader

Opvarmningsproblemer – vi styrer temperaturen på vandet i netværket

En lige så vigtig egenskab ved driften af ​​varmeanlægget er kølevæskens temperatur. I to-rørssystemer er de optimale temperaturegenskaber for det varme og afkølede kølemiddel 75/50 grader eller 80/60 grader

For let at regulere temperaturen skal du installere specielt udstyr og elementer i systemet..

Den nemmeste måde er at oprette blandingsenheder i netværket. Et obligatorisk element i sådanne samlinger er to- og trevejsventiler. Det ene grenrør i blandeenheden er forbundet til varmtvandsrøret og det andet til koldtvandsrøret. Det tredje grenrør er installeret på den sektion af ledningen, hvor det er nødvendigt at sikre et fald i væskens temperatur, hvis et sådant behov opstår.

For at forenkle brugen af ​​blandeenheder er de udstyret med temperatursensorer og en speciel termostatisk styreenhed. Sensoren kan signalere temperaturen på varmemediet og, baseret på temperaturniveauet, lukke eller åbne blandeventilen for at regulere opvarmningen. Typisk er sådant udstyr monteret i gulvvarmesamlere. For effektivt at justere vandtemperaturen ved opvarmning af en lejlighedsbygning, er det nødvendigt at tage temperaturregimet i rørene i betragtning, normalt er temperaturen på rørene i en lejligheds lokaler ikke overstige 45 grader.

Servodrev er en enhed, der indeholder en styreenhed til drev og en termostat. For at temperaturen i værelserne altid skal opretholdes på samme niveau, er det nødvendigt at indstille den ønskede værdi på termostaten, og servodrevet åbner og lukker automatisk kølevæskestrømmen ind i radiatoren. For at reducere reparationsomkostningerne kan du simpelthen købe en model, der kun er termostat. Men i dette tilfælde vil justeringen ikke være så præcis..

For at regulere temperaturen i lejligheder med gamle varmesystemer og støbejernsradiatorer er det nødvendigt at bruge specielle termostater. Disse anordninger tillader imidlertid ikke at ændre trykket i rørene; hertil skal der bruges specialiserede midler..

Husk, at batteriet altid er fyldt med vand

Batteriet er fyldt med væske hele året. Vandet drænes kun i kort tid i processen med centraliseret reparationsarbejde. Derfor, hvis du planlægger at udskifte batteriet, er det bare ikke nok at slukke det – du skal tømme vandet. Hvorfor er systemet konstant fyldt med kølevæske? Det er meget uønsket, at ilt kommer ind i varmesystemet. Når vandet tømmes, træder luft med vanddamp i stedet. Dette fører til aktiv oxidation – det vil sige udseende af rust på overfladen af ​​stål og bimetalliske batterier. Oxygen opløst i kølemidlet ødelægger ikke metallet, dvs. fører ikke til korrosion. Derfor, for at varmesystemet kan tjene i lang tid, er det altid fyldt.

Hvorfor skal du justere

Indstilling af den optimale temperatur på radiatorerne giver dig mulighed for at skabe de mest behagelige levevilkår inde i rummet. Derudover tillader justeringen:

1. Fjern virkningen af ​​luftning i batterierne, lad kølevæsken bevæge sig frit gennem varmesystemets rørledning og effektivt afgive sin varme til det indre rum i rummet.
2. Reducer varmeforbruget med op til 25%.
3. Hold ikke vinduer åbne hele tiden, hvis luften i rummet overophedes for meget.

Opsætning af varme og regulering af batterier, det er tilrådeligt at gøre det inden starten af ​​fyringssæsonen. Dette er nødvendigt for ikke at opleve ubehag i lejligheden senere og for ikke at justere opvarmningstemperaturen på batterierne i nødstilstand. Inden opsætning og justering af radiatorerne er det nødvendigt at isolere alle vinduer i første omgang om sommeren. Derudover skal du tage højde for særegenhederne ved lejlighedens placering:

• I midten eller hjørnet af huset.
• Under- eller overetage.

Efter at have analyseret situationen, er det tilrådeligt at bruge energibesparende teknologier til at maksimere varmebesparelse inde i lejligheden:

• Isoler vægge, hjørner, gulve.
• Udfør hydro- og varmeisolering af sømme mellem betonfuger i et panelhus.

Uden disse værker vil det være nytteløst at regulere temperaturen på radiatorerne, da størstedelen af ​​varmen vil opvarme gaden..

Måder at øge varmeoverførsel fra batterier

Tilstedeværelsen / fraværet af muligheden for at øge varmeoverførslen afhænger af beregningen af ​​radiatorens effektreserve. Hvis enheden ikke er i stand til at producere mere varmeenergi, hjælper ingen beslag..

Du kan prøve at ændre situationen på en af ​​følgende måder:

1. Først og fremmest bør du kontrollere, om filtre og rør er tilstoppede. Blokeringer dannes både i gamle bygninger og i nye bygninger, da forskellige byggeaffald kommer ind i systemet. Når rengøring ikke virker, skal du tage drastiske foranstaltninger..
2. Stigning i kølevæsketemperatur. Dette kan gøres i nærvær af autonom opvarmning, men med centraliseret opvarmning er det usandsynligt.
3. Udskiftning af forbindelsestype. Ikke alle batteriforbindelsesmetoder er skabt ens. For eksempel resulterer en bagsideforbindelse i et effekttab på cirka en fjerdedel. Installationsstedet for enheden påvirker også varmeoverførslen..
4. Forøgelse af antallet af sektioner. Hvis placeringen og metoden til tilslutning af radiatorerne er valgt korrekt, og rummet også er koldt, betyder det, at enhedernes termiske effekt ikke er nok. Derefter er det nødvendigt at øge antallet af sektioner.

Hvis varmesystemet er udstyret med temperaturkontrollerede batterier, har de brug for en vis mængde strøm, og det er deres største ulempe. Som et resultat stiger omkostningerne ved at arrangere varme, da hver sektion koster penge..

Komfort kan ikke opnås, hvis rummet er koldt eller for varmt, derfor er varmeregulering i radiatorer en universel løsning på dette problem..

Der er mange enheder på markedet, der er designet til at ændre mængden af ​​kølemiddel, der passerer gennem radiatoren. Blandt dem er der både billige og dyre produkter. De leveres med forskellige justeringer: manuel, elektronisk og automatisk.

Hvad er en termostat til?

Korrekt udvalgte og installerede termostatventiler sparer ikke kun energi, men forenkler også husejerens liv i forhold til rumtemperaturregulering. Ved hjælp af varmekedler kan du faktisk ændre opvarmningen af ​​alle rum på samme tid og øge eller reducere temperaturen på kølevæsken. Men varmebatteriernes regulatorer gør det muligt at opvarme lokalerne på forskellige måder afhængigt af deres formål, hvilket medfører betydelige energibesparelser.

Til reference. De fleste moderne kedler kan tilsluttes en ekstern opvarmningstermostat for at styre opvarmning i automatisk tilstand. Men dette løser ikke problemet, da kølevæske med en bestemt temperatur stadig vil komme ind i alle rum på en gang..

Termostatventilens opgave er at regulere mængden af ​​kølevæske, der kommer ind i radiatoren afhængigt af lufttemperaturen i rummet, og automatisk opretholde det på det niveau, brugeren har indstillet. Det vigtigste er, at der strømmer en tilstrækkelig mængde opvarmet vand fra siden af ​​varmegeneratoren, fordi termostaten til radiatoren kun kan reducere sit forbrug, men ikke øge.

Formålet med radiatorens termiske ventiler er beskrevet i følgende video:

Termostat tilslutningssæt

1. Kværn, hacksav eller stiksav.
2. Sæt med skruenøgler.
3. Rørkoblinger.
4. VVS pasta.

Forbered alt, hvad du har brug for på forhånd for ikke at blive distraheret i fremtiden ved at lede efter manglende genstande.

Fjernbetjening

Nogle modeller af termiske hoveder understøtter fjernbetjeningsfunktionen. I de fleste tilfælde øger denne mulighed kun bekvemmeligheden ved at bruge termostaten, men når adgang til enhedens etui er vanskelig, bliver fjernbetjeningen et presserende behov..

Fjernbetjent sensor

De fleste termiske hoveder er udstyret med indbyggede temperatursensorer, men i nogle tilfælde er driften af ​​sådanne modeller ineffektiv.

Brug af en ekstern sensor, der er fastlagt i en afstand fra batterier, vinduesåbninger og andre hot spots med temperaturforskelle, er påkrævet, hvis:

• der er ingen mulighed for at sikre en konstant luftstrøm til enhedskassen: radiatoren er installeret i en vægniche, lukket med et gardin eller falsk væg, afstanden fra radiatorens overkant til vindueskarmen er mindre end 100 mm ;
• konvektionsstrømme påvirker nøjagtigheden af ​​aflæsningerne af den indbyggede sensor;
• direkte sollys falder på enhedens krop;
• der er ingen måde at fjerne udkast, hvilket også påvirker nøjagtigheden af ​​aflæsningerne af den indbyggede sensor negativt;
• vandret installation af det termiske hoved er ikke muligt.

I de fleste tilfælde er brugen af ​​eksterne sensorer valgfri, eksperter er enige om, at optimal ydelse af termostatiske hoveder kun opnås ved brug af sådanne perifere enheder..

Installation af enheden

Udstyrsinstallationsprocessen er enkel, men hvis du ikke selv vil udføre det, kan du altid kontakte de professionelle.

Instruktioner:

• Afbryd batteriet fra systemet. For at gøre dette skal du lukke kugleventilen eller afspærringsventilen. Tøm derefter vandet fra batteriet, blæs radiatoren ud.
• Fjern adapteren. Inden du gør dette, skal du lægge en masse klude på gulvet, der vil absorbere væsken. Fastgør ventilhuset med en justerbar skruenøgle, og med den anden fjern møtrikken fra adapterrøret. Fjern derefter adapteren fra enhedens krop.



Sted til installation

• Installation af adapteren. Skru flammemøtrikken og kraven på. I dette tilfælde skal du rense tråden på forhånd og pakke den ind med et låsetape. Wrap skal være med uret, gøre 3-5 gange, derefter glatte tapen. Monter adapter, radiator og hjørnemøtrikker sammen.
• Monter en ny krave. Monter kraven og blindmøtrikken på røret. Alle handlinger udføres med en skruetrækker.
• Installation af termostaten. Fastgør enheden i pilens retning. Skærm møtrikken mellem regulatoren og ventilen, fastgørelsen udføres med en justerbar skruenøgle. Spænd møtrikken på samme tid. Gør alle handlingerne omhyggeligt. Efter installationen skal du sikre dig, at fastgørelsen er sikker..
• Fyld batteriet med vand.



Gas eller flydende termostater

Hvad er forskellen mellem gasfyldte og væskefyldte bælge? Der er en forskel, og det ville være bedre at vide om det, når du køber!

1. Gasapparater har en lang levetid – cirka 20 år. På samme tid reagerer gassen meget problemfrit på temperaturændringer, hvilket ikke forårsager overdreven skarpe belastninger på udstyret..
2. Flydende virker tværtimod hurtigt, hvilket har en lidt stærkere effekt på slid på arbejdsdele, men giver dig mulighed for hurtigt at reagere på et fald eller temperaturstigning. De fungerer mere præcist end gas.
3. I flydende termostater kan sensoren være fjern eller indbygget. Hvis den er indbygget, placeres enheden i en vandret position for at reducere påvirkningen af ​​konvektionsstrømme fra radiatoren og rørene.
4. Det tilrådes at installere sensorer af fjerntype, når enheden er lukket med tykke gardiner, der påvirker varmeoverførsel, termostaten er placeret lodret, radiatoren er installeret i en dyb vægniche eller for tæt på vindueskarmen.

Sådan installeres termostaten

Tabel 1. Et sæt materialer og tilbehør til installation

Justerbar nøgle	Enheden har to forbindelser, som begge er gevindskårne. Derfor skal du tage et par skruenøgler, eller endnu bedre, den ene var justerbar, og den anden gas. Sidstnævnte hjælper om nødvendigt med at holde runde rør..
Sanitærhør	Et gammelt bevist middel er VVS -slæb. Vi bruger den til at forsegle samlingerne, så de over tid ikke lækker. Nogle håndværkere foretrækker at tage fum tape eller tråd, men de er ikke så pålidelige.
Silikoneforsegling	Silikoneforseglingen hjælper med at gøre fugen endnu mere utæt. Det påføres over slæbet. Dette materiale tolererer let opvarmning af kølemidlet uden at lide under det. Ud over et sådant rør købes en monteringspistol, hvis pris ligger i området omkring 250 rubler..

Du kan også have brug for en flad skruetrækker og rørtilbehør, hvis du skal forkorte dem for at indsætte termostaten..

Lad os nu se et trin for trin på, hvordan en termostat af elektronisk type er installeret på en radiator..

Trin 1 – installation af batterierne

Vi pakker termostaten ud, fjerner batterirummets dæksel og installerer fingerbatterierne, som kan være inkluderet i enheden eller sælges separat. Luk låget, og kontroller, at enheden fungerer korrekt med en testkontakt. Hvis alt blinkede, og han viste tegn på liv, kan du gå videre til yderligere handlinger. Nogle modeller kræver ikke tænding – de starter automatisk.

Trin 2 – indstilling af klokkeslæt

Dernæst skal du indstille det tidspunkt, som gør det muligt for enheden at arbejde med fokus på tidspunktet på dagen. Indstillingen tager ikke meget tid, adskiller sig ikke fra indstillingen for de mest almindelige timer – vi bruger hænderne og knappen “OK”.

Derefter sættes datoen. Det er ikke helt klart, hvorfor dette er implementeret, men måske for nogen vil denne funktion erstatte kalenderen.

I slutningen af ​​indstillingerne vises et blinkende flueben på displayet – du skal trykke på knappen “OK” igen for at bekræfte de indtastede indstillinger.

Hvis du gjorde alt korrekt, vil du se et blinkende stort bogstav “M” på skærmen, som vist på billedet. Nu kan du gå videre til forberedelsen af ​​rørledningen for at inkludere en termostat i den.

Trin 3 – demontering af den gamle termostat

Hvis du tidligere har installeret en termostat i systemet, skal den skilles ad. Vi lukker vandforsyningshanen på forhånd for ikke at få utætheder. Enheden fjernes ved hjælp af en sekskant, som du skal skrue en lille holder af.

Råd! Du har mulighed for at kombinere hovedet på den nye termostat med de gamle ventiler for ikke helt at udskifte den stadig fungerende enhed. For at gøre dette har du brug for en passende adapter, som kan købes yderligere..

Trin 4 – montering af RA -adapteren

Vi installerer adapteren på ventilbasen. Det er også fastgjort med en sekskantet topnøgle. Adapteren har en udvendig gevind, som du skal skrue termostathovedet på og stramme godt.

Trin 5 – opsætning

Bogstavet “M” blinker igen på skærmen. Tryk på den midterste knap, og hold den nede, indtil funktionsmenuen åbnes (3 sek.). Tryk på den midterste knap igen, og der vises en indikator for den aktuelle temperaturindstilling foran os – ved hjælp af op / ned -knapperne kan du indstille den værdi, du har brug for.

Hvis intet ændres, starter de forudinstallerede programmer automatisk. For eksempel vil modellen med billedet automatisk afkøle luften om natten til 17 grader – P1. P2 -programmet vil gøre det samme i åbningstiden, når det antages, at ingen er hjemme..

På en eller anden måde viste alt sig bare i vores instruktioner. Måske er dette det ideelle tilfælde, når ingen ventilinstallation eller udskiftning var påkrævet. Sådant arbejde kan udføres af alle uden uddannelse eller færdigheder. Men det er ikke altid tilfældet. Oftere bliver du nødt til at handle sådan.

Trin 1 – tøm vandet fra radiatoren

Vi starter med at tømme alt vandet fra radiatoren. Du skal muligvis vente et stykke tid efter at have slukket for hanen for at kølevæsken kan køle af for at undgå at blive forbrændt. For at dræne skal du skrue møtrikken eller proppen øverst og nederst på radiatoren. Vi erstatter en spand nedenunder og venter, indtil strømmen stopper.

Trin 2 – demontering af den gamle adapter

Dernæst fjernes den gamle adapter eller hane. Vi bruger skruenøgler til dette. Dæk gulvet med klude, da resterende vand stadig vil strømme fra systemet. For ikke at beskadige rørene skal adapterhuset fastgøres med en gas- eller skruenøgle..

Trin 3 – montering af den nye adapter

Vi forsegler gevindforbindelserne på en bekvem måde – mindst 6 omdrejninger skal foretages med fum tape. Vi skruer først den nye adapter på røret, og sætter den derefter på radiatoren.

Den videre procedure er allerede kendt for dig-vi skruer termostathovedet i og udfører trinvis justering. Hvis du bruger en mekanisk enhed, vil denne proces tage lang tid. For at fremskynde, råder vi dig til at gøre dette..

1. Åbn først hanerne og tøm al luften fra radiatoren. Så snart kølevæskestrømmen er genoprettet, begynder batteriet at varme op.
2. Luk alle vinduer og døre ind i rummet for at undgå fejl i varmetab gennem dem.
3. Vi åbner ventilen helt, og placerer et termometer i rummet for at se skalaens korrespondance til lufttemperaturen.
4. Så snart temperaturstigningen stopper, drejes reguleringsarmen i den modsatte retning til minimumspositionen.
5. Vi venter på, at termometeret falder til det mærke, du har brug for, begynd at åbne regulatoren igen, indtil du hører vandet løbe gennem rørene. Stop med at rotere, og lad enheden stå. Mål lufttemperaturen igen efter et par timer, og foretag om nødvendigt de sidste justeringer. Enheden vil nu opretholde den nødvendige opvarmning i rummet.

Tips inden installationen påbegyndes

Derudover vil vi give dig nogle nyttige tips, før du installerer udstyret:

1. Sørg for at læse instruktionerne fra producenten, da installationen og konfigurationen af ​​hver enhed kan have sine egne egenskaber uden at vide, hvad du kan ødelægge udstyret.
2. Forsegl alle forbindelser godt, spænd ikke møtrikkerne for meget for ikke at beskadige delene.
3. Se i hvilken retning pilene på termostathuset viser – de svarer til retningen for kølevæskestrømmen i systemet.
4. Hvis installationen vil finde sted med et etrørs varmesystem, skal du sørge for bypass, ellers vil din termostat slå alt sit arbejde ned.
5. Vælg et sted til installation af termostaten, så den ikke udsættes for direkte sollys og andre varmekilder, f.eks. Husholdningsapparater, ikke er i nærheden. Dette gør det muligt for instrumenterne at arbejde mere præcist. Udkast er også kontraindiceret til dem.
6. I de koldeste rum skal du vælge elektroniske enheder, da de er mere følsomme..

Termisk ventil – struktur, formål, typer

En ventil i en termostat ligner meget i strukturen en konventionel ventil. Der er et sæde og en afspærringskegle, der åbner / lukker lumen for strømmen af ​​kølevæsken. Varmeradiatorens temperatur reguleres nøjagtigt på denne måde: af mængden af ​​kølevæske, der passerer gennem radiatoren.

Snitbillede af termostatventilen

Et-rør og to-rør ventil ledninger er forskellige. Ventilens hydrauliske modstand over for et enkeltrørs system er meget lavere (mindst to gange) – det er den eneste måde at afbalancere det på. Det er umuligt at blande ventilerne – det vil ikke varme op. Til systemer med naturlig cirkulation er ventiler til etrørs systemer velegnede. Når den er installeret, øges den hydrauliske modstand naturligvis, men systemet vil være i stand til at fungere.

Hver ventil har en pil, der angiver kølevæskens bevægelse. Under installationen skal den installeres, så strømningsretningen falder sammen med pilen..

Hvilke materialer

Ventilhuset er fremstillet af korrosionsbestandige metaller og er ofte yderligere belagt med et beskyttende lag (forniklet eller forkromet). Der er ventiler fra:

• bronze (nikkel og forkromet);
• messing (dækket med et lag nikkel);
• af rustfrit stål.



  Husene er normalt messing eller bronze med nikkel eller

  forkromet

Det er klart, at rustfrit stål er den bedste løsning. Det er kemisk neutralt, korroderer ikke, reagerer ikke med andre metaller. Men omkostningerne ved sådanne ventiler er høje og svære at finde. Bronze- og messingventiler er omtrent de samme med hensyn til levetid. Det, der er vigtigt i dette tilfælde, er kvaliteten af ​​legeringen, og kendte producenter overvåger den omhyggeligt. Om man skal stole på det ukendte eller ej, er et vigtigt punkt, men der er et punkt, der er bedre at spore. En pil skal være til stede på kroppen for at angive strømningsretningen. Hvis det ikke er der – før du er et meget billigt produkt, som er bedre ikke at købe..

Som eksekvering

Da radiatorer installeres på forskellige måder, er ventilerne lavet lige (lige igennem) og vinklede. Vælg den type, der vil være bedre for dit system.

Lige (lige gennem) ventil og vinkel

Navn / virksomhed For hvilket system DN, mm Kropsmateriale Arbejdstryk Pris

Danfos, kantet RA-G, kan tilpasses	et-rør	15 mm, 20 mm	Forniklet messing	10 bar	25-32 kr
Danfos, lige RA-G, tilpasses	et-rør	20 mm, 25 mm	Forniklet messing	10 bar	$ 32 – $ 45
Danfos, kantet RA-N, tilpasses	to-rør	15 mm, 20 mm. 25 mm	Forniklet messing	10 bar	$ 30 – $ 40
Danfos, lige RA-N konfigurerbar	to-rør	15 mm, 20 mm. 25 mm	Forniklet messing	10 bar	$ 20-50
BROEN, lige med fast indstilling	to-rør	15 mm, 20 mm	Forniklet messing	10 bar	8-15 kr
BROEN, lige med fast indstilling	to-rør	15 mm, 20 mm	Forniklet messing	10 bar	8-15 kr
BROEN, hjørne, tilpasses	to-rør	15 mm, 20 mm	Forniklet messing	10 bar	10-17 kr
BROEN, hjørne, tilpasses	to-rør	15 mm, 20 mm	Forniklet messing	10 bar	10-17 kr
BROEN, lige med fast indstilling	et-rør	15 mm, 20 mm	Forniklet messing	10 bar	$ 19-23
BROEN, vinklet fast indstilling	et-rør	15 mm, 20 mm	Forniklet messing	10 bar	$ 19-22
OVENTROP, aksial		1/2"	Forniklet messing, emaljeret	10 bar	140 $

Termostatiske hoveder

Der er tre typer termostatiske elementer til opvarmning af termostater – manuelle, mekaniske og elektroniske. De udfører alle de samme funktioner, men på forskellige måder giver de forskellige komfortniveauer, har forskellige muligheder..

Hvad enheden består af

Designet er et kompakt udstyr bestående af to hoveddele: en messingventil og en termostat, som er meget følsom over for temperaturændringer. Elementet fungerer uafhængigt som en enkelt mekanisme, som ikke kræver yderligere ledninger af nogen form for energi.

Den indre del af hovedet er fyldt med en speciel blanding, der reagerer på temperaturen i luften i huset eller rummet. Et gasformigt eller flydende materiale bruges ofte som dette stof..

Hvad mere er inkluderet i pakken til det termiske hoved?

• Hætte med temperaturgradering;
• Sikkerhedsinstallation;
• Olietætninger;
• Ventil;
• Passageelement forbundet til batteriet og forsyningsledningen.

Klassificering og funktionsprincip

Bortset fra ventilen er et termisk hoved til en radiator helt ubrugeligt, da der er en sensor inde i den, der udløses af en ændring i temperaturen i rummet. Bælgekammeret indeholder et fast, flydende eller gasformigt stof, der ændrer volumen.

Kammeret er forbundet med en spindel, der enten helt lukker den termostatiske ventil eller åbner den til et reguleret niveau. Dette er den største forskel mellem en termisk ventil og en reguleringsventil, som kan bruges til en smule at reducere / tilføje kølevæskestrømmen inde i varmeregistret..

Opmærksomhed! Et termisk hoved til en radiator med ventil kan kun installeres i bypass-systemer i etrørs systemer. Når ventilen udløses, lukkes strømmen helt af, derfor stopper cirkulationen i varmekredsløbene. Bypass bypass -rør løser problemet fuldstændigt.

Således skæres en ventil først ind i kølevæsketilførselsrøret til radiatoren, et termisk hoved skrues på det vinkelret på væskestrømmen. Der er flere ændringer af det termiske hoved:

• til etrørs systemer-produceret af et begrænset antal virksomheder, f.eks. modeller RA-G, RTD-G fra Danfoss;
• til to -rørssystemer – i enhver butik er 97% af sortimentet af hoveder af denne type.

Termisk hoved til et-rør og to-rør varmefordelingssystemer

Du kan visuelt skelne 2-rørshovederne efter størrelsen på justeringshætten og farven. Enheder til enkeltrørs varmekredse er større, har en grå, hvid farve. Røde hætter med lille diameter passer på hoveder til højtryks, lavstrømede 2-rørssystemer.

Pile på kroppen angiver varmemediets strømningsretning; installation mod pilen er forbudt. Derfor, når du vælger, er det nødvendigt at tage hensyn til, om varmt vand strømmer nedenfra eller ovenfra til batterierne i forskellige rum i lejligheden..

Funktionsprincippet for et termisk hoved til en radiator er ekstremt enkelt:

• brugeren indstiller den krævede værdi af lufttemperaturen i rummet, for hvilken der er en skala med opdelinger på enheden (f.eks. svarer 21 grader normalt til en værdi på 3);

• når temperaturen stiger med 1 grad, vil stoffet inde i bælgkammeret varme op, stige i volumen, trykke på ventilstammen;

• varmtvandsforsyningen til batteriet vil være helt afbrudt, dog vil cirkulationen i varmekredsløbene forblive gennem bypass;

Strukturelle forskelle mellem et-rør og to-rør systemer

• et inoperativt register vil føre til et fald i temperaturen, mængden af ​​stoffet i bælgen vil falde, trykket på stammen forsvinder, ventilen åbnes.

I dette tilfælde er teknologien til regulering af rummets temperaturregime kun effektiv for radiatorer med minimal inerti..

Bimetalliske, aluminium, stålbatterier køler / opvarmes hurtigere, derfor er de optimale til automatiske justeringer med termiske hoveder.

Støbejernsradiatorer varmer op i lang tid, akkumulerer varme, køler længere ned, så effektiviteten af ​​justeringer med termiske hoveder falder.

Gas eller væske

I nærvær af en sådan anordning holdes temperaturen i rummet ganske præcist ved + – 1 ° C, men generelt afhænger deltaet af, hvor inert stoffet i bælgen er. Det kan fyldes med en eller anden form for gas eller væske. Gasser reagerer hurtigere på temperaturændringer, men teknologisk vanskeligere at producere..

Væske eller gasbælge – ikke meget forskel

Væsker ændrer volumen lidt langsommere, men er lettere at fremstille. Generelt er forskellen i nøjagtigheden ved at opretholde temperaturen af ​​størrelsesordenen en halv grad, hvilket er næsten umuligt at lægge mærke til. Som et resultat er de fleste af de præsenterede termostater til opvarmning af radiatorer udstyret med termiske hoveder med flydende bælge.

Hvad er håndholdte termiske hoveder?

Med hensyn til design kopierer termostathoveder en standard hane. Ved at dreje regulatoren kan du justere mængden af ​​kølemiddel, der transporteres gennem rørledningen.

Ved at indstille termostaten bare 1 ° lavere, kan du spare 6% af det beløb, du skal betale for elektricitet på et år

De er monteret i stedet for kugleventiler på modsatte sider af radiatoren. De er pålidelige og billige, men du bliver nødt til at betjene dem manuelt, og det er ikke særlig behageligt at dreje ventilen hver gang og udelukkende stole på dine følelser. Dybest set er sådanne termiske hoveder installeret på støbejernsbatterier..

Hvis du skifter ventilspindlen flere gange om dagen, svækkes ventilens svinghjul. Som følge heraf vil det termiske hoved hurtigt mislykkes..

Funktioner af mekaniske termiske hoveder

Termiske hoveder af mekanisk type har et mere komplekst design, og de opretholder den indstillede temperatur i automatisk tilstand..

Enheden er baseret på en bælge i form af en lille fleksibel cylinder. Inde i det er et temperaturmiddel i flydende eller gasform. Som regel har den en høj termisk ekspansionskoefficient..

Så snart den angivne temperaturindikator overstiger normen, under påvirkning af det indre miljø, som er stærkt steget i volumen, begynder stangen at bevæge sig.

Som følge heraf indsnævres tværsnittet af det termiske hoveds gennemgående passage. I dette tilfælde er der et fald i batteriets gennemstrømning og følgelig temperaturen af ​​kølevæsken til de indstillede parametre.

Når væsken eller gassen i bælgen afkøles, mister cylinderen sit volumen. Stangen stiger og øger dosen af ​​kølevæsken, der passerer gennem radiatoren. Sidstnævnte varmes gradvist op, systemets ligevægt genoprettes, og alt starter forfra.

Et positivt resultat vil kun være, hvis der er termostater i alle rum og på hver radiator.

Enheder med væskefyldte bælge er mere populære. Selvom gassens reaktion er hurtigere, er teknologien til deres produktion temmelig kompliceret, og forskellen i målenøjagtighed er kun 0,5%..

En mekanisk regulator er mere praktisk at bruge end en manuel. Han er fuldt ansvarlig for indeklimaet. Der er mange modeller af en sådan termisk ventil, som adskiller sig fra hinanden i form af signalering.

Det termostatiske hoved er monteret, så det er orienteret mod rummet. Dette vil forbedre nøjagtigheden af ​​temperaturmåling..

Hvis der ikke er betingelser for en sådan installation, er der monteret en termostat med en ekstern sensor. Det er forbundet til det termiske hoved med et kapillarrør med en længde på 2 til 3 m.

Det er hensigtsmæssigt at bruge en ekstern sensor på grund af følgende omstændigheder:

1. Varmeapparatet er placeret i en niche.
2. Køleren er 160 mm dyb.
3. Det termiske hoved er skjult bag persiennerne.
4. Stor bredde på vindueskarmen over radiatoren, mens afstanden mellem den og toppen af ​​batteriet er mindre end 100 mm.
5. Balanceringsindretningen er placeret lodret.

Alle manipulationer med radiatoren udføres med en orientering mod temperaturen i rummet..

Hvad er forskellen mellem elektroniske termiske hoveder?

Da en sådan termostat udover elektronik indeholder batterier (2 stk.), Er den større i størrelse end de tidligere. Stammen bevæger sig her under påvirkning af mikroprocessoren.

Disse enheder har en lang række ekstra funktioner. Så de kan indstille temperaturen i timen – om natten vil det være køligere i rummet, og om morgenen vil temperaturen stige.

Det er muligt at programmere temperaturmålinger for individuelle ugedage. Uden at reducere komfortniveauet kan du spare betydeligt på opvarmning af dit hjem.

Selvom batterierne har tilstrækkelig opladning til at holde i flere år, skal de stadig overvåges. Men den største ulempe er ikke dette, men den høje pris på elektroniske termiske hoveder.

På billedet er der et termisk hoved med en ekstern version af sensoren. Det begrænser temperaturen til den indstillede værdi. Justering mulig fra 60 til 90 °

Hvis der er installeret en dekorativ skærm på radiatoren, vil det termiske hoved være ubrugeligt. I dette tilfælde kræves en regulator med en sensor, der registrerer den eksterne temperatur..

Arbejdsmekanisme

Så vi fandt ud af de vigtigste strukturelle elementer, nu skal vi analysere, hvordan det termiske hoved fungerer på radiatoren:

• Hovedsensoren er en bælge, hvor væske eller gas er under et bestemt tryk. Justeringsfjederen er ansvarlig for at afbalancere enheden, som komprimerer bælgen, når vi indstiller den temperatur, vi har brug for, ved at dreje drejeknappen.

På samme tid vil prisen på sådanne højpræcise termiske hoveder være passende.

• Når temperaturen stiger, øges bælgenes volumen (hovedsageligt på grund af gasudvidelse eller delvis fordampning af arbejdsvæsken).
• Stigningen i bælgenes volumen bevirker, at fjederen, der holder spindlen, frigøres, og ventilen lukker gradvist hullet i røret..
• Dette fortsætter, indtil ligevægt er etableret inde i enheden, eller indtil radiatorventilen under det termiske hoved er helt lukket, dvs. stammen bevæger sig ikke til den laveste position.

Udvidede modeller fungerer på en lignende måde. Den eneste forskel er, at enten specielle programmerbare enheder (klimakontrolsystemer) eller fjernsensorer (væske, gas eller elektronisk) reagerer på temperaturændringer. Først derefter går informationen til den termiske ventilmekanisme og aktiverer stammen.

Nøglesorter

Inden du installerer det termiske hoved på radiatoren, skal du finde ud af, hvilken model der passer bedst til os. Ud over at matche tilslutningsdiameteren (dette punkt skal tages i betragtning), er det også vigtigt at vælge ventilen i henhold til princippet om drift og layout.

Afhængigt af hvilken slags fyldning der er til stede i bælgen, er de termiske hoveder opdelt i to grupper:

• Væske. Giv mere præcis regulering af kølevæskestrømmen afhængigt af sensoraflæsningerne. På samme tid ændrer væsken sin volumen langsommere, når rumtemperaturen ændres. Derfor er sådanne anordninger kendetegnet ved en vis inerti.
• Gasfyldt. De reagerer meget hurtigere på ændringer i mikroklimaet, men samtidig sender de ikke oplysninger så præcist til styreenheden.

Hvad angår layoutet, er der to typiske løsninger på markedet, mærket RTD-G og RTD-N:

• Ventiler RTD-G er kendetegnet ved høj strømningskapacitet og bruges til at regulere strømmen af ​​varmemedium i etrørs varmesystemer samt i sommerhus to-rørssystemer, der ikke bruger cirkulationspumper..
• Enheder af RTD-N-typen er designet til installation i to-rørssystemer, og tilstedeværelsen i dem af en cirkulationspumpe, der giver tvungen bevægelse af kølevæsken, er obligatorisk.

Regulator design

Udformningen af ​​varmekontrolleren til batteriet indeholder følgende elementer:

• ventil eller ventil;
• termostatisk mekanisme.

Reguleringsanordningens enhed

Termostat eller termisk ventil er en standardventil i et hus med en reguleringsmekanisme.

Keglen betragtes som et afspærringselement, som, når den flyttes, ændrer mængden af ​​kølevæske.

Keglens bevægelse lettes af et termisk hoved, der består af en cylinder med en termisk komponent.

Cylinderen kaldes en bælge, og en særlig væske eller gas bruges som termiske komponenter.

Ved opvarmning udvider denne komponent sig i volumen og strammer cylinderen, som bevæger den tilspidsede del.

Keglen blokerer kølevæskestrømmen, og sammensætningen afkøles.

Samtidig bliver bælgen mindre.

Derefter stiger keglen, og væsken bevæger sig ind i batteriet og hjælper med at opvarme udstyrets termiske hoved.

Denne teknik giver dig mulighed for at opretholde den ønskede temperatur..

Strukturen af ​​det termostatiske hoved til radiatorer. Pile angiver komponentens dele af enheden..

Når temperaturen falder under den indstillede værdi, falder fyldningen af ​​bælgen i volumen, og processen er modsat den, der er beskrevet ovenfor. Varmemediets cirkulation stiger, og stuetemperaturen stiger til den ønskede værdi.

Regler for installation af termisk hoved

Tilslutningspunktet ved installation af termisk hoved på radiatoren afhænger ikke af dens type. Under alle omstændigheder er dette et rør, der direkte leverer kølevæsken til batteriet..

For at enheden fungerer korrekt, skal luft cirkulere rundt om den konstant.

Hvad du skal installere?

• Termisk hoved
• Gevind dør
• Fumlenta
• To justerbare nøgler
• Låsemøtrikker

Sådan håndteres dette hoved korrekt?

Nu begyndte de i nogle instruktioner (følgebrev) til hovederne at skrive korrespondancen mellem temperaturen i rummet og divisionerne på hovedet. Alle disse divisioner er i øvrigt fem eller seks.

Ethvert hoved har en slags sjakal. Nogle af divisionerne er nummererede. Der er også opdelinger (streger eller prikker) mellem de nummererede divisioner. Der kan være et vilkårligt antal af disse opdelinger mellem nummererede positioner. Dette tyder igen på, at skalaen er rent betinget. Hvis jeg taler om en kvart division, så er dette en fjerdedel af den mindste division på skalaen. Hvis jeg taler om en nummereret position, mener jeg en position med et nummer. For eksempel er den tredje position en division med tallet tre. Hovedet kan kun justeres ved meget små omdrejninger – med en kvart division eller endnu mindre. Kun i dette tilfælde vil justeringen give en temmelig subtil effekt..

Lad os sige, at du vil beholde dit værelse på 23 grader Celsius. Derefter skal du justere hovedet, fordi de alle har et andet sted at slukke for strømmen. Vandstrømmen i systemet er også forskellig for alle. Kort sagt … Sæt kronen på 3. position og lad batteriet køle af. Hvis det ikke køler ned, skal du sno det ved division eller halvanden. Det vil helt sikkert køle ned her. Derefter skal du vende kronen i stigningsretningen, men ikke ved division, men med en fjerdedel af en division, og kontrollere temperaturen i rummet. Det vil sige, at de hævede det med en fjerdedel – batteriet varmede lidt op. Vi gik ind et par timer og tjekkede. Hvis rummet er koldt, øges det med endnu en fjerdedel. Og sådan opnår du for et specifikt batteri, for et specifikt system, for en bestemt kedeltemperatur og for et specifikt rum, en normal temperatur.

Antag derefter, at du har hævet temperaturen på kedlen. Og desværre er temperaturen i rummet også steget. Og så justerer du igen temperaturen ved individuelt at skrue og vride kronen. Men ved en kvart division!!!

Er det svært? Med tiden bliver det let og enkelt. Vanen gør underværker! Og selvfølgelig er hovedets kvalitet meget vigtig. Så kineserne for 350 rubler fungerer, men de ærligt talt "tunge løft" og det er svært at regulere dem. Men jeg har Honivel (væske), så de er meget bedre! Alt afhænger igen af ​​prisen. Jeg købte et honivelhoved for 950 rubler (tre gange dyrere end en kinesisk).

Hvis du vil spare så meget, at du er klar til at chille værelser, som du ikke bruger om natten. Gå derefter igennem alle batterierne og skru dem enten en fjerdedel af en division eller halvdelen. Hvis du ikke har mange batterier inden for 10, så vil du meget hurtigt huske de nødvendige positioner på alle batterier.

Instrumentinstallationssekvens

Installation skal begynde med at skære rørene, som udføres, træde lidt tilbage fra radiatoren. Næste trin er at afmontere de eksisterende ventiler. Dernæst adskilles skaftene fra ventilerne og skrues ind i kølerpropperne.

Røret er monteret på plads, efter at det tidligere er blevet samlet, er rørene forbundet. Det er stadig at justere temperaturen ved at dreje på termostatknappen, indtil hakkene matcher de eksisterende mærker på kroppen svarende til en bestemt temperatur.

Det anbefales ikke at stramme de termiske hovedmøtrikker for hårdt, fordi de materialer, den er fremstillet af, er ret bløde. Til dette er det bedre at bruge en momentnøgle.

Det er vigtigt, at pilen på kroppen peger mod strømmen af ​​det varme kølevæske i systemet. Ellers er arbejdet blevet udført forgæves, intet vil fungere. Det termiske hoved kan installeres både ved indløbet og ved udløbet.

Producentens anbefalinger vedrørende installationsniveauet for enheden kan ikke ses bort fra, da den er kalibreret til temperaturregimet i denne højde. Grundlæggende er det 0,4 – 0,6 m fra gulvet.

Men ikke alle batterier har en øvre forsyning, den kan være lavere. Hvis der ikke er en prøve af passende højde, skal temperaturen i hovedhovedet sættes til en lavere temperatur.

Da det er køligere på gulvet, og apparatet er indstillet til den temperatur, der skal være øverst på batteriet, bliver det varmt i rummet. For ikke at gøre dette kan du installere et termisk hoved med en fjernbetjent sensor. Der er også en sådan mulighed som selvindstilling af regulatoren..

Specifikke oplysninger om opsætning

For normal drift af enheden kræves en foreløbig konfiguration. Inden det tænder de for varmen og isolerer rummet ved at lukke døren.

På et bestemt tidspunkt installeres et termometer, og indstillingen startes:

1. Drej det termiske hoved til venstre, indtil det stopper, så kølevæskestrømmen er helt åben.
2. Vent, indtil temperaturen stiger med 5-6 ° i forhold til originalen.
3. Drej hovedet helt til højre.
4. Når temperaturen falder til den ønskede værdi, skrues ventilen gradvist af. Stop rotation, når der opstår støj i radiatoren, og kabinettet varmer.

Den sidste position af det termiske hoved svarer til en behagelig temperatur. Hun vil konstant blive støttet..

Indbyggede programmer er indarbejdet i designet af elektroniske termiske hoveder. De gør det muligt at justere temperaturen med stor nøjagtighed – op til 1 grad

Den beskrevne sekvens er velegnet til de fleste instrumenter. Hvis det er anderledes, er det ikke svært at fuldføre det, da alt er detaljeret i passet.

Hyppige installationsfejl

Den mest almindelige fejl er hovedets lodrette position over ventilen øverst på radiatoren. Mange brugere synes, at denne metode er æstetisk og praktisk. Men dette påvirker elementets funktion negativt. Faktum er, at den varme luft, der stiger fra røret, opvarmer hovedet – temperaturen på dette sted bliver meget højere end i rummet. Enheden opfatter dette som at overskride komfortniveauet, beslutter, at rummet er varmt, og slukker for radiatoren. Som et resultat ophører rummet med at blive opvarmet..

Ukorrekte installationssteder omfatter også områder, hvor lufttemperaturen er meget forskellig fra den gennemsnitlige rumtemperatur. For eksempel er radiatoren skjult i en niche, og et termisk hoved er installeret der. Det reagerer på varme i et lukket rum og slukker for radiatoren. Det samme sker, hvis ventilen er placeret dybt under vindueskarmen, er i direkte sollys, lukket med mørklægningsgardiner, møbler osv. En anden forkert mulighed er at installere en termostatventil et sted, der kommer under strømmen af ​​kold luft, for eksempel ved kanten af ​​en vinduesåbning, hvor der ofte er træk. I dette tilfælde vil enheden “tænke”, at det er koldt i rummet – opvarmningstemperaturen stiger, og uudholdelig varme begynder i rummet..

Som du kan se, forkert installationssted for det termiske hoved praktisk talt negerer punktet for dets anvendelse. Ifølge eksperter er det bedre slet ikke at sætte ventilen på radiatoren end at foretage en forkert installation.

Husk: installationsstedet for det termostatiske hoved skal være sådan, at den gennemsnitlige rumtemperatur afspejles. Så reagerer enheden korrekt på temperaturen og opretholder en behagelig tilstand..

Almindelige fejl

Korrekt installation kræver omhu fra mesteren på alle trin i arbejdet for at undgå fejl. Det mest almindelige problem er hovedets lodrette position. Fører til det faktum, at rummet ophører med at blive opvarmet, da termostaten selv varmer op fra den indgående luft.

Det forkerte installationssted vælges ofte. Installer ikke regulatoren på et punkt, hvor lufttemperaturen er meget forskellig fra gennemsnittet for rummet. På grund af det forkerte valg af installationsstedet mister brugen af ​​det termiske hoved sin betydning.

Valgkriterier

Temperaturkontrolprodukter er tilgængelige fra mange kendte virksomheder. Disse omfatter Buderus, Danfoss, Oventrop. De har deres kontorer i alle større byer..

For at finde den bedste enhed skal du stole på følgende kriterier:

• Termisk ventil, hvor hovedet er fastgjort. Der er et klip og gevindforbindelse.
• Trådtypen på selve det termiske hoved. Det kan være i form af en møtrik med gardiner eller en runde.
• Tilstedeværelsen af ​​et nederdel. Det skjuler arbejdsområdet og gør udseendet mere attraktivt..
• Materiale. De billigste enheder er lavet af plast, de dyreste er lavet af metal. De første er upålidelige og kortvarige.
• Materialets kvalitet. Brugen af ​​billig plast reducerer omkostningerne ved konstruktionen, men det lider under styrken og driftstiden..
• Arbejdsarttype. Det sker væske, gas, elektronisk, paraffin.



  Glat drejning af håndtaget. Påvirker nøjagtigheden af ​​indstillingskarakteristika.

• Tilstedeværelsen af ​​yderligere egenskaber. Der findes trådløse modeller med WiFi, forskellige sensorer og andre kontrol- og reguleringsenheder.
• Graduering, skala længde.
• Er der en anti-hærværk beskyttelse.
• Udseende.

Butikkerne tilbyder færdige kits bestående af en ventil og et termisk hoved. Disse varer kan købes separat, hvis det ønskes. Især for Rifar og Kermi radiatorer skal du købe en termostat separat. Danfoss -enheder er meget populære.

Det er også værd at vælge på forhånd, hvilket termisk hoved der skal bruges i henhold til kontrolmetoden. Termostathoved til en radiator med sensorer og et automatiseringssystem er mere bekvemt, men ikke egnet til alle typer batterier.

Til støbejernsvarmere er kun modeller med manuel justering egnede. Dette skyldes materialets varmekapacitet og dets store inerti..

Resultat

For at få glæde og besparelser fra termiske hoveder skal du vænne dig til dem, komme sammen med dem, bogstaveligt talt med hver for sig. I processen med denne tilvænning skal du være tålmodig, vedholdende og aldrig give op (ligesom i familielivet). Først da vil du være i stand til at få venner med dit hoved og spare godt med deres hjælp..

Jeg bekræfter! Hovederne arbejder! Så for eksempel bliver en kold radiator varm, hvis der åbnes et vindue over den. Og tværtimod, hvis det er februar og solen udenfor, så slukker radiatorerne i solrummet til nul. Dette er den virkelige alternative energi!

På den anden side, hvis en kraftig vind blæser om natten, bliver rummet køligt. Det ser ud til, at selv mine meget gode hoveder ikke kan åbne 100%! I disse dage skal vi åbne hovederne en kvart eller endda en halv division. Men enig! Hvis hovederne fungerede perfekt, skulle computere ikke genopfindes. "Smart hus" og kedler med computerstyring!

Funktioner ved installation og vedligeholdelse af regulatorer

Efter at have valgt den optimale model af termostaten eller ventilen til justering af varmetemperaturen, bør du udføre deres korrekte installation. Armeringens placering afhænger direkte af dets funktion og design..

Oftest er reguleringskomponenterne monteret i rørene på en bestemt varmekøler. De installeres på forsyningsrøret eller på bypasset. På samme tid anbefales det at overholde følgende regler for behagelig regulering af varmebatteriernes temperatur:

• Enheden bør ikke være dækket af dekorative paneler eller andre indvendige genstande;
• Termostaternes levetid afhænger i høj grad af kølevæskens kvalitet. Derfor skal der installeres et netfilter foran det, som beskytter ventilsædet mod kalk;
• Følg installationsdiagrammet ved installation af reguleringsventilen til varmetemperaturen. På enhedens krop viser pile kølevæskens bevægelsesretning;
• Mange termostater og servoer er forbundet til lysnettet. Derfor er det nødvendigt at levere en strømforsyning til dem..

Inden du installerer og justerer varmebatterier i en lejlighed, skal du læse producentens anvisninger. Det foreskriver installationsbetingelserne for betjeningen af ​​et specifikt justeringselement.

En af de vigtige indikatorer for reguleringsventiler til opvarmning af lejligheder er maksimum og minimum gennemløb. De skal svare til systemets aktuelle parametre..

Vedligeholdelse af regulatorer og ventiler

Trykprøvning udføres først efter installation af styreventiler

Efter installationen bør der foretages en indledende justering af ventilerne på varme radiatorerne. Til dette skal temperaturmåden og trykket i systemet være normalt. Derefter kontrolleres driften af ​​reguleringsventilerne ved at ændre kølevæskens opvarmningsgrad. Systemet er testet i flere tilstande. Ak, det vil ikke fungere at selvstændigt justere opvarmning i et lejlighedstypehus i henhold til denne ordning, da forbrugerne ikke har mulighed for at ændre graden af ​​opvarmning af kølevæsken.

Faktisk kan funktionaliteten af ​​et bestemt element kun kontrolleres, når fjernvarmen startes. De der. korrekt justering af radiatorer i lejligheden udføres i fyringssæsonen.

Under opstart af varmeforsyningssystemet skal varmesystemet i et privat hus justeres fuldstændigt. Det skal indeholde følgende trin:

• Kontrol af udførelse af haner og termostater;
• Overholdelse af deres faktiske parametre med pasdata;
• Hvis der under kontroljusteringen af ​​varmebatteriernes varmegrad registreres et defekt element, skal det udskiftes.

Derudover skal det huskes, at en række eksterne faktorer påvirker systemets drift: graden af ​​varmeisolering af huset, de klimatiske egenskaber i en bestemt region. Dette skal også tages i betragtning ved temperaturregulering af radiatoren..

Hvad er kriterierne for at vælge et termisk hoved?

For at træffe det rigtige valg skal du styres af følgende kriterier:

1. Termisk ventil, som hovedet vil blive fastgjort til. Da forbindelsen kan være clip-on eller gevind, skal du være opmærksom på dette punkt. Hvis producenten er den samme, er der ingen problemer.
2. Type gevindforbindelse på selve hovedet. Det kan være i form af en møtrik med skodder eller bare rundt. I det første tilfælde, under installationen, er et ekstra værktøj nødvendigt for at krympe forbindelsen. I det andet er alt meget enklere..
3. Tilstedeværelsen af ​​et “nederdel”. Hovedet ser bedre ud med det, fordi det lukker arbejdsområdet.
4. Fremstillingsmateriale. De billigste er termiske hoveder i et plastikhus. Dyre modeller har et metalhus.
5. Kvaliteten af ​​plasten. Nogle producenter, for at reducere omkostningerne ved deres produkter, bruger den billigste type plast. Strukturen i strukturen lider under dette, og med tiden bliver plasten gul og mister sit æstetiske udseende..
6. Arbejdsarttype. Valget skal træffes mellem væske, gas, elektronik og paraffin.
7. Glat rotation. Håndtaget skal rotere jævnt. Dette er et tegn på god kvalitet. Alle former for knitren, knirk og anfald indikerer et produkt, der ikke er af særlig høj kvalitet..
8. Graduering og skala længde. For de fleste modeller ligger den i området +5 – +30 ° C. Hvis skalaen for divisioner er placeret rundt om hovedets omkreds, kan den hurtigt slettes.
9. Tilstedeværelsen af ​​et anti-hærværk kabinet. Det beskytter mod uautoriseret adgang til indstillinger.
10. Design. Da termiske hoveder hovedsageligt er placeret i almindeligt syn, er deres udseende og farveskema vigtigt..

Det er ikke nødvendigt at købe et færdigt kit bestående af en termisk ventil og et termisk hoved. Disse enheder kan købes separat.

Den gasfyldte bælge er ikke for følsom over for eksterne varmekilder. Dette er et klart plus, men omkostningerne er meget højere end for en væskebælge.

Et termisk hoved udstyret med automatisering vinder meget, men det er ikke altid effektivt. Det giver ingen mening at montere den på støbejernsradiatorer. Dette materiale er meget varmekrævende, og da batteriets masse er stor, har det stor inertitet. Kun den manuelle hovedtype kan fungere korrekt her..

Et hurtigt overblik over populære mærker

Den rigtige beslutning, når du køber et termisk hoved, er at fokusere på velrenommerede producenter. Et ukendt varemærke med en ukendt historie er en stor risiko for at spilde penge.

Du kan roligt købe produkter fra producenter som Dunfoss, Oventrop, Caleffi, Salus og andre kendte virksomheder..

Sted # 1 – Danfoss

Danfoss -koncernen har produceret termiske hoveder i mere end 60 år. Dette er en dansk producent, under sin licens, produkter produceres også i Rusland..

Udvalget af udstyr til automatisering af varmesystemer fra Danfoss -koncernen er rigt og opfylder avancerede teknologier. Du kan styre arbejdet og justere de termiske hoveder eksternt ved hjælp af en smartphone til dette

Det oftest stillede spørgsmål er RTS Everis termiske hoved. Dette er et bælgprodukt med flydende fyldning. Parringer med termiske ventiler af mærke ved direkte fastgørelse. Andre har brug for en adapter.

Test de eksisterende typer af termiske hoveder i følgende video:

Typer og symboler:

• RTS – flydende bælge;
• RTD-G-gasbælge til et-rørssystem eller to-rør uden pumpe;
• RTD-N-gasbælge til to-rørssystemer og systemer med cirkulationspumpe.

Køletermostat DANFOSS RA 2991

Der er også ændringer af termoelementer, hvor:

• Der ydes beskyttelse mod tilfældige personers justeringer (fantastisk til offentlige institutioner og børneværelser).
• Der er en ekstern termosensor forbundet med et to meter kapillarrør, som kan installeres længere fra en radiator forsænket i en niche eller proppet med møbler, hvilket giver et mere præcist måleresultat.
• Med et lidt lavere temperaturområde end konventionelle sensorer til integration i et pay-as-you-go-system.

Gulvvarmesystem

Termostater bruges også til gulvvarmesystemer. En termostat til gulvvarme er et must!

Efter at have kørt væsken ind i gulvets kontur, skal du sænke temperaturen fra 60 – 90 V ° C til en behagelig 35 – 40 V ° C (mens overfladen af ​​selve gulvet vil være omkring 25 V ° C).

Flowmålere er magtesløse, hvis trykket i systemet hopper, hvis luften for eksempel opvarmes fra solen, og hvis beboerne vil spare på opvarmning under deres fravær.

Termomekanisk regulator bruges bedst til små rum, cirka 10 m2.

Til store områder bruges rumtermostater med gulvtemperaturfølere..

Indstilling af en grænse

Termostats arbejde er baseret på fysiske love. Derfor skal det huskes, at forholdene, hvor enheden er placeret, kan foretage nogle justeringer (f.eks. Afstand fra en varmekilde). Der er vejledende tabeller over korrespondancen mellem controllerens skala og temperatur, som kan tages som en retningslinje under installationen. Efter den grundlæggende opsætning skal du imidlertid “forstå” din termostat..

For det:

1. Indstil temperaturen på håndtaget med mærker.
2. En time senere udføres kontrolmålinger med et rumtermometer på flere punkter i rummet.
3. Hvis temperaturen er højere eller lavere, korrigeres aflæsningerne på håndtaget.

Proportional bånd – 2 ° C. Hvis du indstiller temperaturen til 20 °, holder enheden målingerne i området fra 20 til 22 ° C.

To stifter, der følger med sensoren, hjælper med at indstille termoelementets minimum og maksimal position.

De er placeret i bunden af ​​enheden:

1. For at indstille en grænse ved mærket, for eksempel “3”, skal du trække begrænseren ud og indstille sensoraflæsningerne til mærket “3”. Derefter indsættes stiften i hullet, som i denne position er under diamantikonet.
2. Den anden begrænsningstærskel indstilles på samme måde. Håndtaget drejer til den ønskede værdi, kun stiften indsættes i hullet under trekantsikonet.

Du kan blokere regulatoren ved en bestemt temperatur (beskytter mod utilsigtet svigt eller barnslige sjov).

For det:

1. Begge stifter fjernes.
2. Håndtaget placeres på den ønskede værdi.
3. I denne position indsættes den første pin i hullet under diamanten..
4. Den anden pin er i hullet under trekanten.

Danfoss termostater har mange positive anmeldelser. Det er en meget brugervenlig enhed, der ikke kræver nogen opmærksomhed efter den første installation og opsætning. Men resultatet vil være en mere behagelig temperatur i lejligheden samt i nogle tilfælde betydelige budgetbesparelser.

Rang # 2 – Oventrop mærke

Oventrop termiske hoveder på Uni -linjen er meget efterspurgte blandt forbrugerne. De er udstyret med en flydende bælge. De er forbundet til en termisk ventil ved hjælp af en forbindelsesmøtrik. Temperaturen kan indstilles inden for intervallet +7 – +28 ° C.

Der er mulighed for fuldstændig lukning. Hovederne er designet til den maksimale temperatur i systemet +100 – +120 ° C – det er de egenskaber, der er angivet af producenten i den medfølgende dokumentation.

Oventrop Uni -hoveder er kompatible med andre VVS -produkter fra dette firma. De kan tilsluttes uden adapter til andre enheder med en indbygget ventil og tilhørende gevind

Installer dem på termostatventiler med en passende forbindelse. På hovederne på mange serier er der et særligt mærke for synshandicappede, et anti-vandal-kabinet.

Sted # 3 – Thermo

Forbrugere af det schweiziske firma Thermo, især Royal Thermo RTE 50.30 -modellen, gav en høj vurdering. Den har et bredt kontrolområde – fra +6 til +28 ° C, en lav hystereseværdi – 0,55 grader. Der er også en nulposition.

For korrekt drift skal kølevæsken have en temperatur, der ikke er højere end 100 ° C. Kobling med ventil – møtrik.

Thermo termiske hoveder kendetegnes ved deres pålidelighed og byggekvalitet. Blandt tilbuddene er der modeller med en fjernbetjent sensor

Sted # 4 – Producent Caleffi

Den italienske producent Caleffi leverer en bred vifte af radiator termiske hoveder. Caleffi 210000 -modellen er programmerbar. Den er udstyret med et digitalt display med flydende krystaller. Ud over temperaturværdien viser den tid, dato, indstillet dagligt program.

Når du køber udstyr til varmesystemer, skal du spørge sælgeren om medfølgende dokumenter, producentens garanti og produktinstruktioner

Når du programmerer i en uge, kan du indstille 3 temperaturniveauer: “Komfort”, “Økonomi”, “Antifrys”. Installer dette hoved parallelt med Keleffi -ventiler.

Sted # 5 – Salus

Det tyske firma Salus nyder også et velfortjent ry. For eksempel er Salus PH 60 -modellen et elektronisk hoved med ikke -flygtig hukommelse, evnen til at indstille temperaturregimet i en uge. Temperaturområde – +5 – +40 ° C.

Strøm leveres fra 2 AA -celler. Displayet har funktionen baggrundsbelysning og visning af temperaturparametre på skærmen samt elementernes opladningsniveau.

Ny udvikling – trådløst mini -termisk hoved, drevet af batterier. Du kan styre enheden via en computer eller smartphone, efter at du har downloadet Smart Home -applikationen

Tekniske innovationer ophører aldrig med at glæde brugerne – trådløse termiske hoveder giver ejeren mulighed for at skabe et behageligt indeklima, mens han er i den anden ende af byen eller i et andet land. Og alt dette bliver muligt, hvis du integrerer enheden i varmesystemet i et smart hjem eller downloader en proprietær applikation.

Honeywell

Budget tyske enheder. De kendetegnes ved et behageligt design, kompatibilitet med de fleste ventiler, beskyttelse mod frysning og mekaniske skader. Thera-100 og Thera-4 Classic modellerne er meget efterspurgte.

Der findes også dyre elektroniske HONEYWELL -modeller, men de er stadig ikke særlig vigtige på markedet! Inden du køber importerede enheder, er det bedre igen at kontrollere muligheden for at installere ventilen på gamle radiatorer.

Varmeservo – hjertet i et smart varmesystem

Tidligere blev der ikke stillet særlige strenge krav til varmesystemer – det var nok, at rummet var varmt. Et moderne varmesystem bør udover pålidelighed også give mulighed for at justere temperaturen over et bredt område. Servoen er netop designet til at gøre opvarmningen så lydhør som muligt, den giver dig mulighed for at justere temperaturen i rummet med en nøjagtighed på en grad

generel beskrivelse

I hjertet af servodrevet til opsamleren af ​​et varmtvandsgulv er en elektrotermisk reaktion af en ændring i temperaturregimet for opvarmning af varmebærer i hovedledningen og yderligere mekanisk handling, som sikrer inklusion eller nedlukning af forsyningen af opvarmet væske til varmekredsløbene.

Blandt de husholdningsregulatorer, der findes i dag, kan du finde åbne og lukkede servomotorer. Hver af typerne har sin egen funktionalitet og særegenhed ved arbejdet.

Lukket udstyr er kendetegnet ved en åben tilstand under strømafbrydelse. De indgående signaler aktiverer den mekaniske enhed og afbryder vandforsyningen. For åbent udstyr er driftsprincippet det modsatte. I den normale position lukkes enheden, først efter at der er givet et signal, tages mekanismen i drift, der åbner væsketilførslen gennem rørene. Den type servodrev af gulvvarmekollektoren, der skal vælges til hjemmebrug, bør bedømmes under hensyntagen til varmesystemets muligheder og klimakarakteristika i en bestemt region. Normalt installeres åbne servoer..

Vigtigt: under nedbrud af udstyr fortsætter varmebæreren med at cirkulere gennem rørene og efterlader gulvet varmt et stykke tid. Denne funktion er mest relevant for private huse, der er placeret i kolde klimatiske områder..

Med hensyn til strømforsyningsmetoden er udstyret opdelt i enheder, der drives af 24 V DC og servomotorer, der er tilsluttet et 220 V vekselstrømnetværk. Enheder, der drives af 24 V, er udstyret med invertere..

Ved hjælp af et servodrev kan du automatisere varmesystemet

Husejere installerer ofte en anden type udstyr. I dette tilfælde taler vi om enheder, der er sat til en normal tilstand under hensyntagen til varmesystemets teknologiske egenskaber. Disse er universelle servomotorer, der kan ændre deres funktion fra normalt åben til normalt lukket..

Alle typer af dette udstyr kan tilsluttes manifoldgruppen. Der er kun en betingelse: afbalancering og justering af varmesystemets drift.

Servodrev til gulvvarmesamler

Blandt de mange udstyr, der er involveret i driften af ​​gulvvarmesystemer, kan du finde en lille enhed, der spiller en vigtig rolle i styringen og reguleringen af ​​varmesystemet. Dette er et servodrev, en elektromekanisk enhed, uden hvilken automatisk temperaturkontrol til et varmtvandsgulv ikke er muligt.

Enheden er baseret på en elektrotermisk reaktion på en ændring i kølevæskets opvarmningstemperatur i hovedforsyningsrøret og den efterfølgende mekaniske handling, som i kombination giver åbning eller lukning af varmt vand, der kommer ind i varmekredsløbene. Servoer eller servomotorer, officielt på professionelt sprog, kaldes enheden for et elektrotermisk servodrev, i dag er de til stede i næsten alle autonome varmesystemer. Nye forstadsboliger, sommerhuse og sommerhuse udstyret med gulvvarme har gulvvarme, som styres af servodrev. Det er servodrevet installeret til gulvvarmen på solfangeren, der udfører opgaven med at justere kølevæskestrømmen i vandgulvvarmesystemet.

Typer, tekniske egenskaber, forskelle

I dag findes der flere typer servomotorer. De mest anvendte mekanismer kan repræsenteres ved den måde, de fungerer på følgende liste:

• mekanisk;
• elektronisk;
• elektrotermisk;
• fjern.

Eksisterende typer servodrev i dag

Blandt de regulatorer, der findes i dag, og som er blevet udbredt i hverdagen, findes følgende servoer. Alle enheder kan opdeles i flere typer. Hver sort adskiller sig i princippet om drift og funktionalitet. Efter konstruktionstypen er enhederne af to typer:

Ved navnene kan du bedømme handlingsprincippet. Lukkede servoer er kendetegnet ved en åben position, når der ikke er strømforsyning. Det indgående signal aktiverer den mekaniske del og blokerer adgang for vand til systemet. For enheder med åben visning er funktionsprincippet omvendt. I normal tilstand er servoen lukket, kun med ankomsten af ​​et signal aktiveres den mekaniske del, hvilket åbner vandstrømmen ind i rørledningen. Det er op til dig at bedømme, hvilken type der er bedst egnet til husholdningsbrug, og vurdere evnen til dit eget varmesystem og de klimatiske forhold uden for vinduet. Normalt bruges åbne servoer oftest i vores land..

Bemærk: Hvis enheden fejler, fortsætter kølevæsken i rørledningen med at cirkulere, hvilket efterlader gulvet varmt i et bestemt stykke tid. Denne funktion er især relevant for landhuse i en kold klimatisk zone..

Ifølge metoden til strømforsyning er servomotorer opdelt i enheder, der drives af en konstant strøm på 24V og enheder, der er forbundet til en konventionel 220V vekselstrømforsyning. Servodrev med 24V forsyning er udstyret med invertere.

Ofte bruger forbrugerne en anden, ret sjælden type enhed. Vi taler om enheder, der er sat i en normal position, afhængigt af varmesystemets teknologiske krav. Sådanne servoer kaldes universelle og kan ændre funktionalitet fra normalt åben til normalt lukket og omvendt..

Alle tre typer servomotorer kan tilsluttes manifolden. Den eneste betingelse er korrekt indstilling, afbalancering og driftsbetingelser for varmesystemet.

Elektrotermisk

Enheder af denne type er aktuatorer med to positioner i automatiserede gulvvarmesystemer. Der er to lysdioder på servohuset. Det grønne lys lyser, når aktuatoren er tilsluttet, den blå indikator lyser, når ventilen er åben. Hvis strømmen er slukket, er begge indikatorer slukket.

Knudebeskrivelse

Servodrevet til gulvvarme regulerer temperaturen på det medfølgende varmemedium. Dette skyldes, at denne enhed styrer åbning og lukning af manifoldventilerne..

Installationsdiagram over servodrev til gulvvarme

Servodrevet til et varmt vandgulv består af en fjedermekanisme og en lille beholder med væske. En elektrisk strøm passerer gennem det nichrome element. Det er ham, der opvarmer væsken i bælgen, som som følge af denne effekt udvider sig og virker på stammen.

Det strækker sig og trykker på termoventilen. En sådan mekanisme kaldes en termisk aktuator, da den virker ved ekspansion af væsken indeni under påvirkning af høj temperatur..

Når der tilføres spænding, lukker ventilen først efter 1-3 minutter. Denne tid er nødvendig for at varme væsken op. Hvis der ikke er nogen spænding, afkøles mekanismen, hvilket tager lang tid. Som et resultat vender ventilen tilbage til sin oprindelige position. Dette tager 5 til 15 minutter..

Varme manifold servo

Der er også et servodrev til opsamleren af ​​et varmt vandgulv uden væske indeni. I sådanne modeller sker bevægelsen af ​​stammen, når kompensationselementet opvarmes. Det er en tallerken eller fjeder. Termoelementet udvider sig under opvarmning og ændrer position.

Rehau gulvvarme og servoer

Fordelerservoen er også udstyret med en udtrækkelig mekanisme, der er placeret øverst på huset. Det er designet til at registrere aktuatorens siddeplads i den termiske ventil. En udtrækkelig mekanisme angiver, om instrumentet er tændt eller ej. Servodrevet til et varmtvandsgulv er nødvendigvis udstyret med beskyttelse mod overophedning. I sit tilfælde er der en mekanisme, der giver dig mulighed for automatisk at slukke for strømmen.

Tilslutningsdiagram

Servoerne tilsluttes i henhold til instruktionerne, der er vedlagt leveringssættet til gulvvarmekollektoren. Udstyret skal købes i et sæt bestående af elementer fra den samme producent. I dette tilfælde vil det være muligt at undgå forskellige uoverensstemmelser i forbindelserne mellem kollektorinstallationskomponenterne..

Installationsdiagram over servodrev på kollektorkonsollen

Med et stort antal varmeforbrugere er hele systemet med opsamling af varmtvandsfordeling langs kredsløbene som regel skjult i et kabinet. Med et stort antal opvarmede rum kan udstyret endda optage flere kasser.

Skab med manifold og tilbehør

Topmonterede servo manifolder

Sammenslutningsdiagram

Enheden og funktionsprincippet for servomotorer

Servoens vigtigste arbejdselement er bælgen. De der. samme del som i 3-vejsventilen. Lille i størrelse, forseglet cylinder med elastisk krop er fyldt med et stof, der er følsomt over for temperatur. Afhængigt af om temperaturen stiger eller falder, ændres stoffets volumen i overensstemmelse hermed. Figur – diagrammet viser tydeligt servomotorens enhed, hvor bælgen indtager hovedpladsen.

Bælgen er i tæt kontakt med det elektriske varmeelement. Ved at modtage et signal fra termostaten tændes varmeelementet fra lysnettet og tændes under drift. Inde i bælgen varmes stoffet op og udvider sig. Således begynder den øgede cylinder at trykke på stangen, ændre dens position og blokere vejen for kølevæskestrømmen. Ved at evaluere servos arbejde kan vi konkludere, at enheden ikke er udstyret med nogen motorer, der er ingen gear og transmissionsled i den. Det sædvanlige arbejdsforhold er “varme og elektricitet”. Derfor er det fælles navn for enheder, termoelektriske controllere.

For at ventilen kan åbne igen, gentages hele processen kun i den modsatte retning. Mangel på strøm får varmeelementet til at stoppe med at fungere. Følgelig afkøles stoffet inde i cylinderen og falder i volumen. Trykket på skaftet falder, det stiger, virker på ventilen, og derfor åbnes varmtvandsadgang til systemet.

Bemærk: stoffet placeret inde i cylinderen er toluen, som har høje termodynamiske egenskaber. Nichrom tråd fungerer som et elektrisk varmeelement.

Efter at have gjort dig bekendt med enhedens funktionsprincip, er det vigtigt at huske, at der kræves en vis tid for ventilens mekaniske virkning. På trods af at når et signal fra termostaten kommer, begynder varmeelementet at opvarme stoffet inde i cylinderen. Den nødvendige tid til ændringer i væskens fysiske tilstand er 2-3 minutter, så ventilen aktiveres ikke med det samme.

Til reference: Når du vælger en servomodel, skal du være opmærksom på parametrene for varmeelementet og opvarmningstiden for væsken angivet i enhedens pas.

I modsætning til opvarmning er væskekøling langsommere. Den omvendte proces, dvs. det vil ikke tage 2-3 minutter at lukke ventilen, men 10-15 minutter. I tilfælde af overophedning bør hver servomotor automatisk slukke. Til dette er der tilvejebragt en nødstopmekanisme i designet..

For eksempel: de servodrev, der bruges i samlergruppens arbejde, er ikke alle udstyret med cylindre og cylindre med et stof. Der er modeller, hvor denne rolle spilles af termoelementer, der ligner en fjeder eller en plade, som opvarmes under påvirkning af det samme varmeelement. Disse dele udvides igen og igen på spindlen, hvilket i sidste ende bringer ventilen i driftstilstand. Du kan bestemme i hvilken position ventilen er placeret ved at ændre servoens udseende. Det udtrækkelige element signalerer enhedens funktion. Hvis dette ikke sker, er dit apparat ikke korrekt tilsluttet, eller varmesystemet fungerer periodisk..

Til reference: En servomotor, der er varm at røre ved, betyder, at enheden i dette tilfælde er lukket og slukket. Hvis enheden er kølig at røre ved, er ventilen derfor åben, cirkulerer kølevæsken normalt gennem vandkredsløbene i det varme gulv.

Dispenser

For at regulere mængden af ​​vand, der passerer gennem manifolden, bruges en dispenser (flowmåler) af varmevekslerens fordelingsmanifold. Det er en kompleks enhed med et stort antal styreventiler. Med den korrekte indstilling giver opsamleren til et varmtvandsgulv med flowmålere den optimale mængde vand til opvarmning af et varmt gulv, og ekstra omkostninger til vandforsyning er ikke påkrævet.

System opsætning

Korrekt og teknologisk justering kræver brug af specialudstyr i henhold til de indikationer, som det er nødvendigt at foretage justeringen. Derfor bør kun en specialist blikkenslager foretage justeringen, som optimerer systemet og får det til at fungere så effektivt som muligt og uden unødigt spild af vand og varme..

Anvendelsesområde

I varmesystemet kan det installeres forskellige steder, for eksempel hvis det er nødvendigt at regulere kølevæskestrømmen ind i varmelegemet, installeres det på forsyningsrørledningen. Men servodrevet af varmelegemespjældet giver dig mulighed for at regulere luftstrømmen ind i kedelovnen, det vil sige, at varmelegemeeffekten justeres (se også artiklen “Moderne varme Terem – høj kvalitet til en overkommelig pris”).

Rumtemperaturregulering udføres oftest på to måder:

• ved hjælp af termostater – den bedste løsning, hvis der bruges radiatorer. I dette tilfælde installeres regulatorer foran hvert batteri og regulerer automatisk kølevæskestrømmen ind i radiatoren;
• ved hjælp af en servo – oftest brugt, når det er nødvendigt at justere temperaturen på varme gulve.

Bemærk! Servoer kan installeres på manifoldhovedet i stedet for konventionelle termiske hoveder.

Ved gulvvarme er det især vigtigt at holde kølevæsken under en bestemt temperatur. Hvis du f.eks. Regulerer kølevæskestrømmen ved hjælp af konventionelle termostater, kan der, når systemet startes, opstå en situation, hvor varmt vand strømmer ind i rørene. Som følge heraf vil det simpelthen være ubehageligt at gå på gulvet et stykke tid, og det er muligt, at nogle af rørene kan svigte..

Installation af en servo med en 3-vejsventil opstrøms for manifolden vil undgå dette. Jeg plejer at gøre dette, især da prisen på en sådan enhed er minimal..

Rumtermostat. Rumtemperaturregulatorer.

Elektriske rumtermostater kaldes termostater.

Termostaten er en elektrisk temperatursensor, der gennem den valgte temperatur giver et signal til servodrevet om at lukke eller åbne ventilen. I termostaten er det muligt at vælge rumtemperatur enten mekanisk (håndtag) eller elektronisk (knap). Termostaten har en eller to temperatursensorer. Hovedtemperaturføleren er indbygget i enhedens inderside. Det tjener til at opnå lufttemperaturen. Den anden betragtes som en fjernprobe og kaldes en ekstern nedsænkningssonde. En fjernprobe er nødvendig for at måle temperaturen på den opvarmede gulvoverflade. Det skal monteres inde i et varmt vandgulv, det vil sige i betongunderlaget på det varme gulv. Den eksterne sensor bruges til at måle temperaturen på gulvoverfladen. Denne sonde skal installeres, hvor bunden af ​​gulvet altid vil være åben. Det er heller ikke tilladt at installere sonden nær vinduer og døre, hvor træk er muligt. Sonden skal installeres mellem flow- og returrørene. Højden på sensoren (sonde) må ikke være lavere end midten af ​​betonbelægningens højde. Sensoren til bestemmelse af lufttemperaturen skal være placeret i en afstand på 0,8-1,5 meter fra gulvet. Jo tættere sensoren er på gulvet, jo mere varme mærker den. Jo længere, jo mindre føler han varmen. Dette tyder på, at hvis sensoren er længere fra gulvet, vil temperaturkontrollen blive indstillet mere. Hvis tættere på gulvet, så omvendt. Sensoren er kun installeret på indvendige vægge. Den indvendige væg er væggen bag hvilken det opvarmede rum er placeret. Ydervæg er en væg uden rum bagved. Ydervæggen er kold. En sensor installeret på en ydervæg vil bedrage og give resultater om, at rummet er koldt. Spær ikke væggen (med skabe, hylder, bord, lænestol, sofa), hvor lufttemperaturføleren er placeret. Denne væg skal være fri for naturlig luftcirkulation gennem temperatursensoren. En væg nær hoveddøren er egnet til dette. Hvis døren konstant er åben, skal sensoren fra døren installeres i en afstand på ca. 1 m fra døren. Placer ikke udstyr, der genererer varme i nærheden af ​​lufttemperaturføleren. Sørg for, at der ikke er træk i nærheden af ​​lufttemperaturføleren, såsom ventilation. I teorien er det ideelle sted for en lufttemperaturføler i midten af ​​rummet, der skal opvarmes, både i bredde, længde og højde. En termostat med to sensorer kan styre to parametre på én gang: lufttemperatur og gulvtemperatur. Denne termostat indstiller grænseværdierne for lufttemperatur og gulvtemperatur. Hvis temperaturgrænsen for en af ​​de to sensorer overskrides, slukkes servodrevet.

Anbefalinger til valg af enheder

Efter at have undersøgt sortimentet på markedet, anbefales det at vælge producenter, der allerede har bevist sig med hensyn til kvalitet og bekvemmelighed. Som et eksempel, et servodrev fra Valtek -mærket. Denne producent har tilpasset hele produktsortimentet til vores “realiteter”. Dette sikrer, at de enkelte elementer fungerer godt sammen. Modeller fra denne producent har en bred vifte af funktioner og er overkommelige..

Spørgsmålet om valg afhænger også af kompatibilitet med temperatursensorer og haner, der bruges i systemet..

Samling af samlergrupper

En gruppe til et varmt gulv slutter sig til samleren – en samling af forskellige elementer og udstyr. Prisen på samleren er direkte afhængig af konfigurationen. For nemheds skyld kan det komplette sæt opdeles i fire grupper – fra de enkleste til de mest komplekse:

• Den nemmeste løsning at samle er en opsamler med afsætningsmuligheder til Eurocones. Faktisk er dette et almindeligt grenrør med eksterne og interne gevind, som rørledningen er forbundet til. Du kan gøre det selv, men til brug i gulvvarmesystemet skal du købe resten af ​​samleelementerne.
• Den næste mulighed er, at manifoldudløbene er udstyret med flowkontrolventiler, som er placeret på det punkt, hvor kredsløbets rørledninger er forbundet. Denne populære type manifold produceres hovedsageligt i Kina. Et almindeligt problem med sådanne ventiler er utætte justeringsknapper. Du kan slippe af med problemet ved at udskifte O-ringene. Denne manifoldgruppe er ikke designet til installation af yderligere elementer. En sådan kollektor kan bruges i systemer med de samme kredsløb uden automatisk temperaturkontrol..



• En endnu dyrere manifold til gulvvarme er, når kontrolventiler udstyret med servodrev er installeret ved udgangene. De kan arbejde med termostater. Det komplette sæt indeholder også beslag til tilslutning af polypropylenrør. Prisen på en sådan samler afhænger stærkt af producenten og typen af ​​servodrev..
• Den mest komplette version består af en forsyningsmanifold med flowmålere til gulvvarme og en returmanifold med servodrev. Sådanne grupper bruges til varmekredse af forskellige længder, hvor det ikke er muligt manuelt at justere kølevæsketilførslen. Flowmåleren til gulvvarme gør det muligt at genopbygge hvert kredsløb separat.

Forsyningsmanifolden skal være placeret over returretningen. Dette vil hjælpe med at undgå varmeelementer installeret på returen, for eksempel termostatiske hoveder, hvilket vil føre til funktionsfejl i hele systemet..

Hvis opgaven er at udvikle et varmesystem med maksimal effektivitet, uanset dets kompleksitet, anbefales det at bruge servodrev til at justere kølevæskens temperatur.

Programmerbare termostater

Disse termostater kaldes kronotermostater. I dem kan du indstille betjeningen af ​​servoerne efter tid og (eller) efter dage. Termostater eller kontakter med en trådløs sensor. Tiden med nye teknologier står ikke stille, og nye opfindelser dukker op hvert årti. Jeg kan kun sige, at der findes sådanne termostater. Betjeningspanelet på termostater kan installeres hvor som helst, men temperatursensoren bestemmer, at temperaturen kan placeres, hvor det er nødvendigt. Temperatursensoren sender en kommando til termostaten ved hjælp af et radiosignal.

Hvordan servoen er forbundet til termostaten

Kredsløbet til tænding af et servodrev med en termostat er som følger. Når den indstillede lufttemperatur er nået, lukkes strømkontakterne på 220V servodrevet, og det tændes, efter at det er varmet op, lukkes ventilen på manifolden, og væskens bevægelse langs kredsløbet suspenderes. Efter at temperaturen i rummet er faldet, tændes gulvvarmekredsløbet igen.

I praksis opstår der ofte en situation, når en termostat styrer flere varmesløjfer på et varmt gulv på én gang. For eksempel i et stort rum, eller der er installeret en termostat på hele gulvet … Så er servoerne simpelthen forbundet parallelt med dette strømkredsløb …

Mere om byggeri

Servodrev kan ved design opdeles i 2 grupper af enheder – elektromekanisk og elektrotermisk. Førstnævnte bruger mekanisk gearing til at sætte en del i gang. I elektrotermiske anordninger bruges i stedet egenskaben af ​​en væske (gas, fast stof) til at ændre volumen ved opvarmning, og de bruges i varmesystemer.

Når du vælger en bestemt model, skal du kende de anvendte betegnelser, der kan være sådanne muligheder som:

• normalt åben / lukket;
• spænding 230 eller 24 V.

Med spænding er alt klart – 230 V betyder, at enheden får strøm fra lysnettet og 24 V – fra batterier. Men åben / lukket er direkte relateret til enhedens driftstilstand og omfang.

• en normalt lukket type, når kredsløbet er lukket, lader vand gennem rørdelen, det er den type, der bruges til opvarmning;
• normalt åben – tværtimod, når kredsløbet er lukket, blokerer det stoffets bevægelse gennem røret, sådanne enheder bruges hovedsageligt i klimaanlæg, køleudstyr.

Tilslutningseksempler til elektriske servodrev

Koblingsdiagram for “varmt gulv” og stavblander

• For lavtemperaturvarmesystemer kræver instruktionen brug af automatiske sensorer, der er i stand til at registrere temperaturen på kølemiddel, luft i rummet eller gulvet. Sådanne controllere sender et signal eller en kommando til servodrevet, som igen sætter spjældet på en tre- eller fire-vejs mixer til en bestemt position. Selve justeringen sker på grund af bevægelsen af ​​keglelappen på blanderen, som bevæger sig op eller ned..

Temperaturregulering i høj- og lavtemperaturkredsløb

• En termostat, som du installerer i et opvarmet rum, hjælper dig med at glemme manuel regulering af gulvvarmesystemet. Hver sådan enhed er udstyret med et servodrev, som skal monteres i hånden på returmanifolden på et varmt gulv, eller rettere sagt, på dens termostatventil. Kredsløbet foreslået ovenfor bruger VT.TE3040, disse er normalt lukkede impulsservoer..
• Denne definition af en enhed, normalt lukket, indikerer, at i fravær af en elektrisk strøm er den i en lukket position, det vil sige normal. Når strøm tilføres, får kredsløbet strøm, og positionen vendes, det vil sige åben eller arbejder. Sådanne elektriske apparater arbejder alle efter det samme princip, og deres største forskel er kun i deres eksterne design..

Råd. Samtidig brug af to tilstande – høj temperatur (radiator kredsløb) og lav temperatur (gulvvarmesystemer) medfører visse gener og for at slippe af med manuel justering – køb en rumtermostat. Dens pris er uforlignelig med de fordele og bekvemmeligheder, du får ved at bruge servoer..

Oversigt over populære servomodeller

Servodrev til vandgulvvarme produceres af forskellige producenter. Hver model har sine egne egenskaber.

VALTEC

VALTEC er en producent af vand- og varmeforsyningsenheder til hjemmet. En gruppe russiske og italienske specialister arbejder sammen om fremstilling af produkter. VALTEC fremstiller følgende aktuatorer til styring af driften af ​​et gulvvarmesystem:

Kombinationsvarmeanlæg VALTEC

• TE3042.A. Henviser til gruppen af ​​normalt åbne. Designet til at styre ventiler på klimastyringssystemer ved hjælp af kommandoer, der indstilles af en termostat, controller eller manuel kontakt. Enhedseffekt – 2 W, ledertværsnit – 0,75 kvm. mm. Forbindelsesstørrelsen er M30x1,5;
• TE3061.0. Dette er en normalt lukket elektrotermisk enhed. Designet til 3-vejs ventiler. Enhedens drift er mulig på grund af den termiske ekspansion af væsken – toluen. Drivkraft – 2 W, leder tværsnit – 0,22 kvm. mm;
• TE3041A.0. Enheden virker på grund af tilstedeværelsen af ​​en væske i kroppen, som udvider sig under påvirkning af temperaturen. Henviser til gruppen af ​​normalt åbne. Tilslutning til ventilen sker via en adapter, der er inkluderet i sættet. Enhedseffekt – 1,8 W, ledertværsnit – 0,75 kvm. mm.

Watt

Watts er verdens førende producent af varmeteknologi i forskellige formater. Afviger i høj kvalitet, overkommelig pris og effektivitet. Servoer fra Watts er modeller med en elektromagnetisk motor. Populære serier:

Tekniske specifikationer for WATTS elektrotermisk servodrev

• 22C. Den er installeret på ventilen på returrørledningen og regulerer forsyningen af ​​varmemiddel til gulvvarmesystemet. Effekten er 2,5 watt. 22C -serien inkluderer normalt åbne og lukkede enheder, afhængigt af modellen. Beskyttelsesklasse – IP44;
• 22CX. De tilhører elektrotermiske anordninger for at sikre en effektiv drift af et vandopvarmet gulv. Der er normalt lukkede og åbne modeller. Strømforbruget ved normal drift er 1,8 W. Driftsvæsketemperatur i systemet – + 110 ° С;
• 26LC. Elektrotermiske aktuatorer til opsamleren. En LED -indikator er placeret på kabinettet, som angiver dens driftstilstand. Hvis grønt lyser – aktuatoren er strømført, blå – er enheden åben.

REHAU

Drev til justering af driften af ​​et vandopvarmet gulv fra en tysk producent. De kombinerer innovativ udvikling og kvalitet, der er bevist gennem årene. De mest populære modeller fra REHAU:

• UNI til 230, 24 V. Enheden er monteret på ventilerne i manifoldgruppen ved hjælp af en speciel adapter. Henviser til normalt lukkede enheder. Kontrol over driften af ​​drevet udføres via indikatoren. Tilslutningskabler med et tværsnit på 2×0,5 kvm. mm;
• aktuator 230, 24 V. I spændingsfri tilstand er ventilen lukket. For at kontrollere enhedens funktion er der placeret en lysindikator på sagen.

Rehau servo specifikationer tabel

LUXOR

Det italienske firma LUXOR har specialiseret sig i produktion af vandventiler og systemer til regulering af temperaturen i varmesystemet til hjemmet. Den installerede manifoldgruppe indeholder et drev SM 1347. Den er designet til at regulere temperaturen på den leverede varmebærer til et varmtvandsgulv. Enhedens vigtigste tekniske egenskaber:

• strømforsyning – 24 V;



  Samlergruppe i varmesystemet og gulvvarme Luxor

• driften af ​​enheden leveres af en trinmotor. Dens kontrol er elektronisk;
• der er LED -indikation på sagen, som angiver driftstilstanden;
• installationen foregår i en opretstående position – lodret eller vandret;
• maksimal temperatur i systemet – + 100 ° С;
• kabel 1,5 m langt;
• enhedens opbevaringstemperatur – fra 0 til + 50 ° С;
• kroppen er lavet af syntetiske materialer. Dens farve er grå;
• garanti tilgængelighed – 2 år.

Uanset hvilken model der vælges, skal servodrevet installeres og betjenes i overensstemmelse med producentens anbefalinger. De findes i vejledningen til enheden. Efter installation af drevet og alle systemelementer begynder de at bruge dem efter fuldstændig test..

Neptun

Det eneste russiske firma, der leverer systemer til vandgulvvarme med rør i korrugeret rustfrit stål. De adskiller sig fra polymeranaloger ved at have en næsten perfekt varmeoverførsel, ikke er bange for frost og vandhammer. Leveringsomfanget af udstyret omfatter alle de nødvendige beslag, varmeisoleringsmåtter og en cirkulationspumpe.

Henco

Fabrikanten baserede gulvvarmeopvarmning baseret på en flerlagsstruktur lavet af metal-plastrør. Det tyske selskab garanterer driften af ​​varmesystemet i flere årtier. I handelsnetværket støder man ofte på forfalskninger med Henko -varemærket. Originale produkter fremstilles kun i Belgien.

Anbefalinger til husejere

Manuelle ventiler er overkommelige, hvilket har en positiv effekt på deres popularitet blandt indenlandske husejere. Dette er en pålidelig og brugervenlig afspærringsenhed, der vil forenkle reguleringen af ​​varme radiatorer..

I lejlighedsbygninger, hvor der er centraliseret opvarmning, kan kølevæsken indeholde grov suspension og fremmede partikler, der kan tilstoppe termostaterne. Ved brug af automatiske regulatorer skal der derfor installeres filtre foran dem, som rengøres med en frekvens på en gang om måneden..

I dag findes snesevis af forskellige typer afspærringsventiler til radiatorer til salg. Tyske og italienske ventiler og regulatorer bør foretrækkes, hvilket vil kendetegnes ved pålidelighed, holdbarhed og fremragende byggekvalitet. Men billige ventiler fra indenlandske eller kinesiske producenter er af middelmådig kvalitet og vil højst vare en eller to varmesæsoner, hvorefter de skal udskiftes..

Når du installerer afspærringsventiler, anbefales det at skære i en ekstra ventil ved kølerens udløb, så du selv kan tømme kølevæsken. Dette gør det lettere at rengøre batteriet og filterelementerne. Husejeren vil blive lettet over behovet for konstant at ringe til blikkenslagere og afbryde energien til stigerøret til service af radiatorer.

Kontrolventiler installeres ved hjælp af kompressionsbeslag. Den gevindforbundne forbindelse til rørene sikrer, at der ikke er lækager, og om nødvendigt kan du nemt udskifte og servicere termostaten. Hør eller fum tape bruges til at forsegle beslag..

Regulering af varme i varmebatterier i en lejlighed og i et privat hus giver ikke kun mulighed for at sikre den højest mulige komfort i livet, men sparer også husejerens udgifter til forsyningsregninger. Manuelle, mekaniske og elektroniske ventiler kan bruges til at styre driften af ​​radiatorer..

Det er nødvendigt at vælge de rigtige afspærringsventiler og derefter montere det korrekt, hvilket vil sikre problemfri drift af termostater, som fungerer i en helt autonom tilstand..

Sådan isoleres et varmebatteri, så det ikke bliver varmt?

For at reducere niveauet for opvarmning af rummet fra en radiator uden justeringsenheder skal du bruge varmeisolerende materialer. Først skal du forhindre luftcirkulation i nærheden af ​​varmebatteriernes opvarmede overflader. Til dette formål kan du bruge almindelig folie ved at pakke en radiator med den. Der skal lægges et lag varmeisolerende materiale oven på foliebelægningen.

I boligområder må du ikke bruge materialer som asbeststof og asbestplader, mineraluld og glasfiber, da de udsender giftige stoffer til luften, der kan være sundhedsskadelige.

Til varmeisolering er det tilrådeligt at bruge uldstof med god varmebestandighed..

Hvilke termostater er bedre?

Valget af en termostat bør være baseret på typen af ​​varmesystem, personlige præferencer og det tildelte budget..

Den bedste løsning er en termostat.

Denne enhed har sensorer, der analyserer temperaturen og automatisk justerer varme radiatorens varmestand, under hensyntagen til de indstillede indstillinger. En mere budgetmæssig mulighed er at installere en regulatorventil, hvormed manuelt skal justeres opvarmningstemperaturen.

Sådan startes batteriet korrekt, når der leveres varme?

Først skal du åbne ventilen på returen. Derefter begynder batteriet at fylde med kølevæske. Det bliver dog ikke helt fyldt, da der stadig er meget luft i det. For at fjerne det skal du bruge afløbsventilen. Efter udluftning af overskydende luftmasser skal afløbet lukkes, og kølevæsketilførslen genoptages ved hjælp af returventilen.

Efter 2-3 minutter er varmeudstyret helt klar til drift..

Opsummerende

Det er muligt at regulere radiatorer ved hjælp af flere typer enheder, men eksperter mener, at den bedste løsning ville være at bruge specielle styreventiler. Sådanne produkter er manuelle haner og automatiserede produkter – termostater og kun i nogle tilfælde er det muligt at bruge en trevejsventil med et termisk hoved..

I højhuse med centralvarme er det bedre at foretrække kontrolventiler eller en trevejsventil. Hvad angår individuelle varmeforsyningssystemer, er problemet med, hvordan man reducerer temperaturen på kølevæsken i varmebatteriet, løst ved brug af termostater.

Hvis ejeren af ​​lejligheden stadig foretrækker automatisk regulering af radiatorerne, skal der installeres et filter før termostaten – det bevarer de fleste af de forskellige urenheder.
