Termisk hoved til en radiator: typer, driftsprincip, installationsregler

Er det værd at sætte termiske hoveder på varme radiatorer

Købet og installationen af enheden begrunder sig i forhold til opvarmning af små rum. I en lejlighed eller garage giver enheden, hvis den bruges korrekt, de bedste besparelser. For lokaler i et større område, hvor flere radiatorer opererer, er køb af separate termiske hoveder upraktisk. Det er mere rentabelt at samle dem til et enkelt kredsløb ved at installere en fælles vægtermostat.

Også installation på støbejernsvarmeradiatorer af den gamle model begrunder ikke sig selv. I modsætning til bimetalliske eller aluminiumsmodeller tager sådanne batterier længere tid at varme op og køle ned, akkumulere varme bedre. På grund af den øgede inerti bliver det termiske hoved mindre effektivt.

Oversigtsinformation

Termostatiske hoveder fra forskellige virksomheder med en række driftstemperaturer fra 0 til 40 grader over nul, giver dig mulighed for at justere temperaturen i rummet i området fra 6 til 28 grader. Blandt dem er følgende enheder:

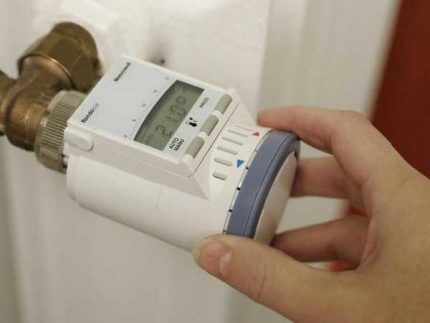

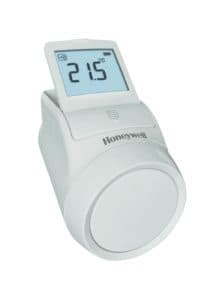

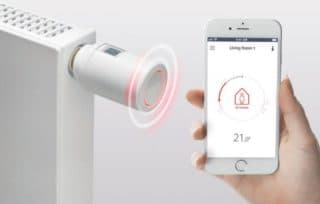

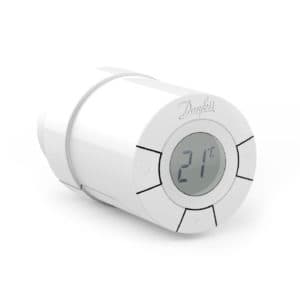

Danfoss living eco, elektronisk programmerbar model.

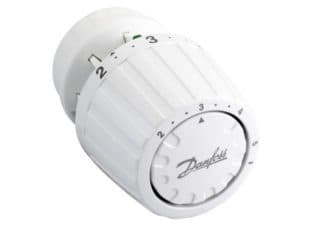

Danfoss RA 2994, mekanisk type, udstyret med gasbælge.
Danfoss RAW-K mekanisk, adskiller sig ved, at bælgen ikke er fyldt med gas, men med væske og er beregnet til stålpanelradiatorer.
HERZ H 1 7260 98, mekanisk type, bælgen er fyldt med væske, denne virksomheds enhed vil koste lidt mindre.

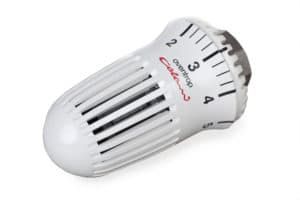

Oventrop “Uni XH” og “Uni CH” med flydende bælge, mekanisk justeret.

Termostatisk hoved arbejdsprincip

Hovedsensoren er en bælge, hvor væske eller gas er under et bestemt tryk. Justeringsfjederen er ansvarlig for at afbalancere enheden, som komprimerer bælgen, når vi indstiller den temperatur, vi har brug for, ved at dreje drejeknappen.

Når temperaturen stiger, øges bælgenes volumen (hovedsageligt på grund af gasudvidelse eller delvis fordampning af arbejdsvæsken).
Stigningen i bælgenes volumen bevirker, at fjederen, der holder spindlen, frigøres, og ventilen lukker gradvist hullet i røret..
Dette fortsætter, indtil ligevægt er etableret inde i enheden, eller indtil radiatorventilen under det termiske hoved er helt lukket, dvs. stammen bevæger sig ikke til den laveste position.

Udvidede modeller fungerer på en lignende måde. Den eneste forskel er, at enten specielle programmerbare enheder (klimakontrolsystemer) eller fjernsensorer (væske, gas eller elektronisk) reagerer på temperaturændringer. Først derefter går informationen til den termiske ventilmekanisme og aktiverer stammen.

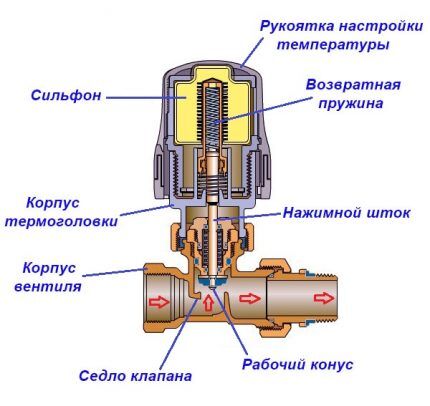

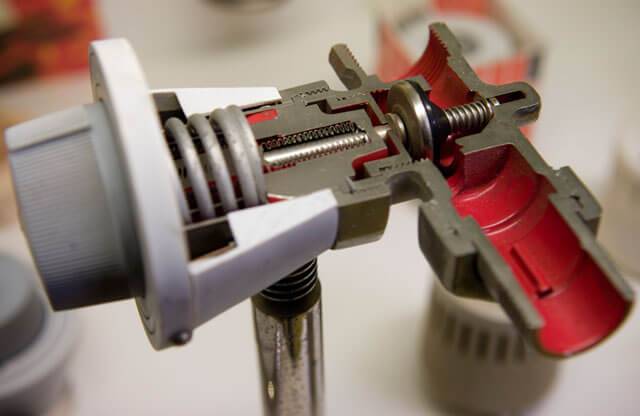

Funktioner i strukturen af det termiske hoved

Det mest populære termiske hoved består af en krop, bælge, låseelement, skubber, stilk (låsekegle), returfjeder, tætning og fastgørelseselementer.

Mængden af kølemiddel, der føres ind i radiatoren, styres af ventilindretningen. De fleste produkter kompletteres med dette element..

Plasthuset er fremstillet ved varmstempling. Den kan enten være gennemsigtig eller farvet – fra hvid til sort. Bælgen er fremstillet i messing eller galvaniseret stål. I de fleste modeller er radiatorhovedhus og termostatventil kompatible.

Den største reaktionshastighed på temperatursvingninger er i besiddelse af et sådant bælgefyldstof som gaskondensat..

To fjedre i rustfrit stål hjælper med at åbne og lukke stammen. En af dem sætter spindlen tilbage til sin oprindelige position, efter at ventilen er lukket, og den anden efter at have åbnet den.

Der er et låseelement på kroppen øverst. Det er nødvendigt for at rette indstillingerne. Hvis indstillingerne ikke er blevet ændret i en længere periode, eller de bevægelige elementer på enheden er inaktive, kan de holde sig til.

For at bekæmpe dette fænomen anbefaler eksperter at demontere de termiske hoveder fra ventilerne, så snart fyringssæsonen slutter. Når den termostatiske ventil er designet til et tryk på 4 atm, reduceres sandsynligheden for, at den klæber fast..

Der er sådan noget som “gesthesis” i hovedet. Jo mindre den er, jo hurtigere reagerer enheden på temperaturændringer..

Egenskaber ved termoventiler

Til gennemgang vil jeg give en række grundlæggende tekniske egenskaber ved termostatventiler:

Maksimalt arbejdstryk – 1,0 MPa.
Tryktest før idriftsættelse – 1,5 MPa.
Maksimal driftstemperatur – +110 ºС.
Maksimal tilladt omgivelsestemperatur – +50 ºС.
Ventilkapacitet – fra 1,6 til 2,5 m³ / t.
Temperaturreguleringsområde – + 20 … + 60 ºС.
Svartid – 25 min.
MTBF med manuel kontrol – 8000 cyklusser.

Hvilke materialer er de lavet af

Til fremstilling af termostatventilens hus bruges korrosionsbestandige metaller:

Messing.
Bronze.
Rustfrit stål.

Fordele ved moderne termostater

De modeller af termostater, der i øjeblikket produceres, er ikke kun bekvemme at bruge, men har også et æstetisk udseende, der er egnet til det indre af næsten ethvert rum..

Det skal bemærkes, at installationen af disse enheder ikke kun er vanskelig i nye varmesystemer, men også i eksisterende. Desuden har de ifølge eksperter en ret lang levetid, hvor forebyggende og teknisk vedligeholdelse praktisk talt ikke er påkrævet. Efter installation af termostater er det ikke nødvendigt at regulere temperaturregimet ved at åbne vinduer eller døre.

Termostat til radiator

Temperaturområdet for normal drift af denne enhed er 5-27 ° C, du kan selv vælge den krævede temperaturtilstand, og den opretholdes i rummet med en nøjagtighed på 1 ° C. Derudover tillader termostaten, der er installeret på radiatoren, at forhindre overdreven opvarmning af luften i rummet ved direkte sollys, elektriske apparater eller et stort antal mennesker..

Termostater er ikke kun i stand til at skabe termisk komfort i rummet, men også for at sikre en jævn fordeling af kølevæsken i hele varmesystemet. I tilfælde af at enheden er installeret på en kedel, vil absolut alle radiatorer have den samme temperatur, også dem, der er i den maksimale afstand fra den..

Det er værd at bemærke, at når du installerer termostaten, er det bedst at starte med de rum, hvor der observeres skarpe temperatursvingninger, for eksempel et køkken, værelser på solsiden eller en stue, hvor et stort antal mennesker kan samles på samme tid..

Ofte bruges termostater i autonome varmesystemer, da brændstofomkostningerne reduceres med 25%, når de installeres. Dette reducerer igen mængden af farligt affald, der genereres som følge af forbrændingen, og sænker omkostningerne ved opvarmning..

Fordelene ved at bruge termostater i varmesystemet er ganske betydelige, deres særlige effektivitet kan noteres i private huse og sommerhuse, fordi installationen af disse enheder betaler sig på grund af brændstofbesparelser på bogstaveligt et år.

Installation af termostater i private huse bør startes fra de øverste etager, da der normalt er en signifikant forskel mellem temperaturen på de nederste etager og temperaturen i de øvre rum..

Høj økonomisk effektivitet kan opnås af panelradiatorer, som har en betydelig reaktionshastighed ved åbning og lukning af termostatventilerne..

Når du vælger en termostat, skal du være opmærksom på tilstedeværelsen af et certifikat for kvalitet og overensstemmelse, enheder af høj kvalitet har altid sådanne dokumenter. Sådanne produkters levetid når 20 år.

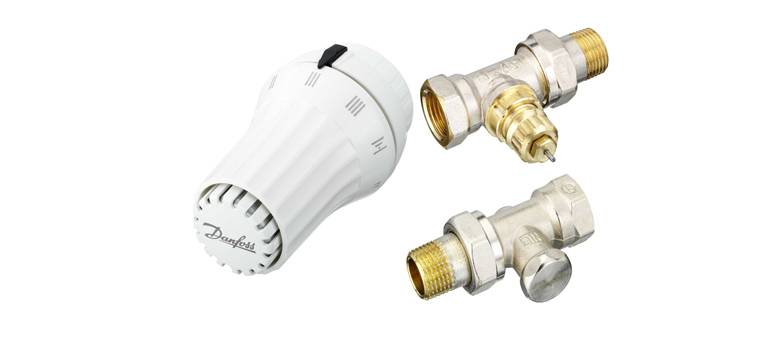

Termostatsæt: prisen er ansvarlig for kvaliteten

Strengt taget er et termostatsæt en enhed, der omfatter: en cylinder, en ventil, en termostat med temperaturregulering, der roterer, hvilket manuelt indstiller rumets termiske tilstand. Efterfølgende understøtter enheden det automatisk.

Derudover kan sættet indeholde:

Radiator stik.
Amerikanske kvinder til tilslutning af batteriet;
Monteringsbeslag.

Termostatens betjening giver dig mulighed for at opretholde temperaturen på et behageligt niveau for mennesker. I løbet af dagen – 20-23 grader, om natten – 18.

En af de alternative apparater til måling af temperatur er et termoelement (GOST R 8.585-2001). Funktionsprincippet for et termoelement er driften af forskellige ledere, der er i kontakt med hinanden på et eller flere punkter. Når der opstår varme, skabes en bestemt spænding.

Garanti, certificering, kvalitet af radiatorens termiske hoveder

Europæiske producenter af termiske hoveder til radiatorer, uanset deres popularitet i Rusland, gennemgår den strengeste europæiske kvalitetskontrol og certificering. Garantien for varerne (europæiske producenter) gives fra 1 år til 10 år, afhængigt af den specifikke virksomhed. Selv efter udløbet af garantiperioden vil du roligt bruge europæisk fremstillede radiator termiske hoveder i mange år.

Delegenskaber

Det termiske hoved til en radiator må kun installeres i etrørs systemer med en bypass. Når ventilen udløses, er kølevæskestrømmen helt afbrudt, enheden cirkulerer ikke i varmekredsløbene. Løsningen på problemet består i et bypass -rør, langs hvilket tværsnittet kølevæsken vil bevæge sig.

Derfor skæres der i sektionen af kølevæsketilførselsrørledningen en ventil i radiatoren, hvorefter radiatorens termiske hoved skrues på. Kontrolens bevægelsesretning skal være vinkelret på væskestrømmen.

Visninger og konfiguration

Eksperter har identificeret følgende variationer af varmesystemets termostat:

Enkeltrørs systemer er ret sjældne, de produceres med succes af det moderne firma Danfoss. Populære er RA-G, RTD-G.
De fleste termostathoveder til varmesystemer er to -rørssystemer – mange virksomheder har en produktionsmængde på op til 97%.

Mestrene kan skelne de visuelle hoveder for et system med 2 rør ved størrelsen på justeringshætten og farven:

Enkeltrørs kredsløb har store enheder i grå eller hvid.
Hætter med lille diameter er placeret på hovederne på 2-rørssystemer med højt tryk og lavt flow.

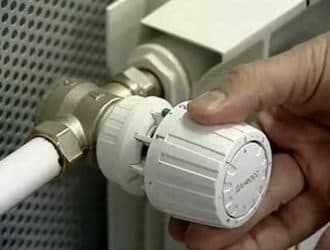

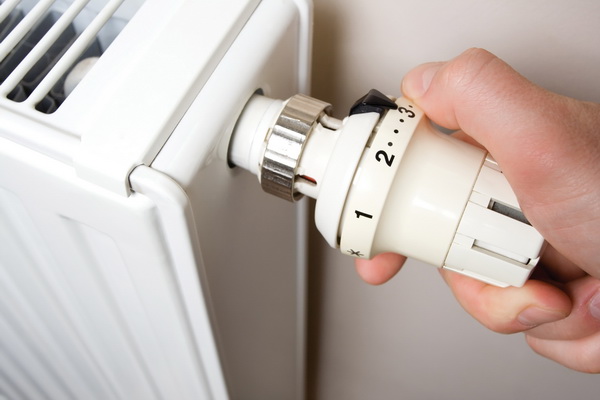

Sådan opsættes et termisk hoved på en radiator

Efter installation af det termiske hoved på batteriet skal du udføre den indledende indstilling. For at gøre dette skal du tænde for opvarmningen, lukke rummet, forberede et termometer. Efter det:

regulatoren drejes indtil fuld kapacitet på tværs af landeområder;
venter på at rummet skal varme op med flere grader – fra 5 og derover;
luk forsyningsventilen, indtil startværdien er gendannet;
gradvist åbne ventilen, indtil radiatoren varmes op.

Nogle enheder har deres egne tilpasningsalgoritmer fra producenten.

Klassificering og funktionsprincip

Bortset fra ventilen er et termisk hoved til en radiator helt ubrugeligt, da der er en sensor inde i den, der udløses af en ændring i temperaturen i rummet. Bælgekammeret indeholder et fast, flydende eller gasformigt stof, der ændrer volumen.

Kammeret er forbundet med en spindel, der enten helt lukker den termostatiske ventil eller åbner den til et reguleret niveau. Dette er den største forskel mellem en termisk ventil og en reguleringsventil, som kan bruges til en smule at reducere / tilføje kølevæskestrømmen inde i varmeregistret..

Opmærksomhed! Et termisk hoved til en radiator med ventil kan kun installeres i bypass-systemer i etrørs systemer. Når ventilen udløses, lukkes strømmen helt af, derfor stopper cirkulationen i varmekredsløbene. Bypass bypass -rør løser problemet fuldstændigt.

Således skæres en ventil først ind i kølevæsketilførselsrøret til radiatoren, et termisk hoved skrues på det vinkelret på væskestrømmen. Der er flere ændringer af det termiske hoved:

til etrørs systemer-produceret af et begrænset antal virksomheder, f.eks. modeller RA-G, RTD-G fra Danfoss;
til to -rørssystemer – i enhver butik er 97% af sortimentet af hoveder af denne type.

Du kan visuelt skelne 2-rørshovederne efter størrelsen på justeringshætten og farven. Enheder til enkeltrørs varmekredse er større, har en grå, hvid farve. Røde hætter med lille diameter passer på hoveder til højtryks, lavstrømede 2-rørssystemer.

Pile på kroppen angiver varmemediets strømningsretning; installation mod pilen er forbudt. Derfor, når du vælger, er det nødvendigt at tage hensyn til, om varmt vand strømmer nedenfra eller ovenfra til batterierne i forskellige rum i lejligheden..

Funktionsprincippet for et termisk hoved til en radiator er ekstremt enkelt:

brugeren indstiller den krævede værdi af lufttemperaturen i rummet, for hvilken der er en skala med opdelinger på enheden (f.eks. svarer 21 grader normalt til en værdi på 3);

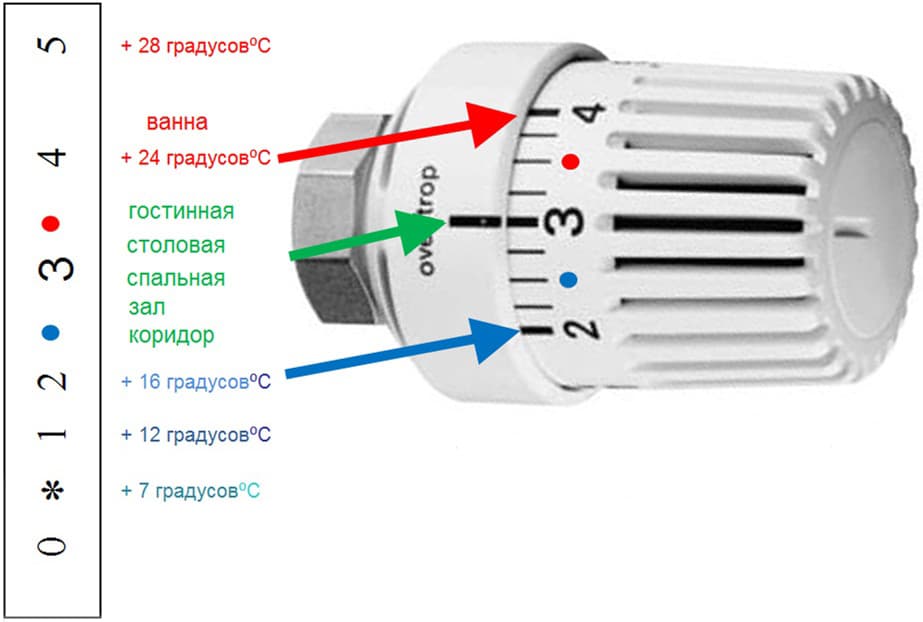

Justering af termisk hovedskala

når temperaturen stiger med 1 grad, vil stoffet inde i bælgkammeret varme op, stige i volumen, trykke på ventilstammen;

Termisk hoveddrift i et system uden bypass

varmtvandsforsyningen til batteriet vil være helt afbrudt, dog vil cirkulationen i varmekredsløbene forblive gennem bypass;

Strukturelle forskelle mellem et-rør og to-rør systemer

et inoperativt register vil føre til et fald i temperaturen, mængden af stoffet i bælgen vil falde, trykket på stammen forsvinder, ventilen åbnes.

I dette tilfælde er teknologien til regulering af rummets temperaturregime kun effektiv for radiatorer med minimal inerti..

Bimetalliske, aluminium, stålbatterier køler / opvarmes hurtigere, derfor er de optimale til automatiske justeringer med termiske hoveder.

Støbejernsradiatorer varmer op i lang tid, akkumulerer varme, køler længere ned, så effektiviteten af justeringer med termiske hoveder falder.

Tips inden installationen påbegyndes

Derudover vil vi give dig nogle nyttige tips, før du installerer udstyret:

Sørg for at læse instruktionerne fra producenten, da installationen og konfigurationen af hver enhed kan have sine egne egenskaber uden at vide, hvad du kan ødelægge udstyret.

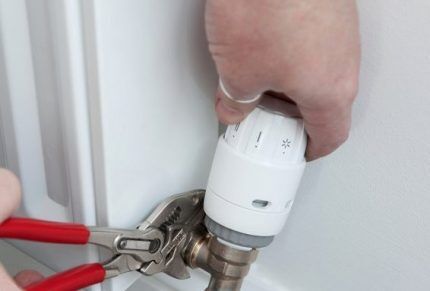

Forsegl alle forbindelser godt, spænd ikke møtrikkerne for meget for ikke at beskadige delene.
Se i hvilken retning pilene på termostathuset viser – de svarer til retningen for kølevæskestrømmen i systemet.
Hvis installationen vil finde sted med et etrørs varmesystem, skal du sørge for bypass, ellers vil din termostat slå alt sit arbejde ned.
Vælg et sted til installation af termostaten, så den ikke udsættes for direkte sollys og andre varmekilder, f.eks. Husholdningsapparater, ikke er i nærheden. Dette gør det muligt for instrumenterne at arbejde mere præcist. Udkast er også kontraindiceret til dem.
I de koldeste rum skal du vælge elektroniske enheder, da de er mere følsomme..

Reglerne er ganske enkle, men på trods af dette er de meget effektive og vil hjælpe dig med at spare på opvarmning og ikke kun slippe omkostningerne ved tilsynsmyndighederne selv, men også bringe dem i et plus over tid.

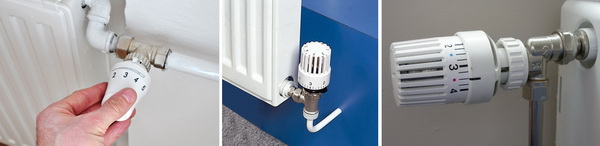

Installationsmuligheder og anbefalinger

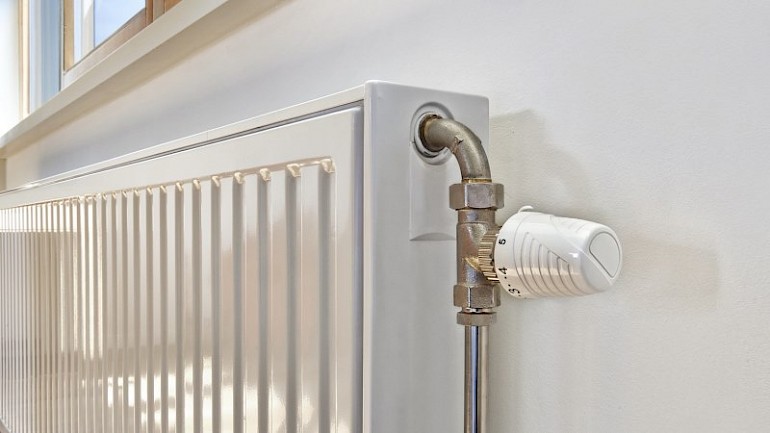

For at varmeelementets termiske hoved skal have den maksimale effektivitet til at regulere mikroklimaet i rummene, skal det installeres korrekt. Hovedhåndværkernes hovedfejl er traditionelt:

lodret placering på ventilen – så enheden ikke stikker ud til siden, ikke forstyrrer gang i nærheden af batteriet, vådrensning, den monteres lodret, mens bælgen opvarmes af varmestrømme, der stiger fra ventilen, derfor, hovedet skal placeres vandret udad;

Forkert installation af termisk hoved på kølerventilen

installation i nicher – i trange rum falder konvektionen, varme ophobes bag gardiner, under vindueskarme, temperaturen på hovedudløsningen reflekteres ikke korrekt;

Installation af termostaten bag gardinerne fører til forkert temperaturbestemmelse

installation i nedadgående træk ved vindueskarmen – bælgen afkøles intensivt af et træk fra vinduet, åbner, holder op med at fungere.

Den optimale justering af det termiske hoved til en radiator ved hjælp af en ekstern sensor placeret på væggene overvejes. Industrien producerer hoveder med rør inden for 2 m, som giver dig mulighed for normalt at fjerne sensoren fra varmelegemet, træk fra vinduet.

Regler for installation af styreventilen

Som nævnt ovenfor opnås den største effektivitet, når termokranen installeres vandret på radiatoren..

Det termiske hoved installeres i henhold til særlige regler, hvorefter justering kun er nødvendig for kraftige radiatorer. Udstyr derfor ikke alle batterier i et boligområde med denne enhed. Den største effektivitet kan opnås ved at installere termostaten på det mest kraftfulde varmeelement af alle tilgængelige i rummet..

Det anbefales ikke at installere en vandhane med et termisk hoved til en radiator på støbejernsradiatorer, dette vil ikke give den ønskede effekt. Årsagen til dette er inertitet af støbejernsbatterier, hvilket resulterer i en lang justeringsforsinkelse. Derfor giver installationen af det termiske hoved i dette tilfælde ingen mening..

Den bedste mulighed er at installere en ventil på forsyningsrøret, mens batteriet tilsluttes systemet. Ellers er det nødvendigt at indsætte enheden i det færdige system. Til dette formål demonteres de enkelte elementer i varmekredsen, og rørene skæres, og hanen lukkes tidligere. Det er ret problematisk at lave en indsats i metalrør, så du skal studere instruktionerne om, hvordan du installerer et termisk hoved på en radiator.

Efter installationen af termostaten er det nødvendigt at reparere det termiske hoved. Denne proces er ikke særlig vanskelig og er som følger:

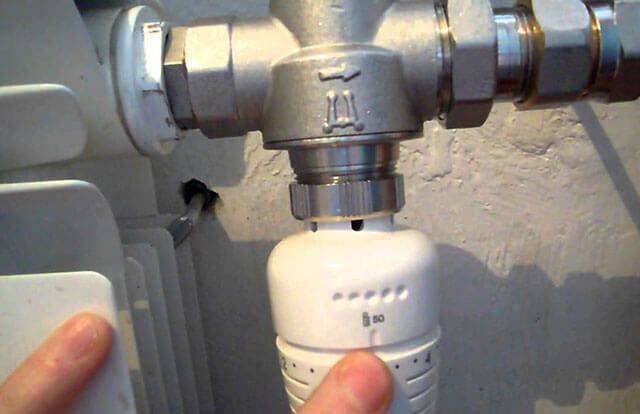

På kroppen af begge elementer er der tilsvarende mærker, der skal justeres.
For at reparere det termiske hoved skal du trykke let på enheden.
Et kedeligt klik angiver den korrekte position og installation på plads.

Vandalsikre termostater er vanskeligere at installere. I dette tilfælde har du brug for en 2 mm unbrakonøgle for at løse problemet med, hvordan du installerer det termiske hoved på radiatoren.

Arbejdet foregår i følgende rækkefølge:

Ved hjælp af dyvler er en plade fastgjort til væggen.
Enhedens krop er fastgjort på pladen.
Kapillarrøret fastgøres til væggen med klemmer.
Installer en ventil med et termisk hoved til radiatorer, juster mærkerne, og tryk den mod hoveddelen.

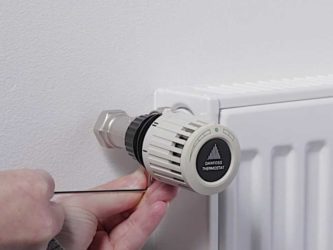

Spænd fastgørelsesbolten med en unbrakonøgle.

Valget af den optimale version af det termostatiske hoved til radiatoren er ikke særlig svært. Hovedbetingelsen er, at optionen skal svare til varmesystemet, uanset om det er i designfasen eller allerede er samlet. Derudover bør du tage højde for funktionerne ved installationen af hver type termostater. Ifølge eksperter med mange års erfaring giver programmerbare enheder mulighed for at opnå maksimale fordele og besparelser..

Sådan installeres afspærringsventiler korrekt?

Hvis enheden allerede er valgt og købt, er det næste trin at finde ud af, hvordan du installerer det termiske hoved på radiatoren. Naturligvis skal du først og fremmest vælge et sted, hvor enheden skal placeres..

Ofte er selve batteriet, der ikke er dækket af gardiner, paneler og andre dekorative enheder, valgt som et sted til installation. Tilstedeværelsen af interferens er en meget vigtig faktor, der kan påvirke målingernes korrekthed negativt..

Derudover kan enhedens temperaturregime påvirkes af:

Solstråler;
udkast;
klimateknologi installeret i nærheden.

Der er en anden mulighed for placering af udstyret – området på den vandrette sektion af systemet, placeret foran selve batteriet.

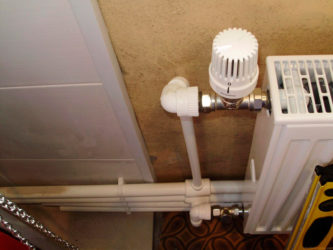

Hvis varmesystemet er af en to-rørstype, der træder lidt tilbage fra batteriet, skal du installere en bypass. I en to-rørs enhed udføres installationen direkte på den øvre strømningslinje.

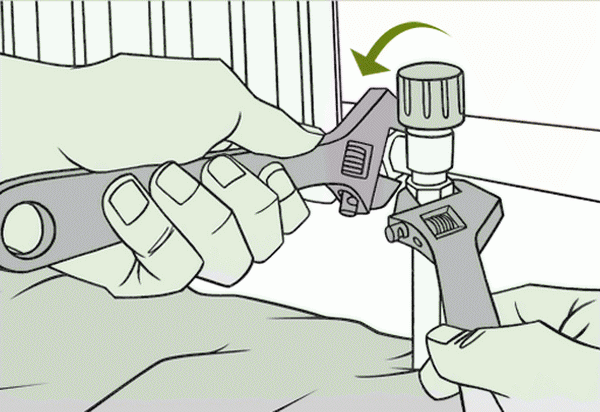

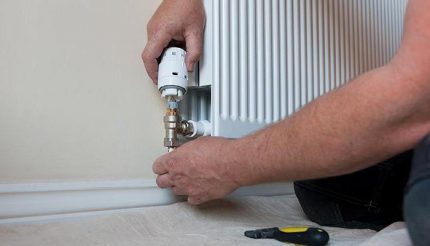

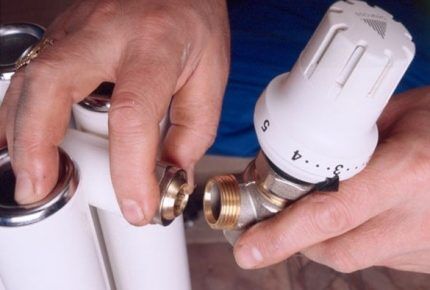

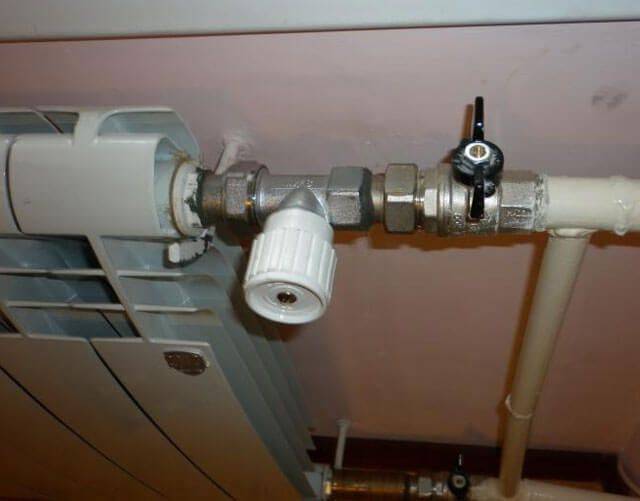

Grundlæggende installationstrin:

Alt kølevæske tømmes.
En bypass er monteret på en etrørs enhed, ellers springes scenen over.
Det termiske hoved er installeret i gevindhullet i batterierne.
Tråden er pakket ind med FUM -tape for at forbedre tætheden.
Enheden installeres. Det er vigtigt at placere enheden korrekt efter de angivne pile på kroppen, som skal være i samme retning med vandstrømmen, ellers kan termostatventilen til varme radiatoren svigte eller simpelthen miste sine driftskarakteristika.

Batteriregulering med termostat

For at sikre konstant vedligeholdelse af den indstillede temperatur i rummet bruger de termostater til radiatorer (termostater). Disse enheder har også andre navne – termostatventil, termostatventil osv. Der er mange navne, men de refererer alle til et produkt..

Termoventilen og termoventilen er enhedens nedre del, og termohovedet og termoelementet er toppen. De fleste af disse produkter fungerer uden strømforsyninger. En undtagelse er modeller med et digitalt display, hvor batterier placeres i det termostatiske hoved. De skal ofte ikke ændres, da det nuværende forbrug er ubetydeligt..

Radiatortermostaten består af flere komponenter:

en termostatventil, som kaldes en “krop”, “termoventil”, “termisk ventil”;
termostathoved eller “termostatelement”, “termoelement”, “termisk hoved”.

Kroppen (ventilen) er lavet af metal, normalt af bronze eller messing. Udadtil ligner dets design en manuel ventil. Mange producenter laver bunden

radiator termostat forenet. Det betyder, at forskellige typer hoveder kan monteres på et hus, uanset deres producent..

Således er det muligt at installere et termoelement med forskellig kontrol på termoventilen – manuel, mekanisk eller automatisk, hvilket er meget bekvemt. Hvis der er et ønske om at ændre justeringsmetoden, er det ikke nødvendigt at købe hele enheden, du skal bare installere et andet termostatelement.

Automatiske regulatorer adskiller sig i princippet om at påvirke låsemekanismen. I en håndholdt enhed ændres dens position ved at dreje håndtaget. Hvad angår automatiske modeller, har de normalt en sifon, der lægger pres på

fjederbelastet mekanisme. I elektroniske produkter styrer processoren arbejdsgangen..

Bælgen er hovedelementet i termoelementet (termisk hoved). Det ligner en lille forseglet cylinder med en væske eller gas indeni. Begge disse stoffer har en fælles ejendom – deres volumen afhænger af temperaturen. Ved opvarmning begynder gas og væske at stige betydeligt i volumen og derved strække cylinderen.

Bælgen, når der presses på fjederen, blokerer kølevæskens strømning. Når arbejdsmediets volumen falder, når det afkøles, stiger fjederen og dermed øges væskestrømmen, og radiatoren opvarmes igen. På grund af brugen af en sådan enhed, afhængigt af dens kalibrering, kan den indstillede temperatur opretholdes med høj nøjagtighed – op til en grad.

Inden en radiator bruges, skal alle, der beslutter sig for at købe en termostat til den, beslutte, hvilken slags temperaturkontrol den skal have:

brugervejledning;
auto;
med indbygget eller fjernbetjent sensor.

Typer af termiske hoveder og hvordan de fungerer

Termiske hoveder tilhører afspærrings- og styreventiler.

Der er tre typer termostatiske hoveder:

brugervejledning;
mekanisk;
elektronisk.

Funktionerne er alle de samme, men implementeringsmetoderne er forskellige. Afhængigt af den sidste parameter har de forskellige muligheder..

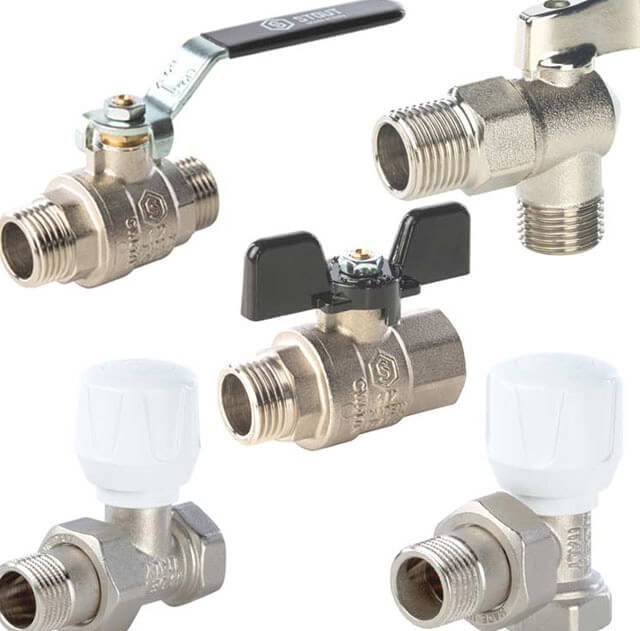

Hvad er håndholdte termiske hoveder?

Med hensyn til design kopierer termostathoveder en standard hane. Ved at dreje regulatoren kan du justere mængden af kølemiddel, der transporteres gennem rørledningen.

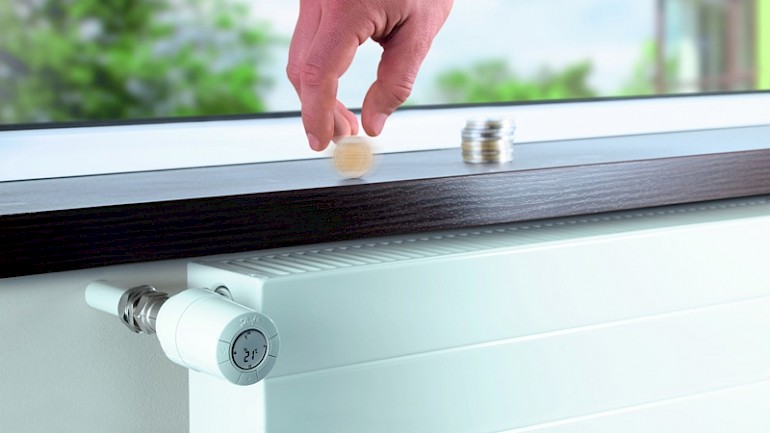

Ved at indstille termostaten bare 1 ° lavere, kan du spare 6% af det beløb, du skal betale for elektricitet på et år

De er monteret i stedet for kugleventiler på modsatte sider af radiatoren. De er pålidelige og billige, men du bliver nødt til at betjene dem manuelt, og det er ikke særlig behageligt at dreje ventilen hver gang og udelukkende stole på dine følelser. Dybest set er sådanne termiske hoveder installeret på støbejernsbatterier..

Hvis du skifter ventilspindlen flere gange om dagen, svækkes ventilens svinghjul. Som følge heraf vil det termiske hoved hurtigt mislykkes..

Mekanisk

Sørg for kontrol af rumtemperaturen i en autonom tilstand. I det øjeblik det termiske hoved begynder at virke udføres ved at vælge grader på skalaen. Hver division tillader stammen kun at lukke kølevæskeventilen op til et bestemt niveau.

Sammenlignet med manuelle termiske hoveder giver mekaniske dem mulighed for at spare varmeenergi døgnet rundt. Forskellen i omkostninger betaler sig hurtigt, kompatibiliteten med forskellige former for radiatorer er høj.

Funktioner af mekaniske termiske hoveder

Termiske hoveder af mekanisk type har et mere komplekst design, og de opretholder den indstillede temperatur i automatisk tilstand..

Enheden er baseret på en bælge i form af en lille fleksibel cylinder. Inde i det er et temperaturmiddel i flydende eller gasform. Som regel har den en høj termisk ekspansionskoefficient..

Så snart den angivne temperaturindikator overstiger normen, under påvirkning af det indre miljø, som er stærkt steget i volumen, begynder stangen at bevæge sig.

Som følge heraf indsnævres tværsnittet af det termiske hoveds gennemgående passage. I dette tilfælde er der et fald i batteriets gennemstrømning og følgelig temperaturen af kølevæsken til de indstillede parametre.

Når væsken eller gassen i bælgen afkøles, mister cylinderen sit volumen. Stangen stiger og øger dosen af kølevæsken, der passerer gennem radiatoren. Sidstnævnte varmes gradvist op, systemets ligevægt genoprettes, og alt starter forfra.

Et positivt resultat vil kun være, hvis der er termostater i alle rum og på hver radiator.

Enheder med væskefyldte bælge er mere populære. Selvom gassens reaktion er hurtigere, er teknologien til deres produktion temmelig kompliceret, og forskellen i målenøjagtighed er kun 0,5%..

En mekanisk regulator er mere praktisk at bruge end en manuel. Han er fuldt ansvarlig for indeklimaet. Der er mange modeller af en sådan termisk ventil, som adskiller sig fra hinanden i form af signalering.

Det termostatiske hoved er monteret, så det er orienteret mod rummet. Dette vil forbedre nøjagtigheden af temperaturmåling..

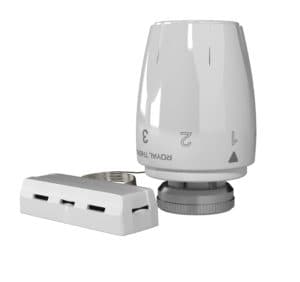

Hvis der ikke er betingelser for en sådan installation, er der monteret en termostat med en ekstern sensor. Det er forbundet til det termiske hoved med et kapillarrør med en længde på 2 til 3 m.

Det er hensigtsmæssigt at bruge en ekstern sensor på grund af følgende omstændigheder:

Varmeapparatet er placeret i en niche.
Køleren er 160 mm dyb.
Det termiske hoved er skjult bag persiennerne.
Stor bredde på vindueskarmen over radiatoren, mens afstanden mellem den og toppen af batteriet er mindre end 100 mm.
Balanceringsindretningen er placeret lodret.

Alle manipulationer med radiatoren udføres med en orientering mod temperaturen i rummet..

Hvad er forskellen mellem elektroniske termiske hoveder?

Da en sådan termostat udover elektronik indeholder batterier (2 stk.), Er den større i størrelse end de tidligere. Stammen bevæger sig her under påvirkning af mikroprocessoren.

Disse enheder har en lang række ekstra funktioner. Så de kan indstille temperaturen i timen – om natten vil det være køligere i rummet, og om morgenen vil temperaturen stige.

Det er muligt at programmere temperaturmålinger for individuelle ugedage. Uden at reducere komfortniveauet kan du spare betydeligt på opvarmning af dit hjem.

Selvom batterierne har tilstrækkelig opladning til at holde i flere år, skal de stadig overvåges. Men den største ulempe er ikke dette, men den høje pris på elektroniske termiske hoveder.

På billedet er der et termisk hoved med en ekstern version af sensoren. Det begrænser temperaturen til den indstillede værdi. Justering mulig fra 60 til 90 °

Hvis der er installeret en dekorativ skærm på radiatoren, vil det termiske hoved være ubrugeligt. I dette tilfælde kræves en regulator med en sensor, der registrerer den eksterne temperatur..

Installation af et termisk hoved på en radiator

Inden arbejdet påbegyndes, er det vigtigt at vide, hvordan man installerer det termiske hoved korrekt på radiatoren, enhedens yderligere funktionalitet afhænger af dette..

Hvad du har brug for:

Termisk hoved
Gevind dør
Fumlenta
To justerbare nøgler
Låsemøtrikker

Forberedende arbejde

Normalt udføres installationen af det termiske hoved på batteriet sammen med installationen af nye radiatorer. For at gøre dette skal du lukke stigrøret og tømme det tilbageværende kølemiddel i rørene i en spand. Det er bedst at udføre arbejde uden for fyringssæsonen..

Valg af et sted at installere det termiske hoved

Under hensyntagen til fejlene i installationen af det termostatiske hoved, som vi talte om ovenfor, kan vi drage konklusioner om, hvor det ikke er værd at installere det termostatiske hoved. Hvad er de bedste muligheder? Det er vigtigt, at varmeflux fra radiatoren ikke falder på den og ikke påvirkes af faktorer, der kan forårsage en falsk opfattelse af temperatur..

Billederne nedenfor viser almindelige muligheder for korrekt installation af det termostatiske hoved på batterier. Hvis den er monteret øverst på radiatoren, bør den kun placeres vandret. I den nederste del kan den monteres vandret og lodret, da der ikke er stærke varmestrømme af opvarmet luft – den stiger op.

Gevindrør

For at fastgøre hovedet på radiatoren er det nødvendigt at skære trådene på forbindelsespunkterne. For at gøre dette skæres tråden på skraberne fra stigerøret og radiatoren ved hjælp af en matrice

Hovedsamling

En låsemøtrik er skruet fast på nalen, der kommer fra stigrøret. Det er pakket ind med fumlent, og en termostat er skruet på det, men fastgørelseselementerne strammes ikke. Gør derefter det samme med nalen, der kommer fra radiatoren. Det installerede termiske hoved skal sikres – stram begge møtrikker samtidigt med to justerbare nøgler.

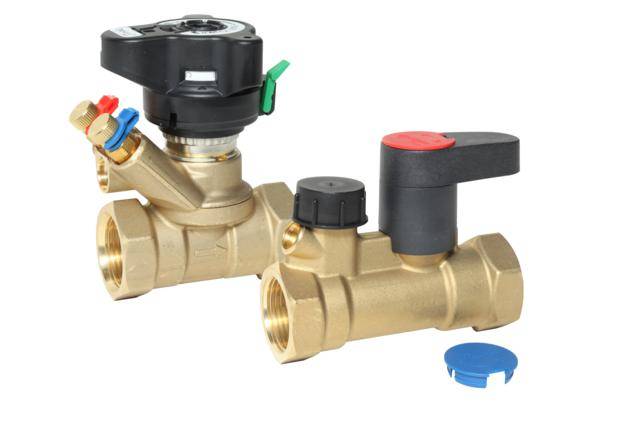

Afbalanceringsventil installation

Den termostatiske indreguleringsventil bruges til hydraulisk justering af varmesystemet. Det giver en jævn tilførsel af vand til alle varmeenheder. Derudover passer den på et lille kredsløb til at binde kedler til fast brændsel, hvis den er lukket på en buffertank. Med dens hjælp opretholdes temperaturen i kredsløbet mindst 60 0 С, og det er ikke nødvendigt at arrangere en blandeenhed. I dette arrangement skal strømningshastigheden for det lille kredsløb overstige varmekredsløbets strømningshastighed. Dette sikres ved en ventil installeret til forsyning.

Den bedste løsning ville være at installere en termostatbalanceringsventil på hvert kredsløb, herunder gulvvarme og varmt vand..

Forskelle og formål med den termiske ventil

Strukturelt ligner en termostatventil til en radiator meget en standardventil. Den termiske ventilindretning indeholder en sadel og en lukningskegle, der giver dig mulighed for at åbne eller lukke det lumen, som kølevæsken bevæger sig igennem. Det er dette princip, der ligger til grund for ventilens drift – ved at justere mængden af kølevæske kan du påvirke radiatorens varmeoverførsel.

Ventiler installeret på et-rør og to-rør ledninger har nogle forskelle:

Termostatventil til radiatorer i et etrørs system har en lavere hydraulisk modstand (normalt en todelt forskel i denne værdi), som gør det muligt at afbalancere systemet;
I systemer med naturlig cirkulation af kølevæsken installeres normalt de samme ventiler som for etrørs systemer – den hydrauliske modstand vil stige som følge heraf, men systemets svigt følger ikke;
Til to-rørs opvarmning anvendes der derfor ventiler med øget hydraulisk modstand.

Følgende materialer kan bruges til fremstilling af ventiler:
Forkromet og forniklet bronze;
Forniklet messing;
Rustfrit stål.

Alle disse metaller er beskyttet mod korrosion, og derfor bruges de i varmesystemer. Den mest rentable løsning er rustfrit stål – den tåler perfekt de givne driftsbetingelser. Den eneste ulempe ved ventiler i rustfrit stål er deres høje omkostninger..

Messing- og bronzeventiler er mere almindelige og let tilgængelige og har næsten samme levetid

Når du vælger sådanne ventiler, skal du være opmærksom på producenten – virksomheder med et godt ry overvåger kvaliteten af de anvendte legeringer i modsætning til ukendte virksomheder, der producerer produkter af ærligt tvivlsom kvalitet. Den sidste forskel mellem ventiler er typen af udførelse

Der er lige og vinkelventiler, og valget af den passende type foretages afhængigt af hvordan radiatorerne er installeret i systemet..

Den sidste forskel mellem ventilerne er udførelsestypen. Der er lige og vinkelventiler, og valget af den passende type foretages afhængigt af hvordan radiatorerne er installeret i systemet..

Gas eller flydende termostater

Hvad er forskellen mellem gasfyldte og væskefyldte bælge? Der er en forskel, og det ville være bedre at vide om det, når du køber!

Gasapparater har en lang levetid – cirka 20 år. På samme tid reagerer gassen meget problemfrit på temperaturændringer, hvilket ikke forårsager overdreven skarpe belastninger på udstyret..
Flydende virker tværtimod hurtigt, hvilket har en lidt stærkere effekt på slid på arbejdsdele, men giver dig mulighed for hurtigt at reagere på et fald eller temperaturstigning. De fungerer mere præcist end gas.
I flydende termostater kan sensoren være fjern eller indbygget. Hvis den er indbygget, placeres enheden i en vandret position for at reducere påvirkningen af konvektionsstrømme fra radiatoren og rørene.
Det tilrådes at installere sensorer af fjerntype, når enheden er lukket med tykke gardiner, der påvirker varmeoverførsel, termostaten er placeret lodret, radiatoren er installeret i en dyb vægniche eller for tæt på vindueskarmen.

Produkttilpasning

I denne position vil væsken fylde batteriet helt, hvilket resulterer i, at den maksimale varmeoverførsel vil forekomme. Efter et stykke tid skal resultatet registreres..

Derefter drejer hovedet til stop i den modsatte retning – temperaturen falder. Når termometeret viser de værdier, der kræves for et bestemt rum, åbnes enheden, indtil lyden af vand høres, og systemet begynder at varme op kraftigt. I sådanne situationer stoppes hovedets rotation og fastgør dens position..

Det er tilladt at vælge en termostatventil, styret af personlige præferencer og økonomiske muligheder. Til hjemmebrug er mekaniske eller elektroniske enheder optimale..

Installationsproces for automatiske aggregater

Åbn derefter kølerventilen, der er placeret ved vandforsyningen til systemet. Derefter lukkes alle haner. Dernæst skal du fjerne adapteren. Inden disse manipulationer udføres, er det nødvendigt at dække gulvbelægningen med en klud eller et håndklæde. Sagen skal holdes med en justerbar skruenøgle, og med den anden skrues møtrikkerne på røret og radiatoradapteren af. Derefter skrues enheden af kroppen..

Efter at have fjernet den gamle struktur, fortsætter de med at installere en ny. Manipulationerne finder sted i omvendt rækkefølge. Tråden skal pakkes ind med fum tape. Efter afslutningen af installationsarbejdet, fortsæt med installationen af en ny krave. Ofte er det svært at demontere det, så elementerne skæres af med en hacksav eller skruetrækker og fjernes derefter..

Dernæst installeres termostaten. Den er monteret på kraven, styret af de pilformede tips. Derefter fastgøres en ventil til den, og alle møtrikker strammes godt. På det sidste trin skal du åbne ventilerne og fylde radiatoren med vand, kontrollere systemets funktionalitet og mangel på lækager. I to-rørssystemer udføres installation på den øverste forbindelse.

Ventilinstallation

Termostater kan installeres både ved radiatorens indløb og ved udgangen – dette påvirker ikke enhedens effektivitet. Før du installerer enheden, skal du dog vide, hvordan termostaten fungerer på batteriet, og studere en række parametre, der påvirker enhedens funktionalitet og ydeevne..

Regler for installation af termisk hoved

Tilslutningspunktet ved installation af termisk hoved på radiatoren afhænger ikke af dens type. Under alle omstændigheder er dette et rør, der direkte leverer kølevæsken til batteriet..

For at enheden fungerer korrekt, skal luft cirkulere rundt om den konstant.

Hvad du skal installere?

Termisk hoved
Gevind dør
Fumlenta
To justerbare nøgler
Låsemøtrikker

Tilslutningsanbefalinger

Hver producent giver anbefalinger til, hvordan man tilslutter det termiske hoved.

På trods af dette er der generelle installationsbetingelser:

Huset skal beskyttes mod direkte UV -stråler. Ellers fungerer enheden ikke nøjagtigt..
Det termiske hoved skal være åbent. Det bør ikke skjules af beskyttelsesbokse, møbler.
Enheden må ikke placeres over varmeledningerne. I dette tilfælde vil der være en uoverensstemmelse mellem rumtemperaturen og området omkring hovedet..
Hvis enheden praktisk talt er isoleret, er det nødvendigt at arrangere en bypassledning eller installere en bypassventil i forsyningsrørets område og returnere.
Det rør, der skal tilsluttes, må ikke udøve tryk på ventilhuset.

Under installationen skal den termiske hovedregulator indstilles til maksimum. Dette sikrer, at enheden fungerer korrekt. Umiddelbart før installationen skal bevægelsen af vand eller andet kølemiddel i kredsløbet afbrydes og derefter tømmes.

Det er forbudt at installere det termiske hoved lodret. Det skal være parallelt med gulvet. Denne position sikrer, at den ikke påvirkes af varm luft.

Instrumentinstallationssekvens

Installation skal begynde med at skære rørene, som udføres, træde lidt tilbage fra radiatoren. Næste trin er at afmontere de eksisterende ventiler. Dernæst adskilles skaftene fra ventilerne og skrues ind i kølerpropperne.

Røret er monteret på plads, efter at det tidligere er blevet samlet, er rørene forbundet. Det er stadig at justere temperaturen ved at dreje på termostatknappen, indtil hakkene matcher de eksisterende mærker på kroppen svarende til en bestemt temperatur.

Det anbefales ikke at stramme de termiske hovedmøtrikker for hårdt, fordi de materialer, den er fremstillet af, er ret bløde. Til dette er det bedre at bruge en momentnøgle.

Det er vigtigt, at pilen på kroppen peger mod strømmen af det varme kølevæske i systemet. Ellers er arbejdet blevet udført forgæves, intet vil fungere. Det termiske hoved kan installeres både ved indløbet og ved udløbet.

Producentens anbefalinger vedrørende installationsniveauet for enheden kan ikke ses bort fra, da den er kalibreret til temperaturregimet i denne højde. Grundlæggende er det 0,4 – 0,6 m fra gulvet.

Men ikke alle batterier har en øvre forsyning, den kan være lavere. Hvis der ikke er en prøve af passende højde, skal temperaturen i hovedhovedet sættes til en lavere temperatur.

Da det er køligere på gulvet, og apparatet er indstillet til den temperatur, der skal være øverst på batteriet, bliver det varmt i rummet. For ikke at gøre dette kan du installere et termisk hoved med en fjernbetjent sensor. Der er også en sådan mulighed som selvindstilling af regulatoren..

Specifikke oplysninger om opsætning

For normal drift af enheden kræves en foreløbig konfiguration. Inden det tænder de for varmen og isolerer rummet ved at lukke døren.

På et bestemt tidspunkt installeres et termometer, og indstillingen startes:

Drej det termiske hoved til venstre, indtil det stopper, så kølevæskestrømmen er helt åben.
Vent, indtil temperaturen stiger med 5-6 ° i forhold til originalen.
Drej hovedet helt til højre.
Når temperaturen falder til den ønskede værdi, skrues ventilen gradvist af. Stop rotation, når der opstår støj i radiatoren, og kabinettet varmer.

Den sidste position af det termiske hoved svarer til en behagelig temperatur. Hun vil konstant blive støttet..

Indbyggede programmer er indarbejdet i designet af elektroniske termiske hoveder. De gør det muligt at justere temperaturen med stor nøjagtighed – op til 1 grad

Den beskrevne sekvens er velegnet til de fleste instrumenter. Hvis det er anderledes, er det ikke svært at fuldføre det, da alt er detaljeret i passet.

Valg af kontrolmekanisme

Termostaten til radiatorer skal være udstyret med en passende kontrolmekanisme:

låsehåndtag;
bælge-type termisk hoved;
servodrevet hoved;
elektronisk termisk hoved.

Afspærringshåndtag

Det gør termostaten til en konventionel ventil. Håndtaget bruges normalt, når det er nødvendigt pålideligt at lukke ventilen til reparationsarbejde eller udskifte varmeenheden. Det kan betragtes som et aftageligt tilbehør..

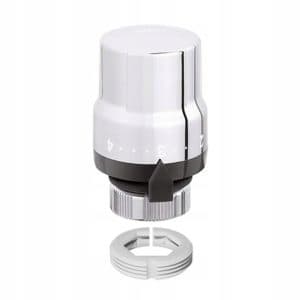

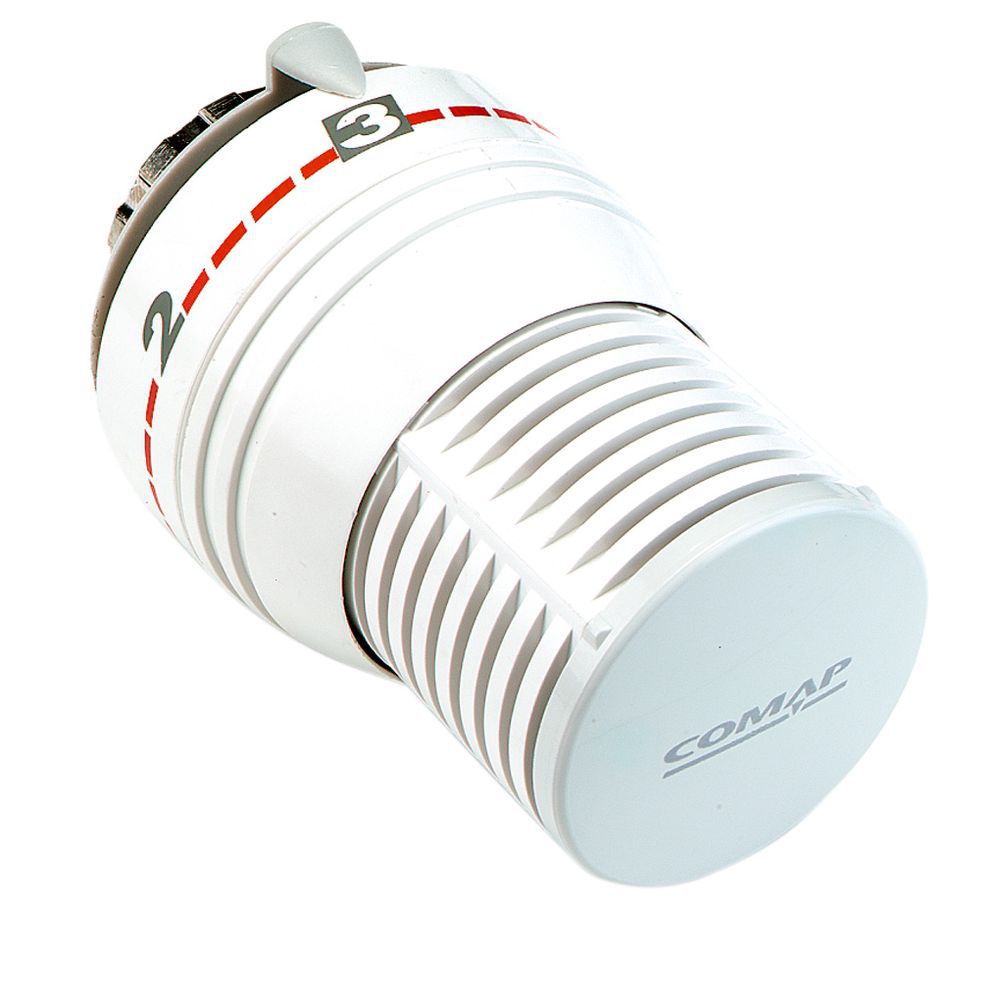

Termisk hoved med bælge

Når man ser på den adskilte termostat, kan man se bælgen – en elastisk beholder fyldt med en væske eller gas med høj termisk følsomhed.

Hvis lufttemperaturen i området med det termiske hoved stiger, udvider bælgen sig og trykker på trykstiften, så tæppeventilen bevæger sig ned. Når bælgen er afkølet, vendes processen..

En termostat af denne type, der er installeret på radiatoren, er ikke-flygtig, det er nok at justere den en gang, og varmestanden på batteriet opretholdes automatisk med en tilstrækkelig høj nøjagtighed..

Servodrevet hoved

Ventilspindlen bevæger sig op eller ned af en miniaturemotor, som modtager de relevante signaler fra den elektroniske styreenhed.

Et sådant system giver mulighed for en meget præcis regulering af opvarmningsmidlets opvarmning. Installation kræver kabelføring for strømforsyning til motoren og transmission af styresignaler.

Trin-for-trin instruktioner til korrekt installation

Forberedende arbejde

Valg af et sted at installere det termiske hoved

Gevindrør

Hovedsamling

Opsætning af enheden

Luk alle vinduer og døre for at holde varmen ude af rummet. Placer en støtte i midten af rummet, f.eks. En trappestige. Placer et termometer på det. Det skal være i en højde svarende til halvdelen af rummets højde. Tænd for ventilen på det termiske hoved maksimalt. Værelset varmes op til maksimumstemperaturen. Se aflæsningen af termometret. Termometersøjlen stiger: Så snart temperaturen stiger med 5 – 7 ° C, drejes termostatknappen i den modsatte retning. Kølervæskestrømmen vil falde, hvilket betyder, at temperaturen i rummet begynder at falde. Se faldet i termometerets aflæsning. Når du ser den ønskede værdi, f.eks. 22 ° C, drejes knappen på det termiske hoved for at stige, indtil du hører lyden af vand i dens krop. Du kan huske håndtagets position udenad og markere kroppen. Lad termostaten stå i denne position. Nogle enheder har en temperaturskala, og under installationsprocessen skal du bare kontrollere det..

Tip: Når varmesæsonen er slut, fjernes termiske hoveder fra radiatorerne. Langvarig inaktivitet kan føre til fastklemning af de bevægelige dele af enhederne. Hvis du fjerner dem, forlænges levetiden for vigtige dele..

Nu ved du, hvordan du installerer det termiske hoved korrekt på batteriet, og hvordan du undgår fejl. Du kan nemt klare denne opgave. Det er kun at købe alt, hvad du har brug for til installation – du kan gøre det i vores online butik. Vi tilbyder kun mærkevarer: radiatorer og termostathoveder til dem. Glem ikke at købe relaterede elementer: Mayevskys hane, afspærringsventiler og andre nyttige småting, uden hvilket intet varmesystem kan klare. Ring til lederen af vores virksomhed, hvis du har brug for råd. Han hjælper dig med at vælge alt, hvad du har brug for.

Hyppige installationsfejl

Den mest almindelige fejl er hovedets lodrette position over ventilen øverst på radiatoren. Mange brugere synes, at denne metode er æstetisk og praktisk. Men dette påvirker elementets funktion negativt. Faktum er, at den varme luft, der stiger fra røret, opvarmer hovedet – temperaturen på dette sted bliver meget højere end i rummet. Enheden opfatter dette som at overskride komfortniveauet, beslutter, at rummet er varmt, og slukker for radiatoren. Som et resultat ophører rummet med at blive opvarmet..

Ukorrekte installationssteder omfatter også områder, hvor lufttemperaturen er meget forskellig fra den gennemsnitlige rumtemperatur. For eksempel er radiatoren skjult i en niche, og et termisk hoved er installeret der. Det reagerer på varme i et lukket rum og slukker for radiatoren. Det samme sker, hvis ventilen er placeret dybt under vindueskarmen, er i direkte sollys, lukket med mørklægningsgardiner, møbler osv. En anden forkert mulighed er at installere en termostatventil et sted, der kommer under strømmen af kold luft, for eksempel ved kanten af en vinduesåbning, hvor der ofte er træk. I dette tilfælde vil enheden “tænke”, at det er koldt i rummet – opvarmningstemperaturen stiger, og uudholdelig varme begynder i rummet..

Som du kan se, forkert installationssted for det termiske hoved praktisk talt negerer punktet for dets anvendelse. Ifølge eksperter er det bedre slet ikke at sætte ventilen på radiatoren end at foretage en forkert installation.

Husk: installationsstedet for det termostatiske hoved skal være sådan, at den gennemsnitlige rumtemperatur afspejles. Så reagerer enheden korrekt på temperaturen og opretholder en behagelig tilstand..

Sådan installeres termiske hoveder til radiatorer med dine egne hænder

Moderne varmesystemer i dag kan ikke undvære yderligere elementer, så ledningerne til gulvvarmesamlere eller radiatorer er praktisk talt nødvendigvis udstyret med specielle ventiler – termiske hoveder, der giver dig mulighed for at regulere temperaturen. På grund af udbredelsen af disse dele bliver spørgsmålet om, hvordan man installerer termiske hoveder til radiatorer med egne hænder, mere og mere almindeligt..

Termoregulatorer i dag kan ikke eksistere uden to ekstra komponenter – selve ventilen, det vil sige ventilen, og en mekanisme, der har en vis effekt på ventilspindlen, ellers kaldes denne mekanisme for et termisk hoved.

Ved hjælp af en termoventil bliver det muligt at regulere varmeoverførsel. Denne mulighed bidrager til omkostningsbesparelser, da den undgår overskydende varmeydelse. Stammen med en kegle og selve kroppen er integrerede dele af en sådan ventil..

Det er yderst praktisk at styre temperaturen på to måder: manuelt eller automatisk. Drejning af håndhjulet har en stærk effekt på stammen. Således er der en ekspansion eller sammentrækning af passagerummet, hvilket medfører en ændring i temperaturregimet. Manuel betjening er langt fra den mest effektive, tværtimod er hætten ikke designet til sådanne procedurer.

Det er meget bedre at installere termiske hoveder til Kermi -radiatorer i automatisk tilstand, da det indeholder en særlig bælge, der fungerer som en determinant for den aktuelle temperatur i rummet. I dette tilfælde er bælgen fyldt med væske, hvis termiske effekt bidrager til dens ekspansion.

Som følge af strækning når den ventilspindlen og klemmer den ud. En yderligere kegleformet del, når den virker på stilken, lukker gradvist boringen og forhindrer kølevæsken i at varme op med større kraft og bidrager til afkøling. Den samme algoritme af handlinger forekommer i den omvendte proces – afkøling af rummet. (Se også: At købe en god kedel betyder at forstå dens komponenter)

Enhedsdesign

Det moderne marked er fyldt med lignende enheder fra forskellige producenter, men de mest berømte i dag er termiske hoveder til Danfoss radiatorer. Enhedens design er ekstremt enkel – den består af en kombination af en ventil og en termostat. En sådan enkel enhed har imidlertid et ret kompliceret driftsprincip for et termisk hoved til en radiator: (Se også: Varmeradiatorrør)

Bælgenes ydeevne bestemmes af den obligatoriske tilstedeværelse af tryk, og inde i dette element er der en bestemt væske, nogle gange er der også dampe.
Bælgefjederen har et vist indeks for kompressionskraft, som har en gavnlig effekt på reguleringen af trykværdien med dens temperatur.
Større opvarmning af enheden på en ekspanderende eller fordampende måde virker på bælgenes indhold, hvilket resulterer i en stigning i trykket.
Bælgenes volumen øges og begynder at virke på ventilen, som under tryk på det første element begynder at indsnævre åbningen af vandstrømmen.
Lukning af hullet fortsætter, indtil en behagelig temperatur er nået og derved opnår ligevægt.
Et fald i temperaturen forårsager en omvendt proces, hvorved bælgenes volumener vender tilbage til deres sædvanlige fase, ventilen glider på plads og åbner åbningen for strømmen af varm væske.
Selvfølgelig opnås ligevægt, efter at alle elementerne er på plads, og rummet er blevet opvarmet til en behagelig temperatur..

Ventilen anerkendes som den anden lige så vigtige komponent i hele enheden. Det siger sig selv, at dens store betydning bestemmes af et lige så vigtigt formål – at regulere kølevæskestrømmen. I dag findes disse ventiler i flere varianter:

lige;
kantet;
RTD-G;
FTD-N.

Den tredje mulighed er meget udbredt i beboelsesbygninger i flere etager i den gamle struktur, i bygninger med et etrørs system eller i landhuse med et to-rørssystem, der ikke er udstyret med en specialiseret cirkulationspumpe..

De positive aspekter ved disse ventiler er deres kraftfulde strømningskapacitet. Sidstnævnte mulighed er uløseligt forbundet med et to-rørssystem og cirkulationspumper i sommerhuse samt med nye beboelsesbygninger, hvor et to-rørs varmesystem er installeret.

Typer og typer af termiske hoveder

Termostater i dag er designet til to hovedvarmesystemer, som havde stor indflydelse på adskillelsen af disse elementer efter type. Så der er termiske hoveder til etrørs varmesystemer og selvfølgelig to-rør. Installation af et termisk hoved på en radiator udføres også baseret på en bestemt type varmesystem. Store trykfald er under kraft af den anden type termiske hoveder. På grund af den høje modstand i hydraulikken i reguleringsventilerne er det muligt at opnå tryktab på disse steder.

Inden for denne type er der også en vis opdeling i termiske ventiler med en forudindstillet modstandsindstilling og termiske ventiler uden denne indstilling. Den anden mulighed giver dig mulighed for at opnå lige indikatorer for strømningsniveauet for varmebærere i alle varmeenheder, men dette er ikke en positiv faktor. Da hvert værelse har sine egne indikatorer for varmetab, skal varmeapparaterne i det installeres med en passende effekt, det er præcis, hvad de justerbare ventiler tillader..

Selvfølgelig vil indstilling af de nødvendige parametre give dig mulighed for at opnå optimale resultater fra radiatorerne, som igen vil varme rummet op til det nødvendige niveau. Derfor er installationen af det termiske hoved på radiatoren så vigtig. Samtidig er det vigtigt at huske, at kontrolsystemet med sådanne dele nødvendigvis skal suppleres med bypass -ventiler, hvilket eliminerer forstyrrende støj som følge af trykfald. (Se også: Sådan beregnes bimetalliske radiatorer)

Installation af et termisk hoved på en radiator bør ikke kun vælges i forhold til typen, men også i forhold til typen. Så manuelle termiske hoveder har en skala med tal og et snefnug, hvilket i høj grad letter indstilling af den nødvendige temperatur. I dette tilfælde vil indstilling af indikatoren på nul markere, at enheden er slukket..

En positiv egenskab ved det manuelle termiske hoved er, at det er let at montere i enhver position. Dette kan være både vandret og lodret. Vandret installation vil lette efterfølgende konvertering til en bælge -analog. Tilstedeværelsen af gardiner eller andre gardiner, der overlapper hovedet med en bælge, vil påvirke dets funktion negativt, derfor er det i dette tilfælde bedst at installere et manuelt kontrolleret element. Denne situation kan dog godt rettes ved at installere yderligere fjernsensorer..

Fremstillingsmaterialer

Enhedens krop kan være fremstillet af forskellige korrosionsbestandige materialer. Derfor fremstilles termostater:

Fremstillet i bronze, efterfulgt af forkromning eller fornikling.
Messing, forniklet.
Rustfrit stål.

Naturligvis er de mest pålidelige og holdbare kasser lavet af rustfrit stål, men priserne på sådanne enheder er for høje, så de er utilgængelige for en lang række forbrugere. Bronze- og messingkasser har næsten samme levetid, men det afhænger hovedsageligt af legeringens kvalitet. Som regel er kendte producenter ansvarlige for frigivelsen af deres produkter. Det skal bemærkes, at der er et tilstrækkeligt antal ukendte producenter på markedet for sådanne produkter, så det er ganske muligt at købe et produkt af lav kvalitet. På trods af dette forsøger hver producent at være berømt og overvåger derfor kvaliteten af deres produkter. Under alle omstændigheder skal du bestemme tilstedeværelsen af en pil på sagen, hvilket kan være tegn på kvaliteten af termostaten.

Udførelsesmuligheder

Der er flere muligheder for tilslutning af radiatorer til varmesystemet, så der er to typer termostater: lige (lige igennem) og kantede. Udførelsestypen vælges, der er mere egnet til et specifikt varmesystem.

Lige (lige gennem) ventil og vinkel

Navn / virksomhed For hvilket system DN, mm Kropsmateriale Arbejdstryk Pris

Danfos, kantet RA-G, kan tilpasses	et-rør	15 mm, 20 mm	Forniklet messing	10 bar	25-32 kr
Danfos, lige RA-G, tilpasses	et-rør	20 mm, 25 mm	Forniklet messing	10 bar	$ 32 – $ 45
Danfos, kantet RA-N, tilpasses	to-rør	15 mm, 20 mm. 25 mm	Forniklet messing	10 bar	$ 30 – $ 40
Danfos, lige RA-N konfigurerbar	to-rør	15 mm, 20 mm. 25 mm	Forniklet messing	10 bar	$ 20-50
BROEN, lige med fast indstilling	to-rør	15 mm, 20 mm	Forniklet messing	10 bar	8-15 kr
BROEN, lige med fast indstilling	to-rør	15 mm, 20 mm	Forniklet messing	10 bar	8-15 kr
BROEN, hjørne, tilpasses	to-rør	15 mm, 20 mm	Forniklet messing	10 bar	10-17 kr
BROEN, hjørne, tilpasses	to-rør	15 mm, 20 mm	Forniklet messing	10 bar	10-17 kr
BROEN, lige med fast indstilling	et-rør	15 mm, 20 mm	Forniklet messing	10 bar	$ 19-23
BROEN, vinklet fast indstilling	et-rør	15 mm, 20 mm	Forniklet messing	10 bar	$ 19-22
OVENTROP, aksial		1/2 ″	Forniklet messing, emaljeret	10 bar	140 $

Nuancer af placering

Aksen til det termiske hoved skal altid være i en vandret position, så apparatets temperaturmåling er høj..

I en lodret position vil sensoren være i området for opadgående og nedadgående varmestrømme, hvorfor temperaturmålingerne vil være forkerte.

Hvis stammeakslen er monteret lodret, er det bedre at bruge en elektrisk betjent eller radiofrekvent fjernbetjent elektronisk transducer..

Termoregulatorer med en indbygget sensor skal placeres, så de er i syne, men ikke falder ind under arbejdsområdet for termiske enheder. Bemærk også, at varmen er afskærmet af tykke gardiner. Den optimale højde på termostaten er mindst 80 cm fra gulvoverfladen.

Installation af termostater på bimetalliske, stål- og aluminiumbatterier er tilladt. Hvis radiatorhuset er støbt af støbejern, på grund af den høje inertitet af denne legering, anbefales det ikke at installere en termostat.

Termiske hoveder til radiatorer: juster varmestrømme i manuel og automatisk tilstand

En radiatorventil med et termisk hoved er en enhed, der regulerer kølevæskestrømmen ind i batteriet afhængigt af temperaturen i rummet. Brugen af sådanne enheder i centralvarmesystemer giver dig mulighed for at opretholde et optimalt mikroklima, og i huse med autonom opvarmning sparer det også energi, der bruges på opvarmning af kølevæsken..

I vores artikel vil vi tale om design af sådanne enheder, beskrive funktionsprincippet for det termiske hoved til radiatorer og også give anbefalinger til deres valg og installation..

Tilgange til temperaturkontrol

For at sikre den optimale temperatur i et hus eller en lejlighed er vi nødt til periodisk at justere graden af opvarmning af batterierne. Den nemmeste måde at gøre dette på er ved at ændre mængden af det indgående kølevæske, især da denne opgave kan implementeres på forskellige måder.

Justeringsmetode	Beskrivelse
Manuelt	Denne teknik er den nemmeste at implementere, men samtidig den mindst bekvemme: Ved indgangen til radiatoren skæres en kran ind – kugle eller konisk. Hvis det er nødvendigt at reducere varmens grad af enheden, er ventilen lukket (kugle – kun helt, kegle – helt eller delvist). Når stuetemperaturen falder, kan du åbne hanen igen, og batteriet fortsætter med at varme.
Med termisk ventil	Denne metode er ret almindelig og involverer brug af specielle termostatventiler.Princippet for drift af et termisk hoved til en radiator er ganske enkelt: Vi indstiller den ønskede indendørs lufttemperatur. Når denne temperatur ændres, reagerer ventilmekanismen ved at øge eller reducere varmeledningens lumen med et kølevæske. Justering udføres i automatisk tilstand.
Med ekstern sensor og drev	Denne teknik ligner den forrige, med den eneste forskel, at temperaturen bestemmes i en afstand fra radiatoren: En eller flere temperatursensorer er installeret i rummet. Sensorerne er forbundet til en servomotor, der er forbundet til styreventilventilen. Så snart sensoren reagerer på en ændring i den indstillede temperatur, giver den et elektrisk signal til servoen, som åbner eller lukker ventilen..

Naturligvis er automatisk regulering mere bekvem, og derfor rejser spørgsmålet om, hvorvidt det er værd at sætte en sådan enhed i systemet, ikke engang de fleste mestre. Næsten altid vil driften af en termisk ventil optimere indeklimaet og vil også bidrage til at reducere omkostningerne..

Hovedelementer

En ventil med et termisk hoved til en radiator har et ret komplekst design.

Dens hovedelementer er:

Termisk sensor.
Sensoraktuator.
Ventil, der åbner og lukker rørets lumen.

I dag findes der modeller med både fjernbetjening og indbyggede sensorer..

Enheder af den anden type er mere almindelige (og vigtigst af alt, de er billigere), derfor vil vi fokusere på deres beskrivelse i detaljer:

Grundlæggende strukturelle elementer

Grundlaget for temperatursensoren for sådanne systemer er en bælge – en forseglet og elastisk beholder fyldt med væske eller gas.
Bælgen er forbundet med en tuningfjeder, der giver dig mulighed for at indstille mekanismen for responstemperatur.
En fjederbelastet stamme er fastgjort til bælgekammeret og aktiverer ventilrullen..
Spolen er placeret i sadlen – kammeret inde i varmehovedets krop. Når den flyttes til den laveste position, blokerer pakningen sadelgabet helt og blokerer strømmen af kølevæske ind i radiatoren.

Det termiske hoved til en radiator, der fungerer under kontrol af en fjernventil, fungerer anderledes:

To-delt enhed: hoved + sensor

Bælgenes funktion udføres af en termisk sensor, som er placeret i en afstand fra radiatoren.
Inde i temperatursensoren er der et følsomt element, der reagerer på ændringer i temperaturen i rummet.
Sensoren tilsluttes aktuatoren enten med ledninger eller kapillarrør (hydrauliske modeller).
Når temperaturen ændres, kommer informationen fra sensoren ind i det termiske hoved, inden i hvilket der er en stang forbundet til en justeringsfjeder.

Arbejdsmekanisme

Så vi fandt ud af de vigtigste strukturelle elementer, nu skal vi analysere, hvordan det termiske hoved fungerer på radiatoren:

Hovedsensoren er en bælge, hvor væske eller gas er under et bestemt tryk. Justeringsfjederen er ansvarlig for at afbalancere enheden, som komprimerer bælgen, når vi indstiller den temperatur, vi har brug for, ved at dreje drejeknappen.

På samme tid vil prisen på sådanne højpræcise termiske hoveder være passende.

Når temperaturen stiger, øges bælgenes volumen (hovedsageligt på grund af gasudvidelse eller delvis fordampning af arbejdsvæsken).
Stigningen i bælgenes volumen bevirker, at fjederen, der holder spindlen, frigøres, og ventilen lukker gradvist hullet i røret..
Dette fortsætter, indtil ligevægt er etableret inde i enheden, eller indtil radiatorventilen under det termiske hoved er helt lukket, dvs. stammen bevæger sig ikke til den laveste position.

Nøglesorter

Inden du installerer det termiske hoved på radiatoren, skal du finde ud af, hvilken model der passer bedst til os. Ud over at matche tilslutningsdiameteren (dette punkt skal tages i betragtning), er det også vigtigt at vælge ventilen i henhold til princippet om drift og layout.

Afhængigt af hvilken slags fyldning der er til stede i bælgen, er de termiske hoveder opdelt i to grupper:

Væske. Giv mere præcis regulering af kølevæskestrømmen afhængigt af sensoraflæsningerne. På samme tid ændrer væsken sin volumen langsommere, når rumtemperaturen ændres. Derfor er sådanne anordninger kendetegnet ved en vis inerti.
Gasfyldt. De reagerer meget hurtigere på ændringer i mikroklimaet, men samtidig sender de ikke oplysninger så præcist til styreenheden.

Foto af en gasfyldt bælge i et beskyttende etui

Hvad angår layoutet, er der to typiske løsninger på markedet, mærket RTD-G og RTD-N:

Ventiler RTD-G er kendetegnet ved høj strømningskapacitet og bruges til at regulere strømmen af varmemedium i etrørs varmesystemer samt i sommerhus to-rørssystemer, der ikke bruger cirkulationspumper..
Enheder af RTD-N-typen er designet til installation i to-rørssystemer, og tilstedeværelsen i dem af en cirkulationspumpe, der giver tvungen bevægelse af kølevæsken, er obligatorisk.

Hvis vi taler om produkternes form, så er der lige og kantede modeller. Også til salg kan du finde specielle sæt dyser, der giver dig mulighed for at placere termoventilen i næsten enhver position..

Ventilinstallationsregler

Faktisk er der intet kompliceret her, så vores instruktioner vil hovedsageligt blive afsat til nuancer, som en uerfaren mester ganske enkelt ikke er klar over:

Vi køber en ventil af den type, vi har brug for, med en diameter svarende til diameteren på varmeledningen.
Vi samler enheden ved at fastgøre sensoren til obturatoren.
Brug en skruenøgle til at installere det termiske hoved på radiatorindløbet. Spænd møtrikken så stramt som muligt for at sikre, at forbindelsen er tæt.

Råd!

Under installationen sørger vi for, at kølevæskens bevægelsesretning falder sammen med mærket på ventilhuset.

Vi placerer selve det termiske hoved parallelt med gulvet, dvs. i en vandret position, vinkelret på batteriets plan. Dette er nødvendigt, så varm luft fra batteriet har en minimal effekt på sensoraflæsningerne..

Opsætning af systemet kan også udføres i hånden:

Installer drejeventilhåndtaget, så mærket på skiven matcher den valgte temperaturværdi.
Vi tænder for varmesystemet og styrer indeklimaet.
Efter cirka en time retter vi om nødvendigt den valgte sensorresponstemperatur op eller ned, afhængigt af termometerets aflæsninger i rummet eller vores egne følelser.

Hvad er kriterierne for at vælge et termisk hoved?

For at træffe det rigtige valg skal du styres af følgende kriterier:

Termisk ventil, som hovedet vil blive fastgjort til. Da forbindelsen kan være clip-on eller gevind, skal du være opmærksom på dette punkt. Hvis producenten er den samme, er der ingen problemer.
Type gevindforbindelse på selve hovedet. Det kan være i form af en møtrik med skodder eller bare rundt. I det første tilfælde, under installationen, er et ekstra værktøj nødvendigt for at krympe forbindelsen. I det andet er alt meget enklere..
Tilstedeværelsen af et “nederdel”. Hovedet ser bedre ud med det, fordi det lukker arbejdsområdet.
Fremstillingsmateriale. De billigste er termiske hoveder i et plastikhus. Dyre modeller har et metalhus.
Kvaliteten af plasten. Nogle producenter, for at reducere omkostningerne ved deres produkter, bruger den billigste type plast. Strukturen i strukturen lider under dette, og med tiden bliver plasten gul og mister sit æstetiske udseende..
Arbejdsarttype. Valget skal træffes mellem væske, gas, elektronik og paraffin.
Glat rotation. Håndtaget skal rotere jævnt. Dette er et tegn på god kvalitet. Alle former for knitren, knirk og anfald indikerer et produkt, der ikke er af særlig høj kvalitet..
Graduering og skala længde. For de fleste modeller ligger den i området +5 – +30 ° C. Hvis skalaen for divisioner er placeret rundt om hovedets omkreds, kan den hurtigt slettes.
Tilstedeværelsen af et anti-hærværk kabinet. Det beskytter mod uautoriseret adgang til indstillinger.
Design. Da termiske hoveder hovedsageligt er placeret i almindeligt syn, er deres udseende og farveskema vigtigt..

Det er ikke nødvendigt at købe et færdigt kit bestående af en termisk ventil og et termisk hoved. Disse enheder kan købes separat.

Den gasfyldte bælge er ikke for følsom over for eksterne varmekilder. Dette er et klart plus, men omkostningerne er meget højere end for en væskebælge.

Et termisk hoved udstyret med automatisering vinder meget, men det er ikke altid effektivt. Det giver ingen mening at montere den på støbejernsradiatorer. Dette materiale er meget varmekrævende, og da batteriets masse er stor, har det stor inertitet. Kun den manuelle hovedtype kan fungere korrekt her..

Valgkriterier

Temperaturkontrolprodukter er tilgængelige fra mange kendte virksomheder. Disse omfatter Buderus, Danfoss, Oventrop. De har deres kontorer i alle større byer..

For at finde den bedste enhed skal du stole på følgende kriterier:

Termisk ventil, hvor hovedet er fastgjort. Der er et klip og gevindforbindelse.
Trådtypen på selve det termiske hoved. Det kan være i form af en møtrik med gardiner eller en runde.
Tilstedeværelsen af et nederdel. Det skjuler arbejdsområdet og gør udseendet mere attraktivt..
Materiale. De billigste enheder er lavet af plast, de dyreste er lavet af metal. De første er upålidelige og kortvarige.
Materialets kvalitet. Brugen af billig plast reducerer omkostningerne ved konstruktionen, men det lider under styrken og driftstiden..
Arbejdsarttype. Det sker væske, gas, elektronisk, paraffin.

Glat drejning af håndtaget. Påvirker nøjagtigheden af indstillingskarakteristika.
Tilstedeværelsen af yderligere egenskaber. Der findes trådløse modeller med WiFi, forskellige sensorer og andre kontrol- og reguleringsenheder.
Graduering, skala længde.
Er der en anti-hærværk beskyttelse.
Udseende.

Butikkerne tilbyder færdige kits bestående af en ventil og et termisk hoved. Disse varer kan købes separat, hvis det ønskes. Især for Rifar og Kermi radiatorer skal du købe en termostat separat. Danfoss -enheder er meget populære.

Det er også værd at vælge på forhånd, hvilket termisk hoved der skal bruges i henhold til kontrolmetoden. Termostathoved til en radiator med sensorer og et automatiseringssystem er mere bekvemt, men ikke egnet til alle typer batterier.

Til støbejernsvarmere er kun modeller med manuel justering egnede. Dette skyldes materialets varmekapacitet og dets store inerti..

Regulator design

Udformningen af varmekontrolleren til batteriet indeholder følgende elementer:

ventil eller ventil;
termostatisk mekanisme.

Reguleringsanordningens enhed

Termostat eller termisk ventil er en standardventil i et hus med en reguleringsmekanisme.

Keglen betragtes som et afspærringselement, som, når den flyttes, ændrer mængden af kølevæske.

Keglens bevægelse lettes af et termisk hoved, der består af en cylinder med en termisk komponent.

Cylinderen kaldes en bælge, og en særlig væske eller gas bruges som termiske komponenter.

Ved opvarmning udvider denne komponent sig i volumen og strammer cylinderen, som bevæger den tilspidsede del.

Keglen blokerer kølevæskestrømmen, og sammensætningen afkøles.

Samtidig bliver bælgen mindre.

Derefter stiger keglen, og væsken bevæger sig ind i batteriet og hjælper med at opvarme udstyrets termiske hoved.

Denne teknik giver dig mulighed for at opretholde den ønskede temperatur..

Strukturen af det termostatiske hoved til radiatorer. Pile angiver komponentens dele af enheden..

Når temperaturen falder under den indstillede værdi, falder fyldningen af bælgen i volumen, og processen er modsat den, der er beskrevet ovenfor. Varmemediets cirkulation stiger, og stuetemperaturen stiger til den ønskede værdi.

Fordele ved at bruge en termostat

Moderne termostater har mange fordele. En af dem er ekstrem brugervenlighed. Sådanne enheder er nemme at installere og videre brug, det er helt let at finde ud af det. Moderne enheder bidrager til skabelsen af det mest fordelagtige og behagelige indendørsmiljø. De giver dig mulighed for betydeligt at spare på varme og bruge ressourcer så effektivt som muligt..

Enhedens driftsprincip er baseret på en ændring i ventilsektionen.

Termoventilen er forbundet til hovedet med en spindel og en møtrik. Stammen bevæger sig under påvirkning af en belastning fra gas eller vand, som ekspanderer under opvarmning. Trykket stiger inde i hovedet, stammen falder gradvist ned, helt eller delvist lukker ventilens lumen.

Funktioner til indstilling af termostaten til varmeledninger afhænger af styresystemet:

en automatisk enhed med en bælge kendetegnes ved stænglens evne til at vende tilbage til sin oprindelige tilstand, når egenskaberne ved mediet ændres;
regulatorens elektroniske type er udstyret med en termostat. Temperatursensoren er indbygget i den eller monteret på en radiator;
mekaniske anordninger, som omfatter en ventil og en ventil, fremstilles uden bælge, har en manuel driftsmåde – brugeren skal dreje ventilhåndtaget.

For at spare på batterier installeres termostater, med deres hjælp reduceres omkostningerne til vedligeholdelse af varme i rummet med 25%. For større effektivitet er det imidlertid nødvendigt at vælge den rigtige enhed til et specifikt varmesystem og udføre installationen. Derudover er det værd at studere detaljeret instruktionerne om, hvordan man korrekt installerer det termiske hoved på radiatoren.

Fjernbetjening

Nogle modeller af termiske hoveder understøtter fjernbetjeningsfunktionen. I de fleste tilfælde øger denne mulighed kun bekvemmeligheden ved at bruge termostaten, men når adgang til enhedens etui er vanskelig, bliver fjernbetjeningen et presserende behov..

Fjernbetjent sensor

De fleste termiske hoveder er udstyret med indbyggede temperatursensorer, men i nogle tilfælde er driften af sådanne modeller ineffektiv.

Brug af en ekstern sensor, der er fastlagt i en afstand fra batterier, vinduesåbninger og andre hot spots med temperaturforskelle, er påkrævet, hvis:

der er ingen mulighed for at sikre en konstant luftstrøm til enhedskassen: radiatoren er installeret i en vægniche, lukket med et gardin eller falsk væg, afstanden fra radiatorens overkant til vindueskarmen er mindre end 100 mm ;
konvektionsstrømme påvirker nøjagtigheden af aflæsningerne af den indbyggede sensor;
direkte sollys falder på enhedens krop;
der er ingen måde at fjerne udkast, hvilket også påvirker nøjagtigheden af aflæsningerne af den indbyggede sensor negativt;
vandret installation af det termiske hoved er ikke muligt.

I de fleste tilfælde er brugen af eksterne sensorer valgfri, eksperter er enige om, at optimal ydelse af termostatiske hoveder kun opnås ved brug af sådanne perifere enheder..

Almindelige fejl

Korrekt installation kræver omhu fra mesteren på alle trin i arbejdet for at undgå fejl. Det mest almindelige problem er hovedets lodrette position. Fører til det faktum, at rummet ophører med at blive opvarmet, da termostaten selv varmer op fra den indgående luft.

Det forkerte installationssted vælges ofte. Installer ikke regulatoren på et punkt, hvor lufttemperaturen er meget forskellig fra gennemsnittet for rummet. På grund af det forkerte valg af installationsstedet mister brugen af det termiske hoved sin betydning.

Omgå. Fejl

Bypass (engelsk bypass – bypass) – en jumper mellem forsynings- og returrørledninger. I en nøddeskal vil jeg forklare, hvorfor der er brug for en bypass i ledningerne til varmesystemet.

Hvis du slukker for hanerne på radiatoren (forsyning og retur), vil cirkulationen af kølevæsken omgå batteriet gennem bypasset (hvilket betyder et enkeltrørs ledningsdiagram).

Hvis du ikke har en sådan jumper, så når du lukker hanerne, vil varmen ikke kun forsvinde fra dig, men også fra alle naboer nedenfra og ovenfra langs stigerøret. Grundlæggende blokerer du hele stigerøret.

I vores eksempel er der flere kommentarer om bypass. Kølevæsken langs stigerøret, som enhver væske, cirkulerer langs vejen med mindst modstand. Begge vores bemærkninger vil være baseret på dette speciale..

Før renoveringen havde lejligheden smalle radiatorer – 20 cm langs akserne. De blev erstattet med nye – 50 cm langs akserne. Stigrøret løber i væggen. Det er meget vanskeligt at ændre afstanden mellem forsynings- og returledninger direkte på stigrøret. Så du skal fortynde eyeliner uden for væggen. Her begik mesteren en fejl ved at installere en jumper umiddelbart ved udgangen fra væggen. Kølevæsken strømmer gennem stigrøret fra top til bund. For at komme ind i radiatoren skal han overvinde to hjørner. Som jeg sagde ovenfor, vil væsken bevæge sig langs vejen med mindst modstand: den vil omgå radiatoren, gennem bypass.
Måske kunne denne situation have været undgået ved at installere en jumper med en mindre diameter. Kølemidlet ville på trods af forhindringerne strømme gennem en rørledning med et større tværsnit.

Vurdering af termiske hoveder til radiatorer

Når du køber, er det bedre at fokusere på producenter, der har bevist sig selv i lang tid. Hver kategori har førende positioner, der har samlet de bedste anmeldelser om arbejde og udførelseskvalitet.

Danfoss

En dansk virksomhed, der bruger banebrydende teknologi. Nye modeller giver dig mulighed for at styre driften af applikationen på din smartphone. Budgetmodellen RTS Everis er et termoelement, der kan justeres fra 8 til 28 grader. For stabilitet og maksimal levetid er den installeret på ventilen i det samme selskab.

Ergonomi, klarhed, lakonisk design – 60 års erfaring på termostatmarkedet

Thermo

Schweizisk mærke, førende inden for pålidelighed og holdbarhed af enheder. Funktioner omfatter et bredt temperaturområde. De stiller krav til temperaturen i kølevæsken – overskridelse af stangen på 100 grader har en negativ effekt. Oftest er modellerne af Royal Thermo -serien valgt..

Mange Royal Thermo -modeller er udstyret med en fjernbetjeningssensor

Caleffi

De har specialiseret sig i elektroniske termiske hoveder. De udmærker sig ved tydelig angivelse på displayet og programmerbare driftstilstande. Der er mekaniske og manuelle repræsentanter – som Caleffi 210.000.

Alle Caleffi -hoveder leveres med monteringsbeslag

Oventrop

Tysk producent af enheder og systemer til beboelseslokaler. På trods af den manglende specialisering i fremstilling af termostater producerer de enheder af høj kvalitet. De er kendetegnet ved høje ultimative belastninger og alsidighed i installationen. Den bedste model – Uni LH, med indbygget eller fjern temperatursensor.

Oventrop termiske hoveder har et ergonomisk design og høj kvalitet

Honeywell

Budget tyske enheder. De kendetegnes ved et behageligt design, kompatibilitet med de fleste ventiler, beskyttelse mod frysning og mekaniske skader. Thera-100 og Thera-4 Classic modellerne er meget efterspurgte.

Der findes også dyre elektroniske HONEYWELL -modeller, men der er stadig få af dem på markedet..

Vigtig! Inden du køber importerede enheder, er det bedre igen at kontrollere muligheden for at installere ventilen på gamle radiatorer.

Et hurtigt overblik over populære mærker

Den rigtige beslutning, når du køber et termisk hoved, er at fokusere på velrenommerede producenter. Et ukendt varemærke med en ukendt historie er en stor risiko for at spilde penge.

Du kan roligt købe produkter fra producenter som Dunfoss, Oventrop, Caleffi, Salus og andre kendte virksomheder..

Sted # 1 – Danfoss

Danfoss -koncernen har produceret termiske hoveder i mere end 60 år. Dette er en dansk producent, under sin licens, produkter produceres også i Rusland..

Udvalget af udstyr til automatisering af varmesystemer fra Danfoss -koncernen er rigt og opfylder avancerede teknologier. Du kan styre arbejdet og justere de termiske hoveder eksternt ved hjælp af en smartphone til dette

Det oftest stillede spørgsmål er RTS Everis termiske hoved. Dette er et bælgprodukt med flydende fyldning. Parringer med termiske ventiler af mærke ved direkte fastgørelse. Andre har brug for en adapter.

Rang # 2 – Oventrop mærke

Oventrop termiske hoveder på Uni -linjen er meget efterspurgte blandt forbrugerne. De er udstyret med en flydende bælge. De er forbundet til en termisk ventil ved hjælp af en forbindelsesmøtrik. Temperaturen kan indstilles inden for intervallet +7 – +28 ° C.

Der er mulighed for fuldstændig lukning. Hovederne er designet til den maksimale temperatur i systemet +100 – +120 ° C – det er de egenskaber, der er angivet af producenten i den medfølgende dokumentation.

Oventrop Uni -hoveder er kompatible med andre VVS -produkter fra dette firma. De kan tilsluttes uden adapter til andre enheder med en indbygget ventil og tilhørende gevind

Installer dem på termostatventiler med en passende forbindelse. På hovederne på mange serier er der et særligt mærke for synshandicappede, et anti-vandal-kabinet.

Sted # 3 – Thermo

Forbrugere af det schweiziske firma Thermo, især Royal Thermo RTE 50.30 -modellen, gav en høj vurdering. Den har et bredt kontrolområde – fra +6 til +28 ° C, en lav hystereseværdi – 0,55 grader. Der er også en nulposition.

For korrekt drift skal kølevæsken have en temperatur, der ikke er højere end 100 ° C. Kobling med ventil – møtrik.

Thermo termiske hoveder kendetegnes ved deres pålidelighed og byggekvalitet. Blandt tilbuddene er der modeller med en fjernbetjent sensor

Sted # 4 – Producent Caleffi

Den italienske producent Caleffi leverer en bred vifte af radiator termiske hoveder. Caleffi 210000 -modellen er programmerbar. Den er udstyret med et digitalt display med flydende krystaller. Ud over temperaturværdien viser den tid, dato, indstillet dagligt program.

Når du køber udstyr til varmesystemer, skal du spørge sælgeren om medfølgende dokumenter, producentens garanti og produktinstruktioner

Når du programmerer i en uge, kan du indstille 3 temperaturniveauer: “Komfort”, “Økonomi”, “Antifrys”. Installer dette hoved parallelt med Keleffi -ventiler.

Sted # 5 – Salus

Det tyske firma Salus nyder også et velfortjent ry. For eksempel er Salus PH 60 -modellen et elektronisk hoved med ikke -flygtig hukommelse, evnen til at indstille temperaturregimet i en uge. Temperaturområde – +5 – +40 ° C.

Strøm leveres fra 2 AA -celler. Displayet har funktionen baggrundsbelysning og visning af temperaturparametre på skærmen samt elementernes opladningsniveau.

Ny udvikling – trådløst mini -termisk hoved, drevet af batterier. Du kan styre enheden via en computer eller smartphone, efter at du har downloadet Smart Home -applikationen

Tekniske innovationer ophører aldrig med at glæde brugerne – trådløse termiske hoveder giver ejeren mulighed for at skabe et behageligt indeklima, mens han er i den anden ende af byen eller i et andet land. Og alt dette bliver muligt, hvis du integrerer enheden i varmesystemet i et smart hjem eller downloader en proprietær applikation.

Danfoss termostat – brugervejledning

Installation af en termostat på en radiator er en mulighed for at reducere varmeudgifter, forbedre mikroklimaet i huset samt en omhyggelig brug af jordens energiressourcer.

Motiverne kan være forskellige, men beslutningen implementeres oftere og oftere..

Mange vælger Danfoss, når de vælger en udstyrsproducent..

Og ikke overraskende er produkterne fra et velkendt mærke let at finde på hylderne i mange butikker..

Teknologien til fremstilling af deres termostater baseret på en gasfyldt bælge er patenteret og anvendt på virksomhedens egne fabrikker. Hvis du også beslutter dig for at købe en Danfoss termostat, vil installations- og betjeningsvejledningen være praktisk.

Formålet med at installere en termostat er at opretholde lufttemperaturen i huset valgt af forbrugeren.

Designet af termostaten til radiatorer omfatter to elementer, der supplerer hinanden:

Termostat (eller termostatisk element).
Danfoss termostatventil.

Ventilen er forbundet direkte til batteriet, og der er installeret et termostatelement på den.

Rygraden i det grundlæggende er en termostat. Det er ham, der reagerer på ændringer i omgivelsestemperaturen og påvirker ventilen, som blokerer kølevæskestrømmen..

Inde i termostathovedet er der en bælge (bølgekammer, der kan ændre dimensioner) fyldt med gas. Gas, afhængigt af temperaturen, ændrer sin aggregeringstilstand (når den afkøles, kondenserer den). Dette fører til en ændring i volumen og tryk i kammeret. Kammeret formindskes i størrelse, trækker i spolestammen, hvilket åbner en større frigang i ventilen for strømmen af kølevæske.

Ved opvarmning sker den omvendte proces med ekspansion og overlapning af lumen (den accepterede standard er 2 V ° C, når lufttemperaturen overstiger den indstillede værdi).

Når en behagelig temperatur er indstillet på regulatorskalaen, indstilles en vis kompression af tunefjederen inde, som er forbundet med et bestemt gastryk.

Danfoss fremstiller gas- og flydende bælge. Sidstnævnte er mere inaktive, reagerer langsommere på temperaturændringer.

Typer og symboler:

RTS – flydende bælge;
RTD-G-gasbælge til et-rørssystem eller to-rør uden pumpe;
RTD-N-gasbælge til to-rørssystemer og systemer med cirkulationspumpe.

Der er også ændringer af termoelementer, hvor:

Der ydes beskyttelse mod tilfældige personers justeringer (fantastisk til offentlige institutioner og børneværelser).
Der er en ekstern termosensor forbundet med et to meter kapillarrør, som kan installeres længere fra en radiator forsænket i en niche eller proppet med møbler, hvilket giver et mere præcist måleresultat.
Med et lidt lavere temperaturområde end konventionelle sensorer til integration i et pay-as-you-go-system.

Gulvvarmesystem

Termostater bruges også til gulvvarmesystemer. En termostat til gulvvarme er et must!

Efter at have kørt væsken ind i gulvets kontur, skal du sænke temperaturen fra 60 – 90 V ° C til en behagelig 35 – 40 V ° C (mens overfladen af selve gulvet vil være omkring 25 V ° C).

Flowmålere er magtesløse, hvis trykket i systemet hopper, hvis luften for eksempel opvarmes fra solen, og hvis beboerne vil spare på opvarmning under deres fravær.

Termomekanisk regulator bruges bedst til små rum, cirka 10 m2.

Til store områder bruges rumtermostater med gulvtemperaturfølere..

Installation af det termostatiske element

Først og fremmest er ventilen monteret på radiatoren. Til dette er kølevæsketilførslen afbrudt..

Afmærkning foretages på forsyningsrøret. Området, der skal skæres, skal svare til ventilhusets længde minus gevindforbindelserne.
Varmerøret skæres, et ekstra stykke skæres.
Et gevind er lavet på ydersiden af det afskårne rør ved hjælp af en skraber eller dør.
Forbindelsen behandles med VVS -pasta og fum tape.
Ventilhuset skrues på det resulterende gevind.
Da røret ikke kan vrides, drejes en amerikansk møtrikmøtrik på den modsatte side af ventilen og skrues derefter (med en sekskantnøgle) ind i radiatorklemmen.
Enhedens krop skrues fast i sin egen møtrik gennem en gummiskive. Denne forbindelse behøver ikke at blive forseglet på en eller anden måde, det vigtigste er, at den er ren..
Efter at ventilen er installeret på radiatoren, fjernes beskyttelseshætten fra den (placeret vinkelret på røret).

Den maksimale temperatur indstilles på det termiske hoved, hvorefter det sættes på ventilen med et tryk (indtil det klikker).

Sensormontering

Som allerede nævnt er en fjernsensor nødvendig, hvis batteriet er indbygget i væggen eller er dækket af noget (møbler, skærm, mørklægningsgardiner).

En sensor og en tuning -enhed er kombineret i et hus af dette element..

Det er bedst at placere enheden i et åbent (men uden træk) af væggen i en højde på ca. 1,4 m fra gulvet. Undgå steder i nærheden af apparater, der i høj grad kan ændre miljøets temperatur – klimaanlæg, komfurer osv..
Enhedens sæt har et lille monteringspanel, der er fastgjort til det valgte sted ved hjælp af et par selvskærende skruer.
Et kapillarrør vikles inde i sensoren. Den trækkes til den ønskede længde, så enheden når den faste stang.
Kapillarrøret klikker pænt på ventilens bagside.
Sensoren placeres på stangen ved en simpel snapping.

Indstilling af en grænse

Termostats arbejde er baseret på fysiske love. Derfor skal det huskes, at forholdene, hvor enheden er placeret, kan foretage nogle justeringer (f.eks. Afstand fra en varmekilde). Der er vejledende tabeller over korrespondancen mellem controllerens skala og temperatur, som kan tages som en retningslinje under installationen. Efter den grundlæggende opsætning skal du imidlertid “forstå” din termostat..

For det:

Indstil temperaturen på håndtaget med mærker.
En time senere udføres kontrolmålinger med et rumtermometer på flere punkter i rummet.
Hvis temperaturen er højere eller lavere, korrigeres aflæsningerne på håndtaget.

Proportional bånd – 2 ° C. Hvis du indstiller temperaturen til 20 °, holder enheden målingerne i området fra 20 til 22 ° C.

To stifter, der følger med sensoren, hjælper med at indstille termoelementets minimum og maksimal position.

De er placeret i bunden af enheden:

For at indstille en grænse ved mærket, for eksempel “3”, skal du trække begrænseren ud og indstille sensoraflæsningerne til mærket “3”. Derefter indsættes stiften i hullet, som i denne position er under diamantikonet.
Den anden begrænsningstærskel indstilles på samme måde. Håndtaget drejer til den ønskede værdi, kun stiften indsættes i hullet under trekantsikonet.

Du kan blokere regulatoren ved en bestemt temperatur (beskytter mod utilsigtet svigt eller barnslige sjov).

For det:

Begge stifter fjernes.
Håndtaget placeres på den ønskede værdi.
I denne position indsættes den første pin i hullet under diamanten..
Den anden pin er i hullet under trekanten.

Danfoss termostater har mange positive anmeldelser. Det er en meget brugervenlig enhed, der ikke kræver nogen opmærksomhed efter den første installation og opsætning. Men resultatet vil være en mere behagelig temperatur i lejligheden samt i nogle tilfælde betydelige budgetbesparelser.

Opsummerende

Det er muligt at regulere radiatorer ved hjælp af flere typer enheder, men eksperter mener, at den bedste løsning ville være at bruge specielle styreventiler. Sådanne produkter er manuelle haner og automatiserede produkter – termostater og kun i nogle tilfælde er det muligt at bruge en trevejsventil med et termisk hoved..

I højhuse med centralvarme er det bedre at foretrække kontrolventiler eller en trevejsventil. Hvad angår individuelle varmeforsyningssystemer, er problemet med, hvordan man reducerer temperaturen på kølevæsken i varmebatteriet, løst ved brug af termostater.

Hvis ejeren af lejligheden stadig foretrækker automatisk regulering af radiatorerne, skal der installeres et filter før termostaten – det bevarer de fleste af de forskellige urenheder.

Termisk hoved til en radiator: typer, driftsprincip, installationsregler

Er det værd at sætte termiske hoveder på varme radiatorer

Oversigtsinformation

Termostatisk hoved arbejdsprincip

Funktioner i strukturen af ​​det termiske hoved

Egenskaber ved termoventiler

Hvilke materialer er de lavet af

Fordele ved moderne termostater

Termostatsæt: prisen er ansvarlig for kvaliteten

Garanti, certificering, kvalitet af radiatorens termiske hoveder

Delegenskaber

Visninger og konfiguration

Sådan opsættes et termisk hoved på en radiator

Klassificering og funktionsprincip

Tips inden installationen påbegyndes

Installationsmuligheder og anbefalinger

Regler for installation af styreventilen

Sådan installeres afspærringsventiler korrekt?

Batteriregulering med termostat

Typer af termiske hoveder og hvordan de fungerer

Hvad er håndholdte termiske hoveder?

Mekanisk

Funktioner af mekaniske termiske hoveder

Hvad er forskellen mellem elektroniske termiske hoveder?

Installation af et termisk hoved på en radiator

Afbalanceringsventil installation

Forskelle og formål med den termiske ventil

Gas eller flydende termostater

Produkttilpasning

Installationsproces for automatiske aggregater

Ventilinstallation

Regler for installation af termisk hoved

Hvad du skal installere?

Tilslutningsanbefalinger

Instrumentinstallationssekvens

Specifikke oplysninger om opsætning

Valg af kontrolmekanisme

Afspærringshåndtag

Termisk hoved med bælge

Servodrevet hoved

Trin-for-trin instruktioner til korrekt installation

Hyppige installationsfejl

Sådan installeres termiske hoveder til radiatorer med dine egne hænder

Enhedsdesign

Typer og typer af termiske hoveder

Fremstillingsmaterialer

Udførelsesmuligheder

Nuancer af placering

Termiske hoveder til radiatorer: juster varmestrømme i manuel og automatisk tilstand

Tilgange til temperaturkontrol

Hovedelementer

Arbejdsmekanisme

Nøglesorter

Ventilinstallationsregler

Hvad er kriterierne for at vælge et termisk hoved?

Valgkriterier

Regulator design

Fordele ved at bruge en termostat

Fjernbetjening

Fjernbetjent sensor

Almindelige fejl

Omgå. Fejl

Vurdering af termiske hoveder til radiatorer

Danfoss

Thermo

Caleffi

Oventrop

Honeywell

Et hurtigt overblik over populære mærker

Sted # 1 – Danfoss

Rang # 2 – Oventrop mærke

Sted # 3 – Thermo

Sted # 4 – Producent Caleffi

Sted # 5 – Salus

Danfoss termostat – brugervejledning

Typer og symboler:

Gulvvarmesystem

Installation af det termostatiske element

Sensormontering

Indstilling af en grænse

Funktioner i strukturen af det termiske hoved
