Niektoré z nich už boli spomenuté v úvodnej časti článku. Je to jednoduché – so zvýšením teploty vo vykurovacom systéme (keď je kotol v prevádzke) má chladiaca kvapalina tendenciu expandovať.
Čiastočne sa mu to darí – práve na tieto účely je v každom systéme k dispozícii expanzná nádrž. A v našej dobe sa systémy začali vyrábať prevažne uzavretého typu, to znamená s uzavretou expanznou nádržou membránového alebo balónového typu..
V takýchto nádržiach je vzduchová komora, ktorá je vopred nafúknutá určitým tlakom. Pod vplyvom chladiva expandujúceho v objeme (a je to jediný spôsob, ako voľne expandovať) sa vzduchová komora zmršťuje, tlak v nej a v systéme ako celku sa zvyšuje.

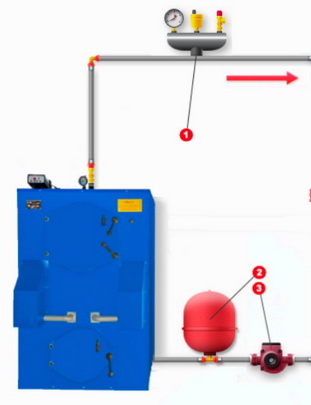

Zariadenie ani princíp činnosti expanznej nádrže uzavretého vykurovacieho systému nie sú obzvlášť komplikované.
Pri správne vypočítaných parametroch vykurovacieho systému takýto kompenzačný článok úplne postačuje na udržanie optimálnej rovnováhy teploty, objemu a tlaku chladiacej kvapaliny. Navyše v autonómnych systémoch nikdy nefungujú s príliš vysokými tlakmi. Pri nútenej cirkulácii pomocou čerpacieho zariadenia spravidla tlak v potrubiach obvodov len zriedka stúpne nad hranicu dvoch technických atmosfér (2 atm, 2 bar alebo 0,2 MPa), a to aj napriek tomu iba pri maximálnych teplotách vykurovacieho média . V súlade s tým je vzduchová komora expanznej nádrže predbežne čerpaná na asi 1,5 atm..
V takýchto systémoch bude maximálny tlak 3 atmosféry viac než dosť a nie je potrebné sa nad neho povznášať. To môže nepriaznivo ovplyvniť integritu potrubí položených obvodov, tvaroviek, výmenníkov tepla. Niektoré radiátory a konvektory „nemajú radi“ vysoký tlak.

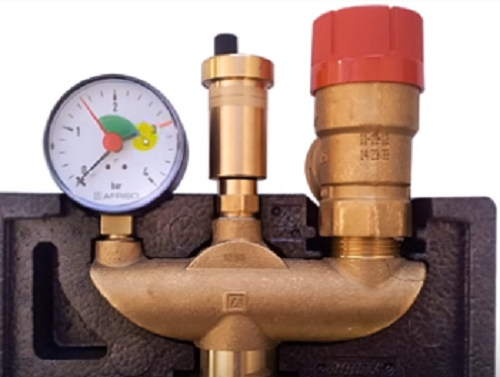

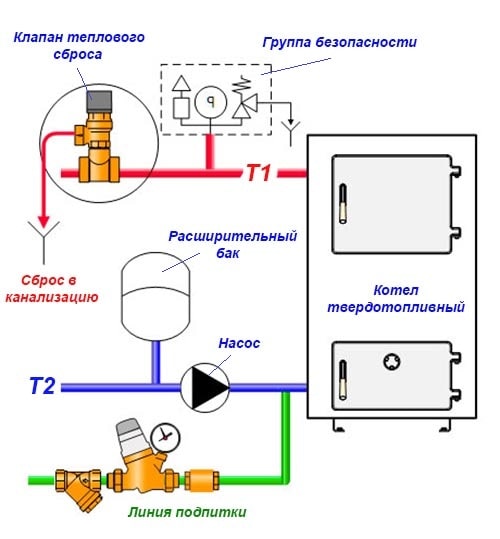

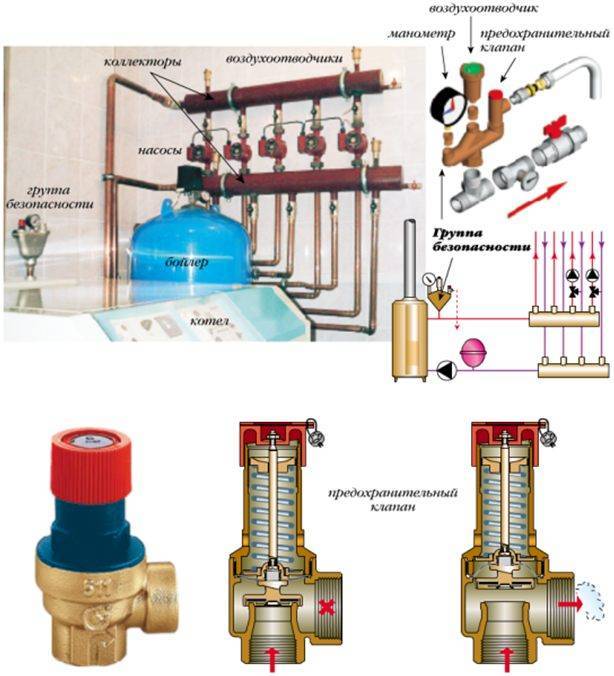

V uzavretých vykurovacích systémoch funguje poistný ventil v duete s expanznou membránovou nádržou.
Ak je počas návrhu systému všetko správne vypočítané, tlak by nemal stúpnuť nad prahovú hodnotu, ktorá je preň stanovená. Ale čokoľvek sa stane, napríklad dočasná porucha termostatického ovládania kotla. Alebo prielom membrány expanznej nádrže, uvoľnenie vzduchu z jej „suchej“ komory v dôsledku poruchy vsuvky. Stávajú sa aj ďalšie problémy. V takýchto podmienkach môže tlak v systéme začať nekontrolovane stúpať, prekročiť hornú prípustnú hranicu. K čomu to niekedy vedie – je lepšie nehovoriť
A aby sa predišlo následkom, je potrebný iba poistný ventil. Akonáhle tlak dosiahne hraničnú značku, spustí sa, ventil sa otvorí a uvoľní prebytočné chladivo do odtoku. Tým sa normalizuje úroveň tlaku, čo dáva majiteľom čas na uvedenie systému do poriadku, aby zistil poruchu, ktorá spôsobila núdzovú situáciu.
To znamená, že ventil je vybraný (alebo upravený, ak je k dispozícii taká možnosť) na maximálny prípustný tlak chladiacej kvapaliny vo vykurovacom okruhu.

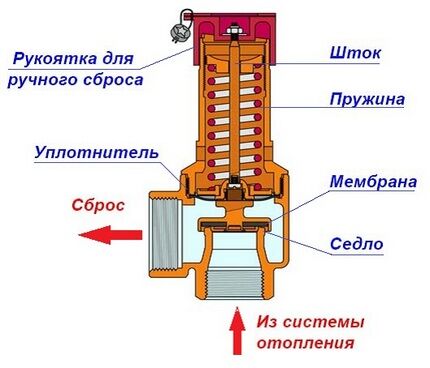

Ako funguje poistný ventil?
Poistný ventil pozostáva z:
Telo z mosadze alebo bronzu.

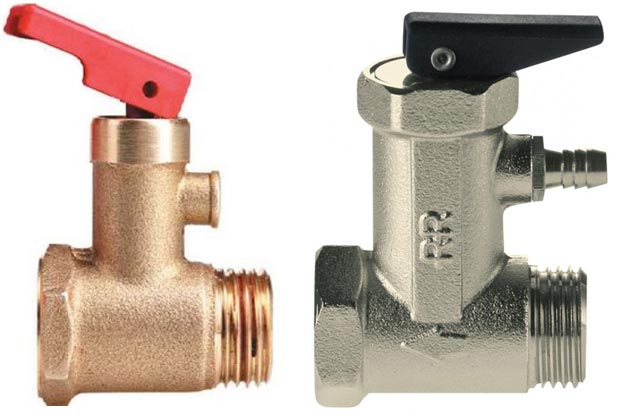

Bezpečnostný mechanizmus s oceľovou pružinou a bezpečnostnou rukoväťou.
Blokovací prvok: cievka alebo tanier.
Vlnovce na tesné spojenie konštrukčných dielov.
Nastavovacia skrutka.
Ventily sa vyrábajú v dvoch verziách: s ručným ovládaním tlaku a s výrobným nastavením. Prahová hodnota modelov prvého typu je stanovená nezávisle, v druhom prípade výrobca nainštaluje ochranný kryt, ktorý bráni rekonfigurácii produktu.
V prípade nestlačiteľných médií používajte produkty proporcionálnej akcie. Zdvih uzávierky v nich prebieha rovnomerne. Pre stlačiteľné látky sa vyrábajú dvojpolohové ochranné armatúry, ktoré prudkým stúpaním uzamknú pracovné médium. V závislosti od požadovanej výšky zdvihu cievky je výrobok vyrobený s nízkym zdvihom, stredným zdvihom a plným zdvihom.
Prvé dva typy sa používajú v potrubiach s nízkou priepustnosťou a prvky s plným zdvihom v potrubiach vyžadujúcich vysoký výkon..
Čo sú to poistné ventily?
Podľa typu zaťaženia cievky sú ventily:
Odpružené. Strednému tlaku odoláva pružina.
Pákový náklad. Zariadenie sa spustí pohybom závažia pripevneného k páke. Použiteľné iba s prírubovým pripojením.
Magnetická pružina. So zvýšením tlaku elektromagnet na signál zo senzorov pritláča cievku k sedadlu. Konštrukcia je nepriamy ventil.
Keď je prvok dlhší čas nefunkčný, armatúra sa upchá, čo vedie k odtlakovaniu systému a neustálym netesnostiam. V takom prípade je potrebné výrobok pravidelne čistiť..
Typy ventilov – „otvorené“ a „zatvorené“
Ventil otvoreného typu 17s28nzh
Uzavretý ventil 17ls6nzh
Pri vyprázdňovaní pracovného média môžu byť poistné ventily zatvorené alebo otvorené. Zatvorené ventily sú utesnené voči životnému prostrediu. Keď sa ventil spustí, prebytočná kvapalina alebo plyn sa vypustí do výstupného potrubia a nedostane sa do atmosféry. Otvorený ventil uniká. Akonáhle tlak v systéme prekročí prípustnú rýchlosť, otvorí sa a uvoľní prebytočnú pracovnú tekutinu do atmosféry..
V chemickom priemysle sa bežne používajú poistné ventily uzavretého typu. Sú inštalované v systémoch, ktoré prenášajú tekutiny alebo plyny nebezpečné pre životné prostredie..
Ak nie je počas vypúšťania prebytočného pracovného média znečistená atmosféra, používajú sa otvorené ventily. Kúpa otvoreného ventilu vám ušetrí peniaze, pretože stojí asi o 30% menej ako zatvorený ventil s rovnakými vlastnosťami.
Otvorené
Inštalované v systémoch s prirodzenou cirkuláciou tepelného nosiča. Je namontovaný v najvyššom bode a je to otvorený alebo polootvorený kontajner okrúhleho alebo obdĺžnikového tvaru.
Na určitej úrovni je do nej vložená trubica na vypustenie prebytočnej chladiacej kvapaliny. Otvorená nádrž musí byť izolovaná, aby sa chladiaca kvapalina nechladila.
Výhody:
jednoduchosť a jednoduchosť služby;
nedostatok ďalších prvkov;
Jednoduché ovládanie.
Nevýhody:
otvorenosť a kontakt s atmosférou, v dôsledku čoho je možná korózia samotného zariadenia;
v dôsledku otvorenosti dochádza k veľkému odparovaniu chladiacej kvapaliny, čo vedie k potrebe neustáleho monitorovania hladiny kvapaliny;
inštalácia v hornej časti hlavnej stúpačky je pri pridávaní tekutiny do systému nepohodlná.
Zatvorené
V vykurovacích systémoch s núteným obehom chladiacej kvapaliny je inštalovaná uzavretá nádrž. Jedná sa o zapečatenú nádobu s Mayevského ventilom inštalovaným na odvádzanie prebytočného vzduchu. Na ovládanie tlaku vo vnútri nádrže je vybavený barometrom. Takáto nádrž je inštalovaná kdekoľvek v miestnosti..
Výhody:
úplná tesnosť systému;
nedostatok kontaktu so vzduchom, ktorý vylučuje koróziu potrubí a radiátorov;
jednoduchosť inštalácie;
ziskovosť.
Nevýhody:
potreba inštalovať ďalšie zariadenie na reguláciu tlaku vo vnútri nádrže;
riziko poškodenia zariadenia v dôsledku tlakových rázov.
Princíp ventilu
Princíp činnosti akéhokoľvek poistného ventilu je mimoriadne jednoduchý. Blokovací prvok je pritlačený na sedlo pružinou. Keď tlak stúpa, začne prekonávať stlačovaciu silu pružiny, stláča ju a tlačí vypínací prvok zo sedadla. Prebytočná kvapalina alebo plyn prúdi do otvoreného lúmenu. Keď hlava zhasne, pružina zatlačí vypínací prvok späť do sedadla.
Zariadenie sa zatvorí a je pripravené na ďalší pracovný cyklus. Stlačovacia sila pružiny, a teda prah odozvy, sa nastavuje skrutkou.

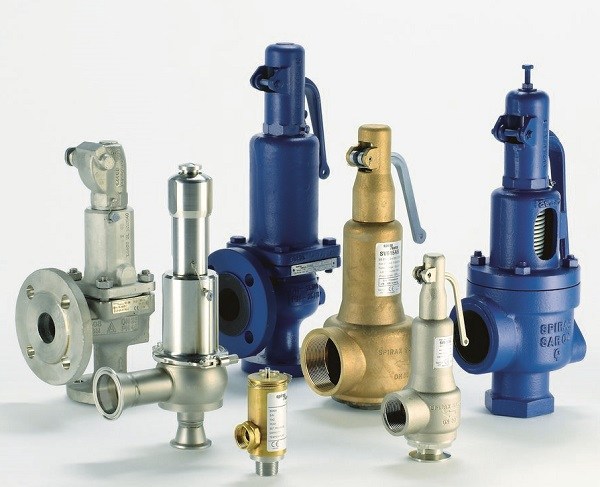

Klasifikácia poistného ventilu
Odborníci zaraďujú zariadenia podľa rôznych parametrov.
Podľa princípu činnosti:
Priamy. Jedná sa o klasický mechanický poistný ventil.
Nepriame. Používa sa snímač tlaku, automatické ovládanie a diaľkovo ovládaný ventil. Senzor s ventilom je možné rozmiestniť na rôzne miesta v konštrukcii.
V špeciálnych priemyselných inštaláciách sa používajú aj iné typy poistných ventilov..
Klasifikácia č. 1 – Upínacím mechanizmom
V vykurovacích systémoch súkromných domov, bytov a priemyselných inštalácií s nízkym výkonom sa dáva prednosť pružinovému typu výrobku.
Hlavným pracovným prvkom zariadenia je pružina. Podporuje membránu, ktorá prekrýva sedadlo. Na stonku spojenú s držadlom je umiestnená podložka, ku ktorej prilieha horná časť pružiny. Poloha podložky a účinok tlaku na membránu sa nastavujú pomocou gombíka
Zariadenie sa vyznačuje jednoduchou a spoľahlivou štruktúrou, kompaktnými rozmermi, schopnosťou kombinovať sa s inými prvkami bezpečnostnej jednotky a dostupnou cenou. Tlaková sila pružinového mechanizmu závisí od parametra tlaku, pri ktorom je ventil ovládaný. Rozsah nastavenia je ovplyvnený pružnosťou samotnej pružiny..

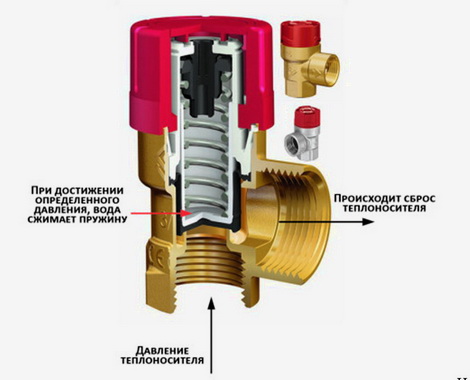

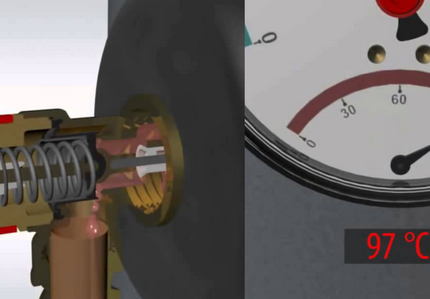

Princíp činnosti pružinových poistiek je nasledujúci:
prúd vody pôsobí na uzáver zariadenia;
pohyb chladiacej kvapaliny je obmedzený silou pružiny;
kritický tlak prekročí kompresnú silu a zdvihne driek cievky nahor;
kvapalina sa posiela do výstupu;
vnútorný objem vody je stabilizovaný;
pružina zatvorí skrutku a vráti ju do pôvodnej polohy.
Telo pružinového zariadenia je vyrobené z vysokokvalitnej vysokopevnostnej mosadze pomocou technológií a techník razenia za tepla. Na výrobu pružiny sa používa oceľ. Membrána, tesnenia a držadlo sú vyrobené z polymérov.
Niektoré značky vydávajú zariadenia s už nainštalovanými výrobnými nastaveniami. V ponuke sú aj modely, ktoré je možné prispôsobiť miestu inštalácie počas obdobia uvedenia do prevádzky..
Ventily sú otvorené a zatvorené. V prvej verzii návrhu sa chladiaca kvapalina vypúšťa do atmosféry, v druhej klesá do spätného potrubia

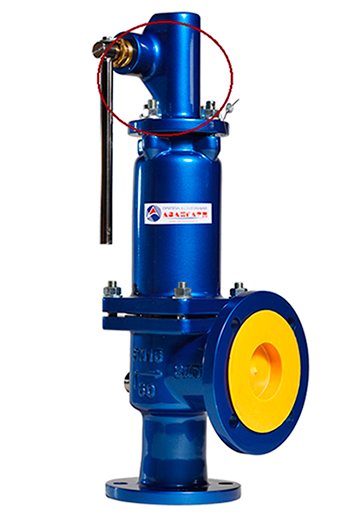

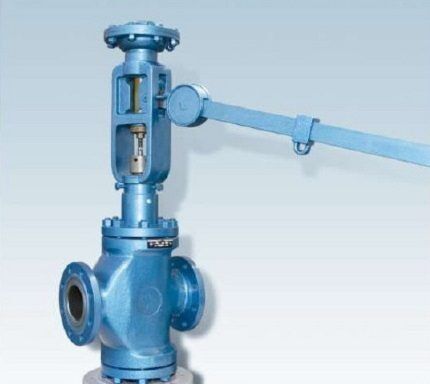

Poistkové pákové poistky nie sú také rozšírené. V súkromných autonómnych systémoch s kotlom sú inštalované len zriedka. Prevádzka je sústredená v priemyselnom sektore vo veľkých výrobných závodoch, kde je priemer potrubí najmenej 200 mm.

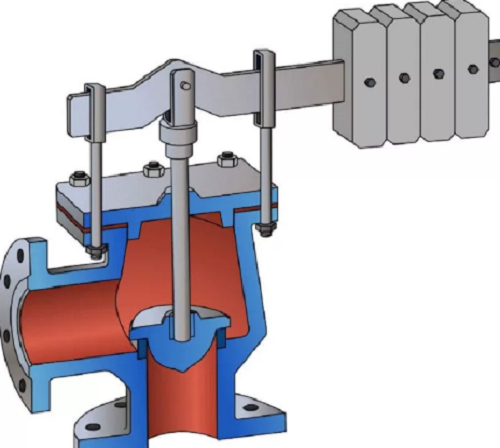

Sila na tyč v týchto mechanizmoch nie je poskytovaná pružinou, ale hmotnosťou zavesenou na páke. Pohybuje sa po dĺžke páky a upravuje silu, ktorou bude stonka tlačená na sedlo.
Ventil závažia páky sa otvorí, keď tlak kvapaliny zo spodnej časti cievky prekročí hodnoty prichádzajúce z páky. Potom voda odíde špeciálnym vývodom.
Nastavenie bezpečnostných zámkov zaťaženia páky sa vykonáva pohybom tyče pozdĺž páky. Aby sa zabránilo jeho neoprávnenej alebo náhodnej zmene, je náklad zaskrutkovaný, zakrytý špeciálnym krytom a uzamknutý zámkou.
Reakčný tlak, podobne ako rozsah nastavenia, je určený dĺžkou páky a hmotnosťou bremena. Pákové poistky nie sú z hľadiska spoľahlivosti nižšie ako pružinové zariadenia, ale sú drahšie. Zariadenia sú inštalované na prírubové tvarovky s menovitým priemerom 50 alebo viac.
Klasifikácia č. 2 – Podľa výšky zdvihu brány
V poistných ventiloch s nízkym zdvihom stúpa zátka maximálne o 0,05 priemeru sedadla. Otvárací mechanizmus v takom zariadení je proporcionálny.
Vyznačuje sa nízkou šírkou pásma a najprimitívnejším dizajnom. Na plavidlách s kvapalným médiom sa používa nízkozdvižné zariadenie.
Plné zdvíhacie zariadenia sú vybavené dvojpolohovým otváracím mechanizmom. Používajú sa na vybavenie nielen nádob kvapalinami, ale aj systémov, v ktorých cirkulujú stlačiteľné médiá (stlačený vzduch, para, plyn)
V prípade zariadení s plným zdvihom je zdvih skrutky vyšší. To znamená, že ich výkon je oveľa lepší ako v predchádzajúcej verzii, takže sú schopné vypúšťať väčšie objemy prebytočnej chladiacej kvapaliny..
Klasifikácia č. 3 – podľa rýchlosti reakcie
Krycia doska proporcionálnych poistných ventilov sa otvára postupne. Veľkosť otvoru je spravidla úmerná zvýšeniu tlaku vyvíjaného na vnútorný povrch. Súčasne so zdvíhaním mechanizmu sa objemy vypúšťanej chladiacej kvapaliny plynule zvyšujú.
Konštrukcia zariadení neobmedzuje možnosti ich použitia v stlačiteľnom médiu, ale napriek tomu prevládajú v systémoch s vodou a inou kvapalinou..
Medzi výhody bezpečnostných ventilov s proporcionálnou rýchlosťou odozvy patria nízke náklady, jednoduchosť konštrukcie, žiadne vlastné oscilácie, otváranie šarží na úrovni hodnôt potrebných na zachovanie špecifických prevádzkových parametrov.
Funkciou zapínacích a vypínacích ventilov je okamžitá prevádzka s úplným otvorením po dosiahnutí značiek hraničného tlaku v systéme, pri ktorých sa otvára bezpečnostná klapka.
Odborníci odporúčajú používať tieto zariadenia na stlačiteľných médiách. Medzi ich hlavné nevýhody patrí prítomnosť charakteristických vlastných oscilácií uzávierky..
Pri inštalácii dvojpolohového ventilu do vykurovacieho systému s kvapalným tepelným nosičom je potrebné mať na pamäti, že pri náhlom otvorení uzáveru sa vypustí veľké množstvo vody..
To spôsobí, že tlak klesne príliš rýchlo. Ventil sa okamžite zatvorí, čo spôsobí vodné ráz. Proporcionálne zariadenia nespôsobujú také riziká..
Základné detaily

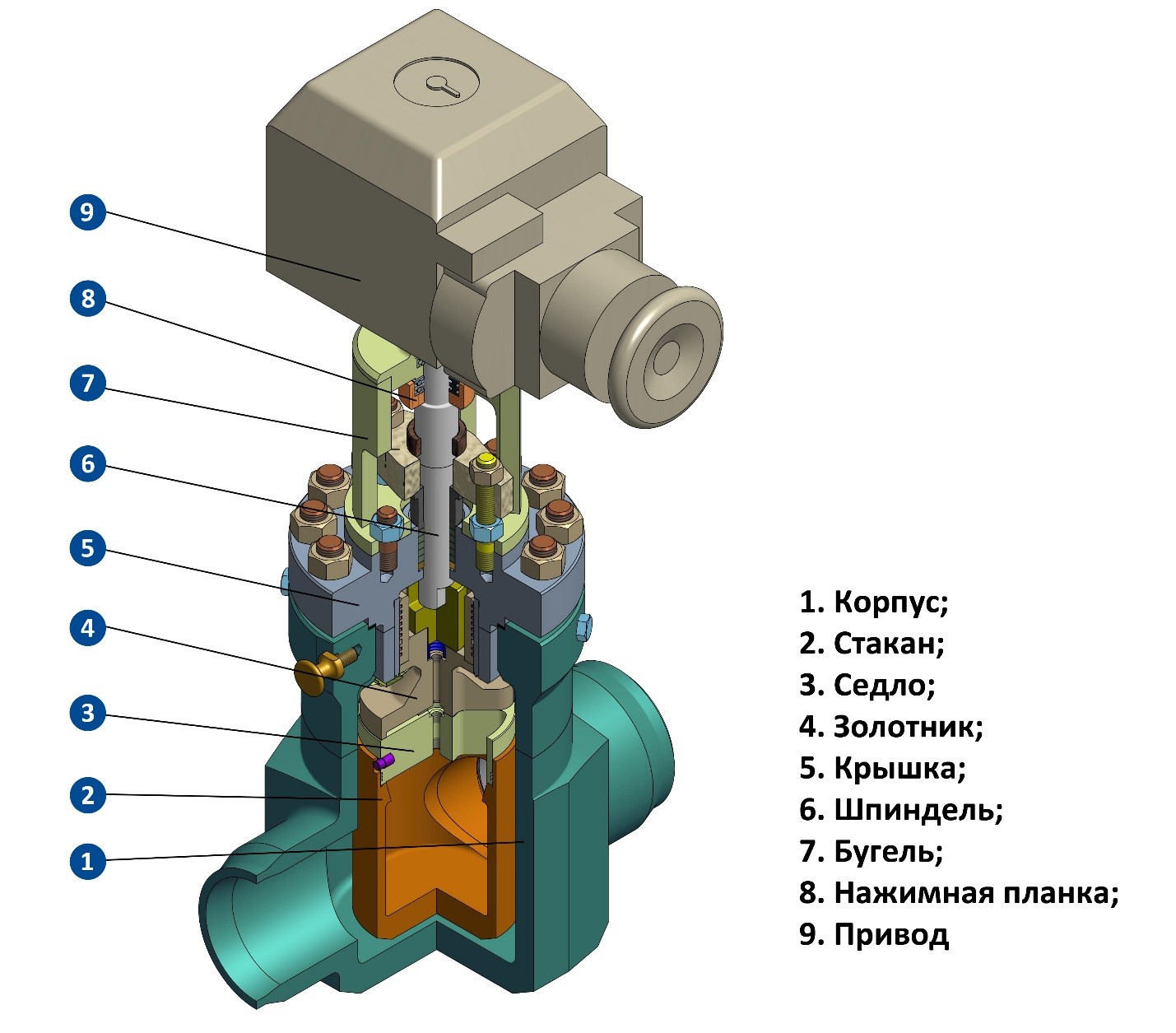

Zariadenie regulačných ventilov obsahuje: telo, kryt (hlava), sedlo, zátka (tlmič) a stonka (vreteno) so zotrvačníkom. Niekedy môže byť zotrvačník nahradený automatickým zariadením. Všetky komponenty sú kombinované pomocou tela. Pracovná látka sa dodáva do vnútra zariadenia cez telo. Vreteno umiestnené v hlave (existuje aj upchávková upchávka) núti ventil pohybovať sa, v dôsledku čoho sa otvor v sedle otvára alebo zatvára. Pracovný personál, ktorý cez ňu vstupuje, vychádza z druhej strany. Stream môže byť priamy alebo obalový.
Ventily vybavené škrtiacou klapkou
Výrobky škrtiacej klapky sú potrebné na reguláciu alebo uzavretie prístupu k plynným, kvapalným alebo dvojfázovým tokom. Tenká klapka vyzerá ako dve hlboké dosky naukladané dohromady. V priechodnom otvore škrtiacej klapky môže byť umiestnená tesniaca vrstva z mäkkého materiálu. Vreteno sa pohybuje vzhľadom na uzávierku. Keď je klapka zatvorená, bráni toku prúdu tým, že zaujme kolmú polohu a pevne prilieha k materiálu mäkkého tesnenia umiestneného vo vnútri krytu. Keď je škrtiaci ventil otvorený, znamená to, že klapka je rovnobežná s prietokom..

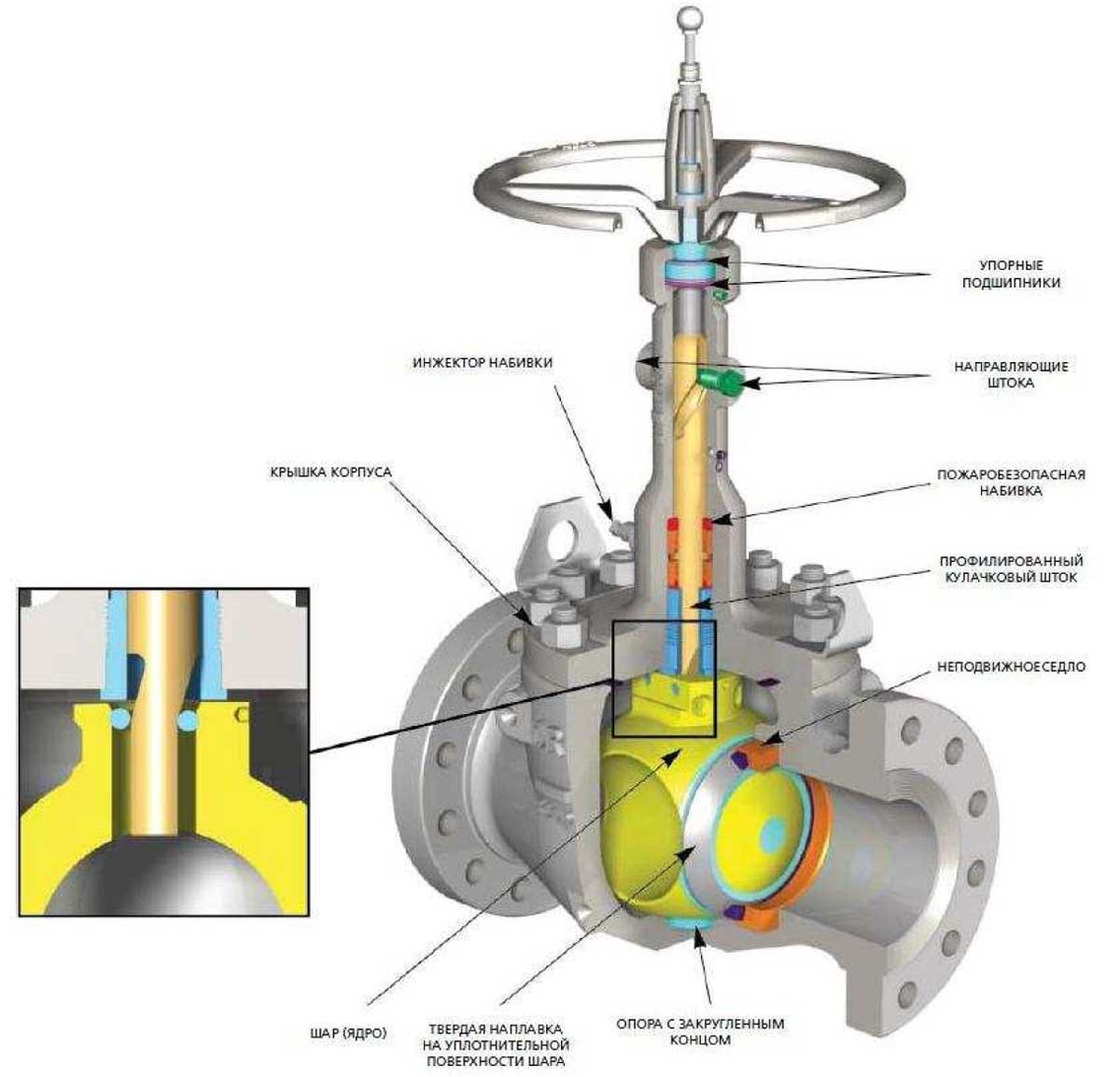

Ovládací prvok guľového ventilu je ako guľa s priechodným otvorom. Pod vplyvom vretena sa môže otáčať s amplitúdou 90 ° C. Keď je mechanizmus otvorený, znamená to, že vonkajšie konce priechodného otvoru na lopte sú zarovnané s otvormi na sedadlách. Keď je zatvorený, otvory v lopte nie sú v súlade s otvormi v sedadlách a sedadlá sú zatvorené, pretože tesne priliehajú k povrchu..

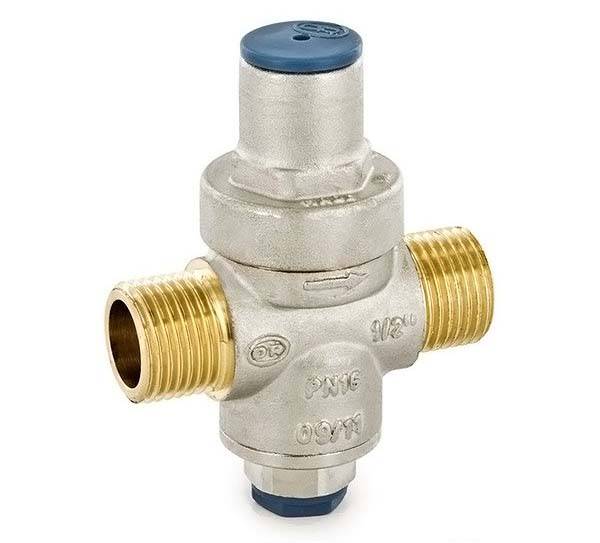

Regulačný mechanizmus trochu pripomína redukčný mechanizmus. Je vybavený špeciálnym pohonom (zvyčajne elektrickým alebo pneumatickým) spojeným s automatickým regulátorom. Pokiaľ ide o charakteristiku riadiacej jednotky regulačného ventilu, je možné poznamenať, že v skutočnosti ide o zariadenie na meranie prietoku, teploty alebo tlaku kvapaliny s následným porovnaním úrovne týchto hodnôt s požadovanými. . Riadiaci prístroj vydá príkaz, pričom sa jeho telo začne riadiť požadovanou polohou. Pohyb prvku vo vnútri nepriameho ventilu môže byť translačný alebo rotačný. Podľa konštrukcie môže byť riadiaci mechanizmus ventilového alebo škrtiaceho ventilu.
Prostredníctvom regulačných ventilov je možné regulovať prietok a úroveň tlaku, takže mechanizmus nie je takmer nikdy úplne otvorený alebo zatvorený. Pretože slúži na obmedzenie toku (proces, ktorý je charakterizovaný poklesom tlaku). Materiál, z ktorého je ovládacie zariadenie vyrobené, musí byť vysoko odolný voči erózii. Zníženie tlaku niekedy končí kavitáciou (pokiaľ ide o kvapalné látky) a hlukom (pokiaľ ide o prúdenie pary alebo plynu). Najmodernejšie regulačné ventily sú vysoko odolné voči kavitácii a hluku, vďaka čomu sú vhodné pre najdrsnejšie podmienky.

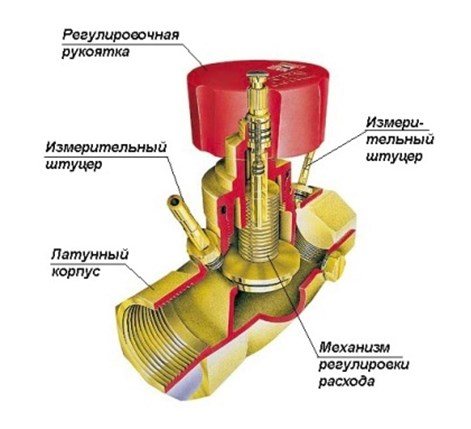

Vyvažovanie
Akýkoľvek CO vyžaduje hydraulické nastavenie, inými slovami – vyváženie. Vykonáva sa rôznymi spôsobmi: so správne zvoleným priemerom potrubia, podložkami, s rôznymi prierezmi prietoku atď..
Účelom tohto zariadenia je, aby bol do každej vetvy, okruhu a chladiča dodaný požadovaný objem chladiacej kvapaliny a množstvo tepla..
Ventil je konvenčný ventil, ale s dvoma armatúrami inštalovanými v mosadznom telese, ktoré umožňujú pripojiť meracie zariadenie (manometre) alebo kapilárnu trubicu s automatickým regulátorom tlaku.
Princíp činnosti vyvažovacieho ventilu pre vykurovací systém je nasledujúci: Otočí nastavovacím gombíkom, aby sa dosiahol striktne definovaný prietok chladiacej kvapaliny. To sa vykonáva meraním tlaku v každej tryske, po ktorom sa podľa schémy (obvykle dodávanej výrobcom k zariadeniu) stanoví počet otáčok nastavovacieho gombíka, aby sa dosiahol požadovaný prietok vody pre každý okruh CO . Manuálne vyvažovacie regulátory sú inštalované na obvodoch až s 5 radiátormi. Na vetvách s veľkým počtom vykurovacích zariadení – automatické.
Vlastnosti návrhu výstuže
Pri konštrukcii poistných ventilov existujú dva hlavné komponenty: uzatvárací prvok a požadovaná hodnota. Vypínací prvok sa skladá zo špeciálnej uzávierky a sedadla. Ako nastavovač sa používa pákový alebo pružinový mechanizmus, ktorý zaisťuje pohyb žalúzie.
Typicky priamo pôsobiaci pružinový ventil je spätný ventil pozostávajúci z telesa, zátky, sedla, vlnovca a špeciálnej skrutky na nastavenie sily cievky proti sedlu. V poistných ventiloch je tlak média vyvážený pôsobením stlačenej pružiny. V závislosti od pružnosti pružinového mechanizmu je určený pracovný rozsah režimu nastavenia zariadenia. Vďaka svojej spoľahlivej konštrukcii a jednoduchosti konštrukcie sa ventily používajú v rôznych inžinierskych systémoch a priemyselných inštaláciách s nízkym výkonom.
Špecifikácia poistného ventilu
Hlavnou požiadavkou na núdzové príslušenstvo je spoľahlivosť a presnosť prevádzky. To sa dosiahne prostredníctvom:
Rýchle otvorenie po dosiahnutí prahu.
Dostatočná otváracia kapacita.
Jasné uzavretie, keď tlak klesne na prijateľnú úroveň.
Zaručená tesnosť a žiadne úniky v normálnej hlave pred a po prevádzke.
Spoľahlivosť počas životnosti pasu a konštrukčného počtu operácií. Stabilita parametrov elastických prvkov a kvalita povrchov cievky a sedadla.
Všetky poistné ventily musia byť pravidelne testované na výkonnosť, integritu a kvalitu tesnení. Za týmto účelom sa demontuje a odošle do certifikovaného kalibračného laboratória alebo testovacieho centra. Pre poistky pracujúce v komplexných inštaláciách s nepretržitým cyklom je prijateľné testovanie na mieste. Vykonáva sa testovacou metódou v prevádzke.
Účel a konštrukcia poistných ventilov
Poistné ventily sú zariadenia s priamym pôsobením, ktorých činnosť závisí od pohybu pracovného média. Dizajn výrobku je určený jeho typom, ale všetky sa používajú na ochranu potrubia pred pretlakom vypúšťaním prebytočných médií do atmosféry alebo drenážneho systému. Potom, čo sa hodnoty tlaku stabilizujú v uvedenom rozsahu, sa vypúšťanie zastaví..

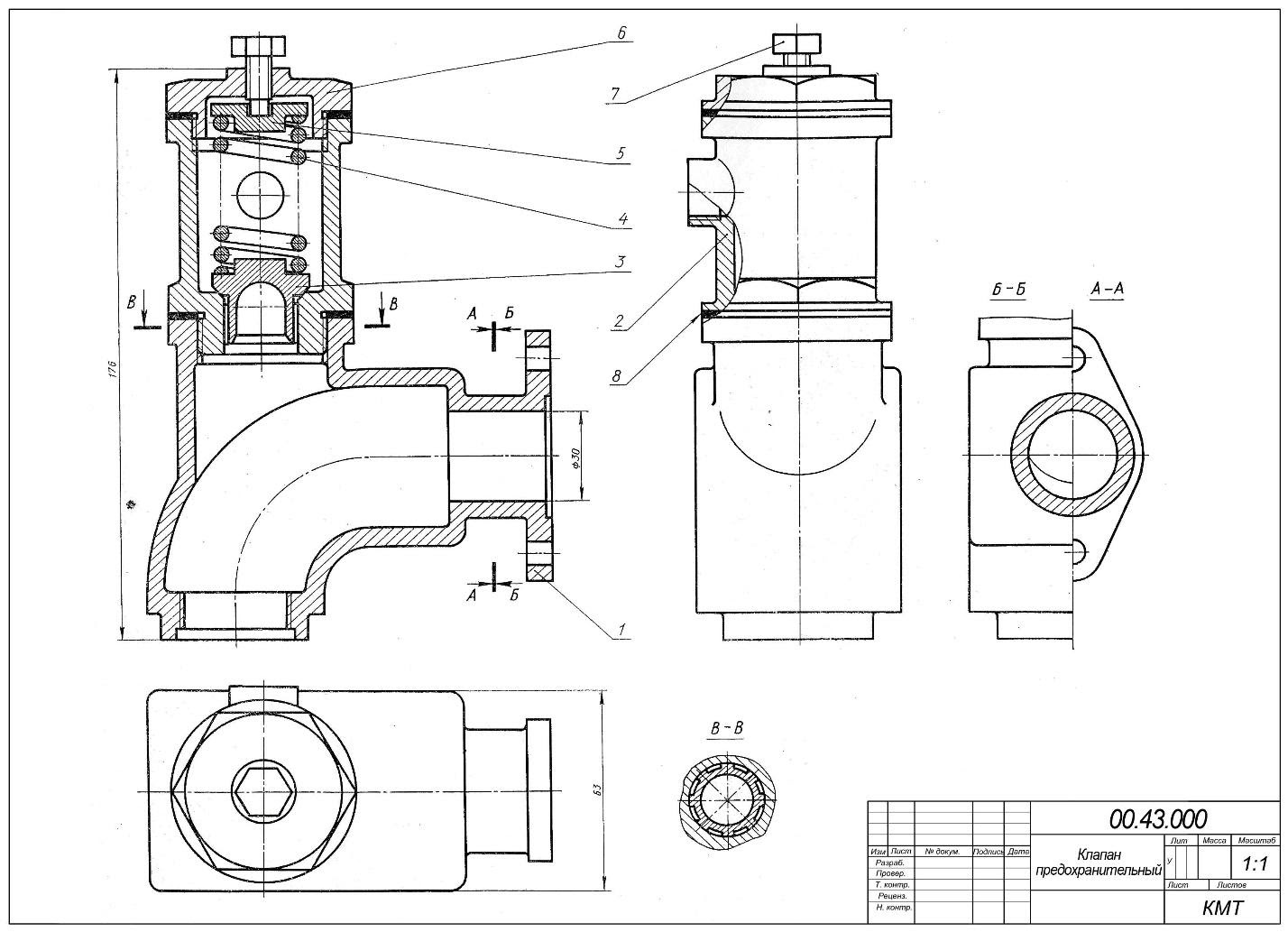

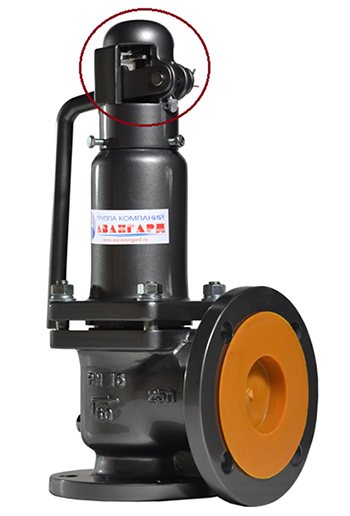

Výkres poistného ventilu
Tlak v potrubnom systéme sa môže zvýšiť z vonkajších alebo vnútorných dôvodov:
Účinky vonkajších zdrojov tepelnej energie.
Porušenie technológie používania pripojeného zariadenia, poruchy jeho prevádzky.
Problémy s inštaláciou systému.
Mechanické poškodenie potrubí atď..
Poistné ventily sú určené na stabilizáciu tlaku v systéme a sú potrebné vo všetkých častiach potrubia, kde je možná nehoda. Používajú sa pri pripájaní vysokotlakových domácich a priemyselných zariadení. Hlavná oblasť použitia – systémy vykurovania, zásobovania vodou a plynom, prívod stlačeného vzduchu.
Výhody použitia poistných ventilov
Na ochranu pred problémami vo vysokotlakových systémoch sa široko používajú poistné ventily.
Výhody použitia ventilov na normalizáciu tlaku v systéme sú zrejmé:
Nízka cena zariadenia s dlhou životnosťou.
Jednoduchosť dizajnu a jednoduché použitie.
Jednoduchá inštalácia a výber pracovných nastavení.
Rôzne typy a rozmery vám umožňujú vybrať najvhodnejší poistný ventil v závislosti od technických charakteristík systému.
Schopnosť používať zariadenia v agresívnom prostredí.
V závislosti od typu zariadenia existujú ventily, ktoré sú inštalované horizontálne aj vertikálne..
Poistný ventil je relatívne lacný a spoľahlivý prvok a musí byť súčasťou každého vysokotlakového systému. Správny výber bezpečnostného zariadenia, profesionálna inštalácia, včasná údržba a odstraňovanie problémov zaistí hladké fungovanie systému po dlhú dobu..
Nastavenie poistných ventilov

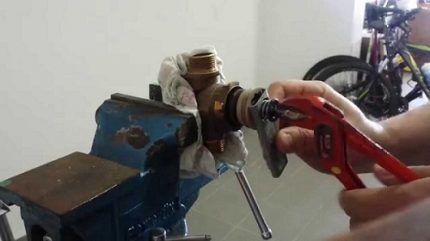

Poistný ventil sa nastaví po dokončení procesu inštalácie. Pomocou oceľovej pružiny je ventil nastavený tak, že sila cievky tlačí zariadenie na sedlo ventilu a zabraňuje predčasnému vypúšťaniu pracovného média. Pružinový poistný ventil sa nastavuje pomocou špeciálnej skrutky. Konštrukcia poistného ventilu je navrhnutá tak, aby bolo úplne vylúčené utiahnutie pružiny presahujúce nastavenú hodnotu..
Označenie zariadenia
Poistné ventily podliehajú povinnému označovaniu. Na teleso poistného ventilu platia tieto ustanovenia:
označenie výrobku
šípka, ktorá označuje smer toku média
nominálna hodnota tlaku
hodnota menovitého priemeru ventilu
sériové číslo ventilu
dátum výroby
Identifikačný štítok je zvyčajne pripevnený k kapote ventilu alebo k vonkajšej strane výstupnej príruby.

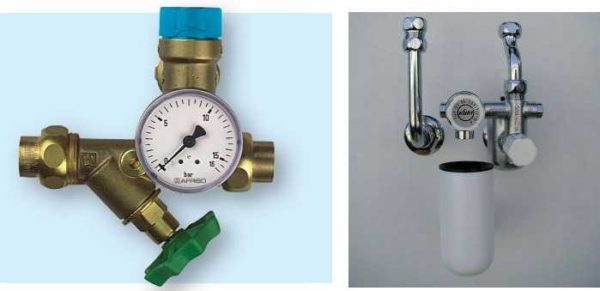

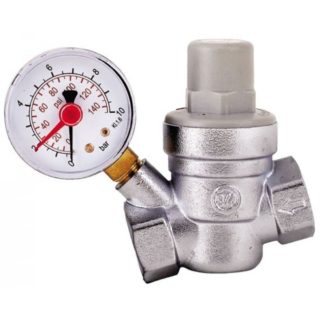

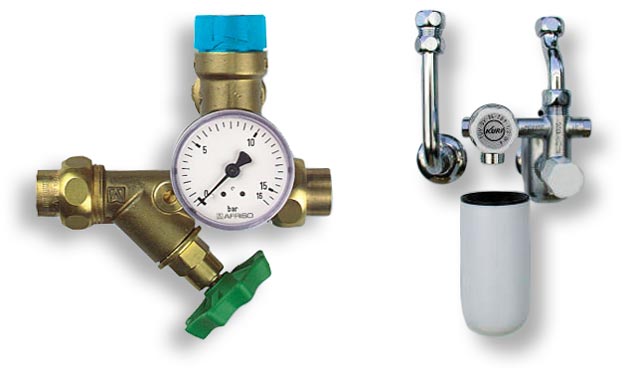

Tlakomery
Každá nádoba a nezávislé dutiny s rôznym tlakom musia byť vybavené priamočinnými tlakomermi. Tlakomer je inštalovaný na spojení nádoby alebo potrubia medzi nádobou a uzatváracími ventilmi.
Tlakomery musia mať triedu presnosti najmenej: 2,5 – pri pracovnom tlaku nádoby do 2,5 MPa (25 kgf / cm2), 1,5 – pri pracovnom tlaku nádoby nad 2,5 MPa (25 kgf / cm2).
Tlakomer by mal byť zvolený tak, aby bola hranica merania pracovného tlaku v druhej tretine stupnice..
Majiteľ plavidla musí na mierke vyznačiť červenú čiaru, ktorá označuje prevádzkový tlak v nádobe. Namiesto červenej čiary je možné k telu tlakomeru pripevniť kovovú dosku natretú červenou farbou a tesne prilepenú na sklo tlakomeru..
Tlakomer musí byť inštalovaný tak, aby jeho hodnoty boli jasne viditeľné pre servisný personál..
Menovitý priemer puzdra tlakomerov inštalovaných vo výške do 2 m od úrovne vyhliadkovej plošiny musí byť najmenej 100 mm, vo výške 2 až 3 m – najmenej 160 mm.
Inštalácia manometrov vo výške viac ako 3 m od úrovne plošiny nie je povolená.
Medzi tlakomer a nádobu by mal byť nainštalovaný trojcestný ventil alebo zariadenie, ktoré ho nahrádza, čo umožňuje pravidelnú kontrolu manometra pomocou regulačného ventilu..
V prípade potreby musí byť tlakomer v závislosti od prevádzkových podmienok a vlastností média v nádobe vybavený buď sifónovou trubicou alebo olejovým pufrom alebo inými zariadeniami, ktoré ho chránia pred priamym vystavením okolitému prostrediu a teplote. a zaistiť jeho spoľahlivú prevádzku..
Na plavidlách pracujúcich pod tlakom nad 2,5 MPa (25 kgf / cm2) alebo pri teplote okolia nad 250 ° C, ako aj vo výbušnom prostredí alebo nebezpečných látkach 1. a 2. triedy nebezpečnosti podľa GOST 12.1.007-76 namiesto trojcestného ventilu je dovolené nainštalovať oddelenú armatúru s uzatváracím prvkom na pripojenie druhého manometra.
Ak je na stacionárnych nádobách možné skontrolovať manometer v lehotách stanovených v pravidlách jeho vybratím z nádoby, inštalácia trojcestného ventilu alebo zariadenia, ktoré ho nahrádza, je voliteľné.
Na mobilných plavidlách určuje potrebu inštalácie trojcestného ventilu vývojár projektu plavidla.
Tlakomery a potrubia, ktoré ich spájajú s nádobou, musia byť chránené pred mrazom..
Tlakomer nie je dovolené používať v prípadoch, keď:
na overení nie je žiadna pečať alebo pečiatka so značkou;
doba overenia je oneskorená;
šípka, keď je vypnutá, sa nevráti k údaju nulovej stupnice o hodnotu presahujúcu polovicu povolenej chyby pre toto zariadenie;
sklo je rozbité alebo je poškodené, čo môže ovplyvniť správnosť jeho hodnôt.
Overenie tlakomerov s ich utesnením alebo vyrazením by sa malo vykonávať najmenej raz za 12 mesiacov. Okrem toho, najmenej raz za 6 mesiacov, by mal vlastník plavidla vykonať dodatočnú kontrolu pracovných tlakomerov s kontrolným tlakomerom so záznamom výsledkov do protokolu o kontrolnej kontrole. V prípade absencie kontrolného manometra je dovolené vykonať dodatočnú kontrolu s overeným pracovným manometrom, ktorý má rovnakú stupnicu a triedu presnosti ako testovaný manometer..
Postup a termíny kontroly prevádzkyschopnosti tlakomerov servisným personálom počas prevádzky nádob by mali byť určené pokynmi o spôsobe prevádzky a bezpečnej údržbe nádob, schválenými vedením organizácie – majiteľom plavidlo..
Zariadenia na ochranu pred pretlakom
Každá nádoba (dutina kombinovanej nádoby) musí byť vybavená bezpečnostnými zariadeniami proti zvýšeniu tlaku nad prípustnú hodnotu.
Nasledujúce zariadenia sa používajú ako bezpečnostné zariadenia:
pružinové poistné ventily;
poistné ventily pre pákový náklad;
pulzné bezpečnostné zariadenia (IPU), pozostávajúce z hlavného poistného ventilu (HPV) a riadiaceho impulzného ventilu (IPK) s priamym pôsobením;

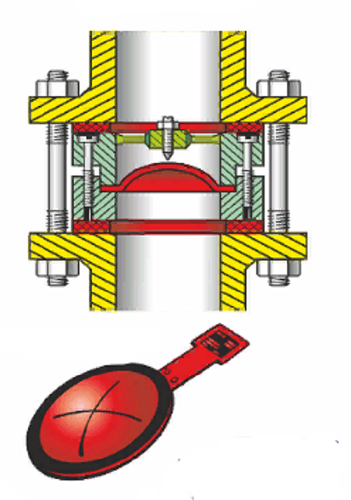

bezpečnostné zariadenia so zrútenými membránami (membránové bezpečnostné zariadenia – MPU);
iné zariadenia, ktorých používanie je schválené ruským Gosgortechnadzorom.
Inštalácia ventilov s pákovým závažím na mobilné plavidlá nie je povolená.
Konštrukcia pružinového ventilu musí vylučovať možnosť utiahnutia pružiny nad uvedenú hodnotu a pružina musí byť chránená pred neprípustným zahrievaním (chladením) a priamym pôsobením pracovného média, ak má škodlivý účinok na materiál pružiny..
Konštrukcia pružinového ventilu by mala zabezpečiť zariadenie na kontrolu správneho fungovania ventilu v prevádzkovom stave jeho násilným otváraním počas prevádzky..
Je dovolené inštalovať poistné ventily bez zariadenia na nútené otváranie, ak je to nežiaduce kvôli vlastnostiam média (výbušné, horľavé, 1. a 2. trieda nebezpečnosti podľa GOST 12.1.007-76) alebo podľa podmienok technologického postupu. V takom prípade by sa mala kontrola činnosti ventilov vykonávať na stojanoch..
Ak je pracovný tlak nádoby rovnaký alebo vyšší ako tlak napájacieho zdroja a je v nádobe vylúčená možnosť zvýšenia tlaku chemickou reakciou alebo zahrievaním, potom je na ňom nainštalovaný poistný ventil a manometer je voliteľné..
Nádoba navrhnutá na nižší tlak, ako je tlak zdroja, ktorý ju dodáva, musí mať na prívodnom potrubí automatické redukčné zariadenie s manometrom a bezpečnostné zariadenie inštalované na spodnej strane tlaku za redukčným zariadením..
Ak je nainštalované obtokové vedenie (obtok), musí byť tiež vybavené redukčným zariadením..
Pre skupinu nádob pracujúcich pri rovnakom tlaku je dovolené nainštalovať jedno redukčné zariadenie s manometrom a poistným ventilom na spoločné prívodné potrubie až po prvú vetvu k jednej z nádob.
V tomto prípade nie je potrebná inštalácia bezpečnostných zariadení na samotné nádoby, ak je vylúčená možnosť zvýšenia tlaku..
V prípade, že automatické redukčné zariadenie nemôže fungovať spoľahlivo kvôli fyzikálnym vlastnostiam pracovného média, je dovolené nainštalovať regulátor prietoku. V takom prípade by mala byť poskytnutá ochrana pred zvýšením tlaku..
Počet poistných ventilov, ich rozmery a priepustnosť by mali byť zvolené podľa výpočtu tak, aby v nádobe s tlakom vyšším ako 0,05 MPa (0,5 kgf / cm2) nevznikol v nádobe tlak, ktorý presahuje konštrukčný tlak o viac ako 0,05 MPa (0,5 kgf / cm2). do 0,3 MPa (3 kgf / cm2), o 15% – pre nádoby s tlakom od 0,3 do 6,0 MPa (od 3 do 60 kgf / cm2) a o 10% – pre nádoby s tlakom nad 6,0 MPa (60 kgf / cm2).
Keď sú poistné ventily v prevádzke, tlak v nádobe nesmie byť prekročený o viac ako 25% pracovného tlaku za predpokladu, že tento prebytok je stanovený v projekte a je premietnutý do pasu plavidla.
Kapacita poistného ventilu je stanovená v súlade s ND.
Výrobca musí k bezpečnostnému zariadeniu dodať pas a návod na obsluhu..
Cestovný pas spolu s ďalšími informáciami musí uvádzať prietok ventilom pre stlačiteľné a nestlačiteľné médiá, ako aj oblasť, ku ktorej je priradený.
Bezpečnostné zariadenia musia byť inštalované na odbočných potrubiach alebo potrubiach priamo spojených s nádobou..
Pripojovacie potrubia bezpečnostných zariadení (vstupné, výstupné a drenážne) musia byť chránené pred zamrznutím pracovného média v nich..
Pri inštalácii niekoľkých bezpečnostných zariadení na jedno odbočné potrubie (potrubie) musí byť plocha prierezu odbočného potrubia (potrubia) najmenej 1,25 z celkovej plochy prierezu ventilov, ktoré sú na ňom nainštalované.
Pri určovaní prierezu spojovacích potrubí s dĺžkou viac ako 1 000 mm je potrebné vziať do úvahy aj hodnotu ich odporu.
Výber pracovného média z odbočných potrubí (a v častiach spojovacích potrubí od nádoby k ventilom), na ktorých sú nainštalované bezpečnostné zariadenia, nie je povolený.
Bezpečnostné zariadenia musia byť umiestnené na miestach prístupných pre ich údržbu..
Inštalácia uzatváracích ventilov medzi nádobou a bezpečnostným zariadením, ako aj za ním, nie je povolená.
Kotvu pred (za) bezpečnostným zariadením je možné nainštalovať za predpokladu, že sú nainštalované a blokované dve bezpečnostné zariadenia, pričom nie je vylúčená možnosť ich súčasného vypnutia. V takom prípade musí mať každý z nich kapacitu uvedenú v článku 5.5.9 Pravidiel.
Výstupné potrubia bezpečnostných zariadení a impulzné vedenia IVU v miestach možného hromadenia kondenzátu musia byť vybavené drenážnymi zariadeniami na odstránenie kondenzátu.
Inštalácia uzatváracích zariadení alebo iných armatúr na drenážne potrubia nie je povolená. Médium unikajúce z bezpečnostných zariadení a odtokov musí byť vypustené na bezpečné miesto..
Vypúšťané toxické, výbušné a požiarne nebezpečné technologické médiá by mali byť odoslané do uzavretých systémov na ďalšiu likvidáciu alebo do organizovaných spaľovacích systémov..
Je zakázané kombinovať výboje obsahujúce látky, ktoré po zmiešaní môžu vytvárať výbušné zmesi alebo nestabilné zlúčeniny..
Membránové bezpečnostné zariadenia sú nainštalované:
namiesto pákových nákladných a pružinových poistných ventilov, keď tieto ventily nemožno použiť v prevádzkových podmienkach konkrétneho prostredia z dôvodu ich zotrvačnosti alebo z iných dôvodov;
pred poistnými ventilmi v prípadoch, keď poistné ventily nemôžu spoľahlivo fungovať kvôli škodlivým vplyvom pracovného prostredia (korózia, erózia, polymerizácia, kryštalizácia, lepenie, zamŕzanie) alebo možným únikom cez uzavretý ventil, výbušné a požiarne nebezpečné, toxické, škodlivé pre životné prostredie atď. … látky. V tomto prípade musí byť k dispozícii zariadenie na monitorovanie zdravia membrány;
súbežne s poistnými ventilmi na zvýšenie kapacity systémov na zníženie tlaku;
na výstupnej strane poistných ventilov, aby sa zabránilo škodlivým účinkom pracovných médií zo strany odľahčovacieho systému a aby sa vylúčil vplyv kolísania spätného tlaku z tohto systému na presnosť poistných ventilov.
Potrebu a miesto inštalácie membránových bezpečnostných zariadení a ich návrh určuje projektová organizácia..
Bezpečnostné membrány musia byť označené a označenie by nemalo mať vplyv na presnosť odozvy membrány..
Označenie by malo byť aplikované pozdĺž okraja prstencového úseku membrán alebo membrány by mali byť vybavené značkovacími stopkami (štítkami), ktoré sú k nim pripevnené.
Každá dávka membrán musí mať pas vydaný výrobcom.
Pas musí byť podpísaný vedúcim výrobnej organizácie, ktorého podpis je zapečatený.
K pasu musí byť priložená technická dokumentácia pre vákuové podpery, upínacie a ďalšie prvky, spolu s ktorými môžu pracovať membrány tejto dávky. Technická dokumentácia nie je priložená v prípadoch, keď sú membrány vyrobené vo vzťahu k upevňovacím bodom, ktoré už má spotrebiteľ k dispozícii.
Bezpečnostné membrány môžu byť inštalované iba na určených miestach pripevnenia..
Montáž, inštaláciu a prevádzku membrán musí vykonávať špeciálne vyškolený personál..
. Bezpečnostné membrány zahraničnej výroby vyrábané organizáciami, ktoré nie sú pod kontrolou Gosgortekhnadzoru v Rusku, môžu byť schválené na prevádzku iba so špeciálnymi povoleniami na používanie týchto membrán vydaných ruským Gosgortekhnadzorom spôsobom, ktorý stanovila..
Bezpečnostné zariadenia membrány by mali byť umiestnené na miestach, ktoré sú otvorené a prístupné na kontrolu a inštaláciu / demontáž, spojovacie potrubia musia byť chránené pred zamrznutím pracovného média v nich a zariadenia musia byť inštalované na odbočných potrubiach alebo potrubiach priamo spojených s nádobou..
Pri inštalácii membránového poistky v sérii s poistným ventilom (pred alebo za ventilom) musí byť dutina medzi membránou a ventilom prepojená s odtokovým potrubím so signálnym manometrom (na monitorovanie prevádzkyschopnosti membrán) ).
Je dovolené inštalovať spínacie zariadenie pred membránové bezpečnostné zariadenia za prítomnosti dvojnásobného počtu membránových zariadení, pričom je zaistená ochrana nádoby pred pretlakom v akejkoľvek polohe spínacieho zariadenia.
Postup a termíny kontroly prevádzkyschopnosti bezpečnostných zariadení v závislosti od podmienok technologického postupu musia byť stanovené v návode na obsluhu bezpečnostných zariadení, schválenom majiteľom plavidla predpísaným spôsobom..
Výsledky kontroly prevádzkyschopnosti bezpečnostných zariadení, informácie o ich nastavení sú zaznamenávané v denníku posunov prevádzky plavidiel osobami, ktoré vykonávajú uvedené činnosti.
Podmienky skladovania
Uskladnenie nástrojov musí byť na suchom, uzavretom mieste. Zariadenia sú umiestnené vo vzpriamenej polohe na špeciálnych podložkách. Sú umiestnené v škatuliach alebo regáloch, ktoré poskytujú vertikálne umiestnenie.
V tomto prípade musia byť všetky diely namazané tukom a zabalené do naolejovaného papiera..
Pri skladovaní musia byť zväzky tesne uzavreté..

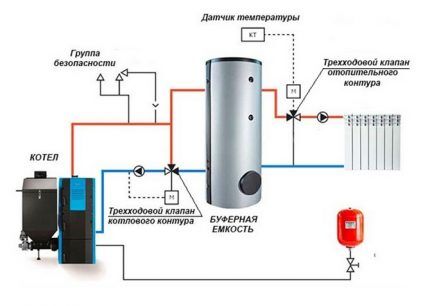

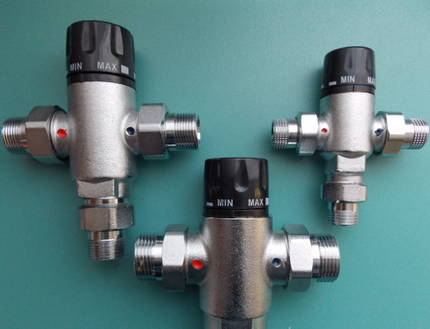

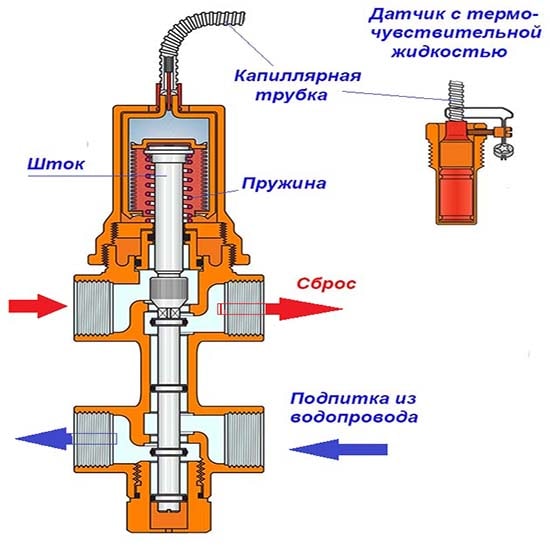

Vlastnosti trojcestných núdzových ventilov
Samostatne stojí za to hovoriť o zariadení, ktoré nie je spotrebiteľom tak dobre známe – trojcestný ventil s ručným alebo elektrickým spínačom. Používa sa vo vykurovacích systémoch s obvodmi s nízkou teplotou.

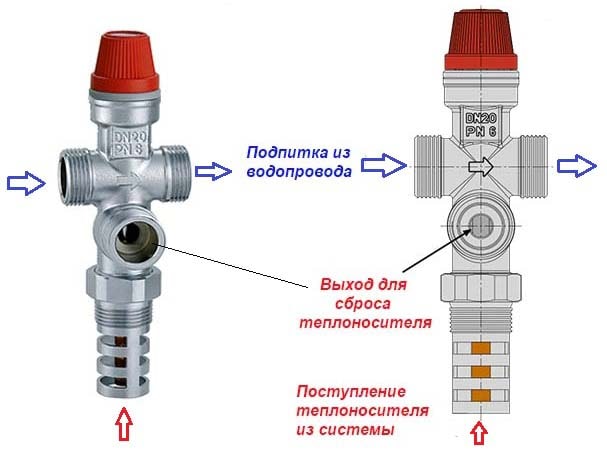

Konštrukcia poistiek je vybavená tromi otvormi, z ktorých jeden je vstupný a dva výstupné. Prietoky média sú ovládané klapkou vyrobenou vo forme gule alebo drieku. Pohybujúca sa tekutina je rotáciou prerozdelená.
Trojcestné poistky sú vhodné pre kondenzačné kotly a v prípadoch, keď z jedného vykurovacieho zariadenia pracuje niekoľko rôznych systémov
Predstavte si situáciu: v dome je implementovaná schéma vykurovania so systémom konvenčných radiátorov a podlahového vykurovania. Technické požiadavky na fungovanie druhej možnosti zabezpečujú nie príliš vysoké teploty chladiacej kvapaliny.
Kotol ohrieva vodu pri všetkých systémoch na rovnakú teplotu. V takýchto podmienkach je potrebné prerozdeľovacie zariadenie, s ktorého úlohami robí trojcestný ventil vynikajúcu prácu..
Je zodpovedný za nasledujúce funkcie:
vymedzenie oblastí;
distribúcia hustoty toku podľa zón;
uľahčenie miešania chladiacej kvapaliny z hlavných vetiev prívodu / spiatočky na odoslanie chladnejšej vody do potrubia podlahového vykurovania ako do radiátorov.
Aby ste sami neustále nekontrolovali teplotu média, musíte dávať pozor na modely ventilov vybavené servopohonom.
Toto zariadenie je napájané snímačom inštalovaným v okruhu nízkych teplôt. Keď sa teplotné značky zmenia, aktivuje sa uzatvárací mechanizmus, ktorý otvára alebo zatvára prívod tekutiny zo spiatočky.
Prečo potrebujete ventily na batérie
Ventily sú tiež nainštalované na radiátoroch a batériách okruhu, ale ich hlavnou funkciou je odstránenie vzduchu zo systému.
Inštalovaný ventil pre radiátor vykurovania môže byť manuálny alebo automatický. Ručný ventil sa otvára a zatvára ručne kľúčom a skrutkovačom.
Výber núdzového príslušenstva
Pri navrhovaní vodovodu, vykurovacieho systému alebo technologického závodu je potrebné jasne definovať povolené tlakové limity pre jeho súčasti alebo časti siete. Toto zohľadňuje tieto parametre:
výkon kotla alebo hlavného čerpadla;
objem a pracovná teplota pracovného prostredia;
vlastnosti jeho obehu.
Na základe toho určujú typ, prierez, priepustnosť, prahovú hodnotu prevádzky, rýchlosť prevádzky a čas na návrat do pôvodného stavu, ako aj počet a umiestnenie inštalácie poistných ventilov..
V domácich vykurovacích systémoch sa najčastejšie používajú pružinové ventily. Na tekuté médiá stačí použiť zariadenia s nízkym alebo stredným zdvihom. Priepustnosť by mala zabezpečiť rýchle vypustenie hlavy na prípustné hodnoty.
Konštrukcia puzdra je určená miestom, kde sa vypúšťa nadbytočné množstvo pracovného média. Ak sa bude vypúšťať priamo do životného prostredia, stačí otvorený ventil. Ak sa musí výboj uskutočniť v odtoku, je potrebné teleso s vývodom zodpovedajúceho typu pripojenia. Najčastejšie sa používa závitová alebo vsuvka.
V žiadnom prípade by ste nemali kupovať ventil, ktorý je príliš vysoký vzhľadom na vypočítaný prah odozvy. Takéto zariadenie sa neotvorí v správny čas. To môže viesť k poškodeniu zariadenia alebo dokonca k úplnému zlyhaniu systému..
Nepriamo pôsobiace poistné ventily
Charakteristika nepriameho ventilu
Poistné ventily sú spravidla inštalované paralelne vo výtlačnom potrubí. Po dosiahnutí nastaveného tlaku sa poistný ventil otvorí a umožní tok (alebo časť prietoku) z tlakového potrubia do odtokového potrubia..
Kritériá výberu
Pred pobytom na konkrétnom poistnom ventile je nevyhnutné podrobne sa zoznámiť s technickými charakteristikami kotlového zariadenia..
Nie je potrebné zanedbávať štúdiu pokynov výrobcu, ktoré opisujú všetky povolené hodnoty. Pri výbere produktu hrá hlavnú úlohu niekoľko faktorov:
Priemer otvoru poistného ventilu.
Najväčší možný ukazovateľ tlaku chladiacej kvapaliny v kotle.
Výkon vykurovacieho zariadenia.
Je potrebné skontrolovať, či je regulátor tlaku v rozsahu, v ktorom sa nachádzajú parametre konkrétneho kotla. Reakčný tlak musí byť o 27-32% vyšší ako prevádzkový režim, ktorý je potrebný pre normálnu prevádzku systému..
Priemer ventilu musí byť menší ako časť odbočky. V opačnom prípade konštantný odpor neumožní poistke plne vykonávať svoje funkcie..
Metódou lisovania
Pri vykurovaní súkromného domu, bytu alebo priemyselných priestorov, kde sa používa zariadenie s nízkym výkonom, sa často volí pružinový ventil na núdzové zníženie prebytočného tlaku vody vo vykurovacom systéme.
Jedná sa o jednoduché, kompaktné, lacné, ale spoľahlivé modely, ktoré je možné kvôli bezpečnosti kombinovať s iným vybavením..
Kompresný pomer pružiny súvisí s parametrom zaťaženia, pri ktorom je ventil ovládaný. Pružnosť pružiny ovplyvňuje rozsah nastavenia.
Princíp činnosti zariadenia: prúd vody vyvíja tlak na uzáver, pretože sa zintenzívňuje, stupeň stlačenia pružiny sa výrazne zvyšuje. Z tohto sa cievková tyč zdvihne, uvoľní prebytočnú paru a objem tekutiny v rade sa stabilizuje. Medzitým pružina vráti jednotku do pôvodného stavu..
Pružinové úpravy sú vyrobené z vysokopevnostnej mosadze, používajú sa technológie razenia za tepla. Samotná pružina je oceľová a membrána, tesnenia a držadlo sú polymérové.
Môžete si vybrať medzi modelmi s výrobnými nastaveniami alebo modelmi, ktoré je potrebné počas inštalácie individuálne prispôsobiť.
Podľa stupňa otvorenia uzávierky
Ventily s nízkym zdvihom predpokladajú zdvih ventilov maximálne 0,05-násobok priemeru sedla: otvárací mechanizmus je úplne proporcionálny.
Výrobok sa vyznačuje nízkou priepustnosťou a primitívnym dizajnom. Poistka je inštalovaná v inštaláciách s kvapalnými médiami.
Plné variácie zdvihu prispievajú k maximálnemu povolenému zdvihu ventilu, čo zlepšuje priechodnosť, pretože sa súčasne vypúšťa veľké množstvo pary.
Nákladné batérie
Nákladné batérie majú jednoduchý dizajn a spoľahlivú prevádzku. Medzi ich nevýhody patrí malá kapacita kvapaliny a zotrvačnosť kvôli veľkej hmotnosti zaťaženia..
Nákladný akumulátor (obr. 65) sa skladá zo základne s tyčovým valcom a závažia zaveseného cez priečnik.
Tekutina sa dodáva na spodok akumulátora a zdvíha tyč s hmotnosťou. Tlak akumulátora je určený v závislosti od plochy tyče a hmotnosti bremena. V hornej časti valca je nainštalovaný prepadový otvor, aby sa zabránilo vypúšťaniu akumulátorovej tekutiny..

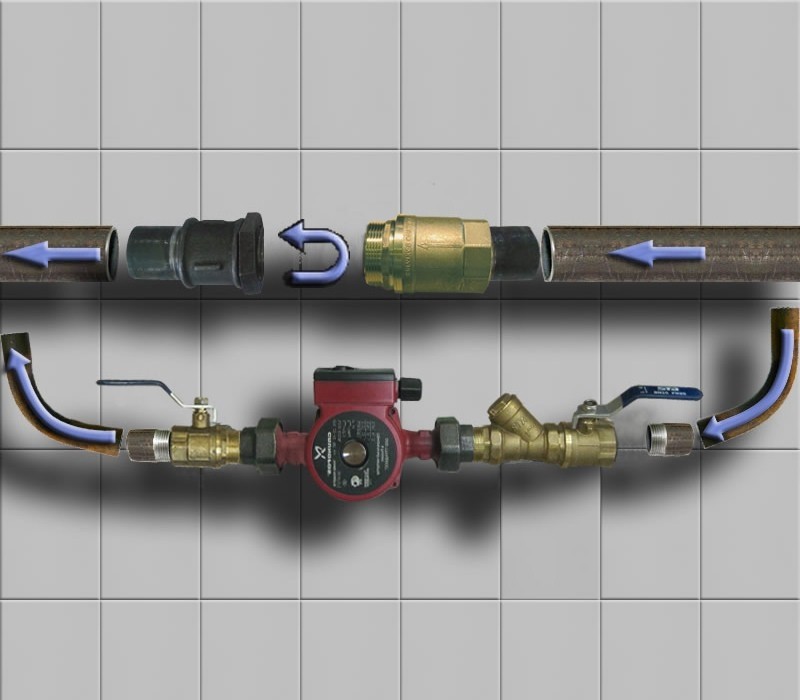

Spätný ventil
Pri inštalácii niekoľkých čerpadiel je každé z nich pripojené k vedeniu cez spätný ventil. Keď sa čerpadlo zastaví alebo sa prepne na voľnobeh, prietok kvapaliny z potrubia do čerpadla sa zastaví. Spätný ventil (obr. 64) pozostáva z telesa a ventilu, ktorý je pritlačený pružinou na kužeľové sedlo. Keď je tlak aplikovaný zospodu, ventil sa otvorí a kvapalina prúdi vpred. Keď sa čerpadlo zastaví, prietok kvapaliny sa zastaví a protitlak posunie ventil nadol, pritlačí na sedlo a zabráni pohybu kvapaliny v opačnom smere.
V hydraulických staniciach stredného a vysokého výkonu sa na stabilizáciu tlaku pri premenlivých prietokoch používajú akumulátory. V okamihu vysokej spotreby akumulátor dodá olej do linky, v momente nízkej spotreby sa nabije. Používa sa mnoho typov akumulátorov, ale najrozšírenejšie sú nákladné a pneumatické.
Tipy na výber najlepšieho modelu
Pred pobytom na konkrétnom bezpečnostnom zariadení sa musíte podrobne zoznámiť s technickými charakteristikami kotolne..
Činnosť poistného ventilu sa negatívne prejavuje na teplotách pod nulou. Dostatočne dôležitou charakteristikou zariadenia je preto ochrana proti mrazu
Nezabudnite si prečítať pokyny výrobcu, ktoré uvádzajú všetky limitné hodnoty..
Pri výbere zariadenia na vykurovanie má rozhodujúcu úlohu niekoľko kritérií:
Výkon kotla.
Maximálny prípustný tlak média pre tepelný výkon vykurovacieho zariadenia.
Priemer poistného ventilu.
Malo by sa skontrolovať, či má regulátor tlaku v zariadení rozsah, v ktorom sú zahrnuté parametre konkrétneho kotla. Reakčný tlak by mal byť o 25-30% vyšší ako prevádzkový indikátor požadovaný pre stabilnú prevádzku systému.
Čím vyšší je prevádzkový tlak, tým kratšie by malo zariadenie fungovať. Medzera medzi tlakom na začiatku pohybu a úplným otvorením uzávierky by mala byť 15% pri nominálnej hodnote menšej ako 2,5 atm, 10% pri vyšších parametroch
Priemer poistného ventilu nesmie byť menší ako vstupné pripojenie. V opačnom prípade neustály hydraulický odpor neumožní poistke plne vykonávať svoje bezprostredné úlohy..
Optimálnym materiálom na výrobu zariadení je mosadz. Má nízky koeficient tepelnej rozťažnosti, ktorý vylučuje deštrukciu tela pred účinkami silného tlaku.
Riadiaca jednotka je vyrobená z tepelne odolných plastových materiálov, ktoré si zachovávajú požadovanú tuhosť aj pri kontakte s vriacou kvapalinou.
Poistný ventil na zníženie tlaku vo vykurovacom systéme
Tlakový vykurovací systém je potenciálnym zdrojom nebezpečenstva. Úlohou majiteľa domu je, aby bol vykurovací systém čo najspoľahlivejší a najbezpečnejší. Jedným z prvkov, ktoré to poskytujú, je bezpečnostný (núdzový) pretlakový poistný ventil.
Pretlakový poistný ventil: typy, zariadenie, princíp činnosti
Existujú dva typy „demolácií“ – páka -náklad a pružina. Pákové vozíky sa nepoužívajú na vykurovanie súkromných domov, takže nemá zmysel o nich uvažovať. Porozprávajme sa o jarných „sklápačoch“. Ich zariadenie vidíme v sekcii na obrázku nižšie..

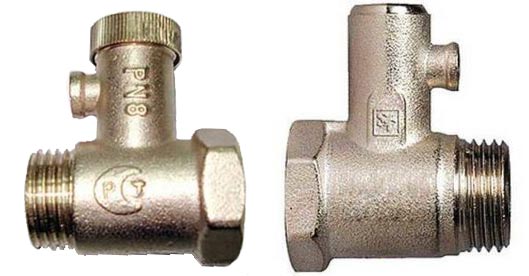

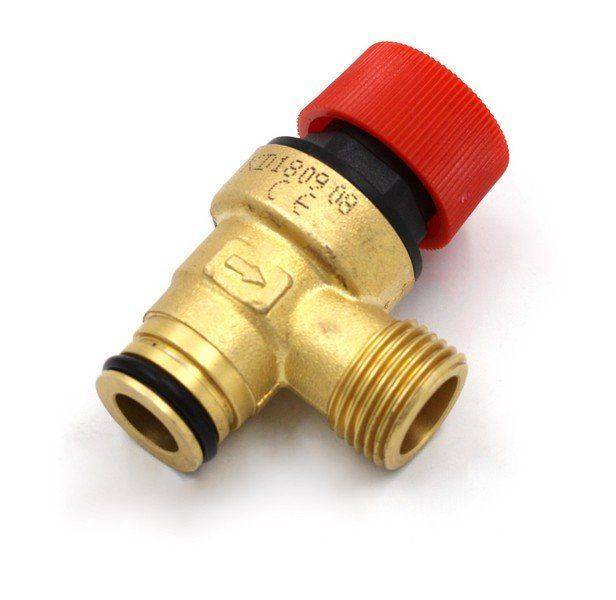

Zariadenie pružinového poistného ventilu pre vykurovací systém
Do kovového telesa je vložený uzatvárací a regulačný prvok alebo samotný ventil, ktorý preberá tlak chladiacej kvapaliny. Je stlačená pružinou, ktorej elastická sila je navrhnutá na určité zaťaženie. Keď tlak vo vykurovacom systéme pôsobí na ventil silou väčšou ako je sila pružiny, začne sa stláčať, kotúč stúpa. Do otvorenej medzery sa vypustí určité množstvo chladiacej kvapaliny, tlak klesne, pružina zablokuje tok. Takto funguje pretlakový ventil.
Spojovací ventil
Tieto zariadenia sú vyrobené z mosadze. Tento pohľad je priamy tok, inými slovami, otvára sa pomocou tlakovej sily. Napriek tomu, že je to najlacnejšia možnosť, je tiež celkom spoľahlivá. Spojovací poistný ventil vo vykurovacom systéme má jednoduchý dizajn: driek s tesnením a na oboch stranách – závit.
Mosadzné zariadenie
Toto zariadenie je konštrukčne zložitejšie. Musí byť inštalovaný vo vykurovacom systéme bezprostredne za obehovým čerpadlom. Predstavec a pružina v tomto prevedení sú vyrobené z nehrdzavejúcej ocele. Mosadzný poistný ventil vo vykurovacom systéme je schopný odolávať teplote vykurovacieho média až do 1200 ° C.
Spätný ventil je bezpečnostné zariadenie, ktoré zabraňuje spätnému toku chladiacej kvapaliny vo vykurovacom systéme pri poklese tlaku..

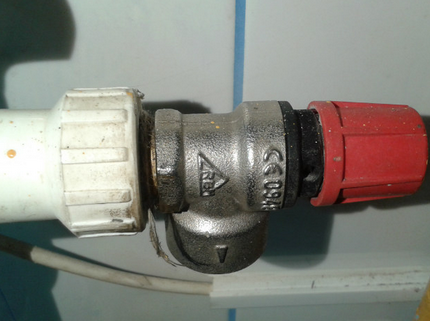

Ochrana vykurovacieho systému – poistný ventil
Všetky vykurovacie okruhy, akékoľvek zariadenie kotla, bez ohľadu na miesto inštalácie, sú klasifikované ako zdroje zvýšeného nebezpečenstva. Možno ich vnímať ako tlakovú nádobu. Vykurovací systém obsahuje kotol, chladiaca kvapalina sa v ňom zahrieva a za určitých abnormálnych podmienok môže zničiť zariadenie. O vykurovaní kotlom doma si môžete prečítať tu.
Na ochranu vykurovacích systémov sa používa poistný ventil vykurovania, jednoduché, ale účinné zariadenie.
Stanovenie nominálneho prierezu a prahu odozvy
Je ľahké určiť časť núdzového ventilu – nesmie byť menšia ako priemer prívodného potrubia. V opačnom prípade to nebude fungovať tak, ako by malo. Pri inštalácii mimo zabezpečovacej skupiny robíme vrstvenie s miernym sklonom smerom ku kotlu (je to možné aj zvisle, ale rozhodne nie v opačnom smere). Ak je vaše vedenie jednopalcové, vyrobíme vetvu s rovnakým potrubím, vložíme výbušný ventil tej istej časti. S týmto je to jasné.

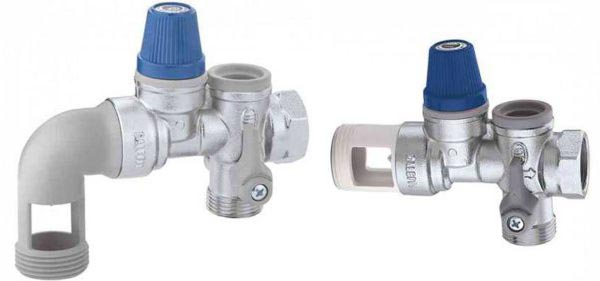

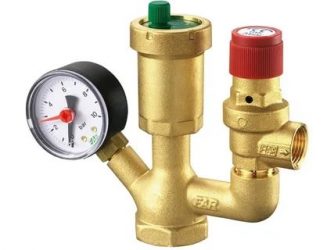

Môže byť súčasťou skupiny zabezpečenia alebo môže byť nainštalovaný samostatne
Prah odozvy je určený na základe prevádzkového tlaku systému. Pre bežnú prevádzku by mal byť o 20-30% vyšší. Ak vaše vykurovanie pracuje pri tlaku 1,2 baru, potom by mal pretlakový poistný ventil fungovať pri tlaku 1,45-1,55 baru.
Nie vždy je možné nájsť núdzový ventil s požadovanou aktivačnou hodnotou. Môžete buď vziať s podobnými parametrami, alebo nájsť nastaviteľný (1,5 baru).
Pravidlá inštalácie, frekvencia výmeny
Núdzový ventil je inštalovaný vždy na prietoku za kotlom. V tomto prípade sa dodržiavajú nasledujúce pravidlá:
Ak je poistný ventil inštalovaný oddelene, pred ním je umiestnený tlakomer – na monitorovanie stavu systému.
Umiestnené vo vzdialenosti 20-30 cm od kotla.
Vetva je vyrobená z rúrky rovnakého priemeru ako prívodné potrubie. Pre čo najpresnejšie určenie tlaku môže mať mierny sklon smerom ku kotlu..
Uzatváracie zariadenia (kohútiky, spätné ventily atď.) Sa nesmú umiestňovať medzi kotol a trhací ventil..
V systémoch s prirodzenou cirkuláciou je toto zariadenie umiestnené v najvyššom bode systému..
Umiestnené v blízkosti kotla (v mnohých modeloch je v samotnom kotle, v niektorých kotloch je miesto na inštaláciu)
Aby sa zabránilo prúdeniu vypúšťanej chladiacej kvapaliny na podlahu, je možné na výstup nasadiť hadicu. Dá sa spustiť do nádoby alebo vypustiť do kanalizácie. Ale v tomto prípade je potrebné nejako sledovať spustenie – nastaviť alarm. Koniec koncov, nehrá len play -off, ale z nejakého dôvodu.
Ďalší dôležitý bod: po niekoľkých operáciách (5-6) je potrebné vymeniť pretlakový poistný ventil. Je to spôsobené opotrebovaním pružiny. Zariadenie nezačne správne fungovať. Ventil stojí trochu, takže nie je nad hlavou. Jediným nepríjemným momentom je, že pred neho nemožno umiestniť uzamykacie zariadenia. Núdzový ventil je preto možné odstrániť iba úplným zastavením systému a znížením tlaku na atmosférický. Toto je celý háčik..
Situáciu je možné zlepšiť umiestnením uzatváracích ventilov za Demoman. V tomto prípade aspoň nebudete musieť vypúšťať chladiacu kvapalinu zo systému, ale iba z kotla, ktorý už nie je taký strašidelný.
Prečo uniká núdzový ventil?
Ak sa pod poistným ventilom objaví kaluž, je potrebné systém zrevidovať. Ak tomuto symptómu nebudete dlho venovať pozornosť, kotol môže dokonca explodovať. Okamžite teda skontrolujeme možné dôvody:
Tlak v expanznej nádrži je príliš nízky a úlohu nezvláda. Skontrolujeme tlak v membránovej nádrži. Za týmto účelom je v hornej časti cievka, k nej pripojíme tlakomer a pozrieme sa na údaje. Mal by byť o 0,2 až 0,5 baru nižší ako prevádzkový tlak systému. Ak je príliš nízka, vezmeme pumpu a pumpujeme ju cez rovnakú cievku.
Membrána v membránovej nádrži je poškodená. Výstup – zmeníme membránu alebo vložíme novú nádrž.
Membránová nádrž je menšia, ako je požadované pre systém (10% objemu systému). Ak je objem skutočne malý, vložte druhú nádrž alebo ju vymeňte za väčšiu.
Chladiaca kvapalina sa prehrieva (vrie). Na vyriešenie problému sú potrebné obvodové riešenia, je potrebná modernizácia obvodov. Jemnejším, ale dočasným riešením je zníženie intenzity spaľovania. Ak ignorujete odkvapkávací tryskací ventil, kotol môže prasknúť
Núdzový ventil je upchatý. Niekedy sa na sedadle alebo gumovej podložke objavia usadeniny. Môžu to byť odpadky, ktoré prináša prúd chladiacej kvapaliny, alebo môžu byť dôsledkom neustálych netesností. V prvej možnosti jednoducho odstránime trosky a umiestnime zariadenie na miesto. V druhom bude musieť byť ventil vymenený. Plaketa sa tvorí, keď je vyliata malá tekutina, ktorá zaschne, a to je abnormálna činnosť systému (alebo ventilu). Východiskom je náhrada. Ak uniká aj nový, musíte skontrolovať všetky možnosti podľa vyššie uvedeného zoznamu..
Nesprávne nastavený reakčný tlak ventilu. V takom prípade musíte skontrolovať, pri akom tlaku vaše ochranné zariadenie skutočne funguje. Ak to chcete urobiť, môžete znížiť a zvýšiť tlak v systéme, aby ste určili prah skutočnej odozvy. Ak je model nastaviteľný, upravte nastavenia. Ak je spúšťacia hodnota pevná, budete si musieť kúpiť ďalšie zariadenie.
Spoločná prevádzka ventilu a expanznej nádrže
Expanzná nádrž vo vykurovacom systéme je určená na stabilizáciu tlaku. Je však chybou myslieť si, že pri takejto nádrži nie je potrebný poistný ventil. Nádrž nemusí správne fungovať, iba je mimo vzduchu.
Ďalšou chybou je opačný názor, že ventil môže prevziať funkcie expanznej nádrže – uvoľnite tlak hneď, ako sa mierne zvýši. Toto zariadenie nie je konštruktívne určené na viacnásobné operácie a po niekoľkých výbojoch ním prechádza neustály únik …
Poistný ventil je určený len na prevádzku v prípade núdzového zvýšenia tlaku nad normu, po ktorom musí personál prijať opatrenia na odstránenie príčin takejto situácie..
Kedy ventil zvyčajne funguje?
Existujú štyri typické situácie, keď sa ventil spustí pri vykurovaní.
Tekutina je do systému čerpaná ručným čerpadlom bez regulácie tlaku alebo sa ukázalo, že automatické plnenie je chybné a zvyšuje tlak..
Vykurovací systém je chybný – expanzná nádrž nebola nainštalovaná alebo bola zablokovaná kohútikom.
Expanzná nádrž nefunguje správne – nie je v nej žiadny vzduch.
Variaci kotol s masívnym uvoľňovaním pary.
Konštrukcia poistného ventilu, ako funguje
Hlavným konštrukčným prvkom tlakového ventilu je pružina pôsobiaca na uzatváraciu misku. V normálnej polohe je kotúč pritlačený na sedlo a neuvoľňuje kvapalinu z potrubia. V prípade núdzového zvýšenia tlaku stúpne a kvapalina začne presakovať do bočného výstupu.
Vyvažovacie ventily
Vyvažovací ventil pomáha dosiahnuť hydraulickú rovnováhu pri príprave vykurovacieho systému. Existujú dva typy vyvažovacích prvkov:
Na vytvorenie konštantného odporu zabudovaného do systému je potrebný prvok štatistického vyvažovania. Všetky nastavenia pre takéto vyvažovacie zariadenie musia byť prvkami, ktoré môžu prostredníctvom všetkých ostatných ovplyvniť straty.
Dynamické vyvažovacie zariadenia slúžia ako obmedzovače toku na kontrolu všetkých strát. Úprava vyvažovacích prvkov sa vykonáva na určitej úrovni nákladov, podporovanej v rámci špecifikovaných špecifických limitov. Keď tlak pred ventilom stúpne, mierne sa otvorí, takže tlak cez vyvažovací prvok sa zvýši. To vám umožní udržiavať a ovládať prietok v požadovanom rozsahu. Výstupný tlak pre dynamický vyvažovací ventil musí byť pod určitou úrovňou, aby bola zaistená správna činnosť (odpor na najvzdialenejšom ventile nemôže byť blízky 0, na rozdiel od statického vyvažovacieho ventilu).
Vyvažovacie prvky sú manuálneho typu a typu automatickej regulácie. Aj výpočet najvyššej kvality si vyžaduje úpravy, vrátane vyvažovacích zariadení. Regulácia tlaku, teploty sa vykonáva pomocou regulačných ventilov
Vyvažovacie zariadenie, rovnako ako ostatné prvky, je veľmi dôležité a má svoje vlastné úlohy. Úprava horného prahu tlaku je dôležitým bodom v prítomnosti vyvažovacieho regulátora
Ventil je tiež schopný vykonávať vyrovnávaciu úlohu. Existujú však rozdiely od vyvažujúceho prvku. Vykonáva chúlostivú regulačnú úlohu.
Vyrovnávací regulačný prvok presne rozvádza teplo. Vyvažovacie prvky majú funkčný rozsah:
tlaková podpora;
obmedzenie spotreby;
vypnutie potrubia.
Vyvažovací prvok automaticky udržuje tok v rovnováhe v rozsahu 0-100%. Na automatickom vyvažovacom zariadení nezáleží na tom, či je zdroj teplý alebo studený..
Vyvažovací prvok funguje bez hluku. Nastavenie vyvažovacieho ventilu je automatické, nie je použitá žiadna zložitá konštrukcia potrubia. Automatické vyvažovacie zariadenia umožňujú rozdeliť oblasť potrubia na nezávislé časti. Okrem zónového vyváženia nepotrebuje vyvažovací ventil statické nastavenie..
Periférna sekundárna časť
Spätný ventil je prvkom vykurovacieho systému pozostávajúcim z plastovej alebo kovovej základne, ktorý vykonáva funkciu úplného zablokovania dodávky chladiacej kvapaliny. Stáva sa to vtedy, keď sa tok začne pohybovať v opačnom smere. Kovový kotúč je pripevnený k pružine, ktorá je pod tlakom, keď sa prúd pohybuje v jednom smere, a keď sa pohybuje dozadu, pružina sa spustí, aby zablokovala priechod v potrubí. Ventilové zariadenie má nielen kotúč a pružinu, ale aj tesnenie. Tento komponent pomáha udržať disk pevne na svojom mieste. Z tohto dôvodu prakticky neexistuje možnosť úniku potrubia. Diskové ventily sú široko používané v domácich vykurovacích systémoch.
Uvažujme o princípe činnosti a o príklade, kedy sú spätné ventily nevyhnutné a kedy nie. V prevádzkovom režime obvodov, kde je cirkulácia, je prítomnosť ventilu voliteľná. Ak sa pozriete napríklad na klasickú kotolňu, kde sú tri paralelné obvody. Môže to byť okruh radiátora s čerpadlom, okruh podlahového vykurovania s vlastným čerpadlom a okruh zaťaženia kotla. Takéto schémy sa často používajú pri práci s podlahovými kotlami, ktoré sa nazývajú schémy priority čerpania..
Prioritami čerpania je definícia striedavej prevádzky čerpadiel. Použitie spätných ventilov sa napríklad vyskytuje vtedy, keď v prevádzke zostáva iba jedno čerpadlo..
Inštalácia ventilov úplne zmizne, ak je na diagrame hydraulická šípka. To umožňuje počas poklesu tlaku v niektorých čerpadlách zbaviť sa tohto problému bez použitia spätných ventilov. Hydraulická šípka označuje zatváraciu časť, ktorá slúži na obnovenie tlaku v jednom z čerpadiel.
Prítomnosť podlahového kotla v okruhu tiež umožňuje neinštalovať spätné ventily na vykurovanie. Môže za to jeho hlaveň, ktorá premosťuje určité miesto z pádu, za ktorý sa považuje nulový odpor alebo hydraulický šíp. Kapacita takýchto sudov niekedy dosahuje 50 litrov..
Spätné ventily vo vykurovaní sa používajú, ak je kotol umiestnený v dostatočne veľkej vzdialenosti od čerpadiel. Navyše, ak sú zostavy a kotol od seba vzdialené 5 metrov, ale potrubia sú príliš úzke, vytvára to straty. V tomto prípade môže nefunkčné čerpadlo vytvoriť obeh a tlak na iné uzly, preto stojí za to zapojiť všetky tri okruhy spätným ventilom.
Ďalším príkladom použitia spätných ventilov je prípad, keď je k dispozícii nástenný kotol a súbežne s ním fungujú dve jednotky. Nástenné kotly majú najčastejšie jeden radiátorový systém a druhým je nástenný zmiešavací modul spolu s teplou podlahou. Spätné ventily nie je potrebné inštalovať, ak zmiešavacia jednotka pracuje iba v konštantnom režime, potom v kľudovom stave nebude ventily nič regulovať, pretože tento okruh bude uzavretý.
Existujú prípady, keď čerpadlo nepracuje na jednotke zmiešavacej steny. Niekedy sa to stane, keď je čerpadlo pri určitej izbovej teplote vypnuté izbovým termostatom. V tomto prípade je ventil potrebný, pretože cirkulácia bude pokračovať v jednotke.
V súčasnej dobe sú na trhu ponúkané moderné miešacie jednotky, keď sú všetky slučky na rozdeľovači vypnuté. Aby čerpadlo nečinilo voľnobeh, je do rozdeľovača pridaný aj obtok s obtokovým ventilom. Používajú tiež vypínač, ktorý vypne čerpadlo, keď sú všetky slučky na rozdeľovači uzavreté. Nedostatok správnych prvkov môže vyvolať skratovaný uzol.
To všetko sú prípady, keď nie sú potrebné spätné ventily. Vo väčšine ostatných podmienok sa použitie spätných ventilov nevyžaduje. Ventily sa používajú iba v niekoľkých prípadoch:
Keď sú tri uzly paralelne spojené a jeden z nich je mimo prevádzky.
Pri inštalácii moderných kolektorov.
Prípady, keď sa spätné ventily používajú veľmi zriedka, takže sa teraz postupne vyraďujú..
Ako si vybrať ventil pre vykurovací kotol
Pri výbere poistného ventilu na vykurovanie sa riadia nasledujúcimi úvahami:
Rozhodujúcim faktorom pre výber poistného ventilu je jeho nastavený tlak. Zvyčajný štandard pre domáce spotrebiče používané v vykurovacom systéme je vypočítaný na 3 bary. Tento ukazovateľ je spôsobený skutočnosťou, že vo väčšine jednotlivých uzavretých okruhov s radiátormi pomocou obehových čerpadiel sa nosič tepla prepravuje so štandardným tlakom 1,5 baru. Jeho kolísanie pri zahriatí na najvyššie teploty môže dosiahnuť 2,5 baru a hraničná hodnota viac ako 3 bary naznačuje prehriatie chladiacej kvapaliny a môže sa stať kritickým pre polymérne potrubia (kotol odoláva výrazne vyššiemu hydraulickému zaťaženiu).
Medzi modelmi na trhu je množstvo výrobkov z Číny málo známych značiek. Rusko-taliansky výrobok Valtex, ventily od talianskeho výrobcu kotlov Baksi, má dobrý pomer ceny a kvality. Mnoho známych dodávateľov elektrických kotlov so značkami Vailant, Ariston, Baksi dodatočne vyrába súvisiace zariadenia, medzi ktoré patria aj poistné ventily..
Z hľadiska nákladov, jednoduchosti inštalácie a funkčnosti je najlepšie kúpiť si skupinu zabezpečenia. Jednotka navyše obsahuje manometer (umožňuje ovládať proces nastavenia a tlak v systéme) a automatický ventil na odvádzanie vzduchu v okruhu..
Poznámka: Niektorí výrobcovia (Valtex) označujú rukoväť nenastaviteľných poistných ventilov červenou, žltou a čiernou, aby indikovali maximálny povolený tlak (napríklad čierna rukoväť 1,5 baru, červená rukoväť 3 bary a žltá rukoväť 6 bar).

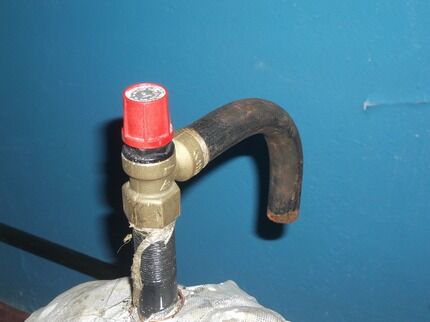

Ako nainštalovať
Pri inštalácii bezpečnostných odtokových armatúr dodržujte nasledujúce pravidlá:
Tlakový poistný ventil vo vykurovacom systéme je spravidla inštalovaný v okruhu domácnosti v jednej kópii. Jeho hlavné body umiestnenia sú priamo nad elektrickým kotlom na tuhé palivo v plynovom kotle na výstupe alebo vedľa horizontálne umiestneného potrubia. Ak to nie je možné z technických dôvodov, hlavnou podmienkou správnej inštalácie je inštalácia v prívodnom potrubí až po prvý uzatvárací ventil..
Rúrka na výstupnej strane je obvykle pripojená k kanalizácii alebo drenážnemu systému, ak je to technicky náročné alebo objem chladiacej kvapaliny v okruhu nie je vysoký, môžete použiť flexibilnú hadicu, ktorá sa spustí do nádoby vhodného objemu..
Kvapalina sa musí odstrániť roztrhnutím prúdu cez lievik alebo hydraulické tesnenie, aby sa zabezpečilo, že systém bude fungovať, keď je kanalizácia upchatá.
Na inštaláciu do potrubia použite odpalisko BOTTOM vhodného priemeru, štandardne 1/2, 3/4, 1 a 2 palce. Priemer vstupu potrubia do ventilu nesmie byť menší ako priemer systému.
Prečo môže ventil vytekať
Tlakový poistný ventil vo vykurovacom systéme môže z rôznych dôvodov unikať. V niektorých situáciách je to prípustný prirodzený proces, v iných prípadoch únik naznačuje poruchu zariadenia..
Únik ochranného ventilu môže byť spôsobený nasledujúcimi dôvodmi:
Poškodenie zapečatenej gumovej misky, disku v dôsledku opakovaného použitia. Ak počas opravy nemožno nájsť náhradný diel v predaji alebo nie je súčasťou balenia, budete musieť zariadenie úplne vymeniť.
U pružinových typov dochádza k otváraniu bočného odtokového potrubia postupne, pri hodnotách hraničného tlaku alebo krátkodobých rázoch môže ventil čiastočne fungovať a kvapkať, čo neznamená jeho poruchu..
Únik môže byť spôsobený nesprávnym nastavením alebo poruchami expanznej nádrže – poškodením jej membrány, vzduchom unikajúcim cez beztlakové puzdro alebo poškodenou bradavkou. V tomto prípade sú v dôsledku vodného rázu možné náhle tlakové skoky, ktoré spôsobujú pravidelný krátkodobý prietok chladiacej kvapaliny cez poistný ventil..
Niektoré nastaviteľné ventily sú netesné, pretože kvapalina počas ovládania presakuje nadol z drieku zhora..
Ak sa na odbočnom potrubí nad prahom odozvy zariadenia vytvorí protitlak, dôjde tiež k úniku..
Poistný ventil parných kotlov je navrhnutý tak, aby ich chránil pred pretlakom v systéme spôsobeným rôznymi faktormi a je nepostrádateľným prvkom pri prevádzke tohto typu zariadenia. Na predaj je k dispozícii široký sortiment bezpečnostných zariadení od čínskych, domácich a európskych výrobcov za relatívne nízke náklady. Pri nákupe je racionálne vybrať ochrannú skupinu z niekoľkých zariadení, ktoré navyše obsahujú manometer a odvzdušňovací ventil.
Výber a inštalácia poistného ventilu do okruhu
V súkromných domoch a malých centrálnych kotolniach sú nainštalované pružinové poistné ventily. Vo vykurovacích okruhoch s priemerom potrubia viac ako 200 mm sú inštalované takzvané pákové ventily. Správny výber poistného ventilu pre vykurovací systém zohľadňuje jeho zotrvačnosť, ktorá je pre systémy s tlakmi do 0,25 MPa 15%a nad 0,25 MPa – 10%. To znamená – pri vysokých pracovných tlakoch by mal ventil pôsobiť rýchlejšie..
Pri výbere ventilu je dôležité vybrať správny priemer, ktorý by sa mal rovnať priemeru vstupného potrubia. Ideálne zvolený poistný ventil pre vykurovacie kotly musí brať do úvahy technické údaje membránovej expanznej nádoby
Ventil by mal okamžite pôsobiť, ak expanzná nádoba už nie je schopná kompenzovať nárast objemu chladiacej kvapaliny počas zahrievania. Podľa existujúcich pravidiel je poistný ventil pre vykurovací systém inštalovaný iba na výstupe z vykurovacieho kotla. Paralelne s ventilom je nainštalovaný tlakomer na monitorovanie stavu obvodu.
Pri inštalácii ventilov je nevyhnutné vziať do úvahy nasledujúce skutočnosti:
medzi kotlom a ventilom nesmú byť žiadne inštalované zariadenia;
nainštalujte odtokové potrubie na odstránenie prebytočnej vody do kanalizácie alebo späť;
v uzavretom systéme je ventil nastavený na najvyšší bod.
Priemer
Priemer pretlakového ventilu vo vykurovacom systéme nesmie byť menší ako pripojenie vstupného potrubia. V opačnom prípade bude konštantný hydraulický tlak zasahovať do činnosti mechanizmu..
Princíp fungovania
Toto zariadenie je vyrobené z tela a dvoch tvarovaných častí. Samotné telo je vyrobené z klampiarskej mosadze, ktorá je vytvorená technológiou horúceho razenia..
Hlavnou súčasťou ventilu je oceľová pružina. Vzhľadom na to, že je dostatočne elastický, je zodpovedný za tlakovú silu, ktorej bude membrána vystavená, pričom zatvára priechod von. Samotná membrána je umiestnená v sedle s tesnením a je stlačená pružinou.
Extrémny úsek pružiny zhora prilieha k kovovej podložke, ktorá je upevnená na tyči a priskrutkovaná k plastovej rukoväti. Účel rukoväte pri nastavovaní poistného ventilu vo vykurovacom systéme.
Je dôležité, aby sa ventil spustil včas, bez oneskorenia. To priamo závisí od charakteristík jeho mechanizmu, ktorého hlavnými zložkami sú stonka, pružina a doska..
Hlavnou charakteristickou črtou ventilu je rozdiel (v percentách) medzi tlakom v potrubí na samom začiatku, keď sa stonka práve začína pohybovať, a tlakom v okamihu, keď je priechod otvorený, aby vypustil prebytočné chladivo..
Tento parameter je priamo ovplyvnený nominálnym tlakom vo vykurovacom systéme. Rýchlosť, s ktorou ventil začne pracovať, závisí od prevádzkového tlaku v systéme – čím vyššie sú jeho hodnoty, tým kratšie trvá otvorenie ventilu.
Je veľmi dôležité, aby nastavovací mechanizmus nebol v kontakte s vykurovacím médiom. Cievky pružiny musia byť navzájom izolované a nikdy nesmú prísť do vzájomného kontaktu. Ak je poistný ventil dlhší čas „bez práce“, potom sa pružina môže „prilepiť“ – a potom sa ventil jednoducho neotvorí. Vďaka špeciálnemu drieku určenému na ručné zasúvanie pružiny je niekedy možné skontrolovať funkciu ventilu.
Ventil sa úplne otvorí, keď sa tlak vo vykurovacom systéme zvýši o 10% nastavenej hodnoty, a jeho úplné zatvorenie sa vykoná, keď tlak klesne o 20% vzhľadom na parameter odozvy. Odporúča sa uprednostniť modely, v ktorých je odozva na tlak vyššia o 25-30% ako prevádzkové ukazovatele vykurovacieho systému.
Aby hydraulický odpor nemal významný vplyv na fungovanie časti určenej na ochranu systému pred preťažením, priemer ventilu musí byť zhodný s priemerom vstupného potrubia alebo musí byť o niečo väčší.
Aby sa znížili hydraulické straty, musí byť ventil inštalovaný tak, aby sa mierne naklonil smerom k kotlu..
Výrobný materiál
Telo bezpečnostného prvku je najčastejšie vyrobené z mosadze. Je to spôsobené tým, že tento materiál sa vyznačuje nízkou tepelnou rozťažnosťou, spoľahlivosťou a tiež nepodlieha korozívnym procesom a jeho cena vás príjemne prekvapí..
Suma sumárum, stojí za zmienku, že poistný ventil je veľmi dôležitým článkom v ochrane vykurovacieho systému. Úloha tohto detailu je veľmi dôležitá, preto by sa k výberu malo pristupovať zodpovedne, pretože bezpečnosť vášho domáceho vykurovacieho systému na ňom priamo závisí.
Pri výbere ventilu musíte venovať pozornosť všetkým technickým parametrom a kvalite výrobku. Je dôležité správne nastaviť a nainštalovať poistný ventil ako najmenšie nepresnosti môžu viesť k tomu, že zariadenie v prípade núdze nebude fungovať včas.
Možnosti montáže
Na zaistenie spoľahlivého a bezpečného fungovania ventilu vo vykurovacom systéme sa odporúča inštalovať v súlade so všetkými pravidlami. Nájdete ich v špeciálnych regulačných dokumentoch. Pravidlá sa líšia v závislosti od kapacity a prevádzkového tlaku systému. Základné princípy sú však stále zachované, medzi nimi:
Vo vykurovacom systéme musí byť toto zariadenie nainštalované na prietokovom potrubí bezprostredne za kotlom. Ak je výkon generátora tepla veľký, je možné nainštalovať dva ventily.
Poistný ventil na vratnom potrubí vykurovacích systémov je inštalovaný iba na zabezpečenie dodávky teplej vody v najvyššom bode kotla.
Je tiež neprijateľné zúžiť kanál v miestach medzi potrubím ventilom, zariadenie uzatváracích ventilov je neprijateľné.
Vypúšťacie potrubia by mali byť vypúšťané do kanalizácie alebo na iné bezpečné miesto. Inštalácia uzamykacích zariadení na tejto linke je úplne neprijateľná..
Platba
Výpočet bezpečnostného zariadenia sa musí vykonať v súlade s metodikou uvedenou v SNiP II-35 „Kotolne“..
Pretože výrobcovia v technických špecifikáciách len zriedka uvádzajú skutočnú výšku stúpania stonky, vo výpočte sa tento parameter rovná 1/20 priemeru sedadla. Z tohto dôvodu sa ukazuje, že štandardná veľkosť ventilu v dôsledku tohto výpočtu je trochu nadhodnotená. V každom prípade je po výbere zariadenia potrebné porovnať tepelný výkon vykurovacieho systému s maximálnym výkonom odporúčaným v technickom popise pre zvolenú štandardnú veľkosť..
Na ochranu vykurovacieho systému pred prekročením úrovne tlaku nad maximálnu prípustnú hodnotu je potrebná inštalácia poistného ventilu. Z tohto dôvodu by sa mal výpočet tohto zariadenia obmedziť na výpočet maximálneho prípustného zvýšenia objemu chladiacej kvapaliny a určenie možných zdrojov pretlaku..
Zdroje nárastu objemu môžu byť:
Prehriatie vo výmenníku tepla alebo kotlovej jednotke s následným odparovaním. Pri odparovaní je kvapalina schopná zvýšiť svoj objem 461 -krát, preto tento faktor prevláda pri výbere ventilu..
Porucha automatického riadenia prívodných potrubí kotla a nezávislých vykurovacích systémov. To môže byť tiež dominantným faktorom pri výbere ventilov..
Nosič tepla, ohrievajúci sa vo výmenníku tepla alebo v kotlovej jednotke, zvyšuje objem. Pri zahrievaní je špecifický nárast objemu od 0 do 100 ° C, čo sú iba 4%, preto pri výbere štandardnej veľkosti zariadenia tohto typu nejde o zásadný bod..
Vybrané zariadenie by malo zabezpečiť vypúšťanie vypočítaného množstva chladiacej kvapaliny podľa najvýznamnejšieho faktora zvýšenia objemu.
Čo vyžadujú predpisy
Zo štandardov môžete zistiť, že na ceste k ventilu z výmenníka tepla by nemali byť len uzatváracie zariadenia, ale aj regulačné zariadenia, ako aj potrubie s menším priemerom ako samotný ventil. Nastavenie tlaku by malo byť o 15 až 25% vyššie ako pracovný tlak tekutiny. Prah reakcie by sa mal kontrolovať najmenej raz za rok počas bežnej údržby systému ….
Druhy poistiek
Poistný ventil pre vykurovacie systémy má niekoľko odrôd, ktoré sa líšia v princípe činnosti a vykonávajú rôzne funkcie:
výtok;
späť;
vzduch;
regulačné;
obchvat.
Odpružené
V pružinových spätných zariadeniach je vstupná klapka uzavretá silou pružiny. Prúd vody tlačí na membránu, zdvihne pružinu a otvorí priechod. V prípade spätného toku kvapaliny, ktorý je neprijateľný, ak sa používa uzavretý vykurovací okruh, pružina zhora pritlačí na membránu a zatvorí otvor. Tlak na zadnej strane ďalej zvyšuje prítlak tým, že zabraňuje zvráteniu prietoku.
Lopta
Je založený na rovnakom princípe, ale namiesto pružiny a žalúzie sa na uzavretie odtokového otvoru gravitáciou používa oceľová guľa. To ukladá určité obmedzenia. Napríklad sa dá použiť iba na horizontálne vykurovacie sekcie..
Vzduch
Okrem pretlaku vo vykurovacom systéme je tu aj problém možného vzniku vzduchových zámkov. V zásade k tomuto problému dochádza, ak voda funguje ako chladivo. Faktom je, že voda pri izbovej teplote obsahuje určité množstvo rozpusteného vzduchu, ktorý sa uvoľňuje počas procesu zahrievania. Inštalácia odvzdušňovacieho ventilu na vykurovanie v uzavretom systéme zabráni hromadeniu vzduchu a blokuje pohyb vody.
Regulačné
Riadiaci ventil je inštalovaný pred radiátormi. Vykonáva funkciu regulácie teploty. Funguje na princípe zúženia priepustnosti so zvýšením teploty chladiacej kvapaliny, až kým nie je úplne zablokovaný tok smerovaný k batériám. Vďaka tomu je možné nastaviť teplotu vykurovacích systémov, čo vám umožní znížiť plytvanie energiou a udržiavať teplotu v miestnosti na príjemnej úrovni..
Bypass
Termické regulačné ventily na vykurovanie pomáhajú udržiavať teplotu v stanovených medziach, zabraňujú prehrievaniu miestnosti, zužujú alebo vypínajú tok chladiacej kvapaliny vedúcej k radiátorom. Táto zásada môže viesť k mnohým problémom..
Napríklad, ak schéma vykurovania v dome poskytuje niekoľko miestností s radiátormi a prietok chladiacej kvapaliny je zablokovaný, jeho cirkulácia sa zastaví, čo môže viesť buď k nerovnomernému vykurovaniu rôznych miestností, alebo k poškodeniu čerpadla s núteným obehom . Na vyriešenie týchto problémov sa používa obtokový ventil..
Obtokový ventil plní úlohu udržiavania rovnomerného prietoku vykurovacieho média. Za týmto účelom, keď tlak v potrubiach stúpa, presmeruje svoj prebytok do spätného okruhu. Vykurovacie médium nie je odstránené z vykurovacieho systému. Obtoková poistka môže pracovať v konštantnom režime, a nie ako reverzný, ktorý zmierňuje tlak iba v špičkách zvýšenia objemu chladiacej kvapaliny.
Preto je inštalácia poistného ventilu pre uzavretý vykurovací systém mimoriadne dôležitá. Voľba vhodného zariadenia závisí od funkcií, ktoré mu budú priradené..
Druhy obranných mechanizmov
V priemysle sa používajú rôzne prevedenia chráničov rúrok, v závislosti od miesta inštalácie a použitého média. Môžu to byť pružinové, pákové, membránové, dvojpolohové a ďalšie typy poistných ventilov..
Pákový bezpečnostný mechanizmus
Mechanizmus tohto kovania pozostáva z páky spojenej s cievkou, ktorá uzatvára výstupný port. Na páku je zavesené bremeno a v závislosti od hmotnosti bremena a miesta pripojenia k páke sa upraví nastavenie mechanizmu.
Závažie je upevnené na páke proti náhodnému posunutiu a nastaveniu. Nevýhodou tejto konštrukcie je jej ťažkopádnosť, preto sa použitie takýchto mechanizmov vykonáva v systémoch s veľkým priemerom rúr viac ako 50 mm.
Bezpečnostné zariadenie pákového typu
Bezpečnostný membránový ventil
Hlavným prvkom tohto dizajnu je membrána. Princíp činnosti spočíva v tom, že keď v potrubiach dôjde k núdzovému tlaku, membrána sa roztrhne a pracovné médium sa vypustí. Membránové zariadenia sa ľahko vyrábajú, sú hermeticky uzavreté a rýchlo reagujú.
Dôležité! Majú významnú nevýhodu, po každom stlačení musí byť membrána nahradená novou. Vedľa takéhoto zariadenia je preto vždy umiestnená obyčajná armatúra..
V závislosti od konštrukcie môžu byť tieto zariadenia s praskajúcim diskom a s praskajúcim diskom:
Mechanizmy prasknutia kotúča sa používajú v systémoch s kvapalnými a plynnými pracovnými médiami. Tvar membrány je plochý alebo klenutý, keď sa tlak prudko zmení nad pracovný tlak, zariadenie sa spustí a membrána sa zrúti.
Mechanizmy klapkovej membrány sa najčastejšie používajú v plynných mediálnych systémoch. Membrána je vyrobená z gumovej tkaniny a chráni rúrky pred zvýšením tlaku a nebezpečne nízkym tlakom. Na to sú nože umiestnené v hornej a spodnej časti membrány. Keď sa tlak zmení, membrána sa ohne a keď sa prudkým poklesom systému dotkne nožov, škrupina sa prereže. V tomto prípade v závislosti od veľkosti tlaku dôjde buď k vybitiu, alebo k doplneniu z ďalšej kapacity.
Bezpečnostné membránové zariadenie

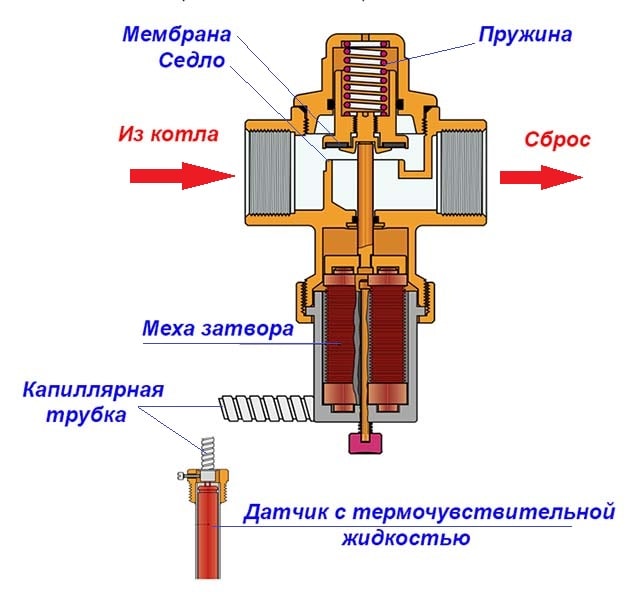

Prvok s diaľkovým senzorom
Výrobok je ten istý pružinový mechanizmus zabudovaný do puzdra s dvoma dýzami na pripojenie k prívodnému potrubiu a vypúšťanie do kanalizácie. Tyč, ktorá otvára platňu a cestu k chladiacej kvapaline, sa uvedie do pohybu pomocou vlnovca (2 skupiny – hlavný a rezervný). Keď sa voda prehreje (od 95 do 100 ° C), stlačí ich kvapalina citlivá na teplotu, ktorá prichádza zo senzorovej banky cez kapilárnu trubicu. Konštrukcia bezpečnostného prvku je znázornená na obrázku:
Teplotný ventil je súčasťou potrubia kotla na tuhé palivá tromi spôsobmi:
s chladením cez vodný okruh generátora tepla;
to isté prostredníctvom špeciálneho núdzového výmenníka tepla;
vypúšťanie chladiacej kvapaliny s automatickým doplňovaním.

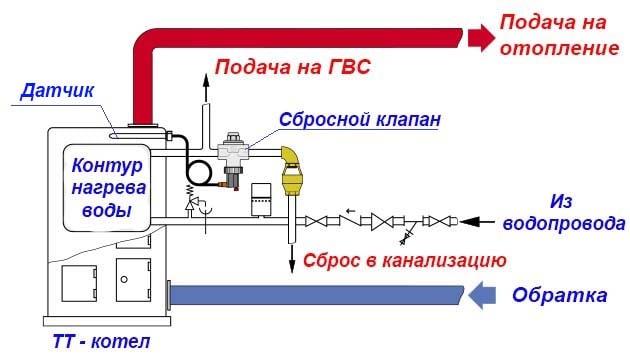

Prvá schéma, zobrazená nižšie, sa používa pre dvojokruhové vykurovacie systémy, ktoré ohrievajú vodu na dodávku teplej vody. Keď snímač namontovaný pod skriňou kotla TT pôsobí na mechanizmus, potom je horúca voda z okruhu vypustená do kanalizácie a jej miesto je prevzaté studenou vodou z vodovodu. Nech sú príčiny nehody akékoľvek, takýto prietokový systém rýchlo ochladí plášť kotla a zabráni následkom..
Tepelný výmenník teplej vody dvojkruhového kotla môže v prípade prehriatia slúžiť ako ohrievač aj chladič. Na ochranu stačí pripojiť tepelný ventil podľa schémy
Poznámka. Publikácia používa schémy od značky CALEFFI, prevzaté z oficiálneho zdroja výrobcu.

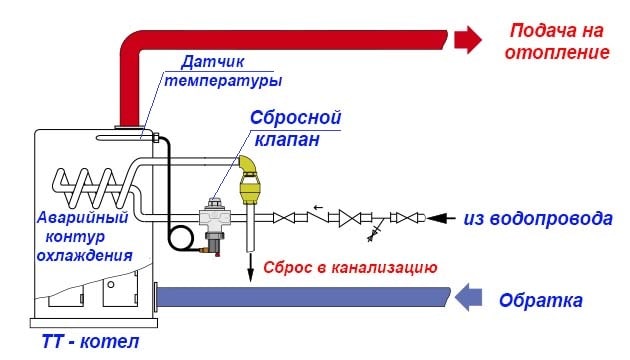

Druhá schéma je pre generátory tepla so vstavaným núdzovým výmenníkom tepla na chladenie v prípade prehriatia. Takéto jednotky vyrábajú európske značky Atmos, Di Dietrich a ďalšie..

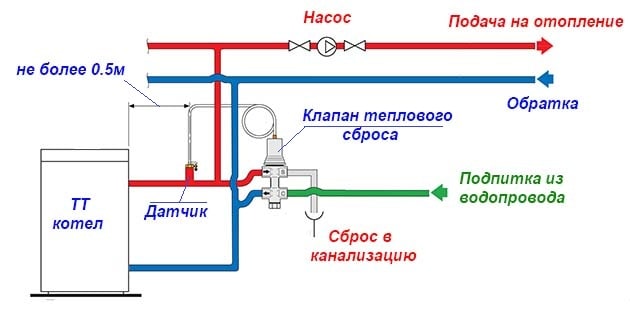

Príklad pripojenia odpadového prvku prostredníctvom štandardného výmenníka tepla nájdete vo videu:

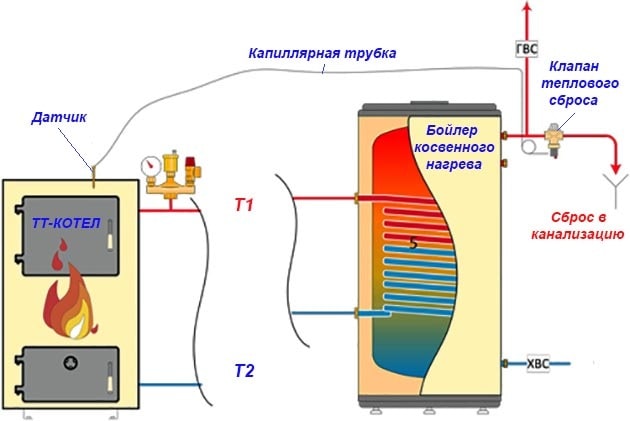

Posledná uvedená schéma je implementovaná iba v spojení s automatickým doplňovacím systémom, pretože tu ventil vypúšťa chladiacu kvapalinu, a nie chladiacu vodu..
Ako vidíte, výrobca umožňuje inštaláciu dvoch núdzových zariadení – tlaku (bezpečnostná skupina) a teploty (poistný ventil)
Pozor. Neodporúča sa používať automatický make-up pre ohrievače na drevo s liatinovým ohniskom. Ten sa bojí teplotných zmien a môže prasknúť od dodávky veľkého množstva studenej vody až po spiatočku.
Kombinované ventily poháňané vodou
Tento pozoruhodný zástupca núdzových armatúr je podobný z hľadiska princípu práce s obtokovými ventilmi a vykonáva 3 funkcie naraz:
Vybitie prehriateho nosiča tepla z nádrže kotla signálom diaľkového senzora.
Účinné chladenie generátora tepla.
Automatické doplnenie vykurovacieho systému studenou vodou.
Vyššie uvedený obrázok ukazuje konštrukciu výrobku, kde je možné vidieť, že na jednu tyč sú nainštalované 2 platne, pričom sa súčasne otvárajú 2 priechody: vriaca chladiaca kvapalina sa vypúšťa pozdĺž prvého, voda tečie pozdĺž druhého v opačnom smere a dopĺňa straty. Schéma pripojenia kombinovaného obtokového ventilu s kotlom na tuhé palivo vyzerá takto:
Poznámka. Ak je potrebné použiť podobné zariadenie na chladenie kotla TT s liatinovým výmenníkom tepla, potom musí byť prietok organizovaný cez otvorenú expanznú nádrž alebo kotol na nepriame vykurovanie.
Obtokový ventil s trojitým výstupom funguje na rovnakom kombinovanom princípe, iba je zabudovaný priamo do prívodného potrubia chladiacej kvapaliny v blízkosti vykurovacej jednotky. Vlnovec je umiestnený v časti tela, ktorá je umiestnená v potrubí. Vypúšťanie sa vykonáva spodným odbočným potrubím a k dvom horným je pripojený prívod vody a doplňovacie potrubie. Takéto výrobky sa používajú v prípade nedostatku voľného miesta v kotolni..
Takýto poistný ventil je určený na inštaláciu do prívodného potrubia
Ako si vybrať poistný ventil
Samozrejme, za cenu nákupu a inštalácie je tradičný výbuchový ventil lacnejší ako teplotné zariadenia. Ľahko ochráni uzavretý vykurovací systém napojený na plynový, naftový alebo elektrický kotol, pretože v prípade nehody sa kúrenie zastaví takmer okamžite. Ďalšou vecou je generátor tepla spaľujúci drevo a uhlie, ktorý nie je schopný ihneď zhasnúť..
Ak chcete úspešne vybrať tepelný odľahčovací alebo pretlakový ventil, postupujte podľa týchto pokynov:
Pri použití akéhokoľvek iného zdroja energie ako pevného paliva si pokojne kúpte konvenčné demolačné zariadenie.
Skontrolujte dokumentáciu k svojmu zdroju tepla alebo kotlu (podľa toho, čo je potrebné na ochranu) a vyberte bezpečnostné armatúry podľa tam uvedeného maximálneho povoleného tlaku. Väčšina vykurovacích zariadení je navrhnutá na limit 3 bary, aj keď existujú výnimky – litovské kotly Stropuva vydržia iba 2 bary a niektoré ruské jednotky (z lacných) – 1,5 baru.
Na účinné chladenie generátorov tepla spaľujúcich drevo v prípade nehody je lepšie nainštalovať jeden z tepelných poistných ventilov. Ich maximálny pracovný tlak je 10 barov..
V otvorených systémoch s kotlom TT je odľahčenie tlaku zbytočné. Vyberte bezpečnostné zariadenie, ktoré pracuje pri teplote chladiacej kvapaliny 95-100 ° C, vhodné pre vašu jednotku a spôsob líčenia.
Rada. Zdržte sa nákupu lacného bezpečnostného kovania z Číny. Nielenže je nespoľahlivý, ale tiež vyteká po prvom výbuchu..
Okrem modelov s pevným nastavením sú v predaji ventily s možnosťou nastavenia. Ak nie ste profesionálom v oblasti vykurovania, nemali by ste si ich kupovať a nie je tu žiadna špeciálna potreba..
Rozdiely v prevedení
Konštrukcia rôznych poistných ventilov sa môže líšiť. Väčšina ventilov je teda k dispozícii s jedným sedlom. Môžete tiež nájsť prevedenie, v ktorom sú vedľa seba nainštalované dve sedadlá (a dve stonky s pružinami)..
Vo vzťahu k výške zdvihu uzamykacieho prvku k jeho priemeru sa rozlišujú tieto:
nízky vzostup: až 1/20;
stredný vzostup: až 1/4;
plný zdvih: viac ako 1/4.
Čím vyšší je zdvih, tým rýchlejšie sa zariadenie spustí. Modely s nízkym zdvihom sa používajú pre kvapaliny, kde nie je potrebné vypúšťať veľké objemy, aby sa tlak znížil na normál. V nich je výška zdvihu úmerná tlaku média. Plne zdvíhané sa nazývajú aj dvojpolohové. Majú dve polohy: „Otvorené“ a „Zatvorené“ a sú určené pre:
vysokotlakové kvapalinové systémy;
plyny.
Táto konštrukcia vám umožňuje rýchlo vypustiť značný objem plynu alebo kvapaliny a používa sa v obzvlášť kritických inštaláciách a technologických komplexoch..
Najvýznamnejšie konštrukčné rozdiely sú pozorované v spôsobe pôsobenia zaťažovacej sily na uzatvárací prvok..
Pákové ventily
Takéto štruktúry používajú gravitačnú silu na pôsobenie sily ťahu. Môžu byť namontované iba v polohe striktne definovanej výrobcom vzhľadom na horizont a nie sú schválené na použitie na vozidlách a iných pohybujúcich sa objektoch. Hmotnosť bremena sa prenáša pákou na driek cievky a vyrovnáva ju, kým tlak v potrubí neklesne pod prahovú hodnotu..
Pri vysokých hodnotách tlaku sa rozmery pák a závaží citeľne zväčšujú. Navyše môžu rezonovať a vytvárať vysoké úrovne vibrácií..
Aby sa týchto účinkov zbavili, používajú sa dvojmiestne ventily, z ktorých každý má malú veľkosť a hmotnosť. Nastavenie takýchto zariadení sa vykonáva pridaním alebo odstránením časti závažia umiestneného na páke. Vyznačujú sa stabilitou prevádzkových parametrov a absenciou účinku starnutia pružín, čo znižuje ich pružnosť..
Odrody bezpečnostných skupín a princíp výberu vhodného modelu
Štandardný poistný ventil kotla môže mať niekoľko konštrukčných prvkov. Tieto nuansy nemenia funkčnosť zariadenia, ale iba uľahčujú používanie a údržbu. Aby ste vybrali správnu bezpečnostnú jednotku, potrebujete vedieť, aké sú poistné ventily pre kotly a ako sa líšia.

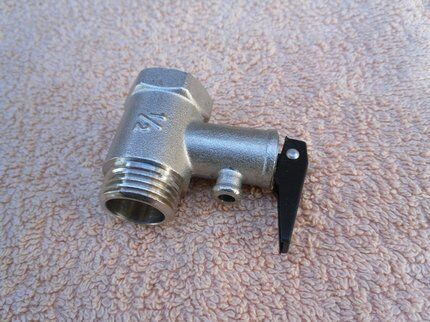

Pákové modely
Najbežnejším typom štandardnej bezpečnostnej zostavy je model ramena páky. Takýto mechanizmus je možné ovládať ručne, čo je výhodné pri kontrole alebo vypúšťaní vody z nádrže kotla. Robia to takto:
horizontálne umiestnená páka je inštalovaná vertikálne;
priame spojenie s driekom aktivuje pružinový mechanizmus;
doska poistného ventilu násilne otvorí otvor a z armatúry začne tiecť voda.
Aj keď nie je potrebné úplné vyprázdnenie nádrže, kontroluje sa mesačne kontrolný odtok, aby sa skontrolovala funkčnosť bezpečnostnej jednotky.
Výrobky sa líšia dizajnom páky a dýzy na vypúšťanie vody. Ak je to možné, je lepšie vybrať si model s vlajkou pripevnenou k telu. Zapínanie je na skrutku, ktorá zabraňuje ručnému otvoreniu páky deťmi. Výrobok má pohodlný tvar rybej kosti s tromi rezmi, ktorý poskytuje bezpečnú fixáciu hadice.
Lacnejší model nemá fixáciu začiarkavacieho políčka. Páčku môžete omylom zachytiť rukou a začne sa zbytočné odvádzanie vody. Vsuvka je krátka, iba s jedným krúžkom závitu. Upevnenie hadice na takýto výčnelok je nepohodlné a pod silným tlakom sa dá odtrhnúť..
Modely bez páky
Pákové poistné ventily sú najlacnejšou a najnevhodnejšou možnosťou. Takéto modely sa často dodávajú s ohrievačom vody. Skúsení inštalatéri ich jednoducho vyhodia. Jednotky fungujú podobne ako pákové modely, iba nie je možné ručne vykonať riadiaci odtok alebo vyprázdniť nádrž kotla.
Modely bez páky sú k dispozícii v dvoch verziách: s krytom na konci tela a roletou. Prvá možnosť je pohodlnejšia. Ak je mechanizmus upchatý, kryt je možné odskrutkovať. Hluchý model nemôže byť testovaný z hľadiska funkčnosti a nemožno ho odvápňovať. Pripojenia na odľahčenie kvapaliny na oboch ventiloch sú krátke s jedným závitovým krúžkom.

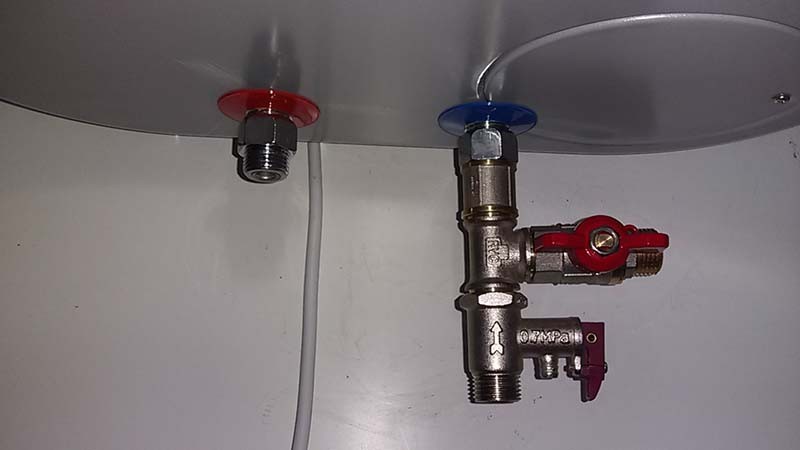

Bezpečnostné uzly pre veľké ohrievače vody
Vylepšené poistné ventily sú inštalované na ohrievačoch vody s objemom zásobníka 100 litrov. Fungujú rovnakým spôsobom, iba sú dodatočne vybavené guľovým ventilom na nútené vypúšťanie a tlakomerom.
Osobitná pozornosť by sa mala venovať vývodu kvapaliny. Je navlečený. Spoľahlivé upevnenie zabraňuje strhnutiu hadice silným tlakom a eliminuje nepohodlné používanie svorky
Spoľahlivé upevnenie zabraňuje strhnutiu hadice silným tlakom a eliminuje nepohodlné používanie svorky.
Originálne modely
Pre milovníkov estetiky a pohodlia ponúkajú výrobcovia originálne bezpečnostné uzly. Výrobok je vybavený manometrom, pochrómovaným, a dodáva elegantný tvar. Výrobky vyzerajú krásne, ale ich cena je vysoká.
Rozdiel v označovaní tela
Kvalitné výrobky na puzdre musia byť označené. Výrobca udáva maximálny prípustný tlak, ako aj smer pohybu vody. Druhým označením je šípka. Pomáha určiť, na ktorú stranu sa časť umiestni na potrubie kotla.
Na lacných čínskych modeloch označenie často chýba. Smer kvapaliny môžete zistiť bez šípky. Doska spätného ventilu sa musí vzhľadom na dýzu kotla otvárať nahor, aby voda z prívodu vody mohla prúdiť do nádrže. Bez označenia však nebude možné určiť prípustný tlak. Ak sa indikátor nezhoduje, bezpečnostná jednotka bude neustále unikať alebo vo všeobecnosti nebude fungovať v prípade núdze.
Iné typy ventilov
Keď sa pokúšajú ušetriť peniaze na bezpečnostnej skupine, pokúšajú sa nainštalovať výbušný ventil určený pre vykurovací systém na ohrievač vody. Uzly sú funkčne podobné, existuje však jedna výhrada. Výfukový ventil nie je schopný postupne odvádzať kvapalinu. Mechanizmus bude fungovať, keď pretlak dosiahne kritickú úroveň. Výbušný ventil môže pri nehode odvzdušniť všetku vodu z nádrže.
Samostatne stojí za zváženie inštalácie iba spätného ventilu. Mechanizmus tejto jednotky naopak blokuje vodu vo vnútri nádrže a bráni jej prúdeniu do potrubia. Ak dôjde k prebytku tlaku, pracovná doska so stonkou nebude schopná pracovať v opačnom smere, čo povedie k prasknutiu nádrže..
Účel pružinového ventilu
K nebezpečnému pretlaku v systéme dochádza v dôsledku vonkajších a vnútorných faktorov. Nárast je spôsobený jednak nesprávnym zberom termomechanických obvodov, ktorý spôsobuje poruchy činnosti zariadení, vnikanie tepla do systému z cudzích zdrojov, jednak vnútrosystémové fyzikálne procesy, ktoré nie sú zabezpečené štandardnými prevádzkovými podmienkami, ktoré pravidelne vznikajú v systéme..
Bezpečnostné výrobky sú nepostrádateľnou súčasťou akéhokoľvek domáceho alebo priemyselného tlakového systému. Inštalácia bezpečnostných mechanizmov sa vykonáva na potrubiach v kompresorových staniciach, v autoklávoch, v kotolniach. Ventily vykonávajú ochranné funkcie v potrubiach, ktorými sa prepravujú nielen plynné, ale aj kvapalné látky.
Zariadenie a princíp činnosti pružinových ventilov
Ventil sa skladá z oceľového telesa, ktorého spodný zväzok sa používa ako spojovací prvok medzi ním a potrubím. Ak tlak v systéme stúpne, médium sa uvoľní bočným pripojením. Pružina, upravená na tlak systému, tlačí cievku na sedlo. Pružina sa nastavuje pomocou špeciálneho puzdra, ktoré je zaskrutkované do horného krytu umiestneného na tele zariadenia. Uzáver umiestnený v hornej časti je navrhnutý tak, aby chránil puzdro pred zničením v dôsledku mechanického namáhania. Prítomnosť špeciálneho ucha na utesnenie vám umožňuje chrániť systém pred vonkajším rušením.
Pri ventiloch, v ktorých pružina funguje ako vyvažovací mechanizmus, je zvolená sila pracovného prvku. Ak sú parametre zvolené správne, počas normálneho stavu systému by mal byť ventil, ktorý je zodpovedný za uvoľnenie prebytočného tlaku z potrubia, pritlačený na sedlo. Keď sa výkon zvýši na kritickú úroveň, v závislosti od typu pružinového zariadenia sa cievka posunie do určitej výšky.
Ručný roztrhávací ventil
V priemyselných odvetviach, ktoré používajú agresívne a toxické prostredie, vysoké teploty a tlaky, však môže byť kontrolné čistenie veľmi nebezpečné. Preto pre pružinové ventily používané v takýchto odvetviach nie je k dispozícii možnosť ručného čistenia a je dokonca zakázaná..
Poistný pružinový ventil sa vyrába v troch verziách:
Nízkozdvižné zariadenia sú vhodné pre plynové a parné potrubné systémy, ktorých tlak nepresahuje 0,6 MPa. Zdvih takéhoto ventilu nepresahuje 1/20 priemeru sedadla.
Stredne zdvíhacie zariadenia, v ktorých je výška zdvihu cievky 1/6 až 1/10 priemeru dýzy.
Zariadenie na plný zdvih, v ktorom zdvih ventilu dosahuje až ¼ priemeru sedadla.
Klasifikácia a charakteristika pružinových ventilov
Poistný pružinový ventil sa vyrába v troch verziách:
Nízkozdvižné zariadenia sú vhodné pre plynové a parné potrubné systémy, ktorých tlak nepresahuje 0,6 MPa. Zdvih takéhoto ventilu nepresahuje 1/20 priemeru sedadla.
Stredne zdvíhacie zariadenia, v ktorých je výška zdvihu cievky 1/6 až 1/10 priemeru dýzy.
Zariadenie na plný zdvih, v ktorom zdvih ventilu dosahuje až ¼ priemeru sedadla.
Známa klasifikácia ventilov podľa spôsobu ich otvorenia:
Pružinový spätný ventil. Na ovládanie pružinových spätných ventilov sa používa nepriamy externý zdroj tlaku. Pružinové spätné ventily, nazývané zariadenia na odľahčenie impulzov, je možné ovládať pôsobením elektriny.
Rovný ventil. V zariadeniach priameho typu má pracovný tlak média priamy vplyv na cievku, ktorá stúpa so zvyšujúcim sa tlakom.
Existujú otvorené a zatvorené ventily. V prípade zariadenia priameho typu sa pri otvorení ventilu médium vypúšťa priamo do atmosféry. Zatvorené ventily zostávajú úplne utesnené voči životnému prostrediu uvoľnením tlaku do vyhradeného potrubia.
Výhody
Existujú rôzne typy zariadení, ktoré zmierňujú prebytočný tlak zo systému, ale pružinové poistné ventily sú obľúbené kvôli prítomnosti dôležitých výhod:
Jednoduchosť a spoľahlivosť dizajnu.
Jednoduché nastavenie prevádzkových parametrov a jednoduchá inštalácia.
Rozmanitosť veľkostí, typov a prevedení.
Inštalácia bezpečnostného zariadenia je možná horizontálne aj vertikálne.
Relatívne malé celkové rozmery.
Veľká prietoková plocha.
K nevýhodám poistných ventilov patrí prítomnosť obmedzení vo výške zdvihu cievky, zvýšené požiadavky na kvalitu pružiny pre poistné ventily, ktoré môžu zlyhať pri prevádzke v agresívnom prostredí alebo pri neustálom vystavení vysokým teplotám.
Ako si vybrať pružinový ventil?
Pri výbere poistky stojí za to vychádzať z niekoľkých dôležitých zásad, od ktorých závisí nepretržitá prevádzka systému a schopnosť poistky vykonávať potrebné funkcie:
Pružinové poistné ventily majú najmenšiu veľkosť v porovnaní s inými typmi poistných ventilov a mali by sa zvoliť, ak nie je k dispozícii dostatok voľného miesta..
Zvláštnosti použitia ventilov sú spojené s prítomnosťou zvýšených vibrácií, ktoré negatívne ovplyvňujú výkon zariadenia a môžu ho rýchlo zneužiť. Napríklad zariadenia s pákou a závažím sú náchylnejšie na poškodenie vibráciami v dôsledku prítomnosti dlhej páky nesúcej hmotnosť a závesov v konštrukcii. Preto pre systémy, v ktorých sú pozorované významné vibračné efekty, stojí za to zvoliť pružinový poistný ventil..
V závislosti od konštrukčných vlastností zariadenia môže pružina v priebehu času meniť tlakovú silu. Neustále zdvíhanie cievky totiž spôsobuje zmeny v kovovej konštrukcii..
Ako nainštalovať a nastaviť

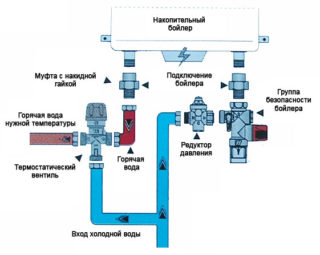

V rozvetvených vodovodných sieťach sú pri vchode do bytu inštalované redukčné ventily. Umožňujú vám kompenzovať poklesy tlaku súvisiace s nerovnomerným prúdením vody na rôznych poschodiach budovy a stabilizovať tlak pre koncových užívateľov..
Pri plánovaní a inštalácii sa odporúča vziať do úvahy nasledujúce skutočnosti:
Pri absencii špeciálnych pokynov od výrobcu je ventil namontovaný v zlome akéhokoľvek potrubia, vertikálneho aj horizontálneho..
Ak testovacie tlakomery nie sú súčasťou konštrukcie zariadenia, mali by byť nainštalované pred prevodovku a bezprostredne za ňu. To vám umožní vizuálne ovládať parametre na vstupe a stav zariadenia..

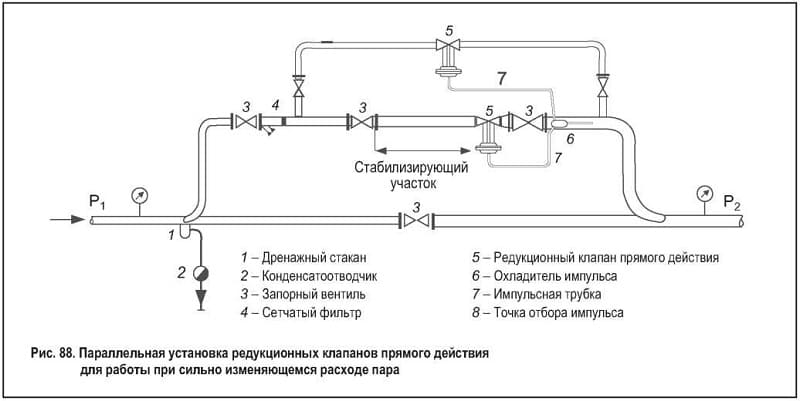

Ak má časť potrubia vybavená reduktorom prísne obmedzenia maximálneho tlaku, potom je za redukčným ventilom zabezpečený poistný ventil, ktorý v neštandardnej situácii zmierňuje nadbytočný tlak..
Ak je zvolený dizajn piestu prevodovky, musí byť pred ním mechanický čistiaci filter. Chráni veľmi presné časti mechanizmu pred poškodením časticami hrdze, piesku a minerálnych usadenín.
Ak je voda silne znečistená, napríklad v prípade starej a opotrebovanej rozvodnej siete vody, môžu byť na zníženie slanosti vody potrebné ďalšie filtre..
Pri výbere typu pripojenia na strane nízkeho tlaku (do 5 atm), so závitom.
Prírubové spoje sú spoľahlivejšie, ale ich výhody sú v domácej sieti slabé. Zvárané spoje majú maximálnu spoľahlivosť, ale nízku údržbu. Pre zariadenia vyžadujúce pravidelnú údržbu a výmenu to nie je najlepšia voľba..
Nuance inštalácie
Pružinový poistný ventil je inštalovaný v každom bode systému, ktorý je vystavený zvýšenému tlaku a hrozí mu mechanické poškodenie. Zariadenie nevyžaduje veľký voľný priestor, čo je významná výhoda v porovnaní s inými typmi bezpečnostných zariadení.
Aby ste predišli poruchám, neinštalujte pred poistný ventil žiadne uzatváracie ventily. Na vypúšťanie plynného média sú nainštalované špeciálne zariadenia alebo sa výboj vyskytuje priamo do atmosféry. Na upozornenie personálu je spolu s pružinovými ventilmi namontovaná špeciálna píšťalka, ktorá je umiestnená na výtlačnom potrubí. Keď sa ventil spustí, zaznie píšťalka, čo znamená, že tlak v systéme sa zvýšil a ventil sa otvoril, aby sa uvoľnilo médium..
Možné príčiny rozbitia poistného ventilu
Poistné ventily sú robustné a spoľahlivé zariadenia, ktoré poskytujú nepretržitú ochranu systémov pred pretlakom. Priamy alebo spätný pružinový ventil zlyhá z niekoľkých dôvodov:
Prítomnosť zvýšených vibrácií;
Neustále pôsobenie agresívnych médií na bezpečnostný plyn.
Nesprávna inštalácia bezpečnostnej pružinovej tlmivky alebo ventilu.
Aby sa predišlo nehodám a poruchám vo fungovaní systémov, poistné ventily sa pravidelne kontrolujú, či nie sú funkčné. Pred uvedením do prevádzky sú ventily testované na pevnosť a tesnosť. Tiež sa vykonávajú pravidelné kontroly s cieľom určiť tesnosť tesniacich povrchov a spojov upchávky..
Pri správnom výbere bezpečnostných zariadení, pri zohľadnení parametrov systému, pravidelných kontrolách a včasnom odstraňovaní porúch, pružinové poistné ventily zaistia spoľahlivú prevádzku systému a spoľahlivú ochranu proti pretlaku po dlhú dobu..
Poruchy a opravy
Únik média cez ventil nastáva, keď je tlak nižší ako nastavenie.
oneskorenie na tesniacich prvkoch cudzích predmetov – je potrebné vyčistiť plyn;
poškodenie tesniacich prvkov – vykoná sa drážka alebo lapovanie, po ktorom nasleduje kontrola tesnosti; ak je hĺbka poškodenia väčšia ako 0,1 mm, je potrebné vykonať mechanické spracovanie;
deformácia pružiny – vymieňa sa;
nesprávne zarovnanie prvkov v dôsledku veľkého zaťaženia – zaťaženie je eliminované, vypúšťacie a prijímacie vedenia sú skontrolované, je potrebné dotiahnuť čapy;
znížený otvárací tlak – nastavenie, deformácia pružiny – vymieňa sa;
nekvalitná montáž po oprave – odstráňte všetky montážne chyby.
Oprave bezpečnostných pružinových tlmiviek musí dôverovať profesionál. Náklady na postup budú stáť od 50 dolárov.
Pružinový poistný ventil (prevodovka)
– typ potrubných armatúr určených na automatickú ochranu zariadenia a potrubí pred pretlakom prekračujúcim vopred stanovenú hodnotu vypustením prebytku pracovného média a zabezpečením ukončenia skládky pri zatváracom tlaku a obnovení pracovného tlaku.
Pri normálnom pracovnom tlaku sila stlačenej pružiny tlačí cievku na sedlo (otvor na vypúšťanie pracovného média je uzavretý). Keď tlak stúpne nad nastavenú hodnotu, na cievku začne pôsobiť opačne smerovaná sila, ktorá stlačí pružinu, a cievka sa zdvihne, čím sa otvorí priechod na vypúšťanie pracovného média. Potom, čo tlak predtým, ako ventil klesne na uzatvárací tlak, cievka opäť pritlačí pružinu na sedlo a zastaví vypúšťanie média.
Tesnosť uzávierky
– trieda “B” GOST R 54808. Na žiadosť zákazníka je možné vyrobiť aj s inými triedami tesnosti.
Možné konštrukcie ventilov:
Utesnený uzáver s jednotkou núteného otvárania a bez takejto jednotky.
Vyvažovacie mechy.
Tepelne ochranná priečka.
“Otvorené” veko.
Blokovací prvok zabraňujúci aktivácii ventilu.
Pripojenie k potrubiu:
prírubové;
na predĺženie šošovky (príruba v súlade s GOST 9399);
tlmivka;
tsapkovoe.
Vlnovcové ventily.
Vlnovec je mechanizmus, ktorý kompenzuje účinok protitlaku na výstupe ventilu. Vlnovec je navrhnutý tak, aby chránil ventilovú pružinu pred škodlivými účinkami agresívneho pracovného prostredia pri vysokých alebo nízkych teplotách. Vlnovcové ventily sú vyrobené z ocele triedy 12Х18Н9ТЛ a 12Х18Н12МЗТЛ a sú navrhnuté pre pracovné prostredie s teplotami od mínus 60 ° C a nižšími. Označenie vlnovcových ventilov: KPP4S, KPPS.
Vykonávanie tesniacich povrchov a pripojovacích rozmerov ventilových prírub-podľa GOST 12815-80, rad 2, dĺžky tvárou v tvár-podľa GOST 16587-71.
Ventily DN 25 PN 100 kgf / cm2 je možné vyrábať s koncovkami tlmivky na pripojenie k potrubiu podľa GOST 2822-78, ako aj s prírubovým pripojením podľa GOST 12815-80, riadok 2.
Poistné ventily s nominálnym tlakom PN 250 kgf / cm2 a PN 320 kgf / cm2, ako ostatné modely, sú navrhnuté tak, aby chránili zariadenie pred neprijateľným pretlakom tým, že automaticky vypúšťajú prebytočné pracovné médium. Používa sa na zariadenia s kvapalnými a plynnými pracovnými médiami, ktoré nekorodujú časti tela viac ako 0,1 mm.
Poistné ventily s lisovaným zváraným telesom je možné vyrábať s individuálnou dĺžkou (L a L1), výškou (H) a spojovacími rozmermi prírub, ktoré umožňujú ich použitie ako náhrady za dovážané armatúry bez zmeny už nainštalovaného. zariadenia a potrubia.
Výpočet priepustnosti ventilov – podľa GOST 12.2.085-2002.
Nastavenie tlaku, Рн
– najvyšší pretlak na vstupe do poistného ventilu, pri ktorom je ventil zatvorený a je zaistená špecifikovaná tesnosť ventilu.
Počiatočný otvárací tlak, Рн.о.
(počiatočný tlak; nastavený tlak) – pretlak na vstupe do poistného ventilu, pri ktorom je sila pokúšajúca sa otvoriť ventil vyvážená silami, ktoré držia uzatvárací prvok na sedle. Pri tlaku na začiatku otvárania sa nastavená tesnosť vo ventilovej bráne naruší a zatvárací prvok začne stúpať.
Plný otvárací tlak, Rp.
– pretlak na vstupe do poistného ventilu, pri ktorom sa ventil pohybuje a je dosiahnutý maximálny výkon.
Zatvárací tlak, Рз
(tlak v zadnom sedení) – pretlak na vstupe do poistného ventilu, pri ktorom sa po uvoľnení pracovného média zaisťovací prvok usadí na sedlo, čím sa zaistí špecifikovaná tesnosť ventilu. Zatvárací tlak ventilu, Рз – nie menší ako 0,8 Рн.
Protitlak
– nadmerný tlak na výstupe ventilu (najmä z poistného ventilu).
Protitlak je súčet statického tlaku vo výfukovom systéme (v prípade uzavretého systému) a tlaku, ktorý vzniká z jeho odporu pri prúdení pracovného média..
Povinné minimálne informácie o objednávke.
Pri objednávke ventilov musíte vyplniť dotazník (príloha B):
typ výrobku, označenie, typové označenie (podľa tabuľky s obrázkami);
menovitý priemer vstupného potrubia, DN, mm;
nominálny tlak, PN, kgf / cm2;
nastavenie tlaku (Рн, kgf / cm2) alebo čísla pružiny (pri zadaní iba čísla pružiny sa ventil nastaví na minimálnu hodnotu z rozsahu uvedenej pružiny);
materiál tela;
prítomnosť jednotky ručného spaľovania v ventilovej štruktúre;
prítomnosť vlnovca v konštrukcii ventilu.
Príklad označenia pri objednávke poistného pružinového ventilu:
Príklad označenia pri objednávke poistného pružinového ventilu DN 50 PN 16 kgf / cm2 z ocele 12X18N9TL s ručným spúšťaním, nastavovací tlak-Рн = 16 kgf / cm2, model KPP4R podľa TU 3742-005-64164940-2013:
Poistný ventil KPP4R 50-16 DN 50 PN 16 kgf / cm2, Рн = 16 kgf / cm2, 17nzh17nzh. Pri objednávke je potrebné doplniť ventily náprotivkami (protipríruby, tesnenia, čapy, matice; pre ventily DN 25 PN 100 – vsuvky s prevlečnými maticami a tesneniami).
Poistný ventil je potrubné príslušenstvo, ktoré chráni zariadenia a vysokotlakové potrubia pred mechanickým poškodením a rôznymi druhmi zničenia v dôsledku núdzových situácií. To sa dosiahne uvoľnením prebytočného množstva kvapaliny, plynu alebo pary zo systému, ako aj z nádob, v ktorých sa vytvára nadmerný tlak. Tento ventil navyše bráni vypúšťaniu pracovného média, keď sa obnoví menovitý tlak..
Poistný ventil je mechanizmus, ktorý funguje v priamom kontakte s pracovným médiom spolu s inými štruktúrami, ktoré vykonávajú funkciu ochranných armatúr vrátane regulátorov tlaku.
Údržba a opravy
Údržba prevodoviek je minimálna. Ak výrobca uviedol frekvenciu kontrol, je lepšie ho pozorovať a v stanovenom čase ventil rozobrať, skontrolovať stav jeho častí a v prípade potreby vymeniť opotrebované. Ak sú na reduktore prívodu vody dva tlakomery, pred a po, potom je podľa ich údajov možné presnejšie určiť čas neplánovanej údržby zariadenia. Včasná plánovaná údržba zabráni neplánovaným núdzovým opravám spôsobeným poruchou.
Priamo pôsobiace poistné ventily
V ventiloch s priamym pôsobením pôsobí sila pružiny na jednu stranu uzatváracieho a regulačného ventilu z opačnej strany-sila tlaku tekutiny.
Pružina v takýchto ventiloch sa nazýva výkonová pružina, pretože je to ona, ktorá vyvíja silový efekt, ktorý drží vypnutie a reguláciu až do okamihu otvorenia.
Vyššie diskutovaný ventilový poistný ventil je príkladom priamo pôsobiaceho ventilu. Rovnaký typ zahŕňa cievkové ventily..
V počiatočnom stave cievka 3 inštalovaná v telese 1 zatvára kanály v tlakových a odtokových potrubiach. Keď sa tlaková sila zvýši na hodnotu presahujúcu silu pružiny 2, cievka sa posunie nahor a otvorí kanál pre tok z tlakového vedenia do odtokového potrubia..
Charakteristika priamo pôsobiaceho ventilu
Charakteristika priamo pôsobiaceho poistného ventilu má dostatočne veľký zdvih.
Priamo pôsobiace kapany sú náchylné k samočinnému kmitaniu. Pre vysoké prietoky a vysoké tlaky musí byť veľkosť pružiny veľmi veľká.
Tlmiace zariadenie
Činnosť poistného ventilu je ovplyvnená nielen statickým, ale aj dynamickým zaťažením.
Na zníženie negatívneho účinku vlastných kmitov pružinového uzatváracieho regulačného prvku sa v priamo pôsobiacich poistných ventiloch používajú tlmiace zariadenia.
Najbežnejším tlmiacim zariadením je tlmiaci piest, ktorý je pevne spojený s blokovacím a regulačným prvkom.
Na tlmenie môže byť v pieste vytvorený alebo zúžený kanál, ako v príklade znázornenom na obrázku..
Pri pohybe piestu sa tekutina pohybuje v malej medzere. To vytvára tlmiacu silu smerujúcu v opačnom smere ako je pohyb piestu..
Väčšina moderných priamočinných hydraulických poistných ventilov má vo svojej konštrukcii tlmiaci piest..
Princíp činnosti bezpečnostného ventilu ohrievača vody
Počas prevádzky ohrievača vody môžu nastať núdzové situácie – v dôsledku nesprávneho zapojenia systému alebo technických chýb. Aby bola zaistená spoľahlivá prevádzka, je do systému vložený poistný ventil. Zaručuje spoľahlivú prevádzku kotla a ochranu pred poškodením v prípade náhlej zmeny tlaku v prípade poruchy..
Poistný ventil sa skladá z dvoch prvkov: spätný ventil je umiestnený v priamom telese a bezpečnostné zariadenie je umiestnené v jeho kolmej časti. Voda vstupuje do ohrievača vody cez spätný ventil.
V prípade núdzového zvýšenia tlaku vo vnútri ohrievača vody je prebytočná voda vypúšťaná cez armatúru do odtokového potrubia. Na boku je držadlo na manuálne vypúšťanie vody.
Zariadenie spätného ventilu
Spätný ventil ohrievača vody slúži na zabránenie úniku vody z kotla, ak tlak v prívode vody klesne alebo je voda úplne vypnutá. Keď je nádrž pôvodne naplnená, tlak vody otvorí pružinu zatváracieho prvku a voda vstúpi do tela. Pri plnení sa tlak vo vnútri kotla zvyšuje a akonáhle sa vyrovná prívodu vody, uzatvárací prvok s panelom zablokuje prístup vody z vodovodu. Potom ohrievacie telesá ohrejú vodu na stanovenú teplotu. Akonáhle otvoríte horúci kohútik na umývadle alebo v sprche, tlak vo vnútri kotla klesne a voda začne do kotla opäť prúdiť..
Tesnosť hydraulického spätného ventilu je zásadná pre zaistenie bezpečnej prevádzky ohrievača vody. V obytných budovách sa často vyskytujú prípady, keď tlak v sieti klesne alebo sa zastaví prívod vody. V prípade poruchy môže z puzdra ohrievača vody vytekať voda a vykurovacie teleso ohreje vzduch vo vnútri.
Ak ohrievač vody nezabezpečí automatické odpojenie vykurovacích prvkov počas suchého ohrevu, povedie to k vyhoreniu a zlyhaniu drahého zariadenia. To je obzvlášť nebezpečné, ak v tomto okamihu začne prívod vody, ktorá pri dopade na horúce vykurovacie telesá spôsobí intenzívne odparovanie, ktoré môže dokonca viesť k výbuchu..
Zariadenie bezpečnostnej časti
Keď zapneme ohrev vody, tlak v kotle stúpa so zvyšujúcou sa teplotou. Akonáhle tlak prekročí hodnotu nastavenia pružiny vo zvislej vetve, ventil sa otvorí a prebytočná voda sa vypustí cez armatúru do odtokového potrubia. Poistný ventil pre ohrievač vody, ktorého princíp činnosti je založený na udržiavaní normálneho tlaku, teda zaisťuje bezpečné používanie zariadenia doma..
Poistný ventil je dodávaný s kotlom. Parametre pružiny sú prispôsobené konštrukčnému tlaku, pri ktorom brojler pracuje. Je prísne zakázané rozoberať a upravovať pružinu sami..
Nebudete môcť presne nastaviť parametre a váš hydraulický ventil bude pracovať buď pri nízkom tlaku, alebo pri vyššom tlaku, než na aký je pevnosť tela navrhnutá. Ak v prvom prípade nehrozí žiadne osobitné nebezpečenstvo, voda sa jednoducho vypustí skôr, ako sa ohreje na nastavenú teplotu..
V druhom prípade môže nadmerný tlak spôsobiť vážne následky..
Tlak vo vnútri nádoby môže vystúpiť na kritických 5-6 atmosfér, dochádza k obrovskej akumulácii pary a výbuchu.
Na zatvorenie prívodu vody je možné priamo pred poistný ventil ohrievača vody nainštalovať uzatvárací ventil. Na vypúšťanie vody sa používa priehľadná plastová trubica, ktorá je k tvarovke pripevnená svorkou. Druhý koniec rúrky je vedený do kanalizačného systému. Môžete samozrejme dať vedro na zber vody, ale táto nádoba stačí na to, aby zachytila tekutinu pri kvapkaní. V prípade núdzového resetu nemusí táto kapacita stačiť.
Pripojenie potrubia z prívodu vody k poistnému zariadeniu je možné vykonať pomocou flexibilnej vystuženej hadice alebo pomocou polypropylénových rúrok. Pretože tlak vo vodovodnej sieti môže bez dôvodu stúpať, je možné nainštalovať redukciu, ktorá obmedzuje kolísanie tlaku vody..
Je tiež dobré nainštalovať do systému filter na čistenie vody od nečistôt. Nečistoty vstupujúce do kotla sa usadzujú na vykurovacích telesách a znižujú ich vykurovací výkon. Pri výmene poistného ventilu alebo jeho oprave je potrebné úplne vypustiť vodu z ohrievača..
V takýchto prípadoch je medzi hydraulický ventil a vstup do kotla nainštalovaný odpal. K odpalisku je pripojený uzatvárací ventil a potrubie, ktoré odvádza vodu do kanalizácie. Keď je kotol v prevádzke, kohútik je zatvorený a keď je potrebné vypustiť vodu, kohútik sa otvorí a voda sa vypustí. Rovnaké zariadenie je nainštalované na výstupe teplej vody. Na ochranu pred neoprávneným otvorením kohútika je najlepšie odstrániť držadlo a uložiť ho oddelene..
Kde je nainštalovaný poistný ventil??
Na povinnú inštaláciu poistného ventilu je niekoľko požiadaviek.
Poistný ventil by mal byť povinným prvkom akéhokoľvek autonómneho vykurovacieho systému uzavretého typu bez ohľadu na typ kotla. Zároveň, aj keď má kotol vlastnú vstavanú bezpečnostnú skupinu, ktorá obsahuje taký ventil, odborníci dôrazne odporúčajú nainštalovať ďalší – už na samotnom okruhu.
Spravidla stačí jeden ventil na okruh..
Existuje však aj upozornenie. Niekedy sa na prenos tepla do okruhu vo vykurovacom systéme používa výmenník tepla. To znamená, že neexistuje žiadny priamy kontakt cez potrubia medzi hlavným okruhom z kotla a sekundárnym okruhom. To znamená, že tento sekundárny okruh musí mať vlastnú bezpečnostnú skupinu vrátane poistného ventilu.
Každý okruh oddelený od hlavného okruhu, ktorý prijíma teplo cez výmenník tepla, musí mať vlastný poistný ventil..
Presne rovnaká požiadavka platí pre okruh dodávky teplej vody spojený s vykurovaním prostredníctvom nepriameho vykurovacieho kotla. Pokiaľ ventil, samozrejme, nie je zabezpečený konštrukciou samotného kotla.
Na akumulačnom ohrievači vody s priamym ohrevom (elektrický alebo plynový kotol) je potrebný aj ventil. Je pravda, že sa tam už používa niekoľko ďalších modelov, navrhnutých špeciálne pre takúto aplikáciu..
Akumulačný ohrievač vody bez poistného ventilu je bomba zavesená na stene. Navyše, ako vidíte, nie je to citované, pretože to prakticky nie je prehnané. Dôležitosť poistného ventilu pre ohrievač vody je podrobne popísaná v špeciálnej publikácii nášho portálu.
Mohlo by sa zdať, že tlak v celom okruhu je distribuovaný približne rovnako. Optimálnym umiestnením ventilu je však prívodné potrubie po výstupe z kotla – nie bližšie ako 0,5 metra. A pretože ventily sú zvyčajne inštalované ako súčasť takzvanej „bezpečnostnej skupiny“, najvyšším bodom prívodného potrubia sa stáva najlepšie miesto. Aby automatický odvzdušňovací ventil, ktorý je súčasťou skupiny, včas odstránil nahromadené plyny (prirodzene v najvyššom bode), čím sa zabráni tvorbe vzduchovej komory. (Aj keď samotný najvyšší bod je pre poistný ventil, povedzme si úprimne, nie je dôležitý).
Bezpečnostná skupina na prívodnom potrubí po opustení kotla. Mimochodom, dávajme pozor na chybu – medzi kotlom a ventilom je namontovaný kohútik, ktorý by nemal byť.
V tomto prípade je potrebné dodržať veľmi dôležitú požiadavku – medzi kotlom (alebo iným zdrojom tepla, napríklad výmenníkom tepla) a ventilom inštalovaným v tomto okruhu nie sú absolútne neprijateľné žiadne uzatváracie zariadenia. Po – prosím, ale pred ním – úplne neprichádza do úvahy. Vôbec by nemala existovať šanca na náhodné odpojenie bezpečnostného zariadenia od obvodu..
Mimochodom, súdiac podľa zverejnených fotografií, niektorí túto požiadavku šetria. A úplne márne!
Ďalším pravidlom je, že potrubie vhodné pre ventil nemôže byť menšie ako hodnotenie, ktoré je na ňom uvedené! V opačnom prípade zariadenie nemusí fungovať správne. DN je na tele spravidla vyznačený napríklad ¾ “.
Malo by byť správne pochopené, že takéto usporiadanie ventilov nie je vôbec dogma. Prirodzene sa vždy berú do úvahy zvláštnosti vytvoreného vykurovacieho systému. Napríklad „bezpečnostná skupina“ spolu s poistným ventilom môže dobre „korunovať“ hydraulický šíp.
„Bezpečnostná skupina“ v plnej sile sa nachádza na hydrostalku.
Teraz je načase vyplniť takú medzeru, pretože je to veľmi dôležitá informácia pre správny návrh systému! Samostatný článok nášho portálu podrobne hovorí o hydraulickom rozdeľovači alebo hydraulickej šípke vykurovacieho systému..
Existujú aj ďalšie riešenia. Napríklad konzola na pripevnenie k stene expanznej nádrže, ktorá súčasne slúži ako rozdeľovač na pripojenie samotnej nádrže a všetkých zariadení „bezpečnostnej skupiny“ – tlakomeru, poistného ventilu a automatického odvzdušňovača.
Konzola na zavesenie expanznej nádrže, ktorá je súčasne zberačom pre nádrž aj pre celú „bezpečnostnú skupinu“.
Mimochodom, nikto vás nenúti umiestniť všetky tri tieto zariadenia dohromady – ide len o to, že ich kombinácia je pohodlnejšia pre každodenné ovládanie. Ak si želáte, môžete si kúpiť poistný ventil, ktorý už má vstavaný manometer – tiež veľmi dobré riešenie..
„Dva v jednom“ – poistný ventil so vstavaným tlakomerom.
Pokiaľ ide o vetracie otvory, vec sa spravidla neobmedzuje iba na túto vec – niekoľko takýchto separátorov je inštalovaných v najzraniteľnejších oblastiach systému z hľadiska akumulácie plynu..
Pravdepodobne nebude veľmi dobré, ak voda, keď sa spustí ventil, jednoducho vyleje na podlahu. Preto sa pokúšajú pripojiť k výstupnému potrubiu potrubie, ktoré odstráni prebytočné chladivo do kanalizácie..
Pevná rúra do kanalizácie však tiež nie je najlepším riešením. Faktom je, že ventil, ako je už zrejmé, vyhladzuje núdzovú situáciu, ale nijako ju neopravuje. To znamená, že by malo byť veľmi dôležité, aby vlastník domu alebo bytu videl, že ventil bol spustený – to je jasný signál niektorých problémov a potreby naliehavého hľadania riešenia problému.
Preto sa odporúča pripojiť odtokové potrubie nie priamo k ventilu, ale cez špeciálny lievik na prerušenie prúdu..
Poistný ventil s pripevneným lievikom s tryskou. Odvodňovacie potrubie pôjde ďalej z tohto lievika..
Pri tomto prístupe nebude ovládanie ventilu ignorované – prejaví sa určitými znakmi (hluk prúdu, špliechanie na podlahu atď.)
Prečo môže byť ventil spustený?
Dôvodov, prečo sa ventil prejavuje kvapkaním alebo rozliatím chladiacej kvapaliny, môže byť niekoľko. Nie všetci sú rovnako vážni, ale v každom prípade reakcie, overenie – každý z nich si to zaslúži.
Asi najvážnejším dôvodom je porucha alebo nestabilná prevádzka termoregulačného systému samotného vykurovacieho kotla. Iste, bude sa spúšťať často a s veľkým množstvom vody..
Vyvolajte netesnosť ventilu, ktorá môže spôsobiť poruchu expanznej nádrže. Môže to byť počiatočná nesprávna konfigurácia (ale potom sa to prejaví pomerne rýchlo). Zo skrytých dôvodov – poškodenie membrány alebo porucha vsuvky, cez ktorú bol odvzdušnený vzduch čerpaný do „suchej“ komory. Pri takýchto poruchách systému začnú náhle tlakové skoky, až po vodné kladivo, čo vedie ku krátkodobým, ale pomerne častým otváraniam ventilov.
Pri limitných hodnotách tlaku v systéme môže ventil tiež mierne pretekať. Presnosť pružinových zariadení nie je vynikajúca, rádovo ± 20%, takže tento jav nie je vylúčený. Ukončiť – presnejšie nastavenia systému s výberom vhodného vybavenia.
Jednou z možných príčin je aj opotrebovanie ventilov. Vyššie už bolo povedané, že po niekoľkých plnohodnotných spusteniach sa ventil a priori začne „skrutkovať“ a je lepšie ho buď opraviť (ak sa opravuje), alebo ho nahradiť novým..
Áno, a bez spustenia – napriek tomu sa jar môže časom začať „unavovať“. A okrem toho sa niekedy objavuje podkopávanie kvôli úniku chladiacej kvapaliny pozdĺž stonky. Pravdepodobne je to tiež dôvod premýšľať o oprave alebo skôr o výmene.
Operáciu môže teoreticky spôsobiť aj vákuum na výstupnom potrubí. Ale hovoriť o tom nie je vážne. Navyše, ak sa spojenie uskutoční s prerušením prúdu.
Ako vypustiť vodu ventilom?
Pri diagnostikovaní porúch sa voda zvyčajne vypúšťa. Existujú však aj iné situácie, keď je tento postup potrebný..
Vidiecke kotly. Na konci letnej chaty je potrebné vypustiť vodu, aby nedošlo k zamrznutiu. Ignorovanie stavu povedie v zime k roztrhnutiu kotla..
Havária V tomto prípade bude potrebné vyprázdniť nádrž kotla z vody, aby sa odstránili poruchy vo vodovodnom systéme..
Niektoré inštalácie nie sú navrhnuté tak, aby vydržali dlhší čas bez vody. Tieto informácie sú uvedené v návode na použitie. V tomto prípade príde na záchranu balená voda..
Pomocou poistného ventilu sa voda vypúšťa plynulejšie a bezpečnejšie. Na uvoľnenie kontajnera musíte vykonať niekoľko manipulácií..
Vykurovacie zariadenie je pod určitou úrovňou tlaku, preto je potrebné uzavrieť uzatvárací prvok vstupu studenej vody. Ďalej by ste sa mali pokúsiť čo najviac uvoľniť vodu z vodovodu..
Potom, čo je voda úplne preč, je kohútik zatvorený. Na ventile je páka. Vypúšťanie sa začne hneď, ako do nádrže vstúpi vzduch. Ak je ohrievač vody vybavený zástrčkou, musí byť odstránený. Ak nie je žiadny technický otvor, otvorí sa ďalší kohútik na vypustenie vody. Nachádza sa na potrubí.
Vstupujú vzduchové hmoty a voda je odvádzaná výtokom na poistnom ventile.
Vypúšťanie je dlhý proces, ale nevyžaduje veľa úsilia a špeciálnych zručností. 50-80 litrový ohrievač vody bude prázdny asi po 1,5-2 hodinách. Ak dôjde k akumulácii kalu vo ventile, odtok vody bude trvať 3 až 4 hodiny..
Pravidlá inštalácie a nastavenia
Po naplánovaní samoinštalácie poistného ventilu na vykurovanie by ste mali vopred pripraviť sadu nástrojov. V práci sa nezaobídete bez nastaviteľných kľúčov a kľúčov, krížového skrutkovača, klieští, meradla, silikónového tmelu.
Pred začatím práce musíte určiť vhodné miesto na inštaláciu. Poistný ventil sa odporúča namontovať na prívodné potrubie v blízkosti výstupu z kotla. Optimálna vzdialenosť medzi prvkami je 200-300 mm.
Všetky kompaktné poistky pre domácnosť sú vybavené závitom. Na dosiahnutie úplnej tesnosti pri zaskrutkovaní je potrebné potrubie utesniť kúdelom alebo silikónom. Je nežiaduce používať pásku FUM, pretože nie vždy odoláva kriticky vysokým teplotám.
V regulačnej dokumentácii, ktorá sa dodáva s každým zariadením, je inštalačný proces zvyčajne naplánovaný krok za krokom..
Niektoré kľúčové pravidlá inštalácie sú rovnaké pre všetky typy ventilov:
ak poistka nie je namontovaná ako súčasť bezpečnostnej skupiny, vedľa nej je umiestnený tlakomer;
v pružinových ventiloch musí mať os pružiny striktne zvislú polohu a musí byť umiestnená pod telom zariadenia;
v zariadení s pákovým nákladom je páka umiestnená vodorovne;
na úseku potrubia medzi vykurovacím zariadením a poistkou nie je dovolené inštalovať spätné ventily, kohútiky, uzatváracie ventily, obehové čerpadlo;
aby sa zabránilo poškodeniu telesa pri otáčaní ventilu, je potrebné vybrať kľúčom zo strany, kde sa vykonáva skrutkovanie;
odtokové potrubie, ktoré privádza chladivo do kanalizačnej siete alebo spätné potrubie, je spojené s výstupným potrubím ventilu;
výstupné potrubie nie je pripojené priamo k kanalizácii, ale je vybavené lievikom alebo jamou;
v systémoch, kde je cirkulácia tekutiny prirodzená, je poistný ventil nastavený na najvyšší bod.
Menovitý priemer zariadenia je zvolený na základe metód vyvinutých a schválených spoločnosťou Gostekhnadzor. Pri riešení tohto problému je múdrejšie vyhľadať pomoc profesionálov..
Ak to nie je možné, môžete na výpočet skúsiť použiť špecializované online programy.
Aby sa znížili hydraulické straty počas tlaku média na ventilový kotúč, inštalácia núdzového zariadenia sa vykonáva so sklonom k kotolni.
Nastavenie ventilu je ovplyvnené typom upínacej konštrukcie. Pružinové zariadenia majú uzáver. Predtlačenie pružiny sa nastaví jej otáčaním. Presnosť nastavenia týchto produktov je vysoká: +/- 0,2 atm.
V pákových zariadeniach sa úpravy vykonávajú zvýšením hmotnosti alebo pohybom bremena..
Po 7-8 operáciách v nainštalovanom núdzovom zariadení sa pružina a doska opotrebujú, v dôsledku čoho môže dôjsť k porušeniu tesnosti. V tomto prípade je vhodné vymeniť ventil za nový..
Inštalácia a montáž
Na zaistenie bezpečnej prevádzky plynovodov a vodovodov sa pri inštalácii ochranných jednotiek odporúča dodržať nasledujúce požiadavky:
Neinštalujte uzatváracie ventily a filtre na potrubia vhodné pre bezpečnostné zariadenia a na potrubia na zníženie tlaku..
Os pružinovej armatúry musí byť inštalovaná vertikálne. Jednotka musí byť voľne prístupná na výmenu a nastavenie..
Páka bezpečnostného mechanizmu pákového typu musí byť pri inštalácii umiestnená vodorovne.
Pred armatúru na reguláciu tlaku musí byť nainštalovaný tlakomer..
Inštalácia manometra na potrubie
V závislosti od prevádzkového média môže byť výtlačné potrubie nasmerované: do atmosféry pre paru a plynné neagresívne médiá. Pri horúcej vode by mal byť odtok nasmerovaný do špeciálnej nádoby alebo späť do systému. Ak je v potrubiach agresívne médium, vypúšťanie by malo byť vypúšťané iba do uzavretej nádrže..
Dĺžka potrubia od zariadenia k inštalácii ochrannej jednotky by mala byť minimálna. V tejto oblasti nie je dovolené spájať vetvy na výber pracovného média..
Poistný ventil pre vykurovací systém je možné nainštalovať na niekoľko miest na potrubí, pričom prietok pracovného média potrubím musí byť 1,25 -krát väčší ako celkový prietok inštalovaných zariadení.
Inštalácia zariadenia v kotolni
Pred uvedením systému do prevádzky je nevyhnutné skontrolovať správne nastavenie poistného ventilu, ako aj jeho schopnosť vrátiť sa do pôvodnej polohy a zaistiť tesnosť..
Potrebné nástroje a materiály
Na inštaláciu ventilu budete potrebovať:
nastaviteľný kľúč;
dym – páska alebo kúdeľ;
špeciálna pasta na tesnenie škár.
Postup práce
Každý výrobok určený na uvoľnenie pretlaku je vybavený pokynmi na inštaláciu, ktoré by ste si mali pred začatím práce pozorne prečítať. Pred inštaláciou musíte tiež odpojiť ohrievač vody od siete a vypustiť z nej vodu. Ventil by mal byť umiestnený na prívode studenej vody až po kohútik. Postup inštalácie ventilu je nasledujúci:
označenie miesta inštalácie;
odstránenie časti potrubia s veľkosťou zodpovedajúcou dĺžke telesa zariadenia;
závitovanie na koncoch rúr:
pokrytie závitovej časti kúskom alebo dymovou páskou;
naskrutkovanie ventilu na závit potrubia;
pripojenie k inému potrubiu potrubím vedúcim do kanalizácie.
utiahnutie závitového spoja nastaviteľným kľúčom;
utesnenie križovatky špeciálnou pastou;
nastavenie zariadenia podľa hodnôt pasu (ak je to potrebné).
Regulátor tlaku
Prevádzka batérií a čerpadla je narušená kvôli vysokým alebo nízkym úrovniam tlaku. Správna regulácia vo vykurovacom systéme pomôže vyhnúť sa tomuto negatívnemu faktoru. Tlak v systéme hrá významnú úlohu pri zabezpečovaní vstupu vody do potrubí a radiátorov. Tepelné straty sa znížia, ak je tlak štandardizovaný a udržiavaný. Tu prichádzajú na pomoc regulátory tlaku vody. Ich poslaním je v prvom rade chrániť systém pred prílišným tlakom. Princíp činnosti tohto zariadenia je založený na skutočnosti, že ventil vykurovacieho systému umiestnený v regulátore slúži ako ekvalizér úsilia. Regulátory sú klasifikované podľa typu tlaku: štatistické, dynamické. Voľba regulátora tlaku je potrebná na základe kapacity. Toto je schopnosť prejsť požadovaným objemom chladiacej kvapaliny za prítomnosti požadovaného konštantného poklesu tlaku..
Pneumohydraulický akumulátor
Pneumohydraulický akumulátor (obr. 66) pozostáva z pneumatických valcov, pneumohydraulického valca a riadiaceho systému. Vzhľadom na nebezpečenstvo výbuchu zmesi olejových pár so vzduchom sú pneumatické valce naplnené inertným plynom – dusíkom, argónom atď..
Miesto inštalácie poistných ventilov
Pri výbere miesta na inštaláciu bezpečnostných zariadení je potrebné dodržať niekoľko pravidiel:
Impulzné ventily musia byť inštalované vo vnútri, pričom sa musí vziať do úvahy, pre aké podnebie sú určené (mierne alebo tropické)..
Pri údržbe, opravách, montáži a demontáži výrobkov sa odporúča zorganizovať miesto tak, aby tieto akcie boli bez vyrezávania z vodovodného systému..
Inštaláciu vykonajte podľa projektových pracovných výkresov.
Hlavný ventil je namontovaný zváraním k armatúre iba zvisle nahor. Odchýlka je možná, ale nie viac ako 0,2 mm na 100 mm výšky ochranného zariadenia.
Pri zváraní vylúčte možnosť striekania, otrepov, vodného kameňa do jeho dutiny.
Švy po varení je potrebné tepelne spracovať na základe požiadaviek súčasných pokynov na inštaláciu zariadenia pre vodovodný systém.
Je zakázané inštalovať uzatváracie zariadenia a filtre na potrubia, ktoré sú vhodné pre ventily a potrubia na odľahčenie tlaku..
Páčka ventilu je inštalovaná horizontálne.
Aby ste mohli ovládať tlak, musíte pred armatúru umiestniť manometer..
Ventil pre vykurovací systém je možné nainštalovať na niekoľko miest v potrubí.
Nastavenie poistných ventilov
Nastavenie ochranných zariadení sa vykonáva po inštalácii a prepláchnutí systému..
Poistné ventily sa kontrolujú v niekoľkých fázach:
Nastavenie tlaku, ktoré je nastavené mierne nad limit pracovného tlaku.
Kontrola tlaku pri otváraní by nemala prekročiť minimum. Zodpovedá normálnej prevádzke. Tlak v pružinovom poistnom ventile je možné nastaviť otáčaním nastavovacej skrutky, ktorá stláča pružinu. Páka nastaviteľná zmenou hmotnosti nákladu.
Kontrola úplného otvorenia a zatvorenia.
Úpravu je možné vynechať pre bezpečnostné zariadenia, v ktorých je tlak stanovený výrobcom.
Poistný ventil možno považovať za pripravený na prevádzku, ak je zaistená vzduchotesnosť a vodotesnosť, uzávierka sa dobre otvára a zatvára, tlak na začiatku otvárania a zatvárania má odchýlky v prijateľnom rozsahu pre tento typ (pozri pas zariadenia).
Frekvencia kontroly poistných ventilov – raz za štvrťrok.
Po všetkých nastavovacích manipuláciách je potrebné zapečatiť, priradiť číslo a aplikovať ho na telo ochranného zariadenia (alebo na dosku, ktorá je privarená k telu ventilu, označuje: miesto inštalácie, tlak), zostavte prevádzkovú kartu alebo technologický pas.
Akt nastavenia
Certifikát nastavenia poistného ventilu je povinným dokumentom. Je to napísané na každom ventile. Formu aktu je možné prispôsobiť.
Ak sa zmenia podmienky na úpravu zariadenia, potom sa do dokumentu nevyhnutne urobia záznamy. Pri čine musíte vyplniť všetky body. Ak neexistujú žiadne samostatné údaje, napíšte: „Údaje nie sú povinné“.
Tento zákon tiež označuje províziu, ktorá akceptuje pripravenosť zariadenia na prevádzku. Na konci dokumentu sú podpisy členov tejto komisie povinné..
Vykorisťovanie
Trvanlivosť ochranných mechanizmov závisí od dodržania všetkých podmienok technickej prevádzky. Počas prevádzky ochrannej jednotky v dôsledku opotrebovania hlavných častí môžu nastať nasledujúce chyby:
Netesnosti sedla. Vada môže nastať v dôsledku vnikania kovových triesok a prítomnosti škrabancov na sedadle. Porucha sa odstráni lapovaním sedadla alebo výmenou za podobné kovanie.
Podcenený otvárací tlak zariadenia v dôsledku straty jeho elastických vlastností ventilovou pružinou alebo nesprávneho nastavenia. Na odstránenie poruchy je potrebné vymeniť pružinu alebo samotné kovanie, nastaviť tlak, skontrolovať jeho činnosť a nasadiť tesnenie..
Ak je potrebná výmena jednotky za účelom opravy, potom nemožno na jej mieste dočasne vymeniť zástrčku alebo ventil. Z dôvodu bezpečnosti zariadenia je potrebné vopred vybrať ventil s presne rovnakými vlastnosťami a nainštalovať ho iba namiesto odstráneného..
Ak počas prevádzky dôjde k pulzácii, rýchlemu otváraniu a zatváraniu uzávierky zariadenia, potom takáto porucha môže spôsobiť nežiaduce vibrácie potrubí, ktoré môžu viesť k ich deformácii. Dôvodom môže byť nesúlad medzi rozmermi prierezu hlavného potrubia a potrubia pripojeného k jednotke. Na odstránenie závady je potrebné počas inštalácie nainštalovať potrubia rovnakého úseku..
Ako vymeniť zlomený poistný ventil na ohrievači vody
Práce na výmene ventilov sa vykonávajú v nasledujúcom poradí:
Najprv vypustíme vodu z ohrievača a odpojíme ho od napájania.
Vypli sme prívod studenej a horúcej vody do zariadenia. Za týmto účelom zatvorte oba ventily na ohrievači vody. Ak tam nie sú, jednoducho prerušia prívod vody do bytu..
Ďalej v dome otvoríme dve rôzne kohútiky. Na jednom mixéri otvorte kohútik horúcej vody a na druhom mixéri studenú vodu..
Teraz otvoríme kohútiky na kotle a vypustíme zvyšnú vodu.
Odpojte flexibilnú hadicu od armatúry spiatočky.
Odskrutkujeme starý ventil a na jeho miesto nainštalujeme nový výrobok.
Zatvoríme všetky kohútiky v dome a pripojíme jednotku k systému napájania.
Ak v súkromnom dome vôbec nie je systém dodávky teplej vody, kvapalina sa vypustí a zariadenie sa vypne v rovnakom poradí, s výnimkou bodu s otvorením zmiešavača teplej vody a zatvorením kohútika na teplovodné potrubia.
Na čo je to potrebné?
Tento prvok ohrievača vody je navrhnutý tak, aby zaisťoval bezpečnosť zariadenia v prípade poklesu tlaku vznikajúceho počas prevádzky. Teplonosné kvapaliny majú tendenciu pri zahrievaní expandovať. Ak jeho teplota presiahne 80-90 °, potom sa jeho objem zvýši až o 3%. V klasickom 50-litrovom ohrievači teda musíte niekde dať 1,5 litra vody. Základným princípom poistného ventilu kotla je vypúšťanie prebytočnej teplej vody..
Ak nenainštalujete ochranu, môžete zabudnúť na správnu funkciu ohrievača vody, aj keď sú dodržané ostatné prevádzkové odporúčania. Skôr alebo neskôr bude prekročený prívodný tlak a prebytočná chladiaca kvapalina bude vypustená do priestoru vodovodných potrubí alebo do záchodovej nádrže. Nie je to len energeticky náročné, ale časom to spôsobuje aj problémy..
Pre veľké kotly
Všetky vyššie uvedené modely sú vhodné pre ohrievače vody do 50-60 litrov. Pre väčšie kotly sú k dispozícii aj iné modely, z ktorých mnohé majú vstavané ďalšie zariadenia. Obvykle je to guľový ventil a / alebo manometer – na reguláciu tlaku.
Pre kotly do 200 litrov
Pripojenie na vypúšťanie vody tu má štandardný závit, takže so spoľahlivosťou upevnenia nebudú žiadne problémy. Takéto zariadenia už majú pomerne vysokú cenu, ale ich kvalita a spoľahlivosť sú oveľa vyššie..
S tlakomerom a originál
Nie každému sa tieto zariadenia na pohľad páčia. Pre tých, ktorí kladú veľký dôraz na estetiku, sa vyrábajú veľmi atraktívne zariadenia. Ich cena je však porovnateľná s cenou drahého ohrievača vody, ale krásna.
Vyteká z ventilu? Čo robiť?
Ak kvapká z poistného ventilu pre kotol alebo z kotla uniká, je potrebné pochopiť, prečo sa to deje a ako tento problém vyriešiť bez poškodenia ohrievača vody.
Ak pri zahrievaní vody kvapká, je to v poriadku, pretože voda sa zahrievaním rozpína a vytvára sa extra tekutina, ktorá pomáha vypúšťať ďalšie tyčinky..
Keď prúdi nepretržite alebo bez zahrievania, potom:
príliš vysoký tlak;
poistný ventil je poškodený a je potrebné ho vymeniť.
V druhom prípade je potrebné k odtokovému otvoru pripojiť hadicu, aby sa zbavila vody. V takom prípade neponárajte spodný koniec hadice do vody. Ak dôjde k silnému úniku, musíte ventil skontrolovať pomocou manometra. Ak tlak vody prekročí 3 atm, musíte nainštalovať regulátor, ktorý zníži tlak. Tento postup môže vykonať iba odborník, pretože budú potrebné zručnosti a skúsenosti.
Ohrievač vody môže zastaviť ohrev, pretože z ventilu uniká voda. To je možné, ak je zariadenie v prevádzke. Pritom sa bude brať do úvahy spotreba elektrickej energie, žiarovka bude svietiť, ale voda teplotu vôbec nezvyšuje.
Najistejším riešením v prípade poruchy ohrievačov vody je zavolať majstra, ktorý problémy rýchlo a ľahko odstráni, bude schopný nezameniteľne nájsť koreň všetkých problémov.
Inštalácia. Kam zaradiť?
Aby kotol fungoval bez problémov, je nutnosťou inštalácia poistného ventilu. Mnoho výrobcov vybavuje ohrievače vody značkovými ventilmi. Ak tam nie je, musíte si ho kúpiť. Je potrebné vyberať na základe prípustného tlaku. Tieto informácie sú uvedené v pokynoch.
Inštalácia sa vykonáva s adaptérmi aj bez nich. Existujú určité pravidlá, ktoré treba dodržiavať.
Prvok musí byť umiestnený na potrubí dodávajúcom vodu do kotla, na mieste, kde vstupuje do nádoby.
Správne umiestnenie ventilu – medzi uzatváracím ventilom a nádobou. Keď sa závit zhoduje, naskrutkuje sa na trysku nádrže a potom sa na ňu naskrutkuje kohútik.
Inštalácia prvku sa vykonáva výlučne s prihliadnutím na smer šípok. Každé spojenie je ošetrené tmelom.
Vlákna sú pevne utiahnuté, aby sa zabránilo budúcim únikom. Nemali by ste však príliš tlačiť, pretože môžete zlomiť niť alebo poškodiť bronzové puzdro.
Inštalácia poistného ventilu pre kotol nie vždy prebieha podľa rovnakého algoritmu, pretože ohrievače vody sa navzájom líšia, podobne ako ventily. Mnoho modifikácií je vybavených aktivačným regulátorom. Reagujú na úroveň tlaku. Nastaviteľné podľa princípu uvoľnenia / utiahnutia tlačnej pružiny. Musíte pochopiť, že všetky systémy a mechanizmy sú regulované vo výrobnom procese, a nemali by ste sa o reguláciu pokúšať nezávisle.
Aby sa skontrolovala kvalita inštalácie ventilu, čerpá sa voda. Ak dôjde k úniku, môžete sa pokúsiť mierne utiahnuť závit, kým neprestane kvapkať. Ak je únik silný, budete ho musieť vykonať znova.
Pravidlá a normy
Používanie poistných ventilov sa riadi národnými a priemyselnými normami, prevádzkovými predpismi a technickými pokynmi..
Pre tlakové nádoby platia tieto regulačné dokumenty:
(PB 03-576-03). Bezpečnostné pravidlá pre nádoby a tlakové zariadenia.
„Kotol & Kód tlakovej nádoby »Americká norma.
Národná norma pre bezpečnostné ventily GOST 24570-81.
Systémy chránené núdzovým príslušenstvom v prípade abnormálnej prevádzky alebo nehody predstavujú značnú hrozbu pre priemyselnú a verejnú bezpečnosť. Preto na ich návrh, montáž, inštaláciu, prevádzku dohliadajú autorizované orgány, ktoré monitorujú dodržiavanie požiadaviek pravidiel a noriem vo všetkých fázach životného cyklu zariadenia. V Ruskej federácii je to zverené Rostekhnadzoru.
Ako skontrolovať použiteľnosť
Údržbu môžete skontrolovať zapnutím ohrievača vody (súčasne neotvárajte kohútik teplej vody) a čakať, kým sa voda úplne nezohreje na maximálnu možnú teplotu. Po určitom čase by mala z bezpečnostného ochranného mechanizmu odkvapkať prebytočná voda..
Ventil nebude fungovať, ak:
kohútik prívodu teplej vody je chybný (tlak sa ním uvoľní);
termostat je nastavený na 30-40 ° C (voda sa neohreje do takej miery, že tlak vo vnútri nádrže dosiahne prípustnú úroveň);
prevádzkový tlak poistného ventilu je vysoký, nezodpovedá kapacite zariadenia na ohrev vody (maximálny prípustný tlak v zásobníku nebude stačiť na spustenie mechanizmu poistného ventilu. Môže mať nebezpečné dôsledky).
Voda z ventilového zariadenia sa musí pravidelne vypúšťať. Ak sa tak nestane a všetky vyššie uvedené prípady sú vylúčené, samotná poistka je chybná. Po kontrole jeho výkonu je potrebné ho vymeniť za nový.
Na zariadenie na ohrev vody musí byť nainštalovaný bezpečnostný mechanizmus, aby bola zaistená dlhá, bezproblémová a bezpečná prevádzka zariadenia. Mali by ste zvoliť najvhodnejšiu možnosť pre všetky konštrukčné a funkčné parametre, inak budú jej činnosti neúčinné a dokonca nebezpečné. V takom prípade je potrebné pravidelne kontrolovať jeho prevádzkyschopnosť, približne raz za mesiac. Ak sa zistí porucha, vymeňte nefunkčný ventil za nový..
Je veľmi nebezpečné nezávisle ho vylepšovať, nahradiť ho mechanizmom spätného ventilu. To povedie k nepríjemným následkom, kvôli ktorým je pravdepodobné, že budete musieť vymeniť zakúpený ohrievač vody za nový..
Čo sa môže stať pri absencii ochrany kotla
Kritickejšia situácia môže nastať, keď tlak vody vo vodovodnej sieti prudko klesne. Obvykle sa to stáva často v noci, keď príslušné služby vykonávajú nepredvídané opravy alebo údržbu a vypínajú prívod studenej vody. V tomto prípade úplné vypustenie vody z kotla vedie k vyhoreniu vykurovacieho telesa..
Aby sa predišlo takýmto situáciám, mnoho „smútku Kulibinovcov“, ktorí si neuvedomujú zložitosť situácie, vložili do systému vybavenia ohrievačov vody obyčajné spätné ventily. Nechápu však, že do svojich domovov sadia „časovanú bombu“..
Koniec koncov, ohrievač vody je komplexné zariadenie tepelného inžinierstva, jeho automatizácia a termostat môžu tiež zlyhať v najnevhodnejšom okamihu. Potom môžu byť udalosti veľmi smutné. Ak je materiál, z ktorého je nádrž na ohrievač vody vyrobený, vybraný správne, potom k varu nedochádza, pretože bod varu sa tu pohybuje nad obvyklých 100 stupňov a situácia je pod kontrolou. Ak však materiál nezodpovedá pevnostným charakteristikám, potom ak sa omylom otvorí vodovodný kohútik v byte, vnútorný tlak nádrže môže prudko klesnúť, teplota varu vody sa vráti na 100 stupňov a potom lavínový prúd pary sa objavuje rýchlosťou blesku, čo môže viesť k mechanickému poškodeniu hraníc nádrže a silnému výbuchu.
Poruchy, ich príčiny a odstránenie
Na zníženie tlaku v prívode vody je nainštalovaný redukčný prevod
Existujú dva typy porúch: voda tečie stále alebo úplne neprúdi. Ak nájdete niektorý z nich, je dôležité vziať do úvahy, že odvzdušnenie kvapaliny počas procesu zahrievania je normálne a takto má systém fungovať. Je dovolené vypúšťať, keď kotol nefunguje..
Napríklad ventilový mechanizmus je navrhnutý pre 6 barov a tlak priamo v prívode vody je 7 barov. Kým voda neklesne, bude postupne krvácať. Ak sa situácia opakuje, budete ju musieť zmeniť alebo nainštalovať reduktor pri vchode do bytu alebo domu.
Vlastnoručná inštalácia
Schéma inštalácie ventilu na prívod studenej vody
Poistky sa vyberajú podľa tlaku, na ktorý je jednotka chránená pred núdzovými situáciami navrhnutá (je to uvedené v pase). Voľba je ovplyvnená objemom nádrže deklarovaným v charakteristikách, podľa ktorých sú limity odozvy navrhnuté pre 6, 7, 8 a 10 barov. Jeho inštalácia je jednoduchá: na závit sa navinie malá páska FUM alebo naolejovaný kúdeľ, načo sa samotný výrobok naskrutkuje na pracovnú rúrku. Zariadenie sa rukou zaskrutkuje, až kým sa nezastaví, a potom sa urobia ďalšie dve otáčky kľúčom..
Postup je nasledovný:
Je určené miesto pre inštaláciu nastavovacieho zariadenia. Je zvolený v závislosti od toho, aký druh vody majú byť ventily inštalované na ohrievači vody – najčastejšie na prívode studenej vody.
Prítomnosť guľového ventilu sa berie do úvahy – je potrebné vyprázdniť nádrž pred zimným skladovaním.
Ventil pre kotol je často umiestnený na strane odpaliska, namontovaného priamo na vstupnom potrubí.
Testovanie
Na kontrolu prevádzkyschopnosti ventilového výrobku je k dispozícii páka na zníženie tlaku. Keď je ohrievač vypnutý, niekoľkokrát zdvihnite páčku, aby sa tieto prebytky znížili. Potom, čo voda prestane kvapkať, počkajte, kým sa nezačne ohrievať. Ak tekutina naďalej prúdi, pružinový mechanizmus je pravdepodobne upchatý. V takom prípade je skladací model rozobraný, vyčistený a vložený na pôvodné miesto. V prípade neoddeliteľného ventilu bude potrebné ho nahradiť novou, predtým zakúpenou vzorkou.
Oveľa horšie je, ak voda netečie do vstupného potrubia. Dôvodom je vzhľad zablokovania samotného ventilu alebo výstupnej armatúry. Po skontrolovaní týchto miest, v prípade absencie výsledku, budete musieť výrobok vymeniť.
Profesionálne odporúčania pre inštaláciu
Aj taký jednoduchý postup, akým je inštalácia ventilov, je založený na splnení niektorých pravidiel. Napríklad návrh miestnosti často vyžaduje tímy pre maskovanie potrubí a zabezpečenie..
Môžete skryť zariadenia, ale sú splnené tri podmienky:
dĺžka flexibilného vedenia alebo potrubia od poistky k nádrži by nemala presiahnuť 2 m, inak dôjde k nadmernému dodatočnému tlaku na ventilovú pružinu;
ideálna inštalácia poistky – priamo na armatúru kotla, a ak to nefunguje, inštalácia odpaliska je stále vylúčená;
na údržbu armatúr by mal byť nainštalovaný technický poklop.
Mnoho ľudí sa znepokojuje, keď vidí kvapky vody na ventilovej trubici. Je to normálne a znamená to, že zariadenie funguje..
Čas od času dochádza v potrubí k malým nárastom tlaku, ktoré vyvolávajú minimálny výtok tekutiny. Musíte si robiť starosti, keď sa voda buď vôbec neobjaví, alebo nepretržite leje.
Časť vedenia medzi ohrievačom vody a poistkou by mala byť minimálna. Nie je to potrebné z estetických dôvodov, ale aby sa v potrubiach nevytváral dodatočný tlak.
Malo by sa pamätať na to, že samoobslužná aktualizácia bezpečnostných zariadení je prísne zakázaná. Ak potrebujete ventil 0,8 MPa, musíte si kúpiť taký nový produkt a nepokúšať sa nejako zmeniť alebo upraviť zariadenie o 0,7 MPa..
Odporúčania pri výbere
Mosadzné ventily majú nízky koeficient tepelnej rozťažnosti, zriedka sa lámu, nedeformujú sa
Pred kúpou konkrétneho bezpečnostného zariadenia je potrebné podrobne si preštudovať technické parametre kotolne. Dôrazne sa odporúča, aby ste si pozorne prečítali pokyny výrobcu, ktoré určujú hraničné parametre zariadenia..
Pri výbere požadovaného ventilu zohrávajú významnú úlohu nasledujúce kritériá:
výkon vykurovacej jednotky;
prípustný tlak v systéme pre tepelný výkon vykurovacieho zariadenia;
priemer ventilu.
Okrem vyššie uvedeného je potrebné skontrolovať, či má regulátor tlaku ochranného mechanizmu rozsah vhodný pre parametre vykurovacej jednotky. Reakčný tlak by mal prekročiť prevádzkovú hodnotu normálneho fungovania systému o 25-30%.
Posledné rady
Ak vás živo zaujíma bezpečnosť kotolne a spoľahlivá prevádzka vykurovacích zariadení, odporúčame vám pri kúpe armatúr dôkladne preštudovať sortiment. Faktom je, že na trhu sa objavujú nové užitočné produkty, ktoré nemožno hodnotiť v rámci tohto článku, ale môžu byť pre vás užitočné..
Prevádzkový moment. Monitorujte stav poistných ventilov, aby ste včas zistili prevádzku a pochopili dôvody. Nasmerujte zariadenia na tepelný výboj do kanalizačného lievika výbuchom prúdu – neočakávané striekanie vody v kotolni a mokré stopy dajú jasne najavo, že došlo k núdzovej situácii.
Bezpečnostné pružinové ventily – všetko o konštrukcii a inštalácii
Na čo slúži poistný ventil??
Niektoré z nich už boli spomenuté v úvodnej časti článku. Je to jednoduché – so zvýšením teploty vo vykurovacom systéme (keď je kotol v prevádzke) má chladiaca kvapalina tendenciu expandovať.
Čiastočne sa mu to darí – práve na tieto účely je v každom systéme k dispozícii expanzná nádrž. A v našej dobe sa systémy začali vyrábať prevažne uzavretého typu, to znamená s uzavretou expanznou nádržou membránového alebo balónového typu..
V takýchto nádržiach je vzduchová komora, ktorá je vopred nafúknutá určitým tlakom. Pod vplyvom chladiva expandujúceho v objeme (a je to jediný spôsob, ako voľne expandovať) sa vzduchová komora zmršťuje, tlak v nej a v systéme ako celku sa zvyšuje.
Zariadenie ani princíp činnosti expanznej nádrže uzavretého vykurovacieho systému nie sú obzvlášť komplikované.
Pri správne vypočítaných parametroch vykurovacieho systému takýto kompenzačný článok úplne postačuje na udržanie optimálnej rovnováhy teploty, objemu a tlaku chladiacej kvapaliny. Navyše v autonómnych systémoch nikdy nefungujú s príliš vysokými tlakmi. Pri nútenej cirkulácii pomocou čerpacieho zariadenia spravidla tlak v potrubiach obvodov len zriedka stúpne nad hranicu dvoch technických atmosfér (2 atm, 2 bar alebo 0,2 MPa), a to aj napriek tomu iba pri maximálnych teplotách vykurovacieho média . V súlade s tým je vzduchová komora expanznej nádrže predbežne čerpaná na asi 1,5 atm..
V takýchto systémoch bude maximálny tlak 3 atmosféry viac než dosť a nie je potrebné sa nad neho povznášať. To môže nepriaznivo ovplyvniť integritu potrubí položených obvodov, tvaroviek, výmenníkov tepla. Niektoré radiátory a konvektory „nemajú radi“ vysoký tlak.
V uzavretých vykurovacích systémoch funguje poistný ventil v duete s expanznou membránovou nádržou.
Ak je počas návrhu systému všetko správne vypočítané, tlak by nemal stúpnuť nad prahovú hodnotu, ktorá je preň stanovená. Ale čokoľvek sa stane, napríklad dočasná porucha termostatického ovládania kotla. Alebo prielom membrány expanznej nádrže, uvoľnenie vzduchu z jej „suchej“ komory v dôsledku poruchy vsuvky. Stávajú sa aj ďalšie problémy. V takýchto podmienkach môže tlak v systéme začať nekontrolovane stúpať, prekročiť hornú prípustnú hranicu. K čomu to niekedy vedie – je lepšie nehovoriť
A aby sa predišlo následkom, je potrebný iba poistný ventil. Akonáhle tlak dosiahne hraničnú značku, spustí sa, ventil sa otvorí a uvoľní prebytočné chladivo do odtoku. Tým sa normalizuje úroveň tlaku, čo dáva majiteľom čas na uvedenie systému do poriadku, aby zistil poruchu, ktorá spôsobila núdzovú situáciu.
To znamená, že ventil je vybraný (alebo upravený, ak je k dispozícii taká možnosť) na maximálny prípustný tlak chladiacej kvapaliny vo vykurovacom okruhu.
Ako funguje poistný ventil?
Poistný ventil pozostáva z:
Ventily sa vyrábajú v dvoch verziách: s ručným ovládaním tlaku a s výrobným nastavením. Prahová hodnota modelov prvého typu je stanovená nezávisle, v druhom prípade výrobca nainštaluje ochranný kryt, ktorý bráni rekonfigurácii produktu.
V prípade nestlačiteľných médií používajte produkty proporcionálnej akcie. Zdvih uzávierky v nich prebieha rovnomerne. Pre stlačiteľné látky sa vyrábajú dvojpolohové ochranné armatúry, ktoré prudkým stúpaním uzamknú pracovné médium. V závislosti od požadovanej výšky zdvihu cievky je výrobok vyrobený s nízkym zdvihom, stredným zdvihom a plným zdvihom.
Prvé dva typy sa používajú v potrubiach s nízkou priepustnosťou a prvky s plným zdvihom v potrubiach vyžadujúcich vysoký výkon..
Čo sú to poistné ventily?
Podľa typu zaťaženia cievky sú ventily:
Keď je prvok dlhší čas nefunkčný, armatúra sa upchá, čo vedie k odtlakovaniu systému a neustálym netesnostiam. V takom prípade je potrebné výrobok pravidelne čistiť..
Typy ventilov – „otvorené“ a „zatvorené“
Ventil otvoreného typu 17s28nzh
Uzavretý ventil 17ls6nzh
Pri vyprázdňovaní pracovného média môžu byť poistné ventily zatvorené alebo otvorené. Zatvorené ventily sú utesnené voči životnému prostrediu. Keď sa ventil spustí, prebytočná kvapalina alebo plyn sa vypustí do výstupného potrubia a nedostane sa do atmosféry. Otvorený ventil uniká. Akonáhle tlak v systéme prekročí prípustnú rýchlosť, otvorí sa a uvoľní prebytočnú pracovnú tekutinu do atmosféry..
V chemickom priemysle sa bežne používajú poistné ventily uzavretého typu. Sú inštalované v systémoch, ktoré prenášajú tekutiny alebo plyny nebezpečné pre životné prostredie..
Ak nie je počas vypúšťania prebytočného pracovného média znečistená atmosféra, používajú sa otvorené ventily. Kúpa otvoreného ventilu vám ušetrí peniaze, pretože stojí asi o 30% menej ako zatvorený ventil s rovnakými vlastnosťami.
Otvorené
Inštalované v systémoch s prirodzenou cirkuláciou tepelného nosiča. Je namontovaný v najvyššom bode a je to otvorený alebo polootvorený kontajner okrúhleho alebo obdĺžnikového tvaru.
Na určitej úrovni je do nej vložená trubica na vypustenie prebytočnej chladiacej kvapaliny. Otvorená nádrž musí byť izolovaná, aby sa chladiaca kvapalina nechladila.
Výhody:
Nevýhody:
Zatvorené
V vykurovacích systémoch s núteným obehom chladiacej kvapaliny je inštalovaná uzavretá nádrž. Jedná sa o zapečatenú nádobu s Mayevského ventilom inštalovaným na odvádzanie prebytočného vzduchu. Na ovládanie tlaku vo vnútri nádrže je vybavený barometrom. Takáto nádrž je inštalovaná kdekoľvek v miestnosti..
Výhody:
Nevýhody:
Princíp ventilu
Princíp činnosti akéhokoľvek poistného ventilu je mimoriadne jednoduchý. Blokovací prvok je pritlačený na sedlo pružinou. Keď tlak stúpa, začne prekonávať stlačovaciu silu pružiny, stláča ju a tlačí vypínací prvok zo sedadla. Prebytočná kvapalina alebo plyn prúdi do otvoreného lúmenu. Keď hlava zhasne, pružina zatlačí vypínací prvok späť do sedadla.
Zariadenie sa zatvorí a je pripravené na ďalší pracovný cyklus. Stlačovacia sila pružiny, a teda prah odozvy, sa nastavuje skrutkou.
Klasifikácia poistného ventilu
Odborníci zaraďujú zariadenia podľa rôznych parametrov.
Podľa princípu činnosti:
Podľa spôsobu otvorenia uzávierky:
Spôsobom načítania cievky:
V špeciálnych priemyselných inštaláciách sa používajú aj iné typy poistných ventilov..
Klasifikácia č. 1 – Upínacím mechanizmom
V vykurovacích systémoch súkromných domov, bytov a priemyselných inštalácií s nízkym výkonom sa dáva prednosť pružinovému typu výrobku.
Hlavným pracovným prvkom zariadenia je pružina. Podporuje membránu, ktorá prekrýva sedadlo. Na stonku spojenú s držadlom je umiestnená podložka, ku ktorej prilieha horná časť pružiny. Poloha podložky a účinok tlaku na membránu sa nastavujú pomocou gombíka
Zariadenie sa vyznačuje jednoduchou a spoľahlivou štruktúrou, kompaktnými rozmermi, schopnosťou kombinovať sa s inými prvkami bezpečnostnej jednotky a dostupnou cenou. Tlaková sila pružinového mechanizmu závisí od parametra tlaku, pri ktorom je ventil ovládaný. Rozsah nastavenia je ovplyvnený pružnosťou samotnej pružiny..
Princíp činnosti pružinových poistiek je nasledujúci:
Telo pružinového zariadenia je vyrobené z vysokokvalitnej vysokopevnostnej mosadze pomocou technológií a techník razenia za tepla. Na výrobu pružiny sa používa oceľ. Membrána, tesnenia a držadlo sú vyrobené z polymérov.
Niektoré značky vydávajú zariadenia s už nainštalovanými výrobnými nastaveniami. V ponuke sú aj modely, ktoré je možné prispôsobiť miestu inštalácie počas obdobia uvedenia do prevádzky..
Ventily sú otvorené a zatvorené. V prvej verzii návrhu sa chladiaca kvapalina vypúšťa do atmosféry, v druhej klesá do spätného potrubia
Poistkové pákové poistky nie sú také rozšírené. V súkromných autonómnych systémoch s kotlom sú inštalované len zriedka. Prevádzka je sústredená v priemyselnom sektore vo veľkých výrobných závodoch, kde je priemer potrubí najmenej 200 mm.
Sila na tyč v týchto mechanizmoch nie je poskytovaná pružinou, ale hmotnosťou zavesenou na páke. Pohybuje sa po dĺžke páky a upravuje silu, ktorou bude stonka tlačená na sedlo.
Ventil závažia páky sa otvorí, keď tlak kvapaliny zo spodnej časti cievky prekročí hodnoty prichádzajúce z páky. Potom voda odíde špeciálnym vývodom.
Nastavenie bezpečnostných zámkov zaťaženia páky sa vykonáva pohybom tyče pozdĺž páky. Aby sa zabránilo jeho neoprávnenej alebo náhodnej zmene, je náklad zaskrutkovaný, zakrytý špeciálnym krytom a uzamknutý zámkou.
Reakčný tlak, podobne ako rozsah nastavenia, je určený dĺžkou páky a hmotnosťou bremena. Pákové poistky nie sú z hľadiska spoľahlivosti nižšie ako pružinové zariadenia, ale sú drahšie. Zariadenia sú inštalované na prírubové tvarovky s menovitým priemerom 50 alebo viac.
Klasifikácia č. 2 – Podľa výšky zdvihu brány
V poistných ventiloch s nízkym zdvihom stúpa zátka maximálne o 0,05 priemeru sedadla. Otvárací mechanizmus v takom zariadení je proporcionálny.
Vyznačuje sa nízkou šírkou pásma a najprimitívnejším dizajnom. Na plavidlách s kvapalným médiom sa používa nízkozdvižné zariadenie.
Plné zdvíhacie zariadenia sú vybavené dvojpolohovým otváracím mechanizmom. Používajú sa na vybavenie nielen nádob kvapalinami, ale aj systémov, v ktorých cirkulujú stlačiteľné médiá (stlačený vzduch, para, plyn)
V prípade zariadení s plným zdvihom je zdvih skrutky vyšší. To znamená, že ich výkon je oveľa lepší ako v predchádzajúcej verzii, takže sú schopné vypúšťať väčšie objemy prebytočnej chladiacej kvapaliny..
Klasifikácia č. 3 – podľa rýchlosti reakcie
Krycia doska proporcionálnych poistných ventilov sa otvára postupne. Veľkosť otvoru je spravidla úmerná zvýšeniu tlaku vyvíjaného na vnútorný povrch. Súčasne so zdvíhaním mechanizmu sa objemy vypúšťanej chladiacej kvapaliny plynule zvyšujú.
Konštrukcia zariadení neobmedzuje možnosti ich použitia v stlačiteľnom médiu, ale napriek tomu prevládajú v systémoch s vodou a inou kvapalinou..
Medzi výhody bezpečnostných ventilov s proporcionálnou rýchlosťou odozvy patria nízke náklady, jednoduchosť konštrukcie, žiadne vlastné oscilácie, otváranie šarží na úrovni hodnôt potrebných na zachovanie špecifických prevádzkových parametrov.
Funkciou zapínacích a vypínacích ventilov je okamžitá prevádzka s úplným otvorením po dosiahnutí značiek hraničného tlaku v systéme, pri ktorých sa otvára bezpečnostná klapka.
Odborníci odporúčajú používať tieto zariadenia na stlačiteľných médiách. Medzi ich hlavné nevýhody patrí prítomnosť charakteristických vlastných oscilácií uzávierky..
Pri inštalácii dvojpolohového ventilu do vykurovacieho systému s kvapalným tepelným nosičom je potrebné mať na pamäti, že pri náhlom otvorení uzáveru sa vypustí veľké množstvo vody..
To spôsobí, že tlak klesne príliš rýchlo. Ventil sa okamžite zatvorí, čo spôsobí vodné ráz. Proporcionálne zariadenia nespôsobujú také riziká..
Základné detaily
Zariadenie regulačných ventilov obsahuje: telo, kryt (hlava), sedlo, zátka (tlmič) a stonka (vreteno) so zotrvačníkom. Niekedy môže byť zotrvačník nahradený automatickým zariadením. Všetky komponenty sú kombinované pomocou tela. Pracovná látka sa dodáva do vnútra zariadenia cez telo. Vreteno umiestnené v hlave (existuje aj upchávková upchávka) núti ventil pohybovať sa, v dôsledku čoho sa otvor v sedle otvára alebo zatvára. Pracovný personál, ktorý cez ňu vstupuje, vychádza z druhej strany. Stream môže byť priamy alebo obalový.
Ventily vybavené škrtiacou klapkou
Výrobky škrtiacej klapky sú potrebné na reguláciu alebo uzavretie prístupu k plynným, kvapalným alebo dvojfázovým tokom. Tenká klapka vyzerá ako dve hlboké dosky naukladané dohromady. V priechodnom otvore škrtiacej klapky môže byť umiestnená tesniaca vrstva z mäkkého materiálu. Vreteno sa pohybuje vzhľadom na uzávierku. Keď je klapka zatvorená, bráni toku prúdu tým, že zaujme kolmú polohu a pevne prilieha k materiálu mäkkého tesnenia umiestneného vo vnútri krytu. Keď je škrtiaci ventil otvorený, znamená to, že klapka je rovnobežná s prietokom..
Ovládací prvok guľového ventilu je ako guľa s priechodným otvorom. Pod vplyvom vretena sa môže otáčať s amplitúdou 90 ° C. Keď je mechanizmus otvorený, znamená to, že vonkajšie konce priechodného otvoru na lopte sú zarovnané s otvormi na sedadlách. Keď je zatvorený, otvory v lopte nie sú v súlade s otvormi v sedadlách a sedadlá sú zatvorené, pretože tesne priliehajú k povrchu..
Regulačný mechanizmus trochu pripomína redukčný mechanizmus. Je vybavený špeciálnym pohonom (zvyčajne elektrickým alebo pneumatickým) spojeným s automatickým regulátorom. Pokiaľ ide o charakteristiku riadiacej jednotky regulačného ventilu, je možné poznamenať, že v skutočnosti ide o zariadenie na meranie prietoku, teploty alebo tlaku kvapaliny s následným porovnaním úrovne týchto hodnôt s požadovanými. . Riadiaci prístroj vydá príkaz, pričom sa jeho telo začne riadiť požadovanou polohou. Pohyb prvku vo vnútri nepriameho ventilu môže byť translačný alebo rotačný. Podľa konštrukcie môže byť riadiaci mechanizmus ventilového alebo škrtiaceho ventilu.
Prostredníctvom regulačných ventilov je možné regulovať prietok a úroveň tlaku, takže mechanizmus nie je takmer nikdy úplne otvorený alebo zatvorený. Pretože slúži na obmedzenie toku (proces, ktorý je charakterizovaný poklesom tlaku). Materiál, z ktorého je ovládacie zariadenie vyrobené, musí byť vysoko odolný voči erózii. Zníženie tlaku niekedy končí kavitáciou (pokiaľ ide o kvapalné látky) a hlukom (pokiaľ ide o prúdenie pary alebo plynu). Najmodernejšie regulačné ventily sú vysoko odolné voči kavitácii a hluku, vďaka čomu sú vhodné pre najdrsnejšie podmienky.
Vyvažovanie
Akýkoľvek CO vyžaduje hydraulické nastavenie, inými slovami – vyváženie. Vykonáva sa rôznymi spôsobmi: so správne zvoleným priemerom potrubia, podložkami, s rôznymi prierezmi prietoku atď..
Účelom tohto zariadenia je, aby bol do každej vetvy, okruhu a chladiča dodaný požadovaný objem chladiacej kvapaliny a množstvo tepla..
Ventil je konvenčný ventil, ale s dvoma armatúrami inštalovanými v mosadznom telese, ktoré umožňujú pripojiť meracie zariadenie (manometre) alebo kapilárnu trubicu s automatickým regulátorom tlaku.
Princíp činnosti vyvažovacieho ventilu pre vykurovací systém je nasledujúci: Otočí nastavovacím gombíkom, aby sa dosiahol striktne definovaný prietok chladiacej kvapaliny. To sa vykonáva meraním tlaku v každej tryske, po ktorom sa podľa schémy (obvykle dodávanej výrobcom k zariadeniu) stanoví počet otáčok nastavovacieho gombíka, aby sa dosiahol požadovaný prietok vody pre každý okruh CO . Manuálne vyvažovacie regulátory sú inštalované na obvodoch až s 5 radiátormi. Na vetvách s veľkým počtom vykurovacích zariadení – automatické.
Vlastnosti návrhu výstuže
Pri konštrukcii poistných ventilov existujú dva hlavné komponenty: uzatvárací prvok a požadovaná hodnota. Vypínací prvok sa skladá zo špeciálnej uzávierky a sedadla. Ako nastavovač sa používa pákový alebo pružinový mechanizmus, ktorý zaisťuje pohyb žalúzie.
Typicky priamo pôsobiaci pružinový ventil je spätný ventil pozostávajúci z telesa, zátky, sedla, vlnovca a špeciálnej skrutky na nastavenie sily cievky proti sedlu. V poistných ventiloch je tlak média vyvážený pôsobením stlačenej pružiny. V závislosti od pružnosti pružinového mechanizmu je určený pracovný rozsah režimu nastavenia zariadenia. Vďaka svojej spoľahlivej konštrukcii a jednoduchosti konštrukcie sa ventily používajú v rôznych inžinierskych systémoch a priemyselných inštaláciách s nízkym výkonom.
Špecifikácia poistného ventilu
Hlavnou požiadavkou na núdzové príslušenstvo je spoľahlivosť a presnosť prevádzky. To sa dosiahne prostredníctvom:
Všetky poistné ventily musia byť pravidelne testované na výkonnosť, integritu a kvalitu tesnení. Za týmto účelom sa demontuje a odošle do certifikovaného kalibračného laboratória alebo testovacieho centra. Pre poistky pracujúce v komplexných inštaláciách s nepretržitým cyklom je prijateľné testovanie na mieste. Vykonáva sa testovacou metódou v prevádzke.
Účel a konštrukcia poistných ventilov
Poistné ventily sú zariadenia s priamym pôsobením, ktorých činnosť závisí od pohybu pracovného média. Dizajn výrobku je určený jeho typom, ale všetky sa používajú na ochranu potrubia pred pretlakom vypúšťaním prebytočných médií do atmosféry alebo drenážneho systému. Potom, čo sa hodnoty tlaku stabilizujú v uvedenom rozsahu, sa vypúšťanie zastaví..
Výkres poistného ventilu
Tlak v potrubnom systéme sa môže zvýšiť z vonkajších alebo vnútorných dôvodov:
Problémy s inštaláciou systému.
Poistné ventily sú určené na stabilizáciu tlaku v systéme a sú potrebné vo všetkých častiach potrubia, kde je možná nehoda. Používajú sa pri pripájaní vysokotlakových domácich a priemyselných zariadení. Hlavná oblasť použitia – systémy vykurovania, zásobovania vodou a plynom, prívod stlačeného vzduchu.
Výhody použitia poistných ventilov
Na ochranu pred problémami vo vysokotlakových systémoch sa široko používajú poistné ventily.
Výhody použitia ventilov na normalizáciu tlaku v systéme sú zrejmé:
Poistný ventil je relatívne lacný a spoľahlivý prvok a musí byť súčasťou každého vysokotlakového systému. Správny výber bezpečnostného zariadenia, profesionálna inštalácia, včasná údržba a odstraňovanie problémov zaistí hladké fungovanie systému po dlhú dobu..
Nastavenie poistných ventilov
Poistný ventil sa nastaví po dokončení procesu inštalácie. Pomocou oceľovej pružiny je ventil nastavený tak, že sila cievky tlačí zariadenie na sedlo ventilu a zabraňuje predčasnému vypúšťaniu pracovného média. Pružinový poistný ventil sa nastavuje pomocou špeciálnej skrutky. Konštrukcia poistného ventilu je navrhnutá tak, aby bolo úplne vylúčené utiahnutie pružiny presahujúce nastavenú hodnotu..
Označenie zariadenia
Poistné ventily podliehajú povinnému označovaniu. Na teleso poistného ventilu platia tieto ustanovenia:
Identifikačný štítok je zvyčajne pripevnený k kapote ventilu alebo k vonkajšej strane výstupnej príruby.
Tlakomery
Každá nádoba a nezávislé dutiny s rôznym tlakom musia byť vybavené priamočinnými tlakomermi. Tlakomer je inštalovaný na spojení nádoby alebo potrubia medzi nádobou a uzatváracími ventilmi.
Tlakomery musia mať triedu presnosti najmenej: 2,5 – pri pracovnom tlaku nádoby do 2,5 MPa (25 kgf / cm2), 1,5 – pri pracovnom tlaku nádoby nad 2,5 MPa (25 kgf / cm2).
Tlakomer by mal byť zvolený tak, aby bola hranica merania pracovného tlaku v druhej tretine stupnice..
Majiteľ plavidla musí na mierke vyznačiť červenú čiaru, ktorá označuje prevádzkový tlak v nádobe. Namiesto červenej čiary je možné k telu tlakomeru pripevniť kovovú dosku natretú červenou farbou a tesne prilepenú na sklo tlakomeru..
Tlakomer musí byť inštalovaný tak, aby jeho hodnoty boli jasne viditeľné pre servisný personál..
Menovitý priemer puzdra tlakomerov inštalovaných vo výške do 2 m od úrovne vyhliadkovej plošiny musí byť najmenej 100 mm, vo výške 2 až 3 m – najmenej 160 mm.
Inštalácia manometrov vo výške viac ako 3 m od úrovne plošiny nie je povolená.
Medzi tlakomer a nádobu by mal byť nainštalovaný trojcestný ventil alebo zariadenie, ktoré ho nahrádza, čo umožňuje pravidelnú kontrolu manometra pomocou regulačného ventilu..
V prípade potreby musí byť tlakomer v závislosti od prevádzkových podmienok a vlastností média v nádobe vybavený buď sifónovou trubicou alebo olejovým pufrom alebo inými zariadeniami, ktoré ho chránia pred priamym vystavením okolitému prostrediu a teplote. a zaistiť jeho spoľahlivú prevádzku..
Na plavidlách pracujúcich pod tlakom nad 2,5 MPa (25 kgf / cm2) alebo pri teplote okolia nad 250 ° C, ako aj vo výbušnom prostredí alebo nebezpečných látkach 1. a 2. triedy nebezpečnosti podľa GOST 12.1.007-76 namiesto trojcestného ventilu je dovolené nainštalovať oddelenú armatúru s uzatváracím prvkom na pripojenie druhého manometra.
Ak je na stacionárnych nádobách možné skontrolovať manometer v lehotách stanovených v pravidlách jeho vybratím z nádoby, inštalácia trojcestného ventilu alebo zariadenia, ktoré ho nahrádza, je voliteľné.
Na mobilných plavidlách určuje potrebu inštalácie trojcestného ventilu vývojár projektu plavidla.
Tlakomery a potrubia, ktoré ich spájajú s nádobou, musia byť chránené pred mrazom..
Tlakomer nie je dovolené používať v prípadoch, keď:
Overenie tlakomerov s ich utesnením alebo vyrazením by sa malo vykonávať najmenej raz za 12 mesiacov. Okrem toho, najmenej raz za 6 mesiacov, by mal vlastník plavidla vykonať dodatočnú kontrolu pracovných tlakomerov s kontrolným tlakomerom so záznamom výsledkov do protokolu o kontrolnej kontrole. V prípade absencie kontrolného manometra je dovolené vykonať dodatočnú kontrolu s overeným pracovným manometrom, ktorý má rovnakú stupnicu a triedu presnosti ako testovaný manometer..
Postup a termíny kontroly prevádzkyschopnosti tlakomerov servisným personálom počas prevádzky nádob by mali byť určené pokynmi o spôsobe prevádzky a bezpečnej údržbe nádob, schválenými vedením organizácie – majiteľom plavidlo..
Zariadenia na ochranu pred pretlakom
Každá nádoba (dutina kombinovanej nádoby) musí byť vybavená bezpečnostnými zariadeniami proti zvýšeniu tlaku nad prípustnú hodnotu.
Nasledujúce zariadenia sa používajú ako bezpečnostné zariadenia:
Inštalácia ventilov s pákovým závažím na mobilné plavidlá nie je povolená.
Konštrukcia pružinového ventilu musí vylučovať možnosť utiahnutia pružiny nad uvedenú hodnotu a pružina musí byť chránená pred neprípustným zahrievaním (chladením) a priamym pôsobením pracovného média, ak má škodlivý účinok na materiál pružiny..
Konštrukcia pružinového ventilu by mala zabezpečiť zariadenie na kontrolu správneho fungovania ventilu v prevádzkovom stave jeho násilným otváraním počas prevádzky..
Je dovolené inštalovať poistné ventily bez zariadenia na nútené otváranie, ak je to nežiaduce kvôli vlastnostiam média (výbušné, horľavé, 1. a 2. trieda nebezpečnosti podľa GOST 12.1.007-76) alebo podľa podmienok technologického postupu. V takom prípade by sa mala kontrola činnosti ventilov vykonávať na stojanoch..
Ak je pracovný tlak nádoby rovnaký alebo vyšší ako tlak napájacieho zdroja a je v nádobe vylúčená možnosť zvýšenia tlaku chemickou reakciou alebo zahrievaním, potom je na ňom nainštalovaný poistný ventil a manometer je voliteľné..
Nádoba navrhnutá na nižší tlak, ako je tlak zdroja, ktorý ju dodáva, musí mať na prívodnom potrubí automatické redukčné zariadenie s manometrom a bezpečnostné zariadenie inštalované na spodnej strane tlaku za redukčným zariadením..
Ak je nainštalované obtokové vedenie (obtok), musí byť tiež vybavené redukčným zariadením..
Pre skupinu nádob pracujúcich pri rovnakom tlaku je dovolené nainštalovať jedno redukčné zariadenie s manometrom a poistným ventilom na spoločné prívodné potrubie až po prvú vetvu k jednej z nádob.
V tomto prípade nie je potrebná inštalácia bezpečnostných zariadení na samotné nádoby, ak je vylúčená možnosť zvýšenia tlaku..
V prípade, že automatické redukčné zariadenie nemôže fungovať spoľahlivo kvôli fyzikálnym vlastnostiam pracovného média, je dovolené nainštalovať regulátor prietoku. V takom prípade by mala byť poskytnutá ochrana pred zvýšením tlaku..
Počet poistných ventilov, ich rozmery a priepustnosť by mali byť zvolené podľa výpočtu tak, aby v nádobe s tlakom vyšším ako 0,05 MPa (0,5 kgf / cm2) nevznikol v nádobe tlak, ktorý presahuje konštrukčný tlak o viac ako 0,05 MPa (0,5 kgf / cm2). do 0,3 MPa (3 kgf / cm2), o 15% – pre nádoby s tlakom od 0,3 do 6,0 MPa (od 3 do 60 kgf / cm2) a o 10% – pre nádoby s tlakom nad 6,0 MPa (60 kgf / cm2).
Keď sú poistné ventily v prevádzke, tlak v nádobe nesmie byť prekročený o viac ako 25% pracovného tlaku za predpokladu, že tento prebytok je stanovený v projekte a je premietnutý do pasu plavidla.
Kapacita poistného ventilu je stanovená v súlade s ND.
Výrobca musí k bezpečnostnému zariadeniu dodať pas a návod na obsluhu..
Cestovný pas spolu s ďalšími informáciami musí uvádzať prietok ventilom pre stlačiteľné a nestlačiteľné médiá, ako aj oblasť, ku ktorej je priradený.
Bezpečnostné zariadenia musia byť inštalované na odbočných potrubiach alebo potrubiach priamo spojených s nádobou..
Pripojovacie potrubia bezpečnostných zariadení (vstupné, výstupné a drenážne) musia byť chránené pred zamrznutím pracovného média v nich..
Pri inštalácii niekoľkých bezpečnostných zariadení na jedno odbočné potrubie (potrubie) musí byť plocha prierezu odbočného potrubia (potrubia) najmenej 1,25 z celkovej plochy prierezu ventilov, ktoré sú na ňom nainštalované.
Pri určovaní prierezu spojovacích potrubí s dĺžkou viac ako 1 000 mm je potrebné vziať do úvahy aj hodnotu ich odporu.
Výber pracovného média z odbočných potrubí (a v častiach spojovacích potrubí od nádoby k ventilom), na ktorých sú nainštalované bezpečnostné zariadenia, nie je povolený.
Bezpečnostné zariadenia musia byť umiestnené na miestach prístupných pre ich údržbu..
Inštalácia uzatváracích ventilov medzi nádobou a bezpečnostným zariadením, ako aj za ním, nie je povolená.
Kotvu pred (za) bezpečnostným zariadením je možné nainštalovať za predpokladu, že sú nainštalované a blokované dve bezpečnostné zariadenia, pričom nie je vylúčená možnosť ich súčasného vypnutia. V takom prípade musí mať každý z nich kapacitu uvedenú v článku 5.5.9 Pravidiel.
Výstupné potrubia bezpečnostných zariadení a impulzné vedenia IVU v miestach možného hromadenia kondenzátu musia byť vybavené drenážnymi zariadeniami na odstránenie kondenzátu.
Inštalácia uzatváracích zariadení alebo iných armatúr na drenážne potrubia nie je povolená. Médium unikajúce z bezpečnostných zariadení a odtokov musí byť vypustené na bezpečné miesto..
Vypúšťané toxické, výbušné a požiarne nebezpečné technologické médiá by mali byť odoslané do uzavretých systémov na ďalšiu likvidáciu alebo do organizovaných spaľovacích systémov..
Je zakázané kombinovať výboje obsahujúce látky, ktoré po zmiešaní môžu vytvárať výbušné zmesi alebo nestabilné zlúčeniny..
Membránové bezpečnostné zariadenia sú nainštalované:
Potrebu a miesto inštalácie membránových bezpečnostných zariadení a ich návrh určuje projektová organizácia..
Bezpečnostné membrány musia byť označené a označenie by nemalo mať vplyv na presnosť odozvy membrány..
Označenie by malo byť aplikované pozdĺž okraja prstencového úseku membrán alebo membrány by mali byť vybavené značkovacími stopkami (štítkami), ktoré sú k nim pripevnené.
Každá dávka membrán musí mať pas vydaný výrobcom.
Pas musí byť podpísaný vedúcim výrobnej organizácie, ktorého podpis je zapečatený.
K pasu musí byť priložená technická dokumentácia pre vákuové podpery, upínacie a ďalšie prvky, spolu s ktorými môžu pracovať membrány tejto dávky. Technická dokumentácia nie je priložená v prípadoch, keď sú membrány vyrobené vo vzťahu k upevňovacím bodom, ktoré už má spotrebiteľ k dispozícii.
Bezpečnostné membrány môžu byť inštalované iba na určených miestach pripevnenia..
Montáž, inštaláciu a prevádzku membrán musí vykonávať špeciálne vyškolený personál..
. Bezpečnostné membrány zahraničnej výroby vyrábané organizáciami, ktoré nie sú pod kontrolou Gosgortekhnadzoru v Rusku, môžu byť schválené na prevádzku iba so špeciálnymi povoleniami na používanie týchto membrán vydaných ruským Gosgortekhnadzorom spôsobom, ktorý stanovila..
Bezpečnostné zariadenia membrány by mali byť umiestnené na miestach, ktoré sú otvorené a prístupné na kontrolu a inštaláciu / demontáž, spojovacie potrubia musia byť chránené pred zamrznutím pracovného média v nich a zariadenia musia byť inštalované na odbočných potrubiach alebo potrubiach priamo spojených s nádobou..
Pri inštalácii membránového poistky v sérii s poistným ventilom (pred alebo za ventilom) musí byť dutina medzi membránou a ventilom prepojená s odtokovým potrubím so signálnym manometrom (na monitorovanie prevádzkyschopnosti membrán) ).
Je dovolené inštalovať spínacie zariadenie pred membránové bezpečnostné zariadenia za prítomnosti dvojnásobného počtu membránových zariadení, pričom je zaistená ochrana nádoby pred pretlakom v akejkoľvek polohe spínacieho zariadenia.
Postup a termíny kontroly prevádzkyschopnosti bezpečnostných zariadení v závislosti od podmienok technologického postupu musia byť stanovené v návode na obsluhu bezpečnostných zariadení, schválenom majiteľom plavidla predpísaným spôsobom..
Výsledky kontroly prevádzkyschopnosti bezpečnostných zariadení, informácie o ich nastavení sú zaznamenávané v denníku posunov prevádzky plavidiel osobami, ktoré vykonávajú uvedené činnosti.
Podmienky skladovania
Uskladnenie nástrojov musí byť na suchom, uzavretom mieste. Zariadenia sú umiestnené vo vzpriamenej polohe na špeciálnych podložkách. Sú umiestnené v škatuliach alebo regáloch, ktoré poskytujú vertikálne umiestnenie.
V tomto prípade musia byť všetky diely namazané tukom a zabalené do naolejovaného papiera..
Pri skladovaní musia byť zväzky tesne uzavreté..
Vlastnosti trojcestných núdzových ventilov
Samostatne stojí za to hovoriť o zariadení, ktoré nie je spotrebiteľom tak dobre známe – trojcestný ventil s ručným alebo elektrickým spínačom. Používa sa vo vykurovacích systémoch s obvodmi s nízkou teplotou.
Konštrukcia poistiek je vybavená tromi otvormi, z ktorých jeden je vstupný a dva výstupné. Prietoky média sú ovládané klapkou vyrobenou vo forme gule alebo drieku. Pohybujúca sa tekutina je rotáciou prerozdelená.
Trojcestné poistky sú vhodné pre kondenzačné kotly a v prípadoch, keď z jedného vykurovacieho zariadenia pracuje niekoľko rôznych systémov
Predstavte si situáciu: v dome je implementovaná schéma vykurovania so systémom konvenčných radiátorov a podlahového vykurovania. Technické požiadavky na fungovanie druhej možnosti zabezpečujú nie príliš vysoké teploty chladiacej kvapaliny.
Kotol ohrieva vodu pri všetkých systémoch na rovnakú teplotu. V takýchto podmienkach je potrebné prerozdeľovacie zariadenie, s ktorého úlohami robí trojcestný ventil vynikajúcu prácu..
Je zodpovedný za nasledujúce funkcie:
Aby ste sami neustále nekontrolovali teplotu média, musíte dávať pozor na modely ventilov vybavené servopohonom.
Toto zariadenie je napájané snímačom inštalovaným v okruhu nízkych teplôt. Keď sa teplotné značky zmenia, aktivuje sa uzatvárací mechanizmus, ktorý otvára alebo zatvára prívod tekutiny zo spiatočky.
Prečo potrebujete ventily na batérie
Ventily sú tiež nainštalované na radiátoroch a batériách okruhu, ale ich hlavnou funkciou je odstránenie vzduchu zo systému.
Inštalovaný ventil pre radiátor vykurovania môže byť manuálny alebo automatický. Ručný ventil sa otvára a zatvára ručne kľúčom a skrutkovačom.
Výber núdzového príslušenstva
Pri navrhovaní vodovodu, vykurovacieho systému alebo technologického závodu je potrebné jasne definovať povolené tlakové limity pre jeho súčasti alebo časti siete. Toto zohľadňuje tieto parametre:
Na základe toho určujú typ, prierez, priepustnosť, prahovú hodnotu prevádzky, rýchlosť prevádzky a čas na návrat do pôvodného stavu, ako aj počet a umiestnenie inštalácie poistných ventilov..
V domácich vykurovacích systémoch sa najčastejšie používajú pružinové ventily. Na tekuté médiá stačí použiť zariadenia s nízkym alebo stredným zdvihom. Priepustnosť by mala zabezpečiť rýchle vypustenie hlavy na prípustné hodnoty.
Konštrukcia puzdra je určená miestom, kde sa vypúšťa nadbytočné množstvo pracovného média. Ak sa bude vypúšťať priamo do životného prostredia, stačí otvorený ventil. Ak sa musí výboj uskutočniť v odtoku, je potrebné teleso s vývodom zodpovedajúceho typu pripojenia. Najčastejšie sa používa závitová alebo vsuvka.
V žiadnom prípade by ste nemali kupovať ventil, ktorý je príliš vysoký vzhľadom na vypočítaný prah odozvy. Takéto zariadenie sa neotvorí v správny čas. To môže viesť k poškodeniu zariadenia alebo dokonca k úplnému zlyhaniu systému..
Poistné ventily sú spravidla inštalované paralelne vo výtlačnom potrubí. Po dosiahnutí nastaveného tlaku sa poistný ventil otvorí a umožní tok (alebo časť prietoku) z tlakového potrubia do odtokového potrubia..
Kritériá výberu
Pred pobytom na konkrétnom poistnom ventile je nevyhnutné podrobne sa zoznámiť s technickými charakteristikami kotlového zariadenia..
Nie je potrebné zanedbávať štúdiu pokynov výrobcu, ktoré opisujú všetky povolené hodnoty. Pri výbere produktu hrá hlavnú úlohu niekoľko faktorov:
Je potrebné skontrolovať, či je regulátor tlaku v rozsahu, v ktorom sa nachádzajú parametre konkrétneho kotla. Reakčný tlak musí byť o 27-32% vyšší ako prevádzkový režim, ktorý je potrebný pre normálnu prevádzku systému..
Priemer ventilu musí byť menší ako časť odbočky. V opačnom prípade konštantný odpor neumožní poistke plne vykonávať svoje funkcie..
Metódou lisovania
Pri vykurovaní súkromného domu, bytu alebo priemyselných priestorov, kde sa používa zariadenie s nízkym výkonom, sa často volí pružinový ventil na núdzové zníženie prebytočného tlaku vody vo vykurovacom systéme.
Jedná sa o jednoduché, kompaktné, lacné, ale spoľahlivé modely, ktoré je možné kvôli bezpečnosti kombinovať s iným vybavením..
Kompresný pomer pružiny súvisí s parametrom zaťaženia, pri ktorom je ventil ovládaný. Pružnosť pružiny ovplyvňuje rozsah nastavenia.
Princíp činnosti zariadenia: prúd vody vyvíja tlak na uzáver, pretože sa zintenzívňuje, stupeň stlačenia pružiny sa výrazne zvyšuje. Z tohto sa cievková tyč zdvihne, uvoľní prebytočnú paru a objem tekutiny v rade sa stabilizuje. Medzitým pružina vráti jednotku do pôvodného stavu..
Pružinové úpravy sú vyrobené z vysokopevnostnej mosadze, používajú sa technológie razenia za tepla. Samotná pružina je oceľová a membrána, tesnenia a držadlo sú polymérové.
Môžete si vybrať medzi modelmi s výrobnými nastaveniami alebo modelmi, ktoré je potrebné počas inštalácie individuálne prispôsobiť.
Podľa stupňa otvorenia uzávierky
Ventily s nízkym zdvihom predpokladajú zdvih ventilov maximálne 0,05-násobok priemeru sedla: otvárací mechanizmus je úplne proporcionálny.
Výrobok sa vyznačuje nízkou priepustnosťou a primitívnym dizajnom. Poistka je inštalovaná v inštaláciách s kvapalnými médiami.
Plné variácie zdvihu prispievajú k maximálnemu povolenému zdvihu ventilu, čo zlepšuje priechodnosť, pretože sa súčasne vypúšťa veľké množstvo pary.
Nákladné batérie
Nákladné batérie majú jednoduchý dizajn a spoľahlivú prevádzku. Medzi ich nevýhody patrí malá kapacita kvapaliny a zotrvačnosť kvôli veľkej hmotnosti zaťaženia..
1 – prepadový otvor; 2 – priečnik; 3 – náklad; 4 – zásoby; 5 – valec; 6 – základňa
1 – kontrolný stĺpec; 2 – pneumohydraulický valec; 3 – pneumatické valce
Nákladný akumulátor (obr. 65) sa skladá zo základne s tyčovým valcom a závažia zaveseného cez priečnik.
Tekutina sa dodáva na spodok akumulátora a zdvíha tyč s hmotnosťou. Tlak akumulátora je určený v závislosti od plochy tyče a hmotnosti bremena. V hornej časti valca je nainštalovaný prepadový otvor, aby sa zabránilo vypúšťaniu akumulátorovej tekutiny..
Spätný ventil
Pri inštalácii niekoľkých čerpadiel je každé z nich pripojené k vedeniu cez spätný ventil. Keď sa čerpadlo zastaví alebo sa prepne na voľnobeh, prietok kvapaliny z potrubia do čerpadla sa zastaví. Spätný ventil (obr. 64) pozostáva z telesa a ventilu, ktorý je pritlačený pružinou na kužeľové sedlo. Keď je tlak aplikovaný zospodu, ventil sa otvorí a kvapalina prúdi vpred. Keď sa čerpadlo zastaví, prietok kvapaliny sa zastaví a protitlak posunie ventil nadol, pritlačí na sedlo a zabráni pohybu kvapaliny v opačnom smere.
1 – ventil; 2 – pružina; 3 – kónické sedlo; 4 – prípad
V hydraulických staniciach stredného a vysokého výkonu sa na stabilizáciu tlaku pri premenlivých prietokoch používajú akumulátory. V okamihu vysokej spotreby akumulátor dodá olej do linky, v momente nízkej spotreby sa nabije. Používa sa mnoho typov akumulátorov, ale najrozšírenejšie sú nákladné a pneumatické.
Tipy na výber najlepšieho modelu
Pred pobytom na konkrétnom bezpečnostnom zariadení sa musíte podrobne zoznámiť s technickými charakteristikami kotolne..
Činnosť poistného ventilu sa negatívne prejavuje na teplotách pod nulou. Dostatočne dôležitou charakteristikou zariadenia je preto ochrana proti mrazu
Nezabudnite si prečítať pokyny výrobcu, ktoré uvádzajú všetky limitné hodnoty..
Pri výbere zariadenia na vykurovanie má rozhodujúcu úlohu niekoľko kritérií:
Malo by sa skontrolovať, či má regulátor tlaku v zariadení rozsah, v ktorom sú zahrnuté parametre konkrétneho kotla. Reakčný tlak by mal byť o 25-30% vyšší ako prevádzkový indikátor požadovaný pre stabilnú prevádzku systému.
Čím vyšší je prevádzkový tlak, tým kratšie by malo zariadenie fungovať. Medzera medzi tlakom na začiatku pohybu a úplným otvorením uzávierky by mala byť 15% pri nominálnej hodnote menšej ako 2,5 atm, 10% pri vyšších parametroch
Priemer poistného ventilu nesmie byť menší ako vstupné pripojenie. V opačnom prípade neustály hydraulický odpor neumožní poistke plne vykonávať svoje bezprostredné úlohy..
Optimálnym materiálom na výrobu zariadení je mosadz. Má nízky koeficient tepelnej rozťažnosti, ktorý vylučuje deštrukciu tela pred účinkami silného tlaku.
Riadiaca jednotka je vyrobená z tepelne odolných plastových materiálov, ktoré si zachovávajú požadovanú tuhosť aj pri kontakte s vriacou kvapalinou.
Poistný ventil na zníženie tlaku vo vykurovacom systéme
Tlakový vykurovací systém je potenciálnym zdrojom nebezpečenstva. Úlohou majiteľa domu je, aby bol vykurovací systém čo najspoľahlivejší a najbezpečnejší. Jedným z prvkov, ktoré to poskytujú, je bezpečnostný (núdzový) pretlakový poistný ventil.
Pretlakový poistný ventil: typy, zariadenie, princíp činnosti
Existujú dva typy „demolácií“ – páka -náklad a pružina. Pákové vozíky sa nepoužívajú na vykurovanie súkromných domov, takže nemá zmysel o nich uvažovať. Porozprávajme sa o jarných „sklápačoch“. Ich zariadenie vidíme v sekcii na obrázku nižšie..
Zariadenie pružinového poistného ventilu pre vykurovací systém
Do kovového telesa je vložený uzatvárací a regulačný prvok alebo samotný ventil, ktorý preberá tlak chladiacej kvapaliny. Je stlačená pružinou, ktorej elastická sila je navrhnutá na určité zaťaženie. Keď tlak vo vykurovacom systéme pôsobí na ventil silou väčšou ako je sila pružiny, začne sa stláčať, kotúč stúpa. Do otvorenej medzery sa vypustí určité množstvo chladiacej kvapaliny, tlak klesne, pružina zablokuje tok. Takto funguje pretlakový ventil.
Spojovací ventil
Tieto zariadenia sú vyrobené z mosadze. Tento pohľad je priamy tok, inými slovami, otvára sa pomocou tlakovej sily. Napriek tomu, že je to najlacnejšia možnosť, je tiež celkom spoľahlivá. Spojovací poistný ventil vo vykurovacom systéme má jednoduchý dizajn: driek s tesnením a na oboch stranách – závit.
Mosadzné zariadenie
Toto zariadenie je konštrukčne zložitejšie. Musí byť inštalovaný vo vykurovacom systéme bezprostredne za obehovým čerpadlom. Predstavec a pružina v tomto prevedení sú vyrobené z nehrdzavejúcej ocele. Mosadzný poistný ventil vo vykurovacom systéme je schopný odolávať teplote vykurovacieho média až do 1200 ° C.
Spätný ventil je bezpečnostné zariadenie, ktoré zabraňuje spätnému toku chladiacej kvapaliny vo vykurovacom systéme pri poklese tlaku..
Ochrana vykurovacieho systému – poistný ventil
Všetky vykurovacie okruhy, akékoľvek zariadenie kotla, bez ohľadu na miesto inštalácie, sú klasifikované ako zdroje zvýšeného nebezpečenstva. Možno ich vnímať ako tlakovú nádobu. Vykurovací systém obsahuje kotol, chladiaca kvapalina sa v ňom zahrieva a za určitých abnormálnych podmienok môže zničiť zariadenie. O vykurovaní kotlom doma si môžete prečítať tu.
Na ochranu vykurovacích systémov sa používa poistný ventil vykurovania, jednoduché, ale účinné zariadenie.
Stanovenie nominálneho prierezu a prahu odozvy
Je ľahké určiť časť núdzového ventilu – nesmie byť menšia ako priemer prívodného potrubia. V opačnom prípade to nebude fungovať tak, ako by malo. Pri inštalácii mimo zabezpečovacej skupiny robíme vrstvenie s miernym sklonom smerom ku kotlu (je to možné aj zvisle, ale rozhodne nie v opačnom smere). Ak je vaše vedenie jednopalcové, vyrobíme vetvu s rovnakým potrubím, vložíme výbušný ventil tej istej časti. S týmto je to jasné.
Môže byť súčasťou skupiny zabezpečenia alebo môže byť nainštalovaný samostatne
Prah odozvy je určený na základe prevádzkového tlaku systému. Pre bežnú prevádzku by mal byť o 20-30% vyšší. Ak vaše vykurovanie pracuje pri tlaku 1,2 baru, potom by mal pretlakový poistný ventil fungovať pri tlaku 1,45-1,55 baru.
Nie vždy je možné nájsť núdzový ventil s požadovanou aktivačnou hodnotou. Môžete buď vziať s podobnými parametrami, alebo nájsť nastaviteľný (1,5 baru).
Pravidlá inštalácie, frekvencia výmeny
Núdzový ventil je inštalovaný vždy na prietoku za kotlom. V tomto prípade sa dodržiavajú nasledujúce pravidlá:
Umiestnené v blízkosti kotla (v mnohých modeloch je v samotnom kotle, v niektorých kotloch je miesto na inštaláciu)
Aby sa zabránilo prúdeniu vypúšťanej chladiacej kvapaliny na podlahu, je možné na výstup nasadiť hadicu. Dá sa spustiť do nádoby alebo vypustiť do kanalizácie. Ale v tomto prípade je potrebné nejako sledovať spustenie – nastaviť alarm. Koniec koncov, nehrá len play -off, ale z nejakého dôvodu.
Ďalší dôležitý bod: po niekoľkých operáciách (5-6) je potrebné vymeniť pretlakový poistný ventil. Je to spôsobené opotrebovaním pružiny. Zariadenie nezačne správne fungovať. Ventil stojí trochu, takže nie je nad hlavou. Jediným nepríjemným momentom je, že pred neho nemožno umiestniť uzamykacie zariadenia. Núdzový ventil je preto možné odstrániť iba úplným zastavením systému a znížením tlaku na atmosférický. Toto je celý háčik..
Situáciu je možné zlepšiť umiestnením uzatváracích ventilov za Demoman. V tomto prípade aspoň nebudete musieť vypúšťať chladiacu kvapalinu zo systému, ale iba z kotla, ktorý už nie je taký strašidelný.
Prečo uniká núdzový ventil?
Ak sa pod poistným ventilom objaví kaluž, je potrebné systém zrevidovať. Ak tomuto symptómu nebudete dlho venovať pozornosť, kotol môže dokonca explodovať. Okamžite teda skontrolujeme možné dôvody:
Spoločná prevádzka ventilu a expanznej nádrže
Expanzná nádrž vo vykurovacom systéme je určená na stabilizáciu tlaku. Je však chybou myslieť si, že pri takejto nádrži nie je potrebný poistný ventil. Nádrž nemusí správne fungovať, iba je mimo vzduchu.
Ďalšou chybou je opačný názor, že ventil môže prevziať funkcie expanznej nádrže – uvoľnite tlak hneď, ako sa mierne zvýši. Toto zariadenie nie je konštruktívne určené na viacnásobné operácie a po niekoľkých výbojoch ním prechádza neustály únik …
Poistný ventil je určený len na prevádzku v prípade núdzového zvýšenia tlaku nad normu, po ktorom musí personál prijať opatrenia na odstránenie príčin takejto situácie..
Kedy ventil zvyčajne funguje?
Existujú štyri typické situácie, keď sa ventil spustí pri vykurovaní.
Konštrukcia poistného ventilu, ako funguje
Hlavným konštrukčným prvkom tlakového ventilu je pružina pôsobiaca na uzatváraciu misku. V normálnej polohe je kotúč pritlačený na sedlo a neuvoľňuje kvapalinu z potrubia. V prípade núdzového zvýšenia tlaku stúpne a kvapalina začne presakovať do bočného výstupu.
Vyvažovacie ventily
Vyvažovací ventil pomáha dosiahnuť hydraulickú rovnováhu pri príprave vykurovacieho systému. Existujú dva typy vyvažovacích prvkov:
Na vytvorenie konštantného odporu zabudovaného do systému je potrebný prvok štatistického vyvažovania. Všetky nastavenia pre takéto vyvažovacie zariadenie musia byť prvkami, ktoré môžu prostredníctvom všetkých ostatných ovplyvniť straty.
Dynamické vyvažovacie zariadenia slúžia ako obmedzovače toku na kontrolu všetkých strát. Úprava vyvažovacích prvkov sa vykonáva na určitej úrovni nákladov, podporovanej v rámci špecifikovaných špecifických limitov. Keď tlak pred ventilom stúpne, mierne sa otvorí, takže tlak cez vyvažovací prvok sa zvýši. To vám umožní udržiavať a ovládať prietok v požadovanom rozsahu. Výstupný tlak pre dynamický vyvažovací ventil musí byť pod určitou úrovňou, aby bola zaistená správna činnosť (odpor na najvzdialenejšom ventile nemôže byť blízky 0, na rozdiel od statického vyvažovacieho ventilu).
Vyvažovacie prvky sú manuálneho typu a typu automatickej regulácie. Aj výpočet najvyššej kvality si vyžaduje úpravy, vrátane vyvažovacích zariadení. Regulácia tlaku, teploty sa vykonáva pomocou regulačných ventilov
Vyvažovacie zariadenie, rovnako ako ostatné prvky, je veľmi dôležité a má svoje vlastné úlohy. Úprava horného prahu tlaku je dôležitým bodom v prítomnosti vyvažovacieho regulátora
Ventil je tiež schopný vykonávať vyrovnávaciu úlohu. Existujú však rozdiely od vyvažujúceho prvku. Vykonáva chúlostivú regulačnú úlohu.
Vyrovnávací regulačný prvok presne rozvádza teplo. Vyvažovacie prvky majú funkčný rozsah:
Vyvažovací prvok automaticky udržuje tok v rovnováhe v rozsahu 0-100%. Na automatickom vyvažovacom zariadení nezáleží na tom, či je zdroj teplý alebo studený..
Vyvažovací prvok funguje bez hluku. Nastavenie vyvažovacieho ventilu je automatické, nie je použitá žiadna zložitá konštrukcia potrubia. Automatické vyvažovacie zariadenia umožňujú rozdeliť oblasť potrubia na nezávislé časti. Okrem zónového vyváženia nepotrebuje vyvažovací ventil statické nastavenie..
Periférna sekundárna časť
Spätný ventil je prvkom vykurovacieho systému pozostávajúcim z plastovej alebo kovovej základne, ktorý vykonáva funkciu úplného zablokovania dodávky chladiacej kvapaliny. Stáva sa to vtedy, keď sa tok začne pohybovať v opačnom smere. Kovový kotúč je pripevnený k pružine, ktorá je pod tlakom, keď sa prúd pohybuje v jednom smere, a keď sa pohybuje dozadu, pružina sa spustí, aby zablokovala priechod v potrubí. Ventilové zariadenie má nielen kotúč a pružinu, ale aj tesnenie. Tento komponent pomáha udržať disk pevne na svojom mieste. Z tohto dôvodu prakticky neexistuje možnosť úniku potrubia. Diskové ventily sú široko používané v domácich vykurovacích systémoch.
Uvažujme o princípe činnosti a o príklade, kedy sú spätné ventily nevyhnutné a kedy nie. V prevádzkovom režime obvodov, kde je cirkulácia, je prítomnosť ventilu voliteľná. Ak sa pozriete napríklad na klasickú kotolňu, kde sú tri paralelné obvody. Môže to byť okruh radiátora s čerpadlom, okruh podlahového vykurovania s vlastným čerpadlom a okruh zaťaženia kotla. Takéto schémy sa často používajú pri práci s podlahovými kotlami, ktoré sa nazývajú schémy priority čerpania..
Prioritami čerpania je definícia striedavej prevádzky čerpadiel. Použitie spätných ventilov sa napríklad vyskytuje vtedy, keď v prevádzke zostáva iba jedno čerpadlo..
Inštalácia ventilov úplne zmizne, ak je na diagrame hydraulická šípka. To umožňuje počas poklesu tlaku v niektorých čerpadlách zbaviť sa tohto problému bez použitia spätných ventilov. Hydraulická šípka označuje zatváraciu časť, ktorá slúži na obnovenie tlaku v jednom z čerpadiel.
Prítomnosť podlahového kotla v okruhu tiež umožňuje neinštalovať spätné ventily na vykurovanie. Môže za to jeho hlaveň, ktorá premosťuje určité miesto z pádu, za ktorý sa považuje nulový odpor alebo hydraulický šíp. Kapacita takýchto sudov niekedy dosahuje 50 litrov..
Spätné ventily vo vykurovaní sa používajú, ak je kotol umiestnený v dostatočne veľkej vzdialenosti od čerpadiel. Navyše, ak sú zostavy a kotol od seba vzdialené 5 metrov, ale potrubia sú príliš úzke, vytvára to straty. V tomto prípade môže nefunkčné čerpadlo vytvoriť obeh a tlak na iné uzly, preto stojí za to zapojiť všetky tri okruhy spätným ventilom.
Ďalším príkladom použitia spätných ventilov je prípad, keď je k dispozícii nástenný kotol a súbežne s ním fungujú dve jednotky. Nástenné kotly majú najčastejšie jeden radiátorový systém a druhým je nástenný zmiešavací modul spolu s teplou podlahou. Spätné ventily nie je potrebné inštalovať, ak zmiešavacia jednotka pracuje iba v konštantnom režime, potom v kľudovom stave nebude ventily nič regulovať, pretože tento okruh bude uzavretý.
Existujú prípady, keď čerpadlo nepracuje na jednotke zmiešavacej steny. Niekedy sa to stane, keď je čerpadlo pri určitej izbovej teplote vypnuté izbovým termostatom. V tomto prípade je ventil potrebný, pretože cirkulácia bude pokračovať v jednotke.
V súčasnej dobe sú na trhu ponúkané moderné miešacie jednotky, keď sú všetky slučky na rozdeľovači vypnuté. Aby čerpadlo nečinilo voľnobeh, je do rozdeľovača pridaný aj obtok s obtokovým ventilom. Používajú tiež vypínač, ktorý vypne čerpadlo, keď sú všetky slučky na rozdeľovači uzavreté. Nedostatok správnych prvkov môže vyvolať skratovaný uzol.
To všetko sú prípady, keď nie sú potrebné spätné ventily. Vo väčšine ostatných podmienok sa použitie spätných ventilov nevyžaduje. Ventily sa používajú iba v niekoľkých prípadoch:
Prípady, keď sa spätné ventily používajú veľmi zriedka, takže sa teraz postupne vyraďujú..
Ako si vybrať ventil pre vykurovací kotol
Pri výbere poistného ventilu na vykurovanie sa riadia nasledujúcimi úvahami:
Poznámka: Niektorí výrobcovia (Valtex) označujú rukoväť nenastaviteľných poistných ventilov červenou, žltou a čiernou, aby indikovali maximálny povolený tlak (napríklad čierna rukoväť 1,5 baru, červená rukoväť 3 bary a žltá rukoväť 6 bar).
Ako nainštalovať
Pri inštalácii bezpečnostných odtokových armatúr dodržujte nasledujúce pravidlá:
Prečo môže ventil vytekať
Tlakový poistný ventil vo vykurovacom systéme môže z rôznych dôvodov unikať. V niektorých situáciách je to prípustný prirodzený proces, v iných prípadoch únik naznačuje poruchu zariadenia..
Únik ochranného ventilu môže byť spôsobený nasledujúcimi dôvodmi:
Poistný ventil parných kotlov je navrhnutý tak, aby ich chránil pred pretlakom v systéme spôsobeným rôznymi faktormi a je nepostrádateľným prvkom pri prevádzke tohto typu zariadenia. Na predaj je k dispozícii široký sortiment bezpečnostných zariadení od čínskych, domácich a európskych výrobcov za relatívne nízke náklady. Pri nákupe je racionálne vybrať ochrannú skupinu z niekoľkých zariadení, ktoré navyše obsahujú manometer a odvzdušňovací ventil.
Výber a inštalácia poistného ventilu do okruhu
V súkromných domoch a malých centrálnych kotolniach sú nainštalované pružinové poistné ventily. Vo vykurovacích okruhoch s priemerom potrubia viac ako 200 mm sú inštalované takzvané pákové ventily. Správny výber poistného ventilu pre vykurovací systém zohľadňuje jeho zotrvačnosť, ktorá je pre systémy s tlakmi do 0,25 MPa 15%a nad 0,25 MPa – 10%. To znamená – pri vysokých pracovných tlakoch by mal ventil pôsobiť rýchlejšie..
Pri výbere ventilu je dôležité vybrať správny priemer, ktorý by sa mal rovnať priemeru vstupného potrubia. Ideálne zvolený poistný ventil pre vykurovacie kotly musí brať do úvahy technické údaje membránovej expanznej nádoby
Ventil by mal okamžite pôsobiť, ak expanzná nádoba už nie je schopná kompenzovať nárast objemu chladiacej kvapaliny počas zahrievania. Podľa existujúcich pravidiel je poistný ventil pre vykurovací systém inštalovaný iba na výstupe z vykurovacieho kotla. Paralelne s ventilom je nainštalovaný tlakomer na monitorovanie stavu obvodu.
Pri inštalácii ventilov je nevyhnutné vziať do úvahy nasledujúce skutočnosti:
Priemer
Priemer pretlakového ventilu vo vykurovacom systéme nesmie byť menší ako pripojenie vstupného potrubia. V opačnom prípade bude konštantný hydraulický tlak zasahovať do činnosti mechanizmu..
Princíp fungovania
Toto zariadenie je vyrobené z tela a dvoch tvarovaných častí. Samotné telo je vyrobené z klampiarskej mosadze, ktorá je vytvorená technológiou horúceho razenia..
Hlavnou súčasťou ventilu je oceľová pružina. Vzhľadom na to, že je dostatočne elastický, je zodpovedný za tlakovú silu, ktorej bude membrána vystavená, pričom zatvára priechod von. Samotná membrána je umiestnená v sedle s tesnením a je stlačená pružinou.
Extrémny úsek pružiny zhora prilieha k kovovej podložke, ktorá je upevnená na tyči a priskrutkovaná k plastovej rukoväti. Účel rukoväte pri nastavovaní poistného ventilu vo vykurovacom systéme.
Je dôležité, aby sa ventil spustil včas, bez oneskorenia. To priamo závisí od charakteristík jeho mechanizmu, ktorého hlavnými zložkami sú stonka, pružina a doska..
Hlavnou charakteristickou črtou ventilu je rozdiel (v percentách) medzi tlakom v potrubí na samom začiatku, keď sa stonka práve začína pohybovať, a tlakom v okamihu, keď je priechod otvorený, aby vypustil prebytočné chladivo..
Tento parameter je priamo ovplyvnený nominálnym tlakom vo vykurovacom systéme. Rýchlosť, s ktorou ventil začne pracovať, závisí od prevádzkového tlaku v systéme – čím vyššie sú jeho hodnoty, tým kratšie trvá otvorenie ventilu.
Je veľmi dôležité, aby nastavovací mechanizmus nebol v kontakte s vykurovacím médiom. Cievky pružiny musia byť navzájom izolované a nikdy nesmú prísť do vzájomného kontaktu. Ak je poistný ventil dlhší čas „bez práce“, potom sa pružina môže „prilepiť“ – a potom sa ventil jednoducho neotvorí. Vďaka špeciálnemu drieku určenému na ručné zasúvanie pružiny je niekedy možné skontrolovať funkciu ventilu.
Ventil sa úplne otvorí, keď sa tlak vo vykurovacom systéme zvýši o 10% nastavenej hodnoty, a jeho úplné zatvorenie sa vykoná, keď tlak klesne o 20% vzhľadom na parameter odozvy. Odporúča sa uprednostniť modely, v ktorých je odozva na tlak vyššia o 25-30% ako prevádzkové ukazovatele vykurovacieho systému.
Aby hydraulický odpor nemal významný vplyv na fungovanie časti určenej na ochranu systému pred preťažením, priemer ventilu musí byť zhodný s priemerom vstupného potrubia alebo musí byť o niečo väčší.
Aby sa znížili hydraulické straty, musí byť ventil inštalovaný tak, aby sa mierne naklonil smerom k kotlu..
Výrobný materiál
Telo bezpečnostného prvku je najčastejšie vyrobené z mosadze. Je to spôsobené tým, že tento materiál sa vyznačuje nízkou tepelnou rozťažnosťou, spoľahlivosťou a tiež nepodlieha korozívnym procesom a jeho cena vás príjemne prekvapí..
Suma sumárum, stojí za zmienku, že poistný ventil je veľmi dôležitým článkom v ochrane vykurovacieho systému. Úloha tohto detailu je veľmi dôležitá, preto by sa k výberu malo pristupovať zodpovedne, pretože bezpečnosť vášho domáceho vykurovacieho systému na ňom priamo závisí.
Pri výbere ventilu musíte venovať pozornosť všetkým technickým parametrom a kvalite výrobku. Je dôležité správne nastaviť a nainštalovať poistný ventil ako najmenšie nepresnosti môžu viesť k tomu, že zariadenie v prípade núdze nebude fungovať včas.
Možnosti montáže
Na zaistenie spoľahlivého a bezpečného fungovania ventilu vo vykurovacom systéme sa odporúča inštalovať v súlade so všetkými pravidlami. Nájdete ich v špeciálnych regulačných dokumentoch. Pravidlá sa líšia v závislosti od kapacity a prevádzkového tlaku systému. Základné princípy sú však stále zachované, medzi nimi:
Platba
Výpočet bezpečnostného zariadenia sa musí vykonať v súlade s metodikou uvedenou v SNiP II-35 „Kotolne“..
Pretože výrobcovia v technických špecifikáciách len zriedka uvádzajú skutočnú výšku stúpania stonky, vo výpočte sa tento parameter rovná 1/20 priemeru sedadla. Z tohto dôvodu sa ukazuje, že štandardná veľkosť ventilu v dôsledku tohto výpočtu je trochu nadhodnotená. V každom prípade je po výbere zariadenia potrebné porovnať tepelný výkon vykurovacieho systému s maximálnym výkonom odporúčaným v technickom popise pre zvolenú štandardnú veľkosť..
Na ochranu vykurovacieho systému pred prekročením úrovne tlaku nad maximálnu prípustnú hodnotu je potrebná inštalácia poistného ventilu. Z tohto dôvodu by sa mal výpočet tohto zariadenia obmedziť na výpočet maximálneho prípustného zvýšenia objemu chladiacej kvapaliny a určenie možných zdrojov pretlaku..
Zdroje nárastu objemu môžu byť:
Vybrané zariadenie by malo zabezpečiť vypúšťanie vypočítaného množstva chladiacej kvapaliny podľa najvýznamnejšieho faktora zvýšenia objemu.
Čo vyžadujú predpisy
Zo štandardov môžete zistiť, že na ceste k ventilu z výmenníka tepla by nemali byť len uzatváracie zariadenia, ale aj regulačné zariadenia, ako aj potrubie s menším priemerom ako samotný ventil. Nastavenie tlaku by malo byť o 15 až 25% vyššie ako pracovný tlak tekutiny. Prah reakcie by sa mal kontrolovať najmenej raz za rok počas bežnej údržby systému ….
Druhy poistiek
Poistný ventil pre vykurovacie systémy má niekoľko odrôd, ktoré sa líšia v princípe činnosti a vykonávajú rôzne funkcie:
Odpružené
V pružinových spätných zariadeniach je vstupná klapka uzavretá silou pružiny. Prúd vody tlačí na membránu, zdvihne pružinu a otvorí priechod. V prípade spätného toku kvapaliny, ktorý je neprijateľný, ak sa používa uzavretý vykurovací okruh, pružina zhora pritlačí na membránu a zatvorí otvor. Tlak na zadnej strane ďalej zvyšuje prítlak tým, že zabraňuje zvráteniu prietoku.
Lopta
Je založený na rovnakom princípe, ale namiesto pružiny a žalúzie sa na uzavretie odtokového otvoru gravitáciou používa oceľová guľa. To ukladá určité obmedzenia. Napríklad sa dá použiť iba na horizontálne vykurovacie sekcie..
Vzduch
Okrem pretlaku vo vykurovacom systéme je tu aj problém možného vzniku vzduchových zámkov. V zásade k tomuto problému dochádza, ak voda funguje ako chladivo. Faktom je, že voda pri izbovej teplote obsahuje určité množstvo rozpusteného vzduchu, ktorý sa uvoľňuje počas procesu zahrievania. Inštalácia odvzdušňovacieho ventilu na vykurovanie v uzavretom systéme zabráni hromadeniu vzduchu a blokuje pohyb vody.
Regulačné
Riadiaci ventil je inštalovaný pred radiátormi. Vykonáva funkciu regulácie teploty. Funguje na princípe zúženia priepustnosti so zvýšením teploty chladiacej kvapaliny, až kým nie je úplne zablokovaný tok smerovaný k batériám. Vďaka tomu je možné nastaviť teplotu vykurovacích systémov, čo vám umožní znížiť plytvanie energiou a udržiavať teplotu v miestnosti na príjemnej úrovni..
Bypass
Termické regulačné ventily na vykurovanie pomáhajú udržiavať teplotu v stanovených medziach, zabraňujú prehrievaniu miestnosti, zužujú alebo vypínajú tok chladiacej kvapaliny vedúcej k radiátorom. Táto zásada môže viesť k mnohým problémom..
Napríklad, ak schéma vykurovania v dome poskytuje niekoľko miestností s radiátormi a prietok chladiacej kvapaliny je zablokovaný, jeho cirkulácia sa zastaví, čo môže viesť buď k nerovnomernému vykurovaniu rôznych miestností, alebo k poškodeniu čerpadla s núteným obehom . Na vyriešenie týchto problémov sa používa obtokový ventil..
Obtokový ventil plní úlohu udržiavania rovnomerného prietoku vykurovacieho média. Za týmto účelom, keď tlak v potrubiach stúpa, presmeruje svoj prebytok do spätného okruhu. Vykurovacie médium nie je odstránené z vykurovacieho systému. Obtoková poistka môže pracovať v konštantnom režime, a nie ako reverzný, ktorý zmierňuje tlak iba v špičkách zvýšenia objemu chladiacej kvapaliny.
Preto je inštalácia poistného ventilu pre uzavretý vykurovací systém mimoriadne dôležitá. Voľba vhodného zariadenia závisí od funkcií, ktoré mu budú priradené..
Druhy obranných mechanizmov
V priemysle sa používajú rôzne prevedenia chráničov rúrok, v závislosti od miesta inštalácie a použitého média. Môžu to byť pružinové, pákové, membránové, dvojpolohové a ďalšie typy poistných ventilov..
Pákový bezpečnostný mechanizmus
Mechanizmus tohto kovania pozostáva z páky spojenej s cievkou, ktorá uzatvára výstupný port. Na páku je zavesené bremeno a v závislosti od hmotnosti bremena a miesta pripojenia k páke sa upraví nastavenie mechanizmu.
Závažie je upevnené na páke proti náhodnému posunutiu a nastaveniu. Nevýhodou tejto konštrukcie je jej ťažkopádnosť, preto sa použitie takýchto mechanizmov vykonáva v systémoch s veľkým priemerom rúr viac ako 50 mm.
Bezpečnostné zariadenie pákového typu
Bezpečnostný membránový ventil
Hlavným prvkom tohto dizajnu je membrána. Princíp činnosti spočíva v tom, že keď v potrubiach dôjde k núdzovému tlaku, membrána sa roztrhne a pracovné médium sa vypustí. Membránové zariadenia sa ľahko vyrábajú, sú hermeticky uzavreté a rýchlo reagujú.
Dôležité! Majú významnú nevýhodu, po každom stlačení musí byť membrána nahradená novou. Vedľa takéhoto zariadenia je preto vždy umiestnená obyčajná armatúra..
V závislosti od konštrukcie môžu byť tieto zariadenia s praskajúcim diskom a s praskajúcim diskom:
Bezpečnostné membránové zariadenie
Prvok s diaľkovým senzorom
Výrobok je ten istý pružinový mechanizmus zabudovaný do puzdra s dvoma dýzami na pripojenie k prívodnému potrubiu a vypúšťanie do kanalizácie. Tyč, ktorá otvára platňu a cestu k chladiacej kvapaline, sa uvedie do pohybu pomocou vlnovca (2 skupiny – hlavný a rezervný). Keď sa voda prehreje (od 95 do 100 ° C), stlačí ich kvapalina citlivá na teplotu, ktorá prichádza zo senzorovej banky cez kapilárnu trubicu. Konštrukcia bezpečnostného prvku je znázornená na obrázku:
Teplotný ventil je súčasťou potrubia kotla na tuhé palivá tromi spôsobmi:
Prvá schéma, zobrazená nižšie, sa používa pre dvojokruhové vykurovacie systémy, ktoré ohrievajú vodu na dodávku teplej vody. Keď snímač namontovaný pod skriňou kotla TT pôsobí na mechanizmus, potom je horúca voda z okruhu vypustená do kanalizácie a jej miesto je prevzaté studenou vodou z vodovodu. Nech sú príčiny nehody akékoľvek, takýto prietokový systém rýchlo ochladí plášť kotla a zabráni následkom..
Tepelný výmenník teplej vody dvojkruhového kotla môže v prípade prehriatia slúžiť ako ohrievač aj chladič. Na ochranu stačí pripojiť tepelný ventil podľa schémy
Poznámka. Publikácia používa schémy od značky CALEFFI, prevzaté z oficiálneho zdroja výrobcu.
Druhá schéma je pre generátory tepla so vstavaným núdzovým výmenníkom tepla na chladenie v prípade prehriatia. Takéto jednotky vyrábajú európske značky Atmos, Di Dietrich a ďalšie..
Príklad pripojenia odpadového prvku prostredníctvom štandardného výmenníka tepla nájdete vo videu:
Posledná uvedená schéma je implementovaná iba v spojení s automatickým doplňovacím systémom, pretože tu ventil vypúšťa chladiacu kvapalinu, a nie chladiacu vodu..
Ako vidíte, výrobca umožňuje inštaláciu dvoch núdzových zariadení – tlaku (bezpečnostná skupina) a teploty (poistný ventil)
Pozor. Neodporúča sa používať automatický make-up pre ohrievače na drevo s liatinovým ohniskom. Ten sa bojí teplotných zmien a môže prasknúť od dodávky veľkého množstva studenej vody až po spiatočku.
Kombinované ventily poháňané vodou
Tento pozoruhodný zástupca núdzových armatúr je podobný z hľadiska princípu práce s obtokovými ventilmi a vykonáva 3 funkcie naraz:
Vyššie uvedený obrázok ukazuje konštrukciu výrobku, kde je možné vidieť, že na jednu tyč sú nainštalované 2 platne, pričom sa súčasne otvárajú 2 priechody: vriaca chladiaca kvapalina sa vypúšťa pozdĺž prvého, voda tečie pozdĺž druhého v opačnom smere a dopĺňa straty. Schéma pripojenia kombinovaného obtokového ventilu s kotlom na tuhé palivo vyzerá takto:
Poznámka. Ak je potrebné použiť podobné zariadenie na chladenie kotla TT s liatinovým výmenníkom tepla, potom musí byť prietok organizovaný cez otvorenú expanznú nádrž alebo kotol na nepriame vykurovanie.
Obtokový ventil s trojitým výstupom funguje na rovnakom kombinovanom princípe, iba je zabudovaný priamo do prívodného potrubia chladiacej kvapaliny v blízkosti vykurovacej jednotky. Vlnovec je umiestnený v časti tela, ktorá je umiestnená v potrubí. Vypúšťanie sa vykonáva spodným odbočným potrubím a k dvom horným je pripojený prívod vody a doplňovacie potrubie. Takéto výrobky sa používajú v prípade nedostatku voľného miesta v kotolni..
Takýto poistný ventil je určený na inštaláciu do prívodného potrubia
Ako si vybrať poistný ventil
Samozrejme, za cenu nákupu a inštalácie je tradičný výbuchový ventil lacnejší ako teplotné zariadenia. Ľahko ochráni uzavretý vykurovací systém napojený na plynový, naftový alebo elektrický kotol, pretože v prípade nehody sa kúrenie zastaví takmer okamžite. Ďalšou vecou je generátor tepla spaľujúci drevo a uhlie, ktorý nie je schopný ihneď zhasnúť..
Ak chcete úspešne vybrať tepelný odľahčovací alebo pretlakový ventil, postupujte podľa týchto pokynov:
Rada. Zdržte sa nákupu lacného bezpečnostného kovania z Číny. Nielenže je nespoľahlivý, ale tiež vyteká po prvom výbuchu..
Okrem modelov s pevným nastavením sú v predaji ventily s možnosťou nastavenia. Ak nie ste profesionálom v oblasti vykurovania, nemali by ste si ich kupovať a nie je tu žiadna špeciálna potreba..
Rozdiely v prevedení
Konštrukcia rôznych poistných ventilov sa môže líšiť. Väčšina ventilov je teda k dispozícii s jedným sedlom. Môžete tiež nájsť prevedenie, v ktorom sú vedľa seba nainštalované dve sedadlá (a dve stonky s pružinami)..
Vo vzťahu k výške zdvihu uzamykacieho prvku k jeho priemeru sa rozlišujú tieto:
Čím vyšší je zdvih, tým rýchlejšie sa zariadenie spustí. Modely s nízkym zdvihom sa používajú pre kvapaliny, kde nie je potrebné vypúšťať veľké objemy, aby sa tlak znížil na normál. V nich je výška zdvihu úmerná tlaku média. Plne zdvíhané sa nazývajú aj dvojpolohové. Majú dve polohy: „Otvorené“ a „Zatvorené“ a sú určené pre:
Táto konštrukcia vám umožňuje rýchlo vypustiť značný objem plynu alebo kvapaliny a používa sa v obzvlášť kritických inštaláciách a technologických komplexoch..
Najvýznamnejšie konštrukčné rozdiely sú pozorované v spôsobe pôsobenia zaťažovacej sily na uzatvárací prvok..
Pákové ventily
Takéto štruktúry používajú gravitačnú silu na pôsobenie sily ťahu. Môžu byť namontované iba v polohe striktne definovanej výrobcom vzhľadom na horizont a nie sú schválené na použitie na vozidlách a iných pohybujúcich sa objektoch. Hmotnosť bremena sa prenáša pákou na driek cievky a vyrovnáva ju, kým tlak v potrubí neklesne pod prahovú hodnotu..
Pri vysokých hodnotách tlaku sa rozmery pák a závaží citeľne zväčšujú. Navyše môžu rezonovať a vytvárať vysoké úrovne vibrácií..
Aby sa týchto účinkov zbavili, používajú sa dvojmiestne ventily, z ktorých každý má malú veľkosť a hmotnosť. Nastavenie takýchto zariadení sa vykonáva pridaním alebo odstránením časti závažia umiestneného na páke. Vyznačujú sa stabilitou prevádzkových parametrov a absenciou účinku starnutia pružín, čo znižuje ich pružnosť..
Odrody bezpečnostných skupín a princíp výberu vhodného modelu
Štandardný poistný ventil kotla môže mať niekoľko konštrukčných prvkov. Tieto nuansy nemenia funkčnosť zariadenia, ale iba uľahčujú používanie a údržbu. Aby ste vybrali správnu bezpečnostnú jednotku, potrebujete vedieť, aké sú poistné ventily pre kotly a ako sa líšia.
Pákové modely
Najbežnejším typom štandardnej bezpečnostnej zostavy je model ramena páky. Takýto mechanizmus je možné ovládať ručne, čo je výhodné pri kontrole alebo vypúšťaní vody z nádrže kotla. Robia to takto:
Aj keď nie je potrebné úplné vyprázdnenie nádrže, kontroluje sa mesačne kontrolný odtok, aby sa skontrolovala funkčnosť bezpečnostnej jednotky.
Výrobky sa líšia dizajnom páky a dýzy na vypúšťanie vody. Ak je to možné, je lepšie vybrať si model s vlajkou pripevnenou k telu. Zapínanie je na skrutku, ktorá zabraňuje ručnému otvoreniu páky deťmi. Výrobok má pohodlný tvar rybej kosti s tromi rezmi, ktorý poskytuje bezpečnú fixáciu hadice.
Lacnejší model nemá fixáciu začiarkavacieho políčka. Páčku môžete omylom zachytiť rukou a začne sa zbytočné odvádzanie vody. Vsuvka je krátka, iba s jedným krúžkom závitu. Upevnenie hadice na takýto výčnelok je nepohodlné a pod silným tlakom sa dá odtrhnúť..
Modely bez páky
Pákové poistné ventily sú najlacnejšou a najnevhodnejšou možnosťou. Takéto modely sa často dodávajú s ohrievačom vody. Skúsení inštalatéri ich jednoducho vyhodia. Jednotky fungujú podobne ako pákové modely, iba nie je možné ručne vykonať riadiaci odtok alebo vyprázdniť nádrž kotla.
Modely bez páky sú k dispozícii v dvoch verziách: s krytom na konci tela a roletou. Prvá možnosť je pohodlnejšia. Ak je mechanizmus upchatý, kryt je možné odskrutkovať. Hluchý model nemôže byť testovaný z hľadiska funkčnosti a nemožno ho odvápňovať. Pripojenia na odľahčenie kvapaliny na oboch ventiloch sú krátke s jedným závitovým krúžkom.
Bezpečnostné uzly pre veľké ohrievače vody
Vylepšené poistné ventily sú inštalované na ohrievačoch vody s objemom zásobníka 100 litrov. Fungujú rovnakým spôsobom, iba sú dodatočne vybavené guľovým ventilom na nútené vypúšťanie a tlakomerom.
Osobitná pozornosť by sa mala venovať vývodu kvapaliny. Je navlečený. Spoľahlivé upevnenie zabraňuje strhnutiu hadice silným tlakom a eliminuje nepohodlné používanie svorky
Spoľahlivé upevnenie zabraňuje strhnutiu hadice silným tlakom a eliminuje nepohodlné používanie svorky.
Originálne modely
Pre milovníkov estetiky a pohodlia ponúkajú výrobcovia originálne bezpečnostné uzly. Výrobok je vybavený manometrom, pochrómovaným, a dodáva elegantný tvar. Výrobky vyzerajú krásne, ale ich cena je vysoká.
Rozdiel v označovaní tela
Kvalitné výrobky na puzdre musia byť označené. Výrobca udáva maximálny prípustný tlak, ako aj smer pohybu vody. Druhým označením je šípka. Pomáha určiť, na ktorú stranu sa časť umiestni na potrubie kotla.
Na lacných čínskych modeloch označenie často chýba. Smer kvapaliny môžete zistiť bez šípky. Doska spätného ventilu sa musí vzhľadom na dýzu kotla otvárať nahor, aby voda z prívodu vody mohla prúdiť do nádrže. Bez označenia však nebude možné určiť prípustný tlak. Ak sa indikátor nezhoduje, bezpečnostná jednotka bude neustále unikať alebo vo všeobecnosti nebude fungovať v prípade núdze.
Iné typy ventilov
Keď sa pokúšajú ušetriť peniaze na bezpečnostnej skupine, pokúšajú sa nainštalovať výbušný ventil určený pre vykurovací systém na ohrievač vody. Uzly sú funkčne podobné, existuje však jedna výhrada. Výfukový ventil nie je schopný postupne odvádzať kvapalinu. Mechanizmus bude fungovať, keď pretlak dosiahne kritickú úroveň. Výbušný ventil môže pri nehode odvzdušniť všetku vodu z nádrže.
Samostatne stojí za zváženie inštalácie iba spätného ventilu. Mechanizmus tejto jednotky naopak blokuje vodu vo vnútri nádrže a bráni jej prúdeniu do potrubia. Ak dôjde k prebytku tlaku, pracovná doska so stonkou nebude schopná pracovať v opačnom smere, čo povedie k prasknutiu nádrže..
Účel pružinového ventilu
K nebezpečnému pretlaku v systéme dochádza v dôsledku vonkajších a vnútorných faktorov. Nárast je spôsobený jednak nesprávnym zberom termomechanických obvodov, ktorý spôsobuje poruchy činnosti zariadení, vnikanie tepla do systému z cudzích zdrojov, jednak vnútrosystémové fyzikálne procesy, ktoré nie sú zabezpečené štandardnými prevádzkovými podmienkami, ktoré pravidelne vznikajú v systéme..
Bezpečnostné výrobky sú nepostrádateľnou súčasťou akéhokoľvek domáceho alebo priemyselného tlakového systému. Inštalácia bezpečnostných mechanizmov sa vykonáva na potrubiach v kompresorových staniciach, v autoklávoch, v kotolniach. Ventily vykonávajú ochranné funkcie v potrubiach, ktorými sa prepravujú nielen plynné, ale aj kvapalné látky.
Zariadenie a princíp činnosti pružinových ventilov
Ventil sa skladá z oceľového telesa, ktorého spodný zväzok sa používa ako spojovací prvok medzi ním a potrubím. Ak tlak v systéme stúpne, médium sa uvoľní bočným pripojením. Pružina, upravená na tlak systému, tlačí cievku na sedlo. Pružina sa nastavuje pomocou špeciálneho puzdra, ktoré je zaskrutkované do horného krytu umiestneného na tele zariadenia. Uzáver umiestnený v hornej časti je navrhnutý tak, aby chránil puzdro pred zničením v dôsledku mechanického namáhania. Prítomnosť špeciálneho ucha na utesnenie vám umožňuje chrániť systém pred vonkajším rušením.
Pri ventiloch, v ktorých pružina funguje ako vyvažovací mechanizmus, je zvolená sila pracovného prvku. Ak sú parametre zvolené správne, počas normálneho stavu systému by mal byť ventil, ktorý je zodpovedný za uvoľnenie prebytočného tlaku z potrubia, pritlačený na sedlo. Keď sa výkon zvýši na kritickú úroveň, v závislosti od typu pružinového zariadenia sa cievka posunie do určitej výšky.
Ručný roztrhávací ventil
V priemyselných odvetviach, ktoré používajú agresívne a toxické prostredie, vysoké teploty a tlaky, však môže byť kontrolné čistenie veľmi nebezpečné. Preto pre pružinové ventily používané v takýchto odvetviach nie je k dispozícii možnosť ručného čistenia a je dokonca zakázaná..
Poistný pružinový ventil sa vyrába v troch verziách:
Klasifikácia a charakteristika pružinových ventilov
Poistný pružinový ventil sa vyrába v troch verziách:
Známa klasifikácia ventilov podľa spôsobu ich otvorenia:
Existujú otvorené a zatvorené ventily. V prípade zariadenia priameho typu sa pri otvorení ventilu médium vypúšťa priamo do atmosféry. Zatvorené ventily zostávajú úplne utesnené voči životnému prostrediu uvoľnením tlaku do vyhradeného potrubia.
Výhody
Existujú rôzne typy zariadení, ktoré zmierňujú prebytočný tlak zo systému, ale pružinové poistné ventily sú obľúbené kvôli prítomnosti dôležitých výhod:
K nevýhodám poistných ventilov patrí prítomnosť obmedzení vo výške zdvihu cievky, zvýšené požiadavky na kvalitu pružiny pre poistné ventily, ktoré môžu zlyhať pri prevádzke v agresívnom prostredí alebo pri neustálom vystavení vysokým teplotám.
Ako si vybrať pružinový ventil?
Pri výbere poistky stojí za to vychádzať z niekoľkých dôležitých zásad, od ktorých závisí nepretržitá prevádzka systému a schopnosť poistky vykonávať potrebné funkcie:
Ako nainštalovať a nastaviť
V rozvetvených vodovodných sieťach sú pri vchode do bytu inštalované redukčné ventily. Umožňujú vám kompenzovať poklesy tlaku súvisiace s nerovnomerným prúdením vody na rôznych poschodiach budovy a stabilizovať tlak pre koncových užívateľov..
Pri plánovaní a inštalácii sa odporúča vziať do úvahy nasledujúce skutočnosti:
Prírubové spoje sú spoľahlivejšie, ale ich výhody sú v domácej sieti slabé. Zvárané spoje majú maximálnu spoľahlivosť, ale nízku údržbu. Pre zariadenia vyžadujúce pravidelnú údržbu a výmenu to nie je najlepšia voľba..
Nuance inštalácie
Pružinový poistný ventil je inštalovaný v každom bode systému, ktorý je vystavený zvýšenému tlaku a hrozí mu mechanické poškodenie. Zariadenie nevyžaduje veľký voľný priestor, čo je významná výhoda v porovnaní s inými typmi bezpečnostných zariadení.
Aby ste predišli poruchám, neinštalujte pred poistný ventil žiadne uzatváracie ventily. Na vypúšťanie plynného média sú nainštalované špeciálne zariadenia alebo sa výboj vyskytuje priamo do atmosféry. Na upozornenie personálu je spolu s pružinovými ventilmi namontovaná špeciálna píšťalka, ktorá je umiestnená na výtlačnom potrubí. Keď sa ventil spustí, zaznie píšťalka, čo znamená, že tlak v systéme sa zvýšil a ventil sa otvoril, aby sa uvoľnilo médium..
Možné príčiny rozbitia poistného ventilu
Poistné ventily sú robustné a spoľahlivé zariadenia, ktoré poskytujú nepretržitú ochranu systémov pred pretlakom. Priamy alebo spätný pružinový ventil zlyhá z niekoľkých dôvodov:
Aby sa predišlo nehodám a poruchám vo fungovaní systémov, poistné ventily sa pravidelne kontrolujú, či nie sú funkčné. Pred uvedením do prevádzky sú ventily testované na pevnosť a tesnosť. Tiež sa vykonávajú pravidelné kontroly s cieľom určiť tesnosť tesniacich povrchov a spojov upchávky..
Pri správnom výbere bezpečnostných zariadení, pri zohľadnení parametrov systému, pravidelných kontrolách a včasnom odstraňovaní porúch, pružinové poistné ventily zaistia spoľahlivú prevádzku systému a spoľahlivú ochranu proti pretlaku po dlhú dobu..
Poruchy a opravy
Únik média cez ventil nastáva, keď je tlak nižší ako nastavenie.
Oprave bezpečnostných pružinových tlmiviek musí dôverovať profesionál. Náklady na postup budú stáť od 50 dolárov.
Pružinový poistný ventil (prevodovka)
– typ potrubných armatúr určených na automatickú ochranu zariadenia a potrubí pred pretlakom prekračujúcim vopred stanovenú hodnotu vypustením prebytku pracovného média a zabezpečením ukončenia skládky pri zatváracom tlaku a obnovení pracovného tlaku.
Hlavné montážne jednotky a časti ventilov:
1 – telo, 2 – sedadlo, 3 – cievka, 4 – kryt, 5 – stonka, 6 – matica, 7 – čap, 8 – pružina, 9 – vlnovec (inštalovaný v mechových ventiloch), 10 – zaisťovacia skrutka, 11 – nastavovací puzdro, 12 – vodiace puzdro, 13 – ozvučnica, 14 – nastavovacia skrutka, 15 – viečko, 16 – závitová príruba.
Princíp činnosti.
Pri normálnom pracovnom tlaku sila stlačenej pružiny tlačí cievku na sedlo (otvor na vypúšťanie pracovného média je uzavretý). Keď tlak stúpne nad nastavenú hodnotu, na cievku začne pôsobiť opačne smerovaná sila, ktorá stlačí pružinu, a cievka sa zdvihne, čím sa otvorí priechod na vypúšťanie pracovného média. Potom, čo tlak predtým, ako ventil klesne na uzatvárací tlak, cievka opäť pritlačí pružinu na sedlo a zastaví vypúšťanie média.
Tesnosť uzávierky
– trieda “B” GOST R 54808. Na žiadosť zákazníka je možné vyrobiť aj s inými triedami tesnosti.
Možné konštrukcie ventilov:
Pripojenie k potrubiu:
Vlnovcové ventily.
Vlnovec je mechanizmus, ktorý kompenzuje účinok protitlaku na výstupe ventilu. Vlnovec je navrhnutý tak, aby chránil ventilovú pružinu pred škodlivými účinkami agresívneho pracovného prostredia pri vysokých alebo nízkych teplotách. Vlnovcové ventily sú vyrobené z ocele triedy 12Х18Н9ТЛ a 12Х18Н12МЗТЛ a sú navrhnuté pre pracovné prostredie s teplotami od mínus 60 ° C a nižšími. Označenie vlnovcových ventilov: KPP4S, KPPS.
Vykonávanie tesniacich povrchov a pripojovacích rozmerov ventilových prírub-podľa GOST 12815-80, rad 2, dĺžky tvárou v tvár-podľa GOST 16587-71.
Ventily DN 25 PN 100 kgf / cm2 je možné vyrábať s koncovkami tlmivky na pripojenie k potrubiu podľa GOST 2822-78, ako aj s prírubovým pripojením podľa GOST 12815-80, riadok 2.
Poistné ventily s nominálnym tlakom PN 250 kgf / cm2 a PN 320 kgf / cm2, ako ostatné modely, sú navrhnuté tak, aby chránili zariadenie pred neprijateľným pretlakom tým, že automaticky vypúšťajú prebytočné pracovné médium. Používa sa na zariadenia s kvapalnými a plynnými pracovnými médiami, ktoré nekorodujú časti tela viac ako 0,1 mm.
Poistné ventily s lisovaným zváraným telesom je možné vyrábať s individuálnou dĺžkou (L a L1), výškou (H) a spojovacími rozmermi prírub, ktoré umožňujú ich použitie ako náhrady za dovážané armatúry bez zmeny už nainštalovaného. zariadenia a potrubia.
Výpočet priepustnosti ventilov – podľa GOST 12.2.085-2002.
Nastavenie tlaku, Рн
– najvyšší pretlak na vstupe do poistného ventilu, pri ktorom je ventil zatvorený a je zaistená špecifikovaná tesnosť ventilu.
Počiatočný otvárací tlak, Рн.о.
(počiatočný tlak; nastavený tlak) – pretlak na vstupe do poistného ventilu, pri ktorom je sila pokúšajúca sa otvoriť ventil vyvážená silami, ktoré držia uzatvárací prvok na sedle. Pri tlaku na začiatku otvárania sa nastavená tesnosť vo ventilovej bráne naruší a zatvárací prvok začne stúpať.
Plný otvárací tlak, Rp.
– pretlak na vstupe do poistného ventilu, pri ktorom sa ventil pohybuje a je dosiahnutý maximálny výkon.
Zatvárací tlak, Рз
(tlak v zadnom sedení) – pretlak na vstupe do poistného ventilu, pri ktorom sa po uvoľnení pracovného média zaisťovací prvok usadí na sedlo, čím sa zaistí špecifikovaná tesnosť ventilu. Zatvárací tlak ventilu, Рз – nie menší ako 0,8 Рн.
Protitlak
– nadmerný tlak na výstupe ventilu (najmä z poistného ventilu).
Protitlak je súčet statického tlaku vo výfukovom systéme (v prípade uzavretého systému) a tlaku, ktorý vzniká z jeho odporu pri prúdení pracovného média..
Povinné minimálne informácie o objednávke.
Pri objednávke ventilov musíte vyplniť dotazník (príloha B):
Príklad označenia pri objednávke poistného pružinového ventilu:
Príklad označenia pri objednávke poistného pružinového ventilu DN 50 PN 16 kgf / cm2 z ocele 12X18N9TL s ručným spúšťaním, nastavovací tlak-Рн = 16 kgf / cm2, model KPP4R podľa TU 3742-005-64164940-2013:
Poistný ventil KPP4R 50-16 DN 50 PN 16 kgf / cm2, Рн = 16 kgf / cm2, 17nzh17nzh. Pri objednávke je potrebné doplniť ventily náprotivkami (protipríruby, tesnenia, čapy, matice; pre ventily DN 25 PN 100 – vsuvky s prevlečnými maticami a tesneniami).
Poistný ventil je potrubné príslušenstvo, ktoré chráni zariadenia a vysokotlakové potrubia pred mechanickým poškodením a rôznymi druhmi zničenia v dôsledku núdzových situácií. To sa dosiahne uvoľnením prebytočného množstva kvapaliny, plynu alebo pary zo systému, ako aj z nádob, v ktorých sa vytvára nadmerný tlak. Tento ventil navyše bráni vypúšťaniu pracovného média, keď sa obnoví menovitý tlak..
Poistný ventil je mechanizmus, ktorý funguje v priamom kontakte s pracovným médiom spolu s inými štruktúrami, ktoré vykonávajú funkciu ochranných armatúr vrátane regulátorov tlaku.
Údržba a opravy
Údržba prevodoviek je minimálna. Ak výrobca uviedol frekvenciu kontrol, je lepšie ho pozorovať a v stanovenom čase ventil rozobrať, skontrolovať stav jeho častí a v prípade potreby vymeniť opotrebované. Ak sú na reduktore prívodu vody dva tlakomery, pred a po, potom je podľa ich údajov možné presnejšie určiť čas neplánovanej údržby zariadenia. Včasná plánovaná údržba zabráni neplánovaným núdzovým opravám spôsobeným poruchou.
Priamo pôsobiace poistné ventily
V ventiloch s priamym pôsobením pôsobí sila pružiny na jednu stranu uzatváracieho a regulačného ventilu z opačnej strany-sila tlaku tekutiny.
Pružina v takýchto ventiloch sa nazýva výkonová pružina, pretože je to ona, ktorá vyvíja silový efekt, ktorý drží vypnutie a reguláciu až do okamihu otvorenia.
Vyššie diskutovaný ventilový poistný ventil je príkladom priamo pôsobiaceho ventilu. Rovnaký typ zahŕňa cievkové ventily..
V počiatočnom stave cievka 3 inštalovaná v telese 1 zatvára kanály v tlakových a odtokových potrubiach. Keď sa tlaková sila zvýši na hodnotu presahujúcu silu pružiny 2, cievka sa posunie nahor a otvorí kanál pre tok z tlakového vedenia do odtokového potrubia..
Charakteristika priamo pôsobiaceho ventilu
Charakteristika priamo pôsobiaceho poistného ventilu má dostatočne veľký zdvih.
Priamo pôsobiace kapany sú náchylné k samočinnému kmitaniu. Pre vysoké prietoky a vysoké tlaky musí byť veľkosť pružiny veľmi veľká.
Tlmiace zariadenie
Činnosť poistného ventilu je ovplyvnená nielen statickým, ale aj dynamickým zaťažením.
Na zníženie negatívneho účinku vlastných kmitov pružinového uzatváracieho regulačného prvku sa v priamo pôsobiacich poistných ventiloch používajú tlmiace zariadenia.
Najbežnejším tlmiacim zariadením je tlmiaci piest, ktorý je pevne spojený s blokovacím a regulačným prvkom.
Na tlmenie môže byť v pieste vytvorený alebo zúžený kanál, ako v príklade znázornenom na obrázku..
Pri pohybe piestu sa tekutina pohybuje v malej medzere. To vytvára tlmiacu silu smerujúcu v opačnom smere ako je pohyb piestu..
Väčšina moderných priamočinných hydraulických poistných ventilov má vo svojej konštrukcii tlmiaci piest..
Princíp činnosti bezpečnostného ventilu ohrievača vody
Počas prevádzky ohrievača vody môžu nastať núdzové situácie – v dôsledku nesprávneho zapojenia systému alebo technických chýb. Aby bola zaistená spoľahlivá prevádzka, je do systému vložený poistný ventil. Zaručuje spoľahlivú prevádzku kotla a ochranu pred poškodením v prípade náhlej zmeny tlaku v prípade poruchy..
Poistný ventil sa skladá z dvoch prvkov: spätný ventil je umiestnený v priamom telese a bezpečnostné zariadenie je umiestnené v jeho kolmej časti. Voda vstupuje do ohrievača vody cez spätný ventil.
V prípade núdzového zvýšenia tlaku vo vnútri ohrievača vody je prebytočná voda vypúšťaná cez armatúru do odtokového potrubia. Na boku je držadlo na manuálne vypúšťanie vody.
Zariadenie spätného ventilu
Spätný ventil ohrievača vody slúži na zabránenie úniku vody z kotla, ak tlak v prívode vody klesne alebo je voda úplne vypnutá. Keď je nádrž pôvodne naplnená, tlak vody otvorí pružinu zatváracieho prvku a voda vstúpi do tela. Pri plnení sa tlak vo vnútri kotla zvyšuje a akonáhle sa vyrovná prívodu vody, uzatvárací prvok s panelom zablokuje prístup vody z vodovodu. Potom ohrievacie telesá ohrejú vodu na stanovenú teplotu. Akonáhle otvoríte horúci kohútik na umývadle alebo v sprche, tlak vo vnútri kotla klesne a voda začne do kotla opäť prúdiť..
Tesnosť hydraulického spätného ventilu je zásadná pre zaistenie bezpečnej prevádzky ohrievača vody. V obytných budovách sa často vyskytujú prípady, keď tlak v sieti klesne alebo sa zastaví prívod vody. V prípade poruchy môže z puzdra ohrievača vody vytekať voda a vykurovacie teleso ohreje vzduch vo vnútri.
Ak ohrievač vody nezabezpečí automatické odpojenie vykurovacích prvkov počas suchého ohrevu, povedie to k vyhoreniu a zlyhaniu drahého zariadenia. To je obzvlášť nebezpečné, ak v tomto okamihu začne prívod vody, ktorá pri dopade na horúce vykurovacie telesá spôsobí intenzívne odparovanie, ktoré môže dokonca viesť k výbuchu..
Zariadenie bezpečnostnej časti
Keď zapneme ohrev vody, tlak v kotle stúpa so zvyšujúcou sa teplotou. Akonáhle tlak prekročí hodnotu nastavenia pružiny vo zvislej vetve, ventil sa otvorí a prebytočná voda sa vypustí cez armatúru do odtokového potrubia. Poistný ventil pre ohrievač vody, ktorého princíp činnosti je založený na udržiavaní normálneho tlaku, teda zaisťuje bezpečné používanie zariadenia doma..
Poistný ventil je dodávaný s kotlom. Parametre pružiny sú prispôsobené konštrukčnému tlaku, pri ktorom brojler pracuje. Je prísne zakázané rozoberať a upravovať pružinu sami..
Nebudete môcť presne nastaviť parametre a váš hydraulický ventil bude pracovať buď pri nízkom tlaku, alebo pri vyššom tlaku, než na aký je pevnosť tela navrhnutá. Ak v prvom prípade nehrozí žiadne osobitné nebezpečenstvo, voda sa jednoducho vypustí skôr, ako sa ohreje na nastavenú teplotu..
V druhom prípade môže nadmerný tlak spôsobiť vážne následky..
Tlak vo vnútri nádoby môže vystúpiť na kritických 5-6 atmosfér, dochádza k obrovskej akumulácii pary a výbuchu.
Na zatvorenie prívodu vody je možné priamo pred poistný ventil ohrievača vody nainštalovať uzatvárací ventil. Na vypúšťanie vody sa používa priehľadná plastová trubica, ktorá je k tvarovke pripevnená svorkou. Druhý koniec rúrky je vedený do kanalizačného systému. Môžete samozrejme dať vedro na zber vody, ale táto nádoba stačí na to, aby zachytila tekutinu pri kvapkaní. V prípade núdzového resetu nemusí táto kapacita stačiť.
Pripojenie potrubia z prívodu vody k poistnému zariadeniu je možné vykonať pomocou flexibilnej vystuženej hadice alebo pomocou polypropylénových rúrok. Pretože tlak vo vodovodnej sieti môže bez dôvodu stúpať, je možné nainštalovať redukciu, ktorá obmedzuje kolísanie tlaku vody..
Je tiež dobré nainštalovať do systému filter na čistenie vody od nečistôt. Nečistoty vstupujúce do kotla sa usadzujú na vykurovacích telesách a znižujú ich vykurovací výkon. Pri výmene poistného ventilu alebo jeho oprave je potrebné úplne vypustiť vodu z ohrievača..
V takýchto prípadoch je medzi hydraulický ventil a vstup do kotla nainštalovaný odpal. K odpalisku je pripojený uzatvárací ventil a potrubie, ktoré odvádza vodu do kanalizácie. Keď je kotol v prevádzke, kohútik je zatvorený a keď je potrebné vypustiť vodu, kohútik sa otvorí a voda sa vypustí. Rovnaké zariadenie je nainštalované na výstupe teplej vody. Na ochranu pred neoprávneným otvorením kohútika je najlepšie odstrániť držadlo a uložiť ho oddelene..
Kde je nainštalovaný poistný ventil??
Na povinnú inštaláciu poistného ventilu je niekoľko požiadaviek.
Spravidla stačí jeden ventil na okruh..
Každý okruh oddelený od hlavného okruhu, ktorý prijíma teplo cez výmenník tepla, musí mať vlastný poistný ventil..
Na akumulačnom ohrievači vody s priamym ohrevom (elektrický alebo plynový kotol) je potrebný aj ventil. Je pravda, že sa tam už používa niekoľko ďalších modelov, navrhnutých špeciálne pre takúto aplikáciu..
Akumulačný ohrievač vody bez poistného ventilu je bomba zavesená na stene. Navyše, ako vidíte, nie je to citované, pretože to prakticky nie je prehnané. Dôležitosť poistného ventilu pre ohrievač vody je podrobne popísaná v špeciálnej publikácii nášho portálu.
Mohlo by sa zdať, že tlak v celom okruhu je distribuovaný približne rovnako. Optimálnym umiestnením ventilu je však prívodné potrubie po výstupe z kotla – nie bližšie ako 0,5 metra. A pretože ventily sú zvyčajne inštalované ako súčasť takzvanej „bezpečnostnej skupiny“, najvyšším bodom prívodného potrubia sa stáva najlepšie miesto. Aby automatický odvzdušňovací ventil, ktorý je súčasťou skupiny, včas odstránil nahromadené plyny (prirodzene v najvyššom bode), čím sa zabráni tvorbe vzduchovej komory. (Aj keď samotný najvyšší bod je pre poistný ventil, povedzme si úprimne, nie je dôležitý).
Bezpečnostná skupina na prívodnom potrubí po opustení kotla. Mimochodom, dávajme pozor na chybu – medzi kotlom a ventilom je namontovaný kohútik, ktorý by nemal byť.
V tomto prípade je potrebné dodržať veľmi dôležitú požiadavku – medzi kotlom (alebo iným zdrojom tepla, napríklad výmenníkom tepla) a ventilom inštalovaným v tomto okruhu nie sú absolútne neprijateľné žiadne uzatváracie zariadenia. Po – prosím, ale pred ním – úplne neprichádza do úvahy. Vôbec by nemala existovať šanca na náhodné odpojenie bezpečnostného zariadenia od obvodu..
Mimochodom, súdiac podľa zverejnených fotografií, niektorí túto požiadavku šetria. A úplne márne!
Ďalším pravidlom je, že potrubie vhodné pre ventil nemôže byť menšie ako hodnotenie, ktoré je na ňom uvedené! V opačnom prípade zariadenie nemusí fungovať správne. DN je na tele spravidla vyznačený napríklad ¾ “.
Malo by byť správne pochopené, že takéto usporiadanie ventilov nie je vôbec dogma. Prirodzene sa vždy berú do úvahy zvláštnosti vytvoreného vykurovacieho systému. Napríklad „bezpečnostná skupina“ spolu s poistným ventilom môže dobre „korunovať“ hydraulický šíp.
„Bezpečnostná skupina“ v plnej sile sa nachádza na hydrostalku.
Teraz je načase vyplniť takú medzeru, pretože je to veľmi dôležitá informácia pre správny návrh systému! Samostatný článok nášho portálu podrobne hovorí o hydraulickom rozdeľovači alebo hydraulickej šípke vykurovacieho systému..
Existujú aj ďalšie riešenia. Napríklad konzola na pripevnenie k stene expanznej nádrže, ktorá súčasne slúži ako rozdeľovač na pripojenie samotnej nádrže a všetkých zariadení „bezpečnostnej skupiny“ – tlakomeru, poistného ventilu a automatického odvzdušňovača.
Konzola na zavesenie expanznej nádrže, ktorá je súčasne zberačom pre nádrž aj pre celú „bezpečnostnú skupinu“.
Mimochodom, nikto vás nenúti umiestniť všetky tri tieto zariadenia dohromady – ide len o to, že ich kombinácia je pohodlnejšia pre každodenné ovládanie. Ak si želáte, môžete si kúpiť poistný ventil, ktorý už má vstavaný manometer – tiež veľmi dobré riešenie..
„Dva v jednom“ – poistný ventil so vstavaným tlakomerom.
Pokiaľ ide o vetracie otvory, vec sa spravidla neobmedzuje iba na túto vec – niekoľko takýchto separátorov je inštalovaných v najzraniteľnejších oblastiach systému z hľadiska akumulácie plynu..
Pravdepodobne nebude veľmi dobré, ak voda, keď sa spustí ventil, jednoducho vyleje na podlahu. Preto sa pokúšajú pripojiť k výstupnému potrubiu potrubie, ktoré odstráni prebytočné chladivo do kanalizácie..
Pevná rúra do kanalizácie však tiež nie je najlepším riešením. Faktom je, že ventil, ako je už zrejmé, vyhladzuje núdzovú situáciu, ale nijako ju neopravuje. To znamená, že by malo byť veľmi dôležité, aby vlastník domu alebo bytu videl, že ventil bol spustený – to je jasný signál niektorých problémov a potreby naliehavého hľadania riešenia problému.
Preto sa odporúča pripojiť odtokové potrubie nie priamo k ventilu, ale cez špeciálny lievik na prerušenie prúdu..
Poistný ventil s pripevneným lievikom s tryskou. Odvodňovacie potrubie pôjde ďalej z tohto lievika..
Pri tomto prístupe nebude ovládanie ventilu ignorované – prejaví sa určitými znakmi (hluk prúdu, špliechanie na podlahu atď.)
Prečo môže byť ventil spustený?
Dôvodov, prečo sa ventil prejavuje kvapkaním alebo rozliatím chladiacej kvapaliny, môže byť niekoľko. Nie všetci sú rovnako vážni, ale v každom prípade reakcie, overenie – každý z nich si to zaslúži.
Ako vypustiť vodu ventilom?
Pri diagnostikovaní porúch sa voda zvyčajne vypúšťa. Existujú však aj iné situácie, keď je tento postup potrebný..
Niektoré inštalácie nie sú navrhnuté tak, aby vydržali dlhší čas bez vody. Tieto informácie sú uvedené v návode na použitie. V tomto prípade príde na záchranu balená voda..
Pomocou poistného ventilu sa voda vypúšťa plynulejšie a bezpečnejšie. Na uvoľnenie kontajnera musíte vykonať niekoľko manipulácií..
Vypúšťanie je dlhý proces, ale nevyžaduje veľa úsilia a špeciálnych zručností. 50-80 litrový ohrievač vody bude prázdny asi po 1,5-2 hodinách. Ak dôjde k akumulácii kalu vo ventile, odtok vody bude trvať 3 až 4 hodiny..
Pravidlá inštalácie a nastavenia
Po naplánovaní samoinštalácie poistného ventilu na vykurovanie by ste mali vopred pripraviť sadu nástrojov. V práci sa nezaobídete bez nastaviteľných kľúčov a kľúčov, krížového skrutkovača, klieští, meradla, silikónového tmelu.
Pred začatím práce musíte určiť vhodné miesto na inštaláciu. Poistný ventil sa odporúča namontovať na prívodné potrubie v blízkosti výstupu z kotla. Optimálna vzdialenosť medzi prvkami je 200-300 mm.
Všetky kompaktné poistky pre domácnosť sú vybavené závitom. Na dosiahnutie úplnej tesnosti pri zaskrutkovaní je potrebné potrubie utesniť kúdelom alebo silikónom. Je nežiaduce používať pásku FUM, pretože nie vždy odoláva kriticky vysokým teplotám.
V regulačnej dokumentácii, ktorá sa dodáva s každým zariadením, je inštalačný proces zvyčajne naplánovaný krok za krokom..
Niektoré kľúčové pravidlá inštalácie sú rovnaké pre všetky typy ventilov:
Menovitý priemer zariadenia je zvolený na základe metód vyvinutých a schválených spoločnosťou Gostekhnadzor. Pri riešení tohto problému je múdrejšie vyhľadať pomoc profesionálov..
Ak to nie je možné, môžete na výpočet skúsiť použiť špecializované online programy.
Aby sa znížili hydraulické straty počas tlaku média na ventilový kotúč, inštalácia núdzového zariadenia sa vykonáva so sklonom k kotolni.
Nastavenie ventilu je ovplyvnené typom upínacej konštrukcie. Pružinové zariadenia majú uzáver. Predtlačenie pružiny sa nastaví jej otáčaním. Presnosť nastavenia týchto produktov je vysoká: +/- 0,2 atm.
V pákových zariadeniach sa úpravy vykonávajú zvýšením hmotnosti alebo pohybom bremena..
Po 7-8 operáciách v nainštalovanom núdzovom zariadení sa pružina a doska opotrebujú, v dôsledku čoho môže dôjsť k porušeniu tesnosti. V tomto prípade je vhodné vymeniť ventil za nový..
Inštalácia a montáž
Na zaistenie bezpečnej prevádzky plynovodov a vodovodov sa pri inštalácii ochranných jednotiek odporúča dodržať nasledujúce požiadavky:
Inštalácia manometra na potrubie
Inštalácia zariadenia v kotolni
Potrebné nástroje a materiály
Na inštaláciu ventilu budete potrebovať:
Postup práce
Každý výrobok určený na uvoľnenie pretlaku je vybavený pokynmi na inštaláciu, ktoré by ste si mali pred začatím práce pozorne prečítať. Pred inštaláciou musíte tiež odpojiť ohrievač vody od siete a vypustiť z nej vodu. Ventil by mal byť umiestnený na prívode studenej vody až po kohútik. Postup inštalácie ventilu je nasledujúci:
Regulátor tlaku
Prevádzka batérií a čerpadla je narušená kvôli vysokým alebo nízkym úrovniam tlaku. Správna regulácia vo vykurovacom systéme pomôže vyhnúť sa tomuto negatívnemu faktoru. Tlak v systéme hrá významnú úlohu pri zabezpečovaní vstupu vody do potrubí a radiátorov. Tepelné straty sa znížia, ak je tlak štandardizovaný a udržiavaný. Tu prichádzajú na pomoc regulátory tlaku vody. Ich poslaním je v prvom rade chrániť systém pred prílišným tlakom. Princíp činnosti tohto zariadenia je založený na skutočnosti, že ventil vykurovacieho systému umiestnený v regulátore slúži ako ekvalizér úsilia. Regulátory sú klasifikované podľa typu tlaku: štatistické, dynamické. Voľba regulátora tlaku je potrebná na základe kapacity. Toto je schopnosť prejsť požadovaným objemom chladiacej kvapaliny za prítomnosti požadovaného konštantného poklesu tlaku..
Pneumohydraulický akumulátor
Pneumohydraulický akumulátor (obr. 66) pozostáva z pneumatických valcov, pneumohydraulického valca a riadiaceho systému. Vzhľadom na nebezpečenstvo výbuchu zmesi olejových pár so vzduchom sú pneumatické valce naplnené inertným plynom – dusíkom, argónom atď..
Miesto inštalácie poistných ventilov
Pri výbere miesta na inštaláciu bezpečnostných zariadení je potrebné dodržať niekoľko pravidiel:
Nastavenie poistných ventilov
Nastavenie ochranných zariadení sa vykonáva po inštalácii a prepláchnutí systému..
Poistné ventily sa kontrolujú v niekoľkých fázach:
Úpravu je možné vynechať pre bezpečnostné zariadenia, v ktorých je tlak stanovený výrobcom.
Poistný ventil možno považovať za pripravený na prevádzku, ak je zaistená vzduchotesnosť a vodotesnosť, uzávierka sa dobre otvára a zatvára, tlak na začiatku otvárania a zatvárania má odchýlky v prijateľnom rozsahu pre tento typ (pozri pas zariadenia).
Frekvencia kontroly poistných ventilov – raz za štvrťrok.
Po všetkých nastavovacích manipuláciách je potrebné zapečatiť, priradiť číslo a aplikovať ho na telo ochranného zariadenia (alebo na dosku, ktorá je privarená k telu ventilu, označuje: miesto inštalácie, tlak), zostavte prevádzkovú kartu alebo technologický pas.
Akt nastavenia
Certifikát nastavenia poistného ventilu je povinným dokumentom. Je to napísané na každom ventile. Formu aktu je možné prispôsobiť.
Ak sa zmenia podmienky na úpravu zariadenia, potom sa do dokumentu nevyhnutne urobia záznamy. Pri čine musíte vyplniť všetky body. Ak neexistujú žiadne samostatné údaje, napíšte: „Údaje nie sú povinné“.
Tento zákon tiež označuje províziu, ktorá akceptuje pripravenosť zariadenia na prevádzku. Na konci dokumentu sú podpisy členov tejto komisie povinné..
Vykorisťovanie
Trvanlivosť ochranných mechanizmov závisí od dodržania všetkých podmienok technickej prevádzky. Počas prevádzky ochrannej jednotky v dôsledku opotrebovania hlavných častí môžu nastať nasledujúce chyby:
Ako vymeniť zlomený poistný ventil na ohrievači vody
Práce na výmene ventilov sa vykonávajú v nasledujúcom poradí:
Ak v súkromnom dome vôbec nie je systém dodávky teplej vody, kvapalina sa vypustí a zariadenie sa vypne v rovnakom poradí, s výnimkou bodu s otvorením zmiešavača teplej vody a zatvorením kohútika na teplovodné potrubia.
Na čo je to potrebné?
Tento prvok ohrievača vody je navrhnutý tak, aby zaisťoval bezpečnosť zariadenia v prípade poklesu tlaku vznikajúceho počas prevádzky. Teplonosné kvapaliny majú tendenciu pri zahrievaní expandovať. Ak jeho teplota presiahne 80-90 °, potom sa jeho objem zvýši až o 3%. V klasickom 50-litrovom ohrievači teda musíte niekde dať 1,5 litra vody. Základným princípom poistného ventilu kotla je vypúšťanie prebytočnej teplej vody..
Ak nenainštalujete ochranu, môžete zabudnúť na správnu funkciu ohrievača vody, aj keď sú dodržané ostatné prevádzkové odporúčania. Skôr alebo neskôr bude prekročený prívodný tlak a prebytočná chladiaca kvapalina bude vypustená do priestoru vodovodných potrubí alebo do záchodovej nádrže. Nie je to len energeticky náročné, ale časom to spôsobuje aj problémy..
Pre veľké kotly
Všetky vyššie uvedené modely sú vhodné pre ohrievače vody do 50-60 litrov. Pre väčšie kotly sú k dispozícii aj iné modely, z ktorých mnohé majú vstavané ďalšie zariadenia. Obvykle je to guľový ventil a / alebo manometer – na reguláciu tlaku.
Pre kotly do 200 litrov
Pripojenie na vypúšťanie vody tu má štandardný závit, takže so spoľahlivosťou upevnenia nebudú žiadne problémy. Takéto zariadenia už majú pomerne vysokú cenu, ale ich kvalita a spoľahlivosť sú oveľa vyššie..
S tlakomerom a originál
Nie každému sa tieto zariadenia na pohľad páčia. Pre tých, ktorí kladú veľký dôraz na estetiku, sa vyrábajú veľmi atraktívne zariadenia. Ich cena je však porovnateľná s cenou drahého ohrievača vody, ale krásna.
Vyteká z ventilu? Čo robiť?
Ak kvapká z poistného ventilu pre kotol alebo z kotla uniká, je potrebné pochopiť, prečo sa to deje a ako tento problém vyriešiť bez poškodenia ohrievača vody.
Ak pri zahrievaní vody kvapká, je to v poriadku, pretože voda sa zahrievaním rozpína a vytvára sa extra tekutina, ktorá pomáha vypúšťať ďalšie tyčinky..
Keď prúdi nepretržite alebo bez zahrievania, potom:
V druhom prípade je potrebné k odtokovému otvoru pripojiť hadicu, aby sa zbavila vody. V takom prípade neponárajte spodný koniec hadice do vody. Ak dôjde k silnému úniku, musíte ventil skontrolovať pomocou manometra. Ak tlak vody prekročí 3 atm, musíte nainštalovať regulátor, ktorý zníži tlak. Tento postup môže vykonať iba odborník, pretože budú potrebné zručnosti a skúsenosti.
Ohrievač vody môže zastaviť ohrev, pretože z ventilu uniká voda. To je možné, ak je zariadenie v prevádzke. Pritom sa bude brať do úvahy spotreba elektrickej energie, žiarovka bude svietiť, ale voda teplotu vôbec nezvyšuje.
Najistejším riešením v prípade poruchy ohrievačov vody je zavolať majstra, ktorý problémy rýchlo a ľahko odstráni, bude schopný nezameniteľne nájsť koreň všetkých problémov.
Inštalácia. Kam zaradiť?
Aby kotol fungoval bez problémov, je nutnosťou inštalácia poistného ventilu. Mnoho výrobcov vybavuje ohrievače vody značkovými ventilmi. Ak tam nie je, musíte si ho kúpiť. Je potrebné vyberať na základe prípustného tlaku. Tieto informácie sú uvedené v pokynoch.
Inštalácia sa vykonáva s adaptérmi aj bez nich. Existujú určité pravidlá, ktoré treba dodržiavať.
Prvok musí byť umiestnený na potrubí dodávajúcom vodu do kotla, na mieste, kde vstupuje do nádoby.
Správne umiestnenie ventilu – medzi uzatváracím ventilom a nádobou. Keď sa závit zhoduje, naskrutkuje sa na trysku nádrže a potom sa na ňu naskrutkuje kohútik.
Inštalácia prvku sa vykonáva výlučne s prihliadnutím na smer šípok. Každé spojenie je ošetrené tmelom.
Vlákna sú pevne utiahnuté, aby sa zabránilo budúcim únikom. Nemali by ste však príliš tlačiť, pretože môžete zlomiť niť alebo poškodiť bronzové puzdro.
Inštalácia poistného ventilu pre kotol nie vždy prebieha podľa rovnakého algoritmu, pretože ohrievače vody sa navzájom líšia, podobne ako ventily. Mnoho modifikácií je vybavených aktivačným regulátorom. Reagujú na úroveň tlaku. Nastaviteľné podľa princípu uvoľnenia / utiahnutia tlačnej pružiny. Musíte pochopiť, že všetky systémy a mechanizmy sú regulované vo výrobnom procese, a nemali by ste sa o reguláciu pokúšať nezávisle.
Aby sa skontrolovala kvalita inštalácie ventilu, čerpá sa voda. Ak dôjde k úniku, môžete sa pokúsiť mierne utiahnuť závit, kým neprestane kvapkať. Ak je únik silný, budete ho musieť vykonať znova.
Pravidlá a normy
Používanie poistných ventilov sa riadi národnými a priemyselnými normami, prevádzkovými predpismi a technickými pokynmi..
Pre tlakové nádoby platia tieto regulačné dokumenty:
Systémy chránené núdzovým príslušenstvom v prípade abnormálnej prevádzky alebo nehody predstavujú značnú hrozbu pre priemyselnú a verejnú bezpečnosť. Preto na ich návrh, montáž, inštaláciu, prevádzku dohliadajú autorizované orgány, ktoré monitorujú dodržiavanie požiadaviek pravidiel a noriem vo všetkých fázach životného cyklu zariadenia. V Ruskej federácii je to zverené Rostekhnadzoru.
Ako skontrolovať použiteľnosť
Údržbu môžete skontrolovať zapnutím ohrievača vody (súčasne neotvárajte kohútik teplej vody) a čakať, kým sa voda úplne nezohreje na maximálnu možnú teplotu. Po určitom čase by mala z bezpečnostného ochranného mechanizmu odkvapkať prebytočná voda..
Ventil nebude fungovať, ak:
Voda z ventilového zariadenia sa musí pravidelne vypúšťať. Ak sa tak nestane a všetky vyššie uvedené prípady sú vylúčené, samotná poistka je chybná. Po kontrole jeho výkonu je potrebné ho vymeniť za nový.
Na zariadenie na ohrev vody musí byť nainštalovaný bezpečnostný mechanizmus, aby bola zaistená dlhá, bezproblémová a bezpečná prevádzka zariadenia. Mali by ste zvoliť najvhodnejšiu možnosť pre všetky konštrukčné a funkčné parametre, inak budú jej činnosti neúčinné a dokonca nebezpečné. V takom prípade je potrebné pravidelne kontrolovať jeho prevádzkyschopnosť, približne raz za mesiac. Ak sa zistí porucha, vymeňte nefunkčný ventil za nový..
Je veľmi nebezpečné nezávisle ho vylepšovať, nahradiť ho mechanizmom spätného ventilu. To povedie k nepríjemným následkom, kvôli ktorým je pravdepodobné, že budete musieť vymeniť zakúpený ohrievač vody za nový..
Čo sa môže stať pri absencii ochrany kotla
Kritickejšia situácia môže nastať, keď tlak vody vo vodovodnej sieti prudko klesne. Obvykle sa to stáva často v noci, keď príslušné služby vykonávajú nepredvídané opravy alebo údržbu a vypínajú prívod studenej vody. V tomto prípade úplné vypustenie vody z kotla vedie k vyhoreniu vykurovacieho telesa..
Aby sa predišlo takýmto situáciám, mnoho „smútku Kulibinovcov“, ktorí si neuvedomujú zložitosť situácie, vložili do systému vybavenia ohrievačov vody obyčajné spätné ventily. Nechápu však, že do svojich domovov sadia „časovanú bombu“..
Koniec koncov, ohrievač vody je komplexné zariadenie tepelného inžinierstva, jeho automatizácia a termostat môžu tiež zlyhať v najnevhodnejšom okamihu. Potom môžu byť udalosti veľmi smutné. Ak je materiál, z ktorého je nádrž na ohrievač vody vyrobený, vybraný správne, potom k varu nedochádza, pretože bod varu sa tu pohybuje nad obvyklých 100 stupňov a situácia je pod kontrolou. Ak však materiál nezodpovedá pevnostným charakteristikám, potom ak sa omylom otvorí vodovodný kohútik v byte, vnútorný tlak nádrže môže prudko klesnúť, teplota varu vody sa vráti na 100 stupňov a potom lavínový prúd pary sa objavuje rýchlosťou blesku, čo môže viesť k mechanickému poškodeniu hraníc nádrže a silnému výbuchu.
Poruchy, ich príčiny a odstránenie
Na zníženie tlaku v prívode vody je nainštalovaný redukčný prevod
Existujú dva typy porúch: voda tečie stále alebo úplne neprúdi. Ak nájdete niektorý z nich, je dôležité vziať do úvahy, že odvzdušnenie kvapaliny počas procesu zahrievania je normálne a takto má systém fungovať. Je dovolené vypúšťať, keď kotol nefunguje..
Napríklad ventilový mechanizmus je navrhnutý pre 6 barov a tlak priamo v prívode vody je 7 barov. Kým voda neklesne, bude postupne krvácať. Ak sa situácia opakuje, budete ju musieť zmeniť alebo nainštalovať reduktor pri vchode do bytu alebo domu.
Vlastnoručná inštalácia
Schéma inštalácie ventilu na prívod studenej vody
Poistky sa vyberajú podľa tlaku, na ktorý je jednotka chránená pred núdzovými situáciami navrhnutá (je to uvedené v pase). Voľba je ovplyvnená objemom nádrže deklarovaným v charakteristikách, podľa ktorých sú limity odozvy navrhnuté pre 6, 7, 8 a 10 barov. Jeho inštalácia je jednoduchá: na závit sa navinie malá páska FUM alebo naolejovaný kúdeľ, načo sa samotný výrobok naskrutkuje na pracovnú rúrku. Zariadenie sa rukou zaskrutkuje, až kým sa nezastaví, a potom sa urobia ďalšie dve otáčky kľúčom..
Postup je nasledovný:
Testovanie
Na kontrolu prevádzkyschopnosti ventilového výrobku je k dispozícii páka na zníženie tlaku. Keď je ohrievač vypnutý, niekoľkokrát zdvihnite páčku, aby sa tieto prebytky znížili. Potom, čo voda prestane kvapkať, počkajte, kým sa nezačne ohrievať. Ak tekutina naďalej prúdi, pružinový mechanizmus je pravdepodobne upchatý. V takom prípade je skladací model rozobraný, vyčistený a vložený na pôvodné miesto. V prípade neoddeliteľného ventilu bude potrebné ho nahradiť novou, predtým zakúpenou vzorkou.
Oveľa horšie je, ak voda netečie do vstupného potrubia. Dôvodom je vzhľad zablokovania samotného ventilu alebo výstupnej armatúry. Po skontrolovaní týchto miest, v prípade absencie výsledku, budete musieť výrobok vymeniť.
Profesionálne odporúčania pre inštaláciu
Aj taký jednoduchý postup, akým je inštalácia ventilov, je založený na splnení niektorých pravidiel. Napríklad návrh miestnosti často vyžaduje tímy pre maskovanie potrubí a zabezpečenie..
Môžete skryť zariadenia, ale sú splnené tri podmienky:
Mnoho ľudí sa znepokojuje, keď vidí kvapky vody na ventilovej trubici. Je to normálne a znamená to, že zariadenie funguje..
Čas od času dochádza v potrubí k malým nárastom tlaku, ktoré vyvolávajú minimálny výtok tekutiny. Musíte si robiť starosti, keď sa voda buď vôbec neobjaví, alebo nepretržite leje.
Časť vedenia medzi ohrievačom vody a poistkou by mala byť minimálna. Nie je to potrebné z estetických dôvodov, ale aby sa v potrubiach nevytváral dodatočný tlak.
Malo by sa pamätať na to, že samoobslužná aktualizácia bezpečnostných zariadení je prísne zakázaná. Ak potrebujete ventil 0,8 MPa, musíte si kúpiť taký nový produkt a nepokúšať sa nejako zmeniť alebo upraviť zariadenie o 0,7 MPa..
Odporúčania pri výbere
Mosadzné ventily majú nízky koeficient tepelnej rozťažnosti, zriedka sa lámu, nedeformujú sa
Pred kúpou konkrétneho bezpečnostného zariadenia je potrebné podrobne si preštudovať technické parametre kotolne. Dôrazne sa odporúča, aby ste si pozorne prečítali pokyny výrobcu, ktoré určujú hraničné parametre zariadenia..
Pri výbere požadovaného ventilu zohrávajú významnú úlohu nasledujúce kritériá:
Okrem vyššie uvedeného je potrebné skontrolovať, či má regulátor tlaku ochranného mechanizmu rozsah vhodný pre parametre vykurovacej jednotky. Reakčný tlak by mal prekročiť prevádzkovú hodnotu normálneho fungovania systému o 25-30%.
Posledné rady
Ak vás živo zaujíma bezpečnosť kotolne a spoľahlivá prevádzka vykurovacích zariadení, odporúčame vám pri kúpe armatúr dôkladne preštudovať sortiment. Faktom je, že na trhu sa objavujú nové užitočné produkty, ktoré nemožno hodnotiť v rámci tohto článku, ale môžu byť pre vás užitočné..
Prevádzkový moment. Monitorujte stav poistných ventilov, aby ste včas zistili prevádzku a pochopili dôvody. Nasmerujte zariadenia na tepelný výboj do kanalizačného lievika výbuchom prúdu – neočakávané striekanie vody v kotolni a mokré stopy dajú jasne najavo, že došlo k núdzovej situácii.
