DIY komín: zariadenie a inštalácia dymového kanála v súkromnom dome

Ako funguje komín?

Výroba komína vlastnými rukami nie je náročná, ak porozumiete jeho vnútornej štruktúre a princípu fungovania celého systému, pretože ich kvalita priamo určuje ziskovosť a produktivitu samotného vykurovania. Komín kachlí aj komín krb pochádza z kotla, do ktorého je zabudovaný, kde sa hádže palivové drevo, uhlie alebo iné produkty na spaľovanie. V spodnej časti je tiež ventil na ovládanie ťahu, dá sa tiež otvoriť, ak potrebujete uvoľniť potrubie od sadzí alebo sadzí. Ďalej sa komín dvíha tak dlho, ako je potrebné, ale ak ho potrebujete posunúť nabok, je nainštalovaná vetva. Vývod prechádza do stropného priechodu a strešného priechodu, čo zaručuje požiarnu bezpečnosť. A posledným prvkom je hlava, ktorá nedovoľuje dažďu alebo snehu preniknúť dole.

Z čoho pozostáva štandardný komín??

V skutočnosti je v dizajne veľa rôznych prvkov, niektoré priamo ovplyvňujú, niektoré z nich sú iba sprievodné, ako napríklad svorky, upevňovacie prvky a podobne. Mnoho ľudí si však myslí, že v najjednoduchšej konfigurácii kanála sa môžu niektoré časti upustiť. Je to klam, pretože po chvíli sa absencia akéhokoľvek prvku prejaví. Bez banálnych svoriek sa nezaobídete, jeden tmel nestačí a situácia je úplne rovnaká s upevňovacími prvkami. Z čoho teda pozostáva správny komín??

1. Kolená. Sú vždy potrebné, pretože správny komín nemusí ísť v priamke, potrebujete zákrutu, zákrutu a bez tohto zariadenia nikde.
2. Tričko Niektorí stavitelia ich zaraďujú do jedného stĺpca s kolenom, ale nie je to pravda. Tričko je plnohodnotným konštrukčným prvkom, ktorý môže zahŕňať vývody pre viac ako dve dýzy, pričom má spravidla špeciálny poklop na údržbu, spravidla je to správny kanál..
3. Priechodná rúra, nepostrádateľný prvok pri prekonávaní stropov a stien, najmä v drevostavbách.
4. Konzoly, svorky, čo to je a prečo, rozobraté vyššie.

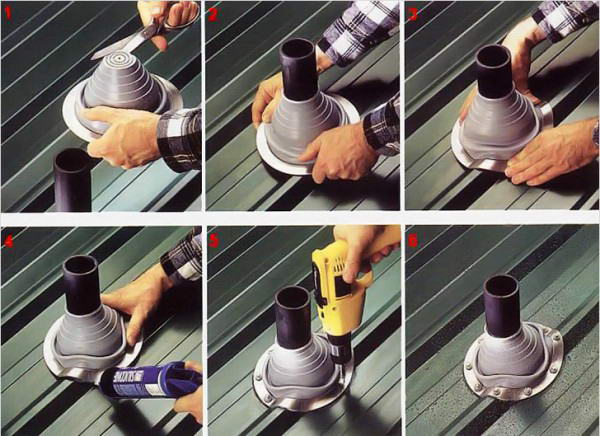

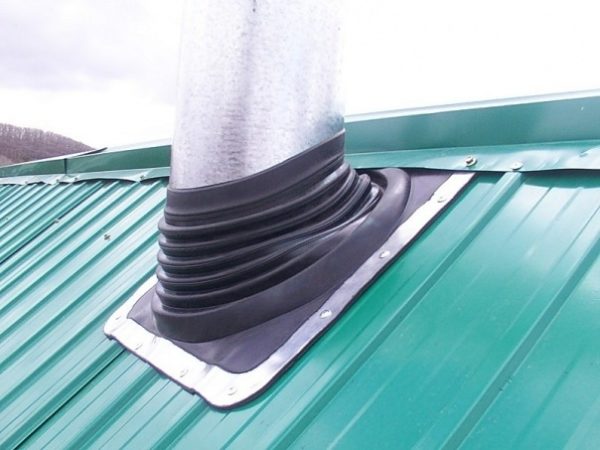

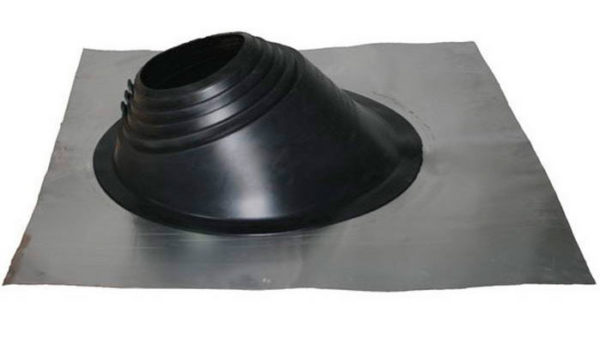

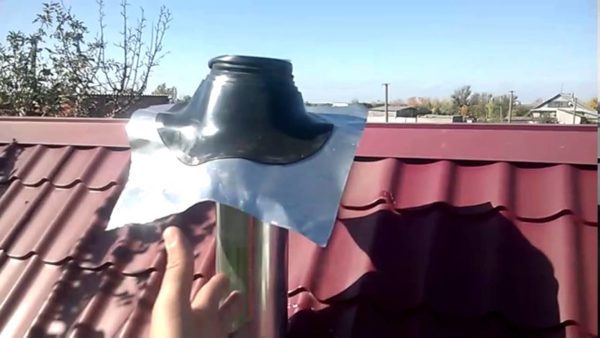

5. Rezanie strechy je plnohodnotným prvkom systému, ktorý vám umožňuje vykonávať utesnené rozvody a zaistiť, aby bol komín správny a spoľahlivý.

Komínové prvky

Čo je to komínové koleno

Pri prechode stropom môže komínový kanál priliehať k nosníku. Na obídenie použite koleno ohnuté pod určitým uhlom. V prípade, že má časť kanála vodorovný profil, je tiež namontovaná na kolene alebo odpalisku. Použitie kolena sťažuje čistenie komína v budúcnosti, ale v odpalisku poskytuje takúto príležitosť dizajn, ktorý poskytuje špeciálny odnímateľný prvok. Povinná požiadavka – spojenie prvkov nesmie umožniť únik produktov spaľovania..

Loket vám umožňuje obísť trámy a iné prekážky v ceste komína

Na zaistenie bezpečného prechodu cez strop vo vani alebo dome sa používajú priechodné potrubia.

To sa robí nasledovne:

• v prekrytí je vyrezaný otvor;
• odbočná rúrka je nainštalovaná a izolovaná;

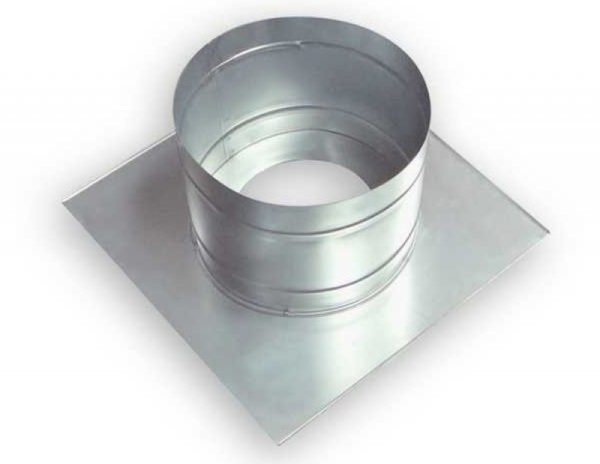

  Priechodná rúra slúži na zabránenie priameho kontaktu vyhrievanej rúry s nátermi z horľavých materiálov.

• cez odbočné potrubie je vedené potrubie.

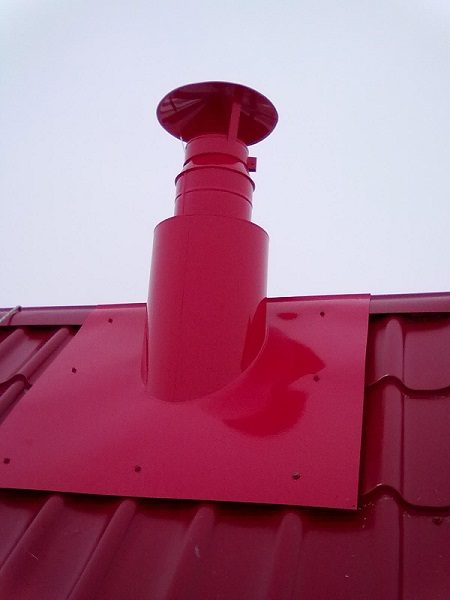

Pre strechu sa to robí rovnakým spôsobom, ale používa sa uhlová rúra..

Komínové funkcie

Na spaľovanie akéhokoľvek paliva je potrebný kyslík, ktorý vstupuje do pece zo vzduchu. Vyvážené obohacovanie vzduchu je zároveň kľúčom k efektívnemu spaľovaniu. Prebytok alebo nedostatok vzduchu vedie k strate energie a nadmernej spotrebe paliva. A ak sú hlavnými funkciami komína bezpečné odstraňovanie produktov spaľovania paliva a izolácia stavebných štruktúr od účinkov horúcich plynov, vzniká logická otázka, aká je účinnosť pece (krbu alebo plynového kotla) priamo súvisiace s návrhom komína? Vzťah je nasledujúci:

1. Výfukové plyny prechádzajúce komínom sú odvádzané von.
2. V systéme sa vytvorí vákuum a vzduch sa nasaje do pece.
3. Miešanie vzduchu s palivom horí a je vypúšťané potrubím.
4. Tento postup sa opakuje, pokiaľ je v ohnisku oheň..

Nesprávne nainštalovaný alebo nevhodný typ komína naruší správnu cirkuláciu vzduchu a výfukových plynov a zníži účinnosť vykurovania. A najnebezpečnejšia vec pri tomto prístupe je, že za určitých podmienok (nárazový vietor, vysoká vlhkosť vzduchu) môže dôjsť k „prevráteniu prievanu“. V tomto prípade nebudú výfukové plyny odstránené, ale pôjdu dovnútra budovy, ktorá je spojená s nebezpečenstvom otravy produktmi spaľovania (oxid uhoľnatý).

Čo je ústup

Svojpomocný sendvičový komín si však ako každý iný vyžaduje ústup. Odsadenie – priestor medzi dymovým kanálom a stenou, ktorého hodnota by sa mala brať v súlade s tabuľkou.

Ak je priehlbina v stenách, ktoré ju pokrývajú, potom je potrebné nad sporákom usporiadať dva otvory s mriežkami na rôznych úrovniach. Každý otvor musí mať minimálnu prierezovú plochu 150 metrov štvorcových. cm. V uzavretom ústraní musí byť podlaha vyrobená z nehorľavých materiálov a umiestnená o 7 cm vyššie voči podlahe miestnosti..

Existujú nejaké špeciálne normy pre usporiadanie komína?

Najprv sa musíte zoznámiť s nasledujúcimi normami:

1. SNiP 2.04.05-91;
2. DBN V.2.5-20-2001;
3. SNiP 41-01-2003 (o vykurovacích systémoch);
4. NPB 252–98 (o generátoroch tepla);
5. GOST 9817–95 (TU pre tepelné jednotky);
6. VDPO (štandard pre prevádzku dymových kanálov)

Je to nevyhnutné z nasledujúcich dôvodov:

1. Poskytovanie požiarnej bezpečnosti pre obyvateľov;
2. Žiadne riziko otravy oxidom uhoľnatým;
3. Získanie osvedčenia o stavebnej kontrole.

Ak sa po uvedení do prevádzky zistia najmenšie chyby, akt nebude vydaný. Bude potrebné prerobiť všetku prácu, čo bude znamenať vážne finančné, dočasné a morálne výdavky.

Môžete sa pokúsiť skryť nedostatky tým, že trochu ušetríte na materiáli alebo remeselnom spracovaní. Táto akcia môže mať vážnejšie následky – požiar, smrť následkom oxidu uhoľnatého alebo požiar. Stojí za to starostlivo preštudovať SNiP a konať v úplnom súlade s normou.

Druhá vec, ktorú musíte venovať pozornosť, je kvalita inštalácie komína. Ak je práca pána nedbalá, musíte pozvať ďalšieho špecialistu. Pri inštalácii sami postupujte podľa pokynov a poraďte sa s odborným technikom. Voľba materiálov sa tiež neoplatí šetriť na vašej bezpečnosti. Správna inštalácia v súlade s normami zaistí spoľahlivý komín na dlhú dobu.

Požiadavky na komínové zariadenie

Inštalácia vykurovacích zariadení podlieha požiadavkám stanoveným v regulačnej dokumentácii.

Inštalácia zariadení je regulovaná ustanoveniami SNiP 2.04.05–91 a DBN V.2.5-20-2001. Pred vypracovaním projektu je tiež vhodné preštudovať materiály o vykurovacích systémoch (SNiP 41-01-2003), o zariadeniach na výrobu tepla (NPB 252-98), o technických podmienkach prevádzky vykurovacích zariadení (GOST 9817- 95), o pravidlách a predpisoch na prevádzku dymových kanálov (VDPO).

Konštrukčné a inštalačné vlastnosti komína musia úplne zodpovedať požiadavkám uvedeným v SNiP, inak nedostanete kontrolný certifikát stavby, ktorý je vydaný po uvedení do prevádzky

Niektoré z požiadaviek sú adresované špeciálne na zariadenie komínov. Štruktúra štruktúry môže byť čokoľvek, ale materiál výroby musí byť nevyhnutne nehorľavý.

Materiály použité na stavbu komínov môžu byť:

• oceľ;
• keramika;
• tehla.

Všetky konštrukcie sú bez výnimky prefabrikované a samotná inštalácia je fragmentárna, pretože komín prechádza niekoľkými miestnosťami (napríklad miestnosťou a podkrovím).

Aby konštrukcia spĺňala požiadavky na požiarnu bezpečnosť, mali by byť správne vypočítané jej parametre a taktiež by mali byť zvolené veľkosti všetkých komponentov. Pri inštalácii výrobného zariadenia je potrebné dodržať všetky odporúčania uvedené v pokynoch vrátane postupu montáže a spôsobu inštalácie dielov.

Dokumentácia obsahuje určité ustanovenia, ktoré je tiež potrebné vziať do úvahy, napríklad:

• dĺžka komína môže byť ľubovoľná, ale nie menšia ako 5 m (výška vetracích potrubí – nie menšia);
• časť potrubia musí zodpovedať vstupu do generátora alebo ho presahovať;
• pre každý generátor tepla je potrebný samostatný komín;
• rýchlosť prúdiaceho vzduchu vo vnútri potrubia – od 15 m / s do 20 m / s;
• hrúbka rúrok je určená materiálom výroby (norma pre oceľové rúry je najmenej 0,5 mm);
• na pravidelnú kontrolu a čistenie sú komíny vybavené vreckami (výklenkami) s hĺbkou 0,25 m;
• maximálny počet otáčok komína – 3;
• polomer zakrivenia musí presahovať priemer kanála;

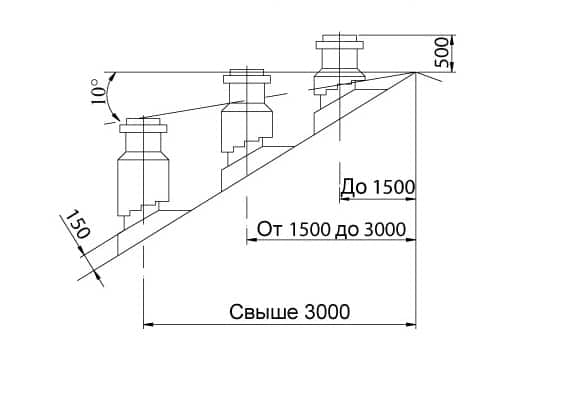

• výška potrubia nad strechou je regulovaná strešnou konštrukciou: na rovnej – 0,5 m; nad strechou o 0,5, ak je umiestnená vo vzdialenosti 1,5 m (alebo menej) od hrebeňa; rovnaká alebo väčšia ako os hrebeňa, ak je umiestnená vo vzdialenosti 1,5-3 m.

Bol stanovený postup montáže konštrukcie – nevyhnutne zdola nahor, to znamená od generátora tepla (kotol, pec) cez stropy až po strechu. V prefabrikovaných štruktúrach je každá nasledujúca časť potrubia zavedená do predchádzajúceho.

Pracovná teplota tesniacich materiálov použitých na upevnenie dielov musí byť najmenej 1 000 °. Vonkajšie spojenia sú vybavené svorkami, upevňovací materiál by sa nemal dostať dovnútra komína.

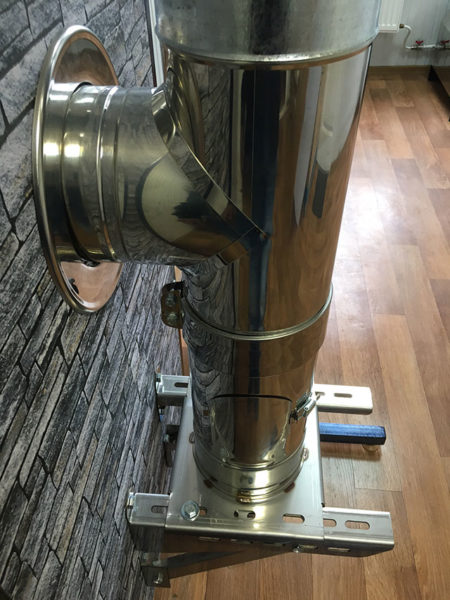

Na upevnenie odpaliska sú k dispozícii podporné konzoly a aby sa zabránilo vychýleniu kanála, každé 2 m na stenu je potrebné pripevniť upevňovacie prvky-svorky na podopretie potrubia.

Regulačná dokumentácia definuje miesta, na ktorých je dovolené inštalovať komíny. Materiál stien musí byť nehorľavý, ale ak táto podmienka nie je splnená (napríklad v budove s drevenými stenami), potom na inštaláciu, na účely ochrany, by sa mali použiť pripevňovacie alebo korunkové rúrky.

Požiarne požiadavky

Podľa SNIP musí byť komín a vetracie kanály skontrolované a vyčistené:

1. Pred začiatkom vykurovacej sezóny – komíny, v ktorých sezónne fungujú kotly a vykurovacie zariadenia.
2. Minimálne raz za štvrťrok – kombinované a murované komíny.
3. Minimálne raz za rok-azbestocementové komíny a kanály, keramika, vyrobená zo žiaruvzdorného betónu.

Počiatočná kontrola komínov plynových kotlov by sa mala týkať týchto bodov:

• správne použitie materiálov sa vykonáva v súlade s požiadavkami DBN V.2.5–20;
• prítomnosť blokád v kanáloch;
• kontrola priečok, ktoré chránia horľavé konštrukcie;
• koľko oddelených vetracích a dymových potrubí;
• ako servisná a správne umiestnená je hlava;
• pri kontrole prítomnosti normálnej trakcie tento parameter závisí od správnosti konštrukcie, vplyv má najmä výška a prierez potrubia (pozri Ako zlepšiť trakciu).

Vetranie a komíny sa znova skontrolujú na upchatie, oddelenie a hustotu, skontroluje sa ťah:

• Prvú kontrolu a po oprave vetrania a komínov vykonávajú špecializovaní špecialisti. organizácie za účasti prevádzkujúcej organizácie. Získané výsledky zapadajú do aktu.
• Ak sú ventilačné kanály a komíny plynových kotlov uznané za nevhodné a nefunkčné, je inšpektor povinný písomne ​​upozorniť majiteľa na nebezpečenstvo používania plynových spotrebičov.
• Komín SNIP v súkromných domoch umožňuje majiteľom vyčistiť vetracie kanály a komíny dokumentom potvrdzujúcim prechod brífingu.
• Pred začatím opravy ventilačných potrubí a komínov plynových kotlov je prevádzková organizácia, ktorá je vlastníkom bytového domu, povinná varovať obyvateľov pred začatím prác. Po dokončení opravy by ste mali skontrolovať všetky komíny a vetracie kanály.

Požiadavky na priestory pri umiestňovaní plynových zariadení do nich

Komín musí spĺňať stanovené normy!

• SNiP 31-01-2003-na bytových domoch;

• SNiP 41-01-2003-stanovil všetko o klimatizácii, vetraní a kúrení;

• SNiP 42-01-2002-pokyny o systémoch distribúcie plynu;

• SP 31-106-2002-bude hovoriť o vytvorení projektu a výstavbe rodinných domov slúžiacich na bývanie;

• SP 42-101-2003-o konštrukcii a návrhu plynových distribučných systémov z potrubí rôznych vstupov.

Čo hovorí litera zákona:

1. Miestnosť, v ktorej bude umiestnený plynový ohrievač vody, a komín plynového kotla na odstraňovanie horľavých produktov musí spĺňať určité požiadavky, nielen oblasť je regulovaná, ale aj výška stropov. Výška stropov by preto mala byť najmenej 2 metre. Objem plôch nie je menší ako 7,5 m³ pri inštalácii jedného zariadenia a najmenej 13,5 m³ pri dvoch jednotkách.
2. Miestnosť musí byť tiež vybavená vetracím potrubím. Gril alebo priechod medzi podlahou a dverami by mali byť k dispozícii v spodnej časti dverí alebo steny, kde by mala byť voľná plocha najmenej 0,02 m2..
3. Pozor: Je neprijateľné odstraňovať dym do ventilačného potrubia. Je zakázané inštalovať vetracie mriežky na dymovody..
4. V miestnostiach so štandardnou digestorom je potrebné kompenzovať odpadový vzduch jeho prienikom z vonkajšej strany miestnosti, ako aj jeho výmenou zo zvyšku plochy tohto bytu..
5. Upozornenie: Keď sú okná v miestnosti utesnené, stĺpik sa môže vypnúť v dôsledku prerušovaného prívodu vzduchu. Je to spôsobené automatizáciou samotného stĺpca.
6. V kúpeľni a technickej miestnosti sa dvere musia otvárať von.
7. Inštalácia zásuviek a vypínačov v kúpeľni je prísne zakázaná..

Ako nainštalovať komín?

Inštaláciu komína je možné vykonať dvoma spôsobmi:

• Vo vnútri budovy;
• Mimo budovy.

Oba spôsoby navyše idú vždy zdola nahor. Inštalácia začína od kotla alebo pece, po ktorej postupne stúpajú.

V prvom rade je potrebné pripojiť sa k potrubiu generátora tepla do komína. Postupne stúpa, potrubie sa vybuduje, v prípade potreby sa namontujú svahy. Stojí za to pamätať, že všetky spoje sú pevne pripevnené a každé 4 m musia byť vystužené konzolou. Všetky švy je potrebné skontrolovať na tesnosť..

Rozdiely medzi metódami:

• Pri vnútornej inštalácii je potrebné presne označiť a vyrezať otvory v stropoch a streche pre výstup z komína. Každý z nich je v súlade s požiarnou bezpečnosťou vybavený žiaruvzdorným materiálom..
• Pri vonkajšej inštalácii sa do steny vytvorí otvor, do ktorého sa zavedie prvá časť potrubia a na tomto mieste sa zabezpečí tepelná izolácia. Zostávajúce časti na strane ulice sú namontované striktne vertikálne a upevnené konzolami. Na konci sú švy utesnené, rúrka je tepelne izolovaná.

Technicky nie je inštalácia komína komplikovaná, ak predtým boli všetky výpočty a prípravné práce vykonané v súlade s normami. Je tiež potrebné pamätať na požiarnu bezpečnosť-potrubia by nemali prísť do kontaktu s ničím, v miestach blízko stien je položený protipožiarny materiál, miesta prechodu priečkami a strechou sú tiež vybavené protipožiarnou ochranou.

Samostavba komína

Dnes, vzhľadom na skutočnosť, že náklady na stavebné služby stoja veľa peňazí, sa ľudia pokúšajú urobiť veľa práce sami. Údaje nachádzajúce sa na stavbách slúžia ako vizuálne pomôcky..

K takejto pomoci sa najčastejšie uchýli. Nie je ťažké nájsť fotografiu inštalácie komína. Tu nájdete aj projekt na inštaláciu konštrukcie so všetkými podrobnosťami: zametanie, sekcie, výber potrebného materiálu..

Stanovenie spôsobu odoberania potrubia a pravidiel inštalácie

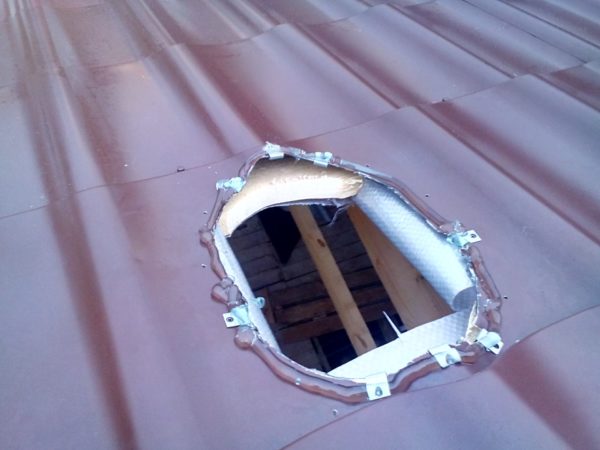

Na začiatok stojí za to rozhodnúť, ktorý spôsob výstupu potrubia je lepšie použiť: strechu alebo stenu. Ak je napríklad zvolená prvá možnosť, vykoná sa predbežné namontovanie. Vezmite pozinkovaný oceľový plech a naneste na vnútorný otvor.

Potom sa samotné potrubie vytiahne cez povrch strechy. Akonáhle je záver urobený, kovový plech na streche je pevne pripevnený. V prípade potreby je dodatočne navinutý pod okraj strechy.

Ak sa majitelia domu rozhodnú vykonať inštaláciu komína vlastnými rukami, v prvom rade musia pochopiť, čo sú ústupky. Ide o takzvanú medzeru, ktorá oddeľuje povrch steny a kanál, cez ktorý sa dym pohybuje..

Je dôležité správne vypočítať počiatočný prvok spájajúci výstup dymu tak, aby spojenie dvoch potrubí mierne presahovalo značku stropu. To umožní vizuálnu kontrolu tých najnebezpečnejších prvkov..

Je tiež potrebné naučiť sa niektoré pravidlá pre inštaláciu komína. Sú to tieto:

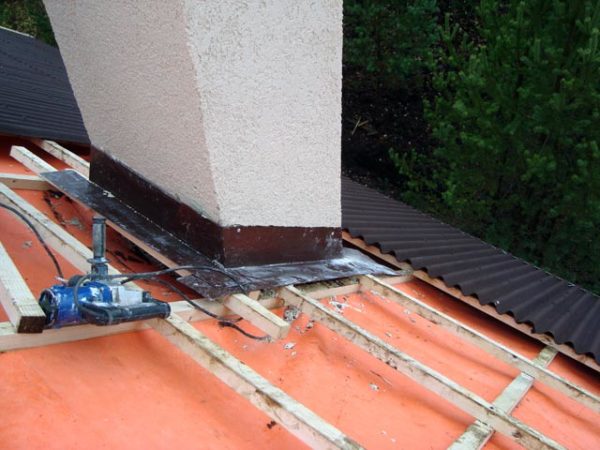

V parametroch výstupu potrubia zo strešného otvoru a druhu strešnej krytiny. Ak má strecha rovný povrch, výška potrubia nad strechou by nemala presiahnuť jeden meter..

Existujú prípady, keď výška strešnej rúrky presahuje 1–2 metre. Potom musíte vykonať ďalšie naťahovanie a použiť krimpovacie svorky..

Pri konštrukcii potrubia sa stáva, že vyžaduje dodatočnú ochranu proti ohňu. Za týmto účelom je na nadzemnú časť nainštalovaný deflektor so sieťkou lapača iskier so špecializovanými malými článkami..

Aké chyby je možné urobiť pri inštalácii komína vlastnými rukami?

Neskúsení remeselníci môžu robiť chyby, v dôsledku ktorých dochádza k rôznym problémom. Uvažujme o najčastejšie sa opakujúcich:

1. Efektný tvar. Najlepšou voľbou je okrúhla, rovná rúrka. Nenechajte sa uniesť inými formami. Dôsledky – zhoršenie stavu komína.
2. Horizontálne rezy. Ich dĺžka by nemala byť väčšia ako 1 m. Dôsledky – slabá chuť do jedla.
3. Výmena kotla. Pri výmene kotla z tuhého paliva na plyn často zostane staré potrubie. Dôsledky – rýchla deštrukcia komína.
4. Estetika. Často sa starajú len o vzhľad potrubia, zabúdajú ho vyčistiť zvnútra. Dôsledky – zhoršenie trakcie, výskyt blokád.
5. Výpočet výšky. Niekedy ušetria peniaze tým, že urobia potrubie nižšie, ako je potrebné podľa požiadaviek. Dôsledky – znečistenie sadzami, vznietenie prípadnými iskrami, otrava oxidom uhoľnatým.
6. Voľba materiálu. Ak pri inštalácii ušetríte na materiáli, v blízkej budúcnosti budú kvôli reinštrukcii komína kvôli jeho zničeniu potrebné výraznejšie výdavky. Dôsledky – náklady na demontáž starého a inštaláciu nového komína, prípadne otravu alebo požiar.
7. Jednotná komínová sieť. Niekedy je do jedného komína zapojených niekoľko sporákov alebo kotlov. Stojí za to pamätať, že každá pec musí mať svoj vlastný komín. Dôsledky – výskyt obráteného ťahu, otrava oxidom uhoľnatým.

Kedy začať plánovať?

S plánovaním komína musíte začať už v čase navrhovania konštrukcie. Toto je potrebné na vykonanie zmien v projekte:

1. Tepelný generátor. V prípade vykurovania kvapalným, vzduchovým alebo plynovým tepelným nosičom nie je potrebné meniť základ. Keď sa plánuje vykurovanie krbom alebo kachľami, je potrebné pre kachle urobiť samostatný základ. Je to nevyhnutné, aby boli kachle nezávislé od domu. V tomto prípade, ak sa základ prepadne, v komíne sa nevytvoria mikrotrhlinky a zabráni sa úniku oxidu uhoľnatého..
2. Komín. Stojí za to vopred načrtnúť umiestnenie komína. V tomto prípade môžete naplánovať skrytý komín, namontovať krb do steny, ak sú steny tehlové, zabezpečiť priechod komína cez stropy alebo výstup cez stenu.
3. Podrobnosti. V závislosti od rôznych nuancií môžete v budove vopred predvídať potrebné nadstavby alebo výklenky, vziať do úvahy suterén a podkrovie.

S týmto prístupom v budúcnosti nebudete musieť prestavovať ani dierovať ďalšie otvory..

Aké typy komínov existujú?

1. Plynový komín. Používa sa na vykurovanie plynom. Má zvýšenú odolnosť voči kyselinám a kondenzácii.

2. Komín na tuhé palivo. Tento typ je známejší, používa sa vo všetkých kachliach, krboch a kotloch na tuhé palivá..

Inštalácia rôznych komínov je takmer identická, ale ich štruktúra a materiály sú odlišné. Vzhľadom na zvláštnosti chemického zloženia prechádzajúceho komínom je prísne zakázané používať komín, ktorý nie je vhodný pre použité palivo. V opačnom prípade môžu byť dôsledky katastrofálne..

Vetracie systémy

Hlavnou funkciou ventilačných potrubí je, že pomáhajú odstraňovať kontaminované vzduchové hmoty z miestnosti..

Pôvodne vyrobený tehlový vetrací komín

Vetracie kanály musia byť na tých miestach, kde je miestnosť najmenej vetraná. Je obzvlášť dôležité umiestniť také potrubia do kuchynského priestoru, kúpeľne, toalety..

Pôvodné komíny

Tento typ komína je samostatným tehlovým stúpačom so samostatným základom, ktorý neprilieha k stene, a preto sa nachádza v určitej vzdialenosti od kachlí alebo krbu. Komíny sú postavené z tehál (čítaj: "Komínové zariadenie do krbu").

Hlavnou výhodou takéhoto komína je schopnosť pripojiť niekoľko zdrojov dymu k jednému potrubiu naraz. Je však dôležité, aby všetky rúry boli umiestnené na rovnakej úrovni. Preto sa taký komín používa pre domy s viacnásobným umiestnením kachlí..

Nástenné komíny

Tento typ komínového zariadenia urobte si sám je najbežnejší. Výsledný komín je navyše ľahký. Komín je inštalovaný priamo na krb alebo kachle (čítajte: "Inštalácia komína na streche"). Tento typ sa najčastejšie používa v saunových kachliach. K výhodám komínov tohto typu patrí možnosť jeho vytvorenia z ocele alebo azbestocementu.

Jednokruhové

Takzvané mono-rúrky pozostávajú z jednej vrstvy zliatiny legovanej ocele, ktorej hrúbka je asi 0,5 mm a pracovná teplota je 500 stupňov.

Rozsah použitia takýchto potrubí je obmedzený, ich inštalácia je možná iba v interiéri, pretože kvôli nedostatku izolačnej vrstvy jednokruhový komín v zime zamrzne, prispieva k usadzovaniu kondenzátu a sadzí na vnútorných stenách

Komponenty

Bez použitia tvaroviek nie je možné zostaviť komín. Sú určené pre:

• vykonávanie obrysov inžinierskych systémov;
• zmeny v smere potrubia;
• prechod na iný priemer;
• nastavenie trakcie;
• zber kondenzátu;

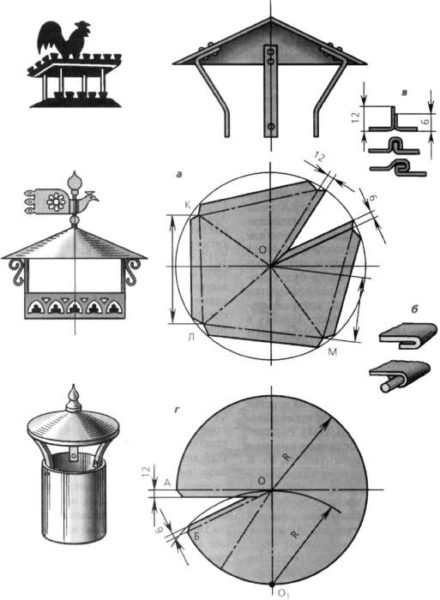

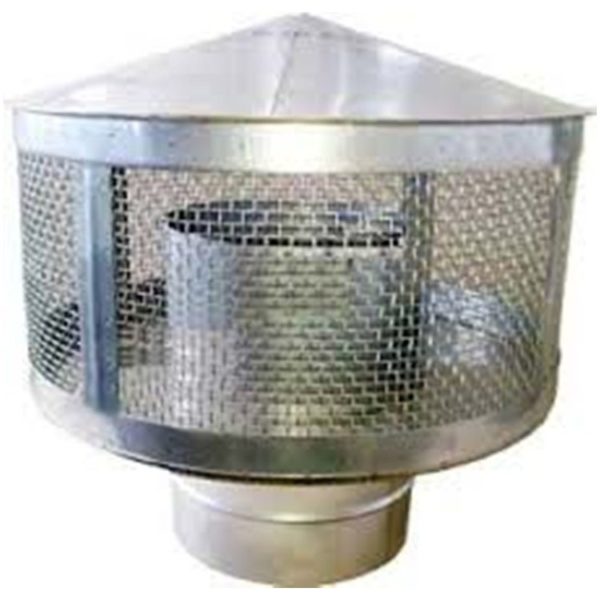

• chrániť horný koniec pred zrážkami, listami, úlomkami a hniezdením vtákov.

Na montáž komína z rúrok musia byť použité ďalšie prvky

Pomocou týchto konštrukčných prvkov môžete vlastnými rukami zostaviť komín akejkoľvek konfigurácie. Dĺžka horizontálnych úsekov nie je väčšia ako 1 m, inak bude ťah výrazne oslabený.

Čierny kov

Rúry zo železných kovov sa neodporúčajú používať v drevených domoch a kúpeľoch, ako aj pri inštalácii plynového kotla alebo kotla na tuhé palivá: veľmi sa zahrievajú a rýchlo vyhoria, čo môže viesť k požiaru. Niekedy sú komíny z takejto rúry namontované v tehlových garážach a iných technických miestnostiach, ale aj tam sú neúčinné, pretože sú náchylné na koróziu a kondenzáciu..

Najúspešnejším riešením sú izolované sendvičové komíny z nehrdzavejúcej ocele a keramiky. Kruhový prierez rúrok uľahčuje priechod dymu a poskytuje dobrý ťah. Na hladkom vnútornom povrchu sa usádza menej sadzí. Vďaka izolácii je vylúčená tvorba kondenzácie. Vďaka modulárnemu systému je ich inštalácia ľahko vykonateľná vlastnými rukami. Sendvičové komíny z nehrdzavejúcej ocele a keramiky sa štrukturálne líšia. Prečítajte si viac o sendvičových komínoch tu.

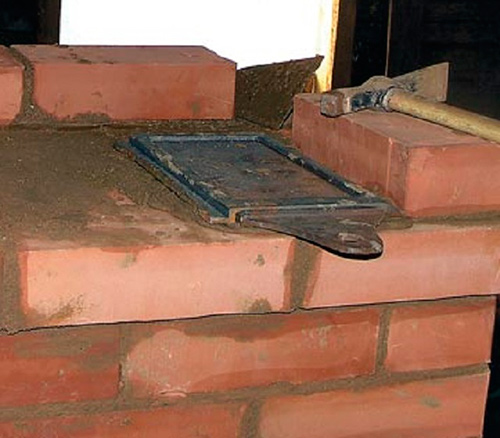

Charakteristické vlastnosti tehlového komína

Napriek tomu, že dnes existuje veľmi veľké množstvo materiálov, ktoré je možné použiť na stavbu komína, tehlové komíny sú už mnoho rokov veľmi obľúbené..

Tento typ komína má svoje vlastné výhody. Vnútri nemôže byť omietnutý, čo pomôže ušetriť na dokončovacích materiáloch. Je tiež potrebné zvážiť, že murivo tehlového komína by malo mať šev 1 cm. Ak sa odporúča použiť v miestnosti cementovo-vápennú alebo vápennú maltu, potom v hornej časti budovy je už možné na murovanie používajte bežnú betónovú zmes.

Rada. Aby bolo možné používať tehlový komín v dome, je potrebné vytvoriť silnejší základ konštrukcie – tehla dodatočne zaťaží steny budovy a jej základňu..

Okrem výhod je tu aj množstvo konštrukčných nedostatkov. Vďaka svojmu drsnému povrchu môžu tehly hromadiť nečistoty. Preto sa také potrubie veľmi rýchlo upchá sadzami..

Pretože produkty spaľovania vychádzajú z tehlového komína, vytvára sa kondenzát kyslíka, z ktorého je tehlová rúra zničená. Stáva sa, že kus tehly sa odlomí a spadne do potrubia. To všetko môže výrazne zúžiť komínový kanál a sťažiť únik vzduchových hmôt..

Na zaistenie dlhej životnosti tehlového komína sa odporúča dovnútra vložiť azbestocementovú rúrku. Medzera medzi tehlou a potrubím sa naleje betónovou maltou.

Otázka: aký je rozdiel medzi plynovými komínmi a tuhým palivom?

Komíny pre plynové kotly sa výrazne líšia od komínov na tuhé palivá v týchto charakteristikách:

1. Podľa chemických vlastností. Pri spaľovaní plynu je teplota dymu relatívne nízka, ale obsahuje žieravé kyseliny. Materiál musí byť odolný voči ohňu, vlhkosti a kyselinám. V prípade komína na tuhé palivo stačí odolávať vysokým teplotám, pretože teplota dymu je oveľa vyššia a v zmesi nie sú žiadne korozívne kyseliny.
2. Podľa fyzikálnych vlastností. Pri komínoch plynových kotlov je najdôležitejším parametrom plynotesnosť. Výhodou bude aj nízka hmotnosť. V zákrutách sú povolené flexibilné rebrované rúrky. Komíny na tuhé palivá musia byť vyrobené výlučne z materiálov, ktoré sú vo vnútri hladké. V tomto prípade musí byť potrubie okrúhle. To zabraňuje hromadeniu sadzí v potrubí a uľahčuje čistenie..

Preto nie je možné nahradiť jeden komín druhým. Ak došlo k výmene tuhého paliva za plyn, budete musieť vymeniť komín v súlade s normami.

Aké materiály sú vhodné pre plynové komíny?

Vzhľadom na zvláštnosti chemického zloženia dymu, ktorý sa objavuje počas spaľovania plynu, je hlavnou požiadavkou na materiál odolnosť voči agresívnym chemickým médiám a korózii. Existujú teda nasledujúce typy plynových komínov:

1. Vyrobené z nehrdzavejúcej ocele. Najlepšia možnosť. Ich výhodami sú nízka hmotnosť, odolnosť voči rôznym koróziám, vynikajúca trakcia, prevádzka až 15 rokov.

2. Vyrobené z pozinkovanej ocele. V porovnaní s nehrdzavejúcou oceľou to nie je najlepšia voľba. Poskytuje zlú trakciu, je náchylnejší na koróziu. Prevádzka nie je dlhšia ako 5 rokov.

3. Keramika. Získavajú na popularite. Prevádzka až 30 rokov. Pri položení základu je však potrebné vziať do úvahy vysokú hmotnosť komína. Maximálny ťah je možný len pri vertikálnej inštalácii bez chýb.

4. Koaxiálny komín. Má zvýšenú účinnosť a bezpečnosť, ale za vysokú cenu. Je to potrubie v potrubí. Jeden slúži na odsávanie dymu, druhý je určený na prívod vzduchu.

5. Tehlový komín. Ukazuje negatívne vlastnosti pri použití plynového vykurovania. Prevádzka je krátkodobá. Je dovolené použiť tehlový komín, ktorý zostal po vykurovaní kachľami, iba ako vonkajší plášť vložky vyrobenej z vhodnejšieho materiálu..

6. Azbestový cement. Zastaraná možnosť. Pozitívne – iba nízka cena.

Existuje veľa možností na vedenie plynového komína. Pri výbere materiálu stojí za to vychádzať z jeho kvalitatívnych charakteristík. Nemali by ste šetriť na svojom zdraví a bezpečnosti svojich blízkych.

Má typ kotla vplyv na výber komína?

Konštrukcia komína úplne závisí od toho, ktorý kotol bude použitý – uzavretý alebo otvorený. Táto závislosť sa vysvetľuje odlišným princípom činnosti kotlov..

Otvorený typ je horák s chladiacou cievkou umiestnenou na ňom. Na prácu je potrebný vzduch vychádzajúci z miestnosti. Takýto kotol vyžaduje čo najlepší ťah..

Inštalácia sa vykonáva:

1. Navonok. Pri vedení komína môžete použiť metódu vonkajšej inštalácie, previesť rovnú vodorovnú rúrku cez stenu a potom ju zdvihnúť do požadovanej výšky. Táto metóda vyžaduje vysokokvalitnú tepelnoizolačnú vrstvu..
2. Vnútorným spôsobom. Rúru je možné vnútorne previesť všetkými priečkami. V tomto prípade sú povolené 2 sklony 30 °..

Uzavretý typ je komora s dýzou, do ktorej sa vstrekuje vzduch. Dym je vytlačený dúchadlom von do komína. V tomto prípade by bolo najlepším riešením zvoliť koaxiálny komín..

Ako nainštalovať koaxiálny komín?

Hlavné pozitívne vlastnosti tohto typu komína sú:

• Jednoduchá inštalácia;
• Bezpečnosť;
• Kompaktnosť;
• Zahrievaním prichádzajúceho vzduchu sa dym ochladzuje.

Inštalácia takéhoto komína je prípustná vertikálne aj horizontálne. V druhom prípade je na ochranu kotla pred kondenzáciou potrebný sklon najviac 5%. Je potrebné mať na pamäti, že celková dĺžka by nemala byť väčšia ako 4 m. Na inštaláciu budete musieť kúpiť špeciálne adaptéry a dáždniky.

Je možné komín prerobiť?

Často sa stáva, že sa majiteľ rozhodne prejsť z tuhého paliva na plyn. Plynové zariadenie vyžaduje vhodný komín. Komín ale neprepracovávajte úplne. Stačí ho obliecť jedným z nasledujúcich spôsobov:

1) Použitie rúrky z nehrdzavejúcej ocele. Vnútri existujúceho komína je inštalovaná rúrka z nehrdzavejúcej ocele vhodnej dĺžky. Jeho priemer by nemal byť menší ako dýza kotla a vzdialenosť medzi potrubím a komínom je vyplnená izoláciou.

2. Technológia Furanflex je drahšia metóda, ale je odolnejšia voči opotrebovaniu. V komíne je inštalovaná elastická rúrka pod tlakom, kde nadobúda tvar a tvrdne. Jeho výhody sú v bezšvovom povrchu, ktorý zaisťuje úplnú tesnosť.

Pri dodržaní všetkých požiadaviek noriem tak môžete výrazne ušetriť na materiáloch..

Aké materiály sa používajú na komíny na tuhé palivá?

Komíny na tuhé palivá sú každému známe. Jedná sa o obyčajné kachle a krbové rúry. Tento typ komína sa používa aj pre kotly na tuhé palivá. Sú vyrobené z nasledujúcich materiálov:

• Tehla. Najpopulárnejší materiál. Stojí za to pripomenúť, že nie je vhodný žiadny druh tehál, ale iba žiaruvzdorný typ tehál. Aby sa zaistila dlhšia životnosť, stojí za to nainštalovať azbestocementovú rúrku do takého komína, čím sa životnosť predĺži.

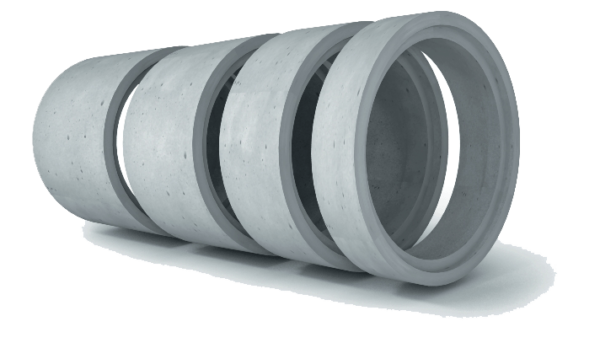

• Keramika. Modulárne montované stavby. Sadze sa nehromadí na stenách týchto rúrok, ale ako tehly sú ťažké a vyžadujú ďalší základ.

• Kov. Konkurent obľúbenosti tehál. Ľahké, nehromadí sadze. Odolný voči nárazu.

Obmedzené množstvo materiálu je spôsobené vysokou teplotou dymu v porovnaní s plynovým komínom, kde je dôležitejšou charakteristikou ochrana pred účinkami kyselín.

Ako rozložiť tehlový komín?

Nie každý remeselník môže komín správne zložiť. Je to spôsobené zvláštnosťami muriva. Tehlové potrubie môžete pripojiť nasledujúcimi spôsobmi:

• Montáž pece. Vykonáva sa s relatívne nízkym potrubím, keď ste si úplne istí, že generátor tepla vydrží pec.
• Inštalácia vedľa rúry. Táto metóda je vhodná pre akúkoľvek veľkosť potrubia..

V závislosti od výšky potrubia budete potrebovať od 500 kusov. až 800 ks. tehly. Rúra sa skladá z nasledujúcich častí:

• Vnútorná časť;
• Vlákno je zahusťovanie umiestnené pri prechode vnútorných stropov;
• Vnútorná časť;
• Vydra – zhrubnutie umiestnené pri prechode strechou;
• Vonkajšia časť;
• Krk;
• Hlava.

Vzdialenosť od vnútorného kanála k stenám a stropom musí byť najmenej 250 cm. V tomto prípade musí byť murivo zvislé bez chýb, ideálne utesnené.

Tehly musia byť namočené. Na nadýchanie potrebujete ½, 1/4, 1/8, ¾ časti tehál. Najlepšie rez s diamantovým kotúčom.

Roztok vyžaduje zmes ílu a piesku v pomere 1: 3, 1: 4, v závislosti od typu ílu. Hlina sa musí uchovávať vo vode najmenej 3 dni, kým sa nedosiahne hustý, homogénny krémový stav. Piesok je vhodný s veľkosťou zrna 0,9 mm až 1,0 mm. Zložky sa zmiešajú v malých častiach. Vysokokvalitné zloženie zanecháva stopu na stierke, ale nesteká a nelepí sa na ňu. Ak je to potrebné, kúpte si hotovú zmes na kladenie tehlových rúr.

Vertikál musí byť skontrolovaný olovnicou alebo úrovňou po každom riadku. Šírka steny potrubia je 125 mm. 4 rady pred začiatkom vata, vnútorná časť končí. Pomocou častí tehly rozotrite vlákno s posunom 1/8, pričom medzi tehlou a stropom na izoláciu by mala byť medzera 2 cm – 3 cm. Po skončení tejto časti pokračuje pokládka rovného potrubia. Podľa potreby kroky zopakujte.

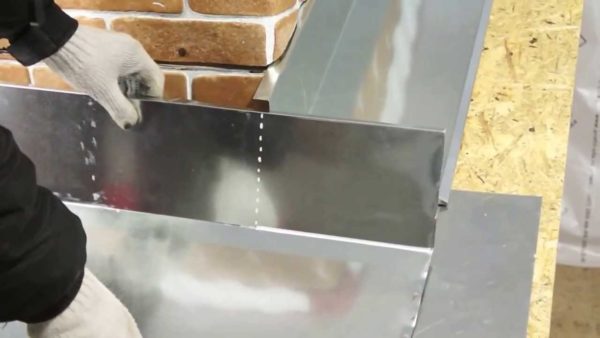

Po prechode potrubia cez strechu sa spodný okraj vydry začne šíriť. Pri kladení vydry a vonkajšej časti je prípustné použitie cementovej malty. Na položenie vydry je potrebné vyložiť 6 radov s odsadením každého radu o 1/8 časti. Ďalej je to rovná časť a hlava.

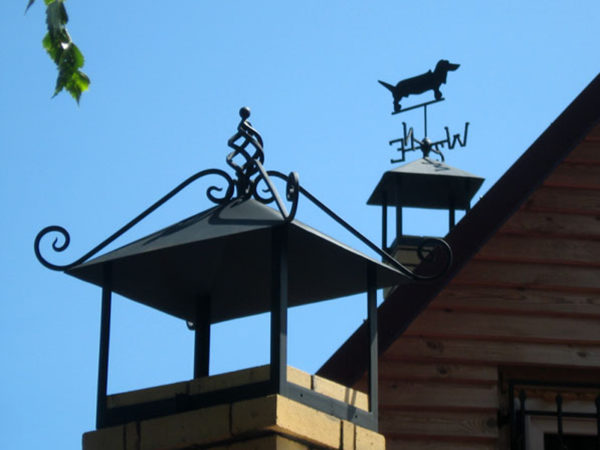

Posledná časť je inštalácia deflektora, zachytávača iskier, v prípade potreby dáždnika.

Ako namontovať keramickú rúrku?

Napriek vysokej cene sa tieto komíny stávajú veľmi obľúbenými vďaka svojim pozitívnym vlastnostiam:

• Vysoká pevnosť;
• Bezpečnosť;
• Šetrnosť k životnému prostrediu;
• Jednoduchá inštalácia.

Inštalácia prebieha z hotových segmentov lepením špeciálnou zmesou. Musí byť inštalovaný čo najbližšie k sporáku, čo najďalej od stien a stropov. Musí byť inštalovaný výlučne na základ pokrytý žiaruvzdorným materiálom, zdola nahor. Tepelnoizolačnú vrstvu je možné nanášať omietkou, na dekoráciu sa používa akýkoľvek nehorľavý materiál. Spojenie strechy a komína musí byť chránené kovom. Na konci práce nainštalujte lapač iskier, dáždnik.

Hotový komín je buď dodatočne zaistený po celej dĺžke, alebo zosilnený.

Ako postaviť komín v drevenom dome?

Drevenica je krásna a ekologická budova. Jednou z jeho veľkých nevýhod je vysoké nebezpečenstvo požiaru. Aby bol inštalovaný komín úplne bezpečný, je potrebné vziať do úvahy nasledujúce body:

1. Jedna pec – jeden komín. Ak je v dome niekoľko kachlí, alebo pec a krb, je potrebné komín zobraziť pre každé zariadenie zvlášť..
2. Projekt od špecialistov. Aby sa pôvodne vylúčili všetky možné chyby a nepresnosti, je potrebné zozbierať požadované projektové dokumenty a kontaktovať špecialistov.
3. Prísne vertikálne. V takom dome musí byť inštalácia komína absolútne vertikálna. Odchýlky sú možné len po potvrdení odborníkmi..
4. Vietor. Je potrebné vziať do úvahy prevládajúci smer vetra, aby sa zabránilo vnikaniu nárazov do komína. V opačnom prípade môže dôjsť k opačnému ťahu.
5. Tehlová vložka. Časť steny s vonkajším umiestnením komína by mala byť nahradená tehlovou vložkou, aby bola zaistená požiarna bezpečnosť.

Okrem toho je potrebné starostlivo skontrolovať tesnosť komína, izolovať všetky vonkajšie časti a nainštalovať lapač iskier. Vyžaduje tiež pravidelné čistenie a kontrolu tesnosti..

Ako udržiavať komín?

Aby bola prevádzka komína dlhšia, pohodlnejšia a bezpečnejšia, je potrebné vykonať tieto kroky:

1. Kontrola sily a smeru ťahu pred každým štartom;
2. Spálenie 2 – 3 novín pred prvým zapálením ohreje vzduch v komíne a odstráni studenú zátku.
3. Čistenie potrubia najmenej 2 krát za sezónu. Ak je vrstva sadzí 2 mm alebo viac, čistenie sa musí zopakovať..
4. Suché ne ihličnaté palivové drevo ochráni komín pred sadzami.
5. Odpad z domácnosti je zakázaný..

Dodržiavanie týchto jednoduchých pravidiel predĺži službu komína na dlhý čas..

Nuansy na zváženie

Konštrukciu komína je potrebné začať z vyhrievaného zariadenia a postupne sa pohybovať nahor. Potrebujete vedieť nasledujúce body:

• Komíny nesmú mať rímsy;
• Teplota plynov vypúšťaných potrubím by nemala presiahnuť 500 ° С;
• Rúry je možné vetviť pod uhlom 30 °;
• Šikmé časti potrubia musia byť bez drsnosti s konštantným prierezom po ploche najmenej vertikálne.

Samostatné sendvičové komíny si vyžadujú znalosti o všetkých nuansách spojených s ich inštaláciou. Ak je strecha vášho domu vyrobená z horľavých materiálov a na pec používate palivové drevo alebo rašelinu, potom je potrebné nainštalovať takzvané lapače iskier vyrobené z kovovej sieťoviny s článkami 5 mm x 5 mm..

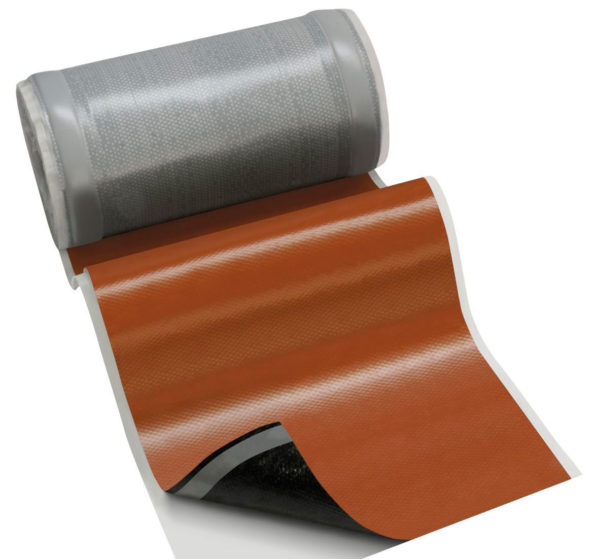

Komín musí byť chránený pred atmosférickými zrážkami. Túto funkciu vykonáva dáždnik, deflektor a podobné dýzy, nemali by však byť prekážkou voľného výstupu dymu z komína (pozri Ako vyrobiť komín).

Mali by ste vedieť, že elektrické vedenia, plynovody a iná komunikácia by nikdy nemali prísť do kontaktu s komínom..

Ako zvoliť správne celkové rozmery komína

Inštalácia sendvičového komína sa vykonáva po určení celkových rozmerov.

1. Potrebujete vedieť rozmery prierezu.
2. Je potrebné vypočítať dĺžku komínového potrubia.

Určte požadované rozmery úseku potrubia

Podľa odporúčaní stavebných predpisov a predpisov (SNiP) by mali byť rozmery sekcie nasledujúce:

• 0,14 mx 0,14 m, s tepelným výkonom nepresahujúcim 3,5 kW;
• 0,14 mx 0,20 m s vykurovacím výkonom 3,5 kW – 5,2 kW;
• 0,14 mx 0,27 m pri vykurovacom výkone 5,2 kW-7 kW.

Ako ste asi uhádli, rozmery prierezu priamo závisia od tepelného výkonu. Vyššie uvedené parametre vám pomôžu nájsť optimálne rozmery prierezu pre váš komín. Ak chcete kruhový prierez, potom musí byť jeho plocha ekvivalentná obdĺžniku.

Aká by mala byť dĺžka komína

Špecialisti pri určovaní výšky komína berú do úvahy množstvo parametrov: výšku hrebeňa strechy a vzdialenosť od nej k výstupu komína, tvar strechy budovy, prítomnosť samostatných budov a vysokých stromov v okolí. , veterná ružica a ďalšie. Na prvý pohľad sa to všetko môže zdať nedôležité, ale všetky tieto parametre môžu ovplyvniť prítomnosť trakcie v peci..

Ako vypočítať dĺžku potrubia

• Minimálna výška potrubí, ktoré zachytávajú dym, je 500 cm (v súlade s SNiP);
• Komíny musia byť vyvezené najmenej 50 cm nad hrebeňom domu;
• Ak je strecha vášho domu vyrobená z horľavého materiálu, výška výstupu potrubia z hrebeňa alebo parapetu je od jedného metra do jedného a pol.

Dávajte pozor na prítomnosť prístavieb k domu. Ak sú vyššie ako dom, potom musí byť potrubie vyvedené ešte vyššie ako toto rozšírenie..

Ako závisí umiestnenie potrubia od jeho výšky

• Výška potrubia je najmenej 50 cm nad plochou strechou.
• Keď je potrubie umiestnené až 150 cm od hrebeňa, jeho výška by mala byť najmenej 50 cm – nad hrebeňom strechy alebo parapetu.
• Keď je potrubie umiestnené od 150 cm do 300 cm od hrebeňa alebo parapetu, výška potrubia je povolená v jednej rovine s hrebeňom alebo parapetom.
• Keď je potrubie umiestnené vo vzdialenosti viac ako 300 cm, výška potrubia od hrebeňa je v jednej rovine s čiarou vedenou nadol pod uhlom 10 ° k horizontu.

  Možné umiestnenie komína (rozmery sú uvedené v mm)

Vzhľadom na všetky tieto požiadavky správne inštalujete sendvičové komíny vlastnými rukami..

Aký je priemer komína

Výrobcovia kachlí a krbov samozrejme uvádzajú, aký priemer komína je potrebný. Môžete to vidieť v dokumentácii ohrievača. Najčastejšie ide o komíny so štandardným priemerom, napríklad: ∅ 120 mm, ∅ 130 mm, ∅ 150 mm a tak ďalej.

Stáva sa však, že výrobcovia uvádzajú priemer pripojenia neštandardných veľkostí: napríklad 136 mm. V tomto prípade budete potrebovať špeciálny adaptér na pripojenie ku komínu štandardného priemeru. Na dostupnosť potrebného adaptéra sa musíte informovať u výrobcu alebo predajcu kachlí – krbov.

Faktory ovplyvňujúce náklady na komín

Každý chápe, že cena komína závisí od jeho kvality. Zvážte hlavné faktory, ktoré ovplyvňujú kvalitu a v konečnom dôsledku cenu komína.

Nerezové komíny sú dvoch typov:

• jednoduché jednostenné, cenovo výhodnejšie
• dvojstenné sendvičové komíny pozostávajúce z dvoch oceľových rúrok, medzi ktorými je priestor vyplnený izoláciou.

Prítomnosť izolácie, jej typ a veľkosť tiež ovplyvňujú cenu. V oceľových sendvičových komínoch ruskej výroby sa ako ohrievač často používa čadičové vlákno s hrúbkou 25-50 mm. A napríklad v nemeckých komínoch Schiedel Permeter, ktoré získali zaslúžené uznanie na ruskom trhu, sa používa odolnejší materiál Superwool. Je zrejmé, že nemecký komín Schiedel za cenu bude drahší ako domáci, ale nielen kvôli popularite značky, predovšetkým kvôli vysokej kvalite a dlhšej životnosti..

Pri oceľových komínoch používajú výrobcovia rôzne druhy ocele, ktoré ovplyvňujú aj kvalitu a cenu komína. V Rusku výrobcovia komínov používajú hlavne nasledujúce triedy nehrdzavejúcej ocele:

1. AISI 409 – nehrdzavejúca oceľ, s malým prídavkom titánu, tieto komíny sú relatívne lacné, ale sú tiež považované za menej pevné a trvanlivé.
2. Nerezová oceľ AISI 321 obsahuje titán, chróm a vysoký obsah uhlíka. Komín z nehrdzavejúcej ocele AISI 321 – ľahko odoláva teplotám až 800 ° C a je menej náchylný na koróziu. Jeho životnosť je oveľa dlhšia, ale náklady na komín budú tiež vyššie..

Kvalita a cena komína z nehrdzavejúcej ocele môžu tiež závisieť od hrúbky ocele. Najčastejšie sa používa oceľ s hrúbkou 0,5 mm a 0,8, menej často 1 mm. Čím je oceľ hrubšia, tým je komín kvalitnejší a jeho náklady sú vyššie.

Samozrejme, pre používanie voľne stojacich krbových kachlí vo vašej obytnej budove bude racionálnejším riešením nákup oceľového sendvičového komína. Aby ste ušetrili, môžete si kúpiť lacnejší komín, ktorý dlho nevydrží a po niekoľkých rokoch ho bude treba vymeniť. Ak vezmeme do úvahy náklady na demontáž starého komína, nákup a inštaláciu nového, nakoniec nebude možné ušetriť. Hneď si môžete kúpiť komín drahší, ale kvalitnejší, a na problémy na mnoho rokov zabudnete.

Pri inštalácii krbových kachlí a inštalácii komínov z vyššie uvedených dôvodov odporúčame kontaktovať profesionálov. Pomôžu vám vyhnúť sa mnohým problémom. Profesionálne spoločnosti navyše poskytujú záruku za svoju prácu. Vzhľadom na to, že veľa špecialistov chodí na miesto budúcej inštalácie na konzultácie a bezplatne zostavuje rozpočet, môže byť pohodlnejšie využívať ich služby..

Výpočet základných parametrov

Pri výpočtoch musíte stavať na individuálnych vlastnostiach svojho domu alebo stavby. Usporiadanie komína zahŕňa určité pravidlá. Napríklad pre každý typ kanála je možné použiť vlastný princíp výpočtu v závislosti od použitého zdroja vykurovania. Toto je jeden z najdôležitejších bodov, s ktorým treba počítať..

Pri inštalácii, inštalácii komína je hlavnou vecou, ​​že slovo je správne, kanál musí byť spoľahlivý a v súlade s normami. Na tento účel môžete použiť korešpondenčnú tabuľku alebo samostatne porovnať vlastnosti domu a komunikácie, najmä preto, že existujú špecializované služby, ktoré vám môžu vypočítať hlavné ukazovatele. „Stroj“ bude vykonávať svoju prácu efektívnejšie, nebudú žiadne chyby, preto pokiaľ ide o vývoj okruhu sami, myslite na účelnosť, najmä ak ste v tejto oblasti predtým nemali schopnosti..

Na výpočet musíte použiť nasledujúce ukazovatele:

• Výška.
• Dĺžka.
• Počet závitov.
• Počet kĺbov.
• Prítomnosť poklopov.
• Typ strechy, úroveň svahu, prítomnosť hrebeňa.

Výška

Inštalačné pravidlá naznačujú niektoré zvláštnosti. Potrubie musí byť optimálne pre spoľahlivý a vysokokvalitný odvod plynov. Pri sťahovaní vezmite do úvahy bezpečnostné obavy, najmä pokiaľ ide o horľavé strešné materiály. Pamätajte na dôležitý bod, minimálna prípustná výška nad strechou je 50 cm Takéto ukazovatele by sa mali používať pre ploché budovy. Ak je štruktúra zložitejšia, bude potrebný ďalší výpočet, ale pre jasné pochopenie uvedieme príklad – ak je hrebeň od 1,5 do 3 metrov, v tomto prípade by hlava mala stúpať na rovnakú úroveň ako hrebeň. Ak je vzdialenosť menšia ako 1,5 metra, potrubie stúpa najmenej o 50 cm. Nezabudnite tiež, že v prípadoch, kde bol použitý horľavý strešný materiál, musí potrubie stúpať najmenej 1,5 metra. Celková výška musí byť viac ako 5 metrov.

Výpočet výšky komína

Rozmery sekcie

Na výpočet priemeru musíte vychádzať z typu a kapacity zariadenia. Čo obsahuje sekcia? Pri kapacitách kotlov a pecí menej ako 3,5 kW sa priemer vypočíta vo veľkosti najmenej 80 mm. Do 5,2 kW má priemer najmenej 95 mm. Ak výkon prekročí 5,2 kW, potom priemer nemôže byť menší ako 110 mm.

Existuje niekoľko spôsobov, ako odstrániť potrubie z ohrievača:

1. vo vnútri budovy
2. mimo budovy

Na analýzu spôsobov inštalácie a porovnanie výhod a nevýhod oboch spôsobov inštalácie sa používa moderný modulárny komín z nehrdzavejúcej ocele..

Rozdiely v konštrukcii vonkajšieho a vnútorného potrubia na odvod dymu

Rozdiely medzi týmito dvoma spôsobmi inštalácie sú v umiestnení potrubia na odvod dymu. Komín vedený vo vnútri budovy sa nachádza vo vnútri domu a prebieha priamo od ohrievača smerom hore – pozdĺž stien miestnosti a vyššie: cez stropné dosky do druhého alebo tretieho poschodia a potom cez podkrovné podlahy a strecha budovy. Komín teda vzniká v bode A – na odbočnom potrubí vykurovacieho zariadenia a končí v bode B – na streche domu. Vnútorný komín má spravidla striktne vertikálnu štruktúru. Ale vzhľadom na zvláštnosti rozloženia a technického plánu stavby môže mať trasa výfuku dymu rôzne posuny, zákruty, ohyby, obchvaty nosných konštrukcií.

Vonkajší komín pochádza tiež z ohrievača, ale jeho hlavná časť je položená pozdĺž vonkajšej fasády domu. Malá časť začiatku potrubia od kachlí alebo krbu je vedená k otvoru v stene, ktorý vedie priamo do ulice. Ďalej potrubie ide striktne vertikálne pozdĺž fasádnej steny budovy a končí v požadovanej výške nad strechou. V prípade inštalácie vonkajšieho komína sú možné aj rôzne posuny, zákruty a obtoky, ak to vyžadujú zvláštnosti konfigurácie a usporiadania fasády budovy, strechy a budovy ako celku..

Oba varianty zariadenia na kanál na odstraňovanie produktov spaľovania – vo vnútri aj mimo budovy – sa aktívne praktizujú v predmestskej bytovej výstavbe, majú svoje vlastné výhody, vlastnosti a nevýhody. Je potrebné dodať, že tieto dve možnosti vedenia komína sa používajú ako pre súkromné ​​obytné budovy, tak pre budovy kúpeľov a sáun..

Návrh komína v počiatočných fázach výstavby alebo inštalácie v už dokončenom dome?

Dôležité! Aby sa zabránilo dodatočným nákladom na peniaze a čas a dosiahla sa najvyššia kvalita dymovej cesty, odporúča sa v počiatočných fázach stavby položiť ohnisko a dymový kanál v inžinierskom návrhu domu..

Schéma dymového kanála, vyvinutá pred stavbou hlavného rámu a štruktúr domu, vám umožňuje splniť všetky požadované normy požiarnej a prevádzkovej bezpečnosti, vybrať najvhodnejšie miesto pre umiestnenie kachlí alebo krbu a tiež okamžite vypočítajte všetky náklady a akcie pre trasu odvodu dymu. Krb, kachle, kotol a komín sa bohužiaľ najčastejšie inštalujú po postavení domu alebo kúpeľa. To so sebou prináša značné riziká a úplne zbytočné náklady..

Vymenujme hlavné nevýhody tohto prístupu:

• potreba prestavby mnohých štruktúr v dome
• potreba rozobrať čerstvo postavené krokvy a podlahy
• potreba rezať membrány, parotesná zábrana doma
• potreba vytvoriť potrebné otvory v stenách, v podlahe a strope, na streche
• často: potreba vyvinúť návrh dymovodu na základe už existujúceho rozloženia, ktoré so sebou prináša časté otáčanie komína, čo zvyšuje jeho náklady a znižuje účinnosť
• potreba rozobrať niektoré stavby
• potreba nových opravných prác v miestach analýzy štruktúr a porušenie integrity stien, stropov
• často: neschopnosť plne implementovať súlad so všetkými normami požiarnej bezpečnosti kvôli zvláštnostiam už hotového rozloženia a nosných štruktúr, čo so sebou prináša riziko požiaru v budúcnosti

Vypracovanie plánu prechodu potrubia z ohrievača na hrebeň strechy v počiatočných fázach výstavby umožňuje inštaláciu trasy odsávania dymu počas montáže nosných a súvisiacich inžinierskych štruktúr budovy. Tento prístup výrazne znižuje náklady na finančné prostriedky a tiež vám umožňuje inštalovať vykurovacie zariadenie a komín v súlade so všetkými normami a požiadavkami požiarnej bezpečnosti..

Vonkajší komín pozdĺž fasády budovy: výhody

Vonkajší komín je komín, ktorý je umiestnený hlavne vonku. V dome zostáva iba malá horizontálna časť potrubia, pripojená k vykurovaciemu zariadeniu. V drvivej väčšine prípadov sa k tomuto spôsobu organizácie dymovej cesty uchýli, keď na začiatku stavby domu nebol k dispozícii dymový kanál. Aby sa zabránilo časovo náročným a nákladným procesom rekonštrukcie a prispôsobovania vnútorných štruktúr dymovodu, komín sa jednoducho vyvedie na ulicu..

Výhody vonkajšieho komína:

• jednoduchá inštalácia
• jednoduchá konštrukcia
• vyššia požiarna bezpečnosť
• nedostatok možnosti vstupu spalín a plynov oxidu uhoľnatého do miestnosti
• dobrá trakcia so schopnosťou prispôsobiť ju
• úspora užitočného životného priestoru
• schopnosť inštalovať trasu na odvod dymu v ktorejkoľvek fáze výstavby domu alebo po jeho dokončení

Vonkajší a vnútorný komín: urobte to sami alebo s pomocou profesionálov?

V sieti nájdete množstvo schém na pripojenie vonkajších a vnútorných potrubí, ich štruktúr a spôsobov upevnenia. Ale montáž komína vlastnými rukami je vždy veľkým rizikom. Pretože sa vec týka požiarnej bezpečnosti, bezpečnosti majetku, života a zdravia obyvateľov domu, odporúča sa využiť služby dôveryhodných špecialistov..

Inštalačné práce profesionálov majú nasledujúce výhody:

• príprava plánu práce s prihliadnutím na všetky technické vlastnosti stavby
• záruka za vykonanú prácu
• záruka vysokej kvality montáže a inštalácie
• záruka súladu so všetkými požadovanými normami vrátane tých, ktoré ustanovuje zákon
• berúc do úvahy všetky nuansy a vlastnosti systému odsávania dymu
• vysoká efektivita práce
• záruka požiarnej bezpečnosti

Všeobecné pravidlá inštalácie

Pri zisťovaní, ako si správne vyrobiť vlastný komín v dome, sa musíte riadiť určitými pravidlami. Takže:

• Inštalácia prvkov sa vykonáva striktne zdola nahor..
• Rúry sú navzájom pripevnené iba podľa princípu inštalácie vnútornej časti do nasledujúcej. Chránime tak komín pred vniknutím kondenzátu..
• Použitie svoriek je povinné pri upevňovaní dielov na T -kusy, lakte a podobne..
• Upozorňujeme, že dokovacie body nie je možné umiestniť do oblasti zodpovednosti za prekrytie.
• Na upevnenie odpalísk použite konzoly.
• Držiaky musia byť inštalované najmenej raz za dva metre.
• Pri inštalácii a zaisťovaní segmentov skontrolujte, či nedošlo k prevrhnutiu..
• Nedovoľte, aby sa potrubie dostalo do kontaktu s komunikáciou.
• Pri smerovaní kanála v oblastiach prekrývania urobte odsadenie 150 mm. pre izolované potrubia a 300 mm. pre „holé“ rúry.
• Nedovoľte vytvárať „ležiace“ oblasti viac ako tri metre.

Na základe týchto pravidiel nespôsobí otázka, ako postaviť správny komín, vážne obavy. Vo všeobecnosti sa komíny pre domácnosť môžu líšiť v parametroch, väčšina z uvedených pravidiel však platí pre všetky.

Stavba komína v drevenom dome

V drevenom dome sa najčastejšie nachádza niekoľko komínov. Počet takýchto štruktúr však do značnej miery závisí od množstva zariadenia použitého v dome. Dom musí mať vykurovací systém so samostatným komínom a môže tam byť aj krb, ktorý má tiež samostatný komín.

Všetky komínové konštrukcie v dome musia byť vyvezené na strechu budovy a vykonané v súlade so všetkými normami a normami.

Aby bolo možné správne postaviť komín v drevenom dome, je potrebné vypracovať projektovú dokumentáciu a kontaktovať špecialistov v tejto oblasti, ktorí môžu správne vypracovať projekt komína.

Bezpečnosť života každého, kto žije v dome, závisí od správne postaveného komína a samotné zariadenie bude fungovať lepšie. Toto platí pre plynové vykurovacie kotly a krbové potrubia..

Komín v drevenom dome by mal byť iba vo vzpriamenej polohe. Z pravidla samozrejme existuje výnimka. Môžete ho postaviť s odchýlkou, ktorá nie je väčšia ako 30 stupňov od zvislej polohy. Ak je potrebné vyniesť potrubie von, a preto sa nemôžete obísť bez prenosu komína, potom veľkosť takéhoto prenosu nemôže byť väčšia ako 100 cm..

Možnosti výstavby komína v drevenom dome z baru

Pokiaľ ide o odstránenie komína na streche budovy, bude to do značnej miery závisieť od typu strechy a typu samotnej strechy..

Rada. Pri stavbe komína na streche stojí za zváženie smer vetra, ktorý je v tomto regióne najbežnejší. Je to nevyhnutné vzhľadom na to, že ak je komínové potrubie spojené s kotlom na vykurovanie, potom môžu do potrubia vstúpiť veterné hmoty, a tým spôsobiť prerušované spaľovanie palivovej látky..

Ak je v drevenom dome krb, potom musí byť dymové výfukové potrubie postavené vysoko kvalitne. Tým sa zabráni vniknutiu dymu do miestnosti a umožní sa jeho úniku von..

V poslednej dobe je komín pre krb v drevenom dome pomerne zložitou štruktúrou, ktorá používa technológiu „potrubie v potrubí“.

Samotný komín sa skladá z troch častí:

• rúrky z nehrdzavejúcej ocele;
• vrstva izolačného materiálu;
• oceľové potrubie.

Rúra z nehrdzavejúcej ocele je spočiatku obalená tepelne izolačným materiálom, ktorý je k nej možné pripevniť drôtom alebo iným materiálom. Potom sa hotová konštrukcia vloží do kovovej rúrky, ktorá bude mať väčší priemer ako vnútorný.

Metódy usporiadania rúrok pre komín v drevenom dome

Okrem tohto spôsobu konštrukcie komína existuje ešte jeden spôsob, na to sa používa plastová pančucha. Jeho hlavnou výhodou je, že sa veľmi rýchlo zahrieva a rýchlo chladí. Môže sa použiť aj vtedy, keď je potrebné urobiť pomerne veľký počet komínových priechodov..

Najťažšou vecou je prejsť konštrukciou cez stenu, pretože komín v stene domu z dreva môže mať veľmi škodlivý vplyv na stav stavebného materiálu. Vo väčšine prípadov sa odporúča nahradiť túto časť steny penovým betónom alebo tehlou. Tieto materiály nie sú vystavené vysokým teplotám a nehoria. Tak bude zaistená bezpečnosť celej konštrukcie..

Kresba a schéma výstupu komína cez nosnú stenu drevenej konštrukcie

Ak je komín potrebný ako výstup plynu a bude sa používať, ak je zapnutý vykurovací plynový systém, môžete vytvoriť štruktúru, ktorá prechádza cez stenu. Na organizáciu takéhoto komína sa používajú kovové rúry..

V tomto prípade je tiež možné použiť technológiu plášťa (“potrubie v potrubí”). Kde prvé vnútorné potrubie bude umiestnené vo vrstve tepelnoizolačného materiálu a až potom v hlavnom komínovom potrubí.

Kovové rúry sú veľmi ľahké nielen hmotnosťou, ale aj inštaláciou.

Na tento účel použite:

• špeciálne kovové spojovacie prvky;
• samorezné skrutky do kovu;
• skrutkovač.

Potrubné tvarovky na drevenej konštrukcii sú kovové dosky, ktoré majú zakrivený tvar zodpovedajúci priemeru komína.

Na vedenie komína v stene drevenej konštrukcie sa veľmi často používa azbestová rúra, ktorá bude umiestnená v špeciálnom boxe z tehál alebo iného podobného materiálu..

Rada. Aby bolo možné viesť komín vo vnútri steny dreveného domu, je potrebné zabezpečiť ich dostatočnú hrúbku.

Ak to nie je možné, stojí za to dodržať zavedené bezpečnostné pravidlá, v ktorých musí byť potrubie vzdialené najmenej 25 cm od samotného materiálu. Takéto akcie zaistia bezpečnosť dreva a nespália sa ani nespália. výsledok použitia štruktúry.

Metódy výstupu komína

Hlavnou úlohou komína je odvádzať dym mimo domu, ktorý je možné organizovať niekoľkými spôsobmi. Voľba miesta vloženia potrubia závisí od umiestnenia ohrievača, voľnej plochy a typu komína. Používajú sa nasledujúce možnosti umiestnenia potrubia:

• Externé. Externé umiestnenie v Rusku sa stále používa len zriedka; používa sa, ak je v súkromnom dome nainštalované vykurovacie zariadenie, ktoré nebolo počas návrhu navrhnuté. Zariadenie vonkajšieho komína spočíva vo vedení potrubia von cez stenu susediacu s vykurovacím zariadením. Od bodu výstupu potrubie stúpa až do výšky hrebeňa alebo vyššie, aby poskytovalo dobrú trakciu. Vonkajšie potrubie správne umiestnite vo vzdialenosti najmenej 0,5 m od okraja strechy, aby ste predišli požiaru. Výhodou tejto možnosti je úspora miesta v dome kvôli odstráneniu komunikácie mimo neho.



  Interné. Strešný komín je istým znakom vnútorného komína. Jeho zariadenie má perfektný zvislý výhľad, stúpa na strechu priamo nad ohrievačom. Ak je komín vyrobený z materiálu s vysokou tepelnou vodivosťou, umiestnenie vo vnútri domu znižuje tepelné straty a znižuje spotrebu paliva na udržanie optimálnej teploty. Zložitosť vnútorného umiestnenia spočíva v tom, že v procese jeho kladenia musíte vykonať namáhavú vložku, najskôr do prekrývania medzipodlahy a potom do strechy. Okrem toho je táto možnosť považovaná za nebezpečnejšiu pre požiar..

Vonkajšie umiestnenie je vhodné pre objemnú štruktúru tehlového komína a ak vytiahnete kovovú rúru cez stenu, budete sa musieť postarať o dodatočnú izoláciu alebo použitie špeciálnych sendvičových rúrok..

Postupnosť inštalácie

Inštalácia vnútorného komína začína zostavením schémy a výpočtom požadovaného počtu segmentov rúr. Na správne dokončenie montáže sa zariadenie vykonáva v nasledujúcom poradí:

Schéma výstupu komína cez strechu z vlnitej lepenky

• Povrch stien a podlahy za ohrievačom a komínom je chránený pred teplom protipožiarnym materiálom, napríklad azbestovými doskami.
• Prvý rúrkový segment je spojený s rúrkou zariadenia na výrobu tepla alebo pece. Ak sú na križovatke medzery, použite adaptér alebo tesnenie. Na utesnenie spoja použite ohňovzdorný tmel a kovovú svorku..
• Každý nasledujúci segment jednookruhového potrubia je umiestnený na spodný, aby nebránil priechodu dymu. Pripojenie sendvičových rúrok sa vykonáva inak – prvky vnútorného obvodu sú vložené do základného modulu, do vonkajšieho, naopak.
• Odporúča sa pozorovať prekrytie medzi rúrkami rovnajúce sa štvrtine polomeru. Aby bola manipulácia s tmelom pohodlnejšia a spoje dotiahnuté svorkami, nemali by ste ich umiestňovať na miesta prechodu medzipodlažných podláh a striech.
• Ak potrebujete potrubie otočiť, moduly sú spojené pomocou otočného kolena s uhlom 45 alebo 90 stupňov.
• Na vedenie komína cez strop a strechu do nich musíte urobiť otvor a nainštalovať priechodnú škatuľu alebo rúrku, do ktorej sa naleje žiaruvzdorná izolácia.
• Potom, čo je potrubie privedené na strechu, je chránené elastickým lievikovitým tesnením, ktoré spoľahlivo chráni pred prienikom vody.



  Inštalácia silikónového tmelu na hydroizoláciu spojenia medzi vlnitou lepenkou a potrubím

• Potrubie sa doplní do vypočítanej výšky a navrch sa nasadí ochranný dáždnik, ktorý zabráni vniknutiu nečistôt, konárov a vtákov do komína.
• Odvod potrubia je ukončený ozdobnou zásterou, ktorá zodpovedá farbe strešného materiálu.

Po dokončení inštalácie je potrebné spustiť vykurovacie systémy, skontrolovať trakciu a tesnosť spojov – dokonca aj malý malý dym naznačuje vážne problémy, ktorých riešenie nie je bezpečné odložiť.

Inštalácia komína v dome je zodpovednou udalosťou, ktorej kvalita závisí od pohodlia a bezpečnosti vykurovacieho systému, preto sa riaďte odporúčaniami výrobcu, inštalačnou technológiou.

Ako vyrobiť komín vlastnými rukami

Pri inštalácii komína dodržujte niekoľko povinných pravidiel:

1. Komínové prvky sú inštalované vždy zospodu. Pri pripájaní vnútorných rúrok je horná časť zasunutá do spodnej a pri spájaní vonkajších je zasunutá spodná rúrka do hornej. Táto metóda zabraňuje vniknutiu vlhkosti do tepelne izolačného materiálu..
2. Komíny sú upevnené svorkami. Kĺby prvkov by nemali byť umiestnené v stropoch. Pod odpaliskom je nainštalovaná podporná konzola. Upevnenie na stenu sa vykonáva každé 2 m. Pri upevňovaní sa vyhnite ohýbaniu rúrok..

   Komín musí byť pripevnený k stene špeciálnou svorkou.

3. Dĺžka horizontálnej časti komína nesmie presiahnuť 1 m.
4. Je potrebná tepelná rozťažnosť potrubia. Na kompenzáciu roztiahnutia komínového kanála sa používa špeciálny držiak alebo sa úchyt vyskytuje s medzerou niekoľkých milimetrov.
5. Ak je strecha budovy pokrytá horľavým materiálom, na rez kanála musí byť namontovaný lapač iskier vyrobený z oceľového pletiva s veľkosťou ôk najviac 5 x 5 mm..

   Oceľová sieťovina na komínovej hlave zabraňuje úniku horúcich iskier z komína

Aké nástroje budú potrebné na prácu

Ak chcete nainštalovať komín sami, potrebujete nielen trpezlivosť, ale aj niektoré nástroje. Ak robíte všetko „na kolene“, potom to v budúcnosti povedie len k ďalšiemu plytvaniu financiami. Na stavbe sa neoplatí šetriť.

Krátka inštrukcia a základný zoznam nástrojov potrebných na inštaláciu:

• Bulharčina. Hlavný nástroj pre tých, ktorí chcú vytvoriť rovnomerný a presný systém na odstraňovanie produktov spaľovania. Nemali by ste sa snažiť nahradiť ani najjednoduchšiu brúsku pílkou na kov. Nikam vás to nedostane.

Bulharčina

• Vŕtací skrutkovač. Aby ste neutratili ďalšie peniaze, môžete si kúpiť kombinovanú možnosť, pretože na vŕtanie tenkého kovu nie je potrebná vŕtačka s vysokým výkonom.

Kombinovaná verzia – vŕtačka / skrutkovač

• Skladačka. Užitočné iba v súkromnom dome s drevenými trámami. Pomocou skladačky môžete veľmi rýchlo a presne urobiť otvor požadovaného priemeru.

Skladačka

• Stierkou stierkou. Keď je potrebné spracovať príliš veľké kĺby, tieto nástroje sa stanú nepostrádateľnými. Vhodné aj na použitie so žiaruvzdornými tmelmi.

Dôležité! Kúpou ochranných pomôcok nemožno začať žiadnu prácu. Po ruke by mali byť vždy jednoduché konštrukčné okuliare s čírym sklom a ochranné rukavice. Zvlášť pri práci s elektrickým náradím.

Výpočty pre stavbu komínov

Najdôležitejšie je nájsť projekt, ktorý spĺňa všetky požiadavky. Na to využite služby špecialistu. Hlavným kritériom v tomto prípade je typ kotla, ktorý sa použije, pretože každá vykurovacia jednotka má svoje vlastné prevádzkové vlastnosti a charakteristiky. Potom si vyberte, z akého materiálu bude komín vyrobený. Tiež určte, či bude potrebný samostatný základ – ak hmotnosť celej konštrukcie komína nepresiahne 750 kg, potom sa základ nevyžaduje. Skontrolujte podlahy, určte umiestnenie nosných nosníkov, aby ste pochopili, či je potrebné v komínovom potrubí urobiť ohyby..

Prítomnosť akýchkoľvek závitov v komínovom potrubí je dôvodom zníženia ťahu, ako aj dôvodom akumulácie sadzí na jeho vnútornom povrchu..

Pri výpočte parametrov komína vezmite do úvahy nasledujúce požiadavky:

1. Priemer komínov otvorených kachlí musí byť najmenej 1/10 objemu pece. V továrenských výrobkoch je tento parameter nevyhnutne uvedený v dokumentácii..
2. Plocha prierezu komína v peciach uzavretého typu musí byť väčšia ako prierez dúchadla, ale nemala by ho prekročiť o 50%, inak sa tok bude krútiť a ťah sa výrazne zníži.
3. Rozmery obdĺžnikového komína by mali byť 1,2-1,4 násobok konštrukčného priemeru kruhového potrubia.

Výška komína výrazne ovplyvňuje množstvo ťahu a čím vyšší je komín, tým väčší bude ťah. Nadmerný ťah však znižuje účinnosť kotla a veľmi vysoký komín vyžaduje dodatočné upevnenie na kompenzáciu zaťaženia vetrom..

Komín prechádza všetkými poschodiami domu a strechou a mal by sa, pokiaľ je to možné, týčiť nad hrebeňom

Na výpočet výšky komína nad hrebeňom existujú určité pravidlá:

1. Celková dĺžka celého komína, ak sa počíta z roštu, by mala byť najmenej 5 m. Výnimkou sú podkrovné domy, kde môžete bezbolestne skrátiť dĺžku komína, ale iba vtedy, ak je ťah stabilný..
2. Dĺžka komína nad plochou strechou – 0,5 m.
3. Dĺžka komína nad hrebeňom šikmej strechy je najmenej 0,5 m, ak vzdialenosť medzi samotným komínom a hranou hrebeňa nepresahuje 1,5 m.
4. Ústie komína môže byť umiestnené v jednej rovine s hrebeňom, ale iba vtedy, ak je vzdialenosť medzi komínom a hrebeňovou plutvou v rozmedzí od 1,5 do 3 m.
5. Vo všetkých ostatných prípadoch musí byť výstup potrubia nad čiarou prechádzajúcou z hrebeňovej plutvy pod uhlom 10 °.

Výška komína nad hrebeňom je prísne regulovaná v závislosti od jeho vzdialenosti od zlomu strechy

Pravidlá pre výber dĺžky komína

V súkromnom dome je výpočet výšky komína založený na určitých pravidlách:

1. Rúra musí mať najmenej 5 m.
2. Prebytok konca komína nad konvenčne plochou strechou nie je menší ako 50 cm.
3. V prípade šikmej strechy je rúrka, ktorej os nie je vzdialená viac ako 1,5 m od hrebeňa, a ak existujú nadstavby, potom od ich najvyššieho bodu je prebytočná hodnota 0,5 m..
4. Keď je vzdialenosť k hrebeňu 1,5–3,0 m, koniec potrubia nesmie byť nižší ako úroveň hrebeňa.
5. Pri odstraňovaní komína vo vzdialenosti viac ako 3 m od hrebeňa, najmä pri vonkajšej inštalácii, musí byť uhol medzi úrovňou horizontu a podmienenou priamkou medzi hrebeňom a koncom potrubia najmenej 10 stupne.

Výška potrubia závisí od jeho umiestnenia

Pri výbere miesta pre výstup komína cez strechu je potrebné mať na pamäti, že by nemalo byť umiestnené v blízkosti vikierov a iných podobných zariadení, aby sa zabránilo vzniku nebezpečných situácií s požiarom..

Video: výpočet komína pre plynový kotol

Ako vyzerá tehlový komín?

Tehlový komín má nasledujúce prvky:

1. Posuvné potrubie. Inštaluje sa priamo na rúru. V nadzemnom potrubí je inštalovaný šoupátkový ventil. Pri jeho stavbe sa používa špeciálny druh muriva..
2. Vata Pred prekrývaním sa vykonáva vo vzdialenosti šiestich radov. Vata je časť komína expandujúca o 250-400 mm, ktorá prechádza stropom, pričom rozmery vnútorného kanála sa nemenia.
3. Stúpačka. Nachádza sa v podkroví a ide až na strechu.
4. Vydra. Je to časť komína, ktorá sa na každej strane rozširuje o 100 mm a je umiestnená bezprostredne nad strechou. Expanzia zabraňuje vnikaniu vlhkosti do podkrovia cez medzery medzi stenou komína a strešným materiálom.
5. Krk. Toto je vrchol potrubia – od vydry po hlavu.
6. Hlava. Vykonáva sa vo forme predĺženia, na ktorom je nainštalovaný kovový dáždnik, ktorý chráni pred zrážkami vo vnútri komína.

   Pri montáži tehlového komína je potrebné rozložiť všetky jeho časti vrátane prvkov ako vata, vydra a stúpačka

Video: ako zložiť tehlový komín

Ako uzavrieť komín na križovatke so strechou

Najjednoduchšou metódou ukončenia je inštalácia ochranného prvku – zástery. Zástera je vyrobená nezávisle alebo kúpená už pripravená. Kanál je často okrúhly a je vyrobený z pozinkovanej ocele. Je namontovaný na potrubí a dodatočne zaistený svorkou.

Ak je medzera malá, na jej utesnenie je možné použiť silikónový tmel. Ich široký výber je dostupný vo všetkých obchodoch so stavebným materiálom. Odporúča sa použiť tepelne odolný tmel.

Okrem iného existujú rôzne vlastnosti odstraňovania medzier pre rôzne typy strešných krytín. Technológia tesnenia bude preto odlišná pre strechy z bridlice, škridiel a vlnitej lepenky..

Na bridlicovú strechu sa používa zmes cementu a azbestu. Proces vkladania je nasledujúci:

1. V hrebeni je vyrezaný okrúhly otvor.

   Pri rezaní otvoru pre komín musíte starostlivo zmerať

2. K rúre je pripevnený krúžok vyrobený z azbestocementového plechu.

   Na tepelnú izoláciu potrubia v mieste prechodu strechou sa používa prstenec azbestocementu

3. Spoj medzi rúrkou a strešným materiálom je vyplnený cementovo-azbestovou maltou v pomere 1: 2 alebo utesnený tmelom..

Ak sú medzery na križovatke malé, na ich utesnenie je možné použiť tepelne odolný tmel.

Na škridlovú strechu je najlepšou možnosťou použiť cementovú a pieskovú maltu. Spoľahlivo ochráni pred prienikom vlhkosti do podkrovného priestoru.

Na utesnenie spoja je potrebné:

1. Ak chcete urobiť golier pomocou pozinkovaného, ​​vytvorte potrebný priestor na nalievanie malty.

   Na utesnenie priechodu šindľovou strechou sa používa pozinkovaný plechový golier.

2. Vyplňte dostupný priestor roztokom a uistite sa, že roztok úplne vyplní celý objem.

   Medzery medzi golierom a povlakom sú utesnené pieskovo-cementovou maltou

3. Dodatočne vybavte povrch sklonom na odtok kvapaliny.

Na utesnenie škár na bitúmenovej streche sa používa samolepiaca páska typu „Wacaflex“. Na utesnenie spoja potrebujete:

1. Odrežte pásy pásky na požadovanú dĺžku.

   Samolepiaca páska spoľahlivo utesňuje spoje aj zložitých konfigurácií

2. Kĺby lepte na pásy.
3. Vyplňte zvyšné trhliny bitúmenovým tmelom.

   Posledná vrstva bitúmenového tmelu eliminuje všetky zostávajúce medzery

Keď potrebujete odstrániť komín cez strechu z vlnitej lepenky, je najlepšie použiť hotové zariadenie „Master Flash“. Je tiež skvelý pre iné typy strešných materiálov. Je to zásterka-uzáver vyrobený z gumy alebo silikónu s hliníkovým rámom. Gumená verzia má rozsah prevádzkových teplôt -50 až +130 oC a silikónová ešte viac.

Tento produkt je nainštalovaný podľa nasledujúcej schémy:

1. V zástere je vyrezaný otvor s priemerom o niečo menším ako je priemer komína.
2. Rúra je zaskrutkovaná do zásterky.

   Vo výstupnej hlave držiaka môžete vyrezať otvor pre požadovaný priemer potrubia

3. Na mieste, kde základňa zástery prilieha k streche, je položené tesnenie.
4. Základňa je pripevnená k vlnitej lepenke samoreznými skrutkami.

   Zástera s rúrkou navlečenou do nej je pripevnená k strešnej krytine samoreznými skrutkami

5. Všetky medzery sú vyplnené žiaruvzdorným silikónovým tmelom.

Ak tento spôsob tesnenia neposkytuje úplnú ochranu, môžete dodatočne použiť samolepiacu vystuženú hliníkovú pásku..

Video: pripojenie potrubia (univerzálna metóda)

Príprava roztoku

Riešenie je v zásade potrebné pre murivo:

• vápno. Vhodný na postavenie rúrky pece nad strechu. Obsahuje: vápno, piesok, cement, sadru a vodu;
• cement. Najtrvalejšie. Vyrobené z cementu, piesku a vody;
• vápenná sadra. Vhodný ako na rozloženie samotnej rúry, tak aj na jej zdobenie. Obsahuje: sadrovú a vápennú pastu.

Ako vyrobiť lapač iskier, kapucňu (dáždnik), bránu a ďalšie príslušenstvo do komína

Na komínoch kotlov a sporákov a na ventilačných kanáloch sa používa ochranný dáždnik. Na výrobu tohto prvku sa používa nehrdzavejúca oceľ. Pred montážou odsávača je potrebné preštudovať si jeho vlastnosti a požiadavky, ktoré sú naň kladené: oceľ musí byť dostatočne pružná, horná časť komína musí byť vyrobená so sklonom a samotný nainštalovaný dáždnik nesmie narušovať trakciu.

Vytvorenie ochranného krytu vlastnými rukami

Komín je navrhnutý tak, aby chránil pred prienikom vlhkosti do komína a na hornú korunu jeho muriva. Atraktívny dizajn tohto prvku môže tiež zdobiť komín a celú strechu..

Komín je vyrobený nezávisle bez zvláštnych ťažkostí. Na začiatok vykonajte všetky potrebné merania. Veľkosť digestora je zvolená o 5–10 mm väčšia ako rozmery komína. Potom sa urobí kresba. Podľa výkresu sú šablóny jednotlivých častí komína vyrobené z lepenky a hotové kovové časti sú vyrezané podľa týchto šablón..

Výrobný proces:

1. Na výslednom obrobku sú vyznačené ohybové čiary.
2. Potom sa pomocou listogibu listy ohnú pozdĺž línií. Obrobok môžete tiež ohnúť ručne pomocou zveráka a drevenej tyče.

   Pri výrobe komína budete musieť kov mnohokrát ohýbať pozdĺž vyznačených čiar.

3. Po ohnutí skontrolujte správnosť ohybov v rovine. Okraje výsledného kužeľa by mali tesne priliehať k povrchu.
4. Označte otvory pre pripevnenie nohy a potom ich vyvŕtajte.
5. Z rohu je vyrobený základný rám. Jedna polica v rohu by mala ležať na hornom okraji komína a druhá by mala ísť dole po stene. V miestach pripevnenia nôh sú vyvŕtané otvory. Samotná základňa je akýmkoľvek vhodným spôsobom upevnená na murive komína.
6. Nohy sú vyrobené a pripevnené hornou časťou k kužeľu pomocou nitov a spodnou časťou k základnému rámu.
7. Celá konštrukcia je ošetrená antikoróznou zmesou a natretá v niekoľkých vrstvách.

   Komín na vrchu môže byť ozdobený neobvyklými vzormi a monogrammi

Video: fajčiar, urob si sám

Inštalácia brány

Úroveň ťahu charakterizuje účinnosť kotla. Vysoká účinnosť znamená, že palivo sa spaľuje efektívne s uvoľnením veľkého množstva tepla. Na vytvorenie dostatočného ťahu slúži nastavovací prvok ako brána, ktorý zaisťuje aj požiarnu bezpečnosť pri použití rúr..

Brány môžu byť dvoch typov:

• vo forme konvenčného doskového tlmiča;
• s otočným mechanizmom.

Vďaka svojmu prevedeniu sú brány výsuvné a otočné

Na rozdiel od bežných komínových klapiek, ktoré majú iba dve polohy, pri zatvorení brána zatvára komínový kanál iba na 86%, čo eliminuje úplnú stratu ťahu. A samotný ťah sa nastavuje otáčaním alebo pohybom klapky, počas ktorého sa mení prietoková plocha komína.

Tlmič je nainštalovaný na všetkých typoch krbov a kachlí, s výnimkou modelov, v ktorých je ťah regulovaný množstvom vzduchu dodávaného do dúchadla. Môžete si ho vyrobiť sami alebo si ho kúpiť v akomkoľvek špecializovanom obchode..

Brána je často inštalovaná na úplnom začiatku komína. Inštalácia tejto časti sa vykonáva pri stavbe komína.

Rotačný tlmič je inštalovaný v čase inštalácie komína

Pri stavbe tehlového komína je brána inštalovaná nasledovne:

1. Položí sa prvý rad tehál.
2. Pri položení druhého radu je ponechaný priestor na inštaláciu brány alebo časť tehly je odrezaná na hrúbku brány.

   Pri pokládke potrubia je potrebné bránu nainštalovať.

3. V tehle je pod bránou pod kľučkou brány vybranie.
4. Položí sa ďalší rad tehál a všetky medzery sa vyplnia maltou.

Vlastnosti komína do kúpeľa

Základné pravidlá pre usporiadanie komínov vo vani sú rovnaké. Prietoková plocha odsávača dymu nesmie byť menšia ako plocha prierezu výstupného kanála z kotla. Dĺžka komína ovplyvňuje úroveň ťahu a čím je komín dlhší, tým je vyšší.

Pri výrobe komína z nehrdzavejúcej rúry dávajte prednosť hrubostennejším štruktúram, pretože tieto výrobky majú výrazne dlhšiu životnosť..

Umiestnenie komína vo vani podlieha všeobecným pravidlám pre stavbu komínov

V súčasnej dobe sú veľmi obľúbené komíny zo sendvičových rúr. Takáto konštrukcia pozostáva z vonkajšej a vnútornej rúrky a vnútorný priestor medzi nimi je vyplnený izoláciou. Podobné potrubie je možné vyrobiť vlastnými rukami..

Komín môže byť umiestnený vo vnútri aj mimo miestnosti. V prípade inštalácie vonkajšieho komína je zaistená väčšia bezpečnosť, uvoľňuje sa priestor a objavuje sa pohodlnejší prístup pre kontroly a opravy. Zateplenie komína si však bude vyžadovať oveľa viac úsilia..

Ak je komín vo vnútri miestnosti, nie je potrebné ho izolovať, ale zaberie miesto

Pri vnútornej inštalácii komína sa výrazne znížia náklady na izoláciu, pretože časť komína, ktorá sa nachádza vo vnútri kúpeľného domu, nie je potrebné izolovať, aby teplo z potrubia dodatočne ohrialo vzduch v kúpeľ.

Túto metódu odporúčajú odborníci, ale konečná voľba zostáva na majiteľovi..

Bez ohľadu na to, ktorá možnosť je zvolená, musia byť splnené nasledujúce požiadavky:

• vnútorný povrch komína musí byť hladký;
• tvar komína musí byť okrúhly.

Komínová strecha

Strecha je komínový konštrukčný prvok určený na prechod potrubia strechou. Je vyrobený z oceľového plechu so zúženou odbočnou rúrkou. Uhol sklonu dýzy závisí od sklonu strechy. Aby potrubie voľne prešlo potrubím, veľkosť vnútorného otvoru je o 5 až 10 milimetrov väčšia ako veľkosť komína. Medzera medzi komínom a strechou je pokrytá oporou, ktorá je pripevnená k komínu, a križovatka je utesnená tmelom.

Strecha chráni priechod potrubia strechou pred vodou a nečistotami

Strecha zaisťuje bezpečný prechod komína cez strechu. Bezpečný priechod znamená:

• požiarna bezpečnosť pri prechode komínom;
• hydroizolácia spojov medzi komínom a strechou.

Existujú nasledujúce typy potkanov:

1. Hrebeňová strecha. Používa sa, keď komín prechádza strechou v oblasti hrebeňa. Poskytuje jednoduchú inštaláciu a vynikajúce tesnenie škár. V tomto prípade rúrka vyčnieva nad okraj hrebeňa iba o 0,5–0,6 m. Na zaistenie požiarnej bezpečnosti je potrebné použiť predĺženú objímku.

   Hrebeňová strecha sa používa vtedy, ak komín prechádza hrebeňom strechy

2. Jednorazová krysa. Používa sa vtedy, keď komín vychádza zo strechy ďalej od hrebeňa. V tomto prípade sú veľké problémy s tesnením kĺbov. Žiadna z týchto metód neposkytuje spoľahlivý výsledok. Okrem toho je vo veľkej vzdialenosti od hrebeňového rezu potrebné zdvihnúť komín do veľkej výšky, čo podľa toho vedie k ďalším prácam na jeho upevnení striemi.
3. Dekil a krysa bez dekill. Konštrukcia strechy paluby počíta s inštaláciou priechodných objímok, aby sa zaistila požiarna bezpečnosť. Používa sa na všetky typy vykurovacích kachlí a kotlov. Baldachýn bez obtlačkov nezabezpečuje inštaláciu objímky. Používa sa hlavne na vetranie vetracích potrubí.
4. Všestranný potkan. Na výrobu potkana je potrebné zmerať veľkosť komínovej časti v mieste prechodu strechou. Je možné použiť univerzálny strešný kryt s uhlom sklonu až 150, až 300 a až 500, ktorý je možné zakúpiť v obchodoch. Použitie univerzálnej strechy so sebou prináša vznik niektorých problémov s hydroizoláciou a požiarnou bezpečnosťou, ale nevyžaduje veľké finančné náklady..

   Jeden z typov univerzálnych striech je zariadenie „Master Flash“, o ktorom sme diskutovali vyššie.

Video: potkan z nerezovej ocele, ktorý si urobíte sami

Ako izolovať komínové potrubie v strope

Keď komín prechádza stropom, je vybavená krabicovou konštrukciou. Základné pravidlá pre jeho stavbu sú nasledujúce:

1. Otvor v strope by mal mať takú veľkosť, aby medzera medzi jeho okrajmi a stenou komína bola asi 30 cm.
2. Materiál pozdĺž okrajov otvoru musí byť pokrytý azbestovým cementom alebo opláštený kovovými plechmi.
3. Krabica musí byť naplnená minerálnou vlnou alebo expandovanou hlinkou.
4. Drevené prvky v blízkosti komína musia byť ošetrené protipožiarnou zmesou.

   Keď potrubie prechádza prekrytím, spoj musí byť izolovaný kovovou škatuľou

Po preskúmaní týchto informácií môžete komín ľahko izolovať. Je však potrebné pamätať na to, že aj pri izolovanom komíne je potrebné dodržiavať prevádzkový poriadok a čistiť ho 3-4 krát ročne, včas vyprázdniť popolník a nepoužívať materiály, ktoré nie sú určené. na to ako palivo. Dodržiavajte pravidlá a to vám umožní zaistiť dlhú a bezpečnú službu komína..

Ozdoba strešného komína

Dokončovacie práce zahŕňajú práce na tesnení spojov komína a strechy, zariadenia na ochranu komínov a vetracích potrubí pred vlhkosťou a tepelné izolačné práce. Dôležitým bodom je dať krásny vzhľad všetkým štruktúram na streche..

Opláštenie komína sa robí v prípade použitia nekvalitných tehál, kedy hrozí zničenie pod vplyvom zrážok. Ak je úroveň ťahu nedostatočná a výška komínovej inštalácie spĺňa vyššie uvedené požiadavky, za plášť sa položí vrstva tepelnej izolácie z nehorľavých materiálov..

Šijacie materiály a metódy

Bez ohľadu na metódu konečnej úpravy je potrebná výroba nosného rámu, na ktorý bude pripevnený izolačný a plášťový materiál. Pre komín je rám vyrobený iba z kovu. Na to je vynikajúci profil na upevnenie sadrokartónových dosiek. Upevňovacie prvky musia byť tiež kovové..

Optimálnym materiálom na opláštenie je pozinkovaný plech alebo vlnitá lepenka. Takýto obklad má nízke náklady a ľahko sa inštaluje. Zinkovanie je upevnené samoreznými skrutkami so silikónovými alebo gumovými tesniacimi podložkami umiestnenými pod hlavou.

Komín je možné dokončiť rovnakým materiálom, z ktorého je vyrobená strecha.

Dekorácia sa vykonáva aj prírodným alebo umelým kameňom. V tomto prípade je potrebné dodatočne upevniť kameň na povrch komína pomocou hmoždiniek.

Kamenná výzdoba perfektne zdobí komín a dodáva mu vzhľad malej stredovekej veže

Horná časť komínov je chránená pred vniknutím vlhkosti pomocou digestorov. Pretože inštalácia odsávača pár má vlastnosti, ktoré zhoršujú trakciu, výška kukly by nemala byť menšia ako 150 milimetrov. To, z čoho bude čiapka vyrobená, závisí iba od osobných preferencií a materiálnych možností majiteľa komína – môžete ho vyrobiť z bežného pozinkovania alebo použiť krásnu kovanú konštrukciu s korouhvou.

Pokovovanie komínov musí byť vykonávané v súlade s požiadavkami protipožiarnych predpisov. Produkty spaľovania, ktoré sa odstraňujú z krbov, kachlí a kotlov na tuhé palivá, majú vysokú teplotu. V plynových kotloch je teplota na výstupe z potrubia oveľa nižšia, takže ich možno považovať za bezpečné. Ale napriek tomu, pre všetky typy sporákov a kotlov musí komín poskytovať dobrý ťah. Hlavnou požiadavkou je používať iba nehorľavé materiály..

V prípade, že sú komín a vetracie kanály umiestnené v rovnakom boxe, komínový výrez by mal byť umiestnený oveľa vyššie ako vetrací otvor.

Pre správnu funkciu komína je potrebné ho čistiť od sadzí, kontrolovať a odstraňovať komentáre s frekvenciou 2 krát za rok. Je potrebné prevádzkovať kotol striktne v súlade s pravidlami a nepoužívať ho na iné účely..

Výhody komína z nehrdzavejúcej ocele

Komíny vyrobené z nehrdzavejúcej ocele získali schválenie od vlastníkov kachlí kvôli týmto výhodám, ako sú:

• dlhodobá prevádzka,
• dokonalá pevnosť steny,
• jednoduchosť inštalácie,
• bezpečnosť a zvýšená životnosť,
• prijateľnú cenu.

Komín z nehrdzavejúcej ocele je oveľa pevnejší ako jeho tehlový náprotivok. Ak sa na kovovom povrchu nijako neodrážajú ostré teplotné zmeny, tehla je na ne obzvlášť citlivá a môže sa drobiť.

Nerezový komín má veľa výhod, z ktorých hlavnou je odolné telo

Najpôsobivejšia je odolnosť komína z nehrdzavejúcej ocele voči vlhkosti. Rúra z tohto kovu zostáva odolná voči korózii bez ohľadu na stupeň vlhkosti v miestnosti..

Nerezový komín je štruktúra samostatných modulov, ktorá umožňuje jeho bezproblémovú opravu výmenou poškodenej časti za novú. Inštalácia tohto dymovodu sa vykonáva pomocou špeciálnych kohútikov. S nimi prestávajú byť inžinierske systémy a architektonické štruktúry prekážkami pri inštalácii potrubí na vykurovacie zariadenia..

Inštaláciou dymovodu z nehrdzavejúcej ocele ho môžete bez väčších problémov nasmerovať akýmkoľvek smerom. Táto operácia nevyžaduje premiestnenie kachlí alebo krbu..

Nerezový komín je možné zostaviť z horizontálnych, vertikálnych a zakrivených prvkov

Okrúhly tvar rúrky z nehrdzavejúcej ocele zabraňuje kontaminácii vnútorných stien produktmi spaľovania paliva. Z toho vyplýva, že komín vyrobený z tohto kovu nevyžaduje časté čistenie..

Popis nerezového komína

Komín vyrobený z nehrdzavejúcej ocele môže byť vybavený rôznymi spôsobmi, preto je vhodné zvážiť všetky typy diskutovaného dizajnu.

Na vybavenie kachlí komínom z nehrdzavejúcej ocele budete musieť vybrať z troch možností:

Vlnitá rúrka z nehrdzavejúcej ocele so špirálovými flexibilnými stenami

Sendvičová rúrka z nehrdzavejúcej ocele pozostáva z dvoch rúrok rôznych priemerov, medzi ktorými je umiestnený ohrievač

Hrúbka jednovrstvových komínov môže byť od 0,6 do 2 mm. Nákup produktu nezasiahne vrecko, ale treba mať na pamäti, že používanie takýchto výrobkov nie je vo všetkých prípadoch dovolené..

Kúpu jednovrstvovej rúrky z nehrdzavejúcej ocele bude potrebné opustiť, ak budova s ​​pecou nie je izolovaná od studeného vzduchu. V dôsledku rozdielu teplôt vo vnútri a mimo miestnosti dôjde k prekročeniu spotreby energie. A tvorba veľkého množstva kondenzácie môže výrazne skrátiť životnosť zariadenia..

Jednovrstvový komín z nehrdzavejúcej ocele vyžaduje starostlivú izoláciu doma

Hovorí sa, že najspoľahlivejšou konštrukciou je dvojokruhová rúrka z nehrdzavejúcej ocele. Sendvičový systém môže fungovať dobre, ak je nainštalovaný vo vnútri aj mimo domu. To je zásluha medzivrstvy výrobku – nehorľavého materiálu, ktorý zachováva teplo. Môže to byť obyčajná minerálna vlna.

S vlnitou rúrkou sa počíta, ak je potrebné vytvoriť dymový kanál so zakrivenými prechodmi. Výrobok vyrobený z vlnitej nehrdzavejúcej ocele funguje bez problémov, aj keď je zahriaty na 900 stupňov. Dobre odstraňuje plyny vznikajúce pri spaľovaní paliva, a preto je veľmi žiadaný.

Odoberie sa vlnitá rúrka s vedomím, že bežný oceľový výrobok nebude schopný zabezpečiť potrebné ohnutie kanála

Vlnitá rúrka z nehrdzavejúcej ocele sa aktívne používa pri inštalácii vykurovacích zariadení vrátane plynových kotlov.

Flexibilita zvlnenia poskytuje jedinečnú príležitosť namontovať potrubie v miestnosti s trámami. Dokonca aj svahy stropných stropov nebudú prekážkou pri prechode tohto výrobku cez strechu..

Vlnitá rúrka z nehrdzavejúcej ocele sa akýmkoľvek spôsobom ohýba, a preto sa v mnohých prípadoch stáva nepostrádateľnou

Multifunkčný výrobok: komín z nehrdzavejúcej ocele

Komíny vyrobené z nehrdzavejúcej ocele. Výhody, druhy a vlastnosti oceľového komína. Pokyny na inštaláciu vlastnými rukami.

Inštalácia jednostenných rúr z nehrdzavejúcej ocele

Jeden z najľahších spôsobov montáže komínových rúr je „komínová manžeta“ (pozri Oprava komínov). Nerezová rúrka pre komín je spustená do existujúceho tehlového komína, potom musí byť pripojená k odbočke vykurovacej jednotky – to sa robí tak, aby sa zabránilo vnikaniu kondenzátu na murivo, ktoré je tvorené spalinami..

Inštalácia dvojstennej rúry s tepelnou izoláciou

Inštalácia komína s tepelnou izoláciou sa považuje za ťažšiu. Komínová rúra z nerezového „sendviča“ je dvojitá rúra väčšieho a menšieho priemeru, ktorá je vložená do seba. Medzivrstva medzi rúrkami je vyrobená zo žiaruvzdorného materiálu – čadiča.

Pri spájaní „sendvičových“ rúrok je dôležité, aby vo vnútri „sendviče“ horná rúrka prechádzala do spodnej a mimo „sendvičovej“ spodnej rúrky do hornej (zapadá). Nie všetci výrobcovia to zohľadňujú, preto je pred inštaláciou potrebné vziať do úvahy tento bod a v prípade potreby vytiahnuť vnútornú rúrku, prevrátiť ju a vložiť späť..

Spoje vonkajšej „sendvičovej“ rúry musia byť zaistené samoreznými skrutkami .. Nesprávna inštalácia dvojstennej rúry s tepelnou izoláciou môže viesť k vzniku škvŕn a pruhov na vonkajšej „sendvičovej“ rúre.

Nesprávna inštalácia tepelne izolovanej dvojstennej rúry môže viesť k vzniku škvŕn a pruhov na vonkajšej sendvičovej rúre..

Ako nainštalovať?

V súlade so všeobecnými pravidlami pre inštaláciu komínov z nehrdzavejúcej ocele by mala byť inštalácia vykonaná zdola nahor. To znamená, že najskôr je pripevnená časť komína, ktorá je pripevnená k vykurovaciemu zariadeniu, a až potom sa presunú k zvyšku konštrukčných prvkov..

Potom je každé z potrubí upevnené. Montujú sa nasledovne: strana s menším priemerom je namontovaná v potrubí s väčším priemerom. Tento spôsob formovania štruktúry zabráni vniknutiu vlhkosti a nečistôt do vnútornej dutiny komína. Prečítajte si prehľad charakteristík komína z pozinkovanej ocele na tejto stránke.

Pozor! Maximálna hĺbka oblasti uchytenia je 0,5 vonkajšieho priemeru rúrky z nehrdzavejúcej ocele.

Maximálna veľkosť jedného prvku „diaľnice“ nesmie presiahnuť jeden a pol metra.

Na spoje výrobku by mali byť použité mosadzné alebo nerezové svorky. Na upevnenie zariadenia použite špeciálne konzoly a skrutky označené M10 a M8.

Pozor! Všetky komponenty konštrukcie by v žiadnom prípade nemali interagovať s plynovými rúrami a systémom elektrického vedenia..

Na starostlivosť o komín z nehrdzavejúcej ocele je potrebné nainštalovať malé dvere úplne na spodok zariadenia..

Aby bol celý proces inštalácie komína z nehrdzavejúcej ocele čo najviac zjednodušený, mala by byť vopred pripravená projektová schéma. Takýto výkres vám navyše umožní orientovať majiteľa budovy s ohľadom na celkové rozmery celej konštrukcie a určiť počet všetkých zložiek zariadenia..

Rada: materiál by mal byť zakúpený o 30% viac, pretože počas procesu inštalácie bude ťažké odreagovať sa od práce. Vyžaduje si to disciplínu a starostlivosť. V prípade, že sú niektoré prvky o niečo vyššie alebo dlhšie, môžu byť trochu skrátené. Ak sa zapínanie z nejakého dôvodu pokazí, potom nie je potrebné bežať do obchodu „pre prísadu“. Prečítajte si recenziu na nerezové komíny.

Pri inštalácii komínov z nehrdzavejúcej ocele postupujte podľa pokynov a používajte vysokokvalitné spojovacie prvky. V prípade, že vaše vlastné skúsenosti nestačia na inštaláciu takého komína, môžete použiť nižšie uvedený video materiál:

Podľa skúsených špecialistov, ak sa ani po preštudovaní materiálu a radách majstrov nezvýšilo sebavedomie, stojí za to využiť služby špecialistov. Toto je jediný spôsob, ako ušetriť vlastný čas a finančné zdroje..

Princíp činnosti

Princíp činnosti komína je založený na prirodzenom ťahu, ktorý sa vyskytuje v obvode v dôsledku teplotných rozdielov. Ohriaty vzduch sa stáva ľahkým a prirodzene sa rúti nahor.

Čerstvý chladný vzduch privádzaný zvonku nielenže nahrádza výfukové plyny, ale tiež udržuje činnosť systému ako celku, pretože okysličené masy vzduchu podporujú fyziku spaľovania.

Stavebné predpisy

Všetky aspekty montáže komína sa riadia nasledujúcimi stavebnými predpismi:

• SNiPom II 35 / 2.04.05-91 / 2.01.01-82;
• NPB 252-98;
• DBN V.2.5-20-2001;
• GOST 9817-95.

Na komín používame sendvičovú rúrku

Technológia nestojí na mieste, teraz existuje mnoho rôznych spôsobov stavby komínov. Dnes budeme diskutovať o tom, ako zostaviť komín zo sendvičových rúr pre dlho spaľujúce pece. Povedzme si pár slov o tom, čo je sendvičová rúra? Jedná sa o dvojrúrkový dizajn komína z nehrdzavejúcej ocele. Rúrka menšieho priemeru sa vloží do rúrky väčšieho priemeru.

Medzi ne je položený nehorľavý materiál, ktorý plní tri funkcie:

• dramaticky znižuje teplotu vzduchu šíriaceho sa z vnútorného potrubia
• nehorľavá nehorľavá ochrana
• nedostatok ostrého chladenia potrubia v chladnom počasí

Výhodou komínového sendvičového potrubia je pomerne jednoduchá inštalácia, dostupná takmer každému, kto sa nebojí výšok, schopný pracovať so skrutkovačom a kliešťami. Na inštaláciu komínového sendviča nebudete potrebovať ďalší nástroj (pokiaľ stavitelia samozrejme nenechali otvory pre komín v strope alebo v stene v súlade s projektom). V každom prípade budete mať len málo otázok o tom, ako správne zostaviť sendvičový komín.

Ťažná sila

Ťahová sila určuje produktivitu zariadenia a bezpečnosť okruhu spalín. Závisí to od niekoľkých faktorov:

• dĺžka komína;
• uhol sklonu obrysu;
• počet jeho ohybov;
• prítomnosť zvislých rezov atď..

Výber materiálu

Chcel by som poradiť: komín musíte zostaviť výlučne z rúr z nehrdzavejúcej ocele. Napriek tomu, že cena za zinkovanie je takmer jeden a pol krát nižšia, majte na pamäti, že v rúrkach tohto typu sa vždy tvorí kondenzácia. Jeho množstvo je možné znížiť iba správnou montážou komínového sendviča, ale nebude možné ho úplne odstrániť. Zobrazí sa kondenzácia – objaví sa hrdza. Na vonkajšom komínovom potrubí si všimnete proces oxidácie (hrdza) a budete môcť včas vymeniť vonkajšie potrubie, ale na vnútornom to nepôjde. To môže viesť k najnepríjemnejším následkom..

Tesnenie

Ako je uvedené vyššie, na utesnenie systému musíte použiť špeciálny tepelne odolný typ tmelu. Potiahnu vnútro rúr z nehrdzavejúcej ocele, ale niektorí odborníci tvrdia, že pre maximálny účinok by mala byť vonkajšia strana systému tiež rozmazaná. Treba tiež poznamenať, že svorky sú inštalované pri maximálnom “tlaku”. Toto je jediný spôsob, ako zaručiť absolútnu tesnosť celého povrchu zariadenia ako celku..

Možnosti oceľových rúrok

Výrobcovia komínových komponentov ponúkajú tri typy rúr z nehrdzavejúcej ocele:

1. Hrúbka jednej steny od 0,6 do 20 mm.
2. Vlnitý.
3. Trojvrstvové sendviče z dvoch rúrok a izolácie.

Každá z možností má svoje vlastné aplikačné vlastnosti, výhody a nevýhody:

hladkosť vnútorného povrchu

môže byť použitý ako sekundárny zdroj tepla

vnútorný povrch je nerovný, čo prispieva k akumulácii kondenzácie,

nemožno použiť na horizontálne časti komína,

potrebná dodatočná fixácia a tepelná izolácia

môže byť použitý ako vonkajší plášť

To je dôležité! Kontrolné orgány môžu odmietnuť spustiť plyn, ak sa na komín používajú vlnité rúrky.

Použité ocele

Komínové diely sú vyrobené z niekoľkých tried ocele:

Majú zvýšenú tepelnú stabilitu a odolnosť voči agresívnym látkam, pretože obsahujú molybdén a nikel. Vhodné pre plynové zariadenia.

Oceľ 304 je lacnejšia, pretože má menej prísad, čo mierne znižuje odolnosť voči kyselinám.

Poznámka! Moduly a komponenty vyrobené z ocele rôznych tried je možné použiť v jednom prevedení.

Povinné bezpečnostné požiadavky

Nerezová oceľ vhodná na inštaláciu vnútorného aj vonkajšieho komína.

V prvom prípade je montáž komína ťažšia, pretože musíte potrubie previesť cez stropy a strechu, ale jeho obsluha je jednoduchšia a časť potrubia vo vnútri domu je možné použiť ako ďalší zdroj teplo.

Druhá možnosť je zostavená rýchlejšie a jednoduchšie, ale aby sa zabránilo tepelným stratám a tvorbe kondenzácie, komín potrebuje vážnu tepelnú izoláciu, ktorá skomplikuje údržbu systému. Ak je to žiaduce, komín môže byť skrytý v tehlovej rúrke, ale určite nechajte otvor na revíziu a vytiahnite odtok kondenzátu.

Pred nákupom dielov a inštaláciou musíte vypočítať výšku komína, musí byť najmenej päť metrov a stúpať nad strechu:

• o 2 m, ak je strecha plochá,
• nad svahom – závisí od vzdialenosti od hrebeňa: bližšie ako 1,5 metra sa zdvíha 50 cm nad ním, od 1,5 do 3 metrov je vrchol potrubia na rovnakej úrovni ako hrebeň, na dlhé vzdialenosti – pod úrovňou hrebeň o 10 stupňov,
• ak sú dve budovy umiestnené vedľa seba, potrubie musí byť vyššie ako oni.

Správna montáž a prevádzka je zárukou trvanlivosti, účinnosti a bezpečnosti komína a celého vykurovacieho systému, ako aj absencie nárokov regulačných organizácií..

• štruktúra by nemala mať viac ako tri otáčky,
• dĺžka horizontálneho úseku nie je väčšia ako 1 m, priehyb komínových dielov nie je povolený,
• uzly musia byť zapečatené, toto je potrebné skontrolovať pred spustením vykurovania,
• všetky komíny musia mať prierez nie menší ako pri výstupe z ohrievača,
• na priesečníku stien, podláh a striech nie sú povolené spoje,
• musí byť dodržaná vzdialenosť od komína k podlahe, stenám a stropu – od 70 cm,
• medzera v otvoroch, cez ktoré prechádza komín, by nemala byť menšia ako: 20 cm pre sendvičové potrubie, 1 m pre jednostenné potrubie, 13 cm pri prechode nehorľavou strechou.

Možné dôvody nespokojnosti

Vo veľkom počte plusov bolo jediné významné mínus „opotrebované“. To je potreba starať sa o izoláciu. Táto nevýhoda však často chýba. Tepelnoizolačné opatrenia sú potrebné iba vtedy, ak je komín umiestnený mimo miestnosť a keď je vybraný model s jednovrstvovými modulmi.

Ak je to žiaduce, môže byť vyššia cena zapísaná ako nevýhody pri porovnaní komína z nehrdzavejúcej ocele s čiernymi oceľovými konštrukciami. Najnáročnejší kritici dodajú nezrovnalosti v architektúre, potrebu ďalších podpier, keď sa komín ukáže ako veľmi vysoký..

Domáci priechodný uzol

Vnútorná inštalácia komína z nehrdzavejúcej ocele je pre majstra náročnejšia: hlavná ťažkosť spočíva v jednom zariadení-v jednotke prechodu stropom, ktorá zaručuje potrebnú vôľu, ako aj kvalitnej hydroizolácii. Podobný detail môžete urobiť sami. Jedná sa o krabicu, ktorá má v strede otvor pre potrubie. Výška jeho stien sa rovná hrúbke podlahy (steny, strechy).

1. Najprv sa v štruktúre urobí potrebný otvor, potom sa okraje dodatočne spevnia. Dve prázdne platne sú vyrezané z plechu (zvyčajne z rovnakej nehrdzavejúcej ocele), ktorého strany sú o 50 mm dlhšie ako strany pripraveného otvoru, výška sa rovná jeho výške.
2. Týchto „extra“ 500 mm je zložených v pravom uhle. Prvky sú upevnené na oboch stranách otvoru vyrobeného samoreznými skrutkami. Rovnakým spôsobom sa vyrobí ďalší pár, ktorý sa prekrýva s prvým. Potom urobia dno, v ktorom je vyrezaný otvor pre komín. Je položený na tanieroch.
3. Voľný priestor je vyplnený čadičovou vlnou alebo expandovanou hlinkou. Krabica je zospodu a zhora uzavretá ozdobnými doskami..

Priechod komína cez strechu je v niečom odlišný. Rozdiel je v tvare otvoru pre neho: je vyrobený eliptický alebo obdĺžnikový. Komín musí byť umiestnený medzi krokvami, stropnými nosníkmi, najlepšie v strede. Po vytiahnutí potrubia je nevyhnutné obnoviť paru, teplo a hydroizoláciu. Krimpová sukňa, čiapka (zachytávač iskier) – požadované atribúty.

Inštalácia komína z nehrdzavejúcej ocele je zavedením praktických továrenských výrobkov výrazne zjednodušená. Ešte menej práce zostáva tým, ktorí sa rozhodnú presunúť kanál mimo domova. Samotná operácia nie je príliš náročná, ale zručnosti, schopnosť čítať kresby, presnosť a postupnosť akcií sú stále nevyhnutné.

Ako čistiť?

Každý spotrebič vyžaduje dobrý prístup a starostlivosť, to isté platí pre nerezový komín. Aby bolo možné zariadenie vyčistiť, sú v jeho spodnej časti nainštalované malé dvere alebo takzvané sklo. Tento prvok je možné odstrániť a vyčistiť vnútorný povrch rúrok. Prečítajte si prehľad typov komínov pre krb.

Nečistota v systéme je vytvorenie priestoru s vysokou úrovňou drsnosti, čo má priamy vplyv na funkčnosť zariadenia a na fungovanie celého systému..

Pre pohodlnú údržbu komína z nehrdzavejúcej ocele je špeciálne nainštalovaná popolnica. Bude zbierať pevné spaľovacie prvky.

Nerezový komín vyhorel, čo robiť?

Doba prevádzky komína z nehrdzavejúcej ocele môže trvať niekoľko desaťročí. Existujú však aj problémy. Jedna z častí zariadenia môže napríklad zhorieť. Existujú dva spôsoby, ako vykonávať opravy:

• úplná výmena prvku;
• miestna oprava.

Prvá možnosť zahŕňa výmenu celého úseku potrubia, ale druhá možnosť znamená použitie dodatočného stavebného vybavenia. Poškodená oblasť sa opraví zváraním. Mala by byť vystužená odolnejším kovom.

Urobte to sami alebo si objednajte

Komínové rúry z nehrdzavejúcej ocele môžu byť samozrejme vyrobené vlastnými rukami, ale bez špeciálnych schopností by ste sa nemali tejto udalosti zúčastniť, a tým ohroziť zdravie a život svojich rodinných príslušníkov. Je však celkom možné nainštalovať potrubie na odvod dymu sami, bez toho, aby ste sa uchýlili k pomoci odborníkov..

Životnosť nerezového komína

„Životnosť“ nerezového komína je samozrejme podstatne menšia ako tehlový alebo keramický náprotivok. Pri správnej inštalácii a včasnej preventívnej údržbe však komíny z nehrdzavejúcej ocele môžu trvať asi 30 rokov..

Záručná doba výrobcu je spravidla 15 – 20 rokov.

Odborná rada

Dnes zvážime rady profesionálnych kachliarov v oblasti tesnenia a izolácie komínov z nehrdzavejúcej ocele.

Pokladanie murovaného komína

Najstaršie komíny známe ľudstvu boli postavené z kameňa a potom z tehál spolu s prvými kachľami. Prírodný materiál sa dodnes používa na stavbu vykurovacích systémov v súkromných domoch. Zvážte hlavné etapy výstavby tehlového komína.

Vlastnosti konštrukcie tehlovej rúry

Existujú dve možnosti pripojenia tehlovej rúry. Prvý, ľahší, je inštalovaný priamo na pec, druhý je postavený vedľa neho a spojený s adaptérom. Faktom je, že hmotnosť tehlového komína s výškou 5 m alebo viac je dostatočne veľká a nie každý generátor tepla to vydrží..

Na stavbu jedného potrubia je potrebných 500 až 800 tehál (v závislosti od výšky stropov a striech), hmotnosť každého z nich je 3,8 kg.

V každom prípade komín nie je vo vnútri iba dutou štruktúrou, ale komplexnou štruktúrou pozostávajúcou z niekoľkých funkčných častí..

Pracovnou časťou potrubia pod stropom je vnútorný komín. Začína sa to okamžite od povrchu pece (kotla) a končí na samom strope (pre 4 rady muriva)

Keď komín prechádza stropom, je usporiadaná vata, ktorá je zahustením. Ďalšie zahustenie podobnej konfigurácie je skonštruované, keď rúrka prechádza strechou. Hovorí sa tomu “vydra”.

Časť komína od páperia po vydru je vonkajší komín. Nad strechou sa dvíha krk a končí hlavou (alternatíva k deflektoru).

Hlavnou bezpečnostnou podmienkou je vzdialenosť od vnútorného potrubia, cez ktoré prechádza horúci dym a plyny, k povrchu stien a podlahových prvkov. Je to 0,25 m – to je presne dĺžka jedného stavebného prvku, červenej plnej tehly.

Druhá podmienka sa týka umiestnenia komína. Musí byť postavený striktne vertikálne, maximálna možná chyba je 3 stupne. A treťou podmienkou je ideálna tesnosť muriva, v ktorej by nemali byť priechodné otvory a praskliny..

Rozmery komína závisia od výkonu ohrievača. Obvykle sa vyberie jedno z tradičných murív: s najmenšou časťou – „štyri“ (12,5 cm x 12,5 cm), obdĺžnikové – „päť“ (25,0 cm x 12,5 cm) alebo najväčšie – „šesť“ (25 cm x 25 cm ).

Druhá možnosť je výhodnejšia pre ruské kachle, obdĺžniková pre krby. Prvé riešenie je vhodné pre malé sporáky.

Výber materiálu a príprava roztoku

Komín je vybavený murovanou pecou. Ak je nainštalovaná iná jednotka, potrubie je po inštalácii postavené. Na stavbu budete potrebovať tehlu a maltu, ako aj nástroje: stierku, olovnicu a špeciálne kladivo na podbíjanie.

Tehly sú vopred namočené. Na zariadenie páperia a vydry sú potrebné kusy tehál vo veľkosti ½, 1 / 4,1 / 8, ¾.

Aby ste zaistili rovnomernosť častí tehál a proces rezania prebieha bez zbytočného prachu, odporúčame použiť kotúčovú pílu s vymeniteľnými diamantovými kotúčmi.

Konvenčná cementová malta nie je vhodná na murovanie, vyžaduje sa zmes hliny a piesku. To je odôvodnené charakteristikami hliny, ktorá má koeficient lineárnej rozťažnosti blízky parametrom tehly. V závislosti od typu ílu (chudého alebo olejnatého) sa jeho pomer k piesku môže líšiť: 1: 3 alebo 1: 4.

Hlina je vopred pripravená – namočená vo vode a uchovávaná asi 3 dni. Pred použitím musí mať materiál konzistenciu, ktorá sa podobá tekutej kyslej smotane, a nesmie mať cudzie inklúzie. Piesok má tiež špeciálne požiadavky. Najlepšia možnosť je hrubá, so zrnami 0,9-1,0 mm.

Hlina a piesok sa v malých častiach miešajú pozdĺž muriva. Niekedy je potrebné pridať vodu. Kvalitu roztoku je možné ľahko určiť tým, ako sa dotýka stierky: hmota by mala na povrchu zanechávať stopy, ale nemala by z nej vytekať a nelepiť sa na veľké kusy. Ak máte problémy s vlastnou prípravou zmesi, môžete si kúpiť hotovú.

Poradie pokládky hlavných častí

Ak je nainštalovaný kotol alebo sú kachle hotové, môžete začať stavať tehlový komín. Postup je tradičný: nanesenie malty, inštalácia tehly, úprava vzhľadom na susedné časti rukami a malým kladivom.

Zvislá poloha sa kontroluje po položení každého radu pomocou olovnice. Šírka steny – 12,5 cm. Priamy prvok potrubia je dokončený 4 rady pred vláknami – rozšírenie v strope.

Na rozšírenie hrúbky stien je potrebné zložiť 4 rady nad sebou, aby sa každý nasledujúci posunul o 1/8. Ktoré časti tehly je lepšie vziať – uvedené na diagrame

Je potrebné vylúčiť tlak stropnej konštrukcie na murivo, preto medzi prekrývaním a vláknom zostáva medzera široká 2 až 3 cm. Používa sa na inštaláciu izolačného materiálu, napríklad dosiek z minerálnej vlny.

Podkrovím opäť prechádza rovný úsek potrubia, potom sa urobí vydra. Jeho spodný rad musí byť rozložený, keď vonkajší okraj komína prešiel strechou. V tomto štádiu sa na prípravu roztoku často používa cement, ktorý je silnejší a odolnejší voči opotrebovaniu ako hlina..

Vydra pozostáva zo 6 riadkov, pričom odrážka každého ďalšieho je 1/8 celej tehly. Otvory okolo potrubia sú izolované a pokryté oceľovými strešnými plechmi.

Ďalšia fáza je opäť rovná – krk, ktorý je korunovaný hlavou.

Tvar a veľkosť hlavy sa môžu líšiť, ale tradičnou možnosťou sú dva rady, z ktorých prvý je posunutý o 1/8, druhý – o ½ celej tehly

Aby sa dym nevrátil späť do komína, je pre komín potrebný deflektor. Po obvode hlavy držiaky na čiapku – ochrana pred zrážkami. Čiapky sa často používajú ako dekoratívny prvok, takže majú zaujímavý a krásny tvar..

Pokladanie vata

Rozšírenie hrúbky steny komína sa vykonáva v súlade s požiadavkou na umiestnenie horľavých štruktúr vo vzdialenosti 250 mm „od dymu“. Zvyčajná hrúbka steny komína je 125 mm. Na jeho zdvojnásobenie je potrebné zložiť štyri rady, z ktorých každý je posunutý smerom von o 1/8 šírky tehly vzhľadom na nižšiu – len toľko, čo umožňuje tehlu ležať bez toho, aby ju niekto prehodil. Princíp muriva je rovnaký pre všetky tri veľkosti:

1. Vnútorný povrch (na fajčenie) prvého radu je rozložený na 1/8 kusov. Medzery medzi vonkajšími tehlami sú vyplnené 1/4 kusmi.
2. V druhom rade sa diely zvýšia na 1/4 a 1/2.
3. Tretí rad používa 1/2 a 3/4 kusy.
4. Vonkajší pás štvrtého radu chmýří je vyložený celými tehlami.

Keď dosiahli strop, položili ho a pozorovali obliekanie švov, ďalšie dva alebo tri rady vyššie. Medzi stropnou doskou a ňou je ponechaná medzera 2–3 cm, aby sa eliminoval tlak konštrukcie na murivo. Je pokrytá doskami z minerálnej vlny. Pokladanie na strechu sa vykonáva obvyklým spôsobom – bandážovaním zvislých švov a kontrolou zvislosti.

Vydra spojka

Začína sa tým, že okraj komínovej tehly vystúpil nad strechu. Vykonáva sa vonku, pri dodržaní všetkých bezpečnostných opatrení pri práci vo výškach. Možno použiť cementovú maltu. Začínajú to od okraja, ktorý je nižšie pozdĺž svahu. Vzdialenosť od dymu v každom rade sa rovná 1/8 šírky tehly. Vo vydre by malo byť šesť radov. Potom sa umiestni krk – obvyklé pokračovanie komína. Štrbiny medzi strechou a komínom sú uzavreté „golierom“ z oceľovej strešnej krytiny.

Hlavové murivo

Jedná sa o deflektor komína, ktorý eliminuje upchávanie dymu do komína turbulenciami vzduchu..

Je usporiadaný v dvoch radoch, pričom prvý posunie od dymu o 1/8 tehly a druhý o 1/2.

Za jeho výčnelky môžete zavesiť svorky kovového uzáveru, ktorý zabraňuje vstupu zrážok do potrubia..

Koľko to bude stáť

Tehlový komín na streche sa za tri storočia stal vizuálnou konštantou. A budova s ​​takýmto dokončením vyzerá podľa subjektívnych odhadov oveľa atraktívnejšie.

Zostáva len určiť, koľko vás bude stáť dodržiavanie kánonov. Ak pritiahnete remeselníkov tretích strán, potom sa cena práce pripočíta k nákladom na tehlu. A je dosť veľká. V Petrohrade a regióne napríklad položenie jednej tehly bude stáť od 50 do 90 rubľov.

Jedna pevná tehla značky M 150, ktorá sa používa na kladenie pecí, stojí od 15 do 20 rubľov za kus.

Riešenie, ak sa pripravíte sami, je bezplatné.

Päť kilogramov hotovej murovacej zmesi stálo 60-70 rubľov. Jedno balenie stačí na 10-15 radov potrubia s prierezom 125 x 250 mm (šesť).

Porovnajme náklady na meter kovovej sendvičovej rúry s priemerom 250 mm a tehlovej s prierezom 250 x 250 mm. Práve ten druh, ktorý je možné použiť na komínové komíny.

	Tehla (za cenu 15 rubľov za kus)	Murárska zmes	Práca majstra	Celkom, rubľov
Murovaný komín	900 rubľov	70 rubľov	3 000 rubľov	3970
Kovová sendvičová rúrka	–	–	–	3800

Ako vidíte, ceny sú takmer rovnaké. Samozrejme, stojí za to pripočítať cenu páperia, vydry a hlavového muriva. Ale vzhľadom na najlepšie výkonnostné charakteristiky tehlových rúr – absencia korózie, vysoký tepelný odpor, má zmysel míňať peniaze na takúto akvizíciu. A ak sa chystáte položiť tehlový komín vlastnými rukami, potom to bude stáť takmer polovicu ceny kovových sendvičových rúr.

Tajomstvo zručnosti kamnárov

1. Pred pokládkou musí byť tehla namočená – ponorená do vody a počkať, kým sa násilná erupcia vzduchových bublín nezastaví. Mokré keramické tvárnice lepšie priľnú k malte.
2. Na štiepanie a rezanie tehál použite „brúsku“ s diamantovým kotúčom na kameň.
3. Pri pokládke v podkroví zaveste olovnicu na krokve, medzi budúcim potrubím a pracoviskom. To vám ušetrí starosti s jeho dotykom na overenie. Na ovládanie zvislosti uhla stačí zmeniť polohu hlavy..

Nezabudnite, že komín v súkromnom dome nie je len pohodlie, ale aj technické zariadenie, ktoré vyžaduje správnu prevádzku a údržbu. Vyčistite ho od sadzí, skontrolujte, či nemá trhliny, kachle alebo krb nahrejte suchým drevom a bude dobre slúžiť mnoho rokov..

Stavba keramického komína

Montované keramické komíny sa stali obľúbenými vďaka svojej sile, bezpečnému zloženiu, ekologickosti a jednoduchej inštalácii. Najlepšie technické vlastnosti si požičali z oceľových a tehlových modelov. Jedinou nevýhodou sú vysoké náklady na súpravy. Zvážte, ako je keramický komín usporiadaný v súkromnom dome.

Špecifiká dizajnu

V takom potrubí sú iba tri vrstvy:

• vnútorné – vyrobené z keramiky;
• stred – z tepelnej izolácie;
• vonkajšie – vyrobené z tepelne odolných kamenných blokov.

Prefabrikovaná konštrukcia

Na rozdiel od tehlových komínov sú keramické zostavené z hotových prvkov a navzájom sa lepia špeciálnym riešením. Sami nie je možné vyrábať diely z keramiky, na stavbu sa kupujú hotové súpravy.

Výrobcovia predstavujú štandardné zostavy, z ktorých môžete zostaviť komín pre krb, pec alebo kotol..

Prvkom keramického komína je časť komína. Rozmery rúr sa líšia od výrobcu k výrobcovi, jednou z noriem sú 3 kusy na 1 m komína

Okrem keramických rúrok obsahuje súprava tieto diely:

• základný prvok s odtokom kondenzátu;
• časť na spojenie s odbočnou rúrkou (uhol 90 ° alebo 45 °);
• inšpekčná komora s dverami;
• ľahké bloky pre vonkajšie rámovanie;
• súprava na vonkajšiu výzdobu (na streche);
• nehorľavý izolačný materiál na inštaláciu;
• pastovité lepidlo.

Okrem toho sú potrebné upevňovacie prvky (konzoly) a nehorľavý materiál na obklady: sadra, prírodný kameň, keramické alebo slínkové dlaždice.

Pravidlá montáže a inštalácie

Podľa noriem na inštaláciu a prevádzku keramického komína by mal byť umiestnený maximálne 2 m od generátora tepla (čím bližšie, tým lepšie), pokiaľ možno od stien a stropov z horľavých materiálov, a mal by byť tiež neprekračujte nosné prvky.

Pri inštalácii by ste mali dodržiavať tieto pravidlá:

• predpokladom je výstavba základu pokrytého retardérom horenia;
• inštalácia začína zospodu – suterén, potom postupne pokračuje smerom k streche;
• diely sú zlepené špeciálnym lepidlom, ktoré je súčasťou súpravy;
• priemer potrubia musí byť väčší ako výstup z generátora tepla;
• na tepelnú izoláciu sa používa minerálna vlna a omietka;
• križovatka potrubia a strechy je chránená kovovou zásterou;
• ak je strecha pokrytá horľavým materiálom, musí byť nainštalovaný lapač iskier.

Ak je dymovod inštalovaný bez spojovacích prvkov viac ako 3,9 m, musí byť vystužený oceľovými tyčami. Za týmto účelom sú v rohoch častí potrubia vytvorené otvory..

Jedna z možností pre návrh keramického kanála. Tepelnoizolačná vrstva zvyšuje stupeň ochrany, vonkajší plášť slúži ako bariéra medzi produktmi spaľovania a stavebnými prvkami

Horná časť hlavy je vybavená dáždnikom, ktorý ju chráni pred dažďom, úlomkami a silným vetrom.

Nuance inštalácie a pripojenia potrubí

Prvky, z ktorých je komín zostavený, sú vyrobené z keramiky s prídavkom šamotu – taká kompozícia toleruje vysoké teploty a diely z nej majú dlhú životnosť. Nemôžu byť použité ako nezávislé jednotky, externá ochrana je nevyhnutná..

Spodná časť komína – základňa – je vybavená otvorom na odvod kondenzátu, ktorý sa vytvára pri odstraňovaní produktov spaľovania. Nahromadená kvapalina sa prenesie do kanalizácie, ktorá bola dodaná vopred..

Malo by sa pamätať na to, že vlhkosť z komína je škodlivá pre baktérie septiku, preto je lepšie pripraviť samostatný kontajner na zber kvapaliny..

Na vrch základne je nainštalované odpalisko s kontrolným otvorom. Počas spaľovania paliva je otvor uzavretý dverami. Hlavným účelom odpaliska je schopnosť kontrolovať a čistiť komín

Prvky sú inštalované jeden na druhý podľa pokynov bez toho, aby sa menilo poradie stanovené výrobcom. Korešpondenciu medzi rozmermi komína a parametrami domu je potrebné vopred skontrolovať..

Ako pripraviť a naniesť lepidlo?

Aby boli časti komína hermeticky spojené, použite špeciálne lepidlo odolné voči kyselinám. Je to hustá zmes, ktorá sa pripravuje ručne zo suchého prášku a vody v pomere 7: 1, najlepšie pri izbovej teplote..

Roztok najskôr vyzerá nezvyčajne suchý, ale asi po 7-8 minútach naberie požadovaný pastovitý vzhľad.

Hotová zmes sa musí rýchlo a presne naniesť na potrubný spoj a pokúsiť sa ju použiť do hodiny a pol. Potom stratí potrebné vlastnosti a sušiacu hmotu nie je možné zriediť vodou

Jednou z nuancií nanášania lepidla je predbežné zvlhčenie keramického povrchu. Nie je možné uložiť lepiacu hmotu – iba hermeticky naplnené švy zaručujú plné fungovanie komína.

Zvyšky lepidla je potrebné odstrániť: zvnútra – aby sa nehromadili sadze, zvonku – na estetické účely.

Ak neskôr existuje túžba maskovať potrubie ozdobnou priečkou, musí byť prístupný otvor pre technickú kontrolu.

Kovové sendvičové komínové zariadenie

Oceľové komíny sú obľúbené v priemyselnej výstavbe aj na zlepšenie súkromného sektora. Ich inštalácia pripomína montáž keramickej konštrukcie, respektíve je to jednoduchšie ako budovanie tehlovej rúry. Pozrime sa podrobnejšie na to, ako správne vyrobiť kovový komín, vyhýbať sa chybám..

Ako si vybrať sendvičový komín pre váš domov

Aby komín fungoval efektívne a bol odolný a majitelia po niekoľkých rokoch prevádzky nezažili sklamanie, je potrebný veľmi zodpovedný prístup k problému výberu požadovanej sady dielov. Celý postup výberu je možné rozdeliť do niekoľkých hlavných oblastí – jedná sa o kontrolu kvality materiálu a výkonnosť dielov, stanovenie optimálnej schémy inštalácie a nakoniec výber jednotiek potrebných na jeho praktickú implementáciu..

Materiály na inštaláciu kovovej konštrukcie

Sendvičový komín je utesnený systém rúrok a adaptérov vedúcich z generátora tepla do priestoru strechy. Môže bežať vo vnútri budovy (vnútorná) a zvonku, pozdĺž steny (vonkajšia).

Sendvičová rúra je trojvrstvová časť pozostávajúca z dvoch oceľových rúr, medzi ktorými je položená vrstva izolácie. Fragmenty nehrdzavejúcej ocele sú spojené zváraním

Nehorľavý tepelnoizolačný materiál má rôzne hrúbky – v priemere od 2,5 cm do 10 cm. Výrobcovia najčastejšie používajú jeden z najlepších materiálov – hustú čadičovú vlnu (od 200 kg / m³).

Na zostavenie komína budete musieť spojiť niekoľko častí rôznych tvarov pomocou spôsobu spájania zúžených koncov a zásuviek. Jednoducho povedané, jeden prvok je vložený do druhého. Z vonkajšej strany sú spoje vystužené nadzemnými svorkami, ktoré sú po inštalácii pevne utiahnuté.

Výhody trojvrstvového dizajnu: ochrana komínového potrubia, minimálna tvorba kondenzátu, organizácia stabilného ťahu, schopnosť inštalovať systém zvnútra aj zvonku domu.

Pri inštalácii oceľového komína do budovy majú otvory v stropoch a streche oveľa menší priemer ako v prípade tehlových alebo keramických náprotivkov.

Pozitívne a negatívne stránky

Po prvé, o výhodách: také rúry sú pomerne ľahké, vhodné pre všetky vykurovacie systémy, vysoko odolné a odolné voči korózii, nie sú silne kontaminované a protipožiarne.

Nevýhodou je, že sú drahé a nie príliš tesné..

Schémy inštalácie sendvičového komína

Zvážte dve schémy inštalácie sendvičového komína: s vnútorným usporiadaním, ktoré vyžaduje organizáciu otvorov v streche a stropoch, a s vonkajšou inštaláciou, ktorá je vyrobená zvonku a je inštalovaná rovnobežne so stenou domu.

Každá zo schém má svoje výhody: interné zariadenie vytvára menšiu kondenzáciu, externé zariadenie má ľahší dizajn a je vyrobené iba s jedným otvorom

Vnútorná inštalačná schéma sa často používa v kúpeľoch, pretože oceľová rúra môže súčasne ohrievať kamene aj nádrž vodou. Ak kúpeľný dom nie je inštalovaný samostatne, ale je rozšírením domu, je to najvhodnejšia a najefektívnejšia možnosť..

Nevýhody vnútorného systému – potreba urobiť otvory v stropoch a streche, ako aj zníženie využiteľného priestoru.

Na montáž externého systému stačí urobiť jeden otvor v stene a zaistiť zvislú polohu rúrok pomocou konzol. Vystupovanie z potrubí znižuje riziko otravy odpadom zo spaľovania. Mínus – usporiadanie dodatočnej ochrany pred vplyvmi prostredia.

Poradie inštalačných prác:

• pripojenie k kotlu (alebo inému zdroju tepla) adaptéra;
• dierovanie otvoru v stene (priemerná veľkosť – 40 cm x 40 cm), čalúnenie ohňovzdorným materiálom;
• inštalácia do steny priechodného bloku s tepelnou izoláciou;
• inštalácia horizontálnej časti potrubia z kotla (pece) do otvoru v stene;
• usporiadanie nosnej jednotky zvonku (plošiny na konzolách);
• inštalácia zvislého potrubia;
• namontujte v hornej časti kužeľa a hlavy.

Pri montáži je potrebné zamerať sa na technickú dokumentáciu pripravenú v procese vypracovania projektu.

Potrebné diely na inštaláciu sendvičového komína

Pri kúpe komína je po výbere schémy potrebné určiť potrebné detaily pre inštaláciu, aby bolo možné vypracovať projekt. V zásade by mal prísť na pomoc kúrenár alebo v extrémnych prípadoch konzultant salónu, ale tomuto problému musíte porozumieť sami.

Takmer všetci poprední výrobcovia sendvičových komínov vyrábajú všetky potrebné diely a zostavy na zostavenie kompletného systému. Medzi modelmi rôznych značiek môžu existovať určité technologické rozdiely, ale detaily sú vo všeobecnosti podobné a vyzerajú takto:

• 1 – prechodový kus na pripojenie k odbočke na kotol alebo pec.
• 2 – ohyb (lakeť) 90 °.
• 3 – na pohyb z horizontálnej do vertikálnej časti. Vzhľadom na to, že na zaistenie odvodu kondenzátu sa odporúča dať vodorovný úsek v miernom smere od ohrievača, toto odpalisko pre mnohých výrobcov nemá pravý uhol, ale 87 °.
• 4 – prvok s otvorom uzavretým utesneným krytom na kontrolu a čistenie komína.
• 5 a 6 – nosné plošiny pre kontrolnú jednotku s kohútikmi na vypúšťanie nahromadeného kondenzátu. Môžu byť v dvoch verziách – s montážou na stenu, vývod je smerom nadol (5), so spodným umiestnením – s bočným kohútikom (6).
• T -kus s výstupom pod uhlom 45 ° (7) sa používa, ak je možné k jednej zvislej časti komína pripojiť dve vykurovacie zariadenia, napríklad kotol a plynový ohrievač vody.
• Ohyby pod uhlom 45 ° (8) sa používajú na zmenu smeru komína, napríklad na obídenie sklonu strechy.
• Na miestach, kde sa vykonáva prechod zo sendvičovej konštrukcie na jednostennú rúrku, je tepelnoizolačná vrstva pokrytá špeciálnou zátkou – nedovolí jej preniknúť vlhkosť..
• Všetky potrubné spoje navzájom a k vývodom sú dodatočne vystužené svorkami (10), ktoré môžu byť priskrutkované alebo so špeciálnym zámkom.
• Rúry sú pripevnené k stene v určitej vzdialenosti pomocou konzol (11). V rôznych modeloch môžu byť pevné alebo dĺžkovo nastaviteľné..
• Hlavnými prvkami samotného sendvičového komína sú rúry s dĺžkou 0,5 m (12) alebo 1 m (19).
• 13 – nástenné konzoly na umiestnenie nosnej plošiny s revíziou v spodnej časti komína a vykladacej plošiny s priechodným potrubím (14), ktorá je inštalovaná bližšie k streche a slúži na optimálne rozloženie celkovej hmotnosti štruktúra.
• Na prechod potrubia cez strešnú krytinu sa používa špeciálny prvok – kužeľovitá strecha (16 a 17). Môže sa vykonávať v rôznych uhloch a je zvolený v závislosti od strmosti sklonu strechy (0 ° ÷ 15 °; 15 ° ÷ 30 °; 30 ° ÷ 45 °). Zhora, aby sa zabránilo úniku, je pozdĺž okraja uzavretá brázdou – kovovou zásterou (18).
• V hornej časti komín končí kužeľom (20), na ktorý podľa konštrukcie môže nainštalovať konvenčnú hubu (21), termofungus (23), meteorologickú lopatku (22), deflektor (24). Ak je strecha vyrobená z horľavého materiálu a ako vykurovacie zariadenie sa používa kotol na tuhé palivá, musí byť nainštalovaný lapač iskier (25).

Čo ešte je potrebné vziať do úvahy pri predbežnom navrhovaní systému:

• Celková výška komína v žiadnej z verzií nesmie byť menšia ako 5 metrov.
• Dĺžka horizontálnej časti by nemala presiahnuť 1 meter. Súčasne, ako už bolo uvedené, sa vykonáva so sklonom 3 °, aby sa zabezpečilo odvádzanie kondenzátu v smere od vykurovacej jednotky.
• Vzdialenosť vonkajšieho povrchu sendvičovej rúry od steny budovy je stanovená výrobcom systému – konzoly sú vyrobené s požadovanou vôľou. V prípade nastaviteľných konzol sú orientované vo vzdialenosti najmenej 250 mm.
• Vzdialenosť medzi susednými konzolami na zvislých častiach potrubia by nemala presiahnuť 2 m, na vodorovných alebo naklonených – nie viac ako meter.
• Osobitná pozornosť sa venuje výške komína nad strechou:

– Keď je teda potrubie vo vzdialenosti až 1,5 m od hrebeňa, malo by nad ním stúpať najmenej o 0,5 m. So vzdialenosťou v rozmedzí od 1,5 do 3 m sa horný rez komína zhoduje s výška hrebeňa. Pri veľkých vzdialenostiach by mala byť hlava umiestnená na podmienenú čiaru vedenú z vrcholu hrebeňa pod uhlom – 10 ° k horizontu.

– Ak je strecha plochá, potom je výška potrubia nad ňou najmenej 0,5 m, a ak je strecha vyrobená z materiálov nebezpečných pre požiar – 1,2 m

– V prípade, že sú na streche zvislé predĺženia alebo susedia s budovou, úroveň komína by mala byť vždy vyššia ako tieto konštrukcie.

Ak je výška nad úrovňou strechy väčšia ako 1,2 metra, je potrebné nainštalovať káblové zväzky

• V prípade, že bez ohľadu na strmosť svahu a vzdialenosť potrubia od hrebeňa výška horného úseku potrubia presahuje 1,2 metra, musia byť naň nainštalované špeciálne svorky, ku ktorým sú pripevnené kovové výstuhy.
• Počet ohybov a ohybov v potrubí by mal byť minimalizovaný. Povolené číslo – nie viac ako tri.

Tipy na inštaláciu vnútorného potrubia

Pri výbere vnútorného modelu je potrebné pamätať na niektoré technologické nuansy. Napríklad je dôležité nainštalovať ventil v prechodovej oblasti od kotla, aby bolo možné udržať teplo..

Dokovanie dvoch susedných prvkov na prechodovom úseku je zakázané. Malo by sa vziať do úvahy umiestnenie podkrovných krokiev a nosníkov: čím ďalej sú od komína, tým lepšie. Prečítajte si viac o vlastnej montáži sendvičového komína v tomto materiáli..

Prechody podláh a striech vyžadujú použitie tepelne izolačných materiálov spomaľujúcich horenie, ako je minerálna vlna, a ochranných blokov, ktoré možno nazvať „sendvič v sendviči“

Odporúčania pre inštaláciu

Na vykonanie práce si musíte kúpiť potrubie, ktorého dĺžka je 1 meter. Komín v dome je tvorený základnými časťami. Bude tiež potrebné pre prácu a odpalisko určené na kontrolu potrubí. Je tiež dôležité kúpiť odpalisko kondenzátu, ktoré sa používa na čistenie kĺbov. Ak bude mať potrubie otáčky rovnajúce sa 45 stupňom, budete potrebovať rohy, ktoré sú vyrobené z rovnakého materiálu. Postarajte sa o prítomnosť kompenzátora, preberá zaťaženie z expanzie komínových prvkov počas chladenia a vykurovania. Systém musí byť vytiahnutý na strechu, preto bude užitočný oporný uzol. Aby sa zabránilo vnikaniu dažďa, lístia, snehu a prachu, systém by mal byť vybavený hlavou..

Prevádzka, opravy a čistenie

Uistite sa, že dodržiavate všetky bezpečnostné pravidlá pre obsluhu komínov, to vás ochráni pred mnohými nepríjemnými následkami..

Pre to:

1. Každý rok pozvite špeciálne služby na kontrolu vášho komína alebo ho skontrolujte sami.
2. Ak máte podozrenie na potrebu opráv – neignorujte, vykonajte všetky záchranné práce včas.
3. Rúru čistite každý rok, aby ste si udržali zdravie.
4. Pokúste sa kúpiť alebo vyťažiť iba vysokokvalitné materiály na spaľovanie.

Inštalácia sendvičového systému na odsávanie dymu

Pred inštaláciou konštrukcie si musíte pozorne prečítať technickú dokumentáciu, bezpečnostné pravidlá.

Je nevyhnutné vykonať všetky opatrenia, aby sa zabránilo požiaru počas prevádzky komína.

Pred nákupom musíte vypočítať všetky materiály, berúc do úvahy zvláštnosti usporiadania domu

Schéma inštalácie komínového sendviča

Aby sme si jednoduchšie predstavili, ako stojí za to vykonať inštaláciu správne, uvedieme diagram.

Ak sú teda pri výpočte umiestnenia komínového sendviča, jeho výšky a dĺžky zohľadnené všetky požiadavky a pravidlá, inštalácia bude vykonaná správne.

Krok 1 – montáž prvkov komína

Inštalácia konštrukcie vždy začína zdola nahor. Je zakázané spájať sendvičové komíny priamo s vykurovacím zariadením.

Na ohrievač nikdy neprikladajte komínový sendvičový prvok – najskôr nainštalujte jednostennú rúrku alebo adaptér

Najprv nainštalujte špeciálny adaptér alebo oceľovú rúrku s jednou stenou s dĺžkou pol metra.

Ak sa plánuje priviesť potrubie priamo do steny, potom je namontovaný horizontálny ohyb s miernym sklonom 2 °.

Adaptér je určený na pripojenie rôznych sekcií komínového systému – jednostenných a sendvičových rúrok

Časť neizolovanej rúry môže byť krátka alebo dlhá, ak očakávate veľký prenos tepla. Steny a konštrukcie umiestnené v jeho blízkosti musia byť chránené clonou alebo plášťom.

Nainštalujte ho „v dyme“, to znamená, vložte ho na hornú časť potrubia vykurovacieho zariadenia a dodatočne chráňte spoj tepelne odolným tmelom.

Montáž na báze kondenzácie zabraňuje prieniku kvapiek vlhkosti do izolačného systému, čo výrazne znižuje jeho izolačné vlastnosti

Komínový sendvičový prvok je možné pripojiť k vykurovaciemu zariadeniu pomocou adaptéra – dvojokruhového potrubia, ktorého spodná časť je inštalovaná „dymom“ a horná časť „kondenzátom“.

Všetky nasledujúce potrubia budú inštalované „kondenzátom“, čo vylúči jeho presakovanie a zabráni poškodeniu tepelnoizolačnej vrstvy.

Miesta absolútne všetkých spojov sú upevnené spojkami. V blízkosti každého spoja je nainštalovaná svorka, určená na pripevnenie systému k stene..

Aby sa zabránilo bočnému posunu konštrukcie, na každé dva metre sa používajú nástenné konzoly a na odpaliská sa používajú podporné konzoly. Systém je pripevnený k stene pomocou konzol alebo podperných podložiek každých päť metrov.

Krok 2 – absolvovanie stropných a stenových dosiek

Dokonca aj skutočnosť, že sendvičové komíny majú izolačnú vrstvu, neznamená, že sa ich povrch nemôže dostatočne zahriať. Preto je zakázané umiestňovať ich bez dodatočnej izolácie do blízkosti horľavých materiálov (drevo, plast atď.).

Spoje sendvičových rúrok pre komíny počas ich inštalácie a prevádzky by sa nemali zhodovať s priechodom v strope alebo stene.

Voľný priestor medzi stropom a potrubím je vyplnený nehorľavou a nehorľavou čadičovou vlnou

Priemer otvoru v stene alebo strope je vyrezaný o 250 mm väčší ako priemer vonkajšej rúrky.

Nech je to okrúhle alebo obdĺžnikové. Tepelne odolný materiál je položený vo voľnom priestore, ktorý je skrytý ozdobnými doskami..

Priechodná jednotka je tepelne odolná, zabraňuje deformácii komína, keď je štruktúra budovy posunutá – zmršťovanie, vlhká a teplotná deformácia

Na prechod stropom a najmä ľahko horľavými materiálmi sa používa aj špeciálna priechodová zostava. Medzi vonkajším obrysom a vnútorným povrchom jednotky je ponechaná vzduchová medzera..

Pri prechode doskou alebo stenou vyrobenou z ľahko horľavého materiálu môže byť namiesto zostavy priechodov použitá vykladacia plošina. Bude hrať úlohu dodatočnej podpory.

Krok 3 – prechod systému strechou

Keď je komín vyvedený von cez strechu, jeho tesnosť je narušená. Na posilnenie potrubia, jeho izoláciu od horľavých strešných prvkov a elimináciu možnosti netesností v strešnej krytine sa používajú špeciálne zariadenia: kužeľové strechy, silikónové tesnenia.

Tieto diely majú štandardizované uhly sklonu, sú zvolené s prihliadnutím na parametre strechy.

Silikónové tesnenie – master flush výrazne zjednodušuje prácu a pomáha vytvárať spoľahlivú ochranu pred únikmi

Pri umiestňovaní potrubia sa vypočítava, že vzdialenosť od horľavých materiálov je najmenej 37 cm Na ochranu pred vniknutím vody pod strechu je na strechu nainštalovaná zástera. Jeho okraje sú vnesené pod krytinu.

Hlavné etapy inštalácie sendvičového komína

Ako rýchlo nainštalovať komín? Odpoveď je jednoduchá: kúpte si sendvičovú rúrku. Tento materiál je ideálnym riešením pre súkromný dom, najmä ak nemáte veľa skúseností so stavbou. Na inštaláciu tohto materiálu nepotrebujete ani asistenta, všetky kroky je možné vykonať nezávisle.

Spájame všetky konštrukčné prvky

Sendvičová rúra má jeden dizajnový prvok – rebrovaný povlak na oboch stranách. Takéto zariadenie vám umožňuje navzájom spájať prvky jednoduchým vkladaním rôznych častí do seba. Na odvádzanie kondenzátu, ktorý sa vyskytne počas prevádzky, by mali byť nainštalované ďalšie odpaliská.

Všetky spoje musia byť riadne a spoľahlivo dotiahnuté oceľovými svorkami. Na pripojenie štartovacej časti k bojleru, krbu alebo inému vykurovaciemu zariadeniu je potrebné zakúpiť príslušný adaptér s dvoma rôznymi priemermi..

Na pripojenie interných produktov sa používa jednoduchá metóda. Jedna vnútorná rúrka sa vyberie vo vzdialenosti 10 cm, spojí sa s druhou (pomocou oceľovej svorky menšieho priemeru) a zatlačí sa do vonkajšej rúrky. Na väčšiu tesnosť nestačí používať iba svorky, budete potrebovať aj špeciálny tmel určený na prácu pri vysokých teplotách.

Zaistite prekrytie

Pri inštalácii komína zo sendvičových rúrok alebo iného materiálu cez stenu je potrebné dodržať pravidlá požiarnej bezpečnosti. Ak je to betón alebo tehla, potom bude stačiť kĺb jednoducho ošetriť tmelom. Oveľa ťažšie je to v drevených domoch, kde kontakt komína s drevenou stenou povedie k požiaru.

Utesnenie priechodu potrubia

Ako zaistiť križovatku drenážneho systému s prekrytím:

• Použite pozinkovaný plech, ktorý by mal byť pripevnený k podlahe. V strede listu je vyrezaný otvor a do neho je vložený komín. Pozinkovaný plech sa úplne nezahreje a neprenáša nadmerné teplo na povrch dreva.
• Vzdialenosť od potrubia k najbližšiemu drevenému povrchu ošetrite izoláciou. Takmer všetky moderné ohrievače sú tepelne odolné – pri vysokých teplotách sa nezapaľujú.

Namiesto pozinkovaného plechu mnoho staviteľov používa azbestový materiál. Má tiež zvýšenú odolnosť voči vysokým teplotám.

Prvky modulárnych systémov

Na zostavenie schémy zapojenia, nákupu komponentov a následnej montáže musíte pochopiť, ktoré časti sa používajú v dvojokruhovom komíne. Uvádzame zoznam hlavných prvkov sprevádzaných fotografiami:

• rovné časti sendvičových rúrok dlhých 25, 50, 100 cm;
• odpaliská pri 45, 90 °;
• kolená 90, 45, 30 a 15 stupňov;
• prechody z jednostenného potrubia na dvojokruhové-„štartovací sendvič“;
• rotačné tlmiče (tlmiče);
• zachytávače kondenzátu a rôzne hlavy;
• stropné priechodné jednotky (skrátene PPU);
• nosné plošiny, konzoly;
• zapínanie – krimpovacie svorky, na strie;
• prvky na utesnenie šikmej strechy nazývané master-flush alebo „rat“;
• koncové čiapky, sukne.

Poznámka. Tu je čiastočný zoznam častí komína. K dispozícii sú rovné kanály s inšpekciou a odvodom kondenzátu, podlahové stojany, kontrolné poklopy, priečniky.

Dvojvrstvové rúrky sú spojené s inými fragmentmi metódou spojenia v tvare zásuvky. V prístupnejšom jazyku sa spojeniu hovorí, ako sa vám páči, „tŕň-drážka“ alebo „otec-mama“. Pri výrobe každej tvarovanej časti (okrem konca) je na jednej strane hrot a na druhej drážka.

Schéma inštalácie komína pozdĺž vonkajšej steny vidieckeho domu

Ako príklad navrhujeme zvážiť schému montáže stenového sendvičového komína vychádzajúcu z kotla:

1. Jednostennú rúrku pripevníme k výstupu generátora tepla cez spojku a potom namontujeme štartovací adaptér na sendvič.
2. Pripojíme priamy úsek dvojokruhového potrubia k priecestiu otočenému do ulice. Tam je vložená do odpaliska.
3. Pod odpalisko umiestnime revíznu časť, potom podpernú plošinu a zberač kondenzátu. Štruktúra sa stane na nástennom držiaku.
4. Stúpame z odpaliska v rovných častiach, každé 2 metre sa prichytíme o stenu posuvnými konzolami, spoje prvkov stlačíme svorkami.
5. Na koniec komína inštalujeme kužeľ bez dáždnika (pre plynový kotol), jednoduchý uzáver alebo deflektor.

Komentovať. Ak horizontálny komín prechádza drevenou stenou, musíte vyrezať štvorcový otvor a namontovať PPU v súlade s požiadavkami požiarnej bezpečnosti..

Keď potrebujete obísť previs strechy, použijeme 2 ohyby pri 30 alebo 45 stupňoch. Koniec komína upevníme výstužami, aby sa vo vetre nekýval, ako bolo urobené vyššie na fotografii. Profesionálna inštalácia sendvičovej rúry pre oceľovú pec, pozrite si video:

Zostavená údržba systému

Počas prevádzky sa na stenách komínového sendviča môžu tvoriť sadze, ktoré zmenšujú jeho prierez, čo môže viesť k dymu a požiaru v miestnosti. Počas vykurovacej sezóny je preto potrebné potrubie vyčistiť najmenej dvakrát. Je vhodné vyčistiť poklop – revízia v zástrčke, ak tam nie je, môžete zástrčku na tento účel úplne otvoriť uvoľnením svorky.

Zberač kondenzátu tiež vyžaduje pravidelnú kontrolu včasného vypúšťania nahromadenej kvapaliny. Ak je odvádzač pary pripojený k kanalizačnému systému, musí sa tiež skontrolovať stav spojovacieho potrubia: vyčistite ho, ak je upchatý, a vymeňte ho, ak zlyhá. Na uvoľnenie upchatého odkvapkávacieho hrotu je možné použiť tenký, silný drôt..

Pravidlá inštalácie komína na inštaláciu krbových kachlí

Na zváženie inštalácie pravidiel inštalácie komína je potrebné vziať do úvahy pravidlá a predpisy pre inštaláciu, technológiu práce a chyby inštalácie.

Inštalačné pravidlá a predpisy

Hlavnými referenčnými bodmi sú technický pas vykurovacej jednotky a pokyny výrobcu, SNiP 41-01-2003, SP 7.13130-2009 a PPB-01-93. Podľa týchto pravidiel:

• Dĺžka horizontálnych sekcií komína je obmedzená na 1 m s počtom závitov maximálne 3 a zvislými sklonmi do 30 °. Prierez a polomery zakrivenia štruktúr nemôžu byť menšie ako priemer výstupu z pece. V podkroví alebo v priestore pod strechou sú všetky konštrukcie umiestnené striktne vertikálne.

• Minimálna výška komína od otvoreného ohniska je 5 m s vyčnievaním vonkajšej časti nad plochou strechou najmenej 50 cm Rovnaká hodnota je pozorovaná pre rúry s odstupom maximálne 1,5 m od hrebeňa. Komíny položené vo vzdialenosti 1,5-3 m od hrebeňa nemôžu byť nižšie ako jeho úroveň. Horná úroveň štruktúr umiestnených vo vzdialenosti 3 m alebo viac je obmedzená čiarou v uhle 10 ° od hrebeňa. Ak je potrebné položiť komín v predĺžení alebo v prítomnosti vysokých predmetov v blízkosti obytnej budovy, horná časť komína sa vytiahne 50 cm nad zónu podpory vetra (čiara pod uhlom 45 ° od najvyššieho bod prekážok).

• Jednokruhové kovové komíny sa vzďaľujú od stien a horľavých povrchov najmenej o 1 m, izolované – o 20 a viac cm s hrúbkou ochrannej vrstvy najmenej 25 mm. Oblasti podpery a priechodu stavebnými konštrukciami sú v každom prípade izolované nehorľavými materiálmi (oceľové plechy, odrezky z čadičovej vlny, tehly, azbestové dosky, tepelnoizolačné omietky).

• Spoje jednotlivých prvkov komína sú bezchybne utesnené a umiestnené mimo stavebné konštrukcie.

• Úseky tenkostenných rúr prechádzajúcich v nevykurovaných miestnostiach sú izolované nehorľavou minerálnou vlnou, aby boli chránené pred hromadením kondenzátu.

• V domoch so strechami z horľavých materiálov sú do komínov inštalované lapače iskier z kovovej sieťoviny.

• Všetky dymové kanály sú vybavené dvierkami na čistenie sadzí a vreckami na hromadenie sadzí.

• Všetky prvky zavesených konštrukcií sú bezpečne pripevnené konzolami, je vylúčený akýkoľvek typ vychýlenia komína.

Na kombinované komíny platia samostatné pravidlá. Normy SNiP a PPB zakazujú pripojenie dvoch alebo viacerých vykurovacích jednotiek s rôznym druhom paliva použitého do spoločného komína a obmedzujú ho na rovnaký typ nosiča energie.

Výnimkou sú predovšetkým kachle a krby na drevo na rôznych poschodiach s minimálnou vzdialenosťou 2 m medzi spojovacími rúrkami a jednotlivými systémami klapiek, ak je to možné, prevádzkované v rôznych časoch. Schéma zapojenia prierezu, výšky a potrubia je v takýchto prípadoch odôvodnená výpočtom, ťah je neustále monitorovaný.

Technológia inštalácie komína pre krbové kachle

• Práce začínajú po inštalácii a konečnom vyrovnaní základne krbových kachlí, kontrole stavu a izolácie stavebnej konštrukcie a položení základu pod komín (v prípade potreby).
• Inštalácia komína sa bez výnimky vykonáva zdola nahor, pri práci s prefabrikovanými konštrukciami – vložením horného potrubia do predtým inštalovaného.
• Kĺby sú potiahnuté žiaruvzdornými tmelmi, ktoré vydržia zahrievanie až na +1 000 ° C, rovnaké požiadavky sa kladú na zmesi na kladenie odrôd tehál. Posilnenie a zvislosť konštrukcie zabezpečujú ďalšie podpery – konzoly pripevnené k stenám s krokom nie väčším ako 2 m.
• Vyššie uvedený diagram je komplikovaný, ak je potrebné položiť horizontálne ohyby..
• Aby sa eliminovali riziká zníženia úrovne trakcie pri použití prefabrikovaných odrôd ocele alebo keramiky, pomáhajú špeciálne kolená a odpaliská, ktoré sú nevyhnutne vystužené konzolami.
• Pri práci s tehlami odborníci kladú dôraz na kladenie alebo dizajn takýchto oblastí.
• Pri práci s dvojokruhovými sendvičovými komínmi sa poradie upevnenia prvkov mierne mení. Aby bola minerálna vrstva chránená pred kondenzátom, spodná časť horného prvku je navinutá do potrubia s rovnakým prierezom. A až potom, keď je spoj uzavretý ohrievačom, je nasadený vonkajší plášť s povinným prekrytím 50% úseku potrubia.
• Práca je ukončená zalisovaním spojov svorkami (odporúčaný stupeň), inštaláciou ochranných krytov alebo dáždnikov, kontrolou kvality fixácie a komínového ťahu.

Chyby pri inštalácii

Problémy s ťahom vznikajú vtedy, ak je nesprávny úsek, zložitá konfigurácia alebo nesprávna výška komína, nesprávne spojenie dymových kanálov do jedného potrubia, absencia tlmičov na reguláciu ťahu alebo úspory materiálu. Ten druhý postihuje predovšetkým kovové rúry, ktoré pri nedostatočnej hrúbke steny alebo nedostatočnej hrúbke steny rýchlo vyhoria alebo sa prehrievajú. Komíny s takýmito vadami je potrebné vymeniť.

Rada! Rúru ukončite kvalitnou kovovou rúrkou s minimálnou hrúbkou 2 mm.

Problémy sa objavujú jednak s nedostatočnou výškou potrubia (ťah je oslabený, prevrátený alebo chýba), jednak s príliš dlhými rovnými kanálmi (palivo rýchlo vyhorí, aj keď je klapka zatvorená, účinnosť pece je nižšia, ako je možné).

V prvom prípade musí byť potrubie dopestované do požadovanej výšky alebo vybavené odsávačom dymu, v druhom prípade musí byť rozobraté, aby bolo možné za ohnisko vložiť ďalšiu bránu. Obe chyby vedú k komplikáciám a zbytočným výdavkom, ktoré sa prekrývajú s možnými úsporami pri profesionálnom výpočte návrhu..

Inštalácia komínových priechodov

Najťažšími a najkritickejšími oblasťami pri inštalácii komína v súkromnom dome sú prechody cez strop, strechu alebo stenu. Ak má dom niekoľko poschodí, pridá sa priechod cez medzipodlažné podlahy. Pravidlá pre inštaláciu komínových priechodov cez horľavé materiály zabezpečujú minimálnu vzdialenosť medzi potrubím a konštrukčnými prvkami.

Inštalácia prechodu cez podkrovie, medzipodlažné stropy, strop

Stropnú jednotku na inštaláciu komína cez drevené podlahy je možné kúpiť už hotovú alebo si ju môžete vyrobiť sami. Hotová jednotka je tepelne izolovaná vsuvka, ktorá sa nasadí na potrubie. Domáca výroba má tvar štvorcovej škatule, ktorej rozmery závisia od priemeru komína. V strede škatule je vyrezaný otvor, do ktorého je rúrka vložená priamo.

Poznámka! Jeden kus potrubia musí prejsť stropným potrubím. Všetky spoje komína sú umiestnené pod alebo nad prekrytím medzipodlahy.

Zariadenie prechodového boxu:

• krabica takej veľkosti je namontovaná z azbestocementového alebo železného plechu tak, aby rúrka nedosiahla steny 40 cm;
• v strede je vyrezaný okrúhly otvor, do ktorého je potrubie vytiahnuté;
• priestor krabice je vyplnený minerálnou vlnou s tepelnou odolnosťou 700 stupňov;
• podlaha horného poschodia (podkrovie), strop zospodu je vybavený špeciálnymi kovovými prírubami, ktoré vykonávajú estetickú a tepelnú ochrannú funkciu.

Poznámka! Ak je podkrovie prevádzkované, je potrebné na komín nainštalovať ďalší ochranný kryt s vetracími otvormi.

Inštalácia prechodu cez stenu

Keď je komín vyvedený von drevenou stenou, je v ňom nainštalovaný aj prechodový box, podobný medzipodlažnému. Rozdiel je v tom, že horizontálny výstup je jednoduchšie nainštalovať a a priori chránený pred vniknutím vlhkosti.

Inštalácia komína v tehlovom súkromnom dome cez stenu nevyžaduje tepelnú izoláciu. V stene je vytvorený otvor pre rúrku, do ktorého je vložená kovová objímka a do nej je vložený komín. Komínové koleno pri výstupe z budovy cez stenu vyžaduje inštaláciu ďalšej podpery. Na to sa najčastejšie používa uhlová konzola..

Ak je rúra umiestnená v rohu, susedná stena musí byť tiež chránená pred možným teplom. Za týmto účelom je vo výške výstupu konštrukcie nainštalovaná ochranná clona z nehorľavého materiálu s tepelne izolačnou vrstvou..

Organizácia uzla cez steny domu alebo kúpeľa

Inštalácia sendvičového komína sa dnes vykonáva dvoma hlavnými spôsobmi: vo vnútri domu alebo na ulici. Skutočne stále častejšie vidíte, že komíny sú namontované priamo cez stenu na ulicu a z prvého poschodia – a odtiaľ už smerujú zvisle nahor. A to má svoj vlastný význam: týmto spôsobom sa komín ochladzuje oveľa rýchlejšie a neprechádza ohňovzdornými stropmi a strechou. Na druhej strane komín, ktorý stúpa cez podkrovie, zvyčajne slúži ako prídavný vykurovací prvok. Ale riziko požiaru tu, samozrejme, už bude vyššie..

Prekvapivo je vonkajší plášť sendviča z nehrdzavejúcej ocele ďaleko od teploty jednokruhového komína. Skutočne, v skutočnosti bol taký komín pôvodne navrhnutý na zlepšenie ťahu, a preto plyny, ktoré vychádzajú z kachlí, majú zvyčajne teplotu 800 stupňov Celzia a vonkajší plášť je schopný ohriať sa až na 300 stupňov! A to má od ohňovzdorného povrchu ďaleko..

Moderný sendvičový komín je vyvedený von cez strechu a priamo cez steny obytnej budovy:

Uzol môžete vidieť podrobnejšie na tomto obrázku:

Nasledujúce podrobné pokyny vám teda pomôžu zorganizovať správny uhol prechodu sendvičového komína cez steny:

• Krok 1. Pred začatím práce si vypočítajte dĺžku horizontálnej sendvičovej rúry, ktorú bude potrebné previesť cez stenu. A tiež zvážte tričko, ktoré budete inštalovať. Vypočítajte sklon strechy, aby sa komín neskôr nedostal príliš blízko odkvapu.
• Krok 2. Krabicu, ktorú vložíte do steny, naplňte nehorľavým čadičovým materiálom.
• Krok 3. Priechodnú zostavu zatvorte vekom, aby čadičové lepenkové tesnenie zostalo viditeľné.
• Krok 4. Zatvorte okraje takého krytu uzla puzdrom zo súčastí vonkajšej výzdoby domu, napríklad vlečky.
• Krok 5. Okraje škatule utesnite bezfarebným strešným tmelom.
• Krok 6. Na výstupe z komína zo steny nainštalujte revíziu.
• Krok 7. Zaistite komín špeciálnymi nástennými konzolami, jednou na každých 1,5-2 metrov.
• Krok 8. Takže po inštalácii potrubia skontrolujte jeho zvislosť pomocou úrovne.
• Krok 9. Uistite sa, že šev je otočený smerom k domu.

Koniec koncov, najdôležitejšie pravidlo je nasledovné: komínový priechod stenou domu alebo kúpeľa musí byť čo najviac chránený pred ohňom. Tu je dobrý príklad takéhoto uzla:

Aby bol horizontálny prvok sendvičového komína bezpečne nainštalovaný, musí byť správne podopretý kovovým rohom:

Špeciálne prevedenie tiež pomôže pripevniť takýto komín k stene v prísne zvislej polohe:

Verte mi, v tejto fáze sa práca ešte neskončila, najmä ak má váš komín komplexný dizajn (ktorý vám veľmi neodporúčame):

Ako zabezpečiť spojenie komína s drevenou podlahou?

A teraz sa dotkneme najdôležitejšieho bodu, ktorého znalosť vám pomôže vyhnúť sa úplne nečakanému požiaru..

Čím je teda teplota spalín vyššia, tým viac sa sendvičová rúra zahrieva a všetky konštrukčné prvky okolo nej sú vystavené teplote. Preto je mimoriadne dôležité dbať na to, aby boli prvky priechodu spoľahlivo chránené. A nemyslite si, že je to také jednoduché.

Napríklad obyčajný strom bez špeciálnej ochrany je zuhoľnatený aj pri teplote 200 stupňov. A sušené drevo môže dokonca vznietiť pri 270 stupňoch Celzia! Ak pôsobíte na drevené polená viac ako deň pri teplote 170 stupňov, sú tiež schopné vznietiť sa. Práve tento moment, o ktorom mnohí nevedia, sa často stáva príčinou požiarov, aj keď je nainštalovaná kvalitná sendvičová rúra..

Preto je vhodné prekrývať sa s dobrou izoláciou dostatočnej hrúbky, aby z potrubia na stenu a drevené prvky nebolo prakticky žiadne teplo. Navyše, čím viac samotná drevená podlaha akumuluje teplo zo sendviča, tým horšie bude drevo toto teplo zakaždým vnímať. Bežná izolácia v jednotke z PU peny sa samozrejme za hodinu alebo dve nestihne zahriať na kritickú teplotu, ale problém je v tom, že jazykom kachliarov sa po zahriatí hromadí teplo v dreve. a izolačných materiálov a postupne mení ich chemické zloženie.

Napríklad pri dlhodobom a neustálom akumulačnom zahrievaní sa drevo môže vznietiť už pri teplote 130 stupňov! Ale na vonkajšej strane sendviča často dosahuje až 200 stupňov (od 75 do 200, ako ukazujú laboratórne testy). Takže taká smutná vec sa stane, keď sa kachle alebo krb úspešne kúria viac ako jeden rok, všetko bolo úžasné, a potom, keď sa majitelia potopili iba o 2 hodiny dlhšie a teplejšie ako obvykle (zahriať sa v obzvlášť chladnom zimnom večeri alebo zahriať parnú miestnosť pre hostí) a teplota v sendviči prekročila kritickú teplotu a rovnaká teplota 130 stupňov Celzia dosiahla drevo podlahy, ktoré bolo už roky sušené.

Tiež by ste mali byť opatrní, ak sa ako izolačný materiál z polyuretánovej peny používa minerálna vlna. V priebehu času, pôsobením vysokých teplôt, tiež mení svoje vlastnosti a dokonca sa stáva tepelne vodivejším! Neznamená to, že vata jedného dňa riskuje požiar, ale vonkajší obrys komína na tomto mieste už bude oveľa horúci, než ste pôvodne očakávali. Toto je však faktor, ktorý sa pôvodne nebral do úvahy.!

Preto skúsení kamnári radia nerobiť príliš hustú izoláciu podlahy (čím je hustejšia, tým viac tepla sa v nej nahromadí). Prirodzená možnosť vháňania vzduchu okolo potrubia je navyše životne dôležitá:

Tiež často robia nebezpečnú chybu, zle vypočítajú vzdialenosť medzi krokvami na prechod potrubia, ktorá nezodpovedá norme. Upozorňujeme, že prázdna stropná jednotka, v ktorej nebola nainštalovaná žiadna tepelná izolácia, tiež nie je najlepšou možnosťou..

Zoberte do úvahy aj skutočnosť, že materiál, ktorý obklopuje vnútorný oblúk komína, má tendenciu sa časom mierne usadiť. Výsledkom je, že spoj dvoch stien je niekedy nechránený. A ak tento kĺb vyhorí (a je obzvlášť nebezpečný, ak sa nachádza aj vo vnútri stropu), potom bude oheň, ktorý vznikol v takýchto dutinách, prakticky nerealistický uhasiť. Preto by ste mali raz za rok alebo dva starostlivo skontrolovať všetky priechody sendvičového komína..

Tu je návod, ako správne zorganizovať prechod sendvičového komína cez strop v najjednoduchšej verzii:

Ak sa chystáte nainštalovať nádrž na vodu na komín, potom by celá inštalácia mala vyzerať takto:

Dávajte pozor na to, ako by sa mal vykonávať prechod sendvičovej rúry cez strop:

A nakoniec, ak neexistuje spôsob, ako vložiť kachle alebo krb priamo pod miesto, kde vychádza sendvičová rúra, budete potrebovať špeciálne tričko:

Podmienky pre normálnu prevádzku komína

• Dĺžka dymovodu musí byť najmenej 5 metrov.
• Hrúbka ocele pre vnútornú časť sendviča je od 0,5 do 1 mm. Optimálne – 8 mm.
• Je zakázané montovať viac ako 3 zákruty.
• Priemer komína by nemal byť užší ako komínový prieduch..
• Horizontálna časť potrubia by nemala byť dlhšia ako 100 cm.

Nezabudnite, že pravidlá vychádzajú z testovania kvality a negatívnych prevádzkových skúseností. Nedodržanie nuancií inštalácie komína v súkromnom dome je plné požiaru alebo otravy.
