Ktorý vykurovací systém je lepší: jednorúrkový alebo dvojrúrkový

Ktorý vykurovací systém je lepší ako jednorúrkový alebo dvojrúrkový?

Pri návrhu vykurovacieho systému vyvstáva otázka „Aký vykurovací systém urobíme? Jednorúrkové alebo dvojrúrkové? ” V tomto článku zistíme, aké sú tieto systémy a v čom sa líšia. Aby bolo všetko jasné, začnime s definíciami..

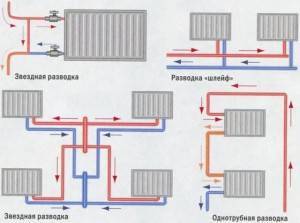

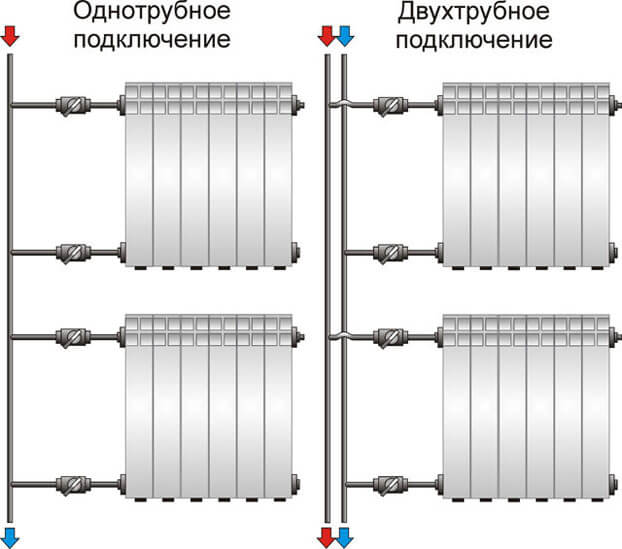

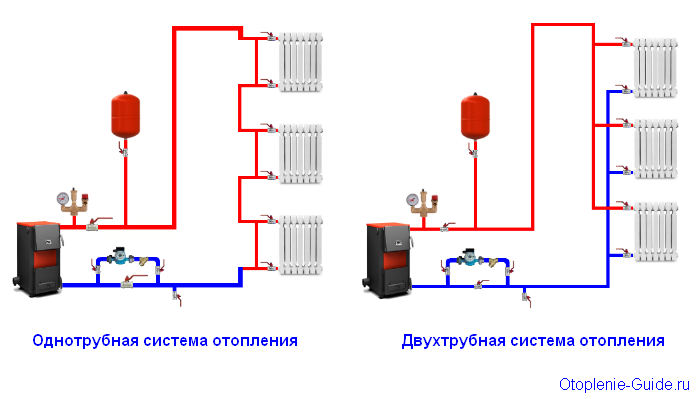

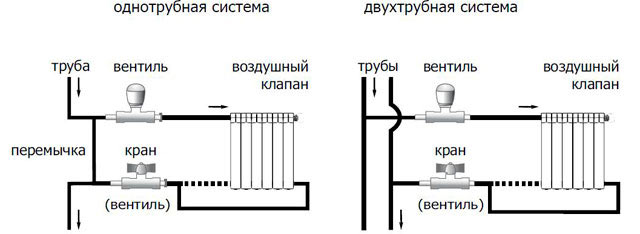

Ako sa systémy líšia?

Mnoho majiteľov, ktorí sa ocitli na križovatke, sa nevie rozhodnúť, ktorému typu vykurovania dať prednosť. Sortiment je malý, existujú iba dva prevedenia: jedná sa o jednorúrkovú alebo dvojrúrkovú schému. Pri výbere berú do úvahy zábery, počet poschodí v dome, potreby domácnosti, túžbu (alebo príležitosť) minúť slušnú čiastku na zlepšenie.

V jednorúrkovom systéme je teplo distribuované a postupne vykurované miestnosti iba cez jedno potrubie. Jeho „rival“ poskytuje dve potrubia: prvé dodáva chladiacu kvapalinu do vykurovacích zariadení, druhé odvádza spotrebovanú chladenú kvapalinu z radiátorov na následné zahrievanie v kotle.

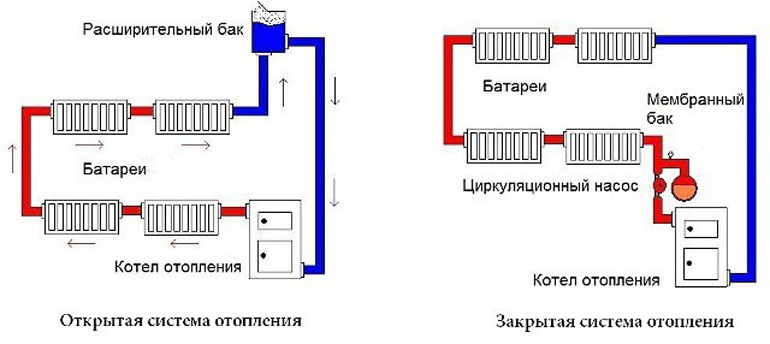

Ďalšou témou, ktorú je potrebné zvážiť, sú otvorené a uzavreté systémy. Tieto typy majú niekoľko zásadných rozdielov..

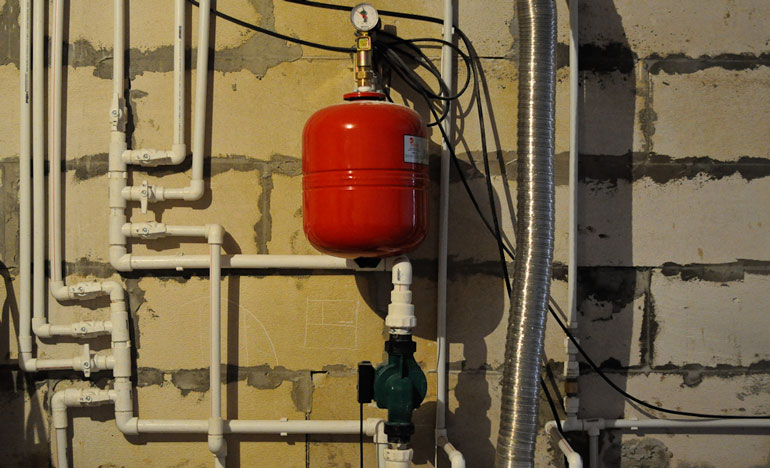

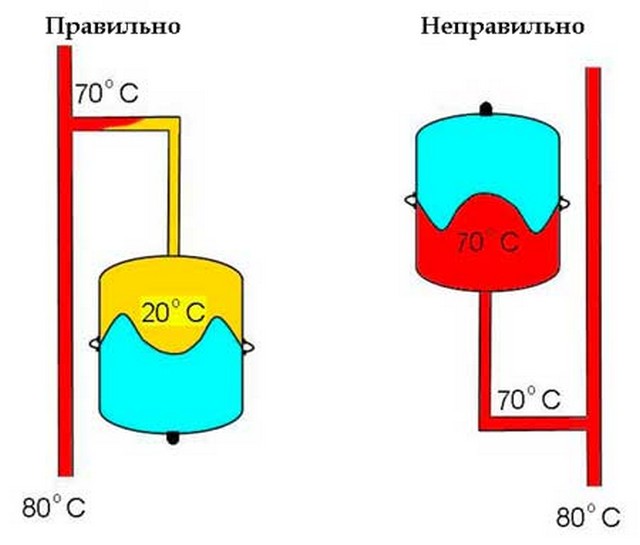

1. Miesto inštalácie expanznej nádrže. Otvorené vykurovanie znamená jeho inštaláciu v hornom bode zadania. Pre uzavretý typ nie je miesto dôležité.
2. Otvorené vykurovanie potrebuje rúrky s veľkým priemerom, ale v miestnostiach nevyzerajú najlepšie, ich inštalácia je tiež náročnejšia. Konštantný tlak v uzavretom systéme umožňuje užšie potrubia.
3. Ten bude vyžadovať vysoké náklady, ale veľkou výhodou uzavretých štruktúr je menší priemer obrysov, umožňuje ich relatívne ľahké namontovanie a potom rovnako ľahko maskovanie..

Aby ste pochopili princíp fungovania a porozumeli vlastnostiam oboch návrhov, musíte ich podrobnejšie študovať. Iba znalosť nuancií umožní majiteľom budúceho domu vybrať si pre seba najlepšiu možnosť..

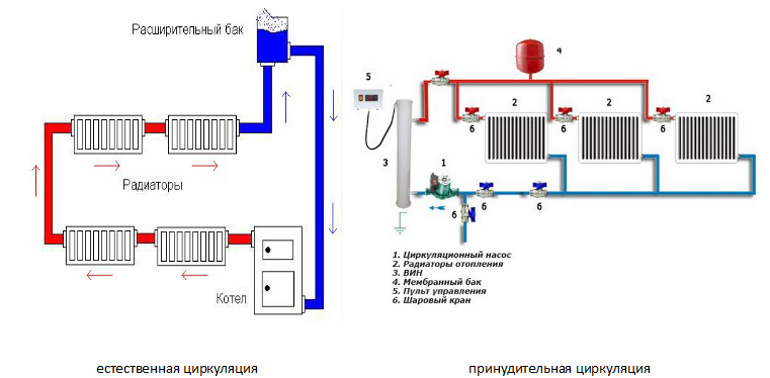

Prirodzený obehový systém

Princíp činnosti tohto systému spočíva v tom, že kotol ohrieva chladiacu kvapalinu, jej hustota klesá so zvyšujúcou sa teplotou..

Studený tepelný nosič vytesňuje ohrievaný nahor, pohybuje sa systémom, vydáva teplo a potom, keď získal hustotu, sa vracia späť do kotla atď..

Týmto spôsobom kvapalina cirkuluje systémom, sprevádzaná vykurovaním miestnosti, bez čerpadla a ďalšieho prídavného zariadenia..

Bezvýznamnou nevýhodou sú malé poklesy tlaku v systéme, táto skutočnosť neumožňuje montáž systému na veľký polomer.

Od okamihu, keď je kotol zapnutý, až do okamihu, keď je teplota v miestnosti fixná, prejde veľa času a je to druh nevýhody.

Ďalšou nevýhodou je stav šikmej inštalácie potrubí, ktorý je jednoducho potrebný na to, aby sa kvapalina pohybovala v požadovanom smere..

Významné plus spočíva v schopnosti systému samoregulácie – keď teplota okolia klesá, rýchlosť obehu sa zvyšuje.

Okrem teploty ovplyvňujú rýchlosť pohybu tekutiny nasledujúce faktory: polomer rúrok, materiál, z ktorého sú vyrobené, ich prierez, počet závitov v systéme, prítomnosť tvaroviek a ich typ.

Charakteristické vlastnosti jednorúrkového systému

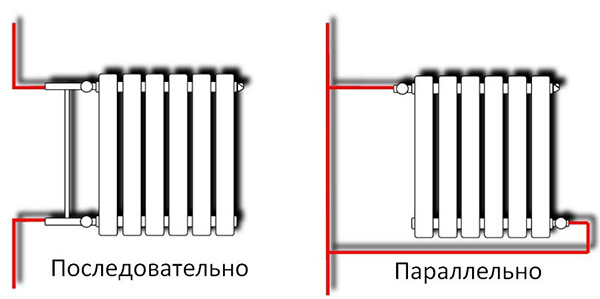

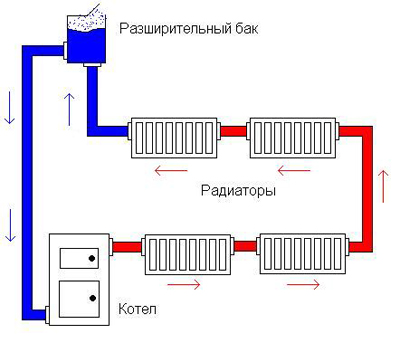

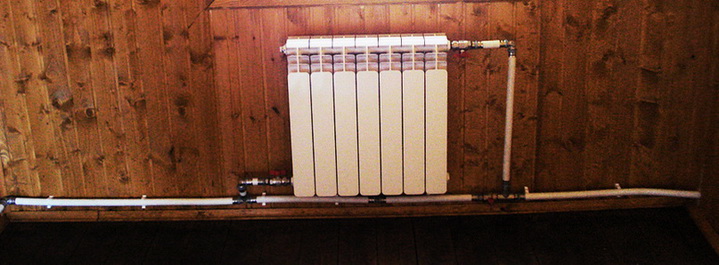

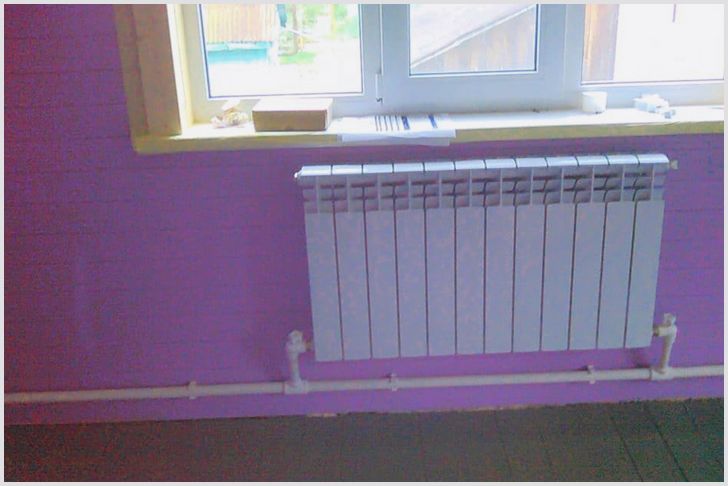

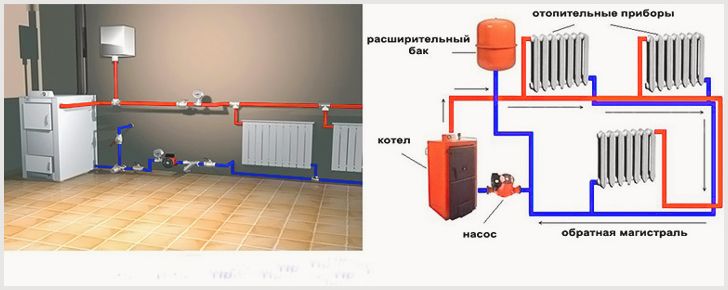

Jednotrubkové potrubie funguje na mimoriadne jednoduchom princípe: voda cirkuluje v uzavretom systéme od vykurovacieho zariadenia po vykurovacie radiátory. V tomto prípade je zariadenie spojené jedným obvodom. Všetky technické jednotky sú zapojené do série so spoločným stúpačom. V súkromnom dome je možné na dodávku chladiacej kvapaliny použiť hydraulické čerpadlo – vytvára tlak v systéme potrebný na účinné vytlačenie vody cez stúpač. V závislosti od možnosti inštalácie je jednorúrkový systém rozdelený do dvoch typov:

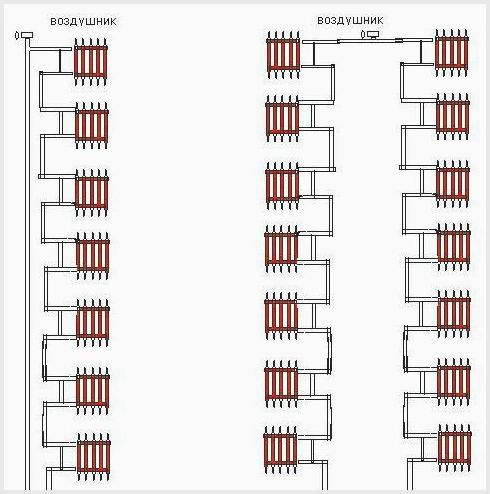

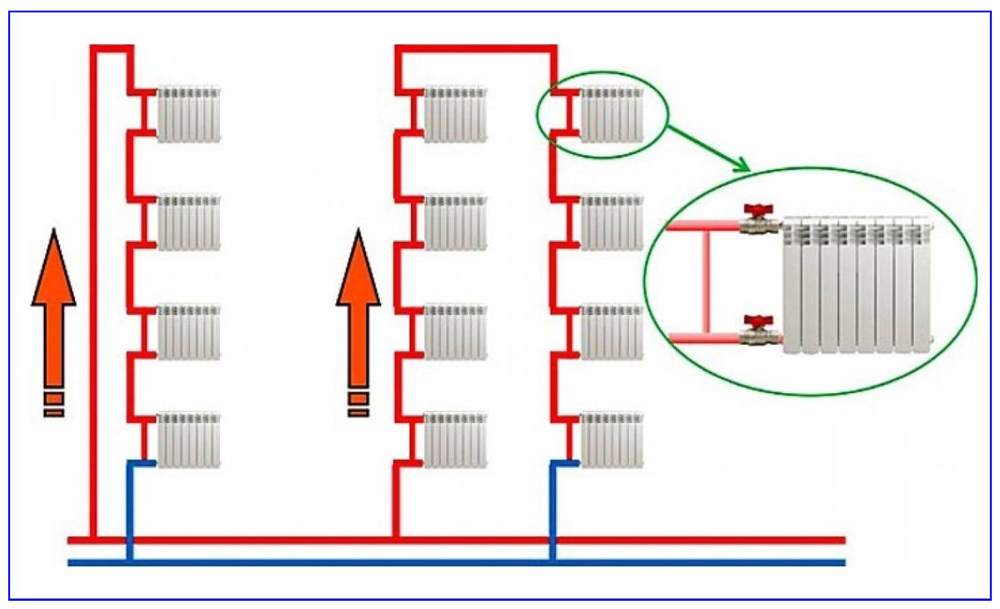

1. Vertikálne – zahŕňa pripojenie radiátorov k jednej vertikálnej stúpačke podľa schémy „zhora nadol“. Na základe vlastností inštalácie je systém vhodný iba pre dvoj až trojpodlažné súkromné ​​domy. Zároveň sa však teplota vykurovania na podlahách môže mierne líšiť.

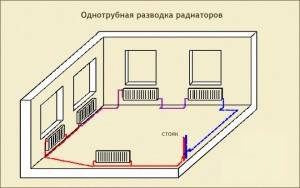

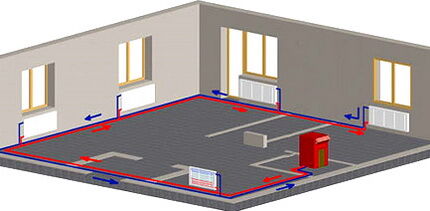

2. Horizontálne – zabezpečuje sériové pripojenie batérií pomocou horizontálnej stúpačky. Najlepšia voľba pre jednoposchodový dom.

Dôležité! Na jeden stúpač jednorúrkového systému by nemalo byť viac ako 10 radiátorov, inak sa nedá vyhnúť príliš nepríjemným teplotným kontrastom v rôznych vykurovacích zónach.

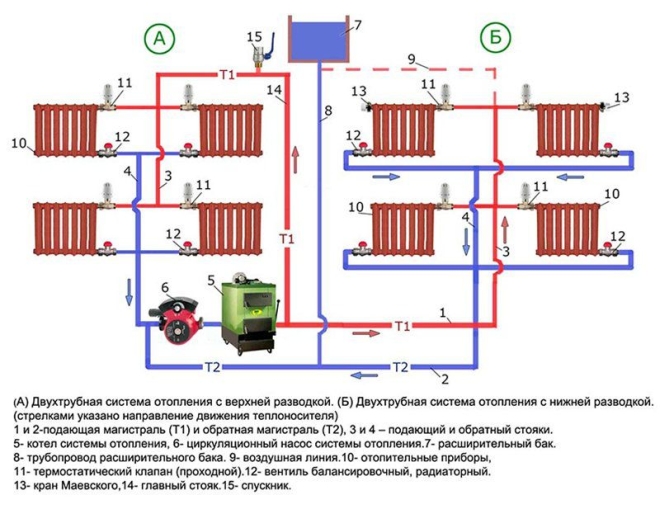

Technické jemnosti dvojrúrkového systému

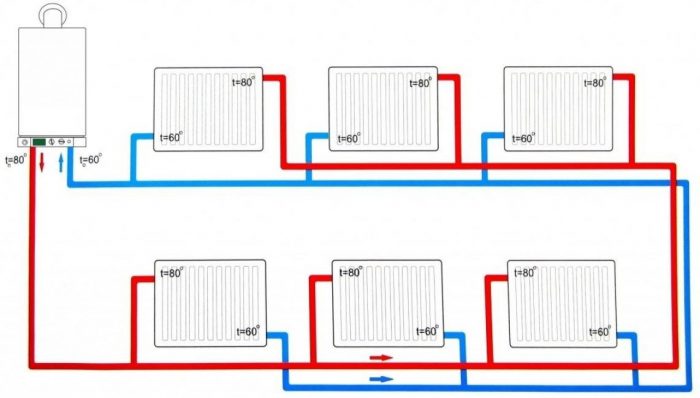

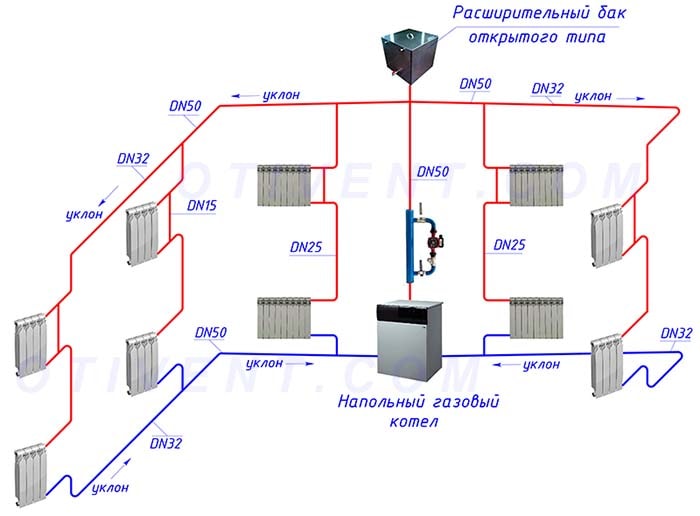

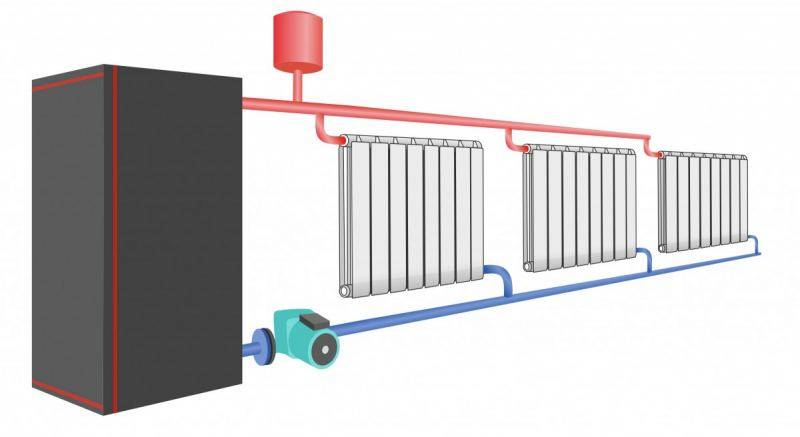

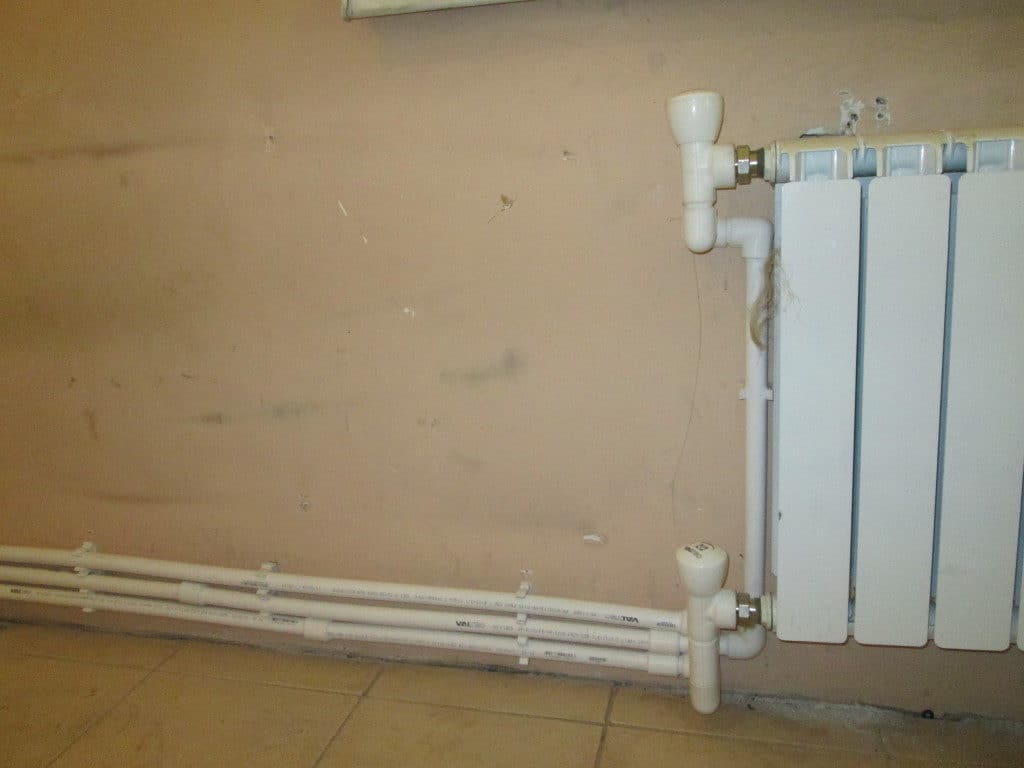

Dvojrúrkový systém funguje podľa komplikovanej schémy: po prvé, horúca chladiaca kvapalina sa dodáva do radiátorov prvou vetvou potrubia a potom, už vychladnutá, voda prúdi späť do ohrievača cez spätnú vetvu. Máme teda dve plne funkčné rúry.

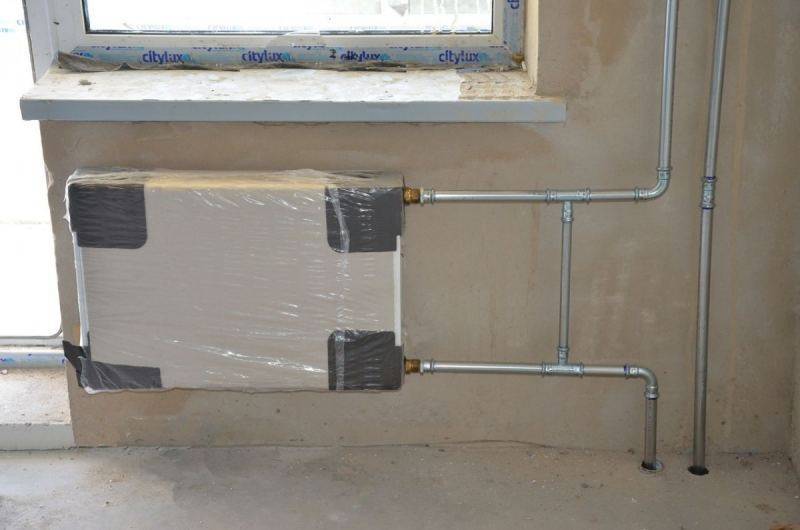

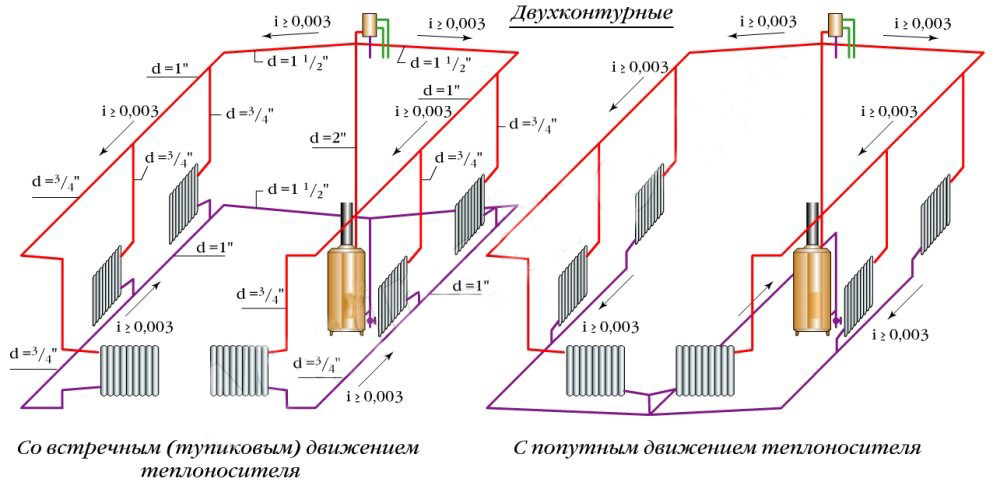

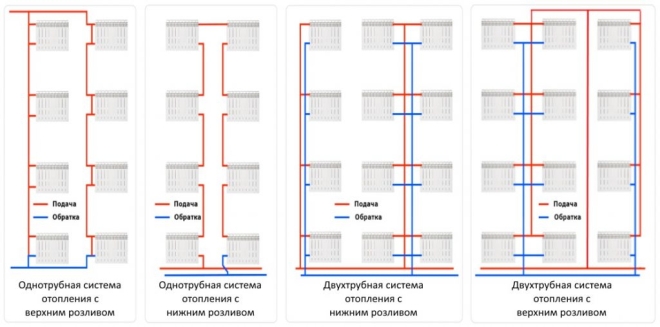

Rovnako ako jednorúrkové potrubie, aj dvojrúrkové potrubie môže byť vyrobené v dvoch variantoch. V závislosti od vlastností pripojovacích vykurovacích zariadení sa teda rozlišujú tieto typy vykurovacích systémov:

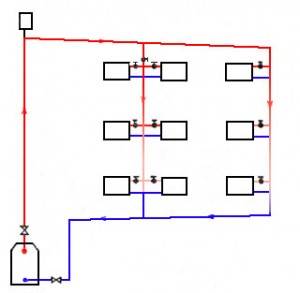

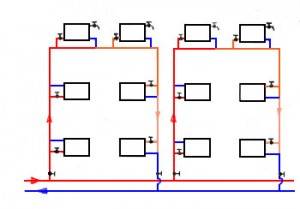

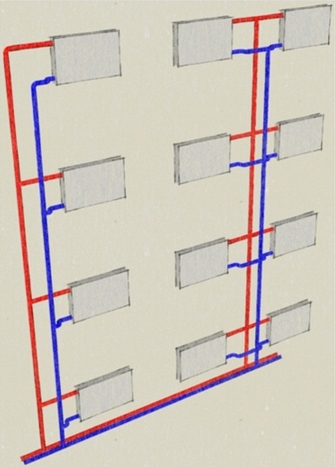

1. Vertikálne – všetky zariadenia sú prepojené vertikálnym stúpačom. Výhodou systému je absencia preťaženia vzduchu. Temnejšou stránkou sú relatívne vysoké náklady na pripojenie.

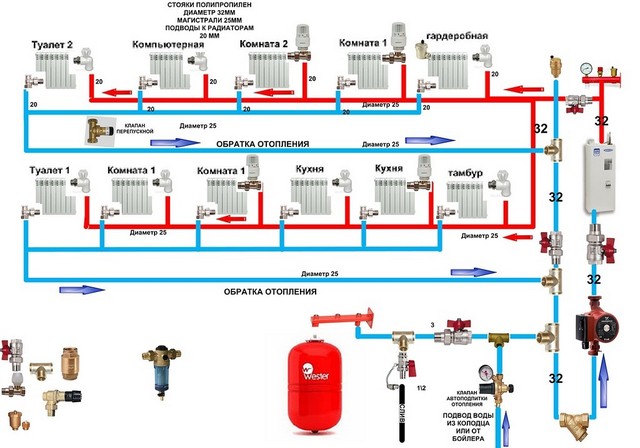

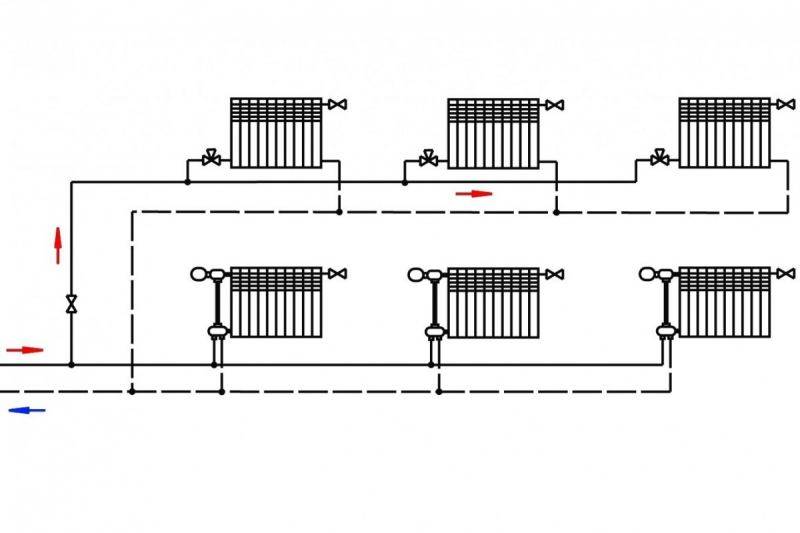

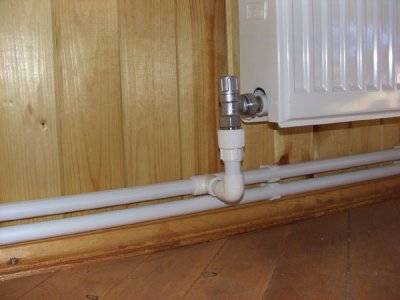

2. Horizontálne – všetky komponenty vykurovacieho systému sú spojené s horizontálnym stúpačom. Páskovanie je pre svoju vysokú funkčnosť vhodné do jednopodlažných bytov s veľkou vykurovacou plochou.

Rada. Pri usporiadaní horizontálneho dvojrúrkového systému musí byť v každom chladiči nainštalovaný špeciálny Mayevského žeriav – bude vykonávať funkciu odvzdušňovacích vzduchových zástrčiek.

Na druhej strane je horizontálny systém rozdelený na ďalšie dva poddruhy:

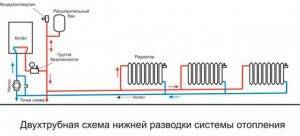

1. Dolné vedenie: horúce a vratné vetvy sú umiestnené v suteréne alebo pod podlahou dolného poschodia. Vykurovacie radiátory by mali byť umiestnené nad úrovňou ohrievača – to zlepšuje cirkuláciu chladiacej kvapaliny. K všeobecnému okruhu musí byť pripojené horné vzduchové vedenie – odvádza prebytočný vzduch zo siete.
2. Pri hornom smerovaní: horúce a vratné vetvy sú položené v hornej časti domu, napríklad vo vysoko kvalitnom izolovanom podkroví. Nachádza sa tu aj expanzná nádrž..

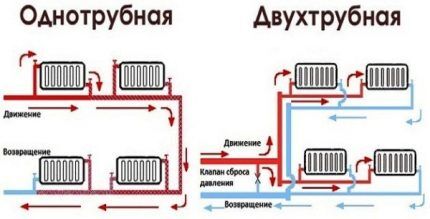

Dvojrúrkové alebo jednorúrkové vedenie. Čo je lepšie?

Pri výbere konečného vykurovacieho systému: jednorúrkového alebo dvojrúrkového by ste mali určiť kritériá, ktoré sú prioritné. Ak sú problémy so svetlom, hlavným druhom paliva je uhlie, financie sú obmedzené, potom by bolo účelnejšie zvážiť jednorúrkový vykurovací systém.

Moderné dvojrúrkové vykurovacie systémy fungujú iba s čerpadlami. Ich inštalácia je drahšia. Významnou výhodou je možnosť precíznej regulácie teploty po miestnosti pomocou termostatov alebo termohláv. Vďaka všetkým týmto možnostiam sú dvojrúrkové systémy oveľa ekonomickejšie ako jednorúrkové systémy. A to je dané predovšetkým kompetentnou distribúciou tepla a absenciou neúčinného plytvania energiou.

V dôsledku toho môžeme povedať, že je načase, aby sa každý moderný dom zameral na dvojrúrkové úsporné vykurovacie systémy..

Aké sú názory, čo hovoria odborníci

Jednorúrkový vykurovací systém sa používa pomerne široko, je účinný a mnoho jeho majiteľov povie, že podľa ich názoru funguje buď dobre, alebo uspokojivo. Súčasne na prvý pohľad dvojrúrkové systémy vyzerajú jasne drahšie, pretože namiesto jedného sa používajú dva vodiče. To podľa niektorých pridáva ceny nielen z hľadiska materiálov, ale aj počas inštalácie, preplňuje priestor.

Odborníci však skôr poukážu na to, že dvojrúrkový vykurovací systém pre súkromný dom je lacnejší a lepšie funguje a musíte si ho vybrať. Prečo je to tak??

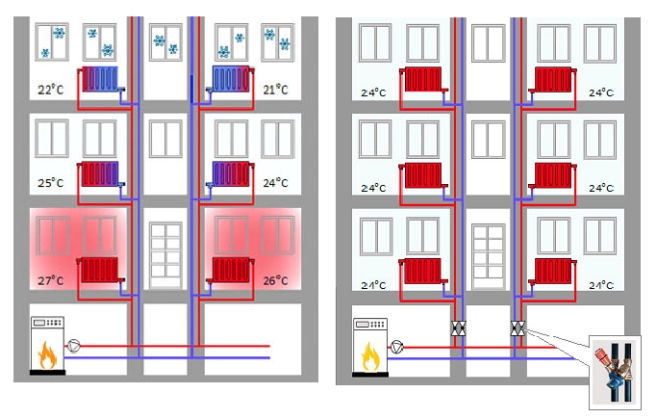

Vážne nevýhody jednorúrkového vykurovacieho systému – teplotný rozdiel

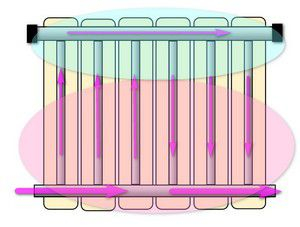

V jednorúrkovom vykurovacom systéme, kde sú všetky radiátory zapojené do série, budú tieto chladiče chladnejšie ako predchádzajúce. O koľko však teplota klesne? A ako to ovplyvní pohodlie?

Pokles teploty bude závisieť od množstva kvapaliny prechádzajúcej kruhovým hlavným potrubím. Čím väčší je priemer potrubia a čím vyššia je rýchlosť, tým menší bude vplyv každého radiátora. Zvýšením týchto parametrov môžeme dosiahnuť napríklad to, že pokles teploty na piatich batériách nebude vyšší ako 10%. Ale to je teoreticky.

V praxi sme obmedzení rozumnosťou nákladov na priemery potrubí a ich T -kusov, ako aj výberom čerpadla – vybrať správne obehové čerpadlo s nízkym výkonom a nastaviť ho na prvú rýchlosť tak, aby nespotrebuje viac ako 30 W elektrickej energie..

V tomto prípade s „Leningradom bez šialenstva“ používame hlavné potrubie s priemerom 26 mm pre kov-plast alebo 32 mm (vonkajšie) pre polypropylén na pripojenie štyroch radiátorov v kruhu. Pripojenie chladiča – 16 mm (20 mm polypropylén).

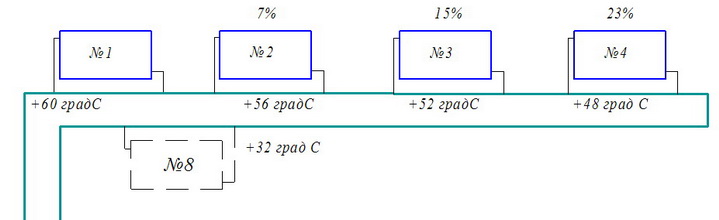

Potom bude pokles výkonu na každom chladiči asi 7%. V tomto prípade teplota klesne asi o 4 stupne, a to nie sú najhoršie ukazovatele..

Ak je teda 1. radiátor 60 stupňov, potom pri vstupe do 4. už dostaneme +48 stupňov C. V zásade zostáva prevádzkyschopnosť tohto obvodu až 4 ohrievače na kruh. Ale 5 ks. už nemožno odporučiť – citlivá strata výkonu a zvýšenie nákladov na jeho kompenzáciu zvýšením samotného chladiča.

A 8 ks – atď. – úplne nefunkčné teplotné okruhy, ktoré nemôžu poskytnúť pohodlie, pretože pokles teploty na prstenci s prijateľným priemerom a výkonom čerpadla (bez vytvárania hluku vody) bude úplne kritický – až do 32 – 36 stupňov.

Ako zabrániť zníženiu teploty v Leningrade

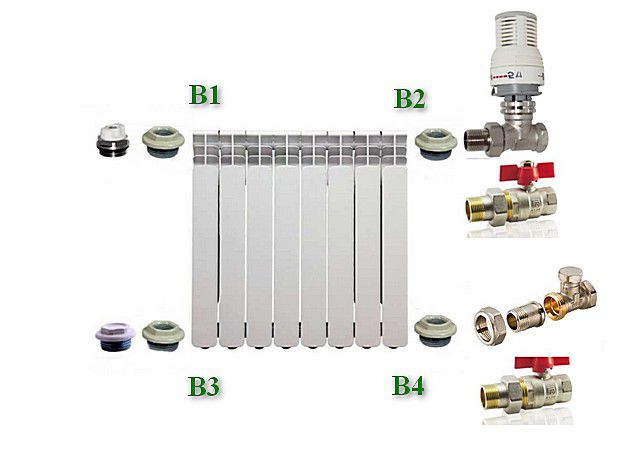

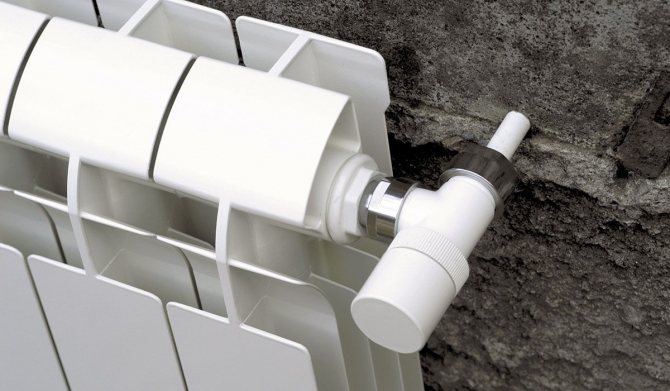

• Existuje názor, že na radiátory je možné nainštalovať tepelné hlavy, zvýšiť teplotu v kotle a tak dúfať, že sa posledný radiátor v rade po 8 kusoch jedného dňa zahreje. V skutočnosti je to úplne nesprávne, už len z toho dôvodu, že musíte čakať – keď je v prvej miestnosti už horúco, v poslednej je stále ľadovec.

  Nie je tiež správne prevádzkovať kotol vo vysokoteplotnom režime, keď sa musí často vypínať – vyhrieval miestnosti, vypínal a potom opäť zahrieval …

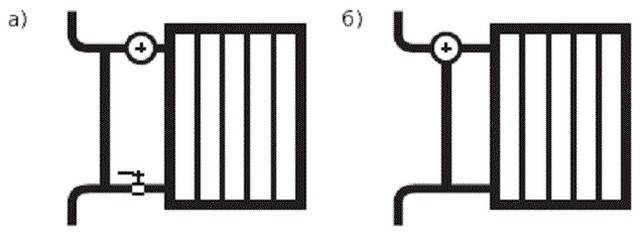

• Ďalšou možnosťou, ako vyrovnať teplotu v jednorúrkových radiátoroch, je nainštalovať na prvé radiátory dodatočné vyvažovacie ventily, ktoré ich stlmia a pošlú do nich viac tekutiny. Ukázalo sa, že je to drahý a vysoko prispôsobiteľný systém..

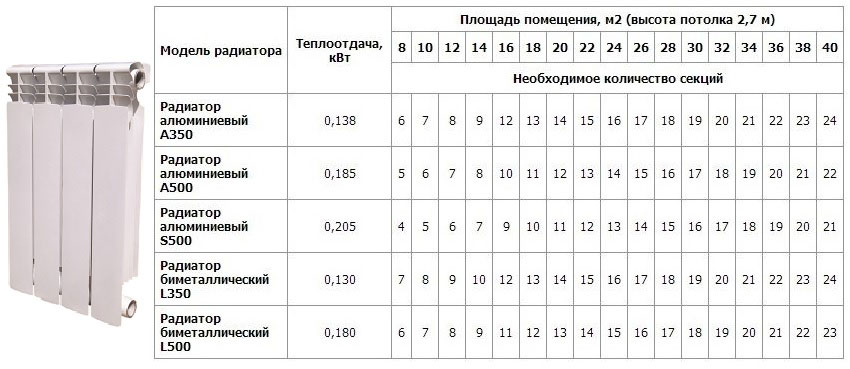

• Teraz možnosťou odporúčanou odborníkmi je zvýšiť výkon radiátorov z požadovaného. Zvýšenie by malo byť úmerné ochladzovaniu vody. U 8 je batéria už takmer 100%. Drahé, ťažkopádne, ale vykurovací výkon miestností a teplotu vzduchu v nich je možné vyrovnať.

Čo je lacnejšie a výnosnejšie-jednorúrkové alebo dvojrúrkové

Jedna rúrka znamená nielen zložitosť nastavenia, ale je aj drahšia – iba kvôli zvýšenému priemeru potrubia a jeho tvaroviek.

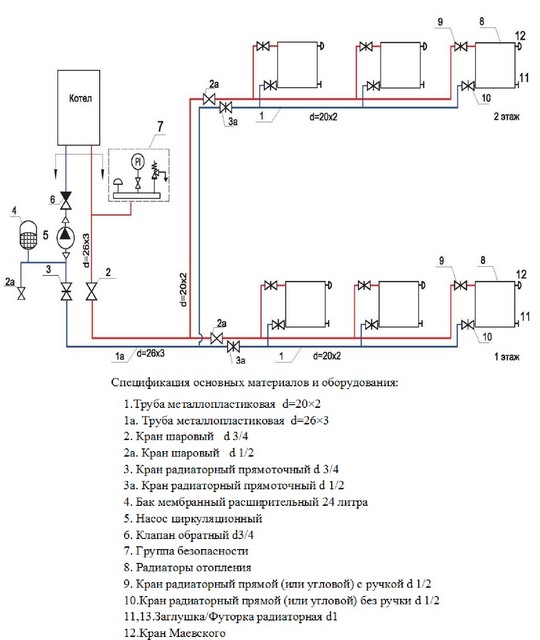

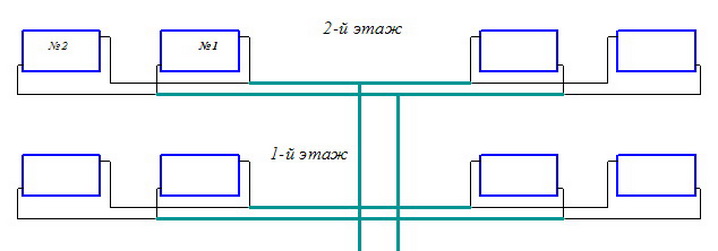

Vypočítajme, koľko budú materiály stáť za typickú vykurovaciu schému pre malý dom s rozlohou asi 110 metrov štvorcových, – prvé poschodie má 60 metrov štvorcových, asi 6×10 m, a podkrovie je 50 metrov štvorcových, 5×10 m. Na každom poschodí sú nainštalované 4 jednotky. radiátory. Rozumný minimálny priemer rúrky – 26 mm.

Pre schému s dvoma rúrkami je tu 20 mm vhodných pre ramená aj stúpačky s takým malým počtom radiátorov. A druhú batériu pripájame na mŕtvom konci už 16 mm.

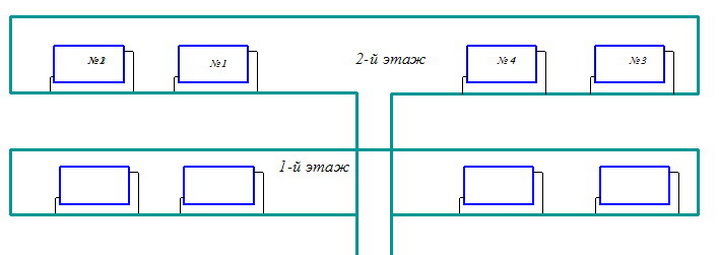

Umiestnenie radiátorov po obvode domu, 4 ks. na poschodie, dostaneme nasledujúce:

Pre jedno potrubie potrebujeme nasledujúce dĺžky a priemery:

• 26 mm – 70 m.
• 16 mm – 5 m.
• T -kusy 26 mm – 18 ks..

Na dvojrúrku potrebujeme

• 20 mm – 42 m
• 16 mm – 50 m
• T -kusy 20 mm – 14 ks..

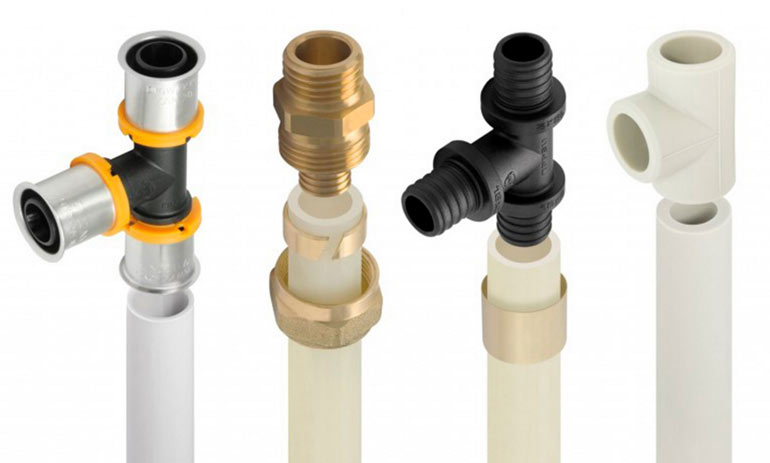

Potom je rozdiel v cene iba na značkovom kovoplastovom potrubí asi 200 dolárov-inštalácia jednorúrkového potrubia bude drahšia. A ak pridáme aspoň malý, ale zvýšenie výkonu posledných radiátorov (podľa odporúčania), potom už 250 dolárov.

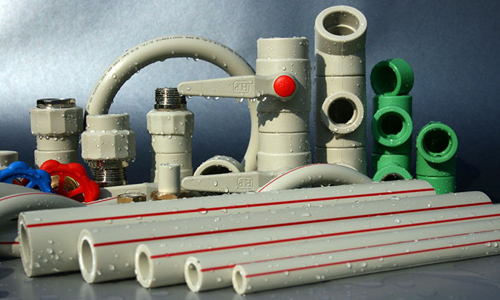

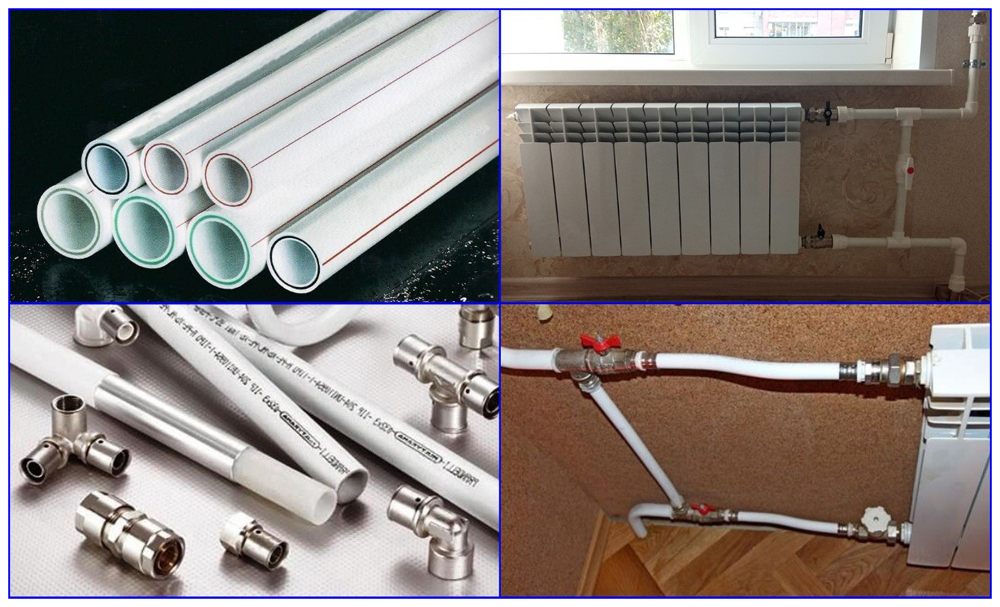

Je pravda, že ak použijete lacný polypropylén, rozdiel v cene bude malý, ale napriek tomu bude Leningrad oveľa drahší ako moderný vykurovací systém s dodávkou a spiatočkou.

Neprijateľná, ale lacná schéma

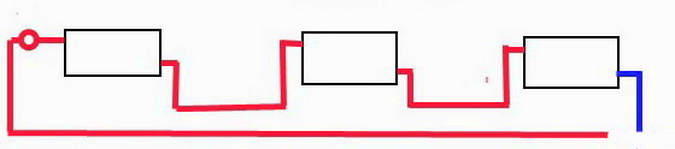

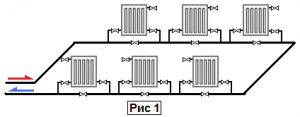

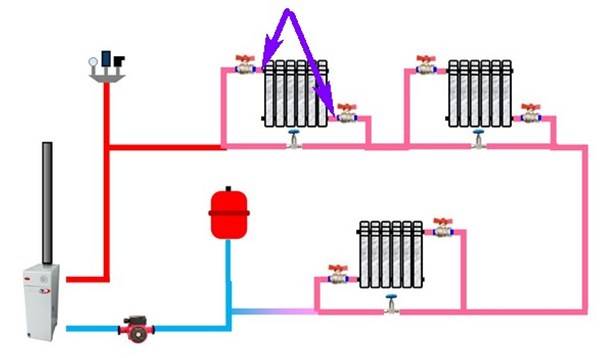

A ak zapnete radiátory podľa schémy bez prstencového potrubia, ale jednoducho ich zapojíte do série? Koniec koncov, potom minimálna cena. Chladenie chladiacej kvapaliny bude však veľmi významné a bude zahŕňať viac ako 3 kusy. batérie podľa tejto schémy nestojí za to.

Maximálne radiátory – 4 ks., Ale jeho výkon klesá o 35 – 40%.

Títo. takáto schéma je tiež životaschopná, môže sa hodiť s 3 radiátormi v kruhu. A so 4 už so značnými nákladmi na zvýšenie jeho veľkosti a výkonu, takže to už dopadne a nie lacnejšie.

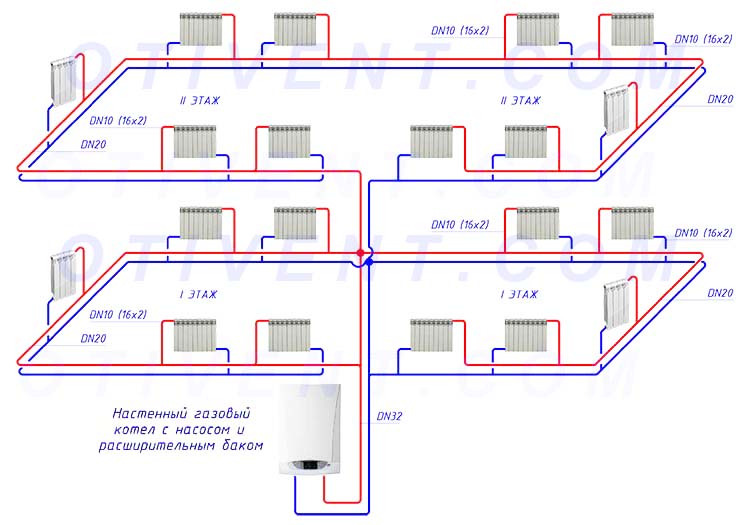

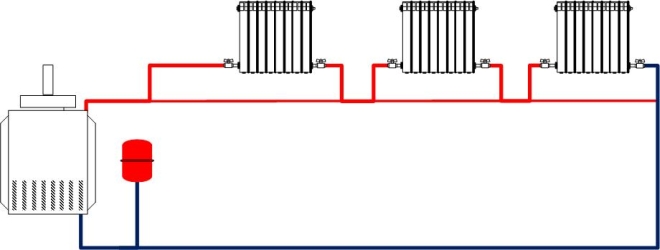

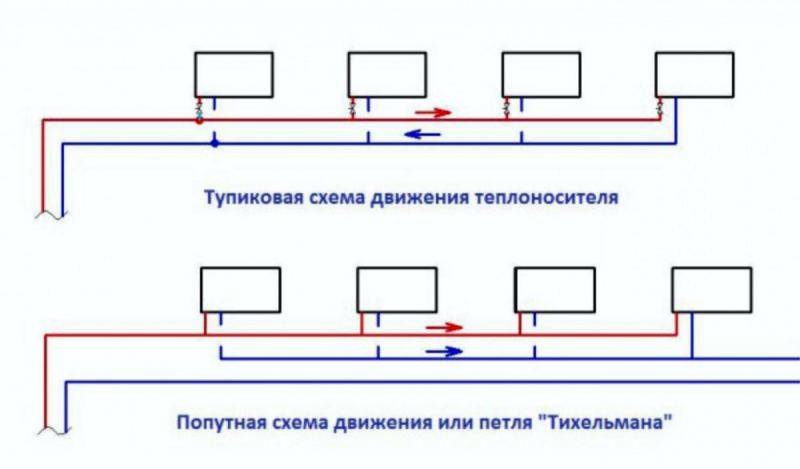

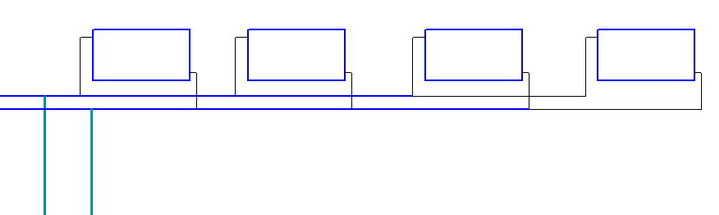

Konvenčná dvojtrubková schéma slepej uličky, aké sú výhody

Obvyklá dvojrúrková schéma slepej uličky vám umožňuje umiestniť 4 radiátory do ramena bez vyvažovacích ventilov, pričom pokles teploty bude na poslednom radiátore maximálne 5%, čo sa bez prístrojov ani nedá zistiť. Ak umiestnite 5 batérií, potom bez vyváženia pomocou žeriavov klesne výkon na nich na 15%, čo je tiež prijateľné.

Priemery rúrok sú nasledujúce.

• Od kotla odchádza čiara 26 mm, potom v ramenách k predposlednému radiátoru – 20 mm a k poslednému radiátoru – 16 mm.
• Radiátory sú spojené 16 mm.
• Pre polypropylénové vonkajšie priemery 32, 25, 20 mm.

Ako bolo uvedené, náklady na vytvorenie takého systému sú minimálne; vyvažovanie nie je potrebné ani medzi ramenami, ak sú mŕtve konce približne rovnaké z hľadiska výkonu a dĺžky rúrok.

Kde a kedy použiť jednorúrkové vykurovanie

Monotrubičky boli kedysi široko používané v centralizovaných systémoch, kde boli kladené oceľové rúry veľkého priemeru a čerpadlo nebolo na smiech. Systémy sú stále v prevádzke a navrhujú sa nové, hlavne v priemyselných podnikoch, kde sú kilometre rúrok a potom sa systém stane výnosnejším.

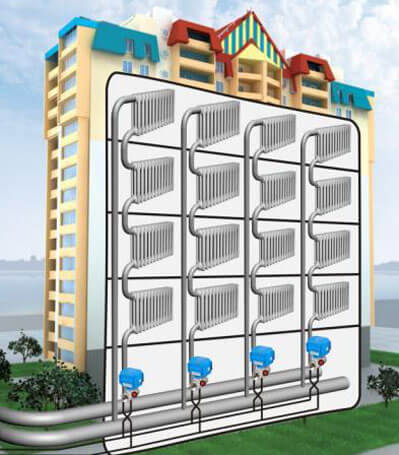

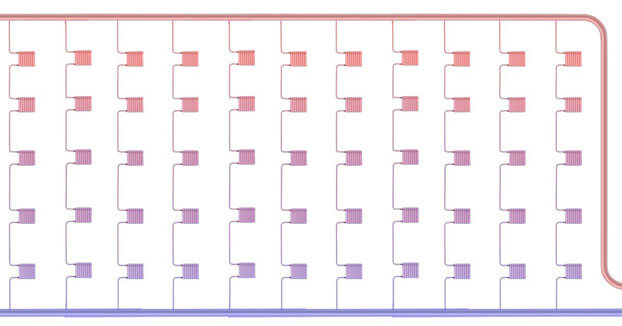

Tiež stúpačky výškových budov sú rovnaké vykurovacie systémy s jedným potrubím, kde je centrálna pumpa vybavená veľkou hlavou. Akonáhle však teplota alebo tlak klesne, čo nie je neobvyklé (kvôli nedostatku energie, na niektorých miestach sú ventily špeciálne priskrutkované), radiátory na 5. poschodí „Chruščova“ sa stanú úplne nepohodlnými, prinajmenšom na 2. poschodí je to nejako prijateľné, ach, ako môžu povedať samotní nájomníci takýchto domov. Toto je výrazná nevýhoda jednorúrkového vykurovacieho systému..

Ako vidíte, je možné použiť Leningrad, má právo na život, ale iba vo veľmi malých systémoch, ak je z nejakého dôvodu potrebné položiť iba jedno potrubie, aj keď vo všeobecnosti to bude stáť viac. Hlavnou voľbou by mal byť vykurovací systém si s pripojením všetkých radiátorov pomocou dvoch potrubí.

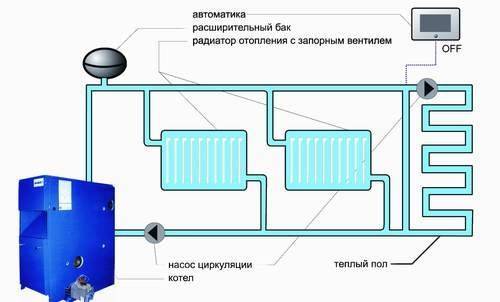

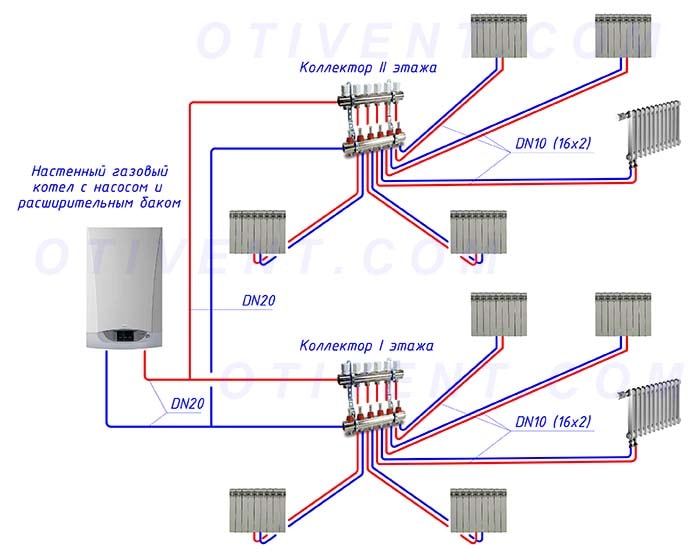

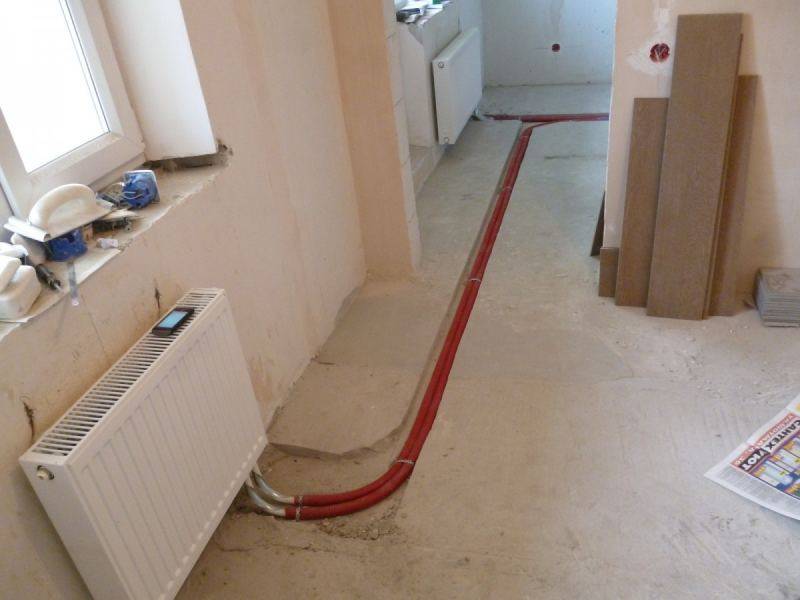

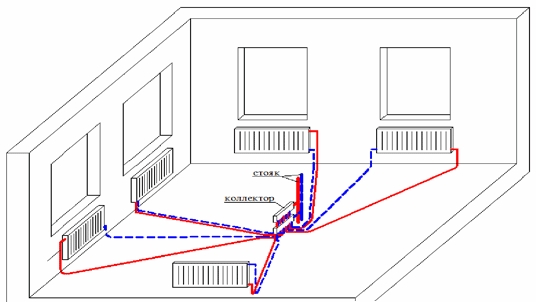

Radiálne rozvody a podlahové kúrenie

Schému lúča je možné použiť aj na vybavenie “teplého” podlahového systému. S dobre navrhnutým projektom, berúc do úvahy všetky faktory, môžete opustiť radiátory, čím sa teplá podlaha stane hlavným zdrojom vykurovania.

Tepelné toky budú na rozdiel od radiátorov rovnomerne rozložené v miestnosti bez vytvárania konvekčného efektu. Výsledkom je, že vo vzduchu nedochádza k cirkulácii prachu.

Predtým, ako sa pustíme do realizácie myšlienky inštalácie podláh ohrievaných vodou, je dôležité zvážiť nasledujúce vlastnosti:

• na betónový alebo drevený podklad je položená reflexná clona s vrstvou tepelnej izolácie;
• rúrky sú položené na vrchu v tvare slučky;
• pred naliatím betónu sa hydraulický test systému vykonáva pod tlakom po celý deň;
• konečná vrstva je poter alebo podlaha.

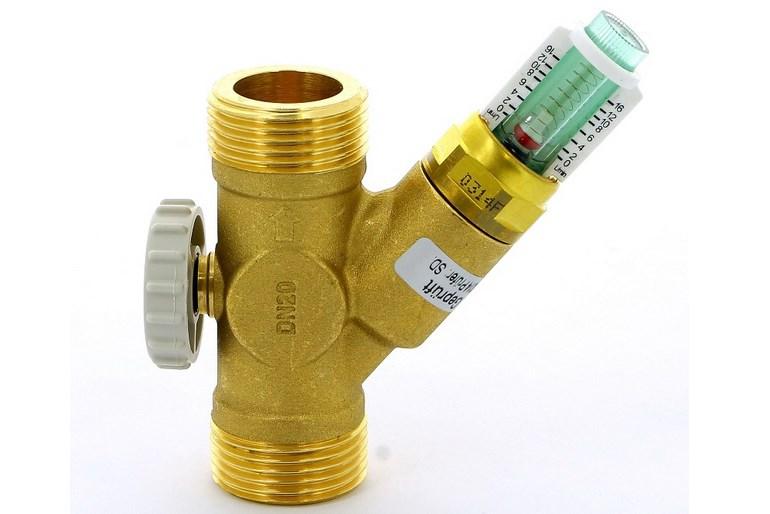

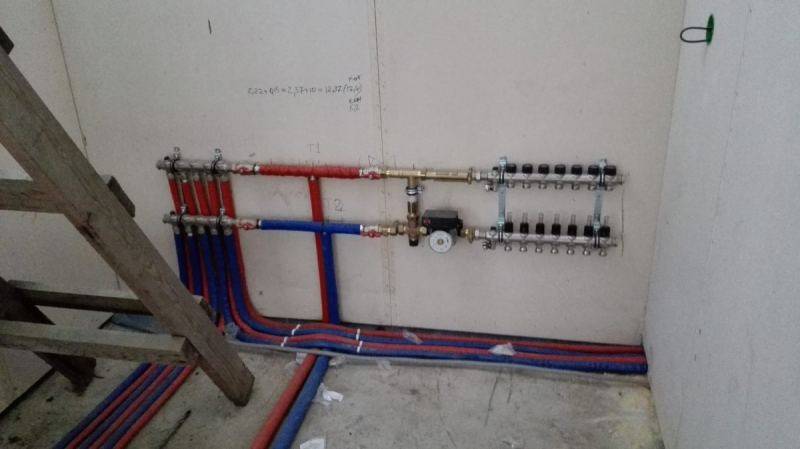

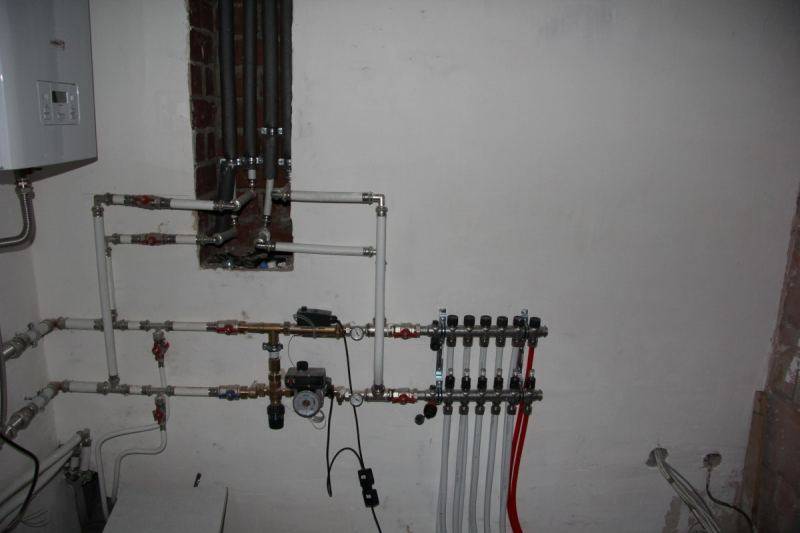

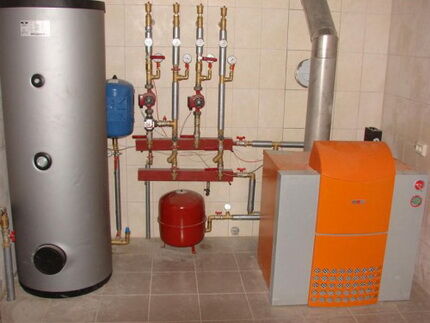

Kolektor každého okruhu musí byť vybavený prietokomermi a termostatickými ventilmi, ktoré umožňujú presnú reguláciu prietoku chladiacej kvapaliny a reguláciu jej teploty.

Pri vedení potrubí je možné použiť termostatické hlavice a servopohony. Tieto zariadenia vám umožňujú automatizovať prácu teplej podlahy. Systém bude reagovať na zmeny izbovej teploty a upraví komfortný režim pre každú miestnosť.

Sálavé vedenie pre podlahové vykurovanie vyžaduje, aby bol kolektor vybavený niekoľkými komponentmi, ktoré vám umožnia ovládať, automatizovať a ovládať podlahové vykurovanie tak, aby bol dosiahnutý maximálny komfort a energetická účinnosť.

Pri inštalácii je mimoriadne dôležité správne upevniť rúry pred naplnením všetkého poterom. Na tento účel môžete použiť izoláciu s drážkami, výstužnou sieťovinou alebo sponkami.

Pred položením potrubia je potrebné jasne definovať trasu, ktorou bude chladivo prechádzať, aby ohrialo podlahu (vyhnite sa kríženiu potrubí). Rúru je najlepšie prerezať až po úplnom položení a pripojení k spätnému a napájaciemu potrubiu..

Je dôležité, aby bolo potrubie pri plnení pod tlakom. Kým betónová zmes úplne nevytvrdne a neprebehnú tri týždne, nie je možné dodať chladiacu kvapalinu s prevádzkovou teplotou.

Až potom začíname pri 25 ° C a po 4 dňoch končíme s návrhovou teplotou.

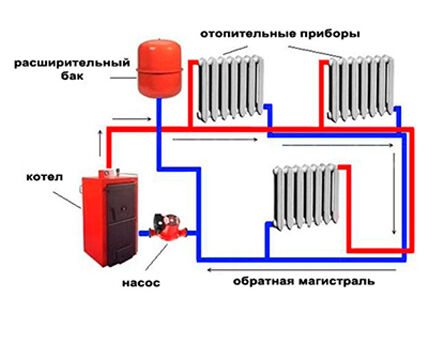

Jednorúrkový vykurovací systém

Ide o typickú stavbu na vykurovanie bytových domov. Je to celkom jednoduché, pretože v tomto prípade existuje iba jedno uzavreté potrubie na cirkuláciu chladiacej kvapaliny. Schéma je elementárna, je založená na princípe expanzie vykurovacej kvapaliny. Voda prechádzajúca kotlom sa zahrieva, potom v dôsledku vytvoreného tlaku a teplotného rozdielu nasleduje stúpač do horného bodu systému.

Tam vstupuje do expanznej nádrže, kde sa hromadí na určitej úrovni. Potom kvapalina prúdi zostupným potrubím, postupne plní radiátory, ktorým vydáva teplo. Prvé vykurovacie zariadenia prijímajú najhorúcejšiu možnú kvapalinu, ďalšie radiátory – umiestnené ďalej – čiastočne vychladené. Vychladená chladiaca kvapalina, ktorá prešla celou cestou, je opäť v kotle. Kolobeh vody teda pokračuje. Existujú uzavreté a otvorené systémy.

Pre jednorúrkovú konštrukciu existuje iba jedna stúpačka. Jeho poloha závisí od počtu podlaží budov: v jednopodlažných domoch bude optimálna horizontálna schéma, vo výškových budovách-vertikálna. V posledných vysokých domoch je nainštalované stredné čerpadlo, ktorého úlohou je vytvoriť potrebný tlak v potrubí. Ak je počet poschodí malý a plocha miestností je malá, potom jednorúrkový typ vykurovacích systémov funguje celkom efektívne. Použitie čerpadla v diaľkových okruhoch umožňuje rovnomernejšie rozloženie tepla.

Kvalita vykurovania, náklady na inštaláciu, do značnej miery závisí od typu pripojenia. Lepší odvod tepla je zaručený pri diagonálnom zapojení radiátorov, ale táto možnosť sa príliš často nevyužíva. Dôvodom je potreba ďalších potrubí. Spodné pripojenie je ekonomickejšie kvôli menšej spotrebe materiálu. Vyzerá to, že (z estetickej „zvonice“) je tiež výhodnejší.

Jednorúrkový vykurovací systém. Všeobecné názory

Jednorúrkový vykurovací systém môže pracovať s čerpadlom aj s prirodzenou cirkuláciou chladiacej kvapaliny. Vzhľadom na druhý typ by sme sa mali trocha ponoriť do existujúcich fyzikálnych zákonov. Je založená na princípe expanzie kvapaliny pri zahrievaní. Počas prevádzky ohrievací kotol ohrieva chladiacu kvapalinu, ktorá v dôsledku teplotného rozdielu a generovaného tlaku stúpa pozdĺž stúpačky k najvyššiemu bodu systému. Pohyb chladiacej kvapaliny nahor sa vykonáva pozdĺž jedného potrubia a dosahuje expanznú nádrž. Horúca voda, ktorá sa tam hromadí, už plní všetky batérie zapojené do série cez klesajúce potrubie..

V súlade s tým budú body pripojenia najskôr pozdĺž toku chladiacej kvapaliny dostávať maximálne teplo, zatiaľ čo čiastočne ochladená kvapalina už vstúpi do radiátorov umiestnených ďalej..

Pre veľké viacpodlažné budovy je takáto schéma mimoriadne neúčinná, aj keď z hľadiska nákladov na inštaláciu a údržbu vyzerá jednorúrkový systém atraktívne. V prípade súkromných jednopodlažných domov, obytných budov s dvoma poschodiami je podobný princíp distribúcie tepla prijateľný. Vykurovanie obytných priestorov pomocou jednorúrkovej schémy v jednoposchodovom dome je dosť účinné. S malou vyhrievanou plochou Teplota v radiátoroch je prakticky rovnaká. Použitie čerpadla v dlhších systémoch má tiež pozitívny vplyv na rovnomernosť distribúcie tepla..

Kvalita vykurovania a náklady na inštaláciu v tomto prípade môžu závisieť od typu pripojenia. Diagonálne pripojenie radiátorov zaisťuje lepší prenos tepla, ale používa sa menej často kvôli väčšiemu počtu potrubí potrebných na pripojenie všetkých vykurovacích zariadení v obytných priestoroch..

Dôstojnosť

Súkromná budova malej oblasti je dôvodom, prečo uprednostniť jednorúrkovú verziu systému, pretože usporiadanie tejto štruktúry sľubuje:

• relatívna jednoduchosť navrhovania tohto typu vykurovania;
• nie príliš vysoké náklady na zariadenie, materiál;
• stabilné hydrodynamické charakteristiky;
• bezpečný obeh tekutiny;
• pohodlná inštalácia.

nevýhody

Nie je možné odpovedať na otázku, ktorý vykurovací systém je lepší: jednorúrkový alebo dvojrúrkový, pokiaľ neuvádzate zoznam nevýhod a oba typy vykurovania ich majú. Majitelia domov s jednorúrkovými vykurovacími systémami môžu čeliť:

• nerovnomerné zahrievanie radiátorov umiestnených v rôznych vzdialenostiach od kotla;
• ťažkosti s opravou chýb, ak boli urobené vo fáze návrhu;
• nedostatočný počet radiátorov, ktoré je možné umiestniť na jednu stúpačku;
• neschopnosť regulovať prietok chladiacej kvapaliny;
• v prípade potreby ťažkosti s výmenou prvkov;
• vysoký hydrodynamický odpor;
• relatívne veľké tepelné straty.

Závislosť prvkov od seba, ich nepretržitá interakcia môže prácu pri demontáži úseku značne skomplikovať. Táto jednota všetkých komponentov súčasne je však tiež výhodou jednorúrkového vykurovania, ktoré sa rozšírilo..

Poddruhy

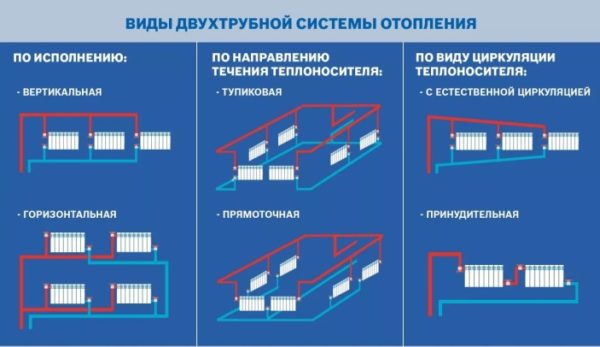

Podľa spôsobu pripojenia jeho prvkov existujú poddruhy dvojrúrkového vykurovacieho systému.

• Vertikálne: kde sú radiátory spojené so zvislým stúpačom. To vám umožní prepojiť sa so stúpačom pre každé poschodie zvlášť. Súčasne počas používania nebudú žiadne vzduchové zámky. Hlavný rozdiel znamená vyššie náklady.
• Horizontálny dvojrúrkový systém je k dispozícii so spodným aj horným vedením. Používajú sa predovšetkým pre jednopodlažné obytné priestory s veľkými zábermi. Vedúcim fragmentom je horizontálne položené potrubie. V tomto prípade budú stúpačky najlepšie umiestnené na schodisku alebo v oblasti chodby..
• Systém lúčov je inovatívna technológia, ktorá rovnomerne a vyvážene rozdeľuje prietoky teplej vody potrubím. Vykurovanie domu je regulované zvýšením teploty vody a jej rýchlosti..

Typy možnosti jednorúrkového vykurovania

Jednorúrkový systém je rôznych typov. Napríklad jednorúrkové vykurovanie je rozdelené na otvorené a uzavreté. Keď je systém zatvorený, neprichádza do styku s okolitým vzduchom. To môže spôsobiť pretlak v systéme. Ak potrebujete vypustiť vzduch, tento postup sa vykonáva ručne. A objem vody v okruhu je konštantný.

Otvorený systém je naopak v kontakte s okolitým vzduchom. Jeho expanzná nádrž uniká. Takáto schéma výrazne ovplyvňuje vykurovacie vedenie. Napríklad prstenec, ktorý prebieha po celom obvode budovy, by mal byť umiestnený nad vykurovacími jednotkami. V opačnom prípade sa vzduch v ohrievačoch začne hromadiť.

V závislosti od umiestnenia potrubí môže byť jednorúrkový systém horizontálny alebo vertikálny.

V horizontálnej verzii potrubie prebieha v horizontálnej rovine. Najvhodnejšie pre nízkopodlažné budovy, ako aj pre byty s autonómnym vykurovacím systémom. V týchto prípadoch bude najvhodnejší jednorúrkový vykurovací systém so spodným vedením..

Vertikálny systém predpokladá vhodné usporiadanie potrubí. Treba poznamenať, že jednorúrkový vykurovací systém dvojpodlažného domu, ktorého schéma zahŕňa umiestnenie diaľnice vo zvislej rovine, je pre tieto nízkopodlažné budovy najvhodnejšou voľbou..

K dispozícii je tiež jednorúrkový vykurovací systém s prirodzenou a neprirodzenou cirkuláciou vody. Prirodzeným pohybom vody prúdi chladiaca kvapalina z vyhrievaného kotla cez prívodné potrubie, stúpačku do batérií. Radiátory sa zahrievajú a vydávajú teplo do miestnosti. Potom sa voda vráti do vykurovacieho kotla cez spätné potrubie. Potom sa cyklus opakuje znova..

Jednorúrkové vykurovanie s prirodzenou cirkuláciou vody je predovšetkým vhodné pre súkromný sektor alebo pre byty s autonómnym typom vykurovania. Takáto schéma zahŕňa kotol na ohrev vody, napájacie a vratné potrubia, ako aj expanznú nádrž a vykurovacie jednotky. Systémy prirodzeného obehu sú veľmi praktické. S takýmto zariadením vykurovacej siete môže štruktúra trvať asi 40 rokov a bez väčších opráv..

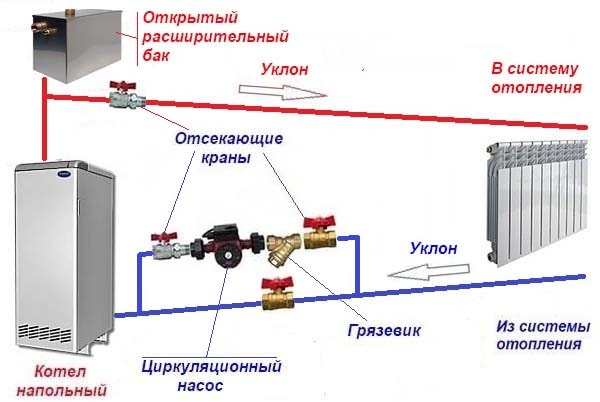

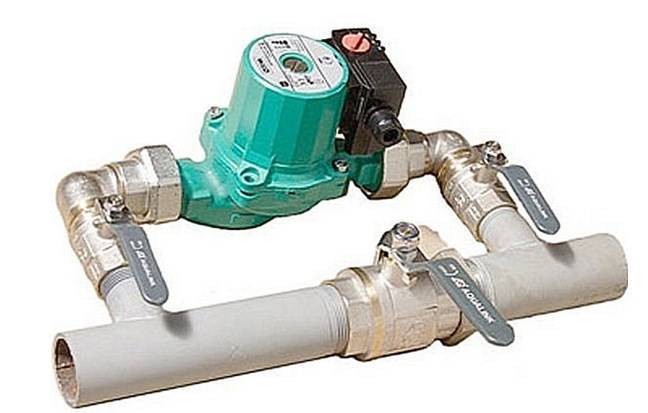

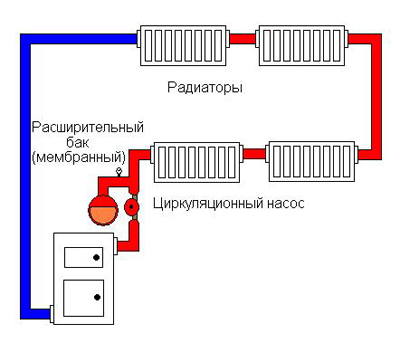

Jednorúrkový vykurovací systém s núteným obehom však zahŕňa inštaláciu čerpadla. Informácie o inštalácii tepelných čerpadiel nájdete tu. To vám umožní nastaviť rýchlosť pohybu chladiacej kvapaliny po diaľnici.

Ale medzi nevýhody možno nazvať nie zvlášť vysokú účinnosť pri prevádzke v štruktúrach s veľkou plochou. Okrem toho môže byť vykurovanie na rôznych podlahách nerovnomerné. Hovorí sa, že jednorúrkový vykurovací systém s núteným obehom, ktorého obvod zahŕňa inštaláciu čerpadla, obsahuje tieto prvky:

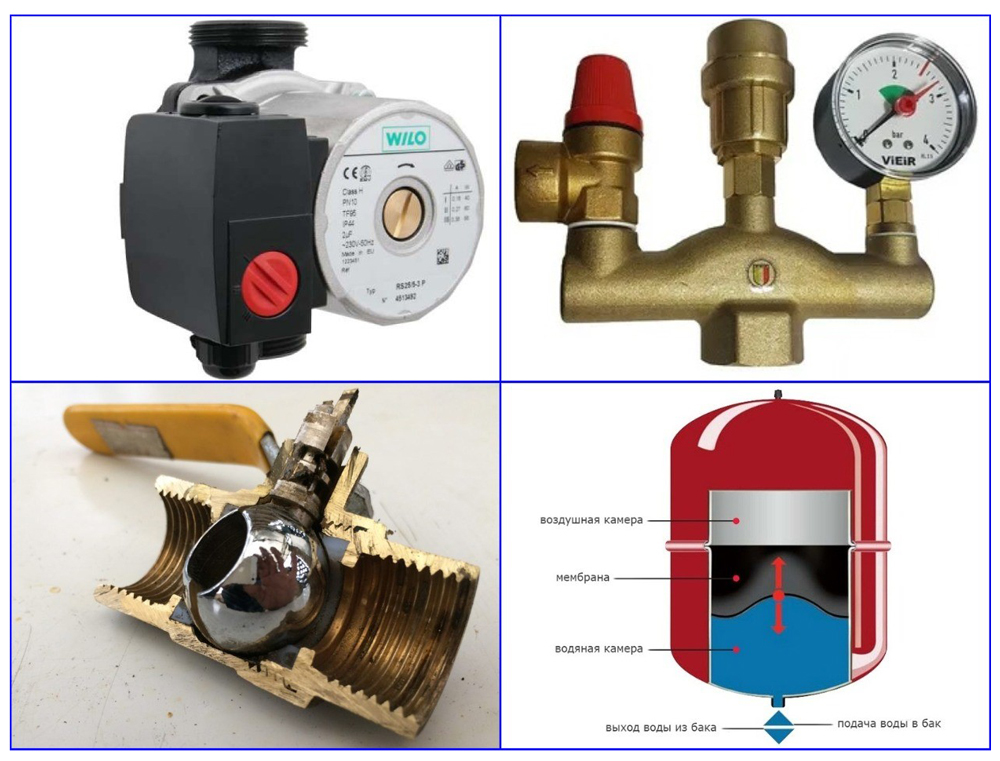

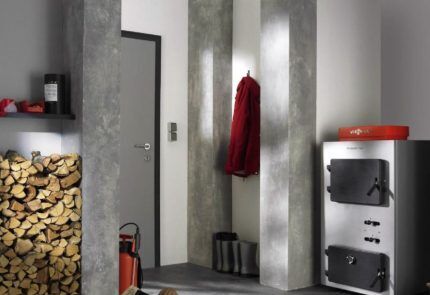

1. Vykurovací kotol, ktorý môže pracovať na kvapalné alebo tuhé palivo, na plyn alebo zo siete. V súkromnom sektore sa najčastejšie používa možnosť plynu. Tuhé a kvapalné palivá sa používajú extrémne zriedkavo: v oblastiach, kde nie je k dispozícii elektrické a plynové potrubie;
2. Diaľniciach. Priemer rúr je o niečo menší ako priemer rúr v systémoch s prirodzenou cirkuláciou chladiacej kvapaliny. Ako materiály pre potrubie je možné použiť polypropylén, oceľ, meď a kov-plast;
3. Batérie do vykurovacích miestností. Radiátory sú vyrobené z liatiny, hliníka, ocele alebo bimetalu. Každá jednotka by mala byť vybavená Mayevským žeriavom;

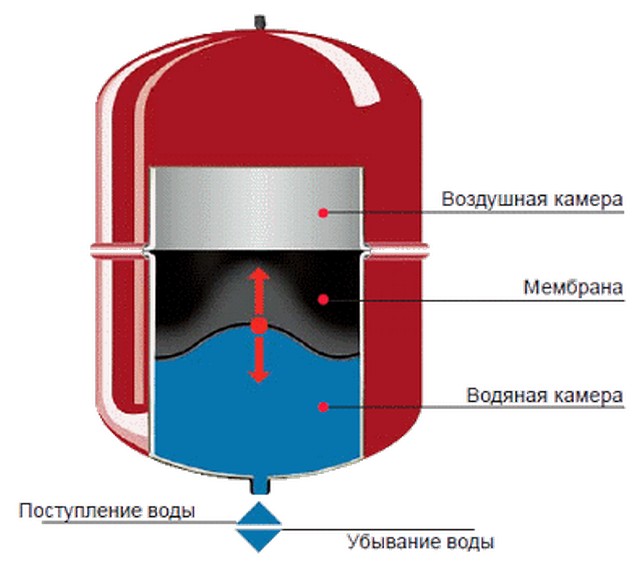

4. Expanzná nádoba. Navrhnuté na zníženie hladiny tlaku v okruhu pri zahrievaní chladiacej kvapaliny;

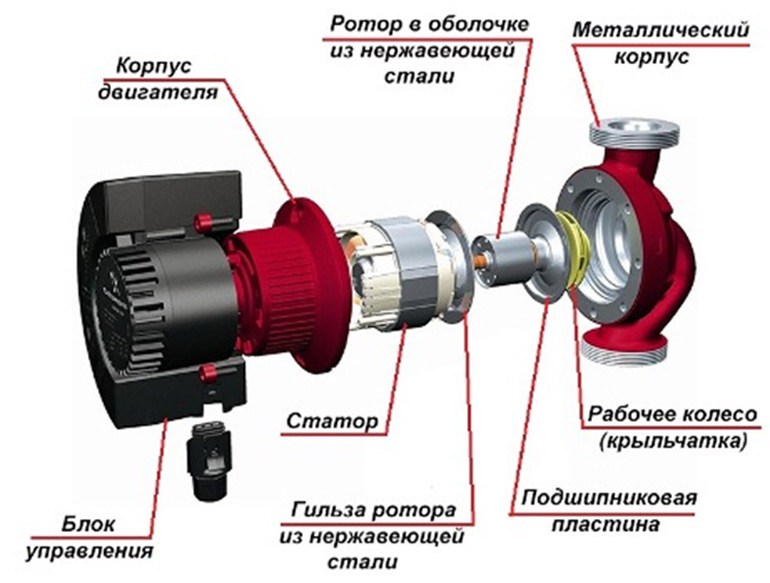

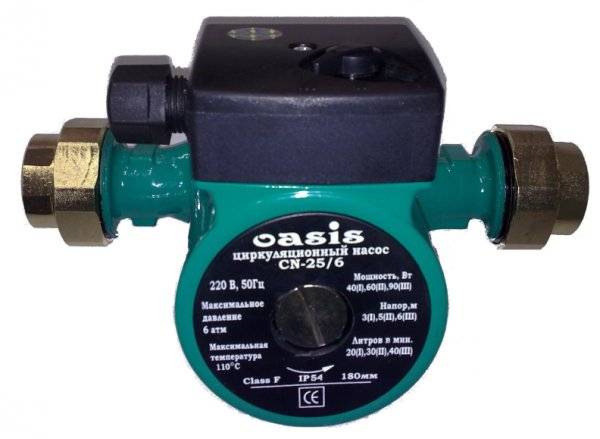

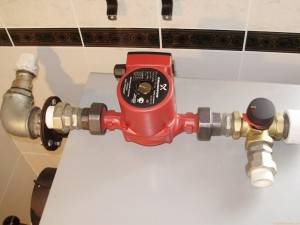

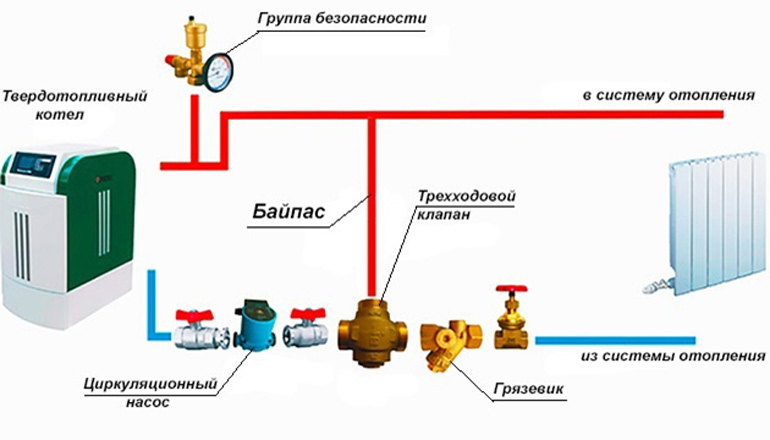

5. Obehové čerpacie zariadenie, ktorého hlavnou úlohou je uviesť chladiacu kvapalinu do pohybu. Nie vždy je však systém s núteným obehom vybavený čerpadlom. Ak je systém napájaný výťahovou jednotkou pripojenou k vykurovaciemu potrubiu, voda cirkuluje v dôsledku vytvoreného poklesu tlaku.



   Vykurovací systém môže mať aj spodné alebo horné vedenie. Jednorúrkové vykurovanie so spodným zapojením sa však považuje za pohodlnejšie. Pointa je nasledovná: batérie sú paralelne rezané do potrubia s chladiacou kvapalinou, ktorá tvorí krúžok systému. Každý z radiátorov je vybavený regulačným ventilom a odvzdušňovacím ventilom. Takýto jednorúrkový vykurovací systém s nižším zapojením, ktorého schéma je implementovaná pomerne jednoducho, je široko používaný v súkromných domoch.

Jednorúrkové prvky systému

Kúrenie v jednom potrubí v súkromnom dome pozostáva z vykurovacej jednotky, vykurovacích zariadení, čerpadla, expanznej nádrže, potrubí a rôznych armatúr.

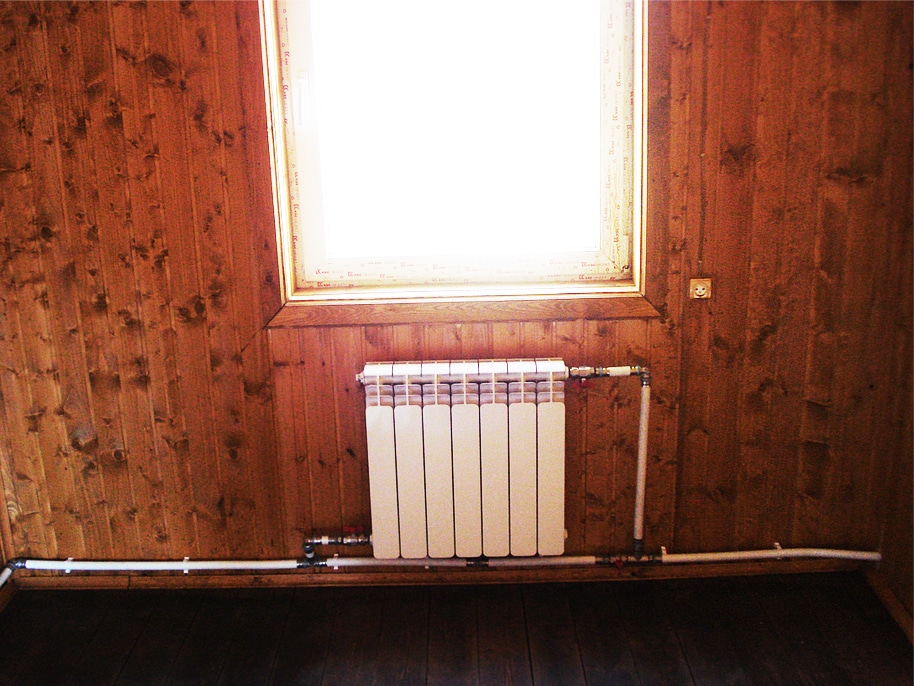

Jednorúrkový vykurovací systém

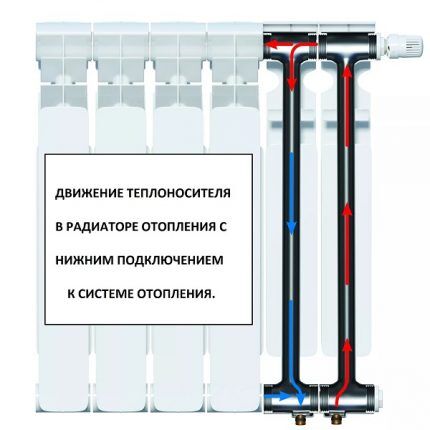

Ako funguje jednorúrka so spodným pripojením:

• nosič tepla stúpa po stúpačke do vyšších poschodí;
• všetky vykurovacie zariadenia sú postupne spojené so zostupným stúpačom.

Rovnako vyššie podlahy sú vykurované lepšie ako tie nižšie..

V privatizovaných domoch je kúrenie rozdelené rovnomerne.

Dôležitými výhodami takéhoto systému sú pomerne slušné náklady a nízke náklady na materiál, pretože pre nosič tepla je nainštalovaný iba jeden stúpač.

Vysoký tlak vody zaisťuje prirodzený kolobeh a nemrznúca zmes robí systém hospodárnejším.

Nevýhodou systému s jedným potrubím je veľmi ťažký tepelný a hydraulický výpočet siete, pretože pretože umožnil chybu vo výpočtoch zariadení, je dosť ťažké ho odstrániť..

Toto je tiež zvýšený hydrodynamický odpor a nedobrovoľný počet vykurovacích zariadení na jednej línii..

Prietok nosiča tepla prechádza okamžite do všetkých ohrievačov a nepodlieha samostatnému nastavovaniu..

Navyše neúmerne vysoké tepelné straty.

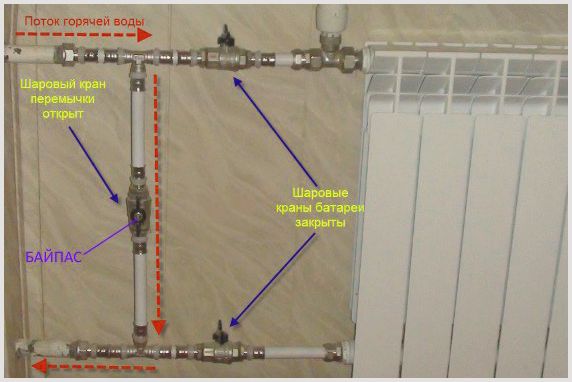

Aby bolo možné konfigurovať činnosť jednotlivých zariadení pripojených k jednej stúpačke, sú k sieti pripojené kruhové čerpadlá (uzatváracie sekcie) – jedná sa o prepojku vo forme kusa potrubia kombinovanú s priamym a spätným potrubím radiátor s kohútikmi a ventilmi.

Kruhové čerpadlo umožňuje možnosť regulácie teploty každej batérie zvlášť, umožňuje zapnúť automatické termostaty vo výmenníku tepla.

Tiež umožňuje v prípade poruchy zmeniť alebo opraviť niektoré zariadenia bez vypnutia celého vykurovacieho systému..

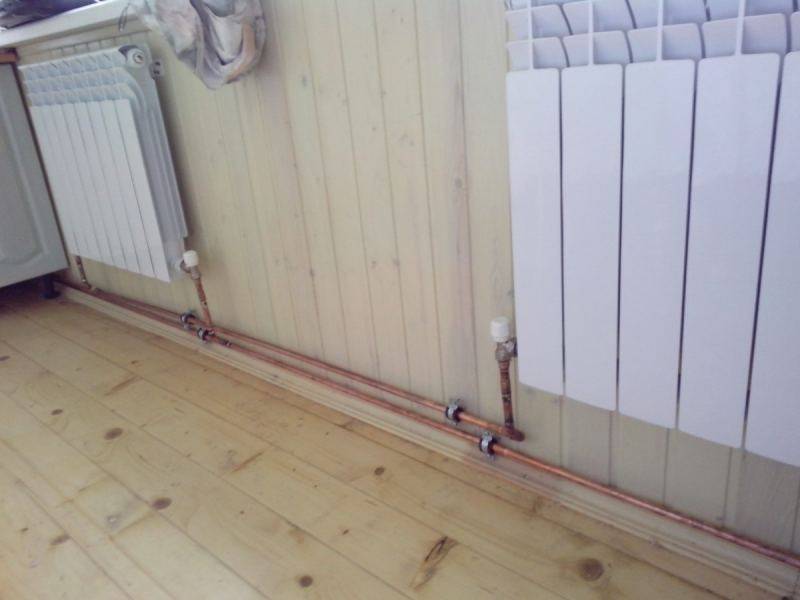

Jednorúrkové dodávky tepla sú rozdelené na horizontálne a vertikálne:

• vertikálne je prepojenie všetkých batérií postupne zhora nadol.
• horizontálne je metodické prepojenie všetkých vykurovacích radiátorov na všetkých podlažiach.

V dôsledku nahromadenia vzduchu v batériách a potrubiach sa inými slovami objavujú zátky, čo sa považuje za nevýhodu dvoch systémov.

Ako funguje jednorúrkové potrubie

V takýchto štruktúrach je chladiaca kvapalina dodávaná do horného bodu a prúdi nadol, pričom postupne prechádza vykurovacími prvkami. Pri usporiadaní viacpodlažnej budovy sa praktizuje inštalácia medziľahlého čerpadla, ktoré v prívodnom potrubí vytvára potrebný tlak na tlač horúcej vody pozdĺž uzavretého okruhu..

Vertikálne a horizontálne schémy

Konštrukcia jednorúrkového vedenia sa vykonáva vo vertikálnej a horizontálnej orientácii. Vertikálne rozvody sú inštalované v budovách s dvoma alebo viacerými poschodiami. Chladiaca kvapalina je dodávaná do radiátorov od najvyššieho. Horizontálne vykurovanie sa najčastejšie používa na usporiadanie jednoúrovňových budov – domov, letných chát, skladov, kancelárií a ďalších komerčných zariadení..

Usporiadanie potrubia predpokladá horizontálne usporiadanie stúpačky s postupným napájaním batérií.

Prostriedky regulácie

V systémoch organizovaných v bytových domoch sa často používajú najjednoduchšie mechanické termostaty, pomocou ktorých sa nastavuje režim vykurovania. Odporúča sa vypnúť tieto regulátory počas neprítomnosti ľudí, aby sa šetrila energia iba v rodinných domoch..

Pretože ukazovatele tepelného tienenia materiálov podláh a vnútorných stien sú nižšie ako ukazovatele vonkajších povrchov, po vypnutí horizontálneho vykurovacieho systému sa puzdro zahreje na úkor susedných bytov.

Z tohto dôvodu sa v bytových domoch používajú termostaty, obmedzujúce možnosť nastavenia teplotného režimu na maximálne aj minimálne hodnoty..

Porovnanie s vertikálnym vykurovacím systémom

Nájdenie optimálneho riešenia pri výbere vykurovacieho systému umožní porovnanie zvažovanej možnosti s tradičným modelom vertikálneho zapojenia. Jeden z hlavných rozdielov možno nazvať výkonom, to znamená množstvom tepelného výkonu, ktorý možno tiež vyjadriť ako účinnosť. Podľa tohto ukazovateľa vyhrávajú vertikálne vykurovacie systémy.

Horizontálny model, vzhľadom na tuhšie oddelenie vetiev, im neumožňuje úplne navzájom prenášať tepelnú energiu, zatiaľ čo samotné stúpačky prispievajú k zadržiavaniu tepla v obvode. Rozdiel je aj v riadení systémov..

Vertikálne vedenie je viac zamerané na externé ovládanie zo strany servisných služieb, na strane užívateľskej regulácie však má menej rozvinuté nástroje..

Výsledok

Každý vykurovací systém musí byť navrhnutý a vyrobený tak, aby poskytoval čo najefektívnejší prenos tepla. Vykurovací systém akéhokoľvek druhu má svoje výhody a nevýhody, ktoré je potrebné vziať do úvahy pri navrhovaní vykurovacieho systému pre konkrétne prevádzkové podmienky..

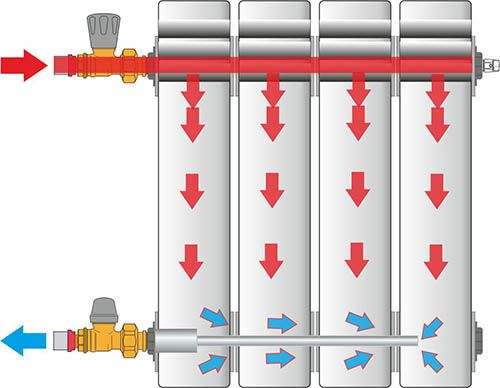

Ako môžeme zlepšiť jednorúrkový vykurovací systém

Dnes existuje metóda, ktorá nám umožňuje opraviť fungovanie jednotlivých vykurovacích telies spojených s jedným potrubím. Do vykurovacieho systému je zavedený obtok – špeciálny skrat, podobný prepojke vo forme rúrkového segmentu, ktorý spája spätné potrubie a potrubie vedúce k batérii. Pomocou bypassu budeme môcť pripojiť automatický termostat. Tiež môžeme presmerovať tok teplej vody cez stúpač, pričom obídeme stúpací prvok, ktorý sa renovuje. Aby bol obtok správne nainštalovaný, musíte pozvať špecialistu alebo sa aspoň zoznámiť s videom, ktoré podrobne hovorí o jeho inštalácii.

Ako môžete zlepšiť schému zapojenia jedného obvodu

Ak neviete, čo je lepšie vybrať – jednorúrkový alebo dvojrúrkový vykurovací systém – zastavte sa v medziľahlej verzii, ktorej schéma sa nazýva Leningrad. V tejto schéme je pridaný obtok – prepojka potrubia pre každý radiátor, ktorá mu umožňuje obísť ho úplne alebo čiastočne. Do obtoku je vyrezaný uzatvárací ventil, ktorý môže regulovať plný alebo čiastočný prívod tepla obchádzajúceho batériu.

K obtoku je navyše možné pripojiť tepelný snímač a zlepší sa regulácia teploty. S obtokom môžete tiež opraviť alebo vymeniť jednotky bez zastavenia akéhokoľvek vykurovania. Prepojku je možné ľahko nainštalovať do existujúceho systému.

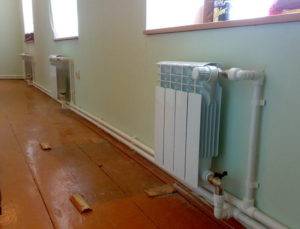

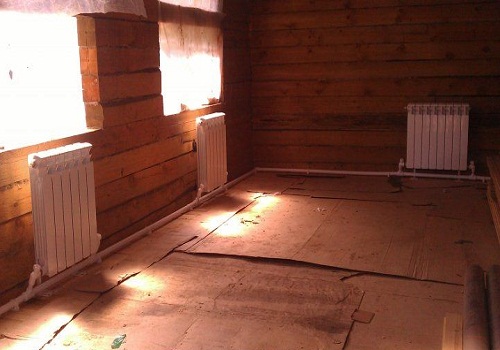

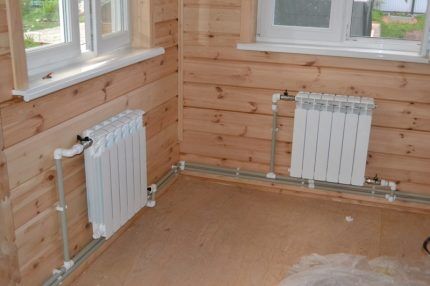

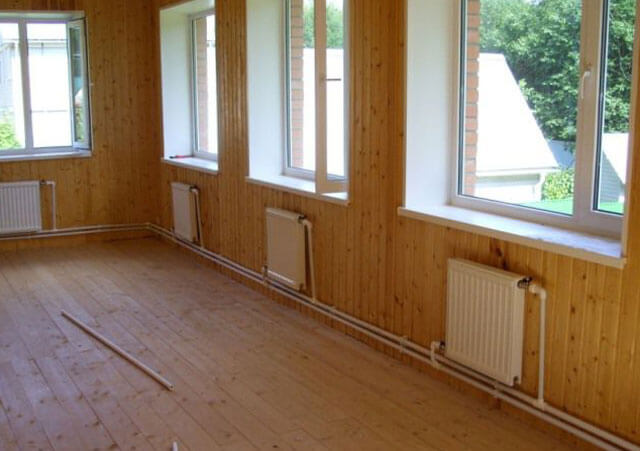

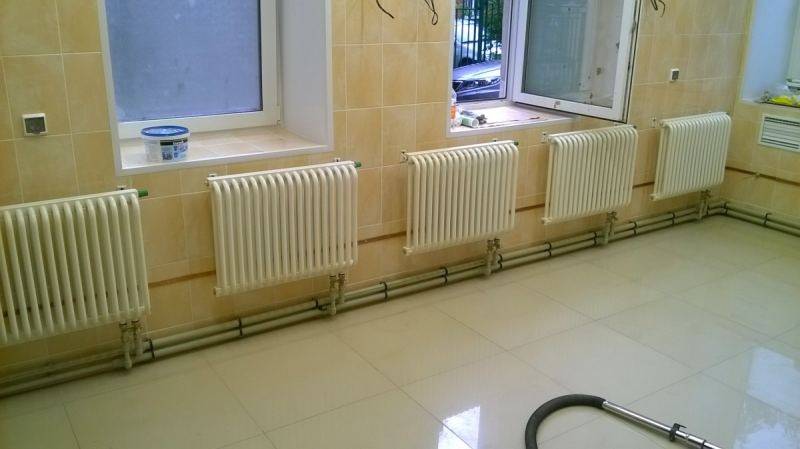

Jednorúrkový vykurovací systém súkromného domu sa montuje v horizontálnej a vertikálnej schéme. Ak je vertikálny stúpač hlavným, potom sú k nemu pripojené všetky kohútiky a radiátory zhora nadol. Horizontálna stúpačka funguje na princípe sériového pripojenia radiátorov. V prvej aj druhej verzii vedenia potrubia sa objavia vzduchové uzávery, čo možno tiež pripísať nevýhodám, ktoré má jednorúrkový vykurovací systém.

Technológia montáže systému s jednou slučkou

1. Najprv je nainštalovaný kotol, potom sú do miestností umiestnené potrubia;
2. Ak ide leningradská žena, potom sú odpalíky narezané na body pripojenia batérií a obtokov;
3. V schéme s prirodzenou cirkuláciou sa pozoruje sklon potrubia 2-4 stupne na lineárny meter;
4. Čerpadlo sa zasekne do vratného potrubia tekutiny a pripojí sa k sieti;
5. V najvyššom bode potrubia je pripevnená a pripojená expanzná nádrž;
6. Radiátory sú pripojené, sú na nich nainštalované kohútiky Mayevsky, aby bolo možné odvádzať vzduch;
7. Jednorúrkové vykurovanie je natlakované a uvedené do prevádzky.

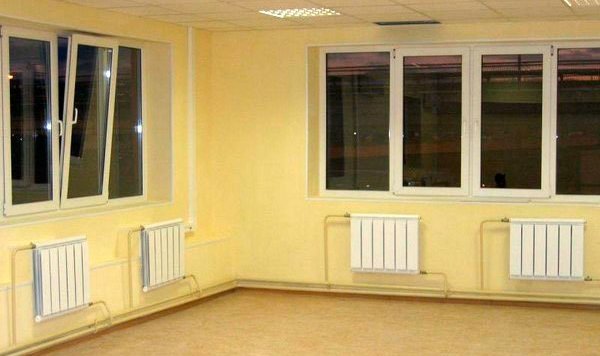

Jednovrstvové rozvody v obecných budovách

Väčšina obecných domov používa jednorúrkové vykurovanie. Nosič tepla vstupuje zospodu alebo zhora do bočných potrubí batérií a je tiež vypúšťaný zo strany na tej istej strane.

Aby bolo možné radiátory vypínať, vyberať, opravovať alebo opravovať, sú prepojené uzatváracími alebo uzatváracími a regulačnými ventilmi. V druhej verzii je možné zmeniť teplotu ohrevu batérií.

Tiež pri jednorúrkovom zvislom vedení je potrebný obtokový prepojovací mostík, ktorý umožňuje cirkulácii vykurovacej kvapaliny v celom obvode po odpojení jednej z batérií. Na obtok je zakázané inštalovať uzatváracie ventily, jeho priemer je spravidla o jednu štandardnú veľkosť menší ako centrálny stúpač.

V obecných bytoch je spravidla inštalovaná oceľová stúpacia rúrka s priemernou veľkosťou 1 1/4 palca alebo 32 mm..

Môže to byť zaujímavé: Čo je to obtok vo vykurovacom systéme jednotlivého domu, jeho rozsah.

Základy kompetentného hydraulického výpočtu

Pred začatím prác na inštalácii vykurovacích štruktúr je potrebné vykonať hydraulický výpočet. Bude to individuálne pre každú budovu, pretože sa vykonáva podľa predbežnej „hrubej“ schémy vykurovania, ktorá zahŕňa všetky prvky systému.

Riešenie problému s koncovými batériami

1. Na koncových batériách sa zvýši počet sekcií alebo sa zvýši plocha panelových radiátorov.
2. priemer potrubia a kapacita čerpadla sa zvyšujú, čím sa zvyšuje množstvo kvapaliny prechádzajúcej hlavným potrubím.
3. Kombinuje predchádzajúce možnosti.

Ako si vybrať čerpadlo

Ideálny prípad je, keď je čerpadlo zabudované v kotle. Ak však máte nainštalovaný kotol na tuhé palivá, je to nemožné kvôli prehriatiu čerpadla a gumy v ňom..

Ak kotol vyžaduje inštaláciu samostatného čerpadla, budete musieť vybrať jeho parametre.

Kapacita čerpadla sa vypočíta podľa vzorca:

Q = N / (t2-t1), kde

Q – výkon čerpadla,

N – výkon kotla (kW),

t2 – maximálna teplota chladiacej kvapaliny na výstupe z kotla, vezmite maximálne hodnoty (90 ° C),

t1 – teplota chladiacej kvapaliny na vstupe do kotla sa meria v priemere (70 ° C).

Dopravná výška obehového čerpadla sa vypočíta podľa vzorca (vypočítaného pre všetky sekcie rovnakých priemerov rúrok a zhrnutého):

P = RI + Z, kde

P – tlaková strata vo vykurovacom systéme, Pa,

R – strata trením chladiacej kvapaliny, Pa / m,

I – dĺžka potrubia rovnakého priemeru, m,

Z – pokles tlaku v miestnych odporoch, Pa.

Práve to odborníci očakávajú. Výpočet je dosť komplikovaný, takže je možné použiť zjednodušený výpočet: 10 m dĺžky systému zodpovedá 0,6 m výtlačnej hlavy čerpadla.

Podľa vypočítaných údajov sa vyberie čerpadlo. Na vykurovanie v súkromných domoch sú nainštalované jednotky s mokrým rotorom – sú kompaktné, spôsobujú malý hluk. Čerpaná kvapalina slúži súčasne ako mazivo pre čerpadlo.

Výber rozdeľovacieho potrubia

Voľba rozdeľovacieho potrubia je určená počtom vetiev vo vykurovacom systéme. Napriek niektorým štrukturálnym rozdielom sú všetky kolektory celkom funkčné, preto by ste si mali vyberať podľa počtu pripojení a tvaru s prihliadnutím na umiestnenie kolektora. Ak má systém 1-2 vetvy, potom kolektor nie je potrebný – vetvu môžete vytvoriť pomocou odpalísk.

Výber filtra

V systéme musí byť pred vstupom nosiča odpadového tepla do kotla nainštalované sitko a podľa možnosti aj žumpa.

Výber bezpečnostného systému

Na prietoku za vykurovacou jednotkou na tuhé palivo je nainštalovaný tlakomer, poistný ventil a automatický odvzdušňovací ventil. Pri prehriatí chladiacej kvapaliny ventil uvoľňuje prebytočný tlak. Pred čerpadlom je nainštalovaný obtok a trojcestný ventil – nepúšťa studenú vodu do kotla, kým sa voda v kotle nezohreje na určitú teplotu – to chráni pec pred kondenzáciou a poškodením kotla.

Časté chyby pri výbere komponentov

Veľmi závažnou chybou pri inštalácii kotla na tuhé palivá je absencia expanznej nádrže. Jeho objem musí byť najmenej 10% objemu celého systému. Pri otvorenom okruhu je nádrž inštalovaná v najvyššom bode systému, s uzavretým okruhom – pred čerpadlom na spiatočke. Systém sa nesmie inštalovať bez sitka a zberača nečistôt (inštalovaných na spätnom potrubí pred čerpadlom, za expanznou nádržou). Všetky tvarovky musia mať rovnaký priemer ako vedenie. Úsek potrubia nie je možné zúžiť – to negatívne ovplyvňuje vykurovanie..

Ako prerobiť jednorúrku na dve?

Dvojrúrkový systém je v mnohých ohľadoch výrazne účinnejší. Použitie plastových článkov a tvaroviek robí konštrukčný proces jednoduchým a lacným. Úprava nebude náročná, bude si však vyžadovať obetovanie vykonaných opráv, pretože budete musieť nainštalovať a postupne vybudovať spätnú stúpačku a pripojiť k nej batérie.

Ďalšou možnosťou je nainštalovať obtoky pre spotrebiteľov najbližšie ku kotlu, aby sa znížila ich teplota a zvýšil sa prietok chladiacej kvapaliny do koncových radiátorov..

Inštalácia príslušenstva do jednorúrkového systému

Moderné jednorúrkové vykurovacie systémy často obsahujú ďalšie zariadenia, ako sú regulátory radiátorov, vyvažovacie ventily, termostatické ventily alebo guľové ventily. Toto ďalšie príslušenstvo uľahčuje úlohy, ako je vyváženie celého systému. Vďaka tomu napríklad môžete nechať klesnúť teplotu v jednej z miestností a v ostatných ju udržať stabilnú..

Za hlavnú nevýhodu jednorúrkového systému možno považovať nemožnosť regulovať vykurovanie jednotlivých radiátorov. Navyše nevýhodou je, že chladiaca kvapalina potrebuje zvýšený tlak..

Je možné nainštalovať hliníkové radiátory pre súkromný dom?

Takáto schéma pripojenia zariadení na vykurovanie miestnosti je vynikajúca v tom, že na rozdiel od tradičného systému s jedným potrubím kvapalina preniká do každej batérie s približne rovnakou teplotou. V zásade sa „jednorúrkový rozvodný systém“ považuje za medzičlánok medzi jednorúrkovým a dvojrúrkovým vykurovacím systémom..

Nevýhodou takéhoto vedenia je, že je potrebné použiť ťažké rúry vyrobené z kovu veľkého priemeru a umiestniť ich zhora pod povrch stropu, čo vôbec nezlepší kvalitu interiéru. Radiátory s takýmto systémom by mali byť lepšie namontované s liatinou alebo oceľou, ktoré vynikajú vysokou priepustnosťou. Ale môžete si tiež vybrať hliníkové radiátory pre váš domov, hlavnou vecou je správne pripojiť systém.

V skutočnosti jednorúrkový vykurovací systém domu ustupuje do minulosti, čím ustupuje oveľa dokonalejšiemu dvojrúrkovému vedeniu odkiaľkoľvek. Je nepravdepodobné, že by niekto vo svojom vlastnom predmestskom dvojposchodovom dome s dnešným drahým interiérom chcel mať anachronizmus v podobe zastaraných, nepohodlných a neúčinných vykurovacích zariadení pre obytné miestnosti..

Nakoniec o rozsahu

Aby ste sa vyhli problémom počas prevádzky, používajte za vhodných podmienok jednorúrkové vykurovacie siete:

1. “Leningradka” funguje dobre v jednoposchodových dachách a malých domoch do 150 m². Ak pravouhlosť nepresahuje 70 m², na všetky batérie stačí jeden spoločný krúžok, inak je systém rozdelený na 2 okruhy alebo je položené potrubie väčšej časti..
2. V 2-podlažnej budove môžete zostaviť gravitačnú jednorúrkovú schému otvoreného typu alebo uzavretú verziu s nižším zapojením-podľa vášho výberu. V prípade výpadkov elektrickej energie je lepšie organizovať gravitáciu a na obtok umiestniť obehové čerpadlo.
3. Gravitačný tok so zrýchľovacím potrubím, používaný v jednoposchodových budovách, sa vyznačuje zotrvačnosťou. Radiátory sa pomaly zahrievajú, voda sa kvôli nízkemu prietoku veľmi ochladzuje, kotol pracuje v extrémnom režime. Je lepšie túto schému vôbec nepoužívať, je morálne zastaraná a bez pumpy nebude fungovať normálne.
4. Neváhajte rozdeliť “Leningrad” na 2-3 samostatné podlahové slučky s optimálnym počtom batérií pre každú z nich. Nekombinujte radiátory všetkých podláh do jedného cirkulačného okruhu – posledné spotrebiče zostanú studené.
5. Jednorúrkový systém Leningrad je vhodnou možnosťou pre zariadenie autonómneho vykurovania 2-3-izbových bytov.

Majstri, ktorí dokazujú nepostrádateľnosť jednorúrkových vykurovacích systémov, sa často odvolávajú na viacpodlažné budovy postavené v Sovietskom zväze, v ktorých sa uvádza, že na stúpačke je 20 batérií. Zabúdajú však spomenúť tlak a výkon čerpadla centralizovanej siete, nedosiahnuteľný v súkromných domoch. Nepočúvajte potenciálnych špecialistov a používajte najlepšie možnosti pre systémy-dvojrúrkové, zberné alebo súvisiace.

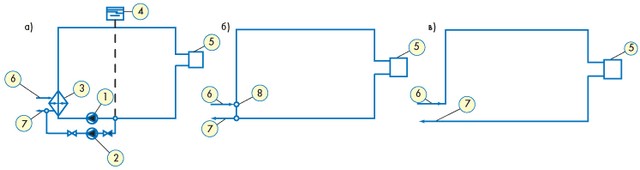

Možnosti pre schémy jednorúrkových vykurovacích zariadení

Jednorúrkové vykurovacie systémy sú rozdelené na:

• Podľa typu obehu chladiacej kvapaliny – s prirodzeným a umelým obehom.
• Zatvorené (zapečatené) a otvorené.
• Vertikálne a horizontálne.
• Horný a dolný drôt.

Systémy s prirodzeným a núteným obehom

Predtým mal plán jednorúrkových vykurovacích systémov pre súkromné ​​domy pod stropom expanznú nádobu, horúcu vodu do nej dodávali zo sporáka alebo inej vykurovacej jednotky a potom gravitačne prúdila potrubím do radiátorov. Systém bol pomerne jednoduchý a spoľahlivý a úspešne ho implementovali remeselníci počas modernizácie vykurovacieho systému pece v malých jednoposchodových domoch s dĺžkou potrubia do 30 m (a predtým mala väčšina domov rozlohu 50-70 m2) a mal tvar blízky štvorcu).

Na ohrev vody boli v peci nainštalované potrubia, ktoré slúžili ako výmenníky tepla medzi chladiacou kvapalinou a ohňom v peci. Pokrok však nezastaví a kachle nahradili uhlie, plyn a kotly na drevo. Domy začali zarastať vykurovanými kuchyňami, verandami, kúpeľňami – plocha sa začala zväčšovať, systémy sa stávali komplexnejšími a obvod prestal fungovať.

Pokrok nezastaví a moderné automatické kotly sa vyrábajú so vstavanými obehovými čerpadlami. Pre vykurovacie jednotky, ktoré je ťažké automatizovať (kotly na tuhé palivá), je čerpadlo inštalované oddelene. Hlavným dôvodom je silné prehriatie čerpadla so silným spaľovaním paliva. Systém s núteným obehom vám umožňuje implementovať najkomplexnejšie schémy vykurovania vrátane podlahového vykurovania – s prirodzenou cirkuláciou podlahové vykurovanie jednoducho nebude fungovať..

Ďalším dôvodom použitia nútenej cirkulácie chladiacej kvapaliny je zväčšenie plochy a počtu podlaží rozostavaných domov (dvojpodlažný dom alebo dom s podkrovím je lacnejší ako jednopodlažný dom rovnakej veľkosti).

Otvorený a uzavretý vykurovací systém

Predtým boli bežné systémy s prirodzenou cirkuláciou najčastejšie otvorené, hladina vody v nádrži sa zvyšovala pri prehriatí a klesala s chladením. Do nádrže bolo nainštalované odbočné potrubie na uvoľnenie prebytočného tlaku a pary do atmosféry (alebo kanalizácie) v prípade prehriatia systému.

Plne automatizované moderné kotly (poháňané plynom, vykurovacím olejom, peletami) majú malú expanznú nádrž, ktorá kompenzuje mierne zvýšenie tlaku chladiacej kvapaliny. V zásade však tlak závisí od teploty a v pracovnom kotle, keď tlak stúpne, kotol sa jednoducho vypne a tlak klesne.

Oveľa horšia je situácia v kotloch spaľujúcich uhlie, rašelinu alebo drevo – horenie v nich nemožno rýchlo zastaviť a je možné prehriatie vody. Preto pri vývoji projektu systém nevyhnutne obsahuje dostatočne veľkú expanznú nádrž, ventil na vypúšťanie pary do kanalizácie alebo do atmosféry a automatický systém doplňovania vody. Aj pri inštalácii moderných kotlov na tuhé palivá sa niekedy používa otvorený systém..

Hydraulický výpočet

Hydraulický výpočet zvyčajne vykonávajú odborníci pri navrhovaní komplexných systémov. Výpočtová kalkulačka obsahuje výpočty strát vo všetkých častiach systému v závislosti od rýchlosti chladiacej kvapaliny, rozdielu teplôt prívodu a spiatočky, drsnosti potrubí, priemeru, závitov, zúžení, prítomnosti tepelných ventilov, vyvažovacích zariadení, kohútiky, typ generátora tepla a počet radiátorov, armatúr, hustota atď. Viskozita kvapaliny. Výpočet je komplikovaný a pri inštalácii systému súkromného domu sa zvyčajne zaobídu bez neho..

Urobte si sami jednorúrkový vykurovací systém súkromného domu-hlavné uzly

Najjednoduchšou možnosťou, ako vytvoriť jednorúrkový vykurovací systém sami, je namontovať vedenie Leningradu s horizontálne položeným potrubím a nižším pripojením niekoľkých batérií. Na jeho zariadenie sa používajú nasledujúce komponenty.

Čerpadlo. Na organizáciu pohybu toku vykurovacej kvapaliny pozdĺž okruhu budete potrebovať obehové čerpadlo. Charakteristickou črtou elektrických spotrebičov tohto typu je, že majú 3 režimy prepínania rýchlosti. Preto môžete ovládať prietok chladiacej kvapaliny a podľa toho dobu zahrievania a teplotu batérií..

Potrubie kotla. Bezpečnostné predpisy vyžadujú inštaláciu núdzovej skupiny na kotol, ktorá obsahuje odvzdušňovací ventil, vypúšťací ventil a tlakomer. V systéme s núteným obehom musí byť prítomná aj expanzná nádrž s objemom asi 10% z celkového množstva vykurovacej kvapaliny..

Uzatváracie a regulačné ventily. Ak sa v Leningrade použije dlhý reťazec radiátorov, posledný z nich sa zahreje menej ako ostatné. Pripojením nastaviteľného termostatu k výstupom alebo vstupom každého z nich je možné vyrovnať teplotu všetkých výmenníkov tepla..

Výmenou automatického zariadenia za ručné kohúty ventilov môžete ušetriť peniaze (v žiadnom prípade by ste nemali používať guľové ventily). V tomto prípade sa nastavenie teploty vykonáva pomocou ručného alebo diaľkového teplomera otáčaním ručného kolesa každého ventilu..

Nie je tak často v predaji, aby ste na trhu našli škrtiace klapky, v ktorých je objem prechádzajúceho toku regulovaný otáčaním ventilu. Mnoho z týchto zariadení má 10-stupňový krokový spínač, ktorý umožňuje fixovať objem tepelného média pretekajúceho batériami..

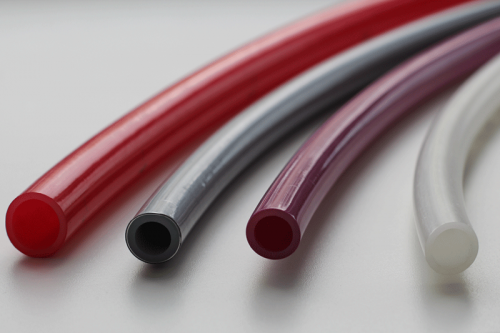

Potrubie. Najlepším a najľahším spôsobom je položiť vykurovací okruh von z polypropylénu. Za týmto účelom vezmite rúrku 32 alebo 40 mm so sklenenou alebo hliníkovou výstužou. Na vytváranie ohybov sa používajú odpaliská s prechodom na priemer 20 (25) mm a batérie sú tiež spojené so segmentmi rovnakých rúrok 20 (25) mm..

Jednorúrkový vykurovací systém je možné vyrobiť ručne a z obľúbených kovoplastových rúrok. Stojí však za zmienku, že na ich inštaláciu krimpovaním budete musieť použiť špeciálne krimpovacie ručné alebo elektrické náradie, drahé armatúry. Výsledkom budú vyššie náklady ako pri použití polypropylénu..

Na inštaláciu polypropylénového potrubia budete potrebovať spájkovačku a zručnosti v práci s týmto nástrojom. Zariadenie si možno požičať a skúsenosti s spájkovaním môžete získať školením o odrezkoch rúrok.

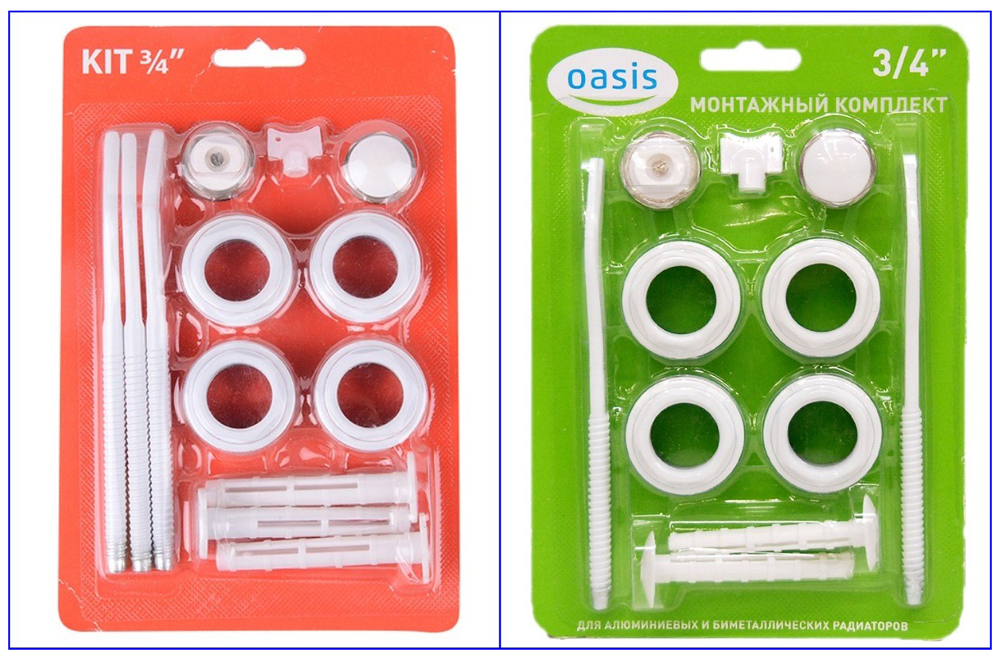

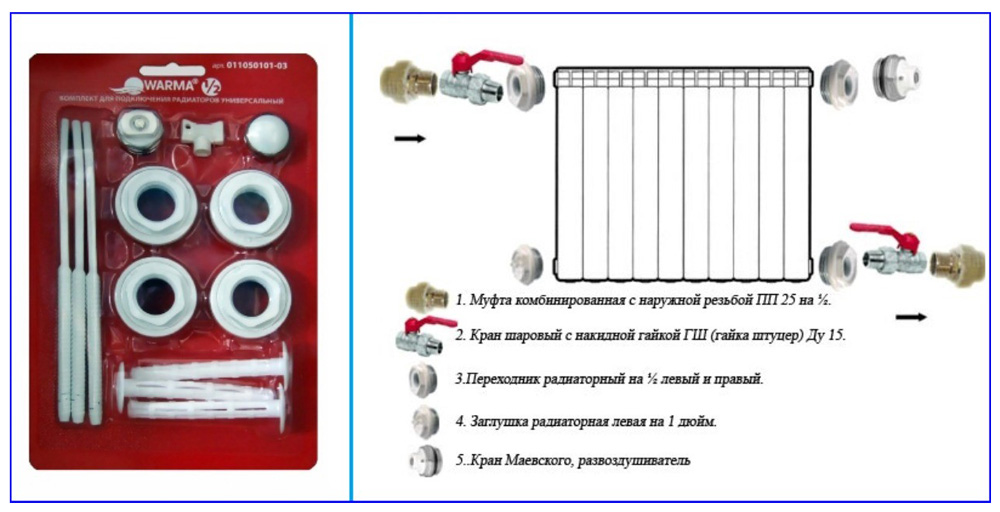

Montážne sady. K Leningradu môžete pripojiť akýkoľvek typ radiátorov – hliníkový, bimetalový, oceľový. Na zjednodušenie práce kupujú hotovú inštalačnú súpravu s prechodovými závitovými spojkami (objímky) na pripojenie uzatváracích a regulačných ventilov.

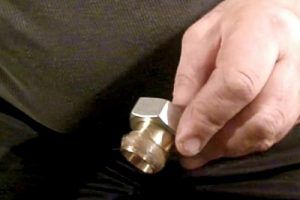

Súprava spravidla obsahuje Mayevského žeriav, zástrčku, niektorí výrobcovia pridávajú háčiky s hmoždinkami na zavesenie batérií.

Jednorúrkové vykurovanie v súkromnom dome je jednou z najjednoduchších a rozpočtových možností organizovania vykurovania priestorov, ktoré je pre ostatných jednoduchšie zostaviť vlastnými rukami. Z dlhodobého hľadiska je však takáto schéma iracionálna kvôli nízkej energetickej účinnosti a je v tomto parametri výrazne nižšia ako dvojrúrkové vedenie najčastejšie používané v jednotlivých domoch..

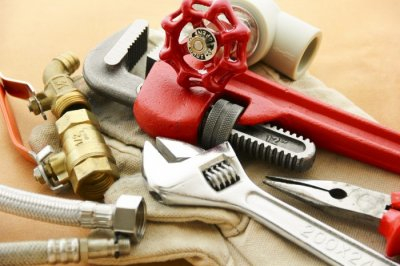

Aké nástroje a spotrebný materiál budú potrebné

Nástroje:

• Brúska s reznými kotúčmi.
• Elektrická vŕtačka, príklepová vŕtačka, skrutkovač.
• Nastaviteľné kľúče.
• Súbor.
• Zvárací stroj na polypropylénové rúry.

Spotrebný materiál pre vykurovací systém:

• Radiátory a inštalačné sady (zátky, Mayevského žeriav, žeriavy, americké ženy, termické ventily, tesnenia), konzoly.

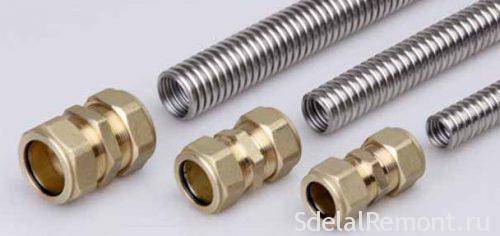

• Rúry, T -kusy, ohyby, spojovacie prvky.
• Čerpadlo, trojcestný ventil, kohútiky, nádrž, filter, jímka, manometer, poistný ventil, automatický odvzdušňovač.

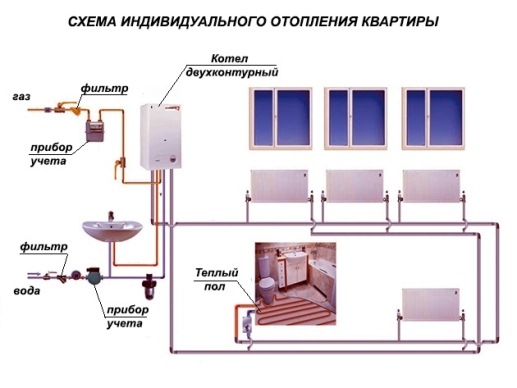

Príprava náčrtu alebo schémy

Pri inštalácii aj najjednoduchšieho vykurovacieho systému je potrebné nakresliť výkres alebo schému s presným uvedením všetkých rozmerov, zariadení, tvaroviek a komponentov potrubia kotla. Bez diagramu nie je možné presne vypočítať množstvo materiálov a zabezpečiť všetky vlastnosti systému.

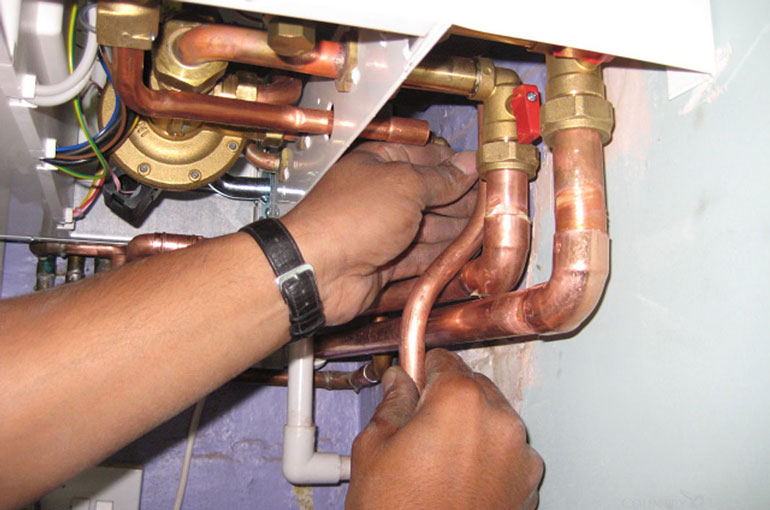

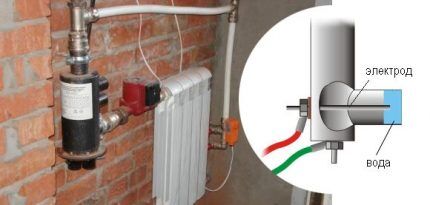

Inštalácia kotla

Inštaláciu plynového kotla môže vykonať iba špecializovaná organizácia, ktorá má povolenie. Inštaláciu ďalších kotlov, vrátane kotlov na tuhé palivá, je možné vykonať pre súkromný dom vlastnými rukami.

Plynové a elektrické kotly sú často montované na stenu. Pre plynový kotol v mieste inštalácie je potrebný komín – obyčajný alebo koaxiálny (vodorovne vedený cez stenu). Všetky ostatné vykurovacie jednotky potrebujú zvislé komíny.

V kuchyni je možné inštalovať vykurovacie jednotky s výkonom do 60 kW, pre výkonnejšie generátory tepla sú potrebné kotolne. Elektrické a plynové kotly majú vstavané expanzné nádoby, všetku automatizáciu a čerpadlá a ich inštalácia v kuchyni nespôsobuje problémy.

Ale jednotky na tuhé palivá a kvapalné palivá so všetkým potrubím a palivom zaberajú veľa miesta, spôsobujú problémy pri čistení (a často prášia alebo posypávajú kuchyňu). Preto, ak je to možné, vždy stojí za to ich vziať do samostatnej kotolne, zabezpečiť dostatočné prúdenie vzduchu, nainštalovať komín.

Minimálne vzdialenosti od kotla k stenám, nábytku a inému zariadeniu sú spravidla uvedené v pokynoch. Ak v pokynoch nie sú žiadne informácie, mali by ste dodržať nasledujúce požiadavky:

• Na prednej strane kotla musí byť priechod najmenej 1 m.
• Bočný alebo zadný priechod – 0,7 m; ak je potrebná údržba jednotky – najmenej 1,5 m.
• Vzdialenosť k nábytku alebo najbližšiemu vybaveniu – 0,7 m.
• Vzdialenosť medzi dvoma kotlami – 1 m, pri umiestnení oproti – najmenej 2 m.

Keď je kotol pripojený k systému s prirodzenou cirkuláciou chladiacej kvapaliny, úroveň spätného pripojenia musí byť pod úrovňou radiátorov v prvom poschodí..

Na potrubie kotlov je potrebné použiť kovové rúry..

Inštalácia bezpečnostnej skrinky

Bezpečnostná jednotka je inštalovaná za kotol a obsahuje tlakomer, poistný ventil a automatický odvzdušňovací ventil. Kotly na tuhé palivá (okrem peletových) nemožno rýchlo uhasiť a môže nastať situácia s prehriatím, odparovaním vody vo výmenníku tepla a prudkým zvýšením tlaku – ventil v tejto situácii uvoľní tlak. Ak sa v chladiacej kvapaline nahromadí vzduch, odvzdušňovací ventil automaticky uvoľní zozbieraný vzduch zo systému.

Je žiaduce, aby bol prebytočný tlak vypúšťaný do atmosféry – vodnú paru zmiešanú s vriacou vodou nemožno vypúšťať do modernej plastovej kanalizácie, komína, všeobecného ventilačného boxu – plast nie je určený na také teploty, v komíne alebo boxe bude para rýchlo kondenzuje na stenách a postupne zničí potrubie alebo škatuľu.

Je prísne zakázané inštalovať kohútik medzi generátorom tepla a bezpečnostnou jednotkou..

Inštalácia expanznej nádrže

Ak kotol neobsahuje nádrž, musí byť nainštalovaný bezchybne. Objem expanznej nádrže musí byť najmenej 10% z množstva chladiacej kvapaliny. V dnešnej dobe je stále obľúbenejšie pripojiť membránovú expanznú nádrž, ktorá umožňuje efektívne vyhladiť tlakové rázy v systéme..

Expanzná nádrž je inštalovaná s gravitačným otvoreným vykurovacím okruhom, je inštalovaná nad najvyšším bodom systému – pod stropom druhého poschodia a dokonca aj v podkroví. V schémach s núteným obehom chladiacej kvapaliny je nádrž inštalovaná pred čerpadlo, ventil, filter a jímku.

Pripojenie vykurovacieho systému k systému dodávky studenej vody

Pri prehriatí a vypúšťaní pary alebo z nevysvetlených dôvodov môže tlak v systéme časom klesnúť. Za týmto účelom je prívod vody z prívodu vody vyrezaný do systému pred expanznou nádržou. Je nainštalovaný kohútik alebo špeciálny ventil, ktorý automaticky napája systém pri poklese tlaku.

Označenie miest na kladenie potrubí

Miesta kladenia rúrok sú vopred označené pomocou ceruzky a pravítka. Odporúča sa položiť potrubia v otvorených aj uzavretých vykurovacích systémoch s miernym sklonom 5 mm na m – v prípade poruchy čerpadla.

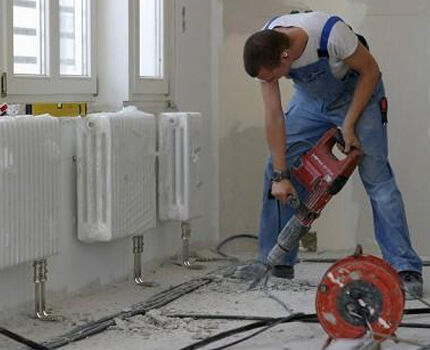

Vŕtanie otvorov pre upevňovacie prvky a rúry

Vŕtanie otvorov na upevnenie rúrok nie je obzvlášť ťažké. Pri pokladaní potrubí cez steny vložte do steny objímku väčšieho priemeru (a otvory uzatvorte ozdobnými prekrytiami).

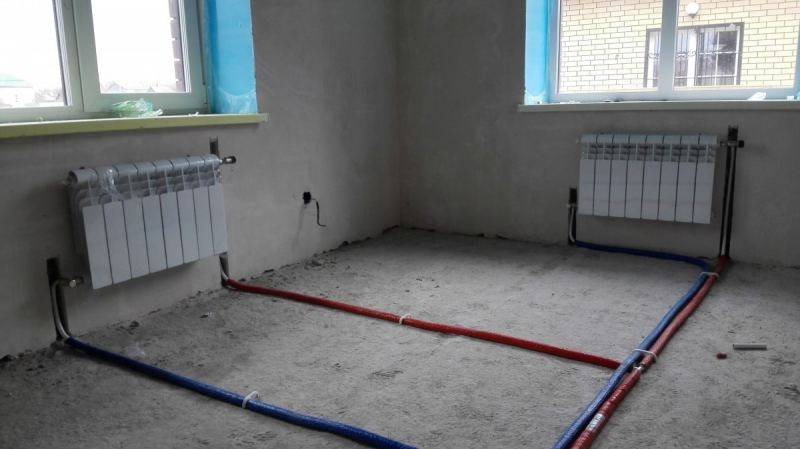

Pokladanie diaľnic

Pri kladení vedení je potrebné mať na pamäti, že horné vedenie (keď sú potrubia umiestnené na vrchu radiátorov) znižuje účinnosť radiátorov o 50%. Hlavné potrubia musia byť pevne pripevnené v špeciálnych sponách umiestnených každých 0,5-0,7 m.

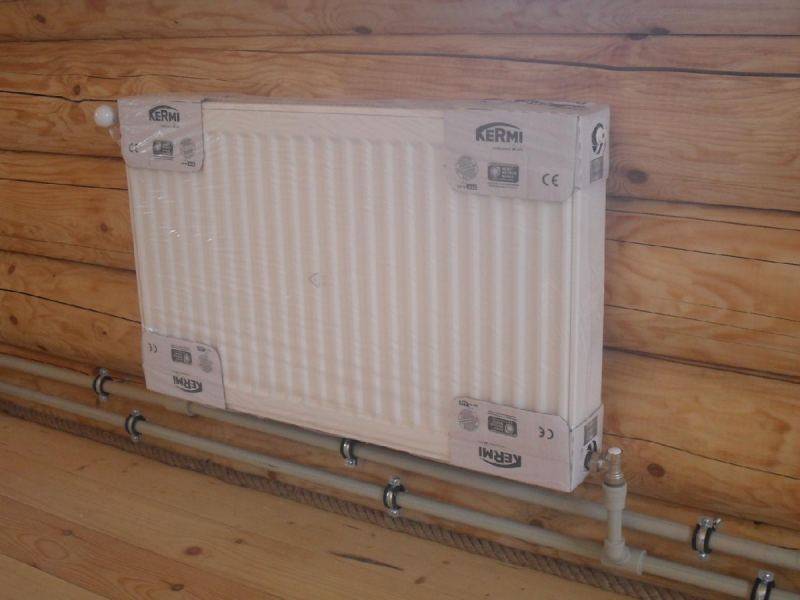

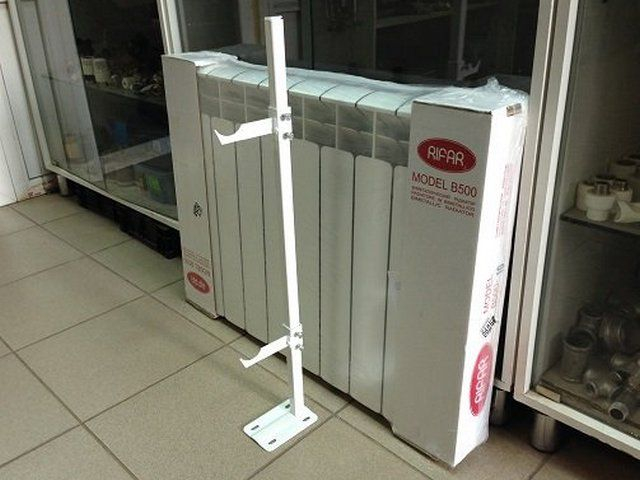

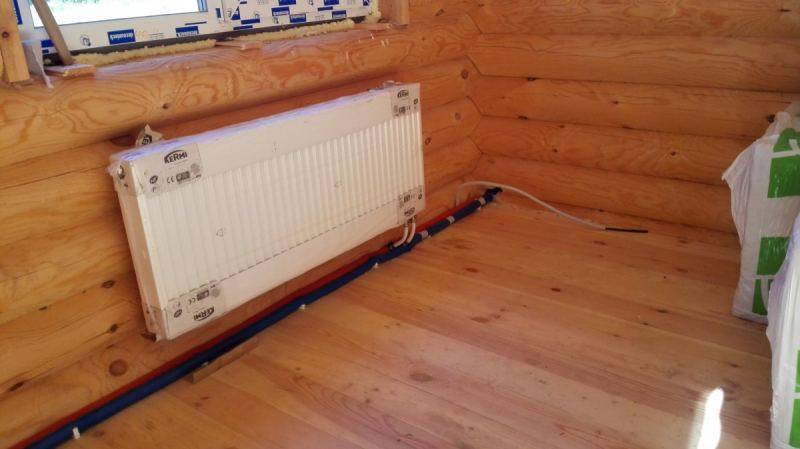

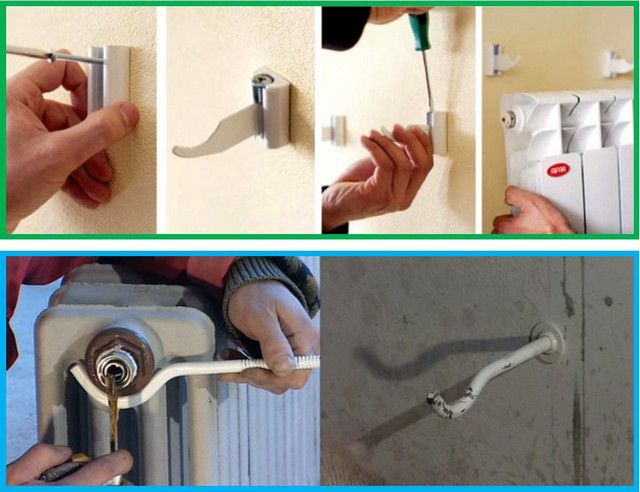

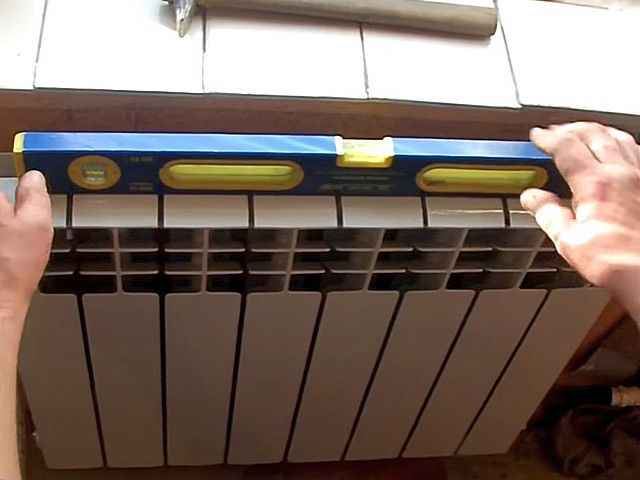

Rozloženie miest inštalácie a montáž radiátorov

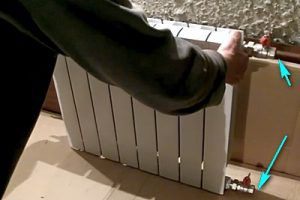

Miesta inštalácie radiátorov sú označené ako prvé. Radiátory sú spravidla inštalované na miestach s najväčšími tepelnými stratami – v blízkosti vonkajších stien, do výklenkov parapetu. Vzdialenosť batérie od podlahy musí byť najmenej 200 mm, od okenného parapetu – 100 – 150 mm, inak nedôjde k prenosu tepla prúdením. Z rovnakého dôvodu je nežiaduce zatvárať radiátory obrazovkami, najmä hluchými – prenos tepla z vykurovacích batérií sa zníži na nulu..

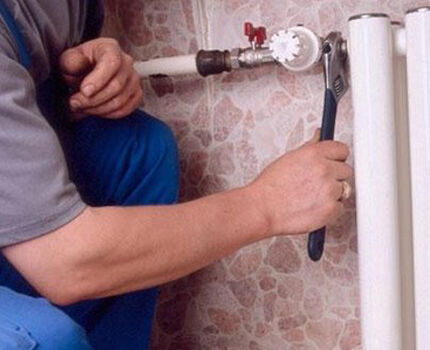

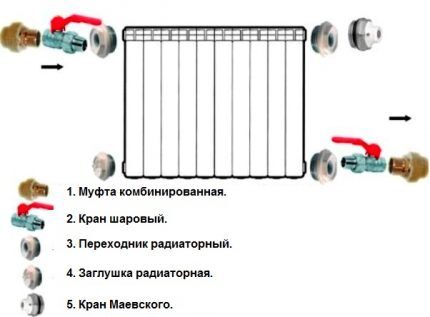

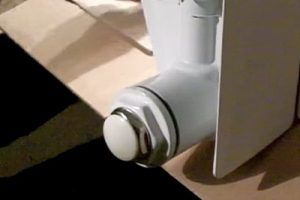

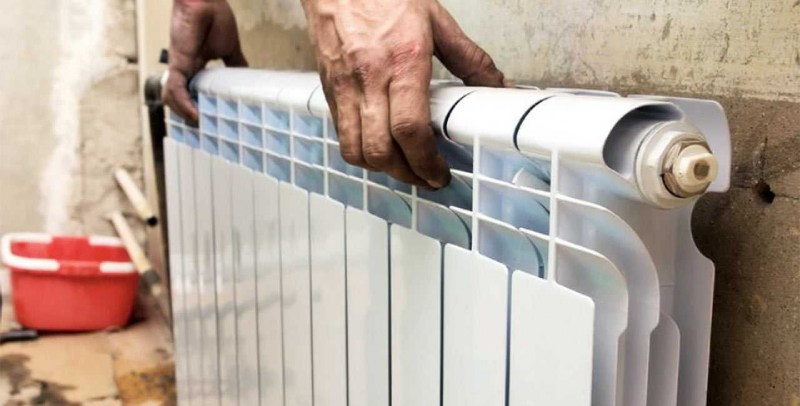

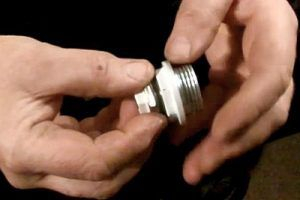

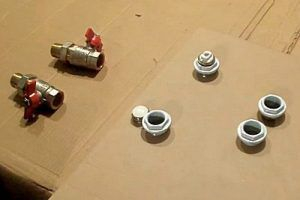

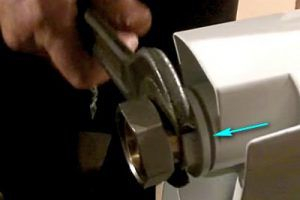

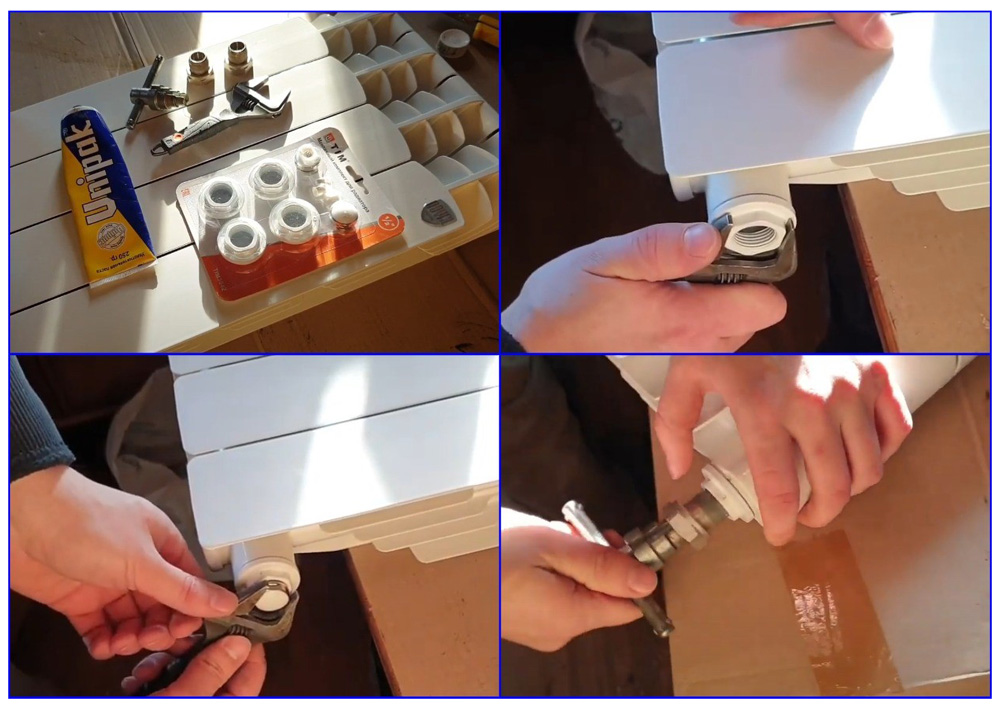

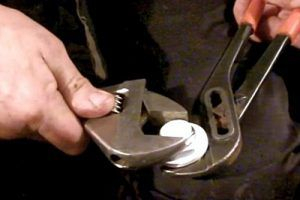

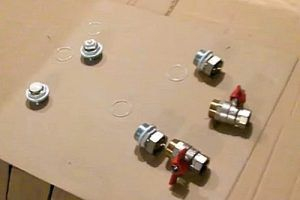

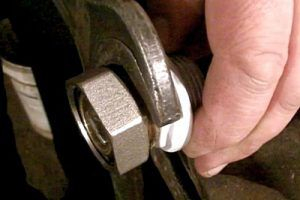

Inštalácia radiátorov, kohútikov Mayevsky, ohybov a zástrčiek

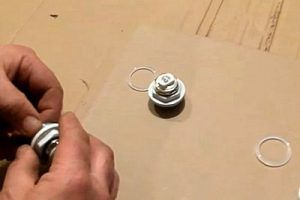

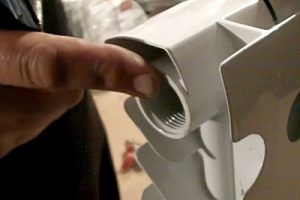

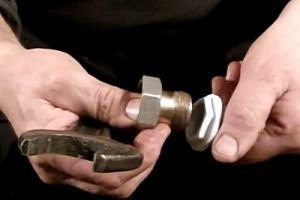

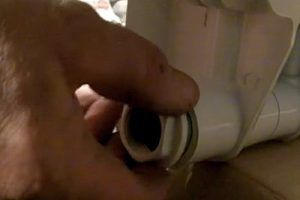

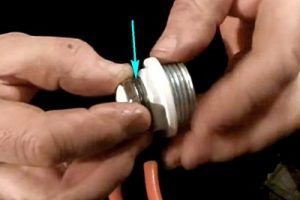

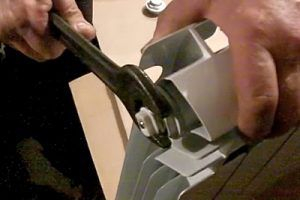

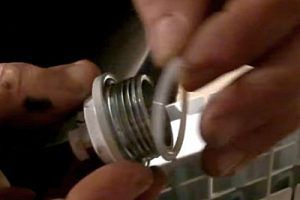

Pred inštaláciou chladiča sú do neho zaskrutkované štyri zátky, sú nainštalované kohútiky na vstupe a výstupe (alebo kohútik a termostatický ventil), do jednej z horných zátok je nainštalovaný kohútik Mayevsky. Všetky zátky sú vybavené tesnením. Ak je to potrebné, pomocou špeciálneho nástroja skrútte požadovaný počet častí chladiča dohromady (nezabudnite na tesnenia!). Ak je počet sekcií v radiátore viac ako 12, stojí za to namontovať ich na 3 konzoly.

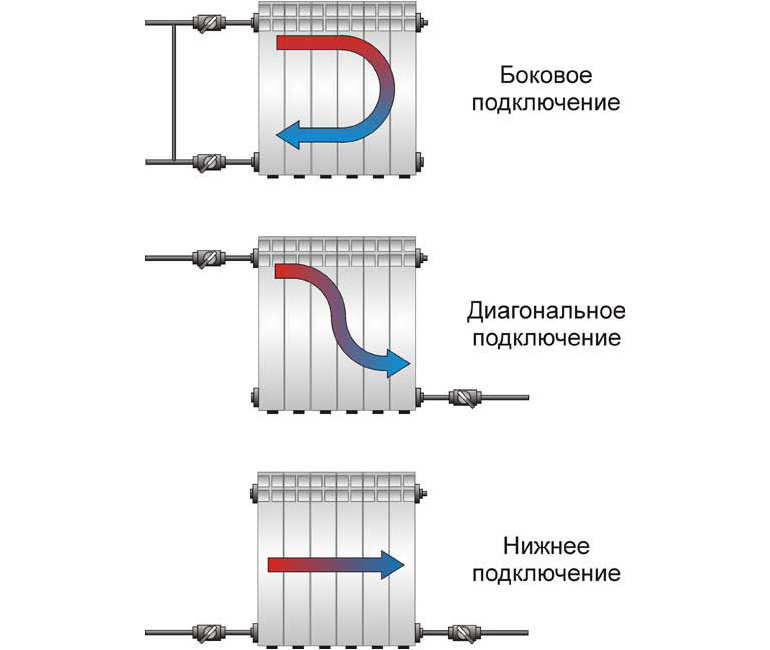

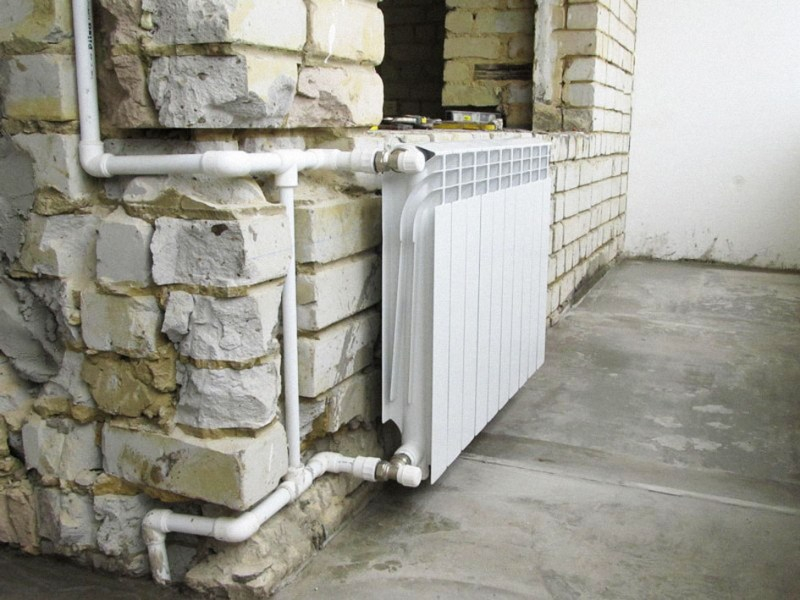

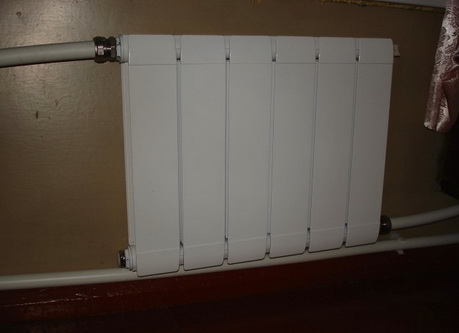

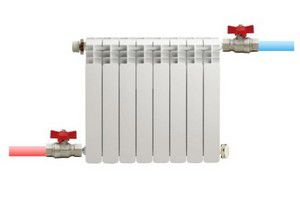

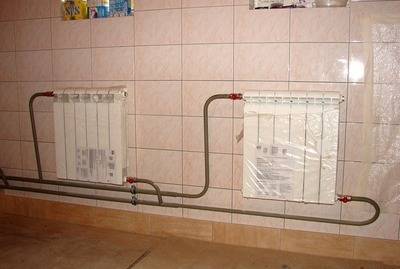

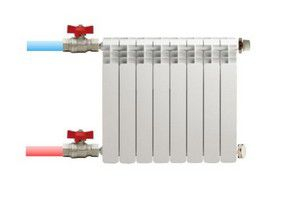

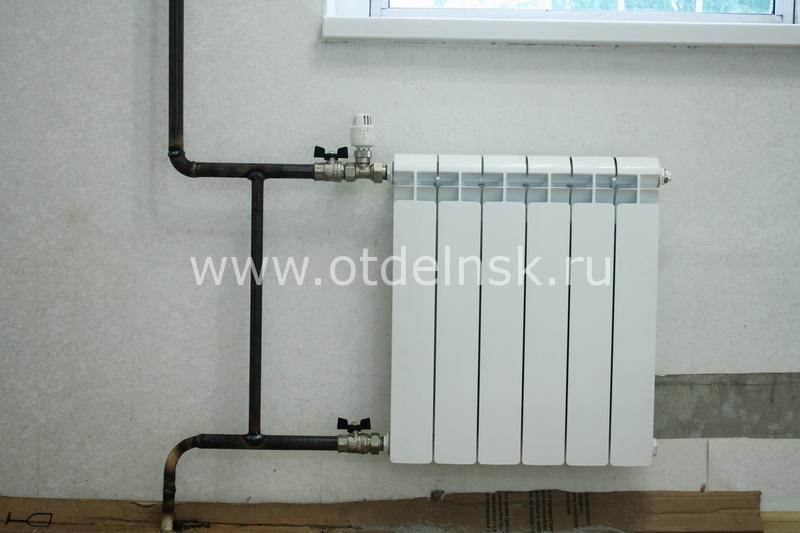

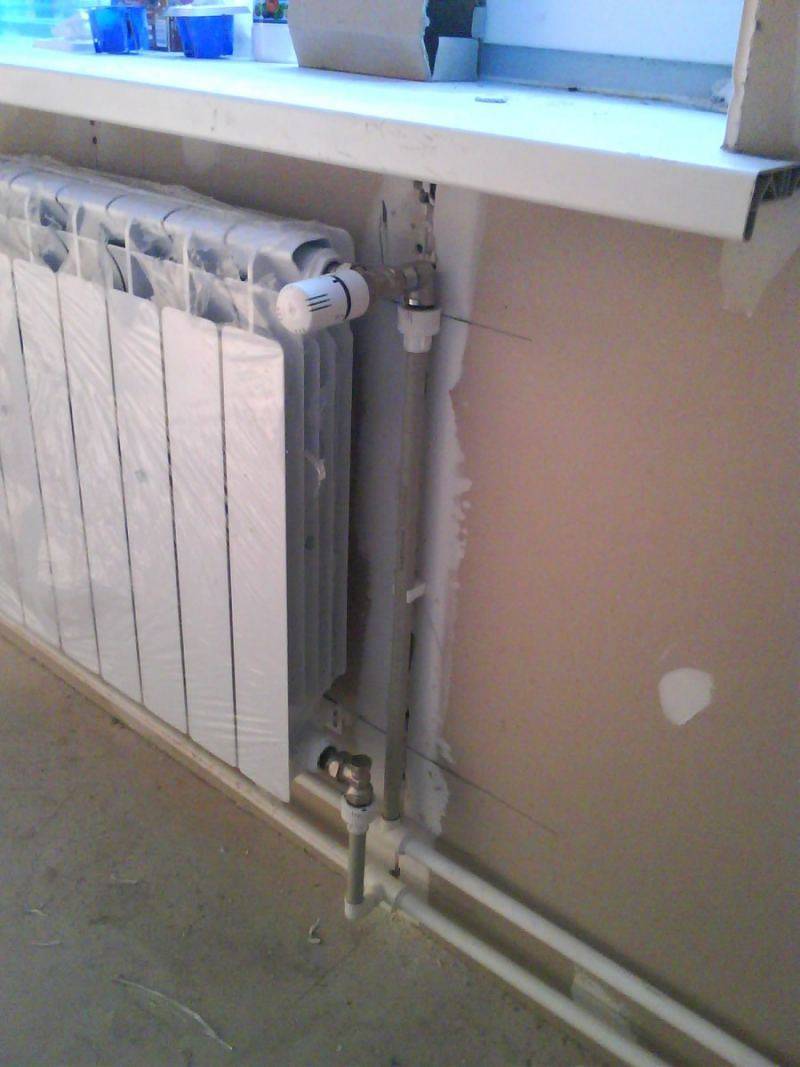

Ako pripojiť radiátory k hlavnému potrubiu

Existujú tri spôsoby pripojenia radiátorov:

• Diagonálne.

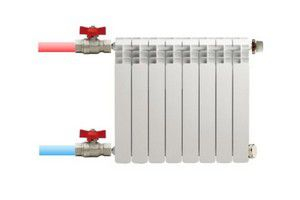

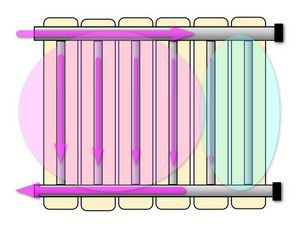

• Bočné jednostranné.
• Dolný (alebo horný) bočný obojstranný.
• Spodná časť (v prítomnosti spodných rúrok alebo spodnej spojovacej jednotky – spravidla s panelovými radiátormi).

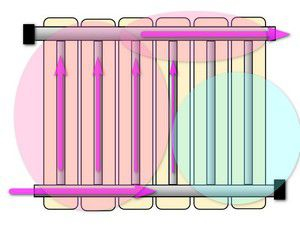

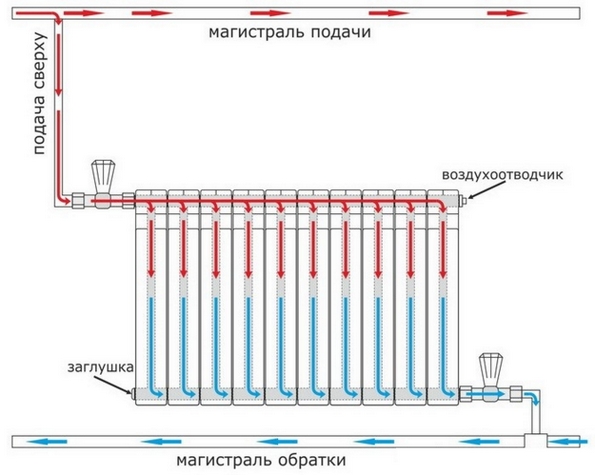

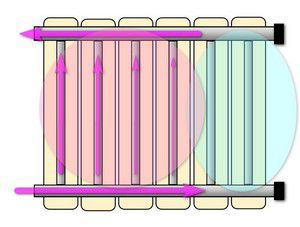

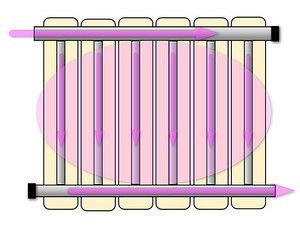

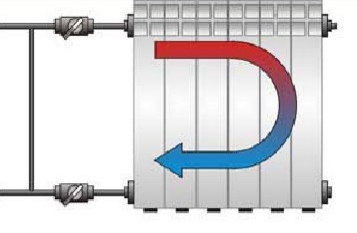

Najúčinnejším spôsobom je uhlopriečka, ktorá vám umožní využiť celý povrch batérie. Najefektívnejší je horný bočný obojstranný.

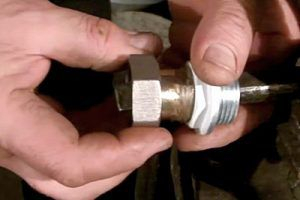

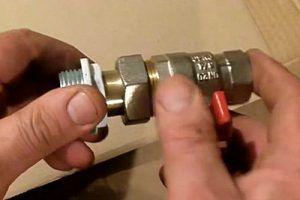

Na pripojenie radiátorov k kohútikom alebo termálnym ventilom sa naskrutkuje americká prevlečná matica MPH a vetva sa spájkuje a potom spájkuje do systému. Pripojenie k hlavnej alebo stúpačke sa musí vykonať pomocou odpalísk – radiátor je zapojený paralelne k hlavnej alebo stúpačke, inak nie je možné regulovať teplotu každej batérie. Teraz vyrábajú žeriavy, kombinované do jedného celku s americkým, MRV, niekedy s ohybom.

Prirodzený alebo nútený pohyb vody

Možnosti pripojenia batérie závisia od toho, aký druh pohybu vody alebo nemrznúcej zmesi sa má použiť na fungovanie systému. Existujú iba 2 možnosti: prirodzený obeh a nútený.

Prvá možnosť zahŕňa použitie fyzikálnych zákonov bez nákupu a inštalácie ďalších zariadení. Vhodné, keď voda funguje ako chladivo. Akýkoľvek nemrznúci prostriedok bude v systéme cirkulovať horšie..

Systém pozostáva z kotla, ktorý ohrieva vodu, expanznej nádrže, prívodného a vratného potrubia, batérií. Keď sa voda zahrieva, expanduje a začína sa pohybovať po stúpačke, pričom postupne navštevuje nainštalované radiátory. Ochladená voda zo systému ide gravitáciou späť do kotla..

Pri tomto type obehu je horizontálne potrubie inštalované s miernym sklonom v smere pohybu chladiacej kvapaliny. Tento systém je samoregulačný, pretože v závislosti od teploty vody sa mení aj jej množstvo. Cirkulačná hlava sa zvyšuje, čo umožňuje vode rovnomerne ohriať miestnosť.

Pri prirodzenej cirkulácii sa používajú dvojrúrkové a jednorúrkové schémy s horným zapojením, dvojrúrkové so spodným. Takéto metódy pripojenia radiátorov k vykurovaciemu systému je výhodné použiť pre malé miestnosti..

Je dôležité vybaviť batérie vetracími otvormi na odstránenie prebytočného vzduchu alebo nainštalovať automatické vetracie otvory na stúpačkách. Kotol je najlepšie umiestniť do suterénu tak, aby bol nižší ako vo vykurovanej miestnosti..

Schémy pripojenia radiátorov s prirodzenou cirkuláciou chladiacej kvapaliny by mali zabezpečiť mierny sklon v smere pohybu vody

Pri domoch s rozlohou 100 m 2 a viac bude potrebné zmeniť cirkulačný systém chladiacej kvapaliny. V tomto prípade budete potrebovať špeciálne zariadenie, ktoré stimuluje pohyb vody alebo nemrznúcej zmesi potrubím. Ide o inštaláciu obehového čerpadla. Jeho kapacita závisí od plochy vykurovanej miestnosti..

Čerpadlo je inštalované na prívodnom alebo vratnom potrubí. Na odstránenie prebytočného vzduchu zo systému je potrebné nainštalovať automatické odtoky v najvyššom bode potrubia alebo použiť batérie s Mayevským kohútikmi na manuálne odvzdušnenie.

Použitie čerpadla na nútený obeh umožňuje použitie nemrznúcej zmesi ako nosiča tepla. V takom prípade musíte nainštalovať expanznú nádobu uzavretého typu, aby výpary nepoškodili zdravie obyvateľov domu.

Cirkulačné čerpadlo sa používa v dvoj a jednorúrkových schémach s horizontálnym a vertikálnym systémom na pripojenie vykurovacích zariadení.

Štart systému

Pred zapnutím generátora tepla je potrebné systém naplniť vodou a skontrolovať tesnosť a až potom zapnúť kotol.

Expanzná nádoba

Pripojenie nádrže k polypropylénu

Video – inštalácia čerpadla

Video pri štarte systému

Bežné chyby v dizajne

Najzávažnejšou konštrukčnou chybou je pokus prispôsobiť jednorúrkový vykurovací systém na vykurovanie veľkého domu (100 m² alebo viac) s zavesením veľkého počtu radiátorov na jednu vetvu systému..

Rovnako závažnou chybou je podcenenie alebo výrazné nadhodnotenie výkonu kotla. Vysoký výkon povedie k zníženiu účinnosti a vysokej spotrebe paliva, podceňovaniu – chladu v dome. Výkon kotla je často nedostatočný, ak sa kotol používa na ohrev vody a požadovaný výkon sa neberie do úvahy pri výpočte požadovaného výkonu kotla..

Ďalšou chybou je pripojenie radiátorov pomocou rohov (kohútikov), nie odpalísk, a absencia prepojky pri pripájaní chladiča. V takom prípade nie je možné regulovať teplotu v každej miestnosti; ak jeden radiátor zlyhá, budete musieť celý systém úplne vypnúť.

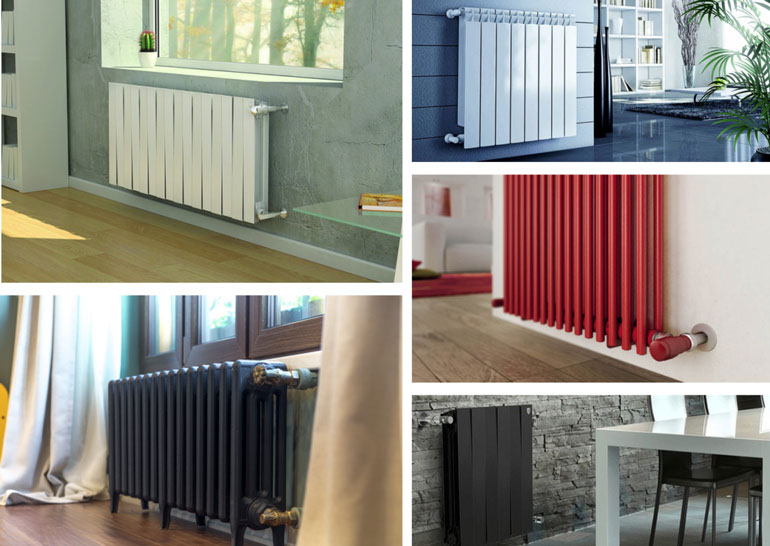

Ako si vybrať radiátory

Celý rad radiátorov je redukovaný na 4 typy:

• Liatina (moderná) – bežná a dekoratívna. Dlho sa zahrievajú a dlho vydávajú teplo. Dlhotrvajúci. Ťažkú, dosť nákladnú inštaláciu vykonávajú iba dvaja ľudia. Dekoratívne dovážané výrobky sú prehnane drahé. V súkromnom dome je použitie takýchto radiátorov odôvodnené iba pri použití krásnych dekoratívnych modelov. Takzvaná „večnosť“ liatiny je rozbitá krehkosťou tesnení križovatiek – môže sa ukázať, že o niekoľko rokov budú musieť byť radiátory vytriedené;
• Hliník. Zahrejte sa rýchlo a rýchlo vydávajte teplo;
• Bimetalické – hliníkové prvky sú navlečené na silných oceľových rúrach. Najlepšia voľba pre radiátory, prakticky neexistujú žiadne nevýhody, ale je to drahá možnosť;
• Oceľové tenkostenné radiátory. Najlacnejšie a najbežnejšie. Skorodované, slabo odolné voči vysokému tlaku vo výškových budovách.

Radiátory sú tiež konštrukčne rozdelené na sekčné, panelové a registre. Panelové radiátory sú navrhnuté pre tlaky do 0,6 MPa. Plus panelových radiátorov je, že súprava obsahuje upevňovacie prvky, zátky, Mayevského kohútik a všetky tieto diely bude potrebné kúpiť samostatne pre sekčný radiátor. Registre – oceľové batérie z kovových rúrok bez radiátorov.

Zariadenie je objemné, vyžaduje veľké množstvo chladiacej kvapaliny a nie je príliš účinné. Dekoratívne vlastnosti rúrkových registrov neumožňujú ich inštaláciu do domov a bytov..

V praxi výber radiátorov v súkromnom dome závisí od vašich finančných možností a vizuálnych preferencií. Najlacnejšie oceľové radiátory budú voľne stáť 15-20 rokov alebo viac, potom v prípade netesnosti môžete vymeniť alebo jednoducho vyhodiť jednu časť a znova spájkovať rúry a používať radiátory ďalej.

V bytových domoch by nemali byť inštalované panelové radiátory a nemali by byť inštalované tenkostenné oceľové radiátory-iba ak ste si istí, že vydržia tlak až 16 atmosfér (to je maximum, pracovný tlak vo výškových budovách áno neprekročí 1,0 MPa = 10 atmosfér).

Ako vypočítať počet sekcií a tvaroviek chladiča?

Tradičné rady – 100 W na 1 m² priestoru s jednou vonkajšou stenou a jedným oknom, 120 W na 1 m² priestoru s dvoma vonkajšími stenami a jedným oknom 130 W na 1 m² priestoru s dvoma vonkajšími stenami a dvoma oknami.

Uvažuje sa požadované množstvo tepla, prijatý výkon sa zvýši o 20% (vynásobený 1,2) a získa sa požadovaný výkon vykurovacej jednotky. Rozdeľte výkon výkonom jednej sekcie chladiča a získajte počet sekcií. Ak žijete na severe Ruskej federácie, stojí za to zvýšiť počet sekcií a výkon kotla o ďalších 20 percent..

Tieto výpočty sú však správne, keď je teplota vstupujúceho tepelného nosiča 90 ° C a teplota odchádzajúceho 70 ° C. V skutočnosti také teploty neexistujú ani v súkromných domoch, ani v bytových domoch. Maximálna teplota chladiacej kvapaliny v prívodnom potrubí spravidla nepresahuje 60-70 ° C. Pre normálny prenos tepla je potrebné zvýšiť počet sekcií jeden a pol krát. Navyše, vzhľadom na zvláštnosti jednorúrkového systému a vzhľadom na pokles teploty v každom nasledujúcom radiátore sa počet sekcií zvyšuje o 10%..

Presnejší spôsob je vypočítať tepelné straty stenami, oknami, strechou, podlahou v závislosti od materiálov stien, izolácie a typu okien. Metóda je presnejšia, ale pracná, používajú ju predovšetkým dizajnéri.

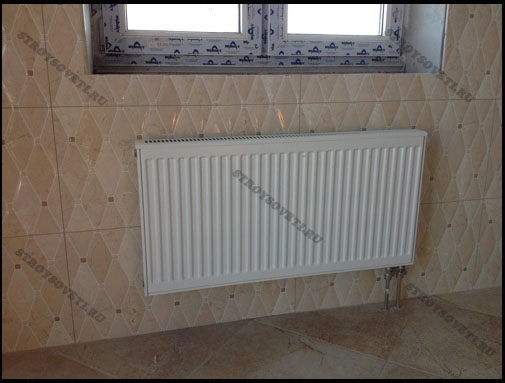

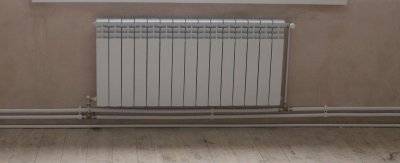

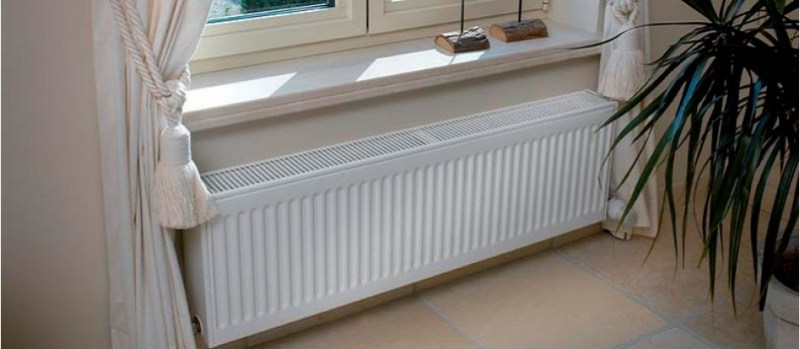

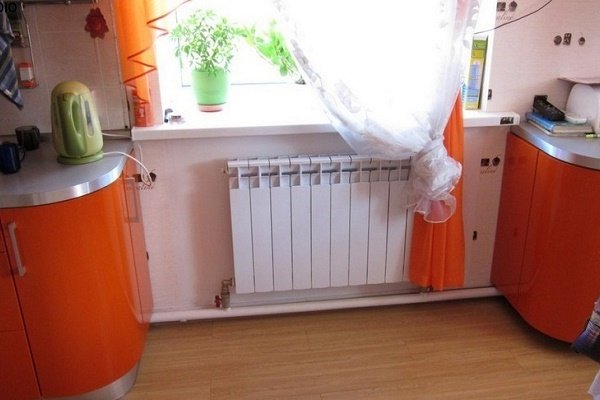

Kde nainštalovať chladič?

Správne pripojenie vykurovacích radiátorov vám umožní získať okrem priameho vykurovania aj ochrannú funkciu. To znamená, že stúpajúce teplé prúdy tvoria pás, ktorý zabraňuje vstupu studených prúdov do miestnosti. Pri vytváraní tohto efektu vás nebude vôbec zaujímať spôsob pripojenia radiátora. Práve v súvislosti s touto funkciou sú zariadenia najčastejšie inštalované pod okennými otvormi..

Aby ste zaistili najlepšiu ochranu tohto druhu, mali by ste pred inštaláciou radiátorov určiť správne miesto inštalácie. Rozmýšľanie vopred nebude zbytočné, pretože potom nemôžeš nič zmeniť.

Nebude nadbytočné nielen určiť polohu, ale aj typ umiestnenia, pretože to sa bude hodiť pri ďalšom plánovaní inštalácie vykurovacích batérií.

Pri umiestňovaní predmetov a povrchov je potrebné dodržať niekoľko základných pravidiel:

1. Vzdialenosť od okenného parapetu k batérii nie je menšia ako 10 centimetrov;

2. Vzdialenosť od podlahy k batérii nie je menšia ako 12 centimetrov;

3. Vzdialenosť od steny k batérii nie je menšia ako 2 centimetre.

Vykurovacie radiátory: správne sa pripájame

Bez ohľadu na zvolený typ radiátorov a pre nich vhodnú schému zapojenia je dôležité všetko správne vypočítať a namontovať.

V každom konkrétnom prípade bude optimálny jeho vlastný systém. Pri drahých domoch veľkej oblasti je vhodné kontaktovať špecialistov, ktorí môžu ponúknuť optimálny projekt. Nie je to otázka, na ktorej by ste mali šetriť..

Aby bolo možné správne nainštalovať a pripojiť vykurovacie zariadenia v komplexnej schéme návrhu, je lepšie využiť služby profesionálov

Pre malé obytné domy si môžete nezávisle vybrať vhodnú schému a nainštalovať vykurovacie zariadenia. Je nevyhnutné vziať do úvahy zvláštnosti vášho domova, pravidlá pre inštaláciu batérií a vhodnosť použitia konkrétnej schémy.

Pri inštalácii radiátorov nesmieme zabúdať, že typ materiálu pre samotnú batériu a potrubia musí byť rovnaký. Plastové rúry pripojené k liatinovým vykurovacím zariadeniam prinesú veľa problémov a zničia vykurovací systém.

Pri vlastnej inštalácii vykurovacích batérií by ste nemali zabúdať na inštaláciu guľových ventilov na odvádzanie vzduchu a regulátora na vstupe

Majstrovská trieda. Príklad inštalácie vykurovacieho radiátora vlastnými rukami

Pri pripájaní batérie k vykurovaciemu systému zvážte algoritmus akcií.

Krok 1. Najprv pripravte a zmontujte samotný vykurovací radiátor. Vyčistite všetky závitové otvory z výrobného tuku, na ktorý môžete použiť špeciálny čistiaci prostriedok a kefu.

Príprava chladiča

Krok 2. Po dokončení odstráňte zvyšný čistiaci prostriedok papierovou utierkou. Je dôležité, aby boli otvory čo najčistejšie a najsuchšie..

Otvor sa utrie do sucha

Krok 3. Nainštalujte adaptéry (v našom prípade sú to ½ a ¾ palca).

Adaptér

Krok 4. Nainštalujte „americký“ z kohútika na adaptér, ktorý ste nainštalovali vopred. Na uťahovanie použite špeciálny kľúč pre „americké ženy“. V dôsledku toho vybavíte pár otvorov – vstup a výstup (v príklade sú umiestnené diagonálne).

Je nainštalovaný „americký“ Kľúč pre „americký“ Kľúč sa používa pre „americký“

Krok 5. Nainštalujte zátky na nepotrebné otvory, ktoré je potrebné uzavrieť.

Krok 6. Pripravte stopky (to sú špeciálne tenké rúrky), nakrájajte ich. Odstráňte vnútorné skosenie na driekoch. Potom nahmatajte vnútorné časti – je dôležité, aby ste tam necítili otrepy..

Krok 7. Nasuňte maticu, mosadznú vložku a gumičku na trubicu (v uvedenom poradí). Potom trubicu roztiahnite pomocou špeciálneho nástroja a zatlačte ju dovnútra, kým sa nezastaví. Po expanzii trubica už nebude schopná vyskočiť zo svojho miesta pod vplyvom tlaku počas prevádzky vykurovacieho systému.

Krok 8. Posuňte elastické a ostatné časti na predĺžený okraj, pripevnite adaptér.

Krok 9. Označte miesto, kde bude radiátor inštalovaný na stenu v súlade s požiadavkami popísanými vyššie. Najprv určte stred okenného parapetu, zmerajte 10 cm – držiaky batérie budú umiestnené presne na tejto úrovni.

Krok 10. Nakreslite čiaru pre inštaláciu držiakov rovnobežne s okenným parapetom vo vzdialenosti 10 cm. Samotné držiaky budú pripevnené k hmoždinkám.

Krok 11. Ďalší držiak bude umiestnený 12 cm od povrchu podlahy pozdĺž zvislej stredovej čiary.

Krok 12. Nainštalujte batériu na držiaky a vyrovnajte ju.

Inštalácia vykurovacích radiátorov

Poznámka! V prípade potreby môžete držiaky batérie mierne upraviť..

Krok 13. Označte na stene miesta, kde budú umiestnené drážky (v našom prípade budú potrubia položené vo vnútri steny). Vykonajte to na všetkých miestach, kde budú potrubia pripojené k radiátoru..

Krok 14. Vykonajte uzatvorenie predtým označených oblastí. Vyberte batériu, aby ste uľahčili prácu.

Krok 15. Pripravte hadičku. Vytvorte značku, pozdĺž ktorej budú rezané, ako je znázornené na obrázku nižšie.

Príprava potrubí na pripojenie chladiča

Krok 16. Pripojte batériu, klepnite na mäkkú vložku položenú v stene. Všetky spoje pevne utiahnite. Vstup musí byť v hornej časti a výstup v spodnej časti.

Všeobecné tipy na pripojenie radiátora

V súčasnej dobe existujú rôzne schémy a metódy pripojenia radiátorov. Existuje však niekoľko všeobecne uznávaných funkcií, ktoré sa odporúča vziať do úvahy bez ohľadu na spôsob inštalácie..

Hlavným miestom pre inštaláciu radiátorov je priestor pod oknami. To sa robí tak, aby sa zo skla nedostal studený vzduch a zabránilo sa tvorbe kondenzácie..

V takom prípade by dĺžka zariadenia nemala presiahnuť 70% šírky okna, inak sa okná budú pravidelne zahmlievať. Pre optimálnu cirkuláciu tepla by mal byť radiátor 8 až 12 cm od podlahy a 3 až cm od steny..

Je veľmi odrádzané šiť radiátory do zásuvky alebo ich zatvárať ozdobnou zástenou, pretože v tomto prípade je prenos tepla prvkov výrazne znížený.

Integračný bod chladiča

Či už máte sériové pripojenie vykurovacích batérií alebo komplikovanejšie paralelné zapojenie, v každom prípade nezabúdajte, že dodávka tepla nie je jedinou funkciou týchto jednotiek. Ďalším bonusom takýchto zariadení je, že radiátory poskytujú dobrú ochranu pred „studeným“ prienikom vetra a prievanu..

Sériové a paralelné pripojenie vykurovacích telies

Preto nie je prekvapujúce, že práve pod parapetami nachádzajú tieto záchranné zariadenia svoje útočisko. Vykurovacie radiátory sú schopné poskytnúť vynikajúcu tepelnú clonu, najmä pri lokalizácii okenných otvorov.

Rada: Nemontujte dva radiátory blízko seba – to je spojené so stratou drahého tepla: hustota toku horúceho vzduchu sa výrazne zníži, čo bude mať za následok prudký pokles účinnosti samotného prívodu tepla.

Pred použitím konkrétneho typu pripojenia vytvorte schematický plán, na ktorom jasne a vizuálne označte umiestnenie zariadení, urobte správne výpočty vzdialenosti inštalácie.

Radiátory sú správne umiestnené v nasledujúcich prípadoch:

• zariadenia sú umiestnené vo vzdialenosti 100 mm od spodnej čiary parapetu;
• vzdialenosť od podlahy – 120 mm;
• vzdialenosť od stien – 20 mm.

Schémy na vloženie chladiča do systému

Za to všetko, čo bolo povedané. čo je uvedené v predchádzajúcich častiach článku? Faktom je, že prenos tepla vykurovacieho radiátora veľmi vážne závisí od relatívnej polohy prívodného a vratného potrubia..

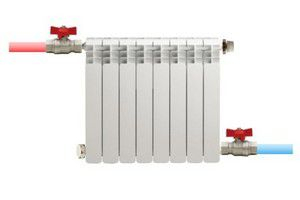

Diagonálne obojsmerné pripojenie chladiča, horný posuv
Táto schéma sa považuje za najúčinnejšiu. V zásade je to ona, ktorá sa berie ako základ pri výpočte prenosu tepla konkrétneho modelu radiátora, to znamená, že výkon batérie pre takéto pripojenie sa berie ako jednotka. Chladiaca kvapalina bez toho, aby narazila na akýkoľvek odpor, úplne prechádza horným kolektorom cez všetky zvislé kanály, čím zaisťuje maximálny prenos tepla. Celý radiátor sa zahrieva rovnomerne po celej jeho ploche.
Jednostranné pripojenie chladiča s horným podávaním
Takáto schéma je jednou z najbežnejších v vykurovacích systémoch viacpodlažných budov, pretože je najkompaktnejšia z hľadiska vertikálnych stúpačov. Používa sa na stúpačkách s horným prívodom chladiacej kvapaliny, ako aj na spiatočných, klesajúcich – s nižším prívodom. Je to celkom účinné pre malé radiátory. Ak je však počet sekcií veľký, potom môže byť vykurovanie nerovnomerné. Kinetická energia toku nie je dostatočná na šírenie chladiacej kvapaliny na samotný koniec horného prívodného potrubia – kvapalina má tendenciu prechádzať po ceste najmenšieho odporu, to znamená cez zvislé kanály najbližšie k vchodu. V časti batérie najvzdialenejšej od vchodu teda nie sú vylúčené stagnujúce zóny, ktoré budú oveľa chladnejšie ako tie opačné. Pri výpočte systému sa spravidla predpokladá, že aj pri optimálnej dĺžke batérie klesá jeho celková účinnosť prenosu tepla o 3 ÷ 5%. Pri dlhých radiátoroch sa takáto schéma stane neúčinnou alebo vyžaduje určitú optimalizáciu (o tom sa bude diskutovať nižšie) /
Jednostranné pripojenie chladiča s horným podávaním
Schéma podobná predchádzajúcej a v mnohých ohľadoch opakuje a dokonca posilňuje svoje inherentné nevýhody. Používa sa v rovnakých stúpačkách jednorúrkových systémov, ale iba v schémach so spodným prívodom – na stúpajúcom potrubí, preto sa chladiaca kvapalina dodáva zospodu. Straty v celkovom prenose tepla pri takomto spojení môžu byť ešte vyššie – až 20 ÷ 22%. Je to spôsobené skutočnosťou, že uzavretie pohybu chladiacej kvapaliny cez blízke zvislé kanály bude tiež uľahčené rozdielom v hustote – horúca kvapalina smeruje nahor, a preto je ťažšie prejsť na vzdialený okraj chladiacej kvapaliny. spodné napájacie potrubie chladiča. Niekedy je to jediná možnosť pripojenia. Straty sú do určitej miery kompenzované skutočnosťou, že vo vzostupnom potrubí je celková teplota chladiacej kvapaliny vždy vyššia. Obvod sa dá optimalizovať inštaláciou špeciálnych zariadení.

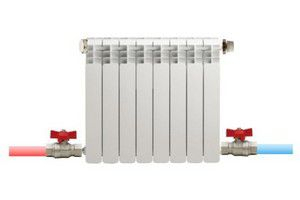

Obojstranné spojenie so spodným spojením oboch spojov
Spodný okruh, alebo ako sa často nazýva „sedlové“ pripojenie, je v autonómnych systémoch súkromných domov mimoriadne obľúbený kvôli širokým možnostiam skryť potrubia vykurovacieho okruhu pod dekoratívnym povrchom podlahy alebo ich vyrobiť ako neviditeľný ako sa len dá. Pokiaľ ide o prenos tepla, takáto schéma však nie je ani zďaleka optimálna a možné straty účinnosti sa odhadujú na 10-15%. Najdostupnejším spôsobom chladenia je v tomto prípade dolný kolektor a distribúcia pozdĺž zvislých kanálov je do značnej miery spôsobená rozdielom v hustote. Výsledkom je, že horná časť chladiča sa môže zahriať oveľa menej ako spodná časť. Existujú určité metódy a prostriedky svetla a táto nevýhoda je minimálna..
Diagonálne obojstranné pripojenie chladiča, spodný posuv
Napriek zdanlivej podobnosti s prvou, najoptimálnejšou schémou, je rozdiel medzi nimi veľmi veľký. Strata účinnosti s takýmto pripojením dosahuje 20%. To je vysvetlené celkom jednoducho. Chladiaca kvapalina nemá žiadny stimul voľne preniknúť do vzdialenejšej časti dolného prívodného potrubia chladiča – kvôli rozdielu v hustote si vyberá zvislé kanály najbližšie k vstupu do batérie. Výsledkom je, že pri dostatočne rovnomerne zahriatom vrchole sa v dolnom rohu oproti vchodu veľmi často vytvára stagnácia, to znamená, že teplota povrchu batérie v tejto oblasti bude nižšia. Podobná schéma sa v praxi používa len zriedka – je dokonca ťažké si predstaviť situáciu, keď je nevyhnutné sa k nej uchýliť a odmietnuť iné, optimálnejšie riešenia..

V tabuľke zámerne nie je uvedené nižšie jednosmerné pripojenie batérie. S ním – otázka je nejednoznačná, ako v mnohých radiátoroch, ktoré naznačujú možnosť takéhoto spojenia, sú k dispozícii špeciálne adaptéry, ktoré v skutočnosti menia spodné pripojenie na jednu z možností uvažovaných v tabuľke. Navyše, dokonca aj pre konvenčné radiátory, je možné zakúpiť ďalšie vybavenie, v ktorom bude spodné jednostranné potrubie konštrukčne upravené na inú, optimálnejšiu možnosť..

Musím povedať, že existuje aj viac „exotických“ schém zapojenia, napríklad pre vertikálne radiátory s vysokou výškou-niektoré modely z tejto série predpokladajú obojsmerné spojenie s oboma pripojeniami zhora. Samotný dizajn takýchto batérií je však premyslený tak, aby prenos tepla z nich bol maximálny..

Približná postupnosť inštalácie vykurovacieho radiátora

Je jednoducho nemožné pokryť všetky možné možnosti inštalácie vykurovacích radiátorov v rozsahu jednej publikácie. Preto bude v krátkosti zvážený príklad inštalácie hliníkových alebo bimetalových sekčných batérií, ktoré sú v našej dobe rozšírené. V zásade a pri všetkých ostatných bude postupnosť približne rovnaká a potrebné nuansy musí výrobca uviesť v pokynoch priložených k výrobku..

Potrebný nástroj na pripojenie radiátorov

Na inštaláciu dvojrúrkového systému je potrebné mať:

• elektrická vŕtačka so sadou vrtákov;
• ruleta;
• olovnica a úroveň budovy;
• ceruzka;
• expanzná nádoba;
• skrutkovač;



• radiátory;
• rúry vyrobené z určitého materiálu;
• špeciálny nástroj na inštaláciu potrubia v závislosti od jeho typu;
• plynový kľúč;
• vypúšťací kohút;
• nastaviteľný kľúč;
• spätný ventil;
• vetracie otvory (automatické – pre spoločný rad a manuálne – pre každý chladič).

Pozor! Priemer potrubia pre dvojrúrkový systém je určený podľa dĺžky prívodného potrubia a parametra tepelného zaťaženia. Spiatočka je vytvorená s rovnakým prierezom.

Postupnosť práce

Veríme, že chladič je zostavený – nevyžaduje priedel, zúženie, pridanie sekcií a ďalšie operácie. V hotovej podobe je – s úplne voľnými štyrmi výstupmi kolektora.

Hliníkové a bimetalické radiátory sa predávajú pokryté hustým plastovým obalom. Nie je potrebné sa ponáhľať s jeho odstránením – to sa dá urobiť úplne poslednou činnosťou, aby sa počas práce omylom nepoškriabal povrch.

Začínajú veľmi zásadnou fázou – vyznačením čiar a bodov na pripevnenie zátvoriek. Štandardný spôsob zavesenia stredne veľkého radiátora sú tri body: dve konzoly držia batériu zavesenú za horné potrubie a jeden, inštalovaný v strede, fixuje svoju polohu v dolnom potrubí..

Celá ťažkosť spočíva v tom, že pri označovaní je potrebné splniť niekoľko podmienok.

– Po prvé, radiátor by mal byť umiestnený na určenom mieste v súlade s už uvedenými pravidlami alebo v súlade s odporúčaniami výrobcu..

– Za druhé, chladič musí zaujať vodorovnú polohu. Je povolená mierna odchýlka – v smere opačnom k ​​prívodu krmiva, až o 1 stupeň, ale ak je „zablokovanie“ väčšie, nie je vylúčená stagnácia v batérii.

Je dobré, ak ste si kúpili nastaviteľné konzoly – polohu radiátora môžete upraviť. Pri konvenčných tuhých hákoch musí byť chyba najskôr odstránená.

Niektoré konzoly (napríklad tie, ktoré sú súčasťou radiátorov Rifar) umožňujú nastaviť ich výšku. Ak sa však používajú obyčajné háčiky, je tu potrebná osobitná starostlivosť a diskrétnosť..

– Po tretie, predná plocha chladiča musí ležať vo zvislej rovine.

– A nakoniec, po štvrté, ak existuje staré pevné potrubné spojenie a výpočet pre neho zostáva, musí tomu zodpovedať poloha radiátora.

Jedným slovom, budete musieť vykonať starostlivé merania, presné značenie a až potom – pripevnenie držiakov k stene. Po ich upevnení sa vykoná kovanie a v prípade potreby sa vykonajú možné úpravy..

Poloha radiátora je riadená úrovňou – v horizontálnej a vertikálnej rovine a tiež dosahuje rovnakú vzdialenosť na oboch stranách steny.

Mimochodom, ak nie je túžba pokaziť stenu otvormi, alebo v prípade, keď je radiátor inštalovaný pozdĺž ľahkej priečky, ktorej materiál neznamená veľké zaťaženie, môžete si kúpiť špeciálne stojany s zátvorky.

Radiátor je možné nainštalovať aj na také alebo podobné zvislé regály s upevnením na podlahu.

Takéto regály sú pripevnené na správnom mieste k povrchu podlahy akýmkoľvek spôsobom prijateľným za špecifických podmienok (hmoždinky, kotvy alebo dokonca silné samorezné skrutky). Regály sú spravidla vybavené výškovo nastaviteľnými konzolami, takže nie je ťažké presne zarovnať radiátor horizontálne.

• Potom je chladič odstránený a umiestnený na pohodlnom pracovnom stole – je čas prejsť na montáž vodovodnej časti.
• Začínajú zosúladením polohy chladiča so schémou jeho pripojenia k potrubiam. Je to nevyhnutné na určenie, v ktorých armatúrach budú zabalené armatúry kohútikov (ventilov) s prevlečnými maticami a ktoré budú tlmené zátkou a Mayevského ventilom.

Pozrime sa na príklad. Predpokladajme, že sa predpokladá jednostranné pripojenie batérie vpravo s napájaním zhora:

Príklad umiestnenia ozdobných prvkov chladiča

Horné potrubie:

– Vstup B1 – zástrčka ľavého priechodu, do ktorej bude nainštalovaný Mayevského žeriav. Ventil, ktorý je súčasťou inštalačnej sady, má vlastný O-krúžok, takže nie je potrebné ťahanie..

– Vstup B2 – priamo cez zástrčku, do ktorej je armatúra s „americkým“ zabalená pod guľovým ventilom alebo termálnym ventilom.

Spodné potrubie:

– Vchod B3 – ľavá slepá zástrčka alebo priechod s následnou inštaláciou zástrčky (ako aj Mayevského žeriav, ktorý nevyžaduje navíjanie).

– Vstup B4 – priamo cez zástrčku s tesnením „American“, tiež pod guľovým ventilom alebo pod vyvažovacím ventilom.

Ak je všetko pripravené, je úplne jasné, čo sa inštaluje, ďalšie balenie chladiča sa vykonáva takto:

Ilustrácia Stručný popis operácie, ktorá sa má vykonať

	Príklad – podobný diagramu uvedenému vyššie: jednosmerné napájanie z pravej strany s dodávkou zhora. Úprava chladiča sa neočakáva, preto sa ako uzatváracie prvky na vstupoch napájania a „spiatočky“ použijú obyčajné guľové ventily – princíp inštalácie sa od toho vôbec nemení. Montážna sada pripravená na použitie.

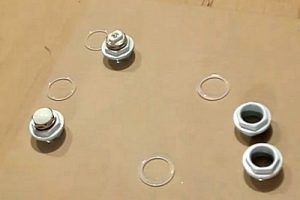

	Na začiatok sa odporúča skontrolovať kvalitu všetkých závitových spojov, tesnosť priechodných zátok na koncoch rozdeľovačov chladiča (ich krimpovacie „sukne“ by sa mali rovnomerne hodiť po celom obvode, bez medzery). Na vykonanie takejto kontroly je lepšie dočasne odstrániť silikónové tesniace krúžky nasadené na zátky.. Odstráňte, samozrejme, opatrne, aby nedošlo k natiahnutiu alebo roztrhnutiu tesnenia..
	Tesnenia sa odstránia a dočasne odstránia na stranu..

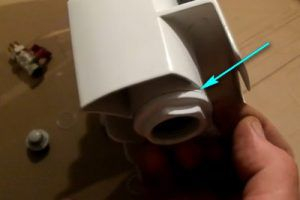

	Zástrčka je zaskrutkovaná do závitovej zásuvky rozdeľovača (podľa schémy inštalácie). Ak sú radiátor aj montážna súprava vysoko kvalitné, potom by mala byť obuv ľahko priskrutkovaná až na samý koniec jednoduchou rukou.. V tomto prípade sa kontroluje zástrčka na pravej strane rozdeľovača – je skrútená obvyklým spôsobom otáčaním v smere hodinových ručičiek.
	Zástrčka by mala rovnomerne po celom obvode, tesne, bez medzery, ležať na konci rozdeľovača chladiča.
	Podobné testovacie operácie sa vykonávajú na všetkých štyroch výstupoch oboch kolektorov.. Na ľavej strane chladiča majú zátky ľavý závit, preto sú skrútené proti smeru hodinových ručičiek.
	Ak sa zátka neskrutkuje alebo na to vyžaduje nadmernú silu, alebo v prípade, že v zaskrutkovanom stave neexistuje tesné rovnomerné uloženie, je potrebné odstrániť možnú prekážku.. Docela často sa takéto situácie vyvíjajú v dôsledku vniknutia kvapôčok farby na prvé otáčky nite alebo v dôsledku zmrazených kvapiek farby na konci zásuvky. V takýchto prípadoch budete musieť tieto pruhy vyčistiť nožom alebo brúsnym papierom.. Zriedkavo, ale napriek tomu sa stáva, že závity na rozdeľovači chladiča musia byť dokonca narezané kohútikom príslušného priemeru.
	Rovnakým spôsobom kontrolujú „suché“ a závitové spojenia priechodných zátok s armatúrami ventilov, so zátkou a Mayevského ventilom. Všetky vnútorné otvory akýchkoľvek zátok, ľavých aj pravých, majú jeden konvenčný pravý závit.

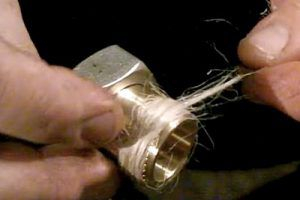

	Teraz je potrebné kovanie zabaliť spojovacími maticami z guľových ventilov so zodpovedajúcimi zátkami. Orechy-„americké“ sú skrútené z kohútikov, ale rozhodne musia zostať nasadené. Závitová časť je utesnená. Na to môžete použiť aj dymovú pásku, ale napriek tomu drvivá väčšina inštalatérov uprednostňuje spoľahlivý ľanový vlečný kotúč. Dub je navinutý pozdĺž vlákna, to znamená pri pohľade zboku na kovanie – v smere hodinových ručičiek. Vinutie na zákrutách musí byť tesné, aby vlek pri spojení nekĺzal.
	Pre spoľahlivé utesnenie spoja je vinutie zhora potiahnuté tesniacou pastou typu “Unipak”. Niektorí majstri na tieto účely radšej používajú sušiaci olej.. Po rozmazaní má vinutie formu hustého „kokonu“.
	Teraz môžete na pár otáčok navnadiť spojku so závitovou maticou.

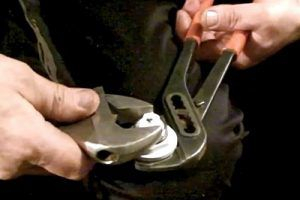

	Ďalej musíte toto spojenie utiahnuť. Na upevnenie kovania pri skrúcaní sú v ňom otvory. Na takéto operácie existujú špeciálne klávesy. Ale ak neexistuje žiadny kľúč, môžete to urobiť bez neho..
	Do dutiny tvarovky je potrebné vložiť úzky kovový predmet, ktorý by zasekal drážky a zabránil otáčaniu tvarovky. V uvedenom príklade na to slúži sekáč upnutý vo zveráku. Jeho plochý hrot stojí medzi štrbinami, kovanie zostane nehybné a závitová matica bude utiahnutá bežným otvoreným kľúčom 32.
	Uťahovanie sa vykonáva, kým sa nedosiahne spoľahlivé, dobre utesnené spojenie.. Potom sa vykoná rovnaká operácia so spojením druhého ventilu a zodpovedajúcej priechodnej zátky
	Do jednej zo zostávajúcich priechodiek je zaskrutkovaná zátka. Časti, ktoré sú súčasťou montážnych súprav, už majú svoj vlastný O-krúžok, to znamená, že nie je potrebné ťahanie. Zástrčka je najskôr umiestnená v korku …
	… a potom utiahnite dvoma kľúčmi.
	Rovnaká operácia sa vykonáva s Mayevským žeriavom.. Najprv – návnada s príslušnou zástrčkou …
	… a potom obláčik.
	Všetky priechodné zátky s nainštalovanými časťami sú pripravené na inštaláciu priamo na vykurovacie teleso.
	Na poradí inštalácie zástrčiek na chladiči nezáleží a všetky sú namontované približne rovnakým spôsobom. V tomto prípade majster začal zo strany ponuky. Najprv nasaďte predtým odstránený silikónový tesniaci krúžok.

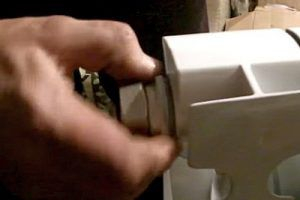

	Potom sa zástrčka ručne naskrutkuje na koniec do zodpovedajúcej zásuvky rozdeľovača chladiča.. Opäť – pre pravú a ľavú stranu batérie je rešpektované pravidlo pravého a ľavého závitu.
	V tomto prípade nie je navíjanie potrebné. Po konečnom utiahnutí 32-palcovým otvoreným kľúčom bude silikónový krúžok pevne stlačený a dokonca trochu vyčnie po obvode kĺbu ako úhľadné, rovnomerné rameno-to je normálne..
	Rovnaká operácia, ale zospodu, zo strany spojenia potrubia „spätného“.
	Podobné akcie sa vykonávajú na opačnej strane chladiča.. Najprv je na zátku umiestnené tesnenie s Mayevským ventilom …
	…a zástrčka je utiahnutá v zásuvke rozdeľovača.
	Potom – posledný východ je uzavretý zástrčkou, na ktorej je nainštalovaná zástrčka.
	Všetko, samotný radiátor, v zásade možno považovať za zabalené.

Potom je možné chladič bezpečne prišiť na predtým nainštalované konzoly a znova skontrolovať správne umiestnenie všetkých ozdobných prvkov, ako aj vodorovnú a zvislú polohu batérie..

Na kohútikoch (na ich závitovej časti oproti prevlečnej matici) sú zabalené potrebné prvky na pripojenie k vykurovaciemu okruhu. Môžu to byť tvarovky na spájkovanie polypropylénu, lisovacie tvarovky na kovoplastovú rúrku, závitová stierka na pripojenie k oceľovej rúrke alebo dokonca len oceľová rúrka – ak sa má pripojiť k obvodu pomocou elektrického alebo plynového zvárania.

Potom zostáva vykonať konečné položenie a spojenie potrubia „na mieste“ a vytvoriť spojovací prvok podľa zvolenej technológie. Nebudeme hovoriť o týchto operáciách, pretože to sa už týka skôr všeobecných stavebných problémov a môže tu byť veľa rôznych možností..

Možno vás budú zaujímať informácie o tom, aké dobré sú polypropylénové rúry na vykurovanie.

Po vložení rúrok sa do prevlečných matíc vložia tesniace tesnenia – „americké“ – a vykoná sa konečné tesné spojenie chladiča s prívodným a vratným potrubím. V tomto prípade možno inštalačné práce považovať za dokončené. Zostáva skontrolovať spoľahlivosť všetkých spojovacích uzlov stlačením vykurovacieho systému – ale to je už téma na samostatné zváženie..

Aké potrubia je lepšie použiť

Oceľové rúry pre vykurovacie systémy v súkromných domoch sa takmer nikdy nepoužívajú. Prakticky existujú tri možnosti: plast, nehrdzavejúca oceľ a meď. Systémy vyrobené z medi a nehrdzavejúcej ocele sú drahé, vyžadujú si počas inštalácie určité zručnosti, takže ich použitie je stále obmedzené.

Plastové rúry ako materiál pre vykurovacie systémy majú mnoho výhod: sú odolné, pevné, chemicky inertné, nehrdzavejú, neprerastajú soľami a ľahko sa inštalujú..

Kov-plast

Rúry vystužené hliníkovou fóliou sa najčastejšie používajú pre vykurovacie systémy. Veľkou výhodou kompozitných rúr je nízka tepelná rozťažnosť – 3 až 5 -krát menšia ako pri plastových rúrach bez výstuže. Kompozitné rúry sú polyetylén a polypropylén.

Vlnitá nerezová rúrka

Vlnitá nerezová rúrka, vyvinutá pomocou inovatívnych technológií, sa odporúča na kladenie sietí dodávok tepla. Pri použití takéhoto výrobku je ľahké nainštalovať vykurovanie na podlahu v novej budove alebo nahradiť staré potrubia.

Vlnitá nerezová rúrka

Tu sú niektoré výhody jeho používania:

• ľahko sa ohýba;
• poskytuje jednoduché pripojenie armatúr, uľahčuje a urýchľuje proces inštalácie;
• vlnitá štruktúra kompenzuje kolísanie lineárnych rozmerov, hydraulické rázy;
• trvanlivosť;
• nekoroduje, na stenách nie je sediment.

Rúry PE-X

PE-X-zosieťované polyetylénové výrobky. Šitie je proces poskytovania pevnosti spojenia molekúl polyetylénu a získavania guľatého výrobku. Rúry sú označené (GOST 52134-2003 pre ruských výrobcov), ktoré označujú metódu zošívania:

• PE-Xa,
• PE-Xb,
• PE-Xc.

Molekuly PE-Xa sú zosieťované peroxidmi. Je to drahý, časovo náročný proces. PE-Xb je pár stehov. Tento proces je jednoduchý, takže ide o najlacnejšie produkty PE. PE -Xc – zosieťovanie s rádioaktívnymi izotopmi.

Polyetylén dobre prechádza kyslíkom, čo umožňuje baktériám rásť vo vnútri vykurovacích telies. Aby sa zabránilo prechodu kyslíka do chladiacej kvapaliny, je výrobok vyrobený viacvrstvovo. Vnútri je vložená vrstva EVOH.

Inovatívny vývoj viedol k vytvoreniu polyetylénu odolnejšieho voči vysokým teplotám – PE -RT. V modernej konštrukcii je rozvod vykurovacích potrubí v byte na poschodí vyrobený spoločnosťou PE-RT..

Výber priemeru

Na efektívnu prácu pri inštalácii jednorúrkového vykurovacieho systému je potrebné použiť hlavné potrubia s priemerom: pre dom s obytnou plochou do 80 m² – najmenej 25 mm; pre väčší dom – najmenej 32 mm.

Vykurovacia schéma viacpodlažnej budovy-ako je dodávka vo vykurovacom systéme výškových budov

Byt vo viacpodlažnej budove je mestskou alternatívou k súkromným domom a v bytoch žije veľmi veľký počet ľudí. Popularita mestských bytov nie je divná, pretože majú všetko, čo človek potrebuje pre pohodlný pobyt: kúrenie, kanalizáciu a dodávku teplej vody. A ak posledné dva body nepotrebujú špeciálny úvod, potom schéma vykurovania viacpodlažnej budovy vyžaduje podrobné zváženie. Z hľadiska konštrukčných prvkov má centralizovaný vykurovací systém v bytovom dome množstvo rozdielov od autonómnych štruktúr, čo mu umožňuje poskytnúť domu tepelnú energiu v chladnom období..

Aké sú typy vykurovacích systémov v bytovom dome

V závislosti od inštalácie generátora tepla alebo umiestnenia kotolne:

1. Autonómny systém v byte, kde je vykurovací kotol namontovaný v samostatnej miestnosti alebo v kuchyni. Náklady na nákup kotla, radiátorov a súvisiacich potrubných materiálov sa rýchlo vracajú, pretože takýto autonómny systém je možné nastaviť na základe vašich vlastných úvah o teplotnom režime v dome. Jednotlivé potrubia navyše nestrácajú teplo, ale naopak pomáhajú vykurovať priestory, pretože sú položené cez byt alebo okolo domu. Individuálny kotol nemusí byť prispôsobený na rekonštrukciu centralizovaného vykurovania – po vypracovaní a implementácii schémy vykurovania bude fungovať celý život. A nakoniec už fungujúci obvod môže byť doplnený paralelnými alebo sériovo zapojenými obvodmi, napríklad „teplou podlahou“;
2. Mini-kotolňa je vybavená možnosťou individuálneho vykurovania, ktoré je určené na obsluhu celého bytového domu alebo celého obytného komplexu. Príkladom sú staré kotolne slúžiace štvrti alebo nové komplexy pre jeden alebo viac domov s rôznymi zdrojmi energie – od plynu a elektriny po solárne panely a termálne pramene;



3. Schéma centralizovaného vykurovania vo viacpodlažnej budove je doteraz najbežnejším pracovným riešením problému..

Schémy vykurovania v závislosti od parametrov pracovnej tekutiny:

1. Kúrenie bežnou vodou, v ktorej potrubiach sa chladiaca kvapalina nezahrieva nad 65-700 ° C. Ide o vývoj z oblasti systémov s nízkym potenciálom, ale najčastejšie staré schémy pracujú s teplotou pracovného média dosahujúcim 80-10 0 ° C;
2. Parné vykurovanie, kde sa v potrubiach nepohybuje horúca voda, ale para pod tlakom. Takéto systémy sú minulosťou a dnes sa prakticky nepoužívajú na dodávku tepla a vykurovania žiadnych typov bytových domov..

Na základe schémy potrubia:

1. Najbežnejším je jednorúrkový vykurovací systém pre viacpodlažnú budovu, kde sú prívodné aj vratné potrubia jedným závitom vykurovacej siete. Takúto schému je stále možné nájsť v budovách „Khrushchev“ a „Stalin“, ale v praxi má veľkú nevýhodu: batérie alebo radiátory zapojené do série v okruhu neposkytujú rovnomerný prenos tepla – každé ďalšie vykurovacie zariadenie bude o niečo chladnejšie , a posledný chladič v potrubí bude najchladnejší. Aby bol rozvod tepla v miestnostiach aspoň približne rovnaký, musí byť každý radiátor nasledujúci v okruhu vybavený väčším počtom sekcií. Okrem toho v jednorúrkovej vykurovacej schéme v päťposchodovej budove nie je možné použiť radiátory, ktoré nezodpovedajú konštrukčným parametrom, a zariadenia na reguláciu prenosu tepla-ventily atď. regulácia;
2. Schéma Leningradka je dokonalejším riešením, ale podľa tej istej jednorúrkovej schémy. V tejto schéme je obtok (prepojka potrubia), ktorý môže pripojiť alebo odpojiť ďalšie vykurovacie zariadenia, čím reguluje prenos tepla v miestnosti;



3. Pokročilejší dvojrúrkový vykurovací systém v bytovom dome začal svoju existenciu výstavbou budov podľa projektu takzvanej „Brežnevky“-panelového domu. Prívod a spätný tok v takejto schéme fungujú oddelene, preto je teplota pracovnej tekutiny na vstupoch a výstupoch bytov v 9-podlažnej budove vždy rovnaká ako v radiátoroch alebo batériách. Ďalším plusom je možnosť nainštalovať regulačný automatický alebo ručný ventil na každé vykurovacie zariadenie;
4. Schéma lúča (kolektora) je najnovším vývojom pre atypické bývanie. Všetky vykurovacie zariadenia sú zapojené paralelne a vzhľadom na skutočnosť, že ide o uzavretý systém OO v bytovom dome, je možné potrubie skryť. Pri implementácii schémy lúča môžu všetky nastavovacie zariadenia obmedziť alebo zvýšiť dodávku tepla v odmeranej dávke.

Fungovanie vykurovacieho systému bytového domu

Autonómne vykurovacie systémy viacpodlažnej obytnej budovy vykonávajú jednu funkciu – včasnú prepravu ohriatej chladiacej kvapaliny a jej úpravu pre každého spotrebiteľa. Aby sa zabezpečila možnosť všeobecného ovládania okruhu v dome, je namontovaný jeden rozvádzač s prvkami na úpravu parametrov chladiacej kvapaliny v kombinácii s generátorom tepla.

Autonómny vykurovací systém pre viacpodlažnú budovu nevyhnutne obsahuje nasledujúce jednotky a komponenty:

1. Trasa potrubia, ktorou sa pracovná tekutina dodáva do bytov a priestorov. Ako už bolo uvedené, rozloženie potrubia vo viacpodlažných budovách môže byť jedno alebo dvojokruhové;
2. KPiA – riadiace zariadenia a zariadenia, ktoré odrážajú parametre chladiacej kvapaliny, regulujú jej vlastnosti a zohľadňujú všetky jej meniace sa vlastnosti (prietok, tlak, rýchlosť prítoku, chemické zloženie);
3. Distribučná jednotka, ktorá distribuuje ohriatu chladiacu kvapalinu potrubím.

Praktická schéma vykurovania obytnej viacpodlažnej budovy obsahuje súbor dokumentácie: návrh, výkresy, výpočty. Všetka dokumentácia na vykurovanie bytového domu je zostavená zodpovednými výkonnými službami (projekčné kancelárie) v prísnom súlade s GOST a SNiP. Zodpovednosť za správne fungovanie centralizovaného systému ústredného kúrenia má správcovská spoločnosť, ako aj za jeho opravu alebo úplnú výmenu vykurovacieho systému v bytovom dome..

Charakteristika jednorúrkových vykurovacích systémov

Pri podobnom spôsobe zapojenia sa batérie postupne pripevňujú k potrubiu, ktoré nesie nosič tepla z kotla, a tu sa vypúšťa kvapalina, ktorá prešla dutinami chladiča. Vďaka tomu po akejkoľvek konštrukcii chladiča teplota cirkulujúcej kvapaliny výrazne klesá. Ak je počet batérií veľmi veľký, sú tieto vybavené prakticky chladeným nosičom tepla. Navyše je to typické pre jednorúrkové systémy s gravitačnou cirkuláciou tekutiny, kde rýchlosť pohybu nosiča tepla nie je veľká.

Vzhľadom na to je možné posúdiť nevýhody jednorúrkového vedenia:

— nerovnomerné zahrievanie, ktoré je potrebné kompenzovať zvýšením plochy batérií, keď sa vzďaľujete od kotla;

— ťažkosti s výpočtom počtu sekcií v každom chladiči;

— nemožnosť zahriať priestrannú plochu (až 130 m2);

— nerovnomerné rozloženie tepelnej energie na poschodia (v prípade dvoch poschodí sprivatizovaného domu).

Dobré vlastnosti jednorúrkových systémov zahŕňajú relatívne úspory počas inštalácie (menšia spotreba materiálu a nižšia hmotnosť, a teda aj dostupnejšia práca). Táto možnosť zapojenia je tiež vynikajúca v tom, že v tejto možnosti je pravdepodobné konvekčné prúdenie kvapaliny cez vykurovací systém, inými slovami, nezávisí to od prevádzky čerpadla.

Schéma vylepšenia systému s jedným potrubím v dvojpodlažnom dome

Na vybavenie dobrého vykurovacieho domu na dvoch poschodiach môžete použiť metódu zapojenia, ktorá sa nazýva „jednorúrkový elektroinštalačný systém“. V tomto prípade je naplánované horné umiestnenie prívodného potrubia, inými slovami, bude umiestnené nad servisovanými batériami..

Potrubie začína zvisle stúpačkou, ktorá je vybavená expanznou nádržou s výstupným potrubím vzduchu na vrchu. Na ktoromkoľvek z 2 poschodí je horizontálna časť tepelných komunikácií, ku ktorej sú pripojené vykurovacie batérie. Rúra vystupujúca zo stúpačky má sklon, vďaka ktorému sa zlepšuje hydrodynamika prirodzeného obehu. Batérie sú zhora spojené s napájaním nosiča tepla a zospodu odchádza ochladená kvapalina, ktorá sa vypúšťa do spätného potrubia.

Vlastnosti vykurovacieho systému bytových domov

Pri vybavovaní vykurovania vo viacpodlažných budovách je nevyhnutné dodržať požiadavky stanovené regulačnými dokumentmi, ktoré zahŕňajú SNiP a GOST. Tieto dokumenty naznačujú, že vykurovacia štruktúra by mala v bytoch poskytovať konštantnú teplotu v rozmedzí 20-22 stupňov a vlhkosť by sa mala pohybovať od 30 do 45 percent..

Napriek existencii noriem mnohé domy, najmä medzi starými, tieto ukazovatele nespĺňajú. Ak je to tak, v prvom rade musíte začať s inštaláciou tepelnej izolácie a výmenou vykurovacích zariadení a až potom sa obrátiť na spoločnosť dodávajúcu teplo. Vykurovanie trojpodlažného domu, ktorého schéma je zobrazená na fotografii, je možné uviesť ako príklad dobrej schémy vykurovania.

Na dosiahnutie požadovaných parametrov sa používa komplexný dizajn, ktorý vyžaduje vysokokvalitné vybavenie. Pri vytváraní projektu vykurovacieho systému bytového domu používajú špecialisti všetky svoje znalosti na dosiahnutie rovnomerného rozloženia tepla vo všetkých častiach vykurovacieho potrubia a na každej úrovni budovy vytvárajú porovnateľný tlak. Jedným z integrálnych prvkov práce takejto štruktúry je práca na prehriatej chladiacej kvapaline, ktorá poskytuje schému vykurovania pre trojposchodovú budovu alebo iné výškové budovy..

Ako to funguje? Voda pochádza priamo z CHP a je ohriata na 130-150 stupňov. Okrem toho je tlak zvýšený na 6 až 10 atmosfér, takže tvorba pary je nemožná – vysoký tlak bude poháňať vodu cez všetky poschodia domu bez straty. V tomto prípade môže teplota kvapaliny vo vratnom potrubí dosiahnuť 60-70 stupňov. V rôznych ročných obdobiach sa teplotný režim môže samozrejme meniť, pretože je priamo viazaný na teplotu okolia..

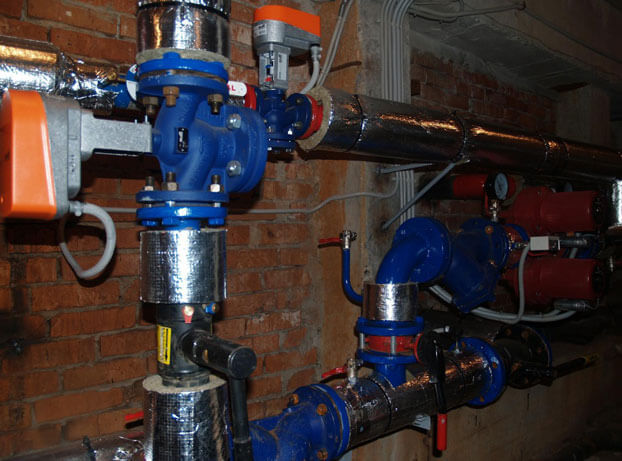

Účel a princíp činnosti výťahovej jednotky

Vyššie bolo povedané, že voda vo vykurovacom systéme viacpodlažnej budovy sa ohrieva až na 130 stupňov. Spotrebitelia však takúto teplotu nepotrebujú a zahrievanie batérií na takú hodnotu je úplne zbytočné bez ohľadu na počet poschodí: vykurovací systém deväťposchodovej budovy sa v tomto prípade nebude líšiť od žiadneho iného. Všetko je vysvetlené celkom jednoducho: dodávku tepla vo viacpodlažných budovách dokončuje zariadenie, ktoré vstupuje do spätného okruhu, ktorý sa nazýva výťahová jednotka. Aký je význam tohto uzla a aké funkcie sú mu priradené?

Chladiaca kvapalina zahriata na vysokú teplotu vstupuje do výťahovej jednotky. ktorý je svojim princípom činnosti podobný dávkovaciemu injektoru. Po tomto procese kvapalina vykonáva výmenu tepla. Vysokotlaková chladiaca kvapalina, ktorá opúšťa dýzu výťahu, vychádza zo spätného potrubia.

Okrem toho rovnakým kanálom kvapalina vstupuje do vykurovacieho systému na recirkuláciu. Všetky tieto procesy spoločne umožňujú premiešanie chladiacej kvapaliny a jej dosiahnutie optimálnej teploty, ktorá stačí na vykurovanie všetkých bytov. Použitie výťahovej jednotky v schéme vám umožňuje poskytovať vykurovanie najvyššej kvality vo výškových budovách bez ohľadu na počet poschodí.

Konštrukčné vlastnosti vykurovacieho okruhu

Vo vykurovacom okruhu za výťahovou jednotkou sú rôzne ventily. Ich úlohu by ste nemali podceňovať, pretože umožňujú regulovať vykurovanie v jednotlivých vchodoch alebo v celom dome. V prípade potreby úpravu ventilov najčastejšie vykonávajú ručne zamestnanci teplárenskej spoločnosti..

V moderných budovách sa často používajú ďalšie prvky, ako sú kolektory, merače tepla pre batérie a ďalšie zariadenia. V posledných rokoch bol takmer každý vykurovací systém vo výškových budovách vybavený automatizáciou, aby sa minimalizoval zásah človeka do práce stavby (prečítajte si: „Automatizácia vykurovacích systémov závislá od počasia-o automatizácii a regulátoroch pre kotly ako príklady. “). Všetky popísané detaily vám umožňujú dosiahnuť lepší výkon, zvýšiť účinnosť a umožniť rovnomernejšie rozloženie tepelnej energie do všetkých bytov..

Rozloženie potrubia vo viacpodlažnej budove

Vo viacpodlažných budovách sa spravidla používa jednorúrková schéma zapojenia s horným alebo dolným plnením. Umiestnenie priameho a vratného potrubia sa môže líšiť v závislosti od mnohých faktorov vrátane regiónu, v ktorom sa budova nachádza. Napríklad schéma vykurovania v päťposchodovej budove sa bude štrukturálne líšiť od vykurovania v trojposchodovej budove..

Pri návrhu vykurovacieho systému sa berú do úvahy všetky tieto faktory a vytvorí sa najúspešnejšia schéma, ktorá vám umožní maximalizovať všetky parametre. Projekt môže zahŕňať rôzne možnosti plnenia chladiacej kvapaliny: zdola nahor alebo naopak. V jednotlivých domoch sú nainštalované univerzálne stúpačky, ktoré zabezpečujú striedavý pohyb chladiacej kvapaliny.

Typy radiátorov na vykurovanie bytových domov

Vo viacpodlažných budovách neexistuje jediné pravidlo, ktoré vám umožňuje používať konkrétny typ radiátora, takže výber nie je nijako zvlášť obmedzený. Schéma vykurovania viacpodlažnej budovy je dosť univerzálna a má dobrú rovnováhu medzi teplotou a tlakom..

Medzi hlavné modely radiátorov používaných v bytoch patria nasledujúce zariadenia:

1. Liatinové batérie. Často sa používajú aj v najmodernejších budovách. Sú lacné a veľmi ľahko sa inštalujú: majitelia bytov spravidla inštalujú tento typ radiátora sami.
2. Oceľové ohrievače. Táto možnosť je logickým pokračovaním vývoja nových vykurovacích zariadení. Modernejšie oceľové vykurovacie panely vykazujú dobré estetické vlastnosti, sú celkom spoľahlivé a praktické. Sú veľmi dobre kombinované s regulačnými prvkami vykurovacieho systému. Odborníci sa zhodujú, že práve oceľové batérie možno pri použití v bytoch nazvať optimálnymi..
3. Hliníkové a bimetalické batérie. Výrobky z hliníka sú vysoko cenené vlastníkmi súkromných domov a bytov. Hliníkové batérie majú v porovnaní s predchádzajúcimi verziami najlepší výkon: vynikajúce externé údaje, nízka hmotnosť a kompaktnosť sú perfektne kombinované s vysokým výkonom. Jedinou nevýhodou týchto zariadení, ktorá často odrádza kupujúcich, sú vysoké náklady. Odborníci napriek tomu neodporúčajú šetriť na kúrení a veria, že takáto investícia sa vráti pomerne rýchlo..

Správny výber batérií pre centralizovaný vykurovací systém závisí od ukazovateľov výkonu, ktoré sú vlastné chladiacej kvapaline v danej oblasti. Keď poznáme rýchlosť chladenia chladiacej kvapaliny a témy jej pohybu, je možné vypočítať požadovaný počet sekcií chladiča, jeho rozmery a materiál. Nezabudnite, že pri výmene vykurovacích zariadení je potrebné zaistiť súlad so všetkými pravidlami, pretože ich porušenie môže viesť k poruchám systému a potom vykurovanie v stene panelového domu nebude vykonávať svoje funkcie (prečítajte si: „Vykurovacie potrubia v stene“).

Tiež sa neodporúča vykonávať opravy vo vykurovacom systéme bytového domu svojpomocne, najmä ak sa vykuruje v stenách panelového domu: prax ukazuje, že obyvatelia domov, bez príslušných znalostí, sú schopní vyhodiť dôležitý prvok systému, pretože to považuje za zbytočné.

Centralizované vykurovacie systémy vykazujú dobré vlastnosti, ale je potrebné ich neustále udržiavať v prevádzkyschopnom stave, a preto musíte monitorovať mnoho ukazovateľov vrátane tepelnej izolácie, opotrebovania zariadenia a pravidelnej výmeny použitých prvkov..

Nosič tepla používaný na dodávku tepla

Horúca voda sa používa ako tepelný nosič cirkulujúci potrubím a radiátormi..

V sieťach ústredného kúrenia a autonómnych kotolňach sa upravuje špeciálnym spôsobom, aby sa odstránil rozpustený kyslík, soli tvrdosti a nerozpustné nečistoty..

Poznámka

To umožňuje znížiť korózny účinok na kovové rúry, zabrániť tvorbe usadenín vodného kameňa a tvorbe silných blokád..

Pripravená voda je drahšia ako obyčajná voda z vodovodu, a preto jej odvádzanie na opravu vykurovacieho systému bytového domu a jeho následné plnenie za účelom spustenia môže prebiehať iba s povolením a kontrolou dodávky tepla alebo prevádzkovej organizácie. Neoprávnené vypustenie chladiacej kvapaliny z kúrenia znamená administratívnu pokutu vo forme pokuty.

Dodávka z mestských sietí

Diaľkové vykurovanie vo viacpodlažných obytných budovách sme zdedili ako dedičstvo plánovaného manažmentu z čias Sovietskeho zväzu. Dnes je tento spôsob zabezpečenia tepelnej energie bytového fondu stále najbežnejší..

Hlavnou výhodou ústredného kúrenia je, že obyvatelia domov nemusia riešiť problémy súvisiace s prevádzkou a opravami zariadení a potrubí..

Ročné spustenie a nevyhnutné generálne opravy sietí má na starosti mestská organizácia dodávok tepla..

Pri centralizovanom a autonómnom vykurovaní je možné jednotlivé prvky opravovať alebo meniť iba po dohode s organizáciou dodávkou tepla.

Navrhovaná teplota dodávky v mestských sieťach môže byť v rozmedzí 90-115 ° C a existujúce normy pre bezpečnú prevádzku zariadení zakazujú zahrievanie prístupných horúcich povrchov na viac ako 60 ° C, aby sa zabránilo prípadnému popáleniu.

Preto bola pri vstupe potrubí do budovy inštalovaná špeciálna výťahová jednotka. Mieša horúcu chladiacu kvapalinu z prívodu s chladenou vodou z vratného potrubia vracajúceho sa od spotrebiteľa a mení teplotu na prípustnú. Výpočet prvkov, údržbu prvkov a zmenu riadiacej dýzy výťahu vykonávajú iba zamestnanci organizácie dodávajúcej teplo.

Autonómna kotolňa pre jednu budovu

Tepelné zdroje slúžiace iba jednému mestskému domu sa začali stavať v posledných dvoch desaťročiach.

Kotly sú inštalované v špeciálnej miestnosti na streche, v prístavbe alebo v samostatnej budove v blízkosti obytnej budovy.

Úroveň automatizácie takejto kotolne nevyžaduje neustálu prítomnosť obslužného personálu a môže poskytovať centrálnu dispečerskú kontrolu prevádzky zariadenia..

Absencia veľkých distribučných sietí umožňuje eliminovať používanie prehriatej vody, čo znižuje tepelné straty a zvyšuje úroveň pohodlia. Ak je kotolňa inštalovaná na streche, chladiaca kvapalina sa do bytov dodáva cez hlavné stúpačky umiestnené pri každom vchode alebo ihneď potrubím horného rozvodu..

Kotly v bytoch

Táto možnosť vykurovania bytu v bytovom dome sa začala relatívne nedávno používať v moderných nových budovách a obytných budovách po rekonštrukcii..

Samostatné bytové štruktúry poskytujú najvyššiu úroveň pohodlia v byte. Vlastníci sami určujú teplotný rozvrh kotla bez ohľadu na organizácie dodávajúce teplo tretích strán.

Takýto systém sa spustí a zastaví iba vtedy, keď je to nevyhnutné, čím sa zabráni zbytočnej spotrebe energetických zdrojov..

Medzi nevýhody individuálneho vykurovania patrí potreba zabezpečiť údržbu a opravu inštalovaného zariadenia a závislosť od stabilnej elektriny v sieti. Mnoho obyvateľov čelilo nevyhnutnému výberu spoločnosti pre profesionálne služby a rozvoj dodatočnej ochrany.

Samostatné pripojenie každého bytu

Princíp fungovania schém dodávky tepla s individuálnym rozložením tepla zabezpečuje zariadenie prívodného a vratného potrubia veľkého priemeru, ktoré prechádza pozdĺž vchodu alebo je umiestnené v technickom výklenku.

Všetky byty sú k tejto hlavnej stúpačke pripojené oddelene..

Na vstup potrubí je možné nainštalovať merač na organizovanie merania spotrebovanej energie a regulačné ventily na usporiadanie požadovaného teplotného režimu v priestoroch..

Chladivo vo vnútri bytu je možné distribuovať podľa horizontálnej schémy s jedným potrubím, s dvoma rúrkami alebo s nosníkom.

Posledná verzia teplovodného vykurovania počíta s oddeleným pripojením každého vykurovacieho telesa k rozvodnému potrubiu.

To umožňuje nielen zaistiť rovnomernú distribúciu tepla, ale aj dodať potrebné množstvo teplej vody do každého radiátora pri zachovaní minimálnej teploty chladiacej kvapaliny..

Obvody lúčov bytov alebo kolektorov sú zďaleka najefektívnejšie a najspoľahlivejšie pri prevádzke a údržbe..

Prítomnosť merača tepla umožňuje obyvateľom nezávisle kontrolovať náklady na vykurovanie bytu.

Vysoké kapitálové náklady na inštaláciu však stále nie sú pre väčšinu spoločností uspokojivé a výrazne obmedzujú rozsiahle používanie systémov rozvodov lúčov v bytovej výstavbe..

Typy vlastných distribučných systémov

Na kvantitatívne rozloženie chladiacej kvapaliny vo vnútri MKD sa používajú potrubia, cez ktoré sa pohybuje voda:

• zdola nahor zo suterénu alebo podzemia;
• zhora z podkrovia alebo horného poschodia;
• pozdĺž hlavného vstupného stúpača s následným prepojením každého bytu.

Autonómne vykurovanie viacpodlažnej budovy

V moderných viacpodlažných obytných budovách je možné zorganizovať nezávislý vykurovací systém. Môžu byť dva typy – bytové alebo obecné. V prvom prípade sa autonómny vykurovací systém viacpodlažnej budovy vykonáva oddelene v každom byte. Za týmto účelom urobte nezávislé potrubie a nainštalujte kotol (najčastejšie plynový). Spoločný dom znamená inštaláciu kotolne, na ktorú sa kladú špeciálne požiadavky.

Princíp jeho organizácie sa nelíši od podobnej schémy pre súkromný vidiecky dom. Existuje však niekoľko dôležitých bodov, ktoré je potrebné zvážiť:

• Inštalácia niekoľkých vykurovacích kotlov. Je nevyhnutné, aby jeden alebo viac z nich vykonával duplicitnú funkciu. V prípade poruchy jedného kotla ho musí nahradiť druhý;
• Najúčinnejšia inštalácia dvojrúrkového vykurovacieho systému vo viacpodlažnej budove;
• Vypracovanie plánu plánovanej a preventívnej údržby. To platí najmä pre vykurovacie zariadenia a bezpečnostné skupiny..

Vzhľadom na zvláštnosti schémy vykurovania konkrétnej viacpodlažnej budovy je potrebné zorganizovať systém merania tepla v byte. Aby ste to urobili, musíte nainštalovať merače energie na každé prichádzajúce potrubie z centrálneho stúpača. Preto nie je leningradský vykurovací systém viacpodlažnej budovy vhodný na zníženie prevádzkových nákladov..

Centralizované vykurovanie viacpodlažnej budovy

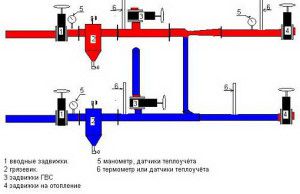

Diagram uzla výťahu

Ako sa môže zmeniť rozvod vykurovania v bytovom dome, keď je pripojený k zdroju ústredného kúrenia? Hlavným prvkom tohto systému je výťahová jednotka, ktorá vykonáva funkcie normalizácie parametrov chladiacej kvapaliny na prijateľné hodnoty..

Celková dĺžka siete ústredného kúrenia je pomerne veľká. Preto sú vo vykurovacej stanici vytvorené také parametre nosiča tepla, aby boli tepelné straty minimálne. Za týmto účelom sa tlak zvýši na 20 atm. čo vedie k zvýšeniu teploty horúcej vody až na + 120 ° С. Vzhľadom na zvláštnosti vykurovacieho systému v bytovom dome však nie je dovolené dodávať teplú vodu takýmto charakteristikám spotrebiteľom. Na normalizáciu parametrov chladiacej kvapaliny je nainštalovaná výťahová jednotka.

Dá sa vypočítať pre dvojrúrkové aj jednorúrkové vykurovacie systémy viacpodlažnej budovy. Jeho hlavné funkcie sú:

• Zníženie tlaku pomocou výťahu. Špeciálny kužeľový ventil reguluje objem prítoku chladiacej kvapaliny do distribučného systému;
• Zníženie teploty na + 90-85 ° С. Na to je určená jednotka na miešanie horúcej a chladenej vody;
• Filtrácia chladiacej kvapaliny a redukcia kyslíka.

Výťahová jednotka navyše vykonáva hlavné vyvažovanie jednorúrkového vykurovacieho systému v dome. Na tento účel je vybavený uzatváracími a regulačnými ventilmi, ktoré v automatickom alebo poloautomatickom režime regulujú tlak a teplotu..

Musíte tiež vziať do úvahy, že odhad centralizovaného vykurovania viacpodlažnej budovy sa bude líšiť od autonómneho. V tabuľke sú uvedené porovnávacie charakteristiky týchto systémov.

Šetrí jednorúrkový vykurovací systém s núteným obehom energiu?

Pri dvojrúrkovej verzii vykurovania sa tepelná energia priamo šetrí. Keď sa miestnosti prehrievajú, termostaty znižujú prietok chladiacej kvapaliny cez vykurovacie zariadenia a súčasne sa znižuje jej prietok stúpačkami, to znamená, že jej prebytočný objem necirkuluje potrubím..

V jednorúrkovom vykurovacom systéme s termostatmi, keď sa priestory prehrievajú (keď sú ich ventily zatvorené), všeobecný nútený obeh kvapaliny neklesá – jednoducho nevstupuje do batérií, a preto sa nechladí v ich. Tepelná energia sa tu nešetrí, ale ani neplytvá, pretože zostáva v stabilnom objeme zahriatej chladiacej kvapaliny. Jeho teplota v „spätnom toku“ však stúpa, čo vedie k zvýšeniu strát v potrubiach. Vo vykurovacích bodoch bytových domov je však výmenník tepla TÚV (ak je k dispozícii) napájaný zo „spiatočky“, v ktorej sa voda pred návratom do kotolne ochladí.

Lokálna automatická stabilizácia teploty

Jednorúrková regulovaná zostava chladiča s priamym (a) alebo trojcestným (b) termostatickým ventilom na hornom pripojení.

Nastaviteľná radiátorová jednotka vertikálneho jednorúrkového vykurovania môže byť vyrobená s prietokovým (obr. A) alebo trojcestným (obr. B) termostatickým ventilom (termostat). Potrubná jednotka rozdeľuje chladiacu kvapalinu do dvoch prúdov: cez zariadenie a cez obtok. Priemery ventilových ventilov a termostatických ventilov termostatu majú maximálny priemer. Termostat sa neupcháva, keď je chladiaca kvapalina znečistená, a zaisťuje jej voľný tok (keď je úplne otvorený). Neoprávnená výmena chladiča sprevádzaná odstránením termostatu nevedie k nerovnováhe celého vykurovacieho systému, ako vo verzii s dvoma rúrkami.

Ak teplota vzduchu v miestnosti prekročí nastavenú teplotu, ventil sa zatvorí (prejde na minimálny režim) a nasmeruje kvapalinu obtokom za radiátor. Zatvorením (minimálnym otvorením) ventilov všetkých termostatov tejto stúpačky sa zvýši podiel chladiacej kvapaliny prechádzajúcej obtokmi z 80% na 90%, pričom sa súčasne zníži prietok cez radiátory, t.j. bez zmeny celkovej spotreby.

Dvojrúrkový vykurovací systém

Hlavným konštrukčným rozdielom tejto schémy sú dva obvody, ktorými cirkuluje chladiaca kvapalina. Prvý je určený na dodávku horúcej kvapaliny do radiátorov, druhý je na vrátenie chladenej chladiacej kvapaliny do kotla. Aj v tomto prípade je začarovaný kruh. Je to pár prepojených obrysov, ktorý je pre mnohých majiteľov súkromných domov tým „najodpudivejším“ momentom. Dlhá dĺžka vedení a ťažké zapojenie sú dôvodom nelásky k dvojrúrkovým konštrukciám.

Dvojrúrkové vykurovacie systémy môžu byť tiež otvorené alebo zatvorené. Rozdiel medzi nimi je prítomnosť rôznych prevedení expanznej nádrže. Uzavreté prevedenie je praktickejšie a pohodlnejšie sa používa. V nich sa membránové nádrže používajú v úlohe nádrže, ich rozdielom je úplná bezpečnosť. Umožňujú vám pridať do okruhu (alebo vypnúť) vykurovacie zariadenia alebo celé vetvy, výrazne zjednodušia úpravu systému.

Existujú dva hlavné typy pripojenia prvkov dvojrúrkovej konštrukcie – vertikálne a horizontálne. V prvom prípade sú potrubia pripojené k vertikálnej stúpačke pre každé poschodie zvlášť. Táto možnosť je pohodlná, takmer ideálna pre dvoj alebo trojposchodové domy alebo chaty. V tomto prípade nie sú vzduchové zápchy pre majiteľov hrozné..

Horizontálne vedenie, ktoré má horné (v podkroví, pod stropom) alebo dolné (v suteréne, pod podlahou), sa zvyčajne používa pre jednopodlažné budovy s veľkým záberom. Alebo pre veľké budovy s niekoľkými poschodiami, ak je potrebná úprava úrovne podlahy. Vzduchové zámky sú eliminované pomocou kohútikov Mayevsky, sú inštalované na radiátoroch.

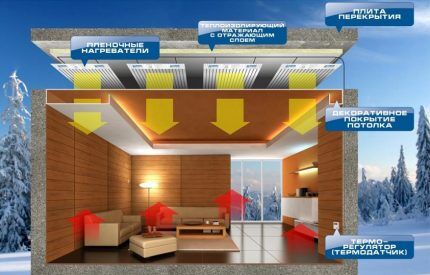

Teraz sa objavil ďalší typ systému – sálavé vykurovanie. V tomto prípade je horúca kvapalina distribuovaná potrubím. Nastavenie je možné: rýchlosť pohybu aj teplota chladiacej kvapaliny.

Princíp činnosti

V dvojrúrkovej schéme voda z kotla vstupuje do radiátorov prívodným potrubím (potrubím).

V blízkosti každého chladiča má prívodné potrubie spojovaciu vstupnú rúrku, ktorou chladivo vstupuje do batérie. Napájacie vedenie končí v blízkosti posledného radiátora.

Každý chladič má okrem vstupného potrubia aj výstupné potrubie. Pripojí ho k spätnému potrubiu. Spiatočka začína od prvej batérie a končí vstupom do kotla.

Vyhrievaná voda teda vstupuje do radiátorov rovnomerne a pri rovnakej teplote. Z každého radiátora je voda odvádzaná do vratného potrubia, kde je zhromažďovaná a dodávaná do kotla na následné vykurovanie. Vďaka tomuto pohybu chladiacej kvapaliny sú všetky miestnosti v miestnosti vykurované rovnako.

V čom je rozdiel

Dvojrúrkový vykurovací systém obsahuje prvky jednorúrkového systému a ďalšie zariadenia. Dvojkotrubková schéma obsahuje okrem kotla, radiátorov, potrubí na dodávku a zachytávanie vody (takzvaný návrat) aj obehové čerpadlo.

Dlhá dĺžka vedení, prítomnosť rohov a ohybov v prívodných potrubiach komplikuje pohyb chladiacej kvapaliny. Preto je potrebný jeho nútený obeh elektrickým čerpadlom..

Existujú nejaké rozdiely v štruktúre

Dvojrúrkové systémy je možné realizovať horizontálne, keď je dom jednoposchodový, a vertikálne, ak sú dve alebo viac poschodí. Šetrenie tepla je ich hlavnou výhodou.

Termostaty nainštalované na vykurovacích zariadeniach automaticky odpojia zariadenie od okruhu, ak snímač zistí prehriatie.

Možnosti: schémy dvojrúrkového systému na vykurovanie bytového domu

V tomto prípade chladivo prejde do ďalšieho zariadenia a iba vtedy, keď sú miestnosti stabilne zahriate, zostávajúce minimum vstupuje do neregulovaných stúpačov. Spravidla ide o chodby medzi bytmi, chodby pred výťahmi, schodiská, kde sú nainštalované aj radiátory..

Dôležité: termostat funguje aj ako škrtiaca klapka, čím zabraňuje tomu, aby systém stratil požadovaný tlak..

Aby to bolo možné, škrtiaci otvor v zariadení má priemer porovnateľný s kolíkom. Vďaka svojej malej veľkosti je otvor ľahko upchatý, preto je dôležitou fázou dvojrúrkového systému filtrácia chladiacej kvapaliny..

Voľba termostatov ovplyvňuje aj pohodlnú prevádzku obvodu. Pri strate tlaku je dôležité dbať na hladinu hluku..

Vezmite do úvahy počet nastavení, ktoré môže termostat poskytnúť pevne – čím viac ich je, tým presnejšie je chladivo distribuované cez radiátory..

Čo je dobré na schéme dvoch rúrok?

Existujúce vykurovacie systémy sú rozdelené do troch skupín-jednorúrkové, dvojrúrkové a kolektorové. Najlacnejšou možnosťou implementácie je prvá možnosť. Jednorúrkový systém je však najmenej účinný z hľadiska ovládateľnosti prenosu tepla v miestnostiach a spotreby tepelnej energie..

Maximálny účinok na tieto indikátory je daný obvodom s vykurovacím potrubím. Ale aj vytvorenie bude stáť najviac. Analóg s dvoma rúrkami zaujíma medzi nimi určitý stred, pokiaľ ide o náklady a výkon.

Dvojrúrkový systém je oveľa efektívnejší ako jednorúrkový a pri správnom návrhu stojí inštalácia iba 10-25 percent viac.

V vykurovacom systéme s dvoma nezávislými potrubiami sa cez jedno z nich chladivo, najčastejšie voda, dodáva do chladiča a cez druhé sa vypúšťa. Výsledkom je, že každá batéria v obvode dostane takmer rovnaké množstvo tepla, ktoré sa vráti do miestnosti..

V jednorúrkovom analóge je chladiaca kvapalina dodávaná do chladiča a odvádzaná jedným spoločným vykurovacím potrubím. V tomto prípade prvý izbový ohrievač z kotla (kotla) dostane oveľa viac tepelnej energie ako posledný v reťazci. Ukazuje sa, že v miestnosti najvzdialenejšej od ohrievača vody je vždy chladno a v miestnosti, ktorá je k nej najbližšia, je príliš horúco..

Základným vizuálnym rozdielom medzi týmito systémami je prítomnosť bypassu v jednorúrkovom vedení vedľa batérie. Táto prepojka zaisťuje nepretržitú cirkuláciu chladiacej kvapaliny, keď sa požaduje úplné alebo čiastočné odpojenie jedného z radiátorov od kúrenia. Vo vykurovacom okruhu s dvoma rúrkami to jednoducho nie je potrebné..

Medzi hlavné výhody použitia dvojrúrkového systému:

• presnosť regulácie prenosu tepla pre jednotlivé miestnosti;
• univerzálnosť – vhodná pre akýkoľvek domov;
• nezávislosť práce jednotlivých radiátorov na zvyšku;
• schopnosť rýchlo nainštalovať ďalšie batérie.

Za účinnosť však musí platiť predĺžená dĺžka vykurovacích potrubí. Každý radiátor v takom systéme je dodávaný s párom potrubí s chladiacou kvapalinou z kotla – jeden na prívod ohriatej vody, druhý na spiatočku.

Osobitná chyba pri výbere medzi schémami s jednou alebo dvoma rúrkami-druhá možnosť podľa odhadu vychádza jeden a pol až dvakrát drahšie ako prvá, čo je úplne nesprávne.

Ak existuje iba jedna rúrka, potom je v projekte položená so širším prierezom ako s dvojrúrkovým vedením. Výsledkom je, že celkové náklady na tieto dve možnosti pre materiály sa príliš nelíšia..

Objem inštalačných prác je však skutočne dvojnásobný. Ak inštalujete sami, tento moment nie je taký relevantný. Ak si však objednáte montáž systému na boku, budete musieť za schému s dvoma potrubiami zaplatiť o niečo viac. Rozhodne to však nevyjde dvakrát drahšie.

klady

Ktorý vykurovací systém je lepší: jednorúrkový alebo dvojrúrkový? Ak vezmeme do úvahy kvalitu vykurovania, potom má druhá možnosť veľkú výhodu: je to rovnomerné vykurovanie všetkých radiátorov bez ohľadu na ich vzdialenosť od kotla. Medzi ďalšie plusy patrí:

• termoregulácia, ktorú je možné predvídať vo fáze návrhu vykurovacieho systému;
• paralelné spojenie prvkov, ktoré umožňuje relatívne ľahko nahradiť každý z nich;
• schopnosť pridať nové radiátory, ak chcete zvýšiť účinnosť vykurovania;
• šanca rozšíriť vykurovaciu štruktúru v ľubovoľnom smere: horizontálnom aj vertikálnom;
• ľahké odstránenie akýchkoľvek technických chýb priamo počas inštalácie;
• jednoduché opravy, jednoduchá údržba radiátorov.

Mínusy

Najväčšou nevýhodou tohto systému sú vyššie náklady na prácu. Existujú však aj ďalšie dôvody na zamyslenie sa nad uskutočniteľnosťou jeho implementácie. Tie obsahujú:

• veľký počet komunikácií bude potrebné skryť, čo znamená, že sú nevyhnutné nové náklady, pretože z tohto dôvodu môžu vzniknúť problémy so službou;
• potreba núteného obehu elektrickým čerpadlom;
• náročnosť na autora pri zostavovaní pomerne zložitého projektu;
• inštalácia, ktorá trvá oveľa viac času a vyžaduje veľa úsilia;
• potreba nákupu veľkého počtu rúrok na vedenie, kohútikov, ktoré regulujú prívod chladiacej kvapaliny do každého chladiča.

Ak porovnáme výhody a závažnosť nevýhod, prevaha bude na strane prvých, avšak zložitosť projektu a rozsah práce mnohých desí. Túto možnosť si zvyčajne vyberajú tí, pre ktorých je hlavnou požiadavkou na vykurovanie kvalita v chladnom období..

Body pripojenia potrubí k batérii

Pred výberom spôsobu pripojenia radiátora k systému ohrevu vody musíte starostlivo preštudovať samotný ohrievač.

Skladá sa z dvojice horizontálnych kolektorov prepojených zvislými mostmi. Na celú túto konštrukciu je nasadený „plášť“ vo forme výmenníka tepla s maximálnou možnou plochou kontaktu so vzduchom v okolí..

Klasický hliníkový, oceľový, bimetalický alebo liatinový radiátor má štyri potrubné pripojenia, ale existujú aj možnosti iba s dvoma rúrkami

Na pripojenie predmetného zariadenia k akémukoľvek potrubnému vykurovaciemu systému je potrebný iba vstup a výstup. Výrobcovia vyrábajú kvôli univerzálnosti štyri spojovacie body v chladiči. Batériu je teda možné pripojiť akýmkoľvek z existujúcich spôsobov jednoduchým zatvorením dvoch zostávajúcich vstupov a výstupov zástrčkami..

Rúry na pripojenie vykurovacích potrubí v chladiči sú umiestnené na boku alebo na dne. Bočné pripojenie je praktickejšie a najbežnejšie.

Spodný náprotivok je spravidla zvolený z estetických dôvodov. S ním môžu byť potrubia namontované v podlahe, čím sú úplne neviditeľné. Výsledkom je krajší interiér.

Radiátory s potrubnými konektormi majú vo vnútri špeciálnu prepojku, vďaka ktorej chladiaca kvapalina cirkuluje po celej ploche ohrievača a neprechádza priamo do spätného potrubia bez toho, aby odvádzala teplo.

Neexistuje žiadny zásadný rozdiel v prenose tepla medzi „bočnými“ a „dolnými“ radiátormi. Tu je dôležitejší spôsob spájania potrubí s relatívnou polohou dodávky a návratu voči sebe navzájom..

Súčasne sa odporúča, aby sa zariadenia s rúrkami zospodu pripájali výlučne v systémoch s núteným obehom chladiacej kvapaliny, a nie s prirodzeným prietokom. V druhom prípade bude príliš ťažké, aby ohriata voda vystúpila zo vstupu a zahriala batériu..

Bočné pripojenie

Bočné pripojenie chladiča.

Pripojenie z konca zariadenia – prívod a spiatočka sú umiestnené na jednej strane radiátora. Toto je najbežnejší a najefektívnejší spôsob pripojenia, umožňuje vám odstrániť maximálne množstvo tepla a naplno využiť odvod tepla radiátora. Prietok je zvyčajne na vrchu a návrat je na dne. Pri použití špeciálnej náhlavnej súpravy je možné pripojenie zdola nadol, čo vám umožní skryť potrubia čo najviac, ale zníži prenos tepla radiátorom o 20 – 30%..

Diagonálne spojenie

Diagonálne pripojenie radiátora.

Diagonálne pripojenie chladiča – napájanie je na jednej strane zariadenia zhora, spiatočka je na druhej strane zospodu. Tento typ pripojenia sa používa v prípadoch, keď dĺžka sekcionálneho radiátora presahuje 12 sekcií a panelový radiátor je 1 200 mm. Pri inštalácii dlhých radiátorov s bočným pripojením dochádza k nerovnomernému zahrievaniu povrchu chladiča v časti najvzdialenejšej od potrubí. Aby sa chladič rovnomerne zahrial, použite diagonálne pripojenie.

Klasifikácia polohy

V horizontálnom dvojrúrkovom systéme rúrky spájajú radiátory horizontálne. Táto schéma funguje na vykurovanie jednopodlažného domu alebo jedného poschodia viacpodlažnej chaty..

Vo vertikálnom dvojrúrkovom systéme potrubia spájajú radiátory umiestnené nad sebou v jednom „stúpačke“. Súčasne existujú rozdiely oproti vertikálnej schéme s jedným potrubím. Tu, vzhľadom na prítomnosť prívodného a vratného potrubia, je možné vo vertikálnom vykurovaní – viacdielnom (pretože prívodné a vratné potrubie je možné navzájom odstrániť) použiť batérie akejkoľvek šírky. Preto je účinnosť dvojrúrkového vertikálneho vykurovania vyššia.

Referencia! Je žiaduce, aby batérie miestností umiestnených nad sebou mali rovnaký počet sekcií. Je jednoduchšie položiť zvislé vratné potrubie.

Klasifikácia dvojrúrkového vykurovacieho systému

Klasifikácia dvojrúrkového potrubia sa robí podľa umiestnenia potrubia a podľa spôsobu usporiadania potrubného systému..

Podľa umiestnenia potrubia je rozdelené na vertikálne a horizontálne. Vo vertikálnom usporiadaní sú všetky batérie pripojené k vertikálnej stúpačke. Táto možnosť sa najčastejšie používa v bytových domoch. Hlavnou výhodou tohto spojenia je absencia preťaženia vzduchu..

Pre veľký súkromný dom odborníci odporúčajú vybrať horizontálne dvojrúrkové vedenie a do každého radiátora nainštalovať Mayevského žeriav. Je potrebné vypustiť vzduch a príklad jeho správnej inštalácie bol v predchádzajúcich článkoch podrobne popísaný viac ako raz..

Podľa spôsobu zapojenia môže byť dvojrúrkový systém so spodným a horným potrubím. V tomto prípade je stúpač teplej vody umiestnený v suteréne alebo v suteréne. Spiatočné potrubie sa nachádza tu, ale je inštalované pod prívodom. Všetky radiátory sú na vrchu. K spoločnému okruhu je pripojené horné vzduchové potrubie, ktoré umožňuje odstránenie prebytočného vzduchu zo systému.

Pri inštalácii horného obloženia je celé rozvodné potrubie namontované v izolovanom podkroví budovy. Je tam nainštalovaná aj expanzná nádrž. Túto schému nemôžete použiť, ak máte plochú strechu..

Dvojrúrkové klasické vedenie

Klasický dvojrúrkový vykurovací systém.

V klasickej schéme je smer pohybu chladiacej kvapaliny v prívodnom potrubí opačný ako v vratnom potrubí. Táto schéma je najbežnejšia v moderných vykurovacích systémoch, a to vo výškových budovách aj v súkromných domoch. Dvojrúrková schéma vám umožňuje rovnomerne rozdeľovať chladiacu kvapalinu medzi radiátory bez straty teploty a efektívne regulovať prenos tepla v každej miestnosti, a to aj automaticky pomocou termostatických ventilov s nainštalovanými tepelnými hlavicami.

Takéto zariadenie má dvojrúrkový vykurovací systém vo viacpodlažnej budove..

Schéma prechodu alebo „Tichelmanova slučka“

Schéma zapojenia vykurovania.

Schéma prechodu je variáciou klasickej schémy s rozdielom, že smer pohybu chladiacej kvapaliny v prívode a spätnom toku je rovnaký. Táto schéma sa používa v vykurovacích systémoch s dlhými a vzdialenými vetvami. Použitie prechádzajúceho obvodu vám umožňuje znížiť hydraulický odpor vetvy a rovnomerne rozdeliť chladiacu kvapalinu na všetky radiátory.

Ventilátor (lúč)

Schéma ventilátora alebo lúča sa používa vo viacpodlažnej konštrukcii na vykurovanie bytov s možnosťou inštalácie merača tepla (merača tepla) na každý byt a v súkromnej bytovej výstavbe v systémoch s potrubím od podlahy k podlahe. S ventilátorovým vzorom vo viacpodlažnej budove je na každom poschodí inštalovaný kolektor so samostatným výstupom do všetkých bytov a inštalovaným meračom tepla. To umožňuje každému majiteľovi bytu brať do úvahy a platiť iba za spotrebované teplo..

Ventilátorový alebo radiálny vykurovací systém.

V súkromnom dome sa obvod ventilátora používa na distribúciu potrubí od podlahy k podlahe a na radiálne pripojenie každého radiátora k spoločnému kolektoru, to znamená, že každému radiátoru je podobné samostatné napájacie a vratné potrubie z kolektora. Tento spôsob pripojenia umožňuje distribúciu chladiacej kvapaliny čo najrovnomernejšie cez radiátory a znižuje hydraulické straty všetkých prvkov vykurovacieho systému..

Poznámka! Pri vejárovitom potrubí v rámci jedného poschodia sa inštalácia vykonáva v jednodielnych (bez prestávok a vetiev) potrubných častiach. Pri použití polymérnych viacvrstvových alebo medených rúr je možné všetky potrubia naliať do betónového poteru, čím sa zníži pravdepodobnosť prasknutia alebo úniku v spojoch sieťových prvkov.

Gravitačné vykurovanie

Princíp činnosti systému s prirodzeným pohybom chladiacej kvapaliny je založený na fenoméne konvekcie – horúca a menej hustá kvapalina má tendenciu stúpať hore potrubím, vytlačená ťažšími studenými vrstvami. Kotol ohrieva vodu, stáva sa ľahším a pohybuje sa vertikálnym stúpačom rýchlosťou 0,1-0,3 m / s, potom sa rozchádza pozdĺž čiar a batérií.

Objasnenie. Rozumie sa, že ohrievaná a chladená kvapalina je v rovnakom uzavretom okruhu, v tomto prípade vykurovacia sieť súkromného domu funguje ako taká.

Uvádzame zoznam charakteristík dvojrúrkového gravitačného systému dvojpodlažnej budovy, znázorneného na obrázku:

1. Spôsob položenia siete je horizontálne horné vedenie, ktoré pochádza zo spoločného stúpača. Ten vystupuje z kotla, v najvyššom bode je v komunikácii s atmosférou expanzná nádrž.
2. Vodorovné časti sú položené s minimálnym sklonom 3 mm na lineárny meter. Prietok je naklonený k radiátorom, návrat k zdroju tepla.
3. Priemery potrubí sú v porovnaní s tlakovými systémami zväčšené, pretože sú navrhnuté pre nízke prietoky vody.

Dôležitá nuansa. Aby ste dosiahli stabilnú gravitáciu, musíte použiť rúrky Ø40-50 mm (vnútorné). Minimálny prípustný priemer distribučných a zberných vetiev je DN25, umiestnený v blízkosti posledných batérií.

V jednopodlažnom dome sa používa podobná schéma, ale s jediným pripojením radiátorov. Prívodné potrubie horných rozvodov je uložené v podkroví alebo pod stropom, spätné potrubie je nad podlahou. Nie je možné vytvoriť spodné vedenie – chladiaca kvapalina podľa zákona komunikujúcich nádob prúdi do batérií, ale rýchlosť pohybu a účinnosť vykurovania klesnú na minimum..

Súčasné gravitačné schémy sa skombinovali vďaka inštalácii obehových čerpadiel. Jednotka je namontovaná na obtoku, aby v prípade výpadku prúdu nerušila tok vody.

Tichelmanov prsteň

Obecný princíp fungovania tohto obvodu je identický s zapojením slepých uličiek, ale spôsob distribúcie a vracania chladiacej kvapaliny sa líši 3 spôsobmi:

1. Každý vykurovací okruh je uzavretý v kruhu.
2. Metóda pripojenia batérie je nasledovná: prvý radiátor v zdroji je posledný pre spätné vedenie. Naopak, konečná batéria výdajnej linky sa stáva prvou pre návrat..
3. Voda v oboch potrubiach sa pohybuje rovnakým smerom, odtiaľ pochádza aj technický názov systému.

Kruhové dvojrúrkové vedenie je vhodné pre veľký počet vykurovacích zariadení

Zariadenie závesu Tichelman predpokladá horizontálne spodné vedenie – skryté pod podlahou, menej často – otvorené pozdĺž stien. Ďalšia možnosť: krúžok môže byť vyrobený pod stropom, skrytý za napínacími stropmi alebo v suteréne a privedené potrubné prípojky k ohrievačom.

Zvláštnosťou kruhovej „jazdy“ je takmer dokonalá hydraulická rovnováha. Poznámka: na ceste ku všetkým batériám a späť prejde chladiaca kvapalina rovnakú vzdialenosť. Okruh je schopný zabezpečiť požadovaný prietok vody pre 10 alebo viac radiátorov s minimálnym vyvažovaním.

Spôsob pripojenia lúča

Tento najpokročilejší typ dvojrúrkového teplovodného vykurovacieho systému obsahuje nasledujúce prvky:

• ohrievače – konvenčné batérie, podlahové konvektory alebo samostatné obrysy podlahového vykurovania;
• 2 kolektory – prívodné a vratné, vybavené prietokomermi a termostatickými ventilmi;
• jednotlivé dvojrúrkové spojenia, uložené od kolektora k vykurovacím zariadeniam po najkratšej ceste (pod podlahou alebo stropom, v strope).

Pri dlhej dĺžke pripojení chladiča je lepšie zväčšiť ich priemer na 20 mm (vnútorný DN15)

Zberač nainštalovaný na vhodnom mieste prijíma a vracia vodu do kotla dvoma hlavnými vedeniami. Ventily sa používajú na nastavenie prietoku chladiacej kvapaliny pre každú batériu. Ak sú na ventily rozdeľovača nainštalované tepelné hlavy alebo servopohony RTL, bude možné automaticky nastaviť klímu v akejkoľvek miestnosti a budove ako celku..

Aké sú výhody takéhoto vedenia??

Čo môžete očakávať výberom tejto možnosti na organizovanie vykurovania súkromných a obytných bytových domov?

• Takýto systém vám umožňuje organizovať rovnomerné vykurovanie každého radiátora. Akákoľvek batéria, bez ohľadu na to, na ktorej podlahe je, prijíma horúcu vodu s rovnakou teplotou. Ak je to žiaduce, na radiátor je možné nainštalovať termostat a potom sa počasie v dome hodí na samoreguláciu. Prenos tepla radiátorov inštalovaných v iných bytoch nie je ovplyvnený použitím termostatu v samostatnej miestnosti..
• V dvojrúrkovom potrubí nedochádza k veľkým stratám tlaku počas cirkulácie chladiacej kvapaliny. Na správnu funkciu systému preto nie je potrebné výkonné hydraulické čerpadlo. Voda je schopná cirkulovať v dôsledku gravitačnej sily, to znamená gravitácie. A ak je tlak vody slabý, stačí nainštalovať nízkoenergetickú čerpaciu jednotku, ktorá je ekonomickejšia a ľahko sa udržiava..
• Pomocou vypínacieho zariadenia, bypasov a ventilov je ľahké zorganizovať také schémy, ktoré vám v prípade potreby umožnia opravu jedného vykurovacieho zariadenia bez toho, aby ste museli vypnúť všetky vykurovania domu..
• Ďalším bonusom dvojrúrkového potrubia je možnosť použitia súvisiacej a slepej teplej vody.

Čo je schéma prechodu? To je prípad, keď voda tečie v prívode aj v spätnom toku rovnakým smerom. V slepej uličke prívodná a vratná voda cirkuluje v opačných smeroch. Pri jazde po ceste za predpokladu, že sa použijú radiátory rovnakého výkonu, sa vytvorí ideálne hydraulické vyváženie. Preto nie je potrebné dodatočne používať ventily na prednastavenie batérií..

Ak majú vykurovacie zariadenia iný výkon, budete musieť vypočítať tepelné straty každého z nich, vykonať výpočet a prepojiť radiátory pomocou termostatických ventilov. Je veľmi ťažké to urobiť sami bez znalostí a zručností..

Poznámka! Príslušná hydraulická gravitácia sa používa tam, kde sú inštalované diaľkové potrubia. Pri krátkych systémoch sa používa schéma slepej uličky pre pohyb chladiacej kvapaliny

O spôsoboch cirkulácie vody v systéme

Existujú dva spôsoby cirkulácie chladiacej kvapaliny – prirodzený a nútený. V druhom prípade je v okruhu zahrnuté obehové čerpadlo, ktoré čerpá vodu do potrubí. Toto čerpadlo je spravidla inštalované v blízkosti vykurovacieho kotla alebo, ako alternatíva, je pôvodne prítomné vo svojom dizajne..

Ak vo vašej oblasti dochádza k častým výpadkom prúdu a čerpadlo sa z času na čas vypne, je lepšie uprednostniť systém s prirodzenou cirkuláciou a energeticky nezávislým vykurovacím kotlom..

Pri pripájaní radiátorov je tiež potrebné vziať do úvahy konštrukčné vlastnosti a dĺžku vykurovacej siete. Ak sa používa čerpadlo, je možné implementovať ktorýkoľvek zo spôsobov pripojenia.

Odvod energie a tepla

Výpočet požadovaného tepelného výkonu vám umožní vybrať presný model vykurovacieho kotla a radiátorov.

Metóda 1. Výpočet vykurovacieho výkonu podľa oblasti:

Q = S × A × k, kde:

• Q – Tepelný výkon (watt).
• S – Vnútorná plocha budovy (m2).
• A – Počet wattov z celkového výkonu vykurovacieho systému na 1 m² (zvyčajne 100 – 150 wattov).
• k – Účiník v prípade silného mrazu (1,2 alebo 1,25).

Dôležité: Niekedy je nepraktické vypočítať kapacitu miestnosti v jednom poli. Je lepšie rozdeliť oblasť na obytné a technické. Pre prvý sa používa indikátor A = 100 alebo 150 wattov, pre druhý A = 50 alebo 75 wattov.

Táto metóda je jednoduchá, ale nie vždy je to najlepšie riešenie, pretože neberie do úvahy ani klimatické vlastnosti regiónu, ani ukazovatele nadmorskej výšky priestorov, ani vlastnosti materiálov, z ktorých je dom postavený, atď..

Metóda 2. Výpočet vykurovacieho výkonu podľa objemu miestnosti a klimatických vlastností regiónu.

Q = (S × B × C × X) + (E × 200 + F × 100), kde:

• Q – Tepelný výkon (watt).
• S – Vnútorná plocha budovy (m2).
• B – Výška steny (m).
• C – Korekčný faktor pre tepelné straty (napríklad pre samostatné budovy sa rovná 60).
• X – Regionálny koeficient.
• E – Počet dverí.
• F – Počet okien.

Zimný typ	Región	Regionálny koeficient
Teplá zima	Južné pobrežie Čierneho mora	0,7 – 0,9
Mierna zima	Stredná zóna Ruska, severozápad	1,2
Krutá zima	Sibír	1,5
Extrémne chladná zima	Chukotka, Jakutsko, Ďaleký sever	2

Ako vyrobiť dvojrúrkový vykurovací systém

Ak chcete, môžete v súkromnom dome namontovať dvojrúrkové vedenie vlastnými rukami, ale na to budete musieť kúpiť alebo požičať spájkovačku na spájkovanie polypropylénu.

Potom by ste mali cvičiť pri spájaní polypropylénových segmentov a dodržiavať technológiu a časové intervaly spájania dielov a ich chladenia.

Stojí za zmienku, že vysokokvalitná inštalácia dvojrúrkového vykurovacieho systému pre dom z polypropylénu je veľmi závislá od ľudského faktora, to znamená, že pri komplexnom zapojení s veľkým počtom tupých spojov je lepšie použiť služby špecialistu.

Na inštaláciu hliníkových a bimetalických radiátorov budete potrebovať komerčne dostupnú sadu prechodových tvaroviek s priemerom 1 až 1/2 alebo 3/4 palca, so zástrčkou a kohútikom Mayevsky, upevňovacími háčikmi na hmoždinkách.

Postup pripojenia radiátorov k externému dvojrúrkovému polypropylénovému okruhu obvykle pozostáva z nasledujúcich operácií:

• Po prvé, pozdĺž stien sú položené dve prívodné a vratné rúrky. To sa robí s cieľom určiť najoptimálnejšie umiestnenie radiátorov na stenu pod oknom..
• Ďalej sa pomocou lasera alebo bežnej úrovne budovy urobí značenie pod parapetom upevňovacích otvorov tak, aby sa batéria nachádzala v strede okna vo vzdialenosti 100 – 150 mm od podlahy a parapetu.
• Na určených miestach sa vyvŕtajú otvory, zasunú sa hmoždinky a zaskrutkujú sa háčiky, na ktoré sa potom zavesí chladič.
• Pred zaistením batérie ju pripravte na pripojenie k potrubiu. Kovanie so silikónovými tesneniami je zaskrutkované do všetkých štyroch závitových vsuviek, do nich je zaskrutkovaná zátka a Mayevského ventil, ako aj prechodové rúry z kovu do polypropylénu na vstup a výstup, je nainštalovaný termostat.
• Z armatúr chladiča, pripravených na inštaláciu a zavesených na stene, sa urobia značky kolmé na položené prívodné a vratné potrubie. Každý z nich je odrezaný, do rezu sú spájkované prechodové odpaliská s priemerom 32 až 20 mm.
• 20 mm kohútiky odpalísk sú spojené spájkovaním so vstupnými a výstupnými polypropylénovými rúrkami radiátorov, po ktorých možno ich inštaláciu považovať za úplnú.
• Na konci sú batérie naplnené chladiacou kvapalinou, vzduch je ventilovaný cez Mayevsky kohútik a skontrolovaný tesnosť.



Prípravné akcie

Pred začatím procesu sa pre každú konkrétnu miestnosť vypočíta podrobný návrh vykurovacieho systému..

Potom je vybratá jedna z možností sériového pripojenia: horizontálna alebo vertikálna, založená na charakteristikách obytného priestoru a osobných preferenciách.

Potom, so zameraním na zvolený typ okruhu, sa musíte rozhodnúť pre chladiacu kvapalinu. Pri vertikálnom oddelení je lepšie použiť nemrznúcu zmes zriedenú vo vode a s horizontálnou – obyčajnú vodu..

Kalkulačka na výpočet hlavy obehového čerpadla

Tabuľka. Možnosti pripojenia radiátora.

Meno, stručný popis

Crossover (tiež známy ako diagonálne pripojenie)	Najúčinnejšia možnosť pripojenia. Tepelné straty sú minimálne (nie viac ako 2%). Voda je privádzaná z jednej strany hore a vypúšťaná z druhej dole. Je možné pripojiť viacčlánkové batérie.
Nižšie a sedlové	„Návrat“ a napájanie sú spojené zospodu, metóda sa používa pri kladení potrubia do podlahy. Účinnosť vykurovania je najnižšia, zahrievanie batérií je nerovnomerné a tepelné straty dosahujú 15%. Na druhej strane interiér nie je poškvrnený rúrkami..
Jednostranné	„Návrat“ a napájanie sú spojené na jednej strane (spodný a horný). V tomto prípade sa časti batérie nerovnomerne zahrievajú. Najlepšia voľba pre jednoposchodové domy.

Na poznámku! Pri výbere jednej alebo druhej metódy sa musíte rozhodnúť, čo je dôležitejšie – atraktívny vzhľad miestnosti alebo dobrý odvod tepla..

Dôležité nuansy pri navrhovaní dvojrúrkového vykurovacieho systému pre váš vlastný domov

Materiály a komponenty

Na vybavenie vykurovania 1-2-poschodovej budovy budete potrebovať nasledujúce komponenty:

• kotol;
• liatinové batérie, kovové radiátory;
• rúry (kovové, polypropylénové alebo iné);
• spojovacie prvky (tvarovky);
• pohony;
• expanzná kapacita;
• núdzové uzatváracie ventily pre systém;
• vetracie otvory.

Ak to projekt vyžaduje, kúpia si obehové čerpadlo.

Dolné a horné páskovanie: čo je efektívnejšie

Pojem „spodné“ a „horné“ potrubie označuje spôsob pripojenia batérií k vykurovaciemu systému. So spodným potrubím vstupujúca voda vstupuje do batérie cez spodné potrubie.

Ak vychádza z chladiča aj v spodnej časti, účinnosť chladiča sa zníži o 20-22%.

Ak je výstupné potrubie umiestnené v hornej časti, potom sa účinnosť radiátora zníži o 10-15%. V každom prípade s nižším prívodom vody do batérií účinnosť vykurovania klesá.

Pri hornom potrubí (napájanie) je vstupné potrubie v hornej časti spojené s chladičom. V tomto prípade je pohyb chladiacej kvapaliny organizovaný efektívnejšie, batéria bude pracovať na 97-100% (97% – ak sú vstupné a výstupné potrubia umiestnené na jednej strane chladiča a 100% – ak je vstupné potrubie je na jednej strane zhora a odchádzajúce potrubie je na druhej strane zospodu).

Čo znamená pojem „uzavretý systém“ v diaľkovom vykurovaní

Ktorýkoľvek z vyššie uvedených systémov môže byť „uzavretého (nezávislého) typu“. To znamená absenciu spoločných priestorov, odpojenie medzi vnútorným vykurovacím okruhom a externými vykurovacími sieťami. Voda vo vykurovacom systéme domu (často odvzdušnená a obsahujúca antikorózne prísady) je poháňaná obehovým čerpadlom. Ohrieva sa z primárnej vody vo výmenníku tepla voda-voda (ako voda v okruhu prívodu teplej vody).

Štrukturálne jednoduchý je závislý okruh vnútorného vykurovacieho systému, ktorý mieša spätný tok svojej vody s vysokoteplotnou sieťovou vodou pomocou zmiešavacieho zariadenia-vodného výťahu alebo čerpadla.

Ešte jednoduchší je obvod s priamym tokom na pripojenie externej a vnútornej siete, keď druhý je jednoduchým pokračovaním prvého.

Táto možnosť je možná, ak vonkajšia voda nie je príliš horúca. Podobná situácia nastáva pri vykurovaní z jednej nízkoenergetickej kotolne radu okolitých budov..

Tri vyššie uvedené schémy pripojenia sú znázornené na nasledujúcich obrázkoch a), b) a c).

3. Schémy pripojenia vnútorných systémov k vonkajším potrubiam.

1 – obehové čerpadlo; 2 – doplňovacie čerpadlo; 3-výmenník tepla voda-voda; 4 – expanzná nádrž; 5 – vykurovacie zariadenia; 6 – „dodávka“ zásobovacieho potrubia; 7 – spätné potrubie; 8 – miešacie zariadenie.

Prvá schéma (uzavretá) je podobná schémam vykurovania pre súkromné ​​domy s výmenou kotla za výmenník tepla. Ako súčasť okruhu musí byť v hornom bode systému nainštalovaná expanzná nádrž, ktorá je napojená priamo na atmosféru, t.j. “otvorené”. Vzduch rozpustený vo vode má tendenciu pohybovať sa nahor, dosahuje horizontálne vedenie vzduchu spojené s otvorenou nádržou a prechádza cez ňu von. Nehoda vo vonkajšom úseku vykurovacej siete nespôsobí zastavenie obehu chladiacej kvapaliny v uzavretom systéme.

Vertikálny kombinovaný (s horným a dolným rozvodom siete) dvojrúrkový uzavretý vykurovací systém je znázornený na obrázku nižšie.

4 Schémy dvojrúrkového vykurovacieho systému s horným (a) a dolným (b) potrubím.

Závislé okruhy a okruhy s priamym prietokom (obr. 3b a 3c) neobsahujú výmenníky tepla, expanzné nádoby a čerpadlá umiestnené v centralizovaných alebo jednotlivých vykurovacích bodoch (KVET, ITP). Návrh a údržba uzavretých vnútorných systémov je jednoduchšia pri súčasnej komplikácii obvodov ústredného kúrenia (ITP).

Väčšina vykurovacích systémov viacpodlažných budov v Rusku je vybavená otvorenými expanznými nádržami a súčasne čerpacími. Preto je nesprávne tvrdiť, že otvorená nádrž je príslušenstvom výlučne gravitačných (gravitačných) vykurovacích systémov..

Čo sa myslí „uzavretým systémom“ v nízkopodlažných (súkromných) domoch

Hlavným znakom klasifikácie vykurovacieho systému súkromných domov ako uzavretých / otvorených typov je návrh expanznej nádrže. Otvorená nádrž napojená priamo na atmosféru je otvorený systém. Hermeticky uzavretá membránová nádrž – uzavretý systém. Táto klasifikácia sa v skutočnosti vyvinula v rusky hovoriacom segmente internetu.

Účel expanznej nádrže je intuitívne jasný – kompenzovať zmeny objemu kvapalného nosiča tepla vo vykurovacom systéme kolísaním jeho teploty. Zahrievanie chladiacej kvapaliny (voda, nemrznúca zmes) spôsobuje zvýšenie jej objemu (voda ohriata z 0 ° C na 100 ° C zvyšuje objem o 4,33%), tlak v potrubí sa zvyšuje (v priemere o 1,2 – 2,2 baru / ° С ) a radiátory, čím sa zvyšuje pravdepodobnosť núdzových situácií. Expanzná nádrž nainštalovaná v systéme je schopná dočasne absorbovať prebytok zahriatej chladiacej kvapaliny. Ochladená kvapalina sa stlačí a opustí vnútorný objem nádrže.

Otvorená expanzná nádrž je netesná nádoba s odnímateľným (zdvíhacím) krytom a odtokovým potrubím inštalovaná v hornom bode systému, kde pod pôsobením archimedovskej sily bubliny vzduchu rozpusteného vo vode prechádzajú stúpačkami a odchádzajú do atmosféry. Prebieha aj spätný pohyb – atmosférický vzduch nasýti objem ohriatej kvapaliny v nádrži a dostane sa do systému, keď je chladiaca kvapalina stlačená po ochladení.

Moderné membránové expanzné nádrže vylučujú vnikanie atmosférického vzduchu do vykurovacích systémov, ktorých konštrukcia je znázornená na obrázku nižšie.

5. Zariadenie membránovej expanznej nádrže.

Vnútri je elastická membrána (membrána), ktorá rozdeľuje vnútornú uzavretú dutinu nádrže na vzduchovú a vodnú komoru. Pokročilé modely obsahujú namiesto vzduchu dusík. Plyn je do nádrže čerpaný pod pretlakom, ktorý ohýba membránu k prívodu vody. Zvyšujúci sa tlak zahriatej chladiacej kvapaliny núti membránu stlačiť plyn. Proces pokračuje, kým sa oba tlaky (kvapalné aj plynné) nevyrovnajú.

Membránovú nádrž je možné nainštalovať kdekoľvek v systéme. Za najlepšie miesto sa považuje bod na vratnom potrubí pred obehovým čerpadlom. Zásoba kvapaliny vo vnútri nádrže zabraňuje kavitácii na vstupe čerpadla.

V snahe zabrániť „vetraniu“ vodnej komory expanznej nádrže vzduchom rozpusteným v chladiacej kvapaline je prívodné potrubie otočené nahor, ako je znázornené na obrázku nižšie..

6. Spôsoby inštalácie expanznej membránovej nádrže.

Tento spôsob inštalácie navyše znižuje teplotu chladiacej kvapaliny v nádrži a chráni membránu pred tepelným zaťažením. Vysoko kvalitné membrány sú schopné dlhodobo odolávať akejkoľvek teplote chladiacej kvapaliny, čo nám umožňuje odporučiť oba spôsoby inštalácie expanzných nádrží.

Schémy moderných vykurovacích systémov uzavretého typu pre súkromné ​​domy

Odporúča sa vybaviť jednotlivé domy dvojrúrkovými vykurovacími systémami s núteným obehom. Ich schémy môžu byť zvislé, podobné schéme na obr. 4 s kotlom namiesto výmenníka tepla (položka 9) a uzavretou membránovou expanznou nádobou spojenou pomocou krátkeho potrubia v rovnakom mieste pred čerpadlom.

Vŕtanie stropu a podláh vo všetkých miestnostiach, vynechanie zvislých dvojrúrkových stúpačiek, je iracionálne. Správnejšie je použiť horizontálne dvojrúrkové systémy znázornené na obr. Miestnosti na každom poschodí súkromného domu budú obchádzať postupne obvodové horizontálne vykurovacie okruhy spojené jediným dvojrúrkovým stúpačom, ako je znázornené na obrázku nižšie..

7. Schéma dvojrúrkového horizontálneho vykurovania dvojpodlažného domu.

Radiátory poschodových obvodov poslednej schémy, nazývané slepá ulička, sú bočne spojené s vykurovacími rúrami („napájanie“ a „spiatočka“). Môže byť nižší, keď sú hlavné potrubia a rúrky chladiča skryté pod ozdobným podstavcom alebo diagonálne, čo zaisťuje maximálny prietok chladiacej kvapaliny okolo ohrievača. Všetky spôsoby vykonávania schémy slepej uličky majú spoločnú nevýhodu – rôzne hydraulické odpory dráhy chladiacej kvapaliny cez radiátory v dôsledku rôznych dĺžok vykurovacích potrubí. Radiátory najbližšie k prízemiu majú najmenší hydraulický odpor, chladivo nimi prúdi intenzívnejšie ako ostatné a sú ohrievané silnejšie ako posledné zariadenia poschodového okruhu..

Vyrovnanie slepej uličky nie je jednoduché, musíte na dlhší čas otvárať / zatvárať kohútiky radiátorov, aby ste dosiahli rovnomerné zahrievanie radiátorov. Horizontálna dvojrúrková schéma Tichelmana (schéma prechodu) na vykurovanie dvojposchodového domu, znázornená na obrázku nižšie, neobsahuje tieto nedostatky..

8. Horizontálna dvojrúrková schéma Tichelmana.

Tu je celková dĺžka vykurovacích potrubí k akémukoľvek radiátoru v poschodovom okruhu rovnaká. Radiátory najbližšie k poschodovým vstupom majú minimálnu dĺžku „napájacieho“ potrubia, ale maximálnu dĺžku „vratného“. Tí najvzdialenejší dostávajú chladiacu kvapalinu cez najdlhšie potrubia a odovzdávajú ich cez najkratšie. Výsledkom je, že všetky radiátory sú zahrievané rovnomerne, ale samotná schéma vyvažovania nevyžaduje vyvažovanie, aj keď z hľadiska celkovej dĺžky rúrok prechádza do slepej uličky..

Pozitívne a negatívne strany obvodu so spodným zapojením

Vykurovacie systémy s prívodom vykurovacieho média dvoma rúrkami so spodným pripojením majú oproti hornému spojeniu nasledujúce výhody:

1. Minimalizácia tepelných strát – potrubia sú umiestnené v spodnej časti, čo ich chráni pred kontaktom s podkrovnými alebo stropnými stropmi, ktoré môžu byť v zime studené;
2. Dvojrúrkové vykurovanie je možné začať bez čakania na koniec stavebných prác, ak je dom ešte vo výstavbe;
3. Ak má vidiecky dom niekoľko poschodí, potom v prípade potreby môžete vypnúť vykurovanie na akomkoľvek poschodí, bez toho, aby ste sa dotkli zvyšku, napríklad na opravu priestorov alebo na dlhý čas bez prítomnosti obyvateľov na podlahe;
4. Kompaktný spodný rozvod dvoma rúrami sa ľahko obsluhuje, pretože všetky ovládacie a riadiace prvky sú umiestnené na jednom mieste – v suteréne alebo v samostatnej kotolni;
5. Každý dvojrúrkový systém s nižším zapojením má schopnosť rovnomerne a rovnomerne rozvádzať teplo vo vykurovaných miestnostiach, čo šetrí energiu..

Nevýhody dvojrúrkového systému z polypropylénu;

1. Budete musieť kúpiť trochu viac materiálov ako pri inštalácii jednorúrkového okruhu;
2. Nízky tlak v prívodných potrubiach chladiacej kvapaliny počas implementácie schémy s prirodzenou cirkuláciou núti najprísnejšie dodržiavanie svahov a zákrut;
3. Potreba vložiť kohútiky Mayevsky do každej vykurovacej batérie alebo chladiča, ako aj neustále monitorovanie vzduchu v systéme s potrebou jeho vypúšťania;
4. Ak sa namiesto Mayevského žeriavov alebo automatických ventilov chová vzduchové potrubie, potom všetky výhody oproti jednorúrkovému vedeniu zmiznú.

Spôsoby, ako zvýšiť tepelnú zotrvačnosť systému

Ak sú vo vašom okolí zimy studené a máte obavy, že sa batérie pri použití TÚV ochladia, dáme vám pár tipov, ako sa tomu vyhnúť. Samozrejme, v prvom rade sa musíte postarať o dobrú tepelnú izoláciu stien a okien, strechy a podlahy, ale o to nejde..

Jediným spôsobom, ako zastaviť chladenie chladiacej kvapaliny, je zvýšiť jej tepelnú kapacitu. To sa dá dosiahnuť zvýšením objemu chladiacej kvapaliny použitím rúrok väčšieho priemeru..

Okrem toho môžete použiť masívne liatinové batérie s inštaláciou na podlahu. Takéto vykurovacie zariadenia sa veľmi dlho ochladzujú, pretože ich hmotnosť môže dosiahnuť 100 kg..

Nakoniec, ako už bolo uvedené, do systému je možné zabudovať tepelný akumulátor – nádrž na niekoľko stoviek litrov (až 2 000), pripojenú medzi kotlom a vykurovacím systémom. To však neguje všetky výhody schémy: bude drahšia a zaberie viac miesta..

Pravidlá výberu

Existuje niekoľko všeobecných pokynov pre výber vhodného vykurovacieho systému:

• s nespoľahlivým napájaním doma, keď je obehové čerpadlo často vypnuté, neexistuje alternatíva k dvojrúrkovej schéme slepej uličky s horným zapojením;
• v budovách s malou rozlohou (do 100 m²) bude vhodný slepý uličný alebo pridružený dvojrúrkový vykurovací systém s nižším zapojením;
• inštalácia vertikálnych stúpačiek sa vykonáva vo viacpodlažných budovách, kde sa opakujú rozloženia každého poschodia a radiátory sú na rovnakých miestach;
• v chatkách a drevených domoch veľkej oblasti s vysokými požiadavkami na interiér je zvykom usporiadať kolektorový systém s kladením konárov pod podlahy.

Nie je možné predvídať všetky možné možnosti, je ich príliš veľa. Aby si majiteľ domu vybral ten najlepší, odporúča sa, aby zobrazil rozloženie batérií, napájal ich rôznymi spôsobmi na papier a potom vypočítal náklady na materiál..

Svojpomocné tipy

Pred inštaláciou dvojrúrkového vykurovacieho systému je potrebné vybrať rúrky vhodného priemeru.

V slepej sieti malého domu, kde sa plánuje nútený obeh chladiacej kvapaliny, je to jednoduché: na diaľnici je prijaté potrubie s priemerom 20 mm a na pripojenie k radiátorom 16 mm. V dvojpodlažnom dome s rozlohou až 150 m² bude požadovaný prietok zabezpečený rúrkami s priemerom 25 mm, pripojenia zostanú rovnaké..

S kolektorovým obvodom sa spojujú rúrky s priemerom 16 mm a pokládka diaľnic k kolektoru sa vykonáva z potrubí 25-32 mm v závislosti od podlahovej plochy. V ostatných prípadoch sa odporúča kontaktovať výpočtových špecialistov, ktorí vám pomôžu vybrať optimálnu schému a veľkosti všetkých pobočiek.

Ak chcete nainštalovať domáce vykurovanie vlastnými rukami, mali by ste zo zoznamu vybrať potrubia z vhodného materiálu:

1. Vystužené plastové potrubia. Pri montáži na lisovacie tvarovky nie sú potrebné žiadne špeciálne nástroje, iba kľúče. Spoľahlivejšie lisovacie spoje sa vyrábajú pomocou klieští.
2. Zosieťovaný polyetylén. Tento materiál je tiež spojený lisovacími a lisovacími tvarovkami a rúrkami Rehau – spôsobom rozťažnosti a rušenia pridržiavacieho krúžku..
3. Polypropylén. Najlacnejšia možnosť, ale vyžadujúca určité znalosti v oblasti zvárania spojov a prítomnosti zváracieho stroja.
4. Vlnitá rúrka z nehrdzavejúcej ocele je spojená upínacími tvarovkami.

Oceľové a medené potrubia sa neberú do úvahy, pretože nie každý z nich dokáže vykurovať, sú tu potrebné zručnosti a skúsenosti. Systém je zostavený od kotla s následným pripojením radiátorov a uzatváracích ventilov.

Na konci sa pomocou tlakového čerpadla skontroluje netesnosť siete.

Inštalácia a údržba

Inštalácia dvojrúrkového systému sa líši od inštalácie jednorúrkového systému, čo si vyžaduje oveľa viac času a úsilia. V prípade systému s horným zapojením je potrebné bezpodmienečne vykonať nasledujúce fázy práce:

• Najprv je namontovaná horná línia systému, ktorá vychádza z kotla a pohybuje sa nad radiátormi. V miestach budúceho pripojenia k batériám sú nainštalované odpaliská.
• Po dokončení inštalácie horného vedenia sú odpaliská spojené s hornými rúrkami chladiča a ventily sú inštalované vedľa spojovacích bodov.
• Ďalej je tu inštalácia spodnej linky potrubia. Okruh spravidla prebieha po obvode domu na úrovni suterénu a zbiera rúrky vychádzajúce zo spodnej časti radiátorov.
• Voľný koniec výtlačného potrubia je spojený s kotlom. Cirkulačné čerpadlo je pripojené priamo pred vchod, ak to projekt predpokladal.

To je dôležité! Hlavnou nevýhodou takéhoto vykurovacieho systému je potreba inštalácie expanznej nádrže v podkroví a neschopnosť vypúšťať horúcu vodu pre technické potreby..

V tomto ohľade je praktickejší vykurovací systém s nižším potrubím. Expanznú nádrž je možné umiestniť do teplej miestnosti (to mimochodom dodatočne zvyšuje celkový prenos tepla systémom, čo vám umožňuje ohriať nie studené podkrovie, ale obytný priestor).

Výstupný obvod je položený na rovnakej úrovni a napájací obvod je oveľa nižší ako v prvej verzii. Toto usporiadanie šetrí plochu potrubia a zlepšuje estetickú zložku konštrukcie. Malo by sa však pamätať na to, že takáto schéma bude účinne fungovať iba s núteným obehom..

Ako pripojiť radiátory

Existujú 3 spôsoby pripojenia radiátorov:

• Jednostranné (bočné). Odvod tepla je asi 95%. Odporúča sa pri pripájaní radiátorov s až 15 sekciami.
• Diagonálny (kríž). Prenos tepla je asi 100%. Platí pre batérie s 15 a viac sekciami.
• Nižšie. Prenos tepla je asi 85%. Najčastejšie sa používa pre koncepty skrytých potrubí.

Ako vyvážiť systém

Bez vyvažovania sa radiátory najvzdialenejšie od kotla zahrievajú podľa zvyškového princípu aj pri maximálnej prevádzke kotla.

• Metóda 1. Elektronický prietokomer na základe vypočítaných údajov.

Najsprávnejšiu metódu však nemožno vykonať bez projektového a hydraulického výpočtu. Okrem toho budete potrebovať:

• nastavovacie kovanie na každom stúpačke;
• vyvažovací ventil s príslušenstvom na pripojenie elektroniky;
• špeciálne zariadenie pripojené k regulačným ventilom.

K ventilovým zväzkom je pripojené elektronické zariadenie na presnú reguláciu teploty a meria skutočný prietok tepelného nosiča. Potom sa otáčaním vretena nastavia ciele..

Dôležité. V súčasnej dobe si môžete kúpiť špeciálny vyvažovací ventil doplnený bankou prietokomeru. Toto zariadenie umožňuje vyváženie systému analogicky s vyššie opísanou metódou..

• Metóda 2. Vyváženie každého radiátora podľa teploty.

Na tento účel musí byť na výstupe každej batérie nainštalovaný regulačný ventil. Budete tiež potrebovať špeciálny teplomer na meranie teploty kovového telesa ventilu..

1. Ventil na najvzdialenejšej batérii okruhu sa úplne otvorí.
2. Zvyšok v rade sa odskrutkuje o niekoľko závitov podľa princípu zvyšovania z kotla. Napríklad prvý radiátor z kotla na 1 otáčku, druhý na 2 otáčky atď..
3. Teplota sa meria na každom ventile okruhu, kým sa vôbec nevyrovná.

Koľko môže stáť inštalácia takéhoto systému?

Náklady na inštaláciu dvojokruhového vykurovania závisia od niekoľkých faktorov:

• plocha miestnosti;
• náklady na použité zariadenie a materiál;
• druh vykurovania (podlahové vykurovanie, konvektorové radiátory atď.) a podľa toho aj zložitosť práce;
• typ regulácie teploty (manuálny alebo automatický);
• potreba pripojiť prívod teplej vody a mnoho ďalších. DR.

Napríklad dom s rozlohou 100 m² v priemere asi 260 000 rubľov. Minimálny bar je asi 160 000 rubľov.

Pri vlastnej práci môžete tieto náklady znížiť takmer dvakrát.

Spustite a určte rovnováhu

Cieľom tejto operácie je vyvážiť všetky vetvy systému a nastaviť prietok vody v každej z nich. Za týmto účelom musí byť každá vetva správne pripojená k sieti, to znamená, že na vložku musia byť nainštalované špeciálne vyvažovacie ventily. Na prípojkách ku všetkým radiátorom sú tiež nainštalované regulačné ventily alebo termostatické ventily..

Presné vyváženie vlastnými rukami nie je také jednoduché, musíte mať príslušné nástroje (aspoň tlakomer na meranie poklesu tlaku cez vyvažovací ventil) a vykonať výpočty tlakových strát. Ak nič z toho nie je k dispozícii, potom je po testoch potrebné naplniť systém, vypustiť vzduch a zapnúť kotol. Vyváženie dvojrúrkového systému sa ďalej vykonáva dotykom podľa stupňa zahrievania všetkých batérií. Zariadenia umiestnené vedľa generátora tepla je potrebné „stlačiť“, aby do vzdialených odchádzalo viac tepla. To isté platí pre celé vetvy systému..

Parametre sú uvedené v projektovej dokumentácii. V týchto prípadoch sa vykonáva opakovaný postup:

• radiátory v rôznych častiach miestnosti sa nerovnomerne zahrievajú;
• v jednom z nich môžete počuť zvuk vody.

Ak všetko funguje správne, potom vyváženie opäť nestojí za to. Tiež by ste nemali nezávisle upravovať parametre, ak je dom bytovým domom s centralizovaným systémom zásobovania teplom..

Dvojrúrkový vykurovací systém je najlepšou voľbou vo veľkých budovách. Dnes existuje niekoľko jeho dizajnových možností, takže v každom jednotlivom prípade môžete nájsť vhodný.

Video: krimpovanie vykurovacieho systému

Konečný záver

Prax ukazuje, že dvojrúrkový slepý systém je vhodný na vykurovanie väčšiny stredne veľkých obytných budov. Technické riešenie zaujme svojou jednoduchosťou a primeranými nákladmi na inštalačné práce. Zberateľ a súvisiace rozvody budú stáť viac – cena zariadenia a dĺžka vedení zohrávajú úlohu. Pozrite sa na diagram s Tichelmanovou slučkou – rozvodné potrubia rovnakého priemeru vedú po celom obvode budovy..

Samostatným rozhovorom je dvojrúrkový vykurovací systém s prirodzenou cirkuláciou vody. V podmienkach častých výpadkov elektrickej energie je lepšie neriskovať a nesledovať krásu interiérov, ale namontovať energeticky nezávislé vykurovanie. Vysoká počiatočná investícia je kompenzovaná teplom a nízkou spotrebou elektrickej energie.

Ako určiť optimálnu schému pripojenia v závislosti od počtu sekcií?

Počet sekcií bimetalického vykurovacieho radiátora priamo ovplyvňuje výber schémy pripojenia. Napríklad pre modely s až 8 sekciami sú optimálne bočné, diagonálne alebo spodné sedlové spojenia. Ak je počet sekcií bimetalového vykurovacieho telesa viac ako 8, potom stojí za to zvoliť diagonálny diagram pripojenia.

Typy inštalácie vykurovacích komunikácií

Jednorúrkový vykurovací systém

Pohodlie v miestnosti vytvára teplo a je zaistené správne zvoleným vykurovacím systémom. Dôležitým bodom v jeho usporiadaní je schéma pripojenia.

Ak chcete zistiť, ako pripojiť radiátor, potrebujete vedieť:

• na aký typ systému bude namontovaný;
• na čom budú založené jeho funkcie.

Pri zohľadnení moderných požiadaviek na prevádzkové podmienky musí vykurovací systém kombinovať účinnosť a hospodárnosť. Rozlišujú sa nasledujúce typy pripojenia:

• jednorúrkové – založené na dodávke vody do radiátorov bez možnosti regulácie tepla;
• dvojrúrkové – zaisťuje cirkuláciu chladiacej kvapaliny vďaka paralelnému pripojeniu zariadení na vykurovanie.

V dvojrúrkovom systéme je prevádzka zabezpečená pohybom horúcej vody cez jedno potrubie a odoberaním chladenej vody v opačnom smere cez druhé potrubie. Prietok je regulovaný ventilom na chladiči.

Inštalácia jednorúrkovej inštalácie zahŕňa sériové pripojenie radiátorov pomocou jedného potrubia. Je dodávaný z kotla do prvého radiátora a potom do druhého a do ďalšej batérie..

Vylepšený spôsob inštalácie používa jednodielne potrubie na prívod teplej a studenej vody. Pri tomto spôsobe inštalácie je možné nainštalovať regulátor, ktorý zastaví dodávku teplej vody po dosiahnutí požadovanej úrovne teploty v miestnosti..

Tento spôsob inštalácie systému je jednoduchý. Jedinou nevýhodou sériového pripojenia je rozdiel vo vykurovaní medzi blízkymi a vzdialenými radiátormi. Ale tento je vyriešený pomocou vodného čerpadla, ktoré núti vodu násilne cirkulovať..

Zvláštnosť vykurovania dvojrúrkovým systémom spočíva v rovnomernom zahrievaní všetkých batérií. Tento spôsob inštalácie sa používa pri inštalácii vykurovania v chatkách, vidieckych a súkromných domoch..

Inštalácia vykurovacích radiátorov s dvojrúrkovým vykurovacím systémom vylučuje inštaláciu bypassu (špeciálna prepojka) a uzatváracích a regulačných ventilov. Na úpravu stačí nainštalovať termostat.

Inštalácia zariadení a spôsoby obehu nosiča tepla

Tichelmanov systém pripojenia

Okrem vykurovania priestorov fungujú batérie ako ochranná clona proti prenikaniu studeného vzduchu do miestnosti. To vysvetľuje ich umiestnenie pod okennými otvormi, ktoré zaisťuje vytvorenie tepelnej clony.

Schéma pripojenia vykurovacieho radiátora zaisťuje správnu voľbu umiestnenia týchto zariadení, aby sa zabezpečil maximálny tepelný výkon. Toto zohľadňuje vzdialenosť od podlahy, steny a parapetu..

Voda v kúrení sa môže násilne pohybovať potrubím pomocou špeciálneho čerpadla a prirodzene v dôsledku pohybu vyhrievaného stĺpca vody.

Vykurovací radiátor je možné pripojiť nasledujúcimi spôsobmi:

• jednostranné – inštalácia napájacieho a výstupného potrubia do tej istej časti;
• dno a sedlo – relevantné pre systémy, kde je potrubie pod podlahou;
• uhlopriečka – poskytuje rovnomerné zahrievanie systému s veľkým počtom sekcií;
• Pripojenie Tichelman – zaisťuje použitie rúrok rôznych priemerov na zlepšenie obehu.

V schémach pripojenia vykurovacích zariadení je rozdiel spojený s typom vedenia potrubia. Hlavnou úlohou každého z nich je však vybrať optimálnu možnosť pripojenia..

Napríklad možnosť pripojenia kolektora alebo lúča zvyšuje prietok potrubí, ale je účinná pri inštalácii systému podlahového vykurovania. Správne pripojenie vykurovacích radiátorov zabezpečí maximálny prenos tepla a účinnosť vykurovacieho systému.

Čo je rozšírenie toku a ako ho správne nainštalovať?

Prietokový nástavec je rúrka, ktorá je vložená do prívodného potrubia. Odporúča sa použiť toto zariadenie, ak sú počas bočného pripojenia horúce iba prvé časti bimetalového vykurovacieho telesa a ostatné zostávajú mierne teplé..

Ak sa pri pripájaní bimetalového vykurovacieho telesa rozhodnete použiť predĺženie prietoku, potom je dôležité vedieť, aká dĺžka zariadenia bude optimálna. Tento parameter je určený v závislosti od počtu sekcií

V skutočnosti existujú dve možnosti:

• Predĺženie by malo byť 2/3 z celkovej dĺžky radiátora.
• Dĺžka predĺženia musí byť taká, aby siahala do stredu posledného úseku..

Druhý bod: ak sa pri pripájaní bimetalového vykurovacieho telesa rozhodnete použiť predlžovací kábel, môžete do neho vytvoriť otvory. Tento „trik“ pomôže zaistiť podmienky, za ktorých bude chladiaca kvapalina rovnomerne prúdiť a byť distribuovaná pozdĺž zvislých kolektorov. Nie je to však vôbec potrebné, predlžovací kábel robí so svojimi funkciami vynikajúcu prácu aj bez otvorov..

Zahrievanie a výber teploty

Ak chcete vedieť, ako správne spájkovať spájkovačkou, musíte sa naučiť, ako zistiť, či je bod spájkovania dostatočne horúci. Ak používate konvenčnú spájkovačku, môžete sa orientovať podľa správania sa kolofónie alebo taviva. S dostatočnou úrovňou zahrievania aktívne varia, vypúšťajú paru, ale nehoria. Ak žihadlo zdvihnete, na hrote žihadla zostanú kvapky vriacej kolofónie..

Pri použití spájkovacej stanice postupujte podľa nasledujúcich pravidiel:

• Teplota zahrievania dielov by mala byť o 40-80 ° C vyššia ako teplota topenia spájky (uvedené na obale).

• Teplota hrotu spájkovačky by mala byť o 20-40 ° C vyššia ako teplota zahrievania dielov.

To znamená, že na stanici sme ju nastavili na 60-120 ° C vyššiu ako je teplota topenia spájky. Teplotná medzera, ako vidíte, je veľká. Ako si vybrať? Závisí to od tepelnej vodivosti kovov, ktoré sa majú spájkovať. Čím lepšie odvádza teplo, tým vyššia by mala byť teplota..

Ako je možné regulovať teplotu radiátora

V súkromných domoch a bytoch sa často vyskytuje taký jav ako rozdiel v úrovni vykurovania radiátorov pripojených k vykurovaciemu systému. Obyvatelia sú preto nútení vyrovnať sa s nepríjemnými životnými podmienkami, pretože teplota v kúpeľni sa môže výrazne líšiť od teploty v spálni alebo obývačke. Tento problém je obzvlášť typický pre majiteľov, ktorí používajú autonómne vykurovanie v domoch a bytoch..

Vyhnutie sa bežným problémom s vykurovacím systémom pomôže majiteľom domov správne nainštalovať zariadenie, ako je regulátor radiátora, ktoré je určené na ovládanie teploty radiátora. Moderné regulátory teploty pre radiátory sú reprezentované širokou škálou modelov a môžu ich používať majitelia domov na optimalizáciu vykurovacieho systému, zníženie nákladov na energiu a udržanie optimálnych teplotných podmienok v každej miestnosti domu..

Čo musíte vziať do úvahy pri usporiadaní akéhokoľvek systému

Schéma prevádzky vykurovacieho kotla.

Je dôležité nezabudnúť na inštaláciu regulačných termokokov na vstupe a výstupe z radiátora, ako aj na vypúšťací ventil, ktorý je spravidla umiestnený v najnižšom bode vykurovacej konštrukcie. Nákup použitých potrubí a tvaroviek alebo „lacných“ do akéhokoľvek vykurovacieho systému v budúcnosti môže mať za následok veľmi vážne problémy, ktoré si vyžadujú veľké opravy nielen celej vykurovacej konštrukcie, ale kvôli možnému prasknutiu aj samotného domu. potrubia s horúcou vodou a jej zaplavenie

Nákup použitých potrubí a tvaroviek alebo „lacných“ do akéhokoľvek vykurovacieho systému v budúcnosti môže mať za následok veľmi vážne problémy, ktoré si vyžadujú veľké opravy nielen celej vykurovacej konštrukcie, ale kvôli možnému prasknutiu aj samotného domu. potrubia s horúcou vodou a jej zaplavenie.

Dvojrúrkové rozvody vykurovania sú možné pre súkromný dom s ľubovoľným počtom podlaží. A jeho práca môže prebiehať bez použitia obehového čerpadla. Tieto systémy však majú pomerne nízku účinnosť a v dnešnej dobe sa používa veľmi málo ľudí..

Pri rozhodovaní o umiestnení dvojrúrkového vedenia v dome s kolektorovým zariadením musíte starostlivo zvážiť a naplánovať umiestnenie distribučnej jednotky chladiacej kvapaliny, takzvaného hrebeňa. Bude správne, aby bola dĺžka rúrok siahajúcich od neho úmerná, pretože významný rozdiel v dĺžke od hrebeňa k radiátorom môže viesť k významnému rozdielu tlaku. A to skomplikuje úpravu systému ako celku. Najlepším riešením pri umiestnení hrebeňa je také, že od neho bude každý radiátor v približne rovnakej vzdialenosti.

Rúry pre vykurovacie zariadenia môžu byť medené, oceľové, polypropylénové a kovoplastové, ale v žiadnom prípade by ste nemali používať pozinkované rúry. Požadovaný typ rúrok sa vyberá v závislosti od stavebného projektu a s preferovanými charakteristikami: ekonomické, environmentálne. Prioritou by však mal byť hydraulický výkon..

Prietok potrubia potrebný na pokládku tohto systému bude závisieť od zvolenej schémy distribúcie vykurovania (dvojrúrkové alebo jednorúrkové). Súkromné ​​domy s veľkou plochou vyžadujú vybavenie dvojrúrkového systému, do ktorého je dodatočne zapnuté obehové čerpadlo. Regulácia teploty v každej miestnosti sa vykonáva pomocou termostatov.

Porovnané parametre

Nasledujúce parametre určia, ktorý vykurovací systém je lepší ako jednorúrkový alebo dvojrúrkový a v akých situáciách by sa mal používať jeden alebo iný systém..

cena

Jednorúrkový vykurovací systém je drahší. Vysoká cena pozostáva z dvoch hlavných faktorov:

Potreba zvýšiť počet sekcií v každom chladiči ďalej v smere cirkulácie chladiacej kvapaliny. Jednorúrková schéma pozostáva z jedného prívodného potrubia, cez ktoré chladiaca kvapalina prechádza celým vykurovacím okruhom a postupne vstupuje do každého vykurovacieho zariadenia. Z každého chladiča vyjde chladivo o niekoľko stupňov chladnejšie, ako pri vstupe do chladiča (časť tepla, asi 10 ° C, je daná do miestnosti). Ak teda do prvého chladiča vstúpi chladivo s teplotou 60 ° C, potom z chladiča vyjde chladivo s teplotou 50 ° C, potom sa v prívodnom potrubí zmiešajú 2 prúdy, v dôsledku čoho chladivo vstupuje do druhého vykurovacieho zariadenia s teplotou asi 55 ° C … Po každom radiátore teda dôjde k strate asi 5 ° C. Na kompenzáciu týchto strát je potrebné zvýšiť počet sekcií pre každé nasledujúce vykurovacie zariadenie.

V dvojrúrkovej schéme nie je potrebné zvyšovať počet sekcií chladiča, pretože každé zariadenie dostáva chladiacu kvapalinu takmer rovnakej teploty. V dvojrúrke je napájacie aj spätné potrubie, ku ktorému je súčasne pripojený každý ohrievač. Po prechode chladičom chladivo okamžite vstúpi do vratného potrubia a je nasmerované do kotla na ďalšie vykurovanie. Každý radiátor má teda takmer rovnakú teplotu (tepelné straty sú prítomné, ale sú veľmi nevýznamné).

Poznámka! Najlepšia aplikácia pre jednorúrkový systém je v malých vykurovacích systémoch s nie viac ako 5 radiátormi. Pri takom množstve vykurovacích zariadení chladiaca kvapalina, ktorá postupne prechádza všetkými 5 radiátormi, nestráca teplo v takých kritických množstvách ako v jednorúrkových systémoch s veľkým počtom vykurovacích zariadení.

Potreba použiť rozšírené zásobovacie potrubie. Ak je prívodné potrubie príliš „tenké“, povedie to k tomu, že mnohé radiátory jednoducho nedostanú zahriatu chladiacu kvapalinu. Rúra s veľkým priemerom vám umožňuje dodať ohrievanú chladiacu kvapalinu k čo najväčšiemu počtu vykurovacích zariadení. Čím je prívodné potrubie hrubšie, tým je potrebné do každého radiátora pridať menej sekcií.

Zvýšenie počtu sekcií chladiča a zvýšenie priemeru prívodného potrubia teda predražuje jednorúrkový systém v porovnaní s podobným dvojrúrkovým systémom..

Ziskovosť

Prevádzka dvojrúrkovej schémy je ekonomickejšia. Ako je uvedené vyššie, na dosiahnutie rovnomerného zahrievania všetkých radiátorov v jednorúrkovej schéme je potrebný „hrubý“ prívod, ako aj zvýšenie počtu sekcií v radiátoroch. To všetko zvyšuje objem chladiacej kvapaliny a čím viac chladiacej kvapaliny v systéme je, tým viac paliva je potrebné na jej zahriatie. Preto na otázku, ktorý vykurovací systém je z hľadiska účinnosti lepší ako jednorúrkový alebo dvojrúrkový, bude odpoveď v prospech dvojrúrkového systému.

Proces inštalácie

Jedna trubica je vo výpočtoch zložitejším systémom, pretože je potrebné správne vypočítať, koľko sekcií by sa malo zvýšiť pre každý nasledujúci ohrievač

Okrem toho je potrebné venovať osobitnú pozornosť výpočtu napájacieho vedenia a pripojenia radiátora.

Hlavný princíp vykurovania

Akýkoľvek typ vykurovacieho systému je uzavretý. V najjednoduchšej forme je možné akúkoľvek schému zapojenia považovať za kruh rúrok. Cirkuluje horúcu kvapalinu z vykurovacieho kotla do vykurovacích zariadení a je v nich nejaký čas. Nosič tepla počas cirkulácie vydáva tepelnú energiu a je opäť smerovaný do kotla na vykurovanie. Cyklus sa periodicky opakuje.

Akákoľvek schéma vykurovania zahŕňa:

• Vykurovací kotol
• Pripojenie systémových potrubí
• Radiátory alebo podobné vykurovacie zariadenia
• Armatúra
• Expanzná nádoba
• Obehové čerpadlo

Základné typy vykurovacích schém

Všetky typy schém možno rozdeliť do 4 podtypov: otvorené a uzavreté, čerpacie a gravitačné.

V gravitačnom systéme súkromného domu (systém s prirodzenou cirkuláciou) dochádza k pohybu chladiacej kvapaliny prirodzenou cirkuláciou. Podľa jednoduchých fyzikálnych zákonov je systém zostavený tak, že nie je potrebné ďalšie čerpadlo. Dobre sa hodí pre malé jednoposchodové domy

V nútenej schéme ohrevu vody v súkromnom dome dochádza k kvapaline v dôsledku pôsobenia obehového čerpadla. Pri použití takéhoto systému je možné potrubie namontovať na steny, na podlahu, viesť pozdĺž stropu a skryť ich pred ľudskými očami. Pri správnom výbere čerpadla bude ohrev vody úspešne fungovať. Takéto schémy zapojenia sú skvelé pre dvojpodlažné domy..

Otvorený systém sa líši od uzavretého expanznou nádržou. Uzavretý systém používa membránovú nádrž. Umožňuje vám udržať požadovaný tlak v systéme a kompenzuje expanziu chladiacej kvapaliny.

Akú schému zvoliť?

Okamžite sa rozhodneme pre jednorúrkové a gravitačné systémy. Ak žijete v modernej metropole alebo v jej okolí, ak je všetko v poriadku s nosičmi energie (v prvom rade so svetlom), ak nie je potrebné veľa šetriť, potom tieto schémy neuvažujte.

Objavili sa v čase, keď bola zlá elektrina, a neexistovali ani rôzne typy potrubí. Musel som použiť kov. Teraz sa všetko zmenilo a tieto systémy zastarali.

Gravitačné schémy je možné implementovať v domoch vzdialených od civilizácie. Napríklad vo vašej dači.

Ak chcete použiť radiátorový systém v súkromnom dome, potom by najlepšou voľbou bol dvojrúrkový vykurovací okruh s uzavretým koncom alebo radiálny. Oba systémy sú v prevádzke prakticky identické. Líšia sa iba v implementácii.

Vlastnosti systému s kvapalným tepelným nosičom

Vykurovacie systémy s chladiacou kvapalinou vo forme kvapaliny sú v našej krajine možno najobľúbenejšie. Je to pochopiteľné, pretože sú známe a celkom účinné. Základom takéhoto systému je vykurovací okruh uzavretého typu s vykurovacím zariadením, vo vnútri ktorého je výmenník tepla. Tekutina ním prechádza a zahrieva sa na požadovanú teplotu.

Ďalej potrubím prechádza chladiaca kvapalina do vykurovaných miestností. Tu vstupuje do radiátorov, kde sa postupne ochladzuje, pričom odovzdáva teplo okolitému vzduchu. Ochladená kvapalina sa pohybuje smerom k vykurovaciemu zariadeniu, vstupuje do výmenníka tepla a cyklus sa opakuje.

Takýto systém sa nazýva aj ohrev vody, ale nie je to úplne správne, pretože ako chladivo je možné použiť rôzne zmesi – napríklad nemrznúce zmesi.

Systém s kvapalným tepelným nosičom nevyhnutne obsahuje potrubie, cez ktoré cirkuluje voda alebo nemrznúca zmes, a vykurovacie zariadenia inštalované v priestoroch

Nepochybnou výhodou takéhoto systému je jeho variabilita. Existuje mnoho rôznych schém zapojenia, ktoré poskytujú najefektívnejšie dodávky tepla pre vašu aplikáciu..

Rozlišuje sa ohrev vody s núteným a gravitačným obehom. V prvom prípade sa na dodávku chladiacej kvapaliny používa čerpadlo, ktoré umožňuje vykonávať schémy najrozmanitejšej zložitosti a dĺžky. Druhá možnosť má veľa obmedzení, ale je úplne neprchavá..

Vykurovacie systémy s kvapalným činidlom prestupujúcim teplo je možné realizovať v mnohých variantoch. Napríklad dvojvodičová schéma zapojenia vyzerá takto: chladiaca kvapalina sa vstrekuje cez jednu rúrku, výstup cez druhú.

Systém je možné realizovať s jedno a dvojrúrkovým rozvodom. Prvý je extrémne jednoduchý a ekonomický, ale nie je dostatočne účinný pre veľký dom. Druhý je zložitejší, ale umožňuje vysoko kvalitné vykurovanie budov akejkoľvek veľkosti. V závislosti od zvoleného typu systému sa líši aj sada zariadení potrebných na jeho usporiadanie..

Neoddeliteľnou súčasťou ktoréhokoľvek z nich je kotol, ktorého typ do značnej miery určuje prevádzkové vlastnosti systému. Zvážte najobľúbenejšie zariadenia.

Možnosť č. 1 – používanie plynového zariadenia

Plynový kotol je považovaný za najekonomickejší zo všetkých analógov. Funguje to veľmi jednoducho. Plyn vstupuje do spaľovacej komory, kde horí pri uvoľňovaní tepla, ktoré sa prenáša cez výmenník tepla do teplonosnej kvapaliny.

Zariadenie sa vyznačuje svojou rozmanitosťou a podľa toho aj rôznymi vlastnosťami. Za najbezpečnejšie a najefektívnejšie vybavenie sa považuje prepĺňanie turbodúchadlom..

Nepotrebuje usporiadanie tradičného komína, neberie vzduch z miestnosti a má najvyššiu účinnosť..

Podlahové verzie plynového kotla zahŕňajú modely s maximálnym výkonom. Sú schopné vykurovať 2-3-poschodové chaty akejkoľvek veľkosti

Zariadenia s otvorenou komorou sa vyznačujú nízkou účinnosťou, vyžadujú usporiadanie vysoko kvalitného vetrania a komína tradičného typu. Navyše sú úplne neprchavé a ich náklady sú minimálne. Je však dôležité správne nainštalovať a pripojiť zariadenie..

Výhody vykurovania plynovým kotlom zahŕňajú nasledujúce funkcie:

• Nízke náklady na palivo, stúpa veľmi pomaly.
• Vysoká účinnosť zariadenia.
• Možnosť úplnej automatizácie vykurovacieho systému.
• Čistota priestorov, pretože spaľovaním paliva nevzniká veľké množstvo popola a sadzí.
• Široký sortiment plynových zariadení.

Medzi nevýhody stojí za zmienku potenciálne nebezpečenstvo používania plynu. Pri práci s ním je potrebná veľká starostlivosť. Všetky údržbárske a inštalačné práce môžu vykonávať iba certifikovaní odborníci..

Okrem toho je na pripojenie plynového zariadenia potrebné špeciálne povolenie. Náklady na zariadenia a ich inštaláciu sú dosť vysoké, možnosť pripojenia k plynovodu nie je zďaleka všade..

Možnosť č. 2 – použitie kotla na tuhé palivá

Jedná sa o vykurovacie zariadenia, ktoré sú mnohým známe. Ich prevádzka vyžaduje pevné palivo: kalibrované uhlie, palivové drevo, rašelinu, pelety atď. Princíp činnosti je podobný plynu, líši sa typom horáka.

Moderné úpravy dlhodobého spaľovania sa vyznačujú tým, že jedna palivová náplň stačí na udržanie plameňa pol dňa alebo viac. Najjednoduchšie modely sú neprchavé, vyžadujú neustále monitorovanie človeka a majú nízku účinnosť.

Používanie kotlov na tuhé palivá nie je vždy jednoduché. Najjednoduchšie modely vyžadujú neustále nakladanie paliva, časté čistenie a údržbu.

Pokročilé prístroje môžu byť vybavené automatizovaným riadením a automatickým prívodom paliva. Je pravda, že tento sa týka zariadenia na pelety. Takéto zariadenia, ak sú správne pripojené, sú celkom účinné a spoľahlivé..

Výhody zariadení na tuhé palivá sú:

• Jednoduchosť a spoľahlivosť konštrukcie, ktorá výrazne predlžuje jej životnosť.
• Rozpočtové náklady na zariadenie a schopnosť vykonávať jeho inštaláciu a následnú údržbu nezávisle.
• Na inštaláciu takého kotla nie je potrebné získavať špeciálnu dokumentáciu.
• Široký výber zariadení rôznych funkcií a výkonu.

Zariadenie má tiež značné nevýhody. V prvom rade je to potreba vytvorenia palivovej rezervy, ktorá musí byť skladovaná v správnych podmienkach. Kotly na tuhé palivá, najmä ich najjednoduchšie úpravy, nie sú veľmi vhodné na obsluhu. Existuje veľké množstvo sadzí, sadzí, preto je potrebné zariadenie veľmi často čistiť. Navyše palivo bude musieť byť tiež dosť často naložené..

Možnosť č. 3 – použitie elektrického kotla

Je tiež možné ohrievať chladiacu kvapalinu v systéme pomocou elektrických kotlov. Všeobecne sa uznáva, že je to veľmi neekonomický spôsob. Nie je to však celkom pravda. Musíte pochopiť, že sa vyrába niekoľko typov elektrických zariadení s rôznymi charakteristikami..

Vykurovacie články a modely elektród

Vykurovacie telesá sú najjednoduchšie a najmenej účinné. Chladiacu kvapalinu ohrievajú pomocou rúrkových elektrických ohrievačov, ktoré sú do nej spustené. Zariadenia spotrebúvajú veľké množstvo elektriny s relatívne nízkou účinnosťou. Súčasne rýchlo zlyhajú vykurovacie články v kvapaline..

Elektródové kotly sú ekonomickejšie a spoľahlivejšie. V nich sa chladiaca kvapalina pohybuje vo vnútri kotla, kde sú nainštalované dve elektródy. Keď je aplikovaný elektrický prúd, kvapalina sa veľmi rýchlo zohreje.

Elektródové kotly sú kompaktné a účinné. Vďaka svojmu dizajnu sú veľmi trvanlivé a môžu fungovať viac ako tucet rokov.

Indukčný typ kotla

Najúčinnejším a najhospodárnejším typom elektrického zariadenia sú indukčné kotly. Vďaka prítomnosti dvoch obvodov, magnetických a tepelných, sa im darí rýchlo zahriať kvapalinu nosiča tepla.

Výhody všetkých typov vykurovacích zariadení zahŕňajú:

• Rýchle zahriatie chladiacej kvapaliny a podľa toho miestnosti.
• Kompaktnosť zariadenia.
• Jednoduchá inštalácia bez predchádzajúceho súhlasu.
• Nie je potrebné žiadne usporiadanie komína.
• Pohodlná obsluha, možnosť vybavenia automatickým ovládaním.
• Úplná bezpečnosť a šetrnosť k životnému prostrediu.

Z nedostatkov sú zvyčajne zaznamenané pomerne vysoké prevádzkové náklady, ktoré vychádzajú z vysokej ceny nosiča energie..

Je pravda, že v závislosti od typu kotla a prítomnosti alebo absencie automatizovaného riadenia systému môžu náklady na vykurovanie výrazne kolísať. Indukčné kotly, plne vybavené automatizáciou, sú celkom ekonomické a vyplácajú sa pomerne rýchlo..

Kombinované vykurovacie kotly

V predaji nájdete kombinované vykurovacie kotly, ktoré môžu pracovať s niekoľkými druhmi paliva. Jedná sa o drahšie zariadenia, ktorých hlavnou výhodou je schopnosť poskytnúť domu teplo v podmienkach prerušenia dodávky hlavného druhu paliva..

Kombinovaný alebo viacpalivový kotol je univerzálne vykurovacie zariadenie, nevyhnutné v oblastiach, kde dochádza k prerušeniu dodávok rôznych druhov paliva

Spoločnými výhodami všetkých vykurovacích systémov s kvapalným nosičom tepla sú lacnosť a dostupnosť, dostatočne vysoká účinnosť a veľa možností..

Medzi nevýhody patrí nie najpohodlnejšie rozloženie teploty v priestoroch. Teplý vzduch je na vrchu a chladnejší je na dne..

Vodné systémy navyše zlyhajú, ak teplota budovy klesne pod bod mrazu. Systémy s nemrznúcimi zmesami a soľnými roztokmi túto nevýhodu postrádajú. Nemrznúce zmesi sú však drahé a toxické a soľné roztoky spôsobujú rýchlu koróziu systému..

Vykurovanie budovy vzduchom

Toto je ďalší typ vykurovania súkromného domu. Jeho hlavným rozlišovacím znakom je absencia chladiacej kvapaliny. Vzduchový systém je navrhnutý tak, aby prúdenie vzduchu prechádzalo cez generátor tepla, kde sa ohrieva na požadovanú teplotu.

Ďalej prostredníctvom špeciálnych vzduchových potrubí, ktoré môžu mať veľmi odlišný tvar a veľkosť, sú vzduchové hmoty odosielané do vykurovaných miestností.

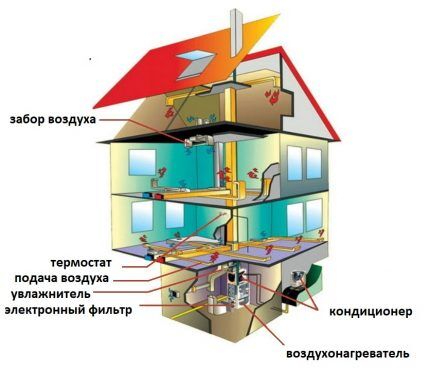

Na vykurovanie veľkého domu v súkromnom dome môžete použiť ohrev vzduchu, pričom v každej miestnosti je možné vytvoriť príjemnú mikroklímu

Podľa zákonov konvekcie vyhrievané toky stúpajú, chladené sa pohybujú nadol, kde sú namontované otvory, cez ktoré sa vzduch zhromažďuje a odvádza do generátora tepla. Cyklus sa opakuje.

Takéto systémy môžu pracovať s núteným a prirodzeným prívodom vzduchu. V prvom prípade je dodatočne namontované čerpadlo, ktoré núti prúdenie do vzduchových potrubí. V druhom sa pohyb vzduchu vykonáva v dôsledku teplotného rozdielu. Je zrejmé, že systémy s núteným obehom sú efektívnejšie a výkonnejšie. O usporiadaní ohrevu vzduchu vlastnými rukami sme hovorili v nasledujúcom článku..

Tepelné generátory sa tiež líšia. Môžu pracovať so širokým spektrom palív, čo určuje ich výkon. Žiadané sú predovšetkým plynové, elektrické a zariadenia na tuhé palivá. Ich nevýhody a výhody sú blízke podobným kotlom na ohrev vody..

Cirkuláciu vzduchových hmôt vo vnútri budovy je možné vykonávať rôznymi spôsobmi. Môže to byť uzavretý cyklus bez pridávania vzduchu z ulice. V tomto prípade je kvalita vnútorného vzduchu nízka..

Najlepšou možnosťou je cirkulácia s prídavkom vzduchových hmôt zvonku. Nespornou výhodou ohrevu vzduchu je absencia chladiacej kvapaliny. Vďaka tomu je možné ušetriť energiu potrebnú na jeho ohrev..

Okrem toho nie je potrebná inštalácia komplexného systému potrubí a radiátorov, čo nepochybne tiež zvyšuje účinnosť systému. Systém nehrozí riziko úniku a zamrznutia, ako jeho náprotivok vo vode. Je pripravený pracovať pri akejkoľvek teplote. Obytný priestor sa extrémne rýchlo zahrieva: od spustenia generátora tepla po zvýšenie teploty v priestoroch trvá doslova pol hodiny..

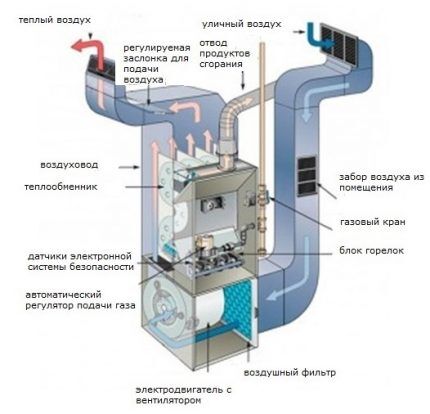

Plynový generátor tepla je jedným z možných riešení realizácie projektu ohrevu vzduchu v súkromnom dome. V praxi sa však tieto systémy používajú len zriedka.

Ďalším významným plusom je možnosť kombinovať ohrev vzduchu s ventiláciou a klimatizáciou. To otvára najširšie príležitosti na realizáciu najpohodlnejšej mikroklímy v budove..

Systém vzduchových potrubí v lete možno úspešne použiť na klimatizáciu. Inštalácia dodatočného vybavenia umožní zvlhčovať, čistiť a dokonca dezinfikovať vzduch.

Zariadenie na ohrev vzduchu sa dobre hodí na automatizáciu. Inteligentné ovládanie odstraňuje z majiteľa domu zaťažujúcu kontrolu nad spotrebičmi. Okrem toho systém nezávisle vyberie najekonomickejší prevádzkový režim. Inštalácia a ohrev vzduchu je veľmi jednoduchá a trvácna. Jeho priemerná životnosť je asi 25 rokov..

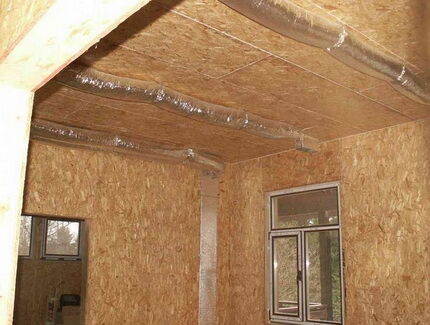

Vzduchové kanály môžu byť inštalované vo fáze výstavby budovy a skryté pod stropom. Na inštaláciu takýchto systémov sú potrebné vysoké stropy.

Medzi výhody patrí absencia potrubí a radiátorov, čo dáva priestor predstavivosti dizajnérov zdobiacich interiér. Náklady na takýto systém sú pre väčšinu majiteľov domov celkom dostupné. Navyše sa vypláca dostatočne rýchlo, takže jeho dopyt rastie..

Ohrev vzduchu má aj nevýhody. Patrí medzi ne významný rozdiel medzi teplotami v dolných a horných častiach miestnosti. V priemere je to 10 ° С, ale v miestnostiach s vysokými stropmi môže dosiahnuť až 20 ° С. V chladnom období bude teda potrebné zvýšiť výkon generátora tepla..

Ďalšou nevýhodou je pomerne hlučná prevádzka zariadenia. Je pravda, že to možno neutralizovať výberom špeciálnych „tichých“ zariadení. Pri absencii filtračného systému na výstupoch sa vo vzduchu môže objaviť veľké množstvo prachu.

Infračervený vykurovací systém

Ide o relatívne nový spôsob vykurovania obytných budov. Je založená na použití infračerveného žiarenia. Vedci zistili, že infračervené lúče môžu mať rôznu dĺžku. Dlhovlnné žiarenie, podobné tomu, ktoré dostávame od Slnka, je bezpečné a dokonca prospešné pre ľudí. Je to to, čo sa používa v vykurovacích zariadeniach pracujúcich v infračervenom rozsahu..

Infračervené ohrievače filmov je možné namontovať na strop. Potom žiarenie klesne a dostane sa na podlahu, ktorá sa začne zahrievať

Na vykurovanie priestorov sa používa špeciálny infračervený film. Na netkanú základňu sa nanesie tenká vrstva uhlíkovej pasty, ktorá sa pod vplyvom prúdu aktivuje a vyžaruje infračervené vlny. Výsledný žiarič je z oboch strán laminovaný filmom, ktorý mu dodáva pevnosť a predlžuje životnosť.

Princíp činnosti infračerveného vykurovania je nasledujúci. Film je umiestnený na podlahe alebo na strope. Keď je systém zapnutý, na žiarič je aplikovaný prúd, ktorý vytvára infračervené vlny. Pohybujú sa a dosahujú prvú masívnu prekážku. Môže to byť veľký nábytok, domáce spotrebiče a najčastejšie podlaha. Takéto objekty neprepúšťajú infračervené lúče, sú v nich zadržané a akumulované..

Objekty sa postupne zahrievajú a uvoľňujú prijaté teplo do vzduchu, vďaka čomu sa miestnosť veľmi rýchlo zohreje. V inom článku sme sa podrobnejšie rozprávali o infračervenom vykurovacom zariadení, ktoré si urobíte sami..

Je potrebné priznať, že tento druh vykurovania je najpohodlnejší. Vďaka tomu, že je podlaha vyhrievaná, je rozloženie teploty pre človeka čo najpríjemnejšie a prospešnejšie. Spodná časť miestnosti je o 2-3 ° C teplejšia ako horná.

Prirodzená vlhkosť a množstvo kyslíka sú navyše úplne zachované, neexistujú žiadne konvekčné prúdy, ktoré prenášajú prach. Neexistujú ani žiadne koncepty. Ohrievače filmu fungujú úplne ticho, sú pre ľudí bezpečné.

Ak sú infračervené ohrievače inštalované pod podlahovou krytinou, žiarenie stúpa, dosahuje podlahu a ohrieva jej povrch a potom vzduch v miestnosti.

Ďalšou výhodou je plne automatizovaná správa systému. To jej umožňuje pracovať v najekonomickejšom režime a zároveň poskytnúť majiteľovi úplné pohodlie. Vďaka tomu nemá filmový systém žiadne tepelné straty, jeho účinnosť je takmer 100%.

Minimálna životnosť zariadenia je 25 rokov a spôsob použitia je dvakrát taký dlhý. Systém zároveň nevyžaduje údržbu..

Ďalšou výhodou je kompaktnosť. Film je veľmi tenký a „nezožerie“ voľný priestor. Pre vykurovaciu jednotku nie je potrebná žiadna ďalšia miestnosť, nie sú tam žiadne batérie a vzduchové kanály. Film sa veľmi ľahko inštaluje a pripája. V prípade potreby je možné demontáž a opätovné použitie.

Medzi nevýhody je potrebné poznamenať, že keď napätie klesne, množstvo tepla generovaného filmom klesá. V tomto prípade sa prevádzkový čas ohrievača zvyšuje, čo vedie k väčšej spotrebe energie. Film môže byť pokrytý najrozmanitejšími vrchnými lakmi, okrem tmelu, tapiet a farieb. Náklady na zariadenie na usporiadanie infračerveného vykurovania sú dosť vysoké.

Inštalačné funkcie

Usporiadanie jednorúrkového a dvojrúrkového systému je veľmi odlišné: inštalácia prvého typu vykurovania vyzerá oveľa atraktívnejšie, pretože je oveľa jednoduchšie.

Možnosti pre vykurovacie systémy

Hlavným kritériom na oddelenie všetkých vykurovacích zariadení je druh paliva. Okrem toho existujú univerzálne kotly pracujúce na niekoľkých druhoch paliva, čo šetrí spotrebu elektrickej energie. Odporúčame vám, aby ste sa zoznámili s existujúcimi schémami pripojenia pre rôzne vykurovacie zariadenia.

1. Jednorúrkové. Je to jednoduchá možnosť položenia potrubia pre chladivo v súkromnej a viacpodlažnej budove, ako aj v priemyselnom podniku. Používa sa v prípadoch, keď je potrebné rýchlo a s minimálnymi finančnými investíciami položiť potrubie. Jedinou výhradou je obmedzenie dĺžky potrubia okolo domu na 30 m. Existujú tri typy schémy jednorúrkového pripojenia: horizontálne, vertikálne a “Leningradka”. Líšia sa od seba v spôsobe dodávania a odstraňovania chladiacej kvapaliny do batérií.
2. Dvojrúrkové. Batérie sú pripojené k napájaciemu vedeniu a spätnému toku. To rozdeľuje teplo rovnomernejšie v celej budove. Voda je do každého výmenníka tepla dodávaná približne pri rovnakej teplote. Podobná schéma sa používa hlavne vo viacpodlažných budovách s veľkým počtom vykurovaných miestností. Existujú možnosti pre spodné a horné pripojenie.
3. Žiarenie. Z dvoch kolektorov spoločných pre podlahu sa do každého z radiátorov hodia dve rúrky. Samotné kolektory sú napojené na spoločné kotlové zariadenie. Vďaka tejto schéme je možné k vykurovaniu pripojiť nielen batérie, ale aj “teplú podlahu”. Pokladanie lúčového systému musí byť vykonané dokonca aj vo fáze výstavby domu, pretože bude veľmi ťažké ho zaviesť do už dokončenej budovy..

Čo je lepšie: jednorúrkový alebo dvojrúrkový vykurovací systém, každý užívateľ sa rozhodne sám. Voľba závisí od typu bývania a finančných možností.

Okrem toho existuje kúrenie s prirodzeným a núteným obehom. V prvom prípade voda prúdi po okruhu prirodzenými silami, v druhom vďaka prevádzke obehového čerpadla.

Pre jednoposchodový dom

Najjednoduchšia jednorúrková vykurovacia schéma, ktorú vývojári používajú viac ako pol storočia, je „Leningradka“.

Na obrázku je náčrt modernizovanej verzie „Leningradky“ s diagonálnym pripojením radiátorov. Nasledujúce prvky sú znázornené na obrázku (zľava doprava):

• Inštalácia kúrenia. Na implementáciu tohto CO sú vhodné kotly na tuhé palivá, plyn (prírodný alebo skvapalnený) a elektrinu. Teoreticky sú vhodné aj kotly na kvapalné palivá, ale vzniká problém skladovania paliva v súkromnom dome..
• Bezpečnostná skupina, ktorá sa skladá z tryskacieho ventilu nastaveného na určitý tlak v systéme, automatického odvzdušňovača a manometra.
• Radiátory pripojené k systému prostredníctvom uzatváracích guľových ventilov. Vyvažovacie ventily ihiel sú inštalované v prepojke medzi vstupom a výstupom každého chladiča.
• Na spätnú vetvu potrubia je nainštalovaná membránová expanzná nádrž na kompenzáciu tepelnej rozťažnosti chladiacej kvapaliny.
• Cirkulačné čerpadlo, ktoré vytvára nútený pohyb chladiacej kvapaliny cez CO.

Teraz o tom, čo ešte nie je uvedené v tomto náčrte, ale je to povinný prvok pre spoľahlivú prevádzku tejto schémy. Vyššie bolo uvedené iba čerpadlo, ale nebolo naznačené jeho potrubie, ktoré obsahuje tri guľové uzatváracie ventily, medzi ktorými sú nainštalované hrubý filter a čerpadlo. Pomerne často je do CO cez prepojku zaradená čerpacia skupina s potrubím, čím vzniká obtok.

Vývojári sa často pýtajú, či je v jednorúrkovom vykurovacom systéme potrebný obtok? Ide o to, že táto schéma CO je sebestačná a efektívna. Ale v prípade výpadku prúdu sa obehové čerpadlo zastaví a chladiaca kvapalina sa prestane pohybovať. Obtok je voliteľný, ale je lepšie ho postaviť tak, aby v prípade núdze prešiel z nútenej do prirodzenej cirkulácie chladiacej kvapaliny.

Pokiaľ ide o potrubie: pretože teplota na výstupe z kotla môže dosiahnuť 80 ° C, odporúča sa pre obvod Leningradka použiť vystužené polypropylénové rúry požadovaného priemeru. Prečo vystužené? Ide o to, že polymérové ​​rúry sú dosť lacné a praktické, ľahko sa inštalujú a majú malú hmotnosť. Polymerové rúrky však pri zahrievaní menia svoju dĺžku. Vystužený polymér netrpí takouto „chorobou“.

Inštalácia vykurovacieho systému s nižším horizontálnym dizajnom potrubia

Tento systém umožňuje umiestnenie otvorenej nádržky na dobré teplé miesto. Je tiež možné pripojiť expanzné a napájacie nádrže, ktoré vám umožnia používať horúcu vodu priamo zo samotného vykurovacieho systému..

V systémoch s núteným obehom na zníženie spotreby potrubia sú výstupné a napájacie stúpačky umiestnené na úrovni prvého.

1. Na tryskách kotla sú nainštalované konektory pod uhlom nadol.

2. Na podlahu, pod steny, sú nainštalované dve vetvy potrubí. Jedna vetva je pripojená k napájacej zásuvke kotla a zvyšok k prijímacej zásuvke.

3. Pod každým vykurovacím zariadením sú inštalované odpaliská, ktoré kombinujú s rúrkami.
4. Predĺžovacia nádrž je namontovaná v hornej časti prívodného potrubia.
5. Čerpadlo je pripojené k vstupu do vykurovacej nádrže a voľný koniec výtlačného potrubia je pripojený k čerpadlu.

Inštalácia vykurovacieho systému s hornou horizontálnou štruktúrou vedenia

Nevýhody takéhoto systému spočívajú v tom, že rozsiahla nádrž je umiestnená mimo teplej miestnosti na strope.

1. K segmentu potrubia opúšťajúcemu kotol je pripevnený uhlový konektor, aby sa potrubie otočilo nahor.
2. Pomocou odpalísk a rohov je nainštalovaná horná vetva a odpaliská sú upevnené nad vykurovacími zariadeniami.
3. T-kusy sú spájkované k hornej časti potrubia a v priesečníku je umiestnený uzatvárací ventil.
4. Potom sa v prvom poschodí spojí spodná vetva výstupného potrubia, ktorá zhromažďuje všetky potrubia pochádzajúce zo spodných batérií.
5. Voľný koniec výstupného potrubia je inštalovaný v obtoku, ktorý je inštalovaný v sekcii prijímacieho potrubia.
