Spätný ventil pre vykurovanie – výber, inštalácia, princíp činnosti

Prečo potrebujete spätný ventil?

Počas prevádzky sa vo vnútri vykurovacieho systému objavuje hydraulický tlak, ktorý môže byť v rôznych častiach nerovnomerný. Dôvody tohto javu sú veľmi odlišné..

Najčastejšie ide o nerovnomerné chladenie chladiacej kvapaliny, chyby v návrhu a montáži systému alebo o jeho prienik. Výsledok je vždy rovnaký: zmení sa smer hlavného toku tekutiny a otočí sa v opačnom smere.

To je spojené s veľmi vážnymi následkami až po poruchu kotla alebo dokonca celého systému, čo si v budúcnosti vyžiada značné náklady na opravu..

Z tohto dôvodu odborníci dôrazne odporúčajú nainštalovať spätný ventil. Zariadenie je schopné prechádzať kvapalinou iba v jednom smere. Keď dôjde k spätnému toku, aktivuje sa uzatvárací mechanizmus a otvor sa stane pre chladivo nepreniknuteľným.

Zariadenie je teda schopné ovládať tok kvapaliny a prechádza ňou iba v jednom smere..

Princíp spätného ventilu je veľmi jednoduchý. Prechádza teplonosnou kvapalinou v danom smere a pri pokuse o pohyb v opačnom smere blokuje cestu.

Pre normálnu prevádzku systému je potrebné, aby zariadenie nevytváralo ďalší tlak a aby chladiaca kvapalina pohybujúca sa k radiátorom voľne prechádzala. Preto je mimoriadne dôležité vybrať ten správny produkt.

Vymenovanie ventilov na vykurovanie

Autonómne alebo diaľkové vykurovanie musí byť prispôsobené aktuálnym hodnotám parametrov – tlaku a teploty v systéme. Na vykonanie tejto úlohy je potrebný obtokový ventil vo vykurovacom systéme, zmiešavací ventil, poistný ventil a ďalšie..

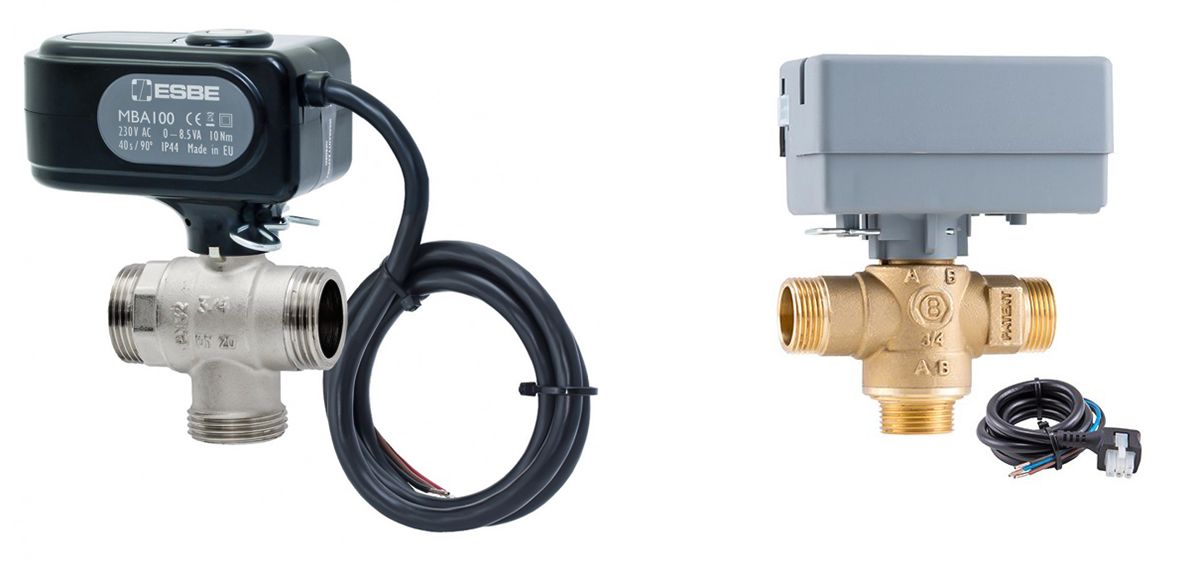

Na rozdiel od uzatváracích ventilov pracujú v automatickom alebo poloautomatickom režime. Všetky regulačné ventily vykurovania musia zodpovedať parametrom konkrétneho prívodu tepla.

Aby ste to urobili, musíte najskôr vypočítať charakteristiky, vypracovať podrobný diagram a podľa získaných údajov vybrať optimálny vypúšťací ventil vykurovania a ďalšie typy podobných prvkov..

Hlavnými kritériami sú:

• Teplotný režim systému. Uzatvárací ventil pre vykurovanie musí fungovať normálne aj pri kritických tepelných účinkoch;
• Tlak – nominálny a maximálny. Každý tlakový redukčný ventil vykurovacieho systému má určité prevádzkové limity, ktoré by mali byť nižšie ako maximum o 5-10%;
• Typ chladiacej kvapaliny je voda alebo nemrznúca zmes. V druhom prípade sú možné poruchy, pretože vzduchový ventil na vykurovanie nie je určený pre kvapalinu s vyššou hustotou ako voda..

V štádiu návrhu je zvolený vhodný ventil na odvádzanie vzduchu z vykurovacieho systému. Prevádzka tohto zariadenia a podobných komponentov by mala stabilizovať stav systému v prípade rizika núdzových situácií. Preto je potrebné poznať princíp činnosti a typy ventilov na dodávku tepla..

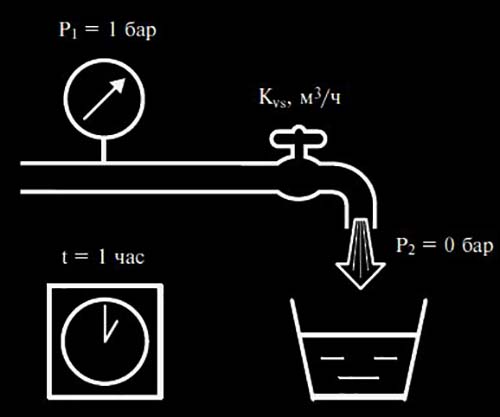

Niektoré výkonnostné charakteristiky sú uvedené priamo na telese obtokového ventilu vykurovania. Ak to tak nie je, je potrebná odborná rada..

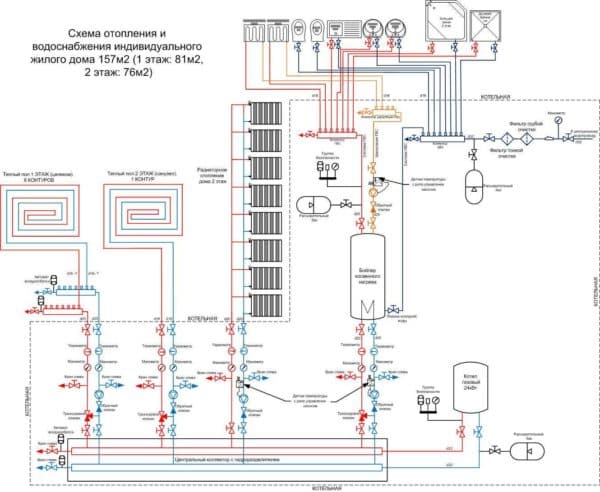

Kde je nainštalovaný vo vykurovacom systéme

Všeobecným účelom spätného ventilu je umožniť toku chladiacej kvapaliny prúdiť v jednom smere a zabrániť jej spätnému pohybu. Na prevádzku nie je potrebný žiadny zdroj napájania ani žiadne iné podmienky, fungujú podľa pohybu tekutín. Spätný ventil je inštalovaný na vykurovanie vo všetkých polohách, kde sa môže vyskytnúť protiprúd a parazitné okruhy.

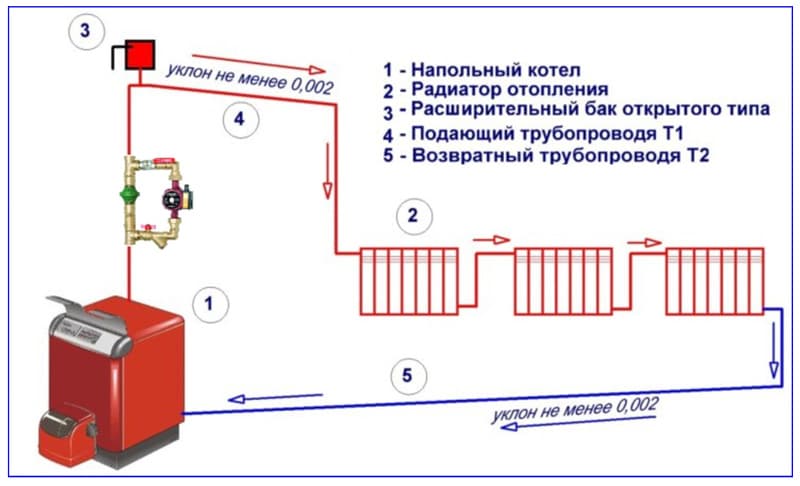

V vykurovacom systéme s niekoľkými vetvami je na spätnom potrubí umiestnený spätný ventil. Tým sa zabráni tomu, aby čerpadlo „tlačilo“ tok v opačnom smere.

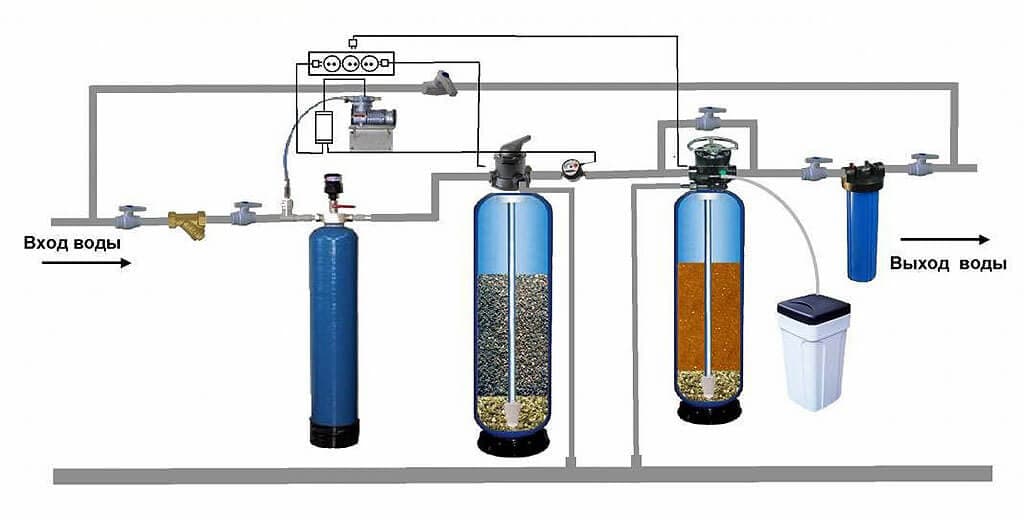

Rovnaké zariadenia sú umiestnené v systémoch zásobovania studenou a teplou vodou. Navrhnuté na vykurovanie sa vyznačujú tým, že sa používajú materiály, ktoré dobre tolerujú dlhodobé vystavenie vysokým teplotám. Ak existujú gumové tesnenia, použije sa tepelne odolná guma. To isté platí pre plastové diely..

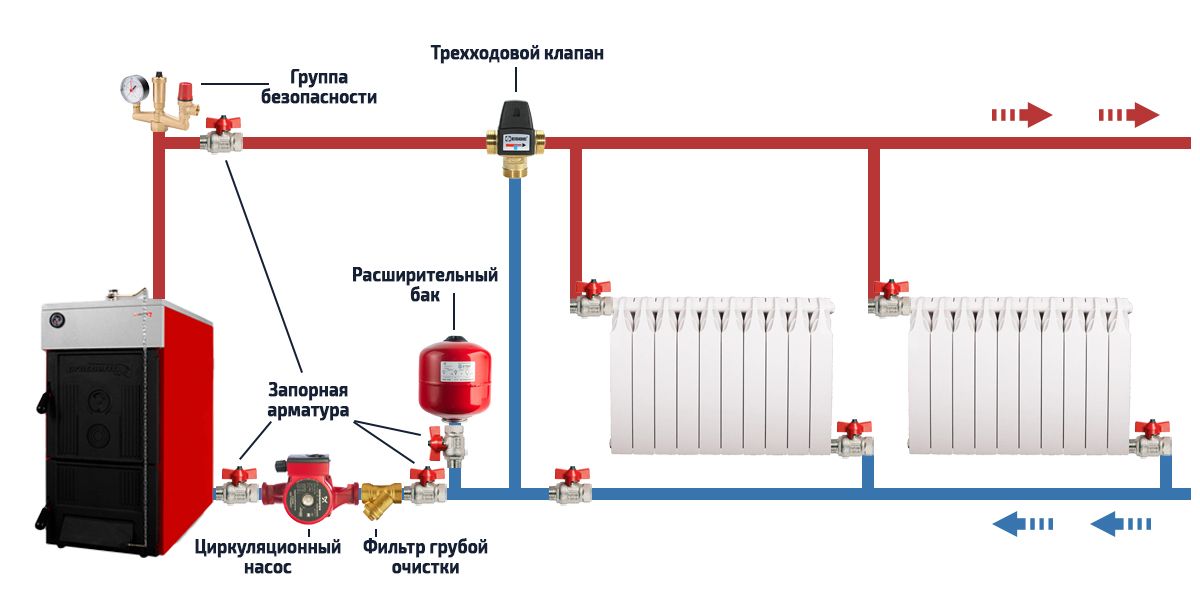

Ak hovoríme konkrétne o vykurovacích systémoch (CO), je nainštalovaný spätný ventil:

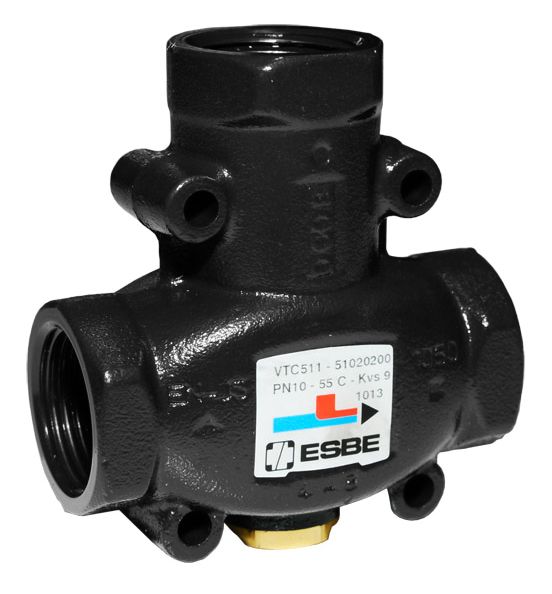

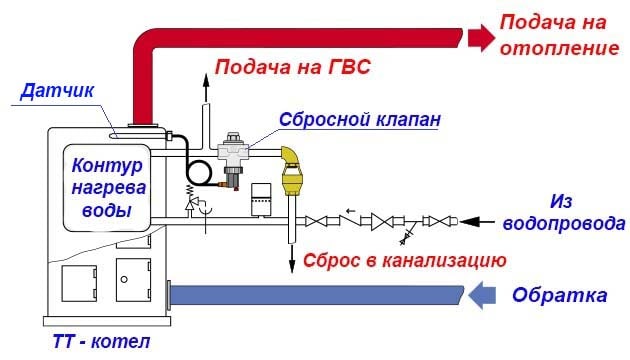

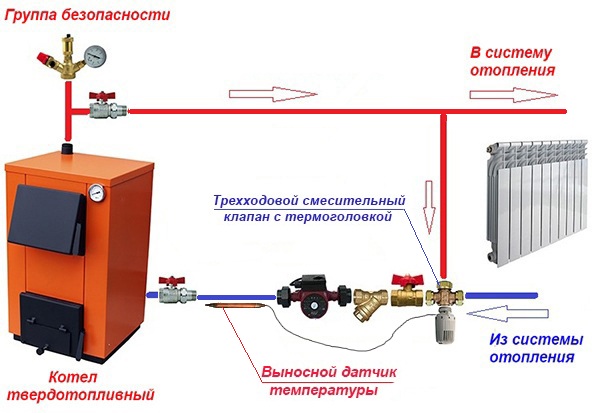

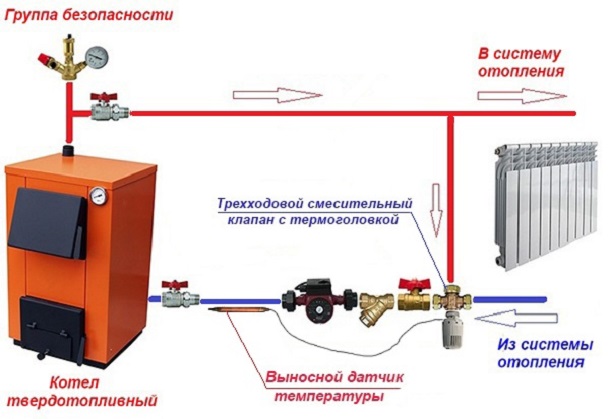

• Na obtok s obehovým čerpadlom v potrubí kotla na tuhé palivá – na zabezpečenie prevádzky systému v gravitačnom režime (s prirodzenou cirkuláciou). V tomto prípade sú nainštalované modely s najnižším odporom, ktoré pracujú ľahko a rýchlo – okamžite, keď sa objaví tok z prirodzeného obehu. Funkcia ventilu, v tomto prípade, keď je čerpadlo v prevádzke, neobchádzajte vykurovacie médium.

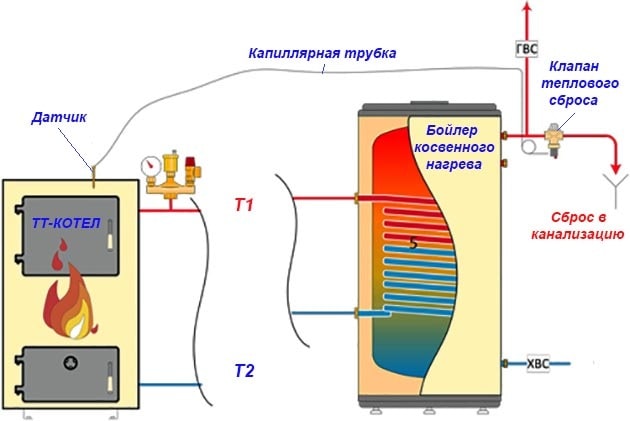

• Na spätnom potrubí pri inštalácii nepriameho vykurovacieho kotla. Prečo v tomto prípade nainštalovať spätný ventil? Aby sa počas prevádzky obehového čerpadla vylúčil priechod chladiacej kvapaliny v opačnom smere.
• S rozvetveným vykurovacím systémom (napríklad na niekoľkých poschodiach), na každej vetve. Tieto spätné ventily neumožňujú „vytiahnutie“ chladiacej kvapaliny, ak je jedna z vetiev vypnutá (pri použití jedného obehového čerpadla).
• Na línii doplňovania systému studenou vodou. Tu je okrem uzatváracieho ventilu potrebný aj spätný chod. Pretože niekedy je tlak vo vodovodnom systéme nižší ako vo vykurovacom systéme. Potom otvorením kohútika na napájanie systému bez spätného ventilu chladivo „prejde“ do systému zásobovania vodou.

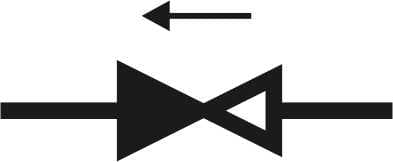

Skontrolujte symbol ventilu v diagrame

V diagramoch je spätný ventil označený ako dva trojuholníky smerujúce k sebe navzájom svojimi vrcholmi. Jeden z trojuholníkov je vyplnený. Miesto inštalácie vo vetve je takmer akékoľvek. Hlavná vec je mať to. Smer prúdenia je označený šípkou na tele. V tomto smere prechádza chladiaca kvapalina. Naopak, prekrýva sa. Pri inštalácii postupujte podľa šípky (stále sa môžete zamerať na uzamykací prvok).

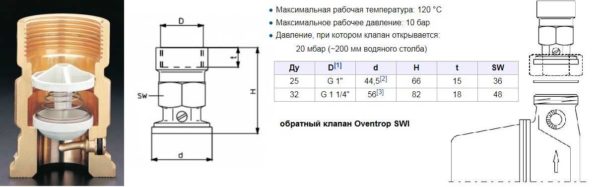

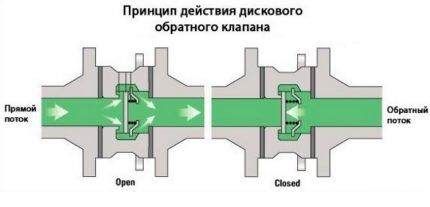

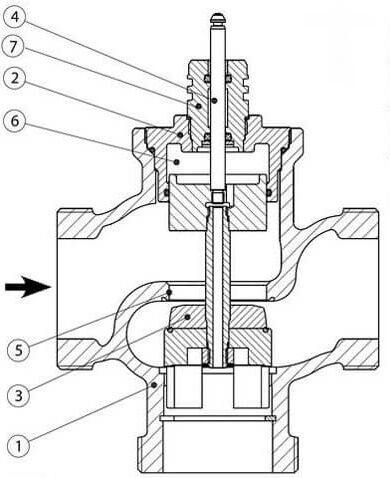

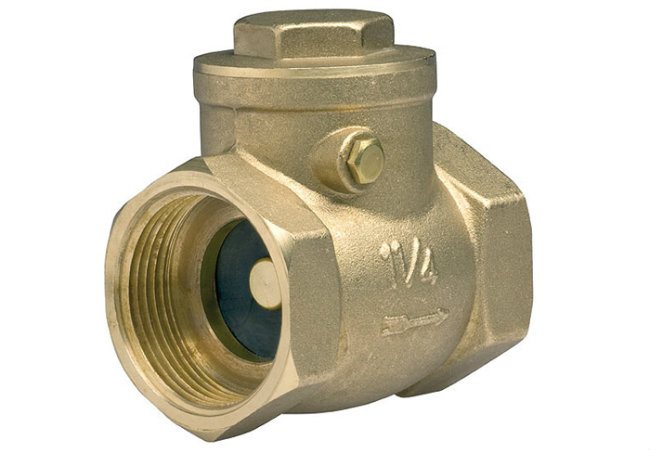

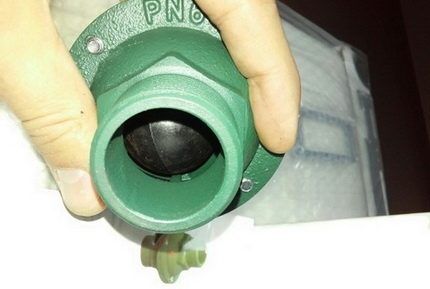

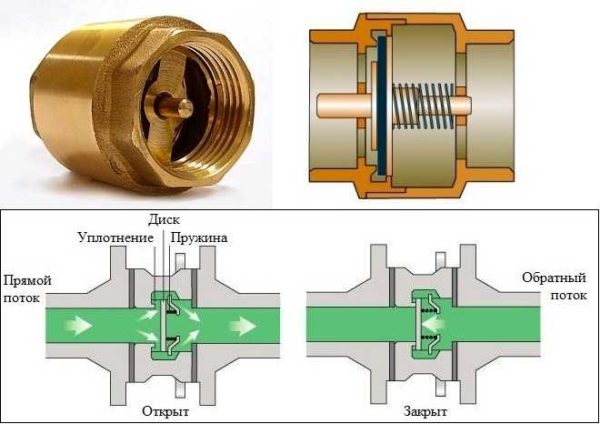

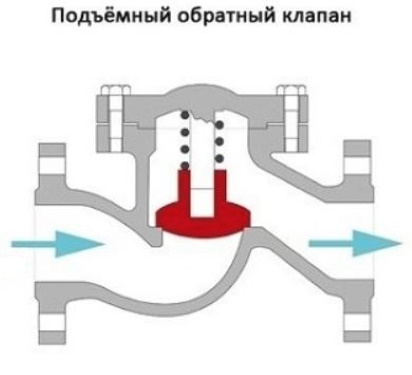

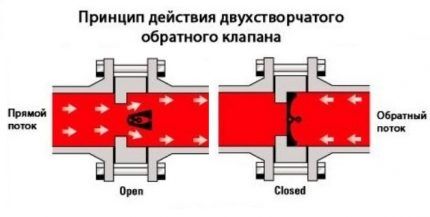

Princíp činnosti spätného ventilu

V prvom rade je potrebné poznamenať, že spätné ventily nie sú inštalované „len pre prípad“, ale iba v prípade potreby, ak neexistuje iné technické riešenie. Dôvodom je skutočnosť, že prvky majú často značný hydraulický odpor v závislosti od konštrukcie. To prináša určité obmedzenia pri použití spätných ventilov na vykurovanie s prirodzenou cirkuláciou. Príčina – príliš nízky tlak chladiacej kvapaliny v systéme.

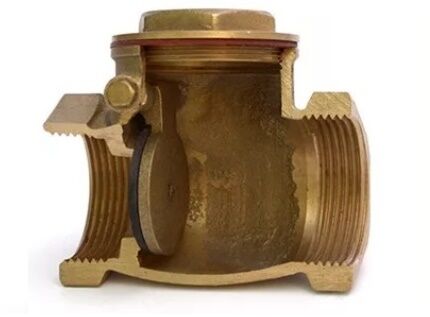

Výnimkou sú gravitačné ventily s otočným tlmičom, niektoré z ich modelov sú schopné otvoriť cestu chladiacej kvapaline pri minimálnom tlaku 0,001 baru.

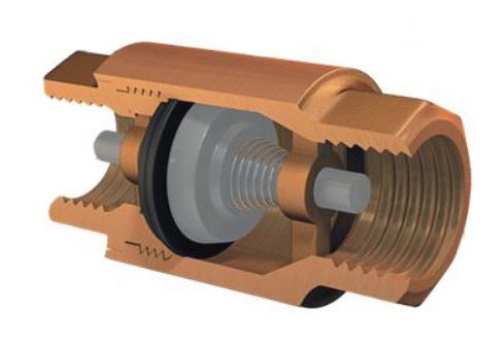

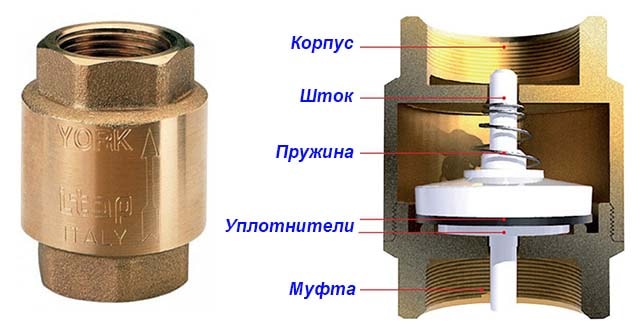

Napriek rozdielom v dizajne je väčšina výrobkov dodávaná s jednou kľúčovou časťou – pružinou. Je to pohon, ktorý pri zmene normálnych podmienok zatvorí ventil, a to je princíp spätného ventilu. Úsilie vynaložené na prekonanie pružnosti pružiny určuje mieru hydraulického odporu mechanizmu. Pre obvody s rôznymi prevádzkovými parametrami sa vyberajú výrobky, ktoré majú príslušnú pružnosť a masívnosť pružiny.

Na čo jar pôsobí? Jeho úlohou je nechať uzamykacie zariadenie zatvorené, to je jeho normálny stav. Potom tok kvapaliny prúdiacej z jednej strany môže prekonať silu pružiny, otvoriť prekážku a ísť ďalej pozdĺž potrubia. Pokus o zmenu smeru toku a prúdenia v opačnom smere k ničomu nepovedie – vypínacie zariadenie zabuchne a spočíva na prílive v tele. Na tomto mieste je tesniaci prvok, vďaka ktorému je spätný ventil vo vykurovacom systéme úplne utesnený..

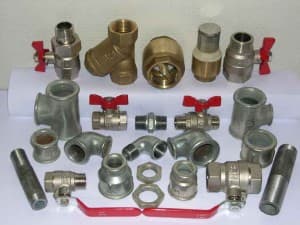

Uzatváracie ventily určené na prácu vo vykurovacích okruhoch sú vyrobené z nasledujúcich materiálov:

• šedá liatina;
• oceľ;
• mosadz;
• nehrdzavejúca oceľ.

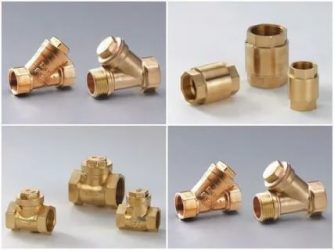

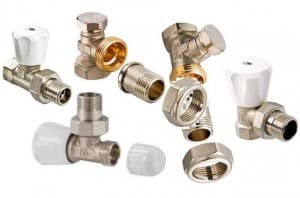

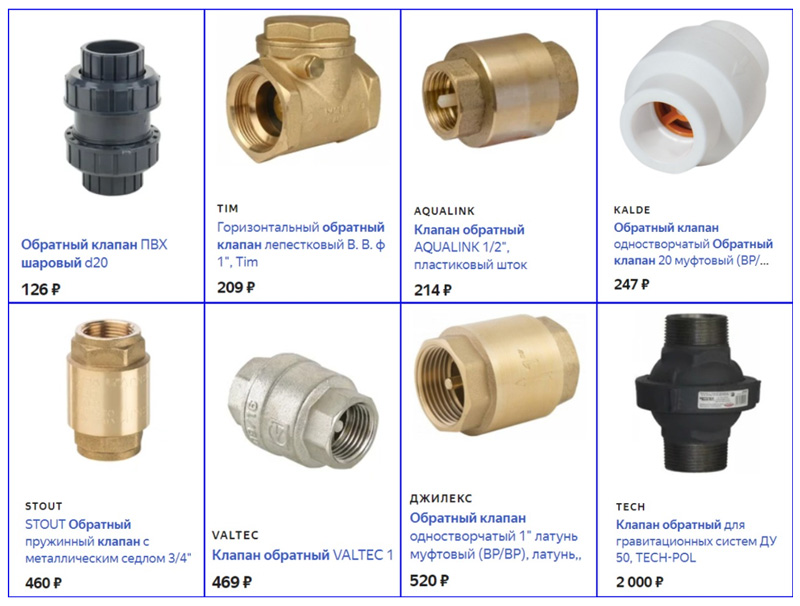

Odrody zariadení

Existuje niekoľko typov uzatváracích ventilov a často sú na napájacie a spätné okruhy inštalované rôzne druhy výrobkov. V závislosti od použitého kovu môže mať spätný ventil svoje vlastné charakteristiky..

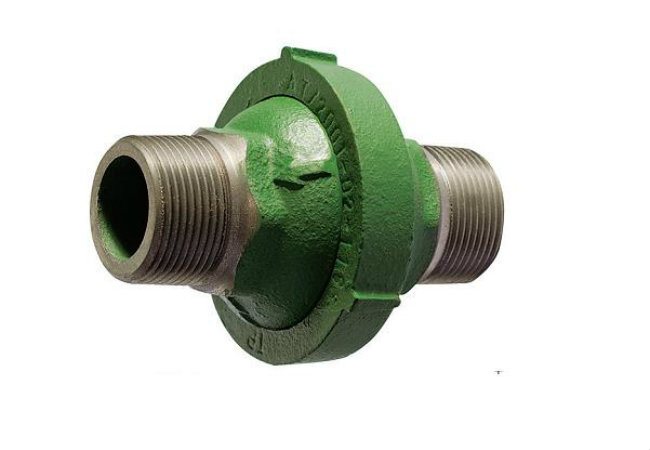

Najčastejšie používané výrobky z mosadze, liatiny a ocele. Spätné ventily sa navyše líšia svojim prevedením. Zoberme do úvahy hlavné možnosti.

Aké úlohy rieši spätný ventil?

Ventil je potrebný na reguláciu toku vody, ktorá by sa mala pohybovať striktne v jednom smere. Pri vykurovaní miestností kotlovým zariadením existuje riziko zmeny tlaku v systéme, vstupu vzduchu do okruhu a iných porúch. V dôsledku toho sa horúca voda začne pohybovať v opačnom smere. Absencia spätného ventilu v systéme nevyhnutne povedie k vážnej nehode..

Hlavné úlohy spätného ventilu:

• Zaistenie neobmedzeného toku horúcej vody.
• Zabránenie pohybu chladiacej kvapaliny v opačnom smere.

V takom prípade by zariadenie nemalo ovplyvniť technické a prevádzkové vlastnosti vody..

Výhody a nevýhody

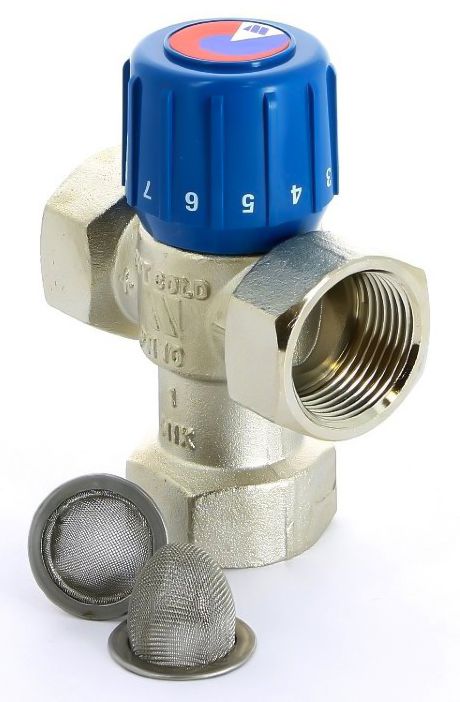

Spätný ventil s filtrom zabraňuje zaseknutiu platne v akejkoľvek polohe

Spätný ventil má výhody a nevýhody spoločné pre všetky typy zariadení. Ak tam tečie studená kvapalina, stúpačka nedostane horúci prúd. To predlžuje výkonnosť prvkov systému, ktoré sú navrhnuté pre určitú teplotu. Zariadenia sa ľahko inštalujú a pri prechode kvapaliny nevytvárajú hluk. Spätné ventily riešia problém iba v konkrétnej oblasti, pre ostatné obvody sú nainštalované ďalšie riadiace zariadenia.

Niektoré mechanizmy umožňujú výskyt vodného rázu, keď prietok prechádza pracovnou jednotkou, ale táto vlastnosť ventilu poškodzuje iba systém s veľkým priemerom. Ak je systém prevádzkovaný s nosičom energie bez propylénglykolu alebo iných prísad, ventily sa kontaminujú prúdom vody. V takom prípade sa disk alebo doska môže zaseknúť v otvorenej alebo zatvorenej polohe..

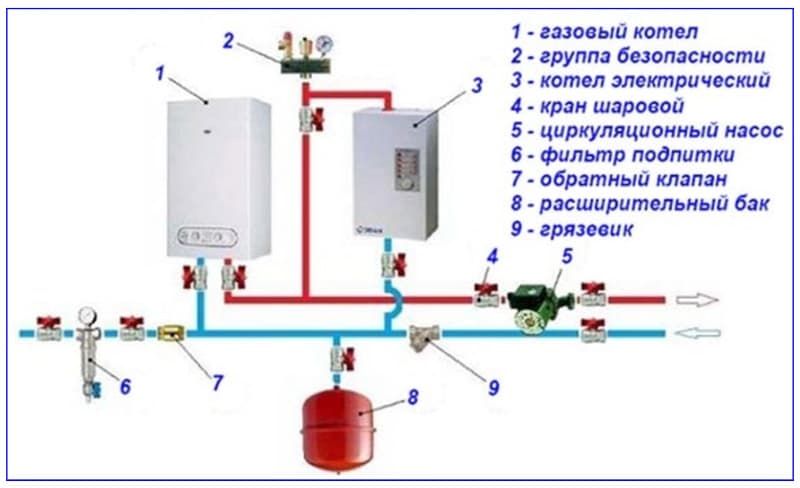

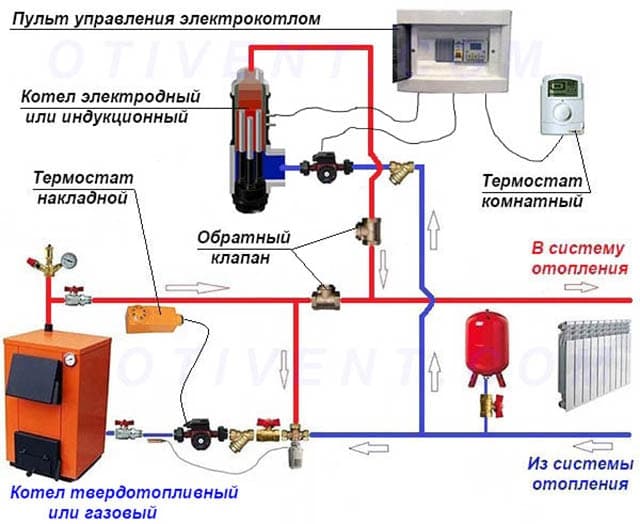

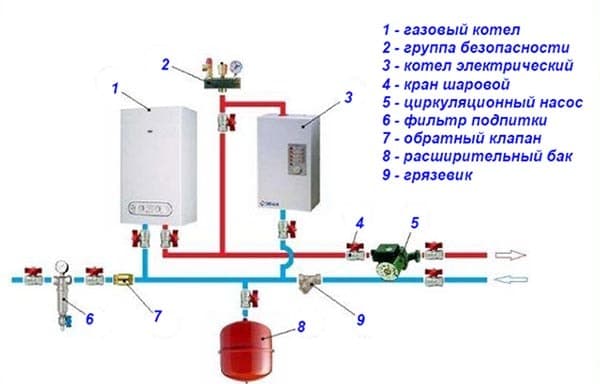

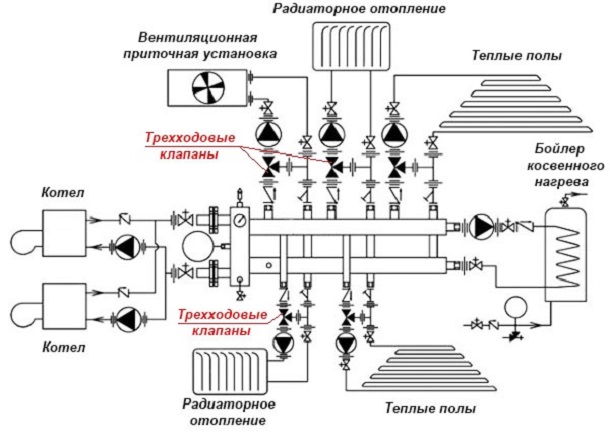

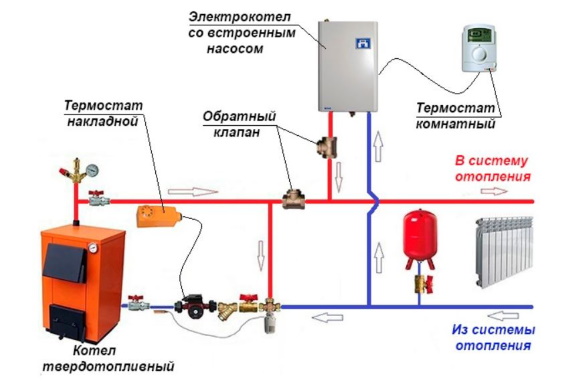

S dvoma alebo viacerými kotlami

Niektorí majitelia z dôvodu úspory paliva a odstránenia následkov núdzových situácií počas výpadku prúdu inštalujú do systému dva alebo viac kotlov zapojených paralelne s vykurovacím potrubím. Okrem toho, ak je v prevádzke jeden z kotlov, nosič tepla môže prechádzať obvodom výmeny tepla druhej jednotky, čo vedie k neoprávneným stratám tepla.

Spotrebiteľ môže nainštalovať uzatváracie ventily v prívodnom alebo vratnom potrubí každého z kotlov a ručne uzavrieť prietok na nefunkčnom zariadení. Použitie spätného ventilu však umožňuje automatizovať proces prerušenia prietoku cez okruh výmeny tepla nečinného kotla, keď je zapnutý druhý..

V obvodoch s vypnutými elektrickými čerpadlami

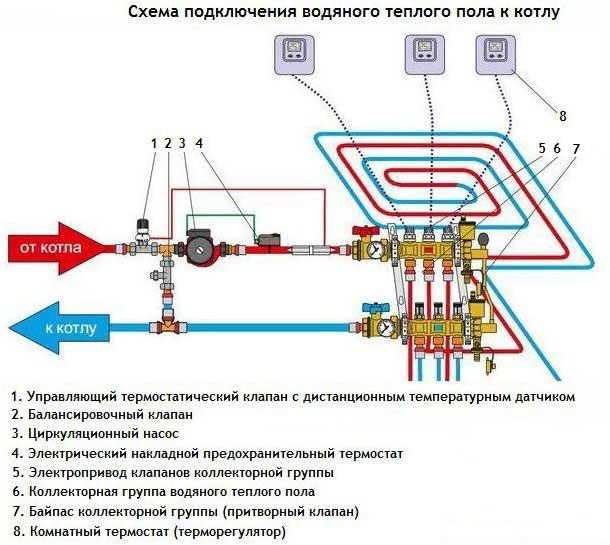

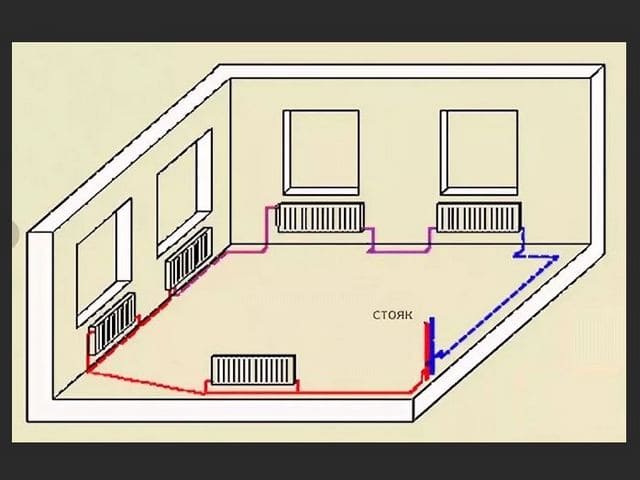

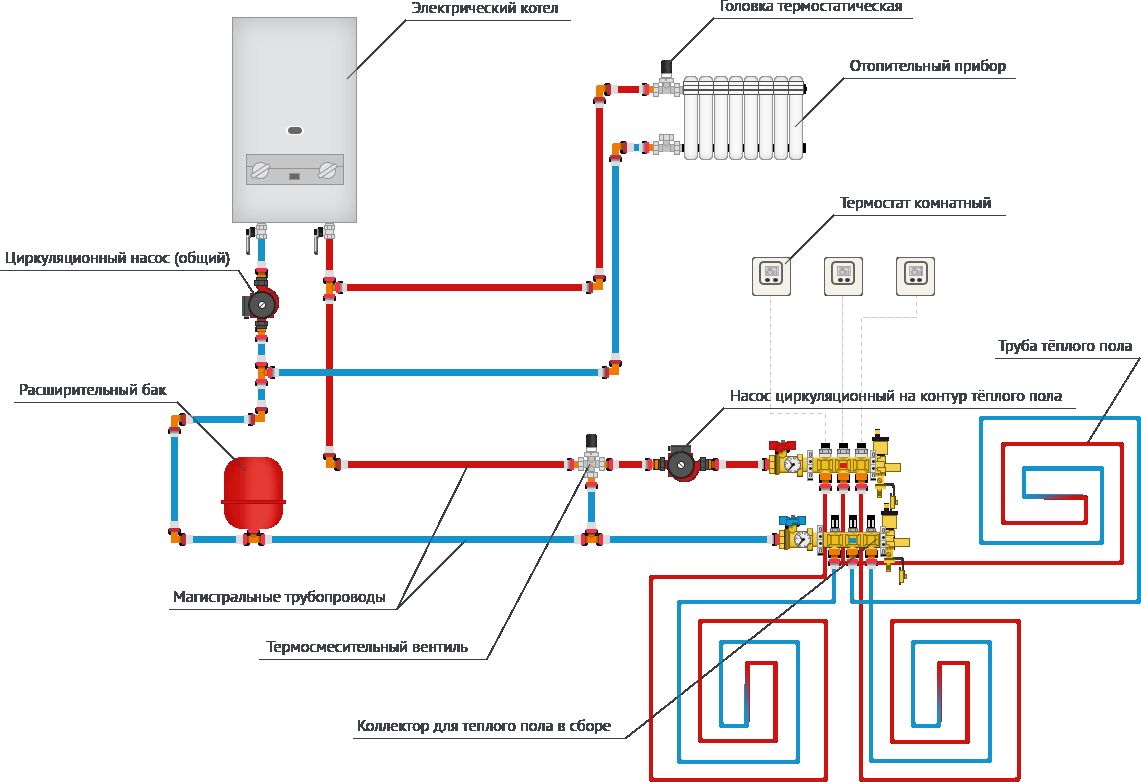

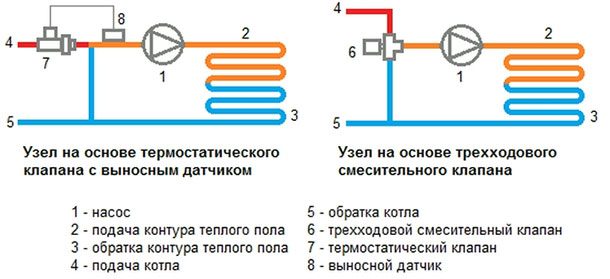

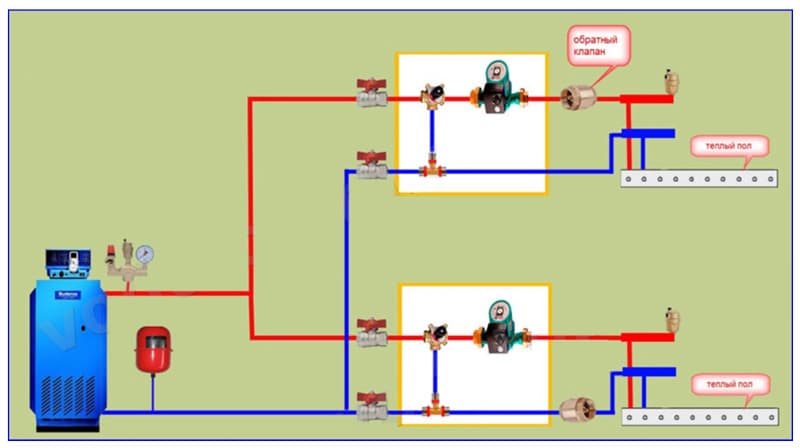

Paralelné vetvy teplých podláh a batérií radiátorov sú spravidla pripojené k jednému hydrostatickému spínaču alebo káblu kolektora. Na tlačenie chladiacej kvapaliny potrubím v každej z vetiev používa obehové elektrické čerpadlá pracujúce v automatickom režime.

Mnoho vykurovacích systémov je navrhnutých a navrhnutých tak, aby oba obehové čerpadlá pracovali nepretržite. Existujú však schémy, kde je tepelný snímač pripojený k obrysom radiátorov alebo teplých podláh – pri prekročení nastavenej teploty vypne napájanie obehového elektrického čerpadla.

Pretože druhá jednotka, ktorá je v tejto dobe zapojená paralelne s prvou linkou, pracuje, smeruje časť chladiacej kvapaliny do svojho okruhu, kde nie je potrebné žiadne ďalšie zahrievanie..

Aby sa zabránilo prúdeniu pracovnej tekutiny do paralelných vetiev, v každej z nich je nainštalovaný spätný ventil..

To isté platí v prípade, keď systém používa striedavé zapínanie niekoľkých elektrických čerpadiel inštalovaných vo vetvách zapojených paralelne s hydraulickým spínačom alebo kolektorovým vedením.

V obvode hlavného obehového elektrického čerpadla

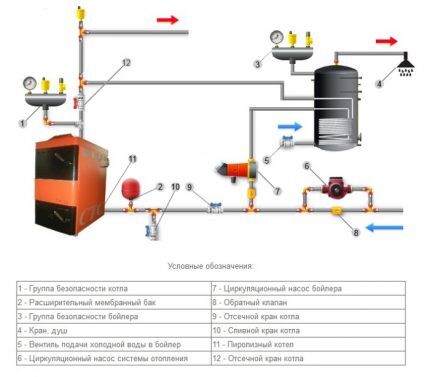

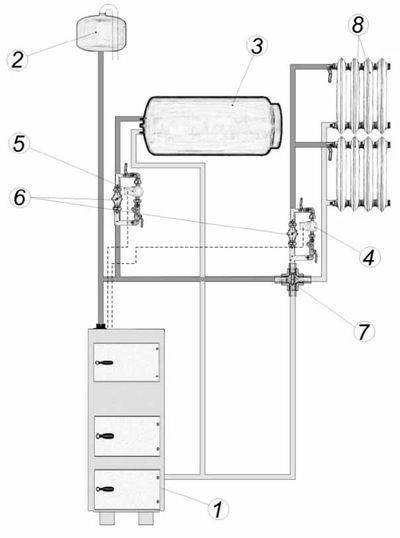

Ak sa kotol (presnejšie kotol) používa súčasne na vykurovanie vody a vykurovanie miestností, s autonómnym zásobovaním vodou sa do výmenníka tepla dodáva voda z elektrického čerpadla ponorného alebo povrchového vrtu s vysokým tlakom asi 3 bary.

V tomto prípade je tok rozdelený: väčšina pri zahrievaní stúpa a vstupuje do tepelných výmenníkov alebo do teplých podláh a zostávajúci objem sa posiela do spätného toku a pôsobí na obehové elektrické čerpadlo. Pretože čerpadlo vrtu dodávajúce studenú vodu do kotla je oveľa výkonnejšie a poskytuje značný dopravný tlak asi 3 bary, pričom hranica obehového agregátu nepresahuje 1 – 1,5 baru, je možné priamy tok cirkulujúci vstupnými rúrkami stlačiť. v opačnom smere. V dôsledku toho sa môžu lopatky elektrického čerpadla zaseknúť a pohyb tepelného nosiča pozdĺž obrysu sa zastaví. V tomto prípade, aby sa eliminoval spätný tok obehového čerpadla v dôsledku protiprúdu, je pred neho umiestnený spätný ventil..

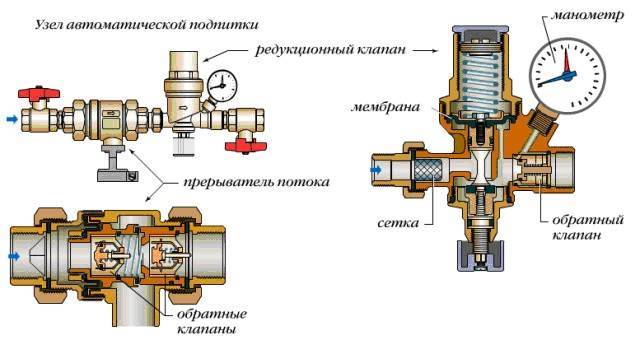

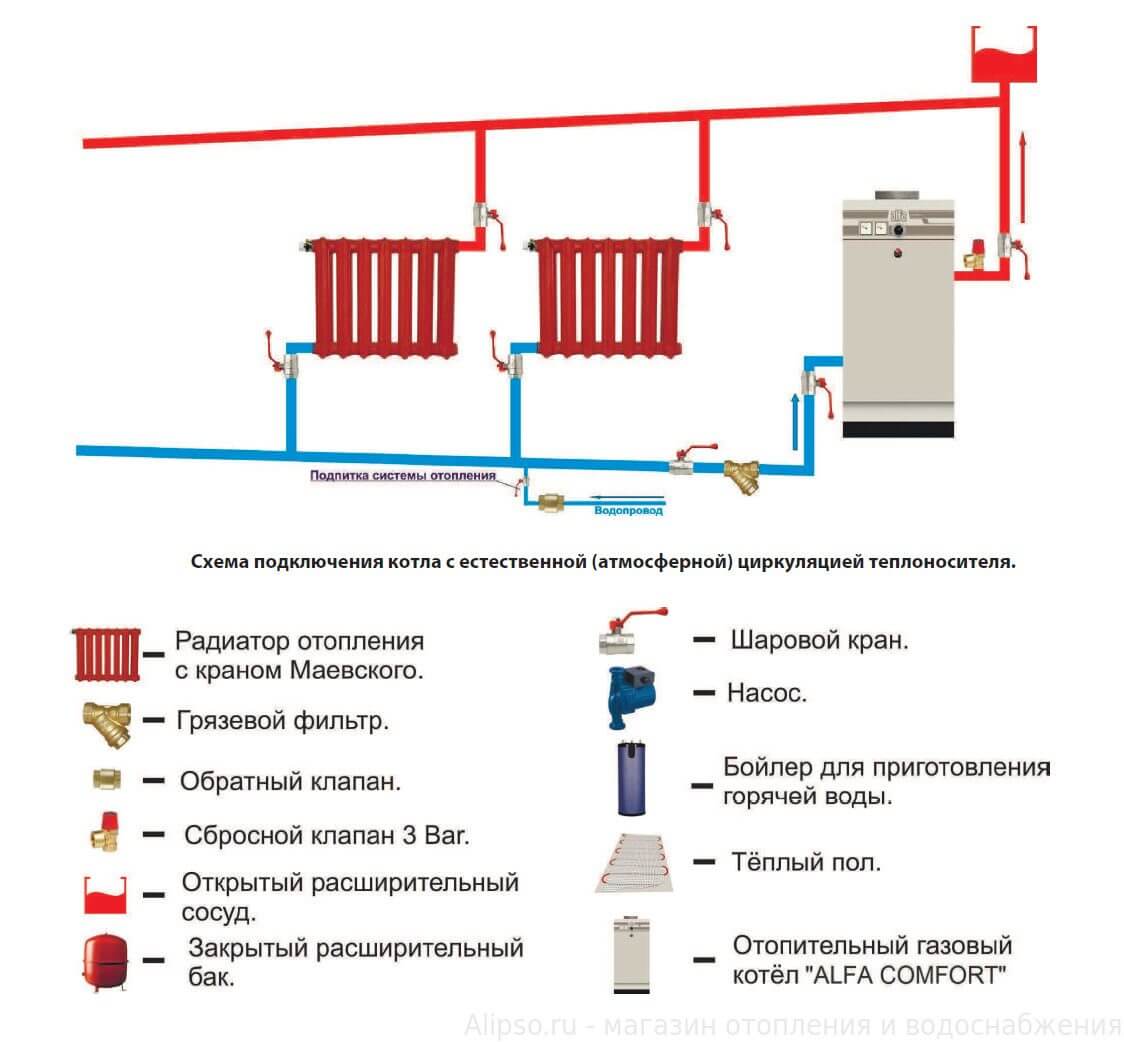

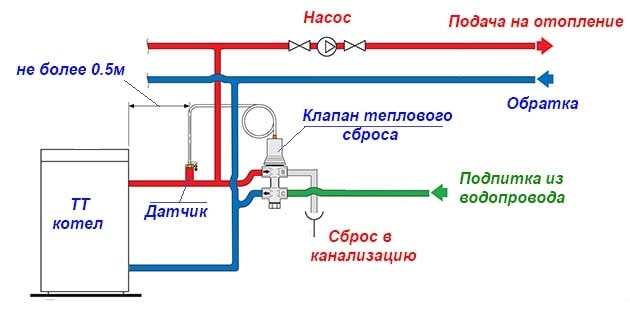

Na potrubí make-upu

Pri pripájaní vykurovacieho okruhu k vodovodnému potrubiu na doplnenie sú možné situácie s prerušením dodávky vody alebo poklesom jeho tlakových charakteristík. V takom prípade voda z vykurovacieho potrubia prúdi do vodovodného systému a systém stratí nosič tepla. Aby sa predišlo takýmto núdzovým situáciám, musí byť v doplňovacom potrubí nainštalovaný spätný ventil..

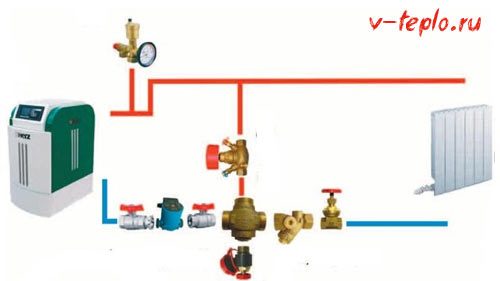

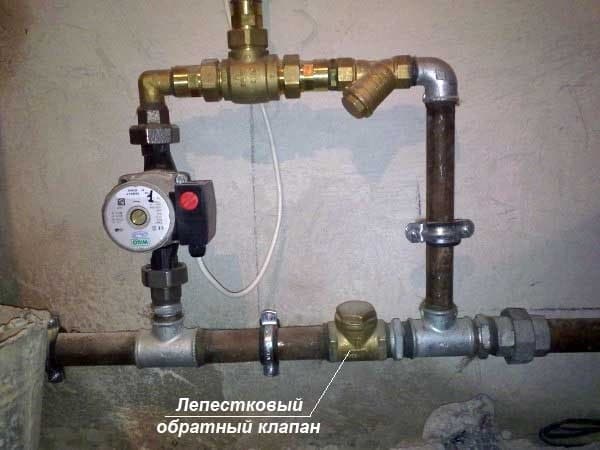

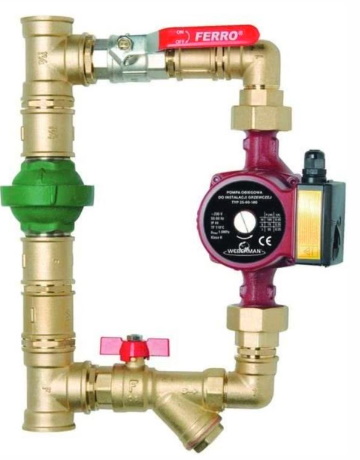

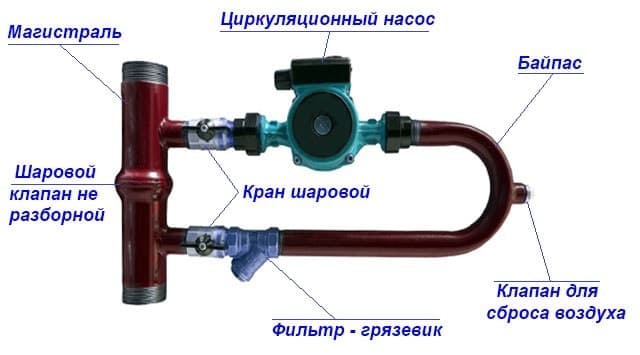

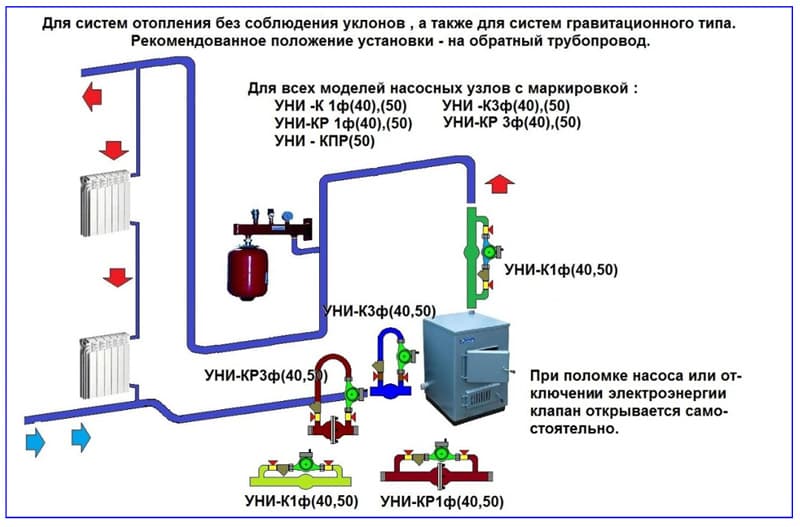

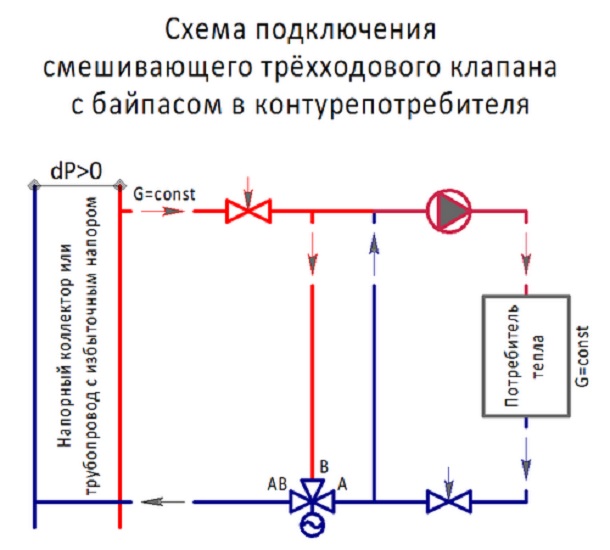

V obtoku paralelne s čerpadlom

Spätný ventil je umiestnený v premosťovacom mostíku v paralelnej polohe vzhľadom na obehové elektrické čerpadlo v nasledujúcich prípadoch:

• V prípade gravitačných systémov používajúcich elektrické čerpadlo na napájanie tepelného nosiča je na zvislom úseku potrubia umiestnený spätný ventil a sacia jednotka. Pri absencii elektriny sa čerpadlo vypne a bráni toku chladiacej kvapaliny. Tým sa otvorí ventil v paralelnej vetve a systém prejde do gravitačnej prevádzky. Chladiaca kvapalina sa pohybuje kvôli rozdielu v hustote zahriatej a chladenej kvapaliny a obchádza obehové čerpadlo.
• Spätný ventil pre vykurovací systém s núteným podávaním je umiestnený rovnobežne s obehovým čerpadlom na horizontálnom úseku potrubia. V prípade poruchy čerpadla sa ventilová brána otvorí a nosič tepla sa pohybuje pozdĺž paralelnej vetvy. Obtokový mostík tiež umožňuje preventívnu údržbu a opravu obehového elektrického čerpadla s odstránením jednotky bez vypustenia chladiacej kvapaliny. Za týmto účelom sú na oboch stranách obehového čerpadla nainštalované uzatváracie guľové ventily, ktoré vám umožňujú odstrániť jednotku.

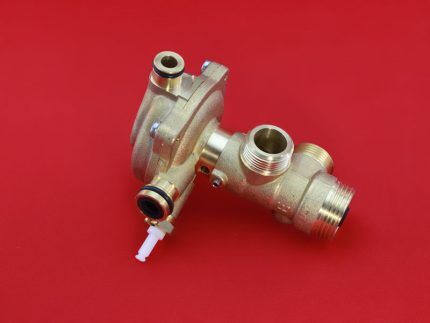

Časť kotla

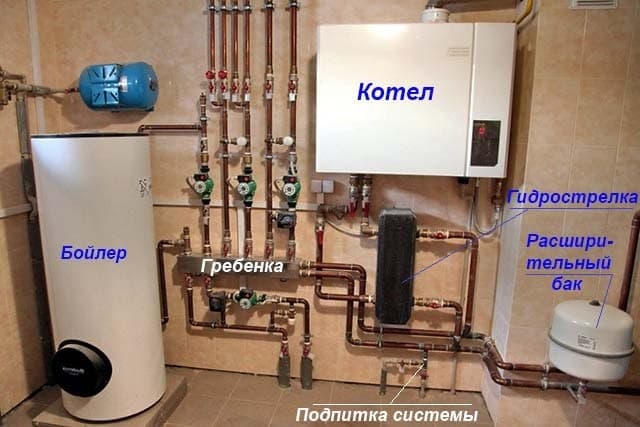

Štandardný vykurovací systém obsahuje mnoho zaujímavých komponentov, kde každý z prvkov má konkrétnu úlohu. Jednou z týchto komponentov je spätný ventil, ktorý monitoruje prietok chladiacej kvapaliny..

Počas prevádzky sa objavuje hydraulický tlak, ktorý je nerovnomerne rozložený do všetkých oblastí. K tomu môže dôjsť z dôvodu rôznych možností, ale najčastejšou príčinou týchto problémov je:

1. Nerovnomerné chladenie chladiacej kvapaliny.
2. Konštrukčné chyby.
3. Nesprávna montáž systému.

Použitie spätných ventilov v sekcii kotla sa vyskytuje vo väčšine prípadov, ak sú paralelne prevádzkované dve jamy. Napríklad vo výrobe používajú jeden elektrický a akýkoľvek iný. Počas prevádzky súbežne pri určitom zaťažení na napájaní alebo na výstupe sú nainštalované obvody tak, aby počas poruchy jedného kotla druhý naďalej fungoval.

To vám umožní neskratovať vedenia v určitej oblasti. Dostatočne blízke miesto navyše umožní normálne obísť tlakové charakteristiky a ohriať druhý kotol. Také ventily sú schopné prijímať prebytočný návrat cez výmenník tepla a smerovať výstup cez potrubie..

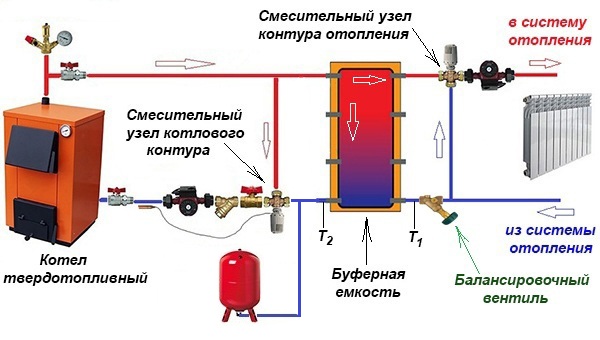

Ak je kotol na tuhé palivo, bude práca „plášťa“ chladiča veľmi silná s odvodom tepla. V sekcii kotla bude počas paralelnej prevádzky stačiť nainštalovať ventily na vstupy a výstupy, aby sa neobťažovali.

Periférna sekundárna časť

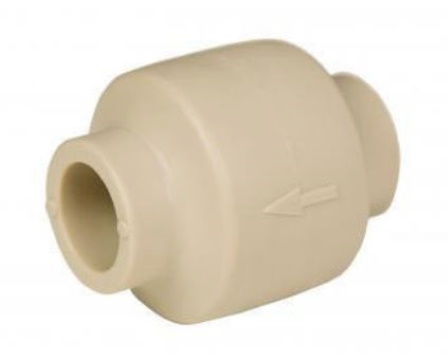

Spätný ventil je prvkom vykurovacieho systému pozostávajúcim z plastovej alebo kovovej základne, ktorý vykonáva funkciu úplného zablokovania dodávky chladiacej kvapaliny. Stáva sa to vtedy, keď sa tok začne pohybovať v opačnom smere. Kovový kotúč je pripevnený k pružine, ktorá je pod tlakom, keď sa prúd pohybuje v jednom smere, a keď sa pohybuje dozadu, pružina sa spustí, aby zablokovala priechod v potrubí. Ventilové zariadenie má nielen kotúč a pružinu, ale aj tesnenie. Tento komponent pomáha udržať disk pevne na svojom mieste. Z tohto dôvodu prakticky neexistuje možnosť úniku potrubia. Diskové ventily sú široko používané v domácich vykurovacích systémoch.

Uvažujme o princípe činnosti a o príklade, kedy sú spätné ventily nevyhnutné a kedy nie. V prevádzkovom režime obvodov, kde je cirkulácia, je prítomnosť ventilu voliteľná. Ak sa pozriete napríklad na klasickú kotolňu, kde sú tri paralelné obvody. Môže to byť okruh radiátora s čerpadlom, okruh podlahového vykurovania s vlastným čerpadlom a okruh zaťaženia kotla. Takéto schémy sa často používajú pri práci s podlahovými kotlami, ktoré sa nazývajú schémy priority čerpania..

Prioritami čerpania je definícia striedavej prevádzky čerpadiel. Použitie spätných ventilov sa napríklad vyskytuje vtedy, keď v prevádzke zostáva iba jedno čerpadlo..

Inštalácia ventilov úplne zmizne, ak je na diagrame hydraulická šípka. To umožňuje počas poklesu tlaku v niektorých čerpadlách zbaviť sa tohto problému bez použitia spätných ventilov. Hydraulická šípka označuje zatváraciu časť, ktorá slúži na obnovenie tlaku v jednom z čerpadiel.

Prítomnosť podlahového kotla v okruhu tiež umožňuje neinštalovať spätné ventily na vykurovanie. Môže za to jeho hlaveň, ktorá premosťuje určité miesto z pádu, za ktorý sa považuje nulový odpor alebo hydraulický šíp. Kapacita takýchto sudov niekedy dosahuje 50 litrov..

Spätné ventily vo vykurovaní sa používajú, ak je kotol umiestnený v dostatočne veľkej vzdialenosti od čerpadiel. Navyše, ak sú zostavy a kotol od seba vzdialené 5 metrov, ale potrubia sú príliš úzke, vytvára to straty. V tomto prípade môže nefunkčné čerpadlo vytvoriť obeh a tlak na iné uzly, preto stojí za to zapojiť všetky tri okruhy spätným ventilom.

Ďalším príkladom použitia spätných ventilov je prípad, keď je k dispozícii nástenný kotol a súbežne s ním fungujú dve jednotky. Nástenné kotly majú najčastejšie jeden radiátorový systém a druhým je nástenný zmiešavací modul spolu s teplou podlahou. Spätné ventily nie je potrebné inštalovať, ak zmiešavacia jednotka pracuje iba v konštantnom režime, potom v kľudovom stave nebude ventily nič regulovať, pretože tento okruh bude uzavretý.

Existujú prípady, keď čerpadlo nepracuje na jednotke zmiešavacej steny. Niekedy sa to stane, keď je čerpadlo pri určitej izbovej teplote vypnuté izbovým termostatom. V tomto prípade je ventil potrebný, pretože cirkulácia bude pokračovať v jednotke.

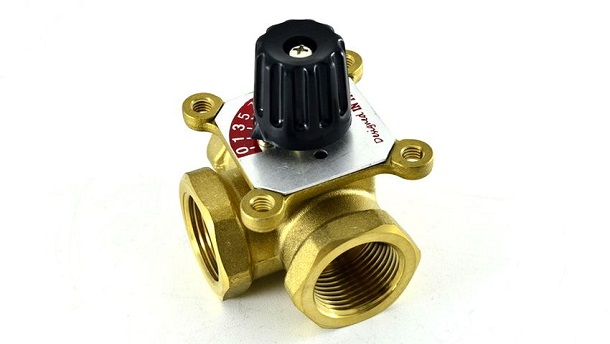

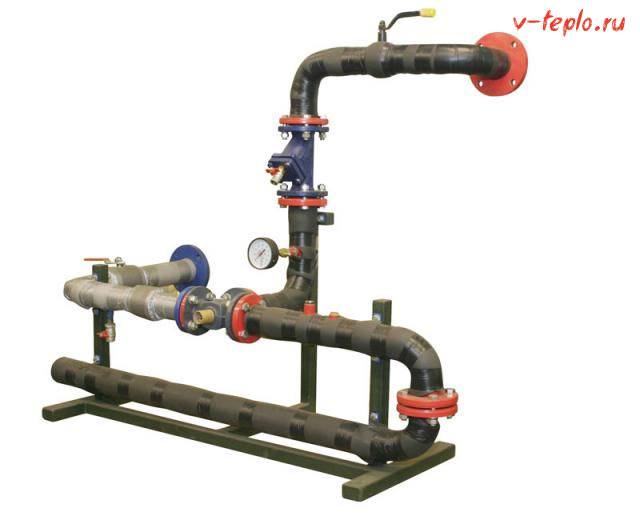

V súčasnej dobe sú na trhu ponúkané moderné miešacie jednotky, keď sú všetky slučky na rozdeľovači vypnuté. Aby čerpadlo nečinilo voľnobeh, je do rozdeľovača pridaný aj obtok s obtokovým ventilom. Používajú tiež vypínač, ktorý vypne čerpadlo, keď sú všetky slučky na rozdeľovači uzavreté. Nedostatok správnych prvkov môže vyvolať skratovaný uzol.

To všetko sú prípady, keď nie sú potrebné spätné ventily. Vo väčšine ostatných podmienok sa použitie spätných ventilov nevyžaduje. Ventily sa používajú iba v niekoľkých prípadoch:

• Keď sú tri uzly paralelne spojené a jeden z nich je mimo prevádzky.

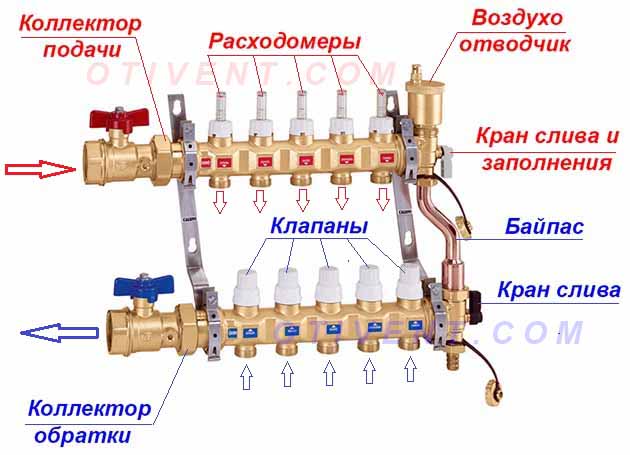

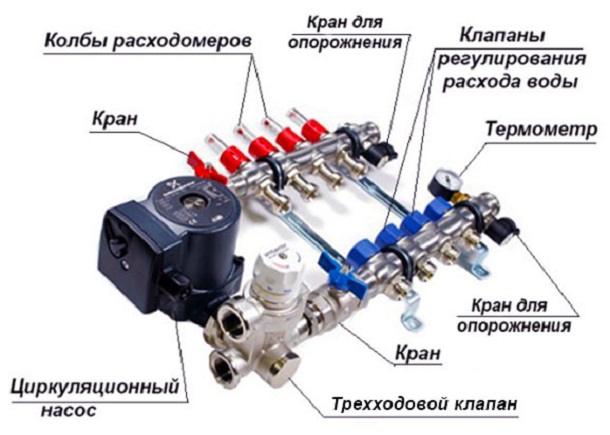

• Pri inštalácii moderných kolektorov.

Prípady, keď sa spätné ventily používajú veľmi zriedka, takže sa teraz postupne vyraďujú..

Príčiny vzhľadu vzduchu

Otázka je logická: ako sa vzduch dostane do vykurovacieho systému, ak je úplne utesnený??

Príčin tohto javu môže byť mnoho:

1. Vysoký krvný tlak. Voda obsahuje nielen horčík a vápnik, ale aj kyslík. Množstvo kyslíka závisí od úrovne tlaku v systéme. S rastúcim tlakom sa zvyšuje koncentrácia kyslíka vo vode.
2. Porušenie požiadaviek na svahy potrubí počas inštalačných prác.
3. Nesprávne naplnenie potrubia, čo vedie k vetraniu. Voda by mala byť dodávaná pomaly, pričom sa bude z batérií odvádzať vzduch, tak ako? inak sú nevyhnutné bubliny, ktoré spôsobujú vetranie vykurovacieho systému. Všeobecné pravidlo: čím viac pobočiek systém má, tým pomalšie by sa mal napĺňať..
4. Difúzia. Tento jav je proces, počas ktorého sa realizuje schopnosť molekúl jednej látky preniknúť medzi molekuly inej. V opísanom prípade máme na mysli prienik molekúl kyslíka medzi molekuly polypropylénu alebo polyetylénu. Aby sa zabránilo difúzii, na materiál potrubia sa nanášajú špeciálne povlaky..
5. Nedostatočná tesnosť spojenia medzi prvkami systému.
6. Porucha alebo absencia vetracích otvorov.
7. Vykonávanie opravných prác, počas ktorých došlo k odtlakovaniu.
8. Korozívne procesy vedúce k úniku zariadenia.

Vyššie uvedené faktory nevyčerpávajú dôvody, ktoré spôsobujú vetranie vykurovacieho systému, sú však najbežnejšie..

Účel spätného ventilu na vykurovanie

Moderné budovy si nemožno predstaviť bez normálne fungujúcich domácich systémov. Pri ich inštalácii okrem hlavných komponentov používajú taký typ armatúr ako spätný ventil pre vykurovací systém. Čo to je a aké funkčné zaťaženie nesie?

Potreba aplikácie

Inštalácia spätného ventilu môže byť povinná alebo poradná. Na priemyselné účely sa ich inštaláciou zaoberajú profesionáli. Pokiaľ ide o obytné budovy a byty, existuje niekoľko prípadov, keď sú tieto armatúry potrebné:

Pri inštalácii vodomeru

Je to predpoklad, bez ktorého nie je možné získať dokumentárny súhlas od vodárenských spoločností..

Ventil neumožňuje cirkuláciu vody v opačnom smere, čo môže byť spôsobené rozdielom tlaku vo vnútri potrubí.

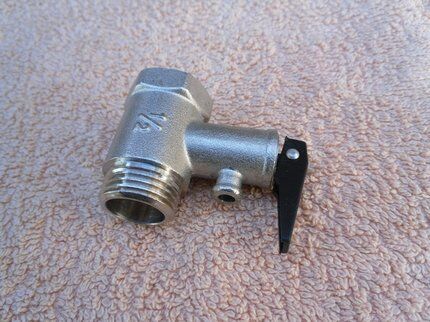

Počas prevádzky zásobníkových ohrievačov vody

Inštalácia takýchto armatúr na kotly na plynové a elektrické zariadenia je povinná na vstupe pre studenú vodu.

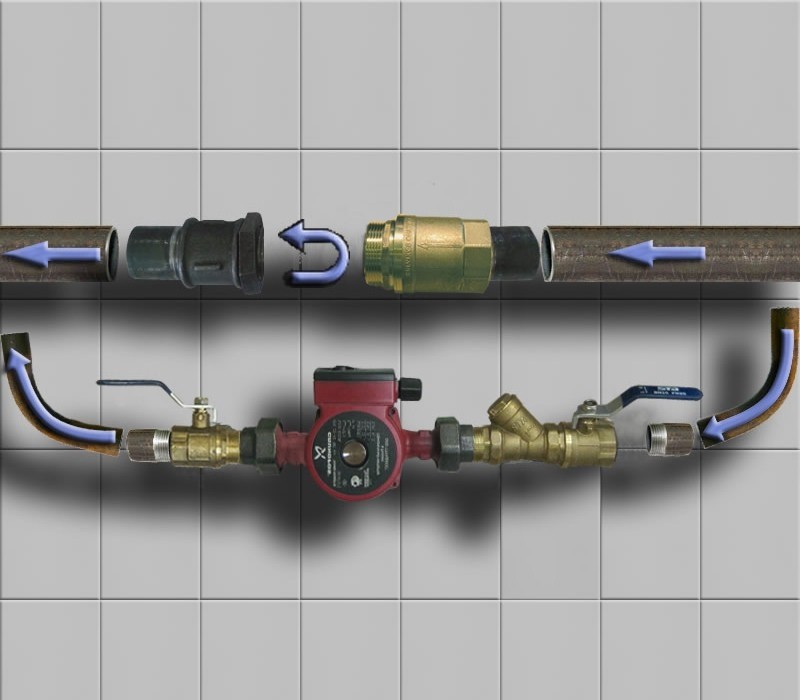

Pre obehové čerpadlá

Pri použití obehových čerpadiel sú na výstupe inštalované ventily.

To vám umožní vyhnúť sa nehodám a poruchám v systéme, ktoré môžu byť spustené spätným pohybom vody v okruhu so slabším čerpadlom, keď je chladiaca kvapalina vytesnená výkonnejšou jednotkou..

Na spätnom potrubí vykurovania

Na spätnom potrubí vykurovania je ventil namontovaný pred samotným vchodom do kotla..

Ak dôjde k nehode, ochranné prvky nedovolia úniku chladiacej kvapaliny a počas normálnej prevádzky systému nedovolia, aby sa pohyboval zakázaným smerom..

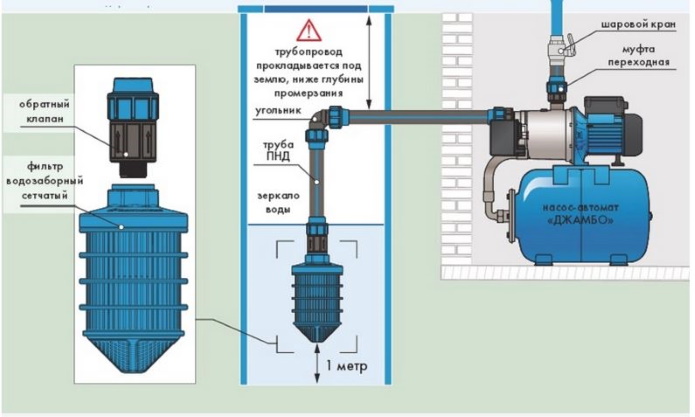

Pre ponorné čerpadlá

Okrem toho sa tieto ochranné prvky používajú pri prevádzke čerpadiel určených na hlbokú prácu, aby sa zabránilo vytekaniu vody z potrubia, keď nie je v prevádzke..

Klasifikácia

Tieto výrobky sa používajú nielen v systéme vykurovania a zásobovania vodou, ale aj pri inštalácii kanalizačných a ventilačných zariadení. Kotva plní rovnakú funkciu, líši sa veľkosťou, tvarom, materiálom tela, metódou štartovania a typom uzávierky.

Podľa materiálu výroby

Ventily z nehrdzavejúcej ocele sú považované za najlepšie. Sú drahšie ako liatina, používaná na rúrky s veľkým priemerom, alebo mosadz, ktoré sa považujú za vynikajúcu možnosť pre domáce účely..

Ale na druhej strane sa líšia v časovo testovanej trvanlivosti..

Mnoho moderných výrobcov vyrába spätné ventily z niekoľkých typov materiálov (pružinové – nerezové, mosadzné telo a plastová doska).

Podľa spôsobu pripojenia

Poistné ventily môžu byť nasledujúcich typov:

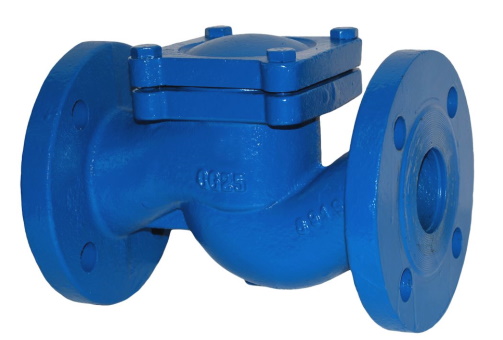

• prírubové (používané pre rúry s veľkým priemerom);
• prepojené (malé rozmery a inštalované v priestore medzi prírubami);
• spojka (so závitovými prechodmi určenými na upevnenie).

Kanalizačný systém

Inštalácia ventilov pre kanalizačný systém zahŕňa 2 typy pripojenia: vertikálne a horizontálne. Vyrába sa v miestach stretu potrubí. Pri práci je potrebné použiť adaptéry (z kovu na plast a naopak).

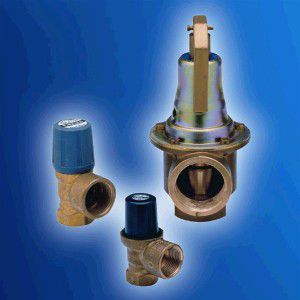

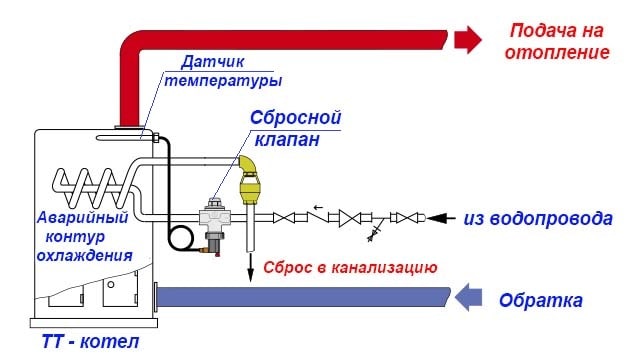

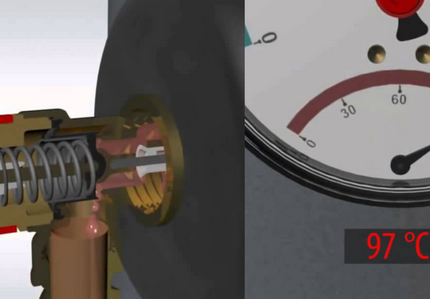

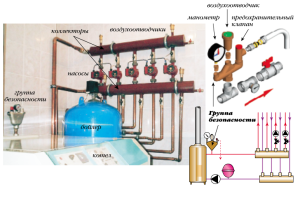

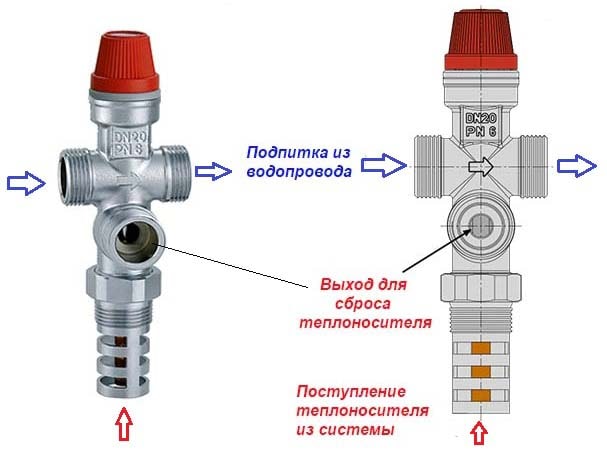

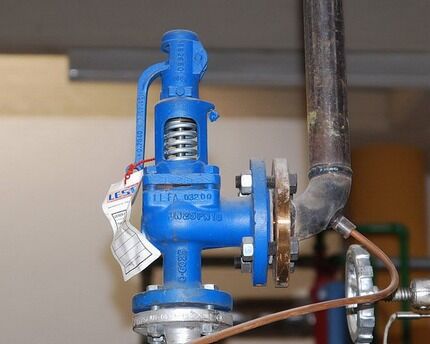

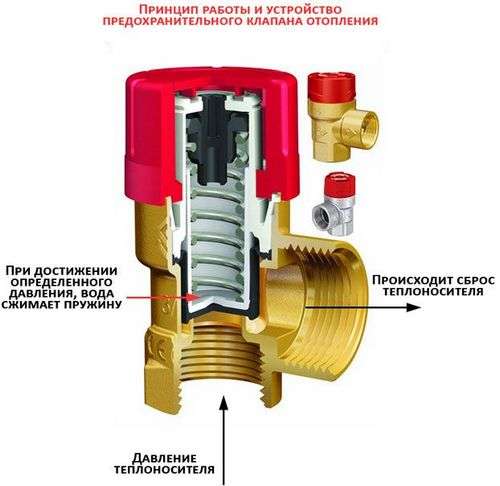

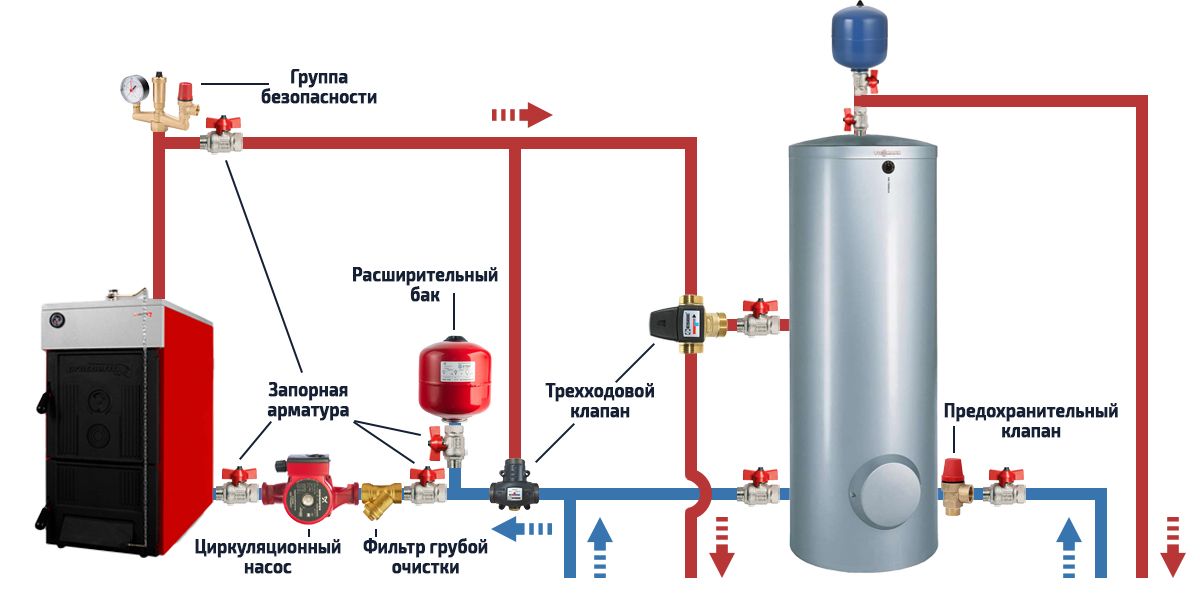

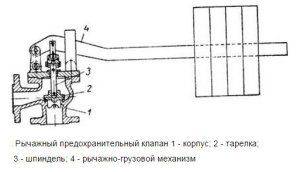

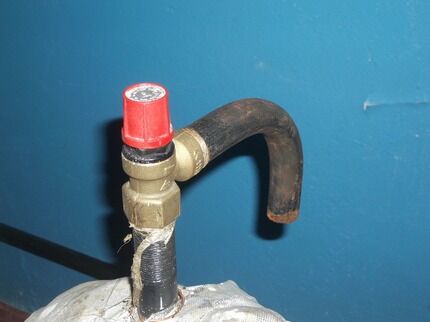

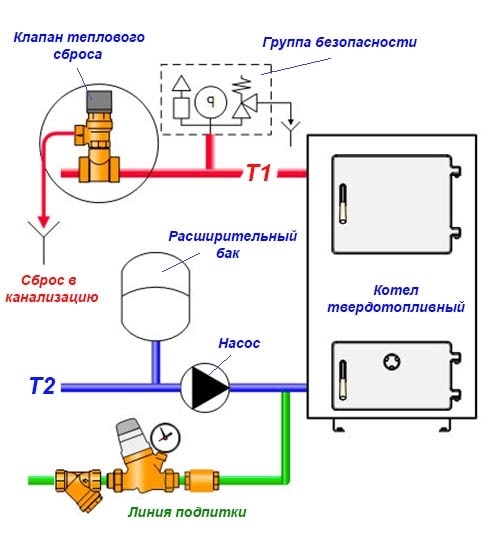

Bezpečnostné vykurovacie ventily

Okrem obtokového ventilu vykurovania je pre normálnu prevádzku systému potrebná inštalácia ďalších typov regulačných a ochranných ventilov. Počas prevádzky dodávky tepla sa môže objaviť prebytok vzduchu, dôjde k spätnému pohybu chladiacej kvapaliny. Aby sa zabránilo týmto javom, je potrebné vopred zabezpečiť inštaláciu vzduchového ventilu na vykurovanie a návrat.

V závislosti od funkčného účelu existujú dva typy poistných ventilov – na odstránenie vzduchu zo systému a zabránenie spätnému pohybu vody v potrubiach. Bez týchto prvkov môže byť prevádzka systému nestabilná, čo povedie k porušeniu teplotného režimu, destabilizácii tlaku a vzniku núdzových situácií..

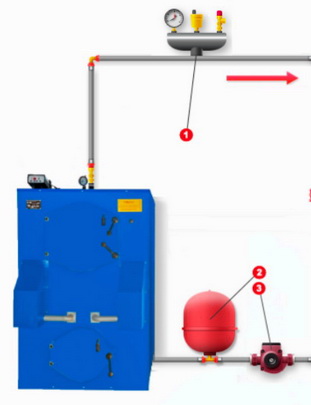

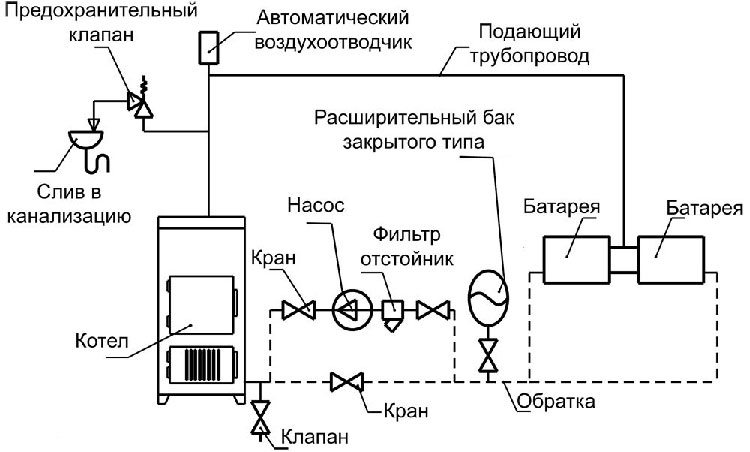

Inštalácia poistných ventilov sa vykonáva v nasledujúcich častiach systému:

• Na miestach s najvyššou pravdepodobnosťou pretlaku – po kotloch, obehových čerpadlách, na kolektoroch;
• Na spätnom potrubí je nevyhnutne namontovaný vykurovací guľový ventil alebo jeho analóg okvetného lístka. Je tiež potrebné nainštalovať tento komponent do potrubia obehového čerpadla;
• V najvyššom bode okruhu – na odstránenie vzduchu zo systému. Na radiátoroch a batériách je nainštalovaný Mayevského žeriav.

Poistné ventily by nemali zhoršovať výkon vykurovacieho systému. V prvom rade odstraňujú možné poruchy prevádzky dodávky tepla. V „neaktívnom“ stave by tieto súčasti systému nemali zhoršovať rýchlosť pohybu chladiacej kvapaliny, ovplyvňovať teplotu.

Aby sa zabránilo prudkému poklesu tlaku v doplňovacej jednotke, musí byť nainštalovaný vypúšťací ventil vykurovania. Zabráni sa tým náhlemu nárastu tlaku..

Ventil vykurovacieho vzduchu

Počas prevádzky dodávky tepla sa môžu v potrubiach a radiátoroch vytvárať vzduchové zámky. Dôvodom je vysoký obsah kyslíka vo vode, teplota chladiacej kvapaliny je viac ako + 100 ° C. V dôsledku toho dochádza k oxidácii kovových komponentov a mení sa rozloženie teploty. Aby sa zabránilo týmto situáciám, je potrebné nainštalovať ventily na odvádzanie vzduchu z vykurovacieho systému..

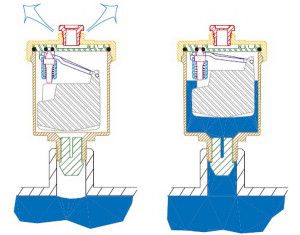

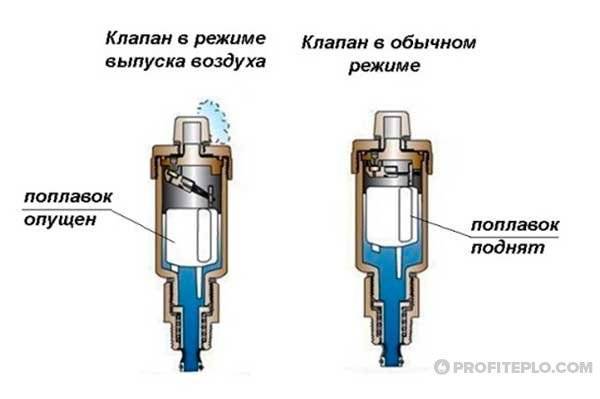

Princíp činnosti vzduchového ventilu

V prvom rade je vzduchový ventil na prívod tepla namontovaný v bezpečnostnej skupine spolu s odtokom a manometrom. Vo vykurovacom okruhu sú umiestnené na priamke vedúcej z kotla. Na tomto mieste je najvyššia teplota chladiacej kvapaliny, ako aj indikátory maximálneho tlaku. V kolektorovom obvode je povinné nainštalovať vypúšťacie ventily prívodu tepla na každé rozdeľovacie potrubie.

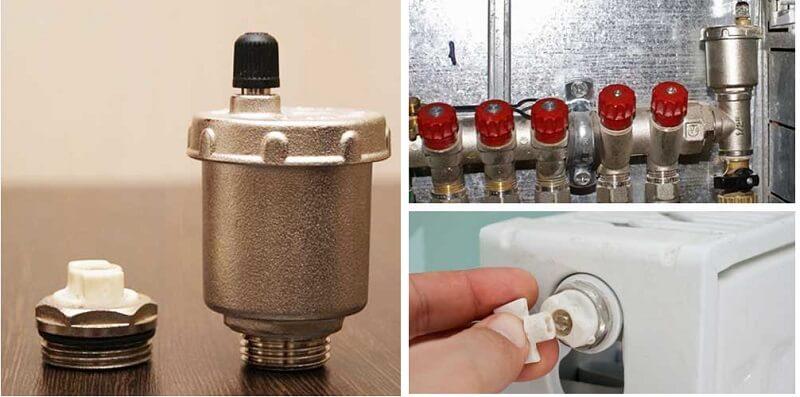

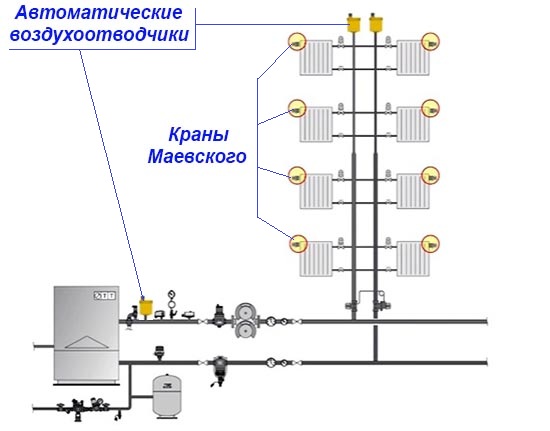

Vetracie otvory sú rozdelené do dvoch typov, z ktorých každý je určený na inštaláciu v určitých oblastiach systému:

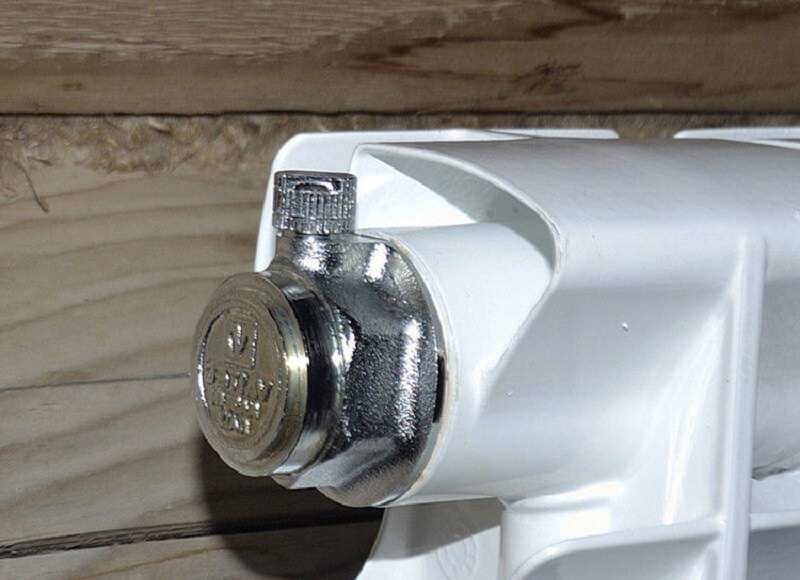

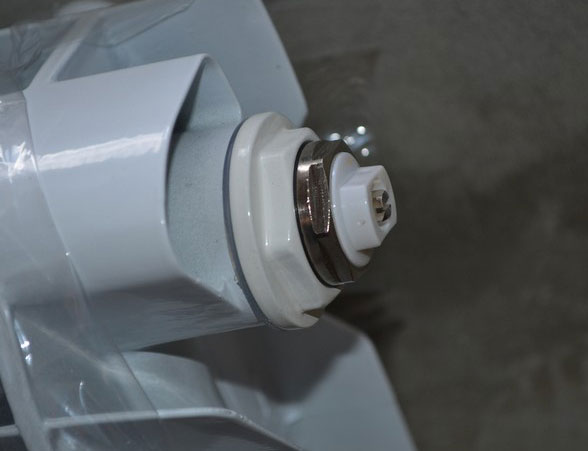

• Mayevského žeriav. Je inštalovaný v chladiči (batérii) a je potrebný na odstránenie vzduchových zámkov;

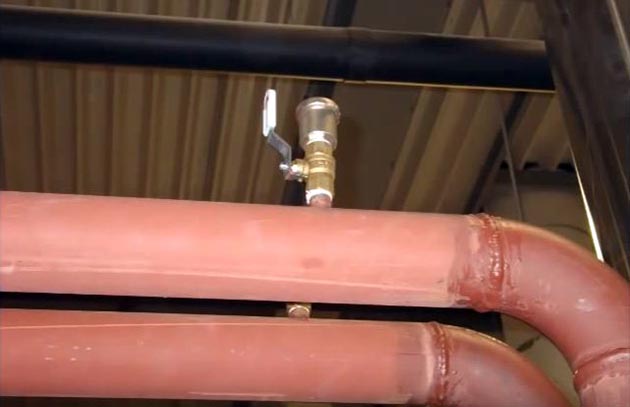

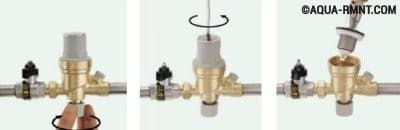

• Automatický odvzdušňovací ventil. Je namontovaný v najvyššom bode systému, ako aj v skupinách zabezpečenia. Vzduch ním prechádza z vykurovacieho systému.

Pri druhom modeli je dôležité dodržať prevádzkové podmienky. Po dlhom období nečinnosti existuje vysoká pravdepodobnosť, že sa niektoré pohyblivé súčiastky „prilepia“ a potom nebude fungovať odvzdušňovač. Aby ste tomu zabránili, mali by ste štruktúru pravidelne kontrolovať a v prípade potreby ju vymeniť za novú..

Väčšina modelov vykurovacích ventilov je navrhnutá pre tlaky od 0,5 do 7 barov.

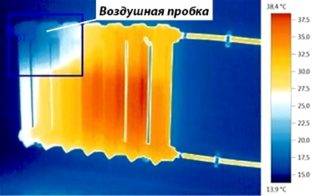

Nebezpečenstvo preťaženia vzduchu

Vzduch rozpustený v tepelnom nosiči nakoniec zničí kovové rúry a radiátory, ako aj oceľové prvky vykurovacieho kotla. Korozívny účinok vzduchu, ktorý bol spočiatku rozpustený vo vode a potom sa oddelil pri zvýšených teplotách, je vďaka vysokému množstvu kyslíka výrazne vyšší ako atmosférický vzduch.

Plyny tvorené v potrubiach nielen začínajú provokovať alebo urýchľovať proces korózie kovových prvkov, ale tiež vytvárajú vzduchové uzávery, ktoré zabraňujú normálnemu fungovaniu vykurovacieho systému:

1. 1. Plynové zátky zohrávajú úlohu tepelného izolátora a ak sa v hornej časti chladiča tvorí vzduch, potom sa horšie zahrieva a prenáša menej tepla do miestnosti..
2. 2. V dôsledku blokád sa cirkulácia nosiča tepla znižuje, v niektorých prípadoch môže byť pohyb vody potrubím úplne zablokovaný. V tejto situácii sa vykurovacie zariadenia rýchlo ochladia..
3. 3. Čerpadlá na pohyb nosiča tepla po obvode nie sú určené na cirkuláciu vzduchu; počas prevádzky so vzduchom prenášanou kvapalinou sa obežné koleso a ložiská zariadenia opotrebúvajú oveľa rýchlejšie..
4. 4. V prítomnosti plynových zátok je pohyb vody po vykurovacom okruhu sprevádzaný klokotom a klokotom, čo spôsobuje akustické nepohodlie v miestnosti..

Ako si vybrať vzduchový ventil

Ak chcete vybrať ventil, musíte poznať podmienky a vlastnosti, za ktorých sa bude používať. A tiež vziať do úvahy nielen užitočné vlastnosti, ale aj nevýhody vzduchových ventilov. Pri ručných prístrojoch je možno jedinou nevýhodou účasť osoby na vypúšťaní vzduchu..

Automatické vetracie otvory túto nevýhodu postrádajú, ale majú niekoľko ďalších. Po prvé, keď sa plyn uvoľní, voda vystrekne z dýzy zariadenia a zanechá stopy na výzdobe stien, stropu alebo podlahy. Za druhé, tieto zariadenia môžu spôsobiť zaseknutie chladiacej kvapaliny, keď je plavákový mechanizmus zaseknutý. Čo sa stane s predĺženou nehybnosťou, napríklad v lete.

Preto je pri výbere vetracieho otvoru potrebné vziať do úvahy možné dôsledky používania automatických zariadení..

Musíte tiež vedieť, že pred automatický ventil musíte vložiť kohútik, ktorý vám umožní odpojiť zariadenie od systému kvôli údržbe, výmene a v prípade poruchy. Okrem toho môže byť taký ventil použitý na vypúšťanie vzduchu pri plnení systému alebo vypúšťaní chladiacej kvapaliny. Na urýchlenie tohto procesu stačí odskrutkovať ventil z kohútika.

Teraz zvážime podmienky používania zariadení na odstraňovanie vzduchu. Môžu byť rozdelené do troch skupín:

1. Odvod vzduchu pri plnení systému alebo plnenie pri vypúšťaní vykurovacieho média.
2. Odstránenie nahromadeného plynu počas prevádzky vykurovacieho systému.
3. Lokálne odstránenie vzduchu z prvku vykurovacieho systému (radiátory) alebo v určitej časti potrubia.

V prvom prípade sa používajú žeriavy s prierezom najmenej 15 mm. Je možné použiť kohútik vybavený automatickým ventilom. Prečo je ventil odstránený z kohútika. A po skončení procesu sa vráťte.

Aké problémy môže odvzdušňovač vyriešiť??

Pri pohybe po obryse si chladiaca kvapalina vyberie cestu najmenšieho odporu a keďže vzdušné oblasti sú vážnou prekážkou prechodu ohriatej vody z kotla, batérie s akumuláciou vzduchovej hmoty zostávajú studené alebo sa zahrievajú iba čiastočne. Okrem toho, že takýto jav zhoršuje kvalitu vykurovania, má tiež škodlivý vplyv na výkon všetkých prvkov spojených s obvodom..

Ak vykurovací systém nepoužíva ventil na vykurovacom radiátore na odvádzanie vzduchu, potom môže majiteľ očakávať nasledujúce problémy:

• porucha kotla v dôsledku prehriatia výmenníka tepla;
• korózia vykurovacích zariadení;
• nízka teplota radiátorov, keď kotol pracuje na špičkový výkon;
• riziko odmrazenia samostatného chladiča alebo celého okruhu pri silných mrazoch;
• náhle tlakové skoky v obvode, čo vedie k netesnostiam a narušeniu integrity vykurovacích zariadení.

Malo by byť zrejmé, že vzduch v okruhu je vážnou nepríjemnosťou. A ako sa zbaviť vzduchu v okruhu nájdete v našom článku “Ako správne odvádzať vzduch z vykurovacieho radiátora?” Má fyzikálne vlastnosti odlišné od vody – po zahriatí sa rozpína ​​viac a rýchlejšie. To vedie k vážnym nehodám..

Majiteľ, ktorý vie, ako správne vetrať vykurovací systém, sa ochráni pred zbytočnými ťažkosťami a nákladmi a zvýši úroveň spoľahlivosti vykurovacieho okruhu na novú úroveň..

Prečo dochádza k vetraniu systému?

Vzduchové zámky vedú k rýchlemu opotrebovaniu vykurovacieho systému

Vzduchové hmoty v potrubiach negatívne ovplyvňujú činnosť vykurovacích zariadení. Železo, ktoré prichádza do styku s kyslíkom, hrdzavie rýchlejšie. V prítomnosti zátok sa chladiaca kvapalina nemôže úplne pohybovať pozdĺž obrysu, čo spôsobuje minimálne zahrievanie. Vzduchové bubliny tiež vedú k poruche obehových čerpadiel..

K zaseknutiu vzduchu môže dôjsť z niekoľkých dôvodov:

• Nosičom tepla je obyčajná voda s nerozpusteným kyslíkom. Látka v čase zahrievania prechádza do plynného stavu a hromadí sa v ohyboch alebo v hornej časti rúr.
• Systém sa rýchlo naplní vodou.
• Vykurovacie médium je dodávané zhora a nevytláčajú sa žiadne bubliny.
• Body pripojenia stratili počas prevádzky tesnosť.
• Vykurovací systém je nesprávne navrhnutý.
• Pripojenie radiátora v zlom uhle.
• Prístup vzduchu k potrubiu počas opráv.

Prečo je vzduch vo vykurovacom systéme nebezpečný?

Vzduch rozpustený v chladiacej kvapaline postupne ničí oceľové rúry a radiátory, prvky kotlovej jednotky. Korozívna aktivita vzduchu, ktorý sa najskôr rozpustil vo vode a potom sa uvoľnil počas zahrievania, výrazne presahuje parametre atmosférického vzduchu kvôli zvýšenému obsahu kyslíka.

Plyny nahromadené v potrubí nielen vyvolávajú alebo urýchľujú koróziu kovových prvkov, ale tiež vytvárajú vzduchové uzávery, ktoré bránia úplnému fungovaniu vykurovacieho systému:

V dôsledku plynových zátok sa cirkulácia chladiacej kvapaliny zhoršuje, v závažných prípadoch môže byť pohyb kvapaliny potrubím úplne zablokovaný. V takejto situácii sa vykurovacie zariadenia rýchlo ochladia..

Vzduchové zámky fungujú ako tepelný izolátor a ak sa v hornej časti batérie nahromadia plyny, horšie sa zohreje a dodá miestnosti menej tepelnej energie..

V prítomnosti vzduchových zámkov je pohyb chladiacej kvapaliny pozdĺž vykurovacieho okruhu sprevádzaný hlasnými klokotmi a kloktaním, čo narúša akustický komfort v dome..

Obehové čerpadlá nie sú určené na čerpanie plynov; pri práci so vzduchom naplnenou chladiacou kvapalinou sa ložisko a obežné koleso čerpacej jednotky opotrebovávajú oveľa rýchlejšie.

Špeciálne zariadenia na odvetrávanie vzduchu vám umožňujú vyriešiť problémy súvisiace s vetraním vykurovacieho systému

V ktorých prípadoch je na chladiči nainštalovaný odvzdušňovací ventil

Radiátory sú k vykurovaciemu systému pripojené v dvoch bodoch. Jedným z nich je vstup, cez ktorý chladivo vstupuje do batérie, druhým je výstup, cez ktorý chladivo vstupuje do spätného potrubia.

V klasickom vykurovacom systéme je každá batéria pripojená k prívodnému a vratnému potrubiu v hornej časti chladiča a v spodnej časti. V tomto prípade potrubia vedú vertikálne, cez všetky poschodia, vedľa batérií. Niekedy sú v jednom bode súčasne spojené 2 radiátory. Pri plnení vykurovacieho systému je vzduch vytláčaný von z chladiča cez horný vstupný otvor a prúdi nahor po zvislom potrubí. V tomto prípade nie je potrebný odvzdušňovací ventil. Ale nebude to nadbytočné.

Pri pripájaní batérie k potrubiu umiestnenému na podlahe alebo v podlahe podľa spodnej schémy zapojenia nebude z vykurovacieho zariadenia vytláčaný vzduch. V tomto prípade je inštalácia ventilu na vykurovacej batérii na uvoľnenie plynu povinná. Až po odstránení vzduchu z chladiča sa zariadenie úplne zahreje. Toto pravidlo platí pre každý radiátor: liatinu, hliník alebo oceľ..

Dôležité: ak vzduch v potrubí a systéme chladiča nemá kam ísť, musí byť nainštalovaný vzduchový ventil bez ohľadu na systém dodávky tepla.

Kde sa odporúča inštalácia?

Ako je uvedené, v najvyššom bode vykurovacieho systému by mal byť nainštalovaný odvzdušňovací ventil. Niekedy je však potrebné ho nainštalovať v iných oblastiach..

Pri inštalácii vykurovacieho systému sa odporúča vykonať vodorovné úseky so sklonom 3: 100. To podporuje odvádzanie vzduchu do najvyššieho bodu systému a jeho následné odstránenie. Nie vždy je však možné túto podmienku dodržať. V niektorých prípadoch je potrebné urobiť miestnu nadmorskú výšku, napríklad nad dverami alebo pri krížení s inými inžinierskymi sieťami. V tomto prípade je v najvyššom nadmorskom bode potrebné nainštalovať odvzdušňovací ventil na vykurovacie potrubie, aby sa počas plnenia a jeho akumulácie odvádzal vzduch..

Ako sú nainštalované odvzdušňovacie ventily?

Všetky vzduchové ventily sú vybavené závitom. Na ich inštaláciu na potrubie je v mieste inštalácie pripojená stierka s príslušným závitom. Ďalej je nainštalovaný ručne ovládaný ventil na odvádzanie vzduchu z vykurovacieho systému..

Ak plánujete nainštalovať automatický odvzdušňovací ventil, najskôr nainštalujte uzatvárací ventil. A až potom samotný odvzdušňovací ventil. Je to potrebné na vypnutie automatického ventilu počas opravy a výmeny alebo v prípade úniku..

Na ohrievačoch sú výrobcom inštalované odvzdušňovacie ventily. V prípade potreby si však môžete Mayevského žeriav nainštalovať sami. Za týmto účelom je chladič odpojený od vykurovacieho systému. Zástrčka je odskrutkovaná. Je do nej vyvŕtaná diera. Ak je zástrčka dostatočne hrubá, odstrihne sa v nej závit pre kohútik Mayevského. V opačnom prípade sa ventil vloží do rozšíreného otvoru, na zaistenie tesnosti sa na zadnej strane nainštaluje tesnenie, potom sa naskrutkuje podložka a matica. Po zostavení je zástrčka nainštalovaná na svojom mieste.

Ako sa odstráni vzduchová komora

Na evakuáciu plynu sa ručný ventil mierne otvorí do minimálnej polohy, kým nevyjde zvuk vzduchu alebo vody. Keď sa objaví voda, kohútik je zatvorený. Na ochranu okolitých povrchov pred striekaním môžete použiť handričku, vedro, tanier.

Automatické ventily môžu vypúšťať vzduch samy. Ale pravidelne, raz za mesiac alebo keď sa obeh zníži, by sa mali kontrolovať vykonaním kontrolného zostupu. Za týmto účelom sú na nich nainštalované ovládacie tlačidlá. Po stlačení tlačidla sa plavák spustí. V plavákovej komore je vždy malé množstvo plynu, to je normálne. Ak je vzduchu oveľa viac, ventil môže byť zaseknutý. Po chvíli stojí za to znova skontrolovať jeho prácu..

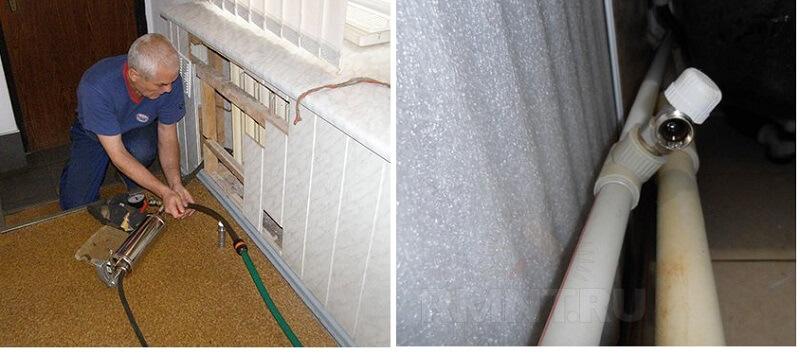

Na odstránenie vzduchového zámku z ťažko dostupných miest alebo v oblasti, kde nie sú nainštalované vzduchové ventily, by sa mal vytvoriť maximálny prietok chladiacej kvapaliny. Pohybujúca sa voda rozbije vzduchový uzáver na malé bubliny a odnesie ich z miesta akumulácie. Za týmto účelom môžete vykonať čiastočný odtok vody, zatiaľ čo make-up beží alebo je chladiaca kvapalina dodávaná na vstupe do miestnosti. Vypúšťanie by sa malo vykonávať čo najbližšie k miestu vetrania. Profesionálni zámočníci odstraňujú zátky týmto spôsobom cez odtok v suteréne, dokonca aj vo viacpodlažných budovách, keď nie je prístup do uzavretého bytu v hornom poschodí.

Metódy odstraňovania vzduchu

Vzduchový zámok nemôže byť trvalo na ľahko prístupnom mieste. Pri chybách inštalácie alebo návrhu sa v potrubiach hromadí vzduch. Je dosť ťažké ho odtiaľ odstrániť. Aby ste to urobili, musíte najskôr identifikovať umiestnenie korku. V mieste svojho vzhľadu sa potrubia ochladia, môžete v nich počuť aj šelest. Ak nie sú zrejmé známky, môžete zvuk rúrok skontrolovať poklepaním. V oblasti preťaženia vzduchovej komory je zvuk hlasnejší a zvučnejší..

Potom musí byť vzduch vylúčený. Ak vezmeme do úvahy vykurovací systém súkromného domu, potom na to musíte zvýšiť tlak alebo teplotu. Na zvýšenie tlaku je potrebné odskrutkovať dopĺňací ventil a najbližší odvzdušňovací ventil. Voda začne prúdiť do vykurovacieho okruhu, čím sa zvýši tlak, ktorý núti vzduch pohybovať sa dopredu. Zástrčka vyjde von, keď vstúpi do vypúšťacieho ventilu. Keď sú všetky vzduchové hmoty úplne preč, vetrací otvor prestane syčať.

Pred odstránením vzduchu si pozorne prečítajte nuansy tejto akcie.

Nie všetky vzduchové vrecká sa však dajú odstrániť týmto spôsobom. V určitých prípadoch je potrebné súčasne zvýšiť tlak aj teplotu. Tieto ukazovatele je potrebné zvýšiť na hodnoty, ktoré sú blízke kritickým, ale nemožno ich prekročiť. Ak po ukončení procedúry nevyjde vzduch, môžete sa pokúsiť otvoriť ďalší odtokový a doplňovací ventil. Možno to posunie vzduchovú komoru..

Ak sa problém objavuje pravidelne v jednej sekcii, potom je chyba v zlom potrubí alebo chybe v projekte. Aby počas vykurovacej sezóny netrpeli stále, je do problémovej oblasti vyrezaný vypúšťací ventil. Do potrubia môžete nainštalovať odpalisko a na voľný vstup dať ventil. V tomto prípade je problém ďalej vyriešený veľmi jednoducho..

Automatický ventil pre prívodnú ventiláciu AERECO:

Typy a konštrukčné vlastnosti ventilov na vykurovanie

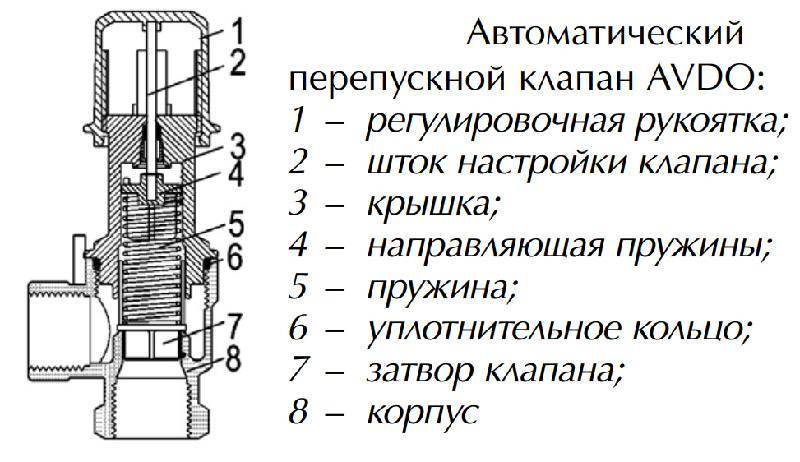

V súčasnej dobe sa na prevádzku obtokových ventilov používajú dva princípy činnosti, ktoré sú vo svojej podstate odlišné – pružinový a pákový náklad. Ten sa najčastejšie používa pre veľké vedenia ústredného kúrenia. Zvážte špecifiká práce každého z nich.

Pružinové ventily

Princíp tohto mechanizmu je nasledujúci. Prietok tekutiny pôsobí na uzáver capan, ktorého pohyb je obmedzený pružinou. Hneď ako hodnota tlaku prekročí silu stlačenia pružiny, tyč sa zdvihne. V dôsledku toho sa chladiaca kvapalina dostane do výstupu. Po stabilizácii vnútorného objemu vody pružina poistného ventilu pre vykurovací kotol vráti klapku do pôvodnej polohy. V dôsledku toho tok chladiacej kvapaliny prestane prúdiť do výstupu.

Pružina zaťažená plastovým alebo mosadzným driekom

Tento typ je najbežnejší. Konštrukcia spätného ventilu s pružinou nie je oveľa komplikovanejšia. Ako vypínací prvok sa používa kotúč, ku ktorému je pripevnený driek. Na túto tyč je nasadená pružina. V “počiatočnom stave” pružina tlačí kotúč na okraje puzdra a blokuje tok. Hneď ako sa tlak chladiacej kvapaliny zvýši na tlak v systéme, kotúč sa vráti späť a otvorí priechod. Tlak klesne, uzatvárací prvok sa vráti do pôvodného stavu.

Pružinový spätný ventil a jeho princíp činnosti

Spätný ventil tohto typu je lacnejší ako okvetný lístok a guľový ventil, ale nie je vhodné ho inštalovať do vykurovacích systémov s prirodzenou cirkuláciou: je nepravdepodobné, že by ho gravitačný tok „pretlačil“. A výrazne zužuje prierez, čím opäť znižuje účinnosť systému. Ale na spätnom potrubí nepriameho vykurovacieho kotla alebo na prívodnom potrubí studenej vody systému to funguje veľmi dobre.

Niektorí remeselníci menia tieto vzorky kvôli prirodzenému obehu. Za týmto účelom rozoberú a nahradia štandardnú pružinu slabšou – aby fungovala pri nižšom tlaku. Druhou možnosťou je vybudovanie zásob. V každom prípade prevedené kópie často zlyhajú – uzamykací kotúč je zdeformovaný, potom sa často zasekne. Výsledkom je, že systém nefunguje normálne v žiadnom z režimov. Na obtok cirkulačného čerpadla by takáto možnosť nemala byť zaradená jednoznačne – ani „pôvodná“, ani upravovaná.

Oventrop SWI (Nemecko) – jedna z najspoľahlivejších značiek, ktorá má len málo sťažností

Pružinový spätný ventil je k dispozícii s mosadzným alebo plastovým driekom. Ak sa pozriete na charakteristiky, nie je tam veľký rozdiel. Oba je možné použiť pri teplotách do 120 ° C. Ale je tu rozdiel v cene – trikrát drahší s mosadznou tyčou. Je na vás, aby ste sa rozhodli, pretože hlavnou vecou je kvalitná pružina. Dôležitá je však aj zásoba.

Pákový ventil

Tento typ bezpečnostného zariadenia reliéfu sa používa pre potrubia veľkých priemerov (od 200 mm). V ňom namiesto pružiny pôsobí na tyč silou zaťaženie s inou hmotnosťou..

Pred výberom poistného ventilu pre vykurovací systém s podobným dizajnom sa musíte zoznámiť so špecifikami jeho prevádzky. V prvom rade ide o hrubé nastavenie kritickej hodnoty tlaku. To sa dá dosiahnuť zmenou hmotnosti na vonkajšom ramene. Na pružinových modeloch sa to dá dosiahnuť otočením nastavovacej čiapočky. Okrem toho môže byť minimálna zmena hodnoty tlaku 0,2 baru.

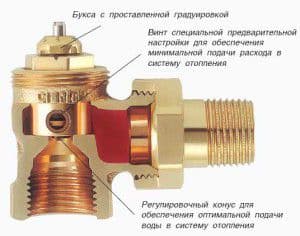

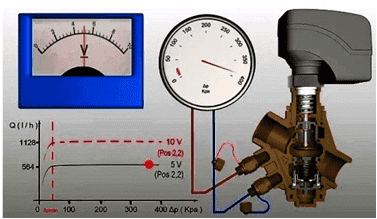

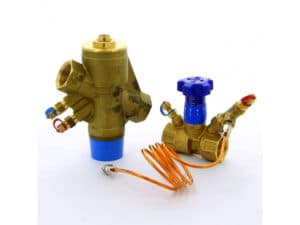

Vyvažovanie

Akýkoľvek CO vyžaduje hydraulické nastavenie, inými slovami – vyváženie. Vykonáva sa rôznymi spôsobmi: so správne zvoleným priemerom potrubia, podložkami, s rôznymi prierezmi prietoku atď..

Účelom tohto zariadenia je, aby bol do každej vetvy, okruhu a chladiča dodaný požadovaný objem chladiacej kvapaliny a množstvo tepla..

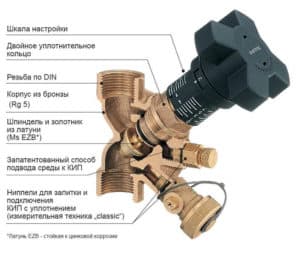

Ventil je konvenčný ventil, ale s dvoma armatúrami inštalovanými v mosadznom telese, ktoré umožňujú pripojiť meracie zariadenie (manometre) alebo kapilárnu trubicu s automatickým regulátorom tlaku.

Princíp činnosti vyvažovacieho ventilu pre vykurovací systém je nasledujúci: Otočí nastavovacím gombíkom, aby sa dosiahol striktne definovaný prietok chladiacej kvapaliny. To sa vykonáva meraním tlaku v každej tryske, po ktorom sa podľa schémy (obvykle dodávanej výrobcom k zariadeniu) stanoví počet otáčok nastavovacieho gombíka, aby sa dosiahol požadovaný prietok vody pre každý okruh CO . Manuálne vyvažovacie regulátory sú inštalované na obvodoch až s 5 radiátormi. Na vetvách s veľkým počtom vykurovacích zariadení – automatické.

Valcové ventily

Princíp činnosti spätného ventilu talíře je jasný z jeho konštrukcie, znázornenej na obrázku:

1. Vo vnútri valcového mosadzného tela je vyrobená platforma s okrúhlym otvorom – sedlo.
2. Na druhej strane dielu je vytvorená priečka s otvorom v strede..
3. Do otvoru ozvučnice je zasunutý driek s puzdrom na konci opatreným tesnením.
4. Medzi usmerňovačom a „doskou“ je nainštalovaná pružina, ktorá tlačí kotúč na sedadlo.

Voda tečúca správnym smerom prekonáva silu pružiny, otvára záver a ide ďalej. V opačnom smere je tok nemožný – potrubie sa okamžite zatvorí. Aké vlastnosti spätného ventilu sú dôležité pre vykurovacie systémy:

• schopnosť fungovať v akejkoľvek orientácii tela v priestore;
• pracovný tlak – nie menší ako 10 barov, priemery DN15 – DN100 (vnútorný);
• typ pripojenia – spojka (vnútorný závit potrubia);
• pružinová poistka vytvára zvýšený hydraulický odpor voči prietoku tekutiny;
• tesnenie stráca svoju tesnosť v prípade vniknutia pevných častíc, ako je piesok.

V inžinierskych sieťach súkromných domov a bytov sa používajú ventily so spojovacími pripojeniami.

Referencia. Existuje viac kompaktných verzií pružinových spätných ventilov, ktoré sú inštalované medzi príruby. Zmenšenie veľkosti je užitočné pri inštalácii potrubia kotlov v obmedzenom priestore v peci.

Loutkové zámky sa používajú aj vo vodovodných sieťach, napríklad v spojení s ponornými čerpadlami. Ventil neumožňuje vode z potrubí odtiecť späť do studne alebo studne.

Zdvíhacie ventily

Ďalší dizajn ventilu je veľmi bežný. V ňom sa pohyb ventilového ventilu uskutočňuje pozdĺž zvislej osi. Ventil sa dvíha priamym prúdom, ale spúšťa sa už vtedy, keď je oslabený vlastnou hmotnosťou.

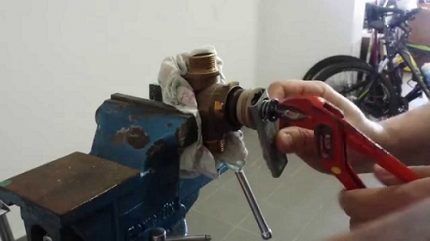

Výrobky sa vyznačujú údržbou, ľahko sa čistia a fungujú celkom spoľahlivo. Zároveň však vytvárajú zvýšený odpor voči prúdeniu a ich inštalácia je možná iba vo vodorovnom potrubí (alebo v polohe blízkej tejto polohe) s otočením telesa ventilu priamo nahor.

Priamy a nepriamy ventil

Ventily regulujúce tlak sú rozdelené na priame a nepriame zariadenia.

• Prvý typ ventilu má jednoduchý dizajn: pružina sa uvedie do pohybu uzávierkou, na ktorú chladiaca kvapalina priamo tlačí. Takéto zariadenia sú lacné, ľahko ovládateľné, spoľahlivé, necitlivé na nečistoty, ale v nastaveniach nie sú veľmi presné..
• Nepriamo pôsobiace zariadenia, nazývané tiež pulzné zariadenia, majú hlavný ventil ovládaný piestom, menší impulzný ventil a prevodník tlaku. Keď sa tlak zmení, malý ventil tlačí na piest, ktorý poháňa hlavný ventil, ktorý reguluje priechodnosť zariadenia. Riadenie toku teda prebieha nepriamo, nepriamo. Ventily tohto typu sú vzhľadom na väčší počet dielov menej spoľahlivé, drahé, ale presnejšie laditeľné..

Rozdelenie ventilov podľa spôsobu upevnenia.

• Spojovacie ventily sa používajú pre malé priemery potrubí do 50 mm vrátane. Vyznačujú sa najvyššou cenou a jednoduchosťou inštalácie. Na kovových závitoch je najlepším tmelom ten istý namazaný ľan.

• Prírubové príruby sú pripevnené k rúrkam veľkého priemeru od 40 mm pomocou skrutiek a tesnení z gumy, silikónu medzi prírubami.

• Zvárané. Kovovo zvárané ventily sú zriedkavé, takže je to pravdepodobnejšie pre výrobky v polypropylénových puzdrách..

Plastové spätné ventily budú najlacnejšie, ale nie sú ani praktické. Na závit je lepšie nasadiť Američanky a kovový spätný ventil. Zostáva najsilnejšia a najtrvanlivejšia nehrdzavejúca oceľ.

Zariadenia typu kotúč

Charakteristickou črtou výrobku je prítomnosť škrtiacej klapky. Jedná sa o plastový alebo kovový prvok, ktorého rozmery mu umožňujú úplne zablokovať tok chladiacej kvapaliny, ak sa začne pohybovať v opačnom smere..

Disk je spojený s oceľovou pružinou. Pri priamom pohybe kvapaliny je kvapalina v stlačenom stave. Pri zmene smeru narovnáva a posúva kotúč zo svojho miesta, čím blokuje potrubie.

Konštrukcia ventilu obsahuje aj tesnenie, ktoré umožňuje ventilovému mechanizmu sedieť čo najtesnejšie v sedle. Preto je únik v servisných zariadeniach vylúčený..

Diskové zariadenia sa široko používajú pri usporiadaní vykurovacích systémov pre domácnosť, pretože majú významné výhody:

1. Kompaktnosť. Rozmery výrobkov a ich hmotnosť sú malé, čo umožňuje ich inštaláciu na akýkoľvek systém.
2. Prístroj nevyžaduje pravidelnú údržbu.
3. Náklady na zariadenie sú nízke.

Z významných nedostatkov stojí za zmienku nevhodnosť na opravu. Zlyhané ventily sú preto okamžite nahradené novými..

Významnou nevýhodou kotúčových zariadení je značný hydraulický odpor. Diagram jasne ukazuje, ako vzniká. Tekutiny musia prekonať prekážku v podobe uzamykacieho kotúča

A ďalšou nevýhodou je značný hydraulický odpor, ktorý zariadenie vytvára. V prípade niektorých systémov, ako je napríklad tepelné čerpadlo zemný zdroj, to môže byť kritické. V priebehu času sa ventil pokryje vrstvou minerálnych usadenín, čo vedie k poruche zariadenia..

Štandardné kotúčové ventily generujú pri zatvorení určité rázové zaťaženie. To nijako neovplyvňuje ich výkon a technický stav, ale v systéme sa vyskytuje vodné kladivo. Čo je pre ňu nežiaduce.

Bez tejto nevýhody sú diskové zariadenia s ďalším mechanizmom, ktorý vám umožňuje čo najplynulejšie uzavrieť otvor. Ich cena je vyššia ako cena štandardných náprotivkov.

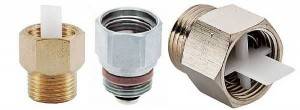

Manuálne vetracie otvory

Pri plnení vykurovacieho systému musí chladiaca kvapalina vstupujúca pod tlakom vytlačiť všetok plyn. Za týmto účelom je v najvyššom bode systému nainštalovaný ventil na odvádzanie vzduchu z vykurovacieho systému. Aby sa plnenie uskutočnilo v relatívne krátkom čase, priechodnosť žeriavu musí poskytovať voľný východ. Preto sú kohútiky inštalované s priemerom najmenej 15 mm a niekedy aj viac. Po naplnení systému je ventil zatvorený.

V prvých dňoch prevádzky vykurovania sa plyny veľmi aktívne uvoľňujú z chladiacej kvapaliny a hromadia sa. Preto servisný personál denne, a niekedy aj 2 krát denne, obíde všetky odvzdušňovacie ventily a uvoľní ich. To si vyžaduje veľa zámočníkov a času..

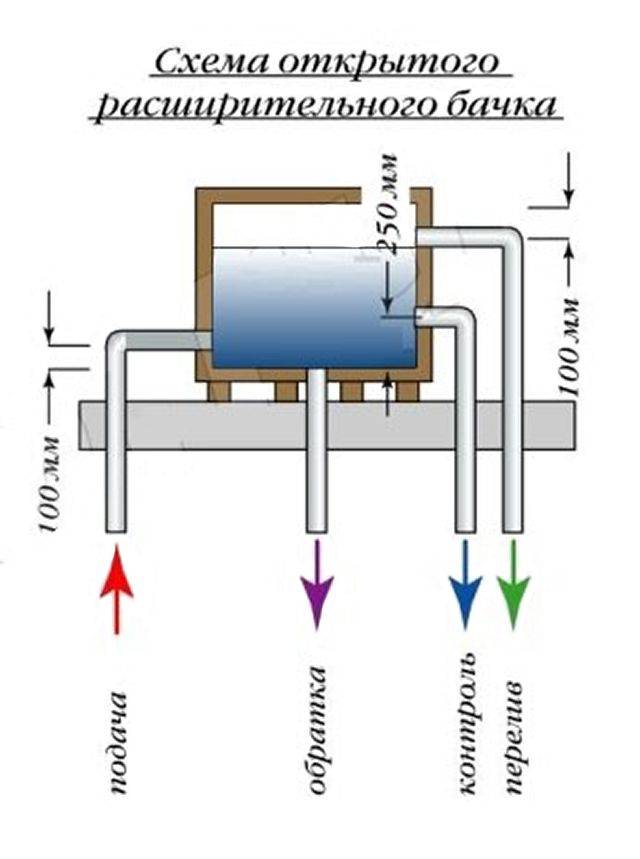

Aby znížili náklady na pracovnú silu, začali inštalovať malé nádrže na zber vzduchu, ktoré sa nazývali zberače vzduchu. Priechod sa teraz mohol vykonávať oveľa menej často, ale stále to bolo potrebné.

V moderných domoch sa stále častejšie používa vedenie vykurovania bytov s nižším usporiadaním potrubia. Použitie takého vykurovacieho systému prináša množstvo výhod: úspora materiálov počas inštalácie, meranie tepla v byte, regulácia teploty v byte až do úplného vypnutia zlepšuje dizajn miestnosti. Existujú však aj určité problémy. Pri plnení takého vykurovacieho systému z neho nemožno vytlačiť vzduch v batériách. Pretože ohrievač je umiestnený nad potrubím.

Schémy jednorúrkového vykurovacieho systému v súkromnom dome Jednorúrkový vykurovací systém v súkromnom dome so spodným zapojením: schéma

Útulnosť v dome nie je len krásne prostredie, správne vybrané interiérové ​​položky, ale aj teplo, najmä v zime. Kúrenie musí byť zabezpečené neustále, čo vytvára pohodlný …

Na uvoľnenie vzduchu sú preto všetky moderné vykurovacie zariadenia vybavené malým odvzdušňovacím ventilom na odstraňovanie plynov, jeho názov je „Mayevsky žeriav“. Meno vynálezcu tohto žeriavu. Tieto kohútiky sa otvárajú a zatvárajú iba ručne. Princíp zariadenia je jednoduchý. Do zástrčky je naskrutkovaná skrutka, na konci nabrúsená na kužeľ. Pri dvoch alebo troch otáčkach sa kužeľ vzdiali od otvoru a pomaly uvoľňuje vzduch. Akonáhle sa objavia kvapky vody, skrutka sa naskrutkuje späť a zatvorí otvor.

Guľové spätné ventily

V zariadeniach tohto typu sa ako žalúzia používa kovová guľa. Je vyrobený z hliníka, ocele a ďalších kovov. Prvok je pokrytý vrstvou gumy, aby sa predĺžila životnosť..

Takáto klapka funguje nasledovne: keď sa chladiaca kvapalina pohybuje telom zariadenia v požadovanom smere, zdvihne guľu, ktorá sa presunie do horného oddelenia ventilu.

Guľový ventil má minimálny hydraulický odpor, preto je široko používaný v rôznych vykurovacích systémoch. Ďalším plusom je dlhá životnosť

Akonáhle sa zmení smer pohybu alebo sa tok zastaví, lopta okamžite zostúpi a zatvorí potrubie. Pohyb kvapaliny v opačnom smere je teda nemožný..

Medzi výhody týchto ventilov patrí:

• spoľahlivosť – dizajn nezahŕňa trecie alebo pohyblivé systémy, čo výrazne znižuje možnosť zlomenia a umožňuje vám pracovať v akejkoľvek polohe;
• udržiavateľnosť – horná časť telesa ventilu je vybavená odnímateľným krytom, ktorý poskytuje ľahký prístup do vnútra konštrukcie;
• nízky hydraulický odpor.

Vzhľadom na nevýhody stojí za zmienku pomerne veľký pracovný priemer. Z tohto dôvodu je nemožné ich použiť v potrubiach pre domácnosť malých prierezov..

Guľové ventily sú pri inštalácii rozmarné kvôli konštrukčným vlastnostiam. Pri horizontálnej inštalácii musia byť umiestnené s vekom hore, inak sa roleta nebude môcť zdvihnúť, aby umožnila tok vody. Na základe rovnakých úvah pri vertikálnej inštalácii musíte striktne zabezpečiť, aby sa kvapalina pohybovala striktne nahor..

Guľové ventily nebudú môcť normálne fungovať v potrubiach s nízkym tlakom. Pretože minimálna hodnota, pri ktorej stúpa guľa, ktorá uzatvára otvor, je obvykle 25 barov.

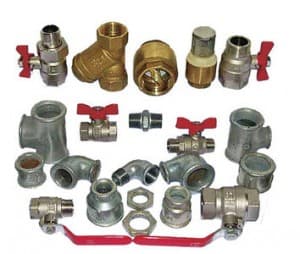

Hlavné typy

V prvom rade sa ventily líšia priemerom. V normách na inštaláciu stok, ktoré zostali zo sovietskych čias, je pre stúpačky stanovený priemer 110 mm a všetky ostatné rúrky majú priemer 50 mm. Dnes sa objavili neštandardné možnosti, napríklad s priemerom 75 mm, ale sú oveľa menej rozšírené..

Na výrobu uzatváracích zariadení sa používajú rôzne materiály. Môžu byť kovové (bronz, mosadz, nehrdzavejúca alebo uhlíková oceľ) aj polymér (PVC, polyetylén). Každá z možností má svoje výhody a nevýhody:

• Kovové výrobky sú výrazne drahšie. Sú trvanlivé, ale vyžadujú pozornosť ich stavu a pravidelnú údržbu..
• Plastové ventily sú lacnejšie. Prakticky nekorodujú. Mechanická pevnosť takýchto štruktúr je však menšia.

Konštrukčne sa líšia aj spätné (alebo vypúšťacie) ventily. Najbežnejšie možnosti sú:

• Guľový ventil má veľmi jednoduchú štruktúru: gumová guľa je voľne umiestnená v potrubí, ktorého priemer je o niečo väčší ako celkový priemer potrubia. Keď sa kvapalina pohybuje vpred, lopta prejde do špeciálnej komory a pri spätnom pohybe lopta zachytená vodou pevne upne hrdlo potrubia. Vďaka tak jednoduchému dizajnu v tomto zariadení jednoducho nie je čo pokaziť..
• Oblátkové zariadenie. Najkompaktnejšia možnosť. Takýto ventil je vhodný na inštaláciu v obmedzených priestoroch. V prípade poruchy však budete musieť časť systému rozobrať, aby ste mohli opraviť alebo vymeniť zastaranú jednotku..
• Zdvíhacie a rotačné ventily sú navrhnuté s pružinovými klapkami. Takéto zariadenia sú pomerne veľké, ťažké a nie lacné. Výhodou je možnosť jednoduchej demontáže na čistenie, úpravy a drobné opravy.

Voľba konkrétneho typu zariadenia závisí od rozpočtu prideleného na opravu, miesta inštalácie, typu potrubia a existujúcich podmienok..

Okvetný lístok typu uzávierky

Tento typ ventilu je utesnený tenkou oceľovou doskou. Upevňuje sa na konštrukciu závesu, ktorá mu umožňuje pohyb..

Spätný ventil typu dvojitého listu je veľmi spoľahlivý a odoláva vysokému tlaku. Zároveň však má vážny hydraulický odpor, pretože os kyvu klapiek je umiestnená priamo v strede priechodného otvoru

Existujú dva typy zariadení na okvetné lístky. Jednokrídlové alebo otočné sú vybavené jednou doskou, ktorá sa môže otáčať okolo osi.

Keď sa chladiaca kvapalina pohybuje v danom smere, zdvihne krídlo, čím sa otvorí priechodný otvor. Keď sa zmení smer toku, doska sa spustí. To sa dá urobiť s pružinou alebo bez nej..

Klapkové ventily sú navrhnuté trochu inak. Majú dve blokovacie platne pripevnené k otočnému hriadeľu a vycentrované na vŕtaní..

Chladiaca kvapalina pohybujúca sa po vykurovacom okruhu otvára obe klapky dvojlistového spätného ventilu a keď sa zmení smer jeho pohybu, pružiny zabuchnú platne.

Výhody použitia týchto ventilov sa považujú za nasledujúce:

• niektoré modely gravitačných ventilov môžu fungovať bez pružín, čo im umožňuje použitie v gravitačných systémoch;
• relatívne nízke náklady na zariadenia.

Z nedostatkov stojí za zmienku pomerne vysoký hydraulický odpor. To platí najmä pre dvojkrídlové modely – os otáčania je umiestnená priamo v strede otvoru, čo je významnou prekážkou pre pohybujúcu sa tekutinu.

Z tohto dôvodu sa klapky používajú výlučne vo vysokotlakových systémoch..

Zdvíhacie zariadenie

Zdvíhacie ventily sú vybavené cievkou, ktorá sa môže voľne pohybovať okolo zvislej osi. Na priechodnom otvore je pristávacie sedadlo, kde je umiestnená cievka.

Keď je kvapalina dodávaná, sila jej tlaku zvyšuje uzáver a pohybuje sa pozdĺž osi, čím sa otvára otvor pre pohyb chladiacej kvapaliny. Akonáhle prietokový tlak zoslabne alebo zmení svoj smer, cievka sa spustí do sedla.

Spätný ventil zdvihu je inštalovaný iba vertikálne. V opačnom prípade tlak teplonosnej kvapaliny nebude stačiť na zdvihnutie blokovacieho mechanizmu

Výhody týchto zariadení sú:

1. Spoľahlivosť. Zariadenie má pomerne jednoduchý dizajn, ktorý mu umožňuje pracovať s minimálnym rizikom poruchy..
2. Nízka citlivosť na kvalitu chladiacej kvapaliny.
3. Možnosť opravy. Za týmto účelom je v hornej časti tela zariadenia odnímateľný kryt..

Medzi nedostatky je potrebné poznamenať obmedzenia v inštalácii. Vzhľadom na konštrukčné vlastnosti môžu byť namontované iba v striktne zvislej polohe..

Gravitačný spätný ventil na vykurovanie

Tiež sa nazýva krakovací ventil a používa sa iba v gravitačných systémoch, spravidla je inštalovaný na vstupe do kotla. Skladá sa z kovového “okvetného lístka”, ktorý je pevne pritlačený na okraj pomocou pružiny.

Pružina v takom zariadení je dosť slabá a nenarúša prirodzený obeh chladiacej kvapaliny, ako ďalšia predložená možnosť..

Spojka

Všetky vyššie uvedené produkty boli úplne autonómne a neriadili sa vonkajšími vplyvmi, fungovali iba jedným smerom. Ale v prípadoch, keď je napríklad potrebné vypustiť chladivo z potrubí, je potrebné zariadenie, ktoré umožňuje otvoriť prúd chladiva v opačnom smere – práve takýmto zariadením je spojka alebo ventilový ventil.

Voľba medzi spojkou a ventilom je najčastejšie spôsobená vnútorným pracovným tlakom siete, ak je vysoký, používa sa ventil, ak je stredný, spojka bude stačiť.

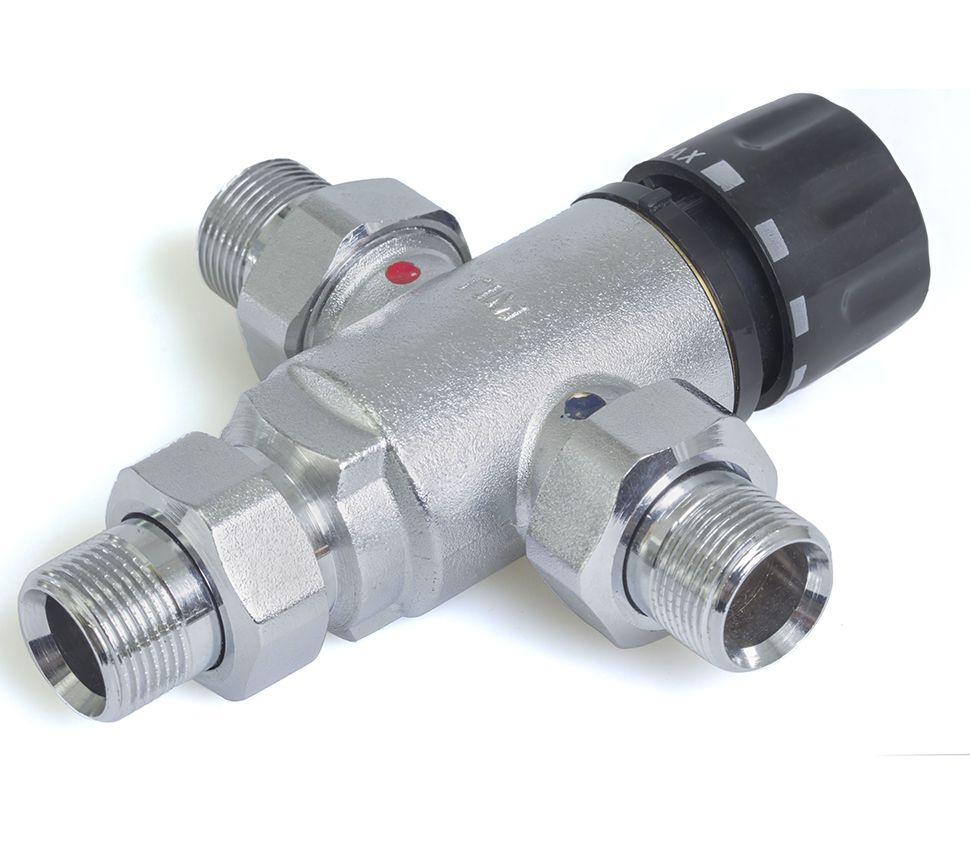

Trojcestný vykurovací ventil

Na reguláciu teploty vody v dvojrúrkových a kolektorových systémoch je vo vykurovacom systéme nainštalovaný trojcestný zmiešavací ventil. Pripája sa k prívodnému a vratnému potrubiu.

Princípom činnosti trojcestného zmiešavacieho ventilu vo vykurovacom systéme je zmiešanie teplej a studenej vody v potrubiach. To vám umožní nastaviť požadovanú úroveň ohrevu vykurovacieho média bez zmeny režimu prevádzky kotla..

Rozhodujúcim faktorom pri výbere modelu trojcestného ventilu je ovládací prvok, ktorý môže byť nasledujúcich typov:

• Hydraulické;
• Pneumatické;
• Elektrické.

Pri autonómnom vykurovaní sa najčastejšie inštalujú modely s elektrickým pohonom. Môžu byť prepojené s riadiacimi prvkami systému

Je dôležité správne nastaviť režim miešania, aby nedošlo k narušeniu parametrov dodávky tepla.

Voľba a inštalácia vykurovacích ventilov by sa mala vykonávať iba po presnom výpočte systému. V dôsledku tejto práce sú určené parametre všetkých komponentov a na základe týchto údajov sa vyberá z existujúcich modelov..

Nastavenie mechanizmu pohonu

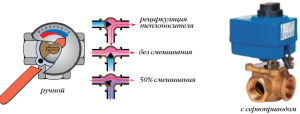

Trojcestné ventily sú rozdelené do štyroch typov podľa typu kapacity a riadenia prietoku:

• Manuálny;
• Hydraulické;
• Termostatické;
• Elektrické.

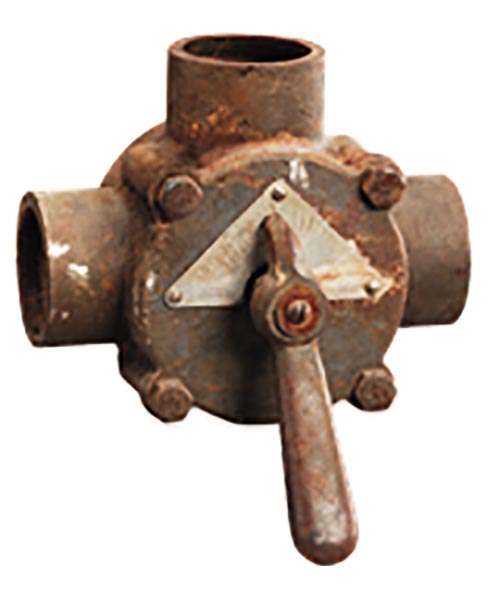

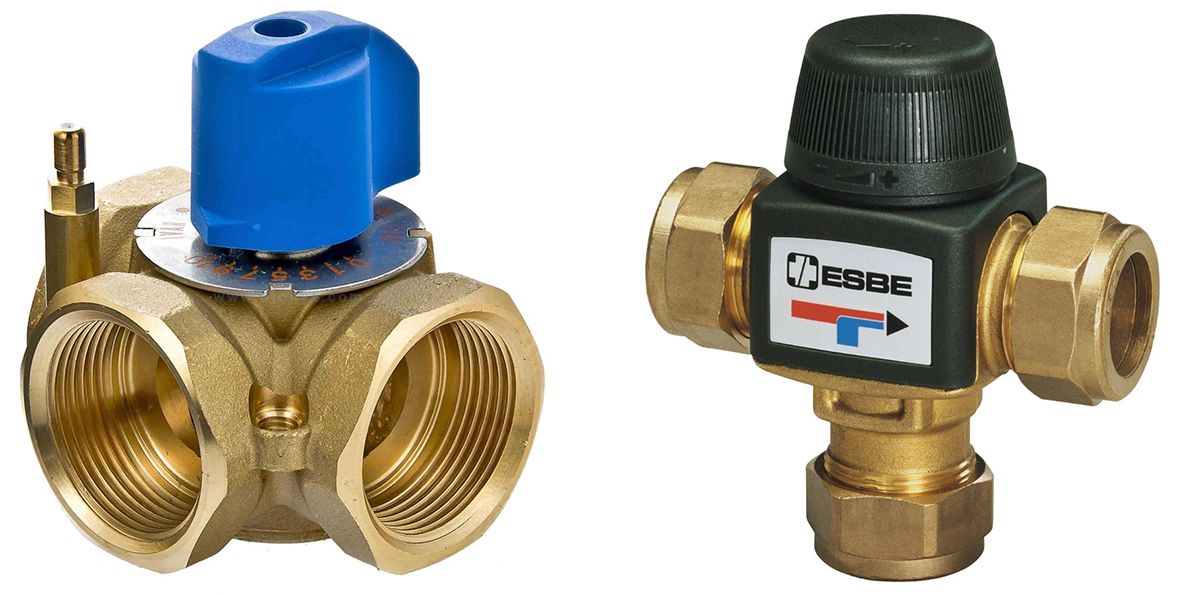

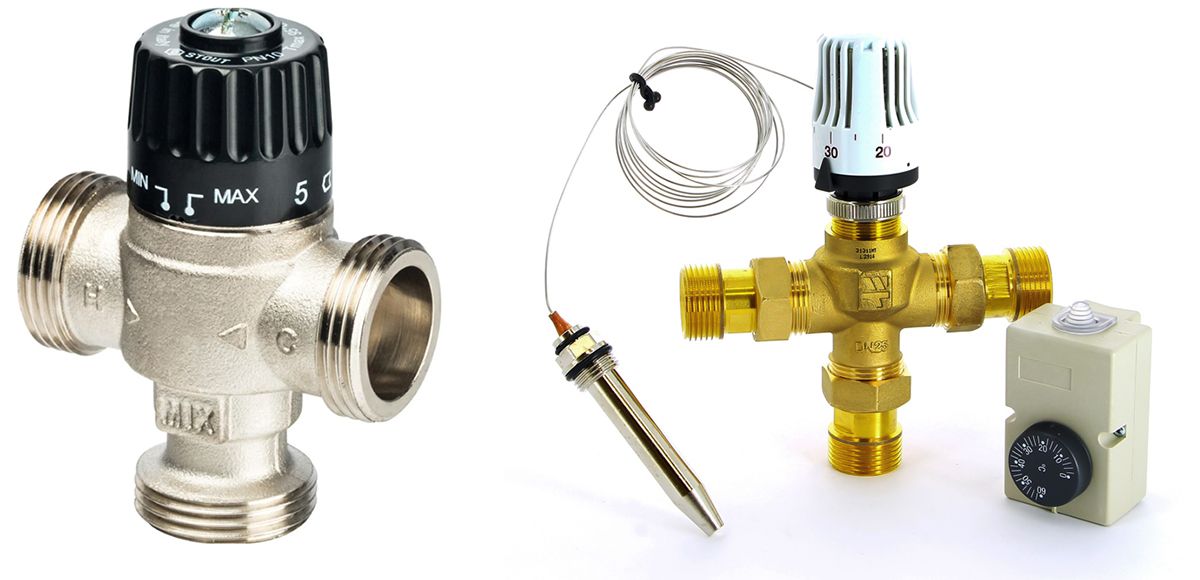

Ručne nastaviteľný ventil je najjednoduchšia a najspoľahlivejšia možnosť. Keď sa teplota chladiacej kvapaliny zmení, neprispôsobí sa jej.

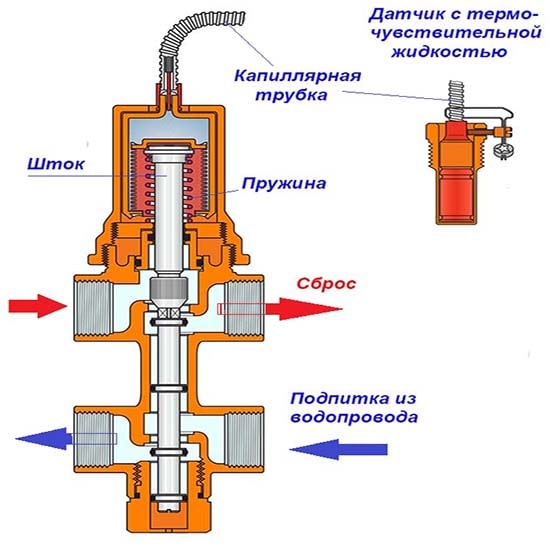

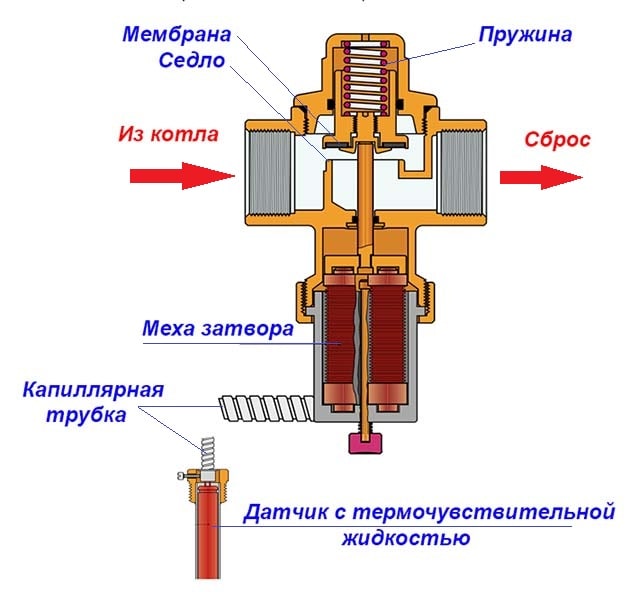

Hydraulický pohon je vybavený piestom naplneným kvapalinou citlivou na teplotu. po zahriatí sa roztiahne a piestna tyč prekrýva mechanizmus sedadla.

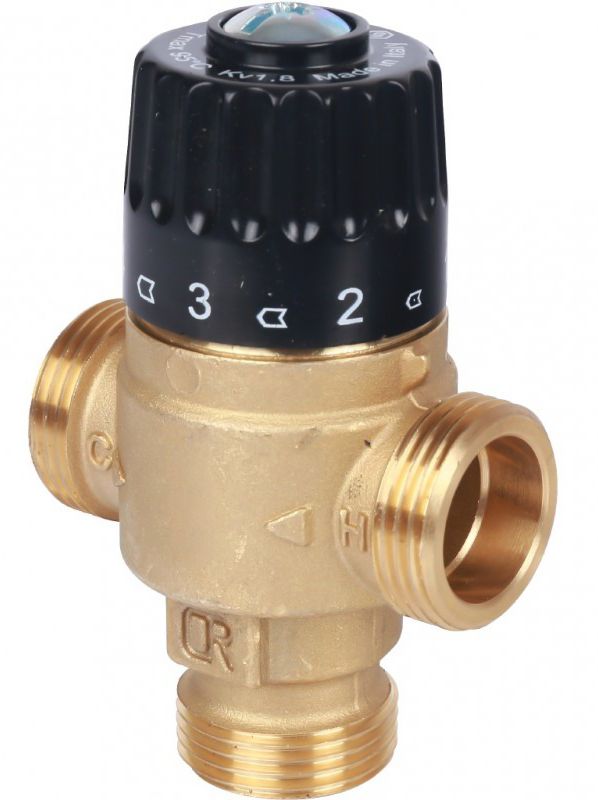

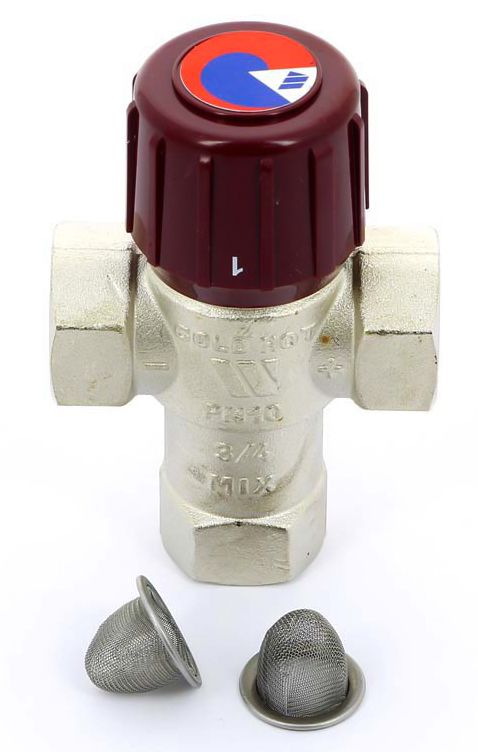

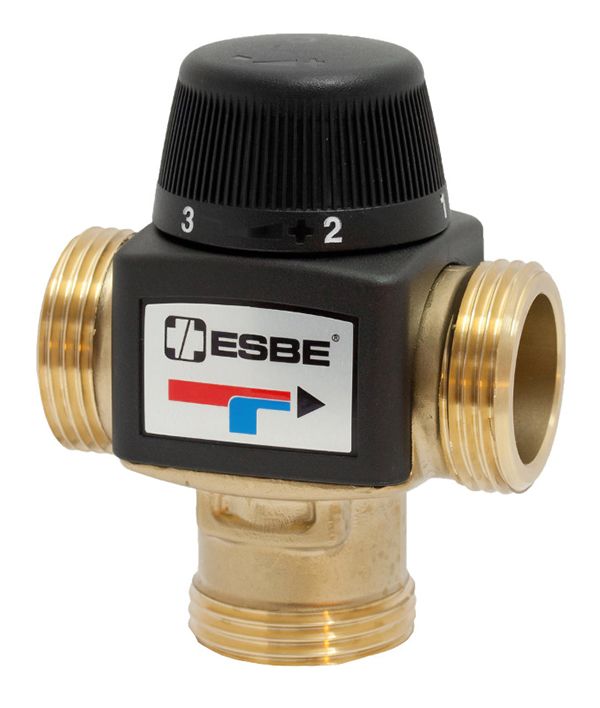

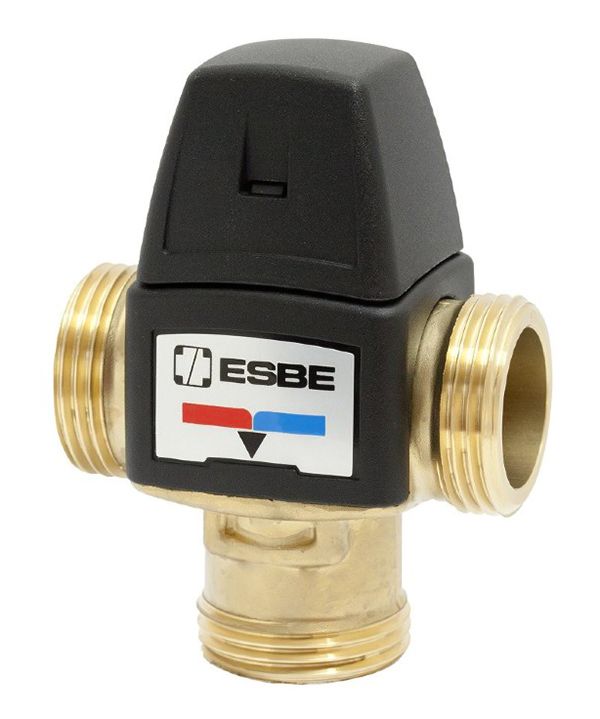

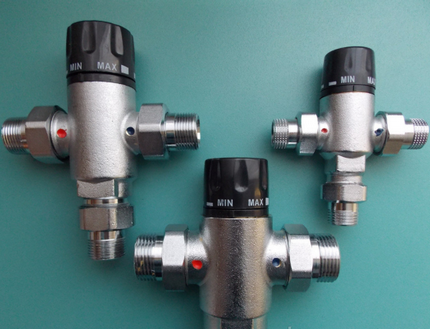

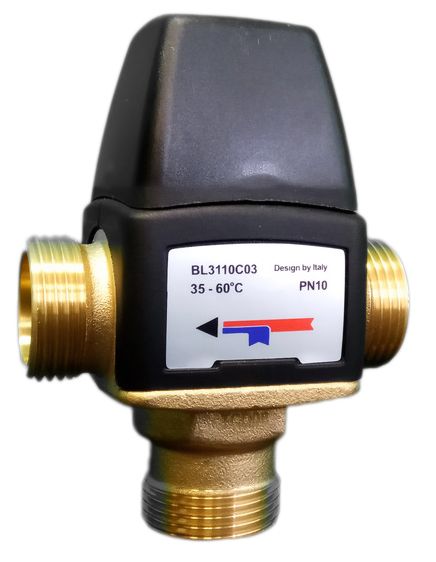

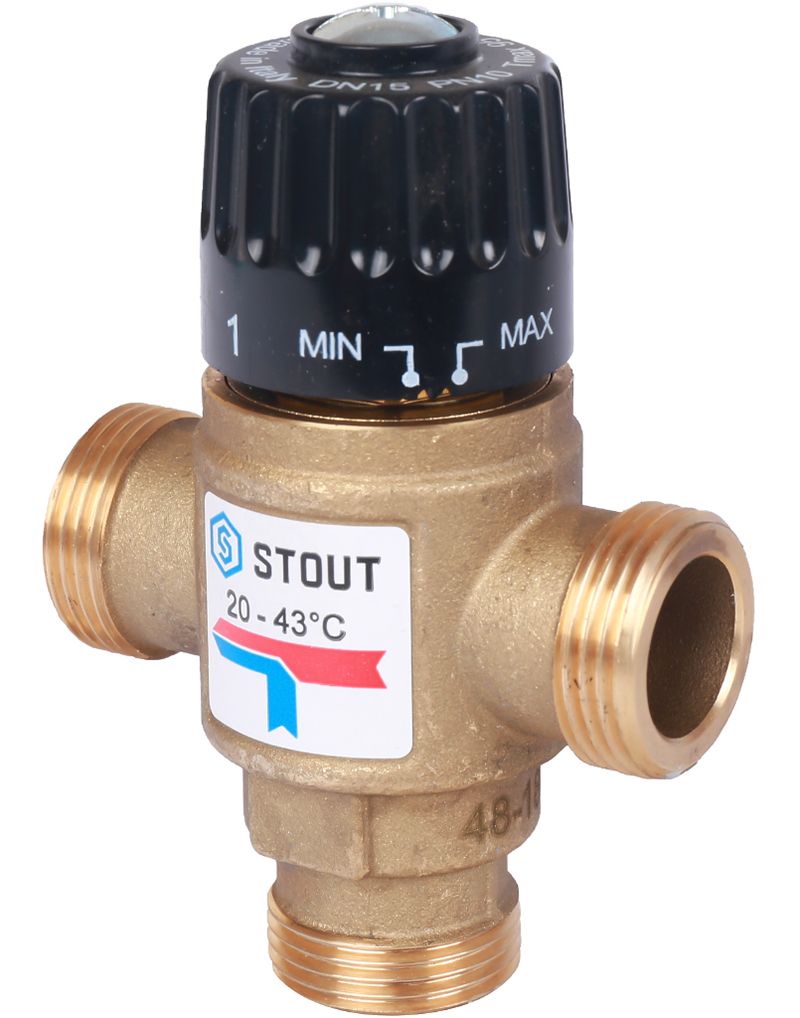

Termostatické trojcestné ventily sú vybavené konvenčným termostatom. Nie sú nastaviteľné a majú úzky rozsah prevádzkových teplôt. Takéto ventily nie sú bežné a používajú sa na riešenie konkrétnych problémov..

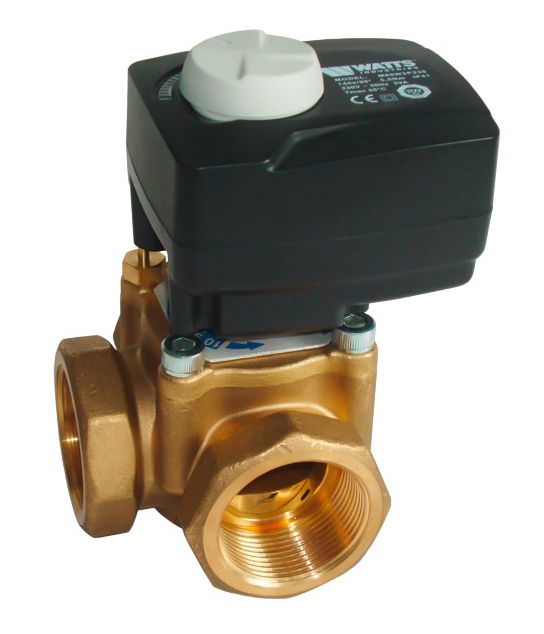

Trojcestné ventily s elektrickým pohonom (servopohon) sú najpohodlnejšou a najbežnejšou možnosťou. Môžu byť nastavené na požadovanú teplotu. Sú vybavené snímačom teploty, ktorý dáva signály elektromotoru. To zase presmeruje prietoky chladiacej kvapaliny. Moderné trojcestné ventily vám umožňujú prispôsobiť prevádzkové režimy v závislosti od dennej doby.

Elektrické ventily sú k dispozícii v dvoch verziách. Vo forme monobloku, kde je snímač, motor a ovládač zostavené v jednom prípade a samostatnom. V druhom prípade je možné regulátor vybrať samostatne, čo uľahčuje inštaláciu do vykurovacích systémov súkromných domov a bytov.

Vnútorná organizácia

Existujú dva typy rotačných ventilov, sedlové a rotačné. Líšia sa vnútornou štruktúrou a typom aplikovanej sily na úpravu..

Rotačný trojcestný ventil má guľový ventil. Otočí sa, zablokuje jeden smer a otvorí ďalší (pozri obr.). Vnútorná štruktúra takéhoto faucetu je podobná guľovému ventilu..

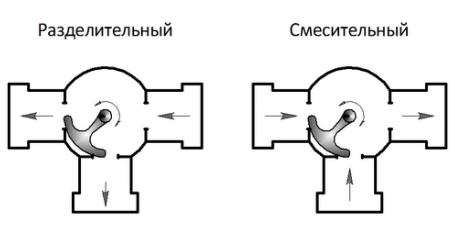

Princíp činnosti trojcestného rotačného ventilu

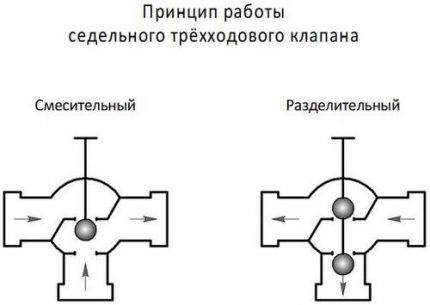

Trojcestný sedlový ventil má vreteno s jedným (v miešacom) alebo dvoma (v oddeľovacom) uzatváracom zariadení (pozri obr.). Sú to kovové gule, ktoré tesne zapadajú do hniezda. Keď jeden z nich zablokuje tok, druhý je úplne otvorený.

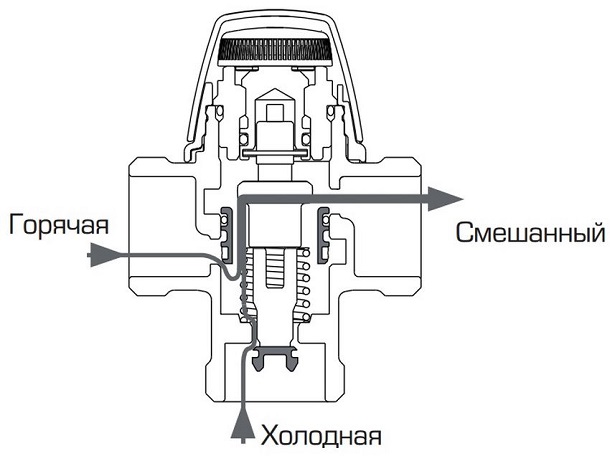

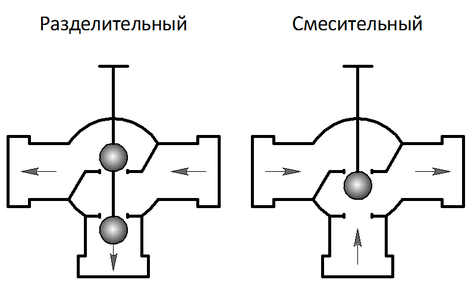

Princíp činnosti trojcestného talířového ventilu.

Princíp činnosti

Trojcestný prepínací ventil nereguluje množstvo tepla. Len to distribuuje medzi tieto dve vlákna. Ak zvýšite objem a rýchlosť chladiacej kvapaliny vstupujúcej do jedného prúdu, v druhom sa zníži..

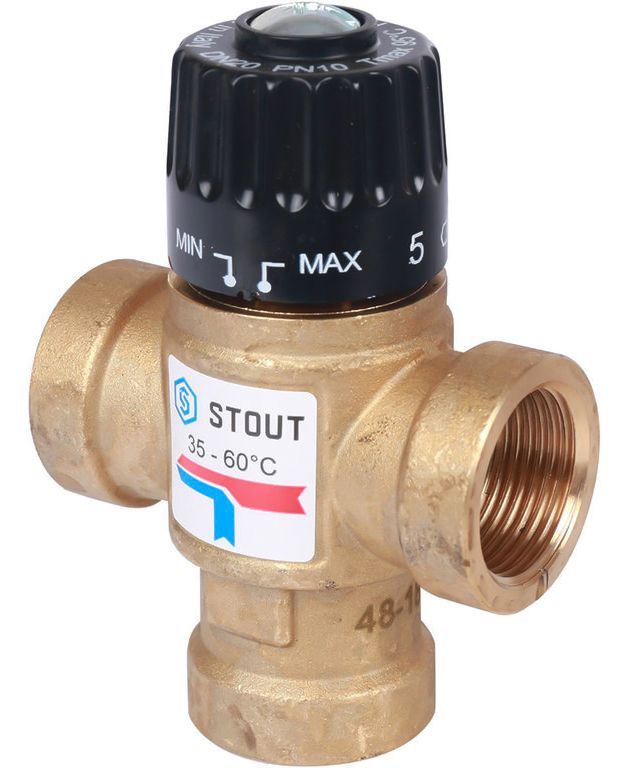

Trojcestný zmiešavací ventil umožňuje presnejšie ovládanie teploty. Produkuje iba jeden prúd nosiča tepla, v ktorom sa zmiešajú dve kvapaliny – zohrievajú a chladia. Nastavenie takého ventilu vám umožní poskytnúť požadovanú teplotu.

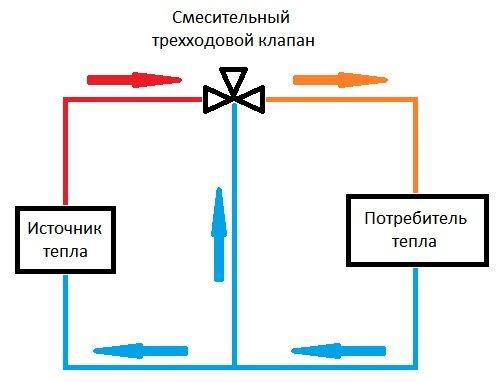

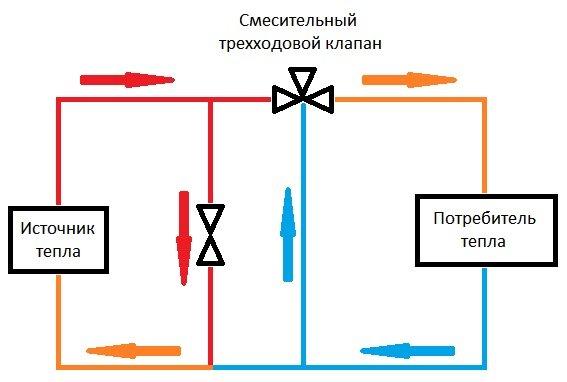

Trojcestný zmiešavací ventil

Miešací ventil funguje ako druh obtoku. Funguje to nasledovne:

1. Chladiaca kvapalina je dodávaná do okruhu (teplá podlaha, radiátory);
2. Pri prechode po vrstevnici vydáva teplo a ochladzuje sa;
3. Na výstupe z okruhu vstupuje časť chladiacej kvapaliny do trojcestného ventilu, kde sa mieša s vyhrievaným;
4. Teplota sa vypne a vykurovacie médium opäť preteká vykurovacím systémom.

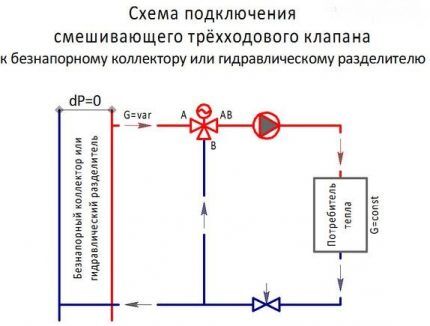

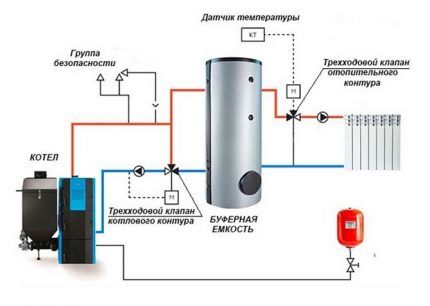

Odporúča sa nainštalovať trojcestné zmiešavacie ventily do oddelených okruhov. Napríklad v systéme podlahového vykurovania sa inštalujú bezprostredne za kolektor..

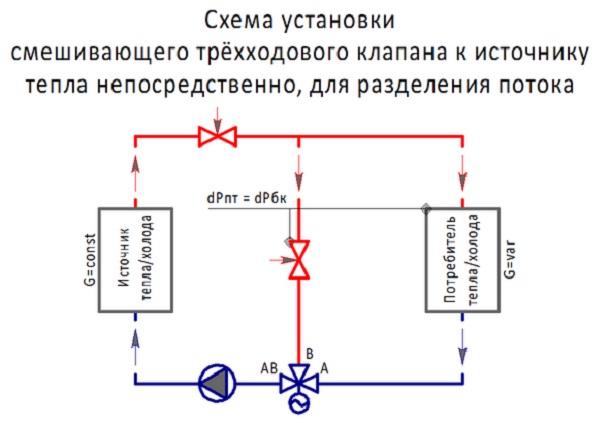

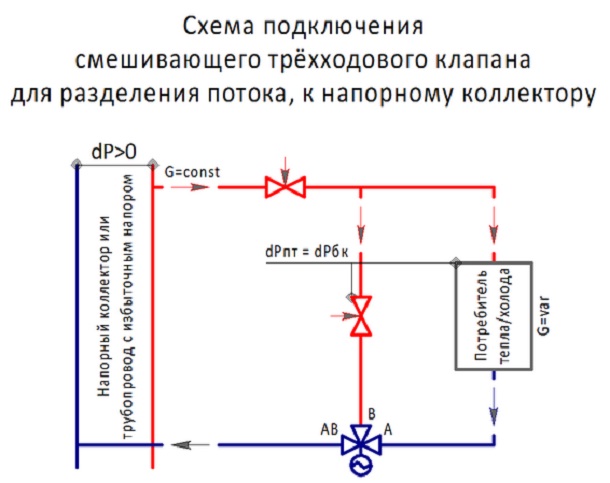

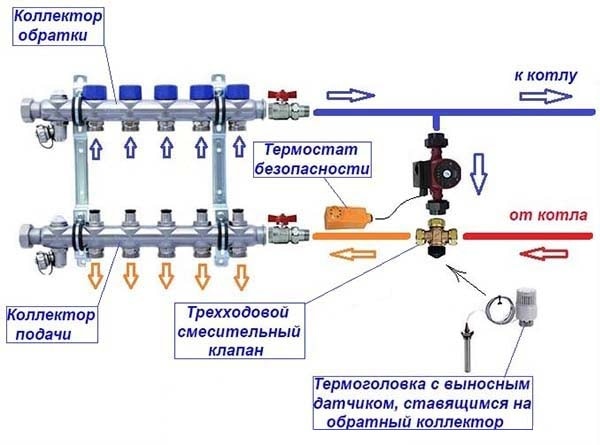

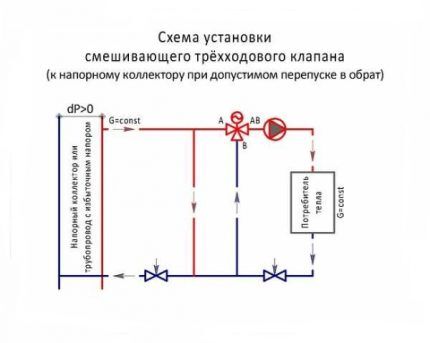

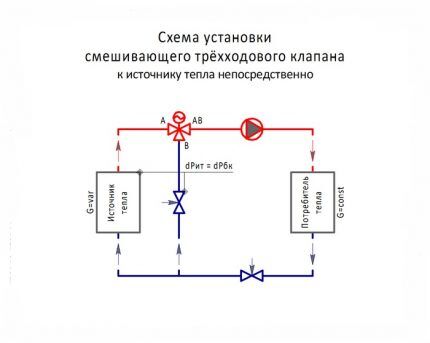

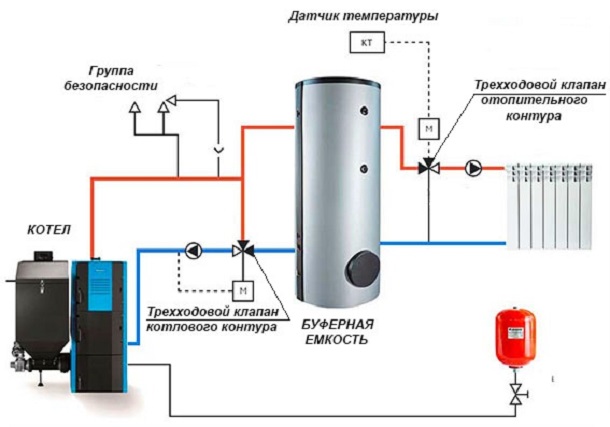

Inštalácia trojcestného zmiešavacieho ventilu do vykurovacieho systému

Tipy na výber a inštaláciu

Ak potrebujete udržiavať konštantnú teplotu vykurovacieho média, postačí hydraulický alebo termostatický ventil. Ak plánujete zmeniť teplotný režim, stojí za to zvoliť elektricky alebo ručne ovládaný ventil..

Ak ste sa rozhodli pre ručný, hydraulický alebo termostatický ventil, zvážte budúcnosť. Možno budete chcieť nainštalovať servo s ovládačom. Vyberte si preto model s možnosťou výmeny pohonu..

Pri výbere venujte zvláštnu pozornosť nasledujúcim bodom:

• Maximálny pracovný tlak (musí zodpovedať vlastnostiam vykurovacieho systému);
• Maximálna prevádzková teplota (musí byť väčšia ako maximálna teplota chladiacej kvapaliny);
• Priepustnosť – vnútorný priemer ventilových dýz;
• Zhoda závitových spojov v rozstupe a priemere závitu;
• Materiál ventilu – bronz a mosadz vydrží dlhšie ako oceľ a liatina.

Pri inštalácii dávajte pozor na nasledujúce body:

• Pred a za ventilom je vhodné nainštalovať manometre na ovládanie tlaku v systéme a zaťaženia zariadenia;
• V prípade vodného rázu nainštalujte pred ventil škrtiace zariadenie (kompenzátor tlaku);
• Pred inštaláciou dôkladne vyčistite vnútro ventilu;
• Trojcestný ventil musí byť umiestnený tak, aby bol pohon hore;
• Ak existuje možnosť prehriatia chladiacej kvapaliny v systéme, je potrebné dodatočne nainštalovať prepojku (pozri obr.);
• Pred ventil nainštalujte hrubý (mechanický) filter nosiča tepla.



  Inštalácia 3-cestného zmiešavacieho ventilu s prepojkou vo vykurovacom systéme

Hodnotenie výrobcov

Na to, ktorý výrobca vyrába najlepšie trojcestné ventily, nie je možné jednoznačne odpovedať. Každý výrobok má svoje silné a slabé stránky. V tomto zozname sú miesta rozdelené podľa pomeru cena / kvalita.

1. ESBE (Švédsko);
2. Danfoss (Dánsko);
3. Watty (Európska únia);
4. Valtec (Rusko-Taliansko);
5. Caleffi (Taliansko);
6. Herz (Rakúsko);
7. Barberi (Taliansko).

Talířový ventil

Tento typ zariadenia predpokladá prítomnosť disku, ktorý je zodpovedný za prekrývanie úseku v potrubí v prípade zmeny podmienok v obvode.

Vlastnosti fungovania:

• Disk zapadá do sedadla, ktoré je vybavené tesnením.
• Z vnútornej strany je konštrukčný prvok pripevnený k tyči, ktorá sa môže voľne pohybovať po objímke.
• Pružina umiestnená medzi panelom a telom zaisťuje, že disk je pevne pritlačený k sedlu.

Aby sa zabránilo prúdeniu vody v opačnom smere, je nainštalovaný kotúčový prvok zdvíhacieho alebo prietokového typu.

Guľový ventil

Guľové (guľové) ventily sa vyznačujú prítomnosťou gule ako ovládača. Na výrobu prvku sa používa guma alebo hliník. Ak sa pružina spustí pri zmene prúdu vody, lopta prekrýva oblasť toku a padá do sedla. Pod horným krytom sa pohybuje po šikmom kanáli.

Tanierové a guľové ventily sú navrhnuté na inštaláciu do štandardného vykurovacieho systému. Ale v prípade rúr s veľkým priemerom nezaručuje adekvátnu ochranu..

Klapkový ventil

Na zaistenie hladkého chodu systému, kde sa používajú rúry väčších veľkostí, je navrhnutý klapkový ventil. Je namontovaný tak pre dodávku, ako aj pre návrat..

Názov tohto typu zariadenia je spôsobený prítomnosťou dvoch pružinových klapiek, ktoré sa v prípade normálneho tlaku v systéme chladiacou kvapalinou ľahko otvoria. V prípade núdze uzavreté klapky zabraňujú pohybu vody v opačnom smere.

Špeciálna os je zodpovedná za zabránenie nesprávnej cirkulácii, prekročenie prietokovej oblasti, na ktorej sú krídla upevnené. Verí sa, že táto úprava spätného ventilu je najspoľahlivejšia. Zariadenie je vhodné pre vysokotlakové systémy.

Vykurovanie štvorcestným ventilom

Inštalácia vykurovacieho systému so štvorcestným ventilom:

1. Pripojenie obehového čerpadla. Inštalované na spätnom potrubí;
2. Inštalácia bezpečnostných vedení na vstupné a výstupné potrubia kotla. Neinštalujte ventily a kohútiky na bezpečnostné vedenia, pretože sú pod vysokým tlakom;
3. Inštalácia spätného ventilu na vodovodnom potrubí. Princíp činnosti je zameraný na ochranu vykurovacieho systému pred vplyvom protitlaku a odtoku sifónu;
4. Inštalácia expanznej nádrže. Inštalované v najvyššom bode systému. Je to nevyhnutné, aby počas expanzie vody nebola narušená prevádzka kotla. Expanzná nádrž je plne funkčná v horizontálnej aj vertikálnej polohe;
5. Inštalácia poistného ventilu. Termostatický ventil je inštalovaný na vodovodnom potrubí. Je navrhnutý tak, aby rovnomerne rozdeľoval energiu na vykurovanie. Toto zariadenie má duálny senzor. Keď teplota stúpne nad 95 ° C, tento snímač vyšle signál do termostatického mixéra, v dôsledku čoho sa otvorí prúd studenej vody. Potom, čo sa systém ochladí, je do senzora odoslaný druhý signál, ktorý úplne zatvorí kohútik a zastaví prívod studenej vody;
6. Inštalácia redukčného ventilu. Umiestnený pred vchodom do termostatickej batérie. Princíp činnosti reduktora je minimalizovať poklesy tlaku počas prívodu vody.



   Schéma pripojenia vykurovacieho systému so štvorcestným mixérom pozostáva z nasledujúcich prvkov:

7. Kotol;
8. Štvorcestný termostatický mixér;
9. Bezpečnostný ventil;
10. Redukčný ventil;
11. Filter;
12. Guľový ventil;
13. Čerpadlo;
14. Vykurovacie batérie.

Inštalovaný vykurovací systém musí byť opláchnutý vodou. Je to nevyhnutné, aby sa z neho odstránili rôzne mechanické častice. Potom je potrebné skontrolovať činnosť kotla pri tlaku 2 bary a pri vypnutej expanznej nádobe.

Je potrebné poznamenať, že medzi spustením plnej prevádzky kotla a jeho kontrolou pod hydraulickým tlakom musí uplynúť krátka doba. Časový limit je spôsobený skutočnosťou, že pri dlhej neprítomnosti vody vo vykurovacom systéme dôjde k korózii

Schémy – ako sa používajú spätné ventily

V systémoch vykurovania a zásobovania vodou sú spätné ventily inštalované v paralelných vetvách, v ktorých je možný reverzný tok kvapaliny, keď sa režim zmení v susedných.

Najjednoduchší príklad: veľa obvodov s čerpadlami z jedného potrubia. Keď zapnete akékoľvek čerpadlo, tlak v susedných sa zmení, – tam, kde je nežiaduci spätný tok kvapaliny, je tam nainštalovaný spätný ventil..

Najbežnejšie bežne používané obvody spätných ventilov.

• Pripojenie záložného kotla, ktorý sa automaticky zapne bez zásahu človeka. Typická schéma kombinácie kotla na tuhé palivo a elektrického kotla. Spätný ventil zabraňuje pretečeniu kvapaliny cez paralelný kotol, keď je jeden v prevádzke. Mali by existovať ventily s minimálnym odporom voči pohybu tekutiny, ale pravdepodobne s veľkou silou na otvorenie..

• Ďalšou typickou možnosťou je nainštalovať čerpadlo kotla na tuhé palivo pri zachovaní možnosti gravitácie. Spätný ventil veľkého priemeru v gravitačnom potrubí zabráni skratu prúdu pri zapnutí (automaticky) čerpadla. Tu je vhodný ventil s jednoduchým otváraním na zaistenie gravitácie a veľký priemer vyrovnáva jeho miestny odpor..

• Pripojenie make-upu akéhokoľvek vykurovacieho systému z vodovodu. Spätný ventil tu v zásade nie je taký potrebný … inštaluje sa v prípade, že počas plnenia systému tlak náhle zmizne v prívode vody. Bez toho, aby ste si to včas všimli, môžete vypustiť celú chladiacu kvapalinu späť do vodovodu …
• Spätný ventil je vždy nainštalovaný v prívode vody pre čerpadlo, čím sa zabráni gravitačnému odtoku potrubia späť do zdroja..

Ako nainštalovať spätný ventil pre čerpadlo

Typy regulačných ventilov a ich parametre

Medzi typy špeciálnych ventilov na riadenie dodávky tepla do radiátora patria:

• regulátory vyrobené vo forme ventilových mechanizmov s tepelnými hlavicami, ktoré nastavujú pevnú teplotu;
• guľové ventily;
• špeciálne vyvažovacie ventily, ručne ovládané a inštalované v súkromných domoch – s ich pomocou je možné rovnomerne zahriať interiér domu;
• odvzdušňovacie ventily – manuálne mechanizmy Mayevsky a pokročilejšie automatické vetracie otvory.

Zoznam je doplnený regulátormi ventilov na vzorky, ktoré sa používajú na preplachovanie batérií a vypúšťanie vody. Do tej istej triedy patrí aj spätný ventil, ktorý bráni pohybu chladiacej kvapaliny v opačnom smere v sieťach s núteným obehom.

Medzi indikátory charakterizujúce činnosť akéhokoľvek typu uzatváracích ventilov patria:

• štandardné veľkosti zariadení, pomocou ktorých sú priradené ku konkrétnym typom radiátorov;
• tlak udržiavaný v prevádzkových režimoch;
• obmedzujúca teplota nosiča;
• priepustnosť produktu.

Pre správnu voľbu uzatváracieho ventilu bude potrebné vziať do úvahy všetky parametre súhrnne..

Ako si vybrať trojcestný ventil pre vykurovací systém súkromného domu

Teraz viete, pre aké prípady sa používajú určité typy ventilov. Nie je to však jediné výberové kritérium, pretože ventily majú niekoľko spôsobov regulácie teploty a rôznych prietokov. A materiál výroby sa môže líšiť. Poďme sa tým zaoberať podrobnejšie..

Kritériá výberu

Počet a parametre ventilov potrebných pre konkrétny CO sa vyberá vo fáze výpočtov a návrhu. Hlavné kritériá, ktoré ovplyvňujú výber týchto prvkov, sú:

• Typ, schéma a konfigurácia CO.
• Teplotné podmienky (nominálne a maximálne).
• Tlak v systéme (prevádzkový a maximálny).
• Prierez potrubia a typ závitu.
• Typ chladiacej kvapaliny (voda, soľanky, nemrznúce zmesi).

Prevádzka týchto zariadení stabilizuje CO, robí ho efektívnym a bezpečným. Každý, kto sa zaoberá samoinštaláciou vykurovacieho systému v domácnosti, musí poznať účel a princíp fungovania. Všetky ventily je možné rozdeliť podľa účelu do troch kategórií: bezpečnostná, regulačná a regulačná skupina.

Každý vie, že akýkoľvek CO je zvýšeným zdrojom nebezpečenstva, pretože chladiaca kvapalina v systéme je pod tlakom. A čím vyššia je teplota, tým vyšší je tlak (v uzavretom CO). Ďalej zvážte zariadenia, ktoré sú zodpovedné za bezpečnosť CO

Oddeľovacie a miešacie zariadenia

Trojcestný ventil vizuálne pripomína odpalisko, ale vykonáva úplne iné funkcie. Takáto jednotka vybavená termostatom patrí k uzatváracím ventilom a je jedným z jej hlavných prvkov..

Existujú dva typy týchto zariadení: separácia a miešanie.

Prvý sa používa vtedy, keď musí byť chladiaca kvapalina dodávaná súčasne v niekoľkých smeroch. V skutočnosti je jednotka mixér, ktorý vytvára stabilný prietok so stanovenou teplotou. Montujú ho do siete, cez ktorú sa dodáva ohrievaný vzduch, a do vodovodných systémov.

Trojcestný ventil sa používa ako zmiešavač aj ako rozdeľovač vzduchu alebo teplej vody

Výrobky druhého typu sa používajú na kombináciu tokov a ich termoregulácie. Existujú dva otvory pre prichádzajúce toky s rôznymi teplotami a jeden pre ich výstup. Používajú sa pri inštalácii podlahového vykurovania, aby sa zabránilo prehriatiu povrchu..

Trojcestný ventil a regulátor teploty sa predávajú samostatne. V prípade autonómnych vykurovacích systémov sa stále považuje za racionálnejšie a efektívnejšie riešenie nákup konštrukcie s termostatom.

Konštrukcia trojcestných ventilov

Podľa konštrukcie sú ventily rozdelené na sedlové a rotačné. Princíp činnosti prvého je založený na rytmickom pohybe stonky vertikálne – schéma úpravy „kmeň -sedlo“. Tento typ sa týka zmiešavacích ventilov. Často sa ovláda elektromechanickým pohonom.

Kľúčovým prvkom otočnej štruktúry je rotujúci sektor. Počas pohybu tyč pôsobí na guľový ventil a čiastočne alebo úplne prerušuje dodávku chladiacej kvapaliny. Táto schéma nastavenia sa nazýva “guľová objímka”.

Tieto zariadenia sú veľmi odolné. Sú prispôsobené veľkým teplotným výkyvom a sú klasifikované ako uzatváracie ventily. V súkromných domoch, kde sa voda spotrebúva v relatívne malom množstve, môžu fungovať aj ako vodovodné batérie..

Zvláštnosťou zmiešavacieho ventilu je prítomnosť jedného výstupu a dvoch vstupov. Je navrhnutý tak, aby reguloval teplotu pracovnej tekutiny kombináciou prúdov vysokých a nízkych teplôt. Keď je produkt správne nainštalovaný, môže a bude oddeľovať toky.

Tu je schematicky znázornená činnosť trojcestného ventilu sedlového miešacieho a separačného typu

Trojcestný ventil oddeľovacieho typu sa používa vtedy, keď je potrebné dodať horúcu chladiacu kvapalinu v niekoľkých smeroch..

Všetky modely takýchto žeriavov sa navzájom líšia v niektorých ohľadoch:

• mechanika uzávierky – môže to byť napätie alebo upchávka;
• pahýľ – existujú v tvare L, T, S;
• typ uzávierky – existuje valcovitý, sférický, kužeľovitý;
• pripojenie k obvodu – pomocou spojky, príruby, zváraním atď .;
• metóda ovládania – automatická, poloautomatická, manuálna.

Miešacie zariadenie je vybavené centrálne umiestneným driekom, v ktorom je iba jeden guľový ventil. V správnom čase zatvorí uzávierku vstupu.

V zariadeniach oddeľovacieho typu je driek vybavený dvoma ventilmi namontovanými vo výstupných dýzach.

Funguje podľa mierne odlišnej schémy. Práca trojcestného ventilu je jasnejšia po podrobnej analýze jeho konštrukcie.

Trojcestný ventil pozostáva z: telesa (1), ventilovej vložky (2), kužeľa ventilu (3), lešteného drieku ventilu (4), sedla ventilu (5), odľahčovacej komory (6), upchávky (7)

Telo tohto druhu výrobku je odliate. Je vyrobený z mosadze alebo bronzu s chróm-niklovým pozinkovaným povlakom. Vykonáva ochranné aj dekoratívne funkcie. Na pripojenie k potrubiu existujú závitové vetvy – iba tri kusy. Typ skrutkového spojenia závisí od zvoleného modelu.

Optimálne tlakové parametre vo vykurovacom systéme pre stabilnú prevádzku ventilu sú 10 kg / cm². Ak je táto hodnota prekročená, môžu nastať problémy..

Existujú aj teplotné limity – 95 ° pre kotly, 110 ° pre solárne panely. Prípustná regulácia teploty chladiacej kvapaliny pre rôzne modely je v rozmedzí 20-60 °. Produktivita sa pohybuje od 1,6-2,5 m3 / h.

Výška zdvihu žalúzie

V poistných ventiloch s nízkym zdvihom stúpa zátka maximálne o 0,05 priemeru sedadla. Otvárací mechanizmus v takom zariadení je proporcionálny.

Vyznačuje sa nízkou šírkou pásma a najprimitívnejším dizajnom. Na plavidlách s kvapalným médiom sa používa nízkozdvižné zariadenie.

Plné zdvíhacie zariadenia sú vybavené dvojpolohovým otváracím mechanizmom. Používajú sa na vybavenie nielen nádob kvapalinami, ale aj systémov, v ktorých cirkulujú stlačiteľné médiá (stlačený vzduch, para, plyn)

V prípade zariadení s plným zdvihom je zdvih skrutky vyšší. To znamená, že ich výkon je oveľa lepší ako v predchádzajúcej verzii, takže sú schopné vypúšťať väčšie objemy prebytočnej chladiacej kvapaliny..

Podľa rýchlosti odozvy

Krycia doska proporcionálnych poistných ventilov sa otvára postupne. Veľkosť otvoru je spravidla úmerná zvýšeniu tlaku vyvíjaného na vnútorný povrch. Súčasne so zdvíhaním mechanizmu sa objemy vypúšťanej chladiacej kvapaliny plynule zvyšujú.

Konštrukcia zariadení neobmedzuje možnosti ich použitia v stlačiteľnom médiu, ale napriek tomu prevládajú v systémoch s vodou a inou kvapalinou..

Medzi výhody bezpečnostných ventilov s proporcionálnou rýchlosťou odozvy patria nízke náklady, jednoduchosť konštrukcie, žiadne vlastné oscilácie, otváranie šarží na úrovni hodnôt potrebných na zachovanie špecifických prevádzkových parametrov.

Funkciou zapínacích a vypínacích ventilov je okamžitá prevádzka s úplným otvorením po dosiahnutí značiek hraničného tlaku v systéme, pri ktorých sa otvára bezpečnostná klapka.

Odborníci odporúčajú používať tieto zariadenia na stlačiteľných médiách. Medzi ich hlavné nevýhody patrí prítomnosť charakteristických vlastných oscilácií uzávierky..

Pri inštalácii dvojpolohového ventilu do vykurovacieho systému s kvapalným tepelným nosičom je potrebné mať na pamäti, že pri náhlom otvorení uzáveru sa vypustí veľké množstvo vody..

To spôsobí, že tlak klesne príliš rýchlo. Ventil sa okamžite zatvorí, čo spôsobí vodné ráz. Proporcionálne zariadenia nespôsobujú také riziká..

Vlastnosti trojcestných núdzových ventilov

Samostatne stojí za to hovoriť o zariadení, ktoré nie je spotrebiteľom tak dobre známe – trojcestný ventil s ručným alebo elektrickým spínačom. Používa sa vo vykurovacích systémoch s obvodmi s nízkou teplotou.

Konštrukcia poistiek je vybavená tromi otvormi, z ktorých jeden je vstupný a dva výstupné. Prietoky média sú ovládané klapkou vyrobenou vo forme gule alebo drieku. Pohybujúca sa tekutina je rotáciou prerozdelená.

Trojcestné poistky sú vhodné pre kondenzačné kotly a v prípadoch, keď z jedného vykurovacieho zariadenia pracuje niekoľko rôznych systémov

Predstavte si situáciu: v dome je implementovaná schéma vykurovania so systémom konvenčných radiátorov a podlahového vykurovania. Technické požiadavky na fungovanie druhej možnosti zabezpečujú nie príliš vysoké teploty chladiacej kvapaliny.

Kotol ohrieva vodu pri všetkých systémoch na rovnakú teplotu. V takýchto podmienkach je potrebné prerozdeľovacie zariadenie, s ktorého úlohami robí trojcestný ventil vynikajúcu prácu..

Je zodpovedný za nasledujúce funkcie:

• vymedzenie oblastí;
• distribúcia hustoty toku podľa zón;
• uľahčenie miešania chladiacej kvapaliny z hlavných vetiev prívodu / spiatočky na odoslanie chladnejšej vody do potrubia podlahového vykurovania ako do radiátorov.

Aby ste sami neustále nekontrolovali teplotu média, musíte dávať pozor na modely ventilov vybavené servopohonom.

Toto zariadenie je napájané snímačom inštalovaným v okruhu nízkych teplôt. Keď sa teplotné značky zmenia, aktivuje sa uzatvárací mechanizmus, ktorý otvára alebo zatvára prívod tekutiny zo spiatočky.

Tipy na výber najlepšieho modelu

Pred pobytom na konkrétnom bezpečnostnom zariadení sa musíte podrobne zoznámiť s technickými charakteristikami kotolne..

Činnosť poistného ventilu sa negatívne prejavuje na teplotách pod nulou. Dostatočne dôležitou charakteristikou zariadenia je preto ochrana proti mrazu

Nezabudnite si prečítať pokyny výrobcu, ktoré uvádzajú všetky limitné hodnoty..

Pri výbere zariadenia na vykurovanie má rozhodujúcu úlohu niekoľko kritérií:

1. Výkon kotla.
2. Maximálny prípustný tlak média pre tepelný výkon vykurovacieho zariadenia.
3. Priemer poistného ventilu.

Malo by sa skontrolovať, či má regulátor tlaku v zariadení rozsah, v ktorom sú zahrnuté parametre konkrétneho kotla. Reakčný tlak by mal byť o 25-30% vyšší ako prevádzkový indikátor požadovaný pre stabilnú prevádzku systému.

Čím vyšší je prevádzkový tlak, tým kratšie by malo zariadenie fungovať. Medzera medzi tlakom na začiatku pohybu a úplným otvorením uzávierky by mala byť 15% pri nominálnej hodnote menšej ako 2,5 atm, 10% pri vyšších parametroch

Priemer poistného ventilu nesmie byť menší ako vstupné pripojenie. V opačnom prípade neustály hydraulický odpor neumožní poistke plne vykonávať svoje bezprostredné úlohy..

Optimálnym materiálom na výrobu zariadení je mosadz. Má nízky koeficient tepelnej rozťažnosti, ktorý vylučuje deštrukciu tela pred účinkami silného tlaku.

Riadiaca jednotka je vyrobená z tepelne odolných plastových materiálov, ktoré si zachovávajú požadovanú tuhosť aj pri kontakte s vriacou kvapalinou.

Metóda regulácie teploty

Začnime s ručnými úpravami. Tu je driek spojený s ventilom alebo držadlom, pod nimi sú značky, pomocou ktorých je teplota regulovaná. Je to najjednoduchší a najlacnejší spôsob, preto ho niektorí ľudia považujú za spoľahlivejší. Verím však, že všetko závisí od spoločnosti: ak je ventil vysoko kvalitný, nebude fungovať o nič menej s automatickým nastavením ako s manuálnym.

Výhody	nevýhody
Nízka cena v porovnaní s inými typmi ventilov	Na všetky zmeny environmentálnych podmienok musíte nezávisle reagovať
Funguje bez pripojenia elektriny	Vykurovací okruh sa nezahrieva rovnomerne

Termostatické.

Ak je v konštrukcii zabudovaný termostat, takýto ventil sa nazýva termostatický ventil. Spravidla sa konfiguruje iba raz. Potom sám vyberie polohu stonky na základe teplotných výkyvov. Je za to zodpovedná teplocitlivá kvapalina alebo plyn: keď teplota stúpne, roztiahnu sa a začnú pohybovať stonkou. Tieto ventily sú elektronické a mechanické. Trojcestný ventil s termostatom je oveľa pohodlnejší ako manuálny, pretože pracuje automaticky, ale stojí aj viac.

Výhody	nevýhody
Automatická regulácia teploty	Vysoká cena v porovnaní s ručnými ventilmi
Rovnomerné zahrievanie vykurovacieho okruhu
Mechanické modely bežia bez elektriny

Poháňané servomotorom.

Najpresnejšie sú trojcestné ventily s elektrickým pohonom. Majú vstavaný termostat, ale sú riadené elektronickou jednotkou, ktorá pracuje na servopohone. Keď sa teplota zmení, termostat vyšle signál do regulátora. A už ovláda pohon, zdvíha alebo spúšťa predstavec.

Výhody	nevýhody
Nevyžaduje účasť človeka na regulácii teploty	Vysoká cena
Najvyššia presnosť zo všetkých trojcestných ventilov	Závislosť od elektriny
Najvyššia kvalita a rovnomerné vykurovanie	Vyššia spotreba energie v porovnaní s elektronickými termostatickými ventilmi

Myslím si, že je lepšie zvoliť strednú možnosť. Ručné nastavenie je nepohodlné a motorický ventil je drahý. A takáto presnosť sa v domácom prostredí vyžaduje len zriedka..

Teplotný rozsah a pracovný tlak

Pri výbere trojcestného ventilu by sa mal brať do úvahy aj rozsah nastavenia teploty. Napríklad tepelný mixér na podlahové vykurovanie je zvyčajne nastavený na 30-40 ° C. Aj keď je tento rozsah najpohodlnejší na získanie horúcej vody. Rozdielny je aj maximálny tlak, ktorý ventil vydrží. Niektoré modely vydržia až 16 barov. Aj keď zvyčajne v domácich podmienkach nie je potrebných viac ako 6 barov. Hodnoty pracovného tlaku pre tieto zariadenia sú vo všeobecnosti regulované GOST 26349-84.

Aplikácie

Trojcestný ventil, ktorého princíp činnosti bol diskutovaný vyššie, má pomerne široký rozsah aplikácií. Jeho odrody, ako napríklad elektromagnetické zariadenie alebo zariadenie s tepelnou hlavou, sa často nachádzajú na moderných diaľniciach, kde je potrebné upraviť pomery pri zmiešaní dvoch oddelených prúdov kvapaliny, ale bez zníženia výkonu alebo objemu..

Pokiaľ ide o domáce použitie, za najobľúbenejšie sa tu považuje termostatické miešacie zariadenie, pomocou ktorého, ako je uvedené vyššie, môžete regulovať teplotu pracovnej tekutiny. Túto kvapalinu je možné dodať do potrubia podlahového vykurovania aj do vykurovacích radiátorov. A ak má ventil aj automatické ovládanie, potom bude možné teplotu v obydlí ovládať bez problémov.!

Poznámka! Použitie trojcestného ventilu vo vykurovacom systéme na vyrovnanie poklesov teploty je mimoriadne výhodné nielen z hľadiska pohodlia a pohodlia, ale aj z hľadiska úspory nákladov..

Faktom je, že reguláciou teploty kvapaliny na “spiatočke” ohrievača je možné výrazne znížiť množstvo spotrebovaného paliva, čo bude mať pozitívny vplyv na účinnosť samotného systému. V niektorých systémoch je ventil jednoducho potrebný. Napríklad v systéme „teplej podlahy“ toto zariadenie zabraňuje prehriatiu podlahovej krytiny nad vopred stanovenú úroveň pohodlia, čím zbavuje používateľov nepríjemných pocitov..

Ovládacie zariadenia tohto druhu sa používajú aj vo vodovodných systémoch, aby sa dosiahol trvalý prietok pri požadovanej teplote. Najjednoduchším príkladom je obyčajný mixér, v ktorom môžete vodu ohriať / ochladiť otvorením / zatvorením studeného kohútika..

Poistný ventil kotla

Predtým sme popísali, ako vybrať a pripojiť poistný ventil pre kotol, hovorili sme o jeho oblastiach použitia a vnútornej štruktúre. Okrem tohto článku vám odporúčame prečítať si: všetky podrobnosti nájdete tu

Iné

Nezabudnite, že trojcestné ventily majú rôzny priemer spojovacích potrubí. Najbežnejšie domáce veľkosti sú 1 a ¾ palca. Vlákno môže byť vnútorné alebo vonkajšie.

Počet litrov, ktoré prejdú ventilom za hodinu, závisí od indikátorov priepustnosti. Malo by byť zvolené tak, aby ventil mal koeficient o niečo vyšší ako vypočítaný výsledok. Ak napríklad systémom preteká 2 m³ za hodinu, mal by byť zvolený ventil s kapacitou 2,5 m³ za hodinu..

Kapacita sa však líši v závislosti od toho, či je ventil úplne otvorený alebo mierne otvorený. Pomer týchto ukazovateľov sa nazýva dynamický rozsah regulácie. Čím vyšší je pomer, tým lepšia je zachovaná priepustnosť. Za najlepší pomer sa považuje 100: 1, ale je to dosť zriedkavé. Najbežnejšími indikátormi sú 50: 1 alebo 30: 1, ventily s takýmito indikátormi je možné bezpečne odobrať.

Kde nainštalovať trojcestný ventil a kedy nie je potrebný

Pred výberom trojcestného ventilu je vhodné uistiť sa, že je skutočne potrebný. Na internete a v reálnom živote je skutočne dostatok poradcov, ktorí zle chápu podstatu problému. Vymenujme teda situácie, kedy je tento ventil skutočne potrebný:

1. Na ochranu kotla na tuhé palivá pred dodávkou studenej chladiacej kvapaliny a kondenzáciou na vnútorných stenách pece.
2. Na reguláciu teploty vody vo vykurovacích okruhoch.
3. Na obmedzenie ohrevu chladiacej kvapaliny v okruhoch podlahového vykurovania.

Veľa sa toho popísalo o kondenzáte, ktorý vyvoláva tvorbu lepkavých usadenín na stenách komory kotla TT, vrátane našich zdrojov. Vyskytuje sa počas procesu zahrievania, keď je teplota v peci už vysoká a z vykurovacieho systému pochádza studená voda. Aby sa tomu zabránilo, napájacie a vratné vedenia sú spojené obtokom, kde je nainštalovaný trojcestný ventil. Núti chladivo z nádrže kotla prúdiť v malom kruhu a až po zahriatí na 50-60 ° C začne miešať vodu zo systému.

Okruh s obtokom a zmiešavačom chráni kotol TT pred kondenzáciou a teplotnými šokmi

Dôležitá poznámka. Ventil slúži ako bezpečnostný prvok pre liatinový výmenník tepla, ak je vo vašom generátore tepla nainštalovaný. Predstavte si, že elektrina v dome je vypnutá na 1-2 hodiny, počas ktorých má sieť radiátorov čas vychladnúť. Bez mixéra bude studená voda zrazu prúdiť do predhriateho kotla, keď sa obnoví napájanie. Z takejto kvapky liatina zažije teplotný šok a môže prasknúť..

Systém s niekoľkými vykurovacími okruhmi pracujúcimi v rôznych režimoch

Regulácia teploty vo vykurovacích okruhoch so zmiešavacím setom je potrebná v nasledujúcich prípadoch:

• v komplexných vykurovacích systémoch, keď musí byť k spoločnému hrebeňu pripojených niekoľko vedení s rôznymi teplotnými podmienkami, napríklad radiátorová sieť, podlahové vykurovanie a kotol na nepriame vykurovanie;
• pri pripájaní rovnakých spotrebiteľov k vyrovnávacej nádrži – akumulátoru tepla;
• pri dodávke ohriatej vody do výmenníka tepla vetracej jednotky prívodu vzduchu používanej na ohrev vzduchu vidieckej chaty.

Ventil vo vykurovacom okruhu reguluje nielen teplotu na výstupe, ale umožňuje aj kotlu ohrievať akumulátor tepla

Pretože sa do vykurovacích okruhov podlahového vykurovania posiela tepelný nosič s teplotou najviac 50 ° C a z kotla môže pochádzať 85 ° C, malo by to byť obmedzené. Obvykle (ale nie vždy!) Problém je vyriešený inštaláciou zmiešavacej jednotky s 3-cestným ventilom na rozdeľovacie potrubie. Ten mieša chladenú vodu z podlahových okruhov s „vonkajším“ nosičom tepla pochádzajúcim z kotla.

Schéma prípravy vody požadovanej teploty na napájanie do slučiek podlahového vykurovania

Teraz definujme situácie, keď nie je potrebný nákup a inštalácia mixéra (alebo separátora):

1. Ak dĺžka každej slučky vody podlahového vykurovania nepresiahne 50-60 m, čo je celkom možné dosiahnuť, potom sa regulácia vykonáva bez miešacej jednotky. Namiesto toho sú na spätné potrubie umiestnené hlavy typu RTL, ktoré obmedzujú prietok množstvom chladiacej kvapaliny.
2. Keď striedavo pracujú 2-3 vykurovacie jednotky na vykurovanie súkromného domu, pričom sa v sieti udržuje konštantná teplota nie nižšia ako 40 ° C, potom nie je potrebné pre trojcestný ventil montovať kotol na tuhé palivá.
3. V vykurovacích systémoch s prirodzenou cirkuláciou vody. Dôvodom je pokles tlaku cez ventil, ktorý bráni pohybu chladiacej kvapaliny. To isté platí pre akumulátory tepla používané gravitáciou..

Poznámka. V gravitačných systémoch sa používajú rúry so zvýšeným priemerom DN40 – DN50. To znamená, že budú musieť kúpiť nie obyčajnú miešačku rukávov, ale objemný prírubový ventil za slušnú cenu. Takéto rozhodnutie nemožno nazvať rozumným.

Ak vás zaujíma, prečo je lepšie zvoliť hlavy RTL a ako ovládajú okruhy podlahového vykurovania, pozrite si video od skúseného remeselníka a nášho odborníka Vladimíra Sukhorukova:

Pravidlá inštalácie a nastavenia

Po naplánovaní samoinštalácie poistného ventilu na vykurovanie by ste mali vopred pripraviť sadu nástrojov. V práci sa nezaobídete bez nastaviteľných kľúčov a kľúčov, krížového skrutkovača, klieští, meradla, silikónového tmelu.

Pred začatím práce musíte určiť vhodné miesto na inštaláciu. Poistný ventil sa odporúča namontovať na prívodné potrubie v blízkosti výstupu z kotla. Optimálna vzdialenosť medzi prvkami je 200-300 mm.

Všetky kompaktné poistky pre domácnosť sú vybavené závitom. Na dosiahnutie úplnej tesnosti pri zaskrutkovaní je potrebné potrubie utesniť kúdelom alebo silikónom. Je nežiaduce používať pásku FUM, pretože nie vždy odoláva kriticky vysokým teplotám.

V regulačnej dokumentácii, ktorá sa dodáva s každým zariadením, je inštalačný proces zvyčajne naplánovaný krok za krokom..

Niektoré kľúčové pravidlá inštalácie sú rovnaké pre všetky typy ventilov:

• ak poistka nie je namontovaná ako súčasť bezpečnostnej skupiny, vedľa nej je umiestnený tlakomer;
• v pružinových ventiloch musí mať os pružiny striktne zvislú polohu a musí byť umiestnená pod telom zariadenia;
• v zariadení s pákovým nákladom je páka umiestnená vodorovne;
• na úseku potrubia medzi vykurovacím zariadením a poistkou nie je dovolené inštalovať spätné ventily, kohútiky, uzatváracie ventily, obehové čerpadlo;
• aby sa zabránilo poškodeniu telesa pri otáčaní ventilu, je potrebné vybrať kľúčom zo strany, kde sa vykonáva skrutkovanie;
• odtokové potrubie, ktoré privádza chladivo do kanalizačnej siete alebo spätné potrubie, je spojené s výstupným potrubím ventilu;
• výstupné potrubie nie je pripojené priamo k kanalizácii, ale je vybavené lievikom alebo jamou;
• v systémoch, kde je cirkulácia tekutiny prirodzená, je poistný ventil nastavený na najvyšší bod.

Menovitý priemer zariadenia je zvolený na základe metód vyvinutých a schválených spoločnosťou Gostekhnadzor. Pri riešení tohto problému je múdrejšie vyhľadať pomoc profesionálov..

Ak to nie je možné, môžete na výpočet skúsiť použiť špecializované online programy.

Aby sa znížili hydraulické straty počas tlaku média na ventilový kotúč, inštalácia núdzového zariadenia sa vykonáva so sklonom k ​​kotolni.

Nastavenie ventilu je ovplyvnené typom upínacej konštrukcie. Pružinové zariadenia majú uzáver. Predtlačenie pružiny sa nastaví jej otáčaním. Presnosť nastavenia týchto produktov je vysoká: +/- 0,2 atm.

V pákových zariadeniach sa úpravy vykonávajú zvýšením hmotnosti alebo pohybom bremena..

Po 7-8 operáciách v nainštalovanom núdzovom zariadení sa pružina a doska opotrebujú, v dôsledku čoho môže dôjsť k porušeniu tesnosti. V tomto prípade je vhodné vymeniť ventil za nový..

Pravidlá inštalácie armatúr

Na tele trojcestného ventilu obvykle výrobca uvádza pohyb toku vody šípkami. Podľa týchto referenčných bodov môžete tiež určiť typ ventilu. Pripojenie k systému prebieha podľa šípok. Miesto inštalácie by malo byť vhodné na následné úpravy alebo výmenu v prípade poruchy. Na tento účel je vhodný návrat aj dodávka. Pozorne si však prečítajte pokyny, pretože nie všetky ventily je možné nainštalovať na napájanie.

Pretože väčšina ventilov je vo vnútri vyrobená z keramiky, zle znášajú znečistenú vodu. Preto je lepšie pred ventil nainštalovať filter. Ak to neurobíte, spotrebič sa môže upchať. V niektorých prípadoch stačí vyčistiť, ale niekedy ani toto nepomôže. Nešetrite preto na filtroch..

Elektrický pohon by nemal byť umiestnený v spodnej časti a mechanickým termostatickým miešačom sa tiež neodporúča inštalovať týmto spôsobom, výlučne vertikálne. Ale z vlastnej skúsenosti poviem, že v niektorých prípadoch je to možné. A recenzie niektorých majiteľov to potvrdzujú..

Rozloženie trojcestného ventilu vo vykurovacom systéme

Najjednoduchšia schéma v systéme s kotlom na tuhé palivá. Účel: ochrana pred kondenzáciou a prehriatím, udržiavanie teploty vo vykurovacom okruhu.

Vykurovacia schéma s elektrickým kotlom a podlahovým kúrením. Hydro kolektory slúžia na rozdelenie teplých podláh na niekoľko okruhov..

Použitie v potrubí pomocou nepriameho vykurovacieho kotla, ktorý vám umožňuje organizovať dodávku teplej vody pomocou jednokruhového kotla.

Všeobecné pokyny pre inštaláciu

Hlavnou vecou je nastaviť ventil do správnej polohy podľa pokynov uvedených šípkami na tele. Ukazovatele naznačujú dráhu toku vody.

A znamená priamy pohyb, B znamená kolmý alebo obtokový smer, AB znamená kombinovaný vstup alebo výstup.

Na základe smeru existujú dva modely ventilov:

• symetrický alebo v tvare T;
• asymetrické alebo v tvare písmena L..

Pri montáži pozdĺž prvého z nich kvapalina vstupuje do ventilu cez koncové otvory. Po zmiešaní vyjde stredom.

V druhom variante teplý prúd vstupuje z konca a studený prúd vstupuje zospodu. Výstup po zmiešaní kvapaliny pri rôznych teplotách prebieha druhým koncom.

Schéma inštalácie ventilu zobrazená na fotografii sa používa v vykurovacích systémoch napájaných tlakovým rozdeľovačom

Druhým dôležitým bodom pri inštalácii zmiešavacieho ventilu je, že nesmie byť umiestnený s pohonom alebo termostatickou hlavou nadol. Pred začatím práce je potrebná príprava: pred miestom inštalácie je voda odrezaná. Ďalej skontrolujte potrubie, či v ňom nie sú zvyšky, ktoré môžu spôsobiť poruchu tesnenia ventilu.

Hlavnou vecou je vybrať miesto na inštaláciu tak, aby mal ventil prístup. V budúcnosti bude možno potrebné ho skontrolovať alebo demontovať. To všetko vyžaduje voľný priestor..

Vložka zmiešavacieho ventilu

Pri vkladaní trojcestného zmiešavacieho ventilu do systému diaľkového vykurovania existuje niekoľko možností. Voľba schémy závisí od povahy pripojenia vykurovacieho systému.

Keď je podľa prevádzkových podmienok kotla prípustný taký jav, ako je prehriatie chladiacej kvapaliny v spiatočke, nevyhnutne vzniká pretlak. V tomto prípade je namontovaný prepojka, ktorá škrtí prebytočnú hlavu. Je inštalovaný rovnobežne s ventilovou zmesou..

Tento obvod sa používa, keď je vykurovací systém pripojený k gravitačnému kolektoru. Je dôležité vybrať správnu možnosť inštalácie na základe charakteristík vášho potrubia.

Schéma na fotografii je zárukou vysokokvalitnej regulácie parametrov systému. Ak je trojcestný ventil pripojený priamo k kotlu, čo sa najčastejšie stáva v autonómnych vykurovacích systémoch, je potrebná vložka vyvažovacieho ventilu..

Ak sa nedodrží odporúčanie na inštaláciu vyvažovacieho zariadenia, v AB porte môžu nastať významné zmeny v prietoku pracovnej tekutiny v závislosti od polohy drieku..

Pripojenie podľa vyššie uvedeného diagramu nezaručuje neprítomnosť cirkulácie chladiacej kvapaliny cez zdroj. Aby ste to dosiahli, je potrebné k jeho okruhu dodatočne pripojiť hydraulický izolátor a obehové čerpadlo..

Miešací ventil je inštalovaný aj na oddelenie prietokov. Je to potrebné, keď je neprijateľné úplne izolovať zdrojový obvod, ale je možné obísť kvapalinu do spiatočky. Táto možnosť sa najčastejšie používa v prítomnosti autonómnej kotolne..

Vyvažovací ventil je inštalovaný v časti potrubia trojcestného ventilu pripojeného k portu označenému symbolom B. Jeho hydraulický odpor musí byť identický s kotlom.

Uvedomte si, že pri niektorých modeloch sa môžu vyskytnúť vibrácie a hluk. Je to spôsobené nekonzistentnými smermi toku v potrubí a zmiešavacom výrobku. Z tohto dôvodu môže tlak vo ventile klesnúť pod prípustnú hodnotu.

Výpočet šírky pásma

Zvolenie trojcestného ventilu podľa priemeru odbočky vykurovacieho telesa alebo prívodného potrubia nebude fungovať. Faktom je, že v procese automatickej regulácie prvok vytvára premenlivý hydraulický odpor, ktorý musí obehové čerpadlo prekonať, aby sa zabezpečil požadovaný prietok chladiacej kvapaliny. Výpočtom je ventil zvolený tak, aby prechádzal požadovaným objemom vody v rôznych polohách drieku.

Hlavnou konštrukčnou charakteristikou akéhokoľvek trojcestného ventilu je nominálna kapacita označená písmenom Kvs a vyjadrená v m³ / h. Táto hodnota uvedená v pasu produktu odzrkadľuje množstvo chladiacej kvapaliny prechádzajúcej úplne otvoreným ventilom za 1 hodinu. V tomto prípade pokles tlaku v sekcii pred regulátorom a po ňom je 1 bar.

Príklad. Ak je práve taký objem vody vedený cez trojcestný ventil s Kvs = 1,6 m³ / h po dobu jednej hodiny, potom bude pokles tlaku (hydraulický odpor) 1 bar alebo 10 m vodného stĺpca. To je príliš veľa na vykurovací systém súkromného domu, preto sa vo výpočtoch berie do úvahy skutočný pokles tlaku-0,15-0,2 baru (1,5-2 mWC).

Ak chcete vybrať regulačný ventil pre výkon, musíte najskôr určiť prietok chladiacej kvapaliny pretekajúcej regulovaným potrubím. Používa sa nasledujúci vzorec:

Tu:

• G je požadovaný prietok vody, m³ / h;
• Q je tepelné zaťaženie vykurovacej vetvy, kW;
• ∆t je teplotný rozdiel medzi prívodnou a vratnou vodou, zvyčajne sa rovná 20 ° С a v teplých podlahách – 10 ° С.

Príklad. Dom s rozlohou 100 m² je plánovaný na vykurovanie podlahovými okruhmi, ktoré by mali zabezpečiť prenos tepla 10 kW. Potom musí byť do rozdeľovacieho potrubia dodané chladivo G = 0,86 x 10/10 = 0,86 m³ / h.

Ďalším krokom je výpočet skutočného koeficientu K priepustnosti zmiešavacieho ventilu s prihliadnutím na pokles tlaku v ňom 0,2 baru podľa vzorca:

Pre ten istý príklad bude hodnota K rovná 0,86 / √0,2 = 0,86 / 0,45 = 1,9 m³ / h. Potom otvorte katalóg vybraného výrobcu ventilov a vyberte z radu trojcestný ventil, ktorého Kvs je rovnaká alebo väčšia ako získaná hodnota. Vezmite si známu značku Danfoss a vyberte si z produktového radu VRB3 ventil s tryskami DN15 a Kvs = 2,5 m³ / h. Predchádzajúca nominálna hodnota v sérii je 1,6 m³ / h, čo v našom prípade zjavne nestačí..

Pre referenciu. Na kotly na tuhé palivá a podlahové vykurovanie usporiadané v súkromných domoch sa spravidla používajú trojcestné ventily s menovitým priemerom DN15-DN25. Musí sa však vypočítať ich šírka pásma. Okrem toho po výbere prvku je vhodné skontrolovať rýchlosť tečúcej chladiacej kvapaliny, ako je popísané v nasledujúcom videu:

Nuance výberu zariadenia

Pri výbere vhodného trojcestného ventilu sú bežné nasledujúce pokyny:

1. Uprednostňujú sa uznávaní výrobcovia. Na trhu sú často ventily nízkej kvality od neznámych spoločností..
2. Výrobky z medi alebo mosadze sú odolnejšie voči opotrebovaniu..
3. Manuálne ovládanie je spoľahlivejšie, ale menej funkčné.

Kľúčovým bodom sú technické parametre systému, v ktorom má byť inštalovaný. Zohľadňujú sa nasledujúce charakteristiky: hladina tlaku, najvyššia teplota chladiacej kvapaliny v mieste inštalácie zariadenia, prípustný pokles tlaku, objem vody prechádzajúcej ventilom.

Iba správne dimenzovaný ventil bude fungovať dobre. Aby ste to urobili, musíte porovnať výkon vášho vodovodného systému s koeficientom priepustnosti zariadenia. Na každom modeli je povinne označený..

Pre miestnosti s obmedzeným priestorom, ako je kúpeľňa, je iracionálne vybrať si drahý ventil s tepelným mixérom.

Na veľkých plochách s podlahovým vykurovaním je potrebné zariadenie s automatickou reguláciou teploty. Usmernením pre výber by mal byť aj súlad výrobku s GOST 12894-2005.

Náklady môžu byť veľmi odlišné, všetko závisí od výrobcu.

Vo vidieckych domoch s inštalovaným kotlom na tuhé palivá nie je schéma vykurovania veľmi komplikovaná. Trojcestný ventil so zjednodušeným dizajnom je tu v poriadku..

Funguje autonómne a nemá tepelnú hlavu, snímač ani tyč. Termostatický prvok, ktorý riadi jeho činnosť, je nastavený na určitú teplotu a je umiestnený v kryte.

Tipy na výber

Nevedomý majiteľ domu, ktorý sa rozhodne pri hľadaní trojcestného ventilu prezerať katalóg akejkoľvek známej spoločnosti, môže byť zmätený počtom a rozmanitosťou ponúkaných produktov. Aby sme vám pomohli vybrať ten správny ventil zo širokej škály produktov, dáme vám pár odporúčaní, počnúc zoznamom značiek, ktorých katalógy sa oplatí vôbec otvoriť. Tu je zoznam známych značiek, ktorých výrobky sú dôveryhodné:

• Danfoss (Dánsko);
• Herz Armaturen (Rakúsko);
• Honeywell (USA);
• Icma (Taliansko);
• Esbe (Švédsko);
• Caleffi (Taliansko).

Trojcestný termálny ventil nebol vynájdený včera. Na fotografii – výrobok spoločnosti ESBE, vzorka 1935

Pre referenciu. Uvedené spoločnosti predávajú obrovskú škálu príslušenstva pre vykurovacie systémy, vrátane dvojcestných, bezpečnostných a štvorcestných ventilov, elektromagnetických tlmičov a termostatov. Od výrobcov post-sovietskych krajín môžeme odporučiť výrobky značky Valtec (Valtek).

Teraz hlavný blok odporúčaní:

1. Na ochranu kotla na tuhé palivo pred kondenzáciou si môžete vybrať 2 typy trojcestných ventilov – s pevným nastavením a tepelnou hlavou s diaľkovým snímačom. Druhá možnosť bude stáť o 20-30% viac a nie je vždy odôvodnená, pretože zmena teploty spiatočky tu nie je potrebná. Kúpte si regulátor s vnútorným termostatom nastaveným na 50 alebo 55 ° C.
2. Na ovládanie ohrevu jednotlivých vetiev a obvodov podlahového vykurovania je rozhodne potrebný 3-cestný ventil s diaľkovým snímačom a termostatickou hlavicou. Banka senzora je inštalovaná na kolektore alebo potrubí, ktorého teplotu je potrebné monitorovať..
3. Guľové (sú tiež rotačné) regulátory pracujú v tandeme s elektrickým pohonom alebo sa nastavujú ručne. Ak nechcete obvod komplikovať a závisieť od elektriny, vyberte si výrobok, ktorý je vhodný pre charakteristiky ventilov sedla pracujúcich z tepelných hláv..
4. Najpopulárnejším materiálom tela je mosadz alebo bronz. Nerezové prvky sú drahšie a liatina sa bojí teplotných šokov a má slušnú hmotnosť.
5. V schémach sa rovnako úspešne používajú zmiešavacie aj trojcestné deliace ventily. Ale ak nie ste odborníkom v oblasti vykurovania a zostavte systém vlastnými rukami, potom je lepšie vziať ventil – mixér. Je jednoduchšie sa s tým vysporiadať a správne to povedať, o čom odborník podrobne povie vo svojom videu:

Dve záverečné odporúčania

Pretože sme predstavili zjednodušenú metódu výpočtu a výberu trojcestného ventilu podľa kapacity, dôrazne odporúčame, aby ste sa o tom poradili so znalými ľuďmi. Ak to nie je možné, kúpte si ventil s rezervou bez ohľadu na cenu. Existuje aj iná možnosť: dohodnúť sa s predávajúcim na možnej výmene produktu v prípade, že sa nehodí.

Ak potrebujete nainštalovať ohrev vody vo veľkej chate vykurovanej radiátorovou sieťou a podlahovým vykurovaním a plánuje sa zabezpečiť prípravu TÚV z kotla na nepriame vykurovanie, potom sa bez pomoci skúsených špecialistov nezaobídete. Budete musieť vytvoriť 4 až 10 nastaviteľných vetiev, z ktorých pre každú musíte vypočítať a vybrať trojcestný ventil a potom vyvážiť ich prácu v komplexe..

Schéma podlahového vykurovania s trojcestným ventilom

Keď pochopíte, čo je trojcestný ventil a z čoho pozostáva jeho práca, môžete zvážiť rôzne schémy pripojenia v závislosti od účelu a úlohy prvku pri vykurovaní domu..

Inštalácia tepelného zmiešavacieho ventilu sa vykonáva v nasledujúcich prípadoch:
• Chrániť kotol na tuhé palivá pred účinkami kondenzácie a teplotných šokov po náhlych výpadkoch elektrickej energie.
• Chladiaca kvapalina v okruhoch podlahového vykurovania musí byť zahriata na maximálne 45 ° C, ktoré zabezpečuje zmiešavacia jednotka s trojcestným ventilom.
• Na udržanie požadovanej teploty chladiacej kvapaliny v rôznych častiach systému.
• Na ochranu vykurovacej jednotky na tuhé palivá pred tvorbou kondenzácie nie je možné umožniť dodávku chladenej vody zo siete radiátorov do nádrže kotla počas jej zahrievania..

Na tento účel sa používa nasledujúca schéma zapojenia kotla s obtokom a trojcestným zmiešavacím ventilom:

Okruh funguje takto. Kým sa generátor tepla nezohreje, voda cirkuluje v malom kruhu obtokom. Keď sa chladiaca kvapalina vo vratnom potrubí zahreje na 50-55 ° C, ventil sa začne otvárať a zmieša sa so studenou chladiacou kvapalinou zo systému. Keď ohrievač vstúpi do prevádzkového režimu, obtok sa uzavrie a celý prietok prechádza radiátormi.

V systéme podlahového vykurovania plní tento prvok rovnaké funkcie. Cirkulačné čerpadlo poháňa chladiacu kvapalinu pozdĺž vykurovacích okruhov, kým sa nezačne ochladzovať. Hneď ako sa to stane, senzor a tepelná hlava budú fungovať, potom trojcestný ventil dodá horúcu vodu z kotla do uzavretého okruhu..

Ako je správne nainštalované potrubie podlahového vykurovania, čerpadlo a ventil vlastnými rukami, je znázornené na obrázku:

Ďalším príkladom použitia a pripojenia tejto dôležitej časti je potrubie generátora tepla na tuhé palivo a vyrovnávacej nádrže, ktorá je tepelným akumulátorom..

Na dostatočne rýchle zahriatie musí byť teplota dodávanej chladiacej kvapaliny od 70 do 85 ° C, čo v radiátorovom vykurovacom systéme nie je vôbec potrebné. Trojcestný ventil inštalovaný za nádržou spolu so samostatným obehovým čerpadlom pomáha znižovať ho..

Dôležité. Pri inštalácii zmiešavacieho ventilu nezabudnite, že čerpadlo musí byť umiestnené na strane, kde je umiestnené vždy otvorené pripojenie trojcestného ventilu..

Komplexný vykurovací systém veľkej chaty môže mať veľa spotrebiteľov spojených pomocou hydraulickej šípky a rozdeľovacieho potrubia.

Navyše v každom z okruhov je potrebné dodať chladivo s inou teplotou. Najvyššia je potrebná pre nepriamy vykurovací kotol, preto nie sú na jeho prívode žiadne regulačné ventily. Ostatní spotrebitelia potrebujú chladnejšie chladivo, a preto sú pripojené prostredníctvom trojcestných ventilov.

V závislosti od smeru toku je termostatický ventil k dispozícii v dvoch modeloch:
1. Obvod v tvare T alebo vyvážený obvod. Pri tomto spojení vstupuje horúca a studená voda cez bočné otvory a po zmiešaní tekutina vyteká stredovým priechodom.
2. Obvod v tvare L alebo asymetrický obvod. V tomto prípade horúca voda pochádza z jednej strany a studená voda zospodu. Následne zmiešaný tok vystupuje z druhého bočného zdvihu.

Schéma zapojenia trojcestného zmiešavacieho ventilu.

Ak je to potrebné na zabezpečenie stabilnej teploty chladiacej kvapaliny, je nainštalovaný zmiešavací ventil vybavený termostatom.

Vzhľadom na miešaciu jednotku v nej možno rozlíšiť nasledujúce zložky:
• Spätný ventil;
• teplotný senzor;
• obehové čerpadlo;
• zmiešavací trojcestný ventil.

Schéma zmiešavacej jednotky pre podlahové vykurovanie

Schéma pripojenia obsahuje obehové čerpadlo namontované na zdroji. Potom je nainštalovaný teplotný snímač, ktorý je potrebný na určenie stupňa ohrevu prichádzajúcej vody..

Nasleduje termostatický ventil. Na „spätnom potrubí“ je namontovaný spätný ventil s výstupom, ktorý je pripojený k potrubiu s cirkulujúcou chladenou kvapalinou a je nasmerovaný na zmiešavací ventil..

Pri podobnej schéme pripojenia sa chladiaca kvapalina pohybuje nasledujúcou cestou:
1. Čerpanie teplej vody obehovým čerpadlom do systému podlahového vykurovania. Teplota chladiacej kvapaliny môže dosiahnuť 80 ° С.
2. Miešanie so studenou vodou prechodom cez trojcestný ventil. V dôsledku toho sa dosiahne požadovaná teplota.
3. Distribúcia chladiacej kvapaliny potrubím teplej podlahy.
4. Návrat ochladenej vody do „vratného potrubia“, odkiaľ sa odoberá do trojcestného ventilu na následné zmiešanie s horúcou kvapalinou.

Pri takom zapojení teplotný snímač riadi stupeň ohrevu vody vstupujúcej do vodného okruhu. Existujú aj iné spôsoby, ako to ovládať. Najefektívnejšia je manuálna metóda, keď je potrebné zmeniť tok tokov otočením rukoväte.

Existuje variant ovládania pomocou serva, pre ktoré sú príkazy prijímané z regulátora v súlade so signálmi prijatými zo senzorov.

Schéma zostáv založených na trojcestných zmiešavacích a termostatických ventiloch pre podlahové vykurovanie.

Termostatický ventil zohráva dôležitú úlohu pri inštalácii vodného podlahového vykurovania. Tým, že zabráni prehriatiu chladiacej kvapaliny vstupujúcej do potrubí, šetrí palivo. Okrem toho je pri prevádzke pomerne zložitého vykurovacieho systému zaistená bezpečnosť a predlžuje sa obdobie bezproblémového servisu..

Schéma inštalácie trojcestného oddeľovacieho ventilu

Poskytuje kvantitatívnu kontrolu u spotrebiteľa – zmenou prietoku chladiacej kvapaliny. Používa sa, ak je podľa prevádzkových podmienok zdroja tepla dovolené obísť chladivo do vratného potrubia a nie je dovolené zastavenie obehu v zdrojovom okruhu..

Táto schéma inštalácie trojcestného ventilu bola široko používaná v jednotkách na ohrev vody a vzduchu pripojených z autonómnej kotolne. Na prepojenie hydraulických obvodov musí byť strata hlavy na vyvažovacom ventile v obtokovom potrubí rovnaká ako strata hlavy u spotrebiteľa..

Táto schéma inštalácie trojcestného ventilu je určená na pripojenie k potrubiu s pretlakom. Cirkulácia chladiacej kvapaliny v spotrebiteľskom okruhu je zabezpečená kvôli pretlaku vytváranému obehovým čerpadlom v okruhu zdroja tepla.

Schéma inštalácie trojcestného oddeľovacieho ventilu

Schémy inštalácie zmiešavacieho trojcestného ventilu na oddelenie

Poskytuje kvantitatívnu kontrolu u spotrebiteľa pomocou trojcestného zmiešavacieho ventilu. Používa sa, ak podľa prevádzkových podmienok nie je povolené ukončenie toku v zdrojovom okruhu a obtok chladiacej kvapaliny z prívodného potrubia do spiatočky je prijateľný.

Podobné schémy na pripojenie trojcestných ventilov sa široko používajú v potrubí ohrievačov vzduchu a chladičov vzduchu, ako aj v jednotkách na ohrev vody inštalovaných v autonómnych kotolniach..

Na zmiešavaciu rúrku trojcestného ventilu sa odporúča nainštalovať vyvažovací ventil s hydraulickým odporom, ktorý je rovnaký ako pre spotrebiteľa. Cirkulácia cez spotrebič a obtok sa vykonáva v dôsledku pretlaku v zdrojovom okruhu.

Pri správnom výbere ventilu a hydraulickom spojení obtoku so spotrebným okruhom je prietok zdrojom tepla konštantný a v spotrebiteľskom okruhu variabilný.

Schéma zapojenia zmiešavacieho trojcestného ventilu na oddelenie prietoku od tlakového rozdeľovača

Pretože sa tok vody pohybuje v opačnom smere ako je smer toku v zmiešavacom ventile, na niektorých ventiloch sa môže zvýšiť hluk a vibrácie, ako aj zníženie prípustného poklesu tlaku cez ventil..

Schéma inštalácie trojcestného zmiešavacieho ventilu na oddelenie od hydraulického spínača Pri pripájaní jednotky s trojcestným separačným ventilom k zdroju tepla priamo alebo do beztlakového rozdeľovača je potrebné do prívodu alebo spiatočky nainštalovať obehové čerpadlo. rúra. Čerpadlo môže byť zdieľané niekoľkými obvodmi.

Schéma zapojenia trojcestného ventilu rozdeľujúceho prietok s dodatočným obtokom v okruhu spotrebiteľa, rovnobežným so zmiešavacím potrubím, sa použije za predpokladu, že teplotný režim zdroja presahuje teplotný režim spotrebiteľa.

Zvláštnosťou tejto schémy je, že náklady v okruhu zdroja a spotrebiteľa budú konštantné a prehriata chladiaca kvapalina nepríde k spotrebiteľovi. Spotrebiteľovi bude poskytnutá regulácia kvality. Aby táto schéma fungovala, je potrebné nainštalovať čerpadlo do spotrebiteľského okruhu a do zdrojového obvodu..

Trojcestný zmiešavací ventil s tepelnou hlavou

Termostatický ventil zaručuje praktickosť a účinnosť systému. Trojcestné ventily na vykurovanie sú navrhnuté tak, aby regulovali tok tepla, čo zaisťuje vnútorný komfort a ekonomické využitie.

Predtým, ako pristúpite k návrhu vykurovacieho systému, vykonajte tepelný výpočet. Na základe jeho výsledkov je zvolený vhodný výkon a typ vykurovacích zariadení, ktoré môžu udržiavať optimálny teplotný režim v miestnosti..

Zohľadní sa plocha miestnosti a potom sa analyzujú možné tepelné straty. Na základe toho sa vypočíta kapacita vykurovacieho systému, ktorý je potrebný na vytvorenie pohodlnej mikroklímy v miestnostiach. Potom sa pre všetky miestnosti zostaví tepelná bilancia..

Tieto výpočty sú však vykonávané za špecifických podmienok, ktoré sa môžu počas prevádzky meniť..

Faktory ovplyvňujúce činnosť chladiča sú rôzne:
• teplota klesá vonku;
• slnečná aktivita;
• sila vetra;
• prítomnosť domácich spotrebičov, ktoré vyrábajú teplo.

V dôsledku toho je vypočítaná teplotná rovnováha narušená a v miestnosti je horúco. Nie je však možné odstrániť časti radiátora z miestnosti alebo prehlušiť tepelné žiarenie. Preto je potrebné ovládať energiu generovanú vykurovacími zariadeniami, aby sa v miestnosti udržala príjemná mikroklíma..

Energiu uvoľnenú radiátorom je možné regulovať dvoma spôsobmi:
1. Kvalitatívna zmena vlastností chladiča.
2. Kvantitatívna regulácia generovaného tepla.
3. V oboch prípadoch sú nevyhnutné manipulácie s kvapalinou cirkulujúcou potrubím..

V prípade, že nemôžete ovplyvniť teplotu vody vstupujúcej do chladiča, môžete upraviť jej množstvo. Na to je potrebné kúpiť trojcestné ventily na vykurovanie termostatom.

Tieto zariadenia vám umožňujú obmedziť množstvo vody prechádzajúcej chladičom a v dôsledku toho pri rovnakej ploche batérie do miestnosti vstúpi viac alebo menej tepla, samozrejme v medziach obmedzených výkonom systém..

Zariadenie trojcestného zmiešavacieho ventilu s termostatom

Trojcestný ventil pre vykurovací systém a regulátor teploty nainštalovaný na radiátore je možné použiť oddelene, avšak v autonómnych vykurovacích systémoch moderných bytov a súkromných chát sa na zvýšenie účinnosti často používa kombinovaná metóda..

Preto je vhodné zakúpiť trojcestný ventil na vykurovanie s termostatom..

Je dôležité vziať do úvahy, že princíp činnosti trojcestného zmiešavacieho ventilu vám umožňuje zvýšiť alebo znížiť teplotu chladiča iba v stanovených medziach. Tieto limity sú dané technickými charakteristikami tepelného zariadenia, konkrétne hodnotou jeho maximálneho prenosu tepla, a závisia od každého konkrétneho radiátora.

Na čo slúži poistný ventil??

Niektoré z nich už boli spomenuté v úvodnej časti článku. Je to jednoduché – so zvýšením teploty vo vykurovacom systéme (keď je kotol v prevádzke) má chladiaca kvapalina tendenciu expandovať.

Čiastočne sa mu to darí – práve na tieto účely je v každom systéme k dispozícii expanzná nádrž. A v našej dobe sa systémy začali vyrábať prevažne uzavretého typu, to znamená s uzavretou expanznou nádržou membránového alebo balónového typu..

V takýchto nádržiach je vzduchová komora, ktorá je vopred nafúknutá určitým tlakom. Pod vplyvom chladiva expandujúceho v objeme (a je to jediný spôsob, ako voľne expandovať) sa vzduchová komora zmršťuje, tlak v nej a v systéme ako celku sa zvyšuje.

Na čo slúži obtokový ventil v potrubí?

Počas prevádzky systému vykurovania alebo ohrevu vody sa môže objem pracovného média zmeniť. Zvýšenie alebo zníženie tlaku chladiacej kvapaliny negatívne ovplyvňuje výkon vykurovacieho okruhu: môže to viesť k nerovnomernému zahrievaniu, vetraniu komponentov systému a poruchám. Zmena tlaku v pracovnom prostredí ovplyvňuje aj pohodlie: teplota v miestnostiach sa nekontrolovane mení a potrubia začínajú hučať a vibrovať

Aby sa tomu zabránilo, je dôležité udržiavať rovnováhu tlaku v potrubí.

Nie je ťažké neustále monitorovať tlak, odvzdušňovať alebo dopĺňať chladiacu kvapalinu ručne, ale je lepšie zveriť túto rutinnú prácu automatizácii.

Existuje niekoľko typov regulačných ventilov, ktoré robia túto prácu lepšie ako ľudia..

Obtokový alebo prepadový ventil vám umožňuje stabilizovať tlak v potrubí presmerovaním pracovnej tekutiny cez ďalšiu vetvu potrubia, nazývanú obtok.

K regulácii nedochádza jednorazovým alebo pravidelným krvácaním prebytočného chladiva, ale v častiach, v dôsledku ktorých je tlak kvapaliny alebo plynu neustále udržiavaný na rovnakej úrovni..

Zariadenie môže a malo by byť vybavené potrubiami akejkoľvek zložitosti, ale predovšetkým musí nastaviť tlak:

viacokruhové vykurovacie systémy – v prípade vypnutia jedného z obvodov sa spotreba chladiacej kvapaliny znižuje a tlak sa zvyšuje, čo môže spôsobiť prasknutie potrubia, preťaženie čerpadla a zariadenia na výrobu tepla – aby ste tomu zabránili, musíte znížiť tlak a udržujte ho na požadovanej úrovni;

vykurovacie systémy vybavené termostatmi a systémami dodávky teplej vody – pri nastavovaní teploty sa zmení objem spotrebovaného tepelného nosiča a potrebujete rýchlo obnoviť tlakovú rovnováhu v okruhu;

systémy zásobovania vodou vybavené zásobníkovými ohrievačmi vody – voda je v kotle a potrubí pod vysokým tlakom, a pretože objem dodávanej kvapaliny sa mení z neustáleho nastavovania a častého zapínania a vypínania vody, je obzvlášť dôležité regulovať tlak pracovného média tak, aby nedošlo k nehode a ohrievač vody sa zlomil.

Prečo potrebujete ventily na batérie

Ventily sú tiež nainštalované na radiátoroch a batériách okruhu, ale ich hlavnou funkciou je odstránenie vzduchu zo systému.

Inštalovaný ventil pre radiátor vykurovania môže byť manuálny alebo automatický. Ručný ventil sa otvára a zatvára ručne kľúčom a skrutkovačom.

Automatický ventil na vykurovacej batérii nevyžaduje zásah človeka. Dokonale odvádza vzduch, ale jeho hlavnou nevýhodou je citlivosť na upchatie v dôsledku kontaminácie chladiacej kvapaliny. Na odstránenie rozpusteného vzduchu z chladiacej kvapaliny a jej vyčistenie od nečistôt a kalov sa odporúča nainštalovať odlučovače vzduchu.

Ako si vybrať poistný ventil

Samozrejme, za cenu nákupu a inštalácie je tradičný výbuchový ventil lacnejší ako teplotné zariadenia. Ľahko ochráni uzavretý vykurovací systém napojený na plynový, naftový alebo elektrický kotol, pretože v prípade nehody sa kúrenie zastaví takmer okamžite. Ďalšou vecou je generátor tepla spaľujúci drevo a uhlie, ktorý nie je schopný ihneď zhasnúť..

Ak chcete úspešne vybrať tepelný odľahčovací alebo pretlakový ventil, postupujte podľa týchto pokynov:

1. Pri použití akéhokoľvek iného zdroja energie ako pevného paliva si pokojne kúpte konvenčné demolačné zariadenie.
2. Skontrolujte dokumentáciu k svojmu zdroju tepla alebo kotlu (podľa toho, čo je potrebné na ochranu) a vyberte bezpečnostné armatúry podľa tam uvedeného maximálneho povoleného tlaku. Väčšina vykurovacích zariadení je navrhnutá na limit 3 bary, aj keď existujú výnimky – litovské kotly Stropuva vydržia iba 2 bary a niektoré ruské jednotky (z lacných) – 1,5 baru.
3. Na účinné chladenie generátorov tepla spaľujúcich drevo v prípade nehody je lepšie nainštalovať jeden z tepelných poistných ventilov. Ich maximálny pracovný tlak je 10 barov..
4. V otvorených systémoch s kotlom TT je odľahčenie tlaku zbytočné. Vyberte bezpečnostné zariadenie, ktoré pracuje pri teplote chladiacej kvapaliny 95-100 ° C, vhodné pre vašu jednotku a spôsob líčenia.

Rada. Zdržte sa nákupu lacného bezpečnostného kovania z Číny. Nielenže je nespoľahlivý, ale tiež vyteká po prvom výbuchu..

Okrem modelov s pevným nastavením sú v predaji ventily s možnosťou nastavenia. Ak nie ste profesionálom v oblasti vykurovania, nemali by ste si ich kupovať a nie je tu žiadna špeciálna potreba..

Prvok s diaľkovým senzorom

Výrobok je ten istý pružinový mechanizmus zabudovaný do puzdra s dvoma dýzami na pripojenie k prívodnému potrubiu a vypúšťanie do kanalizácie. Tyč, ktorá otvára platňu a cestu k chladiacej kvapaline, sa uvedie do pohybu pomocou vlnovca (2 skupiny – hlavný a rezervný). Keď sa voda prehreje (od 95 do 100 ° C), stlačí ich kvapalina citlivá na teplotu, ktorá prichádza zo senzorovej banky cez kapilárnu trubicu. Konštrukcia bezpečnostného prvku je znázornená na obrázku:

Teplotný ventil je súčasťou potrubia kotla na tuhé palivá tromi spôsobmi:

• s chladením cez vodný okruh generátora tepla;
• to isté prostredníctvom špeciálneho núdzového výmenníka tepla;
• vypúšťanie chladiacej kvapaliny s automatickým doplňovaním.

Prvá schéma, zobrazená nižšie, sa používa pre dvojokruhové vykurovacie systémy, ktoré ohrievajú vodu na dodávku teplej vody. Keď snímač namontovaný pod skriňou kotla TT pôsobí na mechanizmus, potom je horúca voda z okruhu vypustená do kanalizácie a jej miesto je prevzaté studenou vodou z vodovodu. Nech sú príčiny nehody akékoľvek, takýto prietokový systém rýchlo ochladí plášť kotla a zabráni následkom..

Tepelný výmenník teplej vody dvojkruhového kotla môže v prípade prehriatia slúžiť ako ohrievač aj chladič. Na ochranu stačí pripojiť tepelný ventil podľa schémy

Poznámka. Publikácia používa schémy od značky CALEFFI, prevzaté z oficiálneho zdroja výrobcu.

Druhá schéma je pre generátory tepla so vstavaným núdzovým výmenníkom tepla na chladenie v prípade prehriatia. Takéto jednotky vyrábajú európske značky Atmos, Di Dietrich a ďalšie..

Príklad pripojenia odpadového prvku prostredníctvom štandardného výmenníka tepla nájdete vo videu:

Posledná uvedená schéma je implementovaná iba v spojení s automatickým doplňovacím systémom, pretože tu ventil vypúšťa chladiacu kvapalinu, a nie chladiacu vodu..

Ako vidíte, výrobca umožňuje inštaláciu dvoch núdzových zariadení – tlaku (bezpečnostná skupina) a teploty (poistný ventil)

Pozor. Neodporúča sa používať automatický make-up pre ohrievače na drevo s liatinovým ohniskom. Ten sa bojí teplotných zmien a môže prasknúť od dodávky veľkého množstva studenej vody až po spiatočku.

Kombinované ventily poháňané vodou

Tento pozoruhodný zástupca núdzových armatúr je podobný z hľadiska princípu práce s obtokovými ventilmi a vykonáva 3 funkcie naraz:

1. Vybitie prehriateho nosiča tepla z nádrže kotla signálom diaľkového senzora.
2. Účinné chladenie generátora tepla.
3. Automatické doplnenie vykurovacieho systému studenou vodou.

Vyššie uvedený obrázok ukazuje konštrukciu výrobku, kde je možné vidieť, že na jednu tyč sú nainštalované 2 platne, pričom sa súčasne otvárajú 2 priechody: vriaca chladiaca kvapalina sa vypúšťa pozdĺž prvého, voda tečie pozdĺž druhého v opačnom smere a dopĺňa straty. Schéma pripojenia kombinovaného obtokového ventilu s kotlom na tuhé palivo vyzerá takto:

Poznámka. Ak je potrebné použiť podobné zariadenie na chladenie kotla TT s liatinovým výmenníkom tepla, potom musí byť prietok organizovaný cez otvorenú expanznú nádrž alebo kotol na nepriame vykurovanie.

Obtokový ventil s trojitým výstupom funguje na rovnakom kombinovanom princípe, iba je zabudovaný priamo do prívodného potrubia chladiacej kvapaliny v blízkosti vykurovacej jednotky. Vlnovec je umiestnený v časti tela, ktorá je umiestnená v potrubí. Vypúšťanie sa vykonáva spodným odbočným potrubím a k dvom horným je pripojený prívod vody a doplňovacie potrubie. Takéto výrobky sa používajú v prípade nedostatku voľného miesta v kotolni..

Takýto poistný ventil je určený na inštaláciu do prívodného potrubia

Spoločná prevádzka ventilu a expanznej nádrže

Expanzná nádrž vo vykurovacom systéme je určená na stabilizáciu tlaku. Je však chybou myslieť si, že pri takejto nádrži nie je potrebný poistný ventil. Nádrž nemusí správne fungovať, iba je mimo vzduchu.

Ďalšou chybou je opačný názor, že ventil môže prevziať funkcie expanznej nádrže – uvoľnite tlak hneď, ako sa mierne zvýši. Toto zariadenie nie je konštruktívne určené na viacnásobné operácie a po niekoľkých výbojoch ním prechádza neustály únik …

Poistný ventil je určený len na prevádzku v prípade núdzového zvýšenia tlaku nad normu, po ktorom musí personál prijať opatrenia na odstránenie príčin takejto situácie..

Kedy ventil zvyčajne funguje?

Existujú štyri typické situácie, keď sa ventil spustí pri vykurovaní.

• Tekutina je do systému čerpaná ručným čerpadlom bez regulácie tlaku alebo sa ukázalo, že automatické plnenie je chybné a zvyšuje tlak..
• Vykurovací systém je chybný – expanzná nádrž nebola nainštalovaná alebo bola zablokovaná kohútikom.
• Expanzná nádrž nefunguje správne – nie je v nej žiadny vzduch.
• Variaci kotol s masívnym uvoľňovaním pary.

Čo vyžadujú predpisy

Zo štandardov môžete zistiť, že na ceste k ventilu z výmenníka tepla by nemali byť len uzatváracie zariadenia, ale aj regulačné zariadenia, ako aj potrubie s menším priemerom ako samotný ventil. Nastavenie tlaku by malo byť o 15 až 25% vyššie ako pracovný tlak tekutiny. Prah reakcie by sa mal kontrolovať najmenej raz za rok počas bežnej údržby systému ….

Označenie zariadenia

Poistné ventily podliehajú povinnému označovaniu. Na teleso poistného ventilu platia tieto ustanovenia:

• označenie výrobku
• šípka, ktorá označuje smer toku média
• nominálna hodnota tlaku
• hodnota menovitého priemeru ventilu
• sériové číslo ventilu
• dátum výroby

Identifikačný štítok je zvyčajne pripevnený k kapote ventilu alebo k vonkajšej strane výstupnej príruby.

Priemer

Priemer pretlakového ventilu vo vykurovacom systéme nesmie byť menší ako pripojenie vstupného potrubia. V opačnom prípade bude konštantný hydraulický tlak zasahovať do činnosti mechanizmu..

Prevádzkové podmienky ventilu

Po kontrole a revízii sa ventily nastavia a prejdú potrebným nastavením na stanovený tlak. Potom je zariadenie zapečatené. Inštalácia bez tesnenia je prísne zakázaná. Všetky poistné ventily majú technologický pas alebo „prevádzkové karty“.

Životnosť poistných ventilov je priamo závislá od správnej prevádzky a údržby. Počas prevádzky často vznikajú rôzne chyby..

Medzi nimi sú také bežné chyby:

• únik
• vlnenie
• drzý

Únik je charakterizovaný únikom pracovného média. K tomu dochádza vtedy, keď sú tesnenia poškodené a zasiahnu ich cudzie predmety. A tiež vtedy, keď je pružina zdeformovaná. Odstráni sa fúkaním, lapovaním, výmenou pružiny, správnou inštaláciou alebo opätovným nastavením ventilu.

Zvlnenie – príliš časté otváranie / zatváranie. Vyskytuje sa so zúženým úsekom alebo vysokou priepustnosťou. Problém je odstránený správnym výberom potrebných parametrov.

K zachyteniu počas prevádzky dochádza v dôsledku nesprávneho zarovnania pri montáži. Vylúčené mechanickým spracovaním a ďalšou správnou montážou.

Podmienky skladovania

Uskladnenie nástrojov musí byť na suchom, uzavretom mieste. Zariadenia sú umiestnené vo vzpriamenej polohe na špeciálnych podložkách. Sú umiestnené v škatuliach alebo regáloch, ktoré poskytujú vertikálne umiestnenie.

Aký je konečný súčet?

Bezpečnostné zariadenie na zníženie tlaku je vďaka svojej jednoduchej konštrukcii považované za veľmi spoľahlivé. Pri výbere by ste mali dbať na kvalitu materiálu a nie honiť sa za lacným výrobkom. Rovnako dôležité je správne nastavenie ventilu na maximálny tlak v kotolni..

Najznámejší výrobcovia a modely: vlastnosti a ceny

Teraz chcem hovoriť o najobľúbenejších a najspoľahlivejších trojcestných ventiloch, aby bolo pre vás jednoduchšie vybrať si správny model..

ČAS

Výrobca z Číny. Ponúka pomerne kvalitné výrobky na vykurovanie a zásobovanie vodou za relatívne nízku cenu.

Foto	Model	technické údaje	Zvláštnosti	Náklady, rub.
	(ZEISSLER) BL3110C04	Materiál: mosadz Teplotný rozsah: 35-60 Pracovný tlak: 2-5 bar Priemer: 1 palec	Miešanie, na vykurovanie a dodávku teplej vody	2 300-3 000
	BL8803	Materiál: mosadz Teplotný rozsah: 38-60 Pracovný tlak: 3-10 bar Priemer: ¾ palca	Mixovanie, externé pripojenie cez americký	2 800-3 500
	BL8804A	Materiál: mosadz Teplotný rozsah: 38-60 Pracovný tlak: 3-10 bar Priemer: 1 palec	Miešanie, s elektrickým pohonom	2 000-2 600

Esbe

Táto švédska spoločnosť sa zaoberá výrobou rôznych modelov ventilov a regulátorov. Verím, že výrobky tejto spoločnosti sú najvyššej kvality. Aj keď drahé.

Foto	Model	technické údaje	Zvláštnosti	Náklady, rub.
	VTA321	Materiál: mosadz Teplotný rozsah: 35-60 Pracovný tlak: 2-10 bar Priemer: ¾ palca	Miešanie, na vykurovanie a dodávku teplej vody	6 000-6 500
	VTA372	Materiál: mosadz Teplotný rozsah: 20-55 Pracovný tlak: 3-10 bar Priemer: 1 palec	Miešanie, vysoká priepustnosť	7 000-8 000
	VTC511	Materiál: liatina Teplotný rozsah: 60-75 Pracovný tlak: 3-10 bar Priemer: 1 palec	Pre kotly na tuhé palivá	8 000-9 000

STOUT

Spoločná výroba Ruska, Talianska, Španielska a Nemecka. Výrobky sú dokonale prispôsobené ruským podmienkam.

Foto	Model	technické údaje	Zvláštnosti	Náklady, rub.
	SVM-0120-164325	Materiál: mosadz Teplotný rozsah: 20-43 Pracovný tlak: 3-10 bar Priemer: 1 palec	Miešanie, na vykurovanie a dodávku teplej vody	4 500-5 000
	SVM-0125-186520	Materiál: mosadz Teplotný rozsah: 30-65 Pracovný tlak: 3-10 bar Priemer: ¾ palca	Miešanie, na zahrievanie	4 000-4 300
	SVM-0120-256025	Materiál: mosadz Teplotný rozsah: 35-60 Pracovný tlak: 3-10 bar Priemer: 1 palec	Miešanie, vysoká priepustnosť	5 200-5 800

WATTS

Jeden z najväčších výrobcov vykurovacích zariadení v Európe. Obrovský sortiment produktov.

Foto	Model	technické údaje	Zvláštnosti	Náklady, rub.
	Aquamix 61C	Materiál: mosadz Teplotný rozsah: 32-50 Pracovný tlak: 3-10 bar Priemer: ¾ palca	Miešanie na dodávku horúcej vody	5 200-5 700
	Aquamix 63C	Materiál: mosadz Teplotný rozsah: 25-50 Pracovný tlak: 1-10 bar Priemer: ¾ palca	Miešanie, na podlahové vykurovanie	5 500-6 000
	Classic V3GB Watts	Materiál: mosadz Teplotný rozsah: 20-50 Pracovný tlak: 3-10 bar Priemer: 1 palec	Miešanie, s elektrickým pohonom	12 500-14 000

Možnosti schémy pripojenia

Pred výberom spätného ventilu zistite jeho účel vo vašom vykurovacom systéme. Uľahčime si úlohu a navrhneme možnosti použitia zámkov návratu:

1. Ventily sú inštalované na oddelených uzavretých okruhoch vybavených obehovými čerpadlami. Cieľom je zabrániť výskytu parazitných prúdov, ktoré narúšajú činnosť paralelne zapojených vykurovacích vetiev alebo kotlov.
2. Keď je žalúzia nainštalovaná v obtoku paralelne s čerpadlom, pomôže systému automaticky sa prepnúť do režimu prirodzenej cirkulácie, keď je náhle prerušené napájanie.
3. Viazanie do líčiacej linky zabraňuje vypúšťaniu vykurovacej siete v rôznych situáciách.

Dôležité odporúčanie. Nepočúvajte „odborníkov“ a neumiestňujte pružinový ventil pred jediné obehové čerpadlo v konvenčnom jednokruhovom systéme. Uistenia, že týmto spôsobom zachránite čerpaciu jednotku pred vodným kladivom a inými nezmyslami, nezodpovedajú skutočnosti.

Schéma zapojenia 2 kotlov – drevených a elektrických – pomocou spätných zámkov

Ako príklad správnej inštalácie spätných ventilov uvádzame schému spoločného spojenia tuhého paliva a elektrického kotla. Ak sa jedno z čerpadiel zastaví, druhé bude nevyhnutne poháňať chladiacu kvapalinu parazitným prúdením v malom kruhu. Uzatváracie ventily sú tu nepostrádateľné..

Poznámka. Podobná situácia môže nastať pri pripojení radiátorovej siete a nepriameho vykurovacieho kotla so samostatným čerpadlom bez rozdeľovacieho potrubia, hydraulickej šípky alebo vyrovnávacej nádrže.

Druhý príklad je typický pre gravitačné systémy s prirodzenou cirkuláciou vody, prevedené na prácu s čerpadlom. Hlavný režim je vynútený, ale keď je svetlo vypnuté, obtoková jednotka sa zastaví a prestane stláčať výkonnú časť spätného ventilu vloženého do priamky. Potom bude konvekčný tok vody pozdĺž hlavného vedenia pokračovať, kým nebude dodávaná elektrina.

Inštalácia spätného ventilu doplňovania je voliteľná, ale môže vám ušetriť neočakávané problémy. Príklad zo skutočného sveta: Majiteľ domu sa rozhodol natlakovať vykurovací systém a v kotolni zapol doplňovací ventil. Pretože v tom čase vodárenská spoločnosť opravovala sieť a uzavrela prívod vody, chladiaca kvapalina preniesla studenú vodu a čiastočne išla do potrubia. Namiesto make-upu došlo k vyprázdneniu, v dôsledku čoho tlak klesol a plynový kotol sa zastavil.

Kde sú odvzdušňovacie ventily

V každom teplovodnom vykurovacom systéme existujú miesta, kde je potrebná inštalácia vetracích otvorov. Ak hovoríme o kohútikoch Mayevského, musia byť nainštalované na všetky batérie, aby sa odviedol zberný vzduch. Presné miesto je v zástrčke horného rohu, vzdialenej od bodu pripojenia napájacieho vedenia k zariadeniu. Vzduchová bublina sa tvorí presne tam.

Ak je kotol vybavený vstavaným odvzdušňovacím ventilom, nie je potrebné ho uvádzať na napájanie.

Automatický vzduchový ventil musí byť inštalovaný striktne vertikálne v nasledujúcich bodoch vykurovacej siete:

• v bezpečnostnej skupine kotla pripojeného k uzavretému systému;
• na oboch kolektoroch podlahového vykurovania;
• ak je najvyšším bodom potrubie, a nie chladič, potom sa do neho prereže plavákový odvzdušňovací ventil;
• do vyrovnávacej nádrže a nepriameho vykurovacieho kotla, ak to umožňuje konštrukcia;
• na vyhrievanej cievke koľajnice na uteráky;
• do spoločného distribučného potrubia zložitého a rozvetveného systému (pre oba kolektory);
• k oddeľovaču hydraulického okruhu (hydraulická šípka).

Okrem uvedených bodov sú v problémových oblastiach vykurovacej siete inštalované vzduchové dumpre, kde kvôli ťažkým podmienkam kladenia potrubí vytvárajú slučky v tvare U otočené nahor. Diaľnica napríklad obíde dvere alebo schody a potom opäť klesne. V takýchto kompenzátoroch sú vzduchové zámky vytvorené s pravdepodobnosťou 100%, takže je tam potrebný odvzdušňovací ventil, lepšie – automatický..

Keď je najvyšším bodom siete potrubie alebo kompenzátor, je na ňom namontovaný ventil.

Rada. Nikdy nerežte kohútik Mayevsky priamo do potrubia, pretože popri ňom prúdia bubliny spolu s prúdom chladiacej kvapaliny a ventil bude zbytočný. Na správnu funkciu potrebuje ručný „odvzdušňovací ventil“ komoru na zber vzduchu („stroj“ má svoj vlastný). Vytvorte prepojenie so zvislou rúrkou do linky, ktorá bude slúžiť ako zberač vzduchu, a na vrch nainštalujte kohútik.

Ak pri plnení vykurovacej siete vodou nechcete behať medzi radiátormi pomocou skrutkovača, vymeňte ventily Mayevsky za automatické uhlové vetracie otvory. Táto možnosť je vhodná aj pre obyvateľov bytov vykurovaných centrálne: v liatinových batériách sa často objavujú vzduchové zápchy a neexistuje spôsob, ako ich odtiaľ odstrániť..

Ďalší tip. Aby ste zabránili tomu, aby žiarovka rohového vetracieho otvoru trčala na očiach a držala sa závesov, vezmite si mini model ventilu zabudovaného v kryte chladiča.

Miesto inštalácie ventilu

V vykurovacom systéme existujú body, kde sa nevyhnutne zhromažďuje vzduch. Na každý radiátor by teda mali byť nainštalované kohútiky Mayevského v byte. V mnohých moderných modeloch radiátorov sú zariadenia na odvzdušnenie inštalované vo výrobnej fáze samotnými výrobcami..

Poznámka! Ak máte klasické radiátory, vzduchový ventil by mal byť inštalovaný v jeho hornej časti, ktorá je umiestnená oproti spojeniu.

Takže vy sami môžete vždy ovládať normálnu prevádzku vašich vykurovacích batérií a nezávisieť od túžby pracovníkov bytovej kancelárie alebo nálady susedov zhora..

Body pre inštaláciu odvzdušňovacích ventilov:

• radiátory, kúpeľňová cievka, horná časť;
• horný bod potrubia;
• bezpečnostný systém vykurovacieho kotla v individuálnych komunikáciách;
• na hydraulické vetvenie;
• na zberačoch spoločného rozdeľovača;
• na akýchkoľvek slučkách v tvare U v komunikácii, v hornom bode;
• pre dilatačné škáry v plastových vykurovacích systémoch.

Malo by byť zrejmé, že vzduch sa vždy hromadí v hornej časti komunikácií. V ohybe plastového potrubia môže vzniknúť vzduchový zámok, ak bola inštalácia vykonaná s chybami a došlo k teplotnej deformácii.

Najjednoduchším spôsobom, ako sa natrvalo zbaviť zátky v potrubí, je vyrezať do rúrky T -kus. Na voľnú zvislú vetvu odpaliska (ktorého priemer sa podľa toho volí) je nainštalovaný ventil na vypúšťanie vzduchu.

Ventil inštalujeme správne

Aby ste sa pri výbere a inštalácii spätného ventilu na správnom mieste vo vykurovacom systéme nemýlili, počúvajte jednoduché odporúčania:

1. Aby ste sa vyhli parazitným tokom v susedných vetvách, umiestnite výrobky typu okvetného lístka alebo disku. Uprednostňujú sa prvé menované, pretože nevytvárajú zvýšený hydraulický odpor..
2. V obtokovej zostave gravitačného systému použite guľový ventil s takmer nulovým odporom.
3. Vyberte make-up vysokotlakový prvok do vane



   Výrobky s gravitačnými klapkami sú vždy umiestnené vodorovne so zátkou nahor.

4. Gravitačný klapkový ventil je vždy namontovaný horizontálne. Hlava servisnej matice musí byť navyše zvislá, inak sa uzávierka nezatvorí a začne prechádzať chladiacou kvapalinou v opačnom smere.
5. Nekupujte tvarovky s liatinovým telom. Je ťažší a menej spoľahlivý na prácu..
6. Skontrolujte správnu inštaláciu podľa šípky na telese ventilu, ktorá udáva smer toku vody..
7. Kovanie s pružinovým zámkom nedávajte do okruhu s prirodzenou cirkuláciou – gravitácia sa zastaví kvôli vysokému odporu.

Valcové a klapkové ventily vyžadujú pravidelnú údržbu a čistenie. Ak sa pevné častice alebo usadeniny dostanú pod tesnenie sedla, spätný ventil stratí tesnosť. Najlepším spôsobom čistenia je vybratie prvku a vyfúknutie susedných povrchov kompresorom..

Skontrolujte pravidlá inštalácie ventilov

Pri rozhodovaní o tom, kam umiestniť spätný ventil na vykurovanie, sa musíte v prvom rade riadiť požiadavkami projektu. Ak schéma zapojenia vyžaduje povinnú prítomnosť spätného ventilu, musí byť nainštalovaný na správnom mieste a s prihliadnutím na všetky požiadavky a normy. Takéto armatúry sú spravidla inštalované v čase potrubia vykurovacieho kotla.

Upozorňujeme, že na správnu inštaláciu spätného ventilu musíte správne vybrať jeho typ v súlade s pracovným tlakom a teplotou chladiacej kvapaliny

Okrem toho je dôležité namontovať výrobok spôsobom, ktorý výrobca uviedol v technickom liste príslušenstva. Umiestnenie spätných ventilov je spravidla určené vo fáze návrhu vykurovacieho systému.

Umiestnenie spätných ventilov je spravidla určené vo fáze návrhu vykurovacieho systému..

Inštalácia spätných ventilov na vykurovací systém vám umožní zvládnuť niekoľko úloh naraz. V prvom rade takéto zariadenia umožňujú predchádzať negatívnym dôsledkom pre vykurovací systém v prípade núdzových situácií. Navyše je to druh poistenia proti zbytočným nákladom na opravu v budúcnosti. Ďalším dôležitým bodom je konzistentnosť prevádzky rôznych zariadení zapojených do jedného systému. To sa dosiahne inštaláciou uzatváracích ventilov.

Ak sa teda obávate o trvanlivosť a spoľahlivosť vykurovacej prevádzky a v budúcnosti nechcete mať dodatočné náklady, mali by ste určite zabezpečiť prítomnosť spätného ventilu vo vykurovacom okruhu..

Pri vybavovaní vykurovacieho systému je dôležité nielen premyslieť parametre jeho hlavných funkčných častí (potrubia, vykurovací kotol atď.), Ale tiež venovať pozornosť jeho malým komponentom a mechanizmom, kvalite inštalácie od ktorého bude do značnej miery závisieť dodávka tepla. Prvkom zodpovedným za bezpečnú prevádzku je poistný ventil vo vykurovacom systéme, ktorého hlavnou funkciou je chrániť pred potenciálnymi nebezpečenstvami spojenými s preťažením systému a tiež regulovať cirkuláciu chladiacej kvapaliny. Napriek relatívne obmedzenému rozsahu úloh, ktoré vykonáva, je spätný ventil na vykurovanie inštalovaný na rôznych miestach systému a je jeho dôležitou súčasťou.

Napriek relatívne obmedzenému rozsahu úloh, ktoré vykonáva, je spätný ventil na vykurovanie inštalovaný na rôznych miestach systému a je jeho dôležitou súčasťou.

Prvkom zodpovedným za bezpečnú prevádzku je poistný ventil vo vykurovacom systéme, ktorého hlavnou funkciou je ochrana pred potenciálnymi nebezpečenstvami spojenými s preťažením systému a kontrola obehu chladiacej kvapaliny.

Napriek relatívne obmedzenému rozsahu úloh, ktoré vykonáva, je spätný ventil na vykurovanie inštalovaný na rôznych miestach systému a je jeho dôležitou súčasťou.

Čo môže byť poistný ventil na vykurovanie, ako aj o vlastnostiach jeho zariadenia a pripojenia, sa bude diskutovať ďalej.

Vplyv vzduchu na vykurovací systém

Fungovanie vykurovacieho systému je založené na cirkulácii ohriatej vody s prenosom časti tepla do batérií na vykurovanie miestnosti. Ak vzduch vstupuje do vnútornej časti systému (proces sa nazýva vetranie), dochádza k narušeniu cirkulácie nosiča tepla.

Systém reaguje na vysielanie nasledovne:

1. Počas cirkulácie chladiacej kvapaliny sú zreteľne počuteľné zvuky, ktoré nielenže spôsobujú nepohodlie pre obyvateľov, ale sú tiež symptómom vibrácií potrubia a vôle v kĺboch. V niektorých prípadoch majú vibrácie za následok zničenie zváraných spojov so zjavnými nepríjemnými následkami..
2. V obvodoch sa tvoria vzduchové vrecká. Stáva sa to obzvlášť často v nebytových priestoroch, kde nie je pravidelná regulácia teploty. Výsledkom dopravných zápch je odmrazenie systému..
3. Zhoršenie obehu alebo jeho úplné zastavenie. V podmienkach pomalého obehu klesá účinnosť systému a zvyšuje sa spotreba paliva..
4. Vývoj korozívnych procesov v dôsledku prenikania vzduchu do vnútorných kovových častí. Korózia má za následok kratšiu životnosť zariadenia.

Uzatváracie ventily

V vykurovacích systémoch sa uzatváracie ventily na vykurovanie používajú na riadenie dodávky nosiča tepla a na otváranie okruhu. Umožňuje vám ovládať proces vykurovania, čím je efektívnejší a racionálnejší. Vo väčšine prípadov je v oblastiach potrubia chladiča nainštalovaný uzatvárací ventil na vykurovacej batérii. Okrem funkčných výhod má takéto riešenie aj praktické výhody – zatvorením uzatváracieho ventilu pre vykurovaciu batériu bude vlastník domu schopný opraviť ohrievač bez zastavenia prevádzky celého vykurovacieho systému. V súčasnej dobe sú uzatváracie ventily pre vykurovanie reprezentované širokou škálou zariadení.

V vykurovacích systémoch sa často používajú nasledujúce typy zariadení:

uzatváracie ventily;

• Guľové ventily;
• ihlový ventil;
• posúvače.



  Tieto prvky sú vyrobené z trvanlivých kovov, ktoré sú odolné voči korózii a vysokým teplotám. Uzatváracie armatúry chránia obvod pred kritickými núdzovými situáciami a zvyšujú spoľahlivosť vykurovacieho systému a pomáhajú minimalizovať negatívne dôsledky v prípade poruchy samostatného ohrievača.

Ihlový faucet

Funkcie, ktoré ihlový ventil vykonáva na vykurovanie, môžu byť rôzne. V závislosti od konštrukcie môže toto zariadenie vykonávať funkciu vypínania, regulácie a vyvažovania. V vykurovacích systémoch sa pre vykurovací radiátor najčastejšie používa uzatvárací ihlový ventil, ktorý vám umožňuje plynulo uzavrieť prietok a vyhnúť sa výskytu vodných kladív, ktoré sú pre systém škodlivé..

Mechanické vyvažovače

Jedná sa o jeden z typov ventilov, ktorých poloha drieku sa nastavuje ručne. Na držadle je digitálna váha, ktorá indikuje aktuálnu hodnotu prechodu v potrubí. Výhodou je možnosť použitia na vyváženie a ako uzatváracie ventily. Príklad: odstavenie určitých častí potrubia na opravu.

Okrem toho môžete nainštalovať tlakomer a teplomer na ovládanie tlaku a teploty. Na to však musíte vybrať modely s príslušnými konektormi. Výrobným materiálom je mosadz, menej často sa používa nehrdzavejúca oceľ. Pri výbere musíte venovať pozornosť indikátoru maximálneho tlaku, ktorý zariadenie dokáže vydržať.

Automatické vyvažovače

Skladá sa z dvoch komponentov – mechanického ventilu a regulátora rozdielového tlaku. V prvom je nainštalovaný membránový blok, na tele sú 2 armatúry, ktoré sú spojené s tlakomerom na nastavenie alebo s regulátorom diferenčného tlaku. Pri zmene tlaku sa hrúbka membránového bloku zväčšuje alebo zmenšuje, čím sa reguluje pracovný priechod linky. Spätne namontované.

Regulátor diferenčného tlaku je inštalovaný na prívodnom potrubí. Pripojený k mechanickému vyvažovačovi s kapilárnymi trubicami. Keď sa zmenia parametre vykurovania, tlak sa automaticky upraví.

Pri veľkých rozvetvených systémoch sa odporúča inštalácia automatických vyvažovačiek. To je dôležité pri častých poklesoch tlaku, zmenách teploty chladiacej kvapaliny. Ak systém funguje relatívne stabilne, ale potrebujete pravidelne monitorovať hydraulické parametre, môžete nainštalovať mechanické vyvažovače.

Tip: Vyvažovacie ventily sa líšia v spôsobe pripojenia. Pre malé rúrky sú vybrané modely s vonkajším alebo vnútorným závitom. Existujú vyvažovače s prírubovým pripojením.

Ako nastaviť vyvažovací ventil vo vykurovacom systéme

Pred nastavením zostatku siete chladičov je potrebné preštudovať si pokyny k ventilu, ktorý je priložený k jeho nákupu. Udáva schému úprav, ak používateľ nainštaluje všetko správne, bude schopný skutočne znížiť náklady na tepelnú energiu. Ventil je možné nastaviť dvoma spôsobmi.

Prvý spôsob nastavenia ventilu

Toto je najjednoduchšia a osvedčená možnosť nastavenia, ktorú odporúčajú skúsené tepelné nastavenia v sieťach na ohrev vody. Aby ste to urobili, musíte rozdeliť počet otáčok ventilov počtom batérií inštalovaných vo vykurovacom okruhu po obvode miestnosti. Táto technika umožňuje správne určiť krok algoritmu ladenia. Metóda spočíva v zatvorení všetkých ventilov v opačnom poradí – od poslednej po prvú batériu vo vzťahu k zdroju vykurovania.

Napríklad pre slepý obvod so 4 radiátormi vybavenými mechanickými vyvažovacími ventilmi a nastavením vretena o 4,5 otáčky:

4,5: 4 = 1,1 otáčky

Schéma otvorenia:

1. Prvý vyvažovací ventil – 1,1 otáčky.
2. Druhý vyvažovací ventil – 2,2 otáčky.
3. Tretí vyvažovací ventil – 3,3 otáčky.
4. Štvrtý vyvažovací ventil – 4,5 otáčky.

Druhý spôsob úpravy vyvažovača

Existuje ešte jeden, veľmi kvalitný spôsob vyváženia. Vykonáva sa oveľa rýchlejšie a obsahuje možnosť vziať do úvahy niektoré špecifiká umiestnenia batérie. Jediná vec, ktorá bude potrebná na jeho dokončenie, je teplomer kontaktného typu.

Celý proces prebieha v nasledujúcom poradí:

1. Všetky ventily sú otvorené a sieti je umožnené vstúpiť do teplotnej rovnováhy s prevádzkovou teplotou, napríklad pri 80 ° C.
2. Zmerajte teplotu všetkých vykurovacích zariadení.
3. Odstráňte rozdiel zatvorením prvého a stredného kohútika. Koncové ventily nie sú nastaviteľné.
4. Prvý ventil sa spravidla neotáča viac ako 1,5 otáčky a stredný – 2,5 otáčky..
5. Nechajte systém dosiahnuť teplotnú rovnováhu do 20 minút
6. V prípade potreby merajú teploty a ventily ďalej upravujú.

Mayevského žeriav

Mayevsky návrh žeriavu

Ak sa zahrievanie konkrétneho radiátora výrazne zhoršilo, existuje vysoká pravdepodobnosť vzniku vzduchovej komory. Aby sa zabránilo prehriatiu chladiacej kvapaliny, je potrebné vopred nainštalovať kohútiky Mayevsky na každé z vykurovacích zariadení..

Tento regulačný ventil vykurovania je ihlový ventil, ktorý je v uzavretom stave úplne utesnený. Inštalované na hornom potrubí chladiča v prípade preťaženia vzduchom ich pomáha eliminovať. Na tento účel uvoľnite stupeň stlačenia závesu kľúčom alebo skrutkovačom. To sa robí, kým nie je počuť charakteristický zvuk odchádzajúceho vzduchu. Procedúra končí až vtedy, keď začne prúdiť chladiaca kvapalina..

Odporúčaní výrobcovia

Výrobou takýchto uzatváracích a regulačných ventilov sa zaoberá niekoľko svetových výrobcov. Práca dodávky tepla závisí od kvality materiálov, presnosti nastavenia a dizajnu. Preto sa odporúča kupovať nie analógy, ale originálne modely. To zvýši spoľahlivosť systému..

Na trhu nájdete balancéry od spoločností Valtec, Danfoss, Herz a Honeywell. Líšia sa iba vzhľadom, ich funkčné vlastnosti sú rovnaké. V tabuľke sú uvedené obľúbené vykurovacie balancéry od týchto výrobcov..

Výrobca	Mechanický vyvažovač	Automatické vyvažovanie
Valtec	VT.042.G	VT.040.G
Danfoss	Leno MVT alebo MNT	AB-PM, APT alebo ASV
Herz	4017 M	TS-V
Honeywell	Kombi-3-Plus	–

Tieto modely sa líšia veľkosťou, spôsobmi pripojenia k potrubiu. Niektoré z nich sú určené len na dodávku studenej vody, ale väčšina z nich je univerzálnych a je možné ich použiť na vykurovanie a zásobovanie vodou. Príklad – výrobky Danfoss.

Vzduchový ventil na vykurovanie na odvádzanie vzduchu z batérie

V moderných vykurovacích systémoch je k dispozícii špeciálne zariadenie na odstránenie nahromadeného vzduchu – vzduchový ventil na vykurovanie. Bez tohto zariadenia by kúrenie nemohlo fungovať normálne ….

Čo je to make-up jednotka a ako funguje?

Tento uzol je, ako už bolo uvedené, dôležitým vykurovacím prvkom. Jeho hlavnou úlohou je kontrolovať množstvo chladiacej kvapaliny a v prípade potreby ju doplniť..

V moderných vykurovacích systémoch sú spravidla inštalované automatické jednotky, ktorých hlavným prvkom je doplňovací ventil. Má malú membránu, na ktorú pôsobí tlak vo vnútri systému a pružina.

Ak sa tlak vo vykurovacom okruhu zníži, účinok na pružinu sa zodpovedajúcim spôsobom zníži. Membrána prestane stláčať pružinu a tlačí na stonku, v dôsledku čoho sa otvor na doplnenie vykurovacieho systému otvorí. Voda preteká touto dierou.

Doplňujúci ventil pre vykurovací systém je spravidla inštalovaný na potrubí, ktoré dodáva bežnú vodu. To znamená, že je pripojený k vodovodnému systému. Toto by sa malo vziať do úvahy, pretože na vykurovací systém sa používa čistená voda (na stenách potrubí a radiátorov zanecháva menej plaku).

Zatiaľ čo obvyklá voda z vodovodného systému nebola vyčistená. To znamená, že je racionálnejšie vložiť na vstup malý filter a z času na čas ho zmeniť. Môžete tak chrániť potrubia a spoje pred predčasným nahromadením usadenín..

Keď do vykurovacieho systému začne prúdiť dodatočná voda, tlak v ňom začne postupne stúpať. Akonáhle dosiahne požadovanú úroveň, na membránu sa znova aplikuje tlak. Pôsobí na pružinu, ktorá stlačením stlačí otvor.

Z čoho pozostáva doplňovací ventil

Dôležité: sú chvíle, keď je vysoká pravdepodobnosť, že chladiaca kvapalina z vykurovacieho okruhu vstúpi do vodovodného potrubia. Je to veľmi nežiaduce, pretože mnohí majitelia používajú ako nosič tepla vodu s nemrznúcou zmesou.

Kde nainštalovať?

Odborníci tvrdia, že je najlepšie nainštalovať doplňovací ventil v blízkosti expanznej nádrže. To je skutočne prípad, pretože nádrž sa pravidelne spúšťa, a preto sa bezprostredne po znížení tlaku v systéme v dôsledku prevádzky nádrže automaticky obnoví ventilom. To znamená, že prerušenia tlaku sú extrémne krátkodobé a neovplyvnia kvalitu systému..

Doplňovacia jednotka by nemala byť umiestnená na vratných potrubiach v blízkosti vykurovacieho kotla. V tomto prípade môže časť studenej vody spôsobiť poruchu. Rovnako sa neodporúča inštalovať automatický doplňovací ventil na potrubia prívodnej vody. V tomto prípade je chladiaca kvapalina príliš horúca a môže poškodiť prvky samotnej jednotky..

Prečo automatizácia?

Časy, keď bola úroveň tlaku v systéme nastavovaná ručne, sú už dávno preč. Dôvodom inštalácie automatického uzla je, že v skutočnosti je make-up požadovaný dosť často. Automatizácia sama kontroluje úroveň tlaku, sama určuje požadované množstvo vody, ktoré by sa malo pridať na normalizáciu prevádzky vykurovania.

Doplňovací ventil alimat je ukážkovým príkladom kvalitného moderného vybavenia. Jedná sa o kvalitný prvok, ktorý vám pomôže zaistiť normálnu prevádzku vykurovacieho systému bez akýchkoľvek problémov s tlakom..

Princíp činnosti automatického doplňovacieho ventilu

Princíp činnosti, ako aj proces inštalácie takéhoto zariadenia je veľmi jednoduchý. Všetky prevádzkové parametre je potrebné vopred nakonfigurovať. Predprogramujte budúce straty vody – spravidla by ste mali špecifikovať aj minimálny tlak v sieti. A ak sa objem pracovnej tekutiny zníži, napríklad o 10 percent, potom sa tým aktivuje ventil, ktorý naopak spustí čerpadlo.

S týmto čerpadlom sa studená voda z prívodného potrubia čerpá do vykurovacieho potrubia v požadovaných objemoch. A hneď ako sa doplnia straty kvapaliny, ventil bude opäť fungovať a zastaví automatické dodávanie chladiacej kvapaliny..

Je celkom možné zvládnuť samotnú inštaláciu popísaného zariadenia. Najprv musí byť na potrubie dodávajúce studenú vodu nainštalovaný manometer alebo akýkoľvek iný elektronický snímač kontaktného typu (pomocou takéhoto snímača bude používateľ schopný regulovať tlak súčasne v dvoch smeroch). Jedna zo skupín musí byť nastavená na minimálny tlak v sieti.

Na tomto mieste by mal byť nainštalovaný stýkač alebo stredné relé. A akonáhle sa objem horúcej chladiacej kvapaliny v uzavretom potrubí zníži, tento stýkač aktivuje mechanizmus, ktorý spustí ťažné čerpacie zariadenie. Existuje aj druhá skupina – je potrebné deaktivovať všetky tieto procesy, keď sa doplnia straty tekutín. Pohonom v tomto prípade môže byť elektrický ventil – druh ventilu vybaveného elektromotorom.

Dôležitá poznámka! Ak je vykurovací systém napájaný automatizáciou, bude (automatizácia) nezávisle ovládať prevádzkový tlak a vypočítať kompenzačný objem kvapaliny. Bypass make -up – keď ho budete potrebovať?

Stalo sa tak, že takmer všetky vykurovacie systémy uzavretého typu sú schopné fungovať normálne iba pri vysokom tlaku pracovnej tekutiny. Aj keď to nie je jediný dôležitý faktor, pretože dochádza aj k teplote chladiacej kvapaliny.

Ak teda teplota stúpa, vedie to k teplotnému rozšíreniu jednotlivých uzlov technickej siete. A aby sa kompenzovalo toto rozšírenie, je nainštalovaný špeciálny hydroakumulátor (známy tiež ako expamzomat), ktorý je schopný absorbovať prebytočnú hydraulickú energiu alebo ju naopak v prípade deficitu rozdať. Akumulátor je pripojený rovnakým spôsobom ako sanitárny obtok.

Charakteristickou črtou otvoreného vykurovacieho potrubia je, že v ňom nie je vysoký tlak. V tomto ohľade môže expanzná nádrž, aj keď trochu modernizovaná, slúžiť ako druh snímača na zníženie objemu kvapaliny. Táto nádrž by mala byť inštalovaná v najvyššom bode systému..

Poznámka! V tomto prípade sa make-up bude vykonávať výlučne so znížením objemu chladiacej kvapaliny v nádrži. Ak chcete zistiť, či hladina skutočne klesla, musíte otvoriť regulačné potrubie: ak je nedostatok chladiacej kvapaliny, nebude tam žiadny tlak

Výstup z tohto potrubia je často inštalovaný v kuchyni alebo v kúpeľni. A ak počas revízie nie je žiadny tlak, potom je potrebné do systému pridať pracovnú tekutinu. Na to slúži ďalší prvok napájacieho systému – uzol, ktorý spája vykurovaciu sieť s prívodom vody. Z konštruktívneho hľadiska bude tento uzol obsahovať také prvky.

• Guľový ventil, ktorý zatvára / otvára tok vody do siete.
• Spätný ventil – je potrebný na zabránenie návratu tekutiny zo siete do vodovodu. To sa môže stať napríklad v prípade nedostatku vody v potrubí centralizovaného zásobovania vodou..
• Filter. Ako viete, voda z vodovodu nie vždy spĺňa požiadavky, preto ju treba dodatočne očistiť od všetkých druhov odpadu. Ak sa tak nestane, na vnútorných povrchoch kovových prvkov sa vytvorí vrstva vodného kameňa..

Podľa tejto schémy sa vykonáva úprava otvoreného vykurovacieho systému. Je však potrebné pripomenúť, že odvzdušňovací ventil musí byť nainštalovaný vopred, pomocou ktorého sa odstráni prebytočný vzduch. Dodávame tiež, že na kompetentné doplnenie objemu vody je potrebný jej ukazovateľ minimálnej teploty.

Poznámka! Jednoduchšia schéma make-upu môže pozostávať z bežnej skladovacej nádrže, aj keď hladinu vody v tomto prípade treba monitorovať vizuálne

Ako sa pripojiť k vykurovaciemu systému

Pri uzavretom okruhu nie je veľký rozdiel v tom, kam pripojiť potrubie na doplnenie – na prívod alebo spiatočku. Odporúčame použiť klasickú osvedčenú metódu – miesto odberu by malo byť umiestnené na vratnom potrubí vedľa kotla, za obehovým čerpadlom a expanznou nádržou. Príčiny:

• jednotka sa nachádza v miestnosti pece, vedľa zariadenia a spotrebičov;
• čerpanie vody do spiatočky sa okamžite prejaví na manometri inštalovanom na prietoku za kotlom;
• zapojenie je umiestnené v najnižšom bode, prietok je distribuovaný v 2 smeroch – do kotla a radiátorov, vzduch je rovnomerne vytlačený.

Rovnakým spôsobom sa make-up zarezáva do spätného vedenia otvoreného systému. Druhou možnosťou je pridať chladivo priamo do nádrže, nevýhodou metódy je položenie prívodného potrubia do podkrovia.

Pripojenie doplňovacej linky je povolené aj v iných bodoch:

• k samostatnej armatúre kotla na tuhé palivá dodanej výrobcom;
• do spodnej časti hydraulickej šípky;
• do spätného potrubia rozdeľovača;
• k výstupu z kotla na nepriame vykurovanie.

Tieto možnosti sú zvyčajne implementované v komplexných a rozvetvených systémoch vidieckych chát. Pripojenie make-upu k kotlu je uvedené v nasledujúcom videu:

Priame potrubné zariadenia

Priamy vetrací otvor je najžiadanejšou verziou zariadenia, pretože je vhodný na inštaláciu na horné konce zvislých stúpačov, na kolektory podlahového vykurovania, ako súčasť bezpečnostnej skupiny, na obehové čerpadlá. Pomocou odpaliska je možné rezať do problémovej časti potrubia, ak malý uhol sklonu vyvoláva vzhľad vzduchových uzáverov.

Návrh priameho automatického odvzdušňovača s odbočkovým potrubím

Modely radiátorov a rohov

Šikmý odvzdušňovací ventil je určený na inštaláciu na ťažko dostupných miestach. Napríklad vzhľadom na odbočné potrubie umiestnené na boku puzdra môže byť zariadenie pripojené k závitovému koncu horizontálneho potrubia slepej vetvy vykurovacieho systému. V prípade potreby je možné namiesto priamych použiť uhlové automatické vetracie otvory vo vykurovacom systéme.

Namiesto Mayevského ručného kohútika je možné na radiátory nainštalovať štandardné uhlové automatické vypúšťacie ventily, aby sa odstránili časté vzduchové uzávery z vykurovacích radiátorov. Racionálnejším prístupom je však použitie špeciálnych automatických prieduchov chladiča. Takýto model má tiež uhlový dizajn, ale líši sa od štandardného závitu – je vhodný na pripojenie zariadenia priamo k chladiču bez použitia adaptéra.

Prečo je potrebné dobíjanie

Po naplnení teplovodného vykurovacieho okruhu sa objem kvapaliny v ňom z rôznych dôvodov začne postupne znižovať. Vzduch vstupuje na miesto bez chladiacej kvapaliny, čo negatívne ovplyvňuje fungovanie systému.

V uzavretej slučke s núteným obehom tlak postupne klesá, navyše čerpadlo, ktoré nie je určené na čerpanie zmesi vzduchu s vodou, sa rýchlejšie opotrebuje a môže predčasne zlyhať. V dôsledku toho je pohyb chladiacej kvapaliny narušený, prehrieva sa, čo vedie k núdzovému vypnutiu kotla. V otvorenom okruhu sa chladiaca kvapalina tiež prehrieva, ak je jej objem nedostatočný na úplné fungovanie systému..

Je dôležité pochopiť, čo spôsobuje únik vody z otvoreného a uzavretého vykurovacieho systému:

• v okruhu s expanznou nádržou otvoreného typu sa chladiaca kvapalina z nádrže odparuje pomerne intenzívne a mala by sa pravidelne dopĺňať;
• keď sú spustené automatické ventily na odvádzanie vzduchu zo systému, časť chladiva vstupuje aj von vo forme pary, pretože ventily na odvádzanie vzduchu zo systému sú inštalované v najvyšších bodoch okruhu, kde podľa fyzikálne zákony, teplota kvapaliny je maximálna;
• fungovanie kotla na tuhé palivo je sprevádzané činnosťou poistného ventilu, ak sa chladiaca kvapalina zahrieva na kriticky vysoké teploty, zatiaľ čo z okruhu vychádza para a časť kvapaliny, navyše môže poistný ventil neustále podkopávať paru alebo únik, zatiaľ čo kvapky sa rýchlo odparia bez zanechania stôp;
• na odvádzanie vzduchu z radiátorov sa používa Mayevsky žeriav – pri odstraňovaní vzduchovej komory musíte počkať na rovnomerný prúd chladiacej kvapaliny, vďaka ktorému sa objem kvapaliny v okruhu zníži;
• netesnosti (niekedy nepostrehnuteľné) v spojoch v miestach inštalácie systémových prvkov sú tiež jedným z dôvodov nedostatku chladiacej kvapaliny v potrubí.

Otvorený vykurovací okruh: inštalácia regulátora wattov, objem kvapaliny

Otvorený vykurovací okruh je považovaný za neprchavý a najjednoduchší. Využíva prirodzený pohyb chladiacej kvapaliny. Princíp činnosti je založený na termodynamických zákonoch.

Na výstupe z kotla sa vytvára vysoký tlak, potom ohriata chladiaca kvapalina prechádza potrubím do časti potrubia so zníženým tlakom, kde teplota klesá. Potom sa studená voda opäť presunie do kotla a zohreje sa tam..

Ohriata kvapalina expanduje, takže okruh je vybavený expanznou nádržou. Prvok je potrebný na to, aby počas expanzie absorboval prebytočnú kvapalinu a vrátil ju v chladenej forme dovnútra linky.

Nádrž v niektorých bodoch uniká: chladiaca kvapalina sa odparí, hladinu vody je potrebné doplniť. Za týmto účelom sú prevádzkované doplňovacie čerpadlá.

Otvorená diaľnica pozostáva aj z nasledujúcich prvkov:

• radiátory;
• kotol poháňaný plynom, tuhým palivom alebo naftou;
• expanzná nádoba;
• uzatváracie ventily z nehrdzavejúcej ocele;
• potrubie.

Rúry v otvorenom tepelnom okruhu sa pomaly zahrievajú kvôli pomalému obehu vody. Tým sa zabráni varu chladiacej kvapaliny a nepoškodí sa potrubie. Ak sa vykurovacie potrubie v zime nepoužíva, je potrebné vodu vypustiť.

Známky kritického nedostatku chladiacej kvapaliny

Nie všetci majitelia súkromných domov monitorujú technický stav ohrevu vody, funguje – a v poriadku. Keď sa vytvorí skrytý únik, systém pokračuje v prevádzke určitý čas, kým množstvo chladiacej kvapaliny neklesne na kritickú úroveň. Tento moment sa sleduje z nasledujúcich dôvodov:

1. V otvorenom systéme sa expanzná nádoba najskôr vyprázdni, potom sa hlavný stúpač, ktorý stúpa z kotla, naplní vzduchom. Výsledok: studené batérie s prehriatím prívodného potrubia, zapnutie maximálnych otáčok obehového čerpadla nepomáha.
2. Nedostatok vody s gravitačným vedením sa prejavuje podobným spôsobom, navyše v stúpačke môžete počuť bublanie vody.
3. Na plynovom ohrievači (otvorený okruh) dochádza k častému štartovaniu / zapínaniu horákov – taktovaniu, kotol TT sa prehrieva a vrie.
4. Nedostatok chladiacej kvapaliny v uzavretom (tlakovom) okruhu sa prejavuje na manometri – tlak postupne klesá. Nástenné modely plynových kotlov sa automaticky zastavia, keď klesnú pod prahovú hodnotu 0,8 baru.
5. Podlahové neprchavé jednotky a kotly na tuhé palivá naďalej pravidelne ohrievajú zostávajúcu vodu v uzavretom systéme, kým sa objem uvoľnený chladiacou kvapalinou nenaplní vzduchom. Cirkulácia sa zastaví, dôjde k prehriatiu, spustí sa poistný ventil.

Dôležité objasnenie. Keď varí kotol TT, ktorý pracuje v otvorenom gravitačnom systéme, nedôjde k výbuchu, pretože chladivo je v kontakte s atmosférou. Voda ohrievaná ohrievačom sa odparí, potom v kotolni začne požiar. Napriek tomu, že popisovaný proces zaberá veľa času, takéto situácie nie sú ani zďaleka neobvyklé..

Nebudeme vysvetľovať, prečo je potrebné systém doplniť – je to zrejmé opatrenie na zachovanie účinnosti vykurovania. Zostáva zvoliť spôsob doplňovania vykurovacej siete.

Ventil na automatické doplnenie vykurovacieho systému: inštalačné funkcie

Ako bolo uvedené vyššie, redukčný ventil doplňovacieho tlaku je najdôležitejším prvkom doplňovacej jednotky. Účinnosť celej doplňovacej jednotky závisí od správnej inštalácie redukčného ventilu..

Pri inštalácii redukčného ventilu je preto potrebné dodržať nasledujúce odporúčania:

• Na inštaláciu do vykurovacieho systému je najlepšie zvoliť ventil s manometrom..
• Ventil musí byť inštalovaný v mieste s najnižším tlakom v systéme. V uzavretom vykurovacom okruhu je taký bod vstupným bodom pred čerpadlom.
• Pri inštalácii mechanického ventilu musí byť systém dodatočne vybavený uzatváracími ventilmi. Kotvový ventil je teda možné nainštalovať medzi potrubie studenej vody a vstup do vykurovacieho okruhu..

Súčasne, aby ventil fungoval efektívnejšie, musí byť vykurovací systém vybavený obehovým čerpadlom, ktoré zvyšuje tlak. Toto zariadenie bude vytvárať väčší tlak, než aký môže poskytnúť samotný ventil..

Reduktor kotla

Redukcia je inštalovaná na vratnom potrubí pred kotlom na dodávanie doplňovacej vody do okruhu siete. Voda z mestského potrubia vstupuje cez ventil, keď klesne tlak v sieťovom potrubí, spôsobený netesnosťami alebo vzduchovým uzáverom. Ak je podľa schémy zabezpečená inštalácia obehového čerpadla, potom je namontovaná ako druhá. V opačnom prípade môže dôjsť k poruche celého vykurovacieho systému..

Reduktor pracuje v automatickom režime bez servisného personálu. Niekedy to nie je vždy výhodné, pretože únik nie je možné ovládať a jeho veľkosť môže dosiahnuť núdzové veľkosti. Mnoho používateľov preto uprednostňuje režim ručného make-upu alebo usporiada systémy s alarmmi vysokého úniku..

Skupina čerpadiel

Jedno alebo niekoľko čerpadiel dodáva doplňovaciu vodu pred kotly s tlakom vyšším, ako je tlak vratnej vody. Čerpadlo je spustené snímačom tlaku a napája vodu z nádrže na doplňujúcu vodu.

Existujú schémy s ponorným čerpadlom, ktoré môže čerpať vodu zo studne alebo studne. Skupina čerpadiel sa vypočíta podľa hodinového výkonu štandardného make-upu, počet elektrických čerpadiel musí byť najmenej 2, z ktorých jedno je rezervné.

Filtre na doplňujúcu vodu

Nečistoty v surovej vode majú zlý vplyv na činnosť vykurovacích zariadení, najmä na kotol, a môžu sa ukladať na vykurovacích plochách kotla vo forme vodného kameňa a kalu, čím sa znižuje rýchlosť cirkulácie chladiacej kvapaliny a spôsobuje prehriatie v kotol s následným pretrhnutím potrubí.

Preto je nainštalované zariadenie na čistenie doplňovacej vody..

Jednoduchšie čistenie sa vykonáva pomocou mechanických filtrov naplnených pieskom alebo aktívnym uhlím. Môžu byť tiež usporiadané jednoduchšie zariadenia – lapače bahna, v ktorých sú nainštalované sitká a ktoré majú väčší priemer tela ako spätné potrubie. Voda vstupuje do žumpy, jej rýchlosť klesá a vyzrážané pevné látky sa vyzrážajú. Zložitejšie soli tvrdosti sa musia odstraňovať v špecializovaných zmäkčovacích filtroch..

Údržba zariadenia

Ak sú zachované štandardné prevádzkové podmienky pre hodnoty tlaku, teploty a mechanického namáhania, potom môže zariadenie slúžiť roky bez potreby údržby a opráv..

Odporúča sa však pravidelne kontrolovať spojenia dopĺňacích ventilov, stav malých O-krúžkov a správnu činnosť manometra..

Ak je v konštrukcii k dispozícii filter, jeho sieťku by ste mali pravidelne čistiť a v prípade potreby vymeniť tesnenia..

Výpočet doplňovania vykurovacieho systému

Ako bolo uvedené vyššie, doplňovací ventil zaisťuje bezpečnú prevádzku vykurovacieho systému. Na účely jeho stabilnej prevádzky je potrebné vykonať vysokokvalitný výpočet dodávky systému a vykonať spoľahlivú inštaláciu ventilu..

Na výpočet dobíjania sa používa vzorec, v ktorom je plocha domu vynásobená klimatickou silou a delená desiatimi. Faktor klimatickej účinnosti je určený na základe regiónu, v ktorom sa dom nachádza..

Výpočet doplňovacieho výkonu vykurovania na základe regiónu

Názov regiónu Doplňovací výkon, kW

centrálny región	1,3-1,6
Severný región	1,6-2,2
Južný región	0,8-0,95

Vzorec na výpočet doplňovacieho výkonu Nk = 100 * 1,3 / 10 = 13 kW

kde

100 je rozloha budovy v m²;

1.3 je ukazovateľom klimatickej sily.

Organizácia automatického dobíjania

Pre tých, ktorí nemajú čas sa motať v kotolni, je vhodné automatické napájanie vykurovacieho systému. Výsledkom bude nákup dodatočného príslušenstva, ako aj jeho inštalácia na mieste. Podstata metódy je rovnaká ako v prvej jednoduchej schéme, ale namiesto konvenčného kohútika je na prívodnom potrubí nainštalovaná celá jednotka, znázornená na obrázku:

Hlavným prvkom tohto diagramu je redukčný ventil na zostavenie vykurovacieho systému. Funguje to takto: zatiaľ čo tlak vo vykurovacej sieti súkromného domu je nad minimom, pružina je v stlačenom stave, na jednej strane podopretá chladiacou kvapalinou. Keď tlak klesne pod nastavenú hranicu, pružina, ktorej pružná sila sa zvýši, sa narovná a otvorí priechod pre tok z vodovodu.

Po naplnení tlak v sieti opäť stúpne a prekoná silu pružiny a zatvorí klapku. Regulátor make-upu obsahuje okrem redukčnej jednotky aj sitko a spätný ventil. Pred ním je nainštalovaný prietokový uzáver, ktorý zabraňuje vniknutiu špinavej chladiacej kvapaliny do potrubia studenej vody. Filtračný prvok je vybavený 2 tlakomermi na stanovenie stupňa znečistenia z poklesu tlaku. Všetky armatúry sú inštalované na obtoku a sú vybavené uzatváracími ventilmi, ktoré umožňujú ich údržbu.

V situácii s častými odstávkami vody alebo s autonómnym prívodom vody musí byť tlak na vstupe do automatickej jednotky zabezpečený čerpadlom na napájanie systému membránovým akumulátorom. Ale nákup a inštalácia čerpadla iba na doplnenie vykurovacej siete je nepraktické. Musí byť namontovaný a uviazaný takým spôsobom, aby pri absencii centralizovaného zásobovania vodou čerpadlo vytváralo tlak v celej domácej sieti a čerpalo vodu z náhradnej nádrže alebo bazéna.

Uzavretý okruh s prevodovkou a kohútikom: stanica s nádržou (kapacita), spotreba nemrznúcej zmesi

Keď teplota v potrubí stúpne, ventil na expanznej nádrži sa otvorí ako škrtiaci ventil, aby odstránil prebytočnú vodu. Ak teplota chladiacej kvapaliny klesne, čerpadlo čerpá vodu späť do potrubia.

Odporúča sa, aby sa tlak uzavretého systému udržiaval vo vopred stanovených medziach. Pomáha to odvzdušniť chladiacu kvapalinu. Expanzná nádrž reguluje stabilnú prevádzku a riadi tok kvapaliny.

Make-up v otvorenom vykurovacom systéme

Vo vykurovacích sieťach súkromných domov s núteným tokom nosiča tepla sa preto na dobíjanie používajú ventily, ktoré automaticky dodávajú vodu do okruhu. V otvorených systémoch malých obytných budov alebo letných chát sa zvyčajne používa trochu iná, oveľa jednoduchšia schéma na pridanie chladiacej kvapaliny. Automatické dobíjanie vykurovacieho systému v tomto prípade bude s najväčšou pravdepodobnosťou nadbytočné..

Expanzné nádrže v sieťach s prirodzeným tokom sú zvyčajne namontované v podkroví. Aby bolo možné v takýchto systémoch regulovať množstvo vody v okruhu, okrem spiatočky a prívodu sú k nim dodávané ďalšie dve potrubia. Jeden z nich sa nazýva kontrolný a zarezáva sa do nižšie uvedenej nádrže. Druhý (prepadové potrubie) je privádzaný do expanznej nádrže v hornej časti. Potom sa potrubia stiahnu napríklad do kuchyne.

Kontrola prítomnosti dostatočného množstva vody v okruhu vykurovacieho systému pri použití takejto konštrukcie je pomerne jednoduchá. Ak chladiaca kvapalina pri otvorení netečie z kohútika vloženého do riadiaceho potrubia nádrže, nie je v systéme dostatok. V takom prípade pred pridaním kvapaliny do okruhu otvorte ventil na prepadovom potrubí. Akonáhle je systém naplnený na požadované parametre, začne z neho prúdiť voda..

Inštalačné pokyny

Prvým krokom je vypnutie stúpačky vody v byte alebo dome. Potom vyberte oblasť, kde bude ventil stáť, a vyrežte ho brúskou. Na čistenie koncových povrchov potrubia pred odštiepkami.

Pre tesnosť musíte do objímky vložiť gumové tesnenie (ak je inštalácia závitová, namiesto tesnenia – sanitárna fólia). Potom nainštalujte prevzdušňovač a pevne ho zafixujte v stúpačke.

Pre jeden byt sú pre vnútornú kanalizáciu potrebné najmenej 3 ventily – jeden pre každého spotrebiteľa.

Aktuálne rady o balení a údržbe

Bez ohľadu na to, ktorý zdroj energie si vyberiete, nezabudnite, že v prvom rade musí byť bezpečný a ľahko použiteľný, vyrobený z vysoko kvalitných materiálov. Ak je vykurovací systém malý, uprednostnite zariadenie s čo najjednoduchším dizajnom. Stredová podpera s pohyblivými časťami a vnútorný kompenzačný piest musia byť vyrobené z materiálov s nízkym koeficientom adhézie: riziko tvorby vodného kameňa v zostave musí byť minimalizované. Nie je žiadnym tajomstvom, že sú hlavným dôvodom zlého výkonu zariadenia..

Dávajte pozor na to, či má výrobok vymeniteľnú kazetu: výrazne to uľahčí a urýchli proces revízie zostavy..

Pravidelná údržba doplňovacieho zariadenia pomôže vyhnúť sa poruchám v celom vykurovacom systéme

Pri čistení alebo výmene celej kazety postupujte nasledovne:

1. Izolujte inštaláciu.
2. Odskrutkujte ovládací gombík umiestnený v spodnej časti.
3. Odskrutkujte nastavovaciu skrutku úplne a odstráňte kryt.
4. Vyberte kazetu pomocou klieští.
5. Po potrebných manipuláciách znova zostavte zariadenie.

Zostáva len prekonfigurovať zariadenie a naďalej si užívať plynulú prevádzku vykurovacieho systému vo vašej domácnosti.!

Nakoniec o bezpečnom pridaní chladiacej kvapaliny

Pri plnení vodou alebo čiastočným make-upom postupujte podľa našich odporúčaní:

1. Pomaly doplňte vyhrievaný systém otvorením ventilu o štvrtinu zdvihu páky. Takýmto spôsobom bude možné zabrániť tvorbe vzduchových zámkov a chrániť výmenník tepla kotla pred teplotnými šokmi..
2. Ak generátor tepla nefunguje a obehové čerpadlo je vypnuté, doplňte palivo od začiatku..
3. Skontrolujte tlak v expanznej nádrži a prejdite cez všetky radiátory a otvorte Mayevského kohútiky na uvoľnenie vzduchu.
4. Ak je váš kotol vybavený modernou elektronikou, prečítajte si body v pokynoch týkajúcich sa líčenia. V jednotke je často potrebné aktivovať špeciálny servisný režim..
5. Prebytočný tlak sa dá ľahko odvzdušniť najbližším odvzdušňovacím ventilom.



   Doplňujúci modul pre komplexný systém je možné pripojiť k nízko stratovej hlavičke a rozdeľovaču

Referencia. Liatinové výmenníky tepla ľahko prasknú pri náhlych zmenách teploty a oceľové pece sú zvnútra pokryté kondenzátom. Ten sa zmieša so sadzami a vytvára hustý povlak..

Čerpanie nemrznúcej zmesi ručnou pumpou neskrýva nástrahy. Lisovne sú vybavené vlastným tlakomerom na monitorovanie skutočného tlaku v mieste odberu.

Odporúčania pre inštaláciu

Pri umiestňovaní ventilov na potrubie sa odporúča dodržať nasledujúce pravidlá:

• Pred kúpou ventilu sa uistite, že je zvolený správne, to znamená, že jeho priestorová poloha, tlakové a teplotné charakteristiky zodpovedajú smeru pohybu a parametrom dodávaného média.
• Zariadenia sú inštalované striktne v smere pohybu chladiacej kvapaliny. Na jeho označenie je na tele vrhaná značkovacia šípka, ktorá ukazuje správne umiestnenie zariadenia..
• Na utesnenie tupých spojov sa používajú iba tepelne odolné tesnenia, najprijateľnejšou možnosťou sú paronitové krúžky.
• Kotva musí byť inštalovaná medzi prísne koaxiálnymi časťami potrubia, v tomto prípade nebude vystavená nadmernému fyzickému nárazu, čo vedie k nesprávnej prevádzke a netesnostiam v spojoch.
• Na správnu funkciu ventilov pred nimi v smere toku média sa odporúča nainštalovať hrubé filtre z jemných suspendovaných častíc piesku, hrdze a iných typov nečistôt..



Vzhľadom na vysoký hydraulický odpor je akýkoľvek spätný ventil vo vykurovacom systéme nežiadúcim prvkom, ktorý znižuje účinnosť a účinnosť celého systému. Ventil je najčastejšie inštalovaný v premosťovacom mostíku rovnobežnom s obehovým elektrickým čerpadlom, kde nemá vplyv na činnosť systému, pretože prúd chladiva ním v pracovnom stave neprechádza. V ostatných prípadoch ventilové armatúry vykonávajú pomocné funkcie, ktoré zabraňujú prúdeniu chladiacej kvapaliny v nežiaducich smeroch.
