Vodou tepelne izolovaná podlaha bez poteru – návod a stavebná technológia

Všeobecné informácie

Výhody podlahy s teplou vodou bez betónového poteru:

•

  Štrukturálna ľahkosť, ktorá umožňuje položenie na akýkoľvek typ podlahy.

• Nízka hrúbka podlahy neprinesie veľkú zmenu v použiteľnej výške miestnosti.
• Vrchný náter je možné položiť bezprostredne po inštalácii podlahového vykurovania a nie je potrebné čakať na vyzretie betónu..
• Minimálne požiadavky na základňu – môže to byť drevená alebo betónová dlažba.

Výhody podlahy bez poteru

Podlahové vykurovanie bez poteru má nižšiu hmotnosť a rýchlejšie sa inštaluje

Pri usporiadaní teplej podlahy bez poteru dostane jeho majiteľ nasledujúce výhody:

• Po dokončení inštalačných prác sa získajú ľahké a trvanlivé konštrukcie, ktoré poskytujú vysokú tepelnú účinnosť..
• Tento prístup vám umožňuje ušetriť na mieste, ktoré zaberá vykurovací systém – hrúbka vrstvy nepresahuje 2-4 cm.
• Netesnosti je možné veľmi ľahko odstrániť, pretože prístup k rúrkam s nosičom nie je ničím obmedzený, ako v prípade poteru..

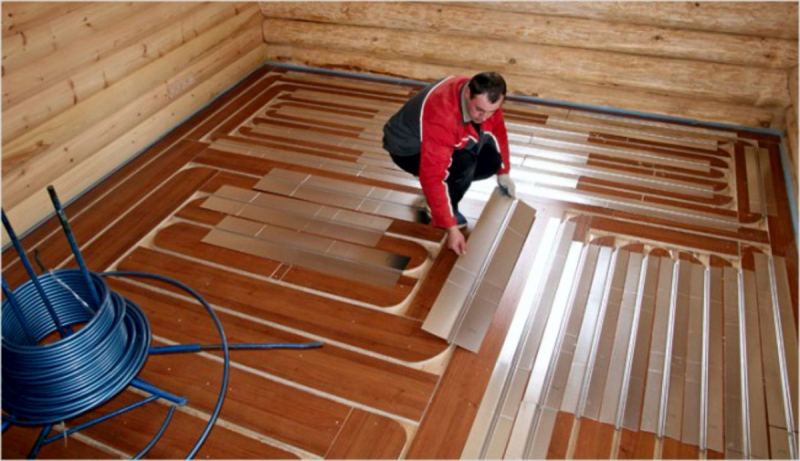

• Pri použití špeciálnych dosiek odvádzajúcich teplo sa návrat z vodnej podlahy prudko zvyšuje a samotné vykurované miestnosti sa rýchlejšie zahrievajú.

Ovládanie systémov bez poteru pomocou automatizácie je jednoduchšie ako iné typy podlahového vykurovania. Montáž trvá veľmi málo času. Posledne uvedené sa vysvetľuje absenciou potreby pripraviť betónový roztok a čakať, kým nevyschne. Okrem vysokých nákladov tieto návrhy nemajú žiadne nevýhody..

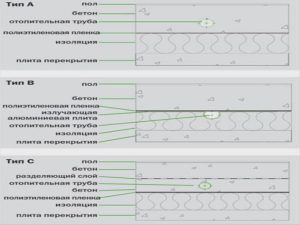

Druhy systémov podlahového vykurovania

V závislosti od základného materiálu existujú dva spôsoby usporiadania podlahy ohrievanej vodou: na polystyrénové dlaždice alebo na drevenú podlahu. Bez ohľadu na to, ktorý z nich je vybraný ako hlavný, pred začatím práce by mala byť nosná základňa starostlivo vyrovnaná: odstráňte všetky existujúce nezrovnalosti a aktualizujte rozpadnuté dosky.

Pri výbere prvej metódy musíte najskôr pripraviť schému na inštaláciu polystyrénových polotovarov. Pri jeho zostavovaní je dôležité vziať do úvahy rozmery miestnosti a zvoliť správne rozmery pre dlaždice a ihneď ich odrezať na mieste inštalácie. Sú upevnené pomocou špeciálnych svoriek, ktoré sú súčasťou dodávky izolačného materiálu.

Suchá alebo mokrá podlaha – čo je lepšie?

Existuje niekoľko presvedčivých dôvodov pre suchú inštaláciu podláh s teplou vodou:

• Vysoká rýchlosť inštalácie.
• Nižšie náklady.
• Menej požiadaviek na nosnosť podlahy.
• Urob si sám.



  Suchý teplovodný podlahový vykurovací systém má zároveň svoje nevýhody:

• Nízky odvod tepla.
• Obmedzenia súvisiace s používaním podláh.

Pred výberom metódy suchého alebo mokrého poteru v každom prípade budete musieť vziať do úvahy nasledujúce nuansy:

• Technické vlastnosti budovy. Suchý poter sa vykonáva v miestnostiach, kde je vytváranie vlhkosti neprijateľné. Súčasne sú vylúčené prípady, keď kompozícia tečie k susedom zospodu, pretože v zmesi nie je vôbec voda.
• Načasovanie. Podľa štatistík spravidla rozhodujú tí, ktorí nemajú čas čakať viac ako mesiac, kým cementový poter stvrdne, aby sa inštalácia podlahy vyhrievanej vodou vykonala suchým spôsobom..

Napriek existujúcim nevýhodám je suchý poter veľmi obľúbený. Jeho použitie je odôvodnené v prípade, keď je čas inštalácie obmedzený. Výška stropov neumožňuje použitie tradičných metód nalievania poteru a plánuje sa aj samostatné vykonávanie práce.

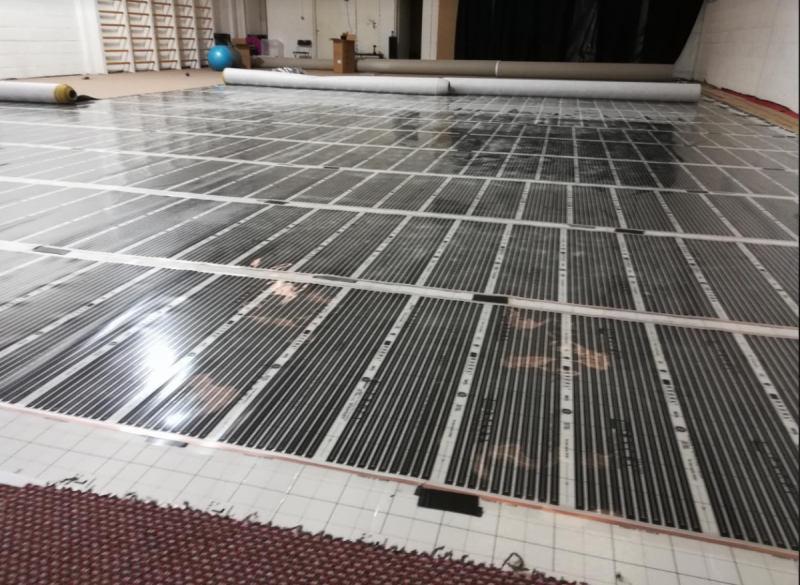

Elektrické podlahy

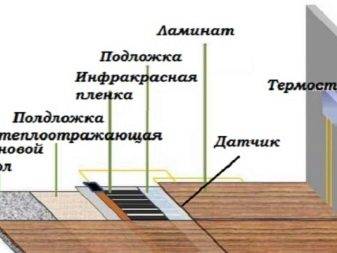

Elektrické zariadenia sú slučkou drôtov, ktorá slúži ako vykurovací prvok. Existujú: káblové a infračervené.

Káblové systémy, ako aj vodné podlahy, sú častejšie inštalované v poteru, ale za prítomnosti drevených podláh sa odporúča položenie bez poteru. Infračervený pohľad nevyžaduje nalievanie betónu a proces inštalácie je najľahší.

Zariadenie – elektrické podlahové vykurovanie sa v zrubových domoch používa menej často, pretože:

• má vyššiu operačnú

  cena;

• nebezpečný pre požiar, aj keď so správnym

  inštaláciou je riziko minimalizované.

Napriek týmto

nevýhody, elektrické podlahy môžu byť vyrobené v drevenom dome, pretože oni

majú nasledujúce pozitívne aspekty:

• jednoduchá inštalácia v porovnaní s vodou

  systém – majú menšie rozmery;

• rýchlo zahriať miestnosť;
• je možné regulovať

  teplota v každej miestnosti;

• životnosť viac ako 50 rokov.

Neexistuje zhoda v tom, ktoré vyhrievané podlahy je lepšie robiť v drevenom dome vlastnými rukami, hlavnou vecou je, že sú ľahké – bez poteru.

Ak vychádzame z ceny tepelných zdrojov, potom je vodný systém výnosnejší. Ak je to žiaduce, dodržte výšku stropov – infračervené. Chcete ušetriť na konštrukcii konštrukcie – elektrickej.

Keď sa používa suché podlahové vykurovanie?

Takéto systémy sú nielen pohodlnejšie, ale používajú sa aj vtedy, keď nemožno použiť štandardnú metódu, napríklad:

• Suchá teplá podlaha v drevenom dome zníži tlak na nosné steny, ktoré sú oveľa nižšie ako betónové dosky..
• V bytoch umiestnených v posledných poschodiach výškových budov je problém s prepravou cementu, takže ľahké konštrukcie ušetria úsilie a finančné prostriedky majiteľa..
• Je potrebné zvýšiť podlahu na minimum, to platí najmä v Chruščov alebo iných malých bytoch a domoch.

Pokládka podlahy vyhrievanej suchou vodou sa však vykonáva aj v iných budovách, pretože majú nasledujúce výhody:

• Nízka hmotnosť;
• Jednoduchosť a vysoká rýchlosť inštalácie;
• Malá hrúbka a tepelná odolnosť;
• Dodatočná izolácia hluku.

Ale spolu s výhodami a nevýhodami idú ruka v ruke..

Hlavnou nevýhodou je potreba izolácie proti vlhkosti. Je to kvôli strachu z vlhkého systému v možnosti opuchu a následného rozpadu..

Keď môže vzniknúť potreba suchej konštrukcie teplej podlahy

Existuje niekoľko faktorov, ktoré znemožňujú alebo veľmi sťažujú výrobu betónového poteru na teplú vodnú podlahu:

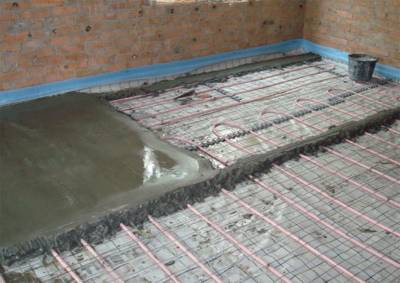

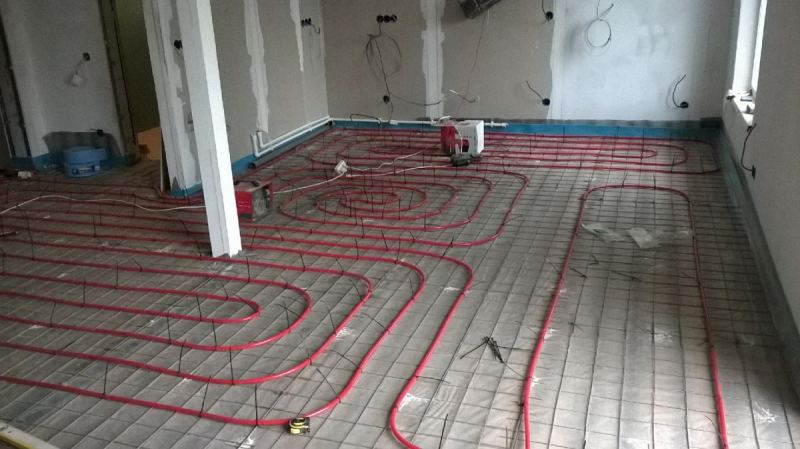

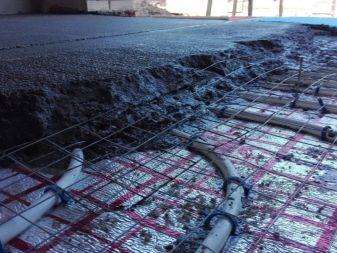

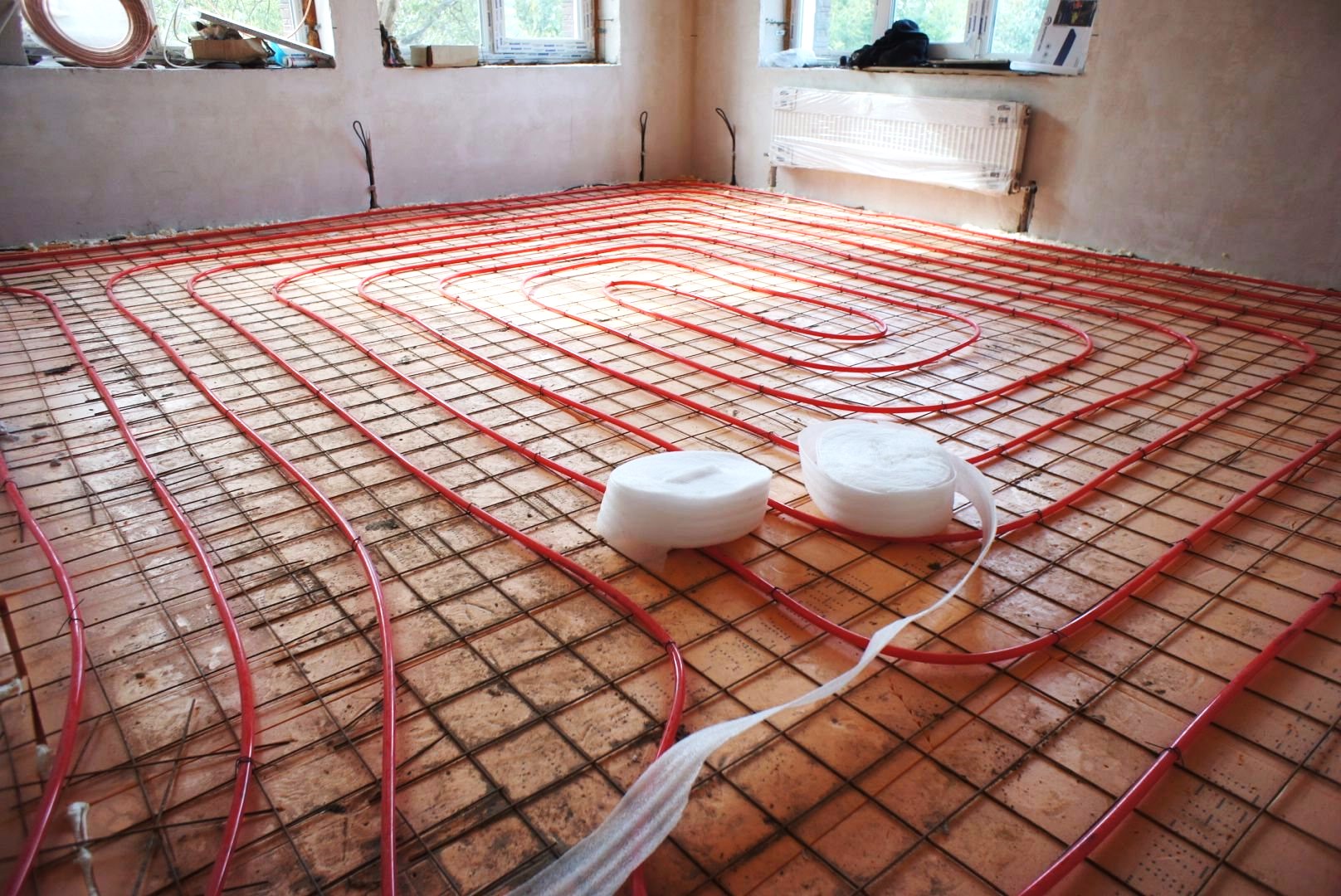

Inštalácia podlahy ohrievanej vodou s betónovým poterom

• slabé podlahy, ktoré nedokážu odolávať ťažkým nákladom;
• obmedzená výška miestnosti, ktorá vám neumožňuje dodatočne odstrániť ďalších 10 cm;
• nemožnosť organizácie miešania betónu v miestnosti – napríklad je ťažké dodať miešaciu jednotku betónu do bytu na vysokom poschodí;
• ak nie sú skúsenosti s prípravou cementovej malty, ale existuje túžba vykonávať všetku prácu sami, vlastnými rukami;
• keď je časový rámec stavby alebo obnovy obmedzený.

Výhody a nevýhody tejto metódy

Ak porovnáme oba spôsoby kladenia teplých podláh z hľadiska náročnosti práce a časových nákladov, suchý poter vyzerá výhodnejšie. Pre tých, ktorí sa rozhodli nezávisle vyrobiť vykurovací systém s teplými podlahami, táto technológia nevyžaduje konkrétne znalosti a zručnosti. Všetko, čo sa od vás požaduje, sú nástroje, túžba a materiály..

Pokiaľ ide o čas, pokládka poteru na sucho bude tiež trvať oveľa menej času. Všetko môžete urobiť v niekoľkých fázach bez toho, aby ste sa obmedzovali v čase. Po dokončení práce s teplou podlahou môžete vykonať ďalšie opravy..

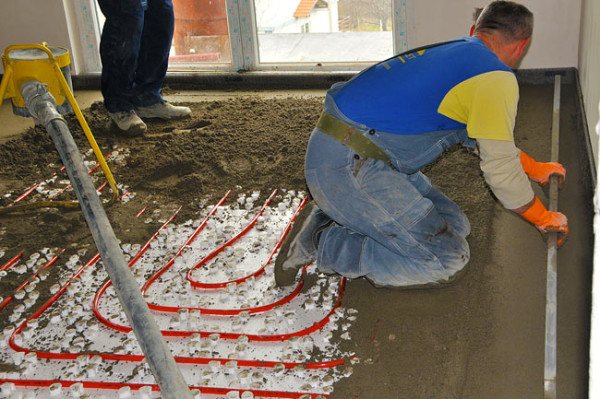

Napríklad: betónový poter, vyrobený na základe zmesi piesku a cementu, naliaty do miestnosti, schne do pevného stavu najmenej 25-30 dní.

Zhrňme si to. Aké sú výhody podlahového vykurovania vyrobeného bez mokrého poteru:

• hlavnou výhodou je ľahký a rýchly prístup k poškodenému vodnému okruhu na následnú opravu;
• nízka hmotnosť konštrukcie (25-30 kg / m2), ktorá umožňuje prácu na akomkoľvek type podlahy;
• koláč má malú hrúbku (35-60 mm) pri zachovaní vnútorného objemu priestorov;
• schopnosť začať s inštaláciou podlahy po ukončení prác na zariadení podlahového vykurovania;
• schopnosť používať ktorýkoľvek z existujúcich podkladov (betónové a drevené podlahy);
• schopnosť používať systém v dočasných obytných priestoroch;

Jediná odchýlka od technológie môže nastať v dôsledku vyrovnania betónového podkladu. So zrejmými a viditeľnými chybami v betónovej základni je potrebné urobiť hrubý mokrý poter, na ktorý budú na vrchu nainštalované zvyšné vrstvy koláča. Táto technológia sa nazýva polosuchý poter..

Vážne nevýhody v tomto prípade zahŕňajú niekoľko dôležitých bodov. Stav suchého poteru je extrémne negatívne ovplyvnený vplyvom vlhkosti. Preglejka alebo listy sadrokartónu sa začnú deformovať a plesnivieť.

Pre vaňu a kúpeľňu takýto dizajn podlahy rozhodne nie je vhodný. Navyše v miestnostiach, kde sú podlahy s teplou vodou položené na základe suchého poteru, nie je možné postaviť ďalšie prvky obytnej stavby. Systém nie je určený na dodatočné zaťaženie. Neexistovali žiadne ďalšie významné nevýhody tohto systému zariadení pre podlahy s teplou vodou počas prevádzky..

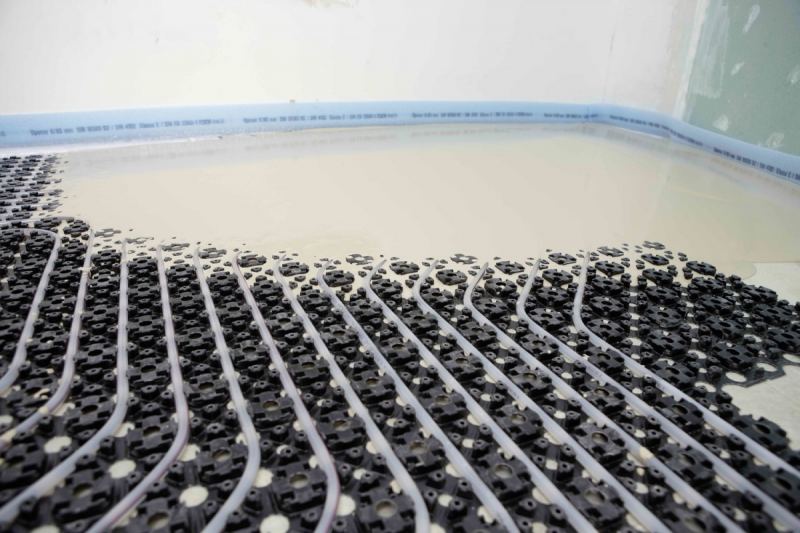

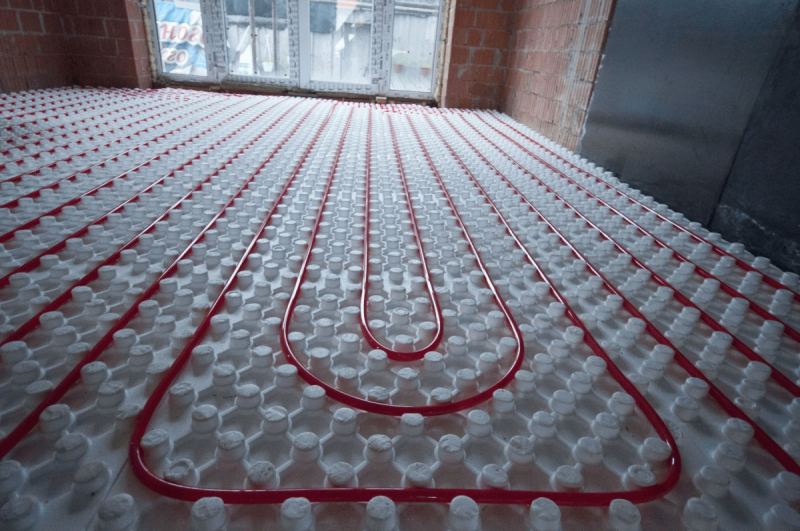

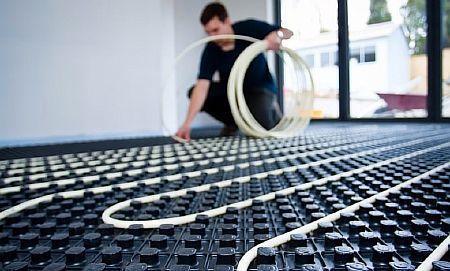

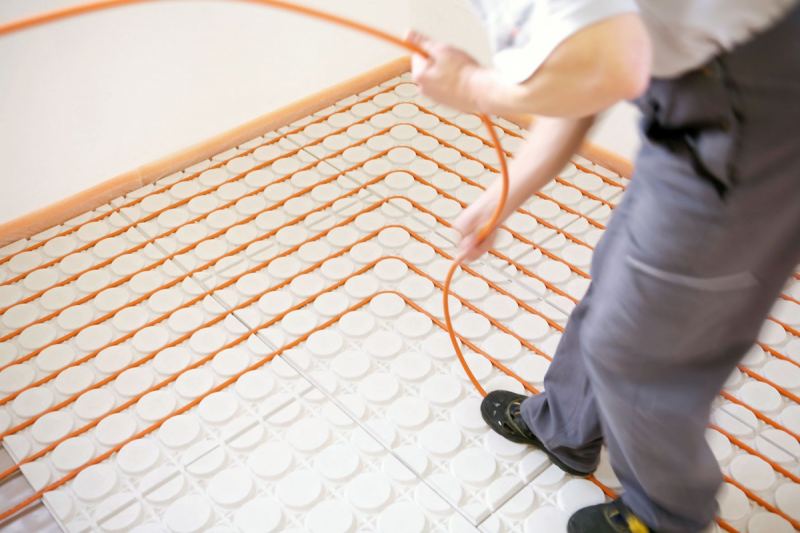

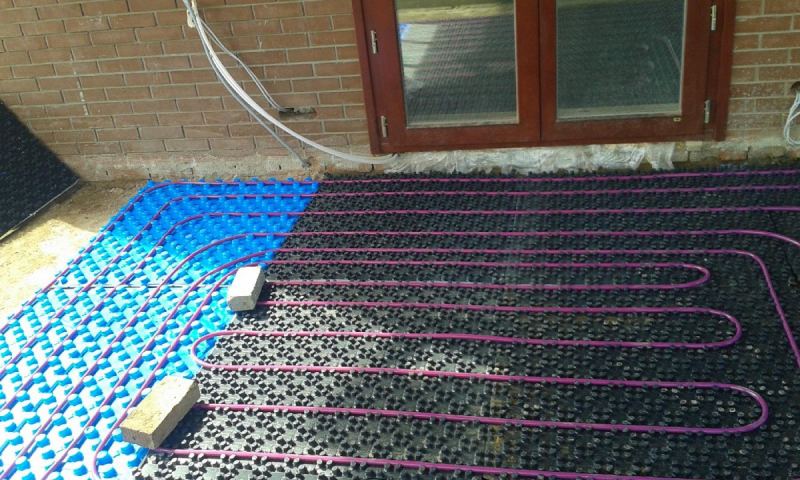

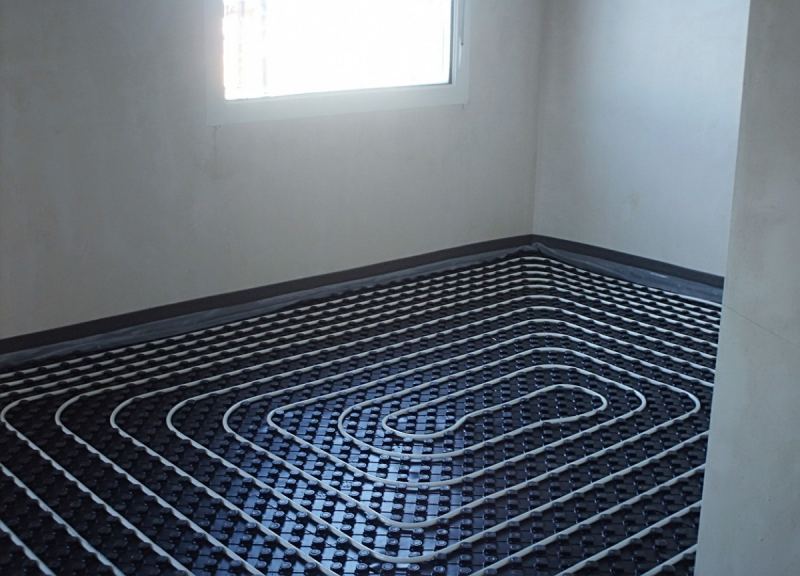

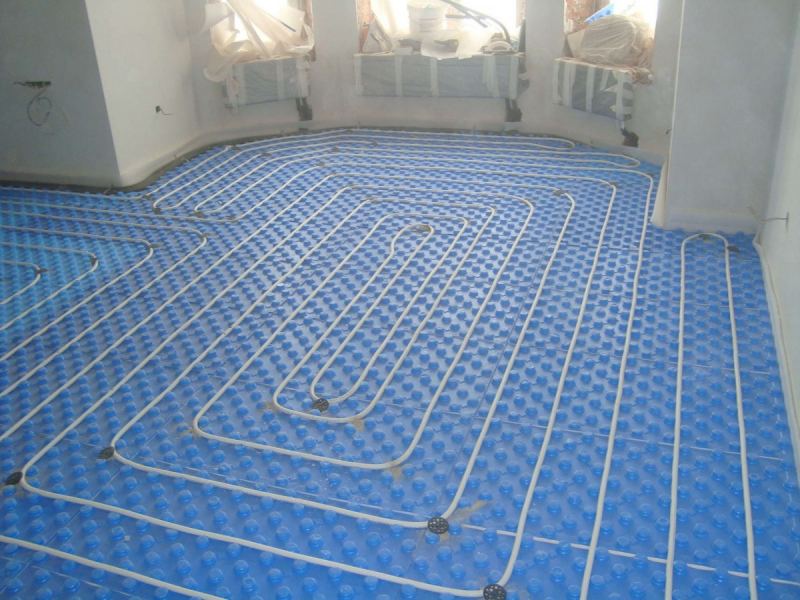

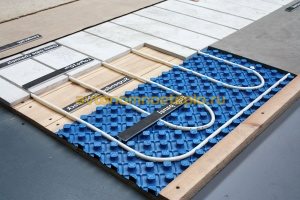

Technológia inštalácie podlahy s teplou vodou pomocou polystyrénových dosiek

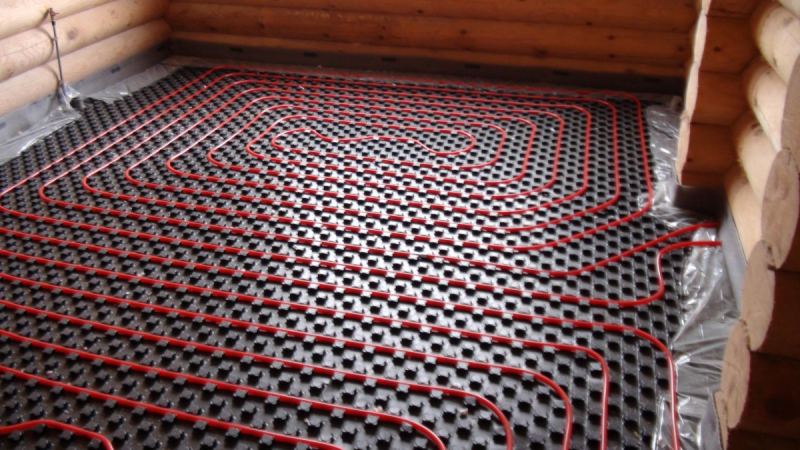

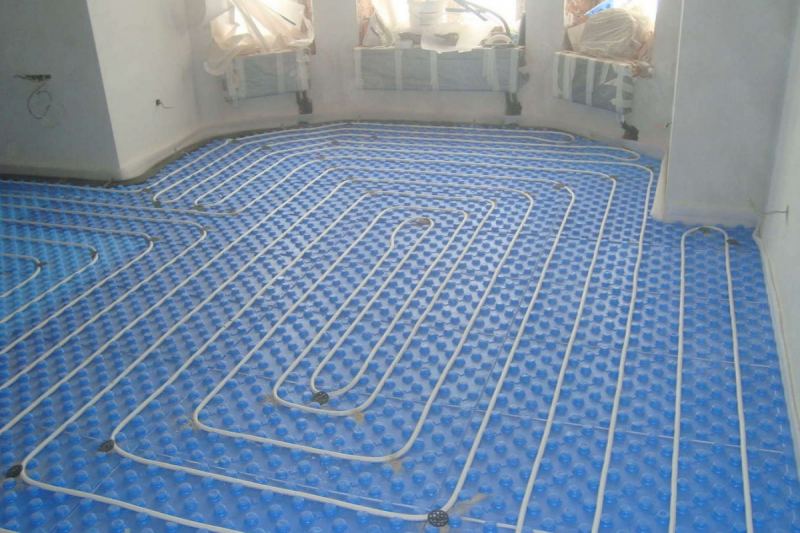

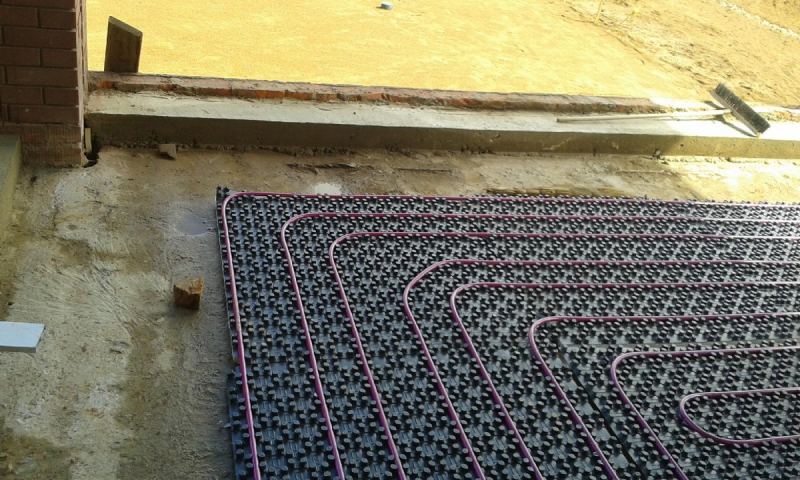

Technológie kladenia hladkých polystyrénových rohoží a dosiek s uškami sú podobné. Rozdiely spočívajú iba v ďalšej fáze – rezanie drážok na povrchu hladkej dosky.

Fázy inštalácie podlahy s teplou vodou:

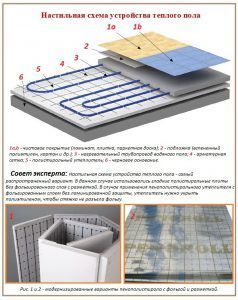

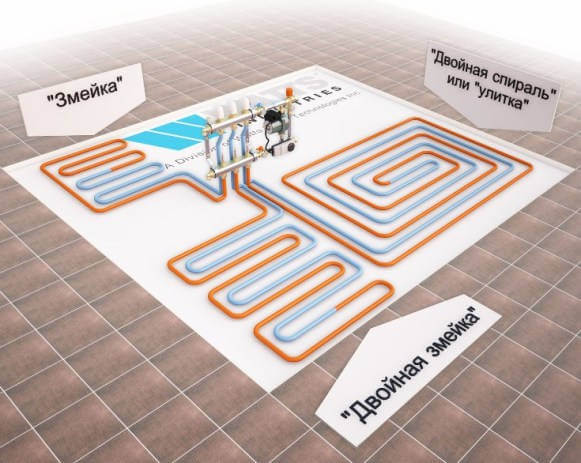

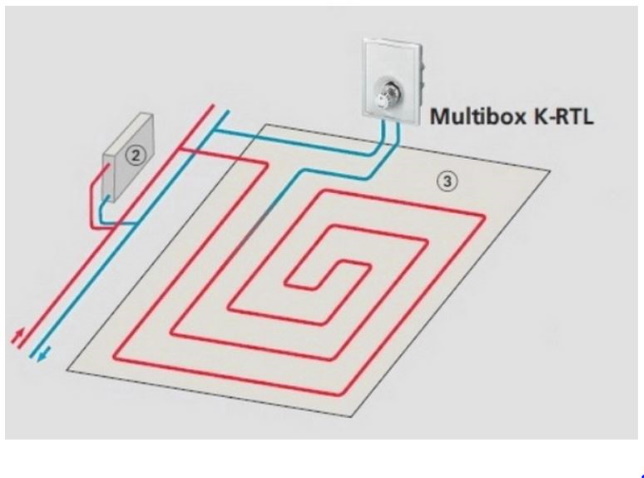

Schéma usporiadania podlahového vykurovania

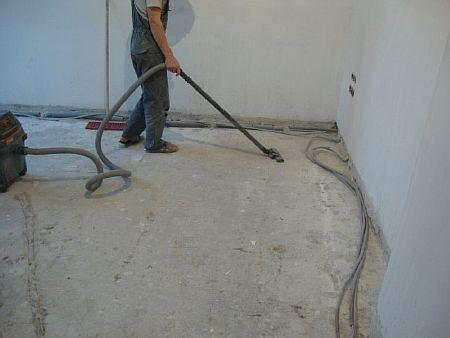

• Povrch podlahy je očistený od prachu a nečistôt;
• Kontroluje sa stupeň rozdielu úrovne podlahy (mal by byť v rozsahu do 2 mm na každé 2 m2) – ak sklon presahuje normu, mal by sa vykonať tenký poter;
• Na hydroizoláciu sa na základňu rozotrie hustý polyetylénový film. Jeho hrúbka musí byť najmenej 200 mikrónov. Plátna by sa mali prekrývať s okrajom až 10 cm Všetky spoje musia byť upevnené páskou;

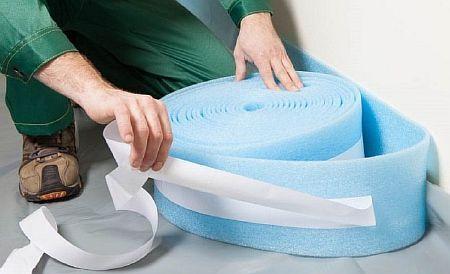

• Rozloženie pásky klapky pozdĺž všetkých stien miestnosti. Jeho účelom je kompenzovať lineárnu rozťažnosť konštrukcie pri tepelnom zaťažení..
• Rohože sú položené blízko k stenám, ktoré sú upevnené spolu s uzamykacím systémom;
• Pre trvanlivejšiu fixáciu môžu byť kĺby ošetrené lepidlom;

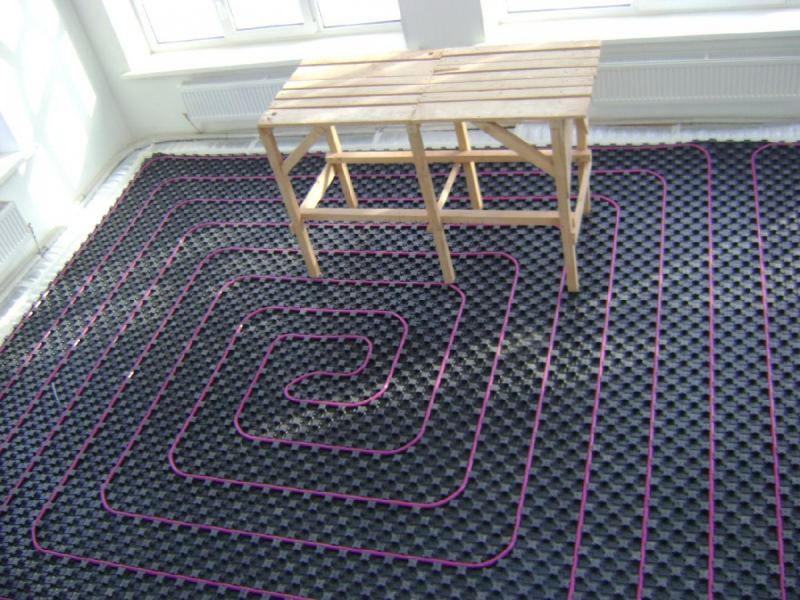

• Značenie sa vykonáva pri kladení potrubí. Môžu byť usporiadané do hada alebo špirály. Najbežnejšou možnosťou je had, ale treba pamätať na to, že pre susedné miestnosti nemôžete použiť jeden vodný okruh. A ak je miestnosť veľká, mali by sa vytvoriť dva obrysy, jeden na každých 40 m2;

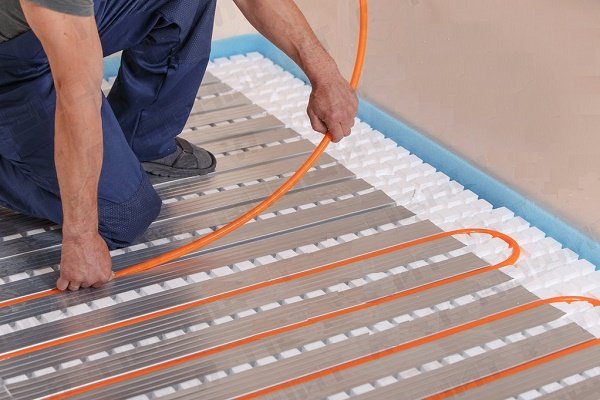

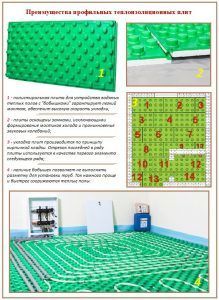

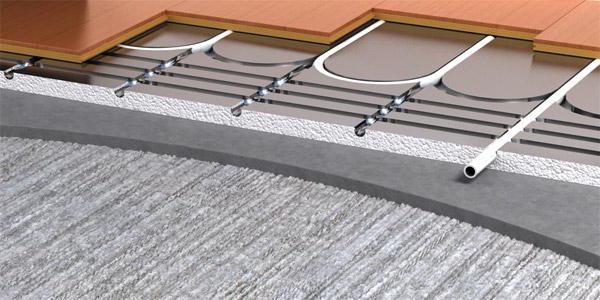

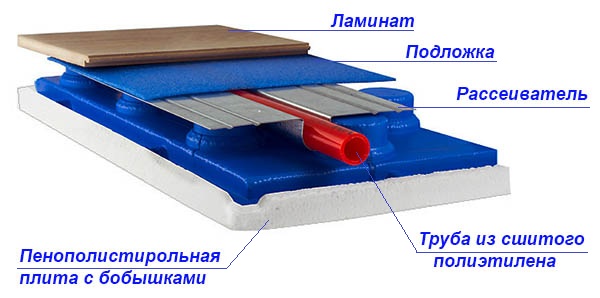

  Výhody profilových tepelnoizolačných dosiek

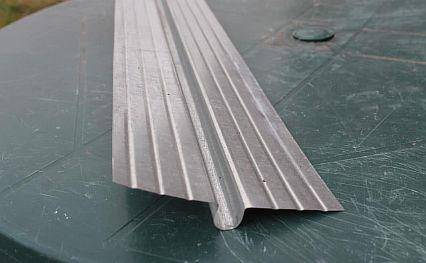

• Kovové platne sú umiestnené v pripravených drážkach alebo podľa označení medzi výčnelkami;

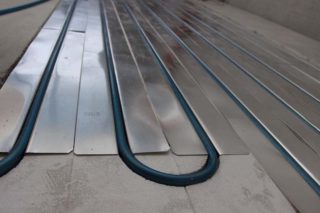

• Vykurovacie potrubia musia byť umiestnené v drážkach kovových dosiek. Na ohyboch, kde rúrka presahuje dosku a je umiestnená v polystyrénovej podložke, by mal byť vyrobený polyetylénový podklad na vyrovnanie celého systému;
• Po položení rúrok je celý systém pokrytý plastovým obalom a kvôli lepšej hydroizolácii sa plátna prekrývajú a upevňujú páskou;
• Poslednou vrstvou koláča sú listy GVL, mali by byť položené v dvoch vrstvách, v šachovnicovom vzore, na upevnenie sú kĺby namazané lepidlom PVA. Plechy sú k sebe pripevnené samoreznými skrutkami. Optimálna hrúbka tejto vrstvy je 1 cm..

Nuansy na zváženie

Každá práca má svoje vlastné jemnosti a obmedzenia. Nasleduje zoznam bodov, ktoré musíte zvážiť:

• Maximálna dĺžka pracovného okruhu je 70 metrov, ak rúrka tejto dĺžky neumožňuje pokryť celú plochu miestnosti, potom je potrebné zorganizovať druhý vykurovací okruh;
• Spoľahlivá hydroizolácia. V drevenom dome je prítomnosť vynikajúcej izolácie pred vlhkosťou zárukou, že vaša podlaha bude slúžiť dlho bez opravy. Hydroizolácia sa musí vykonávať v niekoľkých vrstvách..

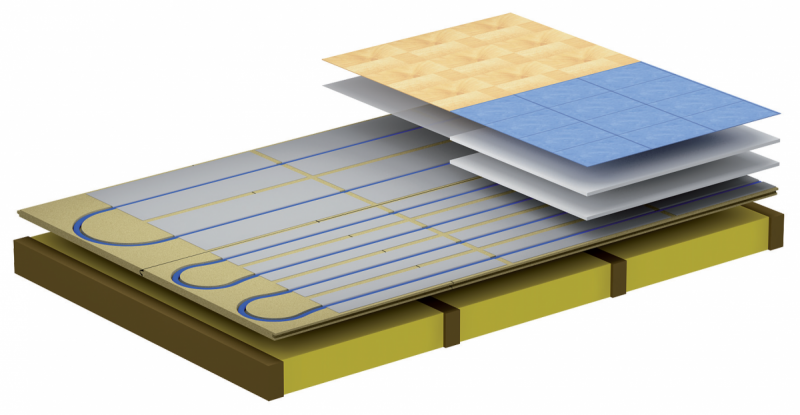

Tepelne izolovanú podlahu sušte vodou pomocou fínskej technológie

Tepelne izolovaná podlaha suchou vodou využívajúca fínsku technológiu je dobrým riešením pre inštaláciu na nosníky. Konvenčný betónový poter má dve hlavné funkcie: fixuje systém a prenáša teplo nahor. Vzhľadom na veľkú hmotnosť nie je vždy možné ho použiť v drevených domoch, a preto bola vynájdená pomerne účinná alternatíva. Vo fínskej verzii zohrávajú svoju úlohu sadrovláknité dosky položené v niekoľkých vrstvách medzi slučkami rúrok a slúžiace ako základ. Dutiny medzi všetkými súčasťami konštrukcie sú vyplnené lepidlom na dlaždice. Dokončovací materiál je pripevnený zhora obvyklým spôsobom.

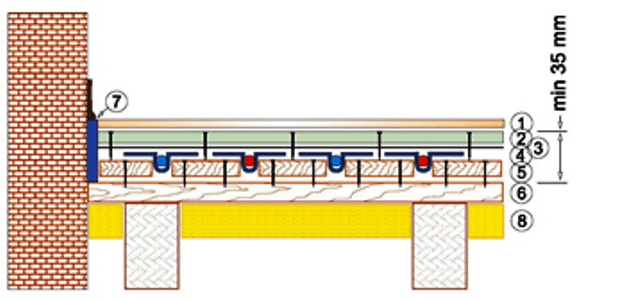

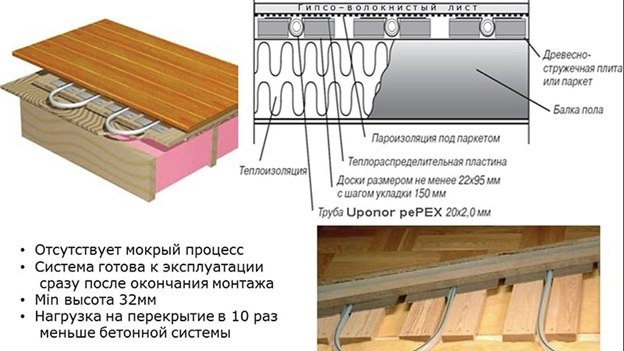

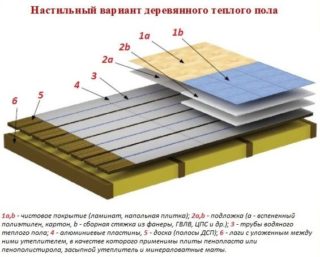

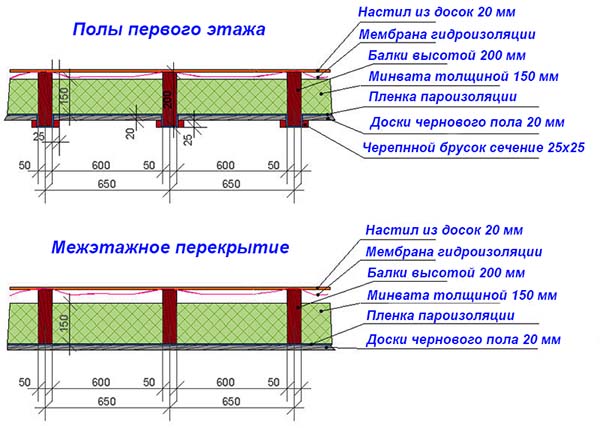

Teplá vodná podlaha na drevených nosníkoch pomocou GVL je ľahká a má prípustné zaťaženie podláh. V porovnaní s konvenčnou sadrokartónovou doskou je tento materiál odolnejší voči ohybu a deformácii, pričom sa vyznačuje zvýšenou tepelnou vodivosťou. Požadovanú výšku poteru je možné ľahko dosiahnuť jednoduchým pridržaním dosiek k sebe pomocou lepidla na obklady. Sádrovláknité dosky majú tiež také výhody, ako sú:

• Cenovo dostupné náklady.
• Jednoduché spracovanie.
• Šetrnosť k životnému prostrediu.
• Požiarna bezpečnosť.

Ďalšou výhodou takejto podlahy je, že v prípade netesnosti je oveľa jednoduchšie vykonať opravy ako s betónovým poterom..

Tip: Na suchý poter teplej podlahy sa dnes používa nielen sadrovláknitá doska, ale aj dosky z drevotriesky, OSB alebo preglejky. V predaji nájdete hotové súpravy, ktorých materiál už má tvar potrebný pre pohodlný styling.

Ako sa inštalácia suchého poteru vykonáva pomocou fínskej technológie

Inštalácia vodnej podlahy pomocou fínskej technológie zahŕňa štandardný inštalačný algoritmus bez ohľadu na typ použitých dosiek. Aby bolo teplo správne rozvádzané a stúpalo nahor, je potrebné venovať veľkú pozornosť izolačným materiálom: medzi oneskoreniami je položená parozábrana, na ktorú je umiestnený ohrievač a potom ďalšia vrstva parotesnej zábrany, ktorá chráňte strom pred kondenzáciou.

Ak nepoužívate hotovú súpravu na suchý poter, technológia ďalšej inštalácie bude nasledovná. Pomocou samorezných skrutiek sú k guľatinám pripevnené listy GVL, na ktorých povrchu je nanesená ďalšia trasa prechodu vodovodných potrubí. Potom začnú rezať materiál na pásy a pripevňovať ho k základni..

Tip: Vzdialenosť medzi pásmi sadrovláknitých dosiek by mala byť o niečo väčšia ako priemer potrubia. Bude teda pre vás výhodnejšie vykonať inštaláciu a v budúcnosti bude potrebné všetky dutiny v každom prípade vyplniť lepidlom na dlaždice..

Príprava základne

Účelom predbežných prác je vyrovnať povrch základne, položiť vankúš a urobiť hrubý poter. Príprava podkladu sa vykonáva nasledovne:

1. Vyrovnajte zem pozdĺž celej roviny podlahy a zmerajte výšku od spodnej časti výkopu po vrchol prahu. Do vybrania by mala zapadnúť 10 cm vrstva piesku, základ 4-5 cm, tepelná izolácia 80… 200 mm (v závislosti od podnebia) a plnohodnotný poter 8… 10 cm, najmenej 60 mm. Najmenšia hĺbka jamy bude teda 10 + 4 + 8 + 6 = 28 cm, optimálna je 32 cm.
2. Vykopte jamu do požadovanej hĺbky a zhutnite zem. Na steny položte značky výšky a pridajte 100 mm piesku zmiešaného so štrkom. Zahustite vankúš.
3. Pripravte si betón M100 zmiešaním 4,5 dielov piesku s jedným dielom cementu M400 a pridaním 7 dielov drveného kameňa.
4. Po inštalácii majákov naplňte hrubú základňu 4-5 cm a nechajte betón 4-7 dní vytvrdnúť v závislosti od teploty okolia.

Príprava betónovej dosky spočíva v odstránení prachu a utesnení medzier medzi doskami. Ak je v rovine zreteľný rozdiel v nadmorskej výške, pripravte si nosič – vyrovnávaciu suchú zmes portlandského cementu s pieskom v pomere 1: 8. Ako správne položiť izoláciu na nosič, pozrite si video:

Podlaha v kúpeľni drevenice so suchým poterom na podlahové kúrenie

V súvislosti s procesmi prebiehajúcimi v kúpeľni sú na konštrukcie a dokončovacie materiály použité v tejto miestnosti kladené špeciálne požiadavky. Najväčšiu pozornosť by ste mali venovať podlahe, pretože prijíma najviac vody. Ak je miestnosť na druhom poschodí, je dôležité nielen zabezpečiť, aby povlak vydržal čo najdlhšie, ale tiež zabezpečiť, aby boli dolné miestnosti chránené pred únikom..

Kúpeľňová podlaha v drevenom dome so suchým podlahovým vykurovacím poterom bude stáť o niečo viac ako podobná možnosť v iných miestnostiach, pretože v tomto prípade sa používa viac materiálov. Za najoptimálnejšiu technológiu sa považuje použitie špecializovaných zmesí, ktoré je možné kúpiť v každom železiarstve. Po prvé, povrch s vrstvou parozábrany položenou na ňom je pokrytý expandovaným ílovým materiálom, na ktorý je rozložený suchý poter. Na vrch sú namontované listy sadrokartónu odolného voči vlhkosti, ktoré chránia systém pred prenikaním vlhkosti zvonku. Rovnako ako v iných prípadoch je obvod prilepený špeciálnou polyetylénovou páskou, ktorá tlmí nárazový hluk..

Táto technológia kladenia suchej teplej vody v kúpeľni je najmenej náročná na prácu a počas prevádzky prakticky neexistuje žiadna nečistota. Hlavnou nevýhodou v tomto prípade je neschopnosť vydržať vysoké zaťaženie..

Jednou z najdôležitejších činností pri inštalácii suchého poteru v kúpeľni je príprava hydroizolačnej vrstvy. Skúsení odborníci odporúčajú používať bitúmenové tmely alebo valcované materiály. S ich pomocou môžete chrániť nielen samotnú podlahu, ale aj základňu stien, ktoré sú zachytené do výšky 20 cm.

Tip: namiesto bežnej sadry odolnej voči vlhkosti môžete použiť sadrokartónové dosky Knauf, ktoré sú dostatočne pevné a schopné vydržať hmotnosť až 1 000 kg na meter štvorcový. Táto možnosť bude optimálna pre miestnosti, kde sa plánuje použitie ťažkých dokončovacích materiálov na podlahu a veľký nábytok..

Ako vypočítať množstvo?

Jednou z najťažších úloh je výpočet potrebného množstva materiálov na vykonanie suchého podlahového poteru..

Presné výpočty pomôžu vyhnúť sa nepredvídaným situáciám.

Prvky potrebné na dokončenie práce:

• Parotesná fólia;
• Okrajová páska;
• Mäkké drevené vlákno alebo minerálna vlna;
• Suchý zásyp;

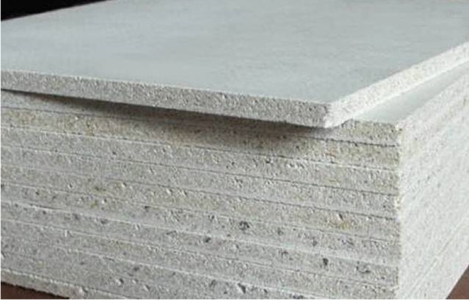

• Sadrovláknité dosky;
• Tmel alebo lepidlo na sadrové vlákno;
• Profil pre majáky;
• Samorezné skrutky na vzájomné upevnenie vrstiev GVL.

Výpočet sa vykonáva vo fázach v poradí, v akom budú pri práci potrebné materiály:

• Parotesná zábrana a hydroizolácia. Vyžaduje listový materiál na báze polyetylénu, bitúmenu alebo sklolaminátu. Požadované množstvo filmu je plocha miestnosti plus 15-25% za kvóty (prekrývanie a stena). Šírka takéhoto materiálu je obvykle 1 až 2 metre. Dĺžka je obmedzená dĺžkou rolky.
• Majáky. Pre nich je požadovaný profil, a ak to nebolo v továrni, musí byť vyrobený ručne z drevených lamiel alebo polymérov. Minimálny počet profilov na plochu miestnosti je 1 na meter. To znamená, že ak je miestnosť 12 metrov štvorcových so stranami 3 x 4, je múdrejšie kúpiť 4 profily po 3 metre.

Akýkoľvek listový materiál na suchý zásyp (izolácia, základňa, izolácia). Vypočítané intuitívnym spôsobom: plocha miestnosti je vydelená plochou jedného listu

Zároveň je dôležité vziať do úvahy, že poškodenie listov počas prepravy je možné a nie všade, kde sa úplne zmestí, budete musieť vystrihnúť fragmenty. Vzhľadom na chyby je potrebné zakúpiť listový materiál so zásobou 1-3 kusov

To isté platí pre konečný náter poteru sadrovláknitými panelmi..

Tlmiaca páska a spojovacia hmota. Dĺžka pásky je prevzatá z výpočtu obvodu miestnosti (mínus dvere). Materiál na tesnenie medzier a spojov sa počíta rôznymi spôsobmi v závislosti od jeho hustoty a typu. List – v centimetroch, hmotnosť – v gramoch.

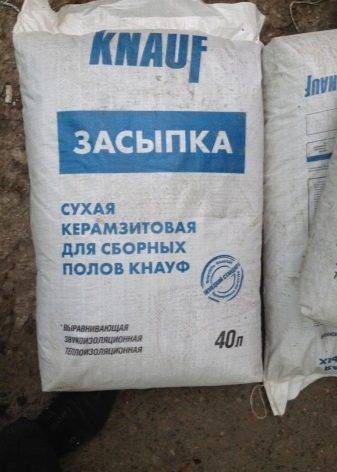

• Suchý zásyp. U rôznych typov zásypov sú indikátory odlišné, sú uvedené na obale alebo v online kalkulačke. Napríklad jedným z najbežnejších a najkvalitnejších materiálov je expandovaná hlina, potrebná v množstve 30-50 litrov na meter štvorcový. Presné údaje závisia od požadovanej výšky poteru. Čím väčšia je plocha, tým väčší je rozbeh. Je lepšie nakupovať materiál pri maximálnej spotrebe, pretože v praxi je zvyčajne nadpriemerný..
• Lepidlo. Jeho spotreba je dosť veľká. Na 1 m2 je potrebných 500 g lepidla.

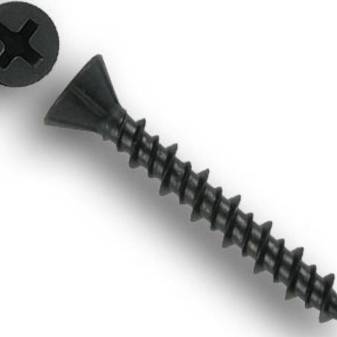

• Samorezné skrutky na upevnenie plechov. Presný počet upevňovacích prvkov pre GVL závisí od veľkosti jedného listu. Samorezné skrutky sú zaskrutkované vo vzdialenosti asi 30 cm od seba. Keď to vieme, je ľahké vykonať výpočet pre jednotlivé veľkosti. Keď sa určí, koľko skrutiek je potrebných na jeden list, ich počet sa musí vynásobiť počtom listov. Jeden list vyžaduje asi 10 kusov, plus mínus 2.

Výpočet materiálov pre zariadenie teplého podlahového poteru.

Začali sme s výpočtami. Vypočítal som, že s hrúbkou teplého poteru 60 mm, pre miestnosť s rozlohou 12 metrov štvorcových, budete potrebovať:

• 15 štvorcových m) hydroizolácia;
• 2 profily pozinkované ako majáky;
• 1 pravidlo;
• 720 litrov granulátu PPS;
• 3 vrecia cementu;
• nádoba na prípravu roztoku.

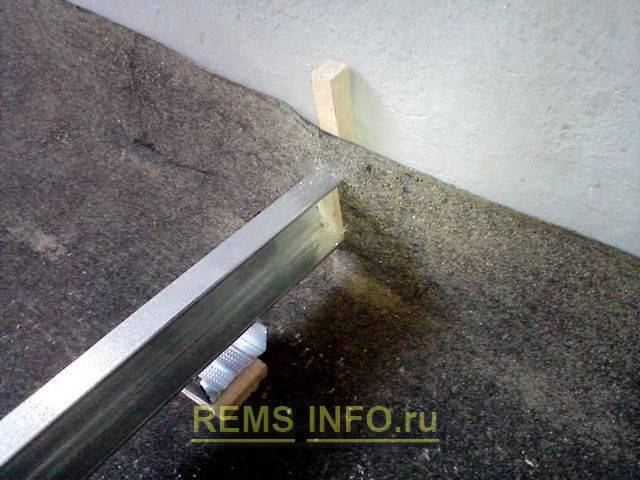

Ale neprišiel som na to, ako lepiť majáky na strešný materiál. Namiesto toho použil klinovú metódu. Títo. medzi koniec profilu a stenu bol zarazený drevený klin. Táto metóda sa ukázala byť celkom spoľahlivá a úplne odôvodnená. Profily majákov som nastavil podľa úrovne a nechal som medzi nimi vzdialenosť, o 50 cm menšiu ako je dĺžka pravidla.

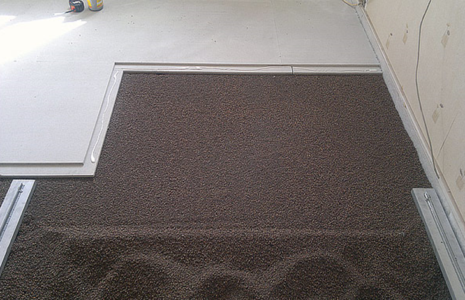

Suchý poter pomocou GVL

Vzhľadom na to, že pomocou polystyrénového betónu nie je možné v krátkom čase získať dokonale rovný povrch, používajú sa aj iné metódy vytvárania podlahovej krytiny. Jednou z nich je teplá podlaha na suchom poteru Knauf, ktorého znakom nie je nalievanie tekutej zmesi, ale plnenie špeciálneho zásypu z expandovanej hliny. Hlavné kroky v tomto procese sú:

1. Príprava nadácie;
2. Pokladanie hydroizolácie a zvukovej izolácie;
3. Zásyp hlavného materiálu. V tomto prípade by hrúbka suchého poteru Knauf nemala byť väčšia ako 3-5 cm.

Medzi výhody takejto podlahy patrí zvýšenie rýchlosti jej pokládky, vysoké tepelné a zvukové izolačné vlastnosti, ako aj minimálna strata výšky v miestnosti. Stojí za zmienku taká výhoda, ako je absencia potreby čakať 2-3 týždne, kým povrch úplne nevyschne. A nevýhody suchého teplého podlahového poteru Knauf zahŕňajú iba relatívne vysoké náklady na materiál a zvýšenú úroveň prašnosti. Z tohto dôvodu je práca potrebná iba s použitím špeciálnych osobných ochranných prostriedkov – oblekov a respirátorov. Napriek tomu, že všetky finančné prostriedky vynaložené na vytvorenie teplej podlahy s takým ľahkým poterom sa vyplácajú viditeľným prístupom k dokončeniu opravy..

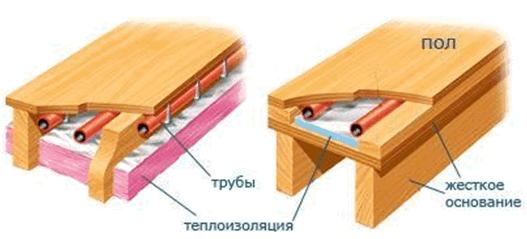

Princíp organizácie teplej podlahy na regálových moduloch

Pomocou tejto technológie je o niečo ťažšie namontovať teplú podlahu v súkromnom dome bez poteru vlastnými rukami. Faktom je, že táto metóda neznamená použitie hotových podlahových systémov. Drážky na kladenie potrubí a rozvodných dosiek sú tvorené inštaláciou dosiek. V skutočnosti ide o obyčajné pásy dreva. Majú hrúbku 28 mm. Pri organizovaní tepelne izolovanej podlahy so suchou vodou sú dosky umiestnené vo vzdialenosti 20 mm od seba. Nevyžaduje sa žiadna príprava. Pásy sú položené priamo na guľatinu, pričom vzdialenosť medzi nimi nepresahuje 600 mm alebo 300 mm. Ak ide o káblové podlahové vykurovanie pre laminát bez poteru alebo ako konečnú úpravu sa zvolia keramické dlaždice, potom by vzdialenosť medzi podlahovými nosníkmi nemala presiahnuť 300 mm. Inak 600 mm.

Tento spôsob inštalácie zahŕňa použitie tepelne izolačnej vrstvy – polystyrénu, čadičovej vlny atď. Je umiestnená striktne medzi nosníkmi. Pri inštalácii podlahy ohrievanej vodou v drevenom dome bez poteru pomocou systému drevených podláh triedy ozubených kolies sa na kladenie rúrok so stúpaním 200 a 300 mm používajú dosky. A v oblastiach blízko vonkajších stien, okien a dverí – 150 mm. Po dokončení postupu inštalácie sa zopakuje predchádzajúci postup.

Nezáleží na tom, aký typ vykurovacieho systému si vyberiete – elektrické podlahové vykurovanie pod laminátom bez poteru alebo vody. Hlavnou vecou je správne vypočítať zaťaženie systému. Tiež by nemalo byť prehliadané umiestnenie kolektora a automatizácie. Stabilná a bezpečná prevádzka systému závisí od presnosti výpočtov pre projekt. Napriek tomu, že suchý poter na teplú podlahu uľahčuje inštaláciu vykurovacieho systému čo najľahšie, je tento postup veľmi zodpovedný. Preto je múdrejšie zveriť to odborníkom..

Vlastnosti prevádzky teplej podlahy

Suchá teplá podlaha, ktorej fotografiu nájdete v tomto článku, má oproti iným systémom množstvo výhod.

Okamžite stojí za zmienku znížené náklady na údržbu. Pretože sa ako zdroj tepla používa teplá voda, náklady na energie sa znižujú.

Okrem toho neexistuje možnosť skratu a prehriatia povrchu. Dosky používané na odvádzanie tepla umožňujú rozloženie zaťaženia po celej ploche.

Suchý systém nevyžaduje od majiteľov niekoľko dní, kým poter zaschne. V prípade netesnosti sa k potrubiam dostanete rýchlo. To znižuje celkovú dobu opravy..

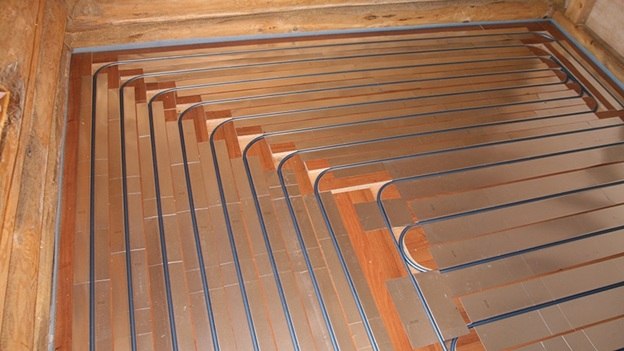

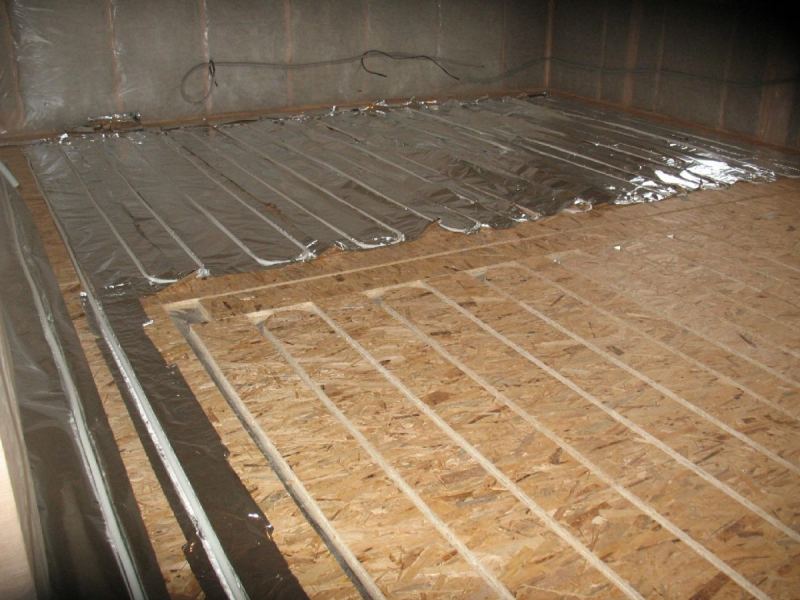

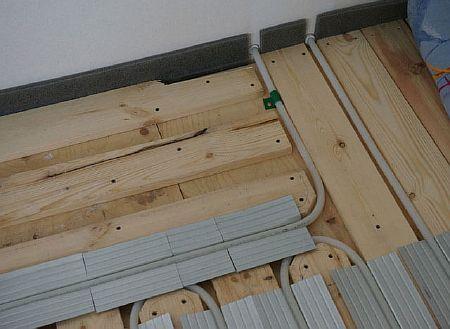

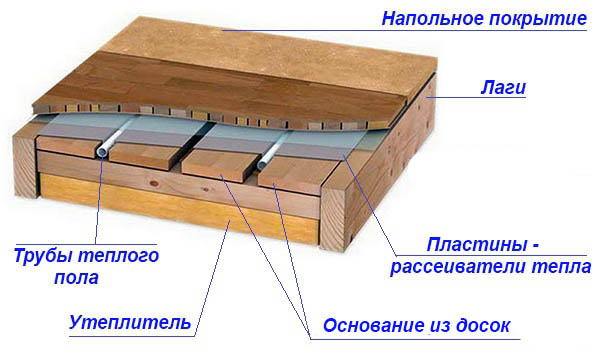

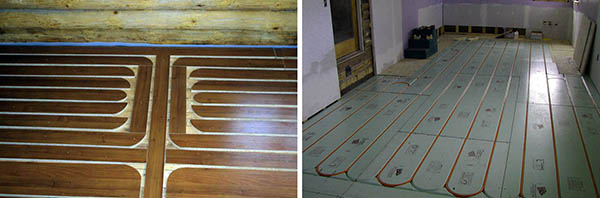

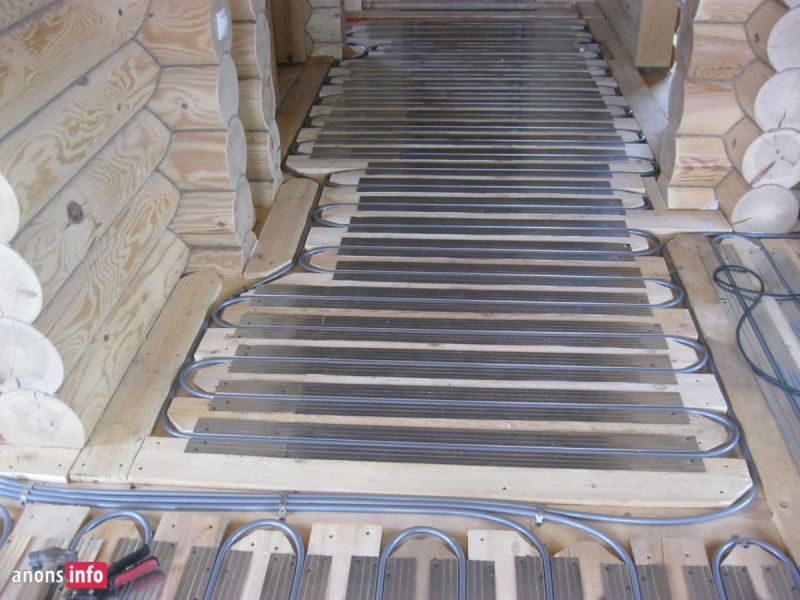

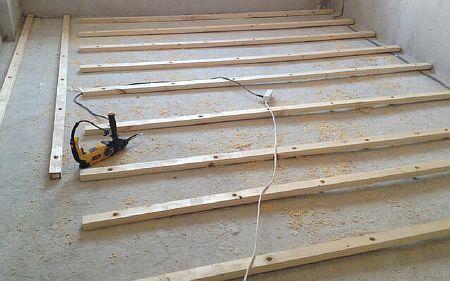

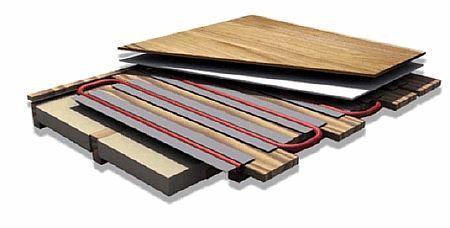

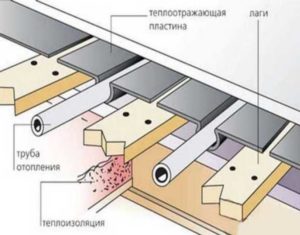

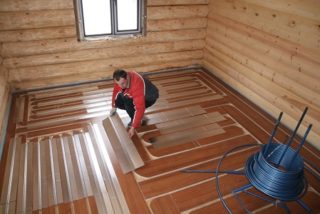

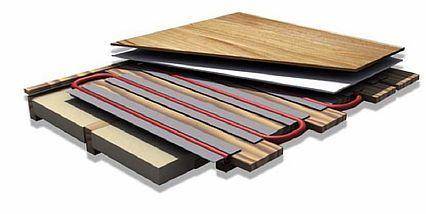

Suchá teplá podlaha na lištách

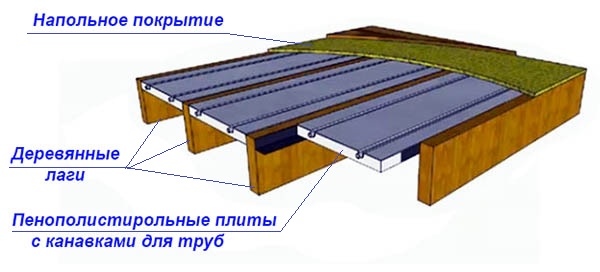

Namiesto profilovaných penových polystyrénových dosiek je možné ako základ suchej teplej podlahy použiť rôzne tvarované materiály: hranové dosky, ako aj lamely rezané z rôznych konštrukčných dosiek: cementu (DSP) a sadrovláknitých dosiek (GSPv), sadrokartónu vlákno (GVLv) atď..

Ako už bolo uvedené vyššie, na podlahy by ste nemali používať dosky s orientovanými vláknami (OSB, OSB) a drevotrieskové dosky (drevotrieskové dosky), ako aj preglejku. Pri zahrievaní tieto materiály nepretržite emitujú život ohrozujúci formaldehydový plyn..

Šírka koľajnice je zvolená v závislosti od sklonu vykurovacej rúrky v podlahe 130 – 280 mm., Medzera (medzera pre rúrku) medzi lamelami by mala byť presne 20 mm (pre rúrku d = 16). V miestach ohybov rúrok musia byť nosné koľajnice zaoblené.

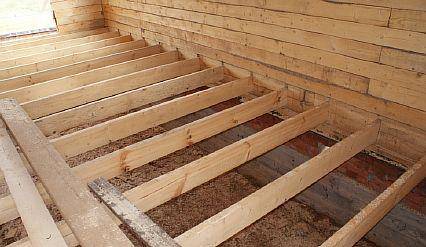

Lamely nosnej vrstvy je možné položiť priamo na guľatinu (cez polená), ale aj na drsnú drevenú podlahu. Pokladanie priamo na nosníky zníži výšku podlahy.

Pri kladení nosných koľajníc priamo na guľatinu by vzdialenosť medzi guľatinou nemala byť väčšia ako 600 mm. Ak je konečnou podlahou parkety, laminát, linoleum alebo koberec, najmenej 300 mm. Ak je podlaha vyrobená z keramických dlaždíc ..

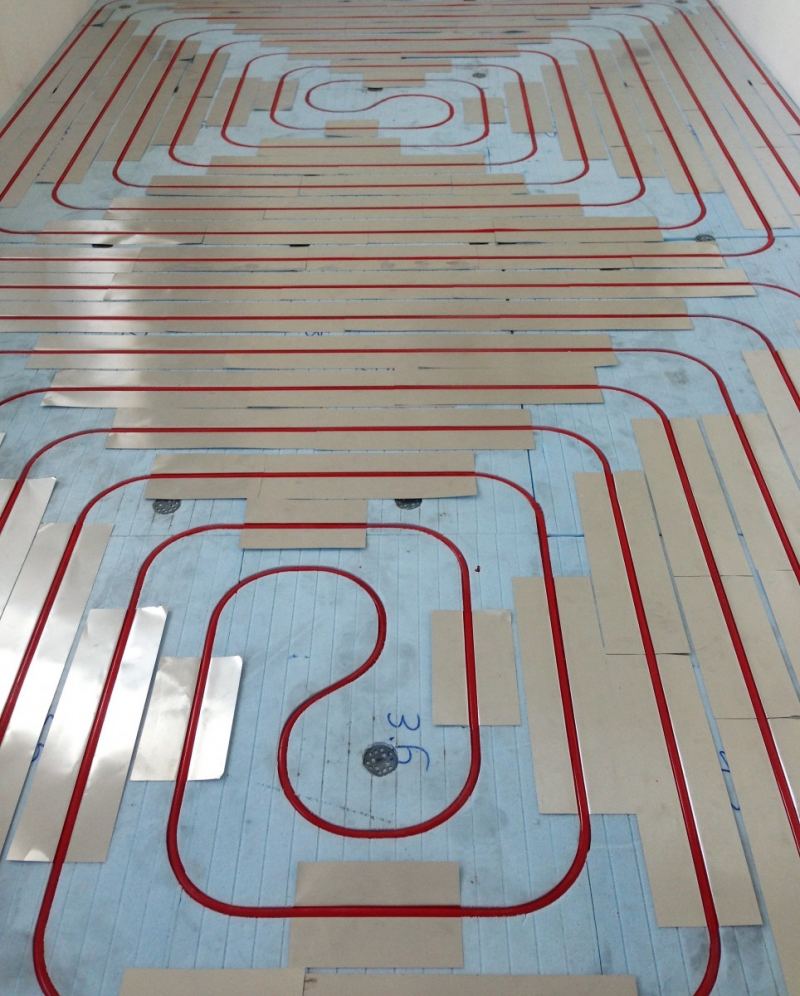

Na rovnomerné zahriatie celého povrchu podlahy musia byť dosky na rozvod tepla pod 80% plochy podlahového vykurovania.

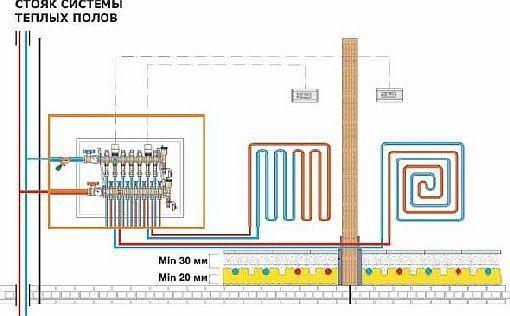

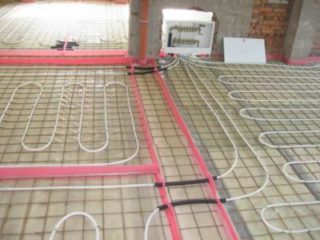

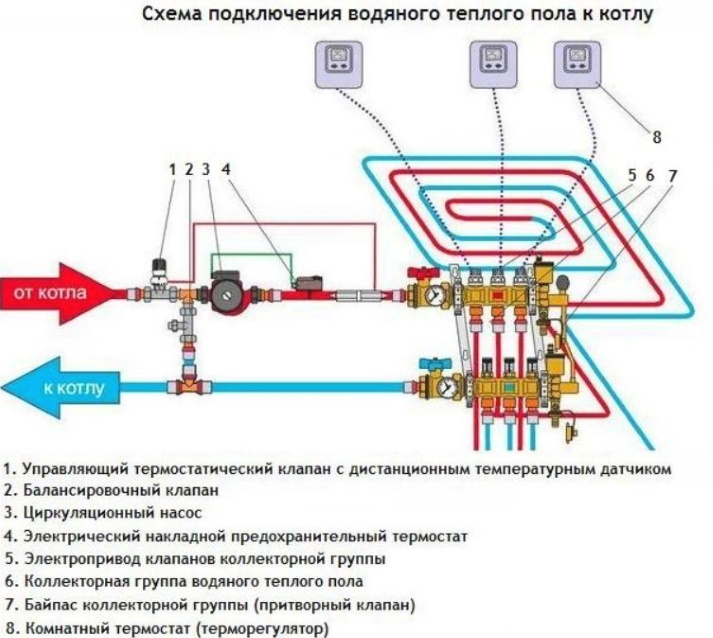

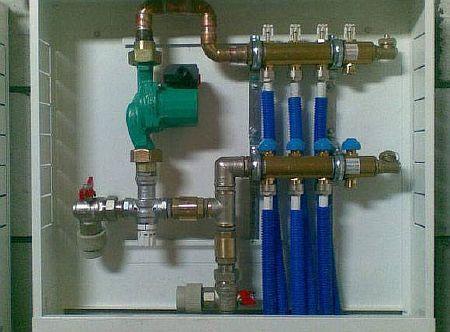

Komponenty pre suché podlahové vykurovacie systémy

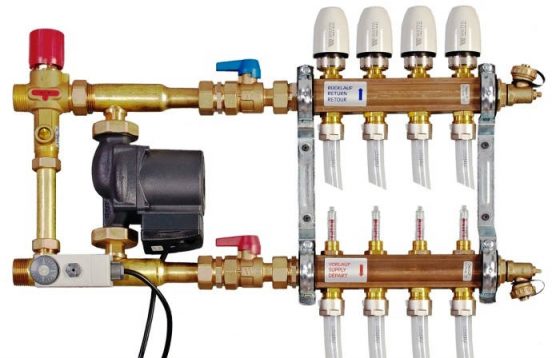

Aby ste dosiahli rovnomerné vykurovanie miestnosti, musíte si kúpiť ďalšie vybavenie. Zariadenie suchej teplej podlahy by malo obsahovať také výrobky, ako sú:

• miešacia jednotka čerpadla;
• zberateľ;

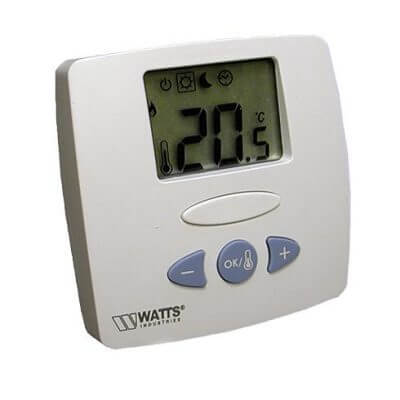

• termostat;
• tepelný senzor.

Na inštaláciu na suchú podlahu budú potrebné nasledujúce materiály:

• polyetylénová hydroizolačná fólia;
• páska tlmiča;
• stavebná páska;
• GVL dosky.

Je potrebné poznamenať, že polystyrénové a drevené systémy sa líšia nielen použitými výrobkami, ale aj inštalačnými prácami. Preto by ste si pred inštaláciou prvkov podlahového vykurovania mali pozorne prečítať priložené pokyny, kde sa môžete podrobne zoznámiť s každým krokom inštalácie..

Po zvážení všetkých výhod a nevýhod podlahového vykurovania pod GVL môžeme s istotou potvrdiť, že to nie je zlá alternatíva k betónovému poteru. Inštalácia nevyžaduje špecifické zručnosti a nemrhá veľa voľného času. Systém je možné uviesť do prevádzky bezprostredne po inštalácii. A rýchle a kvalitné vykurovanie priestorov poteší aj toho najnáročnejšieho spotrebiteľa.

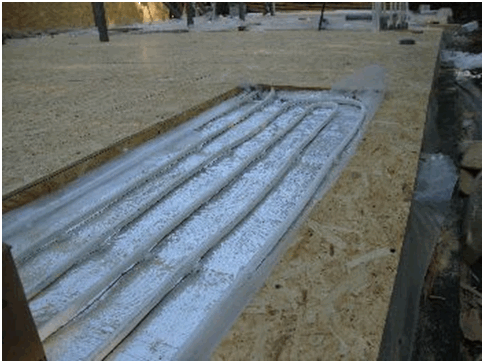

Skúsenosti s používaním podlahy vyhrievanej suchou vodou

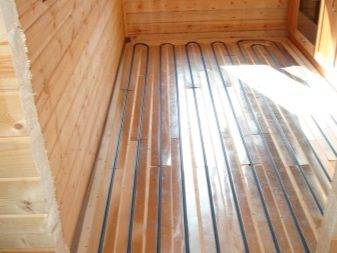

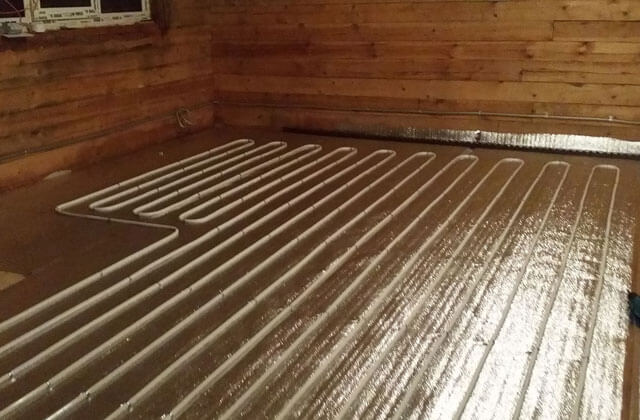

Mimochodom, fotografie zobrazujú presne rámový panelový drevený dom s rozlohou 160 metrov štvorcových. metrov (Moskovská oblasť). Vykurovanie domu výlučne teplými podlahami. V dome nie je ani jeden radiátor.

GVL je položený na teplú podlahu v dvoch vrstvách. Laminovaná podlaha. Elektrický kotol Proterm Skat s výkonom 14 kW. Do budúcnosti sa vyvodili závery pre plynový kotol. Kotol tiež ohrieva kotol na nepriamy ohrev na 200 litrov..

Za predpokladu, že je dom dobre izolovaný, je v ňom teplota v zime príjemná na bývanie a stále existuje rezerva výkonu, a vzhľadom na použitie nízkoteplotného vykurovania (potrubia podlahového vykurovania sa nezahrievajú viac ako 41 stupňa), takéto vykurovanie šetrí elektrickú energiu. Spotreba elektrickej energie na vykurovanie domu je 7-12 000 rubľov. za mesiac počas vykurovacej sezóny alebo 2 000-3 000 kWh za mesiac.

Ako sa starať

Starostlivosť o aloe doma je nasledovná:

• závod musí byť vybavený potrebným osvetlením. Má veľmi rád jasné svetlo, takže kvetináč je umiestnený na južnom alebo juhovýchodnom parapete, ale tak, aby sa zabránilo priamemu slnečnému žiareniu. V zime je vhodné použiť umelé osvetlenie;
• musíte dodržiavať teplotný režim. V lete kvetina rastie pri izbovej teplote a v zime, keď je aloe v pokoji, jej musí byť poskytnutá teplota nie vyššia ako +14 stupňov. V lete sa rastlina vyberie na čerstvý vzduch;
• zalievanie sukulentu je nevyhnutné, pretože pôda v kvetináči vysychá. Na zavlažovanie používajte usadenú vodu pri izbovej teplote. Polievané prísne pri koreni. V zime sa množstvo zálievky zníži;
• kvetina vyžaduje kŕmenie. Hnojivá sa používajú od začiatku jari do neskorej jesene. Potom sa kŕmenie zastaví. Ako hnojivo sa používajú komerčné kompozície pre izbové rastliny;
• aby bola rastlina vždy príjemná pre oči, raz za 3-4 roky musí byť aloe transplantovaná do priestrannejšieho hrnca. Na dno kvetináča sa umiestni drenáž, potom sa kvet opatrne vyberie zo starého kvetináča, pôda sa otrasie z koreňov a spustí sa do hrnca. Potom sa pokryje zeminou a zaleje sa.

Možné chyby

Na prvý pohľad sa zdá, že suchý poter pod teplou vodnou podlahou je veľmi jednoduchý a nemôžu vzniknúť žiadne ťažkosti.

Začínajúci interpreti sa však môžu stretnúť s určitými chybami, ktoré povedú k neefektívnej prevádzke podlahy ohrievanej vodou. Aby ste tomu zabránili, mali by ste najskôr vypočítať teplú podlahu, a to ako pred začiatkom práce, tak aj po inštalácii. Vykonané merania môžu naznačovať možné chyby, ktoré by bolo lepšie odstrániť vopred, ako vynaložiť viac úsilia a peňazí neskôr. Vypočíta tiež tlak na základňu podlahy..

Ideálny poter by nemal byť zahrievaný nad teplotu ľudského tela. V závislosti od zvoleného materiálu existujú maximálne teploty, ktoré konvenčné potrubie vydrží. Odporúča sa však vytvoriť prevádzkovú teplotu nie väčšiu ako 55 stupňov.

Ďalšou možnou chybou je inštalácia teplotných senzorov hlboko do konštrukcie. Nemôžu slúžiť dlho a pravidelne zlyhávajú, čo si vyžaduje výmenu. Bude veľmi ťažké ich získať a skontrolovať, či fungujú..

V žiadnom prípade by ste sa nemali ponáhľať s inštaláciou teplej podlahy. Je lepšie skontrolovať dokončenú každú fázu a v budúcnosti dlhodobo používať vysokokvalitnú prevádzku systému. Odborníci odporúčajú nechať systém v pokoji aj niekoľko dní po skončení práce. To znamená, že by nemal byť zapnutý. Keď sa všetky prvky navzájom chytia, najmä ak bolo počas inštalácie použité lepidlo, môžete ho začať používať.

Na nákupe materiálu nemôžete ušetriť, pretože systém bude slúžiť veľmi dlho. Je nepravdepodobné, že by niekto chcel položiť podlahovú krytinu a o rok neskôr ju demontovať, aby opravil podlahu ohrievanú vodou..

Použité materiály

Bezprostredne pred položením podláh vykurovacej vody v drevenom dome sú samotné základy spoľahlivo izolované. Preto v prípravnej fáze budete musieť vybrať nasledujúce skupiny komponentov:

• značka izolácie;
• materiál vodovodných potrubí (potrubia);
• typ a značka izolačných dosiek.

Tepelné izolátory

Z materiálov známych a dostupných používateľovi na izoláciu vykurovacích štruktúr je optimálna čadičová (kamenná) vlna. Tepelný izolátor je priepustný pre vodné pary a dobre sa mieša s drevom, čo mu umožňuje „dýchať“ a zabrániť hnilobe. Na druhej strane pri inštalácii minerálnej vlny je dôležité zabezpečiť podmienky na odstraňovanie pár, pretože inak zvlhne a stratí svoje tepelnoizolačné vlastnosti..

Na izoláciu náterov v prvých poschodiach sa odporúča použiť izoláciu na jeho základe s hustotou 40-80 kg / m³ a hrúbkou až 200 mm. Pre medzipodlahové podlahy je celkom vhodný rovnaký materiál s hrúbkou 50-100 mm. V tomto prípade sa jeho úloha rozširuje a okrem tepelnej izolácie je doplnená získaním dobrej zvukovej izolácie..

Ohrievače na báze polymérov, medzi ktoré patrí polystyrénová pena, expandovaný polystyrén (PPS), ako aj polyetylénová pena, sú takmer nepriepustné pre vlhkosť. Pri ich použití by sa mali dodržiavať pravidlá pre kladenie dosiek, pretože ak dôjde k porušeniu technológie, drevo v miestach kontaktu s polymérom začne sčernieť a potom hniť.

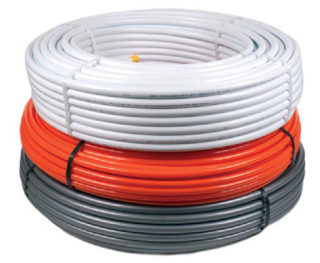

Potrubia pre podlahové kúrenie

Pre vodný okruh sú vhodné rúry z kovového plastu, polyetylénu alebo polypropylénu

Pri výbere rúrok položených na rohožiach na teplú podlahu bez poteru je potrebné vziať do úvahy nasledujúce body:

• Vybrané rúrkové výrobky s priemerom 16 a 20 mm.
• Najvhodnejšími materiálmi sú XLPE, metalizovaný plast a meď. Prednosť sa dáva polymérnym výrobkom založeným na spoločnom podniku.

Vysokokvalitné polyetylénové rúry od známych výrobcov nie sú lacnejšie ako vzorky z kovového plastu a z hľadiska výkonu ich takmer neznižujú. Medzi určitými druhmi polymérnych výrobkov nie je zásadný rozdiel, pre teplé podlahy sú rovnako dobré.

Medené rúrky sú oveľa drahšie a ich inštalácia vyžaduje veľa času a úsilia. Na druhej strane, žiadny zo známych materiálov sa nemôže porovnávať s meďou, pokiaľ ide o prenos tepla. Jediné, čo v tomto prípade púta pozornosť, je neprípustnosť ich použitia v súprave s hliníkovými rozvodnými doskami. Tieto kovy sú nekompatibilné vo svojej chemickej štruktúre, a preto je kontaktná zóna v priebehu času oxidovaná a potom zničená..

Priemer

Pre „teplé podlahy“ sa vyrábajú rúrky niekoľkých priemerov: 16 x 2 mm, 18 x 2 mm, 20 x 2 mm a 25 x 2 mm. Každý má svoje klady a zápory. Skúsenosti z prevádzky v rôznych podmienkach ukázali, že silné a slabé stránky sú vo všeobecnosti vyvážené.

Preto sa musíte zamerať na polomer otáčania: rúrka ⌀20 mm sa nikdy nezmestí po 10-15 cm krokoch, čo je nevyhnutné v úzkych miestnostiach. Odborníci preto odporúčajú nákup 16 mm vodovodných potrubí pre drevené domy. Zvlášť zdôrazňujeme, že vo všetkých obvodoch v celom dome by mali byť potrubia rovnakého priemeru..

Distribučné dosky

Tepelná vodivosť hliníka je vysoká, preto sa často používa vo vodnom okruhu.

Pretože tepelná vodivosť predvalkov na báze hliníka je vyššia ako tepelná vodivosť oceľových výrobkov, tento materiál sa pri ich výrobe najčastejšie používa (s výnimkou vedenia medených rúrok). Zároveň by ste mali vedieť, že dobré hliníkové platne sú oveľa drahšie ako ich pozinkované náprotivky (asi 1,5-4 krát). Pozorované kolísanie cien je spojené s rôznymi hrúbkami lamelárnych polotovarov. Odborníci preto radia vyberať na odvod tepla hrubostenné dosky, ktoré sa môžu akumulovať a následne vydávať tepelnú energiu..

Flexibilné vlnité rúrky vyrobené na báze nehrdzavejúcej ocele vynikajú modernými technologickými materiálmi. Sú odolné a zostavené bez zvárania alebo spájkovania. Navyše počas prevádzky tieto výrobky dobre prenášajú teplo, čo im umožňuje použitie v ľahkých palubných konštrukciách..

Iné spôsoby kladenia potrubí

Ostatné výrobky môžu slúžiť ako základ pre vykurovacie slučky, do ktorých je možné vkladať kovové platne:

• vopred drážkované dosky z expandovaného polystyrénu;
• továrenské sady drevených výrobkov s výrezmi na kladenie potrubí;
• polystyrénové plechy s hustotou 35 kg / m³, kde sú drážky ručne rezané špeciálnym termo nožom.

V obchodnej sieti sa okrem expandovaného polystyrénu so šéfmi nachádza aj polymérny tanier s hotovými drážkami. Táto možnosť je vhodná na inštaláciu na rovný povrch aj na podlahu zarovnanú s oneskorením, ako je znázornené na obrázku:

Do priestorov medzi nosníkmi je možné umiestniť tepelnoizolačné dosky

Poznámka. Nevýhodami tejto možnosti je potreba vyrezať drážky v guľatine na prechod rúrok a upevniť polymér v rohoch tak, aby nepriľnul k drevu. Dosky s drážkami sú preto najlepšie umiestnené na základňu z preglejky OSB alebo vyrovnaných dosiek..

Sada drevených prvkov (vľavo) a polystyrénovej peny s drážkami pre potrubia (vpravo)

Veľkou výhodou drevených súprav na inštaláciu vodného podlahového vykurovania je schopnosť náteru uniesť veľké zaťaženie z objemného nábytku bez deformácie. Výrobky s výrezmi doštičiek sú namontované na nosníkoch s izoláciou, ako je popísané vyššie (technológia značky Uponor). Sadzba drevenej tepelne izolovanej podlahy má iba jednu nevýhodu – vysoké náklady na materiál.

Majitelia domov s časom môžu ušetriť na polystyrénovom systéme nákupom tepelnej frézy a pravidelnej peny s vysokou hustotou. Technológia je jednoduchá: izolačné dosky sú rozložené na vyrovnanom povrchu, potom je v nich potrebné vypáliť trasu potrubia podľa schémy. Zostáva nainštalovať rozdeľovače tepla a vložiť do nich potrubia..

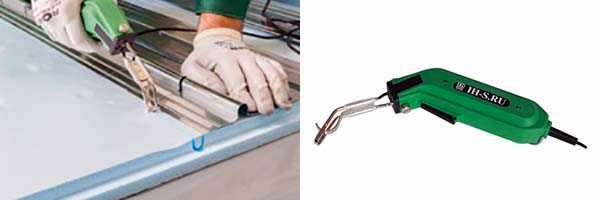

Horiace drážky v polystyréne tepelným nožom

Hydraulika a dĺžka obvodov

• Účinné sa ukazujú okruhy priameho pripojenia všetkých okruhov podlahového vykurovania priamo na automatizované plynové alebo elektrické kotly, ktoré môžu produkovať nízku teplotu chladiacej kvapaliny – 60 – 65 stupňov. Zároveň v skratoch (odporúča sa až 50 metrov) sa výstup energie (teploty) upravuje zmenou prietoku pomocou ladiaceho ventilu. Na vytvorenie najjednoduchšieho systému stačí jeden rozdeľovač s takýmito ventilmi na každej vetve. Pre kotol na tuhé palivá budete potrebovať stabilizátor odchádzajúcej teploty vo forme vyrovnávacej nádrže a trojcestného ventilu …
• Progresívnejšiu verziu s automatickou údržbou teploty v skratoch (až do dĺžky 40 m) je možné vykonať pomocou ventilov RTL – tepelných hláv, ktoré reagujú na teplotu chladiacej kvapaliny a ktoré sú inštalované striktne na odchádzajúci prúd z každého okruhu. Aj tu je energetický výstup obvodu riadený iba množstvom tekutiny, ktorá ním prejde. Odporúča sa však do vykurovacieho systému nainštalovať aj obmedzovač maximálnej teploty, napríklad až do +70 stupňov.

• Ak robíte teplú podlahu veľkej plochy v celom drevenom dome, odporúča sa použiť klasickú hydrauliku s dlhými okruhmi 80 – 90 metrov a regulátor teploty so samostatnou jednotkou zmiešavacieho čerpadla, ktorá by udržiavala požadovanú teplotu v celého systému. V tomto prípade sa nastavenie výkonu energie pozdĺž obvodov vykonáva malou zmenou prietoku ladiacimi ventilmi..

Obkladačka

Technológia inštalácie teplej podlahy pod keramické dlaždice je takmer úplne podobná tej, ktorá je popísaná vyššie. Na zníženie peňažných nákladov však môžete vylúčiť inštaláciu oceľových plechov odrážajúcich teplo..

Ako lepidlo na dlaždice je potrebné použiť špeciálne kompozície, ktoré sú určené na pravidelné zmeny teploty. Ak sú dlaždice položené na obyčajné lepidlo, potom bude vysoká pravdepodobnosť napučania povrchu v dôsledku tepelnej rozťažnosti materiálu. Ak požadovaný typ lepidla nie je k dispozícii, môže sa pridať do štandardného zmäkčovadla. Jedná sa o špeciálny komponent, ktorý dodá vrstve ďalšie vlastnosti pružnosti..

Metódy stylingu kontúry

Pri usporiadaní obrysov vodnej podlahy sa tradične používajú tri schémy kladenia: špirála, had a dvojitý had. Voľba je určená konštrukčnými vlastnosťami bytu a jednoduchou inštaláciou potrubného systému.

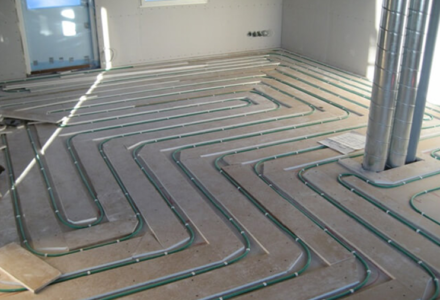

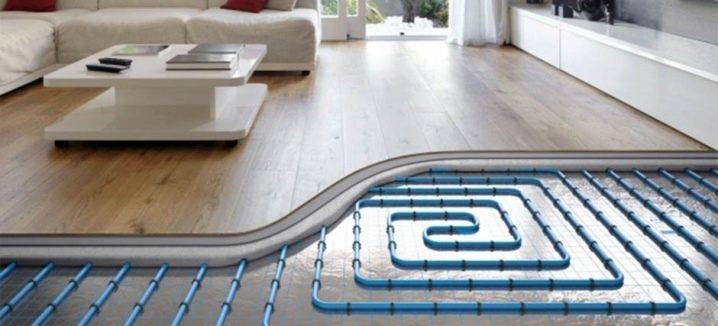

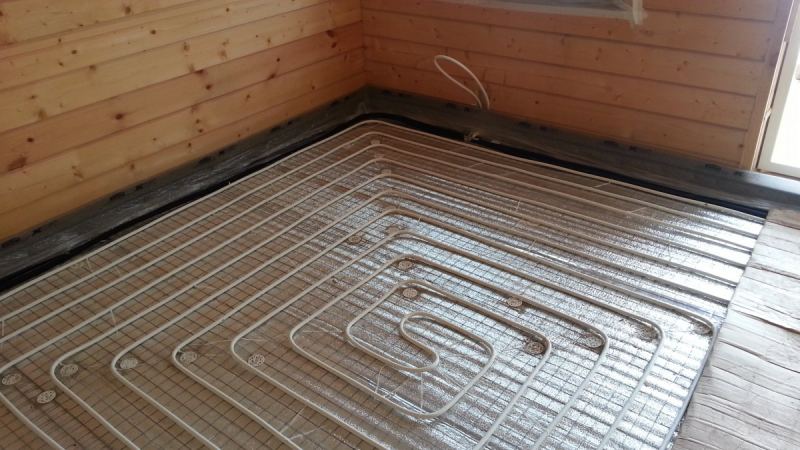

Špirála (slimák)

Pri pokládke podlahového vykurovania musia byť spoje potrubí na opravu kvôli dosahu

Tento spôsob inštalácie je najbežnejší a najefektívnejší z hľadiska spotreby energie. Pri jeho implementácii sú potrubia položené po obvode miestnosti, začínajúc od stien a smerom do stredu (s poklesom polomeru). Potom je trať položená v opačnom smere. Hlavnou výhodou tejto schémy je rovnomernosť vykurovania miestnosti elimináciou tepelných „poklesov“.

Môžete si vybrať ľubovoľný rozstup pre kladenie rúrok, začínajúc od najmenšieho z 10 mm. Schéma slimákov vám umožňuje vybaviť vykurovací systém v miestnostiach akéhokoľvek tvaru a oblasti. S jeho pomocou je možné vytvoriť jednu veľkú slučku, pokrývajúcu miestnosť alebo niekoľko menších slučiek, napríklad obísť veľký nábytok.

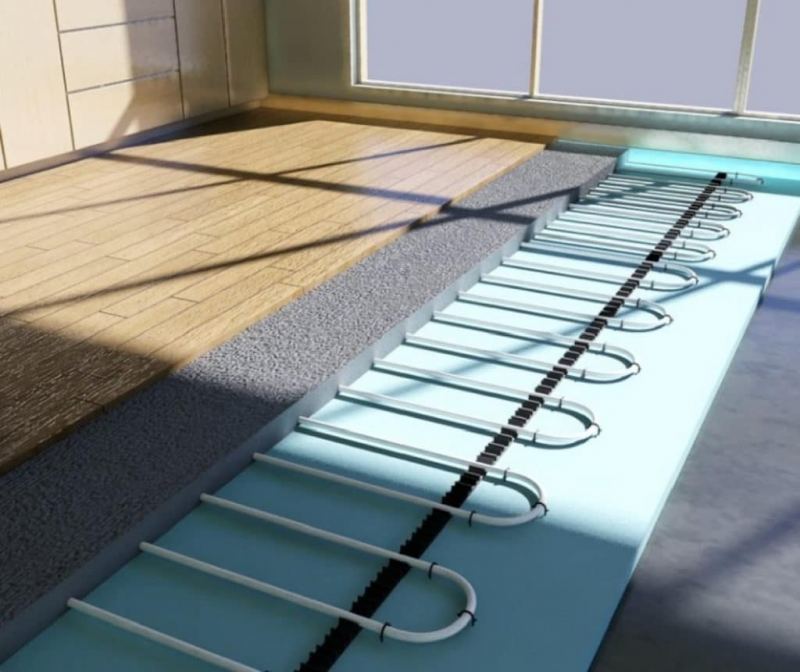

Had a dvojitý had

Pri pokládke s hadom sa vypočíta vzdialenosť medzi rúrkami

Metóda kladenia hada spočíva v umiestnení jednotlivých podlahových nití do veľkých slučiek. Je vhodný do miestností, ktoré je potrebné rozdeliť na funkčné zóny s vlastným teplotným režimom. Trasa položenia prvej slučky prebieha po obvode miestnosti a potom sa z vnútra spustí jeden had. Z tohto dôvodu v jednej polovici cirkuluje dobre zahriata chladiaca kvapalina a v druhej mierne chladená, čo v priemere poskytuje požadovanú rovnomernosť zahrievania. Pri schéme dvojitého hada sú okruhy napájania a vypúšťania médií umiestnené vedľa seba v celej miestnosti..

Inštalačná technológia

Pri inštalácii teplej podlahy bez poteru pod linoleum je ako základ dovolené použiť izolačnú konštrukciu vyrobenú z polystyrénových dosiek. Typické panely pre podlahy s teplou vodou bez poteru sa predávajú vo forme dosiek s hrúbkou 3 cm V prípade potreby je na posilnenie drsných podláh možné položiť penový substrát. Potom by mali byť dosky rozvádzajúce teplo pripevnené k povrchu tepelného izolátora, v ktorého drážkach sú namontované samotné rúry. Na ne je položený zvinovací materiál, ktorý je podkladom pre konečný náter (laminát alebo parkety).

Na drevenom podstavci

Pri implementácii tejto metódy sa najskôr na hrubú základňu (dosky) namontujú drevené guľatiny, medzi ktoré sa položia rohože tepla a hydroizolácie. Výsledná štruktúra je uzavretá drevenými doskami, pričom v blízkosti stien zostávajú tepelné medzery rádovo 2 cm. Sú navzájom upevnené pomocou špeciálnych svoriek. Všetky ďalšie operácie na usporiadanie teplej podlahy bez poteru sa vykonávajú podľa rovnakej schémy ako pri použití polystyrénových dosiek ako základu..

Platba

Výpočet pozostáva z niekoľkých fáz:

1. Najprv musíte vypočítať plochu miestnosti, aby ste zistili počet podložiek..
2. Za druhé, vypočítajte požadovanú dĺžku potrubia. V tomto prípade existujú 2 možnosti:
   Na výpočet dĺžky vykurovacích hadíc použite online kalkulačku.
3. To všetko si spočítajte na papieri sami. Aby ste to urobili, musíte vyvinúť schému na usporiadanie rúrok v špirále – od stredu k okrajom alebo zľava doprava (od steny k stene). Vzdialenosť medzi rúrkami by mala byť v priemere 10 až 30 cm To už závisí od teploty vody dodávanej do systému. V ideálnom prípade by mala byť podlaha zahriata na 23-27 stupňov.

Metódy kladenia vodného okruhu

Pred inštaláciou je potrebné nakresliť plán umiestnenia potrubí v miestnosti. Obvykle je každá miestnosť pripojená k samostatnému okruhu, zatiaľ čo potrubie je spoľahlivejšie používať jednodielne bez spojov. Obrys je spravidla vyhotovený vo forme špirály (obr. 1), hada (obr. 2) alebo dvojitého hada (obr. 3). Okruh “hada” je najľahšie inštalovateľný a najhospodárnejší z hľadiska spotreby materiálu, ale kvôli chladeniu chladiacej kvapaliny sú možné teplotné poklesy v rôznych zónach miestnosti. Tento spôsob kladenia obrysu sa preto používa iba v malých miestnostiach, kde chladiaca kvapalina nemá čas výrazne vychladnúť.

Diaľnica

Zábery a priemer potrubia závisia od plochy miestnosti, tepelných strát, výkonu zariadenia použitého na ohrev chladiacej kvapaliny. Najpopulárnejší sortiment má priemer 16-20 mm. Rozstup rúrok je tiež v každom prípade individuálny, ale v priemere – 100 mm, častejšie na okrajoch. Rúra je upevnená špeciálnymi kovovými alebo plastovými konzolami alebo ručne vyrobenými svorkami.

Dokončovacia podlaha

Vodná podlaha na drevených kmeňoch vám umožňuje použiť takmer akýkoľvek dekoratívny náter v súkromnom dome, iba lacné linoleum funguje ako kontraindikácia – pri konštantnom zahrievaní bude výrazne cítiť. Najlepšou možnosťou je keramická dlažba alebo laminátová podlaha. V prípade laminátu sa pod neho substrát nehodí, kvôli tepelnoizolačným vlastnostiam.

Rozdiel medzi dreveným a polystyrénovým penovým systémom

Ich rozdiel je v tom, že v prvom prípade inštalácie podlahy ohrievanej vodou v drevenom dome bez poteru je tepelná izolácia upevnená medzi guľatinou a v druhej verzii sa namiesto toho používajú dosky z penového polystyrénu. Z tohto dôvodu je rozdiel v hrúbke. Polystyrénové podlahy sú tiež drahšie a na ich výrobu je potrebný špeciálny tepelný nôž. Nôžom sú vypálené lamely (bunky), do ktorých sú upevnené dosky na rozvod tepla s rúrkami.

Existuje alternatíva k betónovému poteru?

Pokládku vodného okruhu pre teplú podlahu obvykle spájame s inštaláciou nového betónového poteru. Je skutočne potrebné riešiť túto náročnú úlohu doma, venovať sa práci náročnej a rozsiahlej práce? Logicky, na ochranu rúrok vykurovacieho systému položeného na podlahe pred poškodením a na dodanie celej konštrukcii potrebnej tuhosti a pevnosti je potrebné vytvoriť pevnú a masívnu liatu konštrukciu. Ak ste majiteľom súkromného domu a kolaudáciu ste hrali iba včera, nie sú žiadne otázky. Najlepšou možnosťou inštalácie podlahy s teplou vodou by bolo naliatie nového poteru.

Situácia vyzerá úplne inak v situáciách, keď chcete urobiť podobný vykurovací systém v horných poschodiach súkromného domu alebo v mestskom byte..

Poznámka: podlaha je jednou z hlavných nosných štruktúr viacpodlažných budov. Pri navrhovaní budovy a počas stavebného postupu je potrebné vypočítať pevnosť podláh. Konvenčný poter sám osebe vytvára určité zaťaženie podlahových panelov. Čo povedať v tých prípadoch, keď spolu s teplou podlahou vytvoríte na existujúcu podlahu dodatočné zaťaženie niekoľko stoviek kilogramov inštaláciou nového poteru. Na nosnej konštrukcii dochádza k nadmernému zaťaženiu, ktoré je plné nepríjemných následkov.

Malo by sa tiež vziať do úvahy skutočnosť, že nový poter výrazne zníži výšku stropov v obývacích izbách..

Vyššie uvedené faktory sa stávajú prekážkou implementácie technologickej schopnosti namontovať vykurovanie doma podľa schémy “teplá podlaha”. V tomto prípade však existuje úspešná, pohodlná a praktická možnosť – alternatíva k tradičnej technológii. Podlaha vyhrievaná vodou bez poteru je v dnešnej dobe celkom bežnou technológiou, ktorá sa v poslednej dobe dosť rozšírila. Technickým riešením je použiť hotové materiály, ktoré sa hodia do akéhosi koláča, cez ktorý prechádzajú potrubia vykurovacieho okruhu. V profesionálnom prostredí sa tieto systémy – štruktúry nazývajú podlahové (suché).

Táto technológia je veľmi vhodná pre obytné priestory, ktoré nie sú určené na pokládku nového poteru. Obvykle sú to podlahy medzi bytmi, podkrovné podlahy. Závesné systémy sú univerzálne a dajú sa použiť takmer v akejkoľvek situácii..

Poznámka: uprednostnením podlahového systému ako alternatívy k betónovému poteru skutočne ušetríte svoje vlastné peniaze, a to ako na práci, tak aj na materiáli. Všetky práce budú trvať oveľa menej času. Absencia nečistôt, ktoré nechtiac sprevádzajú konkrétne práce, znamená veľa..

Aké sú možnosti podlahového systému

Medzi existujúcimi možnosťami inštalácie teplej podlahy bez usporiadania poteru sú dve bežné:

• polystyrénový systém;
• drevený systém.

Každá z navrhovaných možností má svoje vlastné výhody a nevýhody. V prvom prípade sú hlavnou súčasťou polystyrénové dosky, v ktorých už je spájkovaný vodný okruh. Takéto dosky je možné položiť priamo na betónový podklad podlahy alebo na tento účel použiť drevenú podlahu, drevené guľatiny.

Pre porovnanie: podlahový polystyrénový systém podlahového vykurovania je považovaný za najľahší, preto ho možno použiť v drevostavbách a v bytoch viacpodlažných obytných budov. Betónový poter s výškou 50 cm má hmotnosť 200-250 kg. na 1 m2. Na základe štandardnej plochy obytných priestorov 16-20 m2 dostaneme: 20 x 250 = 5 000 kg. (5 ton!)

Ďalší systém je drevený, zahŕňa použitie špeciálnych modulov vyrobených z drevotriesky. Každý modul má špeciálne drážky (drážky) na kladenie vykurovacieho okruhu. Konštrukcia by mala byť položená na hrubú betónovú podlahu aj na dosku.

Polystyrénový systém umožňuje použitie najrozmanitejších dokončovacích materiálov, ako sú parkety alebo laminát. V tejto situácii môžu byť položené priamo na polystyrénové dosky. Pri práci s dlaždicami alebo kobercom pred ich položením na polystyrénové panely vytvorte medzivrstvu z drevotriesky alebo sadrokartónu. S dreveným systémom vyzerá situácia trochu inak. Pred položením laminátovej alebo parketovej podlahy budete musieť nainštalovať pozinkované dosky.

Poznámka: aby parkety neklikli a nevŕzgali, je potrebné pod nimi vytvoriť podložku z polyetylénovej peny.

Podmienky pre suché zariadenie stojace na zemi

Ak sa vo svojom dome rozhodnete urobiť podlahu s teplou vodou, zhodnoťte celý rozsah prác, ktoré je potrebné vykonať, a podmienky, za ktorých nie je možné zariadenie mokrého poteru. Podmienky, za ktorých bude suchý poter dobrým východiskom z tejto situácie, sú tieto:

• obmedzená výška interiéru;
• nedostatočná pevnosť medzipodlažných podláh.

Napríklad: vo vašom dome alebo byte je výška stropu menšia ako štandardné hodnoty (240-250 cm). Akékoľvek pridanie 5-7 cm ako hrúbky nového poteru bude rozhodujúce pre úroveň pohodlia. Pokiaľ ide o dodatočnú hmotnosť, ktorá bude zaťažením existujúcej podlahy, je to najdôležitejšia podmienka. Pri vidieckych domoch, rámových a panelových budovách je táto podmienka kritická. Platformový systém je výrazne ľahší, iba 30 kg / m2.

V porovnaní s mokrým poterom má suché podlahové vykurovanie niekoľko výhod. Jednoduchá a rýchla inštalácia, žiadny mokrý proces. Nízka hmotnosť, ktorá je v priemere 30 kg / m2, vám umožňuje vytvárať štruktúry bez preťaženia medzipodlažných panelov. Vzhľadom na malú hrúbku koláča (iba 35-60 cm) je optimálna výška stropov v interiéri zachovaná. Oba systémy, polystyrén aj drevo, dokonale odolávajú teplotným zmenám, majú dobrú tepelnú a zvukovú izoláciu.

Väčšinu z týchto systémov je možné úspešne použiť vo vidieckych domoch a dočasných budovách. Ak je to žiaduce, taká teplá podlaha sa dá ľahko demontovať..

Jediná významná nevýhoda takýchto systémov: slabá odolnosť proti vlhkosti. Pri pokladaní polystyrénu a drevených systémov preto nezabudnite na inštaláciu hydroizolačnej vrstvy..

Urobte si sami vyhrievanú vodnú podlahu bez poteru

Podmienky pre inštaláciu systémov zahŕňajú drevené podlahy, malé výškové rozdiely. Alebo, keď je neprijateľné dodať, položte betón štandardnými metódami.

Podmienky pre inštaláciu systémov zahŕňajú drevené podlahy, malé výškové rozdiely.

Ako urobiť?

Mnohí, aby ušetrili peniaze, sa rozhodnú nainštalovať teplú podlahu sami, pretože predtým študovali spôsoby inštalácie. Nie je to také ťažké, ako sa na prvý pohľad zdá. Každý typ podlahového vykurovania sa líši v poradí a vlastnostiach práce..

Napríklad inštalácia káblovej podlahy sa vykonáva nasledovne:

v prvom rade sa vytvorí schéma kladenia káblov a vyberie sa miesto na inštaláciu snímača, termostatu a podlahového pripojenia;

• na základni je nainštalovaná tepelná izolácia s reflektorom;
• je potrebné položiť káble, je tiež nainštalovaný termoregulačný systém, ktorý chráni konštrukciu pred prehriatím;
• potom sa betón naleje na zem, guľatinu alebo betónový podklad. Hlavnou požiadavkou v tejto fáze je zabrániť tvorbe dutín;
• najmenej mesiac po poteru je potrebné skontrolovať funkčnosť systému.

V drevenom dome je infračervená podlaha ideálnou voľbou, aj keď je vhodná aj pre betónové. A podlahovú krytinu pri použití tejto technológie si môžete vybrať akúkoľvek.

Medzi hlavné etapy práce na inštalácii infračervenej teplej podlahy na drevené guľatiny patria:

• ak má povrch chyby, odporúča sa použiť poter a počkať, kým podklad úplne nevyschne;
• fólia je položená s vykurovacími prvkami, je pripojený termostat a snímač teploty prívodu;
• systém sa kontroluje funkčnosť, ak sa zistia nedostatky, odstránia sa;
• po kontrole sú všetky vykurovacie časti pokryté filmom alebo naplnené roztokom;
• po vysušení sa položí podlahová krytina akéhokoľvek druhu: dlaždice, laminát a ďalšie.

Jeden z najobľúbenejších typov podlahového vykurovania vo vidieckom dome s drevenými trámami je vodná podlaha..

Medzi hlavné etapy jeho inštalácie patria nasledujúce práce:

• prebieha inštalácia polypropylénového stúpača a koláča podlahového vykurovania;
• je zostavená schéma zapojenia potrubia;
• pokladanie hydroizolácie, ktorej pásy sa prekrývajú a švy sú hermeticky spojené;
• vykoná sa hrubý poter, ktorého optimálna úroveň by mala byť 5 cm pod úrovňou hotovej podlahy;
• položí sa fóliová izolácia, jej spoje sa zlepia hliníkovou páskou;
• vedenie polypropylénového potrubia podľa schémy je pripojené k stúpačkám, kde je umiestnený prívod a spiatočka, cez kontrolnú obrazovku bez čerpadla;

• nezabudnite skontrolovať tesnosť systému, či je správne naplnený a nainštalovaný, po kontrole vypustite vodu;
• konečný poter, ktorého povrch musí byť rovný. Moderné technológie umožňujú inštaláciu podlahového vykurovania a bez poteru.

Toto sú krátke popisy procesov, ktoré vám pomôžu zvládnuť inštalačné práce sami..

Etapy práce

Kotúčová píla je dosť nebezpečný nástroj. Stôl píly by mal byť umiestnený tak, aby bola píla presne vycentrovaná bez posunutia ťažiska. Na základe tabuliek vypracovaných na doske sa značky označia ceruzkou a potom sa základňa vyreže skladačkou. Potom musí byť výsledná doska stola starostlivo brúsená, aby bola hladká..

Po vykonanej práci sa doska stola prevráti a na vnútornej strane sa nanesú značky, aby sa prehĺbili pod podrážkou obežníka. Zárezy sú vytvorené frézou. Píla je nainštalovaná v domácom stole, starostlivo pripevnená a testovaná na pevnosť.

Nohy pre ručný kruhový sú pripevnené ako posledné. Rozmery, ako aj výška, závisia od majstra, hlavnou vecou je správne ich upevniť na skrutky a skrutky. Musia byť umiestnené mierne mimo stráž a pevnosť by mala byť kontrolovaná pomocou rovnakých výstuh.

Prvý krok

Demontujte starý poter až na základňu. Uistite sa, že povrchové kvapky nepresahujú 1 cm.

Tretí krok

Po obvode miestnosti pripevnite tlmičovú pásku. Ak váš systém bude pozostávať z niekoľkých obrysov, páska musí byť tiež položená pozdĺž čiary medzi týmito obrysmi..

Štvrtý krok

Izolujte základňu. Tepelnoizolačný materiál, ako aj postup izolácie, sa vyberajú individuálne v súlade s podmienkami konkrétnej situácie.

Ak sa teda má systém používať ako doplnok k hlavnému vykurovaniu, bude stačiť položiť polyetylén potiahnutý fóliou.

Vo väčšine prípadov sa ako tepelnoizolačný materiál používa pena alebo iný vhodný materiál..

K dispozícii na predaj sú aj ohrievače navrhnuté špeciálne na inštaláciu v kombinácii s rúrkami podlahového vykurovania. Ich štruktúra už obsahuje kanály na kladenie potrubí..

Piaty krok

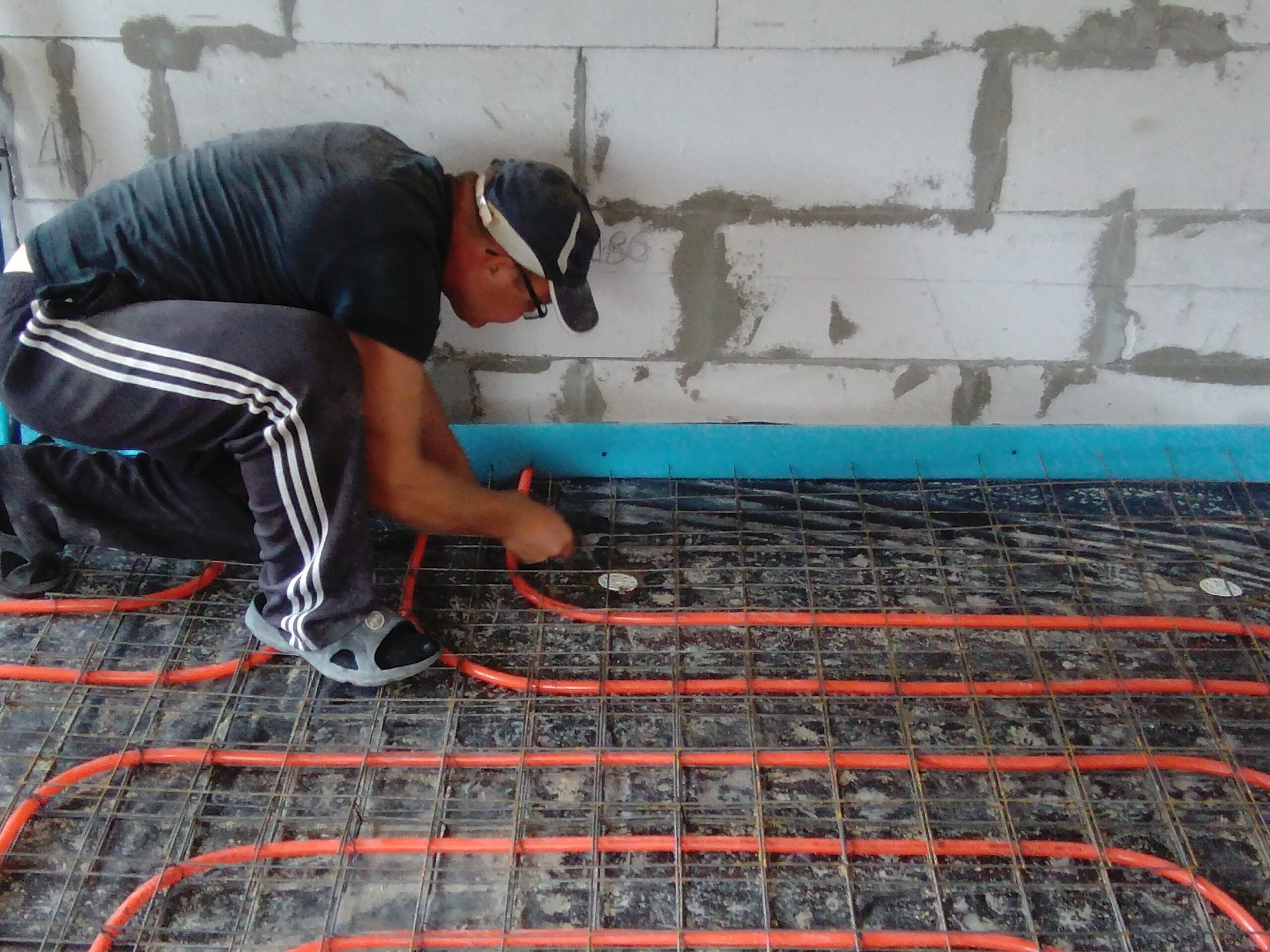

Na izoláciu položte výstužnú sieť. Pomôže to zvýšiť pevnosť poteru, ktorým plníte rúry..

Rúry systému je možné súčasne pripevniť priamo na sieť, čím sa eliminuje potreba špeciálnych klipov a pások. V tomto prípade je možné na upevnenie použiť obyčajné plastové kravaty..

Porovnanie podlahového vykurovania s poterom a bez neho

Menšia tepelná plocha je jedným z hlavných rozdielov od systémov, pre ktoré sa poter používa. Teplo sa prenáša do miestnosti, nepresahuje 60-80 W / m2. Suchá teplá podlaha sa zahreje rýchlejšie, čo je uľahčené malou hmotou. Charakteristické sú rýchlejšie reakcie na akékoľvek zmeny teplotných podmienok. Zostáva nízka kapacita akumulácie tepla.

Suchá teplá podlaha sa zahreje rýchlejšie, čo je uľahčené malou hmotou.

Ďalšie metódy stylingu

Predaj zahŕňa predaj oboch rúrok s pridaním výstupkov a hotových výklenkov. Skvelý spôsob, ako pracovať na rovných povrchoch alebo robiť niečo vnútri. Vykurovacie slučky môžu byť tiež vyrobené z rôznych materiálov:

• Polystyrén, ktorého hustota je 35 kg / m3;
• Výrobky z dreva s vopred pripravenými výrezmi, vyrobené v továrni;
• Polystyrénové materiály s prídavkom hotových drážok.

Jedna z prijateľných možností umiestnenia polystyrénových dosiek je medzi guľatinou. Drážky sú vypálené aj obyčajnou penou, ktorej hustota je dostatočná.

Predaj zahŕňa predaj oboch rúrok s pridaním výstupkov a hotových výklenkov..

Vykonanie dokončovacieho poteru

Najsprávnejším spôsobom zakrytia potrubí podlahového vykurovania je betónový poter s hrúbkou 45 – 50 mm nad rúrami. Nemôže byť tenší, pretože existuje riziko zničenia pri zahrievaní. A ak sa pri inštalácii podlahového vykurovania vlastnými rukami naleje betón hrubšou vrstvou, potom zaberie príliš veľa tepla.

A tu je dôležité vopred zistiť, ako správne nastaviť majáky pre podlahový poter na požadovanú výšku. Ak sa pri inštalácii urobia chyby, potom bude betónový povrch nerovný a zle rozloží zaťaženie.

Označenie a inštalácia potrubia

1. Ďalej na liste tepelného izolátora je potrebné označiť umiestnenie rúrok. To sa dá urobiť značkou alebo páskou, ktoré sa potom odstránia. Značenie výrazne zjednoduší kladenie potrubí a pomôže vyhnúť sa chybám.

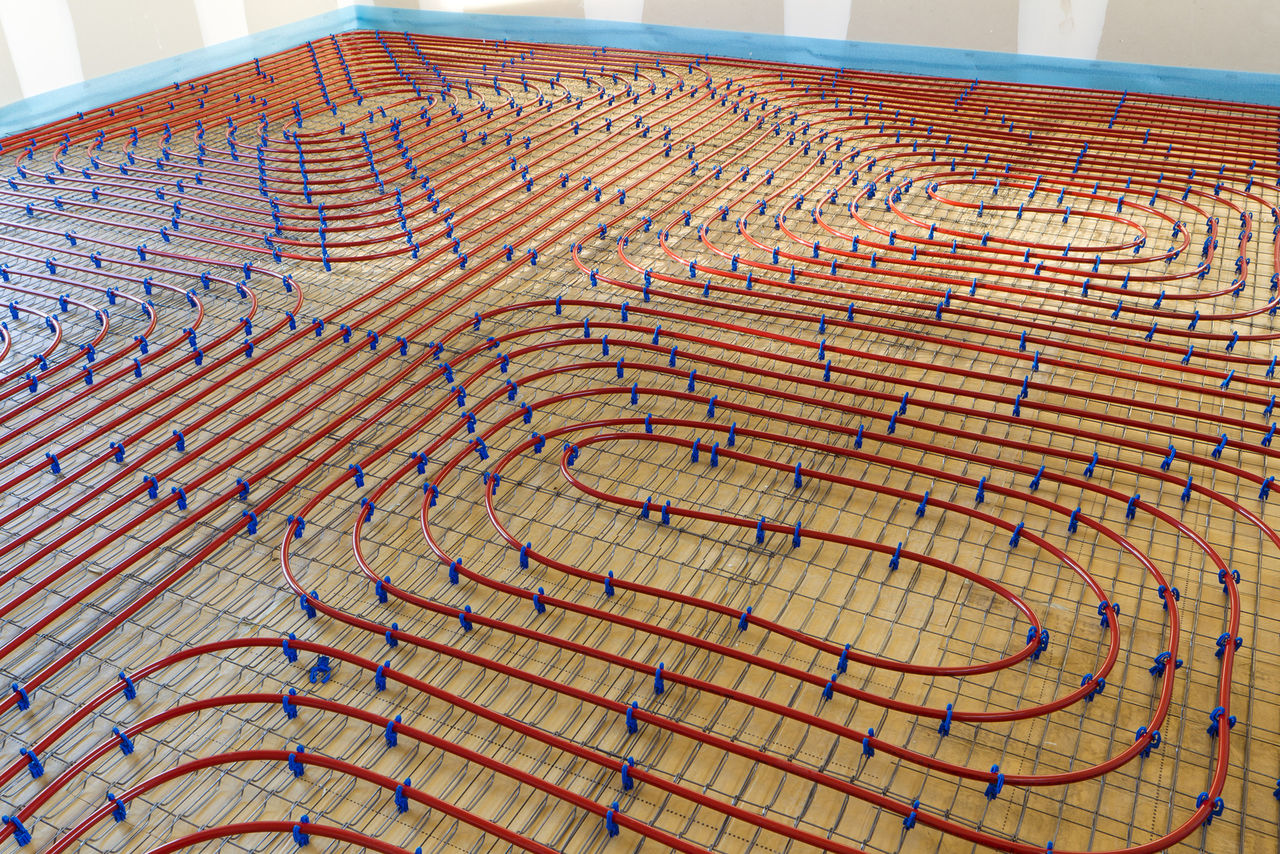

2. Potom sa na tepelne izolačnú vrstvu položí montážna sieť s bunkami s rozmermi 10 x 10 cm. Sieť môže byť plastová alebo kovová.
3. Ďalej sú potrubia inštalované priamo. Sú rozložené podľa schémy a upevnené svorkami..

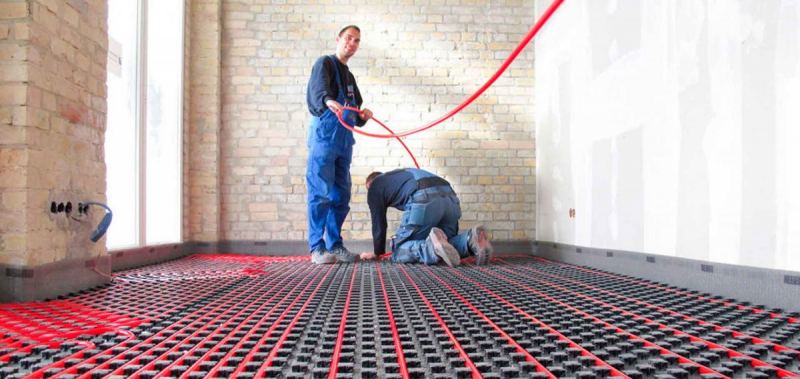

Namiesto sieťoviny je možné použiť polystyrénové rohože, ktoré súčasne držia rúry a pôsobia ako tepelný izolátor. Je to drahá možnosť a zjednodušuje inštaláciu..

Napriek tomu, že sú rúrky flexibilné, mali by ste sa ich pokúsiť ohnúť na minimum. Neinštalujte a nepoškodte, potiahnite ich, aby ste znížili spotrebu. Nemali by ste ich rezať vopred ani vytvárať jeden obrys z niekoľkých segmentov..

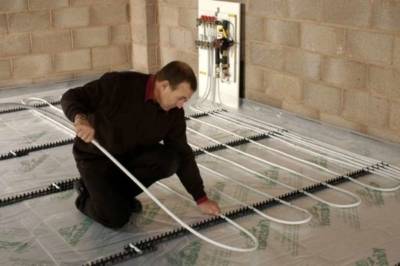

Postup pri kladení rúrok, ktoré tvoria systém podlahového vykurovania

Pokládku rúrok je možné vykonať dvoma spôsobmi, ktoré sa líšia v konštrukcii kanálov určených na kladenie rúrok. Prvkami týchto metód sú moduly a koľajnice..

V prípade použitia prvej možnosti je potrebný nákup hotových modulov vyrobených z drevotriesky. Takéto moduly už majú vopred pripravené špeciálne vybrania, ktorých vzdialenosť je určená požadovaným množstvom vykurovania priestorov..

Takéto modulárne systémy ako súčasť ich súpravy majú spravidla všetko, čo potrebujete:

• moduly s drážkami v nich pripravenými;
• potrubia;
• spojovacie prvky;
• kovové platne.

Zostavenie konštrukcie sa vykonáva podľa schémy sprevádzajúcej zakúpenú súpravu..

Modulárny prístup je však dosť drahý. Z tohto dôvodu sa mnohým ľuďom páči rozpočtovejšia metóda, ktorá spočíva v plnení lamiel, ktoré nahrádzajú dosky z drevotriesky a rezané z dosiek alebo preglejky. Priemer drážok v lamelách by mal výrazne presahovať veľkosť rúrok v nich položených a byť oveľa viac ako 17 mm. Vďaka tomuto stavu je možné zabrániť poškodeniu potrubia spôsobenému pohybom drevenej základne. Šírka lamiel je určená vzdialenosťou medzi rúrkami v nich položenými..

Debnenie

Debnenie je možné nainštalovať bezprostredne po výkope – potom sa v ňom zhutní piesok a štrk. V tomto prípade je debnenie postavené na hotovom „vankúši“.

Podrobný návod na debnenie bude nasledujúci:

1. Oblasť označte šnúrou (môžete použiť značenie vyrobené počas výkopu).
2. Po obvode (mimo šnúry) umiestnite drevené kolíky v intervaloch 1,5–2 m.
3. Nainštalujte strany debnenia medzi šnúru a kolíky – môžu byť priskrutkované samoreznými skrutkami alebo pribité. Horizontálna poloha strán a stálosť sklonu sa kontrolujú pomocou úrovne budovy.

Má zmysel posilniť spoje dosiek k kolíkom a rohom debnenia zvonku – pomocou drevených alebo kovových „rohov“.

Inštalácia oneskorenia

Proces inštalácie by mal začať zaistením rohov. Sú fixované opačne

steny s krokom 60 cm. V rohoch sú nainštalované značky a zarovnané s

horizontálne, rovnobežné so zvýšenou podlahou.

Montáž hydroizolácie

Je nainštalovaná druhá vrstva hydroizolácie. Polyetylénová fólia by mala byť položená na guľatinu v ťahu, nemala by sa prehýbať a je pripevnená zošívačkou k dreveným trámom..

Príprava podkladu pre potrubia

Koľajnice hrubé 2 cm sú pribité cez oneskorenie s odsadením od stien 30 mm. Medzi nimi by malo

byť drážky, ich veľkosť závisí od rozstupu rúrok, štandard je 20 mm. V týchto drážkach sú inštalované kovové drážky.

dosky, do ktorých budú namontované prvky na ohrev vody.

Hliníkové platne je možné nahradiť fóliou, ktorá by mala byť predtým omotaná okolo rúrok

položte ich do drážok. Jeden koniec fólie musí byť pripevnený zošívačkou k lamelám.

Položenie vrchnej krycej vrstvy

Ako podlahu je možné použiť sadrovláknité dosky alebo drevotrieskové dosky. Musia úplne

zakryte vykurovacie telesá, ktoré sú v drážkach dobre zapustené.

Montáž podláh

Poslednou vrstvou „koláča“ je plánovaná podlahová krytina, môže to byť dlažba, linoleum, laminát. Hlavná vec je, že je kombinovaná s teplými zariadeniami..

Na tomto je dokončený proces inštalácie podlahy ohrievanej vodou na drevené podlahy bez poteru..

Napriek namáhavosti tejto metódy je obľúbená, pretože je menej špinavá a prašná a na podlahách nevytvára také zaťaženie..

Polystyrénové dosky potiahnuté fóliou sú položené na pripravený hrubý podklad, slúžia ako hydro a tepelná izolácia, potrubia sú namontované a upevnené pomocou výstupkov, preglejka a podlaha sú umiestnené na vrchu..

Plnenie cementom

Pred záverečnou fázou je potrebné rúrky ochladiť na 25 stupňov. Na nalievanie sa odporúča špeciálny poter pre vykurovací systém. Formulácia dobre vedie energiu pre maximálnu účinnosť pri použití vykurovacieho systému. Kompozícia sa naleje naraz, aby sa v nej nevytvorili dutiny, povrch musí byť na niekoľkých miestach prepichnutý tenkým predmetom.

Aby poter úplne zamrzol, musíte počkať najmenej 30 dní a až potom začať používať vykurovací systém.

Technológia inštalácie teplej podlahy sa môže zdať komplikovaná, ale podľa pokynov v krokoch a venovania maximálnej pozornosti procesu môžete inštaláciu vykonať sami bez pomoci špecialistov.

Implementácia hotového riešenia

Toto je najľahší spôsob, ako to urobiť. Podlahová sada je kúpená v železiarstve. Môžu existovať dve variácie tohto riešenia. Prvým sú polystyrénové rohože vybavené potrubnými tvarovkami.

Môžu byť duplikované s vrstvou izolácie. V tomto prípade môžu byť položené priamo na základňu. Hlavnou výhodou takýchto rohoží je mimoriadne jednoduchá inštalácia. Nie sú však dostatočne pevné na to, aby pripevnili podlahu priamo na rohože..

Pod mäkké povlaky, ako aj pod dlaždice, budete musieť položiť dve vrstvy sadrokartónu. Podlahu je možné zostaviť aj z modulov vyrobených z drevotriesky. V továrni sa nanášajú s výklenkami pre rúry s určitým rozstupom systému. Moduly sú doplnené spojovacími prvkami, kovovými doskami na rozvod tepla a rúrkami.

Polystyrénové podložky sú vynikajúcim riešením na usporiadanie vodnej podlahy. Táto možnosť vám umožňuje vybaviť supertenkú vodnú podlahu, ktorá zaberá minimálne výšku miestnosti.

Na vzájomné spojenie dielov je k dispozícii zámkové spojenie, ktoré výrazne uľahčuje montáž. Takéto štruktúry sú dostatočne pevné a nevyžadujú dodatočné vystuženie. Ich hlavnou nevýhodou sú vysoké náklady..

Každé z hotových riešení vyžaduje starostlivú prípravu základne. Ak ide o starú podlahu, vykoná sa dôkladná revízia. Poškodené oblasti sa zlikvidujú a opravia. Dosky sú bezpečne pripevnené, výškové rozdiely sú odstránené. Potom sa odstránia všetky nečistoty a prach a základňa sa napenetruje.

Po zaschnutí sa izolácia položí a v prípade potreby upevní. Ďalším krokom je položenie rohoží. Na vonkajšiu stranu každého z nich, zvyčajne “tekutých nechtov”, sa nanesie vhodné lepidlo a platňa sa prilepí k základni. Je dôležité, aby lepidlo dobre priľnulo a držalo podložku bezpečne na svojom mieste.

Ak sa plánuje položenie drevotrieskových podláh, je zostavené v prísnom súlade s pokynmi vydanými výrobcom. Potom, čo sú potrubné kanály pripravené, začnite pokladať. Rúry na podlahové vykurovanie je možné položiť „hadom“, „slimákom“ alebo inou vhodnou metódou..

Prvky sú spojené do jedného systému a pripojené k vykurovaciemu systému. Ďalej sa vykoná tlaková skúška a skontroluje sa výkonnosť vodnej podlahy, potom sa pristúpi k inštalácii podlahovej krytiny.

Rozdiel v zahrievaní v závislosti od hrúbky poteru

Kompetentný výpočet hrúbky vrstvy naliatej pri inštalácii poteru je tiež potrebný, pretože má vplyv na proces rovnomerného vykurovania miestnosti..

Ak je vrstva tenká, objektívne sa zahrieva rýchlejšie a zaisťuje, že po spustení prevádzky vodného okruhu sa teplo v miestnosti šíri bez dlhého čakania. Súčasne je v takýchto podmienkach pravdepodobnejšie, že sa v poteru objavia trhliny, ktoré negatívne ovplyvňujú rovnomernosť podlahového vykurovania..

Príliš hrubá vrstva má dobrú tepelnú kapacitu, takže udržuje teplo dlhšie, čo umožňuje jeho distribúciu pozdĺž roviny podlahy, ale zahriatie trvá dlhšie. Existuje tiež veľké zaťaženie, ktoré má negatívny vplyv a môže spôsobiť prasknutie poteru. Aby sa tomuto javu zabránilo, odporúča sa usporiadať dilatačné škáry..

Pri rozhodovaní o vyrovnaní podlahy poterom je potrebné pochopiť, že hrúbka vrstvy, ktorá má byť vybavená mokrou, polosuchou alebo suchou metódou, bude odlišná, preto nie je možné dosiahnuť rovnomerné zahrievanie..

Proces inštalácie

Začiatok inštalácie teplej podlahy bez poteru je spojený s inštaláciou všetkých hlavných komponentov – termostatu a teplotného senzora. Termostat je upevnený v špeciálne pripravenom otvore na stenu vo vzdialenosti najmenej 30 cm od základne podlahy. Tvarom a veľkosťou sa príliš nelíši od klasickej zásuvky. Toto zariadenie bude potrebné na ovládanie úrovne teploty v miestnosti, ako aj na nastavenie určitých parametrov a časových rámcov. Pripojenie sa vykonáva do samostatne pripravenej zásuvky. Elektrické drôty sú k nemu pripojené priamo z merača. Inštaláciu je najlepšie vykonať podľa priloženej schémy od výrobcu..

Nesmieme zabudnúť na inštaláciu tepelného senzora. Všetko sa robí nasledovne: z termostatu sa natiahnu vodiče do bližšej časti infračervenej vyhrievanej podlahy, kde sa lepiacou páskou prilepia k grafitovej časti..

Ďalej je tepelný film teplej podlahy položený na povrch bez vzduchových vrstiev. Malo by bezpečne sedieť. Potom sa vyberú miesta, kde sa izolácia odstráni z filmu – vyčistia sa špeciálnymi ostrými nožmi vo vzdialenosti 5-10 mm od blízkeho okraja. Po prepojení všetkých častí fólie drôtmi sa spracujú s bitúmenovou izoláciou, ktorá sa dodáva kompletne so systémom podlahového vykurovania bez nalievania poteru.

Po dokončení všetkých týchto krokov môžete systém otestovať. Termostat je zapojený do siete a uvedený do prevádzky. Ak nie sú problémy s prevádzkyschopnosťou, na infračervenú fóliu sa položí polyetylénová fólia na ďalšiu inštaláciu podlahovej krytiny.

Čo ovplyvňuje hrúbku poteru

Potreba naplniť poter je spôsobená jeho zamýšľaným účelom, vyjadreným nasledujúcimi parametrami:

• zabezpečenie ochrany potrubí pred možným poškodením;
• podpora rovnomernej distribúcie tepla po podlahe;
• vytvorenie zvukovej bariéry a posilnenie tepelnej izolácie.

Bežné schémy poteru

Pri zariaďovaní vykurovania vodnej podlahy, ktorá sa už stala známou, je potrebné mať na pamäti, že hrúbka poteru závisí od nasledujúcich faktorov:

• odroda;
• tepelná vodivosť;
• pevnosť;
• život.

Hodnota tepelnej vodivosti je stanovená v potrebe zabezpečiť rýchle zahriatie dosky po zapnutí vodného okruhu. Pevnosť a trvanlivosť je zaistená, ak v štádiu návrhu bola hrúbka poteru vypočítaná správne.

V rôznych podmienkach môže byť poter vykonávaný na podlahe vyhrievanej vodou niekoľko odrôd:

• mokrý – z cementovo -pieskovej malty;
• polosuchý – so zníženým obsahom vody v roztoku;
• suché – s úplným nedostatkom vody.

Podlahové kúrenie v lepidle na obklady

Je veľmi ťažké si predstaviť implementáciu poteru vyrobeného z lepidla na dlaždice. A to je úplná pravda, pretože túto možnosť inštalácie možno pripísať aj počtu vykonaných bez poterov. Je to typické pri inštalácii vykurovacích rohoží na základňu.

Proces inštalácie sa veľmi nelíši. Iba substrát ako ohrievač by mal byť o niečo hrubší a vyrobený z expandovaného polystyrénu. Stojí však za zmienku, že termomaty je možné položiť priamo na starú základňu, ktorou môže byť betón, dlaždice alebo iné podlahové krytiny. Najdôležitejšie je, aby kvalita zodpovedala požiadavkám.

Po položení vykurovacích rohoží a pripojení k zdroju napájania je možné použiť lepidlo na dlaždice. Ak je potrebné odrezať vykurovaciu podložku v samostatnej oblasti, malo by sa to urobiť tak, aby sa nepoškodil samotný kábel. V opačnom prípade bude výkon zhoršený. Lepidlo na dlaždice môže neskôr slúžiť ako základ pre upevnenie keramických dlaždíc. Určitú pozornosť by ste mali venovať inštalácii termostatu. Tu, pri absencii osobných znalostí v oblasti elektrotechniky, je najlepšie zveriť vykonanie odborníkom. V opačnom prípade bude možné čeliť zníženiu účinnosti teplej podlahy..

Treba poznamenať, že výrobcovia sa pokúšajú poskytnúť spotrebiteľom najlepšie možnosti podlahového vykurovania, ktoré je možné nainštalovať „na sucho“. Medzi káblovými rohožami je zvykom rozlišovať model Thermomat TVK-130 vyrobený z dvojžilového kábla umiestneného vo vystuženej fólii. Tu sa stupeň prenosu tepla v porovnaní s konvenčnými možnosťami výrazne zvyšuje. Dokonca aj elektrické podlahové vykurovanie pod laminátom vlastnými rukami sa robí veľmi rýchlo, bez ďalších vrstiev na vrchu vykurovacích telies.

Napriek tomu sa dánska spoločnosť Devi môže pochváliť špeciálnymi rohožami na podlahy ako laminát. Okrem laminátových podláh sú vhodné aj na iné drevené povrchy. Vlastné teplé podlahy pod laminátom dostali svoje meno-Devidry.

Treba poznamenať, že aj vykurovacie káble je teraz možné inštalovať bez viazania. Tu vynikla aj spoločnosť Devi. Jej systém Devicell obsahuje polystyrénové dosky, na vrchu ktorých sú kovové platne. Práve tu sú označené špeciálne drážky, do ktorých je položený vykurovací kábel. Vybraná možnosť podlahy je položená na vyššie uvedený substrát, ktorý je už pripojený k sieti.

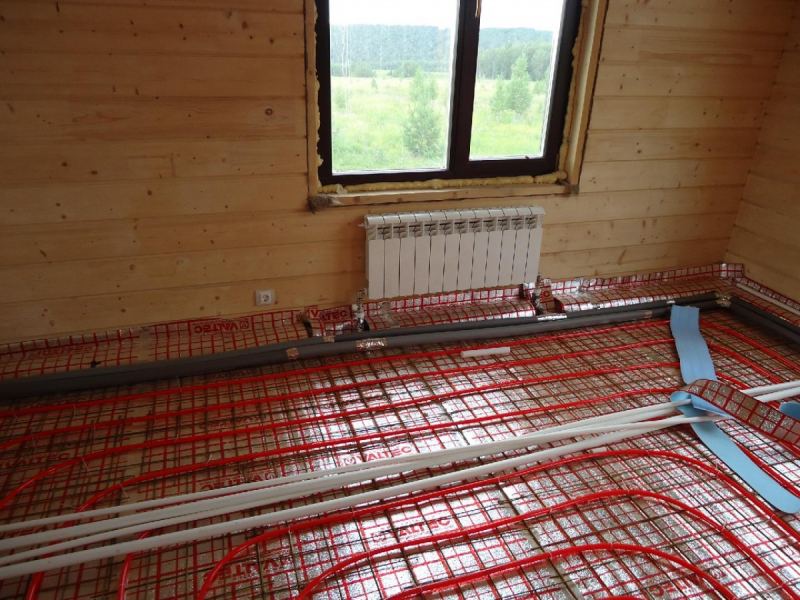

Vykonávanie prác na príklade systému ohrevu vody

V drevenom dome je možné inštalovať vodou tepelne izolované podlahy rôznymi spôsobmi, použitím rôznych materiálov atď. Na zníženie zaťaženia systému podlahového vykurovania sa odporúča použiť polystyrén alebo hotové moduly. Práve o tejto metóde sa bude ďalej diskutovať..

Na správnu inštaláciu sú potrebné nasledujúce materiály:

• polyetylénový film s hrúbkou 0,2 až 0,5 mm;
• polystyrénové dosky s drážkami (hrúbka 0,3-0,5 cm);
• hliníkové rozdeľovacie dosky do hrúbky 0,5 mm;
• listy sadrového vlákna so skosenými hranami hrubými 1 centimeter;
• samorezné skrutky dlhé 1,6 cm a priemer 3,5 mm;
• tlmičová páska hrubá 5 centimetrov;
• PVA lepidlo.

Ak sú všetky materiály zakúpené samostatne, potom je veľmi dôležité zakúpiť polystyrénové dosky s drážkami na vkladanie hliníkových dosiek a samotné dosky by mali mať zárezy na zjednodušenie spájania plátna..

Všetky zariadenia pre systém podlahového vykurovania by ste mali kupovať od jedného výrobcu, na jednom mieste a iba na odporúčanie špecialistu. Malo by byť zrejmé, že vykurovací systém je individuálnym dizajnom v závislosti od charakteristík miestnosti..

Vykurovací okruh je možné zostaviť z polyetylénových a kovoplastových rúrok. Pred inštaláciou by mala byť jasne formulovaná konfigurácia vykurovacieho systému..

Inštalácia sa vykonáva nasledovne:

1. Po vytvorení drsnej podlahy je celý obrys miestnosti na križovatke prekrytia podlahy a steny prilepený tlmičom. Opravte ho lepidlom PVA. Potom je povrch podlahy dôkladne očistený od prachu, nečistôt a trosiek. Na to je položený polyetylén s rýľom 10-15 cm na stenách.
2. Potom sa položia polyetylénové rohože podľa metódy „joint-to-joint“. Ak je vykurovací okruh položený hadom, potom môžete použiť jednoduchú podložku s drážkami na priamu inštaláciu a ohyb v blízkosti steny. Ak je zvolený typ špirály, potom si môžete kúpiť profilové rohože alebo rohože s „šéfmi“. Odporúča sa nakresliť schému kladenia vopred, aby sa táto fáza dokončila oveľa rýchlejšie..
3. Hliníkové platne sú položené rovnakým spôsobom, pričom sa zohľadňujú rozstupy medzi líniami potrubia. Sú upravené podľa špeciálnych zárezov..
4. Rúry sú uložené v drážkach dosiek s krokom nie väčším ako 30 centimetrov, aby sa miestnosť rovnomerne zahriala. Pri stenách môžete krok znížiť o polovicu, pretože táto časť miestnosti je najhoršia, pokiaľ ide o straty tepelnej energie.
5. Potom je v miestnosti pripravené miesto, kde bude umiestnený rozdeľovací rozdeľovač. Je vhodné prepojiť celý systém s pomocou profesionála. Po dokončení pripojenia sa systém testuje pri dvojnásobku štandardného tlaku. Ak nie sú žiadne netesnosti a poryvy a vykurovanie v každej časti okruhu dosiahne požadovanú teplotu, inštalácia sa vykoná správne.
6. Dokončením inštalácie teplej podlahy je podlaha z polypropylénového substrátu a sadrokartónové dosky v dvoch vrstvách. Je žiaduce, aby listy mali skosenie 2 cm. Listy sú navzájom pripevnené lepidlom PVA naneseným na skosenie a tiež pripevnené k základni pomocou samorezných skrutiek.
7. Potom sa položí hlavná podložka a na ňu sa položí podlaha..

V skutočnosti je položenie každej vrstvy jednoduché. Odborná pomoc je potrebná iba pri pripájaní celého vykurovacieho systému k rozvodnej skrini, pretože inštalatérske práce nerobia chyby.

Akým chybám sa treba pri inštalácii vyvarovať

Konštrukčné vlastnosti na drevenej základni spočívajú v tom, že akékoľvek porušenia a zmeny vo fázovej inštalácii vykurovania povedú k prevádzkovým problémom. Kondenzácia a netesnosti sú kritické.

Systém kladenia rúrok neumožňuje nasledujúce porušenia:

• Prekročenie maximálnej dĺžky obvodu – potrubie by nemalo byť dlhšie ako 70 m. Okruh by mal byť umiestnený pod kotlom, aby bola zaistená prirodzená cirkulácia chladiacej kvapaliny bez obehového čerpadla..
• Nedostatok hydroizolácie – organizovanie drevených podláh vlastným ohrevom vody často vedie k túžbe ušetriť na spotrebnom materiáli. Malo by sa pamätať na to, že dobrá izolácia drevených povrchov pred vlhkosťou je v drevenom dome zásadná. Najlepšie nie je obmedziť sa na jednoduché opatrenia, ale použiť ďalšie ochranné prostriedky: impregnáciu a ochranné zvlnenie potrubia..
• Voľba dokončovacieho materiálu – ešte pred výberom spôsobu inštalácie podlahového vykurovania by ste mali zvážiť, s akým materiálom bude povrch konfrontovaný. Od toho závisí maximálna teplota vykurovania a fázy práce..

Podlahové vykurovanie dreveného domu je múdre riešenie. Za predpokladu dodržania odporúčaní pre inštaláciu je možné vyhnúť sa prípadným ťažkostiam v procese budúcej prevádzky..

Kľúčové body pre výber podlahového vykurovania

Keď ste sa rozhodli vybaviť vyhrievané podlahy v kúpeľnom dome alebo pri výbere systému podlahového vykurovania pre zrubový dom, je potrebné vziať do úvahy nasledujúce body:

1. Konfigurácia, plocha a výška miestnosti, kde má byť inštalácia.
2. Systém bude použitý ako hlavné alebo prídavné vykurovanie, v oboch prípadoch sa výpočet kapacity konštrukcie vykonáva rôznymi spôsobmi..
3. Pracovná záťaž miestnosti s nábytkom. Všetky typy vykurovacích podláh, okrem infračervených, nevydržia prehriatie, nábytok vyvíja tlak na konštrukciu, čo spôsobuje nárast teploty.

Uviedli sme iba hlavné zásady, podľa ktorých je potrebné vyberať teplé podlahy, v skutočnosti existuje oveľa viac kritérií..

Etapy pokladania podlahy ohrievanej vodou bez poteru

Je potrebné poznamenať, že inštalácia vodných systémov bez poteru je sprevádzaná menším počtom prachu a nečistôt. Navyše plus podlahové vykurovanie bez poteru – možnosť namontovať ich pod dlažbu, laminát a akýkoľvek iný náter, bez čakania na vyschnutie betónu.

Vypracovanie kresby

Dôležitým miestom pri inštalácii vodou vyhrievaných podláh bez poteru je priradený správne zostavenému plánu kladenia vykurovacích telies. Bežnými typmi vykonávania obrysov sú špirála alebo slimák. Špirála sa používa pre miestnosti s veľkými rozmermi a had, naopak, pre malé miestnosti. Okrem toho by sa mal vypočítať krok kladenia, ktorý závisí od zvoleného typu základne..

Príprava podlahy pred inštaláciou planking systému

Pred inštaláciou akéhokoľvek druhu základne je potrebné pripraviť povrch. To spočíva v čistení podkladu od prachu a nečistôt a v zisťovaní prítomnosti rozdielov v hladine povrchu. Odchýlky nie sú väčšie ako 2 mm, v opačnom prípade bude potrebná tenká vrstva poteru.

Na hrubý povlak sa nanesie hydroizolácia vo forme polyetylénového filmu s hrúbkou najmenej 200 mikrónov. Plátno sa prekrýva a upevňuje na pásku.

Ďalším krokom je umiestnenie tlmiča po obvode stien. Pomáha kompenzovať rozťažnosť konštrukcie pri zahrievaní.

Vodná podlaha na drevenom podklade

Tento systém sa odporúča inštalovať do drevených domov. Ako bolo uvedené vyššie, drevená základňa je modulárna a hrebeňová..

Pri konštrukcii vodnej podlahy s latkovým substrátom sú prípustné nerovnosti povrchu podkladu do 2 mm na 1 meter štvorcový. Postup vyzerá takto:

• na pripravenom základe sa urobia označenia miest, kadiaľ budú prechádzať potrubia;
• páska tlmiča je roztiahnutá – je umiestnená cez oneskorenia alebo nosné dosky;
• lamely sú rozložené – musia byť umiestnené priečne k podporným lagom, sú na oboch stranách upevnené samoreznými skrutkami a v miestach, kde je rúrka zaoblená, sú tiež zaoblené;

• dosky s otvormi sú upevnené – poskytujú rovnomerné zahrievanie, sú pripevnené k lište pomocou skrutiek;
• potrubia sú namontované – sú umiestnené v drážkach kovovej podpery, nie je potrebná ich dodatočná fixácia;

• je nainštalované ďalšie zariadenie – termostat a zariadenie na stanovovanie tlaku a systém je pripojený;

• výkon sa kontroluje;
• je položená hydroizolácia – môžete použiť polyetylénový film;
• substrát je namontovaný na podlahu bez poteru – môžu to byť sadrovláknité dosky, sú umiestnené v 2 vrstvách, princíp umiestnenia je šachovnica;
• posledná vrstva teplej podlahy je konečný náter (dlaždice, laminát atď.).
• Modulárna konštrukcia vodnej podlahy je jednoduchší a rýchlejší spôsob, ako:
• moduly sú zostavené – sú už vybavené otvormi na kladenie vykurovacích telies, sú k sebe pripevnené samoreznými skrutkami;
• potrubia sú namontované;

• systém je pripojený a jeho funkčnosť je skontrolovaná;
• je položená hydroizolácia – vhodná je plastová fólia, ktorá musí byť umiestnená pod moduly a na ne po inštalácii potrubí;
• poslednou vrstvou je podlahová krytina.

Možnosť upevnenia potrubia

Na izoláciu je položená skutočná podlaha pod rúrkami. Tu je veľa možností. Môžu to byť polystyrénové rohože so špeciálnymi rúrkovými priechodkami. Takéto rohože sa vyrábajú s jednoduchou a dvojitou izoláciou.

V druhom prípade môže byť izolačná vrstva nadbytočná. Listy reziva s rezanými drážkami na rúry je možné použiť ako podlahu. Vyrábajú sa aj priemyselne. K dispozícii sú tiež domáce podlahy z lamiel, tyčí atď..

Teplota povrchu podlahového vykurovania

Stavebné pravidlá vyžadujú, aby priemerná teplota na povrchu teplej podlahy za konštrukčných podmienok nebola vyššia ako:

• 26 ° С – pre podlahy priestorov s neustálou prítomnosťou ľudí;
• 23 ° С – pre podlahy detských inštitúcií;
• 31 ° С – pre podlahy priestorov s dočasným pobytom ľudí;

Povrchová teplota podlahy pozdĺž osi potrubia v zariadeniach starostlivosti o deti, obytných budovách a bazénoch by nemala presiahnuť 35 ° С.

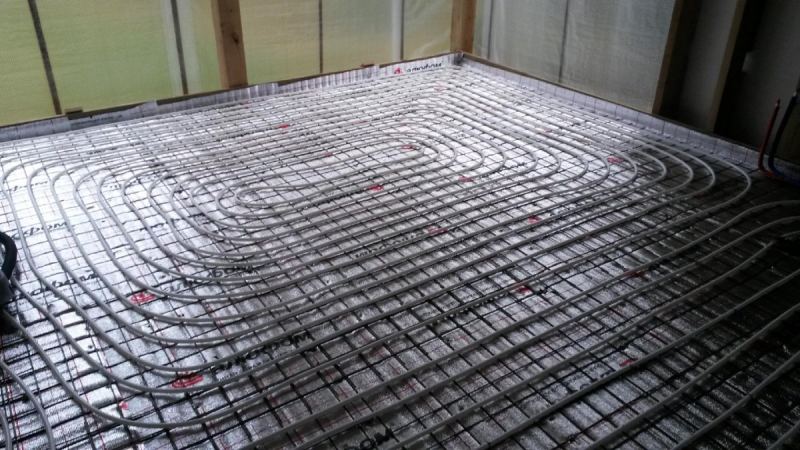

Schémy kladenia potrubí podlahového vykurovania

Pokladanie rúrok podľa schém „Dvojitý had“ alebo „Slimák“ poskytuje rovnomernejšie zahrievanie vyhrievaného povrchu podlahy

Rúry vyrobené zo zosieťovaného (PE-X) alebo tepelne odolného (PE-RT) polyetylénu sú najvhodnejšie na inštaláciu do suchej, vodou vyhrievanej podlahy..

Ak je v dome inštalovaný liatinový alebo oceľový kotol, kotol s oceľovým výmenníkom tepla alebo oceľovými radiátormi, potom je na ich ochranu pred koróziou potrebné použiť polyetylénové potrubie chránené pred prienikom kyslíka s prídavkom EVOH v označenie. Ak sú všetky kovové časti vykurovacieho systému vyrobené z nehrdzavejúcich zliatin medi alebo ocele, potom nie je potrebné používať také rúry..

Odporúčam používať kovoplastové rúry špeciálne určené na podlahové vykurovanie. Tieto potrubia sú lacnejšie..

Podlahové kúrenie sa najčastejšie vyrába z rúr s vonkajším priemerom 16 mm. Tento priemer potrubia spravidla postačuje na zahriatie až 20 m2 podlahovej plochy. Najdlhšia strana úseku, na ktorom je položená rúra, by nemala byť väčšia ako 8 m. Ak rozmery miestnosti prekročia uvedené hodnoty, podlaha je rozdelená na časti, v ktorých je položený samostatný obrys, a slučka z potrubia. Odporúča sa položiť rúrku do slučky v krokoch nie väčších ako 200 mm.

Ako je na tom podlaha hotovej podlahy?

Po položení parotesnej vrstvy je potrebné položiť dokončovaciu vrstvu, ktorá pozostáva z frézovaných dosiek s otvormi na cirkuláciu vzduchu. Tieto otvory sú umiestnené na zadnej strane dosky a merajú 40 × 140 mm. Je potrebné ich aplikovať tak, aby letokruhy dreva vyzerali rôznymi smermi..

Frézované dosky je možné nahradiť drážkovými, skladanými alebo lichobežníkovými lamelami. Ich nevýhodou je, že sa nerozpadajú, a preto pri ich aplikácii musíte sledovať kvalitu ich uloženia na guľatinu..

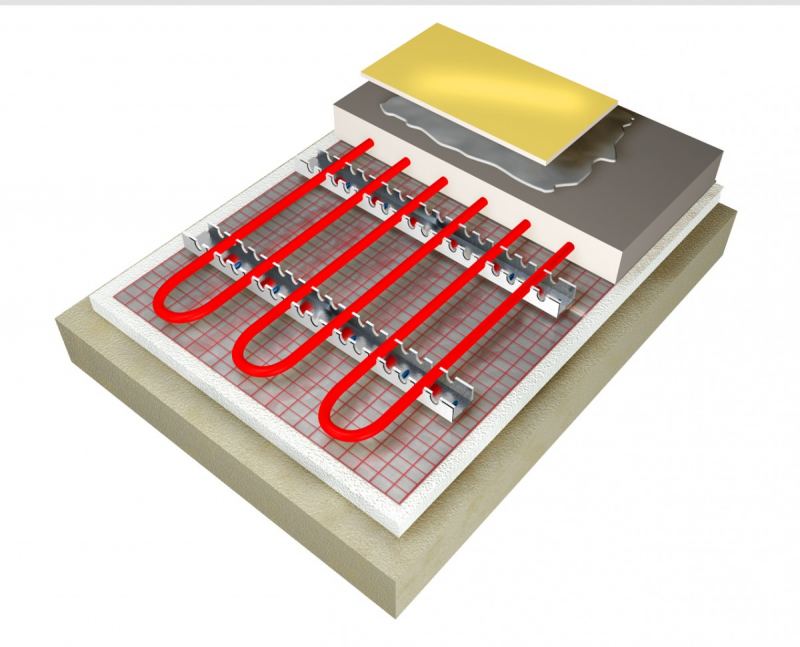

Pokyny na inštaláciu polystyrénového systému

Tento spôsob kladenia okruhov podlahového vykurovania robí prácu oveľa rýchlejšou a jednoduchšou, pretože zahŕňa použitie dvojvrstvových dosiek z penového polystyrénu s vodidlami vo forme vyčnievajúcich výstupkov. Na výrobu dosiek sa použil polystyrén rôznej hustoty – horná vrstva je odolnejšia, spodná je mäkká.

Podľa tejto schémy je celkom jednoduché vyrobiť potrubné vedenie pre podlahové vykurovanie.

Táto technika je vhodná pre každú podlahu s rovným povrchom, napríklad z preglejky OSB (ako v domoch z panelov SIP). Teplé vodné podlahy na rovnej drevenej podlahe sú vyrobené pomocou nasledujúcej technológie:

1. Kláty prikryte doskami OSB a pripevnite ich pozinkovanými samoreznými skrutkami. Ak sa pracuje na drevenej podlahe prvého poschodia, medzi trámy by sa mala položiť izolácia z minerálnej vlny, ako je popísané v predchádzajúcej časti. Hrúbka polystyrénového systému nestačí na úplnú tepelnú izoláciu budovy zospodu.
2. Na steny okolo miestnosti pripevnite pásku tlmiča.
3. Na hotový povrch položte polystyrénové dosky a upevnite ich pomocou zámkov.
4. Nainštalujte dosky difuzéra podľa schémy a rozstupov potrubí a upevnite ich medzi výčnelky. Pri odvíjaní rúrky z cievky ju vložte do drážok dosiek.
5. Zakryte vykurovacie okruhy plastovou fóliou, prekrývajte a lepte listy.
6. Nainštalujte základňu podlahy zo sadrovláknitých dosiek (GVL), kde následne položíte dokončovací náter (obľúbenou možnosťou je laminát).

Rada. Pred položením vrchného náteru pripojte napájacie vedenia z obvodov k rozdeľovaču distribučnej a zmiešavacej jednotky a vykonajte test tesnosti (tlakový test) s tlakom 4 bary.

Výhody tvarovanej izolácie pre podlahy s teplou vodou sú zrejmé – jednoduchosť a rýchlosť inštalačných prác, schopnosť položiť potrubie nielen „hadom“, ale aj slimákom. Existujú aj nevýhody:

• vysoká cena;
• materiál sa môže ohýbať z veľkého mechanického zaťaženia;
• kvôli medzerám medzi nosníkmi sa malá časť tepla spotrebuje na zbytočné zahrievanie vzduchu pod podlahou.

Inštalácia technológiou Uponor

Táto metóda sa stala najjednoduchšou a najdostupnejšou z hľadiska peňažných nákladov. Minerálna vlna tu funguje ako izolačný materiál, rúry a platne je možné odoberať podľa vlastného uváženia a finančných možností. Podstata metódy spočíva v kladení drevených dosiek s hrúbkou 20 mm na guľatinu v intervaloch 2 cm na ďalšiu inštaláciu podlahy ohrievanej vodou, ako je znázornené na obrázku:

Medzi tepelnou izoláciou a základovými doskami je vytvorená vetracia medzera (na obrázku nie je vidieť)

Poznámka. Podobnú schému je možné použiť v akýchkoľvek obytných budovách, kde sú drevené podlahy položené na guľatine, vrátane betónových základov..

Na výrobu teplých podláh vlastnými rukami pomocou tejto technológie budete potrebovať bežnú sadu zámočníckych a tesárskych nástrojov, ako aj špeciálne nožnice na rezanie polymérových rúrok. Pri inštalácii podlahového vykurovania na strop prvého poschodia (nad zemou alebo nevykurovaným suterénom) vykonajte práce v tomto poradí:

1. Klinec do tyčí lebky 25 x 25 mm lícovať so spodným okrajom nosníkov. Na ne položte podložky z 20 mm dosiek, ako je znázornené na obrázku nižšie..
2. Podlahu pokryte nosníkmi parotesnou fóliou. Dodržujte prekrývanie pláten najmenej 10 cm a kĺby opatrne prilepte obojstrannou páskou.
3. Dosky z minerálnej vlny položte na parozábranu tak, aby sa nemačkali, inak čadičové vlákno čiastočne stratí svoje tepelnoizolačné vlastnosti. Hrúbka izolácie by mala byť najmenej o 5 cm menšia ako výška guľatiny, aby sa medzi povrchom vaty a budúcou drevenou podlahou vytvorila vetracia medzera na odstránenie vlhkosti..
4. Hydroizolačnú fóliu (nazývanú aj difúzna membrána) rozotrite na nosníky vodotesnou stranou nahor. Membrána by nemala klesať v medzerách medzi nosníkmi, preto musí byť utiahnutá a pripevnená k stromu zošívačkou.
5. Doskové trámy s hrúbkou 2 cm naprieč oneskorením ustupujúce 30 mm od steny. V závislosti od sklonu potrubia (15 alebo 20 cm) ponechajte medzi doskami pre dosky na distribúciu tepla 20 mm štrbiny.
6. Vložte kovové platne do štrbín a položte na ne vykurovacie rúrky a vložte ich do drážok v tvare Ω. Ak chcete potrubie otočiť, skráťte konce dosiek na tomto mieste o 10-15 cm.
7. Konce rúrok veďte pozdĺž stien k hrebeňu podlahového vykurovania, pripojte ich a skontrolujte tesnosť systému. Nainštalujte povrchovú úpravu podlahy.

Pred inštaláciou vykurovacích slučiek musí byť podlaha izolovaná, ako je znázornené na obrázku

Spôsob kladenia podlahy ohrievanej vodou na drevené guľatiny je podrobne zobrazený vo videu:

Práce na prekrytí medzipodlahy sa vykonávajú v rovnakom poradí, zospodu môžu byť priamo na kláty pribité iba podložné dosky. Mimochodom, namiesto dreva tu môžete použiť dosky OSB a lemovať strop prvého poschodia.

Dôležité! Nezamieňajte hydroizolačnú membránu s parotesnou fóliou, inak bude minerálna vlna nasýtená vodou a prestane byť ohrievačom. Parotesná zábrana v spodnej časti „koláča“ chráni vatu pred vodnou parou zvonku a membrána jej neumožňuje zamknúť sa zvnútra v prípade nehody a rozliatia vody v miestnosti (difúzna membrána) umožňuje priechod vodnej pary, ale neumožňuje priechod vody). Na odstránenie vlhkosti z izolácie slúži 5 cm vetrací otvor a vetracie otvory vyrobené v stenách dreveného domu.

Tento spôsob inštalácie podláh ohrievaných vodou má spolu s jednoduchosťou a lacnosťou jednu nevýhodu – potrubia je možné klásť iba „hadom“, a preto je potrebné, aby boli priestory dreveného domu rozdelené na niekoľko vykurovacích okruhov, aby sa dosiahlo rovnomerné zahrievanie.

Inštalácia podlahového vykurovania pomocou modulárnych drevených systémov

Moduly drevotriesky sú navrhnuté tak, aby vytvárali stabilný a pevný povrch. Montujú sa na drevenú podlahu a na ne vodou tepelne izolovanú podlahu pod laminát bez poteru a dodatočnej fixácie. Presne na hrúbku 22 mm prvky spoľahlivo udrží distribučné dosky. Inštalácia vykurovacieho systému pre vzduchové hmoty zo spodnej časti miestnosti sa vykonáva nasledovne:

• Ukladanie modulov DPS s odsadením 20 mm.

Postup sa vykonáva v prísnom súlade s projektom inštalácie podlahy ohrievanej vodou bez betónového poteru na drevené guľatiny. Veľkosť modulov je prispôsobená šírke dosiek rozvádzača tepla. To je 130 mm, 180 mm a 280 mm na šírku.

• Stohovanie tanierov.

Inštalácia sa vykonáva v priestoroch medzi modulmi. Suchý poter pre teplú vodnú podlahu zároveň nekladie obmedzenia na rozmery prvku. Vypočítavajú sa na základe kroku. Vyrábajte výrobky so šírkou 150 mm, 200 mm a 300 mm.

• Ukladanie rúrok podľa schémy.

Prvok tesne zapadne do drážky platne, kým nezacvakne.

• Ukladanie podkladu pod dekoratívnu podlahu.

Vyššie uvedená suchá technológia na inštaláciu podlahy s teplou vodou sa považuje za najjednoduchšiu a najmenej namáhavú. Je veľmi ľahké skontrolovať správnosť práce. V prípade potreby je možné položené prvky systému demontovať a znova položiť. Pri organizovaní teplej podlahy na suchom poteru sa nepoužívajú žiadne upevňovacie a upevňovacie prvky.

Konštrukcia elektrického podlahového vykurovania bez poteru

Proces kladenia káblovej podlahy bez poteru je oveľa jednoduchší a rýchlejší ako jeho inštalácia na betónový poter.

Práca zahŕňa nasledujúce etapy:

• je určené miesto na stene, kde bude termostat umiestnený;
• pre snímač teploty sú vyrobené blesky;
• základňa pre rohože sa pripravuje – nerovnosti a praskliny sú uzavreté a povrch je očistený od trosiek;
• základňa je položená – ak ide o polystyrénové rohože alebo drevené moduly, potom sú už vybavené drážkami, kde je položený kábel, pomocou regálovej metódy je kábel namontovaný medzi pevné koľajnice;
• kábel je položený podľa pripraveného diagramu v drážkach;

• do vlnitej rúrky na podlahe je umiestnený snímač teploty;
• systém je pripojený k zdroju napájania a je vykonaná kontrola funkčnosti;
• je nainštalovaná hydro a tepelná izolácia;
• dekoratívny kryt je inštalovaný na podlahu kábla bez poteru. Je možné použiť ako keramické dlaždice, tak linoleum alebo laminát.

S elektrickými rohožami je tento proces ešte jednoduchší, pretože nie je potrebná žiadna dodatočná podložka. Sieťovina je položená priamo na vopred pripravený betónový alebo drevený podklad a pripevnená k lepiacej páske.

Postup inštalácie rúrok na polystyrénové podložky

Je ľahké vytvoriť podlahu z teplej vody bez poteru vlastnými rukami. Najprv sa drsný povrch očistí od stavebných nečistôt. V prípade potreby musí byť základňa vyrovnaná.

Na pripravený povrch sa položí plastový obal. Jeho hrúbka musí byť najmenej 200 mikrónov. Polyetylénové hydroizolačné fólie sú položené s prekrytím (10-15 cm). Kĺby musia byť pevne pripevnené páskou..

Po obvode miestnosti je položená tlmiaca páska. Kompenzuje možné rozšírenie systému počas vykurovania. Potom sa položia polystyrénové rohože. Ak je ich hrúbka malá, spoje musia byť potiahnuté lepidlom. Medzi rímsami sú rozložené kovové lamely. Rúry sú vložené do ich drážok. Na ne je položená ďalšia vrstva hydroizolácie..

Potom musíte rozložiť 2 vrstvy listov GVL. Spoje prvej vrstvy by sa nemali krížiť s predchádzajúcou vrstvou. Hrúbka tejto podlahy by mala byť 1 cm, škáry by mali byť potiahnuté lepidlom PVA. Vrstvy musia byť upevnené samoreznými skrutkami.

Potom je namontovaný vrchný náter. Pod laminát musí byť umiestnená špeciálna podložka. Pri inštalácii dlaždíc by ste mali zvoliť správne lepidlo. Mal by byť na akrylovej báze.

Čerpadlová zmiešavacia jednotka a kolektor podlahového vykurovania

Miešacia jednotka s obehovým čerpadlom – vľavo. Vpravo je k zmiešavacej jednotke pripojený kolektor potrubí podlahového vykurovania.

Každá miestnosť s „teplou podlahou“ je najmenej jeden okruh (jedna rúrková slučka). Všetky tieto okruhy musia byť nejakým spôsobom zlúčené do jedného a prepojené s kotlom alebo iným zdrojom tepla. Oba konce potrubia každého okruhu podlahového vykurovania sú spojené s rozdeľovačom.

Kolektor podlahového vykurovania musí vykonávať tri úlohy:

1. Odpojte a zatvorte prívod vody do každej samostatnej slučky teplej podlahy.
2. Prietok vykurovacieho média v slučke podlahového vykurovania upravte v závislosti od teploty miestnosti alebo teploty povrchu podlahy.
3. Upravte hydraulický odpor slučky podlahového vykurovania, aby bol v rovnováhe, aby bol rovnaký vo všetkých obvodoch pripojených k kolektoru.

Na splnenie týchto úloh sú na napájacej strane rozdeľovača k dispozícii ručne ovládané uzatváracie ventily. Na zadnej strane sú nainštalované regulačné ventily so servopohonom. Ventil je ovládaný termostatom prostredníctvom servopohonu, ktorý reguluje dodávku tepelného nosiča do okruhu podlahového vykurovania v závislosti od teploty povrchu podlahy a teploty vzduchu v miestnosti. Ten istý ventil pomocou špeciálneho kľúča reguluje hydraulický odpor slučky podlahového vykurovania.

Čerpadlo a zmiešavacia jednotka podlahového vykurovania

Maximálna teplota chladiacej kvapaliny v systéme podlahového vykurovania by nemala byť vyššia ako 45-55 ° C. V prípade vykurovacieho systému s radiátormi musí byť teplota vody vyššia. Vykurovacie kotly sú tiež navrhnuté tak, aby pracovali s vyššou teplotou vykurovacieho média..

Miešacia jednotka čerpadla vykonáva nasledujúce funkcie:

• Znižuje teplotu chladiacej kvapaliny, ktorá pochádza z kotla priamym potrubím, privádzaním chladnejšej vody zo spiatočky (prímesi) do neho.
• Poskytuje cirkuláciu chladiacej kvapaliny v slučkách potrubí podlahového vykurovania. Systém podlahového vykurovania má vysoký hydraulický odpor, pričom jeho prekonanie vyžaduje inštaláciu samostatného čerpadla.
• Chráni podlahy pred prehriatím – ak sa do podláh dostane prehriate vykurovacie médium, obehové čerpadlo sa zastaví.

Maximálna teplota vykurovacej vody dodávanej do potrubí podlahového vykurovania je nastavená ventilom na vstupe do zmiešavacieho bloku.

Termostaty na podlahové vykurovanie

Termostat je zariadenie, ktoré meria teplotu niečoho, porovnáva túto teplotu s vopred stanovenou teplotou a v závislosti od výsledku porovnania dáva servu pokyn na zapnutie alebo vypnutie regulačného ventilu. Zapnutím alebo vypnutím dodávky tepla teda termostat udržiava teplotu niečoho s minimálnymi odchýlkami od nastavenej hodnoty, zvyčajne s presnosťou + – 0,5 ° C..

Na meranie teploty môže mať termostat v tele zariadenia zabudovaný snímač teploty. Snímač teploty môže byť tiež diaľkový. Senzor diaľkového ovládania je k termostatu pripojený pomocou vodičov.

Termostat má vždy tlačidlá alebo kolieska, pomocou ktorých sa nastavuje teplota, ktorej stabilitu musí zabezpečiť. Všetky termostaty majú indikáciu aktuálneho stavu – „kúrenie zapnuté“ alebo „vykurovanie vypnuté“.

Termostat, v závislosti od spôsobu pripojenia k výkonnému servopohonu, môže byť káblový alebo bezdrôtový.

Najmenšou možnosťou rozpočtu je káblový termostat. Samotné zariadenie je inštalované v miestnosti, v ktorej musí udržiavať teplotu. Kolektor podlahového vykurovania so servopohonmi môže byť inštalovaný na inom mieste, napríklad v kotolni. Tieto zariadenia sú navzájom spojené tenkými drôtmi..

Bezdrôtový termostat prenáša riadiaci príkaz na servopohon kolektora prostredníctvom rádia. Na tento účel je v kryte termostatu rádiový vysielač a v blízkosti kolektora je nainštalovaná rádiová prijímacia jednotka. Inštalácia bezdrôtového termostatu môže byť prospešná, ak vykonávajú automatizačné práce v už postavenom dome – nie je potrebné klásť drôty a rušiť výzdobu priestorov..

Na reguláciu teploty vzduchu a teploty teplej podlahy v súlade s algoritmom – regulujeme teplotu vzduchu v miestnosti, ale nenechávame podlahu zahriať nad nastavenú teplotu, je potrebný termostat s príslušnými funkciami.

Termostat na podlahové kúrenie:

• Musí pracovať s dvoma snímačmi teploty: vstavaným snímačom teploty vzduchu a diaľkovým snímačom teploty podlahy.
• Termostat musí byť schopný samostatne nastaviť teplotu vzduchu a teplotu teplej podlahy.
• Musí byť stanovený algoritmus na reguláciu teploty vzduchu s obmedzením teploty povrchu vyhrievanej podlahy.

Jeden termostat môže ovládať niekoľko servopohonov inštalovaných na jednom rozdeľovači. Termostat so servopohonmi je pripojený cez špeciálny blok – spínací modul.

Chyby pri inštalácii podlahového vykurovania bez poteru

Zvážte hlavné chyby, ktoré je možné pri inštalácii podlahového vykurovania urobiť.

1. Nevykonávajú sa žiadne merania – verí sa, že nie je potrebné merať konštrukciu pred a po inštalácii. Počas vykonaných meraní je však možné identifikovať a odstrániť porušenia, v opačnom prípade môžu viesť k vážnym problémom pri prevádzke systému..
2. Ponáhľajte sa počas inštalácie – všetky diely by mali byť starostlivo pripevnené, aby ste neskôr nemuseli rozoberať konštrukciu.
3. Hlboké umiestnenie teplotných senzorov – to by sa nemalo robiť, pretože sa často pokazia a je potrebné ich vymeniť.
4. Silná túžba ušetriť peniaze – kvalita materiálu ovplyvňuje životnosť a fungovanie systému, čím je lepší, tým je drahší. Preto je rozumnejšie používať vysokokvalitné výrobky, ako dávať peniaze neskôr a strácať čas opravou systému..

Teplú podlahu na polystyrénovom alebo drevenom podklade si môže vyrobiť každý. Tento dizajn je nielen vynikajúcim riešením na vykurovanie miestnosti, ale aj dobrou možnosťou zvukovej izolácie..

Užívateľské recenzie

Teplá vodná podlaha bez poteru sa podľa recenzií inštaluje rýchlo a bez problémov. Majitelia súkromných domov zároveň tvrdia, že najjednoduchším typom inštalácie je použitie modulárnych drevených alebo polystyrénových dosiek. Takéto materiály je možné zakúpiť v špecializovaných predajniach..

Ak však chcete ušetriť peniaze v rodinnom rozpočte, môžete si pre inštaláciu rúr zvoliť metódu ozubnice. V takom prípade musíte mať dostatok voľného času. Ide o zložitejší a časovo náročnejší proces inštalácie..

Ak vykonáte všetky akcie správne, môžete získať systém kvality. Bude spoľahlivý a odolný. Vykurovanie priestorov bude v tomto prípade rovnomerné a menej nákladné ako pri použití batérií. Pripojenie potrubí k kotlu je lepšie zveriť profesionálovi. Od toho závisí bezpečnosť vykurovacieho systému..
