Výber výmenníka tepla pre zimný stan: typy a konštrukčné vlastnosti

Čo je to výmenník tepla?

Na rozdiel od mnohých iných vykurovacích zariadení tento spotrebič odstraňuje splodiny horenia vonku, takže nie je potrebné „púšťať“ dovnútra čerstvý vzduch a strácať vytvorené teplo. Na to musí mať stan v hornej časti aspoň jeden poklop. Okrem komína z konštrukčných prvkov stojí za to zdôrazniť prítomnosť potrubí na ohrev vzduchu a ventilátora na zvýšenie účinku (beží na batérie alebo akumulátor).

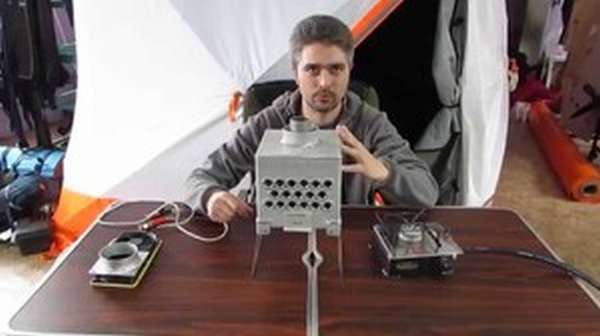

Ako funguje výmenník tepla v zimnom rybárskom stane? Spodný horák ohrieva rúrky výmenníka, ktorými je vzduch nasávaný ventilátorom. Prechádzajúc nimi, tiež sa zahrieva a dostáva sa do stanu. Plyny vznikajúce pri spaľovaní paliva odchádzajú von komínom. Ako vidíte, nič zložité. Tento dizajn je podobný výmenníkovým výmenníkom tepla používaným v kotloch na tuhé palivá a funguje na rovnakom princípe. Vzduch prechádzajúci vyprážanými rúrkami sa mení na suché teplo a ohrieva vnútro stanu.

Výmenníky tepla môžu mať rôzne tepelné žiarenie. Niektoré majú silnejšie žiarenie, iné slabšie. Táto dôležitá technická charakteristika závisí od:

• tepelný výkon horáka;
• vyhrievaná plocha;
• materiál, z ktorého je zariadenie vyrobené;
• tvar výmenníka tepla.

Pokiaľ ide o tvar, okrúhla verzia je efektívnejšia ako obdĺžniková, pretože v nej nie sú žiadne rohy, kde by teplo mohlo „stagnovať“.

Účel výmenníka tepla

Na ohrev priestoru vo vnútri stanu je možné použiť špeciálne plynové kachle, avšak tieto zariadenia majú jednu významnú nevýhodu – neodstraňujú produkty spaľovania vonku, v dôsledku čoho sa pravdepodobnosť otravy oxidom uhoľnatým (až do smrti) výrazne zvyšuje. V procese horenia plynových sporákov sa do vzduchu uvoľňuje aj vlhké teplo, ktoré nie je pre ľudí považované za pohodlné a môže spôsobiť vznik mnohých zdravotných problémov.

Výmenník tepla zaistí najbezpečnejšiu a najpohodlnejšiu prevádzku plynového horáka v interiéri.

Výhody rybolovu s výmenníkom tepla

Z akýchkoľvek hustých tkanín je stan vyrobený, bez dodatočného zahrievania bude schopný chrániť iba pred vetrom, ale nie pred mrazom alebo vlhkosťou. Preto ho musí rybár zahriať. A ak sa na pár hodín stále dokážete zaobísť s parafínovou sviečkou alebo niekoľkými tabletami suchého alkoholu, potom na dlhý rybolov budete potrebovať niečo vážnejšie. Prečo si vybrať výmenník tepla? Toto zariadenie má viac než dosť výhod. Tie obsahujú:

•

  schopnosť zahriať stan v priebehu niekoľkých sekúnd;

• najefektívnejšia spotreba tepla produkovaného horákom;
• uvoľňovanie plynov vyplývajúcich zo spaľovania paliva a kyslíka;
• nedostatok nežiaducej vlhkosti (vzduch vo vnútri sa stáva nielen teplým, ale aj suchým);
• kompatibilita s akýmikoľvek plynovými horákmi, ktoré sú dnes v predaji;
• schopnosť použiť ho ako dlaždicu (napríklad môžete zahriať vychladený čaj);
• kompaktnosť (zariadenie nezaberá veľa miesta).

Existujú aj nevýhody. Výmenník tepla je možné umiestniť iba do stanu, ktorý má otvor pre výstup komína. Mimochodom, niektorí vynaliezaví rybári vylepšujú (podľa ich názoru) skladovacie zariadenia a vynášajú komín zospodu – medzi podlahu stanu a jeho stenu. Na správnu funkciu zariadenia je navyše potrebné napájanie, čo znamená, že musíte z auta vybrať batériu alebo nosiť so sebou iný zdroj energie..

Ďalším negatívnym bodom je, že výmenník tepla zaberá určitý priestor. Ak sú dvaja rybári chytení v trojčlennom stane, nespôsobí to žiadne nepohodlie, ale stáva sa, že sa pod jednu kupolu pokúša zmestiť viac ľudí, než by sa malo. V takom prípade pre zariadenie nebude miesto, budete sa musieť zahriať vlastným dychom..

Podstata výmenníka tepla

Na vykurovanie obytných budov, kancelárií a priemyselných priestorov sa používajú radiátory a batérie. Elektrické kotly môžu výrazne zvýšiť ich výhody..

Často existuje výmenník tepla, ktorý predstavujú dve nádoby z ich kovu. Jeden do druhého zapadá ako hniezdiaca bábika. Vytvorená energia sa pomocou stien premení na teplo a vstúpi do miestnosti. Tento model je najčastejšie obľúbený medzi vykurovacími systémami..

Hlavnou výhodou tohto zariadenia je jeho tesnosť. Faktom je, že rôzne prostredia sa navzájom nemiešajú, čo sa podľa fyzikálnych zákonov nekončí veľmi dobre. Nosiče tepla majú rôzne vlastnosti, čo sa priaznivo prejavuje na prevádzke zariadenia.

Zvláštnosti

Toto zariadenie umožňuje výrazne rozšíriť funkčnosť zariadení, ktorých hlavným účelom je vykurovanie priestorov. Pretože dodávka studenej a teplej vody je faktorom naznačujúcim pohodu obytnej budovy, je nevyhnutné disponovanie účinným zariadením na tento účel..

Pri dodávke studenej vody v súkromných domoch je situácia o niečo jednoduchšia ako pri dodávke teplej vody. Zásobovanie teplou vodou je komplexnejší systém, kde produktivita práce priamo závisí od vykurovacieho mechanizmu. Úlohou takéhoto prvku je pomerne často vykurovací kotol pre domácnosť..

V predaji je obrovské množstvo podobných jednotiek, ktoré sa líšia svojimi konštrukčnými vlastnosťami. Na základe toho sa zahrievanie kvapaliny bude vykonávať rôznymi spôsobmi. Jednou z možností, ktorá sa v poslednej dobe stala veľmi rozšírenou, je výmenník tepla na dodávku teplej vody.

Zariadenie má tento názov vďaka svojej hlavnej funkcii – procesy výmeny tepla prebiehajú vo výmenníkoch tepla. A keďže ide o dodávku teplej vody, je zrejmé, že tepelná energia z teplej vody z vykurovania sa prenáša do studenej vody, aby dosiahla požadovanú teplotu. Niektoré továrne používajú vzduchové výmenníky tepla s ventilátormi, navyše pre komín existujú výmenníky tepla, ktoré šetria tepelnú energiu..

Zvláštnosť procesu spočíva v tom, že horúca voda z vykurovacieho systému cirkuluje cez výmenník tepla a súčasne vydáva určitú časť tepla studenej kvapaline v akejkoľvek nádobe. Kotol spravidla funguje ako zásobník. A celý proces sa nazýva technológia nepriameho vykurovania, pretože v priebehu poskytovania požadovanej teploty vode neexistuje žiadny priamy kontakt nosiča energie s vykurovacou štruktúrou vodovodného systému.

Činnosť výmenníka tepla je ovplyvnená nasledujúcimi faktormi:

• kontaktná oblasť dvoch médií a samotnej jednotky;
• ukazovatele tepelnej vodivosti materiálov, ktoré boli použité na výrobu konštrukcie;
• teplotný rozdiel medzi studenou vodou a vodou z vykurovacieho systému. Čím väčšia je táto hodnota, tým menšia bude účinnosť zariadenia..

Niektorí majstri pre domáce použitie používajú domáce výrobky ako také zariadenie, ktoré bude prenášať teplo medzi kvapalnými médiami..

Štruktúra výmenníka tepla

Výmenník tepla je možné vyrobiť ručne doma

Zariadenie pozostáva z pevnej a pohyblivej dosky, z ktorých každá má otvory na pohyb média. Mnoho ďalších menších je nainštalovaných medzi hlavnými doskami, takže každá druhá z nich je otočená o 180 stupňov k susedným. Sekundárne dosky sú utesnené gumovými tesneniami.

Druhým dôležitým prvkom údržby je chladiaca kvapalina. Preteká vlnitými kanálmi z nehrdzavejúcej ocele. Studené a horúce médiá sa pohybujú na všetkých doskách, okrem prvého a posledného, ​​súčasne, ale z rôznych strán, čím sa zabraňuje miešaniu. Pri vysokom prietoku vody vo vlnitej vrstve vzniká turbulencia, ktorá zvyšuje proces výmeny tepla..

Zariadenie je pripojené k potrubiu pomocou otvorov na prednej a zadnej stene. Chladiaca kvapalina vstupuje z jednej strany, prechádza všetkými kanálmi a na druhej strane necháva zariadenie. Vstupné a výstupné otvory sú utesnené špeciálnym tesnením.

Kanálové dosky sú veľmi dôležitým prvkom údržby. Pri výbere výmenníka tepla je potrebné vziať do úvahy jeho výkon. Čím vyššie sú požiadavky na zariadenie, tým viac platní v ňom musí byť. Ich počet je zodpovedný za celkovú účinnosť zariadenia a schopnosť vykurovať určitú miestnosť..

technické údaje

Dosky a tesnenia môžu byť vyrobené z rôznych materiálov, ich výber závisí od účelu jednotky, pretože rozsah použitia takýchto výmenníkov tepla je veľmi široký. Uvažujeme o systémoch vykurovania a zásobovania teplou vodou, kde pôsobia ako tepelné a energetické zariadenia. Dosky sú pre túto sféru vyrobené z nehrdzavejúcej ocele a rozpery sú vyrobené z gumy NBR alebo EPDM. V prvom prípade môže výmenník tepla z nehrdzavejúcej ocele pracovať s vodou zohriatou na maximálnu teplotu 110 ° C, v druhom prípade až do 170 ° C.

Pre referenciu. Tieto výmenníky tepla sa používajú aj na rôzne technologické procesy, keď nimi pretekajú kyseliny, zásady, oleje a ďalšie médiá. Potom sú dosky vyrobené z titánu, niklu a rôznych zliatin a tesnenia sú vyrobené z fluórovej gumy, azbestu a ďalších materiálov..

Výpočet a výber výmenníka tepla sa vykonáva pomocou špecializovaného softvéru podľa nasledujúcich parametrov:

• požadovaná teplota zahrievania kvapaliny;
• počiatočná teplota chladiacej kvapaliny;
• požadovaná spotreba ohriateho média;
• prietok chladiacej kvapaliny.

Poznámka. Vykurovacím médiom pretekajúcim doskovým výmenníkom tepla na teplú vodu môže byť voda s teplotou 95 alebo 115 ° C alebo para vyhrievaná na 180 ° C. Závisí to od typu zariadenia kotla. Počet a veľkosť dosiek sa volí tak, aby sa na výstupe získavala voda s maximálnou teplotou maximálne 70 ° C..

Je potrebné povedať, že výhody doskových výmenníkov tepla spočívajú nielen v ich skromnej veľkosti a schopnosti poskytovať vysoké prietoky. Faktom je, že rozsah vybraných výmenných plôch a nákladov na uvažované jednotky je extrémne široký. Najmenšie z nich majú povrchovú plochu menšiu ako 1 m2 a sú navrhnuté pre prietok 0,2 m3 kvapaliny za hodinu a najväčšie – 2 000 m2 pri prietoku viac ako 3600 m3 / h. Nasledujúca tabuľka ukazuje technické vlastnosti, ktoré ukazujú činnosť doskových výmenníkov tepla známej značky ALFA LAVAL:

Podľa konštrukcie sú jednotky na výmenu tepla nasledujúce typy:

• skladací: najbežnejšia možnosť, ktorá vám umožňuje rýchlo a efektívne opravovať a udržiavať vysokorýchlostný výmenník tepla;
• spájkované alebo zvárané: také zariadenia nemajú gumové tesnenia, kde sú platne navzájom pevne spojené a umiestnené v jednodielnom kryte.

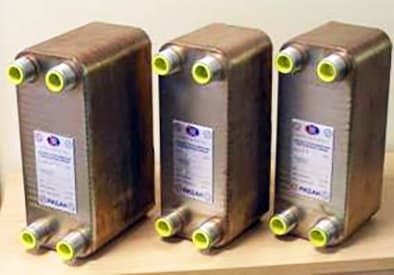

  Poznámka. Práve spájkované výmenníky tepla používajú mnohí remeselníci pre súkromný dom a upravujú ich na vykurovanie alebo chladenie vody.

Výhody výmenníkov tepla pre zimné stany

Pozrime sa, na čo sú tieto zariadenia dobré:

• Zrýchlené zahrievanie vnútorného priestoru stanu;
• Nedostatok prebytočnej vlhkosti;
• Účinnejšia absorpcia tepla generovaného horákom;
• Kompatibilný so všetkými druhmi plynových horákov;
• Kompaktný dizajn;
• Vstavané komíny na odstraňovanie produktov spaľovania.

Existujú aj nevýhody:

• Zaberá voľné miesto;
• Vyžaduje napájanie;
• Vyžaduje dobrý komín a jeho vývod mimo priestor stanu.

Výmenníky tepla sú ideálne pre cestovateľov a milovníkov rybolovu na ľade, ktorí majú možnosť nosiť so sebou veľké množstvo pomocných zariadení a príslušenstva – napríklad v aute.

Čo ešte možno použiť ako výmenník tepla.

Ak nie je kde získať medenú rúrku a na dvore je malá skládka kovového šrotu, môžete skúsiť nájsť inú alternatívu. Vyhrievané držiaky na uteráky sú napríklad perfektné pre úlohu cievky v domácom výmenníku tepla. Staré radiátory vykurovacieho systému budú stačiť, ak len neprepustia. Radiátory do auta a radiátory do auta sú tiež hotovými výmenníkmi tepla, ktoré je možné použiť ako vykurovací prvok tým, že pre nich vymyslíte adaptéry a v prípade potreby ich kombináciou zvýšite celkovú plochu výmeny tepla..

Vynikajúce výmenníky tepla sa získajú zo starých kolón na plynový ohrev vody, najmä preto, že súčasne nie je potrebné prerábať prakticky nič.

Princíp činnosti akéhokoľvek výmenníka tepla, nech je kdekoľvek, je rovnaký, preto v závislosti od konkrétnych podmienok môže ohrievať alebo chladiť akékoľvek médium: kvapalinu, plyn alebo tuhú látku. Všetko závisí od úlohy, ktorú bude musieť náš výmenník tepla vyriešiť, a od vašej technickej predstavivosti..

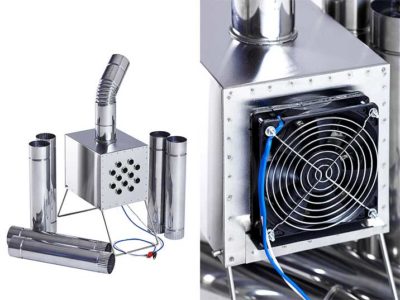

Výmenník tepla pre rybolov Sibtermo ST-1.6

Prezentovaný model sa vyznačuje prítomnosťou dvoch ventilátorov naraz, čo zvyšuje priechodnosť. Je to vynikajúci výmenník tepla pre stan na zimný rybolov, ktorý vám umožní rýchlo zahriať veľký objem vzduchu. Jednotka váži iba 1,88 kg a je možné ju prevádzkovať v spojení s akýmikoľvek plynovými a infračervenými horákmi. Aj v najkrutejšej zime bude váš stan teplý a pohodlný. Komín v tomto modeli je spojený zhora.

Najlepšie továrenské výmenníky tepla

Toto zariadenie sa na rybárskom trhu objavilo relatívne nedávno, takže v obchodoch neuvidíte široký sortiment. Ale z toho, čo ponúkajú, si môžete vybrať zariadenie, ktoré spĺňa všetky požiadavky náročného zimného rybolovu. Uvádzame zoznam najobľúbenejších modelov:

1. SIBTERMO ST-4.5 je výrobkom omských remeselníkov, ktorý sa dnes nazýva hitom predaja. Výmenník tepla je vyrobený zo zliatiny hliníka s dobrou tepelnou vodivosťou. Vďaka prírodným zvyklostiam je schopný vykurovať nielen zimný stan, ale aj malý obytný priestor. Úplne zdravotne nezávadné sú výfukové plyny vypúšťané von. Prívod vzduchu zabezpečujú tri ventilátory napájané napätím 12V. Telo zariadenia je pokryté žiaruvzdornou farbou. Sada obsahuje infračervený plynový horák, ale potrubia a plynovú fľašu je potrebné zakúpiť samostatne. Celková hmotnosť zariadenia je 7,4 kg. SIBTERMO ST-4.5 stojí o niečo viac ako 200 dolárov, ale cena sa ospravedlňuje. Najmä pri love v extrémne nízkych teplotách.

2. DRY je vynikajúci výmenník tepla z nehrdzavejúcej ocele s hliníkovými rúrkami vo vnútri, ktoré poskytujú dobrý odvod tepla. Vybavený ventilátorom s možnosťou nastavenia výkonu (je tam stmievač), maximálny počet otáčok za minútu – 3100. Ventilátor je chránený pred prehriatím špeciálnou prekážkou. Výstupné potrubie zariadenia je umiestnené v spodnej časti puzdra, čo výrazne zvyšuje účinnosť v dôsledku zadržiavania horúcich plynov. Vývojári pre tento výmenník tepla odporúčajú použiť infračervený horák s výkonom 2,3 kW. Nie je súčasťou súpravy, takže SUŠENIE je o polovicu lacnejšie ako vyššie popísaný model. Ak k demokratickej cene pripočítame nevýznamnú hmotnosť (iba 2,9 kg), spoľahlivosť, trvanlivosť a jednoduché používanie, potom môžeme s istotou povedať, že je to jedna z najlepších možností..

3. DESNA BM je ďalšie dobré zariadenie s jedným, ale veľkým chladičom, ktorý zaisťuje cirkuláciu vzduchu v stane. Toto zariadenie môže pracovať v dvoch režimoch: automatický a turbo. Zdrojom energie je 12-voltová batéria alebo sada batérií. Výmenník tepla sa spustí jednoducho, stačí ho nainštalovať na horák, vložiť komín, pripojiť ventilátor, zapáliť horák a skontrolovať ťah. Pri prvom spustení zaistite dobré vetranie, pretože sú možné pachy. Po pol hodine práce zmiznú. Verí sa, že tento výmenník tepla je účinnejší ako väčšina konkurencie. To znamená, že rýchlo zohreje vzduch na vysokú teplotu, ale zároveň sa, bohužiaľ, zahreje sám. Náhodný dotyk tela zahriateho na 130 stupňov spôsobí vážne popáleniny. Je úplne nemožné nainštalovať také zariadenie v blízkosti horľavých materiálov. A dokonca aj po vypnutí plynového horáka sa dlho ochladzuje, aj keď necháte ventilátor zapnutý na plný výkon..

Uvedené továrenské výmenníky tepla pre zimný rybolov a tie, ktoré neboli uvedené v zozname, sa so svojou úlohou vyrovnávajú približne rovnako. Preto pri výbere, okrem schopnosti „produkovať“ teplý suchý vzduch (úroveň tepelného žiarenia), stojí za zváženie aj ďalšie vlastnosti zariadenia. Napríklad jeho rozmery a hmotnosť. Nemalo by byť príliš ťažké, zaberať veľa miesta a zasahovať do procesu rybolovu..

Funkčné vlastnosti výmenníkov tepla

Predtým, ako začnete vyrábať výmenník tepla, musíte pochopiť povahu funkcie, ktorú plní vo vykurovacom systéme. Princíp činnosti tohto zariadenia je implementovaný v zariadeniach pre elektrické kotly, plyn a tuhé palivo. Výmenník tepla je konštrukcia ohýbaných rúrok, ktoré sú umiestnené vo vnútri vykurovacieho zariadenia a sú ohrievané pomocou zdroja energie.

Chladivo prechádza potrubím výmenníka tepla, napríklad voda, ktorá sa ohrieva a posiela do radiátorov, ochladená voda z batérií vstupuje na svoje miesto a opäť sa zahrieva. Dom je teda vykurovaný. Plyny môžu byť použité ako nosič tepla, potom bude rekuperátor fungovať ako vykurovacie teleso. Takéto zariadenie sa však v obytných budovách používa extrémne zriedkavo..

Inštaláciou výmenníka tepla do pece môžete získať kompletný vykurovací systém.

Princíp činnosti

Bez medeného výmenníka tepla sa nezaobíde ani jeden vykurovací systém kotlov. Princíp činnosti je jednoduchý. Voda začína cirkulovať cievkami v potrubiach, ohrieva sa, prúdi do systémového potrubia, do radiátorov, z ktorých sa vracia späť, v už ochladenej forme.

V súkromných domoch je nainštalovaný výmenník tepla, aby sa kachle zmenili na kotol na ohrev vody. Pri domácom zariadení je dôležité vziať do úvahy veľkosť a tvar, aby bol výmenník kombinovaný s rozmermi komory pece.

Radiátory, potrubia sú pripojené k výmenníku, potrubia sú vyhrievané rovnomerne, teplo je distribuované po celom dome.

Výhody a nevýhody

Medzi jasné výhody výmenníka tepla patria:

• jednoduchosť výroby a inštalácie;
• vykurovanie je možné kombinovať, okrem vykurovania nainštalovať systém ohrevu vody;
• palivo pre zariadenie sa môže líšiť: tuhé, plyn – kvapalné;
• zariadenia majú krásny vzhľad, môžete dať interiéru národný štýl.

Výmenník tepla má dve nevýhody:

• neexistuje žiadna automatická kontrola zahrievania nosiča;
• Účinnosť nie je príliš vysoká.



Požadovaný materiál, výkresy nástrojov

Pre výmenník tepla stojí za výber:

• Objem 90-110 litrov.
• Anóda.
• Medená trubica dlhá až 400 cm pre tepelný ohrievač. Ak nie je medená rúrka, môžete použiť hliník, kov-plast, ak sa dobre ohýba.
• Regulátor výkonu na reguláciu dodávky tepla.

Nie je potrebné vyrábať cievku z ocele, materiál je zlý pre prenos tepla, nezáleží na tom, či sa ohýba, vzduch sa ohrieva vďaka medi mnohonásobne rýchlejšie. Pri použití ocele budete navyše potrebovať ohýbačku rúrok.

Aké druhy sú na trhu

Zariadenia sú klasifikované podľa typu paliva, ktoré spaľujú na výrobu tepla. To môže byť:

1. Alkohol. Výmenníky tepla poháňané alkoholom sa vyznačujú kompaktnosťou. Nie sú však schopní zahriať rybára v silných mrazoch. Častejšie sa používa ako dodatočný vykurovací nástroj.
2. Tuhé palivo (palivové drevo). Výmenníky tepla na tuhé palivá (drevo, brikety) sú medzi rybármi najbežnejšie, pretože nájdete ho v každom lese. Hlavnou nevýhodou kontrakcie je jej veľká hmotnosť a veľkosť..
3. Benzín. Zariadenie na kvapalné palivo je kompaktné. Kvôli výbušným vlastnostiam benzínu sa však veľmi nerozšírili..
4. Plyn. Ryby používajú zariadenia, ktoré pracujú na plyn, pomerne často. Ich charakteristickou črtou sú malé rozmery a bezpečnosť použitia. Plyn vstupuje do horáka zo skladu špeciálnou hadicou. Dodávka paliva je regulovaná ventilom.

Elektrický výmenník tepla

Poznámka! V predaji sú zariadenia, ktoré fungujú na elektrinu.

Každý človek sa rozhodne, ktorú z možností si vyberie na základe osobných preferencií.

Typy výmenníkov tepla

Výmenníky tepla v závislosti od účelu slúžia na chladenie a vykurovanie:

1. Chladiace zariadenie je pri chladení horúcej chladiacej kvapaliny v kontakte s kvapalným alebo studeným plynom.
2. Vykurovacie zariadenie so zahriatym plynom alebo kvapalinou vydáva teplo cirkulujúcim prúdom studenej kvapaliny, plynu, prebieha výmena.

Štruktúrne výmenníky tepla sú:

• povrch, keď sa médiá dotýkajú medziľahlého povrchu;
• regeneračný, pri dodávaní studenej alebo horúcej vody do dýzy v dôsledku zahrievania a chladenia je teplotný režim regulovaný a udržiavaný;
• miešanie, dodávka médií z jedného na druhé ich miešaním.

Povrchové výmenníky tepla môžu mať rôzne tvary, sú to:

• lamelové, pozostávajúce z viacerých platní s tekutinou prechádzajúcou ich labyrintmi;
• vo forme cievok, tenké rúrky skrútené do špirály;
• rúrka v potrubí, pozostávajúca z dvoch rúrok rôznych priemerov a umiestnených jedna v druhej.

Sviečky a alkoholové horáky

Tento typ je najjednoduchší. Horáky používajúce takéto palivo sa spravidla používajú v miernom chladnom počasí, pretože nemôžu vytvárať veľa tepla. Výmenníky tepla z alkoholu a sviečok sú veľmi ekonomické a kompaktné, ale nie veľmi účinné.

Tieto druhy palív sa spravidla používajú v domácich jednotkách..

Tuhé palivo

Rybári veľmi často používajú tuhé palivo, pretože to môže byť obyčajné palivové drevo, ktoré je možné v prípade potreby sekať v lese. Častejšie sa však používa už zozbierané suché palivové drevo alebo palety..

Nevýhodou výmenníkov tepla spaľujúcich drevo je veľká veľkosť konštrukcie. Pevné materiály potrebujú na efektívne spaľovanie veľkú komoru.

Skladací

Skladajú sa z rámu, dvoch koncových komôrok, samostatných dosiek oddelených žiaruvzdornými tesneniami a upevňovacími skrutkami. Toto zariadenie sa ľahko čistí a môže byť efektívnejšie pridaním tanierov. Ale skladacie TO sú citlivé na kvalitu vody. Na predĺženie ich životnosti je potrebná inštalácia ďalších filtrov, čo zvyšuje náklady na projekt.

Konštrukcia výmenníka tepla rúrka v potrubí

Existuje niekoľko možností montáže výmenníka tepla rúrka v potrubí. Ich dizajn sa líši v závislosti od rôznych možností rozloženia. V každom prípade, so správnymi výkresmi a kvalitnými časťami po ruke, môžete zostaviť akýkoľvek typ výmenníka tepla.

To bude vyžadovať štandardné prvky:

• Rúrka výmenníka tepla
• Shell pipe
• podpora
• Mriežka z plášťovej trubice
• fotoaparát.

Pomocou rôznych schém a výkresov môžete rýchlo a bez dodatočného úsilia zostaviť vhodný výmenník tepla..

Aby ste správne navrhli výmenník tepla, je dôležité správne vyhodnotiť všetky parametre. Za týmto účelom sa hodnotí: prietok chladiacej kvapaliny, poradie tepelných strát, stupeň odporu použitých materiálov, hodnoty počiatočnej a koncovej teploty, technologická schéma, tepelné zaťaženie, hydraulické údaje, smer tepelnej premávky, rovnováha prevádzkyschopnosti siete, fyzikálno -chemické vlastnosti materiálu, kombinácia súvisiacich faktorov

Najdôležitejšie sú však ďalšie ukazovatele: výpočet straty hlavy, určenie ekonomickej účinnosti, výpočet plochy výmenníka tepla, výpočet tepelnej izolácie zariadenia, určenie geometrických hodnôt „zariadenia“ vrátane uzly. Na základe týchto údajov sú výmenníky tepla potrubie v potrubí určené pre priemyselné a domáce použitie. Je veľmi ťažké vykonať všetky výpočty sami, bez špeciálneho vzdelania, takže je lepšie vziať si pripravené výkresy..

Na každom obrázku diagram výmenníka tepla rúrka v potrubí predstavuje prepojenia spojené určitým spôsobom. Pri výpočtoch je určené, ktorý z materiálov by mal byť použitý pre každý z prvkov. V tej istej fáze sa vypočítajú limitné hodnoty. Pre všetky typy konštrukcií sa uprednostňujú nehrdzavejúce zlúčeniny, napríklad špeciálne upravená oceľ alebo zliatiny medi.

Výroba podľa metódy rúrka v potrubí, vlastnosti pripojenia, schéma

Zariadenie pracuje podľa tohto jednoduchého princípu, horúca kvapalina prechádza potrubím malého priemeru, teplo sa prenáša cez steny rúrok do vody, ktorá sa nachádza v dutinách potrubia väčšej veľkosti. Týmto spôsobom sa prenáša tepelná energia a nemiešajú sa nerovnomerné kvapaliny, ako napríklad olej a voda. Tento typ jednotky sa ľahko vyrába a prevádzkuje..

Výrobný proces

1. Na rúrkový profil väčšieho priemeru je na oboch stranách privarený T -kus, ktorý by mal byť umiestnený na boku takým spôsobom, aby sa doň vložila rúrka menšej veľkosti.

Referencia. Pri pripájaní takejto konštrukcie sa odporúča umiestniť výmenník tepla do vodorovnej polohy, kvapaliny musia cirkulovať v rôznych smeroch, čím sa zvýši účinnosť..

1. Potom, čo sa výrobok s menším priemerom dostane do odpaliska, sa z koncov uvarí.
2. K voľným okrajom odpalísk sú privarené trysky, ktoré sú určené na prívod a odvod vykurovacej kvapaliny.

Rekuperačné typy výmenníkov tepla

Rekuperačné výmenníky tepla sú dnes veľmi žiadané. Súhlasím

ale konštrukčný návrh rozlišuje nasledujúce typy uvedených jednotiek:

Ponorené

Jeho konštrukcia zahŕňa ponorenie jednej chladiacej kvapaliny do nádoby s druhou. Takéto zariadenia sa vyznačujú nízkymi nákladmi a jednoduchosťou..

Pohyb vody v prstencovom priestore prebieha nízkou rýchlosťou, čo má za následok nízky prenos tepla.

Výmenníky tepla rúrka v rúrke

Pozostáva z niekoľkých prepojení umiestnených nad sebou a prepojených. Každý článok je štruktúra rúr vložených do seba, medzi ktorými prebieha výmena tepla.

Odporúča sa prevádzkovať ich pri vysokých tlakoch a nízkych prietokoch vody v systéme..

Zavlažovanie

Skladá sa z niekoľkých radov potrubí umiestnených nad sebou, na ktorých vonkajšom povrchu steká chladiaca voda v tenkom filme.

Aktívne sa používa v chladiacich jednotkách, pretože pôsobia ako kondenzátory..

Grafit

Konštrukcia výmenníka tepla predpokladá prítomnosť grafitových blokov navzájom utesnených gumovými tesneniami a upevnených krytmi.

Grafit je považovaný za vynikajúci vodič tepelnej energie. Na odstránenie pórovitosti sa spracováva špeciálnymi zlúčeninami..

Používa sa na chemicky agresívne kvapaliny.

Lamelárne

Toto zariadenie je vyrobené z dosiek, ktorých povrch je vyrazený špeciálnou metódou. Výsledkom tejto práce je tvorba kanálov, ktorými sa pohybuje chladiaca kvapalina. Dosky sú medzi sebou utesnené. Výrobný proces takého zariadenia sa vyznačuje jednoduchosťou, ľahko sa čistí, má vysoký prenos tepla. Mínus – nevydrží vysoký tlak.

Lamelovo rebrované

Skladá sa zo systému deliacich dosiek, medzi ktorými sú rebrované povrchy – dýzy pripevnené k doskám vákuovým spájkovaním.

Navrhnuté na výmenu tepla medzi neagresívnymi kvapalnými a plynnými médiami v teplotnom rozsahu od plus 200 ° C do mínus 270 ° C.

Má nízku hmotnosť a rozmery, vysokú pevnosť a tuhosť.

Rebrovaný lamelárny

Jeho konštrukcia predpokladá prítomnosť rebrovaných panelov malej hrúbky, ktorých výroba prebieha pomocou vysokofrekvenčného zvárania..

Vďaka tomuto prevedeniu a použitým materiálom je možné dosiahnuť vysoký teplotný režim chladiacej kvapaliny, nízky hydraulický tlak, vysokú účinnosť, dlhú životnosť, nízke náklady.

Odporúča sa použiť ho pri využití tepla plynov.

Špirála

Je vybavený dvoma kanálmi, ktoré sú navinuté v špirálovitom tvare okolo hlavnej deliacej steny. Ich účelom je zahrievať a chladiť kvapaliny s vysokým indexom viskozity..

Typy výmenníkov tepla na ohrev stanu

Aby sa zvýšila a udržala teplota vzduchu v stane na dostatočnej úrovni, používajú sa rôzne druhy vykurovacích zariadení..

Alkoholové sviečky

Môžu byť použité v jednom stane pri vonkajšej teplote až -5 stupňov. Na vykurovanie priestrannejšej miestnosti nestačí ich výkon..

Plynové ohrievače

Zdrojom paliva je v tomto prípade päťlitrový plynový valec a zdrojom tepla je plynový horák, často vybavený konvektorom. Takéto ohrievače sa používajú nielen ako generátor tepla, ale môžu sa použiť aj na varenie alebo ohrievanie jedla.

Jeho hlavnou nevýhodou je vysoká spotreba paliva. Preto sa používajú na miestach prístupných pre prístup vozidla. Prenosné plynové ohrievače nie sú požiarne bezpečné, sú najčastejšou príčinou požiarov..

Plynové zariadenie

Dobrou alternatívou je plynové vykurovanie. Tu sa používa hlavný plyn. Takéto kotly sú účinné a spoľahlivé. Účinnosť je 87% pri najjednoduchšej úprave. Pri drahých kondenzačných úpravách sa tento údaj blíži k 97%..

Ohrievač je kompaktný, bezpečný a automatizovaný. Službu potrebuje nie viac ako raz za rok. Zároveň musíte ísť výlučne do kotolne, aby ste zmenili nastavenia a sledovali ich normálne fungovanie. V porovnaní s tuhým palivom je to dosť rozpočtová jednotka..

Benzínové ohrievače

Na vykurovanie sa používajú už dlho a ich dizajn sa postupom času prakticky nezmenil. Takéto zariadenia sú obľúbené aj z toho dôvodu, že špecifická spotreba finančných prostriedkov na nákup paliva je najnižšia v porovnaní s inými spôsobmi vykurovania..

V miestnosti vyhrievanej benzínovým sporákom je navyše vždy prítomný zápach paliva. Pri použití ohrievača, ktorý beží na benzín, musíte striktne dodržiavať prevádzkové pravidlá – zle vyčistený horák môže spôsobiť výbuch a požiar.

Jednotky na tuhé palivá

Kachle využívajúce palivové drevo ako zdroj energie boli a zostávajú obľúbené v lesných oblastiach. Tu stačí jednoducho zozbierať mŕtve drevo a použiť ho vo výmenníku tepla pre zimný stan..

Nasledujúce typy sú obľúbené:

• Pomaly horiace pece na princípe ohrievača „Bubafonya“. Čas horenia jednej záložky palivového dreva je 4-6 hodín. Nevýhoda – výmena časti paliva sa vykonáva v úplne vyhasnutej peci a po vyčistení vnútorného obsahu.
• Rovnaké jednotky vyrobené podľa typu Buleryanskej pece. Jedna záložka palivového dreva horí až 6 hodín.
• Skladacie kovové rúry rôznych prevedení. Pohodlné na prepravu, pretože zaberajú málo miesta v kufri auta. Pri použití vyžadujú neustálu pozornosť a tankovanie.

Na trhu sa neustále objavujú ďalšie konštrukcie pecí založené na rôznych fyzikálnych princípoch, ale sú tu uvedené najobľúbenejšie prevedenia..

Oceľový výmenník tepla

Výhody oceľových zariadení:

• Zvýšená tepelná vodivosť – podobne ako liatina sa oceľ rýchlo zahrieva a dokonale prenáša teplo na studený nosič.
• Nízka hmotnosť – oceľové výmenníky tepla nezaťažujú celý vykurovací systém, takže ich možno použiť na zabezpečenie dodávky teplej vody vo veľkých domoch.
• Odolnosť proti nárazu – oceľové konštrukcie sú veľmi pevné, takže sa neboja mechanického poškodenia.
• Odolnosť voči tepelným zmenám – oceľ dokáže bez následkov odolať náhlym zmenám teploty v systéme.

Nevýhody oceľových výmenníkov tepla:

• Citlivosť na koróziu – oceľ sa vyznačuje nízkou odolnosťou voči kyslému prostrediu, čo výrazne znižuje životnosť výmenníka tepla.
• Neschopnosť zvýšiť výkon zariadenia pridaním nových sekcií.
• Rýchle ochladenie – oceľ rýchlo uvoľňuje teplotu, čo zvyšuje náklady na palivo.

Rada. Na výrobu vysokokvalitného a trvanlivého výmenníka tepla sa odporúča použiť žiaruvzdorné oceľové rúry s priemerom najmenej 32 mm a hrúbkou steny 5 mm alebo viac..

Ako funguje výmenník tepla inštalovaný v saunovej peci?

Zariadenie pece s výmenníkom tepla sa osvedčilo natoľko, že sa objavili rôzne možnosti návrhu odvádzania tepla s rôznym stupňom účinnosti. Najčastejšie:

1. Klasická cievka.
2. Vstavaný plochý výmenník tepla (podobný dvom navzájom prepojeným dutým podnosom).
3. Výmenník tepla Samovar inštalovaný na komíne.

Vodný plášť obklopujúci spaľovaciu komoru sa používa extrémne zriedka a nachádza sa iba v 1-2 modeloch priemyselných pecí.

Medzitým sa saunové kachle s výmenníkom tepla stali predmetom diskusií spotrebiteľov. Niektorí tvrdia, že aplikácia nie je praktická, iní naopak naznačujú pohodlie a pohodlie počas prevádzky..

Čo dáva vstavané alebo samovarové zariadenie na odvádzanie tepla?

• Na získanie horúcej vody na umývanie je potrebný výmenník tepla v saunovej peci. Táto úloha bola hlavnou pri navrhovaní štruktúry..
• Možnosť vykurovania vo vani z kachlí s vodným okruhom – v skutočnosti sa kovová pec stáva akýmsi vykurovacím kotlom. Počas pece sa vytvorí dostatok tepla na zahriatie chladiacej kvapaliny a ohrev potrebného objemu horúcej vody.

Princíp činnosti závisí od použitého zariadenia. Účinnosť je určená niekoľkými parametrami:

1. Spoľahlivosť.
2. Dostatočný odvod tepla.
3. Schopnosť pracovať bez použitia výmenníka tepla.

Podľa svojho návrhu je možné rozdeliť všetky zariadenia na ohrev vody na vstavané a nadstavby (typ samovar).

Zabudovaný výmenník tepla

Kachle na kúpeľ s vodným okruhom na vykurovanie a potrebami zásobovania teplou vodou sa začali objavovať po tom, čo obyčajné vodné generátory tepla získali dobré recenzie. Podľa svojej konštrukcie je zariadenie pece s integrovaným okruhom ohrevu vody rozdelené do niekoľkých tried:

• Cievka je najjednoduchšie zariadenie používané v klasických kotloch na tuhé palivá. Ohnutá kovová trubica je umiestnená vo vnútri konštrukcie. Tvar je odlišný a závisí od vlastností vnútorného dizajnu pece. Cievka je umiestnená tak, aby ju plameň priamo neovplyvňoval, ale zahrievanie sa vykonáva pomocou spalín.

• Plochý výmenník tepla je zložitejšie zariadenie ako predchádzajúci. Plochý výmenník tepla pre saunové kachle vyzerá ako dve navzájom spojené duté platne. Z hľadiska tepelnej účinnosti je konštrukcia lepšia ako cievka používaná v moderných modeloch pecných zariadení.

• Vstavaná nádrž – v peci je vyrobený samostatný kontajner, inštalovaný na vrchu spaľovacej komory. Vstavaný horizontálny výmenník tepla sa rýchlo zahrieva a udržuje teplotu, kým je rúra horúca.

• Vodný plášť – predstavuje dutinu obklopujúcu celú spaľovaciu komoru a dymové kanály. Dizajn sa často používa pri výrobe kotlov na tuhé palivá, ale pri výrobe saunových pecí sa veľmi nepoužíval..

Princíp činnosti integrovaného výmenníka tepla v saunovej peci je nasledujúci. Špirála alebo doska sa ohrievajú spalinami, ktorých teplota dosahuje 450-500 ° C. Pri zahrievaní vzniká tlak, ktorý núti chladiacu kvapalinu cirkulovať vo vykurovacom systéme. V schémach, kde sa používa kotol na nepriamy ohrev, sa TÚV ohrieva vykurovacím teplom.

Samovarový typ

Inštalácia výmenníka tepla na saunové kachle je rozpočtovým riešením problému s dodávkou teplej vody a vykurovaním. Teplovodné zariadenie je vyrobené dvoma spôsobmi:

• Cievka – na komíne je inštalovaná cievka z hliníka alebo medi. Pri systémoch s prirodzenou cirkuláciou, až do zásobníka alebo vodovodných kohútikov, by rozmery špirály nemali presiahnuť 3 m. Optimálne rozmery výmenníka tepla s núteným obehom, 5 m.

• Zariadenie výmenníka tepla typu Samovar – odborníci sa zhodujú, že práve tento dizajn je pre kúpeľ optimálny. Horúca voda do sprchy sa pripravuje postupne, čím sa zabráni varu tekutiny.

Pohyb vody vo výmenníku tepla typu samovar prebieha podľa prírodných fyzikálnych zákonov. Ohriata kvapalina stúpa nahor, v nádobe sa vytvára tlak.

Optimálny objem výmenníka tepla typu samovar je zvolený tak, aby voda dosiahla požadovanú teplotu po 2-3 hodinách intenzívneho spaľovania. Dizajn optimálne prispôsobený na dodávku teplej vody.

Rozmery a vlastnosti stanovej pece

Pece sa dodávajú v rôznych veľkostiach a konfiguráciách. Aby ste sa vo výpočtoch nemýlili, potrebujete vedieť presne 3 hlavné faktory:

• veľkosť stanu, ktorý sa má ohriať;
• celková nosnosť zariadenia spolu s pecou;
• trvanie trasy.

Dôležité! Ponechať rúru v chode cez noc, keď sa nikto nedíva na oheň, je zakázané. Ak to chcete nechať zapnuté, zariadte si hodiny služby tak, aby niekto sledoval plamene a prúdenie čistého vzduchu. Približné rozmery kachlí na kempovanie alebo rybolov na ľade budú nasledujúce:

Približné rozmery kachlí na kempovanie alebo rybolov na ľade budú nasledujúce:

• priemer potrubia – asi 86 mm;
• veľkosť telesa (pece) – 25 × 25 × 50 cm;
• objem pece – 30 l;
• počet komínových rúrok – 3;
• dĺžka potrubia – 50 – 70 cm;
• ohybová rúra – 1 ks;
• približná hmotnosť – 5 kg.

Pri výrobe kachlí vlastnými rukami môžu byť vaše rozmery samozrejme odlišné. Hlavnou vecou je starať sa o výkonnosť konštrukcie po montáži..

Domáci sporák

Začiatkom 20. storočia sa hrnčiarskym kachľom hovorilo kovové kachle na drevo, ktoré boli inštalované v interiéri. Produkty spaľovania boli vypúšťané komínom do okna. Kempingový sporák má rovnaký princíp činnosti, len je kompaktnejší. Palivom je v oboch prípadoch drevná štiepka, piliny, malé kúsky dreva. Priemerná teplota bočného povrchu dosahuje 100-150 stupňov, čo si musíte pamätať pri varení jedla.

Dôležité! Ak sú problémy so zváraním pozinkovaných oceľových plechov, plochy, ktoré sa majú zvárať, obrúste. Odstránenie pozinkovanej vrstvy umožní vytvorenie švov, ale o niečo zníži životnosť výrobku, pretože bude náchylnejší na koróziu. Pokyny na výrobu pece:

Pokyny na výrobu pece:

1. Zamyslite sa nad modelom. Nakreslite výkres alebo schému s presnými rozmermi hotového výrobku. Označte plech a rúry značkovačom tam, kde potrebujete vykonať kovové rezy.
2. V hornej časti urobte otvor s priemerom, ktorý sa zhoduje s potrubím, z ktorého sa stane komín.
3. Rúru nakrájajte na niekoľko kúskov, aby ich bolo možné počas prepravy zložiť do kachlí. Na jednom konci urobte rezy a výsledné lístky sklopte dovnútra. To vám umožní vložiť jeden koniec komína do druhého..

Splinter

Prameň je malý sporák, ktorý si môžete vziať so sebou na letnú alebo jesennú túru pre 2 osoby. Jedná sa o malý valec. V jeho spodnej časti je rošt, na bočnej strane je otvor pre prívod vzduchu a udržiavanie spaľovania. Na vrch je nainštalovaný rošt, na ktorý je umiestnená nádoba s jedlom.

Na boku je tiež vytvorený otvor, do ktorého bude vhadzované palivo. Ako také sa používajú šišky, hranolky, malé vetvičky. Kachle môžu byť vybavené nožičkami, ktoré poskytnú medzeru medzi spodným roštom a zemou. Nohy tiež zaručujú stabilitu a nechávajú spálený popol voľne prúdiť..

Drtič môže byť vyrobený z obdĺžnikového, valcového, trojuholníkového alebo akéhokoľvek iného tvaru. Hlavnou vecou je zistiť, či je to potrebné pri konkrétnom výlete, pretože je príliš malé na varenie pre viac ako 3 osoby. A samozrejme nie je vhodný na zimné vykurovanie stanu..

Ale najjednoduchšia verzia tohto dizajnu je plechovka. V spodnej časti sú po obvode vytvorené otvory, cez ktoré bude prúdiť vzduch. V spodnej časti je vyrazený pár otvorov na nalievanie popola. Vo vnútri konštrukcie sa aplikuje palivo a na jeho povrch je nainštalovaný rošt, na ktorý je umiestnená kanvica alebo kanvica.

Dizajn kachlí na drevo

Zimu a kempovanie si väčšina turistov spája so zamrznutými nohami a potrebou zahriať sa v noci v stane. Kachle vždy poskytnú obyvateľom stanu prúd teplého vzduchu. Vďaka tomu pokojne zaspíte a prebudíte sa v teple..

Ak potrebujete variť aj jedlo, niekedy sú nainštalované 2 rúry, ktoré rýchlo vyriešia oba problémy:

• jeden v stane na vykurovanie;
• druhý na ulici na varenie.

Kovové modely sú spravidla vyrobené z ocele. Zachovávajú teplo dlhšie, poskytujú rovnomernejšie zahrievanie. Čím je oceľový plech hrubší, tým lepšie odoláva deformácii a dlhšie chladne, čo je dobré v noci, keď je rúra vypnutá. Utesnené oceľové dvere tak zostanú po celú dobu prevádzky a neprepustia do stanu dym a produkty spaľovania.

Technicky samotná rúra pozostáva z:

• komora, v ktorej prebieha spaľovanie;
• dutiny a kanály, ktorými sa pohybuje vzduch;
• komín, cez ktorý sa odstraňujú produkty spaľovania.

Kachle sú vybavené aj prívodom studeného vzduchu a komínovou klapkou. To všetko pomáha kontrolovať tok vzduchu, zvyšovať alebo znižovať ho. Je žiaduce, aby boli nohy a potrubie odpojené od výrobku. Počas prepravy sú zložené dovnútra a na parkovisku sú zostavené na svoje miesto.

V niektorých modeloch obchodov sú nohy nastaviteľné, čo je užitočné, ak musíte postaviť stan na nerovnú plochu. Odporúča sa zabezpečiť rovný vrchný povrch na ohrev vody a varenie jedla..

Dôležité! Kachle sú inštalované na tepelne izolačnom plechu, takže ak sa uhlie dostane von z ohniska na podlahe, nevytvára to nebezpečenstvo požiaru. Bude tiež výhodné, ak je rúra vybavená držadlami na pohyb.

Výroba výmenníka tepla vlastnými rukami

Nie je vždy možné kúpiť hotový projekt pece s výmenníkom tepla. Tiež nie každý môže pracovať sami zváraním. Ale stavba výmenníka tepla v peci na vykurovanie vlastnými rukami nie je taká náročná úloha. Použitím hliníka alebo medi sa dá vyhnúť zváraniu. Pri dobrej príprave a správnom výpočte je to možné a nie je to zaťažujúce. Navyše šetrí rodinný rozpočet.

Čo je potrebné

• Na výrobu prenosného výmenníka tepla potrebujete:
• hliníková rúrka s priemerom 25 mm a dĺžkou 350 mm – 18 ks .;
• pozinkovaný plech s hrúbkou asi 1 mm na výrobu karosérie;
• nitovač s nitmi;
• vŕtačka alebo vŕtačka a vrtáky;
• listogib;
• ventilátor (najlepšie s reguláciou otáčok) a napájanie k nemu.
• Budete tiež potrebovať kladivo, dláto, jadro, merací a značkovací nástroj..

Spotrebné materiály

Po výbere miesta a veľkosti stojí za zváženie, z čoho je jednoduchšie postaviť výmenník tepla. Môžete použiť ako vyššie uvedené materiály, tak liatinové vykurovacie radiátory, radiátory do auta a podobne. Hlavnou vecou je správne zohľadniť tepelnú vodivosť. Presne si premyslite, ktorý nástroj potrebujete, a pripravte si ho vopred. Všetky tieto drobnosti uľahčujú inštaláciu.

Algoritmus montáže

Musíte začať s projektom, premyslieť maličkosti a vybrať možnosti. Stojí za to postupovať od veľkosti, ak je pec slabá, potom neprimerane veľký výmenník tepla len poškodí. Ak používate meď ako rúrku pre cievku, potom by dĺžka nemala presiahnuť tri metre.

Najľahší spôsob, ako vyrobiť cievku. Bude to vyžadovať medenú rúrku, dlhú 2 m až 3 m.

Rýchlosť ohrevu závisí od dĺžky potrubia a počtu závitov. Ale stojí za to pamätať na to, aby ste vzali do úvahy veľkosť pece, pece a nezneužívali nárast cievky. Nesprávne zarovnanie rozmerov skracuje životnosť rúry.

Na skrútenie potrubia do špirály je potrebná šablóna. Toto je akákoľvek pomocná časť valcového tvaru. Priemer šablóny musí zodpovedať rozmeru spaľovania.

Po príprave materiálov pokračujeme:

• Ohýbaním rúrky ju navíjame na pripravený polotovar, aby sme získali špirálu,
• Dodržiavame rozmery, v ktorých musí byť cievka umiestnená,

Priemerný ukazovateľ vypočítaného výkonu výmenníka tepla je 1 kW na 10 metrov plochy.

Ak nie ste spokojní s týmto typom výmenníka tepla, môžete urobiť iný typ, napríklad zváraním oceľových rúr. Vyzerá to takto:

Ako nainštalovať?

Pri kladení novej rúry je vhodné nainštalovať do rúry výmenník tepla. To umožní jeho opravu, pričom budú dodržané všetky medzery a rozmery. Toto nastavenie uľahčuje udržiavanie správnej veľkosti. Po namontovaní výmenníka tepla na základ pece je jednoduchšie naň položiť tehlu než rozobrať hotovú pec a pokúsiť sa ju prispôsobiť na mieste. Ale aj to je možné.

Na predĺženie životnosti je tiež potrebné dodržať dôležité body a požiadavky:

• nie je potrebné upevňovať rúrky konštrukcií kovovými spojovacími prvkami,
• nelejte ľadovú vodu, aby ste predišli kondenzácii,
• zachujte proporcie medzi rúrou a výmenníkom tepla, pričom sa vyhnete veľkým rozdielom,
• používajte tesniace materiály s vysokou tepelnou odolnosťou,
• plne dodržiavať všetky protipožiarne opatrenia,

Jednoduché pravidlá pomôžu vyhnúť sa nebezpečným situáciám a pomôžu predĺžiť životnosť rúry. Nezabudnite tiež na požiarnu bezpečnosť..

Spodná časť:

Z pozinkovaného plechu ohýbame spodnú časť tela a valcujeme časť zo strany horáka alebo z oboch strán.

Časť by mala zaberať polovicu spodnej časti, pod druhú bude umiestnený plynový sporák.

Vyrábame ventil pre potrubie, aby sme znížili tepelné straty.

Ohneme kryt a urobíme otvor pre ventilátor, ktorý bude rozvádzať teplý vzduch stanom, a zafixujeme ho.

Kryt s ventilátorom zafixujeme nitmi.

Nohy robíme tak vysoko, aby bol oheň plynového sporáka bližšie k hliníkovým rúrkam.

V súlade s bezpečnostnými opatreniami pripojíme zdroj napájania k ventilátoru, plynovú fľašu k horáku a plastovú rúrku položíme na kovovú a vyberieme ju zo stanu.

Na zníženie tepelných strát je možné organizovať prívod vzduchu pre horák zvonku – priviesť druhé potrubie z ulice k horáku. Studený vzduch, obchádzajúci teplú miestnosť, pôjde do komína spolu s oxidom uhoľnatým.

Vzduchový výmenník tepla

Vzduchový výmenník tepla je doskové zariadenie, ktoré je vyrobené podľa rovnakého princípu ako doskový výmenník tepla popísaný vyššie v tomto článku, s jediným rozdielom, že kolektor nie je nainštalovaný na takom zariadení.

Vo vertikálnej aj horizontálnej rovine sa plyn používa ako nosič tepla zariadením. Horúce plyny vznikajúce v dôsledku spaľovania paliva sa používajú iba na vykurovanie a ako ohrievaný plyn slúži vzduch, ktorý je možné kvôli väčšej účinnosti pretlačiť cez výmenník tepla pomocou ventilátora..

Dizajn vzduchového výmenníka tepla

Vzduchový výmenník tepla pre komín je duté teleso, ktoré je spojené s vykurovacím systémom pomocou špeciálnych potrubí. Vo vnútri tela je nainštalované špeciálne brzdové zariadenie pre plyny, ktoré sa tvoria pri spaľovaní paliva. Najčastejšie sa jedná o špecifický systém tlmičov s malými výrezmi pre pohyb prúdov vzduchu. V niektorých modeloch výmenníkov tepla je možné nastaviť silu ťahu v komínovom potrubí, čo ovplyvňuje produktivitu jednotky..

Toto zariadenie funguje vďaka princípu konvencie. V spodnej časti výmenníka tepla je otvor, cez ktorý vstupuje do jeho tela studený vzduch. Rýchlo sa zahrieva z vysokej teploty komína a potom sa vráti späť do miestnosti. V miestnosti, kde je táto jednotka nainštalovaná, sa teda za niekoľko minút znateľne oteplí..

Výhodou tejto konštrukcie je výrazné zvýšenie produktivity kachlí. Pri použití rovnakého množstva tuhého paliva môžete získať niekoľkonásobne viac tepelnej energie..

Povrch

Miešanie

Pri použití tohto typu zariadenia horúca chladiaca kvapalina preniká do studeného. Výsledkom tohto miešania je priamy prenos tepla. V vykurovacom systéme sa tento druh prenosu tepla používa zriedka..

Metóda miešania sa zvyčajne používa na solárny ohrev vody, keď chladiaca kvapalina z generátora tepla vstupuje do zásobníka, v ktorom sa mieša horúca a studená kvapalina..

Zákazka

1. Odrežte list vlnitej ocele na rovnaké štvorce so stranami 30 cm. Na stavbu je potrebných 31 štvorcov.
2. Pásy odstrihnite z plochého plechu z nehrdzavejúcej ocele. Šírka 1 cm, dĺžka 30 cm. Celková dĺžka dielov by mala byť 18 metrov – dostanete 60 kusov.

Zvarte štvorce z vlnitého materiálu dohromady pomocou pásu 1 cm dvoch protiľahlých strán štvorcov, pričom časti sú umiestnené kolmo na seba.

V jednom prípade v tvare kocky by malo byť získaných 15 sekcií, ktoré sú obrátené jedným smerom a 15 v druhom..

Vďaka vlnitému povrchu dochádza k účinnému prenosu tepla z jedného nosiča na druhý bez vzájomných posunov rôznych alebo homogénnych nosičov tepla..

• V prípadoch, keď bude teplo prenášané pomocou teplonosnej kvapaliny, sa odporúča zvárať kolektor. Ventil je najlepšie vyrobený z nehrdzavejúcej ocele. Aby ste to urobili, musíte pomocou brúsky odrezať obdĺžniky 30×30 cm (2 ks) A 30×3 cm – 8 kusov z oceľového plechu. Z takejto sady dielov sú skonštruované dva kolektory vo forme štvorcového krytu z krabice.
• Do rozdeľovača urobte otvor pre odbočnú rúrku, ktorá bude slúžiť ako spojenie s vykurovacím potrubím.
• Otvor na rozdeľovači je vytvorený bližšie k jednému z rohov. Pri inštalácii na výmenník tepla musí byť prívodné potrubie v spodnej časti jednotky, výstupné potrubie je vždy hore..

Komín

Zariadenie na odstraňovanie produktov spaľovania zo stanu je neoddeliteľnou súčasťou vykurovacieho systému. Na jeho inštaláciu je v hornej stene puzdra vyrezaný otvor a výstupná rúrka je zváraná. Samotný komín je namontovaný zo samostatných odbočných rúrok s dĺžkou asi 60 centimetrov.

Jeho priemer by mal byť najmenej 60-80 milimetrov a stena by mala byť 0,8-1,0. Celková dĺžka komína by mala byť približne pol metra nad strechou stanu..

Pre stabilnú prevádzku výmenníka tepla musí byť na rúrkový plech nainštalovaný ventilátor, na ktorý sa často používajú počítačové chladiče. Sú dosť produktívni a pracujú takmer potichu. Na správnych miestach musíte zvárať upevňovacie prvky k puzdru a ventilátor pripevniť skrutkami. Beží na batériu.

Kachle sú inštalované v stane, komín je namontovaný, napájanie je pripojené a potom môže byť spustené. Prvých 10-15 minút sa v stane môže objaviť nepríjemný zápach horiaceho kovu. Miestnosť je potrebné vetrať a následne zahriať na príjemnú teplotu..

Výpočet výkonu

Je veľmi ťažké vytvoriť ideálny vykurovací systém bez znalosti výkonu výmenníka tepla. Pri výpočte tohto ukazovateľa by sa mali vziať do úvahy nasledujúce parametre:

• priemer potrubia;
• dĺžka vykurovacieho zariadenia;
• tepelná vodivosť použitého kovu;
• maximálna teplota spaľovania paliva;
• rýchlosť cirkulácie tekutiny.

Ak je problematické stanoviť tieto počiatočné hodnoty, môžete použiť priemerný výpočet na základe skutočnosti, že na získanie výkonu 1 kW budete potrebovať meter potrubia s polomerom najmenej 2,5 centimetra.

Konštrukcia a inštalácia

Vykurovací článok môže byť vyrobený vo forme registra – mriežky hladko zváraných rúrok. Toto je najbežnejší dizajn. Dá sa však zjednodušiť tak, že sa vyrobí vo forme nádrže, vo forme valca alebo obdĺžnika. Hlavnou podmienkou je dostatočná plocha na implementáciu procesu výmeny tekutín.

Pri výrobe vykurovacieho telesa je potrebné dodržať nasledujúce pravidlá:

1. Aby sa zabránilo vriacej vode, vnútorný objem potrubí musí byť najmenej 50 mm.
2. Kov by nemal horieť, preto je jeho odporúčaná hrúbka najmenej 3 mm.
3. Pri zahrievaní má kov schopnosť expandovať, tento moment by sa mal vziať do úvahy poskytnutím vzdialenosti medzi stenami pece a vykurovacím telesom.

Proces inštalácie vykurovacieho telesa pozostáva z niekoľkých jednoduchých krokov:

• umiestnite výmenník tepla na dno komory pece;
• v peci poskytnite otvory pre potrubia.

Stanový výmenník tepla z chladiča automobilu. Čo je to výmenník tepla?

Na rozdiel od mnohých iných vykurovacích zariadení tento spotrebič odstraňuje splodiny horenia vonku, takže nie je potrebné „púšťať“ dovnútra čerstvý vzduch a strácať vytvorené teplo. Na to musí mať stan v hornej časti aspoň jeden poklop. Okrem komína z konštrukčných prvkov stojí za to zdôrazniť prítomnosť potrubí na ohrev vzduchu a ventilátora na zvýšenie účinku (beží na batérie alebo akumulátor).

Ako funguje výmenník tepla v zimnom rybárskom stane? Spodný horák ohrieva rúrky výmenníka, ktorými je vzduch nasávaný ventilátorom. Prechádzajúc nimi, tiež sa zahrieva a dostáva sa do stanu. Plyny vznikajúce pri spaľovaní paliva odchádzajú von komínom. Ako vidíte, nič zložité. Tento dizajn je podobný výmenníkovým výmenníkom tepla používaným v kotloch na tuhé palivá a funguje na rovnakom princípe. Vzduch prechádzajúci vyprážanými rúrkami sa mení na suché teplo a ohrieva vnútro stanu.

Výmenníky tepla môžu mať rôzne tepelné žiarenie. Niektoré majú silnejšie žiarenie, iné slabšie. Táto dôležitá technická charakteristika závisí od:

• tepelný výkon horáka;
• vyhrievaná plocha;
• materiál, z ktorého je zariadenie vyrobené;
• tvar výmenníka tepla.

Pokiaľ ide o tvar, okrúhla verzia je efektívnejšia ako obdĺžniková, pretože v nej nie sú žiadne rohy, kde by teplo mohlo „stagnovať“.

Alkoholové a parafínové sviečky

Môže byť použitý v jednom stane pri priemernej dennej teplote vzduchu až -5 stupňov. Na vykurovanie väčšej miestnosti ich zdroj nestačí.

Krokové pokyny

Otvory v kvetináčoch (ak je to potrebné) sa vystružujú na priemer tyče.

1. Do najväčšieho hrnca je vložená tyč a zvonku zaistená maticou.
2. Na tyči vo vnútri hrnca je navlečených niekoľko podložiek..
3. Nasaďte druhý najväčší hrniec, upevnený podložkami a maticami.
4. Tretí hrniec je nasadený a je tiež upevnený kovovými prvkami.
5. Čiapka je pripevnená cez sviečku. Plameň musí byť prísne pod kovovým jadrom.

Všetky práce je potrebné vykonávať veľmi opatrne, pretože keramika je veľmi krehká a pri utiahnutí orechov môže prasknúť. V miestach kontaktu hliny s kovom môžete použiť nehorľavý tmel – zníži sa tým riziko prasklín a triesok

V miestach kontaktu hliny s kovom môžete použiť nehorľavý tmel – zníži sa tým riziko prasklín a triesok.

podpora

V zásade môže ako opora slúžiť akýkoľvek nehorľavý predmet vhodnej veľkosti. Napríklad tri tehly. Ak sa však pokúsite, môžete všetko zariadiť civilizovanejšie. Budete potrebovať:

• Tri ploché kovové rohy, ktoré sa používajú na vystuženie okenných rámov (Jeden okraj v každom rohu by sa mal rovnať polomeru svietnika, druhý = výška nádoby na sviečku v svietniku + 2-3 cm.)
• Silný postroj, drôt alebo šnúra.
• Zváračka.
• Vŕtačka.

Najjednoduchšia tehlová podpora

Najprv musíte navzájom zvárať kovové rohy pod uhlom 120 °. Menšie konce smerujú dovnútra a sú zvarené v strede, dlhšie konce smerujú nahor.

V hornej časti dlhých koncov sú vytvorené malé otvory.

Je dôležité, aby boli od vrcholu v rovnakej vzdialenosti..

Cez otvory je prevlečený drôt, takže vznikne trojuholník. Na tento držiak kábla je nasadený kryt.

Výroba systému vlastnými rukami

Výroba výmenníka tepla pre rybolov vlastnými rukami je oveľa jednoduchšia, ako sa na prvý pohľad zdá. A hoci niektorí rybári sa domnievajú, že je múdrejšie kúpiť hotovú lacnú štruktúru, ľudoví remeselníci sa nevzdávajú a naďalej vyrábajú rôzne vzory s jedinečnými pracovnými vlastnosťami a efektívnosťou práce..

To nie je prekvapujúce, pretože tento prístup je odôvodnený z mnohých dôvodov:

1. Rybár môže ušetriť finančné úspory. Domáci ohrievač je oveľa lacnejší ako modely v obchode. A ak hovoríme o obyvateľoch odľahlých osád, ktorí sa jednoducho nemôžu dostať do špecializovanej predajne, kde je profesionálne vybavenie na lov a rybolov, potom musíte, samozrejme, začať pracovať sami.

2. Pri výrobe výmenníka tepla vlastnými rukami mu môžete dať určitú sadu funkcií. V takom prípade môžete jednoducho upgradovať zakúpený model alebo sa pokúsiť vytvoriť dizajn od začiatku..
3. Ak si doma vyrobíte systém z dostupných nástrojov, výrazne to rozšíri vaše možnosti a umožní vám to získať nové zručnosti. Mimochodom, mnoho remeselníkov si prakticky nevie predstaviť svoj život bez neustálych experimentov v dielni..

Z olejového filtra

Bude to vyžadovať:

• olejový filter z akéhokoľvek auta;
• elektrické vŕtačky a vŕtačky;
• Skrutky M6 s maticami – 4 kusy;
• železné rohy – 4 kusy;
• kus pozinkovanej ocele;
• značka;
• kliešte;
• kovové nožnice;
• suché palivové tablety;
• ostriaci stroj.

Krok za krokom.

Krok 1

Olejové filtre pre automobily sa dodávajú v krátkych aj dlhých verziách. Je lepšie vziať si dlhý filter, aby ste doň mohli vložiť viac suchého alkoholu – zvýši sa tým účinok zahrievania. Z filtra sa odstránia všetky vnútornosti. Aby ste to urobili, musíte ho rozobrať brúsením ohnutého okraja na ostriacom stroji.

Práce sa musia vykonávať s použitím osobných ochranných prostriedkov a s vykonávaním bezpečnostných opatrení, pretože iskry a kov sa budú rozptyľovať vo všetkých smeroch.

Krok 2

Keď sú všetky prvky odstránené, filter sa vypláchne z oleja. Výhodou montáže takéhoto zariadenia je, že filter už obsahuje všetky potrebné prvky, stačí ich len opraviť. Najprv vyrobíme telo, ktoré obsahuje 2 časti: dno a veko. Dno v počiatočnej fáze je takmer pripravené, obsahuje otvory pre prívod vzduchu a podporu spaľovania, stačí urobiť iba 4 ďalšie otvory pre skrutky M6 a pre nohy..

Otvory sú vyrobené elektrickou vŕtačkou a 8 mm vŕtačkou do kovu. Označíme otvory, vyrazíme a potom vyvŕtame. Vrták musí byť namazaný, takže jeho pracovná hrana vydrží dlhšie a pri vŕtaní sa nezasekne.

Otvory v kryte vykonávame v rovnakom poradí, iba ich počet bude väčší.

Krok 3

Celkovo sú všetky súčasti ohrievača pripravené, zostáva urobiť kryt na pletive a priskrutkovať nohy. Veko konštruujeme z kusu pozinkovaného plechu: pomocou nožníc na železo vystrihneme kruh s malým okrajom pod bokom a okraje ohneme kliešťami tak, aby tesne priliehali k pletivu. Podobne môže byť táto časť vyrobená poklepaním na okraje obrobku o guľaté rezivo požadovaného priemeru.

Kryt je potrebný na zakrytie otvoreného plameňa sviečky alebo suchého alkoholu. V olejovom filtri je druhé dno, len bez otvorov, takže musia byť vytvorené rovnakým spôsobom ako v prvom. Na to bude nainštalovaná sviečka (suchý alkohol) a pokrytá sieťkou s vekom, ktorú sme vyrobili predtým. Nohy (z kovových rohov) pripevníme k spodnej časti štyrmi otvormi na skrutkách M6 s maticami.

Krok 4

Teraz sú všetky prvky pre ohrievač pripravené, zostáva ich zostaviť do jedného celku a vyskúšať toto domáce zariadenie v prevádzke. Na spodok s nohami namontujeme druhé dno na umiestnenie sviečky alebo suchého alkoholu, potom nainštalujeme sviečku (suchý alkohol), zapálime ju a prikryjeme sieťkou s malým viečkom a potom celé zariadenie prikryjeme veľké puzdro na veko. Zariadenie je pripravené.

Infračervené inštalácie

Použitie infračervených vykurovacích systémov vyžaduje zapojenie. Ohrievače spotrebúvajú minimum energie a sú vhodné na vykurovanie garáže, aj keď sú v prievane.

Takéto ohrievače sa líšia od ostatných v bezpečnosti vykurovania. Šíria vlny podobné vlastnostiam ako slnečné žiarenie. Tento typ vykurovania neohrieva vzduch, ale blízke objekty.

Vyhrievané predmety dodávajú získanú teplotu okoliu. Vďaka tomu vzduch nevysuší. Infračervené žiarovky sú v každodennom živote veľmi obľúbené. Nie sú kúpené len na vykurovanie skladov a garáží, ale aj na obytné budovy..

Cena infračervených ohrievačov je samozrejme vyššia ako cena plynových alebo naftových spotrebičov. Vysoké náklady sa však vďaka dlhej životnosti rýchlo vyplácajú..

Výhody tohto ohrievača:

• mobilita,
• malá veľkosť,
• spoľahlivosť,
• dlhá životnosť,
• nízke náklady na zdroje,
• zahriatie priestorov v čo najkratšom čase.

Infračervené inštalácie sú najčastejšie inštalované v oblasti stropu, takže tok tepla smeruje k podlahe. Vďaka tejto inštalácii zaberajú minimum miesta..

Nevýhody tohto typu ohrevu – zariadenie ohrieva telo železného koňa, čo môže spôsobiť koróziu alebo deformáciu tela. Tiež sa neodporúča používať zariadenie v miestnostiach s vysokou vlhkosťou. Okrem toho je prísne zakázané umiestňovať v blízkosti horľavých látok.

DIY infračervený horák

Budeme potrebovať starý ohrievač, bude ho treba prerobiť. Tepelný reflektor je vyrobený z hliníkovej fólie, pripevňujeme ho priamo k zadnej stene nášho zariadenia. Teplo odrazené od obrazovky bude distribuované po celej miestnosti.

Zmiešame grafitový prášok a epoxid. Výslednú hmotu nanesieme na vopred pripravené listy z vrstveného plastu vo vlnitých pruhoch, takže keď sú listy spojené, naše riešenie príde do vzájomného kontaktu. Potom pripojíme elektrické vodiče z opačných okrajov k vopred pripraveným svorkám. Vykurovací výkon je regulovaný termostatom. Ohrievač pripravený.

DIY zimný stanový výmenník tepla

Výroba výmenníka tepla pre stan vlastnými rukami nebude ťažká. Náklady na kov budú minimálne, domáce výrobky budú výnosnejšie ako ich továrenské náprotivky. Pri výrobe domácich výrobkov nie je potrebná žiadna fantastická presnosť pri pozorovaní rozmerov-nejedná sa o dvojokruhový kotol, ale o najjednoduchší domáci výmenník tepla pre stan na rekreáciu a rybolov v chladných zimných podmienkach..

Najlepšie je vyrobiť výmenník tepla pre zimný stan z rúr z nehrdzavejúcej ocele a hliníka. Ak nie je k dispozícii ani jeden, nájdite akúkoľvek tenkostennú kovovú rúru s priemerom asi 20 mm a plechom s hrúbkou 1 mm. Budete tiež potrebovať zvárací stroj a vŕtačku s kovovým vrtákom vhodného priemeru. Montáž vám nezaberie veľa času, inštaláciu zvládnete doslova za deň.

Všetky veľkosti majú skôr poradný charakter, môžete tiež niečo zmeniť špeciálne pre svoje potreby..

Príprava rúr na výmenu tepla

Našou prvou úlohou je priamo postaviť samotný výmenník tepla na obraz a podobu jeho náprotivku s plameňovou trubicou. Aby ste to urobili, musíte vziať dva obdĺžnikové rezy plechu a označiť v nich otvory pre rúrky na výmenu tepla. Odporúčame vytvoriť tri rady v šachovnicovom vzore – päť rúrok v hornom a dolnom rade, štyri rúrky v strednom rade. Najťažšou úlohou je zvárať rúry na oboch stranách na dva kovové plechy..

Zostavenie puzdra

Ďalej zbierame telo zo štyroch ďalších segmentov. V hornej časti urobíme otvor pre komín. Musí sa to premyslieť, aby sa komín dal ľahko vybrať. Horný kryt privaríme k nášmu výmenníku tepla, bočné kryty zvaríme po stranách. Je príliš skoro na to, aby ste sa pokúsili zahriať zimný stan – musíte si urobiť nohy.

Najlepšie je, ak sú nohy sklopné, ale bez toho sa zaobídete. Vyrobte ich z tenkých kovových tyčí (drôtu), pričom pri meraní ich dĺžky nezabudnite vziať do úvahy výšku použitej kachle / horáka. Spodná časť nášho zimného stanového výmenníka tepla preto nie je súvislá – je tu výrez, v ktorom sú viditeľné duše. Prostredníctvom tohto prerušenia plameň a teplo preniknú do našej jednotky..

Elektrické práce

Na prevádzku výmenníka tepla v zimnom stane je potrebný dobrý ventilátor. Odporúčame vám vziať si zo stolného počítača produktívny chladič s priemerom 120 mm. Tieto chladiče majú dobrú šírku pásma a minimálnu hladinu hluku. Na zadnú stranu nášho výmenníka tepla privaríme vhodné upevňovacie prvky, upevníme ventilátor, spájkujeme dlhé vodiče na pripojenie k batérii (vhodný je ShVVP 2×0,75).

Teraz je všetko pripravené na spustenie výmenníka tepla. Umiestime do zimného stanu, spojíme komín a vynesieme, sporák / horák umiestnime zospodu. Pripojíme plynovú fľašu, zapálime plyn, zapneme chladič a čakáme na zahriatie. Kým kov nespáli, je možný nepríjemný zápach. Po 10-15 minútach prejde naša jednotka do prevádzkového režimu – teplotu vzduchu upravte nastavením kachlí / horáka.

Ako vypočítať tepelný výkon

Pri výbere doskového výmenníka tepla je potrebné vziať do úvahy nasledujúce skutočnosti:

• aký výkon zariadenia je potrebný;
• typ konštrukcie;
• kvalita materiálov.

Výkon sa vypočíta podľa nasledujúceho vzorca:

P = 1,16 x ∆Т / (t x V), kde

P je požadovaný výkon;

1,16 je špeciálne zvolená konštanta;

∆Т – teplotný rozdiel;

t je čas;

V – objem.

Produktivita systému závisí od toku pracovných médií v oboch obvodoch. Vhodný model na montáž je určený s prihliadnutím na objem miestnosti, ktorá sa má vykurovať. Čím väčšia je plocha, tým viac materiálov potrebujete.

Ako pripojiť domáci výmenník tepla

Existujú tri hlavné schémy pripojenia výmenníkov tepla-paralelné jednostupňové, zmiešané dvojstupňové a sekvenčné:

• Paralelný typ je najjednoduchší a najspoľahlivejší, pretože voda sa ohrieva priamo v zariadení. Výmenník tepla je inštalovaný rovnobežne s vykurovacím potrubím.
• Dvojstupňová schéma je navrhnutá na zníženie prietoku vykurovacieho média. To umožňuje využiť tepelnú energiu vratnej vody vo vykurovacom systéme..

Výhody a nevýhody

Samostatne vyrobený výmenník tepla na vykurovanie, ľahko sa vyrába, vhodný pre všetky typy teplonosných kvapalín a ľahko sa čistí. Rýchlosť pohybu kvapalín je možné ľahko nastaviť správnym výberom veľkostí potrubí. Jediným negatívom sú vysoké náklady na medené stavebné materiály.

DIY vykurovací výmenník tepla

Keď je v dome kachle, nemali by ste sa ponáhľať, aby ste ju rozobrali. Koniec koncov, inštaláciou výmenníka tepla do neho môžete aktualizovať zariadenie a vylepšiť vykurovací systém. Ako vyrobiť výmenník tepla a dokonca to urobiť sami na vykurovanie súkromného domu, bude zaujímavé poznať všetkých majiteľov domov, ktorí stále používajú vykurovanie kachľami..

Podrobný návod, ako to urobiť sami

Výmenník tepla si môžete vyrobiť sami vlastnými rukami, výrobné náklady budú minimálne, zatiaľ čo samotná jednotka vo svojich prevádzkových vlastnostiach nebude v žiadnom prípade nižšia ako továrenské náprotivky.

Na zostavenie výmenníka tepla budete potrebovať:

• hliníkové a oceľové rúry;
• zváračka;
• vŕtačka do kovu.

Na diagrame vidíte najobľúbenejší dizajn výmenníka tepla, ktorý je ľahké vyrobiť doma..

Výrobná technológia

Za najjednoduchšie zariadenie tohto typu možno považovať niekoľko metrov dlhú medenú rúrku, zvinutú do krúžkov a inštalovanú v sude s vodou tak, aby vonku zostal iba vchod a východ. Tento dizajn (nazývaný „cievka“) je schopný chladiť alebo ohrievať kvapalinu v sude v závislosti od toho, čo je potrebné (vo väčšine prípadov sa vyžaduje zahrievanie).

“Serpentín” sa zarezáva do potrubia vedľa pece alebo do skladovacej nádrže. Špirálová trubica je inštalovaná vo výške 1,5-2 m a stáva sa dodatočným zdrojom tepla.

Samostatne stojí za to hovoriť o tom, ako dlho sa potrubie bude rovnať napríklad 2 kilowattom. Hlavným kritériom v tomto prípade je tepelná vodivosť materiálu. Povedzme, že priemer potrubia je 2 cm a teplotný rozdiel je 40 ° C. Ak robíte jednoduché výpočty, ukazuje sa, že:

• kovoplastové rúry s koeficientom tepelnej vodivosti 0,3 budú vyžadovať viac ako 4 km;
• oceľové rúry s indikátorom 50 – 25 m;
• medené rúrky s tepelnou vodivosťou nad 380 – iba 3 m.

Po týchto aritmetických úlohách je celkom zrejmé, že najvhodnejším materiálom je meď. Tento kov sa navyše ľahko ohýba a pripája sa pomocou závitového kovania..

Výmenník tepla s nádržou

Najvhodnejšia možnosť pre kotol alebo kachle. Na jeho výrobu bude potrebná kovová nádrž s objemom dvadsať litrov a dve medené rúrky..

Krok jedna. Ak nie je k dispozícii žiadna vhodná nádrž, odoberie sa oceľový plech s hrúbkou 2,5 mm a zvarí sa z nej nádrž požadovaného objemu. Zváranie sa musí vykonávať s minimálnou hrúbkou švu.

Krok dva. Nádrž je inštalovaná vo výške 1 m od podlahy, ale nie viac ako 3 m od vykurovacej pece. Sú v ňom vytvorené dva otvory: jeden vpravo, v blízkosti spodnej časti konštrukcie, druhý vľavo, v najvyššom bode.

Krok tri. Dolný výstup je vedený do pece s minimálnym sklonom nadol 2ᵒ. V tomto prípade je horná vetva spojená so sklonom 20ᵒ, ale už v inom smere.

Krok štyri. Na výstupe spodného vývodu je odrezaný vypúšťací kohút zásobnej nádrže. V najnižšom bode tej istej vetvy je prerezaný ďalší kohútik – na vypustenie celého systému.

Krok päť. Na konci inštalácie sa kontroluje tesnosť výmenníka tepla. Na účely overenia je naplnená vodou pod miernym tlakom – to umožní zistiť prípadné netesnosti..

Rúrková doska

Výmenník tepla s takým zložitým názvom je možné vyrobiť aj ručne, aj keď to bude vyžadovať skúseného zvárača alebo znalosti práce so zváracím strojom.

Na výrobu budete potrebovať:

• zapečatené kovové nádrže, 2 ks;
• medené rúrky malého priemeru, 15-20 ks.

Nádrže sú umiestnené na okrajoch a sú navzájom prepojené medenými rúrkami inštalovanými pod uhlom v rôznych bodoch kontajnerov. Voda sa bude presúvať z jednej nádrže do druhej a medzi nimi v mieste, kde prechádzajú spojovacie potrubia, a bude sa vymieňať teplo.

Vodná bunda

Nemenej obľúbeným typom výmenníka tepla je takzvaný vodný plášť. Skladá sa z dvoch zapečatených nádrží rôznych priemerov, z ktorých jeden je umiestnený v druhom. Okamžite však poznamenávame, že takýto dizajn je dosť ťažké vyrobiť a bez špeciálnych zručností sa s ním nemôžete vyrovnať sami..

Inštalácia výmenníka tepla do stanu – bezpečnosť je na prvom mieste

Výmenník tepla je umiestnený na rovnom povrchu na podlahe stanu. Pre väčšiu stabilitu zariadenia sa odporúča položiť pod dno plech alebo preglejku. Komín je na jednom konci spojený so zariadením, druhý je zasunutý do špeciálneho otvoru v stane. Prostredníctvom neho sa budú vypúšťať produkty spaľovania. Ak sa tak nestane, ľudia v interiéri sa môžu otráviť oxidom uhoľnatým..

Ďalej sú k zariadeniu pripojené zdroje paliva a / alebo prúdu. Výmenník tepla je potom pripravený na prevádzku. Zostáva iba zapáliť palivo alebo zapnúť napájanie.

Ako správne nainštalovať rúru

Krátky návod vám pomôže urobiť to sami, bez zapojenia tretích strán.

1. Pripravte základ s hĺbkou 400 mm, výška sa upraví v závislosti od ohniska.
2. Saunovú pec ohradte murivom pomocou hlinenej malty.

Oplotenie saunovým sporákom

1. Nainštalujte výmenník tepla do spaľovacej komory. V takom prípade by mal byť výstup z ohniska vopred vyvedený do samostatnej miestnosti..
2. Izolujte potrubia prichádzajúce z výmenníka tepla.
3. Veďte saunový komín vopred pripraveným otvorom v streche a drevené prvky chráňte plechom a azbestom.
4. Opatrne utesnite všetky spoje.

Návod krok za krokom

Výroba bezkanálového výmenníka tepla

1. Pripravte si nádobu, najlepšie kovovú, plast sa bude dlhšie zahrievať.
2. Nainštalujte nádrž na začiatok vykurovacieho systému.
3. V nádobe urobte 2 otvory pre vývody. Jeden je v hornej časti, cez ktorý bude vypúšťaná horúca voda. Druhý je v spodnej časti, z rúrok systému bude vychádzať studená kvapalina.
4. Umiestnite vývody správne, to určí rýchlosť prenosu tepla.
5. Otvory pevne utesnite, aby teplota vzduchu neplytvala batériou a miestnosť sa rovnomerne zahrieva.
6. Na rúrku použite meď, mala by sa dobre ohýbať a dávať miestnosti čo najviac tepla.
7. Ohnite rúrku v tvare špirály, získate hadicu.
8. Vložte cievku do nádrže, konce trubice je potrebné vytiahnuť, dobre ich upevniť.
9. Pripojte závitové kovanie na konce dielov.
10. Pripojte k potrubiu regulátor výkonu, môžete si ho kúpiť v obchode, je to lacné, takže by ste sa nemali zavesiť na vlastnú výrobu.
11. Systém bude fungovať dobre aj bez regulátora, ale je potrebný na reguláciu výkonu, úsporu elektrickej energie. Výkon je možné nastaviť podľa vlastného uváženia.
12. Pripojte svorky k termostatu, potom napájacie vodiče.
13. Aby ste zabránili opotrebovaniu nádrže kvôli teplotným poklesom, nainštalujte anódu.
14. Všetky prvky pevne utesnite.
15. Naplňte nádrž vodou, výmenník tepla je pripravený.

Zabezpečenie

V blízkosti jednotky sa nesmú nachádzať žiadne horľavé predmety. U modelov, ktoré fungujú na benzín a plyn, sa odporúča pravidelne kontrolovať stav valca, či nedochádza k úniku paliva.

Mali by ste tiež venovať pozornosť tesnosti komína. Ak si rybár všimne, že kryt výmenníka tepla je horúci, zariadenie by sa malo okamžite odpojiť. V opačnom prípade môže dôjsť k výbuchu..

Nenechávajte zariadenie dlhší čas bez dozoru. Aj keď neexistujú žiadne vizuálne známky poruchy, prevádzka zariadenia by sa mala z času na čas dôkladne skontrolovať. Nemalo by sa to zanedbávať. Ide o ľudský život.

Dôležité! Svietidlo nemožno používať ako zapaľovač cigariet.

Ako upgradovať zakúpený výmenník tepla

Na niektorých modeloch výmenníkov tepla musia užívatelia niekedy prejsť na revíziu výrobného zariadenia. Za chladičmi remeselníci umiestňujú malé mriežky na usmernenie prúdenia vzduchu a tiež inštalujú regulátory ventilátora.

Niektorí rybári tiež radšej inštalujú ďalšie ventily na horáky, aby sa minimalizoval prístup oxidu uhoľnatého do stanu. Často je potrebné komín predĺžiť, aby ho bolo možné vložiť do zodpovedajúceho otvoru.

Bežným vylepšením je inštalácia prídavného stojana, ktorý zvyšuje stabilitu zariadenia..

Oprava zariadenia

Počas prevádzky môžu rôzne časti jednotky zlyhať. Mali by byť včas opravené. Zanesenie komína je častým problémom. Môžete to vyriešiť obyčajným štetcom..

Počas prepravy a prevádzky sa puzdro môže mierne uvoľniť. Je to spojené so zlyhaním zariadenia. Odporúča sa pravidelne ho obzerať..

Je potrebné monitorovať stav spojovacích hadíc na valci. Ak máte podozrenie na únik, je potrebné ho ihneď vymeniť..

Výmenník tepla je užitočný pre tých rybárov, ktorí radi chodia na ryby v zime. Umožňuje vám udržiavať príjemnú teplotu vzduchu v stane po dlhú dobu. Na nákup jednotky môže osoba využiť možnosti obchodu alebo ju zostaviť vlastnými rukami.

Klasifikácia krbových kachlí

Najpopulárnejšie krbové kachle:

1. Vikingské krbové kachle. Jeden z najúčinnejších typov rúr. Majú úžasnú rýchlosť zahrievania miestnosti bez ohľadu na jej veľkosť. Ako palivo sa používa palivové drevo alebo hnedé uhlie. Jediná nevýhoda: Vikingovia odmietajú pracovať s uhlím.
2. Kachle na pelety. Ako naznačuje názov, tieto kachle nie sú „poháňané“ obvyklým drevom alebo uhlím, ale peletami. Peleta je druh paliva, ktoré je šetrné k životnému prostrediu a vyrába sa v peletách. Je vyrobený z odpadu drevospracujúceho priemyslu lisovaním. Takéto palivo nepredstavuje žiadne nebezpečenstvo pre životné prostredie a je veľmi lacné, čo vysvetľuje jeho vysokú popularitu. Pelety navyše nebudú v dome faulovať, takže k ich výhodám patrí aj zvýšený komfort..
3. Krbové kachle “Keddi”. Konštrukcia je švédskeho pôvodu a vyrába sa v dvoch verziách: rohová a zadná stena. Kachle majú oproti svojim náprotivkom množstvo výhod: po prvé, ich dizajn výrazne prevyšuje ostatné prevedenia. Za druhé, „Keddies“ sú ľahké, takže nepotrebujú základ a proces inštalácie bude výrazne zjednodušený. Systém komínového pripojenia a potrubia je tiež celkom jednoduchý, a preto sú tieto systémy také obľúbené..
4. Varná rúra s krbom. Hlavnou charakteristickou črtou týchto návrhov je funkčnosť. Takéto kachle sú skvelé na varenie, ohrievajú dom a zároveň vyzerajú pekne. Tieto kombinované kachle si získali popularitu práve pre tieto vlastnosti, ktoré vám umožňujú realizovať širokú škálu úloh a zároveň sa mentálne vrátiť do minulosti, keď bol otvorený oheň hlavným spôsobom varenia a ohrievania..
5. Krbové kachle “Bajkal”. Táto možnosť sa najčastejšie používa vo vidieckych domoch. Tento model je mimoriadne efektívny a ak potrebujete presnejší výber, môžete zvážiť celý modelový rad. Použitým palivom je palivové drevo. Hlavnou charakteristikou týchto kachlí je neuveriteľne dlhá ochrana tepla aj pri dlho hasenom ohni..

Hlavné výhody

Nepochybnými výhodami použitia výmenníka tepla pri konštrukcii pece sú:

• Súčasná implementácia niekoľkých funkcií: ohrev vody, vzduchu v niekoľkých miestnostiach, ako aj výroba pary;
• Možnosti inštalácie nádrže v značnej vzdialenosti od rúry (dokonca aj v inej miestnosti);
• Trvanlivosť. Pri použití moderných materiálov a dodržiavaní inštalačnej technológie dosahuje životnosť 20 rokov.
• Estetický vzhľad
• Dostupnosť starostlivosti;
• Jednoduchá inštalácia;
• Vysoká účinnosť;
• Možnosť inštalácie ako v tradičnom ruskom kúpeli, tak aj v modernej fínskej saune;
• Úspora miesta vďaka kompaktným rozmerom;
• Vysoký výkon a v dôsledku toho rýchle zahriatie na požadovanú teplotu;
• Absencia (alebo bezvýznamnosť) deformácií počas zahrievania

Ako vyrobiť posilňovač na preplachovanie výmenníka tepla

Posilňovač sa skladá zo zásobníka, čerpadla na cirkuláciu vody a elektrického vykurovacieho telesa. Na splachovanie nie je potrebné rozoberať vykurovací kotol, stačí odpojiť dýzy a k jednej z nich pripojiť hadicu, ktorou cez ňu vo vnútri jednotky pumpuje chemický roztok. Roztok sa vyleje cez ďalšie potrubie, ale musíte k nemu tiež pripojiť hadicu.

Z chemických činidiel sa používa hlavne kyselina chlorovodíková, kyselina sírová, fosforečná a dusičná.

Vypláchnutie výmenníka tepla nie je ťažké, ale je potrebné dodržať bezpečnostné opatrenia, to znamená, že najskôr odpojte zariadenie od zdroja napájania, či už ide o plyn, vodu, elektrinu. Demontáž sa musí vykonať opatrne, poškodené tesnenie môže viesť k úniku konštrukcie, zariadenie rýchlo zlyhá.

Prepláchnutie výmenníka tepla

Včasné preplachovanie a čistenie takýchto zariadení umožňuje, aby tieto zariadenia slúžili mnoho rokov bez zlyhania. Včasné čistenie potrebuje predovšetkým výmenník tepla, ktorý ako nosič tepla používa zahriate plyny zo spaľovania tuhého paliva..

V takýchto systémoch sú lamelové kanály spravidla zanesené sadzami, čo výrazne znižuje účinnosť takéhoto zariadenia, a ak sú pracovné otvory nadmerne upchaté produktmi spaľovania, zariadenie môže úplne zlyhať..

Na vysokokvalitné čistenie takýchto výmenníkov tepla je zariadenie úplne rozobraté a kanály sú dôkladne očistené od sadzí, po ktorých nasleduje umytie dosiek.

Okruh, v ktorom cirkuluje voda so zvýšenou tvrdosťou, sa musí umyť špeciálnym odvápňovacím prostriedkom alebo roztokom kyseliny citrónovej. Pri značnej vrstve vápenatých usadenín sa platne mechanicky čistia. Za týmto účelom je kolektor rezaný vo šve brúskou. Platne sa odvápnia, potom sa kolektor zvarí na pôvodné miesto.

Podobným spôsobom sa čistí systém výmeny tepla potrubie v potrubí. Ak nie je možné účinne odstrániť vodný kameň chemickou metódou, potrubie sa odreže a vodný kameň sa odstráni mechanicky. Potom je zariadenie zostavené.

Výmenník vody pre rúru si urobte sami

Na zvýšenie účinnosti kotla s vodným okruhom. Do pece bude zabudovaná kovová konštrukcia z rúrok veľkého priemeru a prepojená s vykurovacím potrubím.

Niekoľko všeobecných pokynov:

• Priemer rúrok by nemal byť menší ako 2,5 cm. V opačnom prípade výmenník tepla spomalí pohyb kvapaliny.
• Približný výpočet plochy výmenníka tepla: 1m2 na 3-5 kW výkonu pece.
• Ak však kachle nielen ohrievajú dom, ale aj ohrievajú vodu, výmenník tepla by mal „odobrať“ viac ako 1/10 tepla..

Konštrukcia výmenníka tepla je dve horizontálne rúrky, medzi ktorými je zvarená batéria 6-9 rúrok rovnakého priemeru.

1. Výstup výmenníka tepla sa vykonáva v hornej časti, vstup (cez ktorý bude dodávaný spätný tok) – v spodnej časti.
2. Vstupné a výstupné dýzy sú vybavené závitom na pripojenie k vykurovacím rúrkam.
3. Inštalácia v dutine pece začína vo fáze položenia základu pece.
4. Keď sú rady pece postavené, rúrková konštrukcia je po celú dobu fixovaná a jej poloha je monitorovaná (k výstupu chladiacej kvapaliny o niečo vyššie od hladiny).
5. Keď je kachle hotová, výmenník tepla je pripojený k vykurovaniu. To sa vykonáva pomocou spojky. Na jednom z koncov sa odreže dlhý závit, naskrutkuje sa úzka matica a potom sa naskrutkuje objímka, kým sa nezastaví. Nite na druhom potrubí sú obalené páskou FUM, kúdelom atď., Potom je spojka skrútená v opačnom smere. Aby spoj na prvom potrubí netekal, je závit tiež obalený páskou FUM a stlačený maticou.
6. Systém s výmenníkom tepla sa naplní vodou a vykoná sa skúšobný požiar.

Kvalita švov by mala byť ideálna, pretože výmenník tepla bude musieť pracovať pri vysokých teplotách, nebude k nemu prístup a netesnosti povedú k oprave celej pece.!

Variantom výmenníka tepla pre pec môže byť nádrž, vo vnútri ktorej prechádza časť horúceho komína. Takéto zariadenie sa ľahšie udržiava, demontuje podľa potreby, ale je o niečo ťažšie..

Negatívne momenty

Spolu s výhodami komínového výmenníka tepla stojí za zmienku niekoľko negatívnych faktorov. Po prvé, vďaka tejto konštrukcii je teplota výfukových plynov výrazne znížená. To môže spôsobiť nadmerné hromadenie sadzí, kondenzáciu a zhoršenú trakciu..

Dôležitým bodom pri usporiadaní takéhoto vykurovacieho systému je vypočítať, koľko vody je potrebné na jeho úplné fungovanie. Ak ho nie je dostatok, systém sa môže prehriať, voda v ňom vrie a potrubia môžu prasknúť.

Okrem toho je dôležité zabezpečiť tesnosť švíkov..

V každom prípade usporiadanie výmenníka tepla umožňuje zvýšiť účinnosť akejkoľvek pece. Z bezpečnostných dôvodov by sa mala najmenej dvakrát ročne vykonávať vizuálna diagnostika systému a jeho údržba – čistenie sadzí, výmena chybných prvkov atď. Potom bude možné s dôverou použiť výmenník tepla na vykurovanie domu a ohrev vody vo vani..

Ako si vyrobiť toto zariadenie sami?

Výroba výmenníka tepla pre komín vlastnými rukami je dosť jednoduchá. Na tento účel použite nasledujúce materiály:

• plech 0,35 m x 0,35 m vo veľkosti – 2 ks .;
• potrubie s priemerom 0,032 m a dĺžkou 2,4 m – 1 ks;
• potrubie s priemerom 0,058 m a dĺžkou 0,3 m – 1 ks;
• valcová kovová nádoba s objemom 20 litrov – 1 kus.

Vodný výmenník tepla vyrobený z nehrdzavejúcej ocele

Podrobné pokyny na výrobu výmenníka tepla:

1. Z plechov vystrihnite dva kruhy s polomerom 0,15 m. Budú pôsobiť ako zátky.
2. Na plechu označte miesta pre potrubia. Najväčší kruh s priemerom 58 mm by mal byť v strede a pozdĺž obrysu – osem malých kruhov s priemerom 32 mm.
3. Rúru s priemerom 5,8 cm je potrebné rozrezať brúskou na osem rovnakých častí.
4. Na jeden koniec najväčšej rúry privarte zátku.
5. Každú rúrku s priemerom 3,2 cm striedavo privarte k kovovému kruhu.
6. Na opačnú stranu rúr pripevnite ďalšiu zátku a potom ju zvarte.
7. Pomocou mlynčeka odrežte dno kovovej nádoby.
8. Vyrežte dva otvory na strane kovového plášťa na opačných stranách. Ich priemer musí zodpovedať parametrom komína.
9. Rúry zvarte do pripravených otvorov, pomocou ktorých bude jednotka spojená s komínom.
10. Vložte pripravené jadro do puzdra pomocou čapov. Konštrukciu opatrne zaistite zváraním.
11. Pripojte výmenník tepla ku komínu.
12. Hotovú jednotku ošetrite žiaruvzdornou farbou.

Hasenie iskier

Každý stan má otvor pre horúci komín (komín). Navyše je okolie kachlí vždy chránené protipožiarnou podložkou pre prípad úniku horúceho uhlia. Niektorí výrobcovia stanov odporúčajú rolovať základňu stanu a umiestniť výrobok priamo na zem..

Komínovým potrubím zo sporáka stúpa nielen horúci oxid uhličitý, ale aj iskry. Ak je potrubie krátke, môžu zasiahnuť strechu stanu a spôsobiť požiar. Aby sa tomu zabránilo, je komínová rúra vyrobená tak, aby mala dĺžku najmenej 2–2,5 m. Kým iskra letí touto cestou, bude mať čas uhasiť. Preto komín plní úlohu iskrového hasiaceho prístroja.

Bezpečnostné opatrenia tiež naznačujú, že všetky predmety, ktoré sa môžu vznietiť, by mali byť mimo pracovnej rúry. Ďalším nebezpečenstvom je oxid uhoľnatý. Musí ísť striktne do komína. A samotný stan musí byť navrhnutý tak, aby sa doň pravidelne dostával čistý vzduch..

Diy medený rúrkový výmenník tepla

Výmenník tepla z medenej rúrky

Táto jednotka je cievka z medenej rúrky, ktorá sa obtáča okolo komína. Rýchlo sa zahrieva a vzduch, ktorý sa pohybuje dovnútra, je teplý. Aby bola zaistená vysoká účinnosť tohto systému bez použitia čerpadla, dĺžka cievky by nemala byť väčšia ako 3 m.

Takúto štruktúru je možné vyrobiť pomocou argónového zvárania. Je povolená možnosť upevnenia pomocou cínu. V tomto prípade musia byť všetky povrchy odmastené kyselinou fosforečnou..

Na koncoch medeného potrubia musí byť vonkajší závit na pripojenie vzdialenej nádrže na vodu. Musí byť umiestnený nad cievkou, aby bol zaistený maximálny výkon systému..

Výber materiálu

Cievka je tradične vyrobená z rúrky, ktorej dĺžka a priemer sú určené požadovanou úrovňou prenosu tepla. Účinnosť konštrukcie bude závisieť od tepelnej vodivosti použitého materiálu. Najbežnejšie používané rúry sú:

• meď s koeficientom tepelnej vodivosti 380;
• oceľ s koeficientom tepelnej vodivosti 50;
• kov-plast s koeficientom tepelnej vodivosti 0,3.

Meď alebo kov-plast?

Pri rovnakej úrovni prenosu tepla a rovnakých priečnych rozmerov bude dĺžka kovoplastových rúrok 11 a oceľové rúrky budú 7-krát dlhšie ako meď..

Preto je na výrobu cievky najlepšie použiť žíhanú medenú rúrku..

Hľadáme improvizované prostriedky

Vzhľadom na vysoké náklady na materiál bude vhodné zvážiť možnosť použitia výrobkov, ktoré už splnili svoj účel, ale ešte úplne nerozvinuli svoje zdroje. To nielenže zníži náklady na výrobu výmenníka tepla, ale tiež zníži čas strávený inštaláciou. Spravidla sa uprednostňuje:

• akékoľvek vykurovacie radiátory, ktoré nemajú netesnosti;
• vyhrievané držiaky na uteráky;
• radiátory z automobilov a iných výrobkov podobného dizajnu;
• prietokové ohrievače vody.

Dôležité výrobné body

Ak sa chystáte vybaviť jednoduchý, ale účinný systém vykurovania stanu od začiatku, musíte navrhnúť výmenník tepla podľa obrázku a podoby modelov požiarnych trubíc. V tomto prípade musíte použiť dva obdĺžnikové rezy plechu, v ktorých je na inštaláciu rúr na výmenu tepla vyrezaných niekoľko otvorov. Odporúča sa vytvoriť tri rady v šachovnicovom vzore – päť rúrok v hornom a dolnom rade a ďalšie štyri v strednom rade. Hlavné ťažkosti vznikajú vo fáze zvárania rúr z oboch strán na dva kovové plechy.

V ďalšej fáze začína montáž tela z ďalších štyroch segmentov. V hornej časti komína je potrebné vytvoriť otvor, ktorý ste premysleli tak, aby sa dal ľahko odstrániť. Potom privarte horný kryt k výmenníku tepla a na stranách pripevnite zodpovedajúce bočné kryty. Štruktúra je takmer pripravená, ale zatiaľ sa nedá použiť na vykurovanie. Ďalej musíte nainštalovať nohy.

Odborníci odporúčajú použiť možnosť skladacích nôh, aj keď je možné nájsť aj iné riešenie. V každom prípade sú tieto prvky vzhľadom na výšku použitého horáka najlepšie vyrobené z tenkého kovového drôtu. Prirodzene, spodná časť vykurovacieho systému nie je kontinuálna, pretože zostáva prerušenie, kde sú inštalované vnútorné rúrky. Prostredníctvom tohto výrezu prenikajú do zariadenia plamene a teplo..

Kúpa modelu obchodu

Rýchly rozvoj aktívnych typov zimnej rekreácie, vrátane rybolovu, prinútil výrobcov produktov cestovného ruchu intenzívne skúmať novú oblasť činnosti. Začali preto vyvíjať najrozmanitejšie typy výmenníkov tepla a ďalšie súvisiace príslušenstvo pre vykurovacie stany..

V súčasnej dobe sú pulty takýchto špecializovaných obchodov preplnené mnohými zaujímavými návrhmi domácej a zahraničnej výroby..

Okrem toho existujú malé dielne, ktoré vyrábajú vzácne modely v malých dávkach alebo na objednávku. Medzi vyrábanými výrobkami sú spravidla modernizované kópie sériových výrobkov alebo jedinečné prevedenia našej vlastnej konštrukcie..

Existuje niekoľko spôsobov nákupu týchto zariadení:

1.

   Nájdite v internetovom obchode. Metóda je populárna, pretože vám umožňuje kúpiť takmer čokoľvek tým, že si objednáte produkt priamo od výrobcu.

2. Objednávka od majstra. Ak sa chystáte objednať výmenník tepla od majstra, je logickejšie okamžite nájsť dôveryhodného odborníka, ktorý splní objednávku rýchlo a za primeranú cenu. Za týmto účelom môžete nájsť podobnú službu na niektorých špecializovaných stránkach a požiadať o to svojich priateľov.
3. Kúpte si systém v obchodoch predávajúcich rôzne cestovné potreby. Veľké vonkajšie obchody ponúkajú širokú škálu takýchto zariadení, takže úspešný výber bude oveľa jednoduchší. Mnoho maloobchodných predajní vám navyše umožňuje nákup tovaru na objednávku..

Ak sa chystáte zaoberať otázkou, ako si sami vyrobiť výmenník tepla na zimný rybolov a úplne opustiť modely obchodov, potom buďte pripravení venovať tejto činnosti pomerne veľa času a úsilia. To však bude odôvodnené, pretože získate neoceniteľné skúsenosti, a čo je najdôležitejšie – funkčný vykurovací systém pre zimný prístrešok.

Špičkové modely

Aby ste mohli s niečím začať, výberom účinného výmenníka tepla pre stan, môžete sa zamerať na hodnotenie najlepších modelov predstavených nasledujúcimi značkami.

“GEK”

Je to pomerne populárna ochranná známka. Vyrába rôzne výrobky vrátane výmenníkov tepla. Ich charakteristickou črtou je rovnováha všetkých ukazovateľov. Trvanlivosť týchto modelov zaznamenáva veľa kupujúcich. Okrem iných výhod je možné v súprave tiež zaznamenať prítomnosť ventilátora a potrubí na odstraňovanie produktov spaľovania. Materiál, z ktorého je horák vyrobený, je pozinkovaná oceľ. Nie je náchylný na koróziu a je tiež dostatočne pevný.

Existujú aj nevýhody. Hlavnou je mäkkosť materiálu, z ktorého je zvlnenie a ventilátor vyrobené. Neopatrná preprava týchto dielov sa môže zdeformovať..

“Omsk”

Tento model vyrábajú spoločnosti Sibtermo. Podľa výrobcu jeho model bude stačiť na zahriatie malého stanu. Súčasťou horáka sú 2 chladiče prúdenia vzduchu. Výmenník tepla je vyrobený z hliníka, ktorý má vysokú tepelnú vodivosť. Nevýhodou tohto modelu je neúplná sada potrebných dielov. Zakúpená súprava teda neobsahuje snímač oxidu uhličitého, komín a tašku na prepravu..

“Suchý vietor”

Tento model je vyrobený z nehrdzavejúcej ocele a komín je vyrobený z hliníka. Hmotnosť výmenníka tepla je vo všeobecnosti dosť nízka. Vďaka rôznym dizajnovým trikom je jeho účinnosť vyššia ako priemerná hodnota tohto indikátora na trhu. Horák je dodávaný s prídavným ventilátorom a tromi komínmi.

Dôležitou a zaujímavou vlastnosťou „Sukhoveya“ je možnosť nastaviť rýchlosť ventilátora. To šetrí elektrickú energiu v prípadoch, kde je teplota horáka nízka, a naopak, aby sa maximalizoval výkon pri vysokých teplotách. Temnejšou stránkou je u tohto modelu mierne predražená..

“Desna BM”

Veľmi kompaktná verzia výmenníka tepla, ktorá je ideálna na vykurovanie malého stanu. Funkciou tohto zariadenia je možnosť prepínať medzi dvoma režimami: ekonomický a turbo. Ekonomický režim minimalizuje spotrebu paliva a zvyšuje celkovú účinnosť.

Turbo režim nebude taký ekonomický, ale môže zahriať väčší priestor..

Ural

Ďalší kompaktný a účinný výmenník tepla. Na výber sú tri sady: malá, stredná a veľká. Každý z nich má iné náklady a konfiguráciu. Samotný horák má výsuvné nohy, čím sa znižuje riziko ich straty. Tiež vyniká, že model má 2 ventilátory, vďaka ktorým je stan vyhrievaný rovnomernejšie..

Toto bola len časť modelov, ktoré zaplnili trh s tovarom. Môžete tiež vyzdvihnúť nasledujúce značky, ktoré vyčnievajú zo všeobecného pozadia:

• “Ripus”;

• “Bullfinch”;

• PoshehonStar;

• “Kuzma”.

Recenzia najlepších modelov

Na modernom trhu nájdete široký výber modelov výmenníkov tepla. Pred nákupom by ste sa mali zoznámiť s tými najlepšími..

Plynový výmenník tepla SIBTERMO ST-4.5 od výrobcu Omsk

Telo je vyrobené zo zliatin hliníka, ktoré majú dobrú tepelnú vodivosť. Pokryté tepelne odolnou farbou. Je schopný vykurovať nielen stan, ale aj obytné miestnosti nie sú príliš veľké. Hmotnosť vyloženého zariadenia je 7,4 kg. Funguje na plyn. Cena 16 500 rubľov.

Tramp TRG-037

Prenosný plynový ohrievač Tramp TRG-037 je určený na vykurovanie obmedzených priestorov, ako sú kempingové stany, prívesy, interiéry automobilov a podobne. Výstupný výkon je zhruba 1,3 kW, spotreba plynu je zhruba 100 g / 1 hodinu prevádzky.

Pathfinder Dixon 2.3

Je vybavený keramickou vyžarovacou plochou s teplotou ohrevu až 900 stupňov. V tomto prípade je spotreba plynu 0,068 kubických metrov za hodinu. Hmotnosť horáka – 1 kilogram. Výkon – 2,3 kW. Vyhrievaná plocha až 12 metrov štvorcových.

Kompaktný ohrievač Pathfinder Dixon 2.3 bol vytvorený špeciálne pre podmienky Ruska.

Plynové výmenníky tepla radu Pathfinder

Prenosné plynové výmenníky tepla radu Pathfinder sa vyrábajú v Rusku s prihliadnutím na všetky jeho klimatické vlastnosti. Výrobok používa inovatívne technológie, ktoré výrazne zlepšujú hmotnostné charakteristiky (370 gramov) a spotrebu energie – 50 – 110 gramov za hodinu. Komplex výmenníka tepla efektívne ohrieva plochu až 20 metrov štvorcových.

Zariadenie je ideálne na použitie v stanoch, stanoch, ako aj v domácnostiach bez vykurovania, dokonca aj v zime.

Elektrický batériový výmenník tepla Desna BM

Zariadenie môže pracovať v automatickom a turbo režime. Napájanie pomocou nabíjateľnej batérie alebo batérií.

Je potrebné poznamenať, že účinnosť tohto zariadenia je o niečo vyššia ako účinnosť podobných zariadení. Rýchlo ohrieva vzduch. V blízkosti zariadenia neumiestňujte výrobky z horľavých materiálov. Telo výmenníka tepla sa rýchlo zahreje na vysokú teplotu. Cena 11 000 RUB.

Suchý vietor

Vonkajší plášť výmenníka tepla Sukhovey je vyrobený z nehrdzavejúcej ocele. Vnútri sú hliníkové rúrky, vďaka ktorým je zaistený dobrý prenos tepla. Základný balík obsahuje ventilátor, ktorého výkon je možné regulovať pomocou stmievača. Odbočná rúra je umiestnená v spodnej časti puzdra. To výrazne zvyšuje účinnosť zariadenia. Zariadenie váži iba 2,9 kg. Cena 9500 rubľov.

Hýl

Telo zariadenia je vyrobené z nehrdzavejúcej ocele s hrúbkou 1,5 mm. Pokryté tepelne odolnou farbou. Zariadenie je navrhnuté tak, aby pracovalo pri extrémne nízkych teplotách. Vybavené skladacími nohami. Základný balík obsahuje prenosný kontajner, ktorý je možné použiť aj ako stôl. Cena 4 700 RUB.

Ripus

Je vyrobený zo zliatiny ocele potiahnutej antikoróznou ochranou. Jeho kompaktné rozmery umožňujú inštaláciu aj v malých stanoch a nízka spotreba paliva predlžuje prevádzkový čas. Nebezpečné produkty spaľovania sa rýchlo vypúšťajú von von komínom. Cena 3 150 RUB.

Na čo si dať pozor pri výbere zariadenia

Prvá vec, pre ktorú sa musí rozhodnúť človek, ktorý si kúpi výmenník tepla, je druh paliva. Každý typ má svoje výhody a nevýhody. Tu nie je možné poskytnúť konkrétne rady, treba len poznamenať, že v poslednej dobe sú medzi rybármi čoraz obľúbenejšie zariadenia pracujúce na plyn a petrolej, ako aj bezpečnejšie elektrické možnosti..

Ďalej sa odporúča skontrolovať kvalitu puzdra. Malo by byť bez hrdze, trhlín a iných chýb..

Hlavným kritériom pre výber zariadenia pre mnohých rybárov je jeho veľkosť. Ak sa plánujete dostať na miesto rybolovu autom, môžete si kúpiť väčší a podľa toho aj výkonný výmenník tepla. Iná vec je, keď sa človek vydá na túru. Tu sa dáva prednosť ľahkým a kompaktným zariadeniam, ktoré sa zmestia do batohu..

Komponenty a príslušenstvo

Pri kúpe výmenníkov tepla je dôležité okamžite premyslieť, aké ďalšie príslušenstvo kúpiť. Výrobca niektoré z týchto vecí do súpravy spravidla vloží, ale druhú časť si musí kúpiť sám. Takže z dôležitých podrobností, ktoré by mali byť v prípade potreby zakúpené, je možné rozlíšiť nasledujúce.

• Batéria. Nevyhnutné pri každom dlhom rybolove, najmä pri použití výmenníka tepla. Poskytne elektrickú energiu na chod ventilátora..
• Ventilátor. Často je zahrnutý, ale ak tam nebol, je lepšie si ho kúpiť sami. Bude schopný zvýšiť výkon výmenníka tepla zmiešaním teplého vzduchu so studeným vzduchom, čím sa získa materiál na vykurovanie..
• Rúra. Bez toho nebude možné vložiť horák do stanu, pretože všetky produkty spaľovania jednoducho zostanú vo vnútri, takže trávenie času tam bude nebezpečné..
• Plynové fľaše. V závislosti od typu výmenníka tepla môžu byť namiesto toho použité benzínové fľaše. Oba sú miestom na uloženie paliva pre horák..
• Stáť. Vo všeobecnosti sa môžete zaobísť bez toho, ak výrobca dáva záruku na bezpečnosť používania iba nôh. Ale takýto nákup rozhodne nebude nadbytočný..

Príslušenstvo je tiež užitočným predmetom, pretože uľahčuje prácu s výmenníkom tepla..

• Taška. Niekedy to príde zabalené, ale často nie. Dobrá taška pomôže prenášať výmenník tepla pohodlnejšie a bezpečnejšie.
• Senzor oxidu uhoľnatého. Takéto zariadenie pomôže určiť prítomnosť nebezpečného plynu vo vzduchu. Ak je to potrebné, otvorte vchod do stanu a vyvetrajte ho.
• Kryt okna pre výstupné potrubie plynu. Zimné stany majú spravidla špeciálne otvory, ale v prípade potreby je možné takéto zariadenie kúpiť.

Tipy na výber

Aby ste si vybrali najlepší výmenník tepla na vykurovanie stanu v zime, mali by ste si aspoň zhruba predstaviť, na aké úlohy bude slúžiť. Na základe toho musíte venovať pozornosť nasledujúcim parametrom.

• Typ zariadenia. Toto sa týka konštrukcie výmenníka tepla, ktorý vám buď umožňuje nainštalovať ventilátor, alebo nie..
• Absorbované palivo. Docela dôležitý bod, pretože horák je špecializovaný iba na jeden druh paliva. Preto stojí za to si vybrať, čo spálite.
• Rozmery. Rôzne prevedenia prichádzajú v rôznych veľkostiach. Tu stojí za zváženie, že výmenníky tepla s ventilátorom budú veľké..
• Výrobný materiál. Od toho bude závisieť pevnosť výrobku, ako aj maximálna teplota zahrievania.
• Váha. Bude to závisieť od dvoch vyššie uvedených parametrov: veľkosti a materiálu výroby.
• Technické vlastnosti: účinnosť, tepelný výkon a vykurovacia plocha. Cena výmenníka tepla od nich spravidla závisí..

Aby ste si teda správne vybrali také zariadenie, musíte porovnať parametre zariadenia a úlohy, ktoré mu zveríte. Ak je výmenník tepla kúpený pre malý stan, mali by ste venovať pozornosť exemplárom menších rozmerov a hmotnosti..

Malo by sa však pamätať na to, že príliš ľahké konštrukcie nebudú veľmi stabilné..

Ak je potrebné vykurovanie veľkého priestoru, nemôžete brať do úvahy rozmery, ale zamerať sa na tepelný výkon horáka.

Voľba výmenníka tepla podľa typu absorbovaného paliva je úplne individuálna. Hlavnou vecou je zapamätať si, že benzín je dosť nebezpečná možnosť. Tuhé palivá zaberajú počas prepravy veľa miesta a parafín alebo alkohol málo tepla.

Je lepšie zvoliť materiál, ktorý je odolnejší a odolnejší voči teplu. Konštrukcie z nich vyrobené budú drahšie, ale v tomto prípade je potrebné zaplatiť za bezpečnosť a praktickosť. Ekonomika je samozrejme dôležitým faktorom pre tých, ktorí majú finančné problémy..

Je lepšie spočiatku preplatiť drahší a úspornejší výmenník tepla, ako neskôr platiť za palivo..

tipy a triky

Ako vidíte, vlastná výroba výmenníka tepla nie je náročná. Na jednoduchý dizajn stačí nádrž, dve medené rúrky rôznych priemerov, cievka a ventilátor. Vďaka zariadeniu môžete miestnosť nielen vykurovať, ale aj chladiť.

Vec, ako výmenník v tej či onej forme, je k dispozícii takmer v každom dome. Pristúpte k práci konštruktívne a dôkladne, urobte výkresy, rozhodnite o výbere materiálu, postupujte podľa vyššie uvedených pokynov na výrobu, montáž a pripojenie zariadenia.

Ak je to žiaduce a konzistentné, zostavíte štruktúru nie horšiu ako skladovú, dom bude teplý a pohodlný a zariadenie bude dlho fungovať bezchybne.
