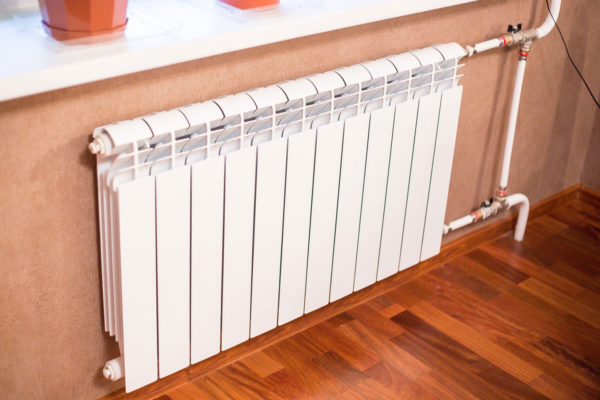

Výpočet vykurovacích radiátorov podľa plochy súkromného domu

Výpočet celej hlavy – začínajúc od oblasti

Nesprávny výpočet počtu radiátorov môže viesť nielen k nedostatku tepla v miestnosti, ale aj k príliš veľkým účtom za vykurovanie a príliš vysokým teplotám v miestnostiach. Výpočet by sa mal vykonať ako pri úplne prvej inštalácii radiátorov, tak pri výmene starého systému, kde by sa zdalo, že s počtom sekcií je všetko dlho jasné, pretože prenos tepla radiátorov sa môže výrazne líšiť..

Rôzne miestnosti znamenajú rôzne výpočty. Napríklad pre byt vo viacpodlažnej budove si vystačíte s najjednoduchšími receptami alebo sa opýtajte svojich susedov na ich skúsenosti s kúrením. Vo veľkom súkromnom dome jednoduché vzorce nepomôžu – budete musieť vziať do úvahy mnoho faktorov, ktoré v mestských bytoch jednoducho chýbajú, napríklad stupeň izolácie domu..

Najdôležitejšia vec – neverte číslam, ktoré náhodne vyslovili všetky druhy „konzultantov“, ktorí vám z očí (dokonca aj bez toho, aby videli miestnosť!) Povedia počet sekcií na vykurovanie. Spravidla je to výrazne nadhodnotené, a preto budete neustále platiť za prebytočné teplo, ktoré doslova prejde otvoreným oknom. Na výpočet počtu radiátorov odporúčame použiť niekoľko metód..

Predbežná príprava

Čo je potrebné vziať do úvahy pri výpočte výkonu vykurovacieho telesa na izbu:

• určiť teplotný režim a potenciálne tepelné straty;
• vyvinúť optimálne technické riešenia;
• určiť typ vykurovacieho zariadenia;
• stanoviť finančné a tepelné kritériá;
• vziať do úvahy spoľahlivosť a technické parametre vykurovacích zariadení;
• zostavte schémy tepelných potrubí a umiestnenie batérií pre každú miestnosť;

Je dosť ťažké vypočítať počet sekcií vykurovacích radiátorov bez pomoci špecialistov a ďalších programov. Aby bol výpočet čo najpresnejší, nemôžete sa zaobísť bez termokamery alebo špeciálne nainštalovaných programov..

Požadovaný výkon vykurovacích radiátorov

Čo sa stane, ak sú výpočty nesprávne? Hlavným dôsledkom je nižšia teplota v priestoroch, a preto prevádzkové podmienky nebudú zodpovedať požadovanej. Príliš výkonné vykurovacie zariadenia povedú k nadmerným výdavkom na samotné zariadenia a ich inštaláciu a na inžinierske siete.

Jednoduché vzorce – do bytu

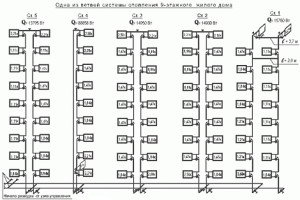

Obyvatelia viacpodlažných budov môžu používať pomerne jednoduché metódy výpočtu, ktoré sú pre súkromný dom úplne nevhodné. Najjednoduchší výpočet vykurovacích radiátorov nesvieti s vysokou presnosťou, ale je vhodný pre byty so štandardnými stropmi nie vyššími ako 2,6 m. Upozorňujeme, že pre každú izbu sa vykonáva samostatný výpočet počtu sekcií.

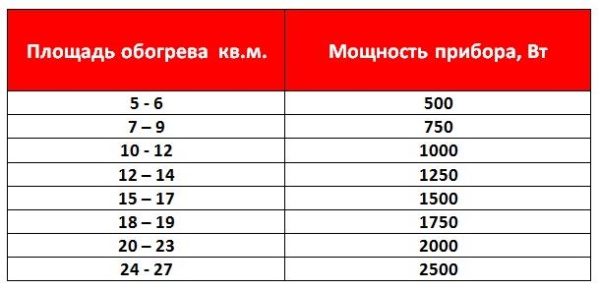

Vychádza z tvrdenia, že na vykurovanie štvorcového metra miestnosti je potrebných 100 W tepelného výkonu radiátora. Preto na výpočet množstva tepla potrebného pre miestnosť vynásobíme jeho plochu 100 W. Takže pre izbu s rozlohou 25 m2 je potrebné kúpiť sekcie s celkovým výkonom 2 500 W alebo 2,5 kW. Výrobcovia vždy uvádzajú odvod tepla sekcií na obale, napríklad 150 W. Určite ste už prišli na to, čo robiť ďalej: 2500/150 = 16,6 sekcií

Výsledok sa zaokrúhľuje, pre kuchyňu ju však môžete zaokrúhliť nadol – okrem batérií bude k dispozícii aj sporák a rýchlovarná kanvica na ohrev vzduchu.

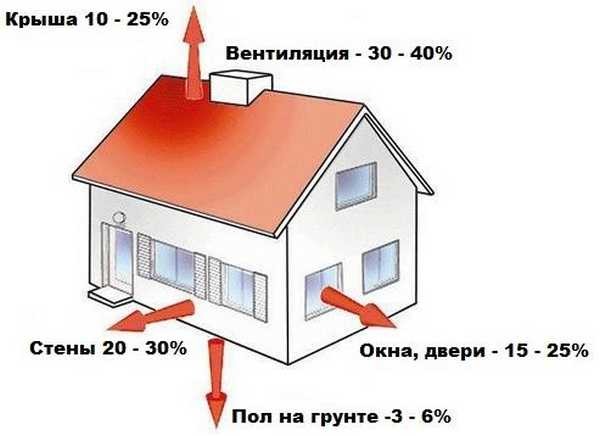

Mali by ste tiež vziať do úvahy možné tepelné straty v závislosti od umiestnenia miestnosti. Ak je to napríklad miestnosť umiestnená v rohu budovy, potom je možné tepelný výkon batérií bezpečne zvýšiť o 20% (17 * 1,2 = 20,4 sekcií), pre miestnosť bude potrebný rovnaký počet sekcií s balkónom. Upozorňujeme, že ak máte v úmysle skryť radiátory vo výklenku alebo ich skryť za krásnu obrazovku, automaticky stratíte až 20% tepelného výkonu, ktorý bude musieť byť kompenzovaný počtom sekcií.

Výpočty z objemu – čo hovorí SNiP?

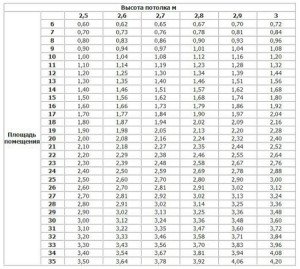

Presnejší počet sekcií je možné vypočítať s prihliadnutím na výšku stropov – táto metóda je obzvlášť dôležitá pre byty s neštandardnými výškami miestností, ako aj pre súkromný dom ako predbežný výpočet. V tomto prípade určíme tepelný výkon na základe objemu miestnosti. Podľa SNiP je 41 W tepelnej energie potrebných na vykurovanie jedného kubického metra obytného priestoru v štandardnej viacpodlažnej budove. Túto štandardnú hodnotu je potrebné vynásobiť celkovým objemom, ktorý je možné získať, výšku miestnosti vynásobíme jej plochou.

Napríklad objem miestnosti s rozlohou 25 m2 ­so stropmi 2,8 m je 70 m3. Tento údaj vynásobíme štandardnými 41 W a dostaneme 2 870 W. Potom konáme ako v predchádzajúcom prípade – celkový počet wattov vydelíme prenosom tepla jednej sekcie. Ak je teda prenos tepla 150 W, potom je počet sekcií približne 19 (2870/150 = 19,1). Mimochodom, nechajte sa viesť minimálnymi rýchlosťami prenosu tepla radiátorov, pretože teplota nosiča v potrubí zriedka spĺňa požiadavky SNiP v našich realitách. To znamená, že ak údajový list chladiča indikuje snímky od 150 do 250 W, potom predvolene vezmeme nižší obrázok. Ak ste sami zodpovední za vykurovanie súkromného domu, vezmite si priemer.

Aká metóda sa používa na určenie výkonu radiátorov

Ak nebol vykonaný tepelný výpočet chaty, čo je bežný jav, potom musia byť radiátory rozdelené medzi miestnosti podľa približného výpočtu. Ale zároveň je ťažké urobiť vážnu chybu, ktorú je potrebné opraviť opätovným nasadením..

Je potrebné dbať na to, aby výkon všetkých radiátorov bol o 20 percent vyšší ako tepelné straty budovy, t.j. výkon kotla. A pre každú miestnosť – podľa jej individuálnych tepelných strát.

Pri budove izolovanej v súlade s normou (SNiP 23-02-2003) je možné uvažovať s tepelnou stratou 10 kW na 100 metrov štvorcových. plocha, ak je výška stropu až 2,7 m. A ak budova nie je dostatočne izolovaná…. – potom musíte izolovať a nezvyšovať kapacitu vykurovacieho systému.

Aký tepelný výkon je potrebný

Nie je dovolené podceňovať výkon radiátorov v porovnaní s tepelnými stratami budovy. Neodporúča sa však ani jeho silné zvýšenie..

• Po prvé, bude to znamenať zbytočné finančné náklady a preplnenie priestoru miestnosti vykurovacími zariadeniami..
• Za druhé, tepelná hlava môže začať príliš často zatvárať a otvárať chladič, čo je škodlivé pre systém ako celok..

Nízkoteplotný režim je užitočný, keď sa batérie nezahrejú na maximálnu teplotu, majú rezervu veľkosti a výkonu.

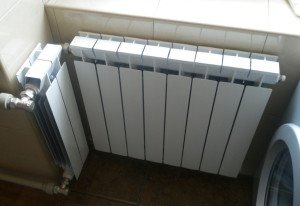

Výber batérií pre každú izbu

Výpočet batérií pre každú izbu iba z hľadiska plochy nie je vôbec správny. Koniec koncov, tepelné straty budú závisieť od prítomnosti a plochy vonkajších stien, okien a dverí (vonkajšie obklopujúce konštrukcie).

Pre radiátory môžete použiť zjednodušenú schému distribúcie energie:

• Pre vnútornú miestnosť – tepelné straty sú minimálne a radiátory tam spravidla nie sú nainštalované.
• Jedna vonkajšia stena a jedno okno – na 10 metrov štvorcových odoberáme 1 kW.
• Jedna vonkajšia stena (dlhá) a dve okná – výsledok vynásobíme rýchlosťou 1 kW na 10 metrov štvorcových. faktorom 1,2;
• Dve vonkajšie steny a jedno okno – vynásobené korekčným faktorom 1,3;
• Dve vonkajšie steny a dve okná – 1,4 – 1,5.

Ale to je ďaleko od správneho rozdelenia. Všetko závisí, samozrejme, od konkrétneho rozloženia, t.j. na skutočnú dĺžku vonkajších stien a plochu okien a ich tepelnú izoláciu.

Príklad – ako zvoliť vykurovanie pre každú miestnosť

Pozrime sa na príklad. Povedzme, že existujú dve miestnosti s rovnakou plochou.

Jedna izba má iba jednu vonkajšiu stenu dlhú 3 metre.

Ďalšia miestnosť je rohová, dĺžka jej vonkajších stien je 3 metre + 6 metrov + sú tam veľké okná.

Je zrejmé, že tepelné straty v druhej miestnosti budú oveľa väčšie ako v prvej miestnosti. Do prvej miestnosti môže byť potrebné dať jeden radiátor 1,5 kW a do druhej miestnosti dva radiátory 1,5 kW a 2,0 kW, t.j. 2,2 krát silnejší. A v úzkej vnútornej chodbe s rovnakou plochou pravdepodobne nie je radiátor vôbec potrebný ….

V pláne budovy je potrebné rozdeliť celkový výkon radiátorov podľa miestností, pričom treba pamätať na to, že sú inštalované pod každé okno (a ak nie je možné, potom vedľa neho), a tiež pokiaľ možno pri predných dverách, ale nie za nábytkom. , v hlbokých výklenkoch atď.

Voľba výkonu v čase nákupu

Teraz zostáva pri nákupe v obchode zvoliť chladič z hľadiska výkonu. V technických vlastnostiach chladiča je však jedna vlastnosť, ktorá sa často prehliada, a preto sa vyberajú batérie s nedostatočným výkonom..

Často je uvedené v pase pre vysokoteplotné vykurovanie. Napríklad 1500 W je uvedených za podmienok – 90 / 70-20, čo znamená:

• Teplota podávania – 90 stupňov;
• Teplota návratu – 70 stupňov;
• Teplota vzduchu v miestnosti – 20 stupňov.

A iba za týchto podmienok dá radiátor požadovaných 1500 W.

Teraz v súkromnom dome nikto nezohreje chladiacu kvapalinu na 90 stupňov C. Moderné plynové kotly sa odporúčajú nastaviť na najekonomickejší režim s nízkou teplotou, keď je na výstupe z kotla 60 stupňov, maximálne 65. Pri zároveň je účinnosť kotla maximálna, pretože väčšie percento bude prenesené do tepla chladiacej kvapaliny z plynov.

Príjemná teplota v miestnosti je 22 – 24 stupňov. Málokedy sa niekto ochladí na 20 stupňov.

Preto je skutočný prevádzkový režim chladiča častejšie 60 / 40-22. A pri tejto teplote bude výstupný výkon najmenej o 33% nižší..

Ako špecialisti nakupujú radiátory

V dôsledku toho musia byť radiátory pre nízkoteplotný režim, ako najekonomickejšie, zakúpené najmenej o jednu tretinu výkonnejšie, ako sú pokyny v technických charakteristikách pre vysokoteplotný režim..

Skúsení inštalatéri, bez ďalších okolkov, bez ohľadu na náklady majiteľov, odhad približných tepelných strát miestnosti, sa okamžite vynásobia ďalšími 1,3 – 1,5 a podľa tohto výkonu požadujú nákup radiátorov podľa zásady „ ale pre istotu “.

Je však tiež nemožné preháňať to súpravou výkonu radiátora, pretože kotol môže ísť na nízkoteplotné vykurovanie pod rosným bodom (na spätnom potrubí menej ako +55 stupňov), čo je mimoriadne nežiaduce. Padajúca rosa na výmenníku tepla rýchlo zničí obyčajný kotol na akékoľvek chladivo.

Kondenzačné superúčinné kotly sú zároveň navrhnuté tak, aby fungovali v tomto režime..

Aký dôležitý je materiál a konštrukcia

Skúmali sme, ako na úrovni domácnosti bez zložitých tepelných a hydraulických výpočtov vybrať vykurovacie radiátory a rozdeliť ich medzi miestnosti.

Niekedy vznikajú otázky týkajúce sa výberu materiálu alebo konštrukcie vykurovacích zariadení. Odpoveď je známa – najobľúbenejšie sú právom obyčajné lacné hliníkové sekcionálne radiátory a oceľové panelové radiátory. Spĺňajú všetky spotrebiteľské vlastnosti za nižšiu cenu..

Zostáva poznamenať, že pre systém s nemrznúcou zmesou je stále lepšie neriskovať a používať monolitické panelové, aby sa zabránilo riziku úniku medzi časťami v priebehu času..

Voľba priepustnosti pri výbere batérií by sa mala vykonávať iba pre gravitačný vykurovací systém a výber pre maximálny tlak – pre vertikálne stúpačky vo výškových budovách – nie je menší ako 12 atm. Ale vo väčšine prípadov, s konvenčným vykurovacím systémom v súkromnom dome, by sa spotrebiteľ nemal starať o nič – iba o vzhľad ohrievača.

Čo hrozí radiátorom – klebety

Zostáva vymenovať bežné hororové príbehy týkajúce sa výberu radiátorov, ktoré sú jednoducho fikciou:

• vodné kladivo vo vykurovacom systéme (s ktorým sa nikto nikdy nestretol),
• potreba kontrolovať pH vody,
• spojenie hliníkových radiátorov s „špeciálnymi“ rúrkami zo zliatiny,
• plytké vykurovanie stien určitými typmi radiátorov,
• zvýšená konvekcia z bimetalu atď. atď. a pod.

to všetko je fikcia, možno vplyv reklamy na novú dávku radiátorov.

Počiatočné údaje pre výpočty

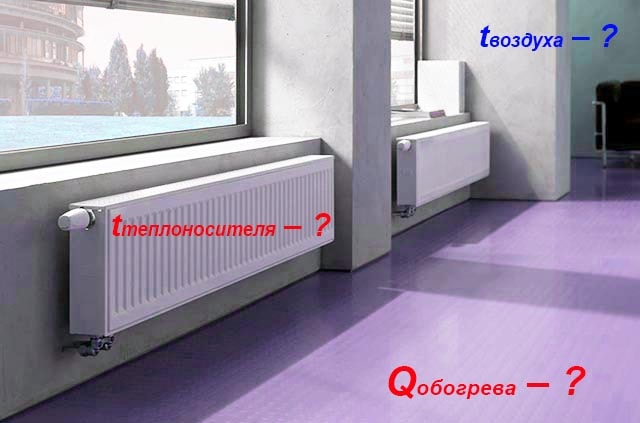

Výpočet tepelného výkonu batérií sa vykonáva pre každú izbu samostatne, v závislosti od počtu vonkajších stien, okien a prítomnosti vstupných dverí z ulice. Ak chcete správne vypočítať rýchlosť prenosu tepla vykurovacích radiátorov, odpovedzte na 3 otázky:

1. Koľko tepla je potrebné na vykurovanie obývačky.
2. Akú teplotu vzduchu je potrebné udržiavať v konkrétnej miestnosti.
3. Priemerná teplota vody vo vykurovacom systéme bytu alebo súkromného domu.

Poznámka. Ak je v chate nainštalované jednorúrkové vedenie, budete musieť urobiť rezervu na chladenie chladiacou kvapalinou – k posledným radiátorom pridajte sekcie.

Odpoveď na prvú otázku – ako vypočítať požadované množstvo tepelnej energie rôznymi spôsobmi – je uvedená v samostatnom manuáli – výpočet zaťaženia vykurovacieho systému. Tu sú 2 zjednodušené metódy výpočtu: podľa plochy a objemu miestnosti.

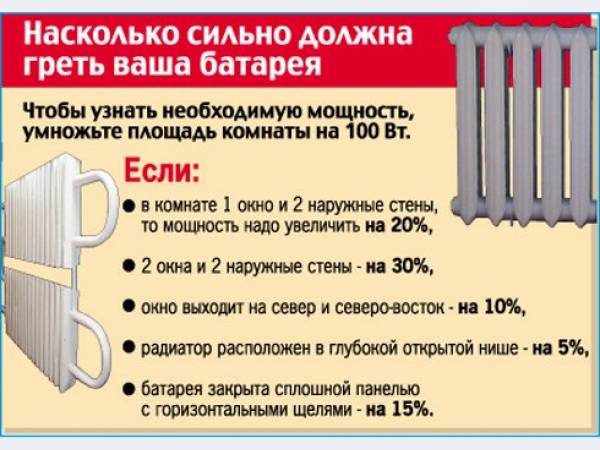

Bežným spôsobom je meranie vyhrievanej plochy a uvoľnenie 100 W tepla na meter štvorcový, v opačnom prípade – 1 kW na 10 m². Navrhujeme objasniť techniku ​​- vziať do úvahy počet svetelných otvorov a vonkajších stien:

• pre miestnosti s 1 oknom alebo vstupnými dverami a jednou vonkajšou stenou nechajte 100 W tepla na meter štvorcový;
• rohová izba (2 vonkajšie ploty) s 1 okenným otvorom – uvažujte s 120 W / m²;
• rovnaké, 2 svetelné otvory – 130 W / m².

Dôležitá podmienka. Výpočet poskytuje viac -menej správne výsledky s výškou stropu až 3 m, budova bola postavená v strednom pásme mierneho podnebia. Pre severné regióny sa uplatňuje multiplikačný faktor 1,5 … 2,0, pre južné oblasti – klesajúci faktor 0,7-0,8..

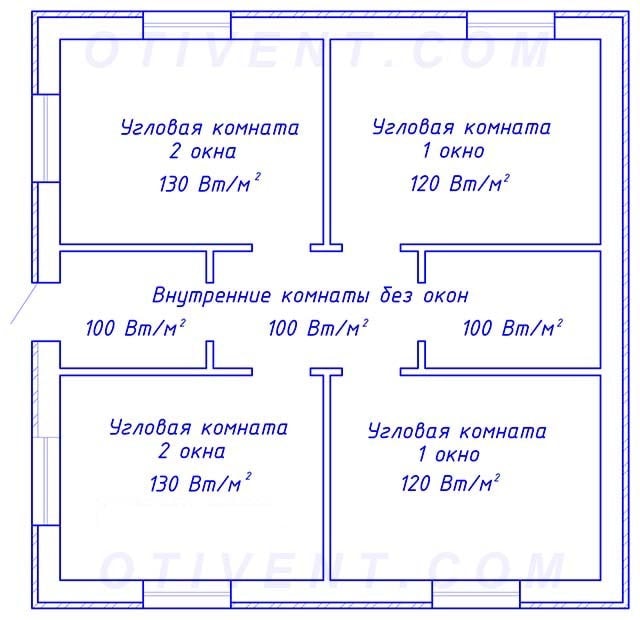

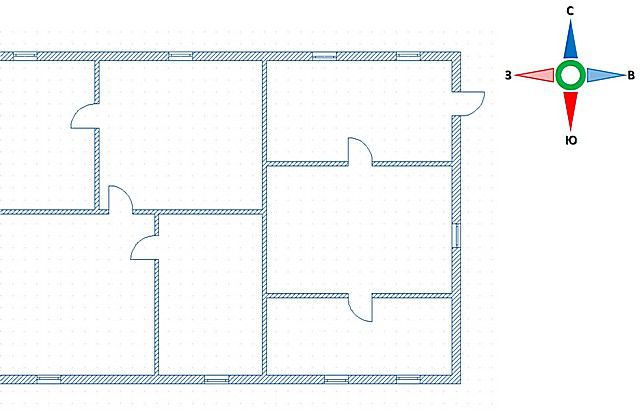

Rozdelenie tepelných strát na plochu jednoposchodového domu

Pri výške stropu viac ako 3 metre (napríklad chodba so schodiskom v dvojpodlažnom dome) je správnejšie vypočítať spotrebu tepla podľa kubickej kapacity:

• miestnosť s 1 oknom (vonkajšie dvere) a jednou vonkajšou stenou – 35 W / m³;
• miestnosť je obklopená inými miestnosťami, nemá žiadne okná alebo sa nachádza na slnečnej strane – 35 W / m³;
• rohová izba s 1 okenným otvorom – 40 W / m³;
• to isté, s dvoma oknami – 45 W / m³.

Na druhú otázku je jednoduchšie odpovedať: pohodlná teplota pre život je v rozmedzí 20 … 23 ° C. Je neekonomické ohrievať vzduch silnejšie a chladnejšie je ohrievať ho slabšie. Priemerná hodnota pre výpočty – plus 22 stupňov.

Optimálny prevádzkový režim kotla znamená zahriatie chladiacej kvapaliny na 60-70 ° C. Výnimkou sú teplé alebo príliš chladné dni, kedy treba teplotu vody znížiť alebo naopak zvýšiť. Počet takýchto dní je malý, takže priemerná konštrukčná teplota systému sa predpokladá +65 ° C.

V miestnostiach s vysokými stropmi vypočítame spotrebu tepla podľa objemu

Pas a skutočný prenos tepla chladiča

Parametre akéhokoľvek ohrievača sú uvedené v technickom pase. Výrobcovia spravidla deklarujú výkon 1 štandardnej sekcie s veľkosťou medzi nápravami 500 mm v rozsahu 170… 200 wattov. Charakteristiky hliníkových a bimetalických radiátorov sú približne rovnaké..

Ide o to, že rýchlosť prenosu tepla z pasu nemožno hlúpo použiť na výber počtu sekcií. Podľa článku 3.5 GOST 31311-2005 je výrobca povinný uviesť kapacitu batérie za nasledujúcich prevádzkových podmienok:

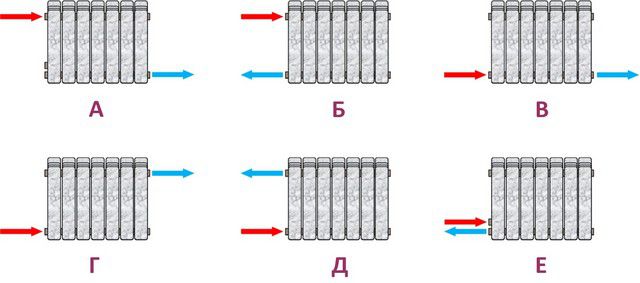

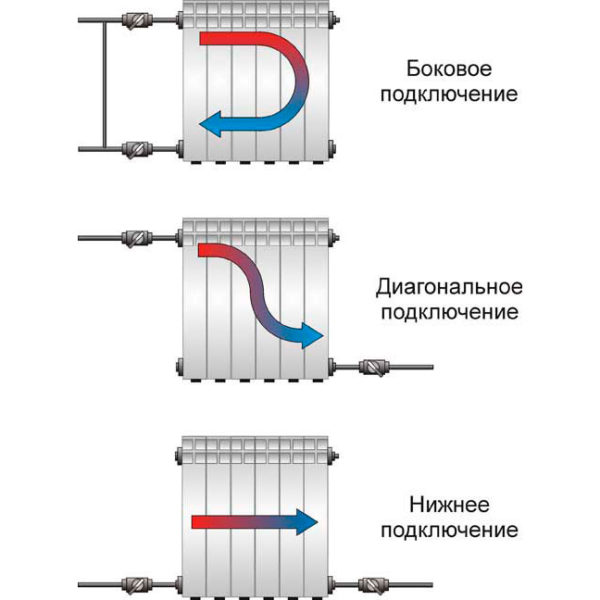

• chladiaca kvapalina sa pohybuje chladičom zhora nadol (diagonálne alebo bočné pripojenie);
• teplotná hlava je 70 stupňov;
• spotreba vody pretekajúcej zariadením je 360 ​​kg / hod.

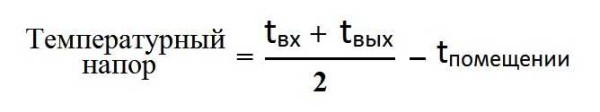

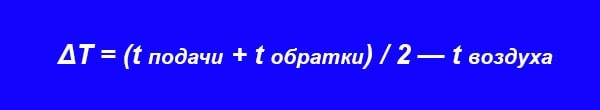

Referencia. Tepelná hlava – rozdiel medzi priemernou teplotou privádzanej vody a vzduchu v miestnosti. Označené ΔT, DT alebo dt, vypočítané podľa vzorca:

Vysvetlíme podstatu problému, za týmto účelom nahradíme do vzorca známe hodnoty ΔT = 70 ° C a izbovú teplotu – plus 20 ° C, vykonáme opačný výpočet:

1. t prívod + t návrat = (ΔT + t vzduch) x 2 = (70 + 20) x 2 = 180 ° C.
2. Podľa noriem by vypočítaný teplotný rozdiel chladiacej kvapaliny medzi prívodným a vratným potrubím mal byť 20 stupňov. To znamená, že vodu prichádzajúcu z kotla je potrebné ohriať na 100 ° C, spiatočka sa ochladí na 80 ° C.
3. Prevádzkový režim 100/80 ° C nie je k dispozícii pre inštalácie vykurovania domácností, maximálne vykurovanie je 80 stupňov. Okrem toho je ekonomicky nerentabilné udržiavať špecifikovanú teplotu chladiacej kvapaliny (nezabudnite, že sme v priemere vzali 65 ° C).

Výkon. V reálnych podmienkach bude batéria vydávať oveľa menej tepla, ako je predpísané v návode na použitie. Dôvodom je menšia hodnota ΔT – teplotný rozdiel medzi vodou a okolitým vzduchom. Podľa našich počiatočných údajov je indikátor ΔT 130/2 – 22 = 43 stupňov, takmer polovica deklarovanej normy.

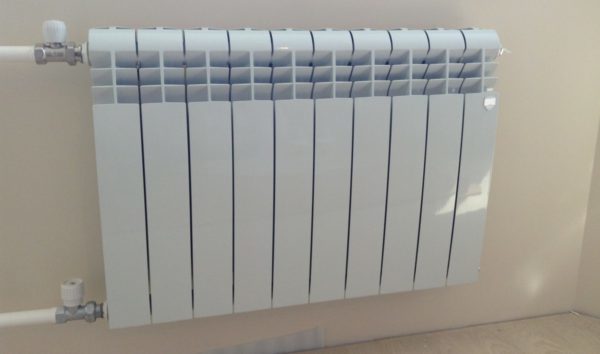

Určte počet sekcií hliníkovej batérie

Nie je ľahké prepočítať parametre ohrievača pre konkrétne podmienky. Vzorec tepelného výkonu a výpočtový algoritmus použitý projektantmi sú pre bežných majiteľov domov, ktorí nemajú znalosti v oblasti vykurovacej techniky, príliš zložité..

Navrhujeme vypočítať počet sekcií vykurovacích radiátorov prístupnejšou metódou, ktorá dáva minimálnu chybu:

1. Zozbierajte počiatočné údaje uvedené v prvej časti tejto publikácie – zistite množstvo tepla potrebného na vykurovanie, teplotu vzduchu a chladiacu kvapalinu.
2. Vypočítajte skutočnú teplotnú výšku DT pomocou vyššie uvedeného vzorca.
3. Pri výbere určitého typu batérií otvorte technický list a nájdite rýchlosť prenosu tepla 1 sekcie pri DT = 70 stupňov.

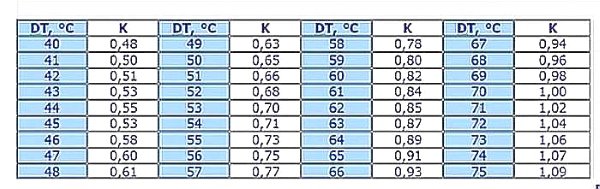

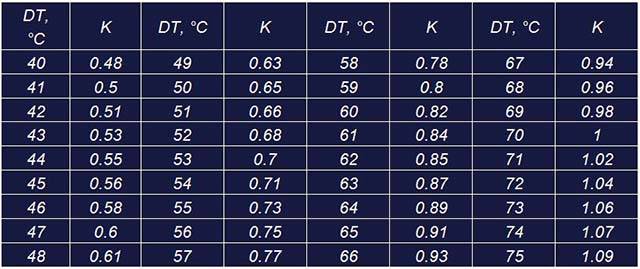

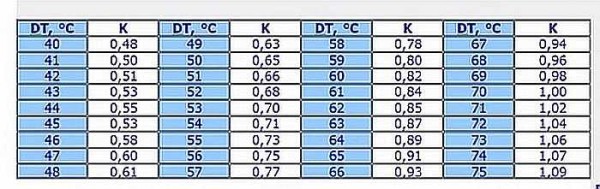

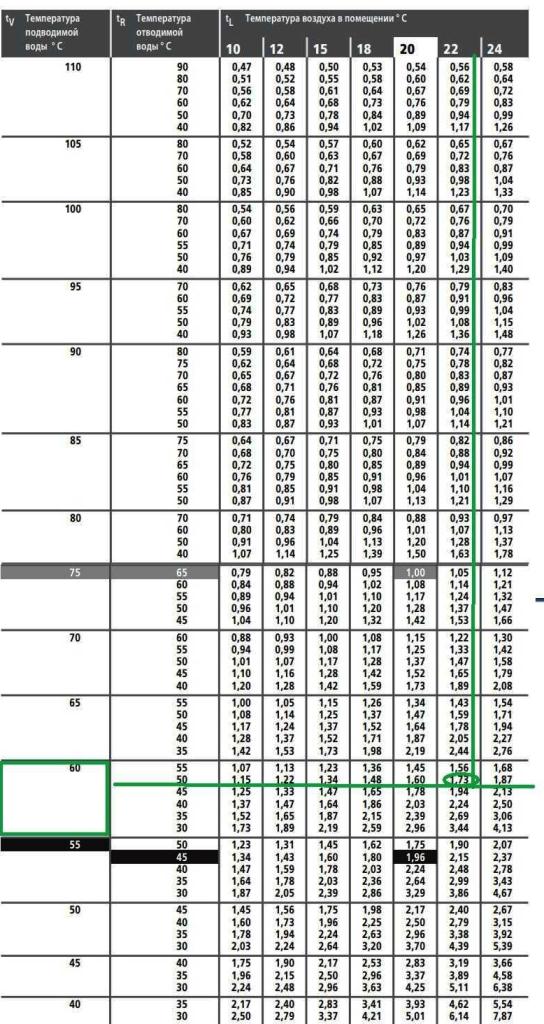

4. Nasleduje tabuľka hotových prevodných faktorov pre vykurovací výkon sekcií chladiča. Nájdite indikátor zodpovedajúci skutočnému DT a vynásobte ho hodnotou prenosu tepla na typovom štítku – za svojich prevádzkových podmienok získate silu 1 rebra.

Keď poznáme skutočný tok tepla, nie je ťažké zistiť počet rebier radiátora potrebných na vykurovanie miestnosti. Vydeľte požadované množstvo tepla výkonom 1 sekcie. Pre prehľadnosť uvádzame príklad výpočtu:

1. Zoberme si rohovú miestnosť s dvoma priesvitnými štruktúrami (okná) s rozlohou 15,75 m², výškou stropu – 280 cm (znázornené na fragmente kresby). Špecifická spotreba tepla na vykurovanie je 130 W / m², celkový dopyt bude 130 x 15,75 = 2048 W.
2. Veľkosť tepelnej hlavy sme zistili v predchádzajúcej časti, DT = 43 ° C.
3. Vyberáme nízke hliníkové radiátory GLOBAL VOX 350 (vzdialenosť stredu – 350 mm). Podľa dokumentácie k produktu je odvod tepla 1 plutvy 145 W (DT = 70 ° C).
4. V tabuľke nájdeme koeficient zodpovedajúci DT = 43 ° C, K = 0,53.
5. Menovitý výkon vynásobíme koeficientom a zistíme skutočný výnos 1 úseku: 0,53 x 145 = 76,85 W.
6. Vypočítame počet hliníkových plutiev na izbu: 2048 / 76,85 ≈ 26,65, zaokrúhlite a získajte 27 kusov.

Zostáva distribuovať sekcie po miestnosti. Ak sú veľkosti okien rovnaké, rozdelíme 28 na polovicu a pod každý otvor umiestnime radiátor so 14 rebrami. V opačnom prípade sa počet sekcií batérie zvolí v pomere k šírke okien (približne). Prenos tepla bimetalických a liatinových radiátorov sa prepočíta rovnakým spôsobom..

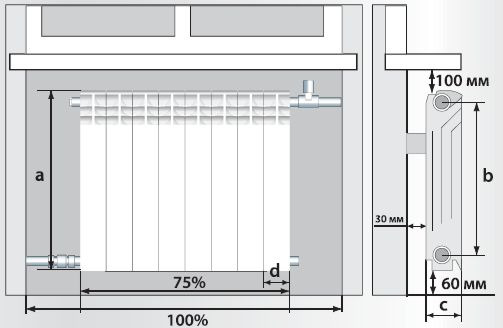

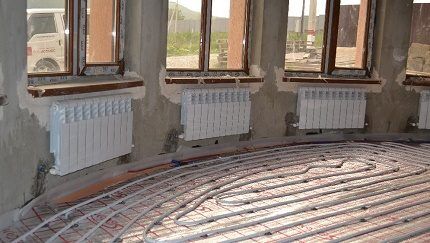

Schéma umiestnenia batérie – zariadenia je najlepšie umiestniť pod okná alebo blízko studenej vonkajšej steny

Rada. Ak vlastníte osobný počítač, je jednoduchšie použiť výpočtový program talianskej značky GLOBAL zverejnený v oficiálnom zdroji výrobcu..

Mnoho známych spoločností, vrátane GLOBAL, predpisuje v dokumentácii prenos tepla svojich zariadení pre rôzne teplotné podmienky (DT = 60 ° C, DT = 50 ° C), príklad je uvedený v tabuľke. Ak je váš skutočný ΔT = 50 stupňov, pokojne použite uvedené vlastnosti bez akéhokoľvek prepočtu.

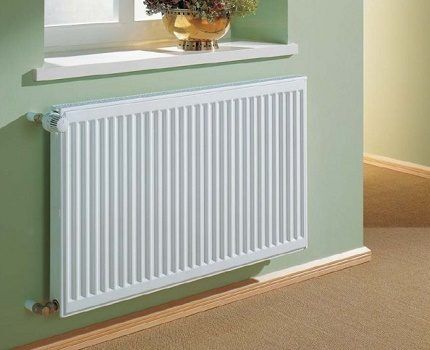

Výpočet veľkosti oceľového chladiča

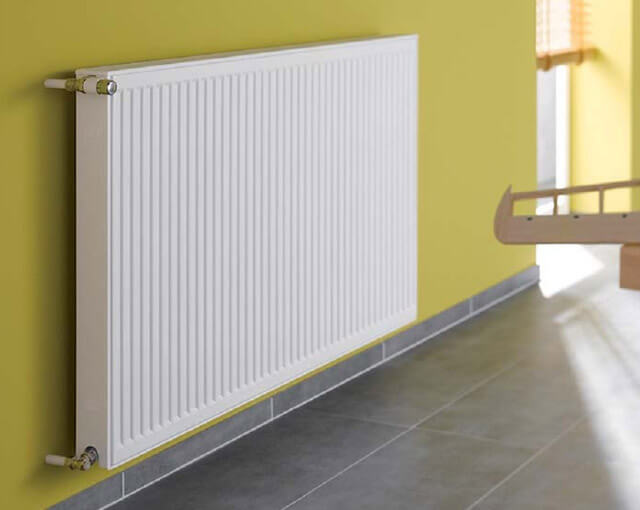

Konštrukcia panelových zariadení sa líši od sekčných. Batérie sú vyrobené z lisovaných oceľových plechov s hrúbkou 1 … 1,2 mm, vopred narezaných na požadovanú veľkosť. Aby ste vybrali radiátor požadovaného výkonu, musíte zistiť prenos tepla 1 meter dĺžky panelu zváraného z plechov.

Odporúčame použiť najjednoduchšiu techniku ​​založenú na technických údajoch seriózneho nemeckého výrobcu panelových radiátorov Kermi. Aký to má zmysel: razené batérie sú zjednotené, typy výrobkov sa líšia počtom vykurovacích panelov a teplovýmenných rebier. Klasifikácia radiátorov vyzerá takto:

• typ 10 – jednopanelové zariadenie bez ďalších rebier;
• typ 11 – 1 panel + 1 list vlnitého plechu;
• typ 12 – dva panely plus 1 rebrovaný list;
• typ 20 – batéria pre 2 vykurovacie platne, konvekčné rebrá nie sú k dispozícii;
• typ 22 – dvojpanelový radiátor s 2 listami, ktoré zväčšujú plochu výmeny tepla.

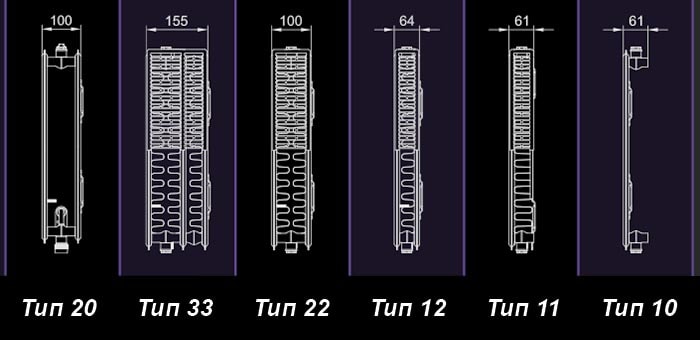

Náčrtky oceľových ohrievačov rôznych typov – pohľad zhora

Poznámka. Existujú aj ohrievače typu 33 (3 panely + 3 rebrá), ale tieto výrobky sú kvôli zvýšenej hrúbke a cene menej žiadané. Najpopulárnejší model – typ 22.

Panelové vyrazené zariadenia akejkoľvek značky sa teda líšia iba montážnymi rozmermi. Výpočet vykurovacích radiátorov sa zníži na výber vhodného typu, potom sa podľa výšky a prestupu tepla vypočíta dĺžka batérie pre konkrétnu miestnosť. Algoritmus je nasledujúci:

1. Určte zdrojové údaje uvedené na začiatku článku.
2. Vyberte typ a výšku ohrievača. Najbežnejšou možnosťou sú výrobky s výškou 30, 40 a 50 cm, typ 22.

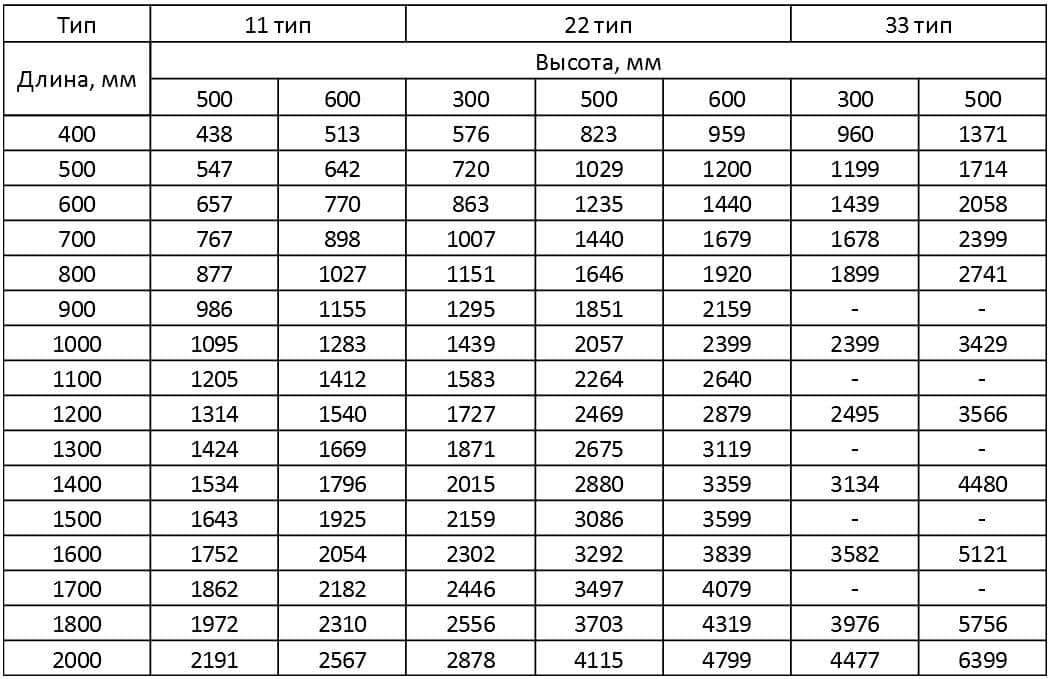

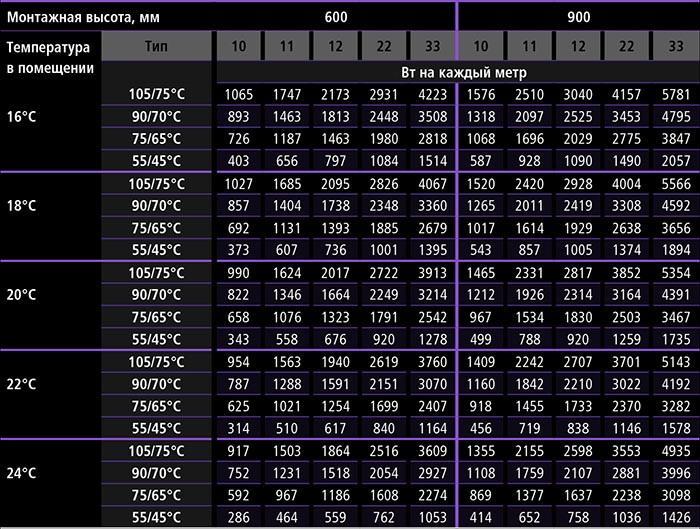

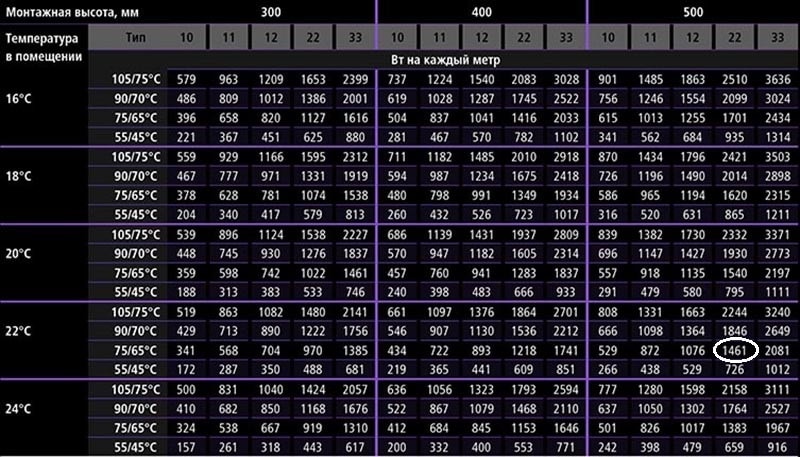

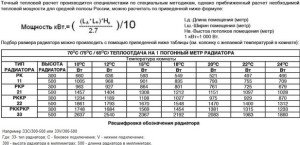

3. Použite nižšie uvedenú tabuľku, ktorá ukazuje odvod tepla q (W / 1 m. P.) radiátorov Kermi rôznych typov a veľkostí v závislosti od prevádzkových podmienok. Začnite od ľavého stĺpca – nájdite zodpovedajúcu izbovú teplotu, potom – chladiacu kvapalinu, potom výšku a typ batérie. V bunke na priesečníku radu a stĺpca nájdete výkon 1 metra radiátora.
4. Vydeľte množstvo energie potrebnej na vykurovanie q – zistite zábery radiátora danej výšky.
5. Vyberte si teplovodné vykurovacie zariadenie príslušnej dĺžky z katalógu. Ak je to potrebné (napríklad batéria bola príliš dlhá), rozdeľte túto veľkosť na 2-3 zariadenia.

Príklad výpočtu. Určme rozmery oceľového radiátora pre rovnakú miestnosť 15,75 m²: tepelné straty – 2048 W, teplota vzduchu – 22 stupňov, chladiaca kvapalina – 65 ° C. Zoberme si štandardné batérie s výškou 500 mm, typ 22. Podľa tabuľky nájdeme q = 1461 W, zistíme celkovú dĺžku panelu 2048/1461 = 1,4 m. Z katalógu akéhokoľvek výrobcu vyberáme najbližšie väčšia možnosť – ohrievač dlhý 1,5 m alebo 2 zariadenia po 0,7 m.

Koniec prvej tabuľky – prenos tepla 1 m dĺžky radiátorov „Kermi“

Rada. Naše pokyny sú pre výrobky Kermi 100% správne. Pri nákupe radiátorov inej značky (najmä čínskej) by mala byť dĺžka panelu braná s rezervou 10-15%.

Čo určuje počet radiátorov

Pri výpočte počtu radiátorov je potrebné vziať do úvahy niekoľko ďalších faktorov:

• parné teplonosné médium má vysoký prenos tepla. než voda;
• rohová miestnosť je chladnejšia. pretože má dve steny otočené do ulice;
• čím viac okien je v miestnosti, tým je chladnejšie;
• ak je výška stropu vyššia ako 3 metre. potom sa výkon chladiacej kvapaliny musí vypočítať na základe objemu miestnosti, a nie jej plochy;
• materiál, z ktorého je radiátor vyrobený, má vlastnú tepelnú vodivosť;

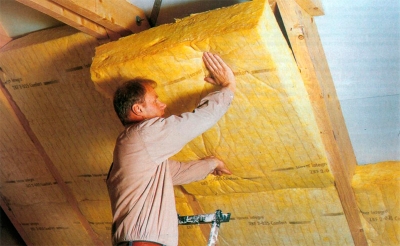

• izolované steny zvyšujú tepelnú izoláciu miestnosti;
• čím nižšie sú zimné teploty vonku, tým viac batérií musíte nainštalovať;
• moderné okná s dvojitým zasklením zvyšujú tepelnú izoláciu miestnosti;
• s jednostranným pripojením potrubí k chladiču nemá zmysel inštalovať viac ako 10 sekcií;

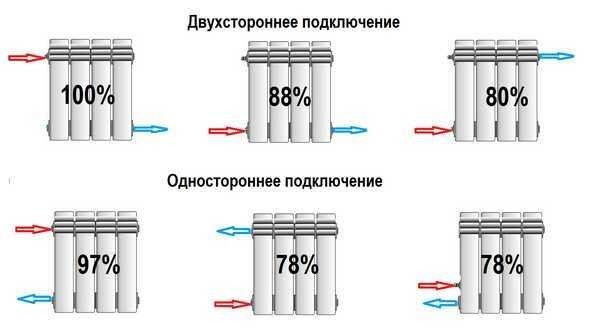

• ak sa chladiaca kvapalina pohybuje zhora nadol, jej výkon sa zvýši o 20%;
• prítomnosť vetrania znamená väčšiu silu.

Vzorec a príklad výpočtu

Vzhľadom na vyššie uvedené faktory je možné vykonať výpočet. Na 1 m 2 bude potrebných 100 W, respektíve 1 800 W by sa malo vynaložiť na vykurovanie miestnosti s rozlohou 18 m 2. Jedna batéria s 8 liatinovými časťami poskytuje 120 wattov. Rozdeľte 1 800 na 120 a získate 15 sekcií. Toto je veľmi priemerný údaj..

V súkromnom dome s vlastným ohrievačom vody sa výkon chladiacej kvapaliny vypočíta na maximum. Potom delíme 1800 na 150 a dostaneme 12 sekcií. Potrebujeme toľko na vykurovanie miestnosti 18 m 2. Existuje veľmi zložitý vzorec, pomocou ktorého môžete vypočítať presný počet sekcií v radiátore.

Vzorec vyzerá takto:

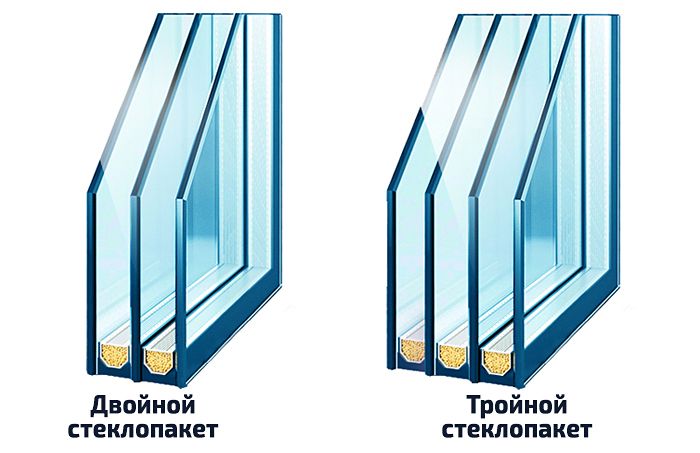

• q1 je typ zasklenia: trojsklo 0,85; dvojsklo 1; obyčajné sklo 1,27;
• q 2 – tepelná izolácia stien: moderná tepelná izolácia 0,85; stena z 2 tehál 1; zlá izolácia 1,27;
• q3 – pomer plochy okna k podlahovej ploche: 10% 0,8; 20% 0,9; 30% 1,1; 40% 1,2;
• q 4 – minimálna vonkajšia teplota: -10 0 С 0,7; -15 0 C 0,9; -20 0 С 1,1; -25 0 С 1,3; -35 0 С 1,5;
• q5 – počet vonkajších stien: jeden 1,1; dva (roh) 1,2; tri 1,3; štyri 1,4;
• q6 – typ miestnosti nad vypočítanou: vykurovaná miestnosť 0,8; vyhrievané podkrovie 0,9; studené podkrovie 1;
• q7 – výška stropu: 2,5 m – 1; 3 m – 1,05; 3,5 m – 1,1; 4 m – 1,15; 4,5 m – 1,2;

Vykonáme výpočet pre rohovú miestnosť 20 m 2 s výškou stropu 3 m, dve 2-krídlové okná s trojitým sklom, steny z 2 tehál, umiestnené pod studeným podkrovím v dome v dedine neďaleko Moskvy, kde v zime teplota klesá na 20 0 С.

To je 1 844,9 wattov. Rozdelte 150 W a získajte 12,3 alebo 12 sekcií.

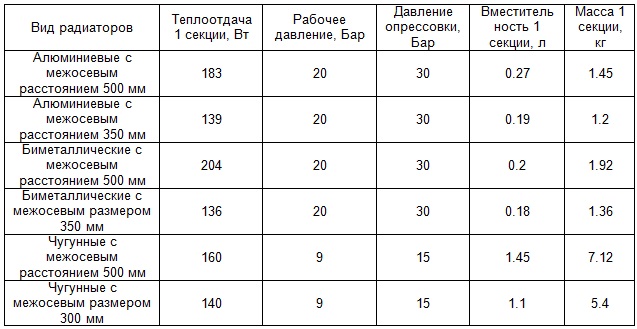

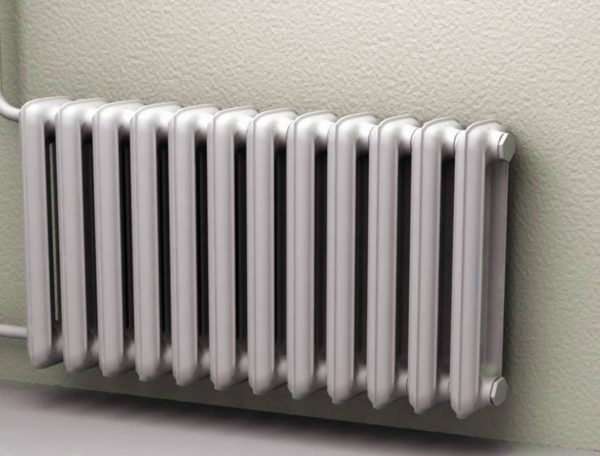

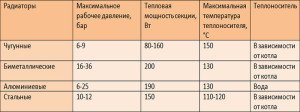

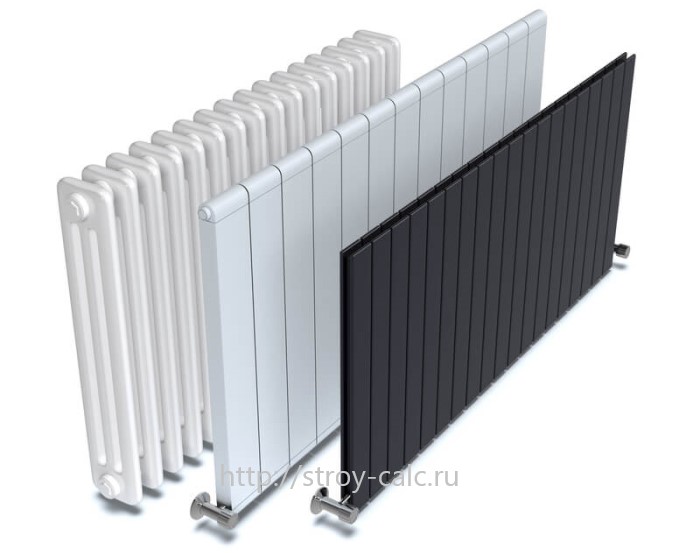

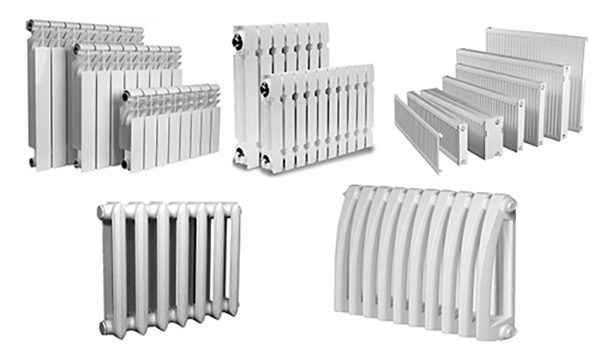

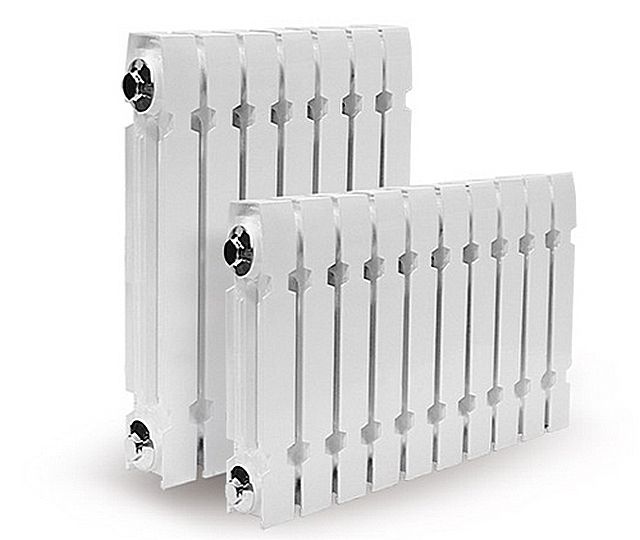

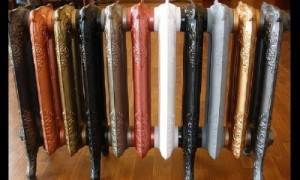

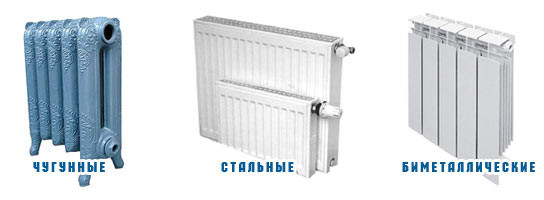

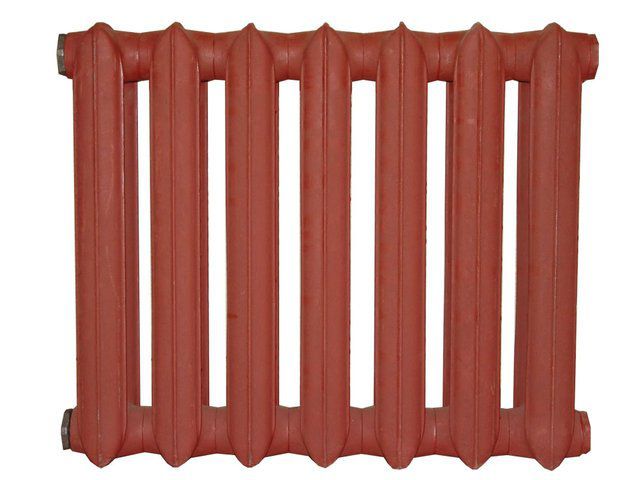

Radiátory sú vyrobené z troch typov kovov: liatiny, hliníka a bimetalových kovov. Liatinové a hliníkové radiátory majú rovnaký prenos tepla, ale vyhrievaná liatina chladí pomalšie ako hliník. Bimetalové batérie majú vyšší prenos tepla ako liatinové, ale rýchlejšie sa ochladzujú. Oceľové radiátory majú vysoký odvod tepla, ale sú náchylné na koróziu.

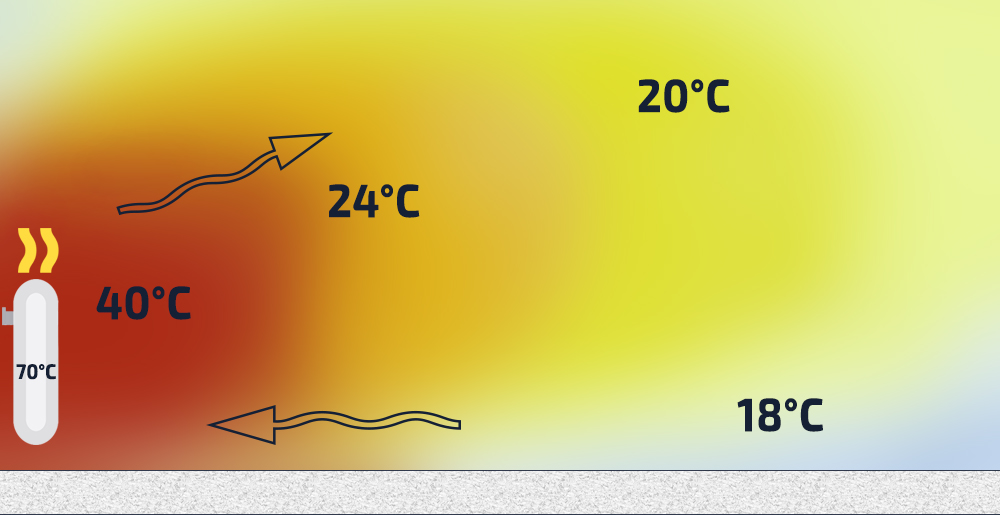

Za najpohodlnejšiu izbovú teplotu pre ľudské telo sa považuje 21 0 С. A ak v hale o rozlohe 20 m2 potrebujete nainštalovať 12 batériových sekcií. potom v podobnej nocľahárni je vhodnejšie nainštalovať 10 batérií a človek v takejto miestnosti bude pohodlne spať. Do rohovej miestnosti tej istej oblasti môžete vložiť 16 batérií. a nebude ti horúco. To znamená, že výpočet radiátorov v miestnosti je veľmi individuálny a je možné poskytnúť iba hrubé odporúčania, koľko sekcií je potrebné nainštalovať do konkrétnej miestnosti. Hlavnou vecou je správne nainštalovať a vo vašom dome bude vždy teplo..

Vykurovacie zariadenia pre jednorúrkové systémy

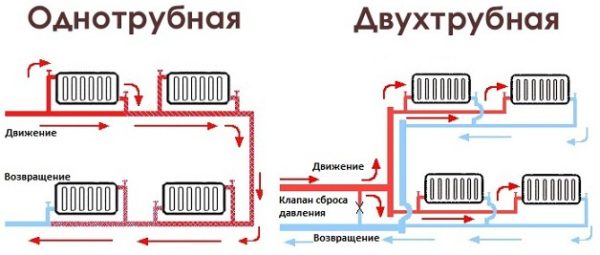

Dôležitou vlastnosťou horizontálneho “Leningradu” je postupný pokles teploty v hlavnom potrubí v dôsledku pridania chladiacej kvapaliny chladenej batériami. Ak je jedným krúžkovým vedením obsluhovaných viac ako 5 zariadení, rozdiel na začiatku a na konci výdajného potrubia môže byť až 15 ° C. Výsledok – najnovšie radiátory generujú menej tepla.

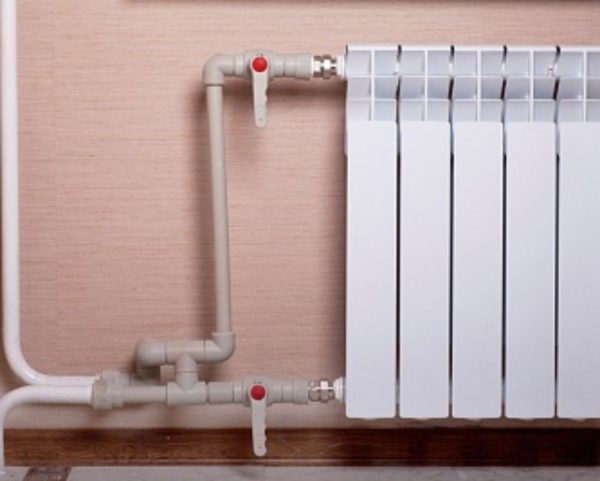

Jednorúrkový uzavretý okruh – všetky ohrievače sú pripojené k 1 potrubiu

Aby vzdialené batérie mohli prenášať požadované množstvo energie do miestnosti, vykonajte pri výpočte vykurovacieho výkonu nasledujúce opravy:

1. Vyberte prvé 4 radiátory podľa vyššie uvedených pokynov..
2. Zvýšte výkon 5. zariadenia o 10%.
3. Pridajte ďalších 10 percent k vypočítanému prenosu tepla každej ďalšej batérie..

Vysvetlenie Výkon 6. chladiča sa zvýši o 20%, siedmeho – o 30 atď. Prečo stavať posledné batérie jednorúrkového „Leningradu“, odborník vo videu podrobne povie:

Presné čísla pre súkromné ​​domy – berieme do úvahy všetky nuansy

Súkromné ​​domy a veľké moderné byty v žiadnom prípade nespadajú pod štandardné výpočty – je potrebné vziať do úvahy príliš veľa nuancií. V týchto prípadoch môžete použiť najpresnejšiu metódu výpočtu, v ktorej sa zohľadňujú tieto nuansy. Samotný vzorec je v skutočnosti veľmi jednoduchý – študent sa s tým dokáže vyrovnať, hlavnou vecou je vybrať správne koeficienty, ktoré zohľadňujú vlastnosti domu alebo bytu, ktoré ovplyvňujú schopnosť šetriť alebo strácať tepelnú energiu. Tu je teda náš presný vzorec:

• CT = N * S * K1 * K2 * K3 * K4 * K5 * K6 * K7
• CT je množstvo tepelného výkonu vo W, ktoré potrebujeme na vykurovanie konkrétnej miestnosti;
• N – 100 W / m2, štandardné množstvo tepla na meter štvorcový, na ktoré budeme aplikovať klesajúce alebo rastúce koeficienty;
• S je plocha miestnosti, pre ktorú vypočítame počet sekcií.

Nasledujúce koeficienty majú vlastnosť zvýšenia množstva tepelnej energie a jeho zníženie v závislosti od podmienok miestnosti.

• K1 – berieme do úvahy povahu zasklenia okien. Ak ide o okná s konvenčným dvojitým zasklením, koeficient je 1,27. Okná s dvojitým zasklením – 1,0, s trojitým sklom – 0,85.
• K2 – zohľadňujeme kvalitu izolácie stien. Pre studené neizolované steny je tento koeficient štandardne 1,27, pre normálnu tepelnú izoláciu (kladenie do dvoch tehál) – 1,0, pre dobre izolované steny – 0,85.
• K3 – zohľadňujeme priemernú teplotu vzduchu na vrchole zimného chladného počasia. Pri -10 ° C je teda koeficient 0,7. Pre každých -5 ° C pripočítajte 0,2 ku koeficientu. Pri -25 ° C bude koeficient 1,3.
• K4 – berieme do úvahy pomer podlahy a plochy okien. Počnúc 10% (koeficient je 0,8) za každých ďalších 10% pripočítajte 0,1 ku koeficientu. Pri pomere 40%bude koeficient 1,1 (0,8 (10%) + 0,1 (20%) + 0,1 (30%) + 0,1 (40%)).
• K5 je redukčný faktor, ktorý koriguje množstvo tepelnej energie s prihliadnutím na typ miestnosti umiestnenej vyššie. Pre jednotku vezmeme studené podkrovie, ak je podkrovie vyhrievané – 0,9, ak je nad miestnosťou vyhrievaný obytný priestor – 0,8.
• K6 – upravte výsledok nahor, berúc do úvahy počet stien v kontakte s okolitou atmosférou. Ak je 1 stena – koeficient je 1,1, ak dve – 1,2 a tak ďalej až do 1,4.
• K7 – a posledný faktor, ktorý opravuje výpočty vo vzťahu k výške stropov. Výška 2,5 sa berie ako jednotka a za každých pol metra výšky sa k koeficientu pripočíta 0,05. Pre 3 metre je teda koeficient 1,05, pre 4 – 1,15.

Vďaka tomuto výpočtu získate množstvo tepelnej energie, ktoré je potrebné na udržanie pohodlného životného prostredia v súkromnom dome alebo neštandardnom byte. Zostáva len rozdeliť hotový výsledok hodnotou prenosu tepla vami zvolených radiátorov a určiť počet sekcií.

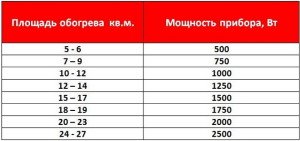

Výpočet počtu batérií na 1 m2

Plochu každej miestnosti, kde budú inštalované radiátory, si môžete prezrieť v majetkových listinách alebo merať nezávisle. Potrebu tepla pre každú miestnosť nájdete v stavebných predpisoch, kde sa uvádza, že na vykurovanie 1m2 v určitej oblasti bydliska budete potrebovať:

• pre drsné klimatické podmienky (teplota dosahuje -60 ° C) -150-200 W;
• pre stredné pásmo – 60-100 W.

Na výpočet je potrebné vynásobiť plochu (P) hodnotou potreby tepla. Vzhľadom na tieto údaje ako príklad poskytneme výpočet pre klímu stredného pásma. Na dostatočné vykurovanie miestnosti 16 m2 musíte použiť výpočet:

Berie sa maximálna hodnota spotreby energie, pretože počasie je premenlivé, a je lepšie poskytnúť malú rezervu energie, aby neskôr v zime nezamrzla..

Ďalej sa vypočíta počet sekcií batérie (N) – výsledná hodnota sa vydelí teplom, ktoré jedna sekcia vyžaruje. Predpokladá sa, že jedna sekcia vydáva 170 W, na základe toho sa výpočet vykonáva:

Lepšie zaokrúhliť – 10 kusov. Ale pre niektoré miestnosti je účelnejšie zaokrúhliť sa nadol, napríklad pre kuchyňu, ktorá má ďalšie zdroje tepla. Potom bude 9 sekcií.

Výpočty je možné vykonať pomocou iného vzorca, ktorý je podobný vyššie uvedeným výpočtom:

• N je počet sekcií;
• S je plocha miestnosti;
• P – prenos tepla jednej sekcie.

N = 16/170 * 100, teda – N = 9,4

Výpočet prenosu tepla z jedného hliníkového radiátora (video)

Vo videu sa dozviete, ako vypočítať prenos tepla z jednej sekcie hliníkovej batérie s rôznymi parametrami vstupnej a výstupnej chladiacej kvapaliny..

Jedna časť hliníkového chladiča má výkon 199 wattov, ale za predpokladu, že je dodržaný deklarovaný teplotný rozdiel 70 ° C. To znamená, že na vstupe je teplota chladiacej kvapaliny 110 ° C a na výstupe 70 stupňov. Miestnosť s takým rozdielom by sa mala zahriať na 20 stupňov. Tento teplotný rozdiel sa označuje DT.

Niektorí výrobcovia radiátorov uvádzajú pri svojom výrobku prevodovú tabuľku prestupu tepla a koeficient. Jeho hodnota je plávajúca: čím vyššia je teplota chladiacej kvapaliny, tým väčšia je rýchlosť prenosu tepla.

Tento parameter môžete napríklad vypočítať z nasledujúcich údajov:

• Teplota chladiacej kvapaliny na vstupe do chladiča – 85 0С;
• Ochladenie vody pri opustení chladiča – 63 0С;
• Vykurovanie miestnosti – 23 0С.

Je potrebné sčítať prvé dve hodnoty, rozdeliť ich na 2 a odpočítať izbovú teplotu, očividne sa to deje takto:

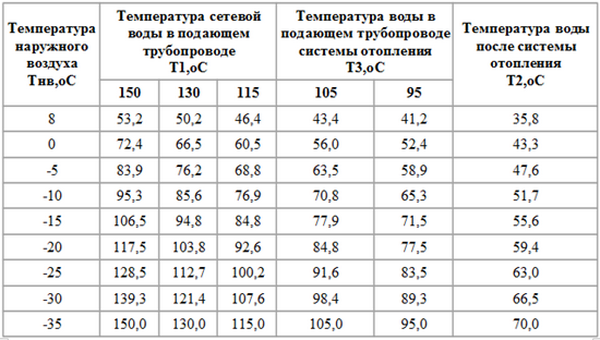

Výsledné číslo sa rovná DT, podľa navrhovanej tabuľky je možné stanoviť, že s ním je koeficient 0,68. Vzhľadom na to je možné určiť prenos tepla jednej sekcie:

Potom, so znalosťou tepelných strát v každej miestnosti, môžete vypočítať, koľko sekcií radiátora je potrebné nainštalovať v konkrétnej miestnosti. Aj keď sa podľa výpočtov ukázala jedna sekcia, musíte nainštalovať najmenej 3, inak bude celý vykurovací systém vyzerať smiešne a dostatočne neohreje oblasť..

Výpočet počtu radiátorov je vždy relevantný. Toto je obzvlášť dôležité pre tých, ktorí stavajú súkromný dom. Majitelia bytov, ktorí chcú zmeniť radiátory, by tiež mali vedieť, ako ľahko vypočítať počet sekcií na nových modeloch radiátorov.

Odporúčania pre výpočet pred začatím práce

Aby ste mohli nezávisle vypočítať požadovaný počet sekcií vykurovacej batérie, musíte určite zistiť nasledujúce parametre:

• rozmery miestnosti, pre ktorú sa výpočet vykonáva; Ako merať miestnosť
• výkon celej batérie alebo každej z jej sekcií. Tieto informácie nájdete v technickej dokumentácii dodanej výrobcom vykurovacej jednotky.

Indikátory prenosu tepla, tvar batérie a materiál jej výroby – tieto ukazovatele sa pri výpočtoch neberú do úvahy..

Dôležité! Nevykonávajte výpočet naraz pre celý dom alebo byt. Nájdite si trochu viac času a urobte výpočty pre každú izbu zvlášť. Toto je jediný spôsob, ako získať najspoľahlivejšie informácie. Okrem toho je v procese výpočtu počtu batériových sekcií na vykurovanie rohovej miestnosti potrebné k konečnému výsledku pripočítať 20%. Rovnaký materiál je potrebné hodiť aj na vrch, ak dôjde k prerušeniu prevádzky vykurovania alebo ak jeho účinnosť nepostačuje na vysokokvalitné vykurovanie..

Štandardný výpočet vykurovacích radiátorov

Začnime pohľadom na najčastejšie používanú metódu výpočtu. Sotva to možno považovať za najpresnejšie, ale pokiaľ ide o jednoduchosť implementácie, rozhodne sa to láme dopredu..

Podľa tejto „univerzálnej“ metódy je na zahriatie 1 m2 podlahovej plochy potrebných 100 wattov batérie. V tomto prípade sú výpočty obmedzené na jeden jednoduchý vzorec:

K = S / U * 100

V tomto vzorci:

• K je požadovaný počet batériových sekcií na vykurovanie príslušnej miestnosti;
• S je plocha tejto miestnosti;
• U – výkon jednej sekcie chladiča.

  Vzorec na výpočet počtu sekcií chladiča

Zvážte napríklad postup výpočtu požadovaného počtu sekcií batérií pre miestnosť s rozmermi 4×3,5 m. Plocha takejto miestnosti je 14 m2. Výrobca tvrdí, že každá časť batérie, ktorú vyrába, produkuje výkon 160 W..

Nahradíme hodnoty do vyššie uvedeného vzorca a zistíme, že na vykurovanie našej miestnosti je potrebných 8,75 sekcií radiátorov. Zaokrúhľujeme, samozrejme, smerom hore, t.j. na 9. Ak je miestnosť rohová, pridajte 20% zásoby, znova zaokrúhlite a získame 11 sekcií. Ak sú problémy s prevádzkou vykurovacieho systému, pridajte ďalších 20% k pôvodne vypočítanej hodnote. Ukáže sa to asi 2. To znamená, že celkovo bude na vykurovanie 14-metrovej rohovej miestnosti v podmienkach nestabilnej prevádzky vykurovacieho systému potrebných 13 batériových sekcií.

Približný výpočet pre štandardné izby

Veľmi jednoduchá možnosť výpočtu. Vychádza zo skutočnosti, že veľkosť sériovo vyrábaných vykurovacích batérií je prakticky rovnaká. Ak je výška miestnosti 250 cm (štandardná hodnota pre väčšinu obytných priestorov), potom jedna časť radiátora môže vykurovať 1,8 m2 priestoru.

Rozloha miestnosti je 14 m2. Na výpočet stačí rozdeliť hodnotu plochy na predtým uvedených 1,8 m2. Výsledkom je 7.8. Zaokrúhlite na 8.

Na zahriatie 14-metrovej miestnosti s 2,5-metrovým stropom je teda potrebné kúpiť batériu pre 8 sekcií.

Dôležité! Túto metódu nepoužívajte pri výpočte jednotky s nízkym výkonom (do 60 W). Okraj chyby bude príliš veľký

Výpočet pre neštandardné izby

Táto možnosť výpočtu je vhodná pre neštandardné miestnosti s príliš nízkymi alebo príliš vysokými stropmi. Výpočet vychádza z tvrdenia, podľa ktorého je na zahriatie 1 m3 obytného priestoru potrebných asi 41 W batériového výkonu. To znamená, že výpočty sa vykonávajú podľa jedného vzorca, ktorý vyzerá takto:

A = Bx41,

kde:

• A – požadovaný počet sekcií vykurovacej batérie;
• B je objem miestnosti. Vypočíta sa ako súčin dĺžky miestnosti podľa jej šírky a výšky.

Zoberme si napríklad miestnosť 4 m dlhú, 3,5 m širokú a 3 m vysokú. Jeho objem bude 42 m3.

Celková potreba tepla v tejto miestnosti sa vypočíta vynásobením jej objemu vyššie uvedenými 41 W. Výsledkom je 1722 wattov. Zoberme si napríklad batériu, ktorej každá časť produkuje 160 wattov tepelného výkonu. Vypočítame požadovaný počet sekcií vydelením celkovej potreby tepla hodnotou výkonu každej sekcie. To je 10.8. Ako obvykle zaokrúhľujte na najbližšie vyššie celé číslo, t.j. do 11.

Dôležité! Ak ste si kúpili batérie, ktoré nie sú rozdelené na sekcie, vydelte celkovú potrebu tepla kapacitou celej batérie (uvedenou v sprievodnej technickej dokumentácii). Tak zistíte požadovaný počet vykurovacích radiátorov..

Vypočítané údaje sa odporúča zaokrúhliť nahor, a to z dôvodu, že výrobné spoločnosti často uvádzajú v technickej dokumentácii výkon mierne prevyšujúci skutočnú hodnotu.

Korekcia na teplotné podmienky

Maximálny výkon je uvedený v technickom liste ohrievača. Napríklad pri teplote vody v tepelnom potrubí 90 ° C počas dodávky a 70 ° C v opačnom režime bude v byte + 20 ° C. Takéto parametre sa zvyčajne označujú takto: 90/70/20, ale najbežnejšie kapacity v moderných bytoch sú 75/65/20 a 55/45/20.

Parametre vykurovacieho média vykurovacieho systému.

Pre správny výpočet musíte najskôr vypočítať teplotnú hlavu – to je rozdiel medzi teplotou samotnej batérie a vzduchom v byte. Pri výpočte sa berie do úvahy priemerná hodnota teploty prívodu a spiatočky..

Ako vypočítať počet sekcií hliníkových radiátorov s prihliadnutím na vyššie uvedené parametre? Pre lepšie pochopenie problematiky budú vykonané výpočty pre hliníkové batérie v dvoch režimoch: vysokoteplotný a nízkoteplotný (výpočet pre štandardné modely s výškou 50 cm). Rozmery miestnosti sú rovnaké – 16 metrov štvorcových..

Jedna časť hliníkového radiátora v režime 90/70/20 ohrieva 2 metre štvorcové. Preto je na úplné vykurovanie miestnosti potrebných 16 m2/2 m2 = 8 kusov. Pri výpočte veľkosti batérií pre režim 55/45/20 musíte najskôr vypočítať teplotnú výšku. Vzorce pre oba systémy teda:

• 90/70/20 – (90 + 70)/2-20 = 60 ° C;
• 55/45/20 – (55 + 45)/2-20 = 30 ° C.

Vypočítame počet sekcií v radiátore vykurovania

Preto v režime nízkych teplôt je potrebné zvýšiť veľkosť vykurovacích zariadení dvakrát. Ak vezmeme do úvahy tento príklad, v miestnosti s rozlohou 16 m². merače potrebujú 16 hliníkových profilov. Upozorňujeme, že pre liatinové spotrebiče je potrebných 22 sekcií s rovnakou plochou miestnosti a rovnakými teplotnými systémami. Takáto batéria sa ukáže byť príliš veľká a masívna, takže liatina je najmenej vhodná pre nízkoteplotné štruktúry..

Pomocou tohto vzorca môžete ľahko vypočítať, koľko sekcií chladiča je potrebných na izbu, pričom sa zohľadní požadovaný teplotný režim. Aby bol byt v zime + 25 ° C, stačí zmeniť údaje o teplote vo vzorci tepelnej hlavy a výsledný koeficient nahradiť vo vzorci na výpočet veľkosti batérií. Predpokladajme, že s parametrami 90/70/25 bude koeficient nasledujúci: (90 + 70)/2 – 25 = 55 ° С.

Ďalej musíte vypočítať pomer 60 ° C / 55 ° C = 1,1. Výsledkom je, že na dosiahnutie teploty +25 ° C v miestnosti s vysokoteplotným režimom budete potrebovať 8 ks * 1,1 = 8,8. Zaokrúhľovaním získate 9 kusov.

Ak nechcete strácať čas výpočtom vykurovacích telies, môžete použiť online kalkulačky alebo špeciálne programy nainštalované vo vašom počítači..

hlavné parametre

Upozorňujeme, že správna činnosť vykurovacieho systému, ako aj jeho účinnosť, do značnej miery závisia od jeho typu. Existujú však aj ďalšie parametre, ktoré týmto alebo iným spôsobom ovplyvňujú tento indikátor. Tieto parametre zahŕňajú:

• Výkon kotla.
• Počet vykurovacích zariadení.
• Výkon obehového čerpadla.

Vykonané výpočty

V závislosti od toho, ktorý z vyššie uvedených parametrov bude podrobený podrobnej štúdii, sa vykoná príslušný výpočet. Napríklad stanovenie požadovaného výkonu čerpadla alebo plynového kotla.

Okrem toho je veľmi často potrebné vypočítať vykurovacie zariadenia. V priebehu tohto výpočtu je tiež potrebné vypočítať tepelné straty budovy. Dôvodom je skutočnosť, že po výpočte napríklad potrebného počtu radiátorov sa môžete pri výbere čerpadla ľahko pomýliť. Podobná situácia nastáva, keď sa čerpadlo nedokáže vyrovnať s dodávkou potrebného množstva chladiacej kvapaliny do všetkých radiátorov..

Agregovaný výpočet

Výpočet vykurovacích radiátorov podľa oblasti možno nazvať najdemokratickejším spôsobom. V regiónoch Uralu a Sibíri je indikátor 100-120 W, v strednom Rusku-50-100 W. Štandardný ohrievač (osem sekcií, stredová vzdialenosť jednej sekcie je 50 cm) má prenos tepla 120-150 W. Bimetalové radiátory majú o niečo vyšší výkon – asi 200 wattov. Ak hovoríme o štandardnom chladive (horúca voda), potom pre miestnosť 18-20 m 2 s výškou 2,5-2,7 m budú potrebné dve liatinové zariadenia s 8 sekciami.

Na záver pár objasnení

Vykurovacie zariadenia môžu pracovať v rôznych podmienkach, byť pripojené podľa rôznych schém. Tieto faktory ovplyvňujú prenos tepla ohrievačov počas prevádzky. Pri určovaní výkonu izbových radiátorov vezmite do úvahy niekoľko odporúčaní:

1. Ak je batéria pripojená k potrubiu v mnohostrannom spodnom okruhu, účinnosť vykurovania sa zhorší. Pridajte 10% k vypočítanému menovitému výkonu zariadení.
2. V kombinovaných systémoch (radiátorová sieť + podlahy s teplou vodou) zohrávajú pomocnú úlohu konvekčné spotrebiče. Hlavné vykurovacie zaťaženie nesú podlahové okruhy. Vypočítaný prenos tepla radiátorov by sa však nemal podceňovať; v prípade potreby musia batérie úplne nahradiť teplé podlahy.

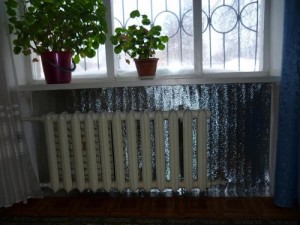

3. Nie je neobvyklé, že majitelia domov zakrývajú ohrievače ozdobnými obrazovkami, dokonca ich zošívajú sadrokartónovými doskami a zanechávajú konvekčné otvory. V tomto prípade sa infračervené teplo generované vyhrievaným povrchom zariadenia úplne stratí. V súlade s tým bude musieť byť výkon batérie zvýšený najmenej o 40%..
4. Neinštalujte 1-3 časti chladiča, aj keď je toto číslo vypočítané. Ak chcete získať normálny ohrievač, musíte namontovať najmenej 4 rebrá.
5. Nemrznúce kvapaliny sú z hľadiska tepelnej kapacity nižšie ako obyčajná voda, rozdiel je asi 15%. Pri použití nemrznúcej zmesi zvýšte plochu výmeny tepla batérií o 10% (zvýšte počet sekcií chladiča alebo veľkosti panelov).

Pri výpočte vykurovacích radiátorov vezmite do úvahy jednoduché pravidlo: čím nižšia je teplota vody v prívodnom potrubí, tým väčšia je plocha na výmenu tepla potrebná na vykurovanie miestností. Vyberte si správne zariadenie pre kotol a nainštalujte systémy, aby ste nemuseli riešiť problémy výstavbou batériových sekcií.

Zhrnutie

Z vyššie uvedených vzorcov je teda zrejmé, ako správne vypočítať hliníkové (liatinové, bimetalické atď.) Radiátory pre byt. Ako vidíte, nejde o nič zložité. Hlavnou vecou je pozornosť a presnosť. Na získanie najpresnejších údajov používajte špeciálne vybavenie.

Prečo je potrebný presný výpočet

Prenos tepla zariadení na dodávku tepla závisí od materiálu výroby a od oblasti jednotlivých sekcií. Na správnych výpočtoch nezávisí iba teplo v dome, ale aj rovnováha a účinnosť systému ako celku: nedostatočný počet nainštalovaných sekcií chladiča neposkytne v miestnosti dostatočné teplo a nadmerný počet sekcií zasiahne vašu vrecko.

Pre výpočty je potrebné určiť typ batérií a systému dodávky tepla. Napríklad výpočet hliníkových radiátorov dodávky tepla pre súkromný dom sa líši od ostatných prvkov systému. Radiátory sú liatinové, oceľové, hliníkové, eloxované a bimetalové:

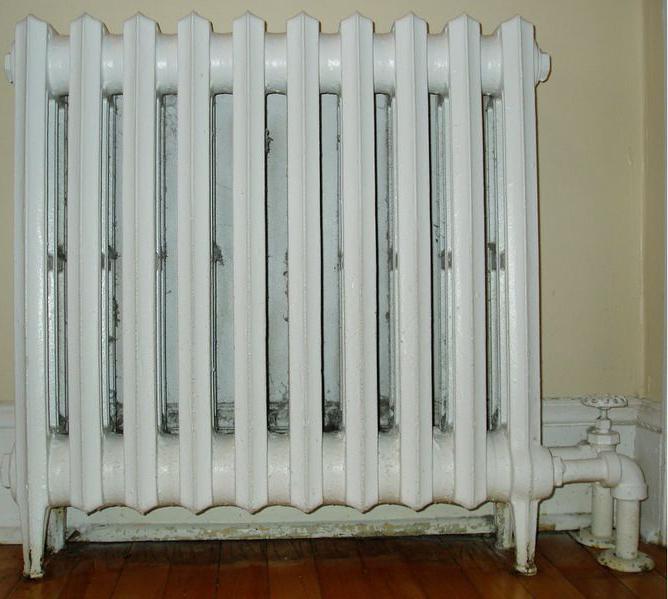

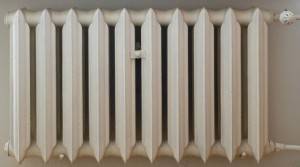

• Najznámejšie sú liatinové batérie, takzvané „harmoniky“. Sú odolné, odolné voči korózii, majú výkon 160 W sekcií vo výške 50 cm a teplote vody 70 stupňov. Významnou nevýhodou týchto zariadení je nevzhľadný vzhľad, ale moderní výrobcovia vyrábajú hladké a pomerne estetické liatinové batérie, ktoré zachovávajú všetky výhody materiálu a robia ich konkurencieschopnými..

Liatinové radiátory

• Hliníkové radiátory tepelným výkonom prekonávajú liatinové výrobky, sú trvanlivé a majú nízku hmotnosť, čo je výhodou pri inštalácii. Jedinou nevýhodou je citlivosť na kyslíkovú koróziu. Na jeho odstránenie bola prijatá výroba radiátorov z eloxovaného hliníka..

Hliníkové vykurovacie radiátory

• Oceľové spotrebiče nemajú dostatočný tepelný výkon, nedajú sa rozobrať a sekcie sa v prípade potreby zväčšujú, podliehajú korózii, preto nie sú obľúbené.

Oceľové radiátory

• Bimetalové vykurovacie telesá sú kombináciou oceľových a hliníkových častí. Teplonosné médiá a upevňovacie prvky v nich sú oceľové rúry a závitové spoje, pokryté hliníkovým plášťom. Nevýhodou sú pomerne vysoké náklady.

Bimetalové batérie

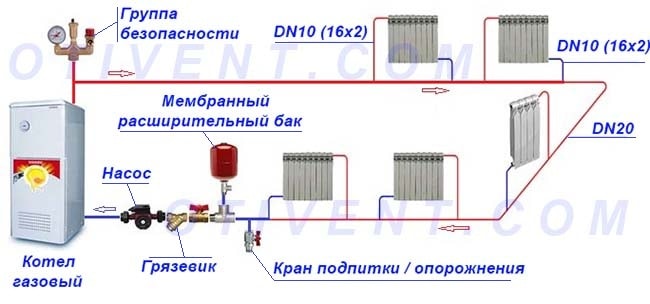

Podľa typu systému dodávky tepla sa rozlišuje jednorúrkové a dvojrúrkové pripojenie vykurovacích telies. Vo viacpodlažných obytných budovách sa používa hlavne jednorúrkový systém dodávky tepla. Nevýhodou je pomerne významný rozdiel v teplote vstupnej a výstupnej vody na rôznych koncoch systému, čo naznačuje nerovnomerné rozloženie tepelnej energie medzi batériovými zariadeniami..

Jednorúrkový a dvojrúrkový vykurovací systém

Na rovnomernú distribúciu tepelnej energie v súkromných domoch je možné použiť dvojrúrkový systém dodávky tepla, keď je teplá voda dodávaná jedným potrubím a chladená voda je odvádzaná druhým..

Presný výpočet počtu vykurovacích batérií v súkromnom dome navyše závisí od schémy pripojenia zariadení, výšky stropu, plochy okenných otvorov, počtu vonkajších stien, typu miestnosti, uzavretie zariadení s ozdobnými panelmi a ďalšími faktormi..

Pamätajte si! Je potrebné správne vypočítať požadovaný počet vykurovacích telies v súkromnom dome, aby bolo zaručené dostatočné množstvo tepla v miestnosti a zaistené finančné úspory.

Rýchlosti prenosu tepla pre vykurovanie priestorov

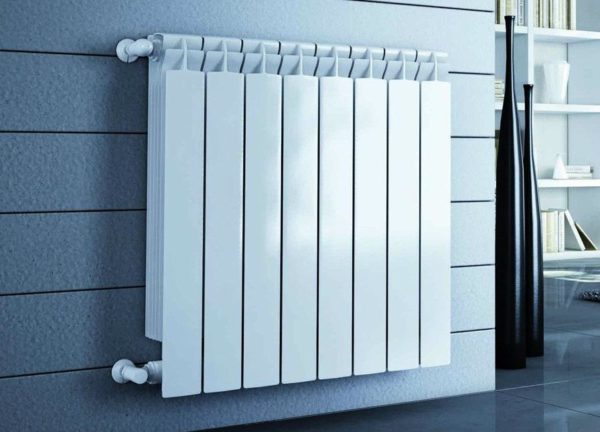

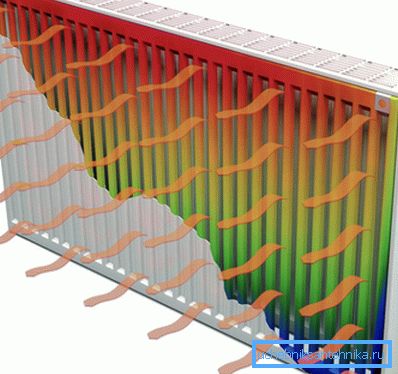

Výmena tepla nástenného vykurovacieho radiátora.

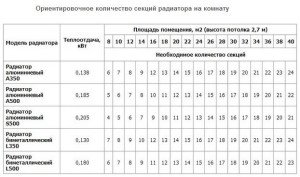

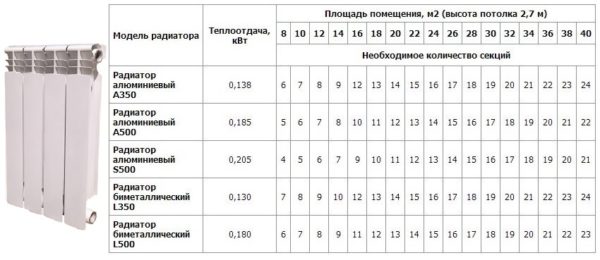

Podľa praxe na vykurovanie miestnosti s výškou stropu nepresahujúcou 3 metre, jednou vonkajšou stenou a jedným oknom stačí 1 kW tepla na každých 10 metrov štvorcových plochy..

Na presnejší výpočet prenosu tepla z vykurovacích radiátorov je potrebné vykonať zmenu a doplnenie pre klimatickú zónu, v ktorej sa dom nachádza: pre severné regióny je potrebných 1,4-1,6 kW výkonu na pohodlné vykurovanie 10 m2 priestory; pre južné oblasti – 0,8-0,9 kW. Pre moskovský región nie sú potrebné žiadne zmeny. Avšak pre moskovský región aj pre ostatné regióny sa odporúča ponechať rezervu energie 15% (vynásobené vypočítanými hodnotami 1,15).

Príklad: priestory domu v moskovskom regióne majú rozlohu 34 m2, respektíve to vyžaduje 34/10 * 1,15 = 3,91 kW výkonu. Ak miestnosť s rovnakou plochou patrí domu v severnej oblasti krajiny, kde sú tepelné straty v dôsledku podnebia oveľa vyššie, budú potrebné radiátory s rýchlosťou prenosu tepla 34/10 * 1,4 * 1,15 = 5,474 kW pre jeho pohodlné zahrievanie.

Ďalej je popísaných viac profesionálnych metód hodnotenia, ale na hrubé posúdenie a pohodlie je táto metóda dostačujúca. Radiátory sa môžu ukázať ako mierne výkonnejšie ako minimálna norma, kvalita vykurovacieho systému sa však iba zvýši: bude možné presnejšie nastavenie teploty a režim nízkoteplotného vykurovania.

Typy výpočtov vykurovania pre súkromný dom

Typ výpočtu vykurovacích radiátorov pre súkromný dom závisí od cieľa, to znamená, ako presne chcete vypočítať vykurovacie radiátory pre súkromný dom. Rozlišujte medzi zjednodušenými a presnými metódami, ako aj podľa plochy a objemu vypočítaného priestoru.

Podľa zjednodušenej alebo predbežnej metódy sa výpočty obmedzia na vynásobenie plochy miestnosti 100 W: štandardná hodnota dostatočnej tepelnej energie na meter štvorcový, zatiaľ čo vzorec výpočtu bude mať nasledujúcu formu:

Q = S * 100, kde

Q je požadovaný tepelný výkon;

S je odhadovaná plocha miestnosti;

Výpočet požadovaného počtu sekcií skladacích radiátorov sa vykonáva podľa vzorca:

N = Q / Qx, kde

N je požadovaný počet sekcií;

Qx je špecifická sila sekcie podľa pasu produktu.

Pretože tieto vzorce platia pre výšku miestnosti 2,7 m, pre ostatné veličiny je potrebné zadať korekčné faktory. Výpočty sa redukujú na stanovenie množstva tepla na 1 m3 objemu miestnosti. Zjednodušený vzorec vyzerá takto:

Q = S * h * Qy, kde

H je výška miestnosti od podlahy po strop;

Qy je priemerný tepelný výkon v závislosti od typu oplotenia, pri tehlových stenách je to 34 W / m3, pri panelových stenách – 41 W / m3.

Tieto vzorce nemôžu zaručiť príjemné prostredie. Preto sú potrebné presné výpočty, berúc do úvahy všetky sprievodné vlastnosti budovy..

Presný výpočet vykurovacích zariadení

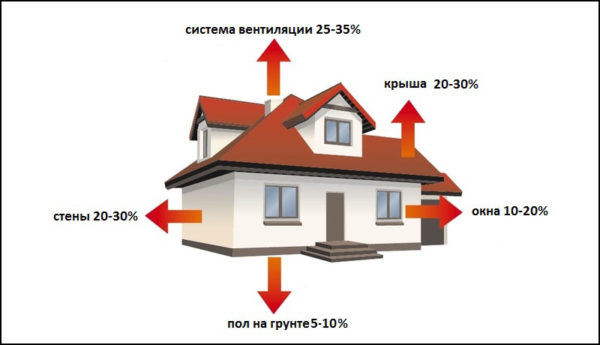

Tepelné straty budovy

Najpresnejší vzorec pre požadovaný tepelný výkon je nasledujúci:

Q = S * 100 * (K1 * K2 * … * Kn-1 * Kn), kde

K1, K2 … Kn – koeficienty v závislosti od rôznych podmienok.

Aké podmienky ovplyvňujú vnútornú klímu? Na presný výpočet sa berie do úvahy až 10 ukazovateľov.

K1 je indikátor, ktorý závisí od počtu vonkajších stien, čím viac je povrch v kontakte s vonkajším prostredím, tým väčšie sú straty tepelnej energie:

• s jednou vonkajšou stenou je indikátor rovný jednej;
• ak existujú dve vonkajšie steny – 1,2;
• ak existujú tri vonkajšie steny – 1,3;
• ak sú všetky štyri steny vonkajšie (t. j. jednoizbová budova) – 1.4.

K2 – zohľadňuje orientáciu budovy: verí sa, že miestnosti sa dobre zahriajú, ak sú umiestnené v južnom a západnom smere, tu K2 = 1,0 a naopak, nestačí – keď okná smerujú na sever alebo východ – K2 = 1,1. Dá sa s tým polemizovať: vo východnom smere sa miestnosť stále ráno hreje, takže je účelnejšie použiť koeficient 1,05.

Vypočítame, ako veľmi by sa batéria mala zahriať

K3 je indikátorom izolácie vonkajšej steny v závislosti od materiálu a stupňa tepelnej izolácie:

• pre vonkajšie steny z dvoch tehál, ako aj pri použití izolácie pre neizolované steny je indikátor rovný jednej;
• pre neizolované steny – K3 = 1,27;
• pri izolácii obydlia na základe tepelnotechnických výpočtov podľa SNiP – K3 = 0,85.

K4 je koeficient, ktorý zohľadňuje najnižšie teploty chladného obdobia v konkrétnom regióne:

• do 35 ° C K4 = 1,5;
• od 25 ° C do 35 ° C K4 = 1,3;
• do 20 ° C K4 = 1,1;
• do 15 ° C K4 = 0,9;
• do 10 ° С К4 = 0,7.

Výpočet vykurovacích radiátorov podľa oblasti

K5 – závisí od výšky miestnosti od podlahy po strop. Štandardná výška je h = 2,7 m s indikátorom rovným jednej. Ak sa výška miestnosti líši od štandardnej, zavedie sa korekčný faktor:

• 2,8-3,0 m – K5 = 1,05;
• 3,1-3,5 m – K5 = 1,1;
• 3,6 – 4,0 m – K5 = 1,15;
• viac ako 4 m – K5 = 1,2.

K6 je indikátor, ktorý zohľadňuje povahu miestnosti umiestnenej vyššie. Podlahy obytných budov sú vždy izolované, vyššie uvedené miestnosti môžu byť vykurované alebo studené, čo nevyhnutne ovplyvní mikroklímu vypočítaného priestoru:

• v prípade studeného podkrovia a tiež vtedy, ak sa miestnosť nevyhrieva zhora, bude indikátor rovný jednej;
• s vyhrievaným podkrovím alebo strechou – K6 = 0,9;
• ak je vyhrievaná miestnosť umiestnená na vrchu – K6 = 0,8.

K7 je indikátor, ktorý zohľadňuje typ okenných blokov. Konštrukcia okna má značný vplyv na tepelné straty. V tomto prípade je hodnota koeficientu K7 určená nasledovne:

• pretože drevené okná s dvojitým zasklením dostatočne nechránia miestnosť, najvyšší ukazovateľ je K7 = 1,27;
• okná s dvojitým zasklením majú vynikajúce vlastnosti ochrany proti tepelným stratám, pričom jednokomorové dvojsklo z dvoch skiel K7 sa rovná jednému;
• vylepšená jednokomorová sklenená jednotka s argónovou náplňou alebo dvojitá sklenená jednotka, pozostávajúca z troch skiel K7 = 0,85.

Jednorúrkový a dvojrúrkový vykurovací systém

K8 je koeficient v závislosti od oblasti zasklenia okenných otvorov. Tepelné straty závisia od počtu a plochy nainštalovaných okien. Pomer plochy okien k ploche miestnosti by mal byť upravený tak, aby koeficient mal najnižšie hodnoty. V závislosti od pomeru plochy okien k ploche miestnosti sa určí požadovaný indikátor:

• menej ako 0,1 – K8 = 0,8;
• od 0,11 do 0,2 – K8 = 0,9;
• od 0,21 do 0,3 – K8 = 1,0;
• od 0,31 do 0,4 – K8 = 1,1;
• od 0,41 do 0,5 – K8 = 1,2.

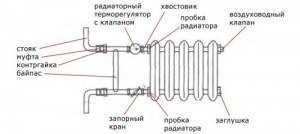

Schémy zapojenia vykurovacích zariadení

K9 – zohľadňuje schému pripojenia zariadenia. Odvod tepla závisí od spôsobu pripojenia teplej a studenej vody. Tento faktor je potrebné vziať do úvahy pri inštalácii a určovaní požadovanej plochy vykurovacích zariadení. Berúc do úvahy schému zapojenia:

• s diagonálnym usporiadaním potrubí je horúca voda dodávaná zhora, spätný tok je zospodu na druhej strane batérie a indikátor je rovný jednému;
• pri pripájaní napájania a návratu z jednej strany a zhora a zospodu jeden úsek K9 = 1,03;
• priliehanie rúrok na oboch stranách znamená dodávku aj návrat zdola, zatiaľ čo koeficient K9 = 1,13;
• variant diagonálneho pripojenia, keď je napájanie zospodu, návrat zhora K9 = 1,25;
• verzia jednostranného pripojenia so spodným podávaním, horným spätným chodom a jednostranným spodným pripojením K9 = 1,28.

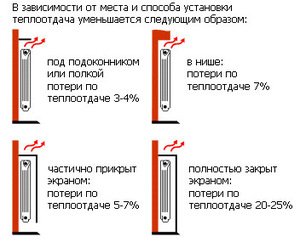

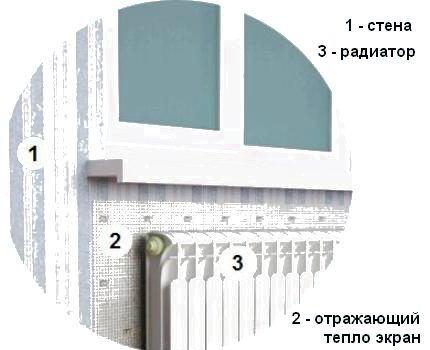

Strata odvodu tepla v dôsledku inštalácie štítu chladiča

K10 je koeficient, ktorý závisí od stupňa pokrytia zariadení ozdobnými panelmi. Otvorenosť zariadení na voľnú výmenu tepla s priestorom v miestnosti nemá veľký význam, pretože vytváranie umelých bariér znižuje prenos tepla z batérií..

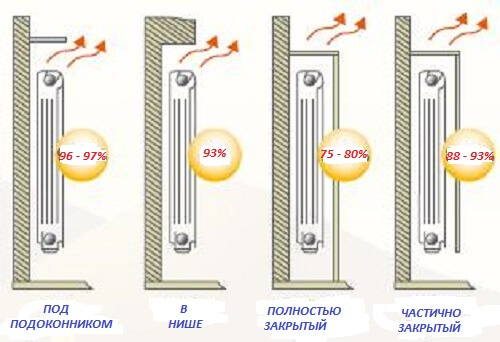

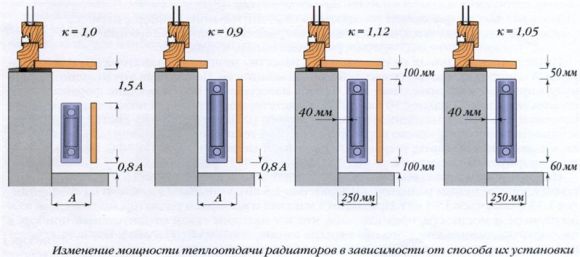

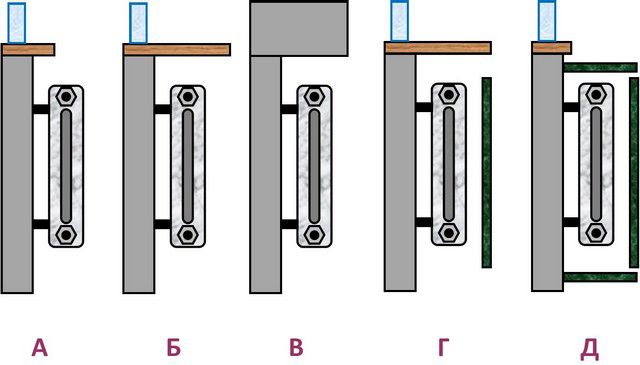

Existujúce alebo umelo vytvorené bariéry môžu výrazne znížiť účinnosť batérie v dôsledku zhoršenia výmeny tepla s miestnosťou. V závislosti od týchto podmienok je koeficient rovný:

• keď je radiátor otvorený na stene zo všetkých strán 0,9;
• ak je zariadenie zhora zakryté jednotkou;
• keď sú radiátory zakryté v hornej časti nástenného výklenku 1,07;
• ak je zariadenie pokryté okenným parapetom a ozdobným prvkom 1,12;
• keď sú radiátory úplne zakryté ozdobným plášťom 1.2.

Pravidlá inštalácie vykurovacích radiátorov.

Okrem toho existujú špeciálne normy pre umiestnenie vykurovacích zariadení, ktoré je potrebné dodržiavať. To znamená, že umiestnite batériu aspoň na:

• 10 cm od spodnej časti parapetu;
• 12 cm od podlahy;
• 2 cm od povrchu vonkajšej steny.

Nahradením všetkých potrebných indikátorov môžete získať pomerne presnú hodnotu požadovaného tepelného výkonu miestnosti. Rozdelením získaných výsledkov do pasových údajov prenosu tepla jednej sekcie vybraného zariadenia a zaokrúhlených na celé číslo hore získame počet požadovaných sekcií. Teraz môžete bez obáv z následkov vybrať a nainštalovať potrebné zariadenie s požadovanou tepelnou účinnosťou.

Inštalácia vykurovacej batérie v dome

Spôsoby, ako zjednodušiť výpočty

Napriek zdanlivej jednoduchosti vzorca v skutočnosti praktický výpočet nie je taký jednoduchý, najmä ak je počet miestností, ktoré sa majú vypočítať, veľký. Na zjednodušenie výpočtov pomôže použitie špeciálnych kalkulačiek zverejnených na webových stránkach niektorých výrobcov. Stačí zadať všetky potrebné údaje do príslušných polí, potom môžete získať presný výsledok. Môžete tiež použiť tabuľkovú metódu, pretože výpočtový algoritmus je pomerne jednoduchý a monotónny.

Zjednodušená metóda

Je zovšeobecnený a široko sa používa na nezávislé neprofesionálne výpočty..

Hlavným kritériom, ktoré sa berie do úvahy pri zjednodušenej metóde výpočtu, je plocha. Je dokázané, že 100 wattov vyžarovanej energie stačí na 1 m². m.

Na úplné vykurovanie celej miestnosti je potrebné vypočítať podľa vzorca: Q = S * 100, kde Q je požadovaný tepelný výkon, S je plocha miestnosti (m2).

Schéma zapojenia chladiča (s percentom účinnosti)

100%

97%

88%

80%

78%

78%

Pozor! Táto možnosť je v nastaveniach prehliadača zakázaná "Použite JavaScript". Hlavná funkčnosť stránky nie je k dispozícii. V nastaveniach prehliadača povoľte spustenie JavaScriptu.

Kompletný vzorec na presný výpočet

Podrobný vzorec vám umožňuje vziať do úvahy všetky možné možnosti tepelných strát a funkcií miestnosti.

Q = 1000 W / m2 * S * k1 * k2 * k3 … * k10,

• kde Q je rýchlosť prenosu tepla;
• S je celková plocha miestnosti;
• k1 -k10 – koeficienty, ktoré berú do úvahy tepelné straty a inštalačné vlastnosti radiátorov.

Ukážte hodnoty koeficientov k1-k10

k1 – počet vonkajších stien v priestoroch (steny ohraničujúce ulicu):

• jeden – k1 = 1,0;
• dva – k1 = 1,2;
• tri – k1-1,3.

k2 – orientácia miestnosti (slnečná alebo tienistá strana):

• sever, severovýchod alebo východ – k2 = 1,1;
• juh, juhozápad alebo západ – k2 = 1,0.

k3 – koeficient tepelnej izolácie stien miestnosti:

• jednoduché, neizolované steny – 1,17;
• kladenie do 2 tehál alebo ľahkej izolácie – 1,0;
• vysokokvalitná tepelná izolácia – 0,85.

k4 – podrobný popis klimatických podmienok lokality (teplota vonkajšieho vzduchu v najchladnejšom zimnom týždni):

• -35 ° C a menej – 1,4;
• od -25 ° C do -34 ° C -1,25;
• od -20 ° C do -24 ° C -1,2;
• od -15 ° C do -19 ° C -1,1;
• od -10 ° C do -14 ° C -0,9;
• nie chladnejšie ako -10 ° С – 0,7.

k5 – koeficient zohľadňujúci výšku stropu:

• až 2,7 m – 1,0;
• 2,8 – 3,0 m – 1,02;
• 3,1 – 3,9 m – 1,08;
• 4 m a viac – 1,15.

k6 – koeficient zohľadňujúci tepelné straty stropu (čo je nad stropom):

• studená, nevykurovaná miestnosť / podkrovie – 1,0;
• izolované podkrovie / podkrovie – 0,9;
• vykurované obytné miestnosti – 0,8.

k7 – účtovanie tepelných strát okien (typ a počet okien s dvojitým zasklením):

•

  obyčajné (vrátane drevených) dvojité okná – 1,17;

• okná s dvojitým zasklením (2 vzduchové komory) – 1,0;
• dvojsklo s argónovou výplňou alebo trojsklo (3 vzduchové komory) – 0,85.

k8 – účtovanie celkovej plochy zasklenia (celková plocha okna: plocha miestnosti):

• menej ako 0,1 – k8 = 0,8;
• 0,11-0,2 – k8 = 0,9;
• 0,21-0,3 – k8 = 1,0;
• 0,31-0,4 – k8 = 1,05;
• 0,41-0,5 – k8 = 1,15.

k9 – účtovanie o spôsobe pripojenia radiátorov:

• uhlopriečka, kde prúdi zhora, spätný tok zospodu – 1,0;
• jednostranné, kde je tok zhora, návrat zospodu – 1,03;
• obojstranné dno, kde dodávka aj návrat zospodu – 1,1;
• uhlopriečka, kde je posuv zospodu, návrat zhora je 1,2;
• jednostranné, kde je tok zospodu, návrat zhora – 1,28;
• jednostranné dno, kde dodávka aj návrat zdola – 1,28.

k10 – berúc do úvahy umiestnenie batérie a prítomnosť obrazovky:

• prakticky nie je zakrytý okenným parapetom, nie je zakrytý obrazovkou – 0,9;
• pokryté okenným parapetom alebo stenovou rímsou – 1,0;
• pokryté ozdobným plášťom iba zvonku – 1,05;
• úplne zakryté obrazovkou – 1.15.

Po určení hodnôt všetkých koeficientov a ich nahradení do vzorca môžete vypočítať najspoľahlivejšiu úroveň výkonu radiátorov. Pre väčšie pohodlie je k dispozícii kalkulačka nižšie, kde môžete vypočítať rovnaké hodnoty rýchlym výberom príslušných vstupných údajov..

Pokyny na výpočet

Existujú ľudia, ktorí nevedia, ako správne vypočítať tepelný výkon vykurovacieho radiátora. Ale v tomto nie je nič ťažké. Pri inštalácii vykurovacieho systému je potrebné dosiahnuť maximálnu kombináciu prevádzkovej účinnosti a hospodárnosti..

Neskúsení ľudia budú mať prospech z niekoľkých tipov:

1. Ak je miestnosť s priemernými podmienkami, potom je potrebné vypočítať výkon batérií od 90 do 120 W na jeden štvorec miestnosti. Za priemerné štatistické podmienky sa považuje prítomnosť jedných dverí a dreveného okna, pričom výška stropov nepresahuje 3 metre. Teplota nosiča tepla sa pohybuje okolo 70 ° C.
2. Ak má miestnosť dve alebo viac okien, pod každé z nich musí byť nainštalovaná samostatná batéria. Tak sa dá zabrániť zahmlievaniu okien..
3. Ak je výška miestnosti viac alebo menej ako štandardná, potom je potrebné to vziať do úvahy a zvýšiť alebo znížiť výkon priamo úmerne k výške police..
4. Ak sú nainštalované okná s dvojitým zasklením, malo by sa od štandardných výpočtov odpočítať 15 až 20%.
5. Miestnosti umiestnené v rohoch vyžadujú viac tepla. Preto by do nich mali byť nainštalované 2 batérie a výkon by sa mal zvýšiť o 40%. Rovnaké kroky je potrebné vykonať v miestnostiach umiestnených na severnej strane, pretože sú náchylnejšie na studený vietor. Pri výpočtoch sa berú do úvahy poveternostné podmienky a teplotné podmienky.
6. Dôležitý je aj dizajn batérie. Ak sa chladiaca kvapalina v systéme pohybuje zdola nahor pozdĺž sekcií, potom by sa mal výkon zvýšiť o 10%.
7. Výkon je potrebné zvýšiť o 15%, ak je teplota chladiacej kvapaliny nižšia ako normálna, o 10 ° C, a znížiť, ak je viac.
8. Keď sú vstup a výstup chladiacej kvapaliny na batérii umiestnené na tej istej strane, počet sekcií by nemal presiahnuť desať, pretože posledné rebrá sa nebudú mať dostatok času na zahriatie.
9. Je tiež potrebné vziať do úvahy typ radiátora, pretože požadovaný výkon pre každý typ je iný.

Pri vykonávaní výpočtov sa neodporúča robiť ich okamžite pre celý dom. Je lepšie urobiť každú izbu oddelene, s takým dôležitým procesom nie je potrebné sa ponáhľať. Po zvýšení o jednu sekciu sa zaťaženie kotla zníži, takže dobrým ukazovateľom je ďalšie rebro…

Ako správne vypočítať skutočný prenos tepla batérií

Vždy musíte začať s technickým pasom, ktorý je k výrobku priložený výrobcom. V ňom určite nájdete požadované údaje, a to tepelný výkon jednej sekcie alebo panelový radiátor určitej štandardnej veľkosti. Neponáhľajte sa obdivovať vynikajúci výkon hliníkových alebo bimetalových batérií, údaj uvedený v pase nie je konečný a vyžaduje si úpravu, pre ktorú musíte vypočítať prenos tepla.

Často môžete počuť také súdy: výkon hliníkových radiátorov je najvyšší, pretože je dobre známe, že prenos tepla medi a hliníka je spomedzi ostatných kovov najlepší. Meď a hliník majú najlepšiu tepelnú vodivosť, to je pravda, ale prenos tepla závisí od mnohých faktorov, o ktorých sa bude diskutovať nižšie..

Prenos tepla predpísaný v pase ohrievača zodpovedá pravde, keď je rozdiel medzi priemernou teplotou chladiacej kvapaliny (t prívod + t spätný tok) / 2 a v miestnosti 70 ° C. Pomocou vzorca je to vyjadrené nasledovne:

Pre referenciu. V dokumentácii k výrobkom od rôznych spoločností môže byť tento parameter označený rôznymi spôsobmi: dt, Δt alebo DT a niekedy je jednoducho napísané „pri teplotnom rozdiele 70 ° C“.

Čo to znamená, keď dokumentácia k bimetalickému radiátoru hovorí: tepelný výkon jednej sekcie je 200 W pri DT = 70 ° C? Rovnaký vzorec to pomôže zistiť, stačí do neho nahradiť známu hodnotu izbovej teploty – 22 ° С a vykonať výpočet v opačnom poradí:

S vedomím, že teplotný rozdiel v prívodnom a vratnom potrubí by nemal byť väčší ako 20 ° С, je potrebné určiť ich hodnoty týmto spôsobom:

Teraz vidíte, že 1 časť bimetalového radiátora z príkladu vydá 200 W tepla za predpokladu, že v prívodnom potrubí je voda vyhriata na 102 ° C a v miestnosti je vytvorená príjemná teplota 22 ° C . Prvá podmienka je nereálna, pretože v moderných kotloch je ohrev obmedzený na hranicu 80 ° C, čo znamená, že batéria nikdy nebude schopná poskytnúť deklarovaných 200 W tepla. A je zriedkavý prípad, že sa chladiaca kvapalina v súkromnom dome zahrieva do takej miery, obvyklé maximum je 70 ° C, čo zodpovedá DT = 38-40 ° C.

Postup výpočtu

Ukazuje sa, že skutočný výkon vykurovacej batérie je oveľa nižší, ako je uvedené v pase, ale pre jeho výber musíte pochopiť, koľko. Existuje na to jednoduchý spôsob: použitie redukčného faktora na počiatočnú hodnotu vykurovacieho výkonu ohrievača. Nasleduje tabuľka, kde sú zapísané hodnoty koeficientov, pomocou ktorých je potrebné vynásobiť pasový prenos tepla radiátora v závislosti od hodnoty DT:

Algoritmus na výpočet skutočného prenosu tepla vykurovacích zariadení pre vaše individuálne podmienky je nasledujúci:

1. Zistite, aká by mala byť teplota v dome a voda v systéme.
2. Nahraďte tieto hodnoty vzorcom a vypočítajte svoj skutočný Δt.
3. V tabuľke nájdite zodpovedajúci koeficient.
4. Vynásobte ním hodnotu na typovom štítku prenosu tepla z radiátora.
5. Vypočítajte počet ohrievačov potrebných na vykurovanie miestnosti.

V uvedenom prípade bude tepelný výkon 1 sekcie bimetalového radiátora 200 W x 0,48 = 96 W. Preto na vykurovanie miestnosti s rozlohou 10 m2 budete potrebovať 1 000 wattov tepla alebo 1 000/96 = 10,4 = 11 sekcií (zaokrúhľovanie vždy stúpa).

Predložená tabuľka a výpočet prenosu tepla batérií by sa mali použiť vtedy, keď je v dokumentácii uvedené Δt, rovnajúce sa 70 ° С. Stáva sa však, že pre rôzne zariadenia od niektorých výrobcov je výkon chladiča daný pri Δt = 50 ° С. Potom nie je možné použiť túto metódu, je jednoduchšie vytočiť požadovaný počet sekcií podľa charakteristík pasu, vziať ich počet iba s jeden a pol zásobou.

Ukážková metóda

Zjednodušená verzia výpočtov je založená na prijatí niekoľkých ukazovateľov ako štandardu:

V miestnosti s konvenčnými stropmi bude 1 batériová časť ohrievať 1,8 m2. Napríklad, ak má miestnosť 14 m2. 14: 1,8 = 7,7. Zaokrúhlite nahor = 8 sekcií.

Alebo takto:

V miestnosti s 1 oknom a 1 vonkajšou stenou môže 1 kW radiátora vykurovať 10 m2. Príklad: miestnosť s rozlohou 14 m2. 14:10 = 1,4. To znamená, že pre takú miestnosť je potrebný ohrievač s výkonom 1,4 kW..

Tieto metódy je možné použiť na hrubé výpočty, ale sú plné vážnych chýb..

Ak sú výsledkami výpočtu dlhý radiátor s viac ako 10 sekciami, potom má zmysel rozdeliť ho na dva samostatné radiátory.

Stručne o existujúcich typoch vykurovacích radiátorov

Moderný sortiment radiátorov v predaji zahŕňa nasledujúce typy:

• Oceľové radiátory panelovej alebo rúrkovej konštrukcie.
• Liatinové batérie.
• Hliníkové radiátory niekoľkých úprav.
• Bimetalové radiátory.

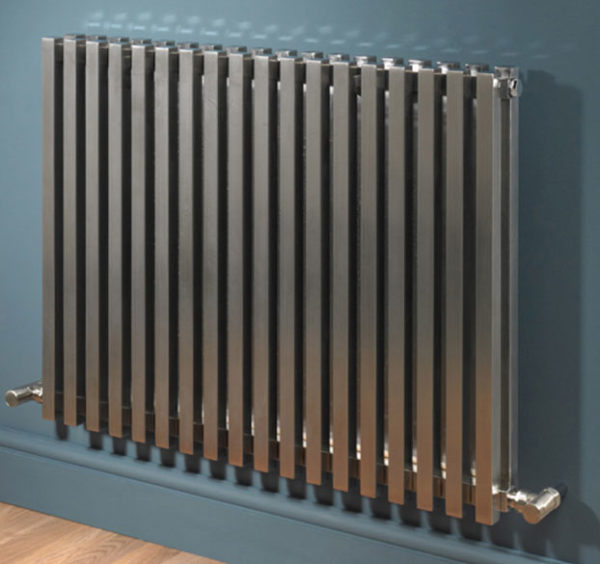

Oceľové radiátory

Tento typ radiátora nezískal veľkú popularitu, napriek tomu, že niektoré modely majú veľmi elegantný dizajn. Problém je v tom, že nevýhody takýchto zariadení na výmenu tepla výrazne prevyšujú ich výhody – nízka cena, relatívne malá hmotnosť a jednoduchá inštalácia.

Oceľové vykurovacie radiátory majú mnoho nevýhod.

Tenké oceľové steny takýchto radiátorov nemajú dostatočnú tepelnú kapacitu – rýchlo sa zahrievajú, ale rovnako rýchlo sa aj ochladzujú. Problémy môžu nastať aj počas vodného rázu – zvárané spoje plechov niekedy presakujú. Navyše lacné modely, ktoré nemajú špeciálny povlak, sú náchylné na koróziu a životnosť takýchto batérií je krátka – spravidla im výrobcovia poskytujú pomerne krátku záruku..

V drvivej väčšine prípadov sú oceľové radiátory integrálnou štruktúrou a nie je možné meniť prenos tepla zmenou počtu sekcií. Majú tepelnú silu pasu, ktorú je potrebné okamžite vybrať na základe plochy a vlastností miestnosti, v ktorej sa plánuje inštalácia. Výnimka – niektoré rúrkové radiátory majú schopnosť meniť počet sekcií, ale zvyčajne sa to robí na objednávku, počas výroby a nie doma..

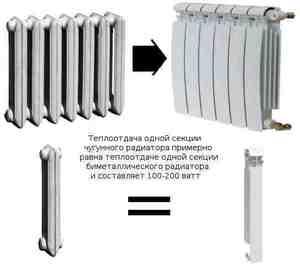

Koľko skutočných kW tepla v jednej sekcii chladiča

Koľko kW je v 1 sekcii liatinového, bimetalového, hliníkového alebo oceľového chladiča? Skutočný počet kilowattov, ktorý výrobcovia píšu, nezodpovedá realite. A to je veľmi dôležité! Pomocou nafúknutých údajov nebudete môcť vypočítať počet sekcií.

Na trhu sú štyri druhy vykurovacích batérií – liatinové, bimetalové, hliníkové a oceľové. Líšia sa dizajnom, objemom, veľkosťou a nákladmi. V prvom rade je však pre vás dôležité poznať ich tepelný výkon – závisí to od toho, ako dobre budú miestnosť vykurovať..

Ako upraviť predbežné ukazovatele

Orientačné hodnoty je rozhodne potrebné objasniť. Ak chcete získať presnejší výsledok, budete musieť vziať do úvahy všetky faktory..

Každý z nich môže vyvolať zvýšenie alebo zníženie tepelných strát:

• Materiál steny.
• Účinnosť tepelnej izolácie.
• Plocha okenného bloku a typ zasklenia.
• Počet vonkajších stien.

Vysokokvalitné kalkulačky sú vybavené špeciálnymi koeficientmi, ktoré tieto faktory zohľadňujú. Všetko, čo je potrebné na presnejšie zarovnanie predbežných ukazovateľov tepelných strát, je vynásobiť ich týmito koeficientmi..

Najčastejšie sú to tieto konštrukčné prvky, ktoré sú zodpovedné za únik 14 až 30% tepla. Na presnejší výpočet musíte vziať do úvahy ich veľkosť a úroveň izolácie. To vysvetľuje prítomnosť dvoch vypočítaných koeficientov.

Posledná číslica je koeficient.

• Trojkomorové – 0,85.
• Dvojkomorový – 1,0.
• Drevené dvojité rámy – 1,27 alebo 1,3.

Vzhľadom na steny a strechu sa berie do úvahy typ materiálu a izolácie: preto existujú aj dva koeficienty.

• Ako základ sa berie tehlová stena pravidelnej hrúbky. Koeficient sa rovná jednej.
• Pri malej hrúbke sa koeficient považuje za 1,27.
• Dobre izolované konštrukcie s hrúbkou tepelnej izolácie najmenej 10 cm: opravné číslo 0,8.

Koľko kilowattov v jednej sekcii bimetalového radiátora

Bimetalické radiátory je vzhľadom na vzhľad ťažké odlíšiť od hliníkových. Môžu byť vybavené aj vzduchovými rezačmi a úroveň rozptylu tepla závisí predovšetkým od výšky..

Rovnako ako v prípade hliníka sa údaje v špecifikáciách výrobcu líšia od skutočných. Preto, aby ste mohli jednoznačne odpovedať na otázku, koľko kW v 1 sekcii bimetalového radiátora, potrebujete poznať všetky podmienky. Preto poskytujeme informácie o teplote vody v okruhu 65-70 stupňov.

Tepelný výkon bimetalovej sekcie vykurovacieho telesa bez zariadení na prerušenie vzduchu:

• 200 mm – 0,5 – 0,6 kW;
• 350 mm – 0,1 – 0,11 kW;
• 500 mm – 0,14-0,155 kW.

Koľko kW jednej sekcie bimetalového radiátora s prerušením vzduchu:

• 200 mm – 0,6-0,7 kW;
• 350 mm – 0,115-0,125 kW;
• 500 mm – 0,17-0,19 kW.

Radiátory LEMAX Premium

Vyrobené v Rusku

Výrobný podnik Lemax sa nachádza v meste Taganrog. Spoločnosť ponúka domácim spotrebičom radiátory, ktoré nie sú kvalitou nižšie ako zahraničné možnosti, ale sú cenovo dostupnejšie..

Navyše

: radiátory sú vyrobené z ocele od najlepších ruských výrobcov, zodpovedajú ruským normám a sú prispôsobené miestnym vykurovacím systémom.

Rada

: pre súkromné ​​domácnosti odporúčame kombinovať radiátory s vykurovacími kotlami Lemax.

Výroba, materiály

Kvalita radiátorov LEMAX Premium je zaručená zvláštnosťami výroby: použitie talianskeho zariadenia Leas, ocelí triedy DC01 a 08U a unikátnych náterových materiálov.

Široký výber

Rad radiátorov LEMAX Premium vám umožňuje vybaviť miestnosti akéhokoľvek typu a veľkosti vetracími otvormi.

V sortimente značky nájdete všetky možné kombinácie: radiátory s jedným, dvoma alebo tromi panelmi, s počtom konvektorov od jedného do troch. Každý z typov je k dispozícii v dvoch verziách – s bočným alebo spodným pripojením. Vyberať môžete z 1 500 modelov chladičov LEMAX Premium!

Kvalita

Spoločnosť vykonáva povinnú interoperačnú kontrolu radiátorov (kontrola rozmerov, kvality montáže a absencie chýb), všetky radiátory sa testujú s tlakom, ktorý je jeden a pol krát vyšší ako pracovný tlak. Zariadenia sú v súlade s GOST 31311.

Dostupnosť

Originálne vysokokvalitné radiátory LEMAX Premium od výrobcu je možné ľahko nájsť vo väčšine regiónov Ruska a v krajinách SNŠ. Rozširujeme našu sieť zástupcov, od ktorých si môžete kúpiť oceľové panelové radiátory za konkurencieschopné ceny a so zákaznícky orientovaným servisom. Nájdite svojho najbližšieho predajcu medzi 50 predajcami Lemax.

Oceľový radiátor: koľko kilowattov v 1 sekcii

Oceľové radiátory sa zásadne líšia od liatinových, hliníkových a bimetalických. Nie sú vyrobené v oddelených častiach, ale vo forme jednodielneho vykurovacieho zariadenia..

Tepelný výkon oceľového radiátora závisí od jeho výšky, šírky a počtu konvektorov. Existujú tri typy radiátorov:

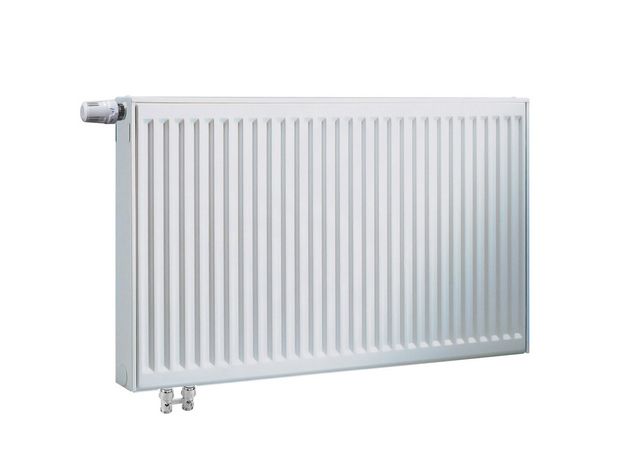

• Typ 11 – jeden konvektor;
• Typ 22 – dva konvektory;
• Typ 33 – tri konvektory.

Pre jednoduchosť uvádzame tabuľku tepelného výkonu oceľových radiátorov (hodnoty sú uvedené vo W).

Tabuľka prenosu tepla z oceľových radiátorov.

Rovnako ako v predchádzajúcom prípade sú uvedené hodnoty nominálne. Pre chladivo s teplotou 55-60 ° C bude skutočný prenos tepla 75-85%, pre 65-70 ° C-85-90%.

V článku uvádzame skutočné hodnoty toho, koľko kilowattov tepla môže dať jedna časť radiátora. Sú síce menšie ako čísla udávané výrobcami, ale čitateľov neklameme..

Prepočet výkonu na základe teplotných podmienok

Údaje v tejto tabuľke sú však predpísané pre indikátory 75/65/20, kde 75 ° C je teplota drôtu, 65 ° C je výstupná teplota a 20 ° C je teplota udržiavaná v miestnosti. Na základe týchto hodnôt sa vykoná výpočet (75 + 65) / 2-20 = 50 ° C, v dôsledku čoho dostaneme teplotnú deltu. V prípade, že máte odlišné systémové parametre, bude potrebný prepočet. Na tento účel spoločnosť Kermi pripravila špeciálnu tabuľku, v ktorej sú uvedené koeficienty úpravy. S jeho pomocou môžete vykonať presnejší výpočet výkonu oceľových vykurovacích radiátorov podľa tabuľky, čo vám umožní vybrať najoptimálnejšie zariadenie na vykurovanie konkrétnej miestnosti.

Zvážte systém s nízkou teplotou 60/50/22, kde 60 ° C je teplota drôtu, 50 ° C je výstupná teplota a 22 ° C je izbová teplota. Vypočítame teplotnú deltu podľa už známeho vzorca: (60 + 50) / 2-22 = 33 ° C. Potom sa pozrieme do tabuľky a nájdeme teplotné ukazovatele vedenej / vypúšťanej vody. V bunke so zachovanou izbovou teplotou nájdeme požadovaný koeficient 1,73 (v tabuľkách je označený zelenou farbou).

Ďalej zoberieme množstvo tepelných strát v miestnosti a vynásobíme ich faktorom: 2150 W * 1,73 = 3719,5 W. Potom sa vrátime k tabuľke kapacity, aby sme videli vhodné možnosti. V tomto prípade bude výber skromnejší, pretože na vysokokvalitné vykurovanie budú potrebné oveľa výkonnejšie radiátory..

Ilustračný príklad

Povedzme, že je potrebné vypočítať výkon radiátora pre miestnosť, ktorej štvorec je 15 metrov štvorcových a výška stropu je 3 metre. Prostredníctvom jednoduchých výpočtov získame objem vzduchu, ktorý vyplní miestnosť, ktorá je ohrievaná vykurovacím systémom – 45 metrov kubických. Ďalším krokom je výpočet potrebného výkonu. Skôr získaný údaj sa vynásobí energiou vynaloženou na ohrev kubického metra vzduchu v konkrétnej oblasti. Napríklad pre Kaukaz a východné krajiny je tento údaj 45 W a pre severné oblasti – 60 W. Povedzme napríklad, že 45 W je dobrá hodnota. Získame tak výkon, ktorý vykurovací systém vynaloží na vykurovanie miestnosti 45 kubických metrov – 2025 W.

Potrebné výpočty

Na konci určovania tepelných strát je potrebné zistiť výkon zariadenia (koľko kW v oceľovom radiátore alebo iných zariadeniach by malo byť).

1. Potrebujete napríklad vykurovať miestnosť s rozlohou 15 m2? a výška stropu 3 m.
2. Nájdeme jeho číslo: 15 • 3 = 45 m?.
3. Pokyn hovorí, že na vykurovanie 1 m? v podmienkach stredného Ruska je potrebných 41 W tepelného výkonu.
4. To znamená, že počet miest vynásobíme týmto číslom: 45 • 41 = 1845 wattov. Tento výkon by mal mať vykurovací radiátor.

Poznámka! Ak sa obydlie nachádza v regióne s drsnými zimami, je potrebné vynásobený údaj vynásobiť 1,2 (koeficient tepelných strát). Konečný údaj bude 2214 wattov.

Dôsledky nesprávneho výberu batérie

Najprv je možné dosiahnuť prehriatie. To znamená, že v miestnosti je tak horúco, že sa okno otvára a je stále otvorené. To je pre telo škodlivé a je tiež plné prehnaných účtov za energiu..

Za druhé, ak je výber nesprávny a výkon batérie je pod požadovanou úrovňou, potom aj pri najvyššom možnom zaťažení v miestnosti bude vždy nízka teplota.

A po tretie, ak sú batérie slabé, pokles tlaku ich veľmi skoro urobí nepoužiteľnými, čo môže spôsobiť nehodu..

Vykonaný výpočet – čo ďalej?

Po dokončení všetkých výpočtov a výbere batérií sa proces nekončí. Ďalším krokom je výber potrubia, kohútikov, spočítanie počtu požadovaných radiátorov a meranie dĺžky potrubí. Potom sa vypočíta objem systému a vyberie sa kotol.

Každý človek žije pohodlne na teplom mieste. A aby ste poskytli toto teplo, budete musieť s vykurovacím systémom zaobchádzať s maximálnou pozornosťou a zodpovednosťou. Výrobcovia ponúkajú veľa možností pre batérie, potrubia, kohútiky a kotly, stačí si len vybrať ten správny. A aby ste to urobili, potrebujete trochu znalostí..

Po prvé, musí existovať porozumenie, na aký účel bude miestnosť použitá, pod alebo nad úrovňou teploty by nemala byť. Tiež stojí za zváženie veľa jemností. Odporúča sa napríklad urobiť projekt, v ktorom budú presne vypočítané tepelné straty a výkon radiátorov. Optimálne bude nainštalovať posledne menovanú v oblasti miestnosti, kde je zvyčajne najchladnejšie. Vyššie uvedený príklad sa týka situácie, keď sú radiátory inštalované pod oknami alebo v ich blízkosti. Táto možnosť je najefektívnejšia a najziskovejšia..

Liatinové radiátory

Zástupcovia tohto typu batérií sú pravdepodobne každému známi od raného detstva – to sú harmoniky, ktoré boli predtým nainštalované doslova všade..

Liatinový radiátor MS-140-500 známy každému z detstva

Možno sa také batérie MS-140-500 nelíšili v osobitnej elegancii, ale verne slúžili viac ako jednej generácii obyvateľov. Každá časť takého radiátora poskytovala prenos tepla 160 wattov. Radiátor je montovaný a počet sekcií v zásade nebol ničím obmedzený.

Moderné liatinové radiátory

V súčasnej dobe je v predaji mnoho moderných liatinových radiátorov. Už sa odlišujú elegantnejším vzhľadom, plochými, hladkými vonkajšími povrchmi, ktoré uľahčujú čistenie. K dispozícii sú aj exkluzívne možnosti so zaujímavým reliéfnym vzorom liatinového odliatku.

Vďaka tomu všetkému si tieto modely plne zachovávajú hlavné výhody liatinových batérií:

• Vysoká tepelná kapacita liatiny a masívnosť batérií prispievajú k dlhodobému zachovaniu a vysokému prenosu tepla.
• Liatinové batérie so správnou montážou a kvalitným tesnením spojov sa neboja vodného rázu, poklesu teploty.
• Hrubé liatinové steny sú menej náchylné na koróziu a odieranie. Je možné použiť takmer akýkoľvek nosič tepla, takže tieto batérie sú rovnako dobré pre autonómne aj ústredné vykurovacie systémy..

Ak neberiete do úvahy externé údaje starých liatinových batérií, potom medzi nedostatky možno uviesť krehkosť kovu (prízvukové údery sú neprijateľné), relatívna zložitosť inštalácie, spojená skôr s masívnosťou. Navyše nie všetky stenové priečky budú schopné vydržať hmotnosť takýchto radiátorov..

Technické vlastnosti liatinových radiátorov

Technické parametre liatinových batérií súvisia s ich spoľahlivosťou a vytrvalosťou. Hlavnými charakteristikami liatinového radiátora, ako každého vykurovacieho zariadenia, sú prenos tepla a výkon. Výrobcovia spravidla uvádzajú výkon liatinových radiátorov pre jednu sekciu. Počet sekcií môže byť odlišný. Spravidla od 3 do 6. Ale niekedy to môže dosiahnuť a 12. Požadovaný počet sekcií sa vypočíta osobitne pre každý byt.

Počet sekcií závisí od niekoľkých faktorov:

1. plocha miestnosti;
2. výška miestnosti;
3. počet okien;
4. podlaha;
5. prítomnosť inštalovaných okien s dvojitým zasklením;
6. rohové umiestnenie bytu.

Cena za sekciu je uvedená pre liatinové radiátory a môže sa líšiť v závislosti od výrobcu. Odvod tepla batérií závisí od toho, z akého materiálu sú vyrobené. V tomto ohľade je liatina nižšia ako hliník a oceľ..

Medzi ďalšie technické parametre patrí:

• maximálny pracovný tlak – 9-12 bar;
• maximálna teplota chladiacej kvapaliny je 150 stupňov;
• jedna časť pojme asi 1,4 litra vody;
• hmotnosť jednej sekcie je približne 6 kg;
• šírka sekcie 9,8 cm.

Takéto batérie by mali byť inštalované so vzdialenosťou medzi radiátorom a stenou od 2 do 5 cm. Inštalačná výška nad podlahou by mala byť najmenej 10 cm. Ak je v miestnosti niekoľko okien, batérie by mali byť inštalované pod každé okno. Ak je byt hranatý, odporúča sa vykonať izoláciu vonkajšej steny alebo zvýšiť počet sekcií.

Treba poznamenať, že liatinové batérie sa často predávajú nenatreté. V tomto ohľade musia byť po nákupe pokryté tepelne odolnou dekoratívnou kompozíciou, je potrebné ich najskôr natiahnuť.

Medzi domácimi radiátormi je možné rozlíšiť model ms 140. Pre liatinové vykurovacie radiátory ms 140 sú technické vlastnosti uvedené nižšie:

1. prenos tepla sekcie МС 140 – 175 W;
2. výška – 59 cm;
3. hmotnosť chladiča je 7 kg;
4. kapacita jednej sekcie je 1,4 l;
5. hĺbka rezu je 14 cm;
6. sekčný výkon dosahuje 160 W;
7. šírka sekcie je 9,3 cm;

• maximálna teplota chladiacej kvapaliny je 130 stupňov;
• maximálny pracovný tlak – 9 bar;
• radiátor má prierezový dizajn;
• tlaková skúška je 15 bar;
• objem vody v jednej sekcii je 1,35 litra;
• ako materiál pre križovatkové tesnenia sa používa tepelne odolná guma.

Je potrebné poznamenať, že liatinové radiátory ms 140 sú spoľahlivé a odolné. A cena je celkom dostupná. Práve to určuje ich dopyt na domácom trhu..

Moderný trh

Dovážané batérie majú dokonale hladký povrch, sú kvalitnejšie a pôsobia estetickejšie. Je pravda, že ich náklady sú vysoké.

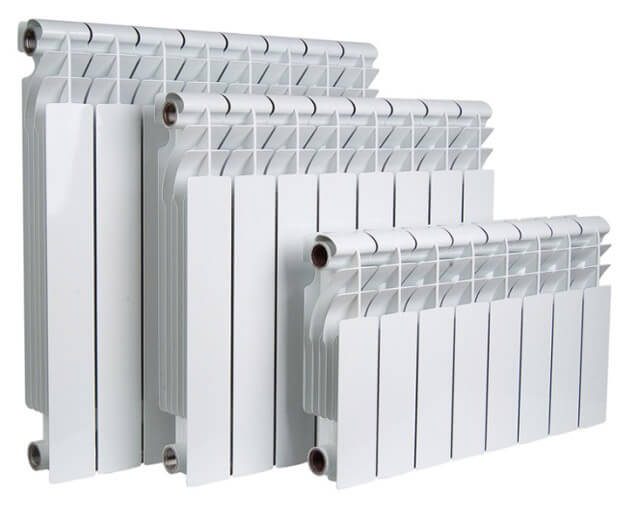

Hliníkové radiátory

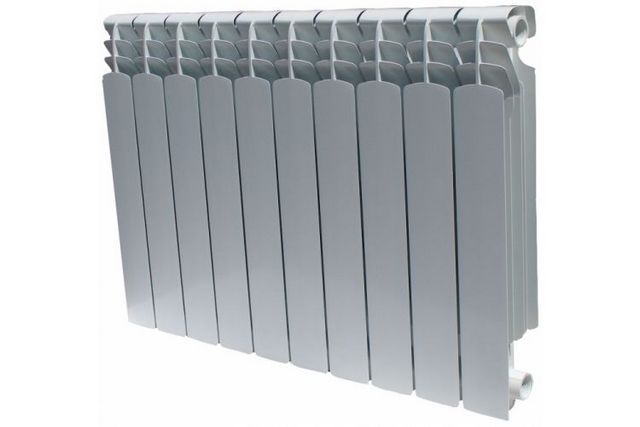

Hliníkové radiátory, ktoré sa objavili relatívne nedávno, si rýchlo získali popularitu. Sú relatívne lacné, majú moderný, skôr elegantný vzhľad a majú vynikajúci odvod tepla..

Pri výbere hliníkových radiátorov musíte vziať do úvahy niektoré dôležité nuansy.

Vysokokvalitné hliníkové batérie vydržia tlak 15 alebo viac atmosfér, vysokú teplotu chladiacej kvapaliny – asi 100 stupňov. Súčasne u niektorých modelov tepelný výkon z jednej sekcie niekedy dosahuje 200 W. Ale zároveň majú malú hmotnosť (hmotnosť sekcie je zvyčajne do 2 kg) a nevyžadujú veľký objem chladiacej kvapaliny (kapacita – nie viac ako 500 ml).

Hliníkové radiátory sa predávajú ako stohovateľné batérie so schopnosťou zmeniť počet sekcií a v pevných výrobkoch určených na určitý výkon.

Nevýhody hliníkových radiátorov:

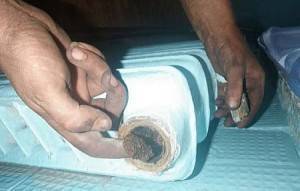

• Niektoré typy sú veľmi náchylné na kyslíkovú koróziu hliníka s vysokým rizikom tvorby plynov. To kladie špeciálne požiadavky na kvalitu chladiacej kvapaliny, preto sú tieto batérie obvykle inštalované v autonómnych vykurovacích systémoch..
• Niektoré neoddeliteľné hliníkové radiátory, ktorých sekcie sú vyrábané technológiou extrúzie, môžu za určitých nepriaznivých podmienok unikať v spojoch. Zároveň je jednoducho nemožné vykonať opravy a budete musieť vymeniť celú batériu ako celok..

Zo všetkých hliníkových batérií je najvyššia kvalita vyrobená s použitím anodickej oxidácie kovu. Tieto výrobky sa prakticky nebojí korózie kyslíkom..

Navonok sú všetky hliníkové radiátory približne podobné, preto si pri výbere musíte veľmi pozorne prečítať technickú dokumentáciu.

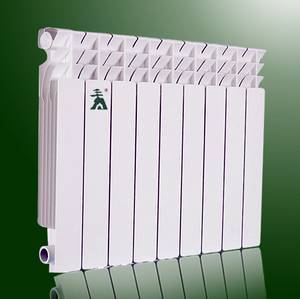

Bimetalové radiátory

Takéto radiátory svojou spoľahlivosťou konkurujú liatine a pokiaľ ide o tepelný výkon – hliníku. Dôvodom je ich špeciálny dizajn..

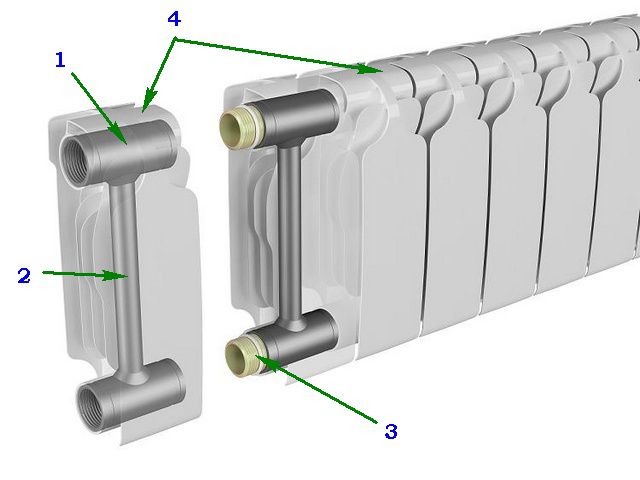

Štruktúra bimetalického vykurovacieho radiátora

Každá z týchto sekcií pozostáva z dvoch horných a dolných horizontálnych oceľových kolektorov (položka 1), spojených rovnakým oceľovým vertikálnym kanálom (položka 2). Pripojenie do jednej batérie je vyrobené z vysoko kvalitných závitových spojok (poz. 3). Vysoký odvod tepla zaisťuje vonkajší hliníkový plášť.

Oceľové vnútorné rúrky sú vyrobené z kovu, ktorý nekoroduje alebo má ochranný polymérny povlak. Hliníkový výmenník tepla za žiadnych okolností neprichádza do styku s chladiacou kvapalinou a korózia sa jej absolútne nebojí..

Tak sa získa kombinácia vysokej pevnosti a odolnosti proti opotrebeniu s vynikajúcim tepelným výkonom..

Porovnanie radiátorov rôznych typov

Tepelná energia je jednou z hlavných charakteristík, ale existujú aj ďalšie, nemenej dôležité. Je nesprávne vyberať batériu iba na základe požadovaného tepelného toku. Musíte pochopiť, za akých podmienok konkrétny radiátor produkuje špecifikovaný prietok a ako dlho vydrží vo vašom domácom vykurovacom systéme. Preto je správnejšie zvážiť všetky hlavné technické vlastnosti sekčných typov ohrievačov, a to:

• hliník;
• bimetalický;
• liatina.

Porovnajme vykurovacie radiátory podľa nasledujúcich hlavných parametrov, ktoré pri ich výbere zohrávajú dôležitú úlohu:

• tepelná energia;
• prípustný pracovný tlak;
• krimpovací tlak (testovanie);
• priestrannosť;
• hmotnosť.

Poznámka. Neberieme do úvahy maximálny stupeň zahrievania chladiacej kvapaliny, pretože je dosť vysoký pre batérie všetkých typov, čo ich robí vhodnými na použitie v obytných budovách pre tento parameter..

Indikátory prevádzkového a skúšobného tlaku sú dôležité pre výber batérií pre rôzne vykurovacie systémy. Ak v chatkách alebo vidieckych domoch tlak chladiacej kvapaliny zriedka prekročí 3 bary, potom s centralizovaným zásobovaním teplom môže dosiahnuť 6 až 15 barov, v závislosti od počtu podlaží budovy. Nemalo by sa zabúdať na vodné kladivá, ktoré nie sú v centrálnych sieťach pri ich uvedení do prevádzky ničím neobvyklým. Z týchto dôvodov sa neodporúča zahrnúť do takýchto sietí každý radiátor a je lepšie porovnať prenos tepla s prihliadnutím na charakteristiky, ktoré naznačujú pevnosť výrobku..

Kapacita a hmotnosť vykurovacích telies hrajú dôležitú úlohu v súkromnej bytovej výstavbe. Znalosť kapacity radiátora pomôže vypočítať celkové množstvo vody v systéme a odhadnúť spotrebu tepelnej energie na jeho vykurovanie. Hmotnosť zariadenia je dôležitá pre určenie spôsobu pripevnenia k vonkajšej stene, postavenej napríklad z porézneho materiálu (pórobetón) alebo rámovou technológiou.

Aby sme sa zoznámili s hlavnými technickými charakteristikami, uvádzame v tabuľke údaje známeho výrobcu radiátorov z hliníka a bimetalu-RIFAR, ako aj parametre liatinových batérií MC-140.

Video: odporúčania pre výber vykurovacích radiátorov

Možno vás budú zaujímať informácie o tom, čo je to bimetalová batéria

Ako vypočítať požadovaný počet sekcií vykurovacích radiátorov

Je zrejmé, že radiátor inštalovaný v miestnosti (jeden alebo viac) musí poskytovať vykurovanie na príjemnú teplotu a kompenzovať nevyhnutné tepelné straty bez ohľadu na vonkajšie počasie..

Základnou hodnotou pre výpočty je vždy plocha alebo objem miestnosti. Profesionálne výpočty sú samy osebe veľmi zložité a zohľadňujú veľmi veľký počet kritérií. Ale pre potreby domácnosti môžete použiť zjednodušené metódy..

Je materiál zariadenia dôležitý?

O radiátory je dnes najväčší záujem:

• liatina;
• oceľ;
• hliník;
• bimetalické (sú vyrobené zo zliatiny ocele a hliníka).

Pred výpočtom vykurovania je potrebné vedieť, že materiál batérie nehrá žiadnu úlohu. Oceľové radiátory, hliník alebo liatina – na tom nezáleží. Potrebujete vedieť indikátor napájania zariadenia. Tepelný výkon sa rovná množstvu tepla, ktoré je im dodané počas procesu chladenia z teploty ohrevu na 20 ° C. Tabuľku indikátorov tepelného výkonu uvádza výrobca pre každý model výrobku. Podrobne zvážme, ako pomocou jednoduchej kalkulačky vypočítať počet vykurovacích radiátorov podľa plochy alebo objemu miestnosti.

Stanovenie počtu rebier batérií pre vyhrievanú oblasť

Výpočet vykurovania podľa plochy miestnosti je približný. S jeho pomocou môžete vypočítať batériu s tým, koľko sekcií je vhodných pre miestnosť s nízkymi stropmi (2,4-2,6 m). Stavebné predpisy predpokladajú tepelný výkon 100 W na 1 m2. m. S vedomím toho vypočítame vykurovacie radiátory pre konkrétny prípad nasledovne: obytná plocha sa vynásobí 100 W.

Napríklad je potrebné vykonať výpočty pre obytnú plochu 15 metrov štvorcových. m:

15 × 100 = 1500 W = 1,5 kW.

Výsledný obrázok je delený prenosom tepla jednej sekcie chladiča. Tento indikátor udáva výrobca batérie. Napríklad prenos tepla jednej sekcie je 170 W, potom v našom prípade bude požadovaný počet rebier:

1500/170 = 8,82.

Výsledok zaokrúhlite na celé číslo a získate 9. Výsledok sa spravidla zaokrúhli nahor. Pri výpočtoch pre miestnosti s nízkymi tepelnými stratami (napríklad pre kuchyňu) je však možné zaokrúhliť smerom k zníženiu.

Stojí za zmienku, že tento údaj 100 W je vhodný na výpočet v tých miestnostiach, v ktorých je jedno okno a jedna stena obrátená von. Ak je tento indikátor vypočítaný pre miestnosť s jedným oknom a dvojicou vonkajších stien, mali by ste pracovať s číslom 120 W na 1 štvorcový meter. m. A ak má miestnosť 2 okenné otvory a 2 vonkajšie steny, výpočet použije 130 W na meter štvorcový.

V každom prípade je nevyhnutné vziať do úvahy možné tepelné straty. Je zrejmé, že rohová miestnosť alebo v prítomnosti lodžie by mala byť viac vyhrievaná. V tomto prípade je potrebné zvýšiť indikátor vypočítaného tepelného výkonu o 20%. To sa musí vykonať aj vtedy, ak sú prvky vykurovacieho systému namontované za obrazovkou alebo do výklenku..

Ako vykonávať výpočty na základe objemu miestnosti

Ak sa výpočet vykurovania vykonáva pre miestnosti s vysokými stropmi alebo neštandardné usporiadanie, pre súkromný dom by sa pri výpočtoch mal vziať do úvahy objem.

V tomto prípade sa vykonávajú takmer rovnaké matematické operácie ako v predchádzajúcom prípade. Podľa odporúčaní SNiP je na vykurovanie 1 m³ miestnosti počas vykurovacieho obdobia potrebný tepelný výkon 41 W.

Najprv sa určí potrebné množstvo tepla na vykurovanie miestnosti a potom sa vypočítajú vykurovacie radiátory. Na výpočet objemu miestnosti sa jej plocha vynásobí výškou stropov.

Výsledný údaj musí byť vynásobený 41 wattmi. To však platí pre byty a priestory v panelových domoch. V moderných budovách vybavených oknami s dvojitým zasklením a vonkajšou tepelnou izoláciou sa na výpočet používa tepelný výkon 34 W na 1 m³..

Príklad. Vypočítajme vykurovacie batérie pre miestnosť s rozlohou 15 metrov štvorcových. m s výškou stropu 2,7 m. Vypočítajte objem obytného priestoru:

15 × 2,7 = 40,5 cm3. m.

Potom sa tepelný výkon bude rovnať:

40,5 × 41 = 1660 W = 16,6 kW.

Určte požadovaný počet lamiel chladiča vydelením výsledného obrázku rýchlosťou prenosu tepla jedného rebríka:

1660/170 = 9,76.

Najľahšie spôsoby výpočtu

Všeobecne sa uznáva, že 100 wattov na meter štvorcový podlahovej plochy stačí na vytvorenie bežných podmienok v štandardnom obytnom priestore. Stačí teda vypočítať plochu miestnosti a vynásobiť ju 100.

Q = S × 100

Q – požadovaný prenos tepla z vykurovacích radiátorov.

S – plocha vykurovanej miestnosti.

Ak plánujete nainštalovať neoddeliteľný radiátor, potom sa táto hodnota stane vodítkom pre výber požadovaného modelu. V prípade, že budú nainštalované batérie, ktoré umožňujú zmenu počtu sekcií, je potrebné vykonať ešte jeden výpočet:

N = Q / Qus

N – vypočítaný počet sekcií.

Qs – merný tepelný výkon jednej sekcie. Táto hodnota je nevyhnutne uvedená v technickom pase produktu..

Ako vidíte, tieto výpočty sú veľmi jednoduché a nevyžadujú žiadne špeciálne znalosti z matematiky – na zmeranie miestnosti stačí papierový meter a na výpočty kus papiera. Okrem toho môžete použiť nižšie uvedenú tabuľku – už sú vypočítané hodnoty pre miestnosti rôznych veľkostí a určitých kapacít vykurovacích sekcií.

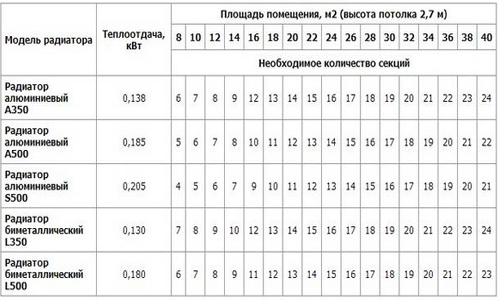

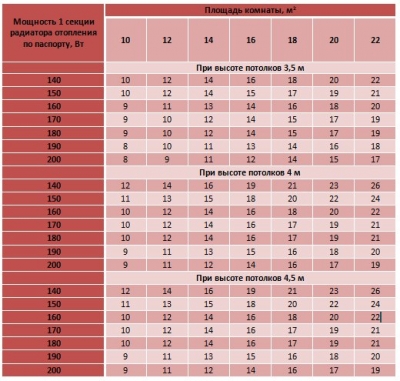

Tabuľka sekcií

Je však potrebné pripomenúť, že tieto hodnoty platia pre štandardnú výšku stropu (2,7 m) výškovej budovy. Ak je výška miestnosti odlišná, je lepšie vypočítať počet sekcií batérie na základe objemu miestnosti. Na tento účel sa používa priemerný ukazovateľ – 41 W tepelného výkonu na 1 m3 objemu v panelovom dome alebo 34 W – v tehle..

Q = S × v × 40 (34)

kde h je výška stropu nad úrovňou podlahy.

Ďalší výpočet – nelíši sa od vyššie uvedeného.

Podrobný výpočet s prihliadnutím na vlastnosti miestnosti

Teraz prejdeme k serióznejším výpočtom. Vyššie uvedená zjednodušená výpočtová technika môže predstavovať „prekvapenie“ pre majiteľov domu alebo bytu. Keď nainštalované radiátory nevytvoria v obytných priestoroch potrebnú pohodlnú mikroklímu. A dôvodom je celý zoznam nuancií, ktoré zvažovaná metóda jednoducho neberie do úvahy. Medzitým môžu byť tieto nuansy veľmi dôležité..

Plocha miestnosti je teda opäť braná ako základ a rovnakých 100 W na m². Samotný vzorec však už vyzerá trochu inak:

Q = S × 100 × A × B × C × D × E × F × G × H × I × J

Písmená od A do J bežne označujú koeficienty, ktoré zohľadňujú vlastnosti miestnosti a inštaláciu radiátorov v nej. Uvažujme ich v poradí:

A – počet vonkajších stien v miestnosti.

Je zrejmé, že čím vyššia je plocha kontaktu medzi miestnosťou a ulicou, to znamená, že čím viac vonkajších stien v miestnosti, tým vyššie sú celkové tepelné straty. Túto závislosť berie do úvahy koeficient A:

• Jedna vonkajšia stena – A = 1,0
• Dve vonkajšie steny – A = 1,2
• Tri vonkajšie steny – A = 1,3
• Všetky štyri steny sú vonkajšie – A = 1,4

B – orientácia miestnosti na svetové strany.

Maximálne tepelné straty sú vždy v miestnostiach, ktoré nedostávajú priame slnečné svetlo. Toto je, samozrejme, severná strana domu a tu možno pripísať aj východnú stranu – slnečné lúče sú tu iba ráno, keď svietidlo ešte „nedosiahlo plný výkon“.

Teplo priestorov do značnej miery závisí od ich umiestnenia vzhľadom na svetové strany

Južnú a západnú stranu domu ohrieva Slnko vždy oveľa silnejšie.

Preto hodnoty koeficientu B:

• Miestnosť je otočená na sever alebo na východ – B = 1,1
• Miestnosti na juh alebo na západ – B = 1, to znamená, že sa nemusia započítať.

C – koeficient zohľadňujúci stupeň izolácie.

Je zrejmé, že tepelné straty z vykurovanej miestnosti budú závisieť od kvality tepelnej izolácie vonkajších stien. Hodnota koeficientu C sa rovná:

• Stredná úroveň – steny sú obložené dvoma tehlami alebo je zabezpečená ich povrchová izolácia iným materiálom – C = 1,0
• Vonkajšie steny nie sú izolované – С = 1,27
• Vysoká úroveň izolácie na základe tepelnotechnických výpočtov – C = 0,85.

D – vlastnosti klimatických podmienok regiónu.

Prirodzene nie je možné rovnať sa všetkým základným ukazovateľom požadovaného vykurovacieho výkonu „jedna veľkosť vyhovuje všetkým“ – závisia tiež od úrovne zimných teplôt pod nulou, typických pre konkrétnu oblasť. Toto zohľadňuje koeficient D. Na jeho výber sa berú priemerné teploty najchladnejšieho desaťročia januára – zvyčajne je možné túto hodnotu ľahko zistiť pomocou miestnej hydrometeorologickej služby..

• – 35 ° C a menej – D = 1,5
• – 25 h – 35 ° C – D = 1,3
• až – 20 ° С –D = 1,1
• nie nižšie – 15 ° С –D = 0,9
• nie nižšie – 10 ° С –D = 0,7

E – koeficient výšky stropov v miestnosti.

Ako už bolo uvedené, 100 W / m² je priemerná hodnota štandardnej výšky stropu. Ak sa líši, zadajte korekčný faktor E:

• Až 2,7 m – E = 1,0
• 2,8 – 3,0 m – E = 1,05
• 3,1 – 3,5 m – E = 1,1
• 3,6 – 4,0 m – E = 1,15
• Viac ako 4,1 m – E = 1,2

F – koeficient zohľadňujúci typ miestnosti umiestnenej vyššie

Usporiadanie vykurovacieho systému v miestnostiach so studenou podlahou je nezmyselné cvičenie a majitelia v tejto záležitosti vždy podniknú potrebné opatrenia. Typ miestnosti umiestnenej vyššie však často od nich nijako nezávisí. Medzitým, ak je vrcholom obytná alebo izolovaná miestnosť, celkový dopyt po tepelnej energii sa výrazne zníži:

• studená podkrovie alebo nevykurovaná miestnosť – F = 1,0
• zateplené podkrovie (vrátane zateplenej strechy) – F = 0,9
• vykurovaná miestnosť – F = 0,8

G – koeficient účtovania pre typ nainštalovaných okien.

Rôzne štruktúry okien nie sú rovnako náchylné na tepelné straty. Toto zohľadňuje faktor G:

• pravidelné drevené rámy s dvojitým zasklením – G = 1,27
• okná sú vybavené jednokomorovou sklenenou jednotkou (2 sklá) – G = 1,0
• jednokomorová sklenená jednotka s argónovou náplňou alebo dvojitá sklenená jednotka (3 poháre) – G = 0,85

H – koeficient plochy zasklenia miestnosti.

Celkové množstvo tepelných strát závisí aj od celkovej plochy okien inštalovaných v miestnosti. Táto hodnota sa vypočíta na základe pomeru plochy okien k ploche miestnosti. V závislosti od získaného výsledku nájdeme koeficient H:

• Pomer menší ako 0,1 – H = 0,8
• 0,11 ÷ 0,2 – H = 0,9
• 0,21 ÷ 0,3 – H = 1,0
• 0,31 ÷ 0,4 – H = 1,1
• 0,41 ÷ 0,5 – H = 1,2

I – koeficient zohľadňujúci schému zapojenia chladiča.

Ich prenos tepla závisí od toho, ako sú radiátory pripojené k prívodnému a vratnému potrubiu. Toto by sa malo vziať do úvahy aj pri plánovaní inštalácie a určovaní požadovaného počtu sekcií:

Schémy vloženia radiátorov do vykurovacieho okruhu

• a – diagonálne pripojenie, napájanie zhora, návrat zospodu – I = 1,0
• b – jednosmerné pripojenie, napájanie zhora, návrat zospodu – I = 1,03
• c – obojsmerné pripojenie, napájanie aj návrat zdola – I = 1,13
• d – diagonálne pripojenie, napájanie zospodu, návrat zhora – I = 1,25
• d – jednosmerné pripojenie, napájanie zospodu, návrat zhora – I = 1,28
• e – jednostranné spodné spojenie spiatočky a dodávky – I = 1,28

J – koeficient zohľadňujúci stupeň otvorenosti nainštalovaných radiátorov.

Veľa závisí aj od toho, ako otvorené sú nainštalované batérie pre bezplatnú výmenu tepla so vzduchom v miestnosti. Existujúce alebo umelo vytvorené bariéry môžu výrazne znížiť prenos tepla radiátorom. Toto zohľadňuje koeficient J:

Odvod tepla batérií je ovplyvnený miestom a spôsobom ich inštalácie v miestnosti.

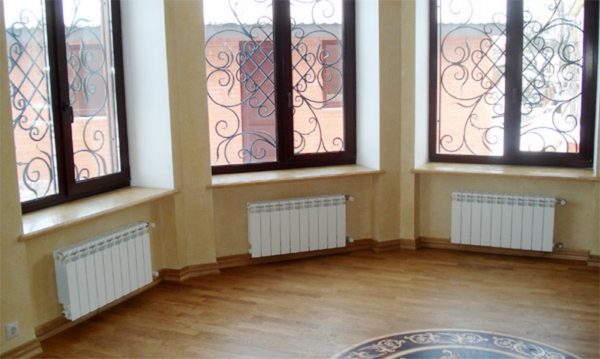

a – radiátor je umiestnený otvorene na stene alebo nie je zakrytý okenným parapetom – J = 0,9

b – radiátor je zhora pokrytý okenným parapetom alebo policou – J = 1,0

c – radiátor je zhora prekrytý horizontálnym výčnelkom nástenného výklenku – J = 1,07

d – radiátor je zhora prekrytý okenným parapetom a z prednej strany je čiastočne pokrytý ozdobným plášťom – J = 1,12

e – chladič je úplne pokrytý ozdobným plášťom – J = 1,2

⃰ ⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰⃰⃰⃰⃰⃰⃰⃰⃰ ⃰

No, to je všetko. Teraz môžete do vzorca nahradiť požadované hodnoty a koeficienty zodpovedajúce podmienkam a výstupom bude požadovaný tepelný výkon pre spoľahlivé vykurovanie miestnosti, pričom sa zohľadnia všetky nuansy.

Potom zostane buď vyzdvihnúť neoddeliteľný radiátor s požadovaným tepelným výkonom, alebo rozdelí vypočítanú hodnotu na špecifický tepelný výkon jednej časti batérie zvoleného modelu..

Mnohým sa takýto výpočet bude určite zdať príliš ťažkopádny, v ktorom je ľahké sa nechať zmiasť. Na uľahčenie výpočtov odporúčame použiť špeciálnu kalkulačku – všetky požadované hodnoty sú už v nej zahrnuté. Užívateľovi stačí zadať požadované počiatočné hodnoty alebo vybrať potrebné položky zo zoznamov. Tlačidlo „vypočítať“ povedie okamžite k presnému výsledku so zaokrúhľovaním nahor.

Výpočet na základe objemu miestnosti

Podľa SNiP existujú normy, ktoré sa počítajú na 1 meter kubický. Sú uvedené pre rôzne typy budov:

• 41 W s panelovými domami.
• 34 W tepla pre tehlové domy, na 1 m3, je ľahké vypočítať ukazovateľ.

Princípy sú podobné tým, ktoré boli použité v predchádzajúcej metóde. Len teraz sa nespoliehajú na celkovú plochu, ale na objem. A ďalšie normy sa berú ako základ, inak nebude možné vypočítať.

Počet sekcií radiátorov v tomto prípade = (objem miestnosti * miera spotreby tepla) / prenos tepla jednej sekcie. Pre liatinové modely sú pravidlá rovnaké..

Výpočet sekcií chladiča v závislosti od reálnych podmienok

Ešte raz vás upozorňujeme na skutočnosť, že tepelný výkon jednej časti batérie je uvedený pre ideálne podmienky. Batéria vydáva toľko tepla, ak má chladiaca kvapalina na vstupe teplotu + 90 ° C, na výstupe + 70 ° C, pričom v miestnosti je udržiavaná teplota + 20 ° C. To znamená, že teplotná výška systému (tiež nazývaná „delta systém“) bude 70 ° C. Čo robiť, ak váš systém nemá pri vstupe teplotu vyššiu ako + 70 ° C? alebo je potrebná izbová teplota + 23 ° C? Prepočítajte deklarovanú kapacitu.

Aby ste to urobili, musíte vypočítať teplotnú výšku vášho vykurovacieho systému. Napríklad pri dodávke máte + 70 ° C, na výstupe + 60 ° C a v miestnosti potrebujete teplotu + 23 ° C. Nájdeme deltu vášho systému: toto je aritmetický priemer teplôt na vstupe a výstupe mínus teplota v miestnosti..

Vzorec na výpočet teplotnej výšky vykurovacieho systému

V našom prípade sa ukazuje: (70 ° C + 60 ° C) / 2 – 23 ° C = 42 ° C. Delta pre tieto podmienky je 42 ° C. Ďalej nájdeme túto hodnotu v prevodnej tabuľke (umiestnenej nižšie) a vynásobíme deklarovaný výkon týmto koeficientom. Naučíme vás silu, ktorú môže táto časť poskytnúť vašim podmienkam.

Tabuľka koeficientov pre vykurovacie systémy s rôznymi teplotami delta

Pri prepočte postupujeme v nasledujúcom poradí. V modro sfarbených stĺpcoch nachádzame čiaru s deltou 42 ° C. Zodpovedá koeficientu 0,51. Teraz vypočítame tepelný výkon 1 sekcie chladiča pre náš prípad. Deklarovaný výkon je napríklad 185 W, pri použití zisteného koeficientu dostaneme: 185 W * 0,51 = 94,35 W. Takmer polovica veľkosti. Práve túto silu je potrebné nahradiť pri výpočte sekcií chladiča. Iba s prihliadnutím na jednotlivé parametre bude miestnosť teplá.

Porovnávacia tabuľka prenosu tepla zo sekcií, pracovný tlak, kapacita a hmotnosť sekcie vykurovacích radiátorov.

Typ chladiča	Prenos tepla 1 sekcie, W	Pracovný tlak, Bar	Krimpovací tlak, Bar	Kapacita 1 sekcie, l	Hmotnosť 1 sekcie, kg
Hliník so stredovou vzdialenosťou 500 mm	183	dvadsať	tridsať	0,27	1,45
Hliník so stredovou vzdialenosťou 350 mm	139	dvadsať	tridsať	0,19	1,2
Bimetalová so vzdialenosťou stredu 500 mm	204	dvadsať	tridsať	0,2	1,92
Bimetalová so vzdialenosťou stredu 500 mm	136	dvadsať	tridsať	0,18	1,36
Liatina so stredovou vzdialenosťou 500 mm	160	deväť	15	1,45	7.12
Liatina so stredovou vzdialenosťou 500 mm	140	deväť	15	1.1	5.4

Tabuľka prenosu tepla, tlak, výkon vykurovacích radiátorov

Typ chladiča	Pracovný tlak / tlaková skúška / zničenie	Limit. podľa pH	Korozívny účinok	Výkon sekcie pri h = 500 mm, Dt = 70 ° С, W	Záruka, roky
Kyslík	Túlavé prúdy	Elektrické pary
Oceľová rúrková	6-12 / 9 ÷ 18/27	6,5-9,0	Áno	Áno	Slabé	85	1
Liatina	6-9 / 12-15 / 20-25	6,5-9,0	Nie	Nie	Nie	110	desať
Hliník	10-20 / 15-30 / 30-50	7-8	Nie	Áno	Áno	175-199	3-10
Bimetalický.	35/57/75	6,5-9,0	Áno	Áno	Slabé	199	3-10
Eloxované	15-40 / 25-75 / 215	6,5-9,0	Nie	Nie	Nie	216,3	tridsať

Porovnávacia tabuľka typov vykurovacích zariadení.

Technické parametre	Liatinové radiátory	Oceľové radiátory	Hliníkové radiátory	Bimetalové radiátory	Oceľové rúrkové radiátory
Dizajn	Sekčné	Všetko zvárané	Sekčné	Sekčné	Všetko zvárané
Pripojenie	Bočné	akýkoľvek	Bočné	Bočné	akýkoľvek
Tepelná zotrvačnosť	Vysoká	Nízka	Nízka	Nízka	Nízka
Objem vody	Veľký	Malé	Malé	Malé	Priemer
Inštalácia termostatov	Neodporúčané	Odporúčané	Odporúčané	Odporúčané	Odporúčané
Odolný voči korozívnym procesom	Vysoká	Priemer	Nízka	Vysoká	Vysoká
Pracovná tekutina	Voda	Voda / nemrznúca zmes	Voda, pH 7-8	Voda / nemrznúca zmes	Voda
Pracovný tlak	Až 1 MPa	Až 1 MPa	Až 2,5 MPa	Až 2,5 MPa	Až 1 MPa
Vysoká budova	Neodporúčané	Neodporúčané	Odporúčané	Odporúčané	Odporúčané
Zostava	Úzky	Široký	Široký	Široký	Široký
Zvláštnosti	Vyrábajú sa dizajnové modely		Vysoká elektrochemická aktivita, antagonista medi.		Dobre sa hodí do miestností s vysokými požiadavkami na čistotu

Ako vypočítať počet vykurovacích batérií v súkromnom dome

Kompetentný výpočet vykurovania súkromného domu (vhodnejšie je použiť kalkulačku) je mimoriadne náročná úloha. Existuje príliš veľa faktorov na zváženie. Najmenšia chyba alebo nesprávna interpretácia počiatočných údajov môže viesť k chybe, v dôsledku ktorej nainštalovaný vykurovací systém nebude vykonávať priradené úlohy. Alebo, čo je tiež pravdepodobné, režim jeho prevádzky bude veľmi ďaleko od optimálneho, čo povedie k značným a neoprávneným výdavkom. Špecialisti spoločnosti Novoye mesto sú pripravení vypočítať vykurovanie akejkoľvek špecifickosti rýchlo a lacno. Nechcete mať problémy s teplom v dome – stačí zavolať nášho manažéra.

Presnosť prvotných údajov je mimoriadne dôležitá

Existuje pomerne málo spôsobov, ktoré umožňujú bežnému človeku, ktorý nesúvisí so stavebníctvom, vypočítať vykurovacie radiátory súkromného domu – v súčasnosti sa tiež široko používa kalkulačka pre tieto potreby. So správnymi údajmi sa však dá počítať iba vtedy, ak sú prichádzajúce informácie poskytnuté správne..

Nezávislé meranie kubickej kapacity miestnosti (dĺžka, šírka a výška každej miestnosti) je teda celkom jednoduché spočítať počet okien a približne určiť typ pripojeného radiátora. Nie všetci majitelia domov však budú schopní zistiť typ dodávky teplej vody, hrúbku stien, materiál, z ktorého sú vyrobené, a tiež vziať do úvahy všetky nuansy vykurovacieho okruhu navrhovaného na inštaláciu..

Na druhej strane, aj takéto metódy, nepresné, ale ľahko implementovateľné, budú veľmi dobré pri predbežnom plánovaní. Pomôžu vám urobiť približný výpočet vykurovacieho radiátora v súkromnom dome (budete potrebovať kalkulačku, ale výpočty budú veľmi jednoduché) a zhruba porozumieť tomu, ktorý vykurovací okruh bude najoptimálnejší.

Výpočet na základe plochy miestnosti

Najrýchlejšia a najpresnejšia metóda, ktorá sa najlepšie hodí do miestností so štandardnou výškou stropu približne 2,4-2,5 metra. Podľa súčasných stavebných pravidiel bude na vykurovanie jedného štvorcového metra plochy potrebný 0,1 kW tepelného výkonu. Preto je pre typickú miestnosť s rozlohou 19 metrov štvorcových potrebný 1,9 kW.

Na dokončenie výpočtu počtu vykurovacích radiátorov v súkromnom dome zostáva rozdeliť výslednú hodnotu na rýchlosť prenosu tepla jednej časti batérie (tento parameter by mal byť uvedený v sprievodných pokynoch alebo na obale, ale pre vezmite napríklad štandardnú hodnotu 170 W) a v prípade potreby zaokrúhlite výsledný obrázok na veľkú stranu. Konečný výsledok bude 12 (1900/170 = 11,1764).

Navrhovaná metodika je veľmi približná, pretože nezohľadňuje mnoho faktorov, ktoré priamo ovplyvňujú výpočty. Preto na opravu stojí za to použiť niekoľko objasňujúcich koeficientov..

• izba s balkónom alebo miestnosť na konci budovy: + 20%;
• projekt zahŕňa inštaláciu batérie chladiča do výklenku alebo za ozdobnú obrazovku: + 15%.

Orientácia miestností na svetové strany

A v najchladnejších dňoch slnečná energia stále ovplyvňuje tepelnú rovnováhu vo vnútri obydlia..

Koeficient “R” vzorca na výpočet tepelného výkonu závisí od orientácie miestností v jednom alebo inom smere.

1. Miestnosť s oknom na juh – R = 1,0. Počas denného svetla bude v porovnaní s inými miestnosťami dostávať maximálne dodatočné vonkajšie teplo. Táto orientácia sa považuje za základnú a dodatočný parameter je v tomto prípade minimálny..
2. Okno smeruje na západ – R = 1,0 alebo R = 1,05 (pre oblasti s krátkym zimným dňom). Táto miestnosť bude mať tiež čas prijať svoju časť slnečného svetla. Aj keď sa tam slnko pozrie neskoro popoludní, umiestnenie takejto miestnosti je predsa len výhodnejšie ako východ a sever.
3. Miestnosť je orientovaná na východ – R = 1,1. Vychádzajúca zimná hviezda pravdepodobne nebude mať čas poriadne zahriať takú miestnosť zvonku. Na napájanie z batérie sú potrebné ďalšie watty. V súlade s tým pridáme do výpočtu hmatateľnú opravu 10%.
4. Za oknom je iba sever – R = 1,1 alebo R = 1,15 (obyvateľ severných šírok sa nemýli, kto si vezme ďalších 15%). V zime takáto miestnosť vôbec nevidí priame slnečné svetlo. Preto sa odporúča, aby boli výpočty tepelného výkonu požadovaného z radiátorov opravené aj o 10% vyššie..

Ak v oblasti bydliska prevládajú vetry určitého smeru, odporúča sa v miestnostiach s náveternými stranami zvýšiť R až o 20%v závislosti od fúkacej sily (x1,1 ÷ 1,2) a v miestnostiach so stenami súbežne so studenými prúdmi zvýšte hodnotu R o 10% (x1,1).

Miestnosti orientované na sever a východ, ako aj miestnosti na náveternej strane, budú potrebovať výkonnejšie vykurovanie

Zváženie vplyvu vonkajších stien

Okrem steny so vstavaným oknom alebo oknami môžu byť s vonkajším chladom v kontakte aj ďalšie steny miestnosti..

Vonkajšie steny miestnosti určujú koeficient “K” výpočtového vzorca pre tepelný výkon radiátorov:

• Typickým prípadom je prítomnosť jednej pouličnej steny v priestoroch. Tu je všetko jednoduché s koeficientom – K = 1,0.
• Dve vonkajšie steny budú na vykurovanie miestnosti potrebovať o 20% viac tepla – K = 1,2.
• Každá ďalšia vonkajšia stena pridáva k výpočtom 10% požadovaného prenosu tepla. Pre tri múry ulice – K = 1,3.
• Prítomnosť štyroch vonkajších stien v miestnosti tiež zvyšuje 10% – K = 1,4.

V závislosti od charakteristík miestnosti, pre ktorú sa výpočet vykonáva, musíte vziať príslušný koeficient.

Klíma je dôležitým faktorom v aritmetike

Rôzne klimatické zóny majú rôzne minimálne vonkajšie teploty.

Pri výpočte výkonu prenosu tepla radiátorov na zohľadnenie teplotných rozdielov je uvedený koeficient „T“.

Zvážte hodnoty tohto koeficientu pre rôzne klimatické podmienky:

• T = 1,0 až -20 ° C.
• T = 0,9 pre zimy s mrazom do -15 ° С
• T = 0,7 – do -10 ° С.
• T = 1,1 pre mrazy do -25 ° С,
• T = 1,3 – do -35 ° С,
• T = 1,5 – pod -35 ° С.

Ako vidíte z vyššie uvedeného zoznamu, zimné počasie do -20 ° C sa považuje za normálne. V oblastiach s takým najmenším chladom vezmite hodnotu rovnú 1.

V teplejších oblastiach tento vypočítaný faktor zníži celkový výsledok výpočtu. Ale v oblastiach drsného podnebia sa množstvo tepla potrebného pre vykurovacie zariadenia zvýši.

Vlastnosti výpočtu vysokých miestností

Je zrejmé, že z dvoch miestností s rovnakou plochou bude potrebných viac tepla pre miestnosť s vyšším stropom. Koeficient “H” pomáha pri výpočtoch tepelného výkonu zohľadniť korekciu objemu vykurovaného priestoru..

Na začiatku článku bolo uvedené o istej regulačnej miestnosti. Považuje sa to za miestnosť so stropom na úrovni 2,7 metra a nižšie. Za to vezmite hodnotu koeficientu rovnajúcu sa 1.

Zvážte závislosť koeficientu H na výške stropov:

• H = 1,0 – pre stropy vysoké 2,7 metra.
• H = 1,05 – pre miestnosti vysoké až 3 metre.
• H = 1,1 – pre miestnosť so stropom do 3,5 metra.
• H = 1,15 – až 4 metre.
• H = 1,2 – potreba tepla pre vyššiu miestnosť.

Ako vidíte, pre miestnosti s vysokými stropmi by sa malo do výpočtu pripočítať 5% na každý pol metra výšky, od 3,5 m..

Podľa zákona prírody teplý horúci vzduch prúdi nahor. Aby zmiešali celý svoj objem, vykurovacie zariadenia budú musieť tvrdo pracovať.

Pri rovnakej ploche priestorov môže väčšia miestnosť vyžadovať ďalší počet radiátorov pripojených k vykurovaciemu systému.

Odhadovaná úloha stropu a podlahy

Nielen dobre izolované vonkajšie steny znižujú tepelný výkon batérií. Strop v kontakte s teplou miestnosťou vám tiež umožňuje minimalizovať straty pri vykurovaní miestnosti..

Koeficient „W“ vo výpočtovom vzorci slúži len na to, aby to zabezpečil:

• W = 1,0 – ak je na poschodí napríklad nevykurované neizolované podkrovie.
• W = 0,9 – pre nevykurovanú, ale izolovanú podkrovie alebo inú izolovanú miestnosť zhora.
• W = 0,8 – ak je miestnosť vyhrievaná na poschodí vyššie.

Index W je možné upraviť nahor pre miestnosti v prvom poschodí, ak sú umiestnené na zemi, nad nevykurovaným suterénom alebo suterénnym priestorom. Potom budú čísla nasledovné: podlaha je izolovaná + 20% (x1,2); podlaha nie je izolovaná + 40% (x1,4).

Kvalita rámu je zárukou tepla

Okná sú kedysi slabou stránkou tepelnej izolácie obytného priestoru. Moderné rámy s oknami s dvojitým zasklením výrazne zlepšili ochranu miestností pred vonkajším chladom.

Stupeň kvality okien vo vzorci na výpočet tepelného výkonu je opísaný koeficientom „G“.

Výpočet je založený na štandardnom ráme s jednokomorovým dvojsklom, v ktorom je koeficient 1.

Zvážte ďalšie možnosti použitia koeficientu:

• G = 1,0 – rám s jednokomorovou sklenenou jednotkou.
• G = 0,85- ak je rám vybavený dvoj alebo trojkomorovou sklenenou jednotkou.
• G = 1,27 – ak má okno starý drevený rám.

Ak má teda dom staré rámy, tepelné straty budú významné. Preto budú potrebné výkonnejšie batérie. V ideálnom prípade je vhodné takéto rámy vymeniť, pretože ide o dodatočné náklady na vykurovanie.

Na veľkosti okna záleží

Logicky možno tvrdiť, že čím väčší je počet okien v miestnosti a širší pohľad, tým citlivejšie sú úniky tepla cez ne. Faktor „X“ zo vzorca na výpočet tepelného výkonu potrebného z batérií to len odzrkadľuje.

V miestnosti s veľkými oknami a radiátormi by mal mať primeranú veľkosť a kvalitu rámov, počet sekcií

Norma je výsledkom delenia plochy okenných otvorov plochou miestnosti rovnajúcou sa od 0,2 do 0,3.

Tu sú hlavné hodnoty koeficientu X pre rôzne situácie:

• X = 1,0 – s pomerom 0,2 až 0,3.
• X = 0,9 – pre plošné pomery od 0,1 do 0,2.
• X = 0,8 – s pomerom až 0,1.
• X = 1,1 – ak je pomer plôch od 0,3 do 0,4.
• X = 1,2 – keď je od 0,4 do 0,5.

Ak zábery okenných otvorov (napríklad v miestnostiach s panoramatickými oknami) presahujú navrhované pomery, je rozumné pridať k hodnote X ďalších 10% so zvýšením pomeru plôch o 0,1.

Dvere v miestnosti, ktoré sa v zime pravidelne používajú na prístup na otvorený balkón alebo lodžiu, upravujú tepelnú bilanciu sami. Pre takúto miestnosť by bolo správne zvýšiť X o ďalších 30% (x1,3).

Straty tepelnej energie sa dajú ľahko kompenzovať kompaktnou inštaláciou pod balkónovým vchodom do vodovodného alebo elektrického konvektora.

Účinok uzavretej batérie

Teplo, ktoré je menej chránené rôznymi umelými a prírodnými prekážkami, bude samozrejme lepšie odovzdávať teplo. V tomto prípade je vzorec na výpočet jeho tepelného výkonu rozšírený kvôli koeficientu „Y“, ktorý zohľadňuje prevádzkové podmienky batérie..

Najbežnejšie umiestnenie vykurovacích zariadení je pod parapetom. V tejto polohe je hodnota koeficientu 1.

Uvažujme o typických situáciách umiestnenia chladiča:

• Y = 1,0 – bezprostredne pod parapetom.
• Y = 0,9 – ak je batéria náhle úplne otvorená zo všetkých strán.
• Y = 1,07 – keď je chladič zakrytý horizontálnym výčnelkom steny
• Y = 1,12 – ak je batéria umiestnená pod parapetom zakrytá predným plášťom.
• Y = 1,2 – keď je ohrievač zablokovaný zo všetkých strán.

Dlhé zatemňovacie závesy, ktoré boli stiahnuté späť, tiež spôsobujú, že v miestnosti dochádza k chladu..

Moderný dizajn vykurovacích batérií umožňuje ich prevádzku bez akýchkoľvek ozdobných krytov – čím je zaistený maximálny prenos tepla

Výrobný materiál

Medené a hliníkové konvektory majú najvyšší prenos tepla. Najnižší účinník je pozorovaný u liatinových batérií, ale je kompenzovaný ich schopnosťou udržať teplo po dlhú dobu..

Účinnosť účinnosti je ovplyvnená správnou inštaláciou tepelných zariadení:

• Optimálna vzdialenosť medzi podlahou a batériou je 70 – 120 mm, medzi parapetom – najmenej 80 mm.
• Je potrebná inštalácia výstupu vzduchu (Mayevského žeriav).
• Horizontálna poloha tepelného zariadenia.

Radiátory s najlepším odvodom tepla:

Materiál	Model, výrobca	Menovitý tepelný tok (kW)	Cena za sekciu (rub)
Hliník	Royal Thermo Indigo 500	0,195	700,00
Kamenec Rifar 500	0,183	700,00
Elsotherm AL N 500 x 85	0,181	500,00
Liatina	STI Nova 500 (sekčný typ)	0,120	750,00
Bimetal	Rifar Base Ventil 500	0,204	1100,00
Royal Thermo PianoForte 500	0,185	1500,00
Sira RS Bimetal 500	0.201	1 000,00
Oceľ	Kermi FTV (FKV) 22 500	2,123 (panel)	8200,00 (panel)

Umiestnenie radiátorov

Rozlišujú sa nasledujúce typy pripojenia:

1. Diagonálne. Prívodné potrubie je namontované na konvektore vľavo hore a výstupné potrubie zospodu doprava.
2. Bočné (jednostranné). Napájacie a vratné potrubia sú na jednej strane pripevnené k tepelnému zariadeniu.
3. Nižšie. Obe potrubia sú k batérii dodávané zospodu, z opačných strán.
4. Top. Potrubia sú namontované na horných vývodoch tepelného zariadenia na oboch stranách.

Najúčinnejším spôsobom je diagonálne pripojenie, ktoré umožňuje rovnomerné zahriatie spotrebiča. Pri malom počte sekcií je možné zvýšiť výkon pomocou bočného pripojenia.

Ak existuje viac ako 15 sekcií jedného radiátora, potom bude táto schéma neúčinná, pretože vzdialená strana sa do tejto miery nezahreje.

Praktický príklad výpočtu tepelného výkonu

Počiatočné údaje:

1. Rohová izba bez balkóna v druhom poschodí dvojposchodového škvárového bloku omietaného domu v bezvetrnej oblasti Západnej Sibíri.
2. Dĺžka miestnosti 5,30 m X 4,30 m šírka = 22,79 m2 plocha.
3. Šírka okna 1,30 m X výška 1,70 m = plocha 2,21 m2.
4. Výška miestnosti = 2,95 m.

Postupnosť výpočtu:

Rozloha miestnosti v m2:	S = 22,79
Orientácia okna – juh:	R = 1,0
Počet vonkajších stien je dva:	K = 1,2
Izolácia vonkajších stien – štandard:	U = 1,0
Minimálna teplota – do -35 ° C:	T = 1,3
Výška miestnosti – až 3 m:	H = 1,05
Izba na poschodí – neizolované podkrovie:	W = 1,0
Rámy-jednokomorové okná s dvojitým zasklením:	G = 1,0
Pomer plochy okna a miestnosti – až 0,1:	X = 0,8
Poloha chladiča – pod parapetom:	Y = 1,0
Pripojenie radiátora – diagonálne:	Z = 1,0
Spolu (nezabudnite vynásobiť 100):	Q = 2 986 wattov

Nasleduje popis, ako vypočítať počet sekcií chladiča a požadovaný počet batérií. Vychádza zo získaných výsledkov tepelného výkonu, pričom sa berú do úvahy rozmery navrhovaných miest inštalácie vykurovacích zariadení..

Bez ohľadu na výsledok sa v rohových miestnostiach odporúča vybaviť radiátormi nielen okenné výklenky. Batérie by mali byť inštalované v blízkosti „slepých“ vonkajších stien alebo v blízkosti rohov, ktoré sú vplyvom vonkajšieho chladu vystavené najväčšiemu zmrazeniu.

Špecifický tepelný výkon sekcií batérie

Ešte pred vykonaním všeobecného výpočtu požadovaného prenosu tepla vykurovacích zariadení je potrebné rozhodnúť, ktoré skladacie batérie, z ktorých bude v priestoroch inštalovaný materiál.

Voľba by mala byť založená na charakteristikách vykurovacieho systému (vnútorný tlak, teplota vykurovacieho média). Zároveň nezabudnite na výrazne odlišné náklady na zakúpené produkty..

Ako správne vypočítať požadovaný počet rôznych batérií na vykurovanie, sa bude ďalej diskutovať.

S chladiacou kvapalinou 70 ° C majú štandardné 500 mm radiátorové časti z rôznych materiálov nerovnaký merný tepelný výkon „q“.

1. Liatina – q = 160 W (špecifický výkon jedného liatinového dielu). Radiátory z tohto kovu sú vhodné pre akýkoľvek vykurovací systém.
2. Oceľ – q = 85 wattov. Oceľové rúrkové radiátory vydržia najtvrdšie prevádzkové podmienky. Ich časti sú krásne v kovovom lesku, ale majú najmenší odvod tepla..
3. Hliník – q = 200 wattov. Ľahké, estetické hliníkové radiátory by mali byť inštalované iba v autonómnych vykurovacích systémoch, v ktorých je tlak nižší ako 7 atmosfér. Ale pokiaľ ide o prenos tepla, ich sekcie nemajú rovnaké.
4. Bimetal –q = 180 wattov. Vnútorné strany bimetalových radiátorov sú vyrobené z ocele a povrch odvádzajúci teplo je z hliníka. Tieto batérie vydržia všetky druhy tlakových a teplotných podmienok. Špecifický tepelný výkon bimetalových sekcií je tiež vo výške.

Uvedené hodnoty q sú dosť ľubovoľné a slúžia na predbežné výpočty. Presnejšie údaje sú uvedené v pasoch zakúpených vykurovacích zariadení.

Zlepšenie účinnosti prenosu tepla

Keď je miestnosť vykurovaná radiátorom, vonkajšia stena sa intenzívne zahrieva aj v oblasti za radiátorom. To vedie k ďalším zbytočným tepelným stratám..

Navrhuje sa izolovať ohrievač od vonkajšej steny pomocou obrazovky odrážajúcej teplo, aby sa zvýšila účinnosť prenosu tepla z radiátora..

Trh ponúka množstvo moderných izolačných materiálov s povrchom fólie odrážajúcim teplo. Fólia chráni teplý vzduch ohriaty batériou pred kontaktom so studenou stenou a smeruje ho do miestnosti.

Pre správnu funkciu musia hranice inštalovaného reflektora presahovať rozmery radiátora a vyčnievať na každej strane 2 až 3 cm. Medzera medzi ohrievačom a povrchom tepelnej ochrany by mala byť 3-5 cm.

Na výrobu obrazovky odrážajúcej teplo môžete odporučiť Isospan, Penofol, Aluf. Zo zakúpeného kotúča je vyrezaný obdĺžnik požadovanej veľkosti a pripevnený na stenu v mieste, kde je nainštalovaný radiátor.

Obrazovku, ktorá odráža teplo ohrievača, je najlepšie upevniť na stenu silikónovým lepidlom alebo tekutými nechtami

Odporúča sa oddeliť izolačný list od vonkajšej steny malou vzduchovou medzerou, napríklad pomocou tenkej plastovej mriežky..

Ak je reflektor spojený z niekoľkých kusov izolačného materiálu, spoje na strane fólie musia byť zlepené metalizovanou lepiacou páskou..

Veľmi presný výpočet

Vyššie sme uviedli príklad veľmi jednoduchého výpočtu počtu radiátorov na plochu. Neberie do úvahy mnohé faktory, ako napríklad kvalitu izolácie steny, typ zasklenia, minimálnu vonkajšiu teplotu a mnoho ďalších. Použitím zjednodušených výpočtov môžeme urobiť chyby, v dôsledku ktorých sú niektoré miestnosti studené a niektoré príliš horúce. Teplotu je možné korigovať pomocou kohútikov, ale je najlepšie vopred všetko naplánovať – ​​prinajmenšom z dôvodu šetrenia materiálov..

Ak ste pri stavbe svojho domu venovali slušnú pozornosť jeho izolácii, potom v budúcnosti výrazne ušetríte na vykurovaní.

Ako sa robí presný výpočet počtu vykurovacích radiátorov v súkromnom dome? Budeme brať do úvahy klesajúce a rastúce koeficienty. Najprv sa dotkneme zasklenia. Ak má dom jednoduché okná, použijeme faktor 1,27. Pri dvojskle koeficient neplatí (v skutočnosti je 1,0). Ak má dom okná s trojitým zasklením, použijeme redukčný faktor 0,85.

Sú steny v dome obložené dvoma tehlami alebo sú zateplené? Potom použijeme faktor 1,0. Ak poskytnete dodatočnú tepelnú izoláciu, môžete bezpečne použiť redukčný faktor 0,85 – náklady na vykurovanie sa znížia. Ak nie je žiadna tepelná izolácia, použijeme násobiaci faktor 1,27.

Upozorňujeme, že vykurovanie domu s jednoduchými oknami a zlá tepelná izolácia má za následok vysoké tepelné (a finančné) straty..

Pri výpočte počtu radiátorov na plochu je potrebné vziať do úvahy pomer plochy podláh a okien. V ideálnom prípade je tento pomer 30% – v tomto prípade sa použije faktor 1,0. Ak máte radi veľké okná a pomer je 40%, mali by ste použiť faktor 1,1 a pri pomere 50%musíte výkon vynásobiť faktorom 1,2. Ak je pomer 10% alebo 20%, použijeme redukčné faktory 0,8 alebo 0,9.

Výška stropu je rovnako dôležitým parametrom. Tu používame nasledujúce koeficienty:

Tabuľka na výpočet počtu sekcií v závislosti od plochy miestnosti a výšky stropov.

• až 2,7 m – 1,0;
• od 2,7 do 3,5 m – 1,1;
• od 3,5 do 4,5 m – 1,2.

Je za stropom podkrovie alebo iná obývačka? A tu uplatňujeme ďalšie koeficienty. Ak je v hornej časti vyhrievané podkrovie (alebo s izoláciou), výkon vynásobíme 0,9 a v prípade obydlia – 0,8. Je za stropom obyčajné nevykurované podkrovie? Používame faktor 1,0 (alebo ho jednoducho neberieme do úvahy).

Po stropoch sa dostaneme k stenám – tu sú koeficienty:

• jedna vonkajšia stena – 1,1;
• dve vonkajšie steny (rohová miestnosť) – 1,2;
• tri vonkajšie steny (posledná miestnosť v predĺženom dome, chata) – 1,3;
• štyri vonkajšie steny (jednoizbový dom, hospodárska budova) – 1.4.

Výpočet tiež zohľadňuje priemernú teplotu vzduchu v najchladnejšom zimnom období (rovnaký regionálny koeficient):

• studený až -35 ° C – 1,5 (veľmi veľký okraj, ktorý vám neumožňuje zmraziť);
• mrazy do –25 ° C – 1,3 (vhodné pre Sibír);
• teploty do –20 ° C – 1,1 (stredná zóna Ruska);
• teplota do –15 ° C – 0,9;
• teplota až -10 ° C – 0,7.

Posledné dva faktory sa používajú v horúcich južných oblastiach. Ale aj tu je zvykom nechať v prípade chladného počasia alebo špeciálne pre ľudí milujúcich teplo solídnu zásobu..

Po získaní konečného tepelného výkonu potrebného na vykurovanie vybranej miestnosti by mal byť rozdelený na prenos tepla jednej sekcie. V dôsledku toho dostaneme požadovaný počet sekcií a budeme môcť ísť do obchodu. Upozorňujeme, že tieto výpočty predpokladajú základný vykurovací výkon 100 W na sq. m.

Ak sa obávate chyby vo výpočtoch, požiadajte o pomoc špecializovaných špecialistov. Vykonajú najpresnejšie výpočty a vypočítajú požadovaný vykurovací výkon.

Ako zlepšiť odvod tepla

Špecifikovaný účinník konvektora v jeho dátovom liste prebieha za takmer ideálnych podmienok. V skutočnosti je veľkosť tepelného toku o niečo znížená, a to je spôsobené veľkými tepelnými stratami..

Po prvé, aby sa zvýšil koeficient, je potrebné znížiť straty tepla – vykonávať práce na izolácii domu, pričom osobitnú pozornosť treba venovať streche, pretože asi 70% teplého vzduchu a okien a dverové otvory cez ne odchádzajú.

Odporúča sa nainštalovať reflexný materiál na stenu za vykurovacie zariadenie, aby sa všetka užitočná energia nasmerovala do miestnosti..

Pri inštalácii tepelnej trubice by sa mali uprednostniť kovové rúry, pretože tiež vykonávajú výmenu tepla, účinnosť sa výrazne zvyšuje.

Keď to zhrnieme, treba poznamenať, že medené, bimetalické a hliníkové radiátory majú najlepší prenos tepla. Prvé sú dosť drahé a zriedka sa používajú..

Na základe deklarovaného výkonu chladiča výrobcom môžeme konštatovať, že bimetalové tepelné zariadenia sú lepšie ako hliník.

V praxi však hliníkové zariadenia vydávajú viac tepla, pretože oceľ, ktorá je súčasťou bimetalových konvektorov, má vysokú tepelnú vodivosť, čo znamená, že sa ochladzuje v kratšom časovom období..

Ako zvýšiť výkon už nainštalovaných batérií

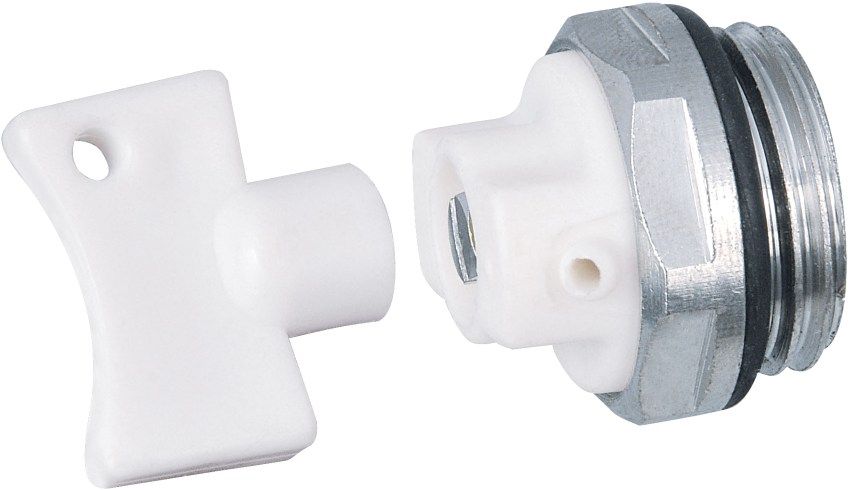

Nepostrádateľným prvkom vykurovacieho systému je Mayevsky ventil.

V mnohých moderných radiátoroch sa dodáva v sade, inak sa dá kúpiť navyše a dá sa ľahko nainštalovať vlastnými rukami..

Zariadenie je namontované v hornej zátke chladiča oproti prívodu chladiacej kvapaliny a uľahčuje odstránenie vzdušnosti, čo má za následok výrazné zníženie prenosu tepla..

Niektorí sa uchýlia k „ľudovej metóde“, inštalujú medzi batériu a stenu vlastnoručne vyrobené obrazovky odrážajúce teplo z fólie alebo kovu s vlnitými rebrami..

Najúčinnejšou metódou je inštalácia ďalších sekcií, ale to sa musí vykonať iba vtedy, ak je vykurovací systém úplne vypnutý a vziať do úvahy dodatočné zaťaženie z pridaných sekcií..

Výpočet podľa objemu miestnosti

Navrhovaná metodika tiež netvrdí, že je veľmi presná, ale v porovnaní s výpočtom založeným na ploche miestnosti poskytuje výsledky, ktoré sú viac v súlade so skutočným stavom vecí. Najväčším problémom v tomto prípade je správna interpretácia noriem SNiP, podľa ktorých je potrebné vynaložiť 41 kW výkonu na vykurovanie jedného kubického metra obytného priestoru. Pretože tento parameter popisuje vykurovací systém v štandardnej panelovej budove, výpočet počtu vykurovacích radiátorov v súkromnom dome nebude úplne presný. Poskytuje však približnú predstavu o tom, ako by mal byť navrhnutý..

V prvom rade musíte vynásobiť plochu miestnosti jej výškou. Napríklad pre miestnosť s rozlohou 30 metrov štvorcových a stropmi 3,5 metra bude konečný údaj 105 m3 (30 x 3,5). Potom sa musí vynásobiť 41 (normy požadovaného tepelného výkonu pre jednu „kocku“): 105 * 41 = 4305 W (približne 4,3 kW).

Vypočítať optimálny počet radiátorov je jednoduché. Najprv zistite prenos tepla jedného segmentu a potom predtým získanú hodnotu rozdeľte o túto hodnotu. V našom prípade máme 26 sekcií (4305/170 = 25,3235). Aby ste získali spoľahlivejší výsledok, má zmysel použiť niekoľko korekčných faktorov:

• rohová izba: + 20%;
• batéria je ozdobená grilom alebo obrazovkou: + 20%;
• dom je zle izolovaný, hlavným materiálom, z ktorého sú steny vyrobené, je veľkoplošný panel: + 10%;
• izba sa nachádza na poslednom alebo prvom poschodí: + 10%;
• v miestnosti s väčším oknom alebo je to jedno, ale veľmi veľké: + 10%;
• v blízkosti sa nachádzajú nevykurované miestnosti (najmä ak chýbajú niektoré steny): + 10%.

Profesionálny prístup

Ako vypočítať vykurovacie batérie pre súkromný dom, ak potrebujete veľmi vysokú presnosť s čo najmenšími toleranciami. V tomto prípade má zmysel použiť techniku, ktorá predpokladá prítomnosť niekoľkých objasňujúcich koeficientov. Má určité tolerancie, ale konečný výsledok vám umožní namontovať vykurovací systém, ktorý bude brať do úvahy všetky vlastnosti miestnosti..

Výpočtový vzorec je nasledujúci: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q je množstvo tepla (vo wattoch na meter štvorcový), ktoré je potrebné dodať pre konkrétnu miestnosť), S je jeho plocha a X1-X7 je niekoľko objasňujúcich koeficientov.

X1: trieda zasklenia okenných otvorov

• Dvojsklo: 1,27.
• 2-vrstvová sklenená jednotka: bez korekcie.
• 3-vrstvová sklenená jednotka: 0,85.

X2: úroveň tepelnej izolácie stien (dá sa nastaviť inštaláciou vonkajších tepelnoizolačných štruktúr)

• Nedostatočné (jednoduché murivo, žiadne ďalšie sklopné bloky): 1,27.
• Dobré (izolačná vrstva alebo dvojité murivo): bez korekcie.
• Vysoká: 0,85.

X3: pomer plochy okna k podlahe

• 50%: 1,2.
• 40%: 1,1.
• 30%: žiadna korekcia.
• 20%: 0,9.
• 10%: 0,8 (bežné v skladoch, ale veľmi zriedkavo v súkromných domoch).

X4: Vážená priemerná teplota vzduchu pre najchladnejší týždeň v roku (v stupňoch Celzia)

X5: vonkajšie steny

X6: typ miestnosti nad miestnosťou, pre ktorú sa vykonáva výpočet

• Podkrovie bez núteného vykurovania: bez korekcie.
• Vyhrievané podkrovie: 0,9.
• Obytná plocha s vlastným kúrením: 0,8.

X7: výška stropu (metre)

• Menej ako 2,5: žiadna korekcia.
• 2,5 až 3: 1,05.
• 3 až 3,5: 1,1.
• 3,5 až 4: 1,15.
• 4 až 4,5: 1,2.

Ako vypočítať počet radiátorov v dome na základe navrhovanej metódy? Predstavme si, že máme dom s dvoma izbami – 20 a 25 m2. Jeden z nich má dvojité zasklenie, druhý trojsklo. Úroveň tepelnej izolácie je vysoká. Pomer okien k podlahe je 1: 1. Najnižšia teplota -17 stupňov. Dom má 2 vonkajšie steny, nad miestnosťami je nevykurované podkrovie a výška múrov je 3,1 m.

• 1 izba (S = 20 m2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
• 2 izbový (S = 15 m2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

Potom musíte rozdeliť získané hodnoty na prenos tepla jednej časti chladiča (napríklad 170 W / m2):

• 1 miestnosť: 3077,87 / 170 = 19 (18.1051).
• 2 miestnosť: 1544,99 / 170 = 10 (9,0881).

Práve tento počet sekcií bude optimálny a dostačujúci..

Radiátory z oceľových plechov

Tu je situácia o niečo komplikovanejšia, pretože je potrebné dodatočne vziať do úvahy spôsob vloženia do vykurovacieho okruhu, preto by ste mali požadované parametre prenosu tepla zistiť od výrobcu vášho modelu batérie.

Počiatočné polohy pre výpočet

Výpočet radiátorov do značnej miery určí rozloženie potrubia, spôsob pripojenia batérií a niekedy dokonca ovplyvní rozloženie miestností. Odborníci ešte nevyriešili otázku, ktorá z metód výpočtu je presnejšia – podľa kubickej kapacity alebo podľa oblasti vykurovaných priestorov súkromného domu.

Ako všeobecné pravidlo je lepšie dať o niečo viac sekcií, ako o niečo menej. Význam je jednoduchý: v takmer 100% prípadov je vhodné vybaviť vykurovacie batérie termostatmi – zariadeniami, ktoré v prípade prebytku obmedzujú dodávku tepla. Vykurovací kotol teda pracuje v premenlivom režime svojho výkonu, preto nespotrebuje prebytočný plyn ani elektrickú energiu..

Nedostatočný počet vykurovacích batérií povedie k nepríjemným životným podmienkam a do budúcej vykurovacej sezóny bude nútený prepracovať existujúci vykurovací systém súkromného domu.

Druhým dôležitým bodom je výber typu vykurovacieho zariadenia: vykurovacie telesá môžu byť hliníkové, liatinové, oceľové, bimetalové, panelové, rebrované atď. Ak je pri čisto elektrickom vykurovaní výkon konvektora alebo ohrievača zvyčajne rovnaký ako výkon uvedený v pase, potom je pri vykurovacích batériách situácia o niečo komplikovanejšia..

Aký je tepelný výkon batérie a ako ju určiť

Špecifikovaný parameter sa chápe ako tepelný výkon zariadenia vo wattoch (kilowattoch) pri určitom teplotnom rozdiele medzi chladiacou kvapalinou a vykurovanou miestnosťou súkromného domu. Celé je to o tomto rozdiele: sprievodná dokumentácia k vykurovacej batérii uvádza tento parameter s teplotným gradientom (rozdielom) 70 ° C. Tento rozdiel samozrejme nebude vždy dodržaný. Skutočný tepelný výkon vykurovacieho radiátora bude preto premenlivou hodnotou, ktorá závisí nielen od typu batérie, ale aj od vykurovacích podmienok priestorov domu..

Analyzujme tepelný výkon najbežnejších typov vykurovacích batérií v závislosti od rozmerov ich sekcií.

Najpresnejšia možnosť výpočtu

Z vyššie uvedených výpočtov sme zistili, že žiadny z nich nie je úplne presný, pretože dokonca aj pre rovnaké miestnosti sú výsledky, aj keď mierne, stále odlišné.

Ak potrebujete pri výpočtoch maximálnu presnosť, použite nasledujúcu metódu. Zohľadňuje mnoho faktorov, ktoré môžu ovplyvniť účinnosť vykurovania, a ďalšie významné ukazovatele..

Výpočtový vzorec je vo všeobecnosti nasledujúci:

T = 100 W / m2 * A * B * C * D * E * F * G * S,

• kde T je celkové množstvo tepla potrebného na vykurovanie príslušnej miestnosti;
• S – plocha vykurovanej miestnosti.

Ostatné koeficienty vyžadujú podrobnejšiu štúdiu. Koeficient A teda berie do úvahy zvláštnosti zasklenia miestnosti.

Vlastnosti zasklenia miestnosti

Hodnoty sú nasledujúce:

• 1,27 pre miestnosti, ktorých okná sú zasklené iba dvoma tabuľami;
• 1,0 – pre izby s oknami s dvojitým zasklením;
• 0,85 – ak sú okná trojsklá.

Závislosť je nasledovná:

• ak je izolácia neúčinná, koeficient sa považuje za 1,27;
• s dobrou izoláciou (napríklad ak sú steny obložené 2 tehlami alebo účelne izolované kvalitným tepelným izolátorom), použije sa koeficient rovný 1,0;
• s vysokou úrovňou izolácie – 0,85.

Závislosť vyzerá takto:

• pri pomere rovnajúcom sa 50%sa koeficient C berie ako 1,2;
• ak je pomer 40%, použije sa pomer 1,1;
• keď sa pomer rovná 30%, hodnota koeficientu sa zníži na 1,0;
• v prípade ešte nižšieho percenta použite koeficienty rovnajúce sa 0,9 (pre 20%) a 0,8 (pre 10%).

Koeficient D udáva priemernú teplotu v najchladnejšom období roka..

Rozvod tepla v miestnosti pri použití radiátorov

Závislosť vyzerá takto:

• ak je teplota -35 a nižšia, koeficient sa považuje za 1,5;
• pri teplotách do -25 stupňov sa používa hodnota 1,3;
• ak teplota neklesne pod -20 stupňov, výpočet sa vykoná s koeficientom rovným 1,1;
• obyvatelia regiónov, kde teplota neklesne pod -15, by mali použiť koeficient 0,9;
• ak teplota v zime neklesne pod -10, rátajte s faktorom 0,7.

Faktor E udáva počet vonkajších stien.

Ak je vonkajšia stena iba jedna, použite faktor 1,1. S dvoma stenami ho zvýšte na 1,2; s tromi – až 1,3; ak existujú 4 vonkajšie steny, použite faktor rovný 1,4.

Faktor F zohľadňuje zvláštnosti vyššie uvedenej miestnosti. Závislosť je nasledovná:

• ak je vyššie nevykurované podkrovie, predpokladá sa, že koeficient je 1,0;
• ak je podkrovie vyhrievané – 0,9;
• ak je susedom na poschodí vyhrievaná obývačka, koeficient je možné znížiť na 0,8.

A posledný koeficient vzorca – G – zohľadňuje výšku miestnosti.

Poradie je nasledovné:

• v miestnostiach so stropmi vysokými 2,5 m sa výpočet vykonáva pomocou koeficientu rovného 1,0;
• ak má miestnosť 3-metrový strop, koeficient sa zvýši na 1,05;
• s výškou stropu 3,5 m, počítajte s faktorom 1,1;
• miestnosti so 4-metrovým stropom sa počítajú s koeficientom 1,15;
• pri výpočte počtu sekcií batérií na vykurovanie miestnosti s výškou 4,5 m zvýšte koeficient na 1,2.

Tento výpočet zohľadňuje takmer všetky existujúce nuansy a umožňuje vám určiť požadovaný počet sekcií vykurovacej jednotky s najmenšou chybou. Na záver treba povedať, že vypočítaný ukazovateľ budete musieť rozdeliť iba na prenos tepla jednej časti batérie (skontrolujte v priloženom pase) a samozrejme zaokrúhliť nájdené číslo na najbližšiu celočíselnú hodnotu nahor..

Informácie o účele kalkulačky

Kalkulačka vykurovacích radiátorov je navrhnutá tak, aby vypočítala počet sekcií radiátorov, ktoré poskytujú požadovaný tepelný tok, kompenzujú tepelné straty vypočítanej miestnosti a udržiavajú teplotu na danej úrovni, ktorá spĺňa podmienky tepelnej pohody a / alebo požiadavky technologický postup. Výpočet sa robí s prihliadnutím na tepelné straty uzavretých štruktúr, ako aj na vlastnosti vykurovacieho systému.

Pre presnejší výpočet sa obráťte na výrobcov vybraného modelu chladiča.

Problémy s vykurovaním sú zásadné pre súkromné ​​domácnosti aj byty vo viacpodlažnej budove. Sú obzvlášť dôležité pre Ruskú federáciu, ktorej väčšina územia sa nachádza v zóne nízkych teplôt. Na vytvorenie optimálnych a priaznivých teplotných podmienok v priestoroch sa vyvíja množstvo materiálov so zlepšenými tepelnoizolačnými vlastnosťami..

Na trhoch sa každoročne objavujú špičkové a efektívne systémy dodávky tepla. Osobitná pozornosť sa však vždy venuje radiátorom, pretože sú konečným článkom vykurovacieho reťazca. Teplo, ktoré vydávajú, slúži ako hlavné kritérium pre prevádzku celého systému dodávky tepla..

Napriek dôležitosti úlohy, ktorú radiátory zohrávajú, zostávajú najkonzervatívnejšími prvkami v stavebníctve. Inovatívne inovácie v tejto oblasti sú zriedkavé, aj keď vedci neustále pracujú na zlepšovaní dizajnu produktov. V moderných dodávkach tepla budov a štruktúr sa používajú 4 hlavné typy a táto kalkulačka vám povie, ako vypočítať, koľko vykurovacích radiátorov je potrebných na 1 m2..

Ich klasifikácia je predurčená výrobnými materiálmi, podľa ktorých sú rozdelené na:

• Oceľ
• Liatina
• Hliník
• Bimetalický

Každý z modelov má jedinečné vlastnosti a významné nevýhody

Oceľové radiátory sú rozdelené na panelové a rúrkové. Panely, nazývané aj konvektory, majú účinnosť až 75%. Toto je vysoký ukazovateľ účinnosti celého systému. Ich ďalšou výhodou sú nízke náklady. Panely majú nízku energetickú kapacitu, čo umožňuje znížiť spotrebu nosiča tepla. K nevýhodám patrí nízka odolnosť proti korózii po vypustení vody.

Výrobky sa ľahko obsluhujú. Vykurovacie panely je možné podľa potreby jednoducho rozšíriť až na 33 kusov. Relatívne nízke náklady z nich robia najbežnejšie výrobky v danej kategórii..

Ruské značky teraz zaujímajú vedúce postavenie na domácom trhu. Dovoz zahraničných výrobkov je dosť drahý a ruskí výrobcovia už začali s výrobou panelových radiátorových systémov, ktoré nie sú kvalitou nižšie ako zahraničné náprotivky..

Rúrkové radiátorové systémy podľa konštrukcie pozostávajú z oceľových rúr, v ktorých cirkuluje chladiaca kvapalina. Tieto zariadenia sú technologicky dostatočne komplexné na priemyselnú výrobu. To má vplyv na cenu konečného produktu..

Rúrkové radiátory si plne zachovávajú všetky výhody panelových radiátorov, ale v porovnaní s nimi majú vyšší prevádzkový tlak 9-16 bar oproti 7-10 bar. Z hľadiska tepelného výkonu (120 – 1600 W) a maximálnej teploty ohrevu vody (120 stupňov) sú oba modely navzájom porovnateľné. Ak neviete, ako správne vypočítať počet radiátorov, použite online kalkulačku.

Hliníkové ohrievače sú vyrobené z materiálu s rovnakým názvom alebo z jeho zliatin. Delia sa na liatie a vytláčanie. Tento typ sa najčastejšie používa v autonómnych vykurovacích systémoch v jednotlivých domácnostiach. Tento typ nie je vhodný na centralizované vykurovanie, pretože je citlivý na kvalitu nosiča tepla. Môžu rýchlo zlyhať, ak sú vo vode agresívne nečistoty a nevydržia silné tlaky..

Hliníkové radiátory nie sú vhodné na diaľkové vykurovanie

Vstavané radiátory majú široké kanály chladiacej kvapaliny a hrubé vystužené steny. Majú niekoľko sekcií, ktorých počet je možné zvýšiť alebo znížiť.

Spôsob vytláčania výrobných zariadení je založený na mechanickom vytláčaní prvkov zo zliatiny hliníka. Celý proces je relatívne lacný, ale konečný produkt je pevný. Počet sekcií sa nemôže meniť.

Hliníkové radiátory majú veľmi vysoký prenos tepla, rýchlo vyhrievajú miestnosť a ľahko sa inštalujú, pretože sú ľahké. Hliník však vstupuje do chemických reakcií s chladivom, takže potrebuje dobre vyčistenú vodu. Slabým bodom sú spoje sekcií s potrubnými spojmi. Úniky sú časom možné. Nie sú nárazuvzdorné. Pokiaľ ide o tlak, teplotu a ďalšie charakteristiky, korelujú s oceľovými radiátormi.

Liatinové radiátory sú najtradičnejším vykurovacím článkom. V priebehu rokov sa prakticky nezmenili, ale zachovali si svoju popularitu a majú jednoduchú formu a dizajn. Sú odolné, spoľahlivé, dobre sa udržujú v teple. Odolávajú korózii a chemikáliám po dlhú dobu. Pokiaľ ide o teplotné podmienky, nie sú nižšie ako ostatné zariadenia podobnej konfigurácie. Z hľadiska tlaku a výkonu – vynikajúce, ale náročné na inštaláciu a prepravu.

Bimetalové zariadenia majú spravidla rúrkové oceľové jadro a hliníkové telo. Takéto vykurovacie zariadenia môžu odolávať vysokému tlaku. Vo všeobecnosti sa vyznačujú zvýšenou spoľahlivosťou a trvanlivosťou. S nízkou zotrvačnosťou majú vysoký prenos tepla a nízku spotrebu vody, neboja sa hydraulických rázov. Pokiaľ ide o základné ukazovatele, sú 1,5-2-krát lepšie ako podobné zariadenia. Hlavnou nevýhodou je vysoká cena.

Základné údaje

Presný výpočet tepelného inžinierstva je dosť komplikovaný a vykonávajú ho odborníci pri návrhu vykurovacieho systému. Ak je objednanie problematické, jednoduchý výpočet je možné vykonať nezávisle.

Na jeho dokončenie potrebujete základné informácie:

1. Na začiatku musíte poznať rozmery miestnosti, kde budú inštalované vykurovacie radiátory:

• Dĺžka.
• Šírka.
• Výška.

1. Potom sa musíte rozhodnúť o výbere batérií:

• oceľový plech;
• liatina;
• bimetalický;
• hliníka.

1. V technickej dokumentácii pre každý radiátor udáva charakteristika výrobcu tepelný výkon zariadenia. Toto je množstvo tepla vo wattoch, ktoré môže 1 modulárny prvok sekcie uvoľniť za 1 hodinu..

Jeden watt sa rovná 0,86 kalórií tepla..

1. Na výpočet výkonu radiátorov je potrebné použiť štandardné hodnoty pre prenos tepla v každej sekcii, a to:

• Pre liatinové batérie sovietskej výroby – 160 W.
• Hliník s výškou stredu 500 mm – 200 W.
• Oceľový panel neoddeliteľný s dĺžkou 500 a 800 mm, 700 a 1500 W.

Ako vypočítať?

Rôzne klimatické pásma našej krajiny na vykurovanie bytov podľa štandardných stavebných predpisov a predpisov majú svoje vlastné významy. V strednej zóne na moskovskej šírke alebo Moskovskej oblasti bude na vykurovanie 1 štvorcového metra obytného priestoru s výškou stropu až 3 metre potrebný tepelný výkon 100 wattov..

Napríklad na vykurovanie miestnosti s rozlohou 20 metrov štvorcových budete musieť minúť 20 × 100 = 2 000 wattov tepelnej energie. Ak má jedna časť liatinovej batérie prenos tepla 160 wattov, výpočet počtu sekcií bude vyzerať takto: 2000_160 = 12,5. Takže zaokrúhlenie nahor, 12 sekcií alebo dve batérie po 6 sekciách.

Nevýhody zjednodušeného výpočtu

Zjednodušený výpočet predpokladá ideálne podmienky na utesnenie našich bytov. Tu však musíte vziať do úvahy špecifické vlastnosti zimného obdobia, konkrétne:

1. Okennými otvormi môže uniknúť až 50% tepla dodaného do bytu. Inštalácia moderných okien s dvojitým zasklením preto výrazne zníži tepelné straty..
2. Rohové byty vyžadujú na vykurovanie viac tepla, pretože ich dve steny sú otočené do ulice.
3. Počas vykurovacej sezóny nefunguje systém ústredného kúrenia vždy ako hodinky. Niekedy dochádza k výkyvom teploty chladiacej kvapaliny, extrémnym mrazom, neplánovaným nárazom alebo iným situáciám technickej vyššej moci. Batérie nainštalované podľa návrhu neposkytnú plnú kapacitu rozptylu tepla. Preto by pri inštalácii radiátorov mal byť ich počet o 20% vyšší, ako je vypočítané.

Úprava výsledkov

Aby ste získali presnejší výpočet, musíte vziať do úvahy čo najviac faktorov, ktoré znižujú alebo zvyšujú tepelné straty. Z toho sú steny vyrobené a ako dobre sú izolované, aké veľké sú okná a aké zasklenie je na nich, koľko stien v miestnosti je otočených do ulice atď. Na tento účel existujú koeficienty, ktorými je potrebné vynásobiť nájdené hodnoty tepelných strát v miestnosti.

Okno

Okná predstavujú 15% až 35% tepelných strát. Konkrétny údaj závisí od veľkosti okna a od toho, ako je dobre izolované. Preto existujú dva zodpovedajúce koeficienty:

• pomer plochy okna k podlahe:

• 10% – 0,8
• 20% – 0,9
• 30% – 1,0
• 40% – 1,1
• 50% – 1,2

zasklenie:

trojkomorové dvojsklo alebo argón v dvojkomorovom dvojskle-0,85

obyčajné dvojité okno – 1,0

konvenčné dvojité rámy – 1,27.

Steny a strecha

Na zohľadnenie strát je dôležitý materiál stien, stupeň tepelnej izolácie a počet stien obrátených do ulice. Tu sú koeficienty pre tieto faktory..

Stupeň tepelnej izolácie:

• tehlové steny hrubé dve tehly sa považujú za normu – 1,0
• nedostatočné (neprítomné) – 1,27
• dobré – 0,8

Prítomnosť vonkajších stien:

• vnútorný priestor – bez strát, koeficient 1,0
• jeden – 1.1
• dva – 1.2
• tri – 1,3

Množstvo tepelných strát je ovplyvnené tým, či je miestnosť vykurovaná alebo nie. Ak je na vrchu vykurovaná obývaná miestnosť (druhé poschodie domu, iný byt atď.), Klesajúci koeficient je 0,7, ak je vyhrievané podkrovie 0,9. Všeobecne sa uznáva, že nevykurované podkrovie žiadnym spôsobom neovplyvňuje teplotu v (koeficient 1,0).

Aby bolo možné správne vypočítať počet sekcií radiátorov, je potrebné vziať do úvahy zvláštnosti priestorov a podnebie.

Ak bol výpočet vykonaný podľa oblasti a výška stropov je neštandardná (štandardne je považovaná za výšku 2,7 m), použije sa proporcionálne zvýšenie / zníženie pomocou koeficientu. Považuje sa to za ľahké. Za týmto účelom vydelte skutočnú výšku stropov v miestnosti štandardnými 2,7 m. Dostanete požadovaný koeficient.

Vypočítajme napríklad: nech je výška stropu 3,0 m. Získame: 3,0 m / 2,7 m = 1,1. To znamená, že počet sekcií radiátorov, ktorý bol vypočítaný podľa plochy pre danú miestnosť, sa musí vynásobiť 1,1.

Všetky tieto normy a faktory boli určené pre byty. Ak chcete vziať do úvahy tepelné straty domu strechou a suterénom / základom, musíte zvýšiť výsledok o 50%, to znamená, že koeficient pre súkromný dom je 1,5.

Klimatické faktory

Úpravy je možné vykonať na základe priemerných zimných teplôt:

• -10 ° C a viac – 0,7
• -15 ° C – 0,9
• -20 ° C – 1,1
• -25 ° C – 1,3
• -30 ° C – 1,5

Po vykonaní všetkých požadovaných úprav získate presnejší počet radiátorov potrebných na vykurovanie miestnosti s prihliadnutím na parametre priestorov. Ale to nie sú všetky kritériá, ktoré ovplyvňujú silu tepelného žiarenia. Existujú aj technické jemnosti, o ktorých budeme diskutovať nižšie..
