Asunnon lämmin lattia – lämmitysjärjestelmien valinta ja järjestely

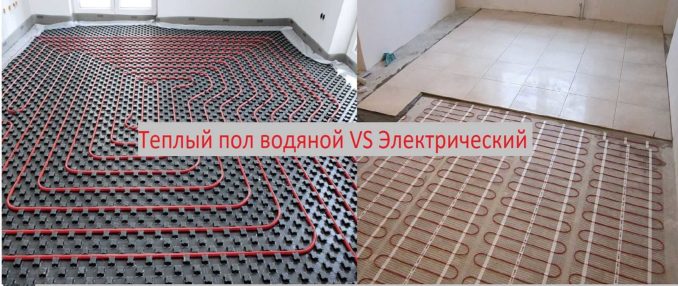

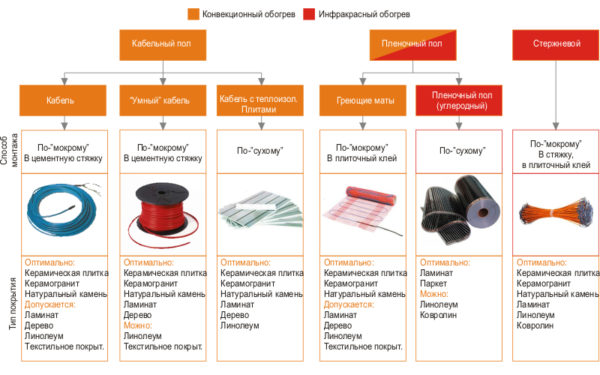

Lämpimät lattiat: yleiskatsaus

Nykyaikaisella kuluttajalla on laaja valikoima, koska asunnon lämmin lattia voidaan tehdä eri tavoin. Tällä hetkellä huoneistossa on seuraavat vaihtoehdot lämpimille lattioille:

• vesi;
• sähkökaapeli;
• sähköinen infrapuna.

Asennuksen kannalta infrapunaa (kalvoa) pidetään yksinkertaisimpana, koska ne eivät melkein edellytä alustavaa valmistelua, kun taas vesipohjien esityöt voivat kestää viikon.

Lämmin lattiakonsepti

Lämpimän lattian ja lämpimän vesilattian asentaminen asuntoon Euroopan maissa on tehty viime vuosisadan 80 -luvulta lähtien. Itävallassa, Sveitsissä ja Saksassa asunnon vesilämmitteinen lattia asennetaan 60 prosenttiin taloista. Lattialämmityksen lämmitykseen on kytketty erilaisia ​​energialähteitä:

• infrapunasäteilijät;
• lämmitys sähkökaapelit;
• PLEN-laite, kalvot, joissa on sisäänrakennettu sähkökierre ja muut.

Lattialämmitys ja sen suoritustekniikka mahdollistavat tässä tapauksessa lämmityksen putken kautta kuumalla nesteellä, useimmiten se on vettä, joskus käytetään pakkasnestettä tai pakkasnestettä. Vesilämmitteisen lattian asettaminen edellyttää putkien tasaista asettamista lattiapinnalle.

Kiertäessään lämmitysjärjestelmän neste kulkee keskitetyn lämmityslähteen läpi, antaa lämpöä betonille ja sitten ilma lämpenee. Vesilämmitteisen lattian asentamisen tekniikka mahdollistaa veden lämmityksen itsenäisellä kattilalla tai asunnon lattialämmitys on kytketty keskuslämmityksestä. Molemmissa tapauksissa vesilämmitteisen lattian asentaminen ja asentaminen voidaan tehdä käsin.

Nykyaikainen tekniikka yksinkertaistaa vesilämmitteisen lattian asennusta. Käytetään putkia, joiden kokoonpano perustuu ristisilloitetun polyeteenin molekyylimuistiin. Tämä alensi materiaalikustannuksia, vesilämmitteisen lattian liitäntäkaavio ja asennustekniikka yksinkertaistui ja luotettavuus kasvoi..

Lämpimän lattian asentaminen ja kaataminen ei ole vaikea prosessi, on täysin mahdollista tehdä lämmin vesilattia omin käsin. Tätä varten on kehitetty useita tekniikoita ja erikoismateriaaleja. Ihmiset ovat kiinnostuneita siitä, kuinka liittää huoneen lämmin lattia lämmitysjärjestelmään, miten tämä projekti suoritetaan yksin.

Asunnon lattialämmityksen edut

Asunnon lämpimien lattioiden järjestämisellä on monia etuja:

• huoneen tasainen lämmitys – mikä luo mukavat olosuhteet;
• lämmitys suoritetaan alhaalta – tällä on myönteinen vaikutus terveyteen;
• sopii lapsiperheille – he voivat liikkua vapaasti lattialla;

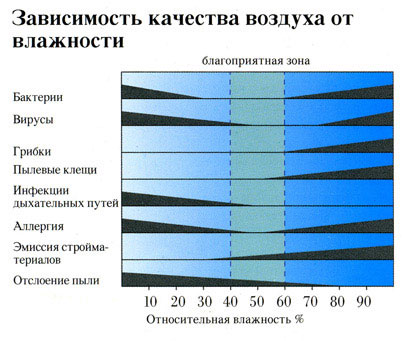

• ei kuivaa ilmaa;
• ei pilaa sisätiloja eikä vähennä huoneen käyttöaluetta;
• on kohtuullinen hinta;
• voit tehdä asennuksen itse.

Lisäksi lattialämmityksen asentaminen tavallisten pattereiden sijaan vähentää pölyn muodostumista, koska staattista jännitettä ei ole..

Vesilattia: edut, haitat asennus

Asunnon lattialämmitys on korkealaatuinen lämmönlähde, joka lämmittää koko huoneen tai asuintilan.

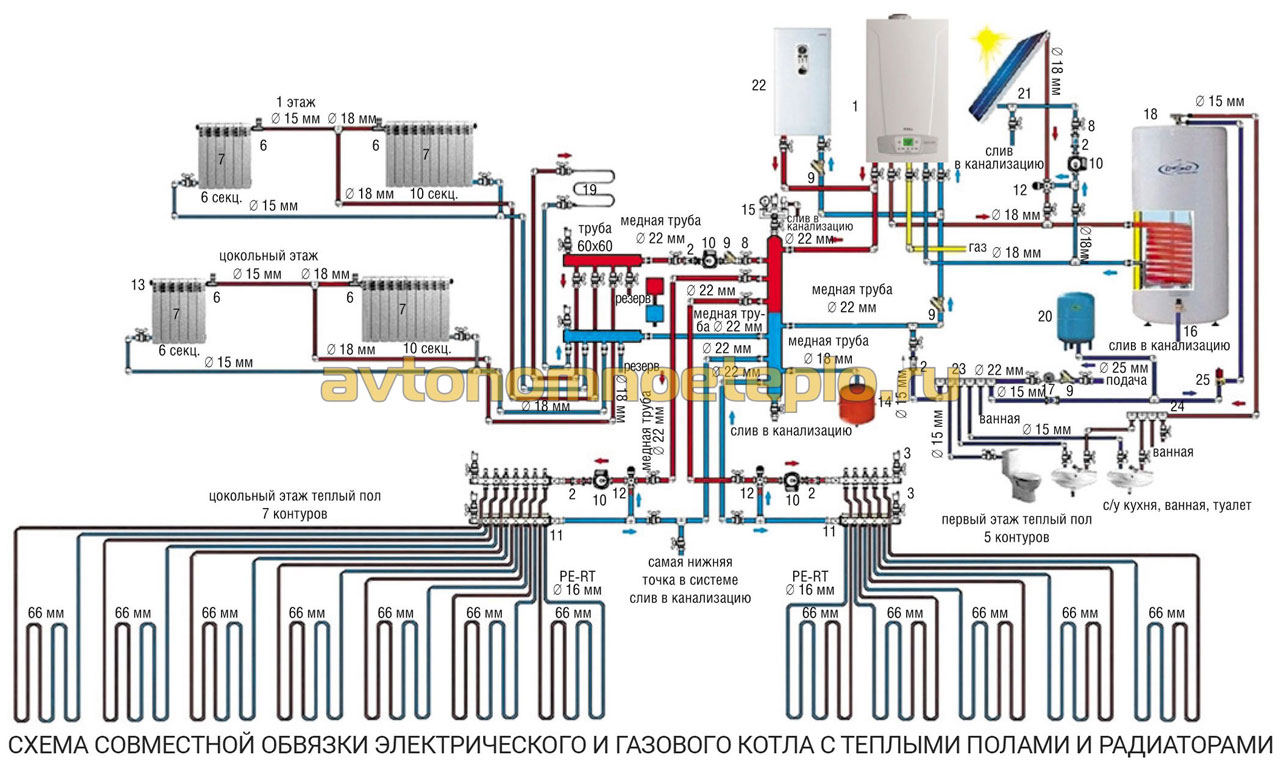

Tällainen järjestelmä on kytketty keskuslämmitykseen tai kattilaan (jos puhumme itsenäisestä lämmityksestä).

Edut ovat:

1. Pitkä käyttöikä. Oikea asennus ja laadukkaat putket-yli 50 vuoden ongelmaton palvelu.
2. Jäähdytyksen kompensointi. Asunnon seinien lämmittäminen lämpimällä lattialla, joka on asetettu erityisellä tavalla, välttää lämpötilaeroja.
3. Pehmeä lämmittely. Toisin kuin muut, huone lämpenee vähitellen.

Lattialämmityksen asentamiseen asuntoon liittyy kuitenkin useita vaikeuksia:

• oikeudellisten ja dokumenttiasioiden ratkaiseminen;
• pitkä valmistelutyö;
• putkien valinta ottaen huomioon toiminnan erityispiirteet.

Ongelmallisin on saada lupa vesilattian asentamiseen. Tätä kysymystä tarkastellaan lopussa erillisessä osassa, koska se ei koske vain tätä tyyppiä.

Itse asennusprosessi koostuu useista vaiheista:

1. Alustava. Pinnan esikäsittely, tasoitus.
2. Perus. Putkien asennus, laitteiden asennus.

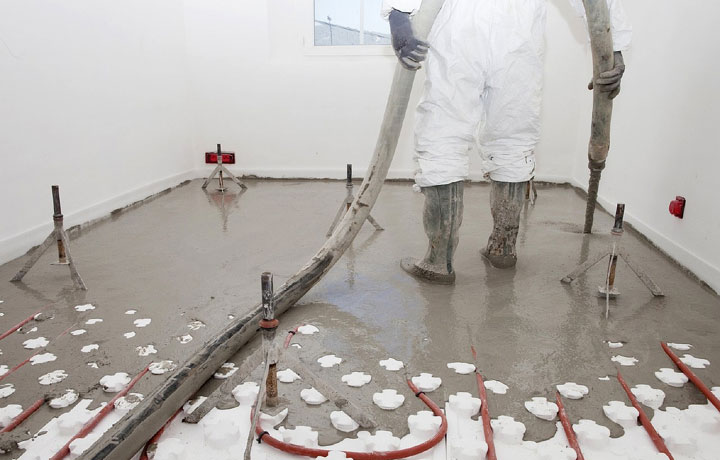

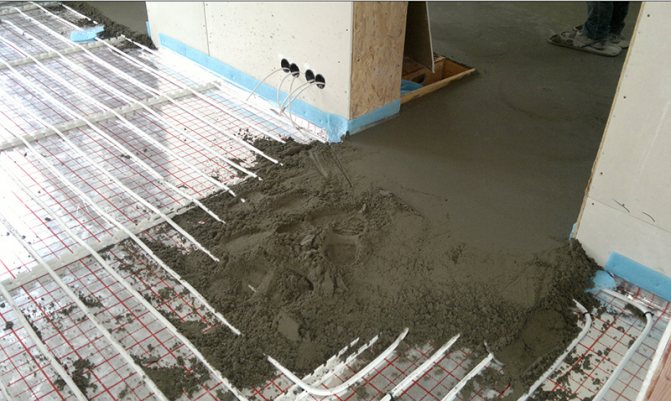

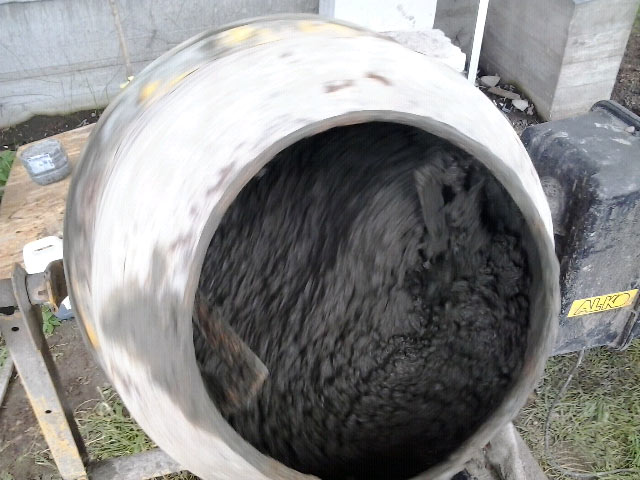

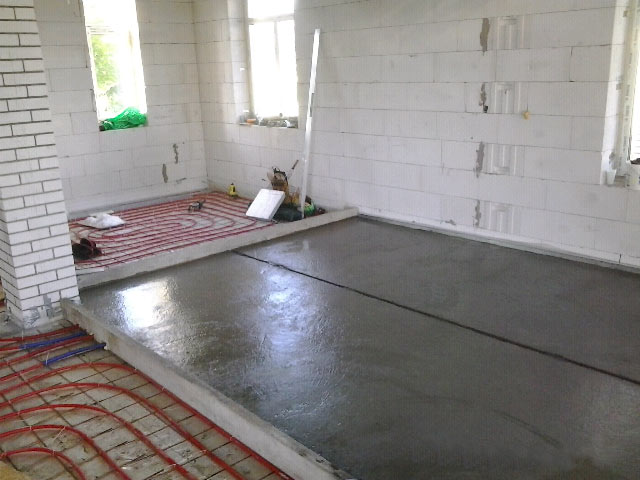

3. Lopullinen. Kaataminen viimeisellä tasoitteella, lattianpäällysteen asettaminen.

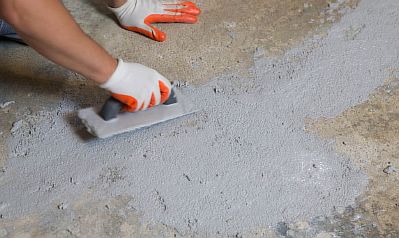

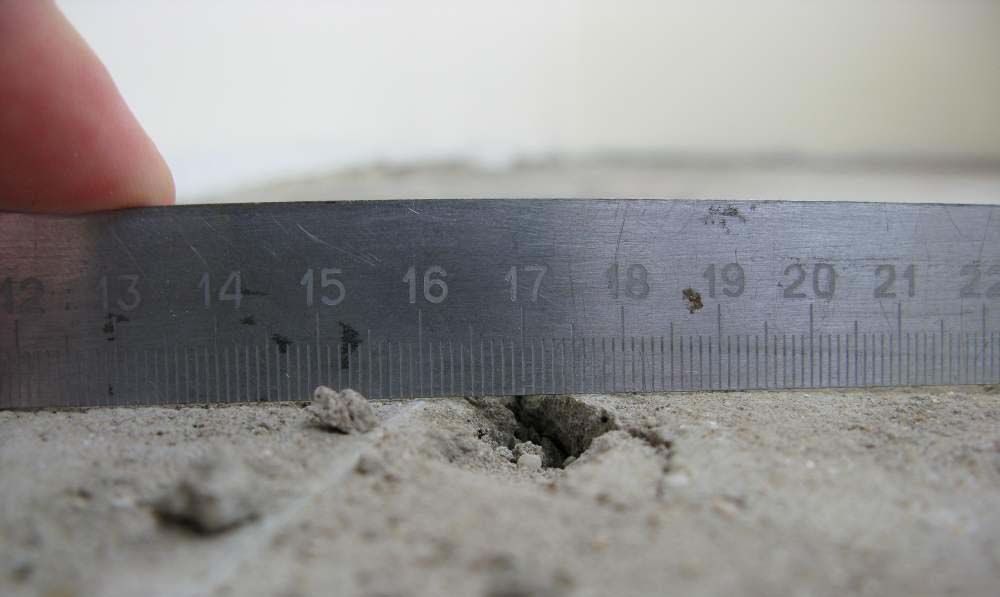

Esitöiden aikana tärkeintä on tasoittaa lattiat. Useimmiten käytetään erityistä itsetasaavaa ratkaisua..

On erittäin tärkeää varmistaa, että ennen asunnon lämpimien lattioiden tekemistä pinta ei ole kalteva – tämä vaikeuttaa merkittävästi järjestelmän toimintaa.

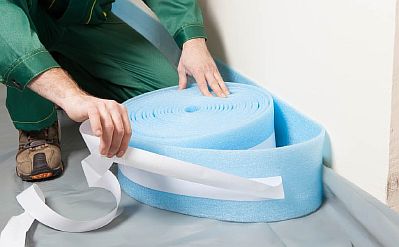

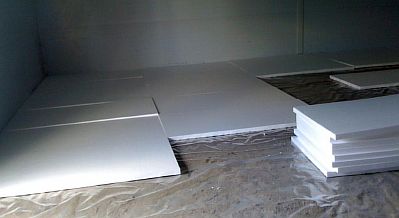

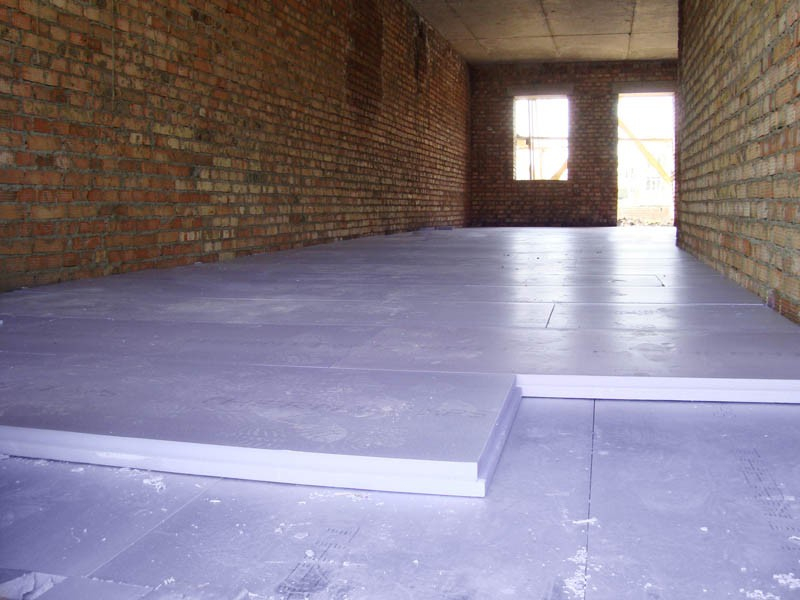

Lämmöneristys asetetaan jäädytetyn tasoitteen päälle:

• rullakalvon eristys;
• paisutetut polystyreenimatot;
• nestemäiset kiinteytysseokset, joilla on lämpöä eristävä vaikutus.

Se on välttämätöntä lämmönsiirron tehokkuuden lisäämiseksi ja myös niin, että naapurit eivät valittele lämpimästä katosta..

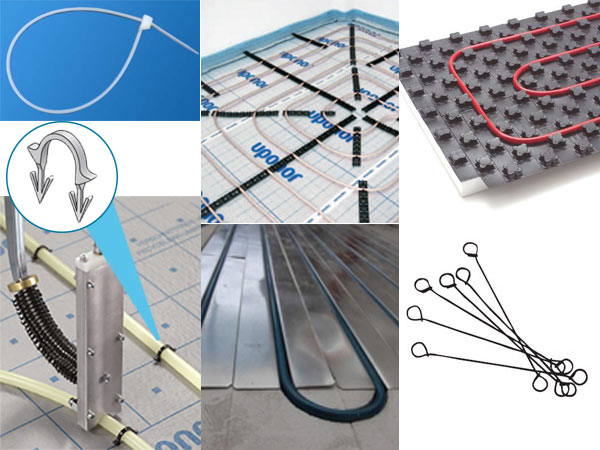

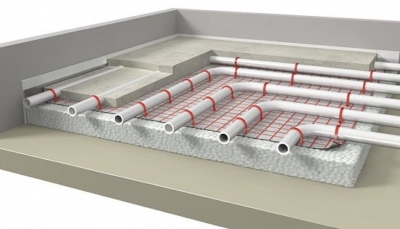

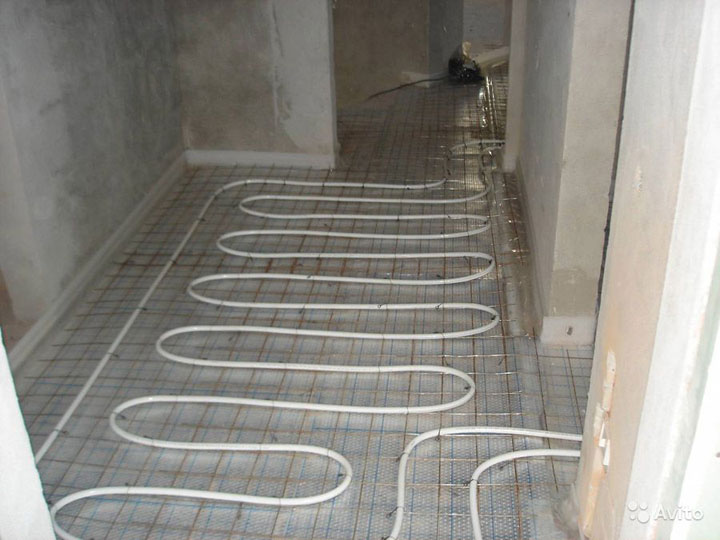

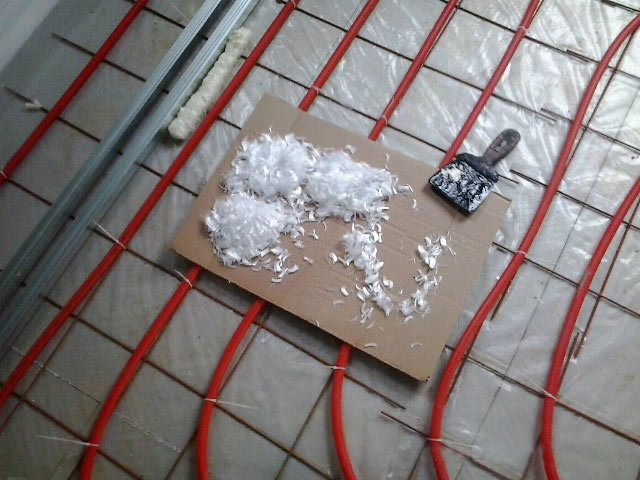

Ennen lattialämmityksen asentamista asuntoon asennetaan kiinnityskerros – putki kiinnitetään siihen. Näihin tarkoituksiin voit käyttää:

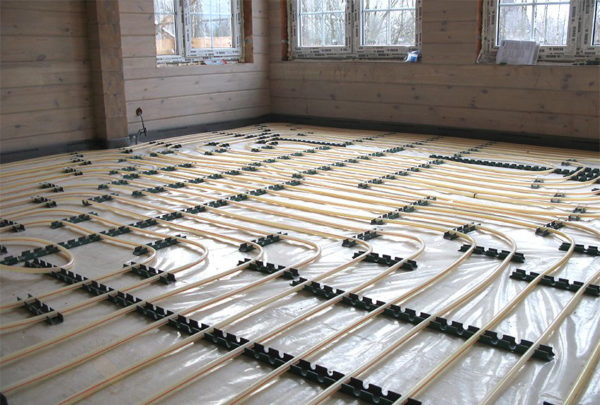

• kiinnityskannattimet;

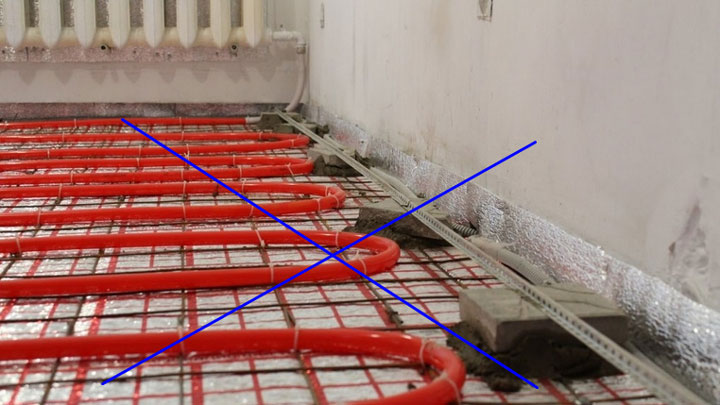

• asennusverkko;
• profiilimatto.

Useimmiten käytetään toista vaihtoehtoa, koska se on edullinen, helppo asentaa ja samalla yksinkertaistaa huomattavasti putkien asennusta. Kuitenkin viime aikoina kolmas vaihtoehto on saavuttanut suosiota..

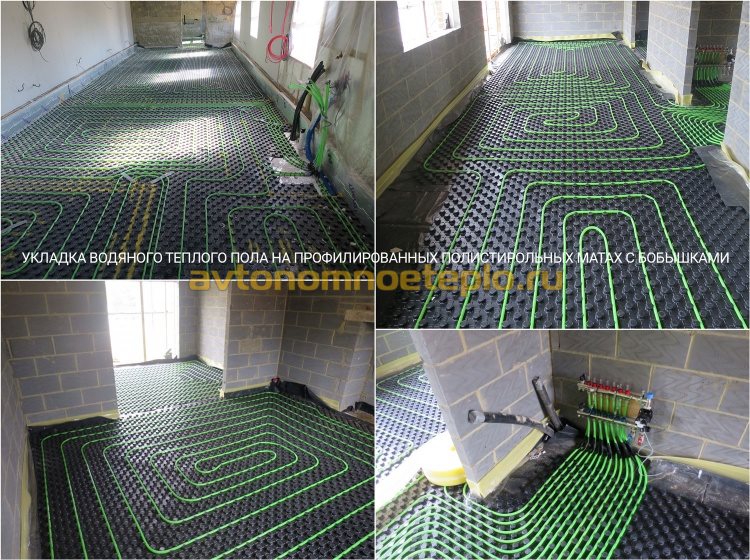

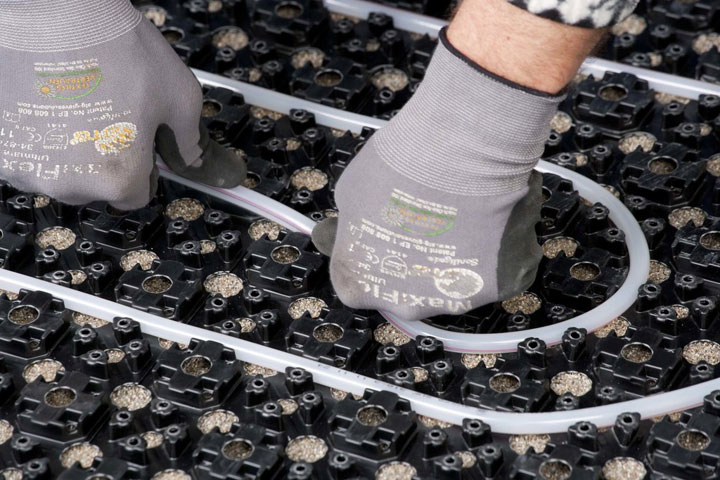

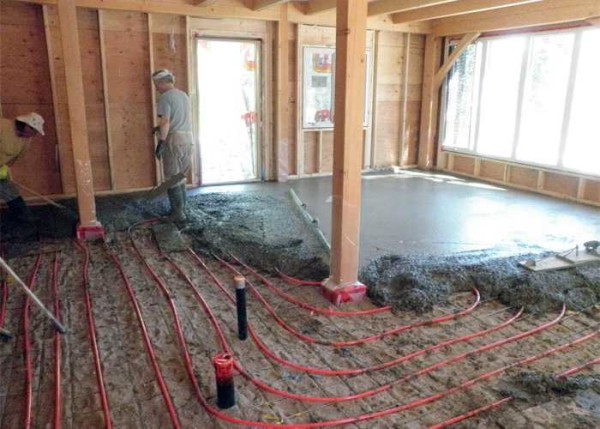

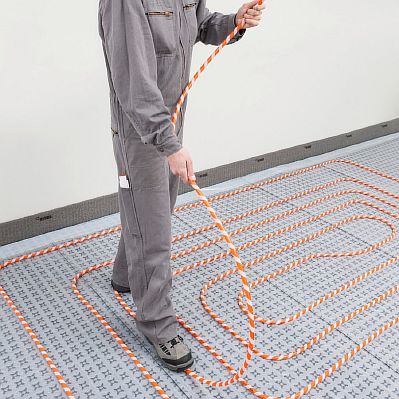

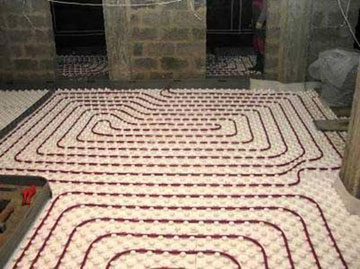

Kaada viimeinen tasoitusprofiili maton päälle

Tämä vaikutus johtuu paitsi siitä, että materiaalin kustannukset vähenevät asteittain, mutta se on myös:

• ei tarvitse asentaa lämmöneristystä;
• sopivuus;
• monitoimisuus.

Jälkimmäisellä tarkoitetaan kykyä sekä asentaa putket maton erityisiin syvennyksiin että käyttää sen helpotusta lämmönjohtavien levyjen asettamiseen.

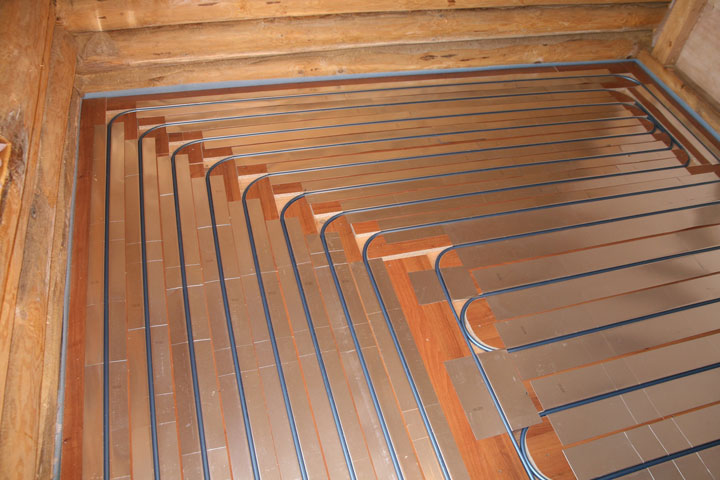

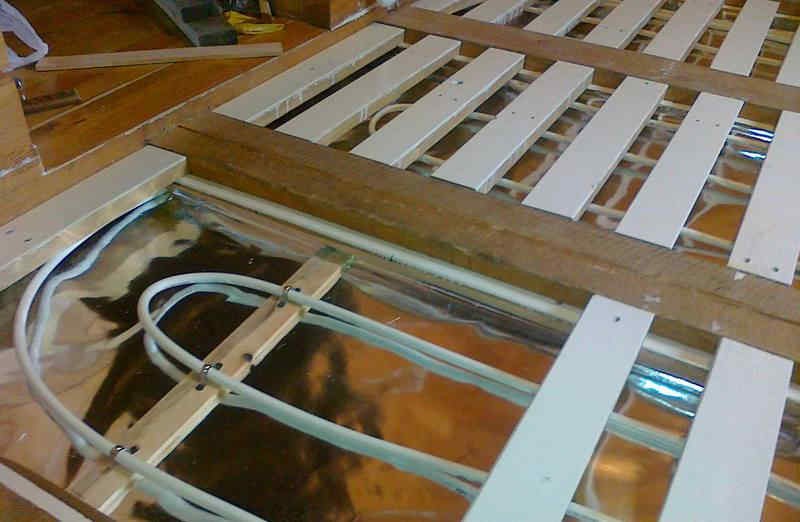

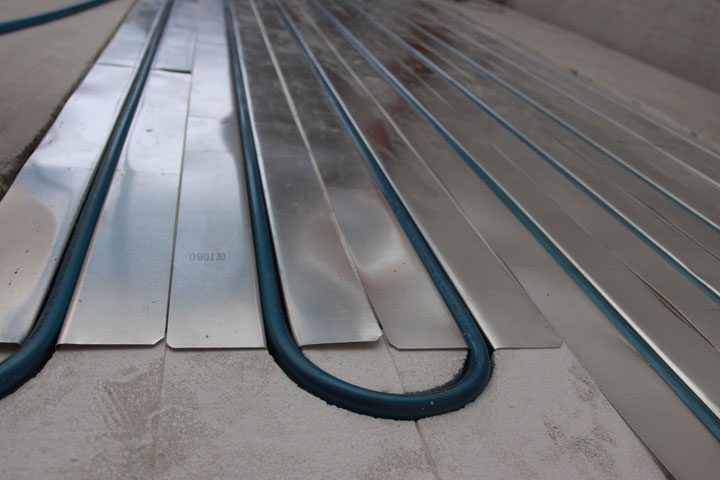

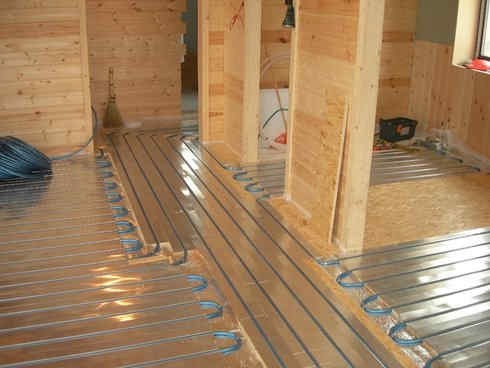

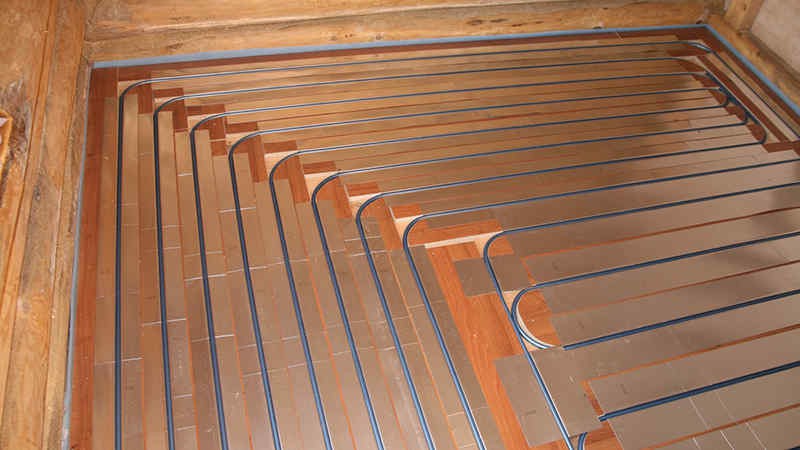

Lämmönsiirtolevyjen käyttäminen muotoiluun

Nämä levyt ovat toinen tapa tuoda lattialämmitys asuntoon ja lisätä sen tehokkuutta. Ne asennetaan joko profiilimattoihin tai tasoitettuihin puurakenteisiin, ja putki asetetaan erityiseen uraan keskellä. Levy kuumenee siitä ja jakaa lämmön tasaisesti koko lattialle.

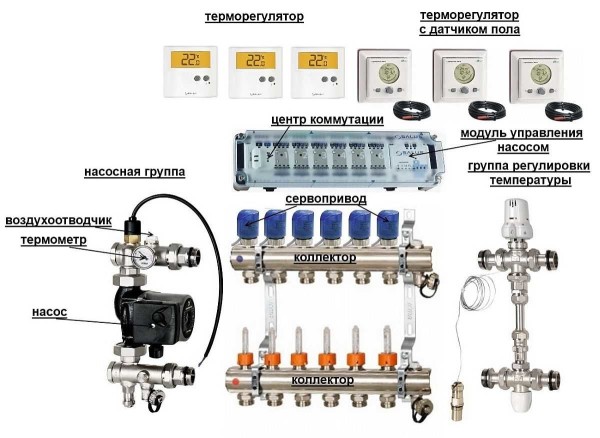

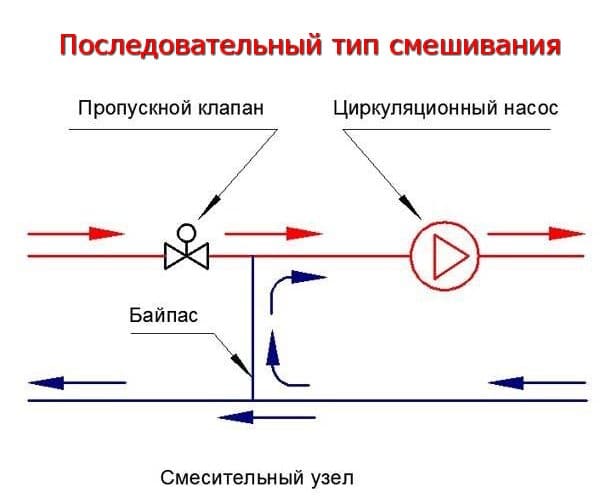

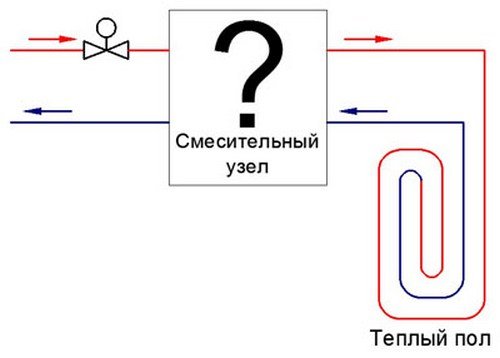

Seuraavaksi asennetaan sekoittimet, suodattimet, termostaatit ja muut tarvittavat laitteet. Järjestelmän suorituskyvyn tarkistamisen jälkeen se täytetään viimeisellä tasoitteella..

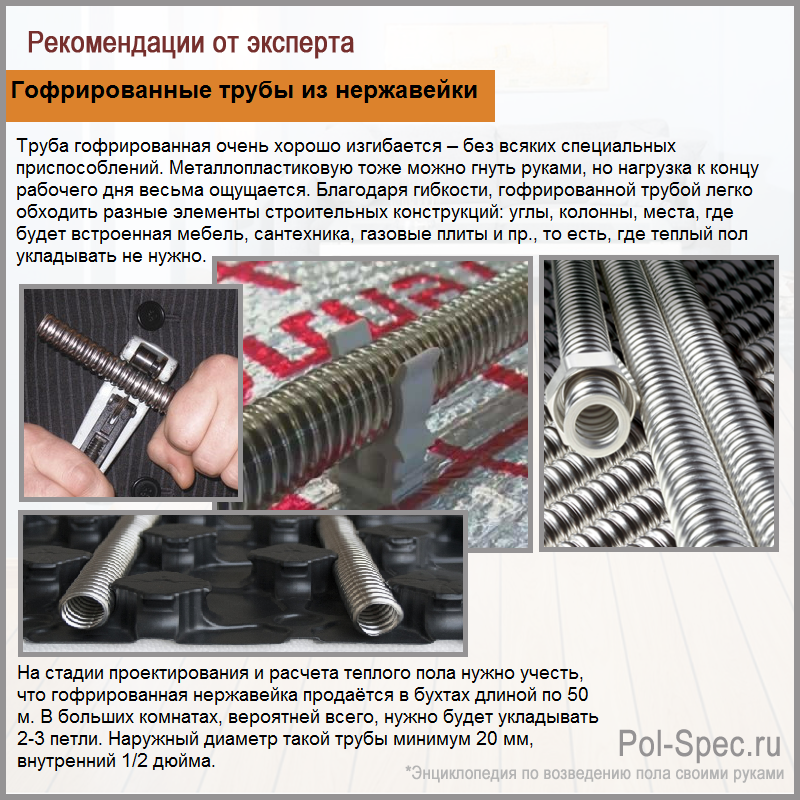

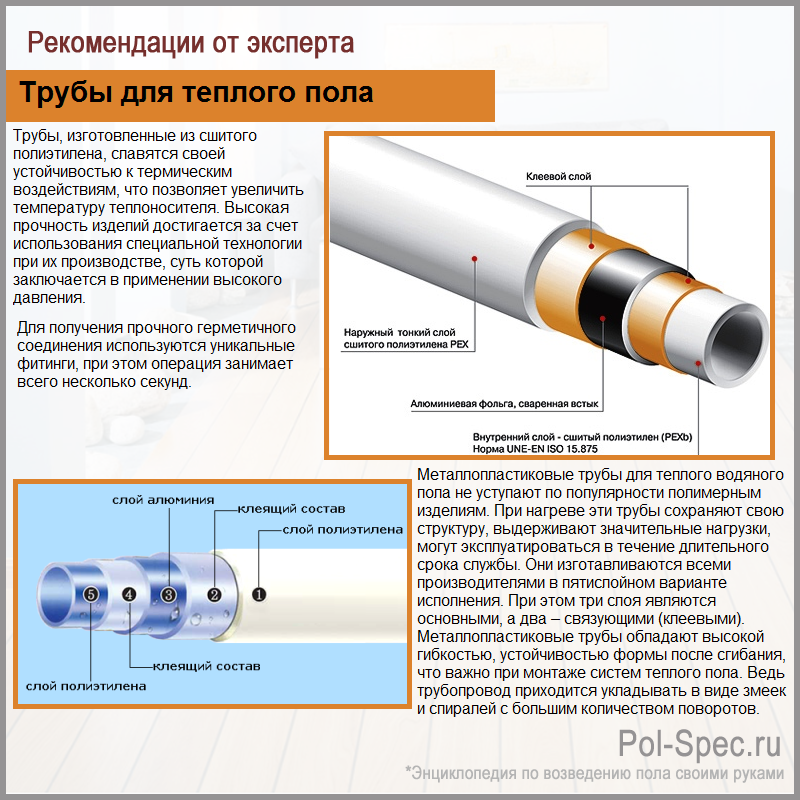

On tärkeää huomata, että vesilattialle suositellaan metalli-muovi- tai muoviputkia..

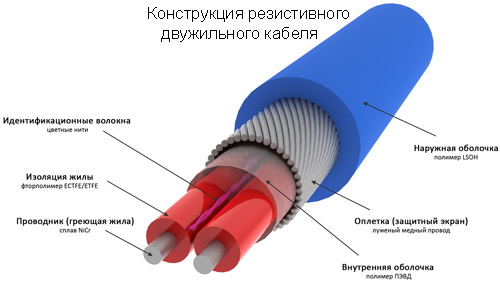

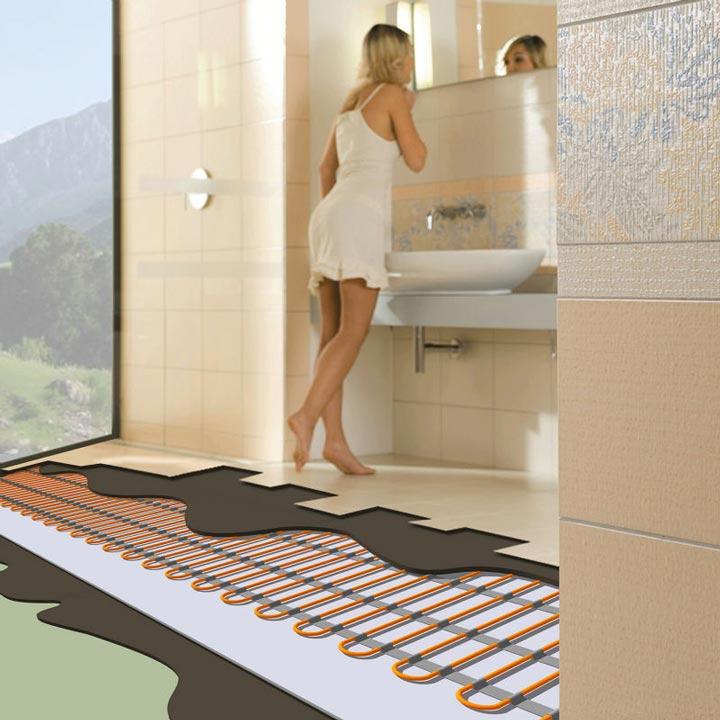

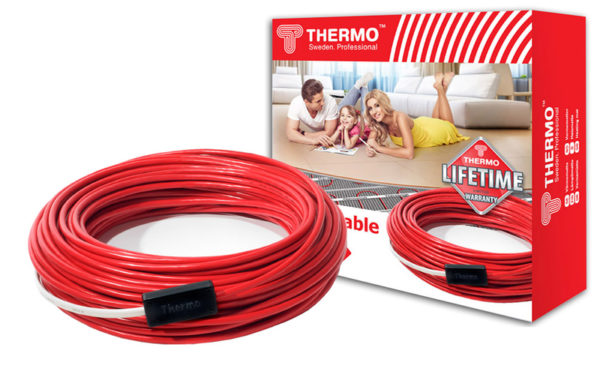

Lämmin kaapelilattia: ominaisuudet ja asennus

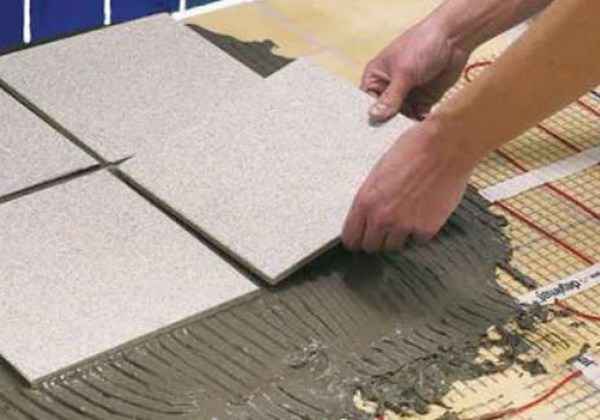

Jos tarvitset lämpimän lattian asunnon laattojen alle tai vesipohjaisen lattian asentaminen ei ole mahdollista, ulospääsy on kaapelipohjainen sähkölattia. Sen järjestely on paljon halvempaa, eikä tehokkuus ole huonompi. Tämän tyyppisiä positiivisia ominaisuuksia ovat:

• Saatavuus. Jokaisella on varaa ostaa kaapeli tai matot;
• Yksinkertainen asennus. Jopa henkilö, jolla ei ole kokemusta, pystyy asettamaan tällaisen lattian..
• Tasainen lämmitys. Toisin kuin jäähdytysvesi, lämmitetyssä kaapelissa on sama lämpötila koko pituudeltaan, mikä eliminoi lattian viileät alueet.
• Tarkka lämpötilan säätö. Termostaatilla voidaan asettaa halutut asteet tarkasti.

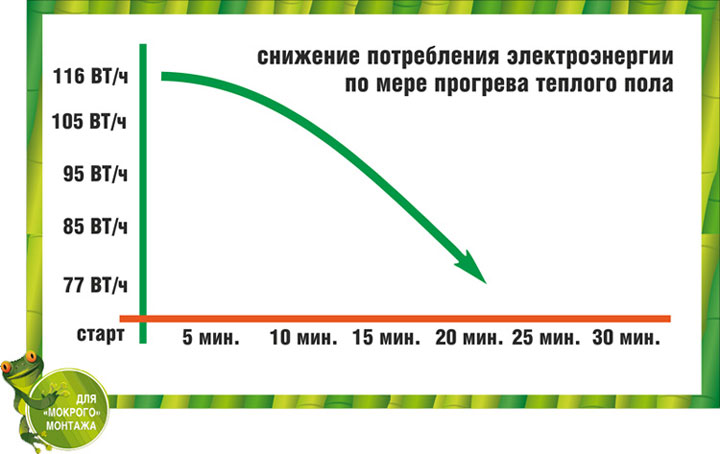

• Lämmitysnopeus. Tällainen lattia lämpenee paljon nopeammin – 20 minuutin kuluttua se saavuttaa maksimilämpötilan.

Ainoa merkittävä haittapuoli on suuri virrankulutus sekä tarve lähettää johdotus erikseen..

Vastaamalla kysymykseen siitä, miten lattialämmitys asunnossa tehdään kaapelin perusteella, on erotettava kolme vaihetta:

1. Valmistautuminen. Lämmöneristys, kiinnitysverkko. Pintaa ei tarvitse tasoittaa.
2. Asennus. Kaapelin asennus tai maton asettaminen.

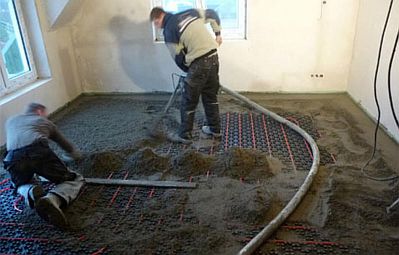

3. Viimeistelytyöt. Täyttö tasoitteella.

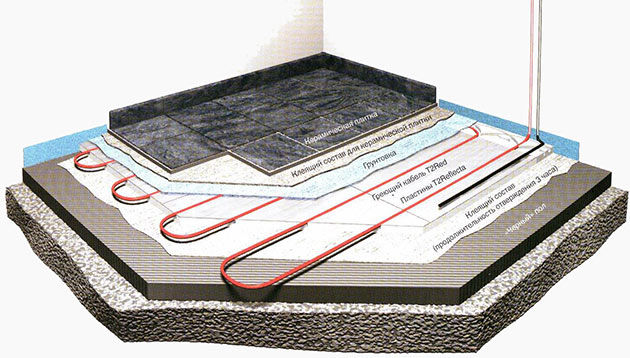

Kuten edellä mainittiin, lämmöneristys on tarpeen järjestelmän tehokkuuden parantamiseksi. Voit tehdä ilman sitä, jos alla ei ole naapureita ja lämmön menetys ei häiritse omistajia. On kuitenkin erittäin suositeltavaa tehdä niin..

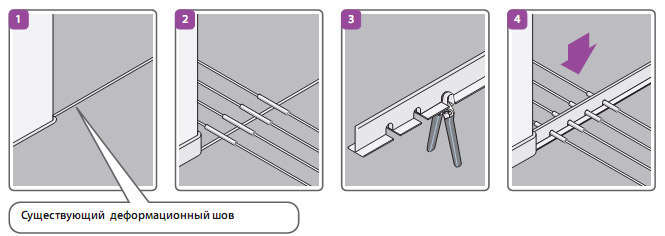

Lämmöneristyksen päälle asetetaan kiinnitysverkko. Kaapeli kiinnitetään siihen. Samanaikaisesti on tärkeää, että jälkimmäinen on kiinteä: siinä ei ole katkoksia, tartuntoja, eristysvaurioita.

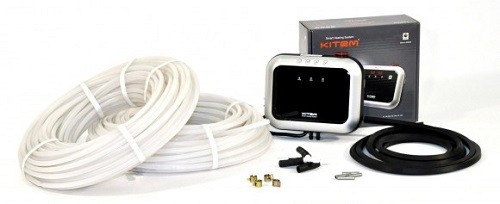

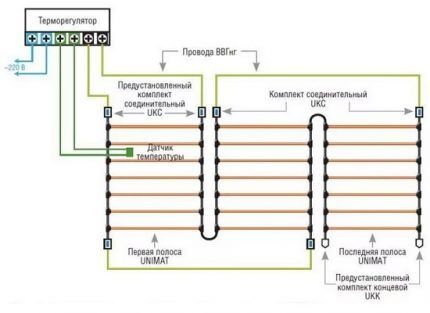

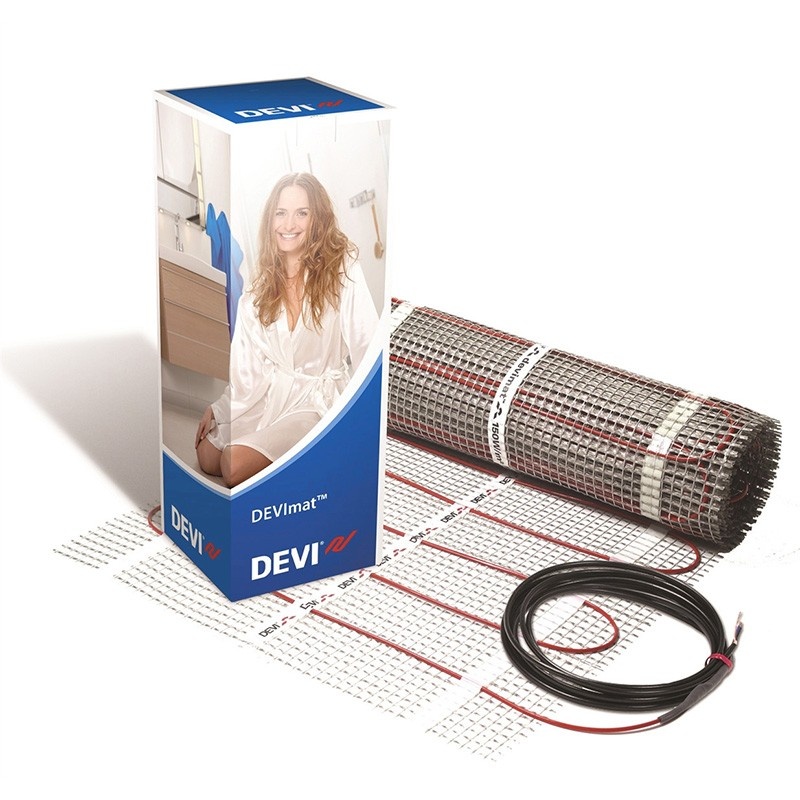

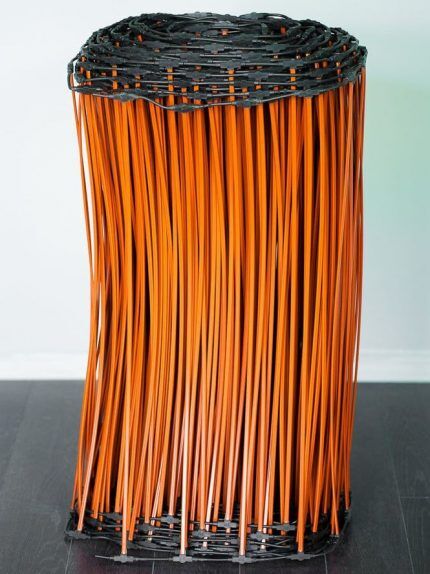

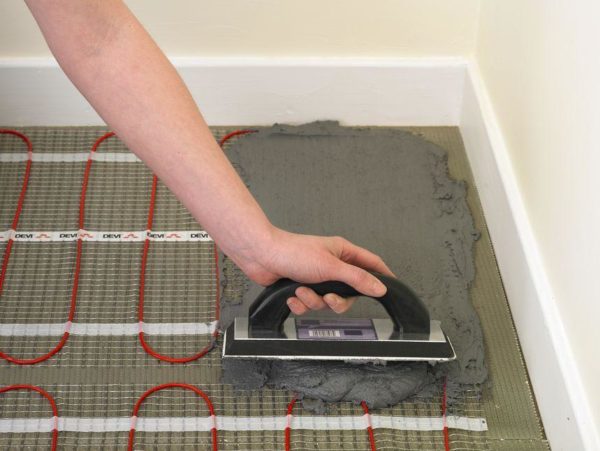

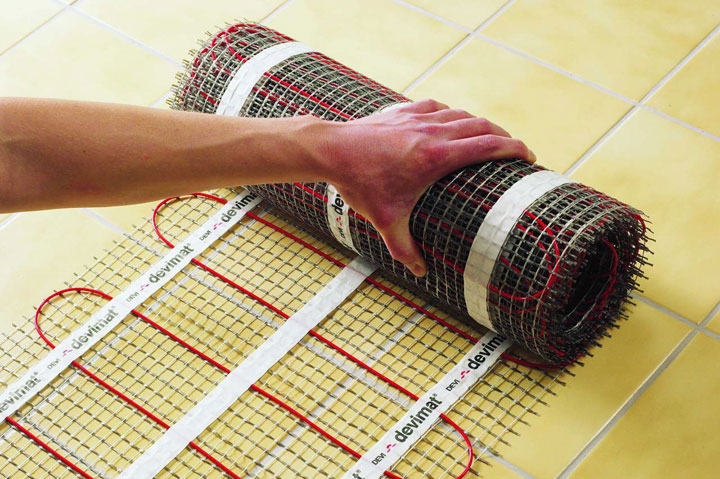

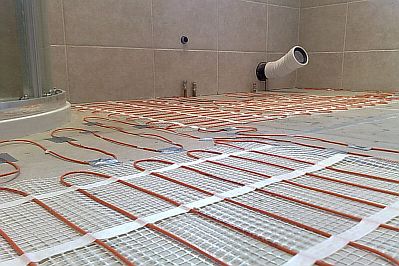

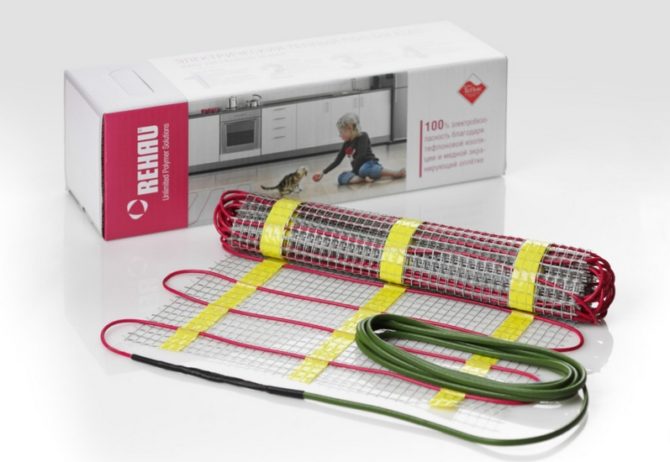

Vaihtoehtoisesti voit käyttää sähkömattoja. Ne näyttävät kiinnitysverkon pitkittäisraiteilta, kun kaapeli on jo asetettu. Tehokkuus ei ole erilainen.

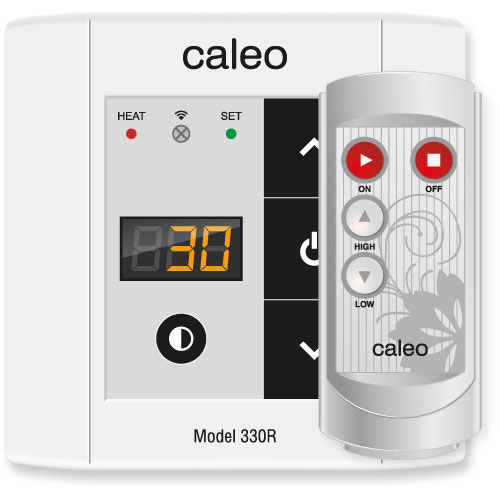

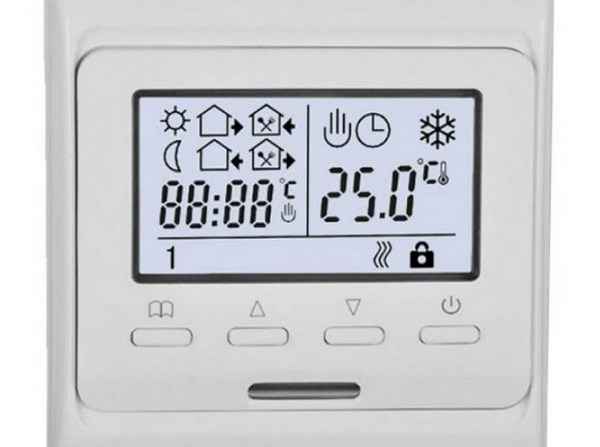

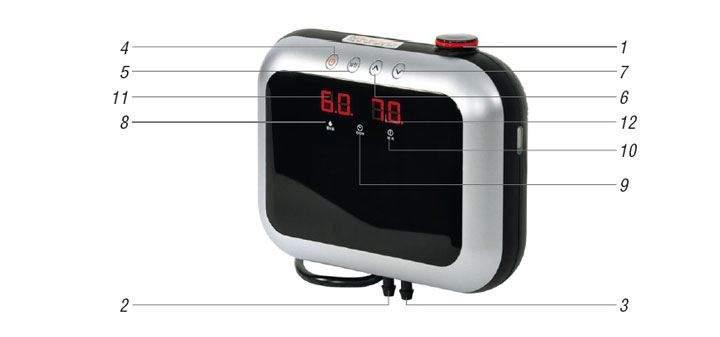

Lisäksi lattia on kytketty ohjaus- ja valvontalaitteisiin. Nykyaikaiset termostaatit voivat paitsi seurata lämpötilaa myös kytkeä lattiat päälle ja pois päältä tiettynä ajankohtana. Sementti-hiekkalaasti kaadetaan asetettujen kerrosten päälle.

Ennen kuin liität lämpimän lattian asuntoon, sinun on odotettava, kunnes tasoitus lopulta kovettuu.

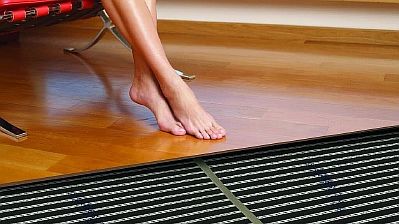

Infrapunalattiat: ominaisuudet ja asennus

Kuinka tehdä lämmin lattia asunnossa, jos maailmanlaajuista korjaustyötä ei voida tehdä? Lämmitetyt infrapunalattiat ovat ulospääsy. Ne ovat vielä vähemmän hassuja asentaa ja itse asiassa kytkeä pistorasiaan. Kalvolämmitysjärjestelmät kehitettiin alun perin tuotteeksi, jota jopa kokematon henkilö pystyy käsittelemään..

Ne toimivat grafiittilisien ansiosta, jotka sijaitsevat erityisessä kalvossa. Nämä insertit tuottavat lämpöä infrapunasäteilyn vuoksi, jolle koko järjestelmä on oppinut tämän nimen..

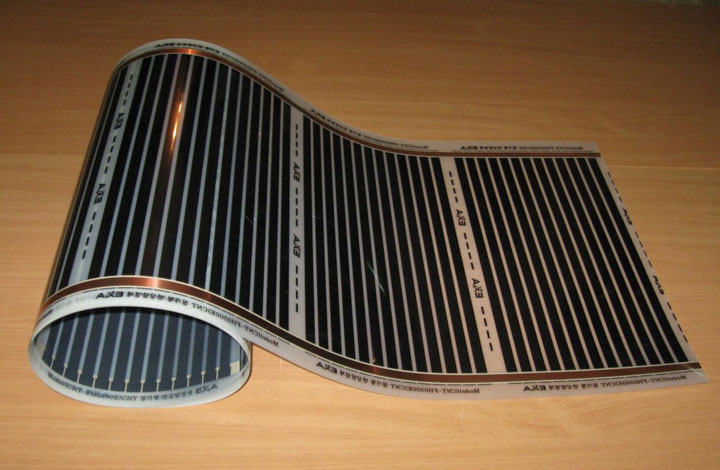

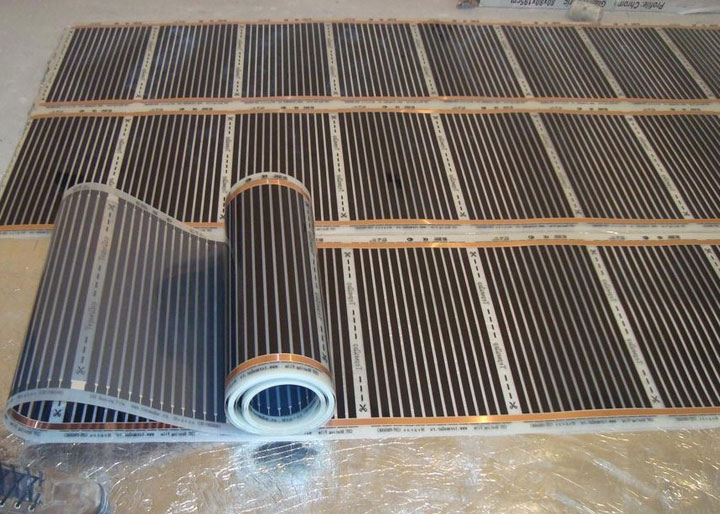

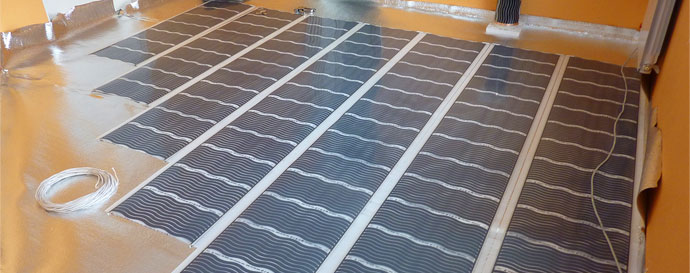

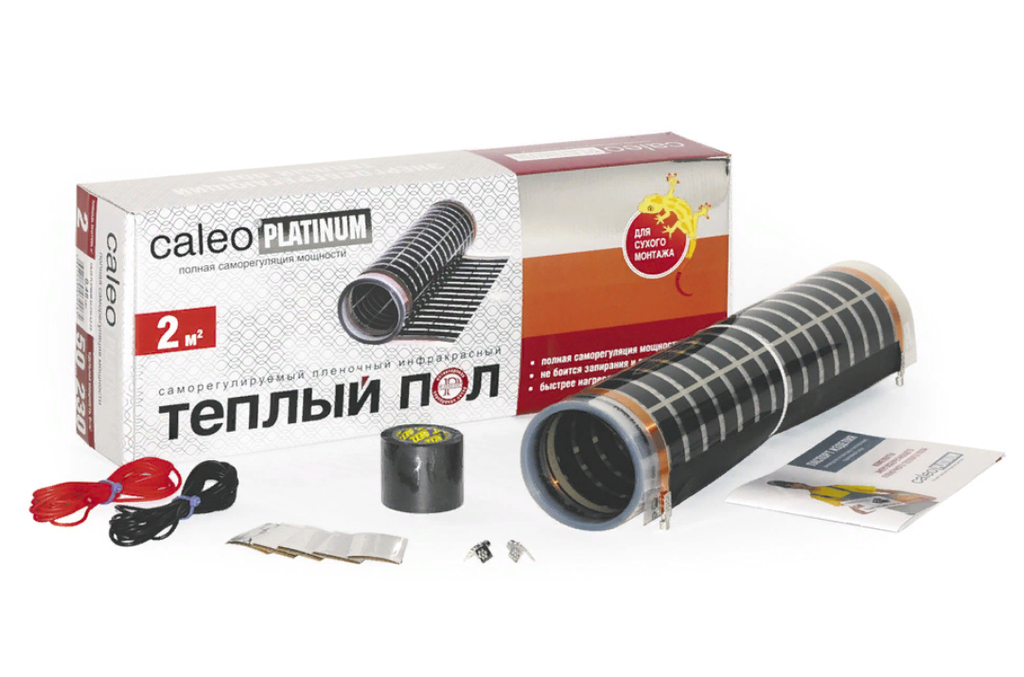

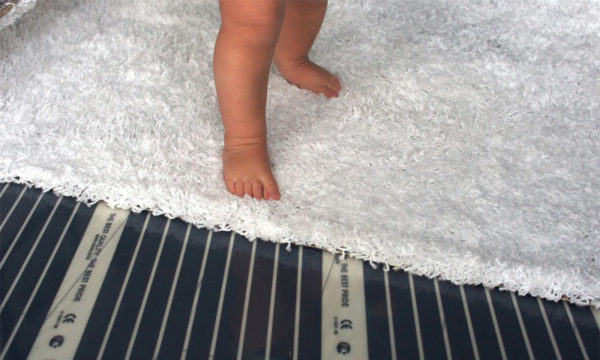

Rulla infrapunakalvoa lattialämmityksellä

Lajin etuja ovat:

• Kokojen vaihtelevuus. Voit ostaa pienen maton jalkojesi alle tai ostaa polkuja koko huoneen lämmittämiseen..
• Helppo asentaa. Tällainen päällyste voidaan asentaa vanhan lattian päälle..
• Hinta. Yksi halvimmista tyypeistä.
• Pitkä käyttöikä. Toisin kuin vesi- ja kaapelianalogit, tämä järjestelmä tarvitsee vähän korjausta: jos yksi nauha epäonnistuu, muut toimivat edelleen.

Haittapuoli, kuten edeltäjänsä, on virrankulutus.

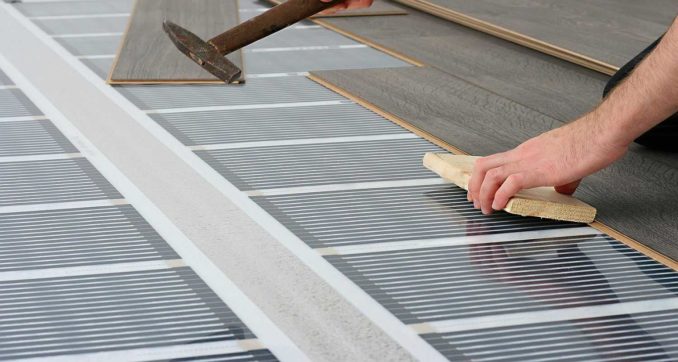

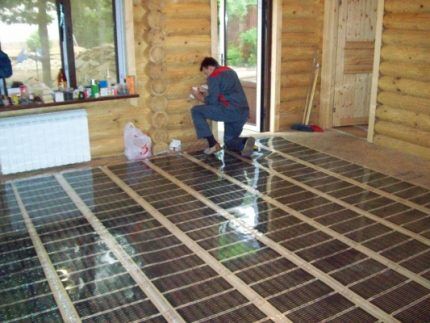

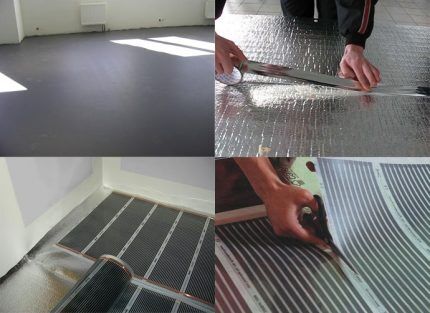

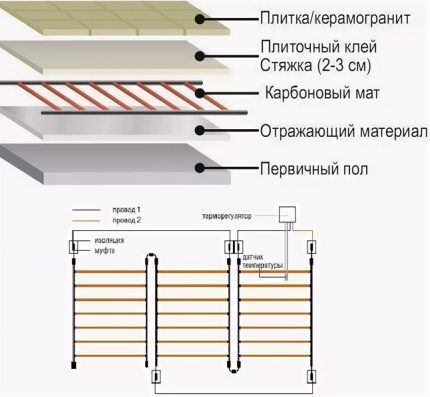

Kalvolattian asennusprosessi

Asennusprosessi on samanlainen kuin kaapelityyppi yhdellä poikkeuksella: tarvittaessa voit asentaa kalvon lattialämmityksen suoraan vanhan lattiapäällysteen päälle.

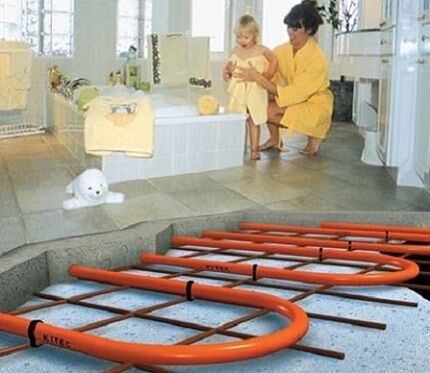

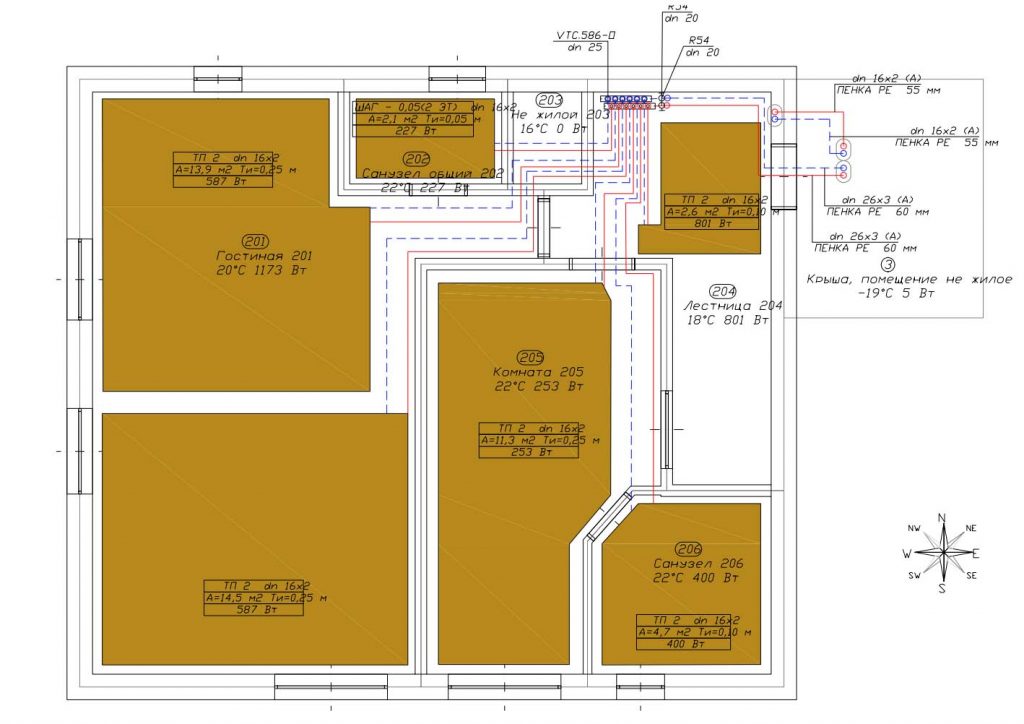

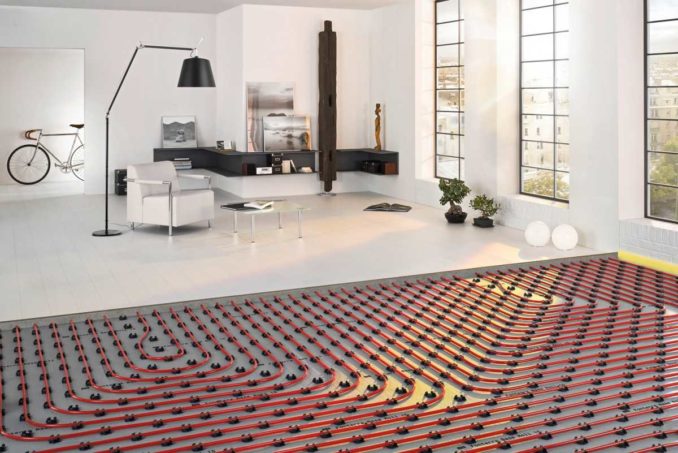

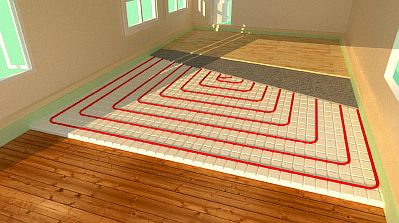

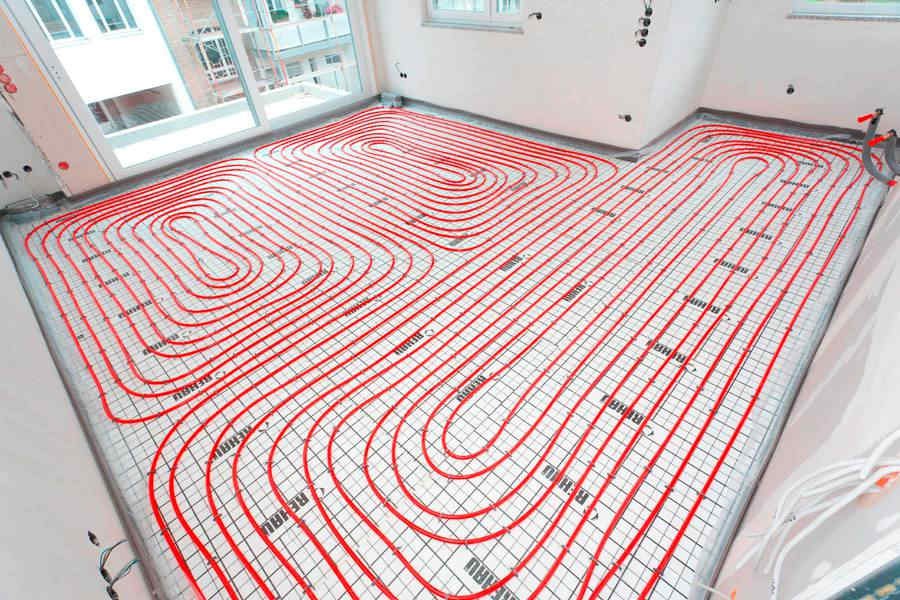

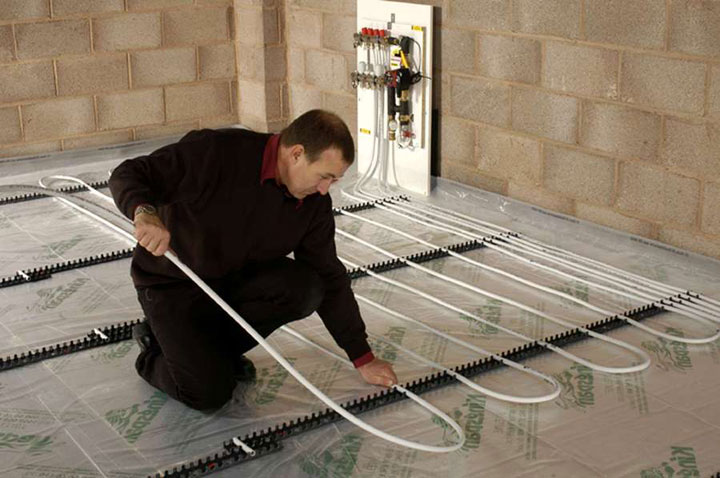

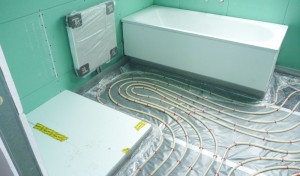

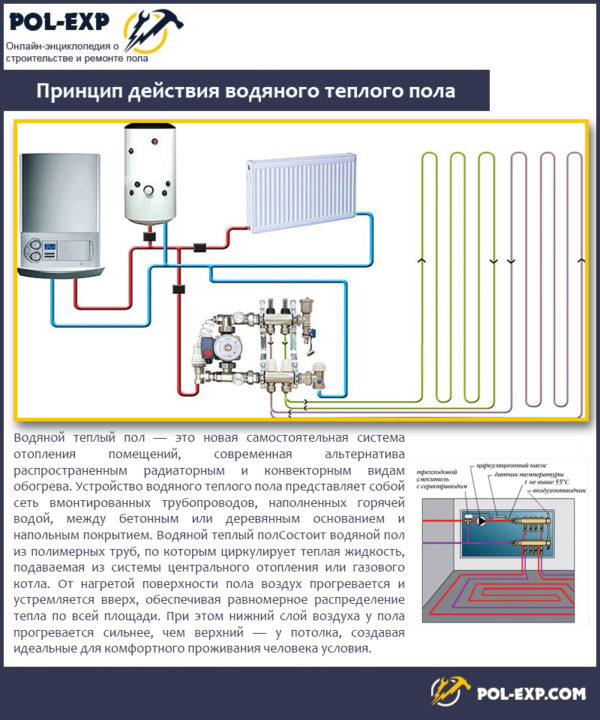

Vesilattian asennus asuntoon

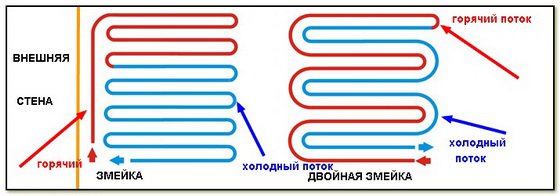

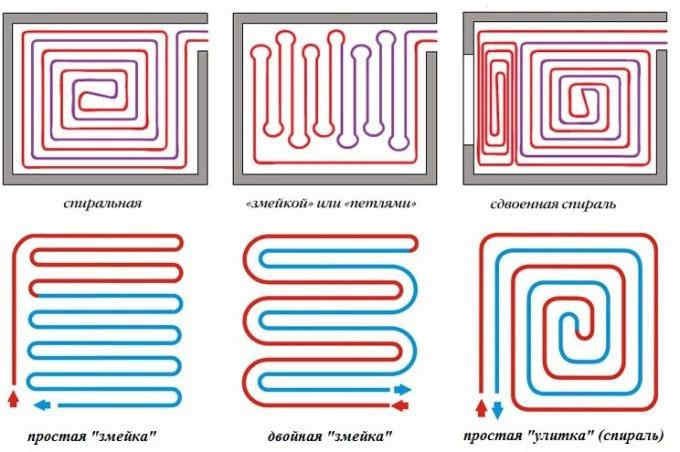

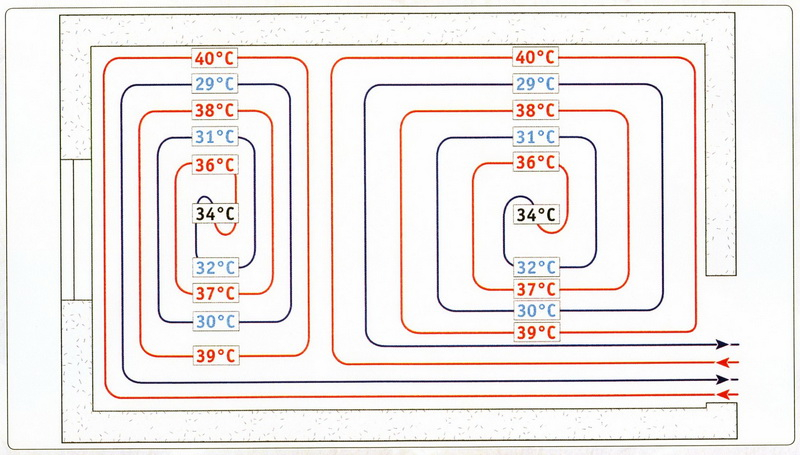

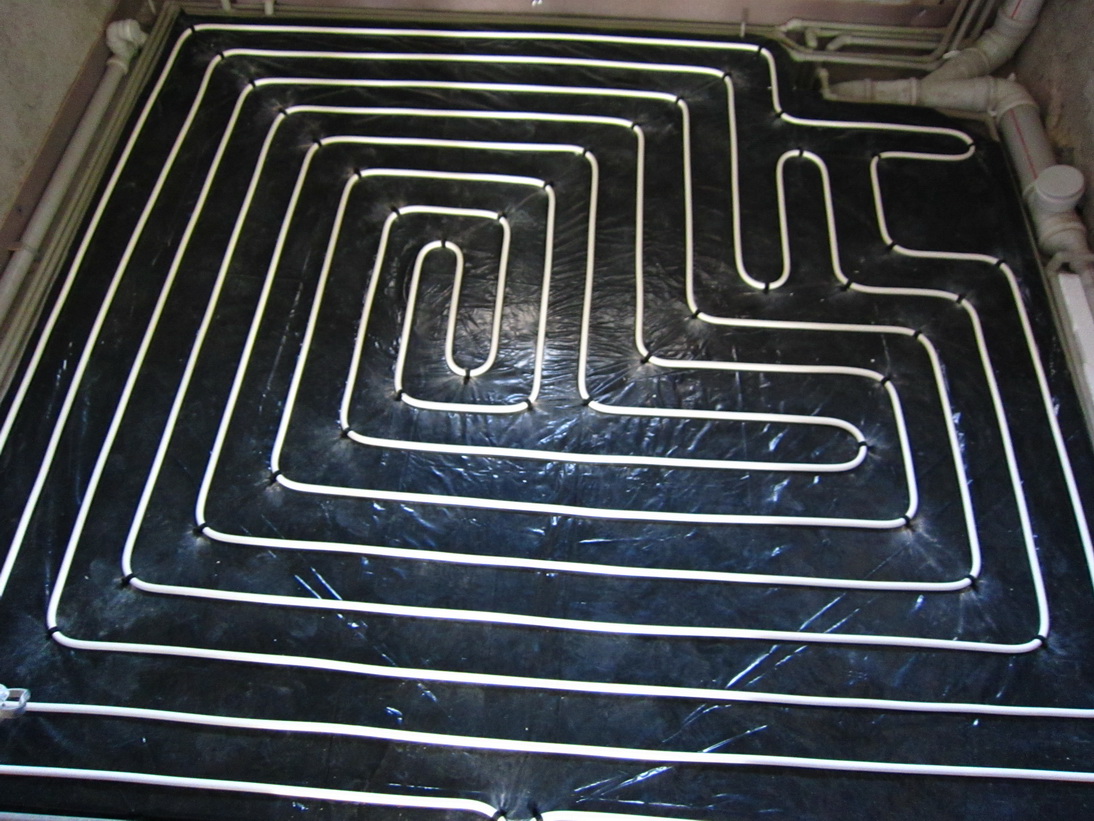

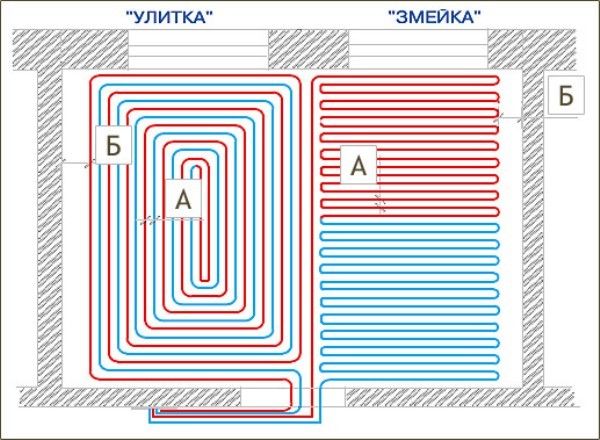

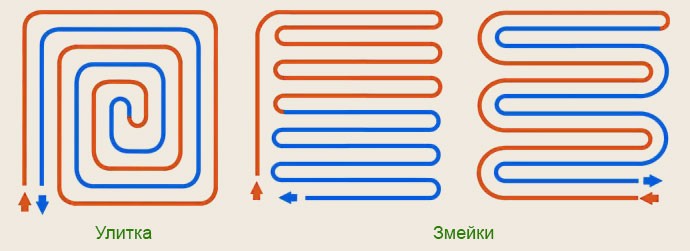

Vesipohjaiset lattiat, joiden sisällä on jäähdytysneste, ovat putkilinja, joka asetetaan pohjaan ja täytetään sementtilaastilla. Putkia käytetään metallimuovista tai polymeeristä, halkaisija 16-20 mm. Lämmönsiirto on vettä tai erityistä nestettä (pakkasnestettä), se lämmitetään järjestelmässä jopa 50 asteeseen.

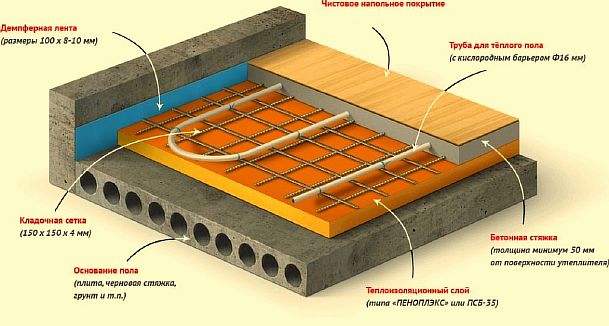

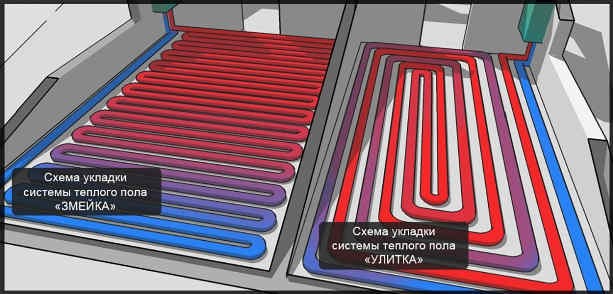

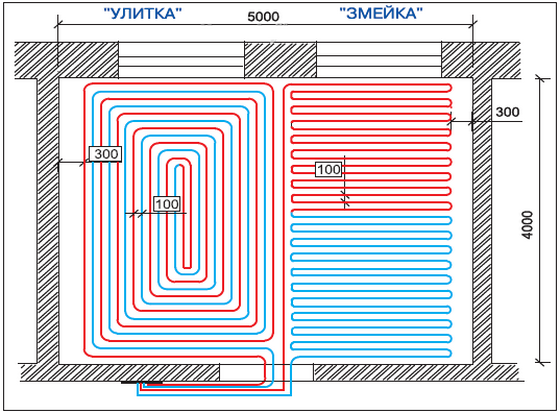

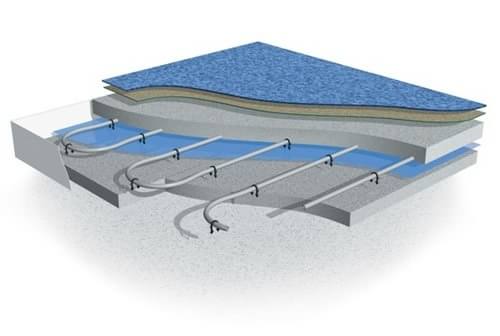

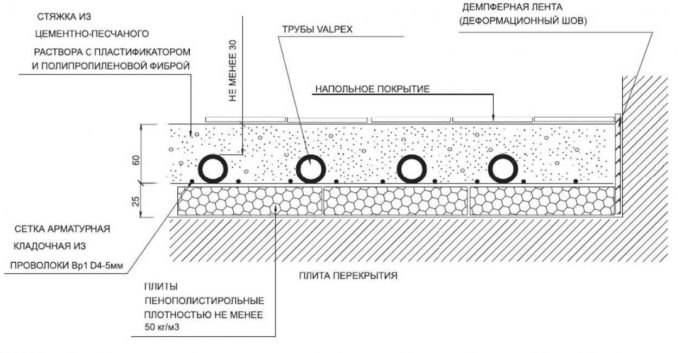

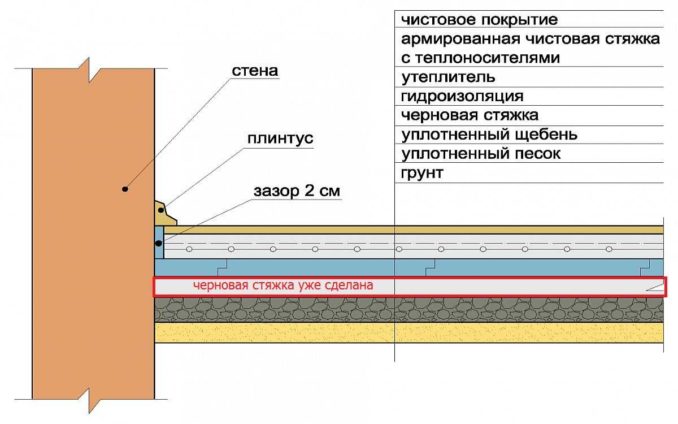

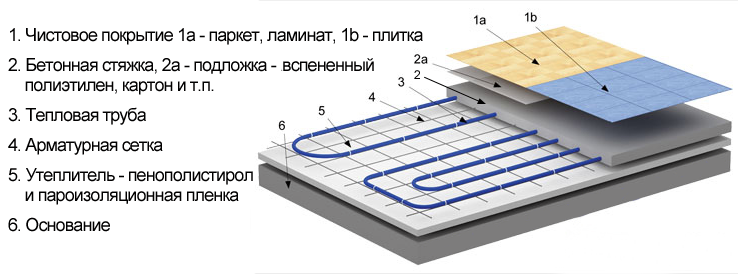

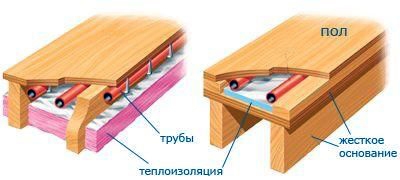

Rakenteen pääkomponentit ovat jäähdytysnesteputket. “Piirakka” sisältää myös vesi- ja lämpöeristyksen, kiinnikkeet, varusteet ja ohjausjärjestelmän, se on suunniteltu säätämään jäähdytysnesteen tilavuutta.

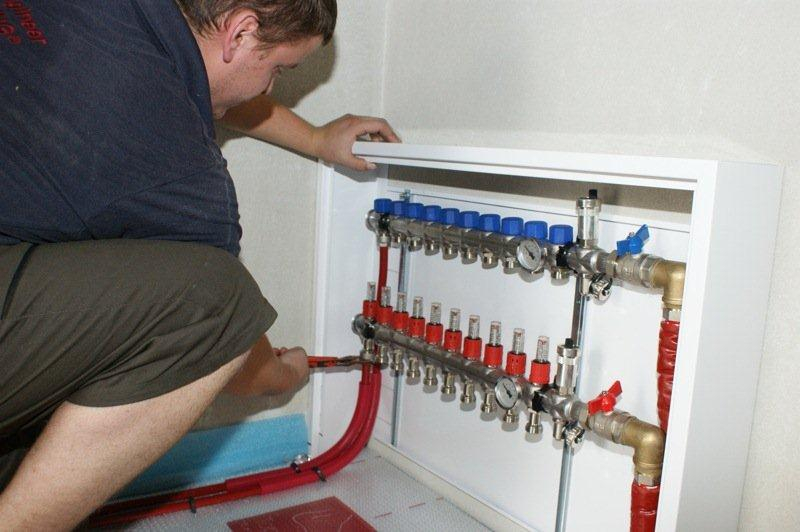

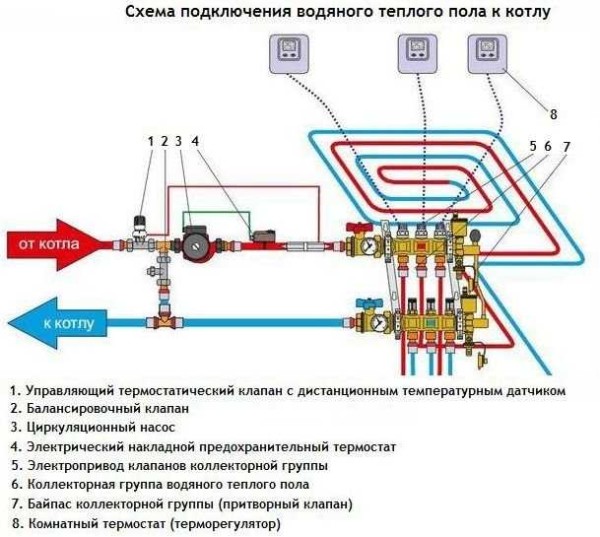

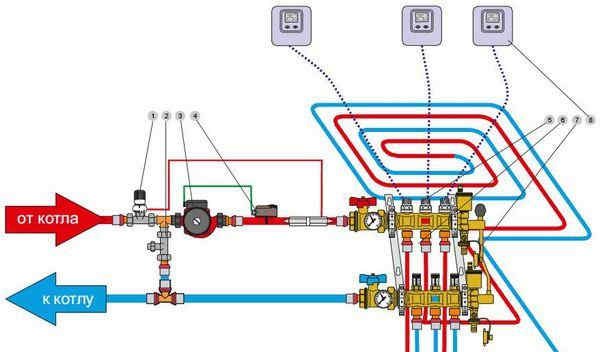

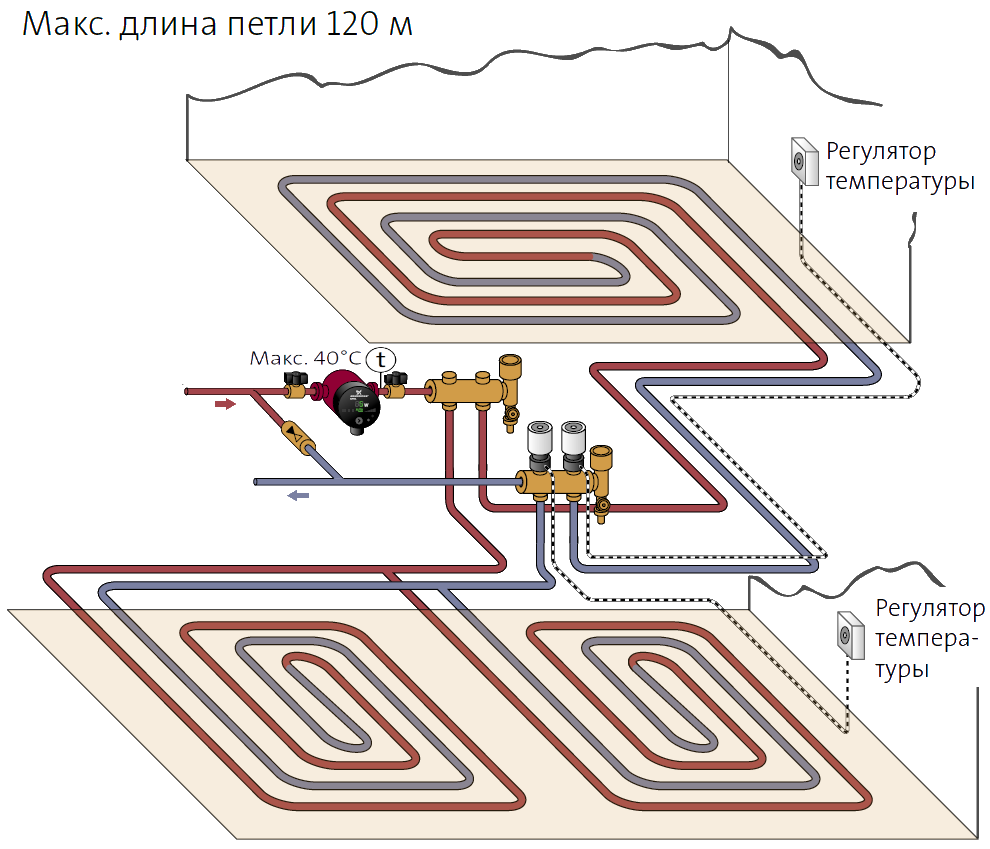

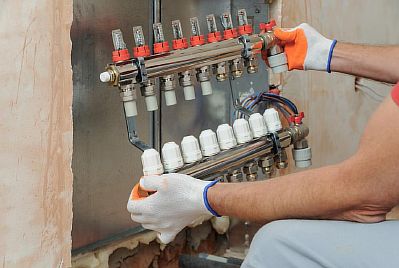

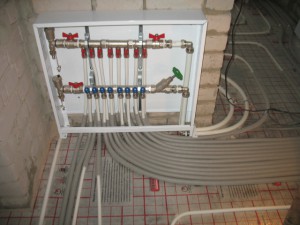

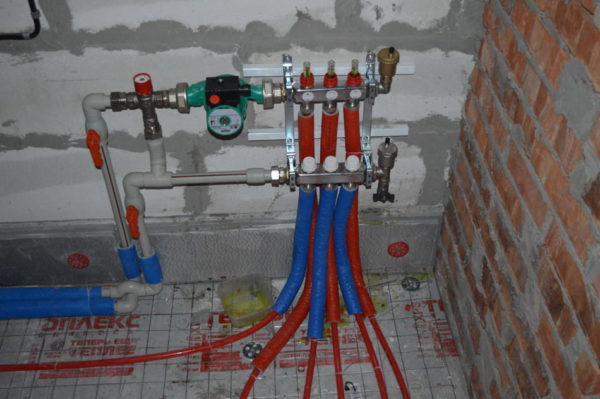

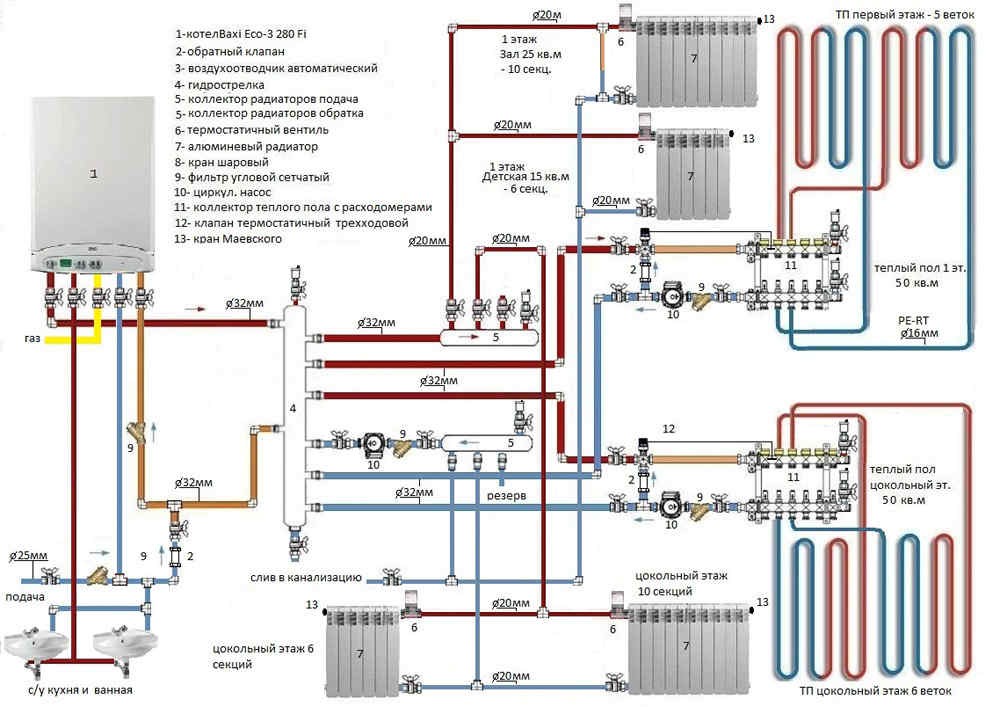

Lattiasaranat on liitetty jakotukkiin, nesteen liike suoritetaan pumpun vaikutuksesta.

Byrokratia ja laillisuus

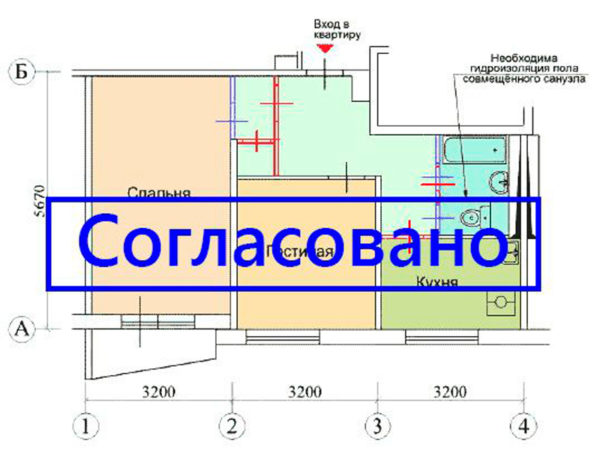

Ennen kuin teet asunnon lattiat omin käsin, sinun on hankittava lupa asianomaisilta viranomaisilta. Tämä on tarpeen useista syistä:

1. Päällekkäisyyden vahvuus. Jokaisen asunnon lattia on suunniteltu tietylle kuormalle ja lisäpainolle, joka antaa esimerkiksi. Vesipohja, voi lisätä hätätilanteen riskiä.
2. Yhteyden hyväksyminen. Keskuslämmityksen osalta lattian asentaminen vähentää merkittävästi nousuputken painetta, vaikka lisäpumppua käytetään – koko talo on vaarassa saada vähemmän lämpöä. Sähköverkko ei ehkä myöskään kestä jännitettä..
3. Kustannusten kirjanpito. Ennen lämpimän lattian asentamista asuntoon voi olla tarpeen asentaa mittarit.

Vesipohjan osalta suurimmat mahdollisuudet saada lupa asennukseen ovat asunnoissa, jotka sijaitsevat uusissa rakennuksissa, jotka sijaitsevat ylemmässä kerroksessa (alhaisempi tarjonta) tai alakerrassa (jos syöttö on ylempi). Tämä johtuu taloudellisista syistä.

Jos asunnossa suunniteltu lattialämmitys on sähköinen, ainoa este voi olla heikko johdotus.

Joka tapauksessa on suositeltavaa olla rikkomatta lakia, koska jos omistaja asensi asuntoonsa lämpimän lattian ilman lupaa, sitä pidetään rikoksena..

Tämä toiminto vastaa luvatonta uudelleenkehitystä. Sakko asunnon lämpimästä lattiasta vaikuttaa negatiivisesti taloudelliseen tilanteeseen.

Syyt laitteen kieltämiseen korkean rakennuksen lämpimillä vesilattioilla

Joissakin uusissa rakennuksissa on alun perin suunniteltu erilliset nousuputket vesilämmitystä varten. Kaikissa muissa tapauksissa asunnon vesilämmitteisen lattian kieltämiselle on vain kaksi pääasiallista syytä, mutta molemmat ovat vakavia.

1. Lisälämpövoimanotto.
2. Vuoto vuotaa alakerran naapureiden päissä.

Todennäköisesti lisävoimanoton osalta on ilmoitettava. Ja tämä on lattialämmityspiirin suora liitäntä lämmitysjärjestelmän pääosaan. Mikä todella muuttaa vakavasti asuntojen lämmitystilaa. Erityisesti tämän nousuputken varrella. Tätä tilannetta voidaan taistella. On kytkentäkaavioita, joiden avulla voit muodostaa yhteyden lämmitysjärjestelmään ilman kuolettavia vaikutuksia naapureihin..

Nämä ovat esimerkiksi piirejä, joissa on säädetty lämmönvaihdin. Tässä tapauksessa voit tehdä lämpimän lattian lämmityksestä, kun piirit on erotettu toisistaan: lämmitysjärjestelmän lämmönsiirto kiertää vain lämmönvaihtimessa. Mutta itse asunnon vesilattialämmitys on varustettu riippumattomalla nesteen lähteellä. Siihen voidaan kaataa esimerkiksi tavallista vesijohtovettä korroosionestoaineilla. Tällainen liitäntä minimoi lämpimän lattian vaikutuksen viereisten huoneistojen lämmitystilaan. Mutta se minimoi, ei poista. Joten ei aluehallinto, rahastoyhtiö tai lämmitysverkko varsinkin. Ei allekirjoita lupaa tähän. Vain korruption järjestelmässä, mitä emme suosittele.

Lisäksi viranomaiset eivät suostu ottamaan vastuuta erityisesti varsin epätodennäköisistä mutta mahdollisista vuotoista. Kuka ilmoittaa, että olet ostanut moitteettomia materiaaleja. Edellyttäen, että pätevyytesi riittää lattialämmityksen tekemiseen. Paitsi että sinulla ei ollut paha mieli ja et unohtanut lukea ohjeita.

Mutta on ystäviä, jotka haluavat niin vesilämmitteisen lattian, joka saa käyttöösi kerrostalon keskuslämmityksen. Ja siksi olemme valmiita ottamaan riskin. He eivät pelkää mahdollisia sakkoja. Erityisesti oikeudelliset määräykset muuttaa ja poistaa pohjalattia. Ja lopuksi, kyvyttömyys myydä tätä huonoa asuntoa.

On hyvin vähän mahdollisuuksia laillistaa muutos.

Kuuma vesi tai akku

Jos asunnonomistaja on päättänyt tehdä muutoksen, on useita vaihtoehtoja. Silti kuinka tehdä lämmin lattia asunnossa. Lämmönsiirto, joka tulee vesipohjaan suoraan akusta. Sen lämpötila on 50-75 astetta. Lämmityspatterin paluuputken lämpötila on hieman matalampi, mutta ei paljon alhaisempi. Tällaisella lattialla käveleminen on mahdollista vain huopakengillä. Joten epäilyttävä mukavuus. Joten jos olet jo päättänyt tehdä vesilattian. Suosittelemme, että liität lämmitysjärjestelmän säädetyn lämmönvaihtimen kautta.

Lämmitysjärjestelmän patterit. On käynyt ilmi, että se ei ole ainoa kuuman veden lähde asunnossasi. Useimmissa tapauksissa kerrostalossa on keskitetty kuuman veden syöttöjärjestelmä. Harkitse lämpimän veden toimittamista lattialämmitykseesi. Tällä vaihtoehdolla on hyvät ja huonot puolensa..

Lämpimän veden lattiat, tärkeimmät edut ja haitat

Edelleen tärkein plussa.

Käyttövesi on ympärivuotinen, eikä se ole sidottu lämmityskauteen. Suurin tauko on kesällä painetestauksessa viikko. Lisäksi kuuman veden syöttöpiirin veden lämpötila on huomattavasti alhaisempi. Ei lämmityspiirissä. Asentamalla yksinkertainen säätöventtiili. Tämän ansiosta voit säätää joustavasti lattian lämpötilaa.

Ja tärkein haitta

Haittapuoli on, että vesimittarit asennetaan yleensä kerrostaloihin. Eli sinun on maksettava lämpimästä lattiasta. Mutta myös lämpömittarit ovat yleistymässä. Näkökulmasta ero poistuu.

Jotkut harrastajat käyttävät asunnon sähköä jäähdytysnesteen lämmittämiseen. He ostavat sähkökattilan, asentavat vesilämmitteisen lattian. He myös asettavat pistokkeen pistorasiaan ja kuumenevat. Tämä vaihtoehto ei ole lainkaan järkevä. Nykyään valmistetaan helposti asennettavia, luotettavia ja joustavasti säädettäviä sähkölämpöeristettyjä lattioita. Ja jos päätät käyttää kotitalouksien sähköä, lämmitä lattia suoraan sen kanssa. Ei ole järkeä lämmittää vettä ensin sähköllä ja sitten lämmittää lattia vedellä. Kaksinkertainen muuntaminen on selvää liikaa.

On myös mahdollisia vaihtoehtoja. Pääasiassa pattereista vain säädetyn lämmönvaihtimen kautta. Joko kuumavedestä.

Lailliset yhteydet

Virallisessa asiakirjassa PPM 508 on lauseke 10.8, joka kieltää “lämmitettyjen lattioiden asentamisen kuumavesijärjestelmistä tai keskuslämmityksestä”. Näin ollen ainakin Moskovassa kerrostaloissa vesimuuntajan sähköasema on kielletty, vaikka käytetään lämmönvaihdinta..

Toisaalta samassa Moskovassa on jo käytäntö kunnostus- / jälleenrakennushankkeiden virallisesta hyväksymisestä, jolloin voit tehdä ECP: n lämmitetystä pyyhetelineestä Hruštšovin kylpyhuoneessa.

Kaikki nämä muutokset kerrostalon suunnittelujärjestelmien suunnittelussa kuitenkin suorittivat erikoiskoulutetut asiantuntijat. Eli omistaja kääntyi tätä varten erikoistuneiden yritysten puoleen. On käytännössä mahdotonta tehdä tämä yksin samoissa tilanteissa..

Lisäksi vesipiireillä varustetun TP: n valmistuksessa kodin käsityöläisen on kohdattava seuraavat ongelmat:

Lämminvesivaraaja:

• jäähdytysnesteen laatu on korkea, paine ja lämpötila ovat alhaiset;
• Kuuman veden toimittaja ei kuitenkaan koskaan suostu väärinkäyttöön;
• uudistaminen ei onnistu edes asiantuntijoiden kanssa.

lämmitysnosturi:

• kuuman veden huono laatu – metalliepäpuhtaudet, kloorausaineet, pehmentimet;
• korkea paine ja tappava veden lämpötila läpimurron jälkeen;
• vuotojen sattuessa jäähdytysneste valuu hallitsemattomasti ulos järjestelmästä, mikä voi johtaa rikkoutumiseen kattilahuoneessa;
• kun TP -piirejä yhdistetään, yhteisen rakennusjärjestelmän hydraulinen vastus kasvaa äkillisesti;
• naapureiden jäähdytysnesteen lämpötila laskee;
• on hallitsematonta lämmön tuhlausta.

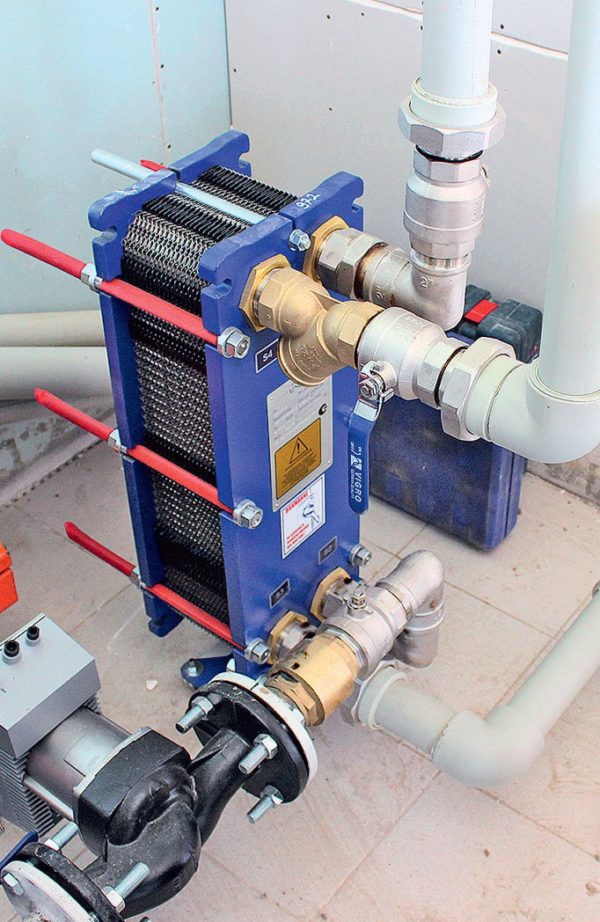

Kun käytät lämmönvaihdinta, kaikki nämä ongelmat voidaan ratkaista helposti. Mutta uusia teknisiä haittoja on:

• kiertoon tarvitaan erityinen pumppu;
• mukavan mikroilmaston ylläpitämiseksi kylpyhuoneessa tarvitaan termostaatti;
• kesällä lämmitys on kytketty pois päältä, lämmönvaihdin ei toimi.

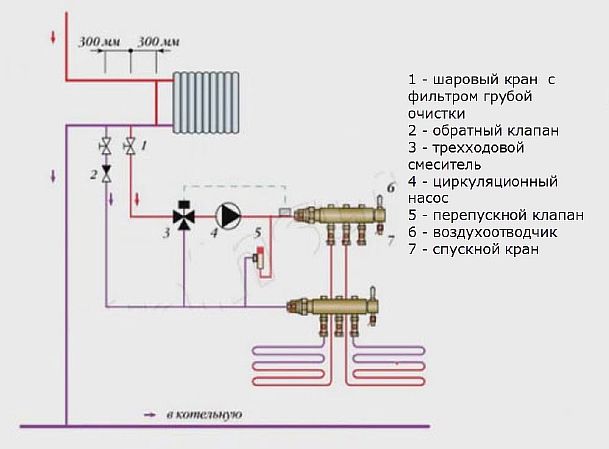

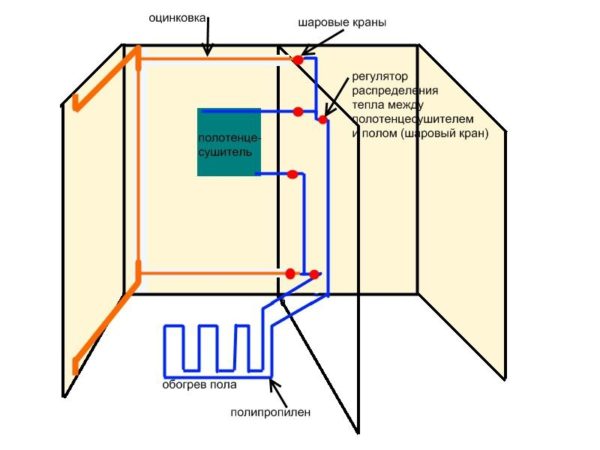

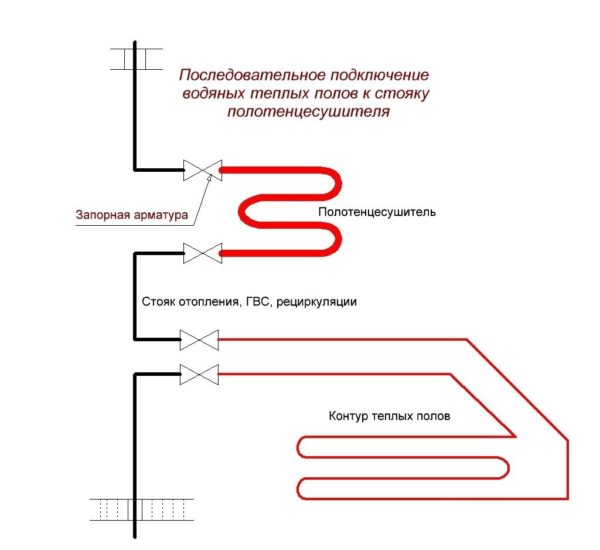

ECP -piirit kytketään pyyhekuivaimeen omalla vaarallasi ja riskilläsi seuraavan kaavion mukaisesti:

• vain rinnakkain PS: n kanssa;
• kolmitieventtiilin kautta;
• supistus luodaan nousuputken ohituslinjalle.

Jos jokin määritetyistä ehdoista ei täyty, lattialämmityspiirissä ei ole kiertoa. Ensimmäisessä tapauksessa silmukka osoittautuu liian pitkäksi, vesi ei pakota siihen painetta, se seuraa lyhyttä reittiä ohituksen läpi.

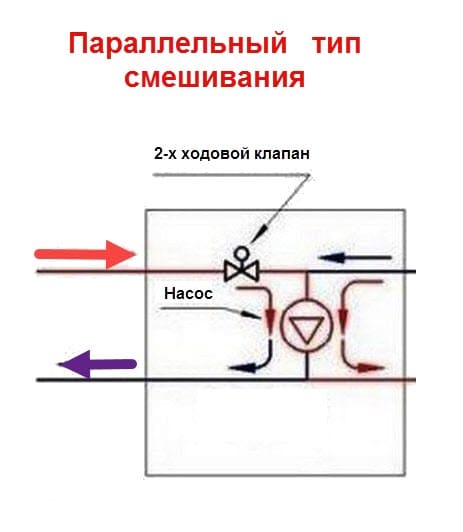

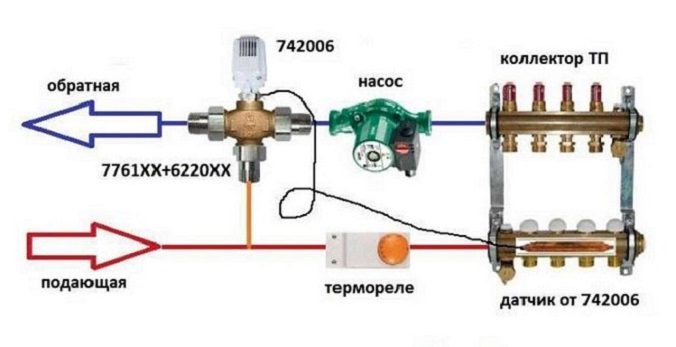

Lämpötila-anturilla varustettu kolmisuuntainen hana tarvitaan paluuveden kylmän veden sekoittamiseen. Kapasiteetin kaventaminen aiheuttaa suurempia hydraulihäviöitä, jotta vesi voi virrata TP -piireihin.

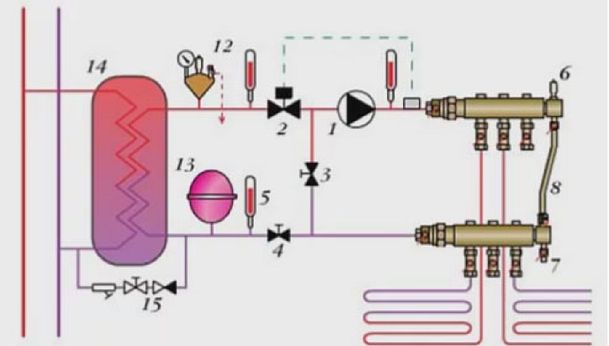

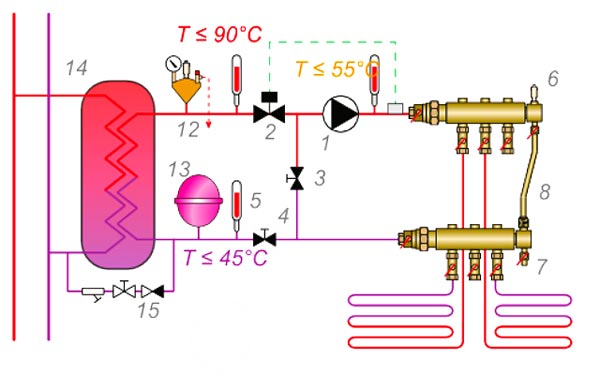

Lämmönvaihdinta käytettäessä ECP -piiri muuttuu täysin:

• erottamattomassa levylämmönvaihtimessa on kaksi piiriä, jotka on suljettu toisiaan vasten;
• lämmityslaite kaatuu pyyhekuivaimeen rinnakkain;
• lattialämmitysputket on kytketty toiseen piiriin;
• oma jäähdytysneste kaadetaan TP -järjestelmään – alkoholista tislattuun veteen;
• kierrätys tapahtuu luonnollisella tavalla, lisäksi piiriin voidaan asentaa pieni pumppu.

Kun käytät ECP: tä kylpyhuoneessa, pyyhekuivaimesta tulee lisävaruste. Mutta se jätetään usein suorittamaan koristeellinen toiminto ja sitä käytetään aiottuun tarkoitukseen – kylpytuotteiden kuivaamiseen.

Tällä hetkellä voimassa olevan lainsäädännön mukaan lämmitettyjen vesipohjapiirien liittäminen pyyhekuivaimeen on rikkomusta sakon määräämisellä. Joissakin tapauksissa uudelleenrakentaminen voidaan kuitenkin laillistaa.

Kuinka huoneen korkeus muuttuu lämpimän lattian asennuksesta?

Kun aiot asentaa lämpimän lattian asunnon lämmityksestä, sinun on harkittava paitsi materiaalikustannuksia, lupaa. Tärkeä vivahde on ottaa huomioon, kuinka lattian korkeus nousee. Pohjalattialle on asennettava hyvä lämmöneristys, jotta lämpö ei pääse lattialaattoihin. Toisen ja ylemmän kerroksen huoneistoissa riittää, että asennetaan 3 cm eristys (polystyreeni jne.).

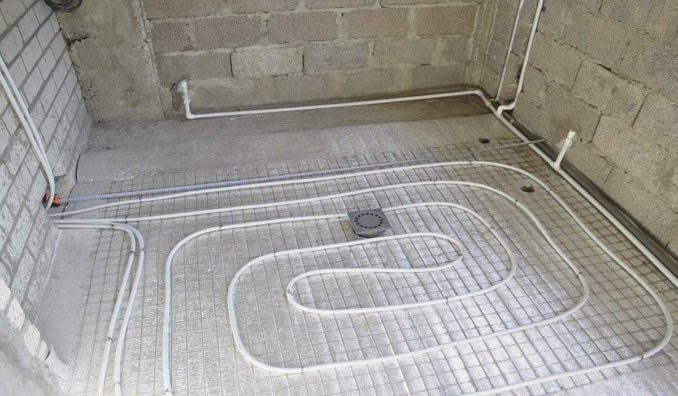

Jos kylpyhuoneen lämmitetty lattia pyyhekuivaimesta on kytketty ensimmäiseen kerrokseen, jonka alapuolella on kellari tai maa, eristyskerroksen tulisi olla 5-10 cm. Seuraavaksi otetaan huomioon putkien koko, pintamaalin kerros. Tuloksena on lopullinen luku, jolla huoneen korkeutta pienennetään. Jos asuintila sallii, voit ostaa laitteita.

Onko asunnoissa todella tarpeen saada lämpimät lattiat??

Keskikokoisen asunnon lattialämmityksen kustannukset eivät ole kaukana pienistä, eikä asunnon lattialämmitykselle luvan saaminen ole niin helppoa, ja omistajat ihmettelevät usein, kuinka paljon tällaiset kustannukset oikeuttavat itsensä?

Lattialämmityksen tärkein etu on niiden kyky korvata kokonaan perinteinen patterilämmitys. Jopa ilman tätä ne säästävät huoneen kosteudelta, vedolta, jäähdytykseltä ja tekevät kotona oleskelusta mukavampaa. Järkevä käyttö tekee jopa energiaintensiivisistä vaihtoehdoista, kuten sähkökaapelikaapelin, varsin hyväksyttäviksi. Mahdollisuus suorittaa tällainen järjestelmä melkein minkä tahansa lattiapäällysteen alla tekee siitä universaalin, ja laaja valikoima materiaaleja ja laitteita antaa sinulle mahdollisuuden valita optimaalinen vaihtoehto kustannuksiltaan..

Tämä ei tarkoita, mikä lämmin lattia on parempi asunnossa lämmitystoiminnon suorittamiseksi – kaikki riippuu tapauksesta. Ainoa asia, joka on epäilemättä, on se, että yhä useammat ihmiset haluavat tätä lämmitysmenetelmää..

Patterit ja lattialämmitys

Sääntö 1 Jos perinteiset lämpöpatterit on mahdollista korvata samantyyppisellä lämpimällä lattialla, käytä tätä mahdollisuutta.

Kiinnitä vain huomiota lauseeseen “on mahdollisuus”.

Jos asut tavallisessa huoneistossa jossain kerroksessa, naapurit tai säännöt eivät salli tavallisten paristojen vaihtamista vesilattiaan. SNiP kieltää tämän.

Meidän on tehtävä joko infrapuna tai asennettava lämmityskaapelit tai matot.

Kieltoon on vain kaksi pääasiallista syytä:

• tällaista lattiaa ei saa upottaa keskuslämmitysjärjestelmään

• eikä sitä voida sijoittaa minkään alla olevan asuintilan yläpuolelle

Mutta jos asut ensimmäisessä kerroksessa, eikä kukaan asu sinun allasi ja sinulla ei ole sähkötilaa, mene rohkeasti eteenpäin. Sama pätee, jos sinulla on yksityinen koti..

Kaikissa näissä tapauksissa vesilattiat lyövät pattereita kaikilta osin..

• Ensinnäkin tällaisella lämmityksellä on paljon parempi energiatehokkuus.

Tämä tarkoittaa, että sitä voidaan käyttää suuren alueen lämmittämiseen vähemmän energiaa..

• Toiseksi lämmin lattia lämmittää tasaisesti ilmaa koko huoneen tilavuudessa. Mutta akut lämmittävät ilmaa vain niiden lähellä..

• Kolmanneksi, kun lämmityslaitteet eivät ole näkyvissä, koska niitä ei yksinkertaisesti ole, kaikki huoneet näyttävät paljon esteettisemmiltä ja kauniilta.

• Neljänneksi se on helppo puhdistaa ja se ei sisällä häiritseviä akkuja, putkia, mutkia jne..

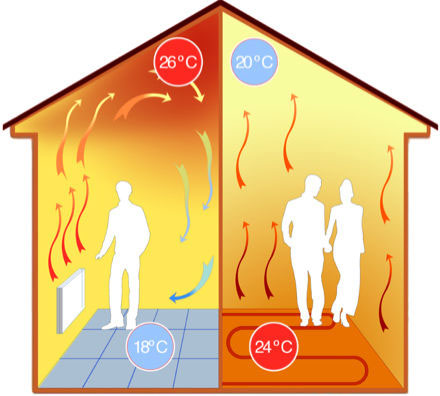

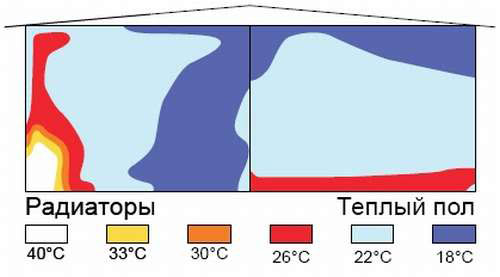

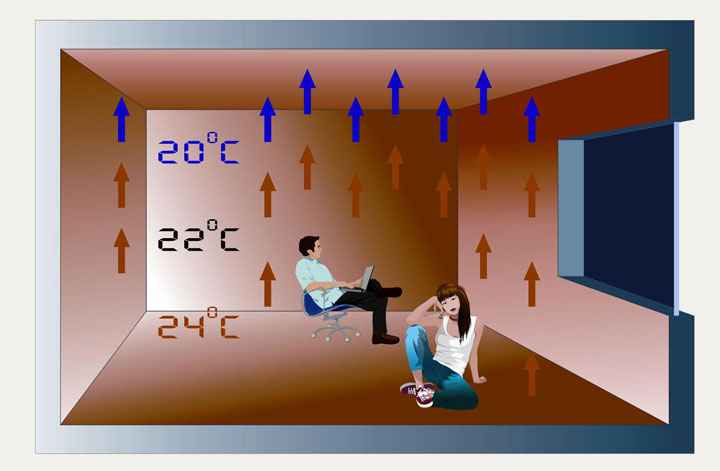

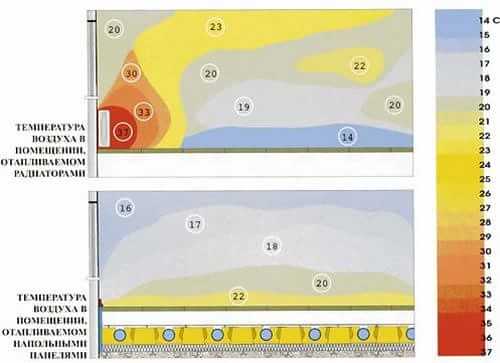

No, tärkeintä on mukavuus. Kaikki patterit lämmittävät ilmaa sivulta ja ylhäältä. Samaan aikaan lattia, myös paristojen alla, pysyy kylmänä.

Pattereilla liikut kylmällä lattialla, jonka lämpötila on jopa 19 astetta, ja pääsi sijaitsee alueella, jossa on yli 25 ° C. Sitä ei voi kutsua mukaviksi olosuhteiksi.

Tietenkin voit, kuten he sanovat, paistaa paristot mahdollisimman paljon, mutta silti sinun ja lastesi on pakko kävellä huoneesta toiseen tossuissa..

Lisätietoja

Samalla voit unohtaa mukavan unen tällaisessa huoneessa. Lisäksi jopa päivällä ei ole kovin mukavaa olla siinä..

• ensinnäkin on liian kuuma

• toiseksi ilma on kuiva

Mutta kun lämmitys nousee alhaalta, itse lattiasta, lämpötilaa tarvitaan lämmittämään koko huone paljon vähemmän. Tämä osoittaa sen tehokkuuden muihin saman tyyppisiin lämmönlähteisiin verrattuna..

Voimme siis tiivistää kaikkien edellä mainittujen päätuloksen:

• vesipohjainen lattialämmitys – parempi kuin tavalliset patterit
• lämmitysmatot tai -kaapeli – tehokkaampi kuin öljyn patteriparistot
• infrapunalattia – parempi kuin infrapunalämmittimet

Päälämmityksenä lattialämmitys

Muistakaamme kuitenkin uudelleen säännön päälause – “jos on mahdollisuus”. Tosiasia on, että jos asut erittäin kylmässä ilmastossa, jossa lämpötila talvella laskee usein miinus 20-30 astetta, sinun ei pitäisi luopua paristoista kokonaan..

Tällaisissa pakkasissa ei ole mahdollista yksinkertaisesti nostaa vesilattian jäähdytysnesteen lämpötilaa tai nostaa sitä lämmityskaapelin säätimellä.

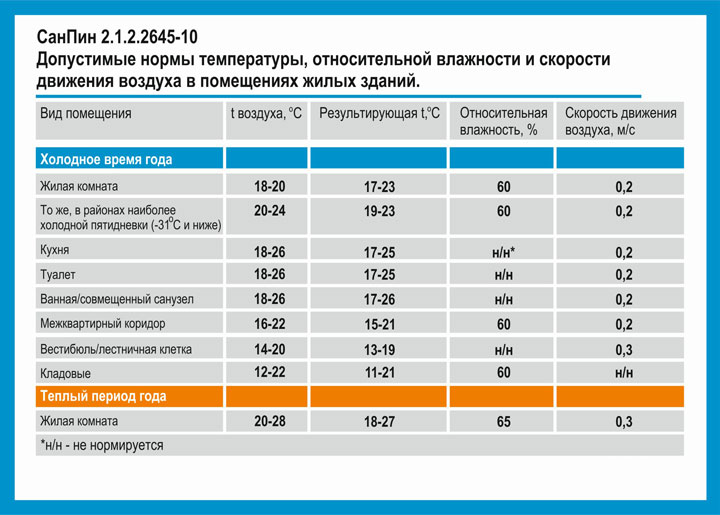

Terveysstandardimme rajoittavat lattialämmityksen pintalämpötilaa.

• tiloihin, joissa on jatkuvasti ihmisiä – 26 astetta

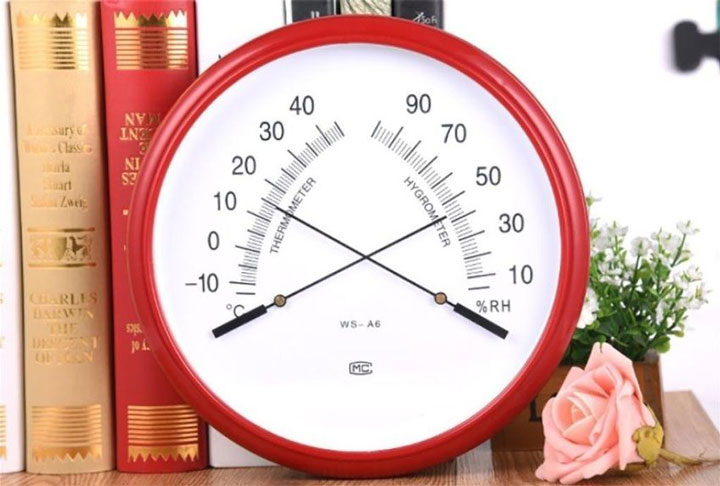

• tilapäisellä oleskelulla – 31 astetta

Tosiasia on, että kun tämä lämpötila nousee normin yläpuolelle, konvektiiviset lämpövirrat alkavat nousta aktiivisesti..

Ja he imevät kaiken pölyn alhaalta. Näin ollen henkilö, joka elää pysyvästi tällaisissa olosuhteissa, kehittää lopulta erilaisia ​​hengityselinsairauksia..

Kukaan asunnossasi tai talossasi ei tietenkään voi kieltää sinua asettamasta lämpötilaa korkeammaksi. Onko hän vähintään + 40C, vähintään + 70C.

Mutta jos lämpötila laskee miinus 25 ° C: n jälkeen vain muutaman päivän ajan koko talven aikana, sinun ei pitäisi estää pattereita tämän vuoksi. Tällä kertaa on mahdollista nostaa lattioiden lämpötilaa..

Mukavuuden lisäksi muista kuitenkin aina oma terveytesi ja läheistesi terveys..

Ja muistakaa lopullisesti – lattialämmityksen käyttöä ainoana ja tärkeimpänä lämmönlähteenä suositellaan vain energiatehokkaissa taloissa ja huoneistoissa tai taloissa, jotka sijaitsevat alueilla, joilla on suhteellisen kohtalainen ja lämmin ilmasto..

Keraaminen tiili

Kaikki keraamisia laattoja sisältävät alueet on lämmitettävä virheettömästi.

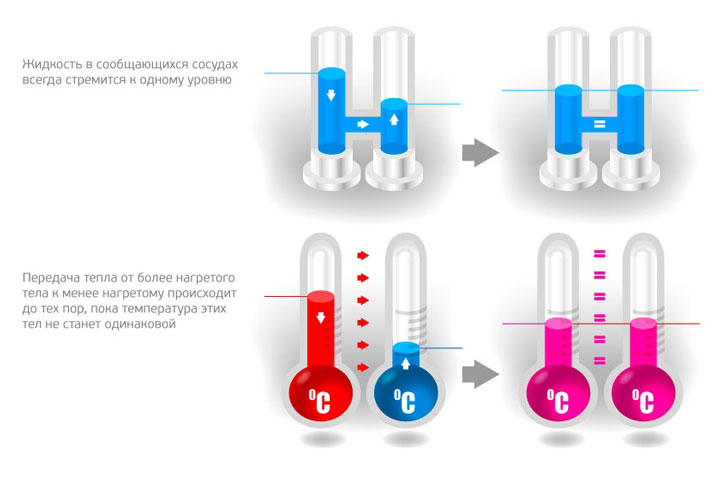

Tämä johtuu itse laatan korkeasta lämmönjohtavuudesta. Jos asetat kätesi asunnon mille tahansa levylle, sinusta tuntuu, että se on hieman lämmin..

Ja jos nojaat kämmenesi jääkaapin tai lämmittämättömän uunin metalliluukkua vasten, tunnet eräänlaista viileyttä..

Niiden lämpötila on kuitenkin täsmälleen sama – huonelämpötila. Rautaesineet näyttävät aina paljon viileämmiltä, ​​koska niillä on parempi lämmönjohtavuus. Toisin sanoen ne antavat nopeasti lämpösi käteen..

Siten vaihdamme lämpötilaa minkä tahansa esineen kanssa, jonka kanssa joudumme kosketuksiin. Voit kuitenkin lämmittää pieniä esineitä ja asioita – kelloja, vaatteita, ketjua vartalollasi, mutta betonikerros laattojen kanssa ei koskaan toimi.

Toisaalta keraamisten laattojen viileys tuntuu hieman miellyttävältä, mutta kaikki päättyy sairauksiin..

Ja toinen tärkeä seikka on seuraava. Enimmäkseen laatat asetetaan ei siksi, että ne palvelevat pitkään, vaan niiden kosteudenkestävyyden vuoksi..

He esimerkiksi laittivat sen käytävälle. Tule kadulta märillä kengillä ja laita ne heti laattojen päälle.

On vaikea kuvitella kylpyhuonetta ilman laattoja lattialla. Samaan aikaan voit kaataa siihen rauhallisesti vettä pelkäämättä tämän lattian myöhempää turpoamista..

Kuitenkin, kun olet kaatanut tämän veden, se on silti poistettava. Ja kylpyhuoneen kuivaamiseksi ei riitä, että käynnistät vain tuulettimen..

Se on myös lämmitettävä, jotta ajan myötä homeen sieni ei pääse seinille..

Siksi, jos haluat säilyttää terveytesi ja käyttää myös puhdasta lattiaa pitkään ilman korjausta, muista harkita pakkolämmitystä..

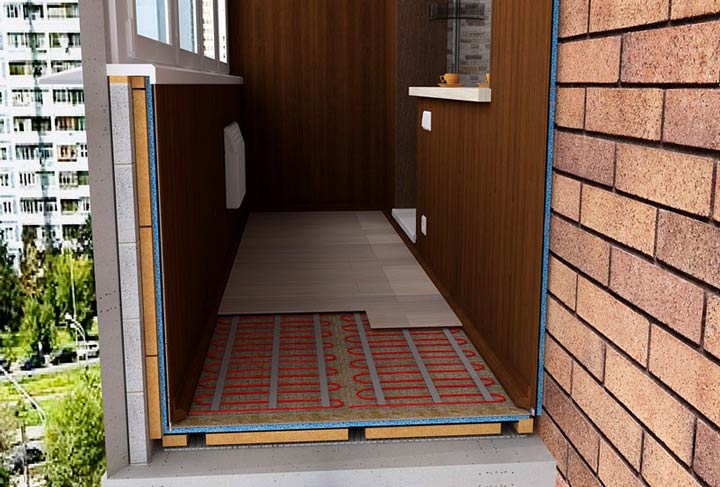

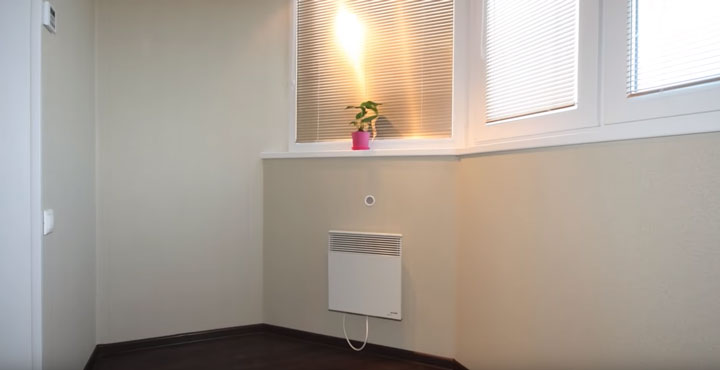

Loggian lämmitys

Kolmas sääntö Lämmin lattia on tarpeen kaikissa eristetyissä loggioissa.

Joku laittaa konvektorit sinne tai tuo täysimittaiset akut.

Joku purkaa kaiteen ja yhdistää parvekkeen asuntoon, mikä lisää niiden aluetta. Mutta lattian lämpötila ei muutu paljon tästä. Hän oli kylmä, joten hän pysyy.

Jos luotat alla oleviin naapureihin, jotka eristävät loggiasi ja auttavat siten epäsuorasti lämmön pitämisessä. Uskallan tuottaa sinulle pettymyksen.

Parvekkeellasi on edelleen kylmä. Korkealaatuisella loggian korjauksella eristys kiinnitetään kattoon. Siksi liesi on eristetty eikä lämpene naapurin kustannuksella..

Siksi ei ole väliä, onko naapurisi parveke lämmin vai kylmä, tämä vaikuttaa lattiaan minimaalisesti. Sinulla on silti kylmä.

Ja riippumatta siitä, kuinka tehokas konvektori on, analogisesti itse asunnon paristojen kanssa, se lämmittää jälleen vain ilman yläkerroksia vaikuttamatta täysin lattioihin.

Siksi yhteenvetona kysymyksestä, tarvitsetko asunnossa lämpimän lattian, voit antaa yksiselitteisen vastauksen – kyllä, tarvitset ehdottomasti.

Voiko keskuslämmitykseen liitetyssä asunnossa saada sakon vesilämmitteisistä lattioista??

Onko mahdollista tehdä lämmin vesilattia asunnon keskuslämmityksestä ja onko se laillista – tämä kysymys herää usein asuntojen omistajilta? Lainsäädännössä ei ole erityistä lauseketta mahdollisuudesta kieltää tällaisten järjestelmien asentaminen tai sakon määrästä niiden asentamisesta asuntoon. Mutta on olemassa artikla, jonka mukaan vastuu asunnon kunnostamisesta on jaettu.

Siksi, jotta lakia ei rikottaisi, on parempi tehdä vesilattialämmitys lailliseksi. Lupa on mahdollista saada erityisesti uusien rakennusten asuntoihin. Niissä lämmitysjohdotus on useammin kerros kerroksessa, joten lupa myönnetään.

Tällaisen luvan saamiseksi tarvitset:

• suorittaa tarkastus sen selvittämiseksi, häiritseekö järjestelmä kaiken kotiviestinnän toimintaa;
• hankkia lupa lämmitysverkostolta ja energiavalvonnalta;
• tehdä projekti ja sopia siitä elävässä tarkastuksessa.

Sinun ei pitäisi ohittaa lakisääteisiä vaatimuksia, koska jonain päivänä sinun on kohdattava tarkastusviranomaiset, ja silloin on enemmän ongelmia ja kustannuksia..

Lajikkeet

Nykyään markkinoilla on useita lattialämmitystyyppejä, jotka eroavat lämmönsiirtimestä ja asennustavasta..

On lattialämmitys: vesi ja sähkö. Kaikki ne ovat samanlaisia ​​siinä, että lämmityselementti on sijoitettu “piirakan” sisään.

Vesi

Vesipohja – jo nimestä voi ymmärtää, että siinä oleva jäähdytysneste on vettä, joka liikkuu putkilinjan läpi. Putket täytetään tasoituksella tai asetetaan tasaisella tavalla. Se on kytketty keskuslämmitykseen tai varustettuun kattilaan.

Useimmiten tällainen rakenne sijoitetaan yksityisiin taloihin, koska sillä on paljon painoa. Lisäksi asunnon lattialämmityksen liittämiseksi kerrostalon keskuslämmitykseen tarvitaan lupa.

Vesipohjainen lämmitys

Tässä tapauksessa lämmönsiirto on tavallinen lämmitetty vesi, joka virtaa putkien sisällä, asetetaan tietyn kaavan mukaisesti ja kaadetaan betonikerroksella. Tällaisen järjestelmän käyttöikä on noin 20 vuotta. Melko luotettava ja turvallinen vaihtoehto, mutta sitä käytetään joko omakotitaloissa tai uusissa rakennuksissa, joissa tällainen lattia on mahdollista liittää. Vanhoissa monikerroksisissa rakennuksissa ilman rahastoyhtiön lupaa vesilattian yhdistäminen ei toimi, koska asennus edellyttää sen liittämistä keskuslämmitysjärjestelmään, jota ei ole suunniteltu lisäkuormille – muissa huoneistoissa se voi tulla hyvin kylmäksi.

Tämän suunnittelun haitat voivat olla vuotojen todennäköisyys ja alla olevien tilojen tulvamisriski sekä tietyntyyppisten putkilinjojen taipumus korroosioon. Asennus on tietysti työlästä, mutta tämä on yksi taloudellisimmista lattiavaihtoehdoista. Tällainen lämmitys voidaan asentaa minkä tahansa pintamaalin alle. Jos kuitenkin haluat käyttää vesilämmitteisen lattian ominaisuuksia mahdollisimman tehokkaasti, tutki eri pinnoitteiden ominaisuuksia. Artikkelimme auttaa sinua löytämään täydellisen vaihtoehdon..

Lämmityskaapeli tai matot

Lämmönlähde on lämmityskaapeli. Se asetetaan lattian yli suunnitellun kaavan mukaisesti. Tällaisia ​​järjestelmiä varten käytetään resistiivistä tai itsesäätyvää lankaa. Jos käytetään ensimmäistä vaihtoehtoa, suositellaan kahden ytimen käyttöä, se ei vahingoita henkilöä.

Kaapelimattojen asettamisessa prosessi on paljon helpompi, koska kaapeli on jo kiinnitetty verkkoon vaaditulla nousulla.

Infrapuna elokuva

Infrapunalämmitys – ohut kalvo, jonka sisällä on hiililevyjä. Tällaisen lattian “kakussa” ei ole sementtikerrosta, joten se lämpenee nopeasti, mutta kun se sammutetaan, lämpö ei kestä kauan.

Laite on taloudellinen ja turvallinen, se saa sähköä. Asennus on helppoa, lisäksi jos yksi nauha epäonnistuu, koko lattia jatkaa työskentelyään. Haitta – houkuttelee pölyä.

Sähkö tai vesi: mikä on parempi?

Lattialämmitys voidaan tehdä vesi- tai sähkölämmityksellä. Vesi on vaikeampaa ja kalliimpaa laitteen vaiheessa, mutta se on taloudellisempi käytössä. On parempi suunnitella se etukäteen – jo ennen rakentamista tai suurten korjausten vaiheessa. Tosiasia on, että perinteiseen laitteeseen kuuluu putkien asettaminen jäähdytysnesteellä betoniin tai keskuslämmitysjärjestelmään. Laatan vähimmäispaksuus on 5 cm, toisin sanoen perustuksen / lattian kuormitus on huomattava ja se on määritettävä perustuksen laskennassa. Olemassa olevan talon osalta lasketaan uudelleen sen määrittämiseksi, kestävätkö lattia ja perusta kuorman.

Toisaalta on olemassa tekniikka – lattialämmitys puisella alustalla – jonka avulla voit asentaa vesilämmityksen asuinrakennukseen / asuntoon. Lattiakuorma on erittäin pieni, mutta kustannukset eivät ole pienemmät, mutta tehokkuus on pienempi. Mutta säätiötä ei tarvitse vahvistaa, mikä ei myöskään ole ollenkaan helppoa ja kallista..

Sähköinen lattialämmitys on helpompi asentaa, mutta lämpö on kalliimpaa. Toistaiseksi sähkömme ei ole halvin energialähde. Jotkut sähköiset lattialämmityselementit voidaan kuitenkin asentaa suoraan lattian alle. Erityisesti keraamisten laattojen alla – laattalaastikerroksessa tai laminaattialustalla.

Toinen asia on, että lattian sähkö ei miellytä kaikkia. Ymmärtäen, että sähkö ei ole kovin miellyttävää jalkojemme alla, mutta seinien sisällä totuimme siihen. Vaikka on olemassa yhdistettyjä vaihtoehtoja (neste-sähkölämmitys), jotka ohjaavat vettä lattian putkien läpi, sitä lämmitetään samanaikaisesti sähkölämmittimellä. Tämä on muuten asunto -omistajille ulospääsy..

Itse asiassa asunnoissa on mahdollista tehdä vesilämmitteinen lattia vain, jos sinulla on itsenäinen / yksilöllinen lämmitys. Kukaan ei anna sinun liittää pitkää putkijärjestelmää tavanomaiseen järjestelmään. Niillä on liikaa vastusta, korkea lämmönpoistoaste. Eli ne, jotka ovat takanasi nousuputkessa, saavat kylmää vettä. Jos ollenkaan. Kukaan ei mene siihen. Poikkeuksena ovat uudet rakennukset, joissa erilliset nousuputket tuodaan ulos veden lämmitystä varten..

Vertailevat ominaisuudet

Koska vesi- ja sähkölattialämmitysjärjestelmät ovat tärkeimpiä, on tärkeää tutustua niiden vertaileviin ominaisuuksiin. Alla on muutamia kysymyksiä erilaisten järjestelmien vertailuun.

Pöytä. Eri lattialämmitysjärjestelmien vertailu.

KysymysVesijärjestelmäSähköjärjestelmä

Onko EMP?	Poissa	Käytetyn kaapelin tyypistä riippuen sähkömagneettinen säteily on mahdollista
Asennus huoneistoihin on mahdollista?	Vain uusissa monikerroksisissa rakennuksissa edellyttäen, että siellä on erillinen yhteys	Joo
Onko järjestelmiä helppo hallita?	Ei	Joo
Kuinka kauan asennus kestää?	Paljon, koska betonin tasoitus	Vähän
Mitä pintamaaleja voidaan laittaa?	Lähes kaikki	Tietyntyyppisiä lattioita ei saa asentaa
Palvelun helppous	Monimutkainen huolto ja korjaus	Infrapunalattioita asennettaessa huolto on yksinkertaista

Lattialämmityksen valinta

On tarpeen valita yksi tai toinen lattialämmitystapa ottaen huomioon budjettisi, mutta myös lisäasennuspaikka. Heti kun järjestelmä on valittu ja kaikki materiaalit on ostettu, voit jatkaa asennusta..

Sähköinen lattialämmitys vaihtoehtona veden lämmitykselle

Kerrostalojen huoneistoissa on sallittua käyttää sähköistä lattialämmitystä, jotka eivät ole huonompia kuin vesilämmitys, ja joissain paikoissa jopa ylittävät sen joillakin parametreilla. Esimerkiksi sähköinen lattialämmitys voidaan kytkeä päälle milloin tahansa vuoden aikana. Ainoa mitä tähän tarvitaan, on sähkö..

Sähkölattiat eivät vaadi paksua tasoitetta. Tämä lattia voidaan asentaa suoraan lattian alle (laatat). Vesilämmitteisten lattioiden tapauksessa sinun on täytettävä 5-6 cm paksu tasoite.Käytössä myös sähkölattiat ovat hyviä: tasoite lämpenee nopeasti ja tasaisemmin, toisin kuin vesilattia, joka voi lisäksi , tulla ilmassa.

Kaikki yhteensä. Kuulemme usein, että sähkölämmitys ja erityisesti lattialämmitys ovat liian kalliita. Kyllä, monista tällaisista väitteistä voi olla samaa mieltä, mutta ei aivan. Jos käytät sähköistä lattialämmitystä oikein, asenna ohjelmoitava termostaatti (yöllä lattialämmitys sammuu automaattisesti), niin voit jopa säästää paljon

Lämmitys kaapelilla

Tällaiset lattiat voidaan asentaa mihin tahansa huoneeseen – myös vanhoihin, jopa uusiin asuntoihin, taloihin, toimistoihin jne. Tästä vaihtoehdosta on tullut todellinen pelastus niille, jotka jostain syystä eivät voi tehdä vesilämmitteistä lattiaa. Järjestelmä on melko helppo asentaa ja se on erityisesti asennettu sähkökaapeli solmion sisään. Se muuttaa sähkön lämmöksi.

Itsesääteleviä ja resistiivisiä kaapeleita voidaan käyttää lämmityksen järjestämiseen. Jälkimmäisessä tapauksessa käytetään yleensä kaksisydämistä (yksisydämisistä tulee usein keholle haitallisia säteilylähteitä, joten he eivät halua käyttää niitä). Itsesäätyvillä johtimilla ei ole samoja haittoja kuin resistiivisillä johtimilla. Yleensä kaapelilattiaa käytetään, jos pintamaali on laattaa tai linoleumia..

Teknologia sähköisen lattialämmityksen asentamiseen asuntoon

Asennustekniikka on melko yksinkertainen, ja jokainen voi tehdä sen, sinun on vain noudatettava tiettyjä sääntöjä. Ensinnäkin pohja valmistetaan, vanha lattia poistetaan, tarvittaessa lattia tasoitetaan betonikerroksella. Sen seinän tilalle, johon termostaatti asennetaan, käytetään reikää kaapeleiden reitittämiseen. Kuivatulle tasoitteelle voit laittaa muovikelmun vedeneristykseen kondensoitumisen välttämiseksi. Seuraavaksi asennetaan lämmöneristys, voit käyttää mineraalilasivillaa tai nykyaikaisempaa materiaalia – penofolia, jonka toinen puoli on peitetty kalvolla, kun kalvo asetetaan yläreunaan. Lämmöneristyksen päälle asetetaan vahvistusverkko, jonka tehtävänä on antaa lujuutta päälle asetettavalle sementtiseokselle ja sulkea pois kaapelien kosketus lämmöneristykseen.

Lattialämmityksen asennus ja tasoitus betonilattialla

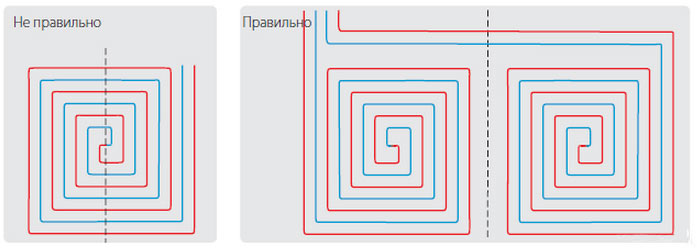

Sitten he aloittavat kaapelin asettamisen, voit asentaa sen eri tavoin: käärme, kierre, rinnakkain. Tavallinen askel on 20-25 cm, on vetäydyttävä seinältä 5 cm ja vähintään 10 cm päässä pattereista. Paikoissa, joissa huonekalut seisovat, kaapelia ei tarvitse asentaa. Asennus suoritetaan kiinnitysnauhalla, joka on kiinnitetty lattiaan tapilla, mikä auttaa välttämään taittumisen. Muoviputkeen on asennettu erityinen lämpöanturi, jota ilman järjestelmän toiminta on mahdotonta, jotta se voidaan vaihtaa avaamatta sementtiliimaa. Putki asetetaan kaapeleiden väliin ja kiinnitetään teipillä. On välttämätöntä tarkistaa asennuksen oikeellisuus liitännän luotettavuuden tarkistamiseksi käyttämällä erityistä testeriä, kaapelin vastus tarkistetaan, se ei saa ylittää sallittua nopeutta. Kaapeleiden kosketusta ja risteystä ei voida hyväksyä, muuten tapahtuu oikosulku, ja korjauksen aikana on tarpeen avata koko pinnoite ja purkaa sementtikerros.

Tarkastuksen jälkeen valmistetaan 3-4 cm paksu tasoite.Liuos kaadetaan erittäin varovasti varmistaen, että tyhjiöitä ja kuplia ei muodostu, mikä johtaa kaapelin rikkoutumiseen ylikuumenemisen vuoksi. Tasoitetta varten käytetään vain erityisiä seoksia, jotka on tarkoitettu lämpimille lattioille, tavalliset voivat halkeilla nopeasti lämmityksen vuoksi ja muuttua käyttökelvottomiksi. Vasta täydellisen kuivumisen jälkeen, 4-5 päivän kuluttua, on mahdollista lopettaa lattiapäällysteen asettaminen ja kytkeä itse järjestelmä päälle vasta 3-4 viikon kuluttua. Märkä tasoite voi aiheuttaa oikosulun, epätasaista kuivumista, halkeamia ja tyhjiöitä.

Kaapelin valinta sähkölattialle

Kaapelilla on erittäin tärkeä rooli, siitä riippuu lattian turvallisuus ja käyttöikä. Se voi olla yksiytiminen, kaksiytiminen-kalliimpi ja turvallisempi, ydin voi olla sinkittyä terästä, nikromia, messinkiä, kuparia. Eristekerros voi koostua useista kerroksista, se suojaa kaapelia tuhoutumiselta ja vaurioilta. Käytä kylpyhuoneessa kaapeleita kosteisiin huoneisiin, joissa on erityinen vettä hylkivä eristys, ja kytke järjestelmä maahan.

Lattian turvallisuus ja käyttöikä riippuvat kaapelin laadusta.

Lämmin lattia voidaan tehdä lämmityksen päälähteeksi tai jäähdyttimen lisäjärjestelmäksi. Pääjärjestelmässä tehokkaaseen lämmitykseen lämmityselementtien tehon on oltava vähintään 140-150 W / 1 m2. Lisälämmityksellä 110-120 W teho riittää. Ennen ostamista sinun on laskettava kaapelin pituus ottaen huomioon rivien välinen etäisyys, keskimäärin keittiö, jonka pinta-ala on 10 neliömetriä, vaatii 40-50 m.

Lämmin lattia huoneistossa, jossa on lämmityskalvo

Kalvo on luotu nanoteknologian pohjalta, se toimii kuin aurinko, säteilee infrapunasäteitä ja lämmittää huoneen tasaisesti. Se on joustavaa laminoitua muovia, jonka sisällä on kuparista, hopeasta ja lämmityselementeistä valmistettu kosketuslohko..

Lämmityskalvo on erittäin luotettava, pitkä käyttöikä, helppo asentaa, ei vaadi sementtilaastia eikä vaikuta lattian korkeuteen ja voidaan helposti irrottaa. Ihanteellinen kaikille pinnoille – laminaatti, linoleumi, matto, posliinikivitavara, keraamiset laatat, voidaan sijoittaa osittain huonekalujen vapaaseen tilaan eikä koko huoneeseen. Asennuksen jälkeen järjestelmä on heti käyttövalmis, asetettua lämpötilaa säädetään termostaatilla.

Lämmityskalvo ei aiheuta sähkömagneettisia aaltoja eikä aiheuta haitallisia aineita. Se ei ainoastaan ​​lämmitä huonetta, vaan on myös erittäin hyödyllinen ihmiskeholle, edistää yleistä vahvistumista, aktivoi vesimolekyylejä soluissa ja nopeuttaa aineenvaihduntatuotteiden poistumista kehosta. Infrapunajärjestelmät ovat jopa 25% taloudellisempia kuin kaapelijärjestelmät, niitä käytetään lisälämmitysjärjestelminä, koska tärkeimpiä voidaan käyttää vain sesongin ulkopuolella.

Asunnon lattialämmitys on erinomainen tilaisuus saavuttaa optimaalinen mikroilmasto. Sen käyttöikä on vähintään 50 vuotta kaikkien asennussääntöjen mukaisesti, se on käytännössä rajaton. On tärkeää valita oikeat materiaalit, ei lämmittää yli vahvistettujen indikaattoreiden. Lattialämmityksen on oltava taloudellisesti kannattavaa, huoneen teknisten ominaisuuksien mukaista, ei saa häiritä olemassa olevia järjestelmiä eikä johtaa hätätilanteisiin.

Hiilipohjainen lattialämmitys: ihanteellinen laminaatille (tasoitusta ei tarvita)

Lähes kaikki sähköiset lattialämmitystyypit sopivat tasoitukseen tai laattojen liimaukseen. Poikkeuksena on hiilikalvo. Kovien lattiapäällysteiden alle (erityisesti laminaatin alle) se asetetaan yksinkertaisesti tasaiselle alustalle. Toisin sanoen pohjaan levitetään lämpöä eristävä alusta, sille asetetaan hiilikalvo ja päälle asetetaan laminaatti. Ei märkiä töitä, ei vaivaa.

Helpoin hiilikalvon kanssa

Yksi huone voidaan tehdä muutamassa tunnissa. Vaikein osa on sähköosa. On tarpeen liittää kalvonpalat, kytkeä ne termostaattiin (se on vielä asennettava ja kytkettävä) ja järjestää myös lämpöanturit. Mutta tämä osa vaaditaan kaikentyyppisille sähkölämmityksille.

Hiililattialämmityksen haittana on lämmitysmenetelmä. Se lähettää lämpöä infrapuna -alueella. Kaikki eivät ole vakuuttuneita tämän säteilyn hyödyllisyydestä. Edut ja ominaisuudet sisältävät sen, että tällainen lämmin lattia on helppo korjata / vaihtaa. Tällä ja myös vesipuulla on tällainen plus.

TOP-suositut sähkölattialämmityksen valmistajat

#1		Devi	⭐ 97/100	Lisätietoja
# 2		Rehau	⭐ 95/100	Lisätietoja
# 3		Caleo	⭐ 94/100	Lisätietoja

Caleo

Kalvo-infrapuna-lämpöeristetty lattia Caleo on suunniteltu “lämpimän lattian” lämmitysjärjestelmän nopeaan asennukseen “kuiva-asennus” -menetelmällä ilman tasoitusta ja pölyä. Ihanteellinen kosmeettisiin remontteihin laminaatti-, matto-, linoleumi- ja parkettilautojen alla.

Plussat

• korkealaatuinen;
• erinomainen lämmöntuotto;
• sisältää kaiken mitä tarvitset asennukseen;
• asennus- ja asennusohjeet mukana.

Miinukset

• lisää filmin haurautta.

Rehau

Rehau-sähköinen lattialämmitys on järjestelmä, jossa on kaksinapaisia, itsesääteleviä kiinteän pituisia kaapeleita, joiden vastus on suurempi. Ulkopuolella ne on peitetty kaksinkertaisella eristekerroksella ja suojapunoksella.

Plussat

• hyvä laatu;
• asennus minkä tahansa pinnoitteen alle;
• optimaalinen lämmönjako.

Miinukset

• suhteellisen korkeat kustannukset.

Devi

Devin sähköinen lattialämmitys valmistetaan Tanskassa. Yhtiön tuotteita erottaa korkea laatu, edullinen hinta ja monipuolisuus. Kaikki tämän merkin komponentit sopivat kaikenlaisiin tämän valmistajan lattialämmityksiin..

Plussat

• helppo asennus;
• ei kuivaa ilmaa;
• valmistajan takuu;
• käyttöikä yli 20 vuotta.

Miinukset

• suuri virrankulutus.

Millainen lattia on paras kaupunkiasuntoon?

Kun valitset asunnon lämpimän lattian mallin, sinun on otettava huomioon kunkin järjestelmän edut ja huoneen suunnitteluominaisuudet. On tarpeen päättää – se on päälämmitys tai lisä.

Vesirakenne on ympäristöystävällinen ja taloudellinen käyttää. Lämmönsiirto suoritetaan säteilyllä, joten tarpeettomia positiivisia ioneja ei muodostu – sähkömagneettista kenttää ei ole.

Mutta sen asentamisessa asuntoon on omat vaikeutensa:

1. Luvan saaminen järjestelmän varustamiseen monikerroksisessa rakennuksessa. Itse asiassa vesilämmityksen asentaminen kerrostaloon on vaarallista vuotojen ja naapureiden tulvien kanssa alhaalta, ja se voi myös johtaa paineen laskuun talon yleisessä järjestelmässä. Lisäksi se lisää merkittävästi lattioiden kuormitusta..
2. Sekoitusyksikön järjestely vaaditaan, eikä tämä ole aina mahdollista asunnossa.
3. Yhteisen rakennusjärjestelmän korjauksen aikana kuonaa pääsee hydraulipohjaan.
4. Vuosittaisia ​​painetestit suoritettaessa järjestelmän paine ylittää 6 bar ja TP -laitteiden (jakotukki virtausmittarilla) enimmäispaine on 6 bar..
5. Lämmitysjärjestelmän nesteen lämpötila voi nousta jopa 100 asteeseen, mikä vaikuttaa negatiivisesti laitteistoon.

Kun valitset sähköjärjestelmää (katso laite, tyypit ja asennuskaaviot), kaikki aiemmin luetellut ongelmat puuttuvat: lupaa ei tarvita, vuotoja ei ole. Lisäksi tällaiset rakenteet ovat vähemmän työvoimavaltaisia ​​ja niiden rakentamiskustannukset ovat pienemmät kuin vesirakenteet. Mutta toisaalta käytön aikana sähkölaskut kasvavat..

Sähkökaapelityyppiset lattiat, jotka on täytetty tasoitteella, ovat kevyempiä, eivätkä ne aiheuta paljon stressiä talon lattialle. Asunnon infrapunakalvo on ihanteellinen. Se on helppo ja nopea asentaa, eikä se vie paljon käyttötilaa..

Yhteenvetona voimme sanoa, että asunnolle sähkölattian ostaminen ja asentaminen on halvempi vaihtoehto, mutta käytön aikana vesi on halvempaa..

Lämmin vesi lattia. Kannattaako tehdä tänään?

Jos 10 vuotta sitten oli varsin ongelmallista löytää älykkäitä asiantuntijoita omakotitalon vesilattian asennuksessa, nykyään tilanne on radikaalisti erilainen. Lähes jokainen enemmän tai vähemmän järkevä tiimi selviää asennuksesta ilman ongelmia. Varsinkin jos hänelle annetaan järkeviä ohjeita. Tietenkin on parempi olla käyttämättä niitä muihin lämmitysominaisuuksiin, mutta voit helposti säästää putkien asettelussa.

Lattialämmitys kannattaa ehdottomasti asentaa kotiisi, jos budjetti ja talon rakenne sen sallivat. Tasaisen lämmönjaon ansiosta taloon muodostuu miellyttävä mikroilmasto ja useimmissa tapauksissa poikkeuksellisen lämpimät lattiat riittävät lämmittämään taloa. Mistä aloittaa asennus?

TVP asunnossa. Tämä vaihtoehto on mahdollinen?

Monet ihmiset esittävät kysymyksen – onko mahdollista asentaa asunnon lattiapäällysteen vesilämmitys. Se on vettä, koska sähkö on edelleen melko kallis ilo.

Huomaa heti, että et voi muodostaa yhteyttä keskuslämmitykseen seuraavassa tilanteessa:

• jos jokaisessa huoneessa on lämmitysnosturi. Naapuriasuntojen lämpö- ja hydraulitasapainon vakautuminen on häiriintynyt.

Lämminvesilattian toimintaperiaate

Mikä tämä järjestelmä on, miten lattia lämpenee? Suunnittelu ei ole kovin monimutkainen – se muistuttaa eräänlaista kerroskakkua. Sen komponentit ovat betonilaatta tai muu lattia (rakennuksen rakenteesta riippuen), lämmöneristys, polystyreenilevy, jonka paksuus on 30-200 mm. Päälle on asetettu vahvistusverkko, jonka kennot ovat 150×150 mm, johon on kiinnitetty putket ø 17-20 mm, joiden läpi vesi kiertää. Kaikki kaadetaan betonilla muodostamalla tasoitus 30 mm putkien yläpuolelle. Hieno lattiapäällyste asennetaan.

Lattiat lämmitetään tasaisesti koko alueella, mikä selittää huoneen mukavuuden lisäämisen. Jäähdyttimen lämmityksessä ei ole tällaista yhdenmukaisuutta..

Kun yhteys keskuslämmitykseen on sallittu

Jos asunto on varustettu lämmitysjärjestelmän johdotuksella erityisjärjestelmän mukaan, jossa jäähdytysneste jaetaan kaikkiin huoneisiin yhdestä nousuputkesta ja paluulinja on suurempi kuin syöttö, voit asentaa vesilämmitteiset lattiat. Lämpömittarit on toivottavaa.

Onko mahdollista asentaa tällainen lämmitys: onko se laillista??

Luvan saaminen kerrostalon kuuman veden lämmitykseen voi olla vaikeaa. Tämä johtuu siitä, että tällainen lämmitys on varsin vaarallinen toiminnalle, koska alempien kerrosten tulva on suuri..

Tärkeää Kaikkien esteiden ohittamiseksi asukkaat yrittävät suorittaa asennuksen kytkemällä järjestelmän lämmityspattereihin. Tämä on törkeä lain rikkomus, joten on parasta hankkia virallinen suostumus ja toimia SNiP: n asettamissa puitteissa.

SNiP: n mukaan asunnon lämmitysjärjestelmää voidaan muuttaa kytkemällä vesilattia vain, kun muutoksesta on sovittu asunto- ja yhteisöpalveluiden sekä lämmitysverkon toimiston kanssa. Tällainen itsenäinen lämmitys olisi mainittava projektidokumentaatiossa..

Formalisointi vie paljon aikaa ja vaivaa. Mutta täysin normien mukaisesti valmistetun veden lämmityksen avulla voit käyttää sitä rauhallisesti ja ilman ongelmia laillisesti, jopa myydä asuntoa ilman lisäkokoelmaa asiakirjoja ja lupia.

Yhdenmukaistaminen

Kun energiavalvonnasta tai lämmitysverkoista saadaan tekninen lausunto mahdollisesta lattian muodon muuttamisesta, tehdään hanke, josta sovitaan sitten asuntotarkastuslaitoksessa. Jos haluat kehittää projektia, ota yhteyttä suunnitteluorganisaatioon, jolla on SRO -hyväksyntä.

Lattioiden asennuksen jälkeen on mahdotonta tarkastaa töitä, joten rakentajat täyttävät piilotettujen töiden tarkastustodistukset. Näillä työntekijöillä on myös oltava SRO -lupa. He ja suunnittelujärjestön edustajat allekirjoittavat asiakirjat. Annetut säädökset merkitään työntuotantopäiväkirjaan.

Organisaatiolla, joka tekee asunnosta lämpimän lattian, on oltava lupa. Työn jälkeen järjestelmän lämmitystoiminta testataan. Testitulosten perusteella laaditaan asianmukainen toimenpide. Vesilattialle vaaditaan hydraulinen testitodistus, sähkölattialle valvonta- ja suoja -automaation hyväksymisasiakirja.

Yleinen luettelo asiakirjoista, jotka on oltava lämmitysjärjestelmän asennuksen yhteydessä:

• Asennus suorittavan rakennusorganisaation lupa;
• Todistus piilotettujen töiden tutkimuksesta ja toimeenpanoasiakirjat lämmityselementtien asentamisesta;
• Hydraulisten testien tarkastus;
• Lämpökokeiden tarkastelu.

Luettelo tarvittavista asiakirjoista:

• Piirustukset sekä teko, jossa ne noudattavat suoritettua työtä;
• todistus piilotettujen töiden tarkastuksesta;
• lämmityslaitteiden lämpötestaus;
• säätelyn ja suojauksen automaation yksilöllinen testaus.

Mikä uhkaa asunnonomistajia vesipiirin laittomasta asentamisesta lattioihin

Kaikista kieltoista huolimatta monet omistajat päättävät liittää lämpimän lattian itsenäisesti keskuslämmityksestä (asunnossa), minkä jälkeen he kohtaavat erilaisia ​​ongelmia ja seuraamuksia. Nimittäin:

1. Jos asunto on tarpeen myydä, se on mahdotonta tehdä laillisesti.

2. Jos piirissä tapahtuu läpimurto ja alla oleva asunto on täynnä vettä, kaikki sen korjauskustannukset vastaavat lämmitettyjen lattioiden omistajasta..

3. Jos lämmitysverkon tai asuntotoimiston edustajat paljastavat järjestelmän laitonta uudistamista, vuokranantaja ei voi välttää oikeudenkäyntejä, seuraamuksia ja sakkoja.

Siksi, kun olet päättänyt liittää lämpimän lattian huoneiston keskuslämmityksestä, sinun on punnittava hyvin edut ja haitat. Tätä varten harkitse muita lämmitysjärjestelmän etuja ja haittoja.

Lämpimien lattioiden edut

Asunnon omistajat, jotka ovat asentaneet asuntoon vesilämmitteisen lattian, huomaavat seuraavat positiiviset puolet tällaisesta lämmityksen uudistamisesta:

• huoneesta tulee paljon mukavampi kuin kiinteillä pattereilla lämmitettäessä;

• kaikki huoneiston huoneet lämmitetään tasaisesti;

• huoneen kosteus ei käytännössä muutu, ilma ei kuivu;

• lämmityskustannukset pienenevät jopa 40%;

• järjestelmä ei vaikuta huoneen ulkonäköön (toisin kuin suuret paristot ja putket).

Jos vertaamme vesipiiriä ja kalvon lämmitystä, ensimmäisellä vaihtoehdolla on kiistaton etu, koska sähkömagneettista säteilyä ei ole. Energiankulutus käyttöveden lämmityksen aikana on myös pienempi kuin käytettäessä sähköisiä analogeja.

Järjestelmän negatiiviset puolet

Jos puhumme puutteista, joita vesilämmitteisellä lattialla (asunnossa) on, niihin voidaan liittää seuraavat tosiasiat:

• riittävän suuren tasoitteen (noin 10 cm) vuoksi huoneen korkeus pienenee huomattavasti;

• jos asennuksen aikana käytettiin huonolaatuisia materiaaleja tai tehtiin virheitä, läpimurto on suuri, mikä aiheuttaa paljon ongelmia;

• koska vesilämmitteinen lattia on asetettu tasoitukseen, sen asennus voidaan suorittaa vain rakennuksen rakennusvaiheessa tai suuren remontin aikana;

• Järjestelmän järjestely on erittäin työlästä, joten kaikki omistajat eivät pysty suorittamaan sen asennusta itsenäisesti.

Onko mahdollista myöntää lupa virallisella tasolla??

Lämmitetyn vesilattian voi muodollisesti myöntää vain, jos vähintään kaksi ehtoa täyttyvät:

1. Järjestelmän asennuksen jälkeen lämmitysjärjestelmän kokonaisteho pysyy samalla tasolla. Tätä varten sinun on vähennettävä paristojen määrää asunnossa, eikä tämä ole aina mahdollista.
2. Jos haluat sulkea pois mahdollisen vesivuodon naapureiden asuntoon alhaalta, sinun on tehtävä erinomainen vedeneristys ja luotava projekti, jossa kaikki työn aikana käytetyt materiaalit ilmoitetaan. Mutta tämäkään ei voi pelastaa sataprosenttisesti tulvia. Kaikki vika putoaa joka tapauksessa lämmitetyn lattian omistajan harteille.

Mikä on rangaistus lämpimistä lattioista?

Ja jos lattialämmitys suunnitellaan verkosta, mutta talossa on vanhat johdot, tulokset ovat myös tuhoisia..

Onko mahdollista asentaa lattialämmitys laillisesti? Ei ole suoraa kontekstia, joka sisältäisi sakon määrän lattialämmityksen asentamisesta. On kuitenkin olemassa artikla, jossa määrätään vastuusta tilojen kunnostamisesta. Lisäksi on olemassa asetus uudelleenorganisoinnin järjestämisestä – PPM 508 -PP.

Lakien tahallisen rikkomisen sijaan on parempi yrittää laillistaa lattialämmitys.

Lisäksi se on täysin mahdollista etenkin uusissa rakennuksissa..

Vanhoissa rakennuksissa on erittäin heikko sähköjohto, joka on suunniteltu pienelle määrälle sähkölaitteita.

Saadaksesi luvan lattialämmitysjärjestelmän asentamiseen sinun on toimitettava seuraavat asiakirjat: Sähköisen lattialämmityksen suorittaminen – todistus talon virtalähteestä ja asiakirja lattialämmitysjärjestelmän kulutuksesta;

Sekoitusyksikön kaavio

Sekoitusyksikön eteen on asennettu veden virtauksen säädin. Automaattinen säädin voidaan toimittaa. Kulutuksen tulee olla minimaalinen, ei yli normaalin. Sitten naapurit eivät koe epämukavuutta jäähdytettyjen pattereiden vuoksi..

Uusi kehitys – kapillaarilattiat

Tämäntyyppinen lämminvesilattia ilmestyi aivan äskettäin – vuonna 2012. Tämän itsenäisen lämmittimen rakenne on suhteellisen yksinkertainen ja koostuu elektronisesta ohjausyksiköstä, kapillaariputkista.

Järjestelmän “sydän” on elektroninen yksikkö, joka sisältää sähkölämmittimen, kiertovesipumpun ja automaation. Kokonaisteho on 2,5 kW. Tämän lohkon koko on pieni, verrattavissa kirjan volyymiin. Virtakaapeli ja ohuet putket – siihen on kytketty kapillaareja. Tässä jäähdytysneste on vettä, mieluiten tislattua.

Kapillaarilattian asennus alkaa pohjapinnan valmistelusta – se tasoitetaan, lämmöneristys asetetaan, johon lämmitysputki kiinnitetään. Kun se on täytetty vedellä, tarkastukset suoritetaan täyttämällä itsetasoittuvilla seoksilla. Kun tasoite on vahvistumassa, ne alkavat asentaa viimeistelylattiaa. Ne voivat olla materiaaleja, joilla on korkea lämmönsiirtokerroin – parketti, laminaatti, laatta.

Lämpimän kapillaarilattian edut:

• luotettavuus – koko linjan paine ei ylitä 0,3 kgf / cm2, putken repeämä on lähes mahdotonta;
• kapillaarit on valmistettu syövyttämättömistä materiaaleista;
• betonitaso suojaa luotettavasti mekaanisia vaurioita;
• elektroninen yksikkö on korjattavissa, eli vian sattuessa mikä tahansa sen osa on helppo vaihtaa.

Kaikki edellä mainitut ominaisuudet yhdessä varmistavat kapillaarilattian häiriöttömän toiminnan yli 50 vuoden ajan..

TVP -järjestelmän asentaminen asuntoon ei ole helpoin prosessi, mutta se lisää mukavuutta taloon. Voit tehdä sen useilla edellä kuvatuilla tavoilla. Päätehtävänä ei ole aiheuttaa epämukavuutta naapureille, tämä voidaan välttää huolellisella lämpötilan säätämisellä.

Ihanteellinen vaihtoehto asunnolle on lämmin kapillaarilattia. Katettu linja on täysin itsenäinen eikä vaikuta keskuslämmitykseen millään tavalla.

Betoninen vesilattialämmitysjärjestelmä

Suosituin asennusmenetelmä, jossa sementti-hiekka-tasoite on päämateriaali pohja- ja jakelukerroksessa. Betonikerroksen päälle asetetaan kalvo, joka tarjoaa lämpöä ja vedeneristystä. Sitten huoneen ympärille liimataan erityinen teippi, joka estää halkeamien syntymisen ja imee tasoitteen laajentumisen, kun piiri kuumennetaan.

Seuraava vaihe on lämmöneristys. Näihin tarkoituksiin voit käyttää vaahdotettua polyeteenivaahtoa tai suulakepuristettua polystyreenivaahtoa. Aseta kerros tiukasti, jokainen rako toimii kylmäsillana. Liitokset liimataan metalloidulla teipillä.

Lämmöneristyksen päälle on asennettu erityiset kennoiset ristikot ja putket niihin. On tärkeää laskea niiden välinen etäisyys oikein, se riippuu siitä, kuinka tasaisesti tuleva lämpö jakautuu. Suositeltu asennusvaihe:

• kylmillä alueilla (ikkunoiden, ovien lähellä) – 10 cm;
• huoneissa, joissa on normaali lämpöhäviö – 20-30 cm;
• kylmissä huoneissa – 15 cm.

Tilavissa huoneissa asennuksen aikana käytetään vahvistusverkkoa. Ei ole suositeltavaa asentaa putkia, joihin huonekalut voidaan asentaa.

Rakenneosat ovat kiinteitä, jännitteellisiä ja niitä säilytetään useita päiviä. Jos vaurioita ei ole, tukikerros kaadetaan seoksella, johon on lisätty sementtiä, hiekkaa ja pehmittimiä..

Sitten viimeistellään lattia. Jos kuumavesijärjestelmän asennus asuntoon on tehtävä keraamisten laattojen alle, tasoitteen ei tulisi olla leveämpi kuin viisi senttimetriä.

Puinen lattialämmitysjärjestelmä

Tätä menetelmää käytettäessä tukikerroksena käytetään erilaisia ​​puulaattoja, reunalevyjä, vaneria jne. Kiinnitä lämmönjakelulevyt, joiden päällä on omega-muotoiset urat. Kiinnitä lämmitysputket, peitä ne muovikelmulla ja GVL -levyillä. Ne toimivat viimeistelyn perustana.

Modulaarinen rakenne puisella alustalla

Mahdollistaa valmiiden OSB-levyjen käytön sahatuilla urilla putkille ja metallilevyille. Laattojen paksuus on vähintään 22 mm; kaaviossa lämpöeristys asennetaan lattiaan. Erilaisten moduulien avulla voit laittaa ne haluttuun järjestykseen kehitetyn kaavan mukaisesti. Muoviputken kallistuksesta riippuen on tarkoitus käyttää 130–280 mm: n nauhoja. Niissä on kätevät napsautukset putkien kiinnittämiseen. Koot 150 mm, 200 mm ja 300 mm. Putkien kokoamisen ja vuotojen tarkistamisen jälkeen piiri on peitetty kipsikuitulevyillä.

Lämmin lattia puisella alustalla

Kuva putkien laskemisesta lattialämmitykseen

Telineasettelu puisella alustalla

Kaavio on piirretty ottaen huomioon puisten tai OSB -levyjen käyttö, joiden paksuus on vähintään 28 mm. Säleet on asetettava lattiapalkkeihin, niiden välinen etäisyys on hieman suurempi kuin putkien halkaisija. Kiinnikkeinä käytetään metalliprofiililevyjä, joiden päällä on salvat. Järjestelmä on päällystetty kipsikuitulevyillä.

Lämmin lattia puisella alustalla

Mitä virheitä tehdään kaavion laatimisen aikana?

Niille, joilla on laaja kokemus työn tuottamisesta, nämä virheet näyttävät naurettavilta, mutta aloittelijat eivät useinkaan kiinnitä niihin huomiota. Tulevaisuudessa syntyy suuria ongelmia, jotkut arkkitehtoniset rakenteet on uusittava.

1. Ikkuna- ja oviaukkojen korkeutta, jäähdyttimien sijaintia ikkunan alla ei oteta huomioon. Aukot ovat vakiokokoisia ja lämmin lattia nostaa aina pintamaalin. Tämän seurauksena aukkojen korkeus laskee, ne on uusittava. Korkeuden lasku voi ylittää 10-15 senttimetriä käytetystä lämmityspiiristä riippuen. Aukkojen korkeuden lisääminen on melko vaikeaa, niiden yläpuolelle on asennettu palkki, sen purkaminen / asentaminen vaatii käytännön tietoa rakennustöiden suorittamisesta. Valmiiden lattioiden nostaminen on otettava huomioon talon suunnitteluvaiheessa, ja tätä varten asennusjärjestelmän pitäisi olla jo valmis.
2. On suositeltavaa piilottaa kaikki olemassa olevat rakennuspalvelut lämpimän lattian “piirakkaan”. Tällä tavalla on mahdollista nopeuttaa työtä ja parantaa huoneen ulkonäköä. Lämmitys- ja vesiputkia ei tarvitse vetää pitkin seiniä, kaataa niitä, porata reikiä jne..

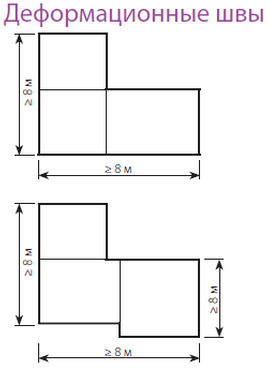

3. Et voi tehdä suurta täytettä lämpimästä lattiasta jakamatta sitä osiin. Tasoituslämmitys on merkittävä, lämpölaajeneminen suuri. Tällaisissa käyttöolosuhteissa tasoite halkeaa, pahimmassa tapauksessa turvotus on mahdollista. Halkeamia voi olla niin paljon, että niillä on negatiivinen vaikutus rakenteen lujuuteen. Tällaisen ilmiön välttämiseksi kaavion tulisi sisältää alueellisesti suuren tasoituksen jakaminen useisiin osiin vaimennusteipillä. Yhden sivuston optimaalinen koko on 15-20 m2.
4. Kokemattomat rakentajat kytkevät lämmityksen päälle seuraavana päivänä tasoitteen asettamiseksi toivoen, että tällä tavalla ne nopeuttavat kovettumisprosessia. Tämä on suuri virhe, tällaisissa olosuhteissa sementtiseos ei jäädy, vaan kuivuu. Tämän seurauksena kemialliset reaktiot pysähtyvät, sementti ei koskaan vahvistu. Ammattilaiset päinvastoin, liian lämpimissä huoneissa, kerran tai kahdesti päivässä, kastele tasoitetta runsaasti vedellä, tämä on ainoa tapa saada odotettu lattian lujuus..
5. Muista merkitä kaavioon tai jo tasoitukseen, mihin putket asennetaan kynnyksen alle. Laatikon asennuksen aikana tiedät minne porata tapit, jotta putket eivät vahingoitu.
6. Yritä olla käyttämättä käärmeen menetelmää putkien asettamisessa, paras vaihtoehto on asettaa ne etanalla. Tämä on hieman vaikeampaa, vaatii kärsivällisyyttä ja huomiota, mutta ponnistelut ovat täysin perusteltuja tuloksella, lattian koko alueella on sama lämpötila.



7. Kaaviossa sinun on piirrettävä putkien asettelu kaikissa huoneissa kerralla, ei erikseen. Jos tätä ei tehdä, on tapauksia, joissa on mahdotonta laittaa ne oikein, poistuminen yhdestä huoneesta häiritsee sisäänkäyntiä toiseen. Putket on leikattava palasiksi ja liitettävä toisiinsa, ja jokainen tarpeeton liitäntä aiheuttaa lisävuotoja..



Video – Järjestelmä lämpimästä lattiasta kaksikerroksisessa talossa

Teemme asunnossa vesilämpöeristetyn lattian keskuslämmityksestä

Lattialämmityksen asennus keskuslämmitysjärjestelmästä mihin tahansa huoneeseen, myös asuntoon, koostuu useista vaiheista.

Ensin olisi tehtävä suunnitelma ja putkilinjan asennusjärjestelmä – tämä helpottaa huomattavasti prosessia.

Johdanto

Vedenlämmitysjärjestelmä on laskennalta, asennukselta ja liitännöiltä monimutkaisin lattialämmitysjärjestelmä. Jokainen vesilattian toteutusvaihe vaikuttaa lattialämmityksen lopputulokseen. Tässä artikkelissa tarkastelemme käytännön järjestelyjä vesilämmitetyn lattian liittämiseksi.

Minne voit asentaa

Putkien suuren määrän vuoksi veden lämmitys tehdään pääasiassa omakotitaloissa. Tosiasia on, että varhaisen rakentamisen kerrostalojen lämmitysjärjestelmää ei ole suunniteltu tätä lämmitysmenetelmää varten. On mahdollista tehdä lämmin lattia lämmityksestä, mutta on erittäin todennäköistä, että se on liian kylmä sinulle tai naapureille ylä- tai alapuolella, riippuen järjestelmän virtalähteestä. Joskus koko nousuputki jäähtyy: vesilattian hydraulinen vastus on useita kertoja suurempi kuin patterilämmitysjärjestelmä ja se voi tukkia jäähdytysnesteen liikkeen. Tästä syystä rahastoyhtiöltä on erittäin vaikea saada lupaa asentaa lämmin lattia (asennus ilman lupaa on hallinnollinen rikos).

Lattialämmitys sisältää suuren määrän pieniä halkaisijaltaan olevia putkia

Hyvä uutinen on, että uusissa rakennuksissa he alkoivat valmistaa kahta järjestelmää: toinen patterilämmitystä varten ja toinen vesilämmitystä. Tällaisissa taloissa ei tarvita lupaa: kehitettiin sopiva järjestelmä ottaen huomioon suurempi hydraulinen vastus.

Organisaation periaatteet

Ymmärtääksesi mitä tarvitset vesilämmitteisen lattian tekemiseen omin käsin, sinun on ymmärrettävä, mistä järjestelmä koostuu ja miten se toimii.

Lämmitysaineen lämpötilan säätö

Jotta jalat olisivat mukavat lattialla, jäähdytysnesteen lämpötilan ei tulisi ylittää 40-45 ° C. Sitten lattia lämpenee mukaviin arvoihin- noin 28 ° C. Suurin osa lämmityslaitteista ei pysty tuottamaan tällaista lämpötilaa: vähintään 60-65 ° C. Poikkeuksena ovat lauhdutuskaasukattilat. Ne osoittavat maksimaalisen tehokkuuden tarkasti alhaisissa lämpötiloissa. Lämmitetty jäähdytysneste voidaan syöttää ulostulostaan ​​suoraan lattialämmityksen putkiin.

Kun käytetään mitä tahansa muuta kattilatyyppiä, tarvitaan sekoitusyksikkö. Siinä paluuputken jäähdytetty jäähdytysneste lisätään kattilan kuumaan veteen. Näet tämän sidoksen koostumuksen lämpimän lattian kytkentäkaaviosta kattilaan..

Kaavio vesilämmitteisestä lattialaitteesta

Toimintaperiaate on seuraava. Lämmitetty jäähdytysneste syötetään kattilasta. Se menee termostaattiventtiiliin, joka, kun lämpötilaraja ylitetään, avaa veden lisäyksen paluuputkesta. Kuvassa kiertopumpun edessä on hyppyjohdin. Siihen on asennettu kaksi- tai kolmitieventtiili. Avaa se ja sekoita jäähdytetty jäähdytysneste joukkoon.

Kiertovesipumpun läpi kulkeva sekoitettu virtaus tulee termostaattiin, joka ohjaa termostaattiventtiilin toimintaa. Kun asetettu lämpötila saavutetaan, paluuvirtaus pysähtyy, ja jos se ylittyy, se avautuu uudelleen. Näin säädetään vesipohjaisen lattialämmityksen jäähdytysnesteen lämpötila..

Muotojakauma

Sitten jäähdytysneste tulee jakeluputkeen. Jos vesilämpöeristetty lattia tehdään yhteen pieneen huoneeseen (esimerkiksi kylpyhuoneeseen), johon on asennettu vain yksi putkisilmukka, tätä laitetta ei välttämättä ole. Jos silmukoita on useita, niiden välillä on tarpeen jakaa jäähdytysneste jollakin tavalla ja kerätä se jotenkin ja lähettää se paluuputkeen. Tämä tehtävä suoritetaan jakokammalla tai, kuten sitä myös kutsutaan, lattialämmityksen kerääjällä. Itse asiassa nämä ovat kaksi tulo- ja paluuputkea, joihin kaikkien lattialämmityspiirien tulot ja lähdöt on kytketty. Tämä on helpoin vaihtoehto.

Sekoitusyksikkö lattialämmitystä varten, joka pystyy pitämään lämpötilan automaattisesti

Jos lattialämmitys tehdään useissa huoneissa, on parempi asentaa keräin, jolla on mahdollisuus säätää lämpötilaa. Ensinnäkin eri huoneissa on erilaiset lämpötilat: joku mieluummin + 18 ° C makuuhuoneessa, joku + 25 ° C. Toiseksi, useimmiten piireillä on eri pituudet ja erilaisia ​​lämmön määriä voidaan siirtää. Kolmanneksi on olemassa “sisäisiä” tiloja – joissa yksi seinä on kadulle päin ja nurkka – kaksi tai jopa kolme ulkoseinää. Luonnollisesti niiden lämmön määrän pitäisi olla erilainen. Kammat, joissa on termostaatit, tarjoavat tämän. Laitteet eivät ole halpoja, piiri on monimutkaisempi, mutta tällaisen asennuksen avulla voit ylläpitää tiettyä lämpötilaa huoneessa..

Termostaatteja on erilaisia. Jotkut säätelevät huoneen lämpötilaa, toiset – lattian lämpötilaa. Valitset tyypin itse. Siitä huolimatta ne ohjaavat syöttökampaan asennettuja servomoottoreita. Servomoottorit lisäävät tai pienentävät käskystä riippuen virtausaluetta säätämällä jäähdytysnesteen virtausnopeutta.

Teoreettisesti (ja käytännössä se tapahtuu) tilanteita voi syntyä, kun syöttö kaikkiin piireihin on estetty. Tässä tapauksessa kierto pysähtyy, kattila voi kiehua ja epäonnistua. Jotta tämä ei tapahtuisi, muista tehdä ohitus, jonka läpi osa jäähdytysnesteestä kulkee. Tällä järjestelmän rakenteella kattila on turvallinen.

Voit katsoa videosta yhden järjestelmävaihtoehdoista.

Keräinsekoitusyksikkö

Yksi vesilattian pääelementeistä on sekoitusyksikkö, jossa on jakotukki, sulkuventtiilit, tuuletusaukko, lämpömittari, termostaatti ja ohitus. Kiertovesipumppu sijoitetaan suoraan sen koostumukseen tai sen eteen.

Jos TP on tarkoitus säätää manuaalisesti, piirien liittäminen keräimeen voidaan tehdä yksinkertaisten venttiilien kautta. Muussa tapauksessa sinun on asennettava termostaatit ja sähköventtiilit jokaiseen haaraan..

Jakajasekoitin mahdollistaa veden lämpötilan tarkan säätämisen kussakin piirissä ja suojaa kattilan ylikuumenemiselta ohituksen ansiosta. Se asennetaan erityiseen kaappiin tai kapeaseen huoneeseen, jossa on lämmin lattia. Lisäksi, jos tämän laitteen asetus on tehty väärin, kuuma paistinpannu voi tulla jalkojesi alle, mutta huone ei saa tarpeeksi lämpöä. Hänestä riippuu koko lattialämmitysjärjestelmän tehokkuus..

Tiloja koskevat vaatimukset

Ennen kuin asennat lämpimän lattian vesiputkista, sinun on selvitettävä, kestääkö lattiavälinen lattia lisäkuormitusta. Jos SNiP -standardien mukainen järjestely on oikea, putkilinjan yläpuolella olevan betonikerroksen, jossa on asetettava jäähdytysneste, tulisi nousta 45–50 mm. Ohennus on mahdotonta tuloksena olevan kerroksen heikon lujuuden vuoksi, eikä sitä suositella paksummaksi, koska betonin lämmitykseen käytettävä energiankulutus kasvaa.

Jokainen neliömetri DSP -tasoitetta M300 -merkillä ja korkeus 10 mm on noin 22 kg. Lisäksi tähän lisätään varusteiden ja eristyksen sekä lattian paino..

Tämän seurauksena lattian kokonaiskuormitus “lämpimästä lattiasta” 15-20 neliön huoneessa ylittää usein pari tonnia. Jos lattian välinen laatta ei kestä tällaista lisämassaa, kyseistä lämmitysjärjestelmää ei voida tehdä.

Asennushuoneen on oltava suljettu. Sitä ei ehkä lämmitetä, mutta sen on ehdottomasti suljettava pois äkilliset ilman lämpötilan muutokset..

Kovettuva betoni ja lämpötilan vaihtelut ovat yhteensopimattomia asioita. Myös sen kuivattamiseksi on mahdotonta turvautua vesipohjan ennenaikaiseen kytkemiseen “lämmitykseen”, mikä johtaa paikallisten alueiden esiintymiseen, joissa betonikerroksessa on ylikuumenemista. Näissä tapauksissa tasoite väistämättä halkeilee ja menettää lujuutensa..

Kuinka tehdä vesilämmitteinen lattia betonialustalle

Jatkamme siitä, että on olemassa betonialusta, jonka lujuus on riittävä jatkokäyttöä varten. Lisäksi kerrosten järjestys on seuraava:

• Betonilaatan päälle asetetaan vesihöyrysulku. Huomaa, että materiaalin ei tulisi päästää kosteutta läpi nestemäisessä tai kaasumaisessa tilassa. Tämä on erityisen tärkeää maanpinnan lattioille. Tällaisessa kakussa ei ole poissuljettu mahdollisuutta, että kosteus tunkeutuu kapillaariin pohjan betonin läpi. Juuri tällaista kosteutta katkaisemme höyrysulun avulla. Materiaali asetetaan betonilaatalle lähestymällä seiniä. Nostokorkeus seinään ei ole alempi kuin perustuksen vedeneristys (sen pitäisi olla hieman korkeampi). Siellä kiinnitämme sen seinään ja jätämme sen.
• Lämpöeristys. Paras vaihtoehto on vaahdotettu polystyreeni. Kyllä, se on kallista, mutta se on jo testattu, miten se käyttäytyy tasoituksessa. Parempi kuin kaikki muut. Paksuus vaihtelee alueittain. On parempi ottaa marginaali, jotta maapallo ei kuumene. Kun asetat, sinun on telakoitava levyt ja liimattava ne huolellisesti. Sinun täytyy kävellä niiden päällä ja jopa käyttää kaukana kevyimmistä materiaaleista.



  Lämmin lattia kerroksittain

• Teemme kehää pitkin seiniä pitkin lämpölaajenemiskompensaattorin.

• Jos pohja on eristetty lattiatason yläpuolelle, asetetaan vaimennusteippi. Se palvelee sekä lämmöneristystä että paisuntasauman ylläpitoa..
• Jos kellaria ei ole eristetty lainkaan tai eristystaso on alle lämpimän lattian tason, asetamme polystyreenivaahtoa, jonka paksuus on vähintään 15 mm kehän ympärille. Paksuus riippuu jälleen alueesta, seinien paksuudesta ja materiaalista. Eristys leikataan halutun leveyden nauhoiksi. Leveys – tasoitteen ja lattiapäällysteen tason yläpuolella.

Laitamme vedeneristyksen eristeen päälle. Se estää liuoksen virtaamisen eristyslevyjen välisiin halkeamiin. Laitamme siihen vahvistusverkon, joten jotain tavallista kalvoa tiheämpää on parempi. Tuomme materiaalin samalle tasolle kuin höyrysulku.

Lattiat betonilaatan päällä vesilämmityksellä

Vahvistava verkko. Se lisää laatan lujuutta, kun betoni / laasti asetetaan epävakaalle alustalle (eristys).

Lattialämmitysputket on sidottu verkkoon. Ne asennetaan valitun kaavan mukaisesti, päät tuodaan lattialämmityskeräimen asennusalueelle.

Betoni tai sementti-hiekkalaasti kaadetaan. Kuten jo mainittiin, minimipaksuus putken yläpuolella on 3 cm, mikä suojaa murskautumiselta. Toinen asia on, että tämä paksuus antaa normaalin lämmön uudelleenjaon. Lattia ei ole raidallinen jalkojen alla (lämpimämpi, kylmempi).

Tämän tekniikan avulla voit tehdä lämpimän lattian oikein omin käsin. Voi olla vivahteita, mutta yleinen työjärjestys on seuraava.

Edellytykset vesilämmitteisen lattian asentamiselle

Asunnon vesilattian tärkeimmät haitat ovat seuraavat kohdat:

• Vaikeuksia asianmukaisten lupien saamisessa.
• Mahdolliset vuodot aiheuttavat melko vakavia seurauksia, joista asunnon omistajat ovat täysin vastuussa..
• Seuraamukset laittomasta asennuksesta.

On useita syitä, miksi vastuuviranomaiset voivat kieltäytyä hankkimasta lupia vesilämmitteisen lattian asentamiseen asuntoon omin käsin:

1. Kielto lisätä asunnon lämmitystasoa vaihtamalla lämpöpatterit tai muuttamalla putkilinjaa. Tämän standardin ansiosta jäähdytysnesteen lämpötila pysyy vakaana kaikissa huoneissa. Muutokset, jotka lisäävät energiankulutusta, ovat kiellettyjä. Siksi, jos asunnossa on keskuslämmitys, lattialämmitystä ei saa asentaa. Tämän normin kiertämiseksi he joskus vähentävät asunnon lämpöpattereiden kokonaismäärää pitääkseen lämmitystehon samalla tasolla. Kuitenkin, kuten käytäntö osoittaa, tällaiset toimet ovat tehottomia..
2. Vuotovaara. Vesipiirin järjestelyn saamiseksi on tarpeen toimittaa asianomaisille viranomaisille huolellisesti laadittu hanke, joka osoittaa järjestelmän täydellisen turvallisuuden myös vuotojen sattuessa. Tässä tapauksessa et voi tehdä ilman korkealaatuista vedeneristystä. Usein lämmityspiirin putket on asetettava erityisiin suoja -aaltoihin ja muita lämmitysverkon edustajien ohjeita on noudatettava.

Asentamalla vedeneristys oikein, on tärkeää varmistaa, että vaikka putkien eheyttä loukattaisiin, tämä ei aiheuta naapureiden tulvia alhaalta. Todellisuudessa edes kalliit suojamateriaalit eivät voi antaa täydellistä takuuta: vuotojen sattuessa vastuu onnettomuuden seurausten korvaamisesta on kokonaan rakenneuudistuksen toteuttajilla.

Tätä varten sinun on maksettava rahallinen korvaus tai järjestettävä tarvittavat elvytystoimenpiteet onnettomuuden kaikkien seurausten poistamiseksi..

Virallisten lupien saamisen huomattavien vaikeuksien vuoksi monet asukkaat päättävät ottaa luvattoman yhteyden riskin

Samalla on tärkeää ymmärtää, että vaikka tällainen omahyväisyys jää huomaamatta, tällaista asuntoa on tuskin mahdollista myydä tulevaisuudessa. Tällaisia ​​toimia pidetään asuintilan laiton uudelleenrakentaminen.

Turvallisin ratkaisu on hankkia itsenäinen lämmitys, joka edellyttää vain asettelun ja STT: n muutosten rekisteröintiä: tämä menettely on paljon yksinkertaisempi kuin keskustelut lämmitysverkon kanssa.

Ostamme komponentteja

Jos haluat ostaa kaikki komponentit lämpimän lattian valmistukseen, sinun on ensin selvitettävä, mikä on kylpyhuoneesi lämpimän lattian muodon pituus. Voit tehdä tämän mittaamalla kylpyhuoneesi vapaan lattian pituuden ja leveyden..

Miksi vain ilmaiseksi? Koska et aseta vesiputkia sinne, missä et kävele. Ja tämä on alue, jossa kylpyamme tai suihku sijaitsee, pesualtaan alla oleva kaappi, kaappien pohjien käyttämä alue.

Tavallisessa kylpyhuoneessa päädyt suorakulmioon, jonka sivut ovat 2 metriä 0,5 metriä. Yhdistetyssä kylpyhuoneessa saat itse asiassa neliön, jonka sivut ovat 1,5 metriä. Epästandardeissa kylpyhuoneissa voit itse mitata sivut vapaata lattiatilaa varten.

Sitten voit mennä putkikauppaan tai yritykseen, joka myy lisävarusteita lattialämmityksen asentamiseen. Lisäksi mistä tahansa ostoskeskuksesta, joka on erikoistunut korjattaviin tavaroihin, löydät osaston, josta voit ostaa kaiken tarvitsemasi – putket, liittimet, venttiilit. Älä unohda ostaa lattialämmityksiä lattialämmitysputkille.

Jos aiot käyttää lattialämmitystä kuumasta vedestä, pakkasneste ei kulje putkien läpi, vaan tulee puhdasta kuumaa vettä. Tämä tarkoittaa, että voit valita halvempia vesipohjaisia ​​putkia, koska pakkasnesteet ovat hieman kalliimpia..

Lämmitysjärjestelmän osat

Vesilämmitteisen lattian toimintaperiaate on yksinkertainen. Lattian alle putket asennetaan useisiin riveihin, joiden läpi kuumavesi johdetaan. Kiertävä kosteus antaa lämmön lattialle lämmittäen huoneen vähitellen.

Asennuksen kannalta vesijärjestelmä on suhteellisen edullinen vaihtoehto verrattuna samoihin infrapuna-, kalvo- tai sähkölaitteisiin. Jos asennat vesilämmitteisen lattian omin käsin, kuluerä voi loistaa kokonaan minimiin.

Lämmitysjärjestelmän pääkomponentit ovat:

Painepumpulla varustettu vedenlämmityskattila. Yksikön kapasiteetti määritetään koko järjestelmän kokonaiskapasiteetin perusteella ja jopa 20%lisämarginaali. Kierrätyspumppua tarvitaan tilojen huoltoon, joiden pinta -ala on yli 100 m2. Laitteen tuloaukon sulkuventtiilit ovat välttämättömiä vedenlämmityskattilan korjauksen yhteydessä, kun se voidaan suorittaa tyhjentämällä vettä järjestelmästä.

Säätöjärjestelmällä varustettu keräilijä. Yksikkö suorittaa kaksi tehtävää: se vastaa lämmitetyn veden jakelusta lämmityspiirien kautta ja itse “lämpimän lattian” järjestelmän toiminnan säätämisestä. Useiden virtapiirien yhdistämiseksi samanaikaisesti se on varustettu riittävällä määrällä hanoja, jotka sisältävät välttämättä tyhjennyksen. Myynnissä on halvempia sulkuventtiileillä varustettuja malleja. Ne ovat suhteellisen edullisia, mutta eivät salli järjestelmän mukauttamista.

Kalliimmat analogit, joissa on säätöventtiilit, mahdollistavat veden virtauksen säätämisen yksittäisille piireille, mikä varmistaa pinnan tasaisemman lämmityksen. Termostaatti säätää lattialämmitysprosessia. Laitetta valittaessa on tärkeää ottaa huomioon lattialämmityksen teho, järjestelmän ohjaustyyppi ja termostaatin toimivuus. Termostaatin ohjaus voi olla sähköinen tai automatisoitu. Laitteeseen sisäänrakennetun kelloanturin avulla voit asettaa lämmityslämpötilan

Ohjelmoitavat termostaatit ovat käteviä, koska ne auttavat asettamaan lämmitystilan useiksi päiviksi.

Lämmitysputket. Vesikiertoisen lattian järjestämisessä mestarit suosittelevat metalli-muovista, silloitetusta polyeteenistä tai polypropeenista valmistettujen putkien käyttöä. Näissä järjestelmän osissa kannattaa säästää. Loppujen lopuksi vain korkealaatuiset materiaalit pystyvät takaamaan järjestelmän pitkän ja keskeytymättömän toiminnan. Lasikuituvahvisteiset polypropeeniputket ovat paras vaihtoehto järjestelmälaitteelle, koska niillä on alhainen lineaarinen laajentumisnopeus kuumennettaessa. Riippumatta siitä, mikä putkimateriaali on valittu, niiden on kestettävä jopa 95 ° C ja 10 bar: n paine. Lämmitysputkien on myös oltava 100% tiiviitä ja korroosionkestäviä

Jakotukikaapin asennus

Asunnon lämpimän vesilattian asennuksen ensimmäisessä vaiheessa on tarpeen asentaa keräysyksikkö. Tätä varten seinään tehdään syvennys, johon metallikaappi sijoitetaan..

On mahdollista asentaa jakelulaite suoraan seinälle, mutta tämä pilaa huoneen sisustuksen. Kaapissa on jakotukki, jossa on useita tulo- ja paluuletkujen ulostuloaukkoja, joihin lattiakäyrät liitetään.

Ohjeiden mukaan kaapin tulee sijaita 20 – 30 cm: n etäisyydellä pinnasta helposti saatavilla olevassa paikassa.

Keräin on liitetty keskuslämmitykseen.

Asennamme lämpimän lattian

Lattialämmitysputket asetetaan puhtaalle ja tasaiselle betonialustalle, joka asennetaan betoniin lattiakiinnikkeillä. Kiinnittimet ruuvataan betoniin tapilla ja putket napsautetaan kiinnikkeisiin.

Jätä tulo- ja poistoputkille liikaa pituutta – tämä auttaa sinua lämpimän lattian liittämisessä kuumaan veteen.

Pohjan valmistelu

Valmistelu koostuu pinnan tasoittamisesta ja halkeamien täyttämisestä pohjaan, jolle lämmitysjärjestelmä asennetaan. Epäsäännöllisyydet ja erot vaikuttavat kielteisesti sen toimintaan..

Pienet halkeamat tiivistetään sementtilaastilla tai erityisellä seoksella. Tubercles on leikattava pois. Suurten erojen läsnä ollessa on parempi täyttää ohut tasoituskerros.

Veden- ja lämmöneristys

Kun pohja on tasoitettu, jatka lattian “piirakan” asettamista. Vedeneristystuotteena voit asettaa tavallisen paksun polyeteenikalvon. Se on asennettava seinien sisäänkäynnin kanssa, nauhat on liitetty toisiinsa teipillä. Tämä kerros on erittäin tärkeä asuntoon rakennettaessa vesilattiaa, koska on olemassa vaara tulvata naapurit alhaalta..

Huoneiden kehä, johon lämminvesilattia asennetaan, on liimattu vaimennusteipillä. Se liimataan tahmeaan kerrokseen tai kiinnitetään itsekelausruuveihin.

Leveyden tulisi olla suurempi kuin lämpöeristys ja tasoitus yhdessä 100-150 mm. Nauha on tarpeen kompensoimaan betoniliuoksen laajentumista kuumennettaessa, se ei salli tasoitteen halkeilua.

Eristys asetetaan vedeneristyksen päälle. On parempi ottaa lämpöä eristävä materiaali, jossa on kalvokerros. Tuote asetetaan folio puoli ylöspäin, levyt on liitetty toisiinsa alumiiniteipillä.

Laatoitusta suositellaan, mikä yksinkertaistaa huomattavasti putkien asentamista. Jos eristemateriaali on sileää, tarvitset ylimääräisen vahvistusverkon, johon ääriviiva kiinnitetään.

Eristekerroksen paksuus riippuu lattiasta, johon vesipohja on asennettu. Jos ensimmäisellä kerroksella, kerros tulee tehdä paksummaksi.

Vaimennusteippi

Jos ostit valmiin nauhan, liimaa se kehän ympärille. Sen paksuus on yleensä 5-8 mm ja korkeus 10-15 cm.Korkeuden tulisi olla korkeampi kuin täyttötaso, ylimääräinen leikataan veitsellä. Jos nauha on valmistettu käsin, muista liimata tai ruuvata se seinään itsekierteittävillä ruuveilla..

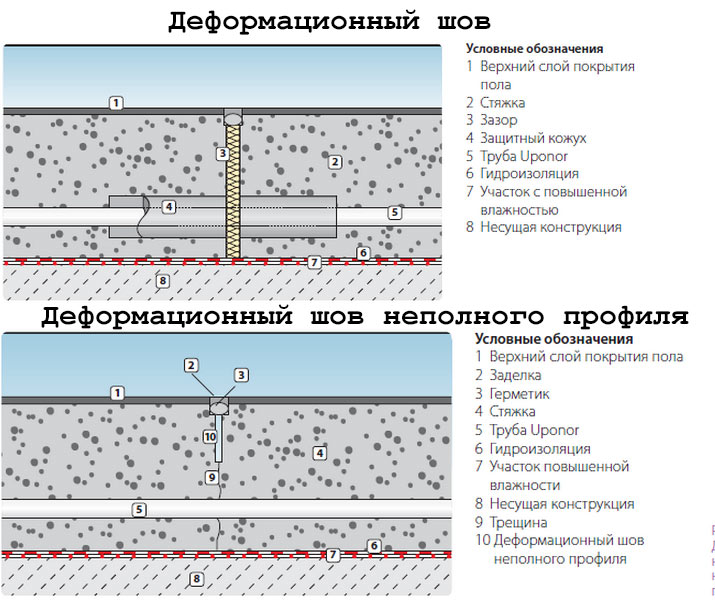

Betonin lineaarinen laajeneminen on 0,5 mm / metri, kun se kuumennetaan 40 ° C: seen.

Putkien kiinnitysmenetelmät

Vesilämmitteinen lattia voidaan asentaa useilla tavoilla, luetellaan ne.

• Kiristyspuristin polyamidia. Käytetään putkien nopeaan kiinnitykseen asennusverkkoon. Kulutus – noin 2 kappaletta per 1 m.
• Kiinnityslanka terästä. Käytetään myös asennukseen verkkoon, virtausnopeus on täsmälleen sama.
• Nitoja ja kiinnikkeet. Soveltuu putkien nopeaan kiinnittämiseen lämmöneristykseen. Puristimien kulutus on 2 kpl / 1 m.
• Kiinnitysraita. Se on U-muotoinen PVC-nauha, joka toimii pohjana 16 tai 20 mm: n putkien asettamiseen siihen. Kiinnitetty lattiaan.
• Matot lämpimän veden lattioille polystyreenistä. Putki asetetaan pylväiden välisten urien keskelle.
• Jakelualumiinilevy. Käytetään puulattiaan asennukseen, heijastaa ja jakaa tasaisesti lämpöä pinnan yli.

Lämmityspiirin asettaminen

Putkien asentaminen asunnon vesilämmitteisen lattian järjestämisessä tapahtuu kahdella tavalla:

1. Rinnakkainen “käärme” – putket asetetaan rinnakkain ja yhdistetään reunoihin. Asennus alkaa huoneen kylmimmästä paikasta, koska tällä menetelmällä suurin lämmitys on järjestelmän alussa.
2. Spiraali – putkisto asetetaan spiraaliin, ja tulo- ja paluuputket kulkevat vierekkäin, kun taas syöttöpiiri lämmittää paluu. Menetelmää suositellaan suuriin huoneisiin..

On parempi ottaa metalli-muovi- tai polypropeeniputket, ne ovat joustavia ja niillä on pitkä käyttöikä. Niillä ei kuitenkaan ole korkea lämmönjohtavuus, mutta tarpeeksi asunnolle. Voit asentaa ruostumattomasta teräksestä tai kuparista valmistettuja putkia. Kuparituotteet taipuvat hyvin ja ovat kestäviä, mutta niiden hinta on korkea. Aallotetut putket ovat yhtä suuria kuin muovi.

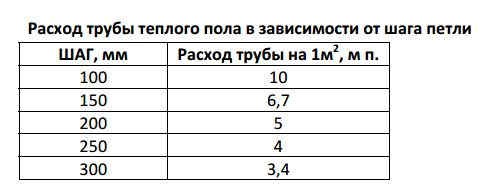

Putkimateriaalin ja kaavion valinnan jälkeen on tarpeen laskea putkilinjan koko. Tässä tapauksessa asennusvaihe otetaan huomioon, ei vain kierrosten määrä, vaan myös lämmönjakautumisen tasaisuus.

Mitä suurempi askel, sitä korkeampi jäähdytysnesteen lämmitysasteen pitäisi olla. Lisäksi putkien väliset raot huoneen eri alueilla voivat olla erilaisia ​​halutusta lämmitysasteesta riippuen..

Vakioasennusvaihe asunnossa, jonka putken halkaisija on 20 mm, lämmönsiirtoon 50 wattia / m2 suositellaan 0,3 metriä. Jos haluat, että lämmitysteho on 80 wattia – 20 cm, lähellä ikkunoita ja ulkoseiniä askelma voidaan pienentää 0,15 metriin.

Selvyyden vuoksi harkitse esimerkkiä laskemisesta. Jos halli on 30 m2, lämmitetty alue 25 m2 ja asennusvaihe 15 cm, tarvitaan 160 metriä putkilinjaa.

Muoto leviää suunnitellun kaavan mukaisesti ja kiinnitetään vahvikkeeseen muovipuristimilla. Käytettäessä laattoja pylväiden kanssa prosessi yksinkertaistuu, koska putket on kiinnitetty uriin.

Muotoja asetettaessa liitoksia ei saa päästää putkilinjan mutkan osiin..

Järjestelmätesti

Putkien asennuksen jälkeen vesilämmitteiset lattiat on huuhdeltava ja tarkastettava vuotojen varalta. Tämä tehdään painepumpulla ja ennen betoniliuoksen kaatamista. Lisäksi on sallittua käyttää vettä lämmittämättä käyttölämpötilaan. Tärkeintä on tunnistaa paikat, joissa jäähdytysneste voi virrata. Jos kaikki on kunnossa, on vielä asetettava vaimennusteippi seinille ja tasoitus voidaan kaataa.

Järjestelmän liittäminen ja tarkistaminen

Asunnon vesilämmitteinen lattia voidaan liittää kahdella tavalla. Tarkastellaan jokaista yksityiskohtaisesti:

• Ensimmäinen on “ensisijainen” ja “toissijainen” rengastyyppi. Keskuslämmitys on ensisijainen rengas ja vesipohja on toissijainen.

Jos jäähdytinjärjestelmä on yksiputkinen, jäähdyttimen paluuputkeen tehdään nauhat. On välttämätöntä noudattaa tarkasti etäisyyttä sisäosien ja jäähdyttimen laipion välillä – 300 mm. Palloventtiilit on asennettu kiinnityspisteisiin, ja paluuputkeen on asennettu myös takaiskuventtiili-se tarjoaa jäähdytysnesteen yksisuuntaisen liikkeen renkaassa.

Lisäksi syöttöputkeen on sijoitettu sekoitusyksikkö, jossa on kolmitieventtiili ja pumppu, mikä edistää nesteen kiertoa..

Tämä liitäntä ei ota kaikkea jäähdytysnestettä yhteisestä talojärjestelmästä eikä johda siihen merkittävään paineen laskuun. Prosessi ei ole monimutkainen, tärkeintä on saada lupa todistaa, että lattiasi ei vaikuta naapureiden lämmitykseen.

• Toinen vaihtoehto on varustaa lämmönvaihdin, kun lämminvesilattia toimii itsenäisesti. Tässä lämmönvaihdin on kytketty kampa- tulo- ja paluuputkiin, joka sijaitsee akun paikassa. Vaihtimen vedenkestävyys on pieni, joten se ei käytännössä vaikuta kokonaislämmitykseen, koska nousuputken vesi tulee vain lämmönvaihtimeen eikä sekoitu lattialämmityksen lämmönsiirtimen kanssa.

Lattiajärjestelmä on täytetty vedellä vesijohtojärjestelmästä, ja sitä lämmittää keskuslämmityksestä tuleva kuuma neste lämmönvaihtimen seinien kautta. Kaikki muut elementit ovat samat kuin edellisessä suunnittelussa..

Kun keräinryhmä on asennettu, syöttölattian ääriviivat yhdistetään ensin ja sitten kammat palaavat paluuliitäntöihin.

Ennen kuin täytät järjestelmän tasoitteella, se on paineistettava – testaa rakenne paineen alaisena, sen tulee olla 1,5 kertaa korkeampi kuin työskentelevä päivällä. Jos tällaisen tarkastuksen jälkeen vuotoa ei löydy ja kaikki toimii oikein, voit siirtyä seuraavaan vaiheeseen..

Puristus

Kun olet suorittanut kaikkien piirien asennuksen, tarkista järjestelmä pneumaattisesti vuotojen varalta. Tätä varten suoritetaan painetesti kompressorin avulla. Pieni kotitalouksien kompressori, jonka paine on yli 6 bar, soveltuu testaukseen. Järjestelmän paine nostetaan 4 baariin ja jätetään päälle koko ajan, kunnes järjestelmä käynnistetään.

Koska ilmamolekyylit ovat paljon pienempiä kuin vesimolekyylit, voidaan havaita jopa lievä paineenpoisto. Lisäksi vesi voi jäätyä, jos sinulla ei ole aikaa kytkeä lämmitystä, eikä mitään tapahdu ilman kanssa..

Otamme huomioon ominaisuudet

Jotta ymmärtäisimme yksityiskohtaisemmin liitäntäkaaviot lämpimälle lattialle nestemäisellä lämmönsiirtimellä, muistetaan joitakin tämän lämmitysjärjestelmän ominaisuuksia.

• Ensinnäkin suositeltavan järjestelmän lämpötilan tulisi olla 35-45 ° C. Ei enempää. Lattialämmityksen pattereiden lämpötila -asetukset eivät ole sopivia. Tämä tarkoittaa, että veden tullessa järjestelmään on tarpeen järjestää mekanismi jäähdytysnesteen lämpötilan säätämiseksi (alentamiseksi).
• Toiseksi järjestelmän jäähdytysnesteen kierron on oltava vakio. Lisäksi sen nopeus ei saa ylittää 0,1 m sekunnissa;
• Kolmanneksi jäähdytysnesteen lämpötilojen ero tulo- ja poistoaukkojen välillä ei saa ylittää 10 ° C;
• Neljänneksi, vesipohjaisen lattialämmitysjärjestelmän ei pitäisi vaikuttaa muihin lämmitysjärjestelmiin samoin kuin talon vesijärjestelmään..

Vahvistetaan tasoitetta lämpimän veden lattialle

Kun teet lämmintä lattiaa talossa tai huoneistossa, käytä vahvistavaa hitsattua rakennusverkkoa. Ei mitään, nimittäin rakentamista. Sitä kutsutaan myös muuraukseksi. Se eroaa siitä, että jokainen liitos hitsataan. Myydään palasina (kortit) tai rullina. Kappaleet pinotaan päällekkäin vähintään 10–15 cm ja kortin liitoksissa / vahvistusverkon kappaleet sidotaan. Sitomiseen voit käyttää neulontalankaa tai muovinauhoja. Voit ostaa niitä mistä tahansa rautakaupasta. Kiristä solmio, leikkaa pitkä häntä, jätä 2-3 cm.

Vahvistusverkkoa tarvitaan myös putkien kiinnittämiseen

Yksityisissä taloissa ja huoneistoissa optimaalinen kennon koko on 100 * 100 mm 3 mm: n palkki. Jos pohja kaadetaan tukkeja pitkin, taipuman todennäköisyys on suurempi. Tämä tarkoittaa, että vahvistuksen on oltava tehokkaampi. Tässä tapauksessa on joko otettava paksumpi lanka – 4-5 mm tai pienempi verkkoaskel – 50 * 50 mm.

He neulovat myös lattialämmityksen tasoitteen vahvistuksen teräspalkista – 3-4 mm. Tarvitaan vahvistava tanko – aallotuksella, ei sileä. Tällaisen pienen halkaisijan löytäminen on erittäin vaikeaa. Tanko neulotaan 100-150 mm: n askeleella. Suurella tasoitteen paksuudella tehdään kaksi vahvistuskerrosta.

Putken pituuden laskeminen

Seuraavassa käsitellään pituuden laskemista ja putkien asettamista vesilämmitteiselle lattialle lämmityksellä. Vesilämmitteisen lattian lämmitysputkien asentamiseen on useita vaihtoehtoja: etanan muodossa tai suorilla yhdensuuntaisilla linjoilla, muilla tavoilla. Mutta kaikkialla tärkein vaatimus täytetään.

Putket jakautuvat tasaisesti, kokonaispituus, joka kattaa tietyn alueen, riippuu niiden välisestä noususta. Lattialämmityksen edellytysten täyttämiseksi putken pituus on laskettava oikein. Prosessin yksinkertaistamiseksi taulukkoon on koottu eri vaihtoehtoille lasketut putkien virtausnopeudet..

Lattialämmitysputken kulutus silmukan noususta riippuen

Askel, mm Putken kulutus per 1 m², sp.

100	kymmenen
150	6,7
200	5
250	4
300	3.4

Taulukon avulla on helppo ymmärtää, miten laskelmat tehdään itse. Kun huoneen pinta -ala on 20 m ja asennusvaihe 20 cm, pituus (L) on 20 m2 kerrottuna 5 lineaarisella / m, joka on 100 m. yli 70 m, tämä johtuu jäähdytysnesteen tehokkaasta kierrosta putkilinjan ja pumpun kapasiteetin läpi. Lattialämmitys ei ole tehokas, kun piirin 70 m: n putkessa on liikaa, mutta miten tehdä oikea valinta?

Askel on asetettu 300 mm: iin. Pituus (L) = 20 m2 * 3,4 käynnissä / m = 68 m. Tämä täyttää kaikki vaatimukset. Useita linjoja sijoitetaan suureen huoneeseen, mutta lämpimän pinnoitteen yksittäiset piirit eivät saa ylittää 70 m. Tehokkaita pumppuja käytettäessä on sallittua kytkeä jopa 120 m: n lämminvesipohjapiiri.

Lattialämmityksen asennustekniikka määrittelee selvästi, millä täytetään lämminvesilattia. On olemassa valmiita seoksia, jotka on laimennettava vedellä ohjeissa ilmoitetulla pitoisuudella. Joissakin tapauksissa vesilämmitteinen lattia tehdään ilman tasoitusta, kun lattia on vaneria. Jos lastulevy asetetaan laminaattiin, parkettiin, linoleumiin, ei tarvitse täyttää lämmintä lattiaa tasoitusliuoksella. Kuivaa tasoitetta käytetään onnistuneesti lämpimän veden lattiassa..

Ennen lattianpäällysteen kaatamista ja asentamista putket tarkistetaan vuotojen varalta. Käytetään erityistä kompressoria, vettä pumpataan putkiin 6 baarin paineessa, prosessia kutsutaan painetestaukseksi. Jos paine ei ole laskenut yli 1,5 baaria päivän aikana, lämmityspiiri on tiukka. Väärin tehty lämmin lattia, huonolaatuinen asennus voi johtaa lattiapäällysteen purkamiseen.

Kolmitieventtiilin rakenne

Lämmitysjärjestelmä, johon lattialämmitys on liitetty, sisältää välttämättä kolmitieventtiilin, sen rakenne ja toimintaperiaate vaativat yksityiskohtaista tarkastelua. Itse asiassa venttiili toimii kuuman ja kylmän veden sekoittimena, voit tehdä siitä lämpimämmän tai kylmemmän.

Kun sulkuelin liikkuu säätöalueella, tila kuuman nesteen virtaukselle kasvaa ja tila lämmönsiirtimen kylmän osan virtaukselle pienenee ja päinvastoin. Siten järjestelmän lämpötilaa voidaan säätää. Tämä kaavio vesipiiristä, jossa on venttiili, auttaa ymmärtämään paremmin sen tarkoitusta ja toimintaa..

Sähkökäyttöisiä venttiilejä käytetään joskus termostaattien yhteydessä. Vesivirtoja säädetään automaattisesti lämpötilan muutoksista riippuen. Vähennettäessä venttiilin sulkulaite liikkuu kuumavirtauksen lisäämisen suuntaan, ja päinvastoin, kun asetettu lämpötila-arvo nousee, sähkötoimilaite liikuttaa sulkumekanismia kylmävirtauksen lisäämisen suuntaan..

Yhdistämme ja säädämme lämmintä lattiaa

Lattialämmitys on liitettävä kahteen vaiheeseen. Ensimmäisessä vaiheessa yhteys muodostetaan. Kun lattialämmitysputket on juuri asetettu, kiinnittimet, liittimet ja sulkuventtiilit asennetaan.

Tämän testiyhteyden pitäisi osoittaa, että koko järjestelmä on koottu oikein, virtaa ei ole, kaikki toimii. Tässä vaiheessa on mahdollista korjata kaikki asiat, jotka on tehty väärin tai joita on parannettava..

Tässä vaiheessa voit arvioida, kuinka paljon lämmin lattia lämpenee ja kuinka hyvin se toimii.

Huomio! Tasoite on kaadettava, kun lattialämmityksen putkien sisällä on paineen alaista kuumaa vettä.

Lämmin lattian lopullinen lämpötilan säätö tehdään viimeistelypinnoitteen asentamisen jälkeen kylpyhuoneeseen.

Kuinka paljon lattia nousee

Huoneistoissa, joissa on korkeat katot, lattiatason nousu 10-15 cm on lähes huomaamaton. Mutta useimmille asuntokannalle tämä voi olla ongelma, lukuun ottamatta parvekkeita ja loggioita..

Lattialaattoihin on asennettava eristekerros – paisutettua polystyreeniä, jonka paksuus on vähintään 30 mm. Siihen sijoitetaan lämmityspiiri, joka kaadetaan ylhäältä 85 mm paksuisella monoliittisella betonilla. Laattojen tai laminoitujen lankkujen viimeistely lisää vähintään 10 mm korkeutta. Tämän seurauksena asennuskerroksen kokonaiskorkeus on 125 mm..

Voit vähentää lattiatason nousua seuraavilla tavoilla:

1. Irrota vanha tasoite kokonaan lattialaattoihin asti.
2. Käytä lämpöeristykseksi polystyreenin sijasta jopa 1 cm paksuista monifoliota.
3. Vähennä tasoitteen korkeutta 60 mm: iin. Samaan aikaan putkien yläpuolella on oltava vähintään 30 mm betonia, jonka lujuutta on lisättävä vahvistamalla teräsverkolla.
4. Käytä lattiajärjestelmiä – “kuivia” lämpimiä lattioita, joiden paksuus on 6-10 cm. Ne asennetaan ilman betonia.

Lämmöneristysmatot

Lattian lämpötilan noustessa mahdolliset ylimääräiset lämpöhäviöt katon kautta alakerrokseen lisääntyvät. Siksi putket tulisi asentaa vain lämpöeristykseen. Yleensä se on vaahdotettua polystyreenivaahtoa. Kalvon tulisi olla ylhäällä, jolloin tämä lisää merkittävästi eristyksen lämmönheijastavuutta.

Lämmöneristysmateriaaleja on erilaisia:

1. Valssattu. Valmistettu 2-10 mm paksuisesta polyeteenivaahdosta. Toinen puoli on peitetty alumiinifoliolla. Tällä perusteella putkia ei voida kiinnittää, joten päälle asetetaan vahvistusverkko.
2. Styrofoam -matot. Niiden pinnalla on kalvo, jossa on merkinnät, joita pitkin on helpompi asentaa putket suunnittelupiirustusten mukaisesti. Mattoihin on myös asennettava vahvistusverkko putkien kiinnittämistä varten. Paisutetulla polystyreenillä on korkeat lämmöneristysominaisuudet, käyttöikä jopa 60 vuotta lämpötilan laskiessa -40 -+40 ºС, ei kerää kosteutta. Paloturvallisuuden lisäämiseksi palonestoaineita lisätään eristykseen tuotannon aikana, mikä tekee siitä itsestään sammuvan materiaalin.
3. Profiilikiinnityslevyt EPPS (puristettu polystyreenivaahto). Teknisesti kehittynein ja kätevin asentaa. Niiden pinnalle muodostuu ulokkeita, joilla on tietty nousu, putkien kiinnittämiseksi, joiden halkaisija on enintään 20 mm. Mattojen päissä on lukitusulokkeet vierekkäisten lohkojen liittämistä varten. Tämä johtaa jatkuvaan pintaan, jossa on minimaalinen lämpöhäviö. Mattoja on saatavana 10-35 mm paksuisina.

Putkien varaussäännöt

Ulkoseinien vieressä olevissa paikoissa lämmityksen voimakkuuden lisäämiseksi asennus tehdään pienemmällä etäisyydellä (askel) viereisten putkien välillä.

Jotta hiilidioksidipäästö olisi mahdollisimman tehokas, on noudatettava seuraavia sääntöjä:

1. Piirin asennus alkaa kylmästä ulkoseinästä.
2. Lattialämmityksen voimakkuuden asteittainen lasku saavutetaan asentamalla putki käyttämällä “yksinkertaista käärme” -tekniikkaa.
3. Lämmityksen tasaisuus saavutetaan kierreasennuksella huoneen reunoista keskelle kaksinkertaisella kierroskulmalla. Sitten tuloksena olevilla aikaväleillä käänteinen muoto valehtelee.
4. Mitä enemmän lämpöhäviöitä huoneessa on, sitä useammin putket on asennettava.

   Vakioaskel on yleensä 10–30 cm. Tässä tapauksessa jalka ei saa tuntea lattian lämpötilaeroa eri osissa lattiaa. Raja -alueilla suositellaan vähintään 100 mm: n etäisyyttä.

5. Taivutusten ja käännösten tulee olla vähäisiä, jotta CO: n hydraulinen vastus vähenee.
6. Putkien kiinnittäminen lattian alle on kielletty.

Kuin lämmin lattia kaadetaan

Lämmin lattia kaadetaan joko sementti-hiekkalaastilla tai betonilla, jossa on hienoa soraa (fraktio 5-20 mm). Vahvuus valitaan seuraavan kerroksen mukaan:

• Tasoittavan itsetasaavan tasoitteen alla laastin / betonin lujuus M150-M200.
• Laattaliimalle – M 100-150.

Vahvuusvalinnan periaate on yksinkertainen: lujuuseron ei tulisi ylittää 50 yksikköä. Toisin sanoen tasoitettaessa M200 -lujuutta voidaan käyttää alustaa, jonka lujuus on M150 – M250. Erittäin korkea lujuus – kustannusten ylitykset, joten ne ovat yleensä joko samanlaisia ​​tai hieman pienempiä.

Komponenttien osuudet eri betonilaatuille

Parempi kaataa lattialämmitys – DSP tai betoni. DSP on halvempi, mutta pinta halkeilee enemmän, kun se kuivuu. Betoni on kalliimpaa (murskattu kivi on kalliimpaa), mutta vähemmän halkeilevaa. Toisaalta, jos teet puolikuivan DSP-tasoitteen, se voidaan tasoittaa niin, että se ei vaadi ylimääräistä tasoituskerrosta laattojen alle. Sitä ei voi tehdä betonilla. Tasainen pinta voidaan kuitenkin saada käyttämällä betonivärähtelyä.

On myös pidettävä mielessä, että DSP on hieman helpompi. Kun kaadetaan suuri paksuus ja suuri alue, tämä voi olla merkittävää. Yleensä, kuten tavallista, jokainen päättää itse, mikä on tärkeämpää. Molemmat vaihtoehdot ovat soveltuvia, mutta lämmin lattia on niin hyvä, että jokainen valitsee ja valitsee ratkaisun itse.

Tasoitteen täyttäminen

Ratkaisuun voit käyttää valmiita seoksia, joita on nyt lukuisia ja joilla on vaihteleva lämmönjohtavuus. Ja voit tehdä sementti-betonilaastin itse.

Tasoite kaadetaan käyttöpaineen läsnä ollessa järjestelmässä. Tasoitekerroksen tulee nousta 5 cm putkien yläpuolelle.Laasti tulee levittää huoneen kaukaisesta kulmasta ja liikkua kohti ovea. Jokainen kaista on kohdistettava säännön avulla.

Majakat on parempi asentaa ennen liuoksen asettamista, niiden mukaan voit säätää täyttöastetta. Kun betoni on hieman kovettunut, ne poistetaan..

Huoneen kaatamisen ja betoniliuoksen tasoittamisen jälkeen tasoite jätetään, kunnes se kovettuu kokonaan. Tämä kestää 3-4 viikkoa. Sitten lattia asennetaan.

Paisuntasaumat

Esimerkkejä suuren huoneen jakamisesta vyöhykkeiksi

Lämpörakojen puuttuminen tai väärä sijainti on yleisin tasoitusvian syy..

Kutistusaumat tehdään seuraavissa tapauksissa:

• huoneen pinta -ala on yli 30 neliömetriä. m.;
• seinät ovat yli 8 metriä pitkiä;
• huoneen pituus ja leveys eroavat yli 2 kertaa;
• rakenteiden paisuntasaumojen yli;
• huone on liian kaareva.

Tätä varten saumojen kehän ympärille asetetaan vaimennusteippi. Sauman sijaan vahvistusverkko on jaettava. Laajennusraon tulee olla 10 mm paksu alustasta. Yläosa käsitellään tiivisteellä. Jos huoneen muoto on epätyypillinen, se on jaettava yksinkertaisempiin suorakaiteen tai neliön muotoisiin elementteihin..

Jos putket kulkevat paisuntasaumojen läpi tasoitteessa, ne asetetaan näissä paikoissa aaltoputkeen, 30 cm aallotusta kumpaankin suuntaan (standardin SP 41-102-98 mukaan-50 cm kummallakin puolella). On suositeltavaa olla erottamatta yhtä ääriviivaa paisuntasaumoilla, tulo- ja paluuputkien on läpäistävä ne.

Muotojen oikea kulku teknisten saumojen läpi

Laattaessa laattoja laajennusliitoksiin niiden todennäköisyys irrota vierekkäisten laattojen erilaisesta laajentumisesta kasvaa. Tämän välttämiseksi ensimmäinen osa asetetaan laattalaastalle ja toinen osa kiinnitetään joustavaan tiivisteeseen..

Lisäerottelua varten voidaan käyttää epätäydellisen profiilin paisuntasaumoja. Ne on tehty lastalla, 1/3 paksuudesta. Kun betoni on kovettunut, ne myös tiivistetään tiivistysaineella. Jos putket kulkevat niiden läpi, ne on myös suojattu aallotuksella..

Pohjan halkeamat

Melko yleinen ilmiö on halkeamien syntyminen tasoitukseen kuivumisen jälkeen. Tämä voi aiheuttaa useita syitä:

• alhainen eristystiheys;
• liuoksen huono tiivistyminen;
• pehmittimien puute;
• liian paksu tasoite;
• kutistusaumojen puute;
• liian nopea betonin kuivuminen;
• väärät mittasuhteet.

Niitä on erittäin helppo välttää:

• eristettä on käytettävä tiheydellä yli 35-40 kg / m3;
• tasoitusliuoksen on oltava muovia asennuksen aikana ja siihen on lisättävä kuitua ja pehmitintä;
• suurissa huoneissa sinun on tehtävä kutistusaumat (katso alla);
• myös betonin ei pitäisi antaa tarttua nopeasti; tätä varten se peitetään muovikelmulla seuraavana päivänä (viikon ajan).

Tasoituslaasti

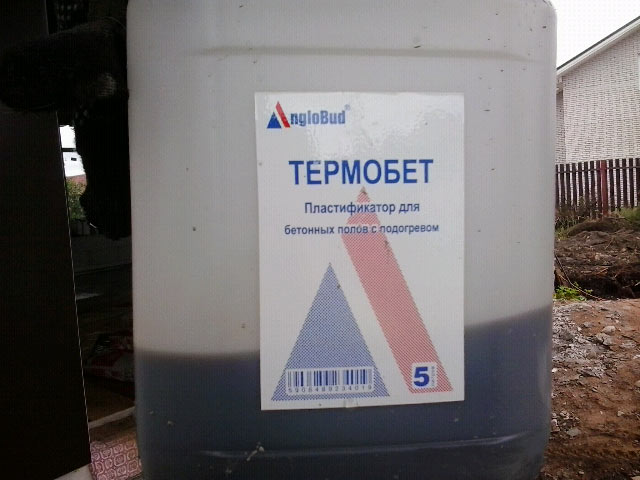

Lattialämmityksessä on ehdottomasti käytettävä pehmitintä betonin joustavuuden ja lujuuden lisäämiseksi. Lattialämmitykseen on kuitenkin käytettävä erityyppisiä ilmatonta pehmittimiä..

Ilman kokemusta ei toimi sementti-hiekkalaatan tekeminen lämpimälle lattialle ilman murskattua kiveä / soraa, ja oikea merkkinen DSP maksaa enemmän kuin tehdasbetoni. Siksi liuoksen koostumuksen rikkomisesta johtuvien halkeamien välttämiseksi kaadetaan betonia, jossa on murskattua kiveä.

Laasti M-300 sementtiluokasta M-400, pestystä hiekasta ja murskatusta kivestä valmistetaan seuraavien mittasuhteiden mukaisesti.

• C -massan koostumus: P: U (kg) = 1: 1,9: 3,7.
• Tilavuuskoostumus 10 litralle sementtiä P: U (l) = 17:32.
• 10 litrasta sementtiä saadaan 41 litraa laastia..
• Tällaisen betonin M300 tilavuuspaino on 2300-2500 kg / m3 (raskas betoni)

On myös toinen vaihtoehto, jossa käytetään graniittiseulontaa hiekan sijasta; sen valmistuksessa käytettiin seuraavia elementtejä:

• 2 kauhaa murskattua kiveä, joiden murto-osa on 5-20 mm;
• vesi 7-8 litraa;
• superplasticizer SP1 400 ml liuosta (1,8 litraa jauhetta laimennetaan 5 litraan kuumaa vettä);
• 1 ämpäri sementtiä;
• 3-4 kauhaa graniittiseulaa, joiden murto-osa on 0-5 mm;
• kauhan tilavuus – 12 litraa.

Korkealaatuinen betoni ei saa vapauttaa vettä asennuksen aikana (delaminoitua). Jos kaikki on tehty oikein ja ilman lämpötila on 20 ° C, sen pitäisi alkaa asettua 4 tunnin kuluessa, eikä 12 tunnin kuluttua se jätä jälkiä kantapäästä.

Kolmen päivän kuluttua kaatamisesta tasoite saa puolet vahvuudestaan ​​ja kovettuu kokonaan vasta 28 päivän kuluttua. Lämmitysjärjestelmän käynnistämistä ei suositella tähän hetkeen asti..

Lattialämmitysanturityypit

Eri termostaattimallit voivat säätää lattian tai ilman lämpötilaa. Se riippuu laitteen kanssa yhteensopivan anturin tyypistä. Anturityypin valinta riippuu lämmityksen toiminnasta. Jos järjestelmä on ylimääräinen ja sen tehtävänä on lisätä mukavuutta, käytetään lattian lämpötila -anturia. Itse asiassa tässä tapauksessa toinen järjestelmä on vastuussa ilman lämmittämisestä, ja veden tai sähkölämmityksen tehtävänä on luoda ja ylläpitää miellyttävä lämpötila vain jalkojen alla. Tämä lattiatermostaatin anturi on kauko. Yhdistetään rungon erityisiin liittimiin. Itse ohjauselementti sijaitsee sähkökaapelin päässä, kun se asennetaan lattialle lämmityselementin kierrosten väliin vähintään 50 cm: n etäisyydelle seinästä.

Lattialämmitysanturit ovat pieni laite pitkän kaapelin päässä. Sopii lattiaan kiinnitettyyn putkikappaleeseen, joka sijaitsee lämmityselementtien välissä

Jos lämmityselementit on asennettu tasoitteeseen, lattialämmitysanturi asetetaan liuokseen, mutta vain putkeen tai aallotettuun letkuun. Sitten, jos laite rikkoutuu, se on helppo vaihtaa irrottamalla se liittimistä ja vetämällä johtimista, minkä jälkeen sinun on asennettava huollettava ja kytkettävä se. Kun asennat kalvon lattialämmityksen anturia, sitä ei tarvitse sijoittaa putkeen. Koska tämän tyyppisellä lämmityksellä ei ole tasoitetta ja se voidaan tarvittaessa korvata irrottamalla osa lattianpäällysteestä. On kuitenkin tarkoituksenmukaisempaa viettää hieman enemmän aikaa asennuksen aikana ja tehdä strobe putken alle anturille kuin purkaa / koota koko rakenne jokaista vaihtoa varten myöhemmin..

Jos lämmin lattia on päälämmitysjärjestelmä, tarvitaan anturi, joka valvoo ilman tilaa. Useimmiten nämä anturit on rakennettu lämpimän lattian termostaatin runkoon. On myös malleja, jotka toimivat kahden anturin kanssa samanaikaisesti. Molemmissa tapauksissa, kun valitaan asennuspaikka, on pidettävä mielessä, että tämä laite määrittää ilman lämpötilan. Siksi se on sijoitettava niin, että auringon säteet eivät putoa siihen (ne lämmittävät koteloa ja lämpötila määritetään väärin). On syytä välttää niitä paikkoja, joissa on luonnoksia. Ne vaikuttavat myös ilman tilan mittaamiseen, mutta toiseen suuntaan – aliarvioi todellisen indikaattorin. Lisäksi lähellä ei saa olla laitteita ja laitteita, jotka tuottavat aktiivisesti lämpöä.

Kuinka säätää lämmintä lattiaa

Kun lattia on asetettu, on aika asettaa oikeat parametrit. Mitä on otettava huomioon, kun säädetään lattialämmityksen lämpötilaa?

Lattialämmityksen säätö otetaan huomioon asennuksen aikana. Asennus on säädettävä siten, että jokainen lämmityspiiri saa vaaditun lämmöntuotannon vuoksi tietyn virtausnopeuden omaavan veden. Tämä saavutetaan tasaamalla yksittäisten vesipiirien hydraulivastus venttiileillä. Tarkkuus ja helppo säätö varmistetaan käyttämällä virtausmittaria (rotamittaria). Lattialämmityksen yhteydessä on säädettävä sekä lattian lämpötilaa (jotta se ei ylitä sallittua arvoa) että ilman lämpötilaa (jotta ihmiset viihtyisivät huoneissa).

Lattialämmityksen lämpötilan rajoitus saavutetaan tarkkailemalla putkien ja järjestelmän vesihuoltoväliä enintään 55 ° C. Tämä saavutetaan säätämällä lämmönlähteen säädin asianmukaisesti – silloin koko lämmitysjärjestelmä varustetaan vedellä tällaisella lämmityksellä. Tämä on hyvä ratkaisu, jos koko talossa on lattialämmitys..

Kuinka sammutan lämpimän lattian? Lattia voidaan sammuttaa helposti termostaatilla. Jos lattia ei sammu, niin jossain on vika. Kun käytät lämminvesilämmitystä vain yhdessä tai kahdessa pienessä huoneessa, esimerkiksi kylpyhuoneissa, ei ole suositeltavaa käyttää monimutkaista järjestelmää niiden läpi virtaavan veden lämpötilan alentamiseksi. Jotkut asentajat yhdistävät ne sarjaan jäähdyttimen kanssa – vesi, joka on jo jäähtynyt lattiassa, putoaa sen alle. Tällainen yksinkertainen ratkaisu ei salli jäähdyttimen ja lattian lämpötilan riippumatonta hallintaa..

Siksi on parempi kytkeä paristot ja lattialämmitys rinnakkain ja käyttää venttiiliä, joka rajoittaa järjestelmästä palautuvan veden lämpötilaa. Se sulkee virtauksen, kun sen lämpötila ylittää asetetun arvon. Sitten vesi jäähtyy ja venttiili avautuu. Joten, kuumasta vedestä huolimatta, lattian lämpötila voidaan pitää hyväksyttävällä tasolla..

Lattialämmityksen tapauksessa on tärkeämpää olla hieman kehittyneempi ohjausjärjestelmä kuin yksinkertainen termostaatti, koska sopivalla säätimellä sitä on mahdollista säätää siten, että se ennakoi kylmät olosuhteet ja tarjoaa tarvittavan mukavuuden mihin vuorokauden aikaan tahansa. On suositeltavaa, että liitännät suorittaa sähköasentaja tai asentaja. Termostaatti on asennettu jokaiseen huoneeseen vähintään 160 cm: n korkeudelle, ja sen ympäristön lämpötila on korkeintaan 26 tai 28 ºC.

Kuinka painaa putkeen

Lämmin lattian luotettavuus riippuu menetelmästä ja elementtien korkealaatuisesta liitännästä. Liitäntätapa vaihtelee putken materiaalin mukaan. Suosituin on puristaminen. Jotkut valmistajat tarjoavat oman ainutlaatuisen tavan liittää komponentteja, jotka on suunniteltu erityisiä asennusratkaisuja varten. Puristusmenetelmä on hyvä vaihtoehto juotosliitoksille.

Putkipuristusta käytetään paitsi vesi-, lämmitys- ja kaasulaitteistoissa myös teollisuudessa – teknologisissa elementeissä, joissa on paineilmaa tai jäähdytysvettä. Tämän ratkaisun etuja ovat turvallisuus ja tehokkuus..

Ajatus lattialämmitysputkien puristamisesta on yhteys kestävästä muovista valmistettuun O-renkaaseen, joka on puristettu sopivalla työkalulla. Kiristysjärjestelmässä on eroja siinä, että tiivisteen ympärillä on kaksipuolisia tai yksipuolisia kiinnitysliittimiä. Tämä ei kuitenkaan vaikuta vaatimuksiin, koska molempien on täytettävä samat kriteerit..

Useimmat valmistajat käyttävät tiivisteen ympärillä olevaa kaksipuolista puristinta, ja tämän ratkaisun etuja ovat korkea tiiviys (O-renkaan ympärillä olevan kaksipuolisen elementin ansiosta), parempi putken tiiviste liitoksessa ja pitkä käyttöikä. Lämmin lattian puristustekniikka säästää paljon aikaa, koska asennus kestää noin 30% vähemmän kuin juottaminen.

Sinun ei tarvitse huolehtia kuumasta lattiaputkesta puristamisesta – se on helppo ja nopea prosessi. Elementtien liittämiseen tarvitset parin säädettävää jakoavainta, kalibraattorin, erikoisakset ja jousen. Prosessi näyttää suunnilleen tältä: ensin sinun on tehtävä viilto puoleen halkaisijasta, minkä jälkeen leikkaa putki kääntämällä saksia ympyrään. Tällä tavalla saadaan sileä reuna. Laadukas asennus on mahdotonta ilman putken oikeaa liittämistä liittimeen.

Ero asunnon vesikerroksen “piirakan” välillä

Asunnon vesipohjan “kakku” on sama kuin omakotitalossa, ainoa ero on paksuudessa, koska lattian kuormitusta ei voida ylittää.

Lämpimän lattian rakentaminen taloon, jossa ensimmäisen kerroksen eristekerros on 100 mm, eroaa asunnosta pienemmällä lämmöneristysmateriaalin paksuudella, 20 – 50 mm riittää – riippuu lattiasta, ulkoseinien lukumäärä ja talon tila.

Jos koti on toissijainen, useammin on ongelma oviaukoissa – niillä on tietty korkeus. Lattian “piirakan” lisääntyminen johtaa aukon korkeuden laskuun. Ensisijaisilla asuntomarkkinoilla voit ostaa asunnon ilman väliseiniä ja tehdä oman asettelun.

Tuoda markkinoille

Asennuksen päätyttyä huuhtele putket huolellisesti vedellä korkeimmalla mahdollisella paineella. Tyhjennä tämä vesi sitten kokonaan. Puhdista piiri kompressorilla.

Nyt voit täyttää putkilinjan toimivalla jäähdytysnesteellä – tislatulla tai keitetyllä vedellä. Jos ääriviivoja on useita, täytä ne yksitellen. Ilma on poistettava kokonaan tuuletusaukkojen kautta.

Nyt sinun on käynnistettävä pumppu hetkeksi, jotta järjestelmässä syntyy paine. Jäähdytysnesteen kierron seurauksena ilmalukot siirtyvät. Lisää vesi uudelleen ja käynnistä pumppu. Toista prosessi, kunnes järjestelmä on täynnä..

TP-käynnistys alkaa minimilämpötilasta. Jäähdytysnesteen lämpötila on asetettu 20–25 ºС. Lisää sitten 5 astetta päivittäin, kunnes maksimiarvo +40 ºС on saavutettu. Sitten termostaatti asetetaan suunnittelutilaan.

Tärkeitä vivahteita

Jos lattialämmitys asetetaan keraamisten laattojen alle, tasoitteen paksuus ei saa ylittää 5 cm, ja putket on myös sijoitettava 15 cm: n etäisyydelle toisistaan, jotta ne lämmittävät tilaa vaaditussa määrin, ja niiden välille ei muodostu kylmiä alueita.

Linoleumi- ja laminoitujen paneelien alla tasoite ohentuu entisestään, ja lujuuden varmistamiseksi lämmitysjärjestelmän päälle asetetaan vahvistusverkko.

Lattian ensimmäinen lämmitys voi kestää useita päiviä, mutta tulevaisuudessa järjestelmä pitää halutun lämpötilan. Joitakin huoneiston alueita voidaan lämmittää ympäri vuoden (jos lattiassa on laatat). Tässä tapauksessa täysi lämpeneminen kylmällä kaudella kestää vähemmän aikaa..

Lopuksi käsittelemme lämpimän vesilattian kustannuksia. Asunnossa, ottaen huomioon materiaali ja asennus, asiantuntijat tekevät lattiat 1300-2600 ruplaa neliömetriltä. Hinta riippuu hankittujen laitteiden laadusta ja hankkeen monimutkaisuudesta. Jos laskemme, kokonaissumma on melko korkea, mutta 5 vuoden käytön jälkeen järjestelmä maksaa itsensä takaisin. Ja jos otamme huomioon sen pitkän käyttöiän (noin 50 vuotta) ja lämmityksen hintojen nousun, niin ehkä kaikki vesipiirin asentamisen vaivat ovat varsin perusteltuja.

Neuvoja

Positiivinen vastaus kysymykseen siitä, onko lämmin lattia mahdollista kytkeä keskuslämmitykseen, energiavalvonnasta tai muusta virallisesta organisaatiosta, ei vielä mahdollista voiton juhlintaa. Ennen työn aloittamista on laadittava projekti. Tätä varten sinun on otettava yhteyttä organisaatioon, jolla on SRO -pääsy. Kun olet sopinut hankkeesta, sinun on löydettävä yritys, jolla on lupa suorittaa tällaisia ​​rakennustöitä. On mahdotonta hyväksyä yhteyden muodostamista itse tai ottaa mukaan tuttuja työttömiä insinöörejä, jos haluat tehdä prosessista täysin laillisen.

Asiantuntijoilla, jotka asentavat vesilämmitteisen lattian asuntoon, jossa on keskuslämmitys, on oltava SRO-lupa. Prosessin lopussa he testaavat laitteita perusteellisesti sekä täyttävät piilotettujen töiden hyväksymisasiakirjat, hydrauliset testit ja sääntelyn ja suojauksen automaation hyväksynnän. Tämän seurauksena sinulla pitäisi olla käsissäsi kaikki tarvittavat asiakirjat, jotka vahvistavat suorittamasi toimenpiteen laillisuuden. Jos et noudata tätä byrokratiaa, toimintaasi pidetään luvattomana puuttumisena talon suunnittelujärjestelmään..

Vaivautunut? Edellä esitetyn yhteydessä epäilet, onko mahdollista tehdä lattialämmitys asunnon keskuslämmityksestä? Katso sitten lähemmin sähköjärjestelmiä: kaapeli tai infrapuna. Tällaisten laitteiden järjestely ei vaadi vakavia hyväksyntöjä. Sertifikaatti, joka vahvistaa, että laitteen toiminta ei vaikuta rakennuksen koko verkkoon, riittää. Jos haluat tietää enemmän lämpimän lattian asentamisesta kerrostaloon, yrityksemme Moskovan verkkosivuston työntekijät vastaavat mielellään kysymyksiisi tästä aiheesta..

Tee-se-itse-vedenlämmityslattia asunnossa-Asennussuositukset

Onko mahdollista tehdä vesilämmitteiset lattiat itse ilman asiantuntijoiden apua? Tämä vaihtoehto on mahdollinen, mutta useita suosituksia on otettava huomioon..

• Lämmitysrakennetta järjestettäessä vanha pinnoite on purettava kokonaan betonilattiaan asti.
• Vaihda metalliputket (jos sellaisia ​​on) muovianalogiin, jotta vältät ruosteen esiintymisen liitoksissa.
• Luotettavan valmistajan luotettava vedeneristys säästää lattiaa mahdollisilta vuodoilta.
• Kun asennat eristettä, muista liimata saumat levyjen väliin metalloidulla teipillä. Lisäkerros vedeneristystä minimoi kaikki mahdolliset vuotoriskit.
• Jos viimeistelypinnoitteena on käytetty laminaattia tai luonnonpuuta, lämmitysväliaineen lämpötilaa on nostettava asteittain. Äkillinen hyppy voi vahingoittaa materiaalia, mikä lyhentää merkittävästi sen käyttöikää..
• Asunnon vesilämmitteinen lattia lämmityksestä on asennettava siten, että kun piiri on katkaistu, jäähdytysneste kiertää keskusjärjestelmässä. Täytä tasoite tai aseta lämpöjakelulevyt vain täytetyn järjestelmän päälle.

Mistä liittää vesilattiat

Asunnoissa käytetään kahta tapaa muodostaa yhteys lämmönsiirtolähteeseen:

1. Lämmitetty pyyhekuivain – pääsääntöisesti lämmityksen paluu tai kuuman veden syöttö syötetään nousuputkeen. Näin ollen lämmityslämpötila on lempeämpi noin 35-50 ° C. On paljon helpompaa syöttää lämmitetystä pyyhetelineestä, varsinkin kun ajatellaan, että jotkut omistajat ovat vaihtaneet tämän osan nousuputkesta asentamalla sulkuventtiilit mahdollisia korjauksia varten.
2. Yhdistäminen kaupunkiasunnon keskuslämmitysjärjestelmästä – ratkaisulla on useita haittoja. Asunnon lämmönvaihtimen kautta syötetään vettä, joka on lämmitetty 70 ° C: seen ja sitä korkeammalle. Tämän seurauksena pattereilla toimivalla lattialla käveleminen on mahdollista vain paksuissa tossuissa, joissa on paksu pohja. Lattian ylikuumenemisen estämiseksi on asennettu keräilijäryhmä.

Toiminnan ominaisuudet ja mahdolliset virheet

Kun yhdistetään lämmin lattia, asunnon lämpötila nousee pitkään. Huoneen lattian, seinien ja ilman lämpeneminen vie aikaa, joten asennus on aloitettava ennen ensimmäisen kylmän sään alkua.

Asennuksen aikana tehdään usein tiettyjä virheitä:

• riippumaton liitäntä nousuputkeen – putki täytetään jatkuvasti jäähdytysnesteellä, jotta voit aloittaa työn, sinun on hankittava erityinen lupa ja tyhjennettävä vesi kokonaan;
• kyvyttömyys säätää lämpötilaa – sinun on asennettava vesiputki ja sekoitusyksikkö;
• projektin puute – sinun ei pitäisi aloittaa työtä määrittelemättä putkiasettelua ja jakamatta asuntoa tai taloa lämmitysvyöhykkeisiin;
• materiaalit ja komponentit eri valmistajilta – tämä yleinen virhe voi aiheuttaa rakenteen nopean paineettomuuden.

Tällaisen järjestelmän asentaminen lämminvesipohjaksi on melko monimutkainen ja aikaa vievä prosessi. Halutessasi voit kuitenkin hoitaa asennuksen itse ilman asiantuntijoita. Tärkeintä on hankkia tarvittava lupa ja noudattaa tiukasti käytettyjen materiaalien kanssa työskentelyn suosituksia. Kuitenkin, jotta kysymys siitä, miten asunnoissa tehdään vesilämmitteinen lattia, ei aiheuta tarpeettomia taloudellisia kustannuksia, on silti parempi hakea pätevää apua.

Yleiset vaatimukset kytkentäkaavioille

Huone on jaettava osiin kokoonpanosta riippuen. Piirrä paperille alustava luonnos lämmitysjärjestelmästä. Tässä tapauksessa on täytettävä kaksi ehtoa: kussakin osassa olevien lämmitysputkien lukumäärän tulee olla suunnilleen sama, teräviä käännöksiä on vältettävä, jos mahdollista. Yhden osan enimmäispinta -ala ei saa ylittää ≈20 m2, sen putkien pituus saa olla enintään 100 m. Erityiset arvot riippuvat pumpun tehosta ja lämmitysputkien teknisistä ominaisuuksista.

Vesipohjaisen lattialämmityskattilan kytkentäkaavio

Kytkentäkaaviot voidaan valmistaa muovista (halvin ja melko kestävä vaihtoehto), aaltopahvista ruostumattomasta (kaikin puolin keskiasennosta) ja kuparista (kallein ja luotettavin vaihtoehto).

Lattialämmitysputket

Aallotetut ruostumattomasta teräksestä valmistetut putket

Seuraavaksi sinun on piirrettävä putken asettelu paperille ottaen huomioon edellä mainitut olosuhteet. Putkien välinen etäisyys on 15–30 cm riippuen halutusta sisälämpötilasta. On pidettävä mielessä, että lattiapäällysteet eivät saa lämmetä yli + 30 ° С.

Tärkeä. Kun piirrät kaaviota, muista, että putkilla on erilaiset taivutussäteet niiden halkaisijasta ja valmistusmateriaalista riippuen. Lattialämmityksen taivutussäteen on oltava yli kymmenen halkaisijaa..

Kaaviota laadittaessa on täytettävä vielä yksi ehto. Huoneessa jokaisella piirillä tulee olla sama putken pituus ja suunnilleen sama määrä mutkia. Kaaviot sisältävät putken asettamisen kierremenetelmällä, siksakilla ja käärmeellä, on sallittua käyttää useita menetelmiä yhdessä huoneessa, kaikki riippuu lattian kokoonpanon ominaisuuksista. On suositeltavaa lisätä lämmitysputkien tiheyttä ikkunoiden lähellä, muuten niiden alla oleva lattia on paljon kylmempi.

Lattialämmityksen liitäntäkaavio

Putken kulutus vaiheesta riippuen

Kunkin piirin pituutta lisätään noin kahdella metrillä, ja niitä tarvitaan nousuputkeen johtamiseen. Jos voit tehdä pienen virheen muoviputkien kanssa, kupariputket ovat liian kalliita leikata ne palasiksi, tuottamaton jäte lisää lämmitysjärjestelmän kustannuksia. On mahdollista, että joudut piirtämään useita luonnoksia, muuttamaan ääriviivojen ulkonäköä ja mittoja. Jos tietämystä on hyvin vähän ja geometriassa oli ongelmia koulussa, ammattitaitoiset asiantuntijat suosittelevat köyden tai ohuen langan ottamista ja ääriviivakaavioiden asettamista niiden perusteella, sijainnin muuttamista ja piirin tekemistä kelalla. tai kierre.

Putkien asennusvaihtoehdot

Menetelmät putkien asettamiseksi vesilämmitteiselle lattialle

Optimaalisen ratkaisun löytämisen jälkeen ääriviivan asettelu voidaan merkitä pohjalta huopakynällä. Asennuksen kehittäminen riippuu alustan tyypistä.

Suora yhteys kattilasta

Tämä malli on helpoin asentaa, mutta sen toteuttamiselle on useita rajoituksia..

• Ensinnäkin sitä voidaan käyttää vain matalan lämpötilan kattiloissa, joilla on kyky säätää jäähdytysnesteen lämpötilaa. Tämän seurauksena tätä järjestelmää voidaan käyttää vain silloin, kun patterilämmitystä ei ole ja lämmin lattia on talon ainoa lämmönlähde..
• Toiseksi, huolimatta asennuksen näennäisestä yksinkertaisuudesta, järjestelmä on “oikukas” yhteyden vivahteille ja vaatii kokemusta tällaisesta työstä.

Tämä kytkentäkaavio toteutetaan 3- tai 2-tieventtiileillä.

3-tie venttiili

Kolmitieventtiilin tehtävänä on sekoittaa kuuma (suora) ja kylmä (käänteinen) jäähdytysnestevirtaus. Kaaviossa näet 3-tieventtiilin asennusvaihtoehdon. Täällä hän toimii termostaatin roolissa.

Termostaatti on laite vakaan lämpötilan varmistamiseksi, meidän tapauksessamme lämmönsiirto.

Tässä järjestelmässä on useita ominaisuuksia. Ensinnäkin se ei toimi yli 35-40 metrin piireissä. Toiseksi se ei sovellu, jos sinun on säädettävä kunkin piirin lämpötila erikseen..

• Ensimmäinen haittapuoli poistetaan asentamalla lämpötila -anturit, joissa on servokäyttö ja termostaattiventtiilit, jokaiseen piiriin.
• Toinen haitta poistetaan asentamalla kiertovesipumppu.

2-tie venttiili

Vaihtoehto 3-tieventtiilille on 2-tieventtiili tai syöttöventtiili.

Sen tehtävänä ei ole tarjota jatkuvaa, vaan jaksottaista veden sekoitusta. Tällaisen seoksen saa aikaan lämpöpää, jossa on venttiilirakenteeseen sisältyvä lämpötila -anturi. Itse asiassa 2-tieventtiili joko katkaisee kuuman veden kattilasta tai lisää sen järjestelmään..

Tämän järjestelmän etuna on sen yksinkertaisuus ja ylikuumenemisen mahdottomuus. Haittana on lämmitysalueen 200 metrin rajoitus. Kiertopumppujen asennusta koskevat rajoitukset, joissa järjestetään rinnakkainen tai peräkkäinen (suosittu) sekoitus, on ratkaistu.

ECP: n kytkentäkaavio pumpun sekoitusyksikön läpi

Tätä järjestelmää käytetään yhdistämään lämmittimet (päälämmitys) ja vesipohjainen lattialämmitys (lisälämmitys) samanaikaisesti lämmityskattilaan.

Tämän järjestelmän toteuttamiseksi tarvitaan jakoyksikkö, jossa on pumppaus- ja sekoitusyksikkö. Jakosarja myydään valmiina ja sisältyy lattialämmityksen jakoputkikokoonpanoon. Keräysyksikön hinta on 10-20 tuhatta ruplaa. Kokeneet käsityöläiset kokoavat pumppaus- ja sekoitusyksikön itse.

Pumppu- ja sekoitusyksikön tehtävänä on tarjota järjestelmässä suuri jäähdytysnesteen nopeus ja mahdollisuus tarkkaan ja mikä tärkeintä, itsenäiseen lämpötilan säätöön. Pumppaus- ja sekoitusyksikön ansiosta lattialämmitysvesipiiri toimii riippumatta jäähdytinpiiristä.

Tällainen piirien riippumattomuus takaa taatun toiminnan luotettavuuden ja talon vesilämpöeristetyn lattiajärjestelmän liitännän laadun..

ECP: n suora liitäntä lämmityspatterista

Sitä käytetään yhdistämään yksi lanka lämpimästä lattiasta pieneen huoneeseen, jonka koko on enintään 10 neliömetriä. metriä.

TP: n liittäminen termostaattiventtiilin kautta on yksinkertaisin ja samalla kiistanalaisin tapa liittää. Ja siksi.

Ensinnäkin tämä menetelmä toimii vain hyvin pienissä huoneissa, joiden pinta -ala on enintään 10 neliömetriä. metriä. Toiseksi tämä järjestelmä ei tarjoa suurta jäähdytysnesteen nopeutta ja lämpötilaero jäähdytysnesteen tulon ja ulostulon välillä saavuttaa 40-45 ° C normatiivisen 5-10 ° C sijasta.

Jos kuvailet lyhyesti lämpimän lattian yhdistämisen ydintä termostaattiventtiilin kautta, tämä on toinen patteri huoneen lämmittämiseen, juuri asetettu lattialle. Jäähdyttimen lämmityspiiriin tehdään silmukka, asetetaan t -paita, venttiili leikataan sisään ja asennetaan tuuletusaukko.

Säätö tällaisessa piirissä suoritetaan lämpöpään kautta, jonka anturi (pinta-asennettava tai upotettava) on kiinnitetty lämmitysputkeen. on vaihtoehtoja huoneen ilman lämpötilan säätämiseen.

Pienen häviön otsikko

Tätä piiriä käytetään yhdistetyissä lämmityspiireissä, joissa on patterit. Itse asiassa se on kaavio patterilämmitysjärjestelmän ja lattialämmitysjärjestelmän hydraulisesta erottamisesta..

Jos patterilämmitysjärjestelmässä käytetään kiertovesipumppua, toisen pumpun läsnäolo sekoitusyksikössä voi johtaa ristiriitaisiin hydraulisten tilojen rikkomuksiin..

Kahden pumpun rinnakkaiskäyttöä varten lämmitysjärjestelmään on asennettu pienhäviöinen lämmönvaihdin tai lämmönvaihdin. Esimerkki kaaviossa.

Lämmin lattia huoneistossa, jossa on oma kattilahuone

Kun olet valinnut kattilan sijainnin asunnon vesilattialämmityksen lämmittämiseen, tarkista, että se täyttää vaatimukset. Kun valitset paikan minkä tahansa tyyppisille kattiloille – kaasulle tai sähkölle, muista, että on parempi asentaa kaasukattila muuhun kuin asuinhuoneeseen – esimerkiksi parvekkeelle. Tämä on ihanteellinen vaihtoehto savupiipun poistamiseen ulkopuolelta ja lämpimän vesilattian liittämiseksi kattilaan. Sähkökattilaa varten on parempi valita varastointipaikan kaltainen paikka. Käytä samaa periaatetta keräimen sijainnin määrittämisessä..

Tulevaisuudessa asunnon vesilämmitteisen lattian asentamisen valmistelu on yksinkertaista – päästä eroon kaikista ovista, tuo seinät takaisin alkuperäiseen tilaansa, saavuta karkea tasoite ja poista kaikki roskat, jotka estävät työskentelyn alueelta asunnosta. Tasoitus pienennetään maksimiin, jotta saavutetaan lattialämmityskakun suurin paksuus.

Muista tarkistaa, onko asunnon puhtaalla alueella seinien tasossa epätasaisuuksia. Kun määritetyt epätasaisuudet ovat yli 15 cm, on käytettävä nestemäistä tasoitusliuosta. Noudata samaa sääntöä lattiapinta -alaa mitattaessa. Suorita lisäksi tarvittavat työt sähkön ja ilmanvaihdon osalta.

Kun olet lopettanut ensimmäiset manipulaatiot, älä unohda asuntojärjestelyn ominaisuuksia.

Ohjeiden noudattamisen jälkeen voit aloittaa eristyksen asettamisen, joka on suositeltavaa valita materiaalista, kuten polystyreenilevystä. Kiinnitä huomiota paksuuteen – sen ei pitäisi olla vähintään 3 cm, mieluiten 5 cm muille kuin ensimmäisille kerroksille. Eristys on tarpeen lämmityksen vähentämiseksi rakenteen pohjassa – lattialaatat. Kiinnitä huomiota laatan parametreihin – alle 35 kg: n tilavuus kuutiometriä kohti sinun tulee jättää kokonaan pois, jos et aio ryhtyä purkamiseen seuraavien kuukausien aikana.

Lattialämmityskakku

Puhutaan nyt niin tärkeästä osasta kuin lämmin lattiakakku..

Pie on yhdistelmä kerroksia, jotka muodostavat lattialämmitysjärjestelmän. Asunnon vesilämmitteisen lattian kakku ei eroa koostumukseltaan muusta. Tärkein asia, johon sinun on kiinnitettävä huomiota, on koostumus:

• vaimennusteippi
• eristys
• polyeteenikalvo (käyttö on välttämätöntä liuoksen eheyden säilyttämiseksi vuotoilta alla oleville naapureille)
• matot
• lattialämmitysputki
• viimeistely tasoitus

On syytä kiinnittää huomiota asunnon vesilattialämmityksen piirakkaan liittyvien asennus- ja korjaustöiden monimutkaisuuteen. Jos ilmenee toimintahäiriö, joka liittyy jonkin asennetun putken vuotamiseen, on poistettava koko pinnoite ja purettava betonilattia. Siksi on tarpeen valita laadukkaista materiaaleista valmistetut putket mahdollisten vuotojen vähentämiseksi. Lisäksi lämpimän veden lattiakakun hinta on paljon korkeampi, koska näiden putkien asennusjärjestelmä eroaa sähköisen lattialämmityksen asennuksesta.

Lisää lattiat projektiin

Ensimmäisenä vaiheena suosittelemme ottamaan huomioon vesipohjaisen järjestelmän olemassaolon kotona projektivaiheessa. Tätä varten sinun on annettava suunnittelijalle selkeät ohjeet, jotta hän ottaa huomioon tarvittavat korkeudet katoissa ja oviaukoissa. Ihannetapauksessa sinun on asetettava vähintään 14 cm lisäkorkeutta. Jos mahdollista, anna hänen myös laatia suunnitelma lämpimän lattian asentamiseksi, jotta ymmärretään selvästi, miten se tehdään oikein.

Usein ongelma pätevän lattiaasennuksen mahdottomuudessa on juuri laskemattomat korkeuskohdat.

Valmista pohja

Ihannetapauksessa pohjaksi tarvitaan karkea tasoite, joka on saatettava tasaiseksi. Nimittäin kaataa kuoppia ja roikkumista, jos ne ovat muodostuneet kaatamisen aikana. Tämä on tarpeen, jotta voit helposti levittää vaahdotettua polystyreeniä tulevaisuudessa. Muuten se “kävelee” ja sopii löysästi pintaan.

Periaatteessa on mahdollista laittaa piirakka lattialämmitykseen ja maahan, mutta samalla se on tiivistettävä huolellisesti, jotta sama polystyreeni ei laskeudu.

Vahvistava verkko

Kaikkien toimenpiteiden jälkeen polystyreenille asetetaan vahvistava verkko. Mutta se ei enää palvele vahvistusta, vaan niin, että putki voidaan helposti kiinnittää. Tietenkin, jos käytät muita putken kiinnitysmenetelmiä, sinun ei tarvitse asettaa verkkoa, mutta sinun on välittömästi aloitettava lattian ääriviivojen asettaminen. Mutta jos olet amatööri pinoaja tai vaihtoehtoisia vaihtoehtoja ei ole, mitään ei ole helpompaa löytää ruudukolla..

Se tulee valita sen askeleen solukokolla, jota useimmin käytät asettelussa (noin alla olevasta vaiheesta). Kokemuksesta voimme sanoa, että 4 mm: n tangon paksuus omakotitalon lämpimän lattian asettamiseksi on ihanteellinen. Tällaisella paksuudella verkko sijaitsee rauhallisesti eristyksen päällä eikä sitä tarvitse kiinnittää niin usein.

Yritä löytää mahdollisimman tasainen verkko. Loppujen lopuksi, mitä tasaisempi verkko, sitä tarkempi lattia on..

Putkien asennusmenetelmät

Yksinkertaisen ja kulmikkaan putkenasennusmenetelmän lisäksi asunnon vesilämmitteiseen lattiaan voit valita kaksi lisäputketyyppiä – rinnakkainen tai kierre.

Ero esitetyissä menetelmissä on seuraava – rinnakkaisuus sijaitsee koko lattia -alueella rinnakkain, ja korkeimmat lämpötilat sijaitsevat putken alussa, kun taas lämpöä ei siirretä putken päihin. Tämä vaihtoehto on täydellinen asennettavaksi pieniin asuntoihin ja vakauttamaan oven ja ikkunoiden lähellä olevia kylmiä alueita. Spiraalimenetelmä luo huoneeseen saman lämpötilan vesilämpöeristetyn lattian, koska kaikki putket on järjestetty spiraaliksi. Tässä tapauksessa lattialämmitys tapahtuu vähitellen koko asunnon lattian pinnalla, johon putket on asennettu. Riippumatta siitä, mikä vesilämmitteisen lattian kaavio valitaan asennusta varten, on noudatettava putkien välistä vakioetäisyyttä. Sen arvo on monimutkaisen suunnittelun tulos, ja se voi sijaita alueella 0,1 – 0,30 metriä.

Suora putkiasennus: asennuskuvion valinta

Riippumatta siitä, onko asunnossa keskitetty tai itsenäinen vesilämmitteinen lattia, on kiinnitettävä huomiota sekä putkien materiaaliin että niiden asennustapaan.

Kaiken kaikkiaan voidaan erottaa kolme päämallia:

• etana;
• käärme;
• kaksinkertainen käärme.

Kaavamaiset kuvat: käärme, kaksoiskäärme, kierre

Asunnon lämmin lattia kuumasta vedestä voidaan asettaa kaksoiskierreksi: pieni sijaitsee lähellä ikkunaa tai ulkoseinää ja toinen sijaitsee suoraan huoneessa.

Kaksoiskierre

Putkien tehokkaan käytön näkökulmasta edullisin asennusmenetelmä on “etana”.

Tässä tapauksessa asennus tapahtuu spiraalina, mikä varmistaa pinnan tasaisen lämmityksen. Sen haittana voidaan pitää asennuksen vaikeuksia: säteen, askeleen oikea laskeminen ja samalla suurin sallittu taivutus huomioon ottaminen – vaikea tehtävä, joka on parempi antaa ammattilaiselle.

Käärmeen asettamismenetelmä

Käärme ja kaksoiskäärme eivät ole kovin erilaisia ​​- molemmissa muniminen tapahtuu vuorotellen ja paluulinjan loppu sijaitsee samassa paikassa kuin alku. Ero on siinä, että tavallisessa käärmeessä paluupiiri kulkee huoneen kehää pitkin ja kaksinkertaisessa palaa yhdensuuntaisesti putken syöttöosan kanssa..

Käärmeen haittapuoli on huomattava lämpötilan lasku. Vesi jäähtyy vähitellen, joten reitin loppua kohden lämpötila laskee huomattavasti, mikä johtaa lattian heikkoon lämmitykseen.

Yhden huoneen asunnon lämpimän lattian putkien määrä vaihtelee sen koon mukaan, mutta verkossa on monia laskimia, joiden avulla voit laskea pituuden. Tarvittaessa voit käyttää kaavaa:

k on putkilinjan taivutuskerroin;

Slot – tontin alue;

Hstep – asennusvaihe.

Valmistelutyöt ennen putkien asentamista

Lämpimän vesilattian asettamiseksi omilla käsilläsi asuntoon sinun on valmisteltava pohja putkien asettamista varten.

Päävaatimus on tasainen pinta, koska vaikka pumppu, putkien kaltevuus voi aiheuttaa järjestelmän väärän toiminnan..

Useimmiten käytetään erityisiä tasoitusyhdisteitä, koska tämä on luotettava tapa luoda vakaa ja tasainen pohja lämpimälle vesilattialle. On kuitenkin myös vaihtoehtoja:

• profiilimatot;
• lämmönsiirtolevyt.

Profiilimatot ovat kohokuvioituja laattoja, joiden syvennyksiin voidaan sijoittaa putkia. Pääsääntöisesti niiden taso tasataan puulokilla. Lisäksi lisälaitteena lämmön jakamiseen lattiapinnalle mattoa voidaan käyttää lämmönjohtavien levyjen pohjana – keinona, jolla varmistetaan lattian tasainen lämmitys..

Putken asettaminen profiilimattoon

Niitä voidaan käyttää myös itsenäisinä yksiköinä. Levyt asetetaan tasoitetulle puurakenteelle ja putket asetetaan erityiseen syvennykseen.

Lämmönsiirtolevyt

Jos tasoitetta ei käytetä, lämmöneristys tehdään ennen kiinnitysjärjestelmien asentamista:

• rullakalvon eristys;
• paisutetut polystyreenimatot.

Jotkut profiilimatot on jo valmistettu lämpöä heijastavasta materiaalista.

Joka tapauksessa tarvitaan lämmöneristystä järjestelmän tehokkuuden parantamiseksi..

Valmistelutöiden jälkeen putket asennetaan ja kiinnitetään. Turvallisuuden vuoksi voit kytkeä järjestelmän päälle välttääksesi vuotojen tai putkien katkeamisen. Jos niitä ei ole, voit siirtyä viimeiseen vaiheeseen. Ylhäältä koko järjestelmä kaadetaan lattiaseoksella, minkä jälkeen he odottavat sen kuivumista kokonaan. Vasta sitten lämminvesilattia voidaan kytkeä päälle.

Munintamenetelmä spiraali tai etana

Suosituin ja järkevin tapa lämmittää lattia. Sen avulla voit saavuttaa tasaisen lämmönjaon jokaisessa piirissä, koska putket vuorottelevat periaatteen mukaan yksi on lämpimämpi, toinen kylmempi. Jos katsot vesilattian suunnittelukaavioita, siellä näytetään useimmiten etana..

Ne on esitetty yksinkertaisesti. Ensin aloitat putken asettamisen huoneen kehää (tai ehdollista ääriviivaa) pitkin kääntämällä sitä lähemmäksi keskustaa. Tässä tapauksessa on tarpeen jättää tilaa, jotta putki voidaan myöhemmin palauttaa keskeltä kehän pohjaan ja liittää se sitten keräimen paluuseen.

Siksi, jos munintavaiheesi on 15 cm, aloitat ääriviivojen asettamisen 30 cm askeleella keskelle ja palautat sitten putken juuri aiemmin asetettujen putkien väliin ja askel on jo 15 cm. vaikeaa, mutta kuva heijastaa olemusta selvemmin

Käärmeen asettamismenetelmä

Tämä asennusmenetelmä lämmittää lattiaa vähemmän tasaisesti, mutta on ihanteellinen käytettäväksi pienissä tiloissa. Sitä käytetään usein tilanteessa, jossa olet piirtänyt ääriviivan etanalla ja sinun on otettava osa pienestä tilasta samalla ääriviivalla. Sitten turvaudut jo käärmeiden muokkaamiseen.

On myös “kaksinkertainen käärme” tapa laittaa lämmin lattia. Tämä lämmönjakelun variantti on samanlainen kuin “spiraalimenetelmä”. Sitä voidaan käyttää myös käytännössä.

Lattialämmitysputken halkaisija

Tulet yllättymään, mutta voit käyttää myös mitä tahansa putken halkaisijaa, mutta 16 mm riittää jo silmillesi. Kaiken tämän kanssa pieni putki on melko helppo käsitellä. Emme näe mitään järkeä turvautua muihin halkaisijoihin.

Mikä laminaatti sopii ja miten se valitaan oikein?

Huomio Kun valitset laminaattia lämpimän veden lattialle, sinun on hahmotettava tärkeimmät kohdat, joita on noudatettava. Tärkeitä ominaisuuksia ovat lämpötilan kestävyys, lämmönjohtavuus, päästöluokat ja työkaluliitokset. Tällaiseen lämmitykseen voidaan käyttää mitä tahansa laminaattia..

Laminoidut levyt on peitettävä korkealaatuisella suojapinnoitteella, sietävät äkilliset lämpötilan muutokset hyvin.

Yksittäisten kerrosten väliin ei saa muodostua kondensaatiota. Siksi optimaalinen pinnoite vesilattialle on ohut ja kosteutta kestävä materiaali..

Keittiötila tarvitsee vähintään 33 -luokan laminaatin. Sen ominaisuuksia ovat kestävyys, toimintatehokkuus ja hyvä lämmöntuotto. Mitä suurempi kosteudenkestävyysprosentti on, sitä ihanteellisempi materiaali on vedenlämmitys.

Mikä kytkentäkaavio laitteen tekemiseksi?

Huoneen lämmityksen tehokkuus riippuu vesikerroksen asettelusta – “käärme” tai “etana”. Nämä tyypit voidaan yhdistää toisiinsa.

• “Etana” jakaa lämpöä tasaisemmin ja taloudellisemmin.
• “Käärme” jakaa lämpövyöhykkeen, joten tällainen lämmityselementtien järjestely heikentää hieman lämmityksen tehokkuutta ja tasaisuutta, mutta on optimaalinen pienille huoneille.

Jotta vältetään tarpeeton lämmönkulutus lämmitykseen, ääriviivat asetetaan 300 mm: n etäisyydelle seinärakenteesta tai jopa enemmän. Silmukan viereiset putket on sijoitettava askeleen päähän toisistaan. Tämä on noin 80 mm. Jos arvo on suurempi, sitä ei saa ylittää – enintään 300 mm.

Ennen vesipohjan piirtämistä sinun on laskettava ja esitettävä ääriviivan pituus kaaviossa. Tätä varten otetaan erillinen alue ja mitataan senttimetrillä. Työmaan pinta -ala ja putkien asennusvaihe valittuun paikkaan otetaan huomioon. On tarpeen määrittää kerroin, joka vastaa putkilinjan mutkista. Suorat syöttö- ja käsittelyosat on myös sisällytettävä laskelmiin..

Jos aiot täyttää lämpimän lattian tasoitteella, pinnoitteen eri ääriviivojen väliin tehdään tekninen tauko ja siihen asennetaan vaimentava teippi, jota tarvitaan tasoitukseen. Se auttaa myös kompensoimaan lämpölaajenemista asettamalla seinät pitkin asunnon kehää..

Kiertopumpun käyttö

Kiertovesipumppu on asennettu kolmitieventtiilin ja lattialämmitysputken väliin. Pumppu on kiinnitetty sarjan muttereilla. Sen hanat on asennettu sekoitusyksikön sisääntuloon ja kiinnitetty kuhunkin jakoputkiin. Se voidaan kytkeä automaattisesti niin, että jopa laukaisurele ohjataan..

Tärkeää Jos syöttöputken lämpötila ylitetään, piiri avautuu. Asennuksen aikana kiertopumpun akselin on oltava vaakasuorassa asennossa. Tässä tapauksessa putkien syöttö pumpulle voi olla eri kaltevuuskulmassa: pystysuorassa, vaakasuorassa tai kulmassa.

Pumpun reikä suljetaan tulpalla. On tarpeen vapauttaa ylimääräinen ilma. Jos asennat pumpun jäähdytinverkon liitännän ja kolmitieventtiilin väliin, sekoitusyksikkö ei toimi, lämmitys ei toimi.

Kuinka välttää virheitä asennettaessa keskuslämmityksestä?

Mitä tehdä, jos asennuksen aikana tehtiin virheitä ja miten voit korjata ne:

1. Asuntostandardien mukaan asunnon lämpötehoa on mahdotonta lisätä pattereita vaihdettaessa. Keskuslämmitysputkistoon ei saa tehdä muutoksia. Jäähdytysaineiden lämpötilan on pysyttävä normaalilla alueella jokaisen asunnon neliömetrin osalta. Jos tätä sääntöä rikotaan, koko järjestelmää on tarkistettava asennuksella sääntelymääräysten mukaisesti..
2. On tärkeää asentaa kattilan lämmityskeskus alustan alle. Jos asennuksessa ilmenee virhe, se voidaan korjata lisäämällä kiertopainetta nostamalla nousuputken poikkileikkausaukkoja. Häviöt vähenevät lisäämällä lattialämmityksen vastusta ja laajentamalla nousuputken halkaisijaa.

Ennen lämmitysjärjestelmän asentamista vesilämmityksellä sinun on laadittava projekti ja kaavio. Siinä on määritettävä enimmäis- ja vähimmäisarvot. Esimerkiksi putkilinjan enimmäispituus ei saisi olla yli 70 m. Tässä tapauksessa alueen tulee olla vähintään 10 neliömetriä. m. Sinun on määritettävä etukäteen putken sijoittelu, jaettava huone lämmitysvyöhykkeisiin.

Asunnon vesilattia asennetaan vasta hankkeen ja järjestelmän lopullisen sopimuksen jälkeen ylempien viranomaisten kanssa. Voit suorittaa lämmityksen itse, kun sinulla on tarvittavat työkalut ja materiaalit käsillä.

Pintamaalin valinnan vivahteet

Paras lattiapäällyste lämpimälle lattiajärjestelmälle on keraamiset laatat (tai posliinikivitavarat). Siinä on riittävä lujuus eikä se päästä haitallisia aineita kuumennettaessa..

Ainoa keramiikan haitta – kylmä kosketus – katoaa, joten lämpimän lattian / laatan yhdistelmä on ihanteellinen keittiöön, kylpyhuoneeseen tai parvekkeelle.

Laatta asetetaan esivalmistetulle alustalle – tasoitetulle betonilattialle, joten ohut kerros laattaliimaa riittää sen kiinnittämiseen

Jos olet suunnitellut sisustuksen käytännöllisellä linoleumilla tai kauniilla matolla, kiinnitä huomiota pinnoitteita valittaessa merkintään: lämpimälle lattialle tarkoitetut tuotteet on merkitty asianmukaisella merkillä.

Jälkihoito

Välittömästi pintamaalin asettamisen jälkeen et voi kävellä lattialla, sinun on odotettava hetki. Samaa voidaan sanoa raskaista kodinkoneista – sinun ei tarvitse näyttää niitä heti. Lämmitetyn lattian käytön aikana voi olla tarpeen korjata rakenne. On suositeltavaa palkata pätevä ammattilainen tähän työhön. Järjestelmän myöhempi huolto on yksinkertaista, riittää, että lattiapäällyste pidetään puhtaana ja sitä käytetään valmistajan ohjeiden mukaisesti.

Missä on paras paikka asentaa ne

Koska lattialämmitys maksaa paljon, eivätkä kaikki voi varustaa niitä koko asunnossa, sinun on päätettävä, mihin vesilämmitys asetetaan.

Kylpyhuoneessa ja wc: ssä

Kylpyhuone ja wc ovat tärkeimmät huoneet, joissa lisälämmitys on erittäin hyödyllinen, koska siellä on suuri määrä kylmää vettä, mikä johtaa kondensaation muodostumiseen.

Keskuslämmityksen lattialämmitys suojaa korkealta kosteudelta ja homeelta. Se luo mukavamman ilmapiirin vesitoimenpiteiden aikana, koska on paljon miellyttävämpää astua lämpimään laattaan..

Lisäksi jos kylpyhuone on lämmin, vesi kuumenee vähemmän käytön aikana, mikä säästää resursseja..

Käytävä

Toinen paikka, johon lattialämmitys asennetaan usein, on käytävä. Märät jalanjäljet, kostea matto ja kengät tällaisella lattialla eivät ole ongelma, ne kuivuvat nopeasti.

Termostaatin avulla voit asettaa lämmityslämpötilan, mikä ei vaikuta negatiivisesti nahkakenkiin. Plus – kylmällä säällä riisu kengät ja seiso lämpimällä pinnalla paljon mukavammin.

Lastenhuone ja makuuhuone

On aivan loogista haluta tehdä lattialämmitys huoneeseen, jossa lapset leikkivät lattialla, sekä makuuhuoneeseen, koska sängystä nouseminen ja lämpimälle lattialle astuminen on miellyttävämpää.

Mutta samaan aikaan on useita kohtia:

• kaikki lämmityslaitteet “polttavat” happea, ja tämä puolestaan ​​vaikuttaa kielteisesti ihmisten terveyteen;
• kaikki pintamaalit eivät anna hyvää vastetta lämmitykseen alhaalta.

Lisäksi kuiva ilma pilaa luonnonpuukalusteet..

Kun päätät asentaa lämmitysjärjestelmän asuntoon keskuslämmityksestä, sinun on harkittava kaikkia vivahteita, otettava huomioon edut ja haitat sekä tämän järjestelmän taloudellinen toteutettavuus. Lisäksi ongelmien välttämiseksi asiantuntijoiden neuvo on toimia kaikkien lakisääteisten vaatimusten mukaisesti..

Kalvopohjan erityisyys

Lämminkalvoisen sähkölattiajärjestelmän laitteessa ei ole erityisiä vaikeuksia. Monet ihmiset asettavat sen yksin. Se sopii mihin tahansa lattiaan. Infrapunapohjainen järjestelmä on turvallinen myös laminaatille ja muille puulattioille.

Tällaisia ​​kalvoja tunnetaan lattialle:

1. Kiinteä. Valmistettu ohuena kaksikerroksisena polyuretaanikalvona, jossa on jatkuva hiiliruiskutus.
2. Raidallinen. Sisältää samat 2 kerrosta lavsania, polyesteriä tai polyuretaanikalvoa, joiden välissä on hiili- tai erittäin ohuet alumiininauhat.

Näiden järjestelmien lämpöelementit on kytketty rinnakkain ja sarjaan. Reunoissa on bimetallikiskot, jotka on valmistettu pinotuista hopea- ja kuparinauhoista. IR -kalvopohjaa ei ole tehty tasoitteella tai liimakerroksella. Vain “kuiva” muotoilu sopii.

Nämä sisältävät:

• helppo ja nopea asennus;
• pieni kalvonpaksuus (0,3 cm), mikä ei merkittävästi vähennä huoneen korkeutta;
• mahdollisuus sulkea pois sellainen työmomentti kuin tasoitteen kaataminen;
• ei vaikutusta sisäilman kosteuteen;
• antiallerginen vaikutus;
• suhteellisen alhainen sähkönkulutus – 20% vähemmän kuin muuntyyppiset sähkölämmitysjärjestelmät;
• ilman ionisaatio;
• helppo purkaa tarvittaessa;
• korkea luotettavuus.

Vakiomateriaalisarja sisältää telalle rullatun lämpökalvon, kosketinpuristimet, eristyksen ja johdot. Tähän sarjaan on lisättävä lämpötila -anturilla varustettu termostaatti sekä muovikääre, teippi, kalvomateriaali. Ennen kuin ostat kaiken tämän, sinun on laskettava vaadittava elokuvamateriaali.

Lattiaa ei saa eristää kodinkoneiden ja huonekalujen alla – nämä ovat perusteettomia kustannuksia ja järjestelmän liiallista kuormitusta. Levitä kalvo kokonaan koko koneelle vain, jos omistajat ovat tottuneet muuttamaan tilannetta usein

Helpoin tapa on piirtää huone graafiselle paperille. Lisäksi on huomattava paikat, joihin anturit ja liitäntäkohdat sijoitetaan. Valitse huoneen osa, johon lämmin infrapunalattia on tarkoitus asentaa, ja laske sitten kuinka monta lämmityselementtiä tarvitaan.

Kalvo- ja kaapelilattialaitteiden erityispiirteiden vertailuun suosittelemamme artikkelin tiedot auttavat..

Infrapunajärjestelmän asennusprosessi

Jos edellinen pinnoite on hyvässä kunnossa, sitä ei saa purkaa sähköisen infrapuna -lämpimän lattian asettamisen tekniikalla. Se riittää yksinkertaisesti puhdistamaan ja poistamaan pisaroita. Kalvopohjarulla leikataan tavallisilla saksilla.

On pidettävä mielessä, että pintaa muodostettaessa liuskat eivät saa leikata tai joutua kosketuksiin virtaa kuljettavien linja-autojen kanssa. Valmistajat yleensä nimeävät leikkauspaikat. Tämä ei tarkoita, että kalvoa ei voi leikata muihin sopiviin paikkoihin..

Tärkeintä on, että leikkaus menee pitkin lämmityselementtien välistä rakoa. Jos leikkaus putoaa merkitylle viivalle, vain keräimen bimetallilevyt eristetään. Muissa tapauksissa nauhojen päät liimataan teipillä..

Ensin asetetaan vedeneristyskerros lattian suojaamiseksi betonilattian kosteudelta. Seuraavaksi tulee lämpöeristys, joka estää lämmönhukan säteilystä, joka pääsee pohjaan. Mitä tahansa materiaalia voidaan käyttää, tärkeintä on, että metalloitu puoli on suunnattu ulospäin.

Merkitse paikat, joissa sähköjohdot kulkevat. Tämän jälkeen lämpötila -anturin asennus tapahtuu. Lämpötila -anturin kanava on leveydeltään noin 20 mm. Anturin johdotus sijoitetaan aaltoputkeen ja asetetaan sitten valmistettuun kanavaan..

Sitten valmistetut nauhat asetetaan luonnoksen mukaan. Langan pituuden lyhentämiseksi asennuksen aikana nauhat käännetään päätypuoleisesti seinään, jossa termostaatti myöhemmin sijaitsee ja pysähtyy, saavuttamatta 15 senttimetriä.

Jos huoneessa on takka, astu siitä vähintään 1 m. Kalvo asetetaan puoli ylöspäin, mikä on ilmoitettu järjestelmän valmistajan tuotteen ohjeissa. Liitä pihdit bimetallinauhan reunaan ja kytke sitten johdot – vasemmat kiinnikkeet kiinnitetään vasempaan puristimeen ja oikeat oikeisiin..

Lämpöanturin johdot on piilotettava lämpökalvon alle. Tätä tarkoitusta varten lämpöeristyksessä leikataan kapeita 1 cm leveitä uria ja teippi liimataan niihin asennettua virtajohtoa pitkin ja peitetään lämpökalvolla. Johtojen ei pitäisi nousta lämpöeristyksen yläpuolelle.

Langan reunan eristys poistetaan, rullataan ylös, itse lanka työnnetään puristimen läpi, kiinnitetään pihdeillä, sitten liitäntäkohta eristetään bituminauhalla. Kun olet liittänyt koko piirin, mittaa tuloksena olevan rakenteen vastus.

On mahdollista käyttää sekä heijastavaa lämpöeristystä että heijastamatonta korkkilevyn muodossa. Vain kerroksen paksuus on säädetty – 3-5 mm. Kiinnitä lämpöä eristävän materiaalin nauhat kiinnitysteipillä

Viimeinen vaihe on pintamaalin asennus. Termostaatin liittämisen periaate on sama kaikille lämpimille sähkölattiatyypeille.

Joitakin hyödyllisiä vinkkejä

Järjestelmä testataan ennen pintamaalin asennusta. Jos lämpökalvo täyttää kaikki vaatimukset, kipinöintiä ja alueiden ylikuumenemista ei havaita missään. Jos kuitenkin havaitaan vikoja, lattia peitetään toisella polyeteenikalvokerroksella, jonka paksuus on vähintään 80 mikronia. Se asetetaan päällekkäin noin 20 cm: n lähestymistavalla.

Ammattilaisilta on useita muita asennussuosituksia:

1. Lämmin kalvojärjestelmä tulee asentaa kohtuulliseen kosteuteen (enintään 60%) ja positiiviseen lämpötilaan.
2. Valssattua kalvoa ei voi yhdistää verkkoon..
3. Ennen kalvopohjan liittämistä on tarpeen tarkistaa koskettimien eristys paikoissa, joissa terä leikattiin.
4. Jos lämpökalvo vaurioituu paikassa, jossa grafiittisuihkutus sijaitsee, levitä kaksipuolinen eristys.
5. Jos lattia on tulvissa, se irrotetaan välittömästi verkkovirrasta ja jätetään kuivumaan luonnollisissa olosuhteissa..
6. Et voi kävellä valmiilla lattialla kenkiä.

Lämpötila -anturia ei saa murskata. On tarpeen jättää mahdollisuus sen hallintaan ja korvaamiseen. Älä myöskään aseta mattoja ja muita tiheitä luonnonpeitteitä lämpimälle lattialle. Ilmanvaihdon varmistamiseksi ja viimeistelypinnoitteen muodonmuutoksen estämiseksi lämpötilan muutosten vuoksi on suositeltavaa jättää pieni rako seinän ja pinnoitteen väliin..

Lattialämmitystangon tyyppi

Ydinhiililattia on ydinrakenne, joka lämmittää tilaa pitkillä infrapunasäteillä. Tällä alueella ei ole sähkömagneettista säteilyä. Sen erikoisuus on, että ilmapiiri ei kuumene, vaan huoneessa olevat esineet..

Hiilikomposiittimateriaali perustuu hiilen nanorakenteeseen yhdessä sideaineiden kanssa. Hiili- ja hiililattiat – yksi käsite

Työn ja organisoinnin hienovaraisuudet

Se sisältää hiilitankoja, jotka on kytketty rinnakkain joustaviin mattoihin, joiden leveys on 0,8 m ja pituus 25 m virtajohdon avulla. Lämmityselementit sijoitetaan “maton” sisään. Sauvojen sisäpuoli on hiiltä, ​​hopeaa, kuparia ja ensimmäinen niistä tuottaa lämpöä..

Sauvojen lisäksi tällainen lattia sisältää lämpötila -anturin ja termostaatin. Tällä sukupuolella on itsesääntelyn ominaisuus. Tämä tarkoittaa, että lämmön määrä on suoraan verrannollinen lämpötilaan. Haittapuolena on, että sen asentaminen on mahdollista vain käyttämällä tasoitetta, joten sen purkaminen ei tule kysymykseen..

Tangon infrapunalattia koostuu hiilitangoista, jotka on liitetty molemmin puolin jännitteiseen kaapeliin

Jos asetat esineitä lattiatasolle, lämmönsiirto sen käyttämässä paikassa vähenee ja tangot alkavat päästää vähemmän lämpöä, mikä alentaa lämpötilaa. Näin ollen termostaattia tarvitaan vain tehon säätämiseen, ylikuumenemisen estävä toiminto suoritetaan itse sisätiloissa..

Asennuksen ja liitännän vivahteet

Vaikka pohjakerrosta pidetään älykkäänä järjestelmänä, se voidaan asentaa käsin. Tekniikka on yksinkertainen, mutta se toimii edellyttäen, että kaikki vaatimukset täyttyvät.

Prosessi koostuu 8 peräkkäisestä vaiheesta:

• perustan valmistelu;
• lämmönheijastimen asettaminen;
• tankojen asennus;
• nauhojen väliset liitännät;
• virtakaapelin liitännät;
• rakenteen liittäminen termostaattiin;
• lämpötila -anturin liitäntä;
• tasoitteen kaataminen tai laatoitetun pintamaalin asennus.

Ennen näiden töiden suorittamista he suunnittelevat mihin suuntaan lämmitysmatto asennetaan ja materiaalimäärä lasketaan. Hiililattia myydään sarjana, mutta joskus joudut ostamaan osan tarvikkeista.

Tehon valintaan vaikuttaa kaksi tekijää: pinta -ala ja lämmitystyyppi. Tehon suhteen ydinlämmitteiset lattiat on jaettu kahteen tyyppiin: jopa 160 W / m² ja jopa 220 W / m².

Järkevin vaihtoehto lämmitysmaton sijoittamiselle on pitkin pitkää seinää, joka on suunnattu lämmönsäädintä kohti, koska tässä tapauksessa, kun kytket lämpötilansäätimeen, voit ottaa lyhyempiä johtoja ja vähentää leikkausten määrää

Järkevin vaihtoehto lämmitysmaton sijoittamiselle on pitkin pitkää seinää, joka on suunnattu lämmönsäädintä kohti, koska tässä tapauksessa, kun kytket lämpötilansäätimeen, voit ottaa lyhyempiä johtoja ja vähentää leikkausten määrää.

Pohjimmiltaan valmistajat valmistavat täydellisen asennussarjan. Se sisältää vähintään sauvamaton, liitäntäsarjan ja päätesarjan, johdot, asennusohjeet. Kaikki muu: lämmöneristys, teippi, aaltoputki tulpalla, termostaatti, anturi, bitumieriste – ostettu lisäksi.

Tietoja siitä, mikä lattialämmityksen versio: sähkö tai vesi on parempi järjestää laminaatin myöhemmälle asettamiselle, on kirjoitettu yksityiskohtaisesti tätä asiaa käsittelevässä artikkelissa.

Vesilämmitteisen lattian hinnat

Lämminvesilattian hinta muodostuu useista osista:

• materiaalien kustannukset (putket, eristys, kiinnikkeet jne.);
• pumppaus- ja sekoitusyksikön ja keräimen kustannukset;
• työskentele pohjan tasoittamiseksi ja tasoitteen yläkerroksen kaatamiseksi;
• lämpimän lattian asentamisen kustannukset.

Keskimäärin veden lämpöeristetyn lattian hinta avaimet käteen -asennuksessa yhdessä kaikkien materiaalien ja töiden kanssa maksaa noin 1500-3000 ruplaa. 1 neliömetriä kohti m.

Alla on likimääräinen arvio 100 neliön talolle. m., mutta vesilämmitteisten lattioiden hinnat riippuvat suuresti alueesta, joten on parasta ajaa tiedot sinne ja tehdä riippumaton laskelma. Se ei sisällä jäähdyttimien, kattilan, pintamaalin ja tasoituksen asennus- ja hankintakustannuksia..

Arvio vesilämmitteisen lattiajärjestelmän asennuksesta 1. kerrokseen.Nro Materiaalin nimi Yksikkö. muutos Määrä Hinta Määrä

1	Puristettu polystyreenivaahto 5 cm	m2	96	227	21792
2	Kiinnitysverkko 150 * 150 * 4	m2	106	kolmekymmentä	3180
3	Polyeteenikalvo 250 mikronia	m2	105	40	4200
4	Metalli-muoviputki 16 mm	s.	700	39	27300
5	Vaimentava teippi taustalta	m2	kolmekymmentä	50	1500
6	Jakotukki Valtec 1 “, 7 x 3/4”, “Eurocone”	PCS.	2	1600	3200
7	Jakotukiliitin (Eurocone) 16×2 mm	PCS.	neljätoista	115	1610
kahdeksan	Pumpun sekoitusyksikkö	PCS.	1	14500	14500
yhdeksän	Tapit ja ruuvit	PCS.	300	1.5	450
kymmenen	Asennusteippi	s.	50	yksitoista	550
yksitoista	Muut tarvikkeet lämpimän veden lattialle	poseeraa	1	0	0
	Yhteensä materiaalien mukaan				78282
1	Karkea tasoite	m2	96	60	5760
2	Peltiteipin asennus	s.	160	60	9600
3	Vedeneristyksen asettaminen	m2	100	60	6000
4	Asennusverkon asettaminen	m2	110	150	16500
5	Putkien asennus	m2	96	300	28800
6	Järjestelmän paineen testaus	m2	96	kaksikymmentä	1920
	Yhteensä työn mukaan				68580
1	Yhteensä materiaalien mukaan				78282
2	Yhteensä työn mukaan				68580
3	Kaikki yhteensä				146862
	Kuljetuskustannukset			kymmenen%	14686
	Yhteensä, arvioiden mukaan, vesilämmitteisen lattiajärjestelmän asennus 1 kerros.				161548

Lämpimän veden lattian asennus näkyy videolla:
