Kaasukattilan kytkeminen päälle: vaiheittaiset ohjeet, turvallisen käytön säännöt

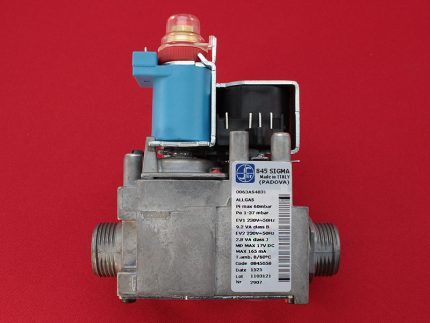

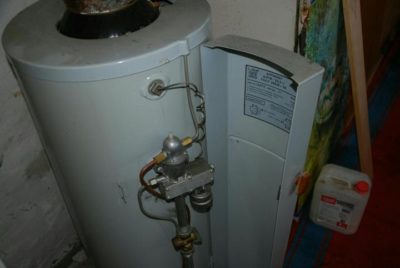

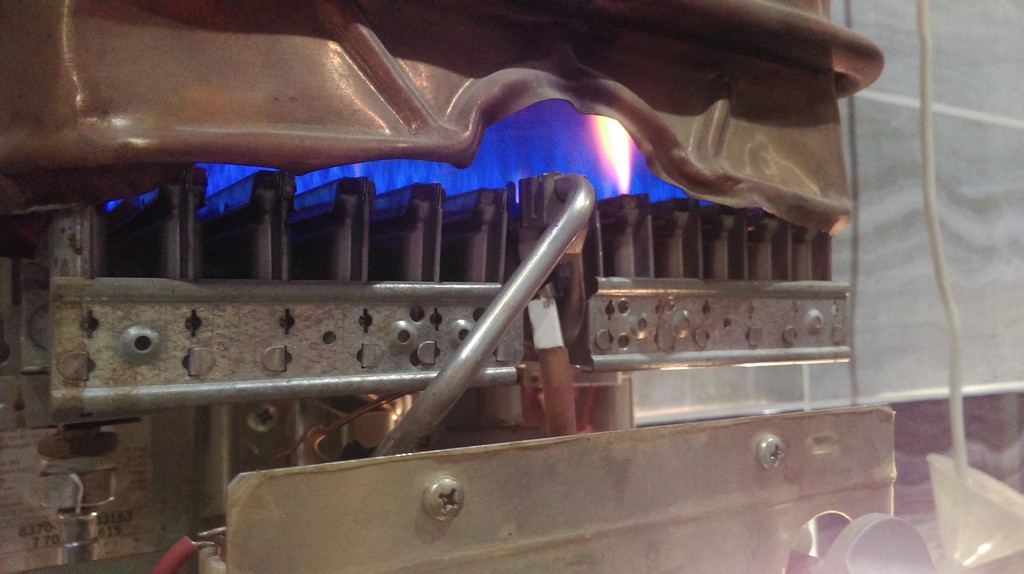

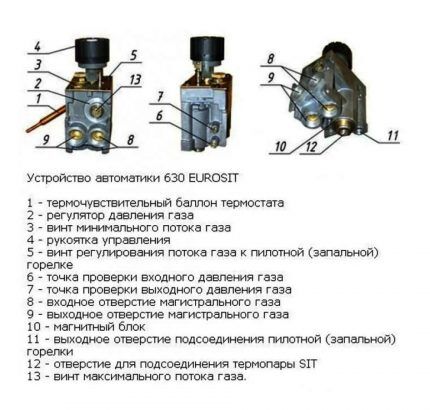

Automaation toimintaperiaate vanhoissa kaasukattiloissa

Usein ongelmia lämmitettäessä tilaa kaasukattilalla ovat liekin vaimennus polttimessa ja huoneen kaasukontaminaatio. Tämä tapahtuu useista syistä:

• riittämätön savupiippu;
• liian korkea tai matala paine putkistossa, jonka kautta kaasu syötetään;
• liekin sammuminen sytyttimessä;
• impulssijärjestelmä vuotaa.

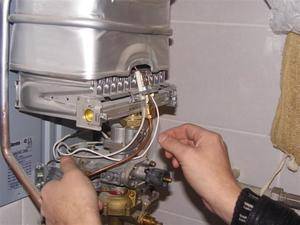

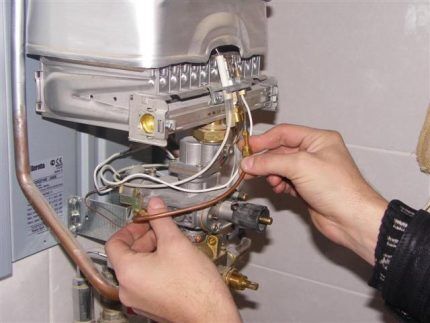

Näissä tilanteissa automaatio laukaisee kaasun syötön pysäyttämisen eikä salli huoneen kaasuttamista. Siksi korkealaatuisen automaation asentaminen vanhaan kaasukattilaan on perusturvallisuusmääräys, kun sitä käytetään huoneen lämmittämiseen ja veden lämmittämiseen..

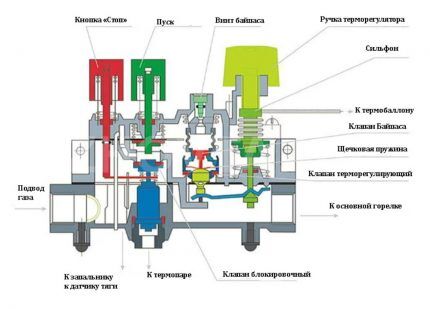

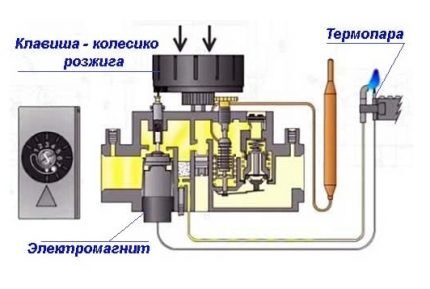

Kaiken tuotemerkin ja valmistajan kaikessa automaatiossa on yksi toimintaperiaate ja peruselementit. Vain niiden mallit eroavat toisistaan. Vanhat automaatit “Plamya”, “Arbat”, SABK, AGUK ja muut toimivat seuraavan periaatteen mukaisesti. Jos jäähdytysneste jäähtyy käyttäjän asettaman lämpötilan alapuolelle, kaasunsyöttöanturi laukeaa. Poltin alkaa lämmittää vettä. Kun käyttäjän anturissa asettama lämpötila on saavutettu, kaasuanturi sammuu automaattisesti.

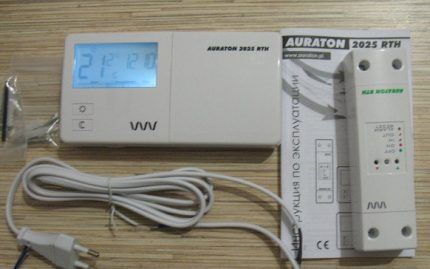

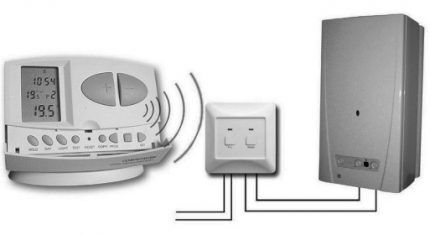

Nykyaikaista automaatiota käytettäessä on mahdollista säästää lämpöä jopa 30%.

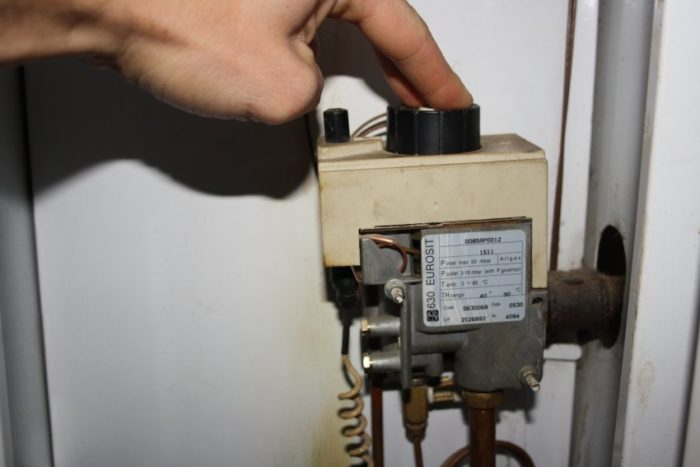

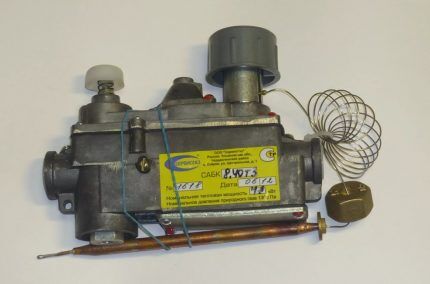

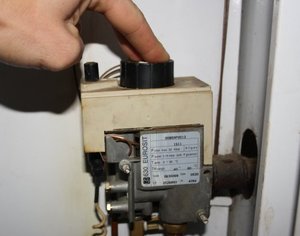

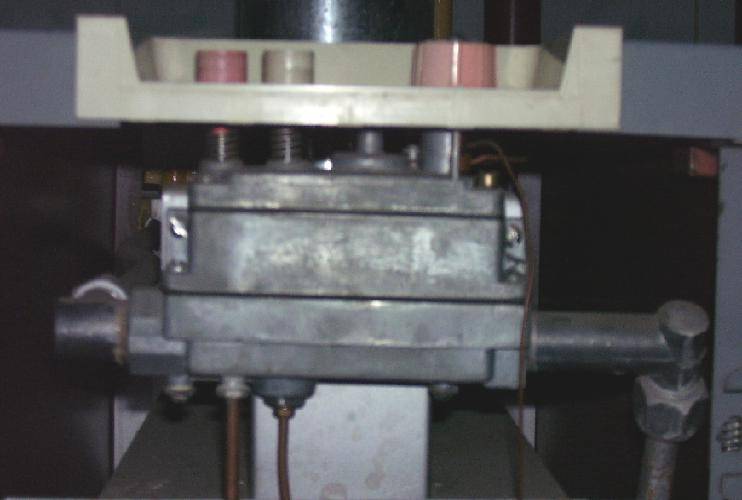

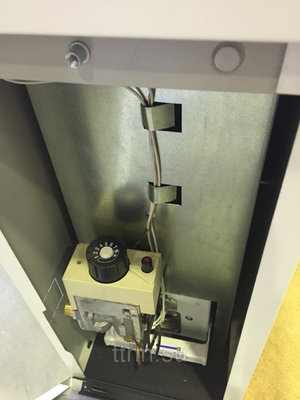

Vanha automaatio on haihtumaton eikä tarvitse sähköä. Sen säätämisen, liittämisen ja irrottamisen suorittaa henkilö. Komennot lähetetään sähkömagneettisilla pulsseilla.

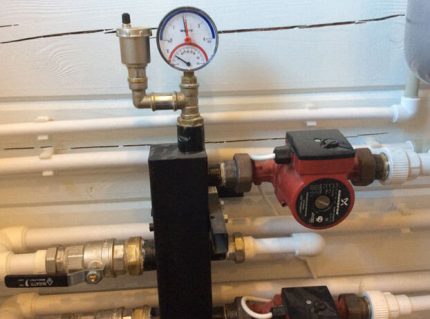

Kiertovesipumppu

Siihen kerääntyy usein ilmaa, ja sen terät näyttävät joskus juuttuneen (kattila antaa vastaavan virheen).

Irrota kotelon etupaneeli, ruuvaa pumpun keskipultti irti ja käännä akselia litteällä ruuvitaltalla nuolen osoittamaan suuntaan.

Pumpun yläpuolelle on asennettu tuuletusaukko. Kirkas kansi on vedettävä ylös ja päästettävä ilma ulos..

Lattiakattilat ovat yleensä tehokkaampia kuin seinään asennettavat kattilat. Jos haluat lämmittää suuren huoneen, on parempi valita tämä vaihtoehto. – yleiskatsaus suunnitteluvaihtoehtoihin ja malleihin.

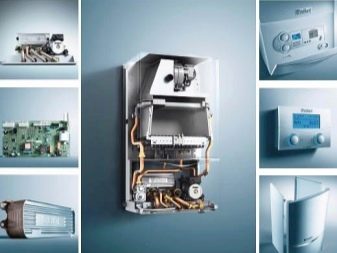

Kaasukattioiden tyypit

Monet yksityisten talojen omistajat valitsevat lämmitykseen kaasukattilat. Tämä valinta selittyy fossiilisten polttoaineiden käytön taloudellisilla eduilla, kyvyllä lämmittää suuri talo yhdellä laitteella. Kaasukattila ei vaadi palamisprosessin jatkuvaa ylläpitoa lisäämällä polttoainetta; sen käytön aikana ei muodostu nokea ja nokea. On olemassa erilaisia ​​kattiloita:

•

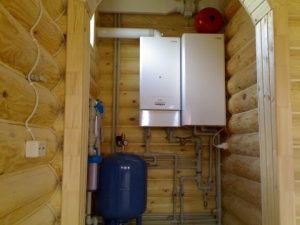

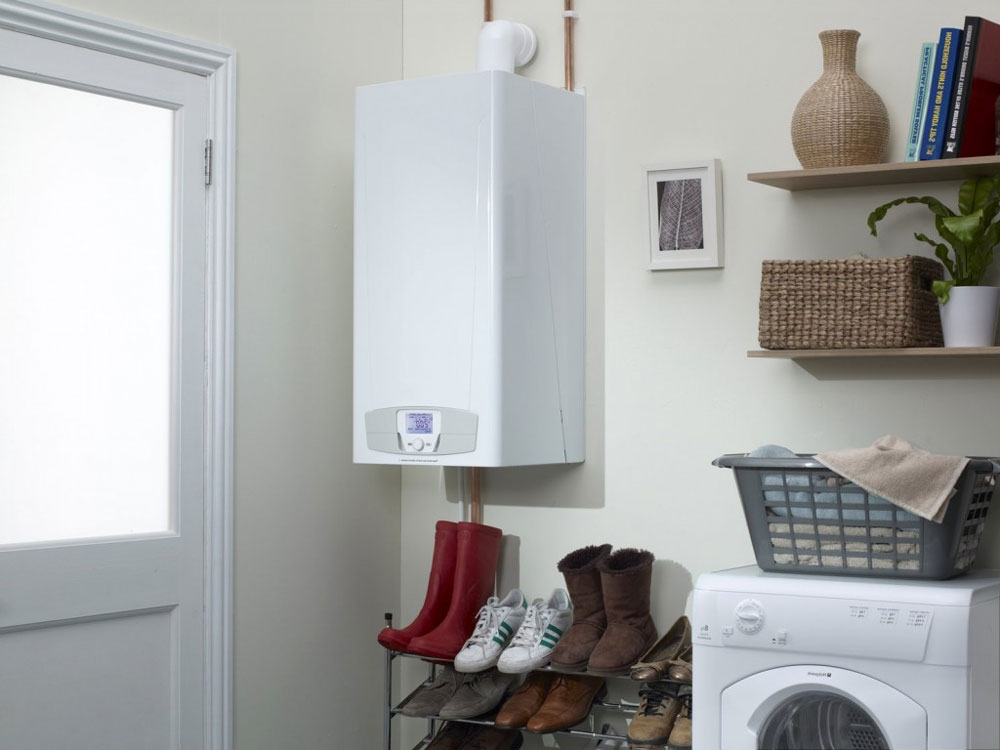

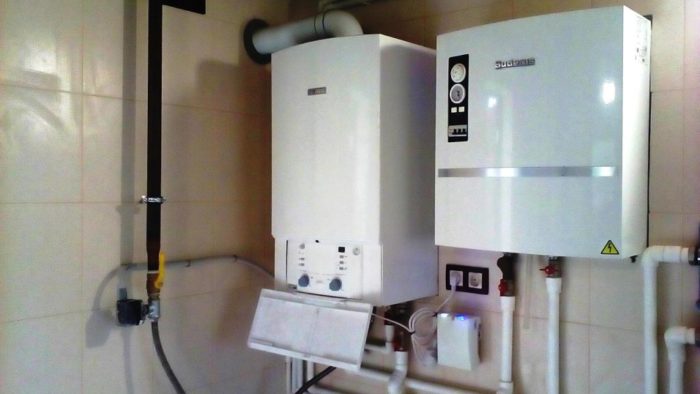

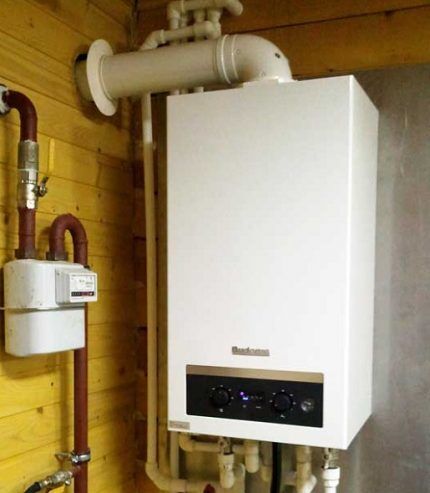

  Seinälle asennettava. Ne ovat kompakteja ja kevyitä, joten ne voidaan asentaa pieneen huoneeseen (keittiö, ruokakomero). Seinään asennetulla laitteella toimiva lämmitysjärjestelmä ei vaadi pumpun, paisuntasäiliön ja kattilan lisäasennusta, joten sen asennus on helppoa.

• Ulkoilu. Niille on ominaista suurempi teho kuin seinälle asennetuille, joten ne ovat optimaalisia suurten alueiden lämmitykseen. Ne on varustettu valurauta- tai teräslämmönvaihtimilla, joilla on pitkä käyttöikä ja jotka kestävät korroosiota ja mekaanisia iskuja. Lattia-asennukset voidaan varustaa sekä ilmakehällä että puhallettavilla polttimilla. Toinen vaihtoehto mahdollistaa nestemäisen polttoaineen käytön raaka -aineena..

Myös kaasulämmittimet on jaettu yksipiirisiin ja kaksipiirisiin. Järjestelmä, jossa on kaksi piiriä, ei ainoastaan ​​lämmitä tilaa, vaan tarjoaa myös käyttöveden. Yhden piirin tällaisessa lisätoiminnossa ei ole kuumaa vettä talossa, järjestelmä on varustettava kattilalla.

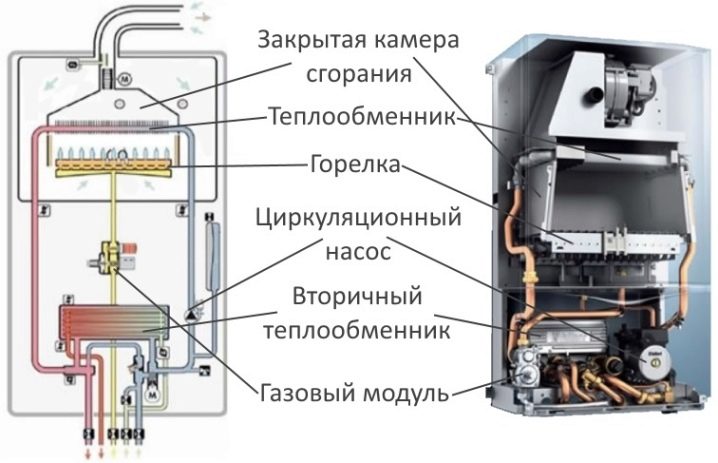

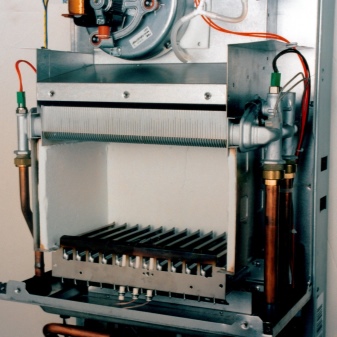

Jokaisessa lämmityskattilassa on polttokammio. Suunnittelusta riippuen se voi olla:

• Avata. Se toimii luonnollisella vedolla, joten se sopii vain huoneisiin, joissa on pystysuora savupiippu. Vaatii tehokkaan ilmanvaihdon riittävän hapensaannin varmistamiseksi ja palamistuotteiden pääsyn huoneeseen.
• Suljettu. Käyttää työssään pakotettua luonnosta. Sähkötuulettimen ja koaksiaalisen savupiipun avulla voit poistaa palamistuotteet kammiosta. Kaikki seinälle asennettavat kaasulaitteet on varustettu suljetulla kammiolla..

Kaasulaitteistosta riippumatta se on osa yhtä lämmitysjärjestelmää, joka sisältää myös putket, patterit, pumpun, paisuntasäiliön ja suodattimet. Varmista ennen kaasukattilan sytyttämistä, että elementit on liitetty kunnolla.

Liitteet

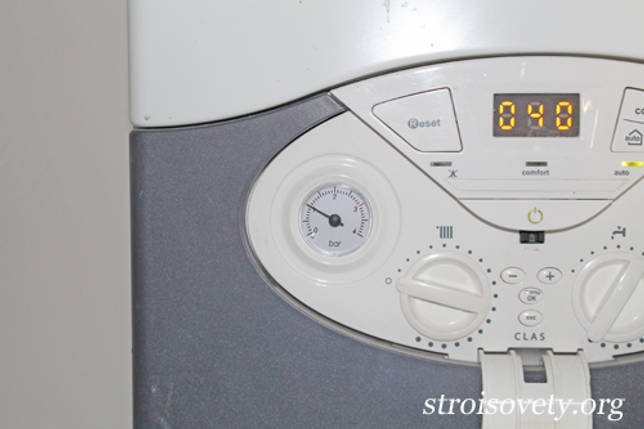

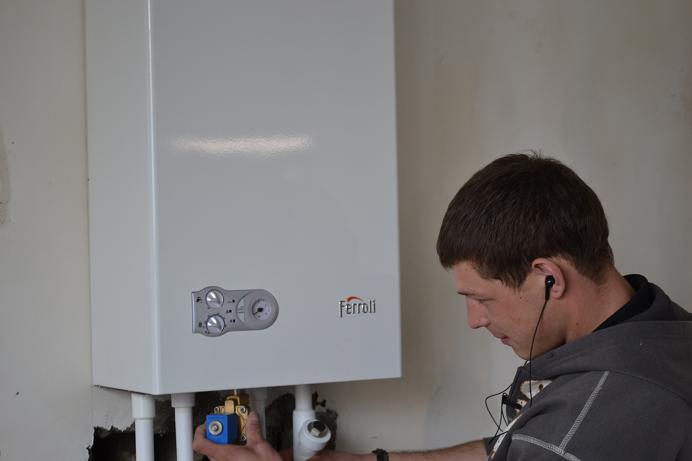

Kuinka sytyttää seinälle asennettu kaasukattila oikein? Noudata työjärjestystä:

1. Laite on kytketty verkkovirtaan.
2. Kaasuventtiili on ruuvattu irti.

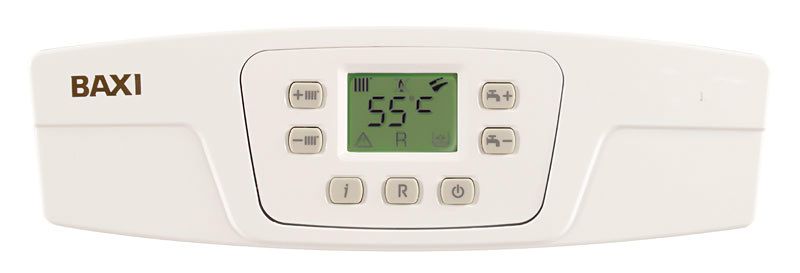

3. Käynnistysnäppäintä painetaan (sen tyyppi ja nimi ilmoitetaan valmistajan ohjeissa).

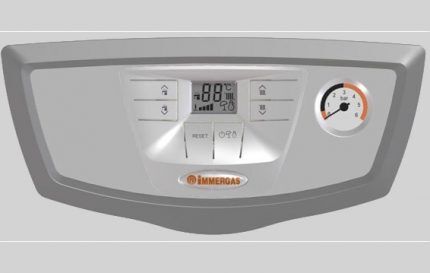

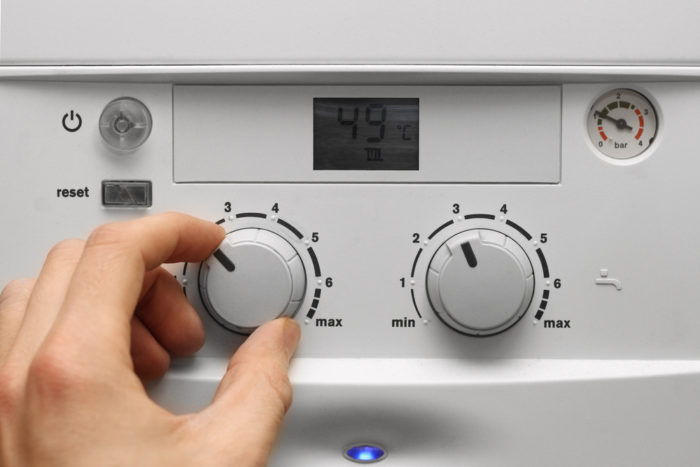

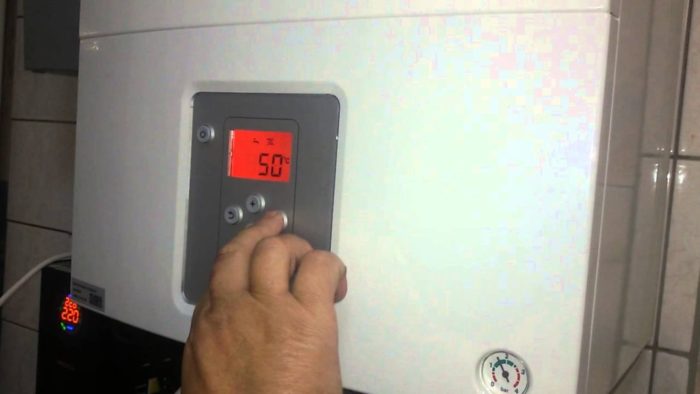

4. “Plus” ja “Minus” -painikkeilla valitaan käyttölämpötila.

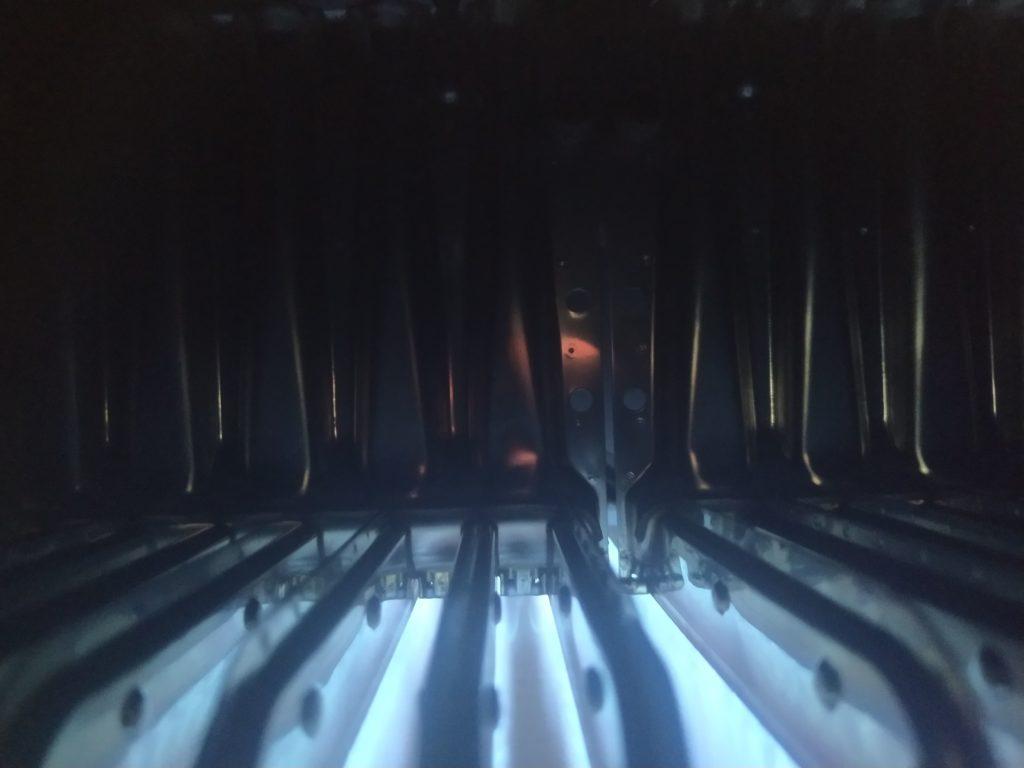

5. Elektroniset polttimet kytkeytyvät automaattisesti päälle, kun ne ovat siirtyneet käyttövesi- ja lämmitystilaan.

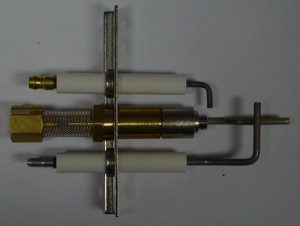

6. Pieze -sytytys tapahtuu pitämällä lyhyesti liekin säätö painettuna ja painamalla erityistä näppäintä.

Sulkemisen esto tapahtuu, kun ilmaa kertyy. Riittää, kun painat “Käynnistä uudelleen” ja kattila alkaa toimia.

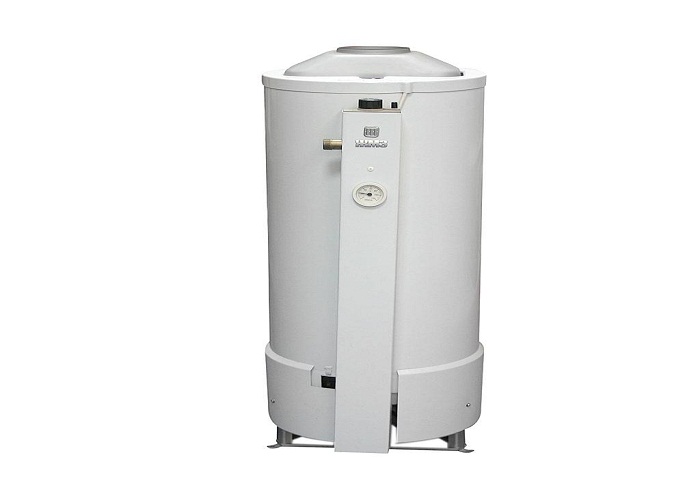

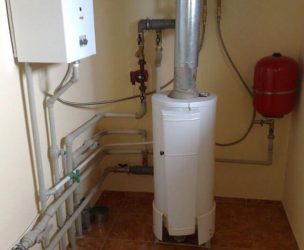

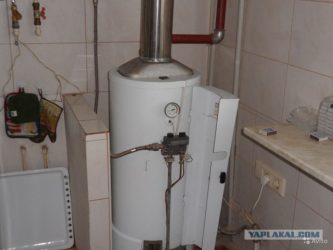

Lattiamallit

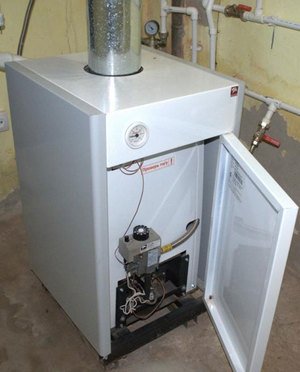

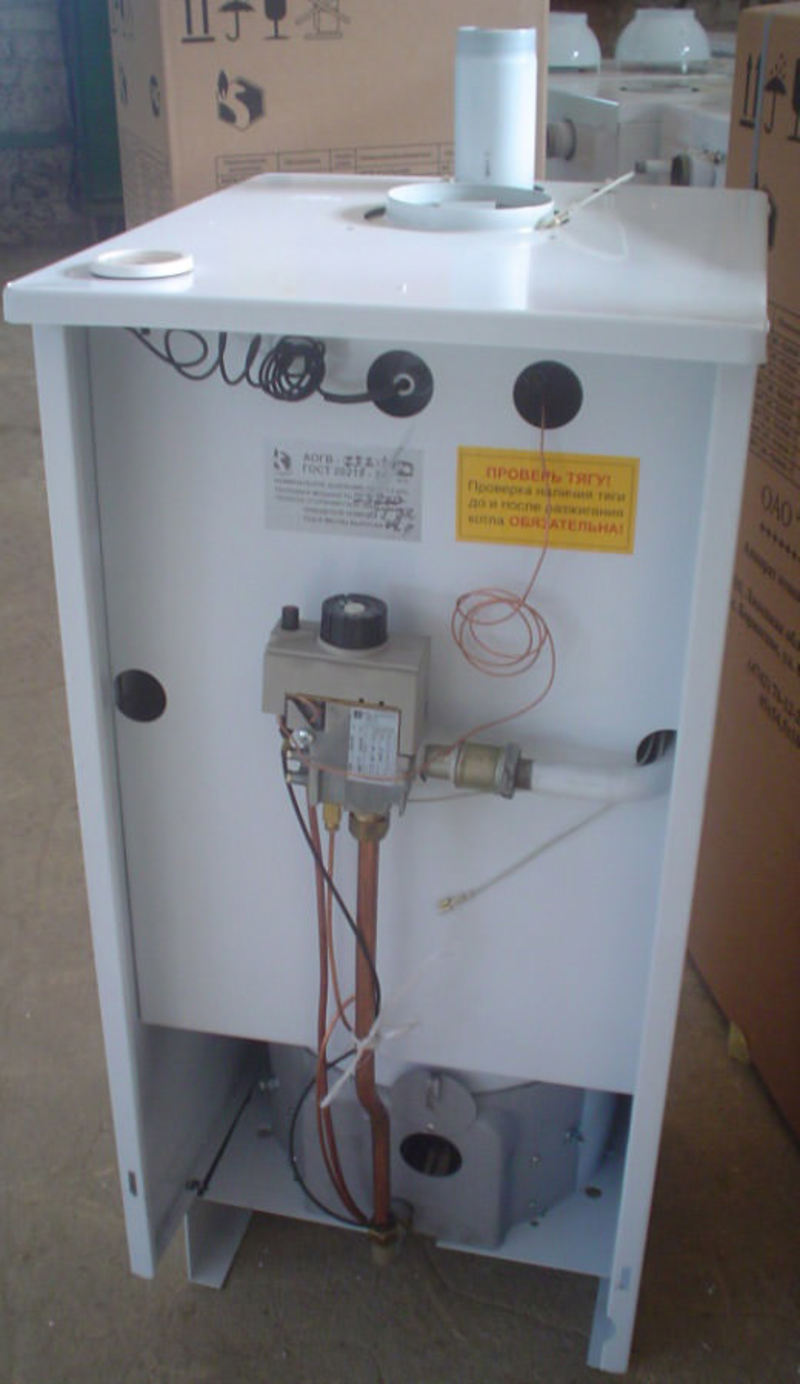

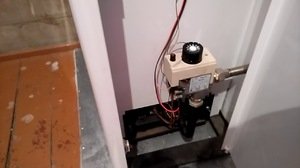

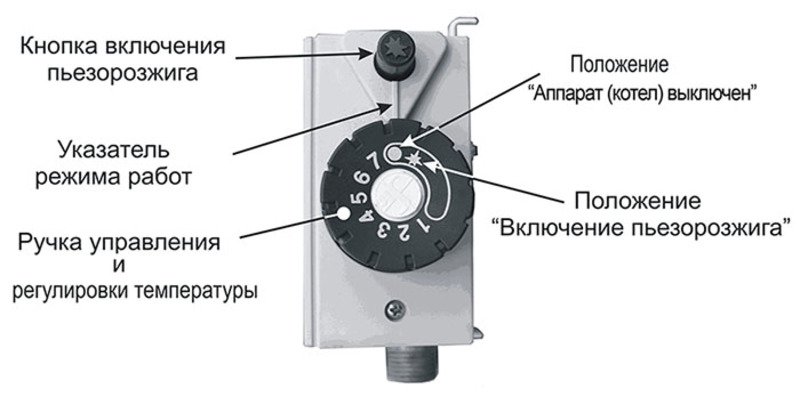

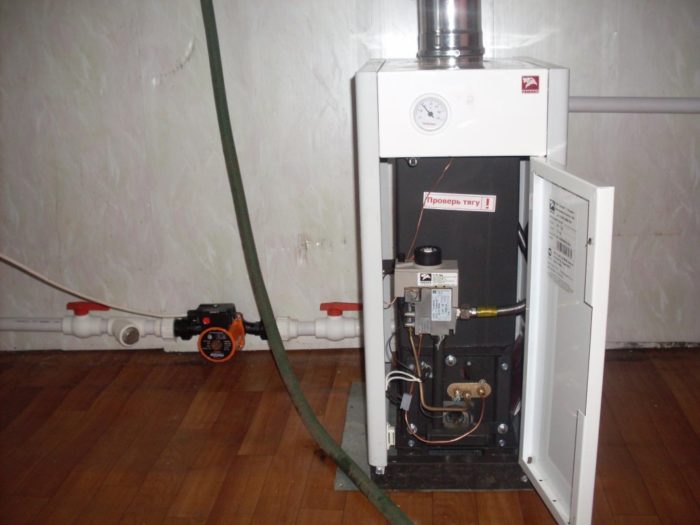

Kuinka käyttää lattialla seisovaa kaasukattilaa? Kytke se päälle vasta, kun kattilahuone on tuuletettu täydellisesti, vedon ja avoimen oven kanssa. Muu sytytys on vaivatonta:

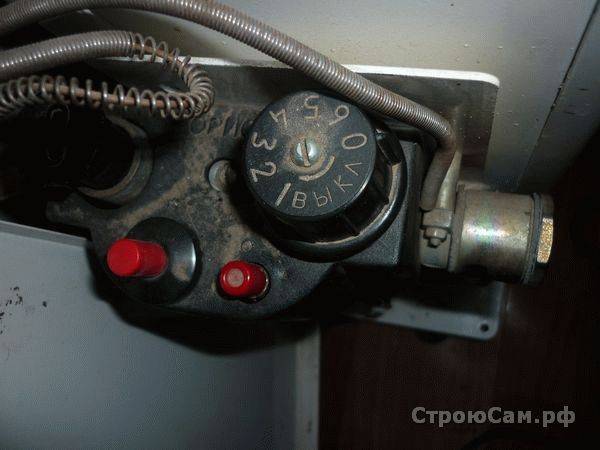

1. Aseta säätimen ja lämpötilan valitsin “Pois”.

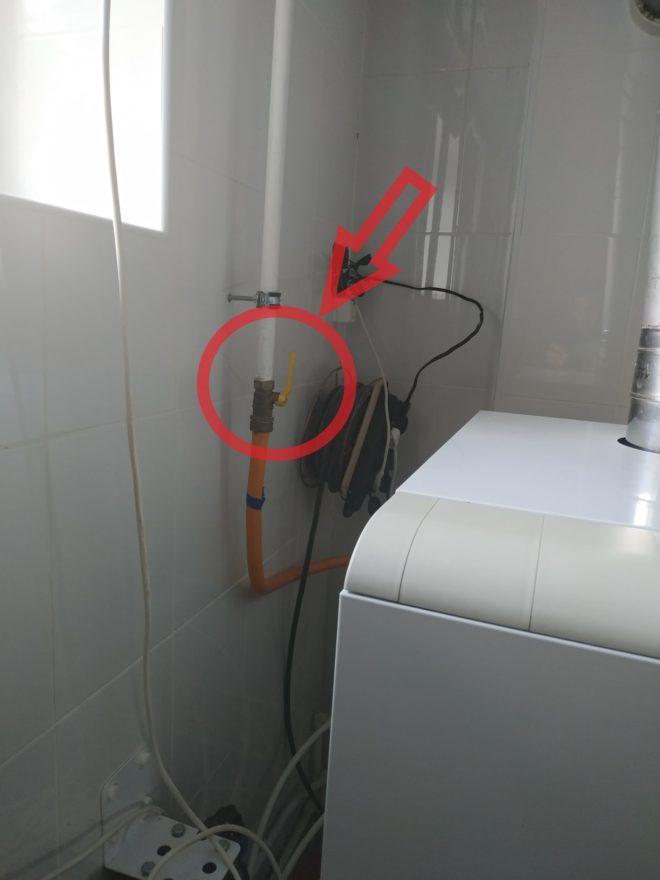

2. Avaa kaasun syöttöventtiili.
3. Aseta valitsin pietsosytytykseen.

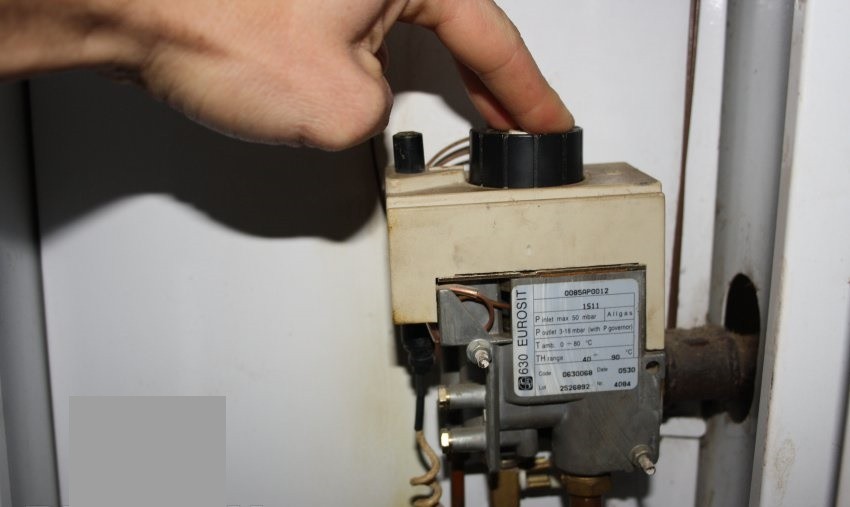

4. Pidä näppäintä painettuna 5 sekuntia ja paina samanaikaisesti pietsopainiketta.
5. Säädä lämpötilalukemia.

Neuvoja! Määritä kaikkien merkkivalojen vähimmäisarvo estääksesi putkien katkeamisen ja järjestelmän jäätymisen lähtöjakson aikana.

Kaasukattioiden luokittelu

Valmistajat valmistavat monenlaisia ​​laitteita. Jotta kuluttaja ei käyttäisi rahaa lisäkomponentteihin ja muodostaisi oikean liitännän, kuluttajan on tiedettävä, mitä ne ovat..

Asennuspaikalla

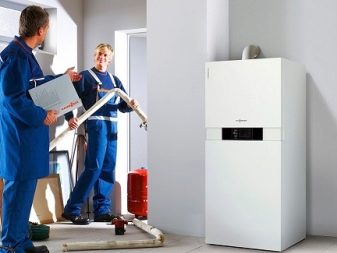

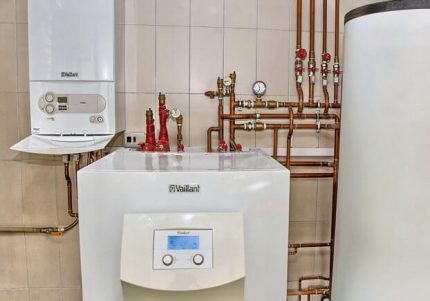

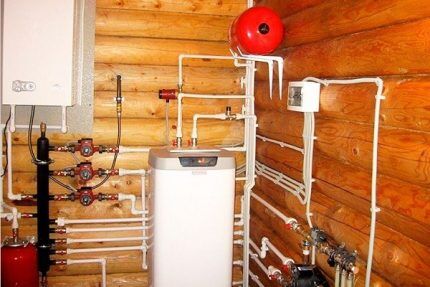

Suuret lattiamallit asennetaan omakotitaloihin, mökeihin tai kesämökeihin ilman lämmintä vettä. Pienikokoiset seinälle asennettavat laitteet asennetaan ulkoseinän pintaan kylpyhuoneessa, keittiössä, ullakolla ja yhdistetään savupiippujen keskusjärjestelmään.

Tärkeä! Sallittu kattilahuoneen pinta -ala on vähintään 4 m2 ja sallittu tilavuus on yli 8 m3. Etäisyys seinistä on 50 cm.

Muotojen lukumäärän mukaan

Yksipiiriset laitteet on kytketty kattilasta riippumatta ja syöttävät vettä vain lämmitykseen. Kaksipiiriset kattilat on integroitu pattereihin ja kodinkoneisiin – vettä käytetään lämmönlähteenä ja kotitalouskäyttöön.

Polttokammion tyypin mukaan

Avoin kattila imee ilmaa huoneesta ja päästää siihen hiilidioksidia, joten huolehdi ilmanvaihdosta. Suljetut vaihtoehdot ovat turvallisia ja käteviä, mutta palamistuotteiden poistamiseksi tarvitaan savupiippu.

Vetotyypin mukaan

Luonnolliset vedot ja avoimet kammiot, joissa on ilmakehän polttimet. Pakotetun vedon yksiköissä on suljettu kammio, joka sisältää pakotetun vedon polttimen tai pakotetun vedon.

Energiankulutuksen mukaan

Kiertoilmakattilan hyötysuhde on korkea, 90%. Veden lämpötilassa 53-57 astetta höyry muuttuu kemiallisilla epäpuhtauksilla kyllästetyksi nesteeksi, joten vaaditaan savupiippu, joka on valmistettu hapettumista kestävästä materiaalista. Lauhdutuslaitteet muuttavat nesteen lämmöksi ja hyötysuhde on 109-111%. Käytetty kondenssivesi menee viemäriin.

Neuvoja! Kaasupolttoaineiden hintojen noustessa on parempi ostaa lauhdutuskattila.

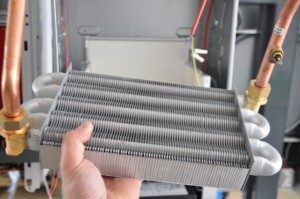

Lämmönvaihtimien materiaalilla

Valmistajat tuottavat laitteita, joissa on useita erilaisia ​​elementtejä:

• teräs – altistuu korroosiolle, joten niitä käytetään edullisissa malleissa;
• ruostumaton – älä muuta kemiallista koostumusta kuumennettaessa, asennettuna seinään asennettaviin kattiloihin;
• valurauta – niillä on suuri lämpökapasiteetti, mikä on perusteltua lattialaitteille.

Tärkeä! Valurautaiset ja ruostumattomasta teräksestä valmistetut lämmönvaihtimet eivät eroa tehokkuudesta, korroosionkestävyydestä ja kestävyydestä.

Mistä aloitamme?

Kotitalouksien kaasukattila on tehokas ja tehokas laite, joka on suunniteltu lämmittämään jäähdytysnestettä ja johtamaan lämmitetty neste talon lämmitysjärjestelmän läpi. Nykyaikaiset kattilat lämmittävät paitsi akkuja, myös vettä hanassa suurina määrinä, niissä on elektroninen ohjaus ja erilaisia ​​turvamekanismeja. Kun ostat kattilaa, sinun on kiinnitettävä huomiota lämmitysalueeseen, jotta se on hieman suurempi kuin asuintilasi..

Olet luonnollisesti asentanut itse laitteen ja suorittanut kaikki tarvittavat lämmitysjärjestelmän liitännät ja putkistot. Tarkastimme savupiipun ja vedon sekä itse laitteen toiminnan ja vuotojen puuttumisen. Tämä työvaihe tapahtuu pääsääntöisesti kaasuteollisuuden työntekijöiden läsnä ollessa, jotka kirjaavat huolellisesti kaikki tulokset ja “antavat mahdollisuuden” käyttää tätä laitetta..

Tärkeä:

Jotkut kotitalouksien kaasukattilamallit ovat erittäin vaativia asentaa. On välttämätöntä noudattaa tiukasti ohjeiden ohjeita – noudata etäisyyttä seinästä, älä asenna laitetta ikkunoiden lähelle tai kulmaan. Voit nyt aloittaa lämmityksen.

Käynnistä valmisteluprosessi

Toimenpiteiden järjestys käyttöönottoa varten riippuu asennettavan kaasukattilan tyypistä. Se voi olla yksipiirinen tai kaksipiirinen, suljetussa palotilassa tai avoin, lattia tai seinä. Ensimmäiseen lanseeraukseen liittyy aina lisääntynyt vastuu ja riski, joten se on suoritettava kaikkia vivahteita ja hienovaraisuuksia noudattaen..

Kaasukattilan ohjeet sisältävät yksinkertaisia ​​selityksiä, joiden mukaan sinun on käynnistettävä tietty malli. Kaasukattila on tässä vaiheessa kytkettävä viestintään sovitun hankkeen mukaisesti. Ensimmäinen käynnistys suoritetaan sen jälkeen, kun lämmitysjärjestelmä on yhdistetty yhdeksi kokonaisuudeksi ja laitteet, jäähdyttimet ja putket on asennettu.

Kaasukattilat, joissa on suljettu polttokammio, eivät vaadi suurta savupiippua. Niiden positiivinen ominaisuus on myös kyky olla lähellä seinää 2 cm: n raolla, mikä säästää tilaa asunnossa.

Paloturvallisuusmääräysten mukaan kaasukattila on sijoitettava syttymismahdollisuuksilta suojattuun paikkaan, pois syttyvistä esineistä ja materiaaleista. Tässä tapauksessa lämmityslaite tulee sijoittaa tietylle etäisyydelle seinästä ja lattiasta. Etäisyyden tarkka arvo on yksilöllinen jokaiselle kattilalle ja se on ilmoitettu ohjeissa.

Seinämallit ripustetaan ankkuriin niin, että niiden ja seinätason välillä on pieni rako. Kattilan asennus on suoritettava tarkasti vedenpinnan tasolla. Laitteiden vääristymiä ja kaltevuuksia ei voida hyväksyä.

Kun kaasukattila on asennettu seinälle, laite on kytkettävä kylmän veden syöttöputkeen. Tätä varten sinun on irrotettava tulpat vastaanottoputkista..

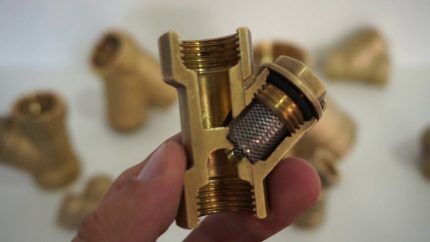

Lisäksi karkea vesisuodatin, mudankerääjä on asennettu kattilan tiedonsiirtoaukkoon, joka suojaa yksikön sisäistä putkilinjaa tukkeutumiselta ja sedimenttien kerääntymiseltä. Palloventtiilit asennetaan kaikkiin haaraputkiin putkiston aikana.

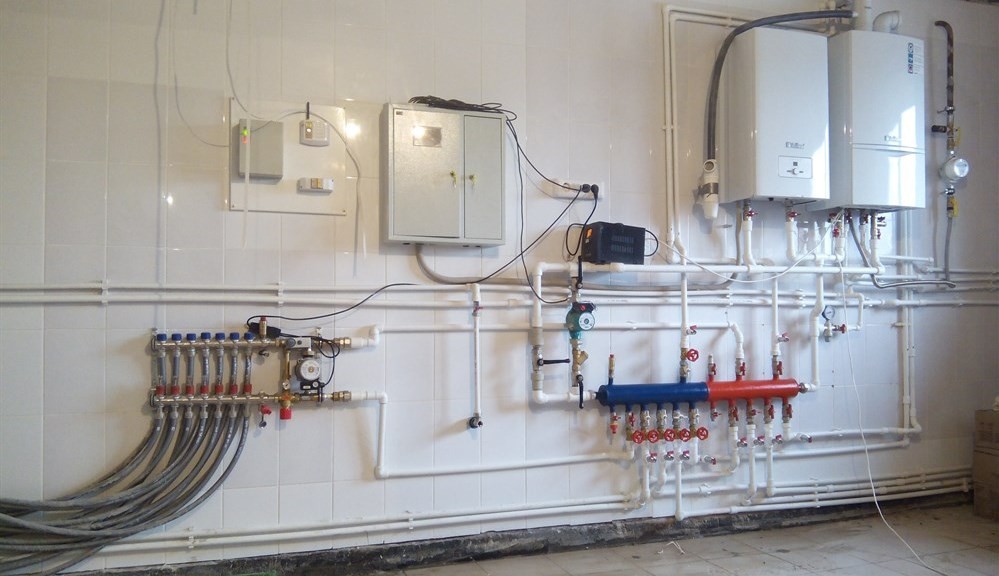

Putkien asennus ja reititys kattilaan on tärkeä tehtävä. Loppujen lopuksi työn tulisi olla paitsi kauniisti ja esteettisesti, myös oletettava helppo pääsy järjestelmän keskeisiin linkkeihin.

Ennen kattilan käynnistämistä tärkeä askel on asentaa kaasuputki siihen. Tätä työtä ei suoriteta itsenäisesti. Sinun on kutsuttava päälliköt GorGaz -osastolta, joiden kanssa olet allekirjoittanut palvelusopimuksen.

Kaasutyöntekijät laskevat tarvittavan putken pituuden, asettavat sen, asentavat kaasumittarin ja sulkevat sen. Jotta laite toimisi pitkään eikä tupakoi, sinun on huolehdittava hyvän kaasun saannista.

Myös kaasukattilassa on turvallisuussyistä suositeltavaa johtaa erillinen voimalinja, jossa on oma asennettu automaattikone sisäänkäynnin yhteydessä. Pistorasia on sijoitettava laitteen lähelle, 30-50 cm: n etäisyydelle kotelosta. Maadoitus on välttämätöntä, sillä se suojaa käyttäjiä sähköiskuilta kotelon rikkoutumisen aikana.

Luotettavat ja laadukkaat putket ovat avain lämmitysjärjestelmän kestävyyteen. Osta putket ja patterit vain luotetuilta valmistajilta. Halpa tuote tuo tässä tapauksessa vain ongelmia.

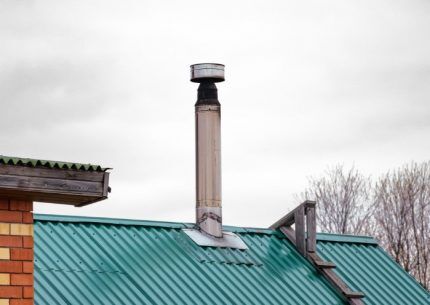

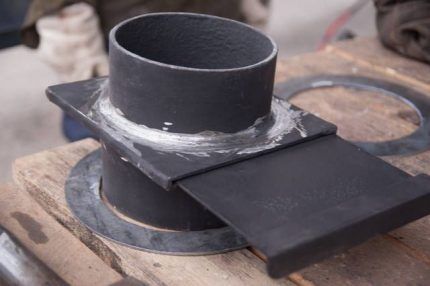

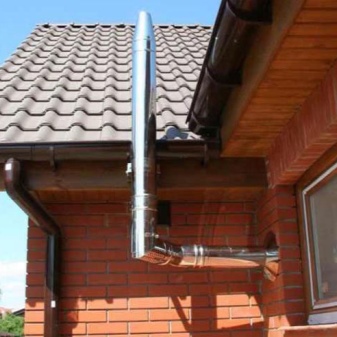

Yksityiseen taloon asennettu kattila on varustettu omalla savupiipulla. Hänen pitäisi mennä ulos seinän läpi tai ullakkotilan kautta kadulle. Jopa viiden kerroksen kaupunkitalojen kattiloiden savupiiput on kytketty julkiseen savukaivoon.

Laitteesta riippuen savupiipun vaatima työmäärä muuttuu. Jotkut laitteet, joissa on suljettu kammio, on varustettu myös putkella ilman syöttämiseksi palamisalueelle..

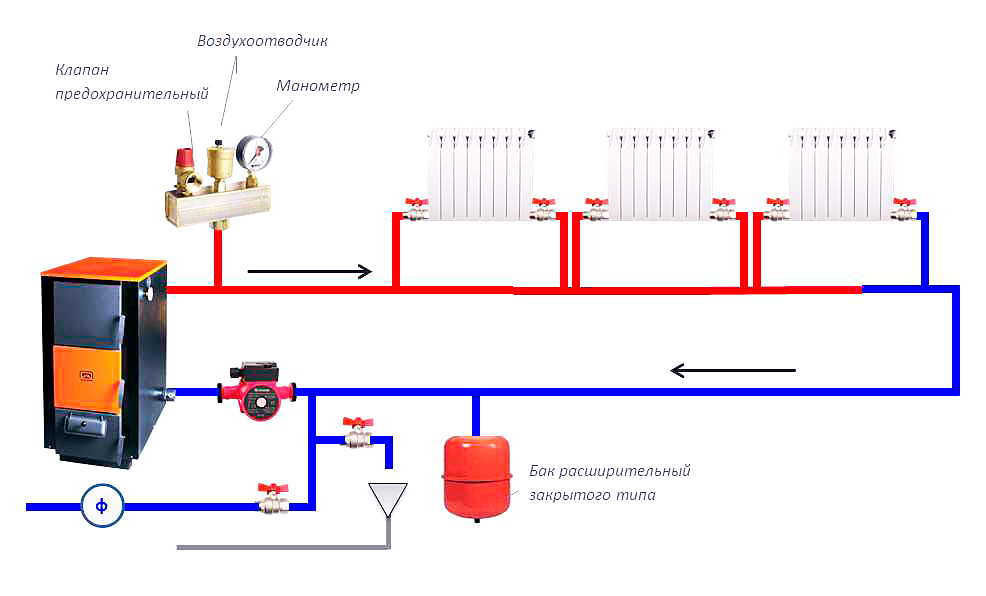

Kaikkien valmistelutöiden jälkeen lämmitysjärjestelmä ja itse kattila on täytettävä kylmällä vesijohtovedellä. Täytön jälkeen järjestelmä tarkastetaan vuotojen varalta. Sen jälkeen seinälle asennetaan kaukosäädinpaneeli ja termostaatti, joihin lämpötila -anturit on kytketty.

Ominaisuudet järjestelmän täyttämiseksi vedellä

Ennen kaasukattilan sytyttämistä ja järjestelmän aktivointia sinun on täytettävä lämmitysjärjestelmä ja kaikki sen osat vedellä. Lämmityslaitteen ja siihen yhdistetyn piirin täyttämiseksi vedellä kattila irrotetaan ensin virtalähteestä. Meidän on vielä suljettava kaasun syöttö.

Seuraavaksi sinun on käynnistettävä vesi avaamalla venttiili tai hana, joka syöttää kylmää vettä, sekä täyttöhana, joka sijaitsee kattilan pohjassa. Meikkaushanan tarkka sijainti on ilmoitettu laitteen käyttöohjeissa..

Järjestelmän tarkastavan päällikön on välttämättä käytävä läpi kaikki huoneet putkien ja pattereiden varrella ja tarkistettava, onko niissä vesivuotoja. Jos vuoto havaitaan, sinun on suljettava veden syöttö ja aloitettava tämän ongelman korjaaminen.

Ennen kuin täytät järjestelmän vedellä, sinun on suoritettava ylimääräinen ohitus kaikista lämmityslaitteista ja varmistettava, että kaikki liitännät ovat tiukat ja tiukat

Voit tyhjentää veden järjestelmästä kokonaan tai sulkea vastaavan linkin. Sitten on irrotettava vuotava putkiliitäntä, tyhjennettävä vesi tai ruuvattava tulppa sisään. Kun tarvittava materiaali ja työkalu on valmisteltu, tulpat irrotetaan ja putki yhdistetään tiiviisti jäähdyttimeen tiivisteaineella. Seuraavaksi sinun on tarkistettava järjestelmän tiiviys uudelleen..

Vedenottoa seuraa ominainen ääni. Irrota venttiili hitaasti ja vähitellen välttäen äkillisiä liikkeitä. Jos avaat hanan jyrkästi, ilman ruuhkautuminen on suuri todennäköisyys. Samalla kun järjestelmä täytetään vedellä, kaasukattilan painemittari näyttää järjestelmän nykyisen paineen..

Käyttöpaine on ilmoitettava kattilan käyttöohjeessa. Kun paine saavuttaa toiminta -alueen, sinun on pysäytettävä veden syöttö sulkemalla venttiili. Tyypillisesti kattilan toiminta -alue on 1,5 – 2 ilmakehän painearvo.

On suositeltavaa täyttää järjestelmä vedellä lämpimänä vuodenaikana. Jos ulkolämpötila on alle nollan, sinun on ensin lämmitettävä huone kannettavalla jäähdyttimellä noin 20 celsiusasteeseen.

Ilmataskujen poistaminen

Täyttövaiheen lopussa järjestelmä on tarkastettava ilmalukkojen varalta, ylimääräinen ilma on tyhjennettävä ja tarvittaessa lisättävä kylmällä vedellä. Jos et vapauta ylimääräistä ilmaa, jäähdyttimet eivät lämpene tarpeeksi, koska niissä on tilaa, jota ei ole täytetty lämmitetyllä jäähdytysnesteellä.

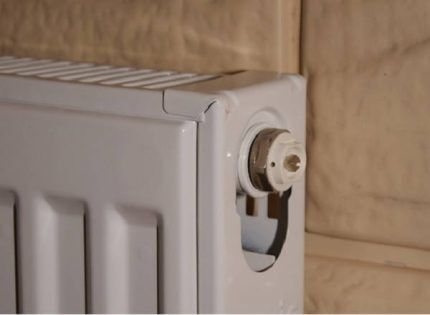

Mayevsky -nosturi on yksinkertainen laite, joka on neulaventtiili. Sen avulla akusta vapautuu ilmaa.

Jotta ensimmäinen käynnistys onnistuisi, ohita jokainen jäähdytin ruuvimeisselillä tai muulla työkalulla ja ilmaa ilma lämmityslaitteista. Jotkut akut on varustettu tätä menettelyä varten ilmanpoistoaukolla, Mayevsky -nosturilla, jota voidaan käyttää käsin.

Ilma putkistosta ja siihen yhdistetyistä lämmityslaitteista vapautuu, kunnes vesi virtaa ulos. Kun ilma virtaa, kuuluu ominaista suhisevaa ääntä..

Mukavuuden vuoksi kannattaa valmistaa etukäteen kulho tai kauha, johon vesi valuu, sekä rätti, joka sitten peittää varovasti vesivirran, jotta seinä tai läheiset laitteet eivät tahraa. Kun ilma on vapautunut, sinun on kiristettävä jäähdyttimet niin, ettei niistä vuoda vettä..

Nykyaikaiset kattilat on varustettu laitteilla, joiden avulla ilmalukot voidaan poistaa automaattisesti lämmitysjärjestelmästä. Tällaiset laitteet eivät kuitenkaan aina selviä tehokkaasti niille annetusta tehtävästä. Siksi ilma on usein tyhjennettävä manuaalisesti..

Kun ilma on poistettu suljetusta lämmityspiiristä, he alkavat täyttää ilmatulpista vapautuneen tilan vedellä. Ilman tätä toimintoa järjestelmässä ei ole käyttöpainetta, koska se ei ole täytetty riittävästi..

Piirin täyttämiseksi vedellä laite kytketään virtalähteeseen ja täyttöventtiili avataan ja virtapainiketta painetaan. Tässä tapauksessa pumpun pitäisi käynnistyä ja kattilan poltin yrittää syttyä. Kuitenkin muutaman sekunnin kuluttua elektroniikka estää kaikki yritykset ja näytössä näkyy virhekoodi, koska kaasua ei virtaa suuttimiin.

Tämä toimenpide on toistettava useita kertoja. On tarpeen ladata, kunnes kaikki ilma vapautuu kattilan putkista ja laitteista sekä siihen yhdistetystä piiristä. Kun järjestelmän täyttövaihe ja sen vapauttaminen ilmasulkuista on suoritettu loppuun, on tarpeen tarkistaa paine ja avata kaasunsyöttö.

Kiertopumppu varmistaa jäähdytysnesteen liikkeen. Valmistaja on kieltänyt itsenäisesti suorittamasta mitään toimenpiteitä sen kanssa, muuten takuu raukeaa automaattisesti. Jos pumppu rikkoutuu, he yksinkertaisesti vaihtavat sen.

Ennen kattilan käynnistämistä kaasunhoitaja tarkistaa huolellisesti kytkentäkaavion yhteensopivuuden suunnitteluratkaisun kanssa, jonka perusteella se on koottu. Teknikko varmistaa jälleen, että järjestelmän paine vastaa valmistajan suosittelemia parametreja. Testaa kaikkien tietoliikenneyhteyksien ja niiden yhteyssolmujen tiiviyden.

Järjestelmän tarkastus ja huuhtelu

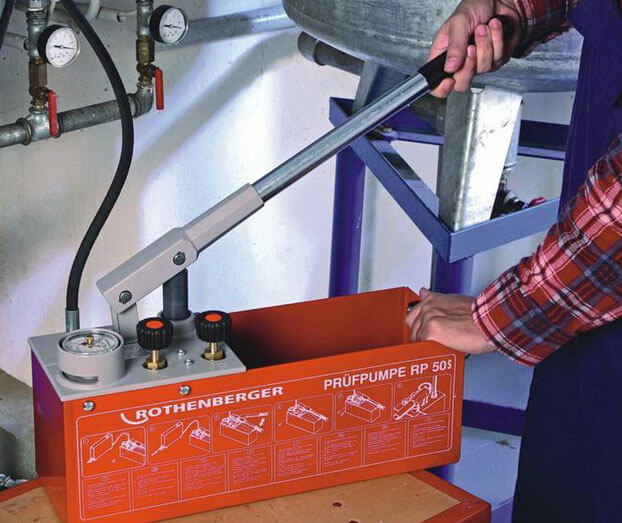

Varmistaakseen työn korkean laadun ja estääkseen mahdolliset vesivuodot, putkimiehet suosittelevat järjestelmän paineistamista ennen kattilan käynnistämistä. Tämä menettely vaatii kalliita laitteita – painepumppua. Sitä ei kuitenkaan tarvitse ostaa, joten tarvitset sen vain puoli tuntia järjestelmän tarkistamiseen.

Tällainen laite voidaan lainata ystäviltä tai vuokrata. Voit myös käyttää ohjatun puhelutoiminnon palvelua, joka tarkistaa järjestelmän itsenäisesti ja korjaa tarvittaessa ongelmat..

Painetestauksen tarkoituksena on tunnistaa järjestelmän vuodot ja poistaa ne. Järjestelmän, joka on käynyt läpi tämän prosessin, taataan toimivan pitkään, eikä se epäonnistu kaikkein sopimattomimmalla hetkellä..

Puristusmenetelmiä on kaksi: vesipatsas tai paineilma. Menettelyn ydin on ilmaa tai vettä ruiskutettaessa järjestelmään, jotta se saisi noin puolitoista kertaa korkeamman paineen kuin työskentely. Pumppaamisen jälkeen on painemittarin painearvo kiinnitettävä ja odotettava 10-15 minuuttia.

Ennen painetestausta on tärkeää ottaa huomioon kaikkien lämmitysjärjestelmän muodostavien elementtien ominaisuudet. Järjestelmän suorituskyvyn tarkistamisen lisäksi on myös tärkeää olla vahingoittamatta sen rakenneosia liian korkealla paineella.

Jos tämän ajanjakson lopussa paine pysyy samalla tasolla, järjestelmän katsotaan olevan paineistettu eikä siinä ole vuotoja. Jos paine on laskenut, sinun on tunnistettava paikka, josta vesi valuu ulos, ja poista tämä ongelma. Suorita sitten toimenpide uudelleen.

Huomaa, että ennen uuden yksikön asentamista on useita vuosia toiminut piiri huuhdeltava virheettömästi. Kaikki kaasulaitteiden valmistajat varoittavat, että kaasukattilan asentaminen mineraaliesiintymistä puhdistamattomaan vanhaan piiriin on kielletty. Jos sääntöä ei noudateta, kattilan omistajalta evätään takuut..

Tämä prosessi suoritetaan kahdessa vaiheessa. Aluksi suoritetaan karkea huuhtelu. Tämä poistaa suurimmat epäpuhtaudet. Järjestelmän paineen tulisi olla huuhtelun aikana noin 3,5 ilmakehää. Paineen alla olevan veden sekoittamisen jälkeen se vapautuu järjestelmästä tyhjennyshanan kautta.

Tämä usein tukkii karkean suodattimen. Se on ehkä huuhdeltava kerran tai kahdesti. Hieno huuhtelu suoritetaan injektiopumpuilla.

Huuhtelun päätyttyä tarkista karkeasuodatin. Sen on oltava saastumaton. Saastuneen veden syöttö kattilaan on erittäin epätoivottavaa.

Valmistelutöiden jälkeen voit jatkaa laitteen käynnistämistä.

Vuotava ilma

Ilmalukot johtavat pattereiden epätasaiseen lämmitykseen, niitä voi muodostua sekä uusiin että vanhoihin lämmitysjärjestelmiin. Nykyaikaiset seinään asennettavat mallit on jo varustettu automaattisella ilmanpoistoaukolla, joka sijaitsee sisällä: lämmönvaihtimen yläpuolella tai kiertopumpussa. Lattiamalleissa tuuletusaukko on asennettu osana turvaryhmää.

Joka tapauksessa kaikki tapahtuu automaattisesti..

Jos automaattisia tuuletusaukkoja ei ole kattilarakenteessa tai putkistossa, ilma poistetaan pattereista – Mayevsky -venttiilin kautta. Tätä varten sinun on valmisteltava pieni säiliö, koska pieni määrä jäähdytysnestettä tulee ulos ilman kanssa.

Se näyttää Mayevsky -nosturilta.

1. Aseta astia jäähdyttimen alle, käytä asennussarjan erikoisavainta (tai muuta sopivaa työkalua) ja kierrä hanaa hieman auki, kunnes ilmaa alkaa tulla ominaista suhinaa.
2. Lisäksi ilma alkaa tulla ulos jäähdytysnesteen “sylkiin”.
3. Odotamme, kunnes jäähdytysneste virtaa vain ilman epäpuhtauksia, ja suljemme hanan tiiviisti. Riippuen ilman läsnäolosta järjestelmässä prosessi kestää 2-5 minuuttia. On suositeltavaa toistaa jokaisen patterin kanssa.

Oikein suunnitelluissa järjestelmissä, joissa on lämmitys ja luonnollinen ilmanvaihto, ilmaa vapautuu fysiikan lakien vaikutuksesta: se lähtee itse avoimen paisuntasäiliön kautta.

Valmisteluvaihe

Voit aloittaa kaasukattilan käynnistämisen vain, jos:

• yksikön putkistojen asennus on valmis;
• lämmitysjärjestelmä kootaan ja testataan;
• asiantuntijat ovat tarkastaneet kattilan liitännän oikeellisuuden.

Järjestelmän täyttäminen

Ennen kuin käynnistät laitteen, sinun on täytettävä lämmitysverkko jäähdytysnesteellä, joka kuumenee kattilassa ja kiertää järjestelmässä, jolloin lämpöä luovutetaan.

Neuvoja! Vettä käytetään usein lämmön kantajana. Joissakin tapauksissa on kuitenkin käytettävä pakkasnestettä – pakkasnestettä. Tällaista jäähdytysnestettä käytetään pääsääntöisesti, jos lämmityslaitteita käytetään vain määräajoin ja järjestelmä on suojattava putkien jäätymisvedeltä..

Työmääräys:

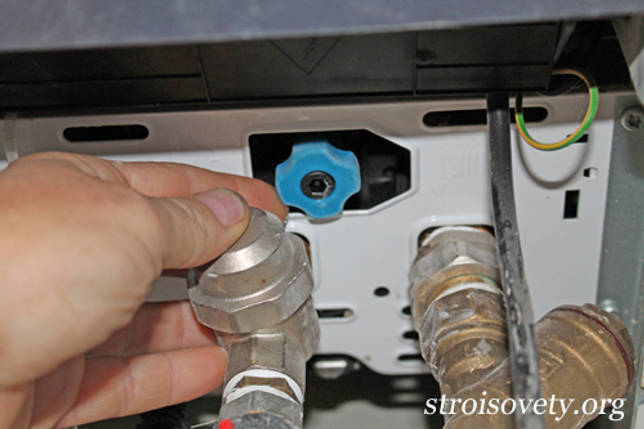

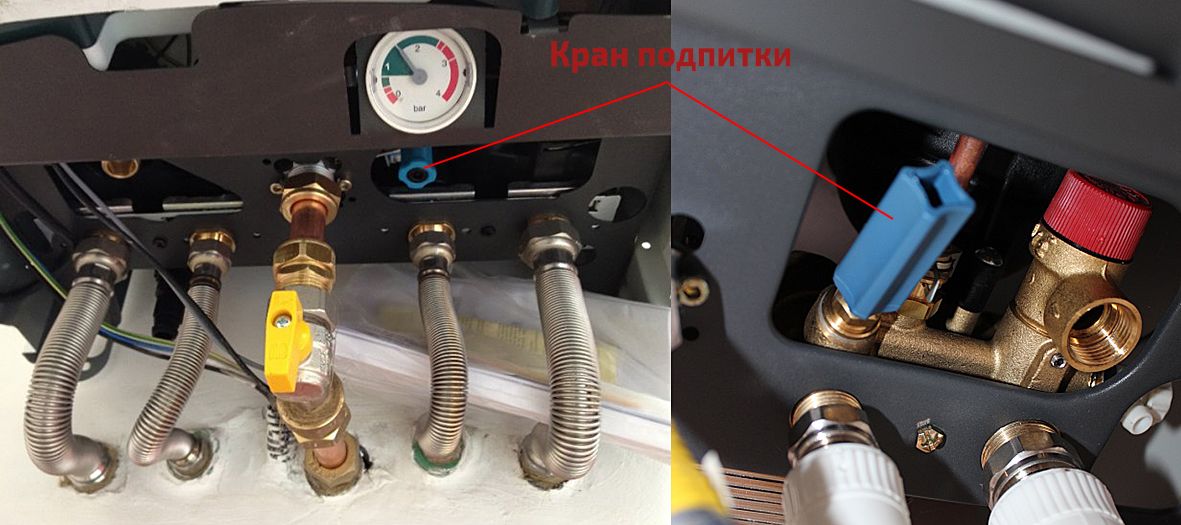

• kattilan rungossa on erityinen haaraputki, jonka kautta jäähdytysneste syötetään;

• verkkojen täyttöprosessissa on tarpeen seurata nykyaikaisiin laitteisiin asennettujen manometrien ja erityisten antureiden lukemia;
• jäähdytysnesteen syöttö pysäytetään, kun painemittarin lukemat saavuttavat ohjeissa määritellyt arvot.

Neuvoja! Useimmissa nykyaikaisten lämmityslaitteiden malleissa käyttöpaine on 1,5-2,5 ilmakehää.

Järjestelmän täyttäminen vedellä ei kuitenkaan riitä, vaan tarvitaan useita valmistelutoimia:

• ilman ruuhkautumisen poistaminen;
• puristus;
• huuhtelu.

Liikenneruuhkien poistaminen

Kun verkkoja täytetään vedellä, järjestelmän yksittäisiin osiin voi jäädä ilmalukkoja, mikä häiritsee nesteen normaalia kiertoa. Siksi on tarpeen poistaa ilma putkista ja pattereista..

Tätä varten Mayevsky -hanat on asennettu jokaiseen lämmityspatteriin. Vesihana on suljettava ja ilma poistettava, kunnes vesi alkaa virrata hanasta. Sen jälkeen hana voidaan sulkea. Tämä toimenpide on tehtävä jokaiselle lämmitysjärjestelmän patterille..

Täytämme järjestelmän

Jos asennetaan moderni kaasukattila, lämmitysjärjestelmän piirien täyttämisprosessi ei ole erityisen vaikea. Tätä varten käytetään erityistä haaraputkea, johon jäähdytysnesteen syöttö toimitetaan. Hanan avaamisen jälkeen piirit alkavat täyttyä vedellä.

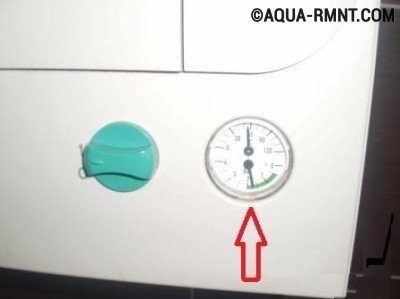

Lämmitysjärjestelmän tilaa seurataan erityislaitteilla – manometreillä. Näiden laitteiden lukemien avulla voit seurata järjestelmän käyttöpainetta. Tämän jälkeen painemittari näyttää painearvon 1,5-2,0 ilmakehää, joudut pysäyttämään jäähdytysnesteen syötön.

Neuvoja! Käyttöpaineen tarkat arvot löytyvät kattilan teknisistä tiedoista, koska eri mallien arvot voivat vaihdella..

Ilman poisto

Ilmalukkojen läsnäolo ei salli jäähdytysnesteen kiertoa vapaasti järjestelmässä. Monet nykyaikaisten kattiloiden mallit on varustettu laitteella, jonka avulla voit automaattisesti vapauttaa järjestelmään tulleen ilman..

Mutta usein tällaisten laitteiden työ ei ole riittävän tehokasta. Siksi asiantuntijat suosittelevat ilman poistamista pattereista ja kiertopumpusta. Ilmalukkojen poistamiseksi jäähdyttimistä jälkimmäiset on varustettu Mayevsky -nosturilla. Voit irrottaa pistokkeen seuraavasti:

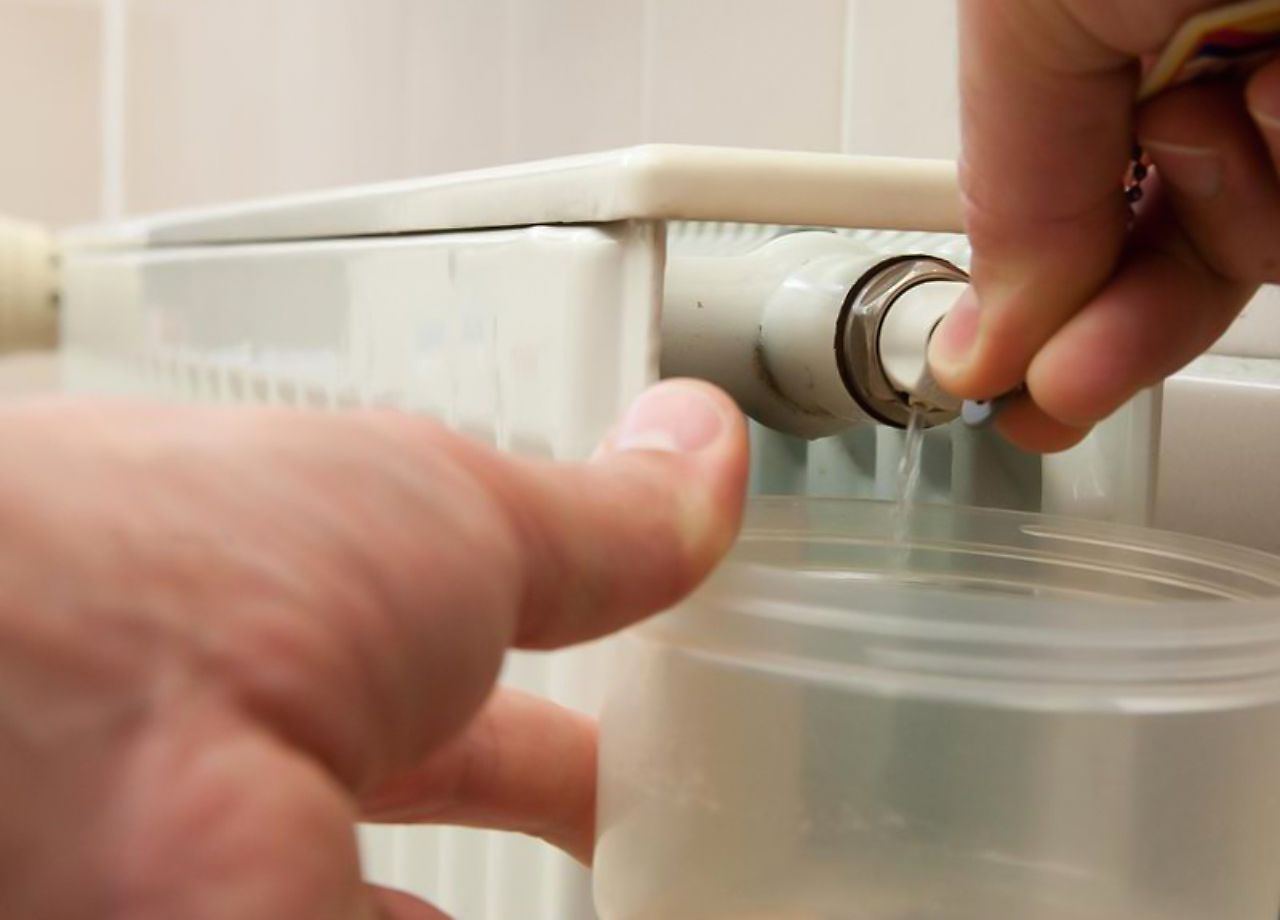

• laita astia hanan alle;
• avaa hana;
• ilmaa ilmaa siihen hetkeen asti, kun vesi alkaa kaataa;
• Sulje hana.

Tämä toimenpide on tehtävä jokaisen lämmityspatterin kanssa..

Neuvoja! Kun ilma on vapautettu, järjestelmän käyttöpaine laskee hieman. Siksi sinun on lisättävä hieman enemmän vettä keskittymällä painemittareiden lukemiin..

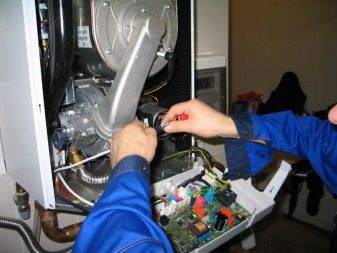

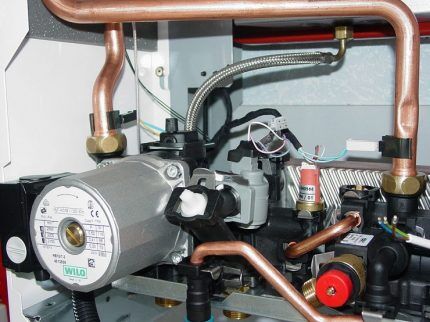

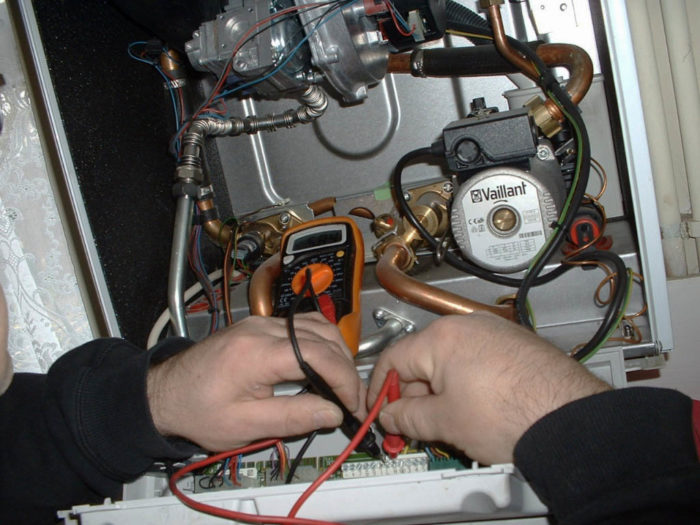

Monimutkaisempi toimenpide on ilman poistaminen kiertovesipumpusta, tätä varten on välttämätöntä:

• poista kansi kattilasta;
• etsi, mihin pumppu on asennettu, se näyttää sylinteriltä, ​​jossa on kansi, jossa on rako;
• käynnistä kattila käyttöön (miten tämä tehdään, kuvataan alla);
• kun laite käynnistetään, kiertovesipumppu aloittaa toimintansa;
• jos tämä laite on ilmassa (ja tämä tapahtuu yleensä, jos ensimmäinen käynnistys suoritetaan sen jälkeen, kun järjestelmä on täytetty vedellä), se lähettää käytön aikana gurgling-ääniä;

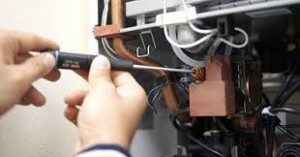

• ruuvimeisselin avulla sinun on aloitettava uran kannen avaaminen varovasti;
• ensinnäkin ilmaa alkaa tulla ulos kannen alta, ja kun vesi kaatuu, sinun on kierrettävä kansi takaisin;
• jos gurgling -äänet eivät ole lakanneet, toimenpide on toistettava;
• kun ilmalukko on poistettu, pumppu käy hiljaa ja kattila palaa toimintatilaan.

Puristus

Tämä toimenpide varmistetaan, ettei verkoissa ole vuotoja ja että kaikki liitännät ovat tiiviit. Painetestauksen suorittamiseksi on tarpeen pumpata vettä järjestelmään niin, että paine on puolitoista kertaa korkeampi kuin käyttöpaine. Sitten sinun on odotettava 15 minuuttia.

Jos tänä aikana paine ei putoa (painemittarin lukemia on noudatettava), kaikki liitännät tehdään laadukkaasti. Jos paine laskee, on tarpeen etsiä vuoto. Painetestin päätyttyä järjestelmästä poistetaan ylimääräinen vesi.

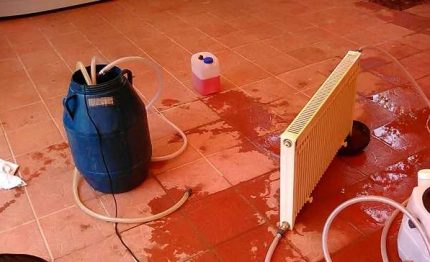

Puhdistus huuhtelemalla

Huuhtelu auttaa poistamaan epäpuhtaudet putkistosta ja pattereista. Akkujen kaikki hanat avataan ja sitten vesi tyhjennetään säiliöön 4 baarin paineessa. Virta huuhtelee pois epäpuhtaudet, ruostefraktiot ja sedimentin. Jos suodattimet ovat tukossa, sulje tuloventtiili ja poista epäpuhtaudet kalvosta..

Neuvoja! Laadukasta lämmitystä varten huuhtele järjestelmä 2-3 kertaa.

Huuhtelu

Tämä toimenpide katsotaan pakolliseksi, kun laite käynnistetään ensimmäisen kerran. Verkot on huuhdeltava kahdesti. Tämä edellyttää 4 baarin painepumppujen käyttöä. Pesua varten sinun on avattava tyhjennysventtiili ja aloitettava veden syöttö järjestelmään.

Neuvoja! Huuhtelun aikana kattilan sisäänkäynnin eteen asennetut suodattimet ovat usein tukossa, joten ne on poistettava ja puhdistettava..

lisävarmennus

Ennen laitteen käynnistämistä sinun on:

• varmista, että kaasuputki on tiukka, eli mittari ei kirjaa kaasuvirtaa, kun laitteen kaasuventtiili on suljettu;
• tarkista, toimiiko automaatiojärjestelmä, joka sammuttaa kattilan hätätilanteessa;
• tarkista pito.

Jos vähintään yksi edellä mainituista ehdoista ei täyty, käynnistystä ei voida suorittaa..

Lämmitysjärjestelmä käynnistyy

Tarkistit siis kattilan ja jäähdyttimien kunnon, täytit järjestelmän jäähdytysnesteellä ja valmistauduit ensimmäiseen käynnistykseen. Lisäksi kaikki riippuu siitä, millä polttoaineella laite on käynnissä..

Ensimmäinen aloitus

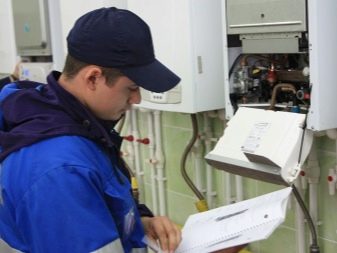

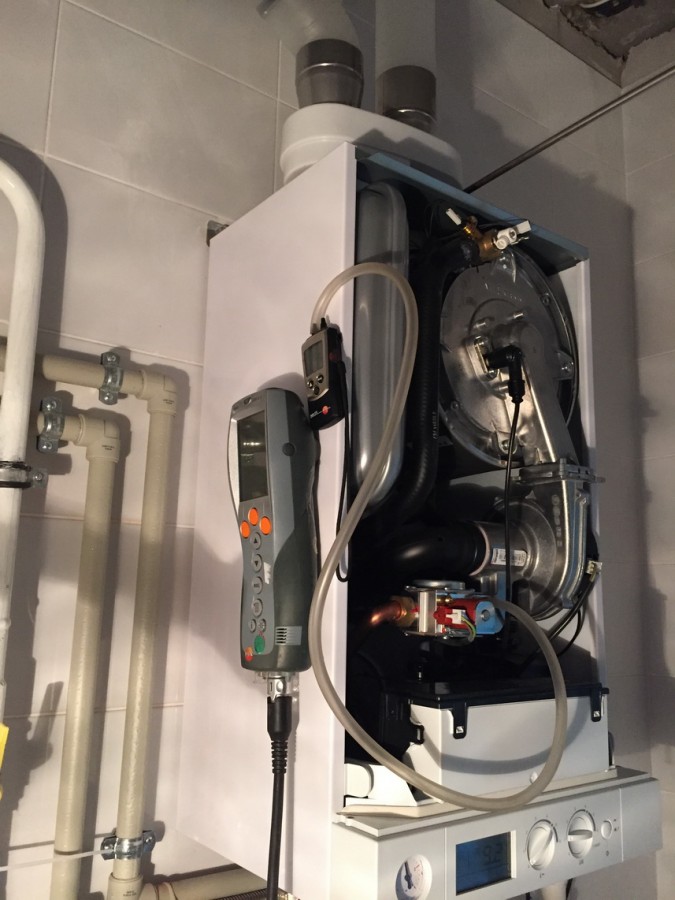

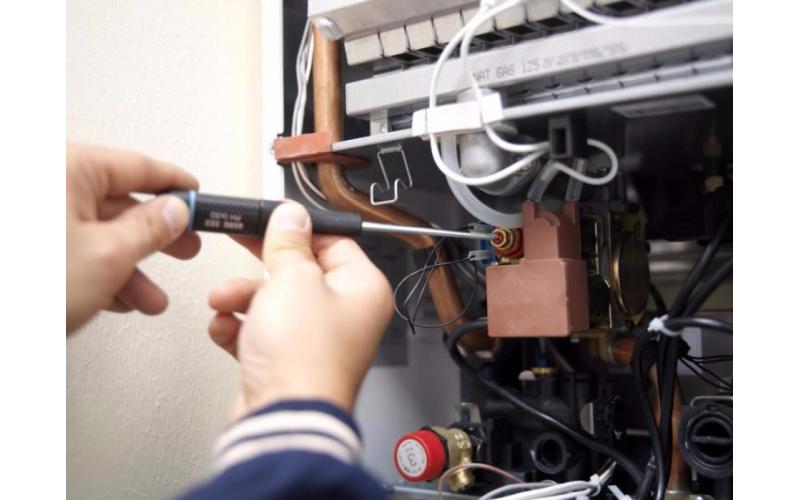

Kaasukattilan ensimmäisen käyttöönoton saa suorittaa huoltoasiantuntija. Valmistelutyöt ennen kaasulämmityskattilan käynnistämistä voidaan tehdä itsenäisesti, mutta kaasujohto on kytkettävä asiantuntijan – kaasumiehen – toimesta. Myöhemmin, jos kaikki meni hyvin, hän kirjoittaa todistuksen, jonka avulla voit käyttää kaasukattilaa.

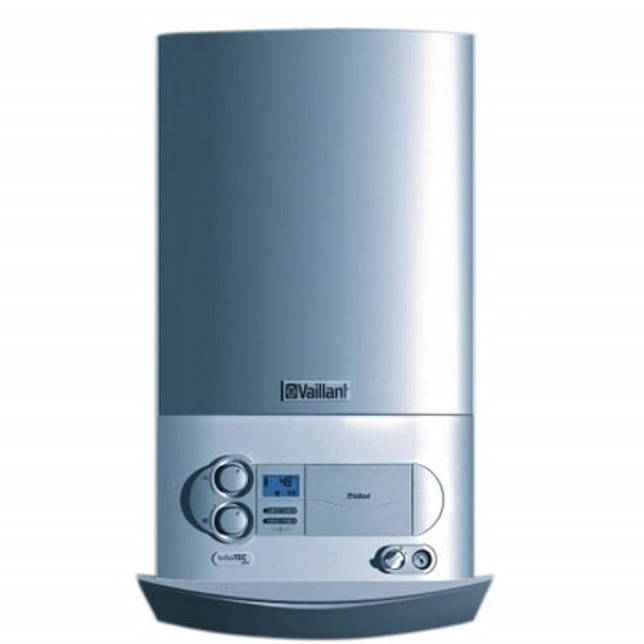

Automaattimalleissa, esimerkiksi “Vilant”, “Beretta”, “Ferroli”, käynnistys tarkoittaa seuraavaa toimintojen järjestystä: pistorasiaan kytkeminen, kaasuventtiilin avaaminen, käynnistyspainikkeen painaminen, halutun lämpötilan asettaminen.

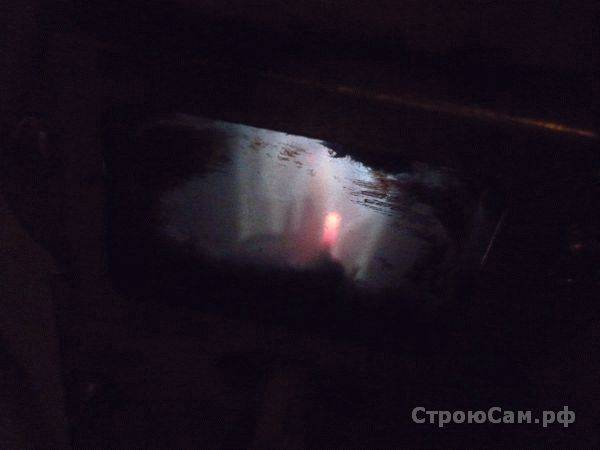

Pidä pietsosytytyksen aikana liekinsäädintä muutaman sekunnin ajan ja paina sytytyspainiketta.

Huomautus! Ensimmäisen sytytyksen aikana linjaan voi kertyä ilmaa, joten se voi olla tukossa. Poista esto painamalla “Käynnistä uudelleen” -painiketta.

Alustava työ

Ennen kaasukattilan sytyttämistä on tarkistettava vuotojen varalta – suorita painetesti. Tämä voidaan tehdä kahdella tavalla: täyttämällä järjestelmä vedellä tai käyttämällä ilmakompressoria. Prosessi koostuu seuraavista vaiheista:

• avaa hana, joka vastaa järjestelmän täyttämisestä jäähdytysnesteellä;
• täytä jäähdyttimet hitaasti vedellä, kunnes järjestelmän paine saavuttaa 2 ilmakehän paineen;
• sulje vesihana ja odota noin tunti;
• jos paine pysyy samalla tasolla, kaikki on kunnossa; jos painemittarin ilmaisin on laskenut, on vuoto – sinun on löydettävä se ja korjattava se.

Ilmalämmitysjärjestelmän tarkastus on suositeltavaa, jos et aio käyttää sitä lähitulevaisuudessa. Tämä poistaa tarpeen tyhjentää vettä järjestelmästä. Jos painetestin jälkeen on tarkoitus käynnistää kaasukattila käyttöön, on parempi täyttää jäähdyttimet välittömästi jäähdytysnesteellä.

Huomautus! Lämmitysjärjestelmän tiiviystesti voidaan suorittaa vain, jos huonelämpötila on yli nollan..

Ennen kuin sytytät vanhaa kaasukattilaa, jota ei ole käytetty pitkään aikaan, huuhtele sen lämmönvaihtimet huolellisesti, puhdista poltin ja pyyhi myös runko.

Lämmitysjärjestelmän huuhtelu suoritetaan pumppaamalla paineistettua vettä. On suositeltavaa huuhdella paitsi vanha, myös uusi lämmitysjärjestelmä, koska asennusprosessin aikana jäämiä pääsee usein pattereihin.

Kiinteän polttoaineen kattila

Lämmitysjärjestelmän käynnistäminen puuta ja hiiltä käyttäen tapahtuu seuraavasti:

1. Varmista, että järjestelmän paine on vähintään 1 atm..

2. Avaa portti, joka estää pääsyn savupiippuun.

3. Aseta lähtöaine ritilälle.

4. Lisää polttoainetta polttokammioon.

5. Sytytä lähtöaine. Odota 10-15 minuuttia ja sulje sytytysläppä.

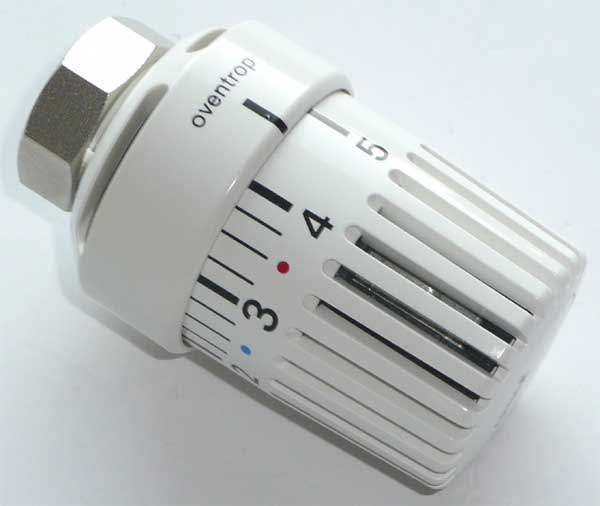

6. Kun järjestelmän lämpötila nousee halutulle tasolle, säädä termostaatti siten, että se ylläpitää vaaditun ilman lämmityksen huoneessa..

Lämmitysjärjestelmän käyttöönotto

On mahdollista luoda tehokas ja vakaa lämmitysjärjestelmän toiminta kattilan onnistuneen käynnistyksen jälkeen. Asennusta varten sinun on ymmärrettävä säätöventtiilit. Useimmissa tapauksissa kattilasta kauimpana olevista paristoista puuttuu lämpöä. Tämä voidaan korjata, jos lämmitetyn lämmönsiirtimen syöttö jakautuu tasaisesti..

Kierrä tätä varten hanat kiinni kahden ensimmäisen patterin säätämiseksi. Ensimmäisen jäähdyttimen venttiili on kierrettävä puoliksi ja seuraava hieman vähemmän. Tarkkaile saavutettua vaikutusta. Kunkin säteilijän tasaisen lämmityksen saavuttaminen voi kestää useita päiviä. Yleensä järjestelmä kuitenkin toimii jo tässä vaiheessa normaalisti ja lämmittää huoneen..

Kuinka säätää kattilan vetoa?

Veto heikkenee ajan myötä, joten tarkista se laitteesta ja savupiipusta. Katso katseluikkunan läpi. Tyhjennä noen ulosvirtausreitit. Vettä pahentaa huono sää: kaasut eivät aina poistu kokonaan, ja tuloilma voi häiritä polttimen toimintaa. Tarkista savupiipun rakenne, vertaa sitä SNiP 2.04.05-91 -vaatimuksiin.

Ohjain parantaa savupiipun vetoa, koska se luo painehäviön vaikutuksen, ja sen lisäksi käytetään myös savupuhaltimia ja savupiippua

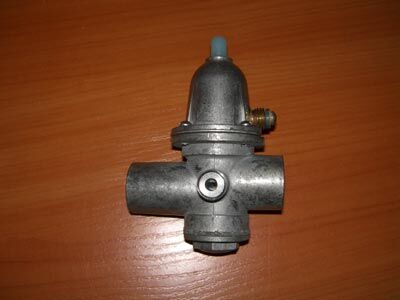

Paineensäädin (portti) on asennettu liiallisella työntövoimalla. Tässä suhteessa ilmenee päinvastainen ongelma. Savupiippu jäähtyy liikaa ja peittyy vähitellen sisäpuolelta kondensaatioon. Putki on tukossa noen ja jään kertymisestä. Jos unohdat kääntää porttia vähintään kerran 2-3 päivän välein, tämä laite huononee, auki / kiinni-asentojen muuttaminen on mahdotonta.

Valitse vedon säädin periaatteen mukaisesti: mitä pidempi tai korkeampi savupiippu – sitä pienempi portin halkaisija verrattuna samaan putken osoittimeen. Silloin savupiippu kestää pidempään..

On myös palamisen säätimiä, joita kutsutaan joskus mekaanisiksi vetosäätimiksi ja palkeiksi. termostaatit. Tämäntyyppiset laitteet asennetaan useammin kiinteän polttoaineen laitteisiin, mutta niitä käytetään myös kaasulaitteissa – vesitermostaatissa – siinä ei ole ketjua. Kaasukattilat eivät vaikuta savupiipun vedonhallintaan.

Polttosäätimen asettaminen kaasukattilalle näyttää tältä:

1. Tyhjennä vesi kattilasta ennen asennusta ja jos lämmitysjärjestelmää ei voida eristää hanalla, poista kaikki jäähdytysneste.
2. Irrota tulppa ja ruuvaa säädin paikalleen.
3. Täytä sitten järjestelmä jäähdytysnesteellä ja sytytä polttimet.
4. Vieritä nuppia haluttuun lämpötila -asentoon.

Katso vauhtipyörän merkintöjä, jos tarkka lämpötila ei näy säätimessä. Aseta kesällä täsmälleen keskelle matalan ja keskiarvon välistä kuilua. Talvella – keskipitkän ja korkean välillä.

Sulkuventtiili: tällaisia ​​vedon säätimiä käytetään yhdessä laitteiden kanssa, joissa on sisäinen vaimennin, jota voidaan kääntää ulkoisella kahvalla.

Ennen kuin valitset optimaalisen arvon, tarkista kaikki lämpötilat.

Kaasukattilan tehonsäätö

Tässä tapauksessa tehtävänä on pienentää tai lisätä indikaattoria. Epäsuora säätömenetelmä sisältää hanojen läpi kulkevan virtauksen vähentämisen: se tapahtuu kattilaan kytkemisen ja laskun yhteydessä. Säätöalue pienenee, joten suorat menetelmät ovat parempia..

Voit lisätä tehoa valitsemalla vaihtoehdon:

1. Aseta poltin haluttuun arvoon – moduloiville yksiköille.
2. Osta tehokkaampi poltin.

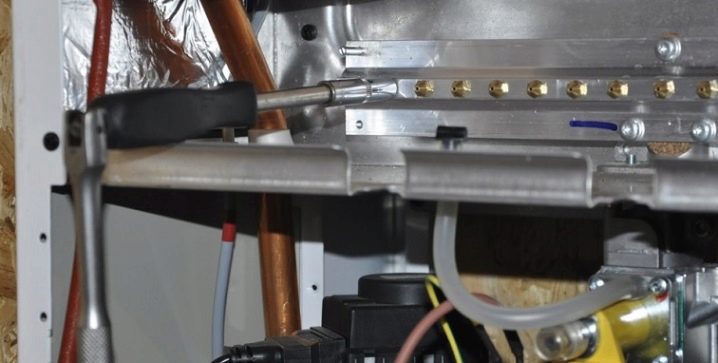

3. Vaihda suuttimet suurempiin. Muista, että lämmönsiirron lisääntyessä kattilasta kaasun kulutus kasvaa, rikkoutumisriski etukäteen ja tehokkuus vähenee..

Ihannetapauksessa on parempi antaa virran lisäämisen asetus kattila -asiantuntijalle. Näiden vaihtoehtojen kapasiteetin kasvu on 15%. Jos tämä ei riitä, käytä lisälaitteita huoneiden lämmittämiseen. Muista puhdistaa kattila tehotason ylläpitämiseksi.

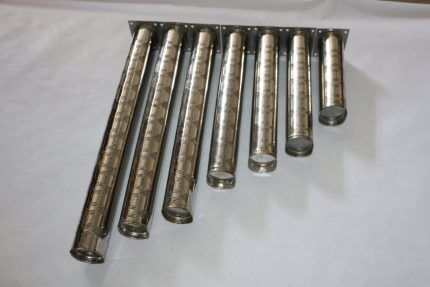

Putket, joissa on mikro -soihdut ilmakehän poltinta varten – tällainen laite toimii melkein äänettömästi, mutta sillä on pieni teho, se kuivattaa huoneen ilmaa ja riippuu monista ulkoisista tekijöistä

Joskus sinun on vähennettävä tehoa. Ensinnäkin sitä säädetään valikosta: lämmönvaihtimen lämpötilan parametrit ja pyörimisen estoaika. Sitten kiertovesipumppu säädetään. Vaihda tarvittaessa poltin moduloivaan.

Syyt kattilan tehon muuttamiseen:

1. Lisäys: laite on varustettava uudelleen samalla, kun tehoa lisätään, epäsuoran lämmityskattilan liittämiseksi lämmitysalue on kasvanut.
2. Vähennys: yhden toiminnon (lämmitys tai käyttövesi) hylkääminen, osa toiminnoista (yksittäisten huoneiden lämmitys, lattialämmitys), kattilan suorituskyvyn heikkeneminen.

Jos polttoaineenkulutus on liiallinen, kannattaa tarkistaa toisiolämmönvaihdin ja poistaa suolajäämät manuaalisesti tai kemiallisella koostumuksella. Saastuminen ilmaistaan ​​kuplimalla, kun kattila on käynnissä..

Kulutus kasvaa kaasun alhaisen ominaislämpötilan (lämpöarvon) vuoksi. Normi ​​on vähintään 7 600 kcal m³. Huonosti tyhjennetyn polttoaineen lämpöarvo laskee lähes kaksi kertaa..

Säädä myös kaasuventtiili. Niitä säännellään rakenteesta riippuen:

• yksivaiheisilla on vain “päällä” ja “pois” -asennot;
• kaksivaiheiset venttiilit on varustettu 1 tulo- ja 2 ulostulolla, ja ne avautuvat väliasennosta;
• kolmivaiheisissa kattiloissa on kaksi tehotasoa;
• mallinnusventtiilien avulla tehoa voidaan säätää tasaisemmin, niissä on monia liekitiloja “päällä” ja “pois” -asentojen lisäksi.

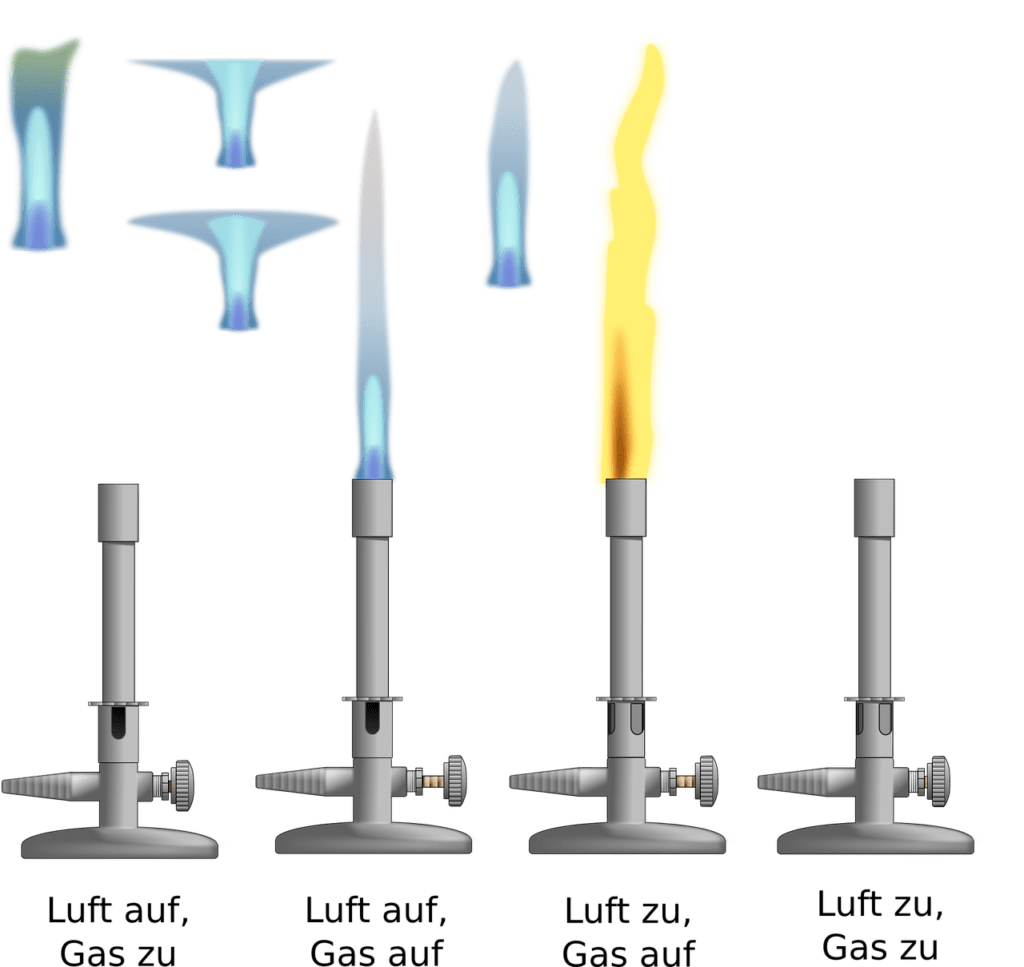

Katso liekin väriä. Jos siinä on havaittavissa keltainen osa, ruuvaa laskuventtiili kiinni polttoaineen virtauksen vähentämiseksi..

845 SIGMA -monitoimikaasuventtiili tehomodulaatiolla, lähtöpaineen säätimellä ja polttoaineen säätöllä – monisäikeiset ja laipalliset vaihtoehdot

Aseta lämmityksen käyttölämpötila termostaatista uudelleen. Sen toiminnan periaate on, että sauva sisältyy työhön. Lämpötilan laskiessa elementti laskee ja avaa polttoaineen syötön. Lämpötilan nousu johtaa sauvan kasvuun, minkä vuoksi kaasu alkaa virrata pienemmässä määrin.

Jos ilmasta on pulaa, tarkista pelti, tehostus ja lämpötilansäädin. Pääpoltin sytytettäessä pahoinpitely johtuu tukkeutuneista ilmakanavista. Poista pöly niistä ja tuloaukoista.

Kaasukattilan sytytysprosessi

Valmistelutoimien päätyttyä ne käynnistävät kaasuyksikön. Kaasukattilan sytyttämiseen liittyvät manipulaatiot riippuvat siitä, minkä tyyppinen sytytys on asennettu siihen: pietso tai automaattinen.

Useimmat nykyaikaiset kaasukattilat, kuten Beretta, Ferroli, Bosch, on varustettu automaattisella sytytyksellä ja ne voidaan helposti sytyttää painamalla yhtä painiketta “Start”. Ennen sitä älä unohda liittää laitetta sähköverkkoon ja avata kaasuventtiili. Lämpötila säädetään yleensä “+” ja “-” -painikkeilla. Laite ei aina kytkeydy päälle välittömästi, vaan joutuu odottamaan muutaman sekunnin, kunnes se syttyy.

Pietsosytytys on hieman vaikeampaa: sinun on painettava liekkisäädintä ja pidettävä sitä jonkin aikaa ja aktivoitava pietsopainike. Tällä tavoin monet kotimaisen tuotannon yksiköt syttyvät: ZhMZ, Lemax, AOGV jne..

Kaasukattiloiden eri mallien sytytyksen ominaisuudet

Eri malleilla on omat sytytysominaisuutensa. Esimerkiksi ennen kaasukattilan sytyttämistä aton tai danko, sinun on asetettava säädin tähtikuvakkeeseen ja pidettävä sitä 5-10 sekuntia. Tämän jälkeen sinun on painettava vieressä olevaa painiketta.

Kuinka sytyttää kaasukattila AOGV? Kun kattila on pois päältä, säätönuppi on “piste” -asennossa. Sytytystä varten se siirretään “kipinä” -tilaan ja pidetään painettuna, kunnes se pysähtyy. Samaan aikaan pietsosytytyspainiketta painetaan, kunnes poltin syttyy. Tarvittaessa pietsoa painetaan useita kertoja. Kun liekki on ilmestynyt polttimeen, nuppia pidetään painettuna noin 10 sekuntia, kunnes termopari lämpenee.

Toinen vaihtoehto on Lemax -kaasukattilan sytyttäminen. Siinä on pääpoltin ja esipoltin. Aluksi kahva on “piste” -asennossa. Kattilan sytyttämiseksi käännä kahva kipinäasentoon ja pidä sitä 10–60 sekuntia. Paina samanaikaisesti pietsosytytyspainiketta, kunnes tulipalo tulee esipolttimeen. Jos liekki sammuu kahvan vapauttamisen jälkeen, sinun on toistettava toimenpiteet uudelleen, mutta pidettävä samalla kahvasta pidempään. Kytke Lemax -kattilan pääpoltin välittömästi päälle kääntämällä nuppi asentoon 1.

Ongelmia kaasukattilan syttymisessä

Joissakin tapauksissa sytytyksen aikana kaasukattilan toiminta estetään. Voit avata laitteen lukituksen painamalla “Käynnistä uudelleen” -painiketta.

Tukos johtuu usein ilmamassojen liiallisesta kertymisestä lämmitysjärjestelmään. Tässä tapauksessa on tarpeen poistaa ylimääräinen ilma pattereista. Tätä varten Mayevsky -nosturi tai automaattiventtiili on asennettu kunkin ylälaitteeseen. Ensimmäisessä tapauksessa on tarpeen korvata pesuallas hanan alla ja avata se – akusta tulee ilmaa suhinaa ja pientä määrää jäähdytysnestettä. Samankaltaisten toimenpiteiden suorittaminen kullakin jäähdyttimellä mahdollistaa ylimääräisen ilman vapautumisen koko järjestelmästä. Toisessa tapauksessa automaatio itse vapauttaa ylimääräistä happea..

Huomautus! Ilmamassojen vapautumiseen liittyy järjestelmän paineen lasku.

Joskus kaasukattilan sytytys on tukossa kiertopumpun toimintahäiriöiden vuoksi – vastaava virhe näkyy näytöllä. Joskus siihen kerääntyy ilmaa, minkä seurauksena terät eivät pyöri vapaasti ja juuttuvat kiinni. Sitten sinun on käännettävä ne manuaalisesti. Irrota tätä varten kaasukattilan kansi, etsi keskipultti ja avaa se ja kierrä sitten akselia nuolen osoittamaan suuntaan. Pumpun yläpuolella on oltava ilma -aukko. Sen kansi vedetään ylös ja päästetään ilma ulos..

Sytytys voi olla tukossa, koska polttoainetta ei ole riittävästi. Tässä tapauksessa he tarkistavat, onko kaasuventtiili auki, onko kaasuputki tukossa jostain, onko linjassa kaasua..

Ensimmäisen käynnistyksen jälkeen lämmitysjärjestelmä voi antaa jonkin aikaa gurgling-ääniä. Ne syntyvät ilmakuplien avulla, koska on mahdotonta päästä heti eroon ylimääräisestä hapesta. Tämä ei ole toimintahäiriö, ilmaa poistuu vähitellen järjestelmästä ja äänet katoavat. Kaasukattilan jatkokäyttö on kuvattu oheisissa ohjeissa..

Häiriöt ja niiden syyt

Joskus kaasukattiloita käytettäessä ilmenee toimintahäiriöitä. Tämä pätee paitsi vanhoihin malleihin myös niihin, jotka ovat palvelleet omistajiaan suhteellisen lyhyen ajan..

Tässä on luettelo yleisimmistä ongelmista:

• kattila ei käynnisty;
• laite sammuu hyvin usein;
• joissakin tapauksissa näet, että se on kokonaan sammunut;
• kattila sammuu kokonaan tai sammuu hyvin nopeasti, mistä seuraa savua;
• poltin ei syty kunnolla ja sen käynnistäminen kestää kauan.

On syytä pohtia, miksi näin tapahtuu ja mitä tehdä näissä tapauksissa..

• Jos esimerkiksi kattilan vedos on rikki tai sitä ei ole ollenkaan, jatkuvaa liekkiä ei voida ylläpitää. Vetovoiman tarkistamiseksi sinun on sytytettävä tulitikku ja saatettava se varovasti erityiseen ikkunaan testausta varten. Työntövoiman läsnä ollessa tuli kääntyy mihin tahansa suuntaan. Jos sitä ei ole, tuli palaa täysin tasaisesti. Jos tällaisia ​​ongelmia on, sinun on aloitettava savupiipun puhdistus..
• Joskus työntövoima on päinvastoin liian suuri, jolloin myös liekki sammuu. On myös mahdollista korjata tämä: pellit on asennettava vetovoiman vähentämiseksi.

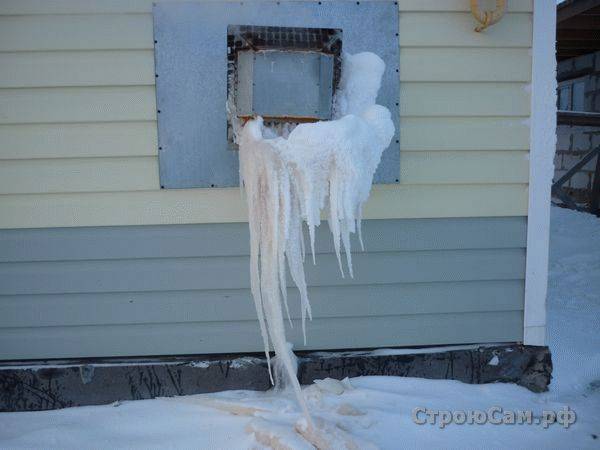

• On tapauksia, joissa savupiipun akseli on peitetty jäällä, mikä häiritsee veden täydellistä kiertoa. Tämä tapahtuu yleensä hyvin kylminä talvina. Ongelman ratkaisemiseksi sinun on ensin kaadettava kaikki jää ja eristettävä putki sitten ulkopuolelta. Tämän jälkeen järjestelmän pitäisi toimia keskeytyksettä..

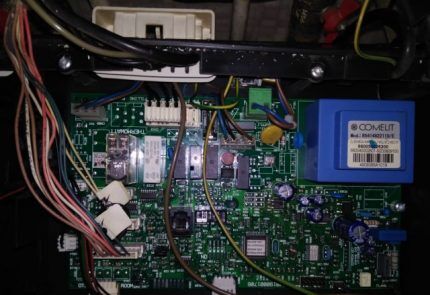

• Jos poltin ei syty pitkään aikaan, syynä voi olla anturin toimintahäiriö. Jos haluat ymmärtää, onko näin, on tarpeen oikosulkea vastakkaiset liittimet keskenään; jos mikään ei sytynyt tuleen – sinun on vaihdettava anturi.
• Joskus savua tulee ulos kattilan luukusta. Näin tapahtuu, jos kaasu ei syty heti. Tämän ongelman poistamiseksi on tarpeen säätää polttimen ilmavirta. Tätä varten sinun on vain löydettävä säätöaluslevy ja siirrettävä se toiselle tai toiselle puolelle..

Tämä tehdään, kun tuli on päällä. Jos kattila humisee palamisen aikana, ilmaa on paljon. Kun tuli muuttuu punaiseksi keltaisella sävyllä, ilmaa on hyvin vähän. Kattila on säädettävä niin, että tuli on tasainen ja sen väri on normaali.

• Injektorit epäonnistuvat usein. Tämä tapahtuu yleensä korjaustöiden aikana, sitten kaasu virtaa osittain. Tämän ongelman poistamiseksi sinun on joko korjattava suutin tai vaihdettava se uuteen osaan..
• Sattuu, että lämpimällä säällä kaasukattilat voivat toimia väärin. Syynä on se, että lämpötila ulkona ja savupiipussa on erilainen. Tämän estämiseksi sinun on lämmitettävä savupiippu ainakin aika ajoin..

Talvikauden ominaisuudet

Jos joudut käynnistämään kattilan talvella, sinun on muutettava hieman työjärjestystä:

• tilat on lämmitettävä positiiviseen lämpötilaan sähkölämmittimillä;
• täytä kattilaa lähinnä oleva oikosulku jäähdytysnesteellä;
• lämmitä jäähdytysneste 20-23 asteen lämpötilaan (ei enempää);
• siirry vähitellen ääriviivoja pitemmälle lämmittämällä jäähdytysneste yllä mainittuun lämpötilaan;
• Kun kaikki muodot on täytetty, voit käynnistää laitteen toimintatilassa.

Kuinka käynnistää kaksipiirinen kaasukattila hätäpysäytyksen jälkeen

Hyvää iltapäivää. Kirjoitan sinulle seuraavan ongelman kanssa. Talossamme on kaksipiirinen kattila, jossa on koaksiaalijärjestelmä. Lämmitysjärjestelmän korjauksen aikana kaikki vesi tyhjennettiin. Tuolloin vaimo päätti pestä astiat ja avasi kuumavesihanan. Kattila tietysti reagoi, ja seurauksena oli laitteen hätäpysäytys. Hälytysanturi lauennut. Kun putkien korjaus oli valmis ja järjestelmä täytettiin vedellä, kattila ei käynnistynyt. Hätävalo oli päällä eikä lämmitysjärjestelmä käynnistynyt. Emme voi kutsua asiantuntijoita, koska lähin palvelu on 100 km: n päässä. Auta käynnistämään kattila oikein. Kattilamerkki – Viessmann.

Jotta lämmitysjärjestelmä käynnistettäisiin kaasukattilan hätäpysäytyksen jälkeen, sinun on täytettävä jäähdyttimet ja putket vedellä. Ennen sitä katso kattilan teknisestä passista, mikä on sen minimi- ja maksimi käyttöpaine järjestelmässä, ja täytä näiden numeroiden raja. Painetaso on tarkistettava anturista, joka on asennettu laitteen etupaneeliin (se voi olla alhaalta, sivulta, riippuen merkistä).

Punainen nuoli näyttää paine- ja lämpötila -anturin jaettuna kahteen asteikkoon. Alempi asteikko – paine, ylempi järjestelmän lämmityslämpötila

Kuinka irrottaa ilmatulpat

Pelkkä järjestelmän liittäminen täyttämällä se vedellä ei riitä. Se ei toimi tai sen tehokkuus heikkenee erittäin alhaiseksi. Laitteen täysimittaisen ensimmäisen käynnistyksen suorittamiseksi on välttämätöntä vapauttaa järjestelmästä kertynyt ilma järjestelmästä. Nykyaikaisessa kaasukattilassa voi olla erityinen järjestelmä ilman poistamiseksi automaattisesti täytettäessä, mutta tällaisten järjestelmien tehokkuus on alhainen. Tämä tarkoittaa, että liitännän aikana tarvitaan manuaalinen ilmanpoisto pää- ja muista järjestelmistä. Vasta sitten voit aloittaa.

Ilmatulpat irrotetaan liitännän aikana kiertovesipumpun, kattilan lisäksi myös kaikista lämmityspattereista. Tässä tapauksessa on suositeltavaa aloittaa prosessi pattereilla. Erityisesti tätä varten ne on varustettu niin kutsutuilla Mayevsky-nostureilla, jotka sinun tarvitsee vain avata korvaamalla altaat niiden alle. Aluksi kuuluu pieni vihellys – tämä on ilma, joka poistuu vähitellen järjestelmästä. Jos tulpat irrotetaan, vesi alkaa virrata. Jos akut on vapautettu ilmamassoista, hanat on suljettava. Tällainen yksinkertainen toimenpide suoritetaan jokaisella jäähdyttimellä, josta on ehdottomasti tarkistettava ja poistettava tulpat. Kun ilma poistetaan kaikista pattereista, painemittarin neula asettuu haluttuun arvoon. Ennen kuin kaasukattila käynnistetään, järjestelmään on lisättävä jäähdytysnestettä, eli syötettävä sitä nesteellä.

Seuraavaksi on poistettava kokonaan kaikki ilmaliittimet kiertovesipumpusta, mikä edellyttää joidenkin kattilan osien purkamista. Tämä työ on yksinkertaista, sinun tarvitsee vain poistaa kattilan etupaneeli ja löytää sitten lieriömäinen osa, jossa on kansi rungon keskellä, ja siinä on aukko ruuvimeisselille. Kattila on käynnistettävä, eli virta on syötettävä, lämmityssäädin on asetettava vaadittuun käyttöasentoon. Tämän jälkeen kuuluu heikko humina – tämä käynnistää kiertovesipumpun. Voit kuulla gurgling, muita ääniä. Löydettyjen osien kansi on ruuvitaltalla avattava hieman, tämä on tehtävä, kunnes vesi virtaa. Heti kun neste alkaa valua ulos, korkki on kierrettävä takaisin. Tämä toimenpide on suoritettava 2-3 kertaa, minkä jälkeen ilmalukot poistuvat järjestelmästä kokonaan ja äänet ja gurgling katoavat, pumppu alkaa toimia hiljaa. Välittömästi tämän jälkeen laitteiden sähköinen sytytys toimii, kaasukattila aloittaa työnsä itse.

Lämmitysjärjestelmän paine on tasoitettava lisäämällä vettä vaaditulle tasolle. Järjestelmä lämpenee vähitellen, alkaa siirtyä normaaliin toimintatilaan. Kaikkien lämmityslaitteiden liittäminen ja ensimmäinen käyttöönotto on monimutkainen ja vaativa prosessi. Lämmityksen tehokkuus riippuu järjestelmän oikeasta valmistelusta, käyttöönotosta ja säätämisestä..

Miksi kaasukattila sammuu ja mitä tehdä

Liekin häipymiseen voi olla monia syitä. Ne riippuvat suurelta osin kattilan rakenteesta, erityisesti palotilan tyypistä.

Suljetuille polttimille tyypillisiä syitä voivat olla:

• Katkaise kaasun syöttö verkkoon.
• Kaasuventtiilin vika, kaasulaitteen toimintahäiriö.
• Polttimen suuttimet ovat tukossa noen kanssa.

Avoimilla polttimilla on samat ongelmat, mutta on myös muita:

• Takaveto savupiipussa.
• Ulkona kova tuulenpuuska.
• Luonnokset sisätiloissa.

Ratkaisu näihin ongelmiin tapahtuu vaimennuksen aiheuttaneiden syiden luonteen ja ominaisuuksien mukaisesti. Jos liekki sammuu yhtäkkiä, ensimmäinen askel on sulkea kaasun syöttö ja soittaa kaasupalveluun..

Jos ongelmat ovat itse kattilassa, on kiireellisesti kutsuttava huoltoteknikko.

Suositukset käyttöön

• Jos kaasuventtiili toimii väärin, se on tarkistettava ja säädettävä. Jos lämmönvaihdin on peitetty suurella asteikolla, tämä vähentää merkittävästi lämmönsiirtoa ja lisää merkittävästi polttoaineen kulutusta. Tällaisessa tilanteessa kattila tuottaa rätinää tai ääntä. Tämä johtuu suolojen kerääntymisestä, jotka murenevat pinnalta hitaasti ajan myötä, minkä vuoksi melua kuuluu. Voit poistaa ne käyttämällä erityisiä reagensseja..
• Usein solmut kuluvat liian nopeasti. Suurin syy tähän on kello. Tässä tapauksessa kaasukattila voi automaattisesti kytkeytyä päälle tai pois päältä. Kun piirin vesi jäähtyy, termostaatti vastaanottaa signaalin, että vesi on jäähtynyt, jolloin kattila käynnistyy.

Jos jäähdytysneste on lämmennyt maksimiinsa, laite sammuu automaattisesti. Tämä ominaisuus säästää energiaa. Jos pyöräilet kuitenkin liian usein, jotkut elementit voivat kulua. Siksi tähän kannattaa kiinnittää erityistä huomiota..

• Kaasukattilaa pidetään yhtenä parhaista lämmityslaitteista. AGV -ohjausjärjestelmä on intuitiivinen, joten tämä vaihtoehto on ihanteellinen aloittelijoille. Mutta samalla sillä on myös haittoja: tämän tyyppiset halvat kattilat hajoavat nopeasti, ja on lähes mahdotonta korjata näitä vikoja ilman asiantuntijoiden apua. Siksi ennen sen asentamista sinun on todella arvioitava vahvuutesi. Sitten talossa on lämmintä ja sielussa rauhallista.

Kaasukattila voi sammua tai syttyä syttymättä

Lämmityskauden aikana omakotitalon kattilalaitteiden on toimittava keskeytyksettä. Mutta on epämiellyttäviä tilanteita, kun kattila pysähtyy automaattitilassa. Lisäksi ongelmia voi tapahtua kylminä päivinä, talo jäähtyy nopeasti ja järjestelmä on sulatettavissa. Joissakin tapauksissa voit yrittää korjata toimintahäiriön itse selvittämällä, miksi kaasukattila sammuu.

Polttimien vaimennuksen ulkoiset syyt

Syyt kattilan polttimen haalistumiseen voivat johtua ulkoisista tekijöistä ja laitteen toimintahäiriöistä. Nämä tekijät ovat seuraavat:

• savupiipun luonnollisen vedon heikkeneminen tai sen kaatuminen;
• putken kaasun paineen alentaminen;
• kaasumittarin toimintahäiriöt, jotka johtavat tehon heikkenemiseen;
• tukkeutunut kaasusuodatin;
• sähkökatkot;
• tuloilman puute;
• talossa oleva luonnos, joka luo lyhytaikaisen tuloilman ylimäärän;
• lämmitysjärjestelmän toimintahäiriöt.

Hyvin harvoin terävät tuulenpuuskat voivat kaataa vedon pystysuorissa ulko -savupiippuissa tai seinän paksuuteen järjestetyissä pakoputkissa, minkä vuoksi kaasukattila voi sammua.

Savupiipussa, jonka halkaisija ja korkeus on laskettu oikein ja yläosa on valmistettu suuttimen muodossa, vedon kaatuminen tuulenpuuskista on käytännössä poissuljettu.

Sama koskee tiilillä vuorattuja pakoputkia. Kuitenkin, jos asuinalueella esiintyy usein voimakasta tuulta ja niiden tuulenpuuska saavuttaa edelleen polttimen, savupiipun yläpäähän on asennettu erikoislaitteita: suuttimet tai tuuliviiri. Jälkimmäisissä on muotoilu, jonka avulla ulostulo voi kääntyä tuulen suuntaan ja olla aina “takaisin” siihen.

Kaasukattilojen vaimennus, jossa on koaksiaaliset savupiiput, jotka tuodaan vaakasuoraan seinän läpi, ovat yleisempiä. Koaksiaalinen ulostulo on pääsääntöisesti peitetty ulkopuolelta koristeellisella säleiköllä. Ratkaisu on yksinkertainen: sinun on tutkittava, kummalta puolelta puhallus tapahtuu useimmiten, ja peitä sitten arinan sivureiät. Edellä mainittujen toimenpiteiden lisäksi savupiipun sisäpinta on puhdistettava noista vähintään joka toinen vuosi..

Kaasun paineen lasku putkessa on melko harvinaista ja johtuu siitä, että erityisen kylminä päivinä kaikki kuluttajat käyttävät vedenlämmittimiään enintään.

Ongelma on ratkaistava jo kattilan hankintavaiheessa, valitsemalla laite, joka on sovitettu alhaiseen kaasunpaineeseen. Sen jälkeen on jo vaikea korjata ongelmaa vaihtoehtona – lisätä dramaattisesti syöttökaasuputkien halkaisijoita.

Mutta tämä edellyttää sopimusta kaasupalvelujen kanssa, on mahdollista, että uuden kattilan ostaminen tai sen asentaminen vanhaan mukautettuun polttimeen on halvempaa.

Proosalisempia syitä ovat esimerkiksi kaasusuodattimen tukkeutuminen tai mittarin toimintahäiriö, joka johtaa riittämättömään kaasunkulutukseen ja kaasukattilan automaattiseen sammutukseen. Ratkaisu on ilmeinen: suodatin on purettava ja puhdistettava, ja noin mittari, tee hakemus kaasupalveluun, sitä ei saa poistaa ja purkaa itse.

Sähkökatko johtaa kiertopumpun pysähtymiseen ja kattilan jäähdytysnesteen lämpötilan nousuun. Useimmat nykyaikaiset asennukset on varustettu turva -automaatilla, joka sammuttaa polttimen. Tämän tilanteen välttämiseksi on parempi ostaa keskeytymätön virtalähde..

Ilmakehän polttimet ovat herkkiä ilmanpuutteelle tai ylimääräiselle ilmalle. Tuloilma on syötettävä polttohuoneeseen muista tiloista, yleensä sisäänkäyntiovien alla olevan aukon kautta. Muuten palamisilma ei riitä ja kaasukattila sammuu.

Ilmiö liittyy ilmanpoistokotelon puuttumiseen, mikä luo tyhjiön huoneeseen ja saa muiden huoneiden ilman virtaamaan uuniin. Koska tätä ongelmaa ei voida ratkaista nopeasti, sinun on pidettävä kattilahuoneen ovi jatkuvasti auki..

Mutta tällä on toinenkin puoli: kun avaat talon etuoven ja voimakkaan tuulen, ilmaantuu terävä vedos, jonka seurauksena liekki voi syttyä polttimessa ja sen vaimennus.

Kaasusuunin laite on suoritettava sääntöjen mukaisesti ottaen huomioon kaikki huoneeseen ja laitteisiin liittyvät vaatimukset.

Lämmitysjärjestelmän toimintahäiriöt voivat myös johtaa kattilan automaattiseen sammuttamiseen. Esimerkiksi jäähdytysnesteen ylikuumeneminen tai sen puute järjestelmässä.

Seinään asennettavan kattilan käyttöönotto

Seinälle asennettavan kaasukattilan asennusta ja ensimmäistä käynnistystä varten on parempi kääntyä kyseisten erityispiirteiden järjestämisen puoleen. Kaikki hyväksynnät ja asianmukaiset pätevyydet vedenlämmityslaitteiden asentamiseen palvelukeskuksesta mahdollistavat takuun ostamisen ja pidentämisen, jos sitä käytetään oikein seuraavina vuosina. Kaiken tämän on liitettävä asiakirjat asiakirjan muodossa tai kortti, jossa on sinetti ja allekirjoitus..

Takuuvelvoitteiden lisäksi, kun otat yhteyttä asiantuntijoihin, toinen plus on kaasukattilan turvallinen asennus ja säästö. Turvallisuus ei tarkoita kaasuvuotoja eikä tahattoman syttymisen riskiä.

Asennusominaisuudet

SNiP: n vaatimusten mukaan lämmityskattila on liitettävä kaasuputkeen kupariputken tai ruostumattomasta teräksestä valmistetun paljeletkun avulla. Tarvitaan kaasun sulkuventtiili. Liittämiseen on myös mahdollista käyttää erityyppisiä sovittimia ja liittimiä. Älä unohda tiivisteiden ja tiivistysmateriaalien esiintymistä liitoksissa.

Kaasukattilat voidaan asentaa vain tulenkestäville seinille vähintään 2 senttimetrin etäisyydelle. Muussa tapauksessa kattilan ja seinän väliin on laitettava palamatonta materiaalia (kipsi, metalli tai keraaminen). Tässä tapauksessa etäisyyden seinään tulisi olla yli 3 senttimetriä ja alueen arkin tulisi ylittää lämmityslaitteen mitat leveydeltä ja korkeudelta.

Toinen tärkeä edellytys kaasukattilan sijoittamiselle on poistohuppu ja ikkuna, jossa on ilmaa päästäviä elementtejä..

Lämmityskattilan asennuksen jälkeen on tarpeen tarkistaa kaasuvuodot elektronisella laitteella tai saippualiuoksella..

Käyttöönotto

Toimintojen järjestys seinälle asennetun kaasukattilan käynnistyksen yhteydessä voi vaihdella hieman ja olla seuraava:

• Verkkojännite mitataan. Suuren “vedonoton” ansiosta vedenlämmityslaitteiston toiminta on mahdollista lisäämällä vakautuslaitteita;
• Paisuntasäiliön tiiviys tarkistetaan painemittarilla (mieluiten ennen lämmitysjärjestelmän täyttämistä vedellä). Kalvotyyppisen säiliön paineen tulisi olla hieman pienempi kuin lämmitysjärjestelmässä. Ilman pumppaus on mahdollista (kattilasta poistetulla vedellä);
• Kiertopumppua valmistellaan. Tätä varten ruuvi ruuvataan irti tulpasta ja se sijaitsee keskellä. Moottorin roottori pyörii, jotta vältetään ei-toivotut tukokset (tukos pitkäaikaisen varastoinnin seurauksena) ja sen myöhempi vika. Kansi ruuvi ruuvataan takaisin;
• Kaikki hanat avataan (myös meikkihana);
• Kun olet täyttänyt lämmitysjärjestelmän vedellä ja saavuttanut 1,2 – 1,5 barin paineen, “täyttöhana” suljetaan;
• Virtajohto on kytketty;
• Kiertovesipumpun automaattisen ilmaventtiilin tulppa avautuu;
• Ohjausyksikön avulla pumpun pakotettu toiminta kytketään päälle. Tällä hetkellä lämmitysjärjestelmä “tuuletetaan” (ilma tuuletetaan pattereiden kautta);
• Paine kaasuputkessa tarkistetaan (jos mahdollista);
• Kaasulämmityskattilan toiminta tarkistetaan kaikissa tiloissa (käyttövesi ja lämmitys) eri asetusarvon arvoilla;
• Lämpötilaa seurataan indikaattoreilla;
• Säädettävä kaasun syöttö, lämmityspiirin maksimilämpötila ja kuuman veden syöttö taloudellisuuden ja kestävyyden perusteella.

Lattiayksikön käynnistäminen

Lattiakattilan käynnistämisen valmistelu suoritetaan samalla tavalla. Itse käynnistysprosessi on seuraava:

• varmista, että on / off -nuppi ja lämpötilansäädin ovat “Off” -asennossa;
• avaa kaasun syöttöventtiili;

• käännä päälle / pois -nuppi, aseta se “Sytytys” -asentoon ja paina sitä. Pidä sitä painettuna muutaman sekunnin ajan (tämä on tarpeen, jotta kaasu ehtii syrjäyttää putkeen kertyneen ilman) ja paina sitten pietsosytytyspainiketta;
• vapauta säätönuppi ja tarkista, että pilottissa on liekki. Jos taskulamppua ei ole, sinun on yritettävä uudelleen lisäämällä hieman säätönupin pitoaikaa painetussa asennossa;
• aseta jäähdytysnesteen lämpötilan säätönuppi haluttuun asentoon, minkä jälkeen pääpoltin käynnistyy automaattisesti.

Palvelukeskuksen asiantuntijoiden tulisi käynnistää kaasukattila ensimmäistä kertaa asennuksen jälkeen. Jos kuluttaja suorittaa tämän toimenpiteen yksin, hän ei voi myöntää takuuta lämmitysyksikölle. Omistajien on kuitenkin tiedettävä, miten kattila käynnistyy, koska laite voi pysähtyä käytön aikana.

Johdanto

Automaatio EuroSit 630 on monitoiminen laite, joka säätelee kaasun syöttöä. Se tarjoaa mahdollisuuden säätää lämpötilaa, sammuttaa pääpoltin kokonaan.

Tarkoitus:

• kaasun syötön automaattinen säätö;
• kaasulaitteiden turvallisuuden valvonta.

On syytä huomata, että laitteen käynnistäminen on vaikea tapa. Puolustuksekseen voimme sanoa, että tällä tavalla valmistaja on huolissaan kuluttajansa, kaasulaitteiden turvallisuudesta..

Kaasukattilan käynnistys

Kaasukattilan toiminta alkaa automaation käynnistämisestä. Kun käytetään 630 EuroSit -venttiiliä, käynnistysprosessi koostuu useista vaiheista. Ne on suoritettava vakiintuneen menettelyn mukaisesti:

• nosturin kytkeminen päälle nousuputkessa;
• ohjauspolttimen kytkeminen päälle;
• pääpolttimen kytkeminen päälle;
• lämpötilan säätö ja asetus.

Vaiheittainen kuvaus käynnistysmenettelystä

Ensimmäinen vaihe on kytkeä kaasun syöttö järjestelmään. Avaa tämä nousuputken venttiili.

Nyt voit aloittaa työskentelyn kaasuventtiilin kanssa. Tätä varten sinun on keskityttävä laitteen ohjauskahvaan. Aluksi se on pois päältä. Se on asetettava sytytysasentoon (tulipalon kuva säätimessä). Tämän jälkeen sinun on painettava kahvaa, jotta voit käynnistää pakotetun kaasun syötön pilotti (sytytys) polttimeen. Nyt sinun on painettava pietsosytytyspainiketta samalla, kun pidät kahvaa painettuna. Liekin esiintyminen esipolttimessa osoittaa, että kaikki on tehty oikein. Kahvaa on pidettävä painettuna seuraavat kymmenen sekuntia painamisen jälkeen ja liekin läsnäolon tarkistamisen ajaksi. Tämä on tehtävä kaasukattilamekanismin käynnistämiseksi..

Kymmenen sekunnin kuluttua vapauta ohjauskahva ja tarkista uudelleen liekin esiintyminen esipolttimessa. Jos liekissä ei ole liekkiä, toista kaikki edellä kuvatut toimenpiteet. Tässä tapauksessa sinun on pidennettävä ohjauskahvan painamisen aikaa..

Jos esipolttimessa on liekki, voit jatkaa pääpolttimen sytyttämistä. Tätä varten ohjauskahva on siirrettävä asentoon “1” – “2” kääntämällä sitä vastapäivään. Pääpolttimen liekki osoittaa toimintojen oikeellisuuden. Kun olet varmistanut, että se on paikallaan, ohjauskahva voidaan siirtää asentoon “1” – “7”. Asento on valittava sen mukaan, mikä jäähdytysnesteen lämpötila on saatava. EuroSit 630 -mallin tilanteessa kahvan numero 7 vastaa 90 asteen lämpötilaa. Tämä on mallin suurin mahdollinen arvo. Kaikkien näiden vaiheiden mukaisesti kaasukattilan käynnistys tapahtuu ilman ongelmia.

Laitteen irrottaminen

Kaasukattilan sammuttamiseksi sinun on suljettava kaasuventtiili. Sammutusvaihtoehtoja on kaksi:

• pääpolttimen sammutus;
• pää- ja ohjauspolttimien sammutus.

Ensimmäisessä tapauksessa ohjauskahvaa on käännettävä myötäpäivään ja asetettava sytytysasentoon. Pääpoltin sammutetaan, mutta esipoltin jatkaa toimintaansa..

Toisessa tapauksessa samaa ohjauskahvaa on käännettävä myötäpäivään, kunnes “off” -asento on saavutettu. Tämä suorittaa kaasun syötön kaikkiin polttimiin. Kuulet napsautuksen, joka vahvistaa, että laite on sammutettu. Myös liekki katoaa. Kaasun syöttö on nyt pysäytetty..

Kaasukattilan käynnistäminen: vaiheittaiset ohjeet

Jos lämmitysjärjestelmä on ollut käyttämättömänä pitkään, tarkista ennen mitään toimenpiteitä, että se on ehjä, kaikki kierreliitännät, hanat ja venttiilit, paisuntasäiliö.

Järjestelmän täyttäminen jäähdytysnesteellä

Jos vettä käytetään lämmönsiirtimenä, lämmitysjärjestelmä on täytettävä positiivisessa lämpötilassa liikenneruuhkien välttämiseksi. On myös syytä muistaa, että sen tyhjentämistä ei suositella useammin kuin kerran vuodessa, käsittelemätön ja kova vesi muodostaa kalkin ja laskeutuu järjestelmän sisään, mikä kaventaa piirin osaa. On parempi käyttää keitettyä tai puhdistettua ja pehmennettyä vettä tai ostaa tisle.

Tarvittava jäähdytysnesteen tilavuus – Vsyst. lämmitys = Vboiler + Vexpanded tank + Vradiat. + Putki.

Avoimessa lämmitysjärjestelmässä riittää, että täytät jäähdytysnesteen paisuntasäiliön läpi, kunnes se on täytetty oikealle tasolle. Suljetussa lämmitysjärjestelmässä, jossa on lattialla seisova kattila, jäähdytysneste kaadetaan erityisesti nimetyn tyhjennys- ja täyttöventtiilin läpi. Nykyaikaisissa seinään asennettavissa kattiloissa tulo- ja täyttöhana on pääsääntöisesti jo asennettu tehtaalta ja sijaitsee alla, tulon ja paluun välissä (useimmiten se on sininen). Tarkka sijainti ilmoitetaan aina mallipassin kaavioissa.

Täyttöventtiilin sijainti seinään asennettavissa kaasukattilassa.

Kun täytät vettä, muista, että paine on korkea, 3-4 baaria, joten täyttöhana on avattava vähitellen eikä kokonaan. Veden täyttö on lopetettava, kun painemittarin paine saavuttaa toiminta -alueen, korkeamman kuin yläraja. Yleensä toiminta-alue on 1,3-2 bar, se vaihtelee mallista riippuen, joten tarkat arvot on aina ilmoitettu käyttöohjeissa.

Järjestelmän täyttäminen ja tulppien irrottaminen

Kaasulaitteiden asennuksen ja virheenkorjauksen jälkeen et voi käynnistää niitä heti. Ennen kaasukattilan käynnistämistä järjestelmä on täytettävä vedellä. Tätä varten tarvitset:

1. 1. Avaa vesihana kattilan pohjassa kylmävesiliitännän vieressä.
2. 2. Odota, kunnes järjestelmä on täynnä vettä. Tämä tapahtuu hitaasti ja kestää tietyn ajan. Prosessissa on tarpeen hallita painetasoa. Tätä varten sinun on käytettävä painemittaria..
3. 3. Kun saavutat 1,5−2 atm: n merkin, sulje hana.

Järjestelmän sisälle voi muodostua ilmataskuja täytön aikana. Niiden esiintymisen estämiseksi toimenpide on suoritettava positiivisessa lämpötilassa. Kylmällä kaudella huone, jossa kattila sijaitsee, on esilämmitettävä.

Vaikka kaikki liikenneruuhkien estämisen edellytykset täyttyisivät, on välttämätöntä poistaa ilma järjestelmästä käyttämällä tähän tarkoitukseen tarkoitettuja tuuletusaukkoja, jotka sijaitsevat jäähdyttimien yläliitoksessa. Paristojen suunnittelusta riippuen ne voivat olla Mayevsky -hanoja tai automaattiventtiilejä.

Jos haluat vapauttaa ilmaa hanan kautta, sinun on irrotettava se asennusavaimella sen jälkeen, kun olet asettanut vesisäiliön sen alle. Veden kanssa sekoitettua ilmaa alkaa tulla ulos jäähdyttimestä. Noin 5-7 minuutin kuluttua, kun tasainen vesivirtaus virtaa hanasta, se on suljettava.

Samanlainen menettely on tehtävä kaikkien lämmitysjärjestelmään kytkettyjen pattereiden kanssa. Sitten paine mitataan uudelleen ja vesihana avataan. Mittarin lukemat voivat hieman ylittää keskiarvon, mutta niiden ei pitäisi ylittää maksimi. Muussa tapauksessa, kun vesi alkaa lämmetä kattilan käynnistämisen jälkeen, paine nousee erittäin korkeaksi ja lämmitysjärjestelmä epäonnistuu. Automaattiventtiileillä tarvitaan vähän vaivaa. Sinun tarvitsee vain odottaa hetki, kunnes ilma tulee ulos linjasta..

Järjestelmän täyttöohje

Useimmiten meidän vuosina valmistetaan suljettuja lämmitysjärjestelmiä, joissa on kalvon paisuntasäiliöt. Tämä on järjestelmä, jonka täytämme.

1. Tutkimme ohjeita ja löydämme venttiilin, joka on vastuussa vesiliitäntään liittämisestä.

Avaamme sen tasaisesti ja alamme toimittaa vettä järjestelmään..

Muista seurata painemittaria, joka ilmaisee paineen (useimmiten kodeissa 1,5 atm pumpataan järjestelmään).

Huomaa, että järjestelmän täyttäminen kattilan vakioventtiilin kautta ei ole paras vaihtoehto..

On parempi pitää tämä venttiili aina suljettuna ja järjestää erityisyksikkö järjestelmän täyttämiseksi ja täyttämiseksi.

Tämä yksikkö koostuu t -palasta, palloventtiilistä ja vesijohtoputkesta.

Säännölliset kattilaventtiilit – epäonnistuvat helposti ja vaativat sitten kalliita korjauksia.

2. Poistamme ilmaa järjestelmästä.

Voit tehdä tämän, kun järjestelmä on täytetty vedellä, avaamalla pattereiden Mayevsky -hanat.

Voit myös avata kattilapumpun ilmausventtiilin..

Mutta sama – lopulta ilma poistuu järjestelmästä vasta sen jälkeen, kun kattila on ollut toiminnassa useita päiviä.

Paineen kylmässä järjestelmässä tulee olla keskitasoa – minimin ja maksimin välillä.

Tämä tehdään, koska kun jäähdytysneste kuumenee, järjestelmän paine nousee.

3. Järjestelmän paineen testaus on valinnaista..

Viimeisenä keinona voit pumpata vettä järjestelmään paineen alla ja jättää sen tähän asentoon useita päiviä..

Jos paine laskee, se tarkoittaa, että järjestelmässä on vuoto, joka on poistettava..

Jos paine ei käytännössä muutu muutaman päivän kuluttua, se tarkoittaa, että järjestelmä on ilmatiiviisti suljettu..

Muutaman kymmenesosan baarin paineen lasku voi ilmaista, että järjestelmästä on poistunut ilmaa ja järjestelmä on tiukka..

Sinun tarvitsee vain syöttää järjestelmä.

4. Kytke kattila pistorasiaan.

Tässä tapauksessa kaasuventtiili on suljettava..

5. Avaamme kaasuventtiilin.

Tietenkin kaasuputki on myös “huuhdeltava” ja paineistettava..

Mutta tämän työn tekevät vain kaasupalvelut. Paineistaminen ja kaasuputken kireyden tarkistaminen on kielletty itse.!

6. Käynnistä sitten kattila.

Eri malleissa on tämä prosessi eri tavoin..

Mutta merkitys on yksinkertainen: painamme painiketta ja käynnistetään polttimen sytytys..

7. Kun kattilan poltin on siirtynyt toimintatilaan, kattila lämmittää järjestelmää pitkään..

Todennäköisesti tänä aikana se toimii jatkuvasti – kunnes järjestelmä lämpenee.

Kun järjestelmä on lämmennyt haluttuun lämpötilaan, kattila sammuu.

8. Kun käynnistät kattilan ensimmäistä kertaa, on ehdottomasti seurattava järjestelmän painetta..

Aluksi sinun ei pitäisi kiinnittää huomiota "gurgling putkissa.

Tämä on ilmaa, joka poistuu järjestelmästä. Kaikki ilma poistuu muutaman viikon kuluttua.

Tänä aikana järjestelmä on ladattava säännöllisesti..

Ja jatkokäytön aikana – on ehdottomasti seurattava painetta.

9. Kiertopumpussa on mutteri ilman poistamiseksi.

Se on irrotettava ja ilma poistettava pumpusta, minkä jälkeen mutteri on kiristettävä.

Sama toimenpide on toistettava, jos pumppu antaa melua kattilan käytön aikana..

Lämmitysjärjestelmän täyttäminen vedellä

Kaasukattilan käynnistäminen alkaa täyttämällä lämmitysjärjestelmä vedellä. Täällä kaikki on yksinkertaista-nykyaikaiset kaksipiiriset kattilat eivät vaadi järjestelmään erityistä meikkiyksikköä. Se on jo rakennettu kattilaan ja varustettu erityisellä hanalla, joka sijaitsee pääsääntöisesti kattilan pohjassa kylmän veden liitännän välittömässä läheisyydessä. Avaa täyttöhana ja täytä järjestelmä hitaasti vedellä.

Erittäin tärkeä kohta kaikkien kattilalaitteiden toiminnassa on nesteen paine. Lämmitysjärjestelmän tämän parametrin ohjaamiseksi lähes kaikki kattilat on varustettu painemittarilla. Järjestelmien täyttämisessä vedellä on tarpeen seurata painetta ja sen saavuttamisen jälkeen 1,5-2 atm: n järjestelmän täyttö on lopetettava. Periaatteessa kattilan käyttöpaineen indikaattori voi vaihdella valmistajasta ja mallista riippuen – siksi katso käyttöpaineen tarkka luku kattilan käyttöohjeista..

Puristaminen ja huuhtelu

Kaikkia kaasulaitteiden asennuksen asiantuntijoita ei pidetä pakollisena toisessa valmisteluvaiheessa – paineen testauksessa. Kuitenkin puristamalla määritetään laitteiden luotettavuus ja parannetaan niiden työn laatua..

Painetestaus suoritetaan painepumpulla, joka työntää vettä tai paineilmaa putken läpi. Painetestauksen aikana tarkistetaan liitosten lujuus ja havaitaan vuodot. Niiden läsnäolo todistetaan manometrin alhaisilla lukemilla. Jos vikoja havaitaan, ne on poistettava ja painetesti toistettava.

Toisin kuin painetestaus, huuhtelu on pakollinen toimenpide, joka on suoritettava ennen kattilan sytyttämistä. Se suoritetaan kahdessa vaiheessa:

• Karkea huuhtelu. Kevyet hiukkaset ja suspendoituneet kiintoaineet poistetaan paineen alaisena jäähdyttimien avoimien venttiilien kautta.
• Hieno huuhtelu. Se on ohjaus ja suoritetaan painepumpulla.

Kaasukattilan eteen asennetut suodattimet ovat usein tukossa huuhtelun aikana. Ne voidaan puhdistaa ja asentaa uudelleen tai korvata uusilla. Sulje sulkuventtiili ennen vaihtamista.

Laitteen käynnistäminen

Kun kaikki valmisteluvaiheet on suoritettu, voit jatkaa kaasulaitteiden käynnistämistä. Toimintojen järjestys riippuu kattilan tyypistä. Liitetyt laitteet, kuten Celtic, Protherm, Beretta, Ferroli, Bosch, on kytkettävä verkkoon ja irrotettava kaasuventtiili. Paina sen jälkeen “Käynnistä” -painiketta ja aseta haluttu lämpötila “+”-ja “-” -painikkeilla.

Näissä malleissa on kuuman veden syöttötila. Kun siihen kytketään sähköinen poltin, se syttyy automaattisesti. Sytytyksen lävistämiseksi sinun on painettava liekinsäädintä ja pidettävä sitä muutaman sekunnin ajan ja aktivoitava pietsopainike. Joskus sytytys voi olla tukossa, koska järjestelmässä on ilmaa. Avaa lukitus painamalla “Käynnistä uudelleen” -painiketta. ATON -tyyppisten kaarimallien sisällyttäminen tapahtuu samalla tavalla. Jos sarja sisältää kauko -ohjaimen, voit sytyttää kattilan sen avulla..

Lattialaitteiden käynnistysalgoritmi on hieman erilainen. Ennen kuin sytytät lattialla seisovan kaasukattilan, kuten Baxi, Siberia, Buderus, Lemax, Conord, sinun on tuuletettava huone, tarkistettava vedon esiintyminen sekä säätimen ja lämpötilan valitsimen asento. Sen pitäisi olla “Pois” -tilassa. Avaa sitten kaasuventtiili, kytke valitsin lävistyssytytystilaan ja paina sitä 5 sekunnin ajan. Paina pietsopainiketta samanaikaisesti. Kun poltin syttyy, voit säätää lämpötilaa.

Kaasulämmitysjärjestelmiä ei saa kytkeä pois päältä pitkään aikaan, etenkään kylmänä vuodenaikana. Alhaisten lämpötilojen vaikutus aiheuttaa lämmitysjärjestelmän jäätymisen ja sen osien (putket, patterit, kattila) rikkoutumisen. Jos kaasulaitosta ei aiota käyttää pitkään aikaan, sitä ei suositella sammutettavaksi, vaan asetettava minimilämpötila-indikaattorit. Näin vältetään lämmityspiirin sulatus pienimmällä polttoaineenkulutuksella..

Vaikka kaasun toimitus putkilinjasta pysähtyy vuokralaisten poissaolon aikana, vakavia ongelmia ei esiinny. Nykyaikaisilla kaasulämmittimillä varustetut ohjausanturit estävät niiden toiminnan estäen mahdolliset ongelmat.

Säännöt järjestelmän täyttämisestä vedellä ennen kaasukattilan käynnistämistä

Ennen kaasukattilan sytyttämistä ja lämmitysjärjestelmän käynnistämistä se täytetään ensin kylmällä jäähdytysnesteellä, joka lämmityksen jälkeen kiertää putkien ja pattereiden läpi. Ensimmäisen lanseerauksen aikana kaikki tarkistetaan huolellisesti, jotta tulevaisuuden työ on keskeytymätöntä eikä laitteita tarvitse korjata..

Yksikön rungossa on erityinen venttiili, joka sijaitsee lähellä haaraputkea, jäähdytysnesteen syöttämiseksi järjestelmään. Täyttöprosessin aikana järjestelmän painetta seurataan antureiden ja painemittarien ansiosta. Ne on jo asennettu nykyaikaisiin kattiloihin, eikä sinun tarvitse ostaa niitä ylimääräisesti. Kun laite on täytetty vedellä, anturiin tulee merkki. Kun se saavuttaa 1,5-2 ilmakehän merkin, veden syöttö katkaistaan ​​ja täyttö päättyy..

Näitä paineparametreja voidaan muuttaa, koska ne riippuvat valmistajan vaatimuksista lämmitysjärjestelmän käyttöpaineelle. Mutta täyttö kylmällä vedellä ei lopulta lopu tähän, koska lataus on suoritettava sen jälkeen, kun rakenne on poistettu ilmatukoksista..

Ilmaa ilma

Ilmalukot johtavat pattereiden epätasaiseen lämmitykseen, niitä voi muodostua sekä uusiin että vanhoihin lämmitysjärjestelmiin. Nykyaikaiset seinään asennettavat mallit on jo varustettu automaattisella ilmanpoistoaukolla, joka sijaitsee sisällä: lämmönvaihtimen yläpuolella tai kiertopumpussa. Lattiamalleissa tuuletusaukko on asennettu osana turvaryhmää.

Joka tapauksessa kaikki tapahtuu automaattisesti..

Jos automaattisia tuuletusaukkoja ei ole kattilarakenteessa tai putkistossa, ilma poistetaan pattereista – Mayevsky -venttiilin kautta. Tätä varten sinun on valmisteltava pieni säiliö, koska pieni määrä jäähdytysnestettä tulee ulos ilman kanssa.

1. Aseta astia jäähdyttimen alle, käytä asennussarjan erikoisavainta (tai muuta sopivaa työkalua) ja kierrä hanaa hieman auki, kunnes ilmaa alkaa tulla ominaista suhinaa.
2. Lisäksi ilma alkaa tulla ulos jäähdytysnesteen “sylkiin”.
3. Odotamme, kunnes jäähdytysneste virtaa vain ilman epäpuhtauksia, ja suljemme hanan tiiviisti. Riippuen ilman läsnäolosta järjestelmässä prosessi kestää 2-5 minuuttia. On suositeltavaa toistaa jokaisen patterin kanssa.

Oikein suunnitelluissa järjestelmissä, joissa on lämmitys ja luonnollinen ilmanvaihto, ilmaa vapautuu fysiikan lakien vaikutuksesta: se lähtee itse avoimen paisuntasäiliön kautta.

Kaasukattilan kytkeminen päälle

Kaasukattilan takuuhuollon edellytys on ensimmäinen käyttöönotto yksinomaan kaasupalvelun päällikön toimesta. Jos käyttäjä noudattaa kaikkia ohjeita ja turvatoimia itsekäynnistyksen aikana, voit luottaa myös lämmitysjärjestelmän luotettavuuteen ja kestävyyteen..

Seinäkattilan ensimmäinen käynnistys suoritetaan tarkasti seuraavien kohtien tarkistamisen jälkeen.

Ensimmäinen askel on varmistaa, että kaasuputket ovat tiiviit, kun kaasuventtiili on kiinni ja auki. Jos kaasun virtausnopeutta ei kirjata 10 minuutin kuluessa kaikkien putkien liittämisestä, voidaan väittää, että järjestelmä on ilmatiiviisti suljettu..

Pääputkesta syötettävän kaasun on täytettävä kattilan ohjeissa esitetyt vaatimukset. Kun muutat laitetta nesteytetyn seoksen käsittelyyn, suuttimet on vaihdettava etukäteen.

Sinun on myös tarkistettava järjestelmän paine. Sen pitäisi vastata suositeltua. Tarkista ilmanotto ja hiilidioksidin poistoputket tukosten varalta..

Joskus käyttäjät kohtaavat ongelman pumpun huonosta kierrosta. Syynä on usein matala verkkojännite. Tämä ongelma ratkaistaan ​​asentamalla vakaaja

Varmista, että kattilahuoneessa on toimiva ilmanvaihtojärjestelmä. Savunpaineen turvakytkin tarkistetaan lisäksi.

Esitöiden jälkeen kattilan käynnistysmenettely on seuraava:

• Kaasukattila on kytketty verkkoon, laitteen kaasunsyöttö avataan;
• Tarkista, että kaikki yksikön jäähdytysnesteen tulo- ja poistoventtiilit ovat auki;
• Paina painiketta tai käännä kattilan kojelaudan kytkintä, riippuen käyttöohjeessa määritellystä käynnistysmenetelmästä.

Voit säätää lämpötilaa vastaavilla painikkeilla. Automaattitilassa kattila kytkee polttimen itsenäisesti päälle, jos järjestelmän vettä on lämmitettävä. Jos kattila on kaksipiirinen, poltin kytkeytyy automaattisesti lämmitykseen, jos lämmin vesi käynnistyy.

On suositeltavaa säätää kaikki kattilan parametrit kattilan näytöllä ensimmäisen käynnistyksen jälkeen. Ohjeet osoittavat yleensä tarvittavien toimenpiteiden järjestyksen..

Lukitusjärjestelmä sulkee kaasun syötön, jos poltin ei syty noin kymmenen sekunnin kuluessa. Ensimmäisellä käynnistyksellä voi olla tarpeen irrottaa virtalukko, koska kaasuputkessa on ilmaa. On odotettava, kunnes ilma syrjäyttää kaasun. Lukko vapautuu, kun laite käynnistetään uudelleen.

Lattiakaasukattilan käynnistämiseksi sinun on suoritettava samat valmistelutoimenpiteet kuin seinälle asennetulle. Ennen kuin aloitat suoraan, sinun on tuuletettava kattilahuone, varmista, että kaikki lämmitysputken hanat ovat auki ja että savupiipussa on vedos. Voit tarkistaa himoasi paperilla..

Lattiakaasukattilan sammuttamiseen on kaksi vaihtoehtoa. On mahdollista sammuttaa vain pää- tai pääpoltin yhdessä pilotin kanssa

Lattikattilan kytkeminen päälle:

• Laitteen ovi avataan, kattilan säätönupin asento off -asennossa tarkistetaan.
• Kaasun syöttöventtiili avautuu.
• Säätönuppi on asetettu pietsosytytysasentoon.
• Seuraavaksi paina kahvaa 5-10 sekuntia, jotta kaasu kulkee putkien läpi ja syrjäyttää ilman. Pietsosytytyspainiketta painetaan.
• Sitten liekin läsnäolo polttimessa tarkistetaan. Jos poltin ei syty, toimenpide toistetaan..

Pääpolttimen sytyttämisen jälkeen lämmityslämpötilaa voidaan säätää säätönupilla.

Haihtumaton pietsosytytyksellä

Pietsosytytys toimii sytytyksen periaatteella kipinällä (kuten sytyttimissä), sitä käytetään paitsi vanhan mallin haihtumattomissa malleissa myös nykyaikaisissa kattiloissa. Varmista, että kaasuventtiili on auki ennen käynnistystä. Kaasukattilan käynnistäminen:

Kattilan säätimien nimeäminen esimerkkinä tavallisista Danko -malleista. Muiden valmistajien haihtumattomien mallien säätimet eivät käytännössä eroa toisistaan.

1. Käännä mekaanista termostaattia vastapäivään, kunnes se pysähtyy.
2. Pidä käynnistyspainiketta painettuna (yleensä termostaatin sisällä) ja paina ja vapauta pietsosytytyspainike sytyttääksesi kaasukattilan sytyttimen. Sydämen sytyttämiseen voi kulua useita pietsosytytyspainikkeen painalluksia. Pidämme käynnistyspainiketta painettuna koko tämän ajan ja sitten 30 sekuntia, kunnes poltin sammuu, kun se vapautetaan.
3. Käännä mekaaninen termostaatti haluttuun lämpötilaan. Jos kaasukattila käynnistetään kylmässä omakotitalossa korkeissa pakkasissa, lämpötila on lisättävä asteittain, 5-10 minuutin aikana, savupiipun lämmittämiseksi ja takaisinveton estämiseksi. Kun sytytät lyhyen tauon jälkeen tai lämpimällä säällä, tämä ei ole välttämätöntä, voit heti asettaa mukavan lämpötilan.

Elementtien ja aikaväleiden järjestely ja itse prosessi voivat vaihdella hieman automaation mallista, kokoonpanosta ja versiosta riippuen. Tarkka algoritmi ilmoitetaan aina käyttöohjeessa. Jos se katoaa, yritä löytää sähköinen versio, nykyään on olemassa sähköisiä kopioita jopa melko vanhoille malleille.

Haihtuva kattilayksikkö

Haihtuvat kattilat tarvitsevat sähköliitännän, ne on varustettu automaattisella sytytyksellä ja monitoimiautomaatiolla, joten niiden käynnistäminen on paljon helpompaa ja vain muutaman painikkeen painaminen. Sen vuoksi niiden sijainti ja järjestys voivat vaihdella hieman. Selitämme käyttämällä esimerkkiä yleisimmistä seinään asennettavista kaksipiirisistä BAXI Eco Four 24f. Kaasukattilan kytkeminen päälle:

1. Liitä kattila sähköverkkoon ja varmista, että kaasuventtiili on auki.
2. Paina Käynnistä / Tauko -painiketta (

   ) kattilan käynnistämiseksi ja jonkin tilan valitsemiseksi, ne ovat kesäjärjestyksessä>Talvi>Vain lämmitys>Sammutettu. Näin ollen, jos haluat käyttää vain lämmitystä, sinun on painettava painiketta 3 kertaa. Kesätila edellyttää käyttöä vain käyttöveden lämmittämisessä.

3. Käytä “+” ja “-” -painikkeita asettaaksesi halutut arvot lämmitys- ja käyttövesilämpötiloille. Kaikki muu työ suoritetaan automaatiolla ja automaattisella sytytyksellä.

Haluamme jälleen muistuttaa, että kuvatut ohjeet on tarkoitettu seuraavaan käyttöönottoon ennen lämmityskautta tai lyhyen sammutuksen / vaimennuksen jälkeen. Uuden kaasukattilan ensimmäisen käyttöönoton saa suorittaa valtuutettu asiantuntija, joka laittaa sopivan leiman mallipassiin. Takuu ei kata kattilaa ilman leimaa..

Mahdolliset käynnistysongelmat

• Kaasukattila ponnahtaa pääpolttimen käynnistyttyä.

Yleisin ongelma, joka johtuu useimmiten sytyttimen tukkeutumisesta (pöly, palamistuotteet jne.). On suositeltavaa kutsua asiantuntija puhdistamaan se..

Syy voi myös olla liian alhainen sytytys liekki: pääpoltin alla. Elektrodin sytytyksen yhteydessä elektrodi voi olla tukossa tai viallinen. Harvinaisissa tapauksissa liiallinen kaasunpaine voi olla syy. On tärkeää ymmärtää, että pienet, tuskin kuuluvat ponnahdukset ovat ominaisia ​​useimmille kaasukattilamalleille, joissa ei ole äänieristyskerrosta..

• Vain sydän palaa, mikä ei voi sytyttää pääpolttinta.

Syynä voi olla sama sytytimen tukkeutuminen tai sen väärä asennus, kun liekki ei yksinkertaisesti saavuta pääpoltinta. Puhdista sytytinsuutin (on suositeltavaa antaa se asiantuntijalle) ja tarkista toiminta: sen liekin tulisi päästä pääpolttimeen ja “pestä” samanaikaisesti termopari. Joskus syy on termoparin toimintahäiriössä, joka ei avaa kaasun syöttöä.

Käyttöehdot

Käyttöohjeet ovat hyvin yksinkertaisia, mutta välttämättömiä turvallisuusstandardien noudattamiseksi:

• Kaasuyksikön asennuspaikan lähellä on oltava ilmanvaihto, josta palamisjäännökset vapautuvat. Ja myös ilmainen pääsy on taattava..
• Ennen kaasulämmittimen sytyttämistä on ehdottomasti varmistettava, että vedetään.
• Laitteiden käyttö on ehdottomasti kielletty ilman vetoa..
• Palavan kaasupolttimen jättäminen ilman valvontaa on kielletty..
• Kaasun syöttöä ei saa jättää auki, kun pylväs ei toimi..
• Jos kaasun syöttö pysähtyy yhtäkkiä, sulje syöttöventtiili välittömästi..
• Ja on ehdottomasti kielletty luvattomien korjaustöiden tai kaasulaitteiden asennuksen.

Mahdolliset toimintahäiriöt käynnistettäessä kattilaa ja niiden poistomenetelmät

Ainoastaan ​​asiantuntija voi poistaa sähkölaitteilla toimivien kaasulaitteiden rikkoutumisen. Jos uusi kaasukattila ei käynnisty kaikkien sääntöjen mukaisesti, käyttäjä voi itsenäisesti poistaa yksinkertaisimmat toimintahäiriöt..

Sytytintä ei voi kytkeä päälle

Epäonnistuminen johtuu useista syistä:

• eristin on likainen. Voit korjata rikkoutumisen pyyhkimällä sen puhtaalla kuivalla liinalla. Pinttyneen lian voi poistaa liuottimilla. Elementti pyyhitään kuivaksi;
• noen muodostuminen kehon ja kynttilöiden väliseen tilaan. Tässä tapauksessa kipinää ei näy. Sinun on koputettava kaasun syöttökanavaan.

Jos kaasua ei toimiteta, kun ohjain on päällä, kun nuppi on käännetty, magneettiventtiilin, termoparin, termostaatin tai syöttöventtiilin toimintahäiriön vaara on olemassa. Asiantuntija poistaa nämä viat.

Neuvoja! Jos löydät hämähäkinverkon, sinun on avattava mutteri ja poistettava se varovasti.

Vesi ei kuumene

Jakautumisen monimutkaisuus riippuu kattilan tyypistä:

• Mekaanisesti ohjattujen muotomallien seinille muodostuu kerrostumia. Käyttövesipiiri huuhdellaan kuumalla vedellä ja pesuaineilla;
• elektroniset kaasukattilat eivät lämmitä vettä elektroniikan tai virtausantureiden rikkoutumisen vuoksi.

Tärkeä! Vain teknikko saa suorittaa elektronisten laitteiden vianmäärityksen..

Kellotus tapahtuu

Vika on tyypillistä laitteille, jotka lämmittävät jäähdytysnestettä suurella teholla. Kaasupolttoaineen maksamisen, automaation ennenaikaisen kulumisen estämiseksi virtausnopeutta pienennetään. Sinun on säädettävä se ohjeiden mukaan kiertämällä venttiilin ruuvia tai käyttämällä ohjauspaneelin painikkeita.

Kaasukattilan oikea ja johdonmukainen kytkeminen luo miellyttävän lämpötilan. Asiantuntijoiden suositusten mukaisesti voit helposti käynnistää ensimmäisen kerran laitteita, jotka ovat tehokkaita kylmällä ja märällä säällä.

Lämmönvaihdin

Vesi kuumenee, kun se virtaa lämmönvaihtimen läpi. Se on metalliputki, joka on asennettu polttimen yläpuolelle. Kaasupylvään lämmönvaihtimen muoto on erityinen – alaosaan käärotaan putki, jossa on reunoja, ja sen ympärille asennetaan metallilevy, jonka päälle putki kierretään spiraalilla. Tätä pitkää reittiä virtaavaa vettä lämmittää kuumennettu metalli.

Lämmönvaihtimet on valmistettu sinkitystä teräksestä (edullisin vaihtoehto), ruostumattomasta teräksestä ja kuparista. Tehokkaimman lämmönsiirron kannalta parhaat ovat kupari. Ne ovat myös taloudellisimpia, mutta myös kalleimpia. Kestävimmät ovat ruostumattomia, mutta niiden lämmönsiirto on paljon huonompi. Mikä kaasulämmitin on parempi tässä tapauksessa, on sinun tehtäväsi. Valitse laatu, joka on sinulle tärkeämpi.

Jos päätät ostaa kaasulämmittimen kuparilämmönvaihtimella, älä yritä löytää halpaa mallia. Hintojen alentamiseksi valmistajat käyttävät huonolaatuista kuparia, ja jopa putket on valmistettu ohuista seinistä. Tällainen lämmönvaihdin palvelee takuuaikaa, ja sitten alkavat ongelmat – vuoto ilmestyy.

Kuinka AGV toimii

Laitteen rakenne on melko yksinkertainen. Se näyttää samovarilta. Tämä on säiliö, jossa on pystysuora putki ja vesi kaadetaan putken seinien ja säiliön seinien väliseen tilaan. Hän tulee olemaan jäähdytysnesteen rooli.

Kattilauunissa poltettu kaasu kulkee putken läpi ja antaa sille lämpöä. Näin ollen putki luovuttaa lämpöä säiliöön sijoitettuun veteen, minkä jälkeen se alkaa fysiikan lakien mukaan liikkua lämmitysnosturia ylöspäin.

Nykyaikaiset AGV -autot on varustettu automaattisella laitteella, joka vastaa kaasun syöttämisestä polttimelle ja ohjaa tätä syöttöä. Ohjausprosessi on myös yksinkertainen.

Laitteen astiaan on asennettu lämpötila -anturi, joka valvoo jäähdytysnesteen lämpötilaa. Kun haluttu arvo saavutetaan, joka on asetettu säätämällä lämmitysjärjestelmän käyttötapaa, pelti laukeaa automaattisesti. Se sulkee kaasun polttimelle. Mutta samaan aikaan pieni sydän pysyy tulessa. Jäähdytysnesteen lämpötila on laskenut – anturi laukeaa jälleen ja kaasunsyöttö kytketään päälle, joka sytytetään sydämestä.

Tämän kattilan automaatio toimii erittäin tehokkaasti. Loppujen lopuksi kaasu on oikukas polttoaine, joten sitä on käsiteltävä hienovaraisesti. Jos sydämen liekki on sammunut, putkiston kaasunpaine on laskenut tai savupiippu on tukossa, AGV -automaatti ei käynnistä sitä millään tekosyillä..

Kuinka käsitellä AGV: tä

Jotta kattila itse ei aiheuta tarpeettomia ongelmia käytön aikana, on otettava huomioon joitakin tämän laitteen asennukseen ja huoltoon liittyviä kohtia:

• Ensinnäkin AGV asennetaan erilliseen huoneeseen..
• Toiseksi savupiipun halkaisijan ei tulisi olla alle 135 millimetriä. Itse putki on tuotava kadulle kattomateriaalin tason yläpuolelle. Savupiipun ulko -osan ja ullakolla olevan on oltava eristetty ja eristetty. Yhä useammin he yrittävät asentaa eräänlaisen taskun itse savupiippuun savupiippuun pudonneiden roskien keräämiseksi.

Vain alueellisen kaasualan edustajilla on oikeus kytkeä AGV kaasuputkeen, joka rekisteröi laitteen. On välttämätöntä eristää putki, jonka läpi jäähdytysneste nousee pattereihin. Paluupiiriä ei tarvitse eristää.

Jos talo käyttää järjestelmää, jossa jäähdytysnesteen luonnollinen kierto on, laite on asennettava jäähdyttimien sijainnin alle. Yleensä se sijoitetaan kellariin tai rakennetaan erillinen huone, jossa on upotettu lattia..

Putkien halkaisija on valittava tarkasti vesijohtovaatimusten mukaisesti. Lisäksi on tarpeen asettaa oikein putken reitityksen vaakasuorien osien kallistuskulma. Sen tulisi olla 1 senttimetri putkilinjan pituutta kohti. Tämä on edellytys, joka parantaa veden kiertoa, vähentää ilmalukon muodostumisen todennäköisyyttä ja auttaa poistamaan vettä järjestelmästä sen säilyttämisen tai korjauksen aikana..

Huomaa, että kun lämpötila saavuttaa +50 C, putkien ja kattilan seiniin alkaa tiivistyä vettä. Se lyhentää metalliosien ja järjestelmän osien käyttöikää. Lisäksi tietyssä lämpötilassa jäähdytysneste lakkaa kiertämästä..

AGV -lämmitysjärjestelmän haitat

AGV -lämmitysjärjestelmä edellyttää putkistoa koskevien sääntöjen tiukkaa noudattamista. Lisäksi se ei sisällä automaattista säätöä ja lämpötilan säätöä jokaisessa erillisessä huoneessa, mikä on joskus hankalaa. Tämä johtaa epätaloudelliseen lähestymistapaan polttoaineen kulutuksessa. Ensimmäinen haitta poistuu helposti. Tätä varten järjestelmään on asennettava kiertopumppu, ja lämmitys toimii kuin sveitsiläinen kello..

Monet kesäasukkaat, jotka eivät käytä taloaan talvella, yrittävät tyhjentää veden lämmitysjärjestelmästä. Tämän välttämiseksi voit kaataa pakkasnestettä putkistoon. Mutta ole varovainen tämän myrkyllisen nesteen kanssa – mikä helvetti ei ole vitsi.

Uuden sukupolven AGV -laitteet

Päämalli, joka valmistetaan venäläisissä tehtaissa, on AOGV-23.2-1 (kotitalouksien kaasulämmityslaite). Se on suunniteltu 140-200 neliömetrin talojen lämmitykseen. On laite, jolla on pienempi teho ja joka on suunniteltu 100-140 m2: n alueiden lämmitykseen. Ulkonäöltään nämä kaksi tuotemerkkiä eivät käytännössä eroa toisistaan..

Ei niin kauan sitten valmistajat alkoivat tarjota uutta yhdistettyä mallia AKGV-23.2-1 vesipiirillä. Tätä laitetta voidaan käyttää sekä talon lämmitykseen että käyttöveden järjestämiseen. Myös sen täyttö on muuttunut. Kattilan sisällä kulkevan putken sijaan valmistajat alkoivat asentaa kolme teräsprofiilia. Ne valmistetaan leimaamalla ja ovat onttoja sisältä. Osat on asennettu pystysuoraan yhdistäen yhteen savupiippuun, jonka kautta kaasun palamistuotteet tulevat erilliseen savupiippuun.

Hämmästyttävintä on, että käyttövesi lämmitetään kelalla, joka ympäröi koko piirin kattilan sisällä. Vesi kulkee sen läpi, jota käytetään jokapäiväisessä elämässä. Ja itse kattilassa vettä lämmitetään lämmitykseen. Erinomainen laite, niin sanotusti, kaksi yhdessä. Muuten, kela on valmistettu kupariputkesta.

Uuden mallin sarjaan on lisätty ruiskutuspoltin, joka varmistaa tehokkaan kaasun palamisen ilman jäämiä. Tämäntyyppinen poltin toimii hyvin, vaikka kaasun paine putkistossa putoaa..

Erityinen keskustelu uuden AGV: n automaatiosta. Tämä on ainutlaatuinen järjestelmä, joka ohjaa täysin koko veden lämmitysprosessia. Automaatioyksikkö koostuu:

• Lämpöanturi, joka ohjaa veden lämpötilaa;
• Sähkömagneetti, joka vastaa pääkaasun syöttöventtiilin ohjaamisesta;
• Termoelementti, joka on asennettu sytyttimen lähelle. Se kuumenee jatkuvasti palavasta polttimesta ja muodostaa siten sähkövirran piiriin. Ja virta on takuu siitä, että kaasun syöttöventtiili on aina auki;
• Syväysanturi, joka on asennettu savupiippuun ja valvoo savupiipun tehokasta vetoa.

Kuinka sammuttaa lämmityskattila?

Nykyaikaiset kaasukattilat ovat erittäin tehokkaita ja luotettavia laitteita, jotka voivat toimia yli tusinan vuoden ajan. Kaikki tämä riippuu siitä, kuinka tarkasti käyttäjät suorittavat kattilayksikön rutiinihuollon valtion määräysten, sääntöjen ja tehdasohjeiden mukaisesti..

Tilanne, jossa käyttäjä joutuu kysymään, miten kaasukattila sammutetaan, voi syntyä useista syistä: oikea kesän pysäytys, lämmityskauden päättymisen vuoksi, hätäpysäytys tai käyttöönotto.

Pohjimmiltaan tämä menettely ei ole monimutkainen, se riippuu tietystä laitteesta, pysäytystarkoituksesta ja lämpötekniikan prosessien automatisoinnin tasosta..

Onko kattilan sammuttaminen mahdollista??

Onko kattilan sammuttaminen tarpeen, on kysymys, jota käyttäjät yleensä kysyvät lämpimän kauden alkaessa. Kaasulaitteilla tarkoitetaan lisääntyneen vaaran kohteita, ja niiden on aina oltava hyvässä kunnossa sekä laitteen sisäisistä elementeistä että ulkoisista lisälaitteista, mukaan lukien kaasu-, sähkö- ja vesihuoltoverkot.

Laitteen tärkein työelementti on kattilan sisäiset lämmitysjärjestelmät, jotka on valmistettu metallista ja jotka käyvät syövyttäviä prosesseja sekä sisältä, vesipitoisen väliaineen O2: n vaikutuksesta että ulkopuolelta noen vuoksi..

Siksi kaikki valmistajat suosittelevat kattilan säilyttämistä pitkien seisokkien aikana korroosion vähentämiseksi. Säilytystyyppi riippuu poltetun polttoaineen tyypistä, vesijohtoveden laadusta ja kattilaputkien materiaalista..

Säilytystekniikka on kuvattu selkeästi laitteen käyttöohjeissa, ja huoltohenkilöstön on suoritettava se virheettömästi..

Kattilan säilyttäminen suoritetaan useilla tavoilla: kuiva, märkä ja ylipaine:

1. Kuivamenetelmää käytetään, kun kattila on sammutettava pitkäksi seisokiksi kylmällä kaudella negatiivisissa lämpötiloissa. Se koostuu siitä, että laite on täysin vapaa vedestä ja kun tuuletusaukot ovat auki, se kuivataan ulkoisella lähteellä, esimerkiksi ilmanpuhaltimella, kattilan lämmityspinnoilla vesijäämistä.
2. Märkämenetelmää käytetään, kun matalien lämpötilojen vaaraa ei ole. Tässä tapauksessa laite täytetään vedellä, jossa on emäksisiä reagensseja, jolloin metallipinnalle muodostuu tasainen suojakalvo..
3. Ylipainemenetelmä koostuu paineen ylläpitämisestä laitteessa, joka on irrotettu kaasusta, mikä estää hapen pääsyn siihen ilmasta, joka on tärkein aggressiivinen syövyttävä elementti. Tällä menetelmällä ennen kattilan sammuttamista se on täytettävä suodattimien puhdistetulla vedellä..

Kaasukattilat säilytetään kuivalla, märällä ja ylipaineisella menetelmällä

Kaikki yllä olevat säilytysmenetelmät edellyttävät laitteen liittimien ja kuulokkeiden täydellistä tiiviyttä..

Sammutussäännöt

Sammutusmenettely on yksilöllinen jokaiselle kattilayksikön merkille, mutta yleensä sillä on yhteiset vaiheet. Yksikön pysäytysprosessin valmistettavuus riippuu tavoitteista ja suunnittelusta-yksipiiri- tai kaksipiiriset laitteet. Kaksipiirisen kattilan sammutus kesäkaudella on osittaista, eli lämmityslaitteet kytketään pois päältä ja käyttövesikuorma toimii edelleen.

Yleiset vaiheet laitteen sammuttamiseksi:

1. Sulje kaasuventtiili. Vaihtoehtoja on kaksi – vain pääpolttimelle tai yhdessä pääpolttimelle ja sytyttimelle.
2. Ensimmäisessä tapauksessa kahva käännetään myötäpäivään ja asetetaan “sytytys” -asentoon, kun päälaite sammuu, mutta ohjain jatkaa toimintaansa.
3. Toisessa tapauksessa nuppi käännetään myötäpäivään “off” -asentoon, joka sulkee kaasun kaikkiin polttimiin.
4. Voit sammuttaa apulaitteiden tuulettimet, savunpoistimet 15-20 minuuttia kaasun sulkemisen jälkeen.
5. Pysäytä kiertovesipumppu jäähdytettyäsi lämmitysveden huoneenlämpöiseksi.
6. Katkaise laitteesta virta.
7. Suorita laitteen huolto valmistajan ohjeiden mukaisesti..
8. Kaksipiirisen yksikön sammutus kesällä tapahtuu hieman eri tavalla..
9. Ensinnäkin lämmitysletku suljetaan kolmitieventtiilillä, tässä tapauksessa lämmitysjärjestelmän jäähdytysneste tulee toissijaiseen käyttöveden kattilaan.

Sammutusprosessi Baxin kattilan esimerkissä

Useimmat nykyaikaiset Baxi -kaasulaitteistot on varustettu elektronisella ohjausjärjestelmällä. Valmistajan ohjeissa kuvataan kattilan käynnistys- ja sammutusjärjestys sekä laitteen antamat virhekoodit ja toimenpiteet, jotka käyttäjän on suoritettava..

Baksi -yksikkö pysäytetään seuraavissa tapauksissa:

• Lämmityskauden päättyminen;
• kaasukattilan hätäpysäytys;
• järjestelmän sammutus huoltoa varten ja suunniteltu ennaltaehkäisevä huolto;
• yksikön sammutus lämmityspiirin sisäistä huuhtelua vastaan ​​kalkin muodostumista vastaan;
• lämmityspintojen ennaltaehkäisevä puhdistus noen kertymistä.

Kattilan hätäpysäytystapaukset:

• poltin ei syty tai sammuu heti sytytyksen jälkeen;
• yksikön pyöräily, usein automaattinen sammutus / aktivointi;
• taputtaa ilma-kaasutiellä;
• pääjäähdytysnesteen ylikuumeneminen piirissä;
• alhainen jäähdytysnesteen lämpötila alle 10C;
• melu käytön aikana;
• automaatiojärjestelmä tai sen yksittäiset osat epäonnistuvat;
• vesi vuotaa yksikköön;
• painehäviö kaasuputkessa;
• painehäviö verkkopiirissä;
• veden puute meikkiin;
• putoava tyhjiö uunissa;
• kaasun saastuminen huoneessa.

Katkaisimen sammuttamiseksi suorita seuraavat toimenpiteet:

1. Sulje kaasuventtiili ja sammuta tuuletin, kunnes sitä tarvitaan.
2. Tuuleta uunia 15 minuutin ajan.
3. Pysäytä tyhjennys ja tuuletin (jos on).
4. Jäähdytysnestettä kierrätetään, kunnes lämmitysvesi jäähtyy alle 30 C.
5. Pysäytä kiertovesipumppu.
6. Aseta valintakytkin asentoon (0) ja katkaise siten laitteen virransyöttö.
7. Suorita säilytystyöt talvella. Laitteen vettä ei tyhjennetä, mutta lisätään pakkasnestettä tai propyleeniglykolia, jossa on lisäaineita kalsiumkertymiä vastaan.

Kaikki nykyaikaiset kaasulaitteet, joita tarjotaan Venäjän federaation, länsimaisten ja kotimaisten valmistajien markkinoilla, täyttävät valtion turvallisuusstandardit.

Kalliimmissa malleissa on sisäänrakennettu monivaiheinen diagnostiikkajärjestelmä ja tehokas turva-automaatio, joka ei ainoastaan ​​löydä virhettä lämpö- ja mekaanisten laitteiden toiminnassa, vaan myös pysäyttää yksikön itsenäisesti järjestelmämenettelyjen mukaisesti.

Näillä laitteilla on yksi haittapuoli – ne ovat haihtuvia ja kun jännite katkaistaan, kaikki “älykkäät” suojajärjestelmät eivät toimi, joten käyttäjien on voitava pysäyttää kattila manuaalisesti.

Lämmityskattilan sammuttaminen – Suunnittelujärjestelmät

Yksityisiin taloihin asennettaviin lämmityslaitteisiin käytetään lähes kaikkia tunnettuja polttoaineita – polttopuut, turve, hiili, sähkö, maakaasu.

Maassamme, sen resursseilla, kaasutyyppisistä laitteista on tullut yksi suosituimmista. Se erottuu melko alhaisesta hinnasta, suhteellisesta saatavuudesta.

Talojen lämmitykseen käytettävien kattiloiden rakenteet erottuvat helppokäyttöisyydestä ja käyttöturvallisuudesta, mutta tietysti tiettyjen sääntöjen mukaisesti.

Kattilan periaate

Kaasupolttoaineella toimivat lämmittimet voivat poiketa toisistaan ​​rakenteeltaan, teknisiltä ominaisuuksiltaan, ne kaikki käyttävät samaa periaatetta – lämmitysjärjestelmän työympäristön lämmittäminen polttonesteellä, tässä tapauksessa maakaasulla.

Kaasua käytetään paitsi tilan lämmitykseen myös veden lämmittämiseen. Tätä varten käytetään joko vesipatsaita tai kaksipiirisiä kattiloita. Nykyään käytettävät laitteet on varustettu erittäin tehokkailla turvajärjestelmillä – ne ohjaavat kaasun palamisprosessia. Kuitenkin kaasulaitteiden käyttöä koskevat pakolliset säännöt, ja niiden noudattamisesta voi tulla turvallisuuden tae.

Ennen laitteen käyttöönottoa käyttäjän on varmistettava:

1. Lämmitysjärjestelmässä on tarvittava määrä käyttönestettä.
2. Se, että poltin, varoventtiili, ovat toimintakunnossa.
3. Mittauslaitteet näyttävät oikeat tiedot.
4. Kattilalaitteen käyttölämpötila ei saa laskea alle 65 astetta. Tämä voi johtaa kondensaatioon..

Kaasun paine kattilassa laskee. Mitä meidän pitää tehdä?

Melko yleinen ongelma käytettäessä kaksipiirisiä kaasukattiloita, kun kuuma vesi kytketään päälle ja paine kattilan sisällä alkaa laskea jyrkästi. Paine laskee lähes nollaan ja lämpimällä vedellä on pistävä haju. Joskus jopa tapahtuu, että paineen alentamisvirheen vuoksi lämmityskattila sammuu automaattisesti.

Toinen tapaus – paineen lasku havaitaan, kun talon veden syöttö keskeytetään tilapäisesti, minkä jälkeen kattilan sulakkeet eivät salli sen uudelleenkäynnistystä. Kun yrität kytkeä sen päälle, säiliö antaa virheen paineongelmista eikä yksinkertaisesti käynnisty..

Yleensä kattilan painehäviö on erittäin haitallista kattilalle ja vesijärjestelmille, joten sinun on diagnosoitava ongelma välittömästi ja jatkettava sen välitöntä ratkaisua. Mistä on kysymys ja mitä on tehtävä, lue alla.

Mikä on paineen alentamisen ongelma??

On monia syitä, miksi tällainen toimintahäiriö voi ilmetä. Todennäköisimpiä ovat säiliöön liittyvät ongelmat, joskus – erilaisia ​​vaurioita lämmönvaihtimeen. Useimmissa tapauksissa kaasukattilan painehäviön syy on kuitenkin täyttöventtiilin toimintakyvyttömyys. Sitä ei saa sulkea tiukasti tai se voi olla täysin viallinen. Jopa pienet mekaaniset vauriot venttiiliin voivat aiheuttaa paineen laskua. Muussa tapauksessa sitä kutsutaan yhdistetyksi venttiiliksi tai täyttöventtiiliksi..

Se asennetaan pääasiassa yhdistelmä- tai kaksipiirisiin kattiloihin. Tosiasia on, että vesijohtojärjestelmä ja lämmityspiiri kommunikoivat suljetun tai viallisen täyttöventtiilin kautta, eikä näin pitäisi tapahtua. Tästä seuraa paineen tasaus, koska nämä kaksi järjestelmää ovat yhteydessä toisiinsa. Yleensä vedenpainejärjestelmän sisäinen paine on paljon suurempi kuin sen pitäisi olla lämmitysjärjestelmässä..

Siksi tämä paine haihtuu nopeasti reiän läpi, ja lopulta käy ilmi, että itse asiassa kattilassa ja vesijohdossa on sama paine..

Samaan aikaan kattila jatkaa työtään, mutta paineindikaattorit pysyvät samoina, koska vesi, joka laajenee lämmityksen vuoksi, virtaa vesihuoltojärjestelmään. Heti kun laitamme kuuman veden päälle, paine laskee välittömästi. Toisin sanoen kattilan ja veden syöttö ovat avoimen hanan vuoksi olennaisesti kommunikoivia astioita, jotka yrittävät tasapainottaa toisiaan..

Tämä selittää epämiellyttävän epämiellyttävän hajun, koska vesi, ennen kuin se virtaa ulos hanasta, kulkee vesijohdon läpi, johon jo käytetty vesi tyhjennetään. Mutta heti kun suljet kuuman veden, koko järjestelmän paine palaa normaaliksi. Se palaa tilaan, jossa se on, kun taloon tulee kylmää vettä..

Paine kattilassa on kuitenkin alhainen, koska vesi täyttää kattilan saman lisäventtiilin kautta.

Tästä seuraa, että tämän ongelman vuoksi säiliö täyttyy ja tyhjenee jatkuvasti. Tämä on erittäin haitallista koko järjestelmälle, ja tähän on kaksi syytä:

• Happi, jonka vesijohtovesi tuo mukanaan. Se hapettaa kaikki putket aiheuttaen niiden toimintahäiriön. Metallin korroosio vaikuttaa siihen erittäin kielteisesti, mikä voi lopulta johtaa vakaviin ongelmiin. Ruostuneet putket romahtavat ja jonkin ajan kuluttua vesi alkaa kulkea niiden läpi. Korjaus voi olla erittäin kallista, koska kaikki laitteet on vaihdettava. Jatkuva makean veden virtaus lyhentää laitteiden käyttöikää viidestä kymmeneen kertaan.
• Suoloja, jotka ovat suuria määriä samassa vedessä. Ne johtavat kalkin muodostumiseen, mikä ei myöskään ole hyödyllistä kattilalle. On lähes mahdotonta puhdistaa tätä vaakaa putkista vahingoittamatta niitä. Johtavat lämmityslaitteiden valmistajat suosittelevat voimakkaasti, että täyttö ei saa olla suurempi kuin kattilan tilavuus, kolminkertaistettuna..

Kuinka ratkaista paineongelma?

Ensimmäinen asia tällaisissa tapauksissa on tarkistaa venttiili. Varmista ennen testin aloittamista, että lisäventtiili on suljettu mahdollisimman tiukasti. Tarkista, mitä tapahtuu, kun kaasukattila on pois päältä. Irrota se verkkovirrasta tätä varten. Sama tapahtuu myös pois päältä – on vain yksi ratkaisu – soittaa huoltoon, joka korvaa nosturin puolestasi. Ei ole suositeltavaa vaihtaa nosturia itse kotona, koska tämän työn suorittamiseen voidaan tarvita erikoislaitteita..

Jos paine laskee vain kattilan ollessa käynnissä, eikä tämä tapahdu lämpimän veden käytön aikana, vaan vasta kun kattila käynnistetään ja sammutetaan, rikkoutumisen syy on todennäköisesti paisuntasäiliössä. Vika on helppo korjata itse, kotona. Riittää, että vika löytyy ulkoisesta tarkastuksesta, useimmiten se on jonkinlainen naarmu tai pieni reikä, ja korjaa se sitten erityisellä liimalla. Jos reikä on suuri, sen korjaamiseksi tarvitaan asiantuntijoiden apua tai paisuntasäiliön täydellinen vaihto..

Kuinka kytkeä AGV -kodin lämmitys päälle?

Nykyään kaasulämmitys on edelleen taloudellisin tapa lämmittää taloa ja tuottaa kuumaa vettä kotitalouksien tarpeisiin..

Ja vaikka nykyaikaiset kaasukattilat ovat taloudellisempia ja kätevämpiä käyttää, monet asunnon omistajat käyttävät edelleen perinteisiä AGV -ajoneuvoja tai asentavat niistä uusia muutoksia..

Automaattista kaasulämmitintä käytetään keskusveden lämmitysjärjestelmissä yksikerroksisissa ja matalarakennuksissa.

Se voi olla yksipiirinen – vain lämmitykseen tai kaksipiirinen – lämmitykseen ja veden lämmitykseen. Sen modernit muutokset (AOGV ja AKGV) eroavat rakenteellisesti vanhasta mallista..

Siksi, kun vanha yksikkö korvataan uudella, on pääsääntöisesti tarpeen uudistaa talon lämmitysjärjestelmä (esimerkiksi vaihtaa putket ja / tai lämpöpatterit jne.).

Italialaisen Beretta -yrityksen AOGV, joka on valmistettu erityisesti IVY -maille “Neuvostoliiton” GOST -standardien mukaisesti, voi tulla kompromissiksi..

Joten lämmitys AGV – mikä se on ja miten kattila itse on järjestetty? Yksinkertaisin kaasulämmityskattila muistuttaa suunnittelultaan tavallista samovaria.

Sen pääosa on 3 mm: n sinkitty teräslevy, joka on sijoitettu koteloon. Säiliön sisään on asennettu paloputki (lämmönvaihdin), jota lämmitetään polttokammiossa polttamalla..

Lämmönvaihtimen lämmittämä vesi menee lämmitysjärjestelmään ja palamistuotteet poistetaan savupiipun kautta.

Kattila on varustettu termostaatilla – se kytkee automaattisesti päälle ja pois magneettisen kaasun syöttöventtiilin pitäen halutun veden lämpötilan.

Lämmin vesi on kevyempää kuin kylmä vesi, joten se nousee putkien kautta pattereihin ja jäähtyä niissä palaa säiliöön lämmittämään. Näin toimii lämmitysjärjestelmä, jossa on luonnollinen (termosifoni) vesikierto..

Pakotetulla kierroksella veden kiertoa putkissa nopeuttaa sitä kiertävä sähköpumppu.

Lämmitys AGV: mitä se on, kuinka kytkeä AGV päälle omakotitalolle, AGEVE, edut

Autonomisia kaasulämmittimiä (AGV) voidaan käyttää pienien kerrosten omakotitalojen lämmittämiseen. Lämmityksen lisäksi tällaiset laitteet sopivat myös lämpimän veden toimittamisen järjestämiseen. Ymmärtääksesi, että tämä on AGV -lämmitys, sinun on tutkittava sitä kaikissa yksityiskohdissa. Tässä artikkelissa tarkastellaan AGV -laitetta, sen ominaisuuksia ja ominaisuuksia..

AGV -lämmityksen edut ja haitat

Perinteisen AGV -lämmityksen tärkeimpiä etuja ovat itse kattilan alhainen hinta, erityisesti verrattuna maahantuotuihin vedenlämmityslaitteisiin, ja sen tehokkuus..

Kiertopumpun energiankulutus on alhainen (48 kW kuukaudessa – noin 34-35 kW). On mahdollista vähentää energiankulutusta asentamalla kattilaan automaattinen laite, joka sammuttaa pumpun silloin, kun vettä ei lämmitetä.

AGV -vedenlämmitin on kuitenkin tehokkuudeltaan ja helppokäyttöisyydeltään huonompi kuin nykyaikaiset kattilat. Lisäksi se on massiivinen, ja koska se on olemassa vain lattiaversiossa, se vie melko paljon tilaa. AGV: n lämmitysjärjestelmässä käytetään halkaisijaltaan suuria putkia, joten talo lämpenee pitkään ja jäähtyy pitkään. Se ei ole kovin kätevää sesongin ulkopuolella – keväällä ja syksyllä.

AGV kaupunkiasunnoissa

Nykyään monet ihmiset haluavat luopua keskitetyn lämmitysverkon palveluista ja varustaa asunnon lämmityksen AGV: llä. Siirtyminen itsenäisiin kattiloihin ei kuitenkaan ole mahdollista kaikissa rakennuksissa..

On helpompi saada lupa asentaa itsenäinen kattila pieniin kerrostaloihin, joissa halutun halkaisijan savupiiput on säilytetty uunin lämmityksen ajoista lähtien ja joissa vedenalaisen vesiputken halkaisija sallii.

Joissakin tapauksissa taloissa, joissa ei ole savupiippuja, on sallittua järjestää niin sanotut “sivupiiput” (ne poistetaan seinän läpi). Keskuslämmitysputket, jos niitä ei käytetä, on lämpöeristetty erityisillä suojuksilla. Harvinaisia ​​poikkeuksia lukuun ottamatta Venäjän lainsäädännön normit eivät kuitenkaan salli siirtymistä itsenäiseen lämmitykseen ja kuumavesihuoltoon monikerroksisissa rakennuksissa..

AGV -lämmityksen edut ja haitat

Luettelo AGV -eduista on seuraava:

• Käyttöturvallisuus;
• Korkea luotettavuus;
• Ei riippuvuutta sähköstä;
• Mahdollisuus asentaa automaatioyksikkö;
• Saatavilla erilaisia ​​vedenlämmittimien muotoja (seinä ja lattia);
• Suunnittelun yksinkertaisuus, joka helpottaa korjaamista ja huoltoa;
• Edulliset ja taloudelliset.

Kodin ikähaitoista voidaan erottaa seuraavat ominaisuudet:

• Suuri määrä laitteita (keskimääräinen kattila kestää noin 1 m3), minkä vuoksi on usein tarpeen varata erillinen huone AGV: lle;
• Negatiivinen vaikutus lämmitettyjen huoneiden suunnitteluun, minkä vuoksi sinun on harkittava niiden sisätilat hyvin.

Lämmitysjärjestelmän toiminta ja tehokkuus riippuvat suoraan kattilan valinnasta autonomiselle kaasulämmittimelle..

AGV: tä valittaessa on otettava huomioon seuraavat tekijät:

• Lämmitettyjen tilojen kokonaispinta -ala;
• Ilmasto -olosuhteet alueella, jolla rakennus sijaitsee;
• Rakennuksen lämpöhäviötaso, joka riippuu eristyksen laadusta.

Lämmityskattilan teho riippuu rakennuksen pinta -alasta. Tehon laskenta tapahtuu hyvin yksinkertaisella periaatteella – 10 kW: n lämmitykseen tarvitaan 1 kW lämpöenergiaa. Vaaditun tehon laskemisen jälkeen on vain valittava kattila, jonka indikaattorit ovat lähimpänä vaadittua.

Jos rakennus sijaitsee alueella, jolle on ominaista erittäin kylmät talvet, tai jos talossa ei ole hyvää lämmöneristystä, on tarpeen valita kattila, jossa on tehovaraus. On monimutkaisia ​​kaavoja, joiden avulla voit laskea tehon erittäin tarkasti, mutta useimmissa tapauksissa tällaisia ​​laskelmia ei tarvita – valittaessa riittää, että asetat noin 25%: n marginaalin.

Viime aikoihin asti yleisimpiä kattiloita olivat AGV-80 ja AGV-120, jotka tarjoavat jäähdytysnesteen luonnollisen kierron. On sekä yksipiirisiä laitteita, jotka on suunniteltu yksinomaan lämmitykseen, että kaksipiirisiä laitteita, jotka tarjoavat asukkaille kuumaa vettä..

Useimmat käyttäjät valitsevat kaksipiiriset laitteet. Tällaiset laitteet ovat melko taloudellisia, suhteellisen halpoja ja mahdollistavat paitsi talon lämmittämisen myös sen asukkaiden kuuman veden toimittamisen. Totta, kaksipiirisen yksityistalon AGV: n lämmityksellä on merkittävä haitta – tällaiset laitteet on kytkettävä sähköverkkoon.

Käyttöohje Vaillant -kaasukattilat ja huonetermostaatin liittäminen niihin

Euroopassa valmistetuista monista lämmitysjärjestelmistä yksi johtavista on Vaillantin kaasukattilat..

Ne osoittavat esimerkillistä suorituskykyä ja niiden käyttöikä on vähintään 20 vuotta..

Laitteiden korkea laatu johtuu yrityksen pitkästä historiasta, joka ulottuu noin 140 vuoden taakse..

Tänä aikana on kertynyt laajaa teknistä kokemusta, joka on mahdollistanut sellaisten laitteistojen luomisen, jotka tunnetaan niiden laadusta ja vakaudesta kaikkialla maailmassa..

Kuinka määrittää se oikein ennen käynnistystä

Kattilan asentaminen on monimutkainen toimenpide, joka sisältää useita paikkoja:

• Kaasun minimi- ja maksimipaineen asettaminen.
• Pumpun ylivuoton asettaminen, joka määrittää, kuinka kauan sen pysäyttämisen jälkeen se pumppaa edelleen vettä, mikä edistää lämmönvaihtimen jäähtymistä.
• Suurimman lämmitystehon asettaminen (tehon rajoittaminen auttaa säästämään kaasua).
• Polttimen lukitusaika jne..

Kaikki nämä parametrit säädetään tämän kattilomallin suunnitteluominaisuuksien mukaisesti ja vaativat asiantuntijan läsnäolon..

Kuinka nostaa tai laskea lämpötilaa?

Lämpötila säädetään ohjauspaneelin vastaavilla painikkeilla..

Näyttövalikossa valitaan alue “lämpötila-asetus”, jonka jälkeen tämän parametrin arvoa säädetään painikkeilla “+” tai “-“. On otettava huomioon, että huoneen lämpötila nousee vähitellen, sinun ei pitäisi odottaa välitöntä muutosta..

Voit tarkistaa säädön onnistumisen vasta 20-30 minuutin kuluttua, minkä jälkeen voit tehdä lisäsäätöjä.

Kuinka nostaa tai laskea painetta?

Kattilan paineen tulee olla välillä 0,8-2 bar (0,08-0,2 atm). Säätöä varten käytetään ohjauspaneelin meikkihanaa ja painikkeita..

Painamalla kahdesti “I” -painiketta, esiin tulee järjestelmän painevalikko, jossa näytetään parametrin nykyinen arvo. Lisäventtiilin avulla paine nostetaan vaadittuun arvoon, minkä jälkeen venttiili suljetaan.

Vähentämiseksi käytetään tyhjennysventtiiliä, joka voidaan laukaista myös automaattitilassa, kun raja -arvo saavutetaan..

Optimaalinen toimintatila

Kattilan käyttötila on asetettava siten, että kaikki parametrit ovat ohjeiden sallimissa rajoissa..

Samaan aikaan yksikön rakenne on sellainen, että käsite “optimaalinen” on epämääräinen ja hyvin epämääräinen. Laite toimii täydellisesti missä tahansa tilassa, tärkeintä on, että kaasun ja veden paine ei ole raja -arvojen alapuolella tai yläpuolella.

Lisäksi Vaillant -kattilat ovat herkkiä vakaalle syöttöjännitteelle ja ovat vaiheriippuvaisia ​​- kun ne on kytketty, vaihe on kytkettävä oikeaan elektrodiin, muuten kattila ei käynnisty.

Kuinka usein ja miten huoltaa oikein

Vaillant -kattilat huolletaan vuosittain. Tätä varten kutsutaan takuutyöpajan asiantuntija, jolla on asianmukainen pätevyys ja pääsy..

Hän suorittaa kattilan puhdistuksen ja tarvittavat säädöt, suorittaa muut tarvittavat työt. Huoltoa (määräaikaishuoltoa) ei pidä sekoittaa korjauksiin, jotka tehdään tarpeen mukaan milloin tahansa..

Sen suorittamiseen sinun tulee myös käyttää palvelukeskuksen teknikkojen palveluita..

Perusvirhekoodit ja niiden dekoodaus

Kaikkien kattilayksiköiden toimintaa valvoo jatkuvasti anturijärjestelmä. Epänormaaleissa tilanteissa ne antavat signaalin ohjauskortille, joka näkyy näytöllä..

Yleisimmät virhekoodit ovat:

Koodi	Dekoodaus
F.00	Syöttötermistorin avoin piiri
F.01	Paluulinjan termistorin avoin piiri
F.02-03	Lämpötilan termistorin tai varastoanturin avaaminen
F.04	Paluutermistorin rikkoutuminen
F.10	Syöttötermistorin oikosulku (yli 130 °)
F.11, F.14	Paluutermistorin oikosulku (yli 130 °)
F.22	Kuivakäynti (pumpun vika)
F.23	Veden puute. Määrittää meno- ja paluulinjojen välisen lämpötilaeron
F.27	Parasiitin liekki
F.28	Virtalukko
F.29	Epäonnistuminen käyttötilassa (tapahtuu, kun liekki sammuu ja epäonnistunut sytytysyritys)
F.35	Virhe kaasun ulostulossa
F.37	Epävakaa tai epänormaali tuulettimen nopeus
F.72	Virhe eteenpäin- ja / tai paluulinjan antureiden lukemissa
F.75	Pumppu ei pysty lisäämään painetta
F.76	Ensisijaisen lämmönvaihtimen ylikuumeneminen

Tämän tai toisen virheen ulkonäkö ei aina tarkoita rikkoutumista. Kattila on käynnistettävä uudelleen ja tarkistettava, tuleeko virhe uudelleen vai ei..

Miksi kaasukattila AOGV sammuu. Kuinka sytyttää AOGV -kattila oikein

Miksi kaasukattila AOGV sammuu. Kuinka sytyttää AOGV -kattila oikein

Nyt kerron teille, miksi AOGV -kaasukattila sammuu. Kyse on Luganskissa (Ukraina) valmistetusta parapetista (seinälle asennettava tai pikemminkin lattialla seisova) kaasukattila “Thermo”.

Joten tosiasia on, että parapet -kattilassa ei yksinkertaisesti ole tarpeeksi ilmaa normaaliin toimintaan. Tuontikattilassa ilmankierto pakotetaan, ts. tuulettimen kanssa. Kattila “Thermo” luottaa siihen, että kaasu palaa joka tapauksessa. Mutta on olemassa oletuksia ja fysiikan lakeja.

Hapen puute kaasun palamisen aikana johtaa siihen, että kattila polttaa voimakkaasti ja sammuu. Tosiasia on, että hapen puutteen vuoksi ilmaa imetään kaikista mahdollisista “halkeamista”. Samaan aikaan liekki alkaa siirtyä lämpöparin alta, se jäähtyy ja automaatio käynnistyy.

Kirjoitin jo siitä, mitä tehdä, jos “Thermo” -kaasukattilasi sammuu jatkuvasti, kirjoitin jo artikkelissa “Thermo” -kaasukattila. Omistajan arvostelut. Tarkastellaan nyt tilannetta, kun kattila sammuu kylmällä säällä. Joten koska talvi tänä vuonna osoittautui melko pakkaseksi koko Venäjällä, AOGV “Thermo” -kattilan pää näyttää enemmän kuin vaikuttavalta.

AOGV -kaidekattilan pää on peitetty jäällä kylmällä säällä

Kylmällä säällä AOGV -kattokattilan pää on peitetty jäällä. Kuten kävi ilmi, jään poistaminen ei ole niin helppoa, koska pään sisällä on tarpeeksi jäätä.

Tällä jäämäärällä kattilaan tulevan hapen määrä vähenee entisestään. Irrota siksi pääpanta ja tuo se taloon sulatusta varten. Parempi laittaa pää altaaseen tai kylpyyn.

Kattila toimii ilman yläosaa, joten voit sytyttää sen, mutta sinun on ensin ruuvattava kaasun syöttöventtiili pääpolttimeen.

Kun olet sytyttänyt sytyttimen, kierrä hana hitaasti auki. Heti kun pääpoltin syttyy, on parempi olla koskematta hanalle, jotta kattila voi lämmetä hieman. Hetken kuluttua voit silti “lisätä kaasua”, mutta ohjaa joka kerta luukun läpi niin, että pietsosytytyselementin teräskoskettimet kuumenevat punaiseksi.

Pietsosytytyselementin teräskoskettimien on hehkuva punaisena

Jos näet, että koskettimet jäähtyvät, sammuta kaasu välittömästi, muuten termoelementti jäähtyy pian ja suoja -automaatti toimii. Joskus temppu kaasun syöttöventtiilin sulkemisesta kattilaan auttaa, ts. kaasun paine kattilan tuloaukossa alennetaan väkisin, mikä estää kaasupolttimen toimimasta täydellä teholla ja kuluttamasta paljon ilmaa.

Yleensä Thermo -kattilan savustettu ikkuna muistuttaa höyryveturia, koska pysyvästi noen peitossa. Valitettavasti laitoksen insinöörien puutteet johtavat siihen, että kuluttajien on kärsittävä näistä kattiloista..

Kuinka sytyttää Dani -kattila

Avaa kaasuputken venttiili laitteen (kattilan) edessä.

2. Käännä säätönuppi kokonaan (vastapäivään) sytytysasentoon ja paina alas, pidä sitä painettuna 5-10 sekuntia (pitoaika, joka tarvitaan ilman poistamiseksi esipoltinputkesta) ja käännä pidemmälle ilman vapauttamalla nuppi keskiasentoon (napsautuksen tulee seurata). Jos esipoltin on syttynyt, pidä säätönuppia painettuna vähintään 15 sekuntia ja vapauta se tasaisesti. Käännä sitten säätönuppi asentoon (laite (kattila) on päällä) sytyttääksesi polttimen, kun taas polttimen liekki ei saa sammua.

3. Esipoltin ei saa syttyä, ennen kuin kaasupaine pakottaa ilman ulos ohjausputkesta. Jos liekki sammuu, toista toimenpide vähintään 1 minuutin kuluttua. Jos poltin jostain syystä ei syty ja esipoltin sammuu, toista sytytys aikaisintaan 5 minuutin kuluttua..

4. Laitteen (kattilan) jäähdytysnesteen lämpötilan säätö suoritetaan kääntämällä lämpötilan säätönuppi asentoon 1-7. Asento 7 vastaa suunnilleen lämpötilaa 90 ° С.

Laitteen (kattilan) käynnistysjärjestys EUROSIT -kaasuventtiilillä

1. Avaa laitteen (kattilan) luukku. Varmista, että säätönuppi ja lämpötilan säätö (säätönuppi) ovat asennossa (laite (kattila) on pois päältä). Avaa kaasuputken venttiili laitteen edessä.

2. Käännä säätönuppi vastapäivään pietsosytytysasentoon.

3. Paina säätönuppi kokonaan pohjaan ja vapauttamatta sitä pietsosytytyspainiketta, kunnes se napsahtaa. pidä säätönuppia painettuna 5-10 sekuntia.

4. Vapauta säätönuppi ja tarkista, onko pilotin (pilotti) polttimessa liekki.

5. Jos liekkiä ei ole, toista vaiheet ja pidennä säätönupin painamisaikaa..

6. Laitteen (kattilan) jäähdytysnesteen lämpötilan säätö suoritetaan kääntämällä säätönuppi asentoon 1-7. Asento 7 vastaa suunnilleen – lämpötilaa 90 ° С.

Laitteen (kattilan) käynnistysjärjestys kaasuventtiilillä “CJSC Mashzavod”

1. Avaa laitteen (kattilan) ovi ja varmista, että venttiili 3 polttimen edessä on kiinni, avaa laitteen (kattilan) edessä olevan kaasuputken venttiili.

2. Paina käynnistyspainike 1 niin pitkälle kuin se menee ja pidä sitä painettuna pietsosytytyspainiketta 2. kunnes se napsahtaa. Esipoltin ei saa syttyä, ennen kuin kaasupaine pakottaa ilman ulos sytytyspolttimen putkesta. Paina tässä tapauksessa pietsosytytyspainiketta useita kertoja vapauttamatta painiketta 1, kunnes sytytyspoltin on täysin syttynyt..

3. Vapauta käynnistyspainike 30 sekunnin kuluttua (laskettuna siitä hetkestä, kun liekki ilmestyy pilottipolttimeen), kun taas liekin ei tule sammua. Jos liekki sammuu, toista toimenpide aikaisintaan 5 minuutin kuluttua..

4. Avaa polttimen venttiili 3, jota varten käännä venttiilin kahvaa tasaisesti 90 ° vastapäivään (venttiilin kahvan tulee olla yhdensuuntainen kaasuputken kanssa). Pääpolttimen pitäisi syttyä. Jos poltin ei syty jostain syystä ja esipoltin sammuu, on tarpeen sulkea poltinventtiili 3 ja toistaa toimenpiteet uudelleen, mutta aikaisintaan 5 minuutin kuluttua..

5. Käännä lämpötilan säätönuppia 4 asettaaksesi vaaditun lämmitysaineen lämmityslämpötilan laitteessa (kattila). Säädä lämmitystä lämpötila -indikaattorin 1 mukaisesti. Laitteen (kattilan) jäähdytysnesteen lämpötilan säätö tapahtuu kääntämällä säätönuppi asentoon A – E. Asento E vastaa suunnilleen 90 ° C: n lämpötilaa jäähdytysneste kapasitiivisessa lämmönvaihtimessa. Merkinnän 5, joka vastaa asetettua lämpötila -asentoa lämpötilan säätönupissa, on vastattava kaasuventtiilin rungon merkkiä 6.

Kuinka haihtuvat laitteet toimivat?

Tällaiset järjestelmät ovat monimutkaisia ​​elektronisia komponentteja, jotka tarvitsevat sähköä toimiakseen..

Samaan aikaan näiden laitteiden avulla voit säätää polttoaineen syöttöä ja lämmitysastetta sulkemalla tai avaamalla hana, mikä auttaa säästämään lämmityskustannuksia.

Elektronisen järjestelmän toiminta suoritetaan anturien ohjausyksikköön lähettämien tietojen perusteella. Ohjaimen ja mikroprosessorin tietojen analysoinnin ja käsittelyn jälkeen komennot lähetetään kattilakäyttöön

Automaattisten laitteiden ratkaisemat tehtävät:

• kaasun syöttöjärjestelmän venttiilin avaaminen / sulkeminen;
• laitteen käynnistäminen automaattitilassa;
• kattilan esiasetettu tai hätäpysäytys;
• polttimen liekin tason säätö olemassa olevan lämpötila -anturin avulla;
• tietojen näyttäminen visuaalista lukemista varten (ilman lämpötila, veden lämmitystaso ja muut).

Lisäksi nykyaikaisilla automaattisilla laitteilla voi olla useita lisätoimintoja, jotka helpottavat suuresti kattiloiden toimintaa..

Nämä sisältävät:

• laitteiden toiminnan ohjaus ja sen toiminnan valvonta;
• lämmitysjärjestelmän suojaaminen kolmitieventtiilin toimintahäiriöiltä;
• laitteiden suojaus jäätymiseltä (jos huoneen lämpötila laskee äkillisesti, laite käynnistää kattilan automaattisesti);
• itsediagnostiikka, jonka avulla voidaan havaita vikoja yksiköissä ja osissa sekä tunnistaa viat yksiköiden toiminnassa. Tämän vaihtoehdon avulla voit tunnistaa ajoissa toimintahäiriön, joka voi johtaa vakavaan rikkoutumiseen, joka edellyttää kattilan huoltoa tai täydellistä vaihtamista..

Samaan aikaan kaasukattiloiden automaatiolaitteiden luotettava ja vakaa toiminta voidaan suorittaa vain tietyissä olosuhteissa..

Nimittäin:

• virtapiikkien puute;
• suositeltujen lämpötilajärjestelmien tarkka noudattaminen;
• ei ongelmia, jotka liittyvät pitkään käyttöikään.

Jos näitä sääntöjä rikotaan, korkean teknologian laitteet voivat nopeasti epäonnistua..

Markkinoilla on laaja valikoima tällaista automaatiota, joka voi tarjota ohjelmointia tai pärjätä ilman sitä. Näihin laitteisiin kuuluvat seuraavat laitteet.

Huonelämpötilan termostaatti

Ilman lämpötila -anturi sijaitsee huoneessa, mutta se on kytketty kaapelilla tämän tai toisen huoneen kattilaan. Laite ei ainoastaan ​​valvo huoneen lämmitystasoa, vaan myös säätää lämmittimen toimintaa.

Heti kun lämpötilan osoitin laskee alle määrätyn tason, lämpölaite lähettää signaalin kattilaan, jonka saatuaan lämmityslaite käynnistyy automaattisesti..

Erilliset ohjausyksiköt mahdollistavat huoneen lämpötila -anturin kytkemisen. Tässä tapauksessa esiasetettu lämpötila pysyy automaattisesti lämmitetyssä tilassa.

Kun laitteessa saavutetaan miellyttävä ilman lämpötila, venttiili sulkeutuu, minkä jälkeen kattilan toiminta ja siten huoneen lämmitys pysähtyvät, mikä edistää polttoainetaloutta.

Toinen artikkelimme sisältää yksityiskohtaisia ​​tietoja lämmityskattilan termostaatin tyypeistä ja kytkentäkaavioista.

Päivittäinen ohjelmoija 24 tunnin ajan

Perinteisen termostaatin tavoin laite säätää kaasukattilan käyttötapaa, mutta sillä on laajennetut ominaisuudet.

Tällä laitteella voit asettaa ohjelman lämmityslaitteen toiminnalle 24 tunniksi ja säätää eri lämmitystasoa tiettyinä vuorokaudenaikoina (esimerkiksi alentaa huoneiden lämpötilaa yöllä tai ilman ihmiset).

Useimmat laitteet toistavat syklin automaattisesti, ja muuttaaksesi sitä sinun on muutettava ohjelmaa. Tällaisen laitteen liittäminen voi tapahtua sekä kaapelilla että erityisen radiokanavan kautta..

Pitkäaikainen viikoittainen ohjelmoija

Toisin kuin edellä kuvattu laite, viikoittaisen laitteen avulla voit ajoittaa kattilan toiminnan seitsemälle päivälle etukäteen..

Tämän tyyppisissä laitteissa on pääsääntöisesti useita eri tiloja, ja on myös mahdollista luoda omia ohjelmia lämmityslaitteiden käyttöä varten.

Helppo ohjelmoida Auraton-2025 -laitteessa on 3 tehdas- ja 7 käyttäjätilaa, joiden avulla voit säätää ilman lämpötilaa optimaalisesti. Valoanturi sammuttaa näytön yöllä, mikä säästää energiaa

Kaikki tiedot lähetetään taustavalaistuun näyttöön, mikä helpottaa tietojen seuraamista. Koska ohjelmoijan kantama on 30 metriä tai enemmän, se voidaan sijoittaa olohuoneeseen.

Turvallisuus- ja mukavuuselementit

Kattiloiden automaattisten laitteiden ryhmä sisältää monia elementtejä, jotka voidaan jakaa kahteen suureen ryhmään: mekanismit, jotka takaavat työturvallisuuden, ja laitteet, jotka edistävät kattilan mukavaa käyttöä..

Seuraavat tiedot vastaavat turvallisesta käytöstä:

• termostaatti;
• veto- ja liekinhallinta -anturit;
• varoventtiili.

Liekintunnistin koostuu termoparista ja sähkömagneettisesta kaasuventtiilistä, joka sulkee tai kytkee kaasun syötön.

Liekin lämpötilansäädin (termostaatti) ylläpitää vaaditun jäähdytysnesteen lämpötilan ja suojaa myös ylikuumenemiselta. Tämä moduuli kytkee kattilan päälle tai pois päältä heti, kun jäähdytysneste saavuttaa kriittisen pisteen (maksimi tai minimi).

Luistonestoyksikkö lopettaa kaasun syötön polttimelle heti, kun bimetallilevyn sijainti muuttuu korkean lämpötilan vuoksi (se taipuu kuumennettaessa ja tukkii putken, jonka kautta polttoaine syötetään).

Varoventtiiliä käytetään kaasun virtauksen säätämiseen, jakamiseen ja sulkemiseen

Lämmitysjärjestelmässä varoventtiili on kiinteä osa putkilinjan liittimiä, mikä on tärkeää piirissä käytettävän jäähdytysnesteen määrän seurannassa.

Venttiilin aukkoa, jonka läpi kaasumainen polttoaine virtaa, kutsutaan istuimeksi. Sammuta laite peittämällä se levyllä tai männällä..

Käyttöasentojen määrästä riippuen kaasuventtiilit voivat olla yksi-, kaksi- ja kolmivaiheisia sekä simuloida:

• Yksivaiheisilla laitteilla on vain kaksi käyttöasentoa: päällä / pois.
• Kaksivaiheinen laite on varustettu yhdellä sisääntulolla ja kahdella ulostulolla, kun taas venttiili avautuu, kun se käännetään väliasentoon, minkä vuoksi kytkeminen tapahtuu tasaisemmin.
• Kaksi tehotasoa sisältävät kattilat toimitetaan kolmivaiheisella laitteella..
• Säätöventtiileillä vaihdetaan laitteiden virranilmaisin sujuvasti.

Mukavuuden lisäämiseksi käytetty automaatio sisältää vaihtoehtoja, jotka yleensä tekevät lämmitysjärjestelmien käyttäjät. Näitä ovat polttimen itsesyttyminen, itsediagnostiikka, optimaalisen toimintatavan valinta ja muut..

Turvallisuuteen liittyvä automaatio

Sääntelyasiakirjoissa (SNiP 2.04.08-87, SNiP 42-01-2002, SP 41-104-2000) annettujen sääntöjen mukaan kaasukattiloissa on oltava turvajärjestelmä. Tämän yksikön tehtävänä on sulkea pikaisesti polttoaineen syöttö mahdollisen vian sattuessa..

Alla olevassa kaaviossa on esitetty automaatiojärjestelmä, jonka avulla voit säätää kaasulaitteen toimintoja, ja yksityiskohtainen kuva kaikista rakenneosista

Kaasukattila -automaatiojärjestelmän turvallisen toiminnan periaate perustuu laitteiden lukemien hallintaan.

Ohjausyksikkö valvoo seuraavia tekijöitä:

• Kaasun paine. Kun se laskee kriittiselle tasolle, palavan aineen syöttö lopetetaan välittömästi. Prosessi tapahtuu automaattitilassa käyttämällä venttiilimekanismia, joka on esiasetettu tiettyyn arvoon.
• Kaasun syöttö. Vastuu tästä ominaisuudesta haihtuvissa laitteissa on suurin tai pienin rele. Toimintamekanismi koostuu kalvon taivuttamisesta tangolla, jossa ilmakehien määrä kasvaa, mikä johtaa lämmittimen koskettimien avaamiseen.
• Ei liekkiä polttimessa. Kun tuli sammuu, termoelementti jäähtyy, mikä pysäyttää virran ja kaasun syöttö pysähtyy, koska kaasuventtiili on suljettu sähkömagneettisella vaimennuksella.
• Vetovoiman läsnäolo. Kun tämä tekijä vähenee, bimetallilevy kuumenee, mikä muuttaa sen muotoa. Muokattu elementti painaa venttiiliä, joka sulkeutuu ja pysäyttää palavan kaasun virtauksen.
• Lämmönsiirtimen lämpötila. Termostaatin avulla tämä kerroin voidaan pitää tietyssä arvossa, mikä estää kattilan ylikuumenemisen..

Edellä mainitut mahdolliset toimintahäiriöt voivat aiheuttaa pääpolttimen himmenemisen, minkä seurauksena kaasun tunkeutuminen huoneeseen voi johtaa kuolemaan..

Tämä kuva esittää kaaviomaisen rakenteen ohjausautomaation toiminnasta, joka on suunniteltu estämään järjestelmän ylikuumeneminen tai muut häiriöt sen toiminnassa.

Tämän välttämiseksi kaikissa kattilomalleissa on oltava automaattiset laitteet. Tämä pätee erityisesti vanhentuneisiin näytteisiin, joissa valmistajat eivät ole vielä toimittaneet tällaisia ​​laitteita..

Automaattilukituslaitteen ominaisuudet

Valmistajat käyttävät pääsääntöisesti erityisiä ohjausyksiköitä, jotka sisältävät yllä luetellut laitteet. Ulkoisesta erosta huolimatta ne kaikki toimivat samojen periaatteiden mukaisesti. Näet parhaat automaatiomallit ja -valmistajat tästä linkistä.

Yleisimpiä ovat italialaisen EuroSIT -tuotemerkin tuotteet. Suosituin malli on Eurosit 630, jolle on ominaista kevyt toimivuus, yhteensopivuus eri valmistajien mallien kanssa, luotettavuus ja kestävyys..

Tarkastelemme yksityiskohtaisesti automaattisen lohkon laitetta yksityiskohtaisesti Eurosit 630: n esimerkissä.

Yksityiskohtainen laite automaattisesta Eurosit 630 -ohjausyksiköstä, joka on varustettu merkittävällä osalla eri valmistajien tuottamia nykyaikaisia ​​kaasukattilaa

Laite on kotelo, jonka sisällä sijaitsevat kaikki rakenteelliset komponentit (jousiventtiili, paineen säätömoduuli, sulkuventtiili), mikä helpottaa huomattavasti sen asennusta.

Putki on kytketty runkoon, jonka kautta kaasu syötetään, sekä kaapeleita antureista ja muista laitteista.

Eurosit 630 -yksikön lisäksi markkinoilla on myös muita malleja: SABK, Vakula SIT, Dungs, Honneywell, joihin kuuluvat venttiilisarjat, paineenvakaajat, suodattimet, lämpötilansäätimet

Tämän laitteen asentamisessa ja konfiguroinnissa on joitain vaikeuksia, mutta mukautuneena et voi käytännössä huolehtia kaasukattilan toiminnasta.

Ongelmia sytytyslaitteen käynnistämisessä

Jos laitteen käynnistäminen on vaikeaa, voit käyttää seuraavia ohjeita. Ensinnäkin sinun on varastoitava tarvittavat laitteet, nimittäin avaimet, ruuvimeisseli, yleismittari, pihdit, alkoholi osien puhdistamiseen.

Laitteen liittimet irrotetaan varovasti: ne suljetaan toistensa kanssa ja kiristetään sitten pihdeillä. Virran syyn selvittämiseksi sinun on kytkettävä sytytysvirta päälle.

Jos sytytys tapahtuu normaalisti, vika on luultavasti vetoanturissa. Tässä tapauksessa tämä elementti on irrotettava (ylikuumenemisen estämiseksi sitä ympäröivät paroniittitiivisteet).

Kun tarkastat laitetta, sinun on kiinnitettävä huomiota sen koskettimiin, jotka on kiinnitettävä tukevasti koteloon ja joiden pinnalla ei saa olla merkkejä hapettumisesta. Avoimen lämpötilan tulee olla 75 ° C

Sen jälkeen testaajan avulla sinun on mitattava vastus, jonka indikaattorin tulisi olla 1-2 ohmia. Jos havaitaan toimintahäiriö, tämä osa on vaihdettava. Jos elementti toimii normaalisti, riittää pyyhkiä se alkoholilla, minkä jälkeen laite kootaan uudelleen..

Termoelementin vetoleikkurin ongelmien tunnistamiseksi liittimet poistetaan, minkä jälkeen vastus tarkistetaan, jonka indikaattorin tulisi olla 3.

Jos saatu arvo ei vastaa optimaalista arvoa, on tarpeen irrottaa mutteri, joka kiinnittää termoparin vetokytkimeen, avaimella nro 9, minkä jälkeen avain nro 12 kierretään puoleen vuoro..

Sen jälkeen sinun on hankittava muovinen insertti, jossa on koskettimet, ja sitten osa on kokonaan auki. Lämpöparia tarkistetaan: se on kytkettävä magneettiventtiiliin ja varmistettava avaimella # 9. Jos sytytys ei vieläkään ole mahdollista, ongelma on tässä osassa..

Ongelman ratkaisemiseksi mutteri, joka kiinnittää termoparin sytyttimeen, avataan avaimella # 10, minkä jälkeen elementti asetetaan haluttuun asentoon.

Työn tuloksen arvioimiseksi sinun on mitattava EMF (sen tulisi olla yhtä suuri kuin 18 mV), sitten lämpöparin kosketin ja luistonestoaineet puhdistetaan alkoholilla. Viimeinen vaihe on laitteen kokoaminen.

Muiden ongelmien poistaminen automaation käytön aikana

Yleinen syy sytytyksen puuttumiseen on eristimen saastuminen, jonka kautta lanka vedetään palokammioon. Tällainen toimintahäiriö voidaan helposti poistaa pyyhkimällä tämä osa pehmeällä liinalla. Jos se on erittäin likainen, se voidaan kostuttaa liuottimella ja pyyhkiä sitten kuivaksi..

Palokammion sisään muodostuvat nokikerrostumat voivat myös olla esteenä sytyttimen käynnistämiselle. Tämä vika voidaan helposti poistaa napauttamalla polttimen kaasuputkea..

Käytön tauon jälkeen on suositeltavaa tarkistaa putkien kunto. Työn puuttuessa hämähäkit voivat muodostaa pesiä tai muita hyönteisiä, jotka voivat vaikeuttaa kaasun saantia..

Kaasukattioiden korkean teknologian mallit on varustettu hienostuneella elektroniikalla. Yleensä tiedot ongelmista näytetään näytöllä koodin muodossa, jossa on tietty virhe.

Huono vedenlämmitys voi merkitä liikaa saostumia lämmönvaihtimen seinille. Ongelman ratkaisemiseksi on suositeltavaa huuhdella piiri kuumalla vedellä lisäämällä mineraaliliuotinta.

Jos tämä ei auta, on parempi ottaa yhteyttä asiantuntijaan, koska syy voi olla elektroniikan tai virtausanturin vaurioituminen..

Liian tehokkaissa kattiloissa voi esiintyä “kello” -vaikutus, joka ilmenee kaasun voimakkaan lämmityksen aiheuttamasta liian usein käynnistyksestä. Tilanteen korjaamiseksi on suositeltavaa vähentää polttimiin syötetyn polttoaineen kulutusta..

Mekaanisissa laitteissa tämä voidaan saavuttaa kiertämällä kaasuventtiilin säätövipua, ja elektronisissa malleissa riittää käyttää ohjauspaneelia, jossa vastaava käyttöparametri on asetettu..

Seinään ripustettu kaasukattila

Jos puhumme tavallisesta seinälle asennettavasta kaasukattilasta, se voi toimia jäähdytysnesteen lämpötilan mukaan. Siihen voidaan liittää huonetermostaatti tai kronotermostaatti. On myös mahdollista liittää openterm -protokollan säädin (openterm).

Seinäkiinnityskattiloiden käytön erityistapaus on mahdollisuus käyttää säästä riippuvaista automaatiota. Ulkolämpötila -anturin käytön vuoksi näkyviin tulee muita muuttujia, joiden avulla voidaan nopeammin säätää polttimen tehoa, menolämpötilaa rakennuksen ulkopuolisten olosuhteiden mukaan.

Arbat -automaatio

Laitteilla on 5 suojausastetta. Siinä on lämpösähköinen liekinsuoja. Kaasun syöttö on estetty, kun se sammutetaan. Modulaatiotermostaatti tarjoaa käyttömukavuutta, ja karkeaverkkosuodatin pidentää käyttöikää.

Jotkut mallit on varustettu kiertovesipumpulla. Laite jakaa jäähdytysnesteen tasaisesti koko lämmitysjärjestelmään. Ja myös on mahdollista kytkeä ulkoinen termostaatti huoneen sisällä tai ulkopuolella.

Honeywell Automation

Honeywellillä on laaja valikoima automaatioita kaasukattiloille edullisimmista (mekaanisista) monitoimilaitteisiin..

Avainominaisuudet:

• jäähdytysneste ylläpitää automaattisesti lämpötilaa;
• kattilan kytkeminen pois päältä, jos kaasun syöttö katkeaa;
• sammutus ilman vetoa tai vastakkaisella työntövoimalla;
• estää kaasun syötön, kun kaasupoltin sammuu.

Joissakin malleissa on ohjelmoitava automaatio, jolla voidaan asettaa lämpötila -aikoja vuorokaudenajan, sään mukaan ja jopa kehittää lämmitys- / jäähdytystila viikonpäiviksi. Ja Smile -sarjan mallit ohjaavat useita lämpötilapiirejä kerralla (lämmitys, ilmanvaihto, “lämmin lattia”, lämmin vesi jne.).

Automaatio Eurosit 630 (Eurosit 630)

Eurosit -kaasuventtiili on yksi käytetyimmistä. Sitä löytyy sekä kotimaisista että maahantuoduista kattiloista. Tärkeimmät edut: kaasun syöttösäätimen monitoimisuus, modulaatiotermostaatti ja pääpolttimen täyden modulaation kytkeminen päälle. Se toimii sekä nesteytetyn polttoaineen sylintereistä että kaasupidikkeestä ilman sähköä. Sitä käytetään erityyppisissä kaasua kuluttavissa laitteissa, jotka edellyttävät tarkkaa lämpötilan säätöä.

Kattilan turvallinen käyttö – sen tehon laskeminen

Lämmityskattilan teho on avaintekijä, joka vaikuttaa tilojen lämmitystasoon sekä laitteiden kestävyyteen ja niiden turvallisuuteen. Ensinnäkin on tarpeen määrittää lämpöhäviö katon, seinien ja ikkunoiden kautta. Osa lämpöenergiasta kulkee ilmanvaihtojärjestelmän läpi, mikä on myös muistettava. Tällaisia ​​laskelmia on erittäin vaikea tehdä mahdollisimman tarkasti itse, et voi tehdä ilman asiantuntijoiden apua..

On kuitenkin olemassa tekniikka, jonka avulla voit suunnilleen laskea tarvittavat tehoindikaattorit. Jos rakennuksen rakentaminen toteutettiin kaikkien turvallisuus- ja energiansäästövaatimusten mukaisesti, yhden neliömetrin lämmittämiseen tarvitaan noin 100 W lämmityslaitteiden tehoa. Näin ollen on tarpeen ostaa uusi kaasukattila tämän suhteen perusteella.

Kun valitset kattilan, ota huomioon rakennuksesi ominaisuudet. Loppujen lopuksi teho riippuu monista tekijöistä, olipa seinämien ja kattojen paksuus, muovi- tai puuikkunoiden läsnäolo sekä niiden eristys. Ulkolämpötilan ja huonelämpötilan välinen ero on erittäin tärkeä. Joten jos lämpötila muuttuu merkityksettömästi, amplitudin ulkopuolella saavutetaan valtavat arvot. Jopa talvella äkillinen siirtyminen plus 10: sta miinus 20 asteeseen on mahdollista..

Anna etusija nykyaikaisille yksiköille. Ja syy ei ole pelkästään tällaisten laitteiden laadussa, vaan myös lisätoimintojen, kuten nestekidenäyttöjen, saatavuudessa. Tässä tapauksessa lämmityskattilan asentaminen ei ole vaikeaa, koska monitori näyttää laitteen toiminnan tärkeimmät parametrit – tuulettimen nopeuden, todellisen ja asetetun veden lämpötilan ja paljon muuta..

Yksi yleisimmistä laitteiston virtaongelmista on kello. Tämä ilmiö ilmenee, kun valitsemassasi yksikössä on liian paljon virtaa. Tässä tapauksessa on vain kaksi tapaa – joko ostaa uusi kaasukattila tai yrittää tehdä säätö omin käsin. Ensimmäinen vaihtoehto on parempi, mutta toista käytetään myös erittäin usein..

Mikä automaatio on parempi – mekaaninen vai elektroninen

Lämmityslaitteiden toimintaa ohjaavat laitteet voivat olla mekaanisia tai elektronisia. Kaasukattilojen budjettimalleissa useimmissa tapauksissa käytetään mekaanista, manuaalista ohjausta. Huolimatta siitä, että teknisen kehityksen taso on saavuttanut ennennäkemättömät korkeudet, mekaniikka on edelleen luotettava ja todistettu työkalu. Manuaalisessa säätötilassa toimivien kaasukattiöiden turva -automaatio on paljon halvempaa. Useimpien manuaalisesti ohjattujen kattiloiden toimintaperiaate on yksinkertainen ja suoraviivainen kotikäyttöön..

Mekaaninen automaatio

Kotitalouksien kaasukattiöiden manuaalinen säätö varmistetaan syöttämällä asetukset ennalta määrätylle optimaalisten lämpötila -arvojen alueelle. Polttokammion liekin sytyttäminen käynnistää termostaatin, joka on herkkä jäähdytysaineen muutoksille.

Lämpötilansäädin syöttää kaasua polttimelle, kun vesi jäähtyy lämmityspiirissä, ja sulkee virtauksen, kun lämpöä on riittävästi. Lämpötila -anturi on asennettu kaasuputkeen. Se on varustettu seuraavilla solmuilla:

• lämpöelementti;
• vipujen ryhmä;
• jousi haara putki;
• ydin.

Ydin on messinkiputki ja Invar -sauva, herkkä elementti, joka reagoi jäähdytysnesteen tilan muutoksiin. Pituutta muuttamalla se avaa ja sulkee venttiilin säätämällä energian syöttöä laitteen polttokammioon.

Elektroniset automaattiset ohjausjärjestelmät

Yleisin automaatiotyyppi, jota käytetään kattiloiden budjettimalleissa, on elektroninen termostaatti.

Laite asennetaan sisätiloihin ja ohjaa lämmitystä huoneen nykyisellä vyöhykkeellä sijaitsevan ulkoisen lämpötila -anturin signaalien perusteella. Kun lämpötila laskee alle asetetun rajan, kattilaan lähetetään signaali käynnistämiseksi. Kun optimaaliset lämpötilaparametrit on saavutettu, anturit lähettävät sammutussignaalin järjestelmään. Huonetermostaateissa on kaapeliliitäntä kaasukattilalla.

Tässä tapauksessa termostaatin läsnäolo varmistaa kaasukattilan optimaalisen lämmityslämpötilan ja sinisen polttoaineen kulutuksen talouden. Nykyään myydään useita termostaattityyppejä, jotka eroavat toiminnallisuudesta, teknisistä ominaisuuksista ja asennusmenetelmistä. Ohjelmoitavat laitteet varmistavat, että optimaalinen lämpötila säilyy asunnon sisällä tietyn ajan.

Huomaa: jotkin mallit voivat automaattisesti ohjata kaasukattilan toimintaa päivän aikana, toiset laitemallit voivat ohjata käyttöyksikköä viikon ajan. Lisäksi valmistetaan automaattisia langattoman käytön ohjauslaitteita, jotka mahdollistavat kattilan toiminnan kauko -ohjauksen. Nykyaikaisten kauko-ohjausjärjestelmien kantama on valitusta mallista riippuen 25-100 m.

KSU-2P-ohjaussarja.

Kaasupolttoaineella toimiville kattiloille tuotetaan seuraavat muutokset:

• KSU-2P-1-G (osana ohjaus- ja merkinantolaitteita BUS-1 ja kytkentäelementtien lohkoa BKE-1)-kattiloille, joissa on luonnollinen kierto ja tyhjiö;
• KSU-2P-2-G (osana BUS-2- ja BKE-1-yksiköitä)-kattiloille, joissa on luonnollinen kierto ja paineistettu;
• KSU-2P-3-G (osana BUS-3- ja BKE-2-yksiköitä)-suoravirtauskattiloihin, joissa on paineistusta.

Sarjan syöttöjännite on kolmivaiheverkko 380/220 tai 220/127 V, jonka vaihtelut ovat välillä +10 –15%. Syöttöjännite asetetaan ohjaus- ja merkinantoyksikössä (BUS) sijaitsevan lohkon hyppyjohtimien avulla. AC -taajuus 50 ± 1 Hz. Virrankulutus enintään 300 VA.

KSU-2P yhdessä antureiden ja toimilaitteiden kanssa tarjoaa: kattilan tärkeimpien teknisten parametrien kaksiasentoisen säädön (rummun vedenpinnan vakauttaminen-KSU-2P-1-G ja KSU-2P-2-G; stabilointi höyrynpaine – kaikkiin muutoksiin); turva -automaatio (kaasun syöttö kattilaan pysähtyy hätätilanteessa ja kaasunpaineen nousu, ilmanpaineen lasku, höyrynpaineen nousu kattilan ulostulossa, ei polttimen liekkiä, hätätilan nousu ja kattilan rumpun tason lasku – malleille KSU-2P-1-G ja KSU-2P-2-G, alipaineen alentaminen kattilauunissa-KSU-2P-1-G, jos höyryn lämpötila hätätilanteessa nousee kattilan ulostulosta ja pakokaasujen lämpötila-KSU-2P-3-G); valo- ja äänihälytyssignaalit, joissa tallennetaan onnettomuuden perimmäinen syy; antaa signaaleja lähetyskonsolille laitteen käynnistämisestä ja kattilan pysäyttämisestä; automaattinen käynnistys ja pysäytys; toimiva hälytin.

BUS sisältää toiminnallisia lohkoja. BUS: n etupaneelissa on käyttöohjaimet ja hälytykset (kuva alla). Lisäksi BUSS sisältää välireleet, joita käytetään ohjaamaan BKE 16 -laitteen kattilan toimilaitteita ja magneettisia käynnistimiä sekä kytkemään BUSS -piirejä ohjausohjelman suorituksen aikana.

Lämmönsiirtimen läsnäolotunnistin

Muut kattilat voivat epäonnistua myös lyhytaikaisen käytön aikana ilman jäähdytysnestettä. Tällaisten tilanteiden estämiseksi on suunniteltu jäähdytysnesteen läsnäolon (tai puuttumisen) anturi

Tämä on erityisen tärkeää lämmityskattiloissa, joissa on lämmityselementtejä. Anturi asennetaan joko kattilan viereen tai sisälle. Se sisältyy laitteen ohjauspiiriin ja sulkee koskettimet vain, kun lohko on täytetty jäähdytysnesteellä

Yleisimpiä laitteita ovat reed -kytkimet ja konduktometriset anturit.

Ensimmäisessä magneettisydän on rakennettu suoraan uimuriin, joka kelluu ylös ja sulkee koskettimet vain nesteen läsnä ollessa.

Toisen tyyppiset anturit ovat erityisiä elektrodeja, jotka on sijoitettu hydraulipiiriin. Kun kattila täytetään jäähdytysnesteellä, toisinaan virta kulkee elektrodien välillä. Suljettu piiri on merkki normaalista jäähdytysnesteen tilanteesta ja signaali kattilan toiminnasta.

Tekniset ominaisuudet

On myös huomattava, että kaikkien aiemmin harkittujen yksiköiden tulisi olla kotitalouksia, ei teollisia. Niiden tulisi perustua myös ruiskutuspolttimeen. Jälkimmäisen toimintaperiaate perustuu siihen tosiseikkaan, että polttoaineen palamisprosessissa tarvittava ilmamassamäärä “imetään” luonnollisella tavalla erityisen rakenteen vuoksi. Jälleen pakotetun ilmanvaihdon komponentin puuttuminen tarkoittaa, että kaasu-ilma-suhdetta ei aina noudateta tiukasti. Siksi yhdessä tapauksessa saadaan ylimääräistä polttoainetta, eikä se pala kokonaan. Toisessa tapauksessa ilmaa tuotetaan jo enemmän eikä maakaasu ole jo täysin palanut..

Mitkä ovat automaattiset asennukset?

Tällä hetkellä markkinat tarjoavat kuluttajalle laajan valikoiman ohjauslaitteita. Siksi sinun on tiedettävä, millaista automaatiota kodin lämmitysjärjestelmille yleensä on olemassa, mitä suosia.

Huonetermostaatti

Asennuskriteerin mukaan on:

• Langalliset termostaatit. Tämän tyypin etuna on kyky syöttää virtaa noin 50 metriin johtojen avulla.
• Langattomat termostaatit. Tällä on se etu, ettei johtoihin tarvitse tehdä reikää. Niillä on kuitenkin merkittävä haitta – teräsbetoniseinät vähentävät signaalin voimakkuutta..

Toiminnallisuuden mukaan ne erottuvat:

• Yksinkertaiset termostaatit. Ne pitävät oikean lämpötilan.
• Ohjelmoitavat termostaatit. Tällaiset laitteet pystyvät asettamaan tietyn asteen määrän koko viikon etukäteen (ajanjakso riippuu mallista) suurimmalla tarkkuudella jopa sekunneissa. Edut johtuvat myös viikoittaisen ohjelmoinnin aiheuttamista kustannussäästöistä..

On myös termostaatteja:

• Elektroniset termostaatit. Sarja sisältää kolme osaa: lämpötila -anturi, signaalilähetin, rele. Laitteen tärkein etu on laitteen suurin tarkkuus. Älä unohda helppokäyttöisyyttä.
• Mekaaniset termostaatit. Laitteiden perusta on kyky muuttaa ominaisuuksia lämpötilan vaikutuksesta. Kaasukalvon lämpötilan muutoksen vuoksi piiri suljetaan tai avataan pakottaen tietyt mekanismit toimimaan.
• Sähkömekaaniset termostaatit. Laitteen mekanismi on paljon yksinkertaisempi kuin elektroninen. Pääelementti on rele. Laite näyttää putkelta, joka on täytetty erityisellä aineella, joka reagoi lämpötilaan. Jos kattila lämpenee, aine laajenee, samoin kattila jäähtyy – aine supistuu. Ja aineesta riippuva taajuusmuuttaja säätelee lämpötilaa sähköpiirin ansiosta.

Liitäntä voidaan tehdä:

• Kattila;
• Pumppu;
• Servo -asema;

Lämpöpää

Tämä on termostaattinen elementti, joka ulkoisen ympäristön vaikutuksesta avaa tai sulkee jäähdyttimen hieman. Edullinen automaatiotyyppi kodin lämmitykseen. Merkittävä plus on, että lämpöpää on erittäin kätevä paikalliseen lämmitykseen, ja se säästää merkittävästi kustannuksia. Miinuksista: ensinnäkin säätö tapahtuu standardien mukaisesti, joka koostuu abstrakteista numeroista, ei asteista. Toiseksi, anturi mittaa lämmön asteen asennuksen ympärillä, mutta ei huoneessa, mikä heikentää laitteen tarkkuutta..

Säästä riippuvainen automaatio

Talon säästä riippuvan automaation suunnittelu talon lämmitykseen on yksinkertaista: kadun sää laskee, jäähdytysnesteen lämpötila nousee. Säästä riippuvalla asennuksella on kuitenkin erittäin merkittävä haitta – järjestelmällä ei joskus ole aikaa sopeutua lämpötilaan, ja siksi vaikutus viivästyy. Erityisesti mainittu miinus ilmenee, jos siihen on liitetty lisäosa – lattialämmitys. Haittoja ovat se, että laitteet eivät toimi aivan oikein, suunnilleen, joten muutos on havaittavissa vain kausiluonteisen ilmastonmuutoksen myötä. On huomattava, että yksikön hinnat ovat suhteellisen korkeat. Mutta yksiköt ovat erittäin käteviä tuotannossa, suurissa taloissa (yli 500 neliömetriä).

Automaattiset lämpöasemat

Vuonna 1992 Moskovan kunnallista energia -alaa hallinnoiva organisaatio – MOSTEPLOENERGO – päätti ottaa käyttöön uuden APCS -järjestelmän yhdessä uudessa rakennuksessaan. Valittiin kaukolämpöasema RTS “PENYAGINO”. Aseman ensimmäinen vaihe rakennettiin osana neljää KVGM-100-tyyppistä kattilaa.

Tällä hetkellä Remikontsin kehittäminen johti ohjelmisto- ja laitteistokompleksin PTK KVINT syntymiseen. Remonttien lisäksi kompleksi sisälsi operaattoriaseman, joka perustuu henkilökohtaiseen tietokoneeseen, jossa on täysi ohjelmisto, ohjelmistopaketti tietokoneelle. CAD -järjestelmän suunnittelu.

Kaukolämpöaseman automaattisen prosessinohjausjärjestelmän toiminnot:

• kattilan täysin automaattinen käynnistys kylmästä tilasta ennen käyttötilaan siirtymistä napsauttamalla “START” -painiketta monitorinäytössä;
• poistoveden lämpötilan ylläpitäminen lämpötila -aikataulun mukaisesti;
• syöttöveden kulutuksen valvonta ottaen huomioon täydennys;
• tekninen suoja polttoaineen katkaisulla;
• kaikkien lämpötekniikan parametrien hallinta ja niiden esittäminen käyttäjälle henkilökohtaisen tietokoneen näytöllä;
• yksiköiden ja mekanismien tilan seuranta – “ON” tai “OFF”;
• toimilaitteiden kauko -ohjaus monitorinäytöstä ja ohjaustilojen valinta – manuaalinen, kauko -tai automaattinen;
• ilmoittaa operaattorille säätimien toiminnan rikkomuksista;
• viestintä piirin lähettäjän kanssa digitaalisen tietokanavan kautta.

Järjestelmän tekninen osa oli järjestetty neljään kaappiin – yksi kutakin kattilaa kohti. Jokaisessa kaapissa on neljä modulaarista runko-ohjainta.

Ohjain # 1 suoritti kaikki kattilan käynnistystoimet. Teploenergoremontin ehdottaman käynnistysalgoritmin mukaisesti:

• ohjain käynnistää savunpoistimen ja tuulettaa tulipesän ja savupiiput;
• kytkee ilmansuodattimen päälle;
• sisältää vesipumput;
• yhdistää kaasun jokaisen polttimen sytytykseen;
• valvomalla liekin läsnäoloa avaa pääkaasun polttimiin.

Ohjain nro 2 on valmistettu kahtena versiona. Jos kattilan käynnistyksen aikana tekninen vika ei ole kauhea, koska voit pysäyttää ohjelman ja aloittaa kaiken alusta, toinen ohjain suorittaa päätilan pitkään.

Paljonko kattilan automaatio maksaa?

Kustannukset vaihtelevat muutamasta tuhannesta ruplasta puoleen kattilan hinnasta. Useat tekijät vaikuttavat hintaan:

1. Valmistajamaa.
2. Automaation tyyppi.
3. Laitteet.

Kotimainen automaatio kokonaisuudessaan, mukaan lukien poltinlaite, sytytin ja moniohjausyksikkö, maksaa noin 5-6 tuhatta ruplaa. Tästä summasta voit ostaa sarjan APOK – 1, Iskra, Vakula jne..

Italialainen mikroprosessoriin perustuva ohjausautomaatio maksaa 10 tuhatta ruplaa. ja korkeampi. Monilohkon hinta on noin 1-2 tuhatta ruplaa. korkeampi kuin kotimaisen analogin.

Katsaus kaasukattilat

“Prometheus” on tunnettu kotimainen tuotemerkki energiariippumattomista lattialämmityskattiloista, joissa on teräksinen lämmönvaihdin. “Prometheus” -malleja käytetään suurten tilojen lämmittämiseen jopa 750 neliömetriä. metriä. Tehokkuus on 92%. Mikropolttimen poltin, automaattinen sytytys, teräksinen levylämmönvaihdin varmistaa lämmitysjärjestelmän tehokkaan ja turvallisen käytön. Tämä yritys tuottaa paitsi korkealaatuisia malleja, jotka voivat lämmittää onnistuneesti alueita yhden asunnon koosta suuriin rakennuksiin, joilla on erilaisia ​​toimintoja, mutta myös edullisia. Kaasukattila “Prometheus” – paras yhdistelmä laatua ja hintaa.

Kaasukattilat Neva on OJSC Gazapparatin Pietarissa toimiva tuotemerkki, joka on erikoistunut kaasukattiloiden ja vedenlämmittimien tuotantoon. Yhtiö tarkistaa ja testaa huolellisesti kaikkien laitteiden toimivuuden, sähköturvallisuuden ja tiiviyden. Kaasukattilat esitetään 3 luokassa, jotka sopivat mihin tahansa lompakkoon: “turistiluokka” (brändi Neva), “luokan mukavuus” ja “premium -luokka” (tuotemerkki Neva Lux). Vuodesta 2005 lähtien yhtiö on koonnut seinälle asennettavia kaasukattilaa valmiista eurooppalaisista sarjoista. Vuodesta 2007 lähtien se on valmistanut laitteita “Neva Lux”, jonka osia on valmistanut itse. Kaikki kattilat on valmistettu modernilla muotoilulla, kuluttaja voi ostaa laitteita kohtuulliseen hintaan.

Korealainen Daesung on johtava lämmityskattiloiden valmistaja. Yhtiön kattilat ovat taloudellisia, laadukkaita ja turvallisia käyttää. Ensimmäinen lämmönvaihdin on valmistettu kuparista, joten sillä on korkea hyötysuhde ja vastaavasti pitkä käyttöikä. Toinen lämmönvaihdin on valmistettu teräslevyistä, joten kuumaa vettä on aina saatavana mitä tahansa määrää ja heti. Kattilaa käytetään yleensä kuuman veden syöttämiseen.

Mimax LLC on kotimainen yritys, jonka pääpaino on automaattisten kaasulaitteiden valmistuksessa. Kaasulämmityskattiloissa Mimax on 3 mm paksu teräslämmönvaihdin, minkä ansiosta niillä on erinomainen lämmönsiirto. Laitteita koottaessa käytetään kuumuutta kestäviä materiaaleja, jotka alentavat merkittävästi ulkokotelon lämpötilan 40-50 ° C: een. Yhtiön kattiloiden hyötysuhde on 87%. Lämmityslaitteiden käyttöikä on yli 15 vuotta. Mimax -yhtiö on kehittänyt sarjan yleiskattiloita, jotka toimivat sekä kaasulla että kiinteillä polttoaineilla. Polttoaineena käytetään polttopuita, hiiltä, ​​turvetta. Keskimääräinen siirtymisaika polttoaineesta toiseen ei ylitä 1 tuntia.

Vaatimukset kattilahuoneille kiinteiden ja nestemäisten polttoaineiden kattiloiden asennukselle

Kattilahuoneen tilavuutta, mittoja ja materiaaleja koskevat vaatimukset ovat samat. On kuitenkin olemassa useita erityisiä, jotka liittyvät tarpeeseen järjestää savupiippu ja paikka polttoaineen varastointiin. Tässä ovat perusvaatimukset (useimmiten ne on kirjoitettu kattilan passeihin):

• Savupiipun poikkileikkaus ei saa olla pienempi kuin kattilan poistoaukon halkaisija. Halkaisijan pienentäminen koko savupiipun pituudella ei ole sallittua.
• On tarpeen suunnitella savupiippu, jolla on pienin määrä kyynärpäitä. Ihannetapauksessa sen pitäisi olla suora.
• Seinän alaosassa on oltava tulo (ikkuna) ilmanottoon. Sen pinta -ala lasketaan kattilan tehosta: 8 neliömetriä. katso jokaista kilowattia kohti.
• Savupiipun ulostulo on mahdollista katon tai seinän läpi.
• Savupiipun tuloaukon alla on oltava puhdistusreikä tarkastusta ja huoltoa varten.
• Hormin ja sen liitosten on oltava kaasutiiviitä.
• Kattila asennetaan palamattomalle alustalle. Jos kattilahuoneen lattiat ovat puisia, asetetaan asbesti- tai mineraalivillapahvi, päälle – metallilevy. Toinen vaihtoehto on palikoista, jotka on valmistettu tiilistä, rapattu tai kaakeloitu.
• Käytettäessä hiilikattilaa johdotus on vain piilossa, asennus metalliputkiin on mahdollista. Pistorasioiden on oltava 42 V: n alijännitteellä ja kytkimet on suljettava. Kaikki nämä vaatimukset ovat seurausta hiilipölyn räjähdysvaarasta..

Huomaa, että savupiipun on mentävä katon tai seinän läpi erityisen palamattoman läpiviennin kautta

On syytä sanoa muutama sana nestemäisten polttoaineiden kattiloista. Heidän työhönsä liittyy yleensä melko korkea melutaso ja ominainen haju. Joten ajatus samanlaisen yksikön sijoittamisesta keittiöön ei ole paras idea. Kun varaat erillisen huoneen, kannattaa huolehtia siitä, että seinät antavat hyvän äänieristyksen eikä haju pääse tunkeutumaan ovien läpi. Koska sisäovet ovat edelleen metallisia, huolehdi siitä, että kehän ympärillä on korkealaatuinen tiiviste. Melu ja hajut eivät saa häiritä. Samat suositukset koskevat liitettyjä kattilahuoneita, vaikka ne ovat vähemmän kriittisiä..

DIY -kattilan asennus

Kaasukattilan oikea säätö on tarpeen:

• resurssien säästäminen;
• mukava olla huoneessa;
• pidentää laitteiden käyttöikää.

Ensinnäkin on tarpeen määrittää oikein lämmityslaitteiden teho.

On tärkeää ottaa huomioon huoneen ominaisuudet: ikkunoiden, ovien lukumäärä ja pinta -ala, eristyksen laatu, materiaali, josta seinät on tehty. Vähimmäislaskelma perustuu lämpöhäviöön ajan yksikköä kohti

Kuten tiedätte, lämmitysvoima on suoraan riippuvainen kaasupolttimen modulaatiosta. Jos sinulla on elektronisesti ohjattu yksikkö, aktivoituu termostaatti, joka on kytketty huonelämpömittariin..

Tehoasetus, mukaan lukien suurin teho

Joskus polttimen teho ylittää itse lämmityskattilan tehon. Tässä tapauksessa uunin tilavuus ja ilmavirta eivät riitä siihen. Voit ymmärtää, mitä tapahtuu muuttamalla polttimen liekkiä. Se muuttuu keltaiseksi

Jos kaasun palaminen on riittämätöntä, tulipesä savupiipun kanssa tukkeutuu ja myös resurssien kulutus kasvaa. Ongelman ratkaisemiseksi sinun on suljettava kaasun syöttö venttiilillä..

Mutta laitteen ei myöskään pitäisi toimia vähimmäisteholla koko ajan. Tässä tapauksessa tehokkuus heikkenee huomattavasti..

Automaattisissa laitteissa maksimitehoa voidaan säätää seuraavasti:

1. soita linja d.00 valikossa;
2. syötä siihen vaadittu arvo.

Jos esimerkiksi tehoarvo on tasolla 10,87 kW, sääolosuhteiden huonontuessa ja voimakkaan kylmäkattilan aikana sinun on vaihdettava se arvoon 11. Muina aikoina tehoa voidaan jopa pienentää normaaleissa rajoissa. Aseta arvoksi esimerkiksi 9 kW. Ymmärrät, miten tätä ilmaisinta säädetään sen mukaan, miten huonelämpötila muuttuu..

Kuuman veden lämpötilan muutokset

Veden lämpötilan muutos suoritetaan säätämällä polttimen liekkiä. Tehoa on vähennettävä. Käytä menetelmää esimerkkinä yhdestä kaasukattilasta:

• kun sekoitin on auki, kytke lämmityslaite kuumavesikäyttöön;
• aseta lämpötila 55 asteeseen;
• siirry huoltovalikkoon;
• etsi arvo d.53 ja paina Mode;
• aseta tarvittava teho näkyviin tulevassa ikkunassa.

Jos vesi ei ole asetetulla arvolla kovin kuuma, alenna arvoa muutamalla pisteellä ja aloita sen lisääminen, kunnes vesi lämpenee miellyttävään lämpötilaan.

SIT -venttiilin säätö

Automaattiset laitteet on usein varustettu SIT -kaasuventtiilillä. Tyypillisesti Vaillant ja Proterm.

Elementtien säätö on riittävän yksinkertaista. Voit tehdä tämän kääntämällä säätöruuvia myötä- tai vastapäivään kaasun kattilan paineen pienentämiseksi tai lisäämiseksi. Vakioarvo on alueella 1,3-2,5 kPa.

Ohitusventtiili

Säätöä tarvitaan tapauksissa, joissa huoneet lämmitetään epätasaisesti. Sinun on nopeutettava jäähdytysnesteen liikettä. Venttiiliruuvia on käännettävä myötäpäivään.

Kuuntele ääniä, jotka tulevat näkyviin, kun kytket lämmittimen päälle. Jos neste on liian meluisa, tehoa on vähennettävä. Sitten ruuvia on käännettävä vastapäivään. Lisäksi voit käyttää mittaamiseen esimerkiksi HT-1890-kaasumittaria. Painearvon tulee olla alueella 0,2-0,4 bar.

Lisääntynyt paine, kaasun syöttöventtiilin säätö

Liekin värin muutos osoittaa sen, että polttoaineen paine järjestelmässä kasvaa. Jos se muuttuu punaiseksi, oranssiksi tai menee rajojen ulkopuolelle, syttyy ja sammuu uudelleen, syttyy puuvillalla, sinun on tarkistettava paine. Se voi muuttua lämmityskauden alkaessa.

Paineen alentamiseksi resurssia syöttävä venttiili suljetaan laskettaessa. Vaihtoehtoisesti voidaan asentaa paineensäädin

Korkea kaasun kulutus

Jos polttoainetta kulutetaan liikaa, sinun on kiinnitettävä huomiota siihen, toimiiko laitteen lämmönvaihdin oikein. Sen sisäseinämiin voi kerääntyä suoloja ja muita pienhiukkasia. Tämä vaikuttaa negatiivisesti lämmönjohtavuuteen ja lisää myös kaasun kulutusta..

Lue kuinka voit vähentää kaasun kulutusta seuraamalla linkkiä

Merkkejä viallisesta lämmönvaihtimesta ovat toimivan laitteen voimakas ääni, joka on samanlainen kuin kiehuva vesi. Voit selviytyä ongelmasta, jos puhdistat elementin manuaalisesti tai huuhtelet erikoisratkaisulla..

Liiallinen polttoaineen kulutus voi johtua myös toimittajan huonosta kaasun kuivauksesta. Resurssin kaloripitoisuuden tulisi olla 7600 kcal kuutiometriä kohden. Kun tämä indikaattori laskee, polttoaineen kulutus kasvaa..

Polttimen liekki

Liekin väri osoittaa, toimiiko elementti oikein. Jos se on tasaisen sininen, kaikki on kunnossa. Muiden sävyjen (erityisesti punaisen tai keltaisen) sulkeumat osoittavat laitteiden tehottomuuden ja koko kattilan virheellisen toiminnan.

Joskus lopullisessa seoksessa ei yksinkertaisesti ole tarpeeksi happea. Lisäksi laitteeseen pääsevä pöly voi olla ongelma. Vika ilmenee myös siitä, että poltin on liian meluisa..

Milloin polttimen liekin säätö on tarpeen?

Useimmissa tapauksissa ilmakehän polttimissa havaitaan ongelmia. Ne voidaan varustaa sekä lattialla seisovalla että seinälle asennettavalla kaasukattilalla. Yleisimmät vikojen syyt ovat:

• Elementin liiallinen teho. Jos voimakas poltin ostetaan pienelle keskimääräisen tehokkuuden laitteelle, ongelmia ei voida välttää. Laitteessa ei ole tarpeeksi ilmaa, minkä vuoksi liekki muuttuu keltaiseksi ja savupiippu tukkeutuu noesta.
• Itse savupiippua ei puhdisteta riittävän hyvin, mikä johtaa veto -ongelmiin. Koska palamistuotteita ei poisteta kokonaan eikä ilma riitä, liekki muuttuu keltaiseksi.
• Polttimen vika tai toimintahäiriö ei salli kaasun palamisen säätämistä.
• Kaasujärjestelmän painehäviöt johtavat polttoaineen vapautumiseen savupiippuun ja sen tukkeutumiseen.

Säätö saattaa olla tarpeen kaasukattilan korjaamisen ja uudelleenkäynnistyksen jälkeen, polttoaineen vaihdon yhteydessä tai jos laitteessa on vieraita ääniä. Jos kaasukattila on vaihdettava, vaaditaan tietty menettely..

Tärkeitä käyttöohjeita

Toiminnaltaan kaasukattiloita, joissa on suljettu polttokammio, pidetään turvallisempina. Heidän tulipesänsä ei kommunikoi huoneilman kanssa. Tällaisten kattiloiden teho on kuitenkin merkittävästi huonompi kuin kattiloiden teho, joissa on avoin polttokammio. Siksi yksityisissä kotitalouksissa asennetaan usein toisen tyyppinen kattila..

Tulevan jäähdytysnesteen valinta riippuu järjestelmän tavoitteista ja käyttöolosuhteista. Jos kattilan usein odotetaan sammuvan, on järkevää harkita pakkasnesteen käyttöä

Tällaisten kattiloiden toiminta edellyttää turvallisuustoimenpiteiden noudattamista. Joten voimakkaan lattiakattilan järjestämiseen on tapana käyttää erillistä huonetta, jolla on tietyt mitat. Kattila on asennettu jonkin matkan päähän seinistä. Läheiset seinät on suojattava tulenkestävällä materiaalilla syttymisen estämiseksi.

Kattilahuoneeseen on asennettava ilmanvaihtojärjestelmä. Siellä pitäisi olla myös luonnonvalon lähde. Etuoven leveyden on oltava vähintään 80 senttimetriä. Savupiippu asennetaan kattilan ohjeiden mukaisesti ja se on valmistettu lämmönkestävästä materiaalista. Savupiipun on noustava katon harjanteen yläpuolelle vähintään puoli metriä.

Yksi turvatoimenpiteistä on hiilimonoksidianturien asennus. Kaasuhälytys havaitsee nopeasti haihtuvan toksiinin vuodon ja varoittaa käyttäjiä siitä. Se voidaan myös konfiguroida käynnistämään ilmanvaihto automaattisesti ja katkaisemaan kaasun syöttö. Nykyaikaisen automaation avulla voit ottaa käyttöön erilaisia ​​älykkäitä järjestelmiä.

Jos lämpötila-, paine- tai kaasusisältöanturi on epäkunnossa, katkaisin on sammutettava välittömästi ja soitettava huoltoteknikolle. Kattilan käyttäminen ilman näitä laitteita on täynnä vakavia kielteisiä seurauksia..

SNiP: n vaatimusten mukaan kaasukattila on liitettävä pääjohtoon kupariputken tai paljeletkun avulla. Tässä tapauksessa on asennettava nosturi.

Jos huomaat merkkejä kaasuvuodosta, sulje kaasuventtiili välittömästi ja avaa ikkunat huoneen tuulettamiseksi. Et voi sytyttää valoa ja yrittää valaista huonetta valaistamalla tulitikkuja tai sytytintä.

Kaasukattila on huollettava valmistajan määrittämin väliajoin. Tietoja tarvittavista toimenpiteistä on esitetty laitteen käyttöohjeissa. Sinun on esimerkiksi puhdistettava savupiippu, poistettava kalkinpoisto lämmönvaihtimesta tai puhdistettava palaminen polttimesta. Sitten kattila toimii pitkään ja vakavien toimintahäiriöiden riski vähenee merkittävästi..

Kun käytät kaasulaitetta, älä kytke sitä päälle suurimmalla teholla pitkään. Tämä voi johtaa höyryn muodostumiseen, mitä ei voida hyväksyä..

Joskus kattila alkaa tuottaa epätavallisia ääniä ja tärinää. Tämä voi johtua tuulettimen toiminnasta. Varoitamme sinua, että kaikki toimenpiteet, joita varten sinun on purettava kattilan kotelo, menettävät automaattisesti omistajalta oikeuden takuun korjaamiseen tai vaihtamiseen..

Laitteen omistajan on kuitenkin ohjattava mekanismien ja järjestelmien toimintaa, jotka suojaavat kattilaa palolta. Piirien lämpötila on pidettävä noin 50 asteessa, mikä vähentää merkittävästi mineraalikerrostumien muodostumisen todennäköisyyttä putkien ja laitteiden sisäpinnoille.

Toimintasäännöt

On parasta antaa kaasukattilan ensimmäinen käynnistys sen asentaneille asiantuntijoille. He suorittavat pätevästi kaikki valmistelut lämmityspiirin täyttämiseksi vedellä, paineen testauksen ja huuhtelun sekä merkitsevät tekniseen dokumentaatioon laitteen onnistuneen käynnistämisen. Ei ole kiellettyä käynnistää laitetta itsenäisesti, mutta tässä tapauksessa sen omistajat menettävät oikeuden takuuhuoltoon..

Ensimmäisen käynnistyksen jälkeen lämmittimen käyttöohjeita on noudatettava. Heidän mukaansa:

1. 1. On kiellettyä purkaa se itse..
2. 2. Älä aseta sen päälle vieraita esineitä..
3. 3. On tarpeen seurata jäähdytysnesteen tasoa ja lisätä sitä säännöllisesti linjaan.

Jos haistat kaasun, savun tai palavan hajua, sammuta kattila, sulje kaasun pääventtiili ja soita kaasupalvelun asiantuntijoille. Laitteen sammuttamiseksi tarvitset:

1. 1. Sulje kaasun päähana.
2. 2. Irrota laitteen virtalähde..
3. 3. Sulje vesihanat lämmityspiiriin. Talvella on suositeltavaa tyhjentää vesi kokonaan järjestelmästä jäätymisen estämiseksi..

On myös suositeltavaa pestä kattila vain sen ollessa pois päältä. Tätä varten sinun tulee valita miedot pesuaineet tai saippualiuos. Saastumisen poistaminen aggressiivisilla kemikaaleilla, hyönteismyrkkyillä ja myrkyllisillä aineilla on kielletty..

Yksipiirinen kaasukattila

Vakiona yksipiiriset kattilat toimivat yksinomaan lämmitysprosessin aikaansaamiseksi. Kun sinun on myös valmistettava lämmintä vettä kotitaloustarpeisiin, sinun on kytkettävä varaajalämmitin, joka toimii epäsuoran lämmitysmenetelmän mukaisesti.

Lauhdutin kaasukattila

Kondenssikattilalla tarkoitetaan yleensä laitetta, joka käyttää polttoaineen korkeinta lämpöarvoa käyttämällä palamistuotteita kondensoitumalla suoraan säästöelementin seinille..

Vaikutuksen maksimoimiseksi on tarpeen saavuttaa optimaalinen menolämpötilan alentaminen “kastepisteeseen”.

Ihanteellinen vaihtoehto olisi matalan lämpötilan lattialämmitysjärjestelmä, mutta erilaisia ​​apumekanismeja voidaan käyttää lämpötilan alentamiseksi.

Parapet kaasukattila

Se on parapet -kattila, jossa yhdistyvät kaikki perinteisten lämmityslaitteiden ja konvektorin edut.

Sitä käytetään sekä omakotitalossa että asunnossa, jossa se voi helposti suorittaa sille määrätyn tehtävän.

Sen vakaa toiminta vaatii riittävän pehmeää vettä, vakaan kaasun, sähköenergian, optimaalisen paineen ylläpitämistä.

Turboahdettu kaasukattila

Se on turboahdettu kattila, melko kompakti laite, joka on asennettu seinälle. Suunniteltu käytettäväksi suljetuissa lämmitysjärjestelmissä, samalla kun se tarjoaa riittävän veden pakotetun kierron järjestelmässä. Löytyi laaja sovellus pienissä taloissa, mökeissä, huoneistoissa.

Kaasukattilan asentavat yksinomaan asiantuntijat, joilla on näiden töiden suorittamiseen tarvittava pätevyys. Otetaan huomioon, että laitteet on asennettava kuoppaan, mieluiten jos huone varataan erikseen (esimerkiksi siihen voidaan asentaa myös kaasulämmitin).

Mikä suodatin laitetaan kaasukattilan eteen?

Ihannetapauksessa käänteisosmoosisuodattimet tulisi asentaa lämmitysjärjestelmään riittävän suojan varmistamiseksi kovan veden kielteisiltä vaikutuksilta. Myös ioninvaihtohartseilla toimivat erikoissuodattimet auttavat, mutta niiden hinta on melko korkea..

Epätasainen veden lämmitys

Syy tähän ongelmaan on lämpöparin, lämpötila -anturin toimintahäiriö. Kattila ei voi toimia vakaasti automaattitilassa, on varmistettava, että vaurioitunut laite korvataan uudella..

Kuten käytäntö osoittaa, epätasaisen lämpötilan esiintyminen osoittaa myös tarpeen säätää relettä, anturia, jos lykkäät tätä prosessia takapolttimessa, voi syntyä tilanne, jossa elementti rikkoutuu kokonaan.

Kaasukattila ei lämmitä vettä

Syy voi johtua useista tekijöistä. Ensimmäinen on heikko kaasunsyöttö (tämä voi johtua järjestelmän alhaisesta tasosta, mutta poltinosat voivat olla tukossa).

Toinen on riittämätön määrä vettä kattilassa, joten järjestelmä on täytettävä kokonaan.

Lämpötila -anturiin viallinen tila vaikuttaa myös lämpötila -indikaattoriin, se antaa virheellisiä lukemia, laitteen omistaja ei yksinkertaisesti pysty oikein asettamaan tarvittavaa lämpötilan arvoa kattilassa.

Kaasukattila ei sammu

Tärkein syy on se, että laitteisto ei voi lämmittää järjestelmää täysin. Syyt, jotka vaikuttivat tähän tilanteeseen, voidaan havaita piilotettujen vuotojen, itse laitteiden väärän liitännän vuoksi. Lopuksi havaitaan saastuminen putkissa, mikä vaikuttaa negatiivisesti koko järjestelmän toimintaan..

Kattila toimii tappeilla

Yksi syy siihen, miksi laite toimii puuvillan kanssa, on se, että se on likainen. Tällaisen tilanteen välttämiseksi on tarpeen puhdistaa laitteet säännöllisesti kertyneistä noista ja palamisesta. Väärän käytön seurauksena poltin voi myös tukkeutua, yksittäiset ulostulot pysäyttävät tarvittavan kaasun syötön.

Kaasukattila käynnistyy ja sammuu usein

Ensimmäinen syy, miksi kattila usein käynnistyy ja sammuu, on itse laitteiden väärä valinta. Sen teho on erityisesti suunniteltu toimimaan suuressa huoneessa, mutta sen on pakko toimia pienessä huoneessa..

Erikoiskierrätyspumpun asennuksessa tapahtuvat virheet vaikuttavat myös. Lämpötila -alue voidaan myös asettaa väärin, minkä seurauksena kattila ei saa haluttua ilmaisinta ja käynnistyy uudelleen.

Huoneessa ei ole termostaattia, ja laitteen toimintaa säädetään yksinomaan itse jäähdytysnesteen indikaattoreiden mukaan.

Milloin ja miten puhdistaa kaasukattila?

Kattila on puhdistettava vähintään joka toinen kausi. Puhdistettavien laitteiden ensimmäinen “oire” on tasaisen lämmityksen puute..

Esimerkiksi käytön aikana ja voimakkaan saastumisen vuoksi jotkin mallit alkavat toimia epävakaasti, liekkikielet tulevat ulos katseluikkunasta ja palovammat alkavat kerääntyä sisäpintaan (polttimen yläpuolelle), täyttäen koko tilan ja tekemällä sen mahdottomaksi käyttämään laitetta täysin.

Hoitovinkkejä ja temppuja

Säännöllisesti suoritettu kattilan asianmukainen hoito auttaa pitämään sen toimintakunnossa pitkään ja välttämään erilaisia ​​onnettomuuksia ja onnettomuuksia. Muutoin laite voi rikkoutua jo ensimmäisen käyttövuoden aikana. Useiden toimintojen suorittaminen estää tällaiset tapahtumat:

• jopa normaalilla kattilan toiminnalla, sinun on otettava yhteyttä johonkin tällä alalla töitä tekevään organisaatioon, jotta päällikkö tarkastaa laitteen kaasu- ja vesivuotojen, antureiden ja savupiipun kunnon suhteen ja tekee tarvittaessa korjaustöitä ;
• veden painetta järjestelmässä tai sen ulkopuolella on aina seurattava. Jos se laskee alle 0,8 baarin, vesi on lisättävä;
• veden lisääminen järjestelmään suoritetaan yleensä suoraan kattilan kautta, jossa on erityinen hana. Tällöin lisättävän veden paineen on oltava suurempi kuin kattilasta tulevan veden paine. Lisävesi saa olla vain kylmää (enintään 35 ° C).

Tiedoksesi! Jotta voit viettää talvi -iltoja lämmössä ja mukavuudessa, sinun on huolehdittava kattilasta oikein ja voitava sytyttää se..

Mallista ja valmistajasta riippuen tämä prosessi on hieman erilainen suunnitteluerojen vuoksi. Tämä on mahdollista selvittää laitteen mukana toimitetuissa ohjeissa..

Hyödyllisiä vinkkejä

Kattilan käynnistämiseksi on tarpeen syöttää virtaa ja asettaa lämmityssäädin haluttuun käyttöasentoon. Heikko humina osoittaa, että kiertovesipumppu toimii. Irrota havaitun osan kansi ruuvimeisselillä. Mutta tämä on tehtävä ennen kuin vesi alkaa virrata. Jos neste alkaa valua, kierrä korkki takaisin paikalleen. Tällaiset toimenpiteet suoritetaan useita kertoja ja sen jälkeen ilmalukot poistetaan kokonaan järjestelmästä. Gurgling -äänet katoavat ja pumppu käy hiljaa..

Tämän jälkeen kattilan sähköinen sytytys toimii ja laite käynnistyy itsestään. Järjestelmän paine on säädettävä lisäämällä lämmönsiirtoneste vaaditulle tasolle. Vähitellen lämpenevä malli siirtyy haluttuun toimintatilaan. Kaikentyyppisten lämmityslaitteiden tehokas toiminta riippuu valmistelu-, käynnistys- ja säätövaiheiden oikeasta suorittamisesta..

Katso, miten voit käynnistää kaasukattilan, katso video:
