Ilmanvaihto on avain laitteiden turvalliseen ja tehokkaaseen käyttöön
Kaasuliedellä tai kattilalla varustetun keittiön ilmanvaihto suojaa paitsi ihmisten terveyttä.
Happea tarvitaan korkealaatuiseen kaasun polttamiseen. Sen puuttuessa palamisprosessissa ilmaan vapautuu paljon hiilimonoksidia ja alioksidoituneita aineita. Voit huomata tämän liekin keltaisella värillä, korkealla ja runsaalla noella..
Kaasulaitteiden tehokkuus heikkenee – sama määrä polttoainetta palaa ja vähemmän lämpöä vapautuu.
Vielä suurempi vaara on itse maakaasu, joka voi päästä huoneen ilmaan, esimerkiksi jos vedos puhalsi polttimen tulen, liesi kaasuletku on kuiva ja kaasukattila rikkoutuu..
Kaasun ilmanvaihtojärjestelmän valinta omakotitalossa tai huoneistossa riippuu kattilan tyypistä ja kattilahuoneen ominaisuuksista.

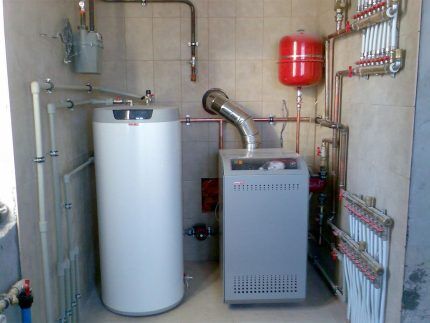

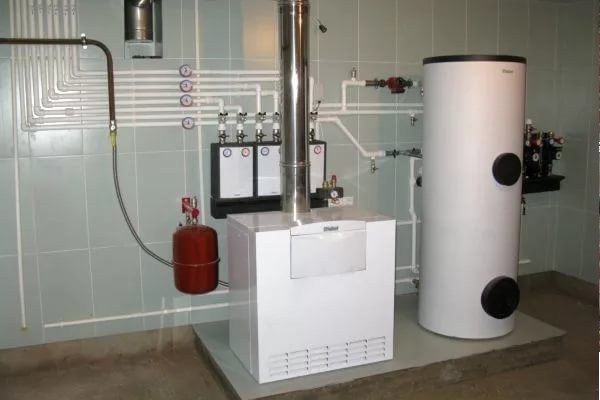

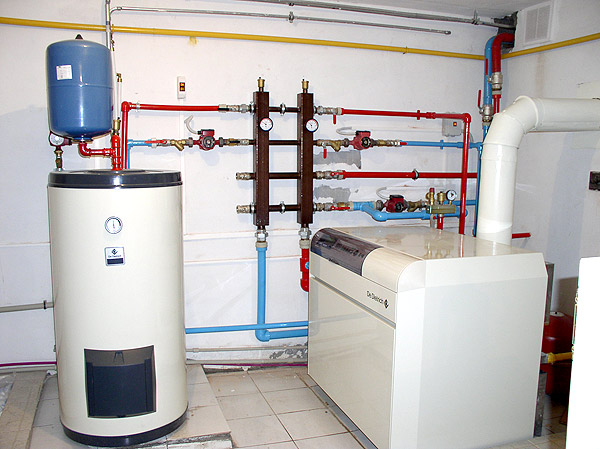

Ilmanvaihdon rooli huoneessa, jossa on kaasukattila
Polttoaineen polttaminen kaasukattilassa tapahtuu ilmakehän hapen aktiivisen osallistumisen myötä. Siksi sen sisältö kattilahuoneessa vähenee nopeasti, kaasun palaminen muuttuu epätäydelliseksi, minkä vuoksi noki laskeutuu aktiivisemmin savupiipun seinille ja huoneesta tulee tukkoinen. Henkilön hyvinvointi tällaisissa olosuhteissa voi heikentyä jyrkästi tajunnan menetykseen asti..
Tilanne voi olla monimutkainen, jos kaasua vuotaa talon sisäisestä kaasuputkesta. Tilanne muuttuu räjähdysmäiseksi ja sillä voi olla vakavia seurauksia..
Tämän estämiseksi ilmanvaihtojärjestelmä on järjestettävä jokaiseen huoneeseen, jossa on kaasulaitteita. Sen avulla voit päivittää tilaa jatkuvasti syöttämällä raitista ilmaa ulkoilmasta ja poistamalla saastuneet.

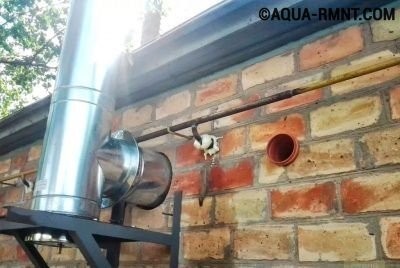

Raikas ilma pääsee kattilahuoneeseen seinien tuuletusaukkojen kautta
Ilmanvaihdon tarkoitus
Kattilahuoneen ilmanvaihto koostuu kahdesta toiminnallisesta osajärjestelmästä: ilmakehän sisäänvirtaus ja savukaasujen poisto lämmityskattilasta.
Savupiippujärjestelmän tarkoitus:
Hapen syöttö ilman koostumuksessa vaaditun määrän polttoaineen täydelliseen palamiseen. Hapenpuute heikentää kattilalaitoksen tehokkuutta polttoaineen epätäydellisestä palamisesta johtuvien häviöiden vuoksi. Lisäksi palamattomat polttoainehiukkaset kulkevat kattilan ja savukaasukanavien kaasutien läpi, aiheuttavat laitteiden pintojen ennenaikaista kulumista, lisäävät nokea savupiippuihin ja saastuttavat ympäristöä..
Haitallisten savukaasujen poistaminen palamisprosessista. Jos kattilalaitteiden käyttöä koskevia teknisiä sääntöjä palamistilojen osalta ei noudateta, hiilimonoksidi pääsee huoneeseen muodostaen vaarallisen haitallisten aineiden pitoisuuden ilmassa, mikä on uhka muiden terveydelle.
Toimii pakokaasukattilana omakotitalossa, jos savu- tai maakaasua vuotaa hätätilanteessa uuniin. Tällainen tilanne on mahdollinen, jos kaasuputken eheyttä rikotaan, kaasuliekki irtoaa polttimesta ja jos tyhjiö laskee uunissa..
Ilmanvaihdon tarve yksityisessä talossa
Huoneessa, jossa on kaasukattila, on oltava ilmanvaihto

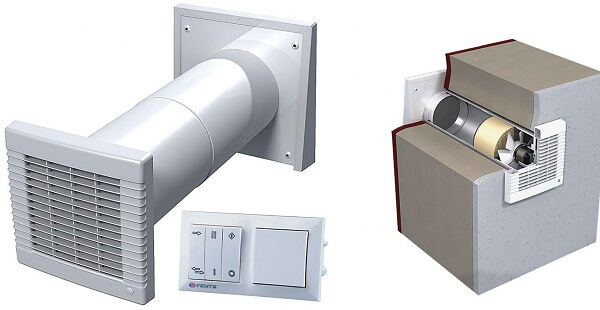

Käytetään eri kapasiteetin seinään asennettavia yksiköitä, joissa on kompakti ja tehokas avoin tai suljettu tulipesä. Laitteiden sijoittamiseen sovelletaan vähemmän tiukkoja ehtoja kuin lattiatyyppeihin, joten ne sijoitetaan kattilahuoneeseen, keittiöön, kylpyhuoneeseen tai kodinhoitohuoneeseen..
Omistajat epäilevät toisinaan, että kattilahuoneessa on pakopuhaltimen tarve, koska he pitävät sitä riittävänä avata peräpeili. Ikkunan pitäminen jatkuvasti auki on hankalaa talvella, ja säännöllinen tuuletus ei ratkaise täysin ilmanvaihdon ongelmaa. Luonnollisen sisäänvirtauksen lisäksi järjestetään pakkoilman syöttö. Normaalin ilmanvaihdon puuttuessa seinäkattilan suorituskyky heikkenee ja normaali ilmavirta varmistaa polttoaineen palamisen ilman jäämiä, joten tehokkuusindikaattori kasvaa.
Järjestelmä suorittaa seuraavat toiminnot:
toimittaa happea tilavuudessa, joka tarvitaan kaasun polttamiseen;
huppu poistaa savun ja hiilimonoksidin;
poistaa tahattomat kaasupäästöt, jotka aiheuttavat lemmikkien ja ihmisten myrkytyksen.
Poimintavaatimukset lain mukaan
Ilmanvaihtosäännöt on kirjattu SNiP: hen. Perusvaatimus liittyy ilmanvaihdon tilavuuteen – sen on taattava 3 -kertainen ilmankierto tunnin sisällä.
Yksityisen talon kattilahuoneen tuuletus suoritetaan vain alustavan suunnitelman mukaan. Joissa on esitetty huoneen ilmanvaihtojärjestelmät, tarvittavien laitteiden tyyppi ja määrä, luettelo savupiipun asennukseen tarvittavista materiaaleista ja varaosista.
Kun ostat ilmanvaihto- ja savunpoistolaitteita kaasukattiloille yksityisessä talossa, jotka on määritelty suunnitteluasiakirjoissa, sinun on tarkistettava, ovatko ne Venäjän federaation lainsäädännön mukaisen laadun mukaisia.
Ilmanvaihtokanavien tiiviys, kaikki saumat on käsiteltävä kuumuutta kestävillä tiivisteillä.
Erillinen ilmakanava on järjestetty polttohuoneen kattoon.
Holkkien sijoittaminen seinärakenteisiin kaasukanavan poistoa varten tiloista kadulle.
Liitäntä yhteen savupiippuun, jossa on enintään kaksi kaasuasennusta.
Ulkoseinän ja kaasukanavan päätepisteen välillä on pidettävä yli 300 mm: n etäisyys.
Ilmansyöttö voidaan järjestää sekä uunin ulkopuolelle että sisälle. Olohuonetta ei kuitenkaan voida käyttää viereisenä huoneena..
Tarvitsenko ilmanvaihtoa kaasukattilahuoneessa?
Jopa pieni määrä hiilimonoksidia voi pahentaa asukkaiden hyvinvointia. Krooninen väsymys, päänsärky ja silmäkipu ovat vähiten palamistuotteita hengittäviltä ihmisiltä. Räjähtävän ja syttyvän polttoaineen vuodot eivät ole yhtä vaarallisia..
Huonosti suunniteltu ilmanvaihto ei ainoastaan vaaranna ihmisten elämää ja terveyttä, vaan myös heikentää laitteiden suorituskykyä.
Kaasukattilan käyttö on mahdollista, kun kattilaan syötetään jatkuvasti happea ja poistetaan palamistuotteet ajoissa. Ilman puutteen vuoksi polttoaine palaa huonommin. Kuluttaessaan saman määrän kaasua kattila tuottaa vähemmän lämpöä huonosti ilmastoidussa huoneessa..
Heikko poistoilmanvaihto kattilahuoneessa, jossa on lattialla seisova kaasukattila, johtaa höyryjen ja noen kertymiseen laitteeseen, ilmakanavien poikkileikkaukset pienenevät, vedot heikkenevät ja osa palamistuotteista imeytyy huoneeseen.
Kaasukattilat käyttävät kattilahuoneen ilmaa. Jos kattilahuone on erotettu päärakennuksesta puisista vuotavista ovista tai vanhoista ikkunoista, ilmaa tulee riittävästi kehysten halkeamien läpi. Mutta jos modernit ikkunat ja ovet asennetaan, ilmaa ei tule ulkopuolelta. Kun polttoaine palaa, huoneilma poistuu ja kattilan hyötysuhde heikkenee. Kattilan höyryt voivat mennä kattilahuoneeseen ja sieltä olohuoneisiin. Siksi sinun on mietittävä, miten kattilahuone tuuletetaan.
Ilmanvaihdon tarve ja toiminnot yksityisen talon kattilahuoneessa
Puhdas ilma on erittäin tärkeä kaasukattilan laadukkaan toiminnan kannalta. Jos ei ole mahdollista saada raitista ilmaa luonnollisella tavalla, suoritetaan keinotekoinen ilmanvaihto.
Ilman järjestelmällistä tuuletusta palavia aineita putoaa putkille, kaasukattilan hyötysuhde laskee ja talo lämpenee huonommin. Mutta tämä ei kuitenkaan ole pahin asia. Viallisen ilmanvaihdon ja laitteiden epätyydyttävän toiminnan vuoksi huoneeseen kertyy ylimääräistä hiilimonoksidia ja ihmisten henki on vaarassa..
Omakotitalon kattilahuoneen ilmanvaihto säätelee hiilimonoksidin kertymistä, takaisinvetoa ei muodostu. Liiallinen hiilidioksidipitoisuus on vaarallista terveydelle. Ilmassa tapahtuvien vaihtoprosessien ansiosta huoneeseen tulee happea, joka on välttämätöntä ihmisen elämälle ja kaasulaitteiden moitteettomalle toiminnalle.
Ilmanvaihtojärjestelmän laskenta
Rakennusstandardien mukaan koko kattilahuoneen ilmatila on vaihdettava uuteen 20 minuutin välein. Oikean ilmankierron varmistamiseksi sinun on aseistettava laskin ja kaavat.
Jos katot sijaitsevat 6 metrin korkeudessa, ilman erityislaitteita huoneen ilma uusitaan kolme kertaa tunnissa. Kuuden metrin katot ovat ylellisyyttä yksityiskodeissa. Kattojen lasku kompensoidaan laskettaessa seuraavassa suhteessa – jokaisen alla olevan metrin osalta ilmanvaihto kasvaa 25%.
Oletetaan, että on olemassa kattilahuone, jonka mitat: pituus – 3 m, leveys – 4 m, korkeus – 3,5 m Tämän ongelman ratkaisemiseksi on suoritettava useita toimintoja.
Vaihe 1. Selvitä ilmatilan tilavuus. Käytämme kaavaa v = b * l * h, jossa b on leveys, l on pituus ja h on katon korkeus. Esimerkissämme tilavuus on 3 m * 4 m * 3,5 m = 42 m3.
Vaihe 2. Tehdään korjaus alakattoon käyttämällä kaavaa: k = (6 – h) * 0,25 + 3, missä h on huoneen korkeus. Kattilahuoneessamme muutos osoittautui: (6 m – 3,5 m) * 0,25 + 3 ≈ 3,6.
Vaihe 3. Lasketaan luonnollisen ilmanvaihdon tarjoama ilmanvaihto. Kaava: V = k * v, missä v on huoneen ilmamäärä, k on korjaus katon korkeuden vähenemiseen. Saimme tilavuuden 151,2 m3 (3,6 * 42 m3 = 151,2 m3).
Vaihe 4. Jää jäljelle savupiipun poikkipinta-alan arvo: S = V / (w * t), missä V on yllä laskettu ilmanvaihto, w on ilmavirran nopeus (näissä laskelmissa se on 1 m / s) ja t on aika sekunteina. Saamme: 151,2 m3 / (1 m / s * 3600 s) = 0,042 m2 = 4,2 cm2.
Kanavan mitat riippuvat myös kattilan sisäpinnan alueesta. Valmistaja ilmoittaa tämän numeron laitteen teknisissä asiakirjoissa. Jos tätä numeroa ei ole ilmoitettu, laske se itse laitteen äänenvoimakkuuden perusteella. Vertaa sitten alueen kokoa leikkauksen säteeseen eriarvoisuuden mukaan:
2πR * L > S missä
R – savupiipun sisäsäde,
L – sen pituus,
S – kattilan sisäpinnan alue.
Jos tällainen laskeminen on jostain syystä vaikeaa, voit käyttää taulukkoa.
Kattilan teho, kW Savupiipun halkaisija, mm
24
120
kolmekymmentä
130
40
170
60
190
80
220

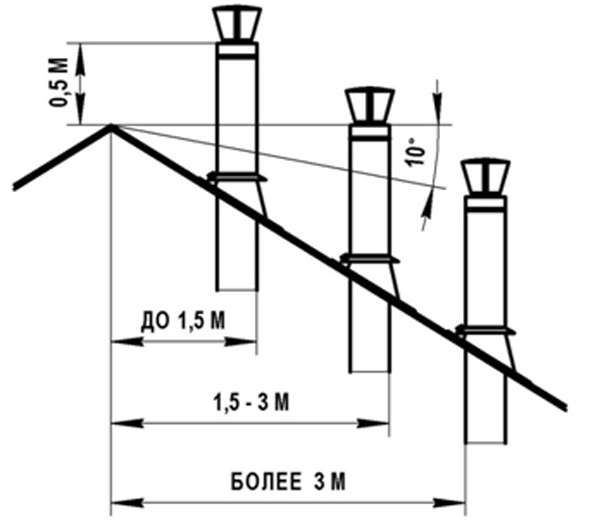

Laskennan viimeinen vaihe on tuuliviivan korkeus suhteessa kattoharjaan. Tämän tarve johtuu tuulen lisävoiman luomisesta, mikä lisää koko pakoputken rakennetta. Tässä vaiheessa heitä ohjaavat seuraavat periaatteet:
tuuliviivan korkeuden tasakaton yläpuolella tai enintään 1,5 metrin etäisyydellä harjanteesta on oltava vähintään 0,5 metriä;
1,5 – 3 metrin etäisyydellä – ei katon harjanteen alapuolella;
yli 3 metrin etäisyydellä – ei matalampi kuin tavanomainen viiva, joka on vedetty katonharjasta 10 ° kulmassa;
sääsiiven tulee olla 0,5 metriä korkeampi kuin lämmitettyyn huoneeseen kiinnitetty rakennus;
jos katto on valmistettu palavista materiaaleista, savupiippu on nostettava 1-1,5 metriä katon harjanteen yläpuolelle.
Menetelmät ilmanvaihdon järjestämiseksi
Jotta ilmanvaihto toimisi kunnolla, ilmaa on kierrätettävä jatkuvasti. Prosessi voidaan järjestää kahdella tavalla. Sisään- ja ulosvirtaus tapahtuu itsenäisesti ilman asianmukaisten laitteiden asentamista pakotettua vaihtoa varten. Ilma liikkuu tässä tapauksessa luonnollisella (luonnollisella) tavalla tuulen ja muiden ilmiöiden vaikutuksesta. Toinen vaihtoehto, joka ei luota luonnonvoimiin, on keinotekoinen (pakko) ilmanvaihto.

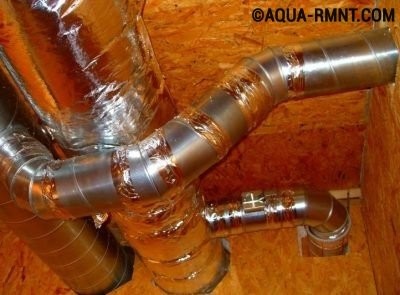

Pakotettu ilmankierto

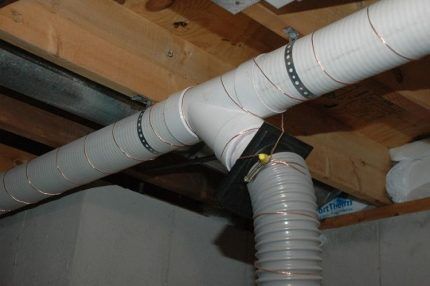

Pakotettua ilmanvaihtoa käytetään kanavissa, joissa on pitkä pohja. Luonnollinen himo puuttuu. Yksityisen talon kattilahuoneen tuloilmanvaihto liittyy koko rakennuksen ilmanvaihtoon, poistoilmanvaihdolla on yksi kanava kadulta poistumiseen.
Pakotusjärjestelmän edut:
Kattilahuone voidaan asentaa mihin tahansa sopivaan mittaan;
Suuri plus ei riipu ulkoisista olosuhteista ja luonnonilmiöistä.
Haitat:
Laitteet ja asennusprosessi ovat kalliimpia kuin luonnollinen ilmanvaihto;
Jos toimintahäiriö ilmenee, sinun on tehtävä kallis vaihto.
Toimintaperiaate

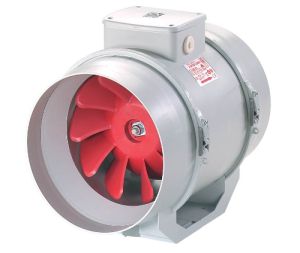

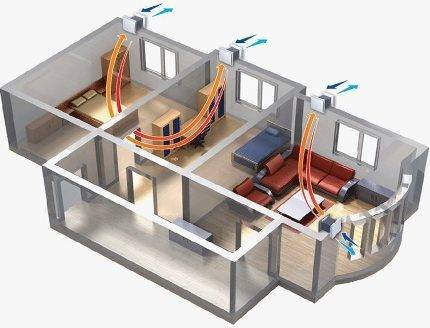

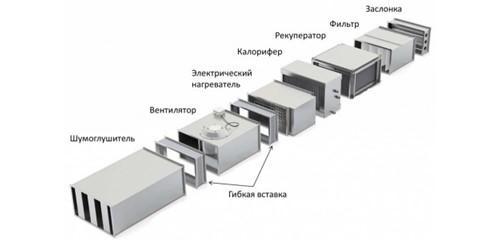

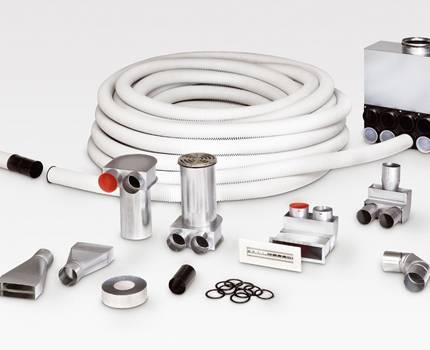

Laitteisto on poisto- tai tuloilmanvaihtolaite ilmavirtojen käsittelemiseksi ja syöttämiseksi kattilahuoneeseen. Laite on osa lämmitysjärjestelmää ja se on usein liitetty keskusputkeen. Ilma syötetään suoraan kadulta tai ilmakanavan kautta. Monimutkainen järjestelmä koostuu metallirasioista tai -putkista, joiden väliin on asennettu toiminnallisia laitteita. Ulkoiset elementit ovat säänkestäviä.
Puhallin, jossa on kaksivaiheinen sähkömoottori, syöttää ilmaa kattilahuoneeseen tai yhteiseen ilmakanavaan.
Suodattimet puhdistavat ilmaa, käytetään karkeita tyyppejä tai sähköstaattista saostustapaa. Karkeat elementit sijoitetaan ohuiden suodattimien eteen, ne suojaavat rikkoutumiselta ja on helppo vaihtaa.
Lämmitys- tai jäähdytyslaitteet muuttavat tulevan virran lämpötilaa. Lämpöpumppuja, sähkölämmittimiä tai höyrystimiä käytetään.
Järjestelmän tasapainotuslaitteet, iskunvaimennus ja melunvaimennus eliminoivat tärinän ja vähentävät ääntä käytön aikana. Tärinät on eristetty ja vaimennettu esteillä, ja tuuletin on sijoitettu jousitukiin.
Vaihtoehto # 1 – luonnollinen vedosjärjestelmä

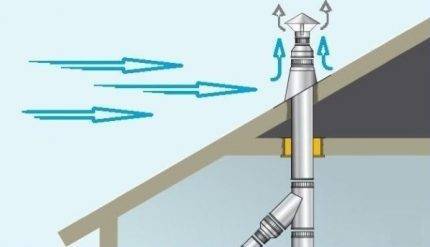

Ei-mekaaninen ilmanvaihtojärjestelmä toimii, koska pystysuorassa putkessa muodostuu luonnollinen veto.
Tämä on klassisen puulieden tai takan savupiipun periaate. Molemmissa tapauksissa pohjaan muodostuu paine, joka työntää ilmaa ylös ja ulos..
Mitä suurempi paine- ja lämpötilaero kadun ja mökin huoneiden välillä on, sitä voimakkaampi tuuletusaukon syväys on.
Myös ilman kyllästyminen kosteuteen vaikuttaa vetovoimaan. Mitä kuivempi, sitä raskaampi. Kosteilla ilmamassoilla on väistämättä taipumus nousta kattoon ja edelleen ilmanvaihtokanavaan, jos se menee rakennuksen ulkopuolelle.

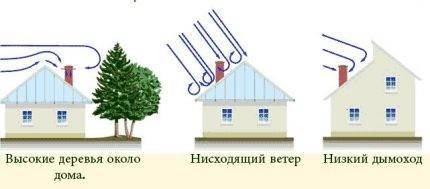

Luonnollisen ilmanvaihdon suurin haitta on sen huono hallittavuus. Takaisinveto on mahdollista kovassa tuulessa. Talvella järjestelmä toimii lämpötilaeron vuoksi erittäin tehokkaasti, joissakin tilanteissa jopa ylimääräisenä, ja se ottaa talosta arvokasta lämpöä.
Ja kesällä sen tehokkuus laskee dramaattisesti. Lämpötilaindikaattorit mökin huoneissa ja kesällä ulkona eivät eroa paljon, joten työntövoima väistämättä pienenee.
Tuulenpuuskissa tuuletusilma voi palata ilmanvaihtokanavan kautta takaisin huoneisiin. Käänteisen työntövoiman muodostuminen on harvinainen ilmiö, mutta se on täysin mahdollista.
Ilmanvaihdon laadun säätämiseksi tällaisessa järjestelmässä sen ilmanvaihtokanavat on varustettava sulkuventtiileillä. Tarvittaessa ne voidaan peittää luonnollisen vedon vähentämiseksi..
Vaihtoehto # 2 – pakotettu järjestelmä
Jos luonnollinen ilmanvaihtojärjestelmä ei pysty ylläpitämään oikeaa mikroilmastoa mökissä, se on vaihdettava koneelliseen ilmanvaihtoon tai poistoon.
Tässä tapauksessa ilmavirrat pakotetaan liikkumaan sisätilan läpi tuulettimien avulla..

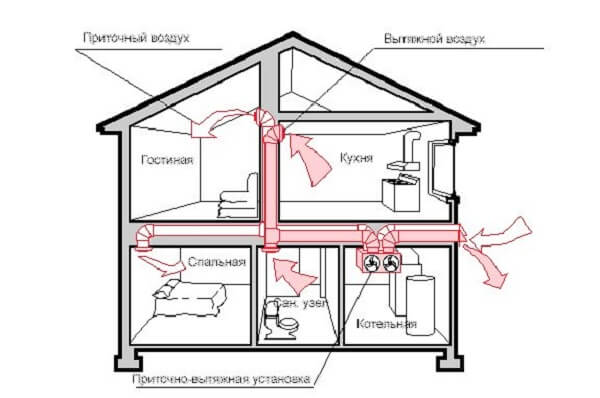

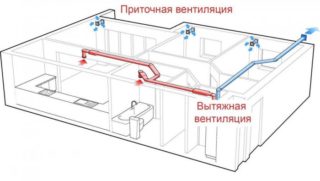

Järjestelmän muunnelma on myös mahdollista – tulo- ja poistopiirin kanssa. Siinä sekä tulo- että poistoilmamääriä ohjataan ilmanvaihtolaitteilla.
Syöttöjärjestelmässä mekaaniset laitteet pakottavat taloon puhdasta ilmaa ja poistuvat itse ilmanvaihtokaivokseen. Poistoilmassa se imetään tuulettimen avulla ja sisäänvirtaus suoritetaan seinien tuuletusaukkojen kautta
Joissakin tilanteissa tällaiseen järjestelmään asennetaan lisäksi talteenottolaite, joka ottaa lämmön huoneilmasta ja lähettää sen sitten kadulle.

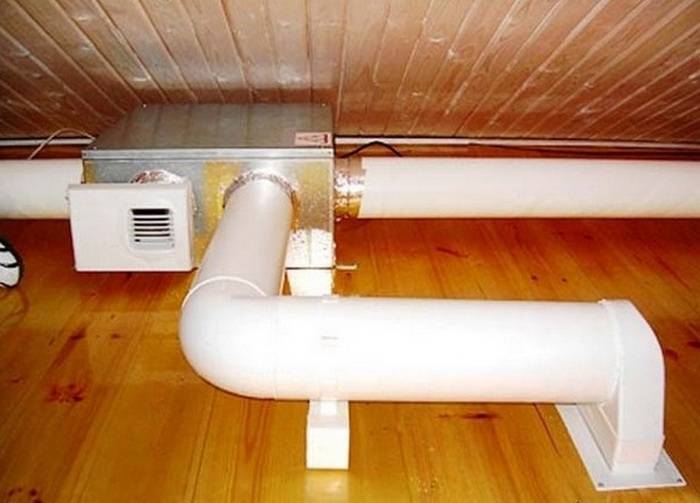

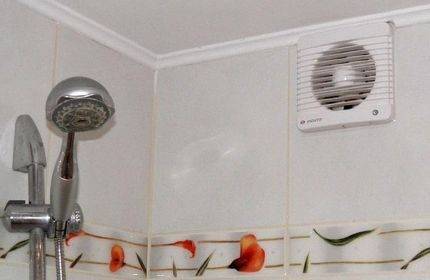

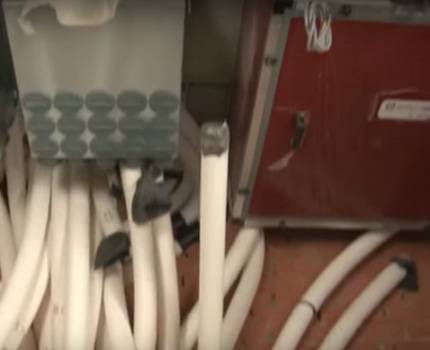

Poistoilmapuhaltimet on asennettu jokaiseen huoneeseen tai yksi ilmanvaihtoakseliin. Ja yksityisten talojen syöttölaitteet on yleensä varustettu seinän tuuletusaukkojen muodossa, joissa on aksiaalinen sähkötuuletin.
Mutta vaihtoehto on myös mahdollista yhdellä ilmanpuhallimella ja ilmanvaihtokanavilla koko rakennuksessa..
Jos tulo- ja poistoilmanvaihto suoritetaan, se edellyttää kahden erillisen ilmanvaihtokanavan asentamista – toinen menee poisto-, toinen tulovirtaukseen.
Tämä vaikuttaa vakavasti järjestelmän kustannuksiin, mutta mahdollistaa sen tarkemman sääntelyn ja valvonnan..
Vaatimukset ilmanvaihdolle yksityisessä talossa kaasulla
Ilmanvaihdon lisäksi kaasukattilahuoneelle asetetaan erityisvaatimuksia..
Kattilahuoneessa voi olla:
mökin lisärakennuksessa;
ullakolla;
erillisessä rakennuksessa;
erikseen osoitetussa huoneessa.
Jos laite on suunniteltu nestekaasulle, kellari tai kellari ei toimi. Nestekaasun ominaispaino on suurempi kuin ilman. Siksi vuotojen sattuessa se vajoaa talon alimpiin osiin ja voi räjähtää. Tämä polttoaineen ominaisuus on otettava huomioon ennen kattilahuoneen ilmanvaihtoa..

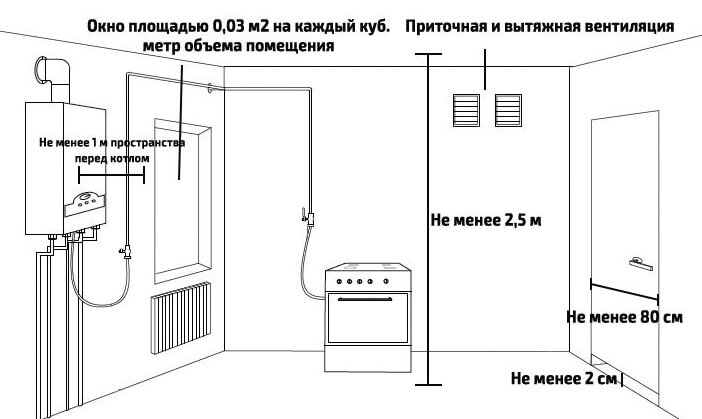

Pienitehoiset kaasukattilat (enintään 30 kilowattia) eivät vaadi erityistä kattilahuonetta, voit ripustaa tai asentaa ne keittiöön, jos huone täyttää seuraavat yksityistalon kattilahuoneen ilmanvaihdon vaatimukset:
pinta -ala alkaen 15 neliömetriä. metriä;
katon korkeus vähintään 2 m 20 cm;
ikkunan pinta -ala alkaen 3 neliömetriä. cm per 1 kuutiometri huoneen tilavuutta;
ikkuna avautuu tai siinä on ikkuna;
oven alaosaan tehdään reikiä ilman virtaamiseksi viereisistä huoneista;
laite asennetaan palamattomasta materiaalista valmistetun seinän lähelle vähintään 0,1 metrin etäisyydelle.
Vaatimusten mukaan yksityisen talon kattilahuoneen pakollinen ilmanvaihto on tarpeen. Jos laitteiden teho on yli 30 kilowattia, niissä on erillinen kattilahuone.
Ulkopuolelle asennettuja savupiippuja koskevat vaatimukset
Kadulta savupiippu on eristetty kondensaation muodostumisen estämiseksi;
Kattilan akselia pitkin ja savupiipun akselille kadulta etäisyys on enintään kaksi metriä. Muuten himo on huono;
Kattilasta putkeen on oltava vähintään yksi metri suora osuus ylöspäin. Vasta tällaisen etäisyyden jälkeen tehdään mutka;
Joka tapauksessa, vaikka kondensaatiota ei muodostukaan, on asennettava tasku lauhduttimen puhdistamiseksi ja tyhjentämiseksi;
Jos kattila on lattialla, palamaton alusta on valmistettu asbestista ja metallilevystä. Kattila asennetaan metallilevylle;
Kun savupiippu kulkee seinien läpi, jos ne on valmistettu palavasta materiaalista, palo leikataan 0,5 metriä ylä- ja alapuolella.

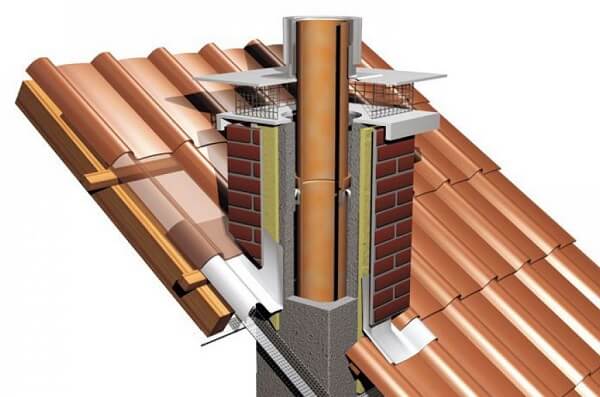

Vaatimukset savupiipulle, joka kulkee pystysuoraan katon ja kattolaattojen läpi
Etäisyys akselia pitkin on enintään kaksi metriä;
Palonkestävä tiiviste asennetaan kattoon;
Kylmän ilman pääsyvyöhyke on varustettu lämmöneristyksellä;
Tasku kondensoitumista ja puhdistusta varten tehdään metrin etäisyydeltä;
Putken yläosassa lämpöeristyksen tulee päättyä enintään 0,1 metrin etäisyydelle.
Valmistajan asettaman kattilan savupiipun halkaisijan on oltava sama kuin huoneesta poistuvan savupiipun halkaisija. On kattiloita, joiden halkaisija on pienempi, noin 80 mm. Normaali savupiipun sisähalkaisija on 130 mm.
Asennustöiden ja ulomman putken kanaviin asennuksen jälkeen savupiipun alaosaan on asennettava puhdistusta varten tarkoitettu luukku. Kun lika ja roskat kerääntyvät savupiipun tasolle, vedos lakkaa toimimasta. Tästä syystä pohjaan on asennettu puhdistustasku..
Kaasukattilahuoneen ilmanvaihtostandardit SNiP: n mukaan
Kaikki kaasukattilahuoneen ilmanvaihtoa koskevat vaatimukset on esitetty SNiP 2.04.05, II-35.

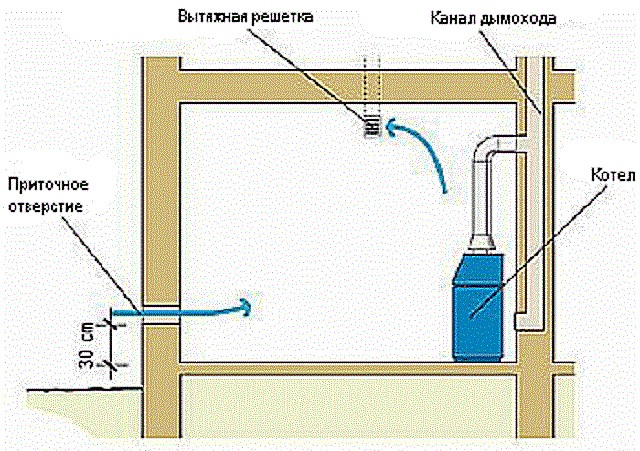

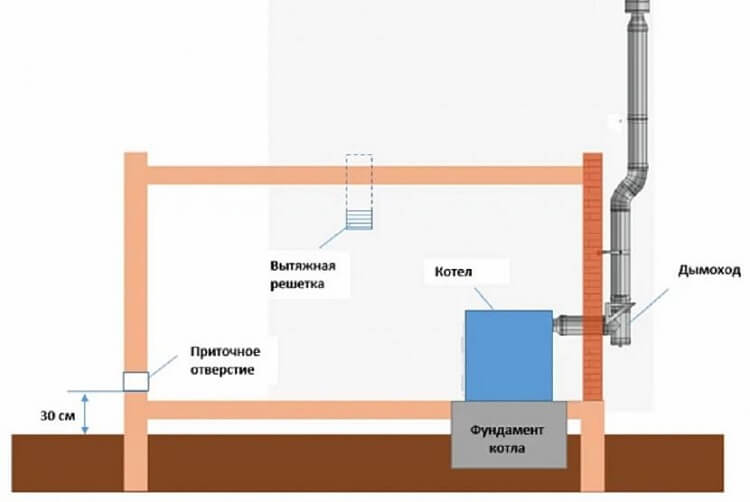

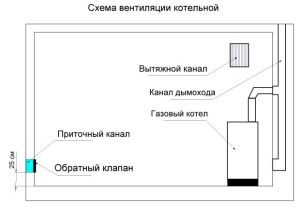

Kaasukattilahuoneessa on oltava ilmanvaihto, ilmakanavan ulostulo sijaitsee katossa;
Savupiipun kanavan lähellä toinen kulkee 30 cm alapuolella. Se palvelee savupiippua;
Ilmavirtaus tapahtuu kadulta ilmanvaihtokanavan kautta tai viereisestä huoneesta oven alaosan aukkojen kautta;
Tuuletusilman syöttö lasketaan kattilan tehon perusteella:
virtaus kadulta: 1 kilowatin teholle – 8 neliöstä. senttimetriä ilmaa;
Muut yksityisen talon kattilahuoneen varustamista koskevat säännöt löytyvät asiaa koskevista sääntelyasiakirjoista.
Luonnollinen ilmanvaihto kaasukattilalla
kaasukattilahuoneen luonnollinen ilmanvaihto

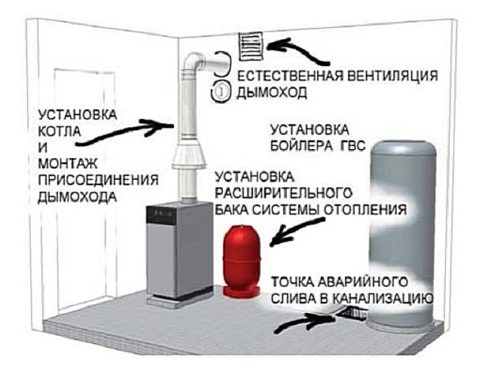

Yleensä luonnonvetoa käytetään yksityisen talon kaasukattilahuoneen tuuletukseen. Joten kattilassa, jonka kapasiteetti on enintään 30 kilowattia, ilmavirtaa on riittävästi halkaisijaltaan 15 cm sisäänvirtausta varten.Muoviputki työnnetään ilmavirtaan, sisäänkäynnin ulkopuolelta peitetään metalliverkolla jyrsijöiden ja roskien tunkeutuminen. Sisällä putkeen on kiinnitetty sulkuventtiili, joka estää ilman poistumisen kadulle..

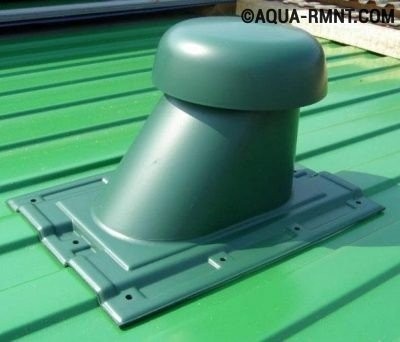

Huppu on myös tehty. Savupiipun yläpäähän on kiinnitetty sateenvarjo, joka suojaa sitä sateelta ja lumelta. Jotkut käsityöläiset asentavat myös sulkuventtiilin savupiippuun, jotta ilma ei pääse taloon sen läpi..
Jotta puhdas ilma pääsee suoraan polttokammioon, tuloilmakanava on järjestetty polttoainesäiliön taakse. Pakoputki sijoitetaan suoraan kattilan yläpuolelle, missä palamistuotteet nousevat.
Yksityisen talon kattilahuoneen ilmanvaihtolaite on hyvin yksinkertainen ja useimmissa tapauksissa varsin tehokas. Mutta järjestelmää ei voida hallita, ja tämä on sen suurin haitta. Kattilahuoneen SNiP -ilmanvaihdon mukaan ilma on vaihdettava kolme kertaa tunnissa. Ilmanvaihtoa kattilahuoneen luonnollisella ilmanvaihtojärjestelmällä ei voida laskea. Lisäksi ilmanvaihto riippuu paineesta, ulkoilman lämpötilasta ja tuulen voimakkuudesta..
Huppu seinälle asennettaville kattiloille, joissa on suljettu kammio
Huolimatta ilmanvaihtokanavan ilmeisestä hyödyttömyydestä käytettäessä seinään asennettavia kattiloita, joissa on suljettu kammio, nykyiset SNiP-vaatimukset säätelevät ilmanpoistojärjestelmien asennusta:
poistoputken poikkileikkauksen on oltava täysin sama tai suurempi kuin kaasukattilan poistoputken poikkileikkaus;
kattilalaitteiston savuputken on oltava riittävän paksua ruostumatonta tai hiiliteräslevyä;
ei ole hyväksyttävää käyttää asbestiputkia ja laminoidusta materiaalista valmistettuja elementtejä kattilan ulostulon välittömässä läheisyydessä;

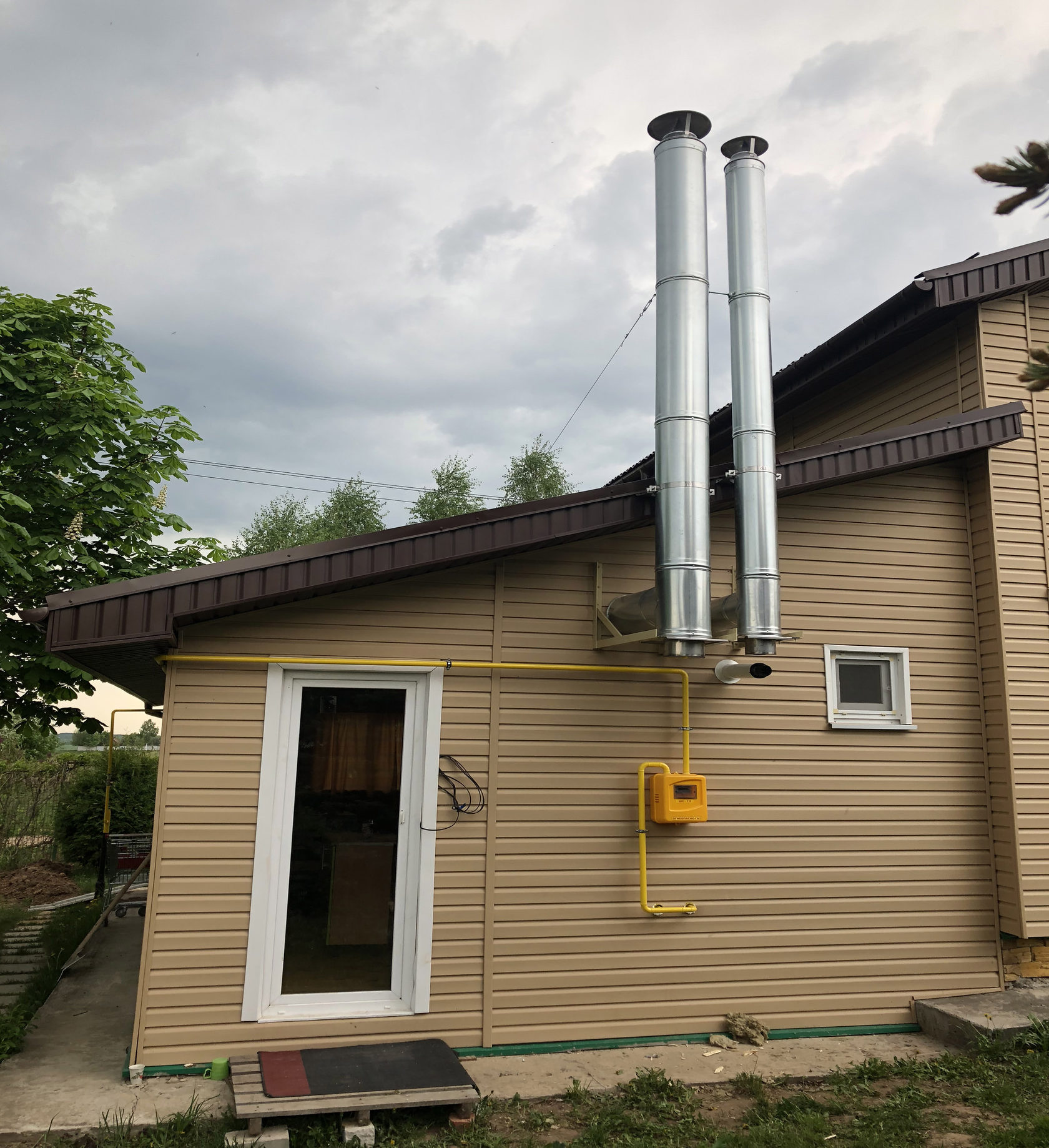

yläpuolisella poistoputkella varustetut kaasukattilat on liitettävä pystysuoran osan liittämällä;
pystysuoran ilmanpoistoputken suoran osan ei tulisi olla alle neljännes metriä, minkä jälkeen rakenteelliset taivutukset ovat sallittuja;
riippumatta asennetun savupiippujärjestelmän kokonaispituudesta, rakenteen on koostuttava vähintään kolmesta kyynärpäästä;
savupiipun rakenteen poistoaukon seinän ja katon pinnan välillä pidetään vähintään 20-25 cm: n etäisyys.
Ilmanvaihtokanava on varustettu eri tavoilla: vaakasuoralla ulostulolla seinän läpi, mutkalla ja nousulla, poistolla katon läpi ja taivutuksella sekä suoralla pystysuoralla ulostulolla katon läpi.
Savupiippu kaasukattilahuoneen ilmanvaihtoon
oikea savupiippu kattilahuoneen ilmanvaihtoon

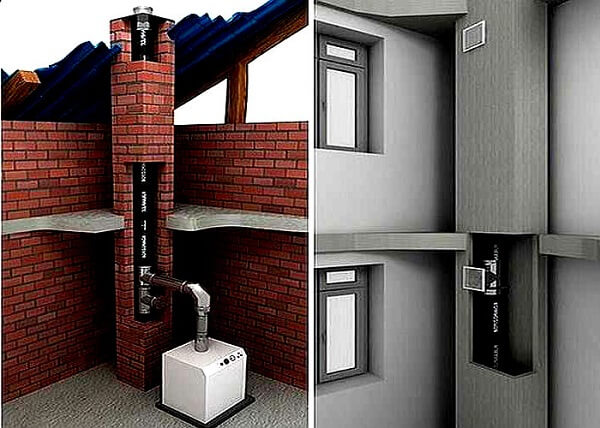

Savupiippu on yksi tärkeimmistä osista yksityisen talon kattilahuoneen pätevässä ilmanvaihtolaitteessa. Siksi on tarpeen keskittyä sen suunnitteluun erikseen..
Kattilahuoneen SNiP -ilmanvaihto on kehitetty myös savupiippuja varten:
Savupiippu ei päästä kaasua ja höyryjä läpi. Palamistuotteita ei saa päästä kattilahuoneen ilmaan. Lisätäkseen savupiipun tiiviyttä jotkut omistajat rappaavat sen tai asbestisementtiä metalliputken sisään. Sen halkaisija riippuu kattilan tehosta;
Savupiipun putken on ulotuttava harjanteen tason yli, jotta vedos on riittävä. Savupiipun ulostulon on noustava 2–5 metriä katon harjanteen yläpuolelle, muuten imu on mahdollista;
Kaasukattilahuoneen tuuletuspiipun halkaisijan on oltava suurempi kuin itse kattilan savupiipun halkaisija ja riippuu sen tehosta. Voit käyttää seuraavia mittasuhteita:
kattilan teho 24 kW – halkaisija 120 mm;
30 kW – 130 mm;
40 kW – 170 mm;
55 kW – 190 mm;
80 kW – 220 mm;
100 kW – 230 mm.
Niille, jotka päättävät varustaa oman yksityisen talonsa kattilahuoneen ilmanvaihdon omilla käsillään, yksinkertaiset säännöt auttavat:

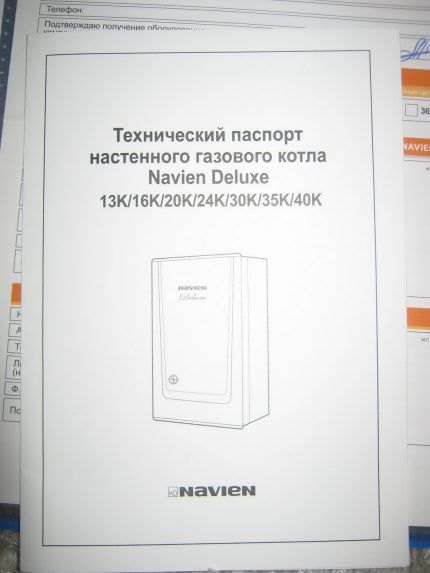

savupiipun osa on ilmoitettu kattilan passissa;
savupiippu on valmistettu ohutlevystä (sinkitty tai ruostumaton teräs). Savupiipulla on pyöreä poikkileikkaus, jonka halkaisija on sama koko pituudeltaan, ja tarkastusikkuna puhdistusta varten;
savupiipussa saa olla enintään kolme käännöstä tai mutkaa.

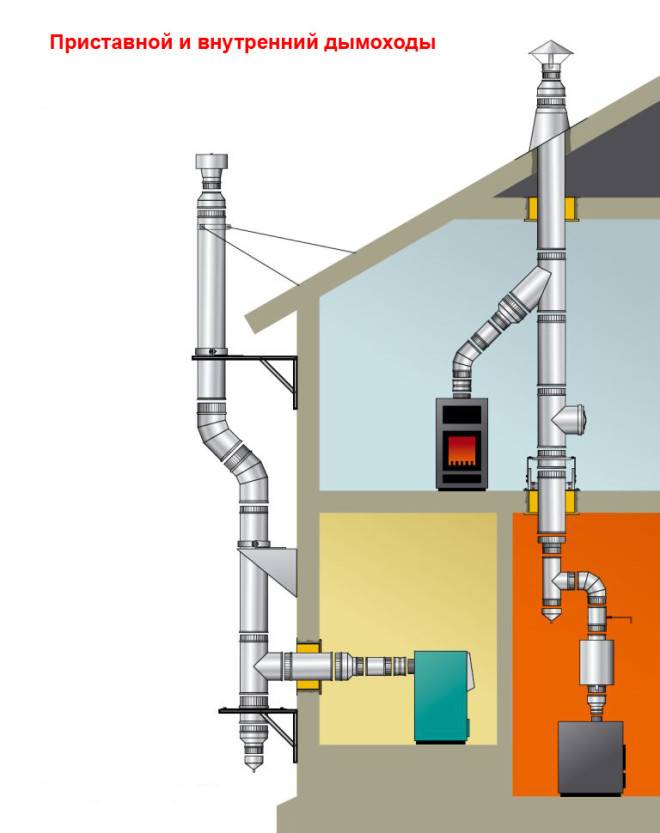

Omakotitalon lämmittimen savupiippu
Savupiiput ja niiden asennus edellyttävät erikoistunutta lähestymistapaa ja tiettyjen vaatimusten noudattamista. Savupiipun seinät kestävät yleensä lämpötilan muutoksia, korroosiota ja kemiallisia yhdisteitä..
Yksityisen talon kattiloiden hupun on täytettävä rakennusmääräykset:
SNiP 41-01-2003 “Asuintilojen tuuletus ja lämmitys”.
SNiP 42-01-2002, 42-101-2003 “Suositukset ja vaatimukset kaasunjakelukomplekseille”
Näitä lainsäädäntötoimia säilyttäen on kuitenkin huomattava, että savunpoisto vastaa vaadittua ilmanvaihtoa ja turvasuojaa. Tätä varten sinun on laskettava savupiipun ja ilmakanavan korkeus ja poikkileikkaus. Asennuksen aikana on noudatettava seuraavia ehtoja:
putki on sijoitettava ehdottomasti pystysuoraan;
nousta kattoharjan yläpuolelle enintään 0,5 m;
kanavan kokonaiskorkeus on enintään 5 m;
kanavan liitokset on eristetty kuumuutta kestävällä tiivistysaineella.
Edellä mainittujen vaatimusten mukaisesti lämmittimen tuuletusputki voidaan koota käsin.

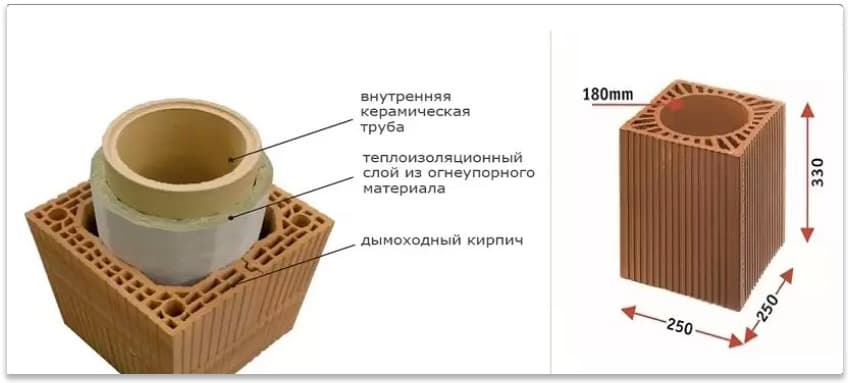

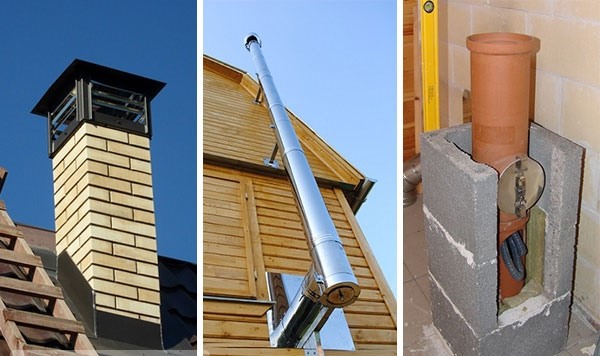

Metallinen, keraaminen tai koaksiaalinen savupiippu?
Yksityisessä talossa kaasukattilan savupiiput voivat olla metallisia, keraamisia tai koaksiaalisia. Valmistaja ilmoittaa yleensä teknisissä asiakirjoissa halutun savuputkimateriaalin tyypin, joka soveltuu käytettäväksi tietyn kattilan kanssa..
Savupiippulaite
Yleisin vaihtoehto on metallinen savupiippu, joka kestää 800 asteen käyttölämpötilan. Yleensä tällaisten savupiippurakenteiden putket on valmistettu ruostumattomasta teräksestä, ja myös sinkillä päällystettyä rautametallia voidaan käyttää valmistusmateriaalina..

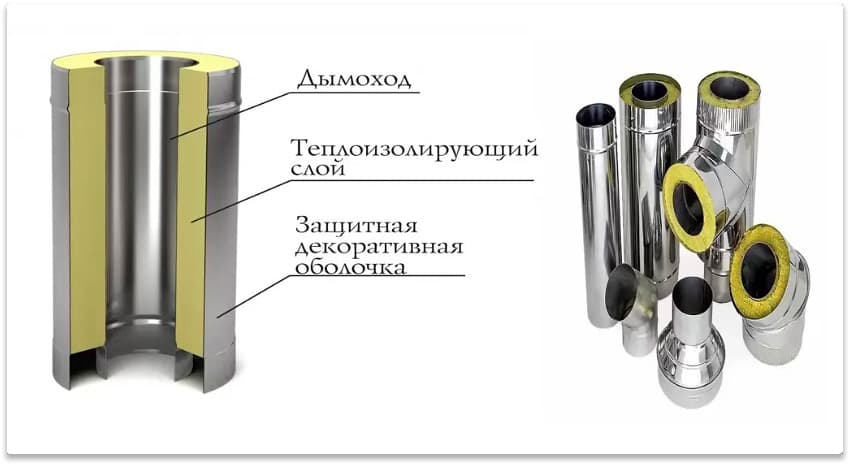

Yleensä vakiomalli koostuu useista komponenteista: savupiipun sisäkerros on valmistettu ruostumattomasta teräksestä, sen päällä on kuumuutta kestävä basaltivillakerros ja ohut rautakotelo. Metallisten savupiippujen etuja ovat korkea vastustuskyky mekaanisille vaurioille sekä lisääntynyt luotettavuus ja yleinen ulkonäkö.

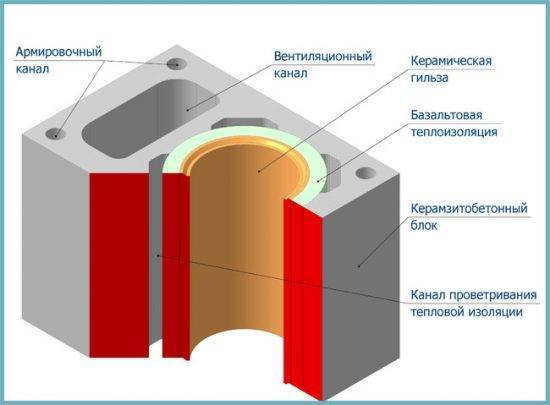

Keraaminen savupiippu
Keramiikka, joka kestää jopa 1200 astetta, on kuluttajien keskuudessa hieman vähemmän kysytty. Rakenne koostuu myös kolmesta kerroksesta: keraaminen komponentti, eristekerros ja paisutetusta betonista valmistettu kova kuori. Tästä materiaalista valmistetut savupiiput erottuvat yksinkertaisuudesta ja luotettavuudesta, helposta asennuksesta sekä korkeasta paloturvallisuudesta.
Koaksiaalinen savupiippu on arvostettu sen edustavan ulkonäön ja riittävän korkean suorituskyvyn vuoksi
Yleensä tämän tyyppisellä rakenteella on jonkin verran erityinen muoto, minkä vuoksi sillä on tärkeä etu – kondensaatiota ei muodostu sen sisäseinämiin. Tämä ominaisuus on erittäin tärkeä kaasulaitteille, joten sopivaa materiaalia valittaessa sinun on harkittava vaihtoehtoa ostaa koaksiaalinen savupiippu.
Onko koaksiaalinen savupiippu osa ilmanvaihtojärjestelmää
Rakenne ei kommunikoi rakennuksen yleisen verkon kanssa eikä ole kiinteä osa sitä, mutta savupiipun ansiosta pakotetun ilmanvaihdon asennus voidaan välttää. Altistuminen kaarille, tunneleille ja sisäänkäynteille on kielletty.
Osa tuuletusputkesta voi sijaita katoksen tai parvekkeen alla, mutta mutkien määrä kasvaa.
Ilmanvaihdon standardointi kaasukattiloiden toiminnassa
On huomattava, että kaasulaitteet ovat lisääntyneen vaaran lähde. Siksi valtio standardoi kattilahuoneiden suunnittelun ja käytön menettelyn, ja näiden vaatimusten noudattamista valvotaan tiukasti..
Kaikkien vaatimusten virtaviivaistamiseksi “Rakennustandardit ja -säännöt 2.04.05. II-35 “ja II-35-76. Kaasukattilahuoneiden perusvaatimukset on esitetty edellä..
Tässä asiakirjassa säädetään myös:
menettely teknisen dokumentaation kehittämiseksi;
ilmanvaihtojärjestelmien koot ja kapasiteetit erityyppisille rakennuksille;
niiden tyypit ja järjestely.

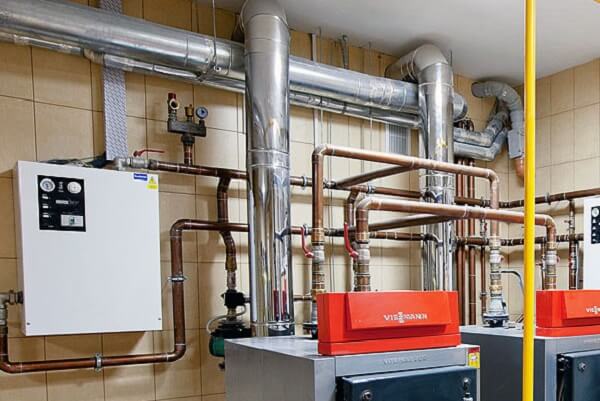

Ilmanvaihtolaite huoneeseen, jossa on kaasukattila
Omakotitalon kaasukattilassa on seuraavia ilmanvaihtotyyppejä:
Luonnollinen ja mekaaninen vetoperiaatteen mukaisesti;
Pakokaasu, syöttö ja yhdistelmä aiottuun tarkoitukseen;
Kanava ja kanavaton suunnittelun mukaan.
Kun huoneen ilmanvaihto varustetaan avoimella polttokammiolla varustetulla kaasukattilalla, on otettava huomioon seuraavat seikat:
Huoneeseen, jossa on kaasukattila, asennetaan tuuletuspiippu hiilimonoksidin poistamiseksi kadulle;
Yleinen poistoilmanvaihtojärjestelmä järjestetään huoneesta, jossa on kaasukattila;
Kaasukattilan kattilahuoneessa on tuloilmanvaihto, joka tuottaa raitista ilmaa ja happea kadulta.
Kaasukattilalla varustetun huoneen tuloilmanvaihtoon ikkunoissa ja ovissa olevat halkeamat, raot, joiden kautta ilma pääsee huoneeseen, ovat varsin sopivia. Tämä pätee erityisesti yksityisiin taloihin, joissa kattilaan on varattu erillinen huone..
Jos huone on suljettu ilmatiiviisti, kaasulaitetta varten tarvitaan erityinen järjestelmä ja ilmanvaihto.
Laitteita valittaessa on otettava huomioon kattilan teho, muuten kaasun ilmanvaihdon asennuskustannukset eivät ole perusteltuja. Hapen tulee olla riittävä normaalin liekin ylläpitämiseksi. Muuten noki kerääntyy lämmönvaihtimeen ja lämmöntuotto pienenee. Jos huoneessa, jossa on kaasukattila, ei ole ilmavirtaa, ilmakehä poistuu. Happipitoisuus laskee, käänteinen veto voi ilmaantua, eli palamistuotteet vedetään huoneeseen. Vaarallinen tilanne on, kun kattila asennetaan keittiöön. Imeyttämällä happea se aiheuttaa ihmisille hapen nälkää: silmien kipua, päänsärkyä, huonovointisuutta.
Ilman liikkeen periaate
Mekaanisella vedolla ilmaa ohjaa tuuletin. Se sijaitsee tuuletusritilässä ilmakanavan tuloaukossa huoneeseen. Luonnollisessa vedossa ilma liikkuu kadun ja huoneen välisen paine -eron vuoksi. Ja vaikka luonnollinen veto olisi hyvä, on hyödyllistä asentaa pieni poistoilmapuhallin, joka pitää ilman liikkeessä..
Jos asennat mekaanisen ilmansyötön, huoneeseen muodostuu lisääntynyt paine ja poistoilma työnnetään ulos kanavan läpi.
Poistoilmanvaihto toimii poistamalla pakotettu ilma.
On myös toisen tyyppinen kaasukattilahuoneen ilmanvaihto – tulo- ja poistoilma tai yhdistetty. Tässä tapauksessa tämä on yhdistelmä aiemmin kuvatuista järjestelmistä.
Sivupiiput

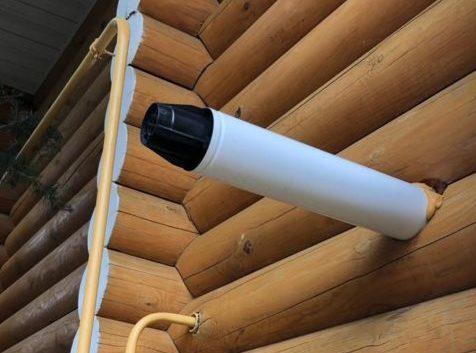

Pakokaasujärjestelmän asennus tilojen ulkopuolella on paljon helpompaa, varsinkin jos talo on jo rakennettu ja omistajat asuvat siinä jatkuvasti. Sinun tarvitsee vain laskea oikein seinän reiän halkaisija ja leikata se varovasti pois. Tämän jälkeen asennus suoritetaan seuraavasti:
Putkiosa vedetään seinäaukkoon vähintään 25 cm: n etäisyydeltä (jos seinä on käsitelty palamattomilla materiaaleilla, tämä etäisyys SNIP: n mukaan voidaan pienentää 5-10 cm: iin);
Pystyosa kootaan kääntyvän mutkan avulla. Liitokset tiivistetään tulenkestävällä seoksella, sitten ne voidaan lisäksi suojata ja vahvistaa kiristimillä, joissa on kierrenauha;
1-2 metrin välein rakenne kiinnitetään seinäkiinnikkeillä;
Asennuksen jälkeen savupiippu käsitellään korroosionestopinnoitteella ja eristetään palamattomilla materiaaleilla (useimmiten mineraalivillalla).
Sivupiippu on parhaiten valmistettu kaksikerroksisista putkista. Ne tarjoavat paremman ilmavirran kaasukattilan uuniosaan, ne on helpompi eristää ja ovat turvallisempia. Lisäksi merkittävässä osassa nykyaikaisia kattiloita toteutetaan suljettu polttokammiojärjestelmä, joka edellyttää välttämättä liittämistä savupiippuihin kahdesta koaksiaaliputkesta..

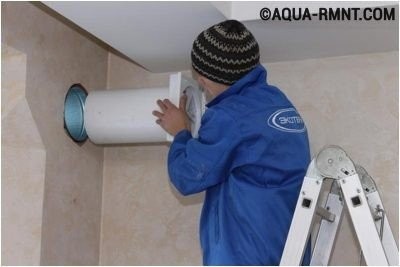

Ilmanvaihdon asennus

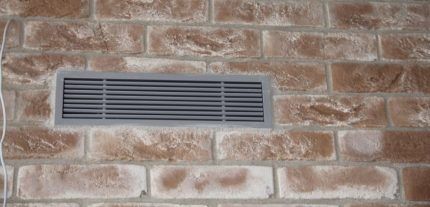

Tuuletusaukon aukot suljetaan metalli- tai muoviristikolla, koriste -elementit kiinnitetään tapilla. Terä tai aksiaalipuhallin asennetaan reikään itsekierteittävillä ruuveilla. Ennen seinien laatoittamista syöttöjohdot on johdotettu, jotta ne eivät asettuisi viimeistelyä pitkin. Jos tuuletin käy säännöllisesti, sen käynnistämiseksi asetetaan kytkin, voidaan käyttää erityistä ajastinta..
Putken kulkua varten seinään tehdään reikä, jossa on pieni kaltevuus (kondenssiveden poisto) seinän ulkopuolelle. Tiili porataan poralla ja betoni rikotaan vasaraporalla tai vasaralla. Kanava asennetaan ja eristetään lämmönkestävällä materiaalilla (mineraalivilla tai vaahto asennustöihin). Tuuletusritilä on asennettu ulkopuolelle.
Kuinka tehdä ilmanvaihto kaasulämmittimelle
Ilmanvaihtokoneessa huoneessa, johon kaasulämmitin on asennettu, on ehdottomasti hankittava savupiippu. Se on yleensä valmistettu aaltoputkesta. Kannattavin ja tehokkain vaihtoehto on koaksiaalinen savupiippu. Se palvelee pitkään, ja sen asennus ei ole vaikeaa. Vaatimukset sen huoneen parametreille, johon koaksiaalinen savupiippu asennetaan, ovat vähäiset. Kaikki tarvittavat laskelmat, jotka liittyvät tällaisen savupiipun asentamiseen, riippuvat kaasulaitteen tehoominaisuuksista. Kaasukattilan keittiön liesituulettimen laite on erittäin vastuullinen tapahtuma, josta asukkaiden turvallisuus riippuu..

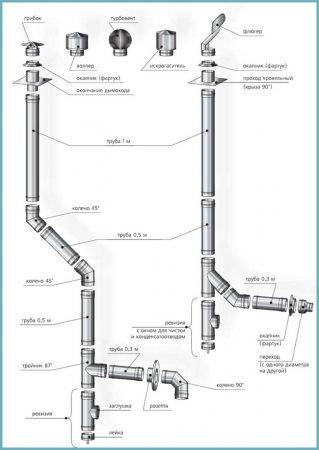

Kaasulämmittimen savupiippusarja sisältää seuraavat osat:
korkki, joka suojaa rakennetta;
läpivientiputki, joka erottaa putken seinästä;
kiinnikkeet;
sovittimet putkilinjasta pylvääseen;
tarkastusikkuna savupiippujärjestelmän tilan tarkistamiseksi;
säiliö kondenssiveden keräämiseen.
Savupiipun halkaisijan on oltava sama koko linjan. Sen mitat on ilmoitettu geysirien valmistajien ohjeissa.
Tällaisten savupiippujen pituus on yleensä 400 cm tai enemmän. Alueella, jossa on pakkasta talvea, savupiiput on eristetty. Kun ilmanvaihto asennetaan yksityiseen kotitalouteen, putken yläpää nostetaan 100 cm katon yläpuolelle.
Savupiippu on asennettu SNiP -standardien mukaisesti:
kaasulämmittimessä on oltava erillinen savupiippu;
savunpoistoputki on asennettava ilmatiiviisti hiilimonoksidivuotojen estämiseksi;
materiaalin, josta putki on valmistettu, on kestettävä kosteutta ja äärilämpötiloja;
savupiippu ei saa painua, kiinnittimien on oltava jäykkiä;
asennuksen aikana päätavoitteena on saavuttaa tasainen veto, joten putkien on oltava sileitä (on parempi olla käyttämättä putkia, joiden poikkileikkaus on neliö).
hyvän vedon saavuttamiseksi savupiippu asennetaan pystysuoraan;
lauhde ja roskat kerätään erityiseen luukkuun, joka on järjestetty savupiipun alaosaan.

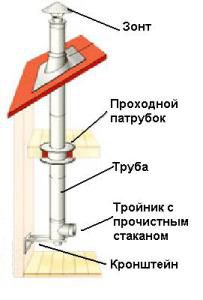

Savupiipun asennusvaiheet:
Seinään on asennettu läpivientiputki. Suuttimeen on kiinnitetty 90 asteen kyynärpää seinän ulkopuolelta.
Huoneen sisällä on sarakkeen hana.
Ulkona asennetaan savupiippu, joka yhdistää putket puristimilla.
Kiinnikkeet jakautuvat tasaisesti koko seinän korkeudelle.
Kun putken kiinnitysprosessi seinään on valmis, sinun on varmistettava, että savupiippu ei putoa mihinkään. Yleensä 200 cm askel riittää kiinnikkeisiin.
Peittävä sateenvarjo asetetaan putken päälle..
Putken alaosaan tulee asentaa kondenssiveden kerääjä..
Tarkista pito. Jos ottelun liekki kallistuu putkea kohti, kaikki tehdään oikein.
Onko tarpeen tuulettaa kattilahuone yksityisessä talossa ja miksi?
Kyllä, yksityisten talojen kattilahuoneissa on välttämätöntä järjestää ilmanvaihto, joka täyttää SNiP -standardit.
Tässä huoneessa ilmanvaihtojärjestelmä suorittaa seuraavat toiminnot:
Anna happea normaalille palamiselle. Jos happea ei ole tarpeeksi, polttoaine ei pala kokonaan. Tämän seurauksena päästetään vähemmän lämpöä, kulutetaan enemmän polttoainetta halutun lämpötilan ylläpitämiseksi asuintiloissa, kattilan kuluminen kiihtyy ja savut kerääntyvät savupiipun sisään..
Poista hiilimonoksidi. Kaikkia palamistuotteita ei voida poistaa savupiipun kautta – pieninä määrinä ne voivat päästä huoneeseen. Jos ilmanvaihto ei tuota riittävää ilmanvaihtoa, hiilimonoksidin pitoisuus voi nousta kriittiselle tasolle ja tunkeutua muihin tiloihin.
Poista kaasu mahdollisella kulkureitillä. Ajan myötä kattilan kaasujohto voi menettää tiiviytensä ja kaasua voi kerääntyä huoneeseen. Jos tätä ei huomata, räjähdys tai myrkytys on mahdollinen..
Eli oikein varustetulla uunin tuuletuksella saadaan seuraava vaikutus:
vähentää tulipalon tai räjähdyksen todennäköisyyttä;
maakaasu- tai hiilimonoksidimyrkytyksen todennäköisyys pienenee;
kattila toimii täydellä teholla ylittämättä kuormia (mikä tarkoittaa, että se voi kestää kauemmin ilman korjausta);
talon lämpötila ylläpidetään ilman liiallista kuormitusta kattilaan ja ylittämättä polttoaineen kulutusta.
Kuinka laskea ilmanvaihto kaasukattilalle
Yhden tason enimmäiskorkeus on 6 m, ja ilmamassojen liike asuinrakennuksessa on rajoitettu 1-3 m / s. Kun päällekkäisyys vähenee, ilmanvaihto jokaisen mittarin kanssa kasvaa 25%
Esimerkiksi yksityisessä talossa on kattilahuone 3 * 4, jonka kattokorkeus on 3,5 m. Kun kerrotaan arvot, saadaan v = 42m3. Sitten laskemme korkeuden korjauksen: k = (6-3,5 metriä) * 0,25 + 3 (3 -puolinen päivitys). Saamme noin 3.6.
Lasketaan tuuletetun ilman määrä ottaen nämä arvot huomioon. V = v * k = 3,6 * 42 = 151,2.
Lasketaan ilman poistoaukon poikkileikkaus: S = V / (w * t).
V – ilmanvaihto;
w – liikenopeus, 1 m / s.
t on aika sekunteina. 1 tunti = 3600 s.
S: S = 151,2 m3 / (1 * 3600) = 0,42 m2 = 42 cm2. Kun tiedät ympyrän alueen, voit laskea säteen.
Yksityiseen taloon asennettaviksi tarkoitettujen kaasukattiloiden ilmanottoaukkojen mitat on yleensä ilmoitettu teknisissä asiakirjoissa. Lattialaitteiden asennus ei eroa seinään asennettavien vastaavien asennuksesta..
Kattilahuoneen ilmanvaihdon tärkeimmät säännöt ja vaatimukset SNiP: n mukaisesti (+ video)
Tarvitsetko ilmanvaihtojärjestelmän – selvisi. Nyt sen järjestämisen tärkeimmistä säännöistä ja vaatimuksista.
Kattilahuone voidaan varustaa seuraavissa tiloissa:
Vapaasti seisova rakennus- tai lohkomoduuli.
Liite.
Huone talon sisällä.
Keittiö (sallittu, jos kattilan teho ei ylitä 30 kW).
Ullakko.
Yksityisiä taloja rakennettaessa uunit on yleensä varustettu erillisessä huoneessa pohjakerroksessa autotallin tai muun huoneen vieressä..
Yksityistalojen kattilahuoneiden järjestämistä koskevia vaatimuksia ja standardeja säännellään SNiP 42-02-2002.
Perusvaatimuksista:

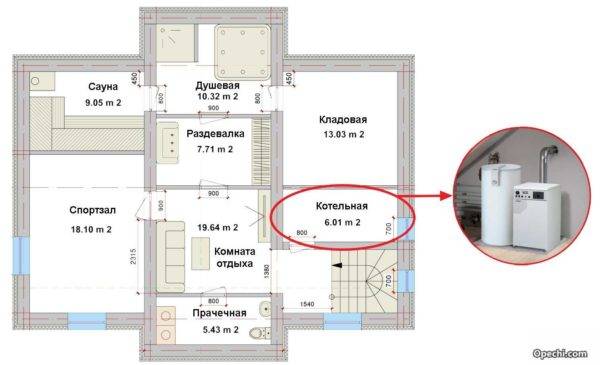

Vaatimukset huoneelle, jos kattila asennetaan erilliseen huoneeseen: tilavuus – 7,5 m³, pinta -ala – 6 m², kattokorkeus – 2,5 m.
Kattilat, joiden teho on yli 30 kW, tulee asentaa vain erilliseen huoneeseen. Kattilat, joilla on vähemmän tehoa – voidaan asentaa keittiöön.
Kun asennat kattilan keittiöön, sen pinta -alan tulee olla yli 15 m2
Kattilahuoneessa on oltava erillinen ovi kadulle.
Poikkipinta -ala aukkoja sisäänvirtausta varten: kadulta – 8 cm² jokaista 1 kW kattilatehoa kohden, viereisestä huoneesta (esimerkiksi keittiöstä seinän läpi) – 30 cm² jokaista 1 kW: a kohden vallasta.
Ilmanvaihdon laskeminen kaavalla ja esimerkillä (+ video, jossa on tarkemmat selitykset)
Ilmanvaihtokanavien poikkileikkaukset ja poistoilmapuhaltimen teho on valittava vaaditun ilmanvaihdon perusteella.
Ilmanvaihtokurssi. SNiP: n mukaan – kattilahuoneissa se on 3 (eli 1 tunti kattilahuoneessa, ilma on uusittava kokonaan 3 kertaa).
Huoneen tilavuus. Jos haluat mitata, sinun on kerrottava korkeus leveydellä ja kerrottava pituudella (kaikki arvot on ilmoitettu metreinä).
Kuinka paljon ilmaa kattila tarvitsee palamiseen
Kaasukattiloissa (ei väliä – avoimessa tai suljetussa polttokammiossa) yksityisissä taloissa suurempaa tarkkuutta ei vaadita, joten voit ottaa laskutoimituksiin 10 “kuutiota” ilmaa 1 “kuutiometriä” kohti. Dieselpolttoaineelle – 12.
Annetaan esimerkki – laskemme kattilahuoneen ilmanvaihtojärjestelmän taloon kiinnitetyssä erillisessä huoneessa:
Laskemme huoneen tilavuuden. Otetaan esimerkiksi mitat 2,5 x 3,5 x 2,5 = 21,875 m³. Tarkempia laskelmia varten voit vähentää itse kattilan tilavuuden (koon) “kokonaistilavuudesta”.
Tarkastelemme kattilan ominaisuuksia, kuinka paljon kaasua se voi polttaa enintään 1 tunnissa. Meillä on esimerkiksi Viessmann Vitodens 100 (35 kW) -malli, jonka suurin virtaama on 3,5 kuutiometriä. Tämä tarkoittaa, että normaali palaminen suurimmalla kuormituksella kattila tarvitsee 3,5 x 10 = 35 m³ / h ilmaa. Tämä ominaisuus ei koske kolminkertaisuutta koskevaa sääntöä, joten lisäämme sen yksinkertaisesti tulokseen..
Nyt suoritamme laskennan käyttämällä kaikkia indikaattoreita:
21,875 x 3 (kolme kertaa ilmanvaihto) + 35 = 100 m³ / h
Joka tapauksessa sinun on tehtävä osake – keskimäärin + 20-30% tuloksesta:
100 + 30% = 130 m³ / h (pyöristettynä ylöspäin) on toimitettava ja poistettava kattilahuoneen ilmanvaihtojärjestelmän kautta kattilan maksimikuormalla. Esimerkiksi otimme enimmäiskannan (30%), itse asiassa voit rajoittaa itsesi 15-20%: iin.
Kiinteän polttoaineen kattilaan
Kiinteän polttoaineen lämmönsyötön työn erityispiirre on palamistuotteiden säännöllinen tunkeutuminen huoneeseen. Tämä tapahtuu polttoaineen lataamisen ja tuhkan poiston aikana. Siksi kiinteän polttoaineen kattilalla lämmitettäessä ilmanvaihtoa lisätään 10-15% verrattuna kaasukäyttöiseen..
Vähimmäisetäisyys sen ja savupiipun välillä on 0,5 m.

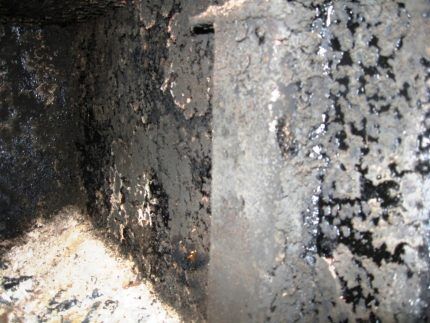

Savupiipun takavetosuoja. On tarpeen puhdistaa se säännöllisesti nokista, tarkistaa eheys.
Keinotekoiseen ilmankiertoon on asennettu vakiotuuletin. Niiden teho tarjoaa sisäänvirtauksen, joka on yhtä suuri kuin poistokanavan ja savupiipun virtausnopeuden summa.
Ilmamassien konvektioliikkeen pystysuoran elementin pituuden on oltava vähintään 3 metriä. Tuloputki sijaitsee tulipesän ja tuhkakupin yläpuolella.

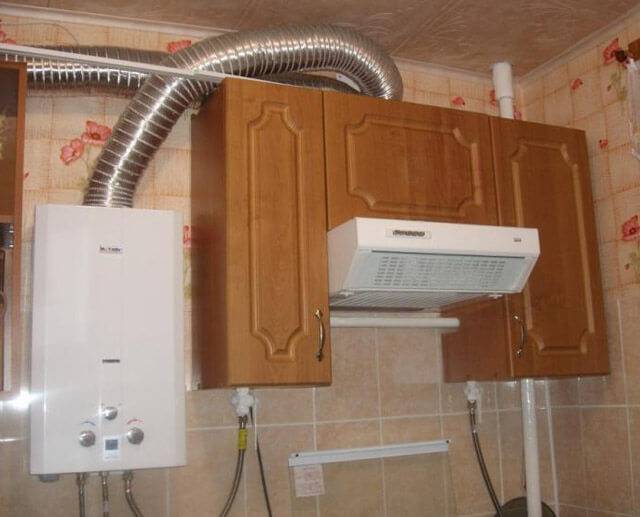

Keittiön ilmanvaihtolaite kaasuliedellä

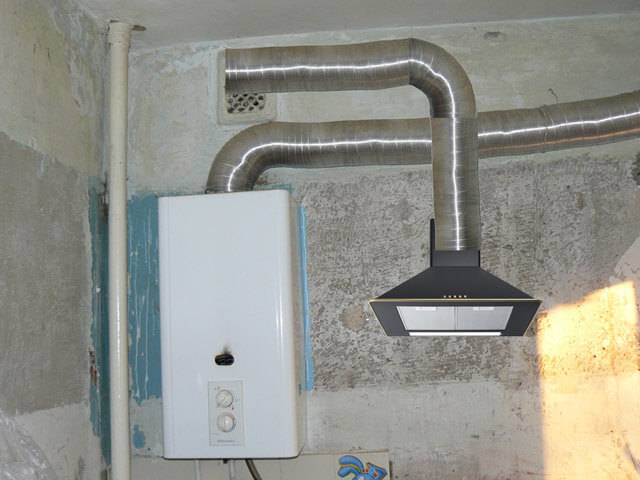

Ilmanvaihto suoritetaan pakoputkella ja syöttöventtiilillä
Keittiöissä, joissa on 4 poltinta, laskenta suoritetaan algoritmin mukaisesti: kertaluonteinen ilmanvaihto + lisätilavuus 100 m3 / h. Asukkaat yleensä tuntevat, kun haju ei katoa pitkään aikaan ja tila on täynnä kosteutta.
Vähintään vaadittujen ilmanvaihto -olosuhteiden laskeminen
Ilmanvaihdon laskeminen kattilahuoneessa suoritetaan SNiP 41-01-2003 -normien mukaisesti. Suurissa kohteissa on monia vivahteita. Yksinkertaisessa järjestelmässä voit varmistaa, että ilmanvaihto on riittävä ja että osa lämmöstä palautetaan. Virheellisten laskelmien tapauksessa kattila ottaa tarvittavan palamisilman huoneesta.
Tarvittavien ilmanvaihto -olosuhteiden laskemiseksi sinun on tiedettävä:
Kattilahuoneen sisätilavuus;
Laitteiden kaasun kulutus;
Kuinka tehokas laite on;
Asennettujen kaasulaitteiden määrä.
Tunnin kuluessa kattilahuoneen ilmamäärän pitäisi muuttua kolme kertaa
V x 3 = L,
jossa V on kattilahuoneen tilavuus; L on ilmanvaihtokurssi. Mitä tulee huppuun.
Tuloilman tilavuus. joka on toimitettava huoneeseen, kulutetaan hupun kolminkertaistamiseksi ja tarvittavan ilmamäärän saamiseksi, joka on tarpeen kaasun palamiseksi
Tuloilman määrän (L) laskemiseksi on tarpeen laskea kattilahuoneen tilavuus (V), lisätty 3 kertaa ja lisätä palamismäärä (L).
L ilma = 3 x V kattilahuone + L palaminen.
L -ilma lasketaan kuutiometreinä tunnissa – m3 / tunti
Tämä on tuloilman kokonaismäärä. Ilmanvaihto, jota täydentää luonnollinen ilmanvaihto.
Mitä tapahtui, on tarpeen täydentää ja lisätä palamiseen tarvittava ilmamäärä avoimen polttokammion kattiloilla
L0 – teoreettinen ilmamäärä 9,5 m3 / 1 m3 maakaasua kohti. Keskimääräinen arvo, tämä arvo riippuu kaasun koostumuksesta;
k = 1,2 on ylimääräinen ilmakehä. Määrä ei ole vakio. Tässä tapauksessa otetaan keskiarvo. Tarkka poltin riippuu polttimen tyypistä;
b – kaasun kulutus kattilaa kohti. Mitattu kuutiometreinä tunnissa (m3 / tunti);
n – kattiloiden määrä.
Poistoilmanvaihto tarjoaa kolme kertaa ilmanvaihdon avoimen palotilan kanssa
L -liesituulettimet = 3 x V – kattilahuoneen tilavuus. Tämä indikaattori on aina pienempi kuin tuloarvo, koska palamisilma otetaan huomioon myös tuloilmassa. Tämä on yksi perusvaatimuksista, joita on ehdottomasti noudatettava..
Seuraavaksi lasketaan pakoputken alue (S).
S = L huput / (3600 x 1) m2
3600 – sekuntien määrä tunnissa;
1 m / s – ilman nopeus poistokanavassa luonnollisella ilmanvaihdolla.
Ilman nopeus kanavissa määritetään lämmönsyöttöä ja ilmanvaihtoa koskevan viitekirjan “Suositellut ilman nopeudet” mukaisesti. Keinotekoisella ilmanvaihdolla pakoputkien nopeus on suurempi.
Venäjän federaation sääntelykehys
Ilmanvaihtojärjestelmät on asennettava riippumatta käytetystä lämmityslaitteesta (lauseke 9.38 SNB 4.03.01-98). Lämmitys- ja ilmanvaihtolaitteiden asennus suoritetaan kaasupalvelujen edustajien valvonnassa.
Jos käynnistyskokeiden aikana ilmenee ilmanvaihtojärjestelmän vikoja ja suunnitteluasiakirjojen teknisiä epäjohdonmukaisuuksia, lämmitysjärjestelmän käyttöönotto evätään..

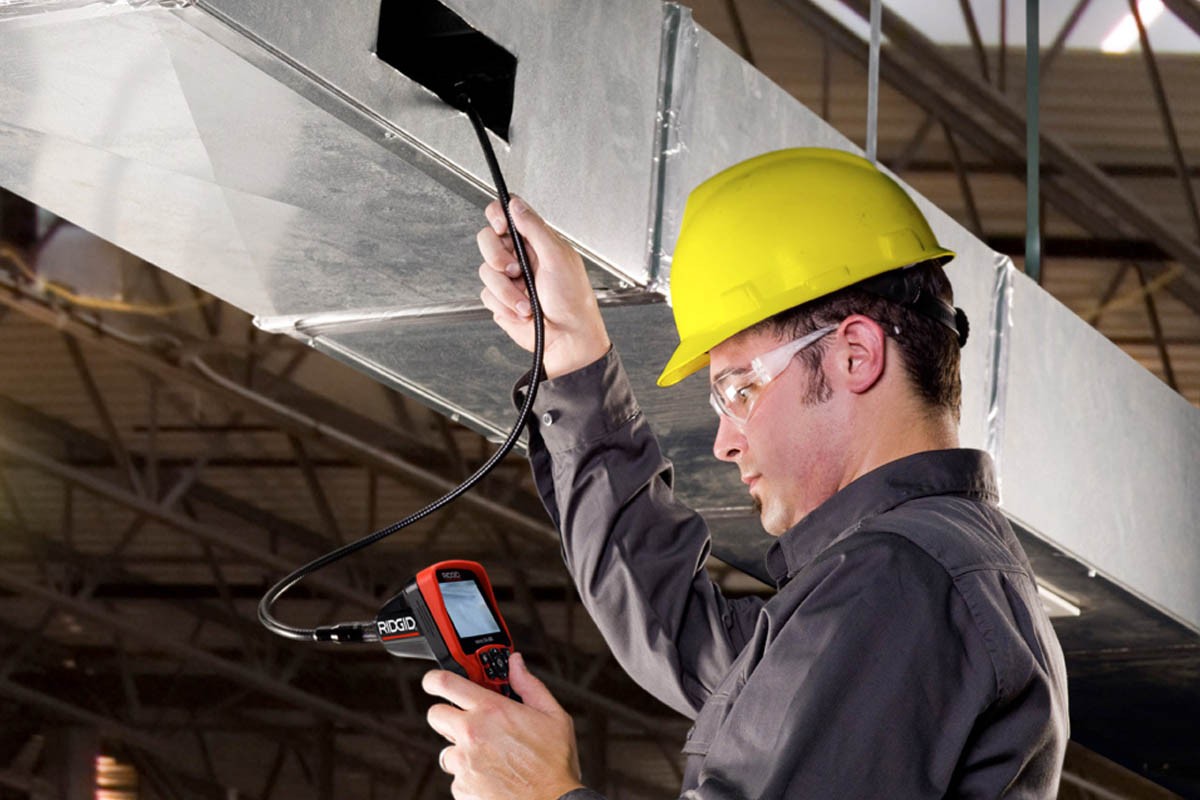

Kaasutarkastajan tehtäviin kuuluu laitteiden silmämääräinen tarkastus, turvatoimintojen tarkastus, hiilimonoksidin valvonta ja mittaus. Tarvittaessa tilojen omistaja voi vaatia tarkastajaa toimittamaan todistukset-luvat työskennellä tuulimittarin tai SRO: n kanssa
Ilmanvaihto takaa jatkuvan ja intensiivisen raitisilman saannin. Pakojärjestelmien toimintaa säännellään useilla säännöillä.
Lainsäädäntö ja GOST
Kaasulaitteiden ilmanvaihtoa ja ilmastointilainsäädäntö on melko laaja. Näitä säädöksiä ovat:
Liittovaltion laki nro 384;
Hallituksen asetus nro 1521 pakollisesta 384-FZ-vaatimusten noudattamisesta;
Hallituksen asetus nro 87;
Valtioneuvoston asetus nro 410 kaasulaitteiden huoltotoimenpiteistä;
SNiP (II-35-76, 2,04-05);
SanPiN 2.2.4.548-96. 2.2.4;
AVOK -standardit ja suositukset ilmanvaihdon alalla jne..
Mutta säädökset voivat muuttua, joten asennettaessa ilmanvaihtolaitteita kaasukattilahuoneen järjestämiseksi sinun on seurattava niiden viimeisimpiä tarkistuksia virallisista lähteistä..
Kaikki ilmanvaihtolaitteita tarkastettaessa sovellettavat standardit ja määräykset voidaan selvittää paikkakuntasi kaasupalvelulla.
Lisäksi kaikkien ilmastoitujen järjestelmien huoneissa, joissa on kattilalaite, on noudatettava seuraavia GOST- ja SP -vaatimuksia:
GOST 30434-96;
GOST 30528-97;
GOST R EN 12238-2012;
GOST R EN 13779-2007 ilmastoinnista ja ilmanvaihdosta muissa kuin asuinrakennuksissa;
GOST 30494-2011 mikroilmastosta asuin- ja julkisissa rakennuksissa;
Näiden määräysten perusteella hankesuunnitelma olisi laadittava. Jotta se ei olisi ristiriidassa virallisten vaatimusten ja standardien kanssa, projektin kehitysvaiheessa on tarpeen suorittaa lämpölaskelmat ja laskea pakojärjestelmän tärkeimmät parametrit..
Ilmanvaihtolaitteiden sertifiointi
Kun ostat raitisilman poisto- ja syöttölaitteita, tarkista niiden asiakirjat. Venäjän federaation alueella myytäville ilmanvaihtolaitteille laaditaan vaatimustenmukaisuusvakuutus.
Tämä asiakirja vahvistaa, että laitteet täyttävät kaikki tulliliiton nykyiset vaatimukset, jotka on esitetty seuraavissa teknisissä määräyksissä:
TR CU 004/2011 käytetyistä pienjännitelaitteista ja niiden käytön turvallisuudesta;
TR CU 020/2011 käytettyjen laitteiden sähkömagneettisesta yhteensopivuudesta;
TR CU 010/2012 koneiden ja laitteiden turvallisuudesta.
Tämä tuoteilmoitus on pakollinen, mutta sen lisäksi ilmanvaihtolaitteiden valmistaja tai maahantuoja voi suorittaa virallisen vapaaehtoisen sertifiointimenettelyn GOST -standardien noudattamiseksi. Tällainen vapaaehtoisesti saatu todistus osoittaa tuotteiden korkean laadun ja valmistajan luotettavuuden..
Ilmakanavien vapaaehtoista vaatimustenmukaisuustodistusta voidaan pyytää ostettaessa kaasukattilahuoneen ilmanvaihtolaitteita. Se sisältää kaikki tuotteen tekniset ominaisuudet
Vapaaehtoinen sertifiointi vaatii kuitenkin lisäpääomasijoituksia, joten ne säästävät usein. Liittovaltion lain nro 313 sekä hallituksen päätösten nro 982 ja nro 148 mukaisesti ilmanvaihtolaitteiden pakollinen sertifiointi on poistettu.
Ilmanvaihdon perusvaatimukset
Oikein lasketun ja hyvin suunnitellun ilmanvaihdon asennus on tärkeä edellytys kattilahuoneelle. Yleensä kaikki tarvittavat parametrit kaasulämmityslaitteiden normaalin toiminnan varmistamiseksi ilmoitetaan sen teknisessä passissa..
Miksi normaali ilmanvaihto on tärkeää kattilahuoneelle??
Normaalin raitisilman syötön puute vaikuttaa negatiivisesti kaasulaitteiden suorituskykyyn. Polttoaineen palaminen on mahdotonta ilman intensiivistä ja jatkuvaa hapen syöttöä.
Kun ilmavirtaukset kattilahuoneeseen vähenevät, kaasukattilan seinille muodostuu hiilikerrostumia, minkä vuoksi seoksen muodostumisen laatu heikkenee ja polttoaineen käytön tehokkuus heikkenee
Huonosti toimivan ilmanvaihdon vuoksi polttoaine palaa huonommin, lämmöntuotanto vähenee ja kulutetun kaasun kulutus kasvaa. Siksi maalaistalon ja pakokaasulaitteiden kaasukattilahuoneen suunnittelussa on tärkeää noudattaa vakiintuneita normeja ja valtion standardeja..
Jos ilmanvaihtojärjestelmä on rakennettu toimintahäiriöisesti eikä se pysty tarjoamaan vakaata ilmanvaihtoa vaaditussa tilavuudessa, hiilimonoksidin hätävapautumisen yhteydessä hiilidioksidi leviää nopeasti asuntoihin..
Ilman virtausta uuniin koskevat vaatimukset
SP 41-104-2000 (lauseke 13.4) perusteella ilmavirran kaasukattilassa olevan kattilahuoneen on oltava kolme kertaa. Nuo. huoneen ilma on vaihdettava 3 kertaa 1 tunnissa.
Muussa tapauksessa liesituuletin varmistaa vain kattilan toiminnan, mutta palamistuotteet alkavat kerääntyä huoneeseen: ilmassa, seinillä, katossa jne. Lisäksi kolminkertainen ilmavirtaus on tarpeen kaasun hätäpoistoa varten (vuodon sattuessa) ja palamistuotteita, kun ne tulevat asuntoon..
Ilmastointilaitteiden asiantuntijat suorittavat kolminkertaisen ilmanvaihdon todentamisen ja ilmakanavien lasketun alueen tuuletusputken osan noudattamisen yleisesti hyväksyttyjen standardien mukaisesti. Tätä varten tuulimittarilla mitattu virtausnopeus ja ilman nopeus otetaan huomioon..

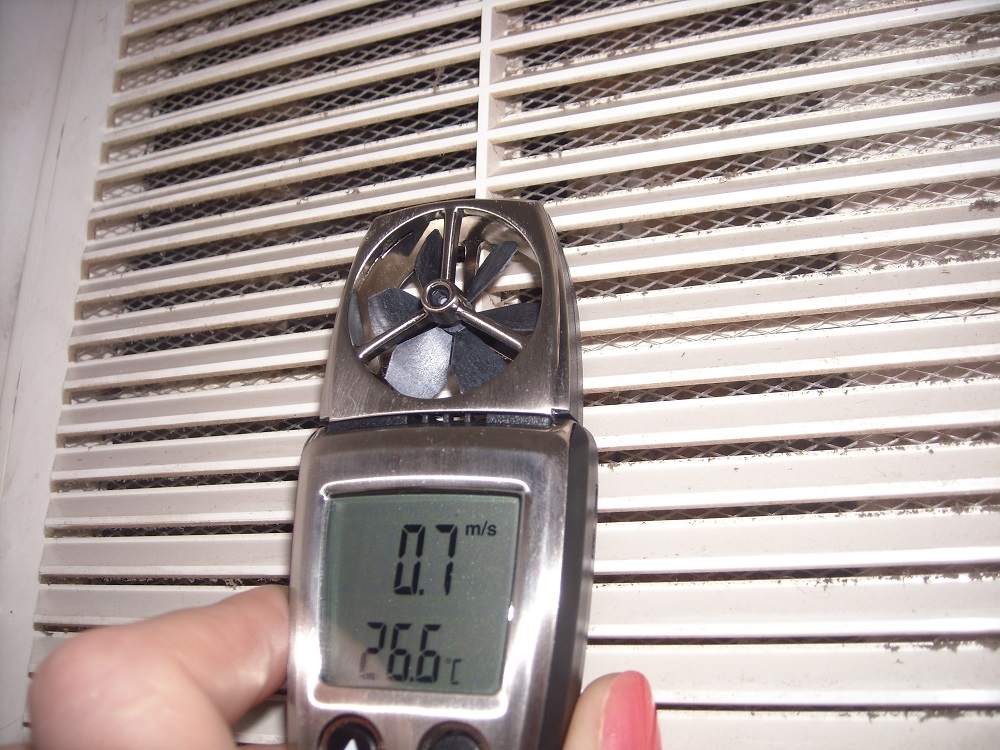

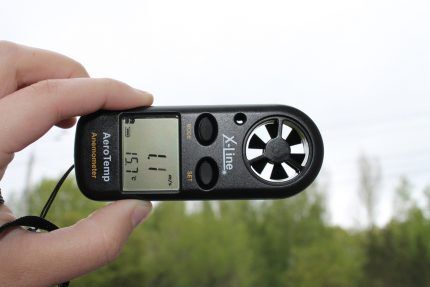

Jokainen asunnonomistaja voi ostaa tuulimittarin ja mitata ilman nopeuden putkessa etukäteen ennen kaasutarkastajan saapumista. Anemometrejä myydään jopa Aliexpressissä.
Mutta nyt esiteltiin myös JV 281. Lausekkeen 14.3 perusteella 50 kW: n tai sitä suuremman kapasiteetin laitteille sallitaan yksittäinen ilman sisäänvirtaus omakotitalojen uunitilaan. Samanlaisia vaatimuksia on otettu käyttöön tehokkaammille laitteille (alkaen 360 kW).
Niitä säännellään SP 89 lausekkeella 17.11. Tässä asiakirjassa todetaan, että ilmavirran on oltava vähintään kerran tunnissa, vaikka tarkka laskettu ilmanvaihto määritetään todellisten mittausten perusteella. Ennen ilmanvaihdon asentamista kattilahuoneeseen, jossa on kaasukattila, on suositeltavaa selventää tietyn alueen kaasupalvelun ilmavirran vaatimuksia.
Yleiset vaatimukset kattilahuoneille
Uunit ja kattilahuoneet voidaan järjestää huoneisiin, joiden kattokorkeus on 2 m. Kotitalouksissa, joissa on avoin kaasulaite, on oltava vähintään yksi ikkuna, jonka pinta-ala on 0,25 m2 tai enemmän. Uunissa, joissa on kaasulämmityslaite, jossa on suljettu polttokammio, tämä ikkuna saattaa puuttua (lauseke 9.37 SNB 4.03.01-98).
Kun valitset kaasulaitteiden sijoituspaikan, sinun on tarkasteltava niiden tehoa. Polttokammion pienin sallittu tilavuus riippuu tehosta (tiedot on esitetty alla olevassa taulukossa).
Laitteiden lämpöteho (kW)
Sallittu tilavuus (m3)
Jopa 30
7.5
30-60
13.5
60-200
15
Kaikki pakokaasujärjestelmien perusvaatimukset näkyvät SNiP: ssä (II-35-76, 2.04-05). Näitä vaatimuksia ovat:
tuuletuskanavien tiiviys (ja kaikki saumat on käsiteltävä tiivisteillä, jotka pystyvät säilyttämään eristysominaisuutensa korkeissa lämpötila -arvoissa);
ilmakanavan rakentaminen kattilahuoneen kattoon;
holkkien läsnäolo seinässä kaasukattilan savupiipun sijoittamiseksi ja sen huoltamiseksi;
puhdistuskanavan sijoittaminen 25-35 cm alemmaksi kuin toinen;
käytä vain tulenkestäviä ja palamattomia materiaaleja huoneen lattian ja seinien viimeistelyyn (tätä varten voit ottaa tulenkestäviä levyjä, joiden palonkestävyysraja on ¾ tuntia).
Standardien mukaan savupiippuun voidaan kytkeä enintään kaksi kaasulaitetta. Jos putkien ulostulossa käytetään syttyviä materiaaleja, ne on eristettävä asianmukaisesti. Ulkoseinän ja savupiipun pään välisen etäisyyden on oltava yli 30 cm.
Sisennyksen tarkka leveys huoneessa, johon on asennettu kaasulaite, riippuu savupiipun seinämien paksuudesta ja materiaalista, josta kaasukattilahuoneen seinä on tehty
Putken tulee olla huoneen sisäpinnan yläpuolella vähintään 25-50 cm: n korkeudella, mutta sinun on tarkasteltava kattokerroksen suunnittelualueen lumipeitteen korkeutta. Voit tehdä tämän käyttämällä SNiP 41-01-2003.
Lausekkeessa 7.3.2 sanotaan, että rakennuksen ulkopuolella olevan vastaanottoputken aukon pohjan tulee sijaita yli 1 m korkeudella tämän alueen hydrometeorologisten tietojen mukaan tyypillisestä vakaasta lumipeitteestä ..
Puhdasta ilmaa voidaan syöttää kattilahuoneeseen kadulta ja toisesta huoneesta oven tuuletusritilän kautta tai lattian ja ovien välisen raon kautta 0,02 m2: n vapaalla poikkileikkauksella (kohta 9.38 SNB 4.03.01-98 ).
Jos grillin poikkileikkauspinta-ala on erittäin pieni, sinun on asennettava tuloilmapuhaltimet huoneen ilmanvaihdon normalisoimiseksi..
Liian pienet syöttösäleiköt voivat johtaa kaasukattilahuoneen ylikuumenemiseen ja automaattisten laitteiden rikkoutumiseen lämpimänä vuodenaikana, kun uunia ei käytännössä käytetä.
Ilmansyöttö voidaan suorittaa sekä laitoksen ulkopuolelta että sisältä. Mutta samaan aikaan olohuone ei voi toimia viereisenä huoneena..
On parempi tehdä kaksi kanavaa, jotka menevät erikseen kadulle: reikä kattoon katossa hajottajalla ja grilli lattian sisäänvirtausta varten. Syöttögrilli asennetaan seinän tai oven alaosaan, ja siinä on yleensä kallistetut, säädettävät säleiköt, jotka pitävät sateen ja lumen poissa huoneesta..
Kylmän veden syöttöputket ja viemärit eivät saa kulkea ilmanvaihtojärjestelmän grillin lähellä huoneessa, jossa on kaasulaite. Tämä voi häiritä huoneen lämmönsäätelyä.
Tämä vaatimus heijastuu osittain SP 31-1-06-2002 lausekkeeseen 8.4.2. Asiakirjassa kerrotaan lämmönkehittimestä, mutta se on teknisiltä ominaisuuksiltaan samanlainen kuin kaasukattilahuone, joten tähän standardiin kannattaa kiinnittää huomiota. Se osoittaa, että laitteille, joiden teho on 30 kW tai enemmän, ilmaa tulee syöttää vain ulkopuolelta..
Taloon otetut ilmakanavat ovat vaarallisia: kaasuvuodon sattuessa haitallisia aineita voi päästä asuintiloihin, vaikka tällainen ilmanvaihto on sallittu määräyksissä. Mutta molemmissa tapauksissa tuloilman tilavuuden on oltava yhtä suuri kuin poistuvan ilman tilavuus. Tämä ehto on välttämätön painehäviöiden estämiseksi..
Joissakin tapauksissa on kuitenkin sallittua järjestää ilmanvaihto, jossa tasapaino on pääosin puhdasta ilmaa. Tämä on tyypillistä ilmanvaihdon suunnittelussa kattilahuoneissa ja asuintilojen vieressä olevissa uuneissa. Samaan aikaan kaasukattilahuoneeseen on luotava negatiivinen tasapaino, jotta estetään hiilidioksidin tunkeutuminen muihin tiloihin..
Ilmanvaihtojärjestelmien tyypit
Ilmamassojen kierto huoneessa suoritetaan luonnollisesti tai pakotettuna. Ensimmäistä käytetään kattiloihin, joiden lämpöteho on enintään 30 kW, jos valmistaja tarjoaa samanlaisen järjestelmän tähän muutokseen.
Toinen järjestelmä asennetaan tehokkaampiin kattiloihin, joissa on kehitetyt lämmityspinnat, useita kiertopiirejä ja suuri savunpoistokanavat. Tällaisella lämmönsyöttöjärjestelmällä on suuri aerodynaaminen vastus kaasu-ilmaseoksen liikeradalla, joka savukaasujen on voitettava..
Tässä yhteydessä niiden liikkuminen voidaan suorittaa vain pakotetusti puhallinta tai savunpoistinta käyttäen.
Luonnollinen
Vähiten tehokas ja samalla yksinkertaisempi järjestelmä on asennettu pieniin yksikerroksisiin taloihin, joissa on pienitehoiset kattilat. Sitä käytetään usein ilmanvaihdon järjestämiseen kellareissa, ullakolla, kodinhoitohuoneissa ja autotallissa..
Polttohuoneen ilmamassojen imu suoritetaan tuuletusaukkojen, ikkuna -aukkojen, ovilehtien tuuletusritilöiden ja poistoilmanvaihto seinien yläosassa tai katon sisäpuolella olevien ilmakanavien kautta. katto.
Ammattimaisesti toteutettu ilmanvaihtojärjestelmä muuttaa koko polttohuoneen ilmamäärän raikkaaseen ilmaan. Tätä varten tulo- ja poistoilmareiät on sijoitettu vastakkain..
Esimerkiksi kattilayksikkö on sijoitettu suoraan sisäänkäyntiä vastapäätä ja poistoaukko kattilan yläpuolelle. Ilmamassat liikkuvat alhaalta, kulkevat koko uunin läpi ja nousevat konepellille. Tässä tapauksessa ikkuna voidaan sijoittaa mille tahansa seinälle..
Ei ole suositeltavaa sijoittaa ilmakanavien ulostuloa kattilan lähelle. Talvella voimakas ulkolämpötilan lasku voi vaikuttaa kattilan toimintaan, ja siksi reikä tehdään vähintään 1-1,5 m: n etäisyydelle sen sijaintialueesta.
Pakko
Turboahdetut lämmityslaitteet tai kierrätyskattilat asennetaan vain laitevalmistajan suositusten mukaisesti. Ne valmistetaan suljetuilla polttokammioilla, ja ilma syötetään puhaltamalla keskipakopuhaltimia..
Kattilalaitteiden ja niiden korjausten tehostamiseksi nykyaikaisiin kattiloihin on asennettu yhdistetty ilmansyöttöjärjestelmä, joka käyttää ilmansuodattimia, ilmalämmitintä, ilman ja puhaltimien esilämmitykseen..
Suuremman tehon kaasukattiloihin on lisäksi asennettu savunpoistimet, jotka luovat tyhjiön uuniin ja pakottavat savukaasut liikkumaan kaasukanavia pitkin.
Kaasumaista polttoainetta käyttävät innovatiiviset kotitalouksien kattilat, joissa on suljettu tulisija, on varustettu automaattisilla laitteilla, joissa on säästä riippuvainen ohjaus- ja turvajärjestelmä.
Se asettaa tilan ulkoilman lämpötilan mukaan, jonka yhteydessä se säätää kaasupolttoaineen syöttöä. Tämä toiminto on sovitettava kattilaan tulevan ilman määrään kaasun täydellisen palamisen varmistamiseksi..
Lämpötekniikan ja aerodynaamisten prosessien johdonmukaisuuden varmistamiseksi käytetään ensisijaisia antureita lämmitysveden lämpötilaan ja uunitilan vetopaineeseen..
Siten polttoaineen avaus- / sulkemistilassa olevat toimilaitteet toimivat suhteessa polttimeen syötetyn ilmavirran kanssa.
Keinotekoinen ilmanvaihto
Keinotekoinen huppu on paras vaihtoehto kaasukattilahuoneita asennettaessa, koska:
Ilmansyöttö on mahdollista säätää itse.
Tämän ilmanvaihdon merkitys ahtaissa tiloissa.
Miellyttävä mikroilmasto huoneessa.
Mahdollisuus säätää ilmanvaihtoa kaukosäätimellä.
Riippumatta sääolosuhteista.
Jos talossa on kattila, jossa on koaksiaalinen ulostulo, sisäänrakennettu tuuletin luo automaattisesti suotuisan ilmapiirin ihmiselle.
Tällaisen järjestelmän ainoa haittapuoli on tämän asennuksen melko korkea hinta..
Ilmanvaihtojärjestelmien virtausreiän halkaisija
Standardien mukaan luonnollinen ja keinotekoinen ilmanvaihto eroavat toisistaan ilmakanavan halkaisijasta (toisin sanoen sitä kutsutaan tuloksi), jotta varmistetaan normaali pito ja normaali ilman nopeus ilmanvaihtokanavissa. Vaikka halkaisija voidaan laskea myös huoneen tilavuuden perusteella.
Kun valitset tietyn halkaisijan putkia ilmanvaihtojärjestelmiin, on otettava huomioon verkkojen vaikutus ja kaasun kulutusta koskevat tiedot, jotka on ilmoitettu kaasulaitteiden passissa
Luonnollisen ilmanvaihdon arvon tulee olla seuraava: 30 cm2 tuloaukon poikkileikkauspinta-alaa kohti 1 kW kaasukattilan tehoa. Kaasukattilahuoneen pakotetun ilmanvaihdon osalta poikkileikkauspinta -ala voi olla standardien mukaan pienempi – 8 cm2.
Ilmakanavamateriaalit kaasukattilahuoneissa
Oikein valittu kanavamateriaali takaa pidemmän ilmanvaihdon.
Nykyisten standardien mukaisesti seuraavia materiaaleja voidaan käyttää kaasulaitteilla varustettujen huoneiden ilmanvaihdon järjestämiseen:
tiili;
keramiikka;
asbesti;
sinkitty ja ruostumaton teräs.
On toivottavaa käyttää muovia ilmakanaviin, koska tämä vähentää rakenteiden palonkestävyyttä. Joissakin määräyksissä (esimerkiksi SNiP 41-01-2003, lauseke 7.11) osoitetaan, että ilmakanavat voidaan tehdä osittain palavista materiaaleista.
Muovisia elementtejä käytettäessä on muistettava, että palavien elementtien läsnäolo rakenteessa vaikeuttaa kattilalaitteiden käyttöönottoa ja kaasupalvelun työntekijöiden hyväksymistä
Riippumatta siitä, mitä materiaalia käytetään, kaikki ilmanvaihtokanavat, jotka kulkevat kylmien alueiden läpi, on eristettävä. Näissä paikoissa syväys voi pienentyä, kondensaattia muodostua ja kaasukattilalla varustetun kattilahuoneen ilmanvaihtokanava jäätyä ja lakata toimimasta. Siksi on parempi venyttää putkia lämmintä piiriä lukuun ottamatta jäätymismahdollisuutta..
Tiiliset poistokanavat
Tiili on lyhytikäinen, koska lämpötilaerojen vuoksi sen pinnalle muodostuu kondensaatiota, joka johtaa materiaalin tuhoutumiseen. Jos tiilimuuraus otetaan kaivoksen materiaaliksi, savupiippu kootaan sinkityistä sinkittyistä metalliputkista, joiden paksuus riippuu vapautuvien kaasujen lämpötilasta.
Keraamiset tuuletusputket
Keraamiset ilmakanavat ovat monipuolisia, helppokäyttöisiä ja kestäviä. Niiden kokoamisen periaate on samanlainen kuin keraamisten savupiippujen laitteen tekniikat. Suuren kaasutiheytensä ansiosta ne kestävät erityyppisiä raskaita kontaminaatioita ja aggressiivisia kemiallisia ympäristöjä.
Mutta tällaisiin liesituulettimiin on asennettava höyryloukkuja, koska keramiikka imee hyvin kosteutta. Rakenteellisesti tällainen huppu koostuu 3 kerroksesta:
keraaminen sisäkerros;
keskimmäinen eristekerros kivestä ja mineraalivillasta;
ulkoinen laajennettu savibetonikuori.
Tässä ilmanvaihtojärjestelmässä saa olla enintään kolme polvea. Keraamisen savupiipun alaosaan on asennettu tippa ja tarkistus.

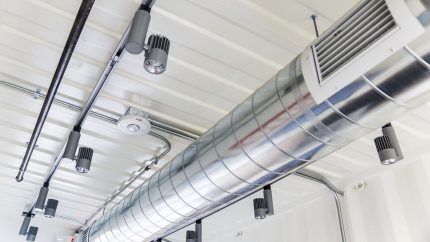

Teräs hengitystiet
Teräksiset poistokanavat ovat käteviä ja käytännöllisiä.

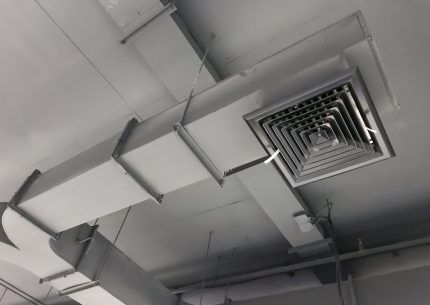

Kaasukattilahuoneen metallisavupiipun poikkileikkaus voi olla suorakulmainen tai pyöristetty, mutta tässä tapauksessa sen toisen puolen leveys ei saa ylittää toisen leveyttä 2 kertaa
Teräksistä ilmanvaihtojärjestelmää asennettaessa sinun on noudatettava seuraavia suosituksia:
Seinäkiinnikkeet kiinnitetään enintään 150 cm: n välein.
Vaakasuuntaisten segmenttien pituuden tulisi olla enintään 2 m, jos järjestelmässä ei ole pakkovetoa.
Standardien mukaan terässeinien paksuuden tulee olla vähintään 0,5-0,6 mm. Kattiloiden tuottaman kaasun lämpötila on 400-450 ° C, minkä vuoksi ohutseinäiset metalliputket voivat nopeasti palaa.
SNIP: n mukaan huoneessa, jossa kattila sijaitsee, on varmistettava kolme kertaa ilmankierto, eli koko ilmamäärä on uusittava uunissa 20 minuutin välein.
Ensinnäkin lasketaan ilmanvaihdon todellinen nopeus huoneessa, jossa on kaasukattila, standardien mukaan se on 3. 15 m2: n uunitilalle ja katon tasolle 3,0 se on:
Kts = (6-3) x0,25 + 3 = 3,75
Tarvittavan ilmanvaihdon laskeminen suoritetaan seuraavan kaavan mukaisesti:
In = KxOk
Missä:
Sisäinen ilmamäärä, m3 / tunti;
K – kiertonopeus;
Ok – uunin tilavuus, johon kattila on asennettu.
3,75x (15,0×3,0) = 168 m3.
Nyt on mahdollista määrittää tulokanavan nimellinen poikkipinta -ala – 168/3600 = 0,0466 m2.
Jos käytetään pyöreää ilmanvaihtokanavaa, putken DN on yli 216 mm.
Miten ilmanvaihto lasketaan?
Ilmanvaihtojärjestelmää laskettaessa on pidettävä mielessä, että pienitehoiset (enintään 30 kW) kaasukattilat lasketaan lainsäädännön mukaan hieman eri kaavalla, koska useat SNiP -vaatimukset vaihtelevat.
Joten huoneen luonnolliselle ilmanvaihdolle, jonka koko on 3 x 5 m ja kattokorkeus 3 m, sinun on ensin laskettava tilavuus: tässä tapauksessa se on 45 m3 (kerromme kaikki parametrit). Nyt ilmanvaihto: 6 (korkeus, joka olisi pitänyt olla) – 3 m (katto) olisi kerrottava “rangaistuskertoimella” 0,25 ja lisättävä 3 metriä. Se tulee olemaan 3.75. Nyt sinun on ymmärrettävä ilmankierron arvo: tätä varten ilmanvaihtokurssi kerrotaan huoneen neliöllä, esimerkissä saat 168,75 m3 – tämä on arvo, jota sinun on tarkasteltava erityinen taulukko kanavan halkaisijan määrittämiseksi. Meidän tapauksessamme se on 225 mm.
Kaasukattilan tapauksessa syöttöjohtoja käytetään 0,01 m2 / 10 kW: n järjestelmässä – toisin sanoen, jos kattila on 30 kW, kattilahuoneen ilmanvaihdon tulisi tuottaa noin 0,03 m3 / s ilmavirta. On suositeltavaa sijoittaa 30% varastosta. SNiP: n mukaan hupun poikkileikkauksen on oltava vähintään 130 mm. Jos tuloilman aukko ei takaa asianmukaista ilmanvaihtoa, asennetaan pakotettu tuloilma.
Ilmanvaihdon poikkileikkauksen laskeminen
Kattilahuoneen ilmanvaihtojärjestelmän poikkileikkauksen laskemiseksi tarvitset seuraavat tiedot:
Kattilahuoneen tilavuus huoneen korkeudesta riippuen. SNiP -vaatimusten mukaan sen korkeuden ei tulisi olla alle 6 metriä. On selvää, että kylätalon olosuhteissa tällainen vaatimus on epäkäytännöllinen. Laskettaessa on pidettävä mielessä, että kun tämä indikaattori laskee 1 metrillä, polttoaineen palamiseen tarvittavaa ilman määrää on lisättävä 25%;
Ilmamassan virtausnopeus (vähintään 1 m / s).
Ilmanvaihtokurssi. Arvo riippuu kattilahuoneen korkeudesta.
Laskennan tuloksena syntyy ilman kysyntä, jonka perusteella on mahdollista määrittää ilmanvaihtokanavan poikkileikkaus käyttämällä erityisiä taulukoita.
Laskenta suoritetaan käyttämällä suhdetta V = L x S X (6 – H) x 1,25 x n, jossa:
V on ilmamäärä polttoaineen polttoa varten;
L on huoneen pituus;
S on huoneen leveys;
H on huoneen korkeus;
n on ilmanvaihdon taajuus kattilahuoneessa, joka on 3.
Näin ollen ilman kysyntää määritettäessä otetaan huomioon huoneen todelliset mitat ja ilmanvaihdon kasvu. Kun olet saanut vaaditun arvon, kanavan halkaisija voidaan valita taulukosta.
Taulukko: kanavan halkaisijan riippuvuus vaaditusta ilmavirrasta
Halkaisija
kanava, mm
Ilmavirta m3 / h nopeudella m / s
1
2
3
4
5
6
7
kahdeksan
100
28.3
56,5
84.8
113
141
170
198
226
125
44.2
88.3
132
177
221
265
309
353
140
55.4
111
166
222
277
332
388
443
160
72.3
45
217
289
362
434
506
579
180
91,6
183
275
366
458
549
641
732
200
113
226
339
452
565
678
791
904
225
143
286
429
572
715
858
1001
1145
250
177
353
530
707
883
1060
1236
1413
Kaasulaitteilla varustettujen huoneiden tuuletuksessa on suositeltavaa järjestää päällekkäinen ilmanvaihtojärjestelmä niin, että yksi niistä toimii kaikissa olosuhteissa.
Sähkökatkon sattuessa tilojen tuuletus suoritetaan luonnollisen kiertokanavan kautta.

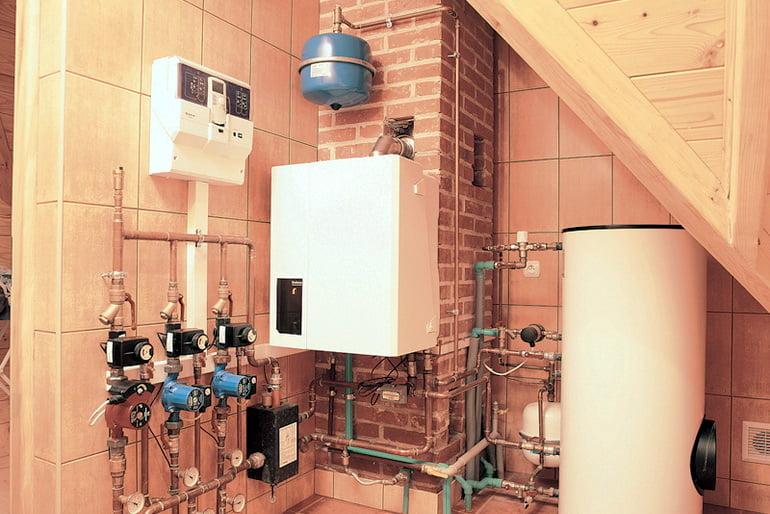

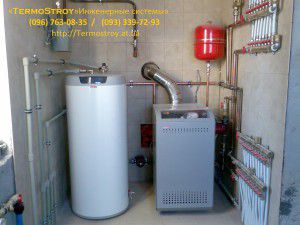

Kattilahuone yksityisessä talossa erillisessä huoneessa (sisäänrakennettu tai liitetty)
Erilliset kattilahuoneet kaasukattiloiden asentamiseen, joiden kapasiteetti on enintään 200 kW, on erotettava muista tiloista palamattomalla seinällä, jonka palonkestävyysraja on vähintään 0,75 tuntia. Tiili, tuhkalohko, betoni (kevyt ja raskas) täyttävät nämä vaatimukset. Vaatimukset erilliselle polttohuoneelle sisäänrakennetussa tai liitetyssä huoneessa ovat seuraavat:
Vähimmäistilavuus – 15 kuutiometriä.
Katon korkeus :
teho 30 kW – 2,5 m;
jopa 30 kW – 2,2 m.
On oltava ikkuna, jossa on peräpeili tai ikkuna, lasin pinta -ala on vähintään 0,03 neliötä kuutiometriä kohti.
Ilmanvaihdon tulisi tarjota vähintään kolme ilmanvaihtoa tunnissa.
Jos kattilahuone on järjestetty kellari- tai kellarikerrokseen, kattilahuoneen vähimmäiskoko on suurempi: pakolliseen 15 kuutiometriin lisätään 0,2 m2 jokaista lämmityskilometriä kohti. Se lisää myös vaatimuksen muiden huoneiden vieressä olevista seinistä ja katoista: niiden on oltava höyrykaasutiiviitä. Ja vielä yksi ominaisuus: kellarin tai kellarikerroksen uunissa, kun asennetaan laitteita, joiden kapasiteetti on 150–350 kW, on oltava erillinen uloskäynti kadulle. Pääsy kadulle johtavaan käytävään on sallittu.
Kattilahuoneen pinta -ala ei ole normalisoitu, vaan sen tilavuus ja katon vähimmäiskorkeus on myös asetettu
Yleensä on suositeltavaa valita yksityisen talon kattilahuoneen koko huoltomukavuuden perusteella, joka yleensä ylittää huomattavasti standardit..
Niitä ei ole kovin paljon. Edellä oleviin kappaleisiin lisätään kolme uutta vaatimusta:
Jatkeen tulee sijaita kiinteällä seinäosalla, etäisyyden lähimpiin ikkunoihin tai oviin on oltava vähintään 1 metri.
Sen on oltava palamattomasta materiaalista, jonka palonkestävyysraja on vähintään 0,75 tuntia (betoni, tiili, hiili).
Laajennuksen seiniä ei saa yhdistää päärakennuksen seiniin. Tämä tarkoittaa, että perusta on tehtävä erilliseksi, irrotettava eikä kolme seinää rakennettava, vaan kaikki neljä.
Mitä pitää mielessä. Jos aiot järjestää kattilahuoneen yksityiseen taloon, eikä siellä ole sopivan tilavaa tilaa tai kattojen korkeus on hieman vaatimuksia pienempi, he voivat mennä kokoukseen ja vaatia lasitusalueen silpomista vaihto. Jos aiot rakentaa talon, sinun on täytettävä kaikki vaatimukset, muuten hanketta ei koskaan hyväksytä sinulle. Ne ovat myös kovia rakennettujen kattilahuoneiden rakentamisessa: kaiken on oltava standardien mukaista eikä mitään muuta..
Kattilahuoneen ilmanvaihdon automaatio
Asukkaiden turvallisuuden lisäämiseksi kattilahuoneen ilmanvaihto voidaan automatisoida.
Tätä varten:
Valitse tuuletin, jossa on kaukosäädin tai seinälle asennettu nopeudensäädin, pääntila (mitä enemmän pääntilaa, sitä parempi) ja useita nopeuksia. Ohjauspaneeli on kiinnitettävä kattilahuoneen sisäänkäynnille. Jos äkillisesti hiilimonoksidin tai maakaasun pitoisuus nousee huoneeseen, voit käynnistää pakokaasun enimmäisnopeuden etänä. Kaukosäätimellä varustetut tuulettimet ovat keskimäärin 10-20% kalliimpia kuin “perinteiset”.
Asenna kaasuanalysaattori kattilahuoneeseen – laite, joka mittaa kaasun pitoisuutta ja antaa signaalin, kun se ylittyy. Yksinkertaisen kotitalousmallin keskimääräiset kustannukset ovat 3000-6000 ruplaa.
Valitse kattilat, joissa on turvavarusteet: liekinhallinta -anturi ja vedonhallinta -anturi. Ne sammuttavat kattilan automaattisesti, jos polttimet sammuvat tai jos savupiipun veto on liian alhainen. Keskiluokassa ja korkeassa hintaluokassa nämä anturit asennetaan lähes kaikkiin malleihin..
Luonnollinen ilmanvaihtojärjestelmä (voit lukea lisää sen laitteesta linkistä) toimii ilman tuulettimia. Huppu on järjestetty putken läpi, joka johdetaan mahdollisimman korkealle talon katon yläpuolelle..
Tämä vaihtoehto sopii, jos:
talo ei sijaitse alankoilla;
talon ympärillä ei ole korkeampia rakennuksia tai tiheästi kasvavia puita talon yläpuolella (eikä tuulen pitäisi olla esteenä kummallakaan puolella);
kattila ei ole kovin tehokas ja kattilahuone ei ole kovin suuri (eli ei tarvita paljon ilmaa).
Jos vähintään yksi piste ei vastaa tilannettasi, on parempi olla käyttämättä luonnollista ilmanvaihtojärjestelmää..
Tällaisen ilmanvaihtojärjestelmän laite voidaan tehdä seuraavasti:
Teemme ilmavirran huppu vastapäätä. Se voidaan järjestää kadun seinän läpi (asentamalla seinäventtiili), ikkunan läpi (mikro-ilmanvaihto tai pysyvästi auki oleva ikkuna), oven läpi (oven alla oleva rako tai ovilehden ylivuotosäleikkö) . Valitsemme vaihtoehdon sen mukaan, mitä kattila sijaitsee..
Ilma poistetaan savupiipun kautta. Kattilahuoneessa sen ulostulon tulisi sijaita katossa ja sen tulisi näkyä katon harjanteen yläpuolella (jotta tuuli voi puhaltaa sen joka puolelta ja luoda vedon). Käytännössä poistoilmakanavat uunien maalaistaloissa ja kesämökeissä tehdään myös seiniin. Tässä tapauksessa sinun on tehtävä savupiipun ulostulo mahdollisimman korkealle, lähemmäksi kattoa..
Kuinka valita ilmanvaihtojärjestelmä
Kattilahuone ja ilmanvaihtojärjestelmä suunnitellaan jopa omakotitalon rakentamisen vaiheessa. Käytetään kolmen tyyppisiä ilmanvaihtojärjestelmiä:
luonnollinen ilmanvaihto, mutta talossa se voi toimia ajoittain, varsinkin jos PVC -ikkunat on asennettu tai kesällä, jolloin lämpötilaeroja ei ole;
virtausilmanvaihto, sopii taloon, jonka pinta -ala on enintään 300 neliömetriä;
tulo- ja pakokaasu, käytetään suurissa taloissa.
Luonnollinen ilmanvaihto voidaan tehdä käsin minimityökalusarjalla. Tätä varten seinään tehdään reikä, jonka halkaisija on noin 20 senttimetriä., Salpa ja verkko. Lisäksi huoneessa on oltava ikkuna ja ikkuna. Tämä järjestelmä voidaan tehdä pääjärjestelmän lisäksi lisävarusteena.
Tuloilma tuodaan ulos talon katolle, laitteen asennuspaikan yläpuolelle. Kaksi putkea on asennettu, ensimmäinen raikkaan ilman syöttöön, toinen palamistuotteiden ja kaasujen poistamiseen. Ensimmäinen putki voidaan varustaa lisävarusteena. Syöttölaitteen ilmanvaihtokaavio näkyy kuvassa..
Talon kaasukattilan ilmanvaihto voidaan asentaa käsin ohjeiden mukaisesti tai asianmukaisten asiantuntijoiden toimesta. Jälkimmäisessä tapauksessa on tarpeen tehdä sopimus ja tarkistaa asiantuntijoiden pääsy.
Poistoilman asennusta varten tarvitset grillin – lian pääsyn estämiseksi, tuulettimen, jossa on sulkuventtiili, jotta kaasu ei pääse taloon, ja ilmakanavan. Putken on vastattava tuuletinta halkaisijaltaan. Asennus on melko yksinkertaista, savupiippu johdetaan katon läpi ja yhdistetään kattilaan.
Suljetussa polttokammiossa olevan kaasukattilan ilmanvaihto eroaa avoimen palotilan kattilan ilmanvaihtojärjestelmästä.
Kattilat, joissa on avoin polttokammio, saa asentaa vain hyvin ilmastoituun ja hyvin ilmastoituun paikkaan.
. Pohjimmiltaan kattilahuoneita käytetään tällaisten lämmityslaitteiden asentamiseen. Avoimen palotilan kattiloiden asentamisen edellytykset ovat ikkunat, tuuletusaukot ja ovi, jossa on aukot.
Kattilat, joissa on suljettu polttokammio, käyttävät savupiippua, jossa on ilmanotto kadulta ja viereisistä huoneista. Siten kattilat, joissa on suljettu kammio, voidaan asentaa mihin tahansa huoneeseen. Nyt on sallittua asentaa yksiköt, joissa on suljettu kammio kellareihin ja kellareihin, tällaisten laitteiden asennusvaatimuksia yksinkertaistetaan.
Laitteiden valinta ja asennus
Laitteiden valinta riippuu ensisijaisesti seuraavista tekijöistä:
Kattilahuone;
Sallittu etäisyys palaviin laitteisiin;
Tilojen tyyppi (erillinen huone, vapaasti seisova huone tai olemassa oleva – esimerkiksi keittiö tai ullakko);
Budjetti (esimerkiksi yksilohkoinen ilmanvaihto on paljon hiljaisempi kuin muut tyypit, mutta se maksaa enemmän)
Itse kattilat ovat:
Kaasu;
Kiinteä polttoaine;
Pelletti (pelleteillä, itse asiassa nämä ovat kiinteän polttoaineen kattiloita);
Diesel;
Sähköiset;
Yhdistetty (useilla menetelmillä).
Yhdistetyt kattilat ovat loistava vaihtoehto kodissa, jossa on sähkökatkoksia tai kaasun katkoksia
Tällä hetkellä kaasukattiloita käytetään useimmiten yksityisissä taloissa, ja puhumme pienitehoisista kattiloista..
Tämä johtuu kaasun suhteellisen alhaisesta hinnasta kaasutetulla alueella ja tämän lämmitysmenetelmän helppokäyttöisyydestä (palamislämpötila on alhaisempi, mikä mahdollistaa halvempien materiaalien käytön tuotannossa).
Sen asentamiseen tarvitset luvat. Lisäksi kattila voidaan asentaa samanaikaisesti veden lämmityksen kanssa (kattilalla) vain enintään 200 m2: n tiloihin.
Kuinka valita hupun materiaali
Huppu voidaan rakentaa eri materiaaleista. Alla on luettelo tärkeimmistä..
Tiili – käytetään kiinteän polttoaineen kattiloiden liesituulettimiin. Se on melko vaikea puhdistaa, mutta se toimii pitkään kiinteän polttoaineen kattiloissa. Kaasu- ja muille kattiloille tämä tyyppi ei ole hyvä valinta, koska niiden lämpötila on alhaisempi – kun putkeen muodostuu kondensaatiota ja tiilipinta romahtaa nopeasti;
Tiilinen ilmakanava
Keramiikka – se voi olla erilainen, kiinteän polttoaineen kattiloissa käytetään keramiikkaa, joka kestää yli 650 ° C: n lämpötilat. On myös tarpeen säätää noen palamisen estämisestä savupiipussa. Nestemäiselle polttoaineelle (ja kaasulle) voit käyttää keraamista liesituuletinta, jossa käytetään matalampaa lämpötilaa, mutta jossa on lauhdevesi. Putken eristys on järjestettävä (useimmiten se on eristetty mineraalivillalla);
Teräs on hyvä valinta sekä kiinteän polttoaineen lämmittimille että jos ilmanvaihtoa käytetään kattilahuoneessa, jossa on kaasukattila. Jos lämpötila on korkeampi (kiinteä polttoaine), sinun on vain valittava paksumpi putki, enintään 1 mm, muissa – 0,6 mm. Teräksen on oltava lämmönkestävä. Ainoa haittapuoli on, että tällaisia putkia ei voida kutsua halvoiksi ja niiden käyttöikä on lyhyempi kuin esimerkiksi tiilet..
Laitteiden oikea asennus
Useimmissa tapauksissa kaasulaitteiden epäonnistumisen syyt ovat yleisiä. Savupiippua ei ole puhdistettu, hiilimonoksidi palautetaan asuntoon tai kaasulämmitin on asennettu väärin. On tärkeää valita ja suorittaa asennus oikein.
Miten savupiiput on järjestetty?
Helpoin tapa on asentaa vaakasuora savupiippu.
Seinässä on reikä, josta on uloskäynti ulos:
Kadun puolelta rakenne nousee ylös;
Liitetään seinäkehykseen, kierretty puristimilla.
Sisäinen savupiippu nousee kattilasta katolle poistumatta talosta. Se kulkee kaikkien kattojen läpi ja katolle. Tällainen savupiippu tehdään yleensä kahdessa kerroksessa. Kerrosten väliin asetetaan eristemateriaalia tulipalon välttämiseksi savupiipun lämmityksen aikana ja suojaamaan sitä kondensoitumiselta.
Kattilasta putki johdetaan ulos kanavaan;
Kiipeää kanavan katolle.
Savupiipun suunnittelusta riippuen alareunassa kulmassa, lauhdetaskun vieressä, savupiipun tukialusta asennetaan talon ulkopuolelle.
Savupiipun ulostulon sijainti suhteessa kattoon
Jos savupiippu tulee harjanteelta yli kolmen metrin pituiseksi, riittää, että asetat sen horisontista 10 ° kulmaan. Sivuston on oltava vähintään 1 metri;
1,5 – 3 metriä – savupiippu tuodaan samalla tasolla harjanteen kanssa;
Etäisyys alle 1,5 metriä – rakenne on kiinnitetty harjanteen yläpuolelle, vähintään 0,5 metriä;
Savupiipun asentamiseksi taloon kiinnitettyyn kattilahuoneeseen otetaan 45 asteen ja korkeampi kulma. Putken tulee tulla ulos mitatusta paikasta, jotta kattilan sytytin ei puhalla tuulen kuormituksen alaisena.
Jos et noudata turvallisuusmääräysten (SNiP) vaatimuksia, ongelmia ilmenee, kun valvontaorganisaatio ottaa kaasukattilan käyttöön.
15. helmikuuta 2018 T C Teolliset kanavapuhdistimet ja ilmankostuttimet Ilman kostuttaminen asunnossa ilman kostutinta: 5 tapaa nostaa huoneen kosteustasoa
Kanavoidut ja vapaat ilmanvaihtojärjestelmät
Yksi ilmanvaihtojärjestelmien luokittelun ominaispiirteistä on niiden suunnitteluominaisuudet ja ilman liikkuva tapa..
Kanavan tuuletusjärjestelmä mahdollistaa rakennussuunnittelun vuoksi erityisten ilmakanavien luomisen tai käytön. Tässä tapauksessa käytetään erilaisia kapeita aukkoja, vääriä kattoasennustilaa, ilmanvaihtoakseleita. Paikoissa, joissa tällaisia elementtejä ei ole rakennuksen rakenteessa, ilmanvaihtokanavat asetetaan suoraan seinille ja peitetään huoneen sisustuksen yksityiskohdilla.
Kanavien ilmanvaihtojärjestelmä sisältää tulo- ja poistoilmakanavien asentamisen
On huomattava, että rakennuksen ilmanvaihtoa ei voida harkita vain erillisen huoneen osalta, vaikka se olisi yhtä erityinen kuin kattilahuone. Kaikki ilmavirrat yhdistetään yhdeksi järjestelmäksi ja poistetaan talosta väkisin tai luonnollisesti. Kaasulaitteita voidaan käyttää keittiössä (liesi), kylpyhuoneessa (kaasulämmitin), olohuoneessa (kaasutakka). Kaikkien näiden tilojen ilmanvaihdon periaatteita koskevat samat vaatimukset..
Tärkeimmät ilmakuljetusvälineet ovat putket. Suosituimpia ovat:
Suorakulmaiset tuotteet sinkitystä teräksestä. Ne on helppo asentaa, ja ne on aina varustettu osilla – kulmat, mutkat jne.;
aallotetut alumiiniputket. Käytännössä lisävarusteita ei tarvita, koska ne ovat itsessään joustavia tuotteita. Riittävän kätevä työskennellä;
muoviset ilmakanavat, joiden poikkileikkaus on suorakulmainen ja pyöreä.
Kaikki mainitut tuotteet voidaan jälkiasentaa koristeellisilla ilmanottosäleiköillä, pelteillä ja liitososilla. Niiden käytön ansiosta ilmakanavan asentamisesta on tullut yksinkertaista ja edullista suorittaa omin käsin, jopa ilman asianmukaista pätevyyttä..
Kanavaelementtien pieni koko ja paino sekä kaikkien tarvittavien kiinnittimien ja liitostuotteiden olemassaolo mahdollistavat minkä tahansa kokoonpanon ilmanvaihtokanavan rakentamisen omin käsin
Menettely tulo- ja poistoilman asennukseen kattilahuoneeseen omin käsin:
Asenna ilmanvaihtokanavan putkisto poistoaukolla talon katon tai seinän läpi.
Asenna korkki tuuletusputkeen.
Poistoilma poistetaan huoneesta ilmanvaihtokanavan kautta, jonka katolle on asennettu ilmastin
Video: mitä putkia käytetään ilmanvaihtoon

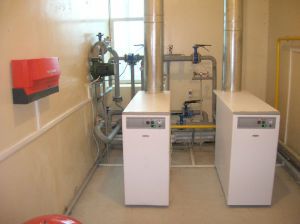

Vaatimukset huoneelle, jossa kaasukattila sijaitsee
Asennukset kapasiteetilla > 30 kilowattia vaatii erillisen kattilahuoneen. Pienen tehon kodinkoneet voidaan sijoittaa keittiöön. Huoneen, jossa on kaasukattila, on täytettävä seuraavat vaatimukset:
Neliö > 15 neliömetriä m.
Huoneen korkeus > 220 cm.
Ikkunat on varustettu ilmanvaihdolla.
Etäisyys seinästä kattilan seinästä > 10 cm.
Seinät, lattia ja katto on valmistettu palamattomista materiaaleista.
Ilmansyöttö (avoimet palokammiot)
Erillinen kattilahuone asennuksille, joilla on kapasiteettia > 30 kilowattia, jossa on liesituuletin, ilmanvaihto, tilavuus > 15 kuutiometriä. Kattilahuoneen luonnollinen ja pakotettu ilmanvaihto on suunniteltu. Tarjolla on riittävä valaistus ja jännitteisten sähkölaitteiden sammuttamiseen sopiva sammutin ja palohälytysjärjestelmä.
Passiivinen kaasuilmarakenne
Kattilahuoneessa toimiva asianmukaisesti varusteltu passiivikaasun tuuletus sisältää:
tulokanava erillisen ilmakanavan muodossa kadulle tai tuloilman tuuletusritilä ovessa;
kattoon asennettu poistokanava;
savupiippu, jossa on erillinen sisäänkäynti puhdistusta varten.
Helpoin tapa varustaa huppu omakotitalon kattilahuoneessa omin käsin passiivisella ilmanvaihdolla.
Vaaditun ilmanvaihdon tulisi vastata kolmea tilavuutta huoneessa tunnissa. Tämä parametri koskee kuuden metrin vakiokattiloiden korkeutta. Koska yksityisen talon kattilahuoneen korkeus on yleensä paljon pienempi, ilmanvaihtoon on lisättävä 25% jokaista korkeuden vähennyksen metriä kohti..
Parantaa ilmanvaihdon tehokkuutta kattilahuoneessa
Katsotaanpa, kuinka tehdä huppu yksityisen talon kattilahuoneessa luotettavaksi ja tehokkaaksi.
Kaasulämmityslaitteiden korkealaatuisen ilmanvaihtojärjestelmän tärkeä osa on asianmukaisesti varustettu savupiippu. Yleensä se on valmistettu sinkitystä tai ruostumattomasta teräksestä valmistetusta lieriömäisestä putkesta. Savupiipun koon on oltava halkaisijaltaan laitepassin vaatimusten mukainen.
Savupiippu on suljettu, sen putkireitissä ei saa olla enempää kuin kolme mutkaa ja se on varustettu erityisellä puhdistusaukolla. Osa rakenteesta tuodaan katolle – yli kahden metrin korkeuteen harjanteen yläpuolelle.
On olemassa erityisiä taulukoita, jotka perustuvat laitteen tehoon ja muihin parametreihin – huoneen tilavuus, katon merkki, sallittu virtausnopeus – määrittävät kaasukattilan ilmanvaihdon halkaisijan ja käytännössä teho on noin kolmekymmentä kilowattia, syöttökanavan halkaisija on 150 millimetriä..
Yleensä pala muovista tuuletusputkea työnnetään reikään, joka sijaitsee noin 300 mm lattiamerkin yläpuolella. Ulkona ilma suljetaan metallista tai muovista valmistetulla verkolla. Takaiskuventtiili katkaisee ilman ulostulon ulos. Ilmanvaihtoa järjestettäessä on täytettävä selvästi kaikki kattilapassin vaatimukset.
Tulotyyppinen ilmanvaihto
Tuloilmanvaihto asennetaan samalla tavalla vain yhdellä erolla: poistoilmapuhaltimen sijaan asennetaan syöttölaite. Se ottaa ilmavirran, jäähdyttää tai lämmittää ja ohjaa sen sitten huoneeseen. Yksityisen talon kattilahuoneessa voit käyttää yksinkertaista tällaisen asennuksen mallia – tuloilmapuhallinta. Katso asennusvideo:
Testaa ja tarkista
Pakokaasukattilan tehokkuus tarkistetaan etuoven ollessa kiinni ja kattilahuoneen ikkunan ollessa auki. Ilmanvaihtokanavan sisääntuloon asetetaan tavallinen paperipyyhe. Ilmanvaihdon normaalin käytön aikana se vetää reikään, jos kanava on tukossa tai väärä asennus, lautasliina putoaa lattialle.
Mahdolliset ongelmat kaasupalvelussa
Rakennusmääräysten ja sääntöjen 41-01 -2003 lauseke 6.6.7 kieltää pakotetun ilmanvaihdon asennuksen lämmitysjärjestelmän kanssa samaan huoneeseen. Valvontaviranomaiset vaativat katkaisemaan ja purkamaan poistotuuletusjärjestelmän ja ilmakanavan keittiössä, jossa kattila sijaitsee.
Jos käytetään avointa polttokammiota, niiden vastalauseet ovat oikeutettuja, koska kahden laitteen samanaikainen käyttö johtaa happipitoisuuden laskuun terveysstandardien alapuolelle.
Jos:
Käytetään kattilaa, jossa on suljettu poltin ja ilmanvaihto koaksiaalijärjestelmän kautta
Lämmitin ei sisälly talon ilmanvaihtokanaviin
Kaasuputkea, sen tuloa työmaalle ja taloon koskevat vaatimukset täytetään.
Linja on suljettu standardien mukaisesti ja sillä on käyttölupa.
Kuinka suorittaa uunin tuuletus
Tuloilmanvaihtojärjestelmän ammattimainen laskeminen mökissä, jossa on itsenäinen lämmönlähde, on suoritettava ilmanvaihto -osassa olevan asuinrakennuksen yleisen hankkeen puitteissa.
Hankkeen tulee sisältää osia haarakanavien koon laskemisesta, ilmanvaihtolaitteiden tyypit ja kytkentäkaaviot. Suunnittelutehtävänä on luoda järjestelmä, joka voi tarjota kolme kertaa ilmanvaihdon.
Järjestelmän valinta
Aluekokoonpanon määrää kattilan sijainti ja kyky tehdä riittävän poikkileikkauksisia reikiä lattioihin. Savupiippua ei suositella viemään olohuoneiden läpi. Tässä tapauksessa toteutetaan lisätoimenpiteitä eristyksen ja tiiviyden varmistamiseksi..
Kun valitset järjestelmää, ota huomioon seuraavat asiat:
Käytä putkia, joiden poikkileikkaus on pyöreä. Ne kestävät vähiten kaasuvirtaa ja tarjoavat paremman pidon verrattuna suorakulmaiseen samaan poikkileikkaukseen.
Vältä tarpeettomia mutkia ja vaakasuoria osia ja kaaria, joilla on pieni sisäsäde. Nämä elementit lisäävät virtausvastusta, heikentävät pitoa ja vaikeuttavat huoltoa..
jotta vältetään kondenssiveden muodostuminen savupiipun sisään, sen ulompi osa on eristettävä.
Välttääksesi nesteen pääsyn suoraan laitteeseen, liitäntä tehdään lyhyellä vaakasuoralla elementillä. Pystysuuntaisen segmentin alaosaan on liitetty kartio – akku, jossa on hana kondensoituneen kosteuden poistamiseksi.
Jos osa savupiipusta kulkee asuintilojen läpi, on halvempaa eristää se koko pituudeltaan. Tyypilliset lämpöeristetyt lohkot, ottaen huomioon savupiipun laite ja asennus, ovat halvempia kuin lisäpäät ja kiinnityselementit.
Kaavio
Luonnollinen ilmanvaihto voidaan asentaa tiloihin, jotka eivät ole alangoilla ja kun talo ei ole muiden rakennusten peitossa, jotka estävät normaalia ilmanvaihtoa. Tällaisen järjestelmän tulisi määrittää toiminnallisten yksiköiden sijainti..
Ilmanottoputken tulee siis olla seinän alaosassa ja poistoputken yläosassa vastakkaisella puolella. Tämä on tarpeen luonnollisen ilmanvaihdon järjestämiseksi huoneessa. Lisäksi lämmityslähteestä ja pattereista tulevaan lämpöön ei saa vaikuttaa uunin ilmanpoistoaukossa..
Työkalut ja materiaalit
Ilmakanavien järjestelyssä käytetään erilaisia materiaaleja: muoviseos, sinkittyjä metallilevyjä, tavallisia teräslevyjä tai duralumiinia.
Yksittäisissä taloissa, joissa on itsenäinen lämmitys, on mahdollista käyttää halutun halkaisijan PVC -viemäriputkia ilmakanavina. Näiden putkien lisäksi ostetaan sovittimia ja suojaverkko ilmanottoputkea varten.
Rakennustiiviste, holkkien ja seinien välissä olevat tiivisteaukot.
Rakennustyökalusarja.
Rei’itin seinien tekemiseen reikien läpi
Suojavarusteet.
Tiilimuuraus
Tiiliä käytetään perinteisesti kiinteän polttoaineen laitteiden savupiippuihin. Se kestää sisäpuolelta riittävän korkean ilman lämpötilan..
Kaasuyksiköt toimivat alemmassa lämpötilassa savupiipun sisällä, joten sen seiniin voi muodostua kondensaatiota, mikä tuhoaa tiilen rakenteen. Tämä voi vaikuttaa kielteisesti hupun toimintaan, turvallisuuteen ja ulkonäköön..
Huppu metallista
Teräspiippuja, kuten ilmanvaihtokanavia, pidetään edullisimpana ja suhteellisen edullisena ratkaisuna. Niistä on kahta tyyppiä: yksi- ja kaksipiirinen. Lisäksi niiden käyttöikä riippuu suoraan materiaalin laadusta..
Tärkeä!
Metallirungon palamistuotteet, lauhde, lämpötila ja fysikaaliset prosessit eivät säästä edes ruostumatonta terästä, puhumattakaan muokattavista merkeistä.
Paksumpi ja paksumpi metalli auttaa suojautumaan korjauksilta 10-12 vuoden ajan. Nykyään rakennusmarkkinoilta löydät valmiita savupiippuja, joissa käytetään 0,6-1,0 mm: n metallia. Emme tee löytöä, jos sanomme, että sandwich -järjestelmä, jossa pienemmän halkaisijan putki kulkee suuremman halkaisijan läpi eristämällä eristyskerros, on erittäin suosittu valinta nykypäivän asunnonomistajille..
Sinkityn ruostumattoman teräksen yhdistelmä voi toimia vaihtoehtona säästää rahaa. Huomaa, että sinkityn teräksen käyttö savupiippuihin on luonnostaan väärin. Syynä tähän on pinnoitteen huono kestävyys jo 410-420 asteen lämpötilassa. Lisäksi on todennäköistä, että myrkyllisiä oksideja virtaa putkea pitkin huoneeseen.
Kaikentyyppisten metalliputkien haittana voidaan kutsua huonoja esteettisiä ominaisuuksia. Yritystä korjata tämä tilanne voidaan kutsua parantamiseen, joka on yhteensopivampi talon julkisivun ja yleisen ulkonäön, materiaalien kanssa.
Keraaminen savupiippu
Jos olet asettanut etusijalle sandwich -putkivaihtoehdon, suosittelemme käyttämään muutamia hyviä vinkkejä:
Vaihe putken kiinnittämiseksi seinään on sijoitettava alueelle 100-150 cm;
Tarkastuskammioiden lukumäärän pitäisi mahdollistaa täysi pääsy putken kaikkiin osiin;
On suositeltavaa, että tuuletusputkien ja savupiippujen vaakasuoria osia ei sallita yli metrin pituisiksi. Muussa tapauksessa joudut asentamaan pakotetun vedon (tuuletin).
Keraaminen kaasukattila
Toinen vaihtoehto materiaalille, josta omakotitalon kattilan huppu on valmistettu, on keraaminen putki. Edut ovat ympäristöystävällisyys ja kestävyys. Samaan aikaan kokonaisuudessaan tästä materiaalista valmistettuja putkia ei käytetä. Tarvitset edelleen orgaanista tai polymeerieristystä ja koristekerroksena – kivi, metalli, tiili ja jotain muuta. Tässä tapauksessa tarvitaan myös höyryloukkuja, mikä lisää kustannuksia jo kalliille materiaaleille.
Ennen sitä harkitsimme vaihtoehtoja, kun omakotitalon kaasukattilan huppu ja savupiippu olivat olemassa erikseen. On kuitenkin olemassa vaihtoehto koaksiaaliputkesta, jonka avulla voit yhdistää kaksi prosessia ja kaksi tarkoitusta – yhdeksi.
Tämän keksinnön ydin koostuu putken sijoittamisesta, joka on suunniteltu poistamaan haihtuvat palamistuotteet, yhteen runkoon putken kanssa, joka syöttää puhdasta ilmaa. On useita etuja kerralla:
Sisäputkea pitkin liikkuvat pakokaasut jäähdytetään ulkoa tulevan ilman avulla. Tämä ei ainoastaan lisää kattilan tehokkuutta, vaan myös heikentää aggressiota koko savupiipun pinnalla..
Toinen tekijä koaksiaaliputken eduissa on sen kompakti. Tilan säästäminen – se ei koskaan haittaa, mutta pienemmät työvoimakustannukset, kun asennat yhden putken – kahden sijasta – vaikuttaa huomattavasti budjettiin.
Yksi, mutta merkittävä haitta seuraa suunnittelusta – järjestelmä ei tarjoa vaakasuoria osia. Tämä tarkoittaa sitä, että kun olet tehnyt päätöksen “kaksi yhdessä”, sinun on oltava valmis joihinkin putken asettamisesta aiheutuviin kustannuksiin hyväksytyn suunnitelman vahingoksi (siirrä keittiö, kattilahuone tai sijoita ulkoneva putki ).
Teräs hitsatut tai pinotut ilmakanavat
Kaasukattilan ilmanvaihdon järjestämiseksi yksityisessä talossa valitaan ruostumaton ja sinkitty teräs. Ilmanpoistoaukot voivat olla pyöreitä tai suorakulmaisia. Tyyppijärjestelmät sisältävät paitsi kanavia myös lukuisia automaattisia laitteita: suodattimet, ilmalämmittimet, äänenvaimentimet, jäähdyttimet
Voit tehdä ilmanvaihtokanavan teräsnauhasta tai spiraaliksi kierretystä alumiinifoliosta. Kuljetuksen aikana ne voidaan taittaa harmonikkaan ja asentaa, mikä antaa minkä tahansa muodon. Näiden tuotteiden ainoa haittapuoli: lisääntynyt aerodynaaminen vastus.
Asennusprosessi
Savupiippu voi olla sekä sisäinen (talon sisällä) että ulkoinen (talon ulkopuolella). Harkitse kunkin vaihtoehdon asennusprosessia.
Ilmanvaihdon asennus
On suositeltavaa suorittaa työt kaasukanavien järjestelyyn lämpimänä vuodenaikana. Työpaikalla tulee olla hyvä valaistus, eikä siinä saa olla vieraita, jotka häiritsevät toimintojen toteuttamista.
Ennen järjestelmän kokoamisen aloittamista se suoritetaan kokeiluversiona ilmaisella sivustolla, mikä tarkistaa sen täydellisyyden. Lisäksi kaavion mukaan paikat, joissa asennusreiät luodaan seiniin ja katon siirtymä, on merkitty. Tuloaukko on asetettu 25 cm: n etäisyydelle maasta.
Seuraavat toimenpiteet ilmanvaihtojärjestelmän järjestämiseksi:
Puhdistaa asennusreiät liasta.
Asenna ilmanvaihtokanavien holkit.
Asenna putket.
Kiinnitä pystysuora osa ja tarkista kiinnittimien laatu.
Asenna tuuletin ja kytke se virtalähteeseen.
He tarkistavat kytkettyjen kaasukanavien ja ilmanvaihtojärjestelmien toimivuuden yksityisen talon kattilahuoneessa.
Koaksiaaliputki
Tämä liesituuletin on innovatiivinen savupiippu. Se suoritetaan yhtäkkiä toiseen rakennettujen putkien periaatteen mukaisesti ja suorittaa samanaikaisesti kaksi toimintoa: savukaasujen poistaminen kattilasta ilmakehään ja puhtaan ilman saanti, joka on tarpeen polttoaineen palamisen täydellisyyden varmistamiseksi kattilassa.
Tällaiset savupiiput on jaettu kahteen tyyppiin: vaakasuora ja pystysuora sijoitus. Vaakasuorat menevät seinän läpi ja pystysuorat katon läpi ullakolle ja sitten katon läpi.
Toinen järjestelmä, kun asennetaan kaasukattila, on monimutkaisin, sen hinta on kalliimpi ja lisäksi se vaatii kondenssiveden poiston.
Tällä savupiipun muunnoksella on yksi merkittävä haitta – kondensaattinesteen jäätyminen rakenteen ulkopuolelle on mahdollista. Tämä ongelma voidaan ratkaista eristämällä savupiippu lämpösuojamateriaalilla..
Tiili
Perinteistä tiiliä on pitkään käytetty ilmakanavien ja savunpoistojärjestelmien järjestämiseen. Tällä hetkellä se ei täytä vaadittuja käyttövaatimuksia ja on huomattavasti huonompi kuin muut modernit materiaalit..
Tämä johtuu myös siitä, että tiilistä valmistettujen ilmanvaihtokanavien rakenteet ovat erittäin suuria, ne tarvitsevat korkealaatuisten asiantuntijoiden osallistumista, mutta samalla ne ovat lyhytaikaisia ja joutuvat kosketuksiin happoa sisältävän kondensaatin kanssa, niiden tuhoutumisnopeus kasvaa merkittävästi.
Siksi viime vuosina tiilistä on pystytetty vain kaivos, ja itse kaasukattilan savupiippu on valmistettu galvanoiduista putkista, joiden seinämän paksuus on otettu huomioon savukaasujen lämpötilajärjestelmä.
Teräspiippu
Tällä hetkellä tämä savupiippu on yleisin sen korkeiden laatuominaisuuksien vuoksi. Tuuletus- ja savupiippujärjestelmien teräsputket on helppo asentaa tiiliin verrattuna.
Putkiseinien paksuus valitaan savukaasujen lämpötilan perusteella. Suurimmalla indikaattorilla 400-450 C sallittu seinämän paksuus on 0,6 ja korkeammassa lämpötilassa – 1,0 mm.
Tällaisten järjestelmien haittana on, että ne palavat nopeasti korkeissa lämpötiloissa, ja lisäksi ne kestävät heikosti savukaasuista vapautuvaa happokondensaattia, kastepisteessä noin 55 ° C.
Korroosioprosessien torjumiseksi käytetään ruostumattomasta teräksestä valmistettuja putkia, jotka on sijoitettu “sandwich” -paneeleihin.
Keraaminen savupiippu
Tämän tyyppinen savupiippujärjestelmä on erityisen monipuolinen, joten sitä pidetään ihanteellisena ratkaisuna kaasukattiloille. Ne ovat hyvin puhdistettuja, eivät kerää noita pinnalleen kiiltävän sisäpinnoitteen vuoksi, niillä on korkea kaasutiheys ja vastustuskyky aggressiivisille kemiallisille yhdisteille. Keraamisen materiaalin tärkeä etu on sen kestävyys..
Kuitenkin, kuten kaikilla rakennusmateriaaleilla, sillä on haittansa – korkea kosteuden läpäisevyys, joten ne tarvitsevat kondensaattilukkoja.
Lisäksi tällaisia savupiippujen putkia ei käytetä yksin, vaan yhdistetään mineraalivillaan ja kiveen. Paras vaihtoehto tällaisen järjestelmän järjestämiseksi on, kun keraaminen putki peitetään eristemateriaalilla ja asetetaan sitten paisutetusta betonikuoreen.

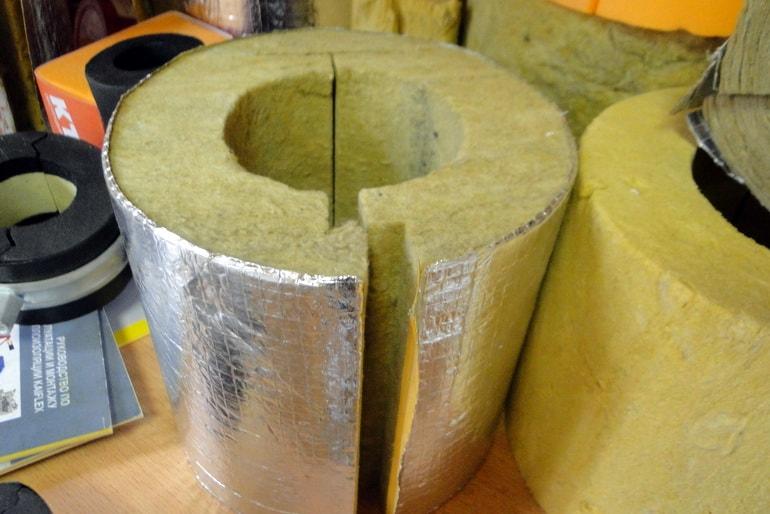

Rakenteen eristys
Kalvobasaltivillaa ja tulenkestävää mastiksia käytetään savupiipun eristämiseen lattian ja kattomateriaalin kanssa. Se liitetään kulkuputken päälle ja katon reikien raot täytetään.
Jos talon ulkopuolella sijaitsevan savupiipun varustamiseen käytettiin tavallista teräsputkea, niin tällainen savupiippu eristetään koko pituudeltaan.
Nesteohjaus kondenssivesilukolla
On mahdollista vähentää putkeen kertyvän nesteen määrää kondensaattilukolla. Se on lieriömäinen säiliö, jossa on tyhjennysaukko, joka on asennettu savupiipun pohjaan, jossa se kerää putken seinämiä pitkin virtaavan kondensaatin.
Järjestelmän terveystesti
Järjestelmä on testattava ennen käyttöä. Poikkeamat hankkeesta eivät saisi ylittää 10%. Jos toimitetaan esimerkiksi 300 kuutiota, voit lähettää vähintään 270, enintään 300. Jos arvot ylittävät, se on todennäköisesti suunnitteluvirhe. Poikkeamia on seurattava erityisesti järjestelmän toiminnan alussa..
Jos liesituuletin poistaa enemmän ilmaa kuin tulo on, voit tukehtua tällaisessa huoneessa. Ilmanvaihtojärjestelmän hyväksymisen jälkeen on tehtävä perusteellinen silmämääräinen tarkastus. Erityistä huomiota hankkeen noudattamiseen kiinnitetään liitosten poikkileikkaukseen ja tiheyteen.
Ensimmäinen asia muokkaamisen jälkeen on vieritys. On olemassa tietty antautumisen muoto. Testin tulisi kestää 72 tuntia. Tänä aikana esitetään koko järjestelmän, vaan vain sen osien toimivuus. Tarkistettu valmius pitkäaikaiseen käyttöön.
Yksittäisten elementtien testin läpäisemisen jälkeen käyttöönotto -ohjelman toteutus alkaa. Koko järjestelmän tasapainotus ja säätö ilmavirran ja nopeuden suhteen tarkistetaan.
Järjestelmän asentaminen ei riitä, sinun on tiedettävä, kuinka ylläpitää sitä oikein. Jopa luonnollisessa ilmanvaihdossa osat vaihdetaan määräajoin ilmankierron lisäämiseksi. Vakioasennuksissa suodattimet voidaan vaihtaa itsenäisesti.
Työnjohtajan huoltotiheys tiedetään etukäteen. Valmistaja asettaa tiettyjä vaatimuksia ja antaa kuluttajalle suosituksia palvelukysymyksistä. Mitä monimutkaisempi rakenne, sitä enemmän siihen on kiinnitettävä huomiota..
Hyvä ilmanlaatu on yksi terveyden ylläpitämisen tärkeimmistä tekijöistä. Asianmukainen ilmanvaihto tekee talon ilmasta raikkaan ja poistaa mahdollisen vaaran, joka aiheutuu talon kaasukattilan käytöstä.
Tärkeimmät syyt ilmanvaihtojärjestelmän vetovoiman heikkenemiseen
Niiden joukossa on huomattava:
vaikeudet, joita on ilmennyt ulkoilman virtauksessa kattilahuoneeseen sen jälkeen, kun perinteiset ikkunat on korvattu kaksinkertaisilla ikkunoilla. Niiden tiiviys vähentää merkittävästi ilman tunkeutumisen mahdollisuutta;
samat seuraukset ovien vaihdon jälkeen, jos lattian ja alareunan välinen rako on minimaalinen tai puuttuu;
luonnollisen vedon väheneminen kuumana vuodenaikana johtuen lämpötilaeron pienenemisestä talon ulkopuolella ja sisällä;
pysähtyneiden alueiden tai matalapaineisten alueiden esiintyminen ilmakehän voimakkaan tuulen sattuessa, mikä vaikuttaa myös negatiivisesti ilmanvaihtojärjestelmien toimintaan, joten tällaisissa olosuhteissa tarvitaan lisää luistonestoa.
Kattilahuoneen pakotettua ilmanvaihtoa käytettäessä on valittava tuulettimet, joissa on juoksupyörä, joka ei kipinöi iskuista. Alumiiniseoksista, kuparista tai muovista valmistetut tuotteet sopivat tähän..
Kaasukattilahuoneen ilmanvaihtojärjestelmän riittämättömyys on vaarallista paitsi terveydelle myös ihmiselle. Lisäksi se vähentää lämmitystehoa. Liiallinen ilmanvaihto johtaa lämpötilan rikkomiseen, huonontaen talon elinoloja. Kun aloitat ilmanvaihdon asennuksen omin käsin, yritä saada asiantuntijan neuvoja asiantuntijalta ja ottaa huomioon hänen kommenttinsa.
Milloin kutsua asiantuntijoita?
Kun järjestät ilmanvaihtokanavia yksityiseen taloon, voit mennä kahdella tavalla:
kutsua asiantuntijoita, jotka suorittavat kaiken avaimet käteen -periaatteella;
hoitaa kaikki ongelmat itse, tekemällä työn itse.
Jokainen vaihtoehto sopii tiettyihin olosuhteisiin. Kaikki ilmanvaihtokanavajärjestelmän suunnitteluvaihtoehdot voidaan jakaa ehdollisesti perinteisiin ja uusimpiin valmiisiin järjestelmiin. Ensimmäisessä tapauksessa sinun on valittava laitteet, keskittyen laskelmiin. Tässä ei saa unohtaa pienimpiäkaan yksityiskohtia, jotka ovat hyödyllisiä järjestelmän kokoamisessa..
Toisessa tapauksessa puhumme tietyn valmistajan kattavasta ratkaisusta. Esimerkiksi saksalainen Selfwind-ilmanvaihtojärjestelmä, joka ostetaan valmiina pakkauksena tietylle talon alueelle. Kaikki kokoonpanoon tarvittavat komponentit on valittu. Itse järjestelmä muistuttaa keräilylämmitysjärjestelmää, vain paljon putkia ympäröi koko talon sisältä.
Nämä joustavat muoviset ilmakanavat, joiden halkaisija on 75 mm tai 50 mm, vedetään yhteen jakotukiksi. Ne kaadetaan betonikerroksella lattialle, ja suunnittelijat peittävät taitavasti ne alueet, jotka kulkevat kuin verenkierto koko talossa..
Tulevaisuudessa tämä tekniikka tarjoaa jokaisessa huoneessa ihanteellisen mikroilman, jolla on mahdollisuus säätää kosteutta, lämpötilaa ja muita parametreja.
Jos valitaan samanlainen monimutkainen ilmanvaihtojärjestelmä, joka maksaa yli tuhat dollaria maalaistalolle, jonka pinta -ala on 800 m2 tai enemmän, asennuksessa ei ole syytä säästää. Ja tällaisen ilmanvaihdon järjestäminen vie paljon aikaa..
Kun rakennat talon omin käsin “tyhjästä”, ei ole vaikeaa sijoittaa ilmanvaihtokaivoja tiilistä ja tarjota reikiä tuloventtiilien asentamista varten. Jatkossa kaikki luonnollisen ilmanvaihtojärjestelmän osat on koristeltu erityisillä venttiileillä ja tarvittaessa liesituulettimilla. Tämä vaihtoehto koskee 250-300 m2: n taloja.
Monimutkaiset ja kalliit polymeeriset ilmanvaihtokanavajärjestelmät on varustettu kaikilla asennukseen tarvittavilla osilla
Ullakko sisällytetään ilmanvaihtojärjestelmään
Ullakko, joka on järjestetty ullakon sijaan, on itse asiassa toinen huone. Mikä on hyvä asuintilan optimoinnin kannalta, mutta vaikeuttaa jonkin verran ilmanvaihtojärjestelmän asennusta perinteisellä tavalla.
Ullakon ja katon välissä tulee olla tuuletettu ullakkotila. Raikkaan ilman on annettava kiertää vapaasti kattokakussa ja ullakolla tai varustetulla ullakolla.
Luonnollinen ilmanvaihto tapahtuu ilmamassan painovoiman vuoksi. Kylmä ilma tulee katon harjanteen alla olevista rei’istä, lämmin ilma poistuu harjan reiästä, ilmastin
Kattopiirakan rakentamisen aikana ilmanvaihtoaukot rakennetaan välttämättä – pitkittäiset tuuletusaukot. Ne alkavat reunuslinjasta ja päättyvät harjanteen linjalle. Toimitetaan rimojen ja vastalattien asennuksella kattotuolille.
Karniisivyöhykkeellä ulkoilma pääsee näihin ilmanvaihtokanaviin. Harjanteen alueella ilmavirta tulee ulos ja ottaa mukanaan kondensaatin ja kotitalouksista ullakkotilaan tunkeutuneet kotitalouksien höyryt.
Muun talon ilmanvaihtojärjestelmä johdetaan myös ullakolle. Talon ja ullakon poistoputket ja nousuputket voidaan yhdistää ja sulkea ilmastimelle. Sinun on kuitenkin varmistettava, että ilmankierto on riittävä..
Suositukset yksittäisille huoneille
Ilmavirrat omakotitalon ilmanvaihdon järjestämisen aikana on rakennettu siten, että puhdas ulkoilma tulee ensin olohuoneeseen, makuuhuoneisiin, työhuoneeseen ja kirjastoon.
Ja sitten käytävää pitkin hänen on mentävä keittiöön, kylpyhuoneeseen ja ruokakomeroon, josta on pääsy poistoilman akseliin..
Esteettömän luonnollisen ilmavirran varmistamiseksi mökin läpi kaikissa sisäovissa on oltava väli ovilehden ja kynnyksen välillä 2-3 cm
Jos mökki on puinen, kylpyhuoneessa on myös oltava ylimääräinen huppu. Tämän huoneen kosteus on korkea, ilman ilmanpuhallinta on vaikea tehdä.
Keittiössä on suositeltavaa asentaa ilmanvaihtoaukon lisäksi liesituuletin liesituulettimen yläpuolelle ilmanvaihtokanavaan. Sen avulla voit nopeasti poistaa ruoanlaittohajut ja estää niiden leviämisen muihin talon huoneisiin..

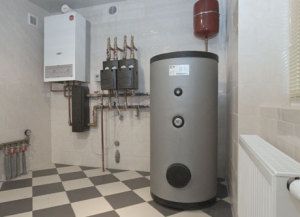

Erillinen hetki on kattilahuone ja keittiö, jossa on kaasulaitteet. Ne on varustettava erillisellä kanavalla suoraan kadulta tulevalle ilmavirralle. Lisäksi älä unohda savupiippua.
Palamiseen tarvittava happi tulee siis uuniin vaaditussa tilavuudessa ja hiilimonoksidikaasut poistuvat välittömästi huoneesta..
Hyväksikäyttö
Kun kaasukattilan tuuletusjärjestelmät ovat toiminnassa, laskettujen lämpötilajärjestelmien, ilmanvaihdon taajuuden asuinrakennuksissa, joihin kaasukattilat asennetaan, on oltava voimassa olevien SNIP -standardien, palo- ja hygienia- ja hygieniasääntöjen mukaisia.
Luonnollisen tulo- ja poistoilmanvaihtojärjestelmän on taattava tarvittavan ilmamäärän poistaminen kaikista huoneista ulkolämpötilassa +5 ° C ja alle. Kun käytetään pakotettua ilmanvaihtoa kaasulämmittimillä, ei ole sallittua, että tulo- ja poistoilman tilavuusero on yli 10%suuntaan tai toiseen..
Yksityisen talon kaasukattilahuoneen pääpoistoaukkojen päät, joissa on luonnollinen ilmankierto, on varustettu ohjaimilla. Metalliputkien ja niiden rakenneosien korroosionesto maalataan enintään kerran 3 vuodessa.
Ammattimainen ilmanvaihto omakotitalossa, jossa on itsenäinen lämmitys, ei ole ylellisyyttä, vaan välttämätöntä.
Se on suunniteltu tarjoamaan raitisilman virtauksen lisäksi myös haitallisten, myrkyllisten savukaasujen poistaminen ilmakehään kattilan käytön aikana. Muiden terveys riippuu sen työn laadusta, joten on parempi antaa sen asennus asiantuntijoille.
Kaasukattilan tuuletus: tärkeitä vaatimuksia, joita on noudatettava-tee-se-itse-ilmanvaihtolaite talossa, jossa on kaasulaitteita
Ilmanvaihto on avain laitteiden turvalliseen ja tehokkaaseen käyttöön
Kaasuliedellä tai kattilalla varustetun keittiön ilmanvaihto suojaa paitsi ihmisten terveyttä.
Happea tarvitaan korkealaatuiseen kaasun polttamiseen. Sen puuttuessa palamisprosessissa ilmaan vapautuu paljon hiilimonoksidia ja alioksidoituneita aineita. Voit huomata tämän liekin keltaisella värillä, korkealla ja runsaalla noella..
Kaasulaitteiden tehokkuus heikkenee – sama määrä polttoainetta palaa ja vähemmän lämpöä vapautuu.
Vielä suurempi vaara on itse maakaasu, joka voi päästä huoneen ilmaan, esimerkiksi jos vedos puhalsi polttimen tulen, liesi kaasuletku on kuiva ja kaasukattila rikkoutuu..
Kaasun ilmanvaihtojärjestelmän valinta omakotitalossa tai huoneistossa riippuu kattilan tyypistä ja kattilahuoneen ominaisuuksista.
Ilmanvaihdon rooli huoneessa, jossa on kaasukattila
Polttoaineen polttaminen kaasukattilassa tapahtuu ilmakehän hapen aktiivisen osallistumisen myötä. Siksi sen sisältö kattilahuoneessa vähenee nopeasti, kaasun palaminen muuttuu epätäydelliseksi, minkä vuoksi noki laskeutuu aktiivisemmin savupiipun seinille ja huoneesta tulee tukkoinen. Henkilön hyvinvointi tällaisissa olosuhteissa voi heikentyä jyrkästi tajunnan menetykseen asti..
Tilanne voi olla monimutkainen, jos kaasua vuotaa talon sisäisestä kaasuputkesta. Tilanne muuttuu räjähdysmäiseksi ja sillä voi olla vakavia seurauksia..
Tämän estämiseksi ilmanvaihtojärjestelmä on järjestettävä jokaiseen huoneeseen, jossa on kaasulaitteita. Sen avulla voit päivittää tilaa jatkuvasti syöttämällä raitista ilmaa ulkoilmasta ja poistamalla saastuneet.
Raikas ilma pääsee kattilahuoneeseen seinien tuuletusaukkojen kautta
Ilmanvaihdon tarkoitus
Kattilahuoneen ilmanvaihto koostuu kahdesta toiminnallisesta osajärjestelmästä: ilmakehän sisäänvirtaus ja savukaasujen poisto lämmityskattilasta.
Savupiippujärjestelmän tarkoitus:
Ilmanvaihdon tarve yksityisessä talossa
Huoneessa, jossa on kaasukattila, on oltava ilmanvaihto
Käytetään eri kapasiteetin seinään asennettavia yksiköitä, joissa on kompakti ja tehokas avoin tai suljettu tulipesä. Laitteiden sijoittamiseen sovelletaan vähemmän tiukkoja ehtoja kuin lattiatyyppeihin, joten ne sijoitetaan kattilahuoneeseen, keittiöön, kylpyhuoneeseen tai kodinhoitohuoneeseen..
Omistajat epäilevät toisinaan, että kattilahuoneessa on pakopuhaltimen tarve, koska he pitävät sitä riittävänä avata peräpeili. Ikkunan pitäminen jatkuvasti auki on hankalaa talvella, ja säännöllinen tuuletus ei ratkaise täysin ilmanvaihdon ongelmaa. Luonnollisen sisäänvirtauksen lisäksi järjestetään pakkoilman syöttö. Normaalin ilmanvaihdon puuttuessa seinäkattilan suorituskyky heikkenee ja normaali ilmavirta varmistaa polttoaineen palamisen ilman jäämiä, joten tehokkuusindikaattori kasvaa.
Järjestelmä suorittaa seuraavat toiminnot:
Poimintavaatimukset lain mukaan
Ilmanvaihtosäännöt on kirjattu SNiP: hen. Perusvaatimus liittyy ilmanvaihdon tilavuuteen – sen on taattava 3 -kertainen ilmankierto tunnin sisällä.
Yksityisen talon kattilahuoneen tuuletus suoritetaan vain alustavan suunnitelman mukaan. Joissa on esitetty huoneen ilmanvaihtojärjestelmät, tarvittavien laitteiden tyyppi ja määrä, luettelo savupiipun asennukseen tarvittavista materiaaleista ja varaosista.
Kun ostat ilmanvaihto- ja savunpoistolaitteita kaasukattiloille yksityisessä talossa, jotka on määritelty suunnitteluasiakirjoissa, sinun on tarkistettava, ovatko ne Venäjän federaation lainsäädännön mukaisen laadun mukaisia.
Peruslakivaatimukset yksityistalon kaasukattilan ilmanvaihtojärjestelmien järjestämiselle:
Tarvitsenko ilmanvaihtoa kaasukattilahuoneessa?
Jopa pieni määrä hiilimonoksidia voi pahentaa asukkaiden hyvinvointia. Krooninen väsymys, päänsärky ja silmäkipu ovat vähiten palamistuotteita hengittäviltä ihmisiltä. Räjähtävän ja syttyvän polttoaineen vuodot eivät ole yhtä vaarallisia..
Huonosti suunniteltu ilmanvaihto ei ainoastaan vaaranna ihmisten elämää ja terveyttä, vaan myös heikentää laitteiden suorituskykyä.
Kaasukattilan käyttö on mahdollista, kun kattilaan syötetään jatkuvasti happea ja poistetaan palamistuotteet ajoissa. Ilman puutteen vuoksi polttoaine palaa huonommin. Kuluttaessaan saman määrän kaasua kattila tuottaa vähemmän lämpöä huonosti ilmastoidussa huoneessa..
Heikko poistoilmanvaihto kattilahuoneessa, jossa on lattialla seisova kaasukattila, johtaa höyryjen ja noen kertymiseen laitteeseen, ilmakanavien poikkileikkaukset pienenevät, vedot heikkenevät ja osa palamistuotteista imeytyy huoneeseen.
Kaasukattilat käyttävät kattilahuoneen ilmaa. Jos kattilahuone on erotettu päärakennuksesta puisista vuotavista ovista tai vanhoista ikkunoista, ilmaa tulee riittävästi kehysten halkeamien läpi. Mutta jos modernit ikkunat ja ovet asennetaan, ilmaa ei tule ulkopuolelta. Kun polttoaine palaa, huoneilma poistuu ja kattilan hyötysuhde heikkenee. Kattilan höyryt voivat mennä kattilahuoneeseen ja sieltä olohuoneisiin. Siksi sinun on mietittävä, miten kattilahuone tuuletetaan.
Ilmanvaihdon tarve ja toiminnot yksityisen talon kattilahuoneessa
Puhdas ilma on erittäin tärkeä kaasukattilan laadukkaan toiminnan kannalta. Jos ei ole mahdollista saada raitista ilmaa luonnollisella tavalla, suoritetaan keinotekoinen ilmanvaihto.
Ilman järjestelmällistä tuuletusta palavia aineita putoaa putkille, kaasukattilan hyötysuhde laskee ja talo lämpenee huonommin. Mutta tämä ei kuitenkaan ole pahin asia. Viallisen ilmanvaihdon ja laitteiden epätyydyttävän toiminnan vuoksi huoneeseen kertyy ylimääräistä hiilimonoksidia ja ihmisten henki on vaarassa..
Ilmanvaihdon ammattimainen asennus omakotitalon kattilahuoneeseen:
Omakotitalon kattilahuoneen ilmanvaihto säätelee hiilimonoksidin kertymistä, takaisinvetoa ei muodostu. Liiallinen hiilidioksidipitoisuus on vaarallista terveydelle. Ilmassa tapahtuvien vaihtoprosessien ansiosta huoneeseen tulee happea, joka on välttämätöntä ihmisen elämälle ja kaasulaitteiden moitteettomalle toiminnalle.
Ilmanvaihtojärjestelmän laskenta
Rakennusstandardien mukaan koko kattilahuoneen ilmatila on vaihdettava uuteen 20 minuutin välein. Oikean ilmankierron varmistamiseksi sinun on aseistettava laskin ja kaavat.
Jos katot sijaitsevat 6 metrin korkeudessa, ilman erityislaitteita huoneen ilma uusitaan kolme kertaa tunnissa. Kuuden metrin katot ovat ylellisyyttä yksityiskodeissa. Kattojen lasku kompensoidaan laskettaessa seuraavassa suhteessa – jokaisen alla olevan metrin osalta ilmanvaihto kasvaa 25%.
Oletetaan, että on olemassa kattilahuone, jonka mitat: pituus – 3 m, leveys – 4 m, korkeus – 3,5 m Tämän ongelman ratkaisemiseksi on suoritettava useita toimintoja.
Vaihe 1. Selvitä ilmatilan tilavuus. Käytämme kaavaa v = b * l * h, jossa b on leveys, l on pituus ja h on katon korkeus. Esimerkissämme tilavuus on 3 m * 4 m * 3,5 m = 42 m3.
Vaihe 2. Tehdään korjaus alakattoon käyttämällä kaavaa: k = (6 – h) * 0,25 + 3, missä h on huoneen korkeus. Kattilahuoneessamme muutos osoittautui: (6 m – 3,5 m) * 0,25 + 3 ≈ 3,6.
Vaihe 3. Lasketaan luonnollisen ilmanvaihdon tarjoama ilmanvaihto. Kaava: V = k * v, missä v on huoneen ilmamäärä, k on korjaus katon korkeuden vähenemiseen. Saimme tilavuuden 151,2 m3 (3,6 * 42 m3 = 151,2 m3).
Vaihe 4. Jää jäljelle savupiipun poikkipinta-alan arvo: S = V / (w * t), missä V on yllä laskettu ilmanvaihto, w on ilmavirran nopeus (näissä laskelmissa se on 1 m / s) ja t on aika sekunteina. Saamme: 151,2 m3 / (1 m / s * 3600 s) = 0,042 m2 = 4,2 cm2.
Kanavan mitat riippuvat myös kattilan sisäpinnan alueesta. Valmistaja ilmoittaa tämän numeron laitteen teknisissä asiakirjoissa. Jos tätä numeroa ei ole ilmoitettu, laske se itse laitteen äänenvoimakkuuden perusteella. Vertaa sitten alueen kokoa leikkauksen säteeseen eriarvoisuuden mukaan:
2πR * L > S missä
R – savupiipun sisäsäde,
L – sen pituus,
S – kattilan sisäpinnan alue.
Jos tällainen laskeminen on jostain syystä vaikeaa, voit käyttää taulukkoa.
Laskennan viimeinen vaihe on tuuliviivan korkeus suhteessa kattoharjaan. Tämän tarve johtuu tuulen lisävoiman luomisesta, mikä lisää koko pakoputken rakennetta. Tässä vaiheessa heitä ohjaavat seuraavat periaatteet:
Menetelmät ilmanvaihdon järjestämiseksi
Jotta ilmanvaihto toimisi kunnolla, ilmaa on kierrätettävä jatkuvasti. Prosessi voidaan järjestää kahdella tavalla. Sisään- ja ulosvirtaus tapahtuu itsenäisesti ilman asianmukaisten laitteiden asentamista pakotettua vaihtoa varten. Ilma liikkuu tässä tapauksessa luonnollisella (luonnollisella) tavalla tuulen ja muiden ilmiöiden vaikutuksesta. Toinen vaihtoehto, joka ei luota luonnonvoimiin, on keinotekoinen (pakko) ilmanvaihto.
Pakotettu ilmankierto
Pakotettua ilmanvaihtoa käytetään kanavissa, joissa on pitkä pohja. Luonnollinen himo puuttuu. Yksityisen talon kattilahuoneen tuloilmanvaihto liittyy koko rakennuksen ilmanvaihtoon, poistoilmanvaihdolla on yksi kanava kadulta poistumiseen.
Pakotusjärjestelmän edut:
Haitat:
Toimintaperiaate
Laitteisto on poisto- tai tuloilmanvaihtolaite ilmavirtojen käsittelemiseksi ja syöttämiseksi kattilahuoneeseen. Laite on osa lämmitysjärjestelmää ja se on usein liitetty keskusputkeen. Ilma syötetään suoraan kadulta tai ilmakanavan kautta. Monimutkainen järjestelmä koostuu metallirasioista tai -putkista, joiden väliin on asennettu toiminnallisia laitteita. Ulkoiset elementit ovat säänkestäviä.
Järjestelmän tasapainotuslaitteet, iskunvaimennus ja melunvaimennus eliminoivat tärinän ja vähentävät ääntä käytön aikana. Tärinät on eristetty ja vaimennettu esteillä, ja tuuletin on sijoitettu jousitukiin.
Vaihtoehto # 1 – luonnollinen vedosjärjestelmä
Ei-mekaaninen ilmanvaihtojärjestelmä toimii, koska pystysuorassa putkessa muodostuu luonnollinen veto.
Tämä on klassisen puulieden tai takan savupiipun periaate. Molemmissa tapauksissa pohjaan muodostuu paine, joka työntää ilmaa ylös ja ulos..
Mitä suurempi paine- ja lämpötilaero kadun ja mökin huoneiden välillä on, sitä voimakkaampi tuuletusaukon syväys on.
Myös ilman kyllästyminen kosteuteen vaikuttaa vetovoimaan. Mitä kuivempi, sitä raskaampi. Kosteilla ilmamassoilla on väistämättä taipumus nousta kattoon ja edelleen ilmanvaihtokanavaan, jos se menee rakennuksen ulkopuolelle.
Luonnollisen ilmanvaihdon suurin haitta on sen huono hallittavuus. Takaisinveto on mahdollista kovassa tuulessa. Talvella järjestelmä toimii lämpötilaeron vuoksi erittäin tehokkaasti, joissakin tilanteissa jopa ylimääräisenä, ja se ottaa talosta arvokasta lämpöä.
Ja kesällä sen tehokkuus laskee dramaattisesti. Lämpötilaindikaattorit mökin huoneissa ja kesällä ulkona eivät eroa paljon, joten työntövoima väistämättä pienenee.
Tuulenpuuskissa tuuletusilma voi palata ilmanvaihtokanavan kautta takaisin huoneisiin. Käänteisen työntövoiman muodostuminen on harvinainen ilmiö, mutta se on täysin mahdollista.
Ilmanvaihdon laadun säätämiseksi tällaisessa järjestelmässä sen ilmanvaihtokanavat on varustettava sulkuventtiileillä. Tarvittaessa ne voidaan peittää luonnollisen vedon vähentämiseksi..
Vaihtoehto # 2 – pakotettu järjestelmä
Jos luonnollinen ilmanvaihtojärjestelmä ei pysty ylläpitämään oikeaa mikroilmastoa mökissä, se on vaihdettava koneelliseen ilmanvaihtoon tai poistoon.
Tässä tapauksessa ilmavirrat pakotetaan liikkumaan sisätilan läpi tuulettimien avulla..
Järjestelmän muunnelma on myös mahdollista – tulo- ja poistopiirin kanssa. Siinä sekä tulo- että poistoilmamääriä ohjataan ilmanvaihtolaitteilla.
Syöttöjärjestelmässä mekaaniset laitteet pakottavat taloon puhdasta ilmaa ja poistuvat itse ilmanvaihtokaivokseen. Poistoilmassa se imetään tuulettimen avulla ja sisäänvirtaus suoritetaan seinien tuuletusaukkojen kautta
Joissakin tilanteissa tällaiseen järjestelmään asennetaan lisäksi talteenottolaite, joka ottaa lämmön huoneilmasta ja lähettää sen sitten kadulle.
Poistoilmapuhaltimet on asennettu jokaiseen huoneeseen tai yksi ilmanvaihtoakseliin. Ja yksityisten talojen syöttölaitteet on yleensä varustettu seinän tuuletusaukkojen muodossa, joissa on aksiaalinen sähkötuuletin.
Mutta vaihtoehto on myös mahdollista yhdellä ilmanpuhallimella ja ilmanvaihtokanavilla koko rakennuksessa..
Jos tulo- ja poistoilmanvaihto suoritetaan, se edellyttää kahden erillisen ilmanvaihtokanavan asentamista – toinen menee poisto-, toinen tulovirtaukseen.
Tämä vaikuttaa vakavasti järjestelmän kustannuksiin, mutta mahdollistaa sen tarkemman sääntelyn ja valvonnan..
Vaatimukset ilmanvaihdolle yksityisessä talossa kaasulla
Ilmanvaihdon lisäksi kaasukattilahuoneelle asetetaan erityisvaatimuksia..
Kattilahuoneessa voi olla:
Jos laite on suunniteltu nestekaasulle, kellari tai kellari ei toimi. Nestekaasun ominaispaino on suurempi kuin ilman. Siksi vuotojen sattuessa se vajoaa talon alimpiin osiin ja voi räjähtää. Tämä polttoaineen ominaisuus on otettava huomioon ennen kattilahuoneen ilmanvaihtoa..
Pienitehoiset kaasukattilat (enintään 30 kilowattia) eivät vaadi erityistä kattilahuonetta, voit ripustaa tai asentaa ne keittiöön, jos huone täyttää seuraavat yksityistalon kattilahuoneen ilmanvaihdon vaatimukset:
Vaatimusten mukaan yksityisen talon kattilahuoneen pakollinen ilmanvaihto on tarpeen. Jos laitteiden teho on yli 30 kilowattia, niissä on erillinen kattilahuone.
Ulkopuolelle asennettuja savupiippuja koskevat vaatimukset
Vaatimukset savupiipulle, joka kulkee pystysuoraan katon ja kattolaattojen läpi
Valmistajan asettaman kattilan savupiipun halkaisijan on oltava sama kuin huoneesta poistuvan savupiipun halkaisija. On kattiloita, joiden halkaisija on pienempi, noin 80 mm. Normaali savupiipun sisähalkaisija on 130 mm.
Asennustöiden ja ulomman putken kanaviin asennuksen jälkeen savupiipun alaosaan on asennettava puhdistusta varten tarkoitettu luukku. Kun lika ja roskat kerääntyvät savupiipun tasolle, vedos lakkaa toimimasta. Tästä syystä pohjaan on asennettu puhdistustasku..
Kaasukattilahuoneen ilmanvaihtostandardit SNiP: n mukaan
Kaikki kaasukattilahuoneen ilmanvaihtoa koskevat vaatimukset on esitetty SNiP 2.04.05, II-35.
Muut yksityisen talon kattilahuoneen varustamista koskevat säännöt löytyvät asiaa koskevista sääntelyasiakirjoista.
Luonnollinen ilmanvaihto kaasukattilalla
kaasukattilahuoneen luonnollinen ilmanvaihto
Yleensä luonnonvetoa käytetään yksityisen talon kaasukattilahuoneen tuuletukseen. Joten kattilassa, jonka kapasiteetti on enintään 30 kilowattia, ilmavirtaa on riittävästi halkaisijaltaan 15 cm sisäänvirtausta varten.Muoviputki työnnetään ilmavirtaan, sisäänkäynnin ulkopuolelta peitetään metalliverkolla jyrsijöiden ja roskien tunkeutuminen. Sisällä putkeen on kiinnitetty sulkuventtiili, joka estää ilman poistumisen kadulle..
Huppu on myös tehty. Savupiipun yläpäähän on kiinnitetty sateenvarjo, joka suojaa sitä sateelta ja lumelta. Jotkut käsityöläiset asentavat myös sulkuventtiilin savupiippuun, jotta ilma ei pääse taloon sen läpi..
Jotta puhdas ilma pääsee suoraan polttokammioon, tuloilmakanava on järjestetty polttoainesäiliön taakse. Pakoputki sijoitetaan suoraan kattilan yläpuolelle, missä palamistuotteet nousevat.
Yksityisen talon kattilahuoneen ilmanvaihtolaite on hyvin yksinkertainen ja useimmissa tapauksissa varsin tehokas. Mutta järjestelmää ei voida hallita, ja tämä on sen suurin haitta. Kattilahuoneen SNiP -ilmanvaihdon mukaan ilma on vaihdettava kolme kertaa tunnissa. Ilmanvaihtoa kattilahuoneen luonnollisella ilmanvaihtojärjestelmällä ei voida laskea. Lisäksi ilmanvaihto riippuu paineesta, ulkoilman lämpötilasta ja tuulen voimakkuudesta..
Huppu seinälle asennettaville kattiloille, joissa on suljettu kammio
Huolimatta ilmanvaihtokanavan ilmeisestä hyödyttömyydestä käytettäessä seinään asennettavia kattiloita, joissa on suljettu kammio, nykyiset SNiP-vaatimukset säätelevät ilmanpoistojärjestelmien asennusta:
Ilmanvaihtokanava on varustettu eri tavoilla: vaakasuoralla ulostulolla seinän läpi, mutkalla ja nousulla, poistolla katon läpi ja taivutuksella sekä suoralla pystysuoralla ulostulolla katon läpi.
Savupiippu kaasukattilahuoneen ilmanvaihtoon
oikea savupiippu kattilahuoneen ilmanvaihtoon
Savupiippu on yksi tärkeimmistä osista yksityisen talon kattilahuoneen pätevässä ilmanvaihtolaitteessa. Siksi on tarpeen keskittyä sen suunnitteluun erikseen..
Kattilahuoneen SNiP -ilmanvaihto on kehitetty myös savupiippuja varten:
Niille, jotka päättävät varustaa oman yksityisen talonsa kattilahuoneen ilmanvaihdon omilla käsillään, yksinkertaiset säännöt auttavat:
Omakotitalon lämmittimen savupiippu
Savupiiput ja niiden asennus edellyttävät erikoistunutta lähestymistapaa ja tiettyjen vaatimusten noudattamista. Savupiipun seinät kestävät yleensä lämpötilan muutoksia, korroosiota ja kemiallisia yhdisteitä..
Yksityisen talon kattiloiden hupun on täytettävä rakennusmääräykset:
Näitä lainsäädäntötoimia säilyttäen on kuitenkin huomattava, että savunpoisto vastaa vaadittua ilmanvaihtoa ja turvasuojaa. Tätä varten sinun on laskettava savupiipun ja ilmakanavan korkeus ja poikkileikkaus. Asennuksen aikana on noudatettava seuraavia ehtoja:
Edellä mainittujen vaatimusten mukaisesti lämmittimen tuuletusputki voidaan koota käsin.
Metallinen, keraaminen tai koaksiaalinen savupiippu?
Yksityisessä talossa kaasukattilan savupiiput voivat olla metallisia, keraamisia tai koaksiaalisia. Valmistaja ilmoittaa yleensä teknisissä asiakirjoissa halutun savuputkimateriaalin tyypin, joka soveltuu käytettäväksi tietyn kattilan kanssa..
Savupiippulaite
Yleisin vaihtoehto on metallinen savupiippu, joka kestää 800 asteen käyttölämpötilan. Yleensä tällaisten savupiippurakenteiden putket on valmistettu ruostumattomasta teräksestä, ja myös sinkillä päällystettyä rautametallia voidaan käyttää valmistusmateriaalina..
Yleensä vakiomalli koostuu useista komponenteista: savupiipun sisäkerros on valmistettu ruostumattomasta teräksestä, sen päällä on kuumuutta kestävä basaltivillakerros ja ohut rautakotelo. Metallisten savupiippujen etuja ovat korkea vastustuskyky mekaanisille vaurioille sekä lisääntynyt luotettavuus ja yleinen ulkonäkö.
Keraaminen savupiippu
Keramiikka, joka kestää jopa 1200 astetta, on kuluttajien keskuudessa hieman vähemmän kysytty. Rakenne koostuu myös kolmesta kerroksesta: keraaminen komponentti, eristekerros ja paisutetusta betonista valmistettu kova kuori. Tästä materiaalista valmistetut savupiiput erottuvat yksinkertaisuudesta ja luotettavuudesta, helposta asennuksesta sekä korkeasta paloturvallisuudesta.
Koaksiaalinen savupiippu on arvostettu sen edustavan ulkonäön ja riittävän korkean suorituskyvyn vuoksi
Yleensä tämän tyyppisellä rakenteella on jonkin verran erityinen muoto, minkä vuoksi sillä on tärkeä etu – kondensaatiota ei muodostu sen sisäseinämiin. Tämä ominaisuus on erittäin tärkeä kaasulaitteille, joten sopivaa materiaalia valittaessa sinun on harkittava vaihtoehtoa ostaa koaksiaalinen savupiippu.
Onko koaksiaalinen savupiippu osa ilmanvaihtojärjestelmää
Rakenne ei kommunikoi rakennuksen yleisen verkon kanssa eikä ole kiinteä osa sitä, mutta savupiipun ansiosta pakotetun ilmanvaihdon asennus voidaan välttää. Altistuminen kaarille, tunneleille ja sisäänkäynteille on kielletty.
Osa tuuletusputkesta voi sijaita katoksen tai parvekkeen alla, mutta mutkien määrä kasvaa.
Ilmanvaihdon standardointi kaasukattiloiden toiminnassa
On huomattava, että kaasulaitteet ovat lisääntyneen vaaran lähde. Siksi valtio standardoi kattilahuoneiden suunnittelun ja käytön menettelyn, ja näiden vaatimusten noudattamista valvotaan tiukasti..
Kaikkien vaatimusten virtaviivaistamiseksi “Rakennustandardit ja -säännöt 2.04.05. II-35 “ja II-35-76. Kaasukattilahuoneiden perusvaatimukset on esitetty edellä..
Tässä asiakirjassa säädetään myös:
Ilmanvaihtolaite huoneeseen, jossa on kaasukattila
Omakotitalon kaasukattilassa on seuraavia ilmanvaihtotyyppejä:
Kun huoneen ilmanvaihto varustetaan avoimella polttokammiolla varustetulla kaasukattilalla, on otettava huomioon seuraavat seikat:
Kaasukattilalla varustetun huoneen tuloilmanvaihtoon ikkunoissa ja ovissa olevat halkeamat, raot, joiden kautta ilma pääsee huoneeseen, ovat varsin sopivia. Tämä pätee erityisesti yksityisiin taloihin, joissa kattilaan on varattu erillinen huone..
Jos huone on suljettu ilmatiiviisti, kaasulaitetta varten tarvitaan erityinen järjestelmä ja ilmanvaihto.
Laitteita valittaessa on otettava huomioon kattilan teho, muuten kaasun ilmanvaihdon asennuskustannukset eivät ole perusteltuja. Hapen tulee olla riittävä normaalin liekin ylläpitämiseksi. Muuten noki kerääntyy lämmönvaihtimeen ja lämmöntuotto pienenee. Jos huoneessa, jossa on kaasukattila, ei ole ilmavirtaa, ilmakehä poistuu. Happipitoisuus laskee, käänteinen veto voi ilmaantua, eli palamistuotteet vedetään huoneeseen. Vaarallinen tilanne on, kun kattila asennetaan keittiöön. Imeyttämällä happea se aiheuttaa ihmisille hapen nälkää: silmien kipua, päänsärkyä, huonovointisuutta.
Ilman liikkeen periaate
Mekaanisella vedolla ilmaa ohjaa tuuletin. Se sijaitsee tuuletusritilässä ilmakanavan tuloaukossa huoneeseen. Luonnollisessa vedossa ilma liikkuu kadun ja huoneen välisen paine -eron vuoksi. Ja vaikka luonnollinen veto olisi hyvä, on hyödyllistä asentaa pieni poistoilmapuhallin, joka pitää ilman liikkeessä..
Jos asennat mekaanisen ilmansyötön, huoneeseen muodostuu lisääntynyt paine ja poistoilma työnnetään ulos kanavan läpi.
Poistoilmanvaihto toimii poistamalla pakotettu ilma.
On myös toisen tyyppinen kaasukattilahuoneen ilmanvaihto – tulo- ja poistoilma tai yhdistetty. Tässä tapauksessa tämä on yhdistelmä aiemmin kuvatuista järjestelmistä.
Sivupiiput
Pakokaasujärjestelmän asennus tilojen ulkopuolella on paljon helpompaa, varsinkin jos talo on jo rakennettu ja omistajat asuvat siinä jatkuvasti. Sinun tarvitsee vain laskea oikein seinän reiän halkaisija ja leikata se varovasti pois. Tämän jälkeen asennus suoritetaan seuraavasti:
Sivupiippu on parhaiten valmistettu kaksikerroksisista putkista. Ne tarjoavat paremman ilmavirran kaasukattilan uuniosaan, ne on helpompi eristää ja ovat turvallisempia. Lisäksi merkittävässä osassa nykyaikaisia kattiloita toteutetaan suljettu polttokammiojärjestelmä, joka edellyttää välttämättä liittämistä savupiippuihin kahdesta koaksiaaliputkesta..
Ilmanvaihdon asennus
Tuuletusaukon aukot suljetaan metalli- tai muoviristikolla, koriste -elementit kiinnitetään tapilla. Terä tai aksiaalipuhallin asennetaan reikään itsekierteittävillä ruuveilla. Ennen seinien laatoittamista syöttöjohdot on johdotettu, jotta ne eivät asettuisi viimeistelyä pitkin. Jos tuuletin käy säännöllisesti, sen käynnistämiseksi asetetaan kytkin, voidaan käyttää erityistä ajastinta..
Putken kulkua varten seinään tehdään reikä, jossa on pieni kaltevuus (kondenssiveden poisto) seinän ulkopuolelle. Tiili porataan poralla ja betoni rikotaan vasaraporalla tai vasaralla. Kanava asennetaan ja eristetään lämmönkestävällä materiaalilla (mineraalivilla tai vaahto asennustöihin). Tuuletusritilä on asennettu ulkopuolelle.
Kuinka tehdä ilmanvaihto kaasulämmittimelle
Ilmanvaihtokoneessa huoneessa, johon kaasulämmitin on asennettu, on ehdottomasti hankittava savupiippu. Se on yleensä valmistettu aaltoputkesta. Kannattavin ja tehokkain vaihtoehto on koaksiaalinen savupiippu. Se palvelee pitkään, ja sen asennus ei ole vaikeaa. Vaatimukset sen huoneen parametreille, johon koaksiaalinen savupiippu asennetaan, ovat vähäiset. Kaikki tarvittavat laskelmat, jotka liittyvät tällaisen savupiipun asentamiseen, riippuvat kaasulaitteen tehoominaisuuksista. Kaasukattilan keittiön liesituulettimen laite on erittäin vastuullinen tapahtuma, josta asukkaiden turvallisuus riippuu..
Kaasulämmittimen savupiippusarja sisältää seuraavat osat:
Savupiipun halkaisijan on oltava sama koko linjan. Sen mitat on ilmoitettu geysirien valmistajien ohjeissa.
Tällaisten savupiippujen pituus on yleensä 400 cm tai enemmän. Alueella, jossa on pakkasta talvea, savupiiput on eristetty. Kun ilmanvaihto asennetaan yksityiseen kotitalouteen, putken yläpää nostetaan 100 cm katon yläpuolelle.
Savupiippu on asennettu SNiP -standardien mukaisesti:
Savupiipun asennusvaiheet:
Onko tarpeen tuulettaa kattilahuone yksityisessä talossa ja miksi?
Kyllä, yksityisten talojen kattilahuoneissa on välttämätöntä järjestää ilmanvaihto, joka täyttää SNiP -standardit.
Tässä huoneessa ilmanvaihtojärjestelmä suorittaa seuraavat toiminnot:
Eli oikein varustetulla uunin tuuletuksella saadaan seuraava vaikutus:
Kuinka laskea ilmanvaihto kaasukattilalle
Yhden tason enimmäiskorkeus on 6 m, ja ilmamassojen liike asuinrakennuksessa on rajoitettu 1-3 m / s. Kun päällekkäisyys vähenee, ilmanvaihto jokaisen mittarin kanssa kasvaa 25%
V – ilmanvaihto;
w – liikenopeus, 1 m / s.
t on aika sekunteina. 1 tunti = 3600 s.
S: S = 151,2 m3 / (1 * 3600) = 0,42 m2 = 42 cm2. Kun tiedät ympyrän alueen, voit laskea säteen.
Yksityiseen taloon asennettaviksi tarkoitettujen kaasukattiloiden ilmanottoaukkojen mitat on yleensä ilmoitettu teknisissä asiakirjoissa. Lattialaitteiden asennus ei eroa seinään asennettavien vastaavien asennuksesta..
Kattilahuoneen ilmanvaihdon tärkeimmät säännöt ja vaatimukset SNiP: n mukaisesti (+ video)
Tarvitsetko ilmanvaihtojärjestelmän – selvisi. Nyt sen järjestämisen tärkeimmistä säännöistä ja vaatimuksista.
Kattilahuone voidaan varustaa seuraavissa tiloissa:
Yksityisiä taloja rakennettaessa uunit on yleensä varustettu erillisessä huoneessa pohjakerroksessa autotallin tai muun huoneen vieressä..
Yksityistalojen kattilahuoneiden järjestämistä koskevia vaatimuksia ja standardeja säännellään SNiP 42-02-2002.
Perusvaatimuksista:
Ilmanvaihdon laskeminen kaavalla ja esimerkillä (+ video, jossa on tarkemmat selitykset)
Ilmanvaihtokanavien poikkileikkaukset ja poistoilmapuhaltimen teho on valittava vaaditun ilmanvaihdon perusteella.
Ilmanvaihtokurssi. SNiP: n mukaan – kattilahuoneissa se on 3 (eli 1 tunti kattilahuoneessa, ilma on uusittava kokonaan 3 kertaa).
Huoneen tilavuus. Jos haluat mitata, sinun on kerrottava korkeus leveydellä ja kerrottava pituudella (kaikki arvot on ilmoitettu metreinä).
Kuinka paljon ilmaa kattila tarvitsee palamiseen
Kaasukattiloissa (ei väliä – avoimessa tai suljetussa polttokammiossa) yksityisissä taloissa suurempaa tarkkuutta ei vaadita, joten voit ottaa laskutoimituksiin 10 “kuutiota” ilmaa 1 “kuutiometriä” kohti. Dieselpolttoaineelle – 12.
Annetaan esimerkki – laskemme kattilahuoneen ilmanvaihtojärjestelmän taloon kiinnitetyssä erillisessä huoneessa:
Nyt suoritamme laskennan käyttämällä kaikkia indikaattoreita:
21,875 x 3 (kolme kertaa ilmanvaihto) + 35 = 100 m³ / h
Joka tapauksessa sinun on tehtävä osake – keskimäärin + 20-30% tuloksesta:
100 + 30% = 130 m³ / h (pyöristettynä ylöspäin) on toimitettava ja poistettava kattilahuoneen ilmanvaihtojärjestelmän kautta kattilan maksimikuormalla. Esimerkiksi otimme enimmäiskannan (30%), itse asiassa voit rajoittaa itsesi 15-20%: iin.
Kiinteän polttoaineen kattilaan
Kiinteän polttoaineen lämmönsyötön työn erityispiirre on palamistuotteiden säännöllinen tunkeutuminen huoneeseen. Tämä tapahtuu polttoaineen lataamisen ja tuhkan poiston aikana. Siksi kiinteän polttoaineen kattilalla lämmitettäessä ilmanvaihtoa lisätään 10-15% verrattuna kaasukäyttöiseen..
Huomioitavaa:
Keinotekoiseen ilmankiertoon on asennettu vakiotuuletin. Niiden teho tarjoaa sisäänvirtauksen, joka on yhtä suuri kuin poistokanavan ja savupiipun virtausnopeuden summa.
Ilmamassien konvektioliikkeen pystysuoran elementin pituuden on oltava vähintään 3 metriä. Tuloputki sijaitsee tulipesän ja tuhkakupin yläpuolella.
Keittiön ilmanvaihtolaite kaasuliedellä
Ilmanvaihto suoritetaan pakoputkella ja syöttöventtiilillä
Keittiöissä, joissa on 4 poltinta, laskenta suoritetaan algoritmin mukaisesti: kertaluonteinen ilmanvaihto + lisätilavuus 100 m3 / h. Asukkaat yleensä tuntevat, kun haju ei katoa pitkään aikaan ja tila on täynnä kosteutta.
Vähintään vaadittujen ilmanvaihto -olosuhteiden laskeminen
Ilmanvaihdon laskeminen kattilahuoneessa suoritetaan SNiP 41-01-2003 -normien mukaisesti. Suurissa kohteissa on monia vivahteita. Yksinkertaisessa järjestelmässä voit varmistaa, että ilmanvaihto on riittävä ja että osa lämmöstä palautetaan. Virheellisten laskelmien tapauksessa kattila ottaa tarvittavan palamisilman huoneesta.
Tarvittavien ilmanvaihto -olosuhteiden laskemiseksi sinun on tiedettävä:
Tunnin kuluessa kattilahuoneen ilmamäärän pitäisi muuttua kolme kertaa
V x 3 = L,
jossa V on kattilahuoneen tilavuus; L on ilmanvaihtokurssi. Mitä tulee huppuun.
Tuloilman määrän (L) laskemiseksi on tarpeen laskea kattilahuoneen tilavuus (V), lisätty 3 kertaa ja lisätä palamismäärä (L).
L ilma = 3 x V kattilahuone + L palaminen.
Tämä on tuloilman kokonaismäärä. Ilmanvaihto, jota täydentää luonnollinen ilmanvaihto.
Kattilahuoneen tilavuus (V) määritetään kuutiometreinä – m3.
L palaminen = (1 + L0 x k) x b x n = m3 / h
L -liesituulettimet = 3 x V – kattilahuoneen tilavuus. Tämä indikaattori on aina pienempi kuin tuloarvo, koska palamisilma otetaan huomioon myös tuloilmassa. Tämä on yksi perusvaatimuksista, joita on ehdottomasti noudatettava..
S = L huput / (3600 x 1) m2
Ilman nopeus kanavissa määritetään lämmönsyöttöä ja ilmanvaihtoa koskevan viitekirjan “Suositellut ilman nopeudet” mukaisesti. Keinotekoisella ilmanvaihdolla pakoputkien nopeus on suurempi.
Venäjän federaation sääntelykehys
Ilmanvaihtojärjestelmät on asennettava riippumatta käytetystä lämmityslaitteesta (lauseke 9.38 SNB 4.03.01-98). Lämmitys- ja ilmanvaihtolaitteiden asennus suoritetaan kaasupalvelujen edustajien valvonnassa.
Jos käynnistyskokeiden aikana ilmenee ilmanvaihtojärjestelmän vikoja ja suunnitteluasiakirjojen teknisiä epäjohdonmukaisuuksia, lämmitysjärjestelmän käyttöönotto evätään..
Kaasutarkastajan tehtäviin kuuluu laitteiden silmämääräinen tarkastus, turvatoimintojen tarkastus, hiilimonoksidin valvonta ja mittaus. Tarvittaessa tilojen omistaja voi vaatia tarkastajaa toimittamaan todistukset-luvat työskennellä tuulimittarin tai SRO: n kanssa
Ilmanvaihto takaa jatkuvan ja intensiivisen raitisilman saannin. Pakojärjestelmien toimintaa säännellään useilla säännöillä.
Lainsäädäntö ja GOST
Kaasulaitteiden ilmanvaihtoa ja ilmastointilainsäädäntö on melko laaja. Näitä säädöksiä ovat:
Mutta säädökset voivat muuttua, joten asennettaessa ilmanvaihtolaitteita kaasukattilahuoneen järjestämiseksi sinun on seurattava niiden viimeisimpiä tarkistuksia virallisista lähteistä..
Kaikki ilmanvaihtolaitteita tarkastettaessa sovellettavat standardit ja määräykset voidaan selvittää paikkakuntasi kaasupalvelulla.
Lisäksi kaikkien ilmastoitujen järjestelmien huoneissa, joissa on kattilalaite, on noudatettava seuraavia GOST- ja SP -vaatimuksia:
Näiden määräysten perusteella hankesuunnitelma olisi laadittava. Jotta se ei olisi ristiriidassa virallisten vaatimusten ja standardien kanssa, projektin kehitysvaiheessa on tarpeen suorittaa lämpölaskelmat ja laskea pakojärjestelmän tärkeimmät parametrit..
Ilmanvaihtolaitteiden sertifiointi
Kun ostat raitisilman poisto- ja syöttölaitteita, tarkista niiden asiakirjat. Venäjän federaation alueella myytäville ilmanvaihtolaitteille laaditaan vaatimustenmukaisuusvakuutus.
Tämä asiakirja vahvistaa, että laitteet täyttävät kaikki tulliliiton nykyiset vaatimukset, jotka on esitetty seuraavissa teknisissä määräyksissä:
Tämä tuoteilmoitus on pakollinen, mutta sen lisäksi ilmanvaihtolaitteiden valmistaja tai maahantuoja voi suorittaa virallisen vapaaehtoisen sertifiointimenettelyn GOST -standardien noudattamiseksi. Tällainen vapaaehtoisesti saatu todistus osoittaa tuotteiden korkean laadun ja valmistajan luotettavuuden..
Ilmakanavien vapaaehtoista vaatimustenmukaisuustodistusta voidaan pyytää ostettaessa kaasukattilahuoneen ilmanvaihtolaitteita. Se sisältää kaikki tuotteen tekniset ominaisuudet
Vapaaehtoinen sertifiointi vaatii kuitenkin lisäpääomasijoituksia, joten ne säästävät usein. Liittovaltion lain nro 313 sekä hallituksen päätösten nro 982 ja nro 148 mukaisesti ilmanvaihtolaitteiden pakollinen sertifiointi on poistettu.
Ilmanvaihdon perusvaatimukset
Oikein lasketun ja hyvin suunnitellun ilmanvaihdon asennus on tärkeä edellytys kattilahuoneelle. Yleensä kaikki tarvittavat parametrit kaasulämmityslaitteiden normaalin toiminnan varmistamiseksi ilmoitetaan sen teknisessä passissa..
Miksi normaali ilmanvaihto on tärkeää kattilahuoneelle??
Normaalin raitisilman syötön puute vaikuttaa negatiivisesti kaasulaitteiden suorituskykyyn. Polttoaineen palaminen on mahdotonta ilman intensiivistä ja jatkuvaa hapen syöttöä.
Kun ilmavirtaukset kattilahuoneeseen vähenevät, kaasukattilan seinille muodostuu hiilikerrostumia, minkä vuoksi seoksen muodostumisen laatu heikkenee ja polttoaineen käytön tehokkuus heikkenee
Huonosti toimivan ilmanvaihdon vuoksi polttoaine palaa huonommin, lämmöntuotanto vähenee ja kulutetun kaasun kulutus kasvaa. Siksi maalaistalon ja pakokaasulaitteiden kaasukattilahuoneen suunnittelussa on tärkeää noudattaa vakiintuneita normeja ja valtion standardeja..
Jos ilmanvaihtojärjestelmä on rakennettu toimintahäiriöisesti eikä se pysty tarjoamaan vakaata ilmanvaihtoa vaaditussa tilavuudessa, hiilimonoksidin hätävapautumisen yhteydessä hiilidioksidi leviää nopeasti asuntoihin..
Ilman virtausta uuniin koskevat vaatimukset
SP 41-104-2000 (lauseke 13.4) perusteella ilmavirran kaasukattilassa olevan kattilahuoneen on oltava kolme kertaa. Nuo. huoneen ilma on vaihdettava 3 kertaa 1 tunnissa.
Muussa tapauksessa liesituuletin varmistaa vain kattilan toiminnan, mutta palamistuotteet alkavat kerääntyä huoneeseen: ilmassa, seinillä, katossa jne. Lisäksi kolminkertainen ilmavirtaus on tarpeen kaasun hätäpoistoa varten (vuodon sattuessa) ja palamistuotteita, kun ne tulevat asuntoon..
Ilmastointilaitteiden asiantuntijat suorittavat kolminkertaisen ilmanvaihdon todentamisen ja ilmakanavien lasketun alueen tuuletusputken osan noudattamisen yleisesti hyväksyttyjen standardien mukaisesti. Tätä varten tuulimittarilla mitattu virtausnopeus ja ilman nopeus otetaan huomioon..
Jokainen asunnonomistaja voi ostaa tuulimittarin ja mitata ilman nopeuden putkessa etukäteen ennen kaasutarkastajan saapumista. Anemometrejä myydään jopa Aliexpressissä.
Mutta nyt esiteltiin myös JV 281. Lausekkeen 14.3 perusteella 50 kW: n tai sitä suuremman kapasiteetin laitteille sallitaan yksittäinen ilman sisäänvirtaus omakotitalojen uunitilaan. Samanlaisia vaatimuksia on otettu käyttöön tehokkaammille laitteille (alkaen 360 kW).
Niitä säännellään SP 89 lausekkeella 17.11. Tässä asiakirjassa todetaan, että ilmavirran on oltava vähintään kerran tunnissa, vaikka tarkka laskettu ilmanvaihto määritetään todellisten mittausten perusteella. Ennen ilmanvaihdon asentamista kattilahuoneeseen, jossa on kaasukattila, on suositeltavaa selventää tietyn alueen kaasupalvelun ilmavirran vaatimuksia.
Yleiset vaatimukset kattilahuoneille
Uunit ja kattilahuoneet voidaan järjestää huoneisiin, joiden kattokorkeus on 2 m. Kotitalouksissa, joissa on avoin kaasulaite, on oltava vähintään yksi ikkuna, jonka pinta-ala on 0,25 m2 tai enemmän. Uunissa, joissa on kaasulämmityslaite, jossa on suljettu polttokammio, tämä ikkuna saattaa puuttua (lauseke 9.37 SNB 4.03.01-98).
Kun valitset kaasulaitteiden sijoituspaikan, sinun on tarkasteltava niiden tehoa. Polttokammion pienin sallittu tilavuus riippuu tehosta (tiedot on esitetty alla olevassa taulukossa).
Kaikki pakokaasujärjestelmien perusvaatimukset näkyvät SNiP: ssä (II-35-76, 2.04-05). Näitä vaatimuksia ovat:
Standardien mukaan savupiippuun voidaan kytkeä enintään kaksi kaasulaitetta. Jos putkien ulostulossa käytetään syttyviä materiaaleja, ne on eristettävä asianmukaisesti. Ulkoseinän ja savupiipun pään välisen etäisyyden on oltava yli 30 cm.
Sisennyksen tarkka leveys huoneessa, johon on asennettu kaasulaite, riippuu savupiipun seinämien paksuudesta ja materiaalista, josta kaasukattilahuoneen seinä on tehty
Putken tulee olla huoneen sisäpinnan yläpuolella vähintään 25-50 cm: n korkeudella, mutta sinun on tarkasteltava kattokerroksen suunnittelualueen lumipeitteen korkeutta. Voit tehdä tämän käyttämällä SNiP 41-01-2003.
Lausekkeessa 7.3.2 sanotaan, että rakennuksen ulkopuolella olevan vastaanottoputken aukon pohjan tulee sijaita yli 1 m korkeudella tämän alueen hydrometeorologisten tietojen mukaan tyypillisestä vakaasta lumipeitteestä ..
Puhdasta ilmaa voidaan syöttää kattilahuoneeseen kadulta ja toisesta huoneesta oven tuuletusritilän kautta tai lattian ja ovien välisen raon kautta 0,02 m2: n vapaalla poikkileikkauksella (kohta 9.38 SNB 4.03.01-98 ).
Jos grillin poikkileikkauspinta-ala on erittäin pieni, sinun on asennettava tuloilmapuhaltimet huoneen ilmanvaihdon normalisoimiseksi..
Liian pienet syöttösäleiköt voivat johtaa kaasukattilahuoneen ylikuumenemiseen ja automaattisten laitteiden rikkoutumiseen lämpimänä vuodenaikana, kun uunia ei käytännössä käytetä.
Ilmansyöttö voidaan suorittaa sekä laitoksen ulkopuolelta että sisältä. Mutta samaan aikaan olohuone ei voi toimia viereisenä huoneena..
On parempi tehdä kaksi kanavaa, jotka menevät erikseen kadulle: reikä kattoon katossa hajottajalla ja grilli lattian sisäänvirtausta varten. Syöttögrilli asennetaan seinän tai oven alaosaan, ja siinä on yleensä kallistetut, säädettävät säleiköt, jotka pitävät sateen ja lumen poissa huoneesta..
Kylmän veden syöttöputket ja viemärit eivät saa kulkea ilmanvaihtojärjestelmän grillin lähellä huoneessa, jossa on kaasulaite. Tämä voi häiritä huoneen lämmönsäätelyä.
Tämä vaatimus heijastuu osittain SP 31-1-06-2002 lausekkeeseen 8.4.2. Asiakirjassa kerrotaan lämmönkehittimestä, mutta se on teknisiltä ominaisuuksiltaan samanlainen kuin kaasukattilahuone, joten tähän standardiin kannattaa kiinnittää huomiota. Se osoittaa, että laitteille, joiden teho on 30 kW tai enemmän, ilmaa tulee syöttää vain ulkopuolelta..
Taloon otetut ilmakanavat ovat vaarallisia: kaasuvuodon sattuessa haitallisia aineita voi päästä asuintiloihin, vaikka tällainen ilmanvaihto on sallittu määräyksissä. Mutta molemmissa tapauksissa tuloilman tilavuuden on oltava yhtä suuri kuin poistuvan ilman tilavuus. Tämä ehto on välttämätön painehäviöiden estämiseksi..
Joissakin tapauksissa on kuitenkin sallittua järjestää ilmanvaihto, jossa tasapaino on pääosin puhdasta ilmaa. Tämä on tyypillistä ilmanvaihdon suunnittelussa kattilahuoneissa ja asuintilojen vieressä olevissa uuneissa. Samaan aikaan kaasukattilahuoneeseen on luotava negatiivinen tasapaino, jotta estetään hiilidioksidin tunkeutuminen muihin tiloihin..
Ilmanvaihtojärjestelmien tyypit
Ilmamassojen kierto huoneessa suoritetaan luonnollisesti tai pakotettuna. Ensimmäistä käytetään kattiloihin, joiden lämpöteho on enintään 30 kW, jos valmistaja tarjoaa samanlaisen järjestelmän tähän muutokseen.
Toinen järjestelmä asennetaan tehokkaampiin kattiloihin, joissa on kehitetyt lämmityspinnat, useita kiertopiirejä ja suuri savunpoistokanavat. Tällaisella lämmönsyöttöjärjestelmällä on suuri aerodynaaminen vastus kaasu-ilmaseoksen liikeradalla, joka savukaasujen on voitettava..
Tässä yhteydessä niiden liikkuminen voidaan suorittaa vain pakotetusti puhallinta tai savunpoistinta käyttäen.
Luonnollinen
Vähiten tehokas ja samalla yksinkertaisempi järjestelmä on asennettu pieniin yksikerroksisiin taloihin, joissa on pienitehoiset kattilat. Sitä käytetään usein ilmanvaihdon järjestämiseen kellareissa, ullakolla, kodinhoitohuoneissa ja autotallissa..
Polttohuoneen ilmamassojen imu suoritetaan tuuletusaukkojen, ikkuna -aukkojen, ovilehtien tuuletusritilöiden ja poistoilmanvaihto seinien yläosassa tai katon sisäpuolella olevien ilmakanavien kautta. katto.
Ammattimaisesti toteutettu ilmanvaihtojärjestelmä muuttaa koko polttohuoneen ilmamäärän raikkaaseen ilmaan. Tätä varten tulo- ja poistoilmareiät on sijoitettu vastakkain..
Esimerkiksi kattilayksikkö on sijoitettu suoraan sisäänkäyntiä vastapäätä ja poistoaukko kattilan yläpuolelle. Ilmamassat liikkuvat alhaalta, kulkevat koko uunin läpi ja nousevat konepellille. Tässä tapauksessa ikkuna voidaan sijoittaa mille tahansa seinälle..
Ei ole suositeltavaa sijoittaa ilmakanavien ulostuloa kattilan lähelle. Talvella voimakas ulkolämpötilan lasku voi vaikuttaa kattilan toimintaan, ja siksi reikä tehdään vähintään 1-1,5 m: n etäisyydelle sen sijaintialueesta.
Pakko
Turboahdetut lämmityslaitteet tai kierrätyskattilat asennetaan vain laitevalmistajan suositusten mukaisesti. Ne valmistetaan suljetuilla polttokammioilla, ja ilma syötetään puhaltamalla keskipakopuhaltimia..
Kattilalaitteiden ja niiden korjausten tehostamiseksi nykyaikaisiin kattiloihin on asennettu yhdistetty ilmansyöttöjärjestelmä, joka käyttää ilmansuodattimia, ilmalämmitintä, ilman ja puhaltimien esilämmitykseen..
Suuremman tehon kaasukattiloihin on lisäksi asennettu savunpoistimet, jotka luovat tyhjiön uuniin ja pakottavat savukaasut liikkumaan kaasukanavia pitkin.
Kaasumaista polttoainetta käyttävät innovatiiviset kotitalouksien kattilat, joissa on suljettu tulisija, on varustettu automaattisilla laitteilla, joissa on säästä riippuvainen ohjaus- ja turvajärjestelmä.
Se asettaa tilan ulkoilman lämpötilan mukaan, jonka yhteydessä se säätää kaasupolttoaineen syöttöä. Tämä toiminto on sovitettava kattilaan tulevan ilman määrään kaasun täydellisen palamisen varmistamiseksi..
Lämpötekniikan ja aerodynaamisten prosessien johdonmukaisuuden varmistamiseksi käytetään ensisijaisia antureita lämmitysveden lämpötilaan ja uunitilan vetopaineeseen..
Siten polttoaineen avaus- / sulkemistilassa olevat toimilaitteet toimivat suhteessa polttimeen syötetyn ilmavirran kanssa.
Keinotekoinen ilmanvaihto
Keinotekoinen huppu on paras vaihtoehto kaasukattilahuoneita asennettaessa, koska:
Jos talossa on kattila, jossa on koaksiaalinen ulostulo, sisäänrakennettu tuuletin luo automaattisesti suotuisan ilmapiirin ihmiselle.
Tällaisen järjestelmän ainoa haittapuoli on tämän asennuksen melko korkea hinta..
Ilmanvaihtojärjestelmien virtausreiän halkaisija
Standardien mukaan luonnollinen ja keinotekoinen ilmanvaihto eroavat toisistaan ilmakanavan halkaisijasta (toisin sanoen sitä kutsutaan tuloksi), jotta varmistetaan normaali pito ja normaali ilman nopeus ilmanvaihtokanavissa. Vaikka halkaisija voidaan laskea myös huoneen tilavuuden perusteella.
Kun valitset tietyn halkaisijan putkia ilmanvaihtojärjestelmiin, on otettava huomioon verkkojen vaikutus ja kaasun kulutusta koskevat tiedot, jotka on ilmoitettu kaasulaitteiden passissa
Luonnollisen ilmanvaihdon arvon tulee olla seuraava: 30 cm2 tuloaukon poikkileikkauspinta-alaa kohti 1 kW kaasukattilan tehoa. Kaasukattilahuoneen pakotetun ilmanvaihdon osalta poikkileikkauspinta -ala voi olla standardien mukaan pienempi – 8 cm2.
Ilmakanavamateriaalit kaasukattilahuoneissa
Oikein valittu kanavamateriaali takaa pidemmän ilmanvaihdon.
Nykyisten standardien mukaisesti seuraavia materiaaleja voidaan käyttää kaasulaitteilla varustettujen huoneiden ilmanvaihdon järjestämiseen:
On toivottavaa käyttää muovia ilmakanaviin, koska tämä vähentää rakenteiden palonkestävyyttä. Joissakin määräyksissä (esimerkiksi SNiP 41-01-2003, lauseke 7.11) osoitetaan, että ilmakanavat voidaan tehdä osittain palavista materiaaleista.
Muovisia elementtejä käytettäessä on muistettava, että palavien elementtien läsnäolo rakenteessa vaikeuttaa kattilalaitteiden käyttöönottoa ja kaasupalvelun työntekijöiden hyväksymistä
Riippumatta siitä, mitä materiaalia käytetään, kaikki ilmanvaihtokanavat, jotka kulkevat kylmien alueiden läpi, on eristettävä. Näissä paikoissa syväys voi pienentyä, kondensaattia muodostua ja kaasukattilalla varustetun kattilahuoneen ilmanvaihtokanava jäätyä ja lakata toimimasta. Siksi on parempi venyttää putkia lämmintä piiriä lukuun ottamatta jäätymismahdollisuutta..
Tiiliset poistokanavat
Tiili on lyhytikäinen, koska lämpötilaerojen vuoksi sen pinnalle muodostuu kondensaatiota, joka johtaa materiaalin tuhoutumiseen. Jos tiilimuuraus otetaan kaivoksen materiaaliksi, savupiippu kootaan sinkityistä sinkittyistä metalliputkista, joiden paksuus riippuu vapautuvien kaasujen lämpötilasta.
Keraamiset tuuletusputket
Keraamiset ilmakanavat ovat monipuolisia, helppokäyttöisiä ja kestäviä. Niiden kokoamisen periaate on samanlainen kuin keraamisten savupiippujen laitteen tekniikat. Suuren kaasutiheytensä ansiosta ne kestävät erityyppisiä raskaita kontaminaatioita ja aggressiivisia kemiallisia ympäristöjä.
Mutta tällaisiin liesituulettimiin on asennettava höyryloukkuja, koska keramiikka imee hyvin kosteutta. Rakenteellisesti tällainen huppu koostuu 3 kerroksesta:
Tässä ilmanvaihtojärjestelmässä saa olla enintään kolme polvea. Keraamisen savupiipun alaosaan on asennettu tippa ja tarkistus.
Teräs hengitystiet
Teräksiset poistokanavat ovat käteviä ja käytännöllisiä.
Kaasukattilahuoneen metallisavupiipun poikkileikkaus voi olla suorakulmainen tai pyöristetty, mutta tässä tapauksessa sen toisen puolen leveys ei saa ylittää toisen leveyttä 2 kertaa
Teräksistä ilmanvaihtojärjestelmää asennettaessa sinun on noudatettava seuraavia suosituksia:
Standardien mukaan terässeinien paksuuden tulee olla vähintään 0,5-0,6 mm. Kattiloiden tuottaman kaasun lämpötila on 400-450 ° C, minkä vuoksi ohutseinäiset metalliputket voivat nopeasti palaa.
Tarvittavan ilmanvaihtokoneen laskeminen yksityiskodin kaasukattilalle
SNIP: n mukaan huoneessa, jossa kattila sijaitsee, on varmistettava kolme kertaa ilmankierto, eli koko ilmamäärä on uusittava uunissa 20 minuutin välein.
Ensinnäkin lasketaan ilmanvaihdon todellinen nopeus huoneessa, jossa on kaasukattila, standardien mukaan se on 3. 15 m2: n uunitilalle ja katon tasolle 3,0 se on:
Kts = (6-3) x0,25 + 3 = 3,75
Tarvittavan ilmanvaihdon laskeminen suoritetaan seuraavan kaavan mukaisesti:
In = KxOk
Missä:
Nyt on mahdollista määrittää tulokanavan nimellinen poikkipinta -ala – 168/3600 = 0,0466 m2.
Jos käytetään pyöreää ilmanvaihtokanavaa, putken DN on yli 216 mm.
Miten ilmanvaihto lasketaan?
Ilmanvaihtojärjestelmää laskettaessa on pidettävä mielessä, että pienitehoiset (enintään 30 kW) kaasukattilat lasketaan lainsäädännön mukaan hieman eri kaavalla, koska useat SNiP -vaatimukset vaihtelevat.
Joten huoneen luonnolliselle ilmanvaihdolle, jonka koko on 3 x 5 m ja kattokorkeus 3 m, sinun on ensin laskettava tilavuus: tässä tapauksessa se on 45 m3 (kerromme kaikki parametrit). Nyt ilmanvaihto: 6 (korkeus, joka olisi pitänyt olla) – 3 m (katto) olisi kerrottava “rangaistuskertoimella” 0,25 ja lisättävä 3 metriä. Se tulee olemaan 3.75. Nyt sinun on ymmärrettävä ilmankierron arvo: tätä varten ilmanvaihtokurssi kerrotaan huoneen neliöllä, esimerkissä saat 168,75 m3 – tämä on arvo, jota sinun on tarkasteltava erityinen taulukko kanavan halkaisijan määrittämiseksi. Meidän tapauksessamme se on 225 mm.
Kaasukattilan tapauksessa syöttöjohtoja käytetään 0,01 m2 / 10 kW: n järjestelmässä – toisin sanoen, jos kattila on 30 kW, kattilahuoneen ilmanvaihdon tulisi tuottaa noin 0,03 m3 / s ilmavirta. On suositeltavaa sijoittaa 30% varastosta. SNiP: n mukaan hupun poikkileikkauksen on oltava vähintään 130 mm. Jos tuloilman aukko ei takaa asianmukaista ilmanvaihtoa, asennetaan pakotettu tuloilma.
Ilmanvaihdon poikkileikkauksen laskeminen
Kattilahuoneen ilmanvaihtojärjestelmän poikkileikkauksen laskemiseksi tarvitset seuraavat tiedot:
Laskennan tuloksena syntyy ilman kysyntä, jonka perusteella on mahdollista määrittää ilmanvaihtokanavan poikkileikkaus käyttämällä erityisiä taulukoita.
Laskenta suoritetaan käyttämällä suhdetta V = L x S X (6 – H) x 1,25 x n, jossa:
Näin ollen ilman kysyntää määritettäessä otetaan huomioon huoneen todelliset mitat ja ilmanvaihdon kasvu. Kun olet saanut vaaditun arvon, kanavan halkaisija voidaan valita taulukosta.
Taulukko: kanavan halkaisijan riippuvuus vaaditusta ilmavirrasta
kanava, mm
Kaasulaitteilla varustettujen huoneiden tuuletuksessa on suositeltavaa järjestää päällekkäinen ilmanvaihtojärjestelmä niin, että yksi niistä toimii kaikissa olosuhteissa.
Sähkökatkon sattuessa tilojen tuuletus suoritetaan luonnollisen kiertokanavan kautta.
Kattilahuone yksityisessä talossa erillisessä huoneessa (sisäänrakennettu tai liitetty)
Erilliset kattilahuoneet kaasukattiloiden asentamiseen, joiden kapasiteetti on enintään 200 kW, on erotettava muista tiloista palamattomalla seinällä, jonka palonkestävyysraja on vähintään 0,75 tuntia. Tiili, tuhkalohko, betoni (kevyt ja raskas) täyttävät nämä vaatimukset. Vaatimukset erilliselle polttohuoneelle sisäänrakennetussa tai liitetyssä huoneessa ovat seuraavat:
Jos kattilahuone on järjestetty kellari- tai kellarikerrokseen, kattilahuoneen vähimmäiskoko on suurempi: pakolliseen 15 kuutiometriin lisätään 0,2 m2 jokaista lämmityskilometriä kohti. Se lisää myös vaatimuksen muiden huoneiden vieressä olevista seinistä ja katoista: niiden on oltava höyrykaasutiiviitä. Ja vielä yksi ominaisuus: kellarin tai kellarikerroksen uunissa, kun asennetaan laitteita, joiden kapasiteetti on 150–350 kW, on oltava erillinen uloskäynti kadulle. Pääsy kadulle johtavaan käytävään on sallittu.
Kattilahuoneen pinta -ala ei ole normalisoitu, vaan sen tilavuus ja katon vähimmäiskorkeus on myös asetettu
Yleensä on suositeltavaa valita yksityisen talon kattilahuoneen koko huoltomukavuuden perusteella, joka yleensä ylittää huomattavasti standardit..
Erityiset vaatimukset liitettyihin kattilahuoneisiin
Niitä ei ole kovin paljon. Edellä oleviin kappaleisiin lisätään kolme uutta vaatimusta:
Laajennuksen seiniä ei saa yhdistää päärakennuksen seiniin. Tämä tarkoittaa, että perusta on tehtävä erilliseksi, irrotettava eikä kolme seinää rakennettava, vaan kaikki neljä.
Mitä pitää mielessä. Jos aiot järjestää kattilahuoneen yksityiseen taloon, eikä siellä ole sopivan tilavaa tilaa tai kattojen korkeus on hieman vaatimuksia pienempi, he voivat mennä kokoukseen ja vaatia lasitusalueen silpomista vaihto. Jos aiot rakentaa talon, sinun on täytettävä kaikki vaatimukset, muuten hanketta ei koskaan hyväksytä sinulle. Ne ovat myös kovia rakennettujen kattilahuoneiden rakentamisessa: kaiken on oltava standardien mukaista eikä mitään muuta..
Kattilahuoneen ilmanvaihdon automaatio
Asukkaiden turvallisuuden lisäämiseksi kattilahuoneen ilmanvaihto voidaan automatisoida.
Tätä varten:
Kattilahuoneen luonnollisen ilmanvaihdon luominen (+ video)
Luonnollinen ilmanvaihtojärjestelmä (voit lukea lisää sen laitteesta linkistä) toimii ilman tuulettimia. Huppu on järjestetty putken läpi, joka johdetaan mahdollisimman korkealle talon katon yläpuolelle..
Tämä vaihtoehto sopii, jos:
Jos vähintään yksi piste ei vastaa tilannettasi, on parempi olla käyttämättä luonnollista ilmanvaihtojärjestelmää..
Tällaisen ilmanvaihtojärjestelmän laite voidaan tehdä seuraavasti:
Kuinka valita ilmanvaihtojärjestelmä
Kattilahuone ja ilmanvaihtojärjestelmä suunnitellaan jopa omakotitalon rakentamisen vaiheessa. Käytetään kolmen tyyppisiä ilmanvaihtojärjestelmiä:
Luonnollinen ilmanvaihto voidaan tehdä käsin minimityökalusarjalla. Tätä varten seinään tehdään reikä, jonka halkaisija on noin 20 senttimetriä., Salpa ja verkko. Lisäksi huoneessa on oltava ikkuna ja ikkuna. Tämä järjestelmä voidaan tehdä pääjärjestelmän lisäksi lisävarusteena.
Tuloilma tuodaan ulos talon katolle, laitteen asennuspaikan yläpuolelle. Kaksi putkea on asennettu, ensimmäinen raikkaan ilman syöttöön, toinen palamistuotteiden ja kaasujen poistamiseen. Ensimmäinen putki voidaan varustaa lisävarusteena. Syöttölaitteen ilmanvaihtokaavio näkyy kuvassa..
Talon kaasukattilan ilmanvaihto voidaan asentaa käsin ohjeiden mukaisesti tai asianmukaisten asiantuntijoiden toimesta. Jälkimmäisessä tapauksessa on tarpeen tehdä sopimus ja tarkistaa asiantuntijoiden pääsy.
Poistoilman asennusta varten tarvitset grillin – lian pääsyn estämiseksi, tuulettimen, jossa on sulkuventtiili, jotta kaasu ei pääse taloon, ja ilmakanavan. Putken on vastattava tuuletinta halkaisijaltaan. Asennus on melko yksinkertaista, savupiippu johdetaan katon läpi ja yhdistetään kattilaan.
Suljetussa polttokammiossa olevan kaasukattilan ilmanvaihto eroaa avoimen palotilan kattilan ilmanvaihtojärjestelmästä.
Kattilat, joissa on avoin polttokammio, saa asentaa vain hyvin ilmastoituun ja hyvin ilmastoituun paikkaan.
. Pohjimmiltaan kattilahuoneita käytetään tällaisten lämmityslaitteiden asentamiseen. Avoimen palotilan kattiloiden asentamisen edellytykset ovat ikkunat, tuuletusaukot ja ovi, jossa on aukot.
Kattilat, joissa on suljettu polttokammio, käyttävät savupiippua, jossa on ilmanotto kadulta ja viereisistä huoneista. Siten kattilat, joissa on suljettu kammio, voidaan asentaa mihin tahansa huoneeseen. Nyt on sallittua asentaa yksiköt, joissa on suljettu kammio kellareihin ja kellareihin, tällaisten laitteiden asennusvaatimuksia yksinkertaistetaan.
Laitteiden valinta ja asennus
Laitteiden valinta riippuu ensisijaisesti seuraavista tekijöistä:
Itse kattilat ovat:
Yhdistetyt kattilat ovat loistava vaihtoehto kodissa, jossa on sähkökatkoksia tai kaasun katkoksia
Tällä hetkellä kaasukattiloita käytetään useimmiten yksityisissä taloissa, ja puhumme pienitehoisista kattiloista..
Tämä johtuu kaasun suhteellisen alhaisesta hinnasta kaasutetulla alueella ja tämän lämmitysmenetelmän helppokäyttöisyydestä (palamislämpötila on alhaisempi, mikä mahdollistaa halvempien materiaalien käytön tuotannossa).
Sen asentamiseen tarvitset luvat. Lisäksi kattila voidaan asentaa samanaikaisesti veden lämmityksen kanssa (kattilalla) vain enintään 200 m2: n tiloihin.
Kuinka valita hupun materiaali
Huppu voidaan rakentaa eri materiaaleista. Alla on luettelo tärkeimmistä..
Tiilinen ilmakanava
Laitteiden oikea asennus
Useimmissa tapauksissa kaasulaitteiden epäonnistumisen syyt ovat yleisiä. Savupiippua ei ole puhdistettu, hiilimonoksidi palautetaan asuntoon tai kaasulämmitin on asennettu väärin. On tärkeää valita ja suorittaa asennus oikein.
Miten savupiiput on järjestetty?
Helpoin tapa on asentaa vaakasuora savupiippu.
Sisäinen savupiippu nousee kattilasta katolle poistumatta talosta. Se kulkee kaikkien kattojen läpi ja katolle. Tällainen savupiippu tehdään yleensä kahdessa kerroksessa. Kerrosten väliin asetetaan eristemateriaalia tulipalon välttämiseksi savupiipun lämmityksen aikana ja suojaamaan sitä kondensoitumiselta.
Savupiipun suunnittelusta riippuen alareunassa kulmassa, lauhdetaskun vieressä, savupiipun tukialusta asennetaan talon ulkopuolelle.
Savupiipun ulostulon sijainti suhteessa kattoon
Jos et noudata turvallisuusmääräysten (SNiP) vaatimuksia, ongelmia ilmenee, kun valvontaorganisaatio ottaa kaasukattilan käyttöön.
15. helmikuuta 2018 T C Teolliset kanavapuhdistimet ja ilmankostuttimet Ilman kostuttaminen asunnossa ilman kostutinta: 5 tapaa nostaa huoneen kosteustasoa
Kanavoidut ja vapaat ilmanvaihtojärjestelmät
Yksi ilmanvaihtojärjestelmien luokittelun ominaispiirteistä on niiden suunnitteluominaisuudet ja ilman liikkuva tapa..
Kanavan tuuletusjärjestelmä mahdollistaa rakennussuunnittelun vuoksi erityisten ilmakanavien luomisen tai käytön. Tässä tapauksessa käytetään erilaisia kapeita aukkoja, vääriä kattoasennustilaa, ilmanvaihtoakseleita. Paikoissa, joissa tällaisia elementtejä ei ole rakennuksen rakenteessa, ilmanvaihtokanavat asetetaan suoraan seinille ja peitetään huoneen sisustuksen yksityiskohdilla.
Kanavien ilmanvaihtojärjestelmä sisältää tulo- ja poistoilmakanavien asentamisen
On huomattava, että rakennuksen ilmanvaihtoa ei voida harkita vain erillisen huoneen osalta, vaikka se olisi yhtä erityinen kuin kattilahuone. Kaikki ilmavirrat yhdistetään yhdeksi järjestelmäksi ja poistetaan talosta väkisin tai luonnollisesti. Kaasulaitteita voidaan käyttää keittiössä (liesi), kylpyhuoneessa (kaasulämmitin), olohuoneessa (kaasutakka). Kaikkien näiden tilojen ilmanvaihdon periaatteita koskevat samat vaatimukset..
Tärkeimmät ilmakuljetusvälineet ovat putket. Suosituimpia ovat:
Kaikki mainitut tuotteet voidaan jälkiasentaa koristeellisilla ilmanottosäleiköillä, pelteillä ja liitososilla. Niiden käytön ansiosta ilmakanavan asentamisesta on tullut yksinkertaista ja edullista suorittaa omin käsin, jopa ilman asianmukaista pätevyyttä..
Kanavaelementtien pieni koko ja paino sekä kaikkien tarvittavien kiinnittimien ja liitostuotteiden olemassaolo mahdollistavat minkä tahansa kokoonpanon ilmanvaihtokanavan rakentamisen omin käsin
Menettely tulo- ja poistoilman asennukseen kattilahuoneeseen omin käsin:
Ilmanvaihtokanavaan on asennettu tuuletin, joka ohjaa huoneilman syöttöä
Poistoilma poistetaan huoneesta ilmanvaihtokanavan kautta, jonka katolle on asennettu ilmastin
Video: mitä putkia käytetään ilmanvaihtoon
Vaatimukset huoneelle, jossa kaasukattila sijaitsee
Asennukset kapasiteetilla > 30 kilowattia vaatii erillisen kattilahuoneen. Pienen tehon kodinkoneet voidaan sijoittaa keittiöön. Huoneen, jossa on kaasukattila, on täytettävä seuraavat vaatimukset:
Erillinen kattilahuone asennuksille, joilla on kapasiteettia > 30 kilowattia, jossa on liesituuletin, ilmanvaihto, tilavuus > 15 kuutiometriä. Kattilahuoneen luonnollinen ja pakotettu ilmanvaihto on suunniteltu. Tarjolla on riittävä valaistus ja jännitteisten sähkölaitteiden sammuttamiseen sopiva sammutin ja palohälytysjärjestelmä.
Passiivinen kaasuilmarakenne
Kattilahuoneessa toimiva asianmukaisesti varusteltu passiivikaasun tuuletus sisältää:
Helpoin tapa varustaa huppu omakotitalon kattilahuoneessa omin käsin passiivisella ilmanvaihdolla.
Vaaditun ilmanvaihdon tulisi vastata kolmea tilavuutta huoneessa tunnissa. Tämä parametri koskee kuuden metrin vakiokattiloiden korkeutta. Koska yksityisen talon kattilahuoneen korkeus on yleensä paljon pienempi, ilmanvaihtoon on lisättävä 25% jokaista korkeuden vähennyksen metriä kohti..
Parantaa ilmanvaihdon tehokkuutta kattilahuoneessa
Katsotaanpa, kuinka tehdä huppu yksityisen talon kattilahuoneessa luotettavaksi ja tehokkaaksi.
Kaasulämmityslaitteiden korkealaatuisen ilmanvaihtojärjestelmän tärkeä osa on asianmukaisesti varustettu savupiippu. Yleensä se on valmistettu sinkitystä tai ruostumattomasta teräksestä valmistetusta lieriömäisestä putkesta. Savupiipun koon on oltava halkaisijaltaan laitepassin vaatimusten mukainen.
Savupiippu on suljettu, sen putkireitissä ei saa olla enempää kuin kolme mutkaa ja se on varustettu erityisellä puhdistusaukolla. Osa rakenteesta tuodaan katolle – yli kahden metrin korkeuteen harjanteen yläpuolelle.
On olemassa erityisiä taulukoita, jotka perustuvat laitteen tehoon ja muihin parametreihin – huoneen tilavuus, katon merkki, sallittu virtausnopeus – määrittävät kaasukattilan ilmanvaihdon halkaisijan ja käytännössä teho on noin kolmekymmentä kilowattia, syöttökanavan halkaisija on 150 millimetriä..
Yleensä pala muovista tuuletusputkea työnnetään reikään, joka sijaitsee noin 300 mm lattiamerkin yläpuolella. Ulkona ilma suljetaan metallista tai muovista valmistetulla verkolla. Takaiskuventtiili katkaisee ilman ulostulon ulos. Ilmanvaihtoa järjestettäessä on täytettävä selvästi kaikki kattilapassin vaatimukset.
Tulotyyppinen ilmanvaihto
Tuloilmanvaihto asennetaan samalla tavalla vain yhdellä erolla: poistoilmapuhaltimen sijaan asennetaan syöttölaite. Se ottaa ilmavirran, jäähdyttää tai lämmittää ja ohjaa sen sitten huoneeseen. Yksityisen talon kattilahuoneessa voit käyttää yksinkertaista tällaisen asennuksen mallia – tuloilmapuhallinta. Katso asennusvideo:
Testaa ja tarkista
Pakokaasukattilan tehokkuus tarkistetaan etuoven ollessa kiinni ja kattilahuoneen ikkunan ollessa auki. Ilmanvaihtokanavan sisääntuloon asetetaan tavallinen paperipyyhe. Ilmanvaihdon normaalin käytön aikana se vetää reikään, jos kanava on tukossa tai väärä asennus, lautasliina putoaa lattialle.
Mahdolliset ongelmat kaasupalvelussa
Rakennusmääräysten ja sääntöjen 41-01 -2003 lauseke 6.6.7 kieltää pakotetun ilmanvaihdon asennuksen lämmitysjärjestelmän kanssa samaan huoneeseen. Valvontaviranomaiset vaativat katkaisemaan ja purkamaan poistotuuletusjärjestelmän ja ilmakanavan keittiössä, jossa kattila sijaitsee.
Jos käytetään avointa polttokammiota, niiden vastalauseet ovat oikeutettuja, koska kahden laitteen samanaikainen käyttö johtaa happipitoisuuden laskuun terveysstandardien alapuolelle.
Jos:
Kuinka suorittaa uunin tuuletus
Tuloilmanvaihtojärjestelmän ammattimainen laskeminen mökissä, jossa on itsenäinen lämmönlähde, on suoritettava ilmanvaihto -osassa olevan asuinrakennuksen yleisen hankkeen puitteissa.
Hankkeen tulee sisältää osia haarakanavien koon laskemisesta, ilmanvaihtolaitteiden tyypit ja kytkentäkaaviot. Suunnittelutehtävänä on luoda järjestelmä, joka voi tarjota kolme kertaa ilmanvaihdon.
Järjestelmän valinta
Aluekokoonpanon määrää kattilan sijainti ja kyky tehdä riittävän poikkileikkauksisia reikiä lattioihin. Savupiippua ei suositella viemään olohuoneiden läpi. Tässä tapauksessa toteutetaan lisätoimenpiteitä eristyksen ja tiiviyden varmistamiseksi..
Kun valitset järjestelmää, ota huomioon seuraavat asiat:
Jos osa savupiipusta kulkee asuintilojen läpi, on halvempaa eristää se koko pituudeltaan. Tyypilliset lämpöeristetyt lohkot, ottaen huomioon savupiipun laite ja asennus, ovat halvempia kuin lisäpäät ja kiinnityselementit.
Kaavio
Luonnollinen ilmanvaihto voidaan asentaa tiloihin, jotka eivät ole alangoilla ja kun talo ei ole muiden rakennusten peitossa, jotka estävät normaalia ilmanvaihtoa. Tällaisen järjestelmän tulisi määrittää toiminnallisten yksiköiden sijainti..
Ilmanottoputken tulee siis olla seinän alaosassa ja poistoputken yläosassa vastakkaisella puolella. Tämä on tarpeen luonnollisen ilmanvaihdon järjestämiseksi huoneessa. Lisäksi lämmityslähteestä ja pattereista tulevaan lämpöön ei saa vaikuttaa uunin ilmanpoistoaukossa..
Työkalut ja materiaalit
Ilmakanavien järjestelyssä käytetään erilaisia materiaaleja: muoviseos, sinkittyjä metallilevyjä, tavallisia teräslevyjä tai duralumiinia.
Yksittäisissä taloissa, joissa on itsenäinen lämmitys, on mahdollista käyttää halutun halkaisijan PVC -viemäriputkia ilmakanavina. Näiden putkien lisäksi ostetaan sovittimia ja suojaverkko ilmanottoputkea varten.
Lisämateriaalit ilmanvaihdon järjestämiseksi kaasukattilassa yksityisessä talossa:
Tiilimuuraus
Tiiliä käytetään perinteisesti kiinteän polttoaineen laitteiden savupiippuihin. Se kestää sisäpuolelta riittävän korkean ilman lämpötilan..
Kaasuyksiköt toimivat alemmassa lämpötilassa savupiipun sisällä, joten sen seiniin voi muodostua kondensaatiota, mikä tuhoaa tiilen rakenteen. Tämä voi vaikuttaa kielteisesti hupun toimintaan, turvallisuuteen ja ulkonäköön..
Huppu metallista
Teräspiippuja, kuten ilmanvaihtokanavia, pidetään edullisimpana ja suhteellisen edullisena ratkaisuna. Niistä on kahta tyyppiä: yksi- ja kaksipiirinen. Lisäksi niiden käyttöikä riippuu suoraan materiaalin laadusta..
Tärkeä!
Metallirungon palamistuotteet, lauhde, lämpötila ja fysikaaliset prosessit eivät säästä edes ruostumatonta terästä, puhumattakaan muokattavista merkeistä.
Paksumpi ja paksumpi metalli auttaa suojautumaan korjauksilta 10-12 vuoden ajan. Nykyään rakennusmarkkinoilta löydät valmiita savupiippuja, joissa käytetään 0,6-1,0 mm: n metallia. Emme tee löytöä, jos sanomme, että sandwich -järjestelmä, jossa pienemmän halkaisijan putki kulkee suuremman halkaisijan läpi eristämällä eristyskerros, on erittäin suosittu valinta nykypäivän asunnonomistajille..
Sinkityn ruostumattoman teräksen yhdistelmä voi toimia vaihtoehtona säästää rahaa. Huomaa, että sinkityn teräksen käyttö savupiippuihin on luonnostaan väärin. Syynä tähän on pinnoitteen huono kestävyys jo 410-420 asteen lämpötilassa. Lisäksi on todennäköistä, että myrkyllisiä oksideja virtaa putkea pitkin huoneeseen.
Kaikentyyppisten metalliputkien haittana voidaan kutsua huonoja esteettisiä ominaisuuksia. Yritystä korjata tämä tilanne voidaan kutsua parantamiseen, joka on yhteensopivampi talon julkisivun ja yleisen ulkonäön, materiaalien kanssa.
Keraaminen savupiippu
Jos olet asettanut etusijalle sandwich -putkivaihtoehdon, suosittelemme käyttämään muutamia hyviä vinkkejä:
Keraaminen kaasukattila
Toinen vaihtoehto materiaalille, josta omakotitalon kattilan huppu on valmistettu, on keraaminen putki. Edut ovat ympäristöystävällisyys ja kestävyys. Samaan aikaan kokonaisuudessaan tästä materiaalista valmistettuja putkia ei käytetä. Tarvitset edelleen orgaanista tai polymeerieristystä ja koristekerroksena – kivi, metalli, tiili ja jotain muuta. Tässä tapauksessa tarvitaan myös höyryloukkuja, mikä lisää kustannuksia jo kalliille materiaaleille.
Ennen sitä harkitsimme vaihtoehtoja, kun omakotitalon kaasukattilan huppu ja savupiippu olivat olemassa erikseen. On kuitenkin olemassa vaihtoehto koaksiaaliputkesta, jonka avulla voit yhdistää kaksi prosessia ja kaksi tarkoitusta – yhdeksi.
Tämän keksinnön ydin koostuu putken sijoittamisesta, joka on suunniteltu poistamaan haihtuvat palamistuotteet, yhteen runkoon putken kanssa, joka syöttää puhdasta ilmaa. On useita etuja kerralla:
Yksi, mutta merkittävä haitta seuraa suunnittelusta – järjestelmä ei tarjoa vaakasuoria osia. Tämä tarkoittaa sitä, että kun olet tehnyt päätöksen “kaksi yhdessä”, sinun on oltava valmis joihinkin putken asettamisesta aiheutuviin kustannuksiin hyväksytyn suunnitelman vahingoksi (siirrä keittiö, kattilahuone tai sijoita ulkoneva putki ).
Teräs hitsatut tai pinotut ilmakanavat
Kaasukattilan ilmanvaihdon järjestämiseksi yksityisessä talossa valitaan ruostumaton ja sinkitty teräs. Ilmanpoistoaukot voivat olla pyöreitä tai suorakulmaisia. Tyyppijärjestelmät sisältävät paitsi kanavia myös lukuisia automaattisia laitteita: suodattimet, ilmalämmittimet, äänenvaimentimet, jäähdyttimet
Voit tehdä ilmanvaihtokanavan teräsnauhasta tai spiraaliksi kierretystä alumiinifoliosta. Kuljetuksen aikana ne voidaan taittaa harmonikkaan ja asentaa, mikä antaa minkä tahansa muodon. Näiden tuotteiden ainoa haittapuoli: lisääntynyt aerodynaaminen vastus.
Asennusprosessi
Savupiippu voi olla sekä sisäinen (talon sisällä) että ulkoinen (talon ulkopuolella). Harkitse kunkin vaihtoehdon asennusprosessia.
Ilmanvaihdon asennus
On suositeltavaa suorittaa työt kaasukanavien järjestelyyn lämpimänä vuodenaikana. Työpaikalla tulee olla hyvä valaistus, eikä siinä saa olla vieraita, jotka häiritsevät toimintojen toteuttamista.
Ennen järjestelmän kokoamisen aloittamista se suoritetaan kokeiluversiona ilmaisella sivustolla, mikä tarkistaa sen täydellisyyden. Lisäksi kaavion mukaan paikat, joissa asennusreiät luodaan seiniin ja katon siirtymä, on merkitty. Tuloaukko on asetettu 25 cm: n etäisyydelle maasta.
Seuraavat toimenpiteet ilmanvaihtojärjestelmän järjestämiseksi:
Koaksiaaliputki
Tämä liesituuletin on innovatiivinen savupiippu. Se suoritetaan yhtäkkiä toiseen rakennettujen putkien periaatteen mukaisesti ja suorittaa samanaikaisesti kaksi toimintoa: savukaasujen poistaminen kattilasta ilmakehään ja puhtaan ilman saanti, joka on tarpeen polttoaineen palamisen täydellisyyden varmistamiseksi kattilassa.
Tällaiset savupiiput on jaettu kahteen tyyppiin: vaakasuora ja pystysuora sijoitus. Vaakasuorat menevät seinän läpi ja pystysuorat katon läpi ullakolle ja sitten katon läpi.
Toinen järjestelmä, kun asennetaan kaasukattila, on monimutkaisin, sen hinta on kalliimpi ja lisäksi se vaatii kondenssiveden poiston.
Tällä savupiipun muunnoksella on yksi merkittävä haitta – kondensaattinesteen jäätyminen rakenteen ulkopuolelle on mahdollista. Tämä ongelma voidaan ratkaista eristämällä savupiippu lämpösuojamateriaalilla..
Tiili
Perinteistä tiiliä on pitkään käytetty ilmakanavien ja savunpoistojärjestelmien järjestämiseen. Tällä hetkellä se ei täytä vaadittuja käyttövaatimuksia ja on huomattavasti huonompi kuin muut modernit materiaalit..
Tämä johtuu myös siitä, että tiilistä valmistettujen ilmanvaihtokanavien rakenteet ovat erittäin suuria, ne tarvitsevat korkealaatuisten asiantuntijoiden osallistumista, mutta samalla ne ovat lyhytaikaisia ja joutuvat kosketuksiin happoa sisältävän kondensaatin kanssa, niiden tuhoutumisnopeus kasvaa merkittävästi.
Siksi viime vuosina tiilistä on pystytetty vain kaivos, ja itse kaasukattilan savupiippu on valmistettu galvanoiduista putkista, joiden seinämän paksuus on otettu huomioon savukaasujen lämpötilajärjestelmä.
Teräspiippu
Tällä hetkellä tämä savupiippu on yleisin sen korkeiden laatuominaisuuksien vuoksi. Tuuletus- ja savupiippujärjestelmien teräsputket on helppo asentaa tiiliin verrattuna.
Putkiseinien paksuus valitaan savukaasujen lämpötilan perusteella. Suurimmalla indikaattorilla 400-450 C sallittu seinämän paksuus on 0,6 ja korkeammassa lämpötilassa – 1,0 mm.
Tällaisten järjestelmien haittana on, että ne palavat nopeasti korkeissa lämpötiloissa, ja lisäksi ne kestävät heikosti savukaasuista vapautuvaa happokondensaattia, kastepisteessä noin 55 ° C.
Korroosioprosessien torjumiseksi käytetään ruostumattomasta teräksestä valmistettuja putkia, jotka on sijoitettu “sandwich” -paneeleihin.
Keraaminen savupiippu
Tämän tyyppinen savupiippujärjestelmä on erityisen monipuolinen, joten sitä pidetään ihanteellisena ratkaisuna kaasukattiloille. Ne ovat hyvin puhdistettuja, eivät kerää noita pinnalleen kiiltävän sisäpinnoitteen vuoksi, niillä on korkea kaasutiheys ja vastustuskyky aggressiivisille kemiallisille yhdisteille. Keraamisen materiaalin tärkeä etu on sen kestävyys..
Kuitenkin, kuten kaikilla rakennusmateriaaleilla, sillä on haittansa – korkea kosteuden läpäisevyys, joten ne tarvitsevat kondensaattilukkoja.
Lisäksi tällaisia savupiippujen putkia ei käytetä yksin, vaan yhdistetään mineraalivillaan ja kiveen. Paras vaihtoehto tällaisen järjestelmän järjestämiseksi on, kun keraaminen putki peitetään eristemateriaalilla ja asetetaan sitten paisutetusta betonikuoreen.
Rakenteen eristys
Kalvobasaltivillaa ja tulenkestävää mastiksia käytetään savupiipun eristämiseen lattian ja kattomateriaalin kanssa. Se liitetään kulkuputken päälle ja katon reikien raot täytetään.
Jos talon ulkopuolella sijaitsevan savupiipun varustamiseen käytettiin tavallista teräsputkea, niin tällainen savupiippu eristetään koko pituudeltaan.
Nesteohjaus kondenssivesilukolla
On mahdollista vähentää putkeen kertyvän nesteen määrää kondensaattilukolla. Se on lieriömäinen säiliö, jossa on tyhjennysaukko, joka on asennettu savupiipun pohjaan, jossa se kerää putken seinämiä pitkin virtaavan kondensaatin.
Järjestelmän terveystesti
Järjestelmä on testattava ennen käyttöä. Poikkeamat hankkeesta eivät saisi ylittää 10%. Jos toimitetaan esimerkiksi 300 kuutiota, voit lähettää vähintään 270, enintään 300. Jos arvot ylittävät, se on todennäköisesti suunnitteluvirhe. Poikkeamia on seurattava erityisesti järjestelmän toiminnan alussa..
Jos liesituuletin poistaa enemmän ilmaa kuin tulo on, voit tukehtua tällaisessa huoneessa. Ilmanvaihtojärjestelmän hyväksymisen jälkeen on tehtävä perusteellinen silmämääräinen tarkastus. Erityistä huomiota hankkeen noudattamiseen kiinnitetään liitosten poikkileikkaukseen ja tiheyteen.
Ensimmäinen asia muokkaamisen jälkeen on vieritys. On olemassa tietty antautumisen muoto. Testin tulisi kestää 72 tuntia. Tänä aikana esitetään koko järjestelmän, vaan vain sen osien toimivuus. Tarkistettu valmius pitkäaikaiseen käyttöön.
Yksittäisten elementtien testin läpäisemisen jälkeen käyttöönotto -ohjelman toteutus alkaa. Koko järjestelmän tasapainotus ja säätö ilmavirran ja nopeuden suhteen tarkistetaan.
Järjestelmän asentaminen ei riitä, sinun on tiedettävä, kuinka ylläpitää sitä oikein. Jopa luonnollisessa ilmanvaihdossa osat vaihdetaan määräajoin ilmankierron lisäämiseksi. Vakioasennuksissa suodattimet voidaan vaihtaa itsenäisesti.
Työnjohtajan huoltotiheys tiedetään etukäteen. Valmistaja asettaa tiettyjä vaatimuksia ja antaa kuluttajalle suosituksia palvelukysymyksistä. Mitä monimutkaisempi rakenne, sitä enemmän siihen on kiinnitettävä huomiota..
Hyvä ilmanlaatu on yksi terveyden ylläpitämisen tärkeimmistä tekijöistä. Asianmukainen ilmanvaihto tekee talon ilmasta raikkaan ja poistaa mahdollisen vaaran, joka aiheutuu talon kaasukattilan käytöstä.
Tärkeimmät syyt ilmanvaihtojärjestelmän vetovoiman heikkenemiseen
Niiden joukossa on huomattava:
Kattilahuoneen pakotettua ilmanvaihtoa käytettäessä on valittava tuulettimet, joissa on juoksupyörä, joka ei kipinöi iskuista. Alumiiniseoksista, kuparista tai muovista valmistetut tuotteet sopivat tähän..
Kaasukattilahuoneen ilmanvaihtojärjestelmän riittämättömyys on vaarallista paitsi terveydelle myös ihmiselle. Lisäksi se vähentää lämmitystehoa. Liiallinen ilmanvaihto johtaa lämpötilan rikkomiseen, huonontaen talon elinoloja. Kun aloitat ilmanvaihdon asennuksen omin käsin, yritä saada asiantuntijan neuvoja asiantuntijalta ja ottaa huomioon hänen kommenttinsa.
Milloin kutsua asiantuntijoita?
Kun järjestät ilmanvaihtokanavia yksityiseen taloon, voit mennä kahdella tavalla:
Jokainen vaihtoehto sopii tiettyihin olosuhteisiin. Kaikki ilmanvaihtokanavajärjestelmän suunnitteluvaihtoehdot voidaan jakaa ehdollisesti perinteisiin ja uusimpiin valmiisiin järjestelmiin. Ensimmäisessä tapauksessa sinun on valittava laitteet, keskittyen laskelmiin. Tässä ei saa unohtaa pienimpiäkaan yksityiskohtia, jotka ovat hyödyllisiä järjestelmän kokoamisessa..
Toisessa tapauksessa puhumme tietyn valmistajan kattavasta ratkaisusta. Esimerkiksi saksalainen Selfwind-ilmanvaihtojärjestelmä, joka ostetaan valmiina pakkauksena tietylle talon alueelle. Kaikki kokoonpanoon tarvittavat komponentit on valittu. Itse järjestelmä muistuttaa keräilylämmitysjärjestelmää, vain paljon putkia ympäröi koko talon sisältä.
Nämä joustavat muoviset ilmakanavat, joiden halkaisija on 75 mm tai 50 mm, vedetään yhteen jakotukiksi. Ne kaadetaan betonikerroksella lattialle, ja suunnittelijat peittävät taitavasti ne alueet, jotka kulkevat kuin verenkierto koko talossa..
Tulevaisuudessa tämä tekniikka tarjoaa jokaisessa huoneessa ihanteellisen mikroilman, jolla on mahdollisuus säätää kosteutta, lämpötilaa ja muita parametreja.
Jos valitaan samanlainen monimutkainen ilmanvaihtojärjestelmä, joka maksaa yli tuhat dollaria maalaistalolle, jonka pinta -ala on 800 m2 tai enemmän, asennuksessa ei ole syytä säästää. Ja tällaisen ilmanvaihdon järjestäminen vie paljon aikaa..
Kun rakennat talon omin käsin “tyhjästä”, ei ole vaikeaa sijoittaa ilmanvaihtokaivoja tiilistä ja tarjota reikiä tuloventtiilien asentamista varten. Jatkossa kaikki luonnollisen ilmanvaihtojärjestelmän osat on koristeltu erityisillä venttiileillä ja tarvittaessa liesituulettimilla. Tämä vaihtoehto koskee 250-300 m2: n taloja.
Monimutkaiset ja kalliit polymeeriset ilmanvaihtokanavajärjestelmät on varustettu kaikilla asennukseen tarvittavilla osilla
Ullakko sisällytetään ilmanvaihtojärjestelmään
Ullakko, joka on järjestetty ullakon sijaan, on itse asiassa toinen huone. Mikä on hyvä asuintilan optimoinnin kannalta, mutta vaikeuttaa jonkin verran ilmanvaihtojärjestelmän asennusta perinteisellä tavalla.
Ullakon ja katon välissä tulee olla tuuletettu ullakkotila. Raikkaan ilman on annettava kiertää vapaasti kattokakussa ja ullakolla tai varustetulla ullakolla.
Luonnollinen ilmanvaihto tapahtuu ilmamassan painovoiman vuoksi. Kylmä ilma tulee katon harjanteen alla olevista rei’istä, lämmin ilma poistuu harjan reiästä, ilmastin
Kattopiirakan rakentamisen aikana ilmanvaihtoaukot rakennetaan välttämättä – pitkittäiset tuuletusaukot. Ne alkavat reunuslinjasta ja päättyvät harjanteen linjalle. Toimitetaan rimojen ja vastalattien asennuksella kattotuolille.
Karniisivyöhykkeellä ulkoilma pääsee näihin ilmanvaihtokanaviin. Harjanteen alueella ilmavirta tulee ulos ja ottaa mukanaan kondensaatin ja kotitalouksista ullakkotilaan tunkeutuneet kotitalouksien höyryt.
Muun talon ilmanvaihtojärjestelmä johdetaan myös ullakolle. Talon ja ullakon poistoputket ja nousuputket voidaan yhdistää ja sulkea ilmastimelle. Sinun on kuitenkin varmistettava, että ilmankierto on riittävä..
Suositukset yksittäisille huoneille
Ilmavirrat omakotitalon ilmanvaihdon järjestämisen aikana on rakennettu siten, että puhdas ulkoilma tulee ensin olohuoneeseen, makuuhuoneisiin, työhuoneeseen ja kirjastoon.
Ja sitten käytävää pitkin hänen on mentävä keittiöön, kylpyhuoneeseen ja ruokakomeroon, josta on pääsy poistoilman akseliin..
Esteettömän luonnollisen ilmavirran varmistamiseksi mökin läpi kaikissa sisäovissa on oltava väli ovilehden ja kynnyksen välillä 2-3 cm
Jos mökki on puinen, kylpyhuoneessa on myös oltava ylimääräinen huppu. Tämän huoneen kosteus on korkea, ilman ilmanpuhallinta on vaikea tehdä.
Keittiössä on suositeltavaa asentaa ilmanvaihtoaukon lisäksi liesituuletin liesituulettimen yläpuolelle ilmanvaihtokanavaan. Sen avulla voit nopeasti poistaa ruoanlaittohajut ja estää niiden leviämisen muihin talon huoneisiin..
Erillinen hetki on kattilahuone ja keittiö, jossa on kaasulaitteet. Ne on varustettava erillisellä kanavalla suoraan kadulta tulevalle ilmavirralle. Lisäksi älä unohda savupiippua.
Palamiseen tarvittava happi tulee siis uuniin vaaditussa tilavuudessa ja hiilimonoksidikaasut poistuvat välittömästi huoneesta..
Hyväksikäyttö
Kun kaasukattilan tuuletusjärjestelmät ovat toiminnassa, laskettujen lämpötilajärjestelmien, ilmanvaihdon taajuuden asuinrakennuksissa, joihin kaasukattilat asennetaan, on oltava voimassa olevien SNIP -standardien, palo- ja hygienia- ja hygieniasääntöjen mukaisia.
Luonnollisen tulo- ja poistoilmanvaihtojärjestelmän on taattava tarvittavan ilmamäärän poistaminen kaikista huoneista ulkolämpötilassa +5 ° C ja alle. Kun käytetään pakotettua ilmanvaihtoa kaasulämmittimillä, ei ole sallittua, että tulo- ja poistoilman tilavuusero on yli 10%suuntaan tai toiseen..
Yksityisen talon kaasukattilahuoneen pääpoistoaukkojen päät, joissa on luonnollinen ilmankierto, on varustettu ohjaimilla. Metalliputkien ja niiden rakenneosien korroosionesto maalataan enintään kerran 3 vuodessa.
Ammattimainen ilmanvaihto omakotitalossa, jossa on itsenäinen lämmitys, ei ole ylellisyyttä, vaan välttämätöntä.
Se on suunniteltu tarjoamaan raitisilman virtauksen lisäksi myös haitallisten, myrkyllisten savukaasujen poistaminen ilmakehään kattilan käytön aikana. Muiden terveys riippuu sen työn laadusta, joten on parempi antaa sen asennus asiantuntijoille.
Ilmanvaihto, Laskenta, Yksityinen talo
