Tee-se-itse-lämmin lattia-kuinka tehdä lämpimät lattiat, vaiheittaiset ohjeet itse asentamiseen

Mikä on lattialämmitys

Tämä on erityinen järjestelmä, joka on suunniteltu pitämään lattian lämpötila vaadituilla alueilla. Lattialämmityksen avulla voit ylläpitää optimaalisen lämpötilan talossa tai huoneistossa vuodenajasta riippumatta. Yleisimmin käytetyt vesi- ja sähkölämmitysjärjestelmät. Vesikerroksen rakenne koostuu putkesta, jonka läpi vesi virtaa, ja erityisestä laitteesta, joka lämmittää nesteen ja jakaa sen koko järjestelmään. Putket asennetaan betonilattiaan.

Asiantuntijalausunto Afanasjev E.V. pol-exp.com-projektin päätoimittaja Insinööri. Kysy asiantuntijalta Sähköjärjestelmät koostuvat säätimistä ja erityisistä lämmityselementeistä (matoista). Järjestelmää asennettaessa nämä matot asetetaan lattiapäällysteen alle. Vaihtoehtoisesti keraamiset laatat voidaan asettaa mattojen päälle tai täyttää itsetasoittuvalla seoksella. Valmiilla rakenteella on korkea lujuus ja turvallisuus. Lisäksi oikein asennettu lämmin lattia kestää yli tusinan vuoden..

Lattialämmityslaite

Muutama sana säästämisestä

Jos tarkastellaan lämpimiä lattioita taloudelliselta kannalta, niiden edut ilmenevät vain joissakin tapauksissa. Ensinnäkin sähköjärjestelmää asennettaessa lämmitysmatot on valittava lämmitettävän lattiapinnan mittojen mukaan. Ylisuurten mattojen käyttäminen tuhlaa energiaa. Jos sähköjärjestelmässä on lämpötilansäädin, voidaan turvallisesti sanoa, että keskuslämmityksen hinta on yhtä suuri kuin lattialämmityksen hinta. Mutta samaan aikaan talon tulee olla hyvin eristetty ja varustettu korkealaatuisilla muovi-ikkunoilla..

Kuinka hyödyllistä on lämmin sähkölattia

Huomautus! Vesipohjaisen lattialämmityksen käyttö maksaa omistajille paljon vähemmän kuin sähköjärjestelmä, joten niitä käytetään usein talon pääasiallisena lämmönlähteenä..

Vesilämmitteiset tai sähköiset lattiat

Hyödyt ja haitat

Lämpimät lattiat ovat nykyään varsin suosittuja, ja monet yksityistalojen omistajat käyttävät niitä. Lämmönsiirto näissä järjestelmissä tapahtuu lattiapäällysteen alla olevilla putkilla, joiden läpi lämmitetty jäähdytysneste kiertää, tai sähkölämmityselementtien avulla.

Tämän seurauksena lattia lämpenee ja lämpenee kosketukseen, mikä itsessään lisää merkittävästi kodin mukavuutta..

Lämpimän lattian positiivisista ominaisuuksista seuraavat erottuvat selvästi:

1. Korkea mukavuustaso. Tiettyyn lämpötilaan lämmitetyn lattian avulla voit kävellä paljain jaloin ilman epämukavuutta.
2. Kannattavuus. Säästöä lämpimien lattioiden käytössä saavutetaan energian tehokkaan jakautumisen ansiosta – se liikkuu alhaalta ylöspäin ja lämmittää vain sen huoneen tilavuutta, jossa lämpöä tarvitaan, ts. ei ylimääräisiä kuluja.
3. Mahdollisuus asettaa lämpötila -asetus. On erittäin suositeltavaa varustaa lämmin lattia elektronisella ohjausyksiköllä, jonka avulla järjestelmä voi seurata huoneen nykyistä lämpötilaa ja pitää sen käyttäjän määrittämissä rajoissa..
4. Helppo asentaa. Lattialämmityksen järjestäminen on melko yksinkertainen tehtävä, varsinkin kun kyse on järjestelmän sähköisestä versiosta. Vesipiirin asettaminen on vaikeampaa, mutta vaikka haluat, voit asentaa sen helposti itse.

On myös haittoja:

1. Korkea hinta. Lämpimän lattian asentamiseen tarvitaan paljon materiaaleja, ja joudut etsimään työkaluja. On vain yksi tapa alentaa kustannustasoa – tehdä kaikki lämmityksen järjestämiseen liittyvät työt itse.
2. Vähentää huoneen äänenvoimakkuutta. Lämpimän lattian paksuus voi vaihdella 7-12 cm – ja tälle korkeudelle koko lattia nousee. Jos katot ovat korkeat, tästä ei aiheudu erityisiä ongelmia (ellei sinun tarvitse tehdä kynnyksiä uudelleen).
3. Vaativa lattia. Lämmin lattia voidaan peittää vain päällysteillä, jotka siirtävät lämpöä hyvin. On parasta ostaa erikoismateriaaleja, jotka on suunniteltu käytettäväksi yhdessä lämpimien lattioiden kanssa. Sopimaton pinnoite estää järjestelmän tehokkaan toiminnan, ja sähkölämmittimien tapauksessa myös niiden rikkoutuminen on mahdollista ylikuumenemisen seurauksena..

Lattialämmityksen edut ovat merkittäviä, ja haitat eivät ole kriittisiä, joten tällaisia ​​lämmitysjärjestelmiä voidaan käyttää lämmitykseen sekä pää- että lisälämmönlähteenä..

Vertailevat ominaisuudet

Koska vesi- ja sähkölattialämmitysjärjestelmät ovat tärkeimpiä, on tärkeää tutustua niiden vertaileviin ominaisuuksiin. Alla on muutamia kysymyksiä erilaisten järjestelmien vertailuun.

Pöytä. Eri lattialämmitysjärjestelmien vertailu.

KysymysVesijärjestelmäSähköjärjestelmä

Onko EMP?	Poissa	Käytetyn kaapelin tyypistä riippuen sähkömagneettinen säteily on mahdollista
Asennus huoneistoihin on mahdollista?	Vain uusissa monikerroksisissa rakennuksissa edellyttäen, että siellä on erillinen yhteys	Joo
Onko järjestelmiä helppo hallita?	Ei	Joo
Kuinka kauan asennus kestää?	Paljon, koska betonin tasoitus	Vähän
Mitä pintamaaleja voidaan laittaa?	Lähes kaikki	Tietyntyyppisiä lattioita ei saa asentaa
Palvelun helppous	Monimutkainen huolto ja korjaus	Infrapunalattioita asennettaessa huolto on yksinkertaista

Lattialämmityksen valinta

On tarpeen valita yksi tai toinen lattialämmitystapa ottaen huomioon budjettisi, mutta myös lisäasennuspaikka. Heti kun järjestelmä on valittu ja kaikki materiaalit on ostettu, voit jatkaa asennusta..

Putkien asentaminen yksityiseen taloon

Jotta lattialämmitys toimisi tehokkaasti ja olisi riittävän luotettava, putket on asennettava tietylle etäisyydelle toisistaan. Yleensä askelarvo vaihtelee välillä 15 – 35 cm ja se määräytyy vaaditun lämmönsiirron mukaan – tehokkaamman lämmityksen vuoksi askelta on pienennettävä. Ei kannata säästää putkissa – liian suuri askel johtaa lattiaosien epätasaiseen lämmitykseen, mikä johtaa mukavuuden huomattavaan heikkenemiseen.

Yhden huoneen putkien kokonaispituus lasketaan seuraavan kaavan avulla:

• D = S / M * k, missä
• D – putken kokonaispituus,
• S – huonealue,
• M – asennusvaihe,
• k – varmuuskerroin, vaihtelee välillä 1,1 – 1,4.

Yleensä 1 m2. huoneen pinta-ala vaatii noin 1,5-3,5 m putkia.

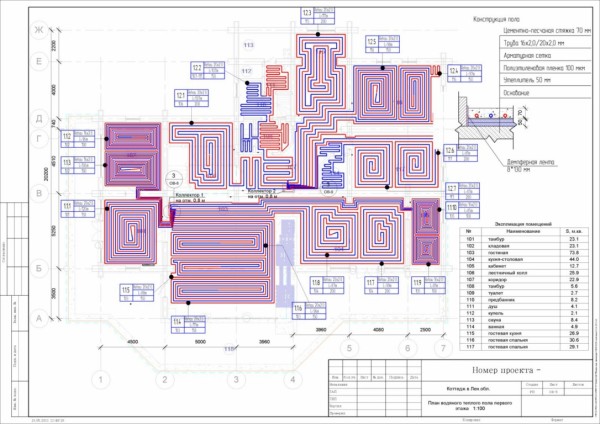

Tärkeä asia on putkilinjan asettelu, joka voidaan suorittaa jollakin seuraavista menetelmistä:

1. “Käärme”. Hyvä vaihtoehto pieniin tiloihin. Koska pinta -ala on pieni, putkien lämpötila ei käytännössä alennu koko piirin aikana..
2. “Etana” ja “kaksoiskäärme”. Nämä asettelut sopivat keskikokoisiin huoneisiin. Syöttö- ja paluupiirien läheisen järjestelyn ansiosta lattia lämpenee tasaisesti.
3. Kaavio, joka sisältää useita piirejä. Suurten huoneiden täydelliseen ja tehokkaaseen lämmitykseen on suositeltavaa varustaa useita erillisiä piirejä, jotka tarjoavat hyvän lämmönsiirron ja ovat melko luotettavia.

Karkea lattia.

Aluslattian kaatamiseksi voit valmistaa seoksen itse tai käyttää tehtaan huonolaatuista betonia.

Metalliprofiilimajakat asennetaan pieniin paaluihin. Niiden avulla voit täyttää betonilattian tason tasolla.

Betoni kaadetaan ja tasoitetaan varovasti metalliprofiilin tasolle. Tätä varten voit ottaa paksun kiskon. Tai voit tehdä erityisen mopin.

Aluslattian kuivumisen jälkeen kaikki epätasaisuudet on poistettava, jotta vedeneristys ei rikkoudu. Siivota.

Video:

Liittimien ja itse lattian asennus.

Koska kaikki nämä työt suoritetaan rinnakkain, niitä on vaikea erottaa toisistaan..

Toinen kerros vaahtoa asetetaan (et voi laittaa sitä, jos ei ole lämpöhäviön vaaraa).

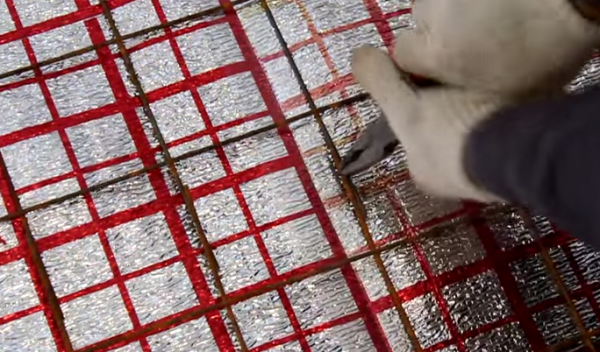

Vahvistusverkko, jonka solut ovat 150 * 150 mm, asetetaan penoplexille. Teräsverkon paksuus on vähintään 5 mm. Verkko voidaan kiinnittää yhteen sähköteipillä.

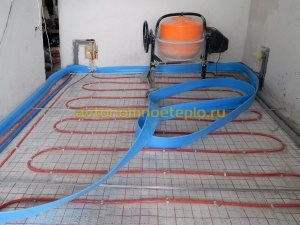

Joustavien muoviputkien asennus aloitetaan keräimestä. Putket on kiinnitetty vahvistusverkkoon muovipuristimilla ja voit käyttää putkimattoja. Itse asennus on 60-70 m “etanan” muodossa. 24 neliön huoneelle saadaan 4 “etanaa”. Jotta vesi ei kuumene paluulinjaa, käytetään lämpöeristystä. Halpoja 16 mm: n komposiittipex A -putkia voidaan käyttää.

Oviaukon kohdalla, jossa kaksi huoneen putkea ja kaksi toisen huoneen putkea yhdistyvät, tehdään lämpötauko. Tässä paikassa olevat putket on peitetty lämpöeristeellä. Tämä tehdään kaikissa oviaukoissa..

Keräimeen johtavat putket lämmittävät käytävää samanaikaisesti. Keräimen putket on peitetty lämmöneristyksellä, jotta paluulinja ei kuumene. Kaikki keräimeen tulevat putket on eristettävä itse keräimessä ja kiinnitettävä puristimilla.

Vahvistusverkon alle tuet asetetaan 60 cm välein (nämä ovat 4 vahvistuskennoa). Ilman näitä välikappaleita verkko ei vahvista tasoitetta..

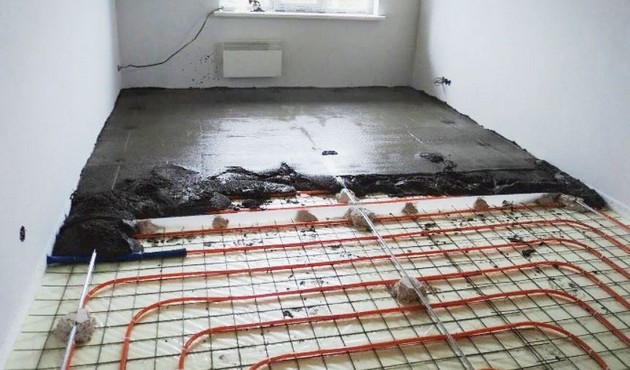

Lattian sementointi.

Kasat on valmistettu muurausseoksesta vahvistusmajakkien asettamiseksi niiden päälle. Vaihe valitaan siten, että kolme “majakkaa” eivät ole lankaa leveämpiä. Levyn paksuus – 70 mm. (vähintään 50 mm). Kaikki “majakat” sijaitsevat samalla tasolla ja painavat ne seokseen merkkiin asti lasersäteellä. Kaikki “majakat” ja kynnykset, joissa on lämpötauko, asennetaan yhteen tasoon.

Ennen lattian kaatamista kuitu ja pehmitin lisätään koostumukseen. Ne kasvatetaan alustavasti ämpäriin ja lisätään sitten hiekkabetoniin. Jos tämä on betonisekoitin, voit pyytää kuljettajaa kaatamaan kauhan koostumukseen ja sekoittamaan 5 minuuttia.

Tee moppi puisista säleistä etukäteen hiekkabetonin vetämiseksi huoneen ympäri. Kun täytät tilan betonilla, sinun on oltava varovainen, ettet kaada “majakoita”. Voit käyttää tehtaan hiekkabetonia M300.

Valmiiden lattioiden asennus.

Huoneen tarkoituksesta riippuen oletetaan, että kosteus voi tunkeutua lattiaan. Tällaisissa huoneissa lattia suositellaan asetettavaksi laattoilla, posliinikivitavaralla jne..

Laminaatin alla voidaan käyttää hyytelömäistä lattiaa. Tasoitetta ei voi kuivata lattialla (lämmitä). On suositeltavaa tehdä pohjamaali tulville lattioille – pölyä tulee vähemmän.

Lattialämmityksessä käytetään erityistä aluskatetta ja ohutta 9 mm: n laminaattia.

Lattialämmityksen tehokkuutta voidaan parantaa merkittävästi eristämällä pohja ja sokea alue.

Lämpimien lattioiden tyypit

Nyt on olemassa kolme päätyyppistä lattialämmitystä, jotka eroavat lämmönsiirtotyypistä ja joilla on myös erilainen järjestelytekniikka. Yleensä niitä yhdistää kuitenkin yksi etu – lämmityselementti asennetaan suoraan lattiakakkuun, minkä vuoksi se kuumenee. Samanaikaisesti myös huoneen ilmamassat lämpenevät, mutta lattian lähellä oleva ilma on lämpimämpää, tämän rajan yläpuolella, ihmisen pään tasolla, ilma pysyy hieman viileänä, jolloin voit luoda optimaalisen mikroilmasto huoneessa.

Huomautuksella! Joissakin tapauksissa lattialämmitys voi korvata kokonaan keskuslämmitysjärjestelmän. Mutta tämä ei ole aina mahdollista, eikä silti kannata luopua pääsäteilijöistä..

Vesipohjainen lämmitys

Tässä tapauksessa lämmönsiirto on tavallinen lämmitetty vesi, joka virtaa putkien sisällä, asetetaan tietyn kaavan mukaisesti ja kaadetaan betonikerroksella. Tällaisen järjestelmän käyttöikä on noin 20 vuotta. Melko luotettava ja turvallinen vaihtoehto, mutta sitä käytetään joko omakotitaloissa tai uusissa rakennuksissa, joissa tällainen lattia on mahdollista liittää. Vanhoissa monikerroksisissa rakennuksissa ilman rahastoyhtiön lupaa vesilattian yhdistäminen ei toimi, koska asennus edellyttää sen liittämistä keskuslämmitysjärjestelmään, jota ei ole suunniteltu lisäkuormille – muissa huoneistoissa se voi tulla hyvin kylmäksi.

Vesilämpöeristetty lattia

Tämän suunnittelun haitat voivat olla vuotojen todennäköisyys ja alla olevien tilojen tulvamisriski sekä tietyntyyppisten putkilinjojen taipumus korroosioon. Asennus on tietysti työlästä, mutta tämä on yksi taloudellisimmista lattiavaihtoehdoista. Tällainen lämmitys voidaan asentaa minkä tahansa pintamaalin alle. Jos kuitenkin haluat käyttää vesilämmitteisen lattian ominaisuuksia mahdollisimman tehokkaasti, tutki eri pinnoitteiden ominaisuuksia. Artikkelimme auttaa sinua löytämään täydellisen vaihtoehdon..

Vesilämmitteisen lattian toimintaperiaate

Lämmitys kaapelilla

Tällaiset lattiat voidaan asentaa mihin tahansa huoneeseen – myös vanhoihin, jopa uusiin asuntoihin, taloihin, toimistoihin jne. Tästä vaihtoehdosta on tullut todellinen pelastus niille, jotka jostain syystä eivät voi tehdä vesilämmitteistä lattiaa. Järjestelmä on melko helppo asentaa ja se on erityisesti asennettu sähkökaapeli solmion sisään. Se muuttaa sähkön lämmöksi.

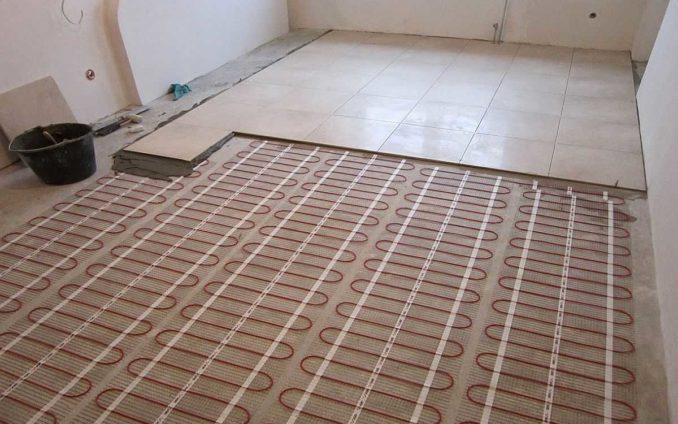

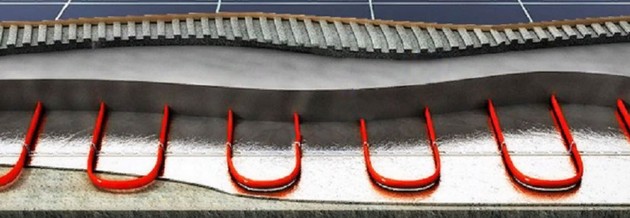

Kaapelilattialämmityksen asennus

Itsesääteleviä ja resistiivisiä kaapeleita voidaan käyttää lämmityksen järjestämiseen. Jälkimmäisessä tapauksessa käytetään yleensä kaksisydämistä (yksisydämisistä tulee usein keholle haitallisia säteilylähteitä, joten he eivät halua käyttää niitä). Itsesäätyvillä johtimilla ei ole samoja haittoja kuin resistiivisillä johtimilla. Yleensä kaapelilattiaa käytetään, jos pintamaali on laattaa tai linoleumia..

Lämmityskaapeli

IR -lattia

Tämä on ehkä suosituin lattialämmitysjärjestelmä, koska se ei vaadi uuden tasoitteen kaatamista, on helppo asentaa, mutta laatu ei ole huonompi kuin muut lämmitysvaihtoehdot. Sitä edustavat ohuet matot, joissa on hiilikaistaleet, jotka on kytketty toisiinsa langoilla. Tällaiset lattiat kuumenevat nopeasti, mutta myös jäähtyvät nopeasti (joskus tätä toimintoa tarvitaan), erittäin ohuet, mahdollistavat lämmityslämpötilan nopean säätämisen, ovat taloudellisia energiankulutuksen kannalta, helposti korjattavia ja täysin turvallisia ihmisille. Tällainen järjestelmä toimii myös sähkön ansiosta. On haittapuoli – hieman staattinen ja tämän vuoksi – pölyn vetovoima pohjaan. Lue infrapunalattialämmityksestä viimeistelystä riippuen erillisistä artikkeleista portaalissa: täällä laminaatin alla, täällä – laattojen alla.

IR -lämmin lattia laminaatin alla

Pöytä. Eri järjestelmien ominaisuuksien vertailu.

Ominaisuus Vesilattia Sähkölattia

EMP -läsnäolo	Ei	Mahdollisesti kaapelin tyypistä riippuen
Mahdollisuus järjestää kerrostaloissa	Vain uusissa rakennuksissa, joissa on erillinen liitäntä	Joo
Nopea asetusten hallinta	Ei	Joo
Lämmityskaudesta riippuen	Kyllä – huoneistoissa ja ei – omakotitaloissa	Ei
Asennusaika	Pitkäikäinen, koska tasoite on täytettävä	Lyhyt
Mahdollisuus laittaa mikä tahansa pintamaali	Joo	Tiettyjä lattioita ei saa asettaa sähkölattian päälle.
Helppo korjata	Vaikea korjaus	Infrapunalattiat – nopea korjaus

Hiilinen lattialämmitys

Viime aikoina tämän tyyppisten lämmitysjärjestelmien suosio on kasvanut. Ne ovat erittäin käytännöllisiä eivätkä liian kalliita..

Asenna tämä lämmin lattia laattojen, puun, laminaatin, parketin alle. Lämmitysmatot on valmistettu hiilikuiduista, paksuus 0,3 cm, pituus 0,83 cm ja ne on kytketty rinnakkain virtajohdon kanssa.

Tällä infrapuna -lattialämmityksellä on seuraavat edut:

• sopii kaikille lattiapäällysteille;
• tarjoaa tasaisen lämmityksen;
• matot on helppo jakaa erikokoisiksi paloiksi;
• se voi itsesäätyä, kun sen lämpötila laskee lattian lämpimimmillä alueilla ja nousee viileillä alueilla;
• se ei pala;
• lähes kaikki huonekalut on asennettu siihen.

Tämän järjestelmän haittapuolia ovat tarve asentaa matto vain ohueseen tasoitukseen tai laattaliimaan. Jokainen voi tehdä tämän lämpimän lattian omin käsin..

Kun valitset sopivan lämmitysjärjestelmän, sen kustannuksella on tärkeä rooli. Joten vesilattian suhteellisen korkea hinta toimii usein vastenmielisenä tekijänä, koska 1 m2 lämmitetyn vesijärjestelmän keskimääräiset kustannukset ovat noin 1500 ruplaa, mikä on paljon korkeampi kuin sähköisen lattialämmityksen hinta (noin 600 ruplaa / m2) . Mutta samaan aikaan vesikattojen käyttö kattilasta on paljon halvempaa kuin lattian käyttö sähköllä..

Infrapunakalvon lämmin lattia

Se on järjestetty kahdella eri tavalla:

1. Korkea lämpötila bimetallilämmittimellä, kun järjestelmässä on 2 erilaista kerrosta. Ne on valmistettu erilaisista kuparista ja alumiiniseoksista.
2. Hiili, kun kalvo koostuu kuparista, hiilestä ja lavsanista valmistetuista elementtikerroksista. Se tulee rullina, jotka leikataan erikokoisiksi paloiksi..

Useimmiten kalvo lämmin lattia asetetaan laminaatin, parketin, linoleumin alle. Infrapunalämmitteisellä lattialämmityksellä on monia etuja, mutta sillä on myös haittoja..

Plussat sisältävät:

• suhteellisen nopea ja melko yksinkertainen asennus;
• tasoitteen puute;
• huoneen korkeuden säilyttäminen ilman muutoksia;
• korkea luotettavuus;
• kannattavuus verrattuna muihin lattialämmitystyyppeihin;
• ylläpitää normaalia ilmankosteutta huoneessa;
• ilman ionisaatio.

Kalvolattialämmityksen haittoja ovat:

• Huonekalujen tyypin ja painon rajoitukset. Sen päälle ei saa laittaa paljon raskaita esineitä, koska niiden alla tapahtuu voimakasta kuumennusta, josta huonekalut, lattia ja itse kalvo voivat huonontua. Tässä tapauksessa sähköenergian kulutus kasvaa..
• Tarve poistua paikasta, jossa lämpötila -anturi sijaitsee, koska muuten se ei toimi oikein.
• Kalvon alla olevan aluslattian on oltava puhdas ja tasainen..

Laite ja toimintaperiaate

Lämmin lattian veden lämmittämiseen käytetään putkijärjestelmää, jonka läpi jäähdytysneste kiertää. Useimmiten putket kaadetaan tasoitteeseen, mutta on olemassa kuivia asennusjärjestelmiä – puuta tai polystyreeniä. Joka tapauksessa lattian alle on asetettu suuri määrä pieniä poikkileikkausputkia.

Minne voit asentaa

Putkien suuren määrän vuoksi veden lämmitys tehdään pääasiassa omakotitaloissa. Tosiasia on, että varhaisen rakentamisen kerrostalojen lämmitysjärjestelmää ei ole suunniteltu tätä lämmitysmenetelmää varten. On mahdollista tehdä lämmin lattia lämmityksestä, mutta on erittäin todennäköistä, että se on liian kylmä sinulle tai naapureille ylä- tai alapuolella, riippuen järjestelmän virtalähteestä. Joskus koko nousuputki jäähtyy: vesilattian hydraulinen vastus on useita kertoja suurempi kuin patterilämmitysjärjestelmä ja se voi tukkia jäähdytysnesteen liikkeen. Tästä syystä rahastoyhtiöltä on erittäin vaikea saada lupaa asentaa lämmin lattia (asennus ilman lupaa on hallinnollinen rikos).

Lattialämmitys sisältää suuren määrän pieniä halkaisijaltaan olevia putkia

Hyvä uutinen on, että uusissa rakennuksissa he alkoivat valmistaa kahta järjestelmää: toinen patterilämmitystä varten ja toinen vesilämmitystä. Tällaisissa taloissa ei tarvita lupaa: kehitettiin sopiva järjestelmä ottaen huomioon suurempi hydraulinen vastus.

Organisaation periaatteet

Ymmärtääksesi mitä tarvitset vesilämmitteisen lattian tekemiseen omin käsin, sinun on ymmärrettävä, mistä järjestelmä koostuu ja miten se toimii.

Lämmitysaineen lämpötilan säätö

Jotta jalat olisivat mukavat lattialla, jäähdytysnesteen lämpötilan ei tulisi ylittää 40-45 ° C. Sitten lattia lämpenee mukaviin arvoihin- noin 28 ° C. Suurin osa lämmityslaitteista ei pysty tuottamaan tällaista lämpötilaa: vähintään 60-65 ° C. Poikkeuksena ovat lauhdutuskaasukattilat. Ne osoittavat maksimaalisen tehokkuuden tarkasti alhaisissa lämpötiloissa. Lämmitetty jäähdytysneste voidaan syöttää ulostulostaan ​​suoraan lattialämmityksen putkiin.

Kun käytetään mitä tahansa muuta kattilatyyppiä, tarvitaan sekoitusyksikkö. Siinä paluuputken jäähdytetty jäähdytysneste lisätään kattilan kuumaan veteen. Näet tämän sidoksen koostumuksen lämpimän lattian kytkentäkaaviosta kattilaan..

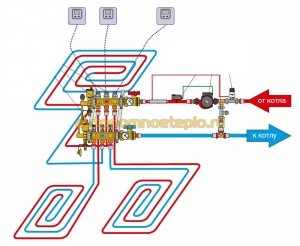

Kaavio vesilämmitteisestä lattialaitteesta

Toimintaperiaate on seuraava. Lämmitetty jäähdytysneste syötetään kattilasta. Se menee termostaattiventtiiliin, joka, kun lämpötilaraja ylitetään, avaa veden lisäyksen paluuputkesta. Kuvassa kiertopumpun edessä on hyppyjohdin. Siihen on asennettu kaksi- tai kolmitieventtiili. Avaa se ja sekoita jäähdytetty jäähdytysneste joukkoon.

Kiertovesipumpun läpi kulkeva sekoitettu virtaus tulee termostaattiin, joka ohjaa termostaattiventtiilin toimintaa. Kun asetettu lämpötila saavutetaan, paluuvirtaus pysähtyy, ja jos se ylittyy, se avautuu uudelleen. Näin säädetään vesipohjaisen lattialämmityksen jäähdytysnesteen lämpötila..

Muotojakauma

Sitten jäähdytysneste tulee jakeluputkeen. Jos vesilämpöeristetty lattia tehdään yhteen pieneen huoneeseen (esimerkiksi kylpyhuoneeseen), johon on asennettu vain yksi putkisilmukka, tätä laitetta ei välttämättä ole. Jos silmukoita on useita, niiden välillä on tarpeen jakaa jäähdytysneste jollakin tavalla ja kerätä se jotenkin ja lähettää se paluuputkeen. Tämä tehtävä suoritetaan jakokammalla tai, kuten sitä myös kutsutaan, lattialämmityksen kerääjällä. Itse asiassa nämä ovat kaksi tulo- ja paluuputkea, joihin kaikkien lattialämmityspiirien tulot ja lähdöt on kytketty. Tämä on helpoin vaihtoehto.

Sekoitusyksikkö lattialämmitystä varten, joka pystyy pitämään lämpötilan automaattisesti

Jos lattialämmitys tehdään useissa huoneissa, on parempi asentaa keräin, jolla on mahdollisuus säätää lämpötilaa. Ensinnäkin eri huoneissa on erilaiset lämpötilat: joku mieluummin + 18 ° C makuuhuoneessa, joku + 25 ° C. Toiseksi, useimmiten piireillä on eri pituudet ja erilaisia ​​lämmön määriä voidaan siirtää. Kolmanneksi on olemassa “sisäisiä” tiloja – joissa yksi seinä on kadulle päin ja nurkka – kaksi tai jopa kolme ulkoseinää. Luonnollisesti niiden lämmön määrän pitäisi olla erilainen. Kammat, joissa on termostaatit, tarjoavat tämän. Laitteet eivät ole halpoja, piiri on monimutkaisempi, mutta tällaisen asennuksen avulla voit ylläpitää tiettyä lämpötilaa huoneessa..

Termostaatteja on erilaisia. Jotkut säätelevät huoneen lämpötilaa, toiset – lattian lämpötilaa. Valitset tyypin itse. Siitä huolimatta ne ohjaavat syöttökampaan asennettuja servomoottoreita. Servomoottorit lisäävät tai pienentävät käskystä riippuen virtausaluetta säätämällä jäähdytysnesteen virtausnopeutta.

Teoreettisesti (ja käytännössä se tapahtuu) tilanteita voi syntyä, kun syöttö kaikkiin piireihin on estetty. Tässä tapauksessa kierto pysähtyy, kattila voi kiehua ja epäonnistua. Jotta tämä ei tapahtuisi, muista tehdä ohitus, jonka läpi osa jäähdytysnesteestä kulkee. Tällä järjestelmän rakenteella kattila on turvallinen.

Voit katsoa videosta yhden järjestelmävaihtoehdoista.

Vedeneristys ja eristys

Lämmin lattian alla oleva vedeneristyskerros on valmistettu:

• polyeteenikalvo, jonka paksuus on 0,2 mm;
• erityiset kalvot;
• bitumimastiksi.

Vedeneristyksen asentamisen seurauksena huoneeseen on saatava vedenpitävä “kouru”, jossa on pohja ilman rakoja ja 10–20 cm: n lähestyminen seiniin..

Sitten asetetaan kova eristys. Pehmeää mineraalivillaa on mahdotonta käyttää lämmöneristykseen lämpimän lattian alla. Olisi oikein ottaa suulakepuristettua tai tavallista polystyreenivaahtolevyä. Mutta myös puristettuun mineraalivillaan tai korkkiin perustuvat kartonkimateriaalit ovat sopivia. Lisäksi käytetään usein erityisiä EPSP-pohjaisia ​​paneelimattoja, joissa on ulkonemia putkien asentamiseen..

Jotta lattia ei painu seiniin lämmityksen jälkeen, niiden päälle on asennettava vaimennusteippi, jonka korkeus on korkeampi kuin tuleva tasoite. Asennuksen aikana tämä nauha on kiinnitettävä niin, että se ei liu’u myöhemmin betonilaastin kaatamisen ja muiden käsittelyjen aikana..

Heijastinnauhan asentaminen

Yksi lämpimän lattian pääpiirteistä on kalvossa oleva kalvo, joka heijastaa lämpöä huoneeseen. Lattialämmitysjärjestelmän tehokkuus riippuu suoraan tästä kerroksesta. Se asetetaan lämmöneristyksen päälle välikerroksen alle, jossa on putkia tai sähkömattoja (kaapeleita).

Tässä asennusvaiheessa tavallista höyrysulkua varten tarkoitettua kalvoa tai kalvolla päällystettyä polyeteeniä tulee käyttää varoen. Alumiini, joka joutuu kosketuksiin emäksisen betonin kanssa, voi ohentua ja menettää heijastavuutensa.

Jos lattialämmityksen putket on peitetty kipsillä tai lattialla, se on kunnossa. Mutta sementtilaastia käytettäessä on parempi kieltäytyä tällaisesta vaihtoehdosta heti. Tässä tapauksessa käytettyjen materiaalien valmistajien ohjeet ja rakennusmääräykset sallivat vain erikoispinnoitetut kalvokalvot..

Suojakalvon asentaminen

Heijastava aluslevy estää yksittäisten lattiapintojen epätasaisen lämmityksen. Ilman sitä putken yläpuolella oleva pinta on lämpimämpi kuin kirjaimellisesti 5-10 senttimetriä lähellä, missä ei ole kuumavesiputkea. Kalvolla varustetulla kalvolla ei kannata säästää.

Keräin ja lämmityskattila

Vesilämmitteisen lattian putket on kytketty lämmönsiirtolämmittimeen keräimen kautta. Jos lämmityspinta on pieni jopa 10 m2, voit tehdä ilman sitä. Mutta muissa tapauksissa tällaisen jakelijan asennus on välttämätöntä..

Suurikokoinen vedenlämmitin sijoitetaan yleensä erityiseen huoneeseen. Ja sieltä putki tuodaan huoneeseen, jossa on “lämmin lattia”, jakoputkiin, joka sijaitsee huoneen pienessä kaapissa. Lisäksi hanat jaetaan keräimestä erillisiin lämmityspiireihin. Lisäksi ihanteellisessa tapauksessa putkien pituuden tulisi olla suunnilleen sama.

Putkien ja lämmitysjärjestelmien asentaminen

Lattialämmitysputket ovat:

• kupari;
• metalli-muovi.

Ensimmäinen vaihtoehto on vaikeampi toteuttaa, mutta myös luotettavampi ja tehokkaampi. Mutta usein metalli-muovi valitaan sen halpauden vuoksi..

Heijastavalla kalvolla eristettäessä putket kiinnitetään kiinnityslangalla, niitteillä tai erityisellä teipillä. Nämä kiinnikkeet tulee sijoittaa 0,5-1 metrin etäisyydelle toisistaan.

Useimmiten putket on kiinnitetty vahvistusverkkoon. Mutta jos vahvikkeiden sijaan kuitua valitaan tasoitukseen tai jälkimmäisen sijasta tarjotaan puupohjaisten paneelien lattia, sinun on käytettävä kiinnikkeitä, jotka on kiinnitetty eristykseen. Kuitenkin ei ole hyväksyttävää ruuvata tai ajaa kiinnittimiä vedeneristykseen ja sen läpi, kun asennetaan vesilattialämmitysjärjestelmä..

Vesipohjaisten putkien asennusvaihtoehdot

Vedeneristyskerroksen on pysyttävä ehjänä ja jatkuvana kaikkien käsittelyjen aikana. Jos vahingoitat sitä ja teet lämpimän lattian vuotavalle eristekerrokselle vedestä, järjestelmän vuotojen tapauksessa sinun on välittömästi korjattava alla olevan kerroksen huoneet. Lisäksi sinun ei pidä unohtaa nestemäisestä betoniliuoksesta valmistettua tasoitetta. Ilman vedeneristystä alhaalta, hän itse tai kosteus voi hyvin päästä katon läpi.

Putkien laskemisen ja jakotukkiin liittämisen jälkeen on suoritettava hydrauliset testit syöttämällä järjestelmään vettä päivän ajan 5-6 baarin paineessa. Älä sulje putkistoa, ennen kuin vuototarkistus on valmis..

Viimeistelylaatan tekeminen

Oikein tapa peittää lattialämmitysputket on betonilattia, jonka paksuus on 45–50 mm putkien yläpuolella. Sitä ei voi ohentaa, koska se voi tuhoutua kuumennettaessa. Ja jos betoni kaadetaan paksummalla kerroksella, kun asennat lattialämmityksen omin käsin, se vie liikaa lämpöä.

Ja tässä on tärkeää selvittää etukäteen, miten lattian tasoitusvalot asetetaan oikein vaadittuun korkeuteen. Jos asennuksen aikana tehdään virheitä, betonipinta on epätasainen ja kuormien jakaminen huono. Ja tämä on varma tapa vahingoittaa vesiputkia..

Millainen on veden lämpöeristetty lattia

Lämmintä vettä käyttävät lämmitysjärjestelmät koostuvat vedenlämmittimestä, joka paitsi lämmittää vettä myös jakaa sen putkijärjestelmän kautta, jonka läpi lämmin vesi virtaa. Putkilinjan luomiseksi käytetään joustavia putkia – ne voivat olla kuin synteettisestä materiaalista (yleensä polyeteenistä) tai metallimuovista valmistettuja putkia. Nämä materiaalit erottuvat ominaisuuksiltaan, jotka ovat välttämättömiä lattialämmitysjärjestelmän tälle osalle:

• on suhteellisen pieni vastus;
• voi taipua helposti;
• on hyvä lämmöntuotto.

Putkilinja on sijoitettu koko asunnon lattiaan sementtilattiaan.

Lämmönsiirtimen lämpötilan säätöyksikkö on välttämätön, jotta voit helposti ylläpitää mukavaa lämpötilaa lämpimän veden lattialle.

Design

Markkinoilla on monia lämpimän vesilattian lajikkeita. Sitä valmistavat kymmenet johtavat valmistajat. Pakolliset komponentit ovat kuitenkin merkistä ja mallista riippumatta:

• kattila, joka lämmittää vettä;
• pumppu, joka pumppaa vettä;
• palloventtiilit (ne on asennettu kattilan tuloaukkoon);
• putket;
• keräinlaite, jonka avulla voit asettaa ja säätää lattioiden lämmitystä harkintasi mukaan;
• varusteet, joiden avulla pääreitti asennetaan lämmittimestä alkaen, ja myös putket liitetään keräimiin.

Jokaisella näistä rakennuspalikoista on omat ominaisuutensa. Joten putkien on oltava valmistettu polypropeenista, jossa on vahvistava lasikuitukerros, muuten on olemassa suuri riski liiallisesta laajentumisesta kuumassa tilassa. Polyeteenillä on vähemmän lämpölaajenemista. Samaan aikaan optimaalinen putken halkaisija on 1,6 – 2 cm, ja ostaessasi selvitä, kestävätkö ne 10 baarin paineen pumpattaessa 95 asteeseen.

Keräintä, jonka avulla vesi pääsee putkistoon, kutsutaan joskus jakajaksi. Toinen näistä laitteista lajittelee kuuman veden lämmityspiirejä pitkin ja toinen kerää sen koko järjestelmän läpi. Molemmat laitteet on sijoitettu jakoputken sisään. Keräilyryhmän korkealaatuiseen suorituskykyyn kuuluvat myös:

• venttiilit;
• ilmanpoistoaukot;
• laitteet, jotka säätelevät veden kulutusta;
• yksiköt nopeutettuun nesteenpoistoon kriittisessä tilanteessa.

Sulkuventtiilillä varustettu jakotukki on epäkäytännöllinen, joten on parempi valita vaihtoehtoja, jotka on varustettu ohjausjärjestelmillä, jotka tarjoavat tasaisen muutoksen jäähdytysnesteen virtaukseen tiettyyn piiriin.

Tarkka pituus ja asennusväli putkia asennettaessa lasketaan erikseen kaikille huoneille (huoneille). Täällä ei ole yhtenäisiä standardeja. Jos et ole valmis valmistautumaan itselaskutukseen erikoisohjelmistolla, käytä suunnitteluorganisaatioiden palveluita. Suunnittelijoiden on tiedettävä huoneen koko, kuinka tehokas kattila asennetaan, mistä talon (asunnon) seinät on tehty, mitkä ovat kattojen ja väliseinien ominaisuudet. Lattiapäällysteen tyyppi, eristekerroksen laite ja putkien halkaisija on otettava huomioon..

Projektissa tulee ilmoittaa paitsi putken pituus, myös asennusvaihe ja järkevä asennuspolku. Lisäksi lasketaan lämpöhäviöt, hydraulinen vastus (sen on oltava ehdottomasti sama jokaisessa piirissä). Ei ole toivottavaa käyttää suuria muotoja (100 m ja pidempi).

On parempi jakaa jokainen näistä useisiin pienempiin. Kaikki muodot ovat ehdottomasti yksi putki, joten liitokset ja liitännät on kielletty tasoittettaessa. Verannat, ullakot ja loggiat lämmitetään erillisellä vaihtoehdolla viereisistä huoneista.

Muista, että putket on asennettava ulkoseinistä alkaen, ja lämmityksen vähentämisen tasaisuus saavutetaan “käärme” -järjestelmän ansiosta.

Huoneissa, joissa on vain sisäseinät, lattialämmitysrakenteen tulee olla spiraali, suunnattu huoneen rajoista sen keskelle. Tässä tapauksessa kahden kierroksen väliin jää kaksinkertainen askel..

Tiedoksi: kerääjä kannattaa valita ja ostaa vasta sen jälkeen, kun piirien lukumäärä ja niiden ominaispiirteet on laskettu. Yksinkertaisin ratkaisu pelkästään erotusventtiileillä on suhteellisen halpa, mutta joustavien säätövaihtoehtojen puute aiheuttaa paljon haittaa. Toinen vältettävä ääripää on kallis jakotukki, joka on varustettu servoilla ja esisekoittajilla..

Tällaiset laitteet omakotitalossa tai huoneistossa ovat täysin tarpeettomia, lukuun ottamatta jättimökkejä. Päättäessäsi mitä kattilaa asennetaan, ohjaa ensinnäkin sen teho, jonka, jopa huippusuunnittelutilassa käytettäessä, pitäisi olla vähintään 15%: n varaus.

Kuuman ja kylmän lämmönsiirtonesteen sekoittumisen varmistamiseksi käytetään termostaattisia sekoittimia. Ne ovat kaksisuuntaisia ​​(pariliitosrakenteet on sijoitettu syöttö- ja paluuputkille) ja kolmisuuntaisia ​​(sähkökäyttöä lisäämällä ne asennetaan kattilan ulostuloon). Huolehdi servoaseman, termostaatin läsnäolosta: investoinnit näihin laitteisiin ovat perusteltuja sillä, että järjestelmän käyttö on helpompaa. Servot on sijoitettu vesisyöttökammiin.

Mekaaniset termostaatit ovat suhteellisen yksinkertaisia ​​ja luotettavia käyttää, joten niitä on helppo käyttää myös niille, jotka eivät tunne tekniikkaa. Elektroniset ohjaimet ovat hieman monimutkaisempia, ja jos sinun on säädettävä joustavasti lämpimän lattian toimintaparametreja, sinun on ostettava ohjelmoitava laite.

Kun olet selvittänyt yleisesti laitteen ja lattialämmityslaitteiden kokoonpanon, katsotaan nyt, miten se toimii. Kattilasta (harvoissa tapauksissa lämmitetystä pyyhetelineestä) vesi tulee putkistoon. Se kulkee termostaattiventtiilin läpi ja siirtää siihen tietyn määrän lämpöä. Kun tietty lämpötila on saavutettu, venttiili aloittaa paluuputkesta otetun veden sekoittamisen. Tätä tarkoitusta varten avataan kaksi- tai kolmitieventtiili, joka asennetaan ennen kiertopumppua (erityisen hyppyjohtimen sisällä).

Kiertopumpun läpi kulkeva neste koskettaa termostaattia, joka viime kädessä antaa komennot avata ja sulkea jäähdytysnesteen syöttö paluupiiristä pääpiiriin. Tällaisen järjestelmän ansiosta veden lämpötila pidetään määritetyllä arvoalueella ja korjataan heti, kun se poikkeaa siitä. Sitten vesi menee jakeluputkeen (mutta vain suuressa huoneessa, jossa on tarpeen jakaa jäähdytysneste useille piireille ja pumpata se sitten vastakkaiseen suuntaan).

Kun asennat lattialämmityksen useisiin huoneisiin kerralla, asenna keräin, joka säätää lämpötilaa. Tämä on tarpeen paitsi siksi, että jokainen tarvitsee oman lämmitysasteensa, myös siksi, että piirin täysin samanlaista pituutta ei voida ylläpitää. Säätö on erityisen hyödyllinen, jos toinen huoneista on sisäinen ja toisessa ulkoseinät..

Termostaatit voivat mitata huoneen ilman lämpenemistä tai lattianpäällysteen lämpötilaa. Keskity siihen, mikä on sinulle tärkeää, äläkä sekoita näitä kahta tyyppiä.

Varmista, että lämmitysjärjestelmässä on ohitus. Sen avulla voit pitää laitteet täydellisessä kunnossa, jos yhtäkkiä veden syöttö kaikkiin piireihin pysähtyy..

Hyödyt ja haitat

Vesilämmitteinen lattia on taloudellinen. Alhainen jäähdytysnesteen lämpötila (enintään 50 astetta) vähentää sähkökattilan virrankulutusta 20% (verrattuna lämmitykseen pattereilla). Asunnon koko alueen tasainen lämmitys fysiologisesti miellyttävällä lämpötilajakaumalla (22 astetta lattialla, 18 astetta kasvotasolla) voidaan myös pitää positiivisena puolena. Lämmitysjärjestelmän piilotettu sijainti sulkee kokonaan pois palovammat ja mekaaniset vammat sen ja jäähdytysnesteen välittömässä kosketuksessa, mikä on erityisen tärkeää, jos talossa on lapsia.

Turvallinen vesilattia kestää myös pitkään. Oikein suoritettu asennus ja komponenttien oikea valinta mahdollistavat järjestelmän käytön 30-40 vuoden ajan. Valitettavasti on myös haittoja. Esimerkiksi asennuksen monimutkaisuus (jos et ymmärrä ongelmaa tarpeeksi tai sinulla ei ole tarvittavaa kokemusta, ota yhteyttä ammattilaisiin tai valitse sähkövaihtoehto). Väärä asennus ei ainoastaan ​​vähennä lämmitystehokkuutta vaan myös lisää vuotovaaraa..

Jos asennusvirheistä, normaalista kulumisesta tai muista ongelmista johtuen vettä alkaa vuotaa, sinun on purettava lattia, purettava lämmitysrakenne, vaihdettava se kokonaan tai osittain ja liitettävä se vasta sitten. . Lopuksi yksityisissä asuinrakennuksissa ei ole mahdollista käyttää vesilattiaa ainoana lämmönlähteenä..

Pitkäaikaista (kymmeniä tunteja) lämmitystä ei voida pitää haittana: sitä suurempi merkittävä inertia antaa lattialle mahdollisuuden lämmittää ilmaa vakaasti myös lyhytaikaisten keskeytysten aikana. Valmistaudu siihen, että vesilattian asettaminen (jopa omin käsin) tulee huomattavasti kalliimmaksi kuin sen sähköisen version asentaminen. Jotkut 1 neliömetrin materiaalit voivat maksaa vähintään 1500 ruplaa. Kun joukkue on mukana, heidän on maksettava vähintään.

Hyvä tulos saavutetaan edellyttäen, että lattiaa nostetaan vähintään 10 cm ja kustannukset liittyvät ohjausjärjestelmien, jakoputkien ja ilmanpoistoventtiilien asennukseen.

“Vesilämpöeristetty lattia” -järjestelmän haitat

• useimmissa tavallisissa huoneistoissa vesilämpöeristetyn lattian asennus on mahdotonta tai ainakin erittäin vaikeaa. Ja paras vaihtoehto tämän lämmitysjärjestelmän asentamiseen on yksityinen talo;
• Koska putkilinja on “haudattu”, tulvat ovat mahdollisia, jos vaurioita ei havaita ajoissa. On totta, että on vaikea vahingoittaa putkea, joka ei ole pinnalla, mutta kaikki on mahdollista. Ja tulvat ovat erittäin epämiellyttäviä etenkin alla oleville naapureille;
• lämmitystä on melko vaikea säätää jopa itsenäisellä järjestelmällä, ja keskuslämmityksellä se on lähes mahdotonta.

Tietenkin on vaikea luetella kaikkia “vesilämpöeristetty lattia” -järjestelmän etuja ja haittoja, eikä tämä luettelo ole tyhjentävä. Ilmoitetut parametrit ovat kuitenkin ensisijaisia, ja ne ovat erityisen tärkeitä järjestelmän suunnittelun kannalta..

Vesilattian asennusta edeltävät motiivit

Jos päätät varustaa oman kodin lämmitysjärjestelmän ja antaa etusijan lämmitetylle lattialle, päätös on varsin perusteltu. Täällä voit turvallisesti puhua valitun vaihtoehdon tehokkuudesta. Tällainen asuintilojen lämmitysjärjestelmä on taloudellinen, sillä on korkea suorituskyky ja tekniset parametrit..

Mielenkiintoisin asia on, että toisin kuin muut lämmitysjärjestelmät, tämä lämmitysjärjestelmä, ts. omin käsin vesilämmitteinen lattia on tavallisen ihmisen vallassa. Tällaisia ​​lämmitysjärjestelmiä kutsutaan ammattilaisten keskuudessa hydrauliksi. Toiminnan perusperiaate on lattiapäällysteen lämmittäminen sisältä kuuman jäähdytysnesteen kiertämisen vuoksi putken läpi. Vesipiiri on kytketty itsenäiseen kattilaan, keskitettyyn käyttövesijärjestelmään. Koska lattian lämmityksen seurauksena lämmitettyyn huoneeseen muodostuu laaja lämmin pinta, joka antaa lämpöä sisäiselle ilmamäärälle.

Lämmitetty tasoite toimii jättiläisenä jäähdyttimenä, joka antaa lämpöenergiaa ilmamassoille. Koko lattiapinnan tasainen lämmitys varmistaa ilmamassojen luonnollisen kierron huoneen sisällä. Lämmin ilma nousee ylös ja antaa osan jäähdytetystä ilmasta. Huoneissa, joissa on lämpimät lattiat, ei käytännössä ole kylmiä kulmia, ilmamassi lämpenee tasaisesti alhaalta ylöspäin.

Huolimatta siitä, että tällaiseen lämmitysjärjestelmään liittyy pitkiä ja työläitä työprosesseja, sen hyötysuhde on suuruusluokkaa korkeampi kuin perinteinen patterilämmitys. Kun olet laskenut kaikki vaiheet ja työjärjestyksen oikein, voit vähentää omia kustannuksiasi merkittävästi. Kun valitset kulutusosia, laitteita ja lisävarusteita, voit käyttää ammattilaisten neuvoja. Asennus edellyttää selkeää järjestystä ja tekniikan noudattamista. Tämän seurauksena saat kestävän lämmitysjärjestelmän, kodin mukavuuden. Lattialämmitys on tehokkuudeltaan useita kertoja parempi kuin patterilämmitys..

Tärkeä! Kun asennat talosi lämpimän lattian, muista, että teet lämmitysjärjestelmän ikuisesti. Pitkän vesiputken asettaminen, tasoitteen seuraava asennus, työprosessit, jotka tehdään vakavasti ja pitkään.

Kulutustarvikkeet ja laitteet

Ennen kuin aloitat lämpimän vesilattian asettamisen omin käsin, valitse huolellisesti tarvittavat materiaalit, laitteet ja varusteet. Tyypillisesti lattialämmitysjärjestelmä sisältää seuraavat elementit ja materiaalit:

• lämmönsiirtolämmön lähde (autonominen kaasukattila, käyttövesi ja keskuslämmitysjärjestelmä);
• kiertopumppu (joissakin kaasukattilamalleissa on pumput);
• jakeluputket;
• sulkuventtiilit;
• kolmitieventtiili;
• keräilijä;
• vesipiirin pääputki;
• liitosjohto putkien ja laitteiden liittämiseen.

Kaikista luetelluista laitteista ja materiaaleista on kiinnitettävä erityistä huomiota putkien valintaan, jotka muodostavat yhden lämmityspiirin. Yleensä nykyään käytännössä käytetään polypropeeniputkia ja ristisilloitettua polyeteenistä valmistettuja putkia. Ensimmäisessä tapauksessa olisi parempi valita putket, jotka on päällystetty vahvistavalla lasikuidulla. Polypropeenilla on merkittävä lämpölaajeneminen, joten lasikuidun ansiosta on mahdollista vähentää putken muodonmuutoksen vaikutusta kuumennettaessa.

Polyeteeniputket ovat vähemmän alttiita lämpömuutoksille, joten ne valitaan useimmiten ulkoisen viestinnän laitteisiin. Kätevin putken halkaisija vesilattialle on 16-20 mm.

Huomaa: kun ostat putkea, katso merkinnät. Putkien on kestettävä 10 atm: n paine. ja lämmityslämpötila jopa 950C. Muussa tapauksessa voit luoda aikapommin kotiisi..

Kun aloitat vesilämmitteisen lattian valmistamisen omilla käsilläsi, ajattele paitsi rahan säästämistä myös omaa turvallisuuttasi ja järjestelmän käytännöllisyyttä käytön aikana. Halpoja materiaaleja ei kannata tavoitella. Yritä vain ostaa putkia luotetuilta ja luotettavilta valmistajilta..

Seuraavaksi käsittele keräilijää. Tämä on melko monimutkainen rakenneosa, jossa on paljon putkia ja mutkia. Keräysmallin valinta riippuu myös siitä, kuinka monta vesipiiriä haluat asentaa tiloihin. Keräimen päätehtävänä on säätää kuuman veden syöttöä ja jäähdytetyn jäähdytysnesteen poistoa takaisin lämmönlähteeseen. Kaikki lattiaan asennetut putket on kytketty keräimeen. Keräimessä on koko ohjausryhmä, jonka ansiosta vesipohja toimii ja voit säätää vesipiirin tuloa / lämmitystä. Nämä ovat venttiilejä, jotka säätelevät veden syöttöä putkeen, tuuletusaukkoja, hätätyhjennysventtiilejä ja termostaatteja..

ECP: n edut ja haitat

Vesilämmitteisen lattian edut ovat:

• korkea energiatehokkuus. Tehokkaampi lämmitysjärjestelmä säästää jopa 30% energiaa. Tämä on halvin tapa lämmittää sisälattiat;
• korkea järjestelmän luotettavuus oikean asennuksen olosuhteissa. ECP: n keskimääräinen käyttöikä on 50 vuotta;
• ESP voi olla huoneen ainoa lämmityslähde. Tämä poistaa jäähdyttimien tarpeen ja huonetilan tehokkaamman käytön.

Vesilämmitteisen lattian haittoja ovat:

• suhteellisen suuri suunnittelun ja asennuksen monimutkaisuus. On tärkeää harkita huolellisesti lattialämmitysjärjestelmän kaikkien elementtien sijoittamista ja putkien reititystä huoneiden välillä. Kiertopiirin ei pitäisi sisältää liitoksia, joten sinun on piirrettävä putken asettelukaavio etukäteen ja laskettava tarvittava pituus;
• kyvyttömyys käyttää useimmissa kerrostaloissa, koska ne eivät ole yhteensopivia kaukolämpöjärjestelmien kanssa

Hydraulilattian edut

Lattiasta tulee huoneen lämmönlähde, joka tarjoaa tasaisen vaakasuoran lämmityksen missä tahansa huoneen osassa. Lämpö leviää pystysuoraan ja luo luonnollisen vaikutuksen “jalat lämpimänä, pää kylmänä”, toisin kuin patterilämmitys, kun lämpö nousee ja palaa sitten alas.

Tällainen lämmitysjärjestelmä toimii erityisen hyvin korkeissa katoissa. Ilma ei kuivu, asunto lämpenee tasaisesti. Esteettisesti myös hydrauliset lattiat hyödyttävät, koska seinälle asennettavia pattereita ei tarvita, tilaa vapautuu. Lisäksi vesilämmitteinen lattia on taloudellisesti kannattava käytössä, sen energiankulutus on pienempi, mikä tarkoittaa, että järjestelmän ylläpitokustannukset pienenevät..

Hydraulisen lattian haitat

Vesilattiaa valittaessa on otettava huomioon lämpöhäviö, joka ei saa ylittää 100 W / m2. Niiden vähentämiseksi lämmöneristys on otettava vakavasti. Jos lämpöhäviö on suuri, on parempi yhdistää vesilattiat seinäpattereihin..

Lattialämmityksen asettamisella WC: hen ja kylpyhuoneeseen on omat haasteensa. Usein vedenlämmitysputki on liitetty pyyhekuivainputkeen, mikä johtaa kohonneeseen lämpötilaan, lattia ylikuumenee tarpeettomasti.

Vaikeuksia syntyy, kun katto on matala, koska putkien yläpinnan paksuuden on oltava merkittävä, joten lattia on nostettava noin 10 cm: n korkeuteen, ja jos kylpyhuone sijaitsee kylmän kellarin yläpuolella, nousu saavuttaa 15 cm Lisäkustannuksia aiheutuu myös lattialaattojen ja muiden tukirakenteiden vahvistamisesta sekä ovien uudelleenasennuksesta.

ECP: n laajuus

Tämän tyyppisen lattialämmityksen merkittävin haittapuoli on, että sitä ei voida käyttää kerrostaloissa, joissa on keskuslämmitys. Teoriassa voit lähettää hakemuksen lämmitysverkostolle sekä rahastoyhtiölle, käydä läpi lukuisia tarkastuksia ja hyväksyntöjä ja asentaa silti ECP kytkemällä se keskuslämmitysjärjestelmään. Mutta itse asiassa useimmissa tapauksissa hankkeesta ei voida sopia..

Lämminvesilattian asennusprojekti

Laiton yhteys yleiseen lämmityspiiriin aiheuttaa epämiellyttäviä seurauksia sekä sinulle että naapureillesi. Lämmitysjärjestelmän lämpötila ja paine ovat liian korkeat lattialämmitysjärjestelmälle, pienin virhe asennuksen aikana voi johtaa jäähdytysnesteen vuotamiseen, voit tulvata naapurit alhaalta ja jättää naapurit yläpuolelle ilman lämpöä. Siksi kerrostaloissa on parempi käyttää sähköistä lattialämmitystä..

Lämmin vesi lattia

Mutta yksityisissä taloissa VTP: n avulla voit säästää merkittävästi lämmityksessä, koska huoneen ilma kuumenee tasaisesti ja saavuttaa korkein lämpötila lattiassa eikä katossa, kuten patterilämmitysjärjestelmässä.

Luotettavuutensa ansiosta VTP sopii erinomaisesti autotallin tai työpajan lämmitykseen.

Lämmin lattiajärjestely autotallissa

Paras lämmitys saavutetaan käyttämällä laattoja tai marmorilaattoja sekä laminaattia pintamaalina. Maton kanssa tilanne on hieman huonompi, koska se ei johda lämpöä hyvin.

Työvälineet työhön

Vesipohjaisen lattialämmityksen asennuksessa sinun on käytettävä 18 erilaista työkalua. Tarvitset ehdottomasti:

• Kulmahiomakone;
• sähköpora;
• ruuvimeisseli;
• rakennuksen hiustenkuivaaja.

Käsityökaluista tarvitset:

• sakset;
• tavallinen saha;
• metallisaha;
• työ veitsi;
• vasara;
• bitti;
• varapuheenjohtaja;
• pihdit;
• tiedosto.

Pinnoitteiden käsittely suoritetaan lastalla ja siveltimellä. Tarvittavat mitat on mitattava mittanauhalla ja mittariviivaimella, mutta niiden lisäksi tarvitset myös hiomaverkon tai hiekkapaperin.

Työkalujen lisäksi tarvitset myös materiaaleja:

• lämmöneristykseen käytetään useimmiten paisutettua polystyreenistä valmistettuja kalvomattoja tai samasta materiaalista valmistettuja levyjä, jotka on käsitelty ekstruusiolla;
• vaimentavan itseliimautuvan teipin paksuuden on oltava 0,5-1 cm, putket kiinnitetään kiinnikkeillä, kiinnitysliuskoilla, kääntökaareilla ja joillakin muilla osilla.

Mitä seurauksia virheistä on ECP: n asennuksen aikana?

Putkia laskettaessa on tärkeää varmistaa, että ne ovat tiukasti lattian suuntaisia. Jos korkeusero putken alun ja pään välillä on yli puolet sen halkaisijasta, tämä johtaa ilmalukkojen muodostumiseen, mikä estää jäähdytysnesteen kiertoa ja vähentää merkittävästi lämmitystehokkuutta.

Putket on sijoitettava ehdottomasti vaakasuoraan

Jokainen kiertopiiri on tehtävä yhdestä putkesta, piirin liitännät saa olla vain keräysryhmän kanssa. Kahden putkiosan yhdistäminen yhteen piiriin ja tämän liitoksen kaataminen tasoitteeseen on erittäin epätoivottavaa. Tämä lisää huomattavasti jäähdytysnesteen vuodon mahdollisuutta ja heikentää useita kertoja koko järjestelmän luotettavuutta..

Muotoilun on oltava kiinteä

Ennen tasoitteen kaatamista on tärkeää suorittaa koko järjestelmän hydrauliset testit korotetulla paineella jäähdytysnesteen käyttölämpötilassa. Paineen tulee pysyä vakiona koko päivän, joten on tärkeää varmistaa, ettei vuotoja ole. Tasoituksen kaatamisen jälkeen vuoto on erittäin vaikea löytää..

Kaikki testit suoritetaan ennen tasoitteen kaatamista.

Tasoite kaadetaan täytetyllä piirillä, jonka jäähdytysnesteen lämpötila on enintään 25 astetta. Tämän säännön noudattamatta jättäminen voi johtaa putkien muodonmuutoksiin, ilmataskujen muodostumiseen ja tasoitteen epätasaiseen kovettumiseen, mikä johtaa lämmityksen heikkenemiseen..

Järjestelmän saa käynnistää käyttölämpötilassa aikaisintaan 28 päivää tasoituksen jälkeen. Aikaisempi lämmitys johtaa tyhjiön muodostumiseen tasoitteen sisälle, mikä heikentää useita kertoja lämpimän lattian tehokkuutta.

Tasoituksen kaatamisen jälkeen voit käyttää lämmintä lattiaa 28 päivän kuluttua

Lattialämmityskakku

Lämminvesilattian asettamistekniikka koostuu useista kerroksista, jotka asetetaan tietyssä järjestyksessä. Kakun kokonaispaksuus on 8-14 cm, lattian kuormitus jopa 300 kg / m2. m.

Jos pohja on betonilaatta:

• vedeneristys;
• vaimennusteippi kehän ympärille;
• eristys;
• vahvistava verkko;
• vesi lattialämmitys putki;
• tasoitus.

Vedeneristyksessä on sallittua käyttää tavallisia muovikääreitä tai erikoismateriaaleja. Vaimennusteippi on valmistettu 1-2 cm paksuista lämpöeristetyistä nauhoista tai ne ostavat valmiina version, jossa on itseliimautuva pohja.

Eristeen valinta riippuu useista tekijöistä: alue, perusmateriaali. Esimerkiksi maanpäällisille lattioille käytetään myös suulakepuristettua polystyreenivaahtoa, jonka paksuus on vähintään 5 cm (optimaalisesti 10), ja jos ensimmäisen kerroksen lattian alla on lämmin kellari, ohuemmat vaihtoehdot 3 cm käyttää.

Eristyksen päätarkoitus on ohjata lämpö lämmityksestä ylöspäin ja estää suuria lämpöhäviöitä..

Jos pohja on lattiat maassa:

• irtotavarana maaperä 15 cm;
• murskattu kivi 10 cm;
• hiekka 5 cm;
• karkea tasoitus;
• vedeneristys;
• vaimennusteippi kehän ympärille;
• suulakepuristettu polystyreenivaahto vähintään 5 cm;
• vahvistettu tasoite lämmönsiirtimillä.

On tärkeää tiivistää karkean tasoituksen esikäsittelykerrokset huolellisesti kerroksittain. Kun tiivistät pohjaa tiiviisti ja käytät suulakepuristettua polystyreenivaahtoa, karkeaa tasoitusta ei tarvitse tehdä.

Lämpimien lattioiden “piirakan” koostumus maassa

Internetissä on julkaistu monia rakenteita, jotka eroavat toisistaan. Sekaannus johtuu yleensä kalvohöyryn ja vedenpitävyyden käytöstä “kakun” eri kerrosten välillä. Selitämme kukin elementti lämpimän veden lattian klassisesta järjestelmästä, joka on järjestetty maahan (kerrokset on lueteltu alhaalta ylöspäin):

1. Pohja on huolellisesti tiivistetty maaperä.
2. Tyyny – hiekka tai hiekan ja soran seos, jonka paksuus on 10-20 cm (tarvittaessa) tiivistettynä.
3. Betonin esivalmistelulla, jonka korkeus on 4-5 cm, voit tasoittaa alustan ja välttää lisää vajoamista TP: n asennuksen aikana.



   Betonin valmistusta ei perinteisesti ole esitetty osassa, koska eristys voidaan sijoittaa tiivistetylle hiekkakerrokselle

4. Vedenpitävä alusta suojaa “kakkua” veden kapillaariseltä nousulta maasta. Juuri tämä ilmiö tekee perustukset kosteiksi suojaamatta bitumia..
5. Eristyksen tehtävänä on heijastaa syntynyt lämpövirta ylöspäin, jotta maaperä ei kuumene.
6. Kuuman veden putkistot – lämmönlähde.
7. Hiekka -sementti -tasoite – pintalämmityksen elementti ja kiinteä pohja pintamaalille.
8. Sivuvaimennusteippi – puskuri, joka kompensoi betonilaatan lämpölaajenemista. Kuumennettaessa tasoite puristaa polyeteenitiivistettä eikä halkeile. Samanlainen joustava vaimennin on asennettu vierekkäisten monoliittien välisiin paisuntasaumoihin.

Tärkeä kohta. Kuvattu kaavio on oikea käytettäessä polymeerieristeitä, jotka eivät päästä kosteutta läpi – suulakepuristettua polystyreenivaahtoa, polystyreenivaahtoa ja polyuretaanivaahtoa. Jos paloturvallisuusmääräykset edellyttävät basaltivillaa, tasoitteen alle on levitettävä ylimääräinen kalvokerros suojaamaan eristettä kastumiselta ylhäältä.

Käsityöläiset yksinkertaistavat usein lattialämmityksen rakentamista – he asettavat eristyksen suoraan hiekkatyynylle kaatamatta karkeaa pohjaa. Ratkaisu on sallittu yhdellä ehdolla – hiekka on tasoitettava huolellisesti ja tiivistettävä koneellisesti – tärylevyllä.

Ylempi kalvo ei salli kosteuden pääsyä tasoituksesta mineraalivillaan, sieltä sillä ei ole minne mennä

Kun asennat puulattian tukkeihin, on parempi kieltäytyä tasoituksesta. Käytä TP -laitteen “kuivaa” menetelmää – pehmusteita levyistä tai lastulevyistä ja metallin sirontalevyistä. Lämmöneristysmateriaali – mineraalivilla.

TP -rakenne betonilattialla

Tätä lattialämmitysmenetelmää on suositeltavaa käyttää kylmien kellarien yläpuolella olevissa huoneissa tai eristetyillä parvekkeilla (loggialla). Ei ole hyväksyttävää tehdä vettä TP: ksi kerrostalojen olohuoneiden päälle, vaikka jotkut omistajat jättävät kiellon huomiotta.

Neuvoja. Monikerroksisissa rakennuksissa tai kesämökissä, joissa on säännöllinen lämmitys, on helpompaa ja halvempaa laittaa sähköinen lattialämmitys – kaapeli tai infrapuna lämmityshiilikalvosta.

“Pie” TP, joka on järjestetty kylmän huoneen päälle, tehdään samalla tavalla kuin maanlämmitys, mutta ilman hiekkatyynyä ja karkeaa tasoitetta. Jos pinta on liian epätasainen, lämmöneristyslevyt asetetaan 1-5 cm korkealle kuivalle sementin ja hiekan seokselle (suhde 1: 8). Lämmitettyjen huoneiden yläpuolelle voidaan asentaa lämmityspiirit ilman vedeneristystä.

Pohjan valmistelu

Alustavien töiden tarkoituksena on tasoittaa pohjan pinta, asettaa tyyny ja tehdä karkea tasoitus. Pohjakerroksen valmistelu suoritetaan seuraavasti:

1. Tasoita maa lattian koko tasoa pitkin ja mittaa korkeus louhinnan pohjasta kynnyksen yläosaan. Syvennykseen tulee mahtua 10 cm hiekkakerros, 4–5 cm: n pohja, lämmöneristys 80… 200 mm (ilmastosta riippuen) ja täysimittainen tasoitus 8… 10 cm, vähintään 60 mm. Joten pienin kuopan syvyys on 10 + 4 + 8 + 6 = 28 cm, optimaalinen on 32 cm.
2. Kaivaa kuoppa tarvittavaan syvyyteen ja tiivistä maa. Aseta korkeusmerkit seinille ja lisää 100 mm hiekkaa, joka on sekoitettu soraan. Paksuta tyyny.
3. Valmista M100 -betoni sekoittamalla 4,5 osaa hiekkaa yhteen osaan M400 -sementtiä ja lisäämällä 7 osaa murskattua kiveä.
4. Kun majakat on asennettu, täytä karkea pohja 4-5 cm ja anna betonin kovettua 4-7 päivää ympäristön lämpötilasta riippuen.

Neuvoja. Jos kynnysten korkeus ei riitä, uhraa 40 mm: n aluslattia ja pienennä tasoitteen paksuus 6 cm: iin. Äärimmäisissä tapauksissa lisää 6-7 cm hiekkaa kymmenen sijasta, tiivistä tyyny tärisevällä levyllä. Lämmöneristyskerrosta ei saa pienentää.

Betonilaatan valmistelu koostuu pölyn poistamisesta ja laattojen välisten rakojen tiivistämisestä. Jos korkeudessa on selvä ero tasossa, valmista portteri – tasoitettava kuiva seos portland -sementistä hiekkaan suhteessa 1: 8. Kuinka eristää portteri oikein, katso video:

Asennus asuntoon

Todennäköisesti monilla vuokralaisilla oli idea kytkeä itsenäisesti “ilmaiset” vesilämmitteiset lattiat keskuslämmitysjärjestelmään tai kuumavesihuoltoon. Jotkut jopa tekevät niin, mutta useimmissa tapauksissa se on paikallisen lain kiellettyä..

Esimerkiksi Moskovassa on voimassa 8. helmikuuta 2005 annettu valtioneuvoston asetus nro 73-PP, liitteessä 2 on selkeästi kirjoitettu kiellosta julkisten vesijärjestelmien uudelleenlaitteistamisesta lattialämmitykseen..

Jos rikot sääntöjä, voit parhaimmillaan saada sakon ensimmäistä kertaa, kun käyt putkimiesten luona. Ja pahimmillaan – riski jättää naapurit ilman lämmitystä.

Joillakin alueilla kielto ei ole voimassa, mutta yhteys on tutkittava, jotta järjestelmän toiminta ei häiriintyisi.

Yleensä tällaiset vaihtoehdot ovat teknisestä näkökulmasta mahdollisia, mutta vain silloin, kun erillinen pumppu- ja sekoitusyksikkö on kytketty ja järjestelmän paine ulostulossa pidetään yllä.

Huomautus! Jos kerrostalossa on suihkupumppu (hissi), metalli-muovi- ja polypropeeniputkia ei voida käyttää.

Tiloja koskevat vaatimukset

Ennen kuin asennat lämpimän lattian vesiputkista, sinun on selvitettävä, kestääkö lattiavälinen lattia lisäkuormitusta. Jos SNiP -standardien mukainen järjestely on oikea, putkilinjan yläpuolella olevan betonikerroksen, jossa on asetettava jäähdytysneste, tulisi nousta 45–50 mm. Ohennus on mahdotonta tuloksena olevan kerroksen heikon lujuuden vuoksi, eikä sitä suositella paksummaksi, koska betonin lämmitykseen käytettävä energiankulutus kasvaa.

Jokainen neliömetri DSP -tasoitetta M300 -merkillä ja korkeus 10 mm on noin 22 kg. Lisäksi tähän lisätään varusteiden ja eristyksen sekä lattian paino..

Tämän seurauksena lattian kokonaiskuormitus “lämpimästä lattiasta” 15-20 neliön huoneessa ylittää usein pari tonnia. Jos lattian välinen laatta ei kestä tällaista lisämassaa, kyseistä lämmitysjärjestelmää ei voida tehdä.

Asennushuoneen on oltava suljettu. Sitä ei ehkä lämmitetä, mutta sen on ehdottomasti suljettava pois äkilliset ilman lämpötilan muutokset..

Kovettuva betoni ja lämpötilan vaihtelut ovat yhteensopimattomia asioita. Myös sen kuivattamiseksi on mahdotonta turvautua vesipohjan ennenaikaiseen kytkemiseen “lämmitykseen”, mikä johtaa paikallisten alueiden esiintymiseen, joissa betonikerroksessa on ylikuumenemista. Näissä tapauksissa tasoite väistämättä halkeilee ja menettää lujuutensa..

Vesilattiajärjestelmien luokittelu

Vesilattian asettamistekniikoista erotetaan kaksi vaihtoehtoa: betoni ja lattiajärjestelmät.

Vaihtoehdot betoni- ja lattialämmitysjärjestelmille

Betonimenetelmään kuuluu kuuman veden lämmitysjärjestelmän asennus betonikerroksen alle. Se liittyy vaikuttavaan työmäärään ja vaatii siten työvoimakustannuksia. Kuivumisaika, jonka aikana työ venytetään, riippuu betonipinnoitteen paksuudesta, mutta tilaa ei voida käyttää. Vasta täydellisen kuivumisen jälkeen lopullinen lattiapäällyste voidaan asentaa.

Puinen vesilattialämmitysjärjestelmä

Litteälle menetelmälle on ominaista valmiiden materiaalien käyttö, betonityön puuttuminen ja lisäkustannukset. Valmiita materiaaleja käytettäessä asennusaika lyhenee merkittävästi. Toisaalta joudut käyttämään enemmän rahaa ostettuun materiaaliin, joka sopii useisiin kerroksiin. Litteä asennusmenetelmä voidaan jakaa ehdollisesti päämitattavan materiaalin tyypin mukaan: polystyreeni, puinen modulaarinen ja hammaspyörä.

Video – Lattiaveden lämpöeristetty lattia

Kuinka laskea ja jakaa vesipohjaiset putket oikein?

Ensimmäinen vaihe on laskea tarkka putken reititys. On parasta tilata laskelma vesikerroksen laskemisesta erikoisarvioijalle tai tehdä se erikoistuneiden tietokonelaskentaohjelmien avulla. On vaikea laskea manuaalisesti, ja virhe laskelmissa tulee kalliiksi ja maksaa melko penniäkään uudelleenkäsittelyssä.

Esimerkiksi virheellisten laskelmien seuraukset voivat olla ei -toivottuja vaikutuksia: riittämätön vesikierto putkien sisällä, lämpövuoto tietyillä lattia -alueilla, huonelämpötila epätasaisesti, kylmien ja kuumien lattia -alueiden vuorottelu (niin -nimeltään “terminen seepra”.

Tärkein sääntö laskettaessa: jos lämmin lattia asetetaan useisiin huoneisiin, putken kokonaispituus lasketaan erikseen jokaiselle.

Mitkä parametrit on otettava huomioon laskettaessa?

1. Huonealue.
2. Materiaali, josta seinät, lattiat on tehty.
3. Lämmöneristyksen läsnäolo, sen laatu.
4. Lämmityskattilan teho.
5. Putkien halkaisija ja materiaali, josta ne on valmistettu.

Näiden parametrien perusteella voidaan laskea putken pituus ja putkisegmenttien välinen etäisyys asennuksen aikana (”etäisyys”) siten, että lämmönsiirto on optimaalinen. Askel on yleensä 10-30 cm. Mitä suurempi lämpöhäviö huoneessa on, sitä kapeamman askeleen tulisi olla (10-15 cm). Jos huone ei menetä lämpöä, ei ole kylmiä seiniä, valtavia ikkunoita, parvekkeita, portaan voidaan tehdä leveämmäksi – 30 cm.

Kuinka tehdä vesilämmitteinen lattia betonialustalle

Jatkamme siitä, että on olemassa betonialusta, jonka lujuus on riittävä jatkokäyttöä varten. Lisäksi kerrosten järjestys on seuraava:

• Betonilaatan päälle asetetaan vesihöyrysulku. Huomaa, että materiaalin ei tulisi päästää kosteutta läpi nestemäisessä tai kaasumaisessa tilassa. Tämä on erityisen tärkeää maanpinnan lattioille. Tällaisessa kakussa ei ole poissuljettu mahdollisuutta, että kosteus tunkeutuu kapillaariin pohjan betonin läpi. Juuri tällaista kosteutta katkaisemme höyrysulun avulla. Materiaali asetetaan betonilaatalle lähestymällä seiniä. Nostokorkeus seinään ei ole alempi kuin perustuksen vedeneristys (sen pitäisi olla hieman korkeampi). Siellä kiinnitämme sen seinään ja jätämme sen.
• Lämpöeristys. Paras vaihtoehto on vaahdotettu polystyreeni. Kyllä, se on kallista, mutta se on jo testattu, miten se käyttäytyy tasoituksessa. Parempi kuin kaikki muut. Paksuus vaihtelee alueittain. On parempi ottaa marginaali, jotta maapallo ei kuumene. Kun asetat, sinun on telakoitava levyt ja liimattava ne huolellisesti. Sinun täytyy kävellä niiden päällä ja jopa käyttää kaukana kevyimmistä materiaaleista.



  Lämmin lattia kerroksittain

• Teemme kehää pitkin seiniä pitkin lämpölaajenemiskompensaattorin.

• Jos pohja on eristetty lattiatason yläpuolelle, asetetaan vaimennusteippi. Se palvelee sekä lämmöneristystä että paisuntasauman ylläpitoa..
• Jos kellaria ei ole eristetty lainkaan tai eristystaso on alle lämpimän lattian tason, asetamme polystyreenivaahtoa, jonka paksuus on vähintään 15 mm kehän ympärille. Paksuus riippuu jälleen alueesta, seinien paksuudesta ja materiaalista. Eristys leikataan halutun leveyden nauhoiksi. Leveys – tasoitteen ja lattiapäällysteen tason yläpuolella.

Laitamme vedeneristyksen eristeen päälle. Se estää liuoksen virtaamisen eristyslevyjen välisiin halkeamiin. Laitamme siihen vahvistusverkon, joten jotain tavallista kalvoa tiheämpää on parempi. Tuomme materiaalin samalle tasolle kuin höyrysulku.

Lattiat betonilaatan päällä vesilämmityksellä

Vahvistava verkko. Se lisää laatan lujuutta, kun betoni / laasti asetetaan epävakaalle alustalle (eristys).

Lattialämmitysputket on sidottu verkkoon. Ne asennetaan valitun kaavan mukaisesti, päät tuodaan lattialämmityskeräimen asennusalueelle.

Betoni tai sementti-hiekkalaasti kaadetaan. Kuten jo mainittiin, minimipaksuus putken yläpuolella on 3 cm, mikä suojaa murskautumiselta. Toinen asia on, että tämä paksuus antaa normaalin lämmön uudelleenjaon. Lattia ei ole raidallinen jalkojen alla (lämpimämpi, kylmempi).

Tämän tekniikan avulla voit tehdä lämpimän lattian oikein omin käsin. Voi olla vivahteita, mutta yleinen työjärjestys on seuraava.

Mikä on lämpimän lattian kauneus?

Koska lämpimän lattian putket on sijoitettu koko huoneen alueelle, kunkin osan yhtenäisin lämmitys saavutetaan. Missä tahansa olet kotonasi, sinulla on yhtä mukava.

Vesilattian avulla pääset useimmiten eroon lämmityspattereista, jotka käyttivät lisätilaa kotonasi. Kaikista näistä ominaisuuksista he rakastavat vesilämmitteisiä lattioita yksityisissä taloissa. Selvitetään se askel askeleelta vesilämmitetyn lattian asettamisessa omin käsin.

Vedenpitävät materiaalit

Tiedämme, kuinka vesilämmitteinen lattialämmitys toimii, materiaalien osalta hieman tarkempi. Kuten jo mainittiin, betonilaatan eristekerroksen tulisi poistaa höyryt ja nestemäinen kosteus. Yksinkertaisin ja halvin materiaali on polyeteenikalvo, jonka tiheys on 150 g / m², mutta joka on asetettu kahteen kerrokseen. On parempi ottaa kestävämpiä materiaaleja. Kalvo rikkoutuu, vaikka sitä käsitellään huolellisesti. Rikkoutunut vesihöyrysulku ei ole mitään. Joten on parempi sulattaa kattomateriaali, mutta hyvin juotetuilla saumoilla. Kaikki muut materiaalit, joilla on sopivat ominaisuudet, ovat myös mahdollisia. Ainakin mastiksi, ainakin muut voiteluaineet, mutta pakollinen höyrynkestävyys.

Vedeneristysmateriaali on tärkeää

Muutama sana vedeneristyskerroksesta. Tämä on eristeen päällä. Jos eristys on mineraalivillaa, tämä kerros vaaditaan. Mineraalivilla pelkää kosteutta, joten se on suojattava kosteudelta kaikin mahdollisin tavoin. Polystyreenilevyillä tämä kerros on täysin valinnainen – ne eivät johda kosteutta itsestään. Tämä kerros asetetaan vain niin, että liuos ei virtaa levyjen liitoksiin. Mutta yleensä eristyslevyt valmistetaan joko piikkiliitoksella tai neljänneksellä. Eli ei ole jatkuvia saumoja. Mutta tietysti eristyksen väliin jäänyt ratkaisu on kylmäsilta. Lämpö voi poistua sen läpi. Siksi jotkut vakuuttavat itsensä – he asettavat kalvon. Sama vaikutus saadaan liimalla liitokset teipillä. Mikä on helpompaa, valitse sitten. On tärkeää, että lämmin lattia on todella lämmin.

Joskus on suositeltavaa käyttää kalvomateriaaleja tämän kerroksen muodossa. Näissä on kiiltävä pinta toisella puolella. Tämä johtuu siitä, että kiiltävä kerros vähentää heijastuneiden lämpöaaltojen aiheuttamaa lämpöhäviötä. Tämä vaikutus on läsnä, mutta vain jos heijastavaan pintaan on jäänyt vähintään 3 cm ilmarako. Sitten heijastus toimii. Tasoituksessa ei ole rakoa, joten ei ole järkeä laittaa tätä kallista materiaalia.

Vahvistetaan tasoitetta lämpimän veden lattialle

Kun teet lämmintä lattiaa talossa tai huoneistossa, käytä vahvistavaa hitsattua rakennusverkkoa. Ei mitään, nimittäin rakentamista. Sitä kutsutaan myös muuraukseksi. Se eroaa siitä, että jokainen liitos hitsataan. Myydään palasina (kortit) tai rullina. Kappaleet pinotaan päällekkäin vähintään 10–15 cm ja kortin liitoksissa / vahvistusverkon kappaleet sidotaan. Sitomiseen voit käyttää neulontalankaa tai muovinauhoja. Voit ostaa niitä mistä tahansa rautakaupasta. Kiristä solmio, leikkaa pitkä häntä, jätä 2-3 cm.

Vahvistusverkkoa tarvitaan myös putkien kiinnittämiseen

Yksityisissä taloissa ja huoneistoissa optimaalinen kennon koko on 100 * 100 mm 3 mm: n palkki. Jos pohja kaadetaan tukkeja pitkin, taipuman todennäköisyys on suurempi. Tämä tarkoittaa, että vahvistuksen on oltava tehokkaampi. Tässä tapauksessa on joko otettava paksumpi lanka – 4-5 mm tai pienempi verkkoaskel – 50 * 50 mm.

He neulovat myös lattialämmityksen tasoitteen vahvistuksen teräspalkista – 3-4 mm. Tarvitaan vahvistava tanko – aallotuksella, ei sileä. Tällaisen pienen halkaisijan löytäminen on erittäin vaikeaa. Tanko neulotaan 100-150 mm: n askeleella. Suurella tasoitteen paksuudella tehdään kaksi vahvistuskerrosta.

Kuin lämmin lattia kaadetaan

Lämmin lattia kaadetaan joko sementti-hiekkalaastilla tai betonilla, jossa on hienoa soraa (fraktio 5-20 mm). Vahvuus valitaan seuraavan kerroksen mukaan:

• Tasoittavan itsetasaavan tasoitteen alla laastin / betonin lujuus M150-M200.
• Laattaliimalle – M 100-150.

Vahvuusvalinnan periaate on yksinkertainen: lujuuseron ei tulisi ylittää 50 yksikköä. Toisin sanoen tasoitettaessa M200 -lujuutta voidaan käyttää alustaa, jonka lujuus on M150 – M250. Erittäin korkea lujuus – kustannusten ylitykset, joten ne ovat yleensä joko samanlaisia ​​tai hieman pienempiä.

Komponenttien osuudet eri betonilaatuille

Parempi kaataa lattialämmitys – DSP tai betoni. DSP on halvempi, mutta pinta halkeilee enemmän, kun se kuivuu. Betoni on kalliimpaa (murskattu kivi on kalliimpaa), mutta vähemmän halkeilevaa. Toisaalta, jos teet puolikuivan DSP-tasoitteen, se voidaan tasoittaa niin, että se ei vaadi ylimääräistä tasoituskerrosta laattojen alle. Sitä ei voi tehdä betonilla. Tasainen pinta voidaan kuitenkin saada käyttämällä betonivärähtelyä.

On myös pidettävä mielessä, että DSP on hieman helpompi. Kun kaadetaan suuri paksuus ja suuri alue, tämä voi olla merkittävää. Yleensä, kuten tavallista, jokainen päättää itse, mikä on tärkeämpää. Molemmat vaihtoehdot ovat soveltuvia, mutta lämmin lattia on niin hyvä, että jokainen valitsee ja valitsee ratkaisun itse.

Betonin tasoitus

Olemassa olevan järjestelmän täyttäminen betonilla on ratkaiseva vaihe, joten ilman kokemusta rakennustöistä on parempi ottaa yhteyttä asiantuntijoihin. Jos päätät täyttää sen itse, suosittelemme avustajan etsimistä.

Älä unohda, että liuos kaadetaan putkien läpi paineen alaisena. Käyttöpaine on vakautettava, esimerkiksi saatettava 2 bar: n lukemaan (normi on 1-3 bar)

Tasoa käyttämällä on tarpeen asentaa majakat keskittyen valmiiden lattioiden korkeuteen. Kipsilevyn kattoprofiili toimii täydellisesti majakoina. Sitten tasoite kaadetaan.

Ihanteellinen ratkaisu on betoniseos, joka on vahvistettu kuidulla ja pehmittimillä. Pehmennin lisää liuoksen liikkuvuutta kuivuessaan, ja kuitu tekee tasoituksesta vahvan.

Suosittelemme vain ammattituotteiden ostamista, folk (nestesaippua, PVA -liima) ei voi käyttää. Parin päivän kuluttua voit aloittaa pinnan puhdistamisen – leikkaa vaimennusteippi, poista ylimääräinen roska.

10-14 päivän kuluessa liuos on kostutettava ja peitettävä muovikelmulla.

Hydraulisen lämmitysjärjestelmän kytkeminen päälle ja tarkastus (paineen testaus)

Joten järjestelmän asentamisen jälkeen on tarpeen tarkistaa sen toiminta korkeassa paineessa. Testi suoritetaan vedellä (paine 6 bar), testijakso on 24 tuntia. Järjestelmä testataan ihanteellisesti kylmällä vedellä ja kuumalla vedellä. Sekä kylmän että kuuman paineen testauksen aikana on varmistettava, että kaikki järjestelmän elementit ovat toimintakunnossa, toimivat oikein ja että paine ei laske yli 1,5 barv.

Kun olet varmistanut, ettei järjestelmässä ole vikoja, vuotoja tai putkien laajennuksia, voit suorittaa vesilämmitteisen lattian asentamisen loppuun kaatamalla tasoitteen putkien päälle.

On huomattava, että kun tasoite on tarkoitettu lämpimän lattian päällä oleville laattoille, kaatopaksuuden tulee olla 3-5 cm, laminaatin tai vastaavan pinnoitteen alla tasoite ohennetaan..

Täyttö on suoritettava vedenlämmitysjärjestelmän toimiessa paineessa. Lopuksi, kun tasoitus on kaadettu, sinun on oltava kärsivällinen ja odotettava vähintään 28-30 päivää. Ja vasta tämän ajanjakson jälkeen voit jatkaa korjausta – tee lattia.

Modulaarinen rakenne puisella alustalla

Mahdollistaa valmiiden OSB-levyjen käytön sahatuilla urilla putkille ja metallilevyille. Laattojen paksuus on vähintään 22 mm; kaaviossa lämpöeristys asennetaan lattiaan. Erilaisten moduulien avulla voit laittaa ne haluttuun järjestykseen kehitetyn kaavan mukaisesti. Muoviputken kallistuksesta riippuen on tarkoitus käyttää 130–280 mm: n nauhoja. Niissä on kätevät napsautukset putkien kiinnittämiseen. Koot 150 mm, 200 mm ja 300 mm. Putkien kokoamisen ja vuotojen tarkistamisen jälkeen piiri on peitetty kipsikuitulevyillä.

Lämmin lattia puisella alustalla

Telineasettelu puisella alustalla

Kaavio on piirretty ottaen huomioon puisten tai OSB -levyjen käyttö, joiden paksuus on vähintään 28 mm. Säleet on asetettava lattiapalkkeihin, niiden välinen etäisyys on hieman suurempi kuin putkien halkaisija. Kiinnikkeinä käytetään metalliprofiililevyjä, joiden päällä on salvat. Järjestelmä on päällystetty kipsikuitulevyillä.

Kuinka asentaa vesilämmitetty lattia laattojen alle?

Tämä toimenpide ei vaadi korkeaa pätevyyttä, joten se on aivan aloittelijan ulottuvilla..

Sinun tarvitsee vain seurata huolellisesti alla olevia suosituksia..

Tämä on helpompaa tehdä, jos sinulla on käsitys lämmitetyn lattian laitteesta ja kunkin kerroksen roolista..

Valitsemme materiaalit viisaasti

Lämminvesilattiat on täytetty tasoitteella, mikä tarkoittaa, että niitä ei ole suunniteltu käytettäväksi vuosia vaan vuosikymmeniä.

Pitkäaikainen käyttö huomioon ottaen materiaalivalintaan on suhtauduttava vastuullisesti: sulje pois halvat ja epälikvidit tuotteet, valitse korkealaatuiset putket, eristys, kiinnikkeet, joilla on suurin käyttöikä.

Valitsemme putkille parhaan vaihtoehdon

Tällä hetkellä käytössä on kahdenlaisia ​​putkia-PE-X ja PERT, jotka molemmat on valmistettu silloitetusta polyeteenistä. Etuna PE-Xa-tuotteille, koska niillä on muistivaikutus 85%: n silloitustiheyden vuoksi.

Hyödyllinen vaikutus on, että putket, jotka on venytetty lämmönsiirtimellä korkeassa lämpötilassa tai muuttuneet, palaavat aina alkuperäiseen asentoonsa..

PE-Xa-putket ja aksiaaliliittimet voidaan upottaa turvallisesti sementtiin, kun taas vaihtoehtoiset PERT-tuotteet, joissa on työntöliittimet, jätetään julkiseksi

PERT -putkien käyttö on perusteltua, jos tasoitteessa on kiinteitä osia ja liittimet asennetaan vain jakotukkiin kiinnittämistä varten.

Kokeneet rakentajat eivät suosittele alumiinikalvolla varustettujen komposiittiputkien käyttöä – metalloidun kerroksen delaminaation vaara on aina olemassa. Jos tarvitset maksimaalisen luotettavuuden ja eristyksen, on parempi käyttää tuotteita, joissa on polyvinyylietyleenivahvisteita tuotteiden sisällä..

Vesipohjaisissa lattioissa käytetään kolmea vakiokokoista tuotetta: Ø 16 mm, 17 ja 20 mm ja seinän paksuus 2 mm. Halkaisija on merkitty putken koko pituudella oleviin merkintöihin

Rakennusyritykset tekevät yleensä yhteistyötä luotettavien valmistajien kanssa, jotka ovat vastuussa tuotteidensa suorituskyvystä. Mainostettujen tuotemerkkien Rehau ja Valtec tuotteet sekä vähemmän tunnetut Tece, KAN, Uponor ovat osoittautuneet hyvin..

Ostamme keräilijälle lisävarusteita

Jäähdytysnesteen jakelukeskus ja lämpimän lattian toiminnan ohjauspiste on keräinsekoitusyksikkö. Sen avulla kuumaa vettä ohjataan pääyksiköstä erillisiin piireihin, seurataan jäähdytysnesteen virtausnopeutta ja säädetään lämpötilaa.

TVP: n asennusopas

Ennen lattialämmitysrakenteen asentamista on suoritettava valmistelutyöt: ostettava komponentit, hahmotettava kaapin asennuspaikka, rei’itettävä seinän reiät. Sitten voit siirtyä ensimmäiseen vaiheeseen..

Vaihe 1 – Pohjalaite

Jos aiot varustaa lämpimän lattian suoraan maahan, on suositeltavaa valita yksi kahdesta vaihtoehdosta:

• tee “karkea” tasoite sementtitäytteestä;
• tasoitteen sijaan kaada, tiivistä ja tasoita hiekkakerros.

Joka tapauksessa tarvitaan hiekkakerros, koska se toimii pohjana ja tasoitteena. Sen päälle asetetaan vedeneristyskerros, alkeellisin vaihtoehto on paksu muovikalvo.

Hiekkakerroksen tiivistäminen ja tasoittaminen on erittäin tärkeää. Pienet, enintään 5 cm syvät syvennykset ovat sallittuja, mutta putkiasennuksessa on parempi, jos se on täysin sileä

Laskettaessa on muistettava, että lämpöhäviö järjestelmän asennuksen aikana maanpinnan yläpuolella on korkeampi, joten putkien jäähdytysnesteen lämpötilan tulisi olla korkeampi kuin tavallisesti.

Vaihe 2 – putkien merkitseminen ja sijoittaminen

Merkinnät levitetään levyjen pintaan käyttämällä merkkiä tai maalilankaa. Jos EPSS: n sijasta käytetään profiilimattoja, merkintää ei vaadita.

Putken taittumisen ja kiertymisen vaara on olemassa purkamisen aikana, joten on parempi käyttää erikoislaitetta kelan purkamiseen. Manuaalinen purkaminen kestää kauemmin

Ennen putkien asennuksen aloittamista on myös suositeltavaa asentaa keräimet ja valmistella paikat liitäntöille..

Asennusohjeet:

1. Kelaa 15-20 m putkesta, aseta päähän lämpöä eristävä holkki ja liitoskappale.
2. Yhdistä jakotukkiin.
3. Aseta putki varovasti merkintöjen mukaisesti.
4. Kiinnitä ääriviivat harpunan niitteillä.
5. Vie putki jakotukkiin, kiinnitä toinen pää.

Jokaisen silmukan pituus on oltava kiinteä, eikä vain muistettava, vaan kirjoitettava muistiin seinän lähellä olevan kiinnityksen lähelle.

Reunoille asetetaan vaimennusteippi tai jokin sen korvike – esimerkiksi 1,5–2 cm paksut vaahtopalat. Ne tarttuvat hyvin nestemäisiin kynsiin.

Seinien tai siirtymävyöhykkeiden läpi kulkevat kauttakulkuputket on eristetty holkeilla mahdollisimman paljon. Kalliiden tuontituotteiden sijasta voit käyttää tavallista eristettä – vaahdotettua polyeteeniä.

Vaihe 3 – järjestelmän testaaminen

Ennen kuin hydraulinen testi on suoritettu järjestelmän tiiviyden tarkistamiseksi, tasoitetta ei saa kaataa. Yleensä ääriviivat tarkistetaan vuorotellen..

Ensinnäkin putki ja pumppu on kytketty putkeen, vesi syötetään. Käytä tyhjennykseen letkua, joka on liitetty keräimen tyhjennysputkeen.

Painepumppu on paras työkalu järjestelmän tarkastamiseen. Sen voi vuokrata. Voit myös palkata testaukseen asiantuntijan, jolla on yleensä tarvittavat työkalut.

Tarkastuksen aikana niitit voivat lentää pois, koska paineen alainen putki pyrkii suoristumaan. Lentävät harpunit on kiinnitetty 5 cm: n päähän edellisestä paikasta, kun tasoitus on kaadettu, ne eivät lennä pois.

Vaihe 4 – sementtilattian asettaminen

Putket jätetään 5 baarin paineeseen ja tasoitus aloitetaan. Yleensä käytetään perinteistä majakkamenetelmää. Majakoina voit käyttää metalliprofiilia kipsilevyyn.

Perinteinen tasoite ei sovellu, sementtiin on lisättävä pehmittimiä ja kuitua, koska kuormitus ei ole vain mekaaninen vaan myös lämpötila

Asennus tehdään osittain kaukaisesta kulmasta alkaen. Jokainen sirpale on tasoitettava heti kaatamisen jälkeen, jolloin putoaminen ja roikkuminen on poistettu.

Kahden päivän kuluttua pinta puhdistetaan, vaimennusteippi katkaistaan, tasoite suihkutetaan vedellä ja peitetään kalvolla (kaksi viimeistä toimenpidettä toistetaan 10 päivän ajan).

Tasoituksen luonne

Tasoitteen täyttämiseen käytetään yleisintä ratkaisua, joka perustuu hiekkaan ja sementtiin, luokka M-400 tai M-500. Jos käytetään betonia, sen on oltava vähintään M-350.

Puolikuiva tasoite lattialämmitykseen

Tästä huolimatta tässä on yksi varoitus. Tämä johtuu siitä, että tavalliset “märät” liuokset vahvistavat voimansa 1 kuukauden kuluessa, kun taas lattialämmitystä ei suositella. Jos alat kuivata tasoitetta väkisin, saattaa esiintyä halkeamia, jotka voivat rikkoa putket. Tässä tapauksessa paras vaihtoehto on puolikuivien tasoitteiden käyttö, joissa on erilaisia ​​lisäaineita, jotka lisäävät liuoksen plastisuutta ja pieni määrä kosteutta lyhentää liuoksen ikääntymisaikaa. Tällainen ratkaisu voidaan valmistaa itse, jos ostat valmiita lisäaineita tai voit käyttää valmiita seoksia, mutta ne maksavat paljon enemmän, vaikka vaivaa niiden kanssa on paljon vähemmän.

Käyttöönotto

Sementtilaastin täydellinen kypsyminen tapahtuu kuukaudessa, jolloin tasapainotus on tehtävä käyttämällä jakotukivirtausmittaria.

Tasausventtiilien avulla jäähdytysnesteen virtausnopeutta säädetään, kaikissa piireissä sen tulee olla sama. Jos itsetasapainottamisesta ei ole kokemusta, on parempi kutsua asiantuntija

Jos järjestelmä toimii oikein, kylmän veden käsittelyn jälkeen on mahdollista suorittaa testejä lämmitetyllä jäähdytysnesteellä. Tässä tapauksessa lämpimän lattian asennuksen katsotaan olevan valmis..

Tee-se-itse-lämmin vesilattia

Tarkastellaan yksityiskohtaisemmin työprosessia vesipohjaisen lattialämmityksen järjestämisessä. Se sisältää useita vaiheita – tämä on karkean pohjan valmistelu, itse järjestelmän asennus sekä tasoitteen kaataminen ja pintamaalin asettaminen. Tässä tapauksessa harkitaan budjettivaihtoehtoa lämmitysjärjestelmän luomiseksi..

Lattialämmitys on vakava kustannuserä remontissa, joten on tärkeää laskea tarkasti, kuinka paljon ja mitä materiaaleja tarvitaan. Työvoimakustannusten helpottamiseksi olemme laatineet erityisohjeen, jossa kerrotaan kuinka laskea lämmin lattia – vesi tai sähkö. Mukana ovat online -laskimet. Ja artikkelissa “Mitä tarvitaan lämpimälle lattialle?” Löydät täydellisen luettelon kaikesta mitä tarvitset asennuksen aikana.

Ohjeet lämpimän vesilattian asentamiseen

Tämän kerroksen järjestelmä sisältää:

• putki;
• jäähdytysnesteen sekoitusyksikkö, joka sisältää pumpun, jakeluputken ja termostaattisekoittimen.

Kuinka asentaa vesilämmitetty lattia oikein omin käsin? Alla on vaiheittaiset ohjeet, joiden ansiosta lähes jokainen voi asentaa lämpimän vesilattian itse.

Suunnitteluvaihe

Tässä vaiheessa on päätettävä, onko ECP päälämmityslähde vai täydentääkö se vain patterilämmitystä. Ensimmäisessä tapauksessa voit tehdä ilman sekoitusyksikköä ja säätää lämpötilaa suoraan kattilassa. Tässä tapauksessa kattila lämmittää jäähdytysnesteen pääsääntöisesti 45 asteeseen, minkä jälkeen se tulee suoraan lattialämmitysjärjestelmään..

Jos ECP täydentää patterilämmitysjärjestelmää, sekoitusyksikön asennus on ehdottoman välttämätöntä. Jotta jäähdyttimet toimisivat tehokkaasti, jäähdytysnesteen lämpötilan on oltava 70 astetta, tämä on liian korkea lämpötila lattialämmitysjärjestelmälle, joten jäähdytysnesteen on jäähdytettävä sekoitusyksikössä.

Sinun on suunniteltava erillisten jakotukien ja sekoittimien sijoittaminen rakennuksen jokaiselle kerrokselle, ne on liitettävä yhteiseen lämmitysnosturiin. On suositeltavaa sijoittaa jakotukki lattian keskelle siten, että kaikkien lämmitettyjen huoneiden putkien pituus on suunnilleen sama. Tämä helpottaa huomattavasti koko järjestelmän konfigurointia..

Paras vaihtoehto on käyttää esiasennettuja jakoputkia, jotka on esiasennettu ja testattu tehtaalla. Sinun tarvitsee vain valita tarvittava määrä keräysryhmiä, kiertovesipumpun ja tarvittaessa sekoitusyksikön teho. Kaappi on asennettu seinään ja siihen on liitetty lämmityspiiri yhteisestä nousuputkesta ja lämpimän lattian kiertopiirit. Ainoa haittapuoli valmiiden keräyskaappien käyttämisessä on sen suhteellisen korkea hinta, mutta luotettavuuden ja turvallisuuden lisäämisen kannalta säästäminen ei ole järkevää..

Jotta voidaan arvioida karkeasti tarvittava putkien lukumäärä, voidaan laskea 5 juoksevaa metriä putkea per 1 m2 lattiaa. Optimaaliset hinta / laatu-suhteen suhteen ovat ristisilloitetusta polyeteenistä valmistetut polymeeriputket. Ne ovat kevyitä, vaatimattomia asennuksessa ja niiden käyttöikä on 50 vuotta. Metalliputkien käyttöikä on pidempi, mutta ne ovat paljon kalliimpia ja vaikeampia asentaa. Nykyään useimmat vesilattialämmitysjärjestelmät toimivat polymeeriputkilla..

Vesilämpöeristetty lattia. Hanke laaditaan mittausten ja laskelmien jälkeen

Putkien asennusjärjestelmä on mietittävä etukäteen. Pieniin huoneisiin sopii rinnakkainen putkenlasku “käärmeellä”, jonka nousu on 20-30 cm. Tämä on vähiten työläs menetelmä, mutta se ei sovellu suuriin huoneisiin ja tapauksiin, joissa putken nousun tulee olla alle 20 cm Suuressa huoneessa, kun asetetaan “käärmeen” kanssa, lattian lämpötila huoneen vastakkaisissa kulmissa on huomattavasti erilainen, ja kun asetetaan “käärmeen” kanssa, jolla on pieni nousu, putki voi helposti rikkoutua liian vahva mutka.

“Kierre” -menetelmä tulee pelastamaan, se on työläämpi, mutta antaa parempia tuloksia. Lattialämmitys on mahdollisimman yhtenäinen eikä putkelle aiheudu ylimääräisiä taivutuskuormia.

Yleensä huoneissa, joiden pinta-ala on alle 10 m2, käytetään “käärmeen” asettamista, 10-15 m2: n alueella, molempia menetelmiä voidaan käyttää, ja suurissa huoneissa on yleensä useita käytetään rinnakkaisia ​​spiraaleja.

Jos lämmin lattia on ainoa lämmityslähde, putken nousun tulisi olla 15-20 cm, jos huoneessa on muita lämmityslähteitä, askel nostetaan 25-30 cm: iin.

Lämminvesilattian asettaminen: laskutekniikka

Vesilämmitteisen lattian putket asetetaan tietyn mallin mukaan, sitten ne kaadetaan sementti- tai betonilaastilla – tasoituksella. Jotta putket eivät pääse liikkumaan kaatamisen aikana, ne on kiinnitettävä. On kaksi tapaa. Ensimmäinen on erityiset matot, joissa putki on yksinkertaisesti kiinnitetty. Joskus ne yhdistetään eristekerrokseen. Kätevä ja nopea, mutta kallis.

Toinen tapa on sitoa metalliverkkoon. Jos tasoite on suuri tai se on epävakaa, laatta on suositeltavaa / pakollista vahvistaa. Tässä tapauksessa verkko toimii myös vahvikkeena. Lattialämmitysputket sidotaan siihen muovisiteiden avulla. Kun lattia eristetään samanaikaisesti, putket voidaan kiinnittää muovikiinnikkeillä eristykseen. Tämä toimii, jos eristys on suulakepuristettua polystyreenivaahtoa..

Kaksi tapaa kiinnittää lattialämmitysputket ennen betonin kaatamista

Putkien asettamisen jälkeen voit täyttää lämpimän lattian betonilaastilla. Mutta putket on täytettävä jäähdytysnesteellä. On suositeltavaa täyttää se kerrallaan, jotta lämpötila ei kerry. Betonin halkeamien vähentämiseksi on erittäin hyvä täristä betonia. Tässä tapauksessa tasoitteen pinta muuttuu tasaisemmaksi..

Kaatamisen jälkeen tasoite peitetään kalvolla kosteuden säilyttämiseksi, mikä on tarpeen betonin kypsymiseksi. Tämä prosessi kestää vähintään 24 päivää. Tässä tapauksessa lämpimän lattian lämpötilaa ei voida nostaa, muuten kosteus haihtuu ja tasoite on hauras.

Putkien asettelu ja kiinnitys

Suosituin tapa kiinnittää putket on käyttää erityistä kiinnitysverkkoa. Tämä on metalli- tai muoviverkko, jonka silmäkoko on 100 mm ja joka levitetään lämpöeristyksen päälle. Putket asetetaan ristikkoon kaavion mukaisesti ja kiinnitetään lanka- tai muovipuristimilla. Tämän menetelmän etuna on viimeistelymassojen lisävahvistus verkkoverkoston vahvistamisen vuoksi, ja haittoja ovat korkeat työvoimakustannukset asennuksen aikana.

Toinen yleinen asennusmenetelmä on polystyreenimattojen käyttö, jotka on luotu erityisesti vesilämmitteisen lattian asentamiseen. Ne toimivat samanaikaisesti lämmöneristyksessä ja kiinnittävät putket haluttuun asentoon. Tämä saavutetaan sen vuoksi, että maton etupuolelle tehdään erityisiä ulkonemia, jotka sijaitsevat shakkilautakuviossa. Putki asetetaan näiden ulkonemien väliin, jotka kiinnittävät sen tukevasti haluttuun asentoon. Tämä on kalliimpi, mutta myös kätevämpi ja nopeampi tapa asentaa vesilämmitteinen lattia..

Riippumatta valitsemastasi asennusmenetelmästä ja asennustavasta, vältä putkien liiallista taivutusta, yritä olla astumatta niihin uudelleen äläkä pudota raskaita esineitä. Pienetkin putken vauriot edellyttävät koko piirin vaihtamista..

Vesipohjaisten putkien asettaminen. Esimerkki jäähdyttimen liittämisestä järjestelmään

Katkaise putki vain paikalleen, eli aloita asennus putkesta ja katkaise loput putket vasta sen jälkeen, kun olet tuonut sen paluuputkeen. Älä säästä putkia, älä aseta niitä häiriösovittimeen äläkä yritä muodostaa yhteyttä kahden osan välille. Mahdolliset säästöt eivät ole jäähdytysnestevuotojen mahdollisten ongelmien arvoisia.

Kun asetat putkia “käärme”, yritä sijoittaa putken alku huoneen “kylmää” seinää vasten tai ikkunan viereen lattian epätasaisen lämmityksen kompensoimiseksi. Kun asetetaan “spiraaliksi”, tällaista tarvetta ei ole, lattia lämpenee aina tasaisesti.

Putkien liittäminen pumppuun

Kun kaikki piirit on avattu ja kytketty keräysryhmään, voit jatkaa järjestelmän hydraulista testausta.

ECP -testit

Ennen tasoitteen kaatamista on testattava koko järjestelmä korotetulla paineella ja lämpötilalla. Täytä järjestelmä lämmitysväliaineella. Varmista, että kaikki jakotukiryhmään liitetyt piirit ovat täynnä. Nosta sitten järjestelmän paine 5 baariin. Paine laskee vähitellen, tämä on normaalia. Kun paine saavuttaa 2-3 baaria, laskun pitäisi pysähtyä. Nosta paine takaisin 5 baariin, toista tämä sykli useita kertoja. Tarkasta huolellisesti kaikki kiertopiirit ja varmista, ettei niissä ole edes pieniä vuotoja.

Jakokokoonpanon rooli

Kaikki eivät tiedä, että vesipiirillä toimiva lattialämmitys voi toimia normaalisti ilman keräintä. Mutta vielä vähemmän tiedetään, miltä se näyttää käytännössä..

Valmistajat suosittelevat korkeintaan 70 m pitkien putkien käyttöä.

Useimmissa tapauksissa lattialämmitysjärjestelmä on kuitenkin asennettu useisiin huoneisiin. Tässä tapauksessa ilman keräysyksikköä on mahdotonta varmistaa jäähdytysnesteen tasainen jakautuminen..

Lattialämmityksen asentamisella ilman jakotukia on useita haittoja: lämmitysväliaine voidaan toimittaa vain samassa lämpötilassa kuin yleisessä lämmitysjärjestelmässä, automaattinen ilmanpoisto ei ole mahdollista, sama koskee paineen säätöä.

Keräimen kytkentäkaavio

Valmiiden mekaanisten tai automaattisten keräilymallien valinta riippuu lämmitysjärjestelmän ominaisuuksista.

Ensimmäistä säätömoduulia suositellaan asennettavaksi lattialämmitykseen ilman jäähdytintä, toista voidaan käyttää kaikissa muissa tapauksissa.

Valtecin keräilyryhmät ovat suosituimpia. Valmistaja antaa valmistetuille tuotteille 7 vuoden takuun. Nestekiertokeräimen asennuskaavio sisältyy valmiiseen sekoitusyksikköön

Kaavion mukaan lattialämmityksen jakoputki asennetaan seuraavasti:

1. Kehyksen asettaminen. Keräimen asennusalueena voit valita: esivalmistetun kapean seinän tai keräyskaapin. On myös mahdollista asentaa suoraan seinään. Paikan on kuitenkin oltava ehdottomasti vaakasuora..
2. Liitäntä kattilaan. Syöttöputki sijaitsee alhaalla ja paluuputki ylhäällä. Palloventtiilit on asennettava rungon eteen. Niitä seuraa pumppausryhmä.
3. Lämpötilanrajoittimella varustetun ohitusventtiilin asennus. Sen jälkeen keräin asennetaan.
4. Järjestelmän hydraulinen testi. Tarkista liitäntätapa pumppuun, mikä edistää paineen nousua lämmitysjärjestelmään.

Sekoitusyksikössä yksi pakollisista elementeistä on kaksi- tai kolmitieventtiili. Tämä laite sekoittaa eri lämpötilan vesivirtoja ja jakaa niiden liikeradan uudelleen.

Kumpaankin putkistoon on asennettu paluuvirta ja syöttö, jotka on kytketty keräysyksikköön, sulkuventtiilit ja liittimet, jotka on suunniteltu tasapainottamaan lämmönsiirtimen tilavuus ja estämään kaikki piirit

Jos keräilytermostaattien ohjaamiseen käytetään servokäyttöä, sekoitusyksikköä laajennetaan ohitus- ja ohitusventtiilillä..

Säännöt putkien metrisen alueen laskemiseksi

Voit laskea kuvamateriaalin lämmitettyjen lattioiden kokoamiseen, kun olet laatinut kaavion koko järjestelmästä.

Laskelmassa otetaan huomioon seuraavat vivahteet:

1. Paikoissa, joissa on huonekaluja, lattialaitteita, kodinkoneita, putkia ei asenneta.
2. Eri poikkileikkauskokoisten ääriviivojen pituuden on vastattava seuraavia parametreja: 16 mm: n korkeudella se ei saa ylittää 70 m, 20 mm – enintään 120 m. Jokaisen muodon sijainti vastaa 15 m2: n aluetta . Jos et noudata näitä suosituksia lämmitysverkossa, paine on alhainen.
3. Linjojen pituuden välinen ero on enintään 15 m. Tilavuushuoneessa tehdään useita lämmityshaaroja.
4. Jos käytetään tehokkaita lämmöneristysmateriaaleja, optimaalinen putkiväli on 15 cm.Jos talo sijaitsee ankarissa ilmasto -olosuhteissa ja lämpötila laskee alle -15 ° C, etäisyys on lyhennettävä 10 cm: iin.
5. Jos valittiin vaihtoehto 15 cm: n askelmalla, materiaalikustannukset ovat 6,7 m / 1 m2. Putkien asentaminen 10 cm – 10 m / 1 m2 välein.

Lattialämmitys voidaan suorittaa vain kiinteällä putkella. Kuvamateriaalista riippuen ostetaan useita tai yksi kela, jossa on vesipiirin putket. Sitten se jaetaan tarvittavaan määrään rivejä..

Putkien asennuksen yhteydessä on otettava huomioon hydraulihäviöt, jotka lisääntyvät jokaisen seuraavan kierroksen aikana. Katsotaan, että yli 70 metrin pituisia muotoja ei tule käyttää

Lämmitettyjen vesilattioiden järjestely aloitetaan aina huoneen kylmimmältä puolelta. Kysymys lämmönsiirtimen optimaalisen reitin valitsemisesta on erittäin tärkeä – veden lämpötila laskee lähempänä piirin loppua.

Optimaalisen askeleen valitsemisen vivahteet

Koko piirin hyötysuhde ja kustannukset riippuvat lattialämmityksen putkien välisen askeleen oikeasta valinnasta..

Sen laskeminen riippuu kuitenkin monista tekijöistä. Muotojen välinen vakioetäisyys on 100-200 mm.

Vaihteleva tai vakioaskel on myös mahdollista:

1. Jos lämmityskuorma on alle 50 W / 1 m2, muodon nousu on vakio ja yhtä suuri kuin 200 mm.
2. Kun lämmityskuorma on 80 W / 1 m2 tai enemmän, etäisyys on 150 mm.
3. Muissa tapauksissa on käytettävä muuttuvaa vaihetta. Esimerkiksi yhden tai kahden ulkoseinän kehällä vesipiirin asennus tapahtuu pienimmällä askeleella 100 mm. Kun siirryt huoneen keskelle, raot kasvavat vähitellen 200 mm: iin.

Käytännössä, jos aiotaan lämmittää taloudellisesti lattialämmityksellä, käytetään 150 mm: n askelta. Tämä indikaattori on optimaalinen lähes kaikissa olosuhteissa..

Jos rakennuksen lämpöhäviö ylittää lämmönsiirron, kannattaa miettiä sen tehokasta eristystä – tässä tapauksessa askeleen pienentäminen ei ratkaise ongelmaa.

Video – Sekoituslaite lattialämmitykseen

Laske järjestelmän paine 1,5-2 baariin, joka vastaa käyttöpainetta, ja jätä se päiväksi. Paineen ei pitäisi laskea. Jos kaikki on kunnossa, voit jatkaa viimeisiin testeihin.

Aseta kattila maksimikäyttölämpötilaan ja säädä kiertopumput saavuttamaan käyttöpaine. Jos lattialämmitys täydentää patterilämmitystä, aseta sekoitusyksiköiden säätimet käyttömerkkeihin. Odota, että koko järjestelmä lämpenee kokonaan. Varmista, että kaikki kiertopiirit ovat lämpimiä ja suunnilleen samalla tasolla. Tarkista se uudelleen päivän kuluttua. Jos kaikki on kunnossa, voit sammuttaa lämmityksen ja valmistautua kaatamaan viimeistelylevyn.

Työn vaiheet:

1. Tilojen valmistelu. Lämmitysjärjestelmä asennetaan rappaustöiden jälkeen, merkitsemällä viimeistetyn lattian taso, poistamalla vesi-, viemäri- ja sähköliitäntäpisteet, kytkentäkaapin laite, joka voi olla sisäänrakennettu tai ulkoinen. Jos lattialla on suuria epätasaisuuksia, se tasoitetaan sementtilaastilla..

Video aluslattian valmistelusta:

2. Höyrysulku. Käytä siihen polyeteenikalvoa, jonka paksuus on vähintään 0,2 mm. Asennettaessa lämpöeristystä, joka on valmistettu polystyreenivaahdosta, polystyreenivaahdosta tai polyuretaanivaahdosta, erityistä huomiota kiinnitetään höyrysulkuun, koska nämä materiaalit ovat hygroskooppisia. Muovikelmun asettamiseen on olemassa seuraavat vaihtoehdot:

• Se asetetaan lattialle, jos sen alla on kylmä kellari tai maaperä. Kalvo asetetaan päällekkäin 10 cm, jolloin liitokset liimataan teipillä. Kalvon reunat kääritään sisäänpäin ja peittävät sen seinän alaosan..
• Höyrysulku tehdään lämmöneristyksen päälle ennen sementtilattian kaatamista, josta kosteus voi imeytyä eristekerrokseen. Nykyään useimmat tällaisten lattioiden lämmöneristyslaitteisiin tarkoitetut laatat on valmistettu polystyreeni- tai lavsan -kuiduista valmistetulla höyrysululla..

3. Itseliimautuvan vaimennusteipin asettaminen. Se on suunniteltu kompensoimaan tasoitteen lämpölaajenemista ja estämään niin sanotun lämpösillan muodostumista seinän ja tasoituksen välille. Pelti, 5, 8, 10 mm paksu, liimataan huoneen kehää pitkin seiniä, ovikehyksiä, telineitä pitkin. Tässä tapauksessa sen ulkoneman lattian yläpuolella on oltava 20 mm.

4. Lämmöneristyslaite. Sen ansiosta lämmitysputkien lämpö ohjataan ylöspäin. Tällaisen eristekerroksen paksuuden kylmille lattioille tulisi olla vähintään 50 mm ja lattioiden välisillä katoilla vähintään 20 mm.

Erittäin vahvat profiililevyt (matot), jotka on valmistettu tiheästä paisutetusta polystyreenistä (40 kg / m3) ja joissa on höyrysulku, soveltuvat parhaiten lämmöneristyskerrokseen. Niiden pinta on peitetty erityisillä “pomoilla”, jotka toimivat lämmitysputkien asentamisessa. Ne on suunniteltu lämmityspiirin halkaisijalle 16, 17, 18 mm..

Lämminvesilattiamatoissa on erityiset lukot, joiden ansiosta suojat asennetaan niistä koko lattia -alueelle. Paisutetun polystyreenilevyn kohokuvioitu alapinta tasoittaa epätasaisuudet lattiassa.

5. Putkien asettaminen. Lattialämmitys asennetaan seuraavan tyyppisten putkien avulla: kupari, metalli-muovi, polybuteeni, polyeteeni, ruostumaton. Viime vuosina suosituimmat ovat polyeteeniputket, koska ne ovat erittäin kestäviä. Toisin kuin metalli-muoviputket, ne eivät juurikaan taipu. Tämä estää halkeilua ja muodonmuutoksia..

Lattialämmitysputki on helppo kiinnittää lämmöneristyskerroksen erityisiin uriin. Suunnittelua suunniteltaessa otetaan huomioon seuraavat seikat:

• Mitä suurempi putkien tiheys, sitä suurempi lattian lämmöntuotto. Ne sopivat hiukan tiukemmin seinille kuin keskelle..
• Putkien väliin jätetään 10-25 cm: n väli, 15 cm perääntyy seinästä.
• Lämmityspiirin pituus ei saa ylittää 100 m. Pidempi pituus lisää hydraulihäviöitä.
• Putket, jotka ylittävät liitokset, asetetaan erityisiin holkkeihin, joiden pituus on 30 cm.

Lämminvesilattian asennus suoritetaan kahdella lämmitysputkien asennuksella:

1. Bifilar (“spiraali”, “etana”), joka takaa koko lattian tasaisen lämmityksen. Tämä muoto mahdollistaa pienemmän tehon kiertopumppujen käytön..
2. Meander (“siksak”, “käärme”), kun kuumaa vettä tulee piiriin ulkoseinässä. Tämä muoto johtaa epätasaiseen lattialämmitykseen. Korjataksesi tämän haitan, lisää pumpun tehoa tai tee kaksoiskäärme. Sitä käytetään suurissa huoneissa.

Joskus putket sijoitetaan käyttämällä molempia asetteluja. Kaikkien piirien haarat kerätään jakoputkiin.

6. Putkien puristus. Se suoritetaan ennen tasoituslaitetta. Ennen tätä asennetaan kaappi, jossa on jakoputki. Kaikki piirit on kytketty siihen ja täytetty vedellä.

Ilma on poistettava putkista. Tätä varten kaikkien piirien säätöventtiilit ja virtausmittarit avataan vuorotellen. Tässä tapauksessa automaattiset ilmanpoistimet suljetaan ja avataan vasta, kun putket on painettu ja järjestelmä on lämmennyt..

Jos lattialämmityksessä käytetään metalli-muoviputkia, järjestelmä paineistetaan 6 baarin paineessa kylmällä vedellä koko päivän ajan.

Putket kaadetaan paineen alla tasoitteella. Silloitetusta polyeteenistä valmistettujen putkien paineistamiseksi järjestelmä täytetään paineella, joka on 2 kertaa käyttöpaine. Se alkaa laskea välittömästi, mutta 30 minuutin kuluttua alkuperäiset indikaattorit palautuvat jälleen. Tämä toimenpide toistetaan 3 kertaa..

Järjestelmä jätetään vuorokaudeksi ja jos 24 tunnin kuluttua paine on pudonnut alle 1,5 baaria, sekä vuotojen puuttuessa, se katsotaan onnistuneesti testatuksi..

7. Betonilattia kestää suuria kuormia, sillä on suuri lämpökapasiteetti ja se tuottaa hyvän lämmönjaon. Ennen sen kaatamista määritetään lämpölaajenemista kompensoivien paisuntasaumojen sijainti. Käytä niille vähintään 5 mm paksua vaimennusteippiä.

Paisuntasauma asetetaan koko tason läpi paksuuden läpi. Nämä saumat ylittävät putket sijoitetaan erityisiin holkkeihin.

Tasoitteen vahvistaminen on valinnaista, mutta toivottavaa. Tätä varten putkiin asetetaan vahvistusverkko (100×100 mm). Vahvistus on keskeytetty jakeluliitoksissa.

Jos tasoitteen paksuus on pieni (3-4 cm), huone on yli 40 m2 tai sen muoto on epäsäännöllinen, käytetään vahvistusverkon sijasta polypropeenikuiduista valmistettua kuitua. Sillä on hyvät sekoitusominaisuudet betonin kanssa. Sen kulutus on 3 dm3 / 20 m2.

Tasoituksen suorittamiseksi lämpimän lattian alla käytetään erityistä betoniseosta. Sen ominaisuuksien parantamiseksi siihen lisätään erityinen lisäaine – pehmite, joka lisää tason joustavuutta. Sen ansiosta betonin paksuus pienenee 30 mm: iin, kun taas tavanomaisen tasoitteen paksuus on vähintään 50 mm..

Kuinka täyttää lattialämmitys? Arvioitu betonin koostumus:

• sementti M400-50 kg;
• karkea hiekka ilman savea – 150 kg;
• vesi – 25 l;
• kuitu – 0,5 kuutiometriä dm;
• pehmitin lattialämmityslaastille – 1 l.

Lattialämmitys asennetaan vähintään 5 ° C: n lämpötilaan. Sen täydellinen kovettuminen tapahtuu vain 28 päivässä. Kun tasoitteet ovat kuivuneet, ne alkavat viimeistellä lattiaa. Tässä tapauksessa lämmin lattian asettaminen laattojen alle on paras vaihtoehto..

8. Kuinka liittää lattialämmitys? Käynnistys suoritetaan sen jälkeen, kun tasoite on kovettunut. Kuinka tehdä se oikein? Poista ilma lämmitysjärjestelmästä, tarkista automaattiasetukset, hydrauliikka ja aseta haluttu lämpötila.

Ilmanpoistoa varten aseta paine 15% korkeammaksi kuin paine. Pumpun täytyy toimia hitaalla nopeudella. Kaikki haarat, yhtä lukuun ottamatta, on suljettu venttiileillä. Ilma poistuu siitä kokonaan. Näin kaikki haarat tarkistetaan useita päiviä..

Lattialämmitys alkaa 20-25 ° C: ssa ja lisää 5 ° C lisää joka päivä, kunnes projektissa määritetty lämpötila saavutetaan.

Ei ole niin vaikeaa tehdä lämmin lattia omin käsin, varsinkin kun valitset moderneja materiaaleja ja uusimpia laitteita.

Lämpötilansäädin on erittäin tärkeä osa järjestelmää. Lämpötilajärjestelmän muutos suoritetaan termostaatilla, joka asennetaan jakoputken paluuputkeen.

Perinteisen lattialämmityksen termostaatin avulla voit asettaa lämpötilan manuaalisesti. Useimmissa nykyaikaisissa elektronisissa malleissa on automaattinen lämpötilansäädin. Tässä tapauksessa putkiin syötettävä jäähdytysneste ei saa lämmetä yli 55 ° C.

Lämminvesilattian laite on pitkä ja vaivalloinen toimenpide, joten sinun on varauduttava kotisi pitkäaikaisiin haittoihin..

Ensimmäinen askel

Irrota vanha tasoite alustaan ​​asti. Varmista, että pisarat eivät ylitä 1 cm

Toinen vaihe

Aseta kerros vedeneristysmateriaalia perusteellisesti puhdistetulle pinnalle

Kolmas vaihe

Kiinnitä vaimennusteippi huoneen ympärille. Jos järjestelmässäsi on useita ääriviivoja, teippi on myös asetettava näiden ääriviivojen välille..

Neljäs vaihe

Eristä pohja. Lämmöneristysmateriaali ja eristysmenettely valitaan yksilöllisesti tietyn tilanteen mukaan.

Joten jos järjestelmää käytetään lisänä päälämmitykseen, riittää, että asetetaan kalvolla päällystetty polyeteeni.

Useimmissa tilanteissa lämpöeristysmateriaalina käytetään vaahtoa tai muuta sopivaa materiaalia..

Myynnissä on myös lämmittimiä, jotka on suunniteltu erityisesti asennettavaksi yhdessä lattialämmitysputkien kanssa. Niiden rakenne sisältää jo kanavia putkien asentamiseen..

Viides vaihe

Aseta vahvistusverkko eristeen päälle. Se auttaa lisäämään tasoitteen lujuutta, jolla täytät putket..

Samaan aikaan järjestelmän putket voidaan kiinnittää suoraan verkkoon, jolloin erityisiä pidikkeitä ja nauhoja ei tarvita. Tässä tapauksessa kiinnitykseen voidaan käyttää tavallisia muovisidoksia..

Mitä tarvitset?

Vesipohjaiseen lattialämmitykseen

• Putket
• Keräilijä
• Vaimennusteippi ja vedeneristyskalvo
• Lämmöneristysmateriaali (polystyreeni, mineraalivilla jne.)
• Vahvistettu verkko ja tuet sitä varten
• Johto tai puristimet

Sähköiseen lattialämmitykseen

• Lämmityselementit – kaapeli tai matot
• Lämmöneristysmateriaali (korkki)
• Lämmön tasoitusmateriaali (kalvo)
• Termostaatti
• lämpösensori
• Aaltoputki
• Sähköjohto

Pohjan valmistelu

Harkitse, kuinka tehdä karkea lattia paisutettuun saveen perustuvan vesijärjestelmän järjestämiseksi.

Vaihe 1. Ensinnäkin vanha puulattia puretaan kokonaan. Lankut ja lokit poistetaan. Alustalle voidaan jättää tiilijäämiä ja ylisuuria rakennusjätteitä.

Puulattia on purettava

Levyt purettu

Myös viiveet on poistettu

Vaihe 2. Laserpintaa käytetään lopullisen kerroksen korkeuden määrittämiseen. Vaaditun tason tärkein vertailupiste on etuovi. Merkintöjen tulee olla 1,5-2 cm kynnyksen alapuolella.

Laseritason käyttö

Merkintöjen tulee olla 1,5-2 cm kynnyksen alapuolella

Vaihe 3. Seiniin tehdään merkintä. Ensimmäinen merkki merkitsee tasoituksen rajaa asennettujen lämmitysputkien kanssa (tasoitteen on oltava vähintään 6 cm paksu). Toinen osoittaa paisutetun savieristeen paksuuden (tässä tapauksessa tämän kerroksen paksuus on 10 cm).

Seinien merkitseminen

Toinen merkki osoittaa eristeen paksuuden

Vaihe 4. Laserpinnan tasoa seinillä pitkin koko kehää, jälkiä tehdään valmiin lattian tasolle.

Valmiiden lattioiden tasolle kohdistetaan merkkejä

Vaihe 5. Merkinnät kiinnitetään seiniin ja kahteen muuhun tasoon – paisutetusta vuoteesta ja tasoituksesta. Maamerkki tässä tapauksessa on valmiin lattian merkki..

Strippausprosessi

Vaihe 6. Karkea betonilattia on peitetty hiekalla, joka jakautuu tasaisesti sen päälle. Voit keskittyä alempaan merkkiin.

Lattia on peitetty hiekalla

Hiekka jakautuu tasaisesti

Vaihe 7. Seuraavaksi hiekka tiivistetään ja tasoitetaan mahdollisimman paljon. Työ tehdään useilla lähestymistavoilla, sinun ei pitäisi kiirehtiä tänne.

Sitten hiekkaa jyrsitään

Vaihe 8. Tiedonsiirtoputket on suojattu energoflexillä.

Sähköputket on suojattu energoflexilla

Vaihe 9. Hirsistä jäljellä olevat seinien reiät tiivistetään tiili- ja sementtilaastilla.

Esimerkki suljetusta reiästä

Vaihe 10. Vedeneristys asetetaan hiekkakerroksen päälle. Tässä tapauksessa se on tiheä polyeteenikalvo, joka asennetaan seinille laitoksen kanssa. Mukavuuden vuoksi kalvo kiinnitetään teipillä.

PET -kalvojen pinoaminen

Vaihe 11. Majakoiden asennus alkaa. Tätä varten käytetään suuritiheyksisen vaahtolohkon kuutioita, joihin sitten asennetaan metallimajakat. Kuutiot asennetaan polyeteenille noin 1 metrin etäisyydelle toisistaan. Yhden kuution korkeus on 9 cm.

Vaahtolohkokuutiot

Kuva vaahtolohkokuutioista

Vaihe 12. Metalliprofiilit-majakat, joiden korkeus on 1 cm, asennetaan kuutioihin.

Majakoiden asennus

Kaikki majakat on asennettu

Vaihe 13. Majakoiden liitoksiin on asennettava kuutio. Oikean telakoinnin vuoksi majakat leikataan. Oikealla telakoinnilla majakat asetetaan päällekkäin säännön tulevan liikkeen suuntaan.

Majakojen karsiminen

Liittymisen yhteydessä profiilien tulee olla päällekkäin säännön tulevan liikkeen suuntaan

Vaihe 14. Majakat asetetaan tason mukaan. Maamerkki – viiva seinällä, joka osoittaa tasoituksen korkeuden. Voit tasoittaa vanerityynyjä..

Majakkien tarkistaminen rakennustasolla

Vaneripohjan käyttö

Vaihe 15. Kun majakat on tasattu, ne kiinnitetään kuutioihin itsekelausruuveilla.

Majakan kiinnitys

Vaihe 16. Aluslattian on oltava hieman kalteva (ero on enintään 5 mm jokaista pohjapituuden metriä kohti). Tarvittaessa kuutiot voidaan painaa hiekkaan halutun tuloksen saavuttamiseksi. Toimenpide suoritetaan majakoiden koko pituudelta.

Aluslattialla on pieni kaltevuus

Vaihe 17. Pääkuutioiden välissä, lisää.

Lisäkuutiot asennettu

Vaihe 18. Paisutettu savi sekoitetaan pieneen määrään sementtiseosta. Tämä luo tukevamman lattian. Paisutetun savin pussi käyttää ämpäri hiekkaa, 2 kg sementtiä ja noin 3 litraa vettä.

Paisutettu savi sekoitetaan sementtiseokseen

Vaihe 19. Valmistettu paisutettu savi asetetaan pohjaan ja tasataan. Täyttö suoritetaan huoneen kaukaisesta kulmasta alkaen. Majakkien ylemmälle tasolle pitäisi jäädä noin 1,5 cm vapaata tilaa.

Paisutetun saven asettaminen

Kuva laajennetun saven asettamisesta

Vaihe 20. Paisutettu savikerros peitetään sementtilaastilla. Laasti tasoitetaan lastalla koko pinnan yli.

Laastin tasoitus

Vaihe 21. Tasoitus on linjassa majakkasäännön kanssa. Ihanteellista tasaisuutta ei ehkä saavuteta. Jotta majakat olisi helppo poistaa tasoituksesta, niiden pinta ei ole tahriintunut.

Tasoituskohdistus säännön kanssa

Majakat eivät ole laastilla peitettyjä

Vaihe 22. Kaksi päivää myöhemmin, kun tasoite kuivuu, majakat poistetaan. Tätä varten ruuvit, jotka kiinnittävät ne, irrotetaan. Puiset vuoraukset poistetaan yhdessä majakoiden kanssa.

Majakoiden poistaminen

Majakat poistettu

Vaihe 23. Tämän jälkeen syntyvät halkeamat puhdistetaan roskista ja suljetaan sementtilaastilla.

Uran tiivistys sementtilaastilla

Putkien asennusjärjestys

Nykyään suosituin on betonipäällystysjärjestelmä. Tällä menetelmällä putki asennuksen jälkeen täytetään sementtilaastilla, jossa on erityisiä pehmittimiä..

Työ suoritetaan seuraavasti:

•

  Karkea lattia valmistellaan. Alkuvaiheessa sinun on puhdistettava pohja roskista, poistettava sisäänvirtaus. Muista laskea huone ja jakaa se kaavamaisesti useisiin eri sektoreihin.

  Edellytyksenä on, että osien vähimmäispinta -ala on vähintään 2-1. Piirin pituus saa olla enintään 70 m. Laskelmat voivat perustua putken asennusohjeisiin, jotka valmistaja.

• Lämpöeristys. Sopii aluslattian päälle. Eristykseen voidaan käyttää Penoplexin kaltaisia ​​järjestelmiä. Laatan saumat puhalletaan ulos polyuretaanivaahdolla. Ennalta laskettujen alueiden väliin asetetaan vaimennusteippi, joka on pakollinen lattialämmityksen asennuksessa..

  Vaimennusteipin ydin on välttää tasoitteen halkeilua kuumennettaessa. Vaimennusteippi luo tasausvyöhykkeitä. Muotojen erottaminen vaimennusteipillä on pakollista. Lämpöveden syöttö- ja paluulämpötilaero ilman kompensointikerrosta johtaa kondensoitumiseen ja tasoitteen halkeiluun.

•

  Vahvistusverkko on asennettu. Asennusmatot levitetään verkon yli.

  Jos aiot tehdä ilman mattoja, voit käyttää putkien kiinnittämiseen muoviverkkoa. Vahvistusverkko nousee pinnan yläpuolelle noin 2-3 cm.

• Asennuksessa käytetyt putket on sijoitettu. Alkuvaiheessa on tarpeen laskea ihanteellinen asennusvaihe sekä asettelutapa. Putki kiinnitetään liittimiin harpuunoilla.
• Putket täytetään vedellä ja paineistetaan maksimaaliseen käyttöpaineeseen. Painetestauksen aikana putki laajenee ja ottaa työkokonsa, jotta betonin tasoituspaine poistuu käytön aikana.
• Betonitaso kaadetaan.

Toinen tehokas asennusmenetelmä on “polystyreeni”. Tässä tapauksessa asennus suoritetaan lämpöä heijastaville levyille. Putken laskemisen perusta on erityiset matot, joissa on urat ja salvat.

Polystyreenijärjestelmällä on useita etuja:

• Putken asennusperiaate on yksinkertainen. Vesipiirin itse kokoaminen on mahdollista millään tavalla. Matoissa on erityinen kiinnike putken kiinnittämiseksi salvalla, joka tarjoaa tarvittavan luotettavan kiinnityksen.
• Lisäbetonitöitä ei tarvita. Matoissa on metallinen lämpöä heijastava levy. Punainen putki asetetaan levyihin syöttöä varten ja sininen putki paluuta varten. Ylhäältä ne täytetään erityisellä ratkaisulla. Pinnan kuivuminen kestää 1-2 päivää. Lattiat voidaan laittaa välittömästi laminaatilla tai linoleumilla tai muulla lattiapäällysteellä, mikä vähentää asennustöiden aikaa.
• Asennuksen nopeus. Polystyreenimenetelmä on tehokkain tekniikka putkien kiinnittämiseen vesilämmitteiseen lattiaan. Muotoa ei tarvitse sitoa ja kiinnittää kiinnitysteipillä tai harpuunoilla. Asennuskiinnikkeet on sijoitettu siten, että ne täyttävät täysin tarvittavat tekniset vaatimukset. Joten on mahdotonta rikkoa putken mutkan vähimmäishalkaisijaa, mikä on yleinen virhe asetettaessa ilman mattoja..
• Suurin lämmöntuotto. Alumiiniset lämmönjakelulevyt asetetaan vesipiirin päälle ja työnnetään mattoihin. Tällaisen laitteen avulla voit jakaa vastaanotetun lämmön tasaisesti koko huoneeseen. Vaihtoehtoisesti voidaan käyttää metalli- tai sinkittyjä lämmönjakelulevyjä..

Putkien asettamista käärmeen tai etanan kanssa koskevien sääntöjen täysimääräinen noudattaminen tekee vesityyppisten lämmitettyjen lattioiden itsenäisestä asennuksesta ongelmallista ja lähes mahdotonta. Asennusprosessia helpottaa erityisten mattojen käyttö..

Asenna jakoputki

Jakosarja on vastuussa jäähdytysnesteen jakamisesta piirien ympärille. Se on yksinkertainen (vain hanat) ja kehittyneempi (virtausmittarit ja pistorasiat servoja varten). Suosittelemme, että asennat toisen vaihtoehdon. Hänen kanssaan on realistisempaa “kalibroida” lämpimien lattioiden työ.

Asenna jakotukki lähemmäksi lattian keskustaa. Tällöin ääriviivat ovat vertailukelpoisia. Tästä voi olla suurta hyötyä, kun lattioita muokataan edelleen..

Putkisto ja liitäntä

Valmistelun jälkeen itse lämmitysjärjestelmän asennus alkaa.

Vaihe 1. Tässä tapauksessa olemassa oleva lämmitysjärjestelmä tallennetaan kaasukattilan perusteella. Akku saa virtansa virtapiiristä, joka sijaitsee toisessa kerroksessa. Jäähdyttimestä tuleva vesi ohjataan paluupiiriin, joka sijaitsee kellarissa. Lämmin lattia kytketään akun toiseen pistorasiaan ja paluupiiriin. Asennetaan hanat jäähdyttimen ja lattialämmityksen sammuttamiseksi. Kierrätyspumppu asennetaan paluupiirin sisäänkäynnille.

Tulo- ja paluupiirit

Lattialämmityksen liittäminen

Nosturien sijainti

Kiertovesipumpun asennuspaikka

Vaihe 2. Jäähdytin on varustettu tarvittavilla varusteilla. Nämä ovat liittimiä ja putkia. Putken pellavaa ja tiivistysainetta käytetään liitoksen tiivistämiseen..

Liitoksen tiivistämiseen käytetään tiivistysainetta

Jatkamme akun ulostulon asentamista

Asennusprosessi

Toinen kuva prosessista

Nosturin asennus

Vaihe 3. Tältä näyttävät valmiit akun ulostulot. Yksi niistä käytetään lämpimän lattian liittämiseen.

Valmis akun ulostulo

Vaihe 4. Ennen putkien asennusta liimataan huoneen ympärille vaimentava teippi (olemme jo kirjoittaneet sen valinnasta). Hän istuu seinillä liimalla.

Liimauspelti

Vaihe 5. Monikerros asetetaan karkealle tasoitukselle – erityinen eristys. Erilliset materiaaliliuskat kiinnitetään toisiinsa teipillä.

Monikalvoinen pinoaminen

Vaihe 6. Kalvon päälle asetetaan vahvistusverkko, jossa on 10×10 cm: n solut. Verkko on kytketty toisiinsa langalla.

Lankaverkkokappaleet

Vahvistava verkko

Vaihe 7. Asenna ja liitä paluuputki.

Putkiliitäntä

Vaihe 8. Toiseen akun ulostuloon on asennettu 20 mm: n poikkileikkausvesiputki. Putken alkuosaan voidaan laittaa pala aallotusta.

Putken liittäminen vesilämpöeristettyyn lattiaan

Vaihe 9. Putki asetetaan lattialle ja kiinnitetään verkkoon muovipuristimilla. Asennettaessa on tärkeää varmistaa, ettei putkessa ole mutkia. Polvien muotoiluun voit käyttää putkea lämmittävää hiustenkuivaajaa. Tässä tapauksessa viereisten putkien välisen silmukan etäisyyden tulisi olla noin 20 cm.

Putken kiinnitys muovipuristimella

Putken lämmittäminen hiustenkuivaajalla

Vaihe 10. Lattialämmitysputki asetetaan käärmeellä.

Putki asetetaan käärmeeseen

Vaihe 11. Paluuputken ja lattialämmityksen päät ohjataan kellariin johtaviin metalliputkiin. Tyhjiöt voidaan sulkea polyuretaanivaahdolla.

Putkien päät ohjataan metalliputkiin

Tyhjiöt puhalletaan pois polyuretaanivaahdolla

Vaihe 12. Lattiatason yläpuolelle nousevat metalliverkko -osat kiinnitetään lattian pohjaan tapilla ja metallilevyillä.

Verkon lisäkiinnitys

Vaihe 13. Jatkotöitä tehdään kellarissa. Kiertopumppu asennetaan. Se liitetään paluuputkeen. Järjestelmään on asennettu myös kaksi nosturia. Yksi niistä katkaisee luonnollisen verenkierron. Pohjaventtiili sulkee paluuputken tulon kokonaan.

Nosturit asennetaan

Vaihe 14. Ohjausyksikkö on koottu ja kaikki putket on kytketty. Luonnonkierron tilassa vesi virtaa lattialämmitysputken kautta paluuputkeen molemmilla avoimilla hanoilla. Jos suljet ylähanan, niin lämpimän lattian vesi liikkuu lisäputkea pitkin kohti pumppua – tämä on lattian nopean lämmityksen tapa. Jos pohjahana on kiinni, kun pumppu sammutetaan, lämmin lattia on kokonaan pois päältä.

Säätöyksikön kokoaminen

Rakenna prosessi

Yhdistetyt putket

Suoraan kattilasta

Tällainen järjestelmä olettaa kattilan läsnäolon, josta jäähdytysneste jaetaan lämpimään lattiaan ja muihin lämmitysjärjestelmiin (esimerkiksi ylimääräinen jäähdytin). Jäähdytyksen jälkeen neste virtaa takaisin kattilaan, jossa se kuumennetaan uudelleen. Järjestelmä käyttää myös pumppua, joka säätelee jäähdytysnesteen liikettä.

Suositellaan kondenssikattilan asentamista. Siinä on sopivin matalan lämpötilan tila, toisin kuin muut kattilat (perinteinen, kiinteä polttoaine).

Kolmitieventtiilistä

Tällaista liitäntää käytetään yleensä yhdistetyn lämmitysjärjestelmän kanssa. Kun otetaan huomioon, että vesi, jonka lämpötila on 70-80 astetta, tulee kattilasta ja lämmin lattia kiihdyttää jäähdytysnestettä jopa 45 asteen lämpötilaan, järjestelmän on jotenkin jäähdytettävä kuuma virta. Tätä varten asennetaan kolmitieventtiili..

Kuinka se toimii? Kiinnitä huomiota kaavioon:

1. Lämmin vesi syötetään kattilasta.
2. Samaan aikaan jäähdytetty vesi tulee venttiiliin toiselta puolelta (joka läpäisi lämpimän lattian, lämmitti sen, jäähtyi ja palautti).
3. Venttiilin keskellä lämmin vesi ja jäähdytetty paluuvirta sekoitetaan.
4. Lämpöventtiilin pää säätää vaaditun lämpötilan. Kun se saavuttaa halutun 40-45 asteen, vesi virtaa jälleen lattialämmityksen putkien läpi lämmittäen tilaa.

Negatiivinen kohta on kyvyttömyys jakaa kylmän ja kuuman veden annos tarkasti. Joissakin tapauksissa joko liian jäähtynyt neste tai hieman ylikuumentunut neste voi päästä lämpimän lattian sisäänkäynnille.

Mutta koska tällaisen järjestelmän asennus on hyvin yksinkertaista eikä “osu lompakkoon”, monet hyväksyvät tämän yhteysvaihtoehdon. Esimerkiksi erinomainen vaihtoehto olisi vaihtoehto, jossa asiakkaalla ei ole korkeita vaatimuksia ja hän haluaa säästää rahaa..

Esimerkki todellisesta piiristä:

Tässä videossa asentaja kertoo yksityiskohtaisesti kolmitieventtiilin täytöstä, missä tapauksissa on parempi asentaa se ja minkä tyyppisiä se on. Insinööri ilmoittaa mahdollisista virheistä ja antaa suosituksia niiden välttämiseksi:

Jäähdyttimestä

Monissa huoneissa ja huoneistoissa on kiellettyä käyttää tällaista kytkentäkaaviota lämpimälle lattialle. Mutta missä se on sallittua (lupa otetaan asunto- ja yhteisöpalveluista tai talosi rahastoyhtiöstä), järjestelmä suoritetaan suoraan jäähdyttimen (akun) kautta.

Lämmitetty vesi virtaa suoraan jäähdyttimestä lämpimään lattiaan. Jäähdytetty vesi tulee kasetin lämpötilanrajoittimeen ja palaa jäähdyttimeen (jäähdytysnesteen ulostulo).

Asennus on yksinkertaisin ja edullisin. Mutta on joitain haittoja – jäähdyttimen vesi on liian kuuma lämpimälle lattialle. Tästä seuraa seuraava – järjestelmän ja materiaalin hauraus, lattia on liian kuuma. Kesällä, kun lämmitys on kytketty pois päältä, lattia on kylmä.

On syytä harkita, että jäähdyttimen vedenpaine ei aina pysty kuljettamaan lämmintä vettä lämpimän lattian yli. Tässä tapauksessa tällaisesta rakenteesta tulee hyödytön ja vain yksi jäähdytin lämpenee..

Ihanteellinen paikka käyttää patterin lattialämmitystä on kylpyhuone, loggia.

Video näyttää lämpimän lattian asennuksen suoraan yhteisestä lämmityspatterista. Asentaja näyttää yksityiskohtaisesti, kuinka tämä tehdään mahdollisimman vähän jätettä. 3 piirin asennus: keittiö, kylpyhuone, olohuone. Huoneisto on pieni:

Kuinka kiinnittää vesipohjaiset putket

Käytettäessä polystyreenilevyä kiinnitysongelma ratkaistaan ​​jo olemassa olevien urien vuoksi. Ongelma on edelleen ratkaisematta, mitä kiinnittää vahvistetun verkon putket.

Tähän kysymykseen on useita vaihtoehtoja:

1. Puristimet ovat halvin tapa asettaa vesipiiri muovi- tai metalliverkolle. Kiinnitykseen käytetään useimmiten puristimia, joita normaalitilanteessa käytetään sähköasentajissa johtojen sitomiseen.
2. Kiinnikkeet – korvaa tehokkaasti polystyreenin kiinnitysmenetelmässä käytetyt pidikkeet. Kiinnityspidikkeet tarjoavat tarpeeksi tilaa putken laajentamiseksi kuumennettaessa. Asennettaessa on muistettava, että putken mutkan suositeltu halkaisija on yhtä suuri kuin sen paksuus kerrottuna 8: lla.
3. Putkien asennuslevyt tai kiinnitysnauhat. Paneelin kiinnitysmenetelmän etuna on nopea asennustyö. Putkien kiinnitysohjaimet asennetaan valmiiksi piirretyn kaavion mukaisesti. Kiinnitys suoritetaan salpoilla, mikä helpottaa työn monimutkaisuutta ja nopeuttaa asennusprosessia.

Valinta, mihin putket kiinnitetään, riippuu valitusta lämmitysjärjestelmän asennusmenetelmästä ja lämmitetyn kokonaispinta -alan koosta. Suurissa huoneissa on suositeltavaa käyttää asennuspaneeleja ja valmiita pidikkeitä. Pienissä huoneissa pärjää puristimilla.

Putkien kiinnitysmenetelmät

Vesilämmitteinen lattia voidaan asentaa useilla tavoilla, luetellaan ne.

• Kiristyspuristin polyamidia. Käytetään putkien nopeaan kiinnitykseen asennusverkkoon. Kulutus – noin 2 kappaletta per 1 m.
• Kiinnityslanka terästä. Käytetään myös asennukseen verkkoon, virtausnopeus on täsmälleen sama.
• Nitoja ja kiinnikkeet. Soveltuu putkien nopeaan kiinnittämiseen lämmöneristykseen. Puristimien kulutus on 2 kpl / 1 m.
• Kiinnitysraita. Se on U-muotoinen PVC-nauha, joka toimii pohjana 16 tai 20 mm: n putkien asettamiseen siihen. Kiinnitetty lattiaan.
• Matot lämpimän veden lattioille polystyreenistä. Putki asetetaan pylväiden välisten urien keskelle.
• Jakelualumiinilevy. Käytetään puulattiaan asennukseen, heijastaa ja jakaa tasaisesti lämpöä pinnan yli.

Höyrysulun asettaminen

Tavallinen polyeteeni toimii höyrysulkuna höyrysulkuna, joka asetetaan polystyreenivaahdolle. Tämä auttaa vähentämään merkittävästi syövyttävien tasoitemateriaalien tunkeutumista eristykseen, mikä teoriassa voi pidentää sen käyttöikää. Käytännössä kukaan ei ole vielä todistanut tasoitteen vaikutuksen eristykseen negatiivisia tekijöitä..

Vahvistava verkko

Vahvistusverkkoa tarvitaan lattialämmitysputken saumattomaan kiinnittämiseen omin käsin. Jos putki on mahdollista kiinnittää erityisillä kiinnikkeillä tai muilla lisävarusteilla, verkkoa ei saa asentaa.

Suosittelemme ostamaan tasaisimman verkon, jonka silmäkoko on 10 tai 15 senttimetriä. Tällaisen kennokoon avulla on kätevää asentaa putket lämpimälle lattialle. Suosittelemme, että otat teräsverkon paksuuden 4 mm.

Peltiteipin asennus

Pelti nauha kompensoi tasoitteen lämpölaajenemista. Asennetaan niiden seinien kehälle, joihin lattialämmitysputket asennetaan. Se on edullinen. Se on 10 cm leveä vaahdotettu polyeteeni, joka voi olla tahmealla pohjalla ja ilman sitä. Jos liimaa on, liimaa teippi rapattuun seinään. Muissa tapauksissa korjaamme sen sopivalla tavalla.

Lattialämmitysputken rakenne

Kaikkien tarvittavien valmistelujen jälkeen voit aloittaa lattialämmitysputkien asettamisen itse. Putkien sijoittamiseen on useita tapoja, mutta useammin käytetään vain yhtä..

Putkien asettaminen lattialämmitykseen etanalla

Tällä asennusvaihtoehdolla ensimmäisessä putkessa on kuuma jäähdytysneste, seuraavassa jäähdytetty, kolmas on jälleen kuuma jne. Tällä asennusmenetelmällä saavutetaan tasaisin lämmönjako koko lattialämmityspiirin alueelle..

Putken kiinnityslaite on melko yksinkertainen. Valitse ehdollisen muodon kehä ja aloita putken asettaminen sitä pitkin pyrkien lähemmäksi ja lähemmäksi keskustaa. Samalla jätät tilaa putken palauttamiseen. Jos putken askel on 15 cm, aloitat putken avaamisen 30 cm: n välein.Kun olet saavuttanut keskipisteen, avaa putki ja palaa laajennetun putken väliin. Kuva näyttää kaiken selkeämmin. Useimmissa tapauksissa yritä käyttää tätä asettelutapaa..

Käärmeputken asennus

Tällä lattialämmitysjärjestelmällä putki asennetaan “edestakaisin” -periaatteen mukaisesti ääriviivan alusta loppuun. Tässä tapauksessa piirin alku on kuumempi ja loppu kylmempi. Ei tarvitse enää puhua lämmön tasaisesta jakautumisesta. Tämä menetelmä on täydellinen tapauksissa, joissa putken laajentaminen etanalla on mahdotonta. Useimmiten nämä ovat pieniä alueita, kuten kylpyamme, wc, käytävä jne..

Yhdistelmäkaavio

Tällä lämpimän lattian asennuksella käärmettä ja etanaa käytetään yhdessä. Esimerkiksi annetaan huone, jossa on 4 huonetta. Suurin niistä on etana. Pienemmät ovat kuin käärme.

Voit tehdä 2 kierrosta käärmeestä yhdessä huoneessa ja jatkaa sitten etanalla. Nuo. on yhdistelmä järjestelmiä 1 huoneessa.

Alla on kaavio yhdistetystä tyylistä:

Tätä menetelmää suositellaan käytettäväksi vain kokeneille ammattilaisille eikä vain “lajikkeelle”. On tärkeää laskea oikein lämmön jakautuminen huoneeseen ja huoneisiin, ajatella kylmien alueiden sijaintia (huonekalujen paikat). Jos yhdistelmää ei tarvita, sitä ei käytetä..

Suosittelemme katsomaan hyödyllisen videon. Kaavion velho näyttää yhdistetyn lattiajärjestelmän (käärme + etana) asettamisen periaatteen. Esimerkiksi 4 huoneen huone erillisiin tarkoituksiin (keittiö, makuuhuone jne.).

Järjestelmän paineen testaus

Kun lopetat putken asentamisen, sinun on paineistettava lattialämmitysjärjestelmä varmistaaksesi, että se on tiukka. Suosittelemme lämpimän lattian puristamista ilmalla 4 baarin paineeseen asti.

Puristamiseen tarvitset tavanomaisen kompressorin, joka on liitettävä lattialämmityksen kerääjään..

Jätä järjestelmä päiväksi ja tarkkaile painehäviötä. Jos se on muuttunut merkityksettömästi päivän aikana (yhdellä tai kahdella jaolla), järjestelmä suljetaan ja lattiat voidaan kaataa. Tarkkaile myös painetta esitäytön aikana. On mahdollista, että putki voi vaurioitua kaatoprosessin aikana..

Kuinka puristaa lämmin lattia

Nykyään puristuslaitteet eivät ole enää harvinaisuus. Lisäksi, jos aiemmin tähän tarkoitukseen käytettiin vain teollisuuslaitoksia, nyt voit ostaa mekaanisen käsipuristimen.

Kuinka tämä menettely suoritetaan?

1. Kuuman veden syöttöputki on liitetty puristimeen. Paluu pysyy kytkettynä vesiputkeen, jonka sulkuventtiili on suljettu.
2. Painetestaus suoritetaan ilmalla tai vedellä. Laitteiston avulla vesipiirin paine nousee. Käytäntö osoittaa, että riittää, että luodaan 5-6 atm paine..
3. Suljettu vesipiiri jätetään päiväksi, kun laite on kytketty. Tämä mahdollistaa tarpeen mukaan paineen lisäämisen painetestauksen aikana..
4. Päivän kuluttua järjestelmän paine tarkistetaan edellisillä indikaattoreilla. Tänä aikana paine ei saa muuttua..

Tasoitteen täyttäminen

Vesilattian asennuksen viimeinen vaihe on tasoitteen kaataminen ja lattianpäällysteen asettaminen.

Vaihe 1. Jotta tasoite olisi tasainen, asennetaan metallimajakat. He istuvat betonipalojen päällä.

Majakoiden asennus

Vaihe 2. Betonikappaleet kiinnitetään pohjaan sementtilaastilla.

Betonikappaleiden kiinnitys

Vaihe 3. Majakat kiinnitetään betoniin itsekelausruuveilla valmiisiin reikiin. Kaikkien niiden on oltava tiukasti linjassa..

Majakoiden kiinnitys itsekelausruuveilla

Neuvoja! On parempi aloittaa ensimmäisten majakkien asentaminen oven puolelta. Näin voit valita oikeammin niiden korkeuden suhteessa oviaukkoon..

Vaihe 4. Betoniliuos valmistetaan täsmällisissä suhteissa.

Vaaditut mittasuhteet

Vaihe 5. Betoni jakautuu tasaisesti esivalmistetulle lattialle..

Betonin jakautuminen lattialle

Tärkeä! Tasoitettaessa lattiaputket on täytettävä vedellä.

Vaihe 6. Betoniliuos tasoitetaan majakoita pitkin säännön avulla.

Betonin kohdistaminen sääntöön

Vaihe 7. Tasoitus kuivataan 28 päivän kuluessa. Lattia on peitetty pintamaalilla.

Valmiiden tasoitteiden kuivaus

Paisuntasaumat

Lämpörakojen puuttuminen tai väärä sijainti on yleisin tasoitusvian syy..

Kutistusaumat tehdään seuraavissa tapauksissa:

• huoneen pinta -ala on yli 30 neliömetriä. m.;
• seinät ovat yli 8 metriä pitkiä;
• huoneen pituus ja leveys eroavat yli 2 kertaa;
• rakenteiden paisuntasaumojen yli;
• huone on liian kaareva.

Tätä varten saumojen kehän ympärille asetetaan vaimennusteippi. Sauman sijaan vahvistusverkko on jaettava. Laajennusraon tulee olla 10 mm paksu alustasta. Yläosa käsitellään tiivisteellä. Jos huoneen muoto on epätyypillinen, se on jaettava yksinkertaisempiin suorakaiteen tai neliön muotoisiin elementteihin..

Jos putket kulkevat paisuntasaumojen läpi tasoitteessa, ne asetetaan näissä paikoissa aaltoputkeen, 30 cm aallotusta kumpaankin suuntaan (standardin SP 41-102-98 mukaan-50 cm kummallakin puolella). On suositeltavaa olla erottamatta yhtä ääriviivaa paisuntasaumoilla, tulo- ja paluuputkien on läpäistävä ne.

Muotojen oikea kulku teknisten saumojen läpi

Laattaessa laattoja laajennusliitoksiin niiden todennäköisyys irrota vierekkäisten laattojen erilaisesta laajentumisesta kasvaa. Tämän välttämiseksi ensimmäinen osa asetetaan laattalaastalle ja toinen osa kiinnitetään joustavaan tiivisteeseen..

Lisäerottelua varten voidaan käyttää epätäydellisen profiilin paisuntasaumoja. Ne on tehty lastalla, 1/3 paksuudesta. Kun betoni on kovettunut, ne myös tiivistetään tiivistysaineella. Jos putket kulkevat niiden läpi, ne on myös suojattu aallotuksella..

Pohjan halkeamat

Melko yleinen ilmiö on halkeamien syntyminen tasoitukseen kuivumisen jälkeen. Tämä voi aiheuttaa useita syitä:

• alhainen eristystiheys;
• liuoksen huono tiivistyminen;
• pehmittimien puute;
• liian paksu tasoite;
• kutistusaumojen puute;
• liian nopea betonin kuivuminen;
• väärät mittasuhteet.

Niitä on erittäin helppo välttää:

• eristettä on käytettävä tiheydellä yli 35-40 kg / m3;
• tasoitusliuoksen on oltava muovia asennuksen aikana ja siihen on lisättävä kuitua ja pehmitintä;
• suurissa huoneissa sinun on tehtävä kutistusaumat (katso alla);
• myös betonin ei pitäisi antaa tarttua nopeasti; tätä varten se peitetään muovikelmulla seuraavana päivänä (viikon ajan).

Tasoituslaasti

Lattialämmityksessä on ehdottomasti käytettävä pehmitintä betonin joustavuuden ja lujuuden lisäämiseksi. Lattialämmitykseen on kuitenkin käytettävä erityyppisiä ilmatonta pehmittimiä..

Ilman kokemusta ei toimi sementti-hiekkalaatan tekeminen lämpimälle lattialle ilman murskattua kiveä / soraa, ja oikea merkkinen DSP maksaa enemmän kuin tehdasbetoni. Siksi liuoksen koostumuksen rikkomisesta johtuvien halkeamien välttämiseksi kaadetaan betonia, jossa on murskattua kiveä.

Laasti M-300 sementtiluokasta M-400, pestystä hiekasta ja murskatusta kivestä valmistetaan seuraavien mittasuhteiden mukaisesti.

• C -massan koostumus: P: U (kg) = 1: 1,9: 3,7.
• Tilavuuskoostumus 10 litralle sementtiä P: U (l) = 17:32.
• 10 litrasta sementtiä saadaan 41 litraa laastia..
• Tällaisen betonin M300 tilavuuspaino on 2300-2500 kg / m3 (raskas betoni)

On myös toinen vaihtoehto, jossa käytetään graniittiseulontaa hiekan sijasta; sen valmistuksessa käytettiin seuraavia elementtejä:

• 2 kauhaa murskattua kiveä, joiden murto-osa on 5-20 mm;
• vesi 7-8 litraa;
• superplasticizer SP1 400 ml liuosta (1,8 litraa jauhetta laimennetaan 5 litraan kuumaa vettä);
• 1 ämpäri sementtiä;
• 3-4 kauhaa graniittiseulaa, joiden murto-osa on 0-5 mm;
• kauhan tilavuus – 12 litraa.

Korkealaatuinen betoni ei saa vapauttaa vettä asennuksen aikana (delaminoitua). Jos kaikki on tehty oikein ja ilman lämpötila on 20 ° C, sen pitäisi alkaa asettua 4 tunnin kuluessa, eikä 12 tunnin kuluttua se jätä jälkiä kantapäästä.

Kolmen päivän kuluttua kaatamisesta tasoite saa puolet vahvuudestaan ​​ja kovettuu kokonaan vasta 28 päivän kuluttua. Lämmitysjärjestelmän käynnistämistä ei suositella tähän hetkeen asti..

Jälkihoito

Välittömästi pintamaalin asettamisen jälkeen et voi kävellä lattialla, sinun on odotettava hetki. Samaa voidaan sanoa raskaista kodinkoneista – sinun ei tarvitse näyttää niitä heti. Lämmitetyn lattian käytön aikana voi olla tarpeen korjata rakenne. On suositeltavaa palkata pätevä ammattilainen tähän työhön. Järjestelmän myöhempi huolto on yksinkertaista, riittää, että lattiapäällyste pidetään puhtaana ja sitä käytetään valmistajan ohjeiden mukaisesti.

Lattialämmityksen asettamisen kustannukset

Monet ovat kiinnostuneita lämpimän lattian asettamisesta aiheutuvista kustannuksista. Jaetaan muutama numero. Jos otamme huomioon kaikki edellä mainitut asiat, komponenttien hinta ilman kaatamista ja kattilahuoneen ottamista maksaa noin 1000-1200 ruplaa neliömetriä kohti. Lisää asentajan työn kustannukset alueellasi ja saat kokonaiskustannukset neliömetriä kohti. Jos alueet ovat suuria, joissakin tapauksissa lämpimän lattian kerääjät siirtyvät tähän määrään..

Kattilahuone huomioon ottaen avaimet käteen -periaatteella toimivan lattialämmityksen asennus maksaa noin 2500 ruplaa neliömetriä kohti. Tällä hinnalla otetaan huomioon kattilahuone, jossa on yksi kattila, epäsuora lämmityskattila ja siihen liittyvät laitteet. Luvut koskevat 150 neliömetrin taloja. Pienemmällä alueella määrä voi olla hieman suurempi kattilalaitteiden korkeiden kustannusten vuoksi.

Lattian ääriviivan suurin pituus

Jos teet lämpimän lattian omin käsin ilman projektia ja kaavioita, suosittelemme pitämään ääriviivan pituuden 80-90 metrin sisällä. Jos se kestää vähän kauemmin, se on okei. Mutta on parempi olla tekemättä liian pitkiä ääriviivoja..

Suosittelemme laskemaan ääriviivat siten, että niiden pituus on sama plus tai miinus. Silloin sinulla on vähemmän vaikeuksia tasapainottaa..

Suosituksia putkien valinnasta ja asennuksesta

Sinun on suoritettava yksilöllinen laskelma ja määritettävä optimaaliset putkenasetusparametrit kullekin yksittäiselle huoneelle.

Laskenta on helpointa suorittaa erikoisohjelmalla – tämä antaa sinulle mahdollisuuden säästää aikaa ja vaivaa.

On melko vaikeaa laskea tarvittava teho kullekin yksittäiselle piirille pelkästään kaavojen avulla. Tällainen laskenta edellyttää monien parametrien huomioon ottamista. Samaan aikaan pienin virhe voi johtaa erittäin epäedullisiin seurauksiin..

Lattialämmitysjärjestelmän laskeminen

Järjestelmän laskemiseksi sinun on tiedettävä seuraavat parametrit:

• lämmitetyn huoneen mitat;
• materiaali lattioiden, väliseinien ja kantavien seinien valmistukseen;
• lattialämmitysjärjestelmien eristysominaisuudet;
• lattian viimeistelyn tyyppi;
• lattialämmitysjärjestelmän varustamiseen käytettävien putkien halkaisija sekä niiden valmistusmateriaali;
• lämmityskattilan teho Lattialämmitysjärjestelmän suunnittelu

  Lattialämmitysputken kulutus asennuksen aikana

Lueteltujen parametrien avulla voit laskea asennettavien putkien optimaalisen pituuden sekä sopivan etäisyyden niiden sijoittamiseen vaaditun lämmönsiirtotason varmistamiseksi..

Sinun on myös löydettävä sopiva putkenlaskureitti. Muista: vesi menettää vähitellen lämpöä, kun se kulkee putkien läpi. Siksi järjestelmäelementtien jakelu on suoritettava ottaen huomioon useita tärkeitä vivahteita, nimittäin:

• on suositeltavaa aloittaa putkien asentaminen huoneen vähemmän lämpimistä (ulkoseinistä);
• jos putki tuodaan huoneeseen ei ulkoseinän puolelta, osa putkesta tulopisteestä seinään on eristettävä;
• lämmityksen voimakkuuden vähentämiseksi vähitellen huoneen ulkoseinistä sisäseiniin käytetään “käärmeen” asettamisvaihtoehtoa;
• Käytä kierreasennustapaa, jotta varmistetaan tilan tasainen lämmitys huoneissa, joissa ei ole ulkoseiniä (vaatekaapit, kylpyhuoneet jne.). Tässä tapauksessa spiraalin tulisi kehittyä huoneen reunasta sen keskelle..

Yleisimmin käytetty vaihe lattialämmityksen putkien asentamisessa on 300 mm. Paikoissa, joissa on suurempi lämpöhäviö, putkiväli voidaan pienentää 150 mm: iin.

Lisäksi sinun on laskettava sellainen indikaattori kuin putkien hydraulinen vastus. Tämä arvo kasvaa samanaikaisesti muodon ja jokaisen mutkan pituuden kasvun kanssa..

On toivottavaa, että yhteiseen keräimeen yhdistettyjen piirien putkien vastus on sama. Tätä varten sinun on jaettava erityisen suuret ääriviivat useisiin pienempiin. Erityisen suuria tässä tapauksessa ovat ääriviivat, joiden putken pituus ylittää 100 m.

Asiantuntijat eivät myöskään suosittele voimakkaasti useiden huoneiden lämmittämistä yhdellä piirillä. Ullakkolattiat, lasitetut verannat, parvekkeet jne. huoneet on lämmitettävä järjestelmän erillisellä piirillä. Muuten lämmitysteho laskee merkittävästi..

# 1: Asennus profiloiduille eristyslevyille

Lämmin lattiajärjestelmän järjestäminen tällä menetelmällä on yksinkertaisin. Tässä käytetään polystyreenieristysmattoja..

Tällaisten levyjen vakioparametrit ovat 30 * 100 * 3 cm, niissä on urat ja matalat pylväät, joihin viimeistelymateriaali asetetaan.

Polystyreenimatot eivät ole hygroskooppisia, joten ne eivät menetä alkuperäisiä ominaisuuksiaan kosteuden vaikutuksesta. Vaikka tämä materiaali kuuluu polymeereihin, sen koostumuksessa ei ole terveydelle haitallisia komponentteja.

Tässä tapauksessa kaataminen betonikerroksella on valinnaista. Jos lattiaan käytetään laattoja tai linoleumia, alustalle asetetaan alun perin kipsikuitulevyt. Tällaisten laattojen paksuuden on oltava vähintään 2 cm..

# 2: Laite moduuli- ja telinepaneeleille

Useimmissa tapauksissa tällaisia ​​paneeleja käytetään puusta rakennetuissa taloissa. Putkien kiinnitys lämpimän lattian järjestämiseksi suoritetaan karkealla alustalla.

Modulaarinen järjestelmä on varustettu 2,2 cm paksuisilla lastulevypaneeleilla, joille lämmityslinjat asetetaan. Nämä moduulit on varustettu kanavilla alumiinisten kiinnityslevyjen sijoittamiseksi. Tällä asennusmenetelmällä eristekerros sijoitetaan puulattiaan.

Kaikki nauhat on sijoitettu 2 cm: n etäisyydelle.Putkien välisen askeleen perusteella käytetään vastaavan pituisia (15-30 cm) ja leveyden (13-28 cm) nauhoja.

Levyjen lämpöhäviöiden vähentämiseksi asennetaan putkikiinnikkeet. Jos lattian viimeistelyyn valittiin linoleumi, putkille asetetaan yksi kerros kipsikuitulevyjä, jos laminaatti tai parkettilevy jätetään käyttämättä.

Modulaarinen lattia on asetettu valmiilla elementeillä, jotka ovat lastulevyjä. Ne on varustettu urilla lämmitysväliaineputkien kiinnittämiseksi.

Sälepohja on lähes identtinen modulaarisen kanssa, mutta siinä ei käytetä paneeleja, vaan säleitä, joiden vähimmäisleveys on 2,8 cm.

Asennus tehdään suoraan tukkeille, joiden nousu on 40-60 cm, ja säleiden välinen etäisyys on vähintään 2 cm..

Lämmönjohtoputkien asentaminen suoritetaan sijoittamalla putket lastulevylevyjen välissä oleviin reikiin urilla varustetuilla alumiinilevyillä

Molemmat menetelmät sopivat paremmin puulattialle. Muissa tapauksissa valitaan monimutkaisempi vaihtoehto betonikerroksella..

Lopuksi koko järjestelmä on testattava:

1. Jokainen jakotukin piiri on auki
2. Puhdasta vettä kaadetaan pumppuun
3. Pumppu luo järjestelmään paineen noin 2 kertaa korkeammaksi kuin käyttöpaine (6 atm).
4. Järjestelmän eheys arvioidaan visuaalisesti
5. Järjestelmä pysyy 6 baarin paineessa yhden päivän ajan
6. Jos vuotoja ei löydy, järjestelmä on testattu.

Lattian valinta.

Keraamisia laattoja pidetään parhaana vaihtoehtona, koska kuumennettaessa ei tapahdu haitallisia kemiallisia prosesseja. Ihanteellinen kylpyhuoneisiin, wc -tiloihin ja keittiöihin.

Kun valitset pinnoitetta muille tiloille, tärkeintä on valita pinnoite, jolla on erityinen merkintä. Lämpimät lattiapäällysteet on merkitty erityisellä merkillä.

Yleisiä virheitä putkien asennuksessa

Sekä ammattimaiset rakennusmiehet että aloittelijat tekevät useita yleisiä virheitä. Nämä sisältävät:

• Suurin sallittu putken pituus ylittyy. Piirin liian pitkä pituus aiheuttaa ongelmia jäähdytysnesteen kiertoon, kylmien alueiden ilmaantumiseen, energiankulutuksen kasvuun jne. Suurin pituus ei saa ylittää 70 m.
• Vaihda pellin nauha tai asenna lattiat käyttämättä sitä. Usein johtaa kondensoitumiseen lattianpäällysteen päälle, halkeamien syntymiseen tasoitteessa.
• Väärä asennusmenetelmän valinta. Lämpimän vesilattian asettelu etanalla on optimaalinen itsekiinnitykselle, varsinkin jos työ suoritetaan tasoitteen täyttämisellä.
• Kierteiden esiintyminen betonilattiassa. Sinun on ensin laskettava putken virtaus neliömetriä kohti. On suositeltavaa antaa noin 10% marginaali juoksevien metrien kokonaismäärästä..

Työtä suoritettaessa tärkeintä ei ole kiirehtiä ja noudattaa tiukasti ohjeita. Silloin jopa itse kokoonpano on korkealaatuista. Vesipiirin käyttöikä on vähintään 50 vuotta, mutta tämä on mahdollista vain, jos noudatetaan kaikkia valmistajan suosituksia lattialämmityksen asentamisesta.

Video – Vesilattian asennus

Video – Lämpimän IR -lattian asennus

Vesilämmitteisen lattian kokoaminen

Materiaalien laskemisen ja ostamisen jälkeen he aloittavat asennustyöt. Artikkeli käsittelee vaihtoehtoa käyttää 10 mm vaahtomuovia ja polyeteenikalvoa eristeenä. Ne ovat ohuita, helppo asentaa ja niillä on korkeat eristysominaisuudet..

Aiemmin lattiapinta on puhdistettava liasta ja pölystä, haketettava pois epätasaisuuksista ja korjattava betonilaastilla.

Ensimmäinen vaihe on vaimennusteipin liimaaminen ja kiinnittäminen kehän ympärille. Sitten asetetaan vedeneristyskerros. Polyeteenilevy asetetaan päällekkäin viereiselle levylle 200 – 300 mm, liitokset tiivistetään rakennusteipillä. Kalvo asetetaan taitteilla ja päällekkäin seinille vaimennusteipin korkeudelle.

Seuraavaksi valssatun vaahdotetun polyeteenin kerrokset asetetaan päästä päähän. Betoniliuoksen emäksisen väliaineen vaurioittamiseksi kalvokerrokselle käytetään kahta toimenpidettä:

1. Uusi polyeteenikalvon kerros asetetaan;
2. Ensisijainen vedeneristyskerros asetetaan vaahtomuovin päälle.

Asetettavat ääriviivat on merkitty. Merkintä riippuu valitusta putkenasennusmenetelmästä – spiraaliin (“etana”) tai kelaan (riveissä).

Merkinnän vaikein on kierre; putken asettaminen riveihin on helpompaa. Tämä aiheuttaa kuitenkin eron lattian lämpötilassa piirin alussa ja lopussa. Se voi saavuttaa useita asteita, lämmityksen tasaisuus on hieman häiriintynyt..

Merkinnät voidaan tehdä eristekerroksen pinnalla olevalla merkillä. Sitten putket asetetaan ja kiinnitetään huolellisesti. Putket asennetaan muodostamatta liitoksia lattian monoliittiin. Taivutettaessa metalli-muoviputkia murtumien estämiseksi käytetään vastaavan halkaisijan omaavaa jousta.

Jos murtuma tapahtuu, polyeteeniputket lämmitetään erityisellä hiustenkuivaajalla. Silloitetulla polyeteenillä on muodonmuisti ja se toipuu nopeasti kuumennettaessa läpikuultavaksi kuumalla ilmalla. Jos kupariputki rikkoutuu, se voidaan liittää vain liittimellä, eikä liitosten läsnäoloa lattiapinnoitteessa suositella.

Kiinnitetyille ääriviivoille asetetaan vahvistusverkko, jonka kenno on 100×100 mm metallista tai muovista. Seuraava vaihe on lattian tasoitus. Huomaa, että täyttö tehdään vasta järjestelmän täyttämisen ja painamisen jälkeen. Lisäksi putket jätetään paineen alaisiksi ennen kaatamista..

Vesilämmitteisen lattian hinnat

Lämminvesilattian hinta muodostuu useista osista:

• materiaalien kustannukset (putket, eristys, kiinnikkeet jne.);
• pumppaus- ja sekoitusyksikön ja keräimen kustannukset;
• työskentele pohjan tasoittamiseksi ja tasoitteen yläkerroksen kaatamiseksi;
• lämpimän lattian asentamisen kustannukset.

Keskimäärin veden lämpöeristetyn lattian hinta avaimet käteen -asennuksessa yhdessä kaikkien materiaalien ja töiden kanssa maksaa noin 1500-3000 ruplaa. 1 neliömetriä kohti m.

Alla on likimääräinen arvio 100 neliön talolle. m., mutta vesilämmitteisten lattioiden hinnat riippuvat suuresti alueesta, joten on parasta ajaa tiedot sinne ja tehdä riippumaton laskelma. Se ei sisällä jäähdyttimien, kattilan, pintamaalin ja tasoituksen asennus- ja hankintakustannuksia..

Arvio vesilämmitteisen lattiajärjestelmän asennuksesta 1. kerrokseen.Nro Materiaalin nimi Yksikkö. rev. Määrä Hinta Summa

1	Puristettu polystyreenivaahto 5 cm	m2	96	227	21792
2	Kiinnitysverkko 150 * 150 * 4	m2	106	kolmekymmentä	3180
3	Polyeteenikalvo 250 mikronia	m2	105	40	4200
4	Metalli-muoviputki 16 mm	s.	700	39	27300
5	Vaimentava teippi taustalta	m2	kolmekymmentä	50	1500
6	Jakotukki Valtec 1 “, 7 x 3/4”, “Eurocone”	PCS.	2	1600	3200
7	Jakotukiliitin (Eurocone) 16×2 mm	PCS.	neljätoista	115	1610
kahdeksan	Pumpun sekoitusyksikkö	PCS.	1	14500	14500
yhdeksän	Tapit ja ruuvit	PCS.	300	1.5	450
kymmenen	Asennusteippi	s.	50	yksitoista	550
yksitoista	Muut tarvikkeet lämpimän veden lattialle	poseeraa	1	0	0
	Yhteensä materiaalien mukaan				78282
1	Karkea tasoite	m2	96	60	5760
2	Peltiteipin asennus	s.	160	60	9600
3	Vedeneristyksen asettaminen	m2	100	60	6000
4	Asennusverkon asettaminen	m2	110	150	16500
5	Putkien asennus	m2	96	300	28800
6	Järjestelmän paineen testaus	m2	96	kaksikymmentä	1920
	Yhteensä työn mukaan				68580
1	Yhteensä materiaalien mukaan				78282
2	Yhteensä työn mukaan				68580
3	Kaikki yhteensä				146862
	Kuljetuskustannukset			kymmenen%	14686
	Yhteensä, arvioiden mukaan, vesilämmitteisen lattiajärjestelmän asennus 1 kerros.				161548

Lämpimän veden lattian asennus näkyy videolla:

Kuinka laatia pohjaratkaisu suunnitelman mukaan?

Kaavio luodaan jo ennen kuin olet ostanut kaikki materiaalit. Se auttaa paitsi lämpimän lattian asentamisessa oikein, myös hankinta -aineiden määrän suunnittelussa..

Piirrä ensin huone, johon aiot asentaa. Se voi olla 1 huone, koko huoneisto tai koko talo (yksityinen). Tee piirustus asiantuntevasti huoneesi koon mukaan. Silmä silmästä -järjestelmä ei anna tarkkuutta. Ota huomioon huoneen neliöjalka ja siirrä paperille tai tietokoneen työtilaan.

Tällä videolla voit tutustua PC -ohjelmaan lattialämmityssuunnitelman laatimiseksi. Videon tarkastelu, ohjelman ominaisuudet esitetään, lyhyt opas sen kanssa työskentelyyn.

Mitä suunnitelman kirjanpitoon sisältyy:

• rakennussuunnitelma (ottaen huomioon kaikki kerrokset);
• lattian, seinien, ikkunoiden ja ovien materiaali;
• haluttu lämpötila lämmitetyssä huoneessa;
• keräinten ja lämmityskattilan sijainti;
• huonekalujen yksityiskohtainen järjestely, sen mitat, ottaen huomioon neliömetrit metrin huone;
• keskimääräinen ympäristön lämpötila talvella;
• toisen lämmönlähteen (akku, takka, jakojärjestelmä jne.)

Vinkkejä ja temppuja piirin luomisen vaiheessa:

• Yhden piirin likimääräisen alueen tulisi olla yli 15 neliömetriä. m.
• Asenna useita piirejä suuriin huoneisiin. Niiden pituuden tulisi olla enintään 15 m..
• Jos askel on 15 cm, se on yhtä suuri kuin putken virtausnopeus 6,7 m / 1 m2. m. Jos asennus tehdään 10 cm välein, virtausnopeus tarkoittaa 1 neliömetriä. m – 10 metriä.
• Putken taivutussäde on vähintään 5 sen halkaisijasta.
• Kun otetaan huomioon, että lämmitetty vesi kulkee ensin putkien läpi ja sitten se vähitellen jäähtyy ja palaa kerääjään jo jäähtyneenä, sinun pitäisi aloittaa asentaminen paikkoihin, jotka ovat alttiimpia jäähdytykselle (ikkunat, kulmaseinät).
• Kaavion suunnitelmaa voidaan soveltaa manuaalisesti – graafiselle paperille.

Kaksikerroksisen talon kaavio

Alla oleva suunnitelma esittää kaavion lämpimän lattian asettamisesta 2 kerrokseen. Ensimmäisessä kerroksessa on suuri pinta-ala, joten käytetään kaksipiiristä lämmitysjärjestelmää “Etana”.

Monihuonetilat (talo, huoneisto)

Suunnitelma osoittaa, että etana levitetään koko huoneeseen. Tämä koskee myös kylpyhuonetta ja keittiötä. Huomaa, että ääriviivat eivät mene huonekalujen, laitteiden ja kalusteiden alle.

Kaavio huoneesta, jossa on monimutkainen seinäkaari

Lattiaa laskettaessa voi kohdata pieniä vaikeuksia – seinien mutkia, ainutlaatuisia design -asetteluja. Tällaisissa tapauksissa tasaisen käärmeen tai etanan asentaminen ei ole helppoa. Käytetään yhdistettyä pinoamisjärjestelmää.

Jäähdytysneste asetetaan seinien muodon ja taivutuksen perusteella. Katso alla olevasta kuvasta, miten voit suunnitella putkenlaskujärjestelmän. Myös sisätila otetaan huomioon..

Vesilattian lajikkeet ja niiden rakenne

Vesilämmitteisiä lattioita on 4 tyyppiä. Niillä kaikilla on erilainen rakenne ja asettelu. Kumpi näistä on parempi, riippuu sinusta. Hyviä ja huonoja puolia on kaikkialla..

Modulaarinen puulattia

Se koostuu valmiista elementeistä-moduuleista (lastulevy 22 mm), joissa ne esijyrsittiin kanavilla. Asennus tapahtuu lattiapalkkeihin. Eristys asetetaan viiveiden väliin. Palkkien välinen askel on 600 mm. Kun käytät keramiikkaa – 300 mm.

Moduulien asennus on hyvin yksinkertaista, aseta moduulit lattialle. Järjestelmän liittämiseksi toisiinsa käytetään erityistä lukkoa, joka on jo asennettu elementteihin.

Modulaarista ja sälepohjaista lattiatyyppiä käytetään puupohjaan (puutaloissa), jotka asennetaan puupalkeille.

Vaiheittaiset ohjeet:

1. Varmista, että puulattia, jolle aiot asentaa lämmitysjärjestelmän, on tasainen ja puhdas. Jos lattia naksahtaa, puun rappeutuminen alkaa, halkeamia on, levyn alla on vedon tunne – on parempi tehdä pinta uudelleen.
2. Pidä viiveiden välinen etäisyys ehdottomasti enintään 60 cm.

• Seuraavaksi naula palkeille, pohjaan – vaneri tai levy. Tämä on korotettu lattia lämpimän lattian pitämiseksi..
• Aseta eristys korotetun lattian päälle. Mutta peitä ensin polyeteenikerroksella. Kaiken tämän lisäksi – vaahdotettua polystyreeniä tai parempaa lasivillaa.

• Aseta seuraavaksi valmiit moduulit ja kiinnitä ne lukkoilla.
• Aseta lämmitysputki moduulien aukkoihin.
• Seuraavaksi voit laittaa laminaatin. Joissakin tapauksissa laminaatin ja lämpimän lattian väliin asetetaan vahvistuskerros (alumiinilevy, alusta)..

Sälepohjaiset puulattiat

Tällainen järjestelmä eroaa rakenteeltaan modulaarisesta tyypistä. Jos moduulissa käytetään valmiita elementtejä, on telinejärjestelmään muodostettava urat (levyt, joiden paksuus on 28 mm ja kiskojen välinen etäisyys 20 mm).

Hammastanko asennetaan myös tukkeihin (palkeisiin), joilla on sama rako kuin modulaarisessa versiossa. Eristys on sijoitettu niiden väliin..

Alumiinilevyjä käytetään, jos asennuksen nousu on 150, 200 tai 300 mm. Paikoissa, joissa on lämpöhäviöitä (asunnon kulmaseinä, ikkunat), käytetään 150 mm: n askelmaa.

Ei ole väliä, valitsetko modulaarisen järjestelmän vai hammaspyöräjärjestelmän, sinun pitäisi tietää, että jokaiselle niistä laaditaan erillinen projekti, jossa lasketaan lämmitysjärjestelmän kuormitus yksilöllisesti.

Piirien vaihe, niiden lukumäärä, jakeluputkien ja muiden automaattisten järjestelmien asennus otetaan huomioon..

Kevyt vesilattiajärjestelmä

Tavallisen vesilattian järjestelyn lisäksi betonikerroksella on toinen – “kuiva”. Sitä käytetään asennettaessa tällaisia ​​lattioita rakennuksiin, joissa on puulattiat, kun suuret korjaukset ovat mahdottomia..

Tärkein – tällaisen lämmitysjärjestelmän tukikerros on polystyreenilevyt tai lastulevy, jolle metalliset lämmönjakelulevyt asetetaan. Tukikerros on kipsikuitulevyt (GVL). Tällä järjestelmällä on seuraavat edut: kevyt, ohut, nopea asennus, kustannustehokkuus. Tämän tyyppinen lämmin lattia asennetaan, kun:

• lattian asettaminen vanhan päälle;
• alhainen huoneen korkeus;
• lyhentynyt asennusaika;
• korjattavien tilojen esteettömyys.

Tällaisten lattioiden haitat ovat:

• vähemmän lämmönsiirtoa, mikä johtaa usein lisälämmitysjärjestelmän tarpeeseen kylmillä ilmastovyöhykkeillä;
• melko korkeat lämmönjakelulevyjen kustannukset.

Kuiva lattialämmitysjärjestelmä, video:

Laitteet lattialämmityksen säätämiseen

Usein tapahtuu, että tällainen lämmitysjärjestelmä ei toimi. Vain asiantuntija voi selvittää toimintahäiriöiden syyt. Lämpimien lattioiden normaalikäyttöön käytetään erityisiä säätölaitteita. Se sisältää:

1. Lattialämmityksen jakoputki. Hän on vastuussa jäähdytysnesteen tehokkaasta liikkeestä kaikissa piireissä. Tällaisten säätölaitteiden, kuten termostaattisten päiden ja sähköisten lämpökäyttöjen avulla lämmin lattia reagoi selvästi ulkoisiin parametreihin (ulkolämpötila, ikkunan avaaminen).

Lämmitettyihin huoneisiin on asennettu termostaatti, joka ohjaa useita lämpökäyttöjä. Moderni lattialämmityksen termostaatti ohjelmoi lämmitysjärjestelmän eri toimintatavat.

2. Lattialämmityksen sekoitusyksikkö (säätöyksikkö), joka koostuu kahdesta pääelementistä:

1. pumppu, joka kierrättää kuumaa vettä;
2. säätöventtiili, joka ruokkii lattiaa tietyn lämpötilan lämmönsiirtimellä.

Termostaatin kytkentäkaavio lämpimään lattiaan voi olla erillinen tai suoritettu sähköpaneelista. Laitteen asennuksen saa suorittaa pätevä henkilö..

Lämmityskaapelijärjestelmä

Kaapelilattialämmityksen lämmönsiirto on erittäin korkea, itse asiassa kaikki sähköenergia muuttuu lämmöksi. Sarja sisältää kaapelilämmittimen, kytkimen, säätö- ja ohjauslaitteet. Kaapeli asennetaan sekä tasoitteeseen että lattian alle.

Sähköinen lattialämmitys voidaan lämmittää 60-70 asteeseen. Jokainen sen tyyppi toimii tietyn tekniikan mukaisesti, jolla on omat rakenteelliset erot.

Työn ja laitteiden ominaisuudet

Järjestelmässä ei ole lämmityskattilaa, vaan lämpö johdetaan itse sähkökaapelista. Useimmiten sitä käytetään lisälämmitystyyppinä, mutta jos talo on hyvin eristetty, kaapelilla lämmitetty lattia voi toimia myös pääasiallisena lämmönlähteenä. Asenna kaapeli kolmella tavalla: tasoitteen alle, sen sisään ja sen yläpuolelle.

Se on sijoitettava tasaisesti pitäen vähintään 80 mm: n etäisyys lämmityslinjasta toisiinsa ja välttäen risteyksiä, mutkia ja jännitystä kaarreajossa. Kaapeli on helppo vaurioittaa asennuksen aikana, joten kokeneet käsityöläiset suosittelevat käyttämään pehmeitä kenkiä tai peittämään jo asennetut alueet vanerilevyillä.

“Lämmin lattia” -järjestelmän asennusmenetelmät

1. Asennus paksuun täydelliseen tasoitukseen. Kallein menetelmä, johon kuuluu huoneen täydellinen kunnostus. Se on myös luotettavin toiminnan kannalta. Koskee kaikkia tiloja, paitsi taloja, joissa on puulattiat.
2. Lämpimän lattian upottaminen valmiiden tasoitteiden päälle. Esimerkiksi keraamisten laattojen alla. Yleensä tämä menetelmä valitaan, kun järjestetään vesijohtoalue tai keittiö..
3. Kalvon infrapunalämmittimien asentaminen. Tätä toimintoa tuskin voidaan kutsua “asennukseksi”, rakennustöitä ei suoriteta lainkaan. Valmiit elementit asetetaan yksinkertaisesti tasoitteen päälle viimeistelypinnoitteen alle.
4. Järjestelmän asennus puulattialle. Tämä on erityinen tapa, me myös katsomme sitä..

Kuinka valita oikea asennustapa

Jos rakennat uutta laitosta tai suunnittelet laajamittaista kunnostusta, käytä ehdottomasti ensimmäistä menetelmää. Tämä on aikaa vievin vaihtoehto, mutta sen avulla voit määrittää järjestelmän “ikuisesti”.

Toista vaihtoehtoa voidaan käyttää, jos et halua repiä pois vanhaa tasoitetta (esimerkiksi se on täydellisessä kunnossa). Sitten sinun on uhrattava hieman huoneen korkeudesta: lattia nousee pari senttimetriä.

• Molemmat menetelmät suoritetaan “laita ja unohda” -periaatteen mukaisesti. Eli ei ole mitään keinoa tarkistaa tai huoltaa.

  Jos lämmittimet vioittuvat, sinun on irrotettava tasoite ja suoritettava työ uudelleen.

Ja lopuksi kolmas tapa. Työn suorittamisen kannalta se on kaikkein vähäpätöisin: sinun tarvitsee vain asentaa virta- ja ohjausjärjestelmä (ei vaikeampaa kuin kattokruunun kytkimen asentaminen). Luotettavuus herättää kuitenkin kysymyksiä. Tasoitteen päälle asetettu lämmin lattia altistuu vaihtelevalle mekaaniselle rasitukselle. Siksi elementteille asetetaan tiukempia vaatimuksia (tämä vaikuttaa kustannuksiin).

Mutta on mahdollisuus milloin tahansa tarkistaa tai korjata viallinen kappale. Tätä varten sinun on vain poistettava linoleumi tai purettava laminaatti.

Saamiesi tietojen perusteella voit laatia selkeän suunnitelman. Sitten jatkamme tarvittavien materiaalien laskemista.

Tehon laskeminen

Materiaalia ei tarvitse ostaa periaatteella “et voi pilata puuroa voilla”.

• Ensinnäkin jokainen ylimääräinen mittari lämmittimestä aiheuttaa lisäkustannuksia..
• Toiseksi, vaikka asetat lämmitystason minimiin, energian ylityksiä ei voida välttää. Oletko jo valinnut kalleimman lämmitysmenetelmän?.
• Kolmanneksi liiallinen pakkaustiheys vaikuttaa negatiivisesti itse elementteihin (tämä koskee kaapelijärjestelmiä). Eristyksen tai jopa johtimen terminen tuhoutuminen on mahdollista keskinäisen ylikuumenemisen vuoksi..

Laskettaessa on otettava huomioon alueen ilmasto -olosuhteet. Samaa mieltä, ei ole mitään järkeä asentaa tehokasta ja energiaintensiivistä järjestelmää, jos lämpötila laskee harvoin alle nollan talvella. Ja päinvastoin: pohjoisissa olosuhteissa pienitehoinen lämmin lattia on hyödytön: 90% energiasta menee pakkasen kompensoimiseen.

Tyypillinen teholaskenta tehdään lattialämmityksen käyttöolosuhteille, kun talven keskilämpötila ei laske alle –10 ° C.

• Yhteiset tilat (olohuone, keittiö, käytävä käytävillä) – 150 W per m²;
• Tilat pysyvään asumiseen (makuuhuone, päiväkoti, toimisto) – 130-150 W per m²;
• Suljettu parveke tai lasitettu loggia (avoimia huoneita ei lämmitetä) – 200 W per m²;
• Saniteettitilat – 180 W / m².

Lisäksi jokaisen huoneen tehon laskentaa ei suoriteta koko lattian ulkonemalla, vaan vain avoimilla alueilla. Tämä on “lämpimän lattian” järjestelmän ominaisuus, se on sama kaikenlaisille esineille..

Periaate on hyvin yksinkertainen: pysyvästi asennettujen huonekalujen tai kodinkoneiden alle lämmityselementtejä ei asenneta.

Tätä tekniikkaa ei käytetä ollenkaan lämmitysalueen järkevän käytön vuoksi (vaikka tämäkin tekijä on otettava huomioon). Työvälineet kuumenevat melkoisesti. Normaalikäytössä tarvitaan luonnollista konvektiota: lämpimän ilman on noustava ylöspäin. Jos päällä on suuri esine (kaappi, jääkaappi, pesukone), lämmityselementtien alueen lämpötila nousee, kunnes ne epäonnistuvat. Tai automaatio katkaisee jatkuvasti virran eikä anna mahdollisuutta lämmittää huonetta.

Eli sinun on mitattava huoneen pinta -ala, laskettava sitten asennettavien huonekalujen keskimääräinen pinta -ala ja vähennettävä tulos.

Tärkeää: Tämä on suurin ongelma, kun asennetaan lämmin lattia tasoitukseen. Kun olet muodostanut huoneen kokoonpanon ja kiinnittänyt lämmittimet “kiveen”, et voi siirtää huonekaluja.

Huonekalujen tyypillinen järjestely ei tietenkään ole muuttunut vuosikymmeniin. Mutta jos haluat muuttaa radikaalisti sisustusta, siitä ei tule mitään..

Itse asiassa tämä on ratkaistava ongelma. Ensinnäkin, jos asennat kalvotyyppisiä infrapunalämmittimiä, kokoonpanoa voidaan helposti muuttaa (nosta vain pintamaali). Toiseksi “monoliittista” muotoilua voidaan myös muuttaa koskematta itse elementteihin. Totta, joudut maksamaan hieman liikaa “ylimääräisistä” osista ja virtajohdosta.

Ostat lämmityselementtejä ei tehokkaalle alueelle (huonekalujen väliin), vaan koko lattiapinnalle. Liitäntä ei ole sarja, vaan neliö. Toisin sanoen jokaisesta tontista (jonka pinta -ala on noin 1 m2) tulee itsenäinen.

Yleinen kytkentä ja yhdistäminen yhdellä ohjausyksiköllä suoritetaan seinäkytkentärasiassa. Tarvittaessa voit milloin tahansa liittää tai katkaista jokaisen neliön. Tee ainakin shakkilauta.

Tällä kokoonpanolla voit muuttaa “kuumien” alueiden kuvioita niin paljon kuin haluat, jokaisen huonekalujen uudelleenjärjestelyn jälkeen.

Joten olet päättänyt lämmityselementtien valinnasta ja asennustavasta. Analysoimme kuinka laittaa sähköinen lattialämmitys eri versioiksi omilla käsillämme.

Tehon laskeminen

Kaapelin tehokertoimen tunteminen on välttämätöntä, jotta voidaan ymmärtää, riittääkö koko huoneen lämmitys. Lisäksi indikaattorilla on myös rooli itse materiaalin pituuden valinnassa..

Tehon laskemiseksi sinun on käytettävä seuraavaa kaavaa: P1 = P2 * S * 1,3 (… 1,6), kun taas P1 tarkoittaa lämpimien lattioiden asentamiseen käytetyn kaapelin tehoa; P2 tarkoittaa lämmitystehoa neliömetriä kohti; muuttuvat indikaattorit 1,3 – 1,6 edustavat turvatekijää. Sen tehtävänä on varmistaa, että laite ei toimi omien kykyjensä rajoissa, vaan sillä on tehovaranto..

Yleensä yhden neliömetrin lämmittämiseen tarvitaan tehoa 120-180 wattia, lasitetuilla loggioilla ja parvekkeilla indikaattori nousee 180-250 wattiin neliömetriä kohti. Teho voi vaihdella sen mukaan, onko järjestelmä asennettu ensisijaiseksi tai lisälämmönlähteeksi:

• jos rakenteen asennus on suunniteltu ainoaksi lämmönlähteeksi, yli 70 prosenttia lattiapinnasta on peitetty;
• jos rakenne toimii lisälämmityksenä, kaapeli asennetaan vain pinnalle, jolla ei ole huonekaluja tai kodinkoneita.

Kun kaapelin teho on laskettu jokaiselle huoneelle, sen pituus lasketaan kaavalla: h (kaapelin asennusvaihe) = S (eristetyn pinnan pinta -ala) * 100 / L (kaapelin kokonaispituus). Kaapelilla on tehosta riippuen vakiopituus. Ei ole suositeltavaa leikata sitä pois – tarvittaessa sen asennusvaihetta muutetaan asennuksen aikana. On tärkeää muistaa, että tällaisessa laskelmassa on otettava huomioon myös johto koko rakenteen ja säätimen yhdistämiseksi mittarista jokaiseen järjestelmän osaan, koska lämpimän lattian kytkentäkaavio ei salli suoraa lähestymistapaa pistorasiaan.

Kalvopäällysteisen lattialämmityksen tapauksessa laskentaprosessia yksinkertaistetaan mahdollisimman paljon – lämmityselementtien kokonaismäärän on peitettävä koko huoneen koko alue.

Lämmityselementtien asennus tasoitukseen

Yleinen menetelmä, joka soveltuu kaikentyyppisiin tiloihin paitsi puulattiat. Periaatteessa on kaksi tapaa: karkealle pinnalle (uuden tasoitteen kaataminen) tai olemassa olevan sijasta.

Jos on tasoitus ja aiot täyttää uuden, vanha sementti on poistettava. Tämä ei ole helppo tehtävä, mutta tavallisella työkalulla se voidaan tehdä..

Vinkki: Tasoitettaessa tasoitetta, älä tasoita karkeaa pintaa, jättäen vanhan pinnoitteen elementit. On tarpeen “päästä pohjaan” lattialaattoihin. Kaikki epäsäännöllisyydet korvataan sitten sementtikitillä..

Jos pinnan tasoittaminen ei ole mahdollista tällä tavalla, tehdään karkea tasoite, jonka korkeus on enintään 1 cm, muuten vesi- ja lämpöeristystä on mahdotonta asentaa epätasaiselle pinnalle.

Tuloksena oleva voileipä näkyy selvästi kuvassa..

Valitsemme alla olevan huoneen tyypin mukaan lämpösuojan.

• Vaihtoehto 1: Allasi on lämmitetty huone, lattialämmitysjärjestelmä on asennettu perinteisten lämmityspatterien lisäksi. Tässä tapauksessa on suositeltavaa asentaa metalloitu eristys: vaahdotettu polystyreeni, kalvo päälle. Tässä tapauksessa säästät vakiojärjestelmän lämpöä ja täydennät sitä sähkölämmittimien heijastuksella..
• Vaihtoehto 2: Pohja on edelleen lämmin, sähkölattia on ainoa mahdollinen lämmitys. Pinottu polystyreenivaahto levyjen muodossa, joiden paksuus on 20-30 mm. Tämä on välttämätöntä, jotta et jaa lämpöäsi alla olevien naapureiden kanssa..
• Vaihtoehto 3: Yksityisen talouden ensimmäinen kerros tai parveke (loggia). Ulkopuoliselta kylmältä suojaamiseksi tarvitaan jäykkiä 100 mm paksuja eristyslevyjä. Jos materiaali on suhteellisen pehmeää tai aiot pienentää tasoitetta, voit käyttää vahvistusverkkoa ja sitten klassikoita: majakat, tasoituksen tasoitus säännön avulla. Lattialämmitysjärjestelmän kaapelin on pysyttävä tasoitteen paksuudessa, eikä se saa olla raudoituksen päällä, painettuna betonikerroksella.

  Jos lämpömattoa (tai lämpökaapelia) ei voida kiinnittää tietylle etäisyydelle karkeasta kerroksesta, tasoite voidaan tehdä voileivän muodossa. Oletetaan, että olet suunnitellut paksuuden 50 mm. Aseta tasoite (tai kaada nestemäinen itsetasaava lattia) 20 mm paksuiseksi. Anna asetusta 2-3 päivää. Aseta sitten lämpöelementit suoraan tasaiselle kerrokselle ja kaada (aseta) tasoitteen toinen kerros.

  Tärkeää: Lämmittimien kytkeminen päälle on ehdottomasti kielletty aikaisintaan 30 päivää asennuksen jälkeen..

  Sama koskee pintamaalin asennusta. Tasoitekerroksen täydellinen kuivumisaika (ottaen huomioon kosteuden vapautuminen) on vähintään yksi kuukausi. Jos lämmität kostean betonin paksuutta, se väistämättä halkeaa. Parvekkeella tätä aikaa voidaan pidentää, varsinkin kylmäkaudella..

Lattialämmityksen asettaminen korkealaatuisen tasoituksen päälle

Jos viimeinen tasoite on korkealaatuista, ei ole mitään järkeä tuhota sitä, tuhlata aikaa ja rahaa. Se riittää puhdistamaan pinnan paljaalle sementille (jos siinä oli liimakerros: esimerkiksi parketin asettamiseen). Sen jälkeen lattialämmityksen kaapelit asetetaan päälle (tietysti kiinnitysnauhoilla) ja huoltojohdot (lämpömittari, sähkölinjat). Lopullisen tarkastuksen ja ohjauskytkennän jälkeen voit aloittaa viimeistelylaatan asettamisen. Jos suunnittelet laminaattia tai linoleumia – paras vaihtoehto on nestemäinen itsetasaava lattia.

Tässä tapauksessa tasoitteen paksuuden lämmityskaapelin yläpuolella on oltava vähintään 10 mm..

Jos aiot asentaa keraamisia laattoja, voit tehdä ilman toista tasoitetta. Vain liimakerroksen tulisi peittää lämmityselementit 2-3 mm.

Ikuinen kysymys: kaapeli ohjaimilla tai valmiit rullat (matot)

Tekniseltä kannalta ei ole väliä, asetetaanko valmis kaapeli verkkoon vai määritetäänkö se itse. Teoriassa voit säästää hieman asentamalla erillisen kaapelin: asetat sen täsmälleen suunnitellulla tavalla. Mutta loppujen lopuksi lämpölattiarullat voidaan leikata vahvistusverkkoa pitkin ja langat voidaan taivuttaa haluamallasi tavalla.

Joten lämmityselementtien kokoonpanon valinta on asennuksen helppous, ei muuta. Viime aikoina etusijalle on asetettu valmiit rullat, koska kustannukset ovat laskeneet lähes kaapelin juoksevan metrin tasolle.

Virta- ja ohjauskaapeleiden sijoittelu

Olisi parempi lyhentää niiden pituutta. Tätä varten käytetään kaksijohtimisia lämmittimiä, jotka on kytketty vain toiselle puolelle. Tämä ei kuitenkaan ole kaikkein peruskysymys. Tärkeintä on varmistaa kätevä ohjaus ja turvalliset yhteydet. Tietysti langan päällekkäisyyksiä ei pitäisi olla, joten joskus joudut vetämään muutaman ylimääräisen metrin.

Optimaalinen ratkaisu on kytkentärasia turvallisessa paikassa, jossa kaikki voimalinjat yhtyvät. Ja ohjauspaneeli on asennettu erikseen, kätevään paikkaan..

Kaavio on tyypillinen, mutta jokaiselle lämmitysmallille voi olla erillinen ohje sarjassa. Säännöt kaukosäätimen sijoittamisesta termostaatilla ovat samat kuin muilla kytkentälaitteilla. Ei saa olla suoraa auringonvaloa, lämmitystä kiuasta, kosteuden pääsyä.

Ohuiden infrapunalämmityselementtien asennus

Tämä on uusi sana lämpimien lattioiden järjestämisessä. Itse asiassa näiden elementtien kehittäminen suoritettiin raskaiden rakennustöiden sulkemiseksi pois lämmitysjärjestelmän asennuksesta. Lämpöelementtejä ei tarvitse piilottaa betonin paksuuteen, ne asennetaan yksinkertaisesti yhdessä lämpöeristyksen kanssa.

Tarkemmin sanottuna tasolle asetetaan ohut lämpöä heijastava kalvo (esimerkiksi vaahdotettu polystyreeni) ja päälle asetetaan lämpöelementit..

Virtakaapelien liittämisen jälkeen asennus on valmis: voit laittaa pintamaalin (laminaatti, linoleumi tai matto) suoraan lämpökalvon päälle.

Vihje: Jos viimeistelykerros on pehmeä, etsi lämpöparit, joilla on maksimaalinen mekaaninen suoja. Muussa tapauksessa pudonnut veitsi (keittiössä) tai tuolin epäonnistunut jalka voi työntää lämmitintä.

Lattialämmityksen asennus puuhuoneisiin: esimerkiksi kylpylään

Jos käytät litteää infrapunalattiaa, asennustekniikka ei eroa tavallisesta asunnosta. Ohut lämpöeristys asetetaan karkeiden levyjen päälle, lämmityselementit päälle ja sitten viimeistelylattia.

Ainoa merkittävä rajoitus on paloturvallisuus. Kaikki johdotukset suoritetaan puutalojen sähköasennussääntöjen (PUE) vaatimusten mukaisesti.

Mutta viivästyneellä järjestelmällä muniminen on erilaista. Eristys asetetaan aluslattialle (jos tämä on ensimmäinen kerros, paksuus on vähintään 100 mm). Sitten heijastava kerros (kalvo, metalloitu kalvo)

Lattian ja lämmittimien välillä on vain ilmaa. Puu lämpenee tasaisesti luomatta kuumia pisteitä. Tällä asennusmenetelmällä käytetään vain kaapelijärjestelmää, infrapunakalvo ei toimi tehokkaasti..

Suora asennus

Kun määritetyt laitteet on asennettu, voit siirtyä suoraan lämmityselementtien asentamiseen. Sähköisen lattialämmitysjärjestelmän asennus voidaan tehdä kahdella tavalla:

• Asentamalla lämmitysmattoja, jotka ovat kankaita. Ne voidaan asentaa nopeasti ja helposti johdot taittamatta. Lämmitysmatot kiinnitetään yksinkertaisesti materiaaliin teipillä 50 – 100 mm etäisyydelle toisistaan. Etäisyyden seinästä mattoon on oltava vähintään 100 mm. Tämä on suhteellisen pieni kangas, jolla voit nopeasti asentaa järjestelmän ja samalla taivuttaa lämmintä kaapelia tai rikkoa optimaalista etäisyyttä vierekkäisten silmukoiden välillä. Lämmitysmatot kiinnitetään lämmöneristysmateriaaliin teipillä.
• Asentamalla nauha, jossa on kiinnikkeet kaapelille tai erityinen metalliverkko. Verkkoa asennettaessa käytetään puristinta, jota ei saa kiristää liikaa. Kaapeli on sijoitettava “käärmeeksi” ja kiinnitettävä huomiota silmukoiden oikeaan etäisyyteen.

Sen jälkeen voit jo tehdä tasoituksen. Ennen kaatamista sinun on kuitenkin tarkistettava sähkölattian toiminta ja mitattava langan vastus. Jos kaikki on kunnossa, voit jatkaa.

Video kuinka tehdä lämmin lattia omin käsin

Tulokset

Asentamalla lämpimän kentän itse, et vain säästä rahaa. Kokoonpano luodaan yksinomaan tarpeitasi varten, mikään tiimi ei pakota sinulle vakioratkaisuja. Lisäksi turvavalvonta on huippuluokkaa: et salli huonolaatuista johdotusta.

Ja myös tiedät tarkalleen missä elementti sijaitsee. Tästä voi olla hyötyä korjauksen yhteydessä.

Sähköisen lattialämmityksen asettaminen: vaihtoehdot

Sähköinen lattialämmitys voidaan tehdä eri lämmityselementteillä. Tämä voi olla lämmityskaapeli, kaapelimatot ja folio hiilipastaraidoilla. Kaikki tämä on sähköinen lämmin lattia. Mutta sen asennusmenetelmät ovat erilaisia. Ja aika paljon. Tässä suhteessa paras vaihtoehto jokaiselle lattiapäällysteelle on erilainen. Ja sähköisen lattialämmityksen asennus on erilainen joka kerta.

Lämpimän lattian asettamisen tekniikka jokaiselle lämmittimelle on oma

Mutta jokaisella sähköisellä lattialämmityksellä on jotain yhteistä. Tämä on termostaatti ja lämpötila -anturi. Nämä kaksi komponenttia pitävät lattian jalan alla vakaassa lämpötilassa. Voitko pärjätä ilman niitä? Joo. Mutta sinun on hallittava lämmitystä “manuaalisesti” ja myös kytkettävä lämmitys päälle ja pois päältä nuppeilla..

Sen lisäksi, että se ei ole taloudellista ja hankalaa (et pysty ylläpitämään lämmitystä samalla tasolla), se uhkaa myös nopeaa järjestelmähäiriötä. Kaikki sähkölämmittimet eivät kestä pitkäaikaisia ​​lämpötilan nousuja tietyn arvon yläpuolelle. Kaikki tietävät sen. Ja ennemmin tai myöhemmin unohdat sammuttaa lämmityksen ja lämmin lattia palaa. Joten termostaatin ja lämpötila -anturin läsnäolo, voidaan sanoa, on pakollinen. Vaikka tästä aiheutuisi lisäkustannuksia asennusvaiheessa. Mutta säästöjä käytön aikana.

Lämmityskaapeli

Kaapelilämpöeristetty lattia, kuten vesikerros, asetetaan tasoitukseen. Ja samalla tavalla sinun on valittava muotoilujärjestelmä. Ero on siinä, että lämmityskaapelin lämpötila on sama koko pituudelta. Tältä osin he eivät yleensä ole viisaita ja laittavat käärmeen. Ulkoseinien lämmittämiseksi paremmin sähköisen lattialämmityksen asentaminen kylmiin seiniin pienenee..

Määritä kaapelin pituus ja asennusvaihe

Lämmityskaapelin asennusvaihe määräytyy sen mukaan, kuinka monta metriä on asennettava huoneeseen. Ja se riippuu yhden metrin kaapelin vaaditusta lämmitystehosta ja lämmöntuotannosta.

Esimerkiksi sinun on saatava 3500 W lämpöä lämpimästä lattiasta. Yksi mittari voi tuottaa 5W – 150W. Valitse halpa lämmityskaapeli lämpimälle lattialle ja se antaa 45 W / m. 3500 W: n saamiseksi tarvitsemme (3500 W / m / 45 W = 77,7777 m) noin 78 metriä.

Vaihe sähköisen lattialämmityksen asettamisesta lämmityskaapelista määräytyy sen lämpötehon ja tarvittavan lämmön määrän mukaan

Pyöristys – sinun on asennettava 80 metriä kaapelia. Lisäksi kehitämme huoneen koon perusteella laskemissuunnitelman laskemalla vaihe. Sen ei tarvitse olla sama. Esimerkiksi ulkoseiniä tai ikkunoita pitkin lattia voidaan asettaa useammin muualle alueelle, jolloin käännösten välinen etäisyys on suuri. Mutta etäisyys ei voi olla liian leveä – lämpöinen “kaistale” tuntuu selvästi. Siksi kaapelin asennusvaihe laatan alle on yleensä 10-15 cm, ja kaapelin teho valitaan tarpeen mukaan.

Yksi neuvo: on parempi ottaa jonkin verran tehovarausta (ja pituutta). Silloin kaapeli ei toimi edes kylmimmällä säällä tehorajalla, ja tällä on positiivinen vaikutus käyttöikään..

Kuinka valita lämmityselementin tyyppi

Yleensä he valitsevat, mikä sähkölattia tehdään tietyntyyppiselle peitolle. Kaikki lämmittimet eivät ole yhtä hyvin yhteensopivia eri lattiapäällysteiden kanssa. Toinen kriteeri on luotettavuus. Ei kysyttyjä kysymyksiä. Luotettavin on kaapelilattialämmitys ja resistiivinen. Kaikista puutteistaan ​​huolimatta se epäonnistuu vähemmän kuin itsesäätyvä. Ja koska se sopii tasoitukseen, lattian korjaaminen on edelleen yritys. Käydään läpi kaikki sähköiset lattialämmitykset.

Hiilipohjainen lattialämmitys: ihanteellinen laminaatille (tasoitusta ei tarvita)

Lähes kaikki sähköiset lattialämmitystyypit sopivat tasoitukseen tai laattojen liimaukseen. Poikkeuksena on hiilikalvo. Kovien lattiapäällysteiden alle (erityisesti laminaatin alle) se asetetaan yksinkertaisesti tasaiselle alustalle. Toisin sanoen pohjaan levitetään lämpöä eristävä alusta, sille asetetaan hiilikalvo ja päälle asetetaan laminaatti. Ei märkiä töitä, ei vaivaa.

Helpoin hiilikalvon kanssa

Yksi huone voidaan tehdä muutamassa tunnissa. Vaikein osa on sähköosa. On tarpeen liittää kalvonpalat, kytkeä ne termostaattiin (se on vielä asennettava ja kytkettävä) ja järjestää myös lämpöanturit. Mutta tämä osa vaaditaan kaikentyyppisille sähkölämmityksille.

Hiililattialämmityksen haittana on lämmitysmenetelmä. Se lähettää lämpöä infrapuna -alueella. Kaikki eivät ole vakuuttuneita tämän säteilyn hyödyllisyydestä. Edut ja ominaisuudet sisältävät sen, että tällainen lämmin lattia on helppo korjata / vaihtaa. Tällä ja myös vesipuulla on tällainen plus.

Kaapelimatot laattoja varten

Aiotko tehdä lämpimät lattiat laattoille? Helpoin tapa on kaapelimatot. Kaapelimatto on muoviverkko, johon on liimattu lämmityskaapeli. Hän on jo valmis muotoiluun. Levitetään suhteellisen tasaiselle alustalle (betonilaatta, kosteutta kestävä vaneri tai muu kuiva tasoite). Laatat asetetaan laattojen liiman päälle.

Kokonaisvaikeus on erityinen laattaliima lämpimälle lattialle ja kestää vähimmäiskerroksen. No älä unohda sitä:

• Laatta ei saa levätä seinää vasten – tarvitaan lämpölaajenemisväli. Älä jätä aukkoa tyhjäksi, täytä se joustavalla materiaalilla. Lisävarusteena – vaimennusteippi, elastinen tiiviste, sauma saumaukseen.
• Saumojen tulee myös olla erityisiä – joustavia.



  Lämpimät lattiat asunnossa laattojen alla

Tämän tyyppisen laattalattialämmityksen haittana on alhainen huollettavuus, joten luotettavien yritysten kaapelimatot kannattaa ottaa resistiivisestä kaapelista, koska itsesäätyvät palavat useammin. Valitessasi valmistajaa on parempi olla säästämättä rahaa. Ongelmien sattuessa häviöt ovat suuria: laatat + liima + lämmityselementti. Vaikka teet lämpimät lattiat omin käsin. Ja jos maksat myös työstä, se on täysin sääli.

Siksi muuten on parempi olla käyttämättä hiilimattoja. Idea on hyvä, mutta tekniikkaa ei ole vielä kehitetty. Hiilitanon ja kaapelin risteys palaa usein. Yhden tai kahden hyppääjän vika on huomaamaton, koska muut toimivat. Mutta jonkin ajan kuluttua kiinteä alue kylmenee ja sitten koko lattia. “Ruumiinavaus” osoittaa yleensä, että hiiliputket on poltettu pois.

Lattialämmitys lämmityskaapelista

Lattialämmityksen kaapeli asetetaan tasaiselle betonialustalle tasoitukseen. Lämpöeristys levitetään betonille, kaapeli asetetaan sen päälle, DSP tai betoni kaadetaan päälle. Betoni voidaan kaataa laatan paksuuden ollessa vähintään 5 cm.

Sähköinen lattialämmitys lämmityskaapelista

Yleensä se on hyvin samanlainen kuin lämmitysmattojen käyttö, ellei laattojen alla. Mutta kaapelin plus on, että se voidaan asentaa eri vaiheilla. Ota esimerkiksi askel vähemmän ulkoseiniä pitkin, harvemmin muualla. Haittapuoli on, että sen asettaminen kestää kauemmin kuin mattojen asettaminen. Mutta jos teet lämpimän lattian omin käsin, ero muutamassa tunnissa on merkityksetön..

Periaatteessa mikä tahansa edellä esitetyistä lämmityselementeistä voidaan sijoittaa tähän kakkuun. Ei ole suositeltavaa asettaa vain hiilikalvoa – se romahtaa betoniin. Toiset sopivat saumattomasti. Ja päälle voit laittaa minkä tahansa päällysteen. Totta, jopa tasoitekerroksia voidaan tarvita. Varsinkin jos teet lämpimän lattian ensimmäistä kertaa etkä ole aiemmin ollut tekemisissä tasoituksen kanssa.

Thermomat-pohjainen sähkölattia

Lämpöpatojen valmistuksessa käytetään enintään 45 mm paksua kaapelia. Se on kiinnitetty lasikuituverkkoon, jonka leveys on 0,5 m.Kaapelissa on suojattu ydin ja ulkovaippa. Kaksisäikeisiä lämmitysmattoja käytetään asuinrakennuksissa, koska niiden sähkömagneettinen säteily on huomattavasti alhaisempi.

Jos pintamaaliksi valitaan laatta, betoniliuoksen sijasta kaapeleen päälle kaadetaan liimaa tämän tyyppiselle materiaalille, joka on erityisesti suunniteltu lämpimälle lattialle

Toimintaperiaate ja rakentaminen

Lämmitysmatto sisältää 2 elementtiä: itse termomaatin kaapelilla ja aallotuksella. Sen sisään on asennettu anturi, joka suojaa sitä kosteudelta ja aggressiivisilta vaikutuksilta. Jos liimakerros on niin ohut, ettei se voi peittää aallotusta kokonaan, on käytettävä kosteutta kestävää anturia..

Lisäksi ostetaan termostaatti, jossa on kauko -lämpötila -anturi, asennusrasiat ja johdot. Ensimmäistä elementtiä valittaessa otetaan huomioon suurin virrankulutus. Johtojen poikkileikkaus valitaan keskittyen järjestelmän tehoon ja valmistusmateriaaliin.

Jos kaapeli on pakattava, leikkaa verkko. Kaapelia ei saa leikata tai lyhentää. Asennuksen aikana sen tulisi olla ylhäällä, verkko kiinnitetään lattiaan teipillä tai niiteillä

Asennusprosessi on erittäin yksinkertainen, koska thermomat on täysin asennusvalmis tuote. Lämmityskaapelia ei tarvitse kiinnittää, ja rakenne varmistaa tasaisen asennuksen. Sen hinta on korkeampi kuin kaapelilattian, mutta sillä on paljon etuja, mukaan lukien pinnan nopeampi lämmitys.

Lämpömattojen asennus

Ennen lämpömaton avaamista lattia peitetään pohjamaalikerroksella. Tämä lisää liiman tarttumista betonipintaan. Yleensä liima levitetään suoraan matolle, mutta jos se on kostea huone, ohuen liimakerroksen levittämisen ja kuivaamisen jälkeen se peitetään vedeneristyksellä ja sitten uudelleen liimalla..

Jotta kaapelin eheyttä ei rikottaisiin ja sideainetta levitettäisiin tasaisesti, liimakoostumus on levitettävä muovikammalla. Laatat asetetaan liiman päälle ja tasoitetaan.

Tile plus -liiman tulisi lisätä enintään 20 mm, vaikka jotkut valmistajat suosittelevat vähintään 50 mm. Tämä selittyy sillä, että tällaisella välikerroksen paksuudella lämpö jakautuu tasaisemmin..

Valokuva näyttää lämpimän lattian asettamisen järjestyksen lämpömatoista laattojen alle, paikan valinnasta laattojen asettamiseen. Asennus on yksinkertaisempaa, jos huone on suorakulmainen

PUE: n mukaisesti on välttämätöntä asentaa suojaava sammutus, joka takaa turvallisuuden, ja katkaisija. Jos järjestelmä asennetaan kylpyhuoneeseen, termostaatti on vietävä viereiseen kuivaan huoneeseen..

Kuinka asentaa lämmin lattia kaapelimatoista: asennusominaisuudet

Tämäntyyppinen lattialämmitys on suositumpi laattojen ja posliinikivitavaran asennuksessa. Verkkokaapeli voidaan asentaa suoraan laattalaastalle. Ja laita laatat heti päälle. Se on ihanteellinen tämän tyyppisille lattioille. Liima ei kuivu niin kauan kuin betoni vahvistuu.

Kiinnitä yksinkertaisesti alustaan ​​ja aseta laatat lattialämmityslaattojen liiman päälle

Lisäksi pohjan alustavaa valmistelua ei useinkaan tarvita. Matot voidaan asettaa vanhoille laattoille, betonilattialle.

Lämmitysmattojen asettaminen puulattialle

Mutta jos sinulla on vanha puulattia, sähköisen lattialämmityksen asentaminen kaapelimattojen muodossa vaatii valmistelua. Hyvällä tasolla sinun on ensin poistettava vanha lattia ja täytettävä tasoitus. Sitten voit tehdä vesi- tai kaapelilattian. Voit tasoittaa puisen alustan lämpimän sähkölattian alle käyttämällä levymateriaaleja – kosteutta kestävää vaneria, OSB: tä tai kipsikuitulevyä.

Yksi vaihtoehdoista pohjan valmistelemiseksi lämpimän lattian asettamiseksi taloon, jossa on puulattiat

Tämän alustan päälle on jo mahdollista asettaa kaapelimatto ja laatat. Tämä on halvin tapa laittaa laatat puulattialle ja lämmittää. Laattaliiman on kuitenkin oltava erityistä – epävakaille alustoille. Sillä on jonkin verran joustavuutta myös kuivumisen jälkeen. Tämä mahdollistaa kompensoinnin puualustan mittojen mittaamisesta. Myös laastin tulee olla joustava kuivumisen jälkeen. Muussa tapauksessa laattojen väliin tulee halkeamia, kosteutta vuotaa ulos, mikä ei ole hyväksi puulle..

Termostaatin asennus ja järjestelmän liittäminen verkkoon

Sähkökäyttöisen lattialämmityksen asennustekniikka edellyttää, että termostaatti on asennettava lähellä olevaa sähköjohtoa, jos järjestelmä ei tarvitse lisäjohtimien lisäasennusta kaapelijärjestelmän liittämiseksi. Noudata vakiojohdotuksen kuormavirran raja -arvoa, kun kytket virran säätimeen..

Termostaatti on suositeltavaa asentaa paikkoihin, joissa kosteus ei pääse sisään. Tämä puolestaan ​​mahdollistaa järjestelmän käyttöiän pidentämisen. Jos järjestelmä asennetaan huoneeseen, jossa on korkea kosteus, säätimen tulee sijaita sen ulkopuolella. Sisäänrakennetulla lämpötila-anturilla varustettu säädin asennetaan lämpimimpään huoneeseen 1,5 metrin korkeudelle lattiapinnasta.

Tuuletusaukkojen tulee olla säätimen ala- ja yläosassa. Anturisäädin on asennettu mihin tahansa sinulle sopivaan paikkaan. Johto voi olla jopa 50 m pitkä verrattuna saman laitteen kaapeliin.

Yksivaiheisen termomaatin askel askeleelta asennus

Jos olet suunnitellut lämpimän lattian asennuksen omilla käsilläsi ja valinnut yhden ytimen termomaatin sähköjärjestelmäksi, on pidettävä mielessä, että se sopii tiukasti teknisen syklin mukaisesti, jolla on hyvä määritetty järjestys:

1. Ensinnäkin sinun on laadittava asennussuunnitelma tai asennussuunnitelma, kuten asiantuntijat sanovat. Ja sinun ei pitäisi kuunnella niitä, jotka kutsuvat tätä toimenpidettä tarpeettomaksi..
2. Sitten liitos- / asennusrasiat asennetaan ja (esiasennetun asennussuunnitelman mukaan) lämpötila-anturin putket asennetaan.
3. On myös tarpeen tarjota korkealaatuinen lämmin lattia. Ja voit käyttää:
4. jäykkä lämpöeristyslevy, jonka paksuus on 2-3 cm;
5. Styroksi;
6. kovat pistokkeet;
7. tai vaahdotettua polystyreeniä.
8. Sähkömaton vastus tarkistetaan ja sitten – sen leikkaus. Lasikuituverkko on leikattava nykyisen asettelun mukaan. Tämä on hyvin yksinkertaista, koska materiaalilla ei ole etupintaa eikä saumapuolta, on vain tärkeää olla keskeyttämättä kaapelia. Siksi, kun asetetaan lämmin lattia termostaateilla, teräviä ja leikkuutyökaluja käytetään yleensä harvoin (paitsi silloin, kun matto leikataan äärimmäisen varovasti), he yrittävät työskennellä pehmeissä pohjallisissa kengissä ja seurata huolellisesti, ettei astua kaapeleihin eikä keskeyttää niitä rakennusjätteellä.
9. Matto asetetaan täysin valmiille tasoitteelle, joka on tässä vaiheessa työskentelypinta. Lasikuituverkko, jossa on hieno kaapelijärjestelmä, asetetaan lattialle niin, että etäisyys seinistä on vähintään 10 tai jopa 15 cm, ja sinun on poistuttava paristoista 15-20 cm.

10. Ja sinun on levitettävä termomaatti siten, että molemmat kylmät päät tulevat ulos virtalähteestä.



11. Kuten edellä mainittiin, sähköinen lämmin lattia toimii termostaatin kanssa. Ja energian säästämiseksi on parempi, jos tällainen säädin on varustettu erityisellä “lattia -anturilla”, joka näyttää senhetkisen lämpötilan, mutta useissa malleissa se kytkee lämmityksen automaattisesti pois päältä, kun lukemat ylittävät lämpötila -asteikon määritetyn ohjauspisteen.





12. Lattia -anturi sijoitetaan aallotukseen, joka sitten sijoitetaan sitä varten erityisesti uritettuun kankaaseen ja kaapelin haarojen väliin. Loppujen lopuksi hän reagoi vain tässä tilanteessa lämpötilan muutoksiin..



13. Aallotuksen pää on suljettava niin, ettei lattia -anturille pääse tippaakaan liuosta tai esimerkiksi liimaa.



14. Seuraavaksi on yhteys termostaattiseen laitteeseen – sekä kylmät päät (aiemmin lyhennetty vaadittuun kokoon) että lattia -anturi.



15. Pätevä laatoittaja voi aloittaa laatoituksen välittömästi (maton kestävyyden tarkistamisen jälkeen). Mutta jos puhumme amatööristä, joka päätti varustaa lämpimän lattian yksinään (ja todellakin, jos noudatat tarkasti tekniikan kirjainta), on ensin suositeltavaa täyttää asennetut kaapelimatot laattojen liimalla. Tämä tehdään lattialämmityksen vahingoittumisen välttämiseksi laattalattian asennuksen aikana. Mitään liimaa ei kuitenkaan käytetä, vaan vain erityisiä liimoja, jotka perustuvat epoksihartsiin, jotka kestävät korkeita lämpötiloja. Tällaiset liimat muuttuvat kuumennettaessa elastisiksi eivätkä halkeile lainkaan..



16. Liima, jota käytetään ohuiden kaapelien yksijohtimisten lämpötilojen kaatamiseen, laimennetaan “hapan kermaiseksi” konsistenssiksi ja levitetään sitten paksulla lastalla suoraan kaapelikuviolla varustetun lasikuituverkon päälle. Joten ei ole tyhjiöitä ja ilmakerroksia. Tällaisen liimapinnoitteen paksuuden ei kuitenkaan tulisi ylittää 2,5-5 mm..



17. Sitten sinun on odotettava, kunnes liimakerros on täysin kuiva..



18. Ja vasta sitten aloita laattojen asettaminen lattialle..

Yksijohtimisella kaapelilla varustetuilla termopaateilla on useita etuja verrattuna samoihin kaksijohtimisiin. Ne:

• halvempi;
• ohuempi;
• Niillä on suurempi lineaarinen teho ja siten suurempi lämmitysnopeus.

Mutta matoissa, joissa on kaksijohtiminen kaapeli ja joissa ei ole toista kylmää päätä, ei välttämättä tarvitse johtaa sitä ensimmäiseen. Tämä tarkoittaa, että tällaisten mattojen leikkaamiselle ja asettamiselle ei ole erityisiä vaatimuksia..

Kahden ytimen kaapelilla varustettujen mattojen edut on kuvattu videon katsauksessa:

Lattialämmitysmattojen asennus kaksijohtimisella kaapelilla

Yleisesti ottaen objektiivisuuden vuoksi on sanottava, että kuten mikä tahansa muu todella korkealaatuinen korjaus- tai viimeistelytoimenpide, lattialämmityksen asentaminen yhden ytimen tai kahden ytimen lämpömateista vaatii myös tiettyjä (erityisiä) tietoja. ammatillisina taidoina.

Mutta kärsivällisyys ja tarkkuus sekä riittävästi vapaa-aikaa voivat auttaa ei-ammattilaista asentamaan sähköisen lattialämmityksen omin käsin..

Kaksoisytimisillä matoilla asennus on hieman helpompaa kuin yhden ytimen mattojen asennus, mutta valmistelut ovat hieman monimutkaisempia. Loppujen lopuksi kaksijohtimisella kaapelilla varustetut termomaatit voidaan asentaa melkein mille tahansa pinnalle, mutta se on välttämätöntä (ainakin):

• puhdistaa liasta ja pölykerroksesta;
• kohdista (ja korjaa kaikki halkeamat, kolot jne.);
• ja prime.

Lämmitysmattojen asentamiseen on kaksi ammattimaista tapaa:

1. Kaapeli ylös ja verkko alas. Tätä menetelmää pidetään yleisimpänä ja se suoritetaan seuraavasti:
2. matto leikataan pois;
3. asetetaan valmistetulle pinnalle kaapeli ylöspäin;
4. liima kiinnitetään täsmälleen tähän pintaan;
5. ja ohut jatkuva kerros laattaliimaa levitetään kiinteään mattoon;
6. laatat asetetaan kuivatun liimakerroksen päälle.

Tällaisessa asennuksessa on tärkeää välttää tyhjiöitä ja ilmarakoja, jotta kaapeli ei ylikuumene ja pala loppuun käytön aikana..

7. Lämmityskaapeli alhaalla. Menetelmän ydin on yksinkertainen:
8. matto leikataan pois asennussuunnitelman mukaisesti ja rullataan rullalle;
9. liima-aine levitetään lattialle 2-3 mm: n kerroksella;
10. matta rulla avataan kaapelilla alaspäin – lattiapäällyste suoraan liiman päälle;
11. ja sitten puristetaan (hieman) liimakerrokseen;
12. toinen liimakerros (5-6 mm) levitetään päälle lovitetulla lastalla;
13. rakenne kuivataan;
14. ja sen päälle asetetaan laatat.

Yksityiskohtaiset ohjeet lämpimän lattian asentamisesta termostaateista esitetään videon katsauksessa:

Turvallisuustoimenpiteitä asennettaessa lattialämmitystä termomaatista

Onnettomuuksien ja sähkölämmitysjärjestelmän vikojen välttämiseksi sekä asennuksen aikana että käytön aikana on tärkeää noudattaa useita turvallisuusvaatimuksia:

• älä lyhennä kaapeleita itse;
• en minä asennusvaijereita, rikkoen kytkentäliitoksia;
• älä kosketa termostaattia, kun yrität muuttaa sen muotoilua;
• älä asenna tai korjaa termostaattia jännitteen alaisena.

Yleiset virheet

Aivan ensimmäiseksi virheeksi voidaan pitää sähkölattian asentamista raskaan massiivisen kuulokkeen alle. Materiaalien painon vuoksi lattian jäähdytys on riittämätöntä, mikä johtaa ylikuumenemiseen ja lämmityselementtien hajoamiseen.

Kaapelin taipuminen ja taivuttaminen johtaa koko lämmitysjärjestelmän rikkoutumiseen. Jos käytetään kalvon lämmitysmenetelmää, järjestelmä voi vioittua lämmityskalvon vaurioitumisen vuoksi..

Eristysvastuksen väärä ohjaus asennuksen aikana on myös yleinen virhe aloittelijoille. Arvo ei saa poiketa ilmoitetusta valmistajasta enempää kuin 10 prosenttia. Muuten ETP -toimintahäiriöt odottavat sinua..

Lämpötila -anturia ei saa kaataa tasoitukseen. Se on asennettu aallotettuun putkeen, joka asetetaan tasoitukseen. Tasoitetun anturin rikkoutumisen korjaaminen vaatii paljon vaivaa..

Infrapunakalvon asennus edellyttää kalvon jännitteisten osien eristämistä. Jos näin ei tehdä, vuotaa jatkuvasti virtaa ja virta katkeaa järjestelmästä. Älä katkaise lämmitysmattoon asennettua kaapelia. Lämmitysalue on mitattava oikein, ja on parempi jättää osa huoneesta, jota lämmitin ei peitä.

TOP-suositut sähkölattialämmityksen valmistajat

#1		Devi	⭐ 97/100	Lisätietoja
# 2		Rehau	⭐ 95/100	Lisätietoja
# 3		Caleo	⭐ 94/100	Lisätietoja

Caleo

Kalvo-infrapuna-lämpöeristetty lattia Caleo on suunniteltu “lämpimän lattian” lämmitysjärjestelmän nopeaan asennukseen “kuiva-asennus” -menetelmällä ilman tasoitusta ja pölyä. Ihanteellinen kosmeettisiin remontteihin laminaatti-, matto-, linoleumi- ja parkettilautojen alla.

Plussat

• korkealaatuinen;
• erinomainen lämmöntuotto;
• sisältää kaiken mitä tarvitset asennukseen;
• asennus- ja asennusohjeet mukana.

Miinukset

• lisää filmin haurautta.

Rehau

Rehau-sähköinen lattialämmitys on järjestelmä, jossa on kaksinapaisia, itsesääteleviä kiinteän pituisia kaapeleita, joiden vastus on suurempi. Ulkopuolella ne on peitetty kaksinkertaisella eristekerroksella ja suojapunoksella.

Plussat

• hyvä laatu;
• asennus minkä tahansa pinnoitteen alle;
• optimaalinen lämmönjako.

Miinukset

• suhteellisen korkeat kustannukset.

Devi

Devin sähköinen lattialämmitys valmistetaan Tanskassa. Yhtiön tuotteita erottaa korkea laatu, edullinen hinta ja monipuolisuus. Kaikki tämän merkin komponentit sopivat kaikenlaisiin tämän valmistajan lattialämmityksiin..

Plussat

• helppo asennus;
• ei kuivaa ilmaa;
• valmistajan takuu;
• käyttöikä yli 20 vuotta.

Miinukset

• suuri virrankulutus.

Kalvopohjan erityisyys

Lämminkalvoisen sähkölattiajärjestelmän laitteessa ei ole erityisiä vaikeuksia. Monet ihmiset asettavat sen yksin. Se sopii mihin tahansa lattiaan. Infrapunapohjainen järjestelmä on turvallinen myös laminaatille ja muille puulattioille.

Tällaista kalvoa on 2 tyyppiä lattialle:

1. Kiinteä. Valmistettu ohuena kaksikerroksisena polyuretaanikalvona, jossa on jatkuva hiiliruiskutus.
2. Raidallinen. Sisältää samat 2 kerrosta lavsania, polyesteriä tai polyuretaanikalvoa, joiden välissä on hiili- tai erittäin ohuet alumiininauhat.

Näiden järjestelmien lämpöelementit on kytketty rinnakkain ja sarjaan. Reunoissa on bimetallikiskot, jotka on valmistettu pinotuista hopea- ja kuparinauhoista. IR -kalvopohjaa ei ole tehty tasoitteella tai liimakerroksella. Vain “kuiva” muotoilu sopii.

Nämä sisältävät:

• helppo ja nopea asennus;
• pieni kalvonpaksuus (0,3 cm), mikä ei merkittävästi vähennä huoneen korkeutta;
• mahdollisuus sulkea pois sellainen työmomentti kuin tasoitteen kaataminen;
• ei vaikutusta sisäilman kosteuteen;
• antiallerginen vaikutus;
• suhteellisen alhainen sähkönkulutus – 20% vähemmän kuin muuntyyppiset sähkölämmitysjärjestelmät;
• ilman ionisaatio;
• helppo purkaa tarvittaessa;
• korkea luotettavuus.

Vakiomateriaalisarja sisältää telalle rullatun lämpökalvon, kosketinpuristimet, eristyksen ja johdot. Tähän sarjaan on lisättävä lämpötila -anturilla varustettu termostaatti sekä muovikääre, teippi, kalvomateriaali. Ennen kuin ostat kaiken tämän, sinun on laskettava vaadittava elokuvamateriaali.

Lattiaa ei saa eristää kodinkoneiden ja huonekalujen alla – nämä ovat perusteettomia kustannuksia ja järjestelmän liiallista kuormitusta. Levitä kalvo kokonaan koko koneelle vain, jos omistajat ovat tottuneet muuttamaan tilannetta usein

Helpoin tapa on piirtää huone graafiselle paperille. Lisäksi on huomattava paikat, joihin anturit ja liitäntäkohdat sijoitetaan. Valitse huoneen osa, johon lämmin infrapunalattia on tarkoitus asentaa, ja laske sitten kuinka monta lämmityselementtiä tarvitaan.

Kalvo- ja kaapelilattialaitteiden erityispiirteiden vertailuun suosittelemamme artikkelin tiedot auttavat..

Infrapunajärjestelmän asennusprosessi

Jos edellinen pinnoite on hyvässä kunnossa, sitä ei saa purkaa sähköisen infrapuna -lämpimän lattian asettamisen tekniikalla. Se riittää yksinkertaisesti puhdistamaan ja poistamaan pisaroita. Kalvopohjarulla leikataan tavallisilla saksilla.

On pidettävä mielessä, että pintaa muodostettaessa liuskat eivät saa leikata tai joutua kosketuksiin virtaa kuljettavien linja-autojen kanssa. Valmistajat yleensä nimeävät leikkauspaikat. Tämä ei tarkoita, että kalvoa ei voi leikata muihin sopiviin paikkoihin..

Tärkeintä on, että leikkaus menee pitkin lämmityselementtien välistä rakoa. Jos leikkaus putoaa merkitylle viivalle, vain keräimen bimetallilevyt eristetään. Muissa tapauksissa nauhojen päät liimataan teipillä..

Ensin asetetaan vedeneristyskerros lattian suojaamiseksi betonilattian kosteudelta. Seuraavaksi tulee lämpöeristys, joka estää lämmönhukan säteilystä, joka pääsee pohjaan. Mitä tahansa materiaalia voidaan käyttää, tärkeintä on, että metalloitu puoli on suunnattu ulospäin.

Merkitse paikat, joissa sähköjohdot kulkevat. Tämän jälkeen lämpötila -anturin asennus tapahtuu. Lämpötila -anturin kanava on leveydeltään noin 20 mm. Anturin johdotus sijoitetaan aaltoputkeen ja asetetaan sitten valmistettuun kanavaan..

Sitten valmistetut nauhat asetetaan luonnoksen mukaan. Langan pituuden lyhentämiseksi asennuksen aikana nauhat käännetään päätypuoleisesti seinään, jossa termostaatti myöhemmin sijaitsee ja pysähtyy, saavuttamatta 15 senttimetriä.

Jos huoneessa on takka, astu siitä vähintään 1 m. Kalvo asetetaan puoli ylöspäin, mikä on ilmoitettu järjestelmän valmistajan tuotteen ohjeissa. Liitä pihdit bimetallinauhan reunaan ja kytke sitten johdot – vasemmat kiinnikkeet kiinnitetään vasempaan puristimeen ja oikeat oikeisiin..

Lämpöanturin johdot on piilotettava lämpökalvon alle. Tätä tarkoitusta varten lämpöeristyksessä leikataan kapeita 1 cm leveitä uria ja teippi liimataan niihin asennettua virtajohtoa pitkin ja peitetään lämpökalvolla. Johtojen ei pitäisi nousta lämpöeristyksen yläpuolelle.

Langan reunan eristys poistetaan, rullataan ylös, itse lanka työnnetään puristimen läpi, kiinnitetään pihdeillä, sitten liitäntäkohta eristetään bituminauhalla. Kun olet liittänyt koko piirin, mittaa tuloksena olevan rakenteen vastus.

On mahdollista käyttää sekä heijastavaa lämpöeristystä että heijastamatonta korkkilevyn muodossa. Vain kerroksen paksuus on säädetty – 3-5 mm. Kiinnitä lämpöä eristävän materiaalin nauhat kiinnitysteipillä

Viimeinen vaihe on pintamaalin asennus. Termostaatin liittämisen periaate on sama kaikille lämpimille sähkölattiatyypeille.

Joitakin hyödyllisiä vinkkejä

Järjestelmä testataan ennen pintamaalin asennusta. Jos lämpökalvo täyttää kaikki vaatimukset, kipinöintiä ja alueiden ylikuumenemista ei havaita missään. Jos kuitenkin havaitaan vikoja, lattia peitetään toisella polyeteenikalvokerroksella, jonka paksuus on vähintään 80 mikronia. Se asetetaan päällekkäin noin 20 cm: n lähestymistavalla.

Ammattilaisilta on useita muita asennussuosituksia:

1. Lämmin kalvojärjestelmä tulee asentaa kohtuulliseen kosteuteen (enintään 60%) ja positiiviseen lämpötilaan.
2. Valssattua kalvoa ei voi yhdistää verkkoon..
3. Ennen kalvopohjan liittämistä on tarpeen tarkistaa koskettimien eristys paikoissa, joissa terä leikattiin.
4. Jos lämpökalvo vaurioituu paikassa, jossa grafiittisuihkutus sijaitsee, levitä kaksipuolinen eristys.
5. Jos lattia on tulvissa, se irrotetaan välittömästi verkkovirrasta ja jätetään kuivumaan luonnollisissa olosuhteissa..
6. Et voi kävellä valmiilla lattialla kenkiä.

Lämpötila -anturia ei saa murskata. On tarpeen jättää mahdollisuus sen hallintaan ja korvaamiseen. Älä myöskään aseta mattoja ja muita tiheitä luonnonpeitteitä lämpimälle lattialle. Ilmanvaihdon varmistamiseksi ja viimeistelypinnoitteen muodonmuutoksen estämiseksi lämpötilan muutosten vuoksi on suositeltavaa jättää pieni rako seinän ja pinnoitteen väliin..

Lattialämmitystangon tyyppi

Ydinhiililattia on ydinrakenne, joka lämmittää tilaa pitkillä infrapunasäteillä. Tällä alueella ei ole sähkömagneettista säteilyä. Sen erikoisuus on, että ilmapiiri ei kuumene, vaan huoneessa olevat esineet..

Hiilikomposiittimateriaali perustuu hiilen nanorakenteeseen yhdessä sideaineiden kanssa. Hiili- ja hiililattiat – yksi käsite

Työn ja organisoinnin hienovaraisuudet

Se sisältää hiilitankoja, jotka on kytketty rinnakkain joustaviin mattoihin, joiden leveys on 0,8 m ja pituus 25 m virtajohdon avulla. Lämmityselementit sijoitetaan “maton” sisään. Sauvojen sisäpuoli on hiiltä, ​​hopeaa, kuparia ja ensimmäinen niistä tuottaa lämpöä..

Sauvojen lisäksi tällainen lattia sisältää lämpötila -anturin ja termostaatin. Tällä sukupuolella on itsesääntelyn ominaisuus. Tämä tarkoittaa, että lämmön määrä on suoraan verrannollinen lämpötilaan. Haittapuolena on, että sen asentaminen on mahdollista vain käyttämällä tasoitetta, joten sen purkaminen ei tule kysymykseen..

Tangon infrapunalattia koostuu hiilitangoista, jotka on liitetty molemmin puolin jännitteiseen kaapeliin

Jos asetat esineitä lattiatasolle, lämmönsiirto sen käyttämässä paikassa vähenee ja tangot alkavat päästää vähemmän lämpöä, mikä alentaa lämpötilaa. Näin ollen termostaattia tarvitaan vain tehon säätämiseen, ylikuumenemisen estävä toiminto suoritetaan itse sisätiloissa..

Asennuksen ja liitännän vivahteet

Vaikka pohjakerrosta pidetään älykkäänä järjestelmänä, se voidaan asentaa käsin. Tekniikka on yksinkertainen, mutta se toimii edellyttäen, että kaikki vaatimukset täyttyvät.

Prosessi koostuu useista peräkkäisistä vaiheista:

• perustan valmistelu;
• lämmönheijastimen asettaminen;
• tankojen asennus;
• nauhojen väliset liitännät;
• virtakaapelin liitännät;
• rakenteen liittäminen termostaattiin;
• lämpötila -anturin liitäntä;
• tasoitteen kaataminen tai laatoitetun pintamaalin asennus.

Ennen näiden töiden suorittamista he suunnittelevat mihin suuntaan lämmitysmatto asennetaan ja materiaalimäärä lasketaan. Hiililattia myydään sarjana, mutta joskus joudut ostamaan osan tarvikkeista.

Tehon valintaan vaikuttaa kaksi tekijää: pinta -ala ja lämmitystyyppi. Tehon suhteen ydinlämmitteiset lattiat on jaettu kahteen tyyppiin: jopa 160 W / m² ja jopa 220 W / m².

Järkevin vaihtoehto lämmitysmaton sijoittamiseen on pitkin pitkää seinää, joka on suunnattu lämmönsäädintä kohti, koska tässä tapauksessa, kun kytket lämpötilansäätimeen, voit ottaa lyhyempiä johtoja ja vähentää leikkausten määrää

Järkevin vaihtoehto lämmitysmaton sijoittamiselle on pitkin pitkää seinää, joka on suunnattu lämmönsäädintä kohti, koska tässä tapauksessa, kun kytket lämpötilansäätimeen, voit ottaa lyhyempiä johtoja ja vähentää leikkausten määrää.

Pohjimmiltaan valmistajat valmistavat täydellisen asennussarjan. Se sisältää vähintään sauvamaton, liitäntäsarjan ja päätesarjan, johdot, asennusohjeet. Kaikki muu: lämmöneristys, teippi, aaltoputki tulpalla, termostaatti, anturi, bitumieriste – ostettu lisäksi.

Tietoja siitä, mikä lattialämmityksen versio: sähkö tai vesi on parempi järjestää laminaatin myöhemmälle asettamiselle, on kirjoitettu yksityiskohtaisesti tätä asiaa käsittelevässä artikkelissa.
