Ако сте избрали рамкова технология по време на планирането на изграждането на къща, тогава си струва да вземете предвид някои фактори, които много хора погрешно пренебрегват. Така че, в рамкова къща на етапа на издигане на стени (както носещи, така и вътрешни), трябва да се монтират стрели.
Какво представляват джипове и за какво са?

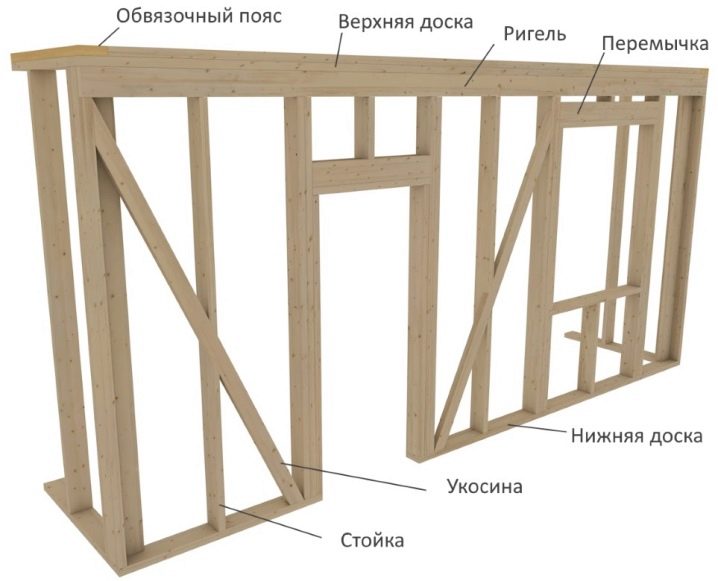

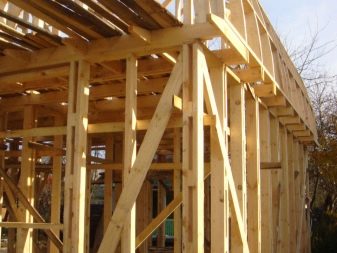

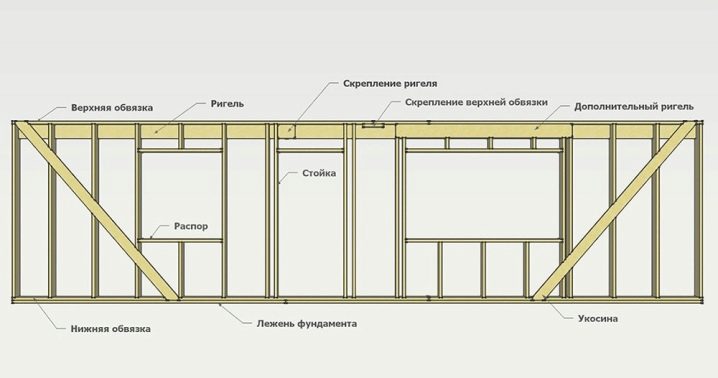

Стрелките се наричат специални подпори, които са неразделна част от рамката и изпълняват укрепваща функция. Това са стелажи, разположени под ъгъл от 45 до 60 градуса. Тяхното инсталиране е необходимо, за да се гарантира здравината, стабилността на носещите стени и други вертикални елементи в къщата.. По този начин здравината на цялата рамка се увеличава и част от страничните натоварвания се прехвърлят към тази опора..
Една рамка (без стрели) е в състояние да задържи масата на втория етаж и покрива. Но той няма да може да издържи тежестта на хоризонталните обекти. В този случай ставите, свързани с ноктите, ще бъдат слабата точка. Практиката показва, че скоро след началото на експлоатацията на къщата крепежните елементи се разхлабват, поради което стените могат да се изместят или дори да се плъзгат надолу или настрани..
Сред потенциалните строители има мнение, че тези елементи не играят значителна роля по отношение на здравината на сградата.. Те също така смятат, че могат да бъдат заменени с дистанционни елементи. Но това е голяма грешка. Дистанционните елементи могат само да намалят ефекта на пружината, предотвратявайки „ходенето“ на конструкцията. Но те също са в състояние да ускорят разрушаването, като паднат на една страна..
Това често се случва при чести и силни пориви на вятъра на открити площи..
В същото време стрелите надеждно защитават основата от изместване, придавайки й плътност и стабилност, като не й позволяват да се движи дори с милиметър.. Подпорите от масивно дърво са се доказали добре. Но използването на гъвкави метални плочи или ленти също е позволено, ако конструкцията е малка и средна. Ще говорим повече за видовете стрелки по -нататък.
Независимо от вида на конструкцията, всички те изпълняват редица важни задачи:
предотвратяване на деформация на рамковата сграда;
добавете качество на къщата;
удължават експлоатационния живот на основите и увеличават периода на експлоатация на помещенията;
предотвратявайте преминаването на топлоизолатора през преградите;
са стабилизатор на конструкцията, предотвратявайки падането или срутването й;
равномерно разпределете натоварването върху всички части на къщата по време на ураганни ветрове, виелици.
Тези крепежни елементи са необходими и незаменими при изграждането на рамкова къща.. А правилното им използване и правилната инсталация ще ви позволят да изградите здрава и надеждна конструкция, която да издържи няколко десетилетия..
Преглед на видовете стрели
Както бе споменато по -горе, има два основни типа подпори: дърво и метал. Според технологията на изграждане на рамкови къщи и двата варианта са приемливи.. Основното е да се вземат предвид техните характеристики в съответствие с вида и оформлението на сградата..
Дървени
Дървените стрели приличат на обикновена дъска. За производството си те вземат изключително висококачествени и издръжливи суровини и след това правят от него щанга със сечение 25 или 50 мм на 100 мм. Основното предимство на такива конструкции е ниското им тегло, което не позволява общото тегло на къщата. Този факт прави дървените стрели най -популярни в сравнение с металните.
Дървото се справя добре с натоварването при разширяване на компресията, така че пробите въз основа на него могат да бъдат инсталирани на голямо разстояние една от друга.

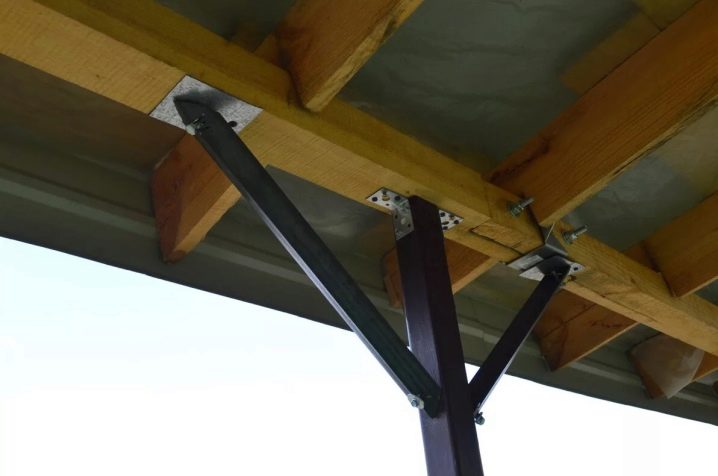

Метални
Трябва веднага да се отбележи, че в Русия този тип подпори се използват много рядко, в изключителни случаи, което не може да се каже за Съединените щати.. Тази технология е традиционна и се използва активно там..
На пръв поглед изглежда, че железните стрели са много по -здрави и по -надеждни от дървените. Но всъщност се оказва, че голямото им тегло само прави рамката на къщата по -тежка, намалявайки цялата здравина до минимум, защото железните опори трябва да държат не само основата, но и самите тях. Този тип стрела се справя задоволително с тази задача, като същевременно прави цялата конструкция по -тежка..
В допълнение, металът не понася лошо натоварването при натиск, което означава, че е необходимо допълнително да се монтират по кръстообразен начин, като се използват два стрели вместо един, а това е двойно по -скъпо от строителните материали и много време.
Друг недостатък на желязото е високата вероятност от корозия. (при лошо изпълнение или липса на хидроизолация), което автоматично съкращава живота на подпорите.
Технология за инсталиране на стрела
Тъй като има два типа подпори, които се различават един от друг по материал и свойства, за всеки от тях са разработени няколко метода за монтаж..

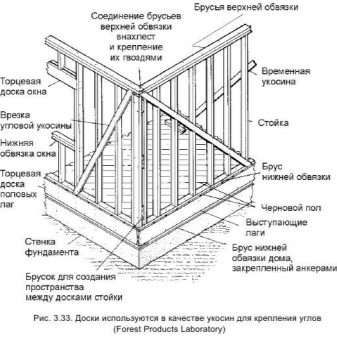

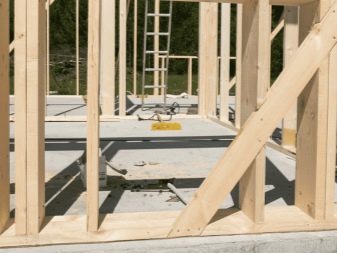

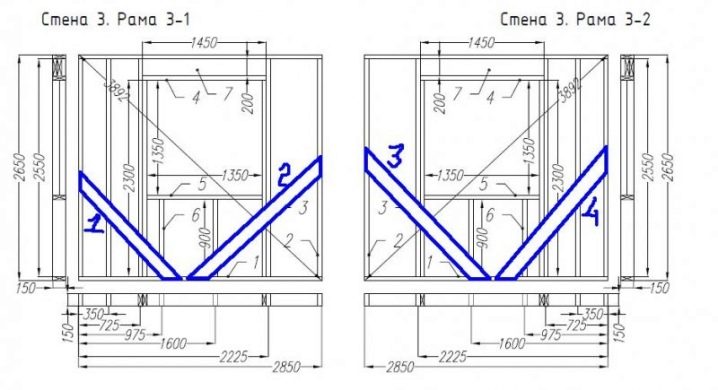

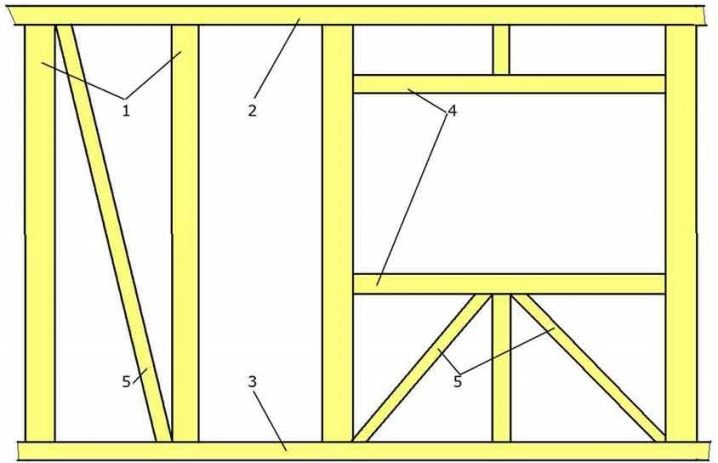

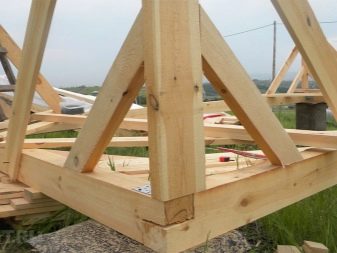

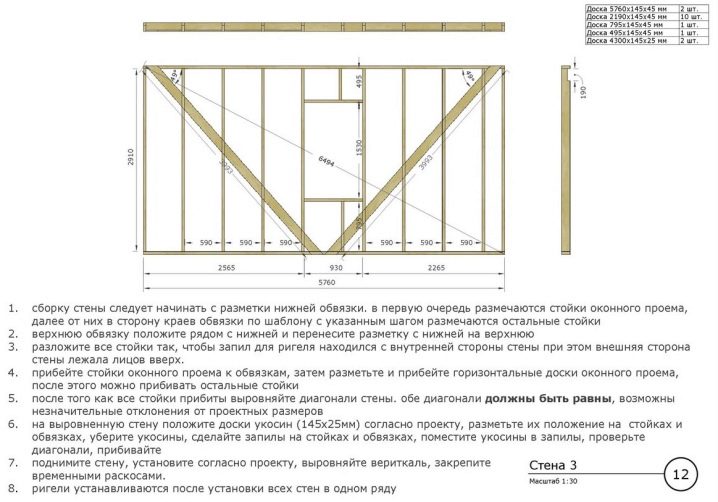

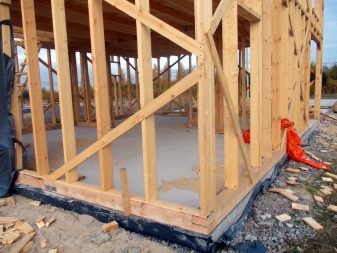

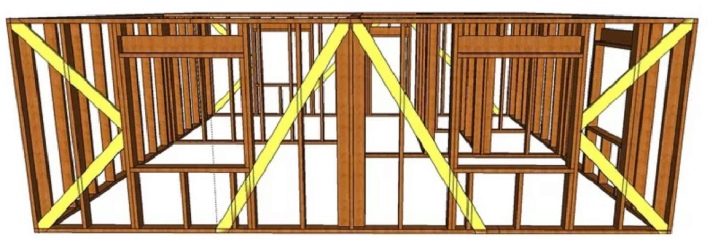

Дървените стрели обикновено са ъглови, тоест те се издигат под ъгъл 45-60 градуса. Това е основният принцип на връзката му с останалата част от рамката и укрепването на отделните елементи според принципа на свързваща връзка. Но дори и тук има няколко опции за монтаж..

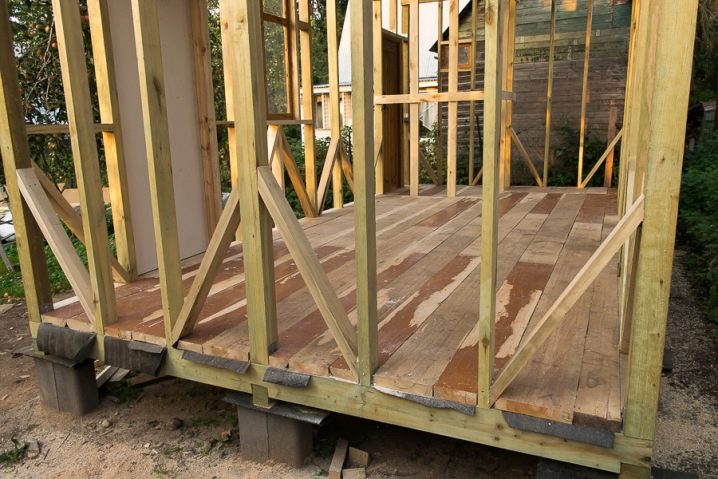

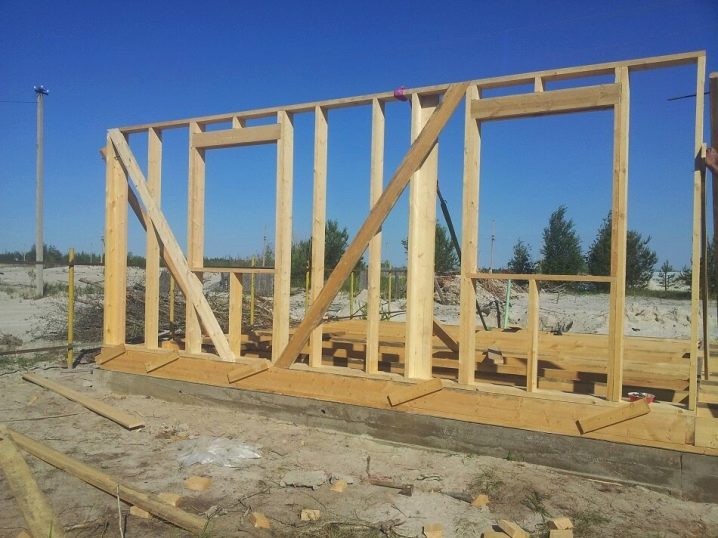

K-образна (или зигзагообразна). Стрелките се нарязват на по -къси дължини и оформят буквата “К”. Ако конструкцията има голяма височина или дължина, тогава ще има няколко такива свързващи възли и тогава армировката вече ще изглежда като зигзаг във всеки отделен сектор на къщата.
Този метод се счита за най -силния и неразрушим..

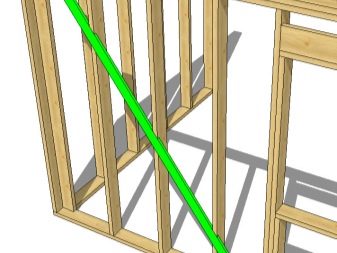

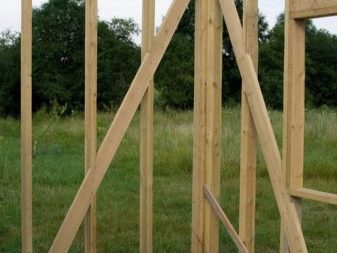

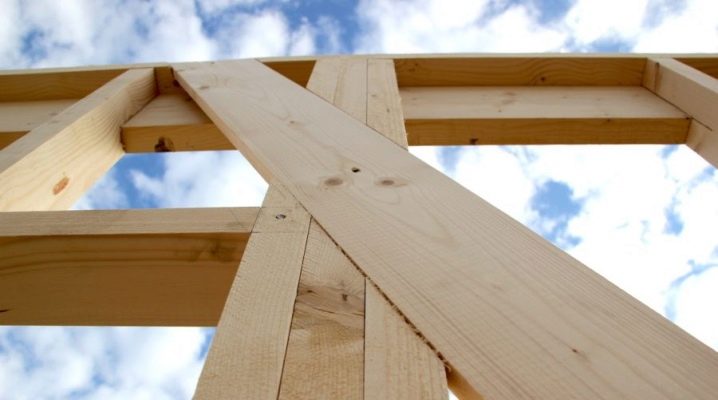

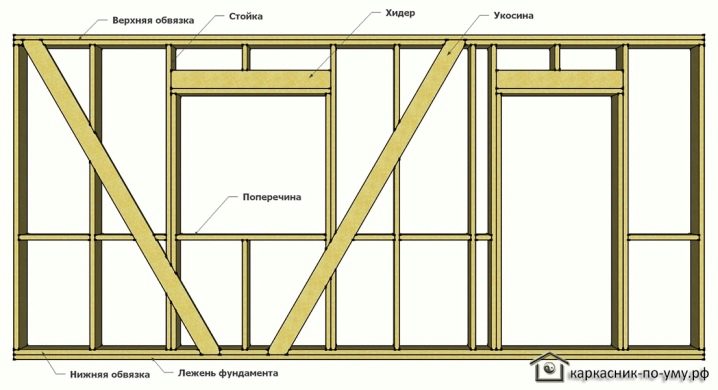

Чрез (или плътно). Една дълга дъска се поставя диагонално от първия сектор до третия или четвъртия. За да направите това, на вертикалните стелажи предварително се изрязват канали, така че стрелата частично да проникне вътре.
Напречно. Във всеки сектор между вертикалните стълбове е инсталирана отделна диагонална опора. Такава структура е по -лесна за изработка, но не е много издръжлива..

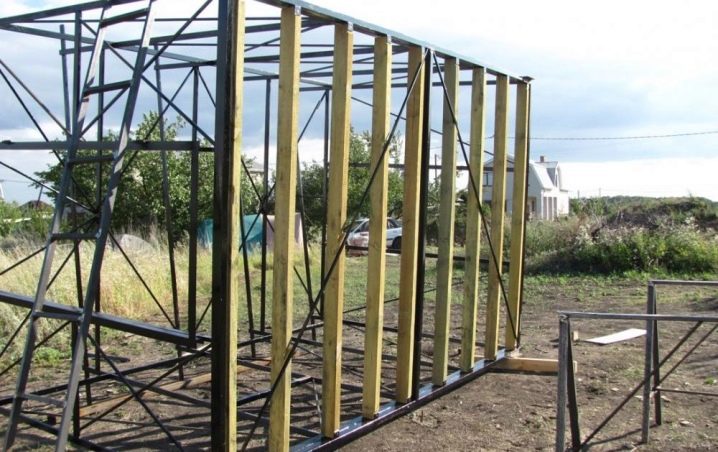

Що се отнася до металните опори, поради ниското търсене, те не са толкова лесни за намиране в магазините за хардуер, защото ако дървените стрели могат да бъдат направени независимо от дъски, тогава железните се произвеждат от заваръчни компании. Независимо от това, можете да намерите специални ъгли за метода на инсталиране, наречен “кърпа”, както и други елементи за други опции за строителство.
Диагонално. Технологията е подобна на тази, използвана при работа с дървени подпори.

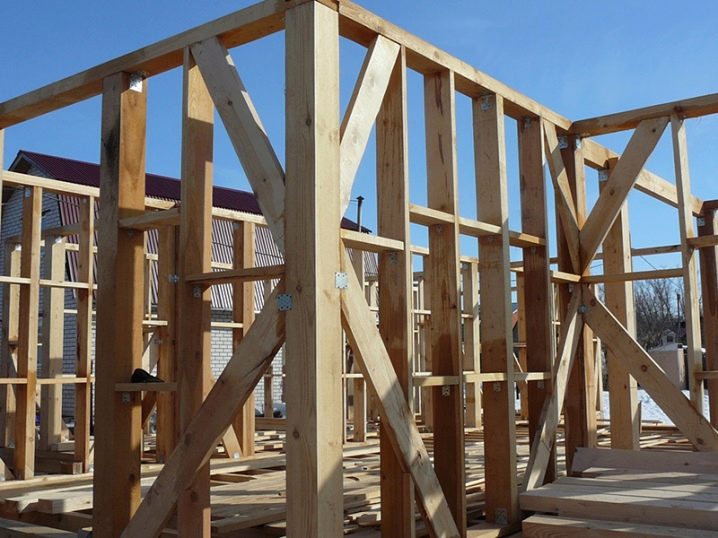

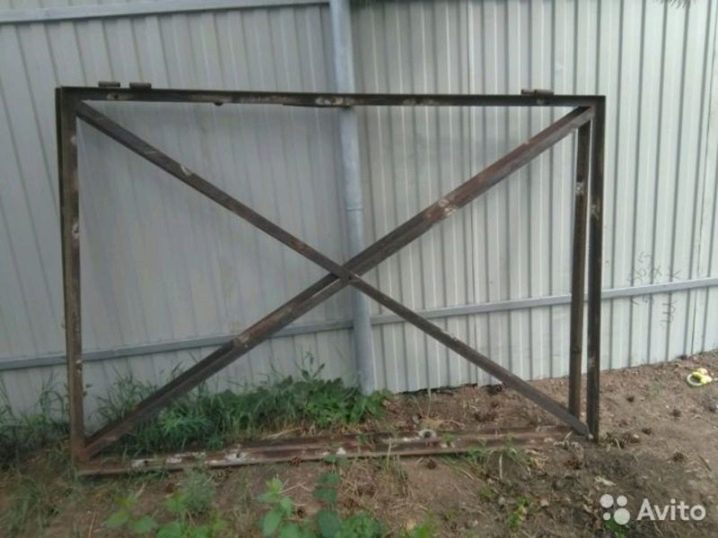

Кръст-кръст. Железните ленти са подредени по двойки, с пресичане. Това гарантира необходимата стабилност на бъдещата сграда..
Паралелно. Схемата на действията включва използването на много свързани части за закрепване и фиксиране на конструкцията.

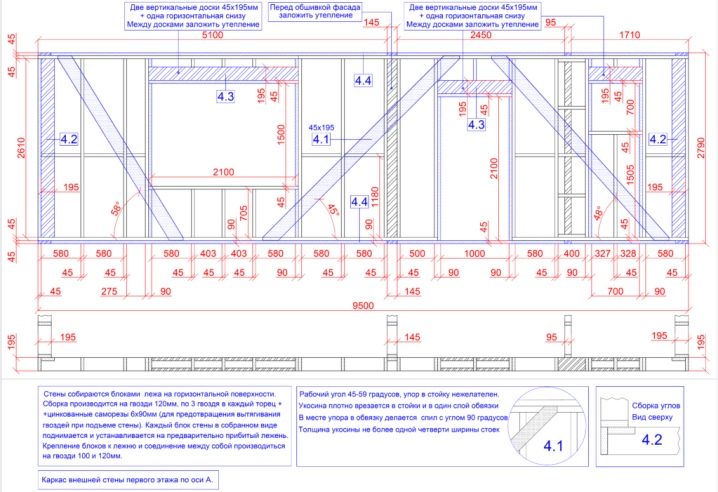

Независимо от материалите и методите на изграждане, когато работите със стрели, е важно да спазвате редица правила:
между стълбовете и лентата на рамката ъгълът трябва да бъде 90 градуса;
дебелината на стрелите не трябва да надвишава ¼ от дебелината на стойките;
разрезът трябва да съответства на стойката;
извън сградата може да се укрепи само временно, за постоянна употреба тя трябва да бъде фиксирана отвътре;

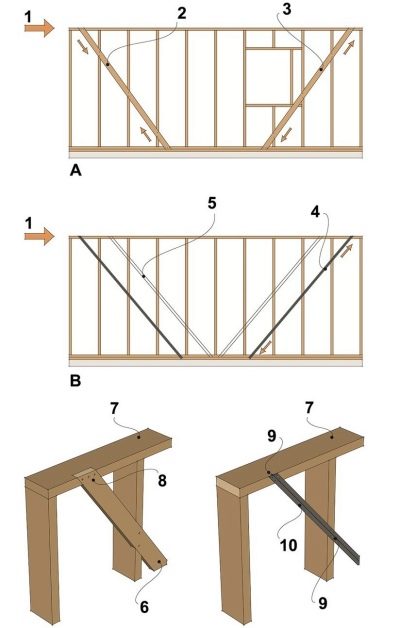

отгоре стрелата трябва да се впише във фугата на горната лента, а отдолу – в фугата на долната, остър ъгъл на опората и подобен отвор за нея се изрязват под ъгъл от 90 градуса ;

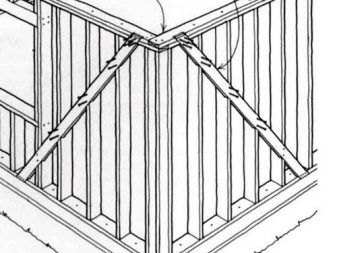

за всяка стена е необходимо да се поставят два стрели, така че първият да е насочен в една посока, а вторият в противоположната;
ако ъгълът на опорите е повече от 60 градуса, тогава трябва да увеличите броя на стрелите;
ако стената все още не е издигната, но има желание да поставите стрелите предварително, тогава можете да направите това, без да затягате напълно болтовете, което ще позволи след окончателното инсталиране да коригира местоположението им, ако е необходимо;
ако се използва напречна греда, тя трябва да бъде от другата страна на опората;
при инсталиране на стрели използването на самонарезни винтове е забранено;
понякога е позволено да монтирате опората отвън, но си струва да запомните, че в този случай могат да се появят студени мостове;
по време на нанасянето на минерален топлоизолатор се препоръчва леко да се отреже до дебелината на стрелата, в противен случай ще се образуват въздушни възглавници, което ще повлияе негативно на структурата;
ако не е възможно да се поставят два стълба в различни посоки, тогава преди хидроизолация, стените трябва да бъдат обшити с листове OSB-3 с дебелина 12 мм;
по -добре е да се откаже от използването на кухи (или празни) опори – използването им е допустимо само за малки къщи с гъвкави диагонални скоби;
е необходимо да се поставят опори в рамковата сграда, като се започне от пода в центъра на стената и се стигне до тавана, като е важно те да са в тесен контакт с горните етажи и вертикалната рамка;
при пресичане на стрелите те трябва да се вписват плътно в вдлъбнатините, предназначени за тях на вертикалните стълбове – размерите им задължително трябва да съвпадат до 1 мм;
трябва да извършите правилно и точно изчисление на размерите на дъските, каналите, крепежните елементи.
По -горе са препоръки в по -голямата си част относно инсталирането на дървени стрели. Но ако говорим за метални подпори, тогава вдлъбнатините, каналите се изрязват в тях по същия начин.
За това събитие дори са изготвени специални изисквания за SNiP, където можете да намерите всички размери на напречното сечение.

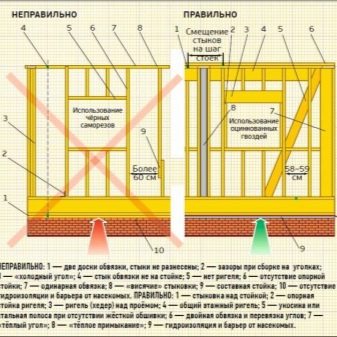

Грешки при инсталирането
Сред професионалните строители на рамкови къщи има силно мнение, че стрелата трябва да предотвратява изместване или деформация на лентата отгоре спрямо лентата от дъното по траекторията си, тоест натискът, който отива към лентата отгоре, трябва да се прехвърли към лентата отдолу с помощта на стрелата. В този случай вертикалните подпори могат да носят само допълнителен товар, добавяйки твърдост и издръжливост на подпорите.. Тук неопитни хора, изправени пред подобна задача за първи път, често допускат редица грешки..
За да предупредим всички останали срещу това, ще ви кажем какво не може да се направи по време на инсталирането на стрели:
вмъкване на краищата на опората в стелажите на основата – трябва да забиете опората към сбруята или багажника, а не да опирате в тях;
използвайте прекалено дебели дъски като стрели;
залепете опора в напречните греди на стените;
закрепете подпорите с самонарезни винтове;
изберете грешен ъгъл на наклон, поставете стрелата кардинално вертикално или хоризонтално;
поставете опори в размер на 1-2 броя върху стена с дължина 6 метра или повече, особено ако са разположени в една и съща посока;
монтирайте само един стрела в рамкова къща с повече от един етаж, особено ако сградата се издига на открито, ветровито място.
Ако пренебрегнете правилата за строителство, тогава можете да провокирате срутването на сградата. Лошо изградена конструкция няма да може да издържи натоварването. Стрелките няма да заменят нито дистанционерите, нито външната облицовка на къщата.

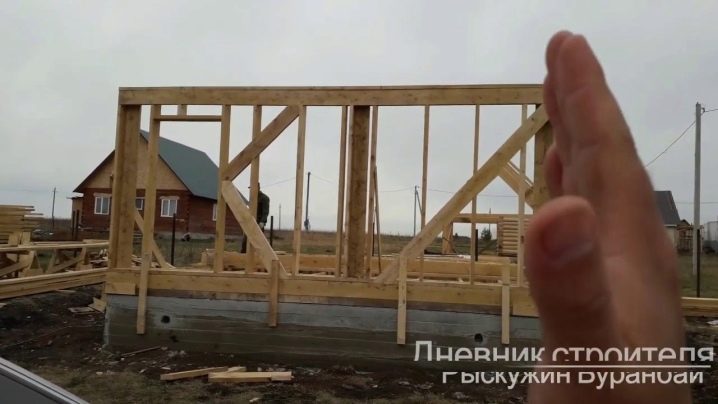

Важни нюанси, които трябва да се вземат предвид при издигането на стрели в рамкова къща, вижте видеото по -долу.
