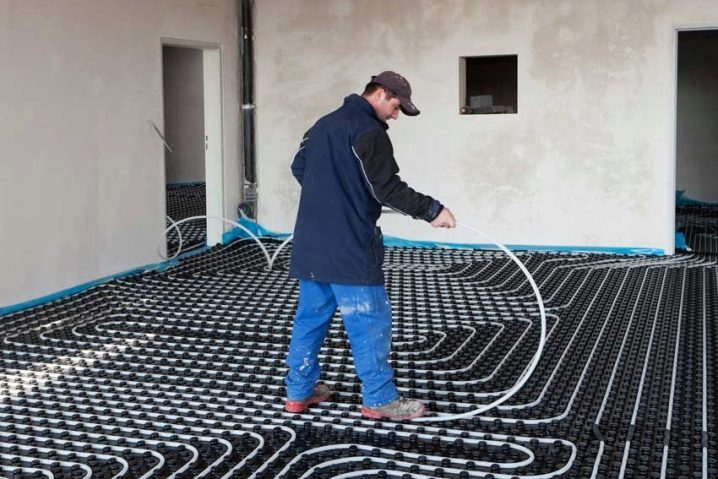

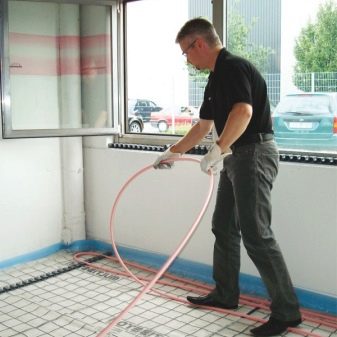

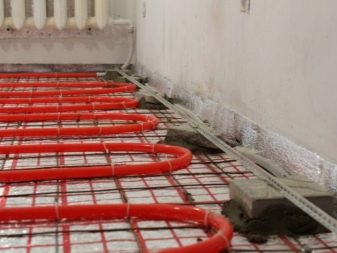

Подовото отопление с водно отопление изисква не само поставяне на тръби под подовата настилка, но и използване на допълнителни технически средства. Предпоставка за успешната работа на такъв дизайн е използването на колектори, помпи, сензори и клапани. Всички тези елементи на системата заслужават отделна дискусия и сега ще говорим за колекционери.
Особености
Устройство, наречено колектор, е набор от части, предназначени да насочват охлаждащата течност, да я смесват и да подават течност към паралелни вериги. Значително напречно сечение и спад в дебита осигуряват сливането на горещата охлаждаща течност, идваща от котела или централната отоплителна система, с охладената, връщаща се от отоплителния кръг. В резултат на това температурата се понижава.
Но се постига правилното смесване на гореща вода и обратен поток само когато използвате поне три сензора:
Индикатор за температурата на водата.
Измервател на температурата на външния въздух.
Манометър.
Сигналите от тези сензори и, ако е необходимо, други, се подават към клапаните, които смесват охлаждащата течност. Превключването на клапани от един режим в друг влияе пряко върху отоплението на топлия под. Колекторите трябва да бъдат свързани към помпите. Регулирането на температурата зависи не само от времето извън прозореца, но и от целта, за която е необходима вода. Така че, тя трябва да се подава към душ кабината, загрята до 70 градуса, температурата в радиаторите е още по -висока, а затоплянето на подовете изисква използването на охлаждаща течност, която не е по -гореща от 50 градуса.
Дори най -добрият котел не може да осигури такава градация и затова колекторната група работи с него. Неговата роля се крие и във факта, за нормализиране на налягането в разширените вериги, незабавно контролирайте помпата. Гребенът най -често е инсталиран повече от един, като в този случай те трябва да бъдат свързани не само към централния колектор, но и един към друг.
Ако искате размерът на колектора да е минимален, не го сглобявайте сами: маркови устройства са много по -компактни и трябва да бъдат оборудвани с вентилационни отвори. Малко вероятно е да ги инсталирате ръчно у дома..
Изгледи

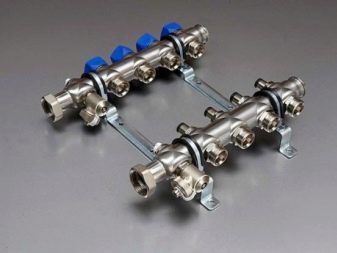

Колекторите се разделят предимно на доставка и връщане. Първият тип обикновено се монтира отгоре, водата, преминаваща през него, се разминава равномерно по бримките. След това течността влиза в обратната част, връща се в котела и така безкрайно. Разглеждайки функционалността, има четири основни групи колекционери:

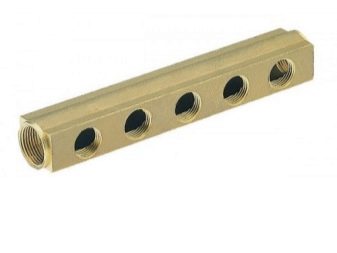

Описанието на най -простите от тях не е трудно: това е просто тръба, която е изрязана отвътре и отвън за свързване на външни тръби. Във водоснабдителната система такова устройство е напълно достатъчно, но топъл под е по -труден и ще изисква използването на допълнителни елементи.

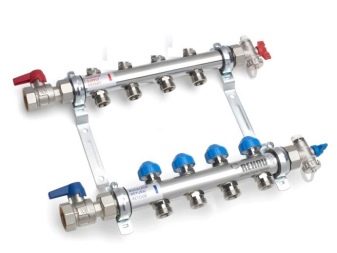

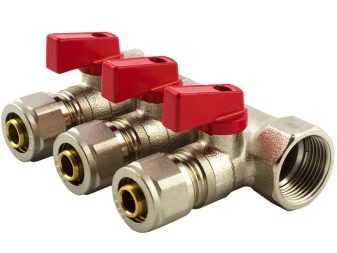

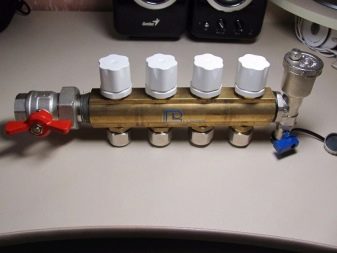

Колекторите с клапани, монтирани директно на изходите, са много често срещани, те се отличават с добра производителност. Но в повечето райони на Руската федерация те не са проектирани за качество на водата, дори ако самите сферични кранове са с високо качество, скоро те все още започват да изтичат. Ще трябва редовно да сменяте О-пръстените. Сериозен недостатък е невъзможността за инсталиране на устройства, които регулират температурата в автоматичен режим.
Често смесителният модул, произведен в Европа, може да бъде свързан само чрез адаптери, тъй като такива продукти се произвеждат от малко известни азиатски фабрики, стандартите умишлено не се вземат предвид.
По -скъпите колектори са по -лесни за настройка, тъй като сферичните кранове са заменени с клапани с пълен контрол. Сервомоторите на клапаните са свързани към термостати, разположени в различни помещения, което осигурява възможно най -бързата реакция на температурните промени. Например, когато се приготвя празнична вечеря в кухнята, отоплението се намалява и ако в края на есента стаята се проветрява чрез широко отваряне на прозорците и вратите в стаята, тя трябва да бъде подсилена. Фитингите за свързване с металопластични тръби са сглобяеми конструкции, образувани от съединителна гайка, компресионен пръстен, евроконус и уплътнителни части.
И трите предишни типа работят добре, ако контурите са горе -долу еднакви. Но със значителна разлика в дължината им, си струва да изберете колектори, които са оборудвани с разходомери на захранващия сегмент, а на връщащия сегмент с гнезда за задържане на серво задвижвания. Инсталирането на връщащия колектор отгоре и изпомпващия отдолу е строго забранено, тъй като това ще доведе до загряване на обратния поток от част от топлината в първоначалната тръба. В резултат на това по -малко топлина ще влезе в самата стая..
Колекторни части

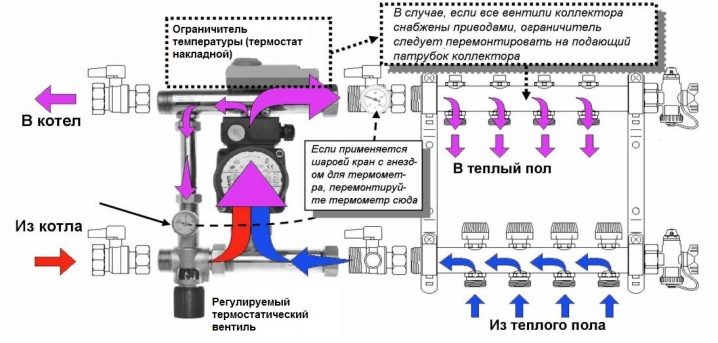

Колекторът осигурява изпълнението на своите функции поради работата на редица елементи. Целта на смесителния вентил е напълно разбираема, той осигурява сливането на вода с различни температури. Помпата контролира налягането и го увеличава, ако е необходимо. Системата използва също спирателни и балансиращи клапани, устройство за обезвъздушаване на натрупания въздух, манометри, термоглава с вграден термометър, редица водопроводни фитинги.
Нека сега да се справим с тях по -задълбочено:

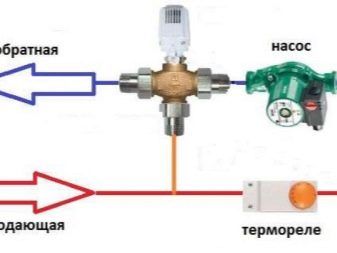

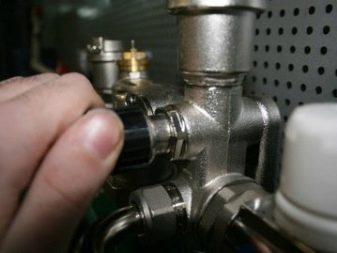

Гребени са комбинирани със смесителна единица от два основни типа: единият има два хода, другият три. Двустепенната схема на работа предполага, че термичната глава измерва колко гореща е охлаждащата течност, движеща се към веригите. Ако се превиши определена стойност, вентилът е леко затворен и потокът от гореща течност се намалява. В противен случай, когато водата е твърде студена, отворът се отваря повече, притокът на нагрятата течност се увеличава. Въпреки че вентилът пропуска сравнително малко вода, това е по -скоро предимство – подът може да се затопли по -плавно. Препоръчва се смесителят да се свързва към колектора не директно, а чрез сгъваем съединител, за да се опрости впоследствие подмяната.
Система с три връзки той е подреден по различен начин: както горещият, така и връщащият се поток се регулират едновременно, за това в колектора е вграден байпас. Вентилът не е прост – той крие специална клапа, която е под прав ъгъл спрямо кухината на смесителната тръба. Променяйки позицията на този амортисьор, оборудването настройва нивото на нагряване на охлаждащата течност на изхода.
Това решение се препоръчва за използване в големи къщи с площ над 200 кв. m, когато производителността на двупосочния вентил вече не е достатъчна.
Смесители, с три хода, също е препоръчително, когато колекторът регулира температурата автоматично, а не според ръчно зададените стойности. Клапанът не работи сам по себе си, той се подпомага от серво, от своя страна, координирано от показанията на метеорологичните и температурните индикатори. С всички предимства, трипътната система има и уязвимо място: тя работи твърде рязко и е необходимо само леко да се промени позицията на клапана, така че температурата да се повиши или понижи незабавно.
Ролята на метеорологичните сензори е неоценима: дори ако температурата навън се промени значително за една нощ, оборудването автоматично ще премине в желания режим. Опитайте се да закупите всички структурни елементи на водния под като цяло или поне частите от самия колектор от един производител. Когато сглобявате сами монтажа, изберете хомогенен материал за всички части, така че той ще бъде по -надежден и стабилен.
Обърнете внимание на броя на отоплителните кръгове, общата дължина на тръбопровода и неговата производителност.
При избора на части също се интересувайте от максимално допустимото налягане, възможността да разширите отоплителната система и да я направите по -силна, диаметъра на отворите в колектора. Разпределителният блок има и друга важна характеристика – броя на изходите. Точното преброяване на броя на контурите (контурите) не винаги е възможно, тъй като някои от стаите ще изискват два цикъла да бъдат инсталирани наведнъж.

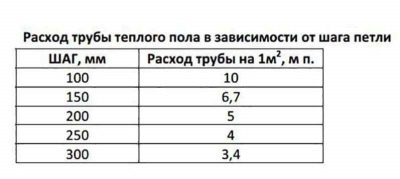

Предварително изчисление се прави при предположението, че за 1 кв. м от отопляемата подова площ ще представлява 6,5 линейни метра. m тръба. Сравнете получената цифра с дължините на тръбите в намотките и тогава ще стане ясно дали няма нужда да правите две бримки наведнъж, за да не изхвърлите напразно скъпите конструкции. Придобиването на допълнителна колекторна верига (впоследствие амортизирана) е по -практично от добавянето й към вече сглобена система.

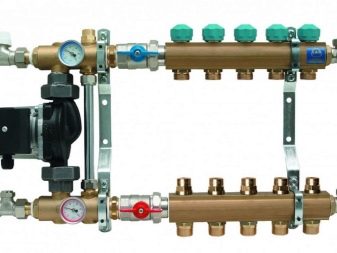

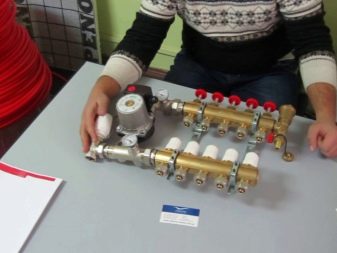

Колектор с помпа е признат от всички специалисти като най -ефективното решение в сравнение с други. Принудителната циркулация на течността осигурява надеждно подаване на топлина към всички части дори на много голяма къща. Изключително трудно е да се поддържа необходимия наклон за естествена циркулация, особено когато това съображение противоречи на други технически изисквания и нюанси.
Колекторен монтаж

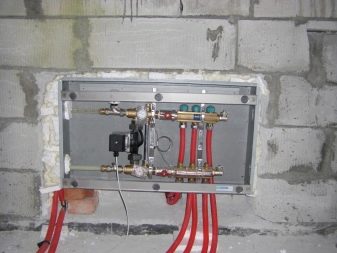

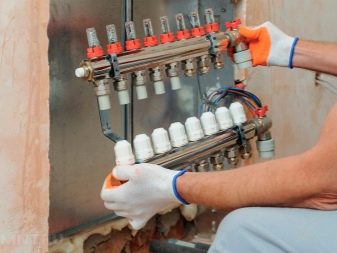

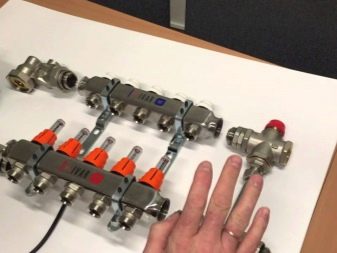

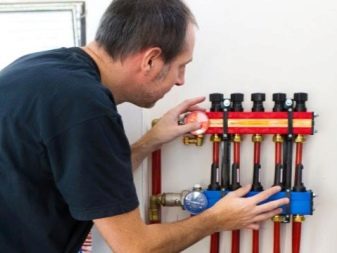

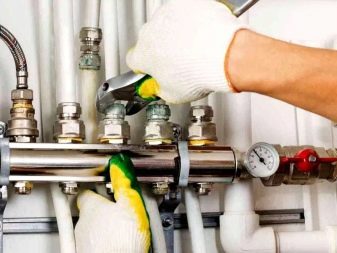

Когато всички части са налични, колекторът може да бъде сглобен. Шкафът за монтиране на смесителя може да бъде външен и вътрешен, но в първия случай ще се побере само система, не по -широка от 160 см. Препоръчваме ви да проучите внимателно схемата за инсталиране и да не я избягвате, дори ако изглежда, че някаква стъпка ти безсмислен, смешен.
Оборудването с разходомери позволява да се постигне равномерно движение на охлаждащата течност; ако някои контури дори не са много по -къси от другите, водата се втурва в него, тъй като хидравличното съпротивление е намалено. Разходомерите просто позволяват да се обърне ефектът от тази физическа закономерност.. Много по -практично от използването на ръчно регулируеми системи..
Домашно изработеният колектор може да не включва смесителна единица, тогава инсталирането на клапани не се изисква, стабилна температура се поддържа от една циркулационна помпа. Монтира се строго във връщащата тръба, така че да не се изтегля излишък от течност от отоплителната система. Когато се използват двупосочни системи, тръбопроводите задължително включват инсталирането на двойка клапани на връщащата тръба, това ще елиминира ситуацията, когато настъпи обратен ход. Ако е монтиран конвекционен котел с ниска температура, няма специална нужда от колектор; но ако искате да използвате автоматизация на времето, отново не можете без него.

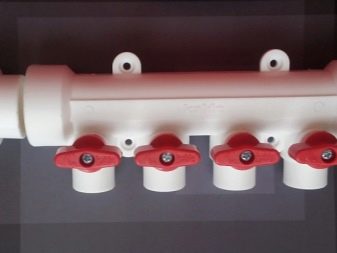

Пластмасов колектор не е по -лош от метален аналог, освен това не е трудно да се намерят майстори, които могат да сглобят полипропиленов гребен. По отношение на здравина и надеждност тръбите от неръждаема стомана и месинг се считат за най -добрите решения, полипропиленът работи надеждно само в две или три вериги с проста конфигурация, което трябва да се вземе предвид по време на монтажа. Всички експерти препоръчват да се избере сглобен промишлен колектор, тъй като продуктът от една част е много по-стабилен и има по-малък риск той да започне да изтича.
Въпреки че казват, че правият лигамент е най-простият, рано или късно все пак ще трябва да се превърне в двупосочен или трипосочен, така че е по-добре да направите точно това веднага..

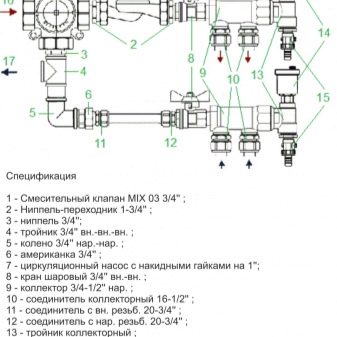

Най-леката схема включва вентил за преместване (водопроводчиците го наричат ”три четвърти”), адаптер, “американска” връзка, сферичен вентил, колектор, връзки с външни и вдлъбнати резби (всички еднакви ¾ “). В допълнение към тези части ще ви трябват зърна, тройници, лакти, циркулационни помпи, вентилационен отвор и вентил за източване на системата. Сглобяването на подово отопление с много контури изисква използването на термична глава със сензор, отстранен отвън, вентил за смесване на течност.
Също така в сложна система се използва „американска“ ¾, няколко гайки със същия размер, тройник и зърно (и двата инча). ½ ”кранове са свързани към циркулационната помпа, арматурата и тръбите от металопласт имат същите размери. Използва се инчов щепсел, 0,5 инчови сферични кранове са инсталирани в колектора, изхвърлени са гайки за закрепване на помпата.

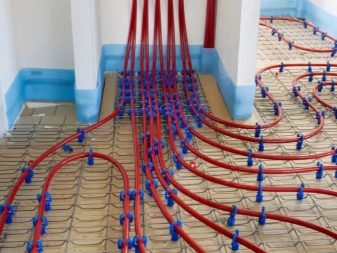

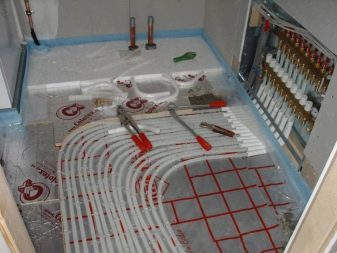

Подовото отопление е свързано към колекторите с помощта на нагънати фитинги. Преди присъединяването в тръбата се образува фаска, поради което сцеплението се подобрява. Когато цялата работа приключи, тръбите са под налягане и се проверяват в работен режим (при умишлено високо налягане). Продължителността на теста е 180-300 минути, температурата е настроена на максимална, за да се гарантира, че всички слабости и недостатъци са идентифицирани. Колекторите се поставят в специални шкафове, монтирани директно в котела или близо до точката на свързване към подовото отопление.
Вместо колекционен шкаф може да се използва достатъчно вместителна ниша. Но това е допустимо само след консултация с професионалисти, в идеалния случай те трябва да бъдат поверени на такава работа..
Самостоятелното сглобяване не според схемата заплашва със сериозни последици, неизправности и дори наводнение!
Как да се свържете?

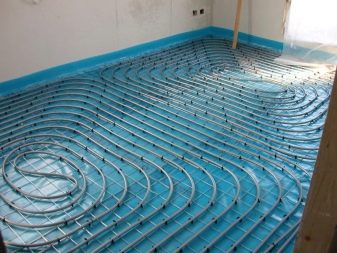

Ако отоплителната система има 2 кръга, трябва да се положат всички усилия, за да се гарантира, че дължината им е приблизително еднаква. В комбинация с използването на колектори и някои други специални устройства осигурява еднаква степен на отопление на всички помещения. Или, както казват експертите, подовото отопление е балансирано. Тази процедура изисква внимателно изчисление на топлотехниката, основният параметър за който е обемът на всички клонове. Изчислява се колко е необходимо да се ограничи навлизането на вода във всеки кръг за равномерно отопление.
Настройката също предполага отчитане на броя и радиуса на завоите във всички контури, тъй като те увеличават съпротивлението на системата към преминаването на течност. Ако в къщата вече е инсталирана отоплителна система и няма стандартни механизми, които поддържат баланса между веригите, е необходимо да се монтират балансиращи клапани. Тяхната разлика от обикновените спирателни вентили е възможността за автоматично или ръчно регулиране на потока на охлаждащата течност..
Отопление на единична стая с площ не повече от 25 кв. m с подаване на вода от радиатори може да означава както ръчна, така и автоматична (с помощта на термостат) схема за управление. В такава система е по -добре да се подава вода към силно нагрята верига и да се получи обратен поток на охлаждащата течност през кран от “американски” тип.
Ако се извършва автоматично регулиране с помощта на термична глава, смесителният вентил трябва да бъде монтиран така, че знакът “+” да показва изхода от главния кран. Тръбите, които подават вода към системата и я връщат към колектора, са прикрепени към клапаните чрез свързващи елементи с външни резби. Циркулационната помпа трябва да изпомпва течност по посока на смесителния вентил.
Съвети за подбор
Обърнете внимание на следните нюанси:
Най -простата система, която регулира само подаването на топлопренос към топли подове с контури с еднаква дължина, може да се управлява чрез ръчно затваряне и отваряне на крановете. Ако оборудването е свързано към отоплителни радиатори, се препоръчва използването на колектори, оборудвани със сензори за дебит; желателно е да се използват устройства със серво задвижвания.
Компонентите са достатъчно важни, освен това всякакви; при избора на клапани се ръководи от емпирично установени данни. Ако дебитът на водата на час не надвишава 2 кубически метра. м, такива устройства ще могат да осигурят отопление от 50 до 100 кв. м етаж. Но имайте предвид, че горната цифра е доста ориентировъчна, може да се постигне само с твърда изолация, мощен котел. Много силните студове също намаляват ефективността на системата..
Етажи от 80 до 200 кв. m се нагряват ефективно с помощта на колектори с капацитет 2-4 кубически метра. м на час. Не се препоръчват по -мощни системи, тъй като е по -лесно да се монтират чифт смесителни устройства. За клапани вземете само проби от месинг или неръждаема стомана от реномирани компании..
Обърнете внимание как точно се регулира температурата на водата. В средната зона на Руската федерация и в по -южните райони нормалната температура е минимум 30 градуса, а максималната стойност е 55 градуса. Ако живеете на север или ако подът просто не е изолиран, се препоръчва и двете стойности да се увеличат с 5 градуса. Имайте предвид тези обстоятелства, когато завършите системата и я инсталирате..

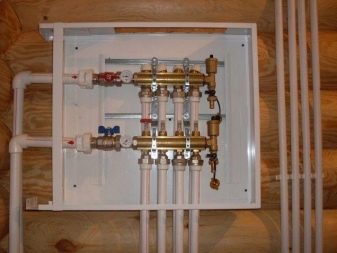

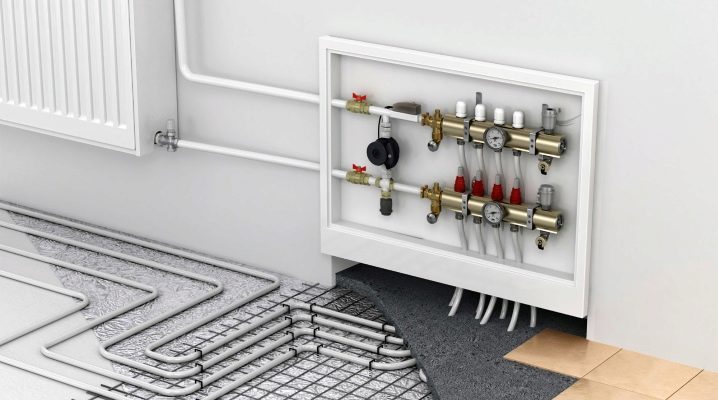

Специална кутия за инсталиране на колектор, най -често има размери 600x400x120 mm. Тя трябва да бъде поставена строго на ръба на подовата настилка; не е желателно това устройство да се повдига по -високо. Много производители се опитват да произвеждат такива продукти от стомана с антикорозионно покритие или от полипропилен, за да неутрализират риска от ръждясване при контакт с вода. Можете да избирате между по -малък или по -голям шкаф от типичните размери, ако е необходимо за настаняване на конкретен колектор и свързано с него оборудване..

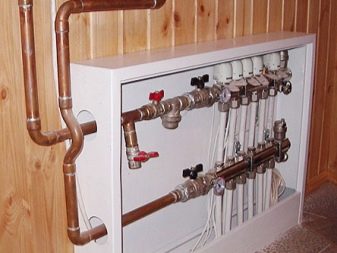

Стенните шкафове за колектори са боядисани главно с бяла прахова боя, докато при вградените опции е проектиран само фасадният панел. Ако в къщата има малки деца, препоръчително е местата, където се намират колекторите, да бъдат оборудвани с надеждни брави, които предотвратяват произволен достъп..
Производители
Руските колектори за подово отопление са изработени от неръждаема стомана, те са оборудвани с всички необходими атрибути за успешна работа. Европейските продукти също са добре автоматизирани, но в същото време са направени главно от черни метали. Занаятчиите ценят високо продуктите от Рехау, особено факта, че е много удобно да свързвате тръбите помежду си, захранващите и приемащите съединители са взаимно отдалечени. Не очаквайте, че можете да закупите много евтин колекционер и да се ограничите до това, почти със сигурност ще трябва да се купят много допълнително..

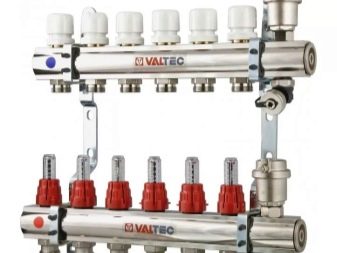

корпорация Валтек произвежда висококачествени колектори за подово отопление, оборудвани с вентилационни отвори, дренажни устройства, крайни капачки. Компанията цени репутацията си и затова всеки продукт подлежи на внимателен контрол на качеството на различни етапи от работата. Всичко, което официално се доставя на Руската федерация, отговаря на националните стандарти и осигурява 100% от нуждите на клиента.
Компанията обещава, че инсталирането на колекторни системи ще струва минимална сума пари и ще бъде доста бързо..
В областта на водопроводното и водопроводното оборудване Италия има неоспорим авторитет, който обединява производители като Луксор, Фадо, Калефи и някои други. Максималното работно налягане за оборудването на тези марки е 10 бара, най -високото допустимо нагряване е 110 градуса (за някои модификации е 120, но е по -добре да се изясни това според техническата документация).
Загриженост Милениум организирано снабдяване с отлични колектори с термостатични клапани, смесителни блокове. Съвременна китайска компания напълно опровергава самия факт за съществуването на своите продукти, митовете за ниското качество на азиатските продукти. За производството на колектори във фабриките на “Милениум” се използват първокласна неръждаема стомана, най-високата работна температура е 80 градуса. Това е напълно достатъчно за разпределяне на вода във всяка система за подово отопление..
Успешни примери и опции
Остава да разберем някои подробности за успешните решения при поставянето на колектора за подово отопление. В края на краищата не е достатъчно да го изберете, трябва и да го монтирате правилно. Като цяло точките на разпределение се поставят на сходни разстояния от части от тръбопровода, което улеснява поддържането на еднакъв режим на работа. Ако такова изискване не може да бъде изпълнено, по -добре е да инсталирате чифт колектори, давайки по 50% от топлинното натоварване на всеки.

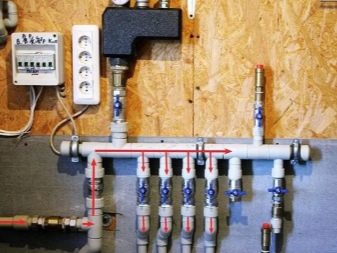

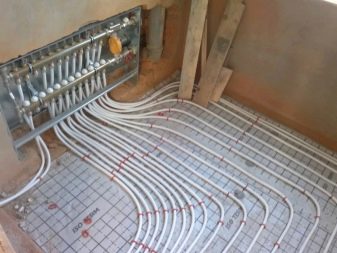

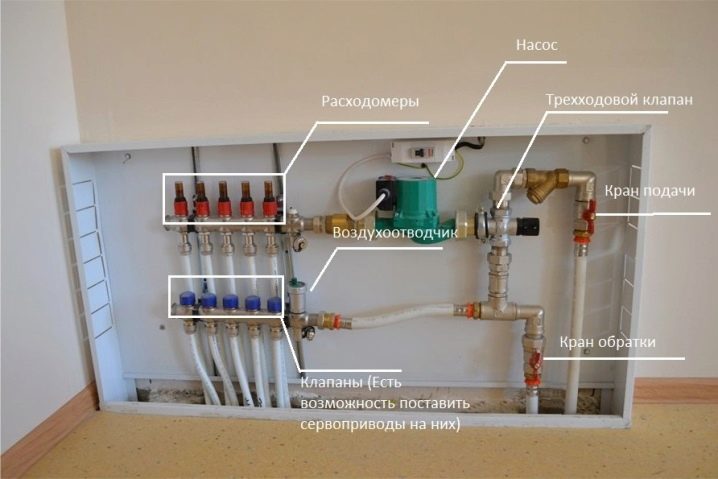

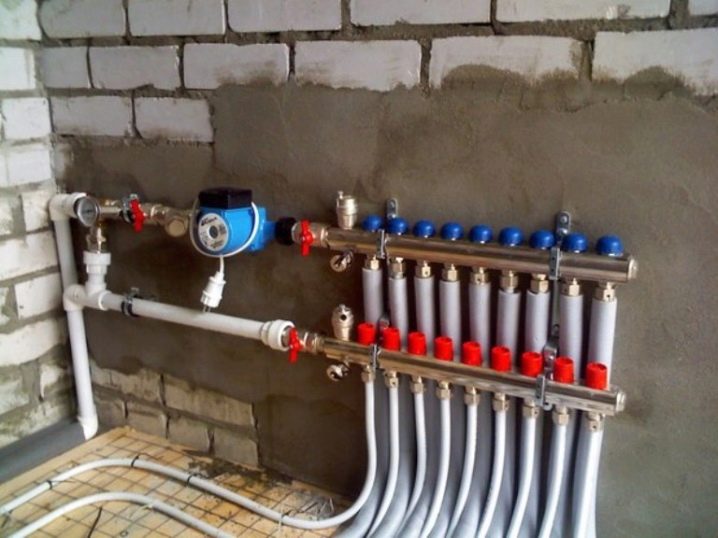

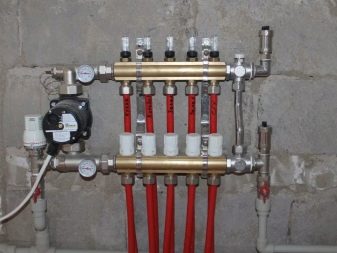

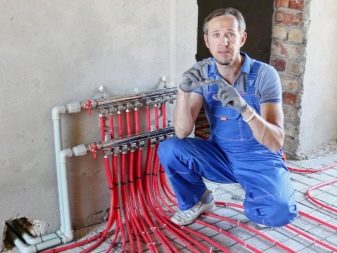

Типично подреждане на елементите е показано в този пример. Девет вериги са свързани към колектора, вляво от него има вентил, манометър и термометър.

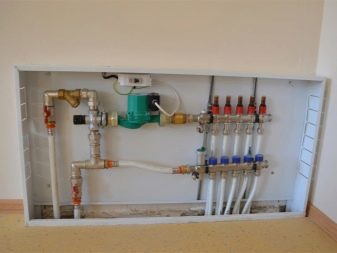

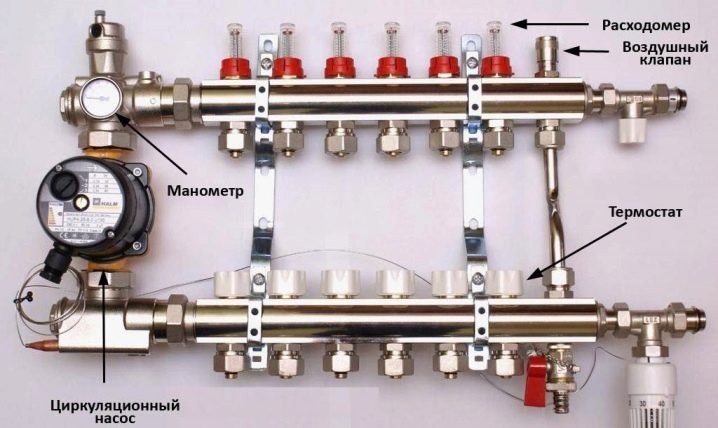

Такава схема също може да се счита за успешна, тя включва и разходомер, термостат и компактна циркулационна помпа..
