Подовото отопление може да се основава на различни видове схеми на свързване. Свързването на електрически уреди изисква опит. Познаването на основните правила за инсталиране на електрически уреди ще бъде полезно за компетентното изпълнение на работата..
Характеристики и видове

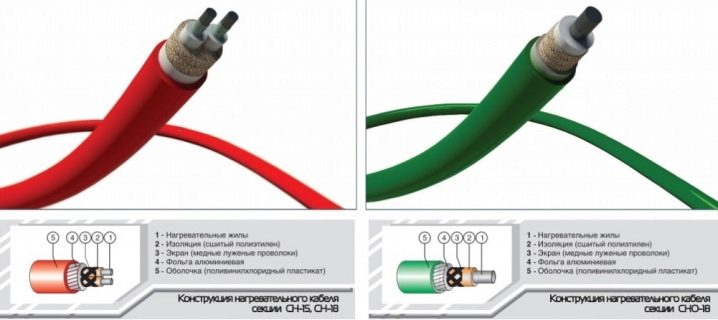

Електрическите системи включват единичен или двоен кабел. Начинът на полагане на нагревателните елементи е лента, а типът на кабела е резистивен. Също така си струва да разгледаме по -подробно тънкостите на свързването на популярната днес инфрачервена система за подово отопление..

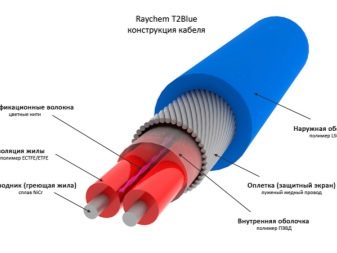

Какви са разликите между едножилен или двужилен кабел? Разликите са само в методите на инсталиране. Едножилният кабел предполага връщане към температурния сензор. С двужилен кабел веригата се затваря със специална ушичка. Плюс избора на двуядрен вариант в лесен монтаж и опции за инсталиране в помещения със сложно оформление.
Резистивен кабел ще осигури равномерна температура на елементите във всяка част на системата, което често е неудобно. Промяната на степента на нагряване на жилата ще бъде осигурена от екраниран саморегулиращ се двужилен кабел. Отоплението може да бъде свързано с температурните промени в помещенията. Състоянието на околната среда взема предвид специално вътрешно устройство. Нека разгледаме по -отблизо предимствата на две възможности за нагревателни елементи:

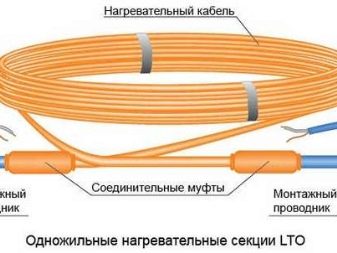

Едножилен кабел:
ниска цена;
издържа на високи температури;
по -малко потребление на електроенергия.
Двужилен кабел:
лесен монтаж;
неизменност на естественото електромагнитно поле в помещението;
няма нужда да инсталирате термичен сензор.
Обозначението CT, CF, CR ще ви разкаже за правилния избор на двужилен кабел. Проводникът трябва да бъде снабден с външна изолация и меден щит. Устройството на едножилен елемент изисква задължителен температурен сензор. В този случай единият край на кабела е закачен към устройството. След това проводникът се прекарва през стаята. След като вторият край на кабела се върне към температурния сензор, затваряйки системата. Наличието на електромагнитно поле на едножилния проводник може да бъде елиминирано чрез избор на опция с тефлонова защита. Защитата ще намали качествено радиацията.

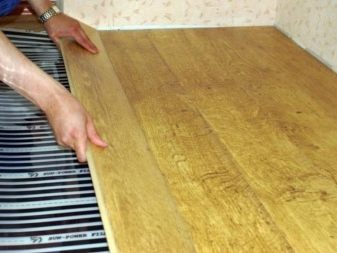

Когато подреждате подово инфрачервено отопление, трябва да разберете, че помещенията ще се затоплят поради излъчването на инфрачервени вълни. Принципът на действие е подобен на използването на електрически кабели. Основната характеристика е консумацията на значително количество енергия. Но инфрачервеният филм има някои предимства в дизайна. Например:
положителният ефект на инфрачервеното лъчение върху човек;
лесен монтаж;
опционалното наличие на защитен слой при полагане на такива основи като плочки, ламинат, паркет или дъска;
равномерност на топло излъчване.
Когато инсталирате такива основи като линолеум, килим и други подобни, все пак ще ви е необходима твърда основа, която е подходяща за шперплат. Но дори и в този случай е по -лесно и по -бързо да инсталирате инфрачервено подово отопление, отколкото да поставите кабелна версия. Може би това е тайната на популярността на този вид..

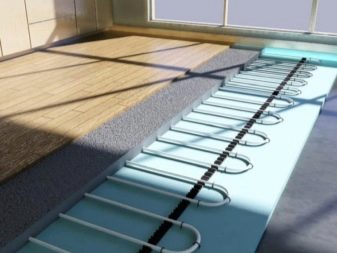

Значителни икономии на електроенергия могат да бъдат постигнати с водна система. Водният под е вид нагревателен елемент, който се състои от тръби, пресовани в бетон. През тях циркулира течност, загрята от отоплителен котел. В жилищни сгради е възможно инсталирането на системата без допълнителен котел. Охлаждащата течност ще идва от главната.
Най -простата схема комбинира всички тръби в един колектор. Подобрената схема предполага добавяне под формата на трипътен вентил с температурен сензор и термична глава. Нека разгледаме по -отблизо всички видове.

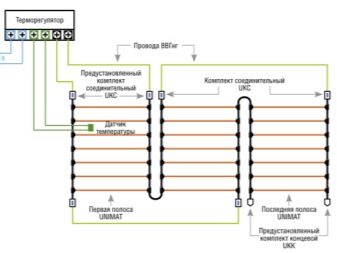

Схема на свързване на подово отопление

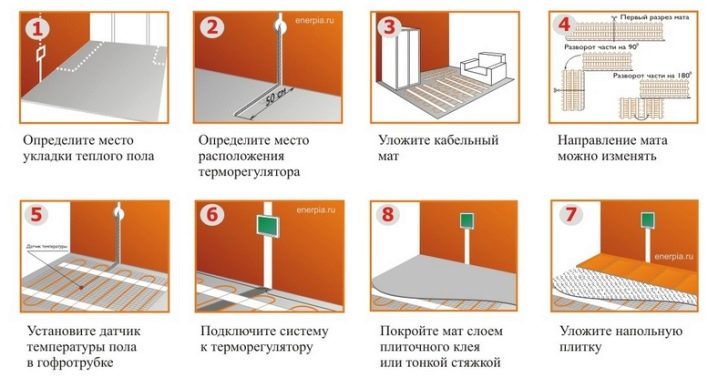

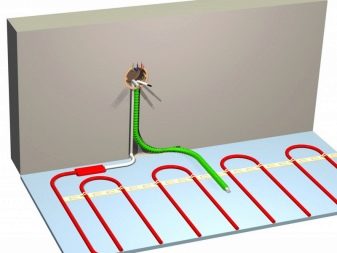

Последователната схема на електрическите подове предполага следните етапи на работа:
определяне на мястото на полагане и температурния сензор;
полагане на кабелни рогозки / проводници;
промяна на посоката на рогозки / проводници, ако е необходимо;
монтаж на температурен датчик;
свързване на системата към термостат;
покриване на рогозки / проводници със замазка;
полагане на подовата настилка.

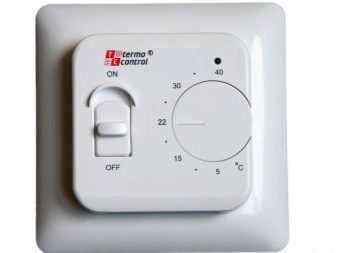

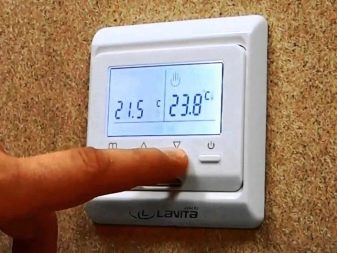

Ако нагревателните елементи са свързани чрез термостат, тогава си струва да се вземат предвид популярните видове тези устройства. Те са механични или интелигентни, контролиращи параметрите на околната среда и самия под. Инсталацията може да се извърши от нагреваема кърпа, серво, до гребен.
Инсталирането на топъл под е възможно да се извърши независимо, само ако имате доверие във вашите умения.

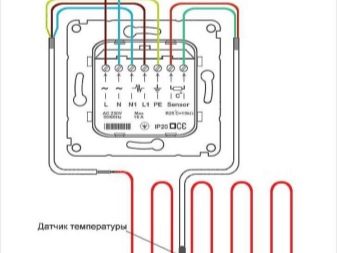

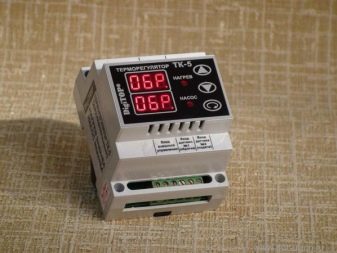

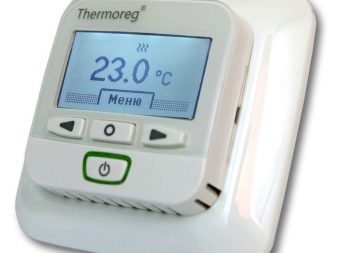

Схематичните графики обикновено се изобразяват върху тялото на температурния сензор или в паспорта за него. Свързването към електрическата мрежа може да се извърши чрез контакт или чрез специален електрически панел. Днес най -популярните устройства са електронните термостати. Отделно автоматично устройство, свързано чрез електрическо табло, ще служи за осигуряване на номиналната мощност в случай на разлика в напрежението. Ограничението е максималното напрежение, което се изисква от устройството. Тази стойност трябва да е идентична с тази, дадена от системата..
Схемата за инсталиране на електричество е следната:
монтаж на сензор;
доставка на мрежови кабели;
тръбопровода на самата система.

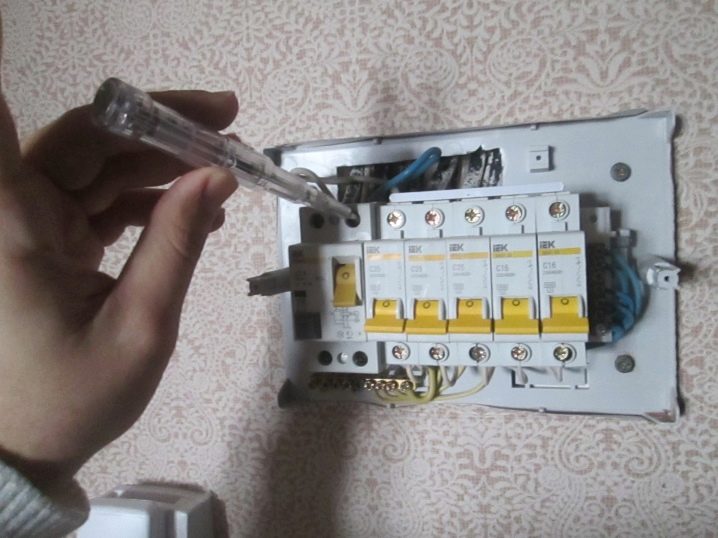

Проводниците на системата се доставят със съответните букви или цвят. Индикаторна отвертка може да се използва за проверка на съответствието на захранващите проводници. Те не винаги са маркирани.
Ако краят на инструмента докосне фазата, тогава върху него ще светне светлина.
За да свържете мрежата, следвайте стъпките:

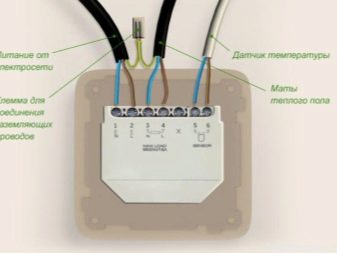

Свържете захранващите проводници към сензора, щифтове 1,2. Обозначенията могат да се видят отстрани на термостата.
Свържете фаза (L) към гнездото едно, свържете нула (N) към щифт 2.
Жилата са свързани към контакти 3 (N), 4 (L).
Температурният сензор е свързан към 5 и 6.
След това можете да проверите дали връзката работи правилно. Трябва да включите устройството и да зададете минималната температура. След това увеличете показанията до максималните стойности.

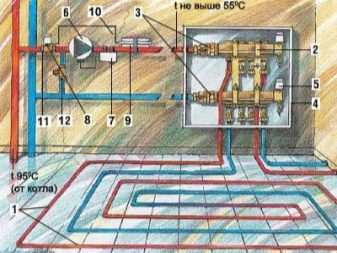

Водно топлоизолиран под
Инсталацията на системата е различна, нейните основни принципи са по -нататък:

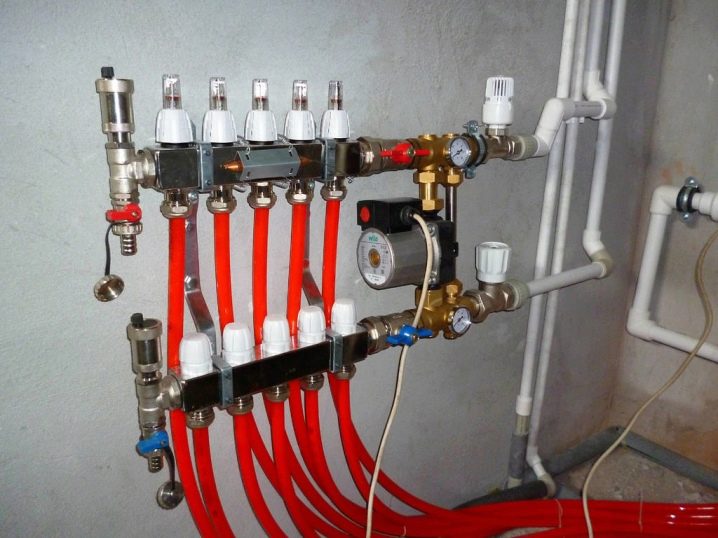

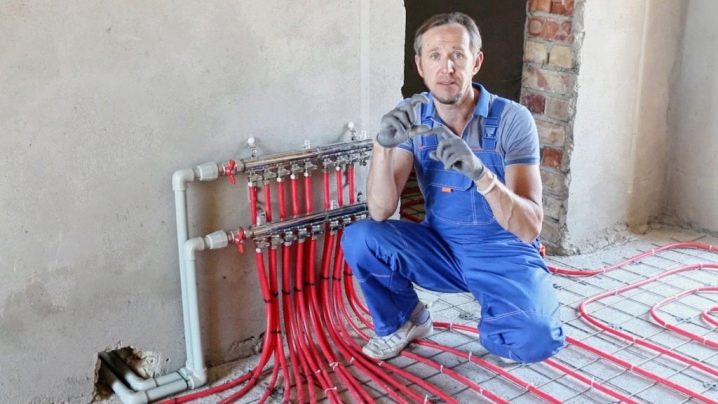

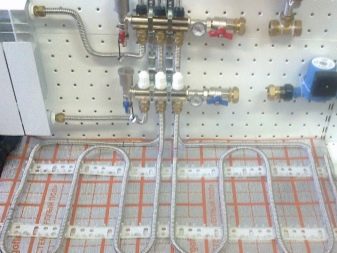

Връзка на колектора:
инсталиране на кутията, така че да има допълнителен достъп;
монтаж на спирателни вентили;
връзка на подаване и връщане на течност;
свързване на тръби към кутията. Ако тръбите се различават по диаметри, тогава е възможно да се използват адаптери;
инсталиране на измервателни уреди, които ще помогнат за мониторинг на показателите;
монтаж на смесителна помпа. Въпреки че връзката може да се осъществи без помпа. Необходимо е за намаляване на температурата на средата по време на прегряване;
инсталиране на отделни кутии за всяка стая, ако имате нужда от настройка в отделни помещения.
Подовото отопление е свързано последователно или паралелно. Последователна верига се нуждае от допълнителна циркулационна помпа за подаване на течност. Системата е високоефективна. Предимството на паралелния метод е, че всеки от клоновете на системата може да работи отделно. Завоите изискват инсталирането на допълнителни спирателни вентили. Друг положителен момент е опростената инсталация.

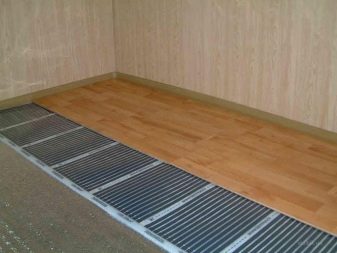

Инфрачервено подово отопление

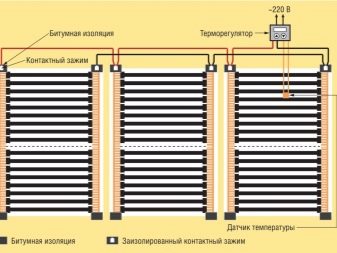

Инфрачервеното подово отопление се свързва чрез температурни сензори. Това устройство ще ви помогне да спестите енергия и да превърне вашата система в автоматична. Типичната инсталация на IR филм през термичен сензор има стандартна форма. Както в случая с кабелната система, фазата и нулата се придържат към съответните клеми на регулатора. Проводниците на температурния сензор излизат от останалите конектори. Малка отрицателна характеристика на веригата – объркване на кабелите помежду си.
Някои начинаещи използват алтернативен метод за свързване на инфрачервено фолио, без да пресичат кабелите. В този случай всички фазови проводници се навиват от едната страна, а нулата от другата страна. Когато инсталирате тази верига, трябва много внимателно да свържете едноименните контакти според схемата.
Как да се свържете със собствените си ръце?
Общите принципи на инсталиране и инсталиране на системата към електричество вече бяха обсъдени по -горе. Струва си да проучите по -подробно схемата за инсталиране на определени видове.

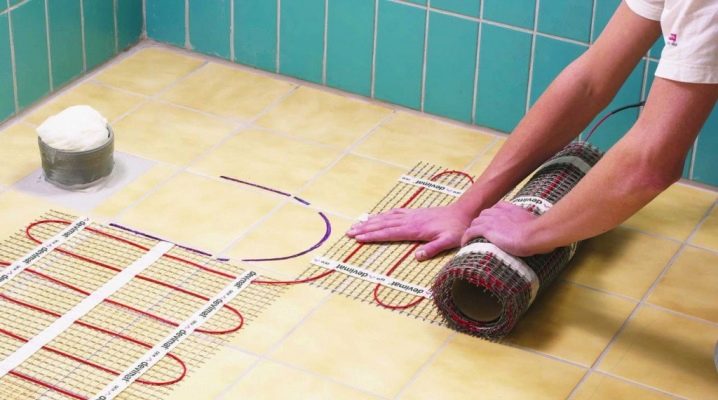

Така например, монтажът и монтажът при първото стартиране, включително нагревателните кабели, е възможен след изливането на замазката, както и изолацията е поставена върху повърхността. Вземете предвид особеностите на веригите на нагревателния елемент: полагане в змия или в кръг. Кабелното подово отопление е най -сложната система за свързване; не може да се монтира директно без заземяване. По -лесно е да работите с електрически рогозки. Това е същият кабел, вграден в специален филм. Електричеството се свързва от специален панел, без да се инсталира температурен сензор. Електрическите филми са удобни в подреждането и са евтини по цена.

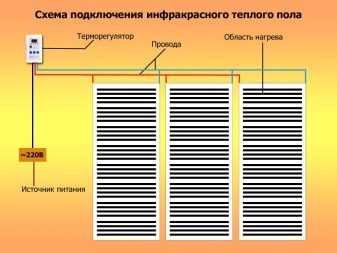

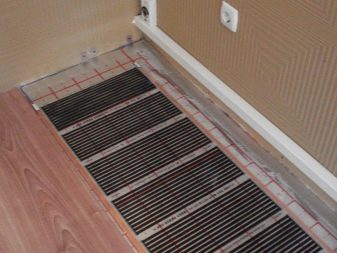

Схематична диаграма на инфрачервеното филмово устройство обикновено е включено в комплекта. Инсталирането на филма трябва да се извърши върху равна повърхност с изолационна основа, която отразява радиацията. Контактните клеми за свързване на вериги обикновено са вече на самия филм. Някои видове филми могат да се режат според специални маркировки.

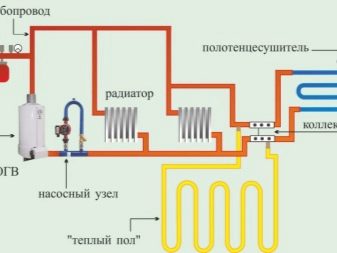

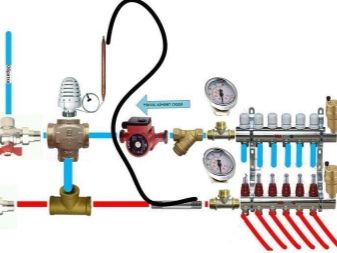

Характеристиките на верига с воден носител предполагат няколко вида връзка. В основата на:
схема с трипътен вентил;
верига с циркулационна помпа.
Инсталирането без помпа е по -изгодно, тъй като вентилът осигурява добра циркулация на охлаждащата течност от бойлера. Схемата за полагане на тръби е:

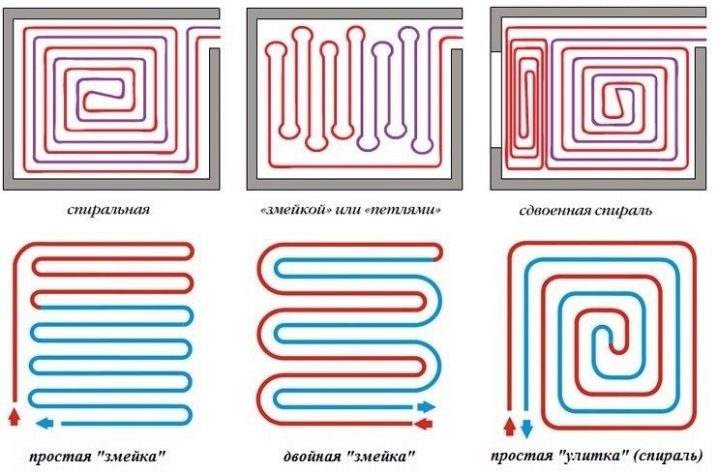

спирала;
бримки;
двойна спирала.
Инсталиране и конфигуриране

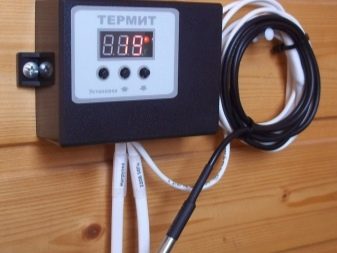

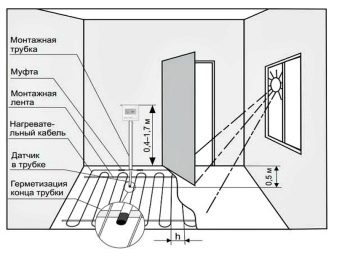

За да се активира топъл електрически под, важно е да се помисли за мястото на инсталиране на температурния сензор в апартамента. Това устройство ще улесни удобната работа и ще осигури необходимата температура на нагревателните елементи..
Можете да инсталирате термостата за постоянно или да използвате специален контакт, който ще работи като отделен температурен сензор.
Преди да свържете системата, важно е да проверите замазката, да се уверите, че покритието е напълно сухо.

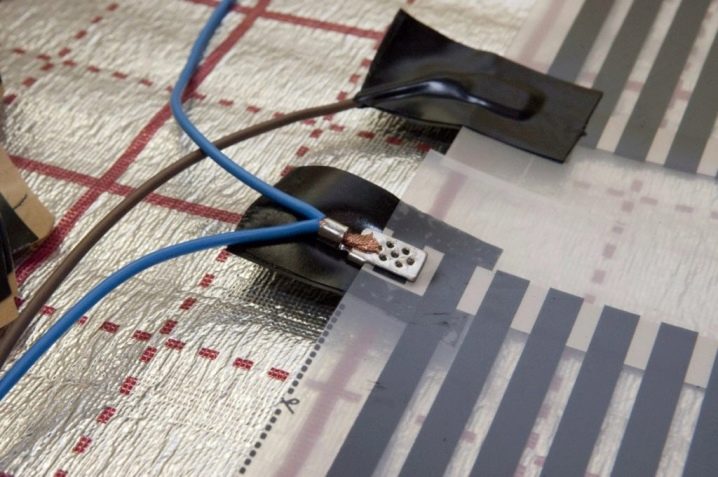

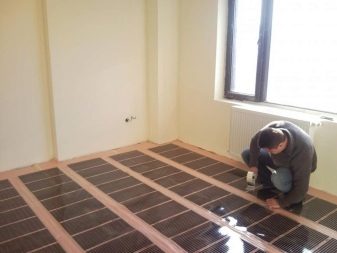

За да свържете инфрачервения филм, отстранете контактите на проводниците, които провеждат ток, и ги затегнете с клещи. Изолирайте. Свържете пода с медни кабели с напречно сечение най -малко 1,5 мм. Термичните сензори са полезни за правилната работа на устройството. Опциите за инсталиране на устройства включват поставяне върху филм или използване на пластмасова тръба, която се поставя в вдлъбнатина в пода.
Ако се планира топъл под в няколко стаи на къщата, препоръчително е да се предвиди инсталирането на няколко сензора. Това е особено важно, ако режимите на работа на отопляемите помещения се различават..
Препоръки за употреба
Подовото отопление на сегашния етап не е лукс, а домакинска нужда. Системите могат да използват различни видове нагревателни елементи. Всички те приемат различни условия на работа. Смята се, че филмовите устройства имат дълъг експлоатационен живот.. За да ги накарате да работят наистина дълго време без ремонт и подмяна, помислете за прости правила:
оптимален температурен режим + 20 + 30 градуса;
невъзможно е да се управляват типове филми без сензори за регулиране на определена температура;
не покривайте отопляемия под с одеяла, картонена хартия, мебели;
при липса на стая с топъл под за дълго време, не се препоръчва да го изключвате напълно. По -добре е да настроите сензорите на минимална мощност;
не нарушавайте целостта на инсталирания филм. Не пробивайте, не забивайте пирони или не извършвайте друга подобна работа;
изключете отоплителната система, ако в нея попадне течност. Можете да включите системата само след пълно изсушаване;
за комфортен престой в топлината, топъл под може да бъде напълно изключен;
използвайте оборудването само в съответствие с инструкциите.
Процесът на инсталиране на инфрачервен топъл под, вижте по -долу.
