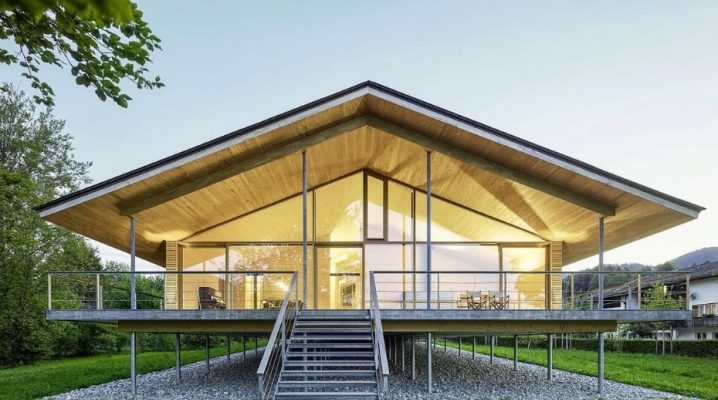

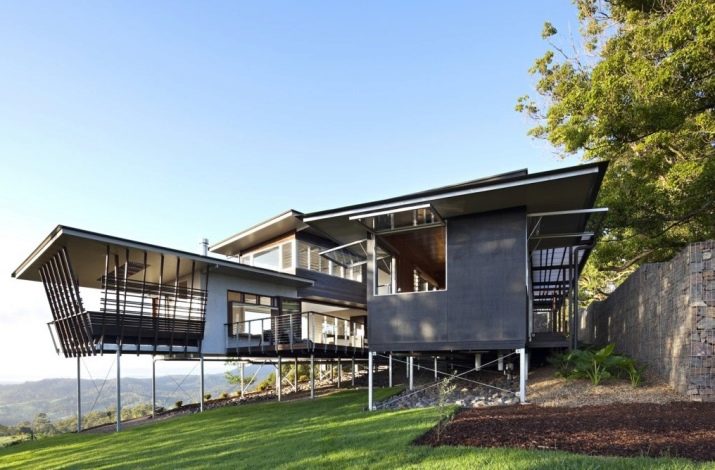

منازل الإطار على ركائز متينة

يعد اختيار نوع الأساس ومواد البناء لبناء منزل عاملاً حاسمًا في متانته وسلامته وتشغيله على المدى الطويل وطوال الموسم. إن منزل الإطار على أكوام ، خلافًا للاعتقاد السائد ، على الرغم من التكلفة المنخفضة نسبيًا لمثل هذا الهيكل ، يتميز بدرجة عالية من الاستقرار أثناء البناء حتى في التربة الضعيفة ، بالطبع ، شريطة استيفاء المعايير التكنولوجية وإذا كان المتخصصون لديهم بعض الخبرة والمهارات.

المميزات والعيوب

منازل الإطار على ركائز متينة لها جوانب إيجابية وسلبية.. لنبدأ بالإيجابيات.

1. حماية. تقوم قاعدة الوبر بإصلاح التربة تمامًا ، مما يضمن حرمة الأساس على التربة المشبعة بالمياه والضعيفة.

2. الخضوع ل. أساس الوبر ، على عكس الأساس الخرساني ، لا يخاف من درجة الحرارة المنخفضة ، ولا يتصدع عندما يتقلب.

3. كفاءة التركيب. يستغرق ترتيب الدعامات للمنزل 6 × 8 أمتار ، جنبًا إلى جنب مع العلامات والربط ، من يوم إلى يومين.

4. وقت الخدمة الطويل. أكوام الزنك المطلية مقاومة للصدأ. سيستمر منزل الإطار على هيكل كومة 70 عامًا ولن يتطلب إصلاح الأساس.

5. هذا خيار أساسي غير مكلف. بالمقارنة مع أنواع أخرى من المؤسسات.

6. ميزة كبيرة هي القدرة على بنائه بنفسك. بالنسبة لبلدنا وعقليتنا ، حيث يرغب الجميع في المشاركة في بناء منزلهم ، فهذه مهمة ذات أولوية. علاوة على ذلك ، فإنه يجعل من الممكن توفير الكثير على أجور الموظفين..

هناك أيضا عيوب.

1. ضعف العزل الحراري. الأساسات المبنية على أكوام مدفونة في الأرض تتطلب عزلًا إضافيًا.

2. الأكوام المعدنية عرضة لتكوين الصدأ. بسبب التآكل الكهروكيميائي ، يتأكسد الفولاذ ويتحلل بسرعة. يتم حل المشكلة عن طريق استخدام الرش المضاد للتآكل.

3. خصوصية العناصر الهيكلية. عند بناء المنازل على ركائز متينة ، من المستحيل تخطيط الطابق السفلي أو مستوى الصفر. لتوسيع المساحة القابلة للاستخدام ، غالبًا ما يتم نصب إطارات الإطار مع علية أو طابق ثاني كامل الحجم..

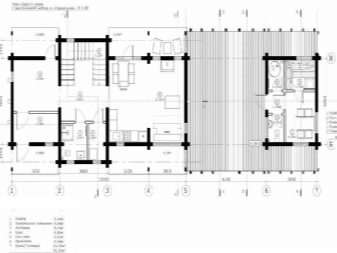

المشاريع

بناء منزل على ركائز متينة وفقًا لحل التصميم هو:

• التوفير في مواد البناء.

• توفير الوقت؛

• الرقابة في جميع مراحل العمل والتأمين ضد الأخطاء المحتملة.

لكن الشيء الرئيسي هو أن المشروع عبارة عن وثيقة تسمح لك بالحصول على إذن لأعمال البناء ، لإضفاء الشرعية على الهيكل ، وله ملكية وثيقة رسمية عند قبول أعمال البناء.

التصميمات الفردية غير مقبولة دائمًا لأسباب تتعلق بالتكلفة. نتيجة لذلك ، هناك طلب كبير على حلول التصميم النموذجية..

يتم الاختيار وفقًا لعدد من المعلمات:

• نوع الكائن

• سعر؛

• مادة (بناء الجدار) ؛

• لقطات.

• عدد الطوابق.

لذلك ، هناك خيارات مختلفة لمشاريع المنازل الهيكلية على ركائز متينة: من الصغيرة غير المكلفة إلى المنازل لعائلة كبيرة. غالبًا ما تكون من طابق واحد.

يمكن اختيار المباني السكنية بأرضية علوية ، وشرفة أرضية ، وشرفة ، ومرآب ، وربما مع إضاءة ثانية ، أو مسبح أو ساونا..

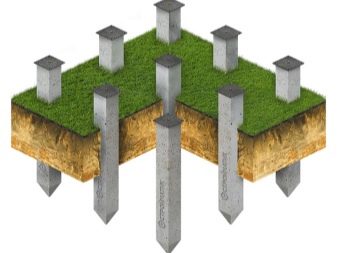

أنواع الخوازيق

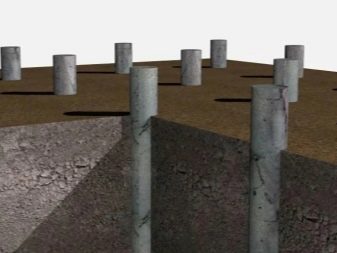

الغرض الرئيسي من الأكوام هو أخذ حجم الوزن من الهيكل ونقله إلى التربة.. إنها قضبان طويلة مصنوعة من مواد مختلفة مثبتة في الأرض..

بالاقتران مع التربة ، يتم تقسيم الأكوام إلى رفوف ، والتي توجه الحمل إلى التربة الصخرية مباشرة ، أو عينات معلقة ، والتي يمكن أن تشتت وزن الهيكل..

وفقًا لتقنية الغمر ، يتم أيضًا تقسيم الأكوام إلى عدة أنواع..

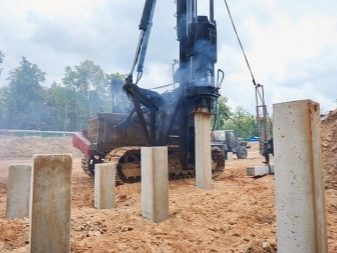

• مطروق – تقنية راسخة بشكل خاص والأكثر شيوعًا في الاتحاد الروسي. يمكن أن يشمل ذلك أيضًا دق الركائز باستخدام تقنية الحفر الرائدة. يتم دفع هذه الركائز إلى الأرض باستخدام معدات متخصصة – مطارق تعمل بالهواء المضغوط. تتمثل الخطوة الأولى في حساب مستوى انغماس حامل الوبر وقوة الصدم واستهلاك الوقت. ثم يتم وضعها عموديًا على الأرض وأعمق في التربة بالضربات..

• أعمدة القيادة, يتم إنتاجها في المؤسسة أو في موقع البناء ومثبتة في الأرض ، ويتم تثبيتها باستخدام تقنية مماثلة لتلك الخاصة بالمشاركات المدببة. الفرق هو أن البئر مملوءة بملاط خرساني بالتوازي مع إنشائها. بعد ملء التجويف ، يتم وضع إطار شريط التسليح فيه. الميزة الرئيسية لهذه الأكوام هي سرعة إنتاجها العالية..

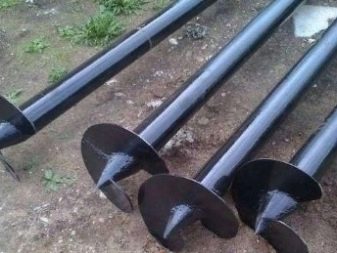

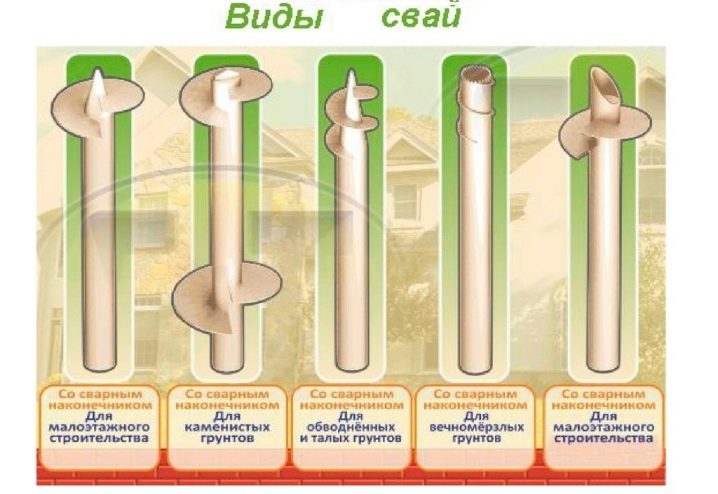

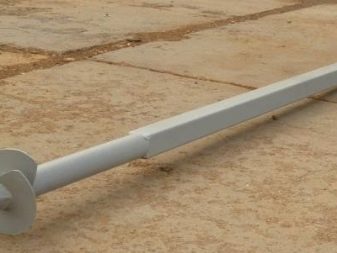

• غاطسة عن طريق البراغي تتميز بنوع الحافة (الملحومة والمسبوكة) وميزات التصميم الفردية للاستخدام في أنواع التربة المختلفة.

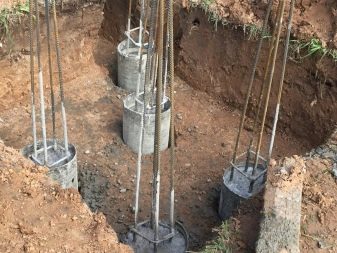

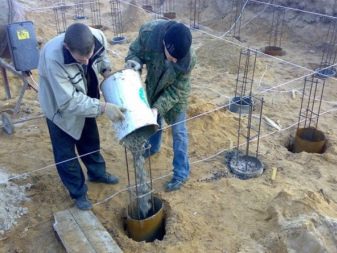

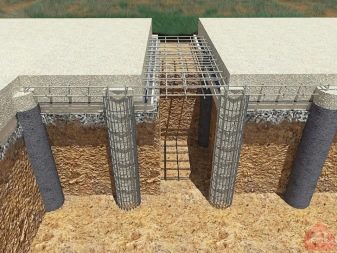

• ضجر, يتم ترتيبه مباشرة في التربة في بئر مسبق الصنع ، يتم إنشاؤه عن طريق حفر بئر عميق في المكان المطلوب ، وتركيب إطار مصنوع من قضبان التسليح فيه وملء الهيكل الناتج بمحلول خرساني.

• تهتز – استخدام خصوصية التربة لتغيير بنيتها عند تعرضها للاهتزاز. تجمع هذه الطريقة بين تقنية الصدمات والاهتزاز والمسافة البادئة. تتأثر الكومة بثلاث قوى في نفس الوقت.

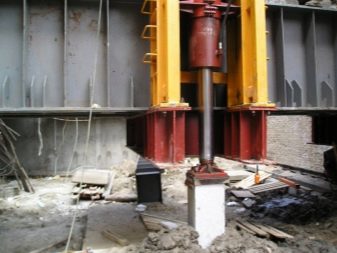

• مضغوط – طريقة مطورة لتركيب الأكوام بالقرب من الأشياء العاملة. هذا يلغي تأثير الاهتزاز على أسسها. تمارس في الأماكن التي يمكن أن يؤدي فيها اهتزاز الأرض إلى كسر صلابة أسس الهياكل الأخرى. تتضمن تقنية تركيب هذه الأكوام تقنية الضغط على الأرض عن طريق معدات متخصصة ، بينما يتم تخفيف تأثير الاهتزازات الميكانيكية على الأرض.

اعتمادًا على مواد التنفيذ ، تكون الأكوام:

• ث \ ب ؛

• خشبي؛

• الخرسانة؛

• فلز؛

• مركب.

وفقًا لتكوين القسم والتصميم ، تكون الأكوام:

• أنبوبي؛

• مربع؛

• مستطيلي؛

• متعدد الأضلاع؛

• مع أو بدون توسيع ؛

• متعدد القطع وصلب.

• نوع موشوري ؛

• مخروطي؛

• قسم صلب

• أجوف؛

• برغي؛

• أعمدة كومة.

يتم تحديد استخدام أي تنسيق كومة وفقًا للتربة ووثائق المشروع.

معظمها مستطيلة ومربعة.. بالإضافة إلى ذلك ، يوجد أحيانًا تجويف أسطواني بداخلها. الفرق الرئيسي بينهما هو أن طول كومة متجانسة لم يتغير..

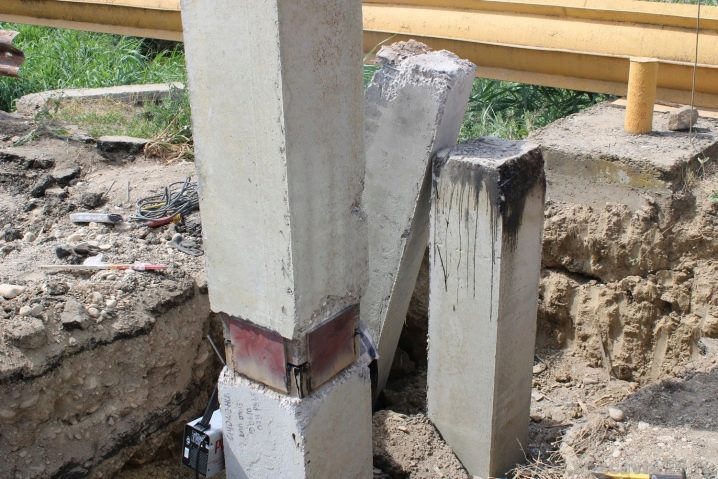

يتميز هذا النوع من الركائز بالقدرة على تجميع كومة طويلة واحدة من عدة أكوام صغيرة. إنها عناصر خرسانية مسلحة بالكتل تلتصق ببعضها البعض..

ميزات الحساب

تتأثر القدرة على تحمل الحمل بشكل كبير بخصائص مثل لقطات الركائز وقطر الجسم والشفرات. يمكن حساب كل هذا بناءً على كتلة المبنى وأبعاده وعدد الطوابق ونوع مواد التسقيف وما إلى ذلك..

لمنزل متوسط ​​مساحته 150 مترًا مربعًا ، ستكون الثقل النوعي حوالي 350 كجم / م 2. تم تصميم كل كومة لحمل ما يقرب من 5 أطنان ، وبالتالي ، لتنفيذ هذا المشروع ، العدد التقريبي هو 20 قطعة..

بناء الأساس الخوازيق

يتم إنشاء الأساس اللولبي التقليدي للإطار وفقًا لخوارزمية معينة.

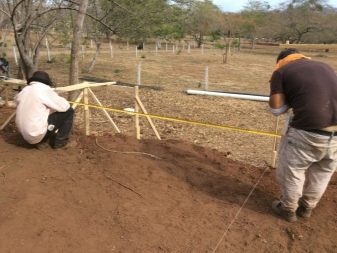

وضع علامة على

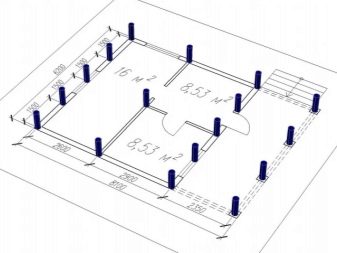

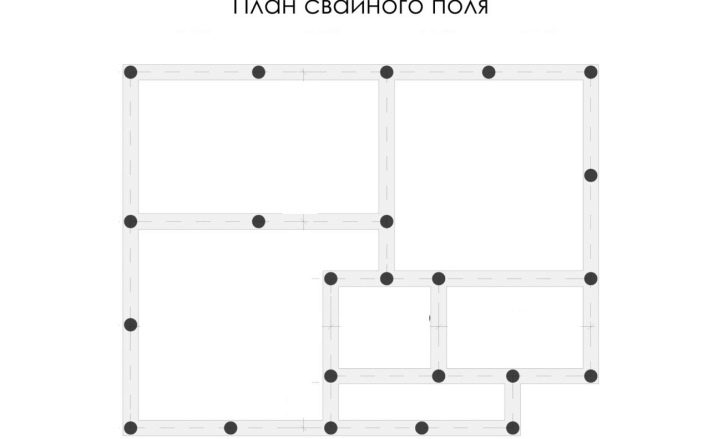

تم وضع علامة على مواقع الخوازيق في الموقع. هذه هي بالتأكيد زوايا المبنى والقواطع والجدران الحاملة..

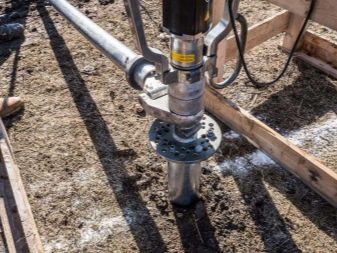

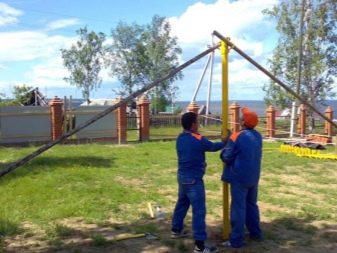

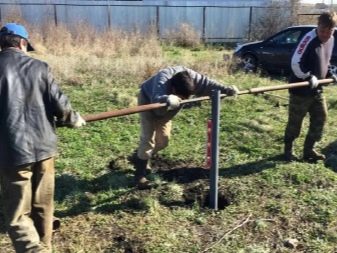

الشد في أكوام

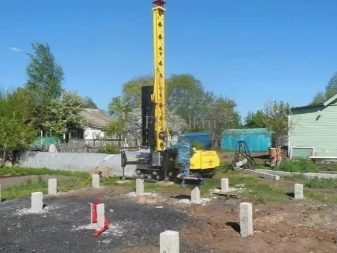

يتم شد الأكوام إما يدويًا أو عن طريق معدات خاصة. في هذه الحالة ، يجب الحفاظ على عمودية دخول الكومة إلى التربة والعمق تحت السيطرة..

يتم وضع الأكوام بالتأكيد في المناطق التي يوجد فيها أكبر حمولة على الأرض: عند الزوايا وعند تقاطع الجدران الحاملة. عندما تزيد المسافة بين الأعمدة عن 3 أمتار ، توضع الأعمدة الوسيطة في المنتصف.

المسافة الموصى بها (أقصى مسافة) للأكوام التي يتم دفعها إلى الأرض عن طريق الشد هي 1.5-2.5 متر.

محاذاة أفقية

الشيء الرئيسي هو عدم محاذاة المنشورات عن طريق فكها جزئيًا عن الأرض. هذا يقلل من القدرة على تحمل الحمل عدة مرات.. للمحاذاة الأفقية ، يتم حفظ أعمدة الركيزة ببساطة.

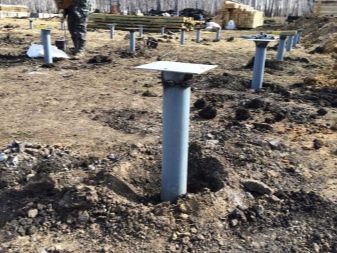

تركيب الرؤوس

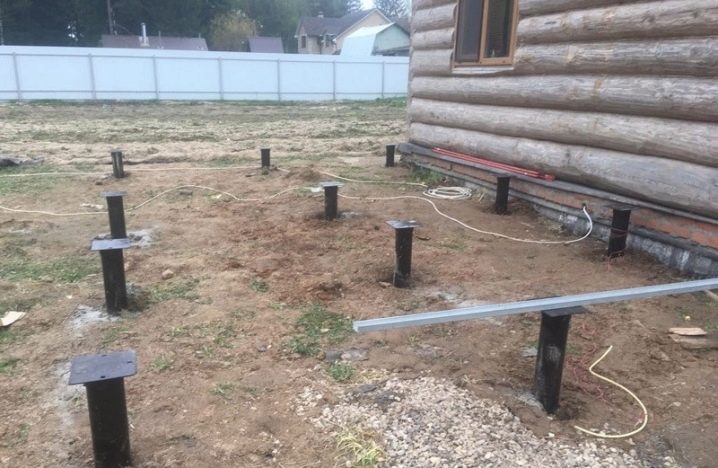

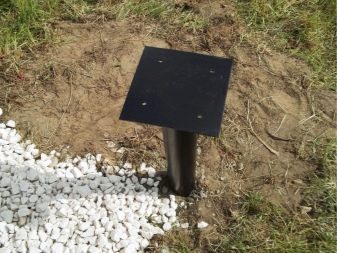

يتم تثبيت المنصات الفولاذية على ركائز قصيرة بواسطة رؤوس اللحام الكهربائية. يتم ممارستها كدعم ضخم.

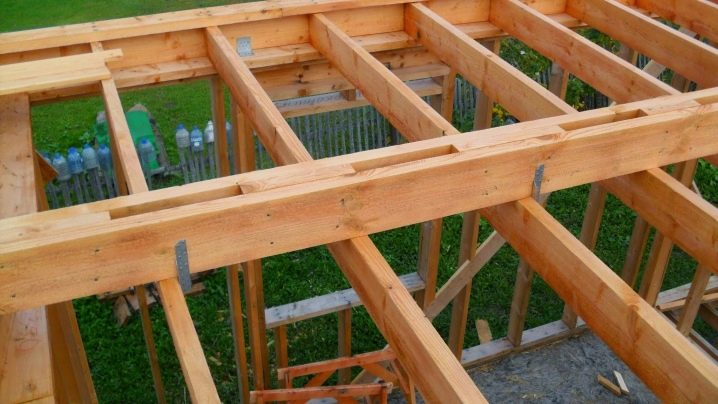

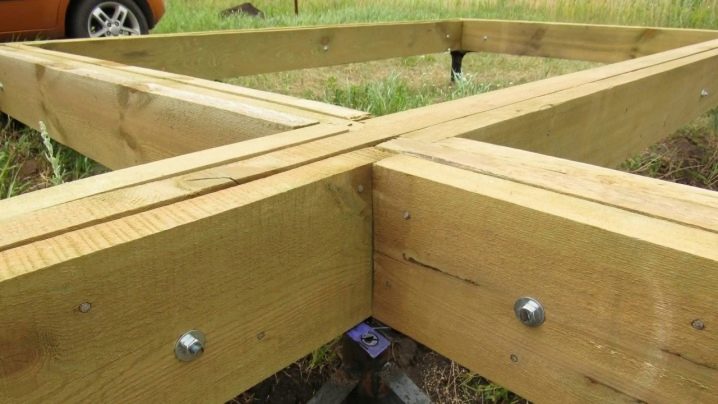

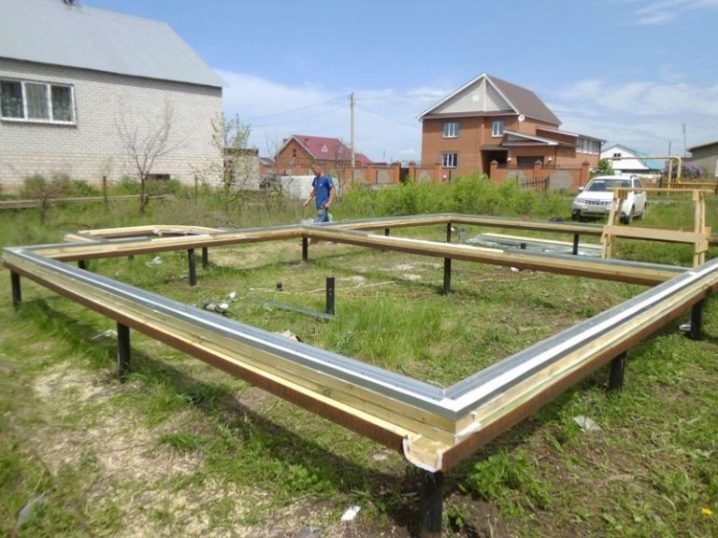

الربط

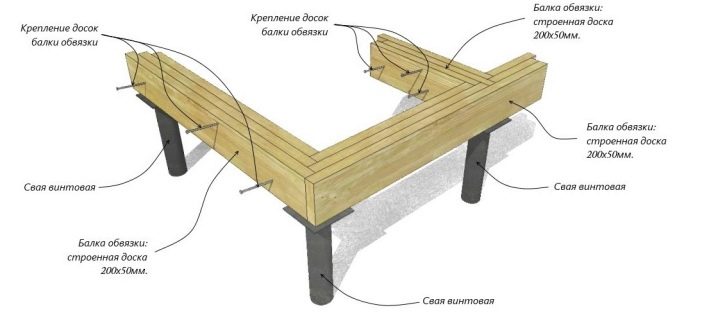

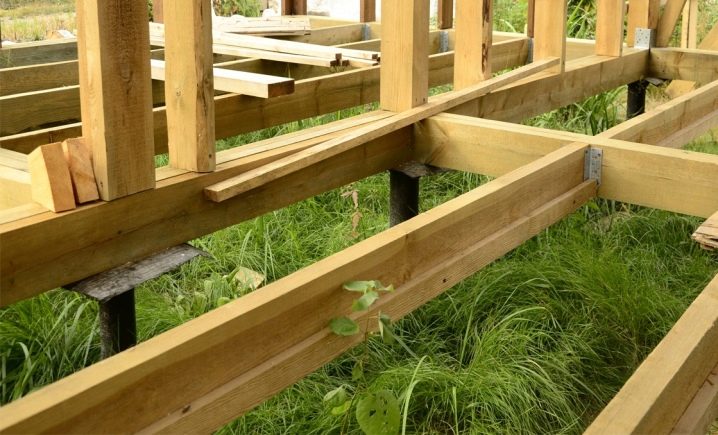

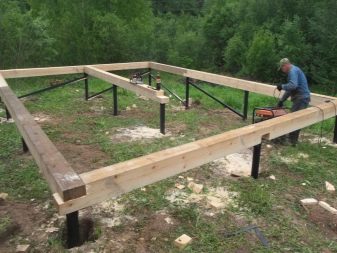

قبل إنشاء هيكل الإطار ، يجب إكمال الربط. تربط السكة السفلية الأكوام الفردية بنظام كامل ، وتوزع الحمل بشكل متناسب على القاعدة بأكملها ، لذلك من المهم اختيار المادة المناسبة.

عادة ما تكون شبكة أكوام منزل الإطار مصنوعة من الخشب الصنوبري (الراتينجية والصنوبر والأرز) مع محتوى رطوبة يزيد عن 20٪ ، وتوضع على الرأس على الحافة ، وتُخيط أيضًا معًا.

لماذا الإبر:

• بالنسبة للصنوبريات ، يعتبر الراتنجات العالية أمرًا نموذجيًا ، مما يقلل من خطر التعفن ويزيد من مقاومة الرطوبة ؛

• هذه المادة أقل تشوهًا ولا تتصدع ؛

• أقل تكلفة من الأخشاب الأخرى.

ضع في اعتبارك أنواع مواد الربط.

• أشعة. عند ربط قاعدة المنزل ، عادة ما يتم استخدام شعاع من 150 × 150 و 100 × 150 مم..

• لوحان ضخمان بقطعة من الخشب. يتم ترتيب العارضة بين لوحين لتشكيل نوع من الاستراحة للجدران..

• الربط السفلي للقاعدة مصنوع من ألواح مطروقة. عند الربط توضع الألواح على الحافة.

• نادرًا ما يتم استخدام لوح صلب واحد. حصريا للمباني خفيفة الوزن من طابق واحد وغير السكنية. الشيء الرئيسي هو استخدام مواد ذات نوعية جيدة..

في أعمال البناء ، تُفرض متطلبات ومعايير محددة على كل شيء ، ولا يُعد الربط استثناءً..

لضمان سلامة سكان المنزل ومنع تدمير الهيكل في وقت مبكر ، من الضروري أن يفي هذا المكون بدقة بشروط معينة..

• بالنسبة للربط السفلي ، يتم استخدام شريط مستقيم جديد وعالي الجودة. يجب أن تكون جميع الأجزاء الهيكلية من نفس الحجم عندما تكون ألواحًا. حجمها 38 × 140 أو 38 × 100 مم ، وعندما يكون خشبًا ، يكون حجمه 120 × 120 أو 150 × 150 مم ؛

• لمثل هذه المهام ، يوصى باستخدام الأخشاب الصنوبرية (الأسباب المذكورة أعلاه).

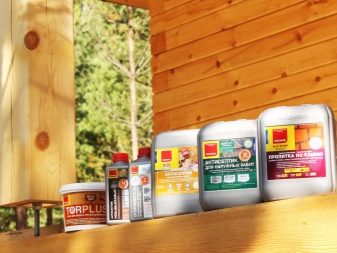

• يجب تحضير جميع المواد الخشبية مسبقًا بحيث يكون وقت تشغيلها طويلًا للغاية. يشمل التحضير معالجة الأخشاب بمركبات تمنع التعفن وظهور الحشرات وتحمي المادة من الرطوبة وما إلى ذلك..

• يجب أن تكون أكوام المنزل قوية للغاية.

• يجب أن يكون الجذع المستخدم للشواء مستقيمًا. هذا مهم عند إقامة هيكل عظمي.

• يجب التحقق من أن الحزام يتبع تمامًا مخطط القاعدة المشيدة. خلاف ذلك ، تظهر التجاويف حيث تتجمع الرطوبة ، وهذا يساهم في التعفن المبكر للخشب..

تكنولوجيا بناء المنزل

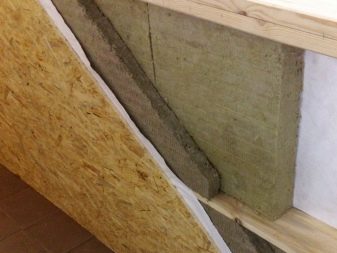

أساس المبنى عبارة عن إطار خشبي محمل ، يتم تثبيت الكسوة عليه. بالنسبة لتقنية بناء لوحة الإطار ، يتم استخدام مادة حائط مصنوعة في المصنع.. هذه عبارة عن ألواح مجمعة بطبقة وسيطة من مادة العزل الحراري بين لوحين OSB. تتضمن تقنية لوحة الإطار استخدام العناصر عند تنفيذ تكسية الجدران في وقت واحد مع العزل الحراري.

دعنا نفكر خطوة بخطوة في المراحل الرئيسية للبناء.

• يبدأ بناء إطار على أكوام لولبية ببناء الأساس للهيكل المستقبلي. يصل الحد الأقصى للحمل لقضيب واحد إلى 5 أطنان ، مما يضمن قدرة الهيكل على تحمل القوى التي تحاول إخراجه من حالته الأصلية ، حتى عندما تكون التربة غير مستقرة هيكليًا.

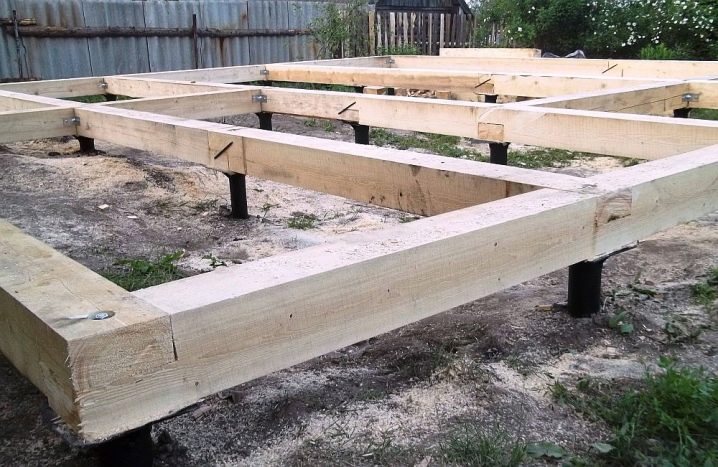

• ربط قاعدة المنزل. تتمثل الخطوة الأولى في تثبيت الرباط السفلي – على طول الخطوط العريضة للقاعدة ، يتم تثبيت شريط بقسم 150 × 150 مم أو 200 × 200 مم. يتم معالجة جميع الأجزاء بمطهر.

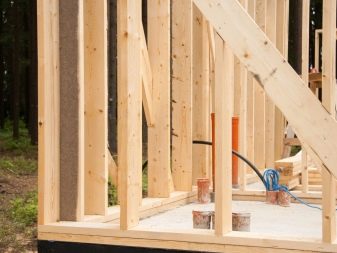

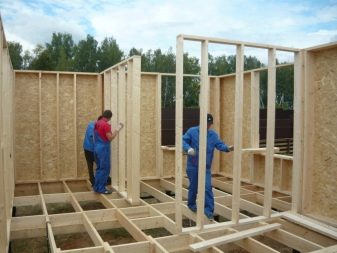

• تجميع القاعدة الهيكلية للإطار. في زوايا القاعدة ، يتم تثبيت الرفوف العمودية ، ويتم ربطها بواسطة شريط ، ثم يتم وضع الرفوف الوسيطة. طريقة أخرى هي تركيب الخراطة المستعرضة للجدران والتركيب المتوازي لأجزاء الإطار الجاهزة.

• ربط الجزء العلوي تسخير. تم تثبيت شريط من نفس القسم ومن نفس المادة كما في الجزء السفلي في الجزء العلوي من الإطار. يتم تعزيز الجدران بأدوات تقوية قطرية. يوفر هذا صلابة القص المكاني في المستوى الجانبي..

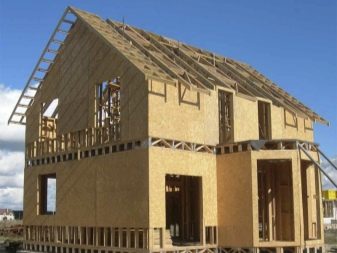

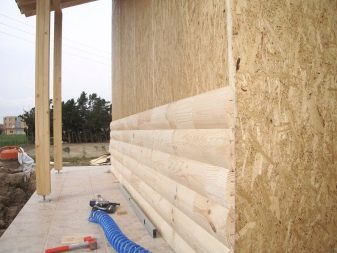

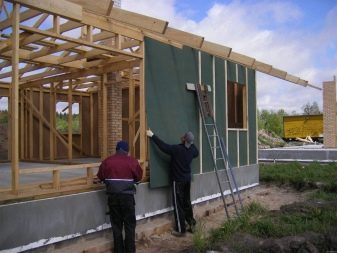

• الكسوة الجدار. تركيب الهياكل التي تحيط بفتحات الأبواب والنوافذ. يتم إعادة طلاء الهيكل العظمي بألواح المصنع أو يتم استخدام طريقة تكسية الألواح..

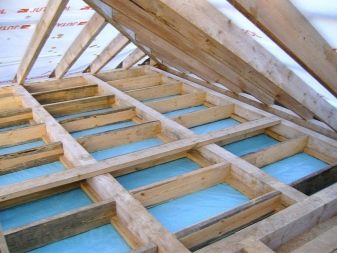

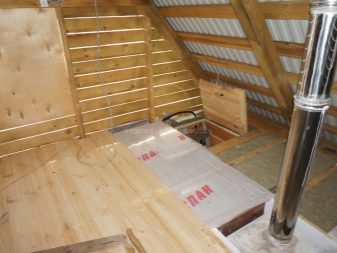

• جهاز تداخل بين طابق السكن والعلية. على الطرف العلوي من الجدران ، على الجوانب الطويلة للمنزل ، يتم وضع شعاع 100 × 100 مم أو 150 × 150 مم (ماورلات). يأخذ الحمل من نظام الجمالون ويوزعه بشكل متناسب على طول الجدران الحاملة..

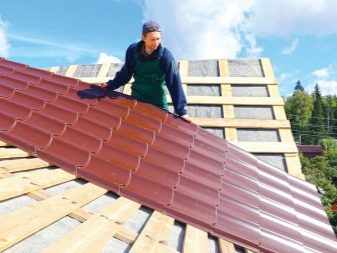

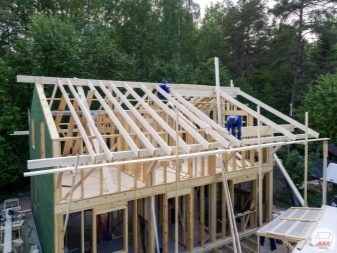

• تركيب هياكل الجمالون ، ووضع مواد التسقيف. بالنسبة للمنازل المصنوعة من الخشب على أكوام ، كقاعدة عامة ، تم تصميم أسقف الجملون بمنحدر 35-45 درجة. عندما يكون المنحدر أكبر ، يزداد ضغط الرياح ، أقل – يبقى الثلج على السطح ، وهذا حمل غير ضروري.

عند الانتهاء من الأنشطة الرئيسية ، يتم تركيب الأبواب والنوافذ ، وعزل الأرضيات والأرضيات بين الطابق السكني والعلية ، ويتم جلب وتركيب شبكات الدعم الهندسي والفني. تم الانتهاء من الواجهة بمادة مركبة مواجهة ، وبطانة ، ومنزل بلوك ، وانحياز. المرحلة النهائية هي العزل الحراري وتشطيب السرداب وتركيب منطقة عمياء. الأطر لا تتقلص ، لذلك لا يمكن تأخير أعمال التشطيب الداخلي.
