إن ربط منزل الإطار هو إجراء يهدف إلى تأمين إضافي لقاعدته وجدرانه ، مما يمنع كتل الجدار من التشتت على مدار سنوات عديدة من التشغيل. تم تضمينها في قائمة القرارات الإلزامية التي تؤثر على الهيكل ككل..
الغرض والمتطلبات
ينقسم ربط الإطار إلى مراحل ، مما يضمن تثبيتًا واضحًا ومتسقًا للجدران والأساس في هيكل واحد. يتم تنفيذ الربط السفلي والعلوي بشكل منفصل ، ولكن بشكل متسق: يجب أن تتطابق جميع عناصر هياكل الجدار على طول الموجهات الرأسية الرئيسية. تلعب الأحزمة العلوية والسفلية أدوارًا مختلفة.
وبالتالي, يوزع الربط من الأسفل الحمل على طول محيط المبنى. في الجزء العلوي ، ستكون المهمة الرئيسية هي توصيل الجدران بهيكل واحد ، بغض النظر عن الحمل من وزن كل قسم من أقسام الجدار والتأثير الديناميكي الساكن من الأشياء والعناصر الأخرى التي لا تشكل جزءًا من الجدار.
قبل البدء في العمل ، تأكد من إعداد الأساس بعناية. يجب أن تلبي أجزاء الربط المتطلبات الموحدة.
أبعاد اللوح لا تقل عن 38×100 مم. الشعاع مربع لا يقل عن 10×10 سم.
يجب أن يكون الخشب من الصنوبريات: فهذا يتحمل بشكل أفضل التأثيرات الطولية والجانبية.
جميع الأخشاب مغطاة بالضرورة بالحريق ومركبات الحماية الحيوية. سيؤدي ذلك إلى إطالة عمر خدمة الهياكل ولن يسمح لها بالتحول إلى اللون الرمادي أو الأسود بمرور الوقت..
يجب أن يكون للقاعدة (بدءًا من الأساس وتنتهي ، على سبيل المثال ، بالشوايات) هامش أمان ، ويفضل ثلاث مرات. هذا سيجعل من الممكن تحمل جميع الأحمال المسموح بها في إطار الطقس والظروف الفنية للعمل في المنزل..

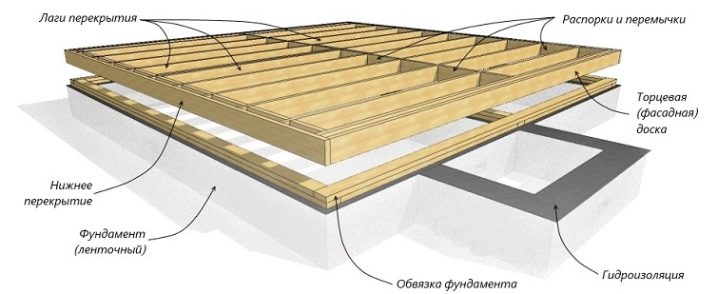

يجب أن يتبع الربط على طول المحيط خطوط الأساس. إذا لم يتم اتباع ذلك ، فإن الرطوبة المتراكمة ستدمر الخرسانة والخشب..
من غير المقبول تشييد الهياكل الرئيسية للجدران ووضع أحزمة المنزل بدون العزل المائي..
أخيرًا ، يجب أن يكون الأساس عبارة عن إطار شريطي (متراصة من الخرسانة المسلحة بطول الجدران بالكامل). يجب أن يتم الربط بشكل أساسي من قضيب..
الادخار غير مقبول: إذا تم تجنب هذه المتطلبات ، فإن المنزل سيقف ثلاث مرات أقل من الهيكل الذي تم بناؤه وتجهيزه وفقًا لجميع القواعد.
المواد
بالإضافة إلى الأخشاب والألواح ، ستكون مواد التسقيف مطلوبة كعزل للماء. حاول اختيار طبقة أكثر سمكًا – حوالي 5 مم. همن الأفضل أن يتم تغطية الخرسانة المسطحة فوق المستوى الأفقي بالكامل (تحت الجدران) مع البيتومين المصطكي أو التمهيدي أو المشبعة بالقار الإسفلتي العادي دون أي إضافات. السحابات عبارة عن مسامير تثبيت ، مسامير بطول 150 مم ، وربما مسامير. يتطلب استخدام البراغي والمسامير بدون فشل غسالات ضغط وغسالات زنبركية.
يتم حساب مواد الربط بالوزن والقوة حتى في مرحلة تصميم هيكل الضواحي. لذلك ، من غير المقبول استخدام الأخشاب منخفضة الكثافة والفلين والمواد الأخف وزناً. سيكون استخدام أنواع الخشب الأكثر صلابة أمرًا مرغوبًا فيه..
كلما كان الخشب أكثر صلابة ، كان الهيكل المُجمع أقوى وأكثر تسامحًا مع الأحمال المتغيرة بسرعة ولحظات القوة.
وضع وتثبيت الحزام
أيًا كان ما يتم استخدامه كأساس (هيكل من أكوام محاطة بالخرسانة ، أو إطار مترابط كامل من نوع شريط) ، تختلف عملية وضع وتثبيت الربط بشكل كبير ، على الرغم من التشابه والتشابه بين مجموعة الأجزاء و الفراغات. لا تنس: بالنسبة للمنازل الريفية في العاصمة ، لا يمكن استخدام أساس الدعامة ، باستثناء ربما المنازل الصغيرة الجاهزة التي تصل مساحتها إلى 20 مترًا مربعًا.
أدنى

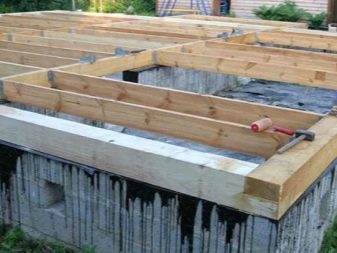

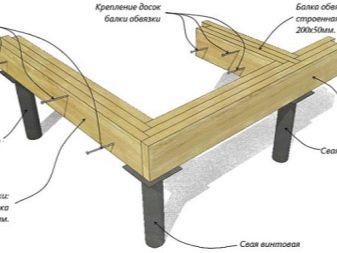

شريط الإطار المتآلف ، وأسس شبكة الوبر عبارة عن هياكل تتكون من أجزاء وكتل ، وهي عناصر حاملة تقع على فترات منتظمة. في الأساس العمودي ، يلعب الربط دور ربط الأجزاء التي توحد العناصر المتباعدة حول محيط المنزل المستقبلي. هي تجعلهم واحدًا. يتم تثبيت هذا الربط باستخدام وصلات ملحومة أو ملولبة أو مشابك..

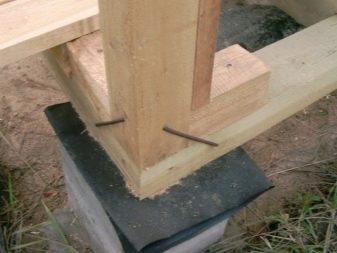

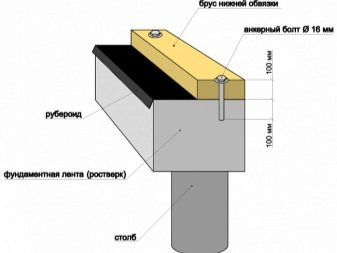

لتثبيت الحزم على قاعدة الوبر ، يتم استخدام مسامير أو مسامير قطرها 12 مم أو أكثر. من الخطير استخدام قطر أصغر للدعامات: يمكن للقضبان أن تتحرك وتكسرها ، وسوف “تختفي” القاعدة إلى الجانب ، وهو أمر محفوف بتشوهات كبيرة في الهياكل التي تعلوها. أساس كومة الشواء للمنازل الكبيرة غير منطقي: الأنابيب الفولاذية أغلى بكثير من تقوية A3 من 14 مم لأساس متآلف ، وسيتطلب الوزن الكبير للمنزل زيادة كبيرة في عدد الأكوام.
عند صب الأساس من أي نوع ونوع ، بعد التصلب ، تأكد من عدم وجود مخالفات عليه. إذا تم العثور على مثل هذه الأخطاء ، فقم بضبط هذه الأماكن بمدافع الهاون الأسمنتية والرملية. يمكن تخطي المخالفات التي تقل عن 3 سم: لن يكون لها تأثير ملحوظ على تكافؤ الجدران. بعد وضع طبقات العزل المائي ، استمر في الربط من زوايا القاعدة. قم بتجميع الهيكل في الزاوية الأولى ، حيث يبدأ العد التنازلي بمزيد من العمل. تحقق دوريًا من التوازن والتربيع في ترتيب العناصر بالنسبة لبعضها البعض باستخدام مسطرة مربعة.

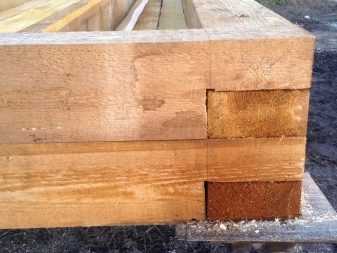

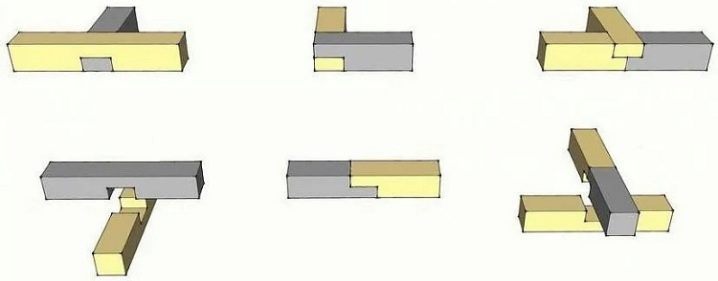

يمكن وضع الألواح “في المخلب” وبطريقة التثبيت المباشر على الأرض. الطريقة الثانية أقل متانة من الأولى ، على الرغم من أنها تتميز ببساطتها في التنفيذ. “المخلب” – هذه هي الأخاديد والمسامير في نهايات القضبان. يستخدم هذا المركب على نطاق واسع في إنتاج الأثاث الخشبي الطبيعي. يعتبر “المخلب” أكثر موثوقية من التثبيت على الأرض ، بينما يتطلب فحصًا دقيقًا للزوايا عند 45 و 90 درجة ، والتي تعتمد على تقنية تقوية الهيكل. قاعدة “المخلب” – أشواك غير منتظمة يزداد عرضها بالقرب من نهايتها.
عند التثبيت بأي شكل من الأشكال ، من المستحيل التراجع عن حواف الأخشاب أو اللوح بأقل من 2 سم.

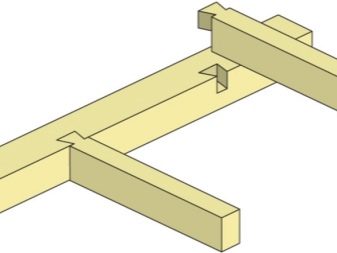

هناك أيضًا طريقة ثالثة لتوصيل الأجزاء – باستخدام “توافق”. وهي متصلة بالأقسام الداخلية للغرف بالجدران الخارجية (الحاملة). التعشيق هو الأصعب ، ولكن بفضله ، إلى جانب القوة ، ستحصل على ختم كامل للمفصل. لبناء عوارض وحزم طويلة جدًا ، يتم استخدام مفصل وارد (معاكس) ، حيث يتم الحفاظ على مسافة ثلاث قيم على الأقل ، مساوية لعرض الحزمة.

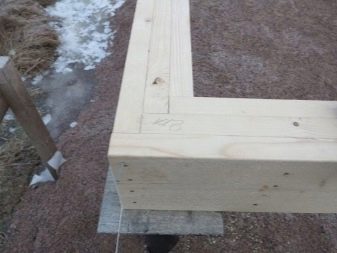

يستخدم هذا بشكل أساسي في بناء المنازل ، التي يزيد طولها بشكل ملحوظ عن 6 أمتار القياسية من الفراغات الخشبية الموردة بالكمية المطلوبة من ساحة الأخشاب (المنشرة). تساعد مكونات وتد على تقوية تثبيت المفاصل. قم بمطابقة جميع مفاصل الحافة السفلية مع أرضية الطابق الأول المركبة في نفس الوقت. الطرق البديلة للانضمام إلى الحزم عبارة عن أدوات تثبيت باستخدام مسامير ملحقة يتم ضغطها في قطع الخشب ، بالإضافة إلى مسامير الجذر – العناصر المنشورة النهائية للشريط. هذا الأخير يعني ارتفاع نهاية ، أبعادها عدة مرات أصغر من المسامير والأخاديد في نصف شريط.
العلوي

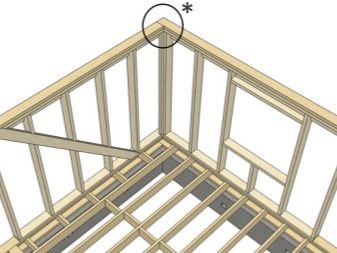

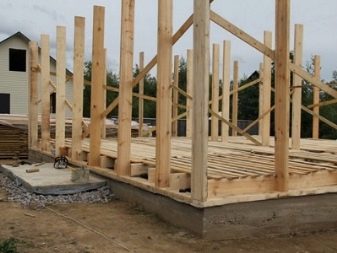

لذلك ، تم تثبيت الإطار ، لكن من المستحيل بدء الكسوة وعزل الجدار بدون الربط العلوي. لذلك ، يتم استخدام الألواح التي لا يقل عرضها عن 10 سم.. الربط في الإحداثيات العلوية وإعادة توزيع الحمولة بالتساوي من هيكل السقف الخشبي ، بدءًا من البناء الذي يبدأ فيه تركيب طبقة سقف العلية. سيتطلب المنزل الريفي المكون من طابقين أو ثلاثة طوابق ، والمبني من شريط ولوح ، ربطًا علويًا من صفين. يتم تنفيذ هذا الربط من الخارج ومن الداخل. حافظ على قيم القوة القصوى بحيث يظل المنزل ثابتًا لعقود. يتم دمج الحزام مباشرة فوق الرف. الفجوة بين الطبقات لا تزيد عن 20 سم.

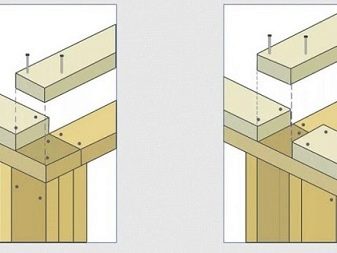

كطرق للتثبيت العلوي ، يكون الربط النهائي مناسبًا (يتم غسله حتى نصف سمك العنصر الخشبي) ، ويمكنك أيضًا استخدام زوايا فولاذية سميكة الجدران (تعمل كإضافة فعالة للقطع). يتطلب القطع دقة عالية في وضع العلامات: الأمر يستحق كسره ببضعة مليمترات على الأقل ، وسوف ينهار الهيكل بالتأكيد.
سيتطلب شريط الربط قطعًا لكل رف. يجب أن تتوافق التخفيضات في الحزام العلوي والسفلي مع دقة المليمتر. إنها مصنوعة كخيار كامل – لعرض الشريط بالكامل. يتم أيضًا نشر القطع (النصف) غير المكتملة: لن يؤثر عرضها (أفقيًا) بشكل خاص على قوتها.

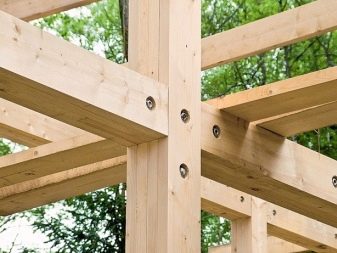

يجب عدم تثبيت الزوايا بالمسامير: بالنسبة لعنصر الزاوية ، يجب استخدام البراغي أو الوصلات المثبتة بمسامير فقط. لكن يمكنك إرفاق الألواح ببعضها البعض عن طريق المسامير. لكن مخطط ربط الألواح والعوارض ببعضها البعض ليس بالغ الأهمية: العديد من البنائين يرفضون المسامير ، ويفضلون أنواع التواء من السحابات.

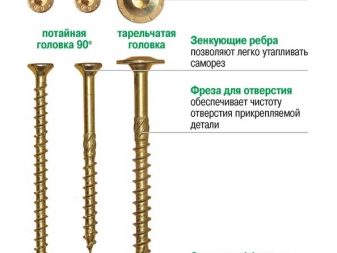

تتمثل ميزة البراغي والمسامير ذاتية التنصت في أنه في حالة التغيير ، يمكن فك هذه الوصلات بسهولة وإعادة تجميعها دون إتلاف القضبان واللوحات باستخدام مجتذب الأظافر..
لمعرفة كيفية ربط الأساس لمنزل الإطار بيديك ، انظر الفيديو التالي.
