تركيب مصعد الغاز على خزانة المطبخ

ما هذا?

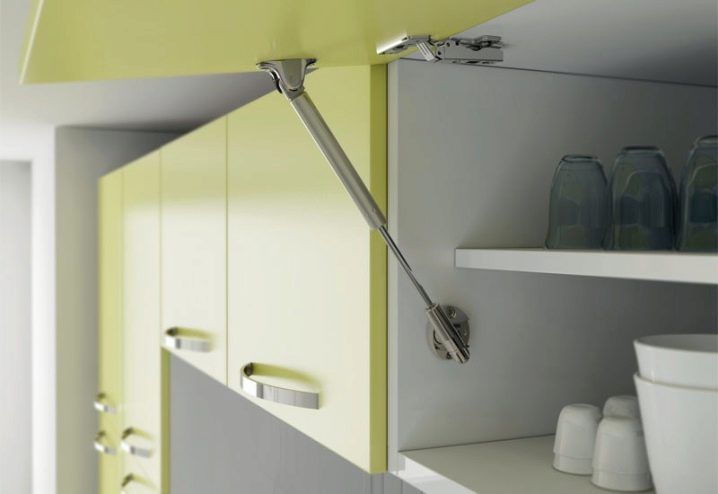

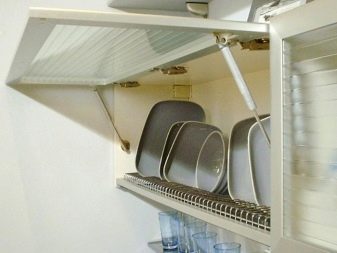

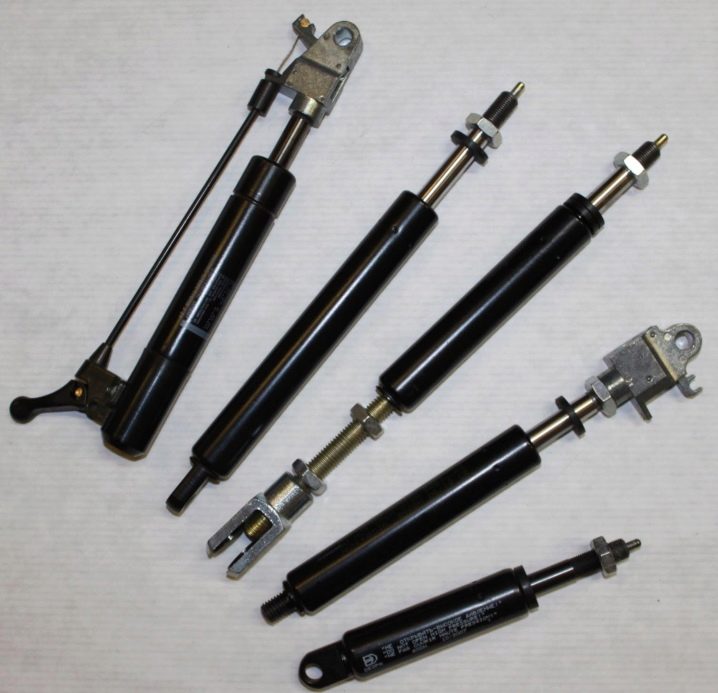

الرافعة الغازية للمطبخ هي آلية لامتصاص الصدمات للأبواب الأفقية. تنتمي آلية “الرفع بالغاز” نفسها إلى مجموعة كبيرة من الأقواس. إنها تشبه آلية الرفع ، والغرض الرئيسي منها هو فتح الأبواب وإمساكها. هذا يسمح للأبواب بالفتح والإغلاق بسهولة. بالإضافة إلى ذلك ، من خلال فتحه بالكامل ، يتيح لك الباب رؤية محتويات الخزانة بالكامل..

يُعرف رفع الغاز بأنه هيكل مغلق تمامًا. يدخل النيتروجين إلى الأسطوانة أثناء الإنتاج ، وفي حالة تلفه ، لا يمكن إصلاحه.

المزايا الرئيسية

  1. التشغيل السلس مع التنظيم الذاتي ؛
  2. يقفل بأمان في الوضع “المفتوح” ؛
  3. نوعان من الفتح – الخطوة (الاحتكاك) والآلي ؛
  4. مشابك المصاعد الغازية تشبه المواد التي يصنع منها الأثاث (اللوح الرقائقي أو الألمنيوم) ؛
  5. من الممكن فتح الباب في حالة عدم وجود مقبض.

تصميم

يتكون الرفع بالغاز من عدة أجزاء بلاستيكية ومعدنية: زر ، مخروط خارجي ، صمام غاز ، غلاف بلاستيكي ، تجويف خارجي ، مخروط رفع غازي ، قناة تجاوز غاز ، تجويف داخلي ، مخروط داخلي ، عنصر مانع للتسرب ، قضيب رفع ، محمل دفع ، مقعد مخروط.

كيفية تثبيت?

يجب أن يبدأ التثبيت الصحيح للرافعة الغازية على الخزانات بإعداد الأدوات ورسم العلامات من أجل تثبيت أكثر وضوحًا..

يتم تحديد اختيار المصعد الغازي لخزانة المطبخ من خلال مؤشرين مهمين: معلمات الجهاز وقوة ضغط الزنبرك. بادئ ذي بدء ، من الضروري تثبيت الجهاز ، وفقًا للأبعاد المقابلة لأبعاد الخزانة. للقيام بذلك ، من الضروري قياس ارتفاع الباب وعمق الخزانة ، ووفقًا للقيم التي تم الحصول عليها ، حدد مصعدًا قياسيًا للغاز. عادة ، عليك الاختيار من بين ثلاثة أحجام قياسية: هذه 164 و 244 و 355 في الحالة الموسعة. بالإضافة إلى ذلك ، من الضروري التحقق من الأبعاد التالية لرفع الغاز: الطول المطوي مع وبدون أدوات التثبيت ، وكذلك أقصى طول لتمديد الجذع.

من المؤشرات المهمة للتثبيت الموثوق للباب في حالة الفتح قوة الضغط. هذه القيمة موحدة ويجب الإشارة إليها في جواز السفر وعلى جسم الآلية. من أجل اختيار لا لبس فيه للرفع بالغاز ، من الضروري تحديد وزن الباب ، مع مراعاة جميع التركيبات والطلاء والديكور. وفقًا للمعيار ، يتم إنتاج مصاعد الغاز للأثاث بجهد 60 و 80 و 100 و 120 و 140 نيوتن. يتم الحساب عند الاختيار من الشرط: 1 كجم لكل 10 نيوتن.

عند اختيار المعدات ، ينبغي للمرء أن يأخذ في الاعتبار نظام تثبيت الآلية على سطح الأثاث. أكثر أدوات التثبيت شيوعًا هي الوسادات المسطحة ، والتي تسمح بالتثبيت على سطح جوانب الخزانة والأبواب باستخدام البراغي. إذا كان جسم الخزانة مصنوعًا من الخشب ، فمن الممكن استخدام أدوات التثبيت على شكل عنصر لولبي..

الادوات

من أجل تثبيت مصعد الغاز على خزانة المطبخ ، تحتاج إلى تسليح نفسك بمجموعة كاملة من الأدوات.

  1. مفك براغي؛
  2. مفك براغي؛
  3. كماشة؛
  4. شاكوش؛
  5. الحفر الكهربائية؛
  6. مسطرة؛
  7. روليت.

تخطيط الخزانة

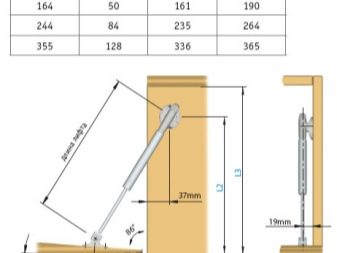

يوضح الشكل تمثيلًا تخطيطيًا للتثبيت وجدولًا لمراسلات أبعاد التثبيت. يوضح هذا تثبيت الآلية عند تأرجح الباب لأسفل. يتم تثبيت باب الرفع بنفس الطريقة تمامًا. بادئ ذي بدء ، يتم التحقق من امتثال المعدات المحددة: بالنسبة لخزانة الحائط بارتفاع تجويف داخلي يبلغ 365 مم ، يلزم رفع الغاز بحجم 355 مم.

تم وضع الخزانة بالترتيب التالي. أولاً ، يتم وضع علامة على مركز المرفق على الجزء الجانبي: لهذا ، يتم قياس الارتفاع L2 من السطح الداخلي للغطاء العلوي ، يساوي 366 مم ، ويتم قياس 37 مم من الحافة الأمامية للجزء الجانبي. ثم يتم وضع علامة على مركز التثبيت على الباب: لهذا ، يتم قياس الطول L1 من قطعه العلوي ، الذي يساوي 128 مم ، ومن الطرف الجانبي ، يتم قياس مسافة مساوية للارتفاع الكامل للتثبيت على الجانب من الخزانة (من سطح الجدار الجانبي إلى مركز الوصلة الكروية للمصعد) – عادة 19 مم. يتم وضع هذه العلامات على جانبي خزانة الحائط..

تصاعد

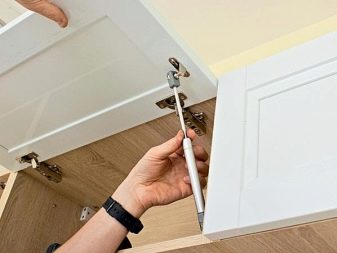

يبدأ تركيب المعدات بتثبيت قاعدة التثبيت على جانب الخزانة عند نقطة الترميز. في أغلب الأحيان ، يتم استخدام طريقتين – قوس مع زنبرك ولوح. عادةً ما يتم تثبيت الحامل في مادة الجدار الجانبي عند النقطة المحددة ، ويتم تثبيت رأس المصعد ببساطة في الحامل..

إذا كانت قاعدة الحامل تبدو كصفيحة بها ثقب ، فيتم توصيلها بثلاثة أو أربعة براغي في الجدار الجانبي بحيث يتزامن مركز الفتحة مع النقطة المحددة. يتم إدخال الرأس المحوري للمصعد في هذه الفتحة ويتم قفله. في هذه الحالة ، من المهم ألا تتشوه لوحة القاعدة – في حالة الانحناء ، لن يعمل المصعد.

يتم تنفيذ نفس الخطوات بالضبط لتثبيت قاعدة تثبيت الجهاز على السطح الداخلي للباب. من المهم هنا التأكد من زاوية ميل المفصلة ، والتي يجب أن تكون حوالي 8 درجات..

8 صور

نصائح مفيدة

  1. من أجل منع التشوهات ، يجب تثبيت الآليات على كلا الجانبين ؛
  2. يجب أيضًا ربط الباب بالغطاء العلوي للخزانة باستخدام مفصلات أثاث من نوع القرص ؛
  3. نادراً ما تستخدم المصاعد التي يزيد ضغط تحميلها عن 80 نيوتن وفقط للأبواب الثقيلة جدًا ؛
  4. يتم تثبيت الآلية بعد تثبيت جميع الملحقات اللازمة والكسوة والديكور على الباب ؛
  5. يجب أن يتم تركيب المعدات على خزانة تمت إزالتها من الحائط ؛
  6. يمكن تحقيق زيادة في زاوية فتح الباب عن طريق تحريك نقطة التثبيت بالقرب من الحافة الأمامية للجدار الجانبي ؛
  7. أثناء تثبيت الآليات التلقائية ، من الضروري اتباع تعليمات التثبيت بدقة..
