ملحقات البوابات المنزلقة: قواعد الاختيار

تم تجهيز تعديلات الأبواب الحديثة بأنواع مختلفة من المحركات الكهربائية ، مما يبسط حركتها. يعد نظام الانزلاق أحد أكثر التصاميم العملية والأكثر شيوعًا. تتحرك ورقة البوابة على طول أدلة خاصة ، حيث يتم تثبيت بكرات لتخفيف الاحتكاك.

يعتمد عمل هذه الهياكل فقط على آليات صغيرة يتم من خلالها تنفيذ إجراء الحركة بالكامل.

سيسمح لك الاختيار الصحيح للمكونات بإطالة عمر خدمة الباب لأقصى وقت ممكن.

ما هو مدرج?

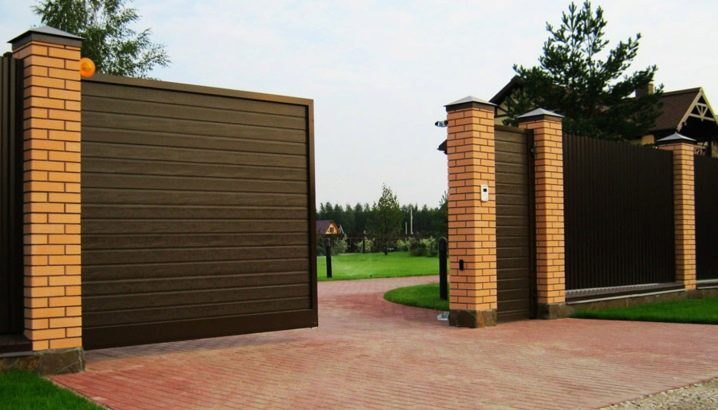

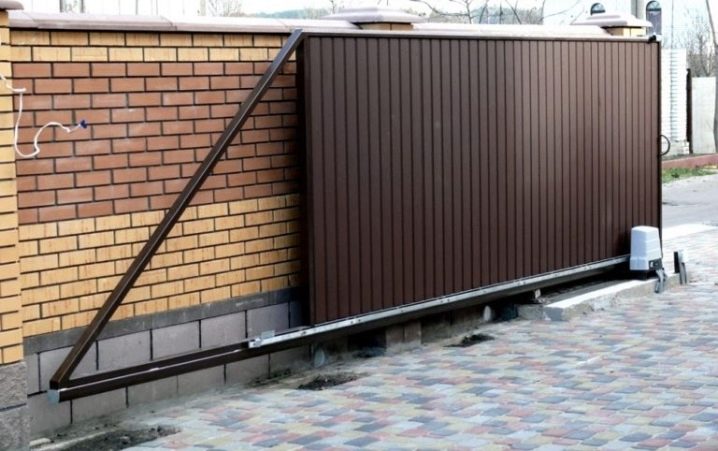

تعتبر البوابات المنزلقة عملية ، حيث يتحرك الوشاح بشكل موازٍ للسياج الرئيسي ، دون أن يشغل مساحة أمام المدخل. لذلك ، يتم استخدامها لتجهيز نقاط التفتيش في المؤسسات الصناعية أو التجارية..

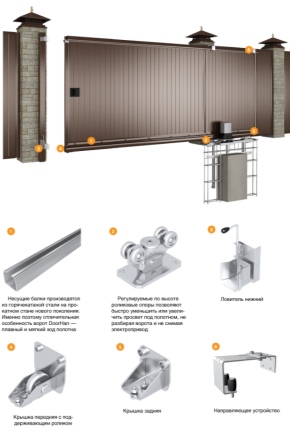

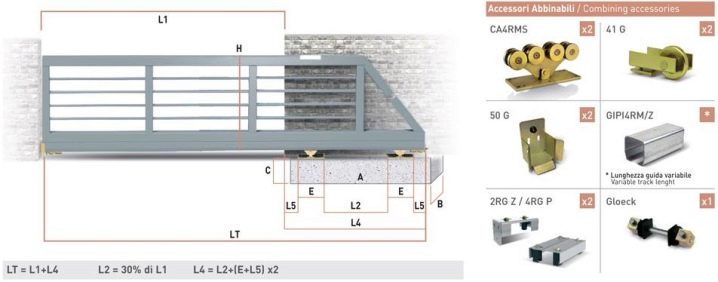

يوجد اليوم عدة أنواع من هذه الهياكل ، والتي تختلف في الفروق الدقيقة التقنية.. ولكن بغض النظر عن هذا ، فإن مثل هذا النظام يتكون من عدة مكونات رئيسية:

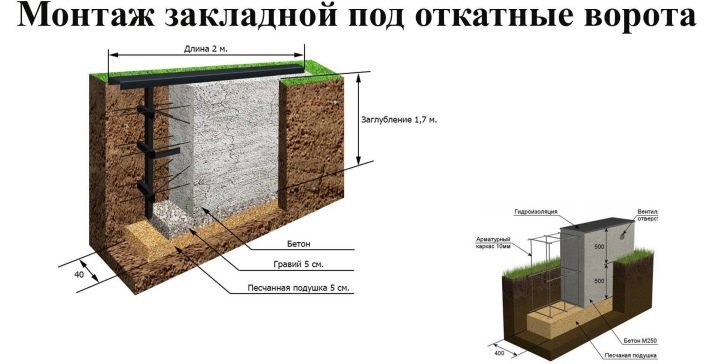

• القرض العقاري. إنها قناة معدنية عادية تقع في التربة. لإعطاء القوة ، يتم لحام قضبان التسليح بها. ظاهريًا ، يشبه هذا الهيكل بأكمله الحرف “P” ، والذي يتم صبغه في خندق. يبلغ طول هذا النظام نصف حجم الفتحة. أبواب الكابولي والأبواب العلوية غير مجهزة بمثل هذه العناصر..

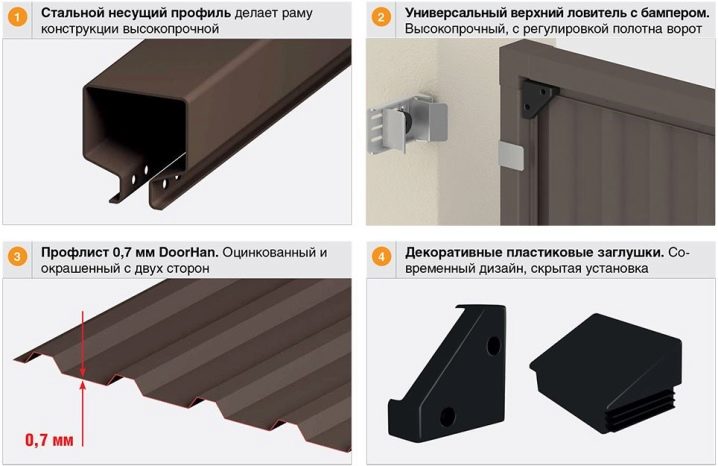

• حمل الملف الشخصي. العنصر هو نوع من التوجيه ، حيث تتحرك البكرات بداخله. ظاهريًا ، يشبه المنتج قناة عادية ، لكنه يختلف في الأطراف المنحنية. هذا يمنع البكرات من القفز من الأخدود. قم بإرفاق ملف التعريف بأسفل اللوحة القماشية. تتناسب المادة مع الأحمال العالية ، لذا فإن العنصر مصنوع من الفولاذ عالي الجودة والمتين.

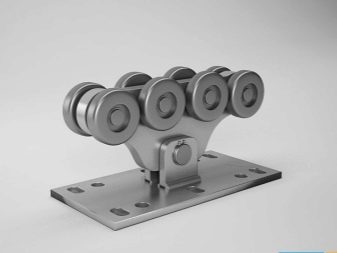

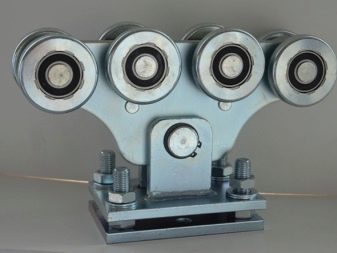

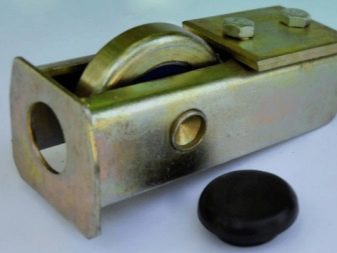

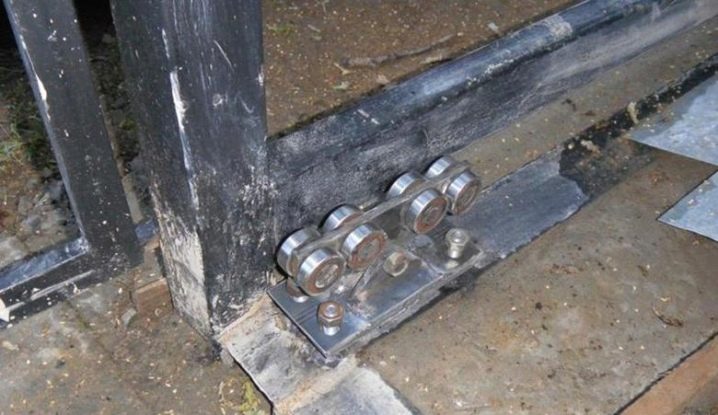

• عربة الأسطوانة. يتكون الهيكل من عدة بكرات دعم متصلة بالقناة. تتيح لك هذه المنتجات تحريك اللوحة على طول خط مستقيم. هناك عدة أنواع من العربات ، حيث يتم حسابها لوزن ويب معين. المادة الرئيسية هي المعدن ، لكن بعض الشركات المصنعة تستخدم بلاستيكًا خاصًا في تصنيعها..

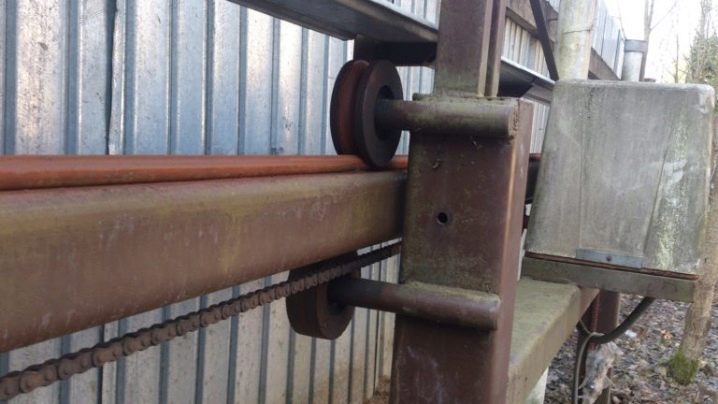

• بكرات الدعم. تتمثل المهمة الرئيسية للبكرات في دعم الويب في وضع رأسي. إنها بمثابة نوع من الأدلة المرفقة فوق الوشاح. اعتمادًا على التصميم ، يمكن تزويد النظام ببكرتين أو أربع بكرات دعم. لتقليل الضغط وتقليل قوة الاحتكاك ، فهي مصنوعة من البلاستيك.

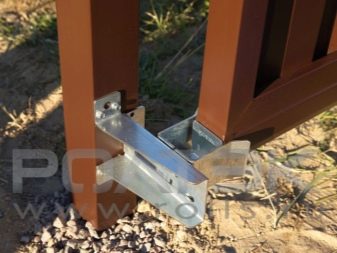

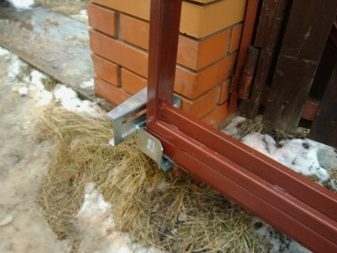

• الماسكون. وهي مقسمة إلى أنظمة علوية وسفلية. النوع الأول مخصص لتقييد حركة الويب بشكل عمودي على مستواها الرئيسي. بطريقة بسيطة ، بمساعدة الماسكات العلوية ، يقومون بحماية الهيكل من الرياح القوية في الوضع المغلق. تستخدم الهياكل السفلية لدعم اللوحة القماشية. عند القيادة ، فإنه يصطدم بالصيد من الأعلى ، والذي يمتص الحمولة جزئيًا.
• أسطوانة التخريش. يتم توصيله بالزاوية السفلية للويب بحيث يقع على الماسك السفلي. المنتجات مصنوعة من مواد مختلفة ، ولكن في معظم الحالات يتم استخدام البلاستيك لهذا الغرض.

• المقابس. تُستخدم هذه العناصر لإغلاق فراغات أنبوب التوجيه. هذا النهج يقضي على دخول الماء أو الحطام أو الثلج إلى الداخل. في المقابل ، تعمل هذه الحماية على إطالة عمر خدمة النظام عدة مرات ، كما تمنع تكوين الجليد على البكرات المتحركة..
• ورقة البوابة. تصنع الوشاح دائمًا تقريبًا من أنابيب معدنية متينة يمكنها تحمل الأحمال والوزن الأقصى..

من الناحية النظرية ، يمكنك استخدام أي نوع من القماش تقريبًا ، الشيء الرئيسي هو اختيار المكونات الصحيحة..

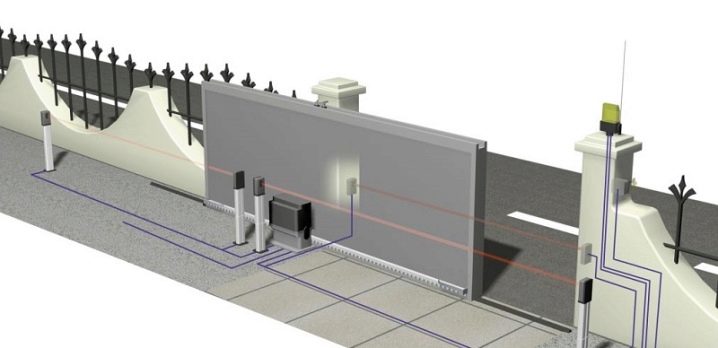

غالبًا ما تكون البوابات المنزلقة اليوم مجهزة بأنظمة حركة أوتوماتيكية. الأتمتة ليست سمة مطلوبة ، لكنها موجودة دائمًا تقريبًا. يتكون هذا النظام من عدة أجهزة رئيسية:

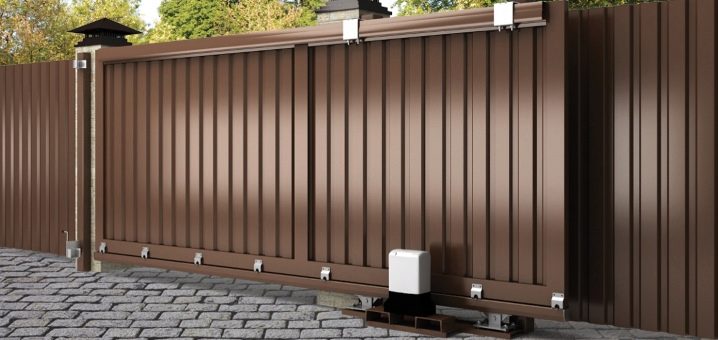

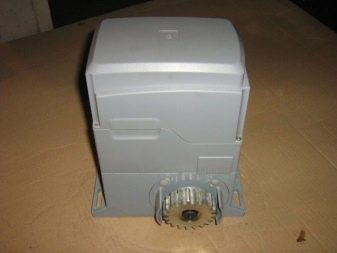

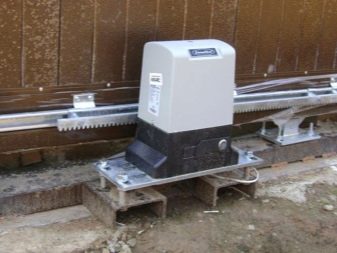

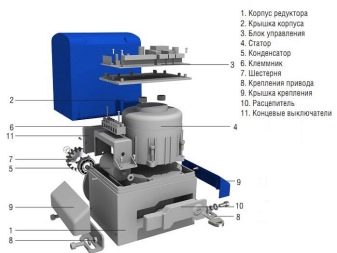

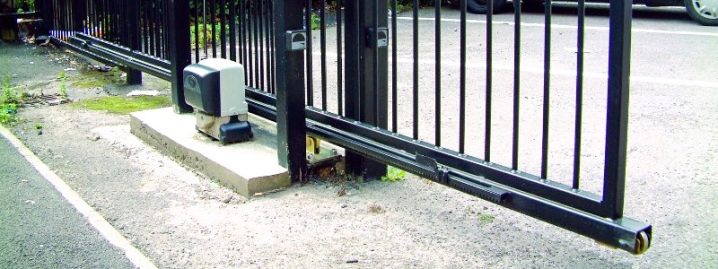

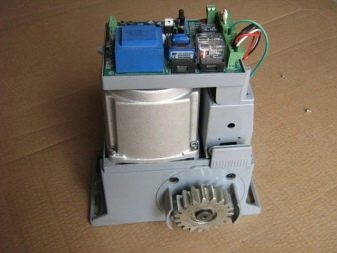

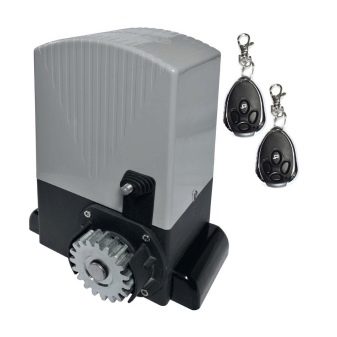

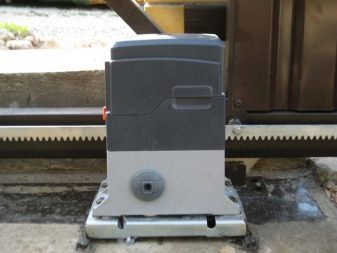

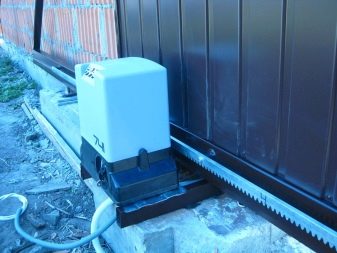

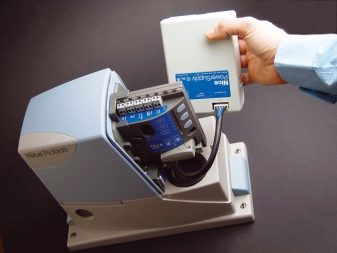

• محرك كهربائي. هذه الآلية هي الآلية الرئيسية ، لأنها تحرّك اللوحة القماشية. يتم تثبيتها على قاعدة خرسانية ، كما يتم استكمالها بأغطية واقية خاصة تمنع دخول الرطوبة والحطام. يمكن التحكم في بعض النماذج عن بعد ، مما يوفر العديد من المزايا ، مما يسمح باستبعاد شبه كامل للمشاركة البشرية في تشغيل البوابة..

• مفاتيح الحد. المهمة الرئيسية لهذه الآليات هي التحكم في تشغيل المحرك الكهربائي. من الناحية الفنية ، هذه نوع من المرحلات التي تعمل على إيقاف التيار عندما تصل البوابة إلى نقطة النهاية..

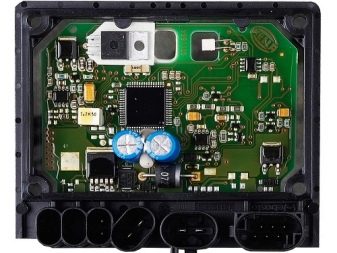

• كتلة واقية. يتكون النظام من العديد من المكونات الكهربائية المترابطة بوصلات مختلفة. المهمة الرئيسية هي التحكم في تشغيل المحرك الكهربائي ، وكذلك منع الحمل الزائد أثناء التشغيل..

يرجى ملاحظة أنه ليس بالضرورة أن تتضمن جميع المجموعات جميع الأجهزة والآليات. اليوم ، ينتج العديد من الشركات المصنعة تعديلات تتكون من مجموعة معينة من العناصر..

توصيلات

تعتمد جودة تشغيل البوابة المنزلقة على مجموعة التركيبات المستخدمة. من الممكن اليوم تثبيت عدة أنواع من الأنظمة على مثل هذه الهياكل ، ولكن لن تتمكن جميعها من ضمان تشغيل طويل الأمد وموثوق به.. عند اختيار التركيبات ، يجب مراعاة عدة عوامل رئيسية:

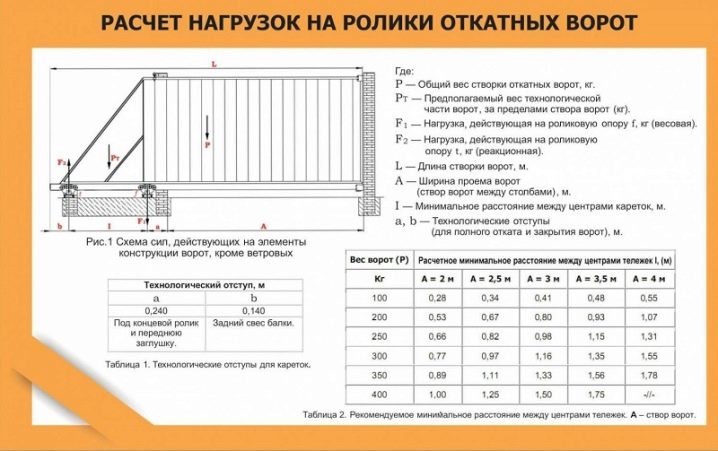

• وزن القماش. يمكن صنع الزنانير اليوم بشكل مستقل أو في شركات المصانع. هذا يؤدي إلى حقيقة أن كتلة الباب يمكن أن تختلف في نطاق واسع جدًا. يؤثر هذا العامل على عمل البكرات والتروس..

لا يمكن ضمان التشغيل عالي الجودة إلا بمساعدة بكرات الدعم المعدني التي تتحمل الحمل الرئيسي. كلما زاد وزن اللوحة القماشية ، كلما كان من المرغوب فيه استخدام دعامات من هذا النوع..

• حمل الرياح. بالنسبة للمناطق ذات الرياح القوية ، يُنصح باستخدام بكرات تعليق علوية متعددة. يجب أن يتحملوا كل الحمل تقريبًا على أنفسهم ، ولا يسمحوا للبوابة بالتأرجح. لذلك ، يجب إعطاء الأفضلية للمعلقات المصنوعة من معدن عالي الجودة..

• جودة الدليل. بعد التثبيت ، يأخذ هذا العنصر الحمل الرئيسي ، لذلك يجب أن يكون قويًا. يجب أن تحتوي المنتجات عالية الجودة على مقطع عرضي موحد ، ولا تحتوي أيضًا على تشوهات في الإطار. يمكن أن تتسبب الرقائق أو المطبات في انسداد البكرات أثناء القيادة. تصنع عوارض الدعم عالية الجودة فقط من الفولاذ الهيكلي ، ويتم اختيار سمكها اعتمادًا على وزن اللوحة القماشية.

يوصي الخبراء بشراء عوارض بوزن احتياطي ، والذي يجب أن يتجاوز الوزن الحقيقي للبوابة بمقدار 1.5 مرة.

التشغيل الآلي

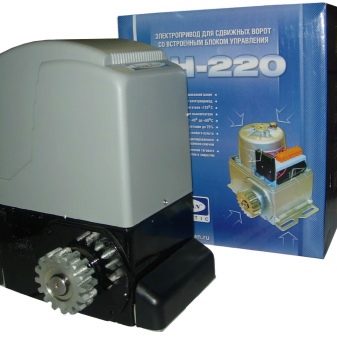

يعتمد اختيار محرك كهربائي على العديد من العوامل ، من بينها يمكننا تحديدها عدد قليل منها:

• قوة المحرك. هذه الخاصية تعتمد بشكل مباشر على وزن اللوحة القماشية. لكن هنا لا يجب أن تكون متحمسًا للغاية ، حيث لا داعي لشراء أجهزة قوية قادرة على تحريك قماش يبلغ وزنه 1 طن إذا كانت البوابة لا تتجاوز 200 كجم. يجب أن يكون احتياطي الطاقة صغيرًا بحيث يمكن للنظام التعامل مع الحمل.

• المواد ضرس. اليوم ، ينتج المصنعون أتمتة مصنوعة من المعدن أو البلاستيك الخاص. من المستحيل تحديد الخيار الأفضل. لا يتطلب البوليمر درجات الحرارة ويتطلب الحد الأدنى من التزييت. لكن المعدن ، بدوره ، يدوم لفترة أطول ، لأنه متين للغاية. ولكن لكي يعمل النظام المعدني جيدًا ، من المهم تثبيته وضبطه بدقة..

• كثافة العملية. يأخذ هذا المؤشر في الاعتبار وتيرة فتح الويب لفترة زمنية معينة. على سبيل المثال ، هناك هياكل لا يمكن نقلها أكثر من 18-20 مرة خلال ساعة. إذا تم تثبيت البوابات عند نقطة تفتيش ما ، فيجب أن تكون قادرة على التحرك كل دقيقة تقريبًا دون انقطاع. يمكنك معرفة هذه القيمة في التعليمات الخاصة بنموذج أتمتة محدد..

• وظيفي. يجب أن تعمل الأتمتة عالية الجودة على تشغيل البوابة في بداية الدورة مع إبطاء طفيف ، كما تجعل من الممكن فتح الباب إلى النصف..

إذا كنت تريد المزيد من الراحة ، فعليك إعطاء الأفضلية للموديلات المزودة بوظيفة الإغلاق التلقائي وأجهزة استشعار اللمس المتعددة..

• مستوى الجهد. يوجد اليوم تعديلات على المحركات التي تعمل من 220 فولت أو 24 فولت. يمكن أن يعمل النوع الثاني من محركات الأقراص من بطارية تقليدية ، ولكنه لا يستطيع دائمًا توفير الطاقة المطلوبة. لذلك ، يتم استكمال النماذج الصناعية بمحركات متصلة بشبكة تقليدية 220 فولت..

المصنّعين

تعتمد جودة البوابات المنزلقة على موثوقية جميع العناصر المكونة. لذلك ، من المهم للغاية الانتباه إلى تصنيف الشركات المصنعة لهذه الأنظمة..

ملخص

من بين كل هذا التنوع ، يجب تمييز العديد من العلامات التجارية الشهيرة للملحقات:

• رولتيك. تعمل الشركة منذ فترة طويلة في إنتاج الأتمتة للبوابات المنزلقة ، وكذلك جميع العناصر المكونة لها. من بين المزايا ، يمكن للمرء أن يفرد استخدام مواد التشحيم الخاصة التي تسمح للبكرات بالعمل بشكل مريح ، بغض النظر عن درجة الحرارة المحيطة. جميع الأدلة مصنوعة من الفولاذ المقاوم للتآكل ، والذي يتحمله أي وزن وشاح تقريبًا. تضمن الشركة المصنعة تشغيل النظام لمدة 5 سنوات.

• أتى. تطرح الشركة في السوق نماذج صناعية ومنزلية مناسبة لحل أي مشاكل حديثة. من بين الميزات الإيجابية النسبة المثلى للجودة السعرية ، فضلاً عن سهولة التثبيت. تعد جودة المواد من الأفضل في أوروبا ، لكن المنتجات تتميز بسعر منخفض جدًا..

• ألوتيك. منتجات الشركة البيلاروسية ، التي لديها نسبة جودة السعر الأمثل. يمكن استكمال الملحقات بضربات لا يتجاوز وزنها 800 كجم. في صناعة التركيبات ، يستخدم المتخصصون الفولاذ المجلفن عالي الجودة.

المراجعات

لا يوجد منتج مثالي ، لأن كل شيء يعتمد أيضًا على ظروف التشغيل والتثبيت الصحيح. وفقًا لتعليقات العملاء ، لا تستطيع بعض الطرز تحمل الأحمال الثابتة. هذا ينطبق بشكل خاص على المنتجات المصنوعة من المواد البوليمرية. تلقت منتجات Came تقييمات جيدة ، والتي أثبتت أنها ممتازة في مختلف الظروف المناخية..

يجادل الكثيرون أنه بعد التثبيت غير الصحيح ، فشلت العجلة المسننة بسرعة ، لأنها ببساطة تآكلت عند الحركة.. الحل هو ضبط عالي الجودة وتزييت في الوقت المناسب لجميع وحدات الاحتكاك..

التوصيات

للحصول على بوابة منزلقة موثوقة ودائمة ، يجب أن تسترشد مع بعض القواعد البسيطة:

1. شراء الآليات التي تم تحسينها لبعضها البعض من جميع النواحي.
2. أعط الأفضلية فقط لمنتجات الشركات المصنعة المعروفة ، لأن هذا هو مفتاح العمل طويل الأجل.

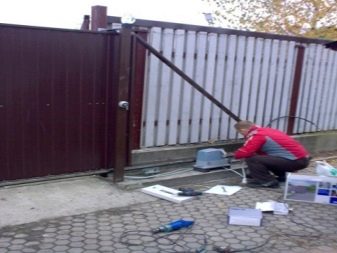

3. يجب ألا يتم تركيب البوابات والأتمتة إلا من قبل متخصصين ذوي خبرة. من المستحسن الوثوق بهذا الأمر لممثلي المتجر الذي اشتريت منه البضائع..

يعد اختيار الملحقات الخاصة بالبوابات المنزلقة عملية معقدة ومن الأفضل إجراؤها بالتشاور مع فني تركيب متمرس. سيكون قادرًا على تحليل جميع أوجه القصور في النموذج المختار واختيار الخيار الأفضل..

للحصول على نظرة عامة على تجهيزات البوابات المنزلقة ، انظر الفيديو التالي.
