كان للبوابات المثبتة في المرائب أو الحظائر أو المستودعات الصناعية في البداية وظيفة رئيسية واحدة – حماية كل شيء داخل المبنى من السرقة. تعتبر البوابة الحديثة عنصرًا معماريًا. يجب أن يتوافق التركيب تمامًا مع النمط العام للمبنى.

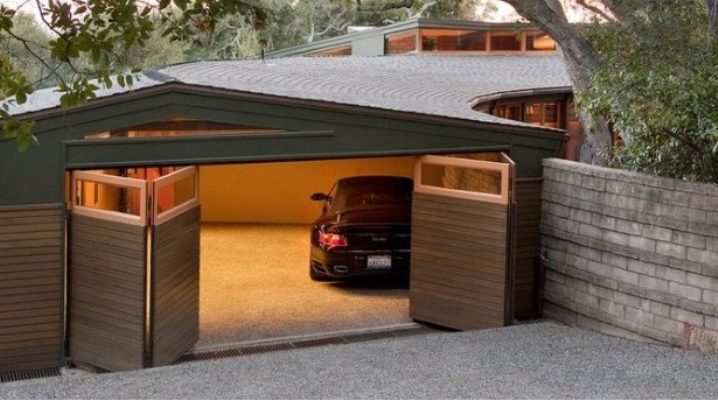

بوابات قابلة للطي
يعتبر نوع المنتجات القابلة للطي الأفضل للتركيب في المباني الخاصة والمنشآت الصناعية الكبيرة. بشكل عام ، يتم تثبيت هياكل المدخل على أشياء ذات فتحات واسعة إلى حد ما ، حيث لا تشغل البوابات القابلة للطي مساحة كبيرة عند الفتح..

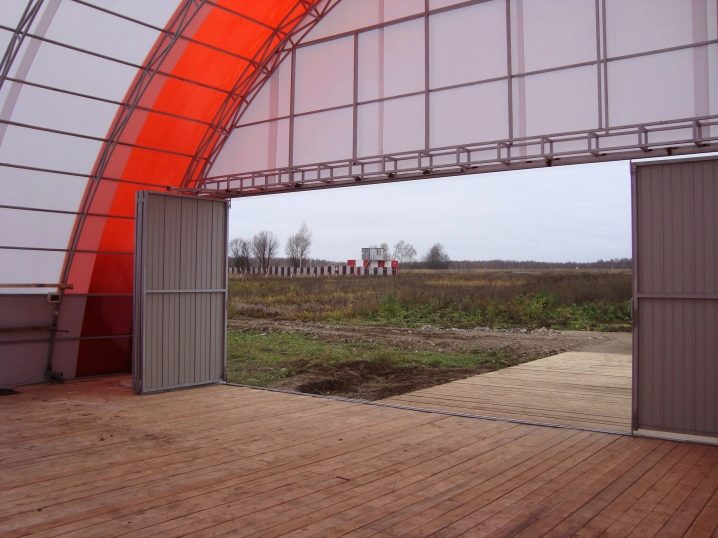

تم العثور على تركيبات البوابات القابلة للطي في المستودعات المخصصة لتخزين المعدات كبيرة الحجم. مثال على ذلك هو مستودع الترام أو حظائر الطائرات. تستخدم هذه البوابات في البيوت أو في البلاد..
كرامة
تشمل مزايا الهياكل المطوية ما يلي:
الاكتناز. تشغل الأبواب القابلة للطي مساحة صغيرة حتى عند فتحها. يعتبر توفير المساحة مشكلة ملحة للفتحات الكبيرة..
سهولة الاستعمال. يمكن فتح بوابات قابلة للطي بأحجام مختلفة يدويًا.
حمل. يذهب كل ذلك إلى جدران الغرفة. هذه المنتجات لن يتم تحميل الأرضيات. إذا لزم الأمر ، قم بتثبيت آلية طاقة إضافية.
الموثوقية ، والخدمة الطويلة في الحياة. المنتجات القابلة للطي لها آلية بسيطة نسبيًا

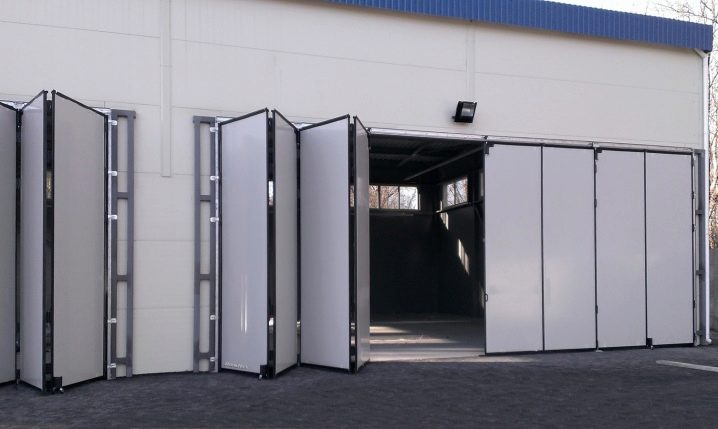

يشكل اتصال الوشاح الرأسي منتجًا نهائيًا – بوابة أكورديون. يتم تثبيت بكرات النقل ، التي تسمح للشبكة بالتحرك على طول حزمة نقل خاصة وإغلاق الفتحة ، على الطرف العلوي. تُستخدم عربات النقل في منشأة وصول للصناعات الثقيلة. يحدد الدليل السفلي حركة اللوحات.
مزايا:
لا توجد مساحة إضافية مطلوبة عند الفتح ؛
يمكن إجراء تركيب هيكل الوصول على جانبي الفتحة ؛
لن يقوم الهيكل بتحميل السقف بوزنه ، وسيسقط الحمل بالكامل على جدران الغرفة ؛
إذا لزم الأمر ، يتم تغليف الوشاح بالبولي يوريثين: بالنسبة للبوابات المعزولة ، يتم إغلاق الشقوق بإحكام بختم ، وهذا يضمن التوصيل الحراري المنخفض للقماش ؛
سهولة الصيانة لا تتطلب معرفة متخصصة ؛
سهولة الفتح.
تم تجهيز هياكل الطي العمودي بثلاثة أنواع من محركات الأقراص:
غير مطروق – يتم تثبيت الآلية الموجودة في رف الهيكل على ألواح فولاذية قوية – يتم استخدام هذا المنتج فقط في ملف تعريف صغير الحجم ؛
أقل – عندما يكون نوع آلية التحكم غائبًا في الجزء العلوي من التثبيت ، أي أن أبعاد الارتفاع غير محدودة على الإطلاق – في هذه الحالة ، ستكون قاعدة الأساس مطلوبة ؛
الجزء العلوي – في الجزء العلوي من البوابة القابلة للطي ، يتم تثبيت نوع آلية التشغيل – الأساس غير مطلوب هنا ، فقط ارتفاع المنتج محدود – 4.5 متر ، لا أكثر.

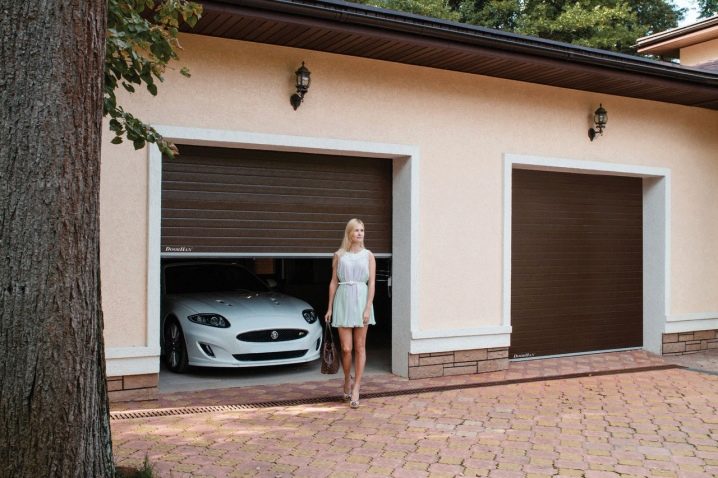

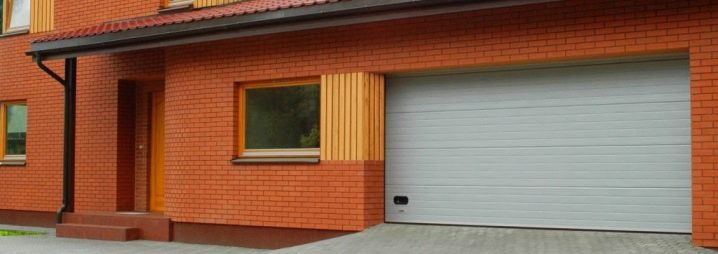

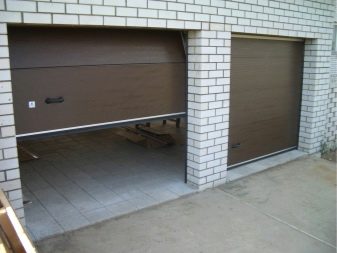

أبواب مقطعية
الأكثر إنتاجية هو جهاز الرفع المقطعي. مثل هذا النظام موثوق به ومريح. تم تركيب أبواب مقطعية للمباني الصناعية والجراجات. هذا النوع من المنتجات المار سوف يلبي المتطلبات الجمالية ، وسيتم دمجه مع النمط المعماري..
ستوفر ميزات التصميم ما يلي:
وظائف وقائية موثوقة ؛
ختم ممتاز
استخدام آمن
وضع مضغوط
تحكم سهل.
لفتح هذا الهيكل ، لا يلزم وجود مساحة خالية وهذا يُعزى إلى ميزة أخرى لا تقل أهمية.
كانت جميع العوامل قادرة على ضمان شعبية الأبواب المقطعية.

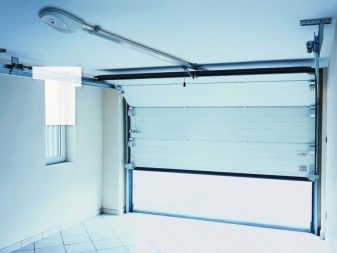

في عملية الفتح ، ترتفع شبكة المنتج المقطعي التلقائي عموديًا ، وتحدث الحركة على طول دليل موجود أسفل السقف نفسه. في عملية الفتح ، تطوى اللوحة القماشية ، وترتفع ، وتتخذ وضعًا أفقيًا. تتم عملية الإغلاق بنفس الطريقة ، ولكن في الوضع المعاكس. لا يتطلب هذا النظام مساحة إضافية ، سيسمح لك بترك السيارة مضغوطة بشدة على الأبواب.
تسمى مجموعة الألواح العازلة المتصلة بمفصلات لوحة قماشية. يصل سمكها إلى 45 ملم. تتميز الألواح المعزولة بالبولي يوريثين بموصلية حرارية منخفضة وعزل ممتاز للضوضاء.
تم تجهيز البكرات المثبتة على حواف ورقة الباب بمحامل مضغوطة. هذا يضمن حركة البوابة على طول المسار.
لتصنيع التركيبات المقطعية الأوتوماتيكية ، يتم استخدام محرك من مجموعتين:

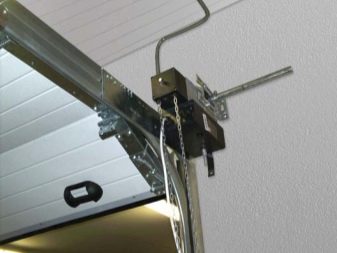

نافالني. عادة ما يستخدم هذا النوع من محركات الأقراص في المصانع حيث توجد أحمال زائدة ثابتة. سيوفر محرك السلسلة فتحة للستارة بمساحة أقصاها 45 مترًا مربعًا. م يمكن استخدام تصميم البوابة هذا في المباني بدون تدفئة ذات رطوبة عالية ؛
سقف. عادةً ما يستخدم هذا النوع من محركات الأقراص في المرائب التي لا تحتوي على أحمال كبيرة. يتميز التصميم بالوظائف والتكلفة المنخفضة.
يتم التحكم في محرك الأقراص عن طريق البطاقات الممغنطة وسلاسل المفاتيح ولوحة المفاتيح عن بعد والأزرار الخاصة المثبتة بجوار مرافق الوصول.
يستخدم هذا النوع من المنتجات لإغلاق فتحة المدخل في أشياء مثل المرآب ، والمستودع ، والمبنى الإداري ، والحظائر ، والمباني الصناعية..
عادة ما يتم تثبيت الأبواب القابلة للطي في حالة عدم وجود جدوى تقنية لتركيب الأبواب المقطعية..
توفر موثوقية الأجزاء المطلية بالزنك والتجمعات المرتبطة بها سلامة الاستخدام طويل الأمد.

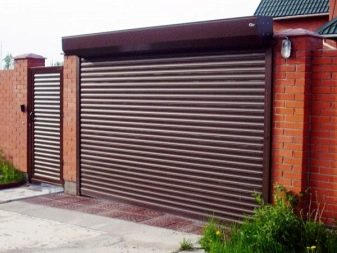

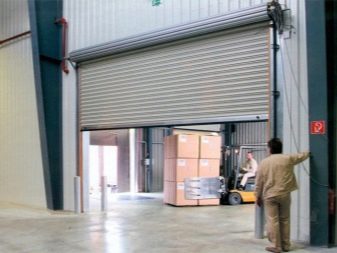

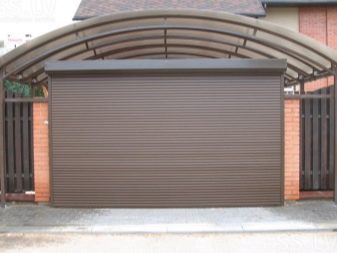

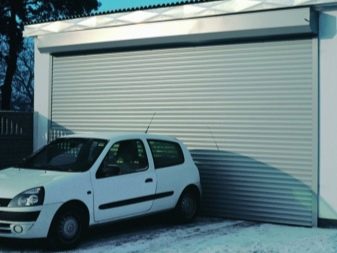

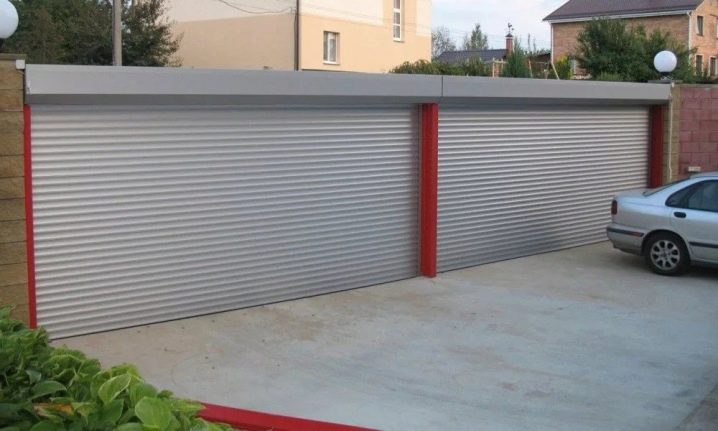

المنتجات من نوع اللف هي عبارة عن بناء من الرقائق المجمعة في صفيحة واحدة. الصفائح عبارة عن صفائح فولاذية محددة. في الشكل المطوي أو المسطح لوحدة الإغلاق ، يتم تثبيت اللوحة في القفل من القفل السابق. سيتم تجميع هذه اللوحة القماشية فقط بترتيب معين من الصفائح.
عند الفتح ، يتم لف مثل هذا القماش على عمود خاص ، مثبت على وحدات التحكم. يتم إنشاء دوران لف الويب بواسطة محرك كهربائي. التحكم اليدوي ممكن أيضًا باستخدام جهاز زنبركي بالقصور الذاتي. يتميز هذا المنتج بآلية موثوقة ودائمة للغاية.
تم تجهيز تركيبات اللف بنظام آلي. تم تجهيز باب المحرك الكهربائي بمجموعة معقدة من التشغيل والتحكم عن بُعد ، ويتم التحكم في عملية عمل هذا التحكم بواسطة مجموعة متنوعة من الحواجز.
يحدد وزن اللوحات اختيار محرك كهربائي تلقائي:
Valny – بوزن مثير للإعجاب إلى حد ما ؛
داخل العمود – بكتلة أقل من 180 كجم.

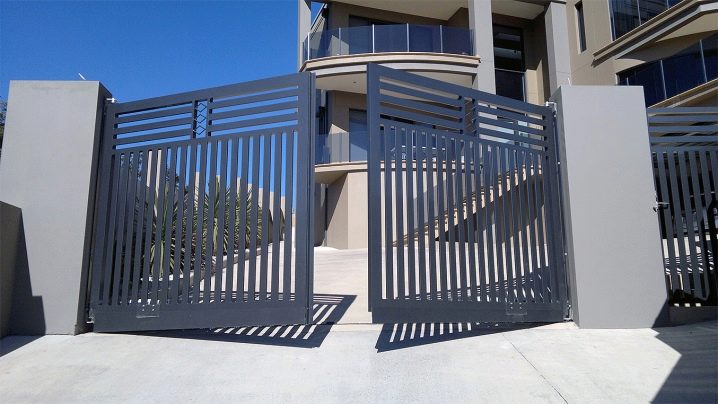

بوابات متأرجحة

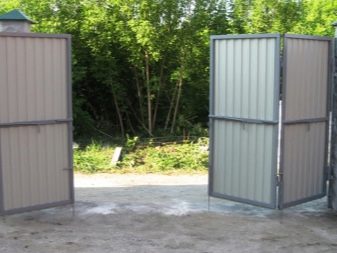

تسمى المنتجات ذات القلابين المتأرجحين الأبواب المزدوجة أو الأبواب المتأرجحة. تتكون أنظمة التأرجح من اللوحات القماشية التي يتم إرفاقها وتدويرها على محور رأسي. يستخدم هذا التصميم في كثير من الأحيان. يتم تثبيت البوابات في المؤسسات وفي المرائب والساحات وفي البلاد..
يمكن أن يكون نوع فتح البوابات المتأرجحة داخليًا أو خارجيًا ، أي إلى الفناء أو الشارع. تشمل العيوب الحاجة إلى مسح مسار الثلج بحيث يمكن فتح اللوحات بسهولة وبشكل كامل. تستخدم آليات الفتح التلقائي اليوم أيضًا..
وفقًا لنوع التثبيت ومبدأ التشغيل ، يمكن تقسيم محرك التأرجح إلى ثلاث فئات منفصلة:
للمنشآت تحت الأرض
خطي؛
ورافعة.
لتقليل الحمل ، يتم استكمال دعامات الهيكل بمفصلات ذات مفصلات داعمة.

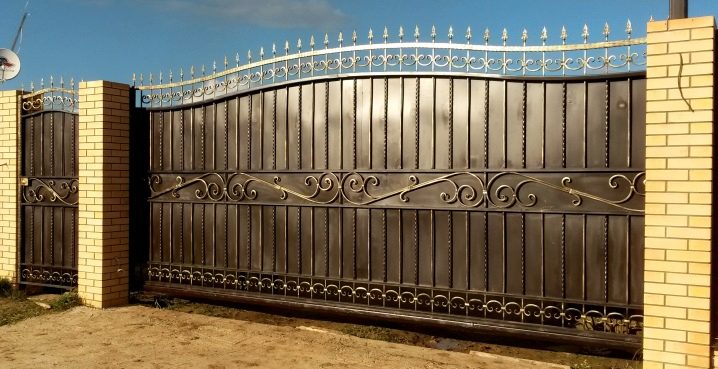

بوابات منزلقة
هذا النوع من المنتجات عبارة عن هيكل متحرك ذاتي الدعم. يتحرك إطار الباب على طول هيكل الأسطوانة. يتم تثبيت هذه الآلية على الأساس. يستخدم الترباس لقفل الهيكل..
يتم تثبيت الحافة السفلية لإحدى اللوحات على العارضة الحاملة. يتم إرفاق خط حديدي أحادي هنا أيضًا ، والذي يعمل بمثابة الجزء التوجيهي الرئيسي. بالإضافة إلى ذلك ، يتم إرفاق آلية الأسطوانة هنا أيضًا. يوفر حركة وتعديل البوابة. طول الوشاح سيحدد عدد البكرات المطلوبة.
في عملية الفتح ، تتحرك إحدى الأوراق بعيدًا. التصميم غير المعقد شائع جدًا.
تركيب الانظمة المنزلقة له العديد من المزايا:
الصمت؛
بناء بسيط
القوة والمتانة
إمكانية الإعتماد على.
يعود سبب التشغيل الهادئ إلى استخدام محامل أسطوانية خاصة ، والتي عادة ما تكون مصنوعة من مادة البولي أميد المملوءة بالزجاج.
يتم معالجة سطح المنتج بمركب مضاد للتآكل يضمن عمر خدمة طويل. يتم وضع الطلاء على البوابة باستخدام طريقة المسحوق ، مما يتيح للتركيب أن يكون أكثر مقاومة لدرجات الحرارة القصوى.
رفع البوابات

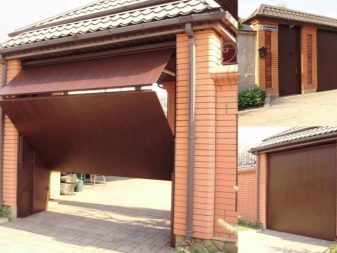

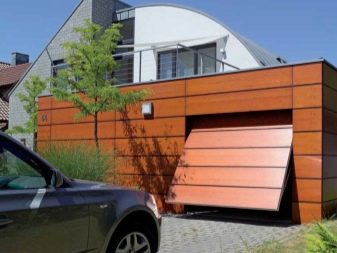

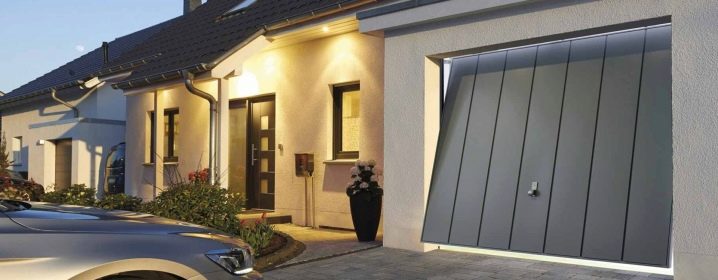

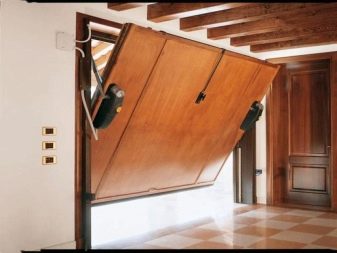

يُطلق على الهيكل الذي يحتوي على شبكة رفع لأعلى في لحظة الفتح اسم منتج الرفع. يتم تثبيت هذه البوابات في حظائر الطائرات أو المرائب العادية. هذا النوع من الفتحات مجهز بأتمتة. من الصعب وغير الملائم فتح البوابة بيديك..
أصبحت وحدات الرفع المقطعية أكثر شيوعًا. تتكون اللوحة القماشية من أقسام متصلة تمر فوق بعضها البعض لحظة فتح البوابة. هذا النوع من الفتح يوفر مساحة كبيرة. يمكن أن تكون الإدارة تلقائية أو يدوية. عادة ما تكون اللوحة مصنوعة من الألومنيوم.
مزايا:
مقاومة السطو
إمكانية الإعتماد على؛
السلامة والضيق
عزل ممتاز للضوضاء.
يضمن نظام الروافع ، والزنبركات المصاحبة الضرورية ، حركة الويب. إطار الباب مصنوع من أنابيب مستطيلة. التصميم بسيط للغاية. كل هذا يتحدث عن راحة وموثوقية المنتج عند الفتح أو الإغلاق..
لمعرفة آلية البوابة القابلة للطي العلوية ، انظر الفيديو التالي.
