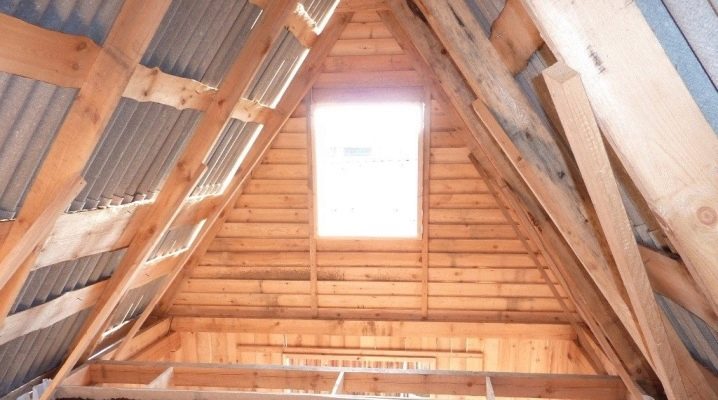

العلية ، في أذهان معظم الناس ، هي جزء ثانوي عادي من المنزل ، ولا تسبب سوى اهتمام غير مباشر. لكن في الواقع ، هذه منطقة مهمة جدًا في أي منزل ، وتعتمد راحة الأشخاص الذين يعيشون فيها إلى حد كبير على كيفية القيام بذلك. يكون هذا العنصر أكثر أهمية إذا تم تجهيز علية سكنية في مكانه..
الخصائص
مساحة العلية هي أساسًا منشأة بنية تحتية تكمل الهيكل. يمكن وضع معدات تكنولوجية وشبكات هندسية من أنواع مختلفة. لا يمكن أن يكون اختلاف درجة الحرارة بين الأجزاء السكنية والأجزاء المساعدة للمبنى أكثر من 4 درجات. ومن ثم يتبع ذلك يجب أن يكون التداخل معزولًا تمامًا ويتكون من طبقات عديدة.
المواد

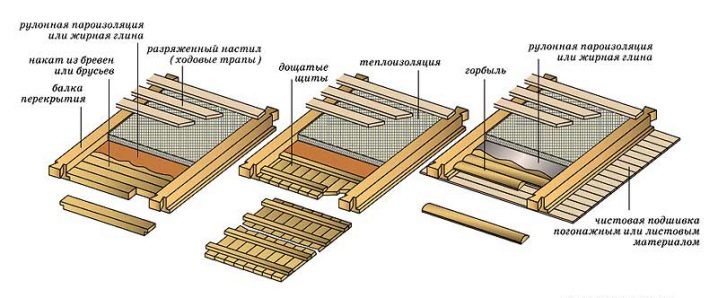

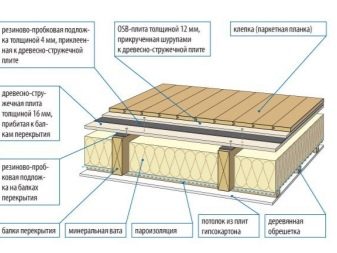

لوضع أرضية العلية على عوارض خشبية ، يجب استخدام:
لفة أو لوح مصنوع من الألواح ؛
طبقة حاجز بخار وفجوة تهوية أمام العزل ؛
حاجز التهوية والبخار بعد العزل ؛
الجنس الوجه.

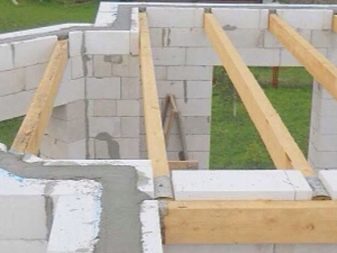

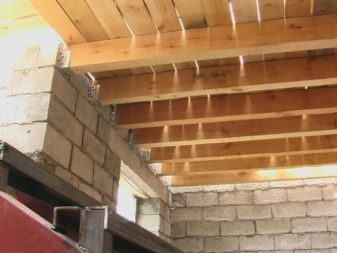

تم تشييد جزء كبير من المباني السكنية والمباني الأخرى من الخرسانة الخلوية ، لأنها تحتفظ بشكل فعال بالحرارة. المشكلة الوحيدة هي أن الألواح المصنوعة من هذه المادة يمكن أن تتصدع إذا تم تطبيق حمولة زائدة عليها. لذلك ، في أي منزل من الخرسانة الخلوية ، تبين أن الشجرة هي المادة المثلى لأرضية العلية. سيكون الشرط الأساسي للنجاح هو التشريب الشامل للمادة بوسائل تمنع الخشب من الاحتراق والتبلل.
في أغلب الأحيان ، لا يتجاوز ارتفاع الحزم 40 سم وعرضها 20 سم ، ويتراوح طولها من 5 إلى 15 مترًا.
هياكل الشعاع مصنوعة من المعدن أو الخشب ، باستخدام الألواح الخشبية أو الخشب الرقائقي أو الألواح الموجهة. نادرًا ما تستخدم ألواح الخرسانة المسلحة ذات التكوينات المختلفة والعناصر الجاهزة ذات الأجزاء المتجانسة.. تحتاج إلى اختيار نوع معين من الأرضيات ، مع مراعاة:
خطر الزلازل
مقياس الامتداد
عدد الطوابق؛
شدة الحمل العمودي.

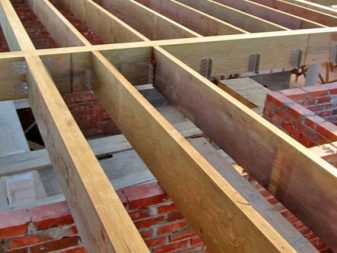

في منزل من الطوب ، سيكون الحمل الذي تحمله الجدران أعلى. لذلك ، يزداد تنوع المواد المقبولة ، بشرط أن تحافظ على ثبات واستقرار السقف. ومع ذلك ، يفضل معظم المطورين الهياكل الخشبية لأنها أرخص ولا تتطلب معرفة مهنية عالية. المتطلبات الأساسية لمعالجة المواد متشابهة. الأكثر شيوعًا هو العوارض المستطيلة بسمك 150 × 100 مم..
يتم تقييد عناصر الحزمة أحادية القطعة بطول الامتداد ، لذلك لا يمكن أن يزيد طولها عن 500 سم. أحيانًا يتم عمل الحزم اللاصقة ثلاث مرات أطول ، ويتم استبدالها بألواح توضع على الحافة عند الانضمام. نادرًا ما يتم استخدام الأخشاب المستديرة أو الحزم.. في المباني المبنية من الطوب ، يمكن تركيب عوارض معدنية على أساس:

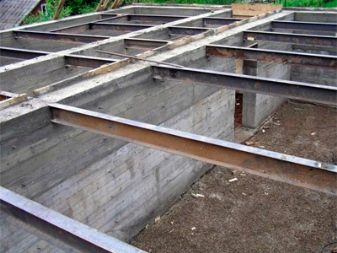

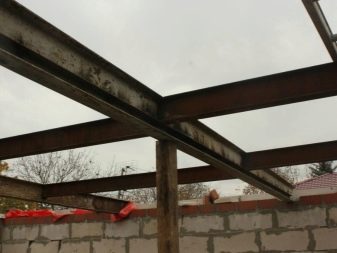

I- شعاع
قناة؛
ركن.

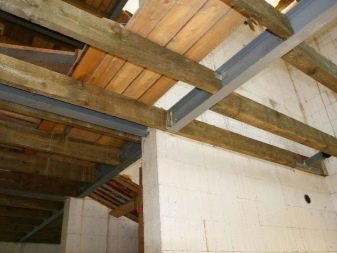

مثل هذا الحل جذاب للغاية ، لأن العناصر المعدنية رقيقة نسبيًا ، بينما تكون قوية ميكانيكيًا وتعمل لفترة طويلة جدًا. بالإضافة إلى ذلك ، لا يحترق الفولاذ ، ومع المعالجة المناسبة سيكون محصنًا حتى من التآكل..

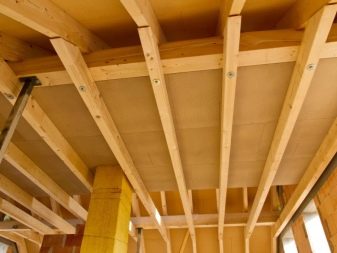

يحتوي منزل الإطار أيضًا على الفروق الدقيقة الخاصة به في إنشاء أرضية العلية. إذا تم تجهيز العلية السكنية فوقه ، فلا داعي للعزل المائي ، ولكن يلزم إعداد حاجز بخار عالي الجودة. تحت السندرات التي لم يتم تسخينها ، يتم استخدام المزيد من الأغطية العازلة ، ويتم وضعها بطريقة خاصة وتعظيم الحماية الحرارية. تحت أماكن المعيشة المُدفأة ، يتم فصل جذوع الأشجار والأرضية الأمامية بواسطة دعامة مطاطية أو من الفلين لتحقيق أقصى قدر من عزل الصوت.
عند استخدام طبقتين متداخلتين ، يجب أيضًا تحديدهما بواسطة طبقة عازلة للصوت..
تم تجهيز العلية غير المدفأة في منزل الإطار بالعزل المائي من الأعلى. من الأفضل رفض مواد التسقيف داخل أي منزل ، لأنها مادة مسرطنة قوية..

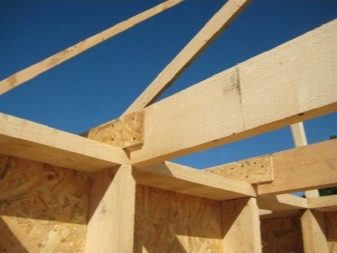

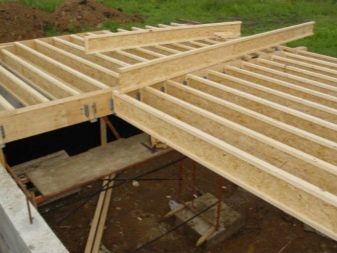

يمكن صنع أرضية العلية في منزل مبني من ألواح النسر باستخدام نفس التكنولوجيا أو في شكل إطار خشبي مألوف. الخيار الثاني أفضل من حيث خصائص عزل الصوت ، والألواح أفضل من حيث الاحتفاظ بالحرارة. تصنع الكمرات من الأخشاب الصلبة ، وتجفف في غرف خاصة ، ثم يتم تسويتها إلى الحجم الاسمي باستخدام المعدات الحديثة. من المستحسن أن تصل أجزاء من التداخل إلى موقع البناء المقطوع بالفعل وفقًا للمشروع..
تصنع البطانات من ألواح نسر بسمك 22.4 سم ، على الرغم من أنه يمكن استخدام أرق 17.4 سم إذا رغب العميل.. هناك عدد من التفاصيل الدقيقة في المنازل المصنوعة من الخرسانة الرغوية ، حيث يمكن أن ترتكز العلية على هياكل مصنوعة من:
خشب؛
الخرسانة؛
فلز؛
خرسانة مسلحة.
الشرط الأساسي هو مقاومة الحمل الثابت والمتقطع ، مع الحفاظ على الحرارة وضمان الجفاف ، والحفاظ على المستوى الأمثل لعزل الصوت لا يقل أهمية..
يمكن أيضًا استخدام كتل الرغوة نفسها لتشكيل تداخل ، نظرًا لأنها آمنة بيئيًا ، فهي تتحمل الحريق جيدًا وغير مكلفة نسبيًا..

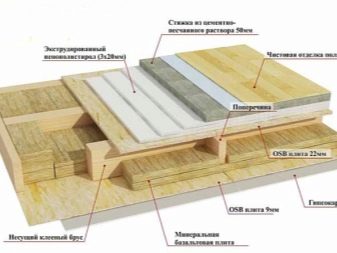

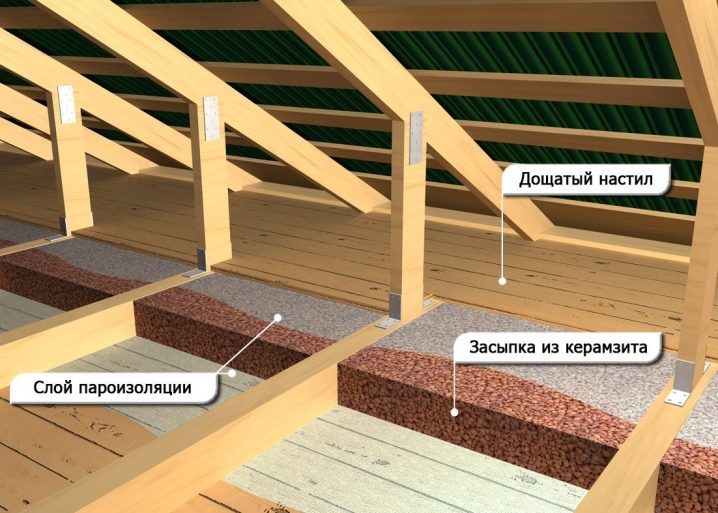

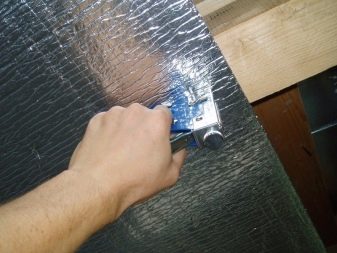

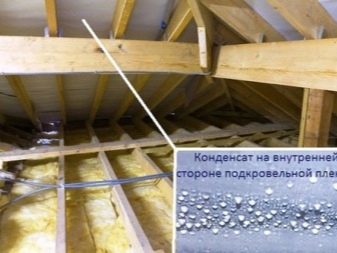

غالبًا ما يشتمل تكوين “فطيرة” العلية على فيلم يوفر حاجزًا للبخار. لكن تعتبر مواد الرقائق حلاً أكثر مثالية ، والتي توفر في نفس الوقت الاحتفاظ بالحرارة.. فقط فوق حاجز البخار يمكن إرفاق طبقة إنهاء الوجه.
جهاز البناء
إن التداخل الموجود أسفل العلية ، وهو أيضًا الطابق الثاني في المنزل ، يزيد بالضرورة من القوة ويجب أن يتحمل الأحمال الكبيرة. تملي SNIP قسمًا معينًا من الحزم المستخدمة أو عرض الألواح ودرجة صوتها. يتم أخذ كتلة المنتجات نفسها وحجم الحمل الخارجي في الاعتبار..

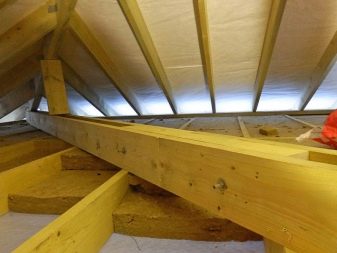

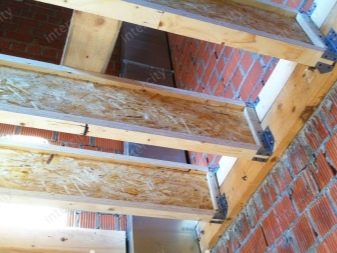

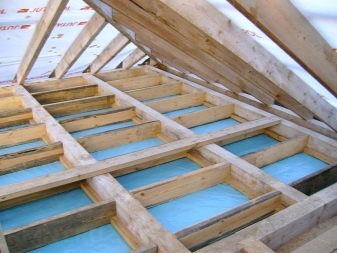

في بعض الأحيان ، يتم إنشاء القبو من عارضة على شكل I ، تكملها أرفف خشبية وجدار بلاطة موجه. في أسقف العلية ، تمتلئ المساحة بين الحزم بالعزل وحاجز البخار من جانب سقف الغرفة. عادة ما يتم عزل المحيط باستخدام البوليسترين الموسع.

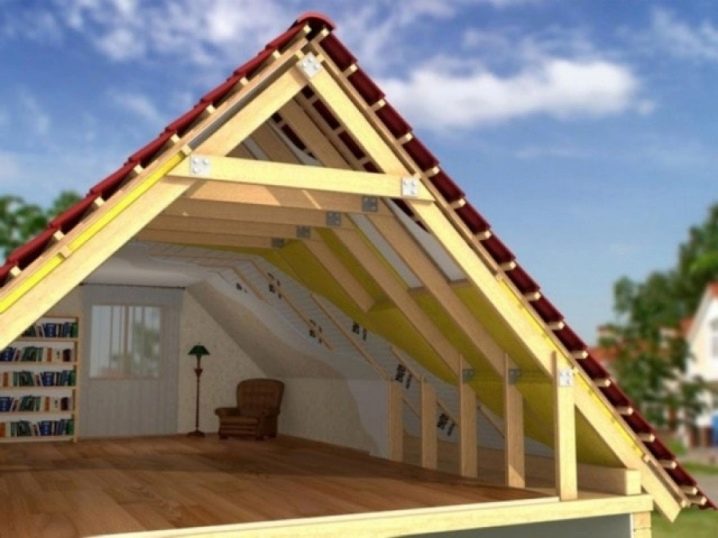

يجب أن يكون نظام الجمالون صلبًا بالضرورة ، لأن قوى القص والتمدد لا يمكن أن تشوه الهيكل. وفقًا للمخطط ، يشبه هذا الجهاز مثلثًا. من بين جميع أنواع الخشب ، فإن الصنوبريات من أعلى الدرجات مع محتوى رطوبة أقصى يبلغ 17٪ هي الأنسب. يوصى بتجنب الفراغات التي تحتوي على عقدة وشقوق.. تستخدم الأشجار الصلبة المتساقطة الأوراق من أجل:
أشواط؛
الوسائد.
ماورلاتوف.
تعتبر العقدة الأكثر صعوبة هي الجمالون الطبيعي الذي يحتوي ، إلى جانب العوارض الخشبية والرفوف والأقواس والأقواس. يلزم تركيب كل هذه الأجزاء حتى لا يقع الحمل على الجدران. وفقًا للقواعد ، يمكن للجدران الخارجية فقط قبول هذا الحمل ، ولكن حتى هناك يجب أن يكون ناقل تطبيق القوة رأسيًا تمامًا. يجب أن تكون المسافة بين الجملونات الموضحة في المخططات والرسومات هي نفسها تمامًا كما يلي من الحسابات.
أسهل طريقة هي تجهيز نظام الجمالون تحت سقف مائل مائل بزاوية 14-26 درجة..
في المنازل الصغيرة التي يبلغ طولها 5 أمتار كحد أقصى ، يتم استخدام نوع الطبقات من العوارض الخشبية. يعتمد هذا الهيكل في وقت واحد على كل من الجدران الخارجية والداخلية (إن وجدت).

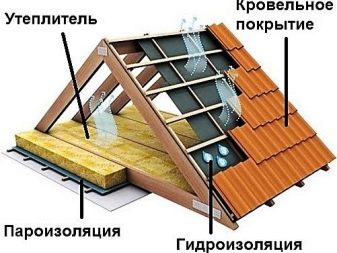

العزل المائي والعزل الحراري
تعتبر حسابات الهندسة الحرارية من أصعب اللحظات في تصميم المباني السكنية. في الوقت نفسه ، تؤخذ المتطلبات ذات الطبيعة الصحية والصحية في الاعتبار بالضرورة ، مما يضمن ظروف معيشية أكثر راحة. من الأمثلة النموذجية لفطيرة الدور العلوي البارد ما يلي:
سقف؛
الجدران الخارجية الخارجية (في حالة وجود سقف الجملون المجهز بالجملونات) ؛
السقف الفعلي للعلية.
يجب أن يتم العزل الحراري حتى على قاعدة خشبية ، ناهيك عن المعدن أو الخرسانة المسلحة.

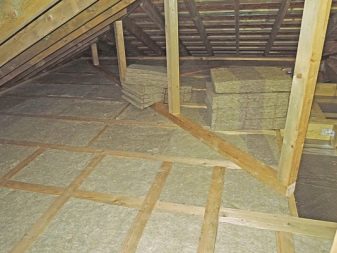

تنوع مواد العزل الحراري المقبولة كبير جدًا ، من بينها الألواح واللفائف وخيارات السائبة. تعتبر المواد السائبة هي الأقل عملية ، لذلك من الأفضل استخدام هياكل متجانسة..
من أجل عزل العلية بشكل صحيح ، يتم تحديد الحاجة إلى العزل وفقًا لدرجة حرارة الشتاء المحسوبة. يمكنك العثور عليها في قسم SNIP الخاص بعلم مناخ البناء ، أو في الخريطة المناخية لمنطقة معينة من البلد. من الأفضل عزل الغرف ذات التهوية بعوازل حرارية ناعمة أو متوسطة الصلابة..
يسبب العزل المائي للأسقف الباردة العديد من المشاكل ، لذلك لن يقدم أي محترف إجابة شاملة عما إذا كانت هناك حاجة لذلك. يجب مراعاة كل من المواد ومستوى منحدر السقف. تحت سقف معدني مائل ، يُنصح بوضع أغشية بمستوى عالٍ من الانتشار ، والتي تمنع بشكل موثوق تغلغل الثلوج أو قطرات المطر..
تحت اللوح ، لا تكون هناك حاجة دائمًا إلى طبقة مقاومة للماء إذا كان السطح سليمًا ، ولكن لا يزال من الأفضل تركيبها لتجنب الفيضانات في حالة حدوث انتهاك لضيق الطلاء.
نصائح وخدع
تتميز الحزم الصنوبرية بأصغر وزن ميت ، وهي أرخص بكثير من منتجات الخرسانة المسلحة. تسمح خفة الهيكل بالتركيب دون استخدام رافعات البناء والقوالب. الحد الأقصى لمحتوى الرطوبة المسموح به للخشب هو 20٪ ، وفي حالة الحزم الملصقة ، لا يتجاوز هذا الرقم 15٪. ولكن هناك قيد آخر: العوارض الخشبية لها ما يبررها اقتصاديًا فقط بطول امتداد 420 سم أو أقل ، أي عند تثبيت العناصر على الجدران المستعرضة. إذا زاد الطول ، تصبح الأقسام كبيرة جدًا.

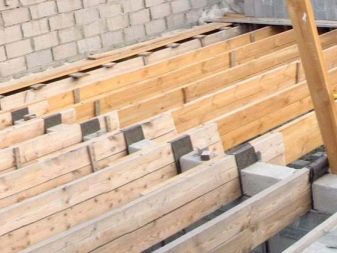

يتم إدخال حواف الحزم بشكل أعمى في الجدران الخارجية ، وحجم الاكتئاب هو 150-180 ملم. يجب أن تكون الفجوة من الجدران الداخلية إلى الحزم 20-30 مم.
للحصول على معلومات حول كيفية حساب أرضية خشبية ، انظر الفيديو التالي..
