ملامح تركيب أرضية دافئة في منزل خشبي

نظرًا لأن أي مالك يريد أن يكون منزله دافئًا ودافئًا ، فمن الضروري معرفة كل التفاصيل الدقيقة المرتبطة بالتدفئة المستقلة للمباني. تحكي هذه المقالة عن جميع الفروق الدقيقة المرتبطة بترتيب أرضية دافئة في منزل خشبي.

الآراء

يمكن إجراء التدفئة تحت الأرضية في منزل خشبي وفقًا لأي نوعين:

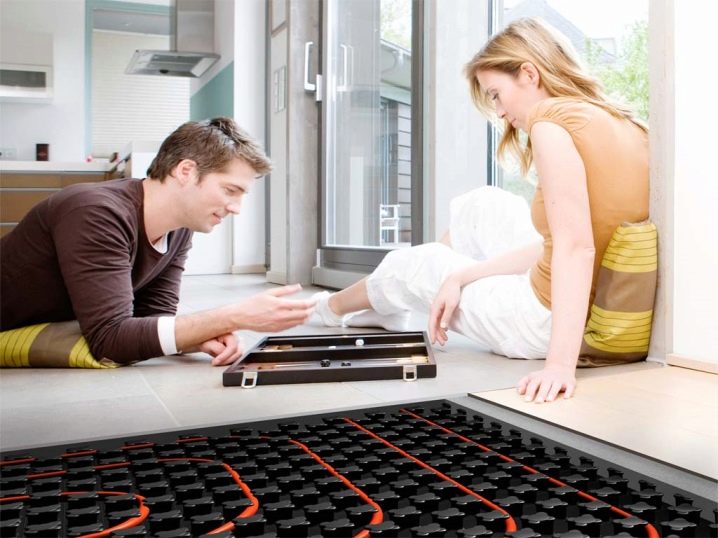

ماء أرضية دافئة. يعتمد هذا النظام على استخدام أنابيب البولي إيثيلين أو الأنابيب المعدنية والبلاستيكية المتصلة بنظام التدفئة. يمكن إجراء تركيب هذا النوع من التدفئة بالطريقة التقليدية – تحت الحشو بالأسمنت ، وعن طريق تقنية الأرضيات باستخدام ألواح التوزيع. في هذه الحالة ، يمكن أن تختلف درجة حرارة الإمداد من المرجل من 30 إلى 50 درجة ؛

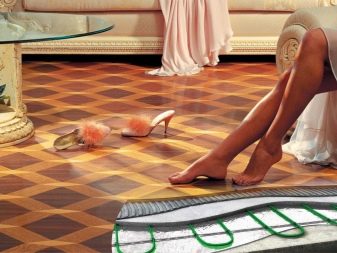

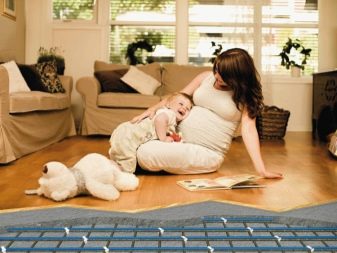

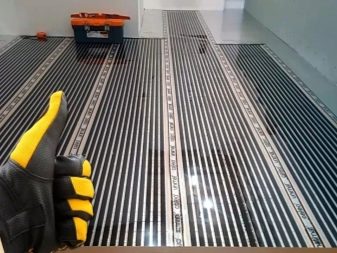

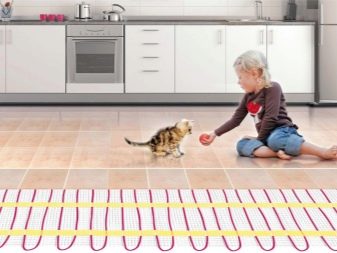

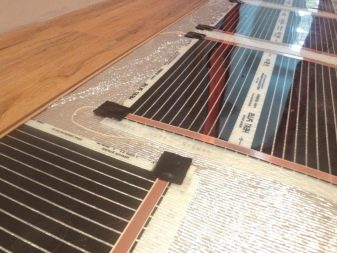

كهربائي أرضية دافئة. أساس هذه الطريقة هو هياكل التدفئة الكهربائية: الكابلات أو القضبان أو الفيلم. يتم التثبيت لكل من طريقة الصب والجفاف.

الخصائص

فيما يلي ميزات كل نوع من أنواع التدفئة لمنزل ريفي خشبي.

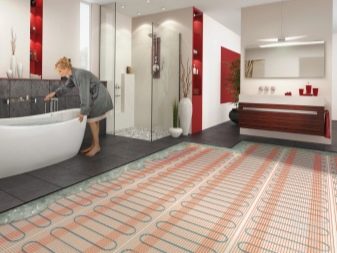

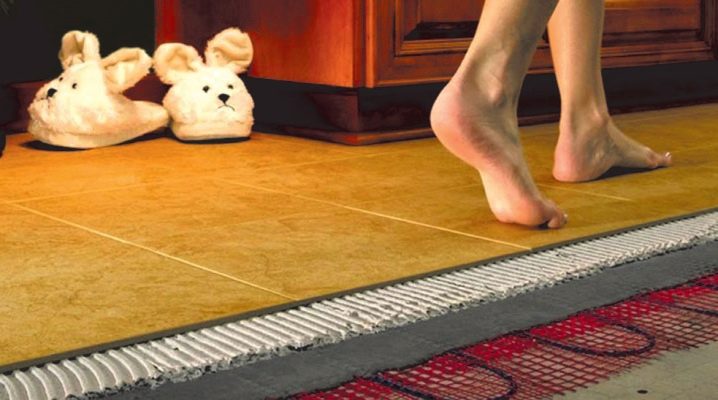

كهربائي

مزايا التدفئة الأرضية الكهربائية:

عمر خدمة طويل
يمكن مقارنة استهلاك الطاقة مع الأجهزة الكهربائية العاملة ؛
يمكن استخدامها مع أي غطاء أرضي ؛
يمكن للنظام على شكل قضبان أن يتحمل أحمال الأثاث أو العناصر الداخلية الأخرى ، كما أنه آمن ؛
يتم إخفاء جميع عناصر النظام بشكل موثوق عن أعين المتطفلين ؛

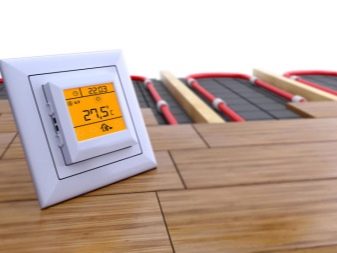

بمساعدة منظم الحرارة ، يمكنك ضبط درجة الحرارة بدقة تصل إلى عُشر درجة ؛
هناك إمكانية لبرمجة وقت تشغيل وإيقاف نظام التدفئة ؛
يمكن استخدامه كنسخة احتياطية وكطريقة تسخين رئيسية ؛
يمكن وضع البلاط تحت البلاط حتى من قبل مستخدم عادي ؛
الاحماء يحدث بالتساوي.
من السهل تحديد سبب الخلل ؛
ليست هناك حاجة لشراء معدات إضافية ؛
درجة حرارة عناصر التسخين منخفضة ، مما يضمن الأمان أثناء الاستخدام.

سلبيات نظام التدفئة هذا:

غالي السعر. ينطبق هذا على المساحات الكبيرة ، لأنه في هذه الحالة ، يمكن أن تصل طاقة نظام التدفئة إلى حوالي 15-20 كيلو واط ، وهذا سيزيد بشكل كبير من تكلفة الكهرباء ؛
تشكل الوسائط الكهربائية خطر حدوث صدمة. لذلك ، على أي حال ، يجب أن تكون متيقظًا عند استخدام تدفئة أرضية كهربائية ؛
لمزيد من الأمان ، من الضروري شراء RCD ، والذي سيؤدي إلى إيقاف تشغيل مصدر الطاقة على الأرض في حالة حدوث تلف في العزل أو الموصلات الحاملة للتيار ؛

التكاليف الإضافية المرتبطة بترتيب حلقة أرضية موثوقة ؛
سيخلق كابل التسخين مجالًا كهرومغناطيسيًا حول نفسه ، مما يؤثر سلبًا على صحة الإنسان ؛
عند تسخينها ، يحدث تشوه وتدمير للطلاء الخشبي ؛
عند وضع الكبل الكهربائي ، قد ينخفض ارتفاع الغرفة بمقدار 10 سم ؛
عند استخدام هذا النوع من التدفئة في منزل كبير ، قد تكون هناك حاجة إلى أسلاك كهربائية قوية..

ماء

النقاط الإيجابية عند استخدام نظام التدفئة هذا:

الربحية. إذا كانت الغرفة المدفأة تحتوي على مساحة كبيرة ، فإن استخدام هذا النوع من التدفئة يكون أكثر ربحية من التدفئة الكهربائية ؛
حماية. الأنابيب مقنعة بشكل موثوق من أعين المتطفلين ؛
جماليات. يحل النظام المدمج محل المبرد ، مما يمنح الغرفة مظهرًا جماليًا والقدرة على “اللعب” بالداخل ؛

سلس الاحماء. بسبب درجات الحرارة المنخفضة والتدفئة التدريجية ، لن تخضع بعض أسطح الأرضيات “المتقلبة” لتغييرات في هيكلها ؛
نقص الإشعاع الكهرومغناطيسي.
مثل هذه الأرضية الدافئة لا تجفف مساحة الهواء في الغرفة..

من بين عيوب هذا النظام ، يجب ملاحظة المواقف التالية:

قبل تثبيت أرضية دافئة ، من المهم أن تعرف ما هو فقدان الحرارة في الغرفة. إذا كانت أكثر من 100 واط / م 2 ، فسيلزم عزل إضافي للجدار. هذا ضروري لإقامة مريحة لشخص في هذه الغرفة ، وكذلك من أجل كفاءة التدفئة ؛
كثافة اليد العاملة في عملية زرع.
تكاليف مقدمة كبيرة. ومع ذلك ، بمرور الوقت ، ستدفع هذه الأرضية نفسها ؛
الممرات والسلالم الصغيرة ليست مناسبة لمثل هذا التثبيت ؛ هنا سيتعين عليك استخدام طرق التدفئة التقليدية ؛
صعوبة في استكشاف الأخطاء وإصلاحها. قد تستغرق هذه العملية وقتًا طويلاً جدًا ، لأن هذا سيتعين عليك فتح الأرضية بالكامل وذراع التسوية..

ايهما افضل?

وفقًا للتكنولوجيا ، يمكن تقسيم التدفئة الأرضية إلى الإصدارات التالية:

مجموع. يتكون من نوعين من ذراع التسوية: جاف وخرساني. هذا لتقليل الحمل الكلي. يتم تنفيذه لأي فئة من أنظمة التدفئة ، ويمكن استخدامه مع غلاية التدفئة. يساعد الردم الجاف على توفير الصلابة والقوة المطلوبة مع اختلاف في الارتفاع ؛
سكريد السائل, تطبق على الطوابق الموجودة. في هذه الحالة ، يتم إجراء الإعداد الأكثر شمولاً للهياكل الداعمة. توفر هذه الطريقة تدفئة كافية واحتباسًا حراريًا. تستخدم بشكل رئيسي في الغرف ذات الرطوبة العالية أو تحت الأرضيات الخزفية ؛
تصاعد مع فجوة هوائية. تستخدم هذه الطريقة كمصدر إضافي للطاقة الحرارية. تقلل فجوة الهواء من طاقة التسخين ، وتتطلب نوافذ تهوية إضافية ولا تسمح باستخدام أقوى عناصر التسخين ؛
مع تقنية اللوحة العاكسة. يتم استخدامه عادة في المواقف التي لا يمكن فيها إجراء ذراع التسوية الخرساني. تتيح لك هذه الطريقة تقليل فقد الحرارة في نظام التدفئة..

يعتمد اختيار التكنولوجيا دائمًا تقريبًا على المستخدم وعلى الغرفة نفسها ، وبالتالي ، لن يكون من الممكن تمييز أي إصدار من التصميم باعتباره الأكثر عملية..

تحضير

يعد العمل التحضيري ضروريًا لضبط نظام التدفئة ، لأنه غالبًا ما يكون من الممكن مواجهة خسائر كبيرة في الحرارة في البلد بسبب عيوب لا يمكن تحديدها دون فتح غطاء الأرضية وملء الأرضية القديم. وبالتالي ، سيكون هذا النهج قادرًا على تحديد وإزالة جميع المشكلات المرتبطة بتدفئة المباني ذات الجودة الرديئة..

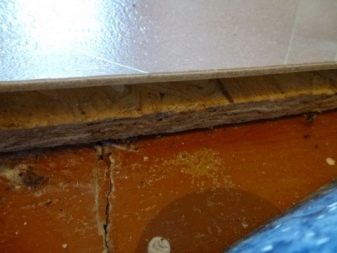

تبدأ هذه العملية بحفر الأرضية الموجودة والأرضية السفلية. بعد ذلك ، من الضروري تفكيك الطبقات الموجودة من العزل الحراري والعزل المائي. يجب تنظيف الهياكل الداعمة من الأوساخ والعفن والفطريات التقدمية.

الخطوة التالية هي الفحص البصري ، والغرض منه هو تحديد المناطق التي بها عيوب. يجب استبدال الحزم التي تعفنت بسبب وجود الرطوبة ، ويمكن استبدال المناطق التي خضعت لتغييرات هيكلية طفيفة جزئيًا بهياكل خشبية جافة. للقيام بذلك ، يتم قطع المنطقة التالفة ويتم إدخال مادة جديدة..

يتم التخلص من العيوب مثل التشوهات والانسدادات عن طريق تقوية الحزم بألواح معدنية أو زوايا أو وسادات أو عناصر تثبيت أخرى.

لمنع الضرر المتكرر للهياكل ، يجب معالجة المادة بعوامل مطهرة..

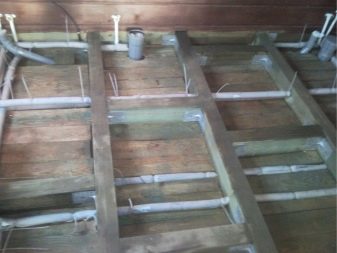

يمكن وضع الحزم الحاملة في جهاز الأرضيات بمسافات مختلفة. الخيار الشائع هو الحالة عندما تكون الخطوة بين عناصر الأرضية أقل من 60 سم ، ثم يمكن تنفيذ أعمال التركيب بالفعل على الهيكل الحالي. للقيام بذلك ، من الضروري تثبيت قضبان الجمجمة من الجانب السفلي للحزم. ستكون دعامات ، وستكون الألواح المحشوة عليها قاعدة خشنة..

في حالة عدم تثبيت قضبان الجمجمة ، يتم تنفيذ جهاز القاعدة الخشنة في السقف من جانب تحت الأرض أو الطابق السفلي. في هذه الحالة ، يجب تثبيت الألواح على الفور في الحزمة الحاملة..

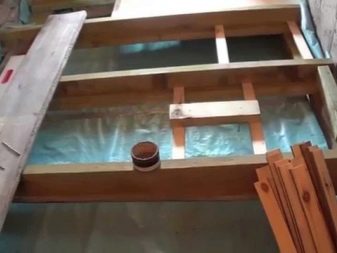

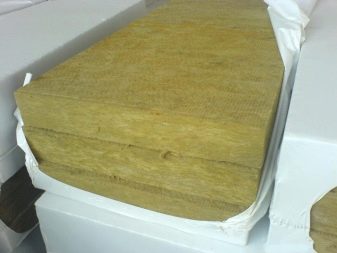

يتم معالجة الهيكل المجمع مرة أخرى بعوامل مطهرة. يتم وضع حاجز بخار بين الهياكل الداعمة. فوق الغشاء ، يتم تطبيق طبقة عازلة للحرارة من 15 إلى 20 سم. تعتبر Penoplex أو البوليسترين الموسع أو الصوف المعدني مناسبة تمامًا لهذه الأغراض. يجب ألا تقل المسافة بين طبقة العزل الحراري والأرضية الأولية عن 8-10 سم.

من المستحسن أيضًا خيار ترتيب مساحة التهوية في الغرفة. للقيام بذلك ، سيكون الخيار الأفضل هو تجهيز ثقوب أو فتحات نوافذ صغيرة في الطابق السفلي ، وفي المساحات الخشنة بالقرب من الجدار – مناطق غير مخيطة تساهم في نفخ “فطيرة” البناء.

إذا كانت الخطوة بين دعامات المحامل أكثر من 60 سم ، فستكون العملية بأكملها كما هي ، باستثناء تركيب قضبان الجمجمة. ستكون علامات الارتفاع في موقعها أعلى قليلاً بسبب حقيقة أن الأرضية ستوضع على طول المكونات الخشبية المثبتة فوق الهياكل الداعمة. سيكون الإجراء الإضافي هو وضع طبقة أخرى من حاجز البخار أعلى العزل.

على عكس الأعمال الخرسانية ، فإن تركيب نظام تدفئة بقاعدة خشبية يعد مهمة شاقة..

تصاعد

بعد كل الأعمال التحضيرية المتعلقة بالأرضية السفلية وجهاز البخار والعزل الحراري ، يمكنك البدء في تثبيت التدفئة تحت الأرضية. على عكس المشعات ، سيوفر نظام التدفئة الأرضية توزيعًا متساويًا للطاقة الحرارية.

هناك طرق عديدة لتركيب أرضية مائية في هيكل خشبي. ومع ذلك ، فإن أحد أكثر الخيارات شيوعًا اليوم هو التثبيت باستخدام البوليسترين ، بالإضافة إلى المفاهيم والأنظمة الجاهزة. سيؤدي هذا النهج إلى تقليل الحمل على الأرضية الدافئة.. لترجمة هذه الطريقة إلى واقع ، هناك حاجة إلى المواد التالية:

فيلم بولي إيثيلين يصل سمكه إلى 0.5 مم ؛
ألواح البوليسترين مع أخاديد لألواح الألمنيوم التي يصل سمكها إلى 0.5 سم ؛
ألواح توزيع مصنوعة من الألمنيوم بسمك 0.5 مم ؛
ورقة ألياف الجبس بسمك 1 سم مع حواف مقطوعة ؛
مسامير 1.6×3.5 ؛
شريط المثبط ، سمكه 5 سم ؛
بولي الغراء.

يجب أن يتم تنفيذ جميع المعدات اللازمة من قبل مصنع واحد فقط ، يتم شراؤه في مكان واحد ووفقًا لتوصيات أحد المتخصصين.

أنت الآن بحاجة إلى معرفة كيفية وضع الأنابيب. يمكن أن تكون موادها من البلاستيك المعدني أو البولي إيثيلين.. هناك نوعان من خيارات التصميم الأكثر شيوعًا:

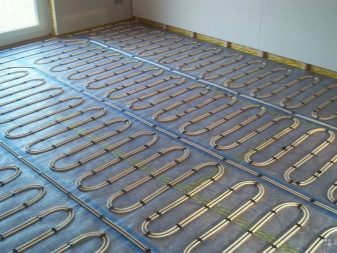

“ثعبان”؛
“حلزون”.

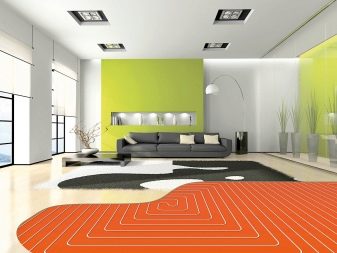

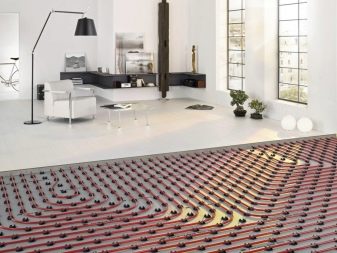

يُعتقد أن وضع “الحلزون” هو الأكثر عملية ، لأن التسخين يحدث بشكل متساوٍ بسبب تناوب الدوائر الباردة والدافئة. يجب ألا يتجاوز الفاصل الزمني بين الخطوط في هذه الحالة 30 سم.

يتم تنفيذ التثبيت DIY على عدة مراحل:

بمجرد أن يصبح الطابق السفلي جاهزًا ، يتم لصق محيط الغرفة بغراء PVA عند مفاصل السقف والجدران. لهذا ، يتم استخدام شريط المثبط. بعد هذا الإجراء ، من الضروري تنظيف الأرضية من الحطام والأوساخ والغبار ونشر البولي إيثيلين بمجرفة صغيرة على الجدران. ستكون فجوة 10-15 سم كافية ؛
رسم مخطط الأسلاك. وبالتالي ، ستكون النقطة التالية من أعمال التثبيت أسرع بكثير ؛
والخطوة التالية هي وضع الوصلة بين حصائر البولي إيثيلين. اعتمادًا على طريقة التثبيت ، يتم تحديد الحصيرة التي سيتم استخدامها. إذا تم اختيار طريقة “الثعبان” ، يوصى باستخدام حصيرة ذات ثقوب للوضع المستقيم والانحناء على الجدران. عند اختيار “الحلزون” ، من الأفضل شراء حصائر أو حصائر ذات عروات خاصة ؛

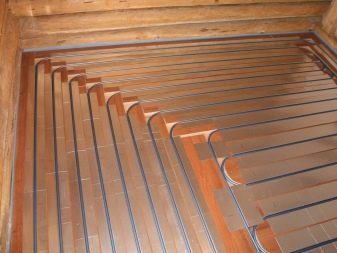

تركيب ألواح الألمنيوم. تحدث هذه المرحلة بالقياس مع الفقرة السابقة ، ولكن بالإضافة إلى ذلك ، يتم أخذ المسافة بين خطوط الأنابيب في الاعتبار هنا. يجب ضبط الألواح باستخدام الشقوق ؛

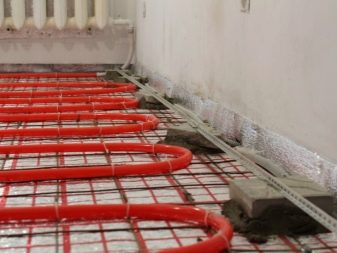

زرع أنبوب. يجب أن تتم هذه العملية في فتحات الألواح بفاصل لا يزيد عن 30 سم ، وهذا يعزز التسخين المنتظم للغرفة. أقرب إلى الجدران ، يمكن أن ينخفض الفاصل الزمني للخطوة إلى النصف ، لأنه غالبًا ما يكون هناك المزيد من فقدان الحرارة في هذه الأماكن ؛

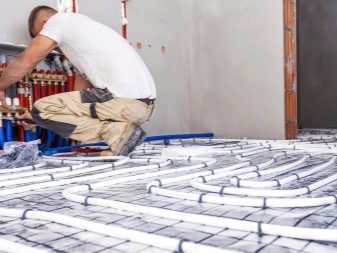

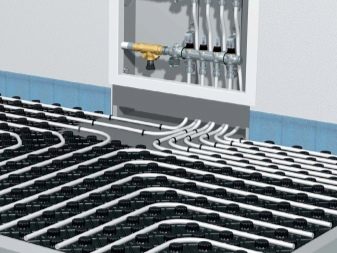

مشعب التوزيع. الخطوة التالية في التثبيت هي تحديد موقع المجمع وتوصيله. بالنسبة للمحترف ، لن تستغرق عملية الانضمام الكثير من الوقت ، لذلك يوصى بدعوة سيد لتوفير وقتك الخاص ؛

بعد توصيل المشعب ، من الضروري اختبار النظام عند ضغط مرتفع. يجب أن تختلف عن الاسمية مرتين. أثناء عملية الاختبار ، قد يتم تحديد التسريبات أو الاختراقات أو الفروق الدقيقة الأخرى التي تؤثر على التشغيل الصحيح لنظام التدفئة. هذا يشير إلى عمل رديء الجودة. خلاف ذلك ، يمكنك المتابعة إلى نقطة التثبيت التالية ؛
وضع دعامة من البولي بروبلين وألواح ألياف الجبس. يجب عمل “فطيرة” في طبقتين. يجب أن تكون الألواح مشطوفة بمقدار 2 سم ، والتي سيتم وضع الغراء عليها للتثبيت. يجب إجراء تثبيت إضافي للقاعدة باستخدام مسامير ملولبة ؛

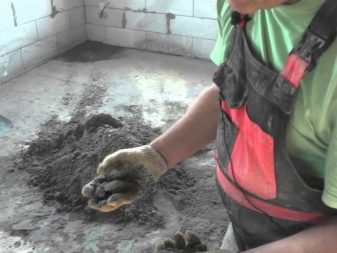

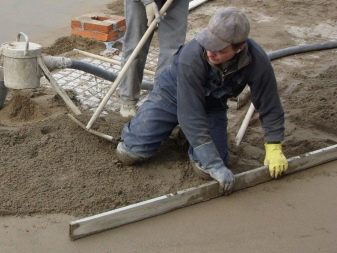

ستكون المرحلة النهائية هي وضع الركيزة الرئيسية – حشو ذراع التسوية ، حيث يتم تثبيت مادة الأرضية.

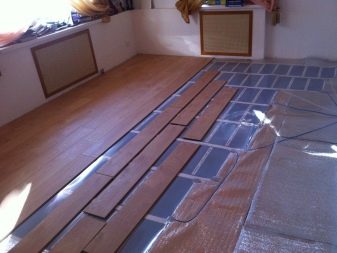

يجب أن يتم تركيب الأرضية الكهربائية وفقًا لتعليمات الشركة المصنعة ، حيث إن أي خطأ قد يؤدي إلى عواقب غير متوقعة ، بما في ذلك الحريق.

بالإضافة إلى ذلك ، يجب أن يحتوي الكبل المستخدم في نظام التدفئة على عزل موثوق به للتخلص من مثل هذه المشكلات في أعمال التركيب..

هناك قيود على قوة النظام ، اعتمادًا على الأرضيات والعناصر المكونة لها. لذلك ، على سبيل المثال ، إذا تم التخطيط لوضع هيكل تدفئة الغرفة على هياكل خشبية ، فيجب ألا تتجاوز طاقة الكبل الكهربائي في هذه المناطق 17 واط لكل متر. هذه الخاصية متاحة لتسخين الكابلات الكهربائية وتسمى “طاقة التشغيل”. عادة ما يشار إليه في وسم المنتج ، ولكن يمكن أيضًا الحصول عليه عن طريق الحساب بقسمة الطاقة على الطول.

إذا تم استخدام التدفئة تحت الأرضية في الهياكل التي تجري تيارًا كهربائيًا ، فيجب أن تكون قوة هذا النظام في حدود 130 واط لكل متر مربع. هذه الخاصية تسمى “كثافة القدرة”. يشار إليه عادة على حصائر التدفئة..

من التعليمات العامة لوضع أرضية كهربائية دافئة ، يجدر أيضًا تسليط الضوء على درجة الحرارة القصوى المسموح بها لمكونات التسخين: لها حدود 45 درجة مئوية.

يجب عدم تثبيت أي عنصر تسخين كهربائي غير مرئي بعد التركيب في الأماكن التي يوجد بها أكبر عدد من الأشخاص ، كما لا ينصح بوضعه تحت الأثاث والأجهزة المنزلية. ضع المكونات الكهربائية فقط على سطح مستوٍ ومجهز..

تسلسل أعمال التركيب باستخدام تدفئة أرضية كهربائية كما يلي:

في البداية ، من الضروري تنظيف الأرضية من الأوساخ والغبار والحطام. إذا كانت هناك تشققات أو تشققات أو عيوب أخرى في سطح الأرض ، فيجب إصلاحها بمركب خشبي. يحظر استخدام رغوة البولي يوريثان ، لأنها مادة خطرة يمكن أن تؤدي إلى نشوب حريق ؛
والخطوة التالية هي تركيب كتل خشبية 5 × 5 سم بفاصل 0.4-0.5 متر. يُسمح باستخدام هذه العناصر ذات الأبعاد الأصغر ، ومع ذلك ، يجب أن يكون هناك فجوة لا تقل عن 3 سم بين الأرضية وعناصر التسخين ، ويجب أن يتم تثبيت القضبان باستخدام براغي ذاتية التنصت ؛
وضع العزل مع تأثير عاكس. يُسمح باستخدام المواد ذات السطح المعدني. يجب أن يكون السطح العاكس موجهًا نحو الغرفة. سيساهم هذا النهج في توجيه الطاقة الحرارية إلى الغرفة ، مما يقلل من فقد الحرارة عدة مرات. يجب أن يكون هناك الأشياء بأسمائها الحقيقية للقضبان ؛
تركيب شبكة تقوية بخلية 1 سم مربع. يتم وضع هذا العنصر “دائري” فوق العزل ؛

في الأماكن التي يمر فيها الكبل عبر كتل خشبية ، يجب عمل أخاديد. يجب تنظيم عمق هذا المكان المناسب بحيث يقع الكبل الكهربائي في المستوى مع العزل. بالإضافة إلى ذلك ، يجب عزل الأخاديد برقائق معدنية أو صفائح معدنية ؛

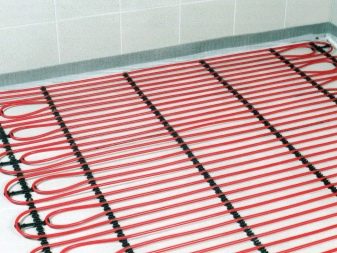

الخطوة التالية هي وضع كابل التدفئة. يجب أن تكون الخطوة 10-15 سم. المسافة من الكابل إلى الشريط هي 10 سم. يتم التثبيت بشبكة تقوية باستخدام المشابك ؛
بعد الانتهاء من عملية مد الكابلات ، من الضروري إدخال الأسلاك العارية في منظم الحرارة ، والذي يجب تثبيته بالفعل على الحائط. في الأنبوب المموج ، على مسافة 0.5-0.7 متر ، يجب وضع جهاز استشعار في المكان الذي يوجد فيه الكبل الكهربائي. يجب تنفيذ العملية بأكملها باتباع تعليمات الشركة المصنعة ؛
بمجرد اكتمال توصيل الكبل الكهربائي ، يلزم اختبار نظام التدفئة. يجب إيلاء اهتمام خاص للمناطق التي يمتد فيها الكابلات فوق الهياكل الخشبية ؛
في نهاية عملية التثبيت ، من الضروري تثبيت أرضية التشطيب وأغطية الأرضية الرئيسية. أكثر خيارات الأرضيات النهائية شيوعًا هو الألواح المطحونة. هنا ، يتم استخدام اتصال القفل ، ويضمن الطلاء نفسه دوران هواء ممتاز..

نصيحة إختصاصية

يعد استخدام البوليسترين عند تركيب أرضية دافئة أمرًا غير منطقي وغير آمن ، حيث يمكن أن ينبعث منه غاز سام عندما يكون بمصدر حرارة لفترة طويلة ، يمكن أن تصل درجة حرارته إلى 70 درجة ؛
يجب ألا يزيد سمك الأرضية الخشبية عن 21 مم. خلاف ذلك ، سيتم تقليل انتقال الحرارة لنظام التدفئة بشكل كبير ؛
يفضل استخدام نظام المياه إذا كانت منطقة التسخين كبيرة ؛
في الأماكن غير المريحة (ممر صغير أو سلالم) ، يمكنك استخدام البطارية كمبرد ؛
إذا كان من المفترض تنفيذ أرضية دافئة على الأرض ، فيجب إزالتها. خلاف ذلك ، سيبدأ جزء النبات والدبال في التحلل ورائحة كريهة ؛

عند تصميم تدفئة أرضية كهربائية ، من المهم الالتزام بجدول ملخص مع الطاقة المطلوبة لتدفئة الأرضية وكابل التدفئة لكل غرفة ؛
بالنسبة للمنزل الخشبي الخاص ، حيث يتم تغطية الطابق الأول والطابق السفلي بالخرسانة المسلحة ، عادة ما يستخدمون الكلاسيكية نظام “فطيرة” من الأسفل إلى الأعلى:

ذراع التسوية
عازلة؛
كابل أو أنابيب
ذراع التسوية
الأرضيات.

أمثلة وخيارات ناجحة

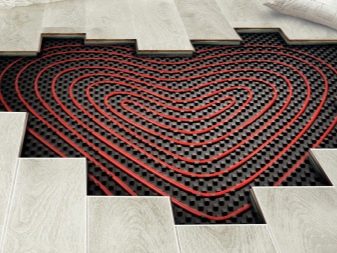

يمكن أن تستوعب ماتس Boss المصفحة أي تكوين للأنابيب.

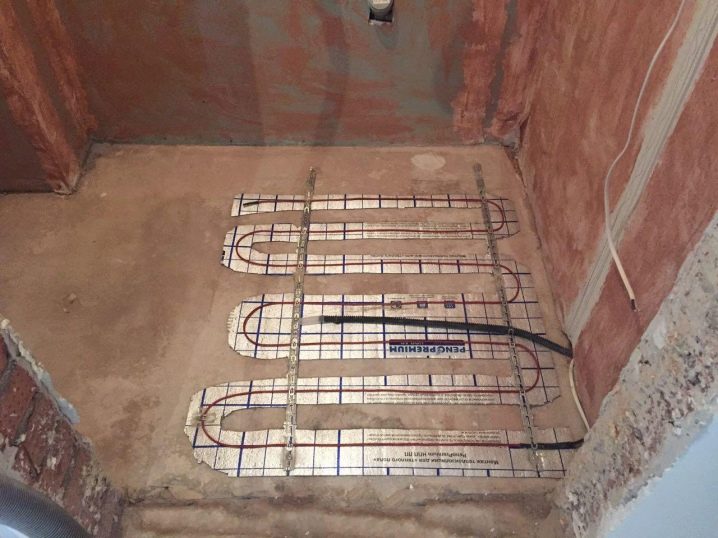

استخدام لوح فوم للأنابيب البلاستيكية.

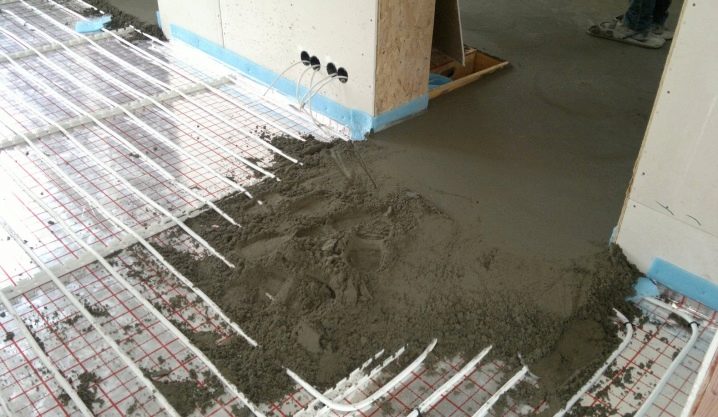

تمتلئ أرضية الماء بالخرسانة.

بعد ذلك ، انظر إلى فصل دراسي رئيسي حول وضع أرضية دافئة.
