لا تعد التدفئة الأرضية مصدرًا للتدفئة الإضافية فحسب ، بل هي مصدر التدفئة الوحيد في أغلب الأحيان ، خاصةً عندما يتعلق الأمر بإقامة صيفية أو منزل ريفي. نظرًا لأن هذا نوع مغلق من تدفئة الغرفة ، حيث يتم إخفاء عناصر التسخين عن أعين المتطفلين ، فقد يكون من الصعب فهم سبب عدم تسخين الأرضية بدرجة كافية في الوقت المناسب. تعتمد أعطال التدفئة تحت الأرضية والقضاء عليها على نوع نظام التدفئة وغالبًا ما ترتبط ليس فقط بتلف عنصر التسخين ، ولكن أيضًا بانقطاع في إمداد الكهرباء أو الماء.
أعطال أرضية ساخنة بالماء
تسخين المياه تحت الأرضية – الأنابيب الموضوعة تحت أرضية خرسانية ومتصلة بتوزيع مركزي أو مستقل للمياه. يتكون نظام قاع الماء من أنابيب يتدفق من خلالها الماء الساخن (معدن ، نحاس ، بلاستيك ، بولي بروبيلين وغيرها) ، ووحدات خلط تحافظ على درجة حرارة الأرضية المطلوبة ، ومشعب توزيع يعمل على تشتيت الماء الدافئ في جميع أنحاء النظام.
يمكن أن يكون هناك عدة أسباب وراء توقف تسخين المياه تحت الأرضية ، وكقاعدة عامة ، هو انسداد المرشحات ، وعطل المضخة وأخطاء في تركيب النظام. يتم إجراء تشخيص الأعطال مع تشغيل النظام بالكامل بواسطة طريقة الفحص. إذا لم يتم تسخين الأرضية جيدًا في مكان واحد أو غرفة واحدة ، فعلى الأرجح أن الملف أو وحدات التوزيع معيبة ، جامع هذه الغرفة المعينة.

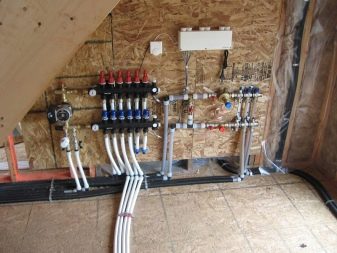

إذا لم يحدث التدفئة في جميع أنحاء المنزل ، إذن قد تكمن المشكلة في المرشح والمضخة والغلاية نفسها وحتى كمية صغيرة من الماء في خزان التوزيع. من أجل تحديد المكان الذي تفتح فيه ذراع التسوية بدقة ، يجب أن يكون لديك خطة في متناول اليد مع الموقع الدقيق لجميع وحدات وعناصر نظام التدفئة ، والتي سيتم إعطاؤها لك بعد تثبيت الأرضيات.
الخطوة الأولى هي التحقق من كمية المياه في النظام. للقيام بذلك ، يتم تعبئة السائل في خزان التمدد حتى يبدأ في التدفق من أنبوب التصريف. كما تبين الممارسة ، فإن 20 ٪ من حالات مشاكل تشغيل التدفئة تحت الأرضية مرتبطة بهذا السبب بالذات..
إذا لم يحدث التسخين في غرفة واحدة فقط ، فسيتم فحص مرشح المياه في نظام التوزيع في هذه الغرفة بالذات. الخرطوشة مفكوكة ونظيفة. غالبًا ما توجد جزيئات الصدأ عليها ، والتي تسد “المنخل”. مقياس المرشح ليس نادرًا ، خاصة في المناطق التي بها ماء عسر.
في هذه الحالة ، يوضع المرشح في ماء مغلي مع حامض الستريك و “يغلي” حتى يذوب المقياس..
إذا كان هناك ما يكفي من الماء والفلاتر نظيفة ، ولكن ضغط الماء منخفض ، إذن من الضروري ضخ النظام. نظرًا لصغر قطر الملف (5-10 مم) ، يمكن أن يؤدي أي انحناء غير صحيح للأنبوب إلى تكوين قفل هوائي. لنزيف النظام ، افتح صمام الهواء وانتظر حتى يخرج الماء تمامًا الهواء من خزان التمدد. يشار إلى حقيقة أن الهواء قد هرب تمامًا من خلال تدفق المياه من صمام الهواء.
بعد ذلك يغلق الصمام ويمتلئ النظام بالماء بالكامل حتى يبدأ التدفق من أنبوب التصريف. إذا لم ينجح الضخ ، فعلى الأرجح أن ملف الأنبوب مسدود في مكان ما..
بعد نزف الهواء من النظام ، من الضروري الاستماع إلى تشغيل مضخة الدوران. إذا تم سماع ضوضاء غريبة أثناء تشغيلها (يجب أن تعمل المضخة بسلاسة ، بدون صدمات وقطرات أو اهتزازات) ، فمن الأفضل إحالة المضخة إلى التشخيص. لن يكون من الضروري أيضًا فحص الضغط في النظام باستخدام مقياس ضغط مثبت بعد المضخة ، والذي يجب أن يكون عادةً 8 باسكال أو 0.5 أجواء. قد يشير الضغط المنخفض إلى تسرب الأنبوب.

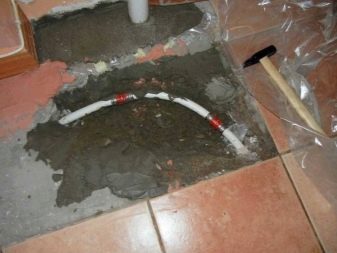

للعثور على تسرب ، ستحتاج إلى ملء النظام بالماء بالكامل (بعد النزيف) ، وترك المضخة تعمل لمدة ساعتين. إذا لم يبدأ الماء في التدفق من الصرف ، فسيتم ضغط النظام بأكمله وعناصره الفردية. لإصلاح التسرب ، ستحتاج إلى فتح المنطقة فوق الأنبوب التالف..
إذا لم يتم ترشيح المياه المستخدمة في نظام تسخين الماء الساخن بالطريقة الصحيحة ، فنتيجة للتشغيل ، تتشكل سدادات الحمأة في الأنابيب ، والتي لا يمكن التخلص منها إلا من قبل المتخصصين بمساعدة الكواشف المختارة بشكل صحيح..
أعطال تدفئة الأرضية الكهربائية
التسخين الكهربائي تحت الأرضية لأي نوع من عناصر التسخين له تصميم مشترك واحد – عنصر التسخين نفسه ، ووجود جهاز تصوير حراري ومستشعر درجة حرارة إلزامي. تبدأ الأرضية في التسخين تحت تأثير التيار ، يراقب مستشعر درجة الحرارة اللحظة التي تساوي فيها الأرضية درجة الحرارة المحددة أو درجة حرارة الهواء في الغرفة ، ويقوم منظم الحرارة بإيقاف تشغيل النظام عند الوصول إلى هذه القيمة وتشغيله عند تبرد الأرضية.
يتم تسخين الأرضيات الكهربائية السائلة بواسطة سائل خاص في الأنابيب ، ولكن يتم تسخينها بالكهرباء من خلال خيوط الكروم والنيكل. لا تحتاج الأرضية من هذا النوع إلى مضخة واتصال بنظام إمداد المياه للمنزل..
ميزة مهمة للتدفئة الأرضية الكهربائية هي استقلاليتها في كل غرفة. إذا لم يتم تسخين الأرضية في غرفة واحدة ، فيجب أيضًا البحث عن العطل في نظام هذه الغرفة. تتضمن قائمة الأعطال الشائعة انقطاعًا في الأسلاك ، أو سخانًا مكسورًا ، أو عطلًا في جهاز الاستشعار أو المنظم ، أو ماس كهربائى بسبب كربنة جهات الاتصال أو فشل العزل..
يجدر البدء في تشخيص عطل في المستشعر ونظام التحكم في الأرضية. إذا لم يكن لديك معرفة أساسية بالهندسة الكهربائية ، إذن من الأفضل الاتصال بأخصائي حتى لا تعرض نفسك للخطر.

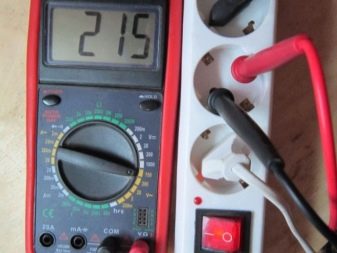

يقيس الفولتميتر جهد النظام عند أطراف إمداد الطاقة في غرفة ذات أرضية لا تعمل ، ثم يقارنها بالجهد في نفس المحطات في مآخذ الغرف الأخرى. إذا انخفض الجهد بمقدار 10 وحدات ، فإن الاتصال بين الأسلاك والمحطات يكون ذا نوعية رديئة. يتم التخلص من العطل عن طريق تجريد أطراف السلك بعد إزالتها من المحطات (مع منزل غير نشط بالكامل).
إذا لم يكن الجهد متساويًا بعد تجريد الأسلاك وتثبيتها باستخدام البراغي ، فإن المشكلة تكمن في نظام الأسلاك العام..
يمكنك أيضًا التحقق من تشغيل منظم الحرارة عن طريق قياس الجهد في المحطات. عند إيقاف تشغيل جهاز التحكم في درجة الحرارة ، يجب أن يكون الجهد صفرًا ، وعند تشغيله بأقصى طاقة لا تقل عن 210 فولت. إذا كان الجهد أقل ، فإن المنظم معيب ، أو عنصر التسخين مكسور..

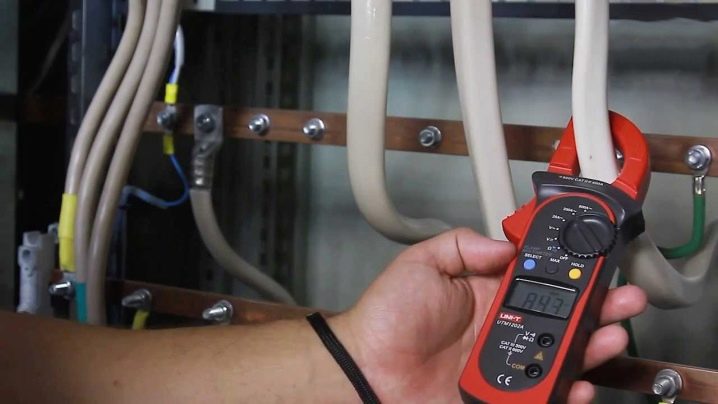

بالنظر في جواز سفر منظم الحرارة ، يمكنك معرفة قيمة القوة الحالية التي تحتاج إلى قياسها بمساعدة مقياس الحرارة. إذا كانت القوة الحالية لا تتوافق مع القوة المحددة ، فيجب إصلاح المنظم في مركز الخدمة. إذا لم يكن هناك تيار على الإطلاق ، فعندئذ ، على الأرجح ، حدث انقطاع في الأسلاك ، وهو مناسب لعنصر التسخين. إذا كانت القوة الحالية أعلى من القوة المعلنة ، فقد حدثت ، على الأرجح ، دائرة كهربائية قصيرة ، والسبب في الغالب هو الرطوبة العالية للأرضية والتجفيف غير الكافي لذراع التسوية قبل وضع عناصر التسخين.

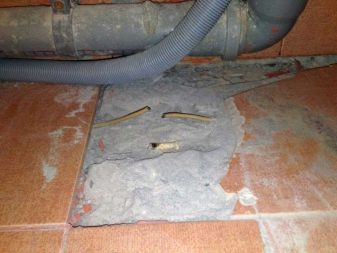

يمكنك حساب ماس كهربائى برائحة العزل المحترق أو بمدى ضعف صدمته على الأرض..
عطل تدفئة الأرضية بالأشعة تحت الحمراء

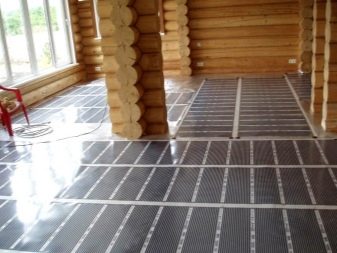

تدفئة الأرضية بالأشعة تحت الحمراء هي أنحف فيلم مع عنصر تسخين يباع على شكل لفات ويمكن استخدامه تحت أي غطاء أرضي. في هذه الحالة ، لا يسخن هواء الغرفة ، بل الأشياء الموجودة فيه. هذا النوع من الأرضيات لا يجفف الهواء ، فهو سهل التركيب والتوصيل ويمكن حمله إلى أي مكان.

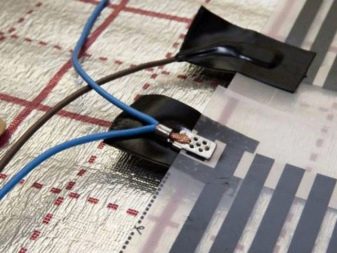

يرجع ذلك إلى حقيقة أن عناصر الجرافيت الموصلة متصلة بطريقة متوازية وتقع كل منها في مسارها الموصل, لا يؤدي فشل عنصر واحد إلى انهيار النظام بأكمله. ومع ذلك ، فإن فشل عدة مسارات في وقت واحد يمكن أن يقلل بشكل كبير من جودة التدفئة. إذا تم تقليل كفاءة الأرضية بشكل كبير ، فمن الضروري التحقق من التيار في المنظم. يعني انخفاض التيار بنسبة 10٪ فشل الكثير من عناصر التسخين.
لا يمكن إصلاح عناصر التسخين من هذا النوع. الشيء الوحيد الذي يمكن القيام به في حالة حدوث عطل هو زيادة درجة حرارة التسخين أو استبدال الشريط بالكامل.
كيفية منع الكسر?
بادئ ذي بدء ، لا تقم بتثبيت تدفئة أرضية كهربائية في الأماكن التي سيقف فيها أثاث ضخم. النقطة ليست وزن الأثاث على الإطلاق ، ولكن في المنطقة التي يكون فيها ملامسًا للأرضية. كلما كبرت هذه المنطقة ، زاد خطر التسبب في ارتفاع درجة حرارة النظام في هذا المكان..
حتى لا تتلف عنصر التسخين, يجب تنظيف ذراع التسوية جيدًا من حطام البناء. يمكن أن يؤدي تحميل الأرضية إلى إتلاف عنصر التسخين إذا لامس حصاة أو جسم غريب آخر..
لا تمشي على الأرض وأنت ترتدي حذائك أثناء وضع العناصر حتى لا تضر بسلامتها.
إذا لم تكن مثبّتًا محترفًا, لا تشتري الكابلات أو الأفلام أكثر من المطلوب ، خذ حجمًا واضحًا. عند تعديل عناصر التسخين بقطع العناصر غير الضرورية ، يمكن أن تتلف بسهولة عن طريق كسر العزل. هذا هو أحد الأسباب الشائعة للفشل السريع لنظام التدفئة تحت الأرضية الكهربائي..
للحصول على معلومات حول كيفية إصلاح الأرضية الكهربائية ومنع الأخطاء ، انظر الفيديو التالي..
