لكي يلبي الحمام جميع التوقعات ، يجب أن يكون به موقد جيد. يجب أن يؤدي وظائف عنصر التسخين ، وتوفير حرارة آمنة وناعمة ، وكذلك توفير الحرارة لعدة غرف في وقت واحد. بالإضافة إلى ذلك ، يجب أن يضمن الفرن الاستخدام الآمن..
يتم تلبية جميع المتطلبات المذكورة أعلاه بواسطة فرن من الطوب مع فرن من غرفة الملابس.
الميزات: الإيجابيات والسلبيات

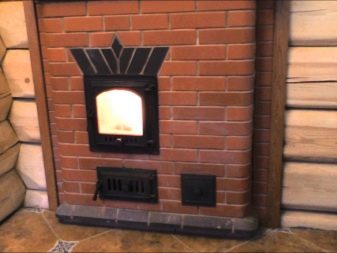

يعد تصميم الموقد مع صندوق الاحتراق في غرفة ارتداء الملابس أكثر تعقيدًا من تصميم الموقد التقليدي. صندوق الاحتراق قابل للإزالة أو جزء من هيكل من قطعة واحدة.
على الرغم من تعقيد تنفيذ مثل هذا المشروع ، إلا أنه يجدر الانتباه إلى مزاياه التالية:
يتم تدفئة غرفتين في وقت واحد: غرفة ملابس وغرفة بخار. هذا يخلق راحة إضافية عند التحضير لأحداث الاستحمام والبقاء في غرفة الملابس بعدها ؛
لن يتم إحضار القمامة مع الحطب إلى غرفة البخار ، مما يضمن سهولة التنظيف ، حيث لا يتحول الغبار إلى أوساخ في غرفة رطبة ؛
من الملائم تنظيم مكان لتجفيف الحطب بالقرب من صندوق الاحتراق ، وهو أمر مستحيل في غرفة البخار ؛
يمكن تثبيت الحماية من الطوب في غرفة البخار ، مما يمنع الحروق ؛
ستحافظ غرفة البخار على الهواء النظيف ، غير الملوث بالدخان الناتج عن حرق الأخشاب عند فتح الباب مباشرة في غرفة البخار ؛
توفير مساحة في غرفة البخار بسبب عدم وجود باب صندوق الاحتراق ؛
أثناء تسخين الحمام ، لن يكون من الضروري الخروج باستمرار والدخول إلى غرفة البخار لرمي الحطب ، مما لن يسمح للغرفة بأن تبرد في كل مرة يتم فيها فتح الباب..
إلى جانب جميع مزايا صندوق الاحتراق البعيد ، يمكن ملاحظة عيوب مثل:
تعقيد التثبيت ، خاصة بالنسبة للمبتدئين في هذا العمل. لتنفيذ مثل هذا المشروع ، من الأفضل طلب المشورة من المتخصصين ؛
للحفاظ على درجة الحرارة في غرفة البخار ، سيتعين عليك تركها للحصول على هواء أقل تسخينًا.

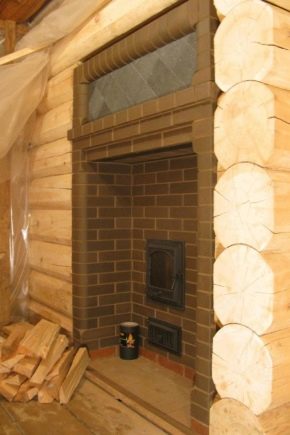

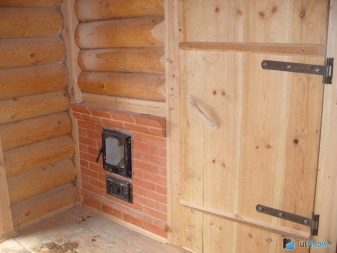

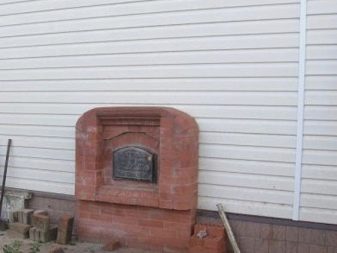

يمكن وضع صندوق الاحتراق ليس فقط في غرفة الملابس. في بعض الأحيان يتم إخراجها من الغرفة.. يتم تنفيذ ذلك إذا كانت غرفة الملابس صغيرة جدًا ، أو إذا تم استخدام الحمام لتحقيق مكاسب تجارية. مع ترتيب صندوق الاحتراق هذا ، لا يحتاج مضيف الحمام إلى دخول الغرفة للضيوف ، يمكنه ذلك تحافظ على درجة حرارة غرفة البخار من الشارع.
تشمل مزايا هذا الخيار الحماية من انتشار الأوساخ في المبنى..
متطلبات السلامة
غالبًا ما تكون مواد بناء الحمام خطرة في البداية على الحرائق. لتجنب الحرائق ، عليك اتباع قواعد السلامة حتى في مرحلة التخطيط لموقع البناء. في المرة الأولى بعد البناء ، سوف يتقلص الحمام الخشبي قبل تركيب الموقد, من الضروري التأكد من أن الهيكل قد استقر بشكل كافٍ ولن يتصدع.
نظرًا لأن جدران وحدة الفرن في الحمام ترتفع درجة حرارتها إلى درجات حرارة عالية ، وهو أمر محفوف بالأضرار بالصحة على شكل حروق ، فيجب عليك اتباع قواعد السلامة من الحرائق بدقة عند تركيب الفرن. تم توضيح قواعد التثبيت في SNiP 41-01-2003 (الفصل 6.6).
قم بتركيب قاعدة صلبة أسفل قاعدة الفرن. سيكون مجاورًا للحائط بين غرفة الملابس وغرفة البخار. يجب أن تكون مغطاة بمادة مقاومة للحرارة. في حالة تلف الأساس ، يمكن أن يتشقق الموقد أو يتأرجح ، وهذا أمر خطير بسبب حريق في مبنى خشبي..
من باب الفرن إلى جدران الحمام ، يجب ألا تقل المسافة عن نصف متر. إذا كان الموقد في زاوية ، فيجب عزل جميع الأسطح المجاورة له بمادة مقاومة للحرارة..
إذا تم فصل غرفة الملابس وغرفة البخار عن طريق قسم قابل للاشتعال ، فيجب عزل الفتحة التي سيتم تركيب قناة الوقود فيها عن الشجرة باستخدام الطوب.
يجب تشريب جميع المواد القابلة للاشتعال بعامل حراري خاص.
للاستخدام في الحمام ، يجب أن يكون الموقد ذاتي التبريد لدرجة حرارة آمنة تصل إلى +80 درجة ، حيث يمكن للخشب أن يشتعل تلقائيًا من التلامس المطول مع سطح مسخن حتى +100 درجة.
يجب أن تكون المدخنة قوية وآمنة وذات هندسة صحيحة.
يجب أن تكون حذرا مع التدفئة. عند التثبيت الذاتي ، يجب مراعاة الترتيب ويجب مراعاة جميع التوصيات المذكورة أعلاه. بادئ ذي بدء ، يجب إعداد مخطط عمل ورسم للمنتج المستقبلي. في هذه الحالة ، لن يكون الغرق مخيفًا..
تركيب DIY
لتركيب فرن من الطوب بشكل مستقل للاستحمام مع صندوق نيران من غرفة ارتداء الملابس ، يجب عليك القيام بالأعمال التحضيرية التالية:
من الأفضل التفكير في مكان تركيب الموقد في مرحلة بناء المبنى ؛
قبل بدء العمل ، تم تجهيز أساس الفرن. لهذا ، يتم سحب حفرة الأساس. قاعه مغطى بالركام ثم الرمل ومغطى بمادة مانعة لتسرب المياه. يتم تقوية الأساس بقطع من التعزيز وسكبها بالخرسانة ؛
منصة للفرن مغطاة بالطوب.
في منطقة باب صندوق الاحتراق ، يتم توصيل لوح معدني بالأرضية ؛

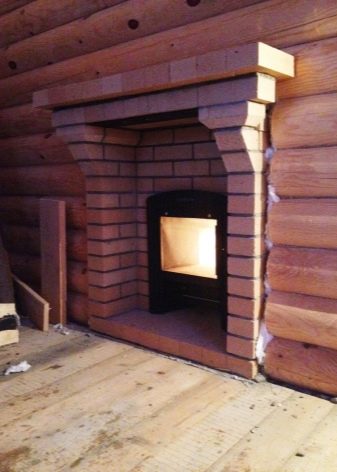

هيكل الفرن ، الذي يمر عبر الفتحة الموجودة في الجدار الخشبي ، مبطن بالطوب ؛
قبل وضع الفرن ، يتم غمر الطوب في الماء بحيث تمتلئ مسام المادة بالرطوبة ؛
يتم وضع مادة عازلة بين معدن الفرن والطوب.
بعد الأعمال التحضيرية ، يجب أن تنتقل مباشرة إلى بناء الفرن:

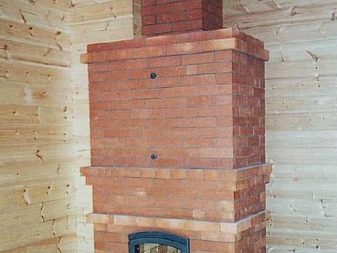

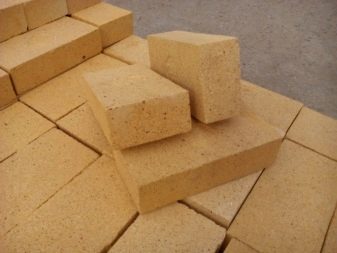

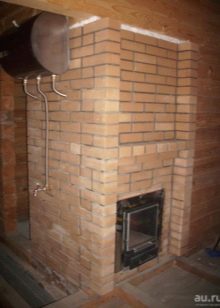

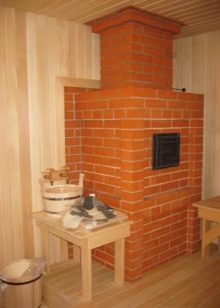

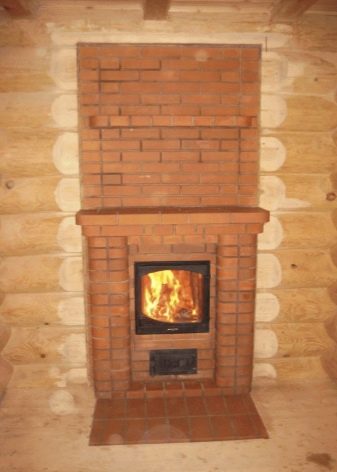

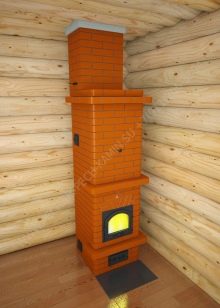

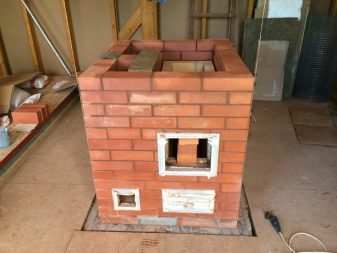

الخطوة الأولى هي وضع الفرن نفسه بالطوب. الطوب الذي يستخدم في وضع جدران المنزل لن يعمل. بالنسبة لموقد الساونا ، فأنت بحاجة إلى موقد يزيد من مقاومة الحرارة. يجب أن تكون ذات شكل مثالي ، بدون تشققات ورقائق..

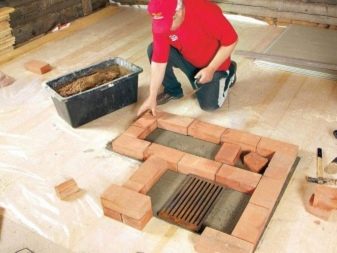

أولاً ، يتم وضع كل صف دون استخدام حل. يتم ذلك من أجل إيجاد الطوب المثالي من حيث الشكل والحجم. يبدأ وضع أي من الصفوف بزاوية لبنة.
تم وضع الصف الأول من الزوايا حول المحيط. أولاً ، يتم تطبيق الهاون ، ثم يتم وضع صف من الطوب المختار مسبقًا. قبل التمديد ، يتم غمس كل لبنة في الماء لمدة 20 ثانية. يجب ألا يزيد سمك التماس عن 5 مم.

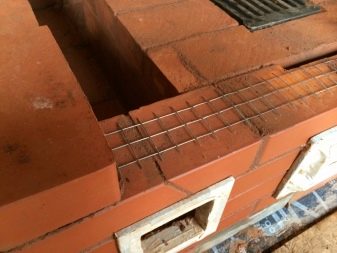

تم وضع الصف الثاني مع الإزاحة. يجب أن تكون اللحامات في الصف الثاني في منتصف الصف الأول. يتم وضع الصفوف التالية بشكل مشابه.
تم تركيب باب منفاخ على مستوى الصف الرابع. يجب تثبيته بسلك مجلفن. على جانب غرفة البخار ، يتم تبطين الموقد بحاجز حجري لحمايته من الحروق.
المرحلة الثانية هي تثبيت باب الاحتراق. يتم تثبيته بالأسلاك المجلفنة الملتوية عدة مرات.

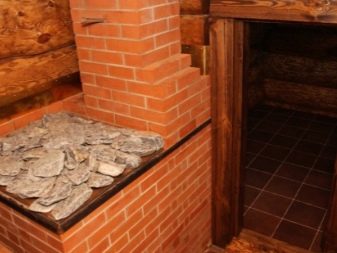

بعد ذلك ، يتم بناء غرفة حجرية. يتم حساب الحجم بناءً على عدد الحجارة. أخيرًا ، يتم تشطيبها بألواح فولاذية..
بعد تركيب الفرن بالارتفاع المطلوب ، يتم وضع لوح فولاذي في الأعلى ، تم قطع فتحة عليه مسبقًا.
تركيب المدخنة

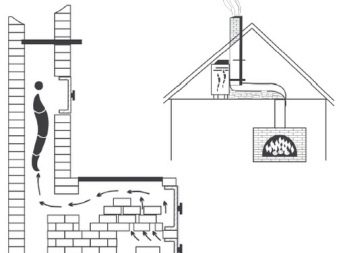

الخطوة الأخيرة هي توصيل المدخنة بالموقد. يمكن القيام بذلك بعدة طرق ، باستخدام الطوب أو المعدن أو السيراميك. يمكن أن يكون التثبيت خارجيًا وداخليًا. لن يؤدي التثبيت الصحيح للمدخنة إلى إنقاذ الغرفة من السخام والسخام فحسب ، بل سيوفر أيضًا الصحة من الآثار الضارة لمنتجات احتراق الوقود.
تعتبر مدخنة الطوب هي الأكثر أمانًا من حيث السلامة من الحرائق ، لكن بنائها عملية معقدة. يتم استخدامه لإزالة الدخان من فرنين أو أكثر. المدخنة الخزفية ثقيلة ومكلفة. ومع ذلك ، فهي تتمتع بخصائص جيدة: فهي مقاومة للتآكل ، ولا ترتفع درجة حرارتها ، ولها سطح أملس من الداخل ، مما يمنع تراكم السخام على الجدران. هذا التنوع لا يحظى بشعبية كبيرة..

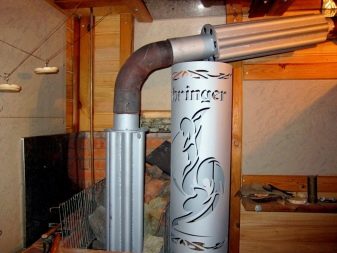

ليس من الصعب تركيب مدخنة معدنية ، فهي ميسورة التكلفة. من بين أوجه القصور ، هناك تسخين سريع ، وهذا محفوف بالاشتعال. بالإضافة إلى ذلك ، يتشكل التكثيف عندما يمر الهواء الساخن عبر النصف الخارجي للأنبوب. لهذا السبب يتم استخدام مواد العزل الحراري في الأنابيب المعدنية الحديثة. ميزة هذا النوع من أنابيب المخرج هي عدم وجود حواف ، مما يجعل من الممكن للدخان الهروب بحرية إلى الخارج..

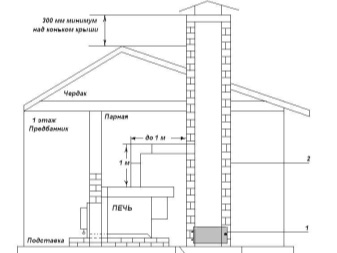

المدخنة الخارجية عبارة عن أنبوب يخرج من الجدار ويصعد على طوله إلى السطح. لن يكون من الصعب تثبيت مثل هذه المدخنة في مرحلة البناء وفي الحمام الذي تم الانتهاء منه بالفعل. المزايا هي الأمان وسهولة الصيانة. الجانب السلبي هو الحاجة إلى عزل الأنبوب بحيث لا يتجمع التكثيف عندما تنخفض درجة الحرارة بالداخل.

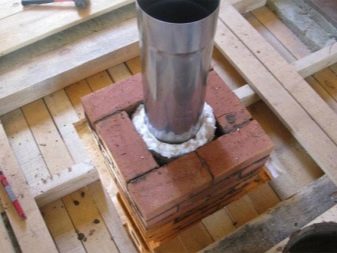

يتم تركيب الأنبوب على جانب الجدار باستخدام ثني أو كوع. قسم المدخنة الذي يمر عبر أعمال الطوب في الجدار مغلق بعلبة معدنية مملوءة بمادة مقاومة للحرارة. يتم تثبيت الأنبوب عموديًا على طول الجدار باستخدام حاملات. يتم تثبيت الفطريات الواقية في الأعلى.

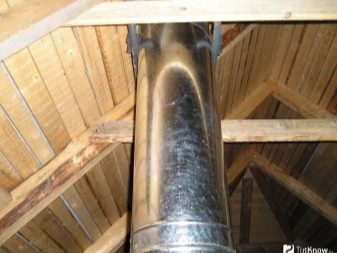

خيار المدخنة الداخلية عبارة عن أنبوب يمتد من سخان الساونا إلى السقف عبر العلية والسقف. ميزة هذه الطريقة هي الحفاظ على الحرارة في الحمام والعلية لفترة أطول. من السلبيات تعقيد التثبيت من خلال السقف..

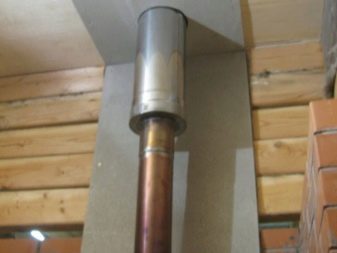

يتم تجميع المدخنة من عدة أجزاء ، ويتم وضع أي جزء أعلى في الجزء السفلي ، ثم يتم تثبيتها جيدًا بالمشابك. قبل تثبيت العناصر ، يتم تشحيم الوصلات بمادة مانعة للتسرب مقاومة للحرارة. ثم يتم تمرير الأنبوب عبر السقف والسقف.

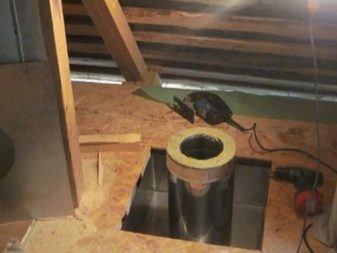

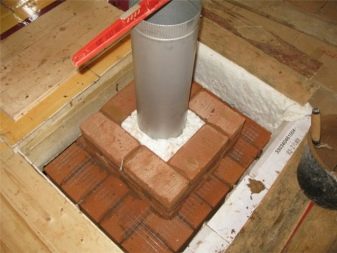

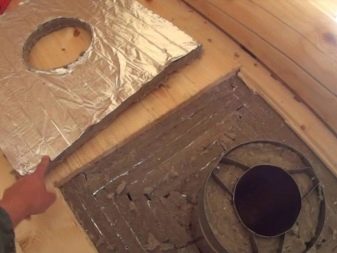

يتم حماية أماكن مرور الأنبوب من الداخل والخارج بواسطة صفيحة سقفية وقطع سقف. يتم وضع عازل مقاوم للحرارة حول الأنبوب.
بعد وضع السقف ، يتم تنفيذ العزل المائي بحيث لا يدخل الماء في المفاصل. يتم تثبيت مظلة واقية أعلى الأنبوب.
نصائح وخدع
يوصي الخبراء بالالتزام بالقواعد التالية:
بادئ ذي بدء ، عند تثبيت الفرن في الحمام ، من الضروري التصرف وفقًا لقواعد SNiP. سيضمن ذلك السلامة التشغيلية وإطالة عمر خدمة عنصر التسخين ؛
يجب ألا تقوم بحفظ المواد ، خاصة على العزل المقاوم للحرارة ؛
عند اختيار مكان للاستحمام ، من الأفضل إعطاء الأفضلية لهيكل قائم بذاته. إذا كان الحمام امتدادًا لمبنى آخر ، فأنت بحاجة إلى الاهتمام بعزل الجدار المجاور ؛
عند اختيار الطوب ، من الضروري الانتباه إلى خصائصه المقاومة للحرارة والرطوبة. إذا كانت الموارد المالية لا تسمح لك بشراء لبنة باهظة الثمن تفي بهذه المتطلبات ، فيمكنك تغطية لبنة ميسورة التكلفة بمجمع خاص ؛
يجب حفر حفرة الأساس أكبر من حجم الفرن. يجب أن تكون قاعدة الموقد أكبر بمقدار 10 سم من محيط المدفأة من جميع الجوانب ؛
يمكن استخدام الطوب ذي العيوب الصغيرة في بناء الموقد ، ولكن في نفس الوقت يستحيل وضع الطوب التالف داخل قناة الدخان وخارج الموقد ، ومن الضروري أيضًا تقليم الحواف المتكسرة و زوايا بحيث لا تحصل عند وضعها على طبقات سميكة جدًا ؛
عند تثبيت الموقد في جدار الحمام ، يجب عليك اتباع خصائص الوحدة الموضحة في التعليمات المرفقة. إذا كان الموقد مصنوعًا بشكل مستقل ، فأنت بحاجة إلى أخذ متوسط قيم الطاقة ؛
يجب أن يكون ارتفاع المدخنة المثالية 2 متر بدون ركب ومنحدرات. سيوفر هذا جرًا طبيعيًا ؛
بعد التثبيت ، يجب تسخين الفرن عدة مرات في وضع لطيف لمدة نصف ساعة للتحقق من تشغيله الصحيح وتجفيفه. من الضروري تجفيف الفرن حتى لا تظهر التشققات أثناء التشغيل ؛
لعدة أيام ، يجب أن يظل باب الموقد ، وكذلك نوافذ وأبواب الحمام مفتوحًا ، مما يؤدي إلى إنشاء تيار هواء في الغرفة. سيكون عدم وجود التكثيف على المخمد علامة على أن الفرن جاهز ؛
على الرغم من مراعاة قواعد السلامة من الحرائق واستخدام موقد عالي الجودة ، عليك أن تتذكر وسائل إطفاء الحرائق. يجب أن تكون متاحة في جميع الأوقات ؛
مصدر الحريق الأكثر شيوعًا هو السقف. لذلك ، لا ينبغي لأحد أن ينسى حمايته. يجب أن تكون مغطاة بصفائح معدنية ؛
في الحمام ، يجب أن يكون آمنًا قدر الإمكان ، حتى في حالة ضعف صحة الزائرين. يجب أن يكون الفرن محميًا بشاشة واقية.
إن عملية تثبيت الموقد في الحمام بيديك شاقة ، ولكن إذا تم اتباع جميع التوصيات ، فسنقوم بذلك. إذا تم اتباع جميع المتطلبات ، اعتمادًا على خصائص الموقد وغرفة الحمام نفسها والتثبيت الصحيح ، فإن الموقد سيعمل بشكل صحيح ولفترة طويلة. لذلك ، لا يجب إهمال التوصيات والنصائح ، واتخاذ موقف مسؤول تجاه بناء مكان للاسترخاء مع روحك وجسدك..
سيكون من المفيد أيضًا النظر من جانب صانع موقد ذي خبرة في هذا الشأن ، خاصةً عند بناء موقد من الطوب. في الوقت نفسه ، سيصبح الحمام الذي يتم بناؤه ذاتيًا مع موقد مصدر فخر للمالك..
لمزيد من المعلومات حول بناء فرن من الطوب للحمام ، انظر الفيديو التالي..
