Гнездовата кутия (или всеки друг продукт от този тип) е предназначен за монтиране на контакти и ключове в листове от гипсокартон. На първо място, този продукт служи за целите на пожарната безопасност поради факта, че голите краища на проводниците са скрити в пластмасовия корпус на кутията за контакти. В допълнение, те са много удобни по отношение на ремонт на дефектен контакт или превключвател..
Кутиите от гипсокартон трябва да бъдат подбрани внимателно. Ще научите как да инсталирате кутия в гипсокартон, какви функции за инсталиране и инсталиране съществуват, както и какви размери на кутията да изберете, ще научите в тази статия..
Подготовка на стените
Стените от гипсокартон станаха популярни в началото на 90 -те години поради факта, че те значително намаляват времето за ремонт и разходите за материали при ремонта на стари къщи с неравни стени, без възможност да се изравнят добре с насипни материали..

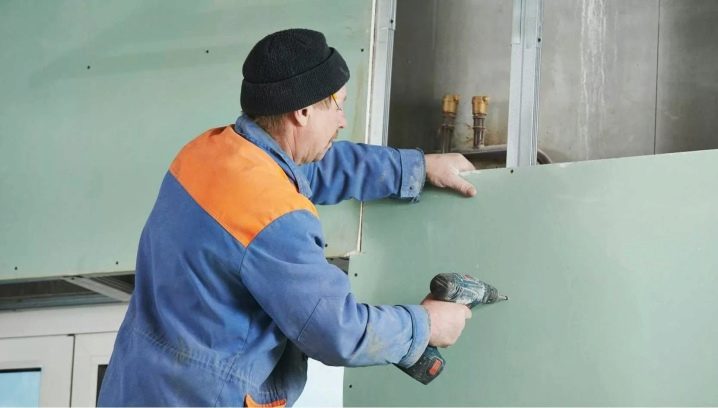

Гипсокартонът може да се монтира на профили с ширина 5 сантиметра, което оставя зад тях свободно място за други необходими материали (например изолация, звукоизолация и т.н.), както и свободно място за окабеляване. Монтажните кутии (кутии за гнезда) и короната са станали неразделна част от такива ремонти.
Ако говорим за полагане на електрически кабели, тогава (в случай, че сте слабо запознати с електричеството) най-добре е да поканите специалист, тъй като поради некачествено полагане на кабели може да възникне късо съединение, което ще доведе до пожар.
Трябва да закупите кутии за контакти заедно със закупуването на гипсокартон – по този начин можете да спестите време и незабавно да изберете монтажните кутии, необходими за строителни работи.
Гипсокартонът е силно запалим материал. Единствените изключения са специални листове от гипсокартон, които са огнеупорни (те обикновено се различават по цвят в розово или червено, а също така имат специални маркировки). Следователно контактът трябва да отговаря на всички необходими противопожарни правила за безопасност..
При избора на изход за цялата конструкция си струва да се вземат предвид само онези опции, при които ръбът на самия изход е метален. При критично високо напрежение токът ще премине през метала, предпазителят на предпазителя в щита ще се изключи и ще настъпи прекъсване на захранването, което ще избегне нежелани последици.
Монтажните кутии се разделят на две категории:
разпространение;
инсталация.

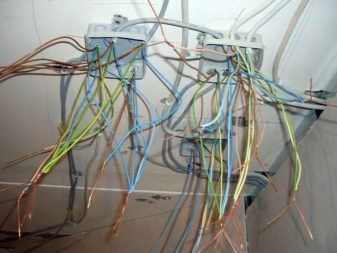

Разпределителните кутии се използват за свързване на проводници, тъй като връзките трябва да бъдат изолирани не само с електрическа лента, но и с кутия.
Съединителните кутии са тези, към които са прикрепени контактите и ключовете. Но поради своите свойства, те могат да действат като разпределителни кутии. Препоръчително е да поставите дълбоки продукти.
Ако профилът не е метален, а дървен (или имате дървена къща), тогава трябва да използвате не пластмасови кутии, а метални (с подходящо ниво на защита).
Размери (редактиране)
Основната разлика между кутията за гнезда под GKP от подобни продукти за бетон или тухла е начинът на закрепване. Диаметърът на такова гнездо е стандартен -68 мм, а дълбочината е 45 мм. Понякога има и други опции за размер, за които трябва да знаете предварително. Те са написани на гърба на продукта, маркировката включва размера и вида на материала, от който е направен продуктът.
Дизайн

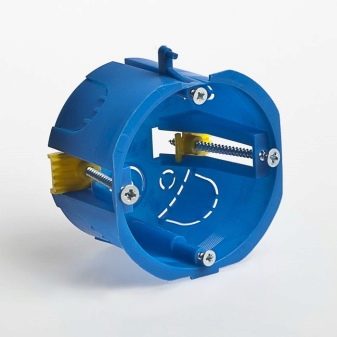

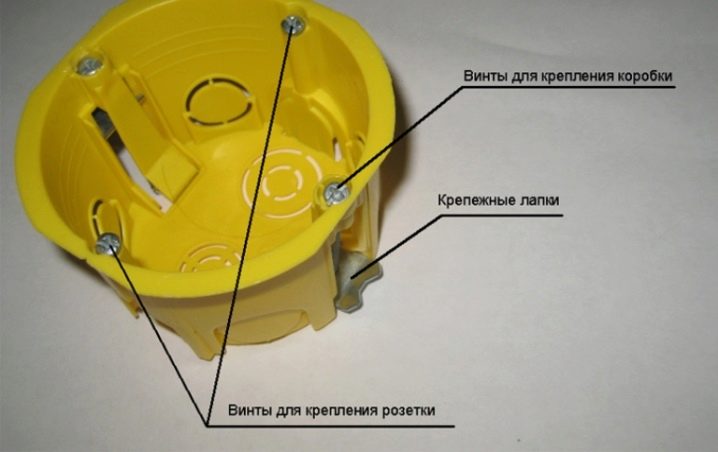

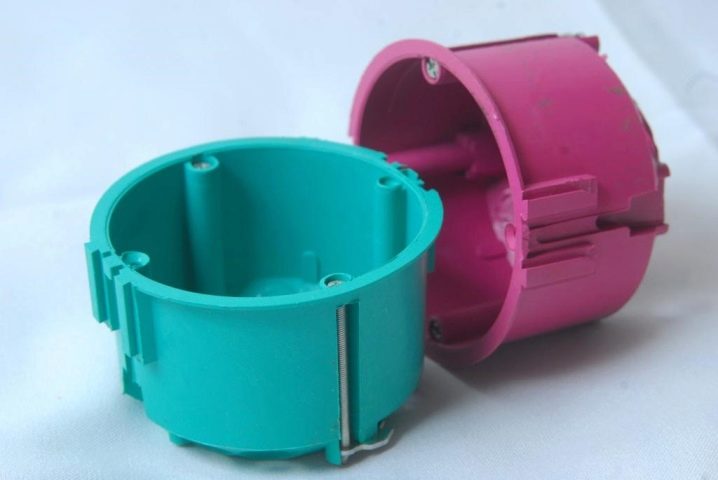

В предната част на кутията има 4 съединителя за самонарезни винтове, 2 от които служат като допълнителни, предотвратявайки изваждането на кутията от листа. Важно е да се отбележи, че е по -добре да не се монтират такива кутии в листове от гипсокартон с по -малко от осем поради тяхната ниска якост.
Основните съединители са за винтове. Дълбочината на този конектор е равна на дълбочината на кутията. В края на технологичната вдлъбнатина за винтовете има два метални “крака”, които се раздалечават. Също така в самия продукт има специален конектор за монтиране на заземяващия кабел, който мнозина пренебрегват, което не се препоръчва: избягва късо съединение от скокове на напрежението.
Методи за инсталиране
Стъпките, необходими за успешното инсталиране на контакта в стена от гипсокартон, са изключително прости, но не забравяйте, че е необходимо да се спазва предписания ред, в противен случай инсталацията може да доведе до загуба на лист от гипсокартон, а подмяната му е скъпа процедура (финансово и във връзка с времето).
Първото действие, което трябва да се предприеме при инсталиране на каквито и да е продукти (особено електрически) е маркирането. На първо място, това е необходимо, за да се въведат проводници или други комуникации на това място, както и за удобство на инсталиране и изчисляване на материала.

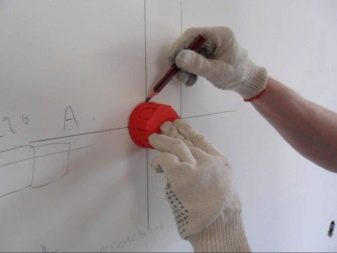

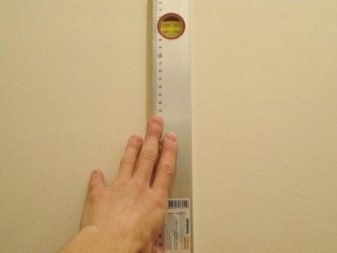

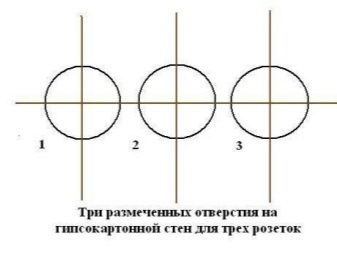

Нуждаем се от логика, познаване на местоположението на комуникациите, молив, рулетка и ниво (за да спестите пари, можете да използвате линийка, основното е да хванете точка). Заслужава да се отбележи, че е необходимо да се прилагат маркировки, като се вземе предвид какъв тип контакт или превключвател ще бъде (за колко потребители).
В SNiP няма ограничения за височината на изхода, но има ограничение за разстоянието му от вратите (най -малко 20 см), както и за разстоянието му от плота на масата (20 см). Препоръчва се също да не правите контактите твърде ниски (поне на 20 см от пода) поради риск от късо съединение от проникване на влага. От своя страна късо съединение може да доведе до пожар..
Разстоянието от газопровода или други газоразпределителни системи трябва да бъде най -малко 50 см. Също така е забранено да се правят контакти в помещения с висока влажност.

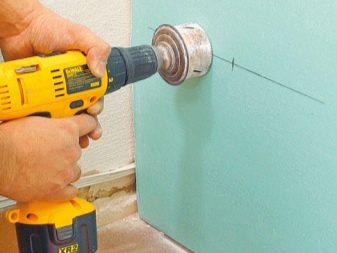

След това пристъпваме директно към производството на технологична дупка. Гипсокартонът е мек, така че можете да използвате обикновен нож за боядисване, но все пак е най -добре да използвате бормашина със специална кръгла дюза. Това трябва да се направи, за да се избегнат ненужни чипове или повреда на листа..

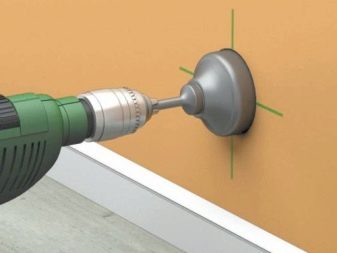

Пробиването с балерина трябва да се извършва изключително внимателно, тъй като има възможност да се счупи лист от гипсокартон със силен натиск върху инструмента. Това се дължи на факта, че натискаме върху определена точка с остър предмет с голяма площ, което може да доведе до счупване..
В случаите, когато е необходимо да се направят много дупки, трябва да използвате специализирана дюза, тъй като конекторите могат да бъдат сдвоени, тройни и т.н..
Друг начин е пробиването. Той се състои в това, че (вместо специална дюза за балерина) се използва конвенционална бормашина. Материалът се пробива по контура, посочен в предишния параграф, след това трябва да се пробие, така че отворът да е идеално равен и с високо качество. Когато конекторът е готов, ние хвърляме проводниците в него. Пробийте внимателно, с минимална скорост.

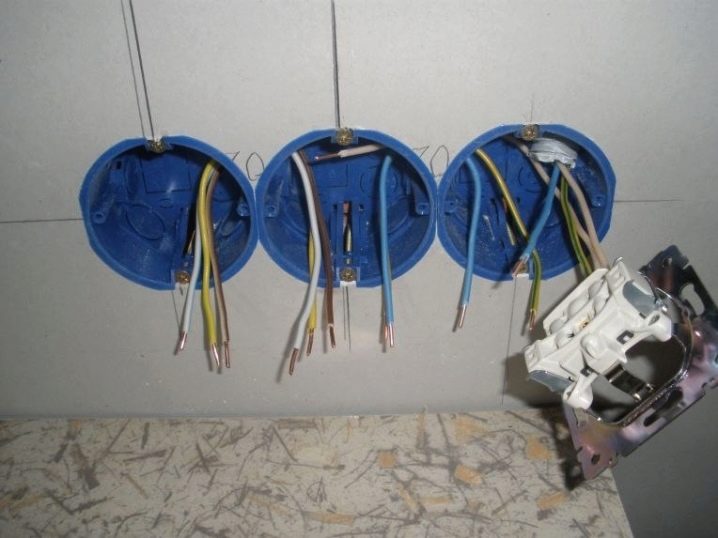

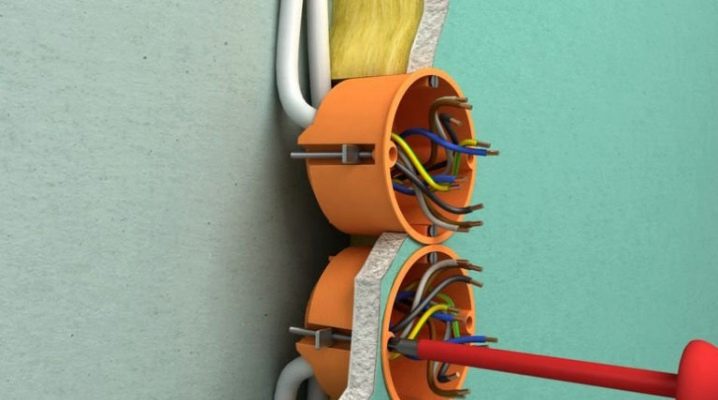

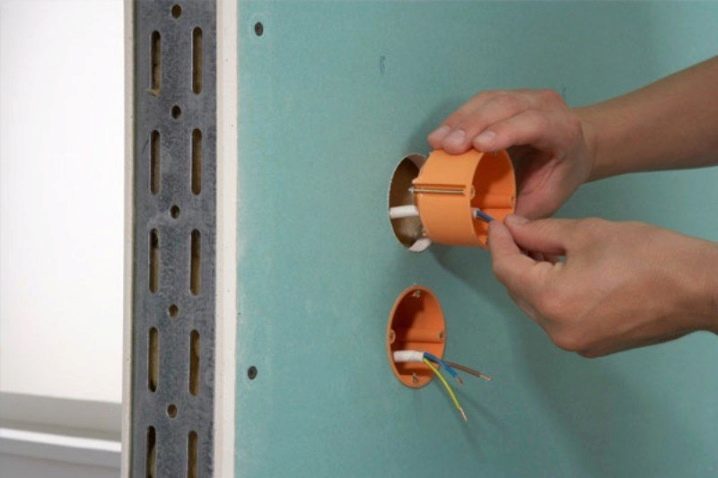

Сега отиваме директно към инсталирането на самия контакт. Вкарваме проводниците в отворите на кутията за контакти, специално предвидени от дизайна на гърба на продукта, след отстраняване на щепселите. След инсталацията за окабеляване започваме инсталирането на кутията за контакти. За да направите това, притискаме плътно кутията, като затягаме винтовете по часовниковата стрелка (всеки равномерно), докато се фиксира напълно, но не я притискайте, защото това също може да разруши листа и да образува стружка или пукнатина.
Краката на монтажните винтове трябва да са вътре в листа от гипсокартон.

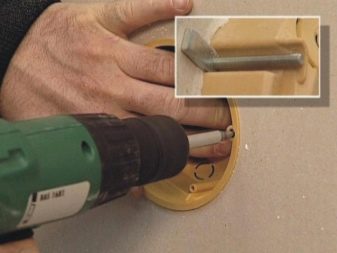

За по-добро фиксиране можете да забиете два допълнителни самонарезни винта в специални отвори. Вече няма крака, така че трябва да използвате обикновени винтове за гипсокартон (широка стъпка с резба).

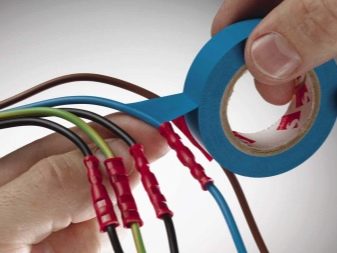

Ако няма да преминете към следващата стъпка веднага, по -добре е да залепите краищата на кабела с лента или да поставите специални капачки върху тях, за да предпазите кабела от корозия, което може да повлияе отрицателно върху качеството на окабеляването..
Това завършва инсталирането на гнездото в гипсокартона. Следващата стъпка е да инсталирате гнездо, превключвател. Принципът не се различава от начина, по който електрическите устройства са инсталирани в обикновен контакт. Единственото специално условие е да не чуквате гнездото с чук, тъй като можете да счупите листа и това ще доведе до подмяната му и инсталирането на нов контакт.

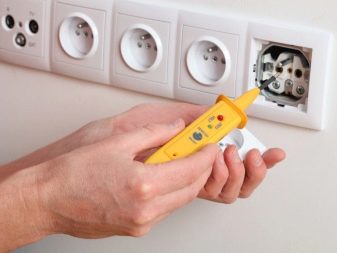

Всеки ще може да монтира правилно двойно или гнездо за 3 постове, ако следвате нашите съвети. Просто трябва да го поставите и закрепите правилно..
Полезни съвети
Материалите, от които могат да бъдат направени продуктите, се различават в зависимост от цената и от необходимите топлинни натоварвания, причинени от късо съединение..
Най -често срещаният и най -евтиният е полистирол (известен още като ABS), точката на топене е 180 градуса, той ще се стопи при първото късо съединение, горим, при изгаряне отделя токсични изпарения.
Малко по -скъпо – поливинилхлорид, топи се при 220 градуса, гори слабо, възможно е частично топене на материала от късо съединение, той ще преживее 2-3 възлови пожара (не от открит огън, а от късо съединение).
Полипропиленът е по -скъп, не е запалим, топи се при 650 градуса, възможно е запалване от късо съединение, но при условие, че се използва не при 220, а при 380 волта (обаче такива системи рядко се извършват от електротехници в жилищни помещения помещения).
Най-скъпият е полиамидът, той също не е запалим, но се топи при температури над 1000 градуса, което го прави най-здравия и огнеустойчив (220 и 380 волта), използва се в по-голямата си част в търговски обекти , тъй като е тестван пожарен инспектор и отговаря на изискванията за пожарна безопасност.

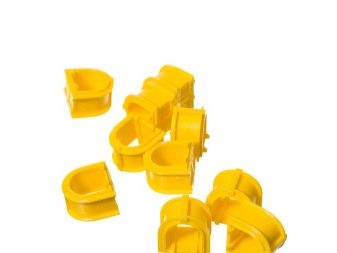

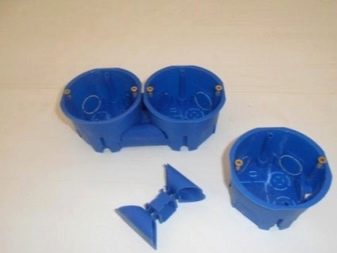

Не забравяйте за конекторите на гнездото. Комплектът обикновено идва с 2 броя. Комплектът от скъпи кутии за контакти (за които е написано по -горе) включва 4 броя, но две допълнителни са малко по -дълги. Те се монтират в специални съединители на самите продукти: правоъгълните щепсели са проектирани специално за тях. Някои производители имат вградени конектори, но те не могат да бъдат премахнати (само отрязани или отрязани).

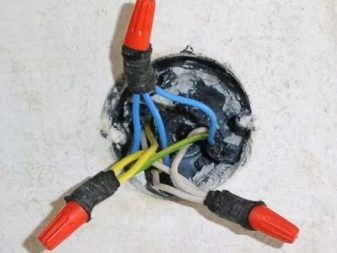

Проводниците се водят директно в контакта, но фабричната изолация трябва да завършва директно в кутията – това е изискване за пожарна безопасност.
Неспазването му няма да бъде глобено, но поради такава дреболия можете да получите огън в пространството на стената. А спазването на правилото може да спаси живота на собственика..

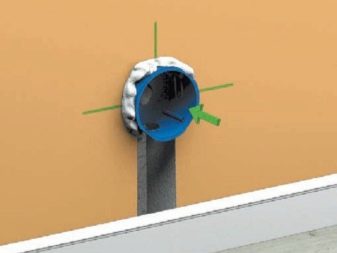

Обикновено кутията за гнездо излиза леко (на няколко милиметра) от стената. Ако това е от решаващо значение, преди да инсталирате продукта, можете да направите скосен разрез от 2 – 3 мм. Това става с кръгови движения на ножа: горният краен слой се изрязва диагонално на дълбочина 2-3 мм, с ъгъл около 35-0 градуса.
Преди да инсталирате задната кутия, си струва да грундирате стената (дори стените от гипсокартон са грундирани), за да не наводните краищата на проводниците и да опростите по -нататъшните ремонтни дейности.
Важен момент при изчисляването и измерването е, че много хора правят дупки директно върху профилите или близо до тях. Поради факта, че профилите са метални и металът има висока електрическа проводимост, струва си да направите съединителите възможно най -далеч от профилите и техните пресичания.

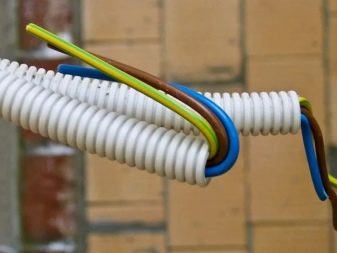

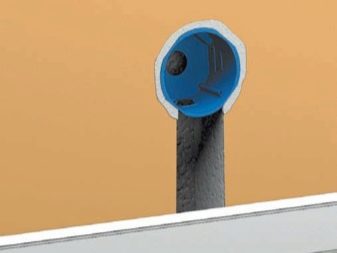

За по -голяма пожарна безопасност си струва да прокарате кабелите в специална гофрировка, която предпазва както самия кабел от външни влияния и намалява риска от нежелани пожари. Обикновено такива гофри са прикрепени към профилите – това опростява по -нататъшните ремонти..

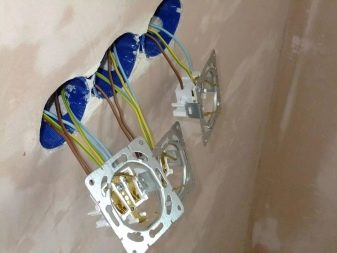

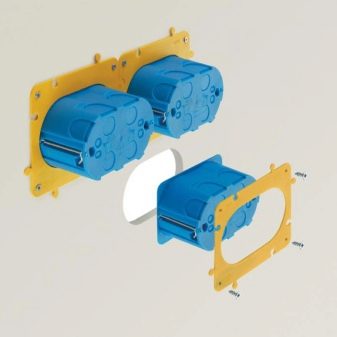

Когато инсталирате три или повече гнезда в един ред (една секция с помощта на съединители), се препоръчва да се обадите на капитаните, ако не сте експерт. Факт е, че е много лесно да се объркате в разклоняването и удължаването на кабела, което определено ще доведе до неизправности и други негативни последици..

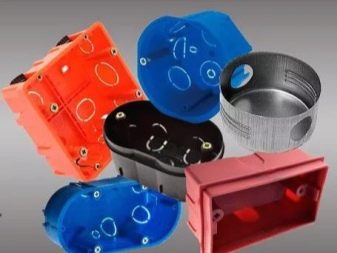

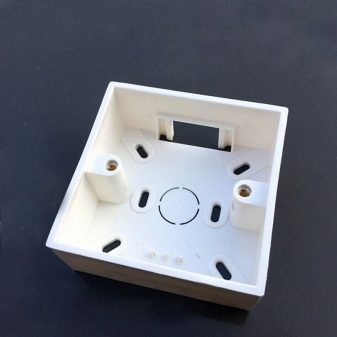

Кутиите за контакти могат да бъдат не само кръгли, но и квадратни или овални. Square се използва за допълнително окабеляване, комбиниращо както разпределителна кутия, така и разпределителна кутия. Овални кутии са необходими за инсталиране на два гнезда или ключове, които са вертикално разположени.

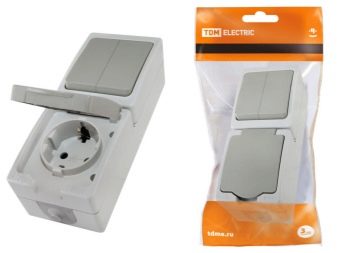

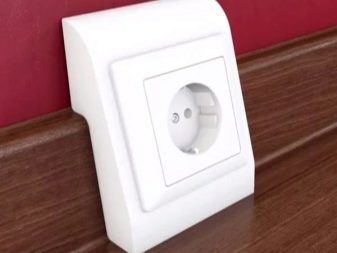

Отделно си струва да се отбележат мултибокси. Multibox е вид кутии, предназначени за отворен монтаж на первази. Има два вида мултибокси: до перваза и до пода. Такива кутии изглеждат много оригинални, но далеч не са първите по пожарна безопасност..
За информация как правилно да инсталирате контакта в стена от гипсокартон, вижте следния видеоклип.
