По време на основен ремонт обикновено се подменят всички елементи, включително окабеляването. Работата на електрическите уреди зависи от това и днес има много от тях във всеки дом. За да поставите правилно електрическото окабеляване, трябва да вземете предвид някои нюанси, например как да направите изводи за свързване на контакти в гипсокартон.
Помислете за характеристиките и реда на такива произведения.
Защита
В съвременното производство медта се използва главно за производството на електрически проводници. Готовият проводник се поставя в изолационна обвивка.

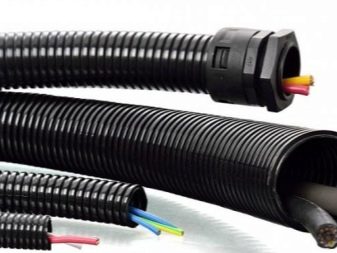

За да не го повредите, докато полагате жицата върху метална рамка или самонарезни винтове за профил, телта трябва да бъде поставена в специална защитна обвивка.
В този случай тръбата няма да пречи на инсталацията и ще предотврати повреда на кабела, което ще направи възможно да се избегне късо съединение. Също така, такава обвивка може да предпази жицата от малки гризачи, което е особено важно в някои домакински помещения..

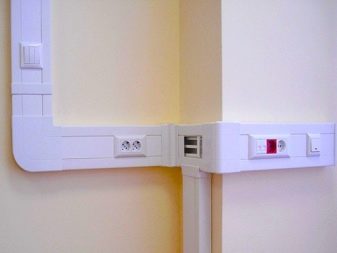

Също и за тези цели понякога се използват PVC (поливинилхлоридни) тръби или специални кухи кабели, изработени от пластмаса. Те не са толкова удобни за сглобяване, трудно се поставят на труднодостъпни места..
Полагане и окабеляване
Начинът на полагане на електрическото окабеляване зависи от това как е монтирано покритието от гипсокартон. Методът без инсталиране на рамката се използва рядко. В този случай е необходимо да изрежете повърхността на основната стена и да поставите жицата в нея. Трябва също да се подготвят дупки за местата, където ще бъдат инсталирани превключващите и превключващите средства. След това кабелът е прикрепен към стената със специални скоби..
С рамковия метод на облицовка от гипсокартон, окабеляването под него може да се извърши по протежение на стената (както в описаната по -горе опция) или директно в основата на финала, като се използват стелажите на рамката под формата на кабелна опора. За да направите това, можете да закупите специални релси, които имат готови точки за окабеляване. Закопчаването в този случай често се извършва с пластмасова кабелна връзка..
Можете също така да пробиете отвори в профилите на стелажите за хоризонтални линии. Най -често окабеляването се полага с помощта на рамкова основа.

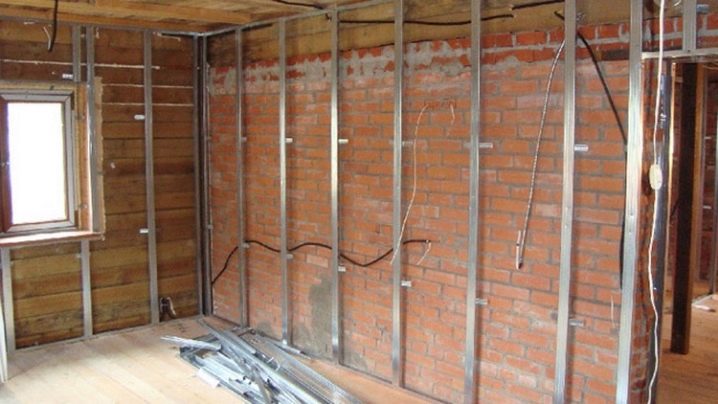

Окабеляване под гипсокартон от метален профил
Първото нещо, което трябва да направите, преди да започнете работа, е да помислите за оформлението на всички входове и изходи за точките на закрепване на контакти и ключове. Също така е наложително да се планира къде и как ще бъдат положени кабелните линии. Използват се два метода: фрезоване по тавана и по стените. Изборът на метод зависи от това дали таванът е припокрит или не..
Ако имате опънат гипсокартон или окачен таван, тогава линията трябва да бъде положена вътре в тавана. При негово отсъствие окабеляването се извършва по стените, докато кабелът е положен хоризонтално, разстоянието от тавана е 150 мм.

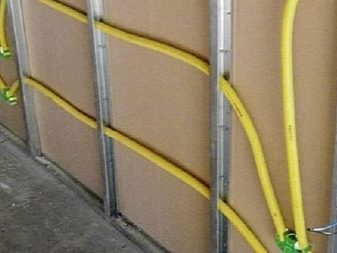

Първо се монтира рамка от метален профил по стандартния метод. На необходимите места се монтират релси със специални отвори за кабела (ако такива са закупени).

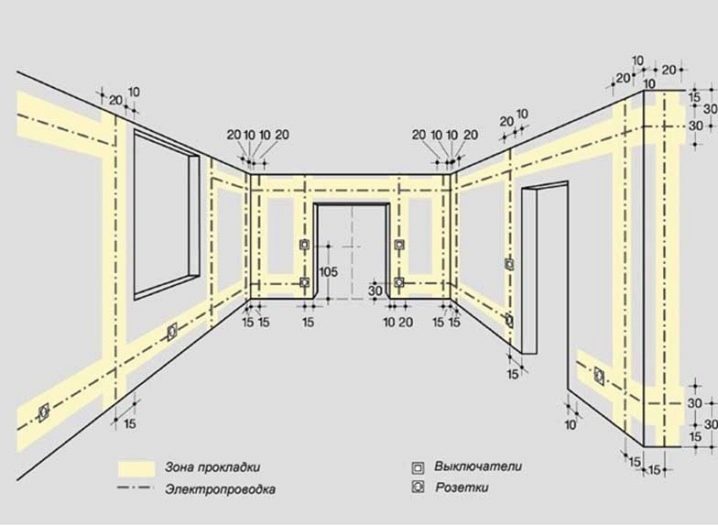

За да улесните работата, схемата на електрическите кабелни линии, както и ключове, контакти и разпределителни табла се препоръчва да се прилага върху повърхността на тавана или стените. Така че няма да пропуснете нищо.
Следващата стъпка е да фиксирате разпределителните табла във всяка стая.. За да ги прикрепите към стената, можете да използвате най -често срещаните дюбели или винтове за гипсокартон..

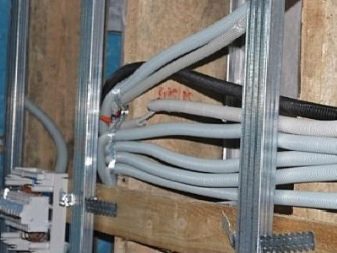

На следващия етап се полагат захранващи линии. Като начало, скобите или скобите са прикрепени по цялата дължина със самонарезни винтове, които ще фиксират кабела, предварително затворен в гофриране. Закрепващите връзки могат да се използват и като закрепващ материал.
Отворите трябва да бъдат пробити в стелажите на рамката. През тях ще бъде изтеглен хоризонтален кабел.
Наложително е да се направят изводи за свързване на контакти и ключове. По правило контактите са разположени на около 300 мм от пода, а ключовете – на 800 мм.. Препоръчва се да се правят маркировки на пода до мястото, където ще бъдат поставени, за да могат по -късно лесно да бъдат намерени под гипсокартона..

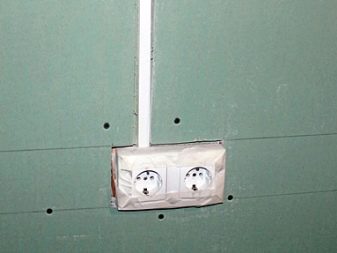

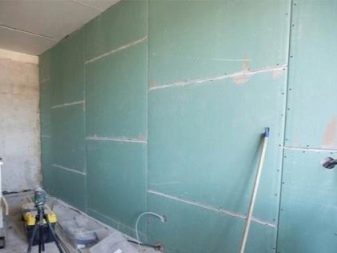

След приключване на окабеляването рамката се обшива. След това можете да започнете да пробивате отворите за стъклата, в които са монтирани гнездата..
Стенно окабеляване
Този метод се използва, ако гипсокартонът е монтиран върху гипсово лепило за монтаж, без да се използва рамка. В този случай пространството под тапицерията ще бъде малко, така че окабеляването и изходните линии трябва да бъдат задълбочени в стената. За това в стената се пробиват отвори за окабеляване..
Нарязването е изрязване на надлъжни канали (канали) на повърхността. За да направите това, можете да използвате голямо разнообразие от ръчни инструменти: длето, чук или длето.. Можете също да направите това с помощта на шлайфмашина, преграда за стена или бормашина..
За по -удобно отрязване е необходимо, както във версията на рамката, първо, напълно прехвърлете цялата схема на окабеляване към тавана и стените, след което можете да започнете да каналите повърхности. Когато работите с бетон, пенобетон или тухли, по -добре е първо да направите надлъжни разрези (канали, по които трябва да гоните).
По протежение на направените маркировки линиите са прорязани за окабеляване. В същото време на местата, където са монтирани контакти, ключове и разпределители, се правят вдлъбнатини със съответния диаметър. Ако къщата е дървена, тогава е по -добре да направите такива вдлъбнатини с длето.. След нарязване на основните линии се монтират разпределителни кутии и предварително избран кабел се полага по линиите в гофрираната тръба, като се закрепва с пластмасови скоби.
След края на полагането на проводниците започва закрепването на гипсокартона. При което е необходимо да се вземе предвид местоположението на положените кабели, за да не се повреди проводника с самонарезни винтове. След като приключите с монтажа на гипсокартон на местата, където са инсталирани превключвателите и контактите, трябва да пробиете отвори с подходящ диаметър и да инсталирате кутиите за контакти, като оставите кабелите навън за по -нататъшни връзки.
Всички електрически свързващи работи трябва да се извършат преди завършване. Това е необходимо, за да можете да промените окабеляването, ако е необходимо, без да разрушавате окончателната декорация на стените на стаята..

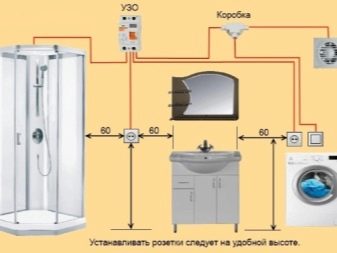

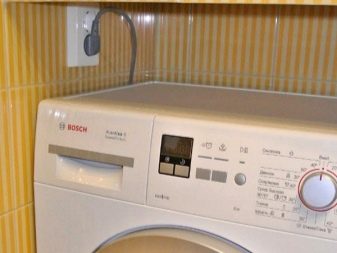

Характеристики на окабеляването в банята
Инсталирането на окабеляване в помещения с висока влажност, към които принадлежи банята, има свои собствени характеристики. Това се дължи на факта, че мокрите повърхности са отлични проводници, електрически ток може да премине през тях..
Това определя специфичните изисквания за окабеляване:
Електрическият превключвател и разпределителната кутия трябва да бъдат инсталирани извън стаята (банята).
Монтирането на контакти се извършва не по -близо от 65 см от водопроводните тръби.
Вътрешните водоустойчиви електрически уреди трябва внимателно да бъдат заземени.
Електропроводът за уредите в помещението е свързан към отделен автоматичен предпазител.
Всички заземители са свързани заедно, за да се изравни електрическият потенциал.

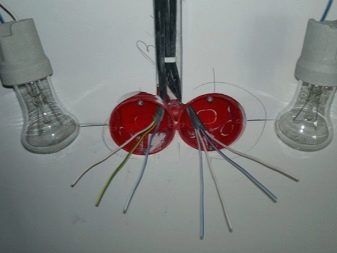

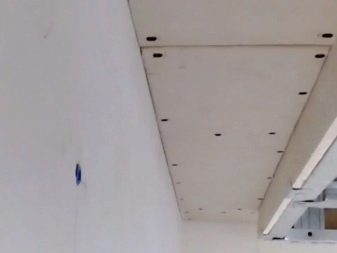

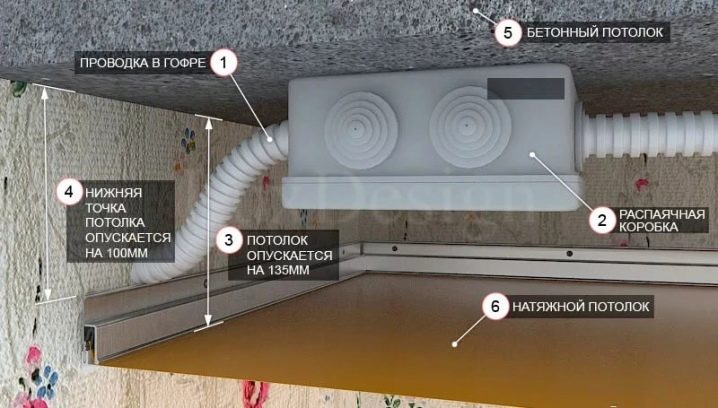

Окабеляване на фалшив таван
Когато планирате инсталирането на окабеляване в окачен таван със собствените си ръце, трябва да се има предвид, че този метод е малко по -различен от инсталацията вътре в стените. По -специално, окабеляването към единични осветителни тела е монтирано по горния ръб на стените на помещението. В листовете от гипсокартон, през които се полага кабелът, се пробиват дупки. Чрез тях можете да опънете няколко метра кабел.
По -добре е да инсталирате електрическото окабеляване, преди да инсталирате гипсокартон. Ако обаче листовете вече са фиксирани, в някои случаи е необходимо да ги демонтирате..
По принцип инсталирането на скрити електрически кабели в гипсокартон изисква специално внимание и последователно изпълнение на всички етапи. При правилно отчитане на натоварването на мрежата (особено 380 волта), избора на висококачествени компоненти и внимателен монтаж, сглобената верига ще продължи дълго и с високо качество.
Илюстративен процес на полагане на кабел в гипсокартон, вижте по -долу.
